Контур заземления

Конструкция и глубина заложения контура заземления:

Как известно, верхние слои грунта подвержены значительным климатическим изменениям. Вследствие этого сопротивление контура заземления будет тем стабильнее, чем глубже он расположен в грунте. Для уменьшения влияния погодных условий на сопротивление заземления верхнюю часть контура устанавливают в грунт на глубину не менее 0,7 метра или ниже глубины промерзания
Расстояние, в конструкции, между вертикальными заземлителями должно быть не менее их длины. Это обусловлено тем, что токи, растекающиеся с параллельно соединенных одиночных заземлителей, оказывают взаимное влияние, возрастает общее сопротивление заземляющего контура, которое тем больше, чем ближе расположены вертикальные заземлители друг к другу.

На схеме приведён принцип конструкции : L – длина одиночного заземлителя; K – расстояние между соседними (смежными) заземлителями, где расстояние «K» должно быть не менее «L».

Из этого следует, что размер (габариты) контура заземления треугольник или другой конфигурации пропорционально зависит от длины вертикальных заземлителей.
Вертикальные заземлители, в таком контуре заземления, имеют относительно небольшую длину и забиваются один за другим по прямой линии, треугольником или в другом порядке, с соблюдением расстояний, между вертикальными электродами, для снижения экранирования.

Также, следует учитывать — если горизонтальный заземлитель выполнен из полосы, то для обеспечения хорошего контакта с почвой — полоса должна устанавливаться строго на ребро.
Если монтаж контура осущестляется чёрным металлом (уголок, полоса и другие), то соединения элементов выполняются только сваркой, для металлов с антикоррозионным покрытием разрешается использовать специальные зажимы, поперечные габариты для материалов не должны быть меньше значений указанных нормативами.

Классический контур заземления из уголка и полосы

В качестве вертикальных электродов в таком заземляющем устройстве чаще всего применяется стальной уголок длиной 2-3 метра, который забивается ручным способом — кувалдой. В качестве горизонтального соединительного часто используется стальная полоса с поперечными габаритами 4х40 мм. Проводник присоединяется к смонтированным заземлителям только сваркой. Как уже отмечалось, если горизонтальный заземлитель выполнен из полосы, то полоса должна устанавливаться строго на ребро.

Площадь поперечного сечения, диаметр и толщина стенки металлического проката для контура заземления должны выбираться с учетом защиты от коррозии, соответствующих термических и механических воздействий, эти значения указаны в нормативных документах.
Заземлители и проводники, проложенные в земле, должны иметь размеры не менее приведенных в табл. 1.7.4.(ПУЭ)

Материал

Профиль сечения

Диаметр,
мм

Площадь поперечного сечения, мм

Толщина
стенки, мм

Сталь:

Круглый:









для вертикальных заземлителей;

16



для горизонтальных заземлителей

10



Прямоугольный

100

4



Угловой

100

4



Трубный

32

3,5

Сталь
оцинкованная:

Круглый:









для вертикальных заземлителей;

12



для горизонтальных заземлителей

10



Прямоугольный

75

3



Трубный

25

2

Медь:

Круглый

12



Прямоугольный

50

2



Трубный

20

2



Канат многопроволочный

1,8*

35




__________
* Диаметр каждой проволоки.
Классический контур заземления из стального уголка и арматуры имеет свои достоинства и недостатки.

Порядок монтажа контура заземления

  • производится выбор оптимального места для монтажа контура заземляющего устройства;
  • разработка грунта, если простыми словами — выкапывается траншея;
  • монтаж вертикальных заземлителей и горизонтального проводника;
  • поэтапные замеры прибором сопротивления;
  • окончание работ при получении требуемого результата проверки;
  • оформление и выдача документов о состоянии заземления.

Сейчас, с появлением широкого выбора заводских комплектующих можно выполнить монтаж используя модульные электроды — установка выполняется путем поэтапного наращивания и забивания модульной конструкции на требуемую глубину. Такие заземлители в зависимости от вида почвы могут прокладываться в земле вручную или с помощью соответствующих электрических, бензиновых или пневматических молотов. На фото представлен пример многоэлектродного контура, выполненного нами из омедненной стали.
Что касается технической стороны монтажа самого контура заземления, то главный характерный показатель, определяющий его качество — это способность пропускать электрический ток в землю и чем она больше, тем лучше — предъявляемые требования нормированы и проверяются измерениями. Огромное влияние на это оказывают: используемый материал, тип грунта.

Особенности контура заземления молниезащиты дома:

Устанавливая контур заземления для молниезащиты дома, следует руководствоваться ПУЭ и Инструкцией по молниезащите.
Базой знаний при монтаже заземляющего устройства для молниезащиты служит Инстукция по устройству молниезащиты зданий и сооружений РД 34.21.122-87( I- II- III категории). В иструкции для каждой категории молниезащиты указаны  минимальное допустимое количество вертикальных заземлителей в контуре заземления, их расположение и длина вертивальных и горизонтального электродов.
Пример (молниезащита III категории) из пункта 2.26. …каждый токоотвод от стержневых и тросовых молниеприемников должен быть присоединен к заземлителю, состоящему минимум из двух вертикальных электродов длиной (L) не менее 3 м, объединенных горизонтальным электродом длиной (C) не менее 5 м;

ПУЭ 1.7.55. ….Заземляющие устройства защитного заземления электроустановок зданий и сооружений и молниезащиты 2-й и 3-й категорий этих зданий и сооружений, как правило, должны быть общими.

Проверка сопротивления контура заземления:

Главный показатель качества установленного контура заземления для частного дома (и не только) — это сопротивление растеканию тока, точное значение которого возможно узнать только после измерений прибором.

Проверка сопротивления контура, на соответствие нормам приёмо — сдаточных испытаний ПУЭ, выполняет электроизмерительная лаборатория и выдаётся протокол. В дальнейшем, проверка сопротивления растеканию тока заземляющих устройств должно производиться в сроки, установленные ПТЭЭП, а также после каждого капитального ремонта. Периодичность проверки в полном объеме производится не реже 1 раза в 12 лет. Проверка коррозионного состояния элементов, находящихся в земле: Локальные коррозионные повреждения в земле выявляются при осмотрах со вскрытием грунта. Если элементы конструкции выполнены из чёрного металла (уголков, труб, полосы и т.п.), то самыми уязвимыми для коррозии являются сварные соединения и такие места проверяются в первую очередь.

Как подключить контур заземления к электросети частного дома

Следует понимать, что только выполнить монтаж и подключить контур заземления к электросети частного дома — не гарантия для обеспечения электробезопасности. Для этого, должны быть строго соблюдены требования к электроустановкам указанные как в главе пуэ 1.7. «Заземление и защитные меры электробезопасности», так и в главе 7.1. «Электроустановки жилых, общественных, административных и бытовых зданий».
Эти требования являются взаимосвязанными и их частичное выполнение может привести к непредсказуемым последствиям, как для электрической, так и пожарной безопасности.

Осуществлять выбор системы заземления и подключать заземляющее устройство к электросети дома, должен квалифицированный специалист в строгом соответствии с требованими базы правил ПУЭ.

Требования к выбору систем заземления и запрет на применение для конкретных электроустановок приведены в соответствующих пунктах — некоторые из них приведены ниже:.
1.7.57. Электроустановки напряжением до 1 кВ жилых, общественных и промышленных зданий и наружных установок должны, как правило, получать питание от источника с глухозаземленной нейтралью с применением системы TN.

1.7.59. Питание электроустановок напряжением до 1 кВ от источника с глухозаземленной нейтралью и с заземлением открытых проводящих частей при помощи заземлителя, не присоединенного к нейтрали (система ТТ), допускается только в тех случаях, когда условия электробезопасности в системе TN не могут быть обеспечены. Для защиты при косвенном прикосновении в таких электроустановках должно быть выполнено автоматическое отключение питания с обязательным применением УЗО.

1 — заземление трансформатора;
2 — контур заземления, независимый от нейтрали трансформаторной подстанции .
При этом для системы заземления ТТ должно быть соблюдено условие:
Ra Ia ≤ 50 B, где Ia— ток срабатывания защитного устройства; Ra— суммарное спротивление заземлитель + заземляющий проводник, на линиях устанавливается УЗО с уставкой не более 30(мА)
Отметим, что организация системы ТТ вынужденная мера для загородного частного сектора, строительных бытовок, палаток торговли и других.


Как мы уже информировали официальной формулировки «контур заземления» в нормативах нет, но его составляющие и поключение к электросети часного дома, дачи, коттеджа или иного объекта — должны соответствовать регламентированным документам.
Искусственный заземлитель контура — совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, специально выполняемый для целей заземления. Эффективность конкретного заземлителя зависит от характера грунта, а число заземляющих электродов выбирают в зависимости от характера грунта и его сопротивления.
542.2.1 Типы, материалы и размеры заземляющих электродов должны обеспечивать коррозионную и необходимую механическую прочность на весь срок службы.
542.2.4 При выборе типа и глубины установки заземляющих электродов должны быть учтены возможности механического повреждения и минимизации воздействия высыхания или промерзания грунта.
542.2.5 При применении в заземляющих устройствах разных материалов должна быть предусмотрена возможность возникновении электрической коррозии.
542.2.8 Если заземлитель состоит из частей, которые должны быть соединены вместе, соединение должно быть выполнено экзотермической сваркой, опрессовкой, зажимами или другим разрешенным механическим соединителем.
К заземляющим устройствам, предназначенным применения в земле, предъявляют следующие требования:
— они должны надежно обеспечивать требования защиты установки;
— протекание токов замыкания на землю и токов защитных проводников на землю не должно создавать опасности от нагрева, термомеханических и электромеханических воздействий и опасности поражения электрическим током;
— при необходимости они должны удовлетворять функциональным требованиям;
— соответствовать условиям внешних воздействий (см. МЭК 60364-5-51), например, механических воздействий и коррозии.
Заземляющий проводник — проводник, соединяющий заземляемую часть (точку) с заземлителем.
1.7.116. Для выполнения измерений сопротивления заземляющего устройства в удобном месте должна быть предусмотрена возможность отсоединения заземляющего проводника. В электроустановках напряжением до 1 кВ таким местом, как правило, является главная заземляющая шина. Отсоединение заземляющего проводника должно быть возможно только при помощи инструмента.

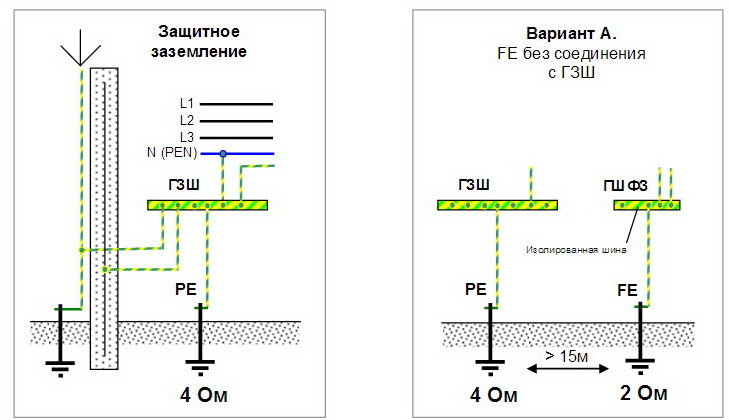

1.7.117. Заземляющий проводник, присоединяющий заземлитель рабочего (функционального) заземления к главной заземляющей шине в электроустановках напряжением до 1 кВ, должен иметь сечение не менее: медный — 10 мм2, алюминиевый — 16 мм2, стальной — 75 мм2.
Заземляющие электроды в грунте:
D.1 Общие требования для контура заземления(и не только).
Сопротивление заземляющего электрода контура заземления зависит от его размера, формы и удельного сопротивления грунта в который его заглубляют. Это удельное сопротивление часто изменяется по длине и глубине. Удельное сопротивление почвы выражается в Омах — сопротивление цилиндра площадью поперечного сечения основания 1 м2 и длиной 1 м. Характер поверхности и растительности может дать некоторую информацию относительно более или менее благоприятной характеристики почвы для установки заземлителя. Более надежная информация обеспечивается при наличии результатов измерений на заземляющих электродах, установленных в подобной почве. Удельное сопротивление почвы зависит от влажности и температуры, оба эти параметра изменяются в течение года. Влажность — под влиянием гранулирования почвы и ее пористости. Практически, удельное сопротивление почвы увеличивается при уменьшении влажности. Грунты в зонах подтопления рек, как правило, не подходят для устройства заземлителей. Эти грунты состоят из каменной основы, являются сильно проницаемыми и легко затопляются отфильтрованной водой с высоким удельным сопротивлением. В этом случае должны устанавливаться глубинные электроды, чтобы достигнуть более глубоких слоев грунта, у которых может быть лучшая проводимость. Мороз значительно увеличивает удельное сопротивление почвы, которое может достигать нескольких тысяч Ом в замороженном слое. Толщина этого замороженного слоя в некоторых областях может составить один метр и более. Засуха также увеличивает удельное сопротивление почвы. Эффект засухи может наблюдаться в некоторых областях до глубины 2 м. Значения удельного сопротивления при таких условиях могут быть такого же порядка как и во время мороза.
D.3 Заземляющие электроды контура заземления (и не только)заглубленные в грунт.
Заземляющие электроды, входящие в контур заземления, заглубленные в грунт могут быть выполнены из:
— стали горячего цинкования,
— стали в медной оболочке,
— стали с медным покрытием,
— нержавеющей стали,
— голой меди.
Соединения между различными металлами не должны быть в контакте с почвой. Не следует применять другие металлы и сплавы. Минимальная толщина и диаметры деталей принимаются для обычных рисков химического и механического старения. Однако, эти размеры могут быть не достаточными в ситуациях,где присутствуют существенные риски коррозии. С такими рисками можно встретиться в почвах, где распространяют блуждающие токи, например возвратные токи постоянного тока в цепях электрической тяги или в близи установок катодной защиты. В этом случае должны быть приняты специальные меры предосторожности. Заземляющие электроды должны быть заглублены в самых влажных частях грунта. Они должны быть расположены вдали от свалок отходов, где возможна фильтрация, например, экскрементов, жидких удобрений, химических продуктов, кокса, и другие, которые могут их разъесть и расположены максимально далеко от оживленных мест.


© el-line2. ru

Монтаж наружного контура заземления | Бесплатные дипломные работы на DIPLOMKA.NET

Монтаж наружного контура заземления производят по рабочим чертежам проекта электроустановки, который учитывает удельное сопротивление грунта в месте монтажа и максимально допустимое сопротивление заземляющего устройства в электроустановке.
По трассе, указанной в проекте, роют траншеи глубиной 0,7 м, на дне которой размечают места погружения электродов с таким расчетом, чтобы расстояния между ними были примерно одинаковыми (обычно не менее 2,5 м), а их количество соответствовало указанному в проекте.
Метод погружения электродов зависит от их формы. Круглые стальные стержни диаметром 12…16 мм вворачивают в грунт с по-, мощью различных приспособлений. Приспособление ПВЭ (рисунок 1, а) состоит из электрической сверлилки 1, передающей вращательное движение через редуктор 2 и зажимное устройство 3 на стержень. На нижний конец стержня обычно наваривают небольшую металлическую полоску, образующую винтовую линию. Благодаря этому элементарному шнеку, а также усилию, которое рабочий прикладывает к ручкам сверлилки, стержень при вращении довольно быстро погружается в землю. При отсутствии источника электроэнергии для ввертывания стержней применяют приспособление ПЗД-12 с двигателем внутреннего сгорания небольшой мощности (рисунок 1, б).
Уголки погружают в грунт вибромолотом ВМ-2 (рисунок 1, в), представляющим собой электродвигатель 1, на вал которого насажены массивные чугунные диски. Благодаря тому, что диски закреплены на обоих выходных концах вала эксцентрично, при вращении ротора возникает сильная вибрация, которая через пружинные подвески 2 передается на основание 3. Для погружения электрода, основание вибромолота закрепляют на верхнем конце электрода и включают двигатель.

Рисунок 1 – Инструмент и приспособления для погружения электродов:
а — приспособление ПВЭ, б — приспособление ПЗД-12,
в — вибромолот ВМ-2

После погружения вертикальных заземлителей их соединяют Между собой горизонтальными заземлителями (стальной полосой сечением не менее 48 мм2 и толщиной не менее 4 мм или стальным прутом диаметром не менее 10 мм) способом электрической, газовой или термитной сварки. Части заземлителя соединяют сваркой внахлестку. Длина нахлестки должна быть равна ширине проводника (при прямоугольном сечении) или шести диаметрам (при круглом сечении), а длина сварного шва должна быть соответственно не менее двойной ширины или шести диаметров. Если на месте производства работ отсутствует электроэнергия, отдельные элементы контура заземления соединяют между собой термитной сваркой.

Рисунок 2 – Соединение заземляющего проводника к трубопроводу.
а — полосы, б — круглого проводника

Для. монтажа контура наружного заземления с использованием естественных заземлителей заземляющие проводники приваривают к трубопроводам (рисунок 2). Все сварные соединения, расположенные в земле, для защиты от коррозии необходимо покрывать плотным слоем битумного лака. Сами заземлители и соединяющие их проводники окрашивать не следует, так как слой краски ухудшает контакт контура с землей.
В случаях, когда сварное соединение по каким-либо причинам затруднено, для присоединения заземляющих проводников к трубопроводам используют винтовые хомуты (полосы шириной не менее 40 мм и толщиной 4 мм). При установке хомутов контактную поверхность трубопровода зачищают до металлического блеска, а поверхность хомута облуживают припоем ПОС-40. Присоединение заземляющего проводника к хомуту должно выполняться сваркой.

Заземление в квартире. Собственный контур заземления в квартире ~ Электрик в квартире и частном доме.

Обычно вопросами о монтаже заземления в квартире начинают задумываться в момент реконструкции электропроводки. После того как вы частично или полностью заменили старую двухжильную электропроводку на новую, трехжильную (с учетом заземляющего провода), подключили ко всем розеткам заземление, пришло время подключаться к этажному электрощиту.
Однако чтобы подключение было грамотным, а главное, чтобы после этого подключения были оправданы условия электробезопасности, необходимо знать, каким образом произведено подключение самого электрощита.

Система заземления многоэтажных домов

В домах советской постройки, как правило, используются системы заземления TN – C. В этой системе к стоякам подъездов подходят три фазы L и совмещенный PEN проводник. Этажные щитки в этой системе зануляют, заземление в них как правило не предусмотрено.
В более новых домах или с реконструированными сетями установлена система TN – C – S. В этой системе к стоякам подъездов подходят три фазы L и разделенный нулевой рабочий N и защитный PE проводник. В этом случае, подключение происходит гораздо проще, в этажном щитке предусмотрены отдельные шины для подключения фазы, нуля и заземления, причем шина заземления имеет металлическую связь с корпусом щита.
Если ваш дом относится к новостройкам (примерно с 1997 г.), то в таком случае все условия для подключения заземления уже имеются, так как в новых домах устанавливается система заземления TN-S.
При подключении дома по такой системе, заземляющий провод прокладывается отдельно, вместе с нулевым и фазными проводами от самой подстанции к электрощитам дома. В этом случае переживать не следует.

Ваш дом подключен по системе заземления TN – C – S.

При такой системе заземления все этажные щитки должны заземляться. Определить подключен ли ваш дом по системе TN – C – S очень просто. Для этого достаточно взглянуть на вводной кабель подходящий к стояку, он должен быть пятипроводным :
  • — три фазы L1, L2, L3;
  • — рабочий нуль N;
  • — защитный нуль PE.
Подключение в этом случае осуществляется таким образом: фазный провод квартиры подключается к той шине, где был старый провод; нулевой рабочий N подключается к шине с нейтральными проводами; заземляющий провод РЕ (нулевой защитный) подключается к корпусу щита.
Причем, подключать все заземляющие провода в щитке на один зажим (болт) — нельзя. Необходимо использовать разные болтовые соединения. А лучше будет использовать шину, прикрутите шину к щитку, а потом подсоединяйте PE.
Такое подключение заземления в квартире аналогично, если ваш дом подключен по системе заземления TN-S.

Ваш дом подключен по системе заземления TN – C.

При такой системе подключения дома к вводному стояку подходит четырехпроводный кабель: три фазы L1, L2, L3; и совмещенный нулевой рабочий и защитный провод PEN. В этом случае заземление в доме полностью отсутствует, контура заземления нет – электрощитки не заземлены! Как произвести подключение в этом случае?
Многие неграмотные электрики считают, что подключать защитный нуль PE необходимо в месте с рабочим N, на корпус щитка. Однако такое зануление является не безопасным!!!
При отгорании рабочего нуля, фазное напряжение через подключенную технику появится на всех нулевых проводах в квартире, а если нулевые защитные и рабочие провода будут связаны, то на всех заземленных корпусах приборов, появится напряжение 220 В. Поэтому прежде чем подключаться таким образом хорошенько подумайте нужна ли вам такая защита!
Наверное, ни для кого не является секретом, что электрические сети ЖКХ находятся в плачевном состоянии и такое явление как отгорание нуля в жилых домах встречается очень часто. Лучше уж без зануления, чем зануляться на изношенное электрооборудование и подвергать себя и своих близких опасности.
По этому, если заземления в доме нет то лучше защитный провод РЕ не подключать вместе с рабочим нулем на корпус щита. Оставьте его просто неподключенным. Будет резервным, на случай повреждения одного из рабочих. А для того чтобы эксплуатация электроустановок в сети без заземления была для вас безопасной, применяйте УЗО.
Установите отдельное УЗО для каждой розетки. УЗО хоть и не предотвратит появление фазы на корпусе, но мгновенно сработает при касании к поврежденному корпусу и отключит электроустановку.
Решением проблемы отсутствия заземления может стать установка своего собственного контура заземления. Встречались случаи, когда жильцы, проживающие на первых этажах домов в которых отсутствует заземление, устанавливали свое заземление. Забивали под окном в почву несколько уголков, обваривали их по контуру и соединяли с заземляющим РЕ проводником в квартире.
Можно также решить проблему с незаземленными этажными щитками проживая на пятом этаже. Проложить к подвалу по этажным стоякам 25 м одножильного провода, сделать в подвале или возле подъезда контур заземления, соединить этот одножильный провод с щитками и заземляющим контуром. Все! В таком случае можно смело подключать заземляющий провод от квартиры к электрощитку.
Ни в коем случае не используйте в качестве заземления батареи отопления, водопроводные и газовые трубы. В случае появления на корпусе электрооборудования напряжения, заземленного через батарею или водопроводную трубу, под напряжением окажутся все батареи и трубы, не только ваши, но и в соседних квартирах и домах.
В итоге соседа с верху, который решил попить воды с крана может смертельно поразить электрическим током!

Шокирующая правда о контурах заземления

Контуры заземления окружают нас повсюду. Они существуют почти везде, где подключены электрические цепи. Большинство из них остаются совершенно незамеченными, но в вашей гитарной установке их десятки (может быть, сотни, в зависимости от остроты вашего карандаша), и, если их спровоцировать, они могут вызвать или способствовать всевозможным плохим поступкам. Неправильное закрепление контура заземления на вашем педалборде может быть опасным для вашего здоровья.


«Земля» — электрическое понятие, указывающее на контрольную точку, от которой измеряются все потенциалы напряжения в цепи.Земля служит нулевым напряжением для цепи, и на схеме она является платоническим идеалом, который связывает все, что к ней подключено, с этим нулевым потенциалом, независимо от того, потребляет ли она 1 мА или 1000 А. Реальный мир не такой добрый.

Контур заземления создается всякий раз, когда две электрические цепи, которые теоретически имеют одинаковый потенциал земли, на практике имеют ненулевой потенциал между собой. Хотя существует несколько способов создания контуров заземления и создания в них шумов, давайте приведем конкретный пример, с которым вы, вероятно, уже сталкивались.Начните с двух гитарных усилителей, каждый из которых подключен к источнику питания с помощью трехжильного (заземленного) кабеля. У каждого усилителя есть один путь к земле, и он довольствуется тем, что сидит там и усиливает с таким низким уровнем шума, насколько позволяет его конструкция и производство. Входной разъем каждого усилителя связан с его локальной землей, и каждый предусилитель усиливает разницу между вашей гитарой и этой локальной землей. Если вы подключаете эти усилители вместе с гитарным кабелем к вашей плате (через пассивный Y-кабель или второй входной разъем), вы создаете новый путь для токов земли через экран гитарного кабеля.

Более безопасным и эффективным решением является изолирующий трансформатор на входе вашего гитарного усилителя.

Это не было бы проблемой в мире со сверхпроводящими поездами, аккумуляторами для электромобилей и гитарными кабелями, но мы живем в мире, где относительная проводимость гитарных инструментов и силовых кабелей ниже супер. По мере того, как эти своенравные токи проходят от одного усилителя к другому, они создают потенциал на экранирующем проводнике кабеля, который отличается от заземления местного усилителя.Этот потенциал, по сути, является новым сигналом поверх земли, который стал возможен благодаря контуру заземления. Вместо первого предусилителя, усиливающего разницу между вашей гитарой и местным нулевым уровнем земли, лампа предусилителя усиливает разницу между вашей гитарой и потенциалом контура заземления. Поскольку преобладающие токи в вашем гитарном усилителе связаны с выпрямлением сетевого напряжения 50/60 Гц, в контуре заземления преобладают частоты 50/60 Гц и связанные с ними гармоники. Итак, вуаля, гул рождается.

Теперь у каждого усилителя есть два пути к земле: один через собственный силовой кабель к электрическому заземлению, а другой через гитарный кабель ко второму усилителю и его силовому кабелю к электрическому заземлению. Все токи заземления внутри первого усилителя ищут землю, насколько это возможно, и хотя большая часть этого тока предпочитает ехать по широкой и хорошо проводящей магистрали, которой является местный силовой кабель, некоторые могут рискнуть пойти по менее проходимым путям. , через гитарный кабель во второй усилитель, найдя землю через силовой кабель второго усилителя.

Что можно сделать? Вы найдете гитарные установки, в которых один из усилителей имеет то, что мы ласково называем «читером» на кабеле питания. Этот адаптер предназначен для подключения современных заземленных силовых кабелей к старым незаземленным розеткам, но его часто неправильно используют в гитарных установках. Их обычно размещают там человеконенавистнические клубные инженеры FOH, пытающиеся решить проблему гула, нарушив заземление усилителя. Разорвав это заземление, вы можете разорвать контур заземления, но вы также сломаете его защитное заземление .Если некоторые из этих 500-вольтовых ламповых электронов коснутся корпуса усилителя, они могут не сразу перегореть, а вместо этого искать землю везде, где могут ее найти — некоторые из них перемещаются по гитарному кабелю ко второму усилителю, а некоторые — по гитарному кабелю. через доску, к инструменту, через бридж, через струны и в любого гитариста, которому не повезло играть в тот вечер «Brown Eyed Girl».

Более безопасным и эффективным решением является изолирующий трансформатор на входе вашего гитарного усилителя.Трансформатор может передавать сигнал вашей гитары без заземления, сохраняя при этом защитное заземление усилителя через силовой кабель. Это удержит токи заземления там, где они должны быть, и предотвратит их перерастание в гудение и жужжание на вашей задней линии. Изолирующие трансформаторы, такие как Ebtech Hum Eliminator и Lehle P-Split, можно найти по цене от 100 до 180 долларов. Пожалуйста, никогда не используйте читер. Ваша нервная система и поклонники Ван Моррисона будут вам благодарны.

Статьи с вашего сайта

Связанные статьи в Интернете

О ЗАЗЕМЛЯЮЩИХ КОНТУРАХ

Что такое контур заземления?

Контур заземления представляет собой замкнутую цепь из низкоомных заземляющих проводников, не имеющую нагрузки для замедления. текущий поток.Он действует как рамочная антенна, которая улавливает гудение линии электропередач и другие электромагнитные помехи. включая радиосигналы.

Как контур заземления улавливает шум?

Источник электромагнитных волн индуцирует ток в контуре заземления посредством электромагнитных индукция. Поскольку петля представляет собой цепь из проводников с низким импедансом, может индуцироваться очень большой ток. от очень слабого электромагнитного поля.

Почему контур заземления вызывает шум в сигнальных линиях, когда ток течет в земле линии?

На самом деле это не так.Ток, протекающий по линиям заземления, делает потенциал земли равным одному или нескольким устройства ИЗМЕНЯЮТСЯ относительно потенциала земли на других устройствах. Сигнал, идущий от одного из этих устройства к другому, затем воспринимается принимающим устройством как имеющее этот перепад земли, наложенный на него.

Получается, что контур заземления действительно обманывает устройство, заставляя его думать, что фон находится в сигнальной линии?

Совершенно верно. Поскольку эталоном считается земля, устройство сравнивает сигнал линию к линии заземления, чтобы получить сигнал.Он видит гудение напряжения между сигнальной линией и землей линия, поэтому он думает, что это часть сигнала.

Почему другие кабели не улавливают шум?

Токи, индуцируемые как в экране, так и в центральном проводнике, одинаковы, если заземление петли не существует. На рисунке A фон появляется как на сигнальной линии, так и на экране, поэтому устройство НЕ видит его как часть сигнала.

Почему у меня иногда есть контур заземления, а иногда нет?

Это зависит от КАЖДОГО заземляющего соединения с каждым устройством, включая защитное заземление линии электропередач.Смотреть на рисунке A: сигнальная линия соединяет землю между двумя устройствами, но только принимающая устройство имеет защитное заземление в шнуре питания. Вместо этого передающее устройство имеет двойную изоляцию. В иллюстрации B, оба устройства имеют заземляющие провода в шнурах питания. Экран сигнального кабеля, плюс два шнура питания, завершите контур заземления.

Так должен ли я удалить защитное заземление или использовать переходник с 3 на 2 контакта, чтобы сломать защитное заземление? земля?

НЕТ! НИКОГДА не прерывайте защитное заземление устройства, для которого оно было разработано.

Вы рискуете своей жизнью или жизнями других людей. Все, что нужно, это кокс, пролитый в устройство, и кто-то тост! Гораздо лучше бороться с контурами заземления в сигнальных линиях.

Так как же избавиться от контуров заземления?

Существует несколько методов:

  1. Самый быстрый способ — разрезать экран одного сигнального кабеля в петле на стороне нагрузки. Это показано на рисунке D. Это заставляет ток возврата на землю течь через другую половину бывший контур заземления.У этого есть недостаток, так как кабель больше нельзя использовать ни для чего другого. кроме разрыва контуров заземления. Обязательно пометьте его как таковой.

    Есть еще одна серьезная проблема. Отсоединение любого из других кабелей, входящих в состав прежний контур заземления теперь будет производить очень ГРОМКИЙ гул, так как одно устройство становится полностью незаземленным. Это может продуйте динамики или уши.

  2. Вы также можете составить комплект коротких кабелей прерывателя контура заземления с отсоединенным экраном один конец.Наденьте один штекерный и один гнездовой разъем на каждый кабель и вставляйте его в кабельную трассу через каждые место, где вы найдете контур заземления. Но будьте осторожны, потому что отсоединение других кабелей может привести к тому, что громкий гул.
  3. Лучший способ — поставить резистор на 10 Ом в заземляющую ногу, вместо того, чтобы просто срезать экран, как на иллюстрации C. Это предотвратит появление громкого гула, если один из других кабелей в первом контур заземления отключен. Резистор также может быть помещен в короткий кабель прерывателя контура заземления для та же цель.

    Резистор работает, снижая ток контура заземления. Огромные потоки не могут течь, и поэтому гул не наводится. Но если более чем один кабель в петле имеет резистор, то слабый гул может возникают из-за отсутствия надежного заземления.

  4. Группирование кабелей контура заземления в виде змеи предотвращает появление шума, хотя контур заземления по-прежнему существует. Это связано с тем, что объединение обеих сторон петли в один трос приводит к тому, что обе ветви имеют одинаковую длину. но индуцируются противоположные токи.Токи компенсируют друг друга.
  5. Аналогично, вы можете связывать кабели в контуре заземления вместе с кабельными стяжками, если они такой же длины.
  6. Лучший способ разорвать контур заземления — использовать изолирующий трансформатор контура заземления, как в иллюстрация E. Это пропускает сигнал и сохраняет все заземление, но не пропускает контур заземления. токи вообще. Отключение других кабелей также не вызывает шума.

Как распознать контур заземления?

Ищите любое место, где сигнальные кабели образуют круг или где сигнальные кабели и безопасность линии электропередач площадки образуют круг.См. вторую панель справа.

Могут ли другие кабели также образовывать контуры заземления?

Да. Компьютерные и цифровые аудиокабели могут стать частью контура заземления. Иногда компьютер монитор может сформировать путь. MIDI обычно невосприимчив к контурам заземления, потому что связь оптоизолированный. Но если MIDI-устройство получает питание от передающего MIDI-устройства, заземление изоляция теряется.

Я также видел контуры заземления в постоянной проводке, из-за которых цифровая система управления освещением сцены отключалась. сходить с ума.И все эти заземляющие соединения были предусмотрены электрическими нормами, так что лечения не было!

Ссылки:

«Ищите любое место, где сигнальные кабели образуют круг или где сигнальные кабели и линия электропередач площадки безопасности образуют круг.

»

«Лучший способ разорвать контур заземления — использовать изолирующий трансформатор контура заземления».


Причины и способы устранения контура заземления:

A — контура заземления не существует, так как одно устройство имеет двойную изоляцию.

B — Контур заземления через защитное заземление вызывает шум.

C — Размыкание контура заземления резистором 10 Ом.

D — Сломать экран, чтобы избавиться от контура заземления.

E — Изолирующий трансформатор контура заземления.


Ситуации контура заземления:

Вверху: петли заземления часто появляются в петлях эффектов и петлях инсертов.

Посередине: При выборе нескольких мониторов часто возникают контуры заземления.Здесь более чем образуется один контур заземления.

Внизу: контуры заземления также могут быть сформированы с помощью компьютера.

Как исправить контур заземления [3 простых решения]

Кабель заземления может создавать самые разные проблемы, включая пресловутый гул, который всех раздражает.
И да, очень хорошо, что вас интересует ремонт контура заземления, который мы сейчас рассмотрим.

Проблемы с кабелем

могут быть самыми разнообразными: от банального слабого контакта до гула контура заземления, на устранение которого требуется время.Проблема с кабелем, из-за которой помехи от линий электропередач переменного тока в здании попадают на ваше оборудование, называемая шумом контура заземления. Часто такая ситуация может быть вызвана разницей значений электрического потенциала в точках заземления. Поскольку ток протекает через вашу систему, контур заземления может создать цепь. Ток идет от земли одного устройства ко второму устройству, а затем обратно к первому. Этот ток является самой большой проблемой, так как он создает шум, когда его путь проходит через звуковую землю.

Как устранить контур заземления

Из всех доступных вариантов наиболее доступным способом устранения шума контура заземления является замена розетки. Это означает, что вам нужно подключить устройства к другой розетке в другой цепи. Как только вы поймете, какая часть схемы неисправна, это будет легко исправить.

Однако замена розетки может не помочь с контуром заземления. Затем вам нужно будет рассмотреть несколько других вариантов починки вашего оборудования.Сейчас мы их рассмотрим.

Глушитель как выход из ситуации

Можно использовать устройство, по принципу действия напоминающее глушитель. Он называется Устранитель гула. Он предназначен для разрушения контуров заземления. Метод работы с ним также достаточно прост: Hum Eliminator устанавливается между неработающими элементами схемы и, таким образом, разрывает контур заземления, убирая ненужные шумы.

Добавление прямого ящика

В систему можно добавить директбокс, который поможет убрать лишние проблемы.Он имеет встроенный заземляющий подъемник, предназначенный для разрыва контура заземления. В результате это позволит вам наслаждаться отличным звуком без лагов и ненужного гула.

Эти два параметра помогут устранить ненужные проблемы с заземляющим проводом. Во время работы они изолируют экран кабеля во избежание заземления оборудования. В результате снижается фон и шум от источника переменного тока.

Процесс разрыва контура заземления — самое главное, если вы хотите убрать бушующий гул.Хотя эти методы выглядят очень простыми и логичными, их следует использовать только в крайнем случае, потому что они могут быть опасны. Вы, как пользователь, сами понимаете, что всегда лучше обратиться к специалисту, который знает, как идеально решить проблему с заземлением.

Заземление кабелей и проводов | Контуры заземления

Цепи низкого уровня часто соединяются между собой экранированными кабелями, в основном для защиты от внешних помех.Помимо эффективности самой конструкции экрана, еще более важной является целостность соединения с землей. Плохая почва может быть хуже, чем ее отсутствие.

Обратный путь сигнала

Используемый в качестве обратного пути сигнала, типичный для коаксиальных кабелей, экран служит вторичной цели экранирования центрального проводника от внешних полей. Эта двойная роль может существовать и в некоаксиальных кабелях.

Сопротивление плетеного экрана обычно намного ниже, чем у других проводников.Это может быть желательно в обратной цепи, но это особенно важно для обеспечения низкого импеданса против внешней индукции. По этой причине выводы должны быть тщательно выполнены, иначе экран будет бесполезен в качестве шумозащитного экрана. На самом деле, поскольку экран представляет собой прямой «провод» и его площадь намного больше, чем у проводника (проводников) внутри, может возникнуть значительный дисбаланс наведенного тока, вызывающий шум. Неэкранированная витая пара, вероятно, будет более невосприимчивой к шуму.

Простое экранирование

В качестве чистого барьера для электромагнитных помех заземленный экран действует как токопроводящий канал для проводника (проводников) внутри.«Заякоренный» на потенциале земли, что не позволяет ему плавать, куда бы его ни направила магнитная или электрическая среда, экран служит не столько средством отгораживания от шума, сколько просто разделяет возмущающее электрическое поле и направляет часть его в окружающую среду. земля.

Важно знать, что никакой экран не может защитить от магнитных полей так же эффективно, как простое физическое пространство между источником шума и затронутыми проводниками. Всего 0,5 дюйма могут уменьшить магнитную связь более чем на 30 дБ, улучшив примерно до 70 дБ при расстоянии 4 дюйма.Это, пожалуй, лучшее средство от шума, возникающего в сильноточной проводке.

Контуры заземления

Контуры заземления создают намного больше шума, чем это гарантировано, учитывая, насколько легко их устранить при продуманной установке. Шум контура заземления легко изобразить: каждый проводник, включая сам планер, имеет некоторое сопротивление, и любой ток, проходящий через него, вызывает падение напряжения между его источником и нагрузкой. См. рис. 1 .Проблема контура заземления возникает, когда несколько цепей имеют один и тот же обратный проводник, часто экран, предназначенный для заземления, поэтому падение напряжения от одного пути тока просто проявляется в другом, добавляя «чужой шум» к другому. чистый сигнал.

Кроме того, если несколько систем «последовательно соединены» с землей, любая из них может выступать в качестве слабого звена и отражать свои текущие колебания в виде шума во всех них. Общие основания лучше всего использовать в конфигурации звезды.

Заземление рамы

Обратный путь никогда не должен быть заземлением кадра.Хотя он может быть металлическим и способным проводить ток, он не предназначен для использования в качестве активного проводника. Идеальный возврат для любой цепи должен быть эксклюзивным для этой цепи, хотя нередко встречаются общие обратные пути, где ток каждого сигнала очень низок. Тем не менее, хорошая практика предполагает не более пяти сигнальных проводников на землю. Использование рамки для обратного сигнала или токонесущего «lo» — плохая экономия и открытое приглашение к проблемам. Лучше всего зарезервировать раму для ее структурной роли; однако, подключив его к заземлению батареи в одной точке, вы получите эффект универсального электростатического экрана для всего самолета.

Улучшенный комплексный подход к использованию заземления заключается в том, чтобы использовать его только в качестве заземления, ограничивая сигналы и линии электропередач выделенными проводниками. Примером может служить симметричная экранированная аудиолиния на основе витой пары.

Будет ли реальная земля, пожалуйста, идентифицирует себя?

Существует ли более одной «настоящей» земли? да.

  1. Для сигнального тракта «настоящей» землей является системная земля, истинный пункт назначения для обратного сигнала. Никакая другая точка отсчета не так хороша. Хорошей практикой подключения экрана, предназначенного только для защиты, является подключение его к заземлению системы.Это не позволяет ему зависать с «чужими» источниками сигнала и становиться источником шума для той самой схемы, которую он предназначен защищать. Его можно сравнить с расширением самого корпуса системы.
  2. Какое заземление вы используете между системами? Дело в том, что они обязательно могут делить землю, как в случае передачи сигнала между ними по коаксиальному кабелю. Если это так, то на каждом конце требуются тщательные процедуры заземления. В противном случае плохое соединение может вызвать серьезные помехи почти в любом месте, и может быть важна непрерывность обратного пути.В идеале возвратные сигналы должны быть изолированы от земли, а все экраны должны быть подключены только с одного конца. См. рис. 2. В некоторых случаях изолирующий внешний экран триаксиальных и квадраксимальных кабелей обеспечивает желаемое экранирование и изоляцию. Это позволяет установить внутреннее экранирование в качестве заземления сигнала и обратного пути, если это необходимо.
  3. «Универсальная» площадка, планер, представляет собой оболочку, в которой размещены все остальные системы. Но это только оболочка и лучше всего в своей строго пассивной роли по отношению ко всем остальным системам, например, блок авионики, который заслуживает собственного признания.Это справедливо и для любой другой бортовой системы. Каждый из них, от стартеров двигателей до развлекательных систем в салоне и TCAS, будет работать более эффективно и с меньшими помехами, используя свой собственный наземный путь.

Ценность «универсального» экрана сомнительна для самолетов с конструкцией из композитных материалов, что приводит к другим опасениям по поводу эффектов HIRF — излучаемых полей высокой интенсивности.

Витая пара

Не  название рок-группы.

Экранирование лучше всего блокирует электростатические шумовые поля и помогает шунтировать некоторые электрические магнитные  помехи, но не так эффективно устраняет электромагнитные помехи, как витые пары сигнальных проводников. Это было популярное средство от шума с первых дней появления телефонов.

Каждый проводник, находящийся в изменяющемся магнитном поле, действует как вторичная обмотка трансформатора, производя некоторый ток, повторяющий форму волны «первички» или источника поля.(Изменения в поле могут быть вызваны переменным током или любым переменным током в проводнике (проводниках) источника поля или даже физическим движением проводника постоянного тока, например вибрацией. ) Фактически, трансформаторы сконструированы так, чтобы использовать этот факт.

Учитывая, что каждая цепь является цепью (двусторонний путь для движения электронов или сигнала), ток будет течь по обоим проводам: паре. Внешние поля с радостью индуцируют некоторый ток в этих проводниках, совершенно не заботясь о том, загрязнит ли это сигнал в цепи.

Витые пары Un всегда располагают один проводник ближе к источнику поля, и, хотя они могут получать почти одинаковую индукцию (таким образом, имея «сбалансированный» шум в обоих случаях), на самом деле они никогда не бывают одинаковыми. В результате всегда будет возникать, по крайней мере, некоторый нежелательный дифференциальный ток.

При скручивании сигнальной пары проводники чередуются вблизи шумового поля в течение каждого цикла скручивания, эффективно устраняя эффект загрязняющего поля.Фактически, несмотря на то, что шум присутствует в обоих проводах, крутка помогает гарантировать, что он будет одинаковым в каждом проводе, и результатом является почти идеальная балансировка.

Лучший способ свести к минимуму нежелательные «обмены» сигналами — просто увеличить расстояние между кабелями, но часто это сложно или нецелесообразно. В таких случаях может очень помочь триаксиальный кабель, скрутка и/или разумное заземление.

Предотвращение контуров заземления при измерениях электронных устройств

В замкнутой цепи должен быть обеспечен обратный путь для обратного протекания тока к источнику питания; этот возврат часто называют электрическим заземлением.В идеале эти заземляющие соединения не должны иметь сопротивления или паразитной емкости, и можно предположить, что все точки заземления имеют одинаковый потенциал. Однако все провода имеют небольшое сопротивление, а также паразитную емкость.

Оценка результатов лабораторных измерений с использованием нескольких приборов (и нескольких источников питания) усугубляет эту проблему. Когда два или более устройств подключены к общему заземлению разными путями, возникает контур заземления; перепады напряжения генерируют ток в виде наведенного шума. Этот шум контура заземления может появляться или исчезать без видимой причины, что может сделать диагностику шума чрезвычайно сложной задачей.

При устранении неполадок в цепи лучше избегать одновременного изменения нескольких переменных. Следующие советы помогут вам придерживаться более методичного подхода.

3 совета по предотвращению образования контуров заземления

1. Создайте единую точку заземления.

Создавая единую точку заземления, как правило, на земле измерения, вы в первую очередь можете избежать возможных контуров заземления.Хотя это не всегда практично, учитывая физическое расположение электрических компонентов, это хороший ориентир, который поможет вам избежать большинства проблем.

2. Внимательно следите за непреднамеренными путями заземления.

Мне известна ситуация, когда заземляющий контур создавался из-за того, что корпус ИУ находился в криогенном сосуде Дьюара, который опирался на бетонный пол, на который опирался металлический стол, поддерживающий прибор с заземленным корпусом. Это не «схема» в терминах учебника, но она функционировала как таковая. Настоящая проблема диагностики надоедливых контуров заземления часто заключается в вашей способности творчески мыслить, чтобы найти контур.















3. Поддерживайте заземление.

Сопротивляясь желанию удалить все заземляющие соединения, вы можете избежать увеличения шума из-за эффекта антенны.Заземление корпуса на приборах также обеспечивает защитное заземление в случае внутренней неисправности, предотвращая попадание на корпус опасного напряжения. Всегда соблюдайте меры безопасности, если вы меняете схему заземления в системе.

Загрузите нашу бесплатную статью, чтобы узнать о других ошибках, которых следует избегать при измерении электронных устройств:

Контуры заземления

Можно даже улучшить. Тройной экран с внешней и внутренней фольгой и 95% оплеткой между ними обеспечивает еще большую эффективность экрана. У нас есть один такой цифровой видеокабель, Belden 1794A. Счетверенные экраны (фольга/оплетка/фольга/оплетка), вероятно, были бы даже лучше, но я не думаю, что это даже пробовали с двумя экранами из медной 95% оплетки. Для этого потребуются специальные разъемы, так как кабель будет намного больше. Если вы знакомы с четырехъядерным экранированием, то, вероятно, оно используется в мире широкополосного/кабельного телевидения, где две оплетки обеспечивают покрытие 40% и 60% и состоят из алюминиевых проводов. Это низкое покрытие оплетки имеет огромное значение в эффективности экрана.



На самом деле, недавно мы протестировали одного из наших зарубежных конкурентов, который заявил, что производит кабели, идентичные нашим прецизионным цифровым видеокабелям, такие как 1694A.Протестировав десятки катушек, купленных на открытом рынке, ни одна из них не приблизилась к 95%-му экрану, который мы делаем. Ближайшими были 84%, а худшими были ниже 50%. Я разговаривал с одним из наших инженеров на выставке IBC в Голландии. «Все, что вам нужно сделать, это взвесить катушку», — сказал он мне. Мы все используем один и тот же пластик и одну и ту же проволоку (в значительной степени), поэтому, если вес катушки на 20% или 30% меньше, чем у материала Belden, что ж, эта разница должна откуда-то исходить!



Если у вас есть фольга и оплетка, вам не нужен заземляющий провод.Оплетка также является местом соединения фольги. Если вы наденете BNC, вы соприкоснетесь и с фольгой, и с оплеткой, хотя оплетка является основным механическим соединением. Тем не менее, мы делаем один кабель с экранирующей оплеткой и заземляющим проводом. Это наш первоклассный микрофонный кабель Belden 1800F. Он имеет гибкий экран из французской оплетки из луженой меди с оголенным медным проводом заземления под ним. Заземляющий провод позволяет очень легко подключить этот кабель. И это другой цвет (медь) от щита выше (серебристое олово).Вам не нужно отделять и расчесывать косу. Просто отрежьте его и используйте заземляющий провод. Простой! Вот фото этой конструкции.



Сейчас. если вы умница, как и многие, с кем я общаюсь в Интернете или на выставках, вы можете заметить одно противоречие в том, что я сказал в начале: экраны из фольги предназначены для высоких частот. Но где вы чаще всего видите щиты из фольги? Внутренние аудиокабели, такие как Belden 8451 или 9451, или любой из десятков аналоговых многопарных змеевиков. Если такой экран не начинает работать до 10 МГц, а это далеко за пределы частот аналогового звука, для чего он нужен?



Просто! Это поможет предотвратить попадание РЧ в ваш микшер или другое устройство через микрофонные или линейные соединения.Так что же предотвращает шум на звуковых частотах? Дело в том, что пары проводов скручены вместе и проходят как симметричные линии! Вот почему большинство кабелей передачи данных представляют собой UTP, неэкранированные витые пары, потому что они проложены как симметричные линии, подавляющие шум. И это работает для очень низких и очень высоких частот (наш нынешний чемпион по высоким частотам — Belden 10GX32, 10-гигабитный кабель для передачи данных с частотой 625 МГц на пару). как сбалансированные линии, превзойти любой щит по реальной эффективности щита.Вы можете возразить, что на самых высоких частотах, в гигагерцах, свободная витая пара начинает работать не так точно, поэтому экран из фольги может победить ее в этой точке. Но ГГц очень далеко от Гц, и мне было бы интересно услышать любой аргумент о том, как шум в диапазоне ГГц может повлиять на звук на частоте 20 кГц или ниже. Напишите мне комментарий ниже!



Итак, я наконец добрался до сути сегодняшнего блога: как вы используете эти щиты? Как вы подключаете эти оплетки или эти дренажные провода? А что, если у вас возникнет проблема, когда потенциал земли на стороне источника кабеля отличается на стороне нагрузки? Эта разность потенциалов начинает стекать по экрану.И все шумы, РЧ-помехи и электромагнитные помехи, которые забрал бы экран, теперь передаются по всей длине кабеля. Этот щит теперь представляет собой антенну, передающую гудение и гудение вашей паре. Конечно, пара отвергает столько, сколько может, но ни одна пара не идеальна.



Настоящим решением этой проблемы является проектирование вашего объекта таким образом, чтобы все основания везде имели одинаковый потенциал. Это иногда называют «звездной землей». Но если ваше здание уже построено, сделать его «звездной площадкой» практически невозможно.Поэтому вместо этого большинство установщиков прибегают к следующему лучшему способу — отрезать одно заземление. Это мгновенно решает вашу проблему с контуром заземления, но какой конец вы обрезаете? Ответ таков: оставьте источник (соединение с низким импедансом) и отключите место назначения (конец с высоким импедансом). В некоторых местах, например, на патч-панелях, почти невозможно отличить, что есть что, так что удачи в выборе правильного варианта для резки. И, конечно же, вы теперь на 50% эффективности щита (одно соединение вместо двух).



Но на этом ваши проблемы не заканчиваются! Ниже приведен график экранированного кабеля передачи данных, где заземление источника подключено, а заземление назначения отключено. Вы заметите, что то, что вы сейчас создали, является очень хорошим фильтром на высоких частотах. Повезло тебе!





Итак, теперь вы видите еще больше преимуществ кабеля передачи данных UTP: никаких контуров заземления, никаких эффектов фильтрации. Так почему бы не использовать UTP для аудио. Конечно, можно, за исключением случаев, когда требуется заземление, например микрофонов с фантомным питанием. (И нет необходимости обрезать один конец кабеля с фантомным питанием.) Если это просто звук, то нет проблем. Проверьте Белден 1353A. Это действительно соединительный кабель Bonded-Pair категории 5e, но он находится в аудиоразделе нашего каталога! Это лучший аудиокабель, который мы когда-либо производили.Только не отключайте фантомное питание — не сработает.



Если вы используете несбалансированные сигналы, такие как коаксиальный видеокабель, вам необходимо соединить оба конца. И если у вас есть проблемы с контуром заземления, вы можете купить классный маленький тестер. Они находятся на www.loopslooth.com, и вот фотография, которую я украл (с разрешения) с их веб-сайта, когда два устройства в действии. Иди проверь их.





Как видите, это сообщит вам, есть ли у вас контур заземления, ничего не отсоединяя.Если у вас есть история о экранах, заземлении или контурах заземления, пришлите ее мне или просто заполните раздел комментариев ниже.

Контур заземления, земляные гудения, гудение и помехи. Бесплатный техпаспорт от GB Audio Services

Контуры заземления, фоны земли, гудение и помехи. Бесплатный техпаспорт от GB Audio Services
— контуры заземления ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Почему заземление так важно?

Неправильное заземление или заземление может привести к смертельному исходу. Правильный Заземление необходимо для правильной работы и безопасности электрооборудования. В большинстве стран существуют строгие правила в отношении того, как электроустановки заземлен в целях безопасности. Заземление может решить многие проблемы, но может и вызвать новые. Один из самых распространенных проблемы называется «контур заземления» или «контур заземления».

Почему возникает проблема с контуром заземления?

Контур заземления для многих остается загадкой. Заземляющие контуры являются наиболее распространенной причиной изменения частоты сети переменного тока. гул в звуковых системах.Контур заземления в силовом или видеосигнале возникает, когда некоторые компоненты одной и той же системы получают питание от разных источников питания. источник из др. компоненты. Это может привести к тому, что ваша система будет иметь разные потенциалы земли. Этот становится проблемой, потому что усилители и микшеры нуждаются в электрическом заземлении. подключение к их шасси для обеспечения экранирования от помех. Аудио входные провода экранированы от помех и экран неизбежно подключается к той же точке заземления в усилителе/микшере.Звуковой сигнал (от гитары например) представляет собой переменное напряжение относительно земли . Когда земля потенциалы двух и более единиц оборудования различны, относительный сигнал менее стабильна, экранирование нарушается и интерференция проявляется как гул

Контур заземления является распространенной проблемой при подключении нескольких звуковое оборудование вместе. Учитывая количество оборудования, используемого на типичная стадия удивительно, что земля петли не более распространены.Контуры заземления обычно вызывают гудящий шум в аудиосигналах и помехи. картина. Контур заземления делает систему чувствительной к помехам от сетевой проводки. что может привести к нестабильной работе оборудования или даже его повреждению. Проблемы контура заземления на звуковой частоте обычно находятся в низком милливольтовом диапазоне. но есть не должны быть большие помехи в системе заземления, чтобы вызвать проблемы в вашей аудиосистеме из-за огромного количества усиления, применяемого к микрофону и инструменту источники.

Помните, что абсолютного основания не существует. есть определенная величина сопротивления электрическому току между всеми точками заземления. Это сопротивление может меняться в зависимости от влажности, температуры, подключенного оборудования и многих других переменных. Нет каким бы малым оно ни было, сопротивление всегда может позволить электрическому напряжению существовать на Это. Заземляющие провода между настенными розетками и трансформаторами энергетической компании не идеальны. проводники и экран вашего сигнального кабеля.Если бы они были, заземлите петли не помешают. Определенные типы экранирования кабеля могут обеспечить лучшую результаты, потому что они полностью покрывают внутренние сигнальные жилы, например экранирование фольгой в многожильном и плетеном экранировании на микрофонных проводах XLR хорошего качества.

Домашние аудио- и видеосистемы
  • В идеале используйте сетевой распределительный щит для подключения всего аудиооборудования к одной стене розетка.
  • Храните сигнальные кабели в как можно короче между источниками и усилителем.
  • Сохранить маршруты сигнальных кабелей по возможности подальше от силовых кабелей.

Профессиональные аудиосистемы
  • Используйте профессиональную сетевую распределительная система для подключения всего вашего аудиооборудования к единому источнику питания источник соответствующей номинальной мощности для всего вашего оборудования. Это дает наилучший шанс избежать контуров заземления, поскольку профессиональная сетевая система подключены по схеме «звезда», когда все заземления возвращаются в одну точку.
  • Для небольших систем, все будет работать на кольцевой сети, убедитесь, что все оборудование подключено к такая же ступенчатая схема.
  • Фасад дома (FOH) оборудование управления должно быть запитано от той же цепи питания каскада. Обычно это достигается подключением длинного удлинителя сети вместе с многоядерный.
  • Никогда не удаляйте провода заземления от штепсельных вилок или систем распределения электроэнергии.
  • Использовать переключатели подъема земли вкл. Блоки DI для изоляции оборудования, вызывающего проблемы с петлей.
  • Составьте кучу выделенные короткие соединительные кабели XLR с заземлением (экраном), подключенным к женский конец, но не мужской конец. Затем их можно вставить в любой сигнальный провод, который гудит, что позволяет избежать необратимого повреждения ваш XLR лидирует, отсекая экраны. Убедитесь, что эти ссылки ведут четко размечены, чтобы избежать путаницы и не использовать их на фантомах микрофоны с питанием.
  • Весь длинный микрофон и провода прибора должны быть сбалансированы, чтобы обеспечить максимальную защиту от индуцированных уловить помехи.





вверх / Главная

/ Сухой прокат / Аренда систем / Продажи / Аксессуары / A-Z / Инсталляция / Новости / Справочная библиотека / Клиника / Контакт






.

Добавить комментарий

Ваш адрес email не будет опубликован.
