Основной закон электромагнитной индукции формула: Закон электромагнитной индукции (закон Фарадея) – формула, физический смысл

Содержание

Закон эдс индукции фарадея для трансформаторов. Закон электромагнитной индукции формула

Если в магнитном поле находится замкнутый проводящий контур, не содержащий источников тока, то при изменении магнитного поля в контуре возникает электрический ток. Это явление называется электромагнитной индукцией. Появление тока свидетельствует о возникновении в контуре электрического поля, которое может обеспечить замкнутое движение электрических зарядов или, другими словами, о возникновении ЭДС. Электрическое поле, которое возникает при изменении поля магнитного и работа которого при перемещении зарядов по замкнутому контуру не равна нулю, имеет замкнутые силовые линии и называется вихревым.

Для количественного описания электромагнитной индукции вводится понятие магнитного потока (или потока вектора магнитной индукции) через замкнутый контур. Для плоского контура, расположенного в однородном магнитном поле (а только такие ситуации и могут встретиться школьникам на едином государственном экзамене), магнитный поток определяется как

где — индукция поля, — площадь контура, — угол между вектором индукции и нормалью (перпендикуляром) к плоскости контура (см.

рисунок; перпендикуляр к плоскости контура показан пунктиром). Единицей магнитного потока в международной системе единиц измерений СИ является Вебер (Вб), который определяется как магнитный поток через контур площади 1 м 2 однородного магнитного поля с индукцией 1 Тл, перпендикулярной плоскости контура.

Величина ЭДС индукции , возникающая в контуре при изменении магнитного потока через этот контур, равна скорости изменения магнитного потока

Здесь — изменение магнитного потока через контур за малый интервал времени . Важным свойством закона электромагнитной индукции (23.2) является его универсальность по отношению к причинам изменения магнитного потока: магнитный поток через контур может меняться из-за изменения индукции магнитного поля, изменения площади контура или изменения угла между вектором индукции и нормалью, что происходит при вращении контура в поле. Во всех этих случаях по закону (23.2) в контуре будет возникать ЭДС индукции и индукционный ток.

Знак минус в формуле (23.2) «отвечает» за направление тока, возникающего в результате электромагнитной индукции (правило Ленца). Однако понять на языке закона (23.2), к какому направлению индукционного тока приведет этот знак при том или ином изменении магнитного потока через контур, не так-то просто. Но достаточно легко запомнить результат: индукционный ток будет направлен таким образом, что созданное им магнитное поле будет «стремиться» компенсировать то изменение внешнего магнитного поля, которое этот ток и породило. Например, при увеличении потока внешнего магнитного поля через контур в нем возникнет индукционный ток, магнитное поле которого будет направлено противоположно внешнему магнитному полю так, чтобы уменьшить внешнее поле и сохранить, таким образом, первоначальную величину магнитного поля. При уменьшении потока поля через контур поле индукционного тока будет направлено так же, как и внешнее магнитное поле.

Если в контуре с током ток в силу каких-то причин изменяется, то изменяется и магнитный поток через контур того магнитного поля, которое создано самим этим током. Тогда по закону (23.2) в контуре должна возникать ЭДС индукции. Явление возникновения ЭДС индукции в некоторой электрической цепи в результате изменения тока в самой этой цепи называется самоиндукцией. Для нахождения ЭДС самоиндукции в некоторой электрической цепи необходимо вычислить поток магнитного поля, создаваемого этой цепью через нее саму. Такое вычисление представляет собой сложную проблему из-за неоднородности магнитного поля. Однако одно свойство этого потока является очевидным. Поскольку магнитное поле, создаваемого током в цепи, пропорционально величине тока, то и магнитный поток собственного поля через цепь пропорционален току в этой цепи

где — сила тока в цепи, — коэффициент пропорциональности, который характеризует «геометрию» цепи, но не зависит от тока в ней и называется индуктивностью этой цепи. Единицей индуктивности в международной системе единиц СИ является Генри (Гн). 1 Гн определяется как индуктивность такого контура, поток индукции собственного магнитного поля через который равен 1 Вб при силе тока в нем 1 А.

С учетом определения индуктивности (23.3) из закона электромагнитной индукции (23.2) получаем для ЭДС самоиндукции

Благодаря явлению самоиндукции ток в любой электрической цепи обладает определенной «инерционностью» и, следовательно, энергией. Действительно, для создания тока в контуре необходимо совершить работу по преодолению ЭДС самоиндукции. Энергия контура с током и равна этой работе. Необходимо запомнить формулу для энергии контура с током

где — индуктивность контура, — сила тока в нем.

Явление электромагнитной индукции широко применяется в технике. На нем основано создание электрического тока в электрических генераторах и электростанциях. Благодаря закону электромагнитной индукции происходит преобразование механических колебаний в электрические в микрофонах. На основе закона электромагнитной индукции работает, в частности, электрическая цепь, которая называется колебательным контуром (см.

следующую главу), и которая является основой любой радиопередающей или радиопринимающей техники.

Рассмотрим теперь задачи.

Из перечисленных в задаче 23.1.1 явлений только одно есть следствие закона электромагнитной индукции — появление тока в кольце при проведении сквозь него постоянного магнита (ответ

3 ). Все остальное — результат магнитного взаимодействия токов.

Как указывалось во введении к настоящей главе, явление электромагнитной индукции лежит в основе работы генератора переменного тока (задача 23.1.2 ), т.е. прибора, создающего переменный ток, заданной частоты (ответ 2 ).

Индукция магнитного поля, создаваемого постоянным магнитом, уменьшается с увеличением расстояния до него. Поэтому при приближении магнита к кольцу (задача 23.1.3 ) поток индукции магнитного поля магнита через кольцо изменяется, и в кольце возникает индукционный ток. Очевидно, это будет происходить при приближении магнита к кольцу и северным, и южным полюсом.

А вот направление индукционного тока в этих случаях будет различным. Это связано с тем, что при приближении магнита к кольцу разными полюсами, поле в плоскости кольца в одном случае будет направлено противоположно полю в другом. Поэтому для компенсации этих изменений внешнего поля магнитное поле индукционного тока должно быть в этих случаях направлено по-разному. Поэтому и направления индукционных токов в кольце будут противоположными (ответ 4 ).

Для возникновения ЭДС индукции в кольце необходимо, чтобы менялся магнитный поток через кольцо. А поскольку магнитная индукция поля магнита зависит от расстояния до него, то в рассматриваемом в

задаче 23.1.4 случае поток через кольцо будет меняться, в кольце возникнет индукционный ток (ответ 1 ).

При вращении рамки 1 (задача 23.1.5 ) угол между линиями магнитной индукции (а, значит, и вектором индукции) и плоскостью рамки в любой момент времени равен нулю. Следовательно, магнитный поток через рамку 1 не изменяется (см. формулу (23.1)), и индукционный ток в ней не возникает. В рамке 2 индукционный ток возникнет: в положении показанном на рисунке, магнитный поток через нее равен нулю, когда рамка повернется на четверть оборота — будет равен , где — индукция, — площадь рамки. Еще через четверть оборота поток снова будет равен нулю и т.д. Поэтому поток магнитной индукции через рамку 2 изменяется в процессе ее вращения, следовательно, в ней возникает индукционный ток (ответ

2 ).

В задаче 23.1.6 индукционный ток возникает только в случае 2 (ответ 2 ). Действительно, в случае 1 рамка при движении остается на одном и том же расстоянии от проводника, и, следовательно, магнитное поле, созданное этим проводником в плоскости рамки, не изменяется. При удалении рамки от проводника магнитная индукция поля проводника в области рамки изменяется, меняется магнитный поток через рамку, и возникает индукционный ток

В законе электромагнитной индукции утверждается, что индукционный ток в кольце будет течь в такие моменты времени, когда изменяется магнитный поток через это кольцо. Поэтому пока магнит покоится около кольца (задача 23.1.7 ) индукционный ток в кольце течь не будет. Поэтому правильный ответ в этой задаче — 2 .

Согласно закону электромагнитной индукции (23.2) ЭДС индукции в рамке определяется скоростью изменения магнитного потока через нее. А поскольку по условию задачи 23.1.8 индукция магнитного поля в области рамки изменяется равномерно, скорость ее изменения постоянна, величина ЭДС индукции не изменяется в процессе проведения опыта (ответ

3 ).

В задаче 23.1.9 ЭДС индукции, возникающая в рамке во втором случае, вчетверо больше ЭДС индукции, возникающей в первом (ответ 4 ). Это связано с четырехкратным увеличением площади рамки и, соответственно, магнитного потока через нее во втором случае.

В задаче 23.1.10 во втором случае в два раза увеличивается скорость изменения магнитного потока (индукция поля меняется на ту же величину, но за вдвое меньшее время). Поэтому ЭДС электромагнитной индукции, возникающая в рамке во втором случае, в два раза больше, чем в первом (ответ 1 ).

При увеличении тока в замкнутом проводнике в два раза (задача 23.2.1 ), величина индукции магнитного поля возрастет в каждой точке пространства в два раза, не изменившись по направлению. Поэтому ровно в два раза изменится магнитный поток через любую малую площадку и, соответственно, и весь проводник (ответ 1 ). А вот отношение магнитного потока через проводник к току в этом проводнике, которое и представляет собой индуктивность проводника , при этом не изменится (задача 23.2.2 — ответ 3 ).

Используя формулу (23.3) находим в задаче 32.2.3 Гн (ответ 4 ).

Связь между единицами измерений магнитного потока, магнитной индукции и индуктивности (задача 23.2.4 ) следует из определения индуктивности (23.3): единица магнитного потока (Вб) равна произведению единицы тока (А) на единицу индуктивности (Гн) — ответ 3 .

Согласно формуле (23.5) при двукратном увеличении индуктивности катушки и двукратном уменьшении тока в ней (задача 23. 2.5 ) энергия магнитного поля катушки уменьшится в 2 раза (ответ 2 ).

Когда рамка вращается в однородном магнитном поле, магнитный поток через рамку меняется из-за изменения угла между перпендикуляром к плоскости рамки и вектором индукции магнитного поля. А поскольку и в первом и втором случае в задаче 23.2.6 этот угол меняется по одному и тому же закону (по условию частота вращения рамок одинакова), то ЭДС индукции меняются по одному и тому же закону, и, следовательно, отношение амплитудных значений ЭДС индукции в рамках равно единице (ответ 2 ).

Магнитное поле, создаваемое проводником с током в области рамки (задача 23.2.7 ), направлено «от нас» (см. решение задач главы 22). Величина индукции поля провода в области рамки при ее удалении от провода будет уменьшаться. Поэтому индукционный ток в рамке должен создать магнитное поле, направленное внутри рамки «от нас». Используя теперь правило буравчика для нахождения направления магнитной индукции, заключаем, что индукционный ток в рамке будет направлен по часовой стрелке (ответ 1 ).

При увеличении тока в проводе будет возрастать созданное им магнитное поле и в рамке возникнет индукционный ток (задача 23.2.8 ). В результате возникнет взаимодействие индукционного тока в рамке и тока в проводнике. Чтобы найти направление этого взаимодействия (притяжение или отталкивание) можно найти направление индукционного тока, а затем по формуле Ампера силу взаимодействия рамки с проводом. Но можно поступить и по-другому, используя правило Ленца. Все индукционные явления должны иметь такое направление, чтобы компенсировать вызывающую их причину. А поскольку причина — увеличение тока в рамке, сила взаимодействия индукционного тока и провода должна стремиться уменьшить магнитный поток поля провода через рамку. А поскольку магнитная индукция поля провода убывает с увеличением расстояния до него, то эта сила будет отталкивать рамку от провода (ответ 2 ). Если бы ток в проводе убывал, то рамка притягивалась бы к проводу.

Задача 23.2.9 также связана с направлением индукционных явлений и правилом Ленца. При приближении магнита к проводящему кольцу в нем возникнет индукционный ток, причем направление его будет таким, чтобы компенсировать вызывающую его причину. А поскольку эта причина — приближение магнита, кольцо будет отталкиваться от него (ответ 2 ). Если магнит отодвигать от кольца, то по тем же причинам возникло бы притяжение кольца к магниту.

Задача 23.2.10 — единственная вычислительная задача в этой главе. Для нахождения ЭДС индукции нужно найти изменение магнитного потока через контур . Это можно сделать так. Пусть в некоторый момент времени перемычка находилась в положении, показанном на рисунке, и пусть прошел малый интервал времени . За этот интервал времени перемычка переместится на величину . Это приведет к увеличению площади контура на величину . Поэтому изменение магнитного потока через контур будет равно , а величина ЭДС индукции (ответ 4 ).

Эмпирически М. Фарадей показал, что сила тока индукции в проводящем контуре прямо пропорциональна скорости изменения количества линий магнитной индукции, которые проходят через поверхность ограниченную рассматриваемым контуром. Современную формулировку закона электромагнитной индукции, используя понятие магнитный поток, дал Максвелл. Магнитный поток (Ф) сквозь поверхность S — это величина, равная:

где модуль вектора магнитной индукции; — угол между вектором магнитной индукции и нормалью к плоскости контура. Магнитный поток трактуют как величину, которая пропорциональна количеству линий магнитной индукции, проходящих сквозь рассматриваемую поверхность площади S.

Появление тока индукции говорит о том, что в проводнике возникает определенная электродвижущая сила (ЭДС). Причиной появления ЭДС индукции является изменение магнитного потока. В системе международных единиц (СИ) закон электромагнитной индукции записывают так:

где — скорость изменения магнитного потока сквозь площадь, которую ограничивает контур.

Знак магнитного потока зависит от выбора положительной нормали к плоскости контура. При этом направление нормали определяют при помощи правила правого винта, связывая его с положительным направлением тока в контуре. Так, произвольно назначают положительное направление нормали, определяют положительное направление тока и ЭДС индукции в контуре. Знак минус в основном законе электромагнитной индукции соответствует правилу Ленца.

На рис.1 изображен замкнутый контур. Допустим, что положительным является направление обхода контура против часовой стрелки, тогда нормаль к контуру () составляет правый винт в направлением обхода контура. Если вектор магнитной индукции внешнего поля сонаправлен с нормалью и его модуль увеличивается со временем, тогда получим:

Title=»Rendered by QuickLaTeX.com»>

При этом ток индукции создаст магнитный поток (Ф’), который будет меньше нуля. Линии магнитной индукции магнитного поля индукционного тока () изображены на рис. 1 пунктиром. Ток индукции будет направлен по часовой стрелке. ЭДС индукции будет меньше нуля.

Формула (2) — это запись закона электромагнитной индукции в наиболее общей форме. Ее можно применять к неподвижным контурам и движущимся в магнитном поле проводникам. Производная, которая входит в выражение (2) в общем случае состоит из двух частей: одна зависит от изменения магнитного потока во времени, другая связывается с движением (деформаций) проводника в магнитном поле.

В том случае, если магнитный поток изменяется за равные промежутки времени на одну и ту же величину, то закон электромагнитной индукции записывают как:

Если в переменном магнитном поле рассматривается контур, состоящий из N витков, то закон электромагнитной индукции примет вид:

где величину называют потокосцеплением.

Примеры решения задач

ПРИМЕР 1

Задание Какова скорость изменения магнитного потока в соленоиде, который имеет N=1000 витков, если в нем возбуждается ЭДС индукции равная 200 В?
Решение Основой для решения данной задачи служит закон электромагнитной индукции в виде:

где — скорость изменения магнитного потока в соленоиде. Следовательно, искомую величину найдем как:

Проведем вычисления:

Ответ

ПРИМЕР 2

Задание Квадратная проводящая рамка находится в магнитном поле, которое изменяется по закону: (где и постоянные величины). Нормаль к рамке составляет угол с направлением вектора магнитной индукции поля. Стона рамки b. Получите выражение для мгновенного значения ЭДС индукции ().
Решение Сделаем рисунок.

За основу решения задачи примем основной закон электромагнитной индукции в виде:

Явление электромагнитной индукции было открыто Майклом Фарадеем в 1831 г. Он опытным путем установил, что при изменении магнитного по­ля внутри замкнутого контура в нем возникает элек­трический ток, который называютиндукционным током. Опыты Фарадея можно воспроизвести сле­дующим образом: при внесении или вынесении маг­нита в катушку, замкнутую на гальванометр, в ка­тушке возникает индукционный ток (рис. 24). Если рядом расположить две катушки (например, на об­щем сердечнике или одну катушку внутри другой) и одну катушку через ключ соединить с источником тока, то при замыкании или размыкании ключа в цепи первой катушки во второй катушке появится индукционный ток (рис. 25). Объяснение этого явле­ния было дано Максвеллом. Любое переменное маг­нитное поле всегда порождает переменное электриче­ское поле.

Для количественной характеристики процесса изменения магнитного поля через замкнутый контур вводится физическая величина под названием маг­нитный поток.Магнитным потоком через замкну­тый контур площадью S называют физическую вели­чину, равную произведению модуля вектора магнит­ной индукции В на площадь контура S и на косинус угла а между направлением вектора магнитной ин­дукции и нормалью к площади контура. Ф = BS cos α (рис. 26).

Опытным путем был установлен основной за­кон электромагнитной индукции:ЭДС индукции в замкнутом контуре равна по величине скорости из-менения магнитного потока через контур. ξ = ΔФ/t..

Если рассматривать катушку, содержащую п витков, то формула основного закона электромагнитной ин­дукции будет выглядеть так: ξ = n ΔФ/t.

Единица измерения магнитного потока Ф — вебер (Вб): 1В6 =1Β c.

Из основного закона ΔФ =ξ t следует смысл размерности: 1 вебер — это величина такого магнит­ного потока, который, уменьшаясь до нуля за одну секунду, через замкнутый контур наводит в нем ЭДС индукции 1 В.

Классической демонстрацией основного закона электромагнитной индукции является первый опыт Фарадея: чем быстрее перемещать магнит через вит­ки катушки, тем больше возникает индукционный ток в ней, а значит, и ЭДС индукции.

Зависимость направления индукционного тока от характера изменения магнитного поля через замкнутый контур в 1833 г. опытным путем устано­вил русский ученый Ленц. Он сформулировал прави­ло, носящее его имя. Индукционный ток имеет та­кое направление, при котором его магнитное поле стремится скомпенсировать изменение внешнего магнитного потока через контур. Ленцем был скон­струирован прибор, представляющий собой два алю­миниевых кольца, сплошное и разрезанное, укреп­ленные на алюминиевой перекладине и имеющие возможность вращаться вокруг оси, как коромысло. (рис. 27). При внесении магнита в сплошное кольцо оно начинало «убегать» от магнита, поворачивая со­ответственно коромысло. При вынесении магнита из кольца кольцо стремилось «догнать» магнит. При движении магнита внутри разрезанного кольца ни­какого эффекта не происходило. Ленц объяснял опыт тем, что магнитное поле индукционного тока стре­милось компенсировать изменение внешнего магнит­ного потока.

В результате многочисленных опытов Фарадей установил основной количественный закон электромагнитной индукции. Он показал, что всякий раз, когда происходит изменение сцепленного с контуром потока магнитной индукции, в контуре возникает индукционный ток. Возникновение индукционного тока указывает на наличие в цепи электродвижущей силы, называемой электродвижущей силой электромагнитной индукции. Фарадей установил, что значение ЭДС электромагнитной индукции E i пропорционально скорости изменения магнитного потока:

E i = -К , (27.1)

где К – коэффициент пропорциональности, зависящий только от выбора единиц измерения.

В системе единиц СИ коэффициент К = 1, т.е.

E i = — . (27.2)

Эта формула и представляет собой закон электромагнитной индукции Фарадея. Знак минус в этой формуле соответствует правилу (закону) Ленца.

Закон Фарадея можно сформулировать еще таким образом: ЭДС электромагнитной индукции E i в контуре численно равна и противоположна по знаку скорости изменения магнитного потока сквозь поверхность, ограниченную этим контуром. Этот закон является универсальным: ЭДС E i не зависит от способа изменения магнитного потока.

Знак минус в (27.2) показывает, что увеличение потока ( > 0) вызывает ЭДС E i 0 т. е. направления магнитного потока индукционного тока и потока, вызвавшего его, совпадают. Знак минус в формуле (27.2) является математическим выражением правила Ленца — общего правила для нахождения направления индукционного тока (а значит и знака и ЭДС индукции), выведенного в 1833 г. Правило Ленца: индукционный ток всегда направлен так, чтобы противодействовать причине, его вызывающей. Иначе говоря, индукционный ток создает магнитный поток, препятствующий изменению магнитного потока, вызывающего ЭДС индукции.

ЭДС индукции выражается в вольтах (В). Действительно, учитывая, что единицей магнитного потока является вебер (Вб), получим:

Если замкнутый контур, в котором индуцируется ЭДС индукции, состоит из N витков, то E i будет равна сумме ЭДС, индуцируемых в каждом из витков. И если магнитный поток, охватываемый каждым витком, одинаков и равен Ф, то суммарный поток сквозь поверхность N витков, равен (NФ) – полный магнитный поток (потокосцепление). В этом случае ЭДС индукции равна:

E i = -N× , (27.3)

Формула (27.2) выражает закон электромагнитной индукции в общей форме. Она применима как к неподвижным контурам, так и к движущимся проводникам в магнитном поле. Входящая в нее производная от магнитного потока по времени в общем случае состоит из двух частей, одна из которых обусловлена изменением магнитной индукции во времени, а другая – движением контура относительно магнитного поля (или его деформацией). Рассмотрим некоторые примеры применения этого закона.

Пример 1. Прямолинейный проводник длиной l движется параллельно самому себе в однородном магнитном поле (рисунок 38). Этот проводник может входить в состав замкнутой цепи, остальные части которой неподвижны. Найдем ЭДС, возникающую в проводнике.

Если мгновенное значение скорости проводника есть v , то за время dt он опишет площадь dS = l×v ×dt и за это время пересечет все линии магнитной индукции, проходящие через dS. Поэтому изменение магнитного потока через контур, в состав которого входит движущийся проводник, будет dФ = B n ×l×v ×dt. Здесь B n — составляющая магнитной индукции, перпендикулярная к dS. Подставляя это в формулу (27.2) получаем величину ЭДС:

E i = B n ×l×v . (27.4)

Направление индукционного тока и знак ЭДС определяются правилом Ленца: индукционный ток в контуре всегда имеет такое направление, что создаваемое им магнитное поле препятствует изменению магнитного потока, вызвавшего этот индукционный ток. В некоторых случаях возможно определение направления индукционного тока (полярности ЭДС индукции) согласно другой формулировке правила Ленца: индукционный ток в движущемся проводнике направлен таким образом, что возникающая при этом сила Ампера противоположна вектору скорости (тормозит движение).

Разберем численный пример. Вертикальный проводник (автомобильная антенна) длиной l = 2 м движется с востока на запад в магнитном поле Земли со скоростью v = 72 км/час = 20 м/с. Вычислим напряжение между концами проводника. Так как проводник разомкнут, то тока в нем не будет и напряжение на концах будет равно ЭДС индукции. Учитывая, что горизонтальная составляющая магнитной индукции поля Земли (т.е. составляющая, перпендикулярная к направлению движения) для средних широт равна 2×10 -5 Тл, по формуле (27.4) находим

U = B n ×l×v = 2×10 -5 ×2×20 = 0,8×10 -3 В,

т.е. около 1 мВ. Магнитное поле Земли направлено с юга на север. Поэтому мы находим, что ЭДС направлена сверху вниз. Это значит, что нижний конец провода будет иметь более высокий потенциал (зарядится положительно), а верхний – более низкий (зарядится отрицательно).

Пример 2. В магнитном поле находится замкнутый проволочный контур, пронизываемый магнитным потоком Ф. Предположим, что этот поток уменьшается до нуля, и вычислим полную величину заряда, прошедшего по цепи. Мгновенное значение ЭДС в процессе исчезновения магнитного потока выражается формулой (27.2). Следовательно, согласно закону Ома мгновенное значение силы тока есть

где R – полное сопротивление цепи.

Величина прошедшего заряда равна

q = = — = . (27.6)

Полученное соотношение выражает закон электромагнитной индукции в форме, найденной Фарадеем, который из своих опытов заключил, что величина заряда, прошедшего по цепи, пропорциональна полному числу линий магнитной индукции, пересеченных проводником (т.е. изменению магнитного потока Ф 1 -Ф 2), и обратно пропорциональна сопротивлению цепи R. Соотношение (27. 6) позволяет дать определение единицы магнитного потока в системе СИ: вебер – магнитный поток, при убывании которого до нуля в сцепленном с ним контуре сопротивлением 1 Ом проходит заряд 1 Кл.

Согласно закону Фарадея, возникновение ЭДС электромагнитной индукции возможно и в случае неподвижного контура, находящегося в переменном магнитном поле. Однако сила Лоренца на неподвижные заряды не действует, поэтому в данном случае она не может быть причиной возникновения ЭДС индукции. Максвелл для объяснения ЭДС индукции в неподвижных проводниках предположил, что всякое переменное магнитное поле возбуждает в окружающем пространстве вихревое электрическое поле, которое и является причиной возникновения индукционного тока в проводнике. Циркуляция вектора напряженности этого поля по любому неподвижному контуру L проводника представляет собой ЭДС электромагнитной индукции:

E i = = — . (27.7)

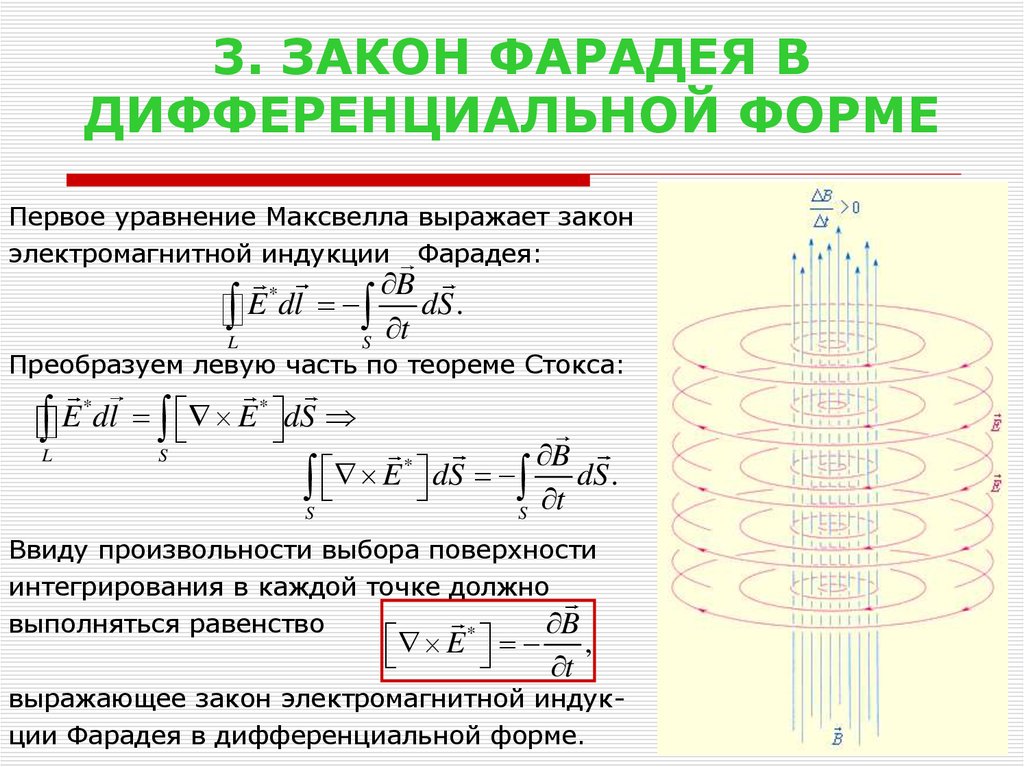

Линии напряженности вихревого электрического поля представляют собой замкнутые кривые, поэтому при перемещении заряда в вихревом электрическом поле по замкнутому контуру совершается отличная от нуля работа. В этом заключается отличие вихревого электрического поля от электростатического, линии напряженности которого начинаются и заканчиваются на зарядах.

После того, как было установлено, что магнитное поле создаётся электрическими токами, учёные пытались решить обратную задачу — при помощи магнитного поля создать электрический ток. Эту задачу в 1831 г. успешно решил М. Фарадей , который открыл явление электромагнитной индукции. Суть этого явления заключается в том, что в замкнутом проводящем контуре при любом изменении магнитного потока, пронизывающего этот контур, возникает электрически ток, который называется индукционным . Схема некоторых опытов Фарадея показана на рис. 3.12.

При изменении положения постоянного магнита относительно катушки, замкнутой на гальванометр, в последней возникал электрический ток, причём направление тока оказывалось различным — в зависимости от направления перемещения постоянного магнита. Аналогичный результат достигался и при перемещении другой катушки, по которой шёл электрический ток. Более того, в большой катушке возникал ток даже при неизменном положении меньшей катушки, но при изменении тока в ней.

На основании подобных опытов М. Фарадей пришёл к выводу, что в катушке всегда возникает электрический ток при изменении магнитного потока, сцепленного с этой катушкой. Величина тока зависит от скорости изменения магнитного потока. Сейчас мы формулируем открытия Фарадея в виде закона электромагнитной индукции : при любом изменении магнитного потока, сцепленного с проводящим замкнутым контуром, в этом контуре возникает ЭДС индукции, которая определяется как

Знак “-” в выражении (3.53) означает, что при увеличении магнитного потока магнитное поле, созданное индукционным током, направлено против внешнего магнитного поля. Если же магнитный поток уменьшается по величине, то магнитное поле индукционного тока совпадает по направлению с внешним магнитным полем. Русский учёный Х. Ленц таким образом определил появление знака минус в выражении (3.53) — индукционный ток в контуре всегда имеет такое направление, что создаваемое им магнитное поле имеет такое направление, что препятствует изменению магнитного потока, вызвавшего возникновение индукционного тока .

Дадим ещё одну формулировку закона электромагнитной индукции : ЭДС индукции в замкнутом проводящем контуре равна взятой с противоположным знаком скорости изменения магнитного потока, пронизывающего этот контур.

Немецкий физик Гельмгольц показал, что закон электромагнитной индукции можно получить из закона сохранения энергии. В самом деле, энергия источника ЭДС по перемещению проводника с током в магнитном поле (см.рис.3.37) будет затрачена как на Джоулев разогрев проводника сопротивлением R, так и на работу по перемещению проводника:

Тогда из уравнения (3.54) сразу же следует, что

В числителе выражения (3.55) стоит алгебраическая сумма ЭДС, действующих в контуре. Следовательно,

Какова же физическая причина возникновения ЭДС? На заряды в проводнике АВ действует сила Лоренца при движении проводника вдоль оси x. Под действием этой силы положительные заряды будут смещаться вверх, в результате чего электрическое поле в проводнике будет ослаблено. Другими словами, в проводнике появится ЭДС индукции. Следовательно, в рассмотренном нами случае физической причиной возникновения ЭДС является сила Лоренца. Однако, как мы уже отмечали, и в неподвижном замкнутом контуре может появиться ЭДС индукции, если будет изменяться магнитное поле, пронизывающее этот контур.

В этом случае заряды можно считать неподвижными, а на неподвижные заряды сила Лоренца не действует. Чтобы объяснить возникновение ЭДС в этом случае, Максвелл предположил, что всякое изменяющееся магнитное поле порождает в проводнике изменяющееся электрическое поле, которое и является причиной возникновения ЭДС индукции. Циркуляция вектора напряжённости, действующей в этом контуре, таким образом, будет равна ЭДС индукции, действующей в контуре:

. (3.56)

Явление электромагнитной индукции используется для превращения механической энергии вращения в электрическую — в генераторах электрического тока. Обратный процесс — превращение электрической энергии в механическую, основанный на вращательном моменте, действующем на рамку с током в магнитном поле, используется в электродвигателях.

Рассмотрим принцип действия генератора электрического тока (рис. 3.13). Пусть у нас проводящая рамка вращается между полюсами магнита (это может быть и электромагнит) с частотой w. Тогда угол между нормалью к плоскости рамки и направлением магнитного поля изменяется по закону a = wt . В этом случае магнитный поток, сцепленный с рамкой, будет изменяться в соответствии с формулой

где S — площадь контура. В соответствии с законом электромагнитной индукции в рамке будет индуцироваться ЭДС

с e max = BSw. Таким образом, если в магнитном поле вращается с постоянной угловой скоростью проводящая рамка, то в ней будет индуцироваться ЭДС, изменяющаяся по гармоническому закону. В реальных генераторах вращают много витков, соединенных последовательно, а в электромагнитах, для увеличения магнитной индукции, используют сердечники с большой магнитной проницаемостью m ..

Индукционные токи могут возникать и в толще проводящих тел, помещённых в переменное магнитное поле. В этом случае эти токи называются токами Фуко. Эти токи вызывают разогрев массивных проводников. Это явление используется в вакуумных индукционных печах, где сильные токи разогревают металл до плавления. Поскольку разогрев металлов происходит в вакууме, то это позволяет получать особо чистые материалы.

3.1 Основной закон электромагнитной индукции

3. ЯВЛЕНИЕ ЭЛЕКТРОМАГНИТНОЙ ИНДУКЦИИ. @

3.1. Основной закон электромагнитной индукции

Величайший физик XIX века Майкл Фарадей считал, что между электрическими и магнитными явлениями существует тесная взаимосвязь. Ампер, Био и другие ученые выяснили одну сторону этой взаимосвязи, с которой мы уже знакомы, а именно – магнитное действие тока. Фарадей предположил, что если вокруг проводника с током существует магнитное поле, то естественно ожидать, что должно происходить и обратное явление – возникновение электрического тока под действием магнитного поля. И вот в 1831 г. Фарадей публикует статью, где сообщает об открытии нового явления – явления электромагнитной индукции.

Опыты Фарадея были чрезвычайно просты. Он присоединял гальванометр G к концам катушки L и приближал к ней магнит (рис.3.1). Стрелка гальванометра отклонялась, фиксируя появление тока в цепи. Ток протекал, пока магнит двигался. При отдалении магнита от катушки гальванометр отмечал появление тока противоположного направления. Аналогичный результат отмечался, если магнит заменяли катушкой с током или замкнутым контуром с током. Движущиеся магнит или проводник с током создают через катушку L переменное магнитное поле. В случае их неподвижности создаваемое ими поле постоянно. Если вблизи замкнутого контура поместить проводник с переменным током, то в замкнутом контуре также возникнет ток. На основе анализа опытных данных Фарадей установил, что ток в проводящих контурах появляется при изменении магнитного потока через площадь, ограниченную этим контуром. Этот ток был назван индукционным. Открытие Фарадея было названо явлением электромагнитной индукции и легло в дальнейшем в основу работы электрических двигателей, генераторов, трансформаторов и подобных им приборов.

Итак, если магнитный поток через поверхность, ограниченную некоторым контуром, изменяется, то в контуре возникает электрический ток. Известно, что электрический ток в проводнике может возникнуть только под действием сторонних сил, т.е. при наличии э.д.с.. В случае индукционного тока э.д.с., соответствующая сторонним силам, называется электродвижущей силой электромагнитной индукции εi.

Дальнейшие исследования индукционного тока в проводящих контурах различной формы и размеров показали справедливость следующего закона Фарадея:

Э.д.с. электромагнитной индукции в контуре пропорциональна скорости изменения магнитного потока Фm сквозь поверхность, ограниченную  этим контуром:


Рекомендуемые материалы

 где к – коэффициент пропорциональности. Данная э.д.с. не зависит от того, чем вызвано изменение магнитного потока – либо перемещением контура в постоянном магнитном поле, либо изменением самого поля.

Рассмотрим пример, демонстрирующий данный закон (рис. 3.2). В контуре 1 создается ток силы I1, его можно изменять с помощью реостата R. Этот ток создает магнитное поле, пронизывающее контур 2. Если мы будем увеличивать ток I1, поток Фm магнитной индукции через контур 2 будет, изменяясь, расти. Это приведет к появлению в контуре 2 индукционного тока I2, регистрируемого гальванометром G и направленного противоположно I1. Если, наоборот, уменьшать I1, то и поток через контур 2 будет уменьшаться, что приведет к появлению в нем индукционного тока I2’’, направленного так же, как I1.

Как определить направление индукционного тока? Профессор Петербургского университета Э.Х.Ленц в 1833 г. установил, что индукционный ток всегда направлен так, чтобы противодействовать причине, его вызывающей. Это – существенный физический факт, демонстрирующий стремление системы сопротивляться изменению состояния.

Вернемся к рис. 3.2.  При увеличении тока I1, т.е. возрастании потока магнитной индукции Фm,  направленного вправо, когда  dФm/dt >0, в контуре 2 возникает индукционный ток I2, создающий  собственный магнитный поток, направленный влево (данный поток стремится уменьшить Фm). Току I2соответствует εi< 0. Мы можем определить направление тока I2 по правилу правого винта. Если ток в контуре 1 уменьшать, то dФm/dt < 0, и аналогично в контуре 2 возникает εi> 0 и ток I2, собственный магнитный поток которого направлен так же, как и внешний поток Фm, потому что он стремится поддержать внешний поток постоянным, добавляя его.

Итак, направление индукционного тока определяется правилом Ленца: При всяком изменении магнитного потока сквозь поверхность, ограниченную замкнутым проводящим контуром, в последнем возникает индукционный ток такого направления, что его магнитное поле противодействует изменению магнитного потока.

Обобщением закона Фарадея и правила Ленца является закон Фарадея — Ленца: Электродвижущая сила электромагнитной индукции в замкнутом проводящем контуре численно равна и противоположна по знаку скорости изменения магнитного потока сквозь поверхность, ограниченную контуром:

 Это выражение представляет собой основной закон электромагнитной индукции.

При скорости изменения магнитного потока 1Вб/с в контуре индуцируется э.д.с. в 1 В.

Пусть контур, в котором индуцируется э.д.с., состоит не из одного, а из N витков, например, представляет собой соленоид. Соленоид – это цилиндрическая катушка с током, состоящая из большого числа витков. Так как витки в соленоиде соединяются последовательно, εi в данном случае будет равна сумме э.д.с., индуцируемых в каждом из витков по отдельности:


Величину Ψ = ΣΦm называют потокосцеплением или полным магнитным потоком. Если поток, пронизывающий каждый из витков, одинаков (т.е. Ψ = NΦm), то в этом случае

       Немецкий физик Г.Гельмгольц доказал, что закон Фарадея-Ленца является следствием закона сохранения энергии. Пусть замкнутый проводящий контур находится в неоднородном магнитном поле. Если в контуре течет ток I, то под действием сил Ампера незакрепленный контур придет в движение. Элементарная работа dA, совершаемая при перемещении контура за время dt, будет составлять

Ещё посмотрите лекцию «40 Галицкое и Волынское княжества» по этой теме.

dA = IdФm,

где dФm – изменение магнитного потока сквозь площадь контура за время dt. Работа тока за время dt по преодолению электрического сопротивления R цепи равна I2Rdt. Полная работа источника тока за это время равна εIdt. По закону сохранения энергии работа источника тока затрачивается на две названные работы, т.е.

εIdt  = IdФm +  I2Rdt.

Разделив обе части равенства на Idt, получим

Следовательно, при изменении магнитного потока, сцепленного с контуром, в последнем возникает электродвижущая сила индукции

Физика закон электромагнитной индукции. SA

Явление электромагнитной индукции было открыто Майклом Фарадеем в 1831 г. Он опытным путем установил, что при изменении магнитного по­ля внутри замкнутого контура в нем возникает элек­трический ток, который называютиндукционным током. Опыты Фарадея можно воспроизвести сле­дующим образом: при внесении или вынесении маг­нита в катушку, замкнутую на гальванометр, в ка­тушке возникает индукционный ток (рис. 24). Если рядом расположить две катушки (например, на об­щем сердечнике или одну катушку внутри другой) и одну катушку через ключ соединить с источником тока, то при замыкании или размыкании ключа в цепи первой катушки во второй катушке появится индукционный ток (рис. 25). Объяснение этого явле­ния было дано Максвеллом. Любое переменное маг­нитное поле всегда порождает переменное электриче­ское поле.

Для количественной характеристики процесса изменения магнитного поля через замкнутый контур вводится физическая величина под названием маг­нитный поток.Магнитным потоком через замкну­тый контур площадью S называют физическую вели­чину, равную произведению модуля вектора магнит­ной индукции В на площадь контура S и на косинус угла а между направлением вектора магнитной ин­дукции и нормалью к площади контура. Ф = BS cos α (рис. 26).

Опытным путем был установлен основной за­кон электромагнитной индукции:ЭДС индукции в замкнутом контуре равна по величине скорости из-менения магнитного потока через контур. ξ = ΔФ/t..

Если рассматривать катушку, содержащую п витков, то формула основного закона электромагнитной ин­дукции будет выглядеть так: ξ = n ΔФ/t.

Единица измерения магнитного потока Ф — вебер (Вб): 1В6 =1Β c.

Из основного закона ΔФ =ξ t следует смысл размерности: 1 вебер — это величина такого магнит­ного потока, который, уменьшаясь до нуля за одну секунду, через замкнутый контур наводит в нем ЭДС индукции 1 В.

Классической демонстрацией основного закона электромагнитной индукции является первый опыт Фарадея: чем быстрее перемещать магнит через вит­ки катушки, тем больше возникает индукционный ток в ней, а значит, и ЭДС индукции.

Зависимость направления индукционного тока от характера изменения магнитного поля через замкнутый контур в 1833 г. опытным путем устано­вил русский ученый Ленц. Он сформулировал прави­ло, носящее его имя. Индукционный ток имеет та­кое направление, при котором его магнитное поле стремится скомпенсировать изменение внешнего магнитного потока через контур. Ленцем был скон­струирован прибор, представляющий собой два алю­миниевых кольца, сплошное и разрезанное, укреп­ленные на алюминиевой перекладине и имеющие возможность вращаться вокруг оси, как коромысло. (рис. 27). При внесении магнита в сплошное кольцо оно начинало «убегать» от магнита, поворачивая со­ответственно коромысло. При вынесении магнита из кольца кольцо стремилось «догнать» магнит. При движении магнита внутри разрезанного кольца ни­какого эффекта не происходило. Ленц объяснял опыт тем, что магнитное поле индукционного тока стре­милось компенсировать изменение внешнего магнит­ного потока.

Если в магнитном поле находится замкнутый проводящий контур, не содержащий источников тока, то при изменении магнитного поля в контуре возникает электрический ток. Это явление называется электромагнитной индукцией. Появление тока свидетельствует о возникновении в контуре электрического поля, которое может обеспечить замкнутое движение электрических зарядов или, другими словами, о возникновении ЭДС. Электрическое поле, которое возникает при изменении поля магнитного и работа которого при перемещении зарядов по замкнутому контуру не равна нулю, имеет замкнутые силовые линии и называется вихревым.

Для количественного описания электромагнитной индукции вводится понятие магнитного потока (или потока вектора магнитной индукции) через замкнутый контур. Для плоского контура, расположенного в однородном магнитном поле (а только такие ситуации и могут встретиться школьникам на едином государственном экзамене), магнитный поток определяется как

где — индукция поля, — площадь контура, — угол между вектором индукции и нормалью (перпендикуляром) к плоскости контура (см. рисунок; перпендикуляр к плоскости контура показан пунктиром). Единицей магнитного потока в международной системе единиц измерений СИ является Вебер (Вб), который определяется как магнитный поток через контур площади 1 м 2 однородного магнитного поля с индукцией 1 Тл, перпендикулярной плоскости контура.

Величина ЭДС индукции , возникающая в контуре при изменении магнитного потока через этот контур, равна скорости изменения магнитного потока

Здесь — изменение магнитного потока через контур за малый интервал времени . Важным свойством закона электромагнитной индукции (23.2) является его универсальность по отношению к причинам изменения магнитного потока: магнитный поток через контур может меняться из-за изменения индукции магнитного поля, изменения площади контура или изменения угла между вектором индукции и нормалью, что происходит при вращении контура в поле. Во всех этих случаях по закону (23.2) в контуре будет возникать ЭДС индукции и индукционный ток.

Знак минус в формуле (23.2) «отвечает» за направление тока, возникающего в результате электромагнитной индукции (правило Ленца). Однако понять на языке закона (23.2), к какому направлению индукционного тока приведет этот знак при том или ином изменении магнитного потока через контур, не так-то просто. Но достаточно легко запомнить результат: индукционный ток будет направлен таким образом, что созданное им магнитное поле будет «стремиться» компенсировать то изменение внешнего магнитного поля, которое этот ток и породило. Например, при увеличении потока внешнего магнитного поля через контур в нем возникнет индукционный ток, магнитное поле которого будет направлено противоположно внешнему магнитному полю так, чтобы уменьшить внешнее поле и сохранить, таким образом, первоначальную величину магнитного поля. При уменьшении потока поля через контур поле индукционного тока будет направлено так же, как и внешнее магнитное поле.

Если в контуре с током ток в силу каких-то причин изменяется, то изменяется и магнитный поток через контур того магнитного поля, которое создано самим этим током. Тогда по закону (23.2) в контуре должна возникать ЭДС индукции. Явление возникновения ЭДС индукции в некоторой электрической цепи в результате изменения тока в самой этой цепи называется самоиндукцией. Для нахождения ЭДС самоиндукции в некоторой электрической цепи необходимо вычислить поток магнитного поля, создаваемого этой цепью через нее саму. Такое вычисление представляет собой сложную проблему из-за неоднородности магнитного поля. Однако одно свойство этого потока является очевидным. Поскольку магнитное поле, создаваемого током в цепи, пропорционально величине тока, то и магнитный поток собственного поля через цепь пропорционален току в этой цепи

где — сила тока в цепи, — коэффициент пропорциональности, который характеризует «геометрию» цепи, но не зависит от тока в ней и называется индуктивностью этой цепи. Единицей индуктивности в международной системе единиц СИ является Генри (Гн). 1 Гн определяется как индуктивность такого контура, поток индукции собственного магнитного поля через который равен 1 Вб при силе тока в нем 1 А. С учетом определения индуктивности (23.3) из закона электромагнитной индукции (23.2) получаем для ЭДС самоиндукции

Благодаря явлению самоиндукции ток в любой электрической цепи обладает определенной «инерционностью» и, следовательно, энергией. Действительно, для создания тока в контуре необходимо совершить работу по преодолению ЭДС самоиндукции. Энергия контура с током и равна этой работе. Необходимо запомнить формулу для энергии контура с током

где — индуктивность контура, — сила тока в нем.

Явление электромагнитной индукции широко применяется в технике. На нем основано создание электрического тока в электрических генераторах и электростанциях. Благодаря закону электромагнитной индукции происходит преобразование механических колебаний в электрические в микрофонах. На основе закона электромагнитной индукции работает, в частности, электрическая цепь, которая называется колебательным контуром (см. следующую главу), и которая является основой любой радиопередающей или радиопринимающей техники.

Рассмотрим теперь задачи.

Из перечисленных в задаче 23.1.1 явлений только одно есть следствие закона электромагнитной индукции — появление тока в кольце при проведении сквозь него постоянного магнита (ответ 3 ). Все остальное — результат магнитного взаимодействия токов.

Как указывалось во введении к настоящей главе, явление электромагнитной индукции лежит в основе работы генератора переменного тока (задача 23.1.2 ), т.е. прибора, создающего переменный ток, заданной частоты (ответ 2 ).

Индукция магнитного поля, создаваемого постоянным магнитом, уменьшается с увеличением расстояния до него. Поэтому при приближении магнита к кольцу (задача 23.1.3 ) поток индукции магнитного поля магнита через кольцо изменяется, и в кольце возникает индукционный ток. Очевидно, это будет происходить при приближении магнита к кольцу и северным, и южным полюсом. А вот направление индукционного тока в этих случаях будет различным. Это связано с тем, что при приближении магнита к кольцу разными полюсами, поле в плоскости кольца в одном случае будет направлено противоположно полю в другом. Поэтому для компенсации этих изменений внешнего поля магнитное поле индукционного тока должно быть в этих случаях направлено по-разному. Поэтому и направления индукционных токов в кольце будут противоположными (ответ 4 ).

Для возникновения ЭДС индукции в кольце необходимо, чтобы менялся магнитный поток через кольцо. А поскольку магнитная индукция поля магнита зависит от расстояния до него, то в рассматриваемом в задаче 23.1.4 случае поток через кольцо будет меняться, в кольце возникнет индукционный ток (ответ 1 ).

При вращении рамки 1 (задача 23.1.5 ) угол между линиями магнитной индукции (а, значит, и вектором индукции) и плоскостью рамки в любой момент времени равен нулю. Следовательно, магнитный поток через рамку 1 не изменяется (см. формулу (23.1)), и индукционный ток в ней не возникает. В рамке 2 индукционный ток возникнет: в положении показанном на рисунке, магнитный поток через нее равен нулю, когда рамка повернется на четверть оборота — будет равен , где — индукция, — площадь рамки. Еще через четверть оборота поток снова будет равен нулю и т.д. Поэтому поток магнитной индукции через рамку 2 изменяется в процессе ее вращения, следовательно, в ней возникает индукционный ток (ответ 2 ).

В задаче 23.1.6 индукционный ток возникает только в случае 2 (ответ 2 ). Действительно, в случае 1 рамка при движении остается на одном и том же расстоянии от проводника, и, следовательно, магнитное поле, созданное этим проводником в плоскости рамки, не изменяется. При удалении рамки от проводника магнитная индукция поля проводника в области рамки изменяется, меняется магнитный поток через рамку, и возникает индукционный ток

В законе электромагнитной индукции утверждается, что индукционный ток в кольце будет течь в такие моменты времени, когда изменяется магнитный поток через это кольцо. Поэтому пока магнит покоится около кольца (задача 23.1.7 ) индукционный ток в кольце течь не будет. Поэтому правильный ответ в этой задаче — 2 .

Согласно закону электромагнитной индукции (23.2) ЭДС индукции в рамке определяется скоростью изменения магнитного потока через нее. А поскольку по условию задачи 23.1.8 индукция магнитного поля в области рамки изменяется равномерно, скорость ее изменения постоянна, величина ЭДС индукции не изменяется в процессе проведения опыта (ответ 3 ).

В задаче 23.1.9 ЭДС индукции, возникающая в рамке во втором случае, вчетверо больше ЭДС индукции, возникающей в первом (ответ 4 ). Это связано с четырехкратным увеличением площади рамки и, соответственно, магнитного потока через нее во втором случае.

В задаче 23.1.10 во втором случае в два раза увеличивается скорость изменения магнитного потока (индукция поля меняется на ту же величину, но за вдвое меньшее время). Поэтому ЭДС электромагнитной индукции, возникающая в рамке во втором случае, в два раза больше, чем в первом (ответ 1 ).

При увеличении тока в замкнутом проводнике в два раза (задача 23.2.1 ), величина индукции магнитного поля возрастет в каждой точке пространства в два раза, не изменившись по направлению. Поэтому ровно в два раза изменится магнитный поток через любую малую площадку и, соответственно, и весь проводник (ответ 1 ). А вот отношение магнитного потока через проводник к току в этом проводнике, которое и представляет собой индуктивность проводника , при этом не изменится (задача 23.2.2 — ответ 3 ).

Используя формулу (23.3) находим в задаче 32.2.3 Гн (ответ 4 ).

Связь между единицами измерений магнитного потока, магнитной индукции и индуктивности (задача 23.2.4 ) следует из определения индуктивности (23.3): единица магнитного потока (Вб) равна произведению единицы тока (А) на единицу индуктивности (Гн) — ответ 3 .

Согласно формуле (23.5) при двукратном увеличении индуктивности катушки и двукратном уменьшении тока в ней (задача 23. 2.5 ) энергия магнитного поля катушки уменьшится в 2 раза (ответ 2 ).

Когда рамка вращается в однородном магнитном поле, магнитный поток через рамку меняется из-за изменения угла между перпендикуляром к плоскости рамки и вектором индукции магнитного поля. А поскольку и в первом и втором случае в задаче 23.2.6 этот угол меняется по одному и тому же закону (по условию частота вращения рамок одинакова), то ЭДС индукции меняются по одному и тому же закону, и, следовательно, отношение амплитудных значений ЭДС индукции в рамках равно единице (ответ 2 ).

Магнитное поле, создаваемое проводником с током в области рамки (задача 23.2.7 ), направлено «от нас» (см. решение задач главы 22). Величина индукции поля провода в области рамки при ее удалении от провода будет уменьшаться. Поэтому индукционный ток в рамке должен создать магнитное поле, направленное внутри рамки «от нас». Используя теперь правило буравчика для нахождения направления магнитной индукции, заключаем, что индукционный ток в рамке будет направлен по часовой стрелке (ответ 1 ).

При увеличении тока в проводе будет возрастать созданное им магнитное поле и в рамке возникнет индукционный ток (задача 23.2.8 ). В результате возникнет взаимодействие индукционного тока в рамке и тока в проводнике. Чтобы найти направление этого взаимодействия (притяжение или отталкивание) можно найти направление индукционного тока, а затем по формуле Ампера силу взаимодействия рамки с проводом. Но можно поступить и по-другому, используя правило Ленца. Все индукционные явления должны иметь такое направление, чтобы компенсировать вызывающую их причину. А поскольку причина — увеличение тока в рамке, сила взаимодействия индукционного тока и провода должна стремиться уменьшить магнитный поток поля провода через рамку. А поскольку магнитная индукция поля провода убывает с увеличением расстояния до него, то эта сила будет отталкивать рамку от провода (ответ 2 ). Если бы ток в проводе убывал, то рамка притягивалась бы к проводу.

Задача 23.2.9 также связана с направлением индукционных явлений и правилом Ленца. При приближении магнита к проводящему кольцу в нем возникнет индукционный ток, причем направление его будет таким, чтобы компенсировать вызывающую его причину. А поскольку эта причина — приближение магнита, кольцо будет отталкиваться от него (ответ 2 ). Если магнит отодвигать от кольца, то по тем же причинам возникло бы притяжение кольца к магниту.

Задача 23.2.10 — единственная вычислительная задача в этой главе. Для нахождения ЭДС индукции нужно найти изменение магнитного потока через контур . Это можно сделать так. Пусть в некоторый момент времени перемычка находилась в положении, показанном на рисунке, и пусть прошел малый интервал времени . За этот интервал времени перемычка переместится на величину . Это приведет к увеличению площади контура на величину . Поэтому изменение магнитного потока через контур будет равно , а величина ЭДС индукции (ответ 4 ).

В 1831 году английский ученый физик в своих опытах М.Фарадей открыл явление электромагнитной индукции . Затем изучением этого явления занимались русские ученый Э.Х. Ленц и Б.С.Якоби.

В настоящее время, в основе многих устройств лежит явление электромагнитной индукции, например в двигателе или генераторе электрического тока тока, в трансформаторах, радиоприемниках, и многих других устройствах.

Электромагнитная индукция — это явление возникновения тока в замкнутом проводнике, при прохождении через него магнитного потока. То есть, благодаря этому явлению мы можем преобразовывать механическую энергию в электрическую — и это замечательно. Ведь до открытия этого явления люди не знали о методах получения электрического тока , кроме гальваники.

Когда проводник оказывается под действием магнитного поля, в нем возникает ЭДС, которую количественно можно выразить через закон электромагнитной индукции.

Закон электромагнитной индукции

Электродвижущая сила, индуцируемая в проводящем контуре, равна скорости изменения магнитного потока, сцепляющегося с этим контуром.

В катушке, которая имеет несколько витков, общая ЭДС зависит от количества витков n:

Но в общем случае, применяют формулу ЭДС с общим потокосцеплением:

ЭДС возбуждаемая в контуре, создает ток. Наиболее простым примером появления тока в проводнике является катушка, через которую проходит постоянный магнит . Направление индуцируемого тока можно определить с помощью правила Ленца .


Правило Ленца

Ток, индуцируемый при изменении магнитного поля проходящего через контур, своим магнитным полем препятствует этому изменению.

В том случае, когда мы вводим магнит в катушку, магнитный поток в контуре увеличивается, а значит магнитное поле, создаваемое индуцируемым током, по правилу Ленца, направлено против увеличения поля магнита. Чтобы определить направление тока, нужно посмотреть на магнит со стороны северного полюса. С этой позиции мы будем вкручивать буравчик по направлению магнитного поля тока, то есть навстречу северному полюсу. Ток будет двигаться по направлению вращения буравчика, то есть по часовой стрелке.

В том случае, когда мы выводим магнит из катушки, магнитный поток в контуре уменьшается, а значит магнитное поле, создаваемое индуцируемым током, направлено против уменьшения поля магнита. Чтобы определить направление тока, нужно выкручивать буравчик, направление вращения буравчика укажет направление тока в проводнике – против часовой стрелки.

В 1831 году мир впервые узнал о понятии электромагнитной индукции. Именно тогда Майкл Фарадей обнаружил это явление, ставшее в итоге важнейшим открытием в электродинамике.

История развития и опыты Фарадея

До середины XIX века считалось, что электрическое и магнитное поле не имеют никакой связи, и природа их существования различна. Но М. Фарадей был уверен в единой природе этих полей и их свойств. Явление электромагнитной индукции, обнаруженное им, впоследствии стало фундаментом для устройства генераторов всех электростанций. Благодаря этому открытию знания человечества о электромагнетизме шагнули далеко вперед.

Фарадей проделал следующий опыт: он замыкал цепь в катушке I и вокруг нее возрастало магнитное поле. Далее линии индукции данного магнитного поля пересекали катушку II, в которой возникал индукционный ток.

Рис. 1. Схема опыта Фарадея

На самом деле, одновременно с Фарадеем, но независимо от него, другой ученый Джозеф Генри обнаружил это явление. Однако Фарадей опубликовал свои исследования раньше. Таким образом, автором закона электромагнитной индукции стал Майкл Фарадей.

Сколько бы экспериментов не проводил Фарадей, неизменным оставалось одно условие: для образования индукционного тока важным является изменение магнитного потока, пронизывающего замкнутый проводящий контур (катушку).

Закон Фарадея

Явление электромагнитной индукции определяется возникновением электрического тока в замкнутом электропроводящем контуре при изменении магнитного потока через площадь этого контура.

Основной закон Фарадея заключается в том, что электродвижущая сила (ЭДС) прямо пропорциональна скорости изменения магнитного потока.

Формула закона электромагнитной индукции Фарадея выглядит следующим образом:

Рис. 2. Формула закона электромагнитной индукции

И если сама формула, исходя из вышесказанных объяснений не порождает вопросов, то знак «-» может вызвать сомнения. Оказывается существует правило Ленца – русского ученого, который проводил свои исследования, основываясь на постулатах Фарадея. По Ленцу знак «-» указывает на направление возникающей ЭДС, т.е. индукционный ток направлен так, что магнитный поток, который он создает, через площадь, ограниченную контуром, стремится препятствовать тому изменению потока, которое вызывает данный ток.

Закон Фарадея-Максвелла

В 1873 Дж.К.Максвелл по-новому изложил теорию электромагнитного поля. Уравнения, которые он вывел, легли в основу современной радиотехники и электротехники. Они выражаются следующим образом:

  • Edl = -dФ/dt – уравнение электродвижущей силы
  • Hdl = -dN/dt – уравнение магнитодвижущей силы.

Где E – напряженность электрического поля на участке dl; H – напряженность магнитного поля на участке dl; N – поток электрической индукции, t – время.

Симметричный характер данных уравнений устанавливает связь электрических и магнитных явлений, а также магнитных с электрическими. физический смысл, которым определяются эти уравнения, можно выразить следующими положениями:

  • если электрическое поле изменяется, то это изменение всегда сопровождается магнитным полем.
  • если магнитное поле изменяется, то это изменение всегда сопровождается электрическим полем.

Рис. 3. Возникновение вихревого магнитного поля

Также Максвелл установил, что распространение электромагнитного поля равна скорости распространения света.

Всего получено оценок: 134.

В 1821 году Майкл Фарадей записал в своем дневнике: «Превратить магнетизм в электричество». Через 10 лет эта задача была им решена. В 1831 г. Майкл Фарадей установил, что во всяком замкнутом проводящем контуре при изменении потока магнитной индукции через поверхность, ограниченную этим контуром, возникает электрический ток. Это явление называется электромагнитной индукцией , а возникающий ток – индукционным (рис. 3.27).

Рис. 3.27 Опыты Фарадея

Индукционный ток возникает всегда, когда происходит изменение сцепленного с контуром потока магнитной индукции. Сила индукционного тока не зависит от способа изменения потока магнитной индукции, а определяется лишь скоростью его изменения.

Закон Фарадея: сила индукционного тока, возникающего в замкнутом проводящем контуре (ЭДС индукции, возникающая в проводнике), пропорциональна скорости изменения магнитного потока, сцепленного с контуром (проникающего через поверхность, ограниченную контуром), и не зависит от способа изменения магнитного потока.

Ленц установил правило, с помощью которого можно найти направление индукционного тока. Правило Ленца: индукционный ток направлен таким образом, что собственным магнитным полем препятствует изменению внешнего магнитного потока, пересекающего поверхность контура (рис. 3.28).

Рис. 3.28 Иллюстрация правила Ленца

Согласно закону Ома электрический ток в замкнутой цепи может возникать только в том случае, если в этой цепи появится ЭДС. Поэтому обнаруженный Фарадеем индукционный ток свидетельствует о том, что в замкнутом контуре, находящемся в переменном магнитном поле возникает ЭДС индукции. Дальнейшее исследование показало, что ЭДС электромагнитной индукции в контуре пропорционально изменению магнитного потока сквозь поверхность, ограниченную этим контуром.

Мгновенное значение ЭДС индукции выражается законом Фарадея-Ленца )

где – потокосцепление замкнутого проводящего контура.

Открытие явления электромагнитной индукции:

1. показало взаимосвязь между электрическим и магнитным полем;

2. предложило способ получения электрического тока с помощью магнитного поля.

Таким образом, возникновение ЭДС индукции возможно и в случае неподвижного контура , находящегося в переменном магнитном поле. Однако сила Лоренца на неподвижные заряды не действует, поэтому с ее помощью нельзя объяснить возникновение ЭДС индукции.

Опыт показывает, что ЭДС индукции не зависит от рода вещества проводника, от состояния проводника, в частности от его температуры, которая может быть даже неодинаковой вдоль проводника. Следовательно, сторонние силы связаны не с изменением свойств проводника в магнитном поле, а обусловлены самим магнитным полем.

Английский физик Максвелл для объяснения ЭДС индукции в неподвижных проводниках предположил, что переменное магнитное поле возбуждает в окружающем пространстве вихревое электрическое поле , которое и является причиной возникновения индукционного тока в проводнике. Вихревое электрическое поле не является электростатическим (т. е. потенциальным).

ЭДС электромагнитной индукции возникает не только в замкнутом проводнике с током, но и в отрезке проводника, пересекающем при своем движении линии магнитной индукции (рис. 3.29).

Рис. 3.29 Образование ЭДС индукции в движущемся проводнике

Пусть прямолинейный отрезок проводника длиной l движется слева направо скоростью v (рис. 3.29). Индукция магнитного поля В направлена от нас. Тогда на электроны, движущиеся со скоростью v действует сила Лоренца

Под действием этой силы электроны будут смещаться к одному из концов проводника. Следовательно, возникает разность потенциалов и электрическое поле внутри проводника с напряженностью E . Со стороны возникшего электрического поля на электроны будет действовать сила qE , направление которой противоположно силе Лоренца. Когда эти силы уравновесят друг друга, то движение электронов прекратится.

Цепь разомкнута, значит , но в проводнике нет гальванического элемента или других источников тока, значит, это будет ЭДС индукции

.

При перемещении в магнитном поле замкнутого проводящего контура ЭДС индукции находится во всех его участках, пересекающих линии магнитной индукции. Алгебраическая сумма этих ЭДС равна общей ЭДС индукции замкнутого контура.

Электромагнитная индукция. Явление электромагнитной индукции. Закон Фарадея

Явление электромагнитной индукции было открыто Майклом Фарадеем в 1831 г. Он опытным путем установил, что при изменении магнитного по­ля внутри замкнутого контура в нем возникает элек­трический ток, который называютиндукционным током. Опыты Фарадея можно воспроизвести сле­дующим образом: при внесении или вынесении маг­нита в катушку, замкнутую на гальванометр, в ка­тушке возникает индукционный ток (рис. 24). Если рядом расположить две катушки (например, на об­щем сердечнике или одну катушку внутри другой) и одну катушку через ключ соединить с источником тока, то при замыкании или размыкании ключа в цепи первой катушки во второй катушке появится индукционный ток (рис. 25). Объяснение этого явле­ния было дано Максвеллом. Любое переменное маг­нитное поле всегда порождает переменное электриче­ское поле.

Для количественной характеристики процесса изменения магнитного поля через замкнутый контур вводится физическая величина под названием маг­нитный поток.Магнитным потоком через замкну­тый контур площадью S называют физическую вели­чину, равную произведению модуля вектора магнит­ной индукции В на площадь контура S и на косинус угла а между направлением вектора магнитной ин­дукции и нормалью к площади контура. Ф = BS cos α (рис. 26).

Опытным путем был установлен основной за­кон электромагнитной индукции:ЭДС индукции в замкнутом контуре равна по величине скорости из-менения магнитного потока через контур. ξ = ΔФ/t..

Если рассматривать катушку, содержащую п витков, то формула основного закона электромагнитной ин­дукции будет выглядеть так: ξ = n ΔФ/t.

Единица измерения магнитного потока Ф — вебер (Вб): 1В6 =1Β c.

Из основного закона ΔФ =ξ t следует смысл размерности: 1 вебер — это величина такого магнит­ного потока, который, уменьшаясь до нуля за одну секунду, через замкнутый контур наводит в нем ЭДС индукции 1 В.

Классической демонстрацией основного закона электромагнитной индукции является первый опыт Фарадея: чем быстрее перемещать магнит через вит­ки катушки, тем больше возникает индукционный ток в ней, а значит, и ЭДС индукции.

Зависимость направления индукционного тока от характера изменения магнитного поля через замкнутый контур в 1833 г. опытным путем устано­вил русский ученый Ленц. Он сформулировал прави­ло, носящее его имя. Индукционный ток имеет та­кое направление, при котором его магнитное поле стремится скомпенсировать изменение внешнего магнитного потока через контур. Ленцем был скон­струирован прибор, представляющий собой два алю­миниевых кольца, сплошное и разрезанное, укреп­ленные на алюминиевой перекладине и имеющие возможность вращаться вокруг оси, как коромысло. (рис. 27). При внесении магнита в сплошное кольцо оно начинало «убегать» от магнита, поворачивая со­ответственно коромысло. При вынесении магнита из кольца кольцо стремилось «догнать» магнит. При движении магнита внутри разрезанного кольца ни­какого эффекта не происходило. Ленц объяснял опыт тем, что магнитное поле индукционного тока стре­милось компенсировать изменение внешнего магнит­ного потока.

Эмпирически М. Фарадей показал, что сила тока индукции в проводящем контуре прямо пропорциональна скорости изменения количества линий магнитной индукции, которые проходят через поверхность ограниченную рассматриваемым контуром. Современную формулировку закона электромагнитной индукции, используя понятие магнитный поток, дал Максвелл. Магнитный поток (Ф) сквозь поверхность S — это величина, равная:

где модуль вектора магнитной индукции; — угол между вектором магнитной индукции и нормалью к плоскости контура. Магнитный поток трактуют как величину, которая пропорциональна количеству линий магнитной индукции, проходящих сквозь рассматриваемую поверхность площади S.

Появление тока индукции говорит о том, что в проводнике возникает определенная электродвижущая сила (ЭДС). Причиной появления ЭДС индукции является изменение магнитного потока. В системе международных единиц (СИ) закон электромагнитной индукции записывают так:

где — скорость изменения магнитного потока сквозь площадь, которую ограничивает контур.

Знак магнитного потока зависит от выбора положительной нормали к плоскости контура. При этом направление нормали определяют при помощи правила правого винта, связывая его с положительным направлением тока в контуре. Так, произвольно назначают положительное направление нормали, определяют положительное направление тока и ЭДС индукции в контуре. Знак минус в основном законе электромагнитной индукции соответствует правилу Ленца.

На рис.1 изображен замкнутый контур. Допустим, что положительным является направление обхода контура против часовой стрелки, тогда нормаль к контуру () составляет правый винт в направлением обхода контура. Если вектор магнитной индукции внешнего поля сонаправлен с нормалью и его модуль увеличивается со временем, тогда получим:

Title=»Rendered by QuickLaTeX.com»>

При этом ток индукции создаст магнитный поток (Ф’), который будет меньше нуля. Линии магнитной индукции магнитного поля индукционного тока () изображены на рис. 1 пунктиром. Ток индукции будет направлен по часовой стрелке. ЭДС индукции будет меньше нуля.

Формула (2) — это запись закона электромагнитной индукции в наиболее общей форме. Ее можно применять к неподвижным контурам и движущимся в магнитном поле проводникам. Производная, которая входит в выражение (2) в общем случае состоит из двух частей: одна зависит от изменения магнитного потока во времени, другая связывается с движением (деформаций) проводника в магнитном поле.

В том случае, если магнитный поток изменяется за равные промежутки времени на одну и ту же величину, то закон электромагнитной индукции записывают как:

Если в переменном магнитном поле рассматривается контур, состоящий из N витков, то закон электромагнитной индукции примет вид:

где величину называют потокосцеплением.

Примеры решения задач

ПРИМЕР 1

Задание Какова скорость изменения магнитного потока в соленоиде, который имеет N=1000 витков, если в нем возбуждается ЭДС индукции равная 200 В?
Решение Основой для решения данной задачи служит закон электромагнитной индукции в виде:

где — скорость изменения магнитного потока в соленоиде. Следовательно, искомую величину найдем как:

Проведем вычисления:

Ответ

ПРИМЕР 2

Задание Квадратная проводящая рамка находится в магнитном поле, которое изменяется по закону: (где и постоянные величины). Нормаль к рамке составляет угол с направлением вектора магнитной индукции поля. Стона рамки b. Получите выражение для мгновенного значения ЭДС индукции ().
Решение Сделаем рисунок.

За основу решения задачи примем основной закон электромагнитной индукции в виде:

После того, как было установлено, что магнитное поле создаётся электрическими токами, учёные пытались решить обратную задачу — при помощи магнитного поля создать электрический ток. Эту задачу в 1831 г. успешно решил М. Фарадей , который открыл явление электромагнитной индукции. Суть этого явления заключается в том, что в замкнутом проводящем контуре при любом изменении магнитного потока, пронизывающего этот контур, возникает электрически ток, который называется индукционным . Схема некоторых опытов Фарадея показана на рис. 3.12.

При изменении положения постоянного магнита относительно катушки, замкнутой на гальванометр, в последней возникал электрический ток, причём направление тока оказывалось различным — в зависимости от направления перемещения постоянного магнита. Аналогичный результат достигался и при перемещении другой катушки, по которой шёл электрический ток. Более того, в большой катушке возникал ток даже при неизменном положении меньшей катушки, но при изменении тока в ней.

На основании подобных опытов М. Фарадей пришёл к выводу, что в катушке всегда возникает электрический ток при изменении магнитного потока, сцепленного с этой катушкой. Величина тока зависит от скорости изменения магнитного потока. Сейчас мы формулируем открытия Фарадея в виде закона электромагнитной индукции : при любом изменении магнитного потока, сцепленного с проводящим замкнутым контуром, в этом контуре возникает ЭДС индукции, которая определяется как

Знак “-” в выражении (3.53) означает, что при увеличении магнитного потока магнитное поле, созданное индукционным током, направлено против внешнего магнитного поля. Если же магнитный поток уменьшается по величине, то магнитное поле индукционного тока совпадает по направлению с внешним магнитным полем. Русский учёный Х. Ленц таким образом определил появление знака минус в выражении (3.53) — индукционный ток в контуре всегда имеет такое направление, что создаваемое им магнитное поле имеет такое направление, что препятствует изменению магнитного потока, вызвавшего возникновение индукционного тока .

Дадим ещё одну формулировку закона электромагнитной индукции : ЭДС индукции в замкнутом проводящем контуре равна взятой с противоположным знаком скорости изменения магнитного потока, пронизывающего этот контур.

Немецкий физик Гельмгольц показал, что закон электромагнитной индукции можно получить из закона сохранения энергии. В самом деле, энергия источника ЭДС по перемещению проводника с током в магнитном поле (см.рис.3.37) будет затрачена как на Джоулев разогрев проводника сопротивлением R, так и на работу по перемещению проводника:

Тогда из уравнения (3.54) сразу же следует, что

В числителе выражения (3.55) стоит алгебраическая сумма ЭДС, действующих в контуре. Следовательно,

Какова же физическая причина возникновения ЭДС? На заряды в проводнике АВ действует сила Лоренца при движении проводника вдоль оси x. Под действием этой силы положительные заряды будут смещаться вверх, в результате чего электрическое поле в проводнике будет ослаблено. Другими словами, в проводнике появится ЭДС индукции. Следовательно, в рассмотренном нами случае физической причиной возникновения ЭДС является сила Лоренца. Однако, как мы уже отмечали, и в неподвижном замкнутом контуре может появиться ЭДС индукции, если будет изменяться магнитное поле, пронизывающее этот контур.

В этом случае заряды можно считать неподвижными, а на неподвижные заряды сила Лоренца не действует. Чтобы объяснить возникновение ЭДС в этом случае, Максвелл предположил, что всякое изменяющееся магнитное поле порождает в проводнике изменяющееся электрическое поле, которое и является причиной возникновения ЭДС индукции. Циркуляция вектора напряжённости, действующей в этом контуре, таким образом, будет равна ЭДС индукции, действующей в контуре:

. (3.56)

Явление электромагнитной индукции используется для превращения механической энергии вращения в электрическую — в генераторах электрического тока. Обратный процесс — превращение электрической энергии в механическую, основанный на вращательном моменте, действующем на рамку с током в магнитном поле, используется в электродвигателях.

Рассмотрим принцип действия генератора электрического тока (рис. 3.13). Пусть у нас проводящая рамка вращается между полюсами магнита (это может быть и электромагнит) с частотой w. Тогда угол между нормалью к плоскости рамки и направлением магнитного поля изменяется по закону a = wt . В этом случае магнитный поток, сцепленный с рамкой, будет изменяться в соответствии с формулой

где S — площадь контура. В соответствии с законом электромагнитной индукции в рамке будет индуцироваться ЭДС

с e max = BSw. Таким образом, если в магнитном поле вращается с постоянной угловой скоростью проводящая рамка, то в ней будет индуцироваться ЭДС, изменяющаяся по гармоническому закону. В реальных генераторах вращают много витков, соединенных последовательно, а в электромагнитах, для увеличения магнитной индукции, используют сердечники с большой магнитной проницаемостью m ..

Индукционные токи могут возникать и в толще проводящих тел, помещённых в переменное магнитное поле. В этом случае эти токи называются токами Фуко. Эти токи вызывают разогрев массивных проводников. Это явление используется в вакуумных индукционных печах, где сильные токи разогревают металл до плавления. Поскольку разогрев металлов происходит в вакууме, то это позволяет получать особо чистые материалы.

Явление электромагнитной индукции представляет собой возникновение электрического тока в условиях замкнутого проводящего контура, в то время как магнитный поток, пронизывающий этот контур, изменяется во времени. На этом явлении основан закон электромагнитной индукции, формула которого была выведена английским физиком Фарадеем.

Понятия электромагнитной индукции

Одной из основных величин, связанных с электромагнитной индукцией является магнитный поток. Чтобы понять его физический смысл, следует рассмотреть формулу, определяющую эту величину: Φ = B . S . cos α. Здесь В выступает в роли модуля вектора магнитной индукции, S — площадь проводящего контура, α — угол между нормалью к плоскости контура и вектором магнитной индукции.

При неоднородном магнитном поле и неплоском контуре, значение магнитного потока можно обобщить. Для этого, в системе СИ существует обозначение единицы магнитного потока, называемое вебером. Для создания 1 Вб требуется магнитное поле в 1 Тл, которое пронизывает плоский контур, площадь которого составляет 1 м2. (1 Вб = 1 Тл. 1 м2)

Фарадей открыл закон электромагнитной индукции, формула которого выражается в следующих показателях:

Эта формула наглядно демонстрирует, что изменение магнитного потока в контуре, приводит к возникновению ЭДС индукции. ЭДС, в свою очередь, равна скорости, с какой изменяется магнитный поток при прохождении через площадь, ограниченную контуром. Все значение ЭДС берется со знаком минус. Это и есть .

Причины изменения магнитного потока

Магнитный поток, пронизывающий замкнутый контур, может изменяться в силу ряда причин.

Прежде всего, эти изменения происходят, когда контур перемещается в магнитном поле, постоянном по времени. В этом случае, проводники вместе со свободными носителями зарядов передвигаются в магнитном поле. ЭДС индукции возникает под воздействием сторонних сил, которые влияют на свободные заряды, находящиеся в движущихся проводниках.

Другая причина, изменяющая магнитный поток, заключается в изменении во времени магнитного поля, когда контур неподвижен. В неподвижном проводнике, электроны могут двигаться только под действием электрического поля. Это поле, в свою очередь, возникает воздействия магнитного поля, изменяющегося во времени.

Работа , затрачиваемая на перемещение одного положительного заряда в замкнутом контуре, равна ЭДС индукции для неподвижного проводника. Такое поле, полученное с помощью изменяющегося магнитного поля, получило название вихревого электрического поля.

На данном уроке, тема которого: «Правило Ленца. Закон электромагнитной индукции», мы узнаем общее правило, позволяющее определить направление индукционного тока в контуре, установленное в 1833 г. Э.X. Ленцем. Также рассмотрим опыт с алюминиевыми кольцами, наглядно демонстрирующий это правило, и сформулируем закон электромагнитной индукции

Приближением или удалением магнита от сплошного кольца мы меняем магнитный поток, который пронизывает площадь кольца. Согласно теории явления электромагнитной индукции, в кольце должен возникнуть индукционный электрический ток. Из опытов Ампера известно, что там, где проходит ток, возникает магнитное поле. Следовательно, замкнутое кольцо начинает вести себя как магнит. То есть происходит взаимодействие двух магнитов (постоянный магнит, который мы двигаем, и замкнутый контур с током).

Так как система не реагировала на приближение магнита к кольцу с разрезом, то можно сделать вывод, что индукционный ток в незамкнутом контуре не возникает.

Причины отталкивания или притягивания кольца к магниту

1. При приближении магнита

При приближении полюса магнита кольцо отталкивается от него. То есть оно ведет себя как магнит, у которого с нашей стороны такой же полюс, как у приближающегося магнита. Если мы приближаем северный полюс магнита, то вектор магнитной индукции кольца с индукционным током направлен в противоположную сторону относительно вектора магнитной индукции северного полюса магнита (см. Рис. 2).

Рис. 2. Приближение магнита к кольцу

2. При удалении магнита от кольца

При удалении магнита кольцо тянется за ним. Следовательно, со стороны удаляющегося магнита у кольца образовывается противоположный полюс. Вектор магнитной индукции кольца с током направлен в ту же сторону, что и вектор магнитной индукции удаляющегося магнита (см. Рис. 3).

Рис. 3. Удаление магнита от кольца

Из данного опыта можно сделать вывод, что при движении магнита кольцо ведет себя также подобно магниту, полярность которого зависит от того, увеличивается или уменьшается магнитный поток, пронизывающий площадь кольца. Если поток возрастает, то векторы магнитной индукции кольца и магнита противоположны по направлению. Если магнитный поток сквозь кольцо уменьшается со временем, то вектор индукции магнитного поля кольца совпадает по направлению с вектором индукции магнита.

Направление индукционного тока в кольце можно определить по правилу правой руки. Если направить большой палец правой руки по направлению вектора магнитной индукции, то четыре согнутых пальца укажут направление тока в кольце (см. Рис. 4).

Рис. 4. Правило правой руки

При изменении магнитного потока, пронизывающего контур, в контуре возникает индукционный ток такого направления, чтобы своим магнитным потоком компенсировать изменение внешнего магнитного потока.

Если внешний магнитный поток возрастает, то индукционный ток своим магнитным полем стремится замедлить это возрастание. Если магнитный поток убывает, то индукционный ток своим магнитным полем стремится замедлить это убывание.

Эта особенность электромагнитной индукции выражается знаком «минус» в формуле ЭДС индукции.

Закон электромагнитной индукции

При изменении внешнего магнитного потока, пронизывающего контур, в контуре возникает индукционный ток. При этом значение электродвижущей силы численно равно скорости изменения магнитного потока, взятой со знаком «-».

Правило Ленца является следствием закона сохранения энергии в электромагнитных явлениях.

Список литературы

  1. Мякишев Г.Я. Физика: Учеб. для 11 кл. общеобразоват. учреждений. — М.: Просвещение, 2010.
  2. Касьянов В.А. Физика. 11 кл.: Учеб. для общеобразоват. учреждений. — М.: Дрофа, 2005.
  3. Генденштейн Л.Э., Дик Ю.И., Физика 11. — М.: Мнемозина.

Домашнее задание

  1. Вопросы в конце параграфа 10 (стр. 33) — Мякишев Г.Я. Физика 11 (см. список рекомендованной литературы)
  2. Как формулируется закон электромагнитной индукции?
  3. Почему в формуле для закона электромагнитной индукции стоит знак «-»?
  1. Интернет-портал Festival.1september.ru ().
  2. Интернет-портал Physics.kgsu.ru ().
  3. Интернет-портал Youtube.com ().

Закон электромагнитной индукции. Правило Ленца и Фарадея. Закон электромагнитной индукции Фарадея

Что может быть лучше, чем вечером понедельника почитать про основы электродинамики . Правильно, можно найти множество вещей, которые будут лучше. Тем не менее, мы все равно предлагаем Вам прочесть эту статью. Времени занимает не много, а полезная информация останется в подсознании. Например, на экзамене, в условиях стресса, можно будет успешно извлечь из недр памяти закон Фарадея. Так как законов Фарадея несколько, уточним, что здесь мы говорим о законе индукции Фарадея.

Электродинамика – раздел физики, изучающий электромагнитное поле во всех его проявлениях.

Это и взаимодействие электрического и магнитного полей, электрический ток, электро-магнитное излучение, влияние поля на заряженные тела.

Здесь мы не ставим целью рассмотреть всю электродинамику. Упаси Боже! Рассмотрим лучше один из основных ее законов, который называется законом электромагнитной индукции Фарадея .

История и определение

Фарадей, параллельно с Генри, открыл явление электромагнитной индукции в 1831 году. Правда, успел опубликовать результаты раньше. Закон Фарадея повсеместно используется в технике, в электродвигателях, трансформаторах, генераторах и дросселях. В чем суть закона Фарадея для электромагнитной индукции, если говорить просто? А вот в чем!

При изменении магнитного потока через замкнутый проводящий контур, в контуре возникает электрический ток. То есть, если мы скрутим из проволоки рамку и поместим ее в изменяющееся магнитное поле (возьмем магнит, и будем крутить его вокруг рамки), по рамке потечет ток!

Этот ток Фарадей назвал индукционным, а само явление окрестил электромагнитной индукцией.

Электромагнитная индукция – возникновение в замкнутом контуре электрического тока при изменении магнитного потока, проходящего через контур.

Формулировка основного закона электродинамики – закона электромагнитной индукции Фарадея, выглядит и звучит следующим образом:

ЭДС , возникающая в контуре, пропорциональна скорости изменения магнитного потока Ф через контур.

А откуда в формуле минус, спросите Вы. Для объяснения знака минус в этой формуле есть специальное правило Ленца . Оно гласит, что знак минус, в данном случае, указывает на то, как направлена возникающая ЭДС. Дело в том, что создаваемое индукционным током магнитное поле направлено так, что препятствует изменению магнитного потока, который вызвал индукционный ток.

Примеры решения задач

Вот вроде бы и все. Значение закона Фарадея фундаментально, ведь на использовании данного закона построена основа почти всей электрической промышленности. Чтобы понимание пришло быстрее, рассмотрим пример решения задачи на закон Фарадея.

И помните, друзья! Если задача засела, как кость в горле, и нет больше сил ее терпеть — обратитесь к нашим авторам! Теперь вы знаете . Мы быстро предоставим подробное решение и разъясним все вопросы!

В нашем мире все виды существующих сил, за исключением сил тяготения, представлены электромагнитными взаимодействиями. Во Вселенной, несмотря на удивительное разнообразие воздействий тел друг на друга, в любых веществах, живых организмах всегда встречается проявление электромагнитных сил . Как произошло открытие электромагнитной индукции (ЭИ), расскажем ниже.

Вконтакте

Открытие ЭИ

Поворот магнитной стрелки вблизи проводника с током в опытах Эрстеда впервые указал на связь электрических и магнитных явлений. Очевидно: электроток «окружает» себя магнитным полем.

Так нельзя ли добиться его возникновения посредством магнитного поля — подобную задачу поставил Майкл Фарадей. В 1821 году он отметил это свойство в своем дневнике о превращении магнетизма в .

Успех к ученому пришел не сразу. Лишь глубокая уверенность в единстве природных сил и упорный труд привели его через десять лет к новому великому открытию.

Решение задачи долго не давалось Фарадею и другим его коллегам, потому как они пытались получить электричество в неподвижной катушке, используя действие постоянного магнитного поля. Между тем, впоследствии выяснилось: изменяется количество силовых линий, пронизывающих провода, и возникает электроэнергия.

Явление ЭИ

Процесс появления в катушке электричества в результате изменения магнитного поля характерен для электромагнитной индукции и определяет это понятие. Вполне закономерно, что разновидность , возникающего в ходе данного процесса, называется индукционным. Эффект сохранится, если саму катушку оставить без движения, но перемещать при этом магнит. С использованием второй катушки можно и вовсе обойтись без магнита.

Если пропустить электричество через одну из катушек, то при их взаимном перемещении во второй возникнет индукционный ток . Можно надеть одну катушку на другую и менять величину напряжения одной из них, замыкая и размыкая ключ. При этом магнитное поле, пронизывающее катушку, на которую воздействуют ключом, меняется, и это становится причиной возникновения индукционного тока во второй.

Закон

Во время опытов легко обнаружить, что увеличивается число пронизывающих катушку силовых линий — стрелка используемого прибора (гальванометр) смещается в одну сторону, уменьшается – в иную. Более тщательное исследование показывает, что сила индукционного тока прямо пропорциональна скорости изменения числа силовых линий. В этом заключен основной закон электромагнитной индукции.

Данный закон выражает формула:

Она применяется, если за период времени t магнитный поток изменяется на одну и ту же величину, когда скорость изменения магнитного потока Ф/t постоянна.

Важно! Для индукционных токов справедлив закон Ома: I=/R, где — это ЭДС индукции, которую находят по закону ЭИ.

Замечательные опыты, проведенные когда-то знаменитым английским физиком и ставшие основой открытого им закона, сегодня без особого труда способен проделать любой школьник. Для этих целей используются:

  • магнит,
  • две проволочные катушки,
  • источник электроэнергии,
  • гальванометр.

Закрепим на подставке магнит и поднесем к нему катушку с присоединенными к гальванометру концами.

Поворачивая, наклоняя и перемещая ее вверх и вниз, мы меняем число силовых линий магнитного поля, пронизывающих ее витки.

Гальванометр регистрирует возникновение электричества с постоянно меняющимися в ходе опыта величиной и направлением.

Находящиеся же относительно друг друга в покое катушка и магнит не создадут условий и для возникновения электричества.

Другие законы Фарадея

На основе проведенных исследований были сформированы еще два одноименных закона:

  1. Суть первого состоит в такой закономерности: масса вещества m , выделяемая электрическим напряжением на электроде, пропорциональна количеству электричества Q, прошедшему через электролит.
  2. Определение второго закона Фарадея, или зависимости электрохимического эквивалента от атомного веса элемента и его валентности формулируется так: электрохимический эквивалент вещества пропорционален его атомному весу, а также обратно пропорционален валентности.

Из всех существующих видов индукции огромное значение имеет обособленный вид данного явления – самоиндукция. Если мы возьмем катушку, которая имеет большое количество витков, то при замыкании цепи, лампочка загорается не сразу.

На этот процесс может уйти несколько секунд. Очень удивительный на первый взгляд факт. Чтобы понять, в чем здесь дело, необходимо разобраться, что же происходит в момент замыкания цепи . Замкнутая цепь словно «пробуждает» электроток, начинающий свое движение по виткам провода. Одновременно в пространстве вокруг нее мгновенно создается усиливающееся магнитное поле.

Катушечные витки оказываются пронизанными изменяющимся электромагнитным полем, концентрирующимся сердечником. Возбуждаемый же в витках катушки индукционный ток при нарастании магнитного поля (в момент замыкания цепи) противодействует основному. Мгновенное достижение им своего максимального значения в момент замыкания цепи невозможно, оно «растет» постепенно. Вот и объяснение, почему лампочка не вспыхивает сразу. Когда цепь размыкается, основной ток усиливается индукционным в результате явления самоиндукции, и лампочка ярко вспыхивает.

Важно! Суть явления, названного самоиндукцией, характеризуется зависимостью изменения, возбуждающего индукционный ток электромагнитного поля от изменения силы текущего по цепи электротока.

Направление тока самоиндукции определяет правило Ленца. Самоиндукция легко сравнима с инерцией в области механики, поскольку оба явления обладают схожими характеристиками. И действительно, в результате инерции под влиянием силы тело приобретает определенную скорость постепенно, а не сиюминутно. Не сразу – под действием самоиндукции — при включении батареи в цепь появляется и электричество. Продолжая сравнение со скоростью, заметим, он так же не способен мгновенно исчезнуть.

Вихревые токи

Наличие вихревых токов в массивных проводниках может послужить еще одним примером электромагнитной индукции.

Специалисты знают, что металлические трансформаторные сердечники, якоря генераторов и электродвигателей никогда не бывают сплошными. При их изготовлении на отдельные тонкие листы, из которых они состоят, накладывается слой лака, изолирующий один лист от другого.

Нетрудно понять, какая сила заставляет человека создавать именно такое устройство . Под действием электромагнитной индукции в переменном магнитном поле сердечник пронизывают силовые линии вихревого электрополя.

Представим, что сердечник изготовлен из сплошного металла. Поскольку его электрическое сопротивление невелико, возникновение индукционного напряжения большой величины было бы вполне объяснимым. Сердечник бы в итоге разогревался, и немалая часть электрической терялась бесполезно. Кроме того, возникла бы необходимость принятия специальных мер для охлаждения. А изолирующие слои не позволяют достигать больших величин .

Индукционные токи, присущие массивным проводникам, называются вихревыми не случайно – их линии замкнуты подобно силовым линиям электрополя, где они и возникают. Чаще всего вихревые токи применяются в работе индукционных металлургических печей для выплавки металлов. Взаимодействуя с породившим их магнитным полем, они иногда становятся причиной занимательных явлений.

Возьмем мощный электромагнит и поместим между вертикально расположенными его полюсами, к примеру, пятикопеечную монету. Вопреки ожиданию, она не упадет, а будет медленно опускаться. Для прохождения нескольких сантиметров ей потребуются секунды.

Поместим, например, пятикопеечную монету между вертикально расположенными полюсами мощного электромагнита и отпустим ее.

Вопреки ожиданию, она не упадет, а будет медленно опускаться. Для прохождения нескольких сантиметров ей потребуются секунды. Передвижение монеты напоминает перемещение тела в вязкой среде. Почему такое происходит.

По правилу Ленца направления возникающих при передвижении монеты вихревых токов в неоднородном магнитном поле таковы, что поле магнита выталкивает монету вверх. Эту особенность используют для «успокоения» стрелки в измерительных приборах. Алюминиевая пластина, находящаяся между магнитными полюсами, прикрепляется к стрелке, и вихревые токи, возникающие в ней, способствуют быстрому затуханию колебаний.

Демонстрацию явления электромагнитной индукции поразительной красоты предложил профессор Московского университета В.К. Аркадьев. Возьмем свинцовую чашу, обладающую сверхпроводящей способностью, и попробуем уронить над ней магнит. Он не упадет, а будет словно «парить» над чашей. Объяснение здесь простое: равное нулю электрическое сопротивление сверхпроводника способствует возникновению в нем электричества большой величины, способных сохраняться продолжительное время и «удерживать» магнит над чашей. По правилу Ленца, направление магнитного поля их таково, что отталкивает магнит и не дает ему упасть.

Изучаем физику — закон электро-магнитной индукции

Правильна формулировка закона Фарадея

Вывод

Электромагнитные силы – это силы, которые позволяют людям видеть окружающий мир и чаще других встречаются в природе, например, свет — тоже пример электромагнитных явлений. Жизнь человечества невозможно представить без данного явления.

В 1831 году английский ученый физик в своих опытах М.Фарадей открыл явление электромагнитной индукции . Затем изучением этого явления занимались русские ученый Э.Х. Ленц и Б.С.Якоби.

В настоящее время, в основе многих устройств лежит явление электромагнитной индукции, например в двигателе или генераторе электрического тока тока, в трансформаторах, радиоприемниках, и многих других устройствах.

Электромагнитная индукция — это явление возникновения тока в замкнутом проводнике, при прохождении через него магнитного потока. То есть, благодаря этому явлению мы можем преобразовывать механическую энергию в электрическую — и это замечательно. Ведь до открытия этого явления люди не знали о методах получения электрического тока , кроме гальваники.

Когда проводник оказывается под действием магнитного поля, в нем возникает ЭДС, которую количественно можно выразить через закон электромагнитной индукции.

Закон электромагнитной индукции

Электродвижущая сила, индуцируемая в проводящем контуре, равна скорости изменения магнитного потока, сцепляющегося с этим контуром.

В катушке, которая имеет несколько витков, общая ЭДС зависит от количества витков n:

Но в общем случае, применяют формулу ЭДС с общим потокосцеплением:

ЭДС возбуждаемая в контуре, создает ток. Наиболее простым примером появления тока в проводнике является катушка, через которую проходит постоянный магнит . Направление индуцируемого тока можно определить с помощью правила Ленца .


Правило Ленца

Ток, индуцируемый при изменении магнитного поля проходящего через контур, своим магнитным полем препятствует этому изменению.

В том случае, когда мы вводим магнит в катушку, магнитный поток в контуре увеличивается, а значит магнитное поле, создаваемое индуцируемым током, по правилу Ленца, направлено против увеличения поля магнита. Чтобы определить направление тока, нужно посмотреть на магнит со стороны северного полюса. С этой позиции мы будем вкручивать буравчик по направлению магнитного поля тока, то есть навстречу северному полюсу. Ток будет двигаться по направлению вращения буравчика, то есть по часовой стрелке.

В том случае, когда мы выводим магнит из катушки, магнитный поток в контуре уменьшается, а значит магнитное поле, создаваемое индуцируемым током, направлено против уменьшения поля магнита. Чтобы определить направление тока, нужно выкручивать буравчик, направление вращения буравчика укажет направление тока в проводнике – против часовой стрелки.

После того, как было установлено, что магнитное поле создаётся электрическими токами, учёные пытались решить обратную задачу — при помощи магнитного поля создать электрический ток. Эту задачу в 1831 г. успешно решил М. Фарадей , который открыл явление электромагнитной индукции. Суть этого явления заключается в том, что в замкнутом проводящем контуре при любом изменении магнитного потока, пронизывающего этот контур, возникает электрически ток, который называется индукционным . Схема некоторых опытов Фарадея показана на рис. 3.12.

При изменении положения постоянного магнита относительно катушки, замкнутой на гальванометр, в последней возникал электрический ток, причём направление тока оказывалось различным — в зависимости от направления перемещения постоянного магнита. Аналогичный результат достигался и при перемещении другой катушки, по которой шёл электрический ток. Более того, в большой катушке возникал ток даже при неизменном положении меньшей катушки, но при изменении тока в ней.

На основании подобных опытов М. Фарадей пришёл к выводу, что в катушке всегда возникает электрический ток при изменении магнитного потока, сцепленного с этой катушкой. Величина тока зависит от скорости изменения магнитного потока. Сейчас мы формулируем открытия Фарадея в виде закона электромагнитной индукции : при любом изменении магнитного потока, сцепленного с проводящим замкнутым контуром, в этом контуре возникает ЭДС индукции, которая определяется как

Знак “-” в выражении (3.53) означает, что при увеличении магнитного потока магнитное поле, созданное индукционным током, направлено против внешнего магнитного поля. Если же магнитный поток уменьшается по величине, то магнитное поле индукционного тока совпадает по направлению с внешним магнитным полем. Русский учёный Х. Ленц таким образом определил появление знака минус в выражении (3.53) — индукционный ток в контуре всегда имеет такое направление, что создаваемое им магнитное поле имеет такое направление, что препятствует изменению магнитного потока, вызвавшего возникновение индукционного тока .

Дадим ещё одну формулировку закона электромагнитной индукции : ЭДС индукции в замкнутом проводящем контуре равна взятой с противоположным знаком скорости изменения магнитного потока, пронизывающего этот контур.

Немецкий физик Гельмгольц показал, что закон электромагнитной индукции можно получить из закона сохранения энергии. В самом деле, энергия источника ЭДС по перемещению проводника с током в магнитном поле (см.рис.3.37) будет затрачена как на Джоулев разогрев проводника сопротивлением R, так и на работу по перемещению проводника:

Тогда из уравнения (3.54) сразу же следует, что

В числителе выражения (3.55) стоит алгебраическая сумма ЭДС, действующих в контуре. Следовательно,

Какова же физическая причина возникновения ЭДС? На заряды в проводнике АВ действует сила Лоренца при движении проводника вдоль оси x. Под действием этой силы положительные заряды будут смещаться вверх, в результате чего электрическое поле в проводнике будет ослаблено. Другими словами, в проводнике появится ЭДС индукции. Следовательно, в рассмотренном нами случае физической причиной возникновения ЭДС является сила Лоренца. Однако, как мы уже отмечали, и в неподвижном замкнутом контуре может появиться ЭДС индукции, если будет изменяться магнитное поле, пронизывающее этот контур.

В этом случае заряды можно считать неподвижными, а на неподвижные заряды сила Лоренца не действует. Чтобы объяснить возникновение ЭДС в этом случае, Максвелл предположил, что всякое изменяющееся магнитное поле порождает в проводнике изменяющееся электрическое поле, которое и является причиной возникновения ЭДС индукции. Циркуляция вектора напряжённости, действующей в этом контуре, таким образом, будет равна ЭДС индукции, действующей в контуре:

. (3.56)

Явление электромагнитной индукции используется для превращения механической энергии вращения в электрическую — в генераторах электрического тока. Обратный процесс — превращение электрической энергии в механическую, основанный на вращательном моменте, действующем на рамку с током в магнитном поле, используется в электродвигателях.

Рассмотрим принцип действия генератора электрического тока (рис. 3.13). Пусть у нас проводящая рамка вращается между полюсами магнита (это может быть и электромагнит) с частотой w. Тогда угол между нормалью к плоскости рамки и направлением магнитного поля изменяется по закону a = wt . В этом случае магнитный поток, сцепленный с рамкой, будет изменяться в соответствии с формулой

где S — площадь контура. В соответствии с законом электромагнитной индукции в рамке будет индуцироваться ЭДС

с e max = BSw. Таким образом, если в магнитном поле вращается с постоянной угловой скоростью проводящая рамка, то в ней будет индуцироваться ЭДС, изменяющаяся по гармоническому закону. В реальных генераторах вращают много витков, соединенных последовательно, а в электромагнитах, для увеличения магнитной индукции, используют сердечники с большой магнитной проницаемостью m ..

Индукционные токи могут возникать и в толще проводящих тел, помещённых в переменное магнитное поле. В этом случае эти токи называются токами Фуко. Эти токи вызывают разогрев массивных проводников. Это явление используется в вакуумных индукционных печах, где сильные токи разогревают металл до плавления. Поскольку разогрев металлов происходит в вакууме, то это позволяет получать особо чистые материалы.

>>Физика и астрономия >>Физика 11 класс >> Закон электромагнитной индукции

Закон Фарадея. Индукция

Электромагнитной индукцией называют такое явление, как возникновение электрического тока в замкнутом контуре, при условии изменения магнитного потока, который проходит через этот контур.

Закон электромагнитной индукции Фарадея записывается такой формулой:

И гласит, что:



Каким же образом ученым удалось вывести такую формулу и сформулировать этот закон? Мы с вами уже знаем, что вокруг проводника с током всегда существует магнитное поле, а электричество обладает магнитной силой. Поэтому в начале 19го века и возникла задача о необходимости подтверждения влияния магнитных явлений на электрические, которую пытались решить многие ученые, и английский ученый Майкл Фарадей был в их числе. Почти 10 лет, начиная с 1822 года, он потратил на различные опыты, но безуспешно. И только 29 августа 1831 года наступил триумф.

После напряженных поисков, исследований и опытов, Фарадей пришел к выводу, что только меняющееся со временем магнитное поле может создать электрический ток.

Опыты Фарадей

Опыты Фарадей состояли в следующем:

Во-первых, если взять постоянный магнит и двигать его внутри катушки, к которой присоединен гальванометр, то в цепи возникал электрический ток.
Во-вторых, если этот магнит выдвигать из катушки, то мы наблюдаем, что гальванометр так же показывает ток, но этот ток имеет противоположное направление.



А теперь давайте попробуем этот опыт немного изменить. Для этого мы попробуем на неподвижный магнит одевать и снимать катушку. И что мы в итоге видим? А мы с вами наблюдаем то, что во время движения катушки относительно магнита в цепи снова появляется ток. А если в катушке прекратилось, то и ток сразу же исчезает.



Теперь давайте проделаем еще один опыт. Для этого мы с вами возьмем и поместим в магнитное поле плоский контур без проводника, а его концы попробуем соединить с гальванометром. И что мы наблюдаем? Как только контур гальванометр поворачивается, то мы наблюдаем появление в нем индукционного тока. А если попробовать вращать магнит внутри него и рядом с контуром, то в этом случае также появится ток.



Думаю, вы уже заметили, ток появляется в катушке тогда, когда изменяется магнитный поток, который пронизывает эту катушку.

И тут возникает вопрос, при всяких ли движениях магнита и катушки, может возникнуть электрический ток? Оказывается не всегда. Ток не возникнет в том случае, когда магнит вращается вокруг вертикальной оси.

А из этого следует, что при любом изменении магнитного потока, мы наблюдаем то, что в этом проводнике возникает электрический ток, который существовал в течении всего процесса, пока происходили изменения магнитного потока. Именно в этом и заключается явление электромагнитной индукции. А индукционным током является тот ток, который был получен данным методом.

Если мы с вами проанализируем данный опыт, то увидим, что значение индукционного тока совершенно не зависит от причины изменения магнитного потока. В данном случае, первостепенное значение имеет лишь скорость, которая влияет на изменения магнитного потока. Из опытов Фарадея следует, что чем быстрее двигается магнит в катушке, тем больше отклоняется стрелка гальванометра.



Теперь мы можем подвести итог данного урока и сделать вывод, что закон электромагнитной индукции является одним из основных законом электродинамики. Благодаря изучению явлений электромагнитной индукции, учеными разных стран были созданы различные электродвигатели и мощные генераторы. Огромный вклад в развитие электротехники внесли и такие известные ученые, как Ленц, Якоби, и другие.

Закон индукции Фарадея — Dataforth

Майкл Фарадей в 1831 году и Джозеф Генри в 1832 году независимо друг от друга открыли электромагнетизм.(3) Фарадей публикуется первым и получает честь своего имени в этом явлении.

Закон индукции Фарадея является основным законом электромагнетизма. Когда электрическая цепь перемещается по соседству магнита, в цепи индуцируется ток во время движения.Интересно, что не имеет значения, является ли цепь движется или магнит движется. Также будет ощущаться сила сопротивления. Вот такие электродвигатели и генераторы работают.

Ток в проводе также создает магнитное поле вблизи провода. Постоянный магнит или оба проводника с током представляют электроны в движении, неслучайное движение.Это поле может быть сконцентрировано высокая диэлектрическая проницаемость, железо или ферритовый материал. Трансформаторы представляют собой один из наиболее распространенных примеров работы Фарадея. Закон.

На рис. 1 представлен экспериментальный результат с использованием тороидального трансформатора. Входной ток вызывает магнитное поле в ферритовом или железном тороиде. Направление этого поля Ø определяется правилом правой руки.Большой палец в направление тока и пальцы будут в направлении поля. Почему идет в указанном направлении? Когда энергия запасается в магнитном поле, его направление потока следует правилу правой руки. Когда энергия высвобождается из магнитного поля, правило правой руки указывает на то, что выходной ток, по-видимому, создает поток, противоположный входному потоку. Этот поведение известно как закон Ленца.

Другое объяснение, данное некоторыми авторами, таково.Подумайте об обратном, если бы все пошло по другому пути, разве это не вызвало бы дополнительный поток поля, добавляющий к исходному и вызывающий еще больший ток во входной цепи? Это было бы нарушением Согласно закону сохранения энергии и третьему закону Ньютона, для каждого действия существует равная и противоположная реакция. Это явление может быть вызвано перемещением источника поля к витку провода или от него или перемещением витка провода. в поле или вне поля.Также можно вращать катушку в магнитном поле. Напряжение, создаваемое в катушке, равно пропорциональна отрицательной скорости изменения поля.

Объяснение Фарадея говорило о силовых линиях; однако другой ученый в то время отверг его теорию, потому что она не выражается математически. Джеймс Клерк Максвелл в 1862 году использовал это экспериментальное явление в своей работе. электромагнитная теория, выраженная в знаменитых уравнениях Максвелла.Эти четыре дифференциальных уравнения классические, математические основы электричества и магнетизма.

Закон Фарадея сформулирован математически N — количество витков в катушке. Ø — полный поток, проходящий через катушку. Эта простая форма предполагает, что поток перпендикулярно плоской катушке. В проводнике, параллельном магнитному потоку, ЭДС не возбуждается.Плоская катушка, плоскость которой параллельно потоку не возбуждается результирующая ЭДС; поскольку у каждой инкрементной секции есть противоположная секция на другой стороне. Поток должен пройти через контур, чтобы создать результирующую ЭДС. Немного более утонченная форма закона такова: 𝛳 — угол между Ø и отрезком провода.

Это не совсем то, что описал Фарадей, но Оливер Хевисайд назвал его законом Фарадея.Он не включает ЭДС движения; это силовой эффект, обнаруженный Фарадеем. Магнитная сила называется силой Лоренца. Текущий ток провод в присутствии магнитного поля будет испытывать силу и двигаться, если его не сдерживать. В этом случае магнитный энергия выделяется кинетически.

Правило правой руки для силы: пальцы в направлении тока и вращение ладони в направлении потока и большой палец будет в направлении силы.

Предыдущее упоминание об относительном движении магнитного поля и электрической цепи было тщательно продумано многие известные физики. Ричард Фейнман заявил: (1)

Итак, «правило потока», согласно которому ЭДС в цепи равна скорости изменения магнитного потока в цепи. применяется независимо от того, изменяется ли поток из-за изменения поля или из-за движения цепи (или из-за того и другого)…

Тем не менее, в нашем объяснении правила мы использовали два совершенно разных закона для двух случаев для «схема движется» и для «изменений поля».

Мы не знаем другого места в физике, где такой простой и точный общий принцип требует для своего реального понимание анализа с точки зрения двух различных явлений.

Ричард П. Фейнман, Фейнмановские лекции по физике

Размышления об этой двойственности могут быть одним из путей, которые привели Эйнштейна к разработке специальной теории относительности. (2) Первый абзац В знаменитой статье Эйнштейна 1905 года обсуждаются магнетизм и электричество.

Ибо если магнит движется, а проводник покоится, то вблизи магнита возникает электрическое поле с определенной энергией, создающее ток в местах соприкосновения частей проводника. расположенный. Но если магнит неподвижен, а проводник движется, то в проводнике не возникает никакого электрического поля. окрестности магнита.

Затем Эйнштейн продолжает обсуждение инвариантности скорости света.Конечно, свет — это просто еще одно выражение электродинамика. Дополнительное рассмотрение электродвижущих сил содержится в разделе II статьи Эйнштейна. Это включает в себя Принцип Доплера и давление света на отражатели. Эйнштейн начинает с набора постулатов и работает к разрешению. Принципиальных постулатов два: «явления как электродинамики, так и механики не обладают никакими свойствами, соответствующими идее абсолютного покоя». и «что свет всегда распространяется в пустом пространстве с определенной скоростью с, не зависящей от состояния движения излучающего тела.» Разрешение выдерживает испытание всеми известными экспериментами. Для объяснения электромагнетизма и кинетики не нужна стационарная точка. отсюда и название «относительность». С помощью поиска в Интернете можно найти два или более английских перевода. Перевод 1923 года считается, что есть одна или несколько ошибок символов. Существует также два использования одного и того же символа, что может привести к путаница. См. сноски к (2).


(1) «Правило потока» — это термин, который Фейнман использует для обозначения закона, связывающего магнитный поток с ЭДС.Фейнман, Р. П. (2006). Лейтон, РБ; Сэндс, М.Л., ред. Фейнмановские лекции по физике. Сан-Франциско: Пирсон/Аддисон-Уэсли. Том. II, с. 17-2. ISBN 0-8053-9049-9.

(2) К электродинамике движущихся тел, А. Эйнштейн, 30 июня 1905 г. (http://www.fourmilab.ch/etexts/einstein/specrel/specrel.pdf) Английский перевод, опубликованный в книге 1923 г. Принцип относительности.

(3) Википедия, Закон индукции Фарадея (https://en.wikipedia.org/wiki/Faraday%27s_law_of_induction)

Что такое Закон Фарадея? Законы электромагнитной индукции

Закон электромагнитной индукции Фарадея

Электромагнетизм

Взаимодействие между магнитным полем и электрическим током называется электромагнетизмом.Проводники с током создают магнитное поле, когда через них проходит ток. Движение электронов в проводнике приведет к электрическому току (дрейфующие электроны), который возникает в результате ЭДС, возникающей в проводнике.

ЭДС, установленная на проводнике, может быть в форме той, что хранится в химической энергии или магнитном поле. Проводники с током, помещенные в магнитное поле, будут испытывать механическую силу, в то время как проводник, помещенный в магнитное поле, будет дрейфовать электронами, что приведет к возникновению электрического тока.

Полевой флюс

Два магнита с разными полюсами будут притягиваться друг к другу, а магниты с одинаковыми полюсами будут отталкиваться друг от друга (так и с электрическими зарядами). Каждый магнит окружен силовым полем и представлен воображаемыми линиями, исходящими из северного полюса магнита и переходящими в южный полюс того же магнита.

Ознакомьтесь с важными терминами, связанными с полевым потоком и магнитным полем, с формулами здесь

«Линии, соединяющие северный и южный полюса магнита, которые представляют собой силовое поле, связывающее катушки в трансформаторе, называются магнитным потоком».

Электромагнитная индукция

Электромагнитная индукция — это явление, которое объясняет, как ЭДС и ток индуцируются или могут индуцироваться в катушке при взаимодействии катушки и магнитного поля. Это явление «электромагнитной индукции» объясняется законами электромагнитной индукции Фарадея. Направление ЭДС индукции в катушке или индукторах объясняется законом Ленца и правилом правой руки Флеминга.

Похожие сообщения:

Законы электромагнитной индукции Фарадея

После того, как Андре Мари Ампер (французский математик и физик, известный как отец электромагнетизма) и другие исследовали магнитное действие тока, Майкл Фарадей попытался сделать противоположное.В ходе своей работы он открыл принцип электромагнитной индукции в 1831 году, согласно которому при изменении магнитного поля, в котором находилась катушка или индуктор, в катушке индуцировалась ЭДС.

Это происходило только тогда, когда он двигал катушку или магнит, которые использовал в эксперименте. ЭДС индуцировалась в катушке только при изменении потока поля (если катушка закреплена, перемещение магнита к катушке или от нее вызывает индукцию ЭДС). Таким образом, законы электромагнитной индукции Фарадея утверждают следующее;



Первый закон Фарадея

Первый закон электромагнитной индукции Фарадея гласит, что «ЭДС индуцируется в катушке, когда изменяется поток, связанный с катушкой».

Другими словами, всякий раз, когда изменяется поток, связанный или связанный с цепями. в цепи индуцируется ЭДС. Эта ЭДС длится только до тех пор, пока происходит изменение. Наведенная ЭДС изменяется в зависимости от скорости изменения потока.

Второй закон Фарадея

Второй закон электромагнитной индукции Фарадея гласит, что «величина индуцированной ЭДС в катушке прямо пропорциональна скорости изменения потока, связанного с катушкой».

Другими словами, E.МП, индуцируемая в электрической цепи, пропорциональна скорости изменения во времени потока магнитной индукции, связанной с цепью. Величина индуцированной ЭДС прямо пропорциональна скорости изменения тока. Короче говоря, чем больше потокосцепление с катушкой или проводником, тем больше наведенная ЭДС (dΦ/dt).

Законы электромагнитной индукции Фарадея можно математически записать в виде уравнения следующим образом.

e = N d Φ / d t

Где

  • e = ЭДС индукции
  • Н = количество витков
  • dΦ = изменение потока
  • dt = Изменение во времени

Формула и уравнение закона электромагнитной индукции Фарадея:

Предположим, катушка содержит «N» витков, и поток изменяется от начального значения «Φ 1 » до конечного значения «Φ 2 » за время «t» секунд.Имейте в виду, что потокосцепление представляет собой произведение связанного потока на количество витков в катушке. то есть

Начальные потокосцепления = NΦ 1

Конечный потокосцепление = NΦ 2

Индуцированная ЭДС

e = NΦ 1 – NΦ 2 / t    …     Вб/с или вольт

∴ Уравнение ЭДС наведенного «e», преобразованное в дифференциальную форму

e = d/dt (NΦ)   … вольт

e = N (dΦ/dt)     …     вольт

Здесь скорость изменения потока (dΦ) происходит за меньшее возможное время (dΦ).Символ минус «-» в правой части уравнения показывает, что ЭДС индукции движет ток в таком направлении, где он противостоит своему магнитному эффекту, который сам создал ЭДС. Проще говоря, индуцированная ЭДС противодействует причине (изменению тока или движения), которая ее производит (ЭДС). Это явление также известно как закон Ленца.

e = – N (dΦ/dt)     …     вольт

Наконец, эта формула показывает, что ЭДС, индуцируемая в катушке, равна скорости изменения магнитного потока (dΦ/dt), умноженной на число витков (N) в этой катушке.то есть

e = N (dΦ/dt)     …     вольт



Объяснение и действие закона Фарадея

На следующем рисунке показаны различные сценарии работы закона Фарадея.

На рис. 1.А показано, что по мере движения магнита вправо магнитное поле меняется по отношению к катушке и индуцируется ЭДС.

На рис. 1.B показано, что чем быстрее магнит перемещается вправо, тем быстрее меняется магнитное поле по отношению к катушке, и индуцируется большая ЭДС.

Рис. 2.A показывает, что магнит движется через катушку и индуцирует ЭДС.

Рис. 2.B показывает, что магнит движется с той же скоростью через катушку с большим количеством витков (петлей) и индуцирует большую ЭДС.

На рис. 2 показана основная демонстрация второго закона Фарадея, т. е. величина индуцированной ЭДС прямо пропорциональна количеству мелодий в катушке.

Применение закона Фарадея

Самый мощный закон электромагнитной индукции Майкла Фарадея используется в различных приложениях, таких как электрические машины, медицина, промышленность и т. д.Некоторые из них заключаются в следующем.

  • Электрические трансформаторы (силовые и распределительные), асинхронные двигатели, генераторы и генераторы переменного тока (для выработки электроэнергии) основаны на взаимной индукции, т. е. на законе Фарадея.
  • Принцип действия электромагнитного расходомера и индукционной плиты основан на законе электромагнетизма Фарадея.
  • Он также используется в уравнении Максвелла, основанном на силовых линиях.
  • Закон Фарадея также применим к развлечениям и музыкальным инструментам e.грамм. электрическое пианино, скрипка и электрогитара и т. д.
  • Магнитная индукция, основанная на законе Фарадея, используемая в электрических и гибридных транспортных средствах и транскраниальной магнитной стимуляции.
  • Компьютерные HD (жесткие диски) и графические планшеты работают на основе магнитной индукции, основанной на законе Фарадея.

Решенный пример по закону электромагнетизма Фарадея

Пример:

Примените закон Фарадея, чтобы найти индуцированное напряжение или ЭДС на катушке из 100 витков, расположенной в магнитном поле и изменяющейся со скоростью 5 Вт/с.

Решение:

Данных данных:

  • Количество витков = 100
  • Скорость изменения магнитного поля = 5 Вб/с.

Ввод значений в уравнение закона Фарадея

e = N (dΦ/dt)

е = 100 х (5)

е = 500В.

Похожие сообщения

Закон индукции Фарадея для чайников

Закон индукции Фарадея был открыт в результате экспериментов, проведенных Майклом Фарадеем в Англии в 1831 году и Джозефом Генри в Соединенных Штатах примерно в то же время.
Несмотря на то, что Фарадей опубликовал свои результаты первым, что дает ему приоритет открытия, единица измерения индуктивности в системе СИ называется генри (аббревиатура H) . С другой стороны, единица измерения емкости в системе СИ, как мы видели, называется фарад (сокращение F) .
В главе, посвященной колебаниям в емкостно-индуктивных цепях, мы видим, как уместно связывать имена этих двух талантливых современников в едином контексте.

*Помимо их независимого одновременного открытия закона индукции, Фарадей и Генри имеют несколько других сходств в их жизнях.Оба были учениками в раннем возрасте. Фарадей в возрасте 14 лет поступил в ученики к лондонскому переплетчику. Генри в возрасте 13 лет поступил в ученики к часовщику в Олбани, штат Нью-Йорк. В последующие годы Фарадей был назначен директором королевского учреждения в Лондоне, основанием которого в значительной степени обязан американец Бенджамин Томсон (граф Румфорд). Генри, с другой стороны, потому что секретарь Смитсоновского института в Вашингтоне, округ Колумбия, который был найден благодаря пожертвованию англичанина Джеймса Смитсона.

Фарадей заметил, что если магнит перемещать к катушке с проволокой (соленоиду), соединенной последовательно с гальванометром, в токе возникает электрический ток. При перемещении магнита к соленоиду гальванометр показывает отклонение в одном направлении, а при удалении магнита от соленоида гальванометр показывает отклонение в противоположном направлении. Когда магнит неподвижен, в гальванометре нет отклонения. Аналогичные результаты получаются, когда магнит остается неподвижным, а катушка перемещается.При перемещении магнита отклонение в гальванометре велико, а при медленном перемещении — отклонение мало. Было также обнаружено, что если в непосредственной близости находятся две замкнутые цепи, одна из которых содержит батарею, а другая — гальванометр, и цепь батареи замыкается нажатием кнопки К, а затем размыкается, то гальванометр во вторичной цепи показывает отклонение сначала в одну сторону, а затем в другую.

Замечено, что в гальванометре не происходит отклонения, если ток в первичной цепи течет непрерывно.Отклонение в гальванометре производится только при включении или отключении тока в первичной цепи. Фарадей суммировал эти экспериментальные результаты в виде следующих законов:

  • 1: Всякий раз, когда происходит изменение магнитных силовых линий или магнитного потока, в цепи возникает индуцированный ток.
  • 2:Индуцированный ток или ЭДС длится только то время, в течение которого силовые линии или магнитный поток фактически меняются.
  • 3: Величина индуцированной ЭДС зависит от скорости изменения магнитных силовых линий или магнитного потока.

На рисунке (1) показана катушка провода как часть цепи, содержащей амперметр. Обычно мы ожидаем, что амперметр не покажет ток в цепи, потому что электродвижущая сила отсутствует. Однако если мы подтолкнем стержневой магнит к катушке так, чтобы его северный полюс был обращен к катушке, произойдет замечательная вещь. Пока магнит движется, амперметр отклоняется, показывая, что в катушке установился ток. Если мы удерживаем магнит неподвижно относительно катушки, амперметр не отклоняется.Если мы отодвинем магнит от катушки, счетчик снова отклонится, но уже в другую сторону, а значит, ток в катушке будет противоположного направления. Если мы используем конец магнита с северным полюсом вместо конца с северным полюсом, эксперимент работает, как описано, но отклонения меняются на противоположные. Чем быстрее перемещается магнит, тем больше показания счетчика. Дальнейшие эксперименты показывают, что имеет значение относительное движение магнита и катушки. Нет никакой разницы, перемещаем ли мы магнит к катушке или катушку к магниту.

 формула закона индукции Фарадея

«ЭДС индукции в цепи равна отрицательному значению скорости, с которой магнитный поток через цепь меняется со временем». Математически это записывается как:

Объяснение:

Эксперимент Фарадея показал, и как помогает нам визуализировать техника линий поля Фарадея, именно изменение числа силовых линий, проходящих через петлю цепи, индуцирует ЭДС в петле.В частности, именно скорость изменения числа силовых линий, проходящих через петлю, определяет ЭДС индукции.

Чтобы сделать это утверждение количественным, мы вводим магнитный поток Φ B , который определяется как «Число магнитных силовых линий, проходящих нормально через определенную область, называется магнитным потоком». Он обозначается как Φ B. Это скалярная величина, и ее единицей СИ является Вебер (Вб). Он измеряется произведением напряженности магнитного поля на составляющую площади вектора, параллельную магнитному полю.Математически это представляется как:

Φ B = B.A

Φ B =BA cosθ

Где A — вектор, величина которого равна площади элемента и направление которого проходит по нормали к поверхности элемента, θ — угол между направлениями векторов B и A.

Когда магнит приближается к петле, стрелка амперметра отклоняется в одном направлении, как показано на рисунке (а).Когда магнит останавливается и удерживается неподвижно относительно фигуры петли (b), отклонения не наблюдается. При удалении магнита от петли игла отклоняется в противоположную сторону, как показано на рисунке (в). Наконец, если магнит удерживать неподвижно, а петлю перемещать либо к нему, либо от него, игла отклоняется. Из этих наблюдений мы заключаем, что петля обнаруживает, что магнит движется относительно нее, и связываем это обнаружение с изменением магнитного поля.Таким образом, кажется, что существует связь между текущим и изменяющимся магнитным полем.

Эти результаты весьма примечательны, учитывая тот факт, что ток устанавливается, даже если в цепи нет батарей. Мы называем такой ток индукционным током, который создается ЭДС индукции. Это явление называется электромагнитной индукцией.


На нашем веб-сайте есть и другие связанные темы:
1: Закон Ленца
2: Электромагнитная индукция
3: Трансформатор
4: Магнетизм
Внешние источники

  • https://en.wikipedia.org/wiki/Фарадей%27s_law_of_induction
  • https://www.daenotes.com/electronics/basic-electronics/faraday-laws-of-electromagnetic-induction

Законы электромагнитной индукции Фарадея

Законы Фарадея состоят из двух основных законов, касающихся электромагнитной индукции.

Что такое электромагнитная индукция?
Электромагнитная или магнитная индукция представляет собой возникновение электродвижущей силы на электрическом проводнике в изменяющемся магнитном поле.Майклу Фарадею обычно приписывают открытие индукции в 1831 году.

Итак, давайте подробно рассмотрим эти законы и их применение.

Законы Фарадея

Как упоминалось выше, существует два закона, а именно Первый закон Фарадея и Второй закон Фарадея.

Первый закон Фарадея

Первый закон электромагнитной индукции в основном описывает ЭДС индукции в проводнике. Этот закон был получен в результате нескольких экспериментов, проведенных Фарадеем и Генри.

Первый закон гласит, что Всякий раз, когда проводник помещается в переменное магнитное поле, возникает ЭДС, и эта ЭДС называется ЭДС индукции, и если проводник представляет собой замкнутую цепь, то через него протекает индуцированный ток.

Один из способов наведения ЭДС (Источник)

Второй закон Фарадея

Второй закон электромагнитной индукции определяет ЭДС, возникающую в проводнике.

Второй закон гласит, что ЭДС индукции в катушке равна скорости изменения потокосцепления.

Этот закон дает нам уравнение для количественной оценки создаваемой ЭДС, которое выглядит следующим образом:

ε = −N (Δϕ/Δt)

Где,
ε электродвижущая сила
Н число витков в катушке
ϕ магнитный поток

3

1

1

1

1

Магнитный поток — это измерение общего магнитного поля, проходящего через заданную площадь. Это полезный инструмент для описания воздействия магнитной силы на что-то, занимающее заданную площадь.

Применение законов Фарадея

Эти законы используются во многих современных вещах, некоторые из наиболее известных из них:

  1. Электрические генераторы, производящие электричество, работают по принципу электромагнитной индукции.
  2. В трансформаторе, который используется для изменения напряжения переменного тока, работает по принципу электромагнитной индукции.
  3. Работа электрических звонков основана на электромагнитной индукции.
  4. Одно из уравнений Максвелла происходит только из законов Фарадея.
  5. Индукционные плиты также использовали законы Фарадея.
  6. Законы Фарадея находят применение и в музыкальных инструментах, таких как электрогитара

Итак, это был краткий обзор законов электромагнитной индукции Фарадея

Рекомендовать0 рекомендацийОпубликовано в Блоги, Физические науки

[PDF] Основные законы электромагнетизма (продолжение)

Скачать Основные законы электромагнетизма (продолжение)…

Модуль 3: Уравнения Максвелла. Лекция 22: Основные законы электромагнетизма (продолжение).)

Цели В этом курсе вы изучите следующие Закон Ампера Закон электромагнитной индукции Фарадея

Модуль 3: Уравнения Максвелла Лекция 22: Основные законы электромагнетизма (продолжение) магнитодвижущая сила вдоль замкнутого контура равна чистому току, заключенному в контуре. Магнитодвижущая сила есть не что иное, как линейный интеграл тангенциальной составляющей магнитного поля вокруг петли.Математически запишем закон цепи Ампера:

Рассмотрим теперь петлю, показанную на рис. Распределение тока, проходящего через петлю, может быть неравномерным. Также ток может не течь перпендикулярно плоскости петли. Поэтому уместно определить плотность векторного тока через контур. Тогда общий ток, заключенный в петле, равен

Теперь, применив теорему Стокса, мы получим

Модуль 3: Уравнения Максвелла. Лекция 22: Основные законы электромагнетизма (продолжение.)

Закон электромагнитной индукции Фарадея Согласно закону Фарадея, результирующая электродвижущая сила (ЭДС) в замкнутом контуре равна скорости изменения магнитного потока, заключенного в контуре ( ). Теперь ток из-за индуцированной ЭДС создаст магнитное поле. Следовательно, будет возникать магнитное поле, индуцируемое током, который будет заключен в петлю. Есть две возможности: (i)

Магнитное поле, вызванное наведенным током, направлено в том же направлении, что и исходное поле

(ii)

Магнитное поле, вызванное наведенным током, направлено в противоположную сторону от исходного поля.В первом случае два магнитных поля будут складываться, чтобы увеличить суммарный поток, заключенный в петле. Это увеличит ток и, следовательно, магнитный поток. Процесс будет регенеративным, так как в этом процессе нет стабилизирующего элемента. С другой стороны, во втором случае индуцированное магнитное поле противодействует первоначальному магнитному полю, и поэтому первоначальное магнитное поле испытывает противодействие индуцированного тока. Этот процесс является более подходящим физическим процессом. Таким образом, мы обнаруживаем, что ЭДС в петле создается таким образом, что магнитное поле, вызванное индуцированным током, направлено в противоположную сторону от исходного поля.Это называется законом Ленца.

Рассмотрим цикл, как показано на рис. Теперь, чтобы удовлетворить закону Ленца, направление тока в контуре должно быть противоположно направлению отрезка длины. Отрезок длины можно записать как

, где

.

и сегмент области

выбираются по правилу правой руки. Математически закон Фарадея

представляет собой результирующую ЭДС вокруг контура, а отрицательный знак обусловлен законом Ленца.

Теперь, если петля имеет плотность магнитного потока

, общий поток, заключенный в петле, равен

Закон Фарадея тогда принимает вид

Из приведенного выше рис.мы можем отметить, что магнитный поток, заключенный в петле, может изменяться во времени тремя способами: сохраняя площадь петли неподвижной и изменяя плотность магнитного потока во времени, сохраняя плотность магнитного потока статической, но перемещая петлю, перемещая петлю в изменяющемся во времени магнитном потоке. поле Поскольку здесь нас интересуют поля, изменяющиеся во времени, мы рассматриваем только первый случай, т. е. площадь петли постоянна

, а магнитный поток изменяется во времени. В этом случае мы можем взять производную по времени внутри интеграла, что даст

. Применяя теорему Стокса, получим

Это закон электромагнитной индукции Фарадея в дифференциальной форме.

Модуль 3: Уравнения Максвелла. Лекция 22: Основные законы электромагнетизма (продолжение)

Резюме В этом курсе вы изучили следующие Закон цепи Ампера Закон электромагнитной индукции Фарадея

Physics4Kids.com: Электричество и магнетизм: Закон Фарадея


Закон индукции Фарадея является одним из важных понятий электричества. В нем рассматривается, как изменение магнитных полей может вызвать протекание тока в проводах. По сути, это формула/понятие, описывающее, как создается разность потенциалов (разность потенциалов ) и в какой степени.Это огромная концепция, чтобы понять, что изменение магнитного поля может создать напряжение. Майкл Фарадей был английским физиком, работавшим в начале 1800-х годов. Он работал с другим ученым по имени сэр Хамфри Дэви . Большое открытие Фарадея произошло в 1831 году, когда он обнаружил, что при изменении магнитного поля можно создать электрический ток. Он много работал с электричеством, например, делал генераторы и экспериментировал с электрохимией и электролизом.

Эксперименты Фарадея начались с магнитных полей, которые оставались неизменными. Эта установка не индуцировала ток . Только когда он начал изменять магнитные поля, ток и напряжение были индуцированы (созданны). Он обнаружил, что изменения магнитного поля и размера поля связаны с величиной создаваемого тока. Ученые также используют термин магнитный поток . Магнитный поток — это величина, равная силе магнитного поля, умноженной на площадь поверхности устройства.

Вам придется пересмотреть свои греческие буквы, когда вы запомните настоящую формулу. Вот основы…

E=дБ/дт

«E» — это значение индуцированного напряжения (старое название напряжения было «Электродвижущая сила» или ЭДС. Это буква «E» в уравнении). Изменение времени для эксперимента «dt». Время измеряется в секундах. Наконец, «дБ» означает изменение магнитного потока. Магнитный поток представляет собой силовые линии магнитного поля.Поток равен BA, где B — напряженность магнитного поля, а A — площадь. Эта формула немного сложнее, чем те, которые вы, возможно, видели раньше.

По-английски: величина создаваемого напряжения равна изменению магнитного потока, деленному на изменение во времени. Чем больше изменение магнитного поля, тем больше напряжение.



Или поищите на сайтах по конкретной теме.


Радиоволны и электричество (видео NASA SciFiles)



Энциклопедия.com:
http://www.encyclopedia.com/topic/Faradays_law.aspx
Википедия (электромагнитная индукция):
http://en.wikipedia.org/wiki/Electromagnetic_induction
En (Закон индукции Фарадея):
hhttp://www.britannica.com/EBchecked/topic/201744/Faradays-law-of-induction

Разделы Physics4Kids

Сеть научных и математических сайтов Rader


Определение, законы, формулы и приложения

Сила, проявляемая магнитами, когда они отталкивают или притягивают друг друга, известна как магнетизм.Это происходит в результате движения электрических зарядов. Возьмите небольшой компас и стержневой магнит. Положите магнит на лист бумаги и нарисуйте границы магнита. Поместите компас рядом с Северным полюсом и обратите внимание на его поведение. Вы увидите, что Северный полюс направлен от северного полюса магнита и притягивается к южному полюсу магнита. Вы также можете знать, как одинаковые заряды отталкиваются друг от друга, а разноименные притягиваются друг к другу, то же самое и в случае с магнетизмом.

Читайте также:Магнитные свойства материалов

Магниты создают вокруг себя магнитное поле, которое представляет собой величину, имеющую как «величину», так и «направление». Сделан вывод, что силовые линии выходят из Северного полюса и входят в Южный полюс, поэтому силовые линии магнитного поля представляют собой замкнутые кривые. Сила магнита выражается близостью линий поля, и никакие две линии не могут пересекаться друг с другом, потому что если они это сделают, это будет означать, что магнит должен указывать в двух разных направлениях одновременно, что невозможно.Эта часть является частью раздела 4 учебной программы CBSE класса 10 по естественным наукам, в которой всего 13 баллов и 32 периода.


Электромагнитная индукция

Эта концепция была открыта Майклом Фарадеем в 1831 году и математически описана Джеймсом Клерком Максвеллом как закон индукции Фарадея. Но прежде чем мы углубимся в это, нам нужно знать значение электромагнитной индукции.

Электромагнитная индукция представляет собой ток, возникающий в результате производства напряжения из-за изменяющегося магнитного поля.Это происходит при одном из двух условий:

  1. Когда мы помещаем проводник в переменное магнитное поле.
  2. Когда проводник постоянно движется в стационарном поле.

Майкл Фарадей провел эксперимент, в котором он подключил провода к вольтметру (устройство, используемое для измерения напряжения) и намотал провода на стержневой магнит. Затем он переместил магнит и заметил изменения напряжения. После проведения опытов сделал выводы по некоторым пунктам-

  1. Количество витков – Наведенное напряжение прямо пропорционально количеству витков в проводе.Чем больше число витков, тем больше вырабатывается напряжение.
  2. Изменение магнитного поля. Любое изменение магнитного поля влияет на производство напряжения. Магнитное поле испытывает изменения либо при перемещении магнита вокруг проводника, либо наоборот.

Читайте также: Генератор переменного тока


Пример вопроса

Вопрос: Когда магнит ускоряется внутри катушки, что происходит с током внутри нее?

Ответ.Из-за изменения магнитного поля индуцируется ЭДС, и как только индуцируется ЭДС, возникает ток. Из-за производимого тока, когда магнит движется внутри катушки, ток увеличивается.

Вопрос: Электрический ток течет по проводу в направлении от B к A. Определите направление тока, индуцируемого в металлической петле, показанной ниже [All India 2014

Ans. Ток, возникающий в проводе, создает магнитное поле в вертикальном направлении катушки вниз.Согласно закону Ленца, когда направление тока в проводе направлено от В к А, ток, индуцируемый в катушке, будет направлен по часовой стрелке.

Вопрос: Есть два сферических поплавка — один из металла, другой из стекла. Обе капли имеют одинаковый размер. Какой из двух долетит раньше, если они свободно упадут с одной и той же высоты? Укажите причину. [Дели, 2014]

Ответ. Между двумя сферическими шариками стеклянный шарик достигнет земли раньше, потому что стекло является изолятором (непроводящим по своей природе), оно испытывает только гравитационную силу, тогда как другой шарик металлический по своей природе, он индуцируется вихревым током, когда он падает через магнитное поле Земли и, согласно закону Ленца, индуцируется в направлении, противоположном направлению движения металлического шарика, поэтому возникает задержка.

Вопрос: На данном рисунке изображен стержневой магнит, который быстро движется к проводящей петле с конденсатором. Определите полярность пластин A и B конденсатора. [Вся Индия 2014, HOTS]

Ответ. Когда магнит движется к катушке, поток, связанный с катушкой, увеличивается, и, согласно закону Ленца, он будет препятствовать изменению.

На этой диаграмме Северный полюс движется к магниту, поэтому индуцированный ток (с левой стороны) будет течь таким образом, что он ведет себя как Северный полюс.Поскольку поток индуцированного тока направлен по часовой стрелке, предполагается, что A имеет положительную полярность, а B — отрицательную.

Вопрос: Назовите закон электромагнитной индукции Фарадея.

Ответ. Закон электромагнитной индукции Фарадея гласит, что внутри проводника, находящегося в изменяющемся магнитном поле, индуцируется ток. Любое движение или изменение магнитного поля катушки в конечном итоге приведет к возникновению ЭДС индукции.Существуют определенные способы изменения магнитного поля:

  • Когда стержневой магнит движется к катушке или от нее.
  • Когда катушка работает в магнитном поле или вне его.
  • Изменение области размещения катушки.
  • Вращение катушки.

Вопрос: Две одинаковые петли, одна из алюминия, а другая из меди, вращаются с одинаковой угловой скоростью в одном и том же магнитном поле. Сравните

  1. ЭДС индукции
  2. Ток, возникающий в двух катушках.Обосновать ответ. [Вся Индия 2010]

Ответ.

  1. Поскольку ЭДС индукции зависит от магнитного поля и угловой частоты движения, и поскольку эти две величины одинаковы для медной и алюминиевой петель, ЭДС индукции остается неизменной.
  2. Так как медь более устойчива к наведенному току, чем алюминий, следовательно, у меди будет больший наведенный ток.

Вопрос: Объясните подробно закон, говорящий о полярности ЭДС индукции.[Вся Индия, 2009]

Ответ. Закон Ленца определяет полярность ЭДС индукции. Этот закон гласит, что полярность ЭДС индукции такова, что она имеет тенденцию создавать ток, который, как предполагается, противостоит изменению количества создаваемого магнитного потока.

Вопрос:

  1. Стержень длиной l движется в горизонтальном направлении с равномерной скоростью v перпендикулярно его длине в области, где однородное магнитное поле действует в направлении вниз.

Добавить комментарий

Ваш адрес email не будет опубликован.
