Напряжение прикосновения: определение и проверка напряжения

Напряжение прикосновения – опасное явление, определение которого должны знать и обыватели, и специалисты. Проводя работу с электроприборами, нельзя исключать риск воздействия электрического тока и поражения им в любой момент. Причиной может стать косвенное или прямое соприкосновение с проводниками под напряжением.

Что называется напряжением прикосновения

Напряжение прикосновения возникает в момент прямого контакта человека с поврежденной изоляцией или с двумя контактами, проводящими ток. Контакт может быть косвенным или прямым, что напрямую зависит от устройства.

Ознакомление с понятием на примере схемы

Объекты, обладающие сразу двумя токопроводящими точками, опасны для живых организмов. Для предотвращения подобных проблем существуют приборы, измеряющие напряжение. После ответа на вопрос: «Что называется напряжением прикосновения?», – можно переходить к подробному изучению этого термина.

Касание заземленных токоведущих частей

Как определить и проверить напряжение прикосновения

Для определения напряжения прикосновения можно использовать сварочный трансформатор. Так как измерения могут  достигать больших значений, в токовую цепь включают короткозамыкатель (ИТК-1) и проверяют состояние тока при помощи импульсного вольтметра.

Схема измерения импульсного тока

Основными измерителями НС являются амперметр и вольтметр.

Для измерения используют схему, где два электрода представлены в виде металлических пластин. Они располагаются на земле или на полу и имитируют подошвы человека. Промежуток между ними равняется 0,8 м (приблизительная ширина шага). Поверхности должны быть в воде на глубине 3 см. На пластины ставят груз с массой не меньше 50 кг.

Напряжение прикосновения определяется по формуле U = (Uпп х Uф)/Uт, где:

  • Uпп – величина показателя между пластинами;
  • Uф – численная характеристика сети по фазам;
  • Uт – напряжение сварочного трансформатора на вторичной обмотке.
Схема определения напряжения прикосновения

Как измерить напряжение прикосновения

Измерение НП проводят при помощи вольтметра и амперметра. Если нет возможности заземления одной точки с вторичной обмоткой, то устанавливают разделительный трансформатор и заземляют этот контакт повторно, то есть создают условия максимальной «опасности».

Расчеты проводят квалифицированные специалисты электролаборатории по тестированию установок. Перед измерениями проводники проверяются на постоянство тока, сопротивления и непрерывность проводки.

ИНП проводят при температуре не ниже +5 градусов. Электроустановка должна быть полностью смонтирована и подключена к действующей сети. Величина испытательного тока составляет 50% от номинального. При подключении современного измерительного прибора MI 3102H CL к необходимым частям электроустановки, производятся измерения.

Устройство для измерения

Важно! При превышении максимальной величины напряжения, проверяют сопротивление заземления.

После всех проведенных процедур, результаты измерений оформляют в виде протокола.

Как правильно рассчитать напряжение

В руководстве К. Е. Белявина, подробно описывается, что это за понятие и как его рассчитывать, к примеру, когда ток проходит через проводник, а именно через ногу человека, которая находится на земле. Утечка происходит от короткого замыкания на расстоянии 20 метров. Если источник погружен в грунт, то опасность маловероятна.

Там же рассмотрены вопросы, когда человек берет в руки провод под напряжением, или просто стоит рядом с ним. Именно во втором случае опасность наименьшая.

Как оборванный провод может повлиять на человека, на расстоянии

Важно! При напряжении соприкосновения нельзя далеко расставлять ноги, иначе можно получить смертельный удар. В случае трагедии, следует покинуть место аварии вприсядку.

Определяя напряжение прикосновения, рассматривают 2 схемы расчета сетей с нейтралью:

  • глухозаземленной;
  • изолированной.

Сила тока, находящаяся в аккумуляторе, сдерживается сопротивлением цепи, способным влиять на человека, вычисляется по формуле: Iч = Uф/(Rч + Rоб + Rп + R0) ≈ Uф / Rч, где:

  • R0 – сопротивление трансформатора.
  • R0 ≤ 10 Ом.
  • Uф – напряжение по фазам.
  • Rч – человеческое сопротивление.

Важно! Рабочее место – это площадка, где специалисты (электротехники) проводят измерения и ремонт. Нерабочее – это безопасное место для нахождения людей, которые не связанных с электроустановками.

Схема сети с изолированной нейтралью

Меры безопасности

Существует требование при работе с напряжением прикосновения, оно не должно превышать 65 В, считается безопасным при прикосновении, но не дольше 3 секунд. Порог зависит от того, в каком интервале находится:

  • 0,1 сек – 740 В;
  • 0,2 сек – 370 В.

Необходимые требования:

  • Во время измерения применять защитную спецодежду;
  • Профилактические работы, проводимые на металлических конструкциях, подразумевают оборудование изолирующими материалами;
  • В случае длительных утечек тока, места прикосновения металлических конструкций (лестницы, трубы, заборы) должны граничить с заземлителем;

В случае с трубопроводами, с уверенностью можно сказать, что они находятся под катодной защитой и участок, изолированный от заземлителя, опасен. Граница находится на стыке территории здания или завода. В случае аварии рекомендовано устранить источник тока.

Электромонтажник — в процессе работы, в соответствующей спецодежде

Зачастую от воздействия тока или дуги люди получают травмы. Поражение организма может быть общим или местным. Степень поражения зависит от пути электрического тока по телу пострадавшего. Всего существует 5 этапов поражения электрическим током:

  • Сокращения мышечной работы;
  • Судороги;
  • Сбои в работе сердца и затрудненное дыхание;
  • Отсутствие сознания;
  • Смерть.

Исход поражения током зависит от правильности и своевременности оказания помощи, а также корректного расчета воздействия электричества.

Чтобы исключить поражение током людей или животных, следует своевременно проводить изоляцию кабелей, обмотки электромашин и другие необходимые меры безопасности. При понижении сопротивления или возникновении замыканий в электрической сети, ее полностью отключают.

Напряжение прикосновения — это… Что такое Напряжение прикосновения?

  • напряжение прикосновения — Напряжение, появляющееся на теле человека при одновременном прикосновении к двум точкам проводников или проводящих частей, входящих в электрическую цепь, в том числе при повреждении изоляции. [ГОСТ Р 50669 94] напряжение прикосновения Напряжение… …   Справочник технического переводчика

  • НАПРЯЖЕНИЕ ПРИКОСНОВЕНИЯ — напряжение, появляющееся в теле человека при одновременном прикосновении к двум точкам проводников или проводящих частей, в т. ч. при повреждении изоляции …   Российская энциклопедия по охране труда

  • напряжение прикосновения — 3.31 напряжение прикосновения: По ГОСТ Р МЭК 61140. Источник …   Словарь-справочник терминов нормативно-технической документации

  • Напряжение прикосновения — 1.

    7.24. Напряжение прикосновения напряжение между двумя проводящими частями или между проводящей частью и землей при одновременном прикосновении к ним человека или животного… Источник: Приказ Минэнерго РФ от 08.07.2002 N 204 Об утверждении глав …   Официальная терминология

  • ожидаемое напряжение прикосновения — (prospective touch voltage): Напряжение между доступными одновременному прикосновению проводящими частями, когда человек или животное их не касаются. Источник: ГОСТ Р МЭК 60050 826 2009: Установки электрические. Термины и определения …   Словарь-справочник терминов нормативно-технической документации

  • допустимое напряжение прикосновения — Максимальное значение ожидаемого напряжения прикосновения, продолжительность воздействия которого не ограничивается при определенных внешних условиях. [ГОСТ Р МЭК 60050 195 2005] [ГОСТ Р МЭК 60050 826 2009] EN conventional touch voltage limit… …   Справочник технического переводчика

  • допустимое напряжение прикосновения — (conventional prospective touch voltage limit) Максимальное значение ожидаемого напряжения прикосновения, продолжительность воздействия которого не ограничивается при определенных внешних условиях. Источник: ГОСТ Р МЭК 60050 826 2009: Установки… …   Словарь-справочник терминов нормативно-технической документации

  • Ожидаемое напряжение прикосновения — напряжение между одновременно доступными прикосновению проводящими частями, когда человек или животное их не касается… Источник: Приказ Минэнерго РФ от 08.07.2002 N 204 Об утверждении глав Правил устройства электроустановок (вместе с Правилами… …   Официальная терминология

  • ожидаемое напряжение прикосновения — Напряжение между одновременно доступными проводящими частями, когда человек или животное их не касается. [ГОСТ Р МЭК 60050 195 2005] [ГОСТ Р МЭК 60050 826 2009] EN prospective touch voltage voltage between simultaneously accessible conductive… …   Справочник технического переводчика

  • (действующее) напряжение прикосновения — 3.5 (действующее) напряжение прикосновения [(effective) touch voltage]; Ut:Напряжение между проводящими частями при одновременном прикосновении к ним человека или животного. Источник …   Словарь-справочник терминов нормативно-технической документации

  • Напряжение шага и прикосновения

    Поражение током возможно при прикосновении к заземленному корпусу электрооборудования, на которое произошло замыкание. В этом случае, когда человек касается одновременно корпуса, оказавшегося под напряжением, и земли, на которой стоит, он может оказаться под напряжением прикосновения U .

    Напряжение прикосновения — разность потенциалов между двумя точками цепи тока, которых одновременно касается человек.

    Потенциалы на поверхности грунта при замыкании тока на корпус любого потребителя распределяются по гиперболической кривой. Напряжение прикосновения равно разности потенциалов корпуса электрооборудования и точек почвы, на которых находятся ноги человека. Чем дальше электродвигатель находится от заземлителя, тем под большее напряжение прикосновения человек попадает, и наоборот, чем ближе к заземлителю, тем меньше напряжение прикосновения U . За пределами зоны растекания тока напряжение прикосновения равно напряжению на корпусе оборудования относительно земли.

    Рис. Схема прикосновения человека к заземленному оборудованию при напряжении прикосновения:

    I-распределение потенциала на поверхности грунта в момент замыкания фазы на корпус; II — напряжение прикосновения U при изменении расстояния от заземлителя; 1,2,3 — корпуса электродвигателей

    Напряжение прикосновения и величина тока, протекающего через организм человека при нормальном (неаварийном) режиме работы электроустановки переменного тока частотой 50 Гц, не должны превышать соответственно 2 В и 0,3 мА.

    Снизить напряжение прикосновения и силу тока можно за счет малого сопротивления системы защитного заземления или увеличения потенциала поверхности в зоне растекания тока на землю.

    При наличии токопроводящих полов или грунта человек, находящийся недалеко от корпуса электрооборудования, на которое произошло замыкание тока, может оказаться под напряжением шага U Напряжение шага возникает вокруг места перехода тока от поврежденной электроустановки в землю.

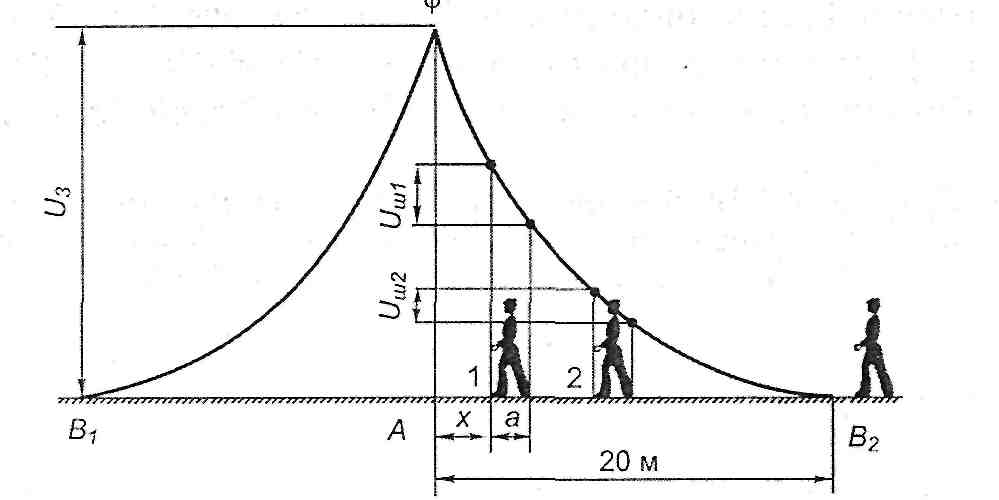

    Напряжение шага — напряжение между двумя точками цепи тока, находящимися одна от другой на расстоянии шага, на которых одновременно стоит человек.

    Характер распределения потенциалов на земной поверхности подчиняется гиперболическому закону.

    На расстоянии 1 м от места стекания тока на землю потенциал снижается на 68%, на расстоянии 10 м снижение достигает 92%, а на расстоянии 20 м потенциал точек земли практически равен нулю. Такое распределение потенциалов объясняется тем, что вблизи заземлителя площадь проводника-земли малая, поэтому здесь земля оказывает большое сопротивление прохождению тока. По мере удаления от заземлителя сечение проводника-земли увеличивается, сопротивление его уменьшается, следовательно, и падение напряжения уменьшается. На расстоянии более 20 м от места замыкания тока земля практически не оказывает сопротивления прохождению тока.

    Человек, находясь в зоне растекания тока, даже не прикасаясь к поврежденному оборудованию, может попасть под высокое напряжение.

    Это происходит потому, что различные точки земли, которых касаются ноги человека, имеют различные потенциалы.

    Из равенства следует, что напряжение шага зависит от тока замыкания, ширины шага, расстояния от человека до места замыкания тока на землю, а также от удельного сопротивления грунта. По мере удаления от места замыкания напряжение шага становится меньше.

    Максимальное значение будет, когда человек одной ногой стоит на участке земли в точке замыкания тока на землю, а другой — на расстоянии шага от этой точки. Минимальное значение соответствует случаю, когда человек стоит на точках с одинаковыми потенциалами, тесно сомкнув ноги. В этом случае = 0.

    Напряжение шага является причиной частой гибели людей и крупных животных (коров, лошадей). При обнаружении соединения с землей какой-либо токоведущей части установки запрещается приближение к месту повреждения на расстояние ближе 4 м в помещениях и ближе 10 м — на открытых площадках.

    Следует отметить, что характер зависимости напряжения шага от расстояния между человеком и заземлителем противоположен той же зависимости напряжения прикосновения, которое увеличивается с увеличением расстояния.

    Без учета дополнительных сопротивлений в электрической цепи человека максимальное напряжение шага меньше напряжения прикосновения. Однако поражение людей при воздействии напряжения шага объясняется тем, что под действием тока в ногах возникают судороги и человек падает, после чего цепь тока замыкается вдоль его тела через дыхательные органы — легкие и сердце, что приводит к параличу их деятельности.

    Оказавшись в зоне напряжения шага, выходить из нее следует небольшими шагами (гусиными скользящими шагами) в сторону, противоположную месту предполагаемого замыкания на землю и, в частности, лежащего на земле провода.

    Измерение напряжения прикосновения

    Подрядчик в смету на пусконаладочные работы вкЛючает расценки ТЕРп 01-11-014-01 Снятие характеристик для определения напряжения прикосновения в точках, указанных в проекте. Впервые столкнулись с этими расценками.

    В каких случаях правомерно их применение?

    В составе расценки трудозатраты инженера-наладчика и электромонтажника-наладчика 6 разряда — по 6,8 чел. -ч и все это на одну точку.

    Ответ

    В соответствии с п. 1.7.24. Правил устройства электроустановок (ПУЭ) «Напряжение прикосновения — напряжение между двумя проводящими частями или между проводящей частью и землей при одновременном прикосновении к ним человека или животного».

    Напряжение прикосновения — напряжение, появляющееся на теле человека при одновременном прикосновении к двум точкам проводников или проводящих частей, в том числе при повреждении изоляции. Напряжение на корпусах и каркасах оборудования, а также на конструкциях, на которых последнее установлено, появляется в случае полного или частичного повреждения электрической изоляции самого оборудования или в случае повреждения питающих это оборудование кабельных или воздушных линий. Т.е., если человек прикоснется к электрооборудованию, корпус которого находится под напряжением, то между землей, на которой человек стоит, и корпусом электроприбора образуется определенная разность потенциалов и, прикоснувшись к прибору, человек замыкает цепь своим телом и попадает под напряжение прикосновения. Значение напряжения прикосновения зависит от параметров цепи замыкания на землю, вида потенциальной кривой заземлителя, расстояния между человеком, стоящим на земле и касающимся заземленного электрооборудования с поврежденной изоляцией, и заземлителем, а также от электрического сопротивления основания, на котором стоит человек. Для предотвращения попадания под напряжение

    прикосновения применяется комплекс мероприятий, таких как заземление, а измерение напряжения прикосновения является составной частью проводимых мероприятий обеспечения электробезопасности.

    Предельно допустимые значения напряжений прикосновения установлены ГОСТ 12.1.038-82’ «ССБТ. Электробезопасность. Предельно допустимые значения напряжений прикосновения и токов» Объем пусконаладочных работ, необходимых для подтверждения безопасности электроустановки и до пуска её в эксплуатацию, прописан в главе 1.8 Правил устройства электроустановок (ПУЭ ).

    В п.1.8.39 «Заземляющие устройства» указывается, что измерение напряжения прикосновения выполняется в электроустановках, выполненных по нормам на напряжение прикосновения, «в контрольных точках, в которых эти значения определены расчетом при проектировании».

    Более подробно об этом говорится в Правилах технической эксплуатации электроустановок потребителей (ПТЭЭП):

    • В главе 2.7 «Заземляющие устройства», п.2.7.13: «Для определения технического состояния заземляющего устройства в соответствии с нормами испытаний электрооборудования (Приложение 3) должны производиться: измерение сопротивления заземляющего устройства; измерение напряжения прикосновения (в электроустановках, заземляющее устройство которых выполнено по нормам на напряжение прикосновения), проверка наличия цепи между заземляющим устройством и заземляемыми элементами, а также соединений естественных заземлителей с заземляющим устройством;».
    • В приложении 3. «Нормы испытаний электрооборудования и аппаратов электроустановок потребителей» требования, касающиеся определения напряжения прикосновения, излагаются в п. 26.2. Проверка напряжения прикосновения на территории электроустановки и напряжения на заземляющем устройстве, где приводятся указания о том, что проверка: «Производится в электроустановках, выполненных по нормам на напряжение прикосновения в контрольных точках, в которых значения напряжения прикосновения определены при проектировании. ..», и п. 28.10 раздела 28. Электроустановки, аппараты, вторичные цепи, нормы испытаний которых не определены в разделах 2-27, и электропроводки напряжением до 1000 В, где измерение напряжений прикосновения и шага «производится в животноводческих комплексах, банях с электронагревателями и на других объектах, где в целях предотвращения электротравматизма выполнено уравнивание и выравнивание потенциалов».

    Но, в любом случае, измерение напряжения прикосновения выполняется в контрольных точках, в которых эти значения определены расчетом при проектировании, т.е. количество точек прикосновения, в которых должны сниматься характеристики, определяется проектировщиками. Следовательно, для применения в сметном расчете норм (расценок) из таблицы ГЭСНп(ФЕРп, ТЕРп)-01-11-014 необходимо обоснование из проекта.

    ПУЭ, глава 1.7: терминология, часть 3: y_kharechko — LiveJournal

    Продолжение. Начало см. https://y-kharechko.livejournal.com/62558.html , https://y-kharechko. livejournal.com/62764.html .

    ПУЭ: «1.7.22. Замыкание на землю − случайный электрический контакт между токоведущими частями, находящимися под напряжением, и землей».
    Представленное определение справедливо только для наружных электроустановок, например – воздушных линий электропередачи, в которых возможно прямое замыкание на землю частей, находящихся под напряжением. В закрытых электроустановках, например – в электроустановках зданий, прямого замыкания на землю частей, находящихся под напряжением не происходит. При повреждении основной изоляции опасной части, находящейся под напряжением, электрооборудования класса I происходит её замыкание на открытую проводящую часть. Часть, находящаяся под напряжением, может также замкнуться на защитный проводник или стороннюю проводящую часть.
    В главе 1.7 следует использовать определение рассматриваемого термина из п. 20.16 ГОСТ 30331.1 (см. http://y-kharechko.livejournal.com/4077.html , http://y-kharechko.livejournal. com/7044.html ):
    «замыкание на землю: Возникновение случайного проводящего пути между частью, находящейся под напряжением, и Землёй или открытой проводящей частью, или сторонней проводящей частью, или защитным проводником».

    ПУЭ: «1.7.23. Напряжение на заземляющем устройстве − напряжение, возникающее при стекании тока с заземлителя в землю между точкой ввода тока в заземлитель и зоной нулевого потенциала».
    Определение термина в п. 1.7.23 сформулировано некорректно.
    Во-первых, в нём указана какая-то точка ввода тока в заземлитель, которая не определена в ПУЭ.
    Во-вторых, из рассмотрения изъяты два элемента заземляющего устройства – заземляющий проводник и главная заземляющая шина. Однако практический интерес представляет напряжение на главной заземляющей шине, когда через заземляющее устройство в локальную землю протекает ток замыкания на землю.
    В главе 1.7 рассматриваемый термин необходимо определить следующим образом:
    напряжение на заземляющем устройстве: Напряжение между главной заземляющей шиной и эталонной землёй, возникающее при протекании электрического тока из заземлителя в землю.

    ПУЭ: «1.7.24. Напряжение прикосновения − напряжение между двумя проводящими частями или между проводящей частью и землей при одновременном прикосновении к ним человека или животного.
    Ожидаемое напряжение прикосновения − напряжение между одновременно доступными прикосновению проводящими частями, когда человек или животное их не касается».
    В стандарте МЭК 60050-195 определены следующие термины:
    (эффективное) напряжение прикосновения: напряжение между проводящими частями, когда их одновременно касается человек или животное.
    Примечание − На значение эффективного напряжения прикосновения может существенно влиять полное сопротивление человека или животного в электрическом контакте с этими проводящими частями;
    ожидаемое напряжение прикосновения: напряжение между одновременно доступными проводящими частями, когда этих проводящих частей не касается человек или животное.
    Определения рассматриваемых терминов в главе 1.7 следует привести в соответствие с определениями в стандарте МЭК 60050-195. При этом из названия первого термина и примечания к его определению целесообразно исключить слово «эффективное»:
    напряжение прикосновения: Напряжение между проводящими частями при одновременном прикосновении к ним человека или животного.
    Примечание – На значение напряжения прикосновения может существенно влиять полное сопротивление тела человека или животного, находящегося в электрическом контакте с этими проводящими частями;
    ожидаемое напряжение прикосновения: Напряжение между доступными одновременному прикосновению проводящими частями, когда человек или животное к ним не прикасаются.

    ПУЭ: «1.7.25. Напряжение шага − напряжение между двумя точками на поверхности земли, на расстоянии 1 м одна от другой, которое принимается равным длине шага человека».
    Это определение соответствует определению термина «шаговое напряжение» в стандарте МЭК 60050-195. Его можно использовать в главе 1.7 без изменений. При этом рассматриваемый термин следует поименовать шаговым напряжением.

    ПУЭ: «1.7.26. Сопротивление заземляющего устройства − отношение напряжения на заземляющем устройстве к току, стекающему с заземлителя в землю».
    В определении этого термина нет ошибок. Поэтому его можно применять главе 1.7.

    ПУЭ: «1.7.27. Эквивалентное удельное сопротивление земли с неоднородной структурой − удельное электрическое сопротивление земли с однородной структурой, в которой сопротивление заземляющего устройства имеет то же значение, что и в земле с неоднородной структурой.
    Термин удельное сопротивление, используемый в главе для земли с неоднородной структурой, следует понимать как эквивалентное удельное сопротивление».
    В названии и определении рассматриваемого термина слово «земля» целесообразно заменить словом «грунт», поскольку в нормативной и справочной документации приводят значения удельного сопротивления для различных видов грунта: песка, глины, известняка и др. Такие значения, например, указаны в п.  D.2 «Удельное сопротивление грунта» ГОСТ Р 50571.5.54 (см. http://y-kharechko.livejournal.com/729.html ).

    ПУЭ: «1.7.28. Заземление − преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством».
    Процитированное определение имеет недостатки.
    Во-первых, в электрических сетях и установках, а также в электрооборудовании заземляют проводящие части, а не какие-то точки.
    Во-вторых, это определение не согласовано со следующим определением термина «заземлять» в стандарте МЭК 60050‑195: выполнять электрическое соединение между данной точкой в системе или в установке, или в оборудовании и локальной землёй. В примечании к определению термина разъяснено: присоединение к локальной земле может быть: преднамеренным или непреднамеренным или случайным и может быть постоянным или временным.
    В определении стандарта МЭК 60050‑195 вместо точки следует указать проводящую часть. Это также позволит исключить из определения перечисление объектов без ухудшения его качества.
    В главе 1.7 следует использовать термин из п. 20.11 ГОСТ 30331.1, лишённый указанных недостатков:
    «заземление: Выполнение электрического присоединения проводящих частей к локальной земле.
    Примечание – Присоединение к локальной земле может быть:
    — преднамеренным;
    — непреднамеренным или случайным;
    — постоянным или временным».

    ПУЭ: «1.7.29. Защитное заземление − заземление, выполняемое в целях электробезопасности».
    Этот термин определён в стандарте МЭК 60050‑195 иначе: заземление точки или точек в системе или в установке, или в оборудовании для целей безопасности. Поскольку определение имеет недостатки, указанные выше, его нельзя рекомендовать для применения в ПУЭ.
    В главе 1.7 целесообразно использовать определение рассматриваемого термина, заимствованное из п. 20.20 ГОСТ 30331.1:
    «защитное заземление: Заземление, выполняемое с целью обеспечения электрической безопасности».

    ПУЭ: «1.7.30. Рабочее (функциональное) заземление − заземление точки или точек токоведущих частей электроустановки, выполняемое для обеспечения работы электроустановки (не в целях электробезопасности)».
    Представленное определение содержит недостатки.
    Во-первых, в нём использован устаревший термин «токоведущая часть».
    Во-вторых, для обеспечения нормального оперирования электрооборудования не всегда требуется заземление его частей, находящихся под напряжением. Часто заземляют проводящие части электрооборудования, которые являются экранами, предназначенными для снижения влияния электромагнитных полей на его чувствительные элементы, а также для защиты человека и животных от электромагнитного излучения. Поэтому в рассматриваемом определении вместо частного термина «токоведущая часть» следовало использовать общий термин «проводящая часть».
    Во-третьих, заземляют не точки, а проводящие части.
    В-четвёртых, только второе название рассматриваемого термина − «функциональное заземление» соответствует наименованию термина в стандарте МЭК 60050‑195, в котором он определён так: заземление точки или точек в системе или в установке, или в оборудовании для целей иных, чем электрическая безопасность. Однако это определение имеет недостатки, указанные выше. Поэтому его нельзя рекомендовать для применения в ПУЭ.
    В главе 1.7 целесообразно использовать определение рассматриваемого термина, заимствованное из п. 20.93 ГОСТ 30331.1:
    «функциональное заземление: Заземление, выполняемое по условиям функционирования не в целях электрической безопасности».

    ПУЭ: «1.7.31. Защитное зануление в электроустановках напряжением до 1 кВ − преднамеренное соединение открытых проводящих частей с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с заземленной точкой источника в сетях постоянного тока, выполняемое в целях электробезопасности».
    В процитированном определении допущены грубые ошибки, поскольку в нём упомянуты однофазный ток и трёхфазный ток, которых не существует.
    Рассматриваемый термин не применяют в документах МЭК. В них используют термин «защитное заземление», которым обозначают соединение открытых проводящих частей с защитными проводниками, имеющими в системах TN-C, TN-S, TN-С-S электрический контакт с заземлёнными частями источников питания, находящимися под напряжением.
    Термин «защитное зануление» следует исключить из ПУЭ и другой национальной нормативной документации. В главе 1.7 необходимо надлежащим образом определить типы заземления системы TN-C, TN-S, TN-С-S (см. https://y-kharechko.livejournal.com/62252.html ), посредством которых более точно идентифицируют присоединение открытых проводящих частей низковольтной электроустановки к заземлённой части источника питания, находящейся под напряжением.

    ПУЭ: «1.7.32. Уравнивание потенциалов − электрическое соединение проводящих частей для достижения равенства их потенциалов.
    Защитное уравнивание потенциалов − уравнивание потенциалов, выполняемое в целях электробезопасности.
    Термин уравнивание потенциалов, используемый в главе, следует понимать как защитное уравнивание потенциалов».
    В стандарте МЭК 60050‑195 термин «уравнивание потенциалов» определён иначе: обеспечение электрических соединений между проводящими частями, предназначенное достичь эквипотенциальности.
    В главе 1.7 этот термин целесообразно определить так же, как в п. 3.16 ГОСТ IEC 61140:
    «уравнивание потенциалов: Выполнение электрических соединений между проводящими частями, для обеспечения эквипотенциальности.
    Примечание – Эффективность уравнивания потенциалов может зависеть от частоты электрического тока в соединениях».
    Термин «защитное уравнивание потенциалов» целесообразно определить в главе 1.7 так же, как он определён в п. 20.21 ГОСТ 30331.1:
    «защитное уравнивание потенциалов: Уравнивание потенциалов, выполняемое с целью обеспечения электрической безопасности».
    В главу 1.7 следует включить исходный термин «эквипотенциальность» из п. 20.95 ГОСТ 30331.1:
    «эквипотенциальность: Состояние, при котором проводящие части находятся под практически равными электрическими потенциалами».

    ПУЭ: «1.7.33. Выравнивание потенциалов − снижение разности потенциалов (шагового напряжения) на поверхности земли или пола при помощи защитных проводников, проложенных в земле, в полу или на их поверхности и присоединенных к заземляющему устройству, или путем применения специальных покрытий земли».
    Выравнивание потенциалов является уравниванием потенциалов, выполняемым на поверхности, по которой перемещаться люди и животные. Поэтому рассматриваемый термин целесообразно определить в главе 1.7 кратко:
    выравнивание потенциалов: Уравнивание потенциалов, выполняемое на поверхности земли или пола.

    Продолжение см. https://y-kharechko.livejournal.com/63382.html , https://y-kharechko.livejournal.com/63605.html .

    Явления при стенании тока в землю. Напряжения прикосновения и шага

    В этом случае в общих участках земли, по которым проходят токи нескольких электродов, увеличивается плотность тока (см. рис. 65), что приводит к увеличению сопротивления растекания заземлителей.

    Таблица 14. Формулы для вычисления сопротивлений растеканию тока одиночных заземлителей

    Поэтому сопротивление группового заземлителя Rгp выражается следующей зависимостью:

    где η — коэффициент, характеризующий уменьшение проводимости заземлителей и называемый коэффициентом использования группового заземлителя или коэффициентом экранирования.

    Значения η приведены в табл. 15 и 16. Напряжение прикосновения UПр (В) есть разность потенциалов двух точек электрической цепи, которых одновременно касается человек, или, иначе говоря, падение напряжения в сопротивлении тела человека Rh (Ом):

    Uпр=IhRh

    где Ih — ток, проходящий через человека по пути рука — ноги, А.

    Таблица 15. Коэффициенты использования η вертикальных стержневых заземлителей (труб, уголков и т. п.) без учета влияния полосы связи

    Таблица 16. Коэффициент использования η горизонтального полосового заземлителя, соединяющего вертикальные стержневые заземлители (трубы, уголки и т. п.)

    В области защитных заземлений, занулений и т. п. одна из этих точек имеет потенциал заземлителя φ3, а другая — потенциал основания в том месте, где стоит человек, φос. В этом случае напряжение прикосновения

    , (30)

    ИЛИ

    UпР = φ3α

    где а — коэффициент, называемый коэффициентом напряжения прикосновения или просто коэффициентом прикосновения, учитывающий форму потенциальной кривой

    ? (31)

    Рассмотрим напряжение прикосновения при одиночном заземлителе. Пусть мы имеем оборудование, например электродвигатели, корпуса которых заземлены с помощью одиночного заземлителя (рис. 66). При замыкании на корпус одного из этих двигателей на заземлителе и всех присоединенных к нему металлических частях, в том числе на корпусах двигателей, появится потенциал φ3. Поверхность земли вокруг заземлителя также будет иметь потенциал, изменяющийся по кривой, зависящей от формы заземлителя.

    Рис. 66. Напряжение прикосновения при одиночном заземлителе: 1 — потенциальная кривая; 2 — кривая, характеризующая изменение напряжения прикосновения t/np при изменении расстояния от заземлителя х

    Напряжение прикосновения характеризуется отрезком АВ и зависит от формы потенциальной кривой и расстояния х между человеком, прикасающимся к заземленному оборудованию, и заземлителем: чем дальше от заземлителя находится человек, тем больше Uпр, и наоборот.

    Так, при наибольшем расстоянии, т. е. при х = ∞, а практически при х = 20 м (точка 1 на рис. 66) напряжение прикосновения имеет наибольшее значение: Uпр = φ3; при этом а = 1. Это наиболее опасный случай прикосновения.

    При наименьшем значении х, когда человек стоит непосредственно на заземлителе (точка 2), Uпр = 0 и а = 0. Это безопасный случай — человек не подвергается воздействию напряжения, хотя он и находится под потенциалом φ3.

    При других значениях х в пределах от 0 до 20 м (точка 3) Uпр плавно возрастает от 0 до φ3, а а — от 0 до 1.

    Для примера посмотрим, как изменяются Uпр и а при полушаровом заземлителе радиусом r. В этом случае нам известно выражение потенциала любой точки на поверхности земли вокруг заземлителя из уравнения (29). Поэтому мы можем написать согласно уравнениям (30) и (31):

    Замыкание на корпус показано на рисунке молниеобразной стрелкой.

    При х > 20 м (точка 1 на рис. 66) r/x = 0, поэтому Uпр = φ3 и α = 1.

    При х = r (точка 2) r/x = 1. Поэтому Uпр = 0 и α = 0.

    При промежуточных значениях а: от г до 20 м С/Пр и а определяются из выражений (32) и (33). Так, если х = 10 (точка 5), то


    Полезная информация:

    Первичные критерии электробезопасности

    Длительность воздействия и значение тока – это основные параметры, от которых зависит исход травмы. Поэтому они являются критериями электробезопасности.

    Защитные меры и средства от поражения электрическим током должны рассчитываться и создаваться с учетом допустимых для человека значений токов при данной длительности и пути его прохождения через тело или соответствующих этим токам напряжений прикосновения.

    Первичные критерии электробезопасности — это пороговые значения электрического тока, соответствующие ответным реакциям организма человека они необходимы для расчета защитных мер и средств в электроустановках.

    ГОСТ 12. 1.038—88 ССБТ устанавливает нормы предельно допустимых значений напряжений прикосновения и токов, распространяемые на производственные и бытовые электроустановки постоянного и переменного тока с частотой 50 и 400 Гц и соответствующие прохождению тока по пути «рука-рука» или «рука-нога». Предусмотрены нормы для нормального (неаварийного) режима работы электроустановок и аварийного режима.

    Напряжения прикосновения и токи, протекающие через тело человека при нормальном (неаварийном) режиме электроустановки, не должны превышать значений, приведенных в таблице.

    Ток U, В I, мА
    Переменный, 50 Гц 2 0,3
    Переменный, 400 Гц 3 0,4
    Постоянный 8 1,0

    Напряжения прикосновения и токи приведены при продолжительности воздействия не более 10 мин в сутки и установлены, исходя из реакции ощущения.

    Напряжения прикосновения и токи для лиц, выполняющих работу в условиях высоких температур (выше 25оС) и влажности (относительная влажность более 75%) должны быть уменьшены в три раза.

    Для бытовых электроустановок напряжением до 1000 в и частотой 50 гц в аварийных режимах предельно допустимые значения напряжения прикосновения и токов в зависимости от времени воздействия приводятся в таблице.

    Бытовыми элeктроустановками считаются электроустановки, которые используются в жилых, коммунальных и общественных зданиях всех типов, с которыми могут взаимодействовать как взрослые, так и дети.

    t(сек) 0,01 — 0,08 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1

    Vпр (В)

    220 200 100 70 55 40 35 30 27 25 12

    Для производственных электроустановок напряжением выше 1000 В с глухим заземлением нейтрали и частотой 50 гц в аварийных режимах предельно допустимые значения напряжений прикосновения в зависимости от времени воздействия не должны превышать значений, указанных в таблице.

    t(сек) 0,01 0,2 0,5 0,7 1 от 1 до 5

    Vпр (В)

    500 400 200 130 100 65

    Поделиться записью

    Создайте свой собственный бесконтактный детектор напряжения

    Автор: Kiran Daware

    Описание: Бесконтактный детектор напряжения
    Уровень квалификации: Начинающий
    Время сборки: 1 час или меньше

    Электричество может вызвать серьезные травмы или даже смерть, поэтому безопасность должна быть на первом месте при работе с электричеством или электрическими устройствами. Во избежание травм перед началом работ с распределительной коробкой, например, с распределительным щитом сети переменного тока или источником питания, вы должны сначала убедиться в отсутствии напряжения переменного тока.Если вы не можете полностью изолировать свое устройство от проводов питания, как вы можете быть уверены, что в нем не осталось напряжения? Введите бесконтактный детектор переменного напряжения.

    На рынке доступно несколько опций, и они различаются по цене, но по-настоящему DIY, с помощью этого набора вы можете быстро и легко создать свой собственный бесконтактный детектор переменного напряжения менее чем за час.

    Необходимые инструменты:
    Паяльник
    Припой
    Сверла и сверла (для проделывания отверстий в коробке)
    Резаки для медной проволоки
    Резаки (для медной проволоки)
    Клейкая лента
    Схема соединений

    Приобрести бесконтактный детектор напряжения Набор.

    В комплекте:

    Как работает бесконтактный датчик напряжения переменного тока?

    Магнитное поле создается вокруг проводника с током, и если ток через проводник является переменным током (AC), создаваемое магнитное поле периодически изменяется. Бесконтактный детектор переменного напряжения обнаруживает изменяющееся магнитное поле вокруг объектов, находящихся под напряжением переменного тока.

    В этом бесконтактном датчике напряжения переменного тока используются транзисторы типа NPN для определения напряжения. Транзистор имеет три вывода — коллектор, эмиттер и базу.Ток от коллектора к эмиттеру регулируется током базы. Когда нет тока базы, ток от коллектора к эмиттеру не течет. Таким образом, транзистор действует как переключатель. Он может быть включен, выключен или находиться в промежуточном состоянии.

    Отношение тока коллектора к току базы известно как коэффициент усиления транзистора. Обычно коэффициент усиления 2N3904 составляет около 200, то есть ток между коллектором и эмиттером может в 200 раз превышать ток базы. Если мы подключим выход одного транзистора к базе другого транзистора, общий коэффициент усиления будет умножением на два i.е. 200×200 = 40000. Таким образом, если мы соединим три транзистора в такой конфигурации, общий выигрыш составит 200x200x200 = 8,000,000. Следовательно, очень слабый сигнал может быть использован для включения нормальной схемы с использованием такой конфигурации транзисторов.

    В нашей схеме антенна (медный провод) подключена к базе первого транзистора. Когда мы помещаем эту антенну рядом с объектом, который находится под напряжением переменного тока, в антенну индуцируется небольшой ток из-за электромагнитной индукции. Этот ток запускает первый транзистор, а выход первого транзистора запускает второй и третий.Третий транзистор включает светодиод и цепь зуммера, указывая на наличие переменного напряжения.

    Создание собственного бесконтактного датчика напряжения переменного тока

    Используйте следующую принципиальную схему в качестве ориентира для размещения компонентов на печатной плате (PCB).

    Принципиальная схема
    Установите компоненты на печатную плату и припаяйте их по одному в соответствующих местах согласно принципиальной схеме.

    Подключите одну клемму медного провода к базе первого транзистора. Медный провод будет действовать как антенна. Совет: для повышения чувствительности используйте проволоку длиной от 10 до 12 см.

    Сделайте в корпусе два отверстия — одно для переключателя, а другое для снятия медного провода. Прикрепите выключатель к коробке.

    Поместите схему в коробку. Выведите антенный провод наружу, скручивая его в виде спирали. Прикрепите его к коробке с помощью липкой ленты.

    Подключите провода к переключателю в соответствии с принципиальной схемой.

    Подсоедините провода держателя батареи 9 В к цепи согласно схеме.Символ батареи должен иметь с одной стороны плюс для обозначения полярности.


    После завершения вы готовы определить, присутствует ли напряжение переменного тока. Включите бесконтактный детектор напряжения переменного тока и поднесите его к объекту, о котором вы хотите узнать, присутствует ли напряжение. Если вы слышите зуммер, это означает наличие переменного напряжения, в противном случае напряжение переменного тока отсутствует.

    Посмотрите видео:


    Берегите себя и продолжайте строить! Этот комплект компактный и портативный, поэтому вам не нужно беспокоиться о напряжении переменного тока.Вы можете получить дополнительный опыт работы с электроникой и сосредоточиться на своих проектах, зная, что вам не нужно беспокоиться об остаточном напряжении.


    Если у вас есть проект в области электроники, которым вы хотели бы поделиться, напишите нам по адресу [адрес электронной почты защищен].


    Киран Давэр — студент-электрик, а также блогер-энтузиаст. Ему нравится все, что связано с электричеством, и он пишет об основах электротехники на www.electricaleasy.com .

    Лучший бесконтактный тестер напряжения: 7 лучших ручек для детекторов напряжения 2021 г.

    Последнее обновление: 27 июня 2021 г., 22:57.

    Вам нужен бесконтактный тестер напряжения?

    Измерители напряжения — важные инструменты, которые нужно иметь под рукой при работе с электричеством. Они бывают разных форм и размеров, но лучшие из них дадут вам как визуальную, так и звуковую обратную связь, когда обнаружат мощность в желаемом диапазоне. Это сэкономит вам время на определение того, действительно ли через эти провода проходит какое-либо питание.

    И наоборот, плохой тестер напряжения — это полная потеря времени и денег.

    Итак, чтобы помочь вам отделить хорошее от ненужного, мы рассмотрели 6 лучших бесконтактных детекторов напряжения 2021 года .

    Покупайте с уверенностью, что получите одну из лучших авторучек для определения напряжения. Давайте сразу перейдем к обзорам.

    Предварительный просмотр Продукт Основные характеристики

    Лучший в целом

    Klein Tools NCVT-2 Тестер напряжения, бесконтактный двухдиапазонный тестер напряжения Ручка для стандартных и низких значений. ..
    • Тестер напряжения автоматически обнаруживает и показывает низкое напряжение (12-48 В переменного тока) и стандартное напряжение (48-1000 В переменного тока), что обеспечивает широкое применение
    • Бесконтактное определение стандартного напряжения в кабелях, шнурах, автоматических выключателях, освещении арматура, переключатели, розетки и провода
    • Бесконтактное обнаружение низкого напряжения в системах безопасности, развлечений, связи, контроля окружающей среды и ирригации
    КОНТРОЛЬНАЯ ЦЕНА

    Premium Choice

    Fluke 1AC-A1- II Бесконтактный тестер напряжения VoltAlert
    • Технология Voltbeat и непрерывное самотестирование — поэтому вы всегда будете знать, что он работает ЦЕНА

    Excellent Value

    Sperry Instruments VD6505 Регулируемый бесконтактный датчик напряжения, 12-1000 V AC
    • DURABLE: Ударопрочный корпус из АБС-пластика с мягкими резиновыми накладками и компактным эргономичным дизайном
    • ДАТЧИК ЦЕПИ: Регулируемая бесконтактная чувствительность обнаруживает 12-1000 В переменного тока и запатентованная функция самопроверки батареи
    • ЗВУКОВОЙ И ВИДИМЫЙ ИНДИКАТОР: 360 ° визуальный и звуковой сигнал Бесконтактное обнаружение напряжения
    ПРОВЕРИТЬ ЦЕНУ
    Бесконтактный датчик напряжения Greenlee GT-12A
    • Запатентованное автоматическое самотестирование
    • и звуковой сигнал тревоги при наличии переменного напряжения
    • Бесшумный режим для использования в тихих местах
    ПРОВЕРИТЬ ЦЕНУ
    Milwaukee 2202-20 Детектор напряжения со светодиодной подсветкой
    • Детектор напряжения со светодиодной подсветкой 9012
    • Продукт прост в использовании и удобен в обращении
    • Продукт отличается высокой прочностью
    CHECK P RICE
    Southwire 40150N Усовершенствованный бесконтактный тестер напряжения переменного тока, двухдиапазонный, 12–1000 В переменного тока / 100–1000 В переменного тока ,. ..
    • Бесконтактный электрический тестер PEN STYLE для легкого определения переменного напряжения
    • СИГНАЛЬНАЯ И ВИЗУАЛЬНАЯ ИНДИКАЦИЯ переменного напряжения в двух диапазонах: от 12 до 1000 В и от 100 до 1000 В
    • Двухцветный светодиодный индикатор проверяет, включен ли тестер и диапазон выбран, красный светодиод и звуковой сигнал указывают на обнаружение напряжения
    ПРОВЕРИТЬ ЦЕНУ

    Лучшие 6 Бесконтактный тестер напряжения

    Тестер напряжения Klein Tools

    SaleKlein Tools NCVT-2 Тестер напряжения, Бесконтактный двухдиапазонный тестер напряжения Ручка для стандартного и низкого уровня…
    • Тестер напряжения автоматически обнаруживает и отображает низкое напряжение (12-48 В переменного тока) и стандартное напряжение (48-1000 В переменного тока), что позволяет широко применять
    • Бесконтактное определение стандартного напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, переключатели, розетки и провода
    • Бесконтактное обнаружение низкого напряжения в системах безопасности, развлечений, связи, контроля окружающей среды и ирригации

    Этот тестер напряжения имеет интуитивно понятный дизайн, который делает его простым в использовании, а также чрезвычайно надежным. Он хорошо выдерживает рейтинги безопасности CAT IV с пределом в 1000 вольт.

    Кроме того, этот бесконтактный измеритель излучает звуковые сигналы, а также визуальные индикаторы обнаруженного вами электрического тока, чтобы вы могли знать степень каждого показания перед тем, как приступить к внимательному осмотру! Лучшая часть? Вам не нужно возиться в темноте — благодаря светодиодной гистограмме сбоку.

    Фонарик на ручке тестера напряжения можно использовать в любое время, а не только тогда, когда вы пытаетесь определить напряжение.

    Благодаря нескольким удобным функциям, таким как функция автоматического выключения, которая поможет продлить срок службы батареи, если вы забудете ее выключить, и обнаружение как низкого, так и стандартного напряжения, эта модель достаточно универсальна для широкого спектра работ!

    Если вы ищете сочетание универсальности, высокого качества и множества дополнительных функций, тестер напряжения Klein — это то, что вам нужно.

    Он доступен в вариантах, которые предлагают дополнительный фонарик или лазерную указку для облегчения задач, а также инфракрасный термометр, поэтому он может делать больше, чем просто проверять уровни напряжения!

    ПРОВЕРЬТЕ ЦЕНУ

    Преимущества

    • Уровень безопасности CAT IV
    • Звуковая и визуальная обратная связь с дисплеем
    • График напряжения
    • Включает дополнительные принадлежности

    Недостатки

    • Невозможно получить сразу все дополнительные принадлежности

    Fluke Voltage Tester

    Если вы готовы потратить немного больше на детектор напряжения, мы рекомендуем использовать этот бесконтактный тестер напряжения от Fluke.
    Помимо того, что это самая надежная модель в своем ценовом диапазоне, она также оснащена новой технологией Voltbeat, которая позволяет проводить самотестирование, то есть если что-то пойдет не так и проблема обнаруживается самим датчиком, а не другим устройством, например рядом вольтметр или осциллограф.

    Эта изящная функция гарантирует, что погрешность не будет так легко, при этом обеспечивая защиту CAT IV до 1000 В!

    Эта ручка поможет вам, если вы хотите избежать поражения электрическим током.Эта модель работает быстро и надежно благодаря двум механизмам предупреждения, которые сообщают пользователю о наличии напряжения: издавая пронзительный звуковой сигнал или светясь красным светом для визуальной индикации высокого напряжения в работе.

    Благодаря прочному корпусу и элегантному дизайну он может легко работать на загруженных стройплощадках, не будучи поврежденным!

    Бесконтактный тестер напряжения Fluke — одна из самых надежных моделей на нашем рынке. Хотя он имеет немного более высокую цену, мы думаем, что этот продукт окупается своей устойчивостью и долговременной надежностью!

    Если вы любите все, что умеет Fluke, особенно их превосходные мультиметры, то эта ручка для измерения напряжения станет вашим новым любимым инструментом.

    ПРОВЕРИТЬ ЦЕНУ

    Преимущества

    • Уровень безопасности CAT IV 1000 В
    • Обнаруживает через изоляцию
    • Звуковой и световой дисплей при обнаружении
    • Непрерывное самотестирование

    Недостатки

    • Немного дорогое оборудование

    Sperry Sperry Instruments VD6505 Регулируемый бесконтактный датчик напряжения, 12–1000 В переменного тока

    • DURABLE: Ударопрочный корпус из АБС-пластика с мягкими резиновыми накладками и компактным эргономичным дизайном. 1000 В переменного тока и запатентованная функция самопроверки батареи
    • ЗВУКОВОЙ И ВИДИМЫЙ ИНДИКАТОР: 360 ° визуальный и звуковой сигнал Бесконтактное обнаружение напряжения

    Тестер напряжения Sperry Instruments — это прочный, портативный, легкий и простой в использовании датчик напряжения, который может обнаруживать наличие переменного напряжения от 12 В до 1000 В. Это устройство оснащено регулируемым диском чувствительности, что означает, что оно особенно полезно для обнаружения меньших напряжений. Вы будете знать, когда обнаружите напряжение, потому что вы не только увидите вспышки на 360 градусов, но также и отдельные звуковые сигналы!

    Датчик напряжения обладает отличными функциями безопасности! Полностью изолированный наконечник зонда исключает риск контакта с электрическими проводами под напряжением. Запатентованная функция проверки батареи гарантирует, что тестер и батареи работают должным образом, что может устранить ложноотрицательные показания.

    Вот список функций датчика напряжения Sperry Instrument:

    • Регулируемая бесконтактная чувствительность определяет напряжение от 12 до 1000V AC
    • Звуковая и 360-градусная мигающая визуальная индикация
    • Позволяет регулировать чувствительность в многопроволочных приложениях
    • Работает от одной батареи AAA
    • Запатентованная функция самопроверки батареи
    • Мягкая ручка с контурным дизайном
    • Карманный зажим
    • CAT III 1000 В Класс безопасности

    Датчик напряжения Sperry — отличная покупка для любого, у кого ограниченный бюджет. Он не только предлагает все функции, которые вы можете попросить от таких инвестиций, но и с его низкой ценой нет причин не покупать его!

    ПРОВЕРИТЬ ЦЕНУ

    Преимущества

    • Уровень безопасности CAT III 1000 В
    • Удобство для бюджета
    • Компактный размер
    • Визуальный и звуковой дисплей при обнаружении напряжения
    • Исключительно долговечный

    Недостатки

    • Недостаточно подробный буклет с инструкциями

      Тестер напряжения

      Коммерческий тестер электрического напряжения Greenlee — еще один из наших любимых продуктов благодаря его большей универсальности по сравнению с другими моделями того же ценового диапазона.

      Эта модель оснащена бесшумным режимом, который можно использовать, когда на рабочем месте требуется тишина, а также имеет функцию автоматического выключения, которая поможет продлить срок службы батареи для тех, кто всегда забывает свое зарядное устройство дома!

      Нам нравится этот продукт, потому что он включает в себя полезные элементы дизайна, такие как звуковые и визуальные подсказки при наличии электричества, даже без выходного тона голоса или чего-либо еще, например, звуковой сигнализации.

      Лучшая часть? С ними вам не придется постоянно беспокоиться о поиске новых батарей — просто заряжайте их раз в несколько месяцев!

      Этот датчик напряжения идеально подходит для долгих часов работы, поскольку он сварен ультразвуком и долговечен.Крышка аккумуляторного отсека, в отличие от других моделей, для которых может потребоваться снятие ногтей, легко снимается при небольшом нажатии или вытягивании одной рукой!

      ПРОВЕРИТЬ ЦЕНУ

      Преимущества

      • Уровень безопасности CAT IV 1000 В
      • Самотестирование
      • Тихий режим
      • Простота использования

      Недостатки

      • Слишком дорого для своих возможностей

      Milwaukee Voltage Tester

      Ручка-тестер идеально подходит для тех, кто хочет приобрести надежный и простой в использовании инструмент.Этот продукт производства Milwaukee отличается эргономичным дизайном, который упрощает его использование по сравнению с конкурирующими моделями на рынке. Вы можете быть удивлены тем, насколько хорошо это устройство может работать, если учесть его среднюю цену!

      Этот продукт имеет прочную конструкцию, которая поможет сохранить его надежность как минимум в течение следующих двух лет. Вы обнаружите, что эта модель даже оснащена светодиодным фонариком, который поможет вам найти розетки в темных местах.

      По мере того, как вы приближаетесь к источнику напряжения, устройство начинает краснеть и издает звуковые сигналы с нарастающей частотой, пока они не станут настолько быстрыми, что станут похожими на белый шум (узнайте, как работает бесконтактный тестер напряжения).

      Измеритель напряжения Milwaukee — идеальный выбор для проверки электрической системы вашего дома. Он имеет простую конструкцию, которая упрощает использование и каждый раз обеспечивает быстрые результаты с точными измерениями!

      ПРОВЕРЬТЕ ЦЕНУ

      Преимущества

      • Класс безопасности CAT IV 1000 В
      • Надежная конструкция
      • Фонарик
      • Звуковое оповещение об изменении близости

      Southwire Voltage Tester

      Бесконтактный тестер напряжения Southwire спроектирован так, чтобы выдерживать внешние воздействия.Если вам нужен качественный продукт для работы на открытом воздухе, то эта водонепроницаемая модель со степенью защиты IP67 будет именно тем, что вам нужно, с ее устойчивостью к проникновению воды и способностью без проблем выдерживать падение с высоты шести футов!

      Southwire также включила в этот электрический тестер запатентованное двухдиапазонное обнаружение, которое может работать в диапазоне от 12 В до 1000 В или от 100 В до 1000 В, поэтому в большинстве случаев он отвечает потребностям каждого пользователя.

      Тестер напряжения Southwire — отличный выбор для подрядчиков, электриков и домовладельцев.Эта ручка для электрического тестера оснащена двумя фонариками, которые помогут вам безопасно найти источники напряжения в вашем доме или на работе.

      Кроме того, этот ncvt даже имеет усовершенствованный наконечник пробника на задней панели для более легкого проникновения в узкие места розеток, поэтому он идеально подходит для любой ситуации, когда могут быть высокие уровни тока (например, настенные розетки). Он также обладает водонепроницаемостью IP67, что делает его невероятно прочным!

      КОНТРОЛЬНАЯ ЦЕНА

      Преимущества

      • Класс безопасности CAT IV 1000 В
      • Обнаружение в двух диапазонах
      • Защита от падения
      • Водонепроницаемый корпус

      Недостатки

      • Непревзойденный Fluke & Klein

      Как купить и использовать -Контактный датчик напряжения переменного тока / тестер

      Дэн был лицензированным электриком в течение примерно 17 лет. Он имеет большой опыт работы в большинстве областей торговли электрооборудованием.

      Каждому, кто выполняет какие-либо электромонтажные работы по дому, необходим какой-нибудь тестер напряжения для обеспечения безопасности, а бесконтактный детектор или тестер переменного напряжения — один из самых простых в использовании. В отличие от других тестеров, бесконтактный детектор напряжения не требует оголенных проводов для обнаружения паразитного или нежелательного напряжения; он может обнаруживать такое напряжение прямо через изоляцию, даже не контактируя с источником напряжения.

      В качестве домашнего устройства безопасности тестер напряжения переменного тока практически не имеет аналогов по своему использованию и низкой стоимости. Как профессиональный электрик, я считаю достаточно важным иметь при себе два — один детектор в кармане все время и запасной в грузовике на случай, если батареи разрядятся или я потеряю или повредю первый.

      Как купить детектор / тестер переменного напряжения

      Бесконтактный детектор или тестер напряжения доступен во многих различных марках и моделях с разными ценами. Их предлагают большинство крупных поставщиков электроинструментов, например Fluke, Greenlee, GB и Klein, но есть и много более мелких компаний. Стоимость может варьироваться от нескольких долларов до почти 100 долларов за модные модели с возможностями, которые мало кто когда-либо будет использовать. Хорошее практическое правило — где-то около 20 долларов за качественный детектор напряжения, который должен прослужить всю жизнь. Не покупайте только по цене — это ваша безопасность и, возможно, ваша жизнь, которую вы защищаете.

      Большинство датчиков напряжения одновременно загораются и издают звуковой сигнал при наличии переменного напряжения.Тестер может быть включен, а может и нет; Я предпочитаю старую торговую марку Fluke, которая работает постоянно, так как были случаи, когда мне приходилось оставлять детектор на месте при наблюдении на расстоянии, а некоторые детекторы требуют, чтобы вы держали переключатель во время использования.

      Напряжение переменного тока может иметь разные значения, и большинство детекторов будут считывать значения от 50 до 600 вольт и более. Однако эти тестеры не будут считывать напряжение постоянного тока; их нельзя использовать, например, для работы на автомобиле.

      В большинстве детекторов напряжения для работы используются маленькие батарейки типа «часы», но некоторые используют батарейки размера AAA, которые более доступны (у любого, у кого есть дети, вероятно, есть их запас в доме).

      Как использовать детектор / тестер переменного напряжения

      Включите детектор напряжения и убедитесь, что он работает и батареи в хорошем состоянии. Это можно сделать, осторожно постучав им по руке или ладони или проведя им по волосам. Статическое электричество, присутствующее в вашем теле, на короткое время загорится индикатором напряжения или издаст звуковой сигнал, подтверждая, что он действительно работает.

      Коснитесь или поместите детектор рядом с проводами или другим предметом, чтобы проверить, есть ли на него питание. При нормальном домашнем токе 115 В часто необходимо на самом деле дотронуться до провода, но оголить провод не нужно, так как тестер обнаружит напряжение через изоляцию. Будьте осторожны, если провод представляет собой удлинитель или другой шнур — провода внутри часто скручиваются друг с другом во время производства, и тестер не будет реагировать, если он окажется в неправильном месте на проводе.Перемещайте тестер вверх и вниз по шнуру примерно на 12 дюймов в каждую сторону, чтобы убедиться, что он находится рядом с «горячим» проводом внутри шнура. Аналогичным образом, плоские шнуры лампы должны проверять оба провода в кабеле, а не только один.

      На конце вашего детектора напряжения должен быть плоский кусок, который можно вставить в разъемную розетку, чтобы проверить, не «горячий» ли он. Убедитесь, что вы проверили оба разъема на розетке; только один из них будет Обычно отображается напряжение, так как на «нейтральный» провод обычно не подается питание, и даже если вы знаете, какой из них, всегда возможно, что розетка была подключена неправильно.

      Иногда в патроне ломается лампочка; тестер напряжения может проверить, включен или выключен свет, прежде чем использовать плоскогубцы, чтобы вывернуть сломанную лампочку. Просто вставьте наконечник детектора как можно глубже в сломанную лампу, чтобы он легко вошел. Если лампочка горит, тестер светится. В любом случае, поверните выключатель света и повторите проверку; Убедившись, что свет действительно выключен, можно будет безопасно приступить к выкапыванию сломанной лампы плоскогубцами или другими инструментами.

      Самая большая разовая сфера применения этих тестеров — это просто проверка наличия напряжения перед работой с чем-то электрическим.Примеры могут быть при замене осветительной арматуры на новую или установке нового выключателя света, и рабочий должен знать, что отключено питание в проводах, с которыми они будут работать.

      Проверка снимаемой осветительной арматуры

      Проверка наличия «горячих» проводов детектором напряжения при замене осветительной арматуры.

      Поиск и устранение неисправностей с помощью детектора напряжения

      Хотя с помощью детектора напряжения переменного тока можно устранить электрические проблемы, это не то, для чего он предназначен, и процедура не всегда работает. Расположенные поблизости источники напряжения часто могут быть «видны» детектором; Люминесцентные лампы печально известны этим. Тестер в пределах нескольких дюймов от такой световой трубки часто будет считывать напряжение, возможно, заставляя пользователя думать, что провод, к которому они прикасаются, «горячий».

      В то время как я использовал свой бесконтактный тестер напряжения, чтобы найти сломанную лампочку в гирлянде рождественских огней, я чаще всего терпел неудачу в этой задаче. Скрученный провод в этих гирляндах источников света часто вызывает небольшое напряжение в соседнем проводе — недостаточное, чтобы зажечь гирлянду ламп, но достаточное для срабатывания детектора напряжения.

      Как электрик, я очень часто использую свой датчик напряжения для поиска неисправностей в электрических цепях, но помню, что всегда возможен «ложноположительный» результат. То есть тестер может указывать на наличие напряжения, когда оно либо отсутствует вовсе, либо статическое электричество снимается с окружающих «горячих» проводов. С другой стороны, у меня никогда не было «ложноотрицательных» — мой детектор никогда не показывал отсутствие напряжения, когда оно было.

      В качестве дешевой и эффективной меры предосторожности бесконтактный детектор / тестер переменного напряжения настоятельно рекомендуется для набора инструментов домовладельца и практически необходим для электрика, занимающегося своей профессией.Они также чрезвычайно полезны для пожарных, респондентов службы скорой помощи при бытовых или промышленных авариях и многих других людей, работающих с электричеством.

      Этот датчик напряжения марки Fluke был поврежден 2 года назад, когда был оплавлен плоский наконечник. Крошечные провода в наконечнике были загнуты обратно в тестер, и он до сих пор работает нормально.

      Эта статья точна и правдива, насколько известно автору. Контент предназначен только для информационных или развлекательных целей и не заменяет личного или профессионального совета по деловым, финансовым, юридическим или техническим вопросам.

      Вопросы и ответы

      Вопрос: Мой тестер говорит, что я потерял одну ногу тока. Что я делаю?

      Ответ: Во-первых, бесконтактный тестер не обнаружит напряжение на нейтрали, так как она заземлена. Но если вы действительно потеряли питание на ноге, единственное решение — найти, где она отключилась, и устранить повреждение.

      Вопрос: У моего тестера обнаружен провод горячего заземления. Что я должен делать?

      Ответ: Если ваш тестер бесконтактного типа, повторите тест с помощью измерителя, который покажет, какое это напряжение.Если жарко, придется выяснить, почему и устранить проблему.

      Вопрос: Как использовать этот тестер напряжения переменного тока, чтобы определить, неисправен ли балласт?

      Ответ: Это непростой вопрос. Если балласт не производит выходного напряжения при включении, это плохо; просто поднесите тестер к каждому из проводов, идущих к лампе.

      К сожалению, балласт может быть плохим и все же показывать выходное напряжение, достаточное для обнаружения с помощью этих тестеров. И легко держать тестер достаточно близко к входящей мощности, чтобы уловить ее, думая, что это выходной сигнал балласта, который вы видите.

      Итак, лучший метод — убедиться, что на балласт поступает напряжение (с помощью тестера), а затем проверить отходящие провода от балласта. Если они показывают силу, проверьте надгробия. Если они показывают мощность, замените лампочки. Если все равно не работает, замените балласт. При выполнении этих проверок убедитесь, что трубки сняты, так как трубка также будет освещать тестер, причем на значительном расстоянии.

      Вопрос: Если ваш тестер напряжения переменного тока не показывает положительный результат, как я узнаю?

      Ответ: Хотя эти тестеры иногда показывают ложные срабатывания, у меня никогда не было ни одного ложного отрицательного результата.Если напряжение присутствует, оно всегда отображается. Ложное срабатывание (показывающее напряжение, когда его нет) может немного раздражать, когда вы пытаетесь найти и исправить то, чего нет, но ложноотрицательный (показывающий отсутствие напряжения там, где провод действительно горячий) может привести к травме — дай свой выбор, я буду выбирать этот ложноположительный каждый раз.

      © 2010 Дэн Хармон

      Дэн Хармон (автор) из Бойсе, штат Айдахо, 9 февраля 2019 г .:

      Фактическое напряжение на «вилке 220» в США может варьироваться от примерно 228 вольт до примерно 252 вольт.Это отклонение на 5% в каждую сторону от идеального напряжения и считается нормальным.

      сколько вольт в вилке 220 8 февраля 2019 г .:

      ответьте пожалуйста

      Дэн Хармон (автор) из Бойсе, штат Айдахо, 20 января 2012 г .:

      @EdwardNorton: Да, ложные срабатывания были вынесен в текст хаба. Иногда они могут быть немного пугающими и разочаровывающими, но не опасными.

      С другой стороны, ложноотрицательный результат был бы опасен, но я никогда не видел этого в работающем тестере.Вот почему я рекомендовал проверить тестер перед использованием, постучав по нему рукой, чтобы убедиться, что он издаст звуковой сигнал.

      EdwardNorton из Индианы 19 января 2012 г .:

      Их удобно иметь под рукой, но будьте осторожны, иногда они показывают ложные срабатывания. Это из-за чувствительности этих тестеров стиля (следовательно, улавливание статического электричества в ваших волосах). Это неплохой ложный срабатывание, но для нового пользователя одного из них это может привести к разочарованию, когда он задается вопросом, почему он загорается и издает звуковой сигнал.

      Дэн Хармон (автор) из Бойсе, штат Айдахо, 26 августа 2010 г .:

      Вы правы — тестируйте, проверяйте, проверяйте. Меня ударило 277 вольт из-за того, что я был слишком ленив, чтобы тестировать, когда я был уверен, что питание отключено, и это неприятное чувство. Эти вещи настолько дешевы, что нет оправдания, чтобы не иметь их под рукой.

      SteveoMc из Тихоокеанского Северо-Запада 26 августа 2010 г .:

      Хорошая информация, я планирую создать аналогичный хаб. Не знаю рынка, но это касается моих концентраторов для бытовой техники.Я использую свой все время. Особенно, когда домовладелец отключил питание в автоматическом выключателе. Тест, тест, тест. Я никогда не оставляю это на волю случая. Хорошая информация.

      Ограничения для бесконтактных детекторов напряжения — Центр обучения электрооборудованию NECA-IBEW

      Бесконтактные детекторы напряжения, возможно, более известные как «тиковые индикаторы» или «датчики приближения», стали популярным инструментом, используемым для определения наличия переменного напряжения на токоведущие проводники и детали схем. Эти недорогие устройства просты в использовании и могут предоставить квалифицированным электрикам информацию, необходимую для оценки состояния цепи только для основного состояния включения / выключения. Они НЕ должны быть единственным инструментом, используемым для определения того, можно ли прикоснуться к цепи во время процедуры LOTO.

      Например, недавно у нас был инцидент, связанный с существующим кабелем MC, который был слишком длинным, и его нужно было отрезать на несколько футов для установки в соединительную коробку освещения 277 В. Проводники были видны на тупо обрезанном конце кабеля, и когда сотрудник поместил свой прибор для отслеживания клещей на конце, чтобы проверить, безопасно ли разрезать, прибор не загорелся и не издал звуковой сигнал. Предположив, что MC был обесточен, они начали отрезать лишний кабель и теперь владеют плоскогубцами с большим отверстием в режущих губках.К счастью, CB отключился, и никто не пострадал.

      Почему это произошло? Ответ находится прямо в инструкциях (которые все правильно читают?), Которые поставляются с бесконтактными датчиками напряжения.

      Недавно я просмотрел инструкции по эксплуатации от 5 ведущих производителей этих устройств. Очень четко они сообщили пользователю, что:

      • Тестер НЕ обнаружит напряжение, если провод экранирован, оператор не заземлен или иным образом изолирован от эффективного заземления, если экранированный кабель NM насыщен или напряжение составляет постоянный ток.
      • Тестер НЕ МОЖЕТ обнаруживать напряжение, если пользователь не держит тестер, пользователь изолирован перчаткой или другим материалом, провод частично закопан или находится в заземленном металлическом кабелепроводе, тестер находится на расстоянии от источника напряжения источник, или если поле, создаваемое источником напряжения, блокируется или мешает.

      Самая интересная информация, найденная в инструкциях, заключалась в том, чтобы никогда не предполагать, что индикация отсутствия напряжения означает, что цепь обесточена.

      Удобство использования этих детекторов также заставляло электриков иногда проявлять самоуспокоенность по поводу последствий ложноотрицательного теста напряжения. Я слышал, что некоторые электрики также называют эти устройства производителями вдов.

      Рекомендую вам поделиться этой информацией со своими бригадами и напомнить им, что все счетчики имеют уникальные рабочие характеристики. Они должны быть проверены перед использованием и всегда следовать процедурам тестирования под напряжением, а также эффективным мерам LOTO, прежде чем вступать в прямой контакт с электрооборудованием.

      Бесконтактные тестеры напряжения: советы и рекомендации для домашних инспекторов

      Тестер напряжения, индикатор клещей, светящийся наконечник, бесконтактный тестер напряжения… что угодно. То же самое. Я называю это анализатором напряжения, но техническое название этого устройства — емкостной датчик напряжения. Между прочим, это термин, который я никогда не произносил вслух. Анализаторы напряжения используют черную магию, чтобы определить, находятся ли провода под напряжением, и каждый раз они на 100% надежны.

      Хорошо, в конце первоапрельского. А если серьезно, я не буду объяснять, как все это работает, потому что это выше моей зарплаты. Это как-то связано с емкостной связью, которую невероятно хорошие люди из Fluke любезно объяснили в своем трехстраничном документе под названием «Что такое емкостные датчики напряжения». Если вы хотите узнать, как они работают, ознакомьтесь с этим документом.

      Как домашний инспектор, я использую свой анализатор напряжения для нескольких разных целей, и это достаточно важно, чтобы я всегда держал под рукой один или два запасных.Краткое содержание этого сообщения блога в видеоформате смотрите в видео ниже:

      Анализаторы напряжения для обнаружения токоведущих проводов

      Наиболее очевидное применение анализатора напряжения — это предупреждение о проводах под напряжением. Я делаю это на чердаках чаще, чем где-либо еще. Я всегда проверяю проводку с ручкой и трубкой, когда нахожу ее на чердаке, потому что первый вопрос, который каждый задает, всегда: «Это было вживую?»

      Если у вас есть хорошее, надежное устройство, оно поможет вам узнать, находится ли цепь на 120 или 240 вольт под напряжением. Наверное. Эти устройства не на 100% точны, но они делают довольно хорошую работу. Вы просто держите наконечник рядом с подозреваемой цепью, и он сообщит вам, есть ток или нет. Наверное.

      Я говорю «вероятно», потому что эти устройства не на 100% надежны. Когда загорается анализатор напряжения, это действительно означает «возможно». Вы можете протянуть мертвый провод вокруг живого провода, и мертвый провод вызовет срабатывание анализатора напряжения из-за электрического поля, которое на него наложено. Вы помните, как создавали электромагнит из провода, батареи и гвоздя? Принцип тот же.Видео ниже прекрасно это демонстрирует.

      Этот белый провод ни к чему не подключен, но мой анализатор сообщает мне, что он (возможно) под напряжением.

      Предупреждения: Так что насчет противоположного? Если анализатор напряжения не загорается и не издает звуковой сигнал, когда вы держите его близко к проводу, означает ли это, что провод не работает? Нет, конечно, нет. Провод может быть просто подключен к выключенному выключателю. Мудрый домашний инспектор никогда не сообщит о проводах как о «мертвых» или отключенных, если он не сможет полностью отследить провода и убедиться, что они ни к чему не подключены.

      Кроме того, производители анализаторов напряжения всегда рекомендуют проводить тестирование с помощью известного источника электричества для проверки правильности работы каждый раз, когда вы используете тестер. Они также рекомендуют держать тестер голой рукой и держать его близко к телу. Могут возникнуть некоторые условия, при которых анализатор напряжения не сможет определить ток, если вы на самом деле не держите устройство, как показано в клипе ниже.

      Кроме того, анализаторы напряжения не могут обнаружить провода под напряжением внутри правильно заземленного металлического кабелепровода.

      Измеритель напряжения для незаземленных металлических фонарей

      Еще одно применение анализатора напряжения — обнаружение незаземленных металлических приспособлений . Мы регулярно используем анализаторы напряжения вокруг металлических фонарей возле раковин на кухне и в ванных комнатах, чтобы проверить, правильно ли заземлены светильники. Если металлический осветительный прибор не заземлен и горячий провод должен был войти в контакт с осветительным прибором, он бесшумно возбудил бы напряжение на всем металле, что сделало бы это опасным для жизни электрическим током. Если поднести датчик напряжения к незаземленному металлическому свету, он загорится.Как только мы касаемся света, мы меняем емкость, и анализатор отключается.

      Это, наверное, то, для чего я использую свой сниффер больше всего на свете. Однако не все металлические светильники нужно заземлять. Настольная лампа, изображенная выше, является хорошим примером лампы, которую не нужно заземлять. Если бы он был заземлен, он бы не взорвал мой тестер.

      Какой тестер купить

      Я использовал много различных анализаторов напряжения на протяжении многих лет, и большинство из них меня разочаровало. Снифферы напряжения обычно измеряют напряжение до 50 вольт, а это означает, что тестер выйдет из строя из-за большого количества низковольтного оборудования. Даже мое 5-вольтовое зарядное устройство для мобильного телефона смогло заставить сработать несколько моих тестеров.

      Чтобы снизить вероятность ложных срабатываний при низком напряжении, я рекомендую домашним инспекторам использовать тестер напряжения, который начинается с 90 вольт. Компания Fluke производит несколько таких тестеров, как 1AC-A II, так и 2AC. Я предпочитаю 2AC, потому что там нет переключателя включения / выключения. Он всегда включен, а пары батареек AAA хватит на год или два.Кроме того, тот факт, что он работает от батареек AAA, огромен. Я бы не стал покупать еще один анализатор напряжения, работающий от кнопочных батарей, потому что их труднее найти.

      Я пользуюсь Fluke AC2 около трех лет, и это был самый надежный и прочный бесконтактный электрический тестер, который у меня был. Он стоит немного дороже, чем большинство других анализаторов напряжения, но определенно того стоит.

      Автор: Рубен Зальцман , Structure Tech Home Inspections

      Бесконтактные тестеры напряжения

      отозваны Klein Tools из-за опасности поражения электрическим током

      • Китайский упрощенный
      • Китайский традиционный
      • английский

      Название продукта:

      Бесконтактный тестер напряжения Klein Tools, модель NCVT-1

      Опасность:

      Кнопка включения / выключения может оставаться нажатой во время цикла включения или выключения, что приводит к неправильной работе тестера.Потребители, проверяющие электрические источники, могут не быть предупреждены о наличии напряжения под напряжением, если тестер не работает должным образом, что создает опасность поражения электрическим током для пользователей.

      Дата отзыва:

      09 июня 2021 г.

      Единицы:

      Около 1 690 000 (Кроме того, около 67 800 было продано в Канаде.)

      Напомнить подробности

      Описание:

      Этот отзыв касается бесконтактных тестеров напряжения Klein Tools с номерами моделей NCVT1 и датами, заканчивающимися H7. Товар также продавался отдельно и в наборах.В отзыве участвуют следующие номера моделей, все коды дат подшипников заканчиваются на H7.

      Номер модели

      Описание

      Розничная цена (долл. США)

      NCVT1

      Бесконтактный тестер напряжения

      16,97

      NCVT1SEN

      Бесконтактный тестер напряжения

      с меткой Sensormatic

      16.97

      NCVT1EP

      Бесконтактный тестер напряжения (Econo. Pack — Bubble Bag)

      16,97

      NCVT1A

      Бесконтактный тестер напряжения (азиатская упаковка)

      16,97

      NCVT1E

      Бесконтактный тестер напряжения (европейская упаковка)

      16.97

      69149

      НАБОР, 3ПК, испытательный набор для мультиметра (корпус моллюска для розничной торговли)

      39,97

      80018

      КОМПЛЕКТ, 4ПК, Набор бытовых электроинструментов (полиэтиленовый пакет и этикетка UPC)

      49,99

      80023

      KIT, 3PC, Набор для измерения влажности Home Inspector, (полиэтиленовый пакет и этикетка UPC)

      59. 99

      MPZ00001

      КОМПЛЕКТ, 2 ШТ., Плоскогубцы + тестер NCVT1 (гайка)

      51,72

      MPZ00052R

      КОМПЛЕКТ, 3 шт., Устройство для снятия изоляции / резак + тестер NCVT1 + тестер RT210 GFCI (корпус моллюска для розничной торговли)

      67,42

      Счетчики имеют желтый корпус с тонированным серым наконечником и черный зажим для кармана / крышку батарейного отсека на задней стороне.Номера деталей / моделей написаны в верхней части каждого устройства над торговой маркой KLEIN TOOLS, а коды даты напечатаны в нижней части устройства под торговой маркой. Изделие соответствует категории CAT IV и измеряет напряжение до 1000 вольт.

      Средство:

      Потребители должны немедленно прекратить использование отозванных бесконтактных тестеров напряжения и обратиться в Klein Tools за инструкциями по получению бесплатного инструмента для замены.

      Инциденты / травмы:

      Компания Klein Tools получила два сообщения о неисправности тестера напряжения, включая одно поражение электрическим током.

      Магазины Home Depot и промышленные дистрибьюторы, оптовые торговцы электрооборудованием и некоторые хозяйственные магазины по всей стране с января 2020 года по март 2021 года стоят около 17 долларов США (для единиц, продаваемых отдельно) и около 40-68 долларов США (для комплектов).

      Импортер (ы):

      Klein Tools, Линкольншир, Иллинойс,

      Этот отзыв был проведен компанией добровольно в соответствии с процедурой ускоренного отзыва CPSC. Отзыв в ускоренном режиме инициируется фирмами, которые обязуются сотрудничать с CPSC, чтобы быстро объявить об отзыве и принять меры для защиты потребителей.

      О США CPSC

      Комиссия по безопасности потребительских товаров США (CPSC) отвечает за защиту населения от необоснованных рисков получения травм или смерти, связанных с использованием тысяч типов потребительских товаров. Смерть, травмы и материальный ущерб в результате инцидентов с потребительскими товарами обходятся стране более чем в 1 триллион долларов в год.Работа CPSC по обеспечению безопасности потребительских товаров способствовала снижению смертности и травм, связанных с потребительскими товарами, за последние 40 лет. Федеральный закон запрещает любому лицу продавать продукцию, подлежащую публично объявленному добровольному отзыву производителем или обязательному отзыву по распоряжению Комиссии.

      Для спасательной информации:

      SaferProducts. gov Мобильное обнаружение контактного напряжения

      Power Survey

      В основе нашей деятельности лежит набор технологий, позволяющих выявить недостатки системы, возникающие из-за старения и повреждения подземных кабелей и оборудования.Все результаты собираются, обрабатываются, компилируются, отслеживаются, анализируются и сообщаются в режиме реального времени с использованием передовых систем управления данными.

      По мере старения подземных кабелей и распределительных систем электрические неисправности возникают все чаще из-за повреждений, проблем с качеством изготовления и общего износа.

      Решения

      Osmose для мобильного обнаружения предоставляют коммунальным предприятиям непревзойденный интеллект и обзор состояния их подземных распределительных систем и активов. Используя сочетание передовой технологии обнаружения электрического поля и специализированных систем данных, мы проактивно сканируем коммунальные системы и обнаруживаем электрические неисправности, прежде чем они могут повлиять на коммунальные услуги. Это приводит к повышению общественной безопасности, повышению энергоэффективности и оптимизации управления активами и надежности.

      В 2006 году наша команда первой в мире разработала мобильную систему обнаружения контактного напряжения и начала предоставлять сопутствующие товары и услуги предприятиям электроэнергетики. С тех пор наши обученные бригады выявили более 200 000 неисправностей кабелей и систем электроснабжения — это больше, чем у всех других организаций вместе взятых. Наша работа позволила кардинально улучшить управление коммунальными активами, энергоэффективность, надежность и безопасность коммунальных предприятий в Северной Америке и Европе.Наша команда, широко признанная ведущими мировыми экспертами в этой технической области, активно участвует в работе IEEE, а также ключевых технических и отраслевых рабочих групп.

      Наш программный подход капитальных затрат к управлению вторичной системой обеспечивает точную оценку активов, помогая электроэнергетическим компаниям:

      • Повышение общественной безопасности и безопасности работников
      • Повышение надежности системы за счет интеллектуального управления активами
      • Сокращение дорогостоящих потерь энергии и сокращения выбросов углекислого газа
      • Снижение аварийных и внеплановых затрат на ЭиТО
      • Предотвращение риска и стоимости отказа или преждевременной замены конструкций
      • Избегайте перерывов в обслуживании

      Когда наши системы выявляют активные неисправности в подземной инфраструктуре, коммунальные предприятия клиентов немедленно уведомляются о поврежденных активах, чтобы они могли отреагировать соответствующим образом. Все данные, собранные в полевых условиях, систематизированы и доступны в режиме реального времени как через автоматические отчеты, так и через наше веб-приложение для работы с геопространственными данными. Мы также поддерживаем безопасное долгосрочное архивное хранилище всех результатов сканирования клиентов и выявленных неисправностей. Этот репозиторий мгновенно доступен в Интернете и включает подробные данные о событиях, историю опросов и изображения.

      Безопасность

      Неисправности в электрических кабелях часто вызывают подачу напряжения на конструкции и окружающие проводящие поверхности, такие как уличная мебель, тротуары и дороги.Эти находящиеся под напряжением объекты представляют серьезную опасность поражения электрическим током для рабочих, пешеходов и домашних животных. В некоторых случаях неисправности приводят к возникновению дуги через изоляцию кабеля с образованием горючих газов, которые подпитывают дымящиеся люки, пожары и взрывы. За счет упреждающего обнаружения этих неисправностей до инцидента, Osmose снижает риски клиентов и подверженность как ударам, так и множеству проблем, связанных с безопасностью колодцев и под землей.

      Энергоэффективность

      Энергетические потери — это предотвратимая потеря ценного товара.Подобно утечкам воды или газа в водопроводе, каждая из обнаруженных неисправностей приводит к утечке энергии в окружающую среду. Без ремонта убытки будут сохраняться и накапливаться бесконечно. В некоторых случаях потери от постоянных сбоев контактного напряжения могут превышать 40 МВтч / год на одно замыкание.

      Выявляя и устраняя эти неисправности или «утечки», Osmose позволяет заказчикам упреждающе снижать потери энергии, экономить деньги и уменьшать выбросы углекислого газа и воздействие на окружающую среду. Эту экономию легко измерить, и клиентам в реальном времени предоставляются точные расчеты экономии энергии и затрат, достигнутой с помощью наших услуг.

      Надежность

      Подземные системы распределения электроэнергии существуют в суровых условиях, и по мере старения этих систем кабель и оборудование быстро изнашиваются. В большинстве случаев подземный распределительный кабель представляет собой первоначально установленный служебный кабель, он находился в эксплуатации после истечения предполагаемого срока службы, и его состояние никогда не проверялось и не оценивалось.

      Программы упреждающей замены кабеля обычно стремятся в первую очередь нацеливаться на самый старый кабель, игнорируя критические эксплуатационные факторы, влияющие на изоляцию, такие как нагрузка, повреждение при установке, условия окружающей среды и внешние повреждения.Следовательно, такие программы могут позволить оставить неисправный кабель в рабочем состоянии, а функциональный кабель — преждевременно извлекать и заменять.

      Мобильное решение

      Osmose по обнаружению неисправностей позволяет коммунальным предприятиям внедрять целенаправленную стратегию на основе условий для управления и замены подземных распределительных кабельных систем. Выявляя и заменяя кабель на ранних стадиях отказа, мы исключаем возможность перерастания отказов в события безопасности или надежности.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
