Охранная зона ВЛ-10кВ, ВЛЗ-10кВ


По Постановлению Правительства РФ от 24 февраля 2009 г. № 160 устанавливаются следующие охранные зоны для ВЛ-6(10)кВ и ВЛЗ-6(10)кВ:
10м — Воздушная линия, выполненная неизолированным проводником ВЛ-6(10)кВ при любых условиях прохождения;
— Воздушная линия, выполненная изолированным проводником ВЛЗ-6(10)кВ (только в границах населенного пункта);

Охранные зоны устанавливаются вдоль воздушных линий электропередачи — в виде части поверхности участка земли и воздушного пространства (на высоту, соответствующую высоте опор воздушных линий электропередачи (Значение Н на Рисунке №1), ограниченной параллельными вертикальными плоскостями, отстоящими по обе стороны линии электропередачи от крайних проводов при неотклоненном их положении на следующем расстоянии (Значение В на Рисунке №1)

Рисунок №1

В охранных зонах запрещается осуществлять любые действия, которые могут нарушить безопасную работу объектов электросетевого хозяйства, в том числе привести к их повреждению или уничтожению, и (или) повлечь причинение вреда жизни, здоровью граждан и имуществу физических или юридических лиц, а также повлечь нанесение экологического ущерба и возникновение пожаров. [полный текст приведен в статье] Информационные знаки для обозначения охранных зон линий электропередачи рекомендуется изготавливать из листового металла или пластического материала толщиной не менее 1 мм и размером 280×210 мм.
На информационном знаке размещаются слова «Охранная зона линии электропередачи» (для воздушной линии), значения расстояний от места установки знака до границ охранной зоны, стрелки в направлении границ охранной зоны, номер телефона (телефонов) организации-владельца линии и кайма шириной 21 мм.
Фон информационного знака белый, кайма и символы черные. На железобетонных опорах воздушных линий (ВЛ) информационные знаки могут быть нанесены непосредственно на поверхность бетона. При этом в качестве фона допускается использовать поверхность бетона, а размеры знака могут быть увеличены до 290×300 мм. Информационные знаки устанавливаются в плоскости, перпендикулярной к оси линии электропередачи (на углах поворота — по биссектрисе угла между осями участков линии).

Для ВЛ их установка осуществляется на стойках опор на высоте 2,5-3,0 м.

2.4.7. На опорах ВЛ на высоте не менее 2 м от земли через 250 м на магистрали ВЛ должны быть установлены (нанесены): порядковый номер опоры; плакаты, на которых указаны расстояния от опоры ВЛ до кабельной линии связи (на опорах, установленных на расстоянии менее 4 м до кабелей связи), ширина охранной зоны и телефон владельца ВЛ.


Статьи по теме:
Охранная зона ВЛ-0,4кВ, ВЛИ-0,4кВ
Охранная зона трансформаторной подстанции

Охранная зона КЛ-0,4кВ, КЛ-6(10)кВ
Охранная зона ВЛ-35-1150кВ

Постановление Правительства РФ от 24 февраля 2009 г. № 160 «О порядке установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон»



0, 110 кВ, 35 кВ, 4 кВ в каждую сторону, 6 кВ, Охранная зона ЛЭП: сколько метров от линий 10 кВ

Расстояния охранной зоны

Каким бы ни было по величине расстояние вокруг опор по закону (например, охранная зона ЛЭП 10 кВ требует по 10 м с каждой стороны), нормы расстояний от опор все равно должны соблюдаться. Установка должна выполнять свои функции, не угрожая при этом ничьей жизни и здоровью.

Основным документом по вопросам размещения ЛЭП, порядку их установки и определения, сколько метров в каждую сторону нужно отступать при создании охранных зон, является Постановление за № 169, принятое 24.02.2009 «О порядке установки охранных зон».

Этот документ – основополагающее Постановление Правительства по вопросам разработки и размещения ЛЭП, постройки линий электропередачи и создания должных границ – в официальной зоне, для которой разработано специальное юридическое определение.

Расположение распределительных устройств и пунктов, трансформаторных подстанций по нормативным актам производится в специальных зданиях и постройках, которые постоянно пребывают в закрытом состоянии. Ведомственная инструкция предусматривает порядок доступа специалистов с допуском и полномочиями, а также запрещает доступ посторонних.

Построить специальные помещения для сотен километров воздушных линий электропередачи невозможно, а они обходятся дешевле, чем прокладка подземного кабеля, хоть и остаются доступными не только для тех, кто по закону отвечает за их состояние и эксплуатацию.

Ответственность за правильное использование ЛЭП возложена на тех, кто занимается электросетями.

В их ведении находятся не только ремонт и охрана, но и ограничение охранной зоны линий электропередачи. Также в их обязанности входит информирование общественности о степени опасности и нормативах по предупреждению возможных последствий.

Охранные меры заключаются в следующем:

  1. В определении, сколько метров составляет минимальное расстояние от ЛЭП до жилого дома, промышленного здания, общественного или бытового сооружения. Уменьшать его запрещено законом, а нарушенный запрет подлежит административным санкциям по КоАП.
  2. Отведение земельного участка определенного размера в охранной зоне линии электропередачи, по вертикальной плоскости от проводов. Разрешаться или запрещаться приближение к земляной границе может только при условии, что она установлена в зависимости от количества вольт в воздушной линии (ВЛ).
  3. При расположении конструкций с проводами на водной поверхности определение допустимой удаленности тоже составляет минимальное расстояние, определенное правилами эксплуатации.
  4. При подземном или подводном расположении – проводит обозначение, которое зависит не только от напряжения, но и от судоходности или несудоходности водоема.
  5. В лесах, лесополосах и парках происходит вырубка специальных просек. Рубка каждого дерева в данном случае несет дополнительные меры по обеспечению противопожарной безопасности в охранной зоне ЛЭП, предотвращению экологического вандализма при возгорании.

В число работ организаций, отвечающих за безопасное производство или проживание в местах прохождения ЛЭП, входит необходимость размещать предупреждающие знаки. Каждый из них должен быть прочным и ярким, достигать размера 28х21 см, на случай, если у кого-то плохое зрение.

Назначение знака – не только проводить ограничение любой защитной зоны, но и указывать направление ограничивающей линии, указывать стрелочкой на ее край, содержать контактную информацию о владельцах (номера телефонов для связи), а также иметь контрастную кайму в 21 см. Иногда их могут оформлять на бетонных опорах.

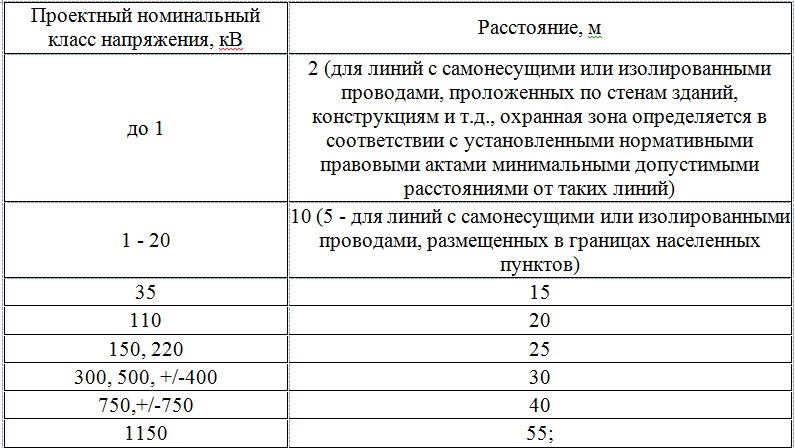

Охранные зоны ЛЭП, в зависимости от напряжения, можно посмотреть в таблице, представленной ниже.

Факторы, от которых зависит расстояние между столбами

В разных местах расстояние между столбами ЛЭП и высота провода отличаются. Значения рассчитывают исходя из того, что натяжение провода и его провисание будут создавать между опорами преобладающие горизонтальные нагрузки.

Второй важный элемент – это сила обледенения в конкретной местности и сопротивление раскачиванию ветром. Значение рассчитывается для каждого региона отдельно в зависимости от климатических условий. Кроме этого, какое расстояние должно быть между столбами и опорами, зависит от следующих факторов:

  • напряжение в сети;
  • тип населенного пункта, через который проходит линия;
  • удаление от населенных пунктов;
  • количество воздушных линий;
  • тип проводов.

Корректировка расстояний между столбами линий электропередачи производится прежде всего в населенных пунктах. На основании общих требований опоры не должны преграждать свободный въезд во двор, загораживать дорогу пешеходам, стоять непосредственно перед лицевыми фасадами зданий и входами в дома.

Со стороны дороги устанавливается ограждение от наезда автомобилей на опоры. Это бетонные столбы, тумбы и высокие заградительные бордюры.

Каждый высоковольтный столб должен быть маркирован. На высоте 2,5–3 м наносятся следующие данные:

  1. Порядковый номер.
  2. Значение напряжения в сети.
  3. Год установки конструкции.
  4. Ширина охранной зоны.
  5. Расстояние от земли до кабелей связи.
  6. Номер телефона владельца – организации, эксплуатирующей данную сеть.

Металлические конструкции предохраняют от коррозии, регулярно покрывают защитной грунтовкой или корабельной краской.

Нумерация опор осуществляется от источника тока.

Максимальный прогиб проводов рассчитывается с учетом обледенения, которое делится на 6 категорий, и силы ветра. В точках подвеса устанавливаются натяжители, обеспечивающие минимальный угол отклонения горизонтального положения кабеля и наименьшее провисание.

Неизолированный провод используется для линий вне городов и поселков. Монтаж его будет осуществляться на предельно возможной высоте непосредственно на изоляторы с помощью специальных шин на болтах.

Нужна обрезка деревьев под линиями электропередач? Деревья под ВЛ представляют угрозу? Кто несет ответственность?



   Высокие деревья угрожают линиям электропередач(ЛЭП). При сильном ветре они могут задевать их ветвями, рвать их. Сухие и больные деревья представляют собой особую опасность. Они обрывают воздушные линии, могут стать причиной пожара, аварий. В сложных погодных условиях (ветер, ураган, ледяной дождь, снегопад) сотни людей остаются без электричества, из-за деревьев и их ветвей, растущих в охранной зоне ЛЭП.

   Кто должен следить за этим? Можно ли самостоятельно опиливать деревья? Кто должен спилить дерево на моем участке?

   Данные действия регламентируются в Постановлении Правительства РФ №160 от 24.02.2009г. «О порядке установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон»

   Установлены охранные зоны: для линий до 1 киловольта — 2 метра, от 1 до 20 киловольт — 10 метров (5 — для линий с самонесущими или изолированными проводами, размещенных в границах населенных пунктов).

   Согласно пункту 21 ПП РФ №160, вырубка и опиловка деревьев и кустарников в пределах минимально допустимых расстояний до их крон, а также вырубка деревьев, угрожающих падением, осуществляются электросетевыми организациями. (ПАО «Россети Юг»-«Ростовэнерго», АО «Донэнерго»).

   Согласно п. 10 ПП РФ №160 в пределах охранных зон ВЛ любые мероприятия, в том числе посадка и вырубка деревьев и кустарников, запрещены без письменного согласования сетевых организаций равно как для юридических, так и для физических лиц.

   Вопрос о предстоящей обрезке кроны деревьев электросетевыми организациями должен согласовываться с коммунальными службами и с собственниками древесных насаждений. С жильцами дома, если они являются собственниками древесных насаждений, конечно же это должно быть согласовано. Естественно, что в обязанность электросетевой организации входит после выполнения работ вывоз всех обрезков с территории.

Телефоны сетевых организаций:

8(86351) 9-41-77 – ПАО «Россети Юг»-«Ростовэнерго» (сельские поселения)

8(86351) 9-13-93 – АО «Донэнерго» (р.п. Усть-Донецкий)

Обрезка деревьев в охранных зонах ВЛ – требование федерального законодательства
