Какой тип счетчиков электроэнергии лучше всего подойдет для квартиры?

Любое жилье сегодня оборудовано счетчиками электроэнергии. В старых домах — это советского образца черные механические приборы. Именно их замены требуют поставщики электроэнергии, мотивируя требование невысокой точностью «старых» счетчиков.

Однако только потребителю решать, какой счетчик лучше поставить для квартиры. Естественно, ориентируясь на технические возможности домовой сети.

Виды индивидуальных приборов учета электроэнергии

Счетчик потребления электричества должен быть установлен в любом помещении, куда проведено электричество – квартире, частном доме, гараже.

Установка таких приборов учета (ПУ) необходима для осуществления контроля потребления энергии, начисления платежа по предоставленным абонентом показаниям.

Квартиры и дома оснащаются ПУ при их введении в эксплуатацию.

В некоторых случаях может потребоваться замена:

  • прибор вышел из строя;
  • владелец помещения хочет перенести счетчик в другое место и заодно поменять его на новый;
  • ПУ, по мнению жильцов, «наматывает» лишние киловатты.

Кроме того, замены может потребовать и предприятие-поставщик. Мотивация такова: старые счетчики не в состоянии учитывать электропотребление в небольших объемах, например, включенные лампочки-индикаторы на телевизоре, зарядном устройстве.

Класс точности 2,5, который присущ старым моделям ПУ, не позволяет отслеживать потребление в дежурном режиме.

Новые же модели имеют более высокий класс точности – от 0,5 до 2. Именно их навязчиво рекомендуют устанавливать предприятия ЖКХ, делая акцент на их высокой точности, долговечности (хотя, это спорный вопрос).

В европейских странах такая массовая замена уже давно прошла и «новые» счетчики составляют почти 95% от общего числа ПУ в домах и квартирах.

Типы ПУ электроэнергии

Механические (индукционные) – они стояли в любой квартире советских времен. Работает он по принципу счетов: каждый оборот диска регистрирует определенный объем потребленной энергии.

Долговечность такого ПУ проверена годами: хотя гарантийный срок службы, указанный в техпаспорте, составляет 15 лет, многие уже более полувека пользуются этим прибором без ухудшения технических характеристик.

Электронные ПУ – более современное устройство. В однофазных моделях запрограммированы некие временные периоды, в течение которых производится расчет по разным тарифам. Соответственно такие счетчики делятся на одно, двух— и даже более тарифные.

Электронные ПУ, в свою очередь, делятся на следующие виды:

  1. Однофазные и двухфазные счетчики электроэнергии чаще всего и используют для подключения в жилье, – квартирах и частных домах – небольших офисах, магазинах. Номинальная мощность – от 3 до 7кВт, напряжение 220В. Прибор рассчитан на 13–32А.
  2. Трехфазные производят измерения – 380В, 50Гц. Используются в поселках, где ввод электроэнергии на некоторую площадь возможет только по трехфазной системе. Также его устанавливают на предприятиях, в коммунально-бытовых зданиях.

По способу подключения счетчики подразделяются на ПУ:

  • прямого подключения – подсоединяются сразу в сеть;
  • косвенного включения – подключаются через трансформаторы, а не напрямую.

Какой тип счетчика лучше поставить в квартире?

Сегодня в квартире разрешено устанавливать и механические, и электронные модели. Чтобы определиться с покупкой, необходимо оценить преимущества каждого из счетчиков.

Индукционный ПУ:

  • невысокая стоимость;
  • надежность, проверенная временем;
  • быстрый и простой монтаж.

Электронный счетчик:

  • небольшой размер прибора;
  • высокие показатели точности измерений;
  • разнотарифность и легкое снятие показаний абонентом.

Но есть и минусы:

  1. Механический счетчик занимает больше места, не учитывает потребление электроэнергии в дежурном режиме (это, скорее, минус для поставщика).
  2. Электронная модель стоит существенно дороже и имеет низкий гарантированный срок службы.

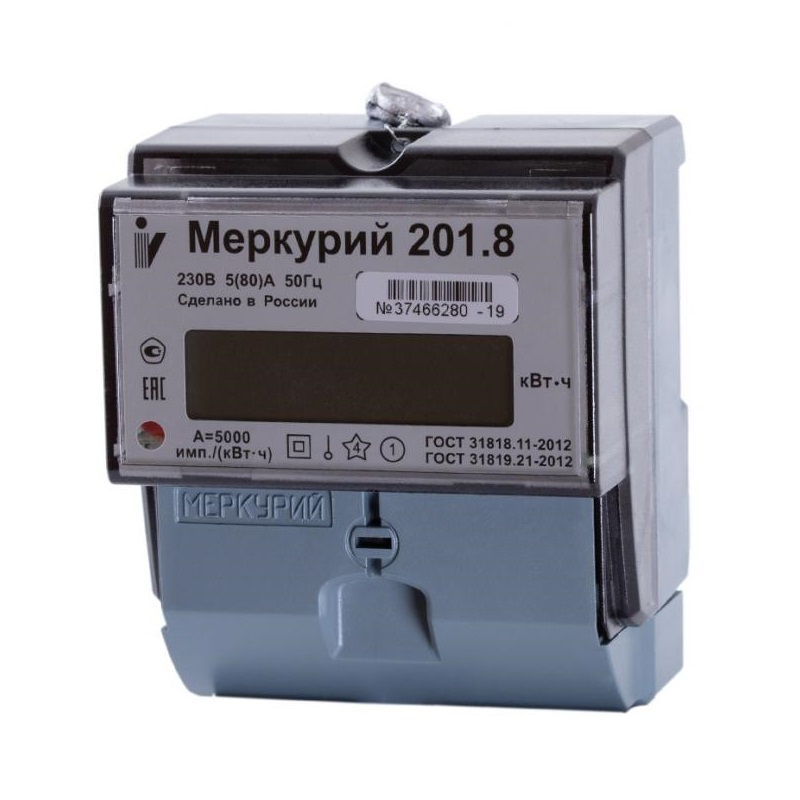

В квартирах чаще всего делается упор на подключение однофазных счетчиков электронергии, которые ставятся на замену старых индукционных вариантов. В них достаточно высокий класс точности, а стоят они дешевле трехфазных моделей.

Трехфазные счетчики электроэнергии также могут быть установлены в многоквартирных домах, но подключение их производится не в индивидуальном порядке, а на весь дом в целом.

Выбирая счетчик в квартиру, следует обратить внимание на такие моменты:

  1. Узнайте тип сети. Он указан на старом ПУ. Для однофазного – 220/230В, двухфазного – 220/380В.
  2. Все счетчики, продаваемые в свободном доступе, должны иметь паспорт и быть опломбированы.
  3. Узнайте класс точности. Для квартиры нормальным будет считаться значение в 1,5–2%.

Какой счетчик выбрать: одно- или двухтарифный?

Прежде чем покупать ПУ, посетите организацию – поставщика электроэнергии. Там следует выяснить, какие сегодня используются суточные тарифы в различных временных периодах и используются ли вообще.

Однотарифные счетчики учитывают потребленный объем энергии равномерно, без учета времени суток.

А вот двухтарифные позволяют благодаря встроенным часам производить учет энергии в определенные часы.

Они и созданы были специально для того, чтобы выровнять нагрузку, снизить ее в пиковые часы и мотивировать абонентов использовать электроэнергию ночью.

Двухтарифный счетчик дает реальную экономию. К примеру, в столице в 2015 году установлены такие дифференцированные тарифы на электроэнергию:

  • если установлена газовая плита, то по однотарифному ПУ придется платить по 4,68 рубля за киловатт, а с двухтарифным – 4,91 в дневное время и 1,26 в ночное;
  • если плита – электрическая, разница еще более ощутима: однотарифный счетчик – 3,44 рубля, двухратифный – 3,44 – днем, 0,88 – ночью.

Определяется размер тарифов местной властью и существенно разнится в регионах. При его определении учитывается острота проблемы перегрузок сетей, особенно актуальная для мегаполисов.

Так, в Санкт-Петербурге «ночной» тариф составляет всего 1,61 рубля, в то время как «дневной» — 3 с половиной рубля.

Куда обратиться для подключения счетчика и можно ли это сделать самому?

Установить новый счетчик в квартире можно несколькими способами:

  • привлечь к этому сотрудников компании-поставщика;
  • обратиться к опытному электрику;
  • установить ПУ своими силами.

При самостоятельной замене важно соблюдать некоторые правила:

  • устанавливайте ПУ на высоте не менее 1 метра от пола;
  • счетчик должен висеть максимально ровно, предельно допустимое отклонение – 1%;
  • прибор должен располагаться в доступном месте;
  • помещение должно быть сухим, прогреваемым в холодное время года;
  • если счетчик устанавливается в частном доме на улице, монтируется он в специальной герметичном коробе.

Если со дня производства прибора прошло менее двух лет, поверять счетчик не надо. Для трехфазных моделей этот срок сокращается до 12 месяцев.

Каким бы образом ни было произведено подключение счетчика электроэнергоии , после этого обязательно надо вызвать специалиста из энергоснабжающей компании, который установит тарифы, поставит пломбу и запрограммирует часы. Он также запишет начальные показания прибора.

Если речь идет о замене, самостоятельно снимать старый счетчик нельзя, поскольку повредится пломба. Данные старого и нового прибора послужат для расчета потребленной электроэнергии в текущем месяце.

Видео: Однотарифные или двухтарифные счетчики электроэнергии?

В видеосюжете рассказывается, чем различаются между собой однотарифные и двухтарифные счетчики.

Сравнивается, как идет расчет тарифов в зависимости от выбранного счетчика электроэнергии. Даются советы, какой прибор лучше и выгоднее поставить собственнику у себя в квартире.

— Альфа СМАРТ AS220 — Счётчики электроэнергии

Однофазный интеллектуальный счётчик электроэнергии серии Альфа СМАРТ модульной конструкции непосредственного включения класса точности 1. 0 ведет учёт активной и реактивной энергии и мощности в однофазных цепях переменного тока в одно- или многотарифном режимах.

Опционально:

  • GSM/GPRS модемы серии «Метроника 100» для удаленного снятия показаний с AS220. Выдерживают перенапряжения в сети 0,4 кВ.
  • Коммуникационный Ethernet модуль «Метрониа 300».

Назначение
АS220 применяют для построения систем коммерческого учета в:

  • Системах учета (АИИС КУЭ) на розничном рынке электроэнергии,
  • Системах Smart Metering,
  • Коммерческом и мелкомоторном секторе,
  • Частном секторе для бытового учета.


Характеристики AS220

  • Классы точности: 1 (активная энергия) и 2 (реактивная энергия)
  • Базовый (максимальный) ток: 5 (60)А, 5(100)А
  • Номинальное напряжение: 220 В (230 В по заказу)
  • Рабочий диапазон напряжений: (0,8 ­ 1,2) U hom
  • Номинальное значение частоты: 50 Гц (60 Гц по заказу)
  • Рабочий диапазон частот: от 47,5 до 52,5 Гц (от 57 Гц, до 63 Гц по заказу)
  • Тарифная структура: 4 тарифа, 4 сезона, 48 тарифных зон в сутках
  • Максимальная глубина хранения часовых профилей нагрузки для одного канала: 560 суток
  • Температурный диапазон: ­40°С. .. +70°С
  • Высокопрочный корпус: IP–52
  • Масса: не более 1кг
  • Габаритные размеры: 219х132х65мм
  • Контактор (интегрированное силовое реле): 100А
  • Для конфигурирования и считывания информации со счётчика используется программный пакет AlphaSET (ПО доступно для скачивания на сайте компании)
  • ГОСТ 22261-94, ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012Протокол обмена EN 62056-21 (IEC1107)
  • Межповерочный интервал: 16 лет
  • Средняя наработка до отказа: 150 000 ч
  • Срок службы: 30лет

Особенности счетчика Альфа СМАРТ AS220:

  • Ограничение нагрузки
  • Интегрированное силовое реле 100А
  • Аппаратная защита от изменения метрологических характеристик данных
  • Измерение по модулю
  • Контроль качества электроэнергии
  • Программируемые пороговые значения параметров электросети
  • Мониторинг параметров электросети

Силовое реле, интегрированное в счётчик, позволяет ограничивать мощность нагрузки потребителя, а также возможна настройка реле на отключение нагрузки в случае аварийного повышения напряжения сети.

Коммуникационные модули
Благодаря модульной конструкции счётчика, возможна установка следующих коммуникационных модулей:

  • RS-485 интерфейс
  • GSM/GPRS модем
  • GSM/GPRS модем с интерфейсом RS-485 (опционально)

Для удаленного снятия показаний с многофункциональных счетчиков электроэнергии ООО «Эльстер Метроника» предлагает модемы собственного производства – это GSM/GPRS модемы серии «Метроника 100», выдерживающие перенапряжения в сети 0,4 кВ.

Функции защиты:

  • Фиксация снятия крышки корпуса и крышки зажимов
  • Фиксация электромагнитного воздействия
  • Аппаратная защита программной конфигурации счетчика
  • Трехуровневые пароли
  • Журнал событий

Программное обеспечение
Для конфигурирования и считывания информации со счетчика используется программный пакет AlphaSET.

Для получения актуальной версии программного конфигуратора обращайтесь в отдел технического сопровождения по электронной почте metronica. [email protected]
Для предоставления консультаций по вопросам эксплуатации, ремонта и отладки счётчиков электроэнергии, а также модернизации и обновления обращаться на адрес [email protected]




Дополнительные опции

КАК ОФОРМИТЬ ЗАКАЗ?

При заказе на счетчик AS220, AS3500, A1140, А1700, А1800 с встроенным GPRS модемом:

При заказе встраиваемого GPRS модема отдельно:

Заполните «Спецификацию на заказ модемов Метроника 100» и отправьте ее региональному менеджеру.

Остались вопросы?

Проконсультируйтесь с менеджером по телефону/электронной почте или через форму обратной связи.







Сплит-однофазный счетчик энергии | Crowd Supply

Раздельный однофазный счетчик энергии CircuitSetup — это доступное, точное устройство удаленного мониторинга энергии для всего вашего дома. Он может отслеживать потребление энергии в режиме реального времени, независимо от счетчика вашей энергосистемы, и может быть легко подключен к любому беспроводному микроконтроллеру (например, ESP8266 или ESP32) для передачи данных об энергии в такую ​​программу, как EmonCMS. Его также можно использовать для мониторинга солнечных систем, чтобы отслеживать, сколько энергии вы производите от солнца.Он использует безопасные клещи трансформатора тока для измерения тока — проводка переменного тока не требуется.

Сплит-счетчик однофазной энергии

Возьмите на себя ответственность за потребление энергии

С помощью однофазного сплит-счетчика вы можете:

  • Экономьте деньги
    • Узнайте, сколько денег вы тратите на энергию в режиме реального времени
    • Найти приборы, которые потребляют слишком много электроэнергии
    • Рассчитать энергопотребление для одной комнаты, чтобы справедливо разделить счет за электроэнергию между соседями по комнате
  • Просмотр и сбор данных об энергопотреблении
    • Просмотр энергопотребления всего дома
    • Отслеживание выработки солнечной энергии (требуется два блока)
    • Рассчитайте, сколько стоит зарядить электромобиль
    • Удаленный мониторинг энергопотребления для отдыха или сдаваемой в аренду недвижимости
    • Просмотр и графическое представление исторических данных об энергопотреблении
  • Будьте в курсе!
    • Независимо от счетчика электроэнергии
    • Настройка предупреждений о чрезмерном или недостаточном использовании
    • Предотвратите неожиданности в счетах за электроэнергию
    • Просмотр данных об использовании в приложениях EmonCMS для Android или iOS
    • Автоматизируйте уведомления с помощью системы домашней автоматизации, такие как «отправить мне сообщение на телефон, когда сушилка будет готова» или даже «если я выйду из дома, а духовка включена, отправьте мне оповещение» (требуется программирование)
  • Тратьте меньше на оборудование для контроля энергопотребления!
    • Доступный, но очень точный
    • Сэкономьте сотни на популярных системах мониторинга

Сплит-система однофазного счетчика энергии

Контролируйте свой счет за электроэнергию

Для домовладельцев

Вы когда-нибудь получали счет от вашей энергетической компании и говорили: «Что за… почему он такой высокий? На что расходуется все это электричество?!» Мы все были там. Затем вы идете искать причину проблемы постфактум. «Это опять тот же водоотливной насос/старый холодильник/блок переменного тока…» Что, если бы вы могли узнать, что потребляет слишком много энергии, и выключить его до того, как вы получите счет? С нашим счетчиком энергии вы можете это сделать.

Вы знаете, что ваша новая Tesla экономит вам бензин, но знаете ли вы, сколько стоит зарядка в течение месяца/недели/года? С нашим счетчиком энергии вы можете это сделать.

Ваш сын постоянно играет в видеоигры. Вы сказали ему сократить, и он настаивает на этом, но вы подозреваете, что он играет в игры поздно ночью.Этот его графический процессор потребляет тонну электроэнергии! Что, если бы был способ сказать, не вторгаясь в его частную жизнь? Что, если бы вы могли даже определить, как долго он играет, по графику? С нашим счетчиком энергии вы можете это сделать.

Для арендаторов

Ваш сосед по комнате настаивает на том, что его установка для майнинга «не использует так много энергии, потому что он настроил графические процессоры», и он должен только $100 из вашего счета в $400. Неважно, что у него 3 удлинителя по всей квартире, потому что одной цепи на 15 ампер было недостаточно.Что, если бы существовал способ точно рассчитать, сколько энергии потребляет ваша комната, не тратя 300 долларов на оборудование для мониторинга? С нашим счетчиком энергии вы можете это сделать.

Арендодателям

В зимнее время очень важно, чтобы трубы под пристройкой в ​​сдаваемом жилье не замерзали. Чтобы решить эту проблему, вы установили электрический нагреватель труб. Он отлично работает, когда он работает! Иногда срабатывает выключатель, если в доме включено слишком много вещей, а раньше у вас уже был один сбой. Что, если бы вы могли контролировать трубчатый нагреватель, не тратя на это 45 минут? С нашим счетчиком энергии вы можете это сделать.

Для предприятий

Вы только что приобрели новое производственное оборудование, но одна вещь, которую вы не учли в рентабельности инвестиций, — это потребляемая им электроэнергия. Вы упустили из виду тот факт, что у него семь различных электродвигателей с высоким крутящим моментом, которые работают круглосуточно и без выходных. Что, если бы вы могли более точно рассчитать рентабельность инвестиций на этой новой машине? С нашим счетчиком энергии вы можете это сделать.

Характеристики и характеристики

  • Микросхема: MicroChip ATM90E32
  • Возможности подключения
    • Интерфейс SPI для подключения к любому микроконтроллеру, совместимому с Arduino
    • Два прерывания IRQ и один выход предупреждения
    • Выход импульса энергии (импульсы соответствуют четырем светодиодам)
    • Выход пересечения нуля
  • Выборка данных в реальном времени
    • Два канала тока
    • Один канал напряжения (расширяемый до двух каналов напряжения)
    • Ошибка измерения: 1 % при калибровке
    • Динамический диапазон: 6000:1
    • Выбор усиления: до 4x
    • Стандартный дрейф опорного напряжения (частей на миллион/°C): 6
    • Разрешение АЦП (бит): 16
  • Расчеты
    • Активная мощность
    • Реактивная мощность
    • Полная мощность
    • Коэффициент мощности
    • Частота
    • Температура
  • Прочие характеристики
    • Можно использовать несколько одновременно для измерения любого количества цепей, включая производство солнечной энергии
    • Использует стандартные клещи трансформатора тока для измерения тока
    • Включает встроенный понижающий преобразователь 500 мА 3 на 3 для питания платы MCU
    • Компактный размер всего 40 мм x 50 мм

Открытый исходный код

Все аспекты этого проекта являются открытым исходным кодом. Файлы программного обеспечения и дизайна печатной платы опубликованы в нашем репозитории Github. Вклад пользователей приветствуется и поможет только сообществу домашней автоматизации и электроники DIY в целом.

Открытость исходного кода позволяет пользователям быть очень гибкими во всем, от встроенного программного обеспечения счетчика энергии и места, где он отправляет данные, до легкого изменения того, какой микроконтроллер питает его. Вам не нужно платить за обновления или абонентскую плату, если вы этого не хотите. Вам также не нужно полагаться на компанию для обеспечения безопасности ваших данных.

Программное обеспечение

EmonCMS был выбран в качестве основного программного пакета благодаря его дизайну с открытым исходным кодом, надежности и окружающему сообществу. Он интуитивно понятен, прост в использовании и отлично подходит для наших целей. Проект OpenEnergyMonitor послужил источником вдохновения для создания нашего счетчика электроэнергии.

EmonCMS

С помощью EmonCMS вы можете просматривать с точностью до секунды графики в реальном времени, подробные исторические графики, данные о выработке/использовании солнечной энергии, а с их приложениями для Android и iPhone данные об использовании энергии в реальном времени на вашем телефоне.

EmonCMS Solar Graph

Граф EmonCMS

График 2 EmonCMS

Вы можете легко увидеть потребление энергии и сумму, которую вы тратите:

EmonCMS Вт

Стоимость использования EmonCMS

EmonCMS можно установить на локальный компьютер (например, Raspberry Pi) или на удаленный компьютер, на котором запущен веб-сервер.Вы также можете воспользоваться услугами OpenEnergyMonitor, которые при настройке с помощью раздельного однофазного счетчика энергии стоят примерно 15 долларов в год.

Кроме того, вы можете отправлять данные об энергопотреблении куда угодно, используя MQTT или JSON. Сюда входят приложения для умного дома, такие как Smartthings и HomeAssistant. Примеры эскизов Arduino в нашем репозитории Github содержат информацию о том, как это можно сделать.

Аппаратное обеспечение

Для сбора данных об энергопотреблении в однофазном счетчике энергии сплит-системы используются трансформаторы тока (ТТ), прикрепленные вокруг двух основных силовых проводов, идущих в коробку выключателя.Они просто зажимают провода, чтобы измерить ток, протекающий по проводам. Контакта металл-металл нет. Многие устройства для измерения энергии требуют подключения к панели выключателя или должны иметь дополнительный адаптер постоянного тока для питания устройства. Этот счетчик энергии не требует ни того, ни другого.

трансформатор тока

Трансформатор переменного тока снижает напряжение переменного тока до уровня, который может безопасно считывать счетчик энергии.На плату не подается высокое напряжение. Это позволяет точно измерять напряжение, которое затем переводится в ватты и киловатт-часы. Встроенный понижающий преобразователь также получает питание от трансформатора переменного тока и превращает его в полезный источник постоянного тока для платы и контроллера через выход 3V3.

Сплит-счетчик однофазной энергии

Для измерения выработки и использования солнечной энергии комплект солнечной энергии поставляется со вторым монитором энергии, набором трансформаторов тока и трансформатором переменного тока.Трансформаторы подключаются к проводам, идущим от вашего солнечного трансформатора и входящим в панель главного выключателя.

Для клиентов из США мы можем предоставить трансформаторы на 9 В переменного тока в двух вариантах упаковки. Поскольку в Европе есть разные варианты розеток, клиентам придется предоставить свой собственный трансформатор переменного тока. Мы рекомендуем два трансформатора переменного тока: Ideal Power Ltd. 77DE-06-09 (европейская вилка) и 77DB-06-09 (британская вилка).

Сравнения

9 999% 99%
Продукт Возможности подключения В режиме реального времени Работает на… Открытый источник Напряжение Коэффициент мощности Точность мощности Точность
Сплит-фазовый монитор энергии Wi-Fi, Bleo, Lora, 3G Да AC трансформатор Да Да Да Да Да Да Да Да (2) Да 99% или лучше
Sense Wi-Fi Да Wi-Fi Wired на панель NO Да Да 99%
Emonpi Wi-Fi, Radio NO DC Адаптер Да Да Да Да Нет (асинхронная выборка) Зависит от CT
Eyjanro Eyefi-2 Wi-Fi Да DC Адаптер Нет Да Да Зависит от ТТ
Нейр. IO Wi-Fi Да Да проводятся на панели Да Да 99% 99%
Eflgy True Power W / Hub Rf W / Wi-Fi Dateway NO Аккумуляторы Нет Нет Да 99%

Поддержка и документация

Подробную документацию по однофазному счетчику энергии Split можно найти в нашем репозитории 90hub3

Если у вас есть вопросы о заказе, оплате или доставке, обратитесь к The Crowd Supply Guide.

Если у вас есть технический вопрос о работе сплит-однофазного счетчика энергии или любого из его приложений, пожалуйста, задайте свой вопрос непосредственно создателям, используя кнопку «Задать вопрос» ниже.

Заявление об отказе от ответственности

Были приняты меры предосторожности для изоляции однофазного счетчика энергии Split от сети переменного тока с помощью трансформаторов тока и напряжения. Питание на самой печатной плате имеет низкое напряжение и ток. Однако счетчик энергии имеет датчики тока, которые подключаются к сети переменного тока.Переменный ток высокого напряжения опасен! Если вам неудобно работать с напряжением переменного тока, мы настоятельно рекомендуем вам нанять квалифицированного электрика.


Сплит-однофазный счетчик энергии является частью конкурса дизайна Microchip Get Launched!

интеллектуальный однофазный счетчик энергии Wi-Fi, облако/приложение, электрические субсчетчики

Однофазный счетчик энергии Wi-Fi (WEM3080) представляет собой двунаправленный счетчик энергии Wi-Fi/монитор электроэнергии Wi-Fi, устанавливаемый на DIN-рейку.Это высокоинтегрированный измеритель мощности со встроенным модулем Wi-Fi, который измеряет данные, такие как напряжение однофазного переменного тока, ток, мощность и т. д., и передает их в облако через сеть Wi-Fi.

WEM3080T можно подключить к нашей онлайн-системе мониторинга энергопотребления-Iammeter (https://www.iammeter.com/) с помощью настройки одним нажатием кнопки. Благодаря этому вы можете легко отслеживать, контролировать и анализировать потребление энергии в вашем доме, на предприятии или на производстве в режиме реального времени. Если у вас есть солнечная фотоэлектрическая система, этот счетчик также может помочь отслеживать весь поток энергии в системе.Система сообщает, сколько энергии производит ваша солнечная система, сколько избыточной энергии экспортируется в сеть или сколько ваши нагрузки потребляют из сети или вашей солнечной системы.

С помощью открытого API вы можете отслеживать данные локально через локальную сеть или загружать данные на свой собственный сервер.

Товар Кол-во Примечание
1 Счетчик энергии Wi-Fi 1 Встроенный модуль Wi-Fi
2 Трансформатор тока с разъемным сердечником 1 ТТ на 150 А или 250 А опционально
3 2. Антенна Wi-Fi 4G 1
  • Мониторинг солнечной фотоэлектрической системы
  • Монитор потребления электроэнергии/система мониторинга энергии
  • Домашняя автоматизация

1. Солнечная фотоэлектрическая система

  • Экспорт/импорт энергии в сравнении с производством солнечных инверторов

  • Статистика доходов от счетов за электроэнергию и солнечной фотоэлектрической системы

    Демонстрация системы и приложения

Мониторинг вашей солнечной фотоэлектрической системы в облаке IAMMETER

ОБЗОР СОЛНЕЧНОЙ СИСТЕМЫ

Счета и отчет о доходах

В этом отчете показаны как общее потребление энергии в сети, так и счет за электроэнергию, общий экспорт энергии и доход, а также баланс на ежедневной/ежемесячной/годовой основе.

ОБЩИЙ ОТЧЕТ О СБЕРЕЖЕНИЯХ

В этом отчете показан уровень прямого собственного использования и общая экономия (деньги, сэкономленные за счет прямого потребления энергии для собственного использования вместо энергии из сети + доход от экспорта энергии в сеть) вашей солнечной фотоэлектрической системы.

2. Монитор потребления электроэнергии/Система мониторинга энергии

  • Мониторинг потребления электроэнергии в режиме реального времени

  • Расчет счетов за электроэнергию ежечасно/ежедневно/ежемесячно

    Демонстрация системы и приложения

Мониторинг потребления электроэнергии в облаке IAMMETER

ОБЗОР ЖИЛОЙ ЭЛЕКТРОСИСТЕМЫ

ПЕРЕЧЕНЬ ПОТРЕБЛЯЕМОЙ ЭНЕРГИИ И СЧЕТ

ОТЧЕТ ОБ ИСПОЛЬЗОВАНИИ ЭНЕРГИИ И СЧЕТАХ

В этом отчете показаны статистические данные о потреблении электроэнергии (кВтч) и счетах за электроэнергию в разные периоды времени (от пика до впадины) по дням/месяцам/годам.

ПРОГНОЗ ПОТРЕБЛЕНИЯ ЭНЕРГИИ И СЧЕТОВ

Наша система может ежемесячно давать вам прогноз потребления энергии и счетов за электроэнергию, изучая данные о вашем потреблении энергии за прошлые периоды и установленный вами метод выставления счетов.

РАСШИРЕННЫЙ АНАЛИЗ ПОТРЕБЛЕНИЯ ЭНЕРГИИ ОТЧЕТ

3. Домашняя автоматизация

Наш счетчик энергии Wi-Fi предоставляет открытый интерфейс API для идеальной интеграции данных с системой домашней автоматизации стороннего производителя, такой как HomeAssistant, openHAB и т. д.Мы также скоро объединим счетчики с другими платформами.

  1. Двунаправленный счетчик для отслеживания энергии в двух направлениях («от сети» и «к сети»)
  2. Монтаж на DIN-рейку аккуратно помещается в измерительную коробку
  3. Открытый API обеспечивает идеальную интеграцию со сторонними серверами (HomeAssistant, PVoutput, ваш собственный сервер…)
  4. Облачная веб-служба и приложение для Android/IOS доступны в Google play и Apple store

СОЛНЕЧНАЯ СИСТЕМА

ЖИЛАЯ ЭЛЕКТРОСИСТЕМА

СКАЧАТЬ ПРИЛОЖЕНИЕ

  1. СЕ
  2. РКМ
  3. RoHS

Мы предоставляем собственный облачный сервис IAMMETER и мобильное приложение для наших счетчиков энергии WiFi, чтобы реализовать различные приложения, такие как мониторинг солнечной фотоэлектрической системы, мониторинг использования электроэнергии. Кроме того, вы можете интегрировать наши счетчики энергии WiFi на другие сторонние платформы.

Интегрирован со сторонним сервером MQTT

https://www.iammeter.com/docs/integrate-with-mqtt-server

Интегрирован со сторонним сервером TCP/TLS/http

https://www.iammeter.com/docs/интеграция-с-третьим-сервером

REST API

https://www.iammeter.com/docs/integrate-with-PVOutput

Домашний помощник

https://www.iammeter.com/docs/homeassistant

Опенхаб

https://www.iammeter.com/docs/openhab

NodeRED

https://www.iammeter.com/docs/nodered

HomeAssistant-InfluxDB-Grafana

https://www.iammeter.com/docs/homeassistant-grafana

Видеоинструкция IAMMETER Energy Monitor

Обратите внимание, что эти обучающие видеоролики знакомят только с частью функций IAMMETER. Более подробные сведения см. в IAMMETER Docs

.

Восстановленный цифровой однофазный электросчетчик 240 В для блока питания RV, 4 контакта

«Я заказываю у вас оборудование для кемпинга с 2017 года для нашей церкви кампус. Ваш личный контакт с вашими клиентами — это то, что заставляет меня приходить назад. Ваш №1 в сфере обслуживания и удовлетворенности клиентов».
М.К.
Kendallville, IN

«RV Park Supplies проделали фантастическую работу по доставке необходимых мне расходных материалов. Отличная работа!! Я с нетерпением жду возможности снова поработать с вашей командой. Большое вам спасибо!»
Д.Л.
Эмпориум, Пенсильвания

«Отличный веб-сайт! Я заказал розетку для дома на колесах на 50/30/20 ампер. Она пришла в течение 5 дней с момента заказа. У меня была пара вопросов, и Кирстен быстро ответила на мой вопрос и сообщила мне о возможных задержках с доставкой.Именно из-за ее ответов я решил заказать у RV Park Supplies. Я рекомендую их. Я рассмотрю продукт, как только он будет установлен».
Т.М.
Ист-Гринбуш, Нью-Йорк

«Канализационная заглушка пришла намного быстрее, чем я ожидал. Заглушка очень качественная. Я не мог нарадоваться покупке. Большое спасибо, и я вернусь за своими потребностями в RV. »
Дж. С.
Маунт-Плезант, Мичиган

«Куплена деталь № 503020AMPSMPOWER, коробка на 50, 30, 20 ампер для домашнего хранилища моего дома на колесах.Получил вовремя, хорошая покупка по цене! Это не хлипкая коробка, которую можно найти в кемпинге мамы и папы, это качественная коробка! Спасибо, стоит 120 долларов плюс доставка! Настоятельно рекомендую.»
Дж.К.
Сирси, Арканзас

«Учитывая, насколько легко было с вами работать, мы обязательно свяжемся с вами в первую очередь при следующем заказе либо в Webber, либо в наших новых объектах.»
Э.И.
Сьерравилль, Калифорния

«Мы получили постамент 2 июня, отдыхающие довольны.Это был мой первый опыт покупок за пределами Канады, и я очень доволен этим процессом. Большое спасибо за вашу службу».
MD
Гаспе, Квебек, Канада

«Заказ получен. Отличный сервис.»
М.К.
Дир Лодж, Монтана

«Ваше обслуживание было превосходным, и блок питания на 50/30/20 ампер прекрасен. Теперь этот блок установлен в моем доме для питания моего дома на колесах. Установка прошла без заминок.Опять же, ваше обслуживание было превосходным — Спасибо»
М.Х.
Пайквилл, Северная Каролина

«Мы очень довольны покупкой вашего продукта Резиновые парковочные упоры. Мы заказали их в понедельник и получили во вторник, как вы и сказали. Это действительно «Отдача за ваши деньги», хороший сервис, хороший продукт и быстрая с доставкой. Еще нам нравится, что они переработаны из покрышек — отличная идея. Этот товар как раз то, что нам было нужно. Спасибо!!!»
член парламента
Бэндон, Орегон

«Спасибо за отличное обслуживание клиентов.Хотел бы я, чтобы это всегда было так просто».
Т.М.
Бриджтон, Миссури

«Сегодня прибыл гриль, большое спасибо! Я купил довольно много товаров в вашей компании, и каждый раз вы работаете быстро и имеете первоклассное обслуживание. Кроме того, тот факт, что вы продаете много продуктов Made In USA, заставляет меня возвращаться. Спасибо большое!»
Дж.Г.
Эклектик, Алабама

«ВАУ! Оба заказанных товара прибыли, и мы очень довольны! Спасибо ОЧЕНЬ много! Скоро снова будем покупать у вас!»
Дж.ГРАММ.
Эклектик, Алабама

«Большое спасибо, было очень приятно делать у вас заказы. Хотел бы я, чтобы все мои поставщики были такими. Желаю удачи.»
В.П.
Кливленд, Джорджия

«Спасибо за очень быструю доставку и отличный сервис!»
Д.Р.
Такома, Вашингтон

«Спасибо. Ваша команда отлично справляется с последующей работой. Вы относитесь ко мне как к член семьи и полностью ответить на мои вопросы очень быстро. Я буду ОБЯЗАТЕЛЬНО расскажи людям о том, какой ты классный и выглядишь для каждого возможность купить больше вещей через RV Park Supplies!!»
Дж.С.
Карпинтерия, Калифорния

«Очень быстро… спасибо. Я добавил ваш сайт в закладки и буду продолжать пользоваться вами.»
Т.Т.
Твин Маунтин, Нью-Хэмпшир

«Спасибо за быстрое обслуживание, это очень ценно. Кроме того, у вас лучшие цены на рынке. Я буду рекомендовать ваш сайт всем, кто пользуется этим продуктом.»
Р.С.
Ocean City, MD

«Спасибо! Я счастлив, постоянный клиент!»
Л.Э.
Эшборо, Северная Каролина

«Я не знаю, как вы это сделали, но посылка прибыла сегодня. Замечательно. Никогда раньше у меня не было такого превосходного обслуживания и доставки. Я не могу получить обслуживание так быстро из другого города.»
В.Д.
Хендерсон, Невада

«Наша компания Bailey Electric Inc недавно приобрела товар 503020AMPSMPOWER, который представляет собой шкаф с розеткой для дома на колесах. Это впервые мы когда-либо покупали что-либо на RVParkSupplies.com, и я хотел бы сказать, что люди там были очень дружелюбны и полезны при размещении заказ.Доставка была исключительно быстрой для наземной посылки. Теперь, с точки зрения установщиков, одно дело — подрядчик по электроснабжению. Всегда беспокоит качество шкафа. Этот шкаф превысил ожидания — он сделан из хорошего толстого металла и не прогибается в шкафу он очень хорошо сложен, все болты вместе, он использует Выключатели Homeline и похоже на очень хорошо сделанный шкаф. я буду снова имею дело с этой компанией!!!!!!»
А.Б.
Хессель, Мичиган

«Большое спасибо за отличное обслуживание клиентов!! есть такое быстрое и отзывчивое обслуживание в эти дни. Очень ценится, и мы обязательно закажем сумки у вас в следующий раз».
Д.Дж.
Себринг, Флорида

«Вау, это было быстро. Отлично. Еще раз спасибо за всегда приятное и отличное обслуживание клиентов!»
В.С.
Амхерст, Нью-Хэмпшир

«Спасибо за быстрый ответ и отличный сервис.»
Т.Л.
Бетел-Парк, Пенсильвания

«Поговорим о молниеносном ответе. Большое вам спасибо, и я надеюсь, что вы отлично проведете праздничный сезон.»
М.Х.
Central, SC

«Я доволен этой покупкой, за исключением того, что я не нашел вашу компанию раньше… ваша компания выполнила мои цели покупки, чтобы получить продукцию американского производства для армии США на Аляске.»
Д. Х.
Форт Грили, Аляска

«RVParkSupplies.com сыграл свою роль в том, что предложил нам лучшую цену в Интернете на дозатор мешков DogiPot, и за это мы благодарим RVParkSupplies. com и с нетерпением ждем нашей следующей покупки у вас.
Продолжайте в том же духе!»
С.Ф.
Консультанты по стеклянной плитке
Карлсбад, Калифорния.

«Мы ценим быструю обработку этого заказа и обязательно учтем вас при следующих покупках.»
П.Д.
Майами, Флорида

«Вау! Какой сервис.Спасибо!!»
В.Д.
Хендерсон, Невада

«Спасибо за быстрое выполнение и отправку моего заказа. Я ценю хорошее обслуживание клиентов и планирую сотрудничать с вами для будущих заказов.»
Б. К.
Чендлер, Аризона

«Отличное обслуживание клиентов… и я впечатлен вашими вопросами о веб-сайте. «Опечатки или грамматические ошибки?» Замечательно, что вас это волнует!!! Впервые я вижу подробности, касающиеся обратной связи.»
округ Колумбия
Новый Ханаан, Коннектикут.

«Эти колесные упоры великолепны! Моему тестю они понравились. Я отправляю два к нему домой в Калифорнию. Я только что отправил заказ через веб-страницу. Они действительно пригодятся в жилых домах… если вы можете придумать способ продавать их владельцам домов, вы, вероятно, продадите их миллион! А до тех пор я буду показывать их друзьям и семье и передавать название вашего бизнеса».
Дж.Дж.
Нью-Олбани, Огайо

«Хороший товар за свои деньги.Оцените качественный сервис.»
Т.Г.
Салвиса, Кентукки

«Мы получили нашу панель питания для автофургона. Выглядит великолепно! Именно то, что мы хотели. Отличная цена — отличный сервис. Надеемся снова воспользоваться вашими услугами.»
Р.Х.
Миллингтон, Теннесси

Трехфазные и однофазные счетчики электроэнергии



Вы когда-нибудь слышали термин «трехфазные и однофазные счетчики»? Если вы подали заявку на услугу счетчика от PDS, я предполагаю, что вы, возможно, слышали об этих терминах.Но что такое трехфазные и однофазные счетчики? И в чем отличия? Я уверен, что вы, должно быть, задаетесь вопросом, почему вас это вообще должно волновать, в конце концов, все, что вам нужно как клиенту, — это услуга. Тем не менее, стоит иметь представление о типах услуг, предоставляемых PDS, и о том, какой из них лучше всего соответствует вашим потребностям. Я бы сказал, что вам нужно это понимание еще до того, как вы подключите свой дом или имущество к квалифицированному электрику.
Это очень важно, так как термины «трехфазный» и «однофазный» не просто слова, а в большинстве случаев имеют финансовые последствия.Тип проводки в вашем доме или коммерческой недвижимости может быть трехфазным или однофазным. Заранее зная, какое соединение вам действительно нужно, вы избавите себя от ненужных расходов. Позвольте мне попробовать и дать ему шанс, не звуча слишком технично.

Типы счетчиков, помимо нескольких существующих классификаций, можно разделить на однофазные (1ph) или трехфазные (3ph) счетчики. Тип счетчика, подходящий для нужд клиента, будет зависеть в основном от типа установки.Потребителям с высоким спросом на электроэнергию, таким как коммерческие и промышленные потребители, потребуются счетчики энергии с 3 фазами, в то время как бытовым потребителям со сравнительно низким спросом потребуются счетчики энергии с 1 фазой.
На инфографике ниже показаны основные различия между однофазными и трехфазными счетчиками:

Таблица: Основное различие между однофазными и трехфазными счетчиками
С учетом вышеизложенного важно, чтобы проводка в вашем доме была подключена квалифицированным электриком в зависимости от требуемой услуги.
Трехфазная проводка намного дороже однофазной. Поэтому, если вам требуется однофазное обслуживание на основе приведенного выше объяснения, нет необходимости в проводке дома для трехфазного обслуживания.
Миф: трехфазные потребители часто пользуются электроснабжением
В некоторых жилых помещениях установлены трехфазные счетчики электроэнергии. Это может быть результатом использования в доме трехфазного оборудования/машины, например, больших насосов или оборудования/машины.
Предполагая, что в одной фазе имеется неисправность, клиенты обычно переключают все свое однофазное оборудование на исправные фазы, таким образом получая электропитание.
Это то, что приводит к мифу о том, что 3-фазные клиенты получают частые поставки.
Дело в том, что переключение однофазных нагрузок (оборудование/машина) с неисправных фаз на здоровые фазы повреждает трансформаторы, которые обслуживают все население. Это потому, что вы в конечном итоге повредите другие здоровые фазы, перегрузив их. Трансформаторы лучше всего работают, когда все фазы имеют одинаковую нагрузку (потребляемую мощность). Таким образом, перестановка нагрузок приведет к дисбалансу, который может привести к повреждению трансформатора.
Заключение
Выберите трехфазный счетчик электроэнергии, если у вас есть трехфазное оборудование.
Переключение нагрузок в трехфазных системах приводит к повреждению трансформатора.
Выбор однофазного обслуживания и проводки сэкономит вам ненужные расходы
В следующий раз, когда вы захотите подать заявку на счетчик, я думаю, вы вспомните трехфазный и однофазный и узнаете, какой из них лучше всего соответствует вашим потребностям.

  Об авторе


Енох Яв Асанте — инженер-электрик из отдела технического обслуживания центральной региональной подстанции.
В настоящее время он является офицером по безопасности Центрального региона.




Однофазные счетчики электроэнергии | Прикладные счетчики

  • AMS B1x-SAx для измерения активной энергии, с механическим регистром

    Однофазные счетчики статического электричества AMS B1x-SAx предназначены для прямого и косвенного измерения активной энергии, отображающей значение на механическом регистре с шаговым двигателем.В случае счетчиков с трансформатором тока (x/5A) необходимо значение регистра умножить на коэффициент трансформации тока. Тестовые импульсы, отображаемые красным светодиодом, пропорциональны потребленной энергии. Измерение «с использованием однонаправленного механического регистра» обеспечивает измерение положительной энергии даже при обратном потоке энергии.

  • AMS B2x-Fx для активной, реактивной и полной энергии, многоскоростная, с RTC и профилями данных

    Однофазные счетчики статического электричества AMS B2x-Fx предназначены для измерения активной, реактивной и полной энергии, мгновенной активной, реактивной и полной максимальной мощности, напряжения, тока и P. F. в 2-х проводных сетях при прямом подключении. Они позволяют измерять энергию в скоростях, контролируемых внутренними часами (до 4 скоростей) или внешне контролируемых в двух скоростях. Измеренные значения, хранящиеся в регистрах по кодам OBIS, отображаются на ЖКИ в циклическом или пошаговом режиме. Счетчики электроэнергии могут быть параметризованы и считаны с помощью оптического датчика типа AMOS и программного обеспечения, поставляемого производителем. Тестовые импульсы сигнализируются красными светодиодами отдельно для активной и реактивной энергии.Счетчики могут выпускаться в исполнении с измерением в суммарном режиме (измерение «с помощью однонаправленного механического регистра») или с измерением в раздельном режиме (измерение «расход – подача»).

  • AMS B3x-Fx для активной энергии, с RTC

    Однофазные счетчики статического электричества AMS B3x-Fx предназначены для измерения активной энергии, мгновенной активной мощности, напряжения, тока и коэффициента мощности в однофазной 2-проводной сети при прямом включении. Они позволяют записывать содержимое выбранных регистров энергии (сумма и скорость) за расчетный период (макс. 15 записей). Счетчики электроэнергии оснащены внутренними часами реального времени (RTC), которые используются для переключения максимум четырех тарифов. Также возможна запись событий, таких как, например, пропадание напряжения, снятие крышки клеммной колодки, снятие крышки счетчика и влияние магнитного поля.

  • ПО для считывания и параметризации AMsoft

    Программа предназначена для работы со статическими счетчиками как с простыми регистрами, так и с интеллектуальными программируемыми функциями.Для программирования используются ПК (порты COM, USB), к которым подключены коммуникационные интерфейсы для осуществления последовательной двусторонней связи в соответствии с IEC/EN 62056-21.

  • .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
