Обжим проводов гильзами: размеры, обжимка гильз и клещи для гмл

Содержание

один из самых надежных способов соединения

Вопрос, связанный со способом соединения проводов, может коснуться практически каждого владельца дома, дачи, гаража или автомобиля. Важность выбора этого способа напрямую зависит от выбранного способа, ведь от соединения проводов будет зависеть долговечность всей системы и качество ее работы в целом. Наиболее простым и надежным является соединение методом обжима.

Каковы бывают способы соединения и каковы их плюсы и минусы?

Помимо обжима, существуют и другие способы проделать с поводами ту же манипуляцию. У каждого из них есть свой набор положительных и отрицательных черт. Первым методом, который приходит на ум, является пайка – в электронике она до сих пор удерживает лидирующие позиции по частоте применения. Соединение этим способом имеет высокую механическую прочность, но в условиях повышенной влажности и перепадов температур не подойдет. Причина кроется в довольно быстром окислении, которое перерастает в дополнительное сопротивление между элементами схемы и планомерному ухудшению ее работы.

Другой метод – скрутка: его можно применять даже с минимальным набором инструментов. При этом, проводники сохраняются в целости – чтобы скрутить провода, необходимо лишь очистить небольшие их участки от изоляции. Демонтаж соединения также довольно прост, но мириться придется с небольшой площадью контакта и небольшой надежностью соединения.

Как видим, опрессовка проводов или, как ее часто еще называют, соединение методом обжима – способ, совмещающий преимущества аналогичных способов. Для этого понадобятся лишь гильзы и специальные клещи.

В чем преимущества и суть метода?

Важным показателем надежности обжима является его распространение среди крупных производителей: почти все компании, собирающие электрические схемы в готовом виде, используют именно этот способ в качестве основного. Большинство специалистов рекомендуют использовать обжим в качестве основного и единственного способа соединения.

Преимуществ у способа много: для того, чтобы приняться за соединение, нужно иметь при себе лишь клещи (т. н. “кримперы”) и гильзы. Кроме того, обжим довольно прост и не требует высокого уровня мастерства. Если же используются ряд специальных наконечников, то можно осуществить не только соединение, но и герметизацию – это может быть критически важно при работе в условиях перепадов влажности. Помимо клещей, здесь понадобится лишь зажигалка или фен. Сама конструкция при этом получается очень прочной: со временем она не теряет в надежности и будет исправно служить годами.

В чем состоит процесс соединения?

Для всех манипуляций стоит приобрести муфты под диаметр провода – это показатель должен вдвое превышать таковой у провода вместе с изоляцией. Комплектующие со стороны подобны цилиндрам с отсутствующими основами сверху и снизу – именно в эти отверстия устанавливаются провода (их наконечники) – дальше в ход идут клещи. Существует два вида муфт: с простой и усложненной изоляцией. Первые используют в качестве основного и единственного изолятора пластик, а вторые же снаружи имеют слой термоусадки, а внутри – слой клея с опциями герметика.

Изначально подобные муфты изготавливались лишь Европе, но не так давно в Поднесесной довольно удачно начали копировать наработки компаний по ценам в несколько раз ниже. Сами же клещи (кримпер) стоит тоже выбирать с умом: оптимальный вариант имеет трещотку для фиксирования, которая значительно упрощает работу с изолированными и неизолированными проводами.

Процесс начинается с разрезания проводов кусачками. Далее провода необходимо очистить от изоляции на длину, которая составляет примерно половину гильзы – обычно достаточно убрать не более 5 мм. Если с одной стороны будет более одного провода, то необходимо выполнить их скрутку. Далее надеваем гильзу и немного зажимаем клещами. Если термоусадка имеется в комплекте, то ее стоит надеть до этого.

Клещи имеют с одной стороны овальные губки, с другой – такие же, только большего диаметра. Более узкая сторона должна зажимать изоляцию провода в гильзе, а вторая, соответственно – металлическую муфту. После того, как эта процедура выполнена для одного конца – необходимо использовать клещи тем же образом, чтобы обжать муфту с двух сторон.

Далее устанавливаем на свое место тремоусадку (если она есть) и проводим от одного края до другого огнем от зажигалки. В случае, если соединение проводов происходит с одной стороны, то термоусадку стоит надеть заранее.

Описанный ниже способ обжима не включает герметизацию и для некоторых сценариев использования электроники не подходит. В случае, если монтаж наконечников происходит в гильзы DuraSeal – он происходит немного по-другому. Первые этапы (зачистка, обрезание с помощью клещей и обжимка) происходят аналогично. Далее необходимо усаживать изоляцию от центра к краям, пока со сторон не проступит клей. Обжим соединения работает как с медными, так и алюминиевыми соединениями любого сечения – важно лишь правильно подобрать диаметр гильзы.

Важно учитывать, что если наконечники алюминиевые, то и кольца на гильзах тоже должны быть из того же материала. Проблема в том, что медь и алюминий имеют свойство окисляться: со временем такое соединения начнет повышать сопротивление – металл будет покрываться слоем оксида, который является изоляторов. Даже если контакт не будет потерян полностью, то в участках соприкосновения в районе наконечников провода начнут нагреваться, а изоляция – плавиться. Ничем хорошим подобный спенарий для вашей электрической схемы не отличится.

Типичные ошибки при монтаже проводом методом обжима

  1. Использование гильзы, которая по диаметру не превышает сечение провода. Для этого придется срезать часть проводника, что снизит надежность и долговечность соединения. Это чревато снижением сопротивления и пропускной способности участка цепи.
  2. Использование гильз чрезвычайно большого диаметра. Использование гильзы, диаметр которой значительно больше – тоже не такая уж удачная идея. Даже сгибание провода пополам снизит прочность соединения – она также упадет в разы.
  3. Разрезание гильзы пополам ради экономии на материалах – еще один способ, которым пользуются новички.
    В таких случаях стоит ждать повышения сопротивления на участке цепи, изменение геометрии наконечников,а о прочности соединения и говорить не придется.
  4. Опрессовка гильзы, в которой используются другие инструменты. Для того, чтоб выполнить соединение должны применяться лишь клещи – другие инструменты не дадут нужного эффекта. Использование молотка или плоскогубцев повредит структуру наконечников и приведет к ухудшению качества работы.

выбор инструмента, преимущества и недостатки метода, типичные ошибки

В этой статье мы расскажем о технологии опрессовки проводов и кабелей. Смысл этого процесса заключается в соединении жил с применением соединительной гильзы. Соединение производится путем деформации пары «гильза-жила». Такой способ обеспечивает высокое качество и хорошую механическую прочность контактных соединений. Форма и степень деформации определяется используемым инструментом.

Что это такое

Опрессовкой называют такой способ соединения проводников, который предполагает использование специальных проводниковых гильз. Сами гильзы внешне похожи на обычные металлические трубки, выполняющие роль пассивного соединительного механизма.


Пример отпрессованных проводов

Жилы кабелей, которые подлежат соединению, вставляют в трубку с разных концов, а затем сжимают ее специальными пресс-клещами. В конечном итоге получается надежный и ровный контакт, образующий так называемый электрический узел. Сжимают гильзу в двух и более местах в зависимости от типа проводов, площади сечения их жил и длины самой трубки. Во время сжатия деформируется как гильза, так и жилы, а это, в свою очередь, сжимает токопроводящие поверхности. В результате получает сильный и надежный электрический контакт двух проводников.

Важно! Место соединения, как правило, изолируется термоизолирующей трубкой или изолентой из поливинилхлорида.

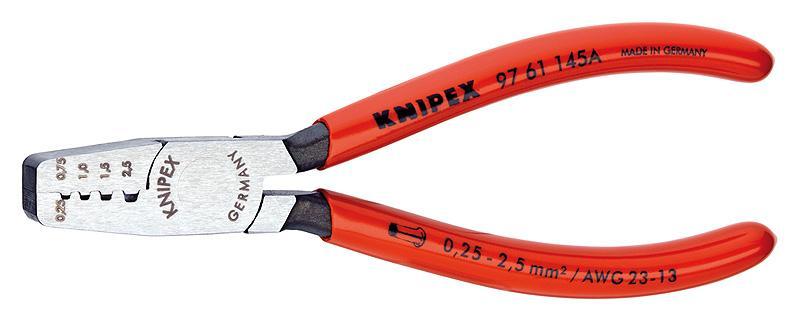

Кримпер с изоляционными ручками

Основные ошибки при опрессовке соединений

Главная ошибка при опрессовке – это неправильный выбор гильзы. Если она значительно меньше, то проводник будет сильно передавлен кромкой гильзы. Это может привести к поломке сплющенной жилы.

При этом с другой стороны – если она слишком большая, то контакт будет не слишком надежным. В такой ситуации провода могут шататься внутри жилы. Со временем подобные соединения будет нагреваться и подгорать, что, в конечном счете, приведет к потере контакта.

Вторая ошибка – это неправильно подобранные пуансоны и матрицы. Это может привести к аналогичному эффекту, в результате чрезмерного или слабого обжима гильзы. Данная проблема усложняется тем, что рабочие элементы инструмента со временем изнашиваются и теряют свои первостепенные характеристики.

ВАЖНО! Нельзя укорачивать заводскую гильзу – это приведет к снижению надежности контакта.

Третья ошибка – это использование для опрессовки кабельных наконечников и гильз зубила и молотка. С точки зрения официально принятых методов – это жуткое преступление, но в жизни бывают различные ситуации и, в крайнем случае, их использование имеет место быть. Если же имеется возможность приобрести хорошие инструменты, то альтернативы быть не должно.

В конце представим рекомендуемое сочетание сечения жил и кабельных гильз:

1.Общее сечение жил в пресс-гильзе – 7,5 мм/кв. Кабельная пресс-гильза – 4-1. Пресс-клещи – ПК-3.

2.Общее сечение жил в пресс-гильзе – 13 мм/кв. Кабельная пресс-гильза – 5-1. Пресс-клещи – ПК-3.

3.Общее сечение жил в пресс-гильзе – 15 мм/кв. Кабельная пресс-гильза – 4-2. Пресс-клещи – ПК-3.

4.Общее сечение жил в пресс-гильзе – 20 мм/кв. Кабельная пресс-гильза – 6-1. Пресс-клещи – ПК-3.

5.Общее сечение жил в пресс-гильзе – 26 мм/кв. Кабельная пресс-гильза – 5-2. Пресс-клещи – ПК-3.

6.Общее сечение жил в пресс-гильзе – 41 мм/кв. Кабельная пресс-гильза – 6-2. Пресс-клещи – ПК-3.

Плюсы и минусы

Как и любой тип соединения, опрессовка имеет свои положительные и отрицательные стороны. ПРинимая решение о типе соединения, следует опираться на множество факторов, которые делают невозможным применение того или иного способа. Среди преимуществ опрессовки:

  • Высокая степень надежности соединения. Надежней этого метода только сварка или пайка;
  • Технологичность процесса. Метод занимает очень малое количество времени и не требует от своего исполнителя каких-либо специальных знаний в электричестве, металлах и так далее;
  • Отпрессованная гильза не требует к себе никакого внимания и обслуживания на всем протяжении всего срока эксплуатации кабеля;
  • Не зависит от наличия питания и может выполняться даже в местах, где еще не подано электричество.

Вам это будет интересно Особенности провода ПНСВ


Выполнение обжима

Но и недостатков этот способ соединения имеет не мало. Основными являются:

  • Необходимость иметь при себе специальный инструмент — пресс-клещи или кримпер. Заменить их обычными плоскогубцами не получится;
  • Необходимость постоянно носить с собой различные гильзы для каждого типа провода или кабеля, различать их;
  • Большие затраты на исходные материалы в виде металлических трубочек и инструмента;
  • Громоздкость соединения по сравнению с теми же методами сварки и пайки, где может получится шов, по диаметру равный кабелю в изоляции.

Важно! Сам по себе метод является недостатком, поскольку является несъемным. Нельзя в случае необходимости взять и раскрутить соединение, а потом закрутить его обратно.


Различные гильзы для обжима

Классификация по материалу изготовления

Одним из основных параметров, в зависимости от которого гильзы для проводов разделяются на различные типы, является материал их изготовления. Необходимость применения разнородных гильз определяется различиями электрохимических свойств соединяемых проводов, изготовленных из разных металлов. Так, если для соединения проводов, изготовленных из определенного металла, будет выбрана несоответствующая гильза, то место сформированного контакта окислится, что со временем приведет к снижению его надежности в плане электропроводности.

Основными типами гильз для обжима электрических проводов в зависимости от материала, из которого такие трубки изготовлены, являются:

  • медные гильзы;
  • гильзы соединительные луженые;
  • комбинированные;
  • изолированные.

Каждый из вышеперечисленных типов используется для решения определенных задач, что следует обязательно учитывать, выбирая такие трубки для соединения проводников.

Медные

Медная гильза, которая обозначается маркировкой ГМ, нужна для обжима проводов, также изготовленных из меди. С учетом того, что медная гильза не имеет защитного покрытия, применять ее можно только для соединения проводов, эксплуатируемых в неагрессивной среде. Если пренебречь этим требованием, медная гильза достаточно быстро окислится и перестанет выполнять свои функции.


Медные кабельные гильзы должны изготавливаться из медных трубок марок М1 или М2

Луженые

Для соединения электрических проводов, эксплуатируемых в агрессивной среде, применяются гильзы медные луженые под опрессовку, которые обозначаются маркировкой ГМЛ. Гильзы ГМЛ, чтобы защитить основной материал их изготовления – медь – от электрохимической коррозии, покрываются специальным составом.

Следует иметь в виду, что гильза луженая под опрессовку алюминиевых проводов не используется.

Это объясняется тем, что часть защитного покрытия такой трубки при ее обжатии разрушается, что приведет к контакту алюминия и меди и, соответственно, к развитию электрохимической коррозии.


Соединительные гильзы типа ГМЛ, изготовленные из электротехнической меди с олово-висмутовым защитным покрытием

Комбинированные

Достаточно часто при монтаже электрических сетей возникает необходимость выполнить соединение проводов, жилы которых изготовлены из разных металлов. Для решения подобных задач специально разработаны и успешно используются гильзы комбинированного типа. Конструктивная особенность таких обжимных трубок, которые обозначаются маркировкой ГАМ, заключается в том, что одна их половина – это гильза алюминиевая соединительная, а вторая изготовлена из меди. В месте стыка двух таких трубок, которые соединяются между собой при помощи сварки, имеется специальный ограничитель. Он необходим для того, чтобы не допустить контакта двух разнородных проводов внутри самой гильзы.


Переходная кабельная гильза алюмо-медная 16/10 кв. мм

Еще одна особенность конструкции комбинированных обжимных трубок заключается в том, что та их часть, которая является гильзой соединительной алюминиевой, имеет больший диаметр, чем трубка, предназначенная для кабеля из меди. Объясняется такая конструктивная особенность тем, что алюминий, если сравнивать его с медью, имеет большее электрическое сопротивление, поэтому провод из него, который будет соединяться в одну электрическую сеть с медным проводником, должен иметь больший диаметр.

Сама опрессовка с помощью комбинированных гильзовых зажимов выполняется по тому же алгоритму, что и процедура с гильзами любого другого типа. Однако при этом необходимо внимательно следить за тем, чтобы разнородные провода вставлялись в трубку из соответствующего металла.

Изолированные

Среди обжимных трубок, используемых для опрессовки электропроводов, выделяют категорию гильз соединительных изолированных. Применение последних избавляет от необходимости выполнять дополнительную изоляцию места сформированного с их помощью контакта. По своему конструктивному исполнению изолированные гильзы представляют собой те же луженые медные трубки, наружная поверхность которых покрыта изоляционным слоем из достаточно прочного и в то же время пластичного ПВХ. За счет механических свойств такого защитного слоя гильзы данного типа могут быть успешно обжаты без нарушения своих изначальных характеристик.


Полностью изолированные соединительные гильзы


Изолированные гильзы для герметичного соединения жил проводов СИП

Когда нужно делать опрессовки проводов

Чаще всего такой способ соединения проводов используется, когда нельзя применить любой другой. Например, для сварки необходимо электричество, протекающее по жилам кабеля, иначе сварочный аппарат не подключишь.


Различные способы соединения

Когда выполняется работа с небольшим объединением в маленькой коробке, использовать зажимы типа «орех» или клеммы неудобно. Так же, как и с паяльником лезть на потолок. Именно в таких ситуациях и спасает простая и надежная обжимка проводов гильзой.

Наиболее востребована опрессовка в тех случаях, когда:

  • Есть необходимость объединить кабеля и шнуры в цепях с большой нагрузкой электрического тока;
  • Требуется коммутация проводников, состоящих из большого количества жилок;
  • Соединить нужно провода достаточно большого сечения жил.


Гидравлический кримпер

Соединение проводов опрессовкой гильзами

Более подробно процесс опрессовки гильзами рассмотрим на применении этой операции для соединения одножильного провода ВВГнг-3х2,5 мм2 с медной жилой. Так как провода медные гильзы для опрессовки проводов также используются медные.

В общем случае, для соединения провода необходимо выбирать соответствующую по материалу гильзу, чтобы соблюдалось электрохимическое соответствие. Диаметр ее должен немного превышать толщину жилы кабеля. Это один из вариантов соединение проводов опрессовкой гильзами.

Иногда возникают ситуации когда провода нужно немного удлинить, например, при необходимости замены вышедшей из строя розетки или выключателя, вмонтированных в стену, облицованную плиткой или кафелем.

Контакты, естественно, давно заржавели, и удалить старое приспособление, открутив болты невозможно. Остается один выход — отрезать. Но в таком случае в распоряжении останутся обрезки провода, который для монтажа привычными способами не годятся. Винтовую колодку туда не вставить, клемник WAGO тоже.

Остается один способ — гильзование, т.е. соединение проводов опрессовкой гильзами. Гильзы для опрессовки изготовляются из меди, алюминия или комбинированного состава, некоторые из модификаций лудятся. Гильзы производятся в полном ассортименте и соответствуют стандартным диаметрам проводов.

Какие гильзы для опрессовки проводов использовать? При их использовании необходимо придерживаться принципа соответствия материалов: медные провода соединяются медными гильзами, алюминиевые — алюминиевыми, медь с алюминием — комбинированными.

Подробно останавливаться на том какого типа и сечения выбрать гильзу я не буду, об этом я писал в статье гильзы для опрессовки проводов, пожалуйста заходите, читайте, задавайте вопросы. В данной статье я использую гильзы марки ГМЛ – Гильза Медная Лужёная.

Для соединения многожильных проводов такие гильзы для опрессовки не применяются, в этом случае необходимо использовать специальные изолированные наконечники.

Материалы

Для выполнения работ потребуется не только наличие материалов в виде гильз, но и ручных или механических (гидравлических) пресс-клещей. Образцы с рынка способны обжать гильзу с проводниками, сечением до 120 миллиметров квадратных. Для больших кабелей предусмотрен пресс, работающий на гидравлике и приводимый в движение с помощью соответствующего привода.

Есть и специальные клещи с матрицей, которая рассчитана на регулирование пуансонов. Это удобно в том плане, что не нужно регулировать клещи на какой-либо размер: достаточно вставить проводник и матрица сама встанет в нужное положение.


Сварка — альтернатива обжатию

Важно! Если предстоит работа с проводами из алюминия, нужна будет специальная вазелиново-кварцевая паста, удаляющая с жилок пленку окиси и препятствующая ее появлению вновь.

Вам это будет интересно Кабель для домофона

Медные же проводники не нуждаются в подобной обработке и, для снижения трения, лучше вообще смазать их простым вазелином. Все дело в том, что во время прессовки и деформации жилки могут быть повреждены, а смазочные материалы, проводящие ток, способны минимизировать риск повреждения.


Альтернативы опрессовке

Инструменты для опрессовки

Для опрессовки гильз и наконечников применяются следующие инструменты:

  • гидравлические и механические прессы;
  • гидравлический пресс ручного типа;
  • механический пресс ручного типа;
  • гидравлический пресс с электрическим приводом;
  • пресс-клещи типа ПК – 1,2, 1М, 2М, 4.

Качество и надежность контакта гильз зависит от правильно подобранной сменной матрицы и нужного контактного давления. Подвижный элемент, которым производится давление на гильзу, называется пунсоном, а фигурная скоба, деформирующая гильзу, — матрицей. При опрессовки значительного количества гильз разного сечения, приходится постоянно подбирать пуансоны и матрицы, поэтому в таких случаях набор данных элементов должен быть внушительным.

Некоторые инструменты выпускаются с одним сменным пуансоном или поворотными матрицами, рассчитанными на разное сечение. Для того, чтобы произвести настройку под конкретную гильзу, не нужно ничего переустанавливать и подбирать, достаточно повернуть матрицу в другую сторону и сделать несколько оборотов винтом пуансона.

Некоторые инструменты вообще не имеют матриц и пуансонов – обжимка производится с помощью фигурных скоб.

Как правильно делать опрессовку проводов и кабелей

Перед тем, как приступить к обжатию, необходимо прочитать инструкцию по выполнению всех работ с соблюдением техники безопасности:

  1. Избавить кабель от изоляции на 2-3 сантиметра с обеих сторон;
  2. Зачистить жилки до блеска в местах без изоляции наждачной бумагой;
  3. При алюминиевом составе жилок на нести на них пасту, а если медные, то вазелин;
  4. Если прессовка выполняется с одной стороны, то провода раскладываются параллельно, после чего накидывается гильза. Если прессовка двухсторонняя, то жилки заводятся в трубку с противоположных концов;
  5. Обжать гильзу клещами и обтереть тряпкой, с нанесенным бензином или растворителем.


Обжатый провод

Меры безопасности

Такой тип соединения требует к себе выполнения определенных мер безопасности, среди которых можно выделить следующие:

  • Металл гильзы обязательно должен быть такой же, как металл проводников;
  • Нельзя укорачивать гильзы, если они большие с завода. Многие электрики просто отпиливают ненужные на их взгляд части ножовкой, чего делать не рекомендуется из-за снижения надежности контактного соединения;
  • Выполнение работы должно производиться только с использованием специального инструментария. Простые кусачки или клещи для этого не подойдут, так как есть риск получить травму и ненадежное соединение;
  • Выбор гильзы должен основываться на следующем: ее внутренний диаметр должен быть максимально таким же, как и диаметр обжимаемого кабеля.


Кримпер универсальный Зубр с матрицей
Таким образом, нет ничего сложно в том, чтобы обжимать даже многожильные кабеля с помощью кабельного гильзования. Несмотря на это, необходимо соблюдать некоторые нюансы: выполнять обжим только специальным инструментом и выполнять подключение только после качественного соединения.

Другие способы соединения, их преимущества и недостатки

Самый распространенный метод после обжима проводов — пайка. В электронике она до сих пор занимает лидирующие позиции, поскольку обладает высокой механической прочностью. Из недостатков стоит отметить, что во влажной среде и местах с большими температурными перепадами, такой способ соединения не подойдет.

Другой известный способ – скрутка. Основное преимущество метода заключается в его реализации – требуется минимальный набор инструментов. При соединении проводники остаются в целостности. Чтобы скрутить провода, требуется лишь очистить небольшие их участки от изоляционного слоя. Демонтаж соединения тоже не должен вызывать вопросов. Единственная сложность, которая может возникнуть на этапе выполнения работ — небольшая площадь контакта, а также низкая надежность соединения.

Обжимной соединитель проводов совмещает в себя достоинства всех способов.

что это такое, разновидности и критерии выбора

Что такое опрессовка проводов

Для получения качественных соединений, используется опрессовка, создающая хороший контакт между проводами и защищающая их от окислительных процессов. Одной из основных деталей, применяемых в данном методе, являются гильзы для опрессовки проводов, с помощью которых получаются неразъемные соединения. Это считается основным недостатком, поскольку в дальнейшем разделить их возможно только механически путем разрезания концов состыкованных проводников.

В чем же заключается суть и основные преимущества опрессовки? Дело в том, что при обычном зажиме многожильных проводников, их концы нередко раздавливаются, распушаются и даже разрушаются. Такие проводки уже не используются вместе с остальными, в результате места соединений нагреваются и в дальнейшем прогорают.

Кроме того, медные провода, под действием кислорода и влажности, со временем темнеют и окисляются, что приводит к потере качества контакта. Метод опрессовки позволяет устранить все эти проблемы за счет многократного повышения надежности соединений. Концы проводов, обжатые гильзами, считаются недоступными для проникновения внутрь воздуха. Сама гильза надежно защищает провода от повреждений, а ее покрытие исключает агрессивное воздействие внешней среды.

Суть данного метода заключается в том, что в процессе опрессовки происходит совместная деформация жил соединяемых проводов и самой гильзы, куда они вставляются. Во время сжатия гильза деформируется и максимально сдавливает жилы. В результате, все неровности, имеющиеся на поверхности металла, входят в зацепление между собой, обеспечивая, тем самым, надежный контакт.

Кроме гильз, в процессе опрессовки принимают участие специальные обжимные устройства. Они разделяются на три основных типа:

  • Двухгубочные. Внешний вид напоминает пассатижи. Оборудованы двумя губками и системой усиления сжатия. Подходят не только для работы с гильзами, но и с наконечниками.
  • Четырехгубочные. Предназначены для работы только с гильзами.
  • Шестигубочные. Применяются достаточно редко, в основном профессиональными электриками.

При выполнении работы также понадобится инструмент для снятия изоляции и резак, выполняющий точные ровные срезы. Использование такого инструмента позволяет значительно повысить качество соединений.

ММА сварка: особенности

Создание неразъемной связи нержавеющей марки стали простыми электродами осуществляется несколькими этапами. В начале удаляется вся ржавчина и лишние включения на поверхности изделия. При наличии кромок свыше 4 мм мастер осуществляет их разделку напильником, что обеспечит эффективное проплавлением детали. Если изделие имеет тонкие размеры, необходимо плотно сдвинуть два края заготовки. По ГОСТу 10052-75 для нержавейки подходят ОЗЛ-8, ЦЛ-11, марки УОНИ. При наличии информации о марке металла по ГОСТу можно подобрать требуемый расходный материал.

Ход действий:

  1. Заготовки с шириной более 7 мм, необходимо нагреть до 150 °С.
  2. После подготовки готовый инструмент подносится и легко ударяется по месту будущего шва несколько раз. Таким образом сварщик активизирует электрическую дугу.
  3. Дальнейшая операция проходит под воздействием эффекта короткой дуги. Сварщик медленно проходит весь участок шва вдоль линии с плавными зигзагообразными движениями.
  4. В конце требуется сделать замок для предотвращения швов.
  5. После остывания можно снять шлак и места сварки и произвести последующую полировку шва.

Для создания шва необходимы электроды коррозионностойкого и жароустойчивого вида. К таким электродам можно отнести ОЗЛ-6 с характерной жаростойкостью. Также выгодны прутки АНО-27 для сварки необходимых конструкций и деталей. Шов отлично противодействует низким температурам.

Технология опрессовки

Существует два метода, с помощью которых осуществляется опрессовка:

  • местное вдавливание;
  • сплошное обжатие.

Провод для обжима используется медный или алюминиевый. Поэтому и гильза может быть либо из меди, либо из алюминия. Бывает еще медно–алюминиевая. Так как кабель из алюминия склонен к формированию окислительной пленки, то алюминиевая гильза должна поддаваться зачистке и обработке особенной смазкой. Для защиты алюминия от окислов используют кварцевазелиновую пасту. Провод из меди также подлежит обработке смазкой. С ее помощью уменьшается вероятность повреждения жилы при опрессовке и снижается трение.

Если жил многопроволочные – их выравнивают и складывают так, чтобы они легко входили в гильзу, можно немного скрутить проволочки. Затем кабель вставляется в патрон до упора. Соединение может быть сделано не встык, а, например, с заводом. Тогда общее сечение всех проводов не должно превышать сечение втулки.

В любом случае применяются гильзы, рассчитанные под суммарное сечение обжимаемых жил. Если используется пресс с точечным (местным) вдавливанием – делают 2-3 прожимки равномерно распределенные по длине гильзы, для обеспечения механической прочности соединения и хорошего электрического контакта. При сплошной обжимке с помощью гексагональных или квадратных матриц – рекомендации в сущности те же

В обоих случаях важно чтобы гильза не треснула при обжиме (если она слишком маленькая) и не было не прожатых мест и полостей (если она слишком большая)

После того как была осуществлена опрессовка, в месте соединения необходимо создать внешний изолирующий слой с помощью изоленты или локоткани. После изоляции следует аккуратно сложить провода и сам кабель в распределительной коробке.

На видео ниже наглядно показывается, как опрессовать провода пресс-клещами:

Различие обжимных трубок для проводов по материалу

Соединительные гильзы делятся на несколько разновидностей в зависимости от материала изготовления. Использование разных видов обусловлено тем, что из-за электрохимических свойств металлов некоторые вступают в активную реакцию друг с другом, что влечет окисление проводов и их перегревание при нагрузке.

Медные гильзы

Аббревиатура ГМ указывает на то, что гильза изготовлена из качественной меди. Используется исключительно для соединения медной проводки. Поверхность ГМ не покрыта защитной оболочкой, поэтому эксплуатировать ее можно лишь в неагрессивных условиях окружающей среды.

Луженые гильзы

При помощи луженых гильз соединяют медные провода, предназначенные для работы в агрессивной среде. Это те же самые гильзы из меди, только их поверхность покрыта специальным составом, образующим защитную оболочку белого цвета. Аббревиатура следующая – ГМЛ.

Преимущество лужения заключается в защите материала от электрохимической коррозии, однако для алюминиевой проводки применять ГМЛ запрещено. Обусловлено это тем, что в процессе сжатия частично разрушается защитный слой, что в результате приведет к непосредственному контакту алюминия и меди.

Соединительные трубки для жил из разных материалов

Проведение электрических линий, как правило, не обходится без использования и соединения жил, изготовленных из разных материалов. Для подобных целей используют специальные гильзы, которые считаются комбинированными и называются ГАМ. Конструкция проста, но особенность ее заключается в использовании разных материалов. Две части трубки сварены в одну, одна изготовлена из алюминия, а другая из меди. Середина, место стыка оснащено специальным ограничителем. Благодаря ему обеспечивается равный вход жил с обеих сторон.

Отличается эта разновидность по форме. Объяснить это можно тем, что алюминиевая часть трубки имеет больший диаметр из-за необходимости большего поперечного сечения у проводника.

Алгоритм опрессовки ГАМ аналогичен предыдущим способам.

Инструмент для опрессовки

Раньше для опрессовки некоторые изобретатели использовали традиционный инструмент – молоток, зубило или пассатижи. Это противоречит всем правилам, но такое действие часто выручало. Сегодня предлагается инструмент разных модификаций, предназначенный для профессионального и бытового использования:

  • гидравлические, монтажные и обжимные пресс клещи разных модификаций;
  • гидравлический и механический пресс. Они могут быть ручные или работающие от электропривода.

Опрессовочный инструмент имеет матрицу. Это фигурный элемент, который под давлением сжимает гильзу. Давление на матрицу оказывает подвижный механизм – пуансон. Чтобы контакт соединения был надежным, надо правильно выбрать сменную матрицу инструмента и сделать обжим под определенным давлением.

Проведение большого объема электромонтажных работ с разным сечением провода требует частой смены пуансона и матрицы. Носить с собой большое количество сменных элементов электромонтеру неудобно и тяжело. Для таких целей существует более удобный инструмент с одним сменным пуансоном или поворотными матрицами разного размера. Чтобы сделать настройки для определенных соединительных трубок, матрицу просто проворачивают на другую сторону и делают необходимое количество оборотов винтом пуансона.

Существует другой, более простой, инструмент для обжима без матрицы и пуансона. Они сжимают соединительную трубку фигурными скобами.

sarstroyka.ru

Что такое опрессовка проводов гильзами


Опрессовка гильзами – неразъемное соединение проводов

Опрессовка – это распространенная процедура в электрике, особенность ее заключается в соединении электропроводки специальными гильзами. В качестве соединительного механизма используется соединительная трубка, изготовленная из металла. Для опрессовки проводов их жилы заводят гильзу. Обжимая трубку с внутри находящимися проводами, удается достигнуть надежного соединения. В домашних условиях обжим делают при помощи пассатижей, но предпочтительнее использовать специальный инструмент – пресс-клещи.

В двух или трех местах гильзу сжимают, а опрессованное место изолируют, используя изоляционную ПВХ ленту или термоусадочную трубку. Порой для соединения элементов применяют изолированные соединительные гильзы, в этом случае нет необходимости повторно обрабатывать участок электропроводки.

Соединение проводов гильзами необходимо осуществлять в следующих случаях:

  • Нужно соединить провода с большой площадью сечения.
  • Отсутствует возможность применения альтернативных способов соединения провода. Например, проведение проводки внутри распределительной коробки, где на большой высоте плохая видимость или не получается разместить клеммную колодку.
  • Нужно соединить провода в линиях с высокой нагрузкой.

Гильза обжимная для проводов имеет свои достоинства и недостатки. Первые преобладают:

Обжимной инструмент оснащен удобной рабочей зоной. Такой принцип работы позволяет выполнять поставленные задачи в ограниченном пространстве, например, в распределительных коробках или подрозетнике. Внутри подрозетника обжим контактов проводки позволяет до абсолютного минимума укорачивать провода.
Для сжатия используемой трубки применяют обжимные пресс-клещи. В отличие от аналогов этот инструмент для работы не требует подключения к электроэнергии, относится к группе ручных. Если электроэнергия еще не подключена, опрессовка является единственным надежным способом соединения проводов.
Для проведения пайки или сварки необходимо обладать определенными знаниями и навыками. Справиться с опрессовкой сможет любой человек после первого пробного раза

Важно при этом иметь пресс-клещи и расходный материал, на крайний случай обязательно должны быть пассатижи.


Из недостатков выделяют следующие:

  • Необходимость постоянно иметь в наличии и регулярно пополнять запасы гильз разных типоразмеров.
  • Соединению свойственны немалые габариты, что порой усложняет реализацию некоторых задач.

Также стоит упомянуть об ощутимых затратах на расходные материалы.

Типы гильз

Очень важно правильно подобрать гильзы для опрессовки проводов

По материалу исполнения

Кабель или провод медного исполнения соответственно следует обжимать медными гильзами. Они бывают двух видов и имеют следующую аббревиатуру:

  • ГМ – гильзы медные. Они сделаны чисто из меди, не имеют никакого покрытия и обработки, по внешнему виду похожи на обычные кусочки медных трубок.
  • ГМЛ – гильзы медные лужёные. Они проходят процедуру лужения, то есть их поверхность обрабатывают специальным олово-висмутовым слоем. Это делают для того, чтобы предотвратить процессы окисления и коррозии. Ещё из школьных уроков физики известно, что медь, как и любой другой металл, окисляется. Лужение препятствует этому процессу, опрессованные провода не вступят в химическую реакцию с лужёной гильзой.

Хотелось бы дать один полезный совет. Не слушайте, если вдруг кто-то из опытных электриков будет доказывать вам, что при помощи гильз ГМЛ возможна опрессовка алюминиевых проводов, так как оловянный слой не даст напрямую контактировать алюминию с медью. Это неверно, потому что во время опрессовывания поверхностный слой трубки деформируется и коррозийный процесс всё равно неизбежен.

Для соединения проводов из алюминия пользуются изделиями, выполненными из этого же металла, они имеют обозначение ГА (гильза алюминиевая).

Есть ещё комбинированные гильзы, они обозначаются ГАМ (гильза алюминиево-медная), в обиходе многие называют их алюмомедными. Этот вариант применяется, когда нужно соединить встык провода из разных металлов. Гильза представляет собой трубку из двух частей, в месте стыка разнородных металлов соединение выполнено путём фрикционной сварки. Здесь всё предельно просто и понятно – в часть трубки, выполненную из меди, необходимо вставлять медные жилы, в алюминиевую часть проводник из алюминия.

И самый современный вариант с обозначением ГСИ (гильзы соединительные изолированные). В их основе обычные лужёные трубки, только их покрывают сверху изоляцией из поливинилхлорида. Ими производится обжимка медных проводов. Во время опрессовки изоляционный слой не снимают, клещи надеваются поверх него, и производится сжим. Такие гильзы намного упрощают работу электрика, так как обжатый электрический узел не требует больше никаких дополнительных мер по его изоляции.

По размерам

После буквенных обозначений на гильзе пишется какая-то цифра. Что она означает? Это сечение проводника, на который рассчитано данное изделие. Например, медные лужёные гильзы выпускают для проводов сечением от 2,5 до 300 мм 2. Соответственно, с увеличением сечения проводника, большие размеры имеет и сама гильза (диаметр и длину). У комбинированных изделий прописывается через дробь две цифры, одна обозначает сечение медного проводника, вторая – алюминиевого.

По конструктивному исполнению

Различаются ещё гильзы по конструктивному исполнению. Они могут быть полыми, то есть внутри представляют собою сквозные голые трубки. А бывают с перегородкой посередине, которая позволяет регулировать глубину захода проводников, то есть кончики обеих соединяемых жил будут заходить в гильзу на одинаковую длину. С перегородками выпускают комбинированные гильзы, которые используют при коммутации проводников в стык.

Как правильно выбрать обжимную гильзу по диаметру

Обжимные гильзы одинаково успешно могут быть использованы для выполнения качественного соединения как одножильного, так и многожильного электрического или сетевого кабеля. Подбирая такую гильзу под моно- или многожилу, следует учитывать не только материал изготовления, но и диаметр соединяемых проводников. Для правильного выбора обжимных гильз по диаметру соединяемых проводов лучше всего пользоваться специальными справочными таблицами.

Технические размеры гильзы под опрессовку проводов, учитываемые при подборе

Таблица 1. Параметры гильз ГМ и рекомендуемые инструменты для опрессовки

От того, насколько правильно подобраны обжимные трубки по диаметру соединяемых проводов, напрямую зависит качество создаваемого электрического контакта. Так, если диаметр проводов, которые необходимо соединить, будет больше внутреннего диаметра самой гильзы, то проводник невозможно будет поместить во внутреннюю часть трубки. Нежелательными являются и ситуации, когда внутренний диаметр гильзы намного превышает наружный диаметр соединяемых проводов. В таких случаях опрессованные провода, расположенные во внутренней части трубки со значительным зазором, будут создавать не слишком качественный контакт.

Таблица 2. Сколько проводов помещается в один соединитель

Качественно соединить провода при помощи гильзы, внутренний диаметр которой значительно превосходит размер поперечного сечения самого проводника, также возможно. Для этого пользуются несложным приемом: провод вставляется в гильзу, после чего зазор, который образовался между стенками соединительной трубки и поверхностью проводника, плотно забивается кусками жил от провода, изготовленного из такого же металла. После выполнения такой процедуры гильза обжимается по стандартной технологии.

Что нужно знать о размерах и конструктивных особенностях трубок

Гильзы для соединения проводов разделяют не только по типу материала, из которого они изготовлены, но и по размеру и диапазону сечений. Минимальное сечение — 1,5 м. Это относится к трубкам типа ГМЛ. Далее показатели растут. Стоит помнить о том, что трубки производят с сечением, аналогичным сечению проводов.

Отдельный момент — конструкция изделий. Трубки могут быть сквозными и с наличием перегородки, расположенной по центру. Перегородки нужны для контроля глубины входа провода при наращивании с двух сторон стык в стык.

Сечение гильз меньшего диаметра

Очень глупая ошибка, которую часто делают по незнанию или из желания сэкономить (купить соединительную кабельную гильзу подешевле). Если сечение гильзы меньше, чем сечение провода, то в этом случае могут обтачивать провод, уменьшая его диаметр, чтобы он влез. Но это приводит к увеличению сопротивления на данном участке, снижает пропускную способность и ухудшает прочность. В конечном итоге это приведет к разрушению провода в том месте, где уменьшали его сечение.

Гильзы большего диаметра

И такое бывает, когда покупают «на глаз». В этом случае не получится сделать соединение надежным, чем больше разница, тем менее надежным оно будет. Конечно, есть способ, при котором концы проводов или кабелей сгибают вдвое и загоняют в гильзу, но это возможно далеко не всегда (разница в диаметре должна быть очень большой), да и это также не обеспечит надежного контакта.

Если подытожить два предыдущих пункта, то соединительные гильзы нужно подбирать строго под сечение проводов и кабелей. Никакой сложности с этим не будет, сегодня все стандартизировано, в продаже можно найти все значения. Представить ситуацию, когда нет возможности купить соединительную гильзу подходящего диаметра просто невозможно.

Как правильно подобрать провод и наконечник

Для начала, нужно узнать какого сечения провод вы будете обжимать. Сделать это можно по надписям на изоляции жилы, либо воспользоваться штангенциркулем. Далее при выборе тех или иных втулочных наконечников можно ориентироваться по цветовой маркировке их изолированной юбки. Каждый цвет должен соответствовать определенному сечению и размеру гильзы наконечника.

Правда есть и производители, которые на этом не заморачиваются, и выпускают одноцветную продукцию разных сечений. После выбора обязательно физически проверяйте насколько плотно провод заходит в гильзу или наконечник. При этом категорически не нужно подкручивать жилы перед вставлением их внутрь наконечника.

У наконечника на входе есть специальная юбочка, которая поможет одеть его даже на слегка распушенный провод. Кроме того, эта юбка играет роль фиксатора изоляции. Можете сравнить, сколько изломов в разные стороны выдержит провод с юбкой и без нее. Как понимаете, результат окажется не в пользу последнего варианта.

Еще один немаловажный момент, про который нужно помнить: многие провода изготавливают не по ГОСТ, а по собственным техническим условиям.

Зачастую бывает так, что в наконечник сечением 1,5мм2 с легкостью залетает провод 2,5мм2. Поэтому выбор по таблицам это конечно же хорошо, но без практической примерки гильзованной части и провода никак не обойтись.

Преимущества и недостатки

В опрессовке достаточно много положительных сторон:

  1. Инструмент, с помощью которого выполняется подобное соединение, ручной, для его работы не нужно электричество. В случае, когда приходится работать в помещении, где нет напряжения, опрессовка является единственным качественным методом соединения.
  2. С помощью опрессовочных трубок можно соединять проводники из разных металлов, что является решением вечной проблемы коммутации медных и алюминиевых жил в одном электрическом узле.
  3. Если при сварке требуется специалист, способный производить сварочные работы, а при пайке необходимо уметь пользоваться паяльником, то опрессовку может сделать каждый, достаточно лишь один раз попробовать в действии пресс-клещи.
  4. С помощью специального обжимного инструмента есть возможность производить коммутацию в любых, даже ограниченных пространствах. Особенно удобно, при соединении проводов в подрозетнике или коробке.
  5. Обжим пресс-клещами и гильзами позволяет до минимума укоротить соединяемые участки проводов.
  6. За счёт механического усилия создаётся максимально прочное контактное соединение.
  7. В результате опрессовки получается неразъёмное соединение, которое выдерживает большую физическую нагрузку на разрыв.
  8. Скорость монтажа – минимальная, качество соединения – максимальное.
  9. Такой контакт не нуждается ни в каком эксплуатационном обслуживании.

Неразъёмный тип опрессовки в некотором роде является и недостатком, то есть в случае необходимости нельзя раскрутить соединение и заменить один из проводников. Гильзу можно только вырезать.

Тонкости процесса

Независимо от того, как и чем сваривать нержавейку, необходимо соблюдать следующие правила, которые помогут получить качественное соединение:

  1. Заблаговременно подготовьте жидкость, которой будете охлаждать поверхность по завершению работ.
  2. Амперные характеристики должны быть ниже на 20 %, относительно сварки прочих сортов стали.
  3. В процессе соединения контролируйте величину зазора, ввиду высокого линейного расширения сплава.
  4. Длина используемых электродов не должна превышать 350 мм, по причине высокого сопротивления нержавейки.

Если пренебречь хотя бы одним пунктом, риск дефекта сварного шва будет очень велик.

Особенности опрессовки проводов большого диаметра

Для качественного обжимания контактов с сечением линии  более 6 кв./мм мышечной силы человека уже недостаточно, чтобы это сделать обычным ручным инструментом. В стрипперах для снятия изоляции и классических пресс-клещах, кримперах даже не предусматриваются отверстия большего диаметра. Изоляция снимается обычным монтажным ножиком, а для пресса используются усиленные клещи с длинными ручками или гидравлический пресс.

Этот инструмент идеально адаптирован для обжатия наконечников и гильз отечественных стандартов. Существует различные модификации гидравлических клещей для опрессовки соединений электрических линий,  с усилием нажима от 8 до 55 тон на кв./см, в набор входят заменяемые матрицы  различного диаметра. Один из востребованных видов этого инструмента ПРГ-70В, его основные характеристики:

  • Усилие нажима – 8 тонн;
  • Форма обжима шестигранная;
  • Ход гидравлического поршня 100 мм;
  • Комплект заменяемых матриц на провода 4;6; 8;10;16;25;35;50;70 кв/мм.

Работа гидравлическим прессом

Очистка изоляции и установка оголенных концов в гильзы осуществляется в той же последовательности, что описана выше. Необходимую по размеру матрицу устанавливают в шток пресса, вентиль перекрывающий циркуляцию гидравлической жидкости ставят в положение «Закрыто». Обжимаемая конструкция укладывается в отверстие матрицы, качанием ручки выполняют отпрессовку, до тех пор, пока составные части матрицы не соединятся.

Вентиль открывается на четверть оборота, давление на шток с матрицей снимается, продвигаем гильзу для обжатия следующего участка, повторяем операцию по всей длине. На последнем участке открываем вентиль и извлекаем матрицу с отпрессованной гильзой.

Достоинством этой технологии соединения является высокая прочность контактов и надежное электрическое соединение, возможность стыковать линии из разных металлов. Недостатком можно считать то, что соединение не разборное, провода можно только откусить. Гидравлические прессы производятся различной мощности, самый большой способен обжать сечение 1000 кв./мм. В бытовых условиях это оборудование редко востребовано, оно предназначено для профессионалов. Покупать его для выполнения одноразовых работ нецелесообразно, при необходимости лучше договориться с владельцем об аренде.

Как соединить провода с помощью опрессовки гильзами правильно

Вариантов соединения проводов придумано большое множество — от простой скрутки до сложнейших сварочных аппаратов. Однако среди этого разнообразия нет идеального способа. При работе электросети в номинальных или пиковых нагрузках можно найти достоинства и недостатки в каждом методе. Опрессовка с помощью гильзы – это иногда единственный правильный метод.

Назначение, виды гильз и обжимной инструмент

Для обеспечения контакта между соединяемыми проводниками применяют специальные материалы – гильзы. Изготавливают их из медных или алюминиевых трубок различного диаметра соответственно скрепляемым проводам, чтобы соблюдалось электрохимическое равенство. Обжим применяют в случаях, когда необходимо выдерживать высокие токовые нагрузки или при проблематичном применении других способов.

Таблица. Типы выпускаемых гильз

Наименование Материал Описание
Медь Алюминий
ГМ + Без защитного покрытия, внешне похожи на обрезки трубы
ГМЛ + Поверхность подвергают электрохимическому напылению (лужению). Такая защита предохраняет поверхность от коррозии и окисления
ГА + Для сочленения кабелей, изготовленных из алюминия
ГАМ + + Применяют специально для соединения жил различных материалов. Изготавливают из двух трубок путем фрикционной сварки
ГСИ + Изготавливают из луженых медных трубок с наружной изоляцией. Во время обжима защитный слой не повреждается и узел не требует больше дополнительных манипуляций

ГМЛ не подходят для алюминиевых жил. Деформации металла в зоне приложения давления клещами вызывают повреждение оловянного покрытия, проводники будут контактировать друг с другом.

Для монтажа проводки сечением до 120 мм² понадобятся ручные, а свыше – гидравлические пресс-клещи. Профессиональный инструмент оснащен матрицами и пуансонами, рассчитанными на разные диаметры. Регулировку размера производят поворотом матрицы либо пуансона. При работе с алюминиевыми жилами применяют кварцево-вазелиновую пасту для удаления с поверхности металла окисной пленки.

Особенности и правила обжима проводов

Процедура опрессовки предельно проста: оголенные жилы плотно заводят в трубку и обжимают пресс-клещами. Если между проводами образовались пустоты, то их необходимо заполнить оставшимися обрезками соответствующей длины. Сжатие производят как минимум в двух диаметрально противоположных точках для получения надежного контакта. Скручивать проводники нельзя.

После подготовительных работ можно приступать к обжиму. Последовательность действий:

  1. Очистить жилы от изоляции, соединить их в пучок.
  2. Надеть наконечник, заполнить пустоты обрезками кабеля.
  3. Выполнить зажимы у краев (усилие прикладывают с поворотом инструмента на 180°).
  4. Торчащие края жил обрезать.
  5. Для изоляции открытых частей применить термоусадочную трубку.
  6. Кабели плотно скрутить и уложить.

Преимущества и недостатки

Подобное соединение обладает высокой механической прочностью и устойчивостью к разрыву. Но оно является неразборным: в случае необходимости его невозможно разобрать для замены одного из проводников. При ремонте старую гильзу вырезают, меняя на новую. Уменьшение длины кабеля может потребовать выполнить процедуру его наращивания. В целом это единственный недостаток при монтаже электропроводки методом обжатия.

Метод обжатия имеет следующие преимущества:

  1. Выполняют ручным инструментом, который не нуждается в подключении к электросети. При отсутствии напряжения во время работы — это единственный способ осуществить качественное соединение.
  2. С помощью алюминиево-медных наконечников проводят монтаж разнородных жил в одном электрическом узле.
  3. Если для сварки или пайки требуется специальное оборудование и навыки по работе с ним, то с клещами работу выполняет даже дилетант.
  4. Обжимной инструмент позволяет провести коммутацию в ограниченном пространстве.
  5. Быстро осуществляют монтаж.
  6. Эксплуатационное обслуживание не проводят.

гильзы ГМЛ-П / Электрика / Cs-Cs.Net: Сообщество

Небольшой я спец в электрике, но все же позволю себе небольшое «научное» изыскание по теме заголовка ))). Надеюсь, что с помощью комментариев, мы приблизимся к решению задачи. Не буду углубляться в дебри «какое соединение проводов самое-самое», но, для себя, я выбрал обжим. Далее я буду приводить только ту информацию, по которой у меня возникали вопросы/затруднения. Основных вопроса три:

  • чем обжимать
  • в чём обжимать
  • как обжимать

Чем обжимать
На первый вопрос ответ вроде бы очевиден. Если электрика — способ заработка, то гидравлические пресс-клещи с набором соответствующих матриц. Для хобби в хозяйстве затерялись пресс-клещи КВТ ПК-16у. Самое важное — это наличие «у» в названии, обозначает банальное — усиленные, что, по мнению производителя, расширяет область применения на моножилы (в отличии от ПК-16). Кратко про клещи. Храповый механизм с возможностью разблокировки, пять позиций обжима — далее №DIN / №JIS / цифра_оттиска:
  • 1.5 / 1.25 / 1
  • 2.5 / 2 / 2
  • 6 / 5.5 / 5
  • 10 / 8 / 8
  • 16 / 14 / 14
Судя по циферкам — изначально китайская модель для Японии ))) И еще, часто возникает вопрос, какая позиция для ГМЛ 4? Отвечу — 6.
В чем обжимать
Тут вроде бы тоже просто. На просторах сети популярностью пользуются гильзы медные луженые (ГМЛ) от КВТ. Изначально они предназначены для соединения встык. И, соответственно, имеют длину от 20 до 30мм. Т.е., на один провод приходится половина гильзы. Исходя из этого, при параллельном соединении внахлест, многие пилят гильзы пополам. Судя по всему, товарищи КВТшники пошли навстречу к массам и стали выпускать укороченные гильзы ГМЛ-П Там же, по ссылке, имеется сводная таблица применяемости. Следует заметить, что в обозначении ГМЛ номер обозначает сечение многопроволочной жилы 2 или 3 класса (моножила — 1 класс), а ее внешний диаметр больше, чем у моножилы. Дабы читателям далеко не искать, приведу размеры ходовых гильз:
Название — длина — внешний D — внутренний D (мм) — сечение по производителю (мм2)
ГМЛ 2,5 — 20 — 5,0 — 2,6
ГМЛ 4,0 — 30 — 5,0 — 3,0
ГМЛ П 6 — 9 — 5,1 — 3,5 — 2,5-6,0
ГМЛ 6,0 — 30 — 6,0 — 4,0
ГМЛП 10 — 10 — 6,5 — 4,5 — 6,0-10,5
ГМЛ 10 — 30 — 8,0 — 5,0
ГМЛП 16 — 11 — 8,1 — 5,5 — 12-18
ГМЛ 16 — 30 — 9,0 — 6,0
ГМЛП 25 — 13 — 9,7 — 6,5 — 20-24


Как обжимать
Вот тут и начинаются заковырки. По «букварю» правильным считается гексагональный обжим, но он чувствителен к применяемым гильзам/кабелям. Там жесткое соответствие ГОСТ или DIN. Соответственно обжав ГОСТ-гильзой ТУ-кабель, то результат скорее всего не удовлетворит. Клиновидный обжим (как у ПК-16(у)) «прощает» некоторые несоответствия, и, соответственно, «любителю» труднее ошибиться.
Скручивать или не скручивать перед обжимом? Для себя я решил, что не скручивать. Далее попробую это подтвердить.
И вот он — апофеоз. Сколько и каких жил в какую гильзу запихать и каким размером губок опрессовать.
Еще чуток информации. Соответствие сечение жилы (мм2) и диаметра (мм)
1,5 — 1,38
2,5 — 1,78
4,0 — 2,26
6,0 — 2,76
10,0 — 3,57
16,0 — 4,51

Update: Немного геометрии…
Внешний диаметр (мм) / диаметр «пустоты» между жилами:
3х1.5 — 2,98
3х2.5 — 3,84
4х1.5 — 3,33 / 0,57
4х2.5 — 4,30 / 0,74

Опять же, в паутине считается, что гильзу необходимо набивать жилами «под завязку» используя плоскогубцы, т.е. запихнув в гильзу необходимые жилы, добавлять к ним «холостые», сечением меньше. Рискну предположить, что это справедливо для гексагонального обжима. Там и жилы, и гильза сдавливаются равномерно, и действительно, на выходе мы получаем монолит. С клиновидным же обжимом основная сила деформации приходится на «клин» гильзы и те жилы, которые оказались непосредственно под ним.
Основные изыскания проводились по обжиму жил сечением 2,5мм2 в количестве 2-4шт. Вообще достаточно одной точки обжима, по середине. Но, в научных целях, производился в двух точках, по краям, причем даже со сдвигом матрицы. Далее гильза пилилась вдоль и разжималась. Размер губок указывается по DIN меткам.
Ну, поехали…

Обжим 2 жилы 2,5мм2 в гильзе П6 матрица 2,5





Полный провал! Толшина жил составила всего 0,7мм. Гильза тоже чуть жива.
Обжим 2 жилы 2,5мм2 в гильзе П6 матрица 6
Тут чуть схалтурил, с одной стороны 2×2,5мм2, а с другой добавлена жила 1,5мм2









Несмотря на «забитую» с одной стороны гильзу все же видны просветы. Полторашка расплюшилась до 0,7мм. Да и трапеция гильзы на этом обжиме превратилась практически в фольгу. А там, где просто две жилы на 2,5мм2, считаю, что все хорошо.
Обжим 3 жилы 2,5мм2 в гильзе П10 матрицей 6
Матрица 6 была выбрана исходя из примерного соответствия диаметров ГМЛ6 и ГПЛ-П10.








Ну что же, пара жил по краям, утончились до толшины 1,2-1,3мм, что не есть гуд.
Обжим 4 жилы 2,5мм2 в гильзе П10 матрицей 10







Что-то не очень хорошо с одной жилой. Три оставшиеся — вполне хорошо.
Update: Обжим 3 жилы 2,5мм2 в гильзе П10 матрица 10Упустил данный вариант — дополняю…

На просвет…

В гильзе…

Боковая жила — деформация от контакта со средней жилой…

Деформация от контакта боковой жилы с гильзой

Попытка показать контакт средней жилы (знаний в макросъемке не хватило((()

Другая боковая жила — мутно, но зато видны деформации при контакте с гильзой и со средней жилой

Деформации на гильзе

Итоги
Я думаю, что теперь становится понятно, почему нельзя скручивать жилы перед опрессовкой. До какой степени и какую жилу передавит никому не известно. Я считаю, что и жилы следует располагать в гильзе без перехлестов. По поводу уплотнения гильзы до отказа тоже как-то сомнительно, так же из-за опасности передавливания жилы. Просветы в гильзе скорее всего тоже допустимы. По сути гильза получается аналогом пружинного клеммника, где роль пружины и контактной площадки как раз и заменяет сама гильза. Соответственно в клеммнике: жила — контактная площадка — жила, а в гильзе: жила — гильза — жила. Оптимальнее всего «набивать» гильзу жилами суммарным сечения ближе к верхнему допуску производителя. Тогда получается симбиоз контактов между жилами и гильзой. В итоге можно сказать, что результаты вполне совпали с рекомендациями производителя, как по суммарному сечению гильзы, так и по выбору матрицы опрессовки. Ну и наконец:
  • 2 жилы 2,5мм2 обжимаем в ГМЛ-П6 матрицей 6.
  • 3 жилы 2,5мм2 обжимаем в ГМЛ-П10 матрицей 10.
  • 4 жилы 2,5мм2 обжимаем в ГМЛ-П10 матрицей 10, стараясь чтобы жилы не перехлестывались.

Жду конструктивной критики…

Правильная опрессовка проводов: 4 вида


Какие бывают гильзы для опрессовки проводов

Существует несколько разновидностей качественных и надежных соединений проводников между собой. Одним из таких, является соединение (обжим) проводников или кабеля при помощи гильз.

Виды гильз:

  • Гильза из меди;
  • Обжим для разных видов металлов;
  • Изолированная соединительная трубка.

Гильзы, изготовленные из меди, предназначены только для соединения только медных кабельных жил. Техническое обозначение данных гильз (ГМ). Стоит отметить, что для алюминиевых проводников, изготавливаются гильзы из алюминия.

Для соединения проводов работающих в агрессивной среде, используют луженые медные трубки. Обозначаются данные изделия (ГМЛ).

Обратите внимание! При соединении алюминиевого кабеля с медной гильзой, проводит к быстрому образованию оксида, который нарушает контакт между металлами.

Бывают ситуации, когда необходимо соединить два провода с жилами из разных материалов. Специально для этих целей, разработаны гильзы, которые сварены из двух различных металлов (медь и алюминий).

Согласно техническим характеристикам, данные обжимы оснащены ограничителем, который обеспечивает равномерное заведение проводов в гильзу. Стоит отметить, что данные металлы, отличаются сопротивлением. Поэтому часть (ГАМ) гильзы из алюминия толще, чем медная.

Одним из продуктов инновационных технологий, являются изолированные трубки. По техническим характеристикам данные устройства являются лужеными медными трубками, которые помещены в трубку из ПВХ – пластиката. При обжиме, изоляция не разрушается.

Пресс-клещи для опрессовки гильз: характеристики

Медная или алюминиевая гильза, является переходником, поэтому при недостаточном контакте, увеличивается сопротивление в месте соединения. Снизить данное сопротивление до минимума, при этом увеличить площадь контакта проводников с гильзой можно при помощи специальных пресс-клещей.

Основные элементы устройства:

  • Матрица;
  • Пуансон.

Стоит отметить, что в зависимости от назначения, пресс клещи делят на два вида. С ручным приводом и гидравлическим. Ручные клещи подходят для обжимки проводов небольшого сечения. Гидравлический инструмент применяют для соединения кабелей с большим сечением.

Обратите внимание! Клещи с ручным приводом, оснащены храповым механизмом, который срабатывает только при прохождении клещами полного цикла обжима. Таким образом, достигается качественное и надежное соединение (обжим).

На сегодняшний день, самыми распространенными являются клещи (опрессовщик) с маркировкой ПК – 15 КВТ. Данное устройство предназначено для опрессовки гильз сечение которых варьируется в пределах от 1,5 до 16 мм2.

Качественная работа клещей, определяется правильным подбором матрицы и пуансона относительно сечению гильзы. Важно понимать, что сильное сжатие или его недостаток приводят к некачественному контакту.

Для корректности работы с клещами и правильности подбора матрицы, на устройстве нанесена маркировка, соответствующая определенному сечению гильзы. Длинные рукоятки устройства, позволяют работать без лишних усилий.

Обжим проводов: распространенные ошибки

Многие начинающие электрики или лица, не владеющие информацией в области электромонтажа, зачастую допускают ряд ошибок, которые влияют на последующую работу всей электрической схемы.

Ошибки при монтаже:

  • Сечение гильзы меньше сечения кабеля;
  • Гильза большего сечения;
  • Экономия;
  • Обжим без использования клещей.

Приобретая обжимы (гильзы), многие не учитывают такой важный фактор, как сечение кабеля. Поэтому после покупки обжимной гильзы или гильз, выясняется, что ее сечение меньше чем сечение провода.

Главная ошибка, которая допускается в данном случае, это уменьшение площади сечения кабеля, что совершенно не допустимо. Связано это с тем, что в месте соединения проводов, возрастает сопротивление, которое приводит к нагреву жил при работе. И если к данной сети подключить устройство с большей мощностью, провод может просто отгореть и привести к КЗ.

Обратите внимание! Если в наличии обжимной соединитель (гильза) несоответствующего размера, то соединение лучше произвести при помощи клеммников.

Использование гильз с большим сечением, не позволит добиться качественного и надежного контакта. Важно понимать, что при данном соединении, уменьшается и механическая прочность.

В целях экономии на соединительных элементах, многие разделяют одну гильзу на несколько частей, чем соответственно увеличивают сопротивление.

Правилами прописано, что опрессовка гильз обязательно должна производиться только специальным инструментом в виде пресс клещей. Поэтому молоток или пассатижи совершенно не подходят для этой работы.

Связано это с тем, используя молоток, можно повредить гильзу, а сжатия гильзы пассатижами недостаточно для качественного контакта.

Соединение проводов опрессовкой в распределительной коробке

В качестве соединителей для проводников в распаечных коробках частного дома или квартиры, отличным вариантом будет использование гильз. Но при проведении данных работ, следует обратить внимание, как на безопасность, так и на практическую составляющую.

Инструмент для работы:

  • Пассатижи;
  • Строительный или канцелярский нож;
  • Пресс клещи.

В первую очередь, необходимо подготовить для соединения провода. Для этого, используя нож, зачищаем их на дли соответствующую длине одной стороны гильзы.

Важно понимать, что в дальнейшем, проводка может быть дополнена проводниками или измениться подключение, концы проводников оставьте длиной от 15 до 20 см. Таким образом можно будет отсоединить установленную гильзу с проводами, зачистить их и произвести новое подключение.

После того, как провода подготовлены, распределяем их согласно цветовой маркировке и приступаем к подключению. Для этого, с одной стороны заводим в гильзу провода. Проследите за тем, чтобы изоляция проводников не попала в гильзу.

После этого, используя пресс-клещи производим обжим. Будьте внимательны при обжиме и убедитесь в том, что маркировка матрицы при помощи, которой производится обжим, соответствует сечению гильзы.

Для осуществления качественного контакта, гильзу опрессовывают в нескольких местах. После опрессовки, необходимо заизолировать соединение. Для этого можно использовать изоленту или термоусадочную трубку. Таким образом, производится опрессовка всех проводов.

Соединение проводов гильзой (видео)

Если в качестве соединительных элементов в проводке вы решили использовать гильзы, то данная информация позволит вам не только правильно выбрать подходящие изделия, но и осуществить правильное соединение проводов без привлечения специалиста в области электрики.

ViaBlue Speaker Wire Медные обжимные гильзы

Позолоченные медные обжимные втулки ViaBlue
   •  Позолоченные 99,99% бескислородной меди с защитным кольцом из черного ПВХ
   •  Добавляет защиту от окисления на зачищенных концах проводов динамиков разъемы с установочными винтами.
   •  Черный воротник из ПВХ: обеспечивает более аккуратный вид и защищает от шорт.
   •  Позволяет более крупным проводникам AWG подключаться к большему количеству разъемов для динамиков: после обжима диаметр становится меньше
   •  Хорошо работает с разъемами для динамиков ViaBlue / WBT или другими разъемами с установочными винтами на той же стороне с кабелем 12-2P 12AWG
   •   Продается поштучно

Обжимная втулка Медная трубка Хомут из ПВХ Длина Подходит для проводов
ID Внешний диаметр ID Внешний диаметр Медь Комбинезон Макс. Прочее
4 мм 2 0.109 дюймов 0,125 дюйма 0,186 дюйма 0,217″ 0,710″ 1,030″ 12/1
6 мм 2 0,135 дюйма 0,155″ 0,230 дюйма 0,275 дюйма 0,710″ 1,036″ 10/1 14/2
10 мм 2 0.175 дюймов 0,194″ 0,270″ 0,325 дюйма 0,710″ 1,056″ 7/1 12/2

Окончательный размер обжима будет зависеть от того, какой тип обжимного инструмента вы будете использовать. Модные инструменты НЕ требуются. Мы использовали многоцелевой обжимной/стриппер. Эти инструменты различаются по функциям от MFG к MFG. Функция, которую вы будете искать, будет похожа на эту картинку инструмента.Цель состоит в том, чтобы получить форму полумесяца на одной стороне гофрированного рукава. Это позволит сохранить максимальную площадь контакта с разъемом динамика. Другая сторона обжима не важна, так как она будет соприкасаться с установочными винтами в динамике.

При использовании обжимной втулки рекомендуется снять прибл. 1 дюйм изоляции провода динамика. Выполните пробную посадку, чтобы убедиться, что у вас достаточно проводника, чтобы заполнить разъем динамика, а затем обжать медную обжимную втулку.Наконец, обрежьте столько проводника, чтобы обжимная втулка полностью вошла в разъем. Таким образом, у вас будет максимальная площадь контакта в соединителе, даже если обжимная втулка будет немного короткой. Обжимную втулку также можно обрезать после опрессовки, если она слишком длинная.

Кабельные обжимные втулки и наконечники | Зажимы для тросов Mil-Spec

Обжимные втулки имеют несколько разных названий: кабельные наконечники, кабельные обжимные втулки. Какой бы термин вы ни предпочли, они выполняют две основные функции стальных канатов.С их помощью можно соединить петли и сформировать ушко в проволоке. Другие обжимные втулки используются в качестве стопора на конце линии, закрепляя линию и предотвращая прохождение ее конца через другие материалы.

US Rigging предлагает обжимные втулки американского производства, разработанные в соответствии с высокими стандартами и правилами техники безопасности.

Что такое обжимка?

Обжимка — это процесс, при котором заканчивается трос, либо путем создания петли с проушиной, либо путем простого добавления точки остановки на тросе.Обжимной рукав используется для связывания/сращивания петли на шнуре или удержания конца шнура от прохождения за фиксированную точку.

Каковы функции различных типов обжимных муфт и кабельных наконечников?

Существует две основные категории обжимных втулок: овальные втулки и стопорные втулки. Овальные втулки имеют форму яйца или песочных часов и предназначены для установки проушин в трос. Стопорные втулки действуют больше как болты, создавая критический конец троса, не требуя применения петли.

Что такое стопорная втулка?

Стопорные рукава иногда также называют пуговицами или рукавами с пуговицами. Стопорная втулка обычно представляет собой втулку круглой формы, которая прикрепляется к концу троса. Он закрепляет линию подобно тому, как болт закрепляет гайку или винт. Это создает точку заделки на конце веревки и предотвратит проскальзывание конца веревки через зазоры и отверстия в других материалах. Упорные втулки не так прочны, как овальные втулки, но представляют собой более простой способ обжатия шнура, поскольку они не требуют образования петли или проушины на леске.Наши стопорные втулки перестанут изнашиваться и станут более надежной альтернативой проволочным зажимам и коушам.

Характеристики стопорных втулок:

  • Предотвращение износа
  • Создан для простой обжимки
  • Часто можно легко установить вручную
  • Альтернатива проволочным зажимам и коушам
  • Доступен в исполнении из алюминия, меди и цинка
  • Создание точки остановки на тросе без проушины

Что такое овальные рукава?

Овал — это стандартная обжимная втулка яйцевидной формы, предназначенная для связывания конца стального троса в петлю.В US Rigging наши обжимные втулки из нержавеющей стали имеют классическую овальную форму. Поскольку они изготовлены из нержавеющей стали, эти втулки обладают наибольшей устойчивостью к коррозии.

Характеристики овальных рукавов:

  • Прочнее, чем стопорные втулки
  • Используется для некритичных приложений
  • Изготовлен из коррозионностойкой нержавеющей стали
  • Предназначен для связывания проушины на тросе

Что такое дуплексные рукава?

Дуплексные втулки

чаще называют втулками в виде песочных часов или двойными втулками, и, как и овальные втулки, они предназначены для связывания проушин в тросах.Это самые гладкие кабельные обжимные гильзы, и, как следует из названия, они выполнены в форме песочных часов. Наши дуплексные втулки доступны с цинковым или луженым покрытием для повышения устойчивости к коррозии, а также из меди или алюминия. Алюминиевые дуплексные рукава выпускаются в нескольких различных вариантах.

Характеристики дуплексных рукавов:

  • Прочнее, чем стопорные втулки
  • Самые гладкие кабельные обжимные гильзы
  • Доступен в исполнении из алюминия или меди
  • Используется для некритичных приложений
  • Доступен с покрытием для защиты от коррозии
  • Предназначен для связывания проушины на тросе

Какой материал лучше всего подходит для обжимных втулок?

При выборе обжимной муфты вам необходимо учитывать, какой тип проволочного каната вы собираетесь использовать, и где будет использоваться муфта: внутри или снаружи помещений.Первое, что необходимо упомянуть, это то, что алюминиевые втулки не рекомендуется использовать с алюминиевыми проводами, так как эти два материала могут вступать в химическую реакцию вместе, вызывая коррозию. В противном случае алюминий и медь являются наиболее экономичным выбором материалов. Когда на обжимку добавляется цинковое или луженое покрытие, это может предотвратить коррозию.

Особенности медных обжимок:

  • Экономичный материал
  • Подходит для использования внутри помещений
  • Хорошо держится при сильных ударных нагрузках
  • Оловянное или цинковое покрытие повышает устойчивость к коррозии

Особенности алюминиевых обжимок:

  • Подходит для использования внутри помещений
  • Самый экономичный материал
  • Не следует использовать с проволокой из нержавеющей стали
  • Оловянное или цинковое покрытие повышает устойчивость к коррозии

Особенности обжимки из нержавеющей стали

  • Устойчивость к коррозии
  • Подходит для использования внутри и вне помещений
  • Выдерживает сложные условия
  • Может использоваться с проволокой из оцинкованной стали или нержавеющей стали

Кто занимается такелажем в США?

US Rigging — производитель и главный дистрибьютор альпинистских канатов, средств защиты от падения и промышленного такелажного оборудования, расположенный в Санта-Ана, Калифорния.Эта компания, базирующаяся в округе Ориндж, гордится тем, что поставляет продукцию американского производства, заботясь о безопасности и обслуживании. Компания US Rigging имеет более чем 40-летний опыт работы и известна высоким качеством работы.

US Rigging предлагает широкий выбор обжимных втулок различной формы. Эти кабельные наконечники изготавливаются из различных материалов с цинковым или луженым покрытием для повышения устойчивости к коррозии и износу в зависимости от погодных условий. Можно с уверенностью сказать, что у нас, вероятно, есть все, что вам может понадобиться в плане обжимных втулок.

US Rigging стремится к совершенству в обслуживании и предоставляет нашим клиентам лучшие такелажные изделия на рынке.

VEVOR 36-дюймовый ручной обжимной инструмент для обжима троса для троса Емкость 3/4-дюймового рукава

Все товары поставляются бесплатно; часть удаленного места требует дополнительных сборов за доставку; отсутствие таможенных сборов.

Сроки доставки

Примечание: время доставки зависит от COVID-19, и время доставки грузов будет задержано на 3 дня! Спасибо за понимание!

Мы используем UPS Ground, DHL Ground, GLS для доставки ваших заказов.

UPS Ground: Время доставки 2-6 рабочих дней.

DHL Ground: Время доставки 2-6 рабочих дней.

GLS: время доставки 2-6 рабочих дней.

DHL Тяжелые грузы: время доставки 5-10 рабочих дней.

ДНИ ДОСТАВКИ: 2-6 ДНЕЙ (2-6 ДНЕЙ ДЛЯ 99% ЕС)

24 ЧАСА ДОСТАВКА

ДОСТАВКА ИЗ Jenec & Boulevard

О модификации

После оплаты сообщите нам по телефону или Электронная почта.И если какие-либо изменения необходимы, прежде чем мы отправим вашу посылку.

Клиент будет нести ответственность за все дополнительные расходы, связанные с изменением адреса, если контакт будет сделан после того, как товар был отправлен.

Международная закупка

Импортные пошлины, налоги и сборы не включены в стоимость товара или стоимость доставки. Покупатель должен нести ответственность за эти расходы.

Правила возврата

Добро пожаловать на страницу правил возврата на нашем сайте.Все товары на нашем сайте почему-то возвращаются бесплатно в течение 30 дней! Ниже приведена спецификация наших правил возврата.

Претензия

Наша политика возврата на сайте подходит для нашего официального сайта, но мы не несем ответственности за другой сайт, который продает наш бренд VEVOR.

Условия бесплатного возврата:

Прибыл поврежден

Если ваш продукт поврежден в пути, это наша обязанность, за исключением человеческого ущерба. Когда ваш продукт сломан, вам необходимо отправить нам фотографии сломанного продукта.

Деталь отсутствует

Если детали вашего продукта отсутствуют, мы можем выслать вам запасные части или сначала вернуть вам деньги. Если детали вашего продукта нарушают работу вашего продукта, вы не можете отремонтировать его самостоятельно или найти местного технического специалиста, и мы рассмотрим замена нового элемента для вас.

Отправлен не тот товар

Если вы получили товар, который не соответствует заказу, вы можете отправить нам фотографии товара; мы сделаем возврат услуг для вас.

Не работает или неисправен

Когда вы получаете продукт, который не работает, вы можете обратиться в нашу службу поддержки за помощью в решении проблемы, и мы дадим вам соответствующий технический ответ. Если он все еще не работает, вы можете запросить возврат.

Когда вы получаете дефектный продукт, вы можете обратиться в нашу службу поддержки клиентов за технической помощью или решением. Если вы можете отремонтировать его самостоятельно или в местном магазине, мы предоставим компенсацию.

Условия, не совместимые с бесплатным возвратом:

Прибыл слишком поздно

Если вы долго ждали товар и не хотите его, мы искренне извиняемся за ситуацию.Поскольку наши продукты предназначены для тяжелых условий эксплуатации, время обработки больше, чем у легкой упаковки.

Если товар распродан, и вы получили его слишком поздно, мы можем компенсировать вам, например, код купона или частичное возмещение.

Не хочу

Если вы уже получили товар, но передумали и больше не хотите, и если вы заказали его по ошибке, передумали или цена изменилась, вы не можете вернуть и возврат.

Не соответствует описанию

Если вы получили товар, который не соответствует описанию или изображению товара, вы можете отправить нам отзыв.В зависимости от конкретной причины мы решим, следует ли вернуть стоимость доставки.

Непохоже на оригинал

Как бренд премиум-класса, работающий уже 8 лет, все наши продукты являются совершенно новыми, и вы также можете искать их на других платформах.

Нет руководства или нестандартное руководство

Когда вы получаете дефектный продукт, вы можете сначала связаться с нашей службой поддержки клиентов по электронной почте; Мы вышлем вам видео или текстовое руководство по установке.

Не подходит

Если размер полученного вами продукта не подходит, вы можете сначала связаться с нами, чтобы предоставить подходящее решение по причине, вызванной нами.


Условия, несовместимые с возвратом:

Товар был неправильно загрязнен, и мы не несем за это ответственности.

Товар был поврежден из-за вашего неправильного использования, и мы не несем за это ответственности.

Как вернуть оригинальный товар?

Если вы хотите вернуть оригинальные товары, свяжитесь с нами. Мы предоставим вам обратный адрес, а затем свяжемся с курьерской компанией для доставки товара.

Какова стоимость обратной доставки?

В отношении стоимости доставки возвратов см. приведенные выше правила. Если ваше условие возврата относится к бесплатному возврату, мы оплатим вам стоимость обратной доставки, в противном случае вы оплачиваете стоимость доставки.

Запатентованные кабельные зажимы с С-образными втулками

Втулки ответвительные для медных проводников сечением 6-300 мм², изготовлены из меди 99,95%.

С разветвительной муфтой типа C для сращивания и разветвления заземляющих проводов, используемых, например, в электроустановках. подземные сети заземления и другие приложения для заземления и выравнивания потенциалов. Обжим C-образных гильз осуществляется с помощью механических, ручных, аккумуляторных и/или сменных гидравлических обжимных инструментов Elpress, что обеспечивает простоту и скорость работы. Изделия проходят испытания на короткое замыкание в соответствии со стандартом IEC 61238-1

.
Маркировка
На маркировке указан логотип

Elpress, а также номер штампа.На другой стороне втулки C указан размер подходящей медной проволоки и общая площадь. Когда с помощью подходящего инструмента выполнен соответствующий обжим, обжимные матрицы Elpress оставляют отпечаток на втулке, чтобы впоследствии можно было проверить все соединения.
В инструментах имеется встроенная система полного закрытия, обеспечивающая завершение всего процесса опрессовки, что является необходимым условием для профессиональной и качественной работы.

Запатентованное решение

Все ответвительные втулки Elpress основаны на запатентованном решении предыдущей втулки C89.Решение заключается в том, что края гильзы перекрываются после выполнения контактной обжимки. Это запатентованное решение позволяет использовать несколько комбинаций соединений в одном и том же рукаве.

Обновленная программа 2018

Осенью 2018 года программа была обновлена ​​рукавами С, где количество рукавов сократилось с 41 до сегодняшнего числа 8 рукавов. Количество матриц, необходимых для опрессовки контактов, также было уменьшено (BC16, BC11 и BC4 удалены). Втулки C6-10, C16-25, C25-50 (ранее C89) и C50-70 имеют луженое покрытие и внешний вид отличаются от других наших C-образных втулок.

Щелкните здесь, чтобы получить информацию о наших С-образных муфтах

обжимных муфт, устанавливаемых на горячую/нейтральную электропроводку в жилых помещениях

Я понимаю, что обжимные втулки указаны для заземляющих соединений,
, но я заменяю некоторые розетки в своем доме 70-х годов
и обнаружил, что неизолированные обжимные втулки с лентой
использовались для создания косичек на розетках. коробки.
человек снял изоляцию, чтобы обнажить медь на 6 дюймов ниже
одного провода, и обжал другой кабель/провод в коробке
.. Итак, в обжиме два провода, при этом
один провод продолжается на косичку.
Насколько я понимаю, неизолированные обжимные гильзы
на горячую/нейтральную (даже с лентой) не являются
одобренным методом. Забавно на это смотреть, потому что там
всего два провода в обжиме, видно как провода
в некоторых не соприкасаются… так что обжимная гильза
пропускала ток, что плохо.
Навел меня на ту же проблему с обжимными гильзами
на заземление.контакт между проводами не гарантируется
(особенно с плоскогубцами). Я полагаю, что одобренное обжимное соединение
должно требовать контакта между проводами (например,
, который вы получаете с проволочной гайкой.
Кто-нибудь знает, было ли использование обжимных гильз и ленты на горячем / нейтральном
обычным явлением в 70-х? Я предполагаю, что это это было просто поведение
какого-то местного электрика
Хотя это странно.Вы могли бы подумать, что заземление
должно быть таким же прочным, как и любое горячее/нейтральное соединение (например,
рассчитано на такие же токи в наши дни)….поэтому NEC должен считать
прочным разъемом (обжимной гильзой). так что теоретически
единственная проблема будет заключаться в ленте в качестве изоляции.
-лев

Уведомлять меня об ответах на мои сообщения Опубликовать ответ

 Показать цитируемый текст

Обжимные рукава с лентой когда-то были довольно распространены в некоторых регионах.Им следует не будет проблемой, если правильно обжать и изолировать, но я думаю, что некоторые из них были установлен без надлежащего кримпера. Мы всегда надежно скручивали провода перед обжимом и использовал специальный обжимной инструмент с тремя зубцами, который обжимал одинаково вокруг рукава.
Дон Янг

Уведомлять меня об ответах на мои сообщения Опубликовать ответ

 Показать цитируемый текст

это обычная практика, просто убедитесь, что провода скручены желательно обжать, если не по крайней мере скрутить провода.в участок оголенного провода. Я видел, как эти связи без поворота сгорают провода делают действительно большой беспорядок. соединения на вашем горячем и нутральные провода гораздо важнее земли. если они незакрепленные (плохие) они могут вызвать пожар. рыхлая или плохая земля может оказаться под определенные условия могут привести к поражению электрическим током

Уведомлять меня об ответах на мои сообщения Опубликовать ответ

спасибо за ответы, Дон и Сим.Мне удалось найти дополнительную информацию в Интернете.
Да, похоже, это было более распространено раньше 70-е годы.
Очевидно, они широко известны как зажимы Бьюкенена. название первого производителя.
Ideal все еще производит их, и они внесены в список UL для 600 В, поэтому, поскольку они внесены в список UL, NEC 110.14b, похоже, разрешить их даже на горячую / нейтральную даже сегодня. (с соответствующим изоляция… т.е. лучше проводов)
Но ключ в правильном обжимном инструменте (Ideal c-24 обжимной инструмент, например, хотя это инструмент стоимостью 50-75 долларов)
У меня есть только 2-точечный обжим..похоже сделано с помощью обжимного инструмента плоскогубцы. Очевидно, 4-точечные обжимы это то, что вам нужно в настоящее время для соединения, внесенного в список UL.
Гильзы из плакированной стали явно Хорошо, и у них также есть медные втулки.
Ideal также производит изоляционные колпачки, которые надеваются на них так, вам не нужно записывать. Это сделало бы соблюдение правила изоляции легко/последовательно.
Я думаю, проблема с лентой — это единственная проблема со старыми вещами: механическая и электрическая надежность.
Так что, кажется, я мог бы оставить их как есть, если я заменю лента может быть.От некоторых я уже избавился, перейдя на использование сквозные соединения на выходах вместо пигтейлов.
А вот оригинальные обжимки там довольно убогие. Двухточечные обжимки, на некоторых нет контакта провод к проводу. Хотя связь выглядит довольно солидно (стальная гильза).
Я не уверен, что они действительно экономят место по сравнению с компактным проводом гайки… как только у вас есть соответствующая изоляция на них. я подумал Я мог бы заменить их. потому что если я их отрежу, у меня останется красивая уверенные провода … они могут быть компактными для создания новых косичек, которые иметь лучшие кривые.
-лев

Уведомлять меня об ответах на мои сообщения Опубликовать ответ

 Показать цитируемый текст

обжимной ствол сам по себе важен и не буду их использовать, я буду использовать проволочную гайку перед буханоном.идеальные извитости лучший способ пойти.

Уведомлять меня об ответах на мои сообщения Опубликовать ответ

Хронология сайта

  • Защита от наводнений в помещении

  • У нас сломался шланг холодной воды к стиральной машине, и он всю ночь не работал….
  • следующий в
  • Схемы ИБП

  • Если бы я хотел иметь несколько розеток в своем доме на ИБП и не хотел бы покупать…
  • последнее обновление в
  • Установка душевой кабины

  • Я купил душевую кабину Stanley, но боковые стороны задней панели неровные.Что…
  • последнее сообщение в
  • FreeSat.

  • Имейте 1-метровую спутниковую антенну и ротатор.Мало используется в наши дни. Последний раз…
  • новейший сайт в

Как выбрать и использовать обжимные втулки

Обжимные втулки для сборок стальных тросов — одна из наиболее часто используемых функций такелажа для легких условий эксплуатации. Посмотрите наше видео, чтобы узнать все, что вам нужно знать, чтобы безопасно и правильно обжать рукава для вашего следующего применения.

Чтобы получить текстовую и графическую версию этой информации, продолжайте читать.

Штампованные втулки для песочных часов прочнее, экономичнее и не требуют технического обслуживания или повторной затяжки гаек в будущем. Они также более обтекаемые, чем зажимы для тросов.

Когда речь идет о такелажных изделиях, обжимка относится к процессу использования инструмента или машины для приложения силы к втулке или наконечнику. Благодаря этому процессу рукав сжимается на участке кабеля и вокруг него.

Форма кабеля не идеально круглая и состоит из нескольких жил проволоки.

7×19 относится к кабелю с шестью внешними жилами, окружающими центральную жилу, которая считается седьмой. Каждая прядь состоит из 19 меньших проволок.

Если присмотреться, то можно увидеть V-образную область между прядями. Это называется «долиной».

Алюминий мягкий. При сжатии обжимным инструментом он будет вдавливаться в желоба кабеля, фиксируя алюминиевую втулку на месте.

Создание обжатой кабельной сборки

Сделайте проушину, пропустив кабель через втулку и согнув его вдвое.

Перед обжимкой убедитесь, что «обрезанный конец» троса выступает на длину не менее 2 диаметров троса. Это обеспечит полный контакт с кабелем, когда втулка расширяется во время обжатия.

Поместите втулку в кулачки инструмента.

Обратите внимание на правильную ориентацию полости обжимного инструмента с алюминиевой втулкой.

Рукав всегда должен быть выровнен вертикально и никогда не должен располагаться горизонтально.

Установив втулку в правильное положение, сделайте первую обжимку, сжав рукоятки обжимного инструмента, пока губки полностью не сомкнутся.

Для каждого размера втулки необходимо выполнить определенное количество обжимных обжимов.

В случае этой втулки ¼ дюйма требуется 4 обжима.

Не забудьте оставить небольшое пространство между каждым из зажимов. Готовая сборка должна выглядеть так, как показано на рисунке.

Обжимки на втулку

Втулки разных размеров требуют разного количества обжимок.

Для размеров втулок 1/16″ и 3/32″ требуются 2 обжимки.

Для размеров втулок 1/8″ и 5/32″ требуется 3 обжимки.

Для втулок 3/16 дюйма и ¼ дюйма требуется 4 обжимки.

Для втулок 5/16″ и 3/8″ требуется 5 кулачков.

Последовательность обжатия

При выполнении нескольких обжимок важно соблюдать правильную последовательность для каждого размера втулки.

На приведенную здесь схему можно ссылаться для последовательностей обжатия втулок разных размеров

=»активы>

Используя соответствующую полость манометра, наденьте манометр на втулку.

Если датчик свободно вращается вокруг области обжимки, значит, все сделано правильно.

Если щуп не скользит по области обжимного обжима, используйте инструмент для обжатия еще раз, чтобы убедиться, что втулка полностью сжата.

Эффективность завершения

При правильной обжимке прочность этого конца составляет 90% прочности кабеля на разрыв.

Кабель с виниловым покрытием

Для кабеля с виниловым покрытием никогда не рекомендуется обжимать наружную часть винилового покрытия. Это сделает гораздо более слабое завершение.

Рекомендуется отрезать винил достаточно далеко, чтобы убедиться, что муфта непосредственно соприкасается с кабелем.

Стык внахлестку

Используя тот же метод обжатия, можно выполнить соединение внахлестку двух отрезков кабеля.

Не забудьте оставить небольшой участок между рукавами.

Выдвиньте конец кабеля за внешний край муфты не менее чем на 2 диаметра кабеля.

На одну втулку требуется столько же обжимных кромок, сколько требуется при изготовлении петли с проушиной.

E-Rigging также включает цинково-медные втулки для песочных часов, которые рекомендуются для кабеля из нержавеющей стали.

=»активы>

Важно отметить, что алюминиевые втулки НЕ рекомендуются для кабелей из нержавеющей стали из-за возможности коррозии алюминия при контакте с нержавеющей сталью.Со временем это может привести к ослаблению контакта между муфтой и кабелем и сделать сборку небезопасной.

Подъем, потолочный подъем и подвеска

Правильно установленные алюминиевые и медные дуплексные втулки уже много лет успешно используются для подвешивания потолочного оборудования в различных отраслях промышленности, таких как такелаж, сельское хозяйство, судостроение и строительство. Крайне важно следовать процедурам обжатия, установленным производителем, и проверять обжим с помощью калибра «проходит/не проходит» перед использованием.Для критически важных грузоподъемных операций рекомендуется, чтобы квалифицированный специалист разработал, испытал на разрыв и утвердил сборку для предполагаемого использования. Процесс изготовления и запас прочности должны быть приняты во внимание для предполагаемого применения. Особенно следует избегать ударных нагрузок для этих типов сборных узлов, но медные втулки более устойчивы к проскальзыванию кабеля, чем алюминиевые втулки в условиях ударных нагрузок.

В E-Rigging мы предлагаем ручные обжимные прессы марки Tyler Tool.

Есть 5 размеров. Все размеры имеют кованые головки, порошковое покрытие и прочные резиновые ручки.

14-дюймовый инструмент обжимает втулки размером 1/16, 3/32 и 1/8 дюйма. 24-дюймовый инструмент обжимает втулки 1/16, 3/32, 1/8, 5/32 и 3/16. Настольный обжимной станок обжимает втулки 1/16, 3/32, 1/8, 5/32 и 3/16, как и 24-дюймовый инструмент.

Мы надеемся, что это ответило на некоторые из ваших вопросов об обжимных втулках.

Мы с нетерпением ждем возможности помочь вам завершить ваш следующий проект оснастки.

=»активы>

Процесс обжима проволоки: шаг за шагом

Жгуты проводов представляют собой конфигурации проводов, объединенных в термопластическую или термореактивную оболочку для управления электрическими системами устройств и для защиты этих систем от любых условий окружающей среды, которым может подвергаться приложение. Сам жгут включает в себя набор стяжек, трубок, ремней, шнуровки, рукавов, многопарных и многожильных кабелей, коаксиальных кабелей и кабелепроводов, которые обеспечивают эффективную организацию системы электропроводки.

Жгут проводов специально содержит проводку, необходимую для питания устройств и компонентов во множестве приложений. Они широко используются почти в каждом промышленном секторе — автомобилестроении, аэрокосмической промышленности, промышленном оборудовании и машинах, ИТ и оборудовании для передачи данных, товарах длительного пользования, потребительских товарах, всех электромеханических устройствах и т. д.

Что такое обжим?

Производство и сборка жгутов проводов представляет собой многоэтапное производство, выполняемое с использованием ручных и автоматизированных процессов.Одним из важных этапов сборки жгута проводов является обжим провода. Обжим соединяет провода в жгуте, который соединяет этот провод с другим компонентом проводки или с другими проводами. Некоторые части процесса обжима могут быть автоматизированы, например, обрезка и зачистка или обжим клемм на одной или каждой стороне проводов.

Независимо от того, достигается ли это с помощью автоматизированных или ручных процессов или комбинированных процессов, обжим проводов требует правильного материала и инструментов, а также выполнения пошаговых процедур. Для обжима проводов потребуются необходимые обжимные инструменты, инструменты для зачистки проводов, обжимные клеммы, термоусадочное устройство и многожильный провод, отвечающий требованиям.

При наличии материалов и инструментов пошаговая процедура, необходимая для выполнения обжима проводов в вашем приложении, выглядит следующим образом:

1. Материал: Выбор правильного провода для приложения

Перед обжимом необходимо выбрать правильный калибр проволоки для данного применения. Это влечет за собой, во-первых, знание требований к питанию устройства, которые, во-вторых, определяют необходимый размер сечения провода, чтобы приложение жгута работало в соответствии с проектом.В производстве жгутов проводов используется много различных калибров проволоки. Диаметры калибров для проводов обозначаются стандартизированной системой измерения American Wire Gauge (AWG). Конструктивные особенности устройства должны иметь диаметр калибровочного провода, необходимый для питания приложения.

2. Выбор обжимной клеммы

Как и в случае с калибрами проводов, существует множество типов обжимных клемм на выбор. Выбор и качество обжимного соединения определяются требованиями применения устройства.При выборе терминала следует учитывать три основных фактора:

  • Требуется ли покрытие клеммы для обеспечения низкого контактного сопротивления или для защиты от коррозии, или для того и другого?
  • Требуется ли для клеммы предварительная изоляция, т. е. металлическая втулка, используемая для захвата провода?
  • Какой правильный поворотный штифт для терминала поддерживает создание соединителей?

3. Выбор обжимного инструмента

Правильный обжимной инструмент необходим для обеспечения обжима в соответствии со спецификациями.Универсального обжимного инструмента не существует, они различаются в зависимости от конструкции обжима. Следовательно, инструмент, выбранный для обжима клеммы, должен быть предназначен для обжима этой конкретной клеммы (он также должен иметь функцию храповика). Изготовитель обжимных клемм должен предоставить необходимую информацию об обжимном инструменте, необходимую для применения.

4. Изготовление обжима

После определения инструмента, клеммы и сечения провода обжимка представляет собой многоэтапный процесс, который сначала требует выбора правильной длины многожильного провода.Затем зачистите конец на длину, оставляющую примерно одну шестнадцатую дюйма (1-2 мм) выступающей после того, как провод будет вставлен в обжим.

Добавить комментарий

Ваш адрес email не будет опубликован.
