Обжать витую пару 8 жил: Обжим витой пары с описанием порядка действий и схемой

Содержание

Как обжать витую пару — Realto.ru

Сетевой кабель стал очень востребованным в период массового распространения интернета в стране. Особенно это касается изделия на 4 жилы, которое по сравнению с 8-жильным аналогом стоит дешевле и намного проще в эксплуатации. Многие провайдеры предпочитают использовать этот вариант в целях экономии. Он идеально подходит для обеспечения скорости передачи данных до 100 Мбит/с. Важным преимуществом является возможность его обжимания с помощью такого инструмента, как кремпер. Необходимость может возникнуть при объединении нескольких рабочих мест или просто ухудшении качества сигнала. Приобрести готовый кабель легко, но все же полезно знать, как обжать витую пару самостоятельно в домашних условиях.

Что нужно учесть при опрессовке

Частое извлечение вилки RJ-45 с порта Ethernet может повлечь за собой повреждение фиксации проводов в посадочных каналах коннектора. В связи с этим кабель плохо поставляет сигнал в компьютер или ноутбук, что отражается на качестве передачи данных. В таком случае целесообразно «обновить» фиксацию жил в вилке для устранения этой проблемы. Обжим может понадобиться и тогда, когда необходимо объединить несколько ПК в одну локальную сеть или подключить Смарт ТВ к интернету. Чтобы реализовать задуманное достаточно иметь под рукой сам витой кабель и инструмент, при помощи которого можно быстро опрессовать жилы. Но если кримпера нет, при грамотном подходе получится воспользоваться и подручными средствами.

Для монтажа кабеля самому вполне подойдет отвертка. В работе следует правильно руководствоваться схемой опрессовки, которая зависит от типа подключаемых устройств. Так, при обжиме интернет-кабеля, который будет соединять разные типы устройств (ПК – коммутатор, телевизор – маршрутизатор) необходимо использовать прямую схему. Перекрёстный вариант целесообразен при опрессовке жил для однотипных приборов. Но важно заметить, что современное оборудование определяет тип кабеля на автоматическом уровне, поэтому будет исправно функционировать в любом случае.

Этапы работы

Выбрав подходящую схему, можно начинать обжимать кабель интернета. Для этого необходимо проделать такие несложные действия:

  1. Снять внешнюю оболочку кабеля.
  2. Выпрямить и ровно уложить жилы, согласно длине коннектора.
  3. Обрезать при необходимости кабель до нужных размеров.
  4. Вставить в коннектор жилы, чтобы они заложились в соответствующие каналы. Внешняя изоляция витой пары должна попасть под вилку.
  5. Зажать коннектор со строгим соблюдением правильно уложенных жил.
  6. Утопить контакты в жилы кабеля при помощи отвертки.

Последнему этапу следует уделить особое внимание. Здесь важно проследить, чтобы контакты образовали одну ровную линию при их посадке. Проверить правильность выполненных действий можно при помощи специального тестера. Нужно включить прибор в режим проверки сопротивления и протестировать все жилы опрессованного кабеля. Если сопротивление отсутствует, правильно дожмите контакты до посадочных точек. Разумеется, с помощью специального инструмента делать это намного удобнее, но при грамотном подходе и отвертка станет настоящим орудием труда.

Если вы не справляетесь с подобной работой самостоятельно или хотите доверить дело специалистам, компания www.yota-system.ru придет на помощь. Здесь быстро и качественно проведут обжим витого кабеля, который прослужит вам не один год.

Обжим витой пары 8 жил от роутера. Витая пара: способы обжима, схема соединений

В сегодняшней статье я расскажу о том, как правильно обжать сетевой кабель “витая пара” и какие инструменты и аксессуары для этого понадобятся. Конечно, до сих пор встречаются умельцы, которые могут это сделать с помощью ножа и отвертки, но хороший системный администратор должен иметь определенный набор инструментов, позволяющих выполнить обжим гораздо качественнее.

Итак, мы готовы приступить к обжиму сетевого кабеля. Что нам понадобится?

1. Кабель типа витая пара пятой категории:2. Коннекторы RJ-45 (две штуки). Также для увеличения влаго- и пылезащиты контактной площадки коннектора можно использовать специальный пластиковый колпачок (но не обязательно):3. Обжимной инструмент (его еще называют обжимные клещи или ):Внешний вид инструмента может отличаться лишь некоторыми деталями, но, как правило, с его помощью можно производить обжим, используя сетевой коннектор RJ-45 и телефонный коннектор RJ-11. Кроме того, в нем имеется площадка с резаками, с помощью которых можно обрезать кабель.

4. Инструмент для снятия внешней изоляции – . Иметь его, конечно, желательно, но не обязательно, т.к. в большинстве кримперов уже есть встроенное лезвие для снятия изоляции:

Теперь нам нужно определиться со схемой обжима . Существует два варианта обжима коннектора на кабеле “витая пара”:

  • для создания прямого кабеля – используется для соединения компьютера с коммутатором;
  • для создания перекрёстного кабеля (называемого кроссовер ) – используется для соединения двух компьютеров напрямую без коммутатора, а также для соединения между собой некоторых старых моделей коммутаторов.

При создании прямого кабеля развести цвета по парам можно в соответствии с двумя стандартами: T568A и T568B . Оба эти стандарта используются при обжиме витой пары для соединения компьютера и коммутатора и абсолютно равнозначны. Однако в России более широкое распространение получил стандарт T568B .
Я покажу вам схемы обжимки прямого кабеля по обоим стандартам, но помните, что на практике чаще используется схема T568B (я ее даже сделаю более крупной).

Вариант по стандарту T568A

Вариант по стандарту T568B

При создании перекрёстного кабеля ( ) цветовая последовательность проводников будет выглядеть следующим образом:

Итак, имея перед собой схему обжима и весь необходимый инструмент, приступаем к обжимке сетевого кабеля . Необходимо выполнить следующую последовательность действий:

1. Аккуратно обрежьте конец кабеля. При этом лучше всего пользоваться резаком, встроенным в обжимные клещи.
2. Снимите с кабеля изоляцию. Это можно сделать с помощью все того же обжимного инструмента, либо с помощью стриппера:

3. Разведите и расплетите проводки:
Затем выровняйте их в один ряд, при этом соблюдая цветовую последовательность. Вам необходимо разложить провода по цветам в соответствии со стандартом T568B .

4. Обкусите проводки так, чтобы их осталось чуть больше сантиметра:
5. Вставьте проводки в разъем RJ-45. Помните, что коннектор вы должны расположить отверстием вниз и защелкой от себя:
6. Проверьте, правильно ли вы расположили проводки.
7. Убедитесь, чтобы все провода полностью вошли в разъем и уперлись в его переднюю стенку.
8. Поместите коннектор с установленной парой в обжимные клещи, затем плавно, но сильно произведите обжим:

На этом обжатие кабеля “витая пара” закончено. Хотя в статье я постарался как можно подробнее описать весь процесс, как говорится: “Лучше один раз увидеть, чем сто раз услышать”. Поэтому в завершение, предлагаю вам посмотреть видеоролик по данной теме. Видео хоть и не сопровождается словесным комментарием, но все равно наглядно демонстрирует весь процесс обжимки кабеля “витая пара” с помощью кримпера . В конце ролика автор проверяет работоспособность кабеля с помощью LAN-тестера.

На так уж важно, решили ли вы подключить свой домашний компьютер к роутеру или решили объединить все ПК в многоквартирном доме: вы будете построить компьютерную сеть, и без знаний, как и чем соединить устройства, вам не обойтись. В этой публикации будет рассказано о том, что такое «витая пара», как должен происходить правильный обжим и распиновка витой пары для различных типов устройств.

Кроме того, будет затронута тема необходимого инструмента, и как это можно сделать «на коленках» без использования специализированного инструментария.

Немного теории

Витой парой называют кабель определенного стандарта, для создания того или иного типа компьютерной сети. Он бывает экранированным (тип STP) и не экранированным (тип UTP). В зависимости от оборудования, подключаемого в сеть, и предполагаемой скорости передачи данных, используется кабель различного стандарта с 2 или 4 парами проводов.

Пропускная способность «витой пары» зависит от количества и сечения жил, а также материала, из которого они изготовлены. Проводник с четырьмя парами, в основном, используется для создания более современных сетей, со скоростью передачи данных до 1 Гбит/с.

Правильная «распиновка»

Для объединения двух устройств в одну сеть, потребуется отрезок кабеля (патч-корд), с двух сторон которого закреплены коннекторы RJ 45 (Джеки). Для построения рабочей компьютерной сети важно сделать правильную распайку или как говорят специалисты – распиновку. Применение коннекторов RJ 45 позволяет сделать патч-корд с качественным соединением проводов, не прибегая к процессу пайки.

Стандартный разъем RL45 имеет 8 контактов, к каждому из которых подходит свой проводок. Соединение проводов с разъемами делается, исходя из существующих стандартов: TIA-568A и TIA-568B.

Чаще всего, для создания 100 Мбитной сети, пользователь использует 8 жильный кабель, хотя вполне достаточно и 4 жил. Ниже будет рассмотрен обжим витой пары 8 жил.

Для объединения компьютера с коммутатором (маршрутизатором) используется прямая схема обжима витой пары, т.е. используется патч-корды,с одинаковой распиновкой на обоих концах.

На рисунке показано цветовое расположение проводов по стандарту TIA-568A

Цветовое расположение жил в коннекторе, по стандарту TIA-568B

Чтобы соединить в сеть два компьютера, пары проводов следует перекрещивать, поэтому в одном патч-корде делают: один конец по стандарту А, другой должен соответствовать стандарту B.

Схема обжима витой пары crossover (с перекрещиванием), выглядит следующим образом:

Правильное подключение 2 парного кабеля

Как уже говорилось выше, кабель, состоящий из 2 пар проводов, в подавляющем большинстве случаев используется для подключения между подъездным коммутатором провайдера и оборудованием абонента, поэтому чаще всего, для этого используется прямая схема распиновки, где оба разъема подключаются по одному из приведенных выше стандартов.

На рисунке показана прямая схема обжимки витой пары на 4 жилы.

Если, вам понадобится сделать патч-корд с перекрестной схемой подключения коннекторов (crossover), то следует просто при подсоединении второго разъема, поменять пары местами. Если вам требуется подготовить несколько рабочих мест, то специалисты компании «Системные технологии» могут произвести под планировку вашего офиса.

Инструмент для работы

Вам понадобится:

  • Кабель необходимого стандарта.
  • Разъемы RJ45 2 шт. (если вы занимаетесь этим в первый раз, то коннекторов следует взять с запасом).
  • Специальные клещи.
  • Устройство для снятия изоляции.
  • Тестер витой пары.

Так может выглядеть необходимый инструмент

Один из вариантов тестера для проверки правильности соединения жил.

Если нет специального инструмента, а вы решили самостоятельно изготовить патч-корд из кабеля витая пара, распиновка и обжим которой будет соответствовать всем стандартам, то можете заготовить инструменты, показанные на рисунке ниже. В последнем разделе этой статьи будет рассказано, как их использовать, как говорится в народе, «на коленках».

Пошаговая инструкция по обжиму сетевого кабеля

Обжим коннектора с помощью отвертки и других подручных средств

Если специальных инструментов у вас нет, и вам предстоит единоразовая работа, то покупать специальный инструмент не стоит. Можно попробовать выполнить подсоединение и крепление разъемов при помощи обычных бокорезов, ножа и отвертки.


Может получиться не очень красиво, но главное, чтобы все работало. А лучше звоните нам и мы выполним работу быстро и качественно. Работаем как по Челябинску, так и по области.

Сразу признаюсь, что я не специалист по обжиму витой пары, и у меня нет большого опыта в этом деле, но кое-что все таки знаю и умею. Мне уже не раз приходилось самому изготавливать сетевой кабель, и я даже купил специальные клещи. На самом деле, в этом нет ничего сложного. Правильно обжать витую пару сможет каждый. Правда, для этого желательно иметь специальный инструмент – кримпер.

И здесь уже возникают небольшие проблемы. Скорее всего вам нужно один раз изготовить сетевой кабель необходимой длины, и покупать для этого кримпер не очень правильно. Вы им один раз воспользуетесь, и скорее всего он вам больше не пригодится. А стоит он не копейки. Есть вариант обжать сетевой кабелю без специального инструмента. Например, с помощью отвертки. Это не очень правильно, но вполне реально. Как вариант изготовления кабеля в домашних условиях вполне может быть. Об этом я писал в статье: . А в этой инструкции я покажу, как все сделать с использованием этого самого специального инструмента.

Что касается самого кабеля витая пара, то более подробно о нем я рассказывал в статье: . Как вы уже наверное поняли из названия статьи, там я так же писал о схемах, по которым можно изготовить сетевой кабель. Все зависит от того, для каких целей вам нужен кабель. К этому вопросу мы еще вернемся, когда перейдем непосредственно к изготовлению кабеля.

Что понадобится для изготовления сетевого кабеля?

Давайте рассмотрим, какие материалы и инструменты нам понадобятся.


С набором материалов и инструментов мы разобрались. Давайте теперь выберем схему, по которой мы будем обжимать сетевой кабель. Это очень важный момент.

Выбор схемы обжима витой пары

Есть две схемы, по которым можно изготовить сетевой кабель. Давайте выясним, какой способ подойдет именно вам.


Я практически уверен, что вам нужен обычный прямой кабель. Которым вы сможете подключить свой компьютер, телевизор, игровую приставку к маршрутизатору. Или, например, соединит два роутера между собой.

Обжим сетевого кабеля (витой пары) с помощью кримпера

Со всеми нюансами мы разобрались, время переходить к самому интересному. Я буду пошагово все описывать, и конечно же показывать на фото.

1 Нам нужно снять верхнюю изоляцию с кабеля. Для этого вставляем кабель в специальное отверстие на кримпере, и круговым движением срезаем изоляцию.

Получится вот так:

2 Дальше нам нужно расплести витую пару, и выровнять проводки по схеме обжима. Я использую «Прямой обжим по схеме T568А». Фото самой схемы вы найдете выше. Обрезаем проводки, чтобы осталось примерно сантиметр, или чуть больше.

3 Выравниваем проводки, проверяем правильно ли они выставлены (по схеме) , и вставляем их в коннектор RJ-45. Коннектор нужно держать защелкой к низу. Как на фото ниже. Вы увидите, как каждый из проводков будет занимать свое место в коннекторе. Вставляем кабель до упора. У меня на фото ниже, кабель вставлен не до конца (я только начал его вставлять) . Сами проводки должны зайти под блестящие контакты и упереться в стенку.

4 Проверьте, правильно ли расположены провода в коннекторе. И вставлены ли они до конца в коннектор. 5 Вставляем коннектор в кримпер, и медленно обжимаем кабель сжимая ручки. Сжать ручки кримпера нужно сильно.

После обжима:

Точно так же делаем обжим на другом конце кабеля. Наш кабель готов, можно проверят.

Я подключил с помощью этого кабеля свой ноутбук к роутеру, и все заработало. Может я выполнил обжим витой пары не совсем идеально, для этого конечно же нужно практиковаться, но у меня все получилось. А это значит, что и у вас получится.

Без специального инструмента, кримпера, обжать сетевой кабель конечно же сложнее. Вся разница лишь в том, что после зачистки, выравнивания, и установки кабеля в коннектор, нужно чем-то острым (например, отверткой) по очереди продавить каждый контакт на коннекторе.

Если у вас остались вопросы по каким-то моментам, то задавайте их в комментариях.

Жилы кабеля данных изготавливаются из очень тонких проволок металла. Именно поэтому их легко переломить при неаккуратном обращении, случайно. В таких ситуациях, скорее всего, потребуется обжать его заново.

Данный процесс не сложен, но имеет свои хитрости и нюансы. Также для его осуществления понадобятся специальные клещи, но их наличие необязательно – можно осуществить процесс при помощи обычной шлицевой отвертки и канцелярского ножа.

Фото: распределение и заделка кабеля витая пара

Прежде, чем приступить к обжимке кабеля, необходимо обязательно подготовить все необходимое. А также убедиться в том, что приобретены именно те коннекторы, которые требуются в конкретном случае. Коннекторы бывают самых разных типов, для подключения компьютера к сети обычно требуется тип RJ-45.

Разновидности кабеля

Существует множество различных видов кабеля, используемых для создания сети между различными компьютерами, а также сетевым оборудованием.

Наиболее распространены на сегодняшний день три типа кабелей связи:


Коаксиальный (coaxial) первый начал использоваться для построения локальных сетей различного рода.

Такого рода интернет-кабель обжать в домашних условиях довольно просто, для этого не требуется даже специализированного инструмента – достаточно обычного канцелярского ножа и отвертки. На этом преимущества заканчиваются.

Данный провод состоит из трех основных частей:


Скорость передачи данных при помощи этого кабеля составляет всего 10 Мбит. Он чрезвычайно сильно подвержен различного рода электромагнитным наводкам, ремонт повреждений провода этого вида очень сложен и проблематичен. На сегодняшний день практически нигде не используется.

Оптоволоконный (Optic Fiber) является самым современным способом для передачи данных на сегодняшний день.

Оно состоит из следующих составных частей:


Оптоволокно не подвержено никаким видам помех, скорость передачи данных с его помощью составляет 2 Гбит. Расстояние между отдельными узлами, которые соединяет данный вид провода, может достигать 100 км. Имеется лишь один недостаток – довольно высокая стоимость.

Twisted Pair (витая пара) — чаще всего, используется, как для построения локальных сетей, так и для подсоединения к интернету.

Состоит она из следующих составных частей:


Может обеспечивать относительно высокую скорость передачи данных – от 10 Мбит/с до 1 Гбит/с.

Витая пара может быть:


Витая пара мало подвержена различного рода помехам, она легко ремонтируется. Правильно обжать провод для интернета такого типа довольно просто, но требуется специальный инструмент — обжимка.

Видео: Монтаж витой пары

Схемы монтажа

Схема монтажа витой пары – это порядок жил по цветам. Ещё одно название – распиновка.

Наиболее часто на сегодняшний день используют следующие типы распиновки:


Контакты нумеруются слева на право, когда медные проводники находятся сверху, а сам коннектор повернут к передней частью к пользователю.

Каждый тип монтажной схемы имеет свое собственное предназначение. Схема первого типа STRAIGHT-THROUGHT (маркируемая также как T568) предназначена для соединения конечного оборудования (персонального ПК, принтера) с каким-либо коммутационным оборудованием (маршрутизатором, хабом).


Перекрестная схема (CrossOver) применяется в случае, когда имеется необходимость соединить два экземпляра сетевого оборудования – маршрутизатора, компьютера.

Прямая Straight-through

Прямая монтажная схема под названием Straight-through может быть реализована двумя способами – имеется два стандарта:


Общепринятым является первый вариант, но случаются ситуации, в которых можно реализовать только второй.

Цветовой порядок при использовании 568 A:

Цвет Цвет
бело-зеленый 1 бело-зеленый
зеленый 2 зеленый
желто-белый 3 желто-белый
синий 4
5 бело-синий 5

бело-синий

6 желтый 6
7 бело-коричневый 7

бело-коричневый

8 коричневый 8

коричневый

Цветовой порядок при использовании 568 B:

Цвет

Цвет

бело-желтый 1 бело-желтый
желтый 2 желтый
бело-зеленый 3 бело-зеленый
синий 4 синий
бело-синий 5

бело-синий

6 зеленый 6
7 бело-коричневый 7

бело-коричневый

8 коричневый 8

коричневы

Перекрестная Cross-Over

Схема Cross-Over (перекрестная) более сложна в плане маркировки цветов – их порядок несколько запутан.

Имеется также два стандарта, они различаются в зависимости от пропускной способности сети:


Стандарт для 100-мегабитной сети имеет следующий порядок цветов:

Номер

Цвет Номер

Цвет

бело-желтый 1 бело-зеленый
желтый 2 зеленый
бело-зеленый 3 бело-желтый
синий 4 синий
5 бело-синий 5

бело-синий

6 зеленый 6
7 бело-коричневый 7

бело-коричневый

8 коричневый 8

коричневый

Стандарт второго типа – для сети со скоростью передачи данный 1 Гбит/с – требует осуществлять распиновку провода следующим образом:

№1 №2
Номер Цвет Номер Цвет
1 бело-желтый 1 бело-зеленый
2 желтый 2 зеленый
3 бело-зеленый 3 бело-желтый
4 синий 4 бело-коричневый
5 бело-синий 5 коричневый
6 зеленый 6 желтый
7 бело-коричневый 7 синий
8 коричневый 8 бело-синий

На сегодняшний день практически все сетевые устройства способны распознавать способ соединения самостоятельно (имеют функцию под названием Auto-MDIX). Но существует довольно большое количество до сих пор эксплуатируемого оборудования, которое этого делать не умеет.

Как обжать кабель интернет своими руками

Осуществить распиновку провода связи своими руками довольно просто. Для этого потребуется всего несколько предметов, найти и приобрести их можно в ближайшем компьютерном магазине. Также необходимо знать параметры своего сетевого оборудования, которое необходимо соединить. Так как тип обжима (прямой или перекрестный) выбирается в зависимости от того, поддерживается ли Auto-MDIX.

Инструменты и принадлежности

Для выполнения обжима витой пары из восьми жил вручную необходимо наличие следующих инструментов:


Также помимо самого инструмента желательно запастись несколькими коннекторами, на случай, если первая попытка будет неудачной.

Порядок выполнение работы

Сам процесс не представляет собой ничего сложного, важно лишь соблюдать порядок действий:


Когда все выше перечисленные операции завершены, необходимо выполнить опрессовку. Сделать это можно как при помощи специальных клещей, так и при помощи обычной шлицевой отвертки.

Проверка кабеля

Осуществить проверку обжатой витой пары довольно просто при помощи мультиметра, установленного в режим прозвонки. Необходимо контактными щупами соединять жилы по цветам – все они должны хорошо прозваниваться. Если звукового сигнала не слышно, следует дожать контакты коннектора – они неплотно прижаты к медными проводниками.

Также проверку связи можно осуществить при помощи специального прибора. Он проверяет силу передаваемого сигнала – соответственно, данное устройство позволит легко обнаружить некачественную распиновку.

При работе с витой парой необходимо соблюдать некоторые правила, они дадут возможность избежать проблем со связью в дальнейшем:


Обжим витой пары при помощи клещей или даже шлицевой отвертки – процесс не сложный. Важно лишь соблюдать технологию и делать все максимально аккуратно. Так как качественно обжатая витая пара – залог высокой скорости передачи данных. Поэтому прежде, чем вызывать специалиста, и платить ему деньги, стоит попробовать выполнить данную несложную операцию самостоятельно.

На сегодняшний день многожильная витая пара является самым популярным и надежным способом передать информацию через интернет или ЛВС.

И вот тут возникает вопрос: как обжать витую пару 8 жил? Ведь непосредственно сам коннектор «намертво» закреплен на проводе. Что же теперь, снова вызванивать провайдера, вызывать специалистов, платить им за работу?

Как оказалось, схема обжима витой пары не так уж и сложна. Вполне возможно выполнить подобное подключение своими руками. К тому же, витая пара, подключение которой выполнено своими руками, сэкономит личный бюджет. А как обжать кабель для интернета, попробуем сейчас разобраться.

Но для начала стоит понять, что представляет собой сам интернет-кабель и как подключить жилы к коннектору для его правильной работы.

Провод, разъем и кримпер

Интернет-кабель содержит в себе 8 медных жил, которые скручены попарно между собой. Именно поэтому и назван подобный провод витой парой. Сдвоенные жилы имеют похожий цвет. К примеру, в паре может быть синий и сине-белый либо коричневый и коричнево-белый цвета.

На прилавках имеются провода двух видов — это экранированный (STP) и неэкранированный (UTP). Но, в конечном счете, эти виды кабеля выполняют одну и ту же работу, а потому нет смысла переплачивать за экран. Поэтому наилучшим будет второй вариант, как более доступный для подсоединения. К тому же он имеет разные категории, среди которых и стоит выбирать.

По категориям кабели UTP можно разделить на 3, 5, 6 и 7 (самые распространенные). Необходимо понимать, что чем ниже категория, тем ниже качество и, как следствие, цена. На сегодняшний день можно выделить 5-ю категорию, которая неплохо зарекомендовала себя в эксплуатации и при этом имеет вполне приемлемую стоимость. Она является на данный момент самой распространенной.

Что касается коннектора, то в наше время практически во всех устройствах используется Rj-45. Его стоимость невысока, а потому стоит покупать эти детали коммутации с запасом, т.к. есть риск испортить их при работе по причине неопытности.

Также для работы может понадобиться инструмент, называемый кримпером, т.е. специальные клещи для обжима вилки. Хотя можно обойтись и без них при условии, что нужно обжать только один-два провода — в таком случае на него тратиться не стоит.

Способы обжимки витой пары

Разобравшись с необходимым инструментом и материалом, можно приступить к выбору варианта, по которому будет производиться обжим. Ведь от того, каким он будет, зависит и скорость передачи интернет-трафика и другой информации, и типы устройств, с которыми кабель будет совместим.

Выделяют два вида распиновки: это 568 А и 568 В. В свою очередь они составляют два подвида — прямого включения либо перекрестного (кроссового). К тому же, существует упрощенная распиновка, т.е. обжим витой пары 4 провода, а не 8. Однако при таком расположении скорость трафика снижается с 1 Гбит/сек до 100 Мбит/сек. Необходимо рассмотреть каждый из вариантов в отдельности, и начать следует с наиболее простых.

Прямой на 4 и 8 проводов 568В

Витая пара, обжим которой выполнен 2-парным способом, используется при подключении компьютера к коммутационным устройствам, таким как модем, роутер и т.п. При обжиме с обеих сторон последовательность проводов на контактах такова:

  1. оранжевый с белым;
  2. оранжевый;
  3. зеленый с белым;
  4. зеленый.

Такая цветовая раскладка оставляет незадействованными 4, 5, 7 и 8 контакты. Таким образом, можно подключить интернет по ADSL-линии со скоростью не более 100 Мбит/сек, но при этом витая пара 4 жилы, естественно, намного проще в монтаже.

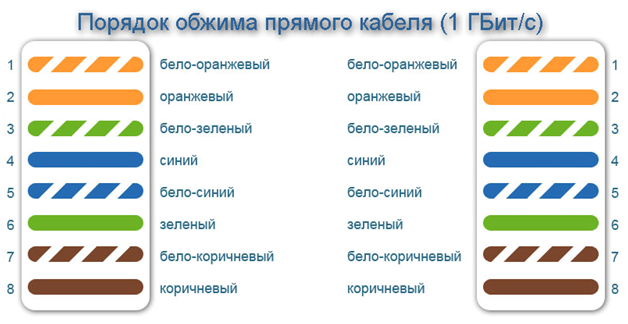

Витая пара, подключение которой должно быть высокоскоростным, требует при обжиме использования всех 8 проводов. Такая схема подключения сетевого кабеля позволяет увеличить скорость передачи информации до 1 Гбит/сек. Порядок расположения жил по цветам таков:

  1. оранжевый с белым;
  2. оранжевый;
  3. зеленый с белым;
  4. синий;
  5. синий с белым;
  6. зеленый;
  7. коричневый с белым;
  8. коричневый.

Немного другой порядок подключения в кроссовом варианте, для которого используется вид расположения жил 568 А.

Кроссовый

Подобный вариант подключения использует вид 568 А и 568 В для малых скоростей передачи, а именно, одна из сторон провода обжата по предыдущему 8-жильному способу, а вот у второй меняются местами оранжевая и зеленая пары. Получается распиновка витой пары 568;А:

  1. зеленый с белым;
  2. зеленый;
  3. оранжевый с белым;
  4. синий;
  5. синий с белым;
  6. оранжевый;
  7. коричневый с белым;
  8. коричневый.

Если же нужна высокая скорость трафика, распиновка кабеля для интернета будет следующей: одна из сторон обжимается в последовательности 568 В, а со второй стороны остается 568 А, но с заменой пар «синие-коричневые».

Порядок действий при обжиме при помощи кримпера

Сначала необходимо зачистить внешний слой изоляции примерно на 2,5–3 см. Для подобной манипуляции на кримпере имеются специальные углубления. При этом нужно быть очень внимательным, чтобы не повредить изоляцию проводов витой пары.

После необходимо аккуратно расправить жилы, расположив их в нужной последовательности, и обрезать так, чтобы получился ровный перпендикулярный край. Далее, по находящимся внутри вилки канавкам, завести жилы внутрь таким образом, чтобы они вошли в контакты штекера. Внешняя изоляция провода при этом также должна войти внутрь. В противном случае, после нескольких перегибов разъем не выдержит и жилы сломаются.

После уже можно обжать провод и второе крепежное место кримпером, на котором имеется специальный паз для сетевого провода 8Р. Если обжима достаточно, то контакты прокалывают изоляцию жил. Подобное действие несет в себе две функции — создается прочный контакт и дополнительная фиксация.

При условии точного соблюдения инструкций разъем витой пары будет работать так, как это и было задумано. Если же что-то пошло не так, были перепутаны цвета жил и т.п., именно на такой случай и необходим запас штекеров, о котором упоминалось выше.

Обжим без инструмента

Порядок действий здесь такой же, как и в предыдущем методе, — снимается изоляция, располагаются в нужном порядке и подрезаются жилы, вводятся внутрь вилки по канавкам. После отверткой прожимается крепящая сам кабель часть, и только после этого можно приступать непосредственно к самим контактам.

Той же отверткой (или ножницами — кому как удобнее) аккуратно, по одному, обжимаются контакты до того момента, когда они проколют изоляцию и плотно упрутся в жилы проводников. Контакты при этом останутся притоплены в пазах пластика штекера.

Но все-таки, конечно, намного более качественным будет разъем, обжатый при помощи кримпера, даже самого бюджетного. Кстати, на новых компьютерах и ноутбуках уже не имеет значения, прямым или перекрестным способом обжат разъем, т.к. эти модели уже сами подстраиваются под распиновку. Конечно, это не означает, что можно выполнить подобную процедуру как попало. Просто при необходимости подключения интернет-модема или другого компьютера можно выполнить посредством прямого обжима витой пары или витой пары 4 жилы (при низкой скорости трафика).

Подводя итог

Как стало, наверняка, ясно, вопрос, как обжать сетевой кабель, не настолько сложен, и выполнить подобную работу под силу каждому, даже не имея специального образования. Главное, как и в любой работе, — это внимательность, аккуратность и точное соблюдение инструкции (изображение различных распиловок имеются выше). А потому нет смысла вызывать мастера, ждать его и платить деньги за ту работу, которая может быть выполнена своими руками. Но если есть сомнения в своих силах, тогда, конечно, можно доверить это дело профессионалу, но все же попробовать самому сделать обжим не помешает. Ведь затраты на штекеры самые маленькие, а сэкономить можно прилично.

Обжимка витой пары 8 проводов. Делаем патч-корд (как обжать витую пару)

Сегодня невозможно представить свою жизнь без интернета, подключение которого невозможно без специального провода, называемого витой парой. Такой кабель позволяет подключить несколько устройств, используя при этом как можно меньше проводки. Однако перед домашним мастером встаёт вопрос, каким образом подключить к жилам разъём-коннектор, не обращаясь при этом к профессиональным связистам. Сегодня речь пойдёт о такой работе, как обжим витой пары. Мы разберёмся, каким образом можно выполнить обжимку в домашних условиях своими руками, какие инструменты для этого понадобятся, и возможно ли всё сделать без применения специальных приспособлений.

Читайте в статье:

Что собой представляет обжим витой пары

Витой парой называют кабель с четырьмя или восемью жилами. Они скручены между собой попарно. Каждые две жилы имеют схожие цвета (синий и сине-белый, коричневый и коричнево-белый и т.п.). Для каждого из них применяется коннектор на 4 или 8 контактов, соответственно. Соединение жил кабеля с наконечником и называют обжимкой. Такое название появилось потому, что контакты разъёма-коннектора после размещения в нём жил кабеля вдавливаются внутрь, прокалывая их изоляцию, тем самым фиксируя провод и создавая плотное, качественное соединение. На сегодняшний день самыми распространёнными разъёмами являются rj45.

Важно! Выполняя подобную работу, следует быть внимательным с распиновкой rj45 по цветам. В случае ошибки коннектор придётся отрезать и выбросить, демонтажу и повторному монтажу он не подлежит.


Инструмент, необходимый для обжима витой пары

Помимо ножа для зачистки основной изоляции кабеля, потребуется специальный инструмент – кримпер для обжима RJ45, купить который можно в любом специализированном магазине или на интернет-ресурсах. При помощи такого кримпера работа выполняется в считанные минуты. Однако при желании можно обойтись и без специализированного инструмента для обжима коннекторов RJ45. После выполнения распиновки (распределения жил по цветам под соответствующие контакты) их можно прижать обычным ножом.


Мнение эксперта

Инженер-проектировщик СС, ОС, СКУД (системы связи, охранно-пожарная сигнализация, система контроля управления доступом) ООО «АСП Северо-Запад»

Спросить у специалиста

“Выполняя работу без специального инструмента, нужно быть очень осторожным. Перед тем как обжать кабель RJ45, необходимо убедиться, что он расположен в коннекторе правильно. В противном случае соединение быстро отломится, и всё придётся делать заново”.

Как обжать витую пару: схемы и нюансы

Распиновка – это схема обжима жил витой пары по цветам в коннекторе RJ45. Самое важное – это разобраться, как расположить жилы в наконечнике. Здесь всё будет зависеть от будущей области применения готового кабеля. Следует понимать, что для высокоскоростного подключения применяют восьмижильную витую пару, а для коммутации периферийных устройств (принтеров, сканеров или телевизора) – четырёхжильную. Разберёмся в нюансах распиновки того или иного кабеля.


Обжим витой пары 8 жил: схема цветовой распиновки

Распиновка интернет-кабеля 8 проводов может быть произведена двумя стандартными способами: прямая (маркируется как 568В) или перекрёстная (568А). Отличия их в том, что первый вариант используется для коммутации персонального компьютера с роутером или хабом, а второй тип распиновки применяется для соединения двух ПК в общую локальную сеть. Разберёмся, каким образом выглядит каждое из этих подключений.

Последовательность цветов в распиновке 568В одинакова с обоих концов кабеля и выглядит следующим образом:

  1. Бело-оранжевый.
  2. Оранжевый.
  3. Бело-зелёный.
  4. Синий.
  5. Бело-синий.
  6. Зелёный.
  7. Бело-коричневый.
  8. Коричневый.

А вот распиновка 568А (перекрёстная) выглядит совершенно иначе. Для удобства читателя объясним её при помощи таблицы.

Как видно из таблицы, запутаться в цветовой схеме перекрёстной распиновки витой пары 8 проводов довольно просто. Именно поэтому при обжимке по 568А, если нет достаточного опыта, лучше эту схему держать перед глазами. Но это касается обжимки витой пары для сетевого кабеля компьютера. А как же с периферийными устройствами?


Схема обжима витой пары 4 жилы: области применения

Порядок расположения по цветам здесь остаётся прежним. Разница лишь в том, что половина контактов будет пустой. Порядок расположения следующий:

  1. Бело-оранжевый.
  2. Оранжевый.
  3. Бело-зелёный.
  4. Зелёный.

Как обжать витую пару 8 жил: краткая инструкция

Иллюстрация Выполняемое действие

Для начала при помощи кримпера снимаем внешнюю изоляцию. Для этого вставляем кабель в специальный паз до упора, зажимаем кримпер и проворачиваем его вокруг провода. Изоляция надрезается и легко снимается с жил.

Теперь расправим жилы, расположив их в нужном порядке, согласно выбранной схеме.
В корпусе коннектора есть специальные канавки, которые не позволят двум жилам попасть на один контакт. Задвигаем провод в наконечник до упора.

Осталось лишь вставить коннектор в нужное гнездо и сжать ручки кримпера до упора.

Как видите, никаких сложностей здесь нет.

Ниже будет представлено несколько схем и изображений различных способов обжима кабеля RJ45.

Прямой обжим интернет-кабеля

Перекрёстный способ обжима сетевого кабеля

На перекрёстную распиновку сетевого кабеля следует обратить более пристальное внимание, как на более сложную.

Как обжать интернет-кабель в домашних условиях без кримпера

Вопрос, как обжать сетевой кабель, если под рукой нет кримпера, волнует многих. Ведь приобретать подобный инструмент из-за одной−двух обжимок по меньшей мере нецелесообразно. Однако есть решение проще.


Если кримпера под рукой нет, производим все действия из пошаговой инструкции, кроме последнего пункта. Здесь берём нож, аккуратно фиксируем кабель основным зажимом (у основания), после чего продавливаем ножом контакты по одному. Времени уйдёт немного больше, но если сделать всё аккуратно, результат получится тот же.

Надеемся, что информация, изложенная в сегодняшней статье, была полезна нашему уважаемому читателю.. Пишите, спрашивайте, делитесь своим опытом – он поможет начинающим домашним мастерам в обучении. А напоследок предлагаем посмотреть короткое, но весьма познавательное видео по теме сегодняшней статьи.

Во многих семьях подключается к интернету несколько устройств: без всемирной паутины мы жизни себе и не представляем, потому каждому требуется своя линия. Работают они, в основном, по беспроводному протоколу — Wi-Fi, но провод все-таки имеется, так как пока проводной интернет более стабильный, чем безпроводной. Во время ремонта все провода прячутся в стены и «интернетовские» не исключение. Их, как электрические, заводят на розетки, только другого стандарта: называют компьютерными или информационными. Они могут быть с разными разъемами, но наиболее распространенный — RJ 45. Установку и подключение можно сделать самостоятельно, но так как внешне выглядит разъем непривычно, проводов в нем больше чем два или три, да и соединение обеспечивается не пайкой и не скрутками, необходимо знать, как подключить интернет розетку а также коннектор, который в нее должен вставляться.

Обжим коннектора RJ-45

Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45. На профессиональном жаргоне их еще называют «Джек».

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.

Схема подключения интернет кабеля по цветам

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.

Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.

Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).

Обжим витой пары в коннекторе

Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.

Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».

Порядок заделки разъема RJ-45 в коннекторе

Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.

Витую пару с отрезанными проводами заводим в коннектор. Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз.

Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.

При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.

Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».

Видео-урок: обжим коннектора RJ-45 клещами и отверткой

Процедура несложна, ее легко повторить. Возможно, вам будет легче все проделать, после видео. В нем показано как работать клещами, а также как обойтись без них, а проделать все при помощи обычной прямой отвертки.

Как подключить интернет кабель к розетке

Теперь дошли непосредственно до того, как подключить интернет розетку. Начнем с разновидностей. Как и обычные электрические розетки, информационные бывают двух модификаций:


По количеству точек подключение есть одинарные и двойные компьютерные розетки.

Хоть внешне компьютерные розетки отличаются, принцип подключения проводников у них одинаков. Есть специальные контакты, оснащенные микроножами. У вставленного проводника прорезается защитная оболочка. В результате металл контактов-микроножей плотно прилегает к металлу проводника.

Как подключить настенную компьютерную розетку

Внутри каждой розетки есть подсказка о том, как размещать провода при подключении интернет-кабеля. Производители наклеивают цветовую схему, которую мы видели при обжиме коннектора. Так же имеются два варианте — «А» и «B», и точно также используем мы вариант «В».

Корпус крепят на стену, как правило входным отверстием для кабеля вверх, компьютерным разъемом вниз. Далее действия просты:


Подключение витой пары к розетке действительно несложная процедура. Даже в первый раз она займет несколько минут. Еще раз посмотреть что и как делают можно в видео. В нем сначала показано подключение интернет-кабеля с 4 проводами, потом — с 8.

Как подключить внутреннюю интернет-розетку

Монтаж пластиковой коробки описывать не будем — это другая тема. Разберемся в особенностях подключения и сборки. Основная загвоздка тут в том, как разобрать компьютерные розетки. При подключении к ним проводников необходимо добраться до контактной части: небольшого керамического или пластикового корпуса с вмонтированными контактами-микроножами. Вот на эту монтажную пластину подключаются проводники, а потом снова собирается корпус. И вся проблема в том, что у разных производителей они собираются/разбираются по-разному.

Например, у популярного производителя компьютерных розеток Legrand (Легранд) для того чтобы добраться до разъемов в компьютерной розетке Legrand Valena RJ45, необходимо снять лицевую крышку. Под ней обнаружится белая пластиковая крыльчатка (как на фото), на которой нанесена стрелка.

Необходимо крыльчатку повернуть по стрелке, после чего в руках у вас останется корпус и контактная пластина. На ней нанесена цветная маркировка проводников. Подключение ничем не отличается, разве что — сначала в отверстие на пластине необходимо продеть витую пару, а потом разводить провода.

Для наглядности, посмотрите видео.

Еще один популярный производитель такого оборудования — Lezard (Лезард). У него система другая. Лицевая панель и металлическая рамка фиксируются на небольших болтах. Их открутить легко, а вот внутренняя контактная пластина держится все на зажимах. Собирая и разбирая компьютерные розетки Lezard (Лезард) в нужных местах необходимо отжать контакты отверткой.

Чтобы вынуть пластиковую контактную группу из корпуса, необходимо надавить на защелку, находящуюся на верху. После чего в руках у вас окажется небольшая коробочка. Но и это еще не все. Необходимо снять пластиковую крышку, которая закрывает и прижимает проводники. Снимают ее поддевая отверткой боковые лепестки. Пластик упругий и усилия требуются довольно приличные. Только не переусердствуйте: это все-таки пластик. После чего разводка проводов стандартная: по нанесенной на боках разметке (не забываем, что используем схему «В»).

Если знать, как подключить интернет розетку, даже с незнакомой моделью разобраться несложно. И вы теперь сможете модернизировать свою сеть сами (увеличить длину витой пары, перенести компьютер в другое место, сделать еще одну точку подключения и т.д.), без привлечения специалистов. Остался еще один вопрос: как подключать двойные розетки. К ним подводят два кабеля и дальше идет расшивка по цветовой схеме. Это возможно, когда сеть у вас формируется модемом или заходят две интернет-линии. Можно ли одним кабелем расшить оба входа? Можно, но нужно не запутаться в цветовом обозначении проводов в дальнейшей разводке сети (помнить какой цвет вместо какого вы использовали).

В этой инструкции я покажу как обжать сетевой кабель LAN и изготовить интернет кабель своими руками без инструмента. Вместо кримпера (специального инструмента для обжима витой пары в RJ-45) мы будем использовать обычную отвертку. А для зачистки витой пары – нож.

В статье я показывал весь процесс с использованием кримпера. И обещал подготовь руководство по обжиму интернет кабеля без обжимных клещей. Здесь все просто: если у вас уже есть специальный инструмент, то все эти инструкции вам скорее всего не нужны, вы и так в теме. А если вы ищите в интернете, как своими руками изготовить сетевой кабель, то у вас кримпера скорее всего нет. И покупать вы его не собираетесь, по той причине, что он вам просто не нужен. Инструмент не дешевый, и купить его, чтобы обжать два коннектора – не лучшая идея. Поэтому, можно все сделать с помощью обычной отвертки и ножа. Да, может получится немного колхозно и не с первого раза, но получится. Зато бюджетно и без сторонней помощи.

Нам понадобятся такие материалы и инструменты:

  • Сам кабель витая пара. Я взял маленький кусочек, у вас же кабель должен быть необходимой длины. Покупайте немного с запасом.
  • Коннекторы RJ-45. Для изготовления одного сетевого кабеля нужно два коннектора. Но обязательно купите больше. Коннектор одноразовый. И если что-то не получится с первого раза, придется снова идти в магазин.
  • Отвертка, с помощью которой мы будем обжимать витую пару в коннектор RJ-45.
  • Нож для зачистки витой пары.
  • И желательно еще кусачки, чтобы подровнять проводки. Так же можно использовать кусачки, которые есть обычно на плоскогубцах. Если у вас нет ни кусачек ни плоскогубцев, то можно обрезать кабель ножницами, или ножом. Это не очень просто правильно, но в крайнем случае можно.

Вот такой набор у меня:

Нож у меня немного большой для такого дела, но это неважно. Главное, чтобы острый был 🙂

Как оказалось (узнал об этом в процессе написания статьи) , что есть так называемые безинструментальные коннекторы. Интересная штука. С их помощью можно изготовить интернет кабель даже без отвертки. Понадобится только нож для зачистки кабеля. Выглядят они примерно вот так (на фото коннектор фирмы SUPR) :

Как работают: зачищаем кабель и вставляем его в коннектор. На самом коннекторе даже есть схема, куда какой проводок вставлять. Затем просто защелкиваем его и кабель обжимается. Штука вроде не очень популярная. Даже не знаю, можно ли купить такой коннектор в обычном магазине. Нужно спрашивать.

Прежде чем приступить к обжиму витой пары с помощью нашей отвертки, нужно определится со схемой, по которой мы будем изготавливать кабель.

Схемы обжима сетевого кабеля LAN

Есть два способа, которыми можно изготовить интернет кабель. Скорее всего вам нужен первый способ, прямой обжим. Разберемся подробнее.

1 Если вам нужен кабель для подключения ноутбука, компьютера, телевизора, или другой техники к роутеру, или модему, то вам нужно изготовить кабель по этой схеме. Это прямой порядок обжима. Самый простой и распространенный способ. Такой сетевой кабель, например, идет в комплекте с маршрутизатором.

Есть два способа обжима: T568A и T568B. Я делал по схеме T568B, которую вы можете увидеть ниже. Получается, что оба коннектора мы обжимаем одинаково.

2 Второй способ — кроссовый, или перекрестный. Такой кабель пригодится для соединения напрямую двух компьютеров (без роутера) .

Думаю, вы определились со схемой. Более подробно об этом можете почитать в статье: . Я буду делать простой кабель (прямой обжим) по схеме T568B.

Обжим витой пары без инструмента (кримпера)

Если все необходимое у вас есть, можно приступать к изготовлению кабеля. Постараюсь показать все максимально подробно и пошагово.

1 Снимаем внешнюю изоляцию с витой пары. Где-то два сантиметра. Легонько обрежьте изоляцию по кругу и стяните ее. Только смотрите осторожно, чтобы не повредить изоляцию самих проводов.

2 Расправляем проводки и выставляем их по цвету. По той схеме, которую вы выбрали (фото выше) . Желательно выставить их так, чтобы они не переплетались. У меня получилось вот так:

3 Дальше нам нужно подрезать проводки. Оставить примерно сантиметр. Я буду делать это с помощью специальных кусачек для кабеля. Как я уже писал выше, можно обрезать их с помощью ножниц, или ножа.

4 Проверяем правильно ли выставлены проводки по схеме, и вставляем их в коннектор. Сам коннектор RJ-45 держим защелкой от себя. Как на фото ниже.

Вставляем проводки до упора. Они должны зайти полностью, и упереться в переднюю стенку коннектора.

5 Еще раз проверяем правильно ли зашла витая пара в коннектор, и приступаем к обжиму. Берем нашу отвертку (может у вас что-то другое) , и по очереди вдавливаем контакты. Смотрите аккуратно, не повредите руку!

Контакты нужно вдавливать сильно. Так, чтобы они пробили кабель. Сам контакт должен не просто выровняться с корпусом коннектора, а быть немного утопленным в корпус. Занятие не самое простое. Я когда обжал кабель отверткой, то он с трудом вставлялся в LAN порт роутера (но уже работал) после чего я еще дожал контакты с помощью отвертки.

После того, как я обжал каждый контакт, я еще защелкнул фиксатор кабеля. Он просто вдавливается внутрь и прижимаем внешнюю изоляцию.

Все готово. Делаем все то же самое с другой стороны кабеля. У меня получилось вот так:

Как видите, сами контакты немного повреждены отверткой. При обжиме с помощью кримпера таких повреждений нет.

Я проверил кабель подключив с его помощью ноутбук к маршрутизатору. Интернет на ноутбуке появилась, а это значит, что все получилось и работает. У меня получилось изготовить сетевой кабель с первого раза. Даже без специального инструмента, с помощью обычного ножа и отвертки. Надеюсь, у вас так же все получилось.

Что делать, если сетевой кабель не работает?

Может быть и такое. Но я бы не спешил сразу сваливать все на кабель. Вполне возможно, что проблема в маршрутизаторе, компьютере, или другом устройстве которое вы подключаете. Нужно проверить.

  • Подключите с помощью изготовленного кабеля другое устройство. Если есть возможность, проверьте устройства подключив их другим кабелем. Чтобы убедится, что дело именно в сетевом кабеле, который мы только что обжали.
  • Обязательно внимательно проверьте последовательность проводов в коннекторе в соответствии со схемой.
  • Если вы перепутали последовательность проводов, то откусите коннектор и переделайте.
  • Если все по схеме, то возьмите отвертку, и дожмите контакты на коннекторе. Вполне возможно, что нет контакта.

На этом все. Пишите в комментариях о своих результатах, задавайте вопросы, и делитесь советами. Всем удачи!

Так как сайт у нас о Wi-Fi роутерах, и прочему сетевому оборудованию, то я просто должен был подготовить статью о витой паре – кабеле, которым соединяется сетевое оборудование между собой. С помощью которого подключаются компьютеры и другие устройства к маршрутизаторам и модемам. А еще, кабелем который называется витая пара, скорее всего у вас подключен интернет от оборудования провайдера до вашего маршрутизатора, или напрямую к компьютеру. Так же, практически все производители роутеров, кладут в комплект со своими устройствами сетевой кабель небольшой длины. Он нужен для подключения к маршрутизатору разных устройств (ПК, ноутбук, телевизор, игровая приставка и т. д.) .

В современном мире развитие технологий передачи данных происходит по-настоящему высочайшими темпами. Вполне можно сказать «со скоростью света», ведь никого уже не удивишь передачей информационных потоков при помощи оптического волокна. Но при всех положительных функциональных характеристиках подобных кабелей связи у них есть несколько серьезных недостатков. Ключевыми из них являются дороговизна и хрупкость.

На данный момент необходимо очень сильно постараться, чтобы найти человека, который абсолютно не представляет, что такое Интернет или никогда им не пользовался. У огромного количества людей стоит дома персональный компьютер с доступом ко «всемирной паутине». Но чтобы «подвести» Интернет к домашнему ПК необходимо использовать удобный, надежный, а главное крепкий кабель. Вот тут на выручку уже много лет приходит кабель, получивший непонятное, на первый взгляд, название – витая пара.

Что такое витая пара?

Витая пара – это особый вид сетевого кабеля. Его основу составляют одна или несколько пар изолированных, а также скрученных между собой проводников (от их количества зависит категория кабеля) . Количество витков на определенную единицу длины минимальное, но достаточное для того, чтобы значительно уменьшить взаимные наведения при передаче сигнала. Сверху витая пара, как правило, покрыта защитной пластиковой оболочкой.

В последнее время этот вид кабеля связи стал самым распространенным при создании локальных и структурированных кабельных сетей. Это произошло благодаря его дешевизне и легкости прокладки.

Основным недостатком витой пары является значительное затухание сигнала (до уровня не распознаваемости) на расстояниях свыше 100 метров. Но этот недостаток легко ликвидируется с помощью повторителей.

Виды

В зависимости от того, есть защита или нет, а также ее качества, различают несколько видов кабелей созданных по этой технологии:

  • неэкранированная витая пара (UTP) – не используется никаких дополнительных защитных приспособлений;
  • экранированная витая пара (STP) – используется медная сетка;
  • фольгированная витая пара (FTP) — используется алюминиевая фольга;
  • экранированная фольгированная витая пара (SFTP) — используется медная сетка и алюминиевая фольга.

При этом в некоторых видах экранированного кабеля могут использовать защиту вокруг каждой пары. Такой вид экранирования обеспечивает значительно лучшую защиту от различного рода наведений, как внутренних, так и внешних.

Категории кабеля «витая пара»

Всего на данный момент существует около 15 категорий витой пары. Они нумеруются от САТ 1 до САТ 8.2. В большинстве случаев категория имеет прямую зависимость от количества используемых пар для передачи информации, а также от количества витков, которые используются на единицу длины. Категории кабеля четко описаны в Американском стандарте проводки в коммерческих строениях.

Опишем кратко каждую из категорий:

  • САТ 1 – всем известный телефонный кабель. В нем используется только одна пара. Применим исключительно для передачи голоса и создания подключений с помощью модема.
  • САТ 2 – устаревший тип кабеля, состоящий из 2-х пар проводников. Он поддерживал передачу данных на скоростях менее 4 Мбит/сек. Часто использовали его в сетях token ring. Сейчас редко используется в некоторых телефонных сетях.
  • САТ 3 – улучшенная версия предыдущего 2-х парного кабеля. Создана для обеспечения передачи данных на скоростях до 10 Мбит/сек. Сейчас очень часто продолжает встречаться в телефонных сетях.
  • САТ 4 – еще один неиспользуемый на сегодня вид кабеля. Состоит из 4-х пар, имеет скорость передачи до 16 Мбит/сек.
  • САТ 5 – именно кабели этой категории чаще всего и называют «витая пара» в классическом ее понимании. Состоит из 4-х пар. Скорость передачи варьируется от 100 Мбит/сек (используются 2 пары) до 1000 Мбит/сек (используются 4 пары).
  • САТ 5е – улучшенная версия обычной 5 категории. Также состоит из 4-х пар. Кабель имеет те же скоростные характеристики, что и витая пара предыдущей категории. Сейчас эта категория является самой распространенной.
  • САТ 6 – для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10000 Мбит/сек.
  • САТ 6а — для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10 Гбит/сек.
  • САТ 7 — для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10 Гбит/сек. Кабель этой категории должен быть экранированным.
  • САТ 8 – находится на данный момент в разработке. Предположительно позволит передавать информационный поток со скоростью до 40 Гбит/сек. Должен иметь общий экран или экран для каждой пары.

Способы и схемы обжима витой пары

Очевидно, что для присоединения кабеля к различной компьютерной технике или же к коммутаторам и маршрутизаторам, витая пара должна оканчиваться удобными и стандартизированными разъемами. В данном виде кабеля связи используется разъем RJ-45 (правильное название 8Р8С, но мы будем использовать привычное) .

Для того, чтобы сеть, построенная на витой паре, работала правильно, необходимо в соответствующем порядке соединить контакты в коннекторах RJ-45. Сделать это необходимо, как с одного, так и с другого конца кабеля. Для удобства обжима все провода помечены стандартизированными цветами. Естественно, что обжимать кабель, при наличии достаточных знаний, можно и на собственное усмотрение, но для того, чтобы не было путаницы при объединении сетей лучше воспользоваться стандартными схемами обжима. Их существует всего две: прямой порядок обжима и кроссовый порядок обжим (перекрещенный).

  1. Первая схема обжима (прямой) используется при соединении разнотипного оборудования, например, сетевая карта ноутбука и коммутатор.
  2. Вторая схема обжима (кроссовый, или перекрестный) используется при соединении однотипного оборудования, например, двух ноутбуков (иногда для соединения компьютера с некоторыми старыми видами коммутаторов и хабов) .

Для обжима кабеля используют специальное приспособление – кримпер (щипцы). Об этом я писал в статье: .

А теперь непосредственно о порядке обжима. Рассмотрим схемы обжима витой пары категории 5, как самой распространенной на данный момент.

Схема обжима прямого кабеля

Такой кабель самый распространенный. Он подходит для подключения компьютеров, ноутбуков, телевизоров и т. д., к роутерам и другим сетевым устройствам.

  • Первый вариант (тип Т586A): одна сторона имеет следующий порядок контактов (от 1 до 8) – бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый. Другая сторона имеет такой же порядок контактов. Лучше всего использовать это вариант.
  • Второй вариант (тип Т568B). Одна сторона имеет следующий порядок контактов (от 1 до 8) – бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый. Другая сторона имеет такой же порядок контактов.

Кроссовый кабель: схема обжима

  • Одна сторона имеет следующий порядок контактов (от 1 до 8) – бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый.
  • Другая сторона имеет следующий порядок контактов (от 1 до 8) — бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.

Для изготовления гигабитного кроссового кабеля (с поддержкой скорости до 1 Гбит/с) , нужно использовать немного другую схему:

  • Один конец кабеля: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.
  • Другой конец кабеля: бело-зеленый, зеленый, бело-оранжевый, бело-коричневый, коричневый, оранжевый, синий, бело-синий.

Развитие технологий передачи данных не стоит на месте. Теоретически возможно, что скоро витая пара станет устаревшим типом кабеля, но на данный момент – это самый используемый, надежный и дешевый вид сетевого кабеля.

Обжим витой пары 8 жил – то, с чем чаще всего приходится иметь дело монтажнику сетей. На базе восьмижильного медного кабеля строится большинство современных проводных ЛВС, и умение делать из него патч-корды считают основой основ сетестроительства.

Давайте вспомним, какими стандартами регламентируются правила опрессовки, а также научимся выполнять эту нехитрую операцию своими руками.

Обжатый коннектор с 8 жильным проводом

Как обжимать по стандарту TIA/EIA-568

Надежная опрессовка выдерживает даже значительное усилие. Не забываете делать это всегда, так как плохо присоединенный разъем может оторваться и застрять в гнезде устройства, если шнур неосторожно заденут ногой.

Опрессовываем кабель

  • После присоединения второго коннектора патч-корд проверяют на пригодность к использованию. Возьмите кабельный тестер, подключите к нему разъемы патч-корда и включите. Наблюдайте за тем, как ведут себя светодиодные индикаторы. Симметричное свечение зеленых огоньков на обоих модулях указывает на целостность проводника. Если индикатор не загорается, значит, жила оборвана или не обжата, а если горит красный огонек – в кабеле короткое замыкание или провод перекрещен.

  • Заключение

    Разобравшись, как обжимать витую пару из 8 жил, вам не будет трудно опрессовать четырехжильный сетевой кабель или телефонный шнур из двух, шести и более проводов, ведь там применяется эта же самая методика. Впрочем, об этом мы как раз собирались рассказать в следующих статьях.

    Facebook

    Twitter

    Вконтакте

    Одноклассники

    Google+

    Обжим витой пары | Полезные статьи

    Понравилось видео? Подписывайтесь на наш канал!

    Зная, как выполняется обжим интернет кабеля, любой человек сможет изготовить патчкорд для подключения роутера или соединения компьютеров между собой. Для этого необходимо иметь в распоряжении:

    • кабель витая пара UTP для СКС категории 5e;
    • два коннектора RJ-45;
    • специальный инструмент для обжима – кримпер.

    Перед тем как обжать витую пару, необходимо определиться, для чего она будет использоваться. Для подключения системного блока к сетевому маршрутизатору используется прямой тип обжима (Т568B), а для патчкорда, соединяющего между собой системные блоки компьютеров или компьютер с ноутбуком, используется перекрестный обжим (Т568A).

    Как обжать интернет кабель

    Сначала необходимо удалить оболочку с той части кабеля, которая будет находиться в коннекторе. Для этого витая пара помещается в специальную часть кримпера, используемую для снятия изоляции таким образом, что со стороны ножа остается свободный участок длиной около двух сантиметров. После этого рукоятки клещей сжимают. Свободный участок кабеля захватывают пальцами второй руки и, проворачивая его вращательными движениями в гнезде, производят круговой надрез оболочки с помощью ножа, закрепленного на рукоятке, стараясь не повредить изоляцию жил. Так же удаляется оболочка и со второго конца кабеля. Чтобы качественно выполнить обжим витой пары, жилы кабеля должны иметь одинаковую длину.

    Коннектор берут в левую руку таким образом, чтобы фиксатор был обращен к поверхности ладони. Обрезанные до нужного размера жилы вставляются в корпус коннектора до упора. Нужно помнить, что часть оболочки кабеля должна быть зажата в корпусе. Коннектор с заправленным в него кабелем помещают в соответствующее гнездо кримпера и сжимают рукоятки до характерного щелчка, свидетельствующего о правильно проведенном обжиме.

    Витая пара: обжим схема

    Жилы витой пары располагают в плоскости в соответствие со схемой:

    Обжим витой пары 8 жил по прямой схеме выполняется с одинаковым расположением (распиновкой) жил в коннекторе на обоих концах кабеля. Изоляция жил имеет такую цветовую маркировку:

    1. белая с оранжевыми полосками;
    2. оранжевая;
    3. белая с зелеными полосками;
    4. синяя;
    5. белая с синими полосками;
    6. зеленая;
    7. белая с коричневыми полосками;
    8. коричневая.

    Для перекрестного подключения один конец кабеля обжимается в соответствии с распиновкой, используемой для прямого подключения, а на втором конце кабеля порядок расположения жил в коннекторе меняется:

    1. белая с зелеными полосками;
    2. зеленая;
    3. белая с оранжевыми полосками;
    4. синяя;
    5. белая с синими полосками;
    6. оранжевая;
    7. белая с коричневыми полосками;
    8. коричневая.

    Бывают ситуации, когда требуется выполнить обжим кабеля, а кримпера в наличии нет. В таком случае можно использовать отвертку с плоским жалом. Для этого корпус коннектора зажимается плоскогубцами, а обжим выполняется посредством надавливания жалом отвертки поочередно на каждый контакт. После опрессовки контактов кабель витая пара фиксируется в корпусе коннектора путем надавливания на его центральную часть.

    Недостатком этого способа является риск повреждения коннектора или жил кабеля.

    разъем данных — RJ45 | Юго-Восточная Азия

    По мере того, как все больше заводов переходят к автоматизации, все больше сетей и полевых шин используется для связи между машинами и людьми.

    RJ45 является одним из наиболее часто используемых разъемов.

    Что это за RJ45?

    Тип стандартного разъема для сетевых кабелей, особенно Ethernet.

    Некоторые из распространенных проблем с разъемом RJ45 включают прерывистые данные. Большинство разъемов RJ45 на рынке поставляются с пластиковым зажимом.

    Пластиковый зажим помогает создать надежное соединение между коннектором и розеткой. Это также гарантирует, что разъем останется в гнезде.

    Вам потребуется немного надавить на пластиковый зажим, чтобы отсоединить разъем. Однако пластиковый зажим обычно хрупкий.

    Легко ломается при наклоне назад или при падении разъема на пол. Без пластикового зажима передача данных не гарантируется.Затем RJ45 будет использоваться с ближайшим мусорным баком — если вы понимаете, о чем я.

    Часто, даже если пластиковый зажим не поврежден, данные могут прерываться из-за вибрации окружающих машин.

    Другие проблемы, связанные с RJ45

    Кроме того, процесс обжима RJ45 может быть утомительным. Для правильной работы разъема кабель (до 8 жил) должен быть обжат в соответствии с определенными стандартами, а именно T568S и T568B, с помощью специального обжимного инструмента.

    Обжим — это ручной процесс, который во многом зависит от мастерства человека, выполняющего эту работу.

    Если это не сделано должным образом, обжимной контакт не будет правильно сидеть в разъеме, что повлияет на передачу данных.

    Опрессовка – необратимый процесс. Если разъем обжат неправильно, его нельзя разжать (предостережение).

    Его необходимо утилизировать, а поврежденный кабель необходимо разрезать, что приводит к потерям.

    Проблемы, проблемы и еще раз проблемы. Итак, каково решение?

    В Phoenix Contact мы создаем инновации на основе проблем, с которыми каждый день сталкиваются такие люди, как вы и я.

    Phoenix Contact Industrial RJ45 оснащен двумя пружинами в верхней части разъема, которые обеспечивают плотное прилегание разъема к разъему даже в условиях сильной вибрации (да, даже при экстремальных условиях).

    Phoenix Contact пластиковый разъем RJ45 изготовлен из специального пластика.Он мог не только сгибаться на 180 градусов, не ломаясь, но и выдерживать удары при падении на землю.

    Разъем

    Phoenix contact QUICKON RJ45 позволяет заделывать кабель без необходимости зачистки кабеля и использования дорогостоящего обжимного инструмента.

    Разъем имеет цветовую маркировку, поэтому нет необходимости запоминать стандарты.

    Кроме того, разъем способен переподключаться до 10 раз. Это означает, что нет необходимости выбрасывать разъем, если он подключен неправильно.Просто следуйте простым шагам, описанным ниже, чтобы подключить кабель.

    Или, если читать скучно, вы можете посмотреть это видео прямо здесь:

    https://www.youtube.com/watch?v=Pm2wNf9DUCK

    Видите, как это было просто? С такой скоростью вы будете производить тысячи RJ45 за секунды.

    Так что, если вы ищете надежный и безотказный кабель RJ45, не ищите дальше.

    Оставьте нам письмо по адресу [email protected], чтобы запросить демонстрацию продукта сегодня!

    Как выпрямить обжим витой пары … — Datacom Straighten Twisted Pair Wire 1) … В комплект входят профессиональные инструменты для оконцевания как коаксиальных кабелей, так и кабелей витой пары. … Сделайте свой

  • 1.800.543.4333 Факс 203.325.2198 www.datacomtools.comПринимаются основные кредитные карты

    Разъемы EZ-RJ45

    Разъемы EZ-RJ45 упрощают подключение витой пары, позволяя вставлять провод через разъем и спереди. Это позволяет техническому специалисту легко проверить правильный порядок проводки. Электрические характеристики концевой заделки оптимизируются за счет натягивания соединителя вниз по оболочке кабеля и плотной посадки в задней части соединителя.Это также гарантирует, что провода будут правильно прилегать к передней части разъема.

    Расположите провода в правильном порядке

    Вставьте провода в разъем EZ-RJ45

    Скрутите провода и вставьте разъем в оболочку кабеля для плотного прилегания.

    Обжимка и готово!!

    202003J Разъемы EZ-RJ45, 100 шт. Jar $62,00202035J Устройство для снятия натяжения для разъема EZ-RJ45 Cat 5e. Банка со 100 шт., 24,00202010 долларов США, разъемы EZ-RJ45 Cat 6+, 100 шт. Баночка $70,00202036J Устройство для снятия напряжения EZ-RJ45 Cat6+ и экранированный разъем Cat5e, банка из 100 штук $24.00

    Как выпрямить витую пару1) Сохраните оболочку кабеля и разделите четыре жилы кабеля 2) Вставьте оболочку кабеля между витыми парами 3) Раскрутите провод, надавив на провод в направлении, противоположном скручиванию. 4) Когда вы дойдете до конца, зажмите провод внутри и потяните наружу, чтобы выпрямить.

    Инструмент для зачистки проводов — Предназначен для снятия оболочки с кабелей Cat 5, 5e. — Не разрезает внутреннюю проводку.

    15015 11,95 $

    Инструмент для обжима для EZ-RJ. Узел головки из инструментальной стали обеспечивает поддержку соединителя на 360° во время обжима.

    100054C 86,95 $

    Инструменты для обжима витой пары

    Набор инструментов для обжима TeleMaster — Инструмент для разъемов RJ-11 (1, 2, 3 пары) и RJ-45 (4 пары) — 10 4-позиционных многожильных модульных разъемов RJ-11 — 10 6-позиционных многожильных модульных вилок RJ-11 — 10 8-позиционных многожильных модульных вилок RJ-45

    Универсальный обжимной инструмент для Western Electric (WE)/Stewart Stamping (SS), 6- и 8-контактные модульные телефонные вилки. Порезы и полоски. Храповой механизм контролирует натяжение инструмента для простоты использования.

    33-700 Набор обжимных инструментов TeleMaster 54,45 долл. США 11212530 Модульный обжимной инструмент $49,00

    Ratchet Telemaster — вариант популярного инструмента Telemaster Tool с храповым механизмом для модульных разъемов RJ-45 и RJ-11. — Отрезки, зачистки и обжим телефонных инструментов. — Многократный обжим. действие для высококачественных соединений

    30-696 Храповой механизм Telemaster $68,90

    Модульный обжимной инструмент

    — Встроенный инструмент для обрезки и зачистки плоского кабеля. — Обжимает 8-контактные разъемы RJ45 и 4- и 6-контактные разъемы RJ11 и RJ12.- Обжимает телефонные кабели и кабели передачи данных AWG 28-24.

    43

    33-750:- Базовый комплект заделки для 10Base-T- Включает инструмент для зачистки UTP/коаксиального кабеля, инструмент Telemaster RJ-11/RJ-45, (50) 8-позиционных цельных разъемов RJ-45 без ключа 33 -704: — Базовый комплект с многофункциональным телефонным инструментом для резки, зачистки и обжима. В комплект входит Telemaster для вилок RJ-11/RJ-45, (15) 4-позиционных многожильных модульных вилок RJ-11, (15) 6 -Position, многожильные модульные вилки RJ-11, (15) 8-контактные, многожильные модульные вилки RJ-45

    33-750 Экономичный комплект Telemaster 10Base-T 115 долл. США.0033-704 RJ-45, RJ-11 Комплект Telemaster $78,00 33-750 33-704

    Комплект для передачи данных/видео

    Комплекты Telemaster

    В комплект входят профессиональные инструменты для заделки коаксиальных кабелей и кабелей витой пары. VDV дает пользователю возможность тестировать терминированные кабели. — Набор данных/видео — Т-образный резак для данных — Отвертка 7-в-1 — Стриппер UTP — Инструмент для зачистки коаксиального кабеля со сменным картриджем — Инструмент для пробивки отверстий Punchmaster II с лезвием 110 — Комбинированное лезвие для пробивки лезвий 110/66

    33- Комплект для передачи данных и видео 917 $ 519.95

    — Обжимной инструмент Crimpmaster для модульного штекера RJ-45- Инструмент для сжатия OmniSeal XL- Зонд Pic и Spudger- Инструмент для вставки/удаления коннектора F/BNC- Тестер мультимедийного кабеля VDV- Зонд-усилитель- Ножницы электрика с выемкой для зачистки- Большая горловина Сумка – 13 дюймов.

  • Datacomtools.com TM Бесплатная наземная доставка заказов на сумму более 99,00 долларов США. В смежных штатах некоторые позиции могут не применяться

    Плоский под прямым углом3 CHHR3 12,35 долл. США CHHF3 12,356 долл. США CHHR6 16,25 долл. США CHHF6 16,2510 долл. США CHHR10 21 долл. США.90 CHHF10 $21,9015 CHHR15 $30,15 CHHF15 $30,1525 CHHR25 $65,55 CHHF25 $65,55

    Предназначен для обеспечения идеальной передачи цифрового видео и многоканального аудиосигнала. — Поддержка разрешения 480I, 480P, 1080i, 1080P — Версия 1.3b — Позолоченные разъемы

    Длина Pin Кабели с 3,5 мм Stereo6 C15M15MS6 $ 13.50 C15M15FS6 $ 13.5010 C15M15MS10 $ 17,85 C15M15FS10 $ 17,8515 C15M15MS15 $ 22,95 C15M15FS15 $ 22,9525 C15M15MS25 $ 33,95 C15M15FS25 $ 33,9550 C15M15MS50 $ 59,95 C15M15FS50 $ 59.95100 C15M15MS100 115,00 $ C15M15FS100 115,00 $

    Кабели HDMI

    Поддерживает 1080P, 3D и 4k через HDMI. Канал Ethernet позволит устройствам HDMI с поддержкой Ethernet совместно использовать соединения Ethernet с другими устройствами HDMI без необходимости использования отдельного кабеля Ethernet. — Версия 1.4

    HDMI14-3 HDMI 1.4 с Ethernet 3 11,50 долл. СШАHDMI14-6 HDMI 1.4 с Ethernet 6 14,15 долл. СШАHDMI14-10 HDMI 1.4 с Ethernet 10 20,45 долл. СШАHDMI14-15 HDMI 1.4 с Ethernet 15 36,25 долл. СШАHDMI14-CL.45B HDMI14-CL.45B с Ethernet 25 $82.55HDMI14-CL35B HDMI 1.4 с Ethernet 35 125,00 долл. СШАHDMI14-CL50B HDMI 1,4 с Ethernet 50 149,95 долл. США . Для пользователей Cat6 требуется только один кабель.

    HHEX5E HDMI-удлинитель с двумя кабелями Cat5e 95,00 $ HHEX6 HDMI-удлинитель с одним кабелем Cat6 149,00 $

    HDMI-удлинитель

    Создайте свои собственные кабели HDMI

    Pro Deluxe Kit — сделайте кабели HDMI премиум-класса нестандартной длины.- Устраняет путаницу с кабелем. — Затраты меньше, чем кабели с предварительной заделкой.

    Pro Kit — изготовление высококачественных кабелей HDMI нестандартной длины. — Устраняет путаницу с кабелем. — Затраты меньше, чем кабели с предварительной заделкой.

    Полевой оконечный кабель 24 AWG — используется с разъемами Greenlee HDFT. — Премиум HDMI* High Speed ​​с кабелями Ethernet. — Поддерживает функции HDMI* 1.4: 3D, Ethernet и Audio Return. — Кабель 100 24 AWG HDFT. — Длиннозернистая медь с цельным сердечником. — Пятая витая пара для Ethernet и возврата звука.

    Концевые оконечные разъемы HDMI — изготавливайте высококачественные кабели HDMI нестандартной длины. — Устраняет путаницу с кабелем. — Затраты меньше, чем кабели с предварительной заделкой. — Комплект из 10 или 50 компонентов разъема HDFT 24 AWG.

    Комплект включает: — PA1192 Инструмент для подготовки кабеля HDMI HDFT — PA8700 Инструмент для заделки HDMI HDFT — (10) разъемов HDCN24-10 HDMI* для полевой терминации

    — PA1175 Нож для мультимедийного кабеля PA1192 Инструмент для подготовки кабеля HDMI* HDFT — PA8700 Инструмент для заделки кабеля HDMI* HDFT — HDCN24-10 Соединители для полевой терминации HDMI*

    PA4017 Pro Deluxe Kit $199.99 PA4019 Pro Kit 169,99 $

    — Другие поддерживаемые функции HDMI* 1.4**: скорость передачи данных 10,2 Гбит/с, форматы 3D-видео, Deep Color и разрешение 4k x 2k.

    FTHD24-100 Полевой оконечный кабель HDMI 24 AWG $299,00

    — используется только с полевым оконечным кабелем Greenlee 24 AWG HDMI*. — Включает клеммную колодку основного разъема и направляющие для проводов. — Направляющие сопряжены и имеют цветовую маркировку для полевого кабеля HDMI 24 AWG. — Изготовление нестандартной длины высокоскоростных кабелей HDMI* премиум-класса с кабелями Ethernet.

    HDCN24-10 Полевые оконечные разъемы HDMI (10 шт.) 68,00 $ HDCN24-50 Полевые оконечные разъемы HDMI (50 шт.) 299,99 $

    HDMI (мультимедийный интерфейс высокой четкости) — это компактный аудио/видео интерфейс для передачи несжатых цифровых данных. Это цифровая альтернатива потребительским аналоговым стандартам, таким как радиочастотный (РЧ) коаксиальный кабель, композитное видео, S-Video, SCART, компонентное видео, D-терминал или VGA. HDMI соединяет цифровые аудио/видеоисточники (такие как телевизионные приставки, проигрыватели DVD, проигрыватели HD DVD, проигрыватели дисков Blu-ray, видеокамеры AVCHD, персональные компьютеры (ПК), игровые приставки и AV-ресиверы к совместимым цифровым аудиоустройствам, компьютерам) мониторы, видеопроекторы, планшетные компьютеры и цифровые телевизоры.

    Теперь, благодаря экономичным решениям Greenlee Professional Field Terminating HDMI*, меньше путаницы кабелей и кабели нестандартной длины находятся всего в нескольких минутах ходьбы.

    44

  • 1.800.543.4333 Факс 203.325.2198 www.datacomtools.com Принимаются основные кредитные карты

    Соедините свои рабочие станции, принтеры, серверы и другие устройства с помощью этих кабелей Cat.5E или Cat.6 Connects2 Connects3 9000 Штекер RJ45 — штекер RJ45. — Литые детали без зацепов — 50-микронные позолоченные разъемы обеспечивают высокую пропускную способность и максимальную целостность сигнала данных — Изготовлены из экологически безопасных материалов, не содержащих свинца

    Соединительный кабель категории 6 UPT244P73L6 3 Соединительный кабель категории 6 $2.35 / Eauret2444P77L6 7 Категория категории 6 Патч $ 2.85 / Eauct244P710L6 10 Категория категории 6 Патч $ 3.65 / Eauct244P714L6 14 Категория категории 6 $ 5.70 / Eaupt244P725L6 25 Категория 6 Patch $ 7.65 / Eacategory 5e Chate Patchept244P73L5 3 категории 5e Patch $ 0 0,95 / Eaupt244P77L5 7 категории 5e Кабель 1,50 долл. США/eaUPT244P710L5 10 Соединительный кабель категории 5e 1,90 долл. США/eaUPT244P714L5 14 Соединительный кабель категории 5e 2,50 долл. США/eaUPT244P725L5 25 Соединительный кабель категории 5e 3,95 долл. США/шт. простои сети, нарушения безопасности данных и замена оборудования из-за кражи.

    Универсальная конструкция работает с большинством существующих патч-кордов, лицевых панелей, патч-панелей, IP-камер и других IP-устройств -C 100 Устройство фиксации вилки RJ45 (5) инструменты для установки 335,00 долл. США Утопленное — работает с утопленными разъемамиPSL-DCPLR 10 Устройство фиксации вилки RJ45 (1) инструмент для установки 42,95 долл. США PSL-DCPLR-C 100 Устройство блокировки вилки RJ45 (5 ) инструменты для установки $335,00

    *Инструмент для установки также необходим для удаления устройства блокировки

    Штекер RJ45 Устройство блокировки

    Гнездо и штекер Gigabit Loopback

    Гнездо и штекер Gigabit Loopback быстро и легко проверяют пары RX/TX 1000 сетевых кабелей BASE, помогая сетевому специалисту определить наличие сетевого сигнала

  • Проводка витая пара.Как сжать шнур питания без инструмента (отвертки)

    26.11.2018

    Всем доброго времени суток!

    В данной статье пойдет речь о сетевом кабеле (Ethernet кабель , или витая пара, как многие его называют ), благодаря которому компьютер подключается к сети Интернет, создается домашняя локальная сеть, осуществляется интернет-телефония и т.д.

    Вообще аналогичный сетевой кабель продается в магазинах метражом и на его концах отсутствуют разъемы (вилки и разъемы RJ-45, которые подключаются к сетевой карте компьютера, роутеру, модему и другим устройствам.Аналогичный разъем показан на превью картинки слева. ). В этой статье я хочу рассказать вам, как можно обжать такой кабель, если вы хотите создать дома локальную сеть (или, например, перенести компьютер, подключенный к Интернету, из одной комнаты в другую). Так же, если у вас пропала сеть, а отрегулированный кабель появился, рекомендую не торопиться и переподключить сетевой кабель.

    Хаметка

      Кстати, в магазинах уже есть обжатые кабели со всеми разъемами.Правда, они стандартной длины: 2м., 3м., 5м., 7м. (м — метры). Также учтите, что обжатый кабель проблематично протянуть из одной комнаты в другую — т.е. когда надо протолкнуть его через дырку в стене/перегородке и т.д., большую дырку не проделаешь, и разъем не влезет через маленькое отверстие. Поэтому в этом случае я рекомендую сначала натянуть кабель, а затем сжать его.

    Что нужно для работы?

    1. Сетевой кабель (также называемый витой парой, кабелем Ethernet и т. д.). Продается метражом, можно купить практически любой метраж (по крайней мере, для домашних нужд без проблем найдете в любом компьютерном магазине). На скриншоте ниже показано, как выглядит этот кабель.


    2. Вам также понадобятся разъемы RJ45 (это разъемы, которые вставляются в сетевую карту ПК или модем). Стоят они копейки, поэтому покупайте сразу с запасом (особенно если раньше не имели с ними дела).

    3.. Это специальные обжимные клещи, с помощью которых коннекторы RJ45 можно обжать на кабеле за считанные секунды.В принципе, если вы не планируете часто тянуть интернет-кабели, то обжимку можно взять у знакомых, а можно и вовсе обойтись без нее.

    4. Нож и обычная прямая отвертка. Это если у вас нет кримпера (в котором кстати есть удобные «приспособления» для быстрой обрезки кабеля). Думаю их фото тут не нужно?!

    Вопрос перед обжатием — что и с чем будет подключаться по сетевому кабелю?

    Многие не обращают внимания более чем на одну важную деталь.Помимо механического сжатия, в этом вопросе есть еще немного теории. Дело в том, что в зависимости от того, как что и с чем вы будете подключать — зависит, как нужно обжимать интернет-кабель!

    Существует два типа соединений: прямое и перекрестное. Чуть ниже на скринах будет понятно и видно о чем идет речь.

    1) Прямое подключение

    Используется, когда вы хотите соединить компьютер с роутером, телевизор с роутером.

    Важно!    Если соединить один компьютер с другим компьютером по этой схеме, то локальная сеть работать не будет! Для этого используйте кросс-коннект.


    На схеме показано, как сжать разъем RJ45 с обеих сторон интернет-кабеля. Первый провод (бело-оранжевый) обозначен на схеме контактом 1.

    2) Перемычка

    Данная схема используется для обжима сетевого кабеля, который будет использоваться для соединения между собой двух компьютеров, компьютера и телевизора и двух роутеров.


    То есть сначала вы решаете, с чем подключать, смотрите схему (на 2 скринах ниже это не так сложно даже для новичков), и только потом начинаете работу (о ней, собственно, ниже)…

    Обжим сетевого кабеля клещами (кримпер)

    Этот вариант проще и быстрее, поэтому с него и начну. Затем скажу несколько слов о том, как это можно сделать с помощью обычной отвертки.

    1) Обрезка

    Сетевой кабель представляет собой: сплошную оболочку, за которой спрятаны 4 пары тонких проводов, которые окружены другой изоляцией (разноцветной, что было показано в последнем шаге статьи).

    Итак, первым делом нужно вырезать скорлупу (защитную оболочку), можно сразу 3-4 см. Так будет проще распределить проводку в правильном порядке. Кстати, это удобно делать клещами (щипцами), хотя некоторые предпочитают пользоваться обычным ножом или ножницами. В принципе, здесь ни на чем не настаивают, кому как удобнее — важно только не повредить спрятанный за оболочкой тонкий проводок.

    Оболочка удалена от сетевого кабеля на 3-4 см.

    2) Защитный крышка

    Далее вставьте защитный колпачок в сетевой кабель, после чего это сделать — будет крайне неудобно. Кстати, многие пренебрегают этими шапками (и кстати тоже). Он помогает избежать ненужного перегиба троса, создает дополнительный «амортизатор» (так сказать).

    Защитный колпачок

    3) Распределение проводки и выбор цепи

    Далее распределяете проводку в том порядке, в котором вам нужно, в зависимости от выбранной схемы (об этом сказано выше в статье).Распределив провода по нужной схеме, подрежьте их плоскогубцами примерно до 1 см. (Можно порезать ножницами, если не боитесь испортить :)).

    4) Вставьте провода в разъем

    Важно отметить, что если провода недостаточно обрезаны, они будут торчать из разъема RJ45, что крайне нежелательно — любое незначительное движение, которым вы касаетесь кабеля, может повредить вашу сеть и разорвать соединение.


    Как подключить кабель с RJ45: правильные и неправильные варианты.

    5) Обжим

    После эко аккуратно вставьте коннекторы в зажим (обжимной) и сожмите их. После этого наш сетевой кабель обжат и готов к работе. Сам процесс очень простой и быстрый, комментировать тут особо нечего…

    Процесс обжима кабеля в обжимном станке.

    Как сжать кабель питания с помощью отвертки

    Это, так сказать, чисто самодельный ручной способ, который пригодится тем, кто хочет быстрее подключать компьютеры, а не искать галочки.Между прочим, такова особенность русского характера; на западе люди без этого спецсредства не занимаются :).

    1) Обрезка кабеля

    Здесь все аналогично (в помощь обычный нож или ножницы).

    2) Выбор схемы

    Тут тоже руководствуетесь схемами выше.

    3) Вставьте кабель в разъем RJ45

    Аналогично (то же, что и в случае с обжимными клещами (щипцами)).

    4) Отвертка для фиксации и обжима кабеля

    А вот и самое интересное. После того, как кабель вставлен в разъем RJ45, положите его на стол и нажмите одной рукой как на него, так и на вставленный в него кабель. Второй рукой возьмите отвертку и аккуратно начните прижимать контакты (рисунок ниже: красными стрелками показаны обжатые и не обжатые контакты).

    Здесь важно, чтобы толщина конца отвертки не была слишком толстой и чтобы можно было прижать контакт к концу, крепко зафиксировав провод.Обратите внимание, что вам нужно закрепить все 8 проводов (на скрине ниже закреплены только 2).

    Отвертка

    После фиксации 8 проводов нужно закрепить сам кабель (оплетка, защищающая эти 8 «жил»). Это нужно для того, чтобы при случайном дергании кабеля (например, при прикосновении к нему при вытягивании) — не было потери связи, чтобы эти 8 жил не вылетели из своих гнезд.

    Делается это просто: закрепите разъем RJ45 на столе, а сверху протолкните его той же отверткой.


    Итак, вы получили безопасное и надежное соединение. Вы можете подключить аналогичный кабель к своему ПК и наслаждаться сетью :).

    Кстати, статья в теме по настройке локальной сети:

    Создание локальной сети между 2 компьютерами.

    Вот и все. Удачи!

    Кабели, используемые для построения инфраструктуры компьютерной сети, доступны в широком ассортименте. Наиболее популярными являются коаксиальный кабель, витая пара и оптоволокно.В чем специфика каждого из них? Какие особенности монтажа самой распространенной — витой пары?

    Типы кабелей: коаксиальный

    Одним из наиболее исторически ранних типов кабелей, используемых в сетевых соединениях, является коаксиальный. По толщине он примерно соответствует компьютерному блоку питания, рассчитанному на работу с розеткой 220 В.

    Структура коаксиальной конструкции следующая: посередине находится металлический проводник, он окутан толстой, преимущественно пластиковой изоляцией.Поверх него — оплетка из меди или алюминия. Внешний слой представляет собой изоляционную оболочку.

    Подключение сетевого кабеля этого типа может быть выполнено с помощью:

    разъема BNC;

    Терминатор BNC;

    Разъем BNC-T;

    BNC-коннектор.

    Рассмотрим их особенности подробнее.

    BNC-разъем предполагает размещение на концах кабеля, используется для соединения с Т-образными или бочкообразными разъемами. Терминатор BNC используется в качестве изолирующего барьера, препятствующего перемещению сигнала по кабелю.Корректное функционирование сети без этого элемента в ряде случаев невозможно. Подключение по силовому кабелю коаксиального типа предполагает использование двух терминаторов, один из которых требует заземления. BNC-T-коннектор используется для подключения ПК к основной линии. В его структуре три слота. Первый подключается к разъему компьютера, а два других соединяют разные концы магистрали. Другой тип соединителя коаксиального кабеля — цилиндр BNC. Используется для соединения разных концов магистрали или для увеличения радиуса компьютерной сети.

    Среди полезных особенностей коаксиальных конструкций — не возникает проблем с вопросом, как соединить два сетевых кабеля такого типа. Достаточно обеспечить надежный контакт токопроводящих жил, конечно, при соблюдении технологии сопряжения изоляции и экранной сетки. Однако коаксиальный кабель весьма чувствителен к электромагнитным помехам. Поэтому в практике построения компьютерных сетей он сейчас используется редко. Однако он незаменим в плане организации инфраструктуры передачи телевизионных сигналов — от тарелок или кабельных провайдеров.

    Витая пара

    Наиболее распространенные сетевые кабели для компьютера называются «витая пара». Почему такое имя? Дело в том, что в структуре кабеля этого типа имеются попарные жилы. Они сделаны из меди. Стандартный кабель рассматриваемого типа включает 8 жил (всего, таким образом, 4 пары), но есть и образцы с четырьмя жилами. Так называемая цоколевка сетевого кабеля этого типа (соотношение каждой жилы с определенной функцией) предполагает использование на каждой жиле изоляции определенного цвета.


    Внешняя изоляция витой пары выполнена из ПВХ, что обеспечивает достаточную защиту токопроводящих элементов от электромагнитных помех. Есть рассматриваемый тип — FTP и STP. В первом соответствующая фольга расположена поверх всех проводников, во втором — на каждом из проводников. Есть неэкранированная модификация витой пары — UTP. Кабели с фольгой обычно дороже. Но использовать их имеет смысл только в том случае, если есть потребность в качественной передаче данных на относительно большое расстояние.Для домашних сетей подойдет неэкранированная витая пара.

    Существует несколько классов соответствующего типа конструкций, каждый из них обозначается как CAT цифрой от 1 до 7. Чем выше соответствующий показатель, тем качественнее материалы, обеспечивающие передачу сигнала. Современные сетевые кабели для компьютера для обмена данными по протоколу Ethernet в домашних сетях подразумевают, что элементы соответствуют CAT5. В соединениях, где используется витая пара, применяются разъемы, которые правильно будет классифицировать как 8P8C, но для них есть и неофициальное название — RJ-45.Можно отметить, что кабели, соответствующие как минимум классам CAT5 и CAT6, могут передавать данные на скоростях, близких к максимальным для рассматриваемого типа конструкций — до 1 Гбит/с.

    Оптоволокно

    Пожалуй, самые современные и быстрые сетевые кабели для компьютера — оптоволоконные. В их конструкции присутствуют светопроводящие элементы из стекла, которые защищены прочной пластиковой изоляцией. Среди ключевых преимуществ, которыми обладают эти сетевые кабели для компьютера, является высокая помехозащищенность.Также возможна передача данных на расстояние около 100 км по оптоволокну. Соединение кабелей этого типа с устройствами может осуществляться через различные типы разъемов. Среди наиболее распространенных — SC, FC, F-3000.

    Как выглядит этот высокотехнологичный сетевой кабель для компьютера? Фотографии оптоволоконной конструкции ниже.


    Интенсивность практического применения оптоволокна ограничена относительно высокой стоимостью оборудования, необходимого для передачи данных по нему.Однако в последнее время эту сеть активно используют многие российские провайдеры. По словам ИТ-специалистов, с расчетом на то, что соответствующие вложения окупятся в будущем.

    Эволюция кабельной инфраструктуры

    На примере трех отмеченных типов кабелей можно проследить определенную эволюцию в аспекте построения инфраструктуры компьютерных сетей. Так, изначально коаксиальные конструкции использовались при передаче данных по стандарту Ethernet. При этом максимальное расстояние, на которое можно было передать сигнал от одного устройства к другому, не превышало 500 метров.Максимум по коаксиальному кабелю был около 10 Мбит/с. Использование витой пары значительно повысило динамику обмена файлами в компьютерных сетях — до 1 Гбит/с. Также появилась возможность передавать данные в дуплексном режиме (одно устройство могло и принимать сигналы, и отправлять их). С появлением оптоволокна ИТ-индустрия получила возможность передавать файлы со скоростью 30-40 Гбит/с и выше. Во многом благодаря этой технологии компьютерные сети успешно соединяют страны и континенты.

    Конечно, при работе с ПК при монтаже компьютерных сетей используются и многие другие типы кабелей.Теоретически для аналогичных целей можно использовать, например, USB-кабель, хотя это будет не очень эффективно, в частности, из-за того, что в рамках стандарта USB данные можно передавать на небольшое расстояние — около 20 м.

    Как подключить витую пару

    Витая пара, как мы отмечали выше, на сегодняшний день является наиболее распространенным типом кабеля при проектировании компьютерных сетей. Однако его практическое использование характеризуется некоторыми нюансами. В частности, они отражают такой аспект, как распиновка сетевого кабеля, о котором мы говорили выше.Важно знать, как правильно расположить провода в зоне их контакта с разъемом RJ-45. Процедура соединения витой пары с соответствующим элементом называется опрессовкой, так как при ее выполнении используется специальный инструмент, подразумевающий силовое воздействие на конструкцию.

    Нюансы обжима

    Во время этой процедуры коннекторы надежно фиксируются на концах витой пары. Количество контактов в них соответствует количеству проводов — в обоих случаях таких элементов 8.Существует несколько схем, по которым может быть обжата витая пара.

    Далее мы рассмотрим соответствующие особенности. Но сначала тому, кто работает с кабелем, нужно правильно взять в руки разъемы. Их следует держать так, чтобы металлические контакты располагались сверху.


    Пластиковая защелка должна быть направлена ​​в сторону кримпера. Слева в этом случае будет 1-й контакт, справа — 8-й. Нумерация – крайне важный нюанс работы с витой парой.Итак, какой обжим используют специалисты по сетевой инфраструктуре?

    Во-первых, существует схема сетевого кабеля, называемая EIA/TIA-568A. Предполагает расположение жил относительно металлических контактов разъема в следующем порядке:

    На 1 контакт: белый и зеленый;

    Для 2-х: зеленый;

    Для 3-го: белый и оранжевый;

    Для 4-го: синий;

    Для 5-го: бело-голубой;

    Для 6-го: оранжевый;

    Для 7-го: белый и коричневый;

    Для 8-го: коричневый.

    Есть другая схема — EIA/TIA-568B. Предполагается, что местонахождение жило в следующем порядке:

    Для 1 контакта: белый и оранжевый;

    Для 2-го: оранжевый;

    Для 3-го: бело-зеленый;

    Для 4-го: синий;

    Для 5-го: бело-голубой;

    Для 6-го: зеленый;

    Для 7-го: белый и коричневый;

    Для 8-го: коричневый.

    Как подключить сетевой кабель с разъемом, вы теперь знаете.Но полезно изучить специфику, касающуюся различных схем подключения витой пары к тому или иному устройству.

    Обжим и тип соединения

    Итак, при подключении ПК к маршрутизатору или коммутатору следует использовать метод прямого подключения. Если есть необходимость организовать обмен файлами между двумя компьютерами без использования роутера, то можно воспользоваться методом кросс-соединения. Разница между отмеченными схемами невелика. При прямом способе подключения кабель необходимо обжимать по той же распиновке.При перекрещивании один конец — по схеме 568А, другой — по 568Б.

    Высокотехнологичная экономия

    Витая пара характеризуется одной интересной особенностью. При прямой схеме подключения устройство может использовать не 4 пары проводников, а 2. То есть допустимо одновременное подключение к сети 2-х компьютеров одним кабелем. Таким образом можно сэкономить на кабеле или сделать подключение, если это очень нужно, и под рукой нет лишних метров витой пары. Однако в этом случае максимальная скорость передачи данных будет не 1 Гбит/с, а в 10 раз меньше.Но для организации домашней сети это в большинстве ситуаций приемлемо.

    Как в этом случае распределить проводники? Относительно пинов на разъёмах:

    1 контакт: жил бело-оранжевый;

    2-й: оранжевый;

    3-й: белый и зеленый;

    6-й: зеленый.

    То есть 4, 5, 7 и 8 ядра при этой схеме не используются. В свою очередь на разъемы для второго компьютера:

    1 контакт: бело-коричневая жила;

    2-й: коричневый;

    3-й: белый и синий;

    6-й: синий.

    Можно отметить, что при реализации схемы кроссового соединения необходимо всегда использовать все 8 жил в витой паре. Также, если пользователю необходимо реализовать передачу данных между устройствами на скорости 1 Гбит/с, распиновку нужно будет провести по специальной схеме. Рассмотрим его особенности.

    Кросс на гигабитной скорости

    Первый разъем кабеля обжать по схеме 568Б. Второй предполагает следующее сопоставление жил и контактов на разъеме:

    1 контакт: бело-зеленая жилка;

    2-й: зеленый;

    3-й: белый и оранжевый;

    4-й: белый и коричневый;

    5-й: коричневый;

    6-й: оранжевый;

    7-й: синий;

    8-й: белый и синий.

    Схема очень похожа на 568А, но изменено положение синей и коричневой пар проводников.

    Соблюдение отмеченных правил соотношения цветов проводников и контактов на разъеме 8Р8С является важнейшим фактором обеспечения работоспособности сетевой инфраструктуры. Человеку, его проектирующему, нужно быть внимательным при установке соответствующих элементов. Бывает, что компьютер не видит сетевой кабель — он часто связан как раз с неправильной обжимкой витой пары.

    Как обжать кабель


    Рассмотрим некоторые технические детали. Основное приспособление, которое в данном случае задействовано, это кримпер. Он похож на клещей, но приспособлен для работы с компьютерными кабелями соответствующего типа.

    Конструкция кримпера предполагает наличие специальных ножей, предназначенных для разрезания конструкции. Также иногда кримперы комплектуются небольшим приспособлением для зачистки изоляции витой пары. В центральной части прибора имеются специальные гнезда, адаптированные к толщине кабельной конструкции.

    Оптимальный алгоритм действий человека, обжимающего витую пару, может быть следующим.

    • В первую очередь необходимо отрезать отрезок кабеля подходящей длины — при этом потребуются его точные замеры.
    • После этого снимите внешнюю изоляцию — примерно в районе 3 см на конце кабеля. Главное не повредить случайно изоляцию жил.
    • Затем необходимо расположить проводники относительно приведенных выше схем подключения к разъему.После обрезки концов проводов, чтобы длина каждого из них вне наружного слоя изоляции была около 12 мм.
    • Далее нужно надеть разъем на кабель так, чтобы проводники остались в том порядке, который соответствует схеме подключения, и каждый из них попал в нужный канал. Перемещать провода следует до тех пор, пока не почувствуете сопротивление пластиковой стенки разъема.
    • После соответствующего размещения жил внутри соединителя оболочка из ПВХ должна располагаться внутри корпуса соединителя.Если этого не сделать, возможно, стоит вытянуть провода и немного их укоротить.

    После того, как все элементы конструкции будут расположены правильно, можно обжимать кабель, вставив разъем в специальное гнездо на обжимном инструменте и аккуратно нажав на рукоятку инструмента до упора.

    Если вам нужно обжать сетевой кабель RJ-45, то без схемы распиновки не обойтись. Если не знать какого цвета проводка в какую розетку входит, то кабель элементарно не подойдет.Ниже рассмотрим схемы распиновки, а также сам процесс обжима кабеля питания.

    Распиновка

    Выбранный вариант распиновки будет напрямую зависеть от того, как вы будете использовать сетевой кабель.

    Прямой кабель.  Стандартный кабель, который используется для соединения компьютера с роутером, телевизора с роутером и т.д. Т.е. Благодаря этому кабелю мы получаем доступ в интернет.


    Перекрестный кабель.  Применяется, когда необходимо напрямую соединить два однотипных устройства, например, компьютер с компьютером.


    Обжимной кабель.

    Определившись со схемой, можно переходить непосредственно к процессу обжима кабеля.

    Для этого вам понадобится:


    1.   Требуемая длина сетевого кабеля.

    2.   Коннекторы Если делаете сжатие впервые, то лучше сразу купить больше коннекторов.

    3.   Обжимной инструмент. Необходимо закрепить разъем на кабеле, а также соединить контакты. Некоторые энтузиасты используют вместо этого инструмента отвертку, но мы не рекомендуем этот метод.

    4.   Нож или инструмент для снятия изоляции.

    Процесс обжима сетевого кабеля.

    1.   В первую очередь необходимо снять примерно два сантиметра изоляции. Снять его можно кримпером (инструментом для обжима), специальным инструментом для зачистки или обычным ножом.

    2.   После снятия изоляции вы увидите 4 пары витых проводов и шнур. Эту нить можно как обрезать, так и просто согнуть (она не нужна).

    3.   Размотайте каждую пару, чтобы в итоге получилось 8 отдельных проводов.


    4.   Расположите их в правильном порядке (в зависимости от схемы) и отрежьте лишние концы. Разрезать проводку нужно так, чтобы изоляция витой пары немного зашла в разъем и надежно зафиксировалась внутри.Этот шаг очень важен, ведь от него будет зависеть качество соединения.

    5.   Вставьте провода в разъем до конца.

    6.   Вставьте разъем с кабелем в обжимной инструмент и сожмите инструмент до упора.

    В итоге получаем аккуратно обжатый со всех сторон кабель.

    Обратите внимание, что качество соединения напрямую зависит от качества опрессовки.Если плохо опрессовать кабель, то сначала он будет работать с перебоями, не радуя высокой скоростью интернет-соединения, а позже и вовсе может выйти из строя.

    Согласно спецификации EIA/TIA-568, в разъеме RJ-45 имеется несколько обжимных пар для подключения компьютера к коммутатору или концентратору, либо компьютера к компьютеру. В Интернете достаточно информации, но данные, которые предоставляются, новичкам сложно воспринимать. Поэтому в этой статье подробно описана распиновка витой пары.

    На всех фотографиях изображен один и тот же кабель с обжимным штекером RJ-45.

    Витая пара RJ-45 обжим цветовая схема с компьютером — концентратор для интернета

    Вариант В наиболее распространен при опрессовке.

    На фото маркировка обжима витой пары для варианта А. Как видите, концы витых пар обжаты по одной и той же электрической схеме, с разницей всего в две пары, которые меняются местами. Вместо зеленой пары оранжевой и наоборот.

    Производительность сети не снижается при выборе одного из этих вариантов обжима. Варианты А и В взаимозаменяемы.

    RJ-45, витая пара, витая пара, цветовая схема «компьютер-компьютер»

    Если вы хотите соединить два и более компьютеров, то есть создать локальную сеть без хаба или коммутатора, существует определенная схема обжимки по спецификации EIA/TIA. После обжима просто вставьте заглушки в сетевые порты.

    Внимание! Противоположные друг другу концы кабеля обжимаются по разным схемам.

    Обжимные паровые обжимные клещи. Все перечисленные схемы сжатия теряют свою актуальность. Это связано с тем, что современные модели коммутаторов, концентраторов и сетевых карт оснащены технологией Auto-MDIX. Он позволяет автоматически определять обжим витых пар без дополнительной настройки.

    Витая пара RJ-45 гофрированная цветовая схема 4 провода для интернета

    Мало кто использует весь потенциал витой пары при подключении интернета или создании локальной сети.Витые пары CAT5 со скоростью 100 Мбит/с включают всего две пары из четырех. Одна пара передает сигнал, вторая принимает.

    Как видите, это подключение выполнено по симметричной трансформаторной схеме. За счет этого подавляются помехи и помехи, обеспечивается высокая степень защиты от коротких замыканий и ошибок монтажа. В случае повреждения пары используются два ранее не использовавшихся, которые можно сжимать без потери скорости.

    Следующие схемы ничем не отличаются от показанных ранее, только с той разницей, что на них отмечены только жилы.Пары, которые не подходят близко к вилке, можно использовать для передачи дополнительной информации.

    RJ-45 Обжимная витая пара Обжимной 4-проводной компьютерный цветной концентратор

    В варианте B сигнал идет оранжевой и зеленой парами.


    В варианте А сигнал идет оранжевой и зеленой парами. При этом витые пары обжимаются в штекере RJ-45 к другим контактам.

    Обжимная витая пара RJ-45 Обжимная 4-проводная цветовая схема Компьютер-компьютер

    Сигнал поступает оранжевого и зеленого цвета.

    Обжимная пара RJ-45 Цветовая схема витой пары компьютер-хаб для ремонта

    При обнаружении разрыва зеленой или оранжевой пары кабель менять не нужно. Обожмите пару вилкой, как показано на рисунке ниже.

    В варианте B зеленая пара заменена синей, оранжевой и коричневой.


    На варианте А зеленая пара заменена коричневой, оранжево-синей.

    Как видите, поврежденная пара заменяется любой из ранее не задействованных.

    Цветовая схема сопряжения гофрированного кабеля RJ-45 для подключения двух компьютеров к концентратору с помощью одного кабеля

    Два компьютера можно подключить к одному кабелю следующим образом.

    Правые RJ-45 вставлены в активное оборудование, левые в сетевые карты компьютеров.

    RJ-45 гофрированная пара Цветовая схема витой пары 4 провода для подключения компьютера и телефона одним кабелем

    Наступает момент, когда может понадобиться низковольтная проводка от комнаты до входной двери.Например, вам нужно подключить стационарный телефон с плинтуса в подъезде, запитать роутер или коммутатор, подключить вызывную или светодиодную ленту. На помощь приходят свободные пары в кабеле.

    Внимание! Не передавайте 220 В по витым парам. Это опасно для жизни. Кроме того, компьютер может выйти из строя.

    Диаметр жил кабеля — 0,51 мм

    Секция — 0,81 мм 2

    Позволяет пропускать кратковременный ток до 5 А и постоянный до 3 А.

    Ток удвоится, если соединить параллельно 2 провода.То есть 6 А.

    Если проделать эту операцию с 8 проводниками, можно получить до 25 А.


    Для этого обжать кабель в штекере на одном из вариантов. При этом коричневые и синие пары остаются, не обжатыми. Их можно использовать в соответствии с вашими потребностями.

    Сложно ответить однозначно на вопрос, зачем нужно знать, как выполняется распиновка RJ45 и обжим кабеля в домашних условиях. В первую очередь распиновка востребована людьми, решившими провести ремонт в квартире.Банальная замена кабеля, торчащего из оконной рамы, и разведение высокоскоростной сети по комнатам – вторая причина. Третий — подключить конкретное оборудование, кто-то хочет играть по сети между двумя компьютерами. Знания не лишние.

    О ​​кабеле и приборе

    Наиболее важным компонентом является витая пара. На прилавках магазинов встречается с четырьмя и с восемью жилками. Разница в цене обусловлена ​​страной происхождения и дополнительным скринингом.Не вдаваясь в электрофизику, уточним, что название «витая пара» кабель получил потому, что все пары жил между собой переплетаются между собой. Такое переплетение позволяет передавать сигнал по кабелю на большое расстояние (до 100 метров без усилителя). Распиновка RJ45 производится по цвету. Для каждой задачи существует определенная последовательность, причем каждому цвету кабеля соответствует его положение в розетке или разъеме.

    Для обжима кабеля используется специальный обжимной инструмент, но если его нет под рукой, подойдет молоток, плоская отвертка или нож.Требуется для работы в сети и разъем RJ45. Можно заменить на старый, очистив канал для проводов, или оголив торчащие концы проводов для скручивания.

    Технология обжима кабеля

    Распиновка кабеля RJ45 требует специального обучения. Главное помнить, что технология опрессовки кабеля неизменна. Меняется только последовательность цветов жил кабеля.

    1. Осторожно срежьте верхний слой обмотки. Длина отрезка составляет около 5-6 см для удобства проводки.
    2. Жилы, расположенные в необходимой цветовой гамме, обрезаются ножницами так, чтобы длина от кончиков до основания общего кабеля не превышала 3 см.
    3. Удерживая пластиковую вилку RJ45 зажимной скобой вниз, жилы аккуратно вставляются в корпус. Если присмотреться, то для каждой жилы есть специальный канал, в который невозможно вставить два кабеля. Главное, выдержать нужную последовательность.
    4. С небольшим усилием убедитесь, что концы проводов касаются медных вставок на краю обжимного соединителя.
    5. Не давая кабелю выскользнуть из разъема, аккуратно обожмите каждую жилу, надавив на медную вставку отверткой или ножом. Можно осторожно увеличить давление молотком.


    В результате проделанной работы все жилы должны быть надежно закреплены в пластиковом корпусе вилки RJ45. Другой конец зажима с общей оплеткой можно для удобства срезать скотчем.

    Технология прокладки кабеля в розетке

    Распиновка розетки RJ45 не требует специального оборудования, поэтому разводка локальной сети на объекте выполняется с большим удовольствием и скоростью.Понадобится всего один инструмент – маникюрные ножницы или небольшой нож с тонким лезвием.

    1. Осторожно срежьте верхний слой обмотки. Длина среза около 10 см для удобства проводки.
    2. Размотка всех пар разматывается и провода выравниваются так, чтобы они не пересекались от основания верхнего слоя до концов проводов.
    3. Каждая розетка имеет две цветные маркировки. «А» — перекрестное соединение, «В» — стандартное соединение. По последней маркировке выполняется распиновка RJ45.
    4. Крепление основы оплетки к плате, сначала провода вставляются в дальние разъемы. Обязательно проверяйте затяжку кабеля, чтобы расстояние от оплётки до хомута не превышало 3 см.
    5. После закрепления жил кабеля в соответствующих разъемах выполняется обжим. Держа маникюрные ножницы так, чтобы угол режущих направляющих был 45 градусов, необходимо надавить на стержень сверху до характерного металлического щелчка.


    Установка розетки на век

    Главное, что нужно учитывать при установке розетки на стене, это положение разъемов относительно пола.Разъемы всегда должны быть направлены вниз. Во-первых, он защищает контакты от засорения пылью и влагой. Во-вторых, при быстром подключении кабеля снизу меньше шансов случайно задеть крепление розетки на стене. Даже с эстетической точки зрения подключение кабеля снизу не так бросается в глаза и не портит прекрасную атмосферу в помещении.


    Кроме прямого назначения розетка компьютерной сети используется для передачи посторонних сигналов (телефония, стереозвук, видеосигнал).Ведь ни для кого не секрет, что для подключения интернета распиновка RJ45 критична для четверых жил, остальные либо запасные, либо для гигабитных сетей, не организованных в домохозяйствах постсоветских стран.

    Подключение к интернету стандартным способом

    Распиновка RJ45 по цветам при создании кабеля для подключения персонального компьютера к сетевому оборудованию выглядит так.

    1. Белый и оранжевый.
    2. Оранжевый.
    3. Белый и зеленый.
    4. Синий.
    5. Бело-голубой.
    6. Зеленый.
    7. Бело-коричневый.
    8. Коричневый.

    Если есть необходимость осуществить подключение к двум компьютерам одним кабелем или подать другой сигнал по свободным жилам, то распиновка выполняется двумя парами — зеленой и оранжевой, с указанием последовательности и нумерации в разъеме. То есть соединения 1, 2, 3, 6 в штекере RJ45 должны быть заняты в соответствии с их цветовым распределением.


    Бывают случаи, когда погибает одна или несколько активных жилок.На помощь придет альтернативная распиновка RJ45. 2 пары заменены на другие цвета. Оранжевая пара заменена на коричневую, а зеленая пара на синюю. Нумерация разъемов в вилке не меняется.

    Взаимосвязь двух компьютеров

    В последнее время распиновка RJ45 компьютер-компьютер не пользуется спросом. Ведь большинство современных сетевых адаптеров научились понимать, чего от них добивается пользователь. Информация полезна тем владельцам, у которых переходники не умеют «переворачивать» провода в вилке питания.


    Этот кабель подходит для соединения двух сетевых концентраторов, не имеющих коммутатора Uplink. Для легкого запоминания цветовой разводки кросс-кабеля достаточно увидеть, что пары 1-2 поменялись местами с парами 3-6. На остальные цветовые пары стоит обратить внимание, если сетевые адаптеры могут работать в гигабитных сетях, иначе их можно использовать для других нужд.

    Подключение периферийного оборудования

    Вряд ли большинству распиновка RJ45-USB пригодится, но ознакомиться с ней не помешает.Такое странное подключение активно используется при подключении дорогих серверных систем, а также довольно популярно в банковской сфере, при подключении оргтехники и кассовых аппаратов. Распиновку лучше делать паяльником, но при его отсутствии все будет работать и на скрутку.


    Полностью обжатый кабель в штекере RJ45 обрезается ножом до нужной длины. Обрезанный конец зачищают от обмотки на 5 см. Любой штекер USB-кабеля разбирается или обрезается, чтобы был доступ к разъемам.Перед тем, как перерезать провода в USB-штекере, нужно зачистить красный и черный кабели до медного основания и скрутить их между собой. После всех манипуляций производится следующее подключение USB RJ45.

    1. Бело-зеленая жила третьего соединения припаяна к красно-черной скрутке USB (GND).
    2. Синяя жила четвертого разъема подключена к зеленому кабелю USB (RX).
    3. Бело-синяя жила пятого соединения подключается к белому кабелю USB (TX).

    Для прочности конструкции можно использовать скотч.

    Наконец

    Распиновка RJ45 не должна иметь большого значения. Не стоит переживать, что из-за плохой обжимки пропадет канал связи или произойдет короткое замыкание. Ничего подобного даже в теории не будет. Работая неаккуратно ножом или отверткой вместо профессионального инструмента, можно лишь создать небольшие помехи в линии, которые на участках кабеля до пяти метров сводятся к нулю. Но все же нужно стремиться к достижению максимального результата.Лучше сделать это один раз, но сделать работу качественно и навсегда.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
