Обозначения резисторов: Калькулятор цветовой маркировки резисторов

Содержание

Обозначение резисторов зарубежных компаний

Единая структура условных обозначений резисторов зарубежных компаний отсутствует. Она произвольно устанавливается фирмами-изготовителями.

В основу обозначения постоянных резисторов положен буквенно-цифровой (или цифровой) код, которым обозначают тип, значения основных параметров (номинальная мощность, ТКС, номинальное сопротивление, допускаемое отклонение) и вид упаковки.

Для резисторов специального назначения (изготовляемые по стандартам MIL) условное обозначение формируется следующим образом:

ПЕРВЫЙ ЭЛЕМЕНТ — обозначает серию резистора, согласно таблицы:

Серия	Наименование резисторов	N стандарта
RL	Стандартные металлопленочные резисторы (допуск ±2, ±5)	MIL-R-22684
RN	Металлопленочные прецизионные резисторы	MIL-R-10509
RE	Мощные проволочные резисторы с алюминиевым радиатором	MIL-R-18546
RNC	Металлопленочные резисторы с уровнем надежности «S»	MIL-R-55182
RLR	Металлопленочные резисторы с уровнем надежности «Р»	MIL-R-39017
RB	Проволочные прецизионные резисторы миниатюрные и субминиатюрные	MIL-R-93
RBR	Проволочные прецизионные резисторы с уровнем надежности «R»	MIL-R-39005
RW	Проволочные мощные резисторы для поверхностного монтажа	MIL-R-26
RNR RNN	Металлопленочные прецизионные резисторы с герметичным уплотнением	MIL-R-55182
RCR	Углеродистые композиционные резисторы	MIL-R-39008
М55342	Толстопленочные кристаллы резисторов с уровнем надежности «R»	MIL-R-55342

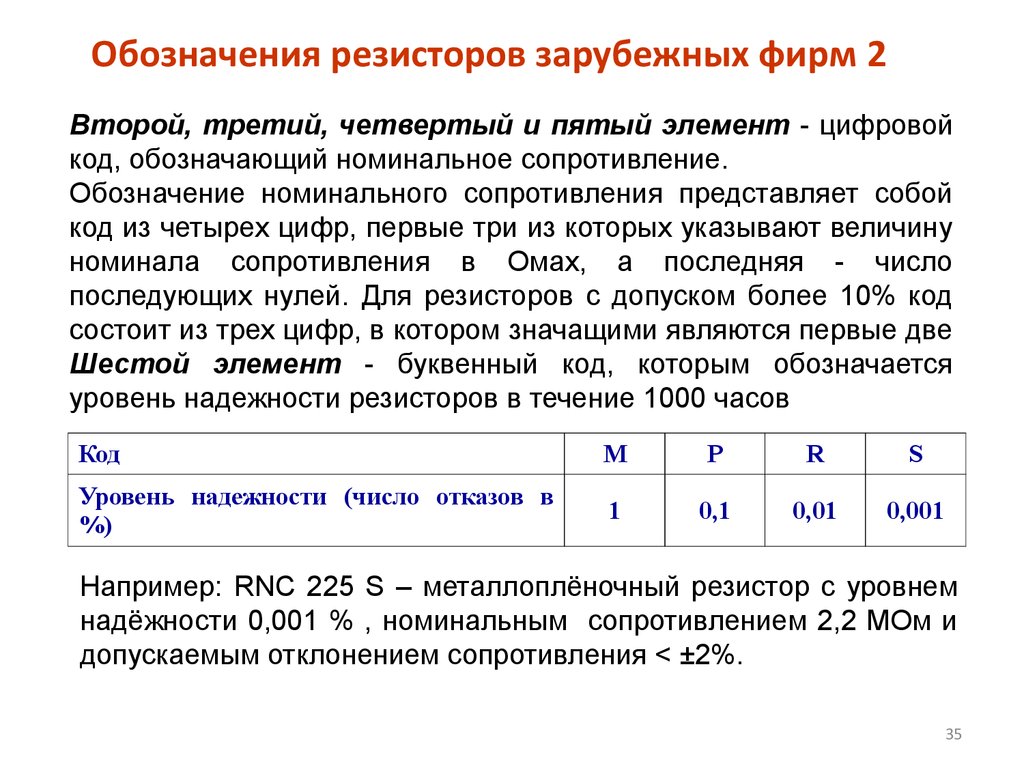

ВТОРОЙ, ТРЕТИЙ, ЧЕТВЕРТЫЙ И ПЯТЫЙ ЭЛЕМЕНТ — цифровой код, обозначающий номинальное сопротивление

ШЕСТОЙ ЭЛЕМЕНТ — буквенный код, которым обозначается уровень надежности резисторов в течение 1000 часов-

Код

Уровень надежности (число отказов в %)

0,1

0,01

0,001

Обозначение номинального сопротивления представляет собой код из четырех цифр, первые три из которых указывают величину номинала сопротивления в Омах, а последняя — число последующих нулей.

Для резисторов с допуском более 10% код состоит из трех цифр, в котором значащими являются первые две. Некоторые фирмы указывают номинальное сопротивление, закодированное в соответствии с Публикацией МЭК № 62, 63:

Сопротивление	код	Сопротивление	код	Сопротивление	код	Сопротивление	код
0,1 Ом	R10	47 Ом	47R	4,7 кОм	4К7	220 кОм	М22
0,15 Ом	R15	68 Ом	68R	6,8 кОм	6К8	330 кОм	МЗЗ
0,22 Ом	R22	100 Ом	100R	10 кОм	10К	470 кОм	М47
0,33 Ом	R33	150 Ом	150R	15 кОм	15К	680 кОм	М68
4,7 Ом	4R7	220 Ом	220R	22 кОм	22К	1,0 МОм	1МО
6,8 Ом	6R8	330 Ом	330R	33 кОм	ЗЗК	1,5 МОм	1М5
10 Ом	10R	1 кОм	1КО	47 кОм	47К	2,2 МОм	2М2
15 Ом	15R	1,5 кОм	1К5	68 кОм	68К	3,3 МОм	ЗМЗ
22 Ом	22R	2,2 кОм	2К2	100 кОм	М10	4,7 МОм	4М7
33 0м	33R	3,3 кОм	ЗКЗ	150 кОм	М15	6,8МОм	6М8

Для примера рассмотрим условное обозначение постоянных резисторов фирмы Philips :

ПЕРВЫЙ ЭЛЕМЕНТ — тип (класс) резистора:

AC, ACL (Cemented Wirewound’ Nonisolated) -мощные керамические проволочные,

CR (Carbon Resistor) -углеродистые пленочные,

EH (Power Wirewound Isolated) -мощные, опорные проволочные.

MPR (Metal film precision Resistor) -металлопленочные прецизионные,

MR (Vetal film Resistor) -металлопленочные,

NPR (Fussible) -предохранительные металлопленочные,

PR (Power metal film Resistor) -мощные металлопленочные,

RC (Chip Resistor) — бескорпусные (кристаллы),

SFR (Standart film Resistor) -стандартные пленочные,

VR (High- ohmic Voltage Resistor) -высоковольтные,

WR (Enamelled Wirewound Isolated Resistor) — мощные эмалированные пленочные;

ВТОРОЙ ЭЛЕМЕНТ — максимальный диаметр корпуса (кроме класса RC): 06 — 0,6 мм; 08 — 0,8 мм; 16—1,6 мм; 21 — 2,1 мм; 24 или 25 — 2,5 мм; 30—3 мм; 31 или 34 — 3,1 мм; 37 или 39 — 3,7 мм; 52 или 54 — 5,2 мм; 68 или 74 — 6,8 мм.

ПРИМЕЧАНИЕ: Для классов AC, ACL и ЕН цифры обозначают допустимую мощность рассеяния: 01 — 1 Вт; 02 — 2 Вт; 03-3 Вт; 04—4 Вт; 05—5 Вт; 07—7 Вт; 09-9 Вт; 10 — 10 Вт; 15 — 15 Вт; 17 — 17 Вт; 20 — 20 Вт.

ТРЕТИЙ ЭЛЕМЕНТ — кодируется буквенными символами и обозначает конструктивное исполнение контактных выводов и материал покрытия контактов.

Обозначение номинального сопротивления, в зависимости от типа резистора, может быть представлено:

— кодом из четырех (или трех) цифр, в котором первые три (или две) являются значащими, а последняя обозначает число последующих нулей;

— кодом в соответствии с Публикацией МЭК № 62;

— цветовым кодом в соответствии с Публикацией МЭК № 63.

Цветовое различие выпускаемых корпусов резисторов.

Цвет корпуса	Тип резистора
Светло-коричневый	CR16, CR25, CR37, CR52, CR68
Светло-зеленый	SFR16, SFR25, SFR30
Серый	NFR25, NFR30
Зеленый	MR16, MR25, MR30, MR52, MR24E(C), MR34E(C), MR54E(C), MR74E(C), MPR24, MPR34, AC04, AC05, AC07, AC10, AC15, AC20, ACL01, ACL02, ACL03
Светло-голубой	VR25, VR37, VR68
Красный	PR37, PR52
Коричневый	WRO167E, WRO842E, WRO825E, WRO865E

Некоторые фирмы применяют цветовое кодирование для отличия резисторов, изготавливаемых по стандартам MIL, от резисторов промышленного и бытового назначения или обозначения ТКС для отличия проволочных резисторов от постоянных.

ЗАО «РЕОМ» производит

источники питания ПНВ27 класса DC-DC.
ИВЭП серии ПНВ27 рассчитаны на питание от сети постоянного тока напряжением в диапазоне от 22В до 34В.

Задать вопрос

<< Предыдущая Следующая >>

Резисторов

Кодовая и цветовая маркировка резисторов

Кодированное обозначение номинальных сопротивлений резисторов состоит из трёх или четырёх знаков, включающих две цифры и букву или три цифры и букву. Буква кода является множителем, обозначающим сопротивление в омах, и определяет положение запятой десятичного знака. Кодированное обозначение допускаемого отклонения состоит из буквы латинского алфавита.

Кодированное обозначение номинального сопротивления, допуска и примеры обозначения.

Сопротивление		Допуск		Примеры обозначения
Множитель	Код	Допуск, %	Код	Полное обозначение	Код
1	R (E)	±0,1	B (Ж)	3,9 Ом ±5 %	3R9J
		±0,25	C (У)	215 Ом ±2 %	215RG
10³	K (K)	±0,5	D (Д)	1 кОм ±5 %	1K0J
		±1	F (Р)	12,4 кОм ±1 %	12K4F
10⁶	M (M)	±2	G (Л)	10 кОм ±5 %	10KJ
		±5	J (И)	100кОм ±5 %	M10J
10⁹	G (Г)	±10	K (С)	2,2 МОм ±10 %	2M2K
		±20	M (В)	6,8 ГОм ±20 %	6G8M
10¹²	T (T)	±30	N (Ф)	1 ТОм ±20 %	1T0M

Примечание. В скобках указано старое обозначение.

Цветовая маркировка наносится в виде четырёх или пяти цветных колец. Каждому цвету соответствует определённое цифровое значение. У резисторов с четырьмя цветными кольцами первое и второе кольца обозначают величину сопротивления в омах, третье кольцо — множитель, на который необходимо умножить номинальную величину сопротивления, а четвертое кольцо определяет величину допуска в процентах (рис. а).

Цветовая маркировка номинального сопротивления и допуска.

Цвет знака	Номинальное сопротивление, Ом				Допуск %
Цвет знака	Первая цифра	Вторая цифра	Третья цифра	Множи-тель	Допуск %
Серебристый	–	–	–	10^–2	±10
Золотистый	–	–	–	10^–1	±5
Чёрный	–	0	–	1	–
Коричневый	1	1	1	10	±1
Красный	2	2	2	10²	±2
Оранжевый	3	3	3	10³	–
Жёлтый	4	4	4	10⁴	–
Зелёный	5	5	5	10⁵	±0,5
Голубой	6	6	6	10⁶	±0,25
Фиолетовый	7	7	7	10⁷	±0,1
Серый	8	8	8	10⁸	±0,05
Белый	9	9	9	10⁹	–

Цветовая маркировка резисторов.

Резисторы с малой величиной допуска (0,1% ÷ 2%) маркируются пятью цветовыми кольцами (рис. б). Первые три — численная величина сопротивления, четвертое — множитель, пятое — допуск.

Маркировочные знаки на резисторах сдвинуты к одному из выводов и располагаются слева направо. Если размеры резистора не позволяют разместить маркировку ближе к одному из выводов, ширина полосы первого знака делается примерно в два раза больше других.

Номинальные сопротивления резисторов выбираются из шести стандартных рядов (Е3, Е6, Е12, Е24, Е48, Е96 и Е192) в соответствии с ГОСТ 2825-67.

Стандартный ряд Е24 соответствует резисторам с допуском ±5%:

1,0; 1,1; 1,2; 1,3; 1,5; 1,8; 2,0; 2,2; 2,4; 2,7; 3,0; 3,3; 3,6; 3,9; 4,3; 4,7; 5,1; 5,6; 6,2; 6,8; 7,5; 8,2; 9,1.

Стандартный ряд Е48 соответствует резисторам с допуском ±2%:

100; 105; 110; 115; 121; 127; 133; 140; 147; 154; 162; 169; 178; 187; 196; 205; 215; 226; 237; 249; 261; 274; 287; 301; 316; 332; 348; 365; 383; 402; 422; 442; 464; 487; 511; 536; 562; 590; 619; 649; 681; 715; 750; 787; 825; 866; 909; 953.

Сопротивление резистора получают умножением числа из стандартного ряда на 10ⁿ, где n — целое положительное или отрицательное число.

Цифровое обозначение резисторов. Маркировка чип-резисторов

Все SMD резисторы для поверхностного монтажа обычно маркируются. Кроме сопротивлений в 0402-ом корпусе, т.к они не имеют маркировки в связи с их миниатюрными размерами. Резисторы других типоразмеров маркируются двумя основными методами. Если у чип резисторов допуск сопротивления 2%, 5% или 10%, то их маркировка состоит из 3-х цифр: две первые обозначают мантиссу, а третья является степенью для десятичного основания, т.е, получается значение сопротивления резистора в Омах. Например, код сопротивления 106 — первые две цифры 10 — это мантисса, 6 — степень, в итоге получаем 10х10 6 , то есть 10 Мом.

Иногда к цифровой маркировке прибавляется латинская буква R — она является дополнительным множителем и обозначает десятичную точку. SMD резисторы типоразмера 0805 и более, имеют точность 1% и обозначаются кодом из четырех цифр: первые три — мантисса, а последняя — степень для десятичного основания. К данной маркировке также может прибавляться латинский символ R. Например, код сопротивления 3303 — 330 — это мантисса, 3 — степень, в итоге получаем 330х10 3 , т.е 33 кОм. Кодовая маркировка SMD сопротивлений с допуском в 1% и типоразмером 0603 обозначается всего двумя цифрами и буквой с помощью таблицы.

Цифры обозначают код, по которому из нее выбирается значение мантиссы, а буква — множитель с десятичным основанием. Например, код 14R — первые две цифры 14 — это код. По таблице для кода 14 значение мантиссы 137, R — степень равная 10 -1 , в итоге получаем 137х10 -1 , то есть 13,7 Ом. Резисторы с нулевым сопротивлением (перемычки), маркируются просто цифрой 0.

Маркировка SMD резисторов — корпуса

Фирма Philips кодирует номинал smd резисторов следующим образом первые две или три цифры указывают номинал в омах, а последние — количество нулей (множитель). В зависимости от точности резистора номинал кодируется в виде трех или четырех символов. Отличия от стандартной кодировки могут заключаться в трактовке цифр 7, 8 и 9 в последнем символе. Буква R выполняет роль десятичной запятой или, если она стоит в конце, то указывает на диапазон. Единичный символ «0» указывает на резистор с нулевым сопротивлением (Zero — Ohm).

SMD-резисторы типоразмера 0402 не маркируются, резисторы остальных типоразмеров маркируются различными способами, зависящими от типоразмера и допуска. Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами, первые две из которых обозначают мантиссу, а последняя — показатель степени по основанию 10 для определения номинала резистора в Омах.

При необходимости к значащим цифрам добавляется буква R для обозначения десятичной точки. Например, маркировка 513 означает, что резистор имеет номинал 51×103 Ом = 51 КОм. Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырмя цифрами, первые три из которых обозначают мантиссу, а последняя — показатель степени по основанию 10 для задания номинала резистора в Омах.

Буква R также служит для обозначения десятичной точки. Например, маркировка 7501 означает, что резистор имеет номинал 750×101 Ом = 7.5 КОм. Резисторы с допуском 1% типоразмера 0603 маркируются с использованием приведенной ниже таблицы EIA-96 двумя цифрами и одной буквой. Цифры задают код, по которому из таблицы определяют мантиссу, а буква — показатель степени по основанию 10 для определения номинала резистора в Омах.

Например, маркировка 10C означает, что резистор имеет номинал 124×102 Ом = 12.4 КОм.

Справочник по маркировке SMD резисторов BOURNS

Smd резисторы bourns кодируются по трем стандартам:

Первые две цифры указывают значения в омах, последняя — количество нулей. Распространяется на резисторы из ряда Е-24, допусками 1 и 5%, типоразмерами 0603, 0805 и 1206

Первые три цифры указывают значения в омах, последняя — количество нулей. Распространяется на резисторы из ряда Е96, допуском 1%, типоразмерами 0805 и 1206.

Первые два символа — цифры, указывающие значение сопротивления в омах, взятые из нижеприведенной таблицы, последний символ — буква, указывающая значение множителя:S = 0.01; R = 0.1; А = 1; В = 10; С = 100; D = 1000; Е = 10000;F = 100000. Распространяется на резисторы из ряда Е-96, допуском 1%, типоразмером 0603

Многие компании выпускают в роли плавких вставок или перемычек специальные провода Jumper Wire с нормированными сопротивлением и диаметром (0.6 мм, 0.8 мм) и резисторы с «нулевым» сопротивлением. Они изготавливаются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в типовом корпусе для поверхностного монтажа (Jumper Chip). Реальные значения сопротивления таких компонентов лежат в диапазоне единиц или десятков миллиом (~ 0.005…0.05 Ом). В цилиндрических корпусах маркировку наносят черным кольцом посередине, в SMD корпусах для поверхностного монтажа (0603, 0805, 1206…) маркировки либо нет, либо наносится цифры «000» (иногда просто «0»).

Подборка справочников по SMD компонентам

SMD — Абривиатура из английского языка, от Surface Mounted Device — Устройство монтируемое на поверхность, т. е на печатную плату, а именно на специальные контактные площадки расположенные на ее поверхности.

Резисторы для планарного монтажа (smd, чип резисторы) маркируются одной или тремя, четырьмя цифрами, либо буквенно-цифровым кодом, разберемся подробнее, какая где маркировка применяется и что обозначает.

1. Одной цифрой ноль маркируются резисторы-перемычки с нулевым сопротивлением.

2. Тремя цифрами маркируются 5% резисторы из ряда E24.
Расшифровывается их маркировка следующим образом: первые 2 цифры это основание, которое нужно умножить на 10 в степени третьего числа, что бы получить номинал данного резистора.
Например:
маркировка на чип резисторе 120 — расшифровывается так 12*10 0 = 12 Ом
маркировка на чип резисторе 512 — расшифровывается так 51*10 2 = 5,1 кОм
3. Четырьмя цифрами маркируются точные 1% резисторы из ряда E96 , если позволяет размер корпуса.
Расшифровывается их маркировка следующим образом: первые 3 цифры это основание, которое нужно умножить на 10 в степени четвертого числа, что бы получить номинал данного резистора.
Например:
маркировка на чип резисторе 1020 — расшифровывается так 102*10 0 = 102 Ом
маркировка на чип резисторе 5112 — расшифровывается так 511*10 2 = 51,1 кОм

4. Буквенно-цифровым кодом маркируются 1%, 2%, 5%, 10% резисторы.

1% резисторы две цифры и буква .
Цифрами закодировано значение сопротивления согласно таблице EIA-96. Буква обозначает степень 10 согласно приведенной ниже таблице:

Tаблицa 1:

Буква	Значение
S или Y	10 -2
R или X	10 -1
A	10 0
B	10 1
C	10 2
D	10 3
E	10 4
F	10 5

Tаблицa EIA-96:

Код R	R	Код R	R	Код R	R	Код R	R	Код R	R	Код R	R
01	100	17	147	33	215	49	316	65	464	81	681
02	102	18	150	34	221	50	324	66	475	82	698
03	105	19	154	35	226	51	332	67	487	83	715
04	107	20	158	36	232	52	340	68	499	84	732
05	110	21	162	37	237	53	348	69	511	85	750
06	113	22	165	38	243	54	357	70	523	86	768
07	115	23	169	39	249	55	365	71	536	87	787
08	118	24	174	40	255	56	374	72	549	88	806
09	121	25	178	41	261	57	383	73	562	89	825
10	124	26	182	42	267	58	392	74	576	90	845
11	127	27	187	43	274	59	402	75	590	91	866
12	130	28	191	44	280	60	412	76	604	92	887
13	133	29	196	45	287	61	422	77	619	93	909
14	137	30	200	46	294	62	432	78	634	94	931
15	140	31	205	47	301	63	442	79	649	95	953
16	143	32	210	48	309	64	453	80	665	96	976

Например:
маркировка на чип резисторе 12D — расшифровывается так 130*10 3 = 130 кОм
маркировка на чип резисторе 51B — расшифровывается так 332*10 1 = 3320 Ом

2%, 5%, 10% резисторы маркируются следующим образом: буква и две цифры . Цифрами закодировано значение сопротивления и точности согласно ниже приведенной таблице. Буква обозначает степень 10, в соответствии с Tаблицей 1 для 1% резисторов, которая приведена выше.

2 %		5 %		10 %
Код R	R	Код R	R	Код R	R
01	100	25	100	49	100
02	110	26	110	50	120
03	120	27	120	51	150
04	130	28	130	52	180
05	150	29	150	53	220
06	160	30	160	54	270
07	180	31	180	55	330
08	200	32	200	56	390
09	220	33	220	57	470
10	240	34	240	58	560
11	270	35	270	59	680
12	300	36	300	60	820
13	330	37	330
14	360	38	360
15	390	39	390
16	430	40	430
17	470	41	470
18	510	42	510
19	560	43	560
20	620	44	620
21	680	45	680
22	750	46	750
23	820	47	820
24	910	48	910

Например:
маркировка на чип резисторе D12 — расшифровывается так 300*10 3 = 300 кОм точность 2 %
маркировка на чип резисторе B51 — расшифровывается так 150*10 1 = 1,5 кОм точность 10%

Самым распространённым и очень широко применяемым в электронике элементом. является резистор. Это элемент, создающий сопротивление электрическому току. Номинальные значения зависят от класса точности. Он указывает на отклонение, от номинала, которое допускается техническими условиями. Имеются три класса точности:

5 %-ный ряд;
10 %-ный;
20 %- ный.

Например, если взять резистор I класса с номинальным значением сопротивления 100 кОм, то его натуральная величина находится в пределах от 95 до 105 кОм. У такого же компонента III класса точности величина будет лежать в 20%ном интервале, и равняться 80 или 120 кОм. Кто хорошо знаком с электротехникой, может вспомнить, что существуют прецизионные резисторы с 1%ным допуском.

Термин SMD резистор появился сравнительно недавно. Surface Mounted Devices дословно можно перевести на русский язык как «устройство, монтируемое на поверхность». Чип резисторы, как их ещё называют, используют при поверхностном монтаже печатных плат. Они имеют гораздо меньшие габариты , чем их проволочные аналоги. Квадратная, прямоугольная или овальная форма и низкая посадка позволяет компактно размещать схемы и экономить площадь.

На корпусе имеются контактные выводы, которые при монтаже крепятся прямо на дорожки печатной платы. Подобная конструкция делает возможным крепить элементы без применения отверстий. Благодаря этому полезная площадь платы используется с максимальным эффектом, что позволяет уменьшить габариты устройств. В связи с тем, что имеют место небольшие размеры элементов, достигается высокая плотность монтажа .

Основное преимущество таких элементов — это отсутствие гибких выводов, что позволяет не сверлить отверстия в печатной плате. Вместо них используются контактные площадки.

Маркировка

Размеры и форма SMD резисторов регламентируются нормативным документом. (JEDEC), где приводятся рекомендуемые типоразмеры. Обычно на корпусе наносятся данные о габаритах элемента. К примеру, цифровой код 0804 предполагает длину, равную 0,080 дюймам, ширину — 0,040 дюйма.

Если перевести такую кодировку в систему СИ, то этот компонент будет обозначаться как 2010. Из этой надписи видно, что длина составляет 2,0 мм, а ширина 1,0 мм. (1 дюйм равен 2,54 мм)

Требуемая мощность рассеивания определяет размер чипа. Поскольку на SMD резистор, имеющий очень маленький габарит, не представляется возможным разместить стандартную маркировку, которая имеется у обычных проволочных резистивных сопротивлений, разработана кодовая система обозначений. Для удобства производители условно разделили все чипы по способу маркировки на три типа:

из трёх цифр;
из четырёх цифр;
из двух цифр и буквы;

Последний вариант применяется для SMD-сопротивлений повышенной точности с допуском 1% (прецизионных). Очень маленький размер не позволяет размещать на них надписи с длинными кодами . Для них разработан стандарт EIA-96

Для маркировки маленьких сопротивлений (менее 10 Ом) используется латинская буква R Например: 0R1 = 0,1 Ом и 0R05 = 0,05 Ом.

Существуют номиналы повышенной точности (так называемые прецизионные)

Пример подбора нужного резистора: если указана цифра 232 то необходимо 23 умножить на 10 во второй степени. Получается сопротивление 2,3 кОм (23 x 10 2 = 2300 Ом = 23 кОм). Аналогично рассчитываются чипы второго типа.

Расшифровывается их маркировка следующим образом: первые 2 цифры это основание, которое нужно умножить на 10 в степени третьего числа, чтобы получить номинал резистора .

Резистор 102 smd — расшифровывается так 10*100 = 1000 Ом или 1 кОм

Расшифровка обозначений чипов — специфичное занятие. Вычислить необходимую величину возможно используя старыми проверенными способами, проделав несколько арифметических действий. Но прогресс не стоит на месте, и кто это можно выполнить при помощи различных сайтов.

Онлайн-калькулятор

Калькулятор smd резисторов поможет подобрать нужный типоразмер, разобраться с кодами, а также избавит от изнурительных расчётов. Используя специальные программы можно найти информацию совершенно бесплатно.

Пример определения сопротивлений

240 = 24 х 100 равняется 24 Ом

273 = 27 х 103 равняется 27 кОм

Резисторы типоразмера 0603 точностью 1% маркируются кодом из двух цифр и одной латинской буквы, где цифры обозначают порядковый номер номинала в ряду е96, а буква множитель: A=x10, B=x100 и т.д., X=x1, Y=x0.1, Z=x0.01

Реверсивный калькулятор кодов

Калькулятор может работать со всеми кодами маркировки smd: из 3-х цифр, из 4-х цифр, или с кодом EIA-96. Для получения нужной величины сопротивления, нужно вписать код в центре рисунка резистора, и нажать на стрелку вниз. В текстовом поле появится искомое значение. В обратном направлении также можно определиться с необходимым типом. Выбрать тип кодировки (поставить точку в нужном поле напротив кода), затем, чтобы получить код сопротивления, написать в поле сопротивление, которое имеет резистор. (10 кОм). SMD калькулятор выдаст нужный код после нажатия стрелки вверх. Он появится в центре рисунка.

2.

1.2. Маркировка резисторов. Электронные самоделки

2.1.2. Маркировка резисторов

Первый элемент — буква или сочетание букв, обозначающих подкласс резисторов (в этом материале рассмотрим только резисторы, имеющие значения для усилительной и высококачественной техники): Р — резисторы постоянные, РП — переменные.

Второй элемент — группа по материалу изготовления: 1 — непроволочные, 2 — проволочные или металлофольговые.

Третий элемент — цифра, обозначающая регистрационный номер разработки. Между вторым и третьим элементом ставится дефис, например, Р1-4. Кроме того, четвертым обозначением (не всегда) ставится климатическое исполнение, что важно для высококачественных усилителей. В — всеклиматическое, Т — тропическое исполнение. Совершенно естественно, что в относительно жарком климате надежней резистор исполнения «Т».

По классификации до 1980 г. обозначение отечественных постоянных резисторов начиналось с буквы «С» — сопротивления (СП — переменные резисторы). Вторая цифра указывает на особенности токонесущей части: 1 — непроволочные тонкослойные углеродистые и бороуглеродистые, 2 — непроволочные тонкослойные металлодиэлектрические или металлоокисные, 3 — непроволочные композиционные пленочные, 4 — непроволочные композиционные объемные, 5 — проволочные, 6 — непроволочные тонкослойные металлизированные.

Единая структура условных обозначений всех резисторов, выпускаемых за рубежом, отсутствует. Поэтому каждая уважающая себя фирма обозначает резисторы по своему стандарту. Чтобы перечислить все возможные обозначения (особо важен материал резистора и технология изготовления), потребовалось бы опубликовать несколько книг.

То же справедливо относительно цветовой маркировки зарубежных резисторов. Поэтому в данной книге отмечу лишь один зарубежный стандарт обозначения (MIL).

Первый элемент обозначает серию резистора. Второй, третий, четвертый и пятый элементы — цифровой код, номинальное сопротивление. Эти данные сведены в табл. П2.3.

Шестой элемент — буквенный код, которым обозначается уровень надежности резисторов в течение 1000 час. Для пояснения этого параметра обратите внимание на табл. П2.4.

В последнее время пользуются популярностью металлопленочные резисторы MF. Материал основы — особо чистая керамика, резистивный слой — осажденный сплав Ni-Cr. Выводы таких резисторов из луженой меди. Температурный диапазон —55…+155 °C. Температурный коэффициент сопротивления ±15…±50 ppm/°C. Выпускаются с мощностью рассеяния 0,125…3 Вт. Особо малогабаритные варианты данного типа постоянных резисторов маркируются MF-S. Точность сопротивления (допуск отклонения) в пределах 0,1…5 %, что позволяет использовать их в высококачественных усилителях. Точность сопротивления и другие электрические параметры маркируются цветовыми полосами так, как рассмотрено ранее.

Еще один вариант подходящих постоянных резисторов для высококачественных усилителей звуковой частоты — металлооксидные резисторы MO. Основа та же. Резистивный слой — металлооксидная пленка дает название самому типу данных резисторов. Кроме отличий по электрическим характеристикам данный тип резисторов имеет огнеупорное покрытие, что позволяет строить на их основе устройства, работающие с высоким уровнем температуры воздуха, например, пожарной сигнализации. Малогабаритные варианты маркируются MO-S. Мощность рассеяния до 5 Вт при температуре +70 °C. Температурный коэффициент сопротивления чуть хуже: ±200 ppm/°C. Точность сопротивления (допуск) также уступают постоянным резисторам серии MF — только ±5 %. Температурный диапазон -55…+200 °C.

Постоянные резисторы серий KNP (проволочные резисторы), а также SQP и PRW (мощные проволочные резисторы с высокой перегрузочной способностью, закатанные в литой цементный корпус) для работы в высококачественном усилителе нежелательны из-за комплекса причин, одной из которых является чрезмерно нестабильный (для усилителей класса А) их температурный коэффициент сопротивления ±300 ppm/°C.

Проволочные резисторы

Кроме постоянных и переменных резисторов (наиболее популярных в практике радиолюбителя) существует отдельный подвид резисторов — проволочные. В табл. П2.5 представлены сведения, касающиеся материалов для изготовления проволочных резисторов.

Примечание.

Используя справочные данные, приведенные в табл. П2.5, можно самостоятельно изготовить проволочный резистор из соответствующего материала.

Данный текст является ознакомительным фрагментом.

Продолжение на ЛитРес

Условное обозначение резисторов на схемах

Резистор (англ. resistor, от лат. resisto—сопротивляюсь) — радиокомпонент, основное назначение которого оказывать активное сопротивление электрическому току. Основные характеристики резистора — номинальное сопротивление и рассеиваемая мощность. Наиболее широко используются постоянные резисторы, реже — переменные, подстроечные, а также резисторы, изменяющие свое сопротивление под действием внешних факторов.

Постоянные резисторы бывают проволочными (из провода с высоким и стабильным удельным сопротивлением) и непроволочными (с резистивным элементом, например, в виде тонкой пленки из оксида металла, пиролитического углерода и т. д.). Однако на схемах их обозначают одинаково — в виде прямоугольника с линиями электрической связи, символизирующими выводы резистора (рис. 1). Это условное графическое обозначение — основа, на которой строятся обозначения всех разновидностей резисторов. Указанные на рис. 1 размеры резисторов установлены ГОСТом и их следует соблюдать при вычерчивании схем.

Рис.1. Условное обозначение резисторов

На схемах рядом с обозначением резистора (по возможности сверху или справа) указывают его условное буквенно-цифровое позиционное обозначение и номинальное сопротивление. Позиционное обозначение состоит из латинской буквы R (Rezisto) и порядкового номера резистора но схеме. Сопротивление от 0 до 999 Ом указывают числом без обозначения единицы измерения (51 Ом —> 51), сопротивления от 1 до 999 кОм — числом со строчной буквой к (100 кОм —> 100 к), сопротивления от 1 до 999 МОм — числом с прописной буквой М (150 МОм —> 150 М).

Если же позиционное обозначение резистора помечено звездочкой (резистор R2* на рис. 1), то это означает, что сопротивление указано ориентировочно и при налаживании устройства его необходимо подобрать по определённой методике.

Номинальную рассеиваемую мощность указывают специальными значками внутри условного графического обозначения (рис. 2).

Рис.2. Обозначение мощности резисторов

Постоянные резисторы могут иметь отводы от резистивного элемента (рис. 3, а), причем, если необходимо, то символ резистора вытягивают в длину (рис. 3, б).

Рис.3. Обозначение постоянных резисторов с отводами

Переменные резисторы используют для всевозможных регулировок. Как правило, у такого резистора минимум три вывода: два — от резистивного элемента, определяющего номинальное (а практически — максимальное) сопротивление, и один — от переметающегося по нему токосъемника — движка. Последний изображают в виде стрелки, перпендикулярной длинной стороне основного условного графического изображения (рис. 4, а). Для переменных резисторов в реостатном включении допускается использовать условное графическое изображение рис. 4, б. Переменные резисторы с дополнительными отводами обозначаются так, как показано на рис. 4, е. Отводы у переменных резисторов показывают так же, как и у постоянных (см. рис. 3).

Рис.4. Обозначение переменных резисторов

Для регулирования громкости, тембра, уровня в стереофонической аппаратуре, частоты в измерительных генераторах сигналов применяют сдвоенные переменные резисторы. На схемах условных графических изображений входящие в них резисторы стараются расположить возможно ближе друг к другу, а механическую связь показывают либо двумя сплошными линиями, либо одной штриховой (рис. 5, а). Если же сделать этого не удается, т. е. символы резисторов оказываются на удалении один от другого, то механическую связь изображают отрезками штриховой линии (рис. 5, б). Принадлежность резисторов к сдвоенному блоку указывают в позиционном обозначении (R2.1 — первый резистор сдвоенного переменного резистора R2, R2.2 — второй).

Рис.5. Обозначение сдвоенных переменных резисторов

В бытовой аппаратуре часто применяют переменные резисторы, объединенные с одним или двумя выключателями. Символы их контактов размещают на схемах рядом с условным графическим изображением переменного резистора и соединяют штриховой линией с жирной точкой, которую изображают с той стороны обозначения, при перемещении к которой движок воздействует на выключатель, (рис. 6, а). При этом имеется в виду, что контакты замыкаются при движении от точки, а размыкаются при движении к ней. В случае если обозначение резистора и выключателя на схеме удалены один от другого, механическую связь показывают отрезками штриховых линий (рис. 6, б).

Рис.6. Обозначение переменных резисторов совмещенных с выключателем

Подстроенные резисторы — это разновидность переменных. Узел перемещения движка таких резисторов чаще всего приспособлен для управления отверткой и не рассчитан на частые регулировки. Обозначение подстроечного резистора (рис. 7) наглядно отражает его назначение: практически это постоянный резистор с отводом, положение которого можно изменять.

Рис.7. Обозначение подстроечных резисторов

Из резисторов, изменяющих свое сопротивление под действием внешних факторов, наиболее часто используют терморезисторы (обозначение RK) и варисторы (RU). Общим для условного графического изображения резисторов этой группы является знак нелинейного саморегулирования в виде наклонной линии с изломом внизу (рис. 8).

Рис.8. Обозначение терморезисторов и варисторов

Для указания внешних факторов воздействия используют их общепринятые буквенные обозначения: f (температура), U (напряжение) и т. д.

Знак температурного коэффициента сопротивления терморсзисторов указывают только в том случае, если он отрицательный (см. рис. 8, резистор RK2).

Материал с сайта http://www.radiolibrary.ru

Маркировка резисторов MIL-PRF-55342 — RF Cafe

Это В таблице перечислены стандартные сопротивления для MIL-PRF-55342 MIL-SPEC. Допуски для 0,1 %, 1 %, 2 %, 5 % и 10 % дано. Обратите внимание на значения буквенных обозначений в крайнем правом столбце для каждого уровня допуска.

от от от от от от от

от 1A00 до 9A88 включительно	1. 00	до	9,88	включительно	«A» указывает на десятичную точку «B» указывает на множитель 1000x «C» указывает на 1000000x множитель
от 10A0 до 98A8 включительно	10,0	до	98,8	включительно
от 100 А до 988 А включительно	100	до	988	включительно
от 1B00 до 9B88 включительно	1 000	до	9 880	включительно
от 10B0 до 98B8 включительно	10 000	до	98 800	включительно
от 100B до 988B включительно	100 000	до	988 000	включительно
от 1C00 до 9C88 включительно	1 000 000	до	9 880 000	включительно
10C0	10 000 000

от от от от от от от

от 1D00 до 9D76 включительно	1. 00	до	9,76	включительно	«D» указывает на десятичную точку «E» указывает на 1000-кратный множитель «F» указывает на 1000000x множитель
от 10D0 до 97D6 включительно	10,0	до	97,6	включительно
от 100D до 976D включительно	100	до	976	включительно
от 1E00 до 9E76 включительно	1 000	до	9 760	включительно
от 10E0 до 97E6 включительно	10 000	до	97 600	включительно
от 100E до 976E включительно	100 000	до	976 000	включительно
от 1F00 до 9F76 включительно	1 000 000	до	9 760 000	включительно
10F0	10 000 000

от от от от от от от

от 1G00 до 9G10 включительно	1. 00	до	9.10	включительно	«G» указывает на десятичную точку «H» указывает на множитель 1000x «T» указывает на 1000000x множитель
от 10G0 до 91G0 включительно	10,0	до	91,0	включительно
От 100 Гбит/с до 910 Гбит/с включительно	100	до	910	включительно
с 1:00 до 9:20 включительно	1 000	до	9 100	включительно
от 10H0 до 91H0 включительно	10 000	до	91 000	включительно
от 100H до 910H включительно	100 000	до	910 000	включительно
от 1T00 до 9T10 включительно	1 000 000	до	9 100 000	включительно
10T0	10 000 000

от от от от от от от

от 1J00 до 9J10 включительно	1. 00	до	9.10	включительно	«J» указывает на десятичную точку «K» указывает на множитель 1000x «L» указывает на 1000000x множитель
от 10J0 до 91J0 включительно	10,0	до	91,0	включительно
от 100 Дж до 910 Дж включительно	100	до	910	включительно
от 1K00 до 9K10 включительно	1 000	до	9 100	включительно
от 10K0 до 91K0 включительно	10 000	до	91 000	включительно
от 100 до 910 тыс. включительно	100 000	до	910 000	включительно
от 1L00 до 9L10 включительно	1 000 000	до	9 100 000	включительно
10L0	10 000 000

от от от от от от от

с 1M00 до 8M20 включительно	1. 00	до	8.20	включительно	«M» указывает на десятичную точку «N» указывает на множитель 1000x «P» указывает на 1000000x множитель
от 10M0 до 82M0 включительно	10,0	до	82,0	включительно
от 100 м до 820 м включительно	100	до	820	включительно
от 1N00 до 8N20 включительно	1 000	до	8 200	включительно
от 10N0 до 82N0 включительно	10 000	до	82 000	включительно
от 100 Н до 820 Н включительно	100 000	до	820 000	включительно
от 1P00 до 8P20 включительно	1 000 000	до	8 200 000	включительно
10P0	10 000 000

Цветовые коды резисторов и идентификация компонентов

Цветовые кодовые полосы резисторов

и другие обозначения компонентов

Идентификация цветового кода резистора

Хотя эти коды чаще всего связаны с резисторами, они также могут применяться к конденсаторам и другие компоненты.

Стандартный метод цветового кодирования резисторов использует разные цвета для обозначения каждого числа от 0 до 9: черный, коричневый, красный, оранжевый, желтый, зеленый, синий, фиолетовый, серый, белый. На 4-полосном резисторе первые два полосы представляют значащие цифры. В диапазонах 5 и 6 первые три диапазона являются значащими цифрами. Следующая полоса представляет собой множитель или «декаду». Как и в приведенном выше примере с 4 полосами, первые две полосы красный и фиолетовый, что соответствует 2 и 7. Третья полоса оранжевая, что означает 3, что означает 10 ³ или 1000.Это дает значение 27 * 1000 или 27000 Ом. Полосы золотой и серебряной декад делятся на 10, что позволяет использовать значения ниже 10 Ом. 5- и 6-полосные резисторы работают точно так же, как и 4-полосный резистор. Они просто добавляют еще одну значащую цифру. Группа после десятилетия — это толерантность. Это говорит о том, насколько точно сопротивление по сравнению с его спецификацией. Резистор с 4 полосами имеет золотой допуск, или 5%, что означает, что истинное значение резистора может быть 5%. больше или меньше 27000 Ом, допустимы значения от 25650 до 28350 Ом.Последняя полоса на 6-полосном резисторе представляет собой температурный коэффициент резистора, измеренный в PPM/C или частей на миллион на градус Цельсия. Коричневые (100 частей на миллион/C) являются наиболее популярными и подходят для большинства приемлемый температурный режим. Другие специально разработаны для температурно-критичных приложений.

Идентификация буквенно-цифрового кода

Размеры резисторов и других компонентов уменьшаются или изменяются по форме. трудно разместить все цветовые полосы на резисторе.Поэтому более простая буквенно-цифровая система кодирования используется. В этом методе используются три числа, за которыми иногда следует одна буква. Цифры представляют такие же, как первые три полосы на 4-полосном резисторе. В приведенной выше сети SIL 4 и 7 являются значащие цифры, а 3 — декада, что дает 47 x 1000 или 47000 Ом. Буква после цифр является толерантность. Различные представления: M=±20%, K=±10%, J=±5%, G=±2%, F=±1%.

Соглашение об именах

Для упрощения записи больших номиналов резисторов для тысячи используются сокращения К и М. и один миллион.Чтобы сохранить стандарт соглашения, R используется для представления 0. Из-за проблем с отображением десятичная точка в некоторых печатных текстах, 3 буквы: K M или R используются вместо десятичной точки. Таким образом, резистор на 2700 Ом записывается как 2K7, а резистор на 6,8 Ом записывается как 6R8.

Модельный ряд E12

Они определяют диапазон резисторов, которые известны как «предпочтительные значения». В диапазоне E12 есть являются 12 «предпочтительными» или «базовыми» значениями резисторов, а все остальные — просто декадами этих значений:

1.0, 1,2, 1,5, 1,8, 2,2, 2,7, 3,3, 3,9, 4,7, 5,6, 6,8 и 8,2

В таблице ниже перечислены все значения резисторов из диапазона предпочтительных значений E12. Ты заметишь что есть 12 строк, содержащих основные значения резисторов, а в столбцах перечислены декады их значения. Этот диапазон чаще всего охватывает стандартные углеродные пленочные резисторы, которые не легко доступны со значениями выше 10 МОм — 10M (10 миллионов Ом)

1R0	10R	100R	1K0	10K	100K	1M0	10M
1R2	12R	120R	1K2	12K	120K	1M2	н /
1R5	15R	150R	1K5	15K	150K	1M5	н /
1R8	18R	180R	1K8	18K	180K	1M8	н /
2R2	22R	220R	2K2	22K	220K	2M2	н /
2R7	27R	270R	2K7	27K	270K	270K	2m7	N / A
3R3	33R	330R	3K3	33K	330K	3M3	н /
3R9	39R	390R	3K9	39K	390K	3M9	н /
4R7	47R	470R	4K7	47K	470K	4M7	н /
5R6	56R	560R	5K6	56K	56OK	5M6	н /
6R8	68R	680R	6K8	68K	680K	6M8	н /
8R2	82R	820R	8K2	82K	82OK	8М2	н /a

Модельный ряд E24

Диапазон предпочтительных значений E24 включает все значения E12, а также еще 12, чтобы включить подбор более точных сопротивлений. В диапазоне E24 предпочтительными значениями являются:

1.0, 1.1, 1.2, 1.3, 1.5, 1.6, 1.8, 2.0, 2.2, 2.4, 2.7, 3.0, 3.3, 3.6, 3.9, 4.3, 4.7, 5.1, 5.6, 6.2, 6.8, 7.5, 8.2 и 9.1

В таблице ниже перечислены все значения резисторов из диапазона предпочтительных значений E24. Ты заметишь что есть 24 строки, содержащие основные значения резисторов и столбцы в правом списке их десятичные значения. Этот диапазон чаще всего охватывает металлопленочные резисторы, которые не легко доступны в значениях выше 1 МОм — 1M0.

1R0	10R	100R	1K0	10K	100K	1M0
1R1	11R	110R	1K1	11K	110K	н /
1R2	12R	120R	1K2	12K	120K	н /
1R3	13R	130R	1K3	13K	130K	н /
1R5	15R	150R	1K5	15K	150K	н /
1R6	16R	160R	1K6	16K	160K	н /
1R8	18R	180R	1k8	18K	180k	N / A
2R0	20R	2 00R	2к0	20K	200K	н /
2R2	22R	220R	2K2	22K	220K	н /
2r4	24R	240R	2K4	24K	240K	н /
2R7	27R	270R	2K7	27К	270K	н /
3r0	30R	300R	3K0	30К	300K	н /
3R3	33R	330R	3K3	33K	330K	н /
3R6	36R	360R	3K6	3K6	36K	360K	N / A
3R9	39R	390R	3K9	39K	390k	н /
4R3	43R	430R	4k3	43K	430K	н /
4R7	47R	470R	4K7	47K	470K	н /
5R1	51R	510R	5K1	51K	510K	н /
5R6	56R	560R	5K6	56K	56OK	н /
6R2	62R	620R	6K2	62K	620K	н /
6R8	68R	680R	6K8	68K	680K	N / A	N / A
7R5	75R	750R	7K5	75K	750K	N / A
8R2	82R	82R	820R	8K2	82K	82OK	N / A
N / A

91R	910R	9K1	91K	910K	N / A

Существуют также таблицы E48 и E96, в которых значений еще больше. Резисторы в них группы менее распространены и, как правило, имеют более высокий рейтинг переносимости.

В таблице ниже показаны цветовые коды для предпочтительных значений E12 и E24. Обратите внимание, как первые два цвета в каждой строке одинаковы, и последний цвет в каждом столбце одинаков. Каждая колонка — десятилетие, и каждая строка в этом столбце отличается от значения E24.

Резисторы

1. Резисторы

Резисторы есть наиболее часто используемый компонент в электронике, и их цель состоит в том, чтобы создавать заданные значения тока и напряжения в цепи.А количество различных резисторов показано на фотографиях. (резисторы на миллиметровой бумаге с интервалом в 1 см, чтобы дать несколько представление о размерах). На фото 1.1а показаны маломощные резисторы, а на фото 1.1б — некоторые высокая мощность резисторы. Резисторы с рассеиваемой мощностью менее 5 Вт (большинство обычно используемые типы) имеют цилиндрическую форму, с проволокой, выступающей из каждый конец для подключения к цепи (фото 1. 1-а). Резисторы с рассеиваемой мощностью более 5 Вт показано ниже (фото 1.1-б).


Рис. 1.1a: Некоторые маломощные резисторы	Рис. 1.1b: Мощные резисторы и реостаты

Символ резистора показан на рис. следующая диаграмма (вверху: американский символ, внизу: европейский символ.)

Рис.1.2a: Символы резисторов

Блок для измерение сопротивления Ом . (греческая буква Ω — называется омега). Более высокие значения сопротивления представлены буквой «k». (килоомы) и M (мегаомы). Для например, 120 000 Ом представлено как 120k, а 1 200 000 Ω представлено как 1M2. Точка обычно опускается, так как его можно легко потерять в процессе печати. В какой-то цепи На диаграммах значение, такое как 8 или 120, соответствует сопротивлению в омах.Другой распространенной практикой является использование буквы E для обозначения сопротивления в омах. То также можно использовать букву R. Для например, 120E (120R) означает 120 Ом, 1E2 означает 1R2 и т. д.

1.1 Маркировка резисторов

Значение сопротивления равно отмечены на корпусе резистора. Большинство резисторов имеют 4 полосы. Первые две полосы обеспечивают числа для сопротивления, а третья полоса обеспечивает количество нули. Четвертая полоса указывает на допуск.Значения допуска 5 %, 2% и 1% чаще всего доступны.

В следующей таблице показаны используемые цвета для идентификации номиналов резисторов:

ЦВЕТ	ЦИФРА	МУЛЬТИПЛИКАТОР	ДОПУСК	ТК
Серебро		х 0. 01 Вт	10%
Золото		х 0,1 Вт	5%
Черный	0	х 1 Вт
Коричневый	1	х 10 Вт	1%	100*10 ^-6 /K
Красный	2	х 100 Вт	2%	50*10 ^-6 /K
оранжевый	3	х 1 кВт		15*10 ^-6 /K
Желтый	4	х 10 кВт		25*10 ^-6 /K
Зеленый	5	х 100 кВт	0. 5%
Синий	6	х 1 МВт	0,25%	10*10 ^-6 /K
Фиолетовый	7	x 10 МВт	0,1%	5*10 ^-6 /K
Серый	8	x 100 МВт
Белый	9	х 1 ГВт		1*10 ^-6 /K

** TC — Темп. Коэффициент, только для SMD-устройства

Рис. 1.2: б. Четырехполосный резистор, c. Пятиполосный резистор, д. Цилиндрический резистор SMD, например. Плоский резистор для поверхностного монтажа

Ниже показаны все резисторы из 0R1 (одна десятая ома) до 22M:

ПРИМЕЧАНИЯ:
Вышеупомянутые резисторы имеют «общее значение» 5 %. типы.
Четвертая полоса называется полосой «терпимости».Золото = 5%
(диапазон допуска Silver = 10%, но современные резисторы не 10%!!)
«общие резисторы» имеют значения от 10 Ом до 22M.

РЕЗИСТОРЫ МЕНЕЕ 10 ОМ
Когда третья полоса является золотом, это указывает на то, что значение «цвета» должно быть разделено на 10.
Золото = «разделить на 10», чтобы получить значения 1R0 до 8R2
Примеры см. в первой колонке выше.

Когда третий полоса серебряная, это указывает на то, что значение «цвета» должно быть разделено на 100.
(Помните: в слове «серебро» больше букв, значит делитель «больше»)
Silver = «разделить на 100», чтобы получить значения от 0R1 (одна десятая ома) до 0R82
например: 0R1 = 0,1 Ом 0R22 = точка 22 Ом
См. 4-ю колонку выше для Примеры.

Буквы «R, k и M» заменяют десятичную дробь точка. Буква «Е» также используется для обозначения слова «Ом».
например: 1 R 0 = 1 Ом 2 R 2 = 2 точка 2 Ом 22 R = 22 Ом
2 k 2 = 2 200 Ом 100 91 212 к 91 213 = 100 000 Ом
2 М 2 = 2 200 000 Ом

Общие резисторы имеют 4 группы.Они показаны выше. Первый две полосы обозначают первые две цифры сопротивления, третья полоса множитель (количество нулей, которые нужно добавить к полученному числу из первых двух полос), а четвертая представляет допуск.

Маркировка сопротивления с помощью пять диапазонов используются для резисторов с допуском 2%, 1% и др. высокоточные резисторы. Первые три полосы определяют первые три цифры, четвертая — множитель, а пятая — допуск.

Для поверхностного монтажа (поверхностный монтаж) устройства) доступное место на резисторе очень мало. 5% резисторы используйте 3-значный код, в то время как 1% резисторы используют 4-значный код.

Некоторые резисторы для поверхностного монтажа изготавливаются из форма небольшого цилиндра, в то время как наиболее распространенный тип — плоский. Цилиндрические SMD-резисторы маркируются шестью полосами — первые пять «читается» как с обычными пятиполосными резисторами, а шестая полоса определяет Температурный коэффициент (TC), который дает нам значение сопротивления меняется при изменении температуры на 1 градус.

Сопротивление плоские резисторы SMD маркируются цифрами, напечатанными на их верхней стороне. Первые две цифры — значение сопротивления, а третья цифра представляет собой количество нулей. Например, напечатанное число 683 стоит для 68000Вт, то есть 68к.

Само собой разумеется, что существует массовое производство всех типы резисторов. Чаще всего используются резисторы типа Е12. серии и иметь значение допуска 5%.Общие значения для первых двух цифры: 10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68 и 82.
E24 ряд включает в себя все вышеперечисленные значения, а также: 11, 13, 16, 20, 24, 30, 36, 43, 51, 62, 75 и 91. Что означают эти числа? Это означает, что выпускаются резисторы со значениями для цифр «39»: 0,39Вт, 3,9Вт, 39Вт, 390Вт, 3,9кВт, 39кВт и т.д. (0R39, 3Р9, 39р, 390р, 3к9, 39к)

Для некоторых электрических цепей, допуск резистора не важен и не указывается.В этом В этом случае можно использовать резисторы с допуском 5 %. Однако устройства, которые требуют, чтобы резисторы имели определенную точность, нужна указанная толерантность.

1.2 Резистор Рассеивание

Если поток ток через резистор увеличивается, он нагревается, и если температура превышает определенное критическое значение, он может быть поврежден. То Мощность резистора — это мощность, которую он может рассеивать в течение длительного времени. период времени.
Номинальная мощность не определяется на малых резисторах. На следующих диаграммах показаны размеры и номинальная мощность:

Рис. 1.3: Размеры резистора

Чаще всего используется резисторы в электронных схемах имеют номинальную мощность 1/2 Вт или 1/4 Вт. Есть резисторы меньшего размера (1/8 Вт и 1/16 Вт) и выше (1 Вт, 2 Вт, 5 Вт, так далее).
Вместо одного резистора с указанным рассеиванием, можно использовать другой с таким же сопротивлением и более высоким номиналом, но его большие размеры увеличивают пространство, занимаемое на печатной плате а также добавленная стоимость.

Мощность (в ваттах) можно рассчитать по одному из следующие формулы, где U — символ напряжения на резистор (и указан в вольтах), I — символ тока в амперах, а R — сопротивление в омах:

Например, если напряжение на 820 Вт резистор 12 В, мощность, рассеиваемая резисторами это:

Резистор 1/4 Вт может использоваться.

Во многих случаях это нелегко определить ток или напряжение на резисторе.В этом случай, когда мощность, рассеиваемая резистором, определяется для «наихудшего» кейс. Мы должны принять максимально возможное напряжение на резисторе, т. е. полное напряжение источника питания (аккумулятора и т. д.).
Если мы отметим это напряжение как В _B, самое высокое рассеивание это:

Например, если В _В =9В, рассеиваемая мощность 220Вт резистор:

А 0. Резистор мощностью 5 Вт или выше должен использоваться

1.3 Нелинейные резисторы

Значения сопротивления описанные выше, являются постоянными и не меняются, если напряжение или ток меняется. Но есть схемы, которые требуют резисторов для изменить значение с изменением температуры или света. Эта функция может быть не линейные, отсюда и название НЕЛИНЕЙНЫЕ РЕЗИСТОРЫ.

Есть несколько типы нелинейных резисторов, но наиболее часто используемые включают: Резисторы NTC (рисунок а) (отрицательный температурный коэффициент) — их сопротивление снижается с повышением температуры.Резисторы PTC (рисунок б) (Положительный температурный коэффициент) — их сопротивление увеличивается с повышением температуры. Резисторы LDR (рисунок c) (светозависимые резисторы) — их сопротивление уменьшается с увеличением свет. Резисторы VDR (резисторы, зависящие от напряжения) — их сопротивление критически снижается, когда напряжение превышает определенное значение. Символы, обозначающие эти резисторы, показаны ниже.

Рис.1.4: Нелинейные резисторы — а. НТЦ, б. ПТК, с. ЛДР

В любительских условиях, где нелинейный резистор может быть недоступен, это можно заменить другими компонентами. Например, NTC резистор можно заменить на транзистор с подстроечным резистором потенциометр, для регулировки необходимого значения сопротивления. Автомобильная фара может играть роль резистора PTC , а резистор LDR можно было бы заменить открытым транзистором.В качестве примера на рисунке справа показан 2N3055 с верхним часть удалена, так что свет может падать на кристалл внутри.

1.4 Практический примеры с резисторами

На рис. 1.5 показаны два практических примеры с нелинейными и обычными резисторами в качестве подстроечных потенциометров, элементы, которые будут рассмотрены в следующей главе.

Рис. 1.5a: RC-усилитель

На рис. 1.5а показан RC-усилитель напряжения, который можно использовать для усиления низкочастотные аудиосигналы с малой амплитудой, такие как сигналы микрофона. Сигнал для усиления подается между узлом 1 (вход усилителя) и gnd, а результирующий усиленный сигнал появляется между узлом 2 (выход усилителя) и земля. Для получения оптимальной производительности (высокая усиление, низкий уровень искажений, низкий уровень шума и т. д.), необходимо «установить» рабочая точка транзистора.Подробности о рабочей точке будут представлено в главе 4; пока, давайте просто скажем, что напряжение постоянного тока между узел C и земля должны составлять примерно половину батареи (блок питания) Напряжение. Так как напряжение батареи равно 6В, напряжение в узле С должно быть установлено до 3В. Регулировка производится резистором R1.

Подключите вольтметр между узел C и земля. Если напряжение превышает 3 В, замените резистор. R1 = 1,2 МВт с меньшим резистором, скажем R1=1 МВт.Если напряжение по-прежнему превышает 3 В, сохраните снижая сопротивление до тех пор, пока оно не достигнет примерно 3 В. Если напряжение в узле С изначально ниже 3В, увеличьте сопротивление R1.

Степень усиления каскада зависит от сопротивления R2: большее сопротивление — большее усиление , меньшее сопротивление — нижнее усиление . Если значение R2 изменить, напряжение в узле C следует проверить и отрегулировать (через R1).

Резистор R3 и конденсатор 100Ф сформируйте фильтр, чтобы предотвратить возникновение обратной связи. Эта обратная связь называется «Катание на моторной лодке» звучит как шум от моторной лодки. Этот шум возникает только тогда, когда используется более одного каскада.
По мере добавления каскадов в схему вероятность обратной связи в форма нестабильности или моторная лодка, произойдет.
Этот шум появляется на выходе усилителя даже при отсутствии сигнала поступает на усилитель.
Нестабильность возникает следующим образом:
Даже если на вход не поступает сигнал, выходной каскад производит очень слабый фоновый шум, называемый «шипением». ток, протекающий через транзисторы и другие компоненты.
Это помещает сигнал очень маленькой формы на шины питания. Эта форма волны поступало на вход первого транзистора и, таким образом, мы произвели петля для «генерации шума». Скорость, с которой сигнал может пройти вокруг цепи определяет частоту нестабильности.К добавление резистора и электролита в каждый каскад, фильтр низких частот производится, и это «убивает» или уменьшает амплитуду оскорбительного сигнал. При необходимости значение R3 можно увеличить.

Практические примеры с резисторами будут рассмотрены в следующих главах, так как почти все схемы требуют резисторы.

Рис. 1.5b: Звуковой индикатор изменений температуры или количества света

Практическое применение нелинейных резисторов проиллюстрировано на простом сигнальном устройстве, показанном на фигура 1.5б. Без триммера TP и нелинейного резистора NTC это аудио осциллятор. Частоту звука можно рассчитать по следующей формуле:

В нашем случае R=47кВт и C=47 нФ, а частота равна:

Когда, согласно рисунку, триммер бака и резистор NTC добавляются, частота генератора увеличивается. Если потенциометр установлен на минимальное сопротивление, т. осциллятор останавливается.При заданной температуре сопротивление трима горшок следует увеличивать до тех пор, пока осциллятор снова не заработает. Для например, если эти настройки были сделаны на 2C, осциллятор остается замороженным на более высокие температуры, так как сопротивление резистора NTC ниже, чем номинал. Если температура падает, сопротивление увеличивается и при 2С осциллятор включается.

Если в автомобиле установлен резистор NTC, близко к поверхности дороги, осциллятор может предупредить водителя, если дорога покрытые льдом.Естественно, резистор и два медных провода, соединяющие его контур должен быть защищен от грязи и воды.

Если вместо резистора NTC используется резистор PTC используется, осциллятор будет активирован, когда температура поднимется выше определенный назначенное значение. Например, резистор PTC можно использовать для индикации состояние холодильника: настроить осциллятор на работу при температурах выше 6C через триммер TP, и схема подаст сигнал, если что-то ошибся с холодильником.

Вместо NTC мы могли бы использовать LDR-резистор. — осциллятор будет заблокирован, пока есть определенное количество света. настоящее время. Таким образом, мы могли бы сделать простую систему сигнализации для помещений, где свет должен быть всегда включен.

LDR можно соединить с резистором R. In В этом случае осциллятор работает при наличии света, в противном случае он заблокирован. Это может быть интересным будильником для охотников и охотников. рыбаки, которые хотели бы встать на рассвете, но только если погода ясная.В нужный момент ранним утром триммер кастрюли должен быть установлен в самое верхнее положение. Затем сопротивление должно быть тщательно уменьшается до тех пор, пока не запустится осциллятор. Ночью осциллятор будет заблокирован, т.к. нет света и сопротивление LDR очень высокое. По мере увеличения количества света в утром сопротивление LDR падает и осциллятор активируется, когда ЛДР освещается необходимым количеством света.

Накладной горшок с рисунка 1.5b используется для тонкой настройки. Таким образом, ТП с рисунка 1.5б можно использовать для установки осциллятор для активации при различных условиях (выше или ниже температура или количество света).

1,5 Потенциометры

Потенциометры (также называемые потенциометрами ) переменные резисторы, используемые в качестве регуляторов напряжения или тока в электронные схемы. По способу построения их можно разделить на 2 группы: мелованная и проволочная.

С потенциометрами с покрытием, (рисунок 1.6а), корпус изолятора покрыт резистивным материалом. Eсть проводящий ползунок, перемещающийся по резистивному слою, увеличивая сопротивление между ползунком и одним концом горшка, уменьшая при этом сопротивление между ползунком и другим концом горшка.

Рис. 1.6a: Потенциометр с покрытием

Проволочный потенциометры сделаны из токопроводящая проволока намотана на корпус изолятора.Ползунок перемещается по проводу, увеличивая сопротивление между ползунком и одним концом горшка, уменьшая при этом сопротивление между ползунок и другой конец горшка.

Горшки с покрытием встречаются гораздо чаще. При этом сопротивление может быть линейным, логарифмическим, обратно-логарифмическим или другой, в зависимости от угла или положения ползунка. Большинство распространены линейные и логарифмические потенциометры, и наиболее распространены Применение: радиоприемники, аудиоусилители и подобные устройства. где потенциометры используются для регулировки громкости, тона, баланса, и т.п.

Проволочные потенциометры используются в устройствах которые требуют большей точности в управлении. Они имеют рассеивание выше, чем у горшков с покрытием, и поэтому они токовые цепи.

Сопротивление потенциометра обычно равно E6. серия, включающая значения: 1, 2,2 и 4,7. Стандартные значения допуска включают 30 %, 20 %, 10 % (и 5 % для проволочной обмотки). горшки).

Потенциометры бывают разных типов. форм и размеров, мощностью от 1/4 Вт (кастрюли с покрытием для объема управление в амперах и т. д.) до десятков ватт (для регулирования больших токов).Несколько разных горшков показаны на фото 1.6b вместе с символом a потенциометр.

Рис. 1.6b: Потенциометры

Верхняя модель представляет собой стерео потенциометр. Это фактически две кастрюли в одном корпусе, с ползунки установлены на общей оси, поэтому они двигаются одновременно. Эти используется в стереофонических усилителях для одновременной регулировки как левого, так и правые каналы, и т.п.

Нижний левый так называемый ползунок потенциометр.

Внизу справа — проволочная кастрюля мощностью 20 Вт, обычно используется в качестве реостата (для регулирования тока во время зарядки батарея и др.).

Для цепей, требующих очень точной значения напряжения и тока, подстроечные потенциометры (или просто триммеры ). Это маленькие потенциометры с ползунком, который регулируется отверткой.

Триммеры также входят во многие разных форм и размеров, мощностью от 0,1 Вт до 0,5 Вт. Изображение 1.7 показаны несколько различных потенциометров вместе с символом.

Рис. 1.7: Триммеры

Регулировка сопротивления делается отверткой. Исключением является триммер в правом нижнем углу. который можно отрегулировать с помощью пластикового вала. Особенно тонкая регулировка достигается с помощью триммера в пластиковом прямоугольном корпусе (нижний середина).Его ползунок перемещается с помощью винта, так что требуется несколько полных оборотов. необходимо переместить ползунок из одного конца в другой.

1.6 Практический примеры с потенциометрами

Как было сказано ранее, потенциометры чаще всего используются в усилителях, радио- и телеприемниках, кассетные проигрыватели и подобные устройства. Они используются для регулировки громкости, тон, баланс и т. д.

В качестве примера разберем общая схема для регулировки тона в аудио усилителе.Он содержит два горшка и показано на рисунке 1.8а.

Рис. 1.8 Регулировка тона цепь: а. Электрическая схема, б. Функция усиления

Потенциометр с маркировкой BASS регулирует усиление низких частот. Когда ползунок находится в самом нижнем положение, усиление очень низкочастотных сигналов (десятки Гц) примерно в десять раз больше, чем усиление сигналов средней частоты (~ кГц).Если ползунок находится в крайнем верхнем положении, усиление очень слабое. частота сигналов примерно в десять раз ниже усиления средних частотные сигналы. Усиление низких частот полезно при прослушивании музыки с ритмом (диско, джаз, R&B…), в то время как усиление низких частот должно быть снижается при прослушивании речи или классической музыки.

Аналогично, потенциометр с маркировкой TREBLE регулирует усиление высоких частот. Усиление высоких частот полезно, когда музыка состоит из высоких тонов. Например, звуковые сигналы, в то время как, например, усиление высоких частот должно быть уменьшено, когда слушать старую пластинку, чтобы уменьшить фоновый шум.

На диаграмме 1.8b показана функция усиления в зависимости от частоты сигнала. Если оба ползунка в самом верхнем положении результат показан кривой 1-2. Если оба находятся в среднем положении, функция описана строкой 3-4, а с помощью оба ползунка в самом нижнем положении, результат отображается с кривая 5-6. Установка пары ползунков на любое другое возможное значение приводит к появлению кривых между кривыми 1-2 и 5-6.

Потенциометры BASS и TREBLE имеют покрытие по конструкции и линейны по сопротивлению.

Третий горшок на диаграмме регулятор громкости. Он покрыт и логарифмический по сопротивлению (отсюда и пометка log )

Как правильно выбрать резистор для производства печатных плат в Китае?

Как правильно выбрать китайское производство печатных плат

Все, что вам нужно знать о том, как правильно выбрать резистор для вашего первого проекта Китайское производство печатных плат .

Вы планируете начать свой первый проект печатной платы? Есть множество радиодеталей, которые вы в конечном итоге будете использовать.Тем не менее, нет другой такой печально известной детали, как простой резистор. Кроме того, если вы когда-либо видели печатную плату, вы могли заметить резисторы по всей ее поверхности.

Они регулируют силу тока и зажигают светодиоды. Более того, что такое резистор? Как он работает? Как вы обычно выбираете правильный резистор для своего первого проекта по производству китайских печатных плат ? Не бойтесь, мы поможем вам и покажем все, что вам нужно знать

Итак… что такое китайское производство печатных плат?

Резисторы являются одним из многих пассивных компонентов.Их задача относительно проста, но очень важна — создавать сопротивление току в электрической цепи. Однако вы видели, как загорается светодиод? Спасибо резистору за эту возможность.

Установив печатную плату китайского производства последовательно со светодиодом в электрическую цепь, вы получите яркое свечение, при этом ничего не перегорит!

Основной характеристикой резистора является сопротивление, измеряемое в омах (Ом). Если вы раньше проходили базовый курс электроники, то, скорее всего, вы изучали закон Ома.Также при работе с резисторами вы будете иметь с ними дело неоднократно.

Закон Ома – единственная формула для нахождения сопротивления

Найти обозначение резистора на схеме несложно. Также международное обозначение стандартизирует прямоугольник, а в стандартах США резистор обозначается зигзагообразной линией — это для удобства поиска. Также, независимо от вида символа, каждый резистор имеет на своих концах выводы, указанные на схеме.

Производство печатных плат в Китае обозначения на схемах, принятые в США и соответствующие международным

Обозначения резисторов на схемах, принятые в США (слева) и соответствующие международным стандартам (справа).Оба обозначения можно найти на схемах.

Какое производство печатных плат в Китае существует?

Резисторы совершенно разных конструкций найдутся повсюду. Все резисторы можно разделить на две категории в зависимости от типа конструкции и резистивного материала. Рассмотрим обе категории.

Китай Производство печатных плат Тип конструкции

Фиксированный Китай Производство печатных плат – Как следует из названия, эти резисторы имеют постоянное сопротивление и точность, не зависящую от изменений температуры, освещенности и т.д.

Виды изготовления фарфоровых печатных плат
Переменные резисторы – эти радиоэлементы имеют переменное сопротивление. Потенциометр является отличным примером такого резистора. Он имеет ручку, которая может поворачиваться для увеличения или уменьшения сопротивления. Другими типами переменных резисторов являются подстроечные и реостатные.

Переменная фарфоровая печатная плата

Мы обсуждаем нелинейные резисторы — эти резисторы подобны хамелеонам, они могут изменять свое сопротивление в зависимости от физической величины, действующей на резистор — температуры, уровня освещенности и даже магнитное поле. Нелинейные производство печатных плат в Китае — это термисторы, фоторезисторы, варисторы и магниторезистивные.

Что такое нелинейные резисторы?

Резистивный материал

Все резисторы можно разделить на группы в зависимости от материалов, из которых они изготовлены и которые сильно влияют на их способность сопротивляться электрическому току. Вот эти резисторы в соответствии с распространенными материалами:

Резисторы из углеродного композита;

Кроме того, резисторы из углеродной пленки;

Кроме того, металлопленочные резисторы;

Кроме того, тонкопленочные и толстопленочные резисторы;

Кроме того, фольга производство печатных плат в Китае ;

Кроме того, проволочные резисторы.

Старый резистор из углеродной пленки

Резисторы из углеродного композита представляют собой резисторы, изготовленные с использованием самой старой технологии, популярной в производстве низкоточных резисторов. Более того, они распространены в цепях, где могут присутствовать импульсы высокой энергии.

Такие резисторы до сих пор распространены там, где точность не важна.

Из всех вышеперечисленных типов резисторов проволочные резисторы являются самыми старыми с точки зрения резистивного материала. Их до сих пор можно найти на старых печатных платах для мощных устройств, требующих точного сопротивления.Кроме того, широко известно, что эта древняя китайская печатная плата производства широко распространена, даже резисторы с низким сопротивлением очень надежны.

Резистор с проволочной обмоткой — самый старый и самый точный из доступных резисторов

Металлопленочные и металлооксидные резисторы сегодня наиболее распространены, они лучше всего обеспечивают постоянную точность номинального сопротивления, а также менее чувствительны к температурным изменениям.

Наиболее распространенный металлооксидный резистор, обеспечивающий постоянное номинальное сопротивление

Наиболее распространенный металлооксидный резистор

Обеспечивает постоянную точность номинального сопротивления

Чем отличаются резисторы?

Резисторы можно найти самыми разными способами. Они свойственны не только сопротивлению электрическому току. Кроме того, Производство печатных плат в Китае часто используется в делителях напряжения, для тепловыделения, в цепях связи и нагрузки, для регулировки усиления и для установки постоянных времени.

Практическое применение резисторов можно найти в цепях питания тормозов электропоездов, где они помогают высвободить всю накопленную кинетическую энергию.

Серьезное сопротивление — посмотрите на тормоза этого поезда,

Он высвобождает накопленную кинетическую энергию.Вот некоторые другие замечательные устройства, которые используют эти универсальные резисторы:

Измерение электрического тока — вы можете измерить падение напряжения на прецизионном производстве печатных плат в Китае с известным сопротивлением в цепи. Ток рассчитывается по закону Ома;

Питание светодиодов. Слишком большой ток, протекающий через светодиод, сожжет этот прекрасный фонарик. Подключив резистор последовательно со светодиодом, вы можете контролировать силу тока через светодиод, обеспечивая его яркое свечение.

Блок питания электродвигателей вентилятора

Сердцем системы вентиляции автомобиля является электродвигатель вентилятора печки. Для контроля скорости вращения крыльчатки вентилятора обычно используется специальный датчик. Так же резистор такого типа часто встречающийся в датчиках называет (кто бы мог подумать!) Двигатель вентилятора Китай Печатная плата производства !

Заключение

Эта характеристика, с которой вы будете сталкиваться неоднократно, вызывает сопротивление.Более того, значение сопротивления применяется к резистору различными способами. Кроме того, в настоящее время существует два стандарта нанесения значения сопротивления резистора на корпус резистора — это цветовая маркировка или маркировка SMD-резисторов.

1. Базовые знания о резисторах | Susumu International USA -Специалист по технологии тонких пленок-

1.

1 Резисторы и закон Ома (как резисторы работают в цепях)

Типовые пассивные компоненты

・Резисторы
· Конденсаторы
・Дроссели (катушки)

Закон Ома применим к резисторам

Возможное использование резисторов по закону Ома.

・Решающее напряжение
・Решающий ток
・Измерение тока
・Потребляемая мощность (преобразование электричества в тепло)

Последовательно или параллельно резисторы и напряжение

V _из 　= R ₂ /(R ₁ +R ₂ )
I= Vin/(R ₁ +R ₂ )
I= I ₁ = I ₂

При последовательном соединении напряжение пропорционально сопротивлению

I= I ₁ + I ₂
В _вых = В ₂ = В ₁ = Вин
R ₁ ：R ₂ ＝I ₂ ： I ₁

Параллельно напряжение на каждом резисторе одинаковое.

Ток отрицательно пропорционален сопротивлению

1.2 Маркировка резисторов и серия Е

Значение сопротивления выражается 3-х или 4-х значным числом, следующим за Е-серией. E-ряды — это ряды геометрической прогрессии, и в зависимости от того, сколько чисел используется между 1 и 10, они называются сериями E12, E24 и E96.

Серия E12 — это геометрическая прогрессия

¹² 10 ⁿ 　Замените «n» на 0…11, и вы получите
1.0, 1,2, 1,5, … 8,2,
12 значений с одинаковым соотношением.

Серия

E24 добавляет номер между каждой серией E12, что делает их 24 номерами. ²⁴ 10 ^нет

Значение сопротивления выражается 3-х или 4-х значным буквенно-цифровым числом в верхней части продуктов, если только поверхность не слишком мала для маркировки.
⇒ Значимые цифры выражены в серии E.

Дополнительное пояснение：Примеры выражения значения сопротивления

Чип-резисторы в настоящее время варьируются от мОм (миллиомы) до МОм (мегаомы). Используя мощность серии 10 и E, значение сопротивления выражается следующим образом. Количество цифр меняется в зависимости от размера и значения сопротивления (подробности см. в каждой серии продуктов.Серия E описана на странице 7 каталога. )

Диапазон значений сопротивления и единицы измерения

Серии E6, E12, E24 имеют 2 значащие цифры　
Последняя цифра n из 10 ⁿ
n=1 ⇒10 ¹ =　 10
n=2 ⇒10 ² = 100
n=3　⇒10 ^{3 100574
R означает десятичную точку до 10 Ом}

Серия E96 имеет 3 значащие цифры
Последняя цифра n из 10 ⁿ
n=1 ⇒10 ¹ =　 10
n=2 ⇒10 ² = 100
n=3　⇒10 ^{3 100574
При сопротивлении 1 Ом числа после запятой обозначаются тремя цифрами после R.}

3-значное обозначение
102=> 10 х 100 = 　1 кОм
331=> 33 х 10 = 330 Ом
3R0=> 3.0 Ом

* См. стр. 7 каталога для трехзначного выражения серии E96

4-значное обозначение
1002=> 100 х 100 = 10 кОм
4990=> 499 х 1 = 499 Ом
3303=> 330 х 1000= 330 кОм
3R00=> 3,0 Ом
R220=> 0,22 Ом = 220 мОм
R005=> 0,005 Ом = 5 мОм

Цветовые коды резисторов | Распределение CE

Как прочитать показания резистора

Большинство резисторов имеют цветовую маркировку с несколькими полосами для обозначения значения сопротивления и допуска. Хотя измерение сопротивления перед его использованием является хорошей идеей, также полезно знать, каким должно быть сопротивление. Резисторы (особенно углеродистые) могут дрейфовать в своем фактическом сопротивлении. Держите запас свежих резисторов под рукой. Используйте следующие стандартные таблицы цветовых кодов EIA для идентификации резисторов, или вы можете рассчитать значения ваших резисторов с помощью нашего удобного калькулятора сопротивления. Посетите наш калькулятор номиналов резисторов, чтобы рассчитать номинал ваших 4-полосных или 5-полосных резисторов.

4-полосные резисторы

цвет	1	1 ^st диаграмма (1 ^st рисунок)	2 ^ND диаграмма (2 ^ND Рисунок)	3 ^RD Band (множитель)	4 ^TH полоса (толерантность)
черный				0	~ 10 ^ {0} ~

коричневый	1	1	~ 10 ^ {1 } ~	± 1%	± 1%

	2	2	2	~ 10 ^ {2} ~	± 2%
Orange	3	3	~ 10 ^ {3} ~

Yellow	4	4	4	~ 10 ^ {4} ~

	5	5	~ 10 ^ {5 }~	±0. {5}~	±0.{-2}~	±10%

Обратите внимание, что информация, представленная в этой статье, предназначена только для справки. CE Distribution не делает никаких заявлений, обещаний или гарантий относительно точности, полноты или адекватности содержания этой статьи и прямо отказывается от ответственности за ошибки или упущения со стороны автора. Никакие гарантии любого рода, подразумеваемые, выраженные или установленные законом, включая, помимо прочего, гарантии ненарушения прав третьих лиц, правового титула, товарной пригодности или пригодности для конкретной цели, не даются в отношении содержания этой статьи. или его ссылки на другие ресурсы.

Антикварное радио-клуб Новой Англии

Что такое резистор и как определить эти вещи?

А Резистор представляет собой пассивный электрический компонент с двумя выводами, который реализует электрическое сопротивление как элемент цепи. В электронном цепи, резисторы используются для уменьшения тока, регулировки сигнала уровней, для разделения напряжений, смещения активных элементов и оконечной нагрузки. линии передачи, среди прочего.Резистор пассивный устройство и ничего активно не делает с вашей схемой. Его на самом деле довольно скучный аппарат. Если добавить к нему напряжение, на самом деле ничего не происходит. Ну, может быть, он становится теплым, но это все. НО, используя резисторы, вы можете спроектировать свою схему так, чтобы токи и напряжения, которые вы хотите использовать для контроля или ограничения активные устройства. Так что само по себе это может быть скучно, но в схеме Производительность активных компонентов определяется номиналом резистора.Вот почему резистор дает разработчику контроль над его схемы!

Большинство резисторы со сквозными отверстиями (осевые или с выводами) мощностью 2 Вт или ниже вокруг есть полосы, обозначающие значение. Нет полос предупреждая вас об уровне мощности. Со временем вы можете оценить это по смотря на размер резистора. Если вы посмотрите на антиквариат резисторы, они могут быть размером с современный 10-ваттный резистор, так что осторожный.Впрочем, размер для производительности значения не имеет. Что я Это означает, что если вы используете резистор на 100 Вт вместо резистора на 1/2 Вт, это сделает то же самое и не повлияет на вашу схему. если ты замените 100-ваттный резистор на менее ваттный резистор того же номинала, тогда вы сожжете резистор. Таким образом, вы всегда можете подняться выше в Вт. Я рекомендую резисторы на 2-3 Вт для неизвестных уровней мощности. в старинных устройствах.Это касается большинства ваших схем, но не всегда для силовых цепей, таких как блок питания или усилитель схемы.

Это образцы современного, винтажного и немного антикварного Резисторы 1/2 Вт:

Это несколько примеров 10-ваттных резисторов:

Это пример старинные резисторы (AKA Dog Bone резисторы):

Коды резисторов для чтения:

Начнем с современных резисторов, которые отмечены полосками. Код цвета является универсальным и применяется к большинству электронных и электрических устройств на протяжении веков. Так как а также провода и конденсаторы. Взгляните на таблицу ниже. Это наглядный пример, но не для всех из них. Некоторые резисторы печатают номера на корпусе. резистор, показанный внизу, является прецизионным Тип, используемый в основном в военной и медицинской промышленности. Или используется там, где требуется допуск 1% или выше.Эти резисторы добавляют цвет третьего значения и разбит для использования для более точного сопротивление. Например, если третья полоса была красной, то значение ниже будет 4,72K.

Ранее мы говорили о попытке вычислить мощность резистора по размеру. Картинка ниже взята с сайта поиск Google, и делает большую работу, выстраивая их.это не всегда правильно, потому что старые резисторы были больше, чем современные хотя мощность (мощность) равна. На приведенной ниже диаграмме показан сравнение размеров для справки. Это не в масштабе, но познавательный. Слишком много вариаций, чтобы их показывать все.

Расшифровка Резисторы:

4 полоса резисторы самые распространенные.Вы получаете два значения числа, затем множитель и диапазон допуска.

5 полос прецизионный тип и обычно предлагают жесткий допуск с более точное значение сопротивления. Например, 4,99К, а не 5,0К. Ты получить три диапазона значений, затем множитель и допуск группа.

Шесть тип полосы точно такой же, как тип с 5 полосами, за исключением того, что они добавляют диапазон значений температурного коэффициента.Используется при температуре изменения должны быть учтены с цепью. Темп изменение повлияет на фактическое значение. Если вам нужно быть внутри 1% между 30 F и 90F, тогда вам понадобится резисторы порядка, которые могут компенсировать или стабилизировать во время изменять. Они оцениваются как части на миллион, протестированные в соответствии с военными спецификациями. Они просто могут не проверять всех на значение температурного коэффициента при производстве их миллионов вовремя.

Резистор с печатной информацией:

К этому времени вы должны понимать, что код цвета довольно универсальный. Декодирование может меняться от устройства к устройству, но цвета всегда представляют одни и те же числа.

В большинстве Корпуса силовых резисторов имеют номера, напечатанные на корпусе устройство.Это из-за их размеров? Я верю. В любом случае эти можно и закодировать. Также есть одна или две буквы до или после числа. Это код допуска или, в некоторых случаях, множитель. обозначение. Большинство из них до (K) 10% или (J) 5%, но, конечно, не ограничивается только этим двум. В некоторых случаях они просто скажут вам. Есть также случаи, когда они не говорят вам. Следующие три раздела будут указать по одному на разницу.Последнее изображение показывает нам все известное письмо допуска обозначения.

Этот пример довольно прямолинеен. вперед, и является общим. В первой строке указан номер детали тогда закодированный способ сказать вам, что это резистор на 5 Вт. Вторая строка говорит нам, что это 200 резистор с допуском 10% Ом.
В этом примере нет номера деталей, а также K, а также J в строке персонажи. Они читаются по прямой, что означает один раздел за раз. Не путайте K с J. Если вы сломать это, вы бы начали с 5W, затем 8K2, затем J. Существует установленный формат, и требуется время, чтобы получить привык к этому.Давайте сломаем это: 5 Вт: резистор 5 Вт 8K2: это еще один способ сказать вам об этом это резистор 8,2К. Если бы была буква R, то это была бы 8,2 Ом. Если там была буква М, то вы угадали! Это 8,2М резистор. Дж: это обозначение допуска, и говорит нам, что это 5% часть.
Это очень похоже на то, что выше, однако информация немного отличается. Это читается как. 10 Вт, 10 Ом, 5% резистор. Как раньше, когда вы видите букву R после значение или промежуточное значение в омах. Если вы видите букву K, значит, это кОм. Если бы это был 10R5, то это был бы Резистор 10,5 Ом. Допуск обычно последний обозначение.
Как видите, это больше, чем просто двухбуквенное обозначение допуска. Наиболее распространены J и K, но можно использовать любой из них. Я никогда не видел P или Z на резисторе. Однако есть много старых конденсаторов с такая толерантность. D — это специальное обозначение для конденсаторы.Это имеет смысл, поскольку это универсальный цвет. код, который применяется к другим типам компонентов, например конденсаторы.

ТИПЫ резисторов:

Есть много типов резисторов от фиксированных до регулируемых, регулируемых, с резьбой, с фиксированной резьбой, реостатами. Тогда у нас есть много материалов, из которых они могут быть сделаны. Как металл пленочные, карбоновые, проволочные и др. Мы рассмотрим некоторые из типы здесь, чтобы сделать его настолько простым, насколько мы можем. Для антикварной электроники проволочные раны были наиболее распространены. Для винтажной электроники углерод кажется быть самым распространенным. Большинство резисторов с проволочной обмоткой имеют тенденцию к высокому Типы мощности выше 2 Вт. Я уверен, что цены или стоимость были определяющий фактор.Однако в некоторых случаях вы хотите использовать определенный материал в вашем дизайне. Я думаю, что для этого упражнения мы не связаны с новыми технологиями, когда дело доходит до резисторов. Мы будем палка с углеродом и проволокой, намотанной настолько, насколько идут материалы.

ОСЕВОЕ/РАДИАЛЬНОЕ: Я думаю, мы рассмотрели обычные фиксированные осевые резисторы. Это просто одно устройство с одно неизменное (постоянное) сопротивление и по два вывода от каждого конец.На данный момент мы не показали ни одного радиального типа, но они были редко используется в антикварной электронике. Используется в некоторых цепях высокой мощности в винтажной электронике, вроде усилителей. Все аспекты, касающиеся сила, ценность и терпимость точно такие же. Просто направление проводов разное. Лиды или связь точки могут исходить отовсюду, кроме сторон. Имея в виду вершину, концы, средний, нижний.Несколько примеров, приведенных ниже, помогут вам определить это.

С резьбой Переменная: Я думаю, что мы охватили общую фиксированную осевую резисторы. Это просто одно устройство с одним неизменяемым (фиксированное) сопротивление и два провода, идущие с каждого конца. В этот точка, мы не показали ни одного радиального типа, но они редко использовались в антикварной электронике.Используется в некоторых цепях высокой мощности в винтажном стиле. электроника, например усилители. Все аспекты, касающиеся силы, ценности, и толерантность точно такая же. Только ориентация приводит. Лиды или точки соединения могут быть откуда угодно, но только не из стороны. Имеется в виду верх, концы, середина, низ. Показано несколько примеров ниже поможет вам определить это.

Этот резистор обычно радиального типа, чтобы сделать его эргономически правильным.Это означает, что это делает регулировать их проще, когда они включены в цепь или установлены на шасси. В основном встречается в антикварной электронике по многим причинам. Вы бы использовали их для внесения корректировок после сборки устройства. В большинстве случаев он используется для компенсации допусков схемы или дрейфа устройство греется. Также может использоваться как делитель напряжения для питания определенные цепи с определенным напряжением. Имейте в виду старинные устройства имели очень высокие допуски на компоненты, чем более поздние устройства.Плюс, больший дрейф из-за сильного нагрева и электрических изменений трубок. По мере развития электронных компонентов и дизайна все меньше и меньше использовались эти резисторы.

Центральный кран или регулировка свинец обычно ослабляется с помощью винта и имеет выпуклость, которая касается оголенных проводов только резистора. После ослабления кран может быть двигался вперед и назад по внутренним проводам, меняя сопротивление ТОЛЬКО на кране.Фактическое или фиксированное сопротивление не изменять. Они могут иметь любое фиксированное сопротивление, и во многих случаях регулировка ограничивается определенной частью резистора. Давайте возьми 10к версию. С двух внешних проводов будет 10К. в идеале. Один конец центрального ответвления может иметь диапазон только от 3k до 8К.

Что означает «Идеальный»: просто положить, В ИДЕАЛЬНОМ МИРЕ Он был разработан и построен, чтобы быть конкретным стоимость.

Резисторы, как и большинство мы дрейфуем во времени. Здесь проволочная намотка работает лучше всего. Они имеют тенденцию не дрейфовать, если не нагреты выше спецификаций. Вот где они находятся не в лучшем виде. При правильном использовании они будут довольно стабильными спустя много лет. После неправильного использования сопротивление может резко измениться. Для изготовления устанавливается допуск поэтому их можно производить с меньшими затратами.Как и все остальное, стоимость всегда является фактором. Таким образом, устройство с допуском 20% обычно дешевле купить, чем с 10% или выше. Сегодня они делают миллионы за раз, а затем проверить их, прежде чем они будут отмечены. То резисторы, которые находятся в пределах 1%, помечаются как 1% и так далее. И все же 1% будет стоить дороже, даже если они пришли из того же тиража. Точка то есть они не делают пробег в 1%. Они бегут и разбираются после.

Ниже приведены несколько примеров для рассмотрение.

Многожильный Резисторы: Также фиксированные, но не регулируемые, как у фиксированный регулируемый тип. У них может быть несколько кранов, а не только один. Множественные ответвления обычно имеют более одного ответвления, хотя много всего одним нажатием.

Привыкли к упростить производственную сборку, или пространство, или стоимость.Опять же, стоимость всегда первая забота при создании продукта. Вы можете получить один 20 ваттный резистор, который нужно привязать к одному месту и делать много дел одновременно в то же время. Их также можно использовать, чтобы сделать больше места в меньшем размере. шасси. Наиболее распространенное использование в старинных устройствах — питание. распределение. Они соединяют один конец с B+, а затем отводят много напряжений от этот источник. Опять же, как и фиксированный резистор с ответвлениями, это в основном встречается в категории мощных резисторов мощностью более 3 Вт.у меня есть обнаружил, что когда они портятся, обычно это одна секция. Просто совет: если это происходит, тогда просто замените этот раздел стандартным резистор.

Что касается значений, мощность, а маркировка идет? Не ждите многого, потому что они не всегда отмечен. Во многих случаях я вижу номер детали, а не технические характеристики. Если вы ремонтируете что-то, то, вероятно, используете схема или список деталей.

Следующая фотография показывает нам несколько примеров.

Переменный/потенциометр/реостат Резисторы:

Это очень часто используется для регулировки громкости и тембра. Они есть называются переменными резисторами, горшками, даже реостатами в зависимости от того, как они проводные. На самом деле они называются потенциометрами. Они есть также используется для многих целей в цепи.Калибровка, компенсация, ограничение, ограничитель тока (реостаты), напряжение делители и многое другое!

Это постоянный резистор с отводом (скребком), который перемещается по всему резистор. Таким образом, у него три провода, один подключен к дворнику, а другой два других подключены к резистору. Они также имеют рейтинги мощности, и маркируются очень похоже на силовые резисторы.

Давайте сначала обсудите реостат, просто чтобы убрать это с дороги. Реальность физическое различие между реостатом и потенциометром заключается в том, они проводные. У настоящего реостата было бы два провода, или стеклоочиститель постоянно подключен к одному из выводов резистора. Любой потенциометр может быть реостатом, просто подключив провод стеклоочистителя к одному из провода резистора. Ниже приведены схемы каждого из них, которые помогут прояснить.

Потенциометр

Реостат

Резьбовой

Потенциометры также имеют много физических типов, таких как ползунковый, триммерный, двойной в четыре раза и постучал. Хотя общая идея и функциональность тоже самое.

Потенциометр с отводом будет иметь четвертое отведение откуда-то в теле. У этого есть два постоянные резисторы в одном, но отвод относится к внутреннему сопротивление, и не подключен к стеклоочистителю. Кран может быть где угодно внутри резистора. Обычно это ближе к центру сопротивления. стоимость.Таким образом, на потенциометре на 10 кОм отвод, скорее всего, находится в 3 — область 8К.

Ползунковый потенциометр как и любой другой тем, что у него действительно разное сопротивление. Единственный разница в физических средствах. Ползунок перемещается вперед и назад, где другие движутся по кругу.

То, что мы называем Trim Pots банка различаются внутри себя.Однако они, как правило, небольшие и имеют отверстие для небольшой отвертки, чтобы установить сопротивление. Они не сделан для постоянного использования. Они используются в схемах для создания калибровка или регулировка уставки. Они идут с несколькими поворотами также. Большинство потенциометров однооборотные, но многие триммеры может быть 10 витков. Вот почему они отлично подходят для заданных значений и калибровки. 10 поворотов дадут вам гораздо более точную и медленную поправка на точность.

Двойной или счетверенный потенциометр точно такие же, как и любые другие, ЗА ИСКЛЮЧЕНИЕМ, что они имеют более одной переменной резистор внутри. Они могут быть в виде ползунка или одинарного поворота. у меня есть никогда не видел двойных или четырехкратных многооборотных потенциометров, однако это меня бы не удивило. Их также можно использовать.


РЕЗЬБА	СЛАЙДЕР	ТРИММЕР Одиночный поворот	ТРИММЕР, 10 оборотов	ДВОЙНОЙ	КВАДРО

Как мы используем резисторы?

Начнем с законом Ома, и давайте начнем с диаграммы! я не собираюсь покрывать Закон Ома для этой статьи, но, по крайней мере, показать вам, что нужно, чтобы выяснить сопротивление или как вычислить сопротивление, которое вам нужно в цепи. Есть пара версий диаграммы, которую я только что упомянул. Первая — простая версия, и на ней мы сосредоточимся на. Вторая ссылка для вас. Как видите, они довольно разные и похожие. Круг представляет собой несколько (горизонтальных линии) или деление (вертикальная линия). Таким образом, P будет делиться на либо

Мы будем говорить об этой диаграмме. о и придерживаться.В основном, это представляет собой три формулы именно так, как это изображено. Напряжение может быть представлено как «V» или «Э». Я понятия не имею, почему, но это то, что есть. Затем я» представляет ток и AMPS, опять же, я не знаю, почему, так как мы измеряйте амперы как «А». «R» для сопротивления является единственным в этом есть смысл. чтобы упростить, мы разобьем его на основные три формулы.

Э = я х Р

R = E/I или E над I

I = E / r или E больше R

Когда одна буква находится над другой, вы разделяй, когда один рядом, ты умножаешь.

Эта диаграмма очень похожа на первую диаграмму, но предлагает множество способов выяснить одни и те же параметры. Этот диаграмма также добавляет «P», что означает мощность (ватты). Ты будешь всегда нужно как минимум два электрических параметра, но вы не будете всегда есть одни и те же два.

давайте посмотрим на R (сопротивление).Ты сможешь выяснить это с помощью (мощность и ток) или (мощность и напряжение) или (ток и напряжение).

Используем имеющийся у нас резистор:

Резисторы можно сложить или разделить, а определенные значения можно получить объединение нескольких резисторов. Вы также можете использовать резисторы для компенсации для власти.Если у вас есть нагрузка 2 Вт, вы можете использовать два резистора по 1 Вт. чтобы нести эту нагрузку, но значение каждого резистора будет иметь изменить. Эти цепи называются последовательными или параллельными сопротивлениями. Вы также можете использовать их в последовательно-параллельной схеме. Ниже приведены примеры, начиная с последовательного сопротивления, затем параллельного, затем последовательно-параллельный. Сделаем общее Сопротивление «RT» одинаковым во всех три с разными резисторами.Пусть притворится, что это единственный резисторы, которых у вас нет, 10К, и вы спешите получить это Готово.

Цепь серии

: они складываются, RT = R1 + Р2

Номинальная мощность для этого конфигурация будет только такой высокой, как самое низкое значение мощности.Таким образом, если R1 – 1 Вт, а R2 – 2 Вт, то общая мощность всего 1 ватт.

Параллельная цепь: они делятся, когда RT = Резисторы R1/#.

РТ = R1/2. Это работает только тогда, когда все резисторы одного номинала. Когда их нет, нам нужно использовать приведенное ниже уравнение. Мощность в этой конфигурации можно поделиться.Итак, если бы оба резистора были по 1 Вт, то общая номинальная мощность составит 2 Вт.

Последовательно-параллельная схема: все те же правила и применяются расчеты. Хитрость заключается в том, чтобы разделить эти два типа. Сначала рассчитайте параллельное сопротивление (R1 и R2), затем добавьте это сопротивление последовательному резистору R3.

Однако мощность в этой конфигурации уникальна. В этом случай, когда последовательный резистор ИЛИ параллельный будет диктовать максимальное значение мощности. Однако вы можете перепутать значения мощности. R1 и R2 может быть 1 ватт, а если R3 2 ватта, то у вас есть 2 ваттная схема. НО если R3 — 1 ватт, то у вас есть один ватт схема. Это работает и в обратную сторону.Допустим, R1 и R2 1/2 ватта, а R3 — резистор на 2 ватта. Это означает, что вы все еще ограничивается цепью мощностью 1 Вт. Поскольку мы разделяем, чтобы вычислить, мы должны рассчитать все параметры. Для власти мы всегда используем наименьшее значение как наш MAX власть.

Оооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооооочень кратко Эта статья не предназначалась для пройти Закон Ома, а скорее перспективу для получения информации о резисторы и их применение.Безопасность — еще одна проблема, поэтому мощность и ее добавлена роль резисторов. Всегда будь в безопасности! Вы всегда можете погуглить Калькуляторы Закона Ома. Они просты и полезны, и я использую их все время. Я надеюсь, что вы нашли это информативным, и будем надеяться, что это некоторое влияние на ваше тестирование, устранение неполадок и ремонт.

Отказ от ответственности:

Содержащаяся информация на этом сайте www.wjoe.com или любое дочернее предприятие является производным из теоретической информации, основанной на опыте и знаниях полученный в опыте. Читатель «вы», в конечном итоге несете ответственность за любую и всю информацию, используемую с этого сайта. Любые повреждения, или любые последствия, которые вы испытываете из этой информации, являются исключительно ваша ответственность. Эта информация является бесплатной услугой, поэтому, пожалуйста, наслаждайся этим! Любое другое использование, хранение, распространение, редактирование, продажа, или копирование чего-либо с этого сайта, для каких-либо намерений строго запрещенный.

Если только вы не получите от меня письменное разрешение по адресу [email protected] Любая информация на этом веб-сайте принадлежит мне и предназначен, чтобы помочь вам в ваших исследованиях антикварной или винтажной электроники. устройства. Пожалуйста, наслаждайтесь!!!!!!

Написано WJOE Radio 10.08.96, ООО Отредактировано 24.11.19

Старинное радио Новой Англии Клуб, Inc.,

Н.Е.А.Р.К. [] 127 Банкер Хилл Авеню [] Стратхэм, Нью-Хэмпшир 03885

Оригинальный контент Радио WJOE, ООО

Написано/отредактировано WJOE Radio, 01.08.98 Обновлено для использования NEARC 04.02.20

Адрес электронной почты об этом веб-сайте: [email protected]сеть , электронная почта о эту страницу следует направлять по адресу [email protected]

Обозначение резисторов зарубежных компаний

ЗАО «РЕОМ» производит

Резисторов

Кодовая и цветовая маркировка резисторов

Цифровое обозначение резисторов. Маркировка чип-резисторов

Маркировка SMD резисторов — корпуса

Маркировка

Онлайн-калькулятор

Реверсивный калькулятор кодов

2.

Условное обозначение резисторов на схемах

Маркировка резисторов MIL-PRF-55342 — RF Cafe

Цветовые коды резисторов и идентификация компонентов

Цветовые кодовые полосы резисторов

Идентификация цветового кода резистора

Идентификация буквенно-цифрового кода

Соглашение об именах

Модельный ряд E12

Модельный ряд E24

Резисторы

Как правильно выбрать резистор для производства печатных плат в Китае?

Как правильно выбрать китайское производство печатных плат

Итак… что такое китайское производство печатных плат?

Закон Ома – единственная формула для нахождения сопротивления

Какое производство печатных плат в Китае существует?

Китай Производство печатных плат Тип конструкции

Что такое нелинейные резисторы?

Старый резистор из углеродной пленки

Резистор с проволочной обмоткой — самый старый и самый точный из доступных резисторов

Наиболее распространенный металлооксидный резистор

Серьезное сопротивление — посмотрите на тормоза этого поезда,

Блок питания электродвигателей вентилятора

1. Базовые знания о резисторах | Susumu International USA -Специалист по технологии тонких пленок-

1.

Последовательно или параллельно резисторы и напряжение

1.2 Маркировка резисторов и серия Е

Дополнительное пояснение：Примеры выражения значения сопротивления

Цветовые коды резисторов | Распределение CE

Как прочитать показания резистора

4-полосные резисторы

Антикварное радио-клуб Новой Англии

Добавить комментарий Отменить ответ
