ГОСТ 721-77 Системы электроснабжения, сети, источники, преобразователи и приемники электрической энергии. Номинальные напряжения свыше 1000 В

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СИСТЕМЫ ЭЛЕКТРОСНАБЖЕНИЯ,
СЕТИ, ИСТОЧНИКИ,
ПРЕОБРАЗОВАТЕЛИ И ПРИЕМНИКИ
ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

НОМИНАЛЬНЫЕ НАПРЯЖЕНИЯ СВЫШЕ 1000 В

ГОСТ 721-77

(СТ СЭВ 779-77)

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СИСТЕМЫ ЭЛЕКТРОСНАБЖЕНИЯ, СЕТИ, ИСТОЧНИКИ, ПРЕОБРАЗОВАТЕЛИ И ПРИЕМНИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

Номинальные напряжения свыше 1000 В

Power supply system, networks, sources, converters and receivers of electric energy.

Rated voltages above 1000 V

ГОСТ
721-77

(СТ СЭВ 779-77)

Дата введения 01.07.78

Настоящий стандарт распространяется на электрические сети общего назначения переменного напряжения частоты 50 Гц и присоединяемые к ним источники и приемники электрической энергии.

Стандарт распространяется также на присоединяемое к этим сетям электрооборудование:

комплектные устройства и подстанции, коммутационные аппараты, трансформаторы тока и напряжения, реакторы, конденсаторы связи и т.п., для которых нормируются те же номинальные напряжения, что указаны для источников или приемников электрической энергии, причем отнесение этого электрооборудования по номинальному напряжению к источникам или приемникам определяется в нормативно-технической документации на соответствующее электрооборудование, утвержденной в установленном порядке.

Номинальные переменные напряжения, установленные в настоящем стандарте, рекомендуются и при других частотах, указанных в ГОСТ 6697.

Стандарт не распространяется:

а) на электрические сети и присоединяемые к ним источники и приемники электрической энергии, для которых Госстандартом утверждены стандарты, предусматривающие номинальные напряжения, отличающиеся от установленных в настоящем стандарте, например для электрифицированного (рельсового и безрельсового) транспорта с питанием от контактной сети;

б) на специальные электрические сети и присоединяемые к ним источники и приемники электрической энергии, например для сварочных установок, промышленных электрических печей, на цепи, замкнутые внутри электрических машин, аппаратов и других электрических устройств.

Для специальных электрических сетей и применяемого для них электрооборудования во всех случаях, когда это возможно, должны приниматься номинальные напряжения, указанные в настоящем стандарте.

Специальные электрические сети и электрооборудование для них должны иметь на стороне присоединения к электрическим сетям общего назначения номинальные напряжения, указанные в настоящем стандарте.

2. Номинальные междуфазные напряжения св. 1000 В трехфазных электрических сетей источников и приемников электрической энергии, а также их наибольшие междуфазные рабочие напряжения, длительно допустимые по условиям работы изоляции электрооборудования, должны соответствовать указанным в таблице.

Для турбогенераторов мощностью 100 МВт и выше, гидрогенераторов мощностью 50 МВт и выше, синхронных компенсаторов мощностью 160 Мвар и выше и присоединяемых непосредственно к ним первичных обмоток трансформаторов и автотрансформаторов, а также соответствующего электрооборудования допускаются номинальные напряжения 138; 15,75; 18,0; 20,0; 24,0 и 27,0 кВ.

При этом для номинальных напряжений 15,75; 20,0; 24,0 и 27,0 кВ наибольшие рабочие напряжения электрооборудования должны быть равны соответственно 17,5; 24,0; 26,5 и 30 кВ; для номинальных напряжений 13,8 и 18,0 кВ наибольшие рабочие напряжения электрооборудования должны быть равны соответственно 17,5 и 24,0 кВ при наибольших длительно допускаемых напряжениях в электрических сетях, равных соответственно 15,2 и 19,8 кВ.

Номинальные напряжения св. 27 кВ допускаются по согласованию между изготовителем и потребителем, при этом наибольшее длительно допускаемое напряжение в электрической сети должно быть на 10% выше номинального напряжения, а наибольшее рабочее напряжение электрооборудования – не меньше, чем на 10% выше номинального напряжения. Для капсульных гидрогенераторов и присоединяемых к ним первичных обмоток трансформаторов и автотрансформаторов, а также соответствующего электрооборудования допускается номинальное напряжение 3,15 кВ при наибольшем рабочем напряжении электрооборудования 3,6 кВ.

кВ

Номинальные междуфазные напряжения

Наибольшее рабочее напряжение электрооборудования

Сети и приемники

Генераторы и синхронные компенсаторы

Трансформаторы и автотрансформаторы без РПН

Трансформаторы и автотрансформаторы с РПН

первичные обмотки

вторичные обмотки

первичные обмотки

вторичные обмотки

(6)

(6,3)

(6)

или

(6,3)*

(6,3)

или

(6,6)

(6)

или

(6,3)*

(6,3)

или

(6,6)

(7,2)

10

10,5

10

или

10,5*

10,5

или

11,0

10

или

10,5*

10,5

или

11,0

12,0

20

21,0

20

22,0

20

или

21,0*

22,0

24,0

35

35

38,5

35

или

36,75

38,5

40,5

110

121

110

или

115

115

или

121

126

220

242

220

или

230

230

или

242

252

330

330

347

330

330

363

500

500

525

500

500

525

750

750

787

750

750

787

1150

1150

1200

___________

* Для трансформаторов и автотрансформаторов, присоединяемых непосредственно к шинам генераторного напряжения электрических станций или к выводам генераторов.

Электрооборудование должно изготовляться для существующих электрических сетей с номинальным напряжением 15 кВ, а также для электрических сетей с номинальным напряжением 400 кВ.

Наибольшие рабочие напряжения для этих сетей равны соответственно 17,5 и 420 кВ.

1, 2. (Измененная редакция, Изм. № 1, 2, 3).

3. При наличии у обмотки трансформатора нескольких ответвлений номинальные напряжения, указанные в таблице, относятся к ее основному ответвлению. За основное ответвление принимают:

— при нечетном числе ответвлений – среднее ответвление;

— при четном числе ответвлений – ответвление с ближайшим большим напряжением к среднему напряжению диапазона регулирования.

Примечания:

1. Номинальные напряжения, указанные в скобках, для вновь проектируемых сетей не рекомендуются. Для существующих и расширяющихся электрических сетей на номинальные напряжения 3 и 150 кВ электрооборудование должно изготовляться.

2. Указанные в таблице значения наибольших рабочих напряжений не распространяются на допустимые в условиях эксплуатации кратковременные (длительностью до 20 мин) повышения напряжения частоты 50 Гц.

3. Указанные в таблице номинальные напряжения обмоток силовых трансформаторов установлены с учетом наибольшего длительного допускаемого напряжения в электрических сетях, равного 3,5; 6,9; 11,5 и 23 кВ соответственно для сетей с номинальным напряжением 3; 6, 10 и 20 кВ. Требования к перевозбуждению силовых трансформаторов и трансформаторов напряжения должны устанавливаться в стандартах на эти трансформаторы с учетом вышеуказанных значений длительно допускаемого напряжения в сетях. Для номинальных напряжений от 35 до 1150 кВ включ. учитывается наибольшее длительно допускаемое напряжение в сетях, совпадающее с указанным в таблице наибольшим рабочим напряжением электрооборудования.

4. Для синхронных компенсаторов допускаются номинальные напряжения 6,6; 11 и 22 кВ.

5. (Исключен, Изм. № 3).

6. Для сетей напряжением 1150 кВ значения номинальных напряжений обмоток трансформаторов и автотрансформаторов должны быть установлены после утверждения стандарта на эти трансформаторы.

7. Для электрооборудования, применяемого в угольной промышленности, дополнительно могут применяться междуфазные напряжений 1140 В для приемников и 1200 В для источников. При этом по требованиям, предъявляемым к технологическому обслуживанию и ремонту, оборудование с междуфазным напряжением до 1200 В приравнивается к оборудованию до 1000 В.

(Измененная редакция, Изм. № 2,3).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством энергетики и электрификации СССР

РАЗРАБОТЧИКИ

Л.Г. Мамиконянц (руководитель темы), А.М. Бромберг, Ю.С. Железко

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 27. 05.77 № 1376

3. Срок проверки – 1994 г., периодичность проверки – 5 лет

4. Стандарт полностью соответствует стандарту СЭВ 779-77 и Публикации МЭК 38 (1975) в части, касающейся стандартных напряжений переменного тока выше 1 кВ

5. ВЗАМЕН ГОСТ 721-74 в части напряжений св. 1000 В

6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 6697-83

1

7. Проверен в 1982 г. Постановлением Госстандарта от 13.12.82 № 4696 снято ограничение срока действия

8. ПЕРЕИЗДАНИЕ (август 1997 г.) с Изменениями № 1, 2, 3, утвержденными в апреле 1979 г. , декабре 1982 г., марте 1989 г. (ИУС 5-79, 3-83, 6-89)

Наши приборы работают за вас!

Испытательная лаборатория
Волгоградского регионального фонда содействия санитарно-эпидемиологическому благополучию населения.
400087, г. Волгоград, ул. Новороссийская, 14б
Аттестат аккредитации: ГСЭН.RU.ЦОА.045.702 от 07.07.2010г.

Влияние измерения напряжения в сети на результаты измерения искусственной освещенности.

Шевченко А.А., Тужилин Д.Ю.



В работе лабораторий, занимающихся измерениями физических факторов и гигиенической оценкой условий труда, значительную часть времени занимает измерение и последующая гигиеническая оценка системы освещения. Измерения искусственной освещенности проводятся на всех рабочих местах и зонах, помещениях общественных зданий и др. Основной стандарт, регламентирующий проведение измерения освещенности — ГОСТ 24940-96 «Здания и сооружения. Методы измерения освещенности». При измерении освещенности от искусственных источников освещения, одним из условий является контроль уровня напряжения на контрольных щитках распределительных сетей освещения. При этом, фиксируются показания в начале и по окончанию измерений, если полученные результаты имеют разницу более 5%, рассчитывается коэффициент для уточнения «фактического» значения освещенности, с учетом типа применяемой лампы.

Еф = E*Uном/(Uном-К(Uном-Uср),

где Е — минимальная, средняя или цилиндрическая освещенность, лк;
Uном — номинальное напряжение в сети, В;
К — коэффициент для различных типов ламп;
Uср — среднее значение напряжения, определяемое по формуле:

Uср=(U1+U2)/2 ,

где U1 – напряжение сети в начале измерения, В;
U2 — напряжение сети в конце измерения, В.

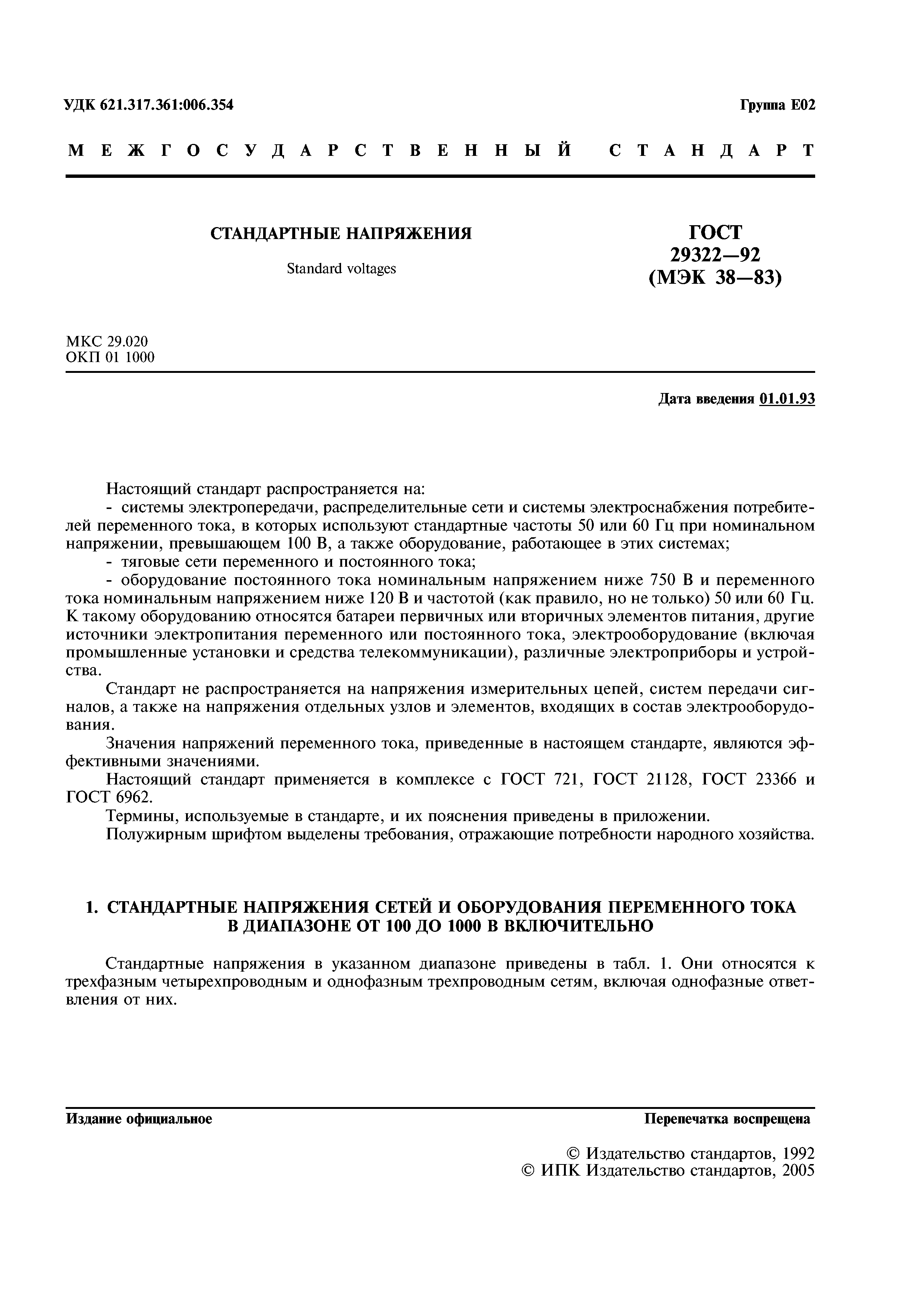

В соответствии с ГОСТ 29322-92 «Стандартные напряжения», в Российской Федерации, номинальное напряжение для трехфазных трехпроводных или четырехпроводных сетей составляет — 230 В, однофазных трехпроводных сетей — 240 В. В точке питания потребителя допускается отклонение 10% от номинального напряжения, таким образом для однофазных сетей нормальный режим работы составляет от 216 до 264 вольт, а для трехфазных сетей от 207 до 253 вольт. В то же время, ГОСТ 24940-96 «Здания и сооружения. Методы измерения освещенности», требует ввести коэффициент при отклонении от номинального напряжения в 5%.

Однофазное напряжение

Трёхфазное напряжение

минимальное

номинальное

максимальное

минимальное

номинальное

максимальное

ГОСТ 29322-92 «Стандартные напряжения»

216

240

264

207

230

253

ГОСТ 24940-96 «Здания и сооружения. Методы измерения освещенности»

228

252

219

242

Таким образом, ГОСТ 24940-96, предъявляет гораздо более высокие требования к напряжению в сети, в то время как ГОСТ 29322-92 позволяет неопределенно долго обеспечивать потребителей более низким/высоким напряжением.
Если брать существующие офисные и торговые здания, которые во многих городах строятся как можно ближе к центральным районам города, а значит изначально, подключаются к энергодефицитным мощностям распределительных сетей, номинальное напряжение в таких сетях будет приближаться к нижней отметке 10% интервала ГОСТ 29322-92 как при однофазном, так и при трехфазном питании. Современные офисные помещения, как правило, оснащены техникой со значительным энергопотреблением: компьютеры, принтеры и копировальные аппараты, серверы, климатическое оборудование. Учет электроэнергии производится по каждой группе помещений отдельно, поэтому довольно точно можно измерить уровень напряжения на распределительных щитках. Как показывает практика, в современных электросетях, уровень напряжения уже находиться в диапазоне от 5 до 10% от номинального, что соответствует ГОСТ 29322-92 «Стандартные напряжения», но требует ввести коэффициент для пересчета уровня освещенности. По опыту наблюдения за динамикой напряжения в сети одного офисного центра, перед началом рабочего дня напряжение составляет 220-219 вольт, и в течении получаса падает до 210-207 вольт и остается стабильным вплоть до окончания рабочего дня, когда снимается основная нагрузка.
Подавляющее большинство офисных помещений оснащено светильниками с люминесцентными лампами с применением ПРА или ЭмПРА, не корректирующих вольт-амперную характеристику тока ламп при падения питающего напряжения. Таким образом, с учетом современных реалий, введение повышающего коэффициента для измеренного уровня освещенности, автоматически «улучшает» полученные результаты, что приводит к искажению действительности.

Пример корректировки освещенности по номинальному напряжению в сети:
Измерения проводились в темное время суток, только от источников общего освещения, в горизонтальной плоскости, на высоте 0,8 метра от поверхности пола, в соответствии с условной сеткой раздела помещения.

№ п/п

Плоскость и уровень измерения

Система освещения (комбинированная, бщая)

Вид (люминисцентная,накаливания) тип, марка

Уровень освещенности, (лк)

Измеренный (лк)

С учетом поправочного коэффициента

Норматив (лк)

1

2

3

4

5

6

7

Помещение офиса

1 0,8 общ люм 212 235 300
2 0,8 общ люм 218 242 300
3 0,8 общ люм 209 232 300
4 0,8 общ люм 297 330 300
5 0,8 общ люм 201 223 300
6 0,8 общ люм 141 157 300
7 0,8 общ люм 210 233 300
8 0,8 общ люм 361 401 300
9 0,8 общ люм 280 311 300
10 0,8 общ люм 365 405 300
11 0,8 общ люм 431 478 300
12 0,8 общ люм 387 430 300
13 0,8 общ люм 372 413 300
14 0,8 общ люм 218 242 300
15 0,8 общ люм 193 214 300
16 0,8 общ люм 324 360 300
17 0,8 общ люм 370 411 300
18 0,8 общ люм 387 430 300
19 0,8 общ люм 382 424 300
20 0,8 общ люм 361 401 300
21 0,8 общ люм 221 245 300
22 0,8 общ люм 198 220 300
23 0,8 общ люм 344 382 300
24 0,8 общ люм 375 416 300
25 0,8 общ люм 412 457 300
26 0,8 общ люм 403 447 300
27 0,8 общ люм 419 465 300
28 0,8 общ люм 213 236 300
29 0,8 общ люм 201 223 300
30 0,8 общ люм 278 309 300
31 0,8 общ люм 288 320 300
32 0,8 общ люм 299 332 300
33 0,8 общ люм 195 216 300
34 0,8 общ люм 355 294 300
35 0,8 общ люм 364 404 300
36 0,8 общ люм 364 404 300
37 0,8 общ люм 117 130 300
38 0,8 общ люм 197 219 300
39 0,8 общ люм 211 234 300
40 0,8 общ люм 178 198 300

Средняя освещенность

289 321 300

Дополнительные данные:
Напряжение сети: U1=207 в начале измерений, U2=207 в конце измерений.

Номинальное напряжение 230 В.
Разница показаний от номинального напряжения сети составляет более 5%

Попроавочный коэффициент равен

К= 1. по ГОСТу для люминесцентных ламп.

Поправочный коэффициент 1,11

Таким образом, применение поправочного коэффициента в некоторых случаях, может искажать реальное состояние условий труда по фактору световая среда.

Предложения по применению корректирующего коэффициента.
1.Перед началом измерений, необходимо узнать тип питающей сети здания, а не этажа: однофазная или трехфазная. Как вариант, здание запитываеться трехфазным током, с номинальным напряжением 230В, но каждый этаж питается одной фазой, следовательно и номинальное напряжение на каждом этаже надо принимать как 230 В. Если электропитание здания производиться однофазным током, то номинальное напряжение принимается как 240В.
2.Определить наличие крупных энергопотребителей, которые могут работать циклично и действительно вызывать колебания в сети.
3.Желательно провести динамическое наблюдение за напряжением в сети в течении одного или нескольких дней.
4.Определить тип пускорегулирующих устройств в светильниках. ЭПРА не чувствительны к колебаниям напряжения в сети и корректировка по напряжению не требуется.
5. Если здание изначально имеет заниженное напряжение в сети, которое больше 5%, но меньше допустимых по ГОСТ 29322-92 «Стандартные напряжения» 10% и остается стабильным на протяжении всего рабочего дня, пересчет освещенности по току не производить.

Перечень используемого оборудования:

Наименование средств измерения

Номер

Свидетельство о проверке

Проверено до

Погрешность средств измерений

Номер

Дата

ТКА-ПКМ модель 02

Люксметр — Яркомер

026033

Клеймо государственного поверителя

22. 04.2010г.

22.04.2011г.

10%

ТКА-ПКМ модель 08 Люксметр — Пульсметр

081987

Клеймо государственного поверителя

06.11.2009г.

06.11.2010г.

10%

Люксметр-яркомер-пульсметр «Эколайт», с фотоголовкой ФГ-01

00032-10

ФГУ РОСТЕСТ-МОСКВА №448/288960

14. 05.2010г.

14.05.2011г.

10%





Мультиметр цифровой APPA 62Т





9740063

Метрологическая служба ЗАО «ПРИСТ» №09536

Аттестат аккредитации метрологической службы на право поверки средств измерений №1344 от 17 августа 2007г.

12.05.2010г.

12.05.2011г.

Утверждены новые национальные стандарты в области передачи электроэнергии постоянным током высокого напряжения

Федеральное агентство по техническому регулированию и метрологии (Росстандарт) приказами от 24-25 ноября 2020 г. утвердило ряд национальных стандартов Российской Федерации, разработанных на основе модификации международных стандартов МЭК, в области терминологии и испытаний систем передачи электроэнергии постоянным током высокого напряжения, а также проектирования и применения активных электрических фильтров.

В области терминологиидлясистем передачи электроэнергии постоянного тока высокого напряжения (ПТВН) утверждены три стандарта:

  • ГОСТ Р 59027-2020 (МЭК 60633:2019) «Передача электроэнергии постоянным током высокого напряжения. Термины и определения» относится к терминологии для систем ПТВН и для преобразовательных подстанций ПТВН, в составе которых содержатся электронные силовые устройства для преобразования переменного тока в постоянный или (и), наоборот, постоянного в переменный. Стандарт модифицирован по отношению к международному стандарту МЭК 60633:2019 «Электропередачи постоянного тока высокого напряжения. Термины и определения»;
  • ГОСТ Р 59028-2020 (МЭК 62747:2019) «Передача электроэнергии постоянным током высокого напряжения. Преобразователи напряжения. Термины и определения» относится к терминологии для систем передачи электроэнергии ПТВН и для преобразовательных подстанций ПТВН на основе самокоммутирующихся преобразователей напряжения. Стандарт модифицирован по отношению к международному стандарту МЭК 62747:2019 «Преобразователи напряжения (ПН) для систем постоянного тока высокого напряжения. Терминология»;
  • ГОСТ Р 59029.2-2020 (МЭК 60700-2:2016) «Передача электроэнергии постоянным током высокого напряжения. Вентили тиристорные. Часть 2. Термины и определения» относится к терминологии для тиристорных вентилей, используемых в системах передачи электроэнергии ПТВН с преобразователями с линейной коммутацией, построенных на основе мостовых преобразовательных схем и служащих для преобразования переменного тока в постоянный или (и), наоборот, постоянного в переменный. Стандарт не распространяется на преобразователи с линейной коммутацией (преобразователи тока) для систем передачи электроэнергии ПТВН. Стандарт модифицирован по отношению к международному стандарту МЭК 60700-2:2016 «Вентили тиристорные для передачи электроэнергии постоянного тока высокого напряжения. Часть 2. Терминология».

Также утвержден стандарт ГОСТ Р 59030-2020 (МЭК 61975:2016) «Системы постоянного тока высокого напряжения. Виды и методы испытаний», который устанавливает требования к системным испытаниям двухподстанционных реверсивных передач ПТВН, выполненных по биполярной схеме, а также вставок постоянного тока. Стандарт также распространяется на передачи ПТВН, выполненные по монополярной схеме, за исключением разделов, относящихся к испытаниям биполярных передач ПТВН. Стандарт модифицирован по отношению к международному стандарту МЭК 61975:2016 «Системы постоянного тока высокого напряжения. Системные испытания».

В области активных электрических фильтров для систем передачи электроэнергии ПТВН утвержден ГОСТ Р 59031-2020 «Передача электроэнергии постоянным током высокого напряжения. Фильтры активные электрические. Требования и руководство по применению». Стандарт устанавливает общие рекомендации по использованию активных электрических фильтров, устанавливаемых на сторонах постоянного и переменного тока в системах переменного тока высокого и среднего напряжения и ПТВН. Стандарт распространяется на электрические активные фильтры, которые используются для уменьшения уровня гармонических искажений. Стандарт подготовлен с учетом основных положений международного документа МЭК TR 62544:2020 «Системы постоянного тока высокого напряжения. Применение активных фильтров».

Также утверждены четыре стандарта в группе «Руководство по спецификации и проектированию фильтров гармоник на стороне переменного тока», предназначенных для систем ПТВН с преобразователями с линейной коммутацией:

  • ГОСТ Р 59032.1-2020 «Часть 1. Общий обзор» устанавливает общие рекомендации по разработке технических требований на фильтры гармоник на стороне переменного тока. Стандарт подготовлен с учетом основных положений международного документа МЭК TR 62544:2020 «Системы постоянного тока высокого напряжения. Применение активных фильтров»;
  • ГОСТ Р 59032.2-2020 «Часть 2. Измерения и проверки на месте эксплуатации» устанавливает общие рекомендации по методам проверки рабочих характеристик фильтров гармоник. Стандарт подготовлен с учетом основных положений международного документа МЭК TR 62001-2:2016 «Электропередачи постоянного тока высокого напряжения. Руководство по спецификации и проектированию фильтров гармоник на стороне переменного тока. Часть 2. Режимы работы»;
  • ГОСТ Р 59032.3-2020 «Часть 3. Моделирование» устанавливает общие рекомендации для учета взаимного влияния гармонических составляющих на сторонах постоянного и переменного тока преобразователей, а также существующих гармоник в сети переменного тока, моделирования сопротивления сети переменного тока и моделирования характеристик фильтров переменного тока. Стандарт подготовлен с учетом основных положений международного документа МЭК TR 62001-3:2016 «Электропередачи постоянного тока высокого напряжения. Руководство по спецификации и проектированию фильтров гармоник на стороне переменного тока. Часть 3. Моделирование»;
  • ГОСТ Р 59032.4-2020 «Часть 4. Оборудование» устанавливает общие рекомендации по определению параметров фильтров на стороне переменного тока в системах постоянного тока высокого напряжения и их составных компонентов в установившихся и переходных режимах, требования к конструкции, монтажу, эксплуатации, безопасности и испытаниям оборудования фильтров. Стандарт подготовлен с учетом основных положений международного документа МЭК TR 62001-4:2016 «Электропередачи постоянного тока высокого напряжения. Руководство по спецификации и проектированию фильтров гармоник на стороне переменного тока. Часть 4. Оборудование».

Проекты стандартов были разработаны ОАО «НИИПТ» по заказу ПАО «ФСК ЕЭС» при участии АО «НТЦ ФСК ЕЭС» по Программе национальной стандартизации в рамках деятельности подкомитета ПК-6 «Силовая электроника в электроэнергетике» технического комитета по стандартизации ТК 016 «Электроэнергетика».

Национальные стандарты вводятся в действие с 1 января 2021 года. Официальные тексты стандартов будут доступны для ознакомления после издания – на сайте Росстандарта, а также для распространения в интернет-магазине уполномоченной организации ФГУП «СТАНДАРТИНФОРМ».

Насосы России и Болгарии, электродвигатели

Трехфазные асинхронные двигатели с короткозамкнутым ротором включают:

  • Двигатели основного (базового) исполнения;
  • Двигатели мощностью и присоединительными размерами экспортных стандартов CENELEK;
  • Двигатели форсированного действия скольжения для механизмов с пульсирующими нагрузками, большими летучими массами и для механизмов с частыми пусками.
ОБОЗНАЧЕНИЯ

Двигатели имеют следующую маркировку:

    Маркировка серии
  • (AIR или 5A).
  • Знак «сверхраздвижной» модификации (S).
  • Размеры (высота вала, мм).
  • Монтажный размер зависит от длины рамы (S,M,L).
  • Длина сердечника с сохранением монтажных размеров (A,B).
  • Количество полюсов.
  • Знак мощности относительно монтажных размеров по стандартам CENELEK (K).
  • Климатическое исполнение по ГОСТ 15150 РФ.
СТАНДАРТЫ

Двигатели асинхронные серии АИР и 5А общепромышленного назначения (базовый проект и его модификации) соответствовать следующим требованиям стандартов:

НАИМЕНОВАНИЕ СТАНДАРТЫ РФ ПУБЛИКАЦИЯ МЭК
Электродвигатели вращательные. Паспортная стоимость и рабочие характеристики. ГОСТ 28173 МЭК 34-1
Машины электрические асинхронные мощностью от 1 до 400 кВт. Моторы. Основные технические требования. ГОСТ 28330
Машины электрические вращающиеся. Номинальные показатели мощности, напряжения и частоты. ГОСТ 12139 МЭК 38
Машины электрические вращающиеся. Габаритные размеры установки. ГОСТ 18709 МЭК 72
Машины электрические вращающиеся.Классификация степеней защиты, обеспечиваемых кожухами вращающихся машин. ГОСТ 17494 МЭК 34-5
Машины электрические вращающиеся. Способы охлаждения. Маркировка. ГОСТ 20459 МЭК 34-6
Машины электрические вращающиеся. Условные обозначения строительных форм по способам монтажа. ГОСТ 2479 МЭК 34-7
Машины электрические вращающиеся.Маркировка выходов и направления вращения. ГОСТ 26772 МЭК 34-8
Машины электрические вращающиеся. Допустимый уровень шума. ГОСТ 16372 МЭК 34-9
Машины электрические вращающиеся. Встроенная температурная защита ГОСТ 27895 МЭК 34-11
Машины электрические вращающиеся. Пусковые характеристики односкоростных трехфазных асинхронных двигателей с короткозамкнутым ротором напряжением до 660В. ГОСТ 28327 МЭК 34-12
Машины электрические вращающиеся. Допускается вибрация. ГОСТ 20815 МЭК 34-14
Система изоляции. Оценка и классификация теплостойкости. ГОСТ 8865 МЭК 85
Электромагнитная совместимость технических средств. Асинхронные двигатели напряжением до 1000В. Нормы и методы испытаний на стойкость к электромагнитным помехам. ГОСТ 50034 МЭК 1000.2-1
вверх
ОТКЛОНЕНИЯ

Согласно ГОСТ 28173 (МЭК 34-1) номинальные параметры электродвигателей, представленные в базе данных, могут иметь некоторые отклонения, указанные ниже:

ПАРАМЕТР ДОПУСТИМЫЕ ОТКЛОНЕНИЯ
КПД, η &nbsp
машины мощностью до 50кВт включительно -0,15 х (1-η)
машины мощностью более 50кВт -0,10 х (1-η)
Коэффициент мощности, cos φ — (1 — cos φ)/6

мин. : -0,02
макс.: -0,07

Раздвижная, S
машины мощностью до 1кВт ±30% гарантированного значения
машины мощностью 1кВт и более ±20% гарантированного значения
Начальный пусковой ток +20% гарантированного значения
Точка уставки (с заблокированным ротором) от -15% до +25% гарантированного значения
Минимальный крутящий момент при пуске -15% гарантированного значения
Максимальный вращающий момент -10% от гарантированного значения, но не менее 1,5 от номинального момента
Динамический момент инерции ротора ±10% гарантированного значения
КОНСТРУКЦИЯ

Двигатели серий 5А, АИР и 6А изготавливаются по способу установки в зависимости от габаритных размеров. Символика конструкции соответствует требованиям ГОСТ 2479 (МЭК 34-7).

Начальная цифра — указывает на конструкцию двигателя: 1-электродвигатель на лапах с подшипниковыми щитами;
2-электродвигатель на лапах с подшипниковыми щитами и фланцем на подшипниковом щите.
3-электродвигатель без опор с подшипниковыми щитами и фланцем на подшипниковом щите.
5-электродвигатель без рамы, подшипниковых щитов и вала.
Вторая и третья цифры указывают способ крепления электродвигателя (см. таблицу ниже).
Четвертая цифра указывает на исполнение вала двигателя:
1-с одноцилиндровым концом вала;
2-с двухцилиндровыми концами вала (изготавливаются на заказ по требованиям заказчика).

Программа качества



Контроль качества включает:



Входной контроль качества всех материалов и комплектующих.



  • Все материалы проходят различные виды входного контроля качества. Материалы, необходимые для общего качества нашей продукции, проходят испытания в испытательных лабораториях компании.



Контроль качества при производстве.



  • В процессе производства все этапы контролируются в соответствии с утвержденным высшим руководством Планом качества.


Конечный контроль и испытания.



  • Все трансформаторы проходят плановые испытания в соответствии с IEC 60076, IEEE или другим международным стандартом, указанным заказчиком.
  • По требованию заказчика проводятся дополнительные специальные и типовые испытания.
  • Все испытания проводятся на месте в испытательных лабораториях Elprom Heavy Industries, за исключением стойкости к короткому замыканию.
  • Стойкость трансформатора к короткому замыканию подтверждена расчетным путем.
  • По желанию клиента испытания могут быть проведены в признанных на международном уровне независимых лабораториях, таких как KEMA — Голландия, CESI — Италия, ICMET — Румыния.

Лаборатория «Трансформаторы»



Лаборатория трансформаторов имеет Аттестат аккредитации № А243/10.12.2021. по ISO 17025 в объеме, указанном в Приказе № А753 от 12.10.2021. (вы можете найти их на нашей странице).
Лаборатория проводит типовые, типовые и специальные испытания в соответствии с международными стандартами и требованиями заказчика.


Для нужд лаборатории «Трансформаторы» имеется генераторная, которая может обеспечить напряжение частотой 50, 60 и 200 Гц.


Следующие испытания трансформаторов могут быть выполнены в лаборатории:
• Измерение коэффициента трансформации и смещения фаз:
• Сопротивление обмоток постоянному току
• Потери холостого хода и гармоники в токе холостого хода
• Короткое замыкание полное сопротивление и потери нагрузки
• Полное сопротивление нулевой последовательности
• Испытание на нагрев и энергопотребление системы охлаждения
• Измерение уровня звука и вибрации
• SFRA
• Испытание баланса мощности
• Измерение C и коэффициента мощности изоляции
• Сопротивление изоляции
• Измерение напряжения пробоя масла
• Испытание импульсным напряжением молнии, включая рубленую волну
• Испытание импульсным напряжением переключения
• Испытание выдерживаемым напряжением переменного тока с отдельным источником
• Испытание индуцированным перенапряжением
• Измерение частичных разрядов
• Переходные процессы, передаваемые через обмотки


В область аккредитации лаборатории также входят следующие испытания Tap Преобразователи для трансформаторов:
• Испытание полноволновым грозовым импульсом (LI)
• Испытание импульсом прерываемой волны (LIC)
• Испытание коммутационным импульсом (SI)
• Испытание прикладным напряжением (AV)
• Измерение частичных разрядов



Электрические/электронные изделия

Электрические и электронные изделия


Решения для тестирования в соответствии с международными стандартами
AMETEK CTS предлагает решения для самого широкого диапазона международных стандартов. Ассортимент продуктов позволяет имитировать электрические быстрые переходные процессы / всплески, затухающие колебательные волны, магнитные поля, электростатический разряд и многое другое, они также могут поставляться с аккредитованной калибровкой в ​​соответствии с ISO 17025. Для завершения решения мы предлагаем различные соединения. сети для мощных приложений переменного и постоянного тока.

Импульсы устойчивости IEC

Быстрые электрические переходные процессы / импульсы
Перенапряжения высокой энергии
Кольцевые волны от коммутации на подстанциях
Затухающие колебательные волны
Перенапряжения в телекоммуникациях
Провалы и прерывания
Испытания магнитного поля
Испытания изоляции переходных процессов
ISO 17025 аккредитованная калибровка
ISO 17025 accredited

ISO 10605
IEC 61000-4-2
Более 80 сетей дистанционного управления
Мишени, наконечники и аксессуары
Сертифицированная калибровка ISO 17025

AMETEK CTS предоставляет решения для обеспечения соответствия требованиям ЭМС многим крупнейшим мировым брендам, обеспечивая им уверенность в том, что их продукция соответствует изменяющимся требованиям стандартов.

ANSI/IEEE C37.90

ЕН 50121

ЕН 61000-4-17

ГМВ 3097 (2006)

МЭК 60335-1

МЭК 61000-4-8

ANSI/IEEE C62.41

ЕН 50121-3-2

ЕН 61000-4-18

ГОСТ 28751-90

МЭК 60533

МЭК 61000-4-9

Bellcore GR-1089-Core

ЕН 50121-4

ЕН 61000-4-2

МЭК/EN 61000-4-10

МЭК 60601-1-2

МЭК 61008-1

СИСПР 15

ЕН 50121-5

ЕН 61000-4-27

МЭК/EN 61000-4-11

МЭК 60664-1

МЭК 61009-1

СИСПР 16-1

ЕН 50155

ЕН 61000-4-28

МЭК/EN 61000-4-13

МЭК 60725

МЭК 61180

DEF STAN 61-5, Часть 6

ЕН 55015

ЕН 61000-4-29

МЭК/EN 61000-4-14

МЭК 60747-5

МЭК 61180-1

Дет Норске Веритас (DNV)

ЕН 55024

ЕН 61000-4-34

МЭК/EN 61000-4-17

МЭК 60945

МЭК 61180-2

ДИН 72300-2

ЕН 60065

ЕН 61000-4-4

МЭК/EN 61000-4-27

МЭК 60950-1

МЭК 61326

DO 160 Раздел 16

ЕН 60255-27

ЕН 61000-4-5

МЭК/EN 61000-4-28

МЭК 61000-4-10

МЭК 61543

DO 160 Раздел 18

ЕН 60255-5

ЕН 61000-4-6

МЭК/EN 61000-4-29

МЭК 61000-4-11

МЭК 61730-1

DO 160 Раздел 20

ЕН 60335-1

ЕН 61000-4-7

МЭК 384-14

МЭК 61000-4-12

МЭК 61730-2

ЕН 300329

ЕН 60945

ЕН 61000-4-8

МЭК 60060

МЭК 61000-4-16

МЭК 61850-3

ЕН 300340

ЕН 60950-1

ЕН 61000-4-9

МЭК 60060-1

МЭК 61000-4-18

МЭК 61851-21

ЕН 300342-1

ЕН 61000-4-10

ЕН 61000-6-1

МЭК 60065

МЭК 61000-4-19, Приложение С

МЭК 62052-11

ЕН 300386-2

ЕН 61000-4-11

ЕН 61000-6-2

МЭК 60255-22-1

МЭК 61000-4-2

МЭК 62475

ЕН 300386 V1. 3.2

ЕН 61000-4-12

ЕН 61543

МЭК 60255-22-5

МЭК 61000-4-29

МЭК 62477-1

ЕН 301489-1

ЕН 61000-4-13

ЕН 61730-1

МЭК 60255-22-7

МЭК 61000-4-34

IEEE 1547

ЕН 301489-17

ЕН 61000-4-14

ЕН 61730-2

МЭК 60255-26

МЭК 61000-4-4

МСЭ-Т К. 12

ЕН 301489-24

ЕН 61000-4-15

FCC 97-270 (часть 68)

МЭК 60255-27

МЭК 61000-4-5

МЭК 61000-4-8

ЕН 301489-7

ЕН 61000-4-16

ГЛлойд VI-7-2

МЭК 60255-5

МЭК 61000-4-6

МЭК 61000-4-9

Наша продукция

У нас есть широкий спектр решений, отвечающих требованиям устойчивости к кондуктивным и излучаемым явлениям.

Вы можете ознакомиться с доступными решениями от AMETEK CTS по телефонам emtest.com и teseq.com



САНТ_411152_107-05.1_РЭ_CE308_eng.indd

%PDF-1.3 % 1 0 объект >]/Pages 3 0 R/Type/Catalog/ViewerPreferences>>> эндообъект 2 0 объект >поток 2020-01-20T11:33:49+03:002020-01-20T11:33:52+03:002020-01-20T11:33:52+03:00Adobe InDesign 14.0 (Windows)uuid:bbef73a8-24a1-4d87- 9b3b-2ccca16a2681xmp.did:33534398424DE4118D35EB0408CA363Cxmp.ID: c0365777-cf1e-ea41-b276-e68672aa1d9cproof: pdf1xmp.iid: 05d0008b-850b-dd46-8c34-f6d11dfd180bxmp.did: aa3b44be-6ad7-8c4e-9f9f-bbf0a395c6c1xmp.did: 33534398424DE4118D35EB0408CA363Cdefault

  • convertedfrom применение / х-приложению InDesign /pdfAdobe InDesign CC 14.0 (Windows)/2020-01-20T11:33:49+03:00
  • приложение/pdf
  • САНТ_411152_107-05.1_РЭ_CE308_rus.indd
  • Библиотека Adobe PDF 15.0FalsePDF/X-3:2002PDF/X-3:2002PDF/X-3:2002 конечный поток эндообъект 3 0 объект > эндообъект 15 0 объект > эндообъект 16 0 объект > эндообъект 22 0 объект > эндообъект 23 0 объект > эндообъект 24 0 объект > эндообъект 25 0 объект > эндообъект 26 0 объект > эндообъект 27 0 объект > эндообъект 53 0 объект /LastModified/NumberofPages 1/OriginalDocumentID/PageUIDList>/PageWidthList>>>>>>/Resources>/Font>/ProcSet[/PDF/Text]>>/TrimBox[0. 0 0,0 420,945 297,638]/Тип/Страница>> эндообъект 54 0 объект /LastModified/NumberofPages 1/OriginalDocumentID/PageUIDList>/PageWidthList>>>>>/Resources>/Font>/ProcSet[/PDF/Text]/Properties>>>/TrimBox[0.0 0.0 420,945 297,638]/Type/Page>> эндообъект 55 0 объект /LastModified/NumberofPages 1/OriginalDocumentID/PageUIDList>/PageWidthList>>>>>/Resources>/Font>/ProcSet[/PDF/Text]/Properties>>>/TrimBox[0,0 0,0 420,945 297.638]/Тип/Страница>> эндообъект 56 0 объект /LastModified/NumberofPages 1/OriginalDocumentID/PageUIDList>/PageWidthList>>>>>/Resources>/Font>/ProcSet[/PDF/Text]/Properties>>>/TrimBox[0.0 0.0 420,945 297,638]/Type/Page>> эндообъект 57 0 объект /LastModified/NumberofPages 1/OriginalDocumentID/PageUIDList>/PageWidthList>>>>>/Resources>/Font>/ProcSet[/PDF/Text]/Properties>>>/TrimBox[0.0 0.0 420,945 297,638]/Type/Page>> эндообъект 58 0 объект /LastModified/NumberofPages 1/OriginalDocumentID/PageUIDList>/PageWidthList>>>>>/Resources>/Font>/ProcSet[/PDF/Text]/Properties>>>/TrimBox[0. 0 0,0 420,945 297,638]/Тип/Страница>> эндообъект 59 0 объект /LastModified/NumberofPages 1/OriginalDocumentID/PageUIDList>/PageWidthList>>>>>/Resources>/Font>/ProcSet[/PDF/Text]>>/TrimBox[0.0 0.0 420,945 297,638]/Type/Page>> эндообъект 60 0 объект /LastModified/NumberofPages 1/OriginalDocumentID/PageUIDList>/PageWidthList>>>>>/Resources>/TrimBox[0,0 0,0 420,945 297,638]/Type/Page>> эндообъект 61 0 объект /LastModified/NumberofPages 1/OriginalDocumentID/PageUIDLlist>/PageWidthList>>>>>/Resources>/TrimBox[0.0 0,0 420,945 297,638]/Тип/Страница>> эндообъект 62 0 объект /LastModified/NumberofPages 1/OriginalDocumentID/PageUIDList>/PageWidthList>>>>>/Resources>/TrimBox[0,0 0,0 420,945 297,638]/Type/Page>> эндообъект 94 0 объект >поток H

    ОРИОН ПРОМБУР | Компания СМД

    Взрывозащищенная система видеонаблюдения ОРИОН «ПРОМБУР» предназначена для сбора, хранения, просмотра и передачи видеоинформации. Обеспечивает круглосуточный контроль технологического процесса на наземных буровых установках.

    Основными местами для установки камер наблюдения Орион МК ВК на буровой установке являются: манеж, устье скважины с ПВО, вышка-лебедка, отличные мостки, доливной бак, насосная установка, роторный стол.

    Монитор взрывозащищенный Орион МК М с пультом управления монтируется на рабочем месте бурильщика.

    Радиомост Орион МК Wi-Fi позволяет передавать информацию с камер наблюдения на буровой на вагон бурового мастера.Также в кабине бурового мастера находится главный видеорегистратор (сервер), на котором хранится архив сроком не менее 60 дней.

    Орион ПромБур обеспечивает возможность просмотра текущего изображения в локальной сети в режиме 24/7 без прерывания записи. Места просмотра изображения с камер: а) Рабочее место бурильщика, б) Автомобиль буровика, в) Кабинет мастера.

    Орион ПромБур состоит из следующих основных узлов:

    1. Быстросъемные AHD/IP 4Мп видеокамеры ОРИОН МК ВК, устанавливаемые в необходимых зонах (поворотный стол, площадка для верховой езды, проходы, машинное помещение и т.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
