Содержание

Нагревательные кабели — виды, принцип работы, свойства

Сегодня нагревательный кабель получил повсеместное применение в различных системах электрического обогрева. Его основная функция состоит в преобразовании электрического тока в теплоту. В отличие от других систем обогрева кабель обладает такими преимуществами, как экономичность, простота монтажа, эксплуатации и обслуживания. Применяется греющий кабель для прогрева трубопроводов, технологических цистерн, кровли, полов и площадок.

По принципу работы и применению греющие кабели делятся на 3 вида:

1. Резистивный кабель

Он работает на основе физического эффекта Джоуля-Ленца, проявляющегося в нагревании проводника при протекании электрического тока. Нагревательным проводником служит металлическая жила кабеля, обладающая постоянным линейным электрическим сопротивлением. Теплопроводящая изоляция жилы обеспечивает безопасную эксплуатацию кабеля. Он обладает высокой гибкостью и выпускается отрезками (секциями) определённой длины и дополнительно комплектуется соединительными муфтами.

2. Зональный кабель

Имеет две изолированные жилы, поверх которых намотаны нагревательные спирали, подключенные параллельно к жилам через определённые расстояния. Таким образом, спирали образуют независимые зоны обогрева по всей длине кабеля размерами до 1 метра
Мощности резистивного и зонального кабелей не регулируются, поэтому при монтаже требуется обеспечить необходимые условия теплоотдачи, чтобы избежать их перегрева и преждевременного выхода из строя.

3. Кабель «САМРЕГ»

В отличие от предыдущих типов этот кабель может регулировать количество выделяемого тепла обратно пропорционально температуре внешней среды. Это даёт экономию электроэнергии, увеличивает срок службы кабеля.

Самрег обладает большой мощностью и надёжностью, он выпускается в мотках и может нарезаться отрезками нужной длины, что даёт дополнительное удобство в монтаже и экономию материала. При необходимости большей интенсивности обогрева кабель можно укладывать несколькими витками.

Принцип действия саморегулирующегося кабеля

В самом общем виде саморегулирующийся греющий кабель состоит из параллельной пары медной проволоки, залитой по всей длине слоем полупроводника, который представляет собой нагревательную матрицу. Проводимость её зависит от температуры, чем обеспечивается саморегулирование выделяемого матрицей тепла.

Матрица защищается снаружи поливинилхлоридной поясной оболочкой, экранирующей медной оплёткой и наружным виниловым шлангом, они обеспечивают полную электромагнитную, электрическую и механическую безопасность.

Как это работает?

При подключении кабеля к источнику питания холодная матрица обладает высокой проводимостью и быстро нагревается под действием большого тока. Тепло излучается в пространство. По мере прогрева окружающей среды объём матрицы расширяется, и межмолекулярные связи в полупроводнике ослабляются, что приводит к росту внутреннего сопротивления материала и уменьшению протекающего тока. Соответственно снижается и количество излучаемого тепла.

Таким образом, достигается определённая сбалансированность между температурой матрицы и потребляемой мощностью, чем холоднее кабель, тем больше ток и больше выделяется тепла. При этом если кабель проходит через участки с разной температурой, то и нагрев его на этих участках будет соответственно разный. Это является основным преимуществом устройств данного типа – они греют там, где это действительно нужно и выделяют столько тепла, сколько необходимо для каждого участка.

Где применяется кабельный обогрев

К основным сферам применения кабельного обогрева относятся:
1. Система водоснабжения хозяйственных и жилых объектов, где кабель для водопровода прокладывается поверх трубы или наматывается на нее снаружи, чтобы вода не замерзала в морозные дни.

2. Система канализации и сброса стоков, где греющий кабель для канализации защищает открытые участки канализационных труб и водостоков от замерзания и образования ледяных заторов.

3. Греющие кабели для кровли предотвращают образование наледи и сосулек на крышах домов, опасных для прохожих, продлевают срок службы кровельного материала.

4. В нефтеперерабатывающей и химической отрасли электрокабельный обогрев позволяет поддерживать постоянную температуру в цистернах и резервуарах для хранения продуктов переработки.

5. В строительстве кабель применяются для подогрева бетонных растворов в зимнее время, предотвращения образования наледи на грунтовом и асфальтном покрытии дорог и придомовых площадок. Последнее достижение в области применения подобных изделий — греющий кабель размещаемый внутри трубы водопровода, позволяющий обойтись без наружной теплоизоляции его открытых участков. Кабель вставляется внутрь участка водопроводной или канализационной системы и включается в работу перед ожидаемыми заморозками, пока жидкость ещё не замёрзла.

Обзор типов резистивного нагревательного кабеля

Резистивный греющий кабель получил свое название от английского слова resistance (с английского – сопротивление). Резистивный кабель это проводник с постоянным сопротивлением, окруженный изоляцией. Проводником служит одна или две жилы, это и есть основной элемент резистивного кабеля.



Токопроводящую жилу покрывают специальной изоляцией в один или два слоя. На изоляционный материал наносится защитный экран – металлическая оплетка, которая служит для защиты от механических повреждений, а также в качестве заземления. Для полноценной защиты применяется наружная защитная оболочка.



При производстве резистивных нагревательных кабелей в качестве изоляционного материала используются исключительно фторполимеры. Это гарантирует высокую термостойкость до температур 300 °C, высокую гибкость, максимальную химическую стойкость, высокую механическую прочность, неограниченную стойкость к старению и максимальную прочность на пробой.



Применение резистивного кабеля eltherm с одной жилой считается самым оптимальным по затратам, так как он имеет относительно не высокую стоимость, удобен в монтаже, а также обладает преимуществами описанными выше.



Существует несколько способов подключения нагревательного кабеля к электрическому питанию.

Первый и самый простой — электрическое питание подключается с двух сторон одножильного кабеля. Эта схема подключения, так называемая “петля”, требует возвращать греющий проводник к точке его соединения.

Второй способ – “звезда”, напряжение 220 В.

Третий способ подключения – “треугольник”, напряжение питания 380 В.



Конструкция с двумя жилами включает два токопроводящих провода. Электрический ток подается с одной стороны, а с другой стороны устанавливается муфта..



Компания eltherm специализируется на производстве резистивных нагревательных кабелей для высоких температур и ленточных нагревателей с изоляцией из кварцевого или стекловолокна для температур до 800 °C. Кроме того, eltherm изготавливает параллельно соединяемые нагревательные кабели с проволокой высокого сопротивления для применения как во взрывоопасных так и в невзрывоопасных зонах.



Рассмотрим типы резистивного кабеля и их основные характеристики.



Монтаж данного нагревательного кабеля очень экономичен благодаря одностороннему подключению питания. Нагревательный кабель состоит из последовательности нагревательных зон (длина = шаг) и может отрезаться на необходимую длину секциями.

Применение:

  •  Сосуды, трубопроводы, клапаны
  •  Пищевая промышленность
  •  Защита от промерзания и поддержание температуры в насосах и т.д.

Номинальная удельная мощность: 10 Вт/м, 20 Вт/м, 30 Вт/м, 40 Вт/м.



Данные нагревательные кабели подходят для поддержания температуры до +150 °С. Высокая гибкость кабеля при температуре до -70 °С означает то, что он идеально подходит при использовании в промышленных рефрижераторах или в странах с очень суровым климатом. Нагревательный кабель состоит из последовательности нагревательных зон (длина = шаг между контактами соединителя) и может отрезаться на необходимую длину.

Применение:

  •  Сосуды, трубопроводы, клапаны
  •  Пищевая промышленность
  •  Защита от промерзания и поддержание температуры в насосах и т.д
  • . Система обогрева фильтров

Номинальная удельная мощность: 20 Вт/м, 30 Вт/м, 40 Вт/м.



Данные параллельные нагревательные кабели обеспечивают поразительную гибкость при использовании, благодаря тому, что их можно отрезать необходимой длины при сохранении постоянной мощности. Соединительный кабель не требуется, и ввод может осуществляться с одной стороны. Простой и быстрый монтаж, который позволяет экономить время и существенно сокращает асходы. Учитывая то, что для кабеля, уложенного на трубопроводе, возможна выходная мощность до 60 Вт/м, параллельный нагревательный кабель ELP особенно подходит для трубопроводов с высокими требованиями к выходной мощности, такими как технология промышленного процесса. Термостойкая внешняя оболочка из PFA и высокая химическая стойкость PFA гарантирует долгий срок службы.

Применение:

  •  Сосуды, трубопроводы, клапаны
  •  Строительство
  •  Пищевая промышленность
  •  Бумажная промышленность

 Номинальная удельная мощность: 15 Вт/м, 30 Вт/м, 45 Вт/м, 60 Вт/м.



Данные параллельные нагревательные кабели обеспечивают поразительную гибкость при использовании, благодаря тому, что их можно отрезать необходимой длины при сохранении постоянной мощности.

Применение:

  •  Сосуды, трубопроводы, клапаны
  •  Строительство
  •  Пищевая промышленность
  •  Бумажная промышленность

Номинальная удельная мощность: 15 Вт/м, 30 Вт/м, 45 Вт/м, 60 Вт/м.



ELKM-A до 260 °C (изоляция из фторполимера)

Данный нагревательный кабель используется для обогрева механизмов, резервуаров, труб, клапанов и т. д., где небольшой радиус изгиба позволяет плотно прокладывать кабель по всей поверхности даже маленьких деталей.

Применение:

  •  Сосуды, трубопроводы, клапаны
  •  Обогрев маленьких деталей
  •  Может использоваться практически во всех  отраслях промышленности
  •  Обогрев лопастей ротора
  •  Обогрев мраморных плит

Номинальная удельная мощность до 30 Вт/м.

Данный нагревательный кабель используется для обогрева механизмов, резервуаров, труб, клапанов и т. д., где небольшой радиус изгиба позволяет плотно прокладывать кабель по всей поверхности даже маленьких деталей. Мы рекомендуем нагревательный кабель ELKM-AE с защитной оплеткой AE для незащищенного использования в коррозионной среде.

Применение:

  •  Сосуды, трубопроводы, клапаны
  •  Обогрев маленьких деталей
  •  Может использоваться практически во всех  отраслях промышленности
  •  Обогрев лопастей ротора
  •  Обогрев мраморных плит

Номинальная удельная мощность до 30 Вт/м.



Данный нагревательный кабель используется для обогрева механизмов, резервуаров, труб, клапанов и т. д., где небольшой радиус изгиба позволяет плотно прокладывать кабель по всей поверхности даже маленьких деталей.

Применение:

  •  Сосуды, трубопроводы, клапаны
  •  Обогрев маленьких деталей
  •  Может использоваться практически во всех  отраслях промышленности
  •  Обогрев матриц
  •  Обогрев антенн
  •  Среднетоннажные контейнеры

 Номинальная удельная мощность до 30 Вт/м.



Применение:

  •  Электрообогрев контейнеров
  •  Электрообогрев емкостей
  •  Электрообогрев фильтров
  •  Электрообогрев бункеров, труб, клапанов и насосов
  •  Обогрев спутниковых антенн
  •  Обогрев контейнеров для жидких грузов
  •  Обогрев среднетоннажных контейнеров
  •  Нагревательные колпаки
  •  Воронки

Максимальная номинальная мощность до 30 Вт/м.



Данный нагревательный кабель специально спроектирован для защиты от промерзания и поддержания температуры даже в коррозионных средах. Нагревательный кабель ELKM-AG-N подходит и одобрен для применения во взрывоопасных зонах. Высокая гибкость данного кабеля позволяет использовать его в целом ряде областей применения.

Применение, особенно во взрывоопасных зонах:

  •  Электрообогрев контейнеров
  •  Электрообогрев емкостей
  •  Электрообогрев фильтров
  •  Обогрев спутниковых антенн
  •  Обогрев контейнеров для жидких грузов
  •  Обогрев среднетоннажных контейнеров
  •  Электрообогрев бункеров, труб, клапанов и насосов
  •  Обогрев на лакокрасочных предприятиях
  •  Нагревательные колпаки

Максимальная удельная мощность до 30 Вт/м.



Данная нагревательная лента с заводской концевой заделкой ELW-GN и изоляцией из стекловолокна специально разработана для обогрева приборов, механизмов и систем в некоррозионной среде; преимущественно используется для обогрева стеклянных приборов и систем, поверхность которых требует деликатного обращения.

Применение:

  •  Обогрев приборов, механизмов и систем
  •  Обогрев стеклянных приборов и систем,  поверхность которых требует деликатного  обращения.
  •  Применение в лабораторных условиях

Выходная удельная мощность приблизительно 50 Вт/м.



 Данная нагревательная лента с заводской концевой заделкой ELW-VA специально разработана для обогрева приборов, механизмов и систем в коррозионной среде. Благодаря минимальным размерам, нагревательная лента при укладке плотно прилегает к поверхности. Шероховатые поверхности не могут повредить нагревательную ленту.

Применение:

  •  Обогрев приборов, механизмов и систем
  •  Применение в лабораторных условиях
  •  Поддержание температуры в трубопроводах

Выходная удельная мощность приблизительно 50 Вт/м.

Греющие кабели Heatline | Обогрев Люкс

     Тепловыделяющие кабели Heatline получили широкое распространение в разных сферах: при обогреве труб, резервуаров, емкостей в промышленном использовании и в быту. Они отличаются надежностью и экономичностью.

     Вне зависимости от сферы применения благодаря высококачественной изоляции греющие кабели фирмы Heatline отличаются высокой степенью безопасности. Наружное покрытие из фторопласта надежно защищает кабель от коррозии и воздействия агрессивных сред.

     Греющие кабели Heatline по сравнению с аналогами других фирм отличаются еще и высокой эластичностью даже при низких температурах, что значительно упрощает процесс монтажа на объекте. Параллельный тип проводника дает возможность получить отрезок любой необходимой длины без какого-либо изменения его рабочих характеристик. Преимущества заключаются еще и в том, что при монтаже кабеля не нужно использовать специальных инструментов, а во время эксплуатации не требуется специальный уход.

     Греющий кабель Heatline представлен следующими марками кабеля различного назначения и мощности: HLM2-CT, HLLe2-CT, HLR2-CT, HLP2-CT, HLS2-CF, HLU2-CF.

Применение греющих кабелей в системах антиобледенения и подогрева:

  • Обогрев ступеней и тротуаров;
  • Для поддержания необходимой температуры в водопроводе жилых и производственных зданий. Используется для трубопроводов как открытого вида, так и находящихся в грунте;
  • Отопление труб на крышах домов, водосточных систем и кровельных покрытий для избежания падения льда и снега.

     Для установки греющего кабеля в трубу необходим монтажный тройник. В него заправляется провод через один из отводов с сальниковым уплотнением. Важно, чтобы соединительная муфта оказалась за сальником и трубой потому, что она не имеет защиты от влаги.

     Наружная установка производится с помощью монтажной ленты и специальных хомутов. Благодаря эластичности и прочности кабеля, его можно закрепить спиралью вокруг трубы. Это повысит проводимость тепла. Для пластиковых труб еще используют фольгированный скотч, чтобы увеличить проводимость тепла.

Температурные графики кабелей Heatline


Быстрый переход в разделы:




Продукция сертифицирована. Компания «Обогрев Люкс»

+7 812 648-24-84  +7 495 215-24-94  +7 800 555-32-84

[email protected]

Нагревательный саморегулирующийся кабель

Система «теплый пол» используется в жилых домах и промышленных зданиях. Один из компонентов системы – это нагревательный саморегулирующийся провод. Но применяют его не только для подогрева пола в зданиях, чтобы поддерживать заданную температуру, но и:

  • в качестве основной системы отопления;
  • для обогрева грунта в теплицах и на открытых площадках;
  • для обогрева трубопроводов, водосточных труб, фундаментов морозильных камер и т. д.;
  • для стаивания снега.

Соответственно, сфера применения нагревательного провода гораздо шире, чем комфортные системы для устройства теплого пола. Компания «СвязьЭнергоКомплект» предлагает провод для использования в пищевой, нефтяной, газовой и химической промышленности, а также в сфере жилищного и промышленного строительства.

Нагревостойкий провод и кабель

  • ИСИ-600       Диапазон рабочих температур от -196 до +600* °С
  • КС-600         Диапазон рабочих температур от -196 до +600* °С
  • КСД-350       Диапазон рабочих температур от -60 до +350* °С
  • КСД-600       Диапазон рабочих температур от -60 до +600* °С
  • КСН              Диапазон рабочих температур от -196 до +600* °С
  • КСЭ-600        Диапазон рабочих температур от -196 до +600* °С

*максимальная рабочая температура при пониженном давлении воздуха

Нагревательный провод и кабель

  • КНФЭ(А),(М) Диапазон рабочих температур от -35 до +70 °С
  • КНФЭАМ Диапазон рабочих температур от -35 до +70 °С
  • ПНЭ-150 Диапазон рабочих температур до +150 °С
  • ПНЭ-200 Диапазон рабочих температур до +200 °С
  • ПНЭ-250 Диапазон рабочих температур до +250 °С
  • ПНВЖ
  • ПНСВ
  • ПНСВП
  • ПРСП
  • DEFROST PIPE

Конструкция нагревательного провода и кабеля

Провод нагревательный состоит из двух элементов.

  1. Стальная жила однопроволочного типа, имеющая круглое сечение; изготовлена из стальной термообработанной низкоуглеродистой проволоки. Наиболее распространенные варианты диаметров жилы:
  • 1,2 мм;
  • 2 мм;
  • 3 мм.
  1. Изоляция провода выполнена их полиэтилена или ПВХ-пластиката.

Область применения нагревательного провода и кабеля

Провод и кабель нагревательный используются для обеспечения обогрева в процессе фиксированного монтажа железобетона и монолитного бетона, объектов газо- и нефтепромышленности. Кроме того, они активно применяются в конструкции напольных обогревателей.

С помощью проводов этого типа осуществляется трансформация электрической энергии в тепловую в теле бетонной конструкции.

Технические характеристики нагревательного провода и кабеля

Рабочее напряжение провода:

  • при переменном токе — напряжение до 380 В, частота до 50 Гц;
  • при постоянном токе — напряжение до 10000 В.

Сопротивление ПВХ-изоляции — 1 Ом на 1000 м.

Сопротивление жилы провода зависит от диаметра сечения:

  • 0,146 Ом при диаметре 1,2 мм;
  • 0,248 Ом при диметре 2 мм;
  • 0,0052 Ом пи диаметре 3 мм.

Минимальный радиус изгиба провода — 5D, где D — величина наружного диаметра провода.

В промышленности выделяют два типа кабеля: резистивный и саморегулирующийся. Первый тип представляет собой нагревательный элемент, тепловая мощь которого имеет постоянный характер. Кабель второго типа – это элемент, который меняет сопротивление (а следовательно – количество выделяемого тепла) с изменением температуры окружающей среды. Если температура на улице понизилась, то нагревательный элемент начинает выделять больше тепла, и наоборот. Одно из основных свойств кабеля заключается в том, что сопротивление изменяется локально.

Основные свойства и преимущества саморегулирующегося нагревательного кабеля:

  • Тепловыделение регулируется автоматически в зависимости от меняющейся температуры окружающей среды. Нагрев осуществляется только на том участке, где происходит отвод тепла.
  • Кабель не перегреется и не перегорит.
  • Длина кабеля не влияет на параметры, характеристику и свойства провода.

Качество предлагаемого кабеля говорит само за себя: продукт надежен, удобен в эксплуатации, имеет длительный срок годности. Наша компания предлагает купить нагревательный кабель с разным диапазоном рабочих температур по доступной цене и на выгодных условиях.

У нас действует удобная система скидок. Кабель можно приобрести оптом, что еще заметнее скажется на стоимости. Грамотные специалисты проконсультируют Вас по любому виду кабеля и помогут подобрать необходимый материал.

Доставка возможна по Москве и Петербургу. Для заказа и консультации воспользуйтесь номером телефона, указанным на сайте.

Мощность греющего кабеля для «теплого пола» | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

Основным компонентом систем «теплый пол», функционирующих от электричества, является греющий кабель. В простейшем варианте данная разновидность кабельно-проводниковой продукции представляет собой один или несколько токопроводящих жил, изолированных термостойким материалом. Греющие кабели производятся в различном конструктивном исполнении, имеют различные физико-механические характеристики, определяющие условия их эксплуатации и целевое назначение.

В электрических системах «теплый пол» также требуется использования определенных марок греющих кабелей.

Расчет греющего кабеля для «теплого пола» на основе резистивного кабеля

Расчет нагревательного кабеля для «теплого пола» проводится с целью определения оптимальных характеристик для эффективного функционирования системы подогрева полов. Для выполнения расчетов во внимание принимаются следующие факторы:

•    Площадь помещения. Чем больше площадь, тем длиннее (прямопропорционально увеличивается общая мощность) потребуется кабель для создания оптимальной температуры обогрева.
•    Тип помещения. Балконы, цокольные и мансардные этажи — подобные помещения нуждаются в использовании более мощных кабелей, т. к. они имеют относительно низкую степень теплоизоляции по сравнению, например, с комнатами, расположенными в центральной части здания.
•    Требуемая степень (мощность) обогрева. Система подогрева полов может являться дополнительным источником тепла для помещений, обогреваемых центральной системой отопления. Также «теплый пол» может использоваться и в качестве основного источника тепла.

Последнее предполагает использование большей тепловой мощности вырабатываемой нагревательным кабелем, нежели в случае со вспомогательными системами подогрева полов.

•    Тип напольного покрытия. В качестве одной из переменных в расчет греющего кабеля для «теплого пола» также может быть включено значение теплопроводности материала, из которого выполнено напольное покрытие. Так, паркет потребует использования большей тепловой мощности от нагревательных кабелей, чем, например, керамическая плитка.
•    Теплопотери в помещении. Тепловые потери могут возникать из-за множества факторов: количество и размер окон, материал стен и перекрытий, погодные условия в регионе и многое другое.

Наиболее простой способ расчета греющего кабеля производится на основании нормированных значений мощности, требуемой для обогрева конкретного типа помещения определенной площади. Если система «теплый пол» используется в качестве основного источника тепла, то она должна выдавать мощность в 160–200 Вт на каждый квадратный метр помещения, если в качестве дополнительного источника тепла — 110–140 Вт/м².

При использовании системы подогрева полов в качестве основного источника тепла отапливаемая поверхность должна составлять не менее 70% всей площади помещения. При этом следует учитывать, что закладывать греющий кабель под мебель запрещается (низкий уровень теплообмена может привести к перегреву кабеля). Поэтому, если более 30% площади помещения заставлено мебелью, использовать «теплый пол» в качестве основной системы обогрева будет невозможно (возможно только в качестве дополнительного источника тепла).

Значения удельной мощности на 1 м² для некоторых типов помещений:

•    Кухня и жилые комнаты, расположенные на 2-м и последующих этажах — 120–130 Вт.
•    Кухня и жилые комнаты, расположенные на 1-м этаже — 140–150 Вт.
•    Ванные комнаты, санузлы — 140–150 Вт.
•    Лоджии, балконы (остекленные) — 180–190 Вт.

Вышеперечисленные значения приведены без учета теплопотерь и прочих нюансов. Для точного установления удельной мощности требуется привлечение специалистов и использование спецоборудования.

Пример расчета нагревательного кабеля для «теплого пола»

Задача: необходимо подобрать греющий кабель для использования в качестве дополнительного источника тепла в спальной комнате общей площадью в 20 м², расположенной на 2 этаже. Последовательность действий следующая:

1.    Установить полезную площадь помещения
Под «полезной» понимается площадь, не обставленная мебелью. Для этого необходимо измерить площадь всей использующейся мебели, а затем вычесть полученное значение из площади помещения. Допустим, это 9 м².
2.    Вычислить необходимое значение мощности для обогрева
Т. к. система будет использоваться в качестве дополнительного источника тепла, для обогрева помещения нам потребуется, допустим, мощность в 120 Вт на 1м². Умножив это значение на 9, получим — 1080 Вт (1,08 кВт).
3.    Подобрать подходящий кабель

В настоящее время существует множество марок греющих кабелей, каждая из которых имеет свои уникальные характеристики мощности. Наиболее дешевыми являются нагревательные кабели резистивного типа. Они выпускаются определенной длины и с определенным значением мощности, т. е. резать или удлинять их нельзя.

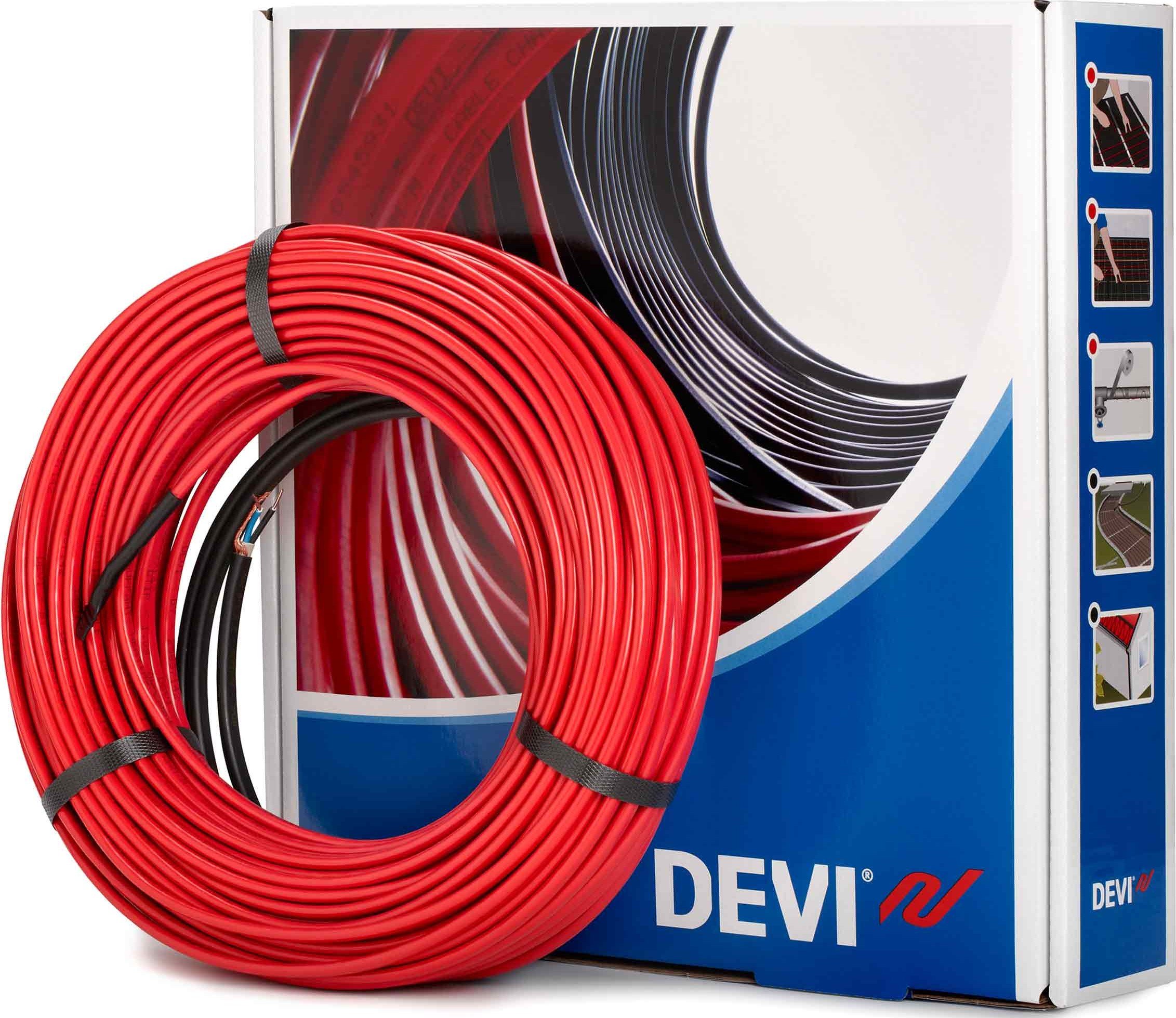

Например, кабель Deviflex 10T 120м 140F1229 имеет мощность в 1116 Вт (~1,1 кВт), его длина составляет 120 метров. Таким образом, его мощности достаточно для обогрева пола площадью в 9 м².

Нагревательный кабель. Теплый пол – типы нагревательных кабелей

Электрический теплый пол не способен выполнять функции системы отопления без нагревательного кабеля – отдавать тепло. Именно нагревательный кабель является основной составляющей в устройстве теплого пола. Благодаря нагревательному кабелю происходит преобразование электрической энергии в тепловую, обеспечивая при этом необходимый уровень комфорта.

Система обогрева, для которой в качестве источника тепла используются нагревательные кабели, по-другому называют кабельной системой обогрева.

Кабельная система обогрева состоит из нагревательного и силового кабеля. Нагревательный служит для выделения тепла, силовой для подключение нагревательного к источнику питания. Силовые кабели в кабельной системе обогрева еще называют «холодными». Соединяются нагревательные и силовые кабели с помощью соединительных муфт.

Виды нагревательных кабелей

По принципу выделения тепла нагревательные кабели делятся на резистивные и саморегулирующиеся.

Нагревательным элементом резистивного кабеля является металлическая жила выполненная из меди, латуни или нихрома. Нагревательная жила покрывается термоустойчивой двух или трехслойной ПХВ изоляцией, способной выдерживать с запасом рабочую температура кабеля, а также защитить его от механических повреждений.

Для того чтобы снизить электромагнитное излучение кабеля в процессе его эксплуатации, внутренняя изоляция покрывается специальным экраном из фольги свинца или проволочной оплетки. Также экранный материал выполняет роль заземления. Поверх экранного слоя располагается защитная оболочка.

Резистивные нагревательные кабели

По принципу исполнения резистивные нагревательные кабели подразделяются на следующие виды:

Одножильные нагревательные кабели — нагревательной частью в нем является металлическая жила, заключенная в изоляционный и экранирующий материал. Для подключения одножильного кабеля необходимо просто напросто подключить оба его конца к электросети. Для этого укладку теплого пола стараются сделать таким образом, чтобы начало и конец кабеля сходились в одной точке.

  • 1. Нагревательная жила
  • 2. Изоляция из термостойкого ПХВ пластика
  • 3. Дополнительная изоляция
  • 4. Экранирующая медная оплетка
  • 5. Внешняя оболочка из термостойкого ПХВ пластика

Двухжильные нагревательные кабели — внутри двухжильного кабеля расположено две жилы. Одна жила является источником выделения тепла, другая является токопроводящим элементом. Преимущество двухжильного кабеля, по сравнению с одножильным в том, что при его укладке не нужно концы укладывать в одной точке.

  • 1. Нагревательная жила
  • 2. Возвратная жила
  • 3. Изоляция из термостойкого ПХВ пластика
  • 4. Дополнительная изоляция
  • 5. Экранирующая медная оплетка
  • 6. Внешняя оболочка из термостойкого ПХВ пластика

Нагревательные маты — представляют собой равномерно уложенный на специальной сетке нагревательный кабель в виде рулонов. Главное преимущество нагревательных матов в способе их укладки. Укладка нагревательных матов не требует стяжки.

Недостатком резистивных кабелей является то, что в местах плохого контакта кабеля со стяжкой возникает дополнительный перегрев, а это приводит к сокращению его срока эксплуатации.

Саморегулирующийся нагревательный кабель

Саморегулирующийся нагревательный кабель по своей конструкции более сложный, чем резистивный. Нагревающим элементом здесь служит полупроводниковая матрица.

Саморегулирующийся кабель состоит из двух токопроводящих жил покрытых внутренней защитной изоляцией, экраном, изоляционной оболочкой, полупроводниковой матрицы из саморегулирующего материала. За счет полупроводникового эффекта сопротивление такого кабеля по всей его длине неодинаковое и способно самостоятельно изменяется в зависимости от температуры.

  • 1. Медные токопроводящие жили
  • 2. Саморегулирующаяся греющая полупроводниковая матрица
  • 3. Внутренняя термостойкая изоляция
  • 4. Второй слой внутренней изоляции
  • 5. Экранирующая медная оплетка
  • 6. Внешняя термоизоляционная оболочка

Если на каком либо участке кабеля возникает дополнительный перегрев его сопротивление, на этом участке увеличивается. Ток, протекающий на этом участке уменьшится и температура участка снизится. Причем такие процессы происходят только на участке с повышенным тепловыделением и на нормальную работу кабеля в целом это ни как не отразится.

Эта особенность покрывает недостаток резистивных кабелей и снижает риск выхода из строя кабельной системы обогрева из-за его перегрева на участках с некачественной стяжкой. Теплый пол проложенный саморегулирующимся нагревательным кабелем с этой стороны хоть и обладает рядом преимуществ, однако цена его по сравнению с резистивным в 3-5 раза дороже.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



разновидности и их характеристики. Статьи компании «ООО «А-Проект» Системы Промышленного Обогрева»

Греющим называют кабель, который характеризуется регулируемым электрическим сопротивлением. Основная особенность этого вида — возможность регулирования нагрева, а главная функция — трансформация электрической энергии в тепловую.

Кабельный обогрев — наиболее простая и эффективная технология, позволяющая различным конструкциям (начиная от кровли и заканчивая трубопроводами) сохранять свои эксплуатационные характеристики при низких температурах. На современном рынке представлены разные виды греющего кабеля — все они имеют свои особенности, достоинства и недостатки, которые необходимо учитывать при выборе.

Виды греющего кабеля







Все многообразие кабельных изделий, представленных на российском рынке, можно условно разделить на две большие группы: резистивные и саморегулирующиеся модели. Рассмотрим каждый вариант более подробно.

Резистивные греющие кабели

Классика жанра, которая постепенно уступает свои позиции под натиском более современных решений. Одно из несомненных достоинств резистивных изделий — доступная стоимость. Вне зависимости от того, о каком подвиде идет речь, список основных характеристик сохраняется: модели предлагаются к продаже с неизменными параметрами мощности и длины. Запрещено разрезать изделие на несколько отрезков, так как сопротивление в этом случае уменьшится, а температура жил увеличится (и станет больше допустимой) — все это закономерно приведет к перегреву и разрыву цепи. Поэтому, создавая проект, нужно изначально четко рассчитать необходимую длину провода.

Кроме низкой стоимости резистивные модели могут похвастать также такими достоинствами, как простое устройство, легкий монтаж, стабильность характеристик в течение всего срока эксплуатации, высокий уровень надежности.

Существует несколько типов резистивных кабелей:

  1. Одножильные. Наиболее простая конструкция с термоустойчивой внешней оболочкой, под которой «прячется» экранирующая оплетка из меди. Под оплеткой находится изоляция, которая защищает нагревающую токопроводящую жилу. Одножильные изделия используются только для создания замкнутых контуров. Монтаж их достаточно прост и не требует привлечения специалистов.
  2. Двужильные. Представляют собой аналог предыдущего варианта с той лишь разницей, что речь идет о двух жилах в качестве основных элементов конструкции. Если замкнутый контур вам не нужен, при этом основной критерий — доступность кабельной системы в финансовом плане, это отличный вариант. Один конец изделия подключается к питанию, другой — закрывается герметичной муфтой.
  3. Зональные. Стандартная структура, усовершенствованная наличием нагревающих спиралей между жилами. Спирали находятся на одинаковом расстоянии с равной мощностью — это позволяет устранить основной недостаток резистивных проводов: благодаря спиралям изделие можно делить на отрезки (с определенным шагом).

Если на каком-то участке зонального кабеля перегорит спиральный проводник, здесь появится холодная зона, но сама система будет функционировать.

Саморегулирующие кабели

Особенность этого варианта — наличие саморегулирующей матрицы в структуре изделия, которая изготовлена из полупроводникового эластичного материала и находится между токоведущими жилами. Уровень сопротивления матрицы определяется температурой окружающей среды, что обуславливает объем расходуемой мощности и КПД нагревания. Тепло провод выделяет только там, где это необходимо: если какой-то участок лежит во льду, а второй — в тепле, то сильнее нагреваться будет именно первый.

Если говорить о достоинствах саморегулирующих моделей, можно выделить:

  • экономичность электроэнергии. Кабель не возьмет энергии больше, чем это необходимо;
  • относительную простоту в монтаже. При укладке изделий можно пересекать части провода — на работе системы это никак не отразится;
  • возможность отрезать изделие любой длины без ущерба для его эксплуатационных параметров, мощности;
  • гибкость и эластичность. Модели можно использовать для обогрева конструкций любой формы, труб любого диаметра.

Как выбрать греющий кабель?

Один из основных вопросов, с которым сталкивается каждый покупатель кабеля — вопрос о том, какой вид продукции стоит предпочесть. Многое зависит от того, какой способ установки будет оптимальным для вашего случая. Например, если планируется монтаж провода внутрь трубы, при выборе товара следует обращать внимание на наличие герметичной концевой муфты, на высокую степень защиты, на отсутствие вредных веществ в составе, которые могут выделяться при нагревании.

Среди других важных параметров можно отметить:

  • уровень мощности системы (рассчитывается по специальной формуле). В случае с резистивными одно- и двужильными проводами от мощности будет зависеть и длина изделия;
  • наличие экранирующего покрытия. Это особенно важно, если речь идет об укладке проводки в жилых домах, на объектах, где находится много электрической, компьютерной, бытовой техники, на производствах;
  • бренд. На отечественном рынке представлено немало достойных производителей, в каталогах которых можно найти изделия с любыми характеристиками. Импортная продукция уже достаточно давно пользуется популярностью, так как отличается безупречным качеством, надежностью, безопасностью.



Применение греющего кабеля

Простота в монтаже и эксплуатации, универсальность кабельной системы обогрева обуславливает широкую область ее применения: с помощью проводов обогревают трубопроводы разных диаметров, находящиеся как под, так и над землей, кровли, различные конструкции.

Есть определенные ограничения для саморегулирующихся моделей: их не используют при обогреве бетона, так как экономически это невыгодно, при создании теплых полов, так как в этом случае исчезает возможность быстро повысить температуру до нужного значения. В остальных случаях оценивается целесообразность использования того или иного вида — благо, найти любой вариант на современном рынке не представляет особого труда.

Например, большой популярностью пользуются модели TSA, TSL и RTS (характеризуются надежной температурой нагрева). Все модели обладают доступной стоимостью. Но кроме этих моделей в линейке компании есть продукция, способная нагреваться до 250° С.

Логичный вывод

Системы кабельного обогрева обладают широчайшим спектром преимуществ, обусловленных возможностью подбора кабеля для различных целей, нужд. Если самостоятельно определиться с выбором изделия вы не можете, имеет смысл обратиться к профессионалам. Специалисты смогут также произвести качественный монтаж.

Нагревательные кабели :: Производители нагревательных кабелей, поставщики и экспортеры нагревательных кабелей :: Garg Associates Pvt Ltd.

Особых продуктов:

Трехосный OD 1,4 мм; низкая крышка (макс. 38 пФ / м) OD 1,8 мм; Коаксиальный кабель с тройным экранированием, включая экранирование из мю-металла с изоляцией 145 дБ. Подгонянная длина припаянных наконечников с обрезанными зачищенными краями, узлы / деревья с установленными разъемами.

GARG использовал превосходную температурную стабильность PTFE (от -200 ° C до 260 ° C) для разработки безопасных, эффективных и долговечных нагревателей с изоляцией из PTFE.Нагревательные элементы GARG различного назначения

  • Круглые, одно- и многожильные обычные нагреватели. Мы также предлагаем конструкции небольшой овальной формы, плоские полосы или сдвоенные параллельные конструкции для лучшей теплопередачи.
  • Провода для поверхностного обогрева: многожильные склеенные плоские кабели или тканые плоские кабели для интегрированного поверхностного обогрева.
  • Использование на открытом воздухе: 1, 2, 3 нити, спирально намотанные на шнур из стекловолокна с изоляцией из ПТФЭ и экраном из оплетки из никелированной меди / нержавеющей стали для использования на открытом воздухе.
  • Нагревательные элементы для пола: Изолированный нагревательный провод с параллельно проложенным проводом датчика температуры из чистой меди или посеребренной меди с высоким температурным коэффициентом сопротивления под общей оболочкой из ПТФЭ (с нулевым поглощением влаги) для теплого пола.

Нагревательные элементы для удаленных зон: нагревательные элементы фиксированной мощности и фиксированной длины со встроенными нагревательными выводами под общей крышкой из ПТФЭ одинакового или разного цвета для обозначения зоны нагрева, для обогрева удаленных территорий

Мы также можем разработать нагревательные провода по индивидуальному заказу в соответствии с вашими требованиями.

  • Нагревательный провод сопротивления, обеспечивающий длительную стабильность при требуемой температуре.
  • Высокотемпературный диапазон (от -200 ° C до 260 ° C)
  • Концентрическая многослойная термоизоляция, обернутая изолентой для лучшей защиты.
  • Датчик температуры; система защиты, такая как экранирующая оплетка для простоты использования.
  • Огнестойкий и негорючий
  • Инертен ко всем химическим веществам и влаге
  • Точный контроль сопротивления, диаметра, веса и напряжения пробоя наконечника
  • Тестирование 100% готовой продукции с действующим сертификатом испытаний.
Сопротивление 0,05 Ом / метр — 500 Ом / метр
Толщина ПТФЭ — RTI (Радиальная толщина изоляции) от 0,15 мм до 1,5 мм
Линейное или площадное тепловыделение Может быть разработан для применения
Напряжение 9 В — 1000 В
Окончательный наружный диаметр 1.8 — 2,2 мм
Проводник AWG, диаметр 0,25 — 0,68 мм
Температура от -200 ° C до 200 ° C

Наверх

Нагревательный кабель для параллельной цепи

, нагревательный кабель постоянной мощности

Нагревательный кабель для параллельной цепи Описание

Нагревательный кабель для параллельной цепи Jiahong представляет собой двухжильный нагревательный кабель постоянной мощности.

Предназначен для обогрева труб, резервуаров и другого оборудования в промышленности.

Он широко используется в трубах из углеродистой стали, трубах из нержавеющей стали, окрашенных или неокрашенных металлических трубах.

Популярные модели на рынке от 10 Вт / м до 40 Вт / м.

Вы также можете настроить нагревательный кабель любой мощности по вашему желанию.

Рисунок 1: Параллельные нагревательные кабели постоянной мощности

Нагревательный кабель параллельной цепи Jiahong нагревается через параллельные нагревательные провода.

Параллельная конструкция позволяет отрезать его до нужной длины и заделывать его в полевых условиях.

Номинальное напряжение этого кабеля составляет 230 В переменного тока для европейского рынка и 240 В переменного тока для американского рынка.

Максимальная температура воздействия составляет 400 o F (205 o C), а минимальная температура установки -40 o C.

Рисунок 2: Конструкция нагревательного кабеля параллельной цепи

Jiahong Нагревательный кабель параллельной схемы имеет 7-слойную структуру.

Внутренний слой представляет собой сдвоенные луженые медные шины сечением 12 AWG, обеспечивающие надежный и постоянный электрический ток.

Изоляция жил из FEP.

Соединительный кожух скрепляет два провода шины вместе и обеспечивает поверхность для намотки нихромовой проволоки. Нагревательная проволока изготовлена ​​из хромоникелевого сплава.

Он наматывается на рубашку сопряжения на любом другом определенном расстоянии, а два конца нагревательного провода подключаются к проводам шины.

Рисунок 3: Параллельный нагревательный кабель

Расстояние между точками контакта проводов формирует длину зоны нагрева.

Наружная изоляция из FEP в основном используется для защиты от вредных воздействий окружающей среды.

Медная оплетка с покрытием увеличивает прочность конструкции, обеспечивает путь заземления и дополнительную защиту в любом месте.

Верхняя куртка изготовлена ​​из фторполимера.

Он покрывает оплетку для защиты от большинства водных и химически агрессивных растворов.

Нагревательный кабель для параллельной цепи Jiahong

— это взрывозащищенный нагревательный кабель.

Рис. 4. Промышленные трубы для обогрева и параллельные нагревательные кабели

Может использоваться во взрывоопасных зонах. Подходящая классификация зон: Зона 1, Зона 2 (Газ), Зона 21, Зона 22 (Пыль) и обычные места.

Для нагревательного кабеля параллельной цепи Jiahong

требуется профессиональный инженер-монтажник и монтажная схема.

Рис. 5. Нагревательные кабели для параллельного подключения витых контуров

Компания Jiahong предлагает полный спектр компонентов для силовых соединений, стыков, торцевых уплотнений и т. Д.

Нагревательный кабель для параллельной цепи Jiahong

можно использовать в качестве экономичной альтернативы нашим саморегулирующимся нагревательным кабелям.

Потому что для установки требуется не только больше навыков, но и более совершенные системы управления и мониторинга.

Нагревательный кабель для параллельной цепи Jiahong

обычно работает вместе со многими прецизионными промышленными термостатами.

Термостаты используются для контроля и определения температуры нагретой поверхности трубы, а затем для внесения соответствующих изменений.

Требуется минимум 3 термостата.

Первый термостат устанавливается на входе в трубу, второй — в середине трубы, а последний — на выходе из трубы.

Если труба намного длиннее, могут потребоваться дополнительные термостаты.

Все нагревательные кабели для параллельной цепи Jiahong обычно упаковываются в деревянные или пластиковые катушки.

Обычно мы поставляем 250 м катушки. Клиенты могут отрезать необходимую длину в соответствии с практическими запросами.

Нагревательный кабель для параллельной цепи Jiahong

имеет 25-летнюю гарантию, и этот тип нагревательного кабеля уже прошел сертификацию IEC EX, ATEX и CE для европейского рынка и EAC для российского рынка.

Щелкните и просмотрите техническое описание в Интернете. Он включает в себя всю информацию о технических параметрах и материалах.

Этот кабель прошел одобрение рынков США и ЕС, проверьте приведенный ниже список сертификатов, и вы можете просмотреть отчет в Интернете. Для получения оригинальных отчетов вы можете связаться с нашим отделом продаж через соответствующую форму.

Если вы хотите получить каталог для предварительного просмотра, нажмите здесь, чтобы узнать подробности. Вы также можете связаться с нами для получения бесплатного предложения, заполнив форму обратной связи.

Кабельные обогреватели с минеральной изоляцией | Кабельные обогреватели MI

>>> Кабельные обогреватели с минеральной изоляцией | Кабельные обогреватели MI

Нажмите на изображение для увеличения

Связаться с нами Запрос цитаты
Нагреватели кабеля с минеральной изоляцией (нагреватели кабеля MI) имеют оболочку, кабели с изоляцией из MgO обладают превосходной диэлектрической прочностью и сопротивлением изоляции.Они могут иметь самые разные формы и размеры. Они могут обеспечивать высокие температуры в областях, где стандартные обогреватели нецелесообразны из-за ограничений по размеру или пространству. Кабельные нагреватели MI могут быть выполнены так, чтобы закрывать цилиндрические детали, требующие однородной или распределенной тепловой схемы. В этом нагревателе также могут быть предусмотрены специальные длины холодных участков в соответствии с требованиями применения. Изготовленные на заказ нагреватели кабеля с минеральной изоляцией переходят с помощью влагостойкого адаптера на гибкий подводящий провод.Гибкий выводной провод может иметь дополнительные защитные оболочки, такие как оплетка из нержавеющей стали или бронированный кабель для защиты от истирания. Конструктивные особенности нагревателя кабеля

  • Устойчивость к высоким температурам до 1500 ° F
  • Диаметр от 0,04 до 0,25 дюйма для индивидуальных применений
  • Возможность 240 В или выше в определенных приложениях
  • Предварительная формовка на заводе или формовка на месте с использованием подходящей оснастки
  • Доступны фитинги, фланцы, вакуумные фитинги и другие способы монтажа
  • Изготовлен из высоколегированных материалов оболочки для уменьшения коррозии
  • Мощность и напряжение в соответствии с приложением
  • Элементы могут быть сформированы по спецификации или сформированы на месте
  • Дополнительная внутренняя термопара может быть расположена в различных точках для точного контроля температуры
  • Герметичный переход отводящего провода исключает загрязнение
  • Материалы оболочки доступны из нержавеющей стали 304, нержавеющей стали 316, Inconel® 600 или других материалов по запросу.

Погружные кабельные нагреватели

Durex может модифицировать любой кабельный нагреватель со специальными материалами оболочки, уплотнениями и кожухами защитных соединений для погружного нагрева в газовой или жидкой среде.Также доступны фланцы, резьбовые фитинги и другие типы монтажа.

Кабельные обогреватели с тефлоновой оболочкой

Когда этого требуют температура, влагостойкость или химическое воздействие, кабельные нагреватели Durex могут поставляться с торцевыми уплотнениями Teflon® на оболочке нагревателя, покрытием Teflon® на всей оболочке и / или изолированными проводами Teflon®. Durex производит эти кабельные нагреватели для таких сложных, но разнообразных сред, как полупроводники и пищевая промышленность, среди многих других.

Рекомендации при выборе кабельного обогревателя с минеральной изоляцией

  • При выборе следующего нагревателя кабеля MI следует учитывать следующие факторы:
  • Номинальное напряжение и мощность
  • Требования к установке и монтажу (кронштейны, фитинги и т. Д.)
  • Контроль температуры
  • Требуется тип электрического подключения
  • Требования к формовке
  • Температура эксплуатации оборудования
  • Плотность ватт должна быть подтверждена для обеспечения длительного срока службы

Начните проектировать свой кабельный нагреватель MI уже сегодня

Durex Industries имеет опыт и контроль качества, которым вы можете доверять при разработке своего следующего кабельного обогревателя с минеральной изоляцией.Будь то нагреватель кабеля MI, который может настраиваться на низкие температуры, или нагреватель, который настраивается на низкую или высокую плотность мощности, у нас есть опыт и знания, которые вы ищете. Наши возможности также включают индивидуальный дизайн-сборку по индивидуальному заказу для обеспечения успеха в каждом приложении.

Кабельные обогреватели с минеральной изоляцией Технические характеристики и опции

Наверх
Рабочие характеристики
  • Плотность ватт: максимум 150 Вт на квадратный дюйм площади поверхности оболочки при идеальном применении, проконсультируйтесь с заводом-изготовителем
  • Максимальная температура: 1500 ° F (815 ° C)
Размеры
  • Диаметр кабеля нагревателя: 0.040 «, 0,062» 0,093 «, 0,125», 0,132 «, 0,150», 0,170 «, 0,188», 0.200 «, 0,250», проконсультируйтесь с заводом-изготовителем для получения дополнительных размеров
  • Допуск диаметра кабеля: 0,005
  • Допуск по длине нагревателя: от 0 до 6 дюймов (1/8 дюйма), от 6 до 18 дюймов (1/4 дюйма), от 18 до 24 дюймов (3/8 дюйма), от 24 до 120 дюймов (3/4 дюйма). ), От 120 до 300 дюймов (1 дюйм)
Электрические параметры
  • Допуск сопротивления: 10%
  • Стандартное напряжение: 120 или 240 В, для более высокого или более низкого напряжения обращайтесь в Durex Industries
  • Термопары: ANSI тип J или K
Переход и завершение нагревателя
  • Переходник (заливка):
  • 0.Диаметр от 25 до 0,38 дюйма (см. Таблицу стандартных технических характеристик)
  • Номинальные температуры перехода: Стандартный переход рассчитан на 482 ° F (250 ° C). Дополнительный высокотемпературный переход рассчитан на 842 ° F (450 ° C). Стандартная изоляция провода нагревателя — TGGT (Teflon®, двойное стекловолокно, пропитка Teflon®), рассчитанная на 482 ° F (250 ° C)
  • Термопара: в стандартных выводах используется изоляция из стекловолокна с температурой до 482 ° C (900 ° F). Изоляция Teflon® предоставляется по запросу.
  • Дополнительная защита свинца: оплетка из стекловолокна, оплетка из нержавеющей стали или бронированный кабель из нержавеющей стали
Стандартные технические характеристики
Поперечное сечение оболочки Максимальное напряжение Адаптер Минимальный радиус изгиба
Диаметр Длина
0.062 Dia. 120 0,25 1,16 0,18
0,093 Диаметр. 120 0,28 0,88 0,28
0,125 Диаметр. 240 0,28 0,88 0,38
0,080 x 0,140 240 0.28 0,88 0,38
0,100 x 0,120 240 0,28 0,88 0,38
0,150 диам. 240 0,28 0,88 0,45
0,105 x 0,150 240 0,28 0,88 0.45
0,130 x 0,130 240 0,28 0,88 0,45
0,188 Диаметр. 240 0,38 1,20 0,56
0.200 Диаметр. 240 0,38 1,20 0.60
0.250 диам. 240 0,38 1,20 0,75
В идеальных условиях радиус может быть уменьшен в два раза по сравнению с диаметром оболочки. Проконсультируйтесь с Durex Industries. Допуск сопротивления / мощности 10%

Применение в обогревателях с минеральной изоляцией

Наверх
  • Защита от теплового следа / замерзания
  • Производство полупроводников
  • Горячеканальные системы для литья пластмасс
  • Погружение в воздух или жидкость
  • Режущие и уплотнительные планки
  • Трубное отопление
  • Большие площади
  • Вакуумные камеры

Кабельные обогреватели с минеральной изоляцией Литература для загрузки

Наверх Катушечные и кабельные обогреватели 4-29-19 — 422KB

Нагревательный кабель и аксессуары

Саморегулирующиеся нагревательные кабели Danfoss серии PX-F для защиты труб от замерзания

Нагревательный кабель для кровли и водостока (постоянная мощность)

EasyHeat ADKS Кабель обогрева кровли и водостока, 120 В, бытовой электрический кабель для защиты от обледенения крыши (жилой Grade, 5 Вт / фут) и шнур питания длиной 6 футов с вилкой Крыша и желоб с изоляцией Нагревательные кабели.120-вольтный бытовой электрический кабель для защиты от обледенения крыши (бытовой, 5 Вт / фут) и шнур питания 6 футов с вилкой
Danfoss RX Кабели для защиты от обледенения кровли и водостока. 120-вольтный бытовой электрический кабель для защиты от обледенения крыши (для жилых помещений) и шнур питания длиной 6 футов с вилкой. Нагревательные кабели постоянной мощности, предназначенные для использования с металлическими или асфальтовыми покрытиями. Прочные и высококачественные материалы обеспечивают отличную защиту от влаги, коррозии и ударов.Просто подключите кабели RX непосредственно к розетке питания.

Нагревательный кабель для кровли и водостока (саморегулирующаяся мощность)

Готовый саморегулирующийся кабель EasyHeat PSR для крыш. Предотвратить образование ледяные дамбы на крышах домов. Саморегулирующийся нагревательный кабель означает энергоэффективность. 120 & 240 В переменного тока. Энергоэффективный. Контрольная лампа на вилке на моделях 120 В перем. Тока EasyHeat SR Саморегулирующийся кабель для обрезки по длине Trace устраняет ледяные дамбы на крышах с плотностью мощности три, пять и восемь ватт на фут. при 120, 240, 208 или 277 В.
Кабель для обогрева кровли и водостока Chromalox SRF-RG, 120 В или 208 — 277 В, Коммерческий сорт 12 Вт / фут на снегу или льду, Саморегулирующийся выход, требуется отрезать до необходимой длины EASYHEAT GFST-1 Комплект для подключения питания 120 В. Штекер EASYHEAT к нагревательному кабелю. Комплект переходников для кабеля SR с защитой от замыкания на землю 30 мА. Для саморегулирующегося кабеля EasyHeat серии SR.
Danfoss Ice Guard.Саморегулирующиеся комплекты кабелей подрядчика. Кабель для защиты от обледенения кровли и водостока. 120 В (с заземленной вилкой переменного тока для тяжелых условий эксплуатации) или 240 В. Шнур питания длиной 6 футов. Гарантия 5 лет. Могут быть перекрыты. Нагревательный кабель для кровли и водостока Danfoss серии RX-C. Нарезка по длине Коммерческие саморегулирующиеся кабели для защиты от обледенения крыши и водостока RX-C обеспечивают защиту необходимо, чтобы ледяные дамбы и наросты не повредили здания, крыши и водостоки. Кабели RX-C для защиты от обледенения крыш и водостока имеют защиту от УФ-излучения.

Трубный нагревательный кабель (постоянная мощность)

Нагревательный кабель для труб с изоляцией. Предотвращает замерзание водопроводных труб до –50ºF. Просто заверните, изолируйте и вставьте вилку. Для использования на металлических и жестких пластиковых трубах. Встроенный термостат включает кабель включен при 38ºF. Проверенная конструкция с низким энергопотреблением потребляет до 70 процентов меньше энергии, чем другие кабели.

EASYHEAT Линия внутри трубчатого нагревателя защита от замерзания водопроводов.Удобный плагин установка. Энергосберегающий термостат. Сертификат CSA для питьевой воды поставка. Выбор размера от 10 футов до 270 футов. Неограничивающий узел тройника Фитинг (без поворота на 90) Работа при 120 В (5 Вт / фут)
EasyHeat AHB Кабель постоянной длины с концевой заделкой предотвращает замерзание труб до -40 ° на 120 В переменного тока, подходит для использования на пластиковых и металлических водопроводных трубах. Атмосферостойкая внешняя оболочка из ПВХ. 7 Вт на фут. EASYHEAT HB Система отопления труб серии. Сохраняет течь воды до -40 ° F. Предварительно собран, готов к установке. Ни термостата, ни вилки. 7 ватт на фут. 120 и 240 В переменного тока и подходят для использования на пластиковых и металлические водопроводные трубы. Кабель жестко подключен к источнику питания. 2 фута оранжевого 14/3 холодный свинец.
Стекловолокно Тканевая лента Рулон ленты из стекловолокна с самоклеящаяся клейкая основа.Рулон ленты из стекловолокна с термореактивный силиконовый клей, чувствительный к давлению. 365 ° F (185 ° C) номинально. Рулон шириной 3/4 дюйма (1,9 см) и длиной 108 футов (32,91 м). EasyHeat Eh48 с термостатическим управлением Устройство. Текущий кран. Предустановленный термостат позволяет подавать питание на кабель ниже 38 ° F и автоматически выключается примерно при 50 ° F. 1500 ватт, 15 ампер емкость. 125 Вольт. Только для сухих мест. С индикатором питания светлый.
Pyrotenax (BICC Pyrotenax) Отопление с минеральной изоляцией Кабель Лента из алюминиевой фольги для высоких температур рулон ленты с самоклеящимся клеем поддержка. Рулон шириной 2 дюйма (5,08 см) и длиной 150 футов (54,86 м), номинальная температура 93 ° C (200 ° F).
Хромалокс Теплоотвод труб с минеральной изоляцией. MI Изолированный Высокотемпературный кабель с постоянной выходной мощностью, оболочка из сплава 825, обнажение Температура до 1100 ° F.Промышленная защита от замерзания, обогрев резервуаров, обслуживание высокотемпературных процессов Chromalox CWM Нагревательный кабель для средних температур постоянной мощности. Промышленные / Технологические и Коммерческая / Строительство. Гибкость для большинства конфигураций. Куртка из фторполимера. 4, 8 и 12 Вт / фут. 120, 208 — 277 и 480 Вольт.
Кабель EasyHeat MI Trace с готовой заделкой. Фиксированное последовательное сопротивление, кабель постоянной мощности, поставляемый с заделкой длины с заводскими герметичными соединениями.Изготовлен из сплава 825 снаружи. ножны. Обычно используется в промышленных приложениях с экстремально высокими температурами. с напряжением 120, 208, 240, 277, 480 и 600 вольт

Трубный нагревательный кабель (саморегулирующаяся мощность)

Саморегулирующийся кабель EasyHeat PSR с заделкой для труб. Не допускайте замерзания водопроводных труб. Подходит для использования на металлических и пластиковых трубах до 2 ½ «. в диаметре.Саморегулирующийся нагревательный кабель означает энергоэффективность. 120 & 240 В переменного тока. Энергоэффективный. Контрольная лампа на вилке на моделях 120 В перем. Тока обеспечивают максимальную энергоэффективность за счет производства нагревать только тогда и там, где это необходимо, так как он регулирует мощность вывод к изменяющимся условиям по длине трубка. Кабель можно перекрывать, не создавая горячих точек или вызывая ожог.Кабель можно разрезать и сращивать в полевых условиях, что упрощает процесс установки и сокращение отходов. Прочный шинный кабель 16AWG с большей длиной. Широкий выбор мощности. Гарантия два года.
EasyHeat SR Саморегулирующийся кабель Trace для резки по длине предотвращает замерзание труб при плотности мощности три, пять и восемь ватт на фут при 120, 240, 208 или 277 В. Chromalox Thermwire Предварительно собранный саморегулирующийся кабель защиты от замерзания для металлических или пластиковых водопроводных труб До 2.Диаметр 5 дюймов во влажной или сухой среде — Тепловая мощность 5 Вт на фут — Предварительно собранная упаковка Thermwire-Wrap имеет прилагаемый шнур и вилку для простой и быстрой установки. Готов к использованию до 100 футов в длину. В комплект входят шнур питания на 3 фута, 120 В, 15 А и водонепроницаемое торцевое уплотнение. Подходит для линий водоснабжения, конденсатопроводов, дренажных линий, наружных патрубков и других подобных применений. Сертификат UL для защиты труб от замерзания в жилых и передвижных домах.
Danfoss Ice Guard.Саморегулирующиеся комплекты кабелей подрядчика. Трубопроводный обогреватель (трубы из металла или ПВХ). 120 В (с заземленной вилкой переменного тока для тяжелых условий эксплуатации) или 240 В. Шнур питания длиной 6 футов. Гарантия 5 лет. Могут быть перекрыты. Стекловолокно Тканевая лента Рулон ленты из стекловолокна с самоклеящаяся клейкая основа. Рулон ленты из стекловолокна с термореактивный силиконовый клей, чувствительный к давлению. 365 ° F (185 ° C) номинально. Рулон шириной 3/4 дюйма (1,9 см) и длиной 108 футов (32,91 м).
Саморегулирующийся след трубы EASYHEAT HSR. HSR — это саморегулирующийся, отрезанный по длине кабель на бухтах. Высокий температурные коммерческие и промышленные применения с 120, 208, 240 и Доступны решения на 277 Вольт. Длина контура до 785 футов доступна до 20 Вт / фут. При использовании саморегулирующейся технологии термостат не требуется: перекрывайте кабель, не опасаясь перегрева. Как окружающие увеличивается температура, уменьшается нагрев кабеля HSR.Когда температура снижается, нагрев кабеля увеличивается. Лента из алюминиевой фольги для высоких температур рулон ленты с самоклеящимся клеем поддержка. Рулон шириной 2 дюйма (5,08 см) и длиной 150 футов (54,86 м), номинальная температура 93 ° C (200 ° F).
EasyHeat Eh48 с термостатическим управлением Устройство. Текущий кран. Предустановленный термостат позволяет подавать питание на кабель ниже 38 ° F и автоматически выключается примерно при 50 ° F.1500 ватт, 15 ампер емкость. 125 Вольт. Только для сухих мест. С индикатором питания светлый. EasyHeat Freeze Бесплатный саморегулирующийся кабель для слежения за трубой, отрезанный по длине. Отрежьте до нужной длины для конкретного применения. Прочная металлическая оплетка куртка. ) Пластиковые и металлические водопроводные трубы. Защищает трубы -60 ° F (-51 ° C). 3 ватт на фут
Chromalox SRL Нагревательный кабель Саморегулирующийся низкотемпературный кабель для промышленной защиты от замерзания труб, клапанов, резервуаров и т. П. Приложения. EASYHEAT GFST-1 Комплект для подключения питания 120 В. Штекер EASYHEAT к нагревательному кабелю. Комплект переходников для кабеля SR с защитой от замыкания на землю 30 мА. Для саморегулирующегося кабеля EasyHeat серии SR.
Хромалокс Саморегулирующийся нагревательный кабель для средних температур SRM / E. Поддержание температуры технологического процесса до 302 ° F. Техническое обслуживание промышленных процессов Приложения. Промышленные приложения для защиты от замерзания.3, 5, 8, 10, 15 и 20 Вт / фут .. 120 и 208 — 277 Вольт

Этаж Кабель для обогрева

Danfoss LX Floor Heating Cable 120–240 В Системы сочетают высочайший уровень комфорта с максимальной энергоэффективностью. — одноточечное соединение — двухжильный кабель — излучает нулевые электромагнитные поля — одобрено по безопасности для влажных помещений — только кабель, прошедший строгие испытания на удар IEEE — гибкая установка — подлинная гарантия 10 лет EasyHeat Warm Tiles Комплекты кабелей для обогрева полов Мрамор, керамическая и фарфоровая плитка, шифер, гранит и литые или мерный камень.Для нового строительства или реконструируя, излучает мягкое тепло через сеть низкопрофильных кабелей, помещенных в раствор сразу под плиткой. Теплый Плитка вписывается в любую комнату: ванную, кухню, детскую, гостиную. комнаты — везде, где хотите кафельные полы.
Nuheat Cable Kits — система напольного отопления для кафельных, каменных, ламинатных и деревянных поверхностей. Кабели с низким профилем укладываются в раствор сразу под плиткой в ​​ванных комнатах, кухнях, столовых и т. Д. Кабели постоянной мощности для накопителя тепла EasyHeat XD. Фиксированный последовательное сопротивление, предусмотренное на предварительно заделанных участках с заводской пломбой соединения и двухпроводная конфигурация. 240 Вольт. Извлекать выгоду льготные суточные тарифы на электроэнергию; Жилой и коммерческий Приложения. 8 Вт на линейный фут.

Пол и потолок Коврики для обогрева

Система обогревающих полов NUHEAT для поверхностей из плитки, камня, ламината и деревянных конструкций.Простое решение теплого пола в сочетании с холодной керамической плиткой и полом из натурального камня. Коврики на 120 или 240 В. Тонкий коврик излучающего электрического тепла толщиной всего 1/8 дюйма устанавливается непосредственно между плиткой и черным полом. Более 60 различных стандартных размеров ковриков, подходящих для большинства комнат, также могут быть изготовлены по индивидуальному заказу. WarmTiles SAM Mats Система обогрева полов. Самоклеящаяся система матов «SAM» обеспечивает быструю и простую сборную установку, которая экономит ваше время и трудозатраты.Самоклеящаяся сетка позволяет разместить мат на основе и оставить его на месте, пока вы вставляете мат в тонкую или самовыравнивающуюся подложку.

Danfoss Electric Floor Heating Двойные самоклеящиеся коврики LX. Электрические коврики для подогрева пола Danfoss LX безопасны, надежны и энергоэффективны. Это уникальная система, которая может сэкономить до 70% времени на установку и повысить комфорт вашего дома или офиса. Система утепления полов, подходящая для кафельных, деревянных, каменных и бетонных поверхностей.Идеально подходит для ванных комнат, кухонь, прачечных, жилых и рабочих помещений

Калорик сияющий пол Обогреватели. Идеально для нового строительства и участков, где возможен доступ к балкам перекрытий, крепится между балками пола с помощью небольшой воздушный зазор 2 дюйма между элементами и поверхностью пола.
Калорийность сияющего Потолочные обогреватели. Крепится к нижней стороне балок потолка, сразу за потолком. отделка панелей, эта система обеспечивает равномерное тепло от равномерно нагретых поверхность потолка.

Коврики для плавления снега (переносные)

Индус-Инструмент ICE-SNOW Коврик для плавления льда и снега с подогревом от льда. Тебе никогда не нужно лопатой снег перед дверью. Имеет 15 футов. шнур с GFCI / ELCI автоматический выключатель. Напряжение нагревательного элемента: 120 В перем. Плотность мощности: 40 Ватт на квадратный фут. Этот коврик для улицы изготовлен из нескользящего материала, устойчивого к ультрафиолетовому излучению. защищенная резина.Мат 24 x 36 дюймов имеет толщину 1/2 дюйма.

Коврики для плавления снега (встроенные)

EasyHeat Снег Разработаны кабельные маты для плавления для заделки в бетон или асфальт, как часть новой установки или при повторной укладке эти кабели нагревают поверхность выше точки замерзания, тем самым растапливая снег или лед. Пешеходов и транспортные средства могут безопасно перемещаться по защищенной поверхности. ETI Средства управления таянием снега и льда и Датчики Snow Switch (автоматическое управление для снега Таяние). Контроль таяния снега с обогревом кровли и водостока

Кабельные нагревательные элементы | Zoppas Industries

Кабельные нагревательные элементы, которые мы производим, подходят для применений, где требуется гибкий нагреватель, обеспечивающий идеальную изоляцию, даже при погружении в воду или в среде с высокой влажностью.

Они состоят из резистивной проволоки, намотанной вокруг опоры из стекловолокна, с изоляционным покрытием из силикона, ПВХ, стекловолокна, силикона с ПВХ или силикона со стекловолокном.

Нагревательные кабели

доступны на катушках, поэтому их можно обрезать до длины, необходимой для данного проекта, и имеют возможность включать холодные части (без стыков) и измерять распределение тепла путем установки дифференцированных зон мощности по их длине.

Мы помогаем нашим клиентам выбрать наиболее эффективные сечения для нагревательных кабелей и выбрать лучшие системы подключения и регулирования в соответствии с техническими характеристиками конкретного приложения.

Нагревательные кабели — популярное решение проблем конденсации на коммерческих / промышленных и бытовых холодильных установках. Они также используются в холодильной технике в качестве антифриза для дренажных каналов и воды от размораживания.

Мы также предлагаем нагревательные кабели на одинарной или двойной алюминиевой фольге, с одинарной или двойной изоляцией из ПВХ и / или силикона, с клеем или без него, с любым из нескольких типов клеммных соединений.

Этот тип обогревателя используется в холодильном, бытовом, медицинском и других секторах.

Кабель из силикона или ПВХ может быть вставлен в алюминиевую трубку, изогнутую до необходимой формы, чтобы гарантировать защиту и теплообмен, и обычно используется в бытовом и промышленном холодильном оборудовании, а также во многих других секторах.

В нашу продукцию входят саморегулирующиеся кабели с регулируемой мощностью для предотвращения перегрева. Они используются для поддержания температуры в резервуарах и трубопроводах, а также в противообледенительных установках на подъездных путях.
