ПУЭ Раздел 7 => Зануление и заземление. Молниезащита и защита от статического электричества . Глава 7.4. Электроустановки в…

ЗАНУЛЕНИЕ И ЗАЗЕМЛЕНИЕ



7.3.132. На взрывоопасные зоны любого класса в помещениях и на наружные взрывоопасные установки распространяются приведенные в 1.7.38 требования о допустимости применения в электроустановках до 1 кВ глухозаземленной или изолированной нейтрали. При изолированной нейтрали должен быть обеспечен автоматический контроль изоляции сети с действием на сигнал и контроль исправности пробивного предохранителя.

7.3.133. Во взрывоопасных зонах классов B-I, B-Iа и B-II рекомендуется применять защитное отключение (см. гл. 1.7). Во взрывоопасных зонах любого класса должно быть выполнено уравнивание потенциалов согласно 1.7.47.

7.3.134. Во взрывоопасных зонах любого класса подлежат занулению (заземлению) также:

а) во изменение 1.7.33 — электроустановки при всех напряжениях переменного и постоянного тока;

б) электрооборудование, установленное на зануленных (заземленных) металлических конструкциях, которые в соответствии с 1.

7.48, п. 1 в невзрывоопасных зонах разрешается не занулять (не заземлять). Это требование не относится к электрооборудованию, установленному внутри зануленных (заземленных) корпусов шкафов и пультов.

В качестве нулевых защитных (заземляющих) проводников должны быть использованы проводники, специально предназначенные для этой цели.

7.3.135. В электроустановках до 1 кВ с глухозаземленной нейтралью зануление электрооборудования должно осуществляться:

а) в силовых сетях во взрывоопасных зонах любого класса — отдельной жилой кабеля или провода;

б) в осветительных сетях во взрывоопасных зонах любого класса, кроме класса B-I, — на участке от светильника до ближайшей ответвительной коробки — отдельным проводником, присоединенным к нулевому рабочему проводнику в ответвительной коробке;

в) в осветительных сетях во взрывоопасной зоне класса B-I — отдельным проводником, проложенным от светильника до ближайшего группового щитка;

г) на участке сети от РУ и ТП, находящихся вне взрывоопасной зоны, до щита, сборки, распределительного пункта и т. п., также находящихся вне взрывоопасной зоны, от которых осуществляется питание электроприемников, расположенных во взрывоопасных зонах любого класса, допускается в качестве нулевого защитного проводника использовать алюминиевую оболочку питающих кабелей.

7.3.136. Нулевые защитные проводники во всех звеньях сети должны быть проложены в общих оболочках, трубах, коробах, пучках с фазными проводниками.

7.3.137. В электроустановках до 1 кВ и выше с изолированной нейтралью заземляющие проводники допускается прокладывать как в общей оболочке с фазными, так и отдельно от них.

Магистрали заземления должны быть присоединены к заземлителям в двух или более разных местах и по возможности с противоположных концов помещения.

7.3.138. Использование металлических конструкций зданий, конструкций производственного назначения, стальных труб электропроводки, металлических оболочек кабелей и т. п. в качестве нулевых защитных (заземляющих) проводников допускается только как дополнительное мероприятие.

7.3.139. В электроустановках до 1 кВ с глухозаземленной нейтралью в целях обеспечения автоматического отключения аварийного участка проводимость нулевых защитных проводников должна быть выбрана такой, чтобы при замыкании на корпус или нулевой защитный проводник возникал ток КЗ, превышающий не менее чем в 4 раза номинальный ток плавкой вставки ближайшего предохранителя и не менее чем в 6 раз ток расцепителя автоматического выключателя, имеющего обратнозависимую от тока характеристику.

При защите сетей автоматическими выключателями, имеющими только электромагнитный расцепитель (без выдержки времени), следует руководствоваться требованиями, касающимися кратности тока КЗ и приведенными в 1.7.79.

7.3.140. Расчетная проверка полного сопротивления петли фаза — нуль в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью должна предусматриваться для всех электроприемников, расположенных во взрывоопасных зонах классов B-I и B-II, и выборочно (но не менее 10% общего количества) для электроприемников, расположенных во взрывоопасных зонах классов B-Iа, B-Iб, B-Iг и ВIIа и имеющих наибольшее сопротивление петли фаза — нуль.

7.3.141. Проходы специально проложенных нулевых защитных (заземляющих) проводников через стены помещений со взрывоопасными зонами должны производиться в отрезках труб или в проемах. Отверстия труб и проемов должны быть уплотнены несгораемыми материалами. Соединение нулевых защитных (заземляющих) проводников в местах проходов не допускается.



МОЛНИЕЗАЩИТА И ЗАЩИТА ОТ СТАТИЧЕСКОГО ЭЛЕКТРИЧЕСТВА



7.3.142. Защита зданий, сооружений и наружных установок, имеющих взрывоопасные зоны, от прямых ударов молнии и вторичных ее проявлений должна выполняться в соответствии с РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений» Минэнерго СССР.

7.3.143. Защита установок от статического электричества должна выполняться в соответствии с действующими нормативными документами.

Глава 7.4



ЭЛЕКТРОУСТАНОВКИ В ПОЖАРООПАСНЫХ ЗОНАХ



ОБЛАСТЬ ПРИМЕНЕНИЯ



7. 4.1. Настоящая глава Правил распространяется на электроустановки, размещаемые в пожароопасных зонах внутри и вне помещений. Эти электроустановки должны удовлетворять также требованиям других разделов Правил в той мере, в какой они не изменены настоящей главой.

Выбор и установка электрооборудования (машин, аппаратов, устройств) и сетей для пожароопасных зон выполняются в соответствии с настоящей главой Правил на основе классификации горючих материалов (жидкостей, пылей и волокон).

Требования к электроустановкам жилых и общественных зданий приведены в гл. 7.1, а к электроустановкам зрелищных предприятий, клубных учреждений и спортивных сооружений — в гл. 7.2.



ОПРЕДЕЛЕНИЯ. ОБЩИЕ ТРЕБОВАНИЯ



7.4.2. Пожароопасной зоной называется пространство внутри и вне помещений, в пределах которого постоянно или периодически обращаются горючие (сгораемые) вещества и в котором они могут находиться при нормальном технологическом процессе или при его нарушениях.

Классификация пожароопасных зон приведена в 7.4.3-7.4.6.

7.4.3. Зоны класса П-I — зоны, расположенные в помещениях, в которых обращаются горючие жидкости с температурой вспышки выше 61°С (см. 7.3.12).

7.4.4. Зоны класса П-II- зоны, расположенные в помещениях, в которых выделяются горючие пыль или волокна с нижним концентрационным пределом воспламенения более 65 г/м3 к объему воздуха.

7.4.5. Зоны класса П-IIа — зоны, расположенные в помещениях, в которых обращаются твердые горючие вещества.

7.4.6. Зоны класса П-III -расположенные вне помещения зоны, в которых обращаются горючие жидкости с температурой вспышки выше 61°С или твердые горючие вещества.

7.4.7. Зоны в помещениях и зоны наружных установок в пределах до 5 м по горизонтали и вертикали от аппарата, в которых постоянно или периодически обращаются горючие вещества, но технологический процесс ведется с применением открытого огня, раскаленных частей либо технологические аппараты имеют поверхности, нагретые до температуры самовоспламенения горючих паров, пылей или волокон, не относятся в части их электрооборудования к пожароопасным.

Класс среды в помещениях или среды наружных установок за пределами указанной 5-метровой зоны следует определять в зависимости от технологических процессов, применяемых в этой среде.

Зоны в помещениях и зоны наружных установок, в которых твердые, жидкие и газообразные горючие вещества сжигаются в качестве топлива или утилизируются путем сжигания, не относятся в части их электрооборудования к пожароопасным.

7.4.8. Зоны в помещениях вытяжных вентиляторов, а также в помещениях приточных вентиляторов (если приточные системы работают с применением рециркуляции воздуха), обслуживающих помещения с пожароопасными зонами класса П-II, относятся также к пожароопасным зонам класса П-II.

Зоны в помещениях вентиляторов местных отсосов относятся к пожароопасным зонам того же класса, что и обслуживаемая ими зона.

Для вентиляторов, установленных за наружными ограждающими конструкциями и обслуживающих пожароопасные зоны класса П-II и пожароопасные зоны любого класса местных отсосов, электродвигатели выбираются как для пожароопасной зоны класса П-III.

7.4.9. Определение границ и класса пожароопасных зон должно производиться технологами совместно с электриками проектной или эксплуатационной организации.

В помещениях с производствами (и складов) категории В электрооборудование должно удовлетворять, как правило, требованиям гл. 7.4 к электроустановкам в пожароопасных зонах соответствующего класса.

7.4.10. При размещении в помещениях или наружных установках единичного пожароопасного оборудования, когда специальные меры против распространения пожара не предусмотрены, зона в пределах до 3 м по горизонтали и вертикали от этого оборудования является пожароопасной.

7.4.11. При выборе электрооборудования, устанавливаемого в пожароопасных зонах, необходимо учитывать также условия окружающей среды (химическую активность, атмосферные осадки и т.п.).

7.4.12. Неподвижные контактные соединения в пожароопасных зонах любого класса должны выполняться сваркой, опрессовкой, пайкой, свинчиванием или иным равноценным способом. Разборные контактные соединения должны быть снабжены приспособлением для предотвращения самоотвинчивания.

7.4.13. Защита зданий, сооружений и наружных установок, содержащих пожароопасные зоны, от прямых ударов молнии и вторичных ее проявлений, а также заземление установленного в них оборудования (металлических сосудов, трубопроводов и т. п.), содержащего горючие жидкости, порошкообразные или волокнистые материалы и т. п., для предотвращения искрения, обусловленного статическим электричеством, должны выполняться в соответствии с действующими нормативами по проектированию и устройству молниезащиты зданий и сооружений и защиты установок от статического электричества.

В пожароопасных зонах любого класса должны быть предусмотрены меры для снятия статических зарядов с оборудования.

7.4.14. Заземление электрооборудования в пожароопасных зонах должно выполняться в соответствии с гл. 1.7.



ЭЛЕКТРИЧЕСКИЕ МАШИНЫ



7. 4.15. В пожароопасных зонах любого класса могут применяться электрические машины с классами напряжения до 10 кВ при условии, что их оболочки имеют степень защиты по ГОСТ 17494-72* не менее указанной в табл. 7.4.1.

В пожароопасных зонах любого класса могут применяться электрические машины, продуваемые чистым воздухом с вентиляцией по замкнутому или разомкнутому циклу. При вентиляции по замкнутому циклу в системе вентиляции должно быть предусмотрено устройство для компенсации потерь воздуха и создания избыточного давления в машинах и воздуховодах.

Допускается изменять степень защиты оболочки от проникновения воды (2-я цифра обозначения) в зависимости от условий среды, в которой машины устанавливаются.

До освоения электропромышленностью крупных синхронных машин, машин постоянного тока и статических преобразовательных агрегатов в оболочке со степенью зашиты IP44 допускается применять в пожароопасных зонах класса П-IIа машины и агрегаты со степенью защиты оболочки не менее IP20.

7.4.16. Воздух для вентиляции электрических машин не должен содержать паров и пыли горючих веществ. Выброс отработавшего воздуха при разомкнутом цикле вентиляции в пожароопасную зону не допускается.



Таблица 7.4.1



Минимальные допустимые степени защиты оболочек электрических машин в зависимости от класса пожароопасной зоны



Вид установки и условия работы

Степень защиты оболочки для пожароопасной зоны класса



П-I

П-II

П-IIа

П-III

Стационарно установленные машины, искрящие или с искрящими частями по условиям работы

IP44

IP54*

IP44

IP44

Стационарно установленные машины, не искрящие и без искрящих частей по условиям работы

IP44

IP44

IP44

IP44

Машины с частями, искрящими и не искрящими по условиям работы, установленные на передвижных механизмах и установках (краны, тельферы, электротележки и т. п.)

IP44

IP54*

IP44

IP44

____________

* До освоения электропромышленностью машин со степенью защиты оболочки IP54 могут применяться машины со степенью защиты оболочки IP44.



7.4.17. Электрооборудование переносного электрифицированного инструмента в пожароопасных зонах любого класса должно быть со степенью защиты оболочки не менее IP44; допускается степень защиты оболочки IP33 при условии выполнения специальных технологических требований к ремонту оборудования в пожароопасных зонах.

7.4.18. Электрические машины с частями, нормально искрящими по условиям работы (например, электродвигатели с контактными кольцами), должны располагаться на расстоянии не менее 1 м от мест размещения горючих веществ или отделяться от них несгораемым экраном.

7.4.19. Для механизмов, установленных в пожароопасных зонах, допускается применение электродвигателей с меньшей степенью защиты оболочки, чем указано в табл. 7.4.1, при следующих условиях:

электродвигатели должны устанавливаться вне пожароопасных зон;

привод механизма должен осуществляться при помощи вала, пропущенного через стену, с устройством в ней сальникового уплотнения.



ЭЛЕКТРИЧЕСКИЕ АППАРАТЫ И ПРИБОРЫ



7.4.20. В пожароопасных зонах могут применяться электрические аппараты, приборы, шкафы и сборки зажимов, имеющие степень защиты оболочки по ГОСТ 14255-69* не менее указанной в табл. 7.4.2.



Таблица 7.4.2



Минимальные допустимые степени защиты оболочек электрических аппаратов, приборов, шкафов и сборок зажимов в зависимости от класса пожароопасной зоны



Вид установки и условия работы

Степень защиты оболочки для пожароопасной зоны класса



П-I

П-II

П-IIа

П-III

Установленные стационарно или на передвижных механизмах и установках (краны, тельферы, электротележки и т. п.), искрящие по условиям работы

IP44

IP54

IP44

IP44

Установленные стационарно или на передвижных механизмах и установках, не искрящие по условиям работы

IP44

IP44

IP44

IP44

Шкафы для размещения аппаратов и приборов

IP44

IP54*

IP44**

IP44

IP44

Коробки сборок зажимов силовых и вторичных цепей

IP44

IP44

IP44

IP44

__________

* При установке в них аппаратов и приборов, искрящих по условиям работы. До освоения электропромышленностью шкафов со степенью защиты оболочки IP54 могут применяться шкафы со степенью защиты оболочки IP44.

** При установке в них аппаратов и приборов, не искрящих по условиям работы.



Допускается изменять степень защиты оболочки от проникновения воды (2-я цифра обозначения) в зависимости от условий среды, в которой аппараты и приборы устанавливаются.

7.4.21. Аппараты и приборы, устанавливаемые в шкафах, могут иметь меньшую степень защиты оболочки, чем указано в табл. 7.4.2 (в том числе исполнение IP00), при условии, что шкафы имеют степень защиты оболочки не ниже указанной в табл. 7.4.2 для данной пожароопасной зоны.

7.4.22. В пожароопасных зонах любого класса могут применяться аппараты, приборы, шкафы и сборки зажимов, продуваемые чистым воздухом под избыточным давлением.

7.4.23. В пожароопасных зонах любого класса могут применяться аппараты и приборы в маслонаполненном исполнении (за исключением кислородных установок и подъемных механизмов, где применение этих аппаратов и приборов запрещается).

7.4.24. Щитки и выключатели осветительных сетей рекомендуется выносить из пожароопасных зон любого класса, если это не вызывает существенного удорожания и расхода цветных металлов.

Электроустановки запираемых складских помещений, в которых есть пожароопасные зоны любого класса, должны иметь аппараты для отключения извне силовых и осветительных сетей независимо от наличия отключающих аппаратов внутри помещений. Отключающие аппараты должны быть установлены в ящике из несгораемого материала с приспособлением для пломбирования на ограждающей конструкции из несгораемого материала, а при ее отсутствии — на отдельной опоре.

Отключающие аппараты должны быть доступны для обслуживания в любое время суток.

7.4.25. Если в пожароопасных зонах любого класса по условиям производства необходимы электронагревательные приборы, то нагреваемые рабочие части их должны быть защищены от соприкосновения с горючими веществами, а сами приборы установлены на поверхности из негорючего материала. Для защиты от теплового излучения электронагревательных приборов необходимо устанавливать экраны из несгораемых материалов.

В пожароопасных зонах любого класса складских помещений, а также в зданиях архивов, музеев, галерей, библиотек (кроме специально предназначенных помещений, например буфетов) применение электронагревательных приборов запрещается.



ЭЛЕКТРИЧЕСКИЕ ГРУЗОПОДЪЕМНЫЕ МЕХАНИЗМЫ



7.4.26. Степень защиты оболочки электрооборудования, применяемого для кранов, талей и аналогичных им механизмов, должна соответствовать табл. 7.4.1-7.4.3.

7.4.27. Токоподвод подъемных механизмов (кранов, талей и т. п.) в пожароопасных зонах классов П-I и П-II должен выполняться переносным гибким кабелем с медными жилами, с резиновой изоляцией, в оболочке, стойкой к окружающей среде. В пожароопасных зонах классов П-IIа и П-III допускается применение троллеев и троллейных шинопроводов, но они не должны быть расположены над местами размещения горючих веществ.



Таблица 7.4.3



Минимальные допустимые степени защиты светильников в зависимости от класса пожароопасной зоны



Источники света, устанавливаемые в светильниках

Степень защиты светильников для пажароопасной зоны класса

П-I

П-II

П-IIа, а также П-II при наличии местных нижних отсосов и общеобменной вентиляции

П-III

Лампы накаливания

IP53

IP53

2’3

2’3

Лампы ДРЛ

IP53

IP53

IP23

IP23

Люминесцентные лампы

5’3

5’3

IP23

IP23



Примечание. Допускается изменять степень защиты оболочки от проникновения воды (2-я цифра обозначения) в зависимости от условий среды, в которой устанавливаются светильники.

Нормативные документы — СЗИМ

-Нормативные документы

Молниезащита и Заземление

ПУЭ
Правила устройства электроустановок

СО 153-34.21.122-2003
Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций

РД 34.21.122-87
Инструкция по устройству молниезащиты зданий и сооружений

ГОСТ Р МЭК 62305-1-2010
Менеджмент риска. Защита от молнии. Часть 1. Общие принципы

ГОСТ Р МЭК 62305-2-2010
Менеджмент риска. Защита от молнии. Часть 2. Оценка риска

ГОСТ Р 50571.5.54-2013
Электроустановки низковольтные. Часть 5-54 Выбор и монтаж оборудования. Заземляющие устройства и защитные проводники

ГОСТ 57190-2016
Заземлители и заземляющие устройства различного назначения. Термины и определения

ГОСТ Р 62561.2-2014
Компоненты систем молниезащиты. Часть 2. Требования к проводникам и заземляющим электродам

ГОСТ Р 50571.22-2000
Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 707. Зазмление оборудования обработки информации

ГОСТ 464-79
Заземление для стационарных установок проводной связи, радиорелейных станций, радиотрансляционных узлов проводного вещания и антенн телевиления

ГОСТ Р МЭК 62305-4-201х
Менеджмент риска. Защита от молнии Часть 4. Защита электрических и электронных систем внутри зданий и сооружений

Постановление 01.12.2004 № 10-03-04182
Разъяснение о совместном применении инструкций РД 34.21.122-87 и СО 153-34.21.122-2003

СП 31-110-2003
Электроустановки жилых и общественных зданий. Правила проектирования и монтажа

Правила технической эксплуатации электроустановок потребителей

УЗИП

ГОСТ Р 50571.26-2013

Электроустановки зданий. Часть 5. Выбор и монтаж электрооборудования. Раздел 534. Устройства для защиты от импульсных перенапряжений

ГОСТ Р МЭК 61326-1-2014

Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования

Настоящий стандарт устанавливает требования электромагнитной совместимости (далее — ЭМС) в части устойчивости и электромагнитной эмиссии электрического оборудования, работающего от источника электропитания или батареи с напряжением менее 1000 В переменного тока или 1500 В постоянного тока или от электрической цепи, в которой проводят измерения. В настоящем стандарте установлены требования к оборудованию, предназначенному для использования в профессиональных, технологических, производственных или учебных целях, включая оборудование и вычислительные устройства для измерения и испытания, управления, лабораторного применения, а также к принадлежностям, используемым с указанным оборудованием (например, оборудование для подготовки проб), которое предназначено для работы в зонах как промышленного, так и непромышленного характера.

ГОСТ 29322-2014
Напряжения стандартные

Настоящий стандарт распространяется:- на электрические системы переменного тока номинальным напряжением более 100 В и стандартной частотой 50 Гц или 60 Гц, используемые для передачи, распределения и потребления электроэнергии, и электрооборудование, применяемое в таких системах;- на тяговые системы переменного и постоянного тока;- на электрооборудование переменного тока с номинальным напряжением менее 120 В и частотой (как правило, но не только) 50 или 60 Гц, электрооборудование постоянного тока с номинальным напряжением менее 750 В. К такому оборудованию относятся батареи (из элементов или аккумуляторов), другие источники питания переменного или постоянного тока, электрическое оборудование (включая промышленное и коммуникационное) и бытовые электроприборы.

ГОСТ Р 55630-2013
Перенапряжения импульсные и защита от перенапряжений в низковольтных системах переменного тока. Общие положения

Настоящий стандарт представляет общий обзор различных видов импульсных перенапряжений, которые могут произойти в низковольтных электроустановках, приводит типовые по величине и продолжительности импульсные перенапряжения, а также частоту их возникновения. Стандарт содержит информацию о перенапряжениях, связанных с взаимным влиянием между собой систем электроснабжения и коммуникационными системами, приводит общие руководящие указания по выбору средств защиты от перенапряжений и построению системы электроснабжения с учетом обеспечения ее экономичности и надежности, включая вопросы взаимодействия и координации защитных устройств при временных перенапряжениях.

ГОСТ Р 51992-2011
Устройства защиты от импульсных перенапряжений низковольтные. Часть 1. Устройства защиты от импульсных перенапряжений в низковольтных силовых распределительных системах. Технические требования и методы испытаний

Настоящий стандарт распространяется на устройства защиты электрических сетей и электрооборудования при прямом или косвенном воздействии грозовых или иных переходных перенапряжений. Данные устройства предназначены для подсоединения к силовым цепям переменного тока частотой 50-60 Гц или постоянного тока и к оборудованию с номинальным напряжением до 1000 В (действующее значение) или 1500 В постоянного тока. Рабочие характеристики, стандартные методы испытаний и номинальные параметры установлены для таких устройств, которые содержат по крайней мере один нелинейный элемент, предназначенный для ограничения перенапряжений и отвода импульсных токов.

ГОСТ Р 50571.5.53-2013
Электроустановки низковольтные. Часть 5-53. Выбор и монтаж электрооборудования. Отделение, коммутация и управление

Настоящий стандарт распространяется на низковольтные электроустановки и устанавливает общие требования к функциям отделения, коммутации и управления, а также требования к выбору и монтажу устройств, предусмотренных для выполнения этих функций.

ГОСТ Р 50571-4-44-2011
Электроустановки низковольтные. Часть 4-44. Требования по обеспечению безопасности. Защита от отклонений напряжения и электромагнитных помех. П.443 Защита от атмосферных или коммутационных перенапряжений 443.1 Общие требования.

Настоящий раздел устанавливает требования по защите электрических установок от переходных перенапряжений атмосферного происхождения, передаваемых питающей системой распределения электроэнергии, и от коммутационных перенапряжений.

ГОСТ Р 50571.7.712-2013
Электроустановки низковольтные. Часть 7-712. Требования к специальным электроустановкам или местам их расположения. Системы питания с использованием фотоэлектрических (ФЭ) солнечных батарей

Настоящий стандарт распространяется на электроустановки с использованием систем питания от фотоэлектрических (ФЭ) солнечных батарей, включая системы с модулями переменного тока.

ГОСТ Р 51317.4.5-99
Совместимость технических средств электромагнитная. Устойчивость к микросекундным импульсным помехам большой энергии. Требования и методы испытаний

Настоящий стандарт распространяется на электротехнические, электронные и радиоэлектронные изделия и оборудование (далее в тексте — технические средства) и устанавливает требования и методы испытаний технических средств (ТС) на устойчивость к воздействию микросекундных импульсных помех большой энергии (МИП), вызываемых перенапряжениями, возникающими в результате коммутационных переходных процессов и молниевых разрядов. Степени жесткости испытаний на устойчивость к МИП определяются для различных условий электромагнитной обстановки и условий эксплуатации.

ГОСТ Р 54418.24-2013
Возобновляемая энергетика. Ветроэнергетика. Установки ветроэнергетические. Часть 24. Молниезащита

Настоящий стандарт распространяется на молниезащиту ветроэнергетических установок (ВЭУ) и систем электропитания ВЭУ.

ГОСТ IEC 61643-11-2013
Устройства защиты от перенапряжений низковольтные. Часть 11. Устройства защиты от перенапряжений, подсоединенные к низковольтным системам распределения электроэнергии. Требования и методы испытаний

Настоящий стандарт распространяется на устройства для защиты электрических сетей и электрооборудования при прямом или косвенном воздействии грозовых или иных переходных перенапряжений. Данные устройства предназначены для подсоединения к силовым цепям переменного тока частотой 50/60 Гц и к оборудованию на номинальное напряжение до 1000 В (действующее значение). Рабочие характеристики, стандартные методы испытаний и номинальные параметры установлены для таких устройств, которые содержат по крайней мере один нелинейный элемент, предназначенный для ограничения перенапряжений и отвода импульсных токов.

ГОСТ Р МЭК 61643-12-2011
Устройства защиты от импульсных перенапряжений низковольтные. Часть 12. Устройства защиты от импульсных перенапряжений в низковольтных силовых распределительных системах. Принципы выбора и применения

Настоящий стандарт предоставляет информацию для оценки, со ссылкой на МЭК 61024-1, МЭК 61662 и МЭК 60364, необходимости в применении УЗИП в низковольтных системах, выбора и координации УЗИП с учетом всех внешних условий, в которых они будут применяться. Примерами этих условий являются: защищаемое оборудование и характеристики систем, уровень изоляции, перенапряжения, способ установки, размещение УЗИП, координация УЗИП, режим отказа УЗИП и последствия отказа оборудования.

ГОСТ IEC 61643-21-2014
Устройства защиты от перенапряжений низковольтные. Часть 21. Устройства защиты от перенапряжений, подсоединенные к телекоммуникационным и сигнализационным сетям. Требования к эксплуатационным характеристикам и методы испытаний

Настоящий стандарт распространяется на устройства для защиты сетей телекоммуникации и сигнализации при прямом или косвенном воздействии грозовых или других переходных перенапряжений. Назначением данных УЗИП является защита современного электронного оборудования в сетях телекоммуникации и сигнализации с номинальными напряжениями системы до 1000 В переменного тока и 1500 В постоянного тока.

ГОСТ Р МЭК 62305-1-2010
Менеджмент риска. Защита от молнии. Часть 1. Общие принципы

Настоящий стандарт устанавливает общие принципы защиты от молнии зданий, сооружений и их частей, включая находящихся в них людей, инженерных сетей, относящихся к зданию (сооружению), и других объектов.

ГОСТ Р МЭК 62305-2-2010
Менеджмент риска. Защита от молнии. Часть 2. Оценка риска

Настоящий стандарт применим к оценке риска удара молнии и его последствий для зданий, сооружений и их частей. В настоящем стандарте установлены процедуры оценки риска удара молнии для зданий (сооружений). Если установлен приемлемый риск, то такая процедура позволяет выбрать соответствующие меры защиты от молнии для снижения риска до приемлемого значения.

ГОСТ Р МЭК 62305-4-2016
Защита от молнии. Часть 4. Защита электрических и электронных систем внутри зданий и сооружений

Настоящий стандарт содержит информацию для проектирования, монтажа, осмотра, обслуживания и испытаний мер защиты от электромагнитных импульсных воздействий молнии (SPM), предназначенных для уменьшения риска повреждений электрических и электронных систем внутри здания электромагнитными воздействиями молнии (LEMP).

ГОСТ Р 50571.22-2000
Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 707. Заземление оборудования обработки информации

Настоящий стандарт распространяется на электроустановки зданий, применяемые во всех отраслях экономики страны, независимо от их принадлежности и форм собственности, и устанавливает требования к специальным электроустановкам, в частности к заземлению электроустановок, содержащих оборудование обработки информации.

ГОСТ Р МЭК 62561.3-2014
Компоненты систем молниезащиты. Часть 3. Требования к разделительным искровым разрядникам

Настоящий стандарт устанавливает требования к исполнению и испытаниям разделительных искровых разрядников систем молниезащиты. Разделительные искровые разрядники могут применять для непрямого соединения компонентов системы молниезащиты с другими, расположенными поблизости, частями и металлоконструкциями сооружений, когда непосредственное соединение не допускается по функциональным причинам. Настоящий стандарт устанавливает требования к исполнению и испытаниям разделительных искровых разрядников систем молниезащиты. Разделительные искровые разрядники могут применять для непрямого соединения компонентов системы молниезащиты с другими, расположенными поблизости, частями и металлоконструкциями сооружений, когда непосредственное соединение не допускается по функциональным причинам.

ГОСТ Р 55212-2012/IEC/TR 60664-2-2:2002
Координация изоляции для оборудования в низковольтных системах. Часть 2-2. Рассмотрение вопросов, связанных с интерфейсом. Руководство по применению

Настоящий стандарт обеспечивает обзор различных разновидностей пробойных перенапряжений, которые могут возникать в низковольтных установках и оборудовании, и в частности рассматривает: — размах и длительность типичного пробоя, являющегося случайным событием; — информацию по перенапряжениям, возникающим в результате взаимодействия между силовой системой питания и подключенными к ней системами; — общее руководство, когда принимается во внимание выход интерфейс в зависимости от координации изоляции;- общее руководство относительно защиты от импульсных перенапряжений предназначенной для мест общей доступности и рассматриваемые риски, включая взаимодействия в системе; — временные перенапряжения грозового характера и другие факторы, которые рассматриваются в связи с координацией изоляции, в первую очередь связанные с контролем защиты посредством применения оборудования защиты от импульсных перенапряжений.

ГОСТ Р 53735.5-2009
Разрядники вентильные и ограничители перенапряжений нелинейные для электроустановок переменного тока на напряжение от 3 до 750 кВ. Часть 5. Рекомендации по выбору и применению

Настоящий стандарт распространяется на вентильные разрядники (далее — РВ) и нелинейные ограничители перенапряжений (далее — ОПН) и устанавливает методику их выбора и применения для ограничения грозовых и коммутационных перенапряжений на электрооборудовании переменного тока напряжением от 3 до 750 кВ.

ГОСТ 32144-2013
Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения

Настоящий стандарт устанавливает показатели и нормы качества электрической энергии (КЭ) в точках передачи электрической энергии пользователям электрических сетей низкого, среднего и высокого напряжения систем электроснабжения общего назначения переменного тока частотой 50 Гц.

ГОСТ Р МЭК 60269-1-2010
Предохранители низковольтные плавкие. Часть 1. Общие требования

Настоящий стандарт распространяется на плавкие предохранители, оснащенные токоограничивающими закрытыми плавкими вставками с номинальной отключающей способностью не ниже 6 кА, предназначенные для защиты цепей переменного тока промышленной частоты с номинальным напряжением не выше 1000 В или цепей постоянного тока с номинальным напряжением не выше 1500 В.

Стандарты организаций

СТО Газпром 2-1.11-170-2007
Инструкция по устройству молниезащиты зданий, сооружений и коммуникаций ОАО Газпром

СТО 56947007-29.130.15.114-2012
Руководящие указания по проектированию заземляющих устройств подстанций 6-750 кВ

СТО 56947007-29.240.02.001-2008
Методические указания по защите электрических сетей напряжением 0,4-10 кВ от грозовых перенапряжений

СТО 56947007-29.130.15.105-2011

Внутренняя молниезащита

Пути воздействия молнии на электрооборудование и способы защиты от этих воздействий.

Внутренняя молниезащита — это комплекс мероприятий по защите оборудования и электрической проводки, расположенных, в основном, внутри зданий и сооружений от электромагнитных наводок и частичных токов молний, способных проникнуть через систему заземления, металлические конструкции и коммуникации.

По природе возникновения и способам поражения опасные воздействия на электрооборудование делятся на две группы:

Первая — это непосредственное воздействие части тока молнии на электроаппаратуру. Этот ток может попасть в здание по различным линиям, входящим в здание снаружи, таким как линии питания переменного тока 220/380В, линии постоянного тока различного напряжения, телефонные кабели, линии связи, антенный кабель и т.д. Также часть тока молнии может попасть в здание через систему заземления при ударе молнии в молниеприемник, антенную мачту, дерево и пр.

Вторая это электромагнитные наводки различной природы. Такие наводки могут возникать как в силу естественных причин, например, разряда молнии, так и искусственных (коммутации линий на подстанции, включение и выключение мощных нагрузок и т.д.). Необходимо иметь ввиду, что наведённые импульсы перенапряжения могут возникать не только снаружи, но и генерироваться внутри здания.

Рассмотрим способы защиты от этих воздействий.

На вводе в здание любых электрических цепей (питания, информационных, телефонных и т.д.) должны устанавливаться устройства защиты от импульсных перенапряжений (УЗИП) соответствующего класса. Для защиты от наведённых импульсов УЗИП могут устанавливаться и непосредственно около оборудования, особо чувствительного к импульсам перенапряжения . Требования к применению УЗИП (ограничителей перенапряжений) прописаны в п. 7.1.22 ПУЭ-7, п. А5.2 СП31-110-2003, ГОСТ Р 50571.26-2002. Также при обосновании применения УЗИП должны учитываться и такие факторы, как стоимость электронного оборудования, последствия сбоев в работе систем управления техпроцессами, возможная потеря информации в результате сбоев и т.д.

Импульсные перенапряжения негативно влияют не только на электронную аппаратуру, но и на кабели системы электроснабжения. Так как импульс имеет очень высокую амплитуду напряжения, то может произойти пробой изоляции между проводами (например, фазой и нейтралью или между проводом и землёй). Импульс длится максимум сотни микросекунд, следовательно защитные автоматы не успевают среагировать на него (самые лучшие автоматы защиты имеют время срабатывания единицы миллисекунд). В результате пробоя возникает только местное повреждение изоляции, не приводящее к короткому замыканию. Линия электропитания продолжает работать, а в месте повреждения изоляции возникает небольшой ток утечки. Этот миллиамперный ток не фиксируется никакими автоматами защиты (если он идёт между фазами, или между фазой и нейтралью). Зато он начинает разогревать изоляцию кабеля. В результате ускоряется процесс старения изоляции, ее сопротивление в данном месте уменьшается, и ток утечки продолжает расти. Этот процесс будет длиться месяцами и годами, и может привести к возгоранию электропроводки. Именно поэтому руководящие документы настоятельно рекомендуют устанавливать ограничители перенапряжения (УЗИП) при воздушном вводе в здание.

Далее надо попытаться понять, насколько велика вероятность попадания импульса перенапряжения на ваше оборудование, а также характер и величину этого импульса. Если объект расположен в городе и вокруг стоят более высокие здания, то вероятность попадания молнии достаточно мала. Если же объект стоит в чистом поле рядом с мачтой связи, то есть реальная возможность «словить» не только наведённый импульс, но и значительную часть тока молнии. А если ваш объект запитан от воздушной линии электропередач, то вероятность события значительно увеличивается.

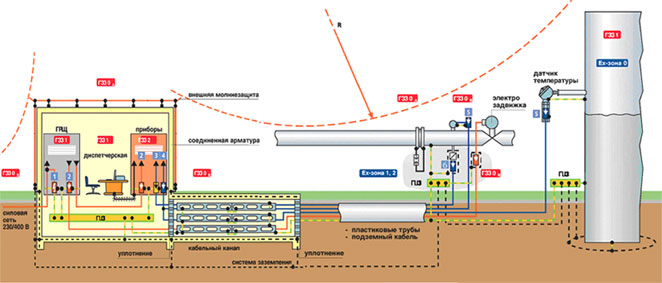

В соответствии с зонной концепцией, к внутренней молниезащите относятся следующие зоны:
  • ЗОНА 1: Ввод кабелей и коммуникаций в здание.
  • ЗОНА 2: Поэтажные и распределительные шкафы.
  • ЗОНА 3: Розеточные группы и непосредственно само оборудование.

Защитные устройства (УЗИП) устанавливаются на границах зон, между 0 и 1, между 1 и 2, и между 2 и 3. В соответствии с вышеуказанной схемой УЗИП разделяются на категории. Первый уровень защиты, как показывает практика, никогда не бывает, идеален, полностью эффективен и самодостаточен. В дополнение к установленному ограничителю перенапряжения на силовом вводе в здание и учитывая ошибки в разводке кабелей (которые бывают всегда), следует установить защитные устройства второго и третьего уровней. Эти УЗИП снижают уровень импульса перенапряжения до безопасного значения и способны защитить оборудование даже при частых импульсах перенапряжения.

На правильность работы УЗИП влияет качество выполнения работ по выравниванию и уравниванию потенциалов здания, а также качество выполнения заземляющего устройства.

Позвоните нам по телефону +7 499 403 304 8, или напишите Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript. чтобы сделать заказ и получить техническую консультацию и консультацию по стоимости.

Конкретные примеры.

Для примера возьмем обычный загородный дом с четырехпроводной системой электропитания (TN-C). Как правило, ввод электрических и информационных кабелей (телефон и т.п.) осуществляется воздушной линией со столба. При прямом попадании молнии в ЛЭП, на ВРУ (вводное-распределительное устройство) сформируется разряд с силой тока до 100 кА, способный сжечь ТЭН электроплиты. Для его нейтрализации на вводе необходимо установить мощный УЗИП с газонаполненным разрядником и варистором, призванными снизить напряжение помехи до 4 кV.

Далее в поэтажных распределительных шкафах или непосредственно после первого УЗИП, необходимо установить УЗИП II класса, который понизит напряжение импульса перенапряжения до 2,5 kV и позволит снизить напряжение импульса перенапряжения который возникает в проводах между распределительными щитами при длине провода выше 15 метров.

В большинстве случаев, для защиты электрооборудования достаточно установленного не далее чем в 15 метрах УЗИП II класса. Но для некоторых сложных и дорогостоящих устройств таких, как: компьютеры, серверы, плазменные и жидкокристаллические панели, контроллеры «Умный Дом» и т.д., рекомендуется устанавливать УЗИП III класса, которые снижают остаточное напряжение помехи до 1,5 kV.

Если ваш дом насыщен электроникой, внутренней молниезащите следует уделять особое внимание. Для рядового домовладельца эта область электротехники весьма непроста, самостоятельно разобраться в особенностях различных устройств (а это именно ограничители перенапряжений и разрядники) сложно, поэтому данный комплекс работ необходимо доверять только квалифицированным специалистам.

  1. Шина уравнивания потенциалов.
  2. Хомут уравнивания потенциалов .
  3. Полоса заземления.
  4. Органичитель перенапряжения (Класс I устанавливается между фазными проводниками и проводом РЕ).
  5. Ограничитель перенапряжения (Класс II устанавливается в распределительных шкафах на вводе).
  6. Ограничитель перенапряжения (Класс III устанавливается непосредственно перед каждым электронным потребителем электроэнергии).
  7. Ограничитель перенапряжения (Устанавливается в разрез антенного фидера).
  8. Ограничитель перенапряжения (Устанавливается в разрез информационных кабелей).
  9. Ограничитель перенапряжения (Для защиты телефонных линий).
  10. Ограничитель перенапряжения (Класс I устанавливается в вводном шкафу непосредственно после плавких вставок).

Готовые комплекты.

ЩЗИП — щит защиты от импульсных перенапряжений комплектный, ТУ 3434-001-79740390-2007 — готовое техническое решение, включающее в себя УЗИП и другие узлы и элементы в зависимости от требований заказчика. Предназначены для защиты электроустановок от воздействия опасных перенапряжений, вызванных прямыми ударами молний в систему внешней молниезащиты объекта или линии электропередач, наводками от удаленных разрядов молний и коммутационными помехами в низковольтных силовых распределительных системах напряжением до 1000 вольт.

Однофазный переменный ток.
УЗИП класса I и II воздушная линия питания.

ЩЗИП с установленными УЗИП класса I и II для защиты однофазной электроустановки переменного тока, воздушная линия питания, UN= 230 В, IN= 16, 32, 63 A.

УЗИП класса I и II кабельная линия питания.

ЩЗИП с установленными УЗИП класса I и II для защиты однофазной электроустановки переменного тока, кабельная линия питания, UN= 230 В, IN= до 100 A.

Трёхфазный переменный ток.
УЗИП класса I и II воздушная линия питания.

ЩЗИП с установленными УЗИП класса I и II для защиты трехфазной электроустановки переменного тока, воздушная линия питания, UN= 230 В, IN= 16, 32, 63 A.

УЗИП класса I и II кабельная линия питания.

ЩЗИП с установленными УЗИП класса I и II для защиты трехфазной электроустановки переменного тока, кабельная линия питания, UN= 230 В, IN= до 100 A.

Заземление молниеприемника

Что такое молниеприемник? — Молниеприемник — часть молниеотвода, которая предназначенна для перехвата молний.

Основным нормативным документом для заземления электроустановок служит глава ПУЭ 1.7(Заземление и защитные меры электробезопасности) Производя монтаж заземления для молниеприемника, следует выполнять нормативы молниезащиты I-II-III категории, которые указаны в РД 34.21.122-87[ИНСТРУКЦИЯ ПО УСТРОЙСТВУ МОЛНИЕЗАЩИТЫ ЗДАНИЙ И СООРУЖЕНИЙ]. В которй прописаны допустимые конструктивные особенности — минимальное количество, расположение и длина вертивальных и горизонтального заземлителей.
Например, если молниезащита выполняется по III категории, то для заземления молниеприемника придеться установить, как минимум два вертикальных заземлителя длиной не менее 3м, разнесённых на расстояние не менее 5 метров и соединённых между собой горизонтальным проводником вместе с заземлителем электроустановки дома.
Из Инструкции для молниезащиты III категории — РД 34.21.122-87:
2.26….каждый токоотвод от стержневых и тросовых молниеприемников должен быть присоединен к заземлителю, состоящему минимум из двух вертикальных электродов длиной не менее 3 м, объединенных горизонтальным электродом длиной не менее 5 м; …Во всех возможных случаях заземлитель защиты от прямых ударов молнии должен быть объединен с заземлителем электроустановки, указанным в гл. 1.7 ПУЭ (Правила Устройства Электроустановок)
2.30. б) ….. При длине строения менее 10 м токоотвод и заземлитель могут быть выполнены только с одной стороны;


Молниеприемник — минимальные сечения:


Токоотвод — минимальные сечения:

3.2.2.3. Расположение токоотводов при неизолированных устройствах молниезащиты. Токоотводы располагаются по периметру защищаемого объекта таким образом, чтобы среднее расстояние между ними было не меньше значений, приведенных в табл. 3.3. Токоотводы соединяются горизонтальными поясами вблизи поверхности земли и через каждые 20 м по высоте здания.
Таблица 3.3 Средние расстояния между токоотводами в зависимости от уровня защищенности


Заземлители и проводники, проложенные в земле, должны иметь размеры не менее приведенных в табл. 1.7.4.(ПУЭ)


Дополнения к ПУЭ — дополнительный перечень и требования для материалов с антикоррозионными покрытиями:
— АССОЦИАЦИЯ «РОСЭЛЕКТРОМОНТАЖ» ТЕХНИЧЕСКИЙ ЦИРКУЛЯР № 11/2006 «О заземляющих электродах и заземляющих проводниках»
— ГОСТ Р 50571.5.54-2013 «Выбор и монтаж электрооборудования. Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов.»

Контур молниезащиты

Контур молниезащиты — это комплексная система защиты объекта от прямых ударов молнии: молниеприемник, токоотвод, заземление. Классическая схема, предложенная Бенджамином Франклином еще в далеком 1752 году, лежит в основе всех современных систем молниезащиты. Проверенная технология в сочетании с новейшим оборудованием, профессиональным проектированием и монтажом дают практически стопроцентную защиту от поражения молнии!

Контур молниезащиты зданий и сооружений

Молниеприемники

Различают 3 вида молниеприемников:

  • Стержневый молниеприемник. Металлические стержни устанавливаются на крыше или в самых высоких точках. Для увеличения высоты конструкции используются специальные металлические мачты. Для крупных объектов рекомендуется устраивать несколько отдельно стоящих стержней по периметру с автономными токоотводами.
  • Тросовый молниеприемник. Молния ударяет в трос, натянутый между опорами. Технология уместна для протяженных объектов. Типичный пример — линии электропередач, которые защищают именно тросовыми громоотводами.
  • Молниеприемная сетка. Система используется преимущественно на плоских кровлях: по всей площади устраивается металлическая сетка с шагом до 5х5 м. Стоит отметить, что сетка не защищает выступающие объекты, например, антенны или дымоходы. Именно поэтому в схему молниезащиты также включают стержни, включая их в общую цепь.

Помимо классических решений, используются активные молниеприемники. Устройства ионизируют воздух, провоцируют удар молнии. Благодаря этому допускается уменьшение количества молниеотводов и общей высоты контура молниезащиты.

Токоотводы

Алюминиевый или стальной проводник, основная задача которого — передать ток от молниеприемника к заземлителю. Как правило, на зданиях устраиваются внешние токоотводы, но в некоторых случаях, согласно инструкции РД, допускается использование строительных конструкций, например, арматуры в железобетонных блоках. Однако это недопустимо, при наличии высокочувствительной электроники: создаваемое электромагнитное поле при прохождении разряда может вывести из строя оборудование.

Для токоотвода используется проводник сечением 6 мм, все соединения — сварные. В местах, где возможен контакт с человеком, трос необходимо изолировать. Кроме того, должен быть прямой доступ к токоотводу для регулярных осмотров.

Заземление

Итак, молниеприемник принял разряд и передал его по токоотводу к заземлителю или контуру заземления — несколько вертикальных электродов, установленных в грунте и соединенных между собой горизонтальным проводником. Единственная цель заземляющего устройства — рассеять полученный ток в земле. Для экономии пространства контур обычно формируется по периметру объекта, но не ближе 1 м к фундаменту. Инструкция РД требует наличие не менее 3 электродов в контуре, однако, современные технологии предлагают наиболее эффективное решение: монтаж составного глубинного электрода. Благодаря погружению на глубину до 30 метров для достижения необходимого порога сопротивления достаточно установки одного заземлителя.

Расчет контура молниезащиты

Правильно рассчитать и спроектировать молниезащиту — ключевые задачи для обеспечения безопасности здания от прямых попаданий молнии. Для сложных объектов, а также систем, превышающих 150 м в высоту, расчет выполняется с помощью специальных компьютерных программ. Для всех прочих зданий и сооружений в инструкции СО 153-34.21.122-2003 приведены стандартные формулы для расчетов.

Зона защиты для контура со стержневыми молниеприемниками — это конус, в котором наивысшая точка совпадает с вершиной молниеприемника. Подзащитный объект должен полностью умещаться в защитный конус. Таким образом, зона защиты может быть увеличена при подъеме молниеприемника или установке дополнительных стержней.

По схожему принципу рассчитывается и контур тросовой молниезащиты. В этом случае получается защитная трапеция, высота которой — расстояние между тросом и землей.

Сопротивление контура заземления

Сопротивление заземления измеряется в Ом, и в идеальном случае должно равняться 0. Однако на практике значение недостижимо, поэтому для молниезащиты установлен максимальный порог — не более 10 Ом. Однако величина зависит от удельного сопротивления почвы, поэтому для песчаных грунтов, где этот параметр достигает 500 Ом/м, сопротивление увеличивается до 40 Ом.

Объединение контура заземления и молниезащиты

В соответствии с пунктом 1.7.55 ПУЭ для оборудования и молниезащиты зданий II и III категории в большинстве случаев устраивается общий контур заземления. Однако следует различать виды заземления:

  • Защитное — для электробезопасности оборудования.
  • Функциональное — необходимое условие для корректной работы спецоборудования.

Запрещено совмещать функциональное заземление с защитным или заземлителем молниеприемника: есть риск заноса высоких потенциалов и выхода из строя чувствительного оборудования.

При этом можно объединять заземление для молниеприемника и защиты электрооборудования или устраивать отдельно, но соединять между собой через специальный зажим для уравнивания потенциалов.

Проектирование молниезащиты — задача ответственная и сложная. Доверьте профессионалам защиту вашего дома или офиса, обращайтесь к опытным специалистам нашей компании! Получить консультации можно на сайте или по телефону.

Вопросы коррозионного воздействия систем молниезащиты

https://doi.org/10.1016/j.engfailanal.2015.08.019Получить права и содержание

Основные моменты

и регулируемые материалы.

Для обсуждения возможных проблем, связанных с разнородными металлическими основаниями.

Роль покрытия и покраски в системе СМЗ для снижения коррозии

Чтобы избежать соединения разнородных металлов для уменьшения коррозии в СМЗ и увеличения срока ее службы.

Воздействие коррозионного грунта на заземляющие проводники

Реферат

Элементы системы молниезащиты необходимо выбирать из материалов, устойчивых к коррозии и предохраняющих от быстрой деградации. Однако со временем коррозия будет иметь место в присутствии гальванически разнородных металлов в одном и том же электролите (влаге). Исторически сложилось так, что медь, алюминий и медные сплавы (включая бронзу и латунь) использовались в приложениях для защиты от молнии, поскольку эти материалы обладают высокой проводимостью и широко доступны. На коррозионное воздействие на компоненты системы влияют факторы окружающей среды, такие как влажность, тип почвы и температура, которые делают процесс коррозии в почве очень сложным. Согласно многим стандартам по установке систем молниезащиты, комбинации материалов, которые естественным образом образуют электролитические пары, например, медь и сталь, не должны использоваться, особенно в присутствии влаги, в которой будет ускоряться коррозия. Точно так же условия в почве будут иметь неблагоприятное воздействие на элементы наземной системы.Токоотводы, входящие в агрессивный грунт, должны быть защищены от коррозии защитным покрытием. В документе представлены причины коррозии и последние разработки в области сведения к минимуму коррозии, связанной с системами молниезащиты и заземления.

Ключевые слова

Система молниезащиты (LPS)

Гальваническая коррозия

Токоотвод

Молниеприемник

Молниеприемник

Рекомендованные статьиСсылки на статьи (0)

9000Опубликовано Elsevier Ltd.

Рекомендуемые статьи

Ссылки на статьи

Составление систем защиты от молний и заземления машинного зала центра обработки данных (Часть 2)

Предисловие

В летний сезон сильный дождь + грозы стали типичной чертой недавней погоды в Шэньчжэне. прежде, мы сосредоточимся на потенциальной опасности молнии, и общие меры молниезащиты центра обработки данных —— молниезащита и система заземления компьютерного центра центра обработки данных (Часть 1).

В этом выпуске мы рассмотрим требования по проектированию и технологии строительства молниезащиты и системы заземления центра обработки данных, а также по обнаружению и обслуживанию системы молниезащиты и заземления.

Один 、 Практика проектирования системы молниезащиты и заземления в центре обработки данных

Проблема заземления помещения центра обработки данных. Это сложный теоретический вопрос. Помещение центра обработки данных, внутренние помещения и оборудование имеют надежное заземление, что облегчает протекание аномального тока в землю. Система заземления, Это своего рода эффективная система защиты людей и оборудования от поражения электрическим током. Только при использовании правильного заземления может помочь сигналу системы электронной информационной сети работать нормально, чтобы обеспечить стабильную и надежную работу системы, в то же время, оно может обеспечить эффективную защиту функции ЭМС системы, пусть взаимные интерференция между сетью и другими информационными системами будет значительно уменьшена. поэтому, в собственно строительных работах, это более сложный вопрос.

Важность системы заземления в компьютерном зале центра обработки данных постепенно признается и принимается индустрией связи. Однако при конкретном выполнении этой работы они часто сталкиваются со многими трудностями.

01

Корпус заземления

При изготовлении заземляющего корпуса системы заземления персонал управления строительством должен нести ответственность за проверку всего процесса строительства. Заземляющее тело — это скрытый проект, его обычно закапывают в землю после того, как оно будет сделано, даже после завершения некоторых заземляющих тел оно будет залито на поверхность бетоном. поэтому, после завершения заземляющего корпуса, если вы хотите проверить еще раз, это будет сложно. Поэтому персонал управления строительством должен: Ознакомиться с чертежом заземляющего провода 、 Требования к конструкции 、 Стандарт технологии строительства; Строго контролировать качество в процессе строительства, особенно материалов.Кроме того, после того, как заземляющее тело будет завершено, обязательно измерьте и проверьте, заземляющее тело должно соответствовать техническим требованиям, подлежащим захоронению.

Корпус заземления должен быть изготовлен из оцинкованной стали. Спецификации следующие:

  • Труба стальная Φ50 мм, толщина стенки не менее 3,5 мм;
  • Угловая сталь должна быть не менее 50 мм × 50 мм × 3 мм;
  • Плоская сталь должна быть не менее 40 мм × 4 мм.

Длина вертикального корпуса заземления 1.5~2,5 м. Расстояние между вертикальными заземлителями равно его длине в 1,5~2 раза. Когда трудно закопать вертикальный заземляющий корпус, можно установить несколько кольцеобразных горизонтальных заземляющих корпусов, расстояние между которыми может составлять 1~1,5 м, и должно быть каждые 3 метра свариваются вместе один раз.

Все паяные соединения между заземлителями, кроме залитых бетоном, должны быть обработаны антикоррозионным составом. Длина сварки заземляющего устройства —— Для плоского проката с широкой кромкой в ​​2 раза ; Диаметр круглой стали в 10 раз больше.

Глубина заглубления заземляющего тела. Расстояние между верхним концом и землей должно быть не менее 0,7 м. В холодных регионах заземлитель должен быть заглублен под слой мерзлого грунта. Земляные котлованы должны быть засыпаны грунтом или материалами, снижающими сопротивление.

02

Провод заземления в

Длина заземляющего ввода не должна превышать 30 м. Его материал — листовая оцинкованная сталь. Площадь сечения должна быть не менее 40 мм × 4 мм.Ввод заземления должен быть антикоррозийным. 、 Обработка изоляции. Запрещается размещать в нагревательном желобе; При закапывании следует избегать канализационных труб и канав; В части, выходящей над землей, должны быть предусмотрены меры по предотвращению механических повреждений. Ввод заземления должен быть симметричным (северный или южный, восточный или западный) Вводится локальной сетью, из 2 корней подключается к заземляющей шине машинного отделения, еще 2 корневых подключается к линии заземления машинного отделения .Площадь поперечного сечения между двумя бассейнами заземления должна быть не менее 40 мм × 4 мм. Оцинкованные плоские медные элементы хорошо соединены друг с другом.

03

Шина заземления

Заземляющая шина обычно имеет кольцевую или рядную конструкцию. Предполагается, что материал должен быть медным. Ее площадь сечения должна быть не менее 120 мм2.

04

Шина заземления / проводное соединение

Соединение заземляющего электрода должно быть сварным. Соединение между заземляющим проводом и заземляющим электродом должно быть сварным.При соединении заземлителей из разнородных металлов следует принять меры для предотвращения электрохимической коррозии в месте соединения. Заземляющий провод на электрическом оборудовании, должны использоваться горячеоцинкованные болтовые соединения; Цветной металл Когда заземляющий провод нельзя приварить, его можно соединить болтами. Контактная поверхность болтового соединения должна соответствовать действующему национальному стандарту GB 50149-2010《 Кодекс конструкции и приемки устройства сборных шин в электроустановках 》 Правила .

Заземляющее устройство должно выводить не менее двух соединительных проводников в разных местах для соединения с клеммной колодкой полного эквипотенциального заземления внутри помещения. Соединение между заземляющей розеткой и заземляющим устройством должно быть сварным или термоплавким. В местах соединения должны быть приняты антикоррозионные меры. Когда заземляющий провод соединен болтами, он должен быть надежно подключен, в месте соединения должны быть приняты меры против ослабления и коррозии.При прохождении грозозащитного провода в месте с механическим воздействием должны быть приняты меры для предотвращения механических повреждений.

В системе заземления легко могут возникнуть проблемы при соединении заземляющего провода и заземляющей сетки. В предыдущей заземляющей конструкции заземляющий провод напрямую соединялся с плоской сталью заземляющей сетки через наконечник медного провода, поскольку медь и сталь представляют собой металлы из разных материалов, механически соединенные болтами, хотя электрическая проводимость может быть образована, но контакт Сопротивление между медью и сталью относительно велико. При прохождении большого импульсного тока Электрохимическая коррозия неизбежна, образование «пробки». Явление. Импульсный ток добавляется к оборудованию в течение длительного времени. оборудование .Кроме того, стальной лист, соединенный с наконечником медной проволоки, подвергается воздействию, легко окисляется и ржавеет. Как только стальной лист ржавеет, он имеет плохой контакт с наконечником медного провода. Заземляющий провод и заземляющая сетка аналогичны разомкнутой цепи. Безопасность оборудования не гарантируется. уровень выдержки оборудования, это повредит оборудование.

В приведенных выше вопросах проблема сосредоточена на контакте между медным наконечником и стальным листом.Если вместо этого медный наконечник контактирует с медным листом, проблема может быть решена очень хорошо. Согласно некоторым источникам, при коррозии меди нет точечной коррозии, она относится к однородной поверхностной коррозии. Скорость коррозии меди в почве примерно такая же, как у стали (1 / 5) — (1 / 10). Гальваническая коррозия легко образуется при непосредственном соединении двух разных металлов. Поэтому в конструкции заземляющего провода предлагается использовать преобразователь медь-железо.

Согласно соответствующей информации, Существует много видов антикоррозионных мер для соединения между корпусом заземления и отходящим соединительным рядом, Вот преимущества и недостатки каждого метода. Из него видно, что Катодная защита является Лучший выбор .

Анализ преимуществ и недостатков режима заземления

Покраска заземляющего устройства

Увеличивается сопротивление заземления

Используйте антикоррозийный реагент

Неправильное использование может усилить коррозию

Очевидные эффекты 、 Высокая экономичность

Увеличение инвестиций в краткосрочной перспективе

Активный металл с более отрицательным встроенным потенциалом используется для соединения с защищенным металлом, поэтому он может замедлить или предотвратить коррозию. В соответствии с различными способами обеспечения тока защиты, катодную защиту можно разделить на расходуемый анод и подаваемый ток.

Протекторная анодная защита — это метод предотвращения коррозии металла, то есть металл с сильной восстановительной способностью используется в качестве защитного электрода, соединенного с защищаемым металлом для формирования гальванического элемента. Металл с сильным восстановлением будет использоваться в качестве отрицательного электрода для реакции окисления и потребления. Защищенный металл можно использовать в качестве положительного электрода, чтобы избежать коррозии.Этот анод быстро расходуется. Положение и метод установки должны быть легко заменены. К металлам с низким потенциалом относятся магний, магниевый сплав, чистый цинк, кирсит, алюминиевый сплав и т. д.

В методе катодной защиты с импульсным током используется внешний источник питания постоянного тока и вспомогательный анод. Электроны передаются из почвы в защищаемый металл. Повышает потенциал защищенной металлической конструкции по сравнению с окружающей средой для защиты. Система катодной защиты подаваемого тока состоит из следующих частей: Вспомогательный анод, Испытательная свая, Источник питания постоянного тока, Вспомогательные материалы, Электроды сравнения и провода.Кроме того, чтобы сделать ток защиты анодного выхода более равномерным, избегайте чрезмерной защиты конструкций вблизи анода, иногда защитный слой анода должен быть окрашен вокруг анода.

05

Временная точка заземления / или коробчатая конструкция

Временная точка заземления относится к требованиям безопасности при проведении работ по техническому обслуживанию электрооборудования. Место, где линии или электрооборудование временно заземлены. Например, техническое обслуживание трансформатора, техническое обслуживание распределительного шкафа, использование временного заземляющего стержня, перед обслуживанием оборудования примите очевидные прямые меры по заземлению линии. Временный заземлитель также является необходимым средством безопасности при заземлении в электроэнергетике.

Конструкция временной точки заземления в основном предназначена для некоторых машинных отделений со сталью в качестве заземляющего стержня. Поскольку сталь легко подвергается коррозии, как правило, антикоррозионный слой очищается или обертывается антикоррозийным материалом, во время работ по техническому обслуживанию электрооборудования, когда необходимо временное заземление, часто не приводящее к очевидному и эффективному подвешиванию заземляющего провода. Поэтому для работ по техническому обслуживанию необходимо установить необходимые временные точки заземления. Как правило, в качестве материала временной точки заземления используется медный материал. Примите тип коробки или медный стержень с прямым выводом.

Обнаружение и техническое обслуживание системы заземления центра обработки данных

Наиболее важной частью обслуживания системы молниезащиты и заземления являются антикоррозийные работы. Система заземления молниезащиты легко подвергается коррозии из-за влияния внешних природных условий. Удельное сопротивление после коррозии 、 Механическая прочность 、 Изменятся форма, структура и другие параметры Местная высокая температура, приводящая к разряду тока молнии или тока короткого замыкания 、 Высокое давление и другие злокачественные условия Непосредственно ускоряют повреждение системы заземления молниезащиты здания 、 Силовые электронные системы наносят вред, даже угрожают безопасности внутреннего и внешнего персонала, вызывают определенные прямые экономические потери.

Степень коррозии системы заземления молниезащиты в основном связана с географическим окружением здания. Геологическими условиями и другими природными факторами. Кроме того, не исключено влияние человеческого фактора в строительстве. Различные регионы 、 Различный климат 、 Скорость коррозии системы заземления молниезащиты различна в различных средах. Поэтому регулярное обнаружение является наиболее эффективной мерой для подтверждения несущей способности системы заземления молниезащиты по отношению к окружающей среде.

Система молниезащиты и заземления центра обработки данных должна приглашать третью сторону для тестирования. Единицей испытаний обычно является центр молниезащиты местного метеорологического бюро или квалифицированная компания по тестированию молниезащиты. Данные испытаний молниезащиты и заземления должны относиться к соответствующим национальные и отраслевые стандарты.

01

Необходимость молниезащиты и обнаружения заземления

После установки устройства молниезащиты и заземления, с молниезащитой все в порядке? Ответ — нет, потому что ключом к молниезащите является то, могут ли все заземляющие устройства молниезащиты играть эффективную роль.поэтому , особенно необходимо сделать хорошую работу по обнаружению устройств молниезащиты и заземления .

Во-первых, устройства защиты от молнии и заземления должны быть эффективно подключены. Значение сопротивления заземления должно соответствовать требованиям спецификации, чтобы достичь эффекта защиты от молнии.

во-вторых, после установки устройства молниезащиты и заземления, поскольку со временем 、 влажность окружающей среды 、 более позднее строительство и другие воздействия могут привести к повреждению устройства 、 сопротивление соединения увеличивается.

Опять же, компоненты молниезащиты, как правило, являются уязвимыми деталями, требующими регулярного обслуживания и замены.

Последний, благодаря глубокому пониманию новых ситуаций и новых проблем, стандарты молниезащиты и заземления будут обновлены и обновлены.

02

Цикл обнаружения молниезащиты и заземления

  • Тестирование перед сдачей проекта. Рекомендуется, чтобы первое тестирование было полным;
  • Тест после оптимизации и трансформации ;
  • Регулярно проверяйте :《 Техническая спецификация для обнаружения устройств молниезащиты зданий 》 Требования, Интервал обнаружения молниезащитных зданий с взрывоопасной и пожароопасной средой составляет 6 месяцев, Интервал обнаружения других зданий молниезащиты составляет 12 месяцев.

03

Общие элементы и содержание средств обнаружения молниезащиты

Общие элементы и содержание средств обнаружения молниезащиты

Устройство защиты от прямого удара молнии

Молниеприемник: молниезащитный разрядник 、 молниеотводы 、 молниеотвод 、 сеть молниезащиты (решетка); Вниз : Профили 、 Спецификации 、 Способ укладки ; Заземляющее устройство: способ укладки, профили, технические характеристики, сопротивление заземления;

Испытание градуирующим кольцом ; Металлоконструкция наружной стены соединена с заземляющим устройством молниезащиты; Вертикальный трубопровод соединен с устройством молниезащиты; Другие металлические предметы связаны с устройством молниезащиты;

Выравнивание потенциалов внутри и снаружи зданий : Металлические трубы 、 Линии электропередач 、 Линии связи; На крыше (Район ЛПЗОБ) Выравнивание потенциалов : Заземляющий корпус 、 Вниз 、 Лента уравнивания потенциалов 、 Уравнивание потенциалов между металлическими каркасами на крыше; Внутреннее уравнивание потенциалов : Линии электропередач 、 Линии связи 、 Металлические рельсы 、 Заземляющее устройство системы преобразования и распределения электроэнергии 、 УЗИП Положение установки устройства защиты от перенапряжения; другое : шнур питания 、 Информационная линия находится на входе и выходе из здания SPD Состояние устройства защиты от перенапряжения;

Силовые кабели ; Линии связи, компьютер и другие информационные линии; Экранирующие профили 、 Спецификация и способ укладки; Режим заземления экранирующей линии и молниезащиты;

Устройство молниезащиты

Линии низкого напряжения 、 Информационная защита линии или способ прокладки; Воздушные металлические трубы 、 Состояние заземления подземного металлического трубопровода; Линии электропередач 、 Состояние заземления кабеля, ведущего к информационной линии; Соединение между кабелем и воздушной линией SPD Состояние устройства защиты от перенапряжения;

Устройство сопротивления заземления

Определение сопротивления заземления нейтрали трансформатора ; Источник бесперебойного питания 、 Кондиционирование воздуха и другое обнаружение защитного заземления; Обнаружение защитного заземления распределительного шкафа и шкафа оголовка; Обнаружение заземления защиты шкафа; Повторите тест точки заземления; Другие наземные точечные испытания;

  • Молниеприемник : Молниеотвод 、 Молниеотводы 、 Молниеотвод 、 Сеть молниезащиты (решетка);
  • Вниз : Профили 、 Спецификации 、 Способ укладки ;
  • Заземляющее устройство : Метод укладки 、 Профили 、 характеристики 、 Сопротивление заземления;

Устройство защиты от бокового удара

  • Испытательный круг ;
  • Металлоконструкция наружной стены соединяется с заземляющим устройством молниезащиты;
  • Вертикальный трубопровод соединен с устройством молниезащиты;
  • Другие металлические предметы, связанные с устройством молниезащиты;

Эквипотенциальные устройства

  • Выравнивание потенциалов внутри и снаружи зданий : Металлические трубы 、 Линии электропередач 、 Линии связи ;
  • На крыше (Район ЛПЗОБ) Выравнивание потенциалов : Корпус заземления 、 Вниз 、 Лента уравнивания потенциалов 、 Уравнивание потенциалов между металлическими каркасами на крыше;
  • Выравнивание потенциалов внутри помещений : Линии электропередач 、 Линии связи 、 Металлические направляющие 、 Заземляющее устройство системы преобразования и распределения электроэнергии 、 УЗИП Положение установки устройства защиты от перенапряжения;
  • прочее : шнур питания 、 Информационная линия находится на входе и выходе из здания SPD Состояние устройства защиты от перенапряжений;

Экранирующие устройства

  • Силовые кабели ;
  • Линии связи, компьютерные и другие информационные линии;
  • Экранирующие профили 、 Спецификация и способ укладки;
  • Режим подключения экранирующей линии и заземления молниезащиты ;

Молниезащита от устройства проникновения радиоволн

  • Линии низкого напряжения 、 Броня информационной линии или способ прокладки;
  • Воздушные металлические трубы 、 Состояние заземления подземного металлического трубопровода;
  • Линии электропередач 、 Состояние заземления кабеля, ведущего в информационную линию;
  • Соединение между кабелем и ВЛ УЗИП Состояние устройства защиты от перенапряжения ;

Устройство сопротивления заземления

  • Определение сопротивления заземления нейтрали трансформатора ;
  • Источник бесперебойного питания 、 Обнаружение кондиционера и другого защитного заземления;
  • Обнаружение защитного заземления распределительного шкафа и шкафа оголовка;
  • Обнаружение заземления защиты шкафа ;
  • Повторить проверку точки заземления ;
  • Прочие наземные испытания;

04

Обслуживание системы молниезащиты и заземления

Основным требованием обслуживания оборудования молниезащиты является поддержание нормальной индикации оборудования молниезащиты 、 Отсутствие лихорадки. Основным требованием к техническому обслуживанию заземляющего устройства, точки соединения и громоотвода является поддержание стабильного и надежного качества сварки. Соединение не подвержено коррозии, а соединение является прочным и эффективным. Оно может выдерживать воздействие сильного тока. Обслуживание заземляющего стержня в основном связано с защитой от коррозии.

Периодическая таблица рекомендаций по обслуживанию систем молниезащиты и заземления

Проверьте индикацию отказа модуля силового разрядника и состояние его автоматического выключателя (переключателя)

Проверить состояние грозового разрядника интерфейса системы мониторинга электропитания

Проверить качество заземления внутри помещения

Проверьте состояние нагрева модуля разрядника мощности

Измерение сопротивления заземления заземляющей сетки

Проверить качество разъема заземляющего провода сетки

Измерение рабочего напряжения различных разрядников

Проверить состояние различных разрядников и индикаторных устройств

Проверьте громоотвод (ремень) Старение системы

Заключение

Система молниезащиты и заземления центра обработки данных — это не простая установка, это системный и комплексный проект. Он должен быть разработан в соответствии с рациональностью и научностью системы, на основе выбора продуктов с надежными характеристиками, строго следовать разумному и надежному методу инженерной установки, учитывать удобство эксплуатации и своевременного и надлежащего обслуживания.

В соответствии с принципами «Безопасность, наука, экономика, практика», В соответствии со странами, на основе соответствующих отраслевых стандартов, См. соответствующие международные технические стандарты защиты от молнии и заземления, Научный и разумный стандартный дизайн, Для достижения наилучший эффект защиты, чтобы обеспечить инфраструктуру и оборудование в центре обработки данных, безопасность электронного информационного оборудования и персонала.

——————————————————-

【поясните】 Эта статья предназначена только для изучения и обмена. Некоторые изображения в этой статье взяты из Интернета. Если речь идет об авторских правах, пожалуйста, свяжитесь с нами, чтобы удалить, спасибо.

О компании | Harger Lightning и заземление

MIDWEST CORPORATE & MANUFACTURING

Наш корпоративный офис и производственное предприятие площадью 65 000 квадратных футов расположены примерно в 50 милях от Чикаго в Грейслейке, штат Иллинойс.

Еще одно производственное предприятие площадью 75 000 квадратных футов расположено в центре восточного побережья в Фэрмонте, Северная Каролина.

О Harger
Заявление о миссии

Компания Harger стремится производить наилучшие решения для защиты от молнии и заземления таким образом, чтобы прославлять Бога.

Заявление о концепции

Утроение возможностей изменить жизнь людей с помощью прорывных инноваций.

Основные ценности
  • Честность: Мы делаем то, что правильно, когда никто не смотрит.
    2 Коринфянам 8:21
    Ибо мы стараемся поступать правильно не только в глазах Господа, но и в глазах людей
  • Инновация: Мы ценим творчество во всех областях, ища новые возможности и решения.
    Притчи 22:29
    Видишь ли ты человека искусного в своем деле? Он устоит перед королями: он не устоит перед безвестными людьми
  • Совершенство: Мы постоянно используем наш максимальный потенциал, пересматривая наши цели и ожидания.
    Филиппийцам 4:8
    Что истинно, что честно, что справедливо, что чисто, что любезно, что
    похвально, что есть добродетель, что похвально, о том помышляйте
  • Управление: Мы стремимся создать среду, которая поможет людям полностью раскрыть свой потенциал.
    Притчи 27:17
    Железо железо острит, и один человек точит другого
  • Страсть: Наличие сильного желания успешно реализовать все другие основные ценности.
    1 Коринфянам 9:24
    Разве не знаете, что в беге все бегущие бегут, а приз получает только один?

Harger удостоен чести быть членом C12, где единомышленники-христиане, руководители компаний и высшее руководство делятся идеями, обнаруживают и планируют области своего бизнеса, которые нуждаются в улучшении, возлагают ответственность друг на друга и поощряют друг друга вести бизнес в Боге. — способ чести.
Посетите группу C12

(PDF) Рекомендации по системам заземления в системах молниезащиты

REVISTA INGENIERÍA E INVESTIGACIÓN Vol.31 Приложение № 2 (SICEL 2011), OCTUBRE DE 2011 (5-10)

5

Резюме. В данной статье представлены некоторые практические рекомендации по проектированию систем заземления

как части комплексной системы защиты

от ударов молнии. Данные рекомендации составлены с учетом результатов академического программного обеспечения, разработка которого основывалась на

гибридном электромагнитном методе и методе моментов.В этой статье

представлены результаты импеданса и переходного напряжения для треугольной,

звезды, противовесов и сетчатых конфигураций. Некоторые рекомендации

касаются использования и характеристик заземлителей, например,

эффективная длина противовеса, где разместить заземляющие стержни,

где соединить токоотводы в сетку и разность потенциалов

между точками на одном и том же заземляющие электроды. Эти рекомендации

помогут разработчику систем обеспечить большую выгоду

от настроек заземления без траты денег.

Ключевые слова: метод моментов, гибридный электромагнитный метод,

конфигурация заземления, импеданс заземления, переходное напряжение дель система интегральная де protección contra rayos.Estas

recomendaciones son el resultado de los análisis de un software

académico que se basa en el método electromagnético híbrido en

conjunto con el método de momentos. Se muestran los resultsados ​​

de la impedancia y latension Transtoria para configuraciones

como: triángulo, estrella de tres puntas, contrapesos y mallas. A

partir de los realfulsdos, se defenen la alpicación y las

caracteristicas de las diferentes configuraciones, como por

ejemplo: longitud efectiva de los contrapesos, lugares dónde

lugares las varillas, lugares en los cual conectar las bajantes a

Лас-Маллас-и-лас-диференсиас-де-потенциал entre puntos de una

misma puesta a tierra. Estas recomendaciones guían al diseñador

para obtener beneficios de las diversas configuraciones sin

desperdiciar dinero.

Palabras claves — Método de momentos, método

electromagnético híbrido, configuraciones de puesta a tierra,

impedancia de puesta a tierra, transtoria tension.

1. ВВЕДЕНИЕ

N

Интегральная система молниезащиты состоит из трех элементов

: системы внешней защиты (молниеприемники

, токоотводы

, заземлители), системы внутренней защиты

и руководства по индивидуальной безопасности.Проведена оценка риска

1

Инженер-электрик, к.м.н. в области высокого напряжения и доктора философии. по электротехнике

Инженерное дело Национального университета Колумбии. Он является профессором

Университета дель Норте и работает в Исследовательской группе энергосистем-GISEL,

Барранкилья – Колумбия, электронная почта: [email protected]

, в соответствии с IEC 62305 для установления необходимости система молниезащиты

на конкретном объекте. Оценка риска

учитывает такие аспекты, как строительные материалы, высота,

объем, назначение и плотность молний в районе

.

Если требуется внешняя система защиты, можно использовать метод катящейся сферы

(IEEE Std-62305) для определения

расположения молниеприемников и токоотводов. Зажимы заземления

можно определить с помощью стандартной таблицы Международной электротехнической комиссии (МЭК)

, принимая во внимание удельное сопротивление грунта

и уровень защиты, а также длину электродов

или с помощью специального программного обеспечения.

В некоторых технических книгах, стандартах и ​​документах представлены типовые конфигурации

, касающиеся заземляющих электродов для зданий,

башен, столбов, домов и т. д. (IEEE Std-62305; Casas, 2008).

Некоторые из этих

конфигураций могут быть изменены для получения лучших результатов в отношении переходных явлений. В этом документе

представлен переходный анализ некоторых таких конфигураций, чтобы

установить, как их можно модифицировать для получения лучших результатов заземляющих

электродов.

Результаты, представленные в этой статье, были получены с помощью

специализированного программного обеспечения, разработанного с использованием гибридного

электромагнитного метода (Montaña, 2006a; Montaña, et al

2006b). Показано, что результаты импеданса и напряжения дают рекомендации по

геометрии, расположению точки инжекции,

расположению электрода, размеру ячеек и т. д.

2. ГИБРИДНЫЙ ЭЛЕКТРОМАГНИТНЫЙ МЕТОД (HEM)

электромагнитное поведение, которое может быть представлено

цилиндрическими проводниками (Montaña, 2006a; Visacro, 1992a;

Valencia, Moreno, 2003; Visacro, 1992b).Система заземления

проводники разделены на несколько сегментов,

по методу моментов (MoM) (PCB-MoM) с использованием аппроксимации тонкой проволоки

. Каждый из них рассматривается как

источник электромагнитного поля, создаваемого поперечным током

(I

T

) и продольным током (I

L

), которые являются постоянными

на протяжении каждого сегмента (рис. 1). .

Рекомендации по системам заземления в молниезащите

системы

Рекомендации для систем защиты от молний

contra rayos

Johny Montaña 90 Защита от молнии

900

январь 2021 г.

Lightning неизменно входит в пятерку самых дорогостоящих причин убытков по версии PURE.Фактически, считается, что самый дорогостоящий иск в истории PURE — общая потеря дома, приближающаяся к 10 000 000 долларов, — это результат одного удара молнии. Помимо этого случая, молния виновата в ущербе на десятки миллионов долларов среди членов PURE по всей стране.

Молния представляет три основные опасности для дома
  1. Опасность пожара. Самой большой опасностью, которую молния представляет для дома, является пожар из-за наличия дерева и других легковоспламеняющихся строительных материалов.Как правило, домашние пожары, вызванные молнией, начинаются в самой высокой точке дома – на чердаке или на крыше. Однако ток молнии может проходить по электропроводке, вызывая возгорание в любом месте ( и везде ) вдоль электрической цепи вашего дома. Однажды вечером, когда они укладывали своих четверых маленьких детей спать, в дом одного из участников PURE ударила молния, в результате чего на чердаке возник пожар. Огонь быстро перекинулся на этаж ниже, где располагались детские спальни.К счастью, никто не пострадал, но дом сильно пострадал от дыма и пожара, в результате чего был предъявлен иск на сумму более 300 000 долларов.
  2. Скачок напряжения. Удар молнии может нести в 100 раз больше энергии, чем может выдержать электрическая проводка дома. Таким образом, скачок напряжения из-за прямого удара молнии может полностью вывести из строя электрическую систему дома, а также любую электронику и приборы, которые к ней подключены. В дом участницы PURE во время сильного шторма ударила молния.В то время как конструкция дома в основном не пострадала, удар молнии нанес значительный ущерб электрической системе и ценной электронике. Домашнее освещение, телефон и ирригационные системы, а также аудио-видеооборудование, кондиционер, паровой душ, система пруда, устройство для открывания ворот и тренажеры были разрушены, что привело к убыткам в размере более 182 000 долларов.
  3. Ударная волна. Взрывная ударная волна, создаваемая молнией, может нанести значительный ущерб конструкции дома.Он может разрушать шлакоблоки и камни, выбивать оштукатуренные стены, разбивать стекло и создавать траншеи в земле. Дымоходы обычно сильно повреждаются молнией, потому что они часто являются самой высокой точкой дома. Во время сильного шторма молния ударила в дымоход дома участника PURE, в результате чего кирпич взорвался. Разлетающиеся обломки нанесли ущерб внешнему виду дома, включая черепицу из сланцевой черепицы, блоки кондиционирования воздуха, размещенные на крыше, а также цементную стену и ступени, расположенные внизу. Водосточная система соседа также была повреждена обломками снаряда, в результате чего общий ущерб составил более 166 000 долларов.

Выбор решения для защиты от молнии, подходящего для вашего дома

Хорошая новость заключается в том, что вы можете значительно снизить риск разрушительного воздействия молнии с помощью системы молниезащиты. Есть два эффективных решения:

Устройство защиты от перенапряжения для всего дома

Распространенное заблуждение состоит в том, что адекватная защита от перенапряжений начинается и заканчивается простыми разветвителями. К сожалению, это бывает редко.Для защиты от перенапряжения требуется трехуровневая система, состоящая из устройств защиты от перенапряжения (SPD) типа 1, типа 2 и типа 3. Эта многоуровневая система предназначена для защиты вашей электрической системы, блокируя попадание высокого напряжения в ваш дом и бытовую технику.

На изображении ниже показано, где эти устройства установлены в доме, а также указаны инвестиции и ресурсы, необходимые для их интеграции.

Система подавления молний

Более продвинутый вариант защиты вашего дома — система подавления молний. Эта система, как показано выше, состоит из трех основных компонентов: молниеприемников, токопроводящих кабелей и заземляющих стержней. Системы подавления молнии обеспечивают безопасный путь для попадания молнии в землю, тем самым предотвращая прохождение электрического заряда через структуру вашего дома.

Эти системы должны быть установлены в соответствии с общепризнанными стандартами UL и включать в себя необходимое количество терминалов, соответствующее потребностям и размерам вашего дома. Чтобы найти сертифицированного UL подрядчика, посетите сайт www.ul.com/lightning или свяжитесь с адвокатом участников, который поможет найти кого-то в вашем регионе. По завершении установки будет выдан сертификат Master Label®, действительный в течение пяти лет, подтверждающий, что ваша система соответствует требуемым стандартам. Если в систему вносятся какие-либо изменения или по истечении пятилетнего срока годности, запланируйте проверку, чтобы убедиться, что ваша система молниезащиты соответствует соответствующим стандартам.

Следующий пример иллюстрирует важность правильно установленной системы подавления молний.

В дом участника PURE, который был оборудован системой подавления молний, ​​ударила молния, в результате чего возник пожар, в результате чего обрушились крыша и верхний этаж дома. К счастью, никто не пострадал, но большая часть вещей участника, в том числе несколько любимых антикварных вещей, которые были бесценны для участника, были уничтожены. В ходе проверки было установлено, что система молниезащиты была установлена ​​неадекватно и не обеспечивала достаточную защиту для размера дома.В результате ущерба был предъявлен иск на общую сумму почти 6 500 000 долларов.



Дополнительные шаги для защиты вашего дома и ценностей:
  • Убедитесь, что электрическая система вашего дома заземлена. Если вы живете в доме, построенном до 1950 года, возможно, ваш дом никогда не был заземлен. В результате ужесточения правил безопасности дома, построенные после 1950 года, обычно заземлялись. Даже если ваша система изначально была заземлена, ошибки в проводке могут со временем сделать ее неэффективной.Хотя у вас нет возможности определить, правильно ли заземлена ваша электрическая система, многие электрики проведут бесплатную проверку домашней электробезопасности, чтобы оценить, находится ли ваш дом в опасности. Адвокат участника PURE может помочь найти поставщика услуг в вашем регионе.
  • Отсоединяйте дорогостоящие предметы, чтобы предотвратить их повреждение. Несмотря на то, что устройства защиты от перенапряжения для всего дома и системы подавления молний обеспечивают надежную защиту, почти невозможно обеспечить 100% защиту от прямого удара молнии.Рассмотрите возможность отключения ценной электроники во время сильного шторма, чтобы избежать повреждений.
  • Убедитесь, что спутниковые антенны правильно установлены. Спутниковые тарелки, установленные на крыше дома, очень чувствительны к ударам молнии. Они должны быть установлены на несколько футов ниже максимально возможного места в доме, чтобы предотвратить прямой удар, и должны быть должным образом заземлены, чтобы обеспечить безопасный разряд электричества.
  • Резервное копирование важных файлов. Чтобы снизить риск, сделайте резервную копию и сохраните данные, сохраненные на вашем компьютере (фотографии, видео, рабочие файлы и т. д.).) на сторонний источник или на внешний жесткий диск для защиты вашей информации в случае потери.
  • Позаботьтесь о своем ландшафте. Рассмотрите возможность посадки высоких деревьев на безопасном расстоянии от дома, чтобы избежать повреждений в случае удара молнии в дерево, в результате чего оно упадет.



Чтобы узнать больше о том, какое решение лучше всего подходит для вашего дома, и получить помощь в поиске местного поставщика услуг в вашем районе, свяжитесь с адвокатом участника PURE® по адресу [email protected] или 888-813-7873.



Теги: Домовладельцы | Молния | Weather

Pue — глубина системы горизонтальных заземлителей. Монтаж внутреннего контура заземления

Чтобы контур заземления эффективно выполнял свои функции, необходимо использовать нормы, которые приведены в «Правилах устройства электроустановок». Они утверждены Минэнерго России, приказом от 08.07.2002. Сейчас действует седьмая редакция.Но перед реализацией конкретного проекта необходимо уточнить последние изменения. Поскольку далее в статье есть ссылки на этот документ, будут применяться следующие сокращения: «ПУЭ», или «Правила».

Схемы заземления типовые дома

Зачем выполнять требования

Может показаться, что строгое соблюдение Правил является излишним, оно необходимо только для прохождения официальных проверок, ввода объекта недвижимости в эксплуатацию. Конечно, это не так.

Стандарты основаны на научных знаниях и практическом опыте … ПУЭ содержит следующую информацию:

  • Формулы для расчета индивидуальных параметров защитной системы.
  • Таблицы коэффициентов, помогающие учитывать электрические характеристики различных проводников.
  • Порядок проведения испытаний и проверок.
  • Специализированные организационные мероприятия.

Практическое применение этих стандартов предотвратит поражение людей и животных электрическим током.Создание контура должно быть безупречным, в строгом соответствии с Правилами. Это снизит вероятность возникновения пожаров при авариях, поможет исключить развитие негативных процессов, способных нанести ущерб имуществу.

В данной статье рассмотрены вопросы охраны частного дома. Таким образом, будут изучены те разделы ПУЭ, которые относятся к работе с напряжением до 1000 В.

Компоненты системы

Ключевым параметром данной системы является сопротивление заземления. Сопротивление заземления должно быть настолько низким, чтобы именно по этому пути протекал ток в случае аварийной ситуации.Это обеспечит защиту в случае случайного контакта человека с живой поверхностью.

Для получения желаемого результата шасси и корпус бытовой техники дома подключаются к главной шине заземляющего устройства, создается внутренняя цепь. К нему также подключаются металлические элементы конструкции здания, водопроводные трубы. Состав такой системы уравнивания потенциалов подробно описан в ПУЭ (п. 1.7.82). Снаружи конструкции устанавливается другая часть защиты, внешний контур.Он также подключен к основной шине. Для обустройства частного дома можно использовать разные схемы. Но проще всего закопать в землю металлические прутья.

В следующем списке показаны отдельные компоненты системы и требования к ним:

  • Провода, соединяющие утюги, стиральные машины и другие конечные потребители. Они находятся внутри сетевого кабеля, поэтому требуется только надлежащая линия заземления, подключенная к розетке. В некоторых ситуациях при установке варочных панелей, духовых шкафов и другого встроенного в мебель оборудования требуется подключение корпусов отдельным проводом.
  • В качестве общей шины можно использовать не только специальный провод, но и «естественные» проводники, такие как металлические каркасы зданий. Исключения и точные правила будут рассмотрены ниже. Здесь следует отметить, что этот участок токопровода должен быть создан таким образом, чтобы исключить механические повреждения в процессе эксплуатации.
  • Внешний контур частного дома создается из металлических элементов без утепления. Это увеличивает вероятность разрушения коррозионным процессом.Цветные металлы используются для уменьшения этого негативного воздействия. Места сварных соединений стальных деталей покрывают битумными смесями и другими составами аналогичного назначения.
  • Фактическое сопротивление заземляющего устройства этого типа зависит от характеристик грунта. Глина и сланец хорошо удерживают влагу, а песок – нет. В каменистых грунтах сопротивление слишком высокое, поэтому нужно будет искать другое место для установки, либо погружать заземлитель еще глубже. В особо засушливые периоды для поддержания работоспособности устройства рекомендуется регулярный полив почвы.

Грунты с различной электропроводностью

Заземлители

Изолированные провода являются частью внутреннего контура. Их раковины окрашены (чередование зеленых и желтых продольных полос). Это решение снижает количество ошибочных действий при выполнении сборочных операций. Подробно требования изложены в разделе «Защитные проводники» Правил, начиная с раздела 1.7.121.

В частности, существует методика простого расчета допустимой площади поперечного сечения изолированной жилы (без поверхностного слоя).Если фазный провод меньше или не превышает 16 мм 2 , то выбирают равные диаметры. При увеличении размеров используются другие пропорции.

Для точных расчетов используется формула из п. 1.7.126 ПУЭ:

/ к , где:

  • S — сечение заземлителя в мм 2 ;
  • I — ток, проходящий через него при коротком замыкании;
  • t – время в секундах, в течение которого машина разорвет цепь питания;
  • k — специальный комплексный коэффициент.

Величина тока должна быть достаточной для работы машины за время, не превышающее пяти секунд. Чтобы система рассчитывалась с определенным запасом, выбирается ближайший больший продукт. Специальный коэффициент берется из таблиц 1.7.6., 1.7.7., 1.7.8. и 1.7.9. Из правил.

Если планируется использовать многожильный алюминиевый кабель, у которого одна из жил является защитной, то применяются следующие коэффициенты с учетом различных изоляционных оболочек.

Таблица коэффициентов с учетом типа теплоизоляционных оболочек

В качестве следующих элементов внутреннего контура частного дома допустимо использование конструктивных деталей. Подойдет металлическая арматура, которая находится внутри железобетонных изделий.

При использовании этого варианта обеспечивается непрерывность цепи, проводятся дополнительные мероприятия по защите от механических воздействий. Учитываются особенности конкретной конструкции, деформации конструкции, возникающие в процессе усадки.

Не допускается к применению:

  • Детали трубопроводных систем газоснабжения, канализации, отопления, газоснабжения.
  • Трубы водопроводные металлические, если они соединены с использованием прокладок из полимеров и других диэлектрических материалов.
  • Струны стальные, применяемые для крепления светильников, гофрированных оболочек, других недостаточно прочных проводников или изделий, находящихся под относительно большой для их параметров нагрузкой.

Если используется отдельная медная жила, не входящая в состав силового кабеля, или она не находится в общей изолирующей защитной оболочке с фазными жилами, допускается следующее минимальное сечение в мм 2 :

  • с дополнительной защитой от механических воздействий — 2.5;
  • при отсутствии таких устройств безопасности — 4.

Этот медный провод не защищен от случайных механических повреждений.

Алюминий менее долговечен, чем медь. Поэтому сечение жилы из такого металла (вариант — отдельная прокладка) должно быть равно или больше следующей нормы: 16 мм 2.

Каким должно быть сечение наружного контура жилы заземление дома можно посмотреть в таблице ниже.

Сечение проводов внешнего контура заземления

При проходке через наружную толстую стену дома легче просверлить тонкое отверстие.Его можно армировать изнутри трубой подходящих размеров. Медный провод не составит труда согнуть под углом для подключения к стальной шине внешнего контура.

Допустимое сопротивление заземляющего устройства определено в п. 1.7.101 ПУЭ. Сводные нормы приведены в таблице ниже.

Нормы допустимого сопротивления заземляющего устройства

При подключении заземлителя к нейтрали генератора или другого источника
2 4 8
380 220 127
660 380 220
На близком расстоянии от заземлителя до источника тока
Сопротивление заземляющего устройства, Ом 15 30 60
Напряжение (В) в сети однофазного тока 380 220 127
Напряжение (В) в сети трехфазного тока 660 380 220

Вышеуказанные нормы действительны для случаев, когда сопротивление грунта (удельное) не превышает порогового значения R = 100 Ом на метр.В противном случае допустимо увеличить сопротивление, умножив исходное значение на R * 0,01. Конечное сопротивление заземляющего электрода не должно превышать первоначальное значение более чем в 10 раз.

За городом для соединения домов часто используют воздушные линии электропередач. Поэтому уместно упомянуть нормы ПУЭ, актуальные для соответствующей ситуации. Если проводник одновременно выполняет функции защитного и нулевого (PEN-типа), то на концах таких линий, в местах присоединения потребителей, устанавливают устройство повторного заземления.Как правило, подобные действия обязана произвести энергокомпания, но собственник дома должен сделать соответствующую проверку. В качестве заземлителя используются металлические части опор, зарытых в землю.

Заземление воздушной линии электропередачи

При выборе составных элементов индивидуальной внешней цепи, которая будет установлена ​​в земле, используются следующие нормы ПУЭ.

Параметры компонентных элементов внешней основы земли в соответствии с правилами PUE


Профиль
Products в
поперечном сечении
раунд (для
вертикальных
элементов
Systems
)
для горизонтальных элементов

систем заземления
)
Прямоугольных Угловых Кол-
мишень
(труба-
ная)
Сталь черная
Диаметр, мм 16 10 32
100 100
Толщина стенки, мм 4 4 3,5
Оцинкованная сталь
Диаметр, мм 12 10 25
Площадь поперечного сечения, мм 2 75
Толщина стенки, мм 3 2
Медь
Диаметр, мм 12 20
Площадь поперечного сечения, мм 2 50
Толщина стенки, мм 2 2

При повышенном риске повреждения горизонтальных участков окислительными процессами применяют следующие решения:

  • Площадь поперечного сечения жил увеличена сверх нормы, указанной в ПУЭ.
  • Применяются изделия с гальваническим поверхностным слоем или из меди.

Траншеи с горизонтальными заземлителями засыпаются грунтом однородной структуры, без мусора. Повышению сопротивляемости способна чрезмерная дренированность почвы, поэтому в летние периоды, когда долго нет дождей, соответствующие участки специально поливают.

При прокладке контура заземления следует избегать близости трубопроводов, искусственно повышающих температуру грунта.

Каким должно быть сопротивление

Прочность металлических проводников, их электрическое сопротивление определить несложно. Если по ПУЭ должно быть определенное сопротивление, то соблюдение правил не составит особого труда. Так, например, для заземления опор ВЛ предельно допустимая норма 10 Ом, если эквивалентное сопротивление грунта не превышает 100 Ом*м (табл. 2.5.19.). Целостность сварных соединений обеспечивается дополнительной защитой антикоррозийным слоем.При опасности разрыва в процессе смещения грунта или деформации конструкции соответствующий участок выполняют из гибкого троса.

Но гораздо больше проблем возникает из-за земли. В этой неоднородной среде, подверженной самым разнообразным внешним воздействиям, невозможно длительное время одно и то же значение проводимости. Именно поэтому в ПУЭ отдельный раздел посвящен заземляющим устройствам, устанавливаемым в грунтах с высоким удельным сопротивлением (нормы по п.1.7.105. — 1.7.108.).

  • Металлические элементы (заземлители вертикального типа) применяются увеличенной длины. В частности, допустимо подключение к трубам, установленным в артезианских скважинах.
  • Заземлители переносят на большое расстояние от дома (не более 2000 м), где сопротивление грунта (Ом) меньше.
  • В скальных и других «трудных» породах делают траншеи, в которые насыпают глину или другой подходящий грунт. Туда, в свою очередь, устанавливаются элементы системы заземления горизонтального типа.

Заземлители горизонтальные в системе заземления

Если удельное сопротивление грунта превышает 500 Ом/м, а создание заземлителя связано с чрезмерными затратами, допускается превышение нормы заземляющих устройств не более чем 10 раз. Для расчета используется следующая формула. Точное значение должно быть: R * 0,002. Здесь значение R представляет собой удельное эквивалентное сопротивление грунта в Ом на м.

Внутренний и внешний контур

Обычно главная шина внутри здания устанавливается внутри вводного устройства.Его допустимо делать только из стали или меди. Использование алюминия в этом случае не допускается. Примите меры для предотвращения свободного доступа к нему посторонних лиц. Автобус размещается в шкафчике или в отдельном помещении.

К нему присоединяются:

  • металлические элементы конструкции здания;
  • проводник внешнего контура заземления;
  • жилы типов РЕ и ПЭН;
  • Металлические трубопроводы и токопроводящие части систем водоснабжения, кондиционирования и вентиляции.

Внешний контур дома создается с учетом приведенных выше правил ПУЭ на системы отдельных частей. Это обеспечит необходимое минимальное сопротивление системы заземления (Ом), достаточное для надежной защиты. Для повторного заземления рекомендуется использовать заземлители естественного типа.

Сопротивление (Ом) повторного заземлителя четко не определено положениями ПУЭ.

Ниже приведены некоторые важные характеристики стандартного заземлителя частного дома:

  • Основная часть, вертикальные элементы, устанавливаются на небольшом расстоянии от дома с учетом параметров грунта.
  • К ним укладывается траншея глубиной до 0,8 м и шириной не менее 0,4 м, в которой устанавливаются горизонтальные участки цепи. Точной нормы нет, но размеры траншеи должны быть достаточными для беспрепятственной установки элементов.
  • Вертикальные заземлители длиной до 3 м устанавливаются в углах равностороннего (по 3 м) треугольника. Эти размеры приведены в качестве примера. Точных стандартов длины нет. Есть стандарты только на максимально допустимое сопротивление защитной системы.
  • Чтобы их было легче забивать в землю, концы заострены.
  • Полосы крепятся к выступающим частям сварным соединением.
  • Траншеи засыпают однородным по структуре грунтом, не содержащим гравия.

Монтаж наружного контура заземления частного дома

Если в контуре заземления используются болтовые соединения, то принимаются меры по предотвращению их ослабления. Как правило, соответствующие узлы привариваются.

Видео. Заземление своими руками

Нормы методик испытаний изложены в главе 1.8 ПУЭ, а также в «Правилах технической эксплуатации электроустановок потребителей» (ПТЭЭП, пр. 3.1), действующих с 1.07.2003 г. на основании решения Минэнерго России (приказ от 13.01.2003г.). Проводится визуальный осмотр, проверяется целостность соединений. По специальной методике определяют сопротивление цепи системы заземления.Измеренное значение не должно быть выше нормы (Ом). Если это условие не выполняется, используйте более длинный заземлитель или другие технологии, описанные в этой статье.

При повреждении изоляции в оборудовании части, которые не должны проводить электрический ток, могут оказаться под напряжением. Привычно прикасаясь к ручкам, корпусу или корпусу, пользователь получает удар током и становится проводником на землю. Сила тока в 0,1 А смертельно опасна для человека.Поскольку сопротивление тела колеблется от сотен до тысяч Ом, низковольтные устройства становятся угрозой.

Эффективной мерой защиты от поражения электрическим током является заземление. Данное устройство представляет собой продуманное соединение одной из частей установки с землей , которое осуществляется с помощью элементов и заземляющих проводников. Они собираются группами и откладываются в землю. Основное правило защитных устройств заключается в том, что сопротивление заземления во много раз меньше этого показателя человеческого тела.

Для определения максимально возможного сопротивления защитного заземления необходимо суммировать напряжение оборудования и замыкающие токи заземления. Кроме того, следует определить наличие изолированной или заземленной нулевой жилы и другие важные технологические особенности, которые установлены в правилах ПУЭ.

Наружный контур заземления

Цепь заземляющего устройства состоит из внешних естественных или искусственных элементов, заглубленных в землю и собранных в общий контур.Устройство защиты включает в себя и проводники внутренних сетей на стенах, которые присоединяются к внешнему контуру.

Металлические элементы, заглубленные в землю, обеспечивают большую площадь контакта с землей и имеют низкое сопротивление. В качестве наружных элементов широко используются металлические трубчатые линии, расположенные в земле. Не подключайте к земле взрывоопасные и легковоспламеняющиеся трубопроводы.

Детали кожуха, металлический каркас в железобетонных конструкциях жилых домов, нулевые провода воздушной электропроводки напряжением 1000 В с повторным заземлением успешно применяются в качестве элементов наружной защиты… Все случайные металлические элементы должны быть подключены в двух местах к защитной цепи.

Все узлы соединяются сваркой, длина шва определяется в зависимости от сечения проводника. Если сварить детали невозможно, то применяют хомуты со стороны места входа магистрали в конструкцию. Сварные швы обрабатываются битумом для защиты от преждевременной коррозии.

Обязательно заземление:

Не защищает заземлением:

  • Конструкция опорных изоляторов электропроводки;
  • устройства, размещенные на заземленных платформах, поскольку они обеспечивают необработанное место для контакта с самолетом;
  • корпуса контрольно-измерительных приборов, находящиеся в наборных досках или шкафах.

При отсутствии подходящих естественных заземляющих элементов внешний контур защиты выполняют из искусственно подобранных в соответствии с ПУЭ … По типу бывают горизонтальными, заглубленными и вертикальными.

Элементы горизонтальные представляют собой стальные полосы толщиной более 4 мм и шириной не менее 10 мм, которые горизонтально укладывают в грунт и связывают вертикальными стержнями.

Горизонтальный и заглубленный варианты родственны по конструкции, они укладываются на дно приямка при установке опор силовых передач … Заземление производится по проекту монтажником в мастерских. Материал представляет собой стальную полосу или круглую арматуру.

Вертикальное заземление состоит из вбитых в землю труб или металлопроката и стальной арматуры.

Монтаж наружного контура заземления выполняется по специальным схемам и в соответствии с ПУЭ … Все подготовительные работы в виде пробивки отверстий, установки закладных деталей, рытья траншей, выполняются на первом этапе работ .

От чего зависит величина сопротивления заземления:

  • разновидности грунта на участке, его структура и состояние;
  • глубина закладки электродов;
  • свойства материалов и сечения электродов.

Свойства грунта определяются его способностью сопротивляться распространению электрического тока в земле. Для контура считается лучше, если этот показатель меньше.

Заземляющее рабочее и защитное устройство

Защитное устройство предохраняет человека от поражения электрическим током, а включенную в розетку технику от пробоя в случае пропадания напряжения на корпусе. Рабочее заземляющее устройство организует защиту и нормальное функционирование электроприборов. Постоянное действие рабочего заземления распространяется только на торговое электрооборудование, а бытовые приборы заземляются через нулевую розетку. Но некоторые бытовые агрегаты должны быть надежно защищены заземлением:

  1. Стиральная машина с большой собственной электрической мощностью, работая во влажных условиях, пробивает корпус и «защемляет» руку;
  2. на микроволновых печах сзади есть специальная клемма для дополнительного заземления, так как в ней установлен микроволновый источник.При недостаточном контакте в розетке прибор может излучать неучтенные волны опасного для здоровья уровня;
  3. варочные поверхности печь электрическая и индукционная, в которых внутренняя проводка работает в критических условиях и ток иногда прорывается на корпус;
  4. настольный компьютер стационарного типа дает большую утечку электричества. Плавающие потенциалы рамы замедляют работу и снижают производительность, а заземление закрепляется любым подходящим винтом на задней панели.

В некоторых случаях нельзя полагаться только на одно заземление, так как заземление не относится к линейным проводникам электричества. Его сопротивление определяется рабочим напряжением и площадью контакта с элементом цепи. Если разнести два контура на расстоянии 1,2–1,5 метра друг от друга , то площадь контакта эффективно увеличивается в сто раз. Увеличивать расстояние разноса больше заданного размера нельзя, это повлечет за собой разрыв потенциального поля, и площадь тут же уменьшится.

Не выводить заземляющие проводники наружу и подключать их к неподготовленным контактным площадкам. Любой металл имеет свой потенциал и коррозия и разрушение начинаются во влажных уличных условиях. Наличие смазки на контакте помогает только в сухих условиях … Если коррозия пойдет под оболочкой проводника, то в критической ситуации проводник моментально перегорит и цепь не защитит человека от травм.

Если электроустановки соединить в последовательном порядке и подключить к шине не один заземляющий проводник, а несколько, то авария на одном приборе потянет остальные.Они не смогут продуктивно работать, так как будут несовместимы в электромагнитном отношении.

Влажные глины, суглинки и торфяные почвы идеально подходят для контурирования. Установить защитную конструкцию в скальном грунте и скалах практически невозможно.

Работы по изготовлению и монтажу контура

При отсутствии заземления в доме и на участке устраивают на входе в жилище такое сооружение, которое является повторным заземлением. Чаще всего подключение электричества от городской ЛЭП к дому идет по воздуху, и по правилам ПУЭ требуется вторичное заземляющее устройство.

На первом этапе выбирается расположение, размер и форма контура. Устанавливается недалеко от входа, а форма контура бывает треугольной, прямоугольной или в виде линии, которая состоит из любого количества вертикальных штырей, собранных со стальной полосой.

На что обратить внимание:

Земляные подготовительные работы

Для разметки устанавливаются колышки с натянутой струной и разметка выполняется штыком лопаты. Землю перекапывают по разметке на глубину 30 см в траншее. Для нижнего слоя насыпать мягкий грунт слоем 25 см в виде чернозема без мусора и каменных примесей, который будет непосредственно контактировать с элементами заземления. Иногда используют привозной грунт с добавлением торфа или перегноя. При обратной засыпке после устройства контура грунт периодически послойно уплотняют.

Контурное устройство

По углам траншеи забивают вертикальные штыри, которые предварительно оставляют над уровнем земли на 30 см, что необходимо для удобства сварки.После этого привариваются горизонтальные полосы с запасом по длине на концах. Стальная полоса не должна быть растянута, она должна быть свободна.

Для особых требований к сварке требуется следующее. Все длины швов регламентированы в нормативных справочниках в зависимости от различного сочетания планок, кругляка и квадрата между собой. Обычно для однотипного профиля длину шва принимают равной 100 мм, а разнотипные элементы сваривают для создания наибольшей площади контакта и все стыки обваривают.

После окончания сварки все места сварки окрашиваются краской или промазываются битумом. Для вертикальных стержней контура и горизонтальных элементов не допускается покраска по всей поверхности.

Далее всю сварную конструкцию равномерно забивают в грунт (осаживают). Для облегчения входа в землю заливают водой … Ударные нагрузки на сварные соединения проверяются неоднократно на прочность конструкции. Предварительная заточка концов вертикальных швов болгаркой или шлифовальным кругом значительно облегчит забивание.

Для подключения схемы к вводу и к шкафу управления используется металлическая полоса, которая жестко закрепляется на указанных конструкциях.

Как измерить заземление

После изготовления цепи проверяют ее надежность, для чего измеряют сопротивление распространению электрического тока в земле и сопротивление свариваемой металлической цепи. Для этого в настоящее время существуют различные электронные устройства. Также используют старые советские надежные устройства.Бытовой тестер для этого не подходит, так как земля не является линейным проводником тока.

Сдам или одолжу эл современный прибор или старый советский ручной мегомметр индукционного действия. Невозможно проверить сопротивление шлейфа с помощью портативного устройства. , а при аккуратно и правильно сделанном сварном соединении нормально на десятки.

Сопротивление растеканию проверяют голыми зачищенными электродами, которые погружают в землю на глубину до одного метра на расстоянии полутора метров друг от друга.При этом соблюдается полярность мегомметра, схема защиты должна выдерживать удар молнии. Но разрушительная сила такого природного катастрофического явления приравнивается к взрыву и заземление от него может не спасти.

Поэтому для измерения сопротивления потоку поверните ручку мегомметра и определите показания на шкале. В этом случае очень опасно пользоваться сетевым напряжением, миллиамперметром и резистором.

Хозяин дома, самостоятельно выполнивший устройство заземления, не может в полной мере оценить его качество простым визуальным осмотром, и иногда требуется пригласить специалиста, обладающего профессиональными приемами и знаниями.Это может быть работник электротехнической службы любого крупного предприятия.

Все правила устанавливают требования к омическому сопротивлению в зависимости от множества факторов. Они учитывают условий эксплуатации, климат, рабочие напряжения электроприборов, особенности электропитания и схему подключения. И в зависимости от этого формируется предельно допустимый предел сопротивления грунта току, который изменяется в очень широких пределах.

На основании экспериментальных измерений в соответствии с нормативными схемами допустимый показатель для частного дома составляет 4 Ом.Это вполне реальная фигурка, которая поможет уберечь человека от поражения электрическим током. Снижение показателя будет более благоприятным для повышения эффективности защиты электроприборов в доме.

Отсутствие заземления электрооборудования или его неправильное выполнение может привести к производственному травматизму, выходу из строя устройств автоматики или их неправильной работе, ошибкам в показаниях измерительной аппаратуры. Это происходит в результате пробоя изоляции между токоведущими частями и корпусом оборудования.В результате на корпусе появляется напряжение и протекает электрический ток, что может травмировать человека и привести к неисправностям. электрические устройства. Во избежание этого часть установки, не находящаяся в нормальном состоянии под напряжением, подключается к заземляющему устройству. Этот процесс называется заземлением.

Заземляющее устройство — Система, состоящая из контура заземления и проводников, обеспечивающих безопасное прохождение тока через землю. На основании Правил устройства электроустановок естественные заземлители могут быть:

  1. Каркасы зданий (железобетонные или металлические), соединенные с землей.
  2. Оплетка металлическая защитная для кабелей, проложенных в земле (кроме алюминиевых)
  3. Трубы колодцев, водопроводы, проложенные в земле (кроме трубопроводов с ЛВЖ, газами, смесями)
  4. Опоры высоковольтных линий электропередач
  5. Неэлектрифицированные железные дороги (при условии сварки рельсов)

Для искусственных заземлителей по правилам применяют прутки стальные неокрашенные (диаметром более 10 мм), уголок (при толщине полки более 4 мм), листы (толщиной более 4 мм и сечением более 48 мм2).Для создания системы с искусственным заземлением вкапывают или вбивают в землю возле конструкции металлические стержни, уголки или листы указанной выше толщины и сечения, но длиной не менее 2,5 м. Затем их соединяют сваркой с помощью брус или листовая сталь . Эта конструкция должна располагаться на расстоянии более 0,5 м от поверхности земли. Согласно требованиям контур заземления здания должен иметь не менее двух соединений с заземляющим электродом.
В зависимости от назначения заземление оборудования делится на два вида: защитное и рабочее.Защитное заземление служит для безопасности персонала и предотвращает возможность поражения человека электрическим током вследствие случайного прикосновения к корпусу электроустановки. Защитному заземлению подлежат корпуса электроустановок и электрических машин, не закрепленные на «железно заземленных» опорах, электрошкафы, металлические коробки распределительных щитов, металлорукава и трубы с силовыми кабелями, металлические оплётки силовых кабелей.
Заземление рабочее применяется в том случае, когда для производственных нужд при повреждении изоляции и пробое на корпус требуется продолжение работы оборудования в аварийном режиме.Так, например, заземляются нейтрали трансформаторов и генераторов. Также к рабочему заземлению относится подключение к общей сети заземления молниеотводов, защищающих электроустановки от прямых ударов молнии.

Согласно Правилам устройства электроустановок электрические сети с номинальным напряжением свыше 42 В переменного тока и свыше 110 В постоянного тока должны быть заземлены.

Классификация систем заземления

Различают следующие системы заземления:

  • Система TN (которая, в свою очередь, делится на подвиды TN-C, TN-S, TN-C-S)
  • Система ТТ
  • ИТ-система

Буквы в названиях систем взяты из латинского алфавита и расшифровываются следующим образом:
Т — (от terre) земля
N — (от neuter) нейтральный
C — (от комбайн) комбайн
S — ( от отдельного) к раздельному
И — (от изол) изолированного
По буквам в названиях систем заземления можно узнать, как устроен и заземлен источник питания, а также принцип заземления потребителей.

Система TN

Это самая известная и востребованная система заземления. Основное его отличие – наличие «глухозаземленной» нейтрали источника питания. Те. нулевой провод питающей подстанции напрямую соединен с землей.
TN-C — подвид системы заземления, который характеризуется комбинированным заземляющим и нулевым нулевым проводником. Те. они идут одним проводом от питающего трансформатора к потребителю. Отсутствие в этой системе отдельного проводника PE (защитной нейтрали) является явным недостатком.Система TN-C широко использовалась в советских постройках и не подходит для современных новостроек, т.к. в ванной нет уравнивания потенциалов.
TN-S представляет собой систему, в которой защитный провод системы уравнивания потенциалов и рабочий нулевой провод прокладываются отдельными проводами от источника питания к электроустановке. Эта система только находит широкое применение при подключении зданий к электроснабжению. Является самым безопасным. К недостаткам можно отнести его высокую стоимость, т.к.требуется установка дополнительного проводника.
TN-C-S — это система, в которой нулевой защитный проводник и нулевой рабочий идут комбинированным проводом, а на вводе в распределительный щит разделены. Для этой системы требуется дополнительное заземление в соответствии с требованиями Правил электроустановки.

Система ТТ

Это система, в которой питающая подстанция и электроустановка потребителя имеют разные, независимые заземлители. Область применения системы ТТ — мобильные объекты с электроустановками потребителей.К ним относятся передвижные контейнеры, ларьки, вагоны и т. д. В большинстве случаев для потребителя в системе ТТ применяется модульно-штыревое заземление.

ИТ-система

Система, в которой источник питания отделен от земли через воздушное пространство или подключен через большое сопротивление, т.е. изолирован. Нейтраль в этой системе соединена с землей через большое сопротивление. ИТ-система используется в лабораториях и медицинских учреждениях, в которых работает высокоточное и чувствительное оборудование.

Требования к заземлению двигателя

Согласно требованиям и нормам, установленный электродвигатель перед пуском должен быть заземлен. Исключением являются те случаи, когда корпус двигателя установлен на металлической опоре, соединенной с землей через металлоконструкцию здания или через заземлитель. В остальных случаях корпус двигателя необходимо соединить проводом с контуром заземления корпуса из металлической полосы сваркой.


Это рабочая площадка.В противном случае при нарушении изоляции между обмоткой двигателя или проводником и корпусом двигателя защитное устройство не сработает и не отключит питание. И двигатель будет продолжать работать.
Каждая электрическая машина должна иметь индивидуальное подключение к заземляющему проводнику. Последовательное подключение электродвигателей к контуру заземления запрещается, так как при обрыве одного из соединений с заземлителем вся цепь будет изолирована от земли.Для установки защитного заземления необходима дополнительная заземляющая жила в силовом кабеле, один конец которого подключается к клеммной коробке электродвигателя, а другой — к корпусу электрошкафа управления двигателем. Электрический шкаф должен быть предварительно заземлен. В случае пробоя между токоподводом и этим заземлителем образуется ток короткого замыкания, который размыкает защитное или коммутационное устройство (тепловое или токовое реле, автоматический выключатель).
Сечение заземлителя, отвечающее требованиям Правил устройства электроустановок, приведено в таблице 1:

Таблица 1

Сечение фазных проводов, мм 2 Наименьшее сечение защитных проводников, мм 2
S≤16 С
16 16
S> 35 С/2

Сечение фазных проводов рассчитывается по токовой нагрузке потребителя.

Требования к заземлению сварочных аппаратов

Как и для любого технологического оборудования, потребляющего электрический ток, для сварочных аппаратов существуют правила подключения заземления. Кроме необходимости заземления корпуса сварочной электроустановки контуром заземления здания, заземляют один вывод вторичной обмотки аппарата, а ко второму соответственно подключают электрододержатель. При этом вывод вторичной обмотки, требующий заземления, должен быть обозначен графически и иметь стационарное выдвижное крепление для удобства присоединения к заземлителю.Переходное сопротивление контура заземления не должно превышать 10 Ом. При необходимости увеличения электропроводности контура заземления увеличивают площадь контакта соединения.


Запрещено также последовательное соединение сварочных аппаратов с боковым электродом. Каждое устройство должно иметь отдельное подключение к заземленной сети здания.
Заземление электроустановок потребителей не формальность, а необходимая техническая мера безопасности, которая позволит не только стабилизировать работу оборудования, но и сохранить жизнь обслуживающему и контактирующему с ним персоналу.

Здравствуйте уважаемые посетители сайта.

Сегодня мы узнаем, какое сопротивление заземляющего устройства соответствует требованиям нормативных документов.

Итак, в прошлой статье мы рассмотрели, как правильно выполнить установку. Но для каждого контура заземления есть требование по сопротивлению.

Сопротивление заземляющего устройства , его также называют сопротивлением растекания электрического тока — это величина, прямо пропорциональная напряжению на заземляющем устройстве, и обратно пропорциональная току растекания на «землю» .

Единица измерения Ом.

И чем ниже значение, тем лучше. В идеале сопротивление заземляющего устройства должно быть равно нулю. Но на самом деле добиться такой стойкости просто невозможно.

И как всегда по нормам сопротивления заземления обратимся к нормативному документу, к главе 1.7.

ПУЭ. Раздел 1. Глава 1.7.

Для каждой электроустановки и ее уровня напряжения четко определен ПУЭ.

В данной статье мы рассмотрим нормы сопротивления только тех электроустановок, которые нас интересуют, т.е. бытового напряжения 380 (В) и 220 (В).

Вышеуказанные нормы сопротивления заземляющих устройств относятся к грунтам, идеально подходящим для устройства контура заземления (глина, суглинок, торф).

П.С. А на десерт интересное видео…

61 комментарий к записи «Сопротивление заземляющего устройства»

    Отличный сайт!

    Очень люблю копаться в проводах и розетках, но особо в этом не разбираюсь, только основные азы.Теперь буду чаще заходить на ваш сайт, очень полезный.

    Спасибо. Отличная статья.

    Буду рад видеть Вас у себя.

    Этим занимается мой муж, по профессии он инженер-электрик. Вот кому ваша статья пригодится, спасибо!

    Все просто и понятно даже мне!

    Вы писали в предыдущей статье «Как измерить контур заземления (заземляющее устройство) самостоятельно, я напишу в следующей статье». Очень полезная информация.Я хотел бы видеть эту информацию.

    Сегодня я планирую написать эту статью…

    Замеры производятся специалистами. С лицензией. Без оборудования, соответствующих знаний сделать это самостоятельно не реально.

    Приведенный выше пункт ПУЭ 1.7.101. касается источника электроэнергии, потребителю, на мой взгляд, необходимо использовать следующий пункт:

    1.7.103. Суммарное сопротивление растеканию заземлителей (в том числе естественных) всех повторных заземлений PEN-проводника каждой ВЛ в ​​любое время года должно быть не более 5, 10 и 20 Ом соответственно при линейных напряжениях 660 В. , 380 и 220 В трехфазного источника тока или 380, 220 и 127 В однофазного источника тока.При этом сопротивление растеканию заземлителя каждого из повторных заземлителей должно быть не более 15, 30 и 60 Ом соответственно при тех же напряжениях.
    При удельном сопротивлении земли ρ > 100 Ом⋅м допускается увеличение указанных норм в 0,01ρ раза, но не
    более чем в десять раз.

    Таким образом, при системе заземления TN-C-S заземление в частном доме будет повторяться и сопротивление растеканию заземлителя должно быть не более 30 Ом

    Кроме того, для системы заземления ТТ следует использовать пункт 1.7.59. ПУЭ:

    1.7.59. Электроснабжение электроустановок напряжением до 1 кВ от источника с глухозаземленной нейтралью и с заземлением открытых токопроводящих частей с помощью заземлителя, не соединенного с нейтралью (система ТТ), допускается только в случаях, когда условия электробезопасности в система TN не может быть обеспечена. Для защиты от непрямого прикосновения в таких электроустановках должно выполняться автоматическое отключение питания с обязательным применением УЗО.При этом должно выполняться следующее условие:
    Ra * Ia ≤ 50 В,
    где Iа — рабочий ток защитного устройства;
    Ra — суммарное сопротивление заземлителя и заземлителя, при использовании УЗО для защиты
    нескольких электроприемников — заземлитель наиболее удаленного электроприемника.

    Мы уже говорили о сопротивлении зарядного устройства.

    А по поводу пункта 1.7.103 не совсем согласен.То же самое говорится и о повторном заземлении воздушных линий (ВЛ).

    А нас интересуют частные дома. В ПТЭЭП (таблица 36) указано, что для электроустановок до 1000 (В) с глухозаземленной нейтралью напряжением 380/220 (В) максимально допустимое сопротивление зарядного устройства должно быть не более 30 (Ом).

    Верно, как вы сказали.

    Но ниже под ** указано рекомендуемое значение, в котором сказано, что «Сопротивление заземляющего устройства с учетом многократного заземления нулевого провода должно быть не более 2, 4 и 8 Ом соответственно при линейных напряжений 660, 380 и 220 В трехфазного источника тока или 380, 220 и 127 В однофазного источника тока».

    У вас есть статья об измерении заземления. Однако он не указан в разделе «Заземление».

    Он находится в разделе электрических измерений.

    Почему вы берете именно сопротивление 2, 4 или 8 Ом. Ведь это сопротивления заземляющих устройств, подключенных к нейтрали генератора или трансформатора (пригодны для измерения сопротивления заземляющего устройства на трансформаторной подстанции). При измерении сопротивления заземляющего устройства, расположенного вокруг здания (жилого), правильнее брать сопротивления 15, 30 или 60 Ом.Поправьте меня если я ошибаюсь.

    Борис, ты прав. В этой статье я скоро сделаю дополнение-пояснение по значениям сопротивлений всех видов заземляющих устройств.

    Согласен с Борисом, ждем разъяснений…

    Добрый вечер, управляю станциями катодной защиты. У меня вопрос, какое сопротивление (защитное) должно быть в ЗУ корпусов этих установок. Я не понимаю ни 10, ни 4 Ом.

    Павел, лично с ВХК не сталкивался, поэтому мои консультации по этому вопросу могут быть не совсем полными.Открыть РД-91.020.00-КТН-149-06, в таблице 8.2. указаны нормы анодного заземления в зависимости от удельного сопротивления грунта и длины защищаемого участка трубопровода в метрах.

    добрый вечер, наверное неправильно задал вопрос. Итак, VHC — это обычная электронная почта. установка до 1000В. Как правило, к нему подходит фаза и ноль, затем рядом с ним монтируется повторное (защитное) заземление, подключаемое к корпусу СКЗ и к нулю. Меня интересует именно защитное заземление данной установки, а не анодное (не более 10 Ом).В буклете 1981 года я нашел, что сопротивление должно быть не более 4 Ом. Хотя в действующем (отраслевом) стандарте указано 30 Ом. Что-то запутано. В актах приемки на СКЗ видел 8-9 Ом, при этом было указано, что вписывается в норму. Надеюсь получилось объяснить то, что мне нужно узнать.
    Спасибо.

    ПУЭ 1.7.61. Повторное заземление зарядного устройства электроустановок, получающих питание от ВЛ, должно выполняться в соответствии с ПУЭ 1.7.102-1.7.103, т.е. для напряжения 380/220 В сопротивление должно быть не более 30 Ом. Также откройте PTEEP adj. 3.1, табл. 36, все те же 30 Ом.

    Добрый день, ув. Дмитрий! А как вы думаете, если опоры на вечной мерзлоте и соответственно все заземление есть, то зимой все это дело не работает?

    Добрый вечер! Подскажите пожалуйста на одном объекте заземление сделано по ТУ не более 30 Ом. Замеры показали 11 Ом, все нормально.Пришло оборудование, в паспорте которого указаны параметры электроснабжения и есть такой пункт «СУММАРНОЕ ПЕРЕХОДНОЕ СОПРОТИВЛЕНИЕ ЦЕПИ ЗАЗЕМЛЕНИЯ НЕ ПРЕВЫШАЕТ 0,5 Ом». Значит ли это, что нужно продолжать бить колы и добиться 0,5 Ом, или же имеется в виду сопротивление соединений с заземляющей шиной. Заранее большое спасибо!

    Павел, что за оборудование и на какой класс напряжения? Скорее всего, в паспорте речь идет о переходном сопротивлении между заземляющими проводниками контура заземления и шиной РЕ (ГЗШ).

    Оборудование для фотоомоложения кожи. Напряжение 230 В, +- 10%. Спасибо.

    Павел, в Вашем случае имеется в виду проверка наличия замыкания между заземляемыми установками (корпусом оборудования) и элементами заземляемой установки (шина РЕ). Согласно ПТЭЭП п.28.5 переходное сопротивление контактов должно быть не выше 0,05 (Ом).

    Здравствуйте, я начинающий электрик, и ваши полезные статьи меня не раз выручали))
    И кстати даже в нашем местном отделении Ростехнадзора показывали презентации с вашими фото с вставленными в них комментариями, я сразу узнал их по подписям под фото названия вашего сайта.
    Спасибо, сейчас снова готовлюсь к ЕГЭ по вашим статьям и сдаю зачет)

    Спасибо, Павел. Очень неожиданно и приятно слышать, что материалы сайта используются Ростехнадзором в своих презентациях. На месте останавливаться не буду, буду развиваться дальше.

    Всем привет! Есть простой народный способ проверки качества заземления без каких-либо точных приборов. Возьмите обычную лампочку на 60-100 ватт с электрическим патроном и соединительными проводами.Длина проводов определяется практически так, чтобы вам хватило для подключения к «фазе» в доме и к своей земле. Подсоедините один провод от лампочки к «фазе», а другой к вашей массе. При хорошем заземлении ваша лампочка будет светиться полным накалом. Он будет иметь полное напряжение 220 вольт. Если лампочка плохо светится при полном нагреве, то у вас плохое заземление. Это нужно переделать. Все очень просто. Просто соблюдайте правила электробезопасности, не прикасайтесь голыми руками к оголенным проводам.Опасное напряжение 220 вольт. Всего вам доброго и успехов.
    P. S. Как определить где фаза в розетке вашего дома — достаточно вставлять провода по очереди в одно отверстие в розетке, а потом в другое. В какое отверстие светит лампочка, там и фаза. Еще раз, всего наилучшего вам.

    Здравствуйте Дмитрий! Подскажите пожалуйста, какое должно быть минимальное сечение заземляющих проводников на ПС 10/04 кВ для заземления нейтрали трансформатора и РУ до и выше 1 кВ.Заранее большое спасибо!

    ждем изменений и дополнений

    Подскажите пожалуйста какие сейчас нормы по ткп 181?
    п.2 табл. 29.1 — я так понимаю только для ТП?
    Где взять норматив ТП молниезащиты?
    Повторное заземление в системе TN? (общежития, здания)
    Повторное заземление в системе TN в сочетании с молниезащитой?

    Вот где правила. А оказывается я уже отписался тут год назад.
    Ну тогда.Нормы таковы: при системе TN и получении питания от ВЛ сопротивление зарядного устройства ЕС должно быть не более 30 Ом на 380/220 В.
    Т.е. не подключается к ВЛ, меряем ЗУ, оно должно быть не более 30 Ом. Дальше. Электросети подключают ответвление к ВЛ, делаем повторный замер — и здесь сопротивление ЗУ с учетом многократного заземления PEN-проводника не должно превышать 4 Ом.Если превышает — претензии к электросетям.
    Нужно мерить 2 раза, что при пуско-наладке, что в эксплуатации.

    Большое спасибо, меня смущает пункт 4.3.2.13 ткп 181, сопротивление. повторное заземление не нормируется? пожалуйста, скажите мне, где это применимо. и откуда взять норму молниезащиты зданий (общежитий).

    Там написано, что при вводе кабеля в здание повторное сопротивление заземления не нормируется (за исключением некоторых случаев медицинского оборудования и т.п.). Сопротивление молниезащиты ищите в ткп 336.

    Сергей, согласно п.1.7.61 ПУЭ РЕКОМЕНДУЕТСЯ повторно заземлять PEN-проводник, его сопротивление не нормируется. Это справедливо для кабельных линий, так как в следующем абзаце этого же пункта сказано об ОБЯЗАТЕЛЬНОМ повторном заземлении электроустановок, получающих питание от воздушных линий.
    Это легко объяснимо: частые обрывы PEN-проводников на ВЛ (грузовик отрубился, например) и при отсутствии зарядного устройства на нетоконесущих частях силовой установки появится напряжение.Кабельная линия если и делают, то полностью. Хотя КЛ не застрахован от отсутствия контактов PEN-проводника.

    Повторное заземление при вводе кабеля в здание не нормируется п. 4.3.2.13 ТКП 339.
    Повторное заземление совмещенное с молниезащитой не более 10 Ом р. 7.2.3 ТКП 336. Если это ТП, то см. п.п. 4.3.8.2 ТКП 339, а сопротивление цепи молниезащиты необходимо указать в проекте на это ТП, если нет ТКП 336 то.
    ПУЭ 6-е издание в РБ в некоторых частях аннулировано в т.ч.п. 1.7 вместо него был введен TCP 339.

    Борис, мы находимся в РФ, требования ТКП на нас не распространяются

    Здравствуйте!
    Уточните, какое значение сопротивления должно быть у повторного заземления и молниезащиты?
    Было бы неплохо, если бы Вы написали статью о повторном заземлении.

    Здравствуйте.
    тоже интересен вопрос: какое должно быть сопротивление зарядного устройства при условии, что к нему подключена молниезащита.

    Пока только выяснил, что молниезащита либо 100 Ом, либо при подключении к заземлению дома сопротивление должно быть такое же, как и у дома.

    Здравствуйте.
    Вопрос такой: мне кинули ответ на мой пост где установлена ​​приборная панель со счетчиком. Интересно, патрубок или провод правильный, СИП кинули только до стойки, а вдоль стойки мой алюминиевый монолит Д~4мм кабель уже в щите, соединяющий СИП с моим кабелем вверху стойки с орехи. По ТУ предписывается заземление. А как производилось это заземление: Деревянный столб вкапывается в землю вместе с швеллером 120, как бы для надежности, ну и естественно для заземления, на глубину 1.5 метров. Я установил пост сам, как мне сказали. Нарезал в канале резьбу 6мм и все. Пришли молодцы из электросетей, соединили кабель в щитке, прикрутили провод РЕН к самому щитку и отдельным толстым гибким проводом оттуда же в канал с винтом, под которым нарезал резьбу 6мм. Это все. Ничего не делали и не измеряли, как вы там пишете про какие-то Омы.
    Теперь у меня вопрос ❓
    Все ли сделали правильно, И, вообще, как проверить заземление в Омах и можно ли это сделать сейчас, когда все подключено и работает.

    Егорыч, схема корявая, но содержит возможности перевода из системы TN-C в систему TN-C-S.
    1. необходимо заменить участок сети от питающего СИП до вводного выключателя в шкафу на ШЛ 16мм2 или медь 10мм2.
    2. В шкафу установить шину РЕ (медь), подключенную к корпусу
    3. Установить шину N на изоляторах и сделать перемычку между РЕ и N
    4 к шине РЕ подключить PEN-проводник от питающей линии , а так же провод от швеллера.
    Сопротивление заземляющего устройства можно измерить специальным прибором. В соответствии с п. 1.7.103 а д.б. при 220 В = 30 Ом

    Не понимаю, зачем нулевую шину ставить на изоляторах, если N и PE — это начало разделения PEN. — к тому же благо, что ребята усиливают для надежности, соединяя N и PE по краям шины двумя перемычками. А то, смотри, если там всего одна перемычка, а вдруг она открутилась… НОЛЬ пропал и пришел кирдык на фазные потребители.И не дай бог, за Зеро взялся нерадивый электрик, а у него плохой контакт с ПЭ — тогда вообще похоронный марш. Да, эти шины нужно скрепить сваркой. Разделять их понятно, что нужно в общей заземленной «Мекке» и для чего??? — да, потому что по рабочему нулю течет ток и он всегда имеет потенциал относительно земли. Поэтому обнулить рабочим нулем нельзя. Для этого есть РЕ-проводник, взятый из «мекки» общей надежной точки заземления.Теперь ясно, что PE служит хорошей защитой во всех отношениях. 1. Это надежная работа автоматических выключателей по токовой защите при пробое на корпус (я не говорю о КЗ ​​на ноль). 2. Хорошая чувствительность УЗО к параллельному току утечки. И 3. как бы его и не было, вы всегда находитесь в зоне уравновешенного потенциала, и нет ступенчатого напряжения, и током вас не ударит даже если нет УЗО, а есть развитая UP и система США.

    *************
    Что с моим забралом. Купил в специализированном магазине, он предназначен для наружной установки и даже имел на него сертификат. Коробка вся железная, в ней есть хороший приваренный болт для PEN проводника и, и приварен хороший стальной стержень с кучей разъемов для разделения на PE и N линии на ваше усмотрение. Все нули, которые после счетчика, находятся на изоляторах на DIN-рейке, поддерживаемых УЗО.
    Да чуть не забыл, у меня напряжение трехфазное 380В 4х провод, И все рабочие нули на УЗО я вывожу с одной шины где РЕ.
    А так как вся коробка металлическая и хорошо проверенная, то вся она считается повторно заземленной.
    *************
    Вот еще один нюанс, не могу просветить. Провод ПЭН входит в ВРУ и садится на шину РЕ, а шина РЕ (ГЗШ) крепится непосредственно к корпусу ВРУ-0,4 (кВ).
    А тут говорят: — что провод PEN и шину PE надо заново заземлить. Они, что вы живете отдельно? Или если говорить о шине РЕ, то она у вас тоже на изоляторах от корпуса ВРУ, либо ВРУ живет сама по себе и не приварена к ЗУ
    В любом случае зарядное устройство не является PEN проводником.
    Что у тебя, по твоему ПУЭ, который с МЭК корявый, все читается: — где пусто, а где густо.

    виктор: этот ввод и коробка на столбе, это все временно, потому что это все на новом участке под строительство коттеджа. Моя опора стоит на участке и после постройки дома по проекту будет сделан ввод от столба :)) в дом. Вот тогда и сделаю, как вы посоветовали медный таз 10мм2 🙂 а пока и так буду топтать.2/4 — это 16мм2
    Очень удобно и дёшево, я завёл в вводном автомате ВА47-63А
    Вопрос, как правильно, с соблюдением ПТБ, проверять сопротивление УЗ при наличии линии уже подключено? или я что-то не то говорю или лукавлю 🙂

    Егорыч, начни ноль с опоры на свою стальную шину в щитке (либо медную, либо стальную), она же будет считаться шиной РЕ (ГЗШ). Далее подключите его к каналу, сопротивление которого должно быть не более 30 (Ом) — см. ПУЭ, стр.1.7.103. Это измерение должно быть выполнено без подключения к шине PE. Таким образом, вы выполнили повторное заземление, как того требует ПУЭ. Если измерять общее сопротивление, т.е. с учетом многократного заземления ВЛ + своего канала, то оно должно быть не более 10 (Ом), а лучше не более 4 (Ом). Для замеров пригласите электролабораторию.
    Таким образом, металлический корпус щитка заземляется, ПЭН повторно заземляется, что и требует ПУЭ.Еще про деление PEN-проводника — есть несколько вариантов схемы. Кроме того, если в будущем в строящемся доме вы решите организовать систему заземления ТТ, то, в принципе, шину N теперь не нужно ставить, а взять ноль прямо с той же шины РЕ.

    Админ: — Предоставьте такую ​​ситуацию.
    Мой подвал заглублен в землю на 1,6 метра. да + еще ленточный фундамент на глубину 0,3м. Ширина ленточного фундамента под стеновые блоки 0,6 м, по периметру 12*13 метров + поперечные стены.Весь ленточный фундамент армирован объемным каркасом с продольной наготой 0,2 м и поперечной 0,6 м арматурой Д=16мм, полностью сваренной во всех стыках и между собой — вот он, ругался:))
    Итак, вопрос: Щит будет стоять в цокольном этаже… Можно ли приварить вкопав ленточный фундамент к его каркасу, и будет хорошее заземление.

    Вряд ли будет нормальное заземление — бетон плохо проводит. Забить пару труб, уголков, обварить покрышкой, надежнее будет.

    Егорыч, пересчитай сечение провода Д=4мм по твоей формуле, если не торопишься, то получится где-то 12мм2, но для самоделки сойдет.
    Вопросы:
    Как и чем будете проводить электропроводку?
    Как вы будете подключать канал к шине РЕ шилда?
    У вас у всех на сайтах такие опоры с каналами?
    Для наглядности нужно пригласить специалиста для измерения сопротивления
    заземления канала и фундамента, без этого никак нельзя, если хотите чтобы все было в норме.

    Егорыч писал — … речь идет о Д ~ 4мм в диаметре… И получается 16 мм.кв при теоретических 4,5 мм, что редко бывает на практике. Не шлепай его сильно — глаз — не у каждого есть алмаз…

    victor: Проволоку штангенциркулем не мерил, как-то не додумался 🙂 На глаз сказал.
    Проведу электропроводку: розетки медные 2,5мм2, свет 1,5мм, питание на кухню 6мм2 и сколько фаз не знаю — т.к. не разбираюсь в бытовой технике но знаю одно —
    1 .сварочный индукционный электрощит, возможно ящик
    2. проточный водонагреватель 8кВт, приводы не люблю, давно пользуюсь лотком и не знаю сколько нужно горячей воды и не ждите пока не прогреется, а для семьи из 5 человек кубы воды в баках над головой мне не нужны.

    > У вас у всех есть такие саппорты с каналами на сайтах? — Нет. Кто что ставит. Кому расстояние непосредственно до дома позволяет, большая часть стальной трубы, у меня был 9 метровый новый деревянный столб заводской пропитки в автоклаве.Еще просмолил, думаю долго простоит. Мне не нужна молниезащита на стальном столбе.
    На данный момент, после прочтения этого сайта, он мне очень понравился, без всяких понтов и дипломов :)) ученая степень, все как положено для простого народа.
    > Как вы будете подключать канал к шине PE шилда? — Я в недоумении, я еще не знаю, я даже не знаю, как его завязать. Тянуть PEN проводник туда-сюда что ли)) от столба к каналу обратно к столбу — потом в дом — короче не знаю.
    Может ты победитель: или кто знающий подскажет — было бы не плохо, заранее буду благодарен.

    Воздушный СИП с витым 4-жильным кабелем (так я думаю) проходит по железобетонным столбам в 15 метрах от фасада. Начало линии в 100 метрах от ТП
    На счет заземляющих устройств, по крайней мере, насколько я знаю, никто не делал (может кто-то потихоньку сам 🙂
    Думаю все таки сделать как есть написано на этом сайте.треугольника нет, а линия 5 метров да.
    Одного не понимаю, почему заземлители бьют треугольником или линией 4-5 выводов I, что подразумевает сопротивление зарядного устройства 30 Ом. — какой сайт — откуда и куда. Я так понимаю резистор, берешь и меряешь его сопротивление между полюсами/выводами (двухполюсный элемент)

    Егорыч, извините за что-то, я протащил какую-то электропроводку, хотя имел в виду линию подачи от столба до дома.Для начала нужно определить, где разветвлять PEN-проводник.
    Если опора установлена ​​на швеллере недалеко от дома, я так понимаю, 15м, и от швеллера до щитка проложен брусок, там же установлен электросчетчик, поэтому я склоняюсь к разделению PEN-проводника в этом лоскуте. Для этого я бы заменил кабельный временный дом от СИП-4 до вводной коробки сечением 16 в АЛ или 10 в медь. В него я установил шину PE, подключил к ней PEN и заземляющий проводник от повторного заземляющего проводника, и установил N-шину.стальная труба с другим кабелем. Я бы сделал систему заземлителей в линию из 5 трехметровых электродов с расстоянием между ними 3 метра. При выполнении электроснабжения ВббШв его броня должна быть подключена к шине РЕ, что значительно снизит сопротивление заземляющего устройства. Также для уменьшения R заземлителя я бы соединил его с металлической арматурой бетонного фундамента. Я бы так и сделал, но есть и другие варианты.

    Добрый день!
    Я читаю! Полезно, интересно.Спасибо!

    Объясните, пожалуйста, каким образом сопротивление проводника прямо пропорционально напряжению и, наоборот, току?

    добрый вечер! Хочу спросить совета! участок расположен удаленно, и сопротивление заземляющего устройства измерить пока нет возможности, но электрик, находящийся на участке, указывает на высокую нагрузку потребителей и, как я понимаю, нагрузка на заземляющее устройство составляет 20 А , он тоже раньше прогревался… такое как/с допустимо.устройство, или пора принимать срочные меры по его усилению?

    Совершенно непонятно, причем тут заземление? Он должен выполнять функцию защиты, а не служить проводником тока.

    в сетях с глухозаземленной нейтралью также является рабочим нулем. Это на самом деле проблема.

    Простите, а зачем это здесь? Одно дело быть проводником с двумя функциями, а другое — заземлять в качестве проводника.Вы не можете уловить разницу?

    Доброго времени суток, к новогодним праздникам перечитал все что связано с заземлением, но так и не нашел ответа на свой вопрос. Есть электростанция со своим отличным заземлением (кстати, на удивление, все подключения 0,4 кВ на объекте выполнены по системе TN-S). Электростанция решила построить строительный вагончик на расстоянии 300 метров за территорией и подключить его к однофазной сети. Цепь заземления на станции оказалась настолько хорошей, что рядом с прицепом была проложена стальная полоса сечением 250мм2, соединенная с общей цепью заземления.Есть огромный соблазн не тянуть N, PE и L от блока питания, а ограничиться только двумя проводами, кстати, разделение на PE и N жилы выполнено сразу в отсеке трансформатора собственных нужд, затем устанавливается входной силовой выключатель, который питает сборку, а затем от этой сборочной сборки подается большее количество энергии. С учетом выбора автомата на 20А с характеристикой В (кабель сечением 6мм2 по сопротивлению фаз — ноль впритык), сопротивлению фазного шлейфа — РЕ, думаю тоже все будет хорошо).1. Будет ли ошибка, если вместо РЕ-проводника, идущего от трансформатора, использовать стальную полосу контура заземления. 2 Было бы ошибкой не сделать контур заземления прицепа.

    Приветствую владельца сайта. Прошу сообщить, есть ли на сайте статьи о защитных проводниках от электроустановок на ГЗШ или контурах заземления? По роду своей деятельности сталкиваюсь с установкой ручных пожарных извещателей, взрывозащищенных во взрывоопасных зонах.Они должны быть заземлены с помощью специальных заземляющих проводников. А этот ручной ПИ стоит возле танка в поле. Ближайшая точка возможного заземления может находиться в 100-200 метрах. Незаземляющее устройство рядом делать. Можно ли кинуть защитный провод на 100-200 метров? Какое сопротивление должен иметь этот проводник?

    Задолбала эта путаница с нормами кто 4 Ом, кто 10 Ом. Кому 30 Ом. Где он должен быть!?

    Сергей, так вы сначала определитесь, что у вас там — ТП 10/0.4 или ПБ в жилом доме, дом на своей земле и т.д., то использовать непонятные омы, я так думаю!

    Или чего в начале темы, под фото книги, не хватает?

    10 Ом, в каком случае необходимо соблюдать? При повторном заземлении ввода ноль на момент времени 0,4, норма 4 Ома?

Проверка систем заземления и молниезащиты

Проверка целостности вашей системы молниезащиты

Эффективная система молниезащиты обычно состоит из трех основных элементов.

  1. Наземные ударные объекты (молниеприемники, контактные провода, металлоконструкции), соединительные соединители и токоотводы. Надземные системы молниезащиты могут быть реализованы как одна или комбинация следующих топологий:
    • Соединительные системы, в которых устанавливаются соединители для уравнивания потенциалов между системой молниезащиты и всеми коммуникациями, конструкционным металлом объекта и т. д.
    • Изолированные системы, в которых воздушные контактные сети полностью защищают расположенные ниже активы от прямого удара молнии.
  2. Подземные заземляющие проводники, противовесы и заземляющие сетки
  3. Устройства защиты от перенапряжения для электрических панелей и электроники

Чтобы система молниезащиты могла безопасно и быстро рассеивать прямые и косвенные токи и напряжения молнии, необходимо проверить целостность всех элементов системы молниезащиты.

В дополнение к трем основным элементам системы молниезащиты существуют другие важные элементы молниезащиты, которые часто упускают из виду и создают серьезные проблемы для отраслей, использующих системы мониторинга и управления (электростанции, химические заводы и т. д.).Этими элементами являются защита от переходных процессов , экранирование и соединение . Защита от переходных процессов обеспечивается комбинацией устройств фильтрации и подавления перенапряжений. Разработка и внедрение надлежащей защиты от переходных процессов зависят от таких факторов, как топология схемы, рабочее напряжение, управление током, физическое расположение схемы, интерфейсы и воздействие. Неадекватное экранирование и соединение могут вызвать чрезмерные и опасные наведенные напряжения на интерфейсах или оборудовании из-за ударов молнии поблизости.В результате на объектах часто возникают перегоревшие предохранители, поврежденные карты сбора данных или управления, поврежденные датчики или передатчики и т. д. Важно отметить, что эти типы повреждений могут возникнуть, даже если три основных элемента молниезащиты были правильно установлены и работает должным образом. SLS является отраслевым лидером в разработке топологий защиты от переходных процессов, экранирования и соединения для конкретных объектов, обеспечивающих оптимальную защиту и сводящих к минимуму время простоя, связанное с молнией.

SLS разрабатывает сложные системы молниезащиты для критически важных объектов.
