Расшифровка кабелей по ГОСТ и DIN VDE

Расшифровка кабелей по ГОСТ и DIN VDE
Расшифровка обозначений марок кабелей

Обозначение

Описание

Пример марки

Отсутствует буква «А» вначале маркировки

Медные токопроводящие жилы

ПвВГЭ

А

Алюминиевые токопроводящие жилы

АВВГ

В

Изоляция жил или заполнение из поливинилхлодиного пластиката

ВВГ

Пв

Изоляция жил из сшитого полиэтилена

АПвВГ

П

Изоляция жил из полимерных композиций, не содержащих галогенов

АППГ

Э

Общий экран из медных проволок и медной ленты

КВВГЭ

Г

Небронированная конструкция

ПвВГ

Б

Броня из стальных оцинкованных лент

АВБШв

Ба

Броня из лент из алюминия или алюминиевого сплава

АВБаШв

В

Наружная оболочка из поливинилхлоридного пластиката

АВВГЭ

П

Наружная оболочка из полимерных композиций не содержащих галогенов

ППГ

Шв

Защитный шланг из поливинилхлоридного пластиката

ВБШв

Шп

Защитный шланг из полиэтилена

ПвБШп

г

Продольная герметизация из водоблокирующей ленты

АПвБШпг

Расшифровка обозначений конструкции жил кабелей

Обозначение

Описание

о

Однопроволочные жилы

м

Многопроволочные жилы

к

Круглые жилы

с

Секторные или сегментные жилы

Обозначение цветовой кодировки жил кабелей

Обозначение

Описание

N

Наличие жилы, выполняющей функцию нулевого рабочего проводника

PE

Наличие жилы заземления жёлто-зелёного цвета

Расшифровка обозначений марок кабелей

Обозначение

Описание

Пример марки

N

Кабель разработан в соответствиями с нормами DIN VDE

NYY

Отсутствует буква «А» в маркировке

Медные токопроводящие жилы

N2XY

A

Алюминиевые токопроводящие жилы

NA2XY

Y

Изоляция жил из поливинилхлоридного пластиката

NAYY

2X

Изоляция жил из сшитого полиэтилена

N2X2Y

(F)

Продольная герметизация из водоблокирующей ленты

N2X(F)2Y

С

Общий экран из медных проволок и медной ленты

NYCY

Y

Наружная оболочка из поливинилхлоридного пластиката

N2XCY

2Y

Наружная оболочка из полиэтилена

N2XC2Y

B

Броня из стальных оцинкованных лент

N2XB2Y

Расшифровка обозначений конструкции жил кабелей

Обозначение

Описание

RE

Круглые однопроволочные жилы

RM

Круглые многопроволочные жилы

SE

Секторные однопроволочные жилы

SM

Секторные многопроволочные жилы

Обозначение цветовой кодировки жил кабелей

Обозначение

Описание

— O

Отсутствует жила заземления жёлто-зелёного цвета

— J

Наличие жилы заземления жёлто-зелёного цвета

Также по немецкому стандарту DIN делается крепёж: болты, анкеры и другие метизы. Все о болтах в немецком стандарте DIN (аналог ГОСТ) 933 можно узнать в компании ООО «Трайв-Комплект». Пропитка для древесины ACE WOOD ROYAL подходит для покрытия деревянного фасада, срок службы до 10 лет.

.

Кабель ВВГ: ГОСТ, применение. Как отличить от некачественного?

Кабель ВВГ широко применяется в квартирах, частных домах и на территории коммерческих и промышленных объектов. Он пользуется повышенным спросом, благодаря превосходным характеристикам и хорошему соотношению цена/качество.

Устройство кабеля ВВГ

Данный вид кабеля имеет простую структуру, состоящую из трех основных элементов:

  1. токопроводящая жила;
  2. изоляция;
  3. оболочка кабеля.

В качестве проводника используется медь. Жила бывает одно- или многопроволочной. Различают плоский кабель и с круглым сечением. В первом случае к аббревиатуре добавляется буква «П» и изделие называется ВВГп.

Изоляция жил изготавливается из качественного пластика. При этом используется цветовая маркировка. Синим цветом обозначается жила, отвечающая за ноль. Заземление определяется по желто-зеленому цвету.

Где используется кабель ВВГ

Кабель ВВГ используют для обеспечения энергией оборудования или различных объектов, требующих напряжения до 1000 вольт с частотой 50 Гц. Кабель размещают не только внутри отапливаемых помещений, но и снаружи зданий. При укладке на улице или в грунте, необходимо использовать дополнительную защиту в виде труб или специальных кабельных лотков.

Применение:

  • жилые дома;
  • склады;
  • уличное освещение;
  • электростанции;
  • производственные предприятия;
  • тоннели.

Требования по ГОСТ

Производство кабеля ВВГ регламентируется при помощи ГОСТ 16442-80. Данные требования имеют отношение к пожарной безопасности, маркировке, а также к механическим и электрическим характеристикам.

Упаковка продукции

Чтобы кабель сохранял характеристики во время хранения или транспортировки, его следует правильно упаковывать, в соответствии с ГОСТ. Обычно продукция поставляется в бухтах или на барабанах. Диаметр части барабана, на которую наматывается кабель, должен быть в 15 или более раз больше диаметра кабеля.
При сечении не более 16 мм2 кабель должен иметь длину более 450 м. При сечении более 25 мм2 и менее 70 мм2 длина должна составлять 300 м или больше. Данные условия дополнительно оговариваются между заказчиком и поставщиком кабельной продукции.

Маркировка

Кабель ВВГ на оболочке должен содержать дату выпуска и информацию о производителе. Индекс завода указывается каждые 300 мм длины кабеля. В некоторых случаях используется маркировочная нить определенного цвета.

К бухте крепится ярлык, содержащий следующие данные:

  • товарный знак;
  • маркировка кабеля;
  • длина;
  • масса;
  • дата выпуска;
  • номер бухты.

Подобная информация указывается на боковой поверхности барабана.

Хранение

Правилами ГОСТ оговариваются условия хранения кабеля ВВГ. Его следует размещать в крытых помещениях (срок до 10 лет) или на улице, при наличии навеса (срок до 5 лет). Если кабель поставляется в обшитых барабанах, то допускается хранение на открытом воздухе (срок до 2 лет).

Как отличить качественную продукцию от некачественной?

Из-за высокого спроса на кабель ВВГ на рынке встречается много подделок. Чтобы приобретать только качественную продукцию, обращайте внимание на производителя. Лучше покупать кабель от известных компаний. Для покупки пользуйтесь услугами надежных, проверенных временем поставщиков.
Несколько советов, как избежать подделки:

1. Проверьте сечение жилы

Ознакомьтесь с информацией об изделии и сверьте параметры с реальными. Возможно вы обнаружите, что диаметр жилы не соответствует заявленным значениям. Это главный признак подделки. При покупке желательно иметь штангенциркуль или попросить измерительные инструменты у продавца. Как вариант, возьмите в магазин небольшой отрезок качественного кабеля, чтобы сравнивать с ним.

2. Обратите внимание на цвет и оттенок токопроводящей жилы

Оттенок жил должен быть равномерным, без пятен и вкраплений. Качественная медная жила имеет характерный блеск. Для проверки срежьте острым ножом изоляцию на конце кабеля и осмотрите металл, из которого изготовлен проводник.

3. Проверьте прочность

Согните кабель несколько раз в определенной точке. Медная жила выдерживает 40 изгибов, сохраняя характеристики. Качественный кабель гнется без существенных усилий.

4. Поверьте оболочку

Кабель ВВГ имеет крепкую эластичную оболочку с соответствующей маркировкой, содержащей информацию о заводе, дате изготовления и марке изделия. Обозначения должны быть нестирающимися и четко нанесенными на поверхность.

5. Взвесьте кабель

Данный способ считается самым простым. Вес должен соответствовать заявленным значениям.

Опасность покупки некачественного кабеля ВВГ

К примеру, вы можете купить кабель с заниженным диаметром сечения жилы. В этом случае возрастает риск перегрева кабеля и возгорания. Если недобросовестный производитель экономил на изоляции, то в местах с наиболее тонким ее слоем возможно попадание влаги на токопроводящую жилу. Это спровоцирует короткое замыкание и может привести к пожару.

Краткий перечень проблем, возникающих при покупке некачественного кабеля ВВГ:

  • потеря электроэнергии;
  • штрафы от контролирующих органов;
  • недополученная прибыль из-за аварийной ситуации на производстве по причине замыкания кабеля;
  • ущерб имуществу от возникшего пожара;
  • необходимость больших денежных вложений на замену некачественного кабеля.

Итог

Будьте внимательны при покупке кабеля ВВГ, чтобы избежать подделок. Для приобретения качественной и безопасной продукции воспользуйтесь помощью специалистов.

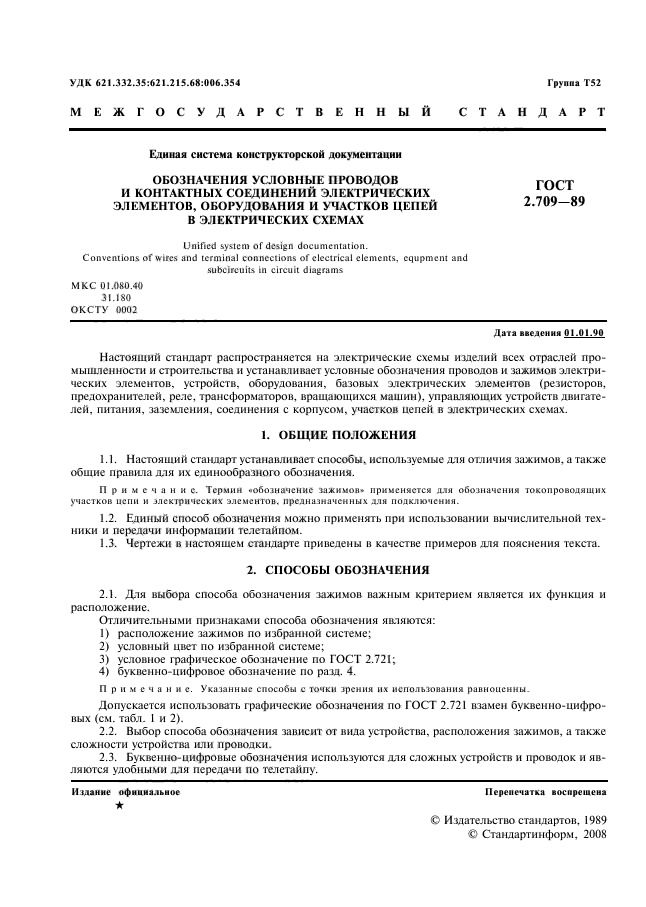

РТМ 36.18.32.3-92 Обозначения буквенно-цифровые в электротехнической проектной и проектно-конструкторской документации

РУКОВОДЯЩИЙ ТЕХНИЧЕСКИЙ МАТЕРИАЛ

ОБОЗНАЧЕНИЯ БУКВЕННО-ЦИФРОВЫЕ
В ЭЛЕКТРОТЕХНИЧЕСКОЙ ПРОЕКТНОЙ
И ПРОЕКТНО-КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

РТМ 36.18.32.3-92

ВНИПИ ТЯЖПРОМЭЛЕКТРОПРОЕКТ

Москва 1992

РУКОВОДЯЩИЙ ТЕХНИЧЕСКИЙ МАТЕРИАЛ

Обозначения буквенно-цифровые в электротехнической проектной и проектно-конструкторской документации

РТМ 36. 18.32.3-92

Взамен
М788-1077

Срок введения установлен с 01.06.92

Настоящий руководящий технический материал (РТМ) распространяется на электротехническую проектную и проектно-конструкторскую документацию для конкретного объекта строительства, выполняемых вручную и автоматизированным способом.

1.1. Работа распространяется на буквенно-цифровые обозначения помещений, оборудования, электротехнических устройств и кабелей, которые не регламентированы ГОСТ 2.710.

1.2. Принципы построения обозначений в данной работе соответствуют ГОСТ 2.710.

1.3. В зависимости от полноты передаваемой информации условное обозначение может иметь простую или сложную структуру, т.е. структуру в виде обозначений отдельных типов или в виде составного обозначения.

1.4. Определение терминов, используемых в настоящей работе, приведено в приложении 1.

1.5. При проектировании конкретного объекта принимается единая структура обозначений. Принятая структура должна быть пояснена в документации.

2.1. Для построения обозначений применены прописные буквы латинского алфавита (далее по тексту «А») и арабские цифры (далее по тексту » N «).

В обоснованных случаях (например, обозначение регламентировано стандартом) для обозначения оборудования допускается использование букв русского алфавита.

2.2. Квалифицирующие символы приняты по ГОСТ 2.710: = — обозначение устройства; + — конструктивное обозначение; — — обозначение элемента (кабеля).

2.3. Обозначение состоит из последовательно расположенных букв, цифр и знаков, записываемых в одну строку без пробелов, их количество не ограничивается, но должно быть неизменным в принятой для конкретного объекта структуре.

2.4. Соседние группы знаков обозначений, имеющих самостоятельное смысловое значение, разделяют чередованием буквы и цифры либо точкой, если группы состоят только из букв или только из цифр.

2.5. Цифровая группа, расположенная следом за буквенной без разделительного знака, имеет смысл порядкового номера, а если она имеет самостоятельное смысловое значение, то ее следует отделять точкой.

2.6. Рекомендуется общую повторяющуюся часть обозначения выносить в основную надпись.

3.1. Буквенно-цифровые обозначения помещений строят по конструктивному принципу.

3.2. Для конкретного случая обозначение помещения может быть представлено в виде:

Например, +А114ЕЕ1 обозначает, что первое электротехническое помещение расположено в здании, имеющем номер на генплане 114 на предприятии А.

Если обозначение предприятия и здания вынесено в основную надпись, то обозначение примет вид +ЕЕ1.

3.3. Буквенные коды наиболее распространенных помещений приведены в приложении 2.

4.1. Буквенно-цифровые обозначения оборудования строят, как правило, по технологическому принципу как для устройства. Допускается обозначение оборудования строить по конструктивному принципу.

4.2. Для конкретного случая обозначения оборудования по технологическому принципу может быть представлено в виде

Например, =А102ТК1.52.16 означает, что система вентиляции (16), участка обдирки (52) находится в отделении отделки ТК1 заготовительного стана (номер по генплану 102) на предприятии А.

Если обозначение предприятия, цеха и отделения вынесены в основную надпись, то обозначение примет вид =52.16

5.1. Под электротехническим устройством понимается комплектное или другое устройство для управления, защиты, измерения, сигнализации, преобразования и распределения электроэнергии.

5.2. Буквенно-цифровое обозначение электротехнического устройства может быть простым (собственное обозначение устройства) или сложным, состоящим из собственного обозначения устройства и обозначения высшего уровня (помещения, оборудования).

5.3. Для конкретного случая обозначение электротехнического устройства может быть представлено в виде

Например, +ЕЕ1=АС01.03 означает третью панель щита АС01, расположенного в первом электротехническом помещении.

5.4. Буквенные коды наиболее распространенных электротехнических устройств приведены в приложении 3.

6.1. Для объектов электроснабжения в обозначении помещений, оборудования, устройств и кабелей допускается указывать уровень напряжения.

6.2. Для конкретного случая обозначение электротехнического помещения (электрической подстанции) может быть представлено в виде:

Например, =А114ЕТВ2К означает цеховую трансформаторную подстанцию ЕТВ номер 2 напряжением 10 кВ, расположенную в здании, имеющем номер на генплане 114 на предприятии А.

6.3. Буквенные коды уровней напряжения приведены в приложении 4.

7.1. Буквенно-цифровое обозначение кабеля может быть простым (собственное обозначение кабеля) или сложным, состоящим из собственного обозначения кабеля и обозначения высшего уровня. В качестве обозначения высшего уровня может быть использовано обозначение элемента или устройства, к которому кабель подключается.

7.2. Структура собственного обозначения кабеля может быть представлена в виде

Квалифицирующий символ «-» в простом обозначении может быть опущен.

Буквенный код кабеля (по назначению) может быть заменен цифровым или вообще опущен.

Порядковый номер кабеля принимают в пределах панели, устройства, агрегата или цеха в зависимости от конкретных условий проектирования.

7.3. Буквенные коды кабелей (по назначению) приведены в приложении 5.

7.4. Структура сложного обозначения кабеля может быть представлена в виде

Например, +ЕЕ1=АС01.03-К104 означает, что контрольный кабель 104 подключается к третьей панели щита АС01, расположенному в первом электротехническом помещении.

Если обозначение помещения и устройства вынесены в основную надпись, то обозначение кабеля примет вид К 104.

Справочное

Термин

Определение

Основание

1. Элемент

Составная часть электрической схемы, которая выполняет определенную функцию и не может быть разделена на части, имеющие самостоятельное назначение (резистор, реле, пускатель, трансформатор и т.п.) Совокупность элементов, представляющих единую конструкцию Устройство электротехническое заводского изготовления, представляющее собой совокупность электрических аппаратов, приборов и другого ния, смонтированных на единой конструктивной основе и предназначенных для выполнения одной или нескольких из следующих функций: управления, расп ределения, трансформации, защиты, измерения и сигнализации.

ГОСТ 2.701 «Схемы. Виды и типы. Общие требования к выполнению».

2. Устройство

То же

3. Комплектное устройство

ГОСТ 22789 «Устройства комплектные низковольтные Общие технические условия.

Рекомендуемое

ЕВ — помещение щитов

ЕС — помещение конденсаторных установок

ED — диспетчерский пункт

ЕЕ — электротехническое помещение

EG — помещение аккумуляторных батарей

ЕК — контролируемый пункт

ЕМ — электромашинное помещение

ЕР — пост управления

ER — рабочее место

ES — распределительный пункт

ЕТ — электрическая подстанция

EV — вычислительный центр

EY — центральный пункт управления

Рекомендуемое

AL — щиток

АЕ — ниток осветительный

АВ — ящик

AD — пульт

AN — пост

АН — шкаф

AC — щит

AV — вентильный преобразователь

AT — трансформаторная подстанция

AZ — распределительное устройство

АК — магистральный шинопровод

AR — распределительный винопровод

AG — троллейный шинопровод

AX — коробка с зажимами

Рекомендуемое

А — 1150 к B

В — 750 к В

С — 500 к B

О — 330 к B

Е — 220 к B

F — 150 к B

G — 110 к B

Н — 35 к B

К — 10 к В

Р — 6 к В

R — 3 к B

S - 0,66 к B

N - 0,38 к В

Рекомендуемое

А — кабель автоматизации

В — кабельная линия напряжением выше 1 кВ

С — кабель питающей сети освещения (до 1 кВ)

Н — силовой кабель сечением выше 16 мм. кв (до 1 кВ)

К — кабель цепи контроля, управления, защиты, сигнализации, измерения и т.п.

М — силовой кабель сечением до 16 мм.кв (до 1 кВ)

W — кабельная линия электропередачи (для обозначения на чертежах генеральных планов и планов расположения электроустановок и линий электропередачи)

При необходимости формирования групп кабелей по другим признакам (например, по условиям прокладки) для конкретного объекта могут назначаться другие коды.

СОДЕРЖАНИЕ

1. Общая часть . 1

2. Правила построения обозначений . 1

3. Построение обозначения помещения . 1

4. Построение обозначения оборудования . 2

5. Построение обозначения электротехнического устройства . 2

6. Построение обозначений объектов электроснабжения . 2

7. Построение обозначения кабеля . 3

Приложение 1 . 3

Приложение 2 Буквенные коды наиболее распространенных типов электротехчических помещений . 4

Приложение 3 Буквенные коды наиболее распространенных типов электротехнических устройств . 4

Приложение 4 Буквенные коды наиболее распространенных уровней напряжений . 4

Приложение 5 Буквенные коды кабелей по условиям их назначения . 4

Провода и кабели монтажные КУИН-Пу (провод)

Провода

КУИН-Пу полностью соответствуют новому ГОСТ Р 53768-2010 «Провода и кабели для электрооборудования на номинальное напряжение до 450/750 В включительно. Общие технические условия», заменившему с 01.01.2011 ГОСТ 6323-79, вследствие чего провода ПВ1, ПВ2, ПВ3, ПВ4, ППВ, АПВ и АППВ по ГОСТ 6323-79 не могут применяться на территории РФ.

Область применения

  • сеть освещения;
  • Монтаж электрооборудования, монтаж машин, механизмов и станков на номинальное напряжение до 450/750 В включительно переменного тока частотой до 400 Гц или постоянным напряжением до 1000 В постоянного тока монтаж.

Кабели и провода предназначены для стационарной прокладки внутри и снаружи помещений, для прокладки проводов под штукатуркой, в бетон, кирпичную кладку, воздушные пустоты строительных конструкций, а также для накладной прокладки по стенам и потолку и в других конструкциях, некоторые из них требуют дополнительной гибкости.

Кабели и провода могут применяться во всех классах и во всех взрывоопасных зонах (по ГОСТ Р МЭК 60079-14-2008).

Кабели и провода огнестойкие

могут применяться на всех электроустановках, требующих огнестойкости по ФЗ №123 «Технический регламент о требованиях пожарной безопасности» и ГОСТ Р 53315-2009 «Кабельная продукция.Требования пожарной безопасности». Области применения первичных проводов и кабелей с учетом их исполнения и класса пожарной безопасности приведены в таблице 5.

Технические характеристики

  • Провода и кабели особо гибкие. Токопроводящие жилы — медные многопроволочные 5 класса по ГОСТ 22483, гибкие жилы — 1 или 2 класса по
  • Широкий диапазон рабочих температур:
    • от -60° до +70°С для кабелей с маркировкой «ХЛ»
    • от -60° до +125°С для кабелей с маркировкой «Т»
    • от -50° до +200°С для кабелей с маркировкой «Т-Т»
    • от -50° до +70°C для других типов
  • Нижний предел температуры установки, не ниже:
    • -30°С для кабелей с маркировкой «ХЛ» или «Т»
    • -15°С для других видов проводов и кабелей
  • Исполнение Б, категория размещения 1-5 (по ГОСТ 15150).Использование проводов возможно во всех макроклиматических районах, в том числе и в тропиках.
  • «УФ» — стойкий к солнечному облучению
  • «в» — защита от влажного расширения под крышкой
  • «М» — куртка маслобензостойкая
  • Провода и кабели могут иметь:
      Экран
    • из медной проволоки или AlumoFlex
    • броня из стальной оцинкованной проволоки
  • Сопротивление проводников постоянному току соответствует ГОСТ 22483
  • Номинальное напряжение
    • для проводов: ~от 450/750 В до 400 Гц или -1000 В
    • для кабелей: ~300/500 В частота до 400 Гц
  • Сопротивление электрической изоляции при температуре +20°С не менее 5 МОм•км
  • Испытание напряжением по ГОСТ 23286-78:
    • жилы изолированные для передачи по категории ЭИ-2
    • провода ~2500 В 50 Гц в течение 5 мин по ЭИ-1
    • кабели ~2000 В 50 Гц в течение 5 мин по ЭИ-1
  • Огнестойкие провода и кабели сохраняют работоспособность в условиях пожара не менее 90 минут (ПО4 по ГОСТ Р 53315-2009)
  • Провода и кабели с продуктами горения малотоксичны «LTx» — имеют лучший коэффициент пожарной безопасности

Кабельная конструкция

Многожильные провода имеют плоскую форму. Электрические жилы выполнены из медной луженой «Л» и нелуженой проволоки. Сверхгибкие провода и кабели «Г» имеют жилу 5 класса по ГОСТ 22483. Классы электрических жил указаны в таблице 1.

Огнестойкие провода «FR» имеют намотку слюдяной ленты под изоляцию жилы — это самый безопасный способ огнезащиты на данный момент.

Провода могут иметь экран из медной проволоки — индекс «Эм», луженой медной проволоки — индекс «Эл» или пленки алюминиевой фольги с медной луженой жилой — индекс «Э».

Оболочка многожильного провода заполняет промежутки между жилами, придавая ему плоскую форму. Провода могут иметь элемент набухания от воды «в», препятствующий неуправляемому проникновению влаги под оболочку провода. Сплошные провода могут изготавливаться без оболочки (в этом случае материал оболочки указывать не обязательно). Провода могут иметь броню из стальных оцинкованных проволок марки «К». Поверх брони наложена кабельная оболочка. Изоляция и оболочка жил могут быть изготовлены из поливинилхлоридного пластиката «В», безгалогенного полимерного пластиката «П» или термоэластопласта «Т». Материалы изоляции и кожуха указаны в таблице 4, а также соответствующие им показатели пожарной безопасности. Кабели могут быть изготовлены с комбинированным сечением жил по индивидуальному заказу.

Маркировка кабеля при заказе:

КУИН-Пу х
1 2 3 4 5 6 7 8 9 10 11 12
  1. Гибкость:
    • «-» — общая гибкость
    • «Г» — дополнительная гибкость
  2. Изоляционный материал:
    • «В» — ПВХ пластикат
    • «П» — полимерные компаунды
    • «Т» — термоэластопласт
    • Показатели пожарной безопасности в зависимости от материала — см. таблицу 4
  3. Коллективный щит:
    • «-» — без коллективного экрана
    • «Э» — АлюмоФлекс
    • «Эм» — провода медные нелуженые
    • «Эл» — медные луженые провода
  4. Броня под наружную куртку:
    • «-» — без брони
    • «К» — экран из стальной оцинкованной проволоки
  5. Материал оболочки:
    • «В» — ПВХ пластикат
    • «П» — полимерные компаунды
    • «Т» — термоэластопласт
    • Показатели пожарной безопасности в зависимости от материала — см. таблицу 4
  6. Тип огнезащитного исполнения:
    • «-»
    • «нг(А)»
    • «нг(А)-LS»
    • «нг(А)-HF»
    • «нг(А)-LSLTx»
    • «нг(А)-HFLTx»
    • «нг(А)-ФР»
    • «нг(А)-FRLS»
    • «нг(А)-FRHF»
    • «нг(А)-FRLSLTx»
    • «нг(А)-FRHFLTx»
    • Тип зависит от материала оболочки и изоляции — см. таблицу 4
  7. Номер проводника:
    • «1..3» — в проводе
    • См. все комбинации в таблице 2
  8. Площадь проводника, мм²:
    • «0,5..400» — для провода
    • Полный размерный ряд описан в таблице 2.
  9. Медный проводник с оловянным покрытием:
    • «-» — жила нелуженая
    • «л» — луженая жила
  10. Наличие заземляющего и нулевого проводников *:
    • «-» — без заземляющего и нулевого проводника
    • «(PE)» — заземляющая жила
    • «(N)» — нулевой проводник (только в кабеле)
    • «(PE,N)» — заземляющая и нулевая жила (только в кабеле)
  11. Водозапорный элемент под щиток:
    • «-» — без водозапорного элемента
    • «в» — с водозапорным элементом
  12. Специальные индексы, если индексированных несколько, то указать:
    • «-» — без специального индекса
    • «ХЛ» — морозостойкое исполнение, эксплуатация при температуре от -60°С (только для исполнения «нг(А)» и материала «В»)
    • «УФ» — стойкий к солнечному излучению (только для исполнения «нг(А)-HF» или материала «Т»)
    • «Т» — термоэластопласт с повышенной термостойкостью, до +200°С (только для материала «Т»)
    • «М» — кожух маслобензостойкий (только для исполнения «нг(А)-HF» или «Т» — материал)

* для кабелей с меньшим номинальным сечением заземлителя добавляют номер и номинальное сечение заземляющей жилы Например: КУИН-КуГВВнг(А) 3х25 + 1х16(ПЭ).
В 3-, 4- и 5-жильных кабелях предполагается заземляющая жила сечением 16 мм² при площади общих жил 25 мм² и 35 мм², а заземляющая жила сечением 25 мм² принимается при площади общей жилы 50 мм².

Пример маркировки кабеля при заказе

Провод КУИН-ПуВ 1х2,5 ТУ 3551-023-76960731-2012
— Провод монтажный с одной жилой сечением 2,5мм², с нежесткой ПВХ изоляцией, без экрана..

Таблица 1. Класс медных электрических проводников.

Номинальное сечение электрического провода, мм²

Класс медной жилы по ГОСТ 22483-77

для проводов

общие жилы

гибкие проводники

0,5

1 или 2

5

0,75 — 10

16 — 50

2

70 — 400


Таблица 2. Количество и номинальное сечение жил.

Количество проводников

Номинальное сечение проводников, мм²

для проводов

1

0,5; 0,75; 1,0; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400

2, 3

0,5; 0,75; 1,0; 1,5; 2,5; 4

4, 5


Таблица 3.Окраска изолированных проводников.

Количество проводников

Окраска изолированных проводников

3

коричневый, черный, серый

коричневый, синий, желто-зеленый

4

коричневый, черный, серый, синий

коричневый, черный, серый, желто-зеленый

5

коричневый, черный, серый, синий, черный

коричневый, черный, серый, синий, желто-зеленый


Таблица 4. Показатель пожарной безопасности по материалу кожуха и утеплителя.

Материал оболочки и изоляции

Индекс пожарной безопасности

Материал оболочки и изоляции (при наличии) монтажных проводов и кабелей

В

(без индекса)

изоляция и оболочка — ПВХ компаунд

нг(А)

изоляция — ПВХ пластикат -, оболочка — ПВХ пластикат пониженной горючести

нг(А)-LS

изоляция и оболочка из ПВХ пластиката пониженной пожароопасности

нг(А)-LSLTx

Изоляция и оболочка

— ПВХ пластикат пониженной пожароопасности с малой токсичностью продуктов горения.

нг(А)-FRLS

огнестойкий; изоляция и оболочка — ПВХ пластикат пониженной пожарной опасности

нг(А)-FRLSLTx

огнестойкий; v и оболочка — ПВХ пластикат пониженной пожароопасности с малой токсичностью продуктов горения.

П

нг(А)-HF

изоляция и оболочка — безгалогенные полимерные компаунды

нг(А)-HFLTx

Изоляция и оболочка

— безгалогенные полимерные компаунды с малой токсичностью продуктов горения.

нг(А)-FRHF

огнестойкий; изоляция и оболочка — безгалогенные полимерные компаунды

нг(А)-FRHFLTx

огнестойкий; изоляция и оболочка — безгалогенные полимерные компаунды с малой токсичностью продуктов горения.

Т

нг(А)

изоляция и оболочка — термоэластопласт

нг(А)-FR

огнестойкий; изоляция и оболочка — термоэластопласт


Таблица 5.Первичные предусмотренные места прокладки проводов и кабелей с учетом их модификаций и класса пожарной безопасности по ГОСТ Р 53315-2009 и ГОСТ Р 53768-2010.

Модификация

Класс пожарной безопасности

Основная выделенная область

без отметок

О1.8.2.3.4

Для прокладки одиночных кабельных линий и прокладки цепей питания носовых коллекторов, расположенных в помещениях.

нг(А)

П1б.8.2.5.4

Для прокладки с учетом загрузки горючими материалами в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок.

нг(А)-LS

П1б.8.2.2.2

Для пучковой прокладки кабельных линий в закрытых электроустановочных помещениях.Для электроустановок жилых и общественных зданий.

нг(А)-HF

П1б.8.1.2.1

Для кабельных линий и электроустановок при групповой или одиночной прокладке в административных помещениях, оснащенных вычислительной и микропроцессорной техникой, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях, комплексах и спортивных сооружениях.

нг(А)-LSLTx

П1б.8.2.1.2

Для электроустановок в общественных зданиях и детских дошкольных учреждениях и общеобразовательных учреждениях, специализированных домах для престарелых и инвалидов, больницах, интернатах общеобразовательных учреждений, спальных корпусах и детских учреждениях.

нг(А)-HFLTx

П1б.8.1.1.1

нг(А)-FRLS

П1б.7.2.2.2

Для проводки в системах противопожарной защиты и других системах, которые должны сохранять работоспособность в условиях пожара.

нг(А)-FRHF

П1б.7.1.2.1

нг(А)-FRLSLTx

П1б.7.2.1.2

Для электропроводки в системах противопожарной защиты и других системах, которые должны сохранять работоспособность в условиях пожара, в зданиях детских дошкольных и образовательных учреждений, специализированных домах для престарелых и инвалидов, больницах, интернатах, спальных корпусах и детских учреждениях.

нг(А)-FRHFLTx

П1б.7.1.1.1

Россия: Доступ к глобальным рынкам

Знаки/сертификаты

Знак ГОСТ-Р

Обязательное/Добровольное
Добровольное или Обязательное в зависимости от типа продукта

Срок действия сертификации
3 года

Организация по сертификации
Всероссийский научно-исследовательский институт сертификации (ВНИИС)

Безопасность
Протокол испытаний/сертификат CB принят

Электромагнитная совместимость
Отчет/сертификат испытаний CB или сторонний отчет испытаний электромагнитной совместимости принят

Дополнительные требования
Первоначальные и ежегодные заводские проверки




Евразийский знак соответствия

Обязательный/Добровольный
Обязательный

Срок действия сертификации
5 лет

Организация по сертификации
Всероссийский научно-исследовательский институт по сертификации (ВНИИС) или другие уполномоченные органы

Безопасность
Протокол испытаний/сертификат CB принят

Электромагнитная совместимость
Отчет/сертификат испытаний CB или сторонний отчет испытаний электромагнитной совместимости принят

Дополнительные требования
Первоначальные и ежегодные заводские проверки



Комплект поставки

Продукты, на которые распространяются вышеуказанные правила, включают, но не ограничиваются следующим:

  • Оборудование информационных технологий
  • Аудио- и видеооборудование
  • Бытовые и аналогичные приборы
  • Светотехника
  • Электрические инструменты
  • Электрооборудование низковольтное
  • Электрические провода и кабели
  • Выключатели цепей, установочные защитные и соединительные устройства
  • Терминальное телекоммуникационное оборудование
Знаки/сертификаты

ГОСТ-Р

МИНСВЯЗЬ

Обязательный/Добровольный
ГОСТ-Р: Варьируется в зависимости от вида продукции
Минсвязь: Варьируется в зависимости от вида продукции

Орган/Регулирующий орган
ГОСТ-Р: (государственный стандарт России), что означает государственный стандарт России
Минсвязь: Министерство информационных технологий и связи Российской Федерации в Москве

Маркировка сертификации Логотип или номер Требуется?
ГОСТ-Р: Да
Минсвязь: Нет

Срок действия сертификации
ГОСТ-Р: 3 года
Минсвязь: 6 лет или 10 лет в зависимости от вида продукции

Требуется местный представитель?
ГОСТ-Р: Нет
Минсвязь: Да

Особые требования к руководству пользователя?

Требуется ли тестирование конечного продукта при использовании одобренного РЧ-модуля?*
Нет

Требуется ли тестирование радиочастотных характеристик?
ГОСТ-Р: Требуется отчет об испытаниях в соответствии с директивой R&TTE (в некоторых случаях допускается протокол испытаний FCC)
Минсвязь: Требуется отчет об испытаниях в соответствии с директивой R&TTE

*Может варьироваться в зависимости от спецификации продукта.



Комплект поставки

Продукты, на которые распространяются указанные выше правила, включают, помимо прочего, те, которые содержат следующие радио/беспроводные технологии

  • Bluetooth
  • Бесключевые системы
  • Беспроводная локальная сеть
  • WiMax
  • УМТС
  • GSM
  • ЛТЕ
  • АНТ/АНТ+
  • ZigBee

*Требования могут различаться в зависимости от комплекта поставки. Для подробной информации, пожалуйста, свяжитесь с нами.

Знаки/сертификаты

Требования к маркировке и маркировке – Правительство Российской Федерации

Обязательный/Добровольный
Обязательный

Организация по сертификации
Российское энергетическое агентство (РЭА)

Вариант тестирования
Не указано



Комплект поставки

Продукты, на которые распространяются вышеуказанные правила, включают, но не ограничиваются следующим:

  • Усилители
  • Копировальные машины
  • Дисплеи
  • Мониторы
  • Принтеры
  • Телевизоры

Обратите внимание, что представленная выше информация представляет собой общий обзор и может не содержать самую последнюю информацию, поскольку нормативные требования часто меняются.

Добро пожаловать на сертификацию FQC

СЕРТИФИКАЦИЯ ПРОДУКТА
Маркировка CE (согласно следующим директивам):

o 88/378/EEC Безопасность игрушек

o 89/106/EEC Строительные материалы

o 89/686/EEC Средства индивидуальной защиты

o 92/42/EEC Водогрейные котлы

o 93/42/EEC Медицинские приборы

o Лифты 95/16/EC

o 97/23/EC Оборудование, работающее под давлением

o 99/36/EC Переносное оборудование, работающее под давлением

o 2000/14/EC Излучение шума в окружающую среду оборудованием для использования вне помещений

o 2000/9/EC Канатные дороги, предназначенные для перевозки людей

o 2004/108/EC — Электромагнитная совместимость

o 2006/42/ЕС — Машины

o 2006/95/EC (ex-73/23/EEC) Директива по низкому напряжению

o 2009/105/EC (ex-87/404/EEC) Простые сосуды под давлением

o 2009/142/EC (ex-90/396/EEC) Устройства, работающие на газообразном топливе



МАРКА GS:

Любое электрическое, механическое или электромеханическое изделие с маркировкой GS указывает на то, что оно было протестировано и соответствует минимальным требованиям Закона Германии о безопасности оборудования и продукции (a. к.а. ГПСГ). Знак GS, который на немецком языке расшифровывается как Geprüfte Sicherheit и означает «Проверено на безопасность», является лицензированным знаком правительства Германии и может быть выдан только аккредитованным агентством по тестированию и сертификации продукции.





ГОСТ-Р:

Подтверждение соответствия в Российской Федерации осуществляется на основании Закона № 184 от 27 декабря 2002 г. в редакции так называемого Закона о техническом регулировании, в редакции которого от 9 мая 2005 г.Условия сертификации определяются Федеральным агентством по техническому регулированию и метрологии Российской Федерации. Для продукции с обязательной сертификацией необходимо представить сертификат соответствия ГОСТ-Р в таможенный орган Российской Федерации еще до ввоза товаров на территорию Российской Федерации. Обзор продукции, определенной для обязательной сертификации в системе ГОСТ Р, входит в так называемую Номенклатуру продукции и услуг, подлежащих обязательной сертификации в Российской Федерации, актуальная версия которой размещена в СЗУ. Система добровольной сертификации в рамках системы ГОСТ-Р распространяется на продукцию, которая не определена для обязательной сертификации по вышеуказанной номенклатуре. Сертификат ГОСТ-Р подтверждает соответствие продукции действующим техническим правилам и стандартам Российской Федерации.



ROHS:


Директива об ограничении использования некоторых опасных веществ в электрическом и электронном оборудовании 2002/95/EC, обычно называемая Директивой об ограничении использования опасных веществ или RoHS, была принята Европейским союзом в феврале 2003 года.Директива RoHS вступила в силу 1 июля 2006 г. и должна быть введена в действие и стать законом в каждом государстве-члене. Эта директива ограничивает использование шести опасных материалов при производстве различных типов электронного и электрического оборудования.

Что вызывает «фантомный» пик и что я могу сделать, чтобы предотвратить это?

В противном случае, если пик общего времени элюирования виден как на хроматограмме пробы, так и на холостой хроматограмме с одинаковой интенсивностью, это указывает на системный или фантомный пик. Побочный пик, скорее всего, возникает из-за осыпания колонки во время ввода и, в меньшей степени, из-за вашей системы ВЭЖХ (фильтры, фритты, инжекторы, трубки и т. д.) или подвижной фазы.

Что делать, если у меня пик «призрак»?

Если ранний пик связан с образцом, то на самом деле это не фантомный пик, а реальный пик образца, который необходимо учитывать при анализе. Рассеяние света является отличным инструментом для характеристики этих больших совокупных пиков, поскольку даже без сигнала концентрации, доступного для определения молярной массы, размер (среднеквадратичный радиус) и числовая плотность все еще могут быть определены.Если пик крупных частиц в образце переходит в другие пики образца, можно настроить базовые линии интересующего пика образца, чтобы исключить влияние более крупных частиц. Подробности см. в документе TN1011 «Определение базовой линии для несовершенной хроматографии».

Если фантомный пик виден даже при холостой инъекции, то это связано с системой и является истинным фантомным пиком. Чтобы устранить или предотвратить эти ложные пики:

  • Используйте систему ВЭЖХ с минимальным изменением давления во время загрузки и ввода.Обратите внимание, что давление во время нагрузки отображается только на передней панели и обычно не является частью данных, записанных в файле данных ВЭЖХ.
  • Если фантомный или системный пик воспроизводим при нескольких холостой пробе, вы можете вычесть базовые линии светорассеяния холостой пробы из введенной пробы с помощью процедуры вычитания базовой линии ASTRA. Для получения дополнительной информации см. TN1012 Использование процедуры вычитания базовой линии в ASTRA.
  • Выберите столбец с минимальным сбросом.Wyatt предлагает колонки для ЭХ, оптимизированные для измерений светорассеяния, которые сводят к минимуму выделение частиц, имеют низкий базовый уровень шума и могут быть готовы к работе с образцами за короткий промежуток времени. Эти колонки не имеют проблем с ложными пиками, если они новые или в хорошем состоянии.
  • Постепенно меняйте скорость потока (не более чем на 0,1 мл/мин2), чтобы предотвратить удары по колонке при больших изменениях давления.
  • Добавьте дополнительный столбец для дальнейшего выделения ложного пика интересующего пика образца.Это предотвратит вклад ложного пика в молярную массу образца.

У вас есть вопрос? Свяжитесь с нашими экспертами здесь, в службе поддержки клиентов. Мы рады помочь! Позвоните по телефону +1 (805) 681-9009 вариант 4 или напишите по адресу [email protected]

Транспортировка и хранение

1. ТРЕБОВАНИЯ К ТРАНСПОРТИРОВКЕ БАРАБАНА С КАБЕЛЕМ

1.1 Кабель должен транспортироваться в соответствии с требованиями ГОСТ 18690-2012.

1.2 Условия транспортирования кабелей по климатическим факторам должны соответствовать условиям хранения 8 (ОЖЗ) по ГОСТ 15150.

1.3 Запрещается транспортировать барабаны с намотанным кабелем плашмя (на фланце барабана).

1.4 Гарантия производителя не распространяется на кабель, транспортируемый с нарушением вышеперечисленных пунктов.

2. ТРЕБОВАНИЯ К РАЗГРУЗКЕ БАРАБАНА С ТРОСОМ

2.1 Оптический кабель является хрупким товаром, о чем свидетельствует специальная маркировка «Хрупкое.Осторожно» на фланце барабана. При разгрузке необходимо защитить кабельный барабан от внешних механических воздействий, таких как удары, вибрация и т.п.

2.2 Во время разгрузки разрешается катить барабан только в направлении, указанном стрелкой на внешней стороне фланца барабана.

2.3 Кабель следует выгружать из транспортного средства с помощью вилочного погрузчика или подъемного оборудования.

2.4 При невозможности механизированного способа разгрузки кабельных барабанов допускается выкатка барабанов на трап с помощью стропов.Допускается ручная разгрузка барабанов подкатыванием при условии, что пол склада находится на одном уровне с полом кузова вагона или вагона. Если пол склада находится ниже пола вагона или кузова вагона, то бочки могут выгружаться вручную на толстые жерди или мостки двумя рабочими с использованием прочных канатов. При этом должна быть полностью исключена возможность падения или удара барабана с намотанным кабелем.

2.5 Сбрасывать барабан с намотанным кабелем с кузова автомобиля на землю категорически запрещается!

3.КОНТРОЛЬ ДОХОДОВ И ПРОЦЕДУРА В СЛУЧАЕ НЕСООТВЕТСТВИЯ

3.1  После получения кабеля Покупатель осуществляет входной контроль в соответствии с приемочными испытаниями, предусмотренными техническими условиями, указанными в сопроводительной документации.

3.2  Покупатель вправе провести дополнительно другие испытания, предусмотренные спецификацией.

3.3 В случае несоответствия Покупатель составляет и направляет АО «МКФ» претензию, содержащую: наименование организации Покупателя, номер барабана, длину кабеля, характер несоответствия, дату обнаружения несоответствия, товарный знак оборудования и процедуры замеров (испытаний).

3.4 Скрытые недостатки товара могут быть обнаружены Покупателем в процессе прокладки и монтажа кабеля. В этом случае процедура аналогична описанной в разделе 3. 3.

4.ХРАНЕНИЕ БАРАБАНОВ С КАБЕЛЕМ

4.1 Условия хранения кабелей должны соответствовать условиям хранения 5 (ОJ4) по ГОСТ 15150-69.

4.2 Оптический кабель должен храниться в упаковке Поставщика в месте, защищенном от прямых солнечных лучей.

5.ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

Персонал, осуществляющий укладку, погрузку, транспортирование, разгрузку, приемку, хранение, прокладку и монтаж оптического кабеля, должен соблюдать требования безопасности, предусмотренные внутренними документами организации, осуществляющей эти работы.

6.ГАРАНТИЯ ИЗГОТОВИТЕЛЯ

6.1 Изготовитель гарантирует соответствие кабелей требованиям технических условий, указанных в сопроводительной документации, при соблюдении Покупателем условий транспортирования, разгрузки, хранения, монтажа и эксплуатации.

Гарантийный срок составляет 2 (два) года с даты ввода в эксплуатацию, но не более 3 (трех) лет с даты поставки, если иное не указано в договоре.

Xtreme Ghost II Руководство пользователя

Ghost II
легкий Bluetooth ®
гарнитура с виртуальным помощником

Содержание пакета:
Bluetooth® Гарнитура
Micro USB-кабель
Руководство
855-999-8041 | www.xtremecables.com

Зарядка гарнитуры Bluetooth®
  • Чтобы зарядить гарнитуру GHOST II Bluetooth®, подсоедините прилагаемый кабель к порту зарядки Micro-USB (5), а другой конец — к сетевой розетке USB (адаптер 5 В не входит в комплект поставки). ) не менее 3 часов. Светодиод горит красным во время зарядки и гаснет при полной зарядке.
  • Для обеспечения максимальной производительности перед использованием убедитесь, что аккумулятор полностью заряжен.
Использование гарнитуры Bluetooth®
  1. Включите гарнитуру GHOST II, ​​удерживая многофункциональную кнопку (3) до тех пор, пока светодиодный индикатор (1) не начнет мигать синим и красным.
  2. Гарнитура перейдет в режим сопряжения. Включите режим поиска Bluetooth® на своем аудиоустройстве, найдите имя сопряжения «GHOST II» и выберите его на своем аудиоустройстве. Как только гарнитура GHOST II Bluetooth® будет успешно подключена, ваше устройство сообщит, что устройство было подключено. Светодиод будет мигать синим цветом.
  3. Нажмите многофункциональную кнопку (3), чтобы ответить на звонок, приостановить и воспроизвести его, а также повесить трубку.
  4. Чтобы перейти к следующему треку, коротко нажмите «+» (4) Чтобы увеличить громкость, нажмите и удерживайте кнопку громкости + (4)
  5. Чтобы перейти к предыдущему треку, коротко нажмите «-» (2) ) Чтобы уменьшить громкость, нажмите и удерживайте кнопку громкости (2)
  6. . Чтобы выключить гарнитуру, удерживайте многофункциональную кнопку (3) в течение 3 секунд, пока устройство не издаст звуковой сигнал.Светодиодный индикатор останется выключенным.
Использование голосового помощника
  1. Чтобы активировать виртуального помощника Siri® или Google®, дважды нажмите многофункциональную кнопку (3).
  2. Дождитесь звукового сигнала и начните говорить. Вы можете произносить такие команды, как «Какая сегодня погода?» или «Напиши маме, я буду там в 6». Полный список доступных вариантов голосовых команд см. в руководстве к вашему устройству.
  3. Чтобы включить функцию постоянного прослушивания «Окей, Google» или «Привет, Siri» на своем телефоне, обратитесь к руководству по эксплуатации вашего телефона для получения пошаговых инструкций по настройке.После включения скажите «ОК, Google» или «Привет, Siri», чтобы активировать голосового помощника и при появлении соответствующего запроса говорить напрямую с телефоном через гарнитуру. (Примечание: ваше устройство должно находиться в пределах досягаемости, чтобы использовать его «всегда слушающий» микрофон для запуска голосового помощника, после его срабатывания вы можете начать говорить через гарнитуру при появлении запроса)

(для устройств Android Google Assistant будет активирован и для устройств Apple активируется голосовой помощник Siri. )

ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ И УХОДУ:
  • Не пытайтесь разбирать устройство.Ремонт электрооборудования должен выполняться только квалифицированным специалистом по обслуживанию. Неправильный ремонт может подвергнуть пользователей риску и привести к аннулированию гарантии.
  • Не используйте это устройство для каких-либо иных целей, кроме тех, для которых оно предназначено. Это может привести к повреждению устройства и аннулированию гарантии.
  • Не прокалывайте и не повреждайте внешнюю поверхность изделия. Этот продукт не игрушка. Храните в недоступном для детей месте.
  • Не подвергайте батареи или аккумуляторные блоки чрезмерному нагреву или открытому огню.
  • Не подвергайте устройство воздействию очень высоких или низких температур, так как это сократит срок службы устройства, разрушит аккумулятор и/или деформирует некоторые детали.
  • Не используйте абразивные чистящие растворители для очистки устройства.
  • Чтобы продлить срок службы батареи, выключайте ее, когда она не используется.
ГАРАНТИЯ НА ОДИН ГОД

Xtreme предоставляет гарантию на ОДИН ГОД на свои продукты в отношении производственных дефектов при регулярном использовании потребителем с оригинальным чеком о розничной покупке.
Мы верим в нашу продукцию и хотим предоставить вам замену в случае необходимости, но мы должны знать о проблеме, пока продукт находится на гарантии. Если вы обнаружите дефект, на который распространяется настоящая гарантия, свяжитесь с нами для получения замены. Чтобы воспользоваться гарантией на продукт, покупатель должен предоставить подтверждение квитанции продавца.
*Любые клиенты за пределами США несут ответственность за доставку и обработку, если требуется замена, не связанная с производственным дефектом.Если нет производственного брака, будут применяться доставка и обработка.
Гарантия Xtreme распространяется только на нашу продукцию. Наша гарантия не распространяется на замену или ремонт любого стороннего аксессуара, электронного устройства или личного имущества.
Для получения инструкций о том, как получить гарантийное обслуживание для вашего продукта, обратитесь в службу поддержки клиентов по адресу [email protected]

сообщите об этом объявлении

GHOST II и Xtreme Cables являются торговыми марками Jem Accessories.
Словесный знак и логотипы Bluetooth® являются зарегистрированными товарными знаками, принадлежащими
Bluetooth Sig, Inc.и любое использование таких знаков компанией Jem Accessories осуществляется по лицензии.
Google Assistant является зарегистрированным товарным знаком Google LLC.
Siri является зарегистрированным товарным знаком Apple, Inc. Ресурсы

Терминология | кабельный центр — allkabel s.r.o.

Терминология

Характеристики продуктов

Безгалогенный  — все компоненты безгалогенных продуктов полностью изготовлены из негалогенированных материалов.При сжигании негалогенированного продукта не образуются едкие пары. Негалогенированными изделиями считаются те кабели, которые соответствуют всем рекомендациям стандарта ČSN EN 50267. Как правило, такие изделия также удовлетворяют другим стандартам по уменьшению образования дыма при горении (ČSN EN 50268).


Во взрывоопасных помещениях  — изделия в силу своей конструкции и используемых материалов не пропускают в осевом направлении опасные выхлопные газы.


Маркировка «ЭСЧ»  — означает соответствие характеристик такой маркированной продукции нормам электробезопасности.


Искробезопасный  — цепи не образуют в непосредственной близости никаких опасных значений электрического заряда.


Огнестойкий  — (отпечатано на изделии) означает повышенную устойчивость к действию пламени при горении кластера. Изделия с такой маркировкой должны соответствовать стандарту ČSN EN 50266 A F/R, A, B, C или D, при этом буквенные суффиксы здесь обозначают различные методики испытаний, различающиеся в основном продолжительностью действия пламени и соотношением неметаллических элементов в образце. Обозначение -R соответствует стандарту класса А (другие обозначения -F/R, -R, -R/B, -R/C, -R/D).


Огнестойкий  — (отпечатано на изделии) представляет собой изделие с целостностью изоляции, обладающее повышенной стойкостью к действию пламени при испытаниях по стандарту ČSN IEC 60 331, при определенном расходе газа, размере горелки и температуре выше 750 °С.


LOCA  — максимальная аварийность проекта на АПЛ, кабели устойчивы к ионизирующему излучению.


Стандарты

ASTM — Американский стандарт материалов для испытаний (США)

ANSI — Американский национальный институт стандартов (США)

BS — Британский стандарт (Великобритания)

CEN  — Европейский комитет по стандартизации или Европейский комитет по нормализации

ČSN — Чешский технический стандарт

ČSN EN  – чешская версия европейского стандарта

.

ČSN IEC  – чешская версия международного стандарта

.

DEP  – Проектно-конструкторская практика – Строительные стандарты Shell

DIN  — Немецкий институт нормирования e.V. (Германия) – немецкие стандарты

EN — Европейские стандарты

ГОСТ  — технические стандарты, поддерживаемые Евроазиатским советом по стандартизации, метрологии и сертификации

IEC — Международная электротехническая комиссия


Международные стандарты

IEEE — Институт инженеров по электротехнике и электронике

ISO  – Международная организация по стандартизации

MESC  – Стандарты и нормы материалов и оборудования – Строительные стандарты Shell

NFC  – Normes Françaises Class C (Франция) – французские стандарты

VDE — Verein Deutscher Elektroingenieure (Германия) — немецкие стандарты


Кабельные цепи

CCTV — Замкнутая телевизионная система

EPS  — Электрическая пожарная сигнализация

ГАЗ  — Цепи обнаружения газа

MaR  — Цепи измерения и управления


Сокращения материалов

HDPE  — полиэтилен высокой плотности

LDPE  — полиэтилен низкой плотности

ПЭ  — Полиэтилен

ПВХ — поливинилхлорид

XPE  — Сшитый полиэтилен

.

Добавить комментарий

Ваш адрес email не будет опубликован.
