SMD коды Wxx
Расшифровка диодов, стабилитронов, транзисторов в SMD типе кодов Wxx с их кратким описанием…
Код |
Наименование |
Фирма |
Корпус |
Цоколевка |
Эквивалент/Краткое описание |
Диоды, стабилитроны |
|||||
W74 | BAW74 | Zetex | SOT23 |
D1j |
dual hi speed sw diode 50V 0.15A |
WA | SMZG3789A | GenSemi | SMB |
D7 |
zener 1.5W 10V 10% |
WB | SMZG3789B | GenSemi | SMB |
D7 |
zener 1.![]() |
WC | SMZG3790A | GenSemi | SMB |
D7 |
zener 1.5W 11V 10% |
WD | SMZG3790B | GenSemi | SMB |
D7 |
zener 1.5W 11V 5% |
WE | SMZG3791A | GenSemi | SMB |
D7 |
zener 1.5W 12V 10% |
WF | SMZG3791B | GenSemi | SMB |
D7 |
zener 1.5W 12V 5% |
WG | SMZG3792A | GenSemi | SMB |
D7 |
zener 1.5W 13V 10% |
WH | SMZG3792B | GenSemi | SMB |
D7 |
zener 1.5W 13V 5% |
WI | SMZG3793A | GenSemi | SMB |
D7 |
zener 1.![]() |
WJ | SMZG3793B | GenSemi | SMB |
D7 |
zener 1.5W 15V 5% |
WK | SMZG3794A | GenSemi | SMB |
D7 |
zener 1.5W 16V 10% |
WL | SMZG3794B | GenSemi | SMB |
D7 |
zener 1.5W 16V 5% |
WO | BZX284-B2V4 | Philips | SOD110 |
D6 |
zener 0.4W 2.4V E24 ±2% |
WP | BZX284-B2V7 | Philips | SOD110 |
D6 |
zener 0.4W 2.7V E24 ±2% |
WQ |
BZX284-B3V0 | Philips | SOD110 |
D6 |
zener 0.4W 3.0V E24 ±2% |
WR | BZX284-B3V3 | Philips | SOD110 |
D6 |
zener 0.![]() |
WS | BZX284-B3V6 | Philips | SOD110 |
D6 |
zener 0.4W 3.6V E24 ±2% |
WT | BZX284-B3V9 | Philips | SOD110 |
D6 |
zener 0.4W 3.9V E24 ±2% |
WU | BZX284-B4V3 | Philips | SOD110 |
D6 |
zener 0.4W 4.3V E24 ±2% |
WV | BZX284-B4V7 | Philips | SOD110 |
D6 |
zener 0.4W 4.7V E24 ±2% |
WW | BZX284-B5V1 | Philips | SOD110 |
D6 |
zener 0.4W 5.1V E24 ±2% |
WX | BZX284-B5V6 | Philips | SOD110 |
D6 |
zener 0.4W 5.6V E24 ±2% |
WY | BZX284-B6V2 | Philips | SOD110 |
|
zener 0.![]() |
WZ | BZX284-B6V8 | Philips | SOD110 |
D6 |
zener 0.4W 6.8V E24 ±2% |
Транзисторы |
|||||
W* | 2SD1383K | Rohm | SMT3 | ||
W1(p,s) | BFT92 | Infin Phil | SOT23 |
T1a |
SI-P 15V 25mA BFQ51/BFQ76 |
W1(s) | BCR10PN | Infineon | SOT363 | NPN/PNP Digital Tansistor Array | |
W1(s) | BFT92W | Infin Phil | SOT323 |
T1a |
SI-P 15V 25mA BFQ51/BFQ76 |
W18 | BFP181TW | Telefunken | SOT343 |
T4a |
SI-N RF fT 7.8GHz 10V 20mA |
W2 | PBR951 | Philips | SOT23 | ||
W2 | PBR957 | Philips | SOT323 | ||
W22 | S822TW | Temic | SOT343 |
T4a |
SI-N RF fT 5.![]() |
W28 | BFP280TW | Temic | SOT343 |
T4a |
SI-N RF fT 7 GHz 8V 10mA |
W4(s) | BCR400R | Infineon | SOT143R | Active Bias Controller | |
W4(s) | BCR400W | Infineon | SOT343R | Active Bias Controller | |
W52 | S852TW | Telefunken | SOT143 |
T4a |
SI-N RF fT 5.2 GHz 6V 8mA |
S852TW | Temic | SOT323 | SI-N RF fT 5.2 GHz 6V 8mA | ||
W67 | BFP67W | Temic | SOT343 |
T4a |
SI-N RF fT 7.5 GHz 10V 50mA |
W82 | BFP182TW | Temic | SOT343 |
T4a |
SI-N RF fT 7.![]() |
W83 | BFP183TW | Temic | SOT343 |
T4a |
SI-N RF fT 7.4 GHz 10V 65mA |
W92 | BFP92AW | Temic | SOT343 |
T5a |
SI-N RF fT 6 GHz 15V 30mA |
WB | 2SD1383K | Rohm | SOT23 |
T1a |
SI-N darlington comp 2SB852K |
WC | BCR133 | Infineon | SOT23 | SI-N 50V 0.1A Rb=10k Rbe=10k | |
WC | BCR133S | Infineon | SOT363 | ||
WC | BCR133W | Infineon | SOT323 | SI-N 50V 0.1A Rb=10k Rbe=10k | |
WD | BCR141 | Infineon | SOT23 | SI-N 50V 0.1A Rb=22k Rbe=22k | |
WD | BCR141S | Infineon | SOT363 | ||
WD | BCR141W | Infineon | SOT323 | SI-N 50V 0.![]() |
|
WE | BCR148 | Infineon | SOT23 | SI-N 50V 0.1A Rb=47k Rbe=47k | |
WE | BCR148S | Infineon | SOT363 | ||
WE | BCR148W | Infineon | SOT323 | SI-N 50V 0.1A Rb=47k Rbe=47k | |
WE1 | BFS17W | Temic | SOT323 |
T1a |
SI-N RF fT 2.1GHz |
WE2 | BFS17AW | Temic | SOT323 |
T1a |
SI-N RF fT 3.2GHz |
WF | BCR08PN | Infineon | SOT363 | NPN/PNP Digital Tansistor Array | |
WF | BCR112 | Infineon | SOT23 | SI-N 50V 0.1A Rb=4.7k Rbe=4.7k | |
WF0 | TSDF1205W | Temic | SOT343 |
T4a |
SI-N 12GHz 5mA 4V |
WF2 | TSDF1220W | Temic | SOT343 |
T4a |
SI-N 12GHz 6V 20mA |
WFE | BFP93AW | Temic | SOT343 |
T4a |
SI-N BFP93A (FE) 6GHz |
WG | BCR116 | Infineon | SOT23 | ||
WG | BCR116W | Infineon | SOT323 | ||
WH | BCR108 | Infineon | SOT23 | SI-N 50V 0.![]() |
|
WH | BCR108W | Infineon | SOT323 | SI-N 50V 0.1A Rb=2k2 Rbe=47k | |
WHs | BCR108S | Infineon | SOT363 | ||
WI | BCR158 | Infineon | SOT23 | ||
WI | BCR158W | Infineon | SOT323 | ||
WJ | BCR135 | Infineon | SOT23 | SI-N 50V 0.1A Rb=10k Rbe=47k | |
WJ | BCR135S | Infineon | SOT363 | ||
WJ | BCR135W | Infineon | SOT323 | SI-N 50V 0.1A Rb=10k Rbe=47k | |
WK | BCR119 | Infineon | SOT23 | SI-N 50V 0.1A Rb=4.7k Rbe=0 | |
WK | BCR119S | Infineon | SOT363 | ||
WL | BCR146 | Infineon | SOT23 | SI-N 50V 0.![]() |
|
WL | BCR146W | Infineon | SOT323 | SI-N 50V 0.1A Rb=47k Rbe=22k | |
WM | BCR183 | Infineon | SOT23 | SI-P 50V 0.1A Rb=10k Rbe=10k | |
WM | BCR183S | Infineon | SOT363 | ||
WN | BCR185 | Infineon | SOT23 | SI-P 50V 0.1A Rb=10k Rbe=47k | |
WN | BCR185S | Infineon | SOT363 | ||
WN | BCR185W | Infineon | SOT323 | SI-P 50V 0.1A Rb=10k Rbe=47k | |
WO | BCR191 | Infineon | SOT23 | SI-P 50V 0.1A Rb=22k Rbe=22k | |
WO | BCR191S | Infineon | SOT363 | ||
WP | BCR192 | Infineon | SOT23 | SI-P 50V 0.![]() |
|
WP | BCR22PN | Infineon | SOT363 | NPN/PNP Digital Tansistor Array | |
WP2 | BFR92AW | Temic | SOT323 |
T1a |
SI-N BRF90A |
WR | BCR198 | Infineon | SOT23 | SI-P 50V 0.1A Rb=47k Rbe=47k | |
WR | BCR198S | Infineon | SOT363 | ||
WR | BCR198W | Infineon | SOT323 | SI-P 50V 0.1A Rb=47k Rbe=47k | |
WR | MSD602R | Motorola | SC59 |
T1a |
SI-N gp 25V 150mA |
WR2 | BFR93AW | Temic | SOT323 |
T1a |
SI-N BFR91A |
WRE | BFR280TW | Temic | SOT323 |
T1a |
SI-N RF fT 7.![]() |
WRF | BFR181TW | Temic | SOT323 |
T1a |
SI-N RF fT 7.8GHz |
WRG | BFR182TW | Temic | SOT323 |
T1a |
SI-N RF fT 7GHz |
WRH | BFR183TW | Temic | SOT323 |
T1a |
SI-N RF fT 7.4GHz |
WS | BCR169 | Infineon | SOT23 | ||
WS | BCR169S | Infineon | SOT363 | ||
WT | BCR166 | Infineon | SOT23 | ||
WT | BCR166W | Infineon | SOT323 | ||
WT | BCR48PN | Infineon | SOT363 | NPN/PNP Digital Tansistor Array | |
WU | BCR162 | Infineon | SOT23 | ||
WU | BCR35PN | Infineon | SOT363 | NPN/PNP Digital Tansistor Array | |
WU | MRF2947A | Motorola | SOT363 |
T6e |
2xSI-N MRF941 RF 9GHz |
WV2 | BFQ67W | Temic | SOT23 |
T1a |
SI-N RF fT 7.![]() |
WX | BCR196 | Infineon | SOT23 | ||
WX | BCR196W | Infineon | SOT23 | ||
WZ | BCR142 | Infineon | SOT23 | SI-N 50V 0.1A Rb=22k Rbe=47k | |
WZ | BCR142W | Infineon | SOT323 | SI-N 50V 0.1A Rb=22k Rbe=47k |
Стабилитрон КС201В
Количество драгоценных металлов в стабилитроне КС201В согласно документации производителя. Справочник массы и наименований ценных металлов в советских стабилитронах КС201В.
Стабилитрон КС201В количество содержания драгоценных металлов:
Золото: 0 грамм.
Серебро: 0,00005 грамм.
Платина: 0 грамм.
Палладий: 0 грамм.
Согласно данным: Из справочника Связь-Инвест.
Справочник содержания ценных металлов из другого источника:
Стабилитроны КС201В теория
Полупроводниковый стабилитрон, или диод Зенера — полупроводниковый диод, работающий при обратном смещении в режиме пробоя. До наступления пробоя через стабилитрон протекают незначительные токи утечки, а его сопротивление весьма высоко. При наступлении пробоя ток через стабилитрон резко возрастает, а его дифференциальное сопротивление падает до величины, составляющей для различных приборов от долей Ома до сотен Ом. Поэтому в режиме пробоя напряжение на стабилитроне поддерживается с заданной точностью в широком диапазоне обратных токов.
Прежде всего, не следует забывать, что стабилитрон работает только в цепях постоянного тока. Напряжение на стабилитрон подают в обратной полярности, то есть на анод стабилитрона будет подан минус «-«. При таком включении стабилитрона через него протекает обратный ток (I обр) от выпрямителя. Напряжение с выхода выпрямителя может изменяться, будет изменяться и обратный ток, а напряжение на стабилитроне и на нагрузке останется неизменным, то есть стабильным. На следующем рисунке показана вольт-амперная характеристика стабилитрона.
Основное назначение стабилитронов — стабилизация напряжения. Серийные стабилитроны изготавливаются на напряжения от 1,8 В до 400 В. Интегральные стабилитроны со скрытой структурой на напряжение около 7 В являются самыми точными и стабильными твердотельными источниками опорного напряжения: лучшие их образцы приближаются по совокупности показателей к нормальному элементу Вестона. Особый тип стабилитронов, высоковольтные лавинные диоды («подавители переходных импульсных помех», «суппрессоры», «TVS-диоды») применяется для защиты электроаппаратуры от перенапряжений.
Стабилитроны КС201В Принцип действия
Советские и импортные стабилитроны
Полупроводниковый стабилитрон — это диод, предназначенный для работы в режиме пробоя на обратной ветви вольт-амперной характеристики. В диоде, к которому приложено обратное, или запирающее, напряжение, возможны три механизма пробоя: туннельный пробой, лавинный пробой и пробой вследствие тепловой неустойчивости — разрушительного саморазогрева токами утечки. Тепловой пробой наблюдается в выпрямительных диодах, особенно германиевых, а для кремниевых стабилитронов он не критичен. Стабилитроны проектируются и изготавливаются таким образом, что либо туннельный, либо лавинный пробой, либо оба эти явления вместе возникают задолго до того, как в кристалле диода возникнут предпосылки к тепловому пробою. Серийные стабилитроны изготавливаются из кремния, известны также перспективные разработки стабилитронов из карбида кремния и арсенида галлия.
Первую модель электрического пробоя предложил в 1933 году Кларенс Зенер, в то время работавший в Бристольском университете. Его «Теория электического пробоя в твёрдых диэлектриках» была опубликована летом 1934 года. В 1954 году Кеннет Маккей из Bell Labs установил, что предложеный Зенером туннельный механизм действует только при напряжениях пробоя до примерно 5,5 В, а при бо́льших напряжениях преобладает лавинный механизм. Напряжение пробоя стабилитрона определяется концентрациями акцепторов и доноров и профилем легирования области p-n-перехода. Чем выше концентрации примесей и чем больше их градиент в переходе, тем больше напряжённость электрического поля в области пространственного заряда при равном обратном напряжении, и тем меньше обратное напряжение, при котором возникает пробой:
Туннельный, или зенеровский, пробой возникает в полупроводнике только тогда, когда напряжённость электрического поля в p-n-переходе достигает уровня в 106 В/см. Такие уровни напряжённости возможны только в высоколегированных диодах (структурах p+-n+-типа проводимости) с напряжением пробоя не более шестикратной ширины запрещённой зоны (6 EG ≈ 6,7 В), при этом в диапазоне от 4 EG до 6 EG (4,5…6,7 В) туннельный пробой сосуществует с лавинным, а при напряжении пробоя менее 4 EG (≈4,5 В) полностью вытесняет его. С ростом температуры перехода ширина запрещённой зоны, а вместе с ней и напряжение пробоя, уменьшается: низковольтные стабилитроны с преобладанием туннельного пробоя имеют отрицательный температурный коэффициент напряжения (ТКН).
В диодах с меньшими уровнями легирования, или меньшими градиентами легирующих примесей, и, как следствие, бо́льшими напряжениями пробоя наблюдается лавинный механизм пробоя. Он возникает при концентрациях примесей, примерно соответствующих напряжению пробоя в 4 EG (≈4,5 В), а при напряжениях пробоя выше 4 EG (≈7,2 В) полностью вытесняет туннельный механизм. Напряжение, при котором возникает лавинный пробой, с ростом температуры возрастает, а наибольшая величина ТКН пробоя наблюдается в низколегированных, относительно высоковольтных, переходах.
Механизм пробоя конкретного образца можно определить грубо — по напряжению стабилизации, и точно — по знаку его температурного коэффициента. В «серой зоне» (см. рисунок), в которой конкурируют оба механизма пробоя, ТКН может быть определён только опытным путём. Источники расходятся в точных оценках ширины этой зоны: С. М. Зи указывает «от 4 EG до 6 EG» (4,5…6,7 В), авторы словаря «Электроника» — «от 5 до 7 В»8, Линден Харрисон — «от 3 до 8 В»26, Ирвинг Готтлиб проводит верхнюю границу по уровню 10 В9. Низковольтные лавинные диоды (LVA) на напряжения от 4 до 10 В — исключение из правила: в них действует только лавинный механизм.
Оптимальная совокупность характеристик стабилитрона достигается в середине «серой зоны», при напряжении стабилизации около 6 В. Дело не столько в том, что благодаря взаимной компенсации ТКН туннельного и лавинного механизмов эти стабилитроны относительно термостабильны, а в том, что они имеют наименьший технологический разброс напряжения стабилизации и наименьшее, при прочих равных условиях, дифференциальное сопротивление. Наихудшая совокупность характеристик — высокий уровень шума, большой разброс напряжений стабилизации, высокое дифференциальное сопротивление — свойственна низковольтным стабилитронам на 3,3—4,7 В.
Область применения стабилитрона КС201В
Основная область применения стабилитрона — стабилизация постоянного напряжения источников питания. В простейшей схеме линейного параметрического стабилизатора стабилитрон выступает одновременно и источником опорного напряжения, и силовым регулирующим элементом. В более сложных схемах стабилитрону отводится только функция источника опорного напряжения, а регулирующим элементом служит внешний силовой транзистор.
Прецизионные термокомпенсированные стабилитроны и стабилитроны со скрытой структурой широко применяются в качестве дискретных и интегральных источников опорного напряжения (ИОН), в том числе в наиболее требовательных к стабильности напряжения схемах измерительных аналого-цифровых преобразователей. C середины 1970-х годов и по сей день (2012 год) стабилитроны со скрытой структурой являются наиболее точными и стабильными твердотельными ИОН. Точностные показатели лабораторных эталонов напряжения на специально отобранных интегральных стабилитронах приближаются к показателям нормального элемента Вестона.
Особые импульсные лавинные стабилитроны («подавители переходных импульсных помех», «суппрессоры», «TVS-диоды») применяются для защиты электроаппаратуры от перенапряжений, вызываемых разрядами молний и статического электричества, а также от выбросов напряжения на индуктивных нагрузках. Такие приборы номинальной мощностью 1 Вт выдерживают импульсы тока в десятки и сотни ампер намного лучше, чем «обычные» пятидесятиваттные силовые стабилитроны. Для защиты входов электроизмерительных приборов и затворов полевых транзисторов используются обычные маломощные стабилитроны. В современных «умных» МДП-транзисторах защитные стабилитроны выполняются на одном кристалле с силовым транзистором.
Маркировка стабилитронов КС201В
Маркировка стабилитронов
Есть информация о стабилитроне КС201В – высылайте ее нам, мы ее разместим на этом сайте посвященному утилизации, аффинажу и переработке драгоценных и ценных металлов.
Фото Стабилитрон КС201В:
Предназначение Стабилитрон КС201В.
Характеристики Стабилитрон КС201В:
Купить или продать а также цены на Стабилитрон КС201В (стоимость, купить, продать):
Отзыв о стабилитроне КС201В вы можете в комментариях ниже:
POWER(Watts) VOLTS 0.25 0.4 0.5 1.0 1.5 5.0 10.0 50.0 ----- ---- --- --- --- --- --- ---- ---- 1.8 1N4614 - - - - - - - 2.0 1N4615 - - - - - - - 2.4 1N4617 1N4370,A IN4370,A - - - - - - - 1N5221,B - - - - - - - 1N5985,B - - - - - 2.5 - - 1N5222B - - - - - 2. |
База данных кодов маркировки компонентов SMD
DJ
2SB1025-J
Renessas
SOT-89
транзистор PNP
AF&запятая; 120 В&запятая; 1A&запятая; 1 Вт&запятая; [email protected]запятая >100МГц
DJ
2SD1627
Sanyo Electric
PCP
NPN Дарлингтон
Драйвер&запятая; 30 В&запятая; 2A&запятая; 500 мВт&запятая; B>4000&запятая; 120 МГц
DJ
AP131-24TW
Anachip
TSOT-23-5L
Линейный регулятор напряжения IC
LDO, 2,4 В±2%&запятая; 300 мА&запятая; +CE
DJ
AP131-24W
Anachip
SOT-23-5L
Линейный регулятор напряжения IC
LDO, 2,4 В±2%&запятая; 300 мА&запятая; +CE
DJ
AP131-24Y
Anachip
SOT-89-5L
Линейный регулятор напряжения IC
LDO, 2,4 В±2%&запятая; 300 мА&запятая; +CE
DJ
AZ23C6V2
PanJIT Semiconductor
SOT-23
Стабилитрон
Dual, 5,89,6,51 В&запятая; Zzt=10 &запятая; Изт=5мА&запятая; 300 мВт
DJ
BD4828FVE
Rohm
VSOF-5
Детектор напряжения IC
2,8 В ± 1%&запятая; -Сброс ОДО
DJ
BD4828G
Rohm
SSOP-5
Детектор напряжения IC
2,8 В ± 1%&запятая; -Сброс ОДО
DJ
BZD84C6V2
Formosa Microsemi
SOT-23
Стабилитрон
Dual, 6,2 В±5%&запятая; Изт=5мА&запятая; Zzt=10&запятая; 300 мВт
DJ
BZT52H-B4V3
Philips
SOD-123FL
Стабилитрон
4,3 В±2%&запятая; Изт=5мА&запятая; Zzt=95&запятая; 375 мВт
DJ
BZX384-C24
NXP Semiconductors
SOD-323
Стабилитрон
24V±5%&запятая; Изт=2мА&запятая; Zzt=25&запятая; 200 мВт
DJ
BZX84B6V8
Diotec Semiconductor
SOT-23
Стабилитрон
6,66,6,94 В&запятая; Zzt=15 &запятая; Изт=5мА&запятая; 410 мВт
DJ
ELM99581B
ELM Technology
SOT-89
Линейный регулятор напряжения IC
LDO, 5,8 В±2%&запятая; 300 мА
DJ
LMSZ4700T1G
Leshan Radio Company
SOD-123
Стабилитрон
12,35,13,65 В&запятая; Изт=0,05 мА&запятая; 500 мВт
DJ
MAX6314US33D2-T
Maxim Integrated Products
SOT-143
Детектор напряжения IC
3,3 В±1,8%&запятая; -MR&запятая; -Сброс Bidir&запятая; PPO&запятая; 20 мс
DJ
MEZ03-6. 2-T2
Matsuki Electronic Company
SOT-23
Стабилитрон
5,89,6,51 В&запятая; Изт=5мА&запятая; Zzt=10 &запятая; 300 мВт
DJ
MM1Z4715
EIC Semiconductor
SOD-323FL
Стабилитрон
34,20,37,80 В&запятая; Изт=10мА&запятая; 500 мВт
DJ
MMBZ4700
Vishay Semiconductor
SOT-23
Стабилитрон
13V±5%&запятая; Если=10 мА&запятая; 350 мВт
DJ
MMSZ4700
ON Semiconductor
SOD-123
Стабилитрон
13V±5%&запятая; Изт=0,05 мА&запятая; 500 мВт
DJ
MMSZ4700-F
Компоненты TAITRON
SOD-123F
Стабилитрон
12,4,13,7 В&запятая; Изт=0,05 мА&запятая; 500 мВт
DJ
MMSZ4715
EIC Semiconductor
SOD-123
Стабилитрон
36V±5%&запятая; Изт=0,05 мА&запятая; 500 мВт
DJ
P4SMA400A
Fagor Electronica
DO-214AC
Подавитель переходного напряжения
Vbr=380. ..420В&запятая; Vrwm=342 В&запятая; 0,73A&запятая; 400 Вт (1 мс)
DJ
PDTA124TM
NXP Semiconductors
SOT-883
Транзистор PNP
Sw, 50 В&запятая; 100 мА&запятая; 250 мВт&запятая; R1=22k
DJ
R3112Q381A
Ricoh
SC-82AB
Детектор напряжения IC
3,8 В ± 2%&запятая; -Сброс ОДО
DJ
R3114K151A
Ricoh
DFN1010-4
Датчик напряжения IC
1,5 В ± 0,8%&запятая; -Сброс ОДО
DJ
R3134K41EA
Ricoh
DFN1212-6
Датчик напряжения IC
4,1 В ± 1,8%&запятая; -Сброс ODO&запятая; -MR
DJ
R5220D181B
Ricoh
SON-6
преобразователь напряжения постоянного/постоянного тока IC
PWM понижающий&запятая; +CE&запятая; Vdc=Vldo=1,8 В
DJ
RN5RT58AA
Ricoh
SOT-23-5
Линейный регулятор напряжения IC
LDO, 5,8 В±2%&запятая; 150 мА&запятая; -СЕ
DJ
RP130Q481A
Ricoh
SC-82AB
Линейный регулятор напряжения IC
LDO, Низкий уровень шума&запятая; -CE&запятая; 4,8 В±1%&запятая; 150 мА
DJ
RP152N033A
Ricoh
SOT-23-6
Линейный регулятор напряжения IC
LDO, Двойной выход&запятая; Vout1/Vout2=3,1 В/3,1 В±1%&запятая 150 мА&запятая; +CE
DJ
RT9809-33CV
Richtek Technology
SOT-23
Детектор напряжения IC
3,3 В ± 2%&запятая; -Сброс PPO
DJ
SMD15KPA200A
MDE Semiconductor
MDE-1-2
Подавитель переходного напряжения
Vrwm=200. 0V, Vbr=223,40 В&запятая Vcl=319.1V&запятая; Ipp=47.3A, 15000 Вт(1 мс)
DJ
SMD30KPA132A
MDE Semiconductor
MDE-1-1
Подавитель переходного напряжения
Vrwm=132,0 В&запятая; Vbr=147,4 В&запятая Vcl=213,0 В&запятая; Ipp=142.3A&запятая; 30000 Вт(1 мс)
DJ
SMSZ4700
Good-Ark Electronics
SOD-123
Стабилитрон
13В±5%&запятая; 19,0 мА&запятая; 350 мВт
DJ
TCUDZS18VB
Tak Cheong Semiconductor
SOD-323FL
Стабилитрон
17,56,18,35 В&запятая; Изт=5мА&запятая; Zzt=50&запятая; 200 мВт
DJ
TZT6V2AW
Компоненты TAITRON
SOT-23
Стабилитрон
Dual, 5,89,6,51 В&запятая; Изт=5,0 мА&запятая; 300 мВт
DJ
UDZS18B
Тайваньская полупроводниковая компания
SOD-323FL
Стабилитрон
17,56,18,35 В&запятая; Изт=5мА&запятая; Zzt=50&запятая; 200 мВт
DJ
UDZS18VBW
Tak Cheong Semiconductor
SOD-323FL
Стабилитрон
17,56,18,35 В&запятая; Изт=5мА&запятая; Zzt=50&запятая; 200 мВт
DJ
V6310JSP5B
EM Microelectronic-Marin SA
SOT-23-5
Датчик напряжения IC
3,5 В ± 2%&запятая; +Сброс PPO&запятая; 50 мс
DJ-
RT9193-28PB
Richtek Technology
SOT-23-5
Линейный регулятор напряжения IC
LDO, 2,8 В±1%&запятая; 300 мА&запятая; +CE
DJ-
RT9193-28PF
Richtek Technology
MSOP-8
Линейный регулятор напряжения IC
LDO, 2,8 В±1%&запятая; 300 мА&запятая; +CE
DJ-
RT9261-33PX
Richtek Technology
SOT-89
DC/DC преобразователь напряжения IC
VFM step-up, 3,3 В±2%&запятая; 50 мА
DJ4
3SK180-4
Sanyo Electric
SOT-143
FET n-типа
Двойной затвор&запятая; FM/УКВ&запятая; 15 В&запятая; 30 мА&запятая; 200 мВт&запятая; Идентификаторы=1,5,6 мА
DJ5
3SK180-5
Sanyo Electric
SOT-143
FET n-типа
Двойной затвор&запятая; FM/УКВ&запятая; 15 В&запятая; 30 мА&запятая; 200 мВт&запятая; Идентификаторы=5,12 мА
DJ6
3SK180-6
Sanyo Electric
SOT-143
FET n-типа
Двойной затвор&запятая; FM/УКВ&запятая; 15 В&запятая; 30 мА&запятая; 200 мВт&запятая; Идентификаторы=10,24 мА
DJ=
RT9193-28GB
Richtek Technology
SOT-23-5
Линейный регулятор напряжения IC
LDO, 2,8 В±1%&запятая; 300 мА&запятая; +CE
DJ=
RT9193-28GF
Richtek Technology
MSOP-8
Линейный регулятор напряжения IC
LDO, 2,8 В±1%&запятая; 300 мА&запятая; +CE
DJAA
ISL9000IRBJZ
Intersil
DFN-10
Линейный регулятор напряжения IC
LDO, Двойной выход&запятая; Vo1/Vo2=1,5 В/2,8 В±1,8%&запятая; 300 мА&запятая; +CE&запятая; -Ошибка.
DJCA
ISL9014AIRBBZ
Intersil
DFN-10
Линейный регулятор напряжения IC
LDO, Двойной выход&запятая; Vout1/Vout2=1,5 В/1,5 В
DJDA
ISL9014AIRBCZ
Intersil
DFN-10
Линейный регулятор напряжения IC
LDO, Двойной выход&запятая; Vout1/Vout2=1,5 В/1,8 В
DJE
SMDJ300CA
Socay Electronics
DO-214AB
Подавитель переходного напряжения
Vrwm=300.0V, Vbr=335,0,371,0 В&запятая Ipp=6,17A&запятая; 3000 Вт(1 мс)@запятая; Двунаправленный
DJE
SMDJ300CA
Polytronics Technology
DO-214AB
Подавитель переходного напряжения
Vrwm=300.0V, Vbr=335,0,371,0 В&запятая Ipp=6,17A&запятая; 3000 Вт(1 мс)@запятая; Двунаправленный
DJEA
ISL9014AIRBJZ
Intersil
DFN-10
Линейный регулятор напряжения IC
LDO, Двойной выход&запятая; Vout1/Vout2=1,5 В/2,8 В
DJFA
ISL9014AIRBLZ
Intersil
DFN-10
Линейный регулятор напряжения IC
LDO, Двойной выход&запятая; Vout1/Vout2=1,5 В/2,9 В
DJG
SMDJ350CA
Socay Electronics
DO-214AB
Подавитель переходного напряжения
Vrwm=350. 0V, Vbr=391,0,432,0 В&запятая; Ipp=5.29A&запятая; 3000 Вт(1 мс)@запятая; Двунаправленный
DJG
SMDJ350CA
Polytronics Technology
DO-214AB
Подавитель переходного напряжения
Vrwm=350.0V, Vbr=391,0,432,0 В&запятая; Ipp=5.29A&запятая; 3000 Вт(1 мс)@запятая; Двунаправленный
DJGA
ISL9014AIRCCZ
Intersil
DFN-10
Линейный регулятор напряжения IC
LDO, Двойной выход&запятая; Vout1/Vout2=1,8 В/1,8 В
DJHA
ISL9014AIRCJZ
Intersil
DFN-10
Линейный регулятор напряжения IC
LDO, Двойной выход&запятая; Vout1/Vout2=1,8 В/2,8 В
DJJA
ISL9014AIRFCZ
Intersil
DFN-10
Линейный регулятор напряжения IC
LDO, Двойной выход&запятая; Vout1/Vout2=2,5 В/1,8 В
DJK
SMDJ400CA
Socay Electronics
DO-214AB
Подавитель переходного напряжения
Vrwm=400.0V, Vbr=447,0,494,0 В&запятая Ipp=4,63A&запятая; 3000 Вт(1 мс)@запятая; Двунаправленный
DJK
SMDJ400CA
Polytronics Technology
DO-214AB
Подавитель переходного напряжения
Vrwm=400. 0V, Vbr=447,0,494,0 В&запятая Ipp=4,63A&запятая; 3000 Вт(1 мс)@запятая; Двунаправленный
DJKA
ISL9014AIRFDZ
Intersil
DFN-10
Линейный регулятор напряжения IC
LDO, Двойной выход&запятая; Vout1/Vout2=2,5 В/2,0 В
DJLA
ISL9014AIRFJZ
Intersil
DFN-10
Линейный регулятор напряжения IC
LDO, Двойной выход&запятая; Vout1/Vout2=2,5 В/2,8 В
DJM
SMDJ440CA
Socay Electronics
DO-214AB
Подавитель переходного напряжения
Vrwm=440.0V, Vbr=492,0,543,0 В&запятая Ipp=4.21A&запятая; 3000 Вт(1 мс)@запятая; Двунаправленный
DJM
SMDJ440CA
Polytronics Technology
DO-214AB
Подавитель переходного напряжения
Vrwm=440.0V, Vbr=492,0,543,0 В&запятая Ipp=4.21A&запятая; 3000 Вт(1 мс)@запятая; Двунаправленный
DJMA
ISL9014AIRGCZ
Intersil
DFN-10
Линейный регулятор напряжения IC
LDO, Двойной выход&запятая; Vout1/Vout2=2,7 В/1,8 В
DJNA
ISL9014AIRGPZ
Intersil
DFN-10
Линейный регулятор напряжения IC
LDO, Двойной выход&запятая; Vout1/Vout2=2,7 В/1,85 В
DJPA
ISL9014AIRJBZ
Intersil
DFN-10
Линейный регулятор напряжения IC
LDO, Двойной выход&запятая; Vout1/Vout2=2,8 В/1,5 В
DJRA
ISL9014AIRJCZ
Intersil
DFN-10
Линейный регулятор напряжения IC
LDO, Двойной выход&запятая; Vout1/Vout2=2,8 В/1,8 В
DJS
PZS515V1BCH
PanJIT Semiconductor
SOD-323HE
Стабилитрон
4,85,5,36 В&запятая; Изт=0,05 мА&запятая; 500 мВт
DJSA
ISL9014AIRJMZ
Intersil
DFN-10
Линейный регулятор напряжения IC
LDO, Двойной выход&запятая; Vout1/Vout2=2,8 В/3,0 В
DJTA
ISL9014AIRJNZ
Intersil
DFN-10
Линейный регулятор напряжения IC
LDO, Двойной выход&запятая; Vout1/Vout2=2,8 В/3,3 В
DJVA
ISL9014AIRJRZ
Intersil
DFN-10
Линейный регулятор напряжения IC
LDO, Двойной выход&запятая; Vout1/Vout2=2,8 В/2,6 В
DJWA
ISL9014AIRKCZ
Intersil
DFN-10
Линейный регулятор напряжения IC
LDO, Двойной выход&запятая; Vout1/Vout2=2,85 В/1,8 В
DJYA
ISL9014AIRKFZ
Intersil
DFN-10
Линейный регулятор напряжения IC
LDO, Двойной выход&запятая; Vout1/Vout2=2,85 В/2,5 В
, номер детали, данные и маркировка маркировка.

Стабилитрон 2,4 В диод
стабилитрон технический паспорт значение немного отличается от маркировки, ссылки или кода. Довольно ряд инженеров и техников запутались в том, как читать номер детали или данные стабилитрона. Есть много типов спецификация или кодовый номер, указанный на его корпусе. Перспективы и форма стабилитрона иногда может быть ошибочно принята за нормальную Сигнальный диод 1n4148.Чтобы узнать, стабилитрон ли это или просто нормальный диод, нужно читать идентификацию или маркировку на его тело.
Спасибо производителям потому что на основных платах было напечатано «ZD», что означает стабилитрон и «D» означает диод. Однако, по моему опыту, некоторые напечатанные на печатной плате маркировка «D» также может обозначать стабилитрон диод.
Эта ситуация будет ошибочной
технический специалист поверил, что стабилитрон на самом деле является диодом. Мы
как специалист по ремонту электроники должен знать или быть чувствительным к
значения маркировки и рейтинги.
Единственный способ узнать это по номеру детали, напечатанному на корпусе компонента, из руководство по замене. Без датабука нам очень тяжело узнать фактическое напряжение стабилитрона. Если у вас нет справочник по полупроводникам или заменам вы можете перейти к любому поиску engine и введите следующий код для справки и надеюсь, что вы сможете найди там ответ!
Установлен неверный номер детали может привести к неправильной работе вашего оборудования и его странному поведению.Драгоценное время и деньги были потеряны из-за недостатка знаний в идентификации спецификации стабилитрона. Если вы не можете узнать, что код или номер детали означают, что его очень сложно отремонтировать оборудование. Не беспокойтесь, так как этот веб-сайт поможет вам успешно о том, как прочитать стабилитрон маркировка.
Стабилитрон 2,4=2,4 В диод
2V4=2,4 В
10= 10 вольт
10 В = 10 В
BZX85C18 = 18 вольт 1 ватт стабилитрон диод (вы должны обратиться к Philips ECG Semiconductors Transistor Руководство по перекрестным ссылкам)
BZY85C18 = 18 Вольт 1/2 Вт стабилитрон
Примечание: есть также часть
номер, такой как BZVXXXXX, где вы должны найти его в Philips ECG
ПОЛУПРОВОДНИКОВАЯ КНИГА.
1N4746 = стабилитрон 18 вольт 1 ватт диод
6C2 = стабилитрон 6,2 В. (Если вы наблюдаете код стабилитрона, он пишется как 6C2 READING FROM СВЕРХУ ВНИЗ)
Не читать снизу вверх в противном случае вы получите значение 2C6, которое вы не найдете в любая книга данных!
Многие из вас спросят, как я найти напряжение по коду 6C2.Тем не менее, вы должны обратиться к руководство по замене Philips; надо искать ХЗ кросс сначала ссылка. Это значит вместо того, чтобы найти 6C2; ищи HZ6C2 и вы найдете ответ! Самое низкое напряжение, которое я пришел поперек было 2,4 вольта, а максимальное было 200 вольт 5 ватт. Монитор в блоке питания обычно используется стабилитрон в диапазоне 18 вольт до 30 вольт.
Заключение. Будьте внимательны, когда
проверка номера детали стабилитрона.Не всегда предполагайте, что
стеклянный диод с малым сигналом представляет собой стабилитрон. Помните,
более новая версия сигнального диода 1n4148, некоторые производители маркировали его
как «48», и вы думали, что это 48 вольт. Внимательно смотрите маркировку на
основная плата, будь то «zd» или «d». Поищите в интернете зенер
техническое описание диода, данные и номер детали и получите ЭКГ Philips
Руководство по замене мастера для справки. Со знаниями вы
полученный выше, у вас определенно не будет проблем с идентификацией
правильное напряжение для стабилитрона и возможность ремонта
оборудование.
Главная Автозвук DVD Материнские платы Мобильные телефоны Мониторы Ноутбуки Принтеры Планшеты Телевизоры Даташиты Маркировка SMD Форум |
|
Как определить стабилитрон? – Рампфестудсон.

Как определить стабилитрон?

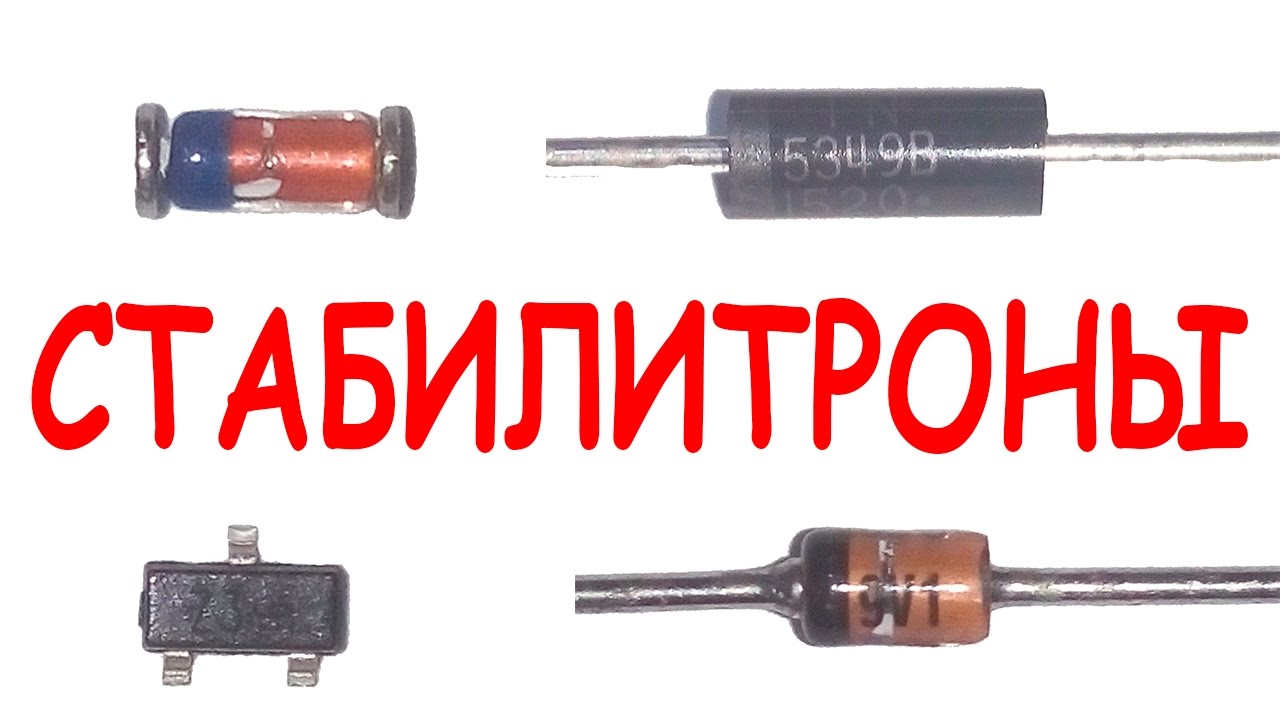

Стабилитронымогут быть неотличимы от обычных диодов. Стабилитроны могут иметь темный пластиковый корпус с темной полосой, такой же окраски, как и у других диодов. Многие другие стабилитроны имеют медный цвет и заключены в стеклянный корпус с белой, черной или синей полосой.
Как определить маркировку диода?
Полярность обоих диодов обозначена полосой на одном конце корпуса.Полоса соответствует линии на условном обозначении, обозначающей катод. Другой конец (без полосы) является анодом, обозначенным треугольником на условном обозначении.
Как определить стабилитрон на 12 В?
Обратите внимание, поместите диод между щупами измерителя. В одном случае они будут считывать низкое напряжение (менее 1 В). С другой стороны, если они показывают менее 18 В, то диод, вероятно, является стабилитроном. Напряжение, которое вы видите на мультиметре, является напряжением стабилитрона.
Что такое ZZ в стабилитроне?
Обратный ток также называют током стабилитрона, ИЗ. В этой точке «колена» внутреннее сопротивление стабилитрона, также называемое импедансом стабилитрона (ZZ), начинает уменьшаться по мере быстрого увеличения обратного тока. От нижней части колена, т. напряжение пробоя стабилитрона (VZ) остается. по существу постоянный.
Каковы характеристики стабилитрона?
Пример технических характеристик стабилитрона
Типичные характеристики стабилитрона BZY88 / Технические характеристики | ||
---|---|---|
Характеристика | Типичное значение | Детали |
Рассеиваемая мощность постоянного тока | 400 | @ Tl = 50°C: снижение мощности выше 50°C 3.2 мВт/°С |
Температура перехода | от -65 до +175 | |
Напряжение Vz при 5 мА | 4,8 мин. 5,1 тип. 5,4 макс. |
Какая сторона стабилитрона положительная?
Анод
Зенеровский диод ведет себя так же, как обычный диод общего назначения, состоящий из кремниевого PN-перехода, и при смещении в прямом направлении, т. ток.
Какая сторона диода маркирована?
положительная сторона
Диод имеет две клеммы. Положительная сторона называется анодом, а отрицательная – катодом. Символ диодной цепи с маркировкой анода и катода.
Как считывать показания диода?
Найдите на диоде или резисторе маркировку – цветную полоску, указывающую, в каком направлении протекает ток. Энергия течет от конца без полосы к концу с полосой. Держите резистор или диод полосками слева.Прочтите первые три полоски, чтобы найти емкость (Ом).
Какой код у стабилитрона 12В?
ЗЕНЕРСКИЙ ДИОД, 1 Вт, 12 В, DO-41.
Что такое идеальный стабилитрон?
Для идеального диода ток вообще не проходит, когда напряжение меньше нуля: диод полностью предотвращает протекание обратного тока. При небольшом положительном напряжении («прямое смещение» или иногда «прямое напряжение») может протекать небольшое количество тока, и очень большое количество тока будет протекать выше заданного порога.
Что такое IZM в стабилитроне?
Стабилитрон — это электронный компонент, используемый в схемах регулятора напряжения постоянного тока. IZM — максимальный ток, который может протекать через диод, PZM — максимальная рассеиваемая мощность диода, а VZ — напряжение Зенера.
Маркировка стабилитрона smd
, маркировка стабилитрона smd Производители и поставщики на everychina.com
2.диод маркировки ММСЗ5221БС Смд держателя поверхности 4-39В через ММСЗ5259БС
Wuxi Xuyang Electronics Co. |
36В SMD TVS Диод 3000Вт SMDJ36CA 36В Подавитель переходного напряжения поверхностного монтажа
Чанчжоу Trustec Company Limited |
UMEAN : SMD SOD-123 Стабилитрон HZD5232B 5.

UMEAN Technology Co., Ltd. |
UMEAN : SMD SOD-123 Стабилитрон HZD5231B 5.1В З31
UMEAN Technology Co. |
UMEAN : SMD SOD-123 Стабилитрон HZD5230B 4.7В З30
UMEAN Technology Co., Ltd. |
UMEAN : SMD SOD-123 Стабилитрон HZD5233B 6.

UMEAN Technology Co., Ltd. |
UMEAN : SMD SOD-123 Стабилитрон HZD5234B 6.2В З34
UMEAN Technology Co. |
UMEAN : SMD SOD-123 Стабилитрон HZD5237B 8.2В З37
UMEAN Technology Co., Ltd. |
UMEAN : SMD SOD-123 Стабилитрон HZD5236B 7.

UMEAN Technology Co., Ltd. |
UMEAN : SMD SOD-123 Стабилитрон HZD5235B 6.8В З35
UMEAN Technology Co. |
Отправьте запрос на « маркировка стабилитрона smd » за минуту:
1N747 Zener Diode Распиновка, техническое описание, характеристики и примеры схем
В этом руководстве мы научимся использовать стабилитрон 1N747 с примерами схем.Он предлагает напряжение Зенера (Vz ) 3,6 В с допуском ± 5% и быстрое обратное время восстановления. Стабилитроны используются для регулирования напряжения.
Стабилитрон Введение
Диод — это электронное устройство, которое позволяет току течь только в одном направлении, но есть исключение, т. е. стабилитрон. Зенеровский диод — это диод, который действует как двухпозиционный переключатель. Это означает, что он может проводить ток как в прямом, так и в обратном направлении. Это сильно легированный диод, допускающий обратный ток при достижении определенного уровня напряжения.
1N747A — это типичный стабилитрон, который находит применение в широком диапазоне электронных систем, от регуляторов до переключателей и ограничителей благодаря своей обратной проводимости.
В этом руководстве будут представлены распиновка, функции, спецификации, примеры схем и приложения.
Распиновка 1N747
На следующей схеме показана распиновка диода 1N747A:
Как и обычный диод, этот кремниевый планар также имеет две клеммы. Один из них — положительно заряженный анод, а второй — отрицательно заряженный катод.
Зенеровский диод обычно работает в режиме обратного смещения.
1N747 Конфигурация
Конфигурация
Конфигурация детали в таблице ниже:
PIN-код функция | |
---|---|
Anode | Zeter Diode Anode Pin |
Cationode | Zero катодный штифт |
1N747 Характеристики и характеристики
- Рассеиваемая мощность: 500 мВт
- Прямое напряжение (I F = 200 мА): 1.
5 В
- Ток смещения стабилитрона: 20 мА
- Напряжение стабилитрона: 3,6 В
- Макс. ток стабилитрона: 100 мА
- Допустимое отклонение напряжения стабилитрона ± 5 %
-
- Передовые характеристики обратной цепи
- Высокая пропускная способность по обратному току
- Высокое обратное напряжение пробоя
1N747 Примеры схем
Теперь мы рассмотрим некоторые из примеров схем 1N7473
1
3 1N747: 1N747 в качестве схемы регулятора напряжения/защитыСхема, показанная выше, представляет собой схему регулятора напряжения с использованием стабилитрона.
Зенеровский диод подключается обратно и параллельно нагрузке.
Всякий раз, когда на стабилитрон подается напряжение, превышающее обратное напряжение пробоя, через стабилитрон начинает протекать значительный ток. На стабилитроне небольшое падение напряжения. При дальнейшем увеличении напряжения ток также увеличивается, но напряжение на стабилитроне остается постоянным и равным напряжению его пробоя.
Поскольку нагрузка подключена параллельно стабилитрону, напряжение на нагрузке равно напряжению пробоя стабилитрона.Это дает нам два преимущества. Во-первых, напряжение регулируется или ограничивается до уровня напряжения обратного пробоя. Во-вторых, весь большой ток проходит через диод вместо нагрузки и защищает ее от повреждений.
Короче, если нам требуется, например, 10 Вольт на нагрузке, то нам нужен стабилитрон с обратным напряжением 10 Вольт.
1N747 Цепь двойного ограничителя
Эта схема представляет собой схему двухполупериодного ограничителя. Два стабилитрона подключены друг к другу, чтобы выполнить отсечение.
Работает так же, как описанная выше схема. Во время положительного полупериода ZD1 будет смещен в обратном направлении и будет выполнять отсечение входной волны переменного тока. А когда наступает отрицательный цикл, ZD2 будет смещен в обратном направлении и обрезать сигнал до напряжения обратного пробоя.
Практически напряжение ограничивается суммой обратного напряжения Зенера и его падения напряжения.
Эти схемы ограничения часто находят свое применение в передатчиках с частотной модуляцией для устранения скачков напряжения и вывода шумовой волны.
- TZX3V6C
- 1N5227B
- MMBZ5227BLT1G
Применения
- Машинки
- стабилизаторы напряжения
- коммутационных схем
- Источники питания Источники питания
- диодов
- Опорное напряжение
- Защита Цепи
2D-диаграмма
1N747A поставляется в стеклянном корпусе DO-35. 2-я модель диода представлена ниже:
Технический паспорт
Ссылка на технический паспорт приведена ниже, чтобы увидеть более подробную информацию и технические характеристики диода 1N747A: Символ цепи
Что такое стабилитрон?
Зенеровский диод или пробивной диод представляет собой полупроводниковый прибор с сильным легированием.Это устройство работает в обратном направлении.
Ток течет в обратном направлении, когда переход разрушается. Это происходит, когда напряжение на клеммах стабилитрона меняется на противоположное. Благодаря этому потенциал достигает напряжения Зенера ( напряжение колена ). Этот эффект известен как эффект Зенера .
Как работает стабилитрон при обратном смещении?
Стабилитрон работает аналогично обычному диоду в режиме прямого смещения.Однако в режиме обратного смещения через диод проходит небольшой ток утечки. Происходит увеличение обратного напряжения до заданного напряжения пробоя (Vz).
Пробой приводит к протеканию тока через диод. Ток возрастает до максимума, который зависит от последовательного резистора. После этого он стабилизируется и остается постоянным в широком диапазоне приложенного напряжения.
Есть два типа поломки для ZENER DIODE:
- пробой на лавину
Пробование лавины в Zener Diode
Avalanche Crounge могут состоиться в случае высокой обратной напряжение как в обычном диоде, так и в стабилитроне.Высокое значение обратного напряжения на PN-переходе обеспечивает энергией свободные электроны и ускоряет их с большими скоростями.
Лавинный пробой
Свободные электроны, движущиеся с высокой скоростью, сталкиваются с другими атомами и выбивают больше электронов. Из-за этого постоянного столкновения генерируются несколько свободных электронов. Это связано с постоянным увеличением электрического тока в диоде.
Внезапное увеличение электрического тока может необратимо разрушить нормальный диод.Однако стабилитрон предназначен для работы при лавинном пробое. Лавинный пробой обычно происходит в стабилитронах с напряжением стабилитрона выше 6В.
Пробой стабилитрона в стабилитроне
Приложенное обратное напряжение смещения приближается к напряжению стабилитрона. Когда это происходит, электрическое поле в области обеднения становится сильнее. При этом электроны отрываются от своей валентной зоны.
Валентные электроны, которые получают достаточно энергии от сильного электрического поля обедненной области, отрываются от родительского атома.Увеличение напряжения приводит к быстрому увеличению электрического тока в области зенеровского пробоя.
Zener Breakdown
пробой на лавину VS Zener Crosud
ключевые различия между лавинной поломкой и поломки Zener Tabled Cabled:
параметры | Zener Carmond 2 | Лавинный пробой | |
Определение | Это происходит в стабилитронах, имеющих напряжение Vz от 5 до 8 вольт или менее 5 В. | Лавинный пробой происходит в p-n переходе, когда Vz больше 8 вольт. | |
Область истощения | Область истощения тонкая. | Область обеднения толстая. | |
Электрическое соединение | Соединение не нарушено. | Соединение разорвано. | |
Электрическое поле | Электрическое поле сильное. | Электрическое поле слабое. | |
Температурный коэффициент | Отрицательный | Положительная доля | |
Напряжение до температуры | обратно пропорциональна | прямо пропорциональна | |
Структура |
| PN Переходные диод | Высокоразведочная P и N REGLE |

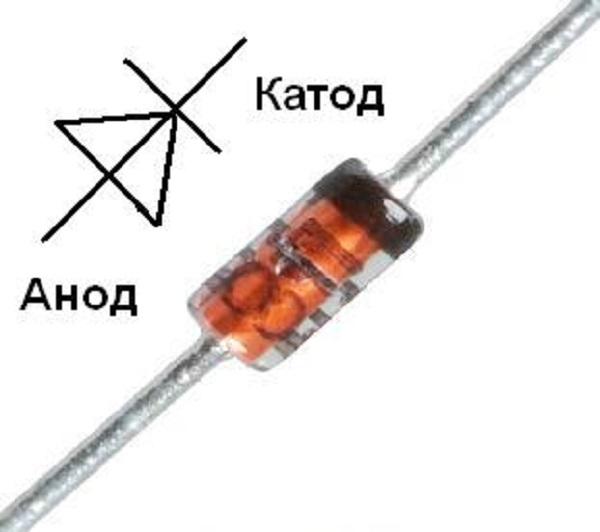

Символ диодной цепи ZENER
Существует много способов, которыми существует множество способов. Некоторые используются для высоких уровней рассеивания мощности, а другие содержатся в форматах для поверхностного монтажа. Самый распространенный тип стабилитрона заключен в небольшой стеклянный корпус. Он имеет полосу вокруг одного конца, обозначающую катодную сторону диода.
На приведенном выше рисунке видно, что полоса вокруг упаковки соответствует линии на символе диодной схемы. Это может помочь связать один конец с другим.
Символ цепи стабилитрона размещает две метки в конце полосы.Один тег идет вверх, а другой вниз. Это помогает отличить диоды Зенера от других диодов в цепи.
VI Характеристики ZENER DIODE
VI Характеристики ZENER DIODE были разделены на две части:
(I) Форвард Характеристики
(II) Обратные характеристики
Передовые характеристики ZENER Диод
Прямые свойства стабилитрона представлены в первом квадранте графика.График показывает, что прямые характеристики практически идентичны характеристикам любого другого диода с P-N переходом.
Обратные характеристики стабилитрона
Когда обратное напряжение переходит в стабилитрон, сначала через диод протекает небольшой обратный ток насыщения Io. Этот ток вызван неосновными носителями, которые производятся термически.
Когда обратное напряжение увеличивается до определенного уровня, обратный ток резко и быстро возрастает.Это свидетельствует о том, что произошел сбой. Это напряжение пробоя, также известное как напряжение Зенера, обозначается как Vz.
Применение стабилитрона
Вот некоторые из распространенных применений стабилитрона:

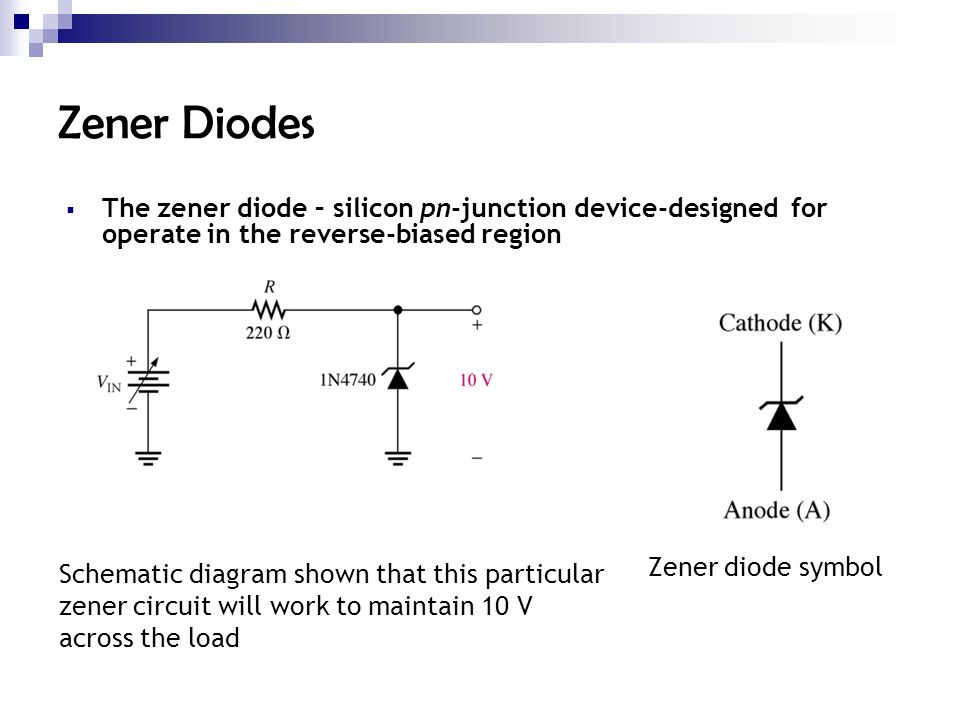

Стабилитрон в качестве регулятора напряжения
Стабилитрон используется в качестве шунтирующего регулятора напряжения для регулирования напряжения на малых нагрузках. Стабилитроны имеют постоянное напряжение пробоя в широком диапазоне токов.
Стабилитрон подключается параллельно нагрузке для обратного смещения, и как только оно превышает напряжение излома, напряжение на нагрузке становится постоянным.
Стабилитрон для защиты от перенапряжения
Стабилитроны используются для защиты линий электроснабжения и линий управления электропитанием, а также внутренних цепей и интегральных схем (ИС) от перенапряжения, вызванного горячим подключением.
Статическое электричество (ЭСР) и другие импульсы перенапряжения могут привести к повреждению линии электропитания, которую необходимо защитить. Стабилитроны упрощают и делают более безопасным защиту цепей и интегральных схем.
Что следует помнить
- Стабилитрон — это полупроводниковый прибор, позволяющий току течь в прямом или обратном направлении.
- Стабилитрон часто используется в качестве шунтирующего регулятора напряжения. Для обратного смещения нагрузки параллельно ей подключается стабилитрон, и после того, как стабилитрон превысит напряжение колена, напряжение на нагрузке становится постоянным.
- Протекание тока является основным отличием стабилитрона от обычного диода. Обычный диод может течь только в одном направлении, а диод Зенера может течь в обоих направлениях.
- Максимальный ток, который может пройти через стабилитрон, называется Iz-max.Обычно для его работы требуется минимальный ток. Для стандартного светодиода мощностью 400 мВт он может составлять от 5 до 10 мА.
Примеры вопросов
Вопросы. Почему происходит пробой Зенера? (2 балла)
Отв. Пробой стабилитрона происходит либо из-за эффекта пробоя Зенера, возникающего при напряжении ниже 5,5 В, либо из-за воздействия ионизации, возникающего при напряжении выше 5,5 В. Оба эти механизма реализуются в одной и той же цепи.
Однако они имеют разные температурные коэффициенты.Эффект удара имеет положительный температурный коэффициент, а эффект Зинера имеет отрицательный температурный коэффициент. Два температурных эффекта возникают при одинаковом напряжении около 5,5 В и компенсируют друг друга, поэтому стабилитрон работает при напряжении 5,5 В.
Вопросы. Что такое регулятор напряжения? (2 балла)
Отв. Регулятор напряжения — это устройство, которое регулирует уровень напряжения. По сути, он снижает входное напряжение до желаемого уровня и поддерживает его на этом же уровне во время подачи питания.Это гарантирует, что даже при приложении нагрузки напряжение не падает. Регулятор напряжения используется по двум основным причинам:
- Для изменения или регулирования выходного напряжения
- Для поддержания постоянного выходного напряжения на желаемом уровне, несмотря на колебания напряжения питания.
Регуляторы напряжения используются в компьютерах, электрогенераторах, генераторах переменного тока для управления мощностью установки.
Вопросы. На схеме стабилитрона, как показано на рисунке, когда значение V 0 равно 8 вольт, ток через стабилитрон si 1 , и когда V
1 0 16 вольт, соответствующий ток i 2 .
Отв. Для V 0 = 8 В
i 0 = 8-6/1000 = 2 мА; i 2 = 6/4000 = 1,5 мА
∴ i 1 = (2−1,5) = 0,5 мА
для В 0 = 16 В; i’ 0 = 10/1000 = 10 мА’i’ 2 = 1.5 мА
∴ i’ 1 = 10−1,5 =8,5 мА
⇒i’ 1 -i 1 = 8 мА
2 Вопрос. Укажите ключевые различия между Zener Breakdown и Avalanche Breakdown. (4 балла)
Отв.
Параметры | Зенера Разбивка | лавинного пробоя | |
График кривой | Это имеет резкий изгиб | It У неистовых кривых | |
Механизм | Это происходит из-за высокого электрического поля | Это происходит из-за столкновения свободных электронов | |
Эффект туннелирования | 9083 Эффект туннелирования отсутствует | ||
| |||
концентрация допинга |
| Допинговая концентрация высока на соединении | доп |
Электроны и дырки | Происходит образование электронов. | Происходит образование пары электронов и дырок. | |
Напряжение | Разбивка не влияет на напряжение | после разбивки, напряжение имеет значение для варьирования | |
Эффект на соединение 2 соединение возвращается в нормальное положение после снятия напряжения | Соединение разрушено безвозвратно |
Вопрос.Приведите некоторые характеристики стабилитрона. (5 баллов)
Ответ. Стабилитроны различаются по характеристикам, таким как номинальное рабочее напряжение, максимальный обратный ток, рассеиваемая мощность и упаковка. Вот некоторые из наиболее часто используемых спецификаций:
Напряжение Vz: Напряжение Зенера означает обратное напряжение пробоя, которое находится в диапазоне от 2,4 В до 200 В; и может доходить до 1 кВ (в максимальном случае для устройства поверхностного монтажа (SMD) около 47 В).
Ток lz (мин.): Минимальный ток, необходимый для пробоя диода, составляет 5-10 мА.
Ток lz (макс.): Максимальный ток при номинальном напряжении Зенера (Vz) составляет 200 мкА — 200 А).
Допуск по напряжению: Обычно составляет ±5%.
Номинальная мощность: Максимальная мощность, рассеиваемая стабилитроном, рассчитывается как произведение тока, протекающего через диод, и напряжения на диоде. Нормальные значения номинальной мощности составляют 400 мВт, 500 мВт, 1 Вт и 5 Вт.для поверхностного монтажа нормальными значениями являются 200 мВт, 350 мВт, 500 мВт и 1 Вт.
Температурная стабильность: Диоды, работающие на напряжение около 5 В, обладают наилучшей стабильностью.
Упаковка: Ведущее устройство и поверхностный монтаж либо в составе интегральных схем, либо в виде дискретных устройств.
Сопротивление Зенера (Rz): Диод имеет некоторое сопротивление, которое видно из ВАХ.
