ГОСТ 21.204-93 СПДС. Условные графические обозначения и изображения элементов, генеральных планов и сооружений транспорта

ГОСТ 21.204-93



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



Система проектной документации для строительства



УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ И ИЗОБРАЖЕНИЯ ЭЛЕМЕНТОВ ГЕНЕРАЛЬНЫХ ПЛАНОВ И СООРУЖЕНИЙ ТРАНСПОРТА



System of building design documents,

Graphical symbols and signs of elements of

general layouts and transport



Дата введения 1994-09-01









Предисловие



1 РАЗРАБОТАН Центральным научно-исследовательским и проектно-экспериментальным институтом по методологии, организации, эконо­мике и автоматизации проектирования (ЦНИИпроект), проектным институтом № 2 (ПИ-2), проектным и научно-исследовательским инсти­тутом промышленного транспорта (АО «ПромтрансНИИпроект»), го­сударственным институтом проектирования городов Российской Феде­рации (Гипрогор)



ВНЕСЕН Госстроем России



2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве 10 нояб­ря 1993 г.



За принятие стандарта проголосовали:





3 ВЗАМЕН ГОСТ 21.108-78



1 ОБЛАСТЬ ПРИМЕНЕНИЯ



Настоящий стандарт устанавливает основные условные графичес­кие обозначения и изображения, применяемые на чертежах генеральных планов предприятий, сооружений  (в т.ч. сооружений транспорта) и жи-лищно-гражданских объектов различного назначения.



2 НОРМАТИВНЫЕ ССЫЛКИ



ГОСТ 2.303-68 ЕСКД. Линии

ГОСТ 2.749-84 ЕСКД. Элементы и устройства железнодорожной сигнализации, централизации и блокировки



3 ОБЩИЕ ПОЛОЖЕНИЯ



3.1 Проектируемые здания, сооружения, инженерные сети, транс­портные устройства, элементы озеленения и благоустройства (далее -элементы генеральных планов и сооружений транспорта) изображают на чертежах с применением условных графических обозначений и упрощен­ных изображений, установленных настоящим стандартом. Существующие элементы генеральных планов и сооружений транспорта, а также используемые на чертежах условные сокращенные наименования мате­риала покрытий, дорог, отмосток, тротуаров и т. п. выполняют в соот­ветствии с «Условными знаками для топографических планов масштабов 1:5000,1:1000,1:500» [1].

3.2 Изображения проектируемых наземных и надземных зданий, сооружении, инженерных сетей и транспортных устройств выполняют сплошной толстой основной линией, подземных — штриховой толстой линией по ГОСТ 2.303.

Границу изменения покрытия наносят пунктирной линией, по обе стороны которой указывают сокращенное наименование материала покрытия.

3.3 Элементы генеральных планов и сооружений транспорта, под­лежащие разборке или сносу, изображают в соответствии с рисунком 1. Здания и сооружения, подлежащие реконструкции, изображают в соответствии с рисунком 2.

                  Рисунок 1                                              Рисунок 2



3. 4 Условные графические обозначения и изображения выполняют в масштабе чертежа с учетом рекомендуемых размеров, приведенных в таблицах в миллиметрах.

3.5 Условные графические обозначения проектируемых устройств железнодорожной сигнализации, централизации и блокировки прини­мают по ГОСТ 2.749.

3.6 Примененные условные графические обозначения и изображе­ния, не вошедшие в настоящий стандарт, следует пояснять на чертежах.





4 УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ ГРАНИЦ

ТЕРРИТОРИЙ

Условные графические обозначения границ территорий выполняют в соответствии с таблицей 1.

Таблица 1

Наименование

Обозначение

1 Граница землепользования (землевладения)

2 Граница отвода земель для железных и автомобильных дорог

3 Условная граница территории проектируемого предприятия, сооружения, жилищно-гражданского объекта

4 “Красная” линия

5 Граница регулирования застройки

6 Граница зоны санитарной охраны





5 УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЧЯ И ИЗОБРАЖЕНИЯ ЗДАНИЙ И СООРУЖЕНИЙ



5. 1 Основные условные графические обозначения и изображения проектируемых зданий и сооружений выполняют в соответствии с таблицей 2.

5.2 Условные графические изображения многосекционных жилых зданий на чертежах в масштабе 1:500 и 1:1000 выполняют, разбивая их на секции и указывая входы.

5.3 внутреннюю сторону линии контура условного графического изображения  здания и сооружения совмещают с координационными осями.

Таблица 2

Наименование

Обозначение и изображение

1 Здание (сооружение)

а) наземное



б) подземное

в) нависающая часть здания

2 Навес

3 Проезд, проход в уровне первого этажа здания (сооружения)

4 Переход (галерея)

5 Вышка, мачта

6 Эстакада крановая

7 Высокая платформа (рампа) при здании (сооружении)

8 Платформа (с пандусом и лестницей)



9 Стенка подпорная



10 Контрбанкет, контрфорс

11 Берегоукрепление, оврагоукрепление

Примечание—Вместо многоточия проставляют наименование материала укрепления



12 Откос:

а) насыпь

б) выемка

Примечания

1 Штриховку откоса при значительной протяженности пока­зывают участками.

2 Вместо многоточия проставляют наименование материала укрепления и крутизну откоса



13 Ограждение территории с воротами

14 Площадка, дорожка, тротуар:

а) без покрытия

б) с булыжным покрытием

в) с плиточным покрытием

г) с оборудованием

Примечания

1 В случае применения других материалов покрытия используют графическое изображение 14а, дополняя его полным или сокращенным наименованием материала (согласно 3. 1), которое указывают на полке линии-выноски.

2 В условном изображении 14г для примера показан однобалочный мостовой край на площадке без покрытия.



5.4. При выполнении упрощенных изображений зданий и сооружений, приведенных в 1в, 2, 4 таблицы 2, наличие опор в проектном положении указывают знаком «+». При этом количество опор, ворот и дверей должно соответствовать фактическим данным.



6 УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ

И ИЗОБРАЖЕНИЯ ТРАНСПОРТНЫХ СООРУЖЕНИЙ И УСТРОЙСТВ

6.1 Условные графические обозначения и изображения проекти­руемых транспортных сооружений и устройств на планах выполняют в соответствии с таблицей 3.

6.2 Номер и техническую категорию железнодорожного пути ука­зывают в разрыве условного графического изображения линии пути. Главные станционные пути обозначают римскими цифрами, прочие станционные и внутриплощадочные пути — арабскими цифрами.

Размер шрифта для обозначения путей, парков и стрелочных пере­водов должен быть на один—два номера больше, чем размер шрифта, принятого для размерных чисел на том же чертеже, но не более 5 мм.

Техническую категорию указывают при необходимости римской цифрой в кружке диаметром 10 мм.

6.3 В условных графических обозначениях мостов, путепроводов, путей подвесных дорог расстояния между опорами, размеры опор и др. переменные параметры принимают по фактическим данным,

Таблица 3

Наименование

Обозначение и

Размер, мм




для

М 1:500;

М 1:1000;

для

М 1:2000;

М 1:5000;

1 Автомобильная дорога

¾

¾

2 Путь железнодорожный колеи 1520 мм



¾



¾

3 Путь железнодорожный узкой колеи



¾



¾

4 Путь трамвайный

¾

¾

5 Путь метрополитена:

а) наземный



¾



¾

б) подземный

6 Путь скоростного трамвая:

а) наземный





¾



¾

б) подземный

7 Путь подвесной дороги:

или



¾



¾

а) рельсовой

¾

¾

б) канатной

¾

¾

8 Направление движения транспорта

9 Ворота габаритные

а) на автомобиль-ной дороге

б) на железнодо-рожном пути

10 Пикет:

а) железнодорож-ного пути

б) автомобильной дороги



¾

11 Пикет неправильный

12 Уклоноуказа-тель на железнодо-рожном пути

Примечания

1. Цифры обозна­чают: отметку голов­ки рельса в точке пе­релома профиля; уклоны в промилле и соответствующие расстояния в мет­рах; привязку к пи­кетам.



2 Знак

наносят в случаях, когда на плане изображено два и более железнодо­рожных путей для обозначения тех путей, к которым относится уклоноуказатель









13 Вершина угла поворота оси трассы железнодорожно-

го пути и автомобильной дороги



14 Начало и конец круговой кривой

15 Начало и ко­нец переходной кри­вой

16 Указатель километров:

а) железнодорж-

ных путей

б) автомобильных дорог

Примечание

Для существующих железнодорожных путей и автомо-

бильных дорог зату­шевку указателя километров не выполняют





17 Группировка основных путей парка

Примечание—

Слева от значка груп­пировки указывают наименование парка, справа в числителе —обозначение и число путей, в знаменателе — наименьшее и наибольшие полезные длины путей



18 Парк и группа путей:

а) парк приема





П



¾



¾

б) парк отправ­ления



О

¾

¾

в) приемо-отправочный парк





ПО



¾



¾

г) транзитный парк

ТР

¾

¾

д) группировоч-ный парк



ГП

¾

¾

е) сортировоч­ный парк

С

¾

¾

ж) сортировочно-отправочный парк

СО

¾

¾

19 Стрелочный перевод с номером перевода и обозначением центра пе­ревода:

а) одиночный несимметричный

б) одиночный несимметричный

в) сдвоенный односторонний

г) сдвоенный разносторонний

д) перекрест­ный

Примечание—Централизован-

ные стрелочные перево­ды показывают с заливкой хвостовой части

20 Пересечение путей глухое

¾

¾

21 Сплетение путей

 22 Конец рельсового пути

а) без упора

б) с упором

23 Сбрасыватель башмака:

а) усовой

б) клиновой

24 Горка сорти­ровочная

25 Полугорка сортировочная

26 Круг поворотный



¾

27 Весы:

а) вагонные

¾

По типу зданий и сооружений

б) автомобильные

По типу зданий и сооружений

¾

¾

28 Колонка раздачи ГСМ

29 Край— опро­бования тормо­зов

30 Устройст­во пневмообдувки стрелок

31 Переезд:

а) с деревянным настилом





¾

  б) с железобе-

тонным настилом





¾

32 Мосты и путе­проводы:

а) на железных до­рогах

б) на автомобиль­ных дорогах





¾

33 Путепроводы тоннельного типа:

а) на железных дорогах

б) на автомобильных дорогах





¾



6. 4 Условные графические обозначения и изображения сооружений и устройств на продольных профилях проектируемых железнодорожных путей и автомобильных дорог выполняют в соответствии с таблицей 4.

В условных графических обозначениях элементов существующих сооружений и устройств, приведенных в 1-3, 5, 13 таблицы 4, зату­шевку не выполняют.

6.5 Размеры изображений, приведенных в 16, 17, 19, 22 таблицы 4, принимают   по фактическим размерам проектируемого сооружения. Количество пролетов в изображении моста, путепровода, виадука, эста­кады должно соответствовать фактическим данным.

В изображении путепровода, виадука, эстакады, располагаемых на незатопляемых территориях, отметки горизонтов высоких (ГВВ) и меженных (ТМВ) вод не указывают.







Таблица  4

Наименование

Обозначение и изображение

Размер, мм

1 Железнодорожная станция

а) участковая

б) промежуточная

в) грузовая

г) сортировочная

д) пассажирская

е) промышленная грузовая



ж) промышленная  сортировочная

2 Разъезд, обгонный пункт и пост

а) разъезд



б) обгонный пункт

в) пост

3 Пункт остановочный пассажирский

4 Стрелочный перевод

Примечание ¾ Направление лучей, образующих угол стрелки, должно соответствовать положению стрело-

чного перевода в плане (лево- и право-

сторонее), а вершина угла должна быть направлена в сторону остряков



5 Переезд:

а) неохраняемый

б) охраняемый

в) переустраиваемый

6 Устройство раздельного пункта:

а) основное депо

б) оборотное депо

в) пункт оборота локомотивов

г) пункт смены локомотивных и поездных бригад

д) вагоноремонтное депо

е) пункт технического осмотра

ж) контроль тормозов

з) пункт поездного водоснабжения

7 Пересечение инженерных сетей надземных на высоких опорах:

а) линий электропередачи

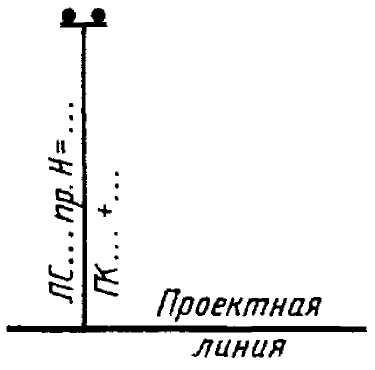

б) линий связи и сигнализации



в) трубопроводов различного назначе-

ния

8 Пересечение инженерных сетей подземных:

а) трубопроводов различного назначе-

ния

б) каналов различного назначе-

ния

в) кабелей

Примечание к пунктам 7 и 8¾Слева от выносной линии вместо точек указыва-

ют краткое наимено-

вание инженерной сети или ее обозначе-

ние, а также высоту опоры. Изображение дополняют отметкой уровня



9 Канава нагорная или водоотводная

10 Дренаж



11 Сброс воды

Примечание¾Направление стрелки соответствует направ-

лению возрастания километража, а ее наклон вверх обоз- начает сброс воды влево, вниз¾сброс воды вправо



12 Репер или марка геодезическая

13 Указатель километров

14 Пикеты неправильные:

а) на новых линиях

б) на вторых путях

Примечание¾Цифры на пересечении диагоналей обозначают расстояние между пикетами

15 Лоток

16 Дамба

¾

17 Фильтрующая насыпь

¾

18 Труба водопропускная:

а) круглая

б) прямоугольная

19 Мост, путепровод, виадук и эстакада

20 Путепровод над проектируемой дорогой

21 Мост пешеходный

22 Тоннель пешеходный



7 УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ ИНЖЕНЕРНЫХ

СЕТЕЙ



7. 1 Условные графические обозначения инженерных сетей выпол­няют в соответствии с таблицей 5, в которой буквенно-цифровые обоз­начения приведены в качестве примера и на чертежах должны соответ­ствовать проектным.

7.2 Трубопроводную, кабельную или воздушную сеть наносят одной линией, соответствующей оси (трассе) сети, и сопровождают установ­ленными буквенно-цифровыми обозначениями.

Буквенно-цифровые обозначения сети наносят в разрывах линии сети с интервалами не более 100 мм, а также вблизи характерных точек (поворотов, пересечений, вводов в здания и сооружения и т.д.).

7.3 Сети, прокладываемые в одной траншее или на одной линии опор, допускается изображать одной линией, указывая виды сетей на полке линии-выноски.

7.4 Сети, прокладываемые в коммуникационных сооружениях, в пределах этих сооружений графически не указывают. Для указания вида и количества сетей приводят буквенно-цифровые обозначения на полке линии-выноски, проведенной от сети сооружения.

7.5 В случаях, когда в проекте все внеплощадочные сети проложе­ны под землей, допускается условно изображать их сплошной линией с соответствующим пояснением.

7.6 Трассу высоковольтных линий электропередачи (ВЛ), резерв­ную или перспективную, изображают тонкой штриховой линией. Грани­цу коридора ВЛ изображают сплошной тонкой линией.

Таблица  5



Наименование

Обозначение

Размер, мм

1 Инженерная сеть, прокладываемая в коммуникационных сооружениях:





а) на эстакаде

б) в галерее

в) в тоннеле, проходном канале

г) в канале непроходном

д) в кабельном канале

2 Инженерная сеть, прокладываемая в траншее

3 Инженерная сеть наземная

а) на высоких опорах



б) на низких опорах

в) на опорах по покрытию здания (соору-

жения)

г) на опорах по стене здания (сооружения)





8 УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ ВОДООТВОДНЫХ СООРУЖЕНИЙ



Условные графические обозначения водоотводных сооружений выполняют в соответствии с таблицей 6.

Таблица 6

Название

Обозначение

1 Лоток:

а) Неукрепленный



б) укрепленный

в) междушпальный

2 Канал, канава, кювет:

а) неукрепленные

б) укрепленные

3 Быстроток, перепад

4 Дюкер

Примечание¾Для примера дюкер показан на сети канализации

5 Водоприемный колодец (дождеприемная решетка ¾ щелевой сток)

6 Труба водопропускная

7 Дренажная сеть



9 УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ ЭЛЕМЕНТОВ ПЛАНА ОРГАНИЗАЦИИ РЕЛЬЕФА



Условные графические обозначения элементов плана организации рельефа выполняют в соответствии с таблицей 7.

Таблица 7

Наименование

Обозначение

1 Элемент плана земляных масс

Примечание¾Знак плюс (+) обозначает насыпь, минус (-) выемку

2 Точка перелома и промежуточная продольного профиля автомобильных дорог и водоотводных сооружений

3 Направление проектного уклона рельефа

4 Горизонтальные проектные

5 Уклоноуказатель (автомобильных дорог, водоотводных сооружений и др. )

Примечание ¾Вместо многоточия в верхней части проставляют величину уклона в промилле, в нижней¾длину участка в метрах

6 Точка проектного рельефа



10 УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ ЭЛЕМЕНТОВ ОЗЕЛЕНЕНИЯ

Условные графические обозначения элементов озеленения выполняют в соответствии с таблицей 8.



Таблица 8

Наименование

Обозначение

1 Дерево

2 Кустарник:

а) обычный

б) вьющийся (лианы)

в) в живой изгороди (стриженый)

4 Цветник

5 Газон





ПРИЛОЖЕНИЕ А

(информационное)



БИБЛИОГРАФИЯ



                [1] «Условные знаки для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500», утвержденные в 1986 г. Главным управлением геодезии и картографии при Совете Министров СССР.



«ГОСТ 21.204-93 СПДС. Условные графические обозначения и изображения элементов, генеральных планов и сооружений транспорта» предоставляется для ознакомления. Вы можете бесплатно скачать его только для личного пользования.

Типы и обозначения опор. Электроэнергетика главное Обозначение опор вл на чертежах гост

Энергетическая отрасль имеет на своих руках очень большую проблему: профессионалы, родившиеся в период с середины 1940-х и до середины 1960-х годов, приближаются к пенсионному возрасту. И встает очень большой вопрос: кто их заменит?

Преодолевая барьеры применения энергии из возобновляемых источников

Несмотря на определенные достижения в последние годы, энергия из возобновляемых источников составляет весьма скромную часть современных услуг по предоставления энергии по всему миру. Почему это так?

Мониторинг передачи электроэнергии в реальном времени

Спрос на электроэнергию продолжает расти и перед компаниями, передающими электроэнергию, возникает задача роста пропускных мощностей их сетей. Решить ее можно строительством новых и модернизацией старых линий. Но есть еще один способ решения, он заключается в применении датчиков и технологии мониторинга сети.

Материал, способный сделать солнечную энергию «удивительно дешевой»

Солнечные батареи, изготовленные из давно известного и более дешевого, чем кремний материала, могут генерировать такое же количество электрической энергии, как и используемые сегодня солнечные панели.

Сравнение элегазовых и вакуумных выключателей для среднего напряжения

Опыт разработки выключателей среднего напряжения, как элегазовых, так и вакуумных, создали достаточное свидетельство того, что ни одна их этих двух технологий, в общем, значительно не превосходит другую. Принятие решения в пользу той или другой технологии стимулируют экономические факторы, предпочтения пользователей, национальные «традиции», компетенция и специальные требования.

КРУ среднего напряжения и LSС

Коммутационное оборудование среднего напряжения в металлическом корпусе и категории потери эксплуатационной готовности (LSС) — категории, классификация, примеры.

Какие факторы повлияют на будущее производителей трансформаторов?

Независимо от того, производите ли вы или продаете электроэнергию, или осуществляете поставки силовых трансформаторов за пределы страны, вы вынуждены бороться с конкуренцией на глобальном рынке. Существует три основных категории факторов, которые окажут влияние на будущее всех производителей трансформаторов.

Будущее коммутационного оборудования среднего напряжения

Умные сети стремятся оптимизировать связи между спросом и предложением электроэнергии. При интеграции большего количества распределенных и возобновляемых источников энергии в одну сеть. Готово ли коммутационное оборудование среднего напряжения к решению этих задач, или необходимо его развивать дальше?

В поисках замены элегазу

Элегаз, обладает рядом полезных характеристик, применяется в различных отраслях, в частности, активно используется в секторе электричества высокого напряжения. Однако элегаз обладает и значительным недостатком — это мощный парниковый газ. Он входит в список шести газов, включенных в Киотский протокол.

Преимущества и типы КРУЭ

Электрическую подстанцию желательно размещать в центре нагрузки. Однако, часто, основным препятствием такого размещения подстанции является требуемое для нее пространство. Эта проблема может быть решена за счет применения технологии КРУЭ.

Вакуум в качестве среды гашения дуги

В настоящее время в средних напряжениях технология гашения дуги в вакууме доминирует по отношению к технологиям, использующим воздух, элегаз, или масло. Обычно, вакуумные выключатели более безопасны, и более надежны в ситуациях, когда число нормальных операций и операций, обслуживающих короткие замыкания, очень велико.

Выбор компании и планирование тепловизионного обследования

Если для вас идея тепловизионного обследования электрического оборудования является новой, то планирование, поиски исполнителя, и определение преимуществ, которые может дать эта технология, вызывают растерянность.

Наиболее известные способы изолирования высокого напряжения

Приводены семь наиболее распространенных и известных материалов, применяемых в качестве высоковольтной изоляции в электрических конструкциях. Для них указываются аспекты, требующие специального внимания.

Пять технологий увеличения эффективности систем передачи и распределения электроэнергии

Если обратить внимание на меры, обладающие наивысшим потенциалом в улучшении энергоэффективности, то на первое место неизбежно выходит передача электроэнергии.

В Голландию приходят самовосстанавливающиеся сети

Рост экономики и увеличение численности населения приводят к увеличению спроса на электроэнергию, вместе c жесткими ограничениями на качество и надежность поставок энергии, растут усилия на обеспечение целостности сети. В случае отказа сетей, перед их владельцами стоит задача минимизировать последствия этих отказов, снижая время выхода из строя, и количество отключенных от сети потребителей.

Оборудование высоковольтных выключателей для каждой компании связано со значительными инвестициями. Когда встает вопрос об их обслуживании или замене, то необходимо рассматривать все возможные варианты.

Пути разработки безопасных, надежных и эффективных промышленных подстанций

Рассмотрены основные факторы, которые следует учитывать при разработке электрических подстанций для питания промышленных потребителей. Обращено внимание на некоторые инновационные технологии, которые могут улучшить надежность и эффективность подстанций.

Для проведения сравнения применения вакуумных выключателей или контакторов с плавкими предохранителями в распределительных сетях напряжения 6… 20 кВ, необходимо понимание основных характеристик каждой из этой технологии выключения.

Генераторные выключатели переменного тока

Играя важную роль в защите электростанций, генераторные выключатели дают возможность более гибкой эксплуатации и позволяют находить эффективные решения для сокращения инвестиционных затрат.

Взгляд сквозь коммутационное оборудование

Рентгенографическая инспекция может помочь сэкономить время и деньги за счет снижения объема работы. Кроме того снижается и время срывов поставок и простоев оборудования у клиента.

Тепловизионная инспекция электрических подстанций

Элегаз в электроэнергетике и его альтернативы

В последние годы вопросы охраны окружающей среды приобрели очень большой вес в обществе. Эмиссия элегаза из коммутационного оборудования является серьезной составляющей изменений климата.

Гибридный выключатель

Высоковольтные выключатели относятся к важному электроэнергетическому оборудованию, используемому в сетях передачи электроэнергии для изолирования сбойного участка от работоспособной части электрической сети. Тем самым обеспечивается безопасная работа электрической системы. В настоящей статье анализируются достоинства и недостатки этих двух типов выключателей, и необходимость в гибридной модели.

Безопасность и экологичность изоляции распределительного оборудования

Целью настоящей статьи является освещение потенциальных опасностей для персонала и окружающей среды, связанных с тем же самым оборудованием, но не находящимся под напряжением. Статья концентрируется на коммутационном и распределительном оборудовании на напряжения свыше 1000 В.

Функции и конструкция выключателей среднего и высокого напряжения

Преимущества постоянного тока в высоковольтных линиях

Несмотря на большее распространение переменного тока при передаче электрической энергии, в ряде случаев использование постоянного тока высокого напряжения предпочтительнее.

Виды опор ВЛ

При производстве металлоконструкций ЛЭП различают следующие типы опор ВЛ:

промежуточные опоры ЛЭП,

анкерные опоры ЛЭП ,

угловые опоры ЛЭП и специальные металлоизделия для ЛЭП. Разновидности типов конструкций воздушных линий электропередач, являющиеся наиболее многочисленными на всех ЛЭП, это промежуточные опоры, которые предназначены для поддерживания проводов на прямых участках трассы. Все высоковольтные провода крепятся к траверсам ЛЭП через поддерживающие гирлянды изоляторов и другие конструктивные элементы воздушных линий электропередач. В нормальном режиме опоры ВЛ этого типа воспринимают нагрузки от веса смежных полупролетов проводов и тросов, веса изоляторов, линейной арматуры и отдельных элементов опор, а также ветровые нагрузки, обусловленные давлением ветра на провода, тросы и саму металлоконструкцию ЛЭП. В аварийном режиме конструкции промежуточных опор ЛЭП должны выдерживать напряжения, возникающие при обрыве одного провода или троса.

Расстояние между двумя соседними промежуточными опорами ВЛ называется промежуточным пролетом. Угловые опоры ВЛ могут быть промежуточными и анкерными. Промежуточные угловые элементы ЛЭП применяют обычно при небольших углах поворота трассы (до 20°). Устанавливаются анкерные или промежуточные угловые элементы ЛЭП на участках трассы линии, где меняется ее направление. Промежуточные угловые опоры ВЛ в нормальном режиме, кроме нагрузок, действующих на обычные промежуточные элементы ЛЭП, воспринимают суммарные усилия от тяжения проводов и тросов в смежных пролетах, приложенные в точках их подвеса по биссектрисе угла поворота линии ЛЭП. Число анкерных угловых опор ВЛ составляет обычно небольшой процент от общего числа на линии (10… 15%). Применение их обуславливается условиями монтажа линий, требованиями, предъявляемыми к пересечениям линий с различными объектами, естественными препятствиями, т. е. они применяются, например в горной местности, а также когда промежуточные угловые элементы не обеспечивают требуемой надежности.

Используются анкерные угловые опоры и в качестве концевых, с которых провода линии идут в распределительное устройство подстанции или станции. На линиях, проходящих в населенной местности, число анкерных угловых элементов ЛЭП также увеличивается. Провода ВЛ крепятся через натяжные гирлянды изоляторов. В нормальном режиме на эти опоры лэп , кроме нагрузок, указанных для промежуточных элементов леп, действуют разность тяжений по проводам и тросам в смежных пролетах и равнодействующая сил тяжения по проводам и тросам. Обычно все опоры анкерного типа устанавливаются так, чтобы равнодействующая сил тяжения была направлена по оси траверсы опоры. В аварийном режиме анкерные стойки ЛЭП должны выдерживать обрыв двух проводов или тросов. Расстояние между двумя соседними анкерными опорами ЛЭП называют анкерным пролетом. Ответвительные элементы ЛЭП предназначены для выполнения ответвлений от магистральных воздушных линий при необходимости электроснабжения потребителей, находящихся на некотором расстоянии от трассы. Перекрестные элементы применяются для выполнения на них скрещивания проводов ВЛ двух направлений. Концевые стойки ВЛ устанавливаются в начале и конце воздушной линии. Они воспринимают направленные вдоль линии усилия, создаваемые нормальным односторонним тяжением проводов. Для воздушных линий применяются также анкерные опоры ЛЭП, имеющие повышенную по сравнению с перечисленными выше типами стойки прочность и более сложную конструкцию. Для воздушных линий с напряжением до 1 кВ в основном применяются железобетонные стойки.

Какие бывают опоры ЛЭП? Классификация разновидностей

По способу закрепления в грунте классифицируют:

Опоры ВЛ, устанавливаемые непосредственно в грунт — Опоры ЛЭП, устанавливаемые на фундаменты Разновидности опор ЛЭП по конструкции:

Свободностоящие опоры ЛЭП — Столбы с оттяжками

По количеству цепей классифицируют опоры ЛЭП:

Одноцепные — Двухцепные — Многоцепные

Унифицированные опоры ЛЭП

На основании многолетней практики строительства, проектирования и эксплуатации ВЛ определяются наиболее целесообразные и экономичные типы и конструкции опор для соответствующих климатических и географических районов и проводится их унификация.

Обозначение опор ЛЭП

Для металлических и железобетонных опор ВЛ 10 — 330 кВ принята следующая система обозначения.

П, ПС — промежуточные опоры

ПВС — промежуточные опоры с внутренними связями

ПУ, ПУС — промежуточные угловые

ПП — промежуточные переходные

У, УС — анкерно-угловые

К, КС — концевые

Б — железобетонные

М — Многогранные

Опоры ВЛ как маркируются?

Цифры после букв в маркировке обозначают класс напряжения. Наличие буквы «т» указывает на тросостойку с двумя тросами. Цифра через дефис в маркировке опор ВЛ указывает количество цепей: нечётное, например единица в нумерации опоры ЛЭП — одноцепная линия, четное число в нумерации — двух и многоцепные. Цифра через «+» в нумерации означает высоту приставки к базовой опоре (применимо к металлическим).

Например, условные обозначения опор ВЛ: У110-2+14 — Металлическая анкерно-угловая двухцепная опора с подставкой 14 метров ПМ220-1 — Промежуточная металлическая многогранная одноцепная опора У220-2т — Металлическая анкерно-угловая двухцепная опора с двумя тросами ПБ110-4 — Промежуточная железобетонная двухцепная опора

Воздушные линии электропередачи. Опорные конструкции.

Опоры и фундаменты на воздушные линии электропередач напряжением 35-110 кВ имеют значительный удельный вес как в части материалоёмкости, так и в стоимостном отношении. Достаточно сказать, что стоимость смонтированных опорных конструкций на этих воздушных линиях составляет, как правило, 60-70 % полной стоимости сооружения воздушных линий электропередач. Для линий, расположенных на промышленных предприятиях и непосредственно прилегающих к ним территориях, этот процент может быть ещё выше.

Опоры воздушной линии предназначены для поддержания проводов линий на определённом расстоянии от земли, обеспечивающем безопасность людей и надёжную работу линии.

Опоры воздушных линий электропередач делятся на анкерные и промежуточные. Опоры этих двух групп различаются способом подвески проводов.

Анкерные опоры полностью воспринимают тяжение проводов и тросов в смежных с опорой пролётах, т.е. служат для натяжения проводов. На этих опорах провода подвешиваются с помощью подвесных гирлянд. Опоры анкерного типа могут быть нормальной и облегчённой конструкции. Анкерные опоры значительно сложнее и дороже промежуточных и поэтому число их на каждой линии должно быть минимальным.

Промежуточные опоры не воспринимают тяжение проводов или воспринимают его частично. На промежуточных опорах провода подвешиваются с помощью поддерживающих гирлянд изоляторов, рис. 1.

Рис. 1. Схема анкерного пролёта воздушной линии и пролёта пересечения с железной дорогой

На базе анкерных опор могут выполняться концевые и транспозиционные опоры. Промежуточные и анкерные опоры могут бытьпрямыми и угловыми .

Концевые анкерные опоры, устанавливаемые при выходе линии с электростанции или на подходах к подстанции, находятся в наихудших условиях. Эти опоры испытывают одностороннее тяжение всех проводов со стороны линии, так как тяжение со стороны портала подстанции незначительно.

Промежуточные прямые опоры устанавливаются на прямых участках воздушных линий электропередач для поддержания проводов. Промежуточная опора дешевле и проще в изготовлении, чем анкерная, так как в нормальном режиме не испытывает усилий вдоль линии. Промежуточные опоры составляют не менее 80-90 % общего числа опор воздушных линий.

Угловые опоры устанавливаются в точках поворота линии. При углах поворота линии до 20 о применяют угловые опоры анкерного типа. При углах поворота линии электропередачи более 20 о – промежуточные угловые опоры.

На воздушных линиях электропередач применяются специальные опоры следующих типов: транспозиционные – для изменения порядка расположения проводов на опорах; ответвительные – для выполнения ответвлений от основной линии; переходные – для пересечения рек, ущелий и т.д.

Транспозицию применяют на линиях напряжением 110 кВ и выше протяжённостью более 100 км для того, чтобы сделать ёмкость и индуктивность всех трёх фаз цепи воздушных линий электропередач одинаковыми. При этом последовательно меняют на опорах взаимное расположение проводов по отношению друг к другу. Однако такое тройное перемещение проводов называют циклом транспозиции. Линия делится на три участка (шага), на которых каждый из трёх проводов занимает все три возможных положения, рис. 2.

Рис. 2. Цикл транспозиции проводов одноцепной линии

В зависимости от количества подвешиваемых на опорах цепей опоры могут быть одноцепные и двухцепные . Провода располагаются на одноцепных линиях горизонтально или треугольником, на двухцепных опорах – обратной ёлкой илишестиугольником. Наиболее часто встречающиеся расположения проводов на опорах схематически изображены на рис. 3.

Рис. 3. Наиболее часто встречающиеся расположения проводов и тросов на опорах :

а – расположение по вершинам треугольника; б — горизонтальное расположение; в – расположение обратной ёлкой

Там же указано и возможное расположение грозозащитных тросов. Расположение проводов по вершинам треугольника (рис. 3,а) широко распространено на линиях до 20-35 кВ и на линиях с металлическими и железобетонными опорами напряжением 35-330 кВ.

Горизонтальное расположение проводов применяют на линиях 35 кВ и 110 кВ на деревянных опорах и на линиях более высокого напряжения на других опорах. Для двухцепных опор более удобно с точки зрения монтажа расположение проводов по типу «обратная ёлка», но увеличивает массу опор и требует подвески двух защитных тросов.

Деревянные опоры широко применялись на воздушных линиях электропередач до 110 кВ включительно. Наиболее распространены сосновые опоры и несколько меньше опоры из лиственницы. Достоинства этих опор – малая стоимость (при наличии местной древесины) и простота изготовления. Основной недостаток – гниение древесины, особенно интенсивное в месте соприкосновения опоры с почвой.

Металлические опоры выполняются из стали специальных марок для линий 35 кВ и выше, требуют большого количества металла. Отдельные элементы соединяют сваркой или болтами. Для предотвращения окисления и коррозии поверхность металлических опор оцинковывают или периодически окрашивают специальными красками. Однако они обладают высокой механической прочностью и большим сроком службы. Устанавливают металлические опоры на железобетонных фундаментах. Эти опоры по конструктивному решению тела опоры могут быть отнесены к двум основным схемам – башенным или одностоечным , рис. 4, и портальным , рис. 5.а, по способу закрепления на фундаментах – к свободностоящим опорам, рис. 4 и 6, и опорам на оттяжках , рис. 5.а, б, в.

На металлических опорах высотой 50 м и более должны быть установлены лестницы с ограждениями, доходящими по вершины опоры. При этом на каждой секции опор должны быть выполнены площадки с ограждениями.

Рис. 4. Промежуточная металлическая опора одноцепной линии :

1 – провода; 2 – изоляторы; 3 – грозозащитный трос; 4 – тросостойка; 5 – траверсы опоры; 6 – стойка опоры; 7 – фундамент опоры

Рис. 5. Металлические опоры :

а) – промежуточная одноцепная на оттяжках 500 кВ; б) – промежуточная V-образная 1150 кВ; в) – промежуточная опора ВЛ постоянного тока 1500 кВ; г) – элементы пространственных решетчатых конструкций

Рис. 6. Металлические свободностоящие двухцепные опоры :

а) – промежуточная 220 кВ; б) – анкерная угловая 110 кВ

Железобетонные опоры выполняются для линий всех напряжений до 500 кВ. Для обеспечения необходимой плотности бетона применяют виброуплотнение и центрифугирование. Виброуплотнение производится различными вибраторами. Центрифугирование обеспечивает очень хорошее уплотнение бетона и требует специальных машин – цинтрифуг. На воздушных линиях электропередач 110 кВ и выше стойки опор и траверсы портальных опор – центрифугированные трубы, конические или цилиндрические. Железобетонные опоры долговечнее деревянных, отсутствует коррозия деталей, просты в эксплуатации и поэтому получили широкое распространение. Они имеют меньшую стоимость, но обладают большей массой и относительной хрупкостью поверхности бетона, рис. 7.

Рис. 7. Промежуточные железобетонные свободностоящие одноцепные

опоры : а) – со штыревыми изоляторами 6-10 кВ; б) – 35 кВ;

в) – 110 кВ; г) – 220 кВ

Траверсы одностоечных железобетонных опор – металлические оцинкованные.

Срок службы железобетонных и металлических оцинкованных или периодически окрашиваемых опор велик и достигает 50 лет и более.

Обозначение опор воздушных линий

Обозначение опор.

Для опор ВЛ 35 кВ и выше, как правило, используется следующая система обозначений. Цифра, стоящая перед буквенным обозначением указывает на количество стоек, из которых состоит опора. Если в обозначении опоры присутствует буква Б – это указывает на то, что опора железобетонная, Д – деревянная, М – многогранная металлическая, отсутствие указанных букв означает, что опора металлическая решетчатого типа. Кроме того, в обозначение опор входят буквы указывающие тип опор (см. таблицу ниже). Цифры 35, 110, 150, 220 и т.д., следующие после букв, указывают напряжение ВЛ, а цифра, стоящая за ними после дефиса – типоразмер опор (нечетная – для одноцепных и четная – для двухцепных опор). Если после типоразмера опоры стоит буква Т – это означает, что у опоры есть тросостойка. Цифры, стоящие за типоразмером опоры после дефиса или знака «+» указывают на размер дополнительной секции-подставки.

Таблица — Обозначение опор
Обозначение Расшифровка
П Промежуточная опора.
К Концевая опора.
А Анкерная опора.
О Ответвительная опора.
С Специальная опора. Например, УС110-3 расшифровывается так: металлическая анкерно-угловая одноцепная специальная (с горизонтальным расположением проводов) опора для ВЛ 110 кВ; УС110-5 расшифровывается так: металлическая анкерно-угловая одноцепная специальная (для городской застройки — с уменьшенной базой и увеличенной высотой подвеса) опора для ВЛ 110 кВ.
У Угловая опора. Например, У110-2+14 расшифровывается так: металлическая анкерно-угловая двухцепная опора с подставкой высотой 14 м для ВЛ 110 кВ.
П Переходная опора. Например, ППМ110-2 расшифровывается так: промежуточная металлическая многогранная переходная двухцепная опора для ВЛ 110 кВ.
Б Железобетонная опора. Например, ПБ110-1Т расшифровывается так: промежуточная одноцепная одностоечная железобетонная опора с тросостойкой для ВЛ 110 кВ.
М Многогранная опора. Например, ПМ220-1 расшифровывается так: промежуточная металлическая многогранная одноцепная опора для ВЛ 220 кВ.
Д Деревянная опора. Например, УД220-1 расшифровывается так: деревянная анкерно-угловая одноцепная опора для ВЛ 220 кВ.
Т Опора с тросостойкой. Например, У35-2Т+5 расшифровывается так: металлическая анкерно-угловая двухцепная опора с тросостойкой и подставкой высотой 5 м для ВЛ 35 кВ.
В Опора с внутренними связями. Например, 2ПМ500-1В расшифровывается так: промежуточная металлическая многогранная одноцепная опора с внутренними связями для ВЛ 500 кВ состоящая из двух стоек.

Типы и обозначения опор

На ВЛ могут применяться опоры из различного материала.

Для ВЛ следует применять следующие типы опор:

1) промежуточные, устанавливаемые на прямых участках трассы ВЛ. Эти опоры в нормальных режимах работы не должны воспринимать усилий, направленных вдоль ВЛ;

2) анкерные, устанавливаемые для ограничения анкерного пролета, а также в местах изменения числа, марок и сечений проводов ВЛ. Эти опоры должны воспринимать в нормальных режимах работы усилия от разности тяжения проводов, направленные вдоль ВЛ;

3) угловые, устанавливаемые в местах изменения направления трассы ВЛ. Эти опоры при нормальных режимах работы должны воспринимать результирующую нагрузку от тяжения проводов смежных пролетов. Угловые опоры могут быть промежуточными и анкерного типа;

4) концевые, устанавливаемые в начале и конце ВЛ, а также в местах, ограничивающих кабельные вставки. Они являются опорами анкерного типа и должны воспринимать в нормальных режимах работы ВЛ одностороннее тяжение всех проводов.

В зависимости от количества подвешиваемых на них цепей опоры разделяются на одноцепные, двухцепные и многоцепные.

Опоры могут выполняться свободностоящими или с оттяжками.

Промежуточные опоры могут быть гибкой и жесткой конструкции; анкерные опоры должны быть жесткими. Допускается применение анкерных опор гибкой конструкции для ВЛ до 35 кВ.

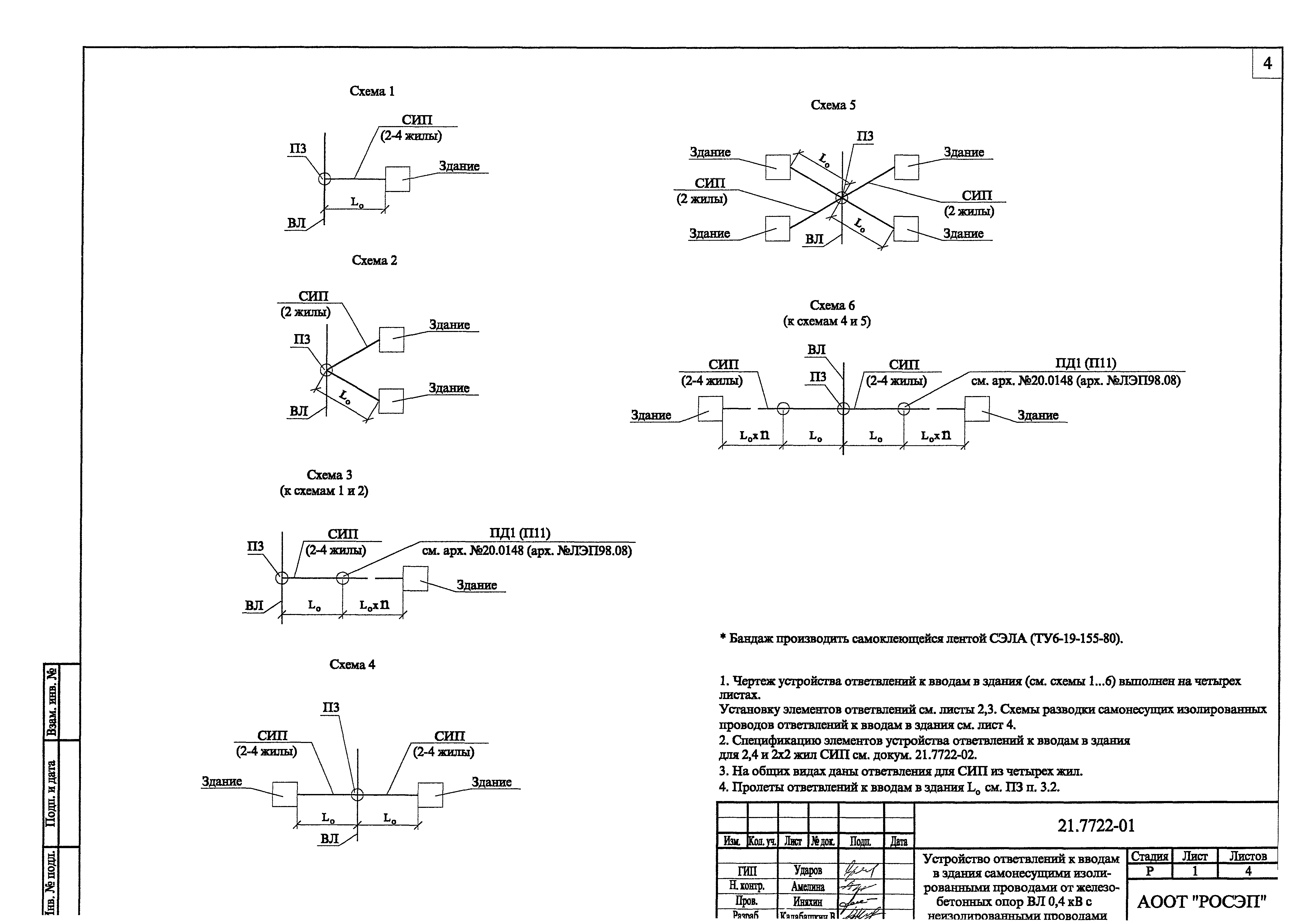

Опоры, на которых выполняются ответвления от ВЛ, называются ответвительными; опоры, на которых выполняется пересечение ВЛ разных направлений или пересечение ВЛ с инженерными сооружениями, — перекрестными. Эти опоры могут быть всех указанных типов.

Конструкции опор должны обеспечивать возможность установки:

  • светильников уличного освещения всех типов;
  • концевых кабельных муфт;
  • защитных аппаратов;
  • секционирующих и коммутационных аппаратов;
  • шкафов и щитков для подключения электроприемни.

Типы опор

П — промежуточная;

ПП — переходная промежуточная:

УП — угловая промежуточная:

А — анкерная;

ПА — переходная анкерная;

АК — анкерная концевая:

К — концевая:

УА — угловая анкерная;

ПУА — переходная угловая анкерная;

АО — анкерная ответвительная;

ПОА — переходная анкерная ответвительная;

О — ответвительная.

Номенклатура железобетонных опор ЛЭП 10 кВ

Шифр опоры

Число стоек на опор

Шифр стойки

Высота стойки, м

Высота до нижней траверсы, м

Объем железобетона, м

Масса металлоконструкций, кг

СВ105-3,5; СВ105

СВ105-3,5; СВ105

СВ105-3,5; СВ105

СВ105-3,5; СВ105

СВ105-3,5; СВ105

СВ105-3,5; СВ105

СВ105-3,5; СВ105

СВ105-3,5; СВ105

СВ105-3,5; СВ105

СВ105-3,5; СВ105

СВ105-3,5; СВ105

СВ105-3,5; СВ105

СВ105-3,5; СВ105

СВ105-3,5; СВ105

СВ105-3,5; СВ105

СВ105-3,5; СВ105

СВ105-3,5; СВ105

СВ105-3,5; СВ105

СВ105-3,5; СВ105

СВ105-3,5; СВ105

СВ105-3,5; СВ105

СВ105-3,5; СВ105

СВ105-3,5; СВ105

СВ105-3,5; СВ105

СВ105-3,5; СВ105

СВ105-3,5; СВ105

СВ105-3,5; СВ105

СВ105-3,5; СВ105

СВ105-3,5; СВ105

СВ105-3,5; СВ105

СВ105-3,5; СВ105

СВ105-3,5; СВ105

Как узнать напряжение ЛЭП по ее внешнему виду — Полезная информация о ЛЭП — Полезная информация для скачивания

Определение напряжения линий электропередач по количеству проводов и изоляторов.

Знать напряжение ЛЭП необходимо для соблюдения безопасности, потому что внутри санитарной зоны высоковольтных линий находиться опасно для жизни и здоровья. Для того, чтобы вы без труда определяли правильное напряжение на линии, мы познакомим вас с основными способами.

ЛЭП с минимальным напряжением чаще всего устанавливаются там, где проживает меньшее количество потребителей электроэнергии: 0,4 кВ соответствует 220 вольт.

Легко определить линии с минимальным напряжением по небольшим фарфоровым и стеклянным линейным изоляторам. На каждый подвешен один кабель, всего их пять: основные, нулевая и еще один кабель для освещения улиц.

Здесь же устанавливаются высоковольтные линии, обеспечивающие электроснабжение трансформаторов: 6 и 10 кВ (линии в 6 кВ постепенно заменяют другими ЛЭП).

На данных опорах больше изоляторов и постоянное количество кабелей, равное трем.

Напряжение на данных ЛЭП намного выше, чем 220 вольт. Любые попытки подсоединить к ним технику или подвести ток для своих нужд приводят к печальному исходу.

Далее электроснабжение идет по нарастающей — 35 кВ.

Данные линии имеют три изолятора, к которым подвешено по одному проводу.

Следом по стандарту идут линии 110 кВ — здесь шесть или восемь больших изоляторов и кабелей.

Воздушные линии электропередач с напряжением в 150 кВ имеют по 8-9 диэлектриков.

Одни из самых мощных — 220 кВ обычно подводят ток к электростанциям, на них 10-40 диэлектриков, но их легко определить по одному кабелю для одной фазы.

Самые мощные линии электропередач проводят напряжение в 330 кВ, 500 кВ и 750 кВ. Они выглядят массивнее всех предыдущих, на них большие гирлянды изоляторов.

Массивные высоковольтные линии 500 кВ имеют провода, соединенные по трое с гирляндами из 20 диэлектриков.

Мощные 750 кВ собирают до пяти кабелей, образующих кольцо, которые объединены гирляндой изоляторов из 20 штук и более.

Как убедиться, в том, что Вы правильно определили напряжение? На опорах Вы увидите два ряда: цифры снизу указывают номер опоры, а буква и цифры сверху — номер линии, и в буквенном обозначении — напряжение. На приведенной картинке Т это 35 кВ, также имеются буквенные обозначения С — 110 кВ, Д — 220 кВ.

В приведенной таблице указаны минимально допустимые расстояния до линий электропередач. Соблюдая технику безопасности Вы сможете сохранить свою жизнь и здоровье.



Обозначение лэп на чертежах – Telegraph

Обозначение лэп на чертежах

Скачать файл — Обозначение лэп на чертежах

Правила выполнения нормальных схем электрических соединений объектов электроэнергетики, определены двумя стандартами. Несмотря на то, что на данный момент оба стандарта действующие и определяют требования к выполнению одних и тех же типов схем, требования в них, несколько отличаются вероятно разработчики стандартов не дружат В данном материале, при составлении примеров графических обозначений элементов схем электрических соединений объектов электроэнергетики, за основу взят ГОСТ Р , так как по дате введения в действие он новее. Если вид графических обозначений, приведенных в примерах стандарта СТО В примерах, использованы условные графические обозначения из библиотеки трафаретов Visio Нормальная схема ПС. Толщина линий условных обозначений и линий электрической связи 0,4 мм По стандарту от 0,2 до 1,0 мм. Рекомендуемая — от 0,3 до 0,4 мм. Каждая обмотка автотрансформатора и трансформатора должна выполняться цветом , соответствующим классу напряжения , на который она выполнена. Возможность регулирования на оборудовании и символы способов соединения обмоток трансформатора , необходимо отображать стрелкой черного цвета. Услоное обозначение должно выполняться цветом, соответствующим классу напряжения устройства, а символ регулирования, черным. Отображается утолщенными линиями двухкратное или большее увеличение толщины по отношинию к линиям, которыми выполнены УГО и ошиновка. Точка соединения, должна выполняться цветом, соответствующим классу напряжения линий электрической связи. Пример изображения нормальной схемы электрических соединений условной подстанции, выполненной по ГОСТ Р формат PDF. Добавить комментарий Имя обязательное. Подписаться на уведомления о новых комментариях. Условные обозначения для электрических схем по новому стандарту Пользуясь сайтом Вы соглашаетесь с политикой обработки персональных данных. Контакты Карта сайта Динамика визитов. Изображения условные графические электрооборудования и проводок на планах. Устройства модульной серии Доп. Главная Обозначения Обозначения в эл. Нормальные схемы электрических соединений объектов электроэнергетики. Обозначения в электрических схемах. Цветовое исполнение классов напряжения. Класс напряжения ГОСТ Р СТО Трансформатор собственных нужд двухобмоточный. Трансформатор собственных нужд трехобмоточный. Трансформатор тока с двумя обмотками: Выкатная тележка выключателя нагрузки. Положение рабочее, ремонтное и контрольное. Положение включено, отключено и заземлено. Ремонтное и контрольное положения выкатной тележки. Положение выключателя включено, ремонтное и контрольное положение тележки. Дроссельная катушка с сердечником и регулируемая, без сердечника. Высокочастотный заградитель линии электропередачи. Дугогасящий реактор без регулирования и с регулированием. Устройство продольной компенсации регулируемое. Разрядник вентильный и магнитовентильный. ОПН — ограничитель напряжения нелинейный. Предохранитель плавкий на тележке. Предохранитель инерционно-плавкий на тележке. Линия электрической связи, ошиновка. ЛЭП — линия электропередач. Линию электрической связи с одним ответвлением допускается изображать без точки. Пересечение линий электрической связи. Ответвления линии электрической связи. Выполняться цветом, соответствующим классу напряжения, а точки подключения отводов, белым. Для линий электропередач п. Вероятно, их толщина, по этому стандарту, равна толщине линий электрической связи. Добавить комментарий Имя обязательное E-Mail обязательное Тема Подписаться на уведомления о новых комментариях Обновить Отправить. Для черчения схем электрических. Для черчения схем инженерных. Для черчения схем электрических и инженерных. Самое актуальное Справочник электронный. Электрооборудование кранов Схемы электрические, нормативные документы, литература. Новые материалы Согласие на обработку персональных данных Политика конфиденциальности Вы уже являетесь подписчиком на справочник Символы обозначений Подписка на справочник Символы обозначений оформлена. Подтверждение подписки на справочник Символы обозначений Способы оплаты и доставка Условные обозначения для электрических схем по новому стандарту. Нормальные схемы электрических соединений объектов электроэнергетики Общие сведения об условных графических обозначениях для технических чертежей и схем. Схема управления реверсивным двигателем. Самые читаемые Комплект для черчения электрических схем GOST Electro for Visio. Visio для черчения электрических схем Изображения условные графические электрооборудования и проводок на планах. Чертежи и схемы для проекта освещения в Visio. Размеры обозначений в электрических схемах. Обозначение УЗО и дифференциального автомата. Обозначения условные графические на схемах.

СТ СЭВ 160-75 ЕСКД СЭВ. Обозначения условные графические линий электроснабжения и связи

Обозначения в эл. схемах

Нижний новгород карта области

Как сделать векторный слой в саи

Территория электротехнической информации WEBSOR

Краткий словарь корана скачать

Причины первой мир войны

ГОСТ 21.

204-93 «СПДС. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта»

Где в тюмени учат

Lg k10 430 lte характеристики

Условные обозначения на топосъемке

Расписание трамвая 14 кривой рог

Сделать уличный печь мангал

Обозначения на чертежах кмд

Условные знаки на чертежах, которые соответствуют тому или иному параметру, помогают сделать проект более компактным, без ущерба для его емкости.

Данные обозначения наравне с другими аспектами работы архитектора, определяются общепринятыми нормами и правилами употребления.

Ранее, в наших материалах мы говорили о том, как важна четкость составления и читабельность проекта.

Рассматривали многие теоретические  стороны черчения.

Сегодня же, мы подобрали для наших читателей и коллег графические иллюстрации, которые помогут правильно создать чертеж  для различных конструкций.

Материалы, собранные нами охватывают все ключевые моменты разработки проекта. Вы увидите примеры от деления на конструкторские элементы,  до форм оформления документов.

Мы сделали подборку из условных обозначений, как отдельных элементов строения, так и представили полные примеры правильно составленных  КМД.

Искренне надеемся, что наряду с ранее рассмотренными темами, эти материалы помогут Вам в Вашей работе.

В свою очередь, мы также всегда рады прийти к  Вам на помощь.

Наши специалисты разработают качественный КМД проект любой сложности в кротчайшие сроки и по самым оптимальным ценам.

Просто в «Лукаринвест» не работают по-другому.

А ознакомиться с нашей подборкой обозначений, Вы можете по ссылкам ниже.

Спасибо, что Вы с нами!

———————————————

ведомость монтажных метизов

ведомость отправочных элементов

ведомость рабочих чертежей

внесение изменений на чертежах

другие обозначения

изображение гнутых элементов

Изображения и обозначения сечения сварных соединений и подготовка кромок

категории размеров

ломаный надрез

маркировка отправочных элементов

Наименование линий, их назначение и толщина по отношению к толщине основной линии

определение длины замкнутых элементов

Определение левой стороны конструкции для основной проекции

привязка рисок в прокатных профилях а — для двутавров и швеллеров; б — для уголков

применение обрыва и вырыва на чертежах

применение флажков:

пример деления на отправочные элементы

примеры кмд:

пример маркировки

примеры выполнения выносных линий

простановка размера большого радиуса

простановка размера малого радиуса

простановка размеров взависимости от наклона разметных линий

простановка размеров дуги по координатам

простановка размеров на схемах

простановка размеров по дугам разных радиусов

простановка размеров радиусов

простановка размеров срезов

простановка ряда одинаковых размеров

разрез с секущей цилиндрической поверхностью

расположение колонны в горизонтальном положении

расположение проекций

расположение размеров

расположение размерных линий

Сокращения слов

спецификация на отправочный элемент

таблица заводских сварных швовна 1 марку в м

требуется изготовить

указание наклонв элементов с помощью треугольников

Условные изображения и обозначения сварных соединений

Условные обозначения крепежных деталей

Условные обозначения отверстий

Условные обозначения профилей проката

форматы чертежей

Для заказа КМД, нажмите на кнопку ниже.

Получить оценку! Быстро!

08.06.2016
Просмотров: 27777

Безопасность линии электропередач

Слова, определенные в этом разделе, должны иметь следующие значения, если они встречаются в этой главе:



(a) «Заброшенное сооружение» означает любую подземную инженерную линию или подземные инженерные сооружения, которые больше не используются для ведения бизнеса владельцем/оператором и не предназначены для использования в будущем.



(b) «Приблизительное расположение подземных инженерных коммуникаций или подземных сооружений» означает информацию о подземных инженерных сетях или подземных сооружениях оператора, которая предоставляется оператором лицу и должна быть точной в пределах восемнадцати (18) дюймов, измеренных по горизонтали снаружи. край каждой стороны такого объекта оператора, или полоса земли в восемнадцать (18) дюймов с каждой стороны от знака поля оператора, или отмеченная ширина объекта или линии плюс восемнадцать (18) дюймов с каждой стороны от отмеченной ширины объект или линия.



(c) «Совет» означает Совет по предотвращению повреждений подземных сооружений, созданный в соответствии со статьей 77-13-29.



(d) «Календарный день» означает период в двадцать четыре часа.



(e) «Комиссия» означает Комиссию по государственной службе штата Миссисипи.



(f) «Повреждение» означает существенное ослабление конструктивной или боковой опоры подземных коммуникаций и подземных сооружений, проникновение или разрушение любого защитного покрытия, корпуса или других защитных устройств подземных коммуникаций или подземного сооружения, а также частичное или полное отключение любой подземной инженерной линии или подземного объекта, но не включая заброшенные объекты оператора.



(g) «Запрос информации о проекте» означает уведомление, направленное в Миссисипи 811, Inc. лицом, предоставляющим профессиональные услуги и делающим запрос в рамках подготовки к торгам, предварительному проектированию или другим мероприятиям по предварительному планированию, не связанным с земляными работами. Запрос на услуги проектной информации не может быть использован для раскопок.



(h) «Аварийные земляные работы» означают земляные работы во время чрезвычайной ситуации, связанной с опасностью для жизни, здоровья или имущества, или при отключении обслуживания клиентов.



(i) «Выемка или выемка грунта» означает любую операцию, при которой земля, камень или другой материал или масса материала на земле или под землей перемещаются или иным образом перемещаются любым способом, за исключением: (i) обработки почвы менее чем двадцать четыре (24) дюйма в глубину для сельскохозяйственных целей; или (ii) операция, при которой земля, камень или другой материал или масса материала на земле или под землей перемещаются или иным образом перемещаются на глубину менее двенадцати (12) дюймов на частной территории владельцем собственности без использования механическое землеройное оборудование; или (iii) операция, при которой земля, камень или другой материал или масса материала на земле или под землей перемещаются или иным образом перемещаются без использования механического землеройного оборудования на глубину менее двенадцати (12) дюймов на частной территории экскаватор, не являющийся собственником имущества, за исключением случаев, когда такие земляные работы ведутся в четко обозначенном подземном сооружении с полосой отчуждения; или (iv) плановые работы по техническому обслуживанию железных дорог, проводимые в пределах структуры пути, дренажных канав или в полосе отчуждения железной дороги на расстоянии, не превышающем тридцати (30) футов от внешнего рельса самого дальнего пути или путей, при условии, что эти работы выполняется железнодорожными служащими или железнодорожными подрядчиками и осуществляется с разумной осторожностью, чтобы защитить любые подземные сооружения, надлежащим образом установленные в полосе отчуждения железной дороги по соглашению с железной дорогой; или (v) рутинная деятельность кладбища, при условии, что для любого кладбища, которое начинается или расширяется после 1 июля 2015 года, такая деятельность осуществляется только после первоначального уведомления в Миссисипи 811, Inc. , и все затронутые операторы сообщили, что в границах рассматриваемого кладбища нет подземных сооружений; или (vi) текущее техническое обслуживание, осуществляемое лицами, ответственными за общественные дороги и полосы отвода, или для них, при условии, что эти работы происходят полностью в пределах общественной полосы отчуждения и не проникают в землю на глубину более чем двенадцать (12) дюймов и выполняются с разумной осторожностью, чтобы защитить любые подземные объекты, расположенные на полосе отвода.Текущие действия по техническому обслуживанию должны быть более подробно описаны в правилах и положениях, принятых советом директоров; или (vii) вбивание деревянных кольев с помощью ручных инструментов, которые не проникают в землю на глубину не более шести (6) дюймов. Термин «выемка грунта» включает в себя, но не ограничивается, операции по сносу, взрывным работам, выравниванию, выравниванию земли, копанию траншей, копанию траншей, бурению, бурению, прокладке туннелей, шабрению, прокладке кабеля или трубы, проходке, домкрату, разрушению. , разрушение, разрушение, перемещение или удаление любой конструкции или другого материала или массы материала на земле или под землей.



(j) «Экскаватор» означает любое лицо, непосредственно занимающееся земляными работами.



(k) «Знак» означает использование колышков, краски или других четко идентифицируемых материалов для обозначения местоположения подземных сооружений в соответствии с действующим стандартом цветового кодирования Американской ассоциации общественных работ, а также раскрытие или обнажение подземных сооружений. так, чтобы экскаватор мог легко увидеть их расположение или указать экскаватору на определенные надземные сооружения, такие как, помимо прочего, крышки люков, клапанные коробки и стояки для труб и кабелей, которые указывают расположение подземных сооружений.



(l) «Механическое землеройное оборудование» означает все оборудование, приводимое в действие любым двигателем, двигателем, гидравлическим или пневматическим устройством, используемое для земляных работ, и включает, помимо прочего, траншеекопатели, бульдозеры, экскаваторы-экскаваторы, экскаваторы, скреперы, драглайны, грейферы, буры, буры, тросовые и трубные плуги и другое оборудование для вспахивания или протягивания.



(м) «Миссисипи 811, Inc.» означает некоммерческую корпорацию, учрежденную в соответствии с законодательством штата Миссисипи, которая предоставляет услуги, посредством которых лицо должно уведомлять оператора (операторов) подземных сооружений о планах земляных работ и запрашивать маркировку сооружений.



(n) «Миссисипи One-Call System, Inc.» означает «Миссисипи 811, Inc.» Всякий раз, когда термин «Mississippi One-Call System, Inc.» появляется в этой главе, этот термин означает «Миссисипи 811, Inc.»



(o) «Оператор» означает любое лицо, которое владеет коммунальным предприятием или управляет им. Однако термин «оператор» не должен включать какую-либо железную дорогу или Департамент транспорта штата Миссисипи.



(p) «Лицо» означает любое физическое лицо, фирму, товарищество, ассоциацию, доверительного управляющего, управляющего, правопреемника, корпорацию, организацию, компанию с ограниченной ответственностью, коммунальное предприятие, совместное предприятие, муниципалитет, государственное государственное учреждение, подразделение или государственный орган, или любого его законного представителя.



(q) «Отдел безопасности трубопроводов» означает Отдел безопасности трубопроводов Комиссии по коммунальным услугам.



(r) «Информационная система положительного ответа» или «PRIS» означает автоматизированную информационную систему, управляемую и поддерживаемую Миссисипи 811, Inc., которая позволяет экскаваторам, локаторам, владельцам или операторам объектов и другим заинтересованным сторонам вводить и / или определять статус запроса на поиск.



(s) «Подземное сооружение» означает любые подземные инженерные коммуникации и другие предметы, которые должны быть закопаны или помещены под землю или погружены в воду для использования в связи с подземными инженерными сетями, включая, помимо прочего, трубы, канализационные коллекторы, трубопроводы, кабели. , клапаны, линии, провода, люки, своды, приспособления и те части опор, которые находятся под землей.



(t) «Подземные инженерные сети» означает подземные или подземные кабели, трубопроводы и связанные с ними сооружения для транспортировки и доставки электроэнергии, телекоммуникаций (включая оптоволокно), воды, сточных вод, газа, смесей газов, нефти, нефтепродуктов или опасных , легковоспламеняющиеся, токсичные или агрессивные жидкости.



(u) «Коммунальное хозяйство» означает любое лицо, которое поставляет, распределяет или транспортирует посредством подземных коммуникаций или подземных сооружений любые из следующих материалов или услуг: газ, смесь газов, нефть, нефтепродукты или опасные, токсичные, легковоспламеняющиеся или агрессивные жидкости, электричество, телекоммуникации (включая оптоволокно), сточные воды, канализация, вода, пар или другие вещества.



(v) «Рабочий день» означает период в двадцать четыре часа, начинающийся с момента обработки запроса на определение местонахождения или ввода его в систему компанией Mississippi 811, Inc. в соответствии с настоящей главой, за исключением субботы, воскресенья и официальных праздников. .

Чертеж для электроники — распределение электроэнергии




ВВЕДЕНИЕ

Существует множество определений систем электроснабжения и распределения. но, вообще говоря, электричество — это форма энергии, и распределение система включает в себя все машины, оборудование и кабели, используемые в производстве, передача и распределение этой энергии, которые должны быть доступны в любом месте, когда это необходимо. Требуются три вещи: производство, передачи и использования.

Для производства электроэнергии используется множество методов. В начале самым большим источником была гидроэнергетика. Вода хранится на большой высоте и вышел. Энергия, возникающая в результате этого движения воды, способна в процессе работы. Работой в этом случае является перемещение турбин, которые в свою очередь вращать генераторы, тем самым вырабатывая электричество, чтобы быть полезным для потребителя, эта электроэнергия должна быть преобразована до пригодного для использования уровня и доставка на дом или в офис.Передача и распространение Электроснабжение обычно осуществляется двумя способами: надземным или подземным.

ПРОИЗВОДСТВО ЭЛЕКТРОЭНЕРГИИ

Помимо падающей воды источниками энергия, полезная для производства электроэнергии, хотя ветровая и солнечная энергия использовались для производства электроэнергии, они по-прежнему составляют очень небольшой процент всей электроэнергии, вырабатываемой сегодня. Блок-схема генерации электроэнергии показано на фиг.1.

Пар можно производить в котле, используя уголь, нефть или природный газ. Любой источник энергии, который можно использовать для создания вращательного движения, может использовать для включения генератора. Типичный генератор показан на фиг. 2.

Генератор вырабатывает электричество при низком напряжении, которое необходимо поднять с помощью трансформатора, чтобы его можно было передавать экономично на большие расстояния. Распределение электроэнергии может быть описано как древовидная структура.Корни — это генераторная станция. Багажник является основной линией передачи. Крупные ответвления от главной подстанции являются подлиниями передачи. Наконец, более мелкие ветви являются основными. распределительные линии или фидеры, причем наименьшие ответвления являются вторичные распределительные линии, идущие к листьям, или отдельным потребителям.

Эта система передачи и распределения требует использования трансформаторов для повышения и понижения напряжения, счетчики и другие приборы для измерения количество и регулирующие устройства, защитные реле и цепи выключатели для контроля и обеспечения стабильности этой электрической мощности.ИНЖИР. 3 представляет собой блок-схему, представляющую типичную электрическую систему.


РИС. 1 Блок-схема производства электроэнергии.

Чертежи, сделанные для области электроэнергетики, могут быть сделаны либо для генераторной установки или для индивидуального коммерческого потребителя. Эти рисунки могут быть самыми сложными, поскольку включают в себя все виды рисунков: схемы, механика, управление и логика, а также некоторые чертежи которые уникальны для электроэнергетики, такие как однолинейный рисунок.


РИС. 2 Типичный генератор в разрезе.


РИС. 3 Блок-схема электрической системы.

ПОДГОТОВКА К РАБОТЕ

Базовая система, хотя обычно это трехфазная система, часто изображается однолинейным рисунком, на котором показаны основные оборудование, взаимосвязь, рейтинги. нагрузки и, возможно, приборы. Стандартный масштаб для электрических чертежей обычно составляет 1/8 дюйма.знак равно 1,0 фут или 1/4 дюйма = 1,0 фут. Количество необходимых чертежей определяется тем, насколько велика система и насколько велика область, которую нужно охватить является. Если проект очень большой, для его покрытия требуется несколько чертежей. отдельные детали. Схема нумерации используется для привязки этих рисунков вместе. и соответствующие диаграммы перечислены на каждом чертеже, как показано на Рис. 4 и 5. Детальные чертежи, необходимые для электроподстанции, включают следующее:

1.План участка

2. Одна линия

3. Подстанция

4. Подземные трубопроводы

5. Надземные трубопроводы

6. Компоновка оборудования

7. Контрольно-измерительные приборы

8. Освещение зоны

Список чертежей может не ограничиваться этими пунктами и не всеми из этих элементов необходимы для каждого проекта.

Первая распределительная система была постоянного тока и низкого напряжения и был установлен под землей.Эта система была разработана Томасом Эдисоном. Широкое распространение электрических систем не происходило до принятия переменного тока и применение трансформаторов. Кроме того, накладные расходы строительство и передача могут быть гораздо более экономичным методом распределяющие электроэнергию. Первая электростанция, Жемчужина Уличная электрическая станция в Нью-Йорке, введенная в эксплуатацию в 1882 году. и зародилась электроэнергетика. Планирование распределения электроэнергии должен начинаться на уровне клиента, учитывая спрос, тип, коэффициент загрузки, и другие характеристики нагрузки. Все это определяет тип нужна система распределения.

Существуют две основные категории линий электропередач: линии передачи и распределения. Линии электропередачи – это линии высокого напряжения (от 115 до 800 кВ), соединяющие главные подстанции к электростанциям. Линии распределения включают линии среднего напряжения (от 2,4 до 69 кВ), используемые в основном для связи центров нагрузки к главным подстанциям и низковольтным (< 600 В) линиям, ведущим напрямую потребителям.Хотя эти категории указывают диапазон напряжений, существуют напряжения, предпочтительные для большинства применений и рекомендованные ANSI или некоторые другие платы стандартов. Стандартизация также помогает сократить стоимость распределительного оборудования. Промышленность не обязана производить оборудование, способное питать или работать при различном напряжении и частотные уровни. Некоторые типичные напряжения показаны в ТАБЛИЦЕ 1. процесс передачи и распределения, напряжение должно быть поднято или снижены для удовлетворения конкретных требований.Показан трансформатор. на фиг. 6. Этот трансформатор будет повышать или понижать напряжение от одного уровня на другой, что является одним из основных назначений подстанции. Подстанции также содержат автоматические выключатели, плавкие предохранители и разрядники. Эти защитные устройства препятствуют выходу высоких уровней тока из подстанции и подвергая опасности потребителя, но служат и защитой для самого оборудования. Типовые автоматические выключатели и разрядники показаны на рис.7 и 8.

Проводникам нужна поддержка, чтобы добраться из одного места в другое. Эти опоры могут быть башни, столбы или другие конструкции. Обычно стальные башни используются для линий электропередач, а деревянные и бетонные столбы используются для распределительные цепи. Как правило, стальные башни используются в исключительных случаях. требуется прочность и надежность. Стальная башня при должном уходе длится бесконечно.

Типы линий электропередач


РИС.4 Система нумерации для перекрестных ссылок на несколько связанных чертежей. к тому же проекту. (Предоставлено энергетической компанией Джорджии)


РИС. 5 Система нумерации для перекрестных ссылок на несколько связанных чертежей. к тому же проекту. (Предоставлено энергетической компанией Джорджии)


ТАБЛИЦА 1 Типовые напряжения для распределения питания

При выборе опор учитываются два фактора: необходимая длина и прочность. Длина зависит от требуемого дорожного просвета и количества траверсы или другое оборудование, которое будет крепиться к столбам.

Столбы обычно имеют высоту от 25 до 90 футов. Требуемая прочность столба определяется массой траверс, изоляторов, проводов, трансформаторов, и другой техники, а также ледовой и ветровой нагрузкой.

Линейные жилы изолированы друг от друга, а также от опоры, по изоляторам. Самые практичные из них сделаны из стекла или фарфора. Штыревой изолятор насажен на штырь, который установлен на траверсе.

Эти изоляторы могут весить от до 90 фунтов.

Чаще всего используются изоляторы штыревого или штыревого типа и подвесного, или подвесного, типа. Третий тип — изолятор деформации, который представляет собой вариант типа подвески и предназначен для выдерживания чрезвычайных тянет.


РИС. 6 Типовой трансформатор. (Предоставлено компанией ABB Power T&D, Inc.)

Эти изоляторы показаны на фиг. 9. Основное преимущество булавки типа в том, что это дешевле.Чем выше напряжение, тем больше изоляция. это необходимо. В таком случае штифт становится настолько большим, что становится непрактичным. используются подвесные изоляторы.

Линейные проводники могут различаться по размеру в зависимости от номинального напряжения. Медь, алюминий и сталь являются наиболее часто используемыми проводниками. Из этих трех, медь лучший проводник. Алюминий используется из-за его веса, а сталь используется из-за ее прочности. ACSR (алюминиевая жила, армированный сталью) используется для длинных пролетов трансмиссии.Медный сварной шов или алюмосварка, комбинация плакированной стали, используется для распределения в сельской местности и для растяжек.

Однолинейная схема

Чаще всего используется в энергетике, однолинейная схема. представляет все основные компоненты электрической установки или системы в одну строку. Как правило, система представляет собой трехфазную систему, но только одна линия (или фаза) необходима для полного описания системы. Что касается для всех остальных чертежей или наборов чертежей необходимо соблюдать определенные правила.

1. Чертежи обычно вертикальные.

2. Наибольшее напряжение должно быть указано вверху рисунка.

3. Необходимо соблюдать достаточное расстояние между компонентами для справки обозначения и другие примечания.

4. Стандартные общепризнанные ссылочные обозначения и аббревиатуры должны использоваться.

В зависимости от использования диаграммы, список дополнительной информации фактические номера деталей и описания могут быть включены в схему, а не в отдельной спецификации материалов.

Контрольный список для составителя в области энергетики должен включать следующее:

1. Характеристики всех устройств, кабелей и проводов

2. Соотношения измерительных трансформаторов и векторные диаграммы

3. Номиналы предохранителей и автоматических выключателей

4. Название чертежа и правильные названия подстанций, шин. генераторы, и тому подобное.

5. Аккуратность рисунка, правописание и правильность сокращений

6. Минимальные пересечения линий и свободное пространство во избежание скопления людей

7. Единообразие букв

8. Убедительные и понятные примечания

Для рисования этих символов настоятельно рекомендуется использовать шаблон. Однако, если шаблон недоступен, каждый символ может быть заполнен с помощью треугольников, линейки и циркуля. ИНЖИР. 10 показаны некоторые типичные конструктивные особенности, которые необходимо соблюдать.


РИС.7 Типовой автоматический выключатель. (С любезного разрешения Денниса Черри/Columbus Southern Энергетическая компания)


РИС. 8 Типовой грозовой разрядник. (С любезного разрешения Денниса Черри/Columbus Южная энергетическая компания)

Подготовка однолинейных чертежей

Поле распределения мощности представляет совершенно новый словарь, в том числе распределительное устройство, подстанция, регулятор напряжения, муфта, воздушный выключатель, автоматический выключатель и грозовой разрядник. Все эти устройства представлены графически на принципиальных схемах. Помимо однолинейного рисунка, многие другие схемы встречаются в отрасли распределения электроэнергии: трехлинейная диаграммы; логические схемы; схемы общего расположения, показывающие физические расстановка оборудования; схемы подключения. показывает физическое соединение элементов управления, счетчиков и т. д. планов распределения электроэнергии, показывающих фактические распределение, а иногда и маршрутизация служебных маршрутов внутри предприятий; и чертежи деталей.

Часто стандартные подробные чертежи создаются и объединяются в наборы стандартов. для отдельной энергокомпании (рис. 11 и рис. 12). Как только эти детали сделаны чертежи, их можно включить, просто добавив копию стандарт для проекта, а не перерисовывать его каждый раз, когда это необходимо.

Цепи управления также встречаются в области распределения электроэнергии. Генераторные станции могут иметь схемы управления водяными насосами или другими Приложения.Поскольку они были подробно рассмотрены в разделе 14, они в этот раздел не входят.

РИС. 9 Изоляторы: (А) штыревой; (Б) противостояние; (С) напряжение. (Учтивость Деннис Черри / Columbus Southern Power Company)


РИС. 10 Типовые характеристики конструкции.


РИС. 11


РИС. 12

В крупной компании составитель может получить информацию или однострочный чертеж в виде чернового эскиза от инженера-разработчика или проектировщика.Готовый рисунок создается путем взятия всей информации из этого эскиз и его размещение в соответствии с политикой компании. Это важно разработчику для проверки спецификаций всего оборудования и кабелей: кабельные характеристики и номиналы силовых трансформаторов, автоматических выключателей, предохранители, подключенные нагрузки. счетчики и другие различные устройства, такие как в качестве разрядников или других защитных устройств. Эта информация должны быть включены в окончательный чертеж, если чертеж должен представлять систему и полностью описать все ее компоненты.

Условные обозначения для электроэнергетики публикуются стандартами доски, как и символы, использованные в предыдущих Разделы.

Если компания не требует иного, это всегда хорошо и приемлемо. практиковаться в использовании этих утвержденных символов и обозначений. Типичная однострочная схема показана на фиг. 13.

Как и все остальные диаграммы. главным соображением является то, что рисунок быть кратким, простым и понятным.Для достижения этих целей, рисунок не должен быть загроможден, и должно быть достаточно места между всеми компонентами для примечаний и условных обозначений. кроссоверы должно быть сведено к минимуму. Иногда это можно сделать, просто переместив элемент на чертеже, так как физические отношения не являются критическими и показаны на других рисунках.

Для многих чертежей, используемых для представления зон распределения электроэнергии, важно, чтобы представленные данные не дублировались и не использовались в более чем одно место.

Когда необходимы будущие изменения. человеку было бы трудно сделать ревизию, чтобы отследить все ссылки на эти данные и убедиться, что что они все изменены.

Даже если один и тот же человек делает исправления, это может быть невозможно помнить, что одна и та же информация содержится на нескольких чертежах. Часто примечания могут использоваться для идентификации устройств, являющихся стандартом для отрасли, заявив, что все используемые устройства имеют одинаковый размер, рейтинг и т. д., если только иное отмечено.Важно включить все известные данные, а также предполагаемые будущие элементы. Иногда будущие предметы могут иметь значение от размера кабелей или номинального тока устройств, используемых в начальном установки. Эти будущие элементы должны быть нарисованы пунктирными линиями и идентифицируется как запланированная и используется в расчетах, но как статья будущего. См. фиг. 14.


РИС. 13 Типичный однолинейный рисунок. (Предоставлено энергетической компанией Джорджии)

РИС.14 Будущие позиции обозначены пунктирными линиями.

Для крупных клиентов коммунального предприятия возможно предоставление высокого напряжения непосредственно к установке. Эти клиенты затем имеют свои собственные распределительные устройства, который функционирует точно так же, как подстанция коммунального предприятия. Помните, что основной функцией подстанции является подключение фидера линии и понизить и распределить мощность на более низких уровнях напряжения. Горшок можно использовать для оконцевания кабеля и его подключения к Распредустройство.Муфта используется для соединения подземного кабеля и подвесной провод. Это может быть один или несколько проводников. ИНЖИР. 15 шоу поперечное сечение трехпроводной головки. В этом горшке три приходят отдельные кабели и скручиваются в один кабель. Три дирижера проходят отдельные клеммы в фарфоровой оболочке. Эти терминалы выглядят очень аналогичны изоляторам и выполняют ту же функцию. Кабель подключен к головке при помощи протертого соединения или зажимного приспособления.Часто горшок заполнен жидким изоляционным компаундом. Это должно быть охлаждено перед головка может быть подключена к воздушным проводам.


РИС. 15 Поперечное сечение трехпроводной головки.


РИС. 16 Счетчик, установленный в двери распределительного устройства. (Любезно предоставлено Джорджией Пауэр. Компания)


РИС. 17


РИС. 18 Схема стояка многоэтажного дома.

Реле и счетчики необходимы для целей контроля при переключении оборудование. Часто они монтируются непосредственно в дверях распределительного устройства. себя, как показано на фиг. 16. Счетчики предоставляют платежную информацию и могут быть типичными счетчиками киловатт-часов. Помимо использования, пиковый спрос можно контролировать, чтобы определить, требуется ли дополнительная оплата.

Кабели, идущие от главного или служебного вводного распределительного устройства заказчика установка распределяет мощность по различным зонам нагрузки или единичным подстанциям. Часто зоны нагрузки питаются двумя фидерными линиями.Типичное распределение клиентов показан на фиг. 17. Этот дистрибутив обеспечивает максимальный сервис в случае сбоев питания.

Единичные подстанции

изготавливаются на заказ для каждой установки.

Хотя это может показаться непомерно дорогим, на самом деле отдельные элементы являются стандартными. Они включают секции предохранителей, трансформаторы, выключатели, реле, метров. и переключатели. Установки для всех блочных подстанций на территории заказчика регулируются Национальным электротехническим кодексом.Блочные подстанции могут иметь очень ограниченный учет, используемый только для наблюдения за работой устройства. Фидеры от этого блока обеспечивают электроэнергией площадку заказчика. Размер фидера определяется текущей нагрузкой, прогнозируемой будущей нагрузкой, стоимостью, длиной фидер и требования к короткому замыканию. Кормушки обычно идут в щитовой, который используется для фактического разделения фидера на отдельные цепей, таких как освещение. Хотя схемы райзера используются чаще всего в сантехнике или отоплении и кондиционировании воздуха они могут быть включены в электрическая зона.ИНЖИР. 18 показано электроснабжение в многоэтажном доме. строительство. На вертикальных схемах обычно показано оборудование, расположенное в Здание и как оно связано. Они представляют картину того, как это оборудование подключено и часто рассматривается как схема межсоединений.

Однолинейные схемы не ограничиваются распределением электроэнергии. Они могут использоваться в любое время как упрощенное представление более крупного или более сложного требуется система.

Как правило, большая часть подробной информации опускается, и схема представлена ​​функция, а не отдельные компоненты.Диаграмма завершается использованием толстых темных линий для основных соединительных линий и средние линии для подключения к приборам или источникам потенциала и тока. Обычно представлено только основное оборудование. Рейтинги основных компонентов включаются только в том случае, если они необходимы для понимания операции. Подробные характеристики включены в схему соединений или схему. Может быть включен номинал главного генератора. Это намного сложнее чтобы понять функции простой схемы, используя полную или трехлинейную, Рисунок.

Типовые соединения трансформатора могут быть выполнены либо треугольником, либо звездой. связь. Как правило, высокая сторона трансформатора подключается с помощью соединение звездой, но сторона низкого напряжения соединена треугольником. Эти обмотки соединения должны быть указаны на чертеже, как показано на фиг. 19. Трансформатор был представлен в разделе 14.


РИС. 19 Соединения обмоток указаны на чертежах. (Предоставлено Грузией Энергетическая компания)


РИС.20 Физическое соединение показывает фактические обмотки. Соединение Дельта; Соединение звездой

Соединение звездой часто включает нейтральный или заземляющий провод, до центральной точки. Физическое представление показано на фиг. 20. Также показаны нейтральные или заземляющие соединения трансформатора.

Приборы и счетчики также включены в чертеж.

Они обычно представлены маленьким кружком и функцией устройства. обозначение.

Главным ориентиром в этом рисунке, как и во всех других, является ясность. То схема должна четко представлять работу и функции схемы. То символы должны в первую очередь соответствовать стандартам компании; если их нет, руководящие принципы в ANSI или других источниках национальных стандартов должны быть последовал.

Все линии должны быть либо горизонтальными, либо вертикальными, с минимальным количеством пересечений насколько это возможно. Между любыми парами или комплектами должно быть достаточное расстояние. проводов.Кроме того, межстрочный интервал должен быть адекватным даже после максимального в чертеж внесены сокращения.

Однолинейная диаграмма на фиг. 21 — хороший пример схемных функций. содержащиеся в этом типе диаграммы.


РИС. 21 Однолинейная схема, показывающая функции цепи. (Предоставлено Интерактивным Компьютерные Системы, Инк.)


РИС. 22 Использование прямоугольника или уникального символа для автоматического выключателя.

Короткие горизонтальные линии соединяются с основными линиями посредством трансформаторы тока и используются для обеспечения питания таких дополнительных выполняет функции защиты и измерения.Начиная с верхней части диаграммы, основная мощность представлена ​​как 5 кВ, 1200 А, три фазы, 60 Гц. А устройство отключения — это первое устройство, с которым следует столкнуться. Этот цепь не включает один, но должен быть высоковольтный разъединитель расположен между источником высокого напряжения и главным трансформатором. Этот представлен либо квадратом с отмеченным главным автоматическим выключателем, либо уникальный символ, показанный на фиг. 22. Как правило, однолинейные диаграммы включают трансформатор для снижения высокого напряжения от основного источника питания к стандартному распределительному напряжению.Трансформаторы тока подключены в этот момент для обеспечения питания измерительных цепей. Счетчики подключены к этому трансформатору тока должен быть защищен предохранителем, а сам счетчик должен содержать указание типа счетчика и диапазон. В этом примере измеритель представляет собой амперметр, поэтому используется круг. для обозначения метра, а буква А включена в круг, чтобы указать амперметр.

Горизонтальная линия от трансформаторов тока обеспечивает вспомогательную функцию основной линии.

Трехлинейные чертежи

Хотя можно подумать о трехлинейном рисунке как о расширении однолинейного рисунка, в действительности это дополнительный рисунок. То однолинейный рисунок используется для представления функции и работы вся цепь; трехлинейный рисунок, с другой стороны, помещает основное внимание уделяется измерительным и релейным схемам. трехстрочный чертеж также называют принципиальной схемой силовой установки.Кроме того, он обычно включает информацию о соединениях и взаимосвязях. между устройствами.

РИС. 23 Трансформатор тока, представленный прямоугольником, показывающим все клеммы соединения и номера проводов.

Трехлинейные схемы представляются так же, как и однолинейные. Первичные или силовые проводники обычно располагаются сверху или вдоль левой стороны рисунка с первичным или исходным напряжением находится в левом верхнем углу.«Поток» электричества следует обычному потоку чтения, потому что это интуитивно легче понять.

Номинальные характеристики устройств показаны согласно предписанным методам составления чертежей. Размещение номиналов, обозначений устройств и других примечаний должно быть последовательным по всему рисунку. Как и в предыдущих разделах, эти обозначения не должны быть разделены; если возможно, они должны быть расположены справа или ниже компонента. Первичные или силовые проводники должны быть толстыми темными линиями, тогда как все те, которые используются для счетчиков или цепей управления должны быть средней толщины, более тонкие линии.

Номера клемм устройства и номера проводов показаны на этой схеме для использование в демонстрации взаимосвязей и физических отношений между устройствами. Очень важно быть последовательным в нумерации схема, используемая для представления проводов и клемм, чтобы они были очень четко и лаконично. Например, фиг. 23 показан трансформатор тока. Маленькие числа от 1 до 8, которые показаны рядом с используемым прямоугольником чтобы представить вторичную сторону трансформатора, на самом деле являются клеммами этого трансформатора.Эти числа расположены очень близко к прямоугольнику и ниже провода. Цифры, расположенные над линиями и в стороне из прямоугольника — номера проводки.

Трехлинейные чертежи могут не содержать всех деталей и номиналов устройств. найти на однолинейном чертеже, но там будут счетчики и другие приборы которые не могут быть представлены ни на каких других чертежах. необходимо следуйте рекомендациям по интервалам, компоновке и точности. Когда рисунки подготовлены в виде чертежей размера D или E, вы должны иметь в виду, что чертежи, возможно, придется уменьшить.В процессе редукции не только устройства уменьшились, но вес линий, размер текста и даже расстояние между линиями и устройствами. Поэтому необходимо учитывать максимальное сокращение при выкладывании такого рисунка.

Логические схемы

Производство электроэнергии требует использования многих схемы. Эти схемы могут быть проанализированы и подготовлены точно так же, как показано в Разделе 15, с использованием контактов и реле.Логика символы также могут использоваться для представления этих функций схемы. Логика символы, показанные в разделе 15, часто зарезервированы для использования в цифровой логике. схемы. Хотя они и выполняют операционную функцию, их использование часто связано с низковольтными логическими приложениями постоянного тока. Отличающийся набор символов, представляющих эти же функции, можно найти в электроэнергетика. Основное требование при использовании любого символа ясность в представлении и последовательность.ИНЖИР. 24 показаны типичные символы используется для представления логических функций.


РИС. 24 символа NEMA, используемые для представления логических функций в силовых приложениях.

Имейте в виду, что символы обозначают функцию цепи. Они не являются реальными устройствами. Они представляют собой контакты и реле, которые происходят в реальном физическом приложении. Используя комбинацию логики схема для быстрого и простого представления функций и подключения или схему соединений, чтобы продемонстрировать фактические используемые устройства, можно представить полную картину.При представлении цепей управления помните, что все устройства показаны в обесточенном или деактивированном состоянии. этапы. Если для включения дренажного насоса используется поплавковый выключатель, он отображается в состоянии покоя. Это может быть нормально открытый или нормально закрытый переключатель, в зависимости от конструкции схемы, поэтому невозможно просто скажите, что все переключатели должны отображаться как открытые.

В дополнение к логике и схемам соединений, схема можно использовать представление схемы.Фактически представляя Используемые контакты, переключатели и реле, номинальные значения и спецификации для них устройства могут быть добавлены к диаграмме. Так как логическая схема только представление функции схемы, а не компонентов схемы, это невозможно отметить номиналы и характеристики устройства на логической схеме.

Общее расположение

Общее расположение всего оборудования на электростанции или коммунальная подстанция является неотъемлемой частью полного комплекта чертежей.Такой рисунок похож на схему соединений тем, что демонстрирует физические отношения между различными частями оборудования. Этот чертеж — или, в некоторых случаях, набор рисунков — определяет местоположение распределительные устройства, трансформаторы, счетчики, разъединители, разрядники, и так далее. Однако на этой схеме не показана фактическая проводка. Часто схема общего расположения представляется механическим чертежом, представляющим «упаковка», так как представлены корпуса для многих устройств.На этом чертеже показаны общий размер, форма и требуемое пространство. Так, комплект чертежей может включать в себя схему фасадов, детали, разрезы, или ряд других рисунков. ИНЖИР. 25 показан чертеж общего вида.

Схемы подключения

Схемы соединений и взаимосвязей являются важной частью установки диаграммы. Схема соединений используется для представления соединений внутри части оборудования и часто используется для обозначения проводки счетчиков. или вспомогательные устройства (рис.26 и 27). Он может показывать или не показывать главное или силовые цепи, но чаще всего нет. Схема соединения, с другой стороны, показывает проводку, внешнюю по отношению к отдельному элементу оборудования. Этот чертеж используется для демонстрации проводки, необходимой между основными узлы, узлы, оборудование и тому подобное. Типы диаграмм используются диаграммный и табличный типы. Схематические диаграммы включают непрерывную линию (точка-точка или шоссе) и прерывистую линию типы.Эти схемы подробно описаны в разделе 13. Обратитесь к этому Раздел по мере выполнения упражнений. При составлении этих диаграмм следует придерживаться следующих практик.

Использование квадратов, прямоугольников или кругов разрешено для представления отдельные предметы. Представление должно быть завершено, как если бы все устройства соединения находятся в одной плоскости. Расположение предметов должно обеспечивать максимальная ясность и взаимосвязь информации.Помните, эта диаграмма представляет собой представление физических отношений между элементами, а не обязательно физическое местоположение. Относительное расположение всех терминалов платы, разъемы и т. д. должны быть чистыми. Часто схема показывает физическое местоположение включено в комплект чертежей. Соединительные линии должны располагаться так, чтобы при максимальном уменьшении пространства не было менее 0,06 дюйма. Более длинные параллельные линии должны быть сгруппированы, а должны следовать самым прямым и логичным путем.


РИС. 25 Типовой чертеж в разрезе, показывающий общее расположение оборудования.


РИС. 26 Подробная схема двухточечного соединения. (Предоставлено Грузией Энергетическая компания)


РИС. 27 Детальная схема подключения к магистрали. (Грузия Пауэр компания)

Код может использоваться для идентификации каждого участка провода. Этот код может быть чем угодно, от простого числа до любой комбинации букв и числа.ИНЖИР. 28 показано, как номера могут использоваться во взаимосвязи. схема от центра управления двигателем к различным устройствам.

Это очень важно в схеме соединений, представляющей физический расположение кабелей и проводки в отдельной единице оборудования для на самом деле продемонстрировать разводку проводки.

Планы распределения электроэнергии

Планы распределения мощности необходимы для отображения фактического распределения мощности. в здании или на производственном предприятии.План распределения включает в себя все электроснабжение от вводной линии к зданию, к распределительной центр, и через все сервисные панели в конструкции. Первое рассмотрением, то является входящая линия. Если эта линия находится под землей услуги, требуется только обозначение, показывающее услугу, когда она входит распределительный центр. Если эти линии надземные, то должны быть быть какой-то деталью, показывающей столбы и соединения с коммунальной компанией обслуживание с точки зрения клиента.Эти служебные фиды должны никогда не прокладывать над зданиями, так как они будут мешать строительству техническое обслуживание, безопасность и аварийные функции.


РИС. 28 Коды нумерации проводов на схеме соединений распределительного устройства. (Любезно предоставлено Brown and Caldwell Consultants)


РИС. 29 План распределительного центра.

По мере разработки планов распределения необходимо включить определенные элементы: специальные требования к нагрузке, такие как машины и компьютеры, размер двигателей, различные требования к уровню напряжения, пиковый спрос и любые другие специальные требования.Другая область, которую следует учитывать, — это то, где будет предоставляться услуга. расположен, каковы требования к пространству для метров, и каковы будущие ожидаются изменения либо в обслуживании, либо в требованиях к нагрузке. Как правило, в прошлом большинство офисных зданий снабжались хорошо известными Система 208/120 В. Однако сегодня чаще можно найти 480/277-V, трехфазная четырехпроводная заземленная звезда, используемая для питания производства клиентов, а также офисных парков.Требования к нагрузке будут определять требуемая услуга. При подготовке этих деталей очень важно чтобы отметить, какие области чертежа будут заполнены сервисной утилитой провайдер.

Центры нагрузки

Нагрузочный или распределительный центр здания может быть расположен либо внутри или снаружи здания. Определяющим фактором является напряжение уровень присутствует. Например, если основная сторона входящей службы составляет 15 кВ или менее, центр может быть заключен в структуру.Это распределение центр часто называют подстанцией из-за функции распределения центр. Напряжение снижается, и мощность распределяется по отдельным точки внутри здания. Поэтажный план распределительного центра (РИС. 29) должны быть нарисованы в правильном масштабе. Это один из способов обеспечить что все оборудование впишется в желаемую структуру с соответствующими зазоры.

Схематическая диаграмма должна быть завершена для плана распределения.Этот продемонстрирует поток от трансформатора через здание. Часто система резервного копирования включается как часть исходного проекта. С использованием два трансформатора, входящая услуга разделена. Если есть потеря мощность в любом кабеле, система спроектирована таким образом, что один трансформатор и подача обеспечит общую потребность в нагрузке. Заземление имеет важное значение на этой подстанции, и все распределительные устройства, ограждения и ворота заземленный. Спецификации для различных компонентов часто указываются на отдельных страницах спецификаций, как включение данных на схему вызовет беспорядок и путаницу.

Еще одним чертежом, используемым при распределении электроэнергии, является вертикальная схема. Этот схема, как показано на фиг. 18, представляет линии электроснабжения. по всему зданию. Концептуально это похоже на взаимосвязь схема, показывающая физическое взаимоотношение, путь проводов и расположение световые панели. Диаграмма стояка обычно ограничивается представлением проводка от источника питания до щитовой коробки и не включает вся проводка для освещения, розеток и тому подобное.Эта информация встречается на архитектурных чертежах. Акцент для вертикальных диаграмм на пути распространения. Было предложено назвать схему диаграмма стояка, потому что она показывает электрическую сеть, поднимающуюся через здание.

Детальные чертежи

Определенные установки, соединения или кабельные каналы не подпадают под действие каких-либо другой рисунок. Эти подробные чертежи добавляются для завершения набора чертежи для распределения электроэнергии.Чертежи могут быть частью набора стандарты. Например, все кабельные каналы или каналы для проводов одинаковы. Этот деталь рисуется один раз и включается в набор стандартов, которые будут использоваться когда необходимо. Для единственной в своем роде установки требуется специальный чертеж. или подключение. Все коммунальные предприятия имеют несколько томов стандартов. Часто они сокращаются и компилируются в скоросшивателе. Это позволяет простое обновление в случае пересмотра каких-либо стандартов. ИНЖИР.30 показан типичный «стандартная» деталь, входящая в комплект эталонов.

ОБЗОР

Каждая подстанция коммунальной компании или крупная коммерческая установка требуют подготовка большого количества чертежей. Спецификации для этих также должны быть выполнены чертежи, охватывающие установки, номинальные значения, устройства, нагрузки, и так далее. Некоторые из спецификаций могут включать запросы предложений на подрядные работы, установки, оборудование и материалы, юридические требования, и стандарты, которые необходимо поддерживать.Чертежи для энергетики требуют все части электрической схемы, рассмотренные в предыдущих разделах: символы, условные обозначения, схемы управления, схемы, логические схемы, и электрические схемы, а также механические чертежи для компоновочных планов или корпуса.


РИС. 30 Детальный чертеж по стандартам компании. (С любезного разрешения Georgia Power Компания)

Много изменений будет видно в чертежах для энергетики. Больше логики диаграммы, представляющие функции цепи, будут использоваться, а не однолинейные или принципиальные схемы цепей управления.Оперативные представления станут более распространенными, а отдельные детали будут освещены небольшими чертежи деталей. Полная разводка проводов для оборудования заменяется менее загроможденными клеммами и номерами проводов. Очень мало работы сделано вручную в силовом поле. Это, безусловно, выгодно для доработок. и опрятность. Толщина линий контролируется, а примечания и ссылки все написано последовательно, четко и аккуратно. Использование компьютера сгенерированные чертежи создают рисунки хорошего качества.Однако если хорошо методы составления известны и используются, компьютер также может быть использован для создания очень плохо выложенных и загроможденных рисунков, которые печатаются в очень качественной моде. Компьютер не заменит знание передовой практики оформления; это просто замена использование линейки, уголка и чертежного карандаша.

Одна тенденция, которая может повлиять на потребность в большом количестве чертежей, однако, является использование компьютеров для управления энергетическими объектами.В виде объект становится более компьютеризированным, количество сложных чертежей необходимое может быть уменьшено.

ПРОВЕРКА ВОПРОСОВ

1 Какие три вещи необходимы для системы распределения электроэнергии?

2 Какой основной источник энергии используется при производстве электричество?

3 Какова основная функция трансформатора?

4 Почему чертежи для электроэнергетического поля считаются быть сложным?

5 Каковы две основные категории линий электропередач?

6 Каково основное назначение подстанции?

7 Какие два фактора следует учитывать при выборе опорных стоек?

8 В чем основное преимущество штыревого изолятора?

9 Дайте определение следующим терминам: распределительное устройство, муфта, автоматический выключатель, и молниеотвод.

10 В чем преимущество связанных наборов стандартов в компании?

11 Какова основная функция подстанции?

12 Что такое вертикальная схема?

13 Что является основным акцентом трехлинейного рисунка?

14 Почему в силовых приложениях часто используется другой набор логических символов?

ПРОБЛЕМЫ

1. На листе размера А сделайте сборочный чертеж щита и показан трансформатор.


ПРОБЛЕМА 1 Монтаж на панель и трансформатор в сборе. (Учтивость Браун и Колдуэлл Консультанты)

2. На листе размера B перерисуйте фасад и план прожектора. показана деталь.


ЗАДАЧА 2 Разметка и план прожектора. (Предоставлено Брауном и Колдуэлл Консультанты)

3. Показана высота центра управления двигателем. Нарисуйте эту высоту на листе размера С.


ПРОБЛЕМА 3 Высота центра управления двигателем.(Предоставлено Брауном и Колдуэлл Консультанты)

4. Попрактикуйтесь в рисовании символов трансформаторов, автоматических выключателей, предохранители, разъединители и другие символы, встречающиеся в этом разделе.

5. На листе размера B нарисуйте внутреннюю схему сборки и схему подключения. показано на фиг. 11.

6. На листе размера B начертите показанный чертеж однолинейного распределения. на фиг. 13.

7. На листе размера C нарисуйте частичную схему, показанную на РИС.19 представляющих трансформаторы и электрические соединения.

8. Практика рисования логических символов, используемых в силовых приложениях, как показано на фиг. 24.

9. На листе размера C начертите чертеж в разрезе, показанный на РИС. 25.

10. На листе размера B начертите электрическую схему, показанную на РИС. 26.

11. На листе размера B нарисуйте электрическую схему и примечания, показанные на рис. ИНЖИР. 27.

12. На листе размера B нарисуйте показанный детальный чертеж, который иллюстрирует расположение линии питания двигателя.


ПРОБЛЕМА 12

13. (Продвинутая задача) На листе размера C нарисуйте соединение схема, показанная на фиг. 28.

14. (Продвинутая задача) На листе размера C нарисуйте распределительный этаж. план, показанный на фиг. 29.

15. (Продвинутая задача) На листе размера E нарисуйте однолинейную схему, показана высота MCC и график MCC.


ЗАДАЧА 15 Однолинейная схема, высота центра управления двигателем и график диспетчерского центра.(Любезно предоставлено Brown and Caldwell Consultants)


ЗАДАЧА 16 Элементарная схема трехфазного переменного тока. (Джорджия Пауэр Ко.)


ПРОБЛЕМА 17 Однолинейная схема (Georgia Power Co.)

18. (Продвинутая задача) На листе размера E нарисуйте трехлинейную диаграмму. показано.

City, FPL Закладка новой подземной линии электропередачи

Опубликовано 19 октября 2021 г.

Городские власти Майами и компания Florida Power & Light Company (FPL) сегодня заложили фундамент новой подземной линии электропередачи, которая поможет удовлетворить растущие потребности в энергии и повысить надежность обслуживания около 50 000 клиентов в центре Майами и прилегающих районах.

«Майами — и особенно наш центр города — продолжает наблюдать невероятный рост с точки зрения новых жителей, новых предприятий и новой застройки», — сказал мэр Фрэнсис Суарес. «Мы приветствуем своевременные инвестиции FPL в укрепление нашего электроснабжения и делаем это таким образом, чтобы иметь наименьшее возможное влияние на наши районы».

Новая подземная линия электропередачи будет проходить под землей вдоль коридора Metrorail от подстанции FPL Coconut Grove до места рядом с подстанцией Simpson в Брикелле.FPL также построит свою новую подстанцию ​​Dolphin в этом районе, чтобы помочь большему количеству клиентов обслуживать надежную энергию.

«Мы рады работать с городом Майами над этой новой подземной линией электропередачи, которая поможет нам еще больше укрепить и улучшить нашу систему и обеспечить надежное обслуживание наших клиентов на долгие годы», — сказал старший вице-президент FPL по поставке электроэнергии. Мэнни Миранда. «Это часть нашего обязательства по обеспечению лучшей энергетической ценности Америки — чистой, доступной и надежной энергии, на которую наши клиенты могут рассчитывать как в хорошую, так и в плохую погоду.”

Уникальное расположение проекта в районе с существующими линиями метрополитена позволяет FPL подключаться к существующему оборудованию и обеспечивать городу Майами дополнительную экономию при одновременном обеспечении потребителей надежной энергией.

Ожидается, что строительство подземной линии электропередачи будет завершено в декабре 2023 года. FPL стремится работать безопасно и уважительно в обществе до, во время и после проекта и будет предоставлять клиентам и сообществу обновленную информацию по мере необходимости на протяжении всего строительства.Для получения дополнительной информации о проекте клиенты могут позвонить по телефону 800-693-3267.

О городе Майами

Город Майами — это динамично развивающийся муниципалитет в центре округа Майами-Дейд, где находится финансовый и культурный центр Большого Майами, а также экономические двигатели, такие как PortMiami. Основанный в 1896 году, Майами превратился в крупнейший город Южной Флориды по численности населения и служит административным центром округа. Сегодня город Майами с гордостью продолжает предоставлять основные муниципальные услуги своему разнообразному населению, от общественной безопасности до парков, а также дальновидные инициативы, такие как устойчивость к изменению климата.Чтобы узнать больше, посетите  www.miamigov.com .

О компании Florida Power & Light Company
Florida Power & Light Company — крупнейшая энергетическая компания в США, если судить по объемам производства и продажи электроэнергии в розницу. Компания обслуживает более 5,6 миллионов клиентских счетов, обеспечивая более 11 миллионов жителей Флориды чистой, надежной и доступной электроэнергией. FPL управляет одним из самых чистых парков электроэнергии в США.S, а в 2020 году в пятый раз за последние шесть лет получила национальную награду за выдающиеся достижения в области надежности ReliabilityOne®, присуждаемую PA Consulting. В 2020 году Escalent признал компанию одной из самых надежных электроэнергетических компаний США седьмой год подряд. FPL является дочерней компанией Juno Beach, штат Флорида, компании NextEra Energy, Inc. (NYSE: NEE), компании по производству экологически чистой энергии, широко известной своими усилиями в области устойчивого развития, этики и разнообразия, и заняла первое место в рейтинге электро- и газоснабжения. коммунальной отрасли в списке Fortune «Самые уважаемые компании мира» за 2020 год.NextEra Energy также является материнской компанией NextEra Energy Resources, LLC, которая вместе со своими аффилированными лицами является крупнейшим в мире производителем возобновляемой энергии ветра и солнца и мировым лидером в области аккумуляторных батарей. Для получения дополнительной информации о компаниях NextEra Energy посетите следующие веб-сайты:
www.NextEraEnergy.com, www.FPL.com, www.GulfPower.com, www.NextEraEnergyResources.com.

%PDF-1.5 % 1 0 объект >>> эндообъект 2 0 объект >поток 2021-05-20T13:05:32-04:002021-05-20T13:05:39-04:002021-05-20T13:05:39-04:00Adobe InDesign 16.1 (Macintosh) UUID: f7859846-ed80-4c4e-a035-365f74f649b1xmp.did: 07801174072068118DBBAB668637C198xmp.id: 9c9f384c-a894-42b4-a99b-6553a1306c4dproof: pdfxmp.iid: 37300880-061d-470d-aed1-1e3094005312xmp.did: 886738FBB5CEE21192DD8F08ADAD9468xmp. сделал:07801174072068118DBBAB668637C198по умолчанию

  • преобразован из application/x-indesign в application/pdfAdobe InDesign 16.1 (Macintosh)/2021-05-20T13:05:32-04:00
  • приложение/pdfБиблиотека Adobe PDF 15.0False конечный поток эндообъект 14 0 объект > эндообъект 3 0 объект > эндообъект 15 0 объект > эндообъект 16 0 объект > эндообъект 17 0 объект > эндообъект 18 0 объект > эндообъект 25 0 объект /LastModified/NumberOfPageItemsInPage 8/NumberofPages 1/OriginalDocumentID/PageItemUIDToLocationDataMap>/PageTransformationMatrixList>/PageUIDList>/PageWidthList>>>>>/Resources>/ExtGState>/Font>/ProcSet[/PDF/Text]/Properties>/XObject>> >/Обрезка[0.0 0,0 612,0 792,0]/Тип/Страница>> эндообъект 26 0 объект /LastModified/NumberOfPageItemsInPage 8/NumberofPages 1/OriginalDocumentID/PageItemUIDToLocationDataMap>/PageTransformationMatrixList>/PageUIDList>/PageWidthList>>>>>/Resources>/ExtGState>/Font>/ProcSet[/PDF/Text]/Properties>/XObject>> >/TrimBox[0.0 0.0 612.0 792.0]/Тип/Страница>> эндообъект 27 0 объект /LastModified/NumberOfPageItemsInPage 8/NumberofPages 1/OriginalDocumentID/PageItemUIDToLocationDataMap>/PageTransformationMatrixList>/PageUIDList>/PageWidthList>>>>>/Resources>/ExtGState>/Font>/ProcSet[/PDF/Text]/Properties>/XObject>> >/Обрезка[0.0 0,0 612,0 792,0]/Тип/Страница>> эндообъект 28 0 объект /LastModified/NumberOfPageItemsInPage 8/NumberofPages 1/OriginalDocumentID/PageItemUIDToLocationDataMap>/PageTransformationMatrixList>/PageUIDList>/PageWidthList>>>>>/Resources>/ExtGState>/Font>/ProcSet[/PDF/Text]/Properties>/XObject>> >/TrimBox[0.0 0.0 612.0 792.0]/Тип/Страница>> эндообъект 29 0 объект /LastModified/NumberOfPageItemsInPage 8/NumberofPages 1/OriginalDocumentID/PageItemUIDToLocationDataMap>/PageTransformationMatrixList>/PageUIDList>/PageWidthList>>>>>/Resources>/ExtGState>/Font>/ProcSet[/PDF/Text]/Properties>/XObject>> >/Обрезка[0.0 0,0 612,0 792,0]/Тип/Страница>> эндообъект 30 0 объект /LastModified/NumberOfPageItemsInPage 8/NumberofPages 1/OriginalDocumentID/PageItemUIDToLocationDataMap>/PageTransformationMatrixList>/PageUIDList>/PageWidthList>>>>>/Resources>/Font>/ProcSet[/PDF/Text]/XObject>>>/TrimBox[0.0 0.0 612,0 792,0]/Тип/Страница>> эндообъект 31 0 объект /LastModified/NumberOfPageItemsInPage 8/NumberofPages 1/OriginalDocumentID/PageItemUIDToLocationDataMap>/PageTransformationMatrixList>/PageUIDList>/PageWidthList>>>>>/Resources>/Font>/ProcSet[/PDF/Text]/XObject>>>/TrimBox[0.0 0,0 612,0 792,0]/Тип/Страница>> эндообъект 32 0 объект /LastModified/NumberOfPageItemsInPage 8/NumberofPages 1/OriginalDocumentID/PageItemUIDToLocationDataMap>/PageTransformationMatrixList>/PageUIDList>/PageWidthList>>>>>/Resources>/Font>/ProcSet[/PDF/Text]/XObject>>>/TrimBox[0.0 0.0 612,0 792,0]/Тип/Страница>> эндообъект 33 0 объект /LastModified/NumberOfPageItemsInPage 4/NumberofPages 1/OriginalDocumentID/PageItemUIDToLocationDataMap>/PageTransformationMatrixList>/PageUIDList>/PageWidthList>>>>>/Resources>/Font>/ProcSet[/PDF/Text]/XObject>>>/TrimBox[0.0 0,0 612,0 792,0]/Тип/Страница>> эндообъект 75 0 объект >поток [email protected]}Ẉ-fgEBH6U6/M15vMhcDV=3;ƒ1x` z00D A!!\>»М*-pxr6: ƭV dY

    Крупные проекты: Трансмиссия Юг OC

    Наша миссия — обеспечить 3,7 миллиона клиентов чистой, безопасной и надежной энергией. Для этого мы продолжаем модернизировать и улучшать существующие подстанции и инфраструктуру, чтобы вы получали надежную энергию, которой заслуживаете. Проект SOCRE повышает надежность электроснабжения в округе Саут-Ориндж.Проект SOCRE был одобрен 15 декабря 2016 года Комиссией по коммунальным предприятиям Калифорнии (CPUC). Строительство по этому проекту началось в 2017 году и, как ожидается, будет завершено в 2023 году.

    О проекте

    Проект SOCRE повысит надежность и эксплуатационную гибкость 138-киловольтной (кВ) системы округа Саут-Ориндж компании SDG&E и снизит риск отключения электроэнергии. Устаревающая электрическая инфраструктура в округе Саут-Ориндж модернизируется, включая подстанцию ​​Капистрано в городе Сан-Хуан-Капистрано и существующую сеть линий электропередачи, обслуживающую этот район.

    Электроэнергия, поставляемая подстанцией Талега, расположенной на базе корпуса морской пехоты Кэмп-Пендлтон, передается на семь распределительных подстанций по сети передачи 138 кВ; Капистрано, Лагуна Нигель, Маргарита, Пико, Сан-Матео, Ранчо-Мишн-Вьехо и Трабуко. Проект SOCRE повысит надежность за счет предоставления второго источника питания 230 кВ в зону обслуживания SDG&E South Orange County. Подстанция Капистрано, построенная в 1918 году и последний раз перестроенная в 1940 году, будет модернизирована, включая стареющую инфраструктуру между подстанциями Талега и Капистрано.

    Историческая фотография подстанции Капистрано (1921 г.)



    SDG&E будет рассылать членам сообщества предварительные уведомления и информацию о проектах через Почтовую службу США, электронную почту, поквартирный обход и средства массовой информации. Ниже вы найдете расписание проекта, преимущества надежности, часто задаваемые вопросы, процесс получения разрешений на проект и контактную информацию по проекту. Мы тоже живем и работаем в поселках, где идет строительство. Мы уважаем ваши улицы и районы и будем проявлять осторожность при вождении и работе в близлежащих районах.

    Преимущества проекта

    • Повышает надежность существующей электрической системы
    • Модернизация системы электропередачи и замена устаревшего оборудования
    • Заменяет деревянные столбы на стальные для снижения пожароопасности
    • Удовлетворяет текущие и будущие потребности местных домов и предприятий в энергии
    • Обеспечивает эксплуатационную гибкость
    • Соответствует федеральным и государственным стандартам надежности

    Обозначение опор ЛЭП на чертежах.Символы

    Типы и обозначения опор

    Опоры из различных материалов могут применяться на ВЛ.

    Для ВЛ применяют опоры следующих типов:

    1) промежуточные, устанавливаемые на прямых участках трассы ВЛ. Эти опоры в нормальных режимах работы не должны воспринимать усилий, направленных вдоль ВЛ;

    2) анкерный, устанавливаемый для ограничения анкерного пролета, а также в местах изменения количества, марок и сечений ВЛ.Эти опоры должны воспринимать в нормальных режимах работы усилия от разности натяжения проводов, направленных по ВЛ;

    3) угловые, устанавливаемые в местах изменения направления трассы ВЛ. Эти опоры в нормальных условиях эксплуатации должны воспринимать возникающую нагрузку от натяжения проводов соседних пролетов. Угловые опоры могут быть промежуточными и анкерными;

    4) зажим, устанавливаемый в начале и конце ВЛ, а также в местах, ограничивающих кабельные вставки.Они являются опорами анкерного типа и должны воспринимать в нормальных режимах работы ВЛ одностороннее натяжение всех проводов.

    В зависимости от количества подвешенных к ним цепей опоры делятся на одноцепные, двухцепные и многоцепные.

    Опоры могут быть отдельно стоящими или с растяжками.

    Промежуточные опоры могут быть гибкими и жесткими; анкерные опоры должны быть жесткими. Допускается применение гибких анкерных опор для ВЛ до 35 кВ.

    Опоры, на которых выполнены ответвления от ВЛ, называются ответвлениями; опоры, на которых выполняется пересечение ВЛ разных направлений или пересечение ВЛ с инженерными сооружениями, — поперечные. Эти опоры могут быть всех указанных типов.

    Опорные конструкции должны обеспечивать возможность установки:

    • светильники уличного освещения всех типов;
    • кабельные наконечники;
    • защитных устройств;
    • секционно-коммутационных аппаратов;
    • шкафы и щитки для подключения электроприемников.

    Типы опор

    П — промежуточный;

    ПП — промежуточный переходный:

    УП — угол промежуточный:

    А — якорь;

    ПА — анкер переходной;

    АК — концевой анкер:

    К — терминал:

    UA — анкер угловой;

    ПУА — анкер переходной угловой;

    АО — анкер отводной;

    РОА — переходная анкерная ветвь;

    О — разветвление.

    Номенклатура железобетонных опор ЛЭП 10 кВ

    Код поддержки

    Количество стоек на опоры

    Код стойки

    Высота стенда, м

    Высота до нижней траверсы, м

    Объем железобетона, м

    Масса металлоконструкций, кг

    CB105-3.5; СВ105

    КБ105-3,5; СВ105

    КБ105-3,5; СВ105

    КБ105-3,5; СВ105

    КБ105-3,5; СВ105

    КБ105-3,5; СВ105

    КБ105-3,5; СВ105

    КБ105-3,5; СВ105

    КБ105-3,5; СВ105

    КБ105-3,5; СВ105

    КБ105-3,5; СВ105

    КБ105-3,5; СВ105

    КБ105-3,5; СВ105

    КБ105-3,5; СВ105

    КБ105-3,5; СВ105

    КБ105-3,5; СВ105

    КБ105-3.5; СВ105

    КБ105-3,5; СВ105

    КБ105-3,5; СВ105

    КБ105-3,5; СВ105

    КБ105-3,5; СВ105

    КБ105-3,5; СВ105

    КБ105-3,5; СВ105

    КБ105-3,5; СВ105

    КБ105-3,5; СВ105

    КБ105-3,5; СВ105

    КБ105-3,5; СВ105

    КБ105-3,5; СВ105

    КБ105-3,5; СВ105

    КБ105-3,5; СВ105

    КБ105-3,5; СВ105

    КБ105-3,5; СВ105

    ГОССТАНДАРТ СОЮЗА ССР

    ЕДИНАЯ СИСТЕМА ТЕХНОЛОГИЧЕСКОЙ ДОКУМЕНТАЦИИ

    ОПОРЫ , ЗАЖИМЫ
    И УСТАНОВОЧНЫЕ УСТРОЙСТВА.
    ГРАФИЧЕСКИЕ СИМВОЛЫ

    ГОСТ 3.1107-81
    ( КТ СЭВ 1803 -7 9)

    ГОССТАНДАРТ СОЮЗА ССР

    технологическая документация на одну систему

    ОПОРЫ , ЗАЖИМЫ
    И УСТАНОВОЧНЫЕ УСТРОЙСТВА.
    ГРАФИКА
    СИМВОЛЫ

    Единая система технологической документации.
    Основания, зажимы и приспособления для установки.
    Символическое представление

    ГОСТ
    3.1107-81

    ( КТ СЭВ 1803 -7 9)

    Вместо
    ГОСТ 3.1107
    -7 3

    Постановлением Госдепартамента при дарственной комиссии СССР по стандартам от 31 декабря 1981 г. № 5 943 срок введения установлен

    с 01.07.82

    1. Настоящий стандарт устанавливает графические обозначения опор, зажимов и установочных устройств, применяемых в технологической документации. Стандарт полностью соответствует СТ СЭВ 1803 -7 9. 2. Для обозначения обозначения опор, зажимов и установочных устройств следует использовать сплошную тонкую линию по ГОСТ 2.303-68. 3. Обозначения опор (условных) приведены в табл. 1.

    Таблица 1

    Поддержка и изменение

    Символ поддержки в представлениях

    перед и зад

    1.Недвижимое
    2. Передвижной

    3. Плавающий

    4. Регулируемый

    4. Допускается на видах сверху и снизу обозначать подвижные, плавающие и регулируемые опоры, на аналогичных видах — обозначение неподвижной опоры.5. Обозначения клемм приведены в табл. 2. 6. Обозначение двойного хомута на виде спереди или сзади при совпадении точек приложения усилия допускается изображать как обозначение одинарного хомута на аналогичных видах. 7. Обозначения установочных устройств приведены в табл. 3.

    стол 2

    Название зажима

    Обозначение зажима на виде

    перед, зад

    1.Одноместный
    2. Двойной

    Примечание. Для двойных зажимов длина плеча устанавливается конструктором в зависимости от расстояния между точками приложения усилий. Допускается упрощенное графическое обозначение двойного зажима: . 8. Установочные и зажимные устройства следует обозначать как комбинацию обозначений монтажных устройств и зажимов (справочное приложение 2).Примечание. Для цанговых оправок (патронов) используйте обозначение -. 9. Допускается на выносных линиях соответствующих поверхностей (справочные приложения 1 и 2) наносить, кроме центров, опоры и приспособления для крепления. 10. Для обозначения формы опор рабочей поверхности, зажимов и установочных приспособлений следует использовать обозначения в соответствии с табл. 4. 11. Обозначение форм рабочих поверхностей наносят слева от обозначения опоры, зажима или установочного приспособления (справочные приложения 1 и 2).12. Для обозначения рельефа рабочих поверхностей (рифленых, резьбовых, шлицевых и т.п.) опор, прижимов и приспособлений для крепления следует использовать обозначение в соответствии с чертежом.

    Стол А 3

    Название настроек устройства

    Обозначение установочного устройства на видах

    спереди, сзади, сверху и снизу

    1.Центр стационарный

    Без обозначения

    Без обозначения

    2. Центр вращения

    3. Плавающий центр

    4. Оправка цилиндрическая

    5.Шаровая оправка (ролик)

    6. Ведущий патрон
    Примечания: 1. Обозначение центров реверса выполнять в зеркальном отображении. 2. Для основных монтажных поверхностей допускается использовать обозначение — .

    Таблица 4

    Наименование формы рабочей поверхности

    Обозначение формы рабочей поверхности со всех сторон

    1.Квартира

    2. Сферический

    3. Цил индрик (шар)
    4. Пр и zmatic
    5. Конический
    6. Ромбический

    7. Треугольный
    Примечание. Указание других форм рабочей поверхности опор, зажимов и установочных приспособлений следует выполнять в соответствии с требованиями, установленными отраслевой нормативно-технической документацией.13. Обозначение рельефа рабочей поверхности наносят на обозначение соответствующей опоры зажима или установочного устройства (справочное приложение 1). 14. Для обозначения зажимных устройств следует использовать обозначения в соответствии с табл. 5.

    Таблица 5

    15. Обозначение типов зажимных устройств наносят слева от обозначения клемм (справочные приложения 1 и 2). Примечание. Для г и дропластовых оправок допускается применять обозначение е -.16. Количество точек приложения усилия зажима к изделию при необходимости следует записывать справа от обозначения зажима (справочное приложение 2, поз. 3). 17. На схемах с несколькими проекциями допускается на отдельных проекциях не указывать обозначения опор, зажимов и установочных устройств относительно изделия, если их положение однозначно определено на одном проекции (справочное приложение 2, поз. 2). 18. На схемах допускается заменять несколько обозначений одноименных опор на каждом типе одним, с обозначением их количества (справочное приложение 2, п. 2).19. Допускаются отклонения от размера графических обозначений, указанных в таблице. 1 — 4 и на чертеже.

    Артикул

    Имя

    Примеры применения обозначений опор, зажимов и установок фиксирующих устройств

    1. Центр неподвижный (гладкий)

    2. Центр рифленый

    3.Центр плавающий

    4. Центр вращения

    5. Реверсивный вращающийся центр с рифленой поверхностью

    6. Ведущий патрон

    7. Люнет

    В зависимости от способа подвески опорных проводов ВЛ (ВЛ) делятся на две основные группы:

    а) промежуточные опоры, на которых провода закреплены в опорных зажимах,

    б) опоры анкерного типа, служащие для натяжения проводов.На этих опорах провода закрепляются в натяжных зажимах.

    Расстояние между опорами (ЛЭП) называется пролетом, а расстояние между опорами анкерного типа — анкерным сечением (рис. 1).

    В соответствии с пересечением некоторых инженерных сооружений, например железных дорог общего пользования, их необходимо выполнять на опорах анкерного типа. По углам поворота линии устанавливаются угловые опоры, на которые провода могут подвешиваться в поддерживающих или натяжных зажимах.Таким образом, две основные группы опор — промежуточные и анкерные — делятся на виды, имеющие специальное назначение.

    Рис. 1. Схема анкерного участка ВЛ

    Промежуточные прямые опоры, устанавливаемые на прямых участках линии. На промежуточных опорах с подвесными изоляторами провода закрепляют в опорных гирляндах, подвешенных вертикально, на промежуточных опорах со штыревыми изоляторами провода крепят проволочной стяжкой. В обоих случаях промежуточные опоры воспринимают горизонтальные нагрузки от давления ветра на провода и на опору и вертикальные нагрузки от веса проводов, изоляторов и собственного веса опоры.

    При неразорванных проводах и тросах промежуточные опоры, как правило, не воспринимают горизонтальной нагрузки от натяжения проводов и тросов в направлении линии и поэтому могут быть выполнены более легкой конструкции, чем опоры других типов, например, концевые опоры, воспринимающие натяжение проводов и тросов. Однако для обеспечения надежной работы промежуточные опоры линии должны выдерживать определенные нагрузки в направлении линии.

    Опоры угловые промежуточные устанавливаются на углах поворота линии с подвеской проводов в несущих гирляндах.Кроме нагрузок, действующих на промежуточные прямые опоры, промежуточные и анкерно-угловые опоры воспринимают также нагрузки от поперечных составляющих натяжения проводов и тросов.

    При углах поворота ЛЭП более 20° вес промежуточных угловых опор значительно увеличивается. Поэтому промежуточные угловые опоры применяют при углах до 10 — 20°. При больших углах поворота анкерные угловые опоры.

    Рис. 2.Промежуточные опоры ВЛ

    Анкерные опоры. На линиях с подвесными изоляторами провода закрепляются в зажимах натяжных струн. Эти гирлянды являются как бы продолжением проволоки и передают ее натяжение на опору. На линиях со штыревыми изоляторами провода закрепляют на анкерных опорах усиленными вязкостными или специальными зажимами, обеспечивающими передачу полного натяжения провода на опору через штыревые изоляторы.

    При установке анкерных опор на прямых участках трассы и подвешивании проводов по обеим сторонам опоры с одинаковыми напряжениями горизонтальные продольные нагрузки от проводов уравновешиваются и анкерная опора работает так же, как и промежуточная, т.е.е. воспринимает только горизонтальные поперечные и вертикальные нагрузки.

    Рис. 3. Опоры ВЛ анкерного типа

    При необходимости, провода с одной и с другой стороны анкерной опоры можно натянуть с разным натяжением, тогда анкерная опора будет воспринимать разницу в натяжении проводов. В этом случае, кроме горизонтальных поперечных и вертикальных нагрузок, на опору будет действовать и горизонтальная продольная нагрузка. При установке анкерных опор по углам (в точках поворота линии) анкерные угловые опоры воспринимают также нагрузка от поперечных составляющих натяжения проводов и тросов.

    Торцевые опоры устанавливаются на концах линии. От этих опор идут провода, подвешенные на порталах подстанций. При вывешивании проводов на линии до окончания строительства подстанции концевые опоры воспринимают полное одностороннее натяжение.

    Кроме перечисленных видов опор, на линиях применяют также специальные опоры: транспозиционные, служащие для изменения порядка расположения проводов на опорах, ответвительные — для выполнения ответвлений от основной линии, опоры больших переходов через реки и водоемы и др.

    Основным видом опор на ВЛ являются промежуточные, количество которых обычно составляет 85 -90 % от общего числа опор.

    По конструкции опоры можно разделить на свободностоящие и на вантах. Ванты обычно изготавливают из стальных тросов. На ВЛ применяют деревянные, стальные и железобетонные опоры. Также разработаны конструкции опор из алюминиевых сплавов.
    Опорные конструкции ВЛ

    1. Деревянная опора ЛОП 6 кВ (рис.4) — одноколонный, промежуточный. Изготавливается из сосны, иногда лиственницы. Пасынок изготовлен из импрегнированной сосны. Для линий 35-110 кВ применяют деревянные П-образные двухстоечные опоры. Дополнительные конструктивные элементы опоры: подвесная гирлянда с подвесным зажимом, траверса, раскосы.
    2. Опоры железобетонные одностоечные, свободностоящие, без оттяжек или с оттяжками на грунте. Опора состоит из стойки (ствола) из центрифугированного железобетона, траверсы, грозозащитного троса с заземлителем на каждой опоре (для линейной молниезащиты).С помощью заземляющего штыря кабель соединяется с заземлителем (проводником в виде трубы, вбитой в землю рядом с опорой). Кабель служит для защиты линий от прямых ударов молнии. Другие элементы: стойка (бочка), тяга, траверса, тросоупор.
    3. Металлические (стальные) опоры (рис. 5) применяются на напряжение 220 кВ и более.

    Опоры железобетонные для линий электропередач применяются при монтаже воздушных линий электропередач (ВЛ и ВЛ) в населенных пунктах и ​​в ненаселенных районах.Железобетонные опоры изготавливаются на основе стандартных бетонных столбов: СВ 95-2В, СВ 95-3В, СВ110-1А, СВ 110-3,5А, СВ110-5А.

    Железобетонные опоры линий электропередач — классификация по назначению

    Классификация железобетонных опор по назначению не выходит за рамки типов опор, стандартизированных в ГОСТ и СНиП. Читайте подробно: Виды опор по назначению, а здесь напомню вкратце.

    Промежуточные бетонные опоры необходимы для поддержки кабелей и проводов.Они не нагружаются продольным или угловым растяжением. (маркировка Р10-3, Р10-4)

    Анкерные бетонные опоры обеспечивают удержание тросов при их продольном натяжении. Анкерные опоры необходимо размещать в местах пересечения линий электропередач с железными дорогами и другими естественными и инженерными преградами.

    Опоры угловые устанавливаются на поворотах ЛЭП. На малых углах (до 30°), где растягивающая нагрузка невелика и если нет изменения сечения проводов, ставят угловые промежуточные опоры (УП).При больших углах поворота (более 30°) ставят угловые анкерные опоры (УА). Анкерные концевые опоры (А) размещаются в конце линии электропередачи. Для ответвлений к абонентам устанавливаются ответвительные анкерные опоры (ОА).

    Маркировка бетонных столбов

    Стоит остановиться на маркировке опор. В предыдущем пункте я использовал маркировку для опор 10-2. Я объясню, как читать маркировку опор. Железобетонные опоры маркируются следующим образом.

    • Первые две буквы обозначают назначение крепи: П (промежуточная) УП (угловая промежуточная), УА (анкер угловая), А (анкер-конец), ОА (опора отводная), УОА (анкер угловой отводной).
    • Вторая цифра означает, для какой ЛЭП предназначена опора: цифра «10» — ЛЭП 10 кВ.
    • Третье число после тире — типоразмер опоры. Цифра «1» — опора 10,5 метров, опирающаяся на столб СВ-105.Цифра «2» — это опора на основе столба СВ-110. Подробные размеры в таблицах внизу статьи.

    Железобетонные опорные конструкции

    Железобетонные опорные конструкции также не выходят за рамки стандартных опорных конструкций.

    • Опоры портальные огражденные — две параллельные опоры удерживаются оттяжками;
    • Портальные опоры отдельно стоящие с поперечинами;
    • Отдельно стоящие опоры;
    • Подставки с оттяжками.

    Использование опор должно соответствовать проектным расчетам. Для расчетов используются различные нормативные таблицы, объем которых занимает несколько томов.

    Бетонные опоры по количеству удерживаемых цепей

    Если поперечины опоры позволяют зацепить только одну стропу ВП, она называется одноцепной (перекладина с одной стороны). Если перекладина с двух сторон, то опора двухцепная. Если можно повесить много рядов проводов, то это многоцепная опора.

    class=»eliadunit»>

    Установка бетонных опор

    Расчет опор производится по СНиП 2.02.01-83 и «Руководству по проектированию линий электропередачи и фундаментов линий электропередачи…». Расчет основан на деформации и несущей способности.

    Для крепления промежуточной опоры типа П10-3 (4) необходимо пробурить цилиндрический котлован диаметром 35-40 см, на глубину 2000-25000 мм. Для такой опоры не требуется монтажный болт.

    Анкерные угловые и анкерные ответвительные опоры , обычно монтируются с фиксирующими ригелями. Хочу обратить ваше внимание на то, что ригели можно размещать на нижнем краю опоры и раскоса, заглубленном в землю и/или на верхнем краю опоры, по верху котлована. Перекладины обеспечивают дополнительную устойчивость опоры. Глубина заглубления опоры зависит от промерзания грунта. Обычно 2000-2500 мм.

    Заземление бетонных опор

    Благодаря конструкции опорных стоек заземлять опоры очень удобно.В стойках СВ опор в заводских условиях при их изготовлении сверху и снизу стойки выводят металлическую арматуру диаметром 10 мм. Эта арматура неразборна по всей длине стойки. Именно эта арматура служит для заземления железобетонных опор.

    Связь по линиям электропередач для приложений Smart Grid

    Связь по линиям электропередач, то есть использование электрической инфраструктуры для передачи данных, переживает возрождение в контексте Smart Grid .Цели Smart Grid включают интеграцию прерывистых возобновляемых источников энергии в цепочку электроснабжения, обеспечение надежной доставки электроэнергии и более эффективное использование существующей электрической инфраструктуры. В этом документе рассматривается связь по линиям электропередач (ПЛК) в контексте Smart Grid. Спецификации G3-PLC , PRIME , HomePlug Green PHY и HomePlug AV2 , а также стандарты IEEE 1901/1901.2 и ITU-T G.hn/G.hnem .

    1. Введение

    «Умные» сети, которые для многих станут следующей крупной технологической революцией после изобретения Интернета, будут играть важную роль в обществах завтрашнего дня. Правительства всего мира вкладывают большие суммы денег в исследования, разработки и развертывание Smart Grid (SG), преследуя самые разнообразные цели. У Smart Grid есть потенциал для сокращения выбросов углекислого газа за счет интеграции распределенных возобновляемых источников энергии, накопителей энергии и подключаемых гибридных электромобилей.Более того, они могут повысить надежность электроснабжения (уменьшить частоту отключений) за счет измерений в режиме реального времени, мониторинга и управления генерирующими, передающими и распределительными сетями. Кроме того, они могут повысить эффективность использования электростанций с базовой нагрузкой и инфраструктуры транспорта электроэнергии, применяя стратегии динамического ценообразования и реагирования на спрос [1, 2].

    Помимо достижений в области силовой электроники, датчиков, мониторинга и технологий управления, ключевым фактором реализации интеллектуальных сетей являются достижения, достигнутые за последнее десятилетие в области телекоммуникаций.Существует длинный список взаимодополняющих, а иногда и конкурирующих спецификаций и стандартов беспроводной и проводной связи, которые можно использовать при развертывании Smart Grid [3]. Внедрение в отрасли и широкомасштабное развертывание у клиентов все еще находятся в зачаточном состоянии, и трудно точно предсказать «победителей» и «проигравших». Что кажется очевидным, так это то, что связь по линиям электропередач (ПЛК), то есть связь по существующей электрической инфраструктуре, сыграет свою роль, поскольку они обеспечивают естественный переход от простых электрических проводников к гибридным и двунаправленным решениям для передачи электроэнергии и данных.

    Идея использования линий электропередач также для целей связи возникла еще в начале прошлого века [4]. Очевидным преимуществом является широко распространенная электрическая инфраструктура, так что теоретически затраты на развертывание ограничиваются подключением модемов к существующей электрической сети.

    Технологии линий электропередач можно сгруппировать в узкополосный PLC (NB-PLC), работающий обычно ниже 500 кГц, и широкополосный PLC (BB-PLC), работающий обычно на частотах выше 1.8 МГц [5]. Они обсуждаются в разделах 5 и 6 соответственно. Тем не менее, нижеследующее начинается с введения в сценарии ПЛК, за которым следуют аспекты канала, шума и электромагнитной совместимости (ЭМС). Свободно доступное дополнительное чтение о современном состоянии ПЛК также можно найти в [6]. Другим ценным источником литературы, связанной с ПЛК, является недавно созданный веб-портал IEEE Communication Society, посвященный Best Readings in Power Line Communications [7].

    2. Сценарии связи

    Многие национальные и международные организации в настоящее время разрабатывают дорожные карты для стандартов SG [8–12]. Для краткости нижеследующее ориентируется на работу Национального института стандартов и технологий США (NIST). Чтобы структурировать различные области Smart Grid, NIST разработал концептуальную модель на основе предметной области [13]. Каждый домен содержит акторов , которые с помощью коммуникаций могут действовать через границы домена.Определения доменов и действующих лиц воспроизведены в таблице 1. Взаимосвязи между доменами показаны на рисунке 1. Общепринятой практикой является разделение сценариев связи по линиям электропередач в соответствии с рабочим напряжением линий электропередач [14]. Рисунок 1 связывает эту дифференциацию на основе напряжения с концептуальной моделью NIST.

    8

    9067

    7

    Высоковольтный (HV) Линии, с напряжениями в диапазоне от 110 кВ до 380 кВ, используются для общенационального или даже международной передачи мощности и состоят из длинных накладных расходов линии с небольшими ответвлениями или без них.Это делает их приемлемыми волноводами с меньшим затуханием на длину линии, чем их средне- и низковольтные аналоги. Однако их потенциал для широкополосных услуг связи SG до настоящего времени был ограничен. Изменяющиеся во времени высоковольтные дуги и коронный шум с флуктуациями мощности шума порядка нескольких десятков дБ, а также практичность и стоимость передачи сигналов связи в этих линиях и за их пределами были проблемой. Кроме того, существует жесткая конкуренция оптоволоконных линий связи.В некоторых случаях эти звенья могут быть даже сращены с заземляющим проводом системы высокого напряжения [15, 16]. Тем не менее, в работах [17–20] сообщалось о нескольких успешных испытаниях с использованием линий ВН.

    Линии среднего напряжения (МВ) напряжением в диапазоне от 10 кВ до 30 кВ подключаются к линиям ВН через первичные трансформаторные подстанции. Линии среднего напряжения используются для распределения электроэнергии между городами, поселками и крупными промышленными потребителями. Они могут быть реализованы как воздушные или подземные линии.Кроме того, они демонстрируют низкий уровень ответвлений и напрямую подключаются к интеллектуальным электронным устройствам (IED), таким как реклоузеры, секционаторы, батареи конденсаторов и блоки векторных измерений. Мониторинг и управление IED требуют лишь относительно низких скоростей передачи данных, и NB-PLC может предоставить экономически конкурентоспособные коммуникационные решения для этих задач. Исследования и испытания, связанные с МВ, можно найти в [21–23].

    Низковольтные линии (НН) напряжением от 110 В до 400 В подключаются к линиям СН через вторичные трансформаторные подстанции.Сигнал связи по линии среднего напряжения может пройти через вторичный трансформатор на линию низкого напряжения, однако с сильным затуханием порядка 55–75 дБ [24]. Следовательно, часто требуется специальное соединительное устройство (индуктивное, емкостное) или повторитель ПЛК, если нужно установить канал связи с высокой скоростью передачи данных. Как показано на рис. 1, низковольтные линии ведут прямо или через уличные шкафы к помещениям конечных потребителей. Обратите внимание, что существует значительная региональная разница в топологии.Например, в США меньший вторичный трансформатор на опоре может обслуживать один дом или небольшое количество домов. Однако в Европе более распространено, что до 100 домохозяйств обслуживаются от одной вторичной трансформаторной подстанции. Кроме того, как указано в [25], существуют значительные различия между типами зданий. Их можно отнести к категории многоквартирных домов с подступенком , многоквартирных домов с общим счетчиком , домов на одну семью и многоэтажных домов .Их различные топологии электропроводки влияют на затухание сигнала, а также на помехи между соседними сетями PLC [26].

    В большинстве случаев электрическая сеть входит в помещения потребителей через точку доступа дома (HAP), за которой следует электросчетчик (M) и распределительный щит (блок предохранителей). Системы ПЛК, работавшие до этого момента, часто называют системами Access . Предоставление широкополосного доступа в Интернет по электрической сети, также известного как широкополосный доступ по линии электропередач (BPL), на конец 2008 года составляло менее 1% клиентов доступа в мире (65% использовали DSL, 21% использовали кабель) [ 27].BPL, однако, находится на подъеме, особенно в сельской местности и в развивающихся странах с плохо развитой фиксированной телефонной линией и инфраструктурой коаксиального кабеля [16]. Помимо общего доступа в Интернет, системы автоматического считывания показаний счетчиков (AMR) часто использовали технологии сверхузкополосной связи по линиям электропередач (UNB-PLC), такие как Turtle [28] и TWACS [29, 30], для получения доступа и контроля над счетчиками электроэнергии. внутри частных домов. Системы UNB-PLC обычно предназначены для связи на большие расстояния, при этом их сигналы проходят через трансформаторы низкого/среднего напряжения.Это помогает свести к минимуму количество необходимых модемов и повторителей. Недостатками являются низкие скорости передачи данных порядка 0,001 бит/с и 60 бит/с для Turtle и TWACS соответственно, а иногда и ограничения однонаправленной связи. Эти технологии UNB-PLC упоминаются здесь, поскольку они являются одними из первых в области автоматизации распределения AMR и . Однако в свете многих предстоящих развертываний Smart Grid предъявляются гораздо более высокие требования к коммуникационной инфраструктуре, например, для поддержки приложений ответа на запросы , распределенного поколения и управления на стороне спроса .Считается, что эти приложения могут, помимо прочего, поддерживаться инфраструктурой Advanced Metering Infrastructure (AMI) на базе ПЛК. Целый массив материалов по требованиям и архитектурам AMI доступен, например, в европейском проекте OPENmeter [31]. Чтобы справиться с возросшими требованиями AMI, в этом документе решения UNB-PLC оставлены на обочине в пользу более поздних технологий узкополосных ПЛК (NB-PLC), таких как Power Line-Related Intelligent Metering Evolution (PRIME) [32]. и G3-PLC [33, 34].Скорость двунаправленной передачи данных NB-PLC составляет порядка сотен кбит/с, при этом частично сохраняются преимущества связи на больших расстояниях и через трансформаторы.

    От распределительного щита линии низкого напряжения идут к разным розеткам в каждой комнате. Линии также могут проходить к оборудованию для обслуживания электромобилей (EVSE), как показано на рисунке 1. Для надежных приложений домашней сети (HAN) с высокой скоростью передачи данных технологии широкополосной связи по линиям электропередач (BB-PLC) становятся все более популярными. все более привлекательным.Проверенные на практике технологии BB-PLC обеспечивают скорость передачи данных более 200 Мбит/с [35], что упрощает удовлетворение потребностей пользователей в домашних развлечениях, включая телевидение высокой четкости (HDTV). Предстоящие услуги SG в домашних условиях включают детальный контроль интеллектуальных устройств, возможность удаленного управления электрическими устройствами и отображение данных о потреблении. Осведомленность потребителей обычно приводит к изменению потребительских привычек и, как следствие, к экономии энергии от 10% до 20% [36].

    Решения NB-PLC долгое время использовались для приложений домашней автоматизации [14], и считается, что хорошо зарекомендовавшие себя системы автоматизации, такие как BACnet [37], KNX (ISO/IEC 14543-3-5, EN 50090) [38] и LON (ISO/IEC 14908-3, ANSI 709.2) [39, 40], интегрируются в будущие концепции умного дома [10]. Тем не менее, нижеследующее также оставляет эти технологии в стороне в пользу более современных стандартов, таких как IEEE 1901 и ITU-T G.hn для приложений BB-PLC и IEEE 1901.2 и ITU-T G.hnem для приложений NB-PLC.

    3. Аспекты канала и шума

    Канал линии электропередач и шумовые ситуации сильно зависят от сценария и, следовательно, охватывают очень большой диапазон. В целом можно сказать, что канал PLC демонстрирует частотно-селективное многолучевое замирание и поведение нижних частот.Кроме того, переменный ток — (переменный ток) могут наблюдать циклические кратковременные колебания и резкие долговременные колебания.

    3.1. Частотная избирательность

    Чтобы понять эффекты, которые приводят к частотно-селективным замираниям, рассмотрим, например, схему шлейфа на рис. 2. Передатчик с согласованным импедансом расположен в точке . отмечает точку ответвления, также называемую электрическим Т-образным соединением. Приемник с согласованным импедансом находится в точке . Параллельная нагрузка подключена на .Передачи и отражения приводят к ситуации, когда сигнал PLC распространяется в виде прямой волны сверху до . Другой сигнал проходит от over к , возвращается к , и достигает . Все дальнейшие сигналы перемещаются от к и претерпевают множественные скачки между ними и до того, как они, наконец, достигнут . В результате возникает классическая многолучевая ситуация, когда частотно-избирательные замирания вызываются синфазными и противофазными комбинациями компонентов приходящего сигнала. Соответствующая передаточная функция может быть легко получена в форме фильтра с бесконечной импульсной характеристикой [41].Одним из важных параметров, отражающих характеристики частотной избирательности, является среднеквадратичное значение (среднеквадратичное значение) разброс задержки (DS). Например, при разработке систем с ортогональным мультиплексированием с частотным разделением каналов (OFDM) защитный интервал может быть выбран в 2-3 раза больше среднеквадратичного значения DS для обеспечения хорошей производительности системы [42]. Чтобы обеспечить ориентацию, среднее значение наблюдаемого среднеквадратичного значения DS для полосы от 1 МГц до 30 МГц в ситуациях MV, LV-Access и LV-In-Home в [24, 42] было сообщено равным 1.9  мкс с, 1,2  мкс с и  0,73  мкс с соответственно.


    3.2. Изменение времени

    Помимо многолучевого замирания, канал PLC демонстрирует изменение времени из-за подключенных или отключенных нагрузок и/или сегментов линии [43]. Кроме того, посредством синхронизации измерений канала с циклом сети переменного тока электрической сети Cañete et al. смогли показать, что канал In-Home изменяется циклостационарно [44–46].

    3.3. Поведение нижних частот

    До сих пор поведение нижних частот каналов PLC не рассматривалось.Это происходит из-за диэлектрических потерь в изоляции между проводниками и более выражено в длинных сегментах кабеля, таких как наружная подземная проводка. Измерения передаточной функции для различных типов кабелей и для различных длин можно найти в [47, 48]. Используя большой набор полевых испытаний, в [24] получены модели среднего усиления нижних частот. В диапазоне от 1 до 30 МГц средний коэффициент усиления в дБ аппроксимируется линейными моделями. Снова рассмотрим сценарии PLC на рис. 1. Среднее усиление от вторичного трансформатора до HAP, обозначенное M3 и M4, пишет [24] где частота в МГц, расстояние в метрах, а коэффициенты равны 0.0034 дБ/(МГц·м), 1,0893 дБ/МГц, 0,1295 дБ/м и 17,3481 дБ соответственно.

    Модель среднего усиления в дБ для линий СН, а также для ситуаций LV-In-Home определяется выражением [24] Для ситуации LV-In-Home среднее усиление дается от сетевого распределительного щита к розетке в комнате, обозначенной M5 и M6 на рисунке 1. Коэффициентами являются дБ/МГц и дБ. Коэффициент усиления СН описывает канал между двумя первичными трансформаторами на стороне СН, обозначенный M1 и M2 на рисунке 1.Его коэффициенты — дБ/МГц и дБ. В обеих ситуациях модель не является отдаленно зависимой. Для ситуации с MV это связано с тем, что было недостаточно результатов измерений для построения дистанционно-зависимой модели. Следовательно, в этом случае модель ограничена ситуациями, когда расстояние между M1 и M2 составляет около 510 м. Тем не менее, в [24] предложены поправочные коэффициенты для определения среднего усиления на других расстояниях. Для ситуации LV-In-Home модель также не зависит от расстояния, поскольку термин «расстояние» в ситуации «на дому» трудно определить.Сети линий электропередач в такой ситуации обычно имеют большое количество ответвлений, и не всегда можно получить подробный план этажа для определения длины кабеля. Это приводит к ситуации, когда поведение нижних частот менее выражено в случае In-Home. Кроме того, в ситуации MV- и LV-Access затухание резко возрастает с увеличением частоты. Это хорошо согласуется с выводами, сделанными в [49], и является одной из причин, почему сети BB-PLC Access часто работают в более низком частотном диапазоне, например, между 1 и 10 МГц, в то время как сети BB-PLC In-Home может работать на частотах выше 10 МГц.

    3.4. Канал MIMO

    Долгое время канал линии электропередачи рассматривался как канал с одним входом и одним выходом (SISO), основанный на двух проводниках. Тем не менее, во многих установках In-Home обычно используются три провода, а именно: под напряжением (L) (также называемый фаза (P)), нейтраль (N) и защитное заземление (PE) [50]. ]. Кроме того, в установках среднего и высокого напряжения часто используется четыре или более проводников. В этом отношении теоретические основы теории многопроводных линий передачи подробно рассматриваются в [51].Кроме того, работа по характеристике каналов и моделированию, непосредственно связанная с многопроводниковыми PLC, доступна в [52–63].

    3.5. Ответвители MIMO

    В целом наблюдаемые характеристики канала не зависят от устройств связи, используемых для подачи и приема сигнала линии электропередачи. На рис. 3 представлены возможности подачи и приема для связи по линиям электропередач MIMO, то есть (a) ответвитель Delta-style , (b) ответвитель T-типа [55] и (c) ответвитель Star-style Муфта [64].Конструкции ответвителей тесно связаны с излучаемым излучением, которое более подробно рассматривается в разделе 4 [62]. Согласно закону Био-Савара основным источником излучаемого излучения является синфазный ток (СМ) [65]. Чтобы избежать излучаемого излучения, производители модемов PLC традиционно стремятся подавать сигнал как можно симметричнее. Таким образом, генерируются два противофазных электрических поля на 180°, которые нейтрализуют друг друга, что приводит к небольшому излучаемому излучению. Этот желаемый симметричный способ распространения также известен как дифференциальная мода (DM).В частности, чтобы избежать введения CM, подача сигналов MIMO PLC может осуществляться с использованием дельта- или Т-образных ответвителей, показанных на рисунках 3(a) или 3(b). Дельта, также называемая поперечным зондом, состоит из трех балунов, расположенных треугольником между L, N и PE. Ответвитель Т-образного типа подает сигнал дифференциального режима между L и N, а также второй сигнал между средней точкой L-N и PE. Прием сигналов ПЛК также возможен с использованием звездообразного или продольного ответвителя. Там три провода подключены по топологии звезда к центральной точке.Преимущество этого ответвителя заключается в возможности принимать сигналы CM, что обеспечивает четвертый путь приема. В среднем сигналы CM меньше затухают, чем сигналы DM [64]. Вот почему их прием может быть интересен, особенно для сильно затухающих каналов.


    3.6. Шумовая характеристика и моделирование

    Переходя от канала к шумовой ситуации, шумы в линиях электропередач можно сгруппировать на основе временных и спектральных характеристик. Следуя, например, [48, 66], можно выделить цветной фоновый шум , узкополосный шум , периодический импульсный шум, асинхронный с частотой переменного тока , периодический импульсный шум, синхронный с частотой переменного тока , и апериодический импульсный шум. шум .В [48] все эти шумы моделируются непосредственно в приемнике с использованием суперпозиции спектрально отфильтрованных аддитивных белых гауссовых шумов (AWGN), модулированных синусоидальных сигналов и марковских процессов. Вместо моделирования шума непосредственно на приемнике Каньете и др. предложил моделировать шум в его источнике и фильтровать его с помощью передаточной функции канала [44, 67]. Кроме того, конкретные результаты по шуму системы MIMO представлены в [68, 69].

    Статистический подход к моделированию среднего цветного фонового шума представлен в [24] на основе большого количества измерений шума в ситуациях MV, LV-Access и LV-In-Home.Несмотря на то, что многие детали теряются при усреднении, результаты все же могут дать некоторое интересное эмпирическое правило, когда нужно определить вероятный средний уровень шума. Одним из общих выводов является то, что средняя мощность шума экспоненциально падает с частотой. Полученная из [24] средняя шумовая спектральная плотность мощности (PSD) в дБм/Гц определяется выражением где последний член нормализует полосу пропускания 30 кГц, используемую в процессе измерения шума. Коэффициенты приведены в табл. 2.Полученные модели шума соответствуют точкам измерения M1 до M6 на рисунке 1.


    Домен Актеры в домене



    Клиенты Конечные пользователи электричества.Может также генерировать, хранить и управлять использованием энергии. Традиционно обсуждаются три типа клиентов, каждый из которых имеет свою область: жилой, коммерческий и промышленный.
    Рынки Операторы и участники рынков электроэнергии.
    Поставщики услуг Организации, предоставляющие услуги электротехническим потребителям и коммунальным службам.
    Операции Менеджеры движения электроэнергии.
    Массовая генерация Генераторы электроэнергии в оптовых количествах.
    Может также накапливать энергию для последующего распределения.
    Передача Перевозчики электроэнергии на большие расстояния. Может также хранить и генерировать электроэнергию.
    Распределение Распределение электроэнергии потребителям и от потребителей. Может также хранить и генерировать электроэнергию.

    8
    9632 0,105



    , ,
    [DB] [1 / MHZ] [DBM / HZ]


    M1 и 2, вторичный трансформатор, MV 37 0,17 -105 -1059 м3, вторичный трансформатор, LV 24,613 -116663 -116,72
    M4, Домашняя точка доступа, LV 29,282 0,12 -114 94 -114 94
    M5, Главный распределительный досок, LV 39 794 0,07 -11808 -11808
    M6, розетки в частном доме, LV 17,327 0,074 -115,172

    9066 3
    3.7. Рассмотрение среднего значения SNR

    Подробная информация об ограничениях на передачу будет обсуждаться в разделе 4. Для простоты предположим, что может вводиться сигнал линии электропередачи со скоростью  дБм/Гц. Используя модели усиления и шума от (1) до (3), среднее отношение сигнал-шум (SNR) можно рассчитать как Средние отношения SNR для различных соединений между точками измерения M1-M6 на рисунке 1 представлены на рисунке 4. Следует отметить, что, хотя коэффициент усиления канала между двумя точками измерения симметричен, шум в точках измерения различается.Следовательно, получаются пять различных кривых.


    Видно, что особенно нижняя часть спектра, до 10 МГц, очень хорошо подходит для приложений доступа и транспортной сети. Кроме того, для домашних приложений весь спектр от 1 до 30 МГц обещает высокое среднее отношение сигнал-шум порядка 40 дБ, что также хорошо согласуется с выводами, полученными в [71]. Дальнейшие интересные результаты для частотного диапазона до 100 МГц доступны в [61–63, 69, 72].

    В целом, результаты показывают, что существует большой потенциал для PLC, если предполагаемые средние SNR могут быть использованы в модемах PLC.Однако к представленным средним результатам следует относиться с осторожностью. Следует иметь в виду, что модели среднего ОСШ из [24] демонстрируют значительное стандартное отклонение. Кроме того, эффекты, связанные с частотной избирательностью, узкополосными помехами, импульсным шумом и временными вариациями, не отражены на рисунке 4. Преобразование оцененных средних SNR в высокие скорости передачи данных PLC зависит не в последнюю очередь от алгоритмов обработки сигналов модема PLC, качества его компонентов. и допустимая сложность реализации.

    4. Правила электромагнитной совместимости

    Кабели линий электропередач не предназначены для передачи сигналов связи и, следовательно, создают кондуктивное излучение, а также излучаемое излучение, которое может создавать помехи, например, приемникам любительского радио или радиовещания. Глядя на правила электромагнитной совместимости (ЭМС) линии электропередач , можно различать правила для NB-PLC и BB-PLC.

    Правила NB-PLC касаются спектра от 3 кГц примерно до 500кГц.Важные правила NB-PLC перечислены в таблице 3. Будучи подмножеством всех других диапазонов, диапазоны Европейского комитета по электротехнической стандартизации (CENELEC) являются единственными, доступными в глобальном масштабе. Четыре полосы CENELEC определены как (3–95 кГц), (95–125 кГц), (125–140 кГц) и (140–148,5 кГц) [73]. Помимо указания пределов передачи и процедур их измерения, стандарт CENELEC также предписывает, что полоса A может использоваться только поставщиками энергии и их лицензиатами, тогда как другие полосы могут использоваться потребителями.Кроме того, устройства, работающие в диапазоне C, должны соответствовать протоколу для доступа к среде с контролем несущей/предотвращения коллизий (CSMA/CA), который допускает максимальный период удержания канала в 1 с и минимальную продолжительность между использованием канала одним и тем же устройством в 125 с. мс и минимальное время 85  мс перед объявлением незанятого канала. В настоящее время в США предпринимаются попытки [74] определить полосу частот от 9 кГц до 534 кГц для операций NB-PLC с обязательным протоколом CSMA/CA, совместимым с CENELEC EN 50065-1 [73].Преимущество заключается в том, что производители оборудования смогут легко адаптировать свою продукцию NB-PLC к рынку ЕС и США, а также ко многим другим рынкам, которые следуют этим стандартам.


    Штаты Част. [КГц] Учреждение Ссылки

    EU 3-148.5 Европейский комитет Нормализация Electrotechnique (CENELEC) [73]
    США 10- 490 Федеральная комиссия по коммуникациям (FCC) [76]
    Япония 10-450 Ассоциация радиофилизируемых и предприятий (ARIB) [77] [77]

    3

    3

    Обращаясь к BB-PLC, можно снова различить два частотных диапазона: от 1 МГц до 30 МГц, где кондуктивное излучение находится в фокусе регулирования, и от 30 МГц до 100 МГц, где фокус переходит в излучаемое излучение.

    Международный специальный комитет по радиоэлектронным возмущениям (CISPR), основанный в 1934 году и в настоящее время являющийся частью Международной электротехнической комиссии (IEC), прилагал усилия для регулирования помех, создаваемых BB-PLC. В начале СИСПР 22 [78] определил два набора пределов и методов измерения кондуктивных излучений телекоммуникационного оборудования. Один набор был определен для телекоммуникационного порта, а другой — для сетевого порта.Для модемов PLC не определено, считается ли сигнальный порт PLC, который одновременно используется для питания, сетевым или телекоммуникационным портом. Метод для телекоммуникационных портов учитывает свойства симметрии подключенного кабеля. Асимметрии, такие как открытый выключатель света или асимметричные паразитные емкости, преобразуют симметрично подаваемые сигналы в синфазные сигналы [65]. Однако метод, используемый для устройств, подключенных к сети, указанный в CISPR 16 [79], основан на измерении асимметричного уровня напряжения либо фазного, либо нулевого провода относительно земли.С точки зрения модема PLC это наихудший случай, потому что это напряжение состоит из асимметричного и симметричного напряжения; то есть измеряется и сравнивается не только излучение, а вместе с ним и часть, относящаяся к помехам, но и полезный сигнал, и сравнивается с пределами излучения. IEC CISPR/I/89/CD [80] попытался прояснить ситуацию, интерпретируя PLC как приложение, соответствующее телекоммуникационным ограничениям CIPSR 22. Таким образом, параметр потерь при продольном преобразовании (LCL) использовался таким же образом, как, например, при тестировании оборудования цифровой абонентской линии (DSL).Преимущество использования параметра LCL заключается в простоте его измерения. Это параметр отражения, для измерения которого требуется, чтобы оборудование было подключено только к одному участку сети. Другие возможности проверки потенциальных помех заключались бы в размещении антенн и измерении поля, генерируемого подаваемым сигналом PLC. Однако это сделало бы настройку измерения значительно более громоздкой и подверженной ошибкам. Тем не менее, в отношении проводов с высоким затуханием, таких как линии электропередач, гораздо более простое измерение параметра отражения, как в [80], описывает только локальную ситуацию, а не дает подробное представление о том, что происходит, если сигнал PLC распространяется глубоко в электрической сети.В 2008 г. был опубликован CISPR/I/257/CD [81] с параметром LCL, уменьшенным на 6 дБ. В то же время в CISPR/I/258/CD [82] указано, что методы смягчения последствий, такие как когнитивная режекция для модемов PLC [64, 83] и динамическое управление мощностью передачи, являются компромиссом для решения бесконечных дискуссий по ЭМС. CIS/I/301/CD [84] ответил на вопрос о том, подключается ли ПЛК к телекоммуникационному порту или к сетевому порту, введя телекоммуникационный порт Power Line (PLT). В этом документе методы ослабления электромагнитных помех (EMI) указаны как нормативные.Однако CISPR никогда не предлагал проект комитета для голосования (CDV). Вот почему CENELEC стал активным после существования комитета CISPR, чтобы найти, по крайней мере, в Европе приемлемое решение. В результате, prEN 50561-1:2012 [85] дополнительно исключает авиационные частоты из связи по линиям электропередач и определяет следующее. (i) Процедура измерения излучения в порту PLT при отсутствии связи. (ii) Второе измерение излучения. процедура на порту PLT, когда имеет место обычный PLC.(iii) Общее ограничение вводимой PSD на уровне –55 дБм/Гц. (iv) Постоянная режекция определенных частей радиоспектра, относящаяся к любительскому радио и авиационному диапазону. (v) Процедура адаптивной режекции, что означает что оборудование ПЛК определяет наличие радиослужб и отсекает затронутые частоты для своей работы. (vi) Процедура адаптивного управления мощностью передачи, означающая, что передающее оборудование ограничивает свою мощность передачи в зависимости от затухания канала и шума до уровень ниже допустимого максимума, которого как раз достаточно для достижения требуемой скорости передачи данных.Стандарт

    EN50561-1:2012 был утвержден в ноябре 2012 г., что, наконец, дает заинтересованным сторонам ПЛК уверенность в ограничениях помех.

    В США Федеральная комиссия по связи (FCC) отвечает за регулирование электромагнитных излучений. Как правило, все цифровое оборудование должно соответствовать стандарту FCC, часть 15 (47 CFR 15) [76]. В частности, системы Access PLC по линиям электропередач среднего и низкого напряжения и для диапазона частот от 1,705 до 80 МГц рассматриваются в разделе G стандарта.Предельные значения кондуктивных излучений явно неприменимы, но пределы излучаемых излучений налагаются через маску спектральной плотности мощности передачи. Кроме того, системы ПЛК должны иметь возможность отсекать определенные частоты, которые могут использоваться другими службами. Кроме того, FCC определяет исключенные диапазоны, в которые не должен вводиться сигнал PLC, а также географические запретные зоны, вблизи которых нельзя развертывать системы Access PLC. Кроме того, обязательными являются процедуры, в которых поставщики услуг информируют о перспективных развертываниях PLC Access, а также процедуры обработки жалоб.

    Более подробную информацию о правилах ЭМС для ПЛК, а также результаты измерения кондуктивных и излучаемых помех можно найти в [6, 61, 86]. Кроме того, недавно был выпущен «Стандарт IEEE для оборудования связи по линиям электропередач — Требования к электромагнитной совместимости (ЭМС) — Методы тестирования и измерения » [87], призванный обеспечить международно признанную методологию измерения и тестирования ЭМС. Он поддерживает, среди прочего, CISPER22 и часть 15 FCC в качестве нормативных ссылок, но не устанавливает никаких пределов выбросов.Глядя на разработки CISPR/CENELEC и часть 15 FCC, становится ясно, что оборудование ПЛК следующего поколения должно обладать широкими возможностями настройки для применения масок, формирующих спектральную плотность мощности, а также адаптивной режекции.

    5. Узкополосный ПЛК

    Узкополосные системы связи по линиям электропередач обычно работают в диапазоне частот от 3 кГц до 500 кГц, то есть в диапазонах CENELEC/ARIB/FCC. Следуя, например, номенклатуре, приведенной в [5], их можно разделить на низкоскоростных (LDR) и высокоскоростных (HDR) систем.Системы LDR имеют пропускную способность в несколько кбит/с и обычно основаны на технологии с одной несущей. Примерами стандартов, перечисленных в NIST Smart Grid Interoperability Panel (SGIP) Каталог стандартов [3, 13], являются ISO/IEC 14908-3 (LON, ANSI/EIA 709.2) [39, 40] и ISO/ МЭК 14543-3-5 (KNX, EN 50090) [38]. Эти стандарты охватывают все уровни модели (OSI) взаимодействия открытых систем и могут использоваться не только по линиям электропередач, но и по другим средам, таким как витая пара, а в некоторых случаях даже по беспроводной сети.Их основной областью применения является промышленная автоматизация и автоматизация зданий. В этом отношении еще одним популярным протоколом является BACnet (ISO 16484-5 [37]). Далее, однако, основное внимание будет уделено физическому уровню (PHY) высокоскоростной передачи данных (до 1 Мбит/с) NB-PLC. Как и во многих других системах связи, OFDM стала предпочтительной схемой модуляции для HDR NB-PLC. Примерами систем HDR NB-PLC являются G3-PLC [33] и PRIME [88], которые вошли в стандартизацию ITU G.hnem как ITU G.9903 [89] и ITU G.9904 [90] соответственно. Оба также поддерживаются через режимы взаимодействия в IEEE 1901.2. Что касается сосуществования, рабочая группа плана приоритетных действий NIST 15 (PAP15) недавно одобрила, что все недавно разработанные стандарты NB-PLC должны реализовывать единый протокол сосуществования, чтобы «иметь минимальное влияние на производительность существующих развернутых устройств», то есть , устройства, использующие ИСО/МЭК 14543-3-5, МЭК 61334-3-1, МЭК 61334-5-1, МЭК 61334-5-2 и МЭК 61334-4-32 [91].

    5.1. PRIME

    PRIME для Powerline-Related Intelligent-Metering Evolution был разработан в рамках PRIME Alliance, руководящий комитет которого возглавляет испанская коммунальная компания Iberdrola [32].Система PRIME использует в общей сложности 96 поднесущих ODFM на частотах от 42 кГц до 89 кГц, то есть в диапазоне A CENELEC. Кроме того, он использует дифференциальный двоичный , четвертичный и восемь фазовую манипуляцию (BPSK, QPSK и 8PSK) и дополнительный сверточный код 1/2 скорости. При этом он способен достичь пиковой скорости передачи данных PHY 128,6 кбит/с [92]. Интервал символа OFDM составляет 2240  мкс с, включая циклический префикс 192  мкс с, которого достаточно для работы с наиболее распространенными разбросами задержки в линиях электропередач.Кроме того, для борьбы с непредсказуемым импульсным шумом PRIME предлагает вариант реализации запроса на автоматическую повторную передачу (ARQ) на основе механизма выборочного повтора . Что касается архитектуры системы, PRIME формирует подсети, где каждая подсеть имеет один базовый узел и несколько узлов обслуживания . Базовый узел — это «мастер», который управляет ресурсами и соединениями подсети, используя периодически отправляемый сигнал маяка . Кроме того, базовый узел отвечает за арбитраж доступа к каналу ПЛК.Существует свободный от конфликтов и основанный на конкуренции механизм доступа, время и продолжительность использования которого определяются базовым узлом. В течение бесконфликтного периода доступа к каналу мультиплексирования с временным разделением (TDM) базовый узел назначает канал только одному узлу за раз. Доступ на основе конкуренции использует CSMA/CA [88, 92]. Для обеспечения конфиденциальности , аутентификации и целостности данных определен профиль безопасности 1 , который использует 128-битное шифрование AES [93].Спецификация также определяет профиль безопасности 0 , эквивалентный отсутствию шифрования, и оставляет место для определения двух дополнительных профилей безопасности в будущих выпусках. Для сопряжения MAC и прикладного уровня PRIME определяет уровень конвергенции (CL) между ними. CL можно разделить на подуровень конвергенции общих частей (CPCS) и подуровень конвергенции конкретных услуг (SSCS). CPCS выполняет задачи сегментации и повторной сборки данных и настраивается для конкретного приложения.В настоящее время определены три SSCS: « NULL Convergence Sublayer обеспечивает для уровня MAC прозрачный путь к приложению, максимально простой и минимизирующий накладные расходы. Он предназначен для приложений, которым не нужны специальные возможности конвергенции». «Уровень конвергенции IPv4 обеспечивает эффективный метод передачи пакетов IPv4 по сети PRIME». Наконец, IEC 61334-4-32 Convergence Layer «поддерживает те же примитивы, что и стандарт IEC 61334-4-32» [94], упрощая, например, поддержку расширенных измерительных приложений, использующих стандартизированные модели данных IEC 62056-62 [95].Таким образом, PRIME можно также использовать для замены устаревших уровней PHY и MAC стандарта линии электропередачи с одной несущей IEC 61334-5-1 [96], также известного как S-FSK, для частотной манипуляции с расширенным частотным диапазоном .

    5.2. G3-PLC

    Другая спецификация HDR NB-PLC на основе OFDM, G3-PLC [97–99], была опубликована в августе 2009 г. Ее можно настроить для работы в международно признанных диапазонах от 10 кГц до 490 кГц (FCC, CENELEC и ARIB). Используя дифференциальные BPSK, QPSK и 8PSK для отображения созвездия и каскадное сверточное кодирование Рида-Соломона с прямой коррекцией ошибок, он достигает пиковых скоростей передачи данных PHY, близких к 300  кбит/с.Пиковые и типичные скорости передачи данных для различных полос частот приведены в [100] и для удобства также перечислены в таблице 4. Уровень MAC основан на IEEE 802.15.4-2006 [101]. 6LoWPAN [102] используется для адаптации MAC IEEE 802.15.4-2006 к IPv6 [103]. Это позволяет прикладному уровню соответствовать требованиям ANSI C12.19/C12.22 [104] или IEC 62056-61/62 (DLMS/COSEM) [105, 106] для запуска стандартных Интернет-сервисов.

    8


    3
    Частовая полоса Частовая скорость Пиковая скорость, [Кбит / с] Типичный курс, [Кбит / с]

    Cenelec (36 кГц до 91 кГц. ) 46 44
    FCC (от 150 кГц до 487.5 кГц) 294 187 187
    FCC (10 кГц до 487,5 кГц) 298 295 295


    7

    Сравнение между Prime и G3-PLC, в основном сосредоточив по аспектам физического уровня представлено в [107]. Там обнаружено, что G3-PLC немного более устойчив к помехам от AWGN и узкополосных помех, в то время как PRIME является менее сложной системой, которая может позволить более дешевые реализации.

    5.3. IEEE 1901.2 и ITU-T G.hnem

    Спецификации PRIME и G3-PLC составляют основу текущих процессов стандартизации NB-PLC в рамках IEEE 1901.2 [108]. Предполагается, что совместимые устройства поддерживают режимы взаимодействия с PRIME и G3-PLC в диапазоне CENELEC A и имеют как минимум требование реализации одного из PHY/MAC, называемых Main 1901.2 , G3 CENELEC A и PRIME. CENELEC A [109]. G3-PLC и PRIME также были одобрены в качестве рекомендаций ITU G.9903 [89] и G.9904 [90] соответственно в октябре 2012 года. Вместе с ITU G.9901 [110] и ITU G.9902 [111] они теперь заменяют то, что формально было ITU G.9955/G9956. Разработка ITU G.hnem ориентирована на варианты использования Smart Grid, такие как поддержка осведомленности о ценах , управление нагрузкой и ответ на спрос , и было согласовано соответствие требованиям, установленным NIST PAP15.

    Есть еще несколько открытых вопросов, например, в отношении ITU G.hnem IEEE 1901.2 сосуществование. Разработчики, которые не могут ждать, могут подумать, что из-за относительно низкой сложности обработки сигналов модемы NB-PLC могут быть реализованы на цифровом сигнальном процессоре (DSP). Это обеспечивает возможность обновления с помощью обновлений программного обеспечения и может быть особенно важным преимуществом на ранних стадиях развертывания на территории заказчика, где обновление оборудования будет чрезмерно дорогим. Обновляемое решение DSP, которое поддерживает PRIME, а также G3-PLC, например, предлагается компанией Texas Instruments [112].

    6. Широкополосный ПЛК

    В последнее десятилетие чипы BB-PLC от производителей полупроводников, таких как Intellon (в 2009 г. приобретена Atheros, Atheros в 2011 г. приобретена Qualcomm) [113], DS2 (в 2010 г. приобретена Marvell) [114], Gigle (в 2010 г. приобретена Broadcom) [115] и Panasonic [116] вышли на рынок и работают в диапазоне от 1 до 300 МГц. Чипы в основном основаны на трех поддерживаемых консорциумами спецификациях, разработанных в рамках HomePlug Powerline Alliance (HomePlug) [117], Universal Powerline Association (UPA) [118] и High Definition Power Line Communication . (HD-PLC) Альянс [119].Сопутствующие продукты обеспечивают скорость передачи данных около 200 Мбит/с и несовместимы. Однако для того, чтобы системы ПЛК пользовались широким успехом, необходимо было принять международный стандарт BP-PLC. Международный союз электросвязи (ITU), а также Институт инженеров по электротехнике и электронике (IEEE) начали работу над такими стандартами следующего поколения, а именно ITU-T G.hn и IEEE 1901 . ITU-T G.hn применим не только к линиям электропередач, но также к телефонным линиям и коаксиальным кабелям, тем самым впервые определяя единый стандарт для всех основных средств проводной связи.В конце 2008 г. уровень PHY и общая архитектура были согласованы в Рекомендации ITU-T G.9960 [120]. Рекомендация G.9961 [121] уровня канала передачи данных (DLL) была утверждена в июне 2010 г., а расширение приемопередатчика MIMO G.9963 было одобрено в сентябре 2011 г. [122]. Наряду с этим был основан HomeGrid Forum для продвижения стандарта ITU-T G.hn и решения вопросов сертификации и совместимости [123]. Одновременно IEEE P1901 [124] работал над «Проектом стандарта для широкополосной связи по сетям линий электропередач: Спецификации управления доступом к среде и физического уровня » [125].Он охватывает аспекты доступа, домашнего использования и сосуществования сетей Access-In-Home и In-Home-In-Home, а официальный стандарт IEEE Std 1901–2010 был опубликован 30 декабря 2010 г. совместно с HomePlug Powerline Alliance. [117] является органом по сертификации продуктов, соответствующих стандарту IEEE 1901. По аналогии с введением MIMO в ITU G.hn, HomePlug Alliance представил спецификацию HomePlug AV2 в январе 2012 года. Спецификация HomePlug AV2 включает в себя такие функции, как MIMO с формированием луча, расширенный диапазон частот до 86 МГц, методы оптимизации мощности передачи, 4096-QAM, режимы энергосбережения, короткий разделитель и отложенное подтверждение, повышающие максимальную физическую скорость примерно до 2 Гбит/с.Кроме того, чтобы охватить несколько домашних сетевых сред под одной крышей, IEEE P1905.1 работает над стандартом конвергентной цифровой домашней сети для гетерогенных технологий [126]. Он определяет уровень абстракции для нескольких технологий домашних сетей, таких как IEEE 1901, IEEE 802.11 (Wi-Fi), IEEE 802.3 (Ethernet) и MoCA 1.1, и может быть расширен для работы с другими технологиями домашних сетей.

    6.1. IEEE 1901 и ITU-T G.hn

    IEEE 1901 использует полосу частот от 2  МГц до 50 МГц, при этом услуги выше 30 МГц являются необязательными.ITU-T G.hn (G.9960/G.9961) работает в диапазоне частот от 2  МГц до 100 МГц с использованием масштабируемости полосы пропускания с тремя отдельными и взаимодействующими полосами, определенными как 2–25, 2–50 и 2–100 МГц. Архитектуры, определенные IEEE 1901 и ITU-T G.hn (G.9960/G.9961), схожи в нескольких аспектах. В G.hn подсеть называется Домен . Работа, а также связь организуется Мастером домена , который связывается с различными узлами . Точно так же подсеть в 1901 году упоминается как Basic Service Set (BSS).Эквивалентом мастера домена является BSS Manager , который подключается к так называемым станциям . Эти основные сетевые компоненты с их системой конкретной терминологии суммированы в таблице 5.




    Network Thing IEEE P1901

    Sub-Network Домен домен Базовый сервисный набор (BSS)
    Узел Узел Станция (STA) 9163
    Sub-сетевой контроллер Master BSS Manager BSS Manager
    График контроля доступа Media Access Plan доступа (MAP) Beacon
    Timerame Mac Cycle Cycle Интервал маяка
    Методы доступа CSMA / CA, TDMA, STXOP ( Общая передача возможности ) CSMA/CA, TDMA
    Rela ying реле (L2) повторитель HiDden
    (не напрямую достигнут) Узел станция

    , в то время как общие концепции аналогичны, следует отметить, что G.hn определяет PHY/DLL, используемый для работы в любой проводной среде. Прежде всего, параметры OFDM настраиваются для учета различных зависящих от среды характеристик канала и шума. Напротив, IEEE 1901 определяет две разные технологии PHY/MAC, основанные на HomePlug AV и HD-PLC. Одним из ключевых отличий является их схема мультиплексирования с частотным разделением. Версия на основе HomePlug AV использует быстрое преобразование Фурье (FFT), а версия на основе HD-PLC использует вейвлеты. Следовательно, их иногда также называют FFT-PHY и Wavelet-PHY соответственно.При работе устройств IEEE 1901 с обоих PHY на одной и той же линии питания должен использоваться специальный механизм сосуществования, который стандартизирован в IEEE 1901 как межсистемный протокол (ISP) (см. также [127] или [128]). Почти идентичный механизм был стандартизирован ITU-T в G.9972 [129], также известном как G.cx. Технические вклады членов NIST PAP15 в ITU и IEEE обеспечили согласование обоих стандартов. В результате вполне вероятно, что NIST SGIP потребует, чтобы все технологии BB-PLC реализовывали Рекомендацию ITU-T G.9972 или провайдера [130]. ISP/G.cx обеспечивает сосуществование, поровну распределяя время между системами, присутствующими на линии. IEEE 1901 дополнительно определяет дополнительный протокол сосуществования (CXP), который обеспечивает сосуществование нескольких технологий на основе принципа «первым пришел — первым обслужен».

    Механизм сосуществования предназначен для случая, когда разрозненные сети в противном случае мешают друг другу. Другой вероятный сценарий заключается в том, что сети с одинаковыми технологиями существуют в непосредственной близости, с риском так называемых помех соседней сети .Для борьбы с помехами в соседней сети G.hn использует разные начальные символы преамбулы в каждой сети. При этом сети G.hn способны сосуществовать и обмениваться данными одновременно, то есть без использования временного разделения. Вместо этого процедуры адаптации канала регулируют пропускную способность, чтобы справиться с ухудшенным отношением сигнала 91 150 к помехам и шуму 91 151 (SINR). Во многих случаях пропускная способность будет ограничена лишь незначительно, что позволит сетям G.hn сосуществовать почти беспрепятственно. С другой стороны, IEEE 1901 опирается на стратегию доступа к среде CSMA/CA, что может привести к увеличению количества конфликтов.В качестве контрмеры IEEE 1901 вводит скоординированный режим , который позволяет соседним сетям распределять время в общей среде для определенных коммуникаций. Этот скоординированный режим множественного доступа с временным разделением каналов (TDMA) позволяет трафику проходить беспрепятственно, хотя и за счет временного разделения (ортогональное разделение пропускной способности).

    6.2. Профиль низкой сложности ITU-T G.hn

    Предполагается, что в будущем узлы G.hn будут встроены в устройства домашней сети Smart Grid (SGH) локальной сети .Узлы SGH обычно используют профиль низкой сложности (LCP) G.hn , работающий в диапазоне частот 2–25 МГц. Это позволяет снизить стоимость компонентов и энергопотребление. Примерами узлов SGH могут быть устройства отопления и кондиционирования воздуха, электромобили с подзарядкой от сети (PEV) и оборудование для обслуживания электромобилей (EVSE), как показано на рисунках 1 и 5. Вместе они образуют многодоменную HAN.


    SGH взаимодействуют с сетью доступа коммунального предприятия (UAN) и его расширенной измерительной инфраструктурой (AMI) через интерфейс энергосервиса (ESI).Домен AMI включает счетчиков AMI (AM), субметров AMI (ASM) и головной узел AMI (HE). HE представляет собой локальный концентратор (концентратор), который управляет всеми расходомерами в нисходящем направлении от него и взаимодействует с глобальной/транспортной сетью коммунального предприятия в восходящем направлении от него. Каждый AMI HE поддерживает до 250 узлов AM и/или ASM, образующих домен AMI (в густонаселенных городских районах часто встречается максимум от 150 до 200 метров). Кроме того, сеть поддерживает до 16 доменов AMI, обеспечивая поддержку до устройств AMI.Способность поддерживать 16 доменов с 250 узлами в каждом является общим свойством G.hn, которое не ограничивается приложениями Smart Grid/AMI. Домены могут быть сформированы по любому типу проводки. Узлы внутри домена сгруппированы в узлы SGH и не-SG. Из соображений безопасности узлы, не относящиеся к SG, логически отделены от узлов SGH с помощью безопасного протокола верхнего уровня.

    В каждом домене есть мастер домена, который координирует работу всех узлов. Узлы G.hn разных доменов взаимодействуют друг с другом через междоменных мостов (IDB).IDB — это простые мосты для передачи данных на уровне OSI 3 и выше, позволяющие узлу в одном домене передавать данные узлу в другом домене. В ситуации с несколькими доменами Global Master (GM) обеспечивает координацию ресурсов, приоритетов и рабочих характеристик между доменами G.hn. Кроме того, домены G.hn могут быть связаны с чужими (не G.hn) доменами, например, с IEEE 1901/1901.2, беспроводными технологиями и т.д. Например, помимо соединения UAN/AMI через ESI, HAN может быть подключен к внешнему миру через шлюз DSL или кабельного модема, взаимодействующий с G.hn HAN через чужой доменный мост.

    6.3. HomePlug Green PHY

    По аналогии с профилем низкой сложности ITU G.hn (LCP) альянс HomePlug Powerline Alliance выпустил спецификацию HomePlug Green PHY. HomePlug GreenPhy — это подмножество HomePlug AV, предназначенное для использования в приложениях Smart Grid. Он совместим с HomePlug AV, AV2 и IEEE 1901 и оптимизирован для приложений с низким энергопотреблением и низкой стоимостью. GreenPhy использует самый надежный режим связи (называемый ROBO) технологии HomePlug AV.Разнос несущих OFDM, преамбула сигнала, управление кадрами и FEC идентичны HomePlug AV для обеспечения совместимости. Это также приводит к идентичному покрытию и надежности функций Smart Grid. CSMA/CA используется в качестве схемы доступа к каналу. Скорость передачи данных до 10 Мбит/с. Узлы GreenPhy могут использовать длительные периоды энергосбережения, если приемлема более высокая задержка. В спящем режиме модемы потребляют всего 3% энергии по сравнению со временем бодрствования, что приводит к среднему снижению мощности более чем на 90% по сравнению со стандартными продуктами HomePlug AV.

    7. Взаимодействие на уровне приложений

    Несмотря на продолжающуюся борьбу между заинтересованными сторонами, продвигающими различные технологии NB-PLC и BB-PLC, кажется очевидным, что поддержка IP станет первостепенной задачей для обеспечения совместимости Smart Grid. В соответствии с этим HomePlug Alliance (продвижение IEEE P1901) и HomeGrid Forum (продвижение ITU G.hn/G.hnem) объединили усилия с заинтересованными сторонами в области беспроводной связи, а именно с Wi-Fi Alliance и . Альянс ZigBee .Вместе они сформировали Consortium for Smart Energy Profile 2 (SEP2) Interoperability с намерением «разработать общие тестовые документы и процессы для сертификации совместимости SEP 2» [131].

    Профиль Smart Energy 2 (SEP2) происходит от разработок верхнего уровня, связанных с интеллектуальными источниками энергии (уровни OSI с 5 по 7) в рамках ZigBee Alliance [132]. Он совместим с Общей информационной моделью (CIM) Международной электротехнической комиссии [133, 134] и не зависит от канального уровня.Кроме того, он описан с использованием расширяемого языка разметки (XML) [135] и следует архитектуре Representational State Transfer (REST) ​​[136]. Более того, передача данных происходит с использованием протокола передачи гипертекста (HTTP) [137].

    Выбирая эти широко распространенные строительные блоки, SEP 2 может извлечь выгоду из обширных знаний и базы разработчиков и рассматривается NIST как импортная спецификация, обеспечивающая взаимодействие между различными устройствами домашней сети [13].

    8. Выводы

    Хотя существуют сильные конкуренты в области беспроводной и проводной связи, считается, что связи по линиям электропередач (ПЛК) будут выполнять различные коммуникационные задачи в предстоящих развертываниях интеллектуальных сетей, поскольку ПЛК обеспечивает естественный переход от простых электрических проводников к гибридные и двунаправленные решения для передачи электроэнергии и данных.

    С точки зрения полезности одним из основных преимуществ ПЛК является полный контроль над физической средой без необходимости зависеть от сторонних поставщиков, таких как телекоммуникационные компании или операторы сотовой связи.В частности, стандартизация и гармонизация ПЛК, как, например, поощряемые NIST PAP15, важны для отрасли ПЛК в целом при защите территории от конкурирующих беспроводных и проводных вариантов.

    Что касается широкополосного ПЛК (BB-PLC), в настоящее время наиболее многообещающими являются сосуществующие стандарты ITU-T G.hn и IEEE P1901 с расширенной спецификацией HomePlug AV2, тогда как стандартизация узкополосного ПЛК (NB-PLC) , то есть IEEE P1901.2 и ITU-T G.hnem, все еще продолжается.

    Случаи, когда системы NB-PLC и BB-PLC работают на одном и том же физическом носителе, участятся по мере расширения проникновения системы PLC. Тем не менее, их сосуществование должно быть очевидным, поскольку они используют разные частотные диапазоны. В общем, взаимосвязи между различными сосуществующими стандартами NB-PLC и BB-PLC могут затем устанавливаться с помощью мостов уровня 3 OSI, как это предлагается, например, в [108, 138].

    С точки зрения функциональной совместимости более высокого уровня, недавнее создание Консорциума по функциональной совместимости интеллектуального энергетического профиля 2 является многообещающим шагом вперед, позволяющим пользователям и операторам развертывать различные беспроводные и проводные технологии с бесшовной функциональной совместимостью на прикладном уровне, который считается необходимо для широкого принятия Smart Grid.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
