инструктаж по монтажу спутниковой тарелки —

инструктаж по монтажу спутниковой тарелки

Спутниковые антенны последние годы несколько утратили свою значимость для социума. Причина – появление в продаже цифровых ТВ приставок. Тем не менее, это оборудование остаётся востребованным и особенно при условии проживания населения за пределами городской зоны.

Приобрести оборудование не проблема, а вот установка спутниковой антенны вполне может стать серьезной задачей при самостоятельном подходе к монтажу. Однако задачу можно существенно облегчить, если обладать базовыми знаниями. Мы расскажем о том, как производится инсталляция на примере популярной системы «Триколор».

Содержание статьи:

Базовые понятия потенциального мастера

Даже если иметь дело с традиционной телевизионной антенной, и в таких случаях установки требуются хотя бы минимальные знания и навыки. Спутниковое оборудование является куда более сложным в сравнениях с обычным ТВ приёмом.

Если для обычного оборудования есть два главных понятия – кабель и штекер, системе, где осуществляется приём от спутника, присущ целый ряд технических понятий:

  1. Телевизионный спутник.
  2. Антенна спутниковая.
  3. Конвертор.
  4. Держатель-мультифид.
  5. Кронштейн.
  6. Ресивер.

Рассмотрим подробнее каждый из составных элементов спутникового оборудования.

Телевизионный спутник – источник сигнала, который требуется принять антенной. Соответственно, чтобы иметь приём постоянного сигнала, необходимо постоянное направление антенны на спутник.

Аппарат на геостационарной орбите Земли, по сути, стандартный космический спутник, но главный функционал такого аппарата – трансляция телевизионного сигнала

Существуют различные спутники и разные конструкции антенн, однако принцип настройки для всех практически одинаков.

Для данной технологии телевизионного приема используется спутниковая антенна, которая представляет собой диск «тарелку» разного диаметра, оснащенную устройством преобразования – конвертером.

Часть оборудования – антенна, обеспечивающего уверенный приём сигнала телевизионного приемника от спутника. Учитывая частоту передаваемого сигнала, антенна выглядит несколько иначе, чем конструкции традиционного приёма

Это модуль небольших геометрических размеров, обычно цилиндрической формы, прилагаемый непосредственно к «лицевой» части спутниковой антенны.

Дисковая антенна имеет специальную конструкцию, которая позволяет не просто принимать телевизионный сигнал, но дополнительно концентрировать и направлять в одну точку – именно на конвертер. Он, по сути, является первичным усилителем сигнала, от которого сигнал поступает по кабелю на ресивер.

Один из составляющих компонентов спутниковой «тарелки», которому необходимо уделять особое внимание при монтаже, обеспечивая высокую степень герметичности конструкции

Для закрепления модуля используется специальный штанговый держатель. Устройство под названием «мультифид-держатель» – это та же штанга-держатель, только несколько модифицированная. Позволяет размещать несколько конвертеров для работы с разными спутниками.

Кронштейн – это, собственно, механическая конструкция, которая собирается из комплектующих частей и закрепляется в предполагаемом месте установки спутниковой антенны. Как правило, таким местом выступает стена здания, реже стропильная система крыши.

Так называемый «мультифид» – простыми словами – расширенная штанга. Это держатель сразу нескольких конвертеров, рассчитанных принимать сигналы разных спутников

Электронный модуль обработки принятого телевизионного сигнала, с последующим выводом информации на экран телевизионного приёмника получил название ресивер.

Существуют различные варианты конструкций ресиверов в зависимости от производителя. Однако конкретный производитель, как правило, комплектует оборудование с учётом соответствия антенны и аппарата.

Конструкция кронштейна предполагает не просто обычное стационарное крепление. Механическая часть имеет простую, но вполне эффективную систему сдвига по вертикали и горизонтали

Поэтому любой приёмник (ресивер) согласовать с любой «неродной» антенной довольно проблематично. Этот момент стоит учитывать перед тем, как своими руками устанавливать в доме и проводить под современный телевизор.

Приемный модуль – он же «ресивер» сигнала, который не нуждается в установке подобно спутниковой антенне, но требует некоторых настроек со стороны конечного пользователя

Выбор подходящего места для оборудования

Прежде всего, следует выбрать оптимальное месторасположение спутниковой тарелки. Что нужно понимать под термином «оптимальное»? Конечно же, полностью свободную область по направлению на передающий спутник.

То есть, на заданном направлении исключается нахождение каких-либо предметов, подобных:

  • зданиям;
  • деревьям;
  • рекламным плакатам и т.п.

Также рекомендуется обеспечить максимально возможную близость размещения остального оборудования (ресивера, телевизора) к точке монтажа спутниковой антенны. Это не критичные требования, но выполнение этих требований будет способствовать упрощению настройки аппаратуры.

Настроечная антенная схема: 1 – направление «север»; 2 – направление «юг»; 3 – азимутальное направление; 4, 7 – угол по месту инсталляции относительно расположения спутника; 5 – телевизионный спутник; 6 – спутниковый сигнал

Традиционно «тарелки» ставят на стене здания рядом с оконным проемом либо монтаж делается на стороне стены, являющейся частью конструкции балкона (лоджии).

Инструкция запрещает монтаж непосредственно внутри балконной зоны, тем более остекленной. Также монтировать оборудование следует в точках отсутствия возможного падения осадков в виде снега и льда с кровли.

Пошаговая инструкция монтажа тарелки

Предварительно необходимо выполнить сборку конструкции спутниковой антенны так, как эта процедура описывается прилагаемой инструкцией. Как правило, антенны поставляются в разобранном виде. Поэтому конструкцию следует собрать, применяя поставляемые в комплекте аксессуары.

Далее рассмотрим пошаговую установку спутниковой тарелки.

Шаг #1 – крепеж кронштейна-держателя антенны

Опять же, учитывая работу с фирменным продуктом, где все установочные элементы и компоненты рассчитаны под соответствующую нагрузку, проводят работу по установке анкерных болтов в стене здания.

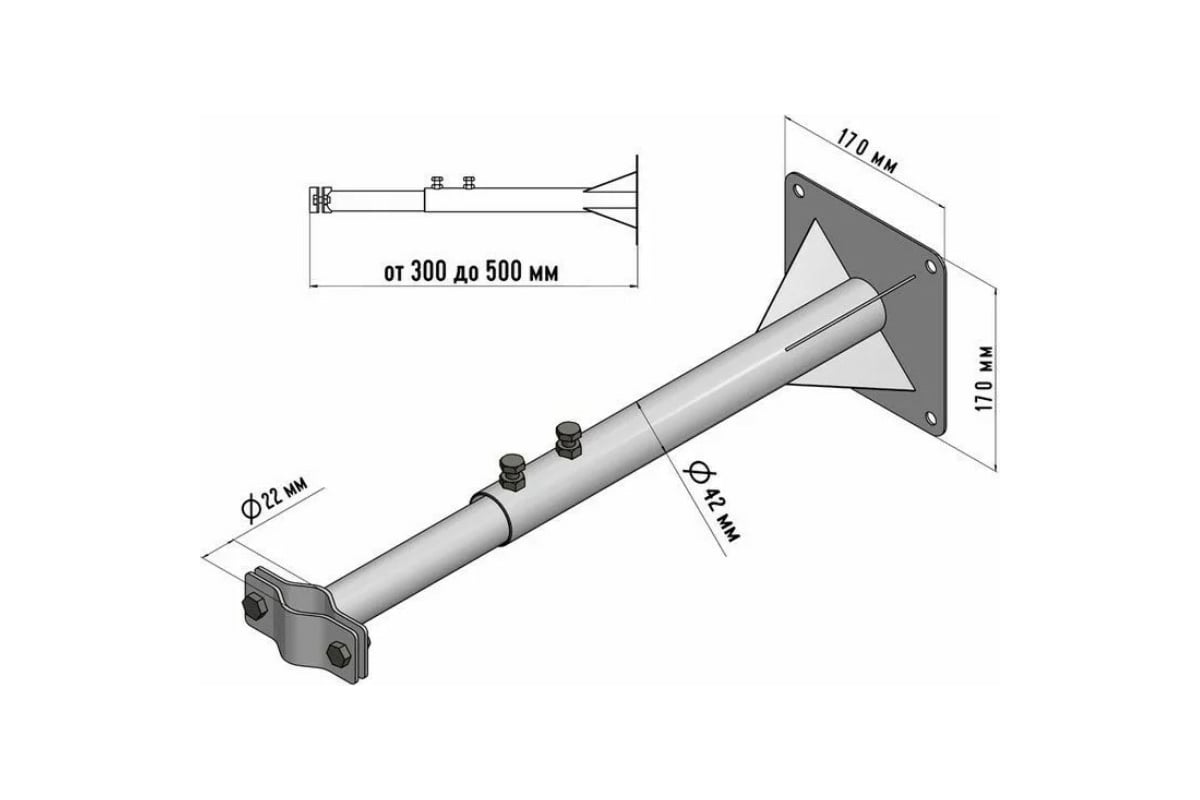

Один из вариантов антенных кронштейнов, которые используются для надежной, крепкой установки спутниковой «тарелки». Изначально к стене крепится опорная труба, а уже к трубе закрепляется непосредственно антенный кронштейн

Делается эта работа стандартным образом, при помощи инструмента для работы с бетоном. После внедрения анкеров, крепят на установленных анкерах опорную штангу, а на штангу металлический кронштейн.

Шаг #2 – инсталляция антенного конвертера

Инсталляцию предварительного усилителя сигнала – конвертера, проводят строго по инструкции, где отмечаются все тонкости размещения этого компонента.

Сам конвертер следует закрепить в опорном кольце так, чтобы обеспечивалась безупречная герметичность прибора. Даже небольшое проникновение влаги внутрь грозит нарушить работу устройства

Шаг #3 – подключение кабеля на конвертер

На текущем этапе выполняется подключение кабеля, который обычно также входит в комплект, к модулю конвертера. Подключение осуществляется посредством входящего в комплект поставки специального разъема «F».

Пример качественно подключенного кабеля на стороне конвертера. Хорошо видна удачно выполненная герметизация области подключения, что обеспечит стабильную работу усилителя на долгий период времени

Область подключения требуется тщательно герметизировать, например, силиконовым герметиком. Кабель от места включения аккуратно и без лишних усилий протягивается по телу штанги-держателя конвертера. Он через равные промежутки фиксируется пластиковыми стяжками или другим способом.

Шаг #4 – закрепление спутниковой тарелки

Подготовленную «тарелку» инсталлируют на кронштейн, при этом регулировочные винты до упора не затягивают – оставляют ослабленными.

Такой подход необходим по той простой причине, что дальше (после монтажа) последует процедура точной настройки на спутник. Соответственно, «тарелку» придётся перемещать как по вертикали, так по горизонтали.

Установленная, полностью настроенная своими руками бытовая «тарелка», готовая вознаградить своего мастера высококачественной телевизионной картинкой, принятой от спутника

Отдельно стоит провести инструктаж по инсталляции F-разъема на коаксиальном кабеле. Эта операция имеет свои особенности. Конечную область кабеля (примерно на длину 15 мм) необходимо освободить от первого изоляционного слоя.

Но снимать изоляцию нужно с учётом сохранения целостности экранной оплетки, присутствующей под слоем изоляции. Затем снимается второй слой изоляции на длине около 10 мм. Так освобождается центральная медная жила. Далее на зачищенный концевик накручивают до упора разъем, пропустив медный проводник в соответствующее отверстие.

Как настроить установленную антенну?

Обычно инструкция монтажа «тарелки» содержит таблицу, где указываются сведения по азимуту и углу – настроечные параметры по направлению. Параметры указаны, как правило, для местности, где расположены крупные населенные пункты.

Следует подобрать из перечня близлежащую территорию и взять параметры угла, азимута под настройку. Далее по этим параметрам выставить зеркало антенны, перемещая «тарелку» в плоскостях вертикали и горизонтали.

Это будет «грубая» настройка. После которой кабель антенны подключают к ресиверу, а приёмник, соответствующим образом (тоже через соединительный кабель) к телевизионному приемнику. Далее останется только скорректировать параметры угла и азимута, добиваясь максимально качественной картинки на экране ТВ.

Настроечная таблица на основе месторасположения крупных населенных пунктов, где указывается предпочтительный параметр угла и азимута под направление антенны

Любой ресивер по умолчанию имеет сервис контроля уровня принимаемого сигнала. Используя этот функционал, можно с высокой точностью провести настройку оборудования. Однако свои коррективы в настройку могут вносить погодные условия. Поэтому рекомендуется выполнять мероприятия по настройке при условиях ясного безоблачного небосвода.

Добившись появления устойчивого, достаточно сильного контрольного сигнала на экране ТВ, гайки крепления зеркала на кронштейне завинчивают до упора. Оборудование на этом считается установленным и настроенным.

Далее уже переходят к обычному пользовательскому просмотру с использованием карт доступа или через бесплатные доступные каналы. Как , выбирать каналы и открывать доступ – всё это есть в инструкции пользователя.

Если для регулярного просмотра телепередач тарелку устанавливают на даче, чаще всего принимаемый антенной сигнал требует улучшения из-за значительной удаленности ретранслятора. В этой ситуации поможет , с правилами выбора которого ознакомит рекомендуемая нами статья.

Выводы и полезное видео по теме

Ниже демонстрируется видео материал, где домашний мастер на личном опыте поясняет все тонкости установки “тарелки”.

Соответственно, весь процесс снимается на видеокамеру, поэтому читателю наглядно показывается, как собственными руками выполнить монтаж спутниковой антенны:

Несмотря на видимые и невидимые сложности, проявляющиеся в процессе установки спутниковой «тарелки», справиться своими руками с такой работой вполне по силам. Главный момент – скрупулезный сбор, обработка актуальной информации и, конечно же, внимательное изучение сопроводительной инструкции.

Хотите рассказать о том, как устанавливали и настраивали спутниковую антенну собственными руками? Располагаете информацией по теме статьи, которой стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, размещайте фотоснимки.

Крепление спутниковой антенны.

class=»eliadunit»>
Установка опоры спутниковой антенны
(выбор вида опоры для крепежа спутниковой антенны)

При приобретении спутниковой антенны, зачастую с ней в комплекте, идет штатная опора (у меня, шла в комплекте, стеновая опора). Я бы посоветовал вам, покупать его отдельно, и подбирать в зависимости от конфигурации того места, где Вы и будете проводить

установку спутниковой антенны. В следствии, этим, Вы предотвратите себе излишние финансовые расходы.

Ниже приведены несколько типов таких спутниковых опор. Самый первый, я отобразил более подробно.

Как видно ниже из фотографий, ничего особо сложного, в их сборке нет. Вот на что хотелось бы обратить, несколько большее внимание.

К примеру, из перечисленных видов спутниковых опор, по возможности, я бы предпочел опору, изображенную на Фото 3 или Фото 6, так как они более устойчивые.

Что касается опоры, изображенной на Фото 4, то желательно ее устанавливать в случае, если диаметр спутниковой антенны, не превышает 0.

5…0.6 метра, так как при большем диаметре, будет довольно большая нагрузка на крепление в стене.

В своем варианте, я отдал предпочтение вертикальной опоре спутниковой антенны (Фото 6), правда эту опору, изготовил самостоятельно (Фото 7).

(Фото7) Спутниковая опора изготовленная самостоятельно

Для данного типа спутниковой опоры, её крепления только в нижней части, будет не достаточно (со временем, она постепенно начнет расшатываться). В этом случае, здесь, еще желательна проволочная растяжка, или дополнительная точка крепления (Фото 8). Поэтому, для большей устойчивости конструкции опоры, я сделал дополнительную точку крепления, закрепив ее на перилах балкона.

(Фото 8) Опора спутниковой антенны.
Дополнительная точка крепления спутниковой опоры.

Теперь, когда подходящая опора спутниковой антенны выбрана, следует особенно задуматься о том, каким способом она будет закреплена…

Крепление спутниковой опоры

При установке спутниковой антенны, очень ответственно отнеситесь, к способу крепления самой опоры. Здесь может показаться, что я выражусь слишком категорично, но, от того, как будет закреплена, вся

конструкция спутниковой антенны, будет зависеть не только устойчивость сигнала, но и безопасность проходящих в низу людей! Так же, если антенна, в случае ее не надежного крепления, упадет, деформированное зеркало вряд ли удастся восстановить, и без сомнений, придется приобретать новую спутниковую антенну.

Важно! При монтаже опоры спутниковой антенны на кирпичные или бетонные стены, не пользуйтесь какими либо деревянными заглушками, чепиками, «пластмассово-тельными» дюбелями, и тем более, гвоздями.

Кронштейн крепится за все имеющиеся  отверстия, чтобы обеспечить плотное прилегание его к стене без зазоров. Лучше всего это сделать с помощью анкерных саморасклинивающихся болтов

(не берите анкера под отвертку, возьмите под гаечный ключ).

Анкерные болты
Анкерный болт для плотного бетона и кирпича. Диаметр засверливаемого отверстия должен соответствовать диаметру анкерного болта. Универсальный анкер. Применяется для мягких пенистых бетонов без засверливания отверстия. специальный анкер для пенобетона

Наиболее приемлемый и широкодоступный способ крепления конструкции спутниковых опор, будь то кирпичные стены, или бетонная поверхность, это в качестве крепежа, использовать так называемые — анкерные болты. По принципу работы, они достаточно схожи с обычными пластмассово-тельными дюбелями.

На изображениях ниже, показаны два основных типа таких анкерных болтов, в собранном, и в разобранном виде.

(Фото 1) Анкер в собранном и разобранном виде (тип 1). (Фото 2) Анкер в собранном и разобранном виде (тип 2).

Такие анкерные болты, действуют по принципу расширения тела самого анкера внутри просверленного отверстия, проделанного в бетоне, ну или в кирпичной стене. И чем сильнее мы будем затягивать болт или гайку, тем будет больше диаметр корпуса анкера.

Чтобы по подробнее разобраться, что делается внутри отверстия с анкером, когда мы затягиваем энто дело гаечным ключом, взглянем на приведенные ниже рисунки.

Здесь показан анкерный болт, изображенный выше на Фото 1.



Данный тип анкера состоит из длинного болта с резьбой, трубки с продольным пропилом и конусовидной гайкой-расширителем. Когда мы начинаем крутить болт, конусовидная гайка начинает вкручиваться в трубку, тем самым, расширяя ее в том месте, где сама трубка пропилена. Таким образом, расширенный анкерный болт, путем давления на стенки отверстия кирпича или бетона, очень прочно закрепляется внутри этого отверстия.

Второй тип анкера, действует по такому же принципу, но вместо гайки-расширителя, здесь используется конусовидная головка винта. И вращаем гаечным ключом, теперь уже не сам винт (или болт), а именно его гайку (Рис. 3 и Рис. 4).

Здесь показан анкерный болт, изображенный выше на Фото 2.

При установке опоры спутниковой антенны, приготавливая отверстия под анкерные болты, позаботьтесь о том, чтобы само отверстие, было нужного диаметра, и глубиной на 5…10 мм больше длинны всего анкерного болта. Чтобы узнать диаметр, посмотрите на корпус анкера, там должно быть написано, какого диаметра должно быть приготавливаемое для него отверстие, то есть, само сверло.

Сверлить отверстие в кирпичной стене, можно простой электродрелью, а если в бетоне, то дрелью с перфоратором, ну и конечно специальным победитовым сверлом. Такие сверла можно купить в магазине хозяйственных товаров, в разделе «Инструменты».

Когда будете делать разметку под отверстия, и потом сверлить, старайтесь эти работы проводить довольно точно, так как, если Вы ошибетесь, то закрепленный анкерный болт, вряд ли удастся вытащить обратно, и он останется там «жить», навсегда. И потом, если Вы ошибетесь хоть с одним отверстием, то все отверстия надо сверлить заново, так как в этом случае, опору спутниковой антенны придется сдвигать в сторону.

После того как «буровые» работы будут закончены, желательно продуть проделанные отверстия, взяв кусочек виниловой или резиновой трубки (40…50 см), меньшего диаметра, чем само отверстие. Вставив один конец трубки в отверстие, в другой подуйте, и все остатки крошки от сверления, выдуются наружу. При этом будьте очень осторожны, чтобы, крупные или мелкие крошки не попали в глаза (при любых работах с электродрелью, старайтесь работать в специальных защитных очках).

Вставленный анкерный болт, он должен слегка плотно заходить в просверленное отверстие, ну и конечно же, ни в коем случае не допускайте, чтобы он болтался.

Монтаж анкерных болтов

Ниже, на изображениях, Вы можете посмотреть три варианта анкерных болтов, готовых для крепежа опоры спутниковой антенны.







Установка спутниковой антенны на опору

На этом этапе, так как спутниковую антенну я устанавливал на балконе, и вертикальную опору надо было крепить к бетонной плите этого балкона, мне пришлось просверлить четыре отверстия в бетонном полу (Фото 6), и в металлических перилах балкона.

Фото 6 Крепеж опоры спутниковой антенны.

С металлом проблем не было, тут главное, чтобы сверло было именно по металлу, ну и конечно, хорошо заточенное. Что касается бетона, то тут… немного помучался, в виду того что, перфо-дрели у меня не было, и пришлось, пользовался обычной. Так как анкерные болты у меня были на 10 мм, то и победитовое сверло брал такого же диаметра. Пока «бурил» бетонный пол, сломал одно сверло, хотя в принципе, при работе с такой твердой текстурой, это нормальное явление, и это при условии, что мне можно сказать повезло, я ни разу не попал в металлическую арматуру, которая находиться внутри самой бетонной плиты. Так что, при покупке победитовых сверл, берите их с запасом.

При сверлении отверстий в кирпиче, когда я устанавливал свой первый вариант, о котором я уже упоминал ранее, таких трудностей как в случае с бетонной поверхностью, не было. Материал поддавался сверлению довольно легко, и времени ушло в три в четыре раза меньше. С кирпичной поверхностью, я справился за минут десять, тогда как в случае с бетоном, возился около часа. Хотя… как знать, и бетон бывает разной твердости.

Монтаж спутниковой антенны на опору

Ну, как бы то ни было, конструкция опоры стояла на своем месте, и настала пора, установить на нее, саму спутниковую антенну с ее азимутальным подвесом.

Крепление спутниковой антенны к стойке «L»

Позже оказалось, что сама антенна в собранном виде, не смогла пролезть через балконные двери, и пришлось снимать Г-образный кронштейн с держателем конвертера (Фото 2 и Фото 3), и собирать ее обратно уже на самом балконе.







Демонтированный Г-образный кронштейн
с установленным спутниковым конвертером

Тут я немного отвлекусь. Был случай, когда спутниковую антенну надо было устанавливать на крыше. Но… зеркало этой антенны, никак не хотело пролезать через чердачный люк. Поэтому, пришлось поднимать антенну по веревке. То есть, спустив с крыши на землю веревочный трос, привязать его к самому зеркалу спутниковой антенны, и далее, поднимать ее вдоль стены наверх.

Вернемся к установке. После того как спутниковая антенна с подвесом была собрана, я снял наживленные гайки и прижимные планки со скоб, прислонил всю конструкцию к трубе, как бы надев скобы на нее, и установил планки назад на скобы, привинтив так же и гайки. Между прижимными планками и гайками, желательно установить разделительную шайбу (Фото 5).



Осталось с небольшим нажимом затянуть гайки. Это мы сделаем для того, чтобы впоследствии, приложив небольшое усилие, можно было поворачивать всю конструкцию спутниковой антенны, вместе с ее подвесом, вокруг самой опоры по горизонтали, ведь нам еще надо будет настраивать нашу антенну на спутник.

class=»eliadunit»>

Установка и настройка спутниковой антенны своими руками

То, что спутниковое телевидение – одна из вершин современной технологии, известно всем. Но есть такой принцип: все гениальное просто. С абонентскими устройствами спутникового телевидения обращаться несложно, и установка спутниковой антенны своими руками вполне под силу гражданину, не умеющему пользоваться паяльником и напрочь забывшему закон Ома. Но аккуратность, сообразительность, точный глаз и верная рука нужны обязательно, как и умение пользоваться компасом и элементарные знания по астрономии.

А документы на него нужны?

Нужно ли согласовывать домашнее спутниковое телевидение в каких-то инстанциях, регистрировать, получать разрешение? Нет, не нужно. Спутниковое вещание – свободное. Правда, когда вы «поймаете» спутник, настроите ресивер и увидите список каналов, то многие окажутся отмечены звездочкой, восклицательным знаком или каким-то еще значком. Это – платные каналы. Чтобы их смотреть, нужно купить карточку-ключ. Если вы заранее знаете, какие из платных каналов вам нужны, приобрести карточку на них можно вместе с ресивером, или в компании, занимающейся спутниковым вещанием.

Однако, если вы живете многоквартирном доме, то для установки антенны на стену или на крышу потребуется разрешение владельца или эксплуатирующей здание организации. Но если антенна закреплена за ограждение балкона, а несущие конструкции при ее установке не трогались, то разрешения не нужно.

Правда, при этом антенна будет сильнее шататься под ветром, и в плохую погоду прием будет неустойчивым. Поэтому многие абоненты установку спутниковых антенн заказывают в специализированных компаниях, а те уж сами согласовывают все вопросы с ЖЭКом. В России крупнейшая из таких – Триколор.

Общие сведения о спутниковом вещании

Вещательные спутники располагаются на геостационарной орбите, на высоте 35 786 км над уровнем моря в плоскости экватора Земли. Орбитальная скорость на такой высоте равна скорости вращения Земли, поэтому спутник висит над одной и той же точкой ее поверхности. Место нахождения спутника на геостационарной орбите называется точкой стояния.

В справочных руководствах точки стояния спутников обозначаются их географической долготой: угловым расстоянием от нулевого (гринвичского) меридиана. Это нужно учитывать при ориентировании антенны и давать поправку: из данной точки гринвичский меридиан «виден» под углом, обратным долготе места. Как видны некоторые стационарные спутники из Гринвича, показано на рисунке.

Пример 1: долгота центра Воронежа – 39 градусов 15 минут восточная. Точка стояния спутника Eutelsat II F4 – 7 градусов к востоку, т.е. из Гринвича этот спутник виден под 7 градусов к востоку. Если бы Eutelsat II F4 висел точно над нулевым меридианом, антенну для его приема нужно было бы поворачивать на 39 градусов 15 минут в сторону Гринвича, т.е. к западу. А поскольку Eutelsat II F4 уже «сдвинут» на 7 градусов к Воронежу, антенну нужно повернуть к западу на 32 градуса 15 минут.

С Земли стационарная орбита «видна» на небосклоне в виде так называемого «пояса Кларка». Не следует путать его с небесным экватором. Угловая высота небесного экватора меняется в течение года, а пояс Кларка «виден» как дуга кривой, вырождающейся от окружности на полюсах до прямой линии на экваторе. В горизонт пояс Кларка «упирается» точно на востоке и западе, независимо от места.

В конкретном географическом пункте наивысшая точка пояса Кларка расположена точно на юге, а ее угловая высота равна обратной географической широте места: 0 на полюсах и 90 градусов на экваторе. Поэтому в высоких широтах прием спутникового телевидения затруднен или вовсе невозможен: пояс Кларка «ложится» на горизонт, и сигнал спутника, даже если он и «светит» сюда, «глохнет» в толще атмосферы.

Пример 2: географическая широта центра Воронежа – 51 градус 20 минут северная. Наивысшую точку пояса Кларка видно отсюда под 90 градусов минус 51 градус 20 минут = 48 градусов 40 минут точно на юге.

Спутники излучают сигналы не во все стороны, это было бы слишком расточительно. Передающие антенны спутников – направленные, и «освещают», как правило, территорию страны-владельца, или регион, на который ведется вещание. Поэтому все спутники, видимые из данного места, «поймать» нельзя: он-то, может быть, и виден, но «светит» в другую сторону.

Если спутник «светит» точно вниз, то он, в принципе, может вещать на все полушарие под собой, имея антенну с диаграммой направленности с раскрывом чуть более 10 градусов. Однако на расстоянии 36 000 км для этого нужна мощность передатчика более 10 кВт, солнечные панели соответствующей площади, а весь такой спутник нужно выводить на орбиту тяжелым носителем. Поэтому широковещательных спутников не так уж много.

Видео: базовые моменты направления спутниковой антенны

Спутниковое ТВ – дома

Скажем сразу: ручная юстировка (т.е. ориентирование на нужный спутник) остронаправленной антенны – дело тонкое. Тут решают дело не теоретические знания, а опыт, рабочие навыки («память мускулов») и просто чутье. Поэтому при покупке «тарелки», хотя бы в том же Триколор ТВ, лучше сразу заказать и установку с юстировкой. У набивших руку мастеров дело это спорится, так что услуга такая не чрезмерно дорога.

Однако, даже если вы и не большой любитель делать все , после бури или шквального снегопада антенну, возможно, придется переюстировать. Поэтому далее будет описана и процедура юстировки. Но прежде чем юстировать, антенну с оборудованием нужно выбрать, приобрести и установить.

Что и как будем смотреть?

В справочных руководствах указаны места стояния и параметры сигнала всех стационарных вещательных спутников. Но в конкретном населенном пункте условия их приема могут существенно меняться. Обычный пригорок, особенно в северных районах, может сделать невидимым спутник, который вообще-то сюда хорошо светит.

Поэтому при покупке антенны проконсультируйтесь с продавцом, какие спутники у вас хорошо принимаются, выберите три (на одну антенну можно принимать до 3-4 спутников), и запишите параметры их сигналов:

  • Несущие частоты передатчиков спутников. К примеру, для одного из самых популярных спутников – Sirius – она будет 11,766 GHz; все спутники вещают в т. наз. Q-диапазоне со средней частотой в области около 10 GHz. Но не пытайтесь «ловить» частоту спутника – не 20-е годы на дворе, и даже не 60-е.
  • Плоскости поляризации сигналов. На одной и той же частоте можно передавать без взаимных помех два сигнала с взаимно-перпендикулярно направленными векторами электромагнитного поля. Направлением поляризации считают направление электрического вектора. Поляризация может быть горизонтальной «H», или вертикальной «V».
  • Скорости передачи данных. Спутниковое вещание – цифровое, по технологии SR (Single Root). Пример обозначения скорости: 27 500 SR или просто 27 500. Цифры означают, сколько кадров (пакетов) в секунду проходит по каналу связи. Только не путайте с телекадром: здесь кадр – определенным образом организованный пакет данных.
  • Частоты гетеродина конвертора для выбранных спутников. Они лежат в том же Q-диапазоне, но отличаются от несущей на значение промежуточной частоты, которая пойдет на ресивер. К примеру, при несущей 11,766 GHz и частоте гетеродина 10 750 kHz (10,750 GHz) частота приема ресивера будет 1016 kHz (1,016 GHz). Вот почему частоты не «ловят», как прежде ловили радиолюбители: чем ближе мы подбираемся к телевизору, тем больше сказывается погрешность установки частоты.

Выбор антенны

Выбор собственно антенны сводится к определению ее диаметра. Для домашнего приема в южных регионах достаточно «тарелки» диаметром 60 см; в местах от Санкт-Петербурга и севернее для устойчивого приема нужно зеркало антенны диаметром 1,2 м.

Многие думают, что большой «тарелкой» легче «поймать» спутник. Как раз наоборот. Большое зеркало обеспечивает сигнал большего уровня и качества, но достигается это сужением диаграммы направленности, так что большой «тарелкой» «поймать» спутник как раз труднее. Антенны с большой апертурой используются более всего как источники сигнала для систем наземного вещания и в других случаях, когда требуется дальнейшая трансляция.

Если вы собираетесь принимать несколько спутников, то нужно вместе с антенной приобрести и мультифит – монтажную планку для установки нескольких конверторов с возможностью регулировки их положения по отдельности. Как правило, продавцы сразу спрашивают: «Одно гнездо или мультифит?». В любом случае, в мультифит можно поставить и один конвертор, а потом добавить еще; стоит же мультифит недорого. Так что лучше сразу покупать «тарелку», укомплектованную мультифитом.

Выбор конвертора

Следующий этап – выбор конвертора. Конвертор – это та самая «головка», которая преобразовывает сигнал от спутника, хорошо «пробивающий» атмосферу, в сигнал для ресивера, который обычная электроника может обрабатывать без особых сложностей.

Конверторы бывают трех типов: с круговой поляризацией, с переключаемой H-V и с фиксированной. Первые – наименее чувствительные, но могут принимать любой сигнал. Последние – самые чувствительные, но для приема сигналов с разной поляризацией их необходимо поворачивать на 90 градусов. В обычных условиях приема лучше использовать конвертор круговой или переключаемый.

Чувствительность, уровень собственных шумов и стабильность частоты гетеродина (от которых существенно зависит уровень и качество сигнала), а также защищенность конвертора от погодных влияний (он ведь снаружи) сильно меняются от модели к модели и от производителя к производителю. Конкретную модель, подходящую по цене, лучше выбирать по рекомендациям продавца антенны и отзывам опытных абонентов.

Ресивер и оборудование

А вот от модели ресивера в бытовых условиях качество и уровень сигнала почти не зависят. Тут нужно ориентироваться на сервисные функции и цену. Одно лишь условие: если вы собираетесь смотреть ТВ «в цифре» с HD-качеством, у ресивера должен быть выход Ethernet (разъем компьютерной сети). О совместимости стандартов можно не заботиться: все современные сетевые устройства «понимают» все общеупотребительные протоколы обмена данными без дополнительных пояснений.

Из дополнительного же оборудования нужно приобрести DiSEqC – коммутатор питания конвертеров. Бытовой ресивер (кстати, по-русски ресивер – приемник; кальку с английского делают, чтобы не путать с радиоприемниками) обеспечивает питанием один конвертор; для перехода со спутника на спутник нужно переключать питание на соответствующую «головку».

Установка антенны

Какой должна быть правильная установка спутниковой тарелки, видно на рисунке. Важное обстоятельство: монтажная часть («шея») трубостойки (выделена зеленым) должна быть строго вертикальной в двух плоскостях. Иначе юстировка антенны превратится в долгий мучительный труд.

Место для установки антенны нужно выбирать тщательно. В створе зеркала не должно быть ничего, даже оконного стекла. Створ зеркала не совпадает с его геометрической осью: для спутникового приема используются зеркала косого падения. Куда на самом деле «смотрит» створ зеркала, также видно на рисунке. То, что с места установки антенны должна просматриваться южная часть небосклона, пояснений не требует.

Если вы живете в частном доме, не поленитесь поднять антенну повыше. Подъем антенны на 10 м уменьшает запыленность воздуха вокруг нее вдвое, что весьма сказывается на качестве приема.

Сначала монтируется одна лишь трубостойка. Комплект из зеркала, его регулируемого крепления, кронштейна и конвертора собирается дома – так удобнее прежде всего выверять вертикальность трубостойки.

Крепление спутниковой антенны с стене нельзя делать саморезами в пластиковых дюбелях – антенна со временем «уйдет». Нужно использовать цанговые шпильки длиной не менее 200 мм и диаметром не менее 8 мм, на них надевают опорную плиту и закрепляют гайками с контргайками.

Видео: пример монтажа тарелки

Юстировка спутниковой антенны

Инженерный компас

Очень облегчает юстировку спутниковой антенны даже новичку инженерный компас. Как он выглядит, видно на рисунке. Цена – невысокая. Достоинства его:

  1. Брать азимут можно одним взглядом, не шевеля компас.
  2. Вращая лимб с риской, можно заранее учесть магнитное склонение места; его перед юстировкой нужно узнать на местной метеостанции. Справочных данных нет, т.к. магнитное склонение от года к году меняется.
  3. Компас снабжен дефлектором, существенно уменьшающим девиацию.

Умело пользуясь инженерным компасом, грамотный и аккуратный человек, впервые в жизни взявшийся за юстировку «тарелки», в течение получаса точно «ловит» спутник. Если же пользоваться обычным компасом Андрианова или туристским, о магнитном склонении можно не думать: погрешность установки азимута будет больше.

Примечание: магнитное склонение в средних широтах не сильно меняется от места к месту. Достаточно узнать, каково оно в областном городе.

Порядок юстировки

Сразу же нужно учесть магнитное склонение. Если оно восточное, его нужно отнять от долготы места; если западное – прибавить к ней. На первый взгляд может показаться, что нужно делать наоборот, но учтите, что спутники – на юге; магнитное склонение же дается для северного конца стрелки компаса.

Далее вычисляем истинный азимут среднего из принимаемых спутников, как описано в начале статьи. Затем, повернув на угол, соответствующий долготе места, схему расположения спутников (считаем, что наша широта не очень отличается от гринвичской) ориентировочно определяем его угол места.

Затем, прицеливаясь по кронштейну конвертора, как по стволу ружья без мушки, с помощью инженерного компаса с поправкой на магнитное склонение выставляем антенну на нужный азимут. Грубо, на глаз, выставляем створ антенны по углу места.

Для юстировки антенны телевизор с ресивером выносим наружу поближе к ней; запитываем через удлинитель. Коммутатор питания пока не подключаем: первоначальную юстировку делают по среднему конвертору. Затем:

  • Подключаем телевизор и конвертор к ресиверу, включаем оборудование, задаем в меню ресивера («Установка антенны» -> «Ручной поиск») нужные параметры сигнала, по инструкции к нему.
  • Включаем режим поиска сигнала.
  • Осторожно и плавно качаем антенну вверх-вниз, пока ресивер не «схватит» спутник. При 60 см тарелке и если все поправки правильно учтены, коррекции азимута не требуется.
  • Если «не ловится», проверяем еще раз азимут и, меняя его шагами по 3 градуса вправо-влево, повторяем процедуру «качания». Для зеркала 1,2 м шаг 2 градуса.
  • Когда сигнал пойман, очень осторожно, «не дыша», чуть-чуть поворачивая и качая антенну, добиваемся наилучшего качества и уровня сигнала. Приоритет – за качеством. При 60% уровня и 80% качества устойчивость приема будет вдвое выше, чем наоборот.
  • Осторожно, по диагональной схеме, в несколько приемов туго затягиваем гайки крепления антенны. При этом нужно все время контролировать сигнал. Если при затягивании какой-то гайки сигнал «поплыл», ее пока оставляют, и подтягивают диагональную ей.
  • Из главного меню ресивера проверяем, тот ли спутник пойман. Если все параметры были выставлены вручную, сбоев, как правило, не бывает. Но если «вдруг» – ослабляем тарелку, и – начинай сначала.
  • Включаем опять «Уровень – качество» и, осторожно передвигая взад-вперед и чуть поворачивая конвертер в гнезде, добиваемся еще лучшего, насколько возможно.

Внимание! Юстировку делаем, стоя за зеркалом и держа рукой кронштейн конвертора. За зеркало ворочать нельзя – оно может погнуться, а от любого предмета, оказавшегося в апертуре антенны или перед головкой конвертора, сигнал пропадет.

Дополнительные каналы приема
  1. Подключаем к ресиверу следующий конвертор. В меню выставляем его параметры.
  2. НЕ ТРОГАЯ АНТЕННЫ, плавно и осторожно поворачиваем конвертор вправо-влево, пока он не «схватит» спутник.
  3. Убеждаемся, что «поймали» то, что нужно, как описано выше.
  4. Двигая конвертор вперед-назад (это т.наз. дофокусировка) и вращая (юстировка по плоскости поляризации), добиваемся наилучшего сигнала.
  5. Аналогично юстируем третий конвертор.

После «поимки» всех спутников аккуратно обматываем разъемы сырой резиной, укладываем и прикрепляем кабели. Затем переносим оборудование в дом на место, подключаем коммутатор питания. В меню «Установка конвертора» для каждого спутника выставляем DiSEqC, задаем им произвольные пользовательские номера и/или названия.

Все, на этом установка спутниковой антенны окончена. Осталось в меню ресивера выбрать и настроить нужные программы (каналы). Но это – отдельная тема. Как и установка антенны на мотоподвес, который сам находит любой спутник безо всяких усилий хозяина.

Видео: как поймать стабильный сигнал
