Как происходит крепление провода СИП?

Провода СИП могут использоваться в жестких погодных условиях и являются отличной заменой неизолированных проводов, которые использовались ранее. Их монтаж довольно простой, и в отличие от неизолированных проводов, не требует изолированную опору. Воздушные линии электропередач, в создании которых применяют СИП, обозначаются за счет аббревиатуры «ВЛИ». Чтобы провести крепеж провода к опоре, фасаду строения, сделать ответвление и прочие манипуляции, применяется арматура и другие инструменты.


Провода СИП могут использоваться в жестких погодных условиях и являются отличной заменой неизолированных проводов, которые использовались ранее. Их монтаж довольно простой, и в отличие от неизолированных проводов, не требует изолированную опору. Воздушные линии электропередач, в создании которых применяют СИП, обозначаются за счет аббревиатуры «ВЛИ». Чтобы провести крепеж провода к опоре, фасаду строения, сделать ответвление и прочие манипуляции, применяется арматура и другие инструменты.

Особенности раскатки СИП

Переходить к монтажу СИП можно сразу после того, как будут надежно установлены опоры и прикреплены все нужные зажимы. Для анкерных опор берутся анкерные зажимы, а на промежуточных монтируются поддерживающие. Первый этап монтажа – раскатка:

  • Чтобы снизить риск повреждений изоляционного слоя, используются раскатывающие ролики. Их устанавливают на анкерные опоры с применением ремня, во время установки роликов на промежуточных опорах они вешаются на крюки в петли поддерживающих зажимов.
  • За первой опорой будущей линии проводится установка барабана, который предварительно монтируется на винтовую подставку, которая допускает его свободное вращение. Дистанция от подставки до столба должна быть меньше высоты опоры, чтобы провод входил в ролики под менее крутым углом.
  • На столбе с другой стороны пролетов также проводится установка барабана с накрученным канатом. Допускается использование троса-лидера исключительно из синтетики, его диаметр должен быть от 6 мм. На диаметр каната влияет выбранный способ раскатки – ручной или механизированный.
  • Далее требуется пропустить канат с последнего столба линии к первой опоре. Этот процесс осуществляется за счет постепенного подъема на все опоры, введения каната в ролик и дальнейшего протягивания.
  • После подъема вспомогательного троса его нужно соединить со свободным концом провода. Для крепежа необходимо взять специальный кабельный чулок, а также вертлюг (деталь, которая позволяет проводу правильно разматываться, без перекручивания).

Теперь подготовка окончена, можно приступить к непосредственной раскатке. Канат-лидер не спеша, без рывков тянется в противоположную сторону. При механической раскатке задействуется барабанное устройство для сматывания. Кроме того, втягивать трос можно и вручную.

Во время раскатки СИП, двигаясь за тросом-лидером, занимает его место на роликах на опоре. Расположить ролики и барабаны требуется таким образом, чтобы во время всего процесса провод не терся об землю, опору и прочие конструкции. Также нельзя использовать метод, когда СИП раскатывают на земле и после подымают на опоры.

Крепеж к опоре

Чтобы закрепить кронштейн на опоре требуется монтажная лента из нержавейки. Перед зажатием следует сделать обтяжку ленты с использованием лентонатяжителя. Крепеж СИП можно начинать после того как начало провода пройдет ролик на последней опоре ВИЛ:

  • фиксируется натянутая линия за счет лебедки и вертлюга;
  • убирается ролик на последней опоре;
  • крепится нулевая жила за счет зажима на анкерном кронштейне, также из него должно выступать немного провода, который нужен для дальнейших подсоединений.

В случае использования СИП-3, каждый провод крепится в ВЛИ. Расположенный на столбах провод может быть с неравномерными стрелами провиса, регулирующимися во время натяжки.

Как сделать натяжку?

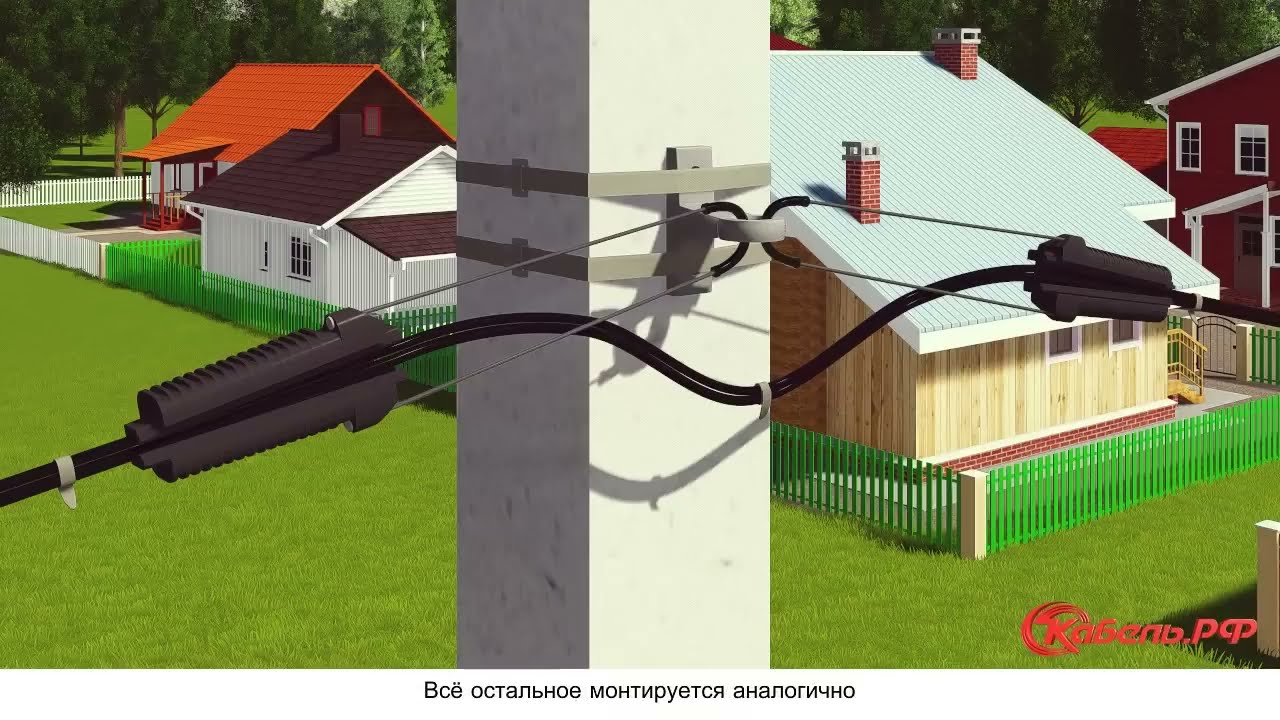

В роли отправной точки для натяжки используют первую анкерную опору:

  1. убрать с конца провода чулочный зажим и канат;
  2. прикрепить лебедку к несущему тросу провода с внешней стороны анкерного зажима;
  3. на столбе сделать ленточный зажим с крюком;
  4. с хомутом нужно соединить лебедку через динамометр;
  5. далее выполняется натяжка СИП до нужного усилия, которое контролируется по динамометру;
  6. с использованием анкерного зажима закрепляется провод;
  7. убирается все дополнительное оборудование.

После натяжки требуется зафиксировать провод за нейтральную жилу:

  • на кронштейнах ставятся зажимы, их необходимо подбирать под определенное сечение;
  • в открытый фиксатор зажима ложится СИП нейтрали;
  • фиксатор закрывается;
  • снимаются ролики для раскатки.

По завершению натяжки и крепления концов СИП с использованием анкерных зажимов необходимо заменить ролики промежуточными и угловыми точками крепления.

Подвод к объектам

Как указывают стандарты, ответвления от воздушных линий электросети с использованием СИП проводов осуществляются только по воздушному методу прокладки. Для данной цели используется провод с маркировкой СИП, сечение которого составляет 4х16/2х16 при 3-х фазном и однофазном подсоединении соответственно, с отсутствующей несущей нулевой жилой. Применение данного провода для подземных линий считается нарушением стандартов и может послужить причиной штрафного взыскания и запрета на будущую эксплуатацию сети.

В завершение стоит напомнить, что если провести грамотный и профессиональный монтаж провода, то он сможет прослужить минимум 40 лет.

Поддерживающие зажимы, применяемые при монтаже СИП | Полезные статьи

Самонесущий изолированный провод в настоящее время широко применяется для передачи электроэнергии открытым способом. Популярность СИП обусловлено множеством причин, среди которых можно отметить уменьшение затрат на монтаж и обслуживание проводов, высокая надежность, отсутствие коротких замыканий и электрических потерь на линии. Отдельно стоит упомянуть и про удобное крепление провода СИП к столбу или другой поверхности, что существенно упрощает и удешевляет монтаж.

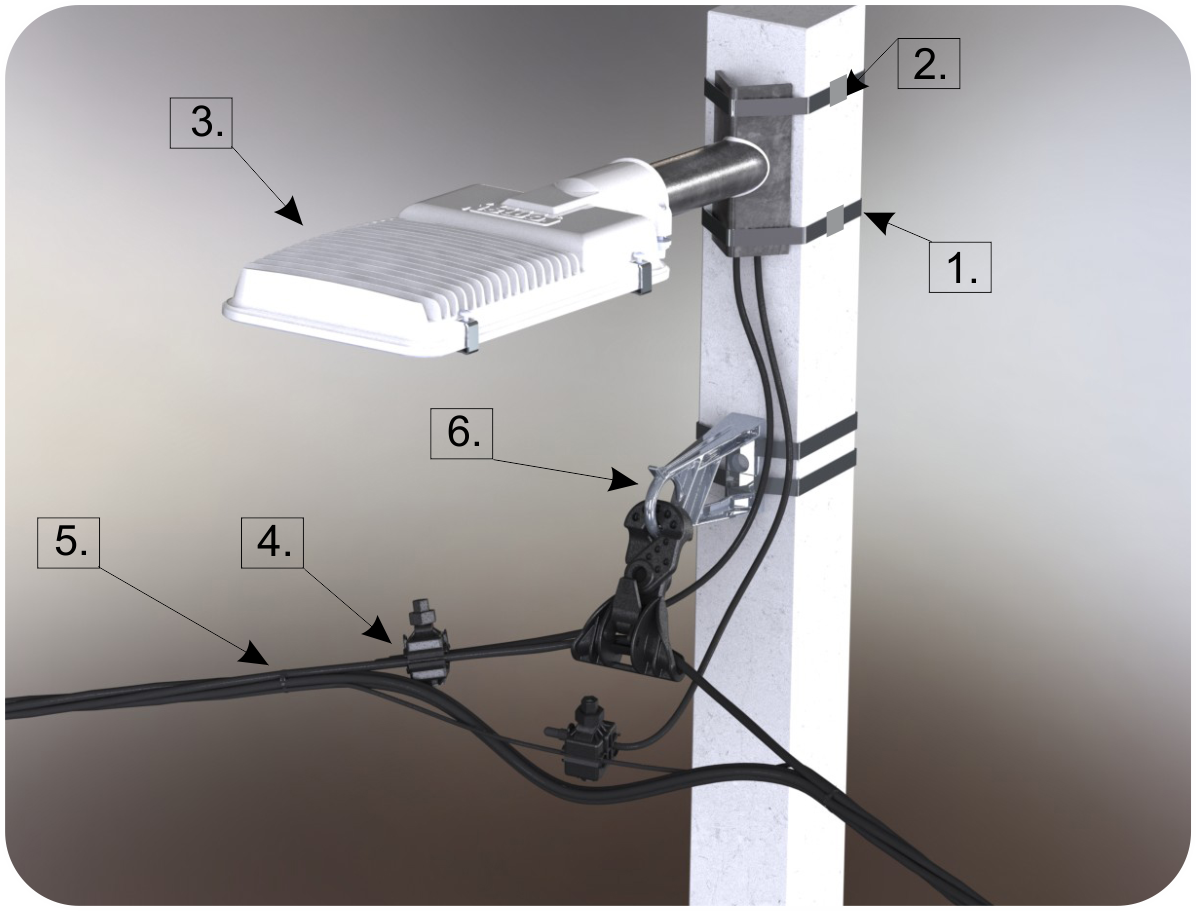

Крепление проводов такого типа осуществляется при помощи поддерживающих зажимов. Это довольно простое изделие, которое состоит из двух частей: удерживающего провод компонента и самой арматуры, при помощи которой оно закрепляется на столбах, фасадах домов или любой другой опорной поверхности.

Рис. 1. Поддерживающий зажим для СИП-4

Зажимы для проводов СИП надежны в эксплуатации и могут прослужить много лет. Это стало возможным благодаря материалам, используемым при изготовлении зажимов. Так, арматура изготавливается из высококачественной конструкционной оцинкованной стали, что делает ее устойчивой к любым капризам погоды. К тому же удобная конструкция арматуры позволяет монтажнику свободно конфигурировать устанавливаемую высоковольтную линию. Поддерживающий зажим для СИП-4, в зависимости от модели и области применения, снабжается пластиковой или резиновой вкладкой. Последняя предназначается для фиксации удержания провода, не восприимчива даже к экстремально высоким или низким температурам.

Процесс монтажа зажимов для проводов СИП достаточно прост. Арматура зажима крепится к опорной поверхности при помощи анкерного болта. В некоторых случаях монтаж может происходить при помощи бандажной ленты. Далее внутрь арматуры вкладывается провод и при помощи вкладок фиксируется там.

Данные вкладки могут дополнительно сжиматься при помощи специальной замковой защелки либо стягивающими винтами. Такое закрепление провода придает ВЛ механическую стабильность.

В тех случаях, когда необходимо осуществить соединение проводов СИП в пролете, следует обратить внимание на их тип. Если конструкция не предусматривает наличие несущей жилы, то соединение возможно только в шлейфах на опорах. Это относится к типу СИП-4, т. к. все остальные модели проводов имеют в своей конструкции несущую жилу и могут быть соединены в пролете.

Рис.2. Гильзы для соединения проводов СИП в пролете

Соединения проводов СИП в пролете осуществляется при помощи соединительных гильз типа MJPT, которые обеспечивают надежный электрический контакт и механическую прочность. Соединение происходит путем опрессовки, а для удобства применения и недопущения ошибочного использования гильзы дополнительно маркируются цветом.



Спуск и крепление кабеля к опоре



Вступление

Здравствуете, Уважаемые читатели сайта Elesant.

ru. Сегодня хочу рассказать о креплении кабеля к опоре при его спуске в траншею. Для крепления кабеля к опоре выпускаются разнообразные специальные приспособления, а подключение кабеля к воздушной линии регламентируется рядом нормативных документов. Именно об этом пойдет речь в этой статье.

Для крепления кабеля к опоре выпускаются разнообразные специальные приспособления, а подключение кабеля к воздушной линии регламентируется рядом нормативных документов. Именно об этом пойдет речь в этой статье.

После подготовки траншеи, для ввода электропитания в дом, укладки в него кабеля, ввода питающего кабеля из траншеи в дом нужно закрепить кабель на опоре и подключить кабель ввода к воздушной линии.

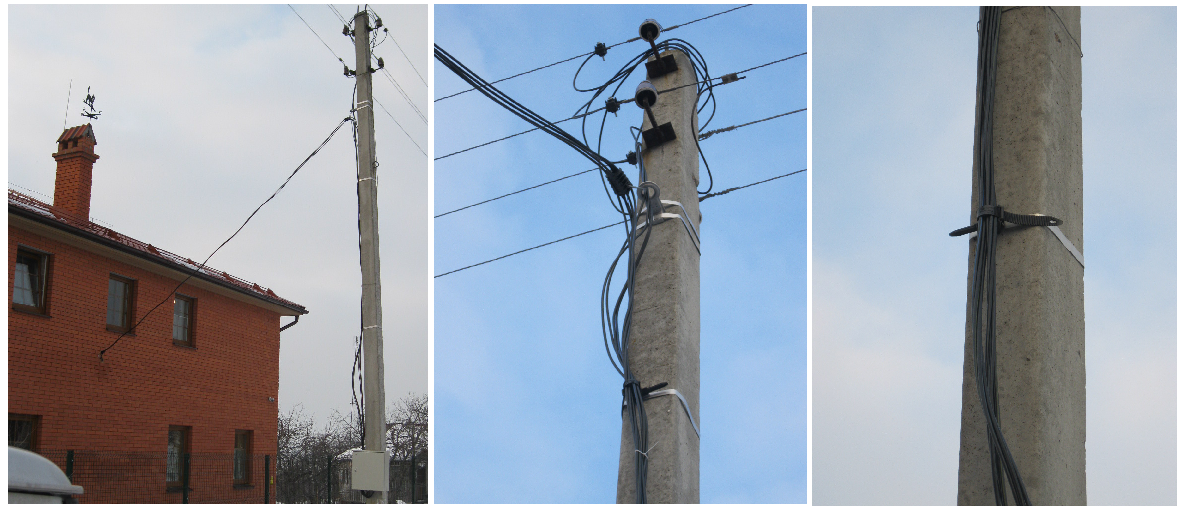

Крепление кабеля к опоре

При спуске кабеля в траншею, начиная от 2-х метров над землей кабель нужно защитить трубой. Труба должна подниматься по опоре, изгибаться под углом 90° и на метр защищать кабель в траншее.

Здесь хотелось бы остановиться на установленных радиусах изгиба труб при прокладке в них электрических кабелей

При изгибании труб нормируются угол изгиба и радиус изгиба. Угол изгиба металлических труб для прокладки в них электрических кабелей нормируется в 90°,120° и 135°.Радиус изгиба напрямую зависит от сечения электрического кабеля, а соответственно диаметра труб для электропроводки. Радиусы изгиба смотри на рисунке.

Так-так опоры выше двух метров, а подключаться к воздушной линии нужно практически на вершине опоры, остается некоторый участок кабеля без защиты. Защитить его можно простым металлическим уголком(смотри фото ниже,стрелка 10) с подходящими под диаметр кабеля полочками.

На рисунке ниже показан пример спуска и крепления кабеля к оконечной опоре. Воздушная линия на рисунке выполнена изолированными проводами СИП. Кстате такая линия обозначается ВЛИ (воздушная линия изолированная).

Провод СИП воздушной линии крепится к опоре анкерным натяжным зажимом(8).Анкерный натяжным зажим петлёй закрепляется на анкерном кронштейне.

Кабель, спускающийся в траншею, имеет металлическую защиту, броню. Наиболее популярен для прокладки в траншеях кабель ВБбШв. Металлическую защиту кабеля нужно заземлить. (ПУЭ, гл.2.4) Для этого PEN проводник воздушной линии при помощи прокалывающего проходного зажима(7) соединяется с планшетным зажимом(4) и проводом заземления.

Все крепления к опоре производятся монтажными обжимными лентами(2).Затягивается обжимная лента специальной скрепой (замком)(3).

Место раздела кабеля и зачистки брони и изоляции защищается термоусадочной манжетой, «перчаткой»(6).



  • 1.Анкерный кронштейн;
  • 2.Монтажная лента обжимная;
  • 3.Скрепа для крепления монтажной ленты;
  • 4.Планшетный зажим для соединения проводов заземления;
  • 4a.Провод заземляющий бронерованое покрытие кабеля;
  • 5.Термоусаживаемая защитная манжета, «перчатка»;
  • 6.Зажим, прокалывающий проходной с ответвлением. Соединяет PEN проводник с проводами заземления;
  • 7.Анкерный натяжной зажим для СИП проводов;
  • 8.Ремешок бандажный кабельный; Колпачок изолирующий;
  • 9. Колпачок защитный.для провода;
  • 10.Уголок металлический для защиты кабеля до трубы.

В продаже есть много видов крепления кабеля к опоре при спуске в траншею, но принцип спуска и крепления кабеля к опоре я описал выше.

Такими же монтажными лентами можно закрепить на опоре вводное-устройство, электросчетчик и любое другое электротехническое оборудование.

©Elesant.ru

Другие статьи раздела: Электропроводка дома



Раздел: Подключение дома





Похожие статьи

Крепление к столбу кабеля сип

Подключение потребителей с помощью проводов СИП-4 и арматуры крепления

Подписка на рассылку

По завершении строительства приватного дома нужно провести электропровод от опоры к сооружению. Как считают профессионалы, предпочтение необходимо отдать проводу СИП-4.
Кабель СИП-4 предназначается для выполнения отпайки от центральной магистрали ВЛЭП, для ввода электрического питания в объекты конечного потребителя, для прокладывания по стенкам строений и инженерных построек на фактическое напряжение до 0,6/1 кВ включительно, при частоте 50 Гц.
Кабель СИП-4 собой представляет систему из изолированных проводов сделанных из алюминия, делящих нагрузку натяжения между собой одинаково — несущая жила отсутствует.

Изоляция сделана из светоустойчивого термопластичного ПВХ.
Согласно ПУЭ, кабель должен быть сечением не менее 16 мм2.
Монтаж провода СИП 4х16 — 4х35 выполняется при помощи арматуры для крепежа СИП-4 так.

Ответвление от магистральной линии легче всего произвести при помощи штатных прокалывающих зажимов для СИПа. При использовании подобных зажимов жилы СИПа не следует зачищать, а усилие зажима изменяется срывной шестигранной головкой. Нужное кол-во зажимов определяется количеством жил провода.

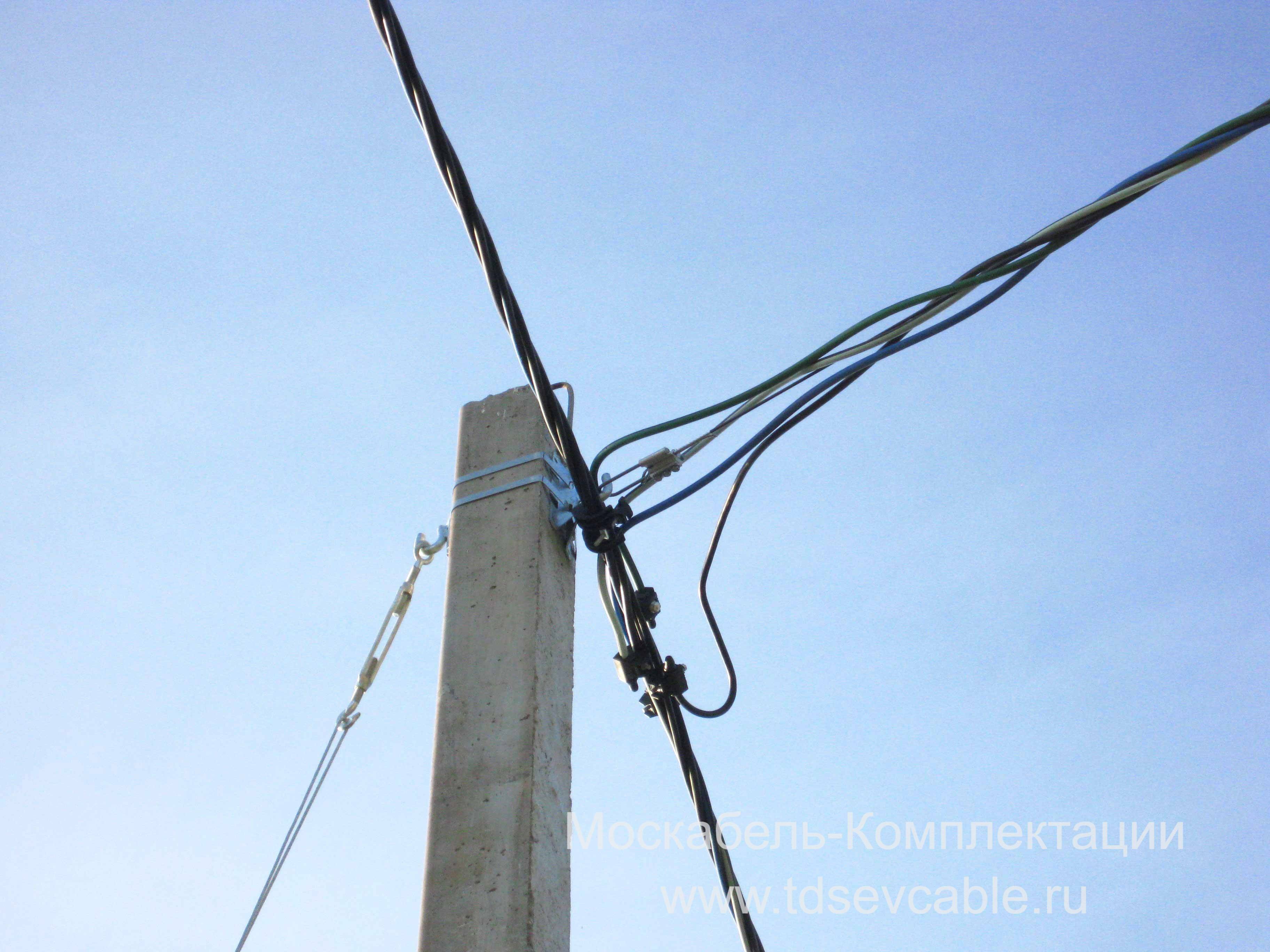

На подводе к внешней стене дома СИП можно зафиксировать с помощью анкерного зажима для СИП 4х35 на кронштейне. Кол-во единиц арматуры для СИП-4 отвечает числу вводных жил.

Рекомендуется и на опоре электролинии использовать анкерный зажим для СИП 4х35. Данная мера приводит к существенному натяжению вводного кабеля, что даст возможность уменьшить колебательную нагрузку в случае больших порывов ветра.
Теперь следует правильно ввести СИП-4 в здание. Провода обладают довольно жёсткой структурой, по этому изгиб СИП-4 под нужным углом не может быть реализован.

Целесообразнее выполнить установку переходного автомата на наружной части строения, а потом ввести от него во внутрь кабелем с менее жёсткой структурой.
После выполнения монтажа провода СИП 4х16 следует еще раз удостовериться в надежности всех конструкций, отсутствии повреждений изоляции, после этого произвести включение электросистемы и замер напряжения на вводе.

Прокладывание кабеля по столбам

Очень часто как ключевой кабель на воздушных линиях передач применяется самонесущий отделенный кабель (СИП). Его главное положительное качество – отдельная изоляция для любого элемента группы, позволяющая держать разные атмосферные условия. Плюс к этому, он используется для отводов, которые выполняют ввод энергии в дома.

Характеристики и разновидности СИП

СИП — это из нескольких жил силовой, свернутый провод с отсутствием общей изоляции. Главная задача – передача электрической энергии в сетях с напряжением до 35 кВ (помимо СИП 1).

Изоляция кабеля дает возможность держать грандиозное действие явлений атмосферы, что хорошо сказывается на времени службы. Дополнительным плюсом считается большая термическая устойчивость, что дает возможность избежать его разогрева при критических ситуациях.

Плюсы

Монтаж

Вариант монтажа этого провода фактически подобен тем, что применялись до недавнего времени.

Не обращая внимания на все преимущества, которые связаны с большой стойкостью самонесущего изолированного провода к явлениям погоды, есть минус – этот тип очень боится повреждений механического типа. Его нельзя раскатывать по грунту, земля, по любым твёрдым поверхностям, чтобы не нарушить изоляцию, в процессе раскатки и монтажа провод должен быть фактически внатяг с барабаном.
