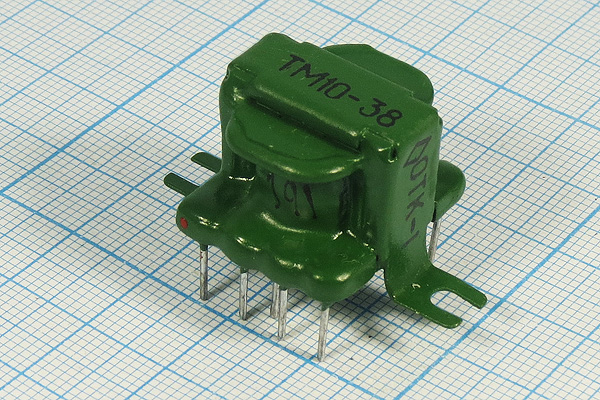

Катушка самоиндукции: КАТУШКА САМОИНДУКЦИИ. — 7 Букв

Содержание

Катушка самоиндукции — Энциклопедия по машиностроению XXL

Контур, состоящий из соединенных последовательно самоиндукции, емкости и сопротивления. Поведение контура, состоящего из сопротивления R-,. конденсатора С и катушки самоиндукции L (рис. 7.23), описывается таким же дифференциальным уравнением, как и поведение пружины, совершающей свободные колебания с затуханием. Уравнение для тока 1 имеет вид  [c.234]

Конденсаторный микрофон состоит из последовательно соединенных катушки самоиндукции L, резистора сопротивления R и конденсатора, пластины которого связаны двумя пружинами общей жесткости с. Цепь присоединена к источнику питания с постоянной э.д. с. Е, а на пластину конденсатора действует переменная сила РЦ). Емкость конденсатора в положении  [c.369]


Пример 68. Основываясь на уравнениях Лагранжа —Максвелла, составить дифференциальные уравнения движения электромеханической системы, представляющей Собой конденсаторный микрофон, состоящий из последовательно соединенных катушки самоиндукции с коэффициентом самоиндукции L, омического сопротивления R и конденсатора, емкость которого в положении равновесия Сц.
Пластины конденсатора связаны двумя пружинами с коэффициентами жесткости с. Масса подвижной пластины т, а расстояние между пластинами в положении равновесия равно а (рис. 100).  [c.223]
Фиг. 14. Схема простой искры / — трансформатор 2—реостат 3 — ёмкость 4 — катушка самоиндукции о — искровой промежуток.
Представление Э. к. в виде суперпозиции мод с дискретным или непрерывным спектром допустимо для любой сложной системы проводников и диэлектриков, если поля, токи, заряды в них связаны между собой линейными соотношениями. В квазистационарных системах, размеры к-рых Л, области, где преобладают электрич. или магн. поля, могут быть пространственно разделены и сосредоточены в отд. элементах Е—в ёмкостях С, Н—в индуктивностях L. Типичный пример системы с сосредоточенными параметрами—колебат. контур, где происходят колебания зарядов на обкладках конденсаторов и токов в катушках самоиндукции. Э. к. в огранич. консервативных системах с распределёнными параметрами С и L имеют дискретный спектр собств.
частот.  [c.544]

Принцип действия автоматической части топливомера основан на изменении индуктивного сопротивления катушки самоиндукции при внесении в ее магнитное поле сердечника из ферромагнитного материала, укрепленного на поплавке. В качестве элементов схем используются мосты переменного тока.  [c.247]

При этом оно формально совпадает с (1.2.4) для механических колебаний. Что касается существа процессов, то эти два уравнения описывают законы совершенно различных явлений. Механическое уравнение дает законы смещения тела, на которое действует сила упругости. Уравнение колебательного контура выражает закон изменения электрического заряда конденсатора, когда его обкладки замкнуты на катушку самоиндукции.  

[c.10]


Подобно рассмотренному явлению с водой происходят явления в цепях электрического тока, составленных из катушки самоиндукции и емкости (конденсатора). При размыкании контактов прерывателя ток размыкания устремляется к месту разрыва цепи, а так как здесь же включен конденсатор, то большая часть тока поступает в конденсатор (рис. 46), левая его обкладка приобретает полярность -)-, а правая —. Когда э. д. с. самоиндукции, заряжая конденсатор, создаст равное себе напряжение, дальнейшая зарядка конденсатора прекратится. В связи с тем, что ток прекратился, магнитное ноле исчезнет, заряженный конденсатор будет разряжаться на первичную обмотку, и вновь появится магнитное поле. Оно вначале будет увеличиваться, а затем уменьшаться вследствие того, что в конденсаторе иссякает запасенная электрическая энергия. Появившаяся э. д. с. самоиндукции зарядит вновь конденсатор, и правая обкладка приобретет полярность — -, а левая — и т. д.  
[c.75]

Аппараты типа СТЭ-34 (рис. 191) состоят из понижающего трансформатора 1 и отдельного регулятора тока 2. Первичная обмотка трансформатора включается в сеть переменного тока (220, 380 и 500 8), а во вторичной обмотке индуктируется ток напряжением 55— 60 в. Регулятор тока представляет собой катушку самоиндукции с  

[c.465]

Гр, — трансформатор сварочный, Др —дроссель, Грг—повышающий трансформатор осциллятора, Р — разрядник. С, — конденсатор контура, Сг — защитный конденсатор контура, — катушка самоиндукции, а — катушка связи  [c.154]

Аппараты типа СТЭ-34 (рис. 158) состоят из понижающего трансформатора и отдельного регулятора тока. Первичная обмотка трансформатора включается в сеть переменного тока (220, 380 и 500 В), а во вторичной обмотке индуктируется ток напряжением 55—60 В. Регулятор тока представляет собой катушку самоиндукции с железным сердечником, состоящим из неподвижной и подвижной частей. Обмотка включена последовательно в сварочную цепь. Между подвижными частями сердечника имеется воздушный зазор, который устанавливается вращением рукоятки регулятора.  

[c.309]

Электроимпульсная наплавка. В основе этого процесса лежат явления контактной сварки и электрических импульсных разрядов энергии, запасенной в конденсаторах или катушке самоиндукции. Наплавку можно производить на воздухе, в нейтральном газе или жидкости. Источниками тока служат низковольтные генераторы типа НД-1500/750, НД-500/750 или селеновые выпрямители типа ВСГ-ЗМ.

Способ применяют для наплавки деталей автомобилей (валы-толкатели, крестовины карданных валов и пр.) и оборудования (шпиндели стаиков, валы генераторов и пр.). При наплавке применяют легированную проволоку (тайл. 4).  [c.279]

Во время наплавки происходят замыкания н размыкания сварочной цепи между электродной проволокой и наплавляемой деталью. В моменты замыкания цепи на детали откладывается металл электрода, одновременно с этим в катушке самоиндукции, входящей в схему, накапливается энергия магнитного поля. В мо.менты отрыва проволоки от детали в образовавшемся зазоре возникает за счет энергии исчезающего магнитного поля импульсный дуговой разряд.  

[c.141]

В электрич. цепях, содержащих последовательно включенные реостат с сопротивлением R, кон- ff денсатор с емкостью С и катушку самоиндукции с индуктивностью Ь (фиг. 2), мгновенные значения силы связаны ур-ием  [c.77]

Т. О. через место заземления потекут два тока 1 и II, один из которых будет отстающий, а другой опережающий, как показана на диаграмме (фиг. 9). Если подобрать самоиндукцию т. о., чтобы 1(у=11,т.е. настроить катушку самоиндукции на резонанс токов в заземляющей дуге, то произойдет компенсация реактивных токов в дуге, и последняя вообще не сможет возникнуть. Необходимая для этого величина самоиндукций будет равна  

[c.90]

Для того чтобы получить П. д., необходимо, чтобы i / было меньше 20 ООО колебаний в ск., в виду чего приходится брать катушки самоиндукции и емкости значительной величины. Причина звучания дуги заключает-в том, что благодаря прохождению через дугу переменного тока объем раскаленных газов периодически изменяется, что и вызывает возникновение звуковых волн. Можно принять, что через дугу проходит ток формы If i sin ot, где Iq—постоянная составляющая, а г—амплитуда переменного тока в контуре. Нагревательное действие тока, а следовательно и сила звука, будет пропорционально квадрату полной силы тока  

[c.258]

РЕАКТИВНАЯ КАТУШКА, дроссельная катушка, дроссель, катушка самоиндукции, прибор, состоящий из намотанной на сердечник из мягкого железа в несколько рядов изолированной проволоки (фиг. 1). Иногда Р. к. делаются и без железного сердечника. Р. к. обладают большой самоиндукцией, коэф. к-рой L, выраженный в Н, определяется по формуле  [c.108]


Наконец эдс самоиндукции возникающая на зажимах катушки самоиндукции, есть  [c.213]

Колебания любых физических величин почти всегда связаны с попеременным превращением энергии одного вида в эпергиьо др того вяда. Так, при колебаниях физического маятника, когда он движется к положению равновесия, потенциальная энергия превращается в кинетическую, а когда он движется от положения равновесия, его кинетическая энергия превращается в потенциальную. При электрических колебаниях в электрическом колебательном контуре поперемешю происходит превращение энергии электрического поля конденсатора в энергию магнитного поля катушки самоиндукции и обрат1Ю.  

[c.137]

Фиг. 15. Схема искры Фейснера /—трансформатор 2 и — дроссельные катушки 4— ёмкость 5—вращающийся синхронный прерыватель б —катушка самоиндукции 7 — искровой промежуток.
Одновременно с сооружением первых электрических установок возникла проблема борьбы с перенапряжениями. Реальную опасность представляли перенапряжения, индуктируемые в воздушных проводах при близких грозовых разрядах. Исторически первыми средствами заш иты от атмосферного электричества были приспособления, заимствованные-из практики грозозащиты зданий и телеграфных линий связи заземленные тросы, стержневые молниеотводы и снабженные плавкими вставками телеграфные громоотводы, являющиеся прототипом разрядников. В 90-е-годы появилось много видов грозозащитных аппаратов, основанных на различных принципах действия водоструйные заземлители, постепенно-снижавшие перенапряжения электростатического происхождения разрядники с искровым промежутком и принудительным гашением дуги, катушки самоиндукции, предложенные английским физиком О. Лоджем в. качестве фильтров для импульсных токов молнии и др. При конструировании разрядников наиболее сложная задача заключалась в надежном гашении дуги сопровождающего тока, величина которого стремительно росла вместе с повышением мощностей электрических станций. Много изобретательности и неудачных попыток ученых и инженеров различных стран было связано с созданием разрядников. В 1891 г. И. Томсон предложил конструкцию с многократным разрывом дуги — принцип, нашедший полное признание лишь в 20—30-е годы XX в. при одновременном использовании в разрядниках токоограничивающих сопротивлений с вентильными свойствами. Начиная с 1896 г. самым распространенным видом разрядника становится роговой громоотвод, предложенный немецким электротехником Э. Ольшлегером. К 1900 г. он завоевал почти полную монополию в сетях напряжением до 10 кВ. Благодаря многочисленным усовершенствованиям роговых разрядников этот тин грозозащиты надолго удержался в европейских сетях напряжением до 50—60 кВ [31]. Америка пошла по-другому пути. Начиная с 1907 г. там распространились алюминиевые разрядники, отвечающие требованиям работы сетей напряжением 100— 150 кВ. Разрядник не обладал безупречными характеристиками и надежностью действия и явился лишь временной защитной мерой (до начала 20-х годов) [32].[c.79]

ИНДУКТИВНОЕ СОПРОТИВЛЕНИЕ в цепи переменного тока — реактивная часть сопротивления двухполюсника (см. Импеданх), в к-рои синусоидальный ток отстаёт по фазе от приложенного напряжения подобно тому, как это имеет место для катуш- КН самоиндукции. В идеальном случае, когда катушка самоиндукции может быть охарактеризована единств, параметром — индуктивностью i = onst, И. с. определяется как отношение амплитуд напряжепия и тока и равно Xi — aL (oj —- циклич. частота). При этом ток отстаёт по фазе от напряжения точно на угол я/2, вследствие чего в среднем за период но происходит ни накопления эл.-магп. энергии в катушке, ип её диссипации дважды за период энергия накачивается внутрь катушки (в основном в виде энергии маги, поля) и дважды возвращается обратно источнику (или во внеш. цепь).  [c.141]

К числу методов определения межкристаллитной коррозии по изменению электрических характеристик сплава относится так называемый метод высокочастотного электрического резонанса [14]. Межкристаллитную коррозию определяют путем соприкосновения испытываемого образца с катушкой самоиндукции измерительного ко нтура таким образом, чтобы он пронизывался высокочастотным магнитным полем, которое вызывает в металле вихревые токи. Эти токи создают свое магнитное поле с обратным знаком, уменьшаюшее самоиндукцию контура и нарушающее электрический резонанс. Электрические колебания в контуре, срываясь с резонансцого контура вниз, уменьшаются по амплитуде. Изменения в амплитуде колебаний характеризуют склонность материала к межкристаллитной коррозии изменения тем больше, чем больше склонность к этому виду разрушения.  [c.256]

Вместо индуктивной связи высокочастотного активизатора с контуром дуги иногда используют схему с автотрансформаторной связью (рис. 188). Здесь катушки самоиндукции L, и заменены одной с весьма незначительной индуктивностью .. Кроме блокировочной емкости вводится дополнительная емкость до  [c.249]

Задача. Конденсаторный микрофон состоит из последовательно соединенных катушки самоиндукции, омического сопротивления и конденсатора, пластины которого связаны двухмя пружинами общей жесткости с (рис. 5). Цепь присоединена к элементу с постоянной э. д. с. Е, а на пластину конденсатора действует переменная сила p t). Индуктивность катушки L, омическое сопротивление / , емкость конденсатора в положении равновесия системы Со, расстояние между пластинами в этом положении а, масса подвижной пластины конденсатора т. Ввести электрические и механические обобщенные координаты и составить уравнения движения системы в форме Лагранжа.  [c.119]


В поле электромагнита 1 с обмоткой возбуждения 2 находится подвижная система 3, состоящая из трех коаксиально намотанных катущек а, d и Ь. Катушки and включены навстречу друг другу. Последовательно с катушкой а включается измеряемая емкость 4, последовательно с катушкой d включается образцовая емкость 5. Эти две параллельные цепи присоединены через предохранительное сопротивление 6 к обмотке 7 электромагнита I. Обмотка 7 является вторичной обмоткой трансформатора, первичную обмотку которого представляет обмотка 2. Ток в обмотке 2 является индуктивным, токи в катушках and — емкостными вследствие трансформации они сдвинуты на 180° так, что ток питания в обмотке 2 и ток, проходящий через подвижную систему 3, находятся в фазе, благодаря чему создается значительный вращающий момент. Так как катушки and включены навстречу друг другу, то прибор измеряет разность токов, протекающих через измеряемую емкость 4 и через емкость 5, служащую для сравнения. Противодействующий момент, прилагаемый к подвижной системе 3, с которой скреплена стрелка /, получается электрическим способом, за счет тока, индуцированного в обмотке в подвижной системе 3. Источником этого тока является переменное поле электромагнита I. Противодействующий момент, вызываемый этим током, находится в такой же зависимости от величины тока 2, как и момент, обусловленный наличием токов в катушках and. Установка стрелки f на нуль производится перемещением якоря И катушки самоиндукции 9 посредством винта 10. Катушка 9 и сопротивление 8 включены в цепь обмотки катушки Ь.  [c.797]

Автоматическая элек-троимпульсная наплавка, называемая также вибродуговой и виброконтактно й, состоит в наращи-ванни металла вибрирующим электродом в струе электролита или под слоем флюса (рис. 139). Электрод, пропущенный через вибрирующий мундштук, совершает вместе с ним колебания относительно наплавляемой детали с частотой 100 При соприкосновении его с деталью через зону контакта проходят мощные импульсы тока короткого замыкания, под действием которых к наплавляемой детали привариваются частицы металла (контактная сварка) и одновременно в катушке самоиндукции накапливается энергия магнитного поля. При отрыве электрода происходит расплавление металла под действием импульсных разрядов исчезающего магнитного поля (дуговая наплавка). Электролит обеспечивает защиту наплавляемого металла от кислорода и азота воздуха, а также интенсивный отвод тепла, благодаря чему этот процесс характеризуется относительно малым термическим влиянием по сравнению с другими, что важно для деталей, не допускающих коробления (длинные валы и оси, штоки поршней, тормозные шкивы и др.).  [c.315]

Р. машинный для телеграфной работы. Простейшей схемой включения машины высокой частоты на работу ее в качестве телеграфного Р. могло бы быть непосредственное соединение ее с радиосетью. Однако практически такое включение никогда не употребляется по следующим причинам. Если машинный Р. рассчитан на работу собственной длиной волны, то часто весьма трудно бывает из чисто конструктивных соображений и трудностей изоляции получить от машины эдс, необходимую для передачи в антенну полной мощности. Поэтому даже в самом простейшем случае машина нагружается на промежуточный резонансный кон-тур, связанный обычно индуктивною связью с радиосетью. Кроме того весьма часто бывает, что частота, вырабатываемая непосредственно машиною, невыгодна для связи с фиксированным для данного Р. корреспондентом и приходится прибегать к умножению частоты статич. трансформаторами последние же работают с высоким кпд только при соблюдении определенных условий,, заставляющих включать их также в резонансный контур. Т. о. во всех случаях практически для работы в телеграфном режиме машина высокой частоты грузится на резонансный контур, являющийся промежуточным звеном между генератором и антенною. При умножении частоты таких контуров будет минимум два. Иногда, чтобьь создать в машине чисто активную нагрузку, параллельно ее зажимам приключается катушка самоиндукции или емкость (включение Pungs a).  [c.379]

Р. обычно настраивается на принимаемую волну при помощи переменного конденсатора, присоедийяемого к ней непосредственно или через удлиняющие катупши самоиндукции, если прием происходит на волне, больше Ло. Если принимается волна, близкая к Ло, или более короткая, то параллельно Р. и переменному конденсатору включают укорачивающие катушки самоиндукции. Для получения большей силы приема и более высокой избирательности следует стремиться к минимальной величине полных потерь при максимуме самоиндукции. Чем больше площадь витков Р., тем нормально такше лучше эффект приема.  [c.48]


Русско-казахский словарь

` 1 2 3 4 5 6 7 8 9 0 - = Backspace Tab q w e r t y u i o p [ ] \ Delete CapsLock a s d f g h j k l ; ‘ Enter Shift z x c v b n m , . /

МФА:

син.

Основная словарная статья:

Нашли ошибку? Выделите ее мышью!

Короткая ссылка:

Слово/словосочетание не найдено.

В словаре имеются схожие по написанию слова:

Вы можете добавить слово/фразу в словарь.

Не нашли перевода? Напишите Ваш вопрос в форму ВКонтакте, Вам, скорее всего, помогут:

Правила:

  1. Ваш вопрос пишите в самом верхнем поле Ваш комментарий…, выше синей кнопки Отправить. Не задавайте свой вопрос внутри вопросов, созданных другими.
  2. Ваш ответ пишите в поле, кликнув по ссылке Комментировать или в поле Написать комментарий…, ниже вопроса.
  3. Размещайте только небольшие тексты (в пределах одного предложения).
  4. Не размещайте переводы, выполненные системами машинного перевода (Google-переводчик и др.)
  5. Не засоряйте форум такими сообщениями, как «привет», «что это» и своими мыслями не требующими перевода.
  6. Не пишите отзывы о качестве словаря.
  7. Рекламные сообщения будут удалены. Авторы получают бан.

Самоиндукция — Справочник химика 21

    Генераторы высоковольтной конденсированной искры. Простейшая схема такого генератора представлена на рис. 30.7, а. Она состоит из трансформатора, повышающего напряжение до 10—18 тыс. В, реостата, регулирующего силу тока в первичной цепи трансформатора, переменной емкости на 0,001 — 0,02 мкФ, катушки самоиндукции и аналитического промежутка. [c.658]

    Электрическую проводимость измеряют с помощью мостика Кольрауша (рис. XIV. 4) или по схеме рис. XIV. 5. Источник тока замыкают на постоянное сопротивление, например, на однородную проволоку АВ, натянутую на линейку длиной 50—100 см. Иногда проволоку наматывают на барабан, причем ее длина может доходить до 3 м. Этим достигается большая точность отсчетов, но прямая проволока предпочтительнее, вследствие уменьшения помех, связанных с емкостью и самоиндукцией. Проволоку изготовляют из манганина (сплава Си, Мп и N1), константана (сплава 40—45 N1, [c.189]


    Тепловое воздействие,электрической энергии появляется от электрических искр и дуг при коротком замыкании чрезмерного перегрева двигателей электросилового оборудования, контактов и отдельных участков электрических сетей при перегрузках и переходных сопротивлениях перегрева, вызываемого вихревыми токами индукции и самоиндукции от искровых разрядов статического электричества и разрядов атмосферного электричества. Вероятность возникновения пожаров от электрооборудования зависит от уровня пожарной защиты от воздействия окружающей среды, коротких замыканий, перегрузок, переходных сопротивлений, разрядов статического и атмосферного электричества.[c.84]

    Значительно большую энергию возбуждения дает конденсированная искра. Включение в колебательный контур индуктивного и емкостного элементов обусловливает возможность получения искрового разряда. Размеры конденсатора и катушки самоиндукции, а также соотношение процессов разрядки и заряжения конденсатора определяют энергию искрового разряда и тем самым интенсивность спектральных линий и долю атомов, существующих в высоковозбужденном состоянии. [c.371]

    Если же концентрация индуктора или промежуточного продукта в результате реакции возрастает, то наблюдается так называемая самоиндукция, характеризующая начальным са- [c.191]

    Использование переменного тока позволяет измерять электропроводность электролитов с высокой точностью, но 1фн этом возникают затруднения, связанные с наличием электрической емкости и самоиндукции (особенно первой) [c.457]

    Возникновение электродвижущей силы самоиндукции в катушке индуктивности Ь е = иь, = к) [c. 41]

    Более стабильным является разряд в генераторе с двумя искровыми промежутками для питания конденсированной искры (рис. 83). Ток напряжением 220 в через реостат 1 попадает в первичную обмотку трансформатора 2, повышающего напряжение с 220 до 1200—1500 в сила тока контролируется амперметром 3. Искра образуется в аналитическом промежутке 4, который подключен через катушку самоиндукции 5 к конденсатору 6. Последовательно с аналитическим промежутком 4 вводится дополнительный промежуток (разрядник) 7. Аналитический промежуток 4 шунтируется большим сопротивлением 8. Во время зарядки конденсатора 6 от сети сопротивление 8 проводит ток, и на электродах аналитического промежутка 4 не образуется разности потенциалов. Разрядка конденсатора 6 начинается пробоем промежутка 7. Для постоянства условий пробоя электроды этого промежутка делаются из вольфрама. [c.231]


    Отсутствие звука в телефоне и, следовательно, отсутствие тока в цепи возможно при равенстве потенциалов в точках с и й. Но полностью достигнуть этого в мостике переменного тока нельзя в связи с тем, что к омическому сопротивлению цепи добавляется реактивное сопротивление, обусловленное самоиндукцией L и емкостью с. [c.58]

    Разработано несколько схем для неразрушающего измерения этого незатухающего тока. Если самоиндукция L части схемы, по которой протекает ток /, модулируется, то возникает э. д. с. й (Ы)1(11, которая может быть отведена из схемы с помощью трансформатора. Такая модуляция может быть достигнута путем помещения вблизи от контура заземленной сверхпроводящей пластины, смонтированной на вибрирующем кристалле пьезокристалла, либо путем попеременного перевода сверхпроводящего сердечника в малой катушке в сверхпроводящее состояние и обратно. [c.527]

    Индуктивность коэффициент самоиндукции Индуктивность взаимная коэффициент [c.629]

    Электрическая искра бывает двух типов, а именно, высокого и низкого напряжений. Высоковольтная искра, создаваемая каким-либо генератором высокого напряжения, пробивает искровой промежуток заранее фиксированного размера. Низковольтная искра проскакивает в точке разрыва электрической цепи, когда при прерывании тока возникает самоиндукция. Высоковольтную электрическую искру часто [c.32]

    Для рационализации производства, оборудованного печами Ачесона, предложено поставить на колеса печи или питающие их трансформаторы. Таким образом, можно свести к минимуму длину токоподводящих шин низкого напряжения, что позволит значительно уменьшить капиталовложения, а также самоиндукцию контура низкого напряжения. При передвижных печах можно значительно улучшить условия работы и механизировать загрузку и выгрузку. [c.216]

    Это связано со значительным реактивным сопротивлением обмотки индуктора, и, как следствие, ощутимой ЭДС самоиндукции, причем искажение формы изменения напряженности поля и уменьшение значений мгновенной амплитуды будут тем больше, чем больше будет частота генерируемого магнитного поля (рис. 3.5). [c.62]

    Ток г будет всегда стремиться уменьшить ток в цепи аналогично току ЭДС самоиндукции. В такой цепи [38, 40] работа источника меньше выделяемой теплоты. Электрическое смещение, как это показано выше, связано с диэлектрической проницаемостью среды, а с изменением тока связана скорость изменения магнитного потока, поэтому, оперируя не-изменяющимися параметрами ер в электрической цепи с электролитом, можно прийти к неправильному результату. Численное значение отмеченных превращений зависит от уровней внешнего поля и поля, образуемого электродами, последнее зависит от материала, его размеров и свойств электролита. [c.59]

    Проходя в катушке 7, ток создает магнитное поле, наводит в катушке 8 электродвижущую силу индукции, и на сетке лампы появляется отрицательное напряжение, вследствие чего приостанавливается прохождение электронов от катода к аноду и прекращается анодный ток. После того как конденсатор 6 разрядится и магнитное поле вокруг катушки 7 достигнет максимального значения, оно начнет убывать при этом магнитное поле наводит в катушке электродвижущую силу самоиндукции определепного направления, которая поддерживает протекание тока в контуре и заряжает конденсатор зарядами обратного знака.[c.385]

    Электродвижущая сила самоиндукции Эг = — Ь — (11 I сН С2 л [c.28]

    Слаботочное оборудование и искробезопасные цепи. При работе даже слаботочного электрооборудования в связи с существованием индуктивности цепи возможно возникновение искрового разряда. Энергия такого разряда определяется силой тока, напряжением, самоиндукцией и емкостью цепи. Закономерности поджигания этими разрядами лежат в основе безопасной эксплуатации слаботочных цепей разрыв цепи и ее замыкание не долж 1Ы создавать искр, достаточных для поджига- [c.91]

    JP — высоковольтные трансформаторы г регулируемые сопротнпления Г — блокирующее высокоомное сопротивление L — переменная катушка самоиндукции С — конденсаторы В— вспомогательный промежуток (дуговой н нскрооой) —аналитический промежуток [c.177]

    Однако все эти меры не устраняют емкостного сопротивления ячейки, вследствие чего в момент компенсации сила тока в цепи не равна нулю и в телефоне слышится минимум звука. При ответственных измерениях емкость измерительной ячейки нужно специально скомпенсировать. Для этого пользуются тем, что емкостное сопротивление отстает по фазе от сопротивления самоиндукции. В цепь ячейки последовательно включают переменную индуктивность (магазин индуктивности) и подбирают м таким образом, чтобы выполня-лось условие  [c.58]


    Одна из конструкций ферровариометра показана на рис. 207. Здесь имеется рабочая катушка ш с изменяемой индуктивностью, намотанная на замкнутом ферритовом магнитопроводе 1, являющемся частью общего магнитопровода 2. Магнитный поток самоиндукций катушки замыкается в магнитопроводе /, не выходя в общий магнитопровод 2. На общем магнитопроводе имеется обмотка смещения хю , через которую протекает постоянный ток, обеспечивающий начальное поле смещения Яо- Переменный ток управления протекает через обмотку управления хНу и проницаемость 1, а следовательно, и индуктивность катушки изменяется синхронно с изменением тока управления.[c.517]

    При расчете индуктивностей поперечные сечения керна и шин боковых пакетов разбиваются соответственно на равные множества пик элементарных проводников. В этом случае индуктивность каждого элементарного проводника i системы определяется величиной и знаком результирующего магнитного потока, который сцеплен с проводником i, и создается взаимодействие потоков самоиндукции и взаимодиндукции всех элементарных проводников системы. Используя понятие о так называемых средних геометрических расстояниях, производятся расчеты собственных индуктивностей 1л1 элементарных проводников , а также взаимных индуктивностей Mim и Mie. Действующая индуктивность i -го элементарного проводника определится как [c.44]

    При высокочастотном нагревании диэлектриков ток высокой частоты можно генерировать лри помощи лампового генератора, который превращает подведенный к нему электрический ток в ток с колеба-пиями любой частоты. Колебания возникают в контуре, состоящем из самоиндукции, емкости и омического сопротивления электронная лампа в нужный момент выполняет функции ]1егу. 1]ятора подачи электрической энергиг . предотвращая затухание колебаний. [c.385]

    По методу, описанному в работе [543], 0,5 г ферросилиция смешивают с 0,5 г порошка графита и 0,5 г СиО. Смесь прессуют в таблетки диаметром и высотой 10 мм. Спектры возбуждают в конденсированной искре от генератора Фейснера (емкость 1650 пф, самоиндукция 0,8 л г ) с верхним угольным электродом при искровом промежутке 2 лш. Используют спектрограф средней дисперсии, ширина щели 0,005 мм. Аналитическая пара линий А1 3082,16 — Си 3063,41 А. [c.152]

    При анализе тория используют его двуокись (ТЬОг) — устойчивое, практически нелетучее соединение (т. пл. 3000° т. кип. при атмосферном давлении —4400° [460, 1786]. Испарение примесей В, Ма, К, Мп и других в вакууме производят при температуре нагрева пробы 1800—1900° в течение 1 мин. из навески 50 мг . Для испарения окислов бериллия или титана нужна температура 2000—2100°. Максимальная чувствительность спектрального определения большинства элементов достигается при сжигании конденсата в искровом источнике света при следующих параметрах колебательного контура самоиндукция = 0,15 мгн, емкость С = 0,012 мкф, межэлект-родное расстояние ii = 2 мм. Спектр фотографируют одновременно на два или три спектрографа — К-24 (или ИСП-22), КС-55 и ИСП-51 —с экспозицией 10 сек .  [c.221]

    В этот Период обусловлен только ими. Следующий этап разряда, который длится 10 с, является дуговым и имеет периодический характер, причем период колебания определяется емкостью конденсатора и значением самоиндукции Ь. Обычно во время одного разряда конденсатора происходит —20 постепенно затухающих колебаний тока. Это — этап, потребляющий практически основную часть энергии разряда. Так как площадь межэлектродного разряда очень мала, плотность тока огромна — порядка и-10 А/см . Из-за этого маленькие частицы электродов отрываются от поверхности и с очень большой скоростью ( — и-10 м/с) входят в зону разряда, где температура достигает значений — (30 ООО—40 ОРО) К. [c.362]


Индуктивность катушки

Весьма важное практическое значение имеет один частный случай явления электромагнитной индукции, получивший название самоиндукции. Так, когда индукционная катушка образует ток, то одновременно с ним возникает и магнитный поток, который растет с увеличением тока. С изменением магнитного потока катушка индуктирует электродвижущую силу (ЭДС), величина которой пропорциональна изменению скорости магнитного потока.

Так как в данном случае проводник индуцирует электродвижущую силу в самом себе, то это явление называется самоиндукцией. Явление самоиндукции в электрических цепях иногда сравнивают с проявлением инертности в механике.

Электродвижущая сила, индуктированная в индукционной катушке под влиянием изменения её собственного магнитного потока, называется электродвижущей силой самоиндукции.

Согласно закону Ленца, во всё время роста магнитного потока, принизывающего витки катушки, ЭДС самоиндукции в катушке направлена против электродвижущей силы источника, включённого в данную цепь, и противодействует росту тока в цепи катушки.

Когда ток в катушке достигает постоянной величины, магнитный поток прекращает изменение, и ЭДС самоиндукции в катушке становится равной нулю.
При самоиндукции, как и при всяком процессе электромагнитной индукции, индуктированная электродвижущая сила пропорциональна скорости, с которой магнитный поток, сцепленный с контуром, по которому течёт ток, изменяется. Величина же магнитного потока при отсутствии в катушке железа пропорциональна скорости, с которой изменяется ток (∆I/∆t), создающий этот поток.

Таким образом, величина электродвижущей силы самоиндукции, возникающей в проводнике, пропорциональна скорости, с которой изменяется ток в нем.
Если брать проводники разной формы, то окажется, что имея одинаковую скорость изменения тока, электродвижущие силы самоиндукции, возникающие в них, будут различны.

Так, если взять катушку, а затем растянуть в один виток, то при одинаковой скорости, с которой происходит изменение тока, ЭДС самоиндукции катушки будет больше. Это связанно с тем, что каждая силовая линия, принизывая витки катушки, сцепляется с ней большее число раз, чем с одним витком.

Величина, характеризующая связь между скоростью, с которой ток изменяется в цепи, и возникающей при этом ЭДС самоиндукции — индуктивность цепи.

Обозначим индуктивность катушки буквой L; тогда зависимость величины электродвижущей силы самоиндукции от скорости, с которой происходит изменение тока, можно выразить следующей формулой:

E = — L (∆I/∆t)

Отсюда

ед. L = (ед.E ˖ ед. t)/(ед.I)

Полагая, что в этой формуле ∆t = 1 сек, ∆I = 1 амперу и Е = 1 вольту, получим:

ед. L = 1(в ˖ сек/а)

Такую единицу называют генри (Гн).

Следовательно,

1 Гн = 1 (в ˖ сек/а)

Итак, генри — это индуктивность катушки, в которой изменение тока на 1 ампер в секунду возбуждает электродвижущую силу самоиндукции, равную 1 вольту.
Для измерения малых индуктивностей применяются тысячные доли генри – миллигенри (мГн) и миллионные доли генри – микрогенри (мкГн).

Кроме того, часто применяется и другая единица – сантиметр индуктивности, причём 1 мкГн = 1000 см индуктивности.

Таким образом,

1 Гн = 1000 мГн = 1000000 мкГн = 1000000000 см

Индуктивность катушки находится в зависимости от её числа витков, формы и размеров. Чем больше число витков в катушке самоиндукции, тем больше ее индуктивность.

Также, самоиндукция, индуктивность катушки значительно увеличивается при внесении внутрь её сердечника из железа или какого-либо другого магнитного материала.
Большой индуктивностью обладают обмотки электромагнитов у генераторов и двигателей, в момент размыкания цепи, когда скорость изменения электрического тока (∆I/∆t) очень велика, в этих обмотках может возникнуть большая ЭДС самоиндукции, которая, если не принять соответствующих мер, приведёт к пробою изоляции обмоток.

Как выбрать катушку зажигания | Новости автомира

 Автомобильная катушка зажигания представляет собой небольшое металлическое изделие, которое используется для поджигания топливной свечи в двигателях. Ресурс катушек относительно невелик, так как им приходится работать при больших напряжениях и в особо агрессивных условиях.

Для чего нужны катушки зажигания

В двигателях на бензине и газе топливная смесь должна зажигаться. Лучше всего справляются с задачей поджига электротехнические устройства вроде свечей зажигания. Однако рабочее напряжение в них достигает несколько десятков тысяч вольт. Именно здесь и нужна катушка, поскольку в ней можно превратить 12 вольт тока от аккумулятора даже в 50 тысяч вольт. При этом катушка, несмотря на свою кажущуюся простоту, серьезно страдает от внешних воздействий. По этой причине ее меняют в среднем через каждые 70 тысяч километров пробега.

Подробнее об устройстве

На использовании закона самоиндукции базируются очень многие электротехнические устройства. Пресловутая катушка зажигания состоит из следующих элементов:

  • Наружный слой, она же первичная обмотка, из толстой медной проволоки диаметром 0,8 миллиметров. Количество витков: 250-400 штук;
  • Внутренний слой, она же вторичная обмотка, из тонкой медной проволоки диаметром 0,1 мм. Количество витков: 19-25 тысяч штук;
  • Сердечник из специальной трансформаторной стали, являющейся отличным доступным ферромагнетиком.

Также отдельно выделяют коммутирующие устройства, то есть клеммы высоких и низких напряжений. Вторые подводятся к аккумулятору и металлической части автомобиля, практически всегда раме.

Работает это так: ток от выбранного источника (в авто это генератор или аккумулятор) изначально действует в первичной обмотке, создавая электромагнитное поле. При размыкании цепи наблюдается эффект самоиндукции: во вторичной обмотке при изменении силы тока (т.е. снижении его до нуля) наводится импульс электродвижущей силы. Выражаясь ненаучно, вторичная обмотка «сопротивляется» резкому изменению силы тока в обмотке первичной. При этом величина ЭДС имеет зависимость от числа витков и плотности их намотки. В итоге из нескольких вольт можно получить десятки тысяч вольт, которые востребованы системой зажигания.


Сердечник делают слоистым – так он меньше греется. Нагретый сердечник вносит в систему излишнюю нелинейность, а счет чего нельзя достигнуть стабильно высокого значения индуктивности всей катушки. Если от сердечника избавиться, индуктивность будет слишком малой.

Дабы избежать неприятностей, катушку оборудуют добавочными сопротивлениями (позволяет избежать перегрева) и конденсаторами (смягчают скачки напряжения, препятствуя образованию искр), изолируют каждый из слоев (не дает цепи замкнуться). Отметим, что катушка отчасти компенсирует недостатки высоковольтных проводов.

Виды систем зажигания

В зависимости от того, как происходит поджигание топливной смеси, выделяют следующие системы:

  • Распределительная. Одна катушка брала на себя всю работу по работе с несколькими цилиндрами. Система устаревшая и не слишком надежная, сегодня встречается только в старых автомобилях;
  • «Сдвоенная искра». Высокое напряжение от одной катушке обеспечивает работу двух свечей, которые работают с синхронно двигающими поршнями. При этом энергия обеспечивает искру в одной свече, а в другой расходуется вхолостую. Различают системы DIS и несколько модернизированную DIS-COP;
  • Индивидуальная. Катушка устанавливается непосредственно на свечу зажигания. Отпадает нужда и в высоковольтных проводах. Иначе называет системой COP.

Пока что система COP не слишком распространена, однако ведущие автоконцерны отдают предпочтение именно ей: несмотря на кажущуюся сложность, конечная система зажигания включает в себя лишь несколько элементов, которые должны работать в соответствии с движением поршней в цилиндрах. С ней водители выигрывают в надежности, стоимости ремонта и, как ни странно, внешнем виде – в подкапотном пространстве больше нет провисающей проводки.

Разбираемся со временем замены

Проблемы с катушкой зажигания во многом дублируют таковые у свечей зажигания. А именно:

  • Повысился расход бензина;
  • Двигатель отказывается работать;
  • Упала мощность;
  • Выхлопные газы стали более «грязными»;
  • Мотор начал «троить»;
  • Появилась подозрительная вибрация агрегата;
  • Стало тяжело заводиться.

При этом, как мы и писали выше, ресурс катушек может уменьшаться по целому ряду причин: попадание воды, паров масла и автохимии, перегрев. Любые катушки моментально выходят из строя из-за пробоя изоляции. Да и сами свечи могут сильно их нагружать, вследствие чего катушка перегорает. Особенно уязвимы индивидуальные системы, которые функционируют при экстремальных температурах и требуют дополнительной защиты.

О дорогостоящем процессе изготовления

Что крупные трансформаторы и намотки для электродвигателей, что маленькие автомобильные катушки стоят приличных денег. Конечной, сравнивать автомобильную электрику с таковой на станции нет смысла, но и та, и другая очень требовательна к материалам и технологиям производства.

Поскольку вторичная обмотка составлена мелким проводом, правильная намотка не может быть простым делом: провод толщиной 0,1 мм должен ложиться ровно, без малейших перекосов. Если вы видите в катушке даже мелкий пропуск, можете быть уверены в том, что все изделие начнет греться. Вместе с перегревом выйдет из строя изоляция.

Крайне важна запрессовка проводов. При работе двигателя автомобиль начинает вибрировать, а значит, играет роль разводка мелких проводков внутри катушек. Если они болтаются свободно, появляется риск короткого замыкания.

Высокие требования предъявляются к материалам. Корпус катушки должен выдерживать даже большие механические нагрузки. Сегодня корпус состоит из ударопрочного ABS-пластика. Изоляционные материалы в современных катушках могут служить даже в химически агрессивной среде.

Продлеваем эксплуатацию катушек зажигания

Производители помещают катушки в корпуса, наполненные эпоксидной смолой, а чаще всего трансформаторным маслом. Это делается для предотвращения перегрева устройства. Так что на совести владельца авто всегда остается проверка детали на предмет механических повреждений.

Катушки зависят от качества проводки. Высоковольтные провода нужно поддерживать в чистоте. То же касается клемм, которые покрываются слоем оксида и грязи.

Не забывайте следить за свечами. Их меняют относительно редко, но случай использования одних свечей на протяжении всего цикла использования автомобиля от покупки до отправки в утиль достаточно редок – неисправные свечи нужно менять как можно скорее, иначе они «убьют» катушки.

Увы, катушки зажигания неремонтопригодные. Витки в них уложены так плотно, что в случае пробоя изоляции как-то помочь ситуации не получится. В этом случае нужно менять все устройство. То же касается случаев перегрева.

Делаем верный выбор

Правильнее всего выбирать оригинал, руководствуясь VIN-кодом автомобиля. Так как катушка зажигания находится где-то в середине цепи зажигания, она остро реагирует на любые отклонения от заданных производителем автомобиля характеристик. К примеру, если свеча требует затрат энергии больших, чем может обеспечить катушка, последняя попросту перегорит. Можно получить и другой «бонус»: если исковой зазор свечи очень велик, высокое напряжение будет пытаться найти обходной путь, то есть пробьет изоляцию.

Также вы можете пойти к дилеру и обеспечить его данными о следующем:

  • Двигатель авто;
  • Модель;
  • Год выпуска;
  • Тип автомобильного кузова.

Он подберет катушку даже в том случае, если было установлено нештатное оборудование. Или же вы можете просто снять катушку и попросить дилера подобрать такую же или идентичный ей аналог.

Экскурс по брендам

Значительное число OEM-катушек по факту производится теми фирмами, которые будут перечислены. Это не значит, что оригинал брать бессмысленно. Скорее вы выигрываете во времени, практически сразу подбирая нужную вам запчасть, устанавливая ее и возвращаясь на дорогу.

Из дорогостоящих товаров стоит обратить внимание на те, что лежат в коробках с именами следующих фирм: Valeo (Франция), Beru (Германия), Magneti Marelli (Италия). Качество катушек этих фирм очень высоко, но и цена, как говорится, кусается.

Очень популярны катушки данных фирм: Bosch (Германия), NGK (Япония), Tesla (Чехия).

Бюджетным решением могут стать катушки от чешской фирмы Profit, а также небезызвестной датской JP Group. Менять их придется чаще более дорогих устройств, но даже в этом случае их покупка будет выгодной.

Вывод

Знание о том, как правильно выбирать катушки зажигание, вам всегда будет полезно. Во-первых, это устройство выходит из строя достаточно часто. Многие автолюбители путают неисправности катушки с таковыми у свечей зажигания или высоковольтных проводов. Во-вторых, понимание специфики изготовления катушек и их работы поможет вам не только распознать подделку, но и правильно подобрать смежные узлы, как-то упомянутые свечи и провода. Как правило, катушки зажигания не стоят больших денег, однако если у вас новый автомобиль с индивидуальной системой зажигания, замена влетит в копеечку. В случае замены советуем брать катушки от Valeo, Beru (их вам обязательно порекомендуют друзья-автомобилисты) или, если финансы ограничены, изделия Profit и датского JP Group. Не забывайте также о том, что полноценную диагностику системы зажигания вам смогут разве что мастера на СТО.






Катушка индуктивности. Устройство и принцип работы.

Всех приветствую, продолжаем изучать электронику с самых основ, и темой сегодняшней статьи будет катушка индуктивности. Забегая вперед скажу, что сначала мы обсудим теоретические аспекты, а несколько будущих статей посвятим целиком и полностью рассмотрению различных электрических схем, в которых используются катушки индуктивности, а также элементы, которые мы изучили ранее в рамках нашего курса — резисторы и конденсаторы.

Устройство и принцип работы катушки индуктивности.

Как уже понятно из названия элемента — катушка индуктивности, в первую очередь, представляет из себя не что иное, как катушку. То есть некоторое количество витков изолированного проводника. Причем наличие изоляции является важнейшим условием — витки катушки не должны замыкаться друг с другом. Чаще всего витки наматываются на цилиндрический или тороидальный каркас:

Важнейшей характеристикой катушки индуктивности является, естественно, индуктивность. По определению индуктивность — это способность преобразовывать энергию электрического поля в энергию магнитного поля. Это свойство катушки связано с тем, что при протекании по проводнику тока вокруг него возникает магнитное поле:

А вот как выглядит магнитное поле, возникающее при прохождении тока через катушку:

В общем то, строго говоря, любой элемент в электрической цепи имеет индуктивность, даже обычный кусок провода. Но дело в том, что величина такой индуктивности является очень незначительной, в отличие от индуктивности катушек. Собственно, для того, чтобы охарактеризовать эту величину используется единица измерения Генри (Гн). 1 Генри — это довольно большая величина, поэтому чаще всего используются мкГн (микрогенри) и мГн (миллигенри). {-7}\medspace\frac{Гн}{м}

  • \mu — магнитная проницаемость магнитного материала сердечника. Пара слов о том, что это за сердечник и для чего он нужен. Дело все в том, что если катушку намотать не просто на каркас (внутри которого воздух), а на магнитный сердечник, то индуктивность возрастет многократно. Посудите сами — магнитная проницаемость воздуха равна 1, а для никеля она может достигать величины 1100. Вот мы и получаем увеличение индуктивности более чем в 1000 раз
  • S — площадь поперечного сечения катушки
  • N — количество витков
  • l — длина катушки
  • Из формулы следует, что при увеличении числа витков или, к примеру, диаметра (а соответственно и площади поперечного сечения), индуктивность будет увеличиваться. А при увеличении длины — уменьшаться. Таким образом, витки на катушке стоит располагать как можно ближе друг к другу, поскольку это приведет к уменьшению длины.

    С устройством катушки индуктивности разобрались, пришло время рассмотреть физические процессы, которые протекают в этом элементе при прохождении электрического тока. Для этого мы рассмотрим две схемы — в одной будем пропускать через катушку постоянный ток, а в другой -переменный.

    Катушка индуктивности в цепи постоянного тока.

    И, в первую очередь, разберемся, что происходит в самой катушке при протекании тока. Если ток не изменяет своей величины, то катушка не оказывает на него никакого влияния. Значит ли это, что в случае постоянного тока использование катушек индуктивности и рассматривать не стоит? Однозначно нет. Ведь постоянный ток можно «включать/выключать», и как раз в моменты переключения и происходят все ключевые процессы. Давайте рассмотрим цепь:

    Резистор выполняет в данном случае роль нагрузки, на его месте могла бы быть, к примеру, лампа. Помимо резистора и индуктивности в цепь включены источник постоянного тока и переключатель, с помощью которого мы будем замыкать и размыкать цепь. Что же произойдет в тот момент когда мы замкнем выключатель?

    Ток через катушку начнет изменяться, поскольку в предыдущий момент времени он был равен 0. Изменение тока приведет к изменению магнитного потока внутри катушки, что, в свою очередь, вызовет возникновение ЭДС (электродвижущей силы) самоиндукции, которую можно выразить следующим образом:

    \varepsilon_s = -\frac{d\Phi}{dt}

    Возникновение ЭДС приведет к появлению индукционного тока в катушке, который будет протекать в направлении, противоположном направлению тока источника питания. Таким образом, ЭДС самоиндукции будет препятствовать протеканию тока через катушку (индукционный ток будет компенсировать ток цепи из-за того, что их направления противоположны). А это значит, что в начальный момент времени (непосредственно после замыкания выключателя) ток через катушку I_L будет равен 0. В этот момент времени ЭДС самоиндукции максимальна.

    А далее произойдет следующее — поскольку величина ЭДС прямо пропорциональна скорости изменения тока, то она будет постепенно ослабевать, а ток, соответственно, наоборот, будет возрастать. Давайте посмотрим на графики, иллюстрирующие то, что мы обсудили:

    На первом графике мы видим входное напряжение цепи — изначально цепь разомкнута, но при замыкании переключателя появляется постоянное значение. На втором графике мы видим изменение величины тока через катушку индуктивности. Непосредственно после замыкания ключа ток отсутствует из-за возникновения ЭДС самоиндукции, а затем начинает плавно возрастать.

    Напряжение на катушке наоборот в начальный момент времени максимально, а затем уменьшается. График напряжения на нагрузке будет по форме (но не по величине) совпадать с графиком тока через катушку (поскольку при последовательном соединении ток, протекающий через разные элементы цепи одинаковый).

    Аналогичный переходный процесс в цепи будет наблюдаться и при размыкании ключа. В катушке индуктивности возникнет ЭДС самоиндукции, но индукционный ток в случае размыкания будет направлен в том же самом направлении, что и ток в цепи, а не в противоположном, поэтому запасенная энергия катушки индуктивности пойдет на поддержание тока в цепи:

    После размыкания ключа возникает ЭДС самоиндукции, которая препятствует уменьшению тока через катушку, поэтому ток достигает нулевого значения не сразу, а по истечении некоторого времени. Напряжение же в катушке по форме идентично случаю замыкания переключателя, но противоположно по знаку. Это связано с тем, что изменение тока, а соответственно и ЭДС самоиндукции, в первом и втором случаях противоположны по знаку (в первом случае ток возрастает, а во втором убывает).

    Кстати, я упомянул, что величина ЭДС самоиндукции прямо пропорциональна скорости изменения силы тока, так вот, коэффициентом пропорциональности является как раз индуктивность катушки:

    \varepsilon_s = -L\medspace\frac{dI}{dt}

    На этом мы заканчиваем с катушками индуктивности в цепях постоянного тока и переходим к цепям переменного тока.

    Важный (!) нюанс заключается в том, что напряжение на катушке при описанных переходных процессах может достигнуть весьма значительных величин. Это, в свою очередь, легко может привести к выходу из строя тех или иных компонентов, входящих в состав цепи. Например, при управлении индуктивной нагрузкой при помощи ключа на транзисторе явление возникновения ЭДС самоиндукции с впечатляющей вероятностью приведет к выходу транзистора из строя. Для защиты от этого параллельно индуктивной нагрузке ставят защитный диод, но сегодня речь не об этом, поэтому для данного аспекта я опубликую отдельный материал с рассмотрением основных нюансов.

    Катушка индуктивности в цепи переменного тока.

    Рассмотрим цепь, в которой на катушку индуктивности подается переменный ток:

    И теперь посмотрим на зависимости тока и ЭДС самоиндукции от времени, а затем уже разберемся, почему они выглядят именно так:

    Как мы уже выяснили ЭДС самоиндукции у нас прямо пропорциональна и противоположна по знаку скорости изменения тока:

    \varepsilon_L = -L\medspace\frac{dI}{dt}

    Собственно, график нам и демонстрирует эту зависимость. Смотрите сами — между точками 1 и 2 ток у нас изменяется, причем чем ближе к точке 2, тем изменения меньше, а в точке 2 в течение какого-то небольшого промежутка времени ток и вовсе не изменяет своего значения. Соответственно скорость изменения тока максимальна в точке 1 и плавно уменьшается при приближении к точке 2, а в точке 2 равна 0, что мы и видим на графике ЭДС самоиндукции. Причем на всем промежутке 1-2 ток возрастает, а значит скорость его изменения положительна, в связи с этим на ЭДС на всем этом промежутке напротив принимает отрицательные значения.

    Аналогично между точками 2 и 3 — ток уменьшается — скорость изменения тока отрицательная и увеличивается — ЭДС самоиндукции увеличивается и положительна. Не буду расписывать остальные участки графика — там все процессы протекают по такому же принципу.

    Кроме того, на графике можно заметить очень важный момент — при увеличении тока (участки 1-2 и 3-4) ЭДС самоиндукции и ток имеют разные знаки (участок 1-2: \varepsilon < 0, i > 0, участок 3-4: \varepsilon > 0, i < 0). Таким образом, ЭДС самоиндукции препятствует возрастанию тока (индукционные токи направлены «навстречу» току источника).

    А на участках 2-3 и 4-5 все наоборот — ток убывает, а ЭДС препятствует убыванию тока (поскольку индукционные токи будут направлены в ту же сторону, что и ток источника и будут частично компенсировать уменьшение тока).

    И в итоге мы приходим к очень интересному факту — катушка индуктивности оказывает сопротивление переменному току, протекающему по цепи. А значит она имеет сопротивление, которое называется индуктивным или реактивным, и вычисляется следующим образом:

    Где w — угловая частота: w = 2 \pi f. [/latex]f[/latex] — это частота переменного тока. Таким образом, чем больше частота тока, тем большее сопротивление будет ему оказывать катушка индуктивности. А если ток постоянный (f = 0), то реактивное сопротивление катушки равно 0, соответственно, она не оказывает влияния на протекающий ток.

    Давайте вернемся к нашим графикам, которые мы построили для случая использования катушки индуктивности в цепи переменного тока. Мы определили ЭДС самоиндукции катушки, но каким же будет напряжение u? Здесь все просто, по 2-му закону Кирхгофа:

    А следовательно:

    Построим на одном графике зависимости тока и напряжения в цепи от времени:

    Как видите ток и напряжение сдвинуты по фазе (ссылка) друг относительно друга, и это является одним из важнейших свойств цепей переменного тока, в которых используется катушка индуктивности:

    При включении катушки индуктивности в цепь переменного тока в цепи появляется сдвиг фаз между напряжением и током, при этом ток отстает по фазе от напряжения на четверть периода.

    Вот и с включением катушки в цепь переменного тока мы разобрались 👍 На этом, пожалуй, закончим сегодняшнюю статью, она получилась уже довольно объемной, поэтому разговор о катушках индуктивности мы продолжим в следующий раз.

    САМАЯ ИНДУКЦИЯ-САМАЯ ИНДУКЦИЯ-ГЕНРИ



    СЕБЯ ИНДУКЦИЯ

    Сам индукция – это явление, при котором изменение электрического тока в катушка создает ЭДС индукции в самой катушке.
    МАТЕМАТИЧЕСКИЙ ПРЕДСТАВИТЕЛЬСТВО:
    Сам ЭДС индукции в катушке прямо пропорциональна скорости изменения электрический ток в катушке. то есть

    ЭДС а ДИ/Дт

    или ЭДС = -L DI/Dt

    Где, L = собственная индуктивность катушки.

    САМОСТОЯТЕЛЬНО ИНДУКТИВНОСТЬ
    Сам Индуктивность катушки определяется как отношение ЭДС самоиндукции к скорость изменения тока в катушке.

    Я индуктивность = ЭДС/DI/Dt

    Обозначается на L, и это зависит от физических характеристик катушки.

    Единица себя индуктивность Генри.





    ГЕНРИ
        Для последнюю информацию , бесплатные компьютерные курсы и важные заметки посетите : www. citycollegiate.com

    Я индуктивность катушки равна одному генри при изменении тока на один ампер в секунду. секунду через него производит в нем ЭДС в один вольт.

    1 Генри = 1 вольт/1 ампер/сек

    ПОЯСНЕНИЕ САМОИНДУКЦИИ

    Рассмотрим катушка, подключенная к батарее через реостат, как показано на рисунке. То ток через катушку создает магнитный поток, который связывается с сама катушка. Если мы изменим сопротивление в цепи, ток через меняется катушка и меняется магнитный поток через катушку.Этот изменение потока указывает на ЭДС в самой катушке. Такая ЭДС называется ЭДС самоиндукции, и это явление называется самоиндукцией.

        Для последнюю информацию , бесплатные компьютерные курсы и важные заметки посетите : www. citycollegiate.com

    Статические электромагнитные помехи, приложения, примеры решений

    Собственная индуктивность катушки с током — это свойство, благодаря которому она противодействует изменению тока, протекающего через нее.В основном это связано с ЭДС самоиндукции внутри самой катушки. Проще говоря, мы можем сказать, что самоиндукция — это явление, при котором возникает напряжение (ЭДС), индуцируемое в проводе, по которому течет электрический ток.

    Когда к катушке подключен заряженный конденсатор, на катушке наблюдается переменная разность потенциалов. Эта комбинация называется осциллятором. Переменный потенциал наблюдается благодаря принципу электромагнитной самоиндукции. Когда к одинарной катушке прикладывается изменяющаяся во времени разность потенциалов, в катушке индуцируется ЭДС из-за самоиндукции.Когда вторая катушка подносится к первой катушке, на другую катушку также действует ЭДС индукции. Этот процесс называется взаимной индукцией.

    Нам всем очень нравится идея беспроводной зарядки наших телефонов. В основе беспроводной зарядки лежит концепция взаимной индукции между двумя катушками. Катушка внутри телефона и катушка внутри зарядного устройства. Магнитный поток, обусловленный катушкой в ​​зарядном устройстве, непрерывно изменяется, благодаря чему в катушке внутри телефона индуцируется ЭДС.

    В этой статье мы изучим концепцию самоиндукции, факторы, от которых она зависит, ее применение и ограничения.

    Узнайте все об электромагнитной индукции

    Магнитный поток

    Общее количество линий магнитного поля (силовых магнитных линий), проходящих нормально через область, помещенную в магнитное поле, называется магнитным потоком, связанным с этой областью.

    Для элементарной площади \(dA\) поверхности, связанной потоком \(d\phi = BdA\cos\theta\) или \(d\phi = \overrightarrow B \,\overrightarrow {dA} \)

    Итак, чистый поток через поверхность \(\phi = \oint {\overrightarrow B . \circ }\) т.е. плоскость параллельна направлению магнитного поля, тогда поток, связанный с поверхностью, равен нулю.

    \({\phi _{\max}} = BA;{\phi _{\min}} = 0\)



    Примечание:

    1. В случае присутствия тела в поле, однородном или неоднородном, внешний поток считается положительным, а внутренний отрицательным, а чистый поток, связанный с замкнутой поверхностью, равен нулю, т.е. \(\phi = \oint {\ стрелка B .\overrightarrow {ds} } \)

    Эксперимент Фарадея и законы

    (1) Первый эксперимент

    Катушка связывает часть магнитного потока от источника \(S\). Предположим, что между источником \(S\) и катушкой происходит относительное движение, при котором поток, связанный с катушкой, изменяется, в ней индуцируется ток.

    (2) Второй эксперимент

    Рассмотрим две катушки, расположенные, как показано на рисунке. Пропустите постоянный ток в одной катушке.Магнитный поток первой катушки связывает другую. Если ток в первой катушке изменяется, во второй индуцируется электрический ток.

    (3) Первый закон Фарадея

    Всякий раз, когда магнитный поток, связанный с цепью, изменяется (или движущийся проводник пересекает магнитный поток), в цепи индуцируется ЭДС (или ЭДС на концах проводника), называемая ЭДС индукции. ЭДС индукции сохраняется только при изменении или сокращении потока. Этот закон называют первым законом Фарадея.

    (4) Второй закон Фарадея

    ЭДС индукции определяется как скорость изменения магнитного потока, связанного с цепью, т.е. \(e =  – \frac{{d\phi}}{{dt}}\) Для \(N\) витков, ({\rm{e}} = – \frac{{Nd\phi}}{{dt}}\)

    Знак минус указывает на то, что ЭДС индукции \((e)\) препятствует изменению потока. Этот закон называется вторым законом Фарадея.

    Статические электромагнитные помехи

    Индуктивность — это свойство электрических цепей, которое противодействует любому изменению тока в цепи.

    Индуктивность является неотъемлемым свойством электрических цепей. Он всегда будет присутствовать в электрической цепи, хотим мы этого или нет; если при изменении тока в цепи индуцируется большая ЭДС, говорят, что она имеет большую индуктивность. Прямой провод с током без железной части в цепи будет иметь меньшее значение индуктивности. Если цепь содержит круглую катушку с множеством витков, ЭДС индукции, противодействующая причине, будет больше, и говорят, что цепь имеет более высокое значение собственной индуктивности.

    Индуктивность называется электрической инерцией: Индуктивность аналогична инерции в законах движения Ньютона (механика). Покоящееся тело сопротивляется любой попытке привести его в движение, а тело в движении сопротивляется любой попытке привести его в состояние покоя по инерции. Индуктивность электрической цепи противодействует любому изменению тока в цепи; таким образом, это также называется электрической инерцией.

    Самоиндукция

    Всякий раз, когда электрический ток проходит через катушку или цепь, изменяется связанный с ней магнитный поток.В результате в катушке или цепи индуцируется ЭДС по законам электромагнитной индукции Фарадея. Индуцированная ЭДС противодействует вызывающему ее изменению. Это явление называется «самоиндукцией», а результирующая индуцированная ЭДС называется обратной ЭДС; ток, создаваемый в катушке, называется индуктивным током.

    i) Коэффициент самоиндукции: Если вблизи катушки нет магнитных веществ, число потокосцеплений с катушкой пропорционально току \(i\).т.е. \(N\phi  \propto i\) или  \(N\phi  = Li\) (\(N\) — число витков в катушке и \(N\phi – \) общий потокосцепление), где \ (L = \frac{{N\phi}}{i} = \) коэффициент самоиндукции. Если , \(i = 1 {\rm{amp}}\) \(N = 1\), то \(L = \phi \), т.е. коэффициент самоиндукции катушки равен потоку, связанному с катушку, когда ток в ней составляет \(1\) ампер.

    По второму закону Фарадея ЭДС индукции . \(e = – N\frac{{d\phi}}{{dt}}\) Что дает \(e = – L\frac{{di}}{{dt}}\) ; Если

    \(e =  – L\frac{{di}}{{dt}}\), тогда \(|e| = L\).

    Следовательно, коэффициент самоиндукции равен ЭДС индукции в катушке, когда скорость изменения тока равна единице.

    Примечание:

    1. Если мы хотим рассчитать ЭДС индукции в индукторе, то используем формулу , а когда нас просят рассчитать напряжение на индукторе, то используем формулу \(e =  – L\frac{{di} }{{dt}}\), и когда нас просят рассчитать напряжение \(V\)  на катушке индуктивности, мы используем формулу \(V = |e| = \frac{{di}}{{dt} } \times L\)

    (ii) Единицы и размерная формула ‘L’ S.9}\)
    аб-генри.

    (iii) Зависимость собственной индуктивности \((L)\) : \(‘L’\) не зависит от протекающего тока или изменения протекающего тока. Тем не менее, это зависит от количества витков \((N)\), площади поперечного сечения \((A)\) и проницаемости среды \((\mu )\). (Мягкое железо имеет большую магнитную проницаемость, следовательно, большую собственную индуктивность)», не играет никакой роли до тех пор, пока в цепи не будет течь постоянный ток. ” вступает в игру только при изменении тока \(L\).2}}}{{{\mu _0}}}\)

    \((V)\) Расчет собственной индуктивности для катушки с током: Если катушка любой формы, имеющая \(N\ ) витков несет ток , тогда общий поток, связанный с катушкой \(N\phi  = Li\) Также \(\phi  = BA\cos \theta \), где \(B = \) магнитное поле, создаваемое в центре катушки катушка из-за ее тока; = Площадь каждого поворота; = Угол между нормалью к плоскости катушки и направлением магнитного поля.

    Самоиндукция круглой катушки

    Рассмотрим круглую катушку из \(N\) витков, по которой течет ток \(i\) , и каждый виток имеет радиус \(r\).2}}}\left( r \right) \Стрелка вправо L\,\alpha \,\frac{l}{r}\)

    Например, если провод длиной \(l\) сначала изогнут в одновитковой круглой катушке, а затем в двухвитковой (концентрической копланарной) катушке, используя \(L\,\alpha \,N\), мы можем сказать, что \(L\) во втором случае вдвое больше, чем в первом.

    Самоиндукция других тел
    2 4 треугольной катушки 4 Toroid 4
    квадратная катушка
    \ (b = \ frac {{{\ mu _0 }}}{{4\пи }}.2}r}}{2}\)

    Примечание:
    1. Индуктивность на концах соленоида равна половине его индуктивности в центре, т.е.

    Применение собственной индуктивности

    Основной функцией катушки индуктивности является накопление электрической энергии в виде магнитного поля. Катушки индуктивности используются в следующем:

    1. Цепи настройки
    2. Датчики
    3. Аккумулирование энергии в устройстве
    4. Асинхронные двигатели
    5. Трансформаторы
    6.Фильтры
    7. Дроссели
    8. Ферритовые кольца
    9. Катушки индуктивности, используемые в качестве реле

    Ограничения катушек индуктивности
    1. Катушка индуктивности ограничена по пропускной способности по току своим сопротивлением и рассеивает тепло в соответствии с законом нагревания Джоуля.
    2. Катушки индуктивности в чистом виде нелегко изготовить из-за размера и паразитных эффектов, тогда как конденсаторы относительно легко изготовить из-за незначительных паразитных эффектов.2} = 37.2}.\)

      Сводка
      1. Если стержневой магнит движется к неподвижной проводящей катушке, то в катушке индуцируются ЭДС, ток и заряд из-за изменения потока. Если скорость магнита увеличивается, то ЭДС индукции и индукционный ток увеличиваются, но индуцированный заряд остается прежним.
      2. Тонкий длинный провод из материала с высоким удельным сопротивлением ведет себя преимущественно как резистор. Он также имеет некоторое количество индуктивности, а также емкость.Получить чистый резистор непросто. Точно так же непросто получить чистый конденсатор, а также чистый индуктор.
      3. Эффект самоиндукции может быть устранен так же, как и катушки в ячейке сопротивлений, путем дублирования катушки на самой себе.
      4. Невозможно иметь взаимную индуктивность без самоиндукции, но это может быть возможно без взаимной индуктивности.
      5. Поведение катушки индуктивности в цепи сильно отличается от поведения резистора. В то время как резистор противостоит току, индуктор противостоит изменению \(\frac{{di}}{{dt}}\) в цепи.
      6. Самоиндукцию соленоида можно увеличить, вставив сердечник из мягкого железа. Функция сердечника заключается в улучшении потокосцепления между витками катушки.

      Часто задаваемые вопросы по самоиндукции

      Q.1. От каких факторов зависит самоиндукция?
      Ответ: Собственная индуктивность катушки зависит от площади поперечного сечения катушки (А), количества витков на единицу длины в катушке (n), длины соленоида (l) и проницаемости материал сердцевины (μ).

      Q.2. В каких устройствах используется самоиндукция?
      Ответ: Асинхронные двигатели, трансформаторы, потенциометр — это устройство, работающее по принципу самоиндукции.

      Q.3. Что такое самоиндукция катушки?
      Ответ: Самоиндукция — это склонность катушки сопротивляться изменениям тока в самой себе. Всякий раз, когда ток изменяется через катушку, они индуцируют ЭДС, которая пропорциональна скорости изменения тока через катушку.

      Q.4. Как происходит самоиндукция?
      Ответ: Самоиндукция определяется как индукция напряжения в проводе с током при изменении тока в самом проводе.

      Q.5. Почему самоиндукция называется инерцией?
      Ответ: Самоиндукция индуктора сопротивляется изменению тока в цепи. Это свойство также называют инерцией электричества.

      В.6. Что вы подразумеваете под самоиндукцией?
      Ответ: ЭДС индукции в цепи переменным током в той же цепи.

      Q.7. Что такое единица самоиндукции?
      Ответ: Единицей самоиндукции является Генри \((H)\).

      Узнайте все о взаимной индукции здесь

      Мы надеемся, что эта статья о самоиндукции помогла вам. Если у вас есть какие-либо вопросы, оставьте комментарий ниже, и мы свяжемся с вами.

      291 Views

      Самоиндукция-CBSE CLASS XII

      Когда электрический ток в катушке изменяется, магнитный поток, связанный с этой катушкой, также изменяется. Следовательно, в катушке индуцируется ЭДС. Этот тип индукции называется самоиндукцией, а ЭДС индукции называется обратной ЭДС. ЭДС индукции противодействует изменению тока по закону Ленца.

      Если / — ток, протекающий в катушке, то поток, связанный с цепью, пропорционален току.

      То есть φ B ∝ I

      Для катушки из N витков один и тот же магнитный поток связан со всеми витками. Поэтому мы используем термин потокосцепление, который равен N φ B . В этом случае потокосцепления

      N φ B I

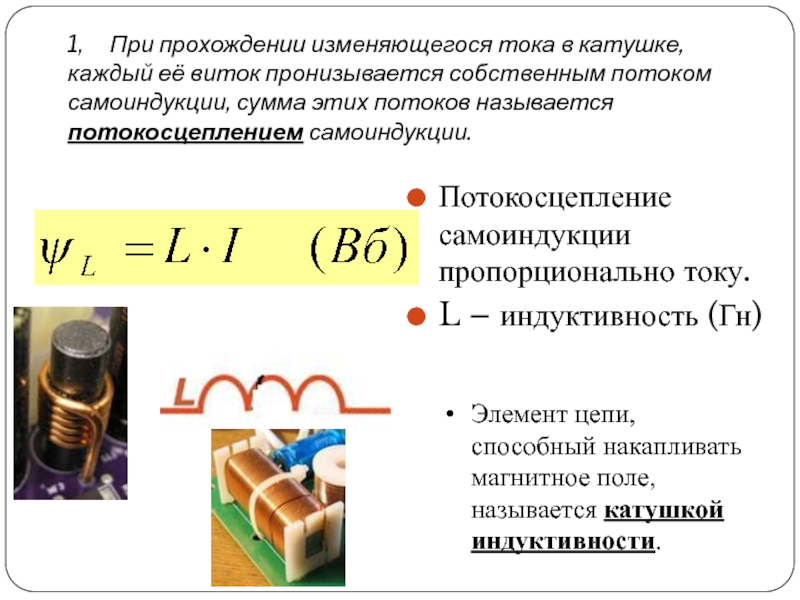

      B = LI
      , где L — собственная индуктивность катушки. Его также называют коэффициентом самоиндукции.

      Индуктивность является скалярной величиной.Единицы измерения собственной индуктивности — генри (Гн). 1 Н = 1 Втб/м. Его размеры [ML 2 T –2 A –2 ].

      Когда ток через катушку изменяется, поток, связанный с катушкой, также изменяется, и в катушке индуцируется ЭДС. ЭДС индукции определяется выражением

      .

      Ясно, что ЭДС самоиндукции всегда противодействует изменение (увеличение или уменьшение) тока в катушке. См. рис. 12.

      Собственная индуктивность круглой катушки:

      Рассмотрим круглую катушку радиусом r, площадью A (π r 2 ) и числом витков N.Пусть катушка несет ток I. Магнитное поле в центре из-за тока I, протекающего по катушке, равно

      Общий поток, связанный с катушкой, равен

      .

      Но N φ B = LI. Следовательно, собственная индуктивность круглой катушки равна

      .

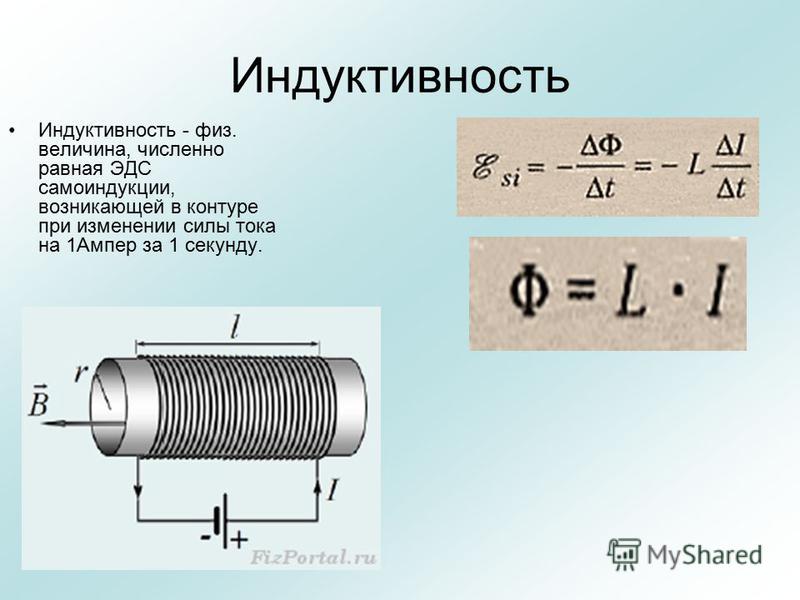

      Собственная индуктивность длинного соленоида:

      Рассмотрим длинный воздушный соленоид с площадью поперечного сечения A (π r 2 ), длиной l и имеющим n число витков
      на единицу длины.Пусть по катушке течет ток I. Магнитное поле, создаваемое током I, протекающим в соленоиде, равно
      , определяемому как
      B = μ 0 nI

      Общий поток, связанный с соленоидом, определяется как
      B = (nl) (μ 0 nI) A = μ 0 n 2 Все

      Бут N Φ B = ЛИ. Следовательно, собственная индуктивность длинного соленоида равна

      Если внутренняя часть соленоида заполнена материалом с относительной магнитной проницаемостью µr, то самоиндукция длинного соленоида принимает вид материал, залитый в соленоид.

      Ферромагнитные материалы, такие как мягкое железо, имеют высокое значение относительной магнитной проницаемости. Поэтому самоиндукция соленоида резко возрастает, если он заполнен ферромагнитным материалом.

      Физическое значение собственной индуктивности:

      Самоиндукция — это электромагнитная инерция, как и масса в механике. Как мы знаем, необходимо совершить работу против инерции, чтобы привести частицу в движение. Точно так же необходимо работать против противо-ЭДС при установлении тока через индуктор.Эта проделанная работа сохраняется в виде магнитного потенциала энергии (будет обсуждаться позже). Эффект самоиндукции заключается в том, что ток не становится максимальна при замыкании цепи (т.е. включении выключателя) и не становится равной нулю сразу после разрыв цепи (т. е. выключение выключателя).



      Электромагнитная индукция CBSE (с подсказкой / решением)
      Класс XII (автор г-н Ашис Кумар Сатапати)
      электронная почта — [email protected]

      Электромагнитная индукция

      Самоиндукция — Демонстрация эффекта самоиндукции.

      Самоиндукция

      самоиндукция не только единое понятие в физике, но и широко распространено по частям. Приложений этой концепции достаточно, чтобы описать ее важность. Это то, что вдохновило меня написать статью об этом. Самое интересное, что нужно знать в этой статье, это «Демонстрация эффекта самоиндукции «.

      самоиндукция  является свойством катушки, благодаря которому катушка препятствует нарастанию или спаду тока, протекающего через нее.
      самоиндукция
      Рассмотрим катушку, как показано на рисунке, подключенную к аккумулятору через ключ К.
      при нажатии клавиши K ток в катушке начинает увеличиваться. Из-за увеличения этого тока в катушке также увеличивается магнитное поле и магнитный поток, связанный с катушкой. В результате этого процесса в катушке создается наведенная ЭДС.

       Согласно закону Ленца, направление ЭДС индукции таково, что оно препятствует нарастанию тока в катушке.Это задерживает ток для достижения максимального значения.

      При отпускании ключа К ток в катушке начинает уменьшаться, что приводит к уменьшению магнитного потока, связанного с катушкой. В результате этого изменения магнитного потока в самой катушке возникает ЭДС индукции.

      Согласно закону Ленца, направление ЭДС индукции таково, что оно препятствует затуханию тока в катушке. Это задерживает ток для достижения минимального или нулевого значения.

      Это свойство катушки, которое противодействует нарастанию или спаду тока в катушке, называется самоиндукцией .
      Примечание:

      самоиндукция  также известна как инерция электричества, поскольку она противодействует нарастанию или спаду тока в катушке.

      Демонстрация эффекта самоиндукции:

      1) Простой эксперимент :

      Две лампы подключить параллельно друг другу, одну через омическое сопротивление (R)

      а другой через катушку (L). Подсоедините эту комбинацию к аккумулятору (B) через односторонний ключ (K).
      Демонстрация эффекта самоиндукции.

      Установлено, что лампа В1 загорается сразу при замыкании ключа (К), а лампа В2 светится медленно. В катушке индуцируется ЭДС, когда через катушку течет ток, который противодействует нарастанию тока в цепи. Следовательно, свечение лампы В2 медленное. с другой стороны, в резисторе не создается ЭДС индукции. Следовательно, лампа B1 получает максимальный ток, как только ключ (K) закрывается, и она сразу загорается.

      когда ключ К открывается, лампа B1 сразу перестает светиться, но лампа B2 перестает светиться через некоторое время. При этом ток через катушку начинает уменьшаться, поэтому в ней снова индуцируется ЭДС. Эта ЭДС индукции препятствует затуханию тока в цепи лампы В2.

      2) Искра возникает в электрическом выключателе, когда свет выключен:
      Ток в цепи начинает быстро уменьшаться, когда цепь отключается. В результате на контактах переключателя создается большая наведенная ЭДС, которая пытается поддерживать ток в цепи.Индуцированная ЭДС достаточна для того, чтобы разрушить изоляцию воздуха между контактами выключателя, и, следовательно, возникает искра.
      3) Неиндуктивная катушка:
      Каждая катушка блока сопротивления удваивается сама по себе при скручивании. Это сделано для уменьшения самоиндукции . Ток в каждой части катушки равен и противоположен току в противоположной части катушки. Таким образом, магнитное поле вокруг одной части компенсируется магнитным полем вокруг противоположной части.Таким образом, самоиндукция становится минимальной.
      Коэффициент самоиндукции или собственной индуктивности: 90 732 Пусть I будет током, протекающим через катушку в любой момент, тогда магнитный поток (ɸ), связанный с катушкой, будет пропорционален силе тока (I).

      То есть;

      ɸ ∝ I

      или                   ɸ = LI   ……….(А)


      , где L — коэффициент пропорциональности, известный как коэффициент самоиндукции или просто самоиндукции.

      Положим I = 1, получим;

      L = ɸ


      Таким образом, коэффициент собственной индуктивности катушки определяется как магнитный поток, связанный с катушкой, когда через нее протекает единичный ток.

      Кроме того, согласно закону электромагнитной индукции Фарадея, ЭДС индукции в катушке определяется выражением;

      ɛ = — dɸ/dt

      Используя уравнение   (A), получаем ;

      ɛ = — d(LI)/dt

      ɛ = − L dI/dt  ……………..(Б)

      Если скорость уменьшения тока равна единице, то есть;

      − dI/dt = 1

      тогда из уравнения (В) получаем ; L = ɛ Таким образом, коэффициент самоиндукции катушки определяется как ЭДС индукции, возникающая в катушке, при которой скорость уменьшения тока равна единице.
      Единицы самоиндукции:

      Единицей собственной индуктивности в СИ является Генри (Гн).

      Поскольку                                              L = ɛ/dI/dt

      ∴           1 генри (H)   =  1 вольт / 1 ампер-секунда  ̄¹

      = 1 В А ¹ с

      Также                                  L = ɸ/I

      ∴          1 генри (H)  =  1 вебер/1 ампер


      =  1 вес.б. A ̄¹

      я.е. 1 H = 1 ВА ̄¹s = 1 wb A ̄¹

      меньшие единицы собственной индуктивности:

      1 м Гн = 10 ̄³ Гн и 1 мкГн = 10 ̄⁶ Гн.
      Размерная формула для собственной индуктивности (L):

      ɛ = L dI/dt

      или            L = ɛ/dI/dt  =  w/dq/dI/dt = w/IdI

      или           (L) = (M¹L²T  ̄²A ̄²)

      Что такое индуктор?
      Элемент электрической цепи, подобный туго намотанной катушке изолированного провода, которая противодействует изменению тока, протекающего через нее, называется катушкой индуктивности.

      Заключение:

      В статье обсуждалась концепция самоиндукции . Он предоставляет вам краткую, но полную информацию. В статье обсуждалась демонстрация концепции собственной индуктивности. Также обсуждались более связанные концепции.

      Я надеюсь, что концепция самоиндукции теперь вам ясна. была ли эта статья полезной для вас. пожалуйста, ответьте в разделе комментариев и поделитесь им с другими.Спасибо Вам за Ваш визит.

      Индукционная катушка, искровая катушка, медные индукционные катушки, इंडक्शन कोइल в Садар-Базаре, Амбала, Наугра Экспорт

      Научные лаборатории Производители индукционных катушек, физических лабораторных инструментов, производителей оборудования для физических лабораторий Научные лаборатории из Индии
      NaugraLabs Спецификация продукта:
      Индукционная катушка (Код продукта — NLE-Export-002015) :

      Индукционная катушка Science Labs Naugra Export является производителем, Экспортер и поставщик индукционной катушки

      Описание

      a) Индукционная катушка: —
      Первичные обмотки намотаны более толстой медной эмалированной проволокой на латеритовой трубе из двух частей и имеют тяжелую изоляцию, каждый слой намотан в оболочке промасленной бумагой, и после завершения намотки вся деталь погружается в горячий воск, чтобы каждый слой был защищен от воздействия влаги. Platinum, одна точка регулируется для получения любого цикла, один реверсивный переключатель, один переключатель включения и выключения работает на 6-12 вольт D.C.
      Длина искры: —
      1) 5 мм
      2) 5 мм
      2) 10 мм
      3) 15 мм
      4) 20 мм
      5) 25 мм
      6) 50 мм
      7) 75 мм
      8) 100 мм
      9) 150 мм

      б) Индукционные катушки: —
      То же самое, что и выше, но для работы на 220 вольт AC Mains 25 мм Завершиются 25 мм Завершиются с тем же зарубежным характеристиком.

      c) Индукционная катушка Модель:-
      для использования с кондуктометрическим мостом Кохирауша.

      d) COIL взаимодействия : —
      Наличие первичной катушки 3000 поворотов и вторичных катушек 1000, 2000 и 3000 ходов

      E) Взаимная и самостоятельная катушка для индуктивности: —
      Наличие первичных в 500 витков и вторичных на 100, 250 и 500 оборотов с разной нарезкой на деревянных бобинах 25 см.диаметр на пару.

      f)  Катушка взаимной и собственной индуктивности:-
      Катушки, установленные на деревянных бобинах диаметром 25 см. Первичка 500 витков, вторичка тоже 500 витков. За пару.

      g) Самоиндукционная катушка:-
      3000 витков, установленная на основании с регулируемым сердечником из мягкого железа.

      lecdem.physics.umd.edu — K2-11: САМОИНДУКЦИЯ

      24 февраля 2014 г. 10:12

      K2-11: САМОИНДУКЦИЯ

      Дополнительная информация

      • Идентификационный код: К2-11
      • Цель: Продемонстрировать самоиндукцию
      • Описание: А 1.Батарея 5В и выключатель подключены к неоновой лампочке параллельно большой катушке. Когда переключатель замкнут, подключая батарею, чтобы запустить ток, протекающий в большой катушке, видимого воздействия на лампочку не наблюдается. Однако, когда переключатель выключен, коллапсирующее поле создает обратную ЭДС, достаточную для зажигания неоновой лампы (около 90 вольт). Обратите внимание, что переключатель и катушка имеют открытые клеммы; в то время как ток здесь очень низкий и, как правило, безвредный, разумно стараться избегать контакта с открытыми клеммами.
      • Доступность: Доступный
      • Использованная литература: ССЫЛКИ: (ПИРА неизвестна.)
      • Коды мест: К2
      • Видео-1: Видео демонстрации
      Прочесть 1788 раза Последнее изменение понедельник, 28 сентября 2020 г., 14:10

      Самоиндукция

      Самоиндукция

      Свойство катушки, позволяющее создавать в ней противодействующую ЭДС индукции при изменении тока в катушке, называется самоиндукцией.


      Катушка соединена последовательно с аккумулятором и ключом (К) (рис. 4.5). При нажатии клавиши ток через катушку увеличивается до максимального значения и, соответственно, увеличивается магнитный поток, связанный с катушкой. По катушке протекает индуцированный ток, который по закону Ленца препятствует дальнейшему нарастанию тока в катушке.

      При отпускании ключа ток через катушку уменьшается до нулевого значения, а также уменьшается магнитный поток, связанный с катушкой.Согласно закону Ленца, индуцированный ток будет препятствовать затуханию тока в катушке.

      8

      8

      7 1. Коэффициент самостоятельной индукции

      8

      7

      8

      , когда ток I протекает через катушку, магнитный поток (φ), связанный с катушкой, пропорционален току .

      φ α I или   φ = LI



      где L — константа пропорциональности, называемая коэффициентом самоиндукции или самоиндукцией.



      Если I = 1 А, φ = L × 1, то L = φ Следовательно, коэффициент самоиндукции катушки численно равен магнитному потоку, связанному с катушкой, когда через нее протекает единичный ток. По законам электромагнитной индукции.


      Коэффициент самоиндукции катушки численно равен противодействующей ЭДС, индуцированной в катушке, когда скорость изменения тока через катушку равна единице. Единицей собственной индуктивности является генри (Гн).

      Один генри определяется как собственная индуктивность катушки, в которой изменение силы тока на один ампер в секунду создает противодействующую ЭДС в один вольт.

      8

      8

      2.

      7

      Давайте рассмотрим соленоид N оборот с длиной L и площадь поперечного сечения A. По нему течет ток I. Если B — магнитное поле в любой точке внутри соленоида, то

      Магнитный поток на виток =         B × площадь каждого витка


      Следовательно, общий магнитный поток (φ), связанный с соленоид определяется произведением потока через каждый виток на общее количество витков.

      6

      7

      3. Энергия, связанная с индуктором

      , когда ток течет через катушку, самостоятельная индуктивность противодействует росту тока. Следовательно, определенная работа должна быть проделана внешними агентствами по установлению тока. Если e — ЭДС индукции, то


      соединен с соседней катушкой, создавая ЭДС индукции во второй катушке.Это явление создания ЭДС индукции в катушке из-за изменения тока в другой катушке известно как взаимная индукция.


      P и S — две катушки, расположенные близко друг к другу (рис. 4.6). Р подключен к батарее через ключ К. С подключен к гальванометру Г. При нажатии К ток в Р начинает увеличиваться от нуля до максимального значения. По мере увеличения тока увеличивается магнитный поток, связанный с P. Следовательно, магнитный поток, связанный с S, также увеличивается, создавая ЭДС индукции в S.Теперь гальванометр показывает отклонение. Согласно закону Ленца, индуцированный ток в S будет препятствовать увеличению тока в P, протекая в направлении, противоположном току в P, тем самым задерживая рост тока до максимального значения. При отпускании клавиши «К» ток начинает уменьшаться от максимального до нулевого значения, следовательно, уменьшается магнитный поток, связанный с Р. Поэтому магнитный поток, связанный с S, также уменьшается, и, следовательно, в S индуцируется ЭДС. Согласно закону Ленца, индуцированный ток в S течет в таком направлении, чтобы противодействовать уменьшению тока в P, тем самым продлевая затухание тока.

      9 5. Коэффициент взаимной индукции 2

      IP — это ток в катушке p и φs — это ток в катушке P и φs — магнитный поток, связанный с катушкой из-за тока в катушке P.


      где М — константа пропорциональности и называется коэффициентом взаимной индукции или взаимной индуктивностью между двумя катушками.



      Если IP = 1 А, то M = φs



      Таким образом, коэффициент взаимной индукции двух катушек численно равен магнитному потоку, связанному с одной катушкой при протекании единичного тока через соседнюю катушку.Если es — ЭДС индукции в катушке (S) в любой момент времени, то из законов электромагнитной индукции


      Таким образом, коэффициент взаимной индукции двух катушек численно равен ЭДС индукции в катушки, когда скорость изменения тока через другую катушку равна единице. Единицей коэффициента взаимной индукции является генри.



      Один генри определяется как коэффициент взаимной индукции между парой катушек, когда изменение тока на один ампер в секунду в одной катушке вызывает ЭДС индукции в один вольт в другой катушке.



      Коэффициент взаимной индукции между парой катушек зависит от следующих факторов:

             i. Размер и форма витков, число витков и проницаемость материала, на который намотаны витки.



           ii. близость катушек



      Оси двух катушек P и S перпендикулярны друг другу (рис. 4.7а). Когда ток проходит через катушку P, магнитный поток, связанный с S, мал, и, следовательно, коэффициент взаимной индукции между двумя катушками мал.



      Две катушки расположены так, что имеют общую ось (рис. 4.7б). Когда ток проходит через катушку P, магнитный поток, связанный с катушкой S, велик, и, следовательно, коэффициент взаимной индукции между двумя катушками велик.


      Если две катушки намотаны на сердечник из мягкого железа (рис. 4.7c), взаимная индукция будет очень большой.



      6. Взаимная индукция двух длинных соленоидов.



      S1 и S2 представляют собой два длинных соленоида, каждый длиной л . Соленоид S2 плотно намотан на соленоид S1 (рис. 4.8).





      N1 и N2 – количество витков в соленоидах S1 и S2 соответственно. Считается, что оба соленоида имеют одинаковую площадь поперечного сечения А, так как они плотно намотаны друг на друга. I1 — ток, протекающий через соленоид S1. Магнитное поле B1, создаваемое в любой точке внутри соленоида S1 за счет тока I1, равно


      . Магнитный поток, связанный с каждым витком S2, равен B1A.

      Суммарный магнитный поток, связанный с соленоидом S2, имеющим N2 витков, составляет


      , где M — коэффициент взаимной индукции между S1 и S2.

      Из уравнений (2) и (3)

      .
