Калькулятор онлайн расчета трансформатора: Расчет трансформатора с броневым магнитопроводом :: АвтоМотоГараж

Содержание

Персональный сайт — Расчет трансформатора

Трансформаторами называются электромагнитные устройства, имеющие две или большее число индуктивно-связанных обмоток и предназначенные для изменения величины переменного напряжения (тока). Трансформатор состоит из магнитопровода (сердечника) и расположенных на нем обмоток. Обмотка, подключаемая к источнику преобразуемого напряжения, называется первичной, а обмотки, к которым подключены потребители электрической энергии, — вторичными. В зависимости от назначения трансформаторы подразделяются на трансформаторы питания, согласующие и импульсные.

В радиолюбительских условиях обычно имеются трансформаторы извлеченные из отработавших свой срок устройств. Исходя из этих соображений следует производить расчет. Расчет по распространенному варианту(где исходные данные выходное напряжение и ток) на практике трудно реализовать, не всега можно найти нужное железо и провод для намотки. В результате приходится использовать имеющийся магнитопровод большей мощности, превышающий потребности и следовательно увеличивающий размеры.

Магнитопроводы имеют три основные конструкции: броневая, стержневая, торроидальная.

Торроидальная представляет из себя кольцо на котором намотаны обмотки. Магнитное излучение такой конструкции наименьшее из всех трех. Намотка обмоток представляет некоторые трудности и поэтому применяется в радиолюбительской практике редко.

У стержневой конструкции две катушки и обмотки как правило делятся пополам и соединяются последовательно. Здесь могут возникнуть трудности с направлением намотки катушек и их последующего соединения. Среди достоинств следует отметить что применяя данную конструкцию можно уменьшить высоту устройства если расположить трансформатор горизонтально. Стержневые конструкции применяются в основном для мощных трансформаторов.

Наиболее популярной является броневая конструкция(на рисунке). У броневой конструкции одна катушка и её удобно наматывать. Броневая конструкция применяется для трансформаторов малой и средней мощности, что как правило является достаточным в радиолюбительской практике.

Поскольку чаще всего применяется броневая конструкция, то расчет будет производится для нее.

Основной целью расчета является оптимальное использование имеющегося железа.

Главным выходным параметром при таком расчете является напряжение. Выходной ток будет рассчитываться и по результатам расчета принимается решение о пригодности магнитопровода.

Расчет

Исходные данные:

Входное напряжение, частота, выходное напряжение, выходной ток, габаритные размеры магнитопровода.

Частота 50 Гц. Измерить a, b, c, h и ввести в программу. Измерения производить в сантиметрах.

Программа призвана сокращать время расчета и исходя из этих соображений входное напряжение уже введено и равняется 220 В. При расчете с другим входным напряжением следует это значение исправить.

В качестве разделителя целой и дробной частей используется точка.

Ввести выходное напряжение. Нажать на кнопку расчет.

Полученные расчетные данные являются оптимальными(идеальными) для используемого магнитопровода. На практике рассчитанного диаметра провода как правило не оказывается. В этом случае выбирается ближайший меньший расчетного или тот что имеется. Если применить провод с диаметром больше расчетного, то обмотки не смогут уместиться в окне магнитопровода.

После выбора провода обмотки можно уточнить выходной ток и принять решение о пригодности магнитопровода

Заказать изготовление программ по индивидуальным условиям можно через форму обратной связи.

расчет мощности трансформатора,расчет трансформатора напряжения,расчет трансформатора тока,обмотки трансформатора,расчет тороидального трансформатора,программа расчета трансформаторов,рассчет трансформаторов,Трансформаторы,Высоковольтные трансформаторы ,Изготовление трансформатора ,Измерительные трансформаторы ,Импульсный трансформатор ,Куплю трансформатор ,Мощность трансформатор ,Обмотки трансформатора ,Продам трансформаторы ,Производство трансформаторов ,Разделительные трансформаторы ,Расчет трансформатора ,Расчет импульсного трансформатора ,Расчет трансформаторов тока,Ремонт трансформатора,Силовые трансформаторы ,Строчные трансформаторы ,Строчный трансформатор ,Сухие трансформаторы ,Схемы трансформаторов ,Тороидальный трансформатор

Калькулятор стоимости натяжного потолка с установкой, расчет цены за м² в Санкт-Петербурге

Конструкция под светильник «встроенный»

?

Что это?

В межпотолочное пространство для каждого встроенного светильника устанавливается закладная площадка определенного диаметра. Эта площадка обеспечивает фиксацию светильника на одном уровне с натяжным потолком.

Конструкция под люстру «потолочную»

?

Что это?

В межпотолочное пространство монтируется закладная площадка, к которой впоследствии крепится люстра. Площадка устанавливается на один уровень с натяжным потолком.

Окантовка(обход) трубы

?

Что это?

Если в помещении имеются трубы, уходящие в потолок, производится их обход (окантовка).

Декоративный кант, белый(с установкой)

?

Что это?

Декоративный кант это маленький потолочный плинтус, он закрывает техническую щель в монтажном профиле и придает потолку конечный вид.

Установка встраиваемого светильника

?

Что это?

Встраиваемый светильник устанавливается в заранее подготовленное техническое отверстие нужного диаметра. Производится подключение светильника к электросети.

Установка электро-монтаж люстры «потолочной»

?

Что это?

Опытные монтажники установят и подключат Вашу люстру с «потолочным» креплением быстро и надежно. Мы несем ответственность за люстру и за подключение.

Установка люстры «на крюке»

?

Что это?

При необходимости, монтажная бригада производит установку и электро монтаж люстры с классическим креплением «на крюке».

Монтаж электропроводки (провод ШВВП 2*0,75)

?

Что это?

Производится прокладка по основному потолку электропроводов к местам расположения светильников, люстр. В стоимость включено: работа по закреплению, провод ШВВП 2*0,75 необходимой длины, клемма.

Монтаж профиля по керамической плитке

?

Что это?

Крепление стенового профиля происходит на кафельную плитку. Каждое отверстие делается специальным сверлом по кафелю.

Монтаж профиля по керамограниту

?

Что это?

По периметру помещения на требуемой высоте проводится установка багета (профиля для крепления натяжного потолка). Наиболее часто для одноуровневых потолков используется пластиковый профиль ПВХ.

Заводская конструкция для двухуровнего потолка(алюминий)

?

Что это?

По заданным параметрам, на производстве, изготавливается конструкция. Применяется специально разработанный алюминиевый профиль. Далее эта конструкция доставляется на объект и производится установка.

Разметка (под светильник, люстру, вытяжку)

?

Что это?

По заданным чертежам или согласованным с заказчиком размерам, на основном потолке наносится разметка под элементы освещения(светильники, люстры)

Кольцо полимерное с установкой (диам. 50-150мм)

?

Что это?

С «лицевой» стороны натяжного потолка, в заданном месте, приклеивается полимерное термо-кольцо. Внутри кольца производится технический вырез под светильник, электро-проводку.

Центровка люстры в помещении

?

Что это?

Установка люстры по центру помещения. Стоимость включает в себя дополнительную электропроводку к новому месту расположения.

Декоративный кант (покраска в цвет потолка)

?

Что это?

Для того чтобы скрыть щель между стеной и натяжным потолком в местах установки крепежного профиля, устанавливают специальную декоративную ленту которая может быть покрашена в тон натяжному потолку. Длина ленты равна периметру помещения.

Шумоизоляция основного потолка(Акустик Батс 50мм)

?

Что это?

Стоимость указана с учетом монтажных работ и шумоизоляционного материала .

Шумоизоляция основного потолка(Акустик Батс 100мм)

?

Что это?

Стоимость указана с учетом монтажных работ и шумоизоляционного материала.

Брус 40*40 (с установкой)

?

Что это?

Применяется в различных случаях. Например,- для крепления натяжного потолка при отступе от стены(в случае установке потолочного карниза). Для крепления потолка вплотную к шкафу-купе. Для крепления в арке между стенами и др.

Установка потолочного разделителя

?

Что это?

Стыковочный профиль специальной конструкции.Применяется в случае установки потолка большой площади во избежании провисания, а также для стыковки различных фактур.

Конструкция под диффузор вытяжки

?

Что это?

Мы устанавливаем закладную конструкцию в межпотолочное пространство для последующего крепления к ней диффузора. Приклеиваем усилительное кольцо, делаем вырез и устанавливаем диффузор вытяжки.

Закладная платформа для потолочного карниза

?

Что это?

К основному потолку монтируется конструкция из бруса. Количество конструкций зависит от количества точек крепления карниза. Конструкция выставляется в уровень с натяжным потолком. После натяжки потолка к ней крепится потолочный карниз.

Установка трансформатора

?

Что это?

Монтаж к цепи питания по заданной схеме.

Установка вентиляционной решетки

?

Что это?

Круглая декоративная решетка, диаметром 50мм-100мм. Устанавливается на лицевой стороне натяжного потолка. Обеспечивает циркуляцию воздуха из помещения в межпотолочное пространство(натяжного и основного потолка) и обратно.

Установка диффузора датчика сигнализации

?

Что это?

Круглая декоративная решетка, диаметром 50мм. Устанавливается на лицевой стороне натяжного потолка. Обеспечивает доступ воздуха из помещении к датчику сигнализации.

Демонтаж/монтаж полотна

?

Что это?

Частичный или полный демонтаж полотна натяжного потолка гарпунной системы крепления. Стеновой профиль остается прежний. В основном выполняется при сливе воды с натяжного потолка, а так же при ремонте, замене труб отопления и др.

Слив воды с натяжного потолка

?

Что это?

Слив воды с натяжного потолка производится двумя способами: 1. Через техническое отверстие от люстры или светильника. 2.При частичном демонтаже потолка сбоку.Стоимость указана без учета доп. работ(прогрев полотна, демонтаж/монтаж люстры и стоимости выезда бригады на слив).

Фотопечать на натяжном потолке

?

Что это?

Стоимость арт-печати на натяжном потолке не включает в себя цену полотна. Стоимость печати площадью менее 1 кв.м. равна стоимости 1 кв.м. печати. Стоимость печати указана за м2. Для расчета воспользуйтесь калькулятором.

Криволинейные участки потолка

?

Что это?

Окружность, эллипс, полукруг овал, зигзаг и т. п. Измеряется длина криволинейности.

Программа расчета импульсных трансформаторов телевизоров. Программы для расчёта

Всем привет! Много лазил по сайту, а особенно по своей ветке и нашёл много чего интересного. В общем в этой статье хочу собрать всевозможные радиолюбительские калькуляторы, чтобы народ сильно не искал, когда возникнет необходимость в расчётах и проектировании схем.

1. Калькулятор расчета индуктивности — . За представленную программу говорим спасибо краб

2. Универсальный калькулятор радиолюбителя — . Опять спасибо краб

3. Программа расчёта катушек Тесла — . Снова спасибо краб

4. Калькулятор расчета GDT в SSTC

— . Предоставлено [)еНиС

5. Программа для расчета контура лампового УМ — . Благодарности за информацию краб

6. Программа опознавания транзисторов по цвету — . Благодарности краб

7. Калькулятор для расчета источников питания с гасящим конденсатором — . Спасибо посетителям форума

8. Программы расчета импульсного трансформатора — . Спасибо ГУБЕРНАТОР . Примечание — автором ExcellentIT v.3.5.0.0 и Lite-CalcIT v.1.7.0.0 является Владимир Денисенко из г. Пскова, автором Transformer v.3.0.0.3 и Transformer v.4.0.0.0 — Евгений Москатов из г. Таганрога.

9. Программа для расчета однофазных, трехфазных и автотрансформаторов — . Спасибо reanimaster

10. Расчет индуктивности, частоты, сопротивления, силового трансформатора , цветовая маркировка — . Спасибо bars59

11. Программы для разных радиолюбительских расчетов и не только — и . Спасибо reanimaster

12. Помощник Радиолюбителя — радиолюбительский калькулятор — . Тема на . Спасибо Antracen , т.е. мне:)

13. Программа по расчёту DC-DC преобразователя — . Благодарности краб

ExcellentIT – узкоспециализированная программа для расчета импульсного трансформатора двухтактного преобразователя.

Главное окно состоит из трех основных блоков. В первом необходимо ввести начальные данные: амплитуда индукции, частота преобразования, рабочее время, сопротивление канала и др. Здесь же необходимо ввести выходные данные – напряжение, ток, диаметр и стандарт провода и т. д.

Во втором блоке выбирается тип преобразователя – Пуш-пул, полумостовая или мостовая. Здесь же выводятся все результаты расчетов – габаритная мощность трансформатора, число витков, минимальное напряжение и т. д.

В третьем блоке можно выбрать тип сердечника, материал форму и т.д. В базе данных ExcellentIT содержится большое количество готовых сердечников, но при необходимости вы можете вручную ввести данные (размеры, эффективная проницаемость, площадь сечения и др.). Заданные вами параметры сохраняются в программе, и при повторном расчете вам не придется вводить их снова. После указания всех данных кликните на «Рассчитать», и ExcellentIT сразу же выдаст вам результаты.

Особенности программы

Быстрый расчет различных физических показателей.
Всплывающие подсказки по каждому параметру.
Справочная информация в виде схем преобразования и выпрямления.
Выбор размера окна – большой или маленький.
Интерфейс на русском языке.
Поддержка Windows XP и выше.

Программу ExcellentIT можно скачать совершенно бесплатно.

Трансформаторы постоянно используются в различных схемах, при устройстве освещения, питании цепей управления и прочем электронном оборудовании. Поэтому довольно часто требуется вычислить параметры прибора, в соответствии с конкретными условиями эксплуатации. Для этих целей вы можете воспользоваться специально разработанным онлайн калькулятором расчета трансформатора. Простая таблица требует заполнения исходными данными в виде значения входного напряжения, габаритных размеров, а также выходного напряжения.

Преимущества онлайн калькулятора

В результате расчета трансформатора онлайн, на выходе получаются параметры в виде мощности, силы тока в амперах, количества витков и диаметра провода в первичной и вторичной обмотке.

Существуют , позволяющие быстро выполнить расчеты трансформатора. Однако они не дают полной гарантии от ошибок при проведении вычислений. Чтобы избежать подобных неприятностей, применяется программа онлайн калькулятора. Полученные результаты позволяют выполнять конструирование трансформаторов для различных мощностей и напряжений. С помощью калькулятора осуществляются не только расчеты трансформатора. Появляется возможность для изучения его устройства и основных функций. Запрошенные данные вставляются в таблицу и остается только нажать нужную кнопку.

Благодаря онлайн калькулятору не требуется проводить каких-либо самостоятельных подсчетов. Полученные результаты позволяют выполнять перемотку трансформатора своими руками. Большинство необходимых расчетов осуществляется в соответствии с размерами сердечника. Калькулятор максимально упрощает и ускоряет все вычисления. Необходимые пояснения можно получить из инструкции и в дальнейшем четко следовать их указаниям.

Конструкция трансформаторных магнитопроводов представлена тремя основными вариантами — броневым, стержневым и . Прочие модификации встречаются значительно реже. Для расчета каждого вида требуются исходные данные в виде частоты, входного и выходного напряжения, выходного тока и размеров каждого магнитопровода.

В сети можно найти множество программ для расчета импульсных трансформаторов, и каждая из них имеет свои достоинства и недостатки, но, как говорится, на вкус и цвет……. Поэтому в этой статье мы остановимся на нескольких бесплатных программах, предназначенных для этих целей, которыми пользуются многие радиолюбители.

«Расчет импульсных трансформаторов. Версия 2.6».

Одной из них является программа Владимира Денисенко «Расчет импульсных трансформаторов. Версия 2.6». Как уже говорилось выше, она бесплатна и имеет статус свободного распространения, не требует установки.
Просто извлеките файл запуска программы из архива (Расчет ИТ(2.6.0).exe) , запустите его, и пользуйтесь на здоровье.

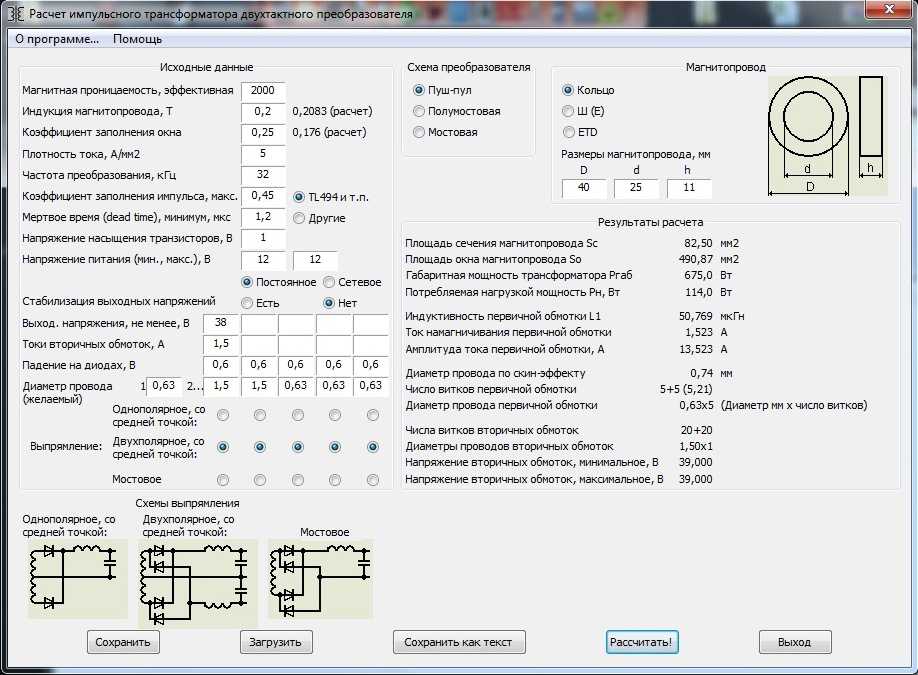

Вот так выглядит интерфейс программы «Расчет импульсных трансформаторов. Версия 2.6″:

Во вкладке «Показать схемы выпрямления» вы можете посмотреть возможные варианты выпрямителей, стоящих на выходе импульсного источника питания. Вкладка выглядит вот так:

Если возникают какие то вопросы, загляните во вкладку «Помощь».

Программа “Transformer”.

Эта программа также позволяет рассчитывать трансформаторы для импульсных источников питания. Как утверждает автор, она не содержит шпионских модулей, отсутствует реклама и всплывающие окна, бесплатна.

При запуске файла «Transformer_1.0.0.1.exe» из архива, запускается мастер установки программы:

Жмем «Next», открывается окно, где можно прописать путь, куда будет установлена программа. По умолчанию она установится в: c:\Program Files (x86)\Transformer\*.*

В этой же папке вы сможете найти документацию на программу (файл в формате *.chm), прочитать раздел «Работа с программой», и архив с исходниками. Окно документации выглядит так:

Интерфейс программы TRANSFORMER выглядит следующим образом:

Программа «Lite — CalcIT v. 1.5″.

Следующая программа для расчета импульсных трансформаторов двухтактных преобразователей, на которую мы хотели обратить ваше внимание, называется «Lite — CalcIT». Установки программа не требует, поэтому распакуйте папку «Lite-CalcIT(1500)» куда хотите, запускайте файл «Lite-CalcIT(1500).exe», и пользуйтесь.

Внешний вид окна программы следующий:

Выбирайте тип сердечника, вводите исходные данные, и жмите «Рассчитать!»
К сожалению программа не содержит вкладки «Помощь» или справочной информации. Наверно автор предполагал, что программой будут пользоваться более-менее опытные радиолюбители.

Программа «ExcellentIT v.3.2».

Бесплатная, установки не требует. Интерфейс чем то напоминает Lite-CalcIT, только здесь уже можно сохранить полученный расчет в файл формата *.sav , а в последствии открыть уже ранее сохраненные расчеты. Также полученный расчет можно сохранить в обычный текстовый файл с расширением *.txt

Программа позволяет добавлять в базу и удалять не нужные типоразмеры магнитопроводов.

Приведены образцы схем преобразования и выпрямления. На некоторых полях ввода программы и на некоторых результатах расчета, которые нуждаются в комментариях, размещены всплывающие подсказки.

Подробнее о программе

1. Основная работа в программе происходит в группе «Оптимизация».
Автоматический расчет применяется при выборе другого сердечника или при изменении любых исходных данных (за пределами группы «Оптимизация») для получения отправной точки при оптимизации намоточных данных трансформатора.

2. В группе «Оптимизация» при изменении значений с помощью стрелок старт оптимизации запускается автоматически.
Но если новое значение введено «вручную», то следует запускать оптимизацию этой кнопкой.

3. Для ШИМ-контроллеров задается частота, равная половине частоты задающего генератора микросхемы. Импульсы задающего генератора подаются на выходы по очереди, поэтому частота на каждом выходе (и на трансформаторе) в 2 раза ниже частоты задающего генератора.
Микросхемы IR2153, и подобные ей этого семейства микросхем, не являются ШИМ-контроллерами, и частота на их выходах равна частоте задающего генератора.
Не стоит гнаться за большой частотой. При высокой частоте увеличиваются коммутационные потери в транзисторах и диодах. Также при большой частоте из-за малого числа витков ток намагничивания получается слишком велик, что приводит к большому току холостого хода и, соответственно, низкому КПД.

4. Коэффициент заполнения окна характеризует, какую часть окна сердечника займет медь всех обмоток.

5. Плотность тока зависит от условий охлаждения и от размеров сердечника.
При естественном охлаждении следует выбирать 4 — 6 А/мм2.
При вентиляции плотность тока можно выбрать больше, до 8 — 10 А/мм2.
Большие значения плотности тока соответствуют маленьким сердечникам.
При принудительном охлаждении допустимая плотность тока зависит от интенсивности охлаждения.

6. Если выбрана стабилизация выходных напряжений, то первый выход является ведущим. И на него надо назначать выход с наибольшим потреблением.
Остальные выходы считаются по первому.
Для реальной стабилизации всех выходов следует применять дроссель групповой стабилизации.

7. При однополярном выпрямлении, несмотря на больший расход меди, имеет преимущество схема выпрямления со средней точкой, так как потери на двух диодах будут в 2 раза меньше, чем на четырех диодах в мостовой схеме.

8. Для правильной работы дросселя в выпрямителе после диодов перед дросселем не должно быть никаких конденсаторов! Даже маленького номинала.

Онлайн Заявка на КТП

Количество трансформаторов *

не выбраноОдинДва

Тип подстанции *

не выбраноТупиковаяПроходная

Ввод ВН *

не выбраноКабельВоздух

Ввод НН *

не выбраноКабельВоздух

Мощность трансформатора, кВА *

не выбрано25 кВА40 кВА63 кВА100 кВА160 кВА250 кВА400 кВА630 кВА1000 кВА1250 кВА1600 кВА

Напряжение на высокой стороне (ВН) *

не выбрано6 кВ10 кВ

Напряжение на низкой стороне (НН) *

не выбрано0,23 кВ0,4 кВ

УВН Внутренней Установки *

не выбраноНетВНА -10/400ВНА-10/630ВНР-10/400ВНР-10/630ВНМ-10/400ВНМ-10/630РВ-10/400РВ-10/630РВ-10/1000РВЗ -10/400РВЗ-10/630РВЗ-10/1000РВФЗ -10/630РВФЗ-10/1000РВО -10/400РВО-10/630

УВН Наружной установки *

не выбраноНетРЛНД-10/200РЛНД-10/400РЛНД-10/630

Тип вводных аппаратов РУНН *

не выбраноНетРЕ19-37 400АРЕ19-39 630АРЕ19-41 1000АРЕ19-43 1600АРЕ19-45 2500АРЕ19-47 4000АВА55-41-340010 1000АВА55-43-340010 1600АВА55-43-340010 2000А

Трансформаторы тока (ТТИ) *

не выбраноНет50/570/5100/5150/5300/5400/5600/51000/51500/52500/54000/5

Освещение подстанции

Учёт электроэнергии *

не выбраноНетПофазноеЛинейное

Тип счетчика *

не выбраноНетМеркурий 230ARTСЭТ-4ТМДругой

Шина *

не выбраноАД31ТМ1

Комментарии к заказу

Калькулятор трансформатора

с формулой и уравнением

Используйте этот бесплатный трансформаторный калькулятор для мгновенной оценки напряжения, токов нагрузки, различных потерь и других связанных параметров.

Давайте перейдем к десяти вычислениям идеи; и читать; трансформатор.

Что такое трансформатор?

В области электротехники:

«Пассивное устройство, передающее электрическую энергию между различными электрическими цепями, называется трансформатором»

Трансформатор Обозначение:


Внимательно посмотрите на символическую схему трансформатора.Позже мы подробно разработаем его и для вас. Еще одно дополнение заключается в том, что наш лучший калькулятор трансформатора также позволит вам оценить каждый элемент, связанный с функциональностью трансформатора.

Типы трансформаторов:

Существуют различные типы трансформаторов, которые используются для определенных целей в различных областях. К ним относятся:

Повышающий трансформатор:

Этот тип трансформатора имеет вторичное напряжение выше, чем первичное напряжение.

Этот тип трансформатора используется в местности или районе, где номинальное напряжение очень низкое, и население должно использовать приборы, работающие на более высоком напряжении.

Понижающий трансформатор:

В этом трансформаторе первичное напряжение выше вторичного.

Понижающие трансформаторы обычно используются в коммерческих или жилых помещениях, где потребители используют различные устройства, работающие на более низком напряжении.Этот онлайн-калькулятор понижающего трансформатора также означает работу такого рода.

Однофазный трансформатор:

Этот трансформатор работает только в однофазных сетях.

Трехфазный трансформатор:

Этот трансформатор работает от трехфазной сети. Вы можете рассмотреть этот калькулятор трехфазного трансформатора, чтобы тщательно исследовать распределители трехфазного питания без каких-либо препятствий.

Трансформатор тока:

В трансформаторе тока:

  • Передается только ток
  • Вторичная обмотка ig больше, чем у первичной обмотки
  • Первичный ток меньше вторичного тока
  • Этот трансформатор всегда подключается в последовательную цепь
Трансформатор напряжения:

В трансформаторе напряжения:

  • Общее напряжение снижено настолько, чтобы обеспечить работу бытовой техники
  • Всегда следует подключать трансформатор напряжения параллельно электрической цепи

Уравнения трансформатора:

Основное уравнение трансформатора приведено ниже и также используется для начала расчетов с помощью нашего онлайн-калькулятора трансформаторов относительно передачи напряжения и тока:

$$ \frac {V_p}{V_s} = \frac {n_p}{n_s} $$

Где:

\(V_p\) = Напряжение первичной обмотки

\(V_s\) = Напряжение вторичной обмотки

\(n_p\) = количество витков на первичной обмотке

\(n_s\) = количество витков на вторичной обмотке

Размер трансформатора:

Размер трансформатора оценивается на основе его номинальной мощности, которая может выражаться в вольтах, киловольтах или мегавольтах. Этот бесплатный калькулятор размеров трансформатора также позволяет понять пиковую мощность, которую может передавать трансформатор.

В электрической системе трансформатор является единственным элементом, который отвечает за большинство проблем. Всякий раз, когда вы чувствуете, что какой-либо компонент ведет себя ненормально, попробуйте заменить трансформатор, и вы на 90% уверены, что проблема будет устранена в данный момент.

Ток трансформатора:

Вы можете определить переменный ток для однофазных и трехфазных трансформаторов следующим образом:

Однофазный трансформатор:

Ток полной нагрузки (А) = кВА × 1000 / В

Трехфазный трансформатор:

Ток полной нагрузки (А) = кВА × 1000 / (1.732 × В)

Число оборотов:

Конкретное отношение первичной обмотки катушки к вторичной обмотке называется коэффициентом трансформации.

Несомненно, наш лучший калькулятор коэффициента трансформации трансформатора вычисляет этот конкретный анализ коэффициента за несколько секунд, но вы также можете определить это, используя выражение ниже:

$$ Коэффициент оборотов = \frac{N_1}{N_2} $$

Вы также можете определить этот конкретный элемент с помощью этого бесплатного калькулятора соотношения витков трансформатора.

Например:

Если имеется трансформатор 1:1, это означает, что количество витков на его первичной и вторичной обмотках одинаково.

Различные потери трансформатора:

Это факт, что каждая реальная система не всегда совершенна. То же самое и с настоящим трансформатором. Когда напряжения передаются на трансформатор и от трансформатора, подтверждается, что принимаемое напряжение никогда не будет таким же, как оно было приложено. Он всегда меньше, чем фактически примененный.Эта потеря вызвана различными факторами, которые могут включать:

Потеря вихревых токов:

Эти потери возникают, когда ток индуцируется в сердечнике из ферромагнитного материала только из-за электромагнитной индукции. Теперь, чтобы избежать такой ошибки при передаче тока, вы должны использовать железный сердечник, состоящий из тонких металлических листов. Вы должны иметь в виду, что эти листы должны иметь самое высокое удельное сопротивление.

Случайные потери:

Потери из-за рассеяния потока в трансформаторе известны как паразитные потери. Не только это, но и эти потери вызывают возникновение вихревых токов на магнитопроводе трансформатора. Вы можете минимизировать паразитные потери только в том случае, если контролируется поток рассеяния.

Диэлектрические потери:

Встречается только в изоляционном материале электрического устройства. Когда дело доходит до трансформатора, этот материал присутствует в его масле. Основной причиной этой потери является не что иное, как потеря качества диэлектрического материала и масла.

Потери в сердечнике или потери в железе:

Вместо вихревых токов и потерь на гистерезис, которые являются причинами потерь в сердечнике, основной причиной по-прежнему остается переменный поток. Эти потери зависят только от напряжения.

Потери меди:

Эти удельные потери возникают из-за омического сопротивления обеих обмоток трансформатора. Когда ток через обмотки изменяется, это также вызывает изменение медных потерь устройства.

Идеальный трансформатор:

Идеальный трансформатор тот, в котором нет потерь мощности.

Потери мощности = P = Ip * Vp = Is * Vs.

Приведенное выше уравнение показывает, что электрическая мощность в первичной и вторичной обмотках одинакова.

Напряжение в идеальном трансформаторе:

Вы можете определить напряжение идеального трансформатора, используя следующее выражение:

Vs = Vp * Ns / Np

Ток в идеальном трансформаторе:

Приступайте к расчету тока, используя приведенную ниже формулу трансформатора для идеального случая:

Is = Ip * Np / Ns

Таблица силы тока трансформатора

:

Давайте посмотрим на пару таблиц, которые соответственно описывают размеры трансформатора:

Однофазный трансформатор:
Однофазные трансформаторы, ток полной нагрузки (FLC)
кВА 120 В 208 В 240 В 277В 480 В 600 В
. 25 2,0 1,2 1. 0,9 0,5 0,4
.50 4,2 2,4 2.1 1,8 1,0 0,8
.75 6.3 3,6 3.1 2,7 1,6 1,3
1 8,3 4,8 4,2 3,6 2.1 1,7
1,5 12,5 7.2 6,2 5,4 3.1 2,5
2 16,7 9,6 8,3 7,2 4,2 3,3
3 25 14,4 12. 5 10,8 6,2 5
5 41 24 20,8 18 10,4 8,3
7,5 62 36 31 27 15.6 12,5
10 83 48 41 36 20,8 16,7
15 125 72 62 54 31 25
25 206 120 104 90 52 41
37. 5 312 180 156 135 76 62
50 416 240 208 180 104 83
75 625 340 312 270 156 125
100 833 480 416 361 208 166
167 1391 803 695 603 347 278
Трехфазный трансформатор:
Трехфазные трансформаторы, ток полной нагрузки (FLC)
кВА 208 В 240 В 480 В 600 В
3 8. 3 7,2 3,6 2,9
6 16,6 14,4 7,2 5,8
9 25 21,6 10,8 8,6
15 41.7 36,1 18,0 14,4
30 83,4 72,3 36,1 28,9
45 124 108 54,2 43,4
75 208 180 90 72
112.5 312 270 135 108
150 416 360 180 144
225 624 541 270 216
300 832 721 360 288
500 1387 1202 601 481
750 2084 1806 903 723
1000 2779 2408 1204 963

Все вышеперечисленные диапазоны также могут быть перепроверены с помощью этого бесплатного калькулятора силы тока трансформатора за доли секунды. Как это звучит?

Как проанализировать трансформатор?

Как насчет решения примера, который прояснит ваше понимание функциональности преобразователя? Давайте двигаться вперед!

Пример № 01:

Имеется однофазный трансформатор мощностью около 56 кВА. Его первичное напряжение составляет 350 вольт, а вторичное напряжение почти 673 вольта. Считая трансформатор tpo идеальным, рассчитайте коэффициент трансформации.

Решение:

Так как трансформатор должен быть идеальным:

Соотношение витков = N1 / N2 = V1 / V2 = (350 / 76) = 4.60

Пример № 02:

Оцените количество витков вторичной обмотки при следующих параметрах трансформатора тока:

\(V_p\) = 30 вольт

\(В_с\) = 70 вольт

\(n_p\) = 5

Решение:

Мы знаем, что:

$$ \frac {V_p}{V_s} = \frac {n_p}{n_s} $$

Выполнение расчетов трансформаторов тока:

$$ \frac {30}{70} = \frac {5}{n_s} $$

$$ n_s = \frac{5*70}{30} $$

$$ n_s = 11. 66 $$

Как работает калькулятор трансформатора?

Этот бесплатный калькулятор обмотки трансформатора позволяет узнать различные статистические данные о работе однофазного или трехфазного трансформатора. Давайте разберемся, как его использовать, и проанализируем это конкретное пассивное электрическое устройство.

Ввод:

  • Прежде всего, нажмите на раскрывающийся список и выберите, хотите ли вы исследовать однофазный или трехфазный трансформатор
  • Теперь перейдите к следующему списку, в котором вам будут предоставлены различные доступные варианты.Выберите комбинацию параметров, в зависимости от которой вы хотите рассчитать неизвестный.
  • После этого извлеките все необходимые термины в соответствующих полях вместе с модулем
  • .
  • В конце нажмите десять кнопок расчета

Выход:
Лучший трансформаторный калькулятор KVA выполняет следующие расчеты:

  • Оценка первичных и вторичных напряжений и токов
  • Оценивает потери в меди и потери в железе
  • Оценивает потери на вихревые токи
  • Оценка потерь на гистерезис
  • Оценивает соотношение витков для первичной и вторичной катушек

Часто задаваемые вопросы:

Трансформаторы переменного или постоянного тока?

Практически через трансформатор нельзя пропускать постоянный ток. Но напряжение постоянного тока может быть подано через него, также сползая с напряжения переменного тока. Отдых, этому бесплатному трансформаторному калькулятору требуется пара секунд, чтобы выяснить, сколько напряжений он может выдержать при минимальных потерях при передаче.

Почему постоянный ток не используется в домах?

Постоянный ток не становится равным нулю. Он остается прежним и именно поэтому его категорически запрещается использовать в бытовых целях. Для таких целей переменный ток действительно является предпочтительным выбором.

Что вы подразумеваете под коэффициентом мощности?

Коэффициент мощности – это фактически отношение рабочей мощности к полной мощности.

Почему в трансформаторе используется выпрямитель?

В трансформаторе выпрямитель ведет себя как устройство, преобразующее переменный ток в постоянный.

В чем основная разница между кВт и кВА?

Коэффициент мощности является основным отличием обоих этих терминов. Если кВт — это мощность реального трансформатора, то кВА считается коэффициентом мощности кажущегося трансформатора.

Вывод:

Трансформаторы

— это устройства безопасности, которые используются во всем мире для снижения или повышения напряжения в соответствии с потребностями.Кроме того, эти электрические систематические устройства используются для управления током и напряжением, которые должны передаваться на большие расстояния. Вот почему наш лучший калькулятор трансформатора разработан, чтобы помочь вам понять различные термины, связанные с функциональностью трансформатора.

Каталожные номера:

Из источника Википедии: Трансформатор, Принципы, Поток рассеяния, Эквивалентная схема, Полярность, Потери энергии, Конструкция, Обмотки, Параметры классификации,

Из источника Академии Хана: Трансформеры

Из источника Lumen Learning: Transformers, Electric Safety

Калькулятор ВЧ-трансформатора

Этот онлайн-калькулятор ВЧ-трансформатора вычисляет коэффициент трансформации (Np/Ns) и (Ns/Np) ВЧ-трансформатора путем ввода входного/первичного импеданса Zp (O) и выходного/вторичного импеданса Zs (O).

Расчет коэффициента трансформации трансформатора

Щелкните здесь для просмотра изображения

Что такое ВЧ-трансформатор?

ВЧ-трансформатор представляет собой электромагнитное статическое устройство, использующее принцип электромагнитной индукции для передачи энергии от одной цепи к другой. Базовая конструкция ВЧ трансформатора состоит из двух обмоток — первичной и вторичной. Обе обмотки намотаны вокруг воздушного сердечника/ферромагнитного сердечника с высокой магнитной проницаемостью трансформатора.

Когда на первичную обмотку подается переменное напряжение, это приводит к протеканию переменного тока через первичную обмотку, что приводит к созданию переменного магнитного поля в сердечнике. Это переменное магнитное поле взаимно связывает и разрезает вторичную обмотку и индуцирует ЭДС во вторичной обмотке. Величина этой ЭДС пропорциональна скорости изменения потокосцепления со вторичной обмоткой и числу вторичных витков. Направление ЭДС индукции можно найти по закону Ленца. Вторичная обмотка обеспечивает ток нагрузки, когда к ней подключена нагрузка.

ВЧ-трансформаторы

идеально подходят для использования в согласовании импеданса, чтобы максимизировать передачу мощности и подавить отражение сигнала, повышать / понижать напряжение / ток, изолировать цепи постоянного и переменного тока при сохранении непрерывности переменного тока и симметричных усилителях.

Какое передаточное отношение трансформатора?

Коэффициент витков ВЧ-трансформатора определяется как отношение количества витков вторичной обмотки к количеству витков первичной обмотки (Ns/Np) или отношение количества витков первичной обмотки к количеству витков вторичной обмотки (Np/Ns).

Как рассчитывается коэффициент поворота?

Коэффициент трансформации ВЧ-трансформатора рассчитывается по следующей формуле.

2

N P / N S = Коэффициент поворота

N P = Количество поворотов в основной катушке

N S = количество оборотов в вторичной катушке

Z P = вход / первичный импеданс

Z S = выходной / вторичный импеданс

Пример:

входной импеданс = 8,

выходной импеданс = 40

N p / n с =   0. 4472

N s /N p = 2,2361

Следовательно, вторичные витки в 2,2361 раза больше, чем первичные витки.

Загрузите приложение RF Calculator

Загрузите приложение RF Calculator на устройства Android или iOS.

‎App Store: Калькулятор трансформатора TRAFOL

Trafol — это бесплатное приложение, которое поможет вам управлять своим трансформаторным активом.

Компания Trafol использует новейшие стандарты IEC и IEEE, чтобы получить представление о результатах анализа трансформаторного масла.

Trafol включает:
• Анализ коэффициента Дёрненбурга.
• Анализ коэффициента Роджерса.
• Анализ растворенного газа в масле (DGA).
• Физико-химический анализ (содержание воды, цвет и т.д.).
• Фурановый анализ (и степень полимеризации).
• Треугольник Дюваля.
• Калькулятор скорости генерации газа.

Пределы для каждого типа анализа были установлены с помощью простой системы светофора; если калькулятор показывает красный цвет, вам, возможно, придется принять меры.

Доступны тренды всех типов анализа; это дает вам хороший обзор изменения состояния ваших трансформаторов.

Инструмент сравнения позволяет сравнить ваши результаты с более чем 1000 трансформаторов в базе данных. Отфильтруйте данные, чтобы сравнить результаты только с теми трансформаторами, которые аналогичны вашему по конструкции, конструкции, количеству лет эксплуатации и т. д.

Share-a-Spare позволяет зарегистрировать запасные трансформаторы, имеющиеся в вашем парке. Если вам когда-нибудь понадобится запасная часть, свяжитесь с Trafol, и мы сообщим вам, есть ли в вашем регионе подходящая зарегистрированная запасная часть.Кроме того, через Trafol с вами также можно связаться, чтобы помочь другим пользователям, если им понадобится запасная часть. Share-a-Spare — это добровольная программа, не обязывающая регистрироваться.

Trafol переведен на английский, французский, немецкий, испанский, португальский, китайский, русский, хинди и бенгали.

При необходимости вы можете получить все свои данные из Trafol в формате CSV.

Если вы хотите интерпретировать результаты анализа масла, не будучи экспертом по анализу масла, вам подойдет Trafol.

Если вам нравится приложение калькулятора электрических трансформаторов, пожалуйста, оцените его!

ВАЖНО:
Чтобы обеспечить безопасность приложения в будущем, мы добавили в настройки опцию «полноэкранный режим». Если по какой-то причине приложение не отображается должным образом, перейдите в «Настройки» и нажмите «Во весь экран».

Примечание:
Мы не раскрываем никаких контактных данных через Share-a-Spare без предварительного разрешения.

Мы никогда не спамим.

TRAFOL не берет на себя никакой ответственности за интерпретацию ваших результатов по нефти или любые действия, предпринятые на основе интерпретации этих результатов. Если вы сомневаетесь в своих результатах, следует проконсультироваться со специалистом.

Калькулятор трансформатора

SMPS | Дэйв Оллмон

Другой калькулятор трансформаторов

Много раз мне приходилось просматривать старую документацию, чтобы понять, как намотать трансформатор.я решил поместите расчеты в веб-калькулятор. Это простой калькулятор — он просто вычисляет число оборотов. Вы должны выяснить, какого размера должна быть проволока и подойдет ли она к бобине.

Две вещи, которые вам нужно знать о трансформаторе, — это Bmax, о котором вы обычно можете догадаться без много хлопот, да и площадь сечения в см 2 . Bmax — максимальный поток плотность, которую вы хотите в ядре.1500G с сердечником 3622-77 на частоте 25 кГц будет давать потери в сердечнике 0,68 Вт. Уменьшайте Bmax по мере увеличения частоты. Не используйте тип 77 выше 100 кГц. Для типа 77 похоже, что вы не можете насытить ядро, если вы держите Bmax ниже 3000, но тогда эти потери в сердечнике достанет тебя. Лучше от половины до трети. Ваши ходы счет будет увеличиваться по мере уменьшения Bmax. Как и ваши потери в обмотке. Ae – площадь поперечного сечения, и это всегда есть в даташите.Если это дано в мм 2 разделить на 100, чтобы получить см 2 .

Обратите внимание на частоту коммутации. Если вы используете что-то вроде LM3524D, частота его работы удваивается. фактическая частота трансформатора. Если он имеет тактовую частоту 50 кГц, трансформатор работает только на 25 кГц. Если вы не примете это во внимание, вы создадите трансформатор, который будет слишком мал для частоты.

Когда я получаю дробный виток на первичке, я округляю. Это безопаснее, чем округление в меньшую сторону. Более высокие повороты на первичной означает большую индуктивность и меньший ток на той же частоте. Если округлить в меньшую сторону, можно увеличить B до уровня насыщения или перегрева ядра. Вы также должны решить, нужно ли вам округлить все вторичные обмотки, поскольку округление первичной обмотки изменяет количество витков, необходимых для вторичной обмотки.

Инструмент для расчета потерь в трансформаторе

Инструмент расчета потерь трансформаторов DNV рассчитывает потери для различных типов трансформаторов с учетом выбросов CO2.

Важно иметь представление об энергоэффективности трансформатора в течение всего срока его службы. Инструмент расчета потерь в трансформаторах DNV рассчитывает потери для различных типов трансформаторов с учетом выбросов CO2. Это дает вам информацию о самом энергоэффективном трансформаторе в течение всего срока службы. Оценка наиболее экономичного трансформатора будет производиться по капитализированной стоимости, сроку окупаемости и внутренней норме прибыли. Таким образом, этот инструмент дает вам дополнительную информацию об оценке холостого хода и потерь под нагрузкой (коэффициенты A и B), если они не известны заранее.

Наш инструмент предоставляет информацию о потерях трансформатора при наличии гармоник в нагрузке. Результаты (в виде сводной таблицы и графиков, см. пример здесь) дают представление о потерях энергии и капитальных затратах для выбранного(ых) трансформатора(ов). Они хранятся в docx-файле, который можно открыть, например, программой Microsoft Office Word.

Наш инструмент доступен для загрузки и предоставляет актуальную информацию о потерях трансформатора при наличии гармоник в нагрузке. Обратите внимание, что это исполняемая программа, которую можно использовать только на компьютерах с Windows.



Инструмент, включая собственный графический интерфейс пользователя (GUI), построен на Python. В самом инструменте вы можете выбрать английскую, китайскую, испанскую или португальскую языковую версию. Ссылка для загрузки инструмента будет отправлена ​​вам по электронной почте. ZIP-файл с инструментом потери трансформатора имеет размер ок. 60 МБ.

Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами. Мы более чем рады помочь вам. Наши часто задаваемые вопросы и руководство пользователя также могут ответить на любые ваши вопросы.


Transformer Loss Tool — скриншот страницы расчета

Отказ от ответственности
Значения, рассчитанные этим инструментом, могут использоваться только для информации. DNV и ICA отказываются от ответственности за любой прямой, непрямой косвенный или случайный ущерб, который может возникнуть в результате использования информации или данных или невозможности использования информации или данных.

Калькулятор эквивалентного реактивного сопротивления трансформатора вторичной обмотки

Эквивалентное реактивное сопротивление трансформатора из формулы вторичной стороны

Эквивалентное реактивное сопротивление вторичной обмотки = реактивное сопротивление первичной обмотки вторичной обмотки + реактивное сопротивление утечки вторичной обмотки
Х02 = Х 1′ +Х2

Какая обмотка используется в трансформаторе?

В сердечнике первичная и вторичная обмотки наматываются на внешние плечи, а в оболочечном типе первичная и вторичная обмотки размещаются на внутренних плечах.Мы используем обмотки концентрического типа в трансформаторах с сердечником. Рядом с сердечником размещаем обмотку низкого напряжения. Однако для уменьшения реактивного сопротивления рассеяния обмотки можно переплетать.

Как рассчитать эквивалентное реактивное сопротивление трансформатора со вторичной стороны?

Калькулятор эквивалентного реактивного сопротивления трансформатора со вторичной стороны использует Эквивалентное реактивное сопротивление со вторичной стороны = Реактивное сопротивление первичной обмотки во вторичной обмотке + Реактивное сопротивление вторичной утечки для расчета эквивалентного реактивного сопротивления вторичной обмотки. Формула эквивалентного реактивного сопротивления трансформатора со вторичной стороны определяется как сумма реактивное сопротивление вторичной обмотки и реактивное сопротивление первичной обмотки во вторичной.Эквивалентное реактивное сопротивление вторичной обмотки обозначается символом X02 .

Как рассчитать эквивалентное реактивное сопротивление вторичной обмотки трансформатора с помощью этого онлайн-калькулятора? Чтобы использовать этот онлайн-калькулятор для расчета эквивалентного реактивного сопротивления трансформатора со стороны вторичной обмотки, введите реактивное сопротивление первичной обмотки вторичной обмотки (X 1′ ) и реактивное сопротивление утечки вторичной обмотки (X2) и нажмите кнопку расчета. Вот как можно объяснить расчет эквивалентного реактивного сопротивления трансформатора со вторичной стороны с заданными входными значениями -> 10 = 5+5 .

Скачать калькулятор трансформатора — толщина витков и проводов на трансформаторе

Transformer Calculation — программа для расчета количества витков и толщины провода на трансформаторе.
Если у вас есть опыт сборки трансформаторов, то эта программа идеально вам подойдет.
Если вы ничего не знаете о сборке трансформаторов, пожалуйста, не используйте расчеты из этой программы для сборки собственного трансформатора!
Неправильный расчет может повредить ваше электрическое устройство, подключенное к электрической сети, и ЭТО МОЖЕТ ВАС УБИТЬ!!!
Вы все еще можете использовать эту программу, чтобы определить, насколько большим должен быть сердечник ЭИ трансформатора, если вы планируете купить трансформатор.Обратите внимание, что существует множество трансформаторов, которые являются гибридными, поэтому, если вам нужен трансформатор для усилителя, купите трансформатор подходящего размера. Гибридный трансформатор обычно имеет небольшие размеры и при высокой нагрузке может перегреваться.

Калькулятор трансформатора, приложение, амперы, кВА, обороты на выходе, онлайн-калькулятор трансформатора

Текущая версия может рассчитывать значения только для стандартного сердечника трансформатора, то есть сердечника с профилем «W» и «U».
Обратите внимание, что рабочая частота всех вычислений 50 Гц (можно использовать и для 60 Гц), в следующем релизе я добавлю возможность изменить эту частоту.Тороидальные трансформаторы
(кольцевой профиль сердечника) и другие не поддерживаются.

См. также:

Начал собирать провод на катушку и понял, что провода не хватает. Затем я пишу эту программу и теряю 3 минуты, чтобы сделать новый расчет для этого трансформатора с новым проводом. Трансформатор
готов и отлично работает в моем усилителе 2×7 Вт.
