Как выбрать кабель для электропроводки в квартире: что выбрать, критерии выбора

Выполнение капитального ремонта или перепланировки квартиры обязательно должно включать в себя и замену электропроводки. Учитывая, что какие-либо серьезные ремонтные работы выполняются спустя 15-20 лет после сдачи новостройки в эксплуатацию и как минимум лет через 5 после предыдущего ремонта, домашняя электросеть за это время успевает износиться и устареть. А если учесть постоянно растущую нагрузку на сеть в связи с появлением все более совершенных электроприборов, изношенная и устаревшая проводка является источником повышенной опасности. В статье расскажем, как выбрать кабель для электропроводки в квартире, дадим советы по монтажу.

Что выбрать: кабель или провод?

Следует пояснить, что кабель и провод — вовсе не тождественные изделия, хоть и имеющие порой внешнее сходство. Провод — это просто металлическая проволока, использующаяся для передачи электроэнергии. Кабелем же называется электротехническое изделие, состоящее из одной или нескольких жил, защищенных от воздействия окружающей среды изоляционным материалом.

Прокладка электропроводки в квартире — процесс достаточно сложный, требующий наличия соответствующих знаний и опыта выполнения работ.

Для разводки электрики в жилых помещениях должен использоваться только кабель. Такое требование обусловлено несколькими причинами:

  • провода не обладают требуемой устойчивостью к длительному нагреву, изоляция их недостаточна, а потому вероятность возгорания на порядок выше;
  • необходимо прокладывать либо в толще стены скрытым способом, либо разводить проводку в полу, в любом случае помещая их в ПНД трубу или в гофру, что ведет к дополнительным затратам;
  • эксплуатационные характеристики и срок службы провода несравнимо ниже.

Что учесть при выборе кабеля

При подборе кабеля для устройства домашней бытовой проводки необходимо учитывать его характеристики:

  • вид исполнения;
  • материал и площадь сечения;
  • толщину изоляции оболочки и жил;
  • цвет жил;
  • маркировку;
  • вид упаковки;
  • наличие сертификата;
  • внешний вид.

Материал и конструкция кабеля

В зависимости от материала жил, кабельные изделия разделяются на изготовленные из меди и алюминия. Требования ПУЭ применение алюминиевого кабеля для проводки в квартирах не допускают. Медный кабель обладает:

  • низким сопротивлением;
  • высокой пластичностью;
  • устойчивостью к окислению;
  • продолжительным сроком службы.

Конструктивно кабели делятся на одно- и многожильные. Теоретически, для проложенной под слоем штукатурки проводки, могут использоваться и кабели с одной жилой — слой цемента защищает проводник. Но на самом деле из кабеля с одной жилой электросети в квартирах не устраиваются. Читайте также статью: → «Какой кабель или провод выбрать?».

Для разводки квартирной сети преимущественно используется мягкий однопроволочный трехжильный кабель, обладающий высокой пластичностью, переносящий повороты и прогибы и одинаково подходящий для устройства как открытой, так и закрытой проводки.

Требуемая расчетная площадь сечения

Сечение кабеля, изменяющееся в мм2, характеризует его пропускную способность, которую необходимо подбирать с некоторым запасом, позволяющим небольшой сверхнормативный его нагрев и не допускающим плавления оболочки.

Совет #1. При устройстве скрытой проводки запас сечения необходимо принимать с запасом с учетом недостаточного охлаждения.

Для электропроводки в квартирах рекомендуемое сечение медных жил составляет 1,5 — 2,5 мм2. На освещение достаточно пустить жилу с 1,5 «квадратами», а для розеток — 2,5. При необходимости сечения кабеля можно рассчитать по несложной формуле:

S=πR2,

  • в которой R — радиус,
  • π — постоянная величина, равная 3,14.

В таблице представлены требуемые площади сечения кабелей в зависимости от способа прокладки проводки.

Необходимая толщина изоляции жил

Жилы кабеля защищены изоляционным слоем из полимерных материалов, ПВХ, либо полиэтилена, толщиной, регламентирующейся ГОСТами. Для кабелей домашних сетей напряжением до 660 В и сечением 1,5 и 2,5 мм2 нормативная толщина слоя изоляции составляет 0,6 мм. С учетом допустимых отклонений толщина должна составлять от 0,44 мм.

Требуемая толщина оболочки

Для квартирной проводки наличие двойной изолирующей обмотки кабеля является обязательным требованиям. Внешняя оболочка предназначена для фиксации и защиты изолированных жил от повреждений, обеспечения безопасности. Как и оболочка жил, она изготовлена из пластиката ПВХ либо полимерных материалов, но обладает большей толщиной. Для кабелей многожильных требуемая толщина оболочки составляет 1,8 мм, для одножильных — 1,4 мм.

Маркировка кабелей и ее расшифровка

Маркировка на наружной оболочке дает всю необходимую для подбора кабеля информацию в зашифрованном виде. Читайте также статью: → «Маркировка кабеля. Буквенная, цветовая маркировка».

Из шифра маркировки можно узнать:

  • марку кабеля;
  • год выпуска и номер партии;
  • завод-изготовитель;
  • число жил;
  • площадь сечения;
  • величину номинального напряжения.

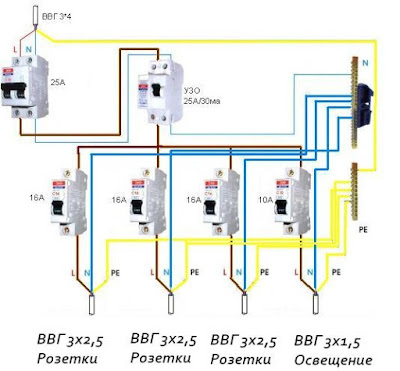

Сечение кабеля ВВГ 3х2,5, использующегося для подключения розеток и распределительных коробок при монтаже электрической проводки.

Например, шифр ВВГнг(ож)-0,66 кВ 3х1,5 говорит о следующем: медный трехжильный кабель однопроволочный (ож) сечением 1,5 мм2. Оболочка и изоляция выполнены из пластиката ПВХ (ВВ), кабель негорючий (нг), гибкий (Г). Напряжение номинальное 660 Вольт (0,66 кВ).

Обозначение кабеля всегда начинают с указания материала жилы. Алюминиевый кабель обозначается буквой А, для меди буквенное обозначение не применяется.

В таблице представлены основные марки кабелей, используемые при прокладке электропроводки, и их назначение.

Принятое цветовое обозначение жил

Стандартная расцветка любого кабеля — либо сплошная, либо полосой шириной в 1 мм на всем протяжении изделия. Какие-либо пометки в виде полосок, точек, пятен говорит о том, что кабель, вероятнее всего, изготовлен подпольно.

Состояние кабеля и его внешний вид

При покупке внешнему виду кабеля следует уделить самое пристальное внимание — неестественные перегибы, помятости, сдавленности, сильные потертости могут свидетельствовать о скрытом браке. Скрытые под внешней оболочкой жилы могут быть переломаны или даже замкнуты между собой.

Монтаж проводки: способы выполнения

Проводка в квартире прокладывается одним из трех существующих способов:

  • открытым;
  • скрытым;
  • комбинированным.

Монтаж проводки открытым способом

Открытая прокладка электропровода считается наиболее быстрым и простым, но отнюдь не самым популярным способом. При выполнении работ в ущерб эстетичности интерьера не выполняется штробление стен — провод прокладывается непосредственно по стене. Читайте также статью: → «Как сделать разметку под штробление стен и потолка под проводку?».

Для открытой прокладки используются плоские кабели АПР, АППВ или АПРВ. Если стены комнаты отделаны горючим материалом (например, балкон обшит деревом), то между поверхностью стены и кабелем следует уложить листы асбеста толщиной более 3 мм. Расстояние от края листа до кабеля должно составлять не менее 5 мм.

Провод АППВ плоский, использующийся для разводки открытой проводки в квартирах, зарекомендовал себя с лучшей стороны.

Совет #2. Если необходимо провести сразу несколько групп проводов, используйте одну асбестовую прокладку с учетом интервала между отдельными кабелями не менее 5 мм.

Крепление кабеля к стене осуществляется полосой жести сквозь прокладку из специального диэлектрического картона, размеры которого должны превышать на 2-3 мм габариты скобы. Непосредственно перед введением в коробку на расстоянии до нее приблизительно 50 мм провода следует закрепить на стене. Не допускается соприкасания изолированных концов кабелей внутри коробки. Такой способ проводки подразумевает установку выключателей и розеток на подрозетники, диаметр которых должен превышать окружность розеток на 8-10 мм.

Закрытый способ монтажа

Закрытая прокладка считается безопасным способом, так как провода размещаются в негорючем материале, не окисляются, не подвергаются повреждениям. Если поверхность стены сделана из горючего материала, то проводка должна выполняться по листам асбеста.  При открытой прокладке запрещаются любые пересечения проводов, если же этого избежать нельзя, то в точке пересечения каждый провод необходимо дополнительно защитить изолентой. Закрепления кабеля в штробах выполняется посредством алебастра или хомутов из пластика.

Основные расстояния, которые следует выдерживать при устройстве проводки в квартире, представлены в таблице.

Если стены уже отделаны гипсокартоном, то проводка отлично располагается под ним, при этом штробление стен не нужно. В листах гипсокартона просверливается несколько отверстий диаметром 30-40 мм, через которые проталкивается петля из проволоки по всему направлению трассы. Используя петлю сквозь отверстия в гипсокартоне кабеля протягиваются в требуемом направлении. Если же гипсокартон на стенах еще не установлен, то проще сперва выполнить разводку, а затем отделывать поверхности стен.

Прокладка кабеля в стене для подключения розетки при выполнении монтажа электропроводки закрытым способом производится аккуратно.

Комбинированный способ прокладки

Прокладка кабеля в квартире комбинированная производится в изготовленные из пластика кабель-каналы, также для их изготовления используется оцинкованная сталь или алюминий.

Прокладка кабеля в кабель-коробе выглядит не только эстетично, но и функционально в квартире и в офисе

В первую очередь следует подобрать тип короба для монтажа, выпускающийся в различных модификациях: настенные короба, напольный или потолочный плинтус. Габариты кабель-канала должны обеспечить свободное расположение проводов. Если слаботочные и силовые кабели требуется расположить в одно канале, то конструкцию следует подбирать секционную.

Линии не должны взаимно пересекаться и скручиваться, иначе в линии слаботочной будут создаваться помехи. Проложенная комбинированным способом трасса должна располагаться горизонтально либо вертикально, для контроля используется строительный уровень и отвес. Взаимные пересечения каналов не допускаются.

Проводка в квартире должна быть расположена строго вертикально или горизонтально — это важнейшее правило безопасности.

Часто задаваемые вопросы и ответы на них

Вопрос №1. Можно ли самостоятельно выполнить разводку электропроводки в квартире, не обладая достаточными знаниями и опытом в этой сфере?

Не обладая ни знаниями, ни опытом в электрике, не то, что менять проводку, даже розетку ремонтировать нельзя. Это опасно! Доверьте и подбор кабеля, и прокладку квартирной электросети профессионалу, имеющему соответствующий допуск к выполнению электромонтажных работ.

Вопрос №2. Можно ли применять для электропроводки многопроволочные кабели?

Многопроволочные кабели, жила которых изготовлена из нескольких проводников, применять для электропроводки запрещено по причине их высокой пожароопасности.

Вопрос №3. Каким образом необходимо выполнять ответвления и соединения проводов?

Выполнять ответвления и соединения необходимо внутри ответвительных коробок посредством специальных зажимов. Вне коробок соединения выполняются только с помощью опрессовки, сварки или пайки.

Вопрос №4. Можно ли устанавливать розетки в ванной и туалете?

Вообще, монтаж розеток во всех «влажных» помещениях запрещен. Но с одной оговоркой: монтировать в ванной розетку допускается в том случае, если она запитана от разделительных трансформаторов с двойной изоляцией.

Наиболее распространенные ошибки и их решения

  • Часто сечение кабеля считают равным его диаметру. Но это далеко не так. Диаметр кабеля не будет совпадать с его сечением, так как сечение — это, по сути, площадь окружности! При необходимости диаметр можно измерить, например, штангенциркулем, и по формуле определить сечение кабеля.
  • При выборе кабеля некоторые стремятся уложить сечение кабель номиналом, значительно превышающий расчетный, к примеру, вместо 2,5 мм2 взять 4 мм2. Но при этом часто не принимается во внимание тот факт, что придется пересчитывать защиту проводки и устанавливать другие УЗО и автоматику.
  • Еще одной часто встречающейся ошибкой является размещение розеток в непосредственной близости от заземленных газовых плит, трубопроводов, батарей отопления. Необходимо выдерживать расстояние от розетки для всех перечисленных металлических устройств не менее 0,5 м.

Оцените качество статьи:

Простые правила выбора кабеля для розеток

Монтаж кабеля для розеток – ответственное дело, для его выполнения нужны навыки проведения электротехнических работ, а также правильно подобранная проводка для жилого дома. В каждой квартире имеется множество бытовых приборов, в том числе мощных и потребляющих значительное количество электроэнергии, поэтому собственник, планирующий проведение ремонта, закономерно задается вопросом о том, какой кабель для розеток лучше выбрать. Ассортимент соответствующих товаров на рынке просто огромен, поэтому сложно сделать правильный выбор и приобрести такой товар, который будет безопасен в использовании и долговечен.

Содержание страницы

Выбор материала, конструкции

Итак, какой провод для розеток в квартире лучше использовать? Кабельная продукция по составу жил подразделяется на алюминиевую и медную. Изделия первого типа использовались в прошлом, однако сейчас их применение запрещено требованиями правил устройства электроустановок (ПУЭ). Изменения правил по сравнению с советским периодом обусловлено тем, что в последние годы происходит развитие электроники и в квартирах появляется больше бытовых приборов. Соответственно, проводка для дома должна выдерживать более высокие нагрузки.

В настоящее время для производства кабельной продукции используется медь. Изделия из неё отличаются более высокой надежностью, чем алюминиевые аналоги, а также, меньшим сопротивлением и нагревом, более высокими показателями тока. Кроме того, медь меньше подвержена окислению и более пластична, чем алюминий, поэтому изделия из неё дольше служат без потери свойств.

Проводники на розетки в квартирах подразделяются на две группы с точки зрения конструкции. Они бывают одножильными или многожильными. Первые из них более жесткие (особенно если сечение кабеля для проводки большое), поэтому используются не часто.

Если мастера интересует, какой кабель для розеток использовать под штукатурку, то можно ответить, что ему подойдет как одножильный, так и многожильный вариант, поскольку штукатурка создает дополнительную защиту для проводника. Однако сейчас мало кто формирует домашнюю электрическую сеть одножильными проводниками.

Почти все жилые помещения оснащаются многожильными кабельными изделиями, так как они более мягкие и пластичные, чем одножильные. Их можно перегибать и поворачивать, они подходят как для открытой проводки, так и скрытой под штукатуркой.

Правильный подбор сечения

Итак, какой провод для розеток в квартире используется чаще всего? В соответствии с современными требованиями ПУЭ – трехжильный или пятижильный, с заземлением. Сечение кабеля для дома должно быть не менее 1,5 мм2 для линий групповых сетей, то есть на участках от щитков до розеток, осветительной техники и других приемников электрической энергии.

Однако эти нормативы актуальны для тех случаев, когда в помещении эксплуатируется минимальное количество бытовой техники.

А какого сечения должен быть провод для розеток, если в доме имеется множество электрических приборов? Электропроводка должна прокладываться с учетом прогнозируемой нагрузки:

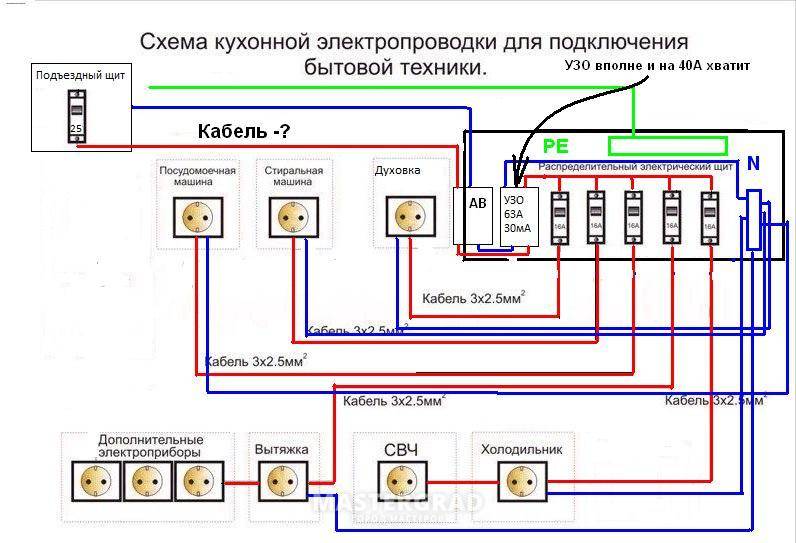

Для розеток. Сечение кабеля на розетки должно составлять не менее 2,5 мм2, потому что при использовании мощных электроприборов нагрузка достигает 3-4 кВт. Проводник 2,5 мм2 рассчитан на максимальную мощность до 5,9 кВт и ток до 27 Ампер. Однако это не означает, что линию необходимо нагружать до упора. Выбор должен делаться с запасом от предполагаемой нагрузки на 1/3. Кроме того, проводник, расположенный под штукатуркой, охлаждается слабее, чем его аналог, находящийся на поверхности. Данная рекомендация актуальна для трехжильной кабельной продукции, если же используется пятижильная, то достаточно 1,5 мм2 для одной жилы, это позволит проводке выдерживать нагрузку до 10,5 кВт.

Для осветительного контура. Сечение кабеля для приборов освещения может составлять всего 1,5 мм2, так как в этом случае нагрузка ниже. Перегрузки не произойдет, даже если жильцы решат устроить иллюминацию в своей квартире.

Одножильный кабель под проводку сейчас не практически не используется, потому что действующие нормы электробезопасности требуют заземлять бытовые приборы и устанавливать специальные розетки, соответственно, для прокладки используется трехжильный провод, в котором присутствуют рабочий фазный проводник, нулевой рабочий, а также нулевой защитный проводник.

Если начинающему мастеру нужно узнать количество проводящих жил кабеля для розеток, а также их сечение, то ему следует посмотреть маркировку изделия, она содержит основные характеристики продукции. Кроме цифровых обозначений маркировка также включает буквенные обозначения, они указывают на гибкость изделия, материалы жил, изоляции и оболочки.

Выбор марки проводника

Итак, мы выяснили, какое сечение провода лучше выбирать для квартиры и жилого дома, а теперь обсудим не менее важный вопрос – марку какого провода нужно покупать для тех или иных целей.

Существует множество марок кабельной продукции, однако не все они пригодны к использованию в жилых помещениях. Некоторые марки широко применялись в прошлом, но были запрещены к использованию новыми нормативами.
ВВГ

Это наиболее распространенный проводник отечественного производства, применяемый для электромонтажа в жилых помещениях. Он оснащен одножильными медными проводниками, изоляцией и оболочкой из ПВХ, может использоваться в помещениях с нормальной или повышенной влажностью. Способен выдержать напряжение до 660 В. Может содержать от 1 до 5 жил, сечение провода для розеток этого типа – от 1,5 мм2. Проводник может быть круглым, треугольным или плоским.

Существует несколько модификаций ВВГ:

ВВГ. Основной вид, оснащённый виниловой изоляцией, оболочкой.
ВВГнг. Отличается от основного типа наличием негорючего силового провода и самозатухающей изоляции. Если возникает возгорание, то оно не распространяется и быстро прекращается.
ВВГнг-LS. Дополнительно покрывается оболочкой с низким дымовыделением. При горении не только быстро затухает, но и выделяет минимальное количество дыма.
ВВГнг FR-LS. Имеет дополнительную защиту от огня из слюдяной ленты.

Все типы, имеющие приставку «нг», могут устанавливаться пучками. То есть, в одной трубе можно проложить несколько кабельных линий. Для прокладывания электропроводки в квартире лучше выбирать ВВГнг или ВВГнг-LS. Также эти марки используется на предприятиях с повышенной пожароопасностью и в деревянных домах.

NYM

Какой кабель использовать для дома, кроме ВВГ? На рынке также представлен продукт марки NYM, разработанный в Германии. Сейчас он производится и на российских предприятиях, он соответствует ГОСТам, а также нормам Европейского Союза. По характеру исполнения аналогичен ВВГнг, максимальное напряжение 660 В.

Каким бывает сечение кабеля для квартиры у этой марки? Сейчас производится многожильная однопроволочная продукция 1,5-10 мм2 и многопроволочная от 16 мм2 и более. Количество жил варьируется от 1 до 5, изделие покрывается оболочкой из ПВХ и изоляцией.

Негорючесть обеспечивается резиновым наполнителем, расположенным между изоляцией каждой жилы и кабельной оболочкой.

Если покупателю нужен для квартиры хороший провод, то следует избегать покупки дешевых подделок, в частности, изделий с маркировкой NUM, так как это копия NYM со сниженными характеристиками.

Продукция, использование которой не рекомендуется

Кроме тех видов кабельной продукции, которые рекомендуются к использованию в жилых домах, есть также виды, применение которых запрещено действующими правилами. К этой группе относятся изделия нескольких типов.

ПВС

Это медный провод с виниловой изоляцией и оболочкой. Сечение кабеля для подключения бытовой техники варьируются от 0,75 до 10 мм2, жила имеет многопроволочную структуру, количество проводников – от 2 до 6, номинал напряжения – 380 В.

Почему специалисты рекомендуют не брать ПВС для розетки из соображений экономии? На то есть несколько причин:

ПВС имеет многопроволочные жилы, а это означает, что все концы нужно лудить и паять для соединения друг с другом. Выполнение подобной работы требует значительных затрат времени и высокой квалификации электрика.

Многопроволочная конструкция отличается повышенной пожароопасностью (по причине сильного нагрева в процессе эксплуатации). Кроме того, ее изоляция быстро изнашивается из-за постоянного перегрева.
ПВС невозможно прокладывать пучком, нитки нужно укладывать на определённом расстоянии друг от друга.

Всё вышеперечисленное означает, что экономия на самом товаре приводит к повышению затрат на монтаж.

Другие типы

Хотя у ШВВП и ПВВП подходящее сечение кабеля для квартиры, продукцию этих типов нежелательно использовать для подключения крупной бытовой техники и электрического оборудования. Данные разновидности проводников отличаются слабыми эксплуатационными характеристиками, коротким сроком службы, отсутствием негорючей изоляции. Кроме того, они сложны в монтаже – их окончания нужно обрабатывать и паять.

Изделия типа ПУНП широко использовались во времена СССР, но с 2007 года они запрещены к использованию из-за ненадежности, слабой изоляции, недостаточной мощности.

Требования к оболочке и изоляции

Электрику важно знать, провод какого сечения подходит для подключения электроприборов и какой оболочкой он должен быть покрыт. Изоляция должна быть изготовлена из ПВХ пластиката, сшитого полиэтилена или полимеров, ее толщина по ГОСТу – 0,6 мм (допускаются некоторые отклонения, но изоляционный слой должен быть не тоньше 0,44 мм). Кроме изоляции, которая покрывают каждую жилу, есть также оболочка, охватывающая провод для розетки целиком и выполняющая защитную функцию. Для многожильных кабелей толщина равняется 1,8 мм, для одножильных – 1,4 мм.


Какой кабель лучше использовать для проводки в квартире: марки, сечения, выбор

Большой квартирный ремонт обязательно включает замену электропроводки. Есть две главные причины для этого действа.

Первая — возраст этой самой проводки. Как правило, капитальные или любые серьёзные ремонты проводят лет так через 15-20 после сдачи квартиры. За это время, даже правильно сделанная, домашняя электросеть стареет и изнашивается. А значит, потенциально становится источником опасности для обитателей жилья.

Вторая причина — перепланировка и большой ремонт отдельных помещений с добавлением новых электроприборов. Врезки и прочие соединения новой проводки со старой крайне нежелательны. Из-за несовпадения характеристик кабеля или материалов в нём.

Так что, вопрос — менять ли электропроводку, считается решённым, остаётся разобраться с его практическим воплощением. И начать нужно с выбора кабеля.

Кабель для электропроводки в квартире — 300 марок и 5000 разновидностей

С какого боку тут начинать? Схватится за голову человек, далёкий от электромонтажа. И есть с чего хвататься. Потому что кабелей и проводов не просто много, их буквально не сосчитать, как Донов Педро в Бразилии. Даже профессиональные электрики иногда «тонут» и путаются в изобилии производителей и продукции.

Выбор же провода для электропроводки в квартире, это вопрос не только стоимости ремонта. Куда важнее момент, что проводка должна обеспечивать «доставку» электричества в любой уголок квартиры и быть безопасной, то есть не «кусаться» током. А так же быть пожаростойкой и надёжной.

Внимание! Главное в надёжной элекропроводке  — найти правильного электрика. Заниматься электрикой и выбирать кабель для проводки в квартире должен специально обученный мастер! У которого есть допуск к электромонтажным работам и практический опыт.

Мы кратко расскажем про кабели и провода, их сечение, маркировку, материалы и виды. Объясним, что подходит для домашней проводки, а что использовать нельзя. Чтобы вы были в курсе того, что ваш электрик делает и почему именно так.

Характеристики проводов и кабелей, на которые следует обратить внимание при выборе

Сразу оговорим, что речь идёт о бытовом силовом кабеле или проводе с вольтажом 220/380 В для передачи электротока в домашней сети. Все остальные виды вроде нагревательных, телевизионных, компьютерных и прочих сейчас мы не рассматриваем.

Общий список характеристик выглядит так:

  • материал жилы;
  • конструкция;
  • сечение;
  • толщина жильной изоляции;
  • толщина оболочки;
  • маркировка;
  • расцветка жил;
  • упаковка;
  • сертификат;
  • состояние продукции.

1. Материал и конструкция

По составу жилы, кабельная продукция делится на медную и алюминиевую. Изделия из меди более надёжные, сопротивление ниже, показатели тока выше, нагрев меньше, если сравнивать с алюминиевым равного сечения. Кроме того, медь меньше окисляется, более пластичная, а значит, кабель служит дольше без потери свойств и характеристик.

Внимание! Делать проводку в квартире алюминиевый кабель запрещено согласно требованиями ПУЭ (правила устройства электроустановок).

По конструкции выпускаются одножильные (однопроволочные) и многожильные (многопроволочные) кабели и провода. Одножильные разновидности более жёсткие и негибкие, особенно с большим сечением проводника.

Отвечая на вопрос, «какой провод использовать для проводки под штукатурку», можно сказать, что теоретически подойдёт и одножильный однопроволочный медный кабель. Штукатурка создаст дополнительную защиту для такого проводника. Но фактически, никто не прокладывает домашнюю электросеть однопроволочным проводом.

Многопроволочный одножильный  кабель мягче и пластичнее. Он хорошо переносит перегибы, повороты и годится как для открытой проводки, так и для скрытой под штукатурку. Именно трехжильный однопроволочный используют сейчас для прокладки в квартирах.

Внимание! Не путайте кабели, в которых каждая жила состоит из одного проводника, с проводами, где жила изготавливается из нескольких проводников. Многопроволочные кабельные изделия запрещены для стационарной прокладки в квартире из-за высокой пожароопасности. 2. Сечение кабеля для проводки в квартире

Измеряется в «квадратах», то бишь квадратных миллиметрах и показывает пропускную способность. У медного кабеля один «квадрат» пропускает 8-10 Ампер тока, у алюминиевого лишь 5 А. Для безопасной работы проводник следует подбирать с запасом пропускной способности, что обеспечивает нагрев провода в пределах допустимой величины или говоря проще, чтобы от нагрузки не «поплыла» изоляция. Кроме того, при скрытой проводке надо учитывать, что она слабее охлаждается, а значит, запас сечения должен это компенсировать.

Внимание! Не путайте сечение кабеля с его диаметром, это две большие разницы! Диаметр можно измерить линейкой, а лучше штангенциркулем. А затем подставить его в формулу и посчитать площадь сечения.

Ещё запомните, что выбор кабеля для проводки в квартире всегда идёт с округлением в большую сторону. Если при расчёте получается 2.3 «квадрата», выбирается кабель два с половиной, а не два «квадрата».

В идеале, сечение должно совпадать с маркировкой на бирке кабеля, но фактически оно часто отличается в меньшую сторону. Небольшие расхождения допустимы, потому что кабель сертифицируется по сопротивлению, а не сечению жилы. Если расхождения существенны, это брак. Опытный электрик увидит его визуально, а вы можете измерить диаметр жилы и рассчитать сечение для интереса или помощи другу, который самостоятельно решит купить кабель для квартирной электропроводки.

Некоторые электрики советуют взять кабель с номиналом выше расчётного. Например, 4 «квадрата», вместо 2.5, чтобы покрыть «недостачу» сечения, если таковая окажется. Но, тогда придётся рассчитывать соответственно защиту проводки и ставить правильные автоматы и УЗО.

Совет! Мы рекомендуем на электропроводку в квартире сечение проводов из меди от 1.5 до 2.5 кв. мм. На розетки пускать два с половиной «квадрата» и полтора — на освещение.

3. Толщина жильной изоляции

Каждая жила в многожильном или одножильном кабеле имеет изоляцию из ПВХ пластиката обычного типа или с пониженной горючестью, также используются полимеры и сшитый полиэтилен. Толщину изоляции регулируют ГОСТы и она должна быть достаточной. Для бытовых кабелей (номинальное напряжение до 660В) сечением 1.5 и 2.5 мм2 толщина изоляционного слоя по нормативу — 0.6 мм. Допускается отклонение, но изоляция не должна быть тоньше 0.44 мм.

Проще говоря, есть промежуток толщин, куда должна «вписываться» изоляция, чтобы проводка служила надёжно и не было заморочек при монтаже. Нарушил ли производитель технологию — без микрометра не определишь, если не возишься с кабелями каждый день. Поэтому, если нет рядом опытного электрика — покупать нужно только в проверенных магазинах и кабели известных марок.

4. Толщина оболочки

Оболочка охватывает кабель поверх изолированных жил, фиксирует их и защищает. Сделана она, как и жильная изоляция, из ПВХ пластиката или полимера, но имеет большую толщину. Для многожильных кабелей толщина равна 1.8 мм, для одножильных — 1.4 мм. Так же возможны отклонения в меньшую сторону, но незначительные.

Изолирующая оболочка — обязательный элемент. Для любого кабеля квартирной проводки, даже с минимальной мощностью, «прописана» двойная изоляция. То есть сначала на жиле, а потом поверх неё. Это обеспечивает безопасность людей и предохраняет сам проводник от повреждений.

5. Маркировка

Это надпись на оболочке кабеля для монтажа электропроводки в квартире. Она содержит всю нужную информацию для выбора. Надпись пропечатывается или выдавливается при изготовлении кабельной продукции. Она должна быть чёткой, контрастной, хорошо читаемой.

В маркировке указывается:

  • Марка изделия (кабеля или провода), в которой зашифрованы основные свойства и характеристики.
  • Название завода-изготовителя.
  • Год выпуска.
  • Количество жил.
  • Сечение.
  • Номинал напряжения.

Надпись наносится по всей длине проводника с небольшими интервалами.

На ценнике и в каталогах интернет-магазинов обычно не указывают год выпуска и изготовителя и пишут маркировку в виде ВВГнг(ож)-0,66 кВ 3х1,5 или ВВГ, ВВГнг кабель 3х1,5.

Расшифровывается как трёхжильный медный кабель с сечением жилы 1.5 «квадрата» (3х1,5), однопроволочное исполнение жилы (ож). Изоляция и оболочка из ПВХ-пластиката (ВВ), кабель гибкий (Г), негорючий (нг). Номинальное напряжение 660 Вольт.

Запомните! Буквенное обозначение марки кабеля начинается с материала жилы, для алюминия ставится всегда буква А, для меди — буква не указывается, поэтому все кабели марок ВВГ всех модификаций имеют медный проводник.

6. Расцветка жил

О расцветке нужно знать, что она или сплошная цветная, или нанесена полоса на оболочке вдоль всего кабеля шириной примерно в миллиметр. Это стандарт. Всё остальное, в виде размазни, пятен, полосочек поперёк — от лукавого. И говорит о том, что делали кабель в каком-то подвале непонятные люди.

По цветам жил есть таблица, которую знает любой опытный электрик. Там расписано, каким оттенком обозначаются основные жилы — фазные, нулевые, заземляющие. Сделано это для удобства при монтаже, чтобы видеть, куда какой проводник подсоединять. Фазные и рабочие проводники могут отличаться по расцветкам, «землю» же всегда «красят» в жёлто-зелёный цвет.

7. Упаковка

Стандартная для всех видов — это бухта или барабан. Бухты идут для продажи в магазины, на барабаны наматывают для оптовиков, строителей и прочих крупных закупщиков. В любом случае на кабель крепится бирка с описанием.

Содержимое бирки повторяет информацию надписи на оболочке с некоторыми дополнениями. В ней указывается:

  • наименование завода или товарный знак изготовителя
  • марка (обозначение) продукции
  • ГОСТ или ТУ
  • дата выпуска
  • число отрезков с их длиной
  • номер барабана
  • вес проводника
  • знак соответствия
  • отметка ОТК.

Если вы пришли купить кабель для проводки в квартире целой бухтой в 100 м, бирку вы получите вместе с ней. Но если вам отрезают кусок, то ярлык не отдадут, его можно просто посмотреть.

8. Сертификат

Нужен для подтверждения, что кабель качественный. Обычно продукция имеет 2 документа — сертификат соответствия, отвечающий за годность кабеля как электромонтажного материала и сертификат пожарной безопасности. Вы можете попросить их у продавца для ознакомления. Документы должны быть заполнены с указанием ГОСТов на кабель и иметь действующий срок, например, до конца текущего года. Как правило, в документации указываются ТУ (технические условия) по ГОСТ и для кабельной продукции это равносильно соответствию ГОСТу.

9. Состояние

Это внешний вид силового провода. Обращайте внимание, как выглядит кабель, потому что за помятостями, сильными перегибами, сдавленностью скрывается внутренний брак. Жилы могу оказаться переломанными и даже замкнутыми друг на друга. Понятно, что укладывать такой материал нельзя, поэтому, не поленитесь осмотреть кабель в магазине, ещё до оплаты при самостоятельной покупке.

Какой кабель нужен для проводки в квартире

Мы уже говорили, что электропроводка в квартире «требует» 2 сечения кабеля.

Для розеток нужно брать сечение 2.5 мм2, потому что включаемая нагрузка может доходить 3-4 киловатт. А кабель в два с половиной «квадрата» как раз и рассчитан на максимум мощности до 5,9 киловатта и ток до 27 Ампер. Это не значит, что нужно «нагружать» кабельную линию до упора. Выбор всегда идёт с запасом от планируемой нагрузки на треть. Тем более, что лежащий под штукатуркой кабель слабее охлаждается и это тоже учитывается при подборе.

Для контура освещения используют сечение 1,5 мм2. Нагрузка тут значительно меньше, но даже если вы решите устроить иллюминацию в квартире, тока и запаса мощности хватит с избытком.

Важная информация! Поскольку, современные правила электробезопасности требуют заземлять домашние электроприборы и ставить специальные розетки, то для прокладки используется трёхжильный кабель. В котором, есть рабочий фазный проводник, нулевой рабочий и защитный ноль.

Какой кабель рекомендует интернет-магазин 220pro.ru для скрытой проводки в доме или квартире

Напомним, что маркировка содержит основные характеристики кабельной продукции. Буквенные обозначения указывают на материалы жил, изоляции, оболочки и гибкость, цифровые — на число проводящих жил и их сечение.

Кабель ВВГ

Самый распространённый отечественный кабель для электромонтажа в квартире. Имеет одножильные медные проводники, изоляцию и оболочку из ПВХ пластиката, используется в помещениях с нормальной и повышенной влажностью. Рассчитан на напряжение до 660 Вольт. Относится к гибким небронированным силовым проводам. Может включать от 1 до 5 жил, сечением от полутора до 240 «квадратов». Форма проводника круглая, плоская или треугольная.

Кабели ВВГ выпускаются в нескольких модификациях:

  • ВВГ — основной тип с виниловой изоляцией и оболочкой;
  • ВВГнг — негорючий силовой провод, изоляция жил самозатухающая, то есть горение не распространяется;
  • ВВГнг-LS  — так же имеет самозатухающую негорючую изоляцию жил (нг) и оболочку с низким дымовыделением;
  • ВВГнг FR-LS — в дополнение к негорючести и малой задымлённости, это вид кабеля получил дополнительную огнезащиту из слюдяной ленты.

Все марки с приставкой нг можно монтировать в пучках, то есть прокладывать в одной гофре, трубе или шурфе несколько кабельных линий.

Кабель для электропроводки в квартире советуем брать марок ВВГнг или ВВГнг-LS.

Обычный ВВГ дешевле, но не подходит для пучковой прокладки и оболочка менее огнестойкая и дымящая. А марка ВВГнг FR-LS относится к профессиональным и используется в условиях повышенной пожароопасности на предприятиях и стоит гораздо дороже.

Кабель NYM

Медный кабель европейского стандарта, разработанный в Германии. Производится на российских заводах и соответствует нормам ЕС и ГОСТам. По исполнению аналогичен кабелю ВВГнг, номинальное напряжение 660 В. Выпускается однопроволочный многожильный NYM-кабель с сечением 1.5-10 мм2 и многопроволочный с сечением от 16 мм2. Число жил 1-5, изоляция и оболочка из ПВХ, негорючесть обеспечивает наполнитель из резины между изоляцией жил и кабельной оболочкой.

Обратите внимание! В магазинах можно встретить дешёвые кабели с маркировкой NUM. Эта «опечатка» говорит, что перед вами копия с пониженными характеристиками. Покупая его, вы рискуете получить некачественную продукцию. Советуем воздержаться от сомнительной экономии на безопасности.

Кабели ВВГнг и NYM имеют схожие характеристики и преимущества использования:

  • Качественное исполнение. Жилы, изоляция, оболочка соответствуют ГОСТу и это делает кабель надёжным.
  • Удобный монтаж и лёгкая разделка. Круглый кабель удобен в монтаже из-за отсутствия перекруток, его проще уплотнять при вводе.
  • Высокая пожаростойкость и безопасность. Соблюдение стандартов обеспечивает безопасную работу кабеля под нагрузкой, а специальная изоляция позволяет прокладывать пучками, без опасности возгорания от взаимного нагрева.
  • Самозатухание и низкая задымлённость. Материал оболочки самозатухающий и замедляет горение. А так же обеспечивает слабое задымление без опасных галогенов. Если защита сработает с замедлением, то ущерб от возгорания будет минимальным.
  • Большой выбор вариантов в марках по цене под любой бюджет.

Какой провод не подходит для проводки в квартире

И ещё один важный момент. Мы понимаем, что для большинства «провод» и «кабель» это синонимы. На самом деле, это разные виды кабельной продукции. Основное различие, кабель всегда имеет очень прочную двухслойную изоляцию, с первым слоем поверх токопроводящих жил и вторым, закрывающим весь пучок. Даже если в кабеле одна жила, изоляция всегда двойная. Провод — более слабая конструкция с лёгкой изоляцией.

Обратите внимание! Делать проводку в квартире проводом, даже многожильным или многопроволочным —  очень плохая затея.

Главная беда проводов — их слабая стойкость к длительному нагреву при постоянной нагрузке и высокая возгораемость. Поэтому, они не соответствуют требованиям ПУЭ по проводке в жилых помещениях.

Провод ПВС

Это соединительный медный провод с виниловой изоляцией и оболочкой. Используется для подключения бытовой электротехники к домашней сети, для изготовления удлинительных шнуров. Количество проводников 2-6, конструкция жилы многопроволочная, сечение 0.75-10 мм2. Рассчитан на номинал напряжения в 380 В.

Внимание! Не нужно брать провод ПВС для проводки по совету друзей или из экономии.

  • Во-первых, ПВС имеют многопроволочную конструкцию жилы. А это значит, что все концы для соединения нужно лудить и обязательно паять. Это занимает много времени и требует высокого качеств обработки жил и большого опыта у электрика.
  • Во-вторых, многопроволочная конструкция жилы — это фактор повышенной пожароопасности. Такой провод греется сильнее, а значит, изоляция изнашивается быстрее, что опасно и может закончиться коротким замыканием.
  • В-третьих, провод ПВС нельзя прокладывать пучком, как кабель. Только с расстоянием между нитками. То есть, штробить стены под каждую линию отдельно.

Так что, экономия получается очень сомнительная и символическая. Низкая цена провода будет «съедена» высокой стоимостью монтажа. А качество проводки оставит желать лучшего.

Провод ШВВП и ПВВП

Монтажные шнуры или кабели с одно и многопроволочными медными жилами. Используются для подключения электрооборудования и бытовой техники. Имеют короткий срок эксплуатации, многожильный тип требует обрабатывать окончания и проводить пайку при монтаже. Для стационарной проводки не годятся из-за отсутствия негорючей изоляции и слабых характеристик.

Провод ПУНП

Внимание! ПУНП запрещён к использованию для проводки с 2007 года из-за своей ненадёжности.

Хотя находятся «умельцы» и среди клиентов, и среди горе-электриков, которые его пользуют. Мотивируя это тем, что «во всех старых квартирах стоит именно он».

Но «граждане» забывают, что со времён СССР очень сильно изменилась оснащённость домашним электрооборудованием и выросла его мощность. Поэтому ПУНП и запретили — он маломощный, со слабой изоляцией и не держит современных нагрузок.

Комплектующие и аксессуары для кабеля

При монтаже электропроводки требуется не только кабель, но и целый список оборудования, комплектующих, электроустановочных изделий и аксессуаров. Чтобы определиться с точным количеством, электрик всегда делает план или схему проводки. Но, мы сейчас говорим в общем, поэтому назовём примерный список дополнительных элементов.

Вам потребуются:

  • автоматы защиты и УЗО;
  • монтажные коробки и подрозетники;
  • розетки и выключатели;
  • гофра, кабель-каналы, крепления для них и электроустановочные изделия для кабель-каналов;
  • изоляция, хомуты, наконечники  и тд.

Естественно, всё подбирается под условия помещения, нагрузку и тип скрытой проводки. Ведь она может быть как в стене, так и в гипсокартонных конструкциях. Опытный электрик учтёт все тонкости и выдаст список или пойдёт закупать товар вместе с вами.


Данный материал является частной записью члена сообщества Club.CNews.
Редакция CNews не несет ответственности за его содержание.

Монтаж электропроводки в квартире: нормы и требования


При знании правил, принятых в Российской Федерации для монтажа электропроводки, этопоможет вам сделать данную работу, исключив опасность для жизни и риск выхода из строявашей бытовой техники. Монтаж проводки делится на три типа: открытый тип, закрытый тип икомбинированный. Это следует обязательно учесть, когда вы разрабатываете схему для монтажапроводки.

1. Установка счетчиковдолжна производиться в таких местах, где они могут быть доступны кобслуживанию. Все части, по которым проходит ток должны быть закрыты.
2. Выключатели следует устанавливать на высоте не менее полутора метра над уровнемпокрытия пола. В каждой комнате положение розеток должно быть строго с одной
стороны, относительно двери. При открытии двери выключатель должен быть всегдадоступен.
3. Розетки следует устанавливать на уровне порядка 0,5-0,8 метров, считая от линии пола. Ихположение должно зависеть от положения электроприборов.
4. Следуя правилам пожарной безопасности, на шесть квадратных метров должна быть однарозетка, это минимально. Вне зависимости от площади вашей кухни, рекомендуетсяустанавливать в ней розетки количеством минимум в три штуки.
5. В ванных можно устанавливать розетки, питание к которым приходит от трансформаторовразделительного типа, обладающих двойной изоляцией. Кроме этих случаев, в
помещениях с повышенной влажностью исключена установка розеток.
6. Следует соблюдать минимум расстояния между розетками и батареями для отопления сзаземлением, этот минимум должен быть не менее полуметра. Тоже касается
трубопровода из стали и плит, работающими на газе.
7. На каждой стороне перегородки между комнатами должно быть по розетке, причёмустанавливаться они должны в единых точках. С этой целью необходимо будет проделатьсквозное отверстие через стену.

8. При прокладке соединения проводов либо их ответвлений, следует использоватьисключительно специальные соединительные и ответвительные коробки.

  1. Когда прокладываете провода, используйте вертикальное и горизонтальное направления,во всех случаях, кроме комбинированного монтажа. Тогда этим правилом
    руководствоваться необязательно.
  2. На участках с горизонтальной прокладкой соблюдайте расстояние между проводами ибалками или карнизами на уровне 50-100 мм. Между потолком и прокладкой проводовдолжно оставаться, в свою очередь, примерно 150 мм.
  3. Между углами и вертикальной прокладкой проводов должно быть примерно 100 мм, ипримерно столько же между проводкой и оконными, а также дверными проёмами. Плюс,не забывайте о том, что провода к металлическим конструкциям прикасаться не должны.
  4. Трубы ГВС и отопления должны иметь защиту в виде прокладок из асбеста. Либопользуйтесь проводами, для изготовления покрытия которых был использован материал схорошей теплостойкостью.
  5. Когда вы прокладывается провод в параллель трубе с газом или с содержанием любогодругого горючего вещества, соблюдайте расстояние между трубой и прокладкой не менее0,4 м.
  6. Запрещается прокладка проводов пучками в жилой квартире, а также с размером зазораменее 3 мм.
  7. Чтобы соединять жилы у проводов с заземлением или занулением следует использоватьсварку.
  8. Чтобы подсоединить приборы к защитным проводам подойдёт соединение на болтах.
  9. Электрические плиты стационарного типа зануляются через отдельный проводник,который, в свою очередь, подсоединяется к проводнику сети электропитания, величинасечения которого должна полностью соответствовать величине сечения фазы.

Редко используется для жилых квартир, больше для подсобок частных загородных домов. Притакой прокладке надо соблюдать следующие требования:

  • Применяйте провода плоского типа АППВ, АПР и АПРВ. В случае, когда для изготовления стен был использован горючий материал, например, древесина, вы должны в качестве защиты осуществлять прокладку листов из азбеста, толщиной от 3 мм. Соблюдайте наличие расстояния в 5 мм как минимум между листами и проводами.
  • Чтобы прикрепить провод к стене, используйте полоску из жести вместе с картонной прокладкой. Прокладка в ширину должна быть больше скобы на пару миллиметров и обладать свойством электрического изолятора. Обхват провода крепежом должен быть довольно плотным.
  • Между коробкой для ветвления и креплением соблюдайте расстояние в 50 мм.
  • При открытом способе монтажа проводки, все розетки, а также выключатели помещаются в специальные подрозетники, произведённые из пластика. Диаметр подрозетников должен быть больше диаметра розеток примерно на 10 мм.

Открытый монтаж электропроводки


Наиболее безопасный способ, при котором все провода спрятаны в негорючем материале ихорошо защищены от внешних металлических повреждений. Такой способ пожаробезопасен,поскольку в данном случае провода не окисляются.

  1. В случае деревянных стен, закрытый монтаж, как и открытый, производить лучше всего полистам из асбеста. Если у вас стены из кирпича и железобетона, эти требования можно несоблюдать.
  2. Если пересеклись плоские провода, усильте их тремя слоями изоленты. Но будет лучше,если таких пересечений вы не допустите.
  3. Для закрепления проводов в штробах следует использовать алебастр либо хомутики изпластика. Для крепежа нельзя использовать гвозди.
  4. Чтобы соединять и разветвлять провода, лучше использовать пайку, сварку илиопрессовку.
  5. Для прокладки проводов в стенах с гипсокартоном не нужно штробов в основании, онаотлично пройдет под картоном. Чтобы протолкнуть под гипсокартон проволочную петлю,следует просверлить в нём отверстия диаметром 30-40 мм по всей трассе проводки.
  6. Если гипсокартоном только будут обшивать стены, разумнее сначала проложитьэлектропроводку.

Закрытый монтаж электропроводки


Данный метод представляет собой середину между первым вариантом – открытым монтажом, ивторым вариантом – закрытым монтажом. Для изготовления кабельного канала могутиспользовать в этом случае сплав алюминия, термостойкий пластик, плюс оцинкованную сталь.
Несмотря на простоту монтажа, следует обязательно соблюдать нижеприведённые правила,чтобы избежать трудностей и сложностей с проводкой в будущем:

  • Лучше всего подходит для прокладки канал настенного типа для кабеля, сделанного изнегорючего пластика. Есть также каналы потолочного и настенного типа.
  • Следите за тем, чтобы провода в канале лежали свободно. Чтобы размещать сразу исиловые кабели, и кабели, обладающие слабым током, следует выбрать конструкцию снесколькими секциями. Когда линии таких различных проводов пересекаются, могутвозникнуть помехи.
  • В отличие от двух других типов прокладки, монтаж комбинированного типа можнопроизводить и в диагональных направлениях.
  • У короба для проводов должен быть запас минимум в 15%. Реальная схема монтажа будетв любом случае иметь отличия от той, что была в бумажном виде.
  • Чтобы осуществлять контроль за горизонтальным и вертикальным направлениемпрокладки кабелей, используйте строительный уровень либо отвес.

Электропроводка на кухне: выбор сечений проводов

Содержание статьи:

Вступление

Электропроводка на кухне в сериях домов старой постройки имеют характерные особенности. Прежде всего, вся проводка сделана не кабелем, а проводами с алюминиевыми жилами. Сечение проводов, исключая розетку для электроплиты, не превосходит 2,5 мм, групповых цепей предусмотрено минимальное количество. Такая проводка не подходит для современной кухни наполненной большим количеством бытовых приборов. Выход один, сделать новую электропроводку кухни.

Электропроводка на кухне – общие советы

Каких бы специалистов вы не планировали пригласить для электромонтажных работ на кухне, нужно иметь элементарное представление, как рассчитывается нагрузка кухни, и как следствие, как рассчитываются сечения проводов и номиналы автоматов защиты.

Суммарная потребляемая мощность кухни складывается из мощности каждого бытового прибора, который вы планируете установить на кухне.

Мощности приборов указаны на их корпусе. Так, средняя мощность электрического чайника – 2000 Вт, печи микроволновой  1500 – 2500 Вт, посудомоечной машины  2000 – 2500 Вт, стиральной машины 2000 Вт.

Самый энергоемкий бытовой прибор это плита.

Духовка потребляет 2000-3000 Вт, электрическая плита со стеклокерамикой «возьмет» 6000-8000 Вт. Если просуммировать этот набор и прибавить резерв в 3000 Вт, получаем, что общая мощность энергопотребления кухни будет : 10000 Вт для газовой плиты и 18000 Вт для электроплиты.

Таблица сечений жил кабелей

По рассчитанной потребляемой мощности можно определить сечение жил кабеля, который будет использоваться для новой электропроводки.

Примечание: Кабели с алюминиевыми жилами и алюминиевые провода уже давно не используются в электропроводки квартиры и дома. Токопроводящие жилы должны быть медными.

По таблице можно определить сечение жил кабеля электропроводки в зависимости от нагрузки цепи.

Проложенные открыто
S Медные жилы Алюминиевые жилы
мм2 Ток Мощн.кВт Ток Мощн.кВт
А 220 В 380 В А 220 В 380 В
0,5 11 2,4
0,75 15 3,3
1 17 3,7 6,4
1,5 23 5 8,7
2 26 5,7 9,8 21 4,6 7,9
2,5 30 6,6 11 24 5,2 9,1
4 41 9 15 32 7 12
5 50 11 19 39 8,5 14
10 80 17 30 60 13 22
16 100 22 38 75 16 28
25 140 30 53 105 23 39
35 170 37 64 130 28 49
Проложенные в трубе
S Медные жилы Алюминиевые жилы
мм2 Ток Мощн.кВт Ток Мощн.кВт
А 220 В 380 В А 220 В 380 В
0,5
0,75
1 14 3 5,3
1,5 15 3,3 5,7
2 19 4,1 7,2 14 3 5,3
2,5 21 4,6 7,9 16 3,5 6
4 27 5,9 10 21 4,6 7,9
5 34 7,4 12 26 5,7 9,8
10 50 11 19 38 8,3 14
16 80 17 30 55 12 20
25 100 22 38 65 14 24
35 135 29 51 75 16 28

Групповые цепи квартиры

Повторюсь, кухня энергоемкая комната и для удобства монтажа и усиления безопасности электропроводки кухни разделяют на групповые цепи. Группы разделяют так, чтобы мощность каждой группы розеток не превышала 4600 Вт, а освещения -2300Вт. Для групповой цепи 4600 Вт, используют медный кабель сечением 2,5 мм2, для освещения кабель 1,5 мм2. Отдельные группы 4600 Вт, то есть отдельную розетку со своим автоматом защиты,  делают для стиральной машины, посудомоечной машины, группы розеток переносимых приборов (чайник, миксер и т.п.), водонагреватель. Отдельную группу выделяют для розетки плиты 7300 Вт, кабель сечением 6 мм2.

Соответственно, каждая группа защищается следующими автоматами защиты (или предохранителями):

  • 4600 Вт- 25А/20А;
  • 2300 Вт- 16А/10А;
  • 7300 Вт- 40А/32А.

Расположение розеток на кухне

Все чаще, план размещения розеток можно получить или заказать при покупке мебели кухни. И это правильно, розетки должны быть привязаны к расположению и размерам кухонных шкафов, их высоте, ширине и назначению.

электропроводка на кухне: расположение розеток на кухне

Обычно высота розеток за шкафами делается 10-12 см от пола. Розетки на кухонном фартуке поднимаются от чистового пола на 80-90 см, при высоких шкафах на 115 см.

©remont-kuxni.ru

Другие статьи раздела: Электрика кухни

хитрых способов спрятать провода и шнуры в квартире

Когда вы ищете дизайнерские идеи для своей квартиры, одна из самых важных вещей, которую вы можете сделать, — это органично вписать технологии в ваше жилое пространство. Беспорядок из проводов может сделать вашу квартиру неорганизованной, даже если все остальное чистое.

К счастью, специалисты по домашнему дизайну решают эту проблему уже несколько лет, и есть несколько отличных решений. Следуйте пяти советам и рекомендациям, приведенным ниже, чтобы спрятать шнуры и придать своей квартире чистый, современный и организованный вид.

1. Спрятать зарядную станцию ​​

Тумбочка – одно из тех мест в любой квартире, которое в спешке может превратиться в беспорядочную массу проводов. Если вы заряжаете всю свою электронику у кровати, у вас, вероятно, будет по крайней мере несколько шнуров, борющихся за место здесь. Это может применяться везде, где вы заряжаете свои устройства.

Решение состоит в том, чтобы спланировать свою зарядную станцию ​​так, чтобы она выглядела аккуратно и организованно. Самый простой способ — спрятать его в ящике стола.Для этого просто проделайте маленькое отверстие в задней части ящика и вытащите удлинитель из задней части. Откройте ящик, чтобы получить доступ ко всем штекерам в удлинителе, затем закройте его, чтобы скрыть беспорядок.

Важно следить за тем, чтобы шнур провисал достаточно, чтобы он не выдергивался из стены, когда вы открываете ящик. Купите шнур на фут или два длиннее, чем вы думаете, что вам нужно быть в безопасности.

Другой вариант — купить зарядную станцию, которую можно поставить на прикроватную тумбочку.С любым из этих обходных путей у вас останется только один шнур, о котором нужно беспокоиться: тот, который входит в вашу зарядную станцию. Есть несколько простых способов скрыть это — читайте дальше, чтобы узнать, что это такое.

2. Повесьте что-нибудь за столом

Провода и шнуры могут быстро накапливаться на вашем столе, особенно если у вас интенсивная настройка компьютера. Это может быть компьютер, несколько динамиков, несколько мониторов, док-станция и многое другое. Для всех этих компонентов требуется много шнуров, которые, вероятно, висят в беспорядочной паутине кабелей за вашим столом.

В зависимости от того, где находится ваш стол и какой у вас стол, все эти шнуры может быть не очень легко увидеть. Однако, если они становятся бельмом на глазу, это легко исправить. Просто вырежьте кусок ткани или любого другого материала и повесьте его сзади рабочего стола. Подсоедините его к ножкам вашего стола, чтобы убедиться, что сзади он не слишком свободен.

Вы можете использовать забавный рисунок или цвет, чтобы добавить изюминку, или подобрать что-то к своему столу, чтобы создать более традиционный вид.

3. Спрячьте роутер за украшениями

Скорее всего у вас где-то в квартире стоит wifi роутер, и все провода к нему идут. Маршрутизаторы обычно работают лучше, когда они находятся высоко, а это означает, что вам нужно прокладывать кабели к высокой точке вашей квартиры. Попробуйте верхнюю часть книжной полки, а затем поставьте перед ней книги, чтобы скрыть устройство. Прикрепите шнуры к боковой стороне книжной полки, чтобы они не мешали.

4. Скройте их в консилере для кабелей

Иногда приходится прокладывать кабели прямо через стену (например, чтобы провести их к настенному телевизору).В этом случае вы можете использовать кабельный укрыватель, чтобы держать провода в безопасности, вместе и вне поля зрения.

Выберите консилер для косичек, который подойдет к вашей отделке, или выберите цвет, который дополнит вашу дизайнерскую схему и создаст несколько художественных акцентов. Если вы выберете правильный консилер и правильно расположите его, люди могут даже не заметить его, когда будут осматривать вашу квартиру.

5. Перепутать шнуры с обычными принадлежностями

Скорее всего, у вас уже есть какие-то расходные материалы, которые вы можете использовать, чтобы поддерживать порядок в своих шнурах.Например, скрепки и скотч отлично подходят для связывания шнуров и их прикрепления к бокам мебели.

Если вы ищете что-то более безопасное, стяжки на молнии стоят очень недорого. После того, как вы связали шнуры вместе, их легко протянуть по бокам мебели. Если на вашей мебели нет подходящего места, чтобы использовать зажим, стяжку или ленту, попробуйте использовать клейкий пластиковый крючок, чтобы повесить провода.

Квартиры в Финиксе

Heers Management предлагает одни из самых современных квартир Phoenix на рынке.Наши современные планировки разработаны с учетом новых технологий, а это означает, что у вас будет множество розеток по всему блоку, особенно там, где они вам нужны больше всего.

Хорошее покрытие розеток снижает потребность в прокладке проводов из одной части комнаты в другую, поэтому вам не придется прилагать столько усилий, чтобы спрятать шнуры и провода. Свяжитесь с нами сегодня, чтобы организовать прогулку и посмотреть, что мы имеем в виду!

Зарядка электромобиля от розетки в многоквартирном доме

Количество электромобилей на рынке увеличивается практически каждый день.



В результате все больше и больше автовладельцев сталкиваются с вопросом, будет ли у них доступ к достаточному количеству зарядных станций для своих автомобилей. Когда электромобили впервые появились на рынке, почти каждый, кто приобрел электромобили, имел дом и мог модернизировать свой гараж с помощью соответствующей опции зарядки.



Сегодня, когда все больше покупателей электромобилей проживают в многоквартирных домах, вопрос о вариантах персональной зарядки становится все более сложным. К счастью, во многих новых многоквартирных домах есть парковки с зарядными станциями для электромобилей.Это здорово, когда они это делают. А если нет?



Перед арендой новой площадки может возникнуть вопрос: как вы ежедневно заряжаете свой электромобиль, если в вашем комплексе нет зарядных станций?



К счастью, есть возможность зарядить машину, даже если вы живете в многоквартирном доме.



Настенная розетка или настенная коробка?



По сути, есть два варианта зарядки вашего электромобиля:

  1. Ближайшая к вашей парковке розетка
  2. Установка настенной коробки на парковке



Хотя вариант №1, безусловно, возможен, рассматривайте его как крайнюю меру.



Зарядка автомобиля от стандартной розетки может привести к ряду проблем.



При мощности 2,3 кВт 3-контактная вилка обеспечивает дальность действия до 8 миль в час. Это означает, что зарядка вашего электромобиля от пустого до полного занимает от 11 до 27 часов. У большинства людей нет времени заряжать машину 27 часов.



Консультанты по защите прав потребителей предупреждают, что стандартные электрические розетки не предназначены для передачи высокой мощности в течение длительного периода времени.Вы не можете сравнить зарядку автомобиля мощностью 2,3 кВт в течение нескольких часов с зарядкой смартфона, которому требуется всего 0,002 % зарядной мощности, необходимой вашему электромобилю. Даже большим пожирателям энергии, таким как, например, пылесосы, требуется всего 1,5 кВт, и они используют эту мощность только в течение нескольких минут за раз. Использование полных 2,3 кВт в течение нескольких часов для зарядки вашего электромобиля сопряжено с рисками, такими как нагрев электрических розеток и линий электропередач, что может привести к перегоранию предохранителя или, что еще хуже, к пожару.



Поэтому лучшим вариантом является  установка настенной коробки  на стоянке, где вы живете.



Ваш настенный блок согласуется с нагрузочной способностью вашей текущей электроустановки и в режиме реального времени сообщает вашему автомобилю максимальный ток, который он может зарядить. При необходимости электрик может также расширить электроустановку перед зарядкой вашего автомобиля с желаемой грузоподъемностью.



Несколько производителей предлагают подходящие зарядные устройства для вашего автомобиля. Чтобы обеспечить совместимость с вашим автомобилем, в случае будущих обновлений и услуг вы всегда должны выбирать одного из качественных производителей, которые указаны производителем вашего автомобиля как одобренные.

Большинство гаражей в многоквартирных домах рассчитаны только на несколько автомобилей. К счастью, сегодня у нас есть начинающие компании, работающие над решением этой проблемы. Отправляя данные между станциями, более интеллектуальные системы зарядки позволяют модернизировать даже самые старые здания для одновременной зарядки большего количества электромобилей.



Существуют ли законы и правила для зарядных станций в многоквартирных домах?

Если вы живете в многоквартирном доме  и хотите заряжать свой электромобиль дома в своем собственном месте  , все еще может возникнуть одно серьезное препятствие:  Поговорите с домоуправлением и получите разрешение на подключение зарядного устройства .Тем не менее, существует несколько действующих законов и правил, которые помогут вам получить разрешение на установку собственной зарядной станции в вашем многоквартирном доме.

У

Калифорнии есть законопроект Сената 209, который требует, чтобы квартиры и ТСЖ разрешали установку за счет владельца электромобиля, если установка соответствует коду и отвечает эстетическим требованиям сообщества.

Если вы живете на Гавайях, см. Закон HI 186 HRS 196-7.5 (2010 г.) для получения дополнительной информации об установке зарядки в квартире.



Недавно в ЕС была принята новая европейская директива, которая подразумевает, что отремонтированные многоквартирные дома с более чем 10 парковочными местами должны быть оборудованы соответствующей кабельной системой. К 2025 году директива также предусматривает упрощение процедуры согласования установки зарядных станций.



Еда на вынос



Несмотря на препятствия, если вы живете в многоквартирном доме и думаете о покупке электромобиля, на стене есть много вариантов персональных зарядных станций, и законодательство на вашей стороне.

Полное руководство по установке и обслуживанию кабельной системы передачи данных в жилых помещениях

В эпоху, когда все становится беспроводным, почему мы все еще говорим о проводке или кабелях? Прежде всего, кабельное соединение в 20 раз быстрее, чем обычное соединение Wi-Fi. Во-вторых, его подключению не мешают расстояние, помехи, конкурирующие сети, стены и другие источники.

Многие домовладельцы всегда стремятся повысить свои способности и производительность. Тем не менее, не многие знают о вариантах, которые у них есть.Эта статья предназначена для того, чтобы дать таким людям представление о кабельных сетях передачи данных в жилых помещениях и обо всем, что с ними связано. Итак, начнем без промедления!

Типы кабелей

Существуют различные кабели, и выбор того, который будет служить вам наилучшим образом, сыграет решающую роль. Наиболее известные типы кабелей для этой цели включают Cat 5e, Cat 6, Cat 6A, Cat 7 и оптические волокна.

Хотя кабель категории 5e все еще доступен, он считается устаревшим, поскольку не может удовлетворить потребности пользователей в быстрой и надежной сети.Остальные кабели поддерживают быстрые сети, включая скорости Gigabit, которые рекомендуются для сетевого оборудования и домашних компьютеров.

Следующий вариант (Cat 6) поддерживает Ethernet Gigabit и обратно совместим со всеми предыдущими диапазонами кабелей Cat. Кабели нового типа Cat 6 имеют оболочку FTP , способную поддерживать скорость 10 Гбит/с. Тем не менее, Cat 6 не позиционируется как кабель, способный работать на таких скоростях, поэтому никаких гарантий в этом отношении нет.

Если вы хотите использовать 10-гигабитную скорость для вашего домашнего оборудования, Cat 6A и выше лучше всего подходят для прокладки кабелей передачи данных.

  Выбор оболочки

После выбора типа кабеля следующим шагом в этом процессе является определение типа оболочки. Существует два вида:

  • Пленум : Это оболочка кабеля, обладающая высокой огнестойкостью и выделяющая нетоксичный дым в случае возгорания. Некоторые жилые комплексы требуют этого как необходимый шаг в случае возникновения пожара.
  • ПВХ : Это стандартная оболочка кабеля, которая также очень удобна в кармане.Хотя он не обладает такими же огнестойкими свойствами, как пленум, он выполняет те же функции, что и вышеупомянутый тип. Для жилых помещений ПВХ не будет плохим выбором. Однако он не подойдет, если речь идет об офисных зданиях.

Учитывайте потолок

Еще одна вещь, которую вам необходимо учитывать, — это тип потолка вашего дома или здания, так как он напрямую влияет на то, как будут прокладываться ваши кабели для передачи данных. Типы потолков, которые есть в большинстве домов:

  • Подвесной потолок : Прокладка кабелей передачи данных в таком потолке чрезвычайно проста.Этот тип потолка легко скрывает кабели и с ним проще всего работать.
  • Жесткий потолок : Если в вашем жилом комплексе установлен жесткий потолок, вам предстоит самая сложная работа, так как она занимает много времени и стоит больших денег. К сожалению, большинство домов и жилых комплексов имеют такие потолки.
  • Открытый потолок : Этот тип потолка не очень популярен в жилых помещениях. Тем не менее, в различных квартирах есть открытые потолки для эстетического эффекта.Работать с таким потолком сложно, так как монтажникам приходится прилагать дополнительные усилия, чтобы скрыть кабели и балки от невооруженного глаза.

Сколько розеток в комнате?

Этот шаг во многом зависит от размера вашего дома. Это также определяется количеством проводного оборудования, которым вы владеете или будете владеть в будущем. В качестве меры безопасности, это отличный шаг, чтобы обеспечить каждую комнату несколькими розетками. Также можно увеличить количество розеток в комнате, где будет стоять телевизор, принтер, компьютер, телефонные базы и т.д.С другой стороны, комнаты, в которых будет обслуживаться различное мультимедийное оборудование, такое как домашняя стереосистема, телевизоры, игровые приставки, медиаплееры и т. д., должны иметь более трех розеток.

  Прокладка кабеля для передачи данных

Вы решили, какой кабель вам нужен? Вы закончили с выяснением того, с какой строительной конструкцией вы будете работать? Когда вы разберетесь с такими шагами, вы можете перейти к фактическому процессу установки. Мы перечислили несколько моментов, которые помогут вам при установке кабелей передачи данных.

  1. Выбор пути

Это самый трудный, но важный шаг, когда дело доходит до установки кабеля передачи данных. Если вы находитесь на более низком уровне и у вас есть доступ к подвалу, прокладка кабелей по этому пути будет для вас лучшим выбором. С другой стороны, если у вас двухэтажное здание и есть выход на чердак или крышу, вы можете проложить кабели через чердак и наоборот.

Возможно, вам придется проявить творческий подход в случае многоэтажного здания.Кабели передачи данных можно проложить снаружи или через желоб для белья. При выборе внешнего варианта вы можете работать с любым кабелем, за исключением коаксиального кабеля LMR 400 или , поскольку последний не предназначен для использования в кабелях для передачи данных.

  1. Соберите необходимые инструменты

Далее вам нужно начать собирать необходимые инструменты. Вам потребуется:

  • Ethernet обжимной инструмент . Купите это, только если вы будете ставить заглушки на концы кабелей.
  • Ручная остроконечная пила. Эта пила понадобится вам, чтобы вырезать отверстия для настенных пластин или монтажных коробок.
  • Маркер для маркировки
  • Устройство для поиска стержней
  • Кабельный тестер
  • Вилки RJ-45

Кроме этого, вам потребуются липучки, маршрутизатор, короткая патч-панель, Ethernet-коммутатор и т. д.   5

Установите настенные пластины

Прежде чем что-либо делать, узнайте путь кабелей, которые уже есть в вашем доме.Для начала найдите сетевой разъем. Затем используйте искатель шпилек и выясните, в какой части кабельного разъема находится шпилька. Для справки, шипы расположены на расстоянии 16 дюймов друг от друга почти в каждом жилом районе.

После того, как вы выбрали место для установки коробки, вам нужно начать с обведения формы коробки на стене и вырезать линии с помощью заостренной ручной пилы. Когда вы закончите с этим, вам будет легче скользить в единую коробку в яме. Затем прикрутите зажимы и повторите этот шаг для каждой комнаты, где вы хотите провести кабели.

  1. Измерьте кабели

Никто не говорит, что дважды отмерь, один раз отрежь без всякой причины! Чтобы упростить вам задачу, начните с прокладки выбранных кабелей через отверстия, вырезанные в каждой комнате. Продолжайте скользить по кабелю, пока он не достигнет распределительной комнаты. Как только он попадет в распределительную комнату, пометьте кабель и протяните кабели несколько раз, чтобы обеспечить необходимую длину. Затем проделайте то же самое с каждой другой комнатой.

  1. Подсоедините кабели к коммутационной панели и разъему

Никто не говорит, что дважды отмерь, один раз отрежь, просто так! Чтобы упростить вам задачу, начните с прокладки выбранных кабелей через отверстия, вырезанные в каждой комнате.Продолжайте скользить по кабелю, пока он не достигнет распределительной комнаты. Как только он попадет в распределительную комнату, пометьте кабель и протяните кабели несколько раз, чтобы обеспечить необходимую длину. Затем проделайте то же самое с каждой другой комнатой.

Теперь, когда кабели пропущены через отверстия, вы можете протолкнуть их к гнезду и патч-панелям. В качестве временного решения вы можете взять необработанный кабель, поместить сверху штекер RJ-45 и подключить его непосредственно к стене. Для постоянного решения вам необходимо установить патч-панель.

  1. Проверьте свои соединения

Прежде чем приступить к подключению сетевых устройств к коммутационным панелям, необходимо убедиться, что они находятся в рабочем состоянии. Для этого необходимо протестировать все точки подключения. Если вам удастся получить сетевой тест, вы можете легко проверить соединения.

  1. Подключитесь к Интернету

Конечно, не все будет работать через кабельную систему передачи данных.Для правильной работы некоторых устройств требуется хороший сигнал Wi-Fi, таких как мобильные телефоны, планшеты, ноутбуки и т. д. Поэтому вам необходимо настроить хорошее соединение Wi-Fi, модем/маршрутизатор которого можно подключить к сетевому кабелю в вашем доме.

Когда дело доходит до домашнего Wi-Fi, существуют различные препятствия и множество других факторов, которые необходимо учитывать. Для лучшего соединения вы должны разобраться с проблемами и преодолеть препятствия.

Обслуживание кабелей передачи данных

Правильная установка — это только половина дела.Чтобы поддерживать сетевую систему в течение длительного периода, вам может потребоваться сосредоточиться на ее обслуживании, чтобы поддерживать ее в отличном состоянии. Несколько вещей пригодятся. Прежде всего, используйте маркер и пометьте все кабели. Затем разделите их по цветам и свяжите вместе с помощью полосок на липучке.

Купите шкаф для кабельной стойки. Обычно они бывают глубиной 300, 450 и 600 мм. В обычных условиях вам потребуется около 100 мм дополнительного пространства между лицевой панелью переключателя и дверью, чтобы освободить место для патч-кабелей.Вы должны инвестировать в кабельную стойку хорошего качества, поскольку она будет играть первостепенную роль в обслуживании и очистке ваших пучков кабелей. На этой ноте наличие организованной стойки может быть полезным, поскольку это увеличит поток воздуха.

Если в вашей кабельной структуре достаточно места для охлаждения, это только обеспечит долговечность и исправность ваших кабелей данных.

  Подведение итогов

Это много информации для тех, кто просто хочет иметь хорошую связь в своем доме.Но вам не о чем беспокоиться, так как мы разбили каждую важную деталь на маленькие понятные части. От различных типов кабелей до обслуживания системы, мы упомянули простую и надежную информацию, которая сделает проекты жилых домов для вас легкой задачей.



Какой провод использовать для разводки в квартире? Выбор кабеля для электропроводки

Электропроводка в квартирах в старых домах в большинстве случаев уже выработала свой ресурс и подлежит замене.К тому же старые бытовые сети абсолютно не рассчитаны на мощность современной бытовой техники. Конечно, при покупке новых кабелей следует учитывать некоторые важные факторы. О том, какой провод использовать для электропроводки в квартире лучше всего, и поговорим в этой статье.

На что обратить внимание при выборе

Первое, с чем нужно определиться, это с сечением будущего кабеля. Этот параметр зависит от таких факторов:

  • длина сети, а следовательно и сопротивление;
  • расчетная нагрузка на него;
  • материал изготовления.

Решая, какой провод использовать для разводки в квартире короткой сети с большой нагрузкой, необходимо ориентироваться на условия отопления. Сечение кабелей для длинных линий в значительной степени зависит от величины сопротивления. Также в этом случае важна механическая прочность.

Что касается материала изготовления, то на данный момент используются два вида кабеля: медный и алюминиевый. В первом случае сечение будет меньше, во втором – больше.По этой причине подавляющее большинство владельцев квартир на данный момент предпочитают протягивать в квартирах медные кабели, которые отличаются лучшей проводимостью.

Потребляемая нагрузка

Сечение электропроводки в квартире должно быть таким, чтобы у собственников в дальнейшем была возможность подключить приборы необходимой мощности. Значение тока для данного конкретного бытового прибора определяется по формуле I=P/V, где P – его мощность (можно посмотреть в техпаспорте), V – напряжение в сети.В бытовых это обычно 220 В. Так, например, для обогревателя мощностью 2000 Вт значение тока будет равно 9 А.

Суммарный ток всех предполагаемых потребителей. Сечение медного провода выбирается с учетом допустимых 10 А на квадратный миллиметр. Алюминий – 8 А. В том случае, если проводка скрыта, эти значения следует умножить на поправочный коэффициент 0,8. Открытая проводка в квартире почти не используется. Однако если по каким-либо причинам приходится выбирать этот вариант, следует использовать провод сечением не менее 4 мм 2 , обладающий достаточной механической прочностью.С большей точностью допустимую токовую нагрузку для медных и алюминиевых кабелей можно определить по специальным таблицам.

Провода для разводки в квартире лучше выбирать с некоторым запасом по мощности. Это даст возможность в будущем подключать к сети новые электроприборы, покупка которых в данный момент не планируется.

В обычных городских квартирах для освещения используется медный провод сечением 1,5 мм 2 , для розеток — 2,5 мм 2 .На кухне лучше протянуть кабель 4 мм 2 , так как там обычно много мощной бытовой техники — плита, холодильник, посудомойка и т.д. Установочный кабель ввода в квартиру подбирается таким образом, чтобы его сечение на ступень выше, чем необходимо для использования самого мощного устройства.

Сопротивление

Вопрос, какой провод использовать для разводки в квартире, сводится в том числе и к правильному подбору сечения с точки зрения возможных потерь напряжения.Очереди даже в городских квартирах довольно длинные. В этом случае падение напряжения в кабелях может достигать недопустимой величины. Выбор должен быть сделан таким образом, чтобы это значение не превышало 5%. Чтобы рассчитать потери напряжения, сначала рассчитайте момент нагрузки. Для этого мощность в киловаттах умножается на длину кабеля в метрах. Далее по специальным таблицам определяют реальный процент потерь. Это будет зависеть от момента нагрузки, сечения троса и его длины. Существуют отдельные таблицы для трехфазных и однофазных сетей.Однако следует знать, что они показывают процент потерь без учета нагрева кабеля при пропускании через него тока. Поэтому и сечение провода в этом случае необходимо подбирать с запасом. То есть посмотрите табличное значение, соответствующее не 5, а 4%.

Мягкие провода

Для жилых помещений обычно выбирают мягкие гибкие кабели. Каждая жила в этом случае состоит из большого количества тонких проводников. Эти кабели легко тянуть по квартирам сложной планировки с большим количеством изгибов.Единственный недостаток мягких проводов в том, что при подключении проводки их приходится обжимать и на них нажимать специальный наконечник.

Жесткий

Есть еще один вид кабеля — жесткий. При этом каждая жила состоит из одного проводника. В принципе, неважно, какие провода для разводки в квартире будут выбраны – гибкие или жесткие. Главное, чтобы кабельные нагрузки соответствовали со стороны потребителей. Для городских квартир обычно выбирают трехжильные варианты с заземляющим проводом.Изоляция жил в этом случае будет иметь разные цвета. Коричневый или красный соответствуют фазному проводу, синий — нулю, желтый — земле.

Наиболее часто используемые марки проводов

Одним из самых популярных вариантов является NYM.кабель для разводки в квартире подходит очень хорошо. Является гибким вариантом однопроволочных жил и имеет круглую форму. Еще одним преимуществом является наличие двух утеплителей. Последнее обстоятельство делает его более пожаробезопасным.

Еще одна разновидность, часто используемая в городских квартирах, — одножильный кабель ВВГ, который может быть круглым или плоским.Этот вариант компактнее NYM, а соответственно и удобнее в укладке. К его преимуществам, помимо всего прочего, можно отнести не слишком высокую стоимость.

Третий распространенный вариант — многожильный ПВА. Этот круглый кабель имеет очень хорошую гибкость. Чаще всего его используют для бытовой техники в качестве сетевого провода. Однако для монтажа линий он подходит очень хорошо.

Что еще нужно знать

В том случае, если проводку предполагается тянуть Для отделки гипсокартоном или подшивного потолка следует использовать негорючий кабель.Такие варианты маркируются буквами «NG». Еще лучше использовать негорючий кабель с индексом «ls». Изоляция таких проводов при пожаре не будет выделять много вредных дымов и газов.

Лучше всего, если кабель для разводки в квартире будет иметь двойную изоляцию. В любом случае экономить на этом не стоит. В противном случае, например, при затоплении в квартире также может возникнуть пожар, так как одиночная изоляция часто просто повреждается при монтаже или в процессе эксплуатации.

Как выбрать выключатели

Итак, вы определились с тем, какой провод использовать для разводки в квартире. Однако кабели — это, конечно, не единственный элемент сети. Помимо них, вам нужно будет покупать все больше и больше комплектующих. Выключатели выбирают, в первую очередь, исходя из того, какая проводка используется в квартире – открытая или закрытая. Конечно, первый вариант в данном случае используется крайне редко. Поэтому для городской квартиры, скорее всего, потребуется приобрести выключатели для скрытой проводки.

Кроме того, эти сетевые элементы поставляются с винтовым и безвинтовым зажимом. Первый вариант может стать удачным выбором, если электропроводка в квартире протянута с помощью алюминиевых тросов. Последний может со временем слегка расплавиться и начать искрить. В этом случае будет достаточно просто затянуть винты. Для медной проводки обычно выбирают выключатели с зажимами-клеммами. Они удобнее при подключении.

Выбор розетки

Этот элемент лучше всего выбирать, ориентируясь на производителя.Однако нужно остерегаться подделок. В последнем случае из розеток может исходить неприятный запах. Кроме того, некачественные товары часто изготавливаются из слишком тонкого или мягкого пластика. Розетка должна быть достаточно тяжелой. Также обратите внимание на состояние заземляющего контакта. Он не должен прогибаться.

Стоит взять в магазин вилку и попробовать воткнуть в розетку. Разумеется, она не должна болтаться и выпадать. Для этого варианта в качестве внешней разводки по квартире, как и в случае с выключателями, используют розетки особой конструкции.

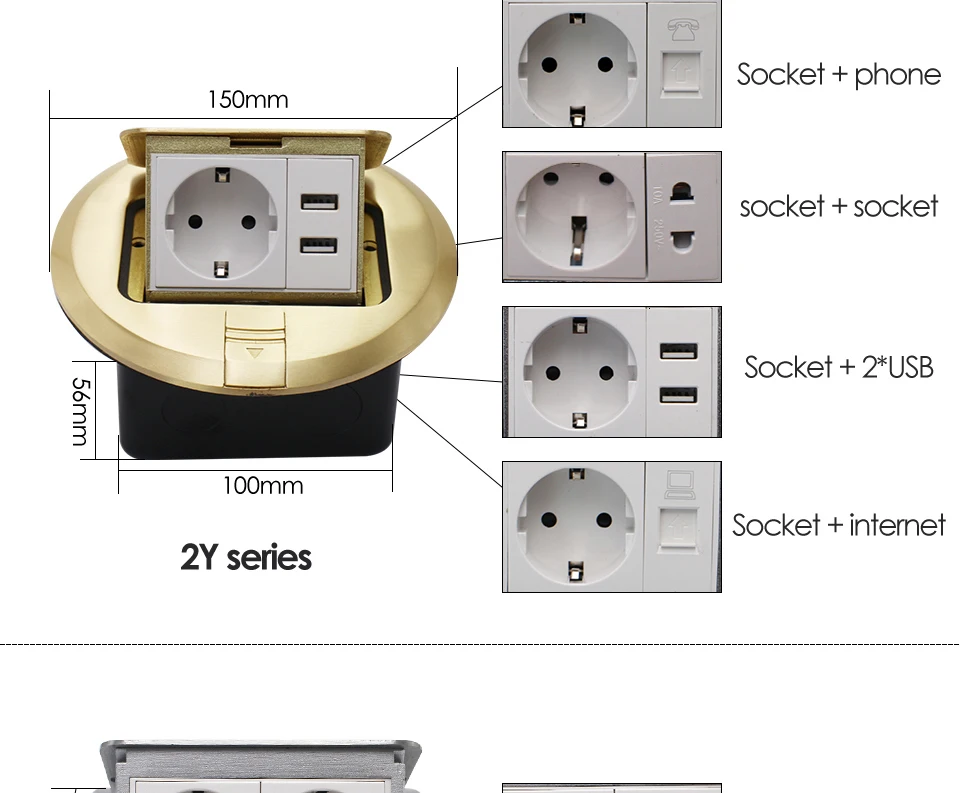

Сегодня можно найти и специальные типы розеток, например, оснащенные разъемами USB или LED-подсветкой. При желании вы можете выбрать этот вариант.

Что ж, надеемся, наша статья поможет вам определиться, какой провод использовать для электропроводки в городской квартире. На данный момент есть много вариантов. Самое главное — использовать кабели, подходящие по мощности устройств и максимально безопасные.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
