Содержание

Какой выбрать телевизионный кабель. Как выбрать телевизионный кабель для цифрового тв

Для подключения телевизора к кабельному телевидению или антенне нужно приобрести специальный телевизионный кабель и на его концы надеть F-штекеры.

При неграмотном решении этой простой задачи телевизор при приеме как аналогового, так и цифрового сигнала может работать неустойчиво или с плохим качеством изображения из-за потерь сигнала в кабеле и местах его соединения.

Выбор TV кабеля

Даже отличный телевизор и правильно одетые на концы кабеля F-штекера не смогут обеспечить высокое качество изображения на экране при использовании некачественного телевизионного кабеля. И возникает вопрос, а какой же антенный кабель лучше для подключения телевизора и по каким критериям его выбирать?

Устройство телевизионного кабеля

Рассмотрим, как устроен современный телевизионный коаксиальный кабель на примере кабеля типа CAT-703.


По центру всей длины коаксиального кабеля проходит медная, или стальная, покрытая медным слоем жила провода.

Эта жила покрыта слоем изоляции из диэлектрического материала. На изоляцию надета экранирующая медная или сделанная из алюминиевой фольги оплетка, которая выполняет функцию второго проводника. Для защиты от механических и климатических воздействий кабель покрыт герметичной защитной оболочкой.

В недорогих кабелях применяют только алюминиевую оплетку, в бюджетных — медную, а в дорогих – алюминиевую и медную одновременно, как показано на фотографии.

Как проходит ток по антенному кабелю

Чтобы осознанно выбрать хороший антенный кабель, нужно представлять, как течет высокочастотный ток. Ток в электрической сети протекает по всему сечению проводников .

Высокочастотный ток телевизионного сигнала течет по другому закону. Все знают, как отжимается белье в центрифуге стиральной машины: чем больше обороты, тем сильнее центробежная сила действует на воду, и она лучше удаляется из белья, белье становится суше. На собственном теле многие еще в детстве испытали, катаясь на каруселях, действие центробежной силы.


Аналогично течет и высокочастотный ток телевизионного сигнала в антенном кабеле. Чем выше частота, тем ближе к поверхности проводника он протекает. Проявляется скин-эффект. Если взять, например медный провод диаметром 10 мм и трубку такого же диаметра из меди с толщиной стенки 1 мм, то ток частотой 1000 МГц будет течь по ним с одинаковыми потерями!

Поэтому в антенных кабелях, применяемых для военной и космической аппаратуры, для снижения потерь сигнала (затухания) зачастую центральную жилу и оплетку кабеля покрывают тонким слоем серебра и даже золота. Это очень дорогое удовольствие, и в быту такие кабели не применяют.

Из-за малой величины телевизионного сигнала в антенном кабеле и его высокой частоты определить наличие его в кабеле и тем более провести измерения в домашних условиях без специализированных дорогостоящих приборов не представляется возможным. Только подключение антенного кабеля к телевизору позволит определить наличие и качество телевизионного сигнала.

Маркировка TV кабеля

Наибольшее распространение на рынке получили антенные коаксиальные кабели разных производителей с волновым сопротивлением 75 Ом марок RG 6U, SAT 50, SAT 703B и DG 113, которые успешно можно использовать для приема аналогового и цифрового телевизионного сигнала вплоть до передачи его со спутниковой антенны частотой до 2,15 ГГц. Марки приведены в порядке возрастания качества антенного кабеля – уменьшения потери сигнала (затухания) при передаче. Маркировка (обозначение) в обязательном порядке наносится на оболочке антенного кабеля по всей его длине через каждый метр с цифровой меткой метража.


Данная маркировка антенного кабеля обозначает следующее:

  • CABLETECH – фирма-производитель CABLETECH (Китай).
  • RG 6U/48 – марка кабеля.
  • HIGH QUALITY COAXIAL CABLE – высококачественный коаксиальный кабель.
  • 75 OHM – волновое сопротивление 75 Ом.
  • 055М – метка метража, с каждым метром метка изменяется на 1.

Как выбрать антенный телевизионный кабель

На оболочке антенного кабеля в обязательном порядке должна быть маркировка, как показано выше. Антенный кабель должен иметь волновое сопротивление 75 Ом (на такое сопротивление рассчитаны все телевизоры и коммутационные приборы – усилители, разветвители). Внешний диаметр оболочки антенного кабеля должен быть не менее 6 мм. Центральная жила и экранирующая оплетка из электротехнической меди. Этим требованиям соответствуют антенные кабели марки SAT 703B и DG 113. В кабеле RG 6U центральная жила стальная, покрытая гальваническим методом медью, экран из алюминиевой фольги и оплетки из сплава меди, это бюджетный вариант.

Описать все существующие телевизионные антенные кабели не представляется возможным, но представленной информации вполне достаточно, чтобы каждый мог самостоятельно сделать выбор.

Как установить антенный штекер на кабель

Незачем приглашать специалистов для того, чтобы подключить телевизор к антенному кабелю. Эту работу может выполнить каждый домашний мастер самостоятельно с помощью подручного инструмента, если будет следовать представленной ниже инструкции.

Напряжение аналогового или цифрового телевизионного сигнала в антенном кабеле составляет миллионные доли вольта, поэтому подключенный к кабельной сети или другому телевизору антенный кабель не опасен для человека. Спокойно можно разделывать кабель, не отключая второй его конец от разветвителя или телевизора. Не опасно и при разделке кабеля случайное короткое замыкание между центральным проводником и экранирующей оплеткой.

Как установить на антенный кабель F-штекер

Штекеры продаются трех типоразмеров для антенных кабелей разного диаметра. При покупке обратите внимание, чтобы F-штекер подходил для Вашего антенного телевизионного кабеля. Этот тип штекера подходит для аналогового, цифрового телевизионного сигнала и сигнала, идущего со спутниковой антенны.

Накрутить F-штекер на кабель можно, разделав его двумя способами, с заворотом экранирующей оплетки, на схеме с левой стороны, и не заворачивая ее, на схеме справа, в соответствии с приведенной ниже схемой разделки.

Надежнее F-штекер будет держаться в случае заворота экранирующей оплетки, но если не удается его накрутить, то можно воспользоваться вторым способом.

Для разделки телевизионного кабеля, не сильным нажатием ножа, чтобы не повредить экранирующую оплетку антенного кабеля, внешняя его оболочка прорезается вдоль на несколько сантиметров.


После надреза оболочки, она отгибается в сторону и срезается в месте начала разреза.


Отворачиваются алюминиевая фольга и медная оплетка. Экран в антенных кабелях бывает в трех исполнениях: одна медная оплетка, алюминиевая фольга и сверху нее медная оплетка (как в моем случае), только алюминиевая фольга.


Многие не знают, что для придания механической прочности

фольгу покрывают с внутренней стороны полиэтиленом. Зачистить пластик невозможно. Если накрутить штекер на внутреннюю сторону фольги антенного кабеля, то контакта не будет, или он будет очень плохой. Чтобы такого не случилось, нужно половинку отвернутой фольги загнуть обратно, тогда токопроводящая сторона будет снаружи.

Бывают ситуации, когда диаметр отверстия внутренней резьбы F штекера больше, чем диаметр антенного кабеля. В таком случае нужно перед заворотом фольги навить на антенный кабель несколько слоев изоляционной ленты, чтобы подогнать размер кабеля. Далее все делать, как описано. Снимается изоляция с центральной жилы по технологии, описанной в статье «Подготовка проводов к монтажу» .


На фольгу накручивается F штекер «накрутка на кабель».


Откусывается центральная жила антенного кабеля таким образом, чтобы осталось выступать около 2-3 мм.


Накручивается до упора вторая половина штекера, и F-штекер готов к работе.


Бывают случаи, когда после вставления антенного штекера в гнездо телевизора кабель приходится изгибать под прямым углом или невозможно установить телевизор близко к стене из-за мешающего антенного кабеля. В таком случае можно использовать F-гнездо — штекер угловой конструкции.


Различие между двумя описанными штекерами — только в их форме.

Технология установки на телевизионный кабель штекеров прямой и угловой конструкции одинаковая.

Как установить на антенный кабель штекер старой конструкции

До появления антенных F-штекеров использовались штекеры другой конструкции, которые тоже не требовали пайки, но подсоединялись к антенному кабелю по своей технологии.

Прежде чем приступить к установке штекера на антенный кабель, нужно, удерживая его за металлическую часть, открутить, вращая против часовой стрелки, пластмассовый корпус. Затем корпус одеть на кабель, чтобы не забыть.

Следующий этап – подготовка антенного кабеля к монтажу. Для этого лезвием ножа нужно с легким нажатием прорезать его внешнюю оболочку на длину около сантиметра. Далее снять оболочку и подрезать экранирующую оплетку на 5 мм. Удалить пять миллиметров изоляции центральной жилы. Теперь антенный кабель готов для заделки в штекер.


При заправке кабеля в штекер нужно исключить касание проводников оплетки крепежа центральной жилы. Плоскогубцами обжимаются лепестки антенного штекера вокруг экранирующей обмотки. Большого усилия прилагать не следует. Главное, чтобы был надежный контакт.


Последний шаг — накрутить на металлическую часть штекера пластиковую и вставить штекер в гнездо телевизора.

Антенные штекеры советского времени постепенно уходят в прошлое, но еще миллионы телевизоров подсоединены с помощью них. В случае замены кабеля или плохого контакта в штекере возникает необходимость его перепаять.

Советские штекера лудили согласно требованиям ГОСТ. Согласно этим требованиям, срок паяемости залуженных контактов составлял не менее шести месяцев, поэтому уже через год припаять к выводам проводники кабеля зачастую было практически невозможно. Припой скатывался, и поверхность штекера чернела.

Для получения надежного соединения нужно места пайки зачистить до блеска латуни. Сначала плоским надфилем зачистить торец центрального контакта, а затем острым концом надфиля, насколько это возможно, проворачивая его, зачистить отверстие центрального контакта. Затем зачистить клеммы для пайки экрана кабеля наждачной бумагой или надфилем и залудить их.


Следующий шаг – разделка и подготовка конца антенного кабеля для пайки. Сразу одевается пластмассовая часть штекера. Далее, вдоль разрезается и снимается верхняя оболочка кабеля на длину около трех сантиметров по технологии, описанной выше. Расплетается экранирующая оплетка, делится на две части и проводники свиваются. Снимается изоляция с центральной жилы таким образом, чтобы ее оставалось видной два миллиметра.


Перед заправкой антенного кабеля в штекер его центральная жила укорачивается на несколько миллиметров, чтобы было легче заправлять экранирующие провода. Контактные лепестки немного отгибаются в стороны. Продеваются экранирующие проводники через отверстия в контактных лепестках до упора, а центральная жила продевается в центральный контакт штекера. Лепестки плотно прижимаются к кабелю.


Экранирующие проводники в месте прохождения через отверстия лепестков развиваются, и производится пайка. Слой припоя должен быть небольшим, а то пластмассовая гильза штекера может не надеться. Если пайка получится толстой, то излишки припоя можно будет при сборке сточить наждачной бумагой или надфилем. Отрезается кусачками лишняя длина оплетки, но можно и не обрезать.


Перед пайкой центральной жилы нужно, удерживая штекер за металлическую часть, с силой потянуть за кабель. Это нужно, чтобы исключить нагрузку на центральную жилу, если кто-то надумает вынимать штекер из разъема телевизора за кабель. Далее пропаивается центральная жила кабеля с внешней стороны и обрезается. Если при пайке получились сосульки припоя, нужно их обязательно срезать лезвием ножа или сточить надфилем.


Осталось проверить, достаточно ли отогнут язычок фиксатора, и надеть на металлическую часть антенного штекера пластмассовый патрон до защелкивания фиксатора.

Куда вставить антенный кабель в телевизоре

После того, как на кабель установлен разъем его можно подключить к телевизору. Гнездо для подключения телевизора к антенне или кабельной сети обычно расположено на его задней стенке и рядом с ним нанесена маркировка в виде сокращенной надписи «ANT».

На фотографии с правой ее стороны видно гнездо для подключения антенны. Гнездо специальное, стандартное и отличается от всех других разъемов и гнезд имеющихся на панели коммутации. Поэтому ошибочно вставить антенный штекер в другое гнездо физически невозможно. В телевизионное гнездо хорошо вставляется любой из разъемов, установка которых рассмотрена в статье выше.

В современных телевизорах для приема телевизионного сигнала устанавливается два разъема для возможности подключения антенны (кабельного телевидения) и спутниковой антенны (ресивера).


Один, который обозначается RF (ANT 1 IN), предназначен для подключения антенны или кабельной сети, такой установлен на всех моделях телевизоров, как старых, так и современных. Второй стали устанавливать недавно, LNB (ANT 2 IN с внешней резьбой) предназначен для подключения спутниковой антенны.

Если в телевизор поддерживает стандарт DVB-S2, то спутниковую антенну можно подключать без ресивера, непосредственно к разъему LNB. Для приема цифровых телевизионных каналов с телевизионной вышки на индивидуальную антенну телевизор должен поддерживать стандарт DVB-T2. Поэтому при покупке телевизора необходимо обратить особое внимание на перечень стандартов вещания, которые он поддерживает.

Для поступления сигнала с заданного разъема в Меню телевизора нужно выбрать источник сигнала Антенна или Спутниковое телевидение и выполнить автоматическую или ручную настройку каналов.

Как подсоединить антенный кабель к телевизору без штекера

В жизни бывают ситуации, что нужно срочно подключить к телевизору антенный кабель, а штекера или паяльника под рукой нет. Временно подключить антенный кабель можно и без штекера. Для этого нужно сначала снять верхнюю оболочку на длину 5 см, развить и отвернуть экранирующую оплетку, снять изоляцию с центральной жилы кабеля и саму жилу загнуть в петельку. Ширина петельки должна быть чуть больше отверстия в центральном гнезде телевизионного разъема.


Если разъем в телевизоре как на фото, то на центральный контакт нужно надеть изоляционную трубку. Далее вставляется петелька в центральный контакт, а экранирующая оплетка заправляется в разъем лезвием отвертки. Главное — не допустить соприкосновения проводов экранирующей оплетки с центральной жилой кабеля.

Если оплетка алюминиевая, то можно вставить ее в телевизионный разъем и в свободное место набить тонких медных проволочек, взятых от любого многожильного медного провода. Чтобы провод не вываливался из разъема телевизора, можно его зафиксировать несколькими зубочистками или спичками. Такой импровизированный разъем будет служить довольно надежно.

Как подсоединить антенный кабель к крабу без штекера

Подготовка кабеля происходит точно так же, как для надевания F-штекера, центральная жила вставляется в F-разъем краба, а экран надевается на выступающую часть разъема краба и фиксируется любой проволочкой или хомутом. В крайнем случае, можно зафиксировать кабель, туго навив несколько слоев изоленты. Работать будет не хуже, чем с F-соединением.

Если использовать хомут с винтовым устройством обжатия, то качество и надежность соединения будут не хуже, чем с F-разъемом.

Какой антенный штекер лучше

Ответ однозначный: лучшим из трех рассмотренных штекеров для телевизионного коаксиального кабеля является F-штекер. Это легко заметить на фотографиях, приведенных выше, даже не владея специальными знаниями.

Как видите, у антенного штекера старой конструкции и советского антенного штекера есть небольшой участок центральной жилы кабеля, не закрытый экранирующей оплеткой. Это нарушает однородность волнового сопротивления, что приводит к незначительным потерям телевизионного сигнала.

В F-штекере нет открытого участка центральной жилы антенного кабеля. Еще одно преимущество антенного F-штекера — простота монтажа. Имея минимальный набор стандартного инструмента, без навыков, практически любой может правильно надеть антенный F-штекер на кабель.

Как подключить несколько телевизоров


к кабельной сети или антенне

Подключить несколько телевизоров к кабельной сети или антенне, передающей аналоговый или цифровой телевизионный сигнал не сложней, чем один, разве что придется одеть на кабель не один F-штекер, а несколько. Для этого существуют разветвители телевизионного сигнала, именуемые в народе «краб», еще их называют «сплиттер», «разветвитель» или «делитель».


В крабе имеется один разъем для подключения сигнала от антенны или разветвителя в подъезде, маркируется IN (вход), и несколько разъемов для подключения телевизоров, маркируются OUT (выход). Если маркировки нет, то обычно вход находится у краба с одной стороны корпуса, а выходы в ряд на противоположной. Все выходы для правильной работы краба должны быть подключены к телевизорам.

Если выхода два, — то к двум телевизорам, если выхода три, — то к трем, и так далее. Свободных разъемов на крабе оставаться не должно. Если остается не подключенный выход, то его надо нагрузить на резистор сопротивлением 75 Ом. Или как говорят, поставить заглушку. Но при этом будет теряться часть полезного сигнала, лучше применять краб, у которого количество отводов равно количеству подключенных телевизоров.


Конструкция разветвителя представляет собой тонкостенный корпус из силумина или латуни, в котором заодно выполнены разъемы для подключения F-штекеров. Схема делителя обычно трансформаторная, по одному витку эмалированного провода диаметром 0,2-0,4 мм, продетых через ферритовые кольца или трубочки. Монтаж трансформаторов выполняется навесным способом. Корпус герметично закрывается металлической крышкой и запаивается или фиксируется клеем.

Для крепления краба на стене предусмотрены проушины. В корпусе имеется также резьба с винтом для заземления, хотя где взять земляной провод в подавляющем числе квартир, не понятно. Обычно не заземляют, поэтому возможны на некоторых каналах наводки от проводов электрической проводки, Интернета, телефона, проходящих рядом с телевизионным кабелем. По возможности при прокладке кабеля следует избегать такого соседства. Для более детального ознакомления с конструкцией и электрической схемой краба можете посетить страницу «Как антенный телевизионный усилитель подключить к блоку питания» .

Если есть желание, то краб, не уступающий по техническим параметрам дорогим образцам известных фирм, можно сделать своими руками .

При подключении телевизоров через краба уровень телевизионного сигнала, доходящий до каждого подключенного к нему телевизора, вне зависимости от того, работает телевизор или нет, из-за потерь в крабе и дополнительной длины кабеля уменьшится. При подключении двух телевизоров – на 30%, трех – на 60%, четырех – на 90%, и если приходящий к крабу аналоговый или цифровой телевизионный сигнал уже слабый, то качество изображения на всех подключенных телевизорах может существенно снизится. Обычно сигнал в кабельном телевидении достаточно мощный, и его уровня хватает для нормальной работы всех подключенных к крабу телевизоров.

Как подключить антенный кабель


к магистрали телевизионного сигнала в подъезде дома

Обычно телевизионный кабель прокладывается по крыше дома и далее, после усиления магистральным усилителем, разветвляется по подъездам дома. Так как есть разные пакеты телевизионных программ, то на входе в подъезд кабель разветвляют с помощью краба фильтра, представляющего собой краб с двумя выходами. С одного выхода сигнал выходит без изменений, а со второго выхода – обрезанный фильтром по высокой частоте. Таким образом, ограничивается возможность смотреть все телевизионные каналы для тех, кто покупает более дешевые социальные пакеты. Поэтому по подъездам вниз проходят два кабеля.

Если Вы осмотрите стены в своем подъезде, то обязательно найдете на каждом этаже металлическую коробку, из которой к квартирам идут телевизионные антенные кабели. В современных домах коробки уже не устанавливают, а все размещают в стенных шкафчиках, в таком случае Вы увидите металлическую дверку с замком. В этих коробках размещаются абонентские ответвители телевизионного сигнала. Если снять с коробки крышку или открыть дверку шкафчика, то вы увидите приблизительно такую картину. На фото слева ответвитель для абонентов полного пакета телевизионных программ, а справа для абонентов социального пакета.

По правилам ответвители должны быть закреплены и заземлены, но кабельщики для упрощения работы этого не делают. Возможно, это и лучше, так как если заземление будет не качественным, то такое заземление может создать помехи.

Ответвители, установленные в коммутационных коробках, принципиально не отличаются от крабов для подключения нескольких телевизоров, но работают несколько по-другому. Один F разъем служит для подключения кабеля, идущего от магистрали IN (Вход). Второй OUT (Выход) предназначен для передачи сигнала к следующему ответвителю, установленному этажом ниже. Остальные F разъемы TAP (ОТВОД), их может быть от одного до пяти, предназначены для подключения абонентов, то есть для подключения телевизионных кабелей, идущих в квартиры.

Неподключенных абонентских разъемов не должно быть. В случае отключения одного абонента, допустим за неуплату, допускается вместо кабеля установить F-разъем с нагрузочным сопротивлением 75 Ом. Если требуется подключить нового абонента к кабельной телевизионной сети, то разветвитель на два абонента, как в данном примере, заменяется трехразъемным.

Таким образом, для подключения телевизора к кабельной сети достаточно отрезка телевизионного кабеля необходимой длины с установленными на концах антенными F-разъемами. Один F-разъем антенного кабеля подключается к абонентскому ответвителю в подъезде, а второй — к телевизору.

Чем отличается краб от ответвителя

В крабе мощность приходящего телевизионного сигнала, как правило, делится на равные части между всеми подключенными телевизорами. В отличие от краба, в ответвителе абонентам отводится только небольшая часть поступающей на вход мощности сигнала, около 6 дБ.

Для обеспечения достаточного уровня телевизионного сигнала, поступающего к абонентам, сигнал на вход ответвителя подается с магистрального усилителя мощностью, в зависимости от количества подключенных абонентов. В совокупности все ответвители, установленные в одном подъезде, представляют собой краб с многочисленными ответвлениями.

Усилитель телевизионного сигнала

Если после установки краба изображение стало неудовлетворительным, то придется перед ним дополнительно поставить телевизионный усилитель. Устроен усилитель так же, как и краб, но в его корпусе дополнительно установлены еще активные элементы (транзисторы или микросхема), усиливающие видеосигнал. Для телевизионного усилителя дополнительно потребуется питающее сетевое напряжение, и это надо учесть при выборе места его установки.

Телевизионный усилитель нужно устанавливать максимально близко к источнику телевизионного сигнала, так как усилитель усиливает вместе с полезным телевизионным сигналом и шум. На фото представлен телевизионный усилитель TERRA HA123, предназначенный для работы в домашней телевизионной сети, имеющий один выход, с возможностью регулировки коэффициента усиления от 8 до 28 дБ. Если есть возможность, то идеальный вариант — поместить усилитель непосредственно в коробке магистрального разветвителя сигнала по квартирам.

Если телевизоры расположены не далеко от телевизионного усилителя, то целесообразнее установить вместо телевизионного усилителя и краба только один усилитель телевизионного сигнала с несколькими выходами. Например, телевизионный усилитель-разветвитель модели Televes 5523 (Испания), имеющий коэффициент усиления 16 дБ и пять выходов, что дает возможность подключить к нему до 5 телевизоров.

Если сигнал берется от индивидуальной антенны, то существуют усилители, которые предназначены для установки непосредственно на антенне вместо согласующей петли. Антенные усилители обеспечивают качественный прием на удалении от передающей антенны до 100 км.

Антенный усилитель в зависимости от уровня сигнала в точке установки антенны требуется подбирать по коэффициенту усиления для каждого конкретного случая. Питающее напряжение для таких усилителей подается по коаксиальному кабелю.

Борьба с помехами


установкой на антенный кабель ферритового кольца

Иногда после подключения к кабельному телевидению с помощью краба нескольких телевизоров на некоторых каналах могут появиться помехи в виде хаотично возникающих белых или черных точек, бегущих волн или сетки по экрану. Это происходит попадание на антенный вход телевизора высокочастотного сигнала помехи от гетеродина, параллельно подключенных телевизоров или других источников помех. Не исключено проникновение помех и от телевизоров, подключенных в соседних квартирах. Уровень такого рода помех можно существенно уменьшить или даже устранить помехи полностью с помощью установки на кабель ферритового кольца.

Эффективность подавления помех ферритовым фильтром зависит от площади сечения кольца: чем площадь его больше, тем больше будет индуктивность сделанного дросселя. Одетое на антенный кабель ферритовое кольцо образует дроссель и в совокупности с погонной емкостью антенного кабеля образует П-образный фильтр высокой частоты. Максимальное подавление помех будет достигнуто при установке на антенном кабеле двух колец на его концах.

Ферритовые кольца продаются в магазинах и бывают двух видов: цельные и состоящие из двух половинок, запрессованных в пластиковый корпус с защелками. Но можно обойтись и без лишних затрат. Если присмотреться к интерфейсным проводам, идущих от системного бока компьютера к принтеру, сканеру, монитору и другому периферийному оборудования, то можно увидеть утолщение кабелей цилиндрической формы. Это и есть ферритовые фильтры.

Наверняка у Вас пылится старый кинескопный монитор или имеются ненужные интерфейсные кабели. Достаточно ножом разрезать пластик, извлечь ферритовое кольцо и установить его на антенный кабель. После установки ферритового кольца помехи на экране телевизора больше не будут мешать просматривать телепрограммы.

Телевизионный кабель, неотъемлемая часть любой домашней телевизионной сети. Будь то эфирное, кабельное, или спутниковое телевидение — сигнал к вашим устройствам приходит по кабелю. И зачастую уровень сигнала, отсутствие в нём помех, во многом зависит от коаксиального кабеля. Именно так называется кабель радиочастотный телевизионный.

Как выбрать телевизионный кабель и что нужно помнить при его укладке

В этом посте я не буду рассказывать о том как маркируются, какие характеристики бывают у коаксиального кабеля. Это удел специалистов и непосвящённому человеку в этом разобраться непросто да и особо не нужно.

Но если вы решили самостоятельно заняться приобретением и прокладкой кабеля, то несколько советов не помешают. Я поделюсь тем по каким признакам можно определить некачественный телевизионный кабель, какой кабель при каких условиях использовать, и немного о правильной укладке.

Впрочем напомню и предупрежу. Если вы не имеете навыков и знаний по коммутации и разводке радиочастотных кабелей, то подумайте стоит ли самостоятельно прокладывать линии в стенах или под стяжкой, когда к ним в последующем не будет доступа. В таких случаях ошибки будет исправить непросто.

Ну а в остальных случаях действуйте смело.

Современный телевизионный кабель выглядит так.

Центральный проводник и оплётка кабеля могут быть изготовлены А) Из меди для более дорогого кабеля.

Б) Из металлического сплава, но омеднённые.

В) Центральная жила омеднённая, а оплётка алюминиевая или скорее из какого то сплава белого цвета.

Экран из фольги также может быть омеднённым, или алюминиевым. Во многих кабелях это не фольга в чистом виде, а полиэтиленовая плёнка на которую с внешней стороны нанесено металлическое напыление. Такое решение делает экран из металлизированной плёнки более прочным и устойчивым к изгибам. В совсем дешёвых вариантах кабеля просто серебристая плёнка от которой никакого толку.

В нынешние времена рынок наполнен продукцией самого разного качества и происхождения, это относится и к предмету нашего разговора.

Поэтому приобретая кабель обратите внимание на его качество.

Бывает откровенная дешёвка, при разделывании такого кабеля, когда вы аккуратно, не повреждая самой оплётки срежете верхнюю защитную оболочку, то вся оплётка просто рассыпется как труха, или будет слишком «Жидкой».

Ещё один признак некачественного кабеля, не очень плотно сидящая верхняя изоляционная оболочка, она просто рукой вращается вокруг самого провода, и с небольшого отрезка кабеля легко снимется руками.

Так же плохая оболочка легко рвётся и имеет рыхлую структуру.

Ни в коем случае не приобретайте такой кабель, это деньги на ветер. Она быстро начнёт ломаться и потрескается от морозов и солнца.

Ниже пример дешёвого кабеля, но это ещё не самый плохой вариант. Бывает, что от оплётки просто ничего не остаётся, несколько волосков которые того и гляди отвалятся. А)Оплётка жидковатая Б) фольга потрескалась и отслоилась В)Внешняя оболочка прилегает слишком слабо и легко стянется.

Поэтому при покупке просите продавца показать внутреннее содержание кабеля.

Справа кабель тоже недорогой ценовой категории. Можно использовать, но только при условии возможности его замены и лучше внутри помещения. А также когда не нужна большая длина кабеля. В стены такой кабель я бы прятать не стал.

Обратите внимание на маркировке кабеля указанно его волновое сопротивление — 75 Ohms (Ом) Это то сопротивление которое должно быть у телевизионного кабеля.

А вот другой образец, разница очевидна, не так ли?

Густая оплётка, фольга которая не отстаёт от внутреннего изолятора. Плотно сидящая верхняя оболочка.

Так же хороший телевизионный кабель должен быть достаточно гибким, это позволит хорошо его уложить особенно в местах где нужно сделать поворот.

Но при укладке старайтесь избегать острых углов о которые кабель может тереться, например от ветра при спуске с крыши о угол стены. Когда такого избежать не удаётся то в этих местах, если это возможно, желательно кабель зафиксировать и сделать дополнительную защиту, ну хотя бы несколько слоёв изоленты.

Так же нужно избегать перегибов самого кабеля под острым углом, что бы он не пережимался в месте изгиба.

Если нужно тянуть кабель на большие расстояния, особенно если ему предстоит висеть по горизонтали, например между домами, то будет правильным применение специального кабеля с несущей стальной жилой.

Для использования на улице лучше поинтересоваться устойчивостью кабеля к низким температурам и ультрафиолету. У кабеля не приспособленного к таким условиям через некоторое время наружный слой станет хрупким, потрескается и со временем напитается водой. Бывали случаи когда из кабеля как по шлангу вода затекала в комнату.

Есть разновидность кабеля специально для уличного применения, его особенность в том, что внутри он пропитан специальным гелем. Это даёт дополнительную защиту от проникновения влаги, такой прослужит на улице много лет.

Кстати ещё одна ошибка монтажа, если кабель заходит в помещение через отверстие в стене или окне, то это отверстие нужно сверлить под углом, так чтобы снаружи отверстие было несколько ниже чем внутри. Это не позволит воде затекать внутрь через отверстие.

А вообще существуют специальные приспособления, для заводки кабеля в таких местах без засверливания. Например такие, длина около 30 см открываешь окно, закладываешь переходник и закрываешь окно.

Или вот такой вариант: Принцип тот же. Но лично я считаю, что чем более кабель цельный тем лучше.

Медный кабель


Не все медные кабели будут с многожильным центральным проводом как на фото, есть и с одной толстой жилой.

Нет необходимости приобретать медный просто, потому что…..

Его целесообразно использовать только когда нужна большая длина линии от 50 м и выше. Это сыграет роль из за низкого коэффициента затухания в медном кабеле.

Например при строительстве дома вы планируете произвести разводку кабелем по всем комнатам при этом кабель будет спрятан в стенах, полу. Суммарная длина такой линии может быть весьма значительной, а потому и кабель нужен с наименьшим коэффициентом затухания сигнала.

Медный кабель хорошего качества будет что нужно.

Хотя сейчас есть и омеднённые кабели с весьма хорошими характеристиками.

И так вывод: Если вы нацелены на то что бы кабель прослужил долго подбирайте его правильным образом.

Для длинных линий: Кабель с низким коэффициентом затухания сигнала — это медный.

Для висячих длинных линий: Кабель с несущей стальной жилой.

Для уличного использования: Устойчивый к атмосферным влияниям (Мороз и Солнце) Лучше с наполнителем в виде специального геля. Но не обязательно есть и другие варианты.

Если используете недорогой кабель, то не прячьте его, оставьте возможность для быстрой замены.

В следующих постах о разводке кабеля, о том как к одной антенне подключить два и более телевизоров и другое по этой теме.

Чтобы подключить телевизор к кабельной связи или антенне, необходимо купить специальный кабель, обработать его концы и надеть специальные штекеры. При неправильном проведении всех подготовительных моментов подключения телевизора аналоговые каналы, как и цифровые, будут показывать некачественную картинку с плохим изображением и помехами. Это будет происходить потому, что антенный кабель для телевизора где-то теряет сигнал или монтаж произведен с ошибками.

Выбор телевизионного кабеля

Подобрать качественные и необходимые материалы для подключения телевизора — самое ответственное мероприятие. Даже самый продвинутый и современный источник сигнала и правильно надетые штекеры не могут гарантировать высококачественное изображение, если применяется неподходящий телекабель. Поэтому и возникает вопрос о том, как выбрать правильные телевизионные материалы для подключения.

Как выбрать антенный кабель для телевизора?

Перед тем как идти покупать все необходимое, следует уяснить принцип работы высокочастотного тока в кабеле. В домашней энергосети ток течет в проводе по всему сечению. Телевизионный сигнал протекает по антенному проводнику совсем по-другому. Все знают, как происходит отжим воды в стиральной машине: чем большая скорость оборотов, тем сильнее и быстрее под воздействием центробежной силы удаляется вода из белья. Для примера можно также привести один из моментов детства, когда мы катались на карусели, и как эта сила вдавливала нас в спинку кресел, выталкивая наружу.

Таким же образом работает антенный кабель для телевизора, точнее, ток сигнала, который в нем перемещается. Чем выше частотный сигнал, тем ближе к поверхности кабеля он распределяется. Если пропускается ток с частотой 1000 МГц одновременно по 10 мм медному проводу и трубки из меди с толщиной стенки 1 мм, то потери будут одинаковы. Поэтому в военных и космических технологиях для производства антенных кабелей используют тонкие слои из золота или серебра, которые предотвращают сильные потери сигнала. Это очень дорогой метод, в бытовых условиях его не применяют.

Из-за того, что телесигнал в кабеле имеет малую величину, частотность его измерить в домашних условиях без дорогостоящих приспособлений невозможно. Только после подключения кабеля удастся выяснить качество передающего сигнала.

Антенный кабель для телевизора. Какой лучше выбрать?

На сегодняшний день рынок электронных товаров предлагает различные материалы для подключения к источнику сигнала, стоимость которых колеблется в широком диапазоне. Все они отличаются друг от друга не только ценой, но и качеством исполнения. Самую большую популярность и распространение получил коаксиальный антенный кабель для телевизора, который представлен разными производителями и марками. Такой кабель успешно используется для работы с аналоговым и цифровым телевизионным сигналом и даже для высокочастотных спутниковых антенн. Маркировка кабеля означает размер потери сигнала.

Правильно выбираем материал

Какой антенный кабель для телевизора лучше всего приобрести? Специалисты советуют при его покупке обращать пристальное внимание на маркировку, находящуюся на поверхности кабеля. Он должен обладать волновым сопротивлением в 75 Ом. На такие параметры рассчитаны все телевизионные приборы.

Диаметр оболочки кабеля не может быть меньше 6 мм. Жила и оплетка должны быть медными. Такими характеристиками обладают кабели марки SAT 703B и DG 113. А вот марка RG 6U имеет стальную центральную жилу, которая покрыта гальваническим способом медью, для экрана использована алюминиевая фольга, а для оплетки — медный сплав. Такой антенный кабель для телевизора является бюджетным вариантом. Таким образом, становится ясным, какой материал следует брать для подключения к источнику сигнала.

Процесс подсоединения

Чтобы произвести подключение к телевизору, не надо приглашать специальных рабочих. Все можно сделать собственными силами, если придерживаться рекомендаций.

Аналоговый и цифровой сигнал в кабеле составляет всего лишь тысячные доли вольта, поэтому подключение антенного кабеля к телевизору неопасно для человека. Его спокойно можно разрезать, при этом второй конец может быть включен в прибор. Также абсолютно безопасно, если происходит замыкание между жилой и пленкой экрана.

Устанавливаем на кабель штекер

Продающиеся штекеры могут быть трех видов в зависимости от диаметра кабеля. Потому при покупке этого приспособления необходимо проверять, чтобы оно подходило к антенному проводу. Большинство специалистов советуют приобретать F-штекер, так как он соответствует сигналам, идущим от аналоговых и цифровых источников.

Как подключить антенный кабель к телевизору? Технология эта очень проста. Для начала необходимо разделить сам кабель, завернуть пленку экрана, можно этого и не делать, но штекер плотнее держится в первом случае, и накрутить соединитель.

Для того чтобы аккуратно все получилось, следует осторожно разрезать канцелярским ножом верхний слой кабеля, стараясь не повредить пленку экрана. Разрез должен быть длиной в несколько сантиметров.

После надреза верхняя часть отгибается и срезается, так как она уже не нужна. Назад заворачиваются фольга и оплетка.

Есть один секрет, который многие не знают: алюминиевая фольга с внутренней стороны обрабатывается тонким слоем пластика для прочности, зачистить его невозможно. Если на него надеть насадку, то контакт будет очень плохой. Чтобы этого не произошло, следует отвернутую фольгу (ее половинку) загнуть обратно. Таким образом, токопроводящий слой будет снаружи.

Бывают случаи, когда диаметр штекера больше, чем провод. Поэтому как сделать антенный кабель для телевизора, чтобы насадка не спадала, и не нарушилось качество сигнала? Для этого конец кабеля обматывают изолентой, тогда штекер никуда сам не денется.

Затем снимается изоляция жилы, на фольгу или изоленту надевается насадка, откусывается кусачками часть ненужной жилы, которая превышает 3 мм, и все — кабель для подключения к телевизору готов.

Иногда конструкция телевизора или месторасположения его не позволяют подключить антенну прямо. В таком случае в продаже имеются штекеры, изогнутые под 90 0 , которые прекрасно подойдут под любое положение.

Старые типы насадок

До появления цельнометаллических штекеров применялись насадки другой конструкции. Им тоже не нужна была пайка, но надевались они немного по-другому. Вначале откручивалась верхняя металлическая часть от пластмассовой основы. Затем основной корпус надевался на антенный кабель для телевизора, подрезалась обмотка с экраном и сверху накручивалась остальная часть штекера.

Если нет под рукой насадок

В жизни часто случается, когда надо что-то найти, а его нет. Бывает, что надо срочно подключить телевизор к антенне, а штекера под рукой нет. Можно ли выйти из этой ситуации? Конечно, можно, ведь кабель подключается и без насадки. Для этого снимают верхний покров кабеля длиной в 5 сантиметров, отворачивают экран, снимают изоляционный материал и загибают жилу в петлю. Желательно фольгу обмотать изолентой.

Чтобы провод не выпадал из гнезда, фиксируют его с помощью спичек или зубочисток.

Плохой сигнал

Бывают случаи, когда происходит резкое ухудшение качества изображения картинки. Для этого могут быть разные причины, самая распространенная из которых — повреждение кабеля. Как починить антенный кабель для телевизора, если было найдено место разрыва? Ведь здесь нельзя поступить, как с обыкновенным проводом: скрутил вместе разрыв и заизолировал место скрутки.

Для выхода из этой ситуации в продаже существуют специальные металлические соединители, похожие на штекер, который подключают к телевизору. Найдя место повреждения на кабеле, его разделяют на две части. Каждую часть зачищают вышеописанным образом (как при подготовке провода к надеванию насадки). После подготовки частей кабеля их вставляют в соединитель и закручивают специальной гайкой.

Если не хватает длины

Таким же образом происходит и наращивание провода. Многие попадали в ситуацию, когда передвинули мебель с телевизором или перевесили его, если он настенный, а теперь кабеля не хватает для подключения. Потому и появляется вопрос о том, как удлинить антенный кабель для телевизора.

Точно так же берется соединитель и наращивается необходимая длина. Однако есть парочка «но», которое необходимо знать:

1. При удлинении кабеля желательно купить именно такую же марку провода, которая на данный момент имеется. Ни в коем случае не брать кабель с меньшей маркировкой. Иначе качество сигнала ухудшится.

2. При наращивании и соединении телевизионного кабеля, даже если все проделано аккуратно, качество изображения может несколько упасть. Как бы хорошо ни были прикручены соединители, разрыв цельной жилы все равно будет влиять на сигнал в худшую сторону. Но это зависит также от передающего источника: если он достаточно силен, то поломка кабеля и его последующее соединение не будут влиять на качество картинки.

Подключение нескольких телевизионных аппаратов

Подключение нескольких телевизоров к сети или антенне, которые передают аналоговый или цифровой сигнал, — дело несложное. Единственно, что необходимо будет надеть не один штекер, а несколько. Для такого дела можно купить специальный разветвитель, именуемый в народе «крабом» или «сплиттером».

В этом приспособлении есть один вход для антенны и несколько выходов для других проводов. Для того чтобы «краб» правильно функционировал, все его выходы подключаются к телевизионным приборам. Если есть пара выходов, то подключают два аппарата, если три — то к трем телевизорам. Свободных выходов не должно быть. Если остается неиспользуемый разъем, то на него следует поставить заглушку, однако качество сигнала упадет. Поэтому необходимо приобретать «краб» со столькими выходами, сколько требуется для запитки приборов.

Специалисты акцентируют внимание на том, что при подключении кабеля через «разветвитель» качество сигнала все равно будет ниже, даже если какой-то телевизор и не работает. Это происходит из-за потери тока в самом «крабе» и дополнительном проводе. Даже существует такая таблица:

Подключено два телевизора — потери сигнала — 30%.

Если входящий аналоговый или цифровой сигнал уже слаб, то из-за подключенного «краба» качество изображения резко упадет. Таким образом, чем больше подключается приборов, тем хуже будет телевизионная картинка. Однако в городах, где рядом находятся источники сигналов, которые вдобавок проходят через специальные усилители, таких проблем практически не бывает. С подобными трудностями могут сталкиваться жители сельской местности, да и то, если у них до сих пор стоит не спутниковая тарелка, а простая аналоговая антенна.

Усилители

Если вдруг после подключения «краба» сигнал стал хуже, тогда можно поставить перед ним специальное приспособление — усилитель телевизионного сигнала. Такой прибор отдельно запитывается к электрической сети. Его следует ставить как можно ближе к антенне или к телевизору. Есть модели таких приборов, имеющих несколько выходов. Их ставят, если требуется подключить какое-то количество телевизионных аппаратов.

Итог

В заключение хотелось бы добавить, что знания о том, как выбрать антенный кабель для телевизора, и умение его правильно смонтировать являются самыми важными моментами в подключении антенны к приемнику. Для этого следует покупать хороший и качественный провод. Сейчас во многих домах и квартирах прячут телевизионные кабели в стенку, на западный манер, выводя только специальную розетку под антенну. И это очень хорошо, так как кабель не бросается в глаза и находится в целости и сохранности без повреждений.

Если этого сделать невозможно, то рекомендуется хотя бы закрыть провод в специальную пластиковую коробку. Ведь если случится его повреждение, то качество изображения упадет. Лучше этого избежать, чтобы потом не тянуть новый кабель или ставить соединители, которые тоже могут повлиять на потерю сигнала.

Необходимым атрибутом современной квартиры является не только электропроводка. Не менее актуальна и кабельная сеть для подключения телевизионной техники. Особенно в свете тенденции устанавливать эту аппаратуру во всех комнатах квартиры, чтобы каждый член семьи имел возможность смотреть передачи независимо от других. Для реализации этой возможности потребуется, прежде всего, выбрать антенный кабель для телевизора.

Сделать это несложно. Выбор антенных кабелей не так широк, как силовых, использующихся для прокладки электропроводки. Но кое-что узнать о них все-таки не помешает.

Коаксиальные кабели

Главным отличием кабелей, использующихся для передачи телевизионного сигнала, от остальных, является их конструкция. По расположению токопроводящих частей они относятся к коаксиальным. Это означает, что кабель на всем протяжении симметричен относительно горизонтальной оси. И чем качественней соблюдается эта симметрия, тем лучше характеристики кабельной линии.

В центре кабеля расположена токоведущая жила, покрытая изоляционной оболочкой. Жила медная монолитная, бывает выполненной из скрученных медных проволок. Иногда проволоки бывают лужеными.

В современных антенных кабелях использую только монолитную жилу. Кабель в эксплуатации не подвергается механическим деформациям, обычно он прочно зафиксирован на всем протяжении трассы. Выполнять его гибким экономически не целесообразно.

То же касается и лужения: такие усложнения актуальны только для прокладки кабельных изделий в помещениях с агрессивной средой, вынуждающей медь интенсивно окисляться в местах соединений.

Поверх изоляции центральной жилы находится экранированная оболочка. Она выполняет функцию второго проводника линии, а ток, как известно, протекает минимум по двум проводам. Экран покрыт изоляционной оболочкой, защищающей его от воздействий окружающей среды и механических повреждений.

В коаксиальных кабелях советского производства экран делался из сплетенных особым способом тонких медных проволок. В современных чаще всего используется тонкая алюминиевая фольга. Недостаток второго способа заключается в легкости, с которой можно разорвать фольгу. Для сохранения контакта в случаях таких повреждений параллельно ей проложена тонкая медная луженая проволока. Она сохранит контакт, замкнув собой разорванный фрагмент фольги. А лудят ее, чтобы между медью и алюминием не образовывалась гальваническая пара, приводящая к окислению контактирующих друг с другом металлов.

Но применение фольги для экранной оболочки решает две проблемы: кабели становятся тоньше, а подключать их – проще. Не нужно расплетать хитрый узор из медных проволок, скручивать, облуживать и паять. Все решается применением стандартных соединителей, разветвителей или штекеров. Хотя и плетеная оболочка не мешает это сделать.

В некоторых кабелях сочетается применение плетеного луженого экрана, под которым расположена алюминиевая фольга.

Особенности коаксиальных кабелей

Почему для передачи телевизионных сигналов нужны именно коаксиальные кабели? Сигналы, которые по ним проходят, высокочастотные – десятки и сотни мегагерц. Но не только это заставляет использовать такую конструкцию. Мощность и амплитуда сигналов слишком низкая – от микровольт до милливольт.

Если запустить такой сигнал по обычным проводам или кабелю, то на сигнал будут накладываться наводки от соседних силовых линий. Мало того, любой щелчок выключателя или вилка в момент подсоединения к розетке за счет создания небольшого по величине электромагнитного импульса наведет в кабеле помеху. Импульс придет на вход приемного устройства телевизора. Если его амплитуда будет слишком большой, полупроводниковые приборы входного каскада выйдут из строя.

Коаксиальный кабель защищен от таких помех. Поле высокочастотного сигнала расположено только внутри него, между центральной жилой и экраном. Оно не может выйти наружу, но и помехе труднее проникнуть внутрь.

Характеристики коаксиальных кабелей

Из всех характеристик коаксиального кабеля, делающего его пригодным для монтажа телевизионной сети, нужно знать только волновое сопротивление – 75 Ом. Точнее, если в магазине кабель продается как телевизионный, то его волновое сопротивление равно именно этой величине. Что несложно проверить либо по надписям на оболочке, либо, узнав его тип, посмотреть параметр в справочнике или интернете.

Почему именно 75 Ом? Мы привыкли к тому, что сопротивление кабельной линии изменяется в зависимости от ее длины, а высокая его величина приводит к негативным последствиям. А тут – любой телевизионный кабель, независимо от толщины центральной жилы или материала экрана имеет одинаковое сопротивление.

Затухание (уменьшение величины сигнала по напряжению и мощности) в любом кабеле, по которому передается высокочастотный сигнал, зависит от частоты этого сигнала. Чтобы иметь возможность рассчитывать это затухание, применяя закон Ома, и ввели его характеристику – волновое сопротивление.

Для коаксиального кабеля волновое сопротивление зависит от геометрических размеров жилы и экрана и материала изоляции между ними.

Но не это является определяющим фактором выбора для подключения телевизионных приемников кабеля с волновым сопротивлением 75 Ом. Чтобы затухание в линии было минимальным, выход источника сигнала и вход приемника тоже должны иметь такое же сопротивление, как и линия. Если этого не выполнить, то, помимо уменьшения уровня полезного сигнала на входе приемника, будут наблюдаться многократные отражения сигнала от концов линии. Это проявится на экране телевизора, как многоконтурное изображение.

Так исторически сложилось, что в начале становления телевидения оптимальным было изготовление кабелей с волновым сопротивлением 75 Ом. И теперь назад дороги нет.

Есть и еще один фактор для выбора телевизионного кабеля. Не стоит выбирать его толщиной, менее 3,5 мм. Тут и правильно выбранное волновое сопротивление, не поможет – затухание будет большим.

Выбор соединителей

Для подключения к телевизионным приемникам коаксиальных кабелей в давние времена использовались штекеры, к которым жилы присоединялись только при помощи пайки. Теперь процесс стал удобнее, паяльник больше не нужен.

Существуют два типа современных штекеров. В первом центральная жила присоединяется к соответствующему выводу соединителя миниатюрным винтом. Экран же обжимается захватом соединителя. Для подключения конец антенного провода разделывают лесенкой так, чтобы при подключении центральной жилы экран точно находился под зажимом, а между ними оставался слой изоляции. Ни одна проволочка с экрана не должна коснуться центральной жилы.

Второй тип штекера намного удобнее. Центральная жила втыкается в центральный вывод или используется вместо центрального вывода штекера, экран отгибается назад и при сборке штекера плотно обжимается в нем. Такой соединитель называется F-разъемом, а штекер – «переход гнездо F – штекер TV NB».

При необходимости соединить два конца кабеля между собой также не стоит торопиться и брать в руки паяльник. Для этого существуют соединители – штекеры F. Кабели к ним присоединяются по тому же принципу, который описан выше. А соединяются штекеры между собой с помощью специальных соединителей, имеющих резьбу с обеих сторон.

Соединитель F-разъемов, в простонародье называемый «бочка»

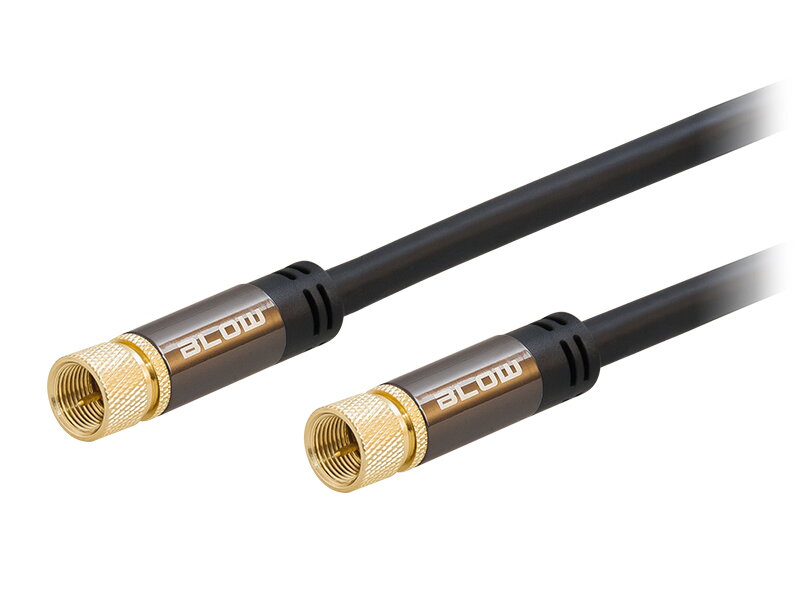

Штекеры F – универсальный метод соединения. Некоторая бытовая аппаратура заранее содержит разъемы для подключения антенного кабеля с их помощью.

Разветвители телевизионного сигнала

Для подключения нескольких телевизоров к одному кабелю необходимо использовать разветвители. Для чего? А все из-за того же входного и выходного сопротивлений источников и приемников сигнала. Все они должны быть согласованы между собой и с использующимися для передачи сигналов кабелями. Эту роль и выполняет разветвитель.

Разветвитель – пассивный элемент. Это означает, что в нем часть сигнала теряется. У качественных разветвителей величина затухания, вносимого в передающий тракт, невелика. От дешевых поделок можно ожидать чего угодно.

Человеку, который не силён в физике или деле электриков, в принципе неважно знать особенности того или иного кабеля, лучше доверить выбор профессионалу. Но это если дело связано с электричеством. Выбрать телевизионный кабель можно и самостоятельно.

Главное, понимать — кабель от ТВ к антенне не проводит ток, поэтому его заменой можно заниматься самостоятельно. Но перед началом работ необходимо разобраться, как правильно выбрать антенный провод.

Как устроен телевизионный кабель

В магазине он называется «Коаксиальный». Внутри у него:

  • центральная жила;
  • диелектрик;
  • внешний проводник;
  • оболочка.

Такой тип электрокабелей всегда круглый и используется для передачи сигнала. Благодаря своей конструкции, этот тип используется не только для подключения телевизора, но в системах связи, подключение домашней и военной техники.

В специальных магазинах хороший и подходящий провод для ТВ имеет маркировку:

  • RG-6;
  • RG-59;
  • RG-11;
  • РК-75.75.

В последней маркировке цифра 75 означает волновое сопротивление в Ом. Чем больше сопротивление, тем меньше помех, однако, смысла в выборе электропровода больше 75 нет, но меньше брать тоже не стоит.

Показатель затухания сигнала – следующая важная характеристика, которая измеряется в дБ/100м. Каждый ТВ-канал вещает на своей частоте и показатель затухания тоже свой. Хороший электрокабель должен иметь низкий показатель.

При выборе следует обратить внимание на следующие показатели:

  • типа телевизионной системы;
  • длины от антенны до телевизора;
  • места, где проходит кабель;
  • наличия углов и поворотов;
  • выбора проводки;
  • количество телевизоров.

Теперь обо всём по порядку.

Видео: «коаксиал» для ТВ

Как правильно выбрать

В первую очередь необходимо сразу продумать, где будет проходить вся система. Если антенна находится за пределами дома , и провод будет проходить по улице, то необходимо выбрать такой, который устойчив к перепаду температур и влаге. Это зависит от плотности оплётки кабеля, его диаметра, специальных пропиток и углеродного слоя. Чем он толще, тем толще жила (а от этого зависит и показатель затухания сигнала) и тем он устойчивее к климатическим и механическим повреждениям. Если антенна находится на окне или балконе, то нет необходимости брать самый большой — вполне хватит кабеля с внешним диаметром 6–7 мм.

Провода для спутникового и кабельного телевидения отличаются. То есть, по устройству они полностью одинаковые — жила, изоляция, внешний проводник и оболочка. Только вот спутниковый сигнал вместе с питанием конвекторов проходит по жиле (чаще всего медной), а кабельный — по поверхности проводника. Поэтому провода с тонкой жилой (меньше 1 мм в диаметре) не способны пропускать спутниковый сигнал без помех.

Монтировать антенный провод рядом с силовым можно только в том случае, если их внешний диаметр 6–10 мм и усилена защита от помех. Загибать толстые электрокабели можно под углом не больше 90°.

Можно обобщить всё вышесказанное одним утверждением — чем толще телевизионный провод, тем лучше.

Плотная оплётка кабеля — показатель его долговечности. Она не должна легко «отдираться», её нельзя поцарапать, например, ногтем. Однако слишком жёсткая изоляция не даст возможности согнуть антенный провод.

Сегодня в качестве внешнего проводника используют фольгу или алюминиевую плёнку. Отсутствие этого обычно указывает на то, что перед вами товар не лучшего качества.

Хороший антенный провод обычно состоит из медной жилы. Нет никаких подтверждений тому, что именно этот материал подходит лучше, чем другие сплавы. Но, если есть выбор — лучше покупать антенный кабель с медной жилой.

Цвет оболочки, несмотря на бытующее в узких кругах мнение, не указывает ни на что. Цвет провода может быть любой — тот, который нравится. Особые расцветки производители используют для того чтобы отличить телевизионный от силового, если они монтируются рядом.

Узнать «состав» электрокабеля можно, попросив продавца сделать срез, поэтому лучше избегать запакованный товар, даже если на упаковке всё написано. Хороший вариант — медная жила с сечением от 1 мм, плотная изоляция, слой фольги и медной оплётки из олова и плотная оболочка.

Длина электрокабеля — дело сугубо индивидуальное. Перед покупкой необходимо рассчитать не минимальное расстояние от антенны до ТВ, а учитывать все отступы по низу стены и повороты. Также необходимо брать антенный кабель «с запасом» на случай, если в будущем захочется переставить телевизор в другое место.

Комплектующие для кабелей — это коннекторы, переходники и разветвители. Их лучше выбирать в том же месте, где покупается провод, чтобы продавец помог подобрать подходящие по диаметру детали. Также для спутниковых кабелей лучше приобрести угловые переходники для того, чтобы не загибать их.

Видео: выбор телевизионного кабеля

Подключение антенны

Чтобы подсоединить кабель к антенне или телевизору нужно прикрепить штекер.

Для начала необходимо сделать круговой срез оболочки на расстоянии полтора сантиметра от края. Нужно удалить только оболочку, не задевая при этом волоски экрана. Волоски экрана и фольга загибаются назад, чтобы освободить слой внутренней изоляции. Отгибать надо аккуратно, чтобы ничего не порвать и не вырвать. По кругу отрезается слой внутренней изоляции и снимается. Расстояние между оголённой жилой и загнутой фольгой должно быть не меньше 2 мм.

Далее необходимо накрутить штекер, вращая его по часовой стрелке до упора. Остаток лишней жилы срезать. Таким же образом подготовить антенный провод с другой стороны. Делать это необходимо после того как он будет проложен от антенны до телевизора, чтобы по надобности его укоротить.

Главное, выбрать хороший провод, который будет отвечать всем параметрам.

Видео: подготовка антенного провода для спутникового телевидения

Видео: подключение провода к антенне

Видео: как обжать и подключить ТВ кабель

Узнаем как выбрать телевизионный кабель: полезные советы и отзывы

Кабель имеет существенное значение для качества телевидения. Современный выбор ставит в тупик не только простых пользователей, но и профессионалов. Если вы собираетесь самостоятельно проводить телевизионный кабель в квартире, внимательно продумайте все моменты, так как после стяжки пола или закрытия стен гипсокартоном поменять что-либо будет трудоемко. Это важный момент. Стоит тщательно продумать, как соединить телевизионный кабель, какой метраж необходим, соответствует ли характеристика.

Виды

На сегодняшний день существует 3 вида данных изделий:

  • Коаксиальный.
  • Композитный.
  • Компонентный.
  • HDMI или DVI.

У каждого есть свои плюсы и минусы. То, какой телевизионный кабель выбрать, зависит от метража, места и условий пользования. Для подключения к телевизору аналогового, цифрового или спутникового телевидения используется только 1 вариант кабеля. Остальные предназначены для подключения к телевизору дополнительных устройств, стерео-, аудиоаппаратуры, поэтому их обзор будет коротким.

Коаксиальный телевизионный кабель

Это самый распространенный, универсальный вид, используемый с начала появления кабельного телевидения. Он состоит из четырех основных компонентов:

  1. Центральная жила. Она в идеале медная, но есть неплохие кабели с алюминиевой или стальной омедненной жилой. Так, основной металл покрыт тонким слоем меди. От материала центральной жилы зависит качество идущего сигнала, а значит, качество картинки на экране. Центральный провод телевизионного кабеля может быть многожильным или одножильным. Это влияет на качество изображения: чем толще центральная жила, тем лучше изображение. Если расстояние между антенной и телевизором менее 50 метров, то смело можно приобретать кабель телевизионный со стальной центровкой. Если же расстояние большое и кабель частично проходит горизонтально, то центровая жила должна быть только медной, иначе уровень сигнала снизится минимум на 20 процентов и с каждым днем будет уменьшаться наравне с износом кабеля.
  2. Диэлектрик. Материал может быть разным. Чаще это вспененный поливинилхлорид или фторопласт. От диэлектрической прослойки зависит неподвижность проводников, расположенных выше.
  3. Оплетка или внешний проводник. Он защищает сигнал, передаваемый кабелем, от внешних помех. Как правило, изготавливается из полиэтиленовой пленки, поверх которой нанесено металлическое покрытие. Это увеличивает подвижность кабеля. Крайне редко встречается фольга. Она увеличивает цену кабеля, но практически не влияет на его качество. Фольга с медным напылением встречается еще реже. При покупке дешевого кабеля следует уделить внимание этому параметру, т. к. очень часто в их составе это обычная пленка серебристого цвета, которая не выполняет свои функции. Оплетка делается из алюминия либо из меди. Чем она качественнее, тем лучше будет доходить сигнал.
  4. Внешняя оболочка изготавливается из полиэтилена или поливинилхлорида. Оболочка защищает внутренние составляющие кабеля. Стоит уделить внимание толщине внешнего слоя. Это напрямую относится к качеству кабеля. Обязательно нужно разузнать, какие погодные условия выдерживает оболочка. Еще стоит обратить внимание на то, как соединить телевизионный кабель, так как чем толще внешний слой, тем сложнее его укладывать. Кабель при сгибе будет давать достаточно большое сопротивление. Помимо защиты самого кабеля, внешняя оболочка в какой-то мере защищает и телевизор. Известны случаи, когда целостность внешней оболочки была нарушена, в кабель попала вода и по изделию стекла точно в телевизор. Последствия весьма неприятные. При более благополучном исходе вода может стекать просто в помещение.

Основа выбора

Выбирая телевизионный кабель, следует помнить, что сигнал зависит от качества компонентов, что используются при изготовлении. При выборе дешевых изделий ни в коем случае не стоит вмуровывать их в стену или располагать таким образом, что заменить кабель будет проблемой. Чем дешевле материал, тем быстрее его износ, следовательно, тем хуже сигнал и изображение. Лучше изначально взять качественный кабель, чем дважды менять дешевый. Также обязательно обращать внимание на сопротивление, указанное на внешней оболочке. Для современного телевидения должно быть не меньше 75 Ом.

Сейчас настолько широкий ассортимент, что остановить выбор на чем-либо очень трудно. Рынок заполнен производителями от разных стран, с разными ценовыми категориями и т. д. Какой лучше телевизионный кабель выбрать? В России самыми распространенными оказались несколько фирм и моделей.

RG-6

Выпускается под российским брендом, а изготавливается в Китае. По ценовой политике наиболее дешевый. Центральная жила – сталь с медным покрытием. Экран из фольги, оплетка из алюминия.

По отзывам профессионалов, этот вид кабеля наименее предпочтителен. Лучше переплатить и купить более качественный кабель. Этот же рассыпается на части при зачистке, да и внешняя оболочка довольно быстро выходит из строя.

RG-59

Производитель тот же, начинка чуть хуже, чем у описанного выше. Толщина центральной жилы всего 0,5 миллиметра. Изображение искажается на каждый протянутый метр кабеля. По отзывам покупателей, кабель быстро ломается, особенно если на пути прокладки попадаются углы. Как подключить телевизионный кабель? Выбирая эту модель, лучше использовать специальные переходники на стыках.

SAT-50

Страна производитель – Италия. Центральная жила – медь. Оплетка – усиленная. Подходит как для кабельного и спутникового телевидения, так и для эфирного и цифрового ТВ. По отзывам потребителей и профессионалов, это достатточно хороший телевизионный кабель по соотношению цены и качества.

Кабель SAT 703-N

Страна производитель – тоже Италия. Материал центральной жилы – медь. Стоимость немножко ниже, чем у вышеописанной модели, однако характеристики ничуть не хуже. Сказывается опыт производителя (более 40 лет на рынке). По отзывам покупателей, это хороший телевизионный кабель: сигнал не теряется, внешняя оболочка не портится в течение долгого времени. Бонус – гарантия от производителя на 15 лет.

Что выбрать в итоге

Какой лучше телевизионный кабель, выбирать непосредственно пользователю. Главное – обращать внимание на качество изготовления материалов. При расчете метража помните, что лучше брать с запасом на несколько метров.

Также стоит помнить, что различия кабеля для спутникового телевидения и кабельного – это уловки маркетологов. Коаксиальный кабель телевизионный прекрасно подходит для любого из перечисленных вариантов. Какую марку выбрать? По отзывам с различных сайтов и интернет-магазинов, а также по опросу профессионалов, лучшим на сегодняшний день остается кабель телевизионный Sat. Это элемент итальянского производства.

Как облегчить подключение телевизионного кабеля

Если ремонт только начинается, лучше заранее продумать, как будет проходить кабель – в каналах, проделанных в стене, или в канале пластикового плинтуса. Обязательно тщательно измерить, какое количество материала понадобится, учитывая углы, сгибы, укладку. Лучше взять на 2-3 метра больше. При покупке кабеля стоит обращать внимание на его подвижность. Если материал плохо гнется или оказывает большое сопротивление при сгибе, в последующем это вызовет повреждение отделки либо кабеля. Если материал проходит через внешнюю стену помещения, отверстие нужно просверлить наклонно, сверху-вниз. Это нужно, чтобы при осадках вода не попадала в помещение. Прокладывая телевизионный кабель, нужно учитывать расстояние до проводки.

Электричество создаст помехи. Если материал проходит через окно или дверь, можно воспользоваться специальными переходниками. Но следует помнить, что чем кабель целостнее, тем лучше сигнал. Проводить разводку телевизионного элемента по помещению лучше готовыми переходниками. Самодельные скрутки или устройства могут ухудшить качество сигнала. Если большой отрезок кабеля проходит на улице в условиях, где его легко повредить (к примеру, внешний угол помещения, водосточная труба, металлический подоконник), рекомендуется закрепить изделие специальными пластиковыми зажимами.

Композитный

В народе известен как тюльпан или колокольчик. Для передачи современного сигнала кабельного телевидения не подходит совершенно, но в совокупности с аудиоразъемами используется для подключения плееров, различных приставок и видеопроекторов. Высокой четкости изображения не передаст. Этого не позволят сделать составляющие компоненты. Цветовая передача тоже оставляет желать лучшего. Во многом данный элемент уступает компонентному кабелю. При выборе такого изделия также следует обратить внимание на составные компоненты. В дешевых моделях пустое пространство между корпусом и коннектором производители заполняют полиэтиленом или пластмассой.

А главная проблема разъемов этих кабелей – это весьма невысокая термостойкость. Пластмасса и полиэтилен быстро плавятся от нагрева штекера, сплавляя внутреннюю изоляцию. Есть случаи, когда износ такого кабеля повреждал телевизор. В моделях средней ценовой политики пустоту заполняют шайбами из текстолита или прессованного стекловолокна. Такие изделия прослужат гораздо дольше и вполне подходят для среднестатистического использования. В дорогих моделях используют для заполнения пространства между корпусом кабеля термостойкий тефлон или керамику. Конечно, износ кабеля с этими материалами в разы ниже, но для использования в квартире не обязательно раскошеливаться на подобный кабель.

Производители и отзывы

Рассмотрим несколько неплохих производителей данных изделий:

  • COLD RAY. Страна производитель – Швеция. Относится к дорогим кабелям, но качество действительно заслуживает внимания. По отзывам покупателей, этот кабель приобретается единожды и надолго. В отличие от дешевых китайских аналогов, не нужно будет менять кабель каждые полгода, год.
  • VIEWCON. Страна производитель – Тайвань. Хороший кабель в среднем ценовом сегменте. По отзывам, покупатели довольны данным товаром. Качество кабеля, изображения и звука вполне устраивает.
  • АТСОМ. Страна производитель – Китай. Это наиболее популярный производитель среди дешевых моделей. Продукция от компании АТСОМ распространена не только в России, но и в США, Европе, Средней Азии. Для неискушенного пользователя кабель вполне хороший. По отзывам покупателей, весьма достойное качество изображения и звука. Но за температурой нагрева нужно тщательно следить.

Компонентный

Что это такое? По сути, это улучшенная в разы версия композитного кабеля. Здесь абсолютно те же характеристики. Единственное отличие – качество изображения. Оно гораздо лучше, чем у композитного кабеля. Во всем остальном разница несущественна, даже производители иногда идентичны.

DVI и HDMI-кабели

Используются для передачи видео на цифровые устройства. Это могут быть телевизоры, проекторы, современные мониторы и ноутбуки.

По сути, разницы нет ни в устройстве кабеля, ни в качестве передаваемого изображения. Отличие лишь в том, какой порт имеется на подключаемом устройстве. Ретранслируют изделия аналоговый сигнал в цифровой. В повседневной жизни чаще используется кабель HDMI. DVI предпочтителен для профессионального компьютерного оборудования.

Заключение

Итак, мы выяснили, что собой представляет телевизионный кабель и какой именно лучше выбрать. Покупку стоит делать, ориентируясь не только на материал изделия, но и на самого производителя. Наиболее качественной является итальянская продукция. А вот от покупки отечественных кабелей стоит воздержаться. Такие изделия не располагают надежностью и не гарантируют хорошее изображение на выходе.

Антенный кабель для телевизора как выбрать – Советы и покупки

Чтобы подключить телевизор к спутниковой антенне существует специальный антенный кабель. Когда он правильно выбран и грамотно подключён, можно наслаждаться чётким изображением при просмотре любимых телепередач, а количество помех сводится к самому минимуму. О некоторых нюансах выбора антенного кабеля мы поговорим в этой статье.


Что нужно знать для выбора антенного кабеля?

Для подключения антенны к телевизору используется коаксиальный радиочастотный кабель. Прежде всего, стоит разобраться, как он устроен. Это поможет определить качество кабеля по срезу, а не верить на слово продавцу в магазине.

  1. Проводник. В самом «сердце» кабеля расположен проводник, который и отвечает за передачу сигнала. Чаще всего, он медный, однако встречаются кабели и со стальным омеднённым стержнем.

  2. Изоляция. Своеобразная прослойка между внутренним и внешним проводником. Состоит из пластика, обычно белого цвета.

  3. Внешний проводник. Обычно состоит из экрана и оплётки. Экран представляет собой металлическую фольгу, а оплётка – переплетённые между собой металлические проводники. Задача этого слоя кабеля – защита сигнала от внешних помех, таких как трансформаторы и домашние радиотелефоны.

  4. Защитная оболочка. Как уже понятно из названия, защищает кабель от механических повреждений.

Как видно, в устройстве кабеля нет ничего сложного. А теперь подробно обсудим, на что следует обратить внимание при выборе.

Медь или омеднённая сталь в антенном кабеле для телевизора. Что лучше?

О том, стержень из какого материала – меди или омеднённой стали лучше, ведётся немало споров. Принято считать, что медь является лучшим проводником, и в большинстве случаев это действительно так. Но есть и некоторые нюансы.

Если антенный кабель нужен для цифрового или эфирного телевидения, то материал стержня не имеет особого значения. Дело в том, что в этом случае сигнал проходит по поверхности стержня, и не важно, медный он полностью, или только омеднён по поверхности.

Оплётка антенного кабеля

Желательно выбирать кабель с медной оплёткой. И тут стоит обратить внимание на её густоту – чем она гуще, тем меньше сигналов извне будет проникать и создавать помехи.

Наличие металлической фольги и обмотки – основной показатель качества кабеля. От этого зависит, количество помех и чёткость сигнала. Лучше не экономить и приобрести кабель с двойным экраном – фольгой и обмоткой. Так вы не разочаруетесь в качестве изображения при просмотре телевизора.

Волновое напряжение антенного кабеля

Целесообразно выбирать антенный кабель с волновым напряжением 75 Ом. Если купить кабель с большим или меньшим напряжением, это может привести к появлению помех и другим техническим неполадкам.

Обратите внимание на толщину кабеля. Чем он толще (не менее 6 мм в диаметре) – тем лучше, так как в нём будет меньше потерь сигнала. Хотя тонкие кабели более удобны в монтаже и отличаются лучшей гибкостью, качество изображения с ними страдает. К тому же, они легко ломаются и повреждаются.

Миф о цветовых различиях антенных кабелей

Бытует мнение, что кабель белого цвета – для внутренних работ, а чёрного – для наружных. Однако на самом деле такого чёткого разграничения нет. Цвет стоит выбирать исключительно исходя из своих вкусовых предпочтений, а предназначение кабеля нужно уточнять у продавца или смотреть по маркировке.

В кабеле, предназначенном для наружных работ обязательно должен быть защитный углеродный слой – он убережёт кабель от неблагоприятных условий среды и продлит срок его службы.

Как найти нужный кабель?

Итак, вот мы и определились с основными критериями выбора. Но как найти тот самый, нужный кабель, и не оказаться обманутым невежественным продавцом?

Чтобы избежать таких неприятностей и ненужных хлопот, а также чувствовать себя более уверенно, нужно немного разбираться в маркировке.

Маркировка наносится непосредственно на кабель. Там в обязательном порядке указывается фирма-производитель, марка кабеля, волновое напряжение, и метка метража (с каждым метром изменяется на 1 единицу). Для наглядности: маркировка «CABLETECH RG 6U/48 75 OHM 055М» означает, что кабель от производителя CABLETECH, его марка 6U/48, волновое напряжение 75 Ом и метраж 55 метров.

Как уже упоминалось, качество кабеля можно визуально определить по срезу. Кроме того, качественный кабель будет толстым и жёстким, поэтому обратите на это внимание при покупке. Попробуйте согнуть кабель, и если он поддаётся с трудом, это говорит в его пользу.

Шпаргалка для покупателя

Ниже мы перечислили несколько марок антенных кабелей, с хорошим качеством и техническими характеристиками:

  • RG 6U;
  • SAT 50;
  • SAT 703B;
  • RG-6U+CU;
  • DG 113.

Часто задаваемые вопросы по выбору антенного кабеля

Какой кабель лучше, отечественный или зарубежный?

Нельзя говорить что-либо безапелляционно, однако замечено на практике, что кабели зарубежного производства лучше отечественных, даже несмотря на то, что у них алюминиевая или стальная проволока.

Какой длины приобретать кабель?

Это зависит от того, какое расстояние от антенны до телевизора. Однако ещё при монтаже антенны желательно учитывать, что чем больше это расстояние, тем больше будет потерь сигнала и помех.

Можно ли использовать кабель для подключения нескольких телевизоров?

Да, для этого понадобится разветвитель – сплиттер, или «краб», как его именуют в народе. Но в этом случае стоит учитывать, что чем больше устройств подключено к антенне, тем хуже будет сигнал, причём вне зависимости от того, работают ли остальные устройства.

Итак, при выборе кабеля учитывайте особенности вашего вида подключения, вышеприведённые советы и внимательно смотрите на маркировку – тогда вы не разочаруетесь в своей покупке.


Поделитесь советом с друзьями!

Смотреть качественные цифровые каналы на современном телевизоре

В 2019 году в России начался процесс поэтапного отключения аналоговых телевизионных передатчиков. До конца года все регионы страны перейдут на цифровой стандарт. В связи с этим нововведением, большинство жителей частных домов вынуждены покупать приемники сигнала стандарта DVB-T2. Однако приобрести только антенну недостаточно — нужно сохранить высокое качество сигнала при подключении к ТВ. В этой статье мы дадим несколько советов, как купить антенный кабель для телевизора и не пожалеть.

А вот в этой статье можно ознакомиться с преимуществами цифрового ТВ

Коаксиальный кабель: изучаем характеристики

Перед тем, как приступить к выбору антенного коаксиального кабеля, нужно понять, как он устроен. Иначе характеристики вообще ни о чем не скажут.

По сути, кабель представляет собой проводник между двумя устройствами. От того, из какого материала выполнен этот проводник (сердцевина, центральная жила), зависит качество передачи сигнала. Выбранный для производства металл определит уровень затухания.

На затухание влияет и диэлектрик — материал, защищающий центральную жилу. От диэлектрика зависит волновое сопротивление.

Он, в свою очередь, обернут в фольгу, выступающую в роли внутреннего экрана.

Над фольгой находится оплетка — металлический внешний проводник, определяющий степень экранирования. Если оплетка выполнена неаккуратно, внешние помехи могут повлиять на качество передаваемого сигнала.

Внешняя оболочка отвечает за долговечность. Кстати, раньше считали, что белая оболочка предназначается для использования внутри помещения, а черная — снаружи. Сейчас окраска лишь указывает на материал, из которого изготовлена оболочка. Даже если антенный кабель будет оранжевый, его можно использовать и дома, и на улице.

Как выбрать коаксиальный кабель

Теперь, когда известно, какой слой в структуре за что отвечает, можно перейти к выбору.

Но прежде обратимся за советом к специалисту. Вот что говорит эксперт компании «ЛанАрт» по коаксиальным кабелям Березкин Евгений Николаевич:

Подбирая коаксиальный кабель, следует, прежде всего, обратить внимание на следующие параметры:
Сечение проводника. Если антенна находится на расстоянии 30 м и более, то эта величина не должна быть менее 1 мм2.
Материал проводника. Это может быть как медь, так и омедненная сталь.
Уровень затухания сигнала. Данный параметр должен быть минимально возможным.
Коэффициент усиления. Приобретайте такой кабель, у которого этот коэффициент самый высокий.
Волновое сопротивление. Для телевизионных кабелей оно должно составлять 75 Ом.

А теперь коснемся других параметров, которые также нельзя упускать из вида.

  • Внешняя оболочка

Чтобы проверить качество внешней оболочки, достаточно попытаться снять ее вручную. Если получается легко, оболочка ломается, сильно тянется или соскальзывает, переходите к следующему варианту.

Если планируете прокладывать кабель на достаточно большое расстояние по улице, посмотрите, есть ли под оболочкой гелеобразный слой. Он защищает от воздействия солнца и морозов.

  • Внешний проводник

Кабель, выпущенный по старым стандартам, обычно отличается по наличию лишь одного экранирующего слоя — выполненной из проволоки оплетки. Этого недостаточно, чтобы обеспечить устойчивую передачу сигнала. Стоят такие модели, конечно, меньше, но нужно ли рисковать? Обязательно проверьте, чтобы под оплеткой имелась еще и металлическая фольга.

  • Класс коаксиала

Отметим, что комбинация «фольга + оплетка» не является единственным вариантом. Продаются также трехслойные и четырехслойные антенные кабели. В первом случае добавляется еще один слой фольги, во втором — фольги и оплетки.

Вообще, для домашних целей достаточно и двух слоев. Но если расстояние между приемником и антенной велико, или если есть источники помех, присмотритесь к четырехслойникам.

Проверить качество диэлектрика подручными средствами невозможно. Поэтому при выборе антенного кабеля для цифрового телевидения нужно обратить внимание на плотность соединения между экраном и сердечником, а также на гибкость. Материал не должен трескаться или крошиться.

Кабель мало купить, его еще и нужно правильно проложить. Читайте наши советы

  • Центральная жила

Многие специалисты указывают, что куда лучше передает сигнал медная жила. Однако никаких подтверждений ее преимуществам перед сплавами других высокопрочных металлов, нет. Если вы являетесь сторонником использования в кабелях меди, а не омедненной стали, проверьте, какой материал в сердечнике использован. Медь должна быть мягкой, менять цвет после небольшой царапины.

Подводим итоги

Специального антенного кабеля для цифрового телевидения не существует. Если кто-то предлагает такие варианты, скорее всего, он лукавит. Используя данные выше советы, изучите структуру слоев кабеля, и делайте вывод, исходя из этого, а не на основании уловок маркетологов.

Не забудьте и про индивидуальные особенности, рассчитываемые отдельно для каждого случая:

Минимальное сечение, которое мы бы рекомендовали для использования, — 3,5 мм. Толщина жилы при этом должна составлять не менее 1 мм. Конечно, более тонкие кабели легко прокладывать и прятать, но тогда пострадает качество.

  • Производителя

Сегодня на рынке много новых производителей с неизвестным продуктом. Поэтому лучше для начала ознакомиться с отзывами о них. Вообще, уже давно зарекомендовали себя такие фирмы, как, например, Belden или Commscope.

Чем меньше длина, тем выше качество сигнала. Если следовать этому правилу не удается, обратите внимание на модели с более значительным сечением и тремя — четырьмя слоями экранов.

Стоимость будет варьироваться в зависимости от характеристик. Например, подходящий для квартиры вариант с двухслойным экранированием от безымянного китайского производителя мы нашли по цене 19 руб/м. Трехслойный кабель BELDEN стоит уже дороже: 34 руб/м.

Теперь, когда вы знаете, какой антенный кабель лучше, надеемся, что покупка не будет проблемой.

Проблемы на антенну: вредные советы к 1 апреля

БИРОБИДЖАН, 1 апреля, «Город на Бире» — Самое важное при установке антенны — красиво встроить ее в интерьер

Ко Дню смеха разбираем, что сделать, чтобы гарантировать рассыпание картинки на телеэкране, нервный срыв и вызов телемастера. В этом помогут вредные советы и забавные случаи из работы аварийно-профилактических групп РТРС и горячей линии цифрового эфирного ТВ. Об этом сообщают в РТРС «РТПЦ Еврейской автономной области».

Купите чудо-антенну:

Хотите «180 популярных каналов всю жизнь бесплатно»? Тогда закажите антенну с сайта, не вызывающего доверия. Обычно такие сайты обещают золотые горы: «изображение будет идеальным, даже если отключат все телебашни в стране и обрежут кабели!», «синергетическое сочетание трех высокотехнологичных элементов обеспечит вам четкую картинку навсегда!». В лучшем случае под видом чудо-приборов придет комнатная антенна, которая в соседнем магазине стоит в пять раз дешевле, в худшем случае — коробка с землей или кирпичом.

Сделайте антенну из хлама:

Нужен повод показать себя большим инженером? Если ваши руки не для скуки, попробуйте сделать антенну самостоятельно. Можно начать эксперименты с минимализма: воткните в антенный вход телевизора кровельный гвоздь, шпильку для волос, скрепку или обрезок проволоки. Если результат не устроит, под антенну можно приспособить вилки и ложки, детали старого холодильника, сварочные электроды, прокладки под головку цилиндров двигателя автомобиля, гимнастический обруч, вешалки-плечики, консервные банки, лопату. Все эти варианты не самые надежные, зато оригинальные.

В народе нередко используют самодельные антенны Харченко — два ромба, спаянных вместе в одной плоскости. Ромбы напоминают крылья, поэтому антенну еще называют «бабочка». Если «бабочка» размещена на крыше, то может и улететь: сильный ветер треплет ее, как флюгер.

Если еще и антенный кабель собрать из множества мелких отрезков на скрутках и придавить его мешком картошки, то экстравагантный телеприем гарантирован. Проверено.

Установите антенну по фэн-шую:

Самое важное при установке антенны — красиво встроить ее в интерьер. Например, одна телезрительница разместила антенну на пылесосе. Другой зритель повесил антенну на дверь шкафа, расположенного в противоположной стороне от телебашни. Из-за этого сигнал регулярно пропадал, зато антенна не занимала много места.

Если не хотите, чтобы антенна мозолила глаза, установите ее на чердаке под крышей из металлочерепицы. Правда, эта экранирующая поверхность препятствует прохождению сигнала. Но вдруг повезет?

На крыше антенна лучше всего смотрится, если под нее положить гору коробок, ящиков, досок и прочего мусора.

Элегантное решение для дачников и огородников — положить антенну на грядку. Так поступила телезрительница из Михайловки. Телевизор иногда даже показывал «цифру». Но картинка «сыпалась», когда по грядке гуляли курицы.

Доверьтесь «профессионалам от природы»:

Если вы не доверяете телемастеру, то дождитесь, пока «наладить» прием вам помогут братья наши меньшие — представители дикой природы или домашние любимцы. Они имеют огромный опыт работы с приемным пользовательским оборудованием. При этом услуги оказывают бесплатно или за еду. Так они с энтузиазмом могут проверить целостность антенного кабеля, подкорректировав его зубами или клювом. С такими «специалистами» сталкивались телезрители, у которых антенный кабель был на постоянном «обслуживании» у местных пернатых. А телезрителю из Петровки антенный сервис «бригада ос» даже бесплатно поставил усилитель типа «гнездо». Чтобы не создавать добровольным «помощникам» сложности в работе, ни в коем случае не используйте при прокладке антенного кабеля специальные кабель-каналы. Они станут практически непреодолимой преградой на пути стремления животных совершенствовать приемную сеть.

Самое главное, целиком и полностью доверяйте «профессионалам от природы» — никогда и ни за что не проверяйте за ними «работу», если не хотите получить исправное оборудование и качественную картинку.

Как насчет градусника вместо антенны?

Совет для тех, у кого дома, на даче или в гараже сохранился черно-белый телевизор. Зачем озадачиваться покупкой и установкой антенны, когда можно заполнить металлическую трубку ртутью из старых градусников, и телепрограммы всего мира будут в вашем «ящике». Экран старого доброго «Рекорда» ртутная антенна раскрасит всеми цветами радуги. Именно такую технологию связи использует инопланетный разум, а «контактеры» говорят, что так принимают сигналы далеких галактик.

При этом скоро вам гарантировано внимание врачей в связи с отравлением ядовитыми парами, а правоохранители непременно поинтересуются «откуда?».

Ностальгируйте с «усами»:

Название первого массового телевизора в России «КВН-49» в народе расшифровывали как «Купил — Включил — Не работает». Вы вспомните эти крылатые слова, если попробуете использовать антенны типа «усы» для приема цифрового телевидения. «Усы» предназначены для приема аналогового ТВ в метровом диапазоне, но бесполезны для приема «цифры» в дециметровом диапазоне.

Раньше, при использовании этих антенн, приходилось часто изменять длину их усов, настраиваясь на выбранный канал. Делать один ус короче другого при выборе мультиплекса увлекательно и напоминает о былых ламповых временах. Тот случай, когда процесс важнее результата. Если «усы» перестанут радовать, можете сдать их в музей.

Игнорируйте инструкции по настройке ТВ:

Настоящим умельцам не стоит читать проверенные инструкции по выбору, настройке и установке оборудования на сайте ртрс.рф или звонить по номеру горячей линии 8-800-220-20-02.

С Днем смеха!

Антенна

HD позволяет легко избавиться от кабеля

Один из вопросов о домашнем кинотеатре, который мне чаще всего задают, — как избавиться от счетов за кабельное или спутниковое телевидение, не потеряв полностью телевизор. Я рассказал, как передавать контент через Интернет на ваш телевизор или компьютер, но многие читатели не согласны с идеей потери сетевого телевидения в реальном времени, особенно спортивных и местных новостей. Если у вас есть телевизор высокой четкости со встроенным цифровым тюнером, антенна высокой четкости может помочь раз и навсегда отказаться от кабельного или спутникового провайдера.

В большинстве городских районов страны вы можете принимать передачи высокого разрешения от ABC, NBC, CBS, Fox и PBS по воздуху, но хитрость заключается в том, чтобы ваш телевизор принимал их и преобразовывал в видимый контент. Для этого вам понадобится телевизор со встроенным HD-тюнером (или телевизор с поддержкой HDTV и внешний тюнер высокой четкости) и антенна HDTV.

Хотя сигналы, передаваемые по воздуху, являются цифровыми, не все они HD. То, что доступно в вашем регионе, определяется отдельными вещательными станциями.Если вы живете в районе, где доступен эфирный HD-контент, HD-антенна преобразует сигнал в контент, который может обрабатывать ваш телевизор с поддержкой HD.

Сигналы

HDTV находятся «в пределах прямой видимости», поэтому установка антенны на крыше обычно обеспечивает наилучший прием из-за меньшего количества физических помех. Однако, прежде чем лезть на крышу для установки наружной антенны, стоит опробовать комнатную антенну. Если вам посчастливилось жить рядом с радиовещательной вышкой и у вас не слишком много помех (подумайте о стенах, деревьях, окружающих зданиях и т. д.), комнатная антенна может дать вам приличное изображение.

Если вы решили, что комнатная антенна не сможет обеспечить четкое и достоверное изображение, вам придется решить, хотите ли вы установить наружную HD-антенну.

Нравится? У нас есть больше!

Подпишитесь ниже, чтобы быть в курсе и получать больше подобного контента в будущем!

Спасибо!

Вы успешно присоединились к нашему списку подписчиков.

политика конфиденциальности

Существует несколько различных типов антенн.Важно убедиться, что вы выбрали тот, который позволит вам получать нужные вам каналы. Ассоциация бытовой электроники (CEA) и Национальная ассоциация вещателей (NAB) создали систему с цветовой кодировкой, в которой они классифицируют доступные типы наружных антенн. Используйте AntennaWeb (www.antennaweb.org/), чтобы найти лучшую наружную антенну для вашего местоположения и «предпочтений просмотра». Вас может удивить разнообразие каналов, транслируемых в эфире – от TBN до Telemundo.

Для получения подробной информации о том, как установить наружную HD-антенну, ознакомьтесь с «Проектом выходного дня CNET: бесплатное HDTV с наружной антенной»: http://reviews.cnet.com/4520-11249_7-6264597-4.html.

Обратите внимание, что в подписку на кабельное или спутниковое телевидение включено несколько привилегий, которые вы больше не получите автоматически, если отмените подписку. Путеводитель по каналам предоставляется вашим кабельным или спутниковым провайдером. Чтобы узнать, что происходит, вы можете просмотреть список бесплатных местных телепередач онлайн на Titan TV (www.titantv.com/). С телевизором с доступом в Интернет вы даже сможете использовать браузер телевизора для прокрутки списков каналов на большом экране.

Большинство провайдеров кабельного и спутникового телевидения включают услугу DVR в кабельную или спутниковую приставку (хотя за нее часто взимается дополнительная ежемесячная плата). Вы можете приобрести отдельный видеорегистратор, такой как TiVo Premiere (https://www3.tivo.com/store/premiere.do, $149), который позволяет записывать шоу и транслировать контент с Netflix, Hulu Plus, Amazon Instant Video и других. но вам придется платить ежемесячную плату за обслуживание (начиная с 14 долларов США.99/месяц с годовым обязательством). Перед покупкой убедитесь, что выбранная вами модель цифрового видеорегистратора совместима с HD-антенной.

Наконец, доступ к премиальным каналам, таким как HBO, Showtime или Stars, доступен только через кабельного или спутникового провайдера.

Об авторе : Андреа Элдридж — генеральный директор и соучредитель Nerds On Call, компании по ремонту компьютеров, которая специализируется на выездном и онлайн-обслуживании для дома и бизнеса. Андреа ведет еженедельную колонку «Приключения цыпочек-ботаников» в журнале The Record Searchlight.Она готовит телевизионные сегменты и регулярно появляется на CBS, CW и FOX в таких шоу, как Good Day Sacramento, More Good Day Portland и CBS 13 News, предлагая зрителям советы по технологиям и образу жизни. См. Андреа в действии на callnerds.com/andrea/.

Нравится? У нас есть больше!

Подпишитесь ниже, чтобы быть в курсе и получать больше подобного контента в будущем!

Спасибо!

Вы успешно присоединились к нашему списку подписчиков.

политика конфиденциальности

Как выбрать наружную телевизионную антенну

Лучшие внутренние и наружные телевизионные антенны просты в установке и обслуживании, имеют простые крепления и практически не требуют ухода за внешней частью устройства.Антенны обеспечивают надежный доступ к местному эфирному вещанию, которое вы можете принимать по всей территории США. Хотя все, что вам нужно, — это удачно расположенная антенна, в некоторых районах страны больше контента и лучшее качество видео, чем в других.

Эти установки часто называют «OTA», и они очень популярны как в городских, так и в сельских условиях. Но почему сегодня так много людей обращаются к технологии цифровых телевизионных антенн? Вот что вам нужно знать, чтобы начать настройку антенны, и почему это может быть лучшим вариантом для вашего дома.

Преимущества по сравнению с кабелем

Существует несколько важных преимуществ использования OTA-антенны, которая дополняет или заменяет другие варианты просмотра. Это может помочь вам сократить расходы, улучшить качество изображения и даже предоставить доступ к новым каналам. Давайте подробнее рассмотрим эти преимущества.

1. Сократите или отмените ежемесячный счет за кабельное телевидение

Знаете ли вы, что средний ежемесячный счет за кабельное телевидение достигает 217,42 долларов США ? Люди, как правило, платят за кабель больше, чем за остальные коммунальные услуги (газ, электричество, вода, канализация и вывоз мусора) вместе взятые.Сравните это с лучшей антенной для телевизора, которая представляет собой разовый платеж, который, вероятно, составляет часть вашего счета за кабельное телевидение.

2. Лучшее качество изображения

Последний стандарт вещания поддерживает высококачественные функции видео и звука, такие как 4K и Dolby Audio. На момент написания этой статьи высококачественный стандарт ATSC 3.0 доступен на нескольких десятках внутренних рынков и охватывает большую часть США. В дополнение к улучшенному качеству изображения сигналы OTA TV также могут быть более надежными, чем варианты спутникового телевидения, хотя это зависит от нескольких факторов, таких как сила сигнала.

3. Доступ к локальным каналам, которых нет в других службах

Настройки OTA также обеспечивают надежный доступ к большему количеству ваших местных каналов. В то время как некоторым зрителям может понадобиться лучшая антенна HDTV специально для этих каналов, на самом деле вы можете получить доступ к каналам, которые вы не ожидаете. Просто найдите в Интернете информацию о трансляциях OTA в вашем регионе, чтобы узнать, какие каналы вы можете просматривать.

4. Надежный доступ

Стоит подчеркнуть преимущества использования ОТА в качестве безотказной системы в городских и сельских условиях.Для сельских обозревателей OTA может компенсировать слабую кабельную связь и подключение к Интернету. В городских условиях обеспечивает надежный доступ к местным каналам. Кроме того, даже если вы временно потеряете доступ к Интернету, вы все равно сможете просматривать контент в эфире с вышек вещания в вашем регионе.

Расположение антенны имеет ключевое значение

При покупке нового устройства помните, что местоположение всегда важно, особенно если вы хотите получить наилучшие характеристики наружной телевизионной антенны. Расположение вашей антенны может иметь большое влияние на качество приема и количество каналов, которые вы можете просматривать.

1. Сельские и городские районы

Большинство американцев имеют доступ к эфирному вещанию, но обычно в более густонаселенных районах доступно больше каналов. Если вы живете в городской среде, у вас может быть более легкий доступ к каналам с настройкой OTA по сравнению с кем-то в сельской местности.

Сельские пользователи могут компенсировать это, используя устройства с большей дальностью действия. Вы также можете улучшить прием, правильно разместив новую антенну в своем доме, что мы обсудим более подробно ниже.

2. Знайте правила вашего района

Возможно, вы читали в Интернете, что установка антенны в вашем доме может вызвать у вас проблемы с местной ассоциацией домовладельцев (ТСЖ) или арендодателем. Однако Федеральная комиссия по связи (FCC) установила четкие правила для защиты вашего права на доступ к эфирному вещанию.

Вы можете ознакомиться с правилами и пояснениями FCC , но ключевой вывод таков: FCC защищает антенны, которые имеют «диаметр или диагональ не более одного метра.Вы даже можете добавить мачту, если вам нужна дополнительная высота для улучшения приема.

3. Где разместить антенну в доме

ОТА-антенны лучше всего работают, когда установлены как можно выше и с небольшим количеством препятствий или без них. Кровля, строительные материалы и предметы домашнего обихода могут мешать приему. Даже если вы купите самую лучшую телевизионную антенну, она достигнет максимальной производительности только в верхней части вашего дома или в окне наверху.

Многие комнатные антенны имеют панели разного цвета с обеих сторон.Например, если у вашего устройства одна белая сторона, скорее всего, производитель намеревается, чтобы эта сторона была направлена ​​​​на улицу при установке в окне. Белая поверхность отражает солнечные лучи, что предотвращает перегрев антенны. Это может даже помочь сделать интерьер комнаты немного прохладнее.

Хотя мощная антенна в окне подвала может принимать несколько каналов, мы не рекомендуем эту установку. Кроме того, избегайте загроможденных участков, которые могут привести к помехам, и по возможности используйте внутреннюю часть стен, выходящих на улицу.Другие варианты включают окна спальни и гостиной.

Сначала ознакомьтесь с техническими характеристиками антенны

Хотя важно начать исследование с изучения доступности каналов OTA в вашем регионе, вы также должны учитывать технические характеристики новой антенны.

Одним из основных рисков является перерасход на городском рынке, где более широкий спектр устройств может обеспечить сильный прием. Еще больший риск связан с неправильными характеристиками в сельской местности, где неправильный выбор может резко ограничить количество принимаемых каналов.

Вот некоторые из наиболее важных характеристик, на которые следует обращать внимание при совершении покупок.

1. УВЧ по сравнению с ОВЧ

ОТА-трансляции передаются в УВЧ, или сверхвысокой частоте, и ОВЧ, или очень высокой частоте. Обязательно ознакомьтесь со спецификациями продукта, чтобы убедиться, что он поддерживает предпочитаемый вами диапазон частот. Некоторые антенны поддерживают прием как UHF, так и VHF, если это ваша цель.

Если вы пытаетесь выбрать между двумя частотами, вот небольшой совет: UHF предлагает наибольшее количество каналов.Тем не менее, вам не нужно беспокоиться о выборе того или иного. Если вы находитесь в районе с очень ограниченным приемом, например на Аляске, FCC может защитить там большие антенны.

2. Внутренние и наружные антенны

Вообще говоря, наружные антенны обеспечивают лучший прием и качество видео. Это особенно актуально для зрителей в сельской местности, которым нужна более крупная и лучше расположенная антенна для приема удаленных передач.

3. Вам нужна всенаправленная модель?

Также известные как многонаправленные антенны, это антенны, которые не нужно направлять в определенном направлении для обеспечения хорошего приема.Всенаправленные антенны обычно больше похожи на закругленный купол, чем на штыревые антенны. Это упрощает их настройку и устранение неполадок, хотя они не всегда могут обеспечивать такой же диапазон, как высококачественная направленная модель.

4. Помните: высота и размер могут иметь значение.

В некоторых ситуациях не обязательно устанавливать максимально большую антенну, но в других случаях это необходимо. Если вы живете в изолированном районе, стоит инвестировать в модель хорошего размера и установить ее в самой высокой точке — внутри или снаружи вашего дома.

Краткий обзор

Если вам нужна лучшая наружная или комнатная телевизионная антенна, не забывайте учитывать ситуацию и тщательно проверять технические характеристики продукта. Вы сэкономите деньги по сравнению с кабелем, но небольшое планирование может означать лучший прием и больше каналов для вас.

Об авторе: Дуайт Павлович является автором статьи HP Tech Takes . Дуайт — автор музыки и технологий из Западной Вирджинии.

Выбор коаксиальных кабелей

Выбор коаксиальных кабелей – как выбрать коаксиальный кабель Ты дома > КАК ВЫБРАТЬ КОАКСИАЛЬНЫЙ КАБЕЛЬ

КАКОЙ АНТЕННЫЙ ТВ КОАКСИАЛЬНЫЙ КАБЕЛЬ ВЫБРАТЬ?



Ø  5 мм – ДЛЯ ВНУТРЕННЕГО ИСПОЛЬЗОВАНИЯ

DIGISAT 123 ELITE  (класс A++) с внешним диаметром 5 мм и 37 дБ на частоте 2 150 МГц и 22.3 дБ на частоте 860 МГц (на 100 м) идеально подходит для коротких расстояний, но также отлично работает на больших расстояниях в узких кабельных трубах.



Ø 5,4 мм  – ДЛЯ НАРУЖНОГО ИСПОЛЬЗОВАНИЯ

INTSAT 81  Это идеальный выбор для тех, кому нужен небольшой кабель, для прокладки кабеля небольшой длины (до 20 м) и, прежде всего, для использования вне помещений или непосредственно в земле.



Ø 6,8 мм — ДЛЯ ВНУТРЕННЕГО ИСПОЛЬЗОВАНИЯ

PROSAT SILVER ELITE    и DIGISAT 5 ELITE  (класс A++) лучше всего подходят для коаксиального кабеля Ø 6.8 мм: от 25 дБ до 2,150 МГц и от 14,9 дБ до 860 МГц (на 100 м).

Разрешение при плохом сигнале и больших расстояниях. Они затухают на 3/4 дБ меньше, чем лучшие коаксиальные кабели диаметром 6,8 мм: это похоже на небольшой усилитель без шума.



Ø  6,8 мм  – ДЛЯ ВНЕШНИХ ПОМЕЩЕНИЙ

Коаксиальные кабели, такие как INTSAT 81 (Ø 5,4 мм) — INTSAT 110 Elite (Ø 6,9 мм) имеют полиэтиленовую оболочку (PE), что делает их очень устойчивыми ко всем неблагоприятным средам, в которых расплавляется вазелин. оплетка, чтобы предотвратить окисление.Они идеально подходят для внутренней и внешней установки (полностью водонепроницаемы и устойчивы к ультрафиолетовому излучению).

Messi & Paoloni Srl Тел. 0712861527 Электронная почта: [email protected] Via Giovanni Conti, 1 60131 Анкона (AN) – Италия Код. Fiscale 00109100420 Partita Iva 00109100420
EGESTX Engine (авторское право © 2000-2022 NTX Web business)

• Для получения информации об ОПРЕДЕЛЕННОЙ ДЛИНЕ или УСТАНОВКЕ СОЕДИНИТЕЛЕЙ свяжитесь с нами по адресу [email protected]это •

Как выбрать лучшую эфирную антенну для бесплатного телевидения высокой четкости . И как бы ни было здорово иметь возможность вернуться домой после работы и смотреть один за другим эпизоды «Офиса» или «Жизни в одиночестве», есть кое-что, что можно сказать о возможности настроиться на местные новости по утрам. проверить погоду и пробки.


Если вы подумываете о том, чтобы пойти по этому пути, то вам понадобится хорошая эфирная антенна, чтобы смотреть некоторые из ваших любимых шоу. Вот как выбрать лучший для вас (вместе с несколькими из наших любимых).

Несколько лет назад я отказался от кабельного телевидения. Это не значит, что я отказался от телевидения. Netflix, Hulu Plus, Amazon Prime и моего домашнего кинотеатра было более чем достаточно, чтобы получить все, что я хотел посмотреть. Тем не менее, я скучал по местным новостям, спорту, шоу в прайм-тайм, PBS и роскоши просто включить телевизор и смотреть все, что идет.К счастью, все, что мне было нужно, это хорошая эфирная антенна для подключения к телевизору. Как только я получил один, я получил десятки местных каналов, общественных радиостанций и других каналов — все бесплатно, в кристально чистом HD.

Вы тоже можете. Все, что вам нужно, это хорошая антенна, но универсального решения не существует. Вам нужно найти правильную антенну для вашего местоположения, вашей жизненной ситуации и того, какие каналы вы хотите. Прежде чем тратить деньги, вот что вам нужно знать.

G/O Media может получить комиссию. подобно.Сочетание видеодомофона с интеллектуальным замком обеспечивает полный контроль над тем, кто входит в ваш дом.

Шаг первый: узнайте, что доступно в вашем регионе

Первое, что вы должны сделать, это выяснить, какие каналы доступны в вашем районе. Если вы живете в районе метро или рядом с ним, у вас, вероятно, будет несколько вариантов на выбор, в том числе крупные сетевые филиалы (CBS, NBC, ABC, Fox и т. д.) и PBS. Даже если вы этого не сделаете, вам все равно может повезти. Ищите на таких сайтах, как TV Fool и AntennaWeb, чтобы узнать, что доступно.Оба используют ваш адрес для создания списка ближайших к вам каналов, из какого города они вещают (что будет важно позже) и насколько сильными будут эти каналы.

TV Fool — лучший инструмент для поиска. Он создает полярную диаграмму и цветной список каналов, упорядоченных по позывному, мощности сигнала и расстоянию. Он даже разбивает каналы UHF и VHF. Вы можете увидеть пример на изображении выше. Вы сможете быстро определить, какие каналы будут работать четко, какие будут шумными, а какие вообще не будут работать.AntennaWeb, с другой стороны, лучше объясняет различные типы антенн OTA и язык, который вы увидите, когда пойдете за покупками.

Как только вы получите представление о доступных вам каналах, найдите позывные, чтобы узнать, какую сеть они представляют. Это даст вам представление о том, сможете ли вы смотреть любимые шоу или прямые трансляции спортивных событий. Мы уже говорили о некоторых из самых больших мифов об обрезке кабеля, поэтому не вдавайтесь в это, предполагая, что вы получите такое же впечатление от телевидения, как кабельное.Однако, если ваши любимые программы транслируются на таких каналах, как NBC, ABC или PBS, вас ждет настоящее удовольствие. Точно так же вы не сможете следить за всеми спортивными событиями, но вы можете найти некоторые из них на эфирных каналах, таких как CBS и FOX.

Шаг второй: выберите правильный тип антенны для ваших каналов и географического положения

Как только вы узнаете, что доступно, пришло время выбрать антенну. Вам предстоит принять два важных решения. Во-первых, вы должны решить, какой тип антенны вам нужен. Взгляните на географический сюжет, предоставленный вам TV Fool (или AntennaWeb).Карта расположена «вверху» как истинный север. Линии, приближающиеся к вашему местоположению, показывают, в каком направлении вещает каждая сеть.

Вам понадобится всенаправленная антенна , если у вас много разных сетей, поступающих со всех сторон. Эта опция означает, что вы получите наибольшее количество каналов со всех направлений, но вы можете пожертвовать качеством сигнала. Всенаправленные антенны легче размещать, и вам не нужно беспокоиться о ширине луча или регулировать ее каждый раз, когда вы переключаете канал.Человеку на карте выше, вероятно, подойдет всенаправленная модель.

Если все доступные вам каналы (или, по крайней мере, те, которые вы хотите видеть) исходят из одного направления — например, из ближайшего крупного города — тогда вам может подойти направленная антенна . Одно преимущество направленных антенн: они прочнее и могут достигать большего расстояния, поэтому каналы, которые вы получаете, будут поступать более четко, чем при использовании всенаправленной антенны. Человеку на изображении выше лучше всего подойдет направленная антенна.Но что лучше для вас, зависит от вашего местоположения относительно этих каналов.

Во-вторых, вы должны решить, должна ли ваша антенна принимать каналы УВЧ, ОВЧ или и то, и другое. Легко сказать «и то, и другое!» но большинство моделей, которые вы увидите на рынке, хороши в одном и не очень в другом. FCC объясняет разницу здесь. Короче говоря, каналы с меньшими номерами (от 1 до 13), скорее всего, будут VHF, а каналы с большими номерами — UHF. Самые популярные антенны могут улавливать и то, и другое, но гораздо лучше принимают УВЧ, чем УКВ.

Направленные антенны или антенны с сигнальной петлей (например, показанные ниже) хорошо принимают каналы УВЧ. К счастью, многие УКВ-каналы являются филиалами сети и передают мощные сигналы, поэтому даже антенны, которые не специализируются на них, могут хорошо их улавливать — при условии, что вы находитесь близко к источнику. Если вы знаете, что каналы, которые вам нужны, имеют низкие номера, убедитесь, что у вас есть антенна, которая может четко их улавливать. Если компания не говорит, какой тип каналов она способна принимать, предположим, что это УВЧ.

Третий, несколько менее важный момент, о котором следует помнить, — нужна ли вам антенна с усилителем. Многие производители продают их по более высокой цене, и в идеале модель с усилением означает, что вы можете улавливать каналы, которые находятся дальше, а более близкие каналы звучат более четко. Однако в нашем тестировании это не всегда было так, поэтому мы бы сказали, экономьте деньги, если они вам не нужны. А еще лучше, прежде чем что-то покупать, проверить воду, чтобы решить, что лучше для вас.

Шаг третий: купите дешево или сделайте своими руками, а затем потратьте деньги

Прежде чем иссякнуть и потратить деньги, подумайте о том, чтобы создать свой собственный или купить очень дешевый, чтобы увидеть, что вы получите в реальной настройке.Мы уже показывали вам, как собрать несколько моделей своими руками, в том числе печально известную уродливую, но эффективную Pietenna и эту более привлекательную фрактальную антенну. Эту направленную модель можно сделать из алюминиевой фольги и картона. Самое замечательное в самодельном устройстве то, что вы практически ничего не тратите на то, чтобы увидеть, какие каналы вы действительно получаете, и вы можете определить оптимальное размещение антенны в вашем доме. Кроме того, если ваша самодельная антенна работает хорошо, сохраните ее и сэкономьте деньги!

Если вы не хотите ничего покупать или делать, мы несколько раз слышали, что люди в многоквартирных домах или многоквартирных домах могут попытаться подключить свой телевизор к кабельному разъему, даже если там нет связи.Теория заключается в том, что при этом все здание будет использоваться как «антенна», а это означает, что вы получите отличный прием ни за что. Это не сработало для меня, но я слышал это так много раз (и это легко), так что попробовать стоит. Ваш пробег может отличаться. Если вы предпочитаете потратить несколько долларов, купите что-нибудь дешевое, например, эту антенну RCA за 18 долларов. Он всенаправленный, и это крошечные инвестиции, чтобы увидеть, что вы можете получить. Опять же, если это работает для вас в долгосрочной перспективе, сохраните его и считайте, что ваши поиски окончены.

Некоторые варианты надежных антенн для жителей квартир и домовладельцев

Если вы пробовали делать антенны своими руками, но обнаружили, что вам нужно что-то более мощное, у вас есть несколько отличных вариантов.Несколько лет назад мы выбрали пять лучших эфирных антенн за ваши деньги (включая только что упомянутую RCA ANT1050). Это хорошая отправная точка для предложений как направленных, так и всенаправленных моделей, но вот некоторые другие. которые мы протестировали здесь, в Вашингтоне, округ Колумбия, к югу и востоку от большинства доступных каналов (и несколько других к югу и западу):

  • Лист Моху/Кривая Моху (21–80 долларов США) : Это бумага. -тонкая всенаправленная модель, важно размещение у стен или возле окон.Одно место может быть ужасным, а другое в нескольких футах левее может быть звездным. Leaf стоит 21 доллар за стандартную модель и 41 доллар за усиленную версию. Curve (лист, предназначенный для размещения на полке, а не на стене) стоит 41 доллар. Если у вас есть собственный дом, Mohu Sky за 80 долларов — это всенаправленная модель для улицы, предназначенная для установки на чердаке или на крыше.
  • The Mohu Leaf Metro (18 долларов США) : Leaf Metro — это меньшая, более незаметная (как будто это возможно) антенна Mohu для горожан или людей, у которых есть каналы, вещающие на них в пределах 25 миль.Если это вы, то Metro — это крошечная полоска антенны, которая может быть незаметной практически в любом месте (кроме кабеля, конечно). Мы опробовали ее, и она работала хорошо, пока рядом были ваши любимые каналы. Он также крошечный — вы забудете, что он за телевизором или на стене.
  • Кабельный резак HD Frequncy (49 долларов США) : Эта всенаправленная антенна не самая незаметная (это черный металлический каркас), но она удивительно мощная. В наших тестах он работал на удивление хорошо, ловя все доступные каналы рядом со мной с отличным устойчивым сигналом.Его размер и конструкция означают, что с размещением проблем не возникнет, и это хорошо, потому что он определенно выглядит как антенна. Он также удобен для использования на открытом воздухе, а его водонепроницаемая конструкция устойчива к непогоде.
  • Внутренняя/наружная антенна HDTV Monoprice (16 долларов США) : Эта модель Monoprice является отличной антенной для начинающих. Он устойчив к атмосферным воздействиям и может быть установлен на открытом воздухе, а также превосходно принимает каналы UHF и VHF. Тем не менее, высота и мощность могут быть проблемой — я нашел его немного слабым, если только я не поднес его близко к окну или не расположил в правильном направлении.Это не говорит о том, что оно направленное, но определенно похоже на часть. Тем не менее, он хорошо работал в наших тестах, и это дешево.
  • Существует множество других моделей, но это лишь некоторые из тех, которые мы имели возможность протестировать, и они хорошо зарекомендовали себя. Делайте домашнюю работу, читайте обзоры и — поскольку мы видели, как они там появляются — не покупайте антенну в рекламных роликах.

Как улучшить сигнал и на что обратить внимание

После того, как антенна будет дома и настроена, используйте телевизор для поиска доступных каналов.На большинстве телевизоров все это находится в меню настройки. Переключите коаксиальный вход с кабеля на антенну, а затем выполните автоматическое сканирование каналов. Он будет сканировать в течение нескольких минут, а затем покажет вам доступные каналы. Попробуйте их и обратите внимание на качество. Затем сравните то, что у вас есть, с тем, что сказали TV Fool и Antennaweb. Если все хорошо, вы настроены.

Если вы что-то упустили или сигнал плохой, пока не отправляйте антенну обратно. Вы можете попробовать следующее:

  • Попробуйте разные места и направления .Если у вас много стен между вашей антенной и окном, или ваша антенна всенаправленная, но все еще не направлена ​​в сторону, откуда идут ваши каналы, попробуйте изменить ее положение и направление. Для некоторых моделей даже несколько футов имеют огромное значение, или размещение у окна, а не у внутренней стены.
  • Рассмотрим усилитель . Теперь это тот момент, когда вы, возможно, захотите рассмотреть усилитель сигнала. Mohu, например, продает усилитель с питанием от USB за 43 доллара, который устанавливается между антенной и телевизором.Winegard продает несколько, а другие есть в Antennas Direct или Amazon. Это может работать или не работать для вас, но если у вас плохой прием, стоит попробовать.
  • Добавьте немного коаксиального кабеля . Одна вещь, которая хорошо сработала для меня, заключалась в том, чтобы использовать более длинный коаксиальный кабель, чем я думал, что мне нужно. Это особенно помогло немного свернуть его. Вы не хотите просто так оставлять коаксиальный кабель, но если вы можете сделать полусвободную катушку между антенной и вашим телевизором, это может сильно помочь, особенно с обычно слабыми или привередливыми каналами.
  • Держите антенну подальше от других мощных беспроводных устройств . Несколько лет назад я получил для тестирования новый Wi-Fi-роутер и обычно держу его рядом с телевизором. Как только я подключил новый маршрутизатор, я заметил, что мой беспроводной прием был ужасным . Антенна на стене за развлекательным центром и телевизором, а роутер рядом с телевизором. Я выключил роутер, и прием сразу улучшился. Снова включил роутер, и прием резко упал.Мораль истории? Если можете, переместите оборудование Wi-Fi и антенну подальше друг от друга или от чего-либо еще, заполняющего эфир сигналом, который антенна может воспринимать как шум.

Надеюсь, с помощью этих советов вы сможете найти подходящую антенну для вас, раз и навсегда отрезать кабель или, по крайней мере, насладиться бесплатным высококачественным эфирным телевидением высокой четкости без установки кабельной приставки или запуска тонны коаксиального кабеля вокруг вашего дома. Как и все, все начинается с исследований, но в конце концов эти исследования могут действительно окупиться.

Эта история была первоначально опубликована в 2014 году и обновлена ​​04.12.19, чтобы предоставить более полную и актуальную информацию.

Как использовать существующий кабель или антенный коаксиальный кабель для установки антенны

Если вы планируете перерезать шнур и использовать антенну и подписку на широкополосный доступ к Netflix, Hulu и чему-то еще, то одна из самых сложных частей — это переустановка проводки в вашем доме. Во многих случаях дома, в которых уже есть подписка на Dish или Cable TV, имеют коаксиальные кабели в каждой комнате.Качество установки, включая планировку, тип коаксиального кабеля и оборудование, такое как сплиттеры, будет различаться в зависимости от возраста дома и услуг, которые у вас есть.

В этом руководстве мы рассмотрим повторное использование существующего коаксиального кабеля, чтобы обеспечить простой способ установки антенны при сохранении соединения для кабельного модема. Если вы используете DSL или FIOS, ваше подключение для передачи данных может быть отдельным, и в этом случае ваша установка может быть проще.

Первое, что вы должны понять, это то, что сигналы антенны находятся на нижнем конце шкалы МГц.Они работают от 54 МГц для канала 2 до частот УВЧ, которые могут достигать диапазона 800 МГц. Для кабельных и антенных установок обычно требуются более низкие частоты, которые антенна покрывает, вплоть до самого высокого спектра телевизионного сигнала и за его пределами. Вы можете убедиться в этом, когда будете покупать сплиттеры. Антенные разветвители рассчитаны на частоту 1 ГГц или ниже, а кабельные и антенные разветвители рассчитаны на частоту до 2000 МГц. Это означает, что то, что у вас есть, должно быть более чем способно покрыть вашу антенну с более низкими требованиями.

Это было в 1980-х годах, когда люди только что подключили свои дома к антенне с помощью коаксиального кабеля и хотели установить тарелку или кабель.В начале кабель шел только на 1 ГГц, как и антенны, и все работало нормально, но как только были введены кабельные модемы и видеорегистраторы с функцией «по запросу», многим домам пришлось перемонтировать и заменить все свои разветвители.

Хотя большая часть вашей проводки и разветвителей должна работать, вы все равно можете столкнуться с проблемами, и мы рассмотрим это.

Теперь, когда вы решили, что хотите перейти к антенне для местного вещания, вам следует посетить сайт www.tvfool.com и запустить отчет о сигнале. Вы хотите использовать свои координаты, если можете, которые вы можете найти, найдя свой дом на Картах Google, а затем щелкнув по нему.Появится небольшое всплывающее окно с вашими координатами. Поместите их в коробку на tvfool, а затем убедитесь, что вы добавляете высоту антенны. Для домов на одну семью с антеннами на чердаке или на крыше это важно, потому что 10 футов будут иметь значение, и вам может даже потребоваться установить антенну на крыше с удлинителем стойки для достижения наилучших результатов. Некоторым людям может даже понадобиться отдельно стоящая антенная мачта высотой 50 футов, но вам придется проверить местные правила относительно того, насколько высокой может быть ваша мачта.

Теперь, когда у вас есть сигнал, вам нужно знать рейтинги nmDb для нужных вам станций. Если все они выше 35нмДб, то вам повезло, и вы можете использовать антенну на чердаке или крыше и рассчитывать на отличные результаты без усилителя. Если у вас более низкие сигналы или сигналы более чем с одного направления, вам понадобится усилитель для усиления ваших сигналов, и вам понадобится либо ротор для поворота антенны, либо вам понадобятся две антенны для приема более чем в одном направлении. Антенны с восемью отсеками подходят для людей с сигналами в двух направлениях, но они не будут принимать УКВ, поэтому посмотрите на свою карту и посмотрите, есть ли какая-либо из станций НАСТОЯЩЕГО КАНАЛА 13 или ниже.Если они есть, вам понадобится УКВ-антенна, чтобы их поймать. При покупке вашей антенны вы можете увидеть некоторые УВЧ-антенны, на которых написано, что они могут принимать УКВ, но обычно это только для станций с очень высокими сигналами 50 морских миль и выше и станций на реальном канале с 11 по 13. Они также плохо работают на расстояниях более 25 миль.

Итак, у вас есть отчет TVFool и ваша антенна или антенны выбраны. Теперь вам нужно подключить их ко всем комнатам, где вы хотите видеть телевизор.



Подключение антенны к существующему коаксиальному кабелю

Первое, что вы хотите сделать, это проверить вашу проводку и устройства.Если у вас есть кабельное телевидение, подойдите к коробке на стене вашего дома и посмотрите, есть ли у вас более одного провода, идущего из вашего дома в коробку кабельного телевидения. Если да, то у вас, вероятно, есть отдельные проходы в каждую комнату. Если вы этого не сделаете, то ваша проводка разделена внутри вашего дома.

Поскольку вы, вероятно, также получаете широкополосный доступ через кабельный модем, вам нужно убедиться, что у вас есть один провод, идущий от кабельного модема к приставке кабельного телевидения за пределами вашего дома, чтобы он получал хороший сигнал. Простой способ узнать, какой провод идет к кабельному модему, — подключить телевизор и открыть окно.Когда вы слышите, как выключается телевизор, вы знаете, что это правильный выбор. Держите этот провод прикрепленным к разветвителю кабельных компаний.

Остальные провода в вашем доме и все розетки должны отходить от оставшихся проводов. Самый простой способ сделать это — купить собственную коробку, похожую на коробку кабельных компаний, повесить ее рядом с кабельной коробкой и перенести в нее все домашние провода, кроме кабеля кабельного модема. Теперь вы можете установить антенну на крыше или на чердаке, и вам нужно будет проложить только 1 провод до новой коробки.

В некоторых домах 1 провод из кабельной коробки снаружи может быть протянут в подвал, а затем там же будет выполнено разветвление. Вам придется отследить это и выяснить.

Трудная часть. Если в вашем доме было установлено множество разветвителей в подвале или на чердаке, чтобы соединить одну комнату с другой, вместо того, чтобы прокладывать отдельные провода из каждой комнаты обратно к основному разветвителю, вам может потребоваться переустановить проводку в вашем доме.

Каждый раз, когда вы добавляете 2-полосный разветвитель, вы снижаете мощность сигнала антенны примерно на 3 дБ.. каждое падение на 3 дБ означает 50-процентное снижение мощности от антенны к телевизору. Наименьшее количество разветвителей и разъемов или разрезов в проводе сохраняет сигнал от вашей антенны.

Одна хорошая вещь заключается в том, что вы часто можете использовать свой существующий провод, чтобы прикрепить новый провод и протянуть его через стены. Проложить провод не так уж и сложно, но это требует времени, и часто лучше всего делать это с кем-то, кто поможет. Вы можете сделать всю работу самостоятельно, но ожидайте, что вам потребуется больше времени, чтобы бежать из подвала или чердака в комнаты, чтобы протянуть провода.

Один из вариантов, если у вас есть существующая проводка, которая проходит через ряд разветвителей, и вы обнаружите, что у вас есть хороший сигнал на некоторых розетках и плохой сигнал на розетках в конце нескольких разветвителей, это просто провести один провод для этой комнаты обратно к общая точка.

Другим вариантом является добавление усилителя-распределителя, который используется для отвода одного провода от антенны, а затем для подключения всех проводов к домашней стене. Усилитель может иметь от 2 до 8 портов, и модели с 8 портами великолепны, если каждая комната имеет индивидуальную проводку, но 2 порта также могут усилить сигнал достаточно сильно, чтобы преодолеть все ваши разветвители и плохую проводку.

Обновите все соединители коаксиальных проводов с помощью компрессионных фитингов

Еще одна вещь, которая действительно необходима, это установка хороших разъемов на провода. Если работу выполнял установщик кабеля, он, вероятно, использовал компрессионные фитинги. Вы можете купить их и инструмент в Интернете, и они работают намного лучше, чем обжимные или винтовые соединители.

Проблемы владельцев тарелок

Давайте быстро рассмотрим некоторые из уникальных проблем, которые могут возникнуть у владельцев тарелок. Во-первых, вы будете использовать тарелку для установки антенны.Если да, то просто отсоедините тарелку и подключите провод к антенне. Затем убедитесь, что ваша антенна правильно заземлена с помощью заземляющего провода, который проходит по стене вашего дома в землю на заземляющем стержне.

Гораздо проще протянуть этот провод обратно на чердак, а затем установить антенну на чердаке. Это большая вероятность для многих людей, но другим понадобится антенна для крепления на крыше или на боковой стене, которая находится за пределами вашего дома. Внешний монтаж значительно улучшит ваши сигналы, но вы должны проложить независимый заземляющий провод к антенне, иначе вы можете взорвать телевизор или вызвать пожар, если ударит молния.И это не обязательно должен быть прямой удар, он может быть во многих ярдах от вашей антенны.

Следующее, на тарелки подается питание, поэтому вам придется решить, собираетесь ли вы оставить тарелку и добавить антенну или убрать тарелку. Если ваш провайдер не хочет, чтобы блюдо возвращалось после прекращения обслуживания, вы можете оставить его на месте. Если вы продолжаете обслуживать тарелки для платных каналов, вам понадобится специальный сплиттер, который называется силовым сплиттером.

Один провод от разветвителя пойдет обратно в ваш дом (или вы можете сделать соединение на чердаке, чтобы он оставался сухим), а один провод от двух противоположных боковых портов пойдет к тарелке, а другой к антенне.Со стороны тарелки потребуется порт передачи питания.

Это может стать более сложным, если ваша антенна требует предусилителя на антенне. В этом случае вам придется добавить небольшой провод от порта к антенне, а затем установить адаптер питания для предусилителя. Затем вы можете установить предусилитель, а затем провести провод к антенне.

Так и будет…

Home — разделите на антенну и сторону подачи питания для тарелки .. затем на стороне антенны добавьте адаптер питания для предусилителя, если нужен усилитель, а затем провод к антенне.

Если вы нарисуете эти провода на схеме до того, как начнете, вы будете намного счастливее, когда будете работать.



Последнее примечание

Итак, прокладка проводки важна, особенно если вам нужно использовать предусилитель и усилитель-распределитель.

Лучше всего, если в каждой комнате дома есть собственный провод, идущий к тарелке или кабельной коробке снаружи дома.

Вы можете использовать усилители-распределители для усиления сигнала в домах с большим количеством разветвителей и плохой проводкой.

Вы также можете удалить тарелку или оставить ее установленной. Антенные сигналы не вызовут проблем при установке тарелки в обычном режиме, потому что тарелка намного выше по частотной шкале, чем сигнал антенны.

Наконец, пользователи антенн и абоненты кабельного телевидения не могут смешивать эти сигналы.

Если у вас есть антенна, которую вы не можете подключить к действующему коаксиальному кабелю от приставки кабельного телевидения, вы должны удалить все провода из приставки и использовать собственный разветвитель или усилитель-распределитель для улучшения сигнала.

Один провод от вашего кабельного модема должен быть проложен к кабельной коробке за пределами вашего дома.

Таким образом, кабель и антенна не будут смешиваться. Тарелка и антенна могут смешиваться, но вам понадобится специальный разветвитель. Часто вы можете обратиться за советом к установщику тарелки, или, возможно, они установят антенну для вас. Я знаю, что они установят его для вас за определенную плату, но это не то, что вам нужно.













7 советов по выбору хорошей телевизионной антенны

Антенна — это устройство, используемое для приема и передачи электромагнитных волн.Многие устройства используют антенны, такие как радио, мобильный телефон, Wi-Fi и телевидение.

Также имеются наружная и внутренняя телевизионные антенны. Комнатная антенна — это антенна, которая размещается в помещении, а наружная антенна — наоборот. Конечно, наружные антенны лучше ловят и передают сигналы.

Многие производители антенн изготавливают антенны с рядом преимуществ. На самом деле выбор антенны не так уж и сложен, потому что есть несколько советов, которые можно использовать для выбора правильной антенны.

Однако из-за большого количества типов антенн, представленных на рынке, вы запутаетесь при выборе антенны.

Поэтому тем из вас, кто собирается купить ТВ-антенну, стоит обратить внимание на некоторые из приведенных ниже советов, чтобы правильно подобрать антенну для своего ТВ. Вот 7 советов по выбору хорошей антенны.

1. Знайте тип используемого телевизора

Первый совет по выбору телевизионной антенны — заранее узнайте, какой тип телевизора вы используете. Это необходимо для максимального использования антенны в соответствии с типом используемого телевизора.

Например, ЖК-телевизоры или телевизоры со светодиодной подсветкой обычно хуже улавливают сигналы, в то время как ламповые или плазменные телевизоры улавливают сигналы лучше.

Поэтому сначала необходимо узнать тип используемого телевизора, а затем отрегулировать размер антенны, которую вы будете использовать.

Используйте средние и большие антенны для ЖК/светодиодных телевизоров и используйте средние или маленькие антенны для ламповых или плазменных телевизоров.

Размер антенны безусловно влияет на мощность захвата сигнала, чем больше, тем лучше. Однако это также зависит от технических характеристик вашего телевизора.

2. Выберите телевизионную антенну, выстроенную в линию

Телевизионные антенны, выстроенные в линию (Yagi) — это типы антенн, которые достаточно хорошо улавливают сигналы. Поскольку эта антенна оснащена длинным направляющим, принимаемый или передаваемый сигнал больше. Кроме того, направление передатчика является более направленным.

Вы можете выбрать этот тип антенны в качестве телевизионной антенны в вашем доме. И захвату сигнала не будут мешать деревья или высотные здания, потому что этот тип антенны имеет линейную конструкцию.

3. Выберите тип коаксиального антенного кабеля

Антенный кабель коаксиального типа — это тип кабеля, который хорошо подходит для передачи данных между электронными устройствами.

А так же нужно выбирать коаксиальный кабель с проводимостью 75 Ом т.к количество волокон у него больше и толще и провод больше жила.

Рекомендуется прокладывать антенный кабель с усилителем длиной 150 см или 1,5 метра прямо, без витков.

Если расстояние до передатчика близко, а ВЧ-усилитель мощности слишком велик, можно уменьшить значение регулятора усиления УВЧ. Однако, если диапазон далеко, вы можете установить его в максимальное положение.

Высота антенны также должна соответствовать местоположению и расстоянию антенны от передатчика, чтобы сделать ее идеальной. Убедитесь, что все разъемы подключены правильно и правильно.

4. Выбирайте проверенную марку

Выбор товара также должен определяться на основе марки, и антенна не является исключением.Вы можете выбрать антенну проверенного бренда, который, скорее всего, имеет антенну хорошего качества.

Чем надежнее бренд, тем больше людей будут его использовать и, конечно же, качество не вызывает сомнений.

Кроме того, проверенные бренды обычно быстрее справляются с проблемой и имеют гарантию, поэтому вам не придется беспокоиться, если однажды у вашей антенны возникнут проблемы.

5. Выберите антенну-вращатель

Чтобы получить четкое изображение, следует выбрать антенну с ротором.Это связано с тем, что антенна с ротором может легко двигаться или вращаться.

Таким образом, когда полученный сигнал плохой, эта антенна будет искать направление самого сильного сигнала, чтобы результирующее изображение было четким.

6. Выберите антенну с простой установкой

Следующий совет — выберите антенну с простым процессом установки. Чтобы потом можно было легко установить его самостоятельно и так же легко его передвинуть.

Как правило, инструкции прилагаются к комплекту поставки, но это не гарантирует простоты установки.

Особенно, если есть проблема с вашей антенной, обязательно будет отчет, если вам будет сложно ее разобрать. Поэтому обязательно выбирайте антенну с простой установкой.

7. Использование усилителя в качестве усилителя сигнала

Усилитель используется для усиления луча от ТВ-антенны, поскольку этот инструмент способен направлять принятый сигнал и устранять сигнальный барьер.

Этот усилитель также играет важную роль в получении четкого изображения. Особенно, если в вашем месте отсутствуют электромагнитные сигналы, ухудшающие качество изображения.

Однако имейте в виду, что чрезмерное усиление сигнала тоже нехорошо, так как может ухудшить качество отображаемого изображения.

Во избежание этого отрегулируйте усиление, содержащееся в усилителе в виде триммера, который можно вращать с помощью отвертки для регулировки усиления сигнала.

Вот 7 советов по выбору хорошей телевизионной антенны. Обязательно всегда обращайте внимание на приведенные выше советы, чтобы получить ТВ-антенну, соответствующую вашему телевизору.

15 антенн HDTV для вечной обрезки кабельного шнура

Обрезка кабеля сейчас в моде, но без нее легко заплатить столько же.И хотя переход на цифровые платформы через потоковые платформы удобен, иногда это просто невозможно. Цифровые услуги могут не входить в ваш бюджет, или вы можете жить в районе, где отсутствует необходимая интернет-инфраструктура.

Вот где на помощь приходят комнатные антенны. Теперь вы можете спросить: «Разве антенны не устарели?» Да, если вы говорите о «кроличьих ушах» или обертывании вешалки фольгой. К счастью, это не те антенны.

СМОТРИТЕ ТАКЖЕ: Обзор Amazon Fire TV Stick 4K: лучший потоковый ключ, и точка

Несмотря на то, что современные антенны необходимо подключать непосредственно к телевизору, на этом сходство заканчивается.Вам не нужно жить в пределах десяти миль от вещательной станции, сидеть с кроличьими ушами перед телевизором и возиться с настройками в течение 20 минут только для того, чтобы стать немного менее статичным. Найдите лучшее место для сигнала, подключите необходимые кабели, просканируйте каналы, и все готово.

И выбора тоже нет. Если вы хотите подключить несколько телевизоров или получить максимально возможный диапазон, есть антенна, которая соответствует вашим потребностям. Вот некоторые из лучших вариантов антенн, доступных на Amazon прямо сейчас.

Лучшие комнатные антенны до 50 долларов:

Лучшие комнатные антенны до 100 долларов:

Лучшие комнатные антенны до 100 долларов:

ВИКТОНИ ТВ Антенна

Лучшая антенна для основ

Характеристики

  • Дальность сигнала: 65 миль
  • Качество видео: 1080p
  • Длина кабеля: 16,5 футов

Телевизионная антенна VICTONY — это плоская антенна, которая устанавливает стандарт для остальных антенн с точки зрения того, насколько они могут быть функциональными.Антенну легко настроить, так как ее можно закрепить на стене, за телевизором или на окне. Просто убедитесь, что он получает максимально четкий сигнал, потому что это обеспечит вам максимальное количество эфирных каналов в полном разрешении 1080p. Но не волнуйтесь, с радиусом действия 50 миль вам не обязательно находиться рядом с какими-либо вещательными вышками.

Robert Abbott подтверждает свое качество на Amazon:

Это точно так, как было сказано. Использовался как запасной телевизор, работает очень хорошо. Не пришлось использовать бустер, так как прямой кабель отлично справляется со своей задачей.Сама антенна поставляется с самоклеящейся наклейкой сзади, так что вы можете приклеить ее куда угодно в разумных пределах.
Двухсторонняя телевизионная антенна Mujay

Лучшее решение для гибкой настройки

1 кредит: муджей

Характеристики

  • Диапазон сигнала: 0-35 или 35-80 миль
  • Качество видео: 1080p
  • Длина кабеля: 16 футов

Если вам нужно немного больше гибкости, Mujay может быть просто антенной.Двусторонняя антенна похожа на антенну VICTONY тем, что ее можно закрепить, просто разместив за телевизором, на стене или на ближайшем окне. После установки установите антенну на 0–35 миль или 35–80 миль, чтобы обеспечить максимальное количество каналов. Просто имейте в виду, что если ваш телевизор не оснащен HDTV-тюнером, вам понадобится цифровой преобразователь, чтобы обеспечить правильное прохождение сигнала. Он также часто продается со скидкой, что делает его еще более доступным вариантом.

Барбара может подтвердить качество этой антенны:

Превосходный прием с цифровой HD-антенной.Не мог поверить в качество комнатной антенны. Я думаю, что у вас есть лучший на рынке. Планирую рассказать моей семье о вашем продукте. Отличный дизайн! Доставка была быстрой, получил пару дней.
Антенна ANTOP 50 миль

Лучший для четкости сигнала

Кредит: ANTOP

Характеристики

  • Дальность сигнала: 50 миль
  • Качество видео: 1080p
  • Длина кабеля: 10 футов

Несмотря на то, что у нее не такой большой радиус действия, как у некоторых других упомянутых антенн, эта антенна ANTOP может обеспечить один из самых чистых сигналов.После настройки его можно настроить для оптимизации уровня сигнала в зависимости от расстояния. Кроме того, он может фильтровать сигналы 3G и 4G, поэтому в телевизионном сигнале меньше «шума».

Дэвид Лафран сделал краткий и точный обзор этой антенны, сказав:

Я использовал цифровую антенну в течение многих лет, но хотел обновить ее. У этого на 1/3 больше каналов, чем у моего старого. Установка была очень проста.
Антенна ANTV 65 миль

Лучший для путешествий

Кредит: антв

Характеристики

  • Дальность сигнала: 65 миль
  • Качество видео: 1080p
  • Длина кабеля: 20 футов

Антенна ANTV HDTV — одно из самых универсальных предложений.Она может работать как комнатная антенна, но производительность не упадет, если вы установите ее на улице или в доме на колесах. Это гарантирует, что независимо от того, где вы находитесь и как вы там оказались, вы сможете принести телевизор куда угодно.

Тим М. выразила свое удовлетворение антенной ANTV на Amazon, сказав:

Ранее в этом году я купил антенну с углом обзора 360 градусов, которая не очень хорошо работала. Я живу в округе посреди восьми башен, но они как бы разбросаны в трех разных направлениях.Три канала не включались, а семь каналов очень сильно ломались. с этой новой 360-градусной антенной я получаю все эти каналы и все остальные, которые я уже принимал. Теперь у меня тридцать каналов, и они совершенно чистые. Для антенны размером с обеденную тарелку это отличная работа.
У вас должна быть HD-антенна для цифрового телевидения

Лучший для телевизоров 4k

Кредит: U Must Have

Характеристики

  • Дальность сигнала: 85 миль
  • Видеовыход: 1080p/4K
  • Длина кабеля: 18 футов

Следующая антенна U Must Have HD стоит 69 долларов.95 (часто продается всего за 27 долларов). Он работает так же, как вышеупомянутые антенны с установкой и сканированием каналов. Однако, когда дело доходит до качества изображения, оно действительно сияет. Пока вы можете обеспечить лучший сигнал в пределах 80 миль, эта антенна может выдавать 4K. Теперь вам, очевидно, нужен телевизор 4K, чтобы справиться с таким качеством изображения, но это говорит о качестве, на которое сегодня способны антенны.

Эйприл воспевает эту антенну, говоря:

Я ОБОЖАЮ свою новую антенну! Я недавно отменил свое кабельное телевидение из-за того, что моя семья сократилась до семьи с одним доходом и не могла позволить себе ежемесячные счета за кабельное телевидение.Картинка совершенно четкая, и я ловлю местные станции. Это идеально, и я так доволен своей покупкой!
Антенна ANTOP 60 миль

Лучший для нескольких телевизоров

Кредит: antop

Характеристики

  • Длина сигнала: 60 миль
  • Качество видео: 1080p/4K
  • Длина кабеля: 40 футов
Антенна

ANTOP подходит не только для телевизора, но и для всего дома. Это может быть одна из самых больших антенн в этом списке, но пусть это вас не останавливает.Хотя большинство антенн предназначены для одного телевизора, это предложение может обслуживать несколько телевизоров. Это устраняет необходимость в нескольких антеннах и может сэкономить вам больше в долгосрочной перспективе. И хотя она отлично работает в помещении, если вам нужно разместить ее снаружи, антенна ANTOP устойчива к атмосферным воздействиям.

Дэвид Дженнингс дал положительный отзыв об антенне ANTOP, сказав:

Антенна выглядит качественно и работает. Сначала я попробовал это в помещении на первом этаже. Я не ожидал слишком многого, так как телевизионные станции находятся примерно в 50 милях отсюда.У меня так настроено всего несколько станций. Имеет значение, где в комнате расположена антенна. Сидя в окне, которое обращено к телевизионным станциям, это место для начала. А может на чердаке. Эта антенна также предназначена для использования вне помещений. Я установил его снаружи на телевизионной мачте, установленной на карнизе. Если у вас есть монтажная мачта, ее ОЧЕНЬ легко установить.
Крепления для монстров Mava 5002H Edge

Лучшее сочетание размера и мощности

Кредит: Монстры

Характеристики

  • Дальность сигнала: 50 миль
  • Качество видео: 1080p/4K готово
  • Длина кабеля: 11 футов

Monster Mounts Mava 5002H Edge — это установка с одним телевизором, но она компенсирует это большой мощностью.Эта антенна 5002H потенциально может принимать более 100 каналов с качеством 4K при правильных обстоятельствах.

Но не верьте мне на слово, М. Ли тоже в этом уверен:

Потрясающе! Сейчас ловлю более 160 каналов. Питание осуществляется через USB, поэтому, если у вашего телевизора есть USB-порт, вам не понадобится еще один блок питания, который остается включенным все время.
Антенна ClearStream 2V

Лучше всего подходит для домов с препятствиями

Кредит: прямые антенны

Характеристики

  • Дальность сигнала: 65 миль
  • Качество видео: 1080p/4K
  • Длина кабеля: 30 футов

Если вы ищете что-то с большим радиусом действия, ClearStream 2V — хороший выбор для начала.Хотя на первый взгляд антенна выглядит как нечто, предназначенное для крыши, в помещении она прекрасно работает. Фактически, 2V устраняет некоторые проблемы с листвой и строительными материалами, которые могут ослабить сигнал для других антенн. С другой стороны, из-за размера может быть немного сложно понять, куда он может пойти, не мешая.

Пользователь BrewCrewJake на Amazon подтвердил его качество:

Очень доволен этой покупкой и взволнован тем, что наконец-то отрезал шнур от спутника и кабеля.Этот продукт был чрезвычайно прост в установке и подключен прямо к существующей инфраструктуре в моем доме. Я живу в 25 милях от радиостанции в жилом комплексе, поэтому я беспокоился о помехах, но все работало отлично.
Антенна ClearStream 4 HDTV

Лучший общий выбор

Кредит: прямые антенны

Характеристики

  • Дальность сигнала: 70 миль
  • Качество видео: 1080p/4K
  • Длина кабеля: 50 футов

Если вы хотите повысить мощность по сравнению с ClearStream 2V, есть ClearStream 4.Мантра этой антенны проста: чем больше, тем лучше. Из-за этого дальность действия увеличена до 70 миль, а антенна уже готова к работе в формате 4K. К сожалению, это немного усложнит настройку из-за большего размера, но, учитывая улучшенную производительность по сравнению с аналогом, это определенно компенсирует это.

Роберт Дж. Боссио поручился за ClearStream 4 HDTV в своем обзоре, сказав:

Антенна ClearStream 4 четко передает все местные каналы. Я примерно в 60+ милях от ближайшей вещательной антенны.На самом деле, если вы пользуетесь веб-сайтом, который сообщает вам, какие каналы вы можете получить, мой адрес всегда ничего не дает, но эта антенна обеспечивает стабильное хорошее изображение на всех каналах (ABC, CBS, NBC, FOX, CW и т. д.) .
Антенна ANTOP 80 миль

Лучший вариант защиты от атмосферных воздействий

Кредит: antop

Характеристики

  • Дальность сигнала: 80 миль
  • Качество видео: 1080p
  • Длина кабеля: 40 футов
Следующий вклад

ANTOP на один шаг выше (точнее, на 20 миль) по сравнению с его 60-мильной версией.В отличие от антенн ClearStream, конструкция антенны ANTOP немного изящнее и меньше, что упрощает ее размещение. Он также имеет некоторые из лучших функций, которые можно найти в других антеннах ANTOP. Это включает в себя фильтрацию 3G/4G для снижения уровня шума и возможность использовать ее с автодомом, если вы решите отправиться в путь.

Просто посмотрите, что JC сказал об этом на Amazon:

Я инженер-электрик и давний радиолюбитель. Таким образом, я изучил, построил и измерил множество антенн в своей жизни.Когда я впервые открыл коробку, я знал, что это будет хорошо. Вы можете сказать, что она больше похожа на коммуникационную антенну профессионального уровня, чем на обычную дешевую телевизионную антенну потребительского уровня.
8-элементная антенна-бабочка

Лучшая антенна в стиле старой школы

Кредит: прямые антенны

Характеристики

  • Дальность сигнала: 70 миль
  • Качество видео: 1080p/4K
  • Длина кабеля: 50 футов

Верхний эшелон антенн начинается с 8 Element Bowtie.Он может похвастаться множеством функций, таких как дальность действия 70 миль, и готов к 4K из коробки. Но где эта антенна действительно сияет, так это в ее конструкции, которая позволяет принимать разнонаправленный сигнал. Кронштейн позволяет настроить обе стороны для захвата нескольких сигналов, если это возможно, что только поможет с четкостью канала и числами.

Рич выразил свое удовольствие от 8 Element в своем обзоре: ЭтоTV, ION, CW и многое другое.То, как работает цифровой OTA, может часто разбиваться на пиксели, если вы не получаете стабильно сильный сигнал. Антенна ClearStream 4V

Лучший для преодоления препятствий

Кредит: прямые антенны

Характеристики

  • Дальность сигнала: 70 миль
  • Качество видео: 1080p/4K
  • Длина кабеля: 50 футов

Еще один вариант от ClearStream — антенна на 4 В. Хотя на первый взгляд кажется, что он не сильно отличается от ClearStream 4, большое преимущество заключается в его дизайне.Как и 8 Element, 4V использует многонаправленный прием сигнала. И, как установлено, это улучшает качество сигнала, особенно при дальности действия 70 миль.

Рэйчел дала положительный отзыв об антенне на Amazon, сказав:

Я вернула несколько антенн, прежде чем попробовала ClearStream 4V. На этот раз, однако, я соединил свою антенну с усилителем. Теперь я не уверен, что это действительно имело значение, но я, наконец, ловил некоторые каналы, поэтому я не хотел больше возиться с этим! Я получаю 16 цифровых каналов, что, я знаю, немного по сравнению с тем, что может принимать большинство людей, но учитывая тот факт, что я живу в глуши (у нас даже нет сотовой связи дома). ), Я счастлив.
Телевизионная антенна ClearStream 4MAX

Лучшая производительность «из коробки»

Кредит: Антенны прямые

Характеристики

  • Дальность сигнала: 70 миль
  • Качество видео: 1080p/4K
  • Длина кабеля: 50 футов
Последней записью

ClearStream является 4MAX, который является улучшением по сравнению с 4V, когда речь идет о диапазоне и общих настройках. С точки зрения качества, это предлагает то, что вы ожидаете от предыдущих антенн ClearStream с радиусом действия 120 км и поддержкой 4K.Тем не менее, 4MAX может немного увеличить диапазон в правильных условиях. И он использует более обтекаемый дизайн по сравнению с 4V, что значительно упрощает общую настройку и экономит немного места.

Джон Питер ручается за антенну на Amazon, заявляя:

До того, как мы получили эту антенну, мы использовали в нашем доме пару антенн с усилителем. Они работали, но были подвержены влиянию погоды и листвы. Эта антенна, установленная у нас на чердаке, дает гораздо лучший усиленный сигнал, чем те, которые мы прикрепили к нашим стенам.
Антенна АНТОП АТ-400БВ

Лучше всего подходит для использования в помещении или на открытом воздухе

Кредит: antop

Характеристики

  • Дальность сигнала: 70 миль
  • Качество видео: 1080p/4K
  • Длина кабеля: 39 футов

Антенна AT-400BV, безусловно, самая мощная из всех перечисленных антенн ANTOP, и у нее соответствующая цена. Он имеет радиус действия 70 миль с фильтром 4G для шума. Кроме того, это одна из лучших антенн для дома с несколькими телевизорами.И хотя он больше, его мощность компенсирует это.

Тереза ​​Пардо рассказала о своем положительном опыте на Amazon:

Установлен снаружи на моей существующей телебашне. Я живу в Огайо между Кливлендом и Толедо. Башни Толедо находятся в 40–50 милях к западу, а башни Кливленда — в 50–60 милях к востоку. Моя жена родом из района Кливленда и хотела иметь возможность принимать каналы Кливленда. Хотя эта антенна разнонаправленная, я установил ее лицом на восток (в сторону Кливленда).В нем было достаточно кабеля, чтобы спуститься с телевышки в мой подвал. Затем я отцепил прямой кабель от разветвителя, который идет к трем телевизорам. У каждого телевизора был видеорегистратор, поэтому я также отцепил к ним все дополнительные кабели. Затем я включил каждый телевизор и сделал поиск каналов. Я получаю в общей сложности 53 канала.
Телемарафон бесплатного сигнала

Лучшая антенна дальнего действия

Кредит: бесплатный сигнал ТВ

Характеристики

  • Дальность сигнала: 100 миль
  • Качество видео: 1080p/4K
  • Длина кабеля: Без кабеля

Бесспорно, самая мощная антенна в этом списке, Free Signal TV Marathon способна принимать сигналы в пределах 100 миль.Конечно, это зависит от наилучшей настройки, но это все равно впечатляет по сравнению с другими антеннами на рынке. Это также антенна с поддержкой 4K, которая может подключаться к нескольким телевизорам, что действительно оправдывает цену.

Пользователь Amazon Del подтверждает антенну:

Это должна быть одна из лучших, если не лучшая антенна на рынке. После долгих исследований и исследований я выбрал марафон и ничуть не разочаровался. После установки на мой дымоход и определения наилучшего направления теперь у меня более четкое и четкое изображение, чем когда-либо, с TWC digital.Невероятно ясно!
.

Добавить комментарий

Ваш адрес email не будет опубликован.
