Как узнать сколько выдает ампер трансформатор: Трансформатор — сколько ампер? — Электроника

Содержание

Как измерить мощность трансформатора с помощью мультиметра. | Электроник

Когда то давно я делал себе зарядное устройство из трансформатора. Его я взял из старого черно белого телевизора ВЭЛС. Убрал все вторичные обмотки и намотал одну на 16 вольт. Мощности этого трансформатора хватало даже для зарядки 190 аккумуляторов.

Когда этот трансформатор у меня появился, обмотка его была обернута бумагой. На ней было написано напряжение, которое выдают вторичные обмотки. Их там было много, наверное, 7 или 8. Но вот мощности трансформатора на ней написано не было.

Для того, что бы определить мощность трансформатора нужно измерить ток и напряжение в нагрузке. Проверять буду 2 способами. С начало посмотрю ток короткого замыкания.

Для этого беру провод по толще и устанавливаю на него токовые клещи. Замыкаю вторичную обмотку.

Ток, короткого замыкания составляет 93 ампера.

Напряжение без нагрузки составляет 16,5 вольт.

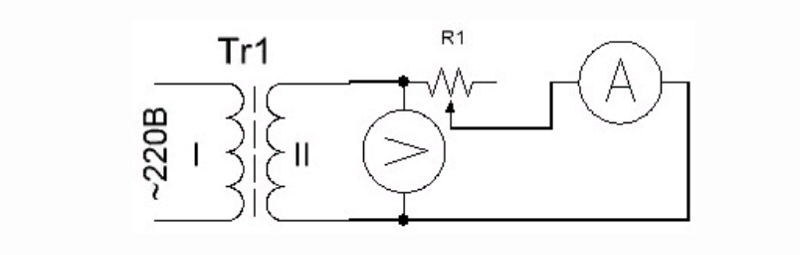

Теперь нужно нагрузить трансформатор до такого уровня, при котором напряжение во вторичной обмотке просядет. Это делается для того, что бы можно было определить, какую максимальную мощность может выдать трансформатор. Нагружать буду стартером.

Нагружать нужно до такого уровня, при котором напряжение во вторичной обмотке просядет не менее чем на 15% от напряжения без нагрузки. Именно 15% будет оптимально. Но можно нагрузить и больше.

Напряжение просело до 8,5 вольт, а ток составил 55 ампер. Теперь для того, что бы вычислить мощность трансформатора нужно напряжение умножить на ток.

Получается, что мощность данного трансформатора составляет около 467 ватт.

Из этого трансформатора можно сделать зарядное устройство. Статья об этом находится здесь.

На этом все, спасибо за прочтение статьи, если она была вам полезна, ставьте лайк, и подписывайтесь на канал.

Можете еще прочитать следующие статьи.

Снял клемму с аккумулятора при работающем двигателе.

Подрезал боковой электрод свечи болгаркой и вкрутил ее в двигатель.

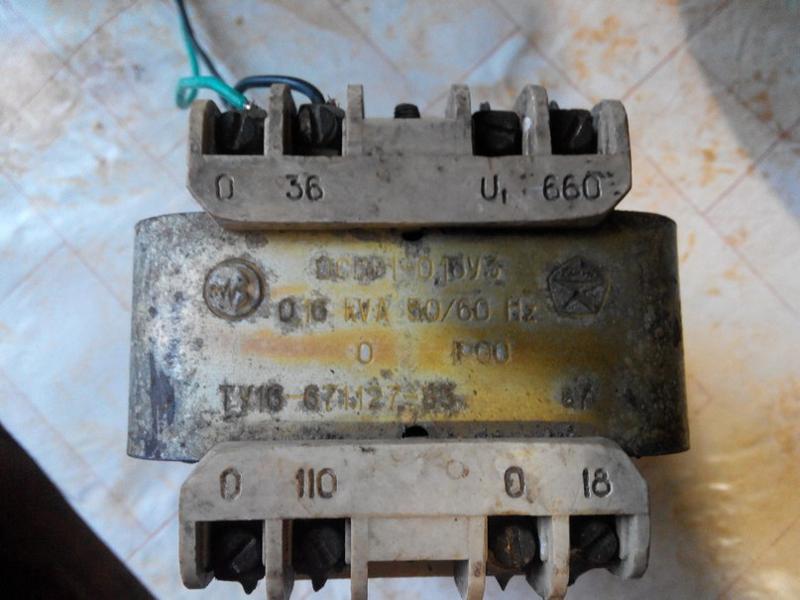

Определение характеристик силового трансформатора без маркировки

Чтобы использовать имеющийся в запасах силовой трансформатор, необходимо как можно точнее узнать его ключевые характеристики. С решением этой задачи практически никогда не возникает затруднений, если на изделии сохранилась маркировка. Требуемые параметры легко можно найти в Сети, просто введя в строку поиска выбитые на трансформаторе буквы и цифры.
Однако довольно часто маркировки нет – надписи затираются, уничтожаются коррозией и так далее. На многих современных изделиях (особенно на дешевых) маркировка не предусмотрена вообще. Выбрасывать в таких случаях трансформатор, конечно же, не стоит. Ведь его цена на рынке может быть вполне приличной.

Наиболее важные параметры силовых трансформаторов


Что же нужно знать о трансформаторе, чтобы корректно и, самое главное, безопасно использовать его в своих целях? Чаще всего это ремонт какой-либо бытовой техники или изготовление собственных поделок, питающихся невысоким напряжением. А знать о лежащем перед нами трансформаторе нужно следующее:
  1. На какие выводы подавать сетевое питание (230 вольт)?
  2. С каких выводов снимать пониженное напряжение?
  3. Каким оно будет (12 вольт, 24 или другим)?
  4. Какую мощность сможет выдать трансформатор?
  5. Как не запутаться, если обмоток, а соответственно, и попарных выводов – несколько?

Все эти характеристики вполне реально вычислить даже тогда, когда нет абсолютно никакой информации о марке и модели силового трансформатора.
Для выполнения работы понадобятся простейшие инструменты и расходные материалы:
  • мультиметр с функциями омметра и вольтметра;
  • паяльник;
  • изолента или термоусадочная трубка;
  • сетевая вилка с проводом;
  • пара обычных проводов;
  • лампа накаливания;
  • штангенциркуль;
  • калькулятор.


Еще понадобится какой-либо инструмент для зачистки проводов и минимальный набор для пайки – припой и канифоль.

Определение первичной и вторичной обмоток


Первичная обмотка понижающего трансформатора предназначена для подачи сетевого питания. То есть именно к ней необходимо подключать 230 вольт, которые есть в обычной бытовой розетке. В самых простых вариантах первичная обмотка может иметь всего два вывода. Однако бывают и такие, в которых выводов, например, четыре. Это значит, что изделие рассчитано на работу и от 230 В, и от 110 В. Рассматривать будем вариант попроще.
Итак, как определить выводы первичной обмотки трансформатора? Для решения этой задачи понадобится мультиметр с функцией омметра. С его помощью нужно измерить сопротивление между всеми имеющимися выводами. Где оно будет больше всего, там и есть первичная обмотка. Найденные выводы желательно сразу же пометить, например, маркером.

Определить первичную обмотку можно и другим способом. Для этого намотанную проволоку внутри трансформатора должно быть хорошо видно. В современных вариантах чаще всего так и бывает. В старых изделиях внутренности могут оказаться залитыми краской, что исключает применение описываемого метода. Визуально выделяется та обмотка, диаметр проволоки которой меньше. Она является первичной. На нее и нужно подавать сетевое питание.
Осталось вычислить вторичную обмотку, с которой снимается пониженное напряжение. Многие уже догадались, как это сделать. Во-первых, сопротивление у вторичной обмотки будет намного меньше, чем у первичной. Во-вторых, диаметр проволоки, которой она намотана – будет больше.

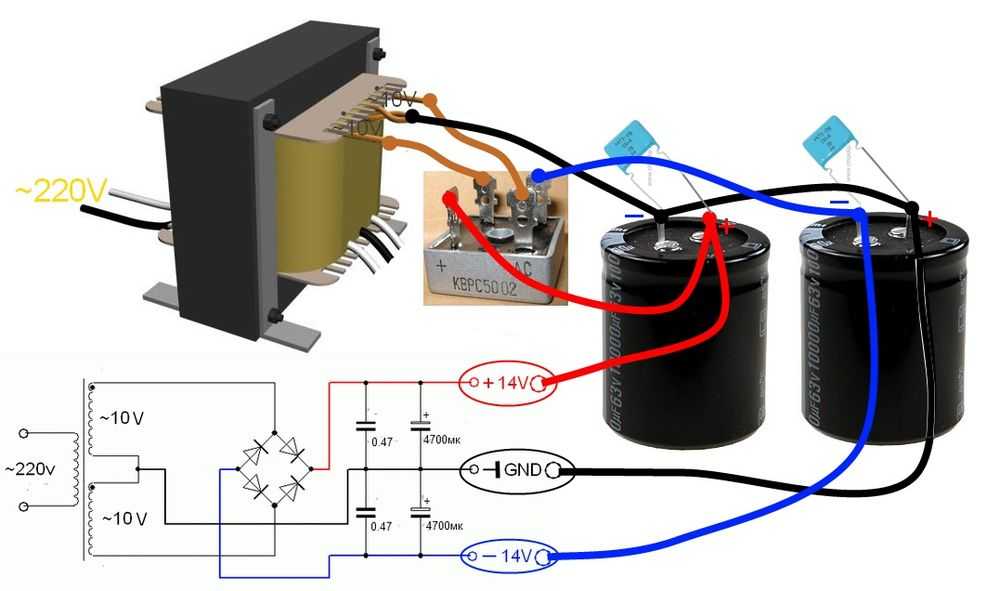

Задача немного усложняется, если обмоток у трансформатора несколько. Особенно такой вариант пугает новичков. Однако методика их идентификации тоже очень проста, и аналогична вышеописанному. В первую очередь, нужно найти первичную обмотку. Ее сопротивление будет в разы больше, чем у оставшихся.
В завершение темы по обмоткам трансформатора стоит сказать несколько слов о том, почему сопротивление первичной обмотки больше, чем у вторичной, а с диаметром проволоки все с точностью до наоборот. Это поможет начинающим детальнее разобраться в вопросе, что очень важно при работе с высоким напряжением.
На первичную обмотку трансформатора подается сетевое напряжение 220 В. Это значит, что при мощности, например, 50 Вт через нее потечет ток силой около 0,2 А (мощность делим на напряжение). Соответственно, большое сечение проволоки здесь не нужно. Это, конечно же, очень упрощенное объяснение, но для начинающих (и решения поставленной выше задачи) этого будет достаточно.
Во вторичной обмотке токи протекают более значительные. Возьмем самый распространенный трансформатор, который выдает 12 В. При той же мощности в 50 Вт ток, протекающий через вторичную обмотку, составит порядка 4 А. Это уже довольно большое значение, потому проводник, через который будет проходить такой ток, должен быть потолще. Соответственно, чем больше сечение проволоки, тем сопротивление ее будет меньше.
Пользуясь этой теорией и простейшим омметром можно легко вычислять, где какая обмотка у понижающего трансформатора без маркировки.

Определение напряжения вторичной обмотки


Следующим этапом идентификации «безымянного» трансформатора будет определение напряжения на его вторичной обмотке. Это позволит установить, подходит ли изделие для наших целей. Например, вы собираете блок питания на 24 В, а трансформатор выдает только 12 В. Соответственно, придется искать другой вариант.

Для определения напряжения, которое возможно снять со вторичной обмотки, на трансформатор придется подавать сетевое питание. Это уже довольно опасная операция. По неосторожности или незнанию можно получить сильный удар током, обжечься, повредить проводку в доме или сжечь сам трансформатор. Потому не лишним будет запастись несколькими рекомендациями относительно техники безопасности.
Во-первых, при тестировании подсоединять трансформатор к сети следует через лампу накаливания. Она подключается последовательно, в разрыв одного из проводов, идущих к вилке. Лампочка будет служить в роли предохранителя на случай, если вы что-то сделаете неправильно, или же исследуемый трансформатор неисправен (закорочен, сгоревший, намокший и так далее). Если она светится, значит что-то пошло не так. На лицо короткое замыкание в трансформаторе, потому вилку из розетки лучше сразу же вытянуть. Если лампа не светится, ничего не воняет и не дымит – работу можно продолжать.
Во-вторых, все соединения между выходами и вилкой должны быть тщательно заизолированы. Не стоит пренебрегать этой рекомендацией. Вы даже не заметите, как рассматривая показания мультиметра, например, возьметесь поправлять скручивающиеся провода, получите хорошенький удар током. Это опасно не только для здоровья, но и для жизни. Для изолирования используйте изоленту или термоусадочную трубку соответствующего диаметра.
Теперь сам процесс. К выводам первичной обмотки припаивается обычная вилка с проводами. Как указано выше, в цепь добавляется лампа накаливания. Все соединения изолируются. К выводам вторичной обмотки подсоединяется мультиметр в режиме вольтметра. Обратите внимание на то, чтобы он был включен на измерение переменного напряжения. Начинающие часто допускают тут ошибку.
Установив ручку мультиметра на измерение постоянного напряжения, вы ничего не сожжете, однако, на дисплее не получите никаких вменяемых и полезных показаний.

Теперь можно вставлять вилку в розетку. Если все в рабочем состоянии, то прибор покажет вам выдаваемое трансформатором пониженное напряжение. Аналогично можно измерить напряжение на других обмотках, если их несколько.

Простые способы вычисления мощности силового трансформатора


С мощностью понижающего трансформатора дела обстоят немного сложнее, но некоторые простые методики, все же, есть. Самый доступный способ определить эту характеристику – измерение диаметра проволоки во вторичной обмотке. Для этого понадобится штангенциркуль, калькулятор и нижеприведенная информация.
Сначала измеряется диаметр проволоки. Для примера возьмем значение в 1,5 мм. Теперь нужно вычислить сечение проволоки. Для этого необходимо половину диаметра (радиус) возвести в квадрат и умножить на число «пи». Для нашего примера сечение будет около 1,76 квадратных миллиметров.
Далее для расчета понадобится общепринятое значение плотности тока на квадратный миллиметр проводника. Для бытовых понижающих трансформаторов это 2,5 ампера на миллиметр квадратный. Соответственно, по второй обмотке нашего образца сможет «безболезненно» протекать ток силой около 4,3 А.
Теперь берем вычисленное ранее напряжение вторичной обмотки, и умножаем его на полученный ток. В результате получим примерное значение мощности нашего трансформатора. При 12 В и 4,3 А этот параметр будет в районе 50 Вт.

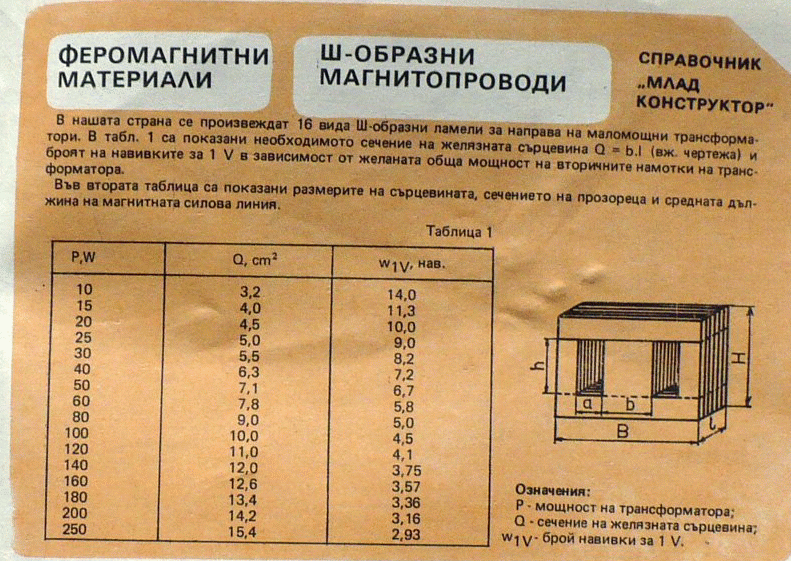

Мощность «безымянного» трансформатора можно определить еще несколькими способами, однако, они более сложные. Желающие смогут найти информацию о них в Сети. Мощность узнается по сечению окон трансформатора, с помощью программ расчета, а также по номинальной рабочей температуре.

Заключение


Из всего вышесказанного можно сделать вывод, что определение характеристик трансформатора без маркировки является довольно простой задачей. Главное – соблюдать правила безопасности и быть предельно внимательным при работе с высоким напряжением.

Как прозвонить трансформатор или как определить обмотки трансформатора

Здравствуйте, уважаемые читатели сайта sesaga.ru. На первых порах занятий радиоэлектроникой у начинающих радиолюбителей, да и не только у радиолюбителей, возникает очень много вопросов, связанных с прозвонкой или определением обмоток трансформатора. Это хорошо, если у трансформатора всего две обмотки. А если их несколько, да и еще у каждой обмотки несколько выводов. Тут просто караул кричи. В этой статье я расскажу Вам, как можно определить обмотки трансформатора визуальным осмотром и с помощью мультиметра.

Как Вы знаете, трансформаторы предназначены для преобразования переменного напряжения одной величины в переменное напряжение другой величины. Самый обычный трансформатор имеет одну первичную и одну вторичную обмотки. Питающее напряжение подается на первичную обмотку, а ко вторичной обмотке подключается нагрузка. На практике же большинство трансформаторов может иметь несколько обмоток, что и вызывает затруднение в их определении.

1. Определение обмоток визуальным осмотром.

При визуальном осмотре трансформатора обращают внимание на его внешний защитный слой изоляции, потому как у некоторых моделей на внешнем слое изображают электрическую схему с обозначением всех обмоток и выводов; у некоторых моделей выводы обмоток только маркируют цифрами. Также можно встретить старые отечественные трансформаторы, на внешнем слое которых указывают маркировку в виде цифрового кода, по которому в справочниках для радиолюбителей есть вся информация о конкретном трансформаторе.

Если трансформатор попался без опознавательных знаков, то обращают внимание на диаметр обмоточного провода, которым намотаны обмотки. Диаметр провода можно определить по выступающим выводам концов обмоток, выпущенных для закрепления на контактных лепестках, расположенных на элементах каркаса трансформатора. Как правило, первичную обмотку мотают проводом меньшего сечения, по отношению к вторичной. Диаметр провода вторичной обмотки всегда больше.

Исключением могут быть повышающие трансформаторы, работающие в схемах преобразователей напряжения и тока. Их первичная обмотка выполнена толстым проводом, так как генерирует высокое напряжение во вторичной обмотке. Но такие трансформаторы встречаются очень редко.

При изготовлении трансформаторов первичную обмотку, как правило, мотают первой. Ее легко определить по выступающим концам выводов обмотки, расположенных ближе к магнитопроводу. Вторичную обмотку наматывают поверх первичной, и поэтому концы ее выводов расположены ближе к внешнему слою изоляции.

В некоторых моделях сетевых трансформаторов, используемых в блоках питания бытовой радиоаппаратуры, обмотки располагают на пластмассовом каркасе, разделенном на две части: в одной части находится первичная обмотка, а в другой вторичная. К выводам первичной обмотки припаивают гибкий монтажный провод, а выводы вторичной обмотки оставляют в виде обмоточного провода.

2. Определение обмоток по сопротивлению.

Когда предварительный анализ обмоток произведен, необходимо убедиться в правильности сделанных выводов, а заодно прозвонить обмотки на отсутствие обрыва. Для этого воспользуемся мультиметром. Если Вы не знаете как измерить сопротивление мультиметром, то прочитайте эту статью.

Вначале прозвоним обычный сетевой трансформатор, у которого всего две обмотки.
Мультиметр переводим в режим «Прозвонка» и производим измерение сопротивления предполагаемых первичной и вторичной обмоток. Здесь все просто: у какой из обмоток величина сопротивления больше, та обмотка и является первичной.

Это объясняется тем, что в маломощных трансформаторах и трансформаторах средней мощности первичная обмотка может содержать 1000…5000 витков, намотанных тонким медным проводом, и при этом может достичь сопротивления до 1,5 кОм. Тогда как вторичная обмотка содержит небольшое количество витков, намотанных толстым проводом, и ее сопротивление может составлять всего несколько десятков ом.

Теперь прозвоним трансформатор, у которого несколько обмоток. Для этого воспользуемся листком бумаги, ручкой и мультиметром. На бумаге будем зарисовывать и записывать величины сопротивлений обмоток.

Делается это так: одним щупом мультиметра садимся на любой крайний вывод, а вторым щупом по очереди касаемся остальных выводов трансформатора и записываем полученное значение сопротивлений. Выводы, между которыми мультиметр покажет сопротивление, и будут являться выводами одной обмотки. Если обмотка без средних отводов, то сопротивление будет только между двумя выводами. Если же обмотка имеет один или несколько отводов, то мультиметр покажет сопротивление между всеми этими отводами.

Например. Первичная обмотка может иметь несколько отводов, когда трансформатор рассчитан на работу в сети с напряжениями 110В, 127В и 220В. Вторичная обмотка также может иметь один или несколько отводов, когда хотят от одного трансформатора получить несколько напряжений.

Идем дальше. Когда первая обмотка и ее выводы будут найдены, то переходим к поиску следующей обмотки. Щупом опять садимся на следующий свободный вывод, а другим поочередно касаемся оставшихся выводов и записываем результат. И таким образом производим измерение, пока не будут найдены все обмотки.

Например. Между выводами с номерами 1 и 2 величина сопротивления составила 21 Ом, тогда как между остальными выводами мультиметр показал бесконечность. Из этого следует, что мы нашли обмотку, у которой выводы обозначены номерами 1 и 2. Нарисуем ее так:

Теперь щупом садимся на вывод 3, а другим щупом поочередно касаемся выводов с номерами от 4 до 10. Мультиметр показал сопротивление только между выводами 3, 4 и 5. Причем между выводами 3 и 4 величина сопротивления составила 6 Ом, а между парой выводов 3, 5 и 4, 5 получилось по 3 Ома. Отсюда делаем вывод, что эта обмотка с отводом посередине, т.е. пары 3, 5 и 4, 5 намотаны равным количеством витков, и что с этой обмотки снимается два одинаковых напряжения относительно общего вывода 5. Рисуем так:

Производим измерение далее.
Между выводами 6 и 7 величина сопротивления составила 16 Ом. Рисуем так:

Ну и между выводами 9 и 10 сопротивление составило 270 Ом.
А так как среди всех обмоток эта оказалась с самой большой величиной сопротивления, то она и является первичной. Рисуем так:

Вывод 8, к которому припаяна желто-зеленая жилка, ни как не звонился, поэтому смело утверждаем, что это экранирующая обмотка (экран), которую наматывают поверх первичной, чтобы устранить влияние ее магнитного поля на другие обмотки. Как правило, экранирующую обмотку соединяют с корпусом радиоаппаратуры.

В итоге у нас получилось четыре обмотки, из которых одна сетевая и три понижающих. Экранирующая обмотка обозначается пунктирной линией и располагается параллельно с сердечником. И вот на основе полученных результатов нарисуем электрическую схему трансформатора.

Теперь остается подать напряжение на первичную обмотку и измерить выходящие напряжения. Однако тут есть один момент, который необходимо знать, если Вы сомневаетесь в правильности определения первичной (сетевой) обмотки.

Здесь все просто: чтобы не сжечь обмотку трансформатора и ограничить через нее нежелательный ток нужно последовательно с этой обмоткой включить лампу накаливания на напряжение 220В и мощностью 40 – 100 Вт. Если обмотка определена правильно, то нить накала лампы должна не гореть или еле тлеть. Если же лампа будет гореть достаточно ярко, то есть вероятность того, что сетевая обмотка трансформатора рассчитана на питающее напряжение 110 — 127В или Вы ее прозвонили неправильно.

Второй момент, по которому можно судить о правильности подключения трансформатора к сети — это сама работа трансформатора. При правильном включении работа трансформатора практически беззвучна и сопровождается слегка ощутимой вибрацией. Если же он будет громко гудеть и сильно вибрировать, и при этом будет нагреваться обмотка и из нее может пойти дым, то трансформатор однозначно включен неправильно. В этом случае тут же отключайте трансформатор от сети, чтобы не повредить обмотку.

Однако и тут есть пару нюансов, которые необходимо учитывать, потому как у некоторых трансформаторов каркас с обмотками может неплотно прилегать к сердечнику и от этого работа трансформатора может сопровождаться некоторым гудением и вибрацией, но при этом обмотка греться не будет. В этом случае в зазор между сердечником и каркасом можно вставить кусочек дерева, пластмассы или кусок провода в изоляции и, тем самым, плотно зафиксировать каркас.

Также характерный гул и вибрацию может вызвать плохая стяжка пластин, из которых собран сердечник магнитопровода. Как правило, стягивание сердечника производится металлической скобой, специальными планками, болтами или стяжками, которые обеспечивают необходимую механическую прочность и жесткое соединение деталей сердечника.

Ну вот в принципе и все, что хотел сказать о прозвонке и определению обмоток трансформатора. Если у Вас возникли вопросы по этой теме, то задавайте их в комментариях к статье. Также, в дополнение к статье, можете посмотреть видеоролик.

Удачи!

Как рассчитать мощность трансформатора при полной нагрузке



Знание того, как рассчитать мощность трансформатора при полной нагрузке, является очень важным расчетом, который должен быть у вас в арсенале специалиста по счетчикам. Здесь я хочу показать вам, как выполнить расчет, а также объяснить, почему вы хотите рассчитать полную мощность нагрузки трансформатора. Наконец, я покажу вам, как можно использовать расчет для устранения неполадок в измерительной установке с трансформаторным номиналом.

Как рассчитать мощность трансформатора при полной нагрузке

Прежде чем приступать к расчету мощности рассматриваемого трансформатора при полной нагрузке, необходимо знать несколько вещей. Во-первых, что вы вообще рассчитываете? Вам нужно знать, что представляет собой ваш ответ, прежде чем вы начнете вводить числа в свой калькулятор. Полная мощность нагрузки описывает, на сколько ампер рассчитан трансформатор. Это важно, потому что помогает определить, какой размер трансформатора необходим для работы с конкретной нагрузкой.

Много раз мы получаем информацию о нагрузке в амперах. Ну, большинство трансформаторов рассчитаны на основе кВА, киловольт-ампер. Поскольку размеры трансформатора основаны на кВА, нам нужно преобразовать это число в ампер, чтобы узнать, на что способен трансформатор.

Далее нам нужно узнать еще пару вещей. Одним из них является линейное напряжение вторичного выхода трансформатора. Вам также необходимо знать, является ли трансформатор однофазным или трехфазным.Зная всю эту информацию, можно приступать к расчету. Для простоты начнем с однофазного трансформатора 240 В мощностью 100 кВА. Для расчета полной нагрузки используйте следующую формулу:

кВА x 1000

Линейное напряжение

Итак, для трансформатора 100 кВА мы умножим 100 x 1000 и затем разделим на 240В.

100 x 1000

240 В

Это дает нам 416,67 ампер. Таким образом, для однофазного трансформатора мощностью 100 кВА 240 В мощность при полной нагрузке составляет 416.67 ампер.

Далее рассчитаем полную мощность нагрузки трехфазного трансформатора. Есть еще один шаг, который вам нужно сделать, чтобы найти полную мощность нагрузки, и это использовать квадратный корень из 3, который округляется примерно до 1,732. Давайте сделаем то же самое для трехфазного трансформатора 120/208 В. Используйте следующую формулу:

кВА x 1000

Линейное напряжение x 1,732

Для трехфазного трансформатора 120/208 В мощностью 100 кВА мы рассчитываем мощность при полной нагрузке следующим образом:

100 x 1000

1 2080.732

Это дает нам 277,58 ампер. Итак, для трехфазного трансформатора мощностью 100 кВА 120/208 В ток полной нагрузки составляет 277,58 ампер.

Зачем рассчитывать мощность при полной нагрузке?

Теперь, когда вы знаете, как рассчитать ток полной нагрузки трансформатора, вы, вероятно, задаетесь вопросом, зачем вообще вы это сделали.

Одна из причин, характерных для измерений, заключается в том, что они сообщают вам количество ампер, которое способен вырабатывать трансформатор, чтобы вы могли соответствующим образом подобрать трансформаторы тока.В обоих вышеприведенных примерах можно обойтись без трансформаторов тока 200:5 с номинальным коэффициентом не менее 3. Это покрывает весь рабочий диапазон каждого трансформатора.

Еще одна причина, по которой необходимо знать ток полной нагрузки, заключается в том, что он гарантирует, что вы не превысите или не занизите мощность трансформатора. Трансформатор меньшего размера будет иметь более короткий срок службы из-за избыточного тепла, выделяемого из-за перегрузки. Негабаритный трансформатор — это трансформатор, который недоиспользуется.Это суммируется в виде повышенных потерь в системе, потому что даже при том, что трансформатор имеет большую мощность, катушки все еще должны быть запитаны, и это можно рассматривать как потери.

Устранение неполадок

Знание того, как рассчитать полную мощность нагрузки трансформатора, может помочь вам устранить неполадки всей установки. Вы, как специалист по счетчикам, скорее всего, будете тестировать измерительные установки с трансформаторным номиналом. Многие из них будут установлены на трансформаторах, которые обслуживают только одного потребителя.Когда вы протестируете сайт, вы узнаете, сколько ампер на сервисе. Затем вы можете взять эту информацию и сравнить ее с полной нагрузочной способностью трансформатора.

Еще одна вещь, которую вы должны сделать, это посмотреть спрос на трансформатор, просмотрев все счетчики, обслуживаемые конкретным трансформатором. Взгляд на каждый счетчик в отдельности позволит вам узнать, что каждая услуга тянет сама по себе. Если вы добавите каждую из этих услуг вместе, вы сможете определить, правильно ли выбран трансформатор.

Заключение

Определение полной нагрузки трансформатора является очень полезным вычислением, которое необходимо иметь под рукой. Он может предупредить вас о проблемах, которые могут возникнуть в вашей системе, а также помочь вам установить трансформаторы тока нужного размера.

Общая информация

Напряжение и частота (Гц) различаются по всему миру и, в некоторых случаях, в пределах одной страны. Большинство приборов предназначены для работы на одном напряжении и частоте.

При использовании электроприборов/оборудования, рассчитанного на определенное напряжение, необходимо привести местное напряжение к напряжению, на которое рассчитано оборудование.Это делается с помощью трансформатора.

Для целей настоящей статьи все виды приспособлений, инструментов, оборудования, машин и т. д. обозначаются как груз .

Автотрансформатор представляет собой трансформатор с отводной обмоткой, который изменяет локальное напряжение на напряжение, требуемое для конкретной нагрузки. Таким образом, нагрузка может работать в любой точке мира, если имеется трансформатор для преобразования местного напряжения в требуемое напряжение.

Автотрансформатор с одной обмоткой с ответвлениями (см. схему выше) обычно предпочтительнее разделительного трансформатора с 2 отдельными обмотками по многим причинам. Автотрансформатор намного меньше и легче разделительного трансформатора. Он также имеет лучшую стабильность напряжения и большую устойчивость к перегрузкам. Автотрансформаторы работают почти так же, как трансформатор, который электрическая компания использует для подачи электричества в здание.

Ни один трансформатор любого типа не может изменять частоту. Частота не имеет значения для нормальной работы большинства нагрузок: большинство нагрузок, приводимых в действие двигателем, просто будут работать с несколько иной скоростью, чем при их номинальной частоте; простое нагревательное оборудование (жаровни, кофейники и т. д.)) работает без проблем. Однако двигательные нагрузки, правильная работа которых зависит от частоты, такие как часы, проигрыватели, таймеры, кассетные проигрыватели и т. д., должны быть преобразованы в напряжение с помощью трансформатора, а затем также заменены их шестерни и/или шкивы для коррекции скорости.

Некоторые нагрузки двигателя чувствительны к изменению частоты при изменении температуры. Во избежание перегрева чувствительных к перегреву двигателей, таких как те, которые постоянно останавливаются и запускаются или работают без остановок — холодильники, кондиционеры, стиральные машины, торговое оборудование и т. д., рекомендуется запускать двигатели с частотой 60 Гц при напряжении на 10 % ниже при работе на частоте 50 Гц (например, оборудование с напряжением 115 В и частотой 60 Гц должно работать при напряжении 100–105 В при частоте 50 Гц). И наоборот, чтобы получить полную мощность от двигателя с частотой 50 Гц, работающего на частоте 60 Гц, необходимо подать на него дополнительное напряжение на 10% (например, 220 В при 50 Гц должны работать при 250–260 В при 60 Гц).

КАК ВЫБРАТЬ ТРАНСФОРМАТОР

Мощность трансформатора измеряется в вольт-амперах (ВА), что обычно совпадает с мощностью (Ватт).Большинство нагрузок имеют маркировку , маркировку с их правильным рабочим напряжением (Вольт), током (Ампер), частотой (Гц) и мощностью (Ватт или ВА).

Чтобы рассчитать требования к мощности нагрузки, умножьте ее номинальное напряжение (В) на номинальный ток (А). Эта информация обычно находится на обратной стороне груза — на его заводской табличке. Если вы не можете найти маркированные значения напряжения и тока (для расчета ВА), используйте мощность (Ватт), если она указана. Исключениями являются люминесцентные лампы, неоновые вывески, газоразрядные лампы, специализированные электронные системы управления и т. д., для которых требуется трансформатор мощностью 1 ВА.5-кратная номинальная мощность, если вольты и амперы не показаны. Выберите трансформатор с номинальной мощностью ВА, равной , или больше, чем ВА, указанное на паспортной табличке нагрузки.

Использование трансформатора с меньшей мощностью ВА, чем требуется для нагрузки, приведет к перегреву трансформатора и, в конечном итоге, к его перегоранию, , если только не используется модель TEMP-GUARD .

Всегда можно использовать трансформатор с большей номинальной мощностью ВА, чем требуется для нагрузки. Пример 1 Вы хотите использовать электрическую дрель 120 В 60 Гц на 230 В 50 Гц. Табличка гласит:
 ВХОД: 120 В 50/60 Гц 2,4 А
Это означает, что необходимое рабочее напряжение составляет 120 Вольт, при токе 2,4 Ампера. Таким образом, нагрузка получается 288 ВА, поэтому следует использовать трансформатор на 300 ВА (SD-43). Частота лишь незначительно повлияет на скорость сверления. Пример 2 Желательно, чтобы несколько различных приборов на 120 В работали по одному на 230 В…
Компьютерный принтер 120 В — 0,9 А = 108 ВА
Пылесос 120 В — 11,9 А = 1428 ВА
Швейная машина 120 В — 1,2 А = 144 ВА
Так как они будут использоваться по одному за , выберите трансформатор на 1500 ВА (SD-14), которого будет достаточно для самого крупного предмета, пылесоса. Конечно, две другие нагрузки, швейная машина и принтер, могут работать в другое время, по отдельности или даже одновременно, поскольку их общая ВА составляет всего 252 ВА. Пример 3 Необходимо одновременно эксплуатировать несколько приборов
Микроволновая печь 120 В — 6,25 А = 750 ВА
Электрический вентилятор 120 В — 1,2 А = 144 ВА
Проигрыватель компакт-дисков 120 В — 0,7 А = 84 ВА
Суммарная нагрузка = 978 ВА
Выберите трансформатор мощностью 1000 ВА (SD-13, которая наиболее близка, но не меньше общей мощности ВА всех используемых приборов).Это обеспечит все вышеперечисленные нагрузки одновременно или по одной, если вы того пожелаете. ЗАЗЕМЛЕНИЕ ПРОТИВ НЕЗАЗЕМЛЕНИЯ

Если нагрузка имеет третий контакт заземления (стиральная машина, микроволновая печь и т. д.), используйте трансформатор с заземляющим шнуром питания и розеткой. Если нагрузка имеет только 2 контакта и не имеет контакта заземления (лампа, тостер, блендер, зарядное устройство и т. д.), выберите менее дорогой трансформатор с 2 контактами и без контакта заземления. Чтобы использовать как заземленные, так и незаземленные вилки, выберите трансформатор с заземлением третьего контакта, который можно использовать для обоих типов .TODD ​​SYSTEMS производит множество трансформаторов с различными типами монтажа и электрических разъемов (незаземленные, заземленные, проводные выводы, распределительные коробки для стационарной проводки и т. д.). Выберите трансформатор наиболее удобного типа и с достаточным номиналом ВА.

ПОЛЕЗНЫЕ СОВЕТЫ

Трансформаторам должен быть обеспечен свободный доступ воздуха вокруг них. Их нельзя использовать, если они расположены рядом с батареей, в ящике, под мебелью, на книжной полке и т. д.Трансформеры предназначены для работы и довольно теплые на ощупь.

Для крупных электроприборов, на паспортной табличке которых указаны как «рабочий ток», так и «пусковой ток», используйте рабочий ток для расчета мощности (ВА) и, следовательно, необходимой мощности трансформатора. Как правило, дешевле (но и менее удобно) использовать один трансформатор большей мощности для нескольких нагрузок, чем иметь по одному трансформатору для каждой. Однако трансформаторы, предназначенные для использования с постоянно размещенной часто работающей нагрузкой, такой как холодильник, стиральная машина и т., следует оставить подключенным и использовать только для этой нагрузки.

КОНСТРУКЦИЯ ТРАНСФОРМАТОРА

Все трансформаторы TODD SYSTEMS имеют прецизионную намотку и изоляцию с использованием новейших высокотехнологичных изоляционных материалов. Пластины сердечника изготовлены из высококачественной отожженной кремнистой стали, что позволяет свести к минимуму нагрев. Все трансформаторы пропитаны модифицированным полиэфирным термоотверждаемым лаком, который герметизирует трансформатор, тем самым защищая электрические обмотки от влаги и загрязнения.Металлические корпуса покрыты запекаемой эмалью, а все трансформаторы TODD SYSTEMS соответствуют спецификациям UL и IEC. Каждый трансформатор TODD SYSTEMS тщательно тестируется дважды и тщательно проверяется для обеспечения высочайшего качества. Результатом такого использования превосходных материалов, усовершенствованной конструкции и полных 100% испытаний является длительный и безаварийный срок службы трансформатора.

ГАРАНТИЯ

На все трансформаторы TODD SYSTEMS распространяется бессрочная гарантия отсутствия дефектов материалов и изготовления.При правильной эксплуатации наши трансформаторы прослужат вам всю жизнь, и на них распространяется гарантия. В случае дефекта TODD SYSTEMS бесплатно отремонтирует или заменит неисправное устройство до нашей проверки, если оно будет возвращено на завод с предоплатой. Конечно, эта гарантия не распространяется на трансформаторы, которые использовались не по назначению из-за перенапряжения или перегрузки, поскольку такое неправильное обращение сократит срок службы трансформатора, что приведет к его перегреву и, в конечном итоге, к перегоранию. Тем не менее, наши модели TempGuard защищены от перегрева и никогда не перегорают. Эти трансформаторы автоматически выключаются при перегреве и снова включаются после остывания.

ВСЕ МОДЕЛИ В НАЛИЧИИ

Благодаря обширным складским запасам большинство трансформаторов TODD SYSTEMS могут быть отправлены в тот же день. Более крупные производственные заказы могут быть запланированы в соответствии с графиком поставки JIT или другим графиком поставки. Это означает, что когда вам нужны трансформаторы с по , вы получаете их с по .


Примечание. Для просмотра и печати страниц каталога вам потребуется программа Adobe Acrobat Reader.Получи это здесь.

Если вы не хотите тратить время на загрузку отдельных страниц каталога, напишите нам по электронной почте, телефону или факсу, и мы будем рады отправить вам копию по факсу или почте. Свяжитесь с нами здесь.

Нажмите на область ниже, чтобы продолжить

Выбор трансформатора

Выбор трансформатора

Руководство по выбору размера однофазного или трехфазного трансформатора.


Однофазный

Однофазный трансформатор предназначен для преобразования однофазного или трехфазного входного (источника) напряжения в однофазное выходное (нагрузочное) напряжение, необходимое для вашего оборудования. Чтобы выбрать правильный однофазный трансформатор, необходимо сначала определить:

1) Устанавливаемое оборудование работает от однофазной сети (см. паспортную табличку оборудования или руководство по установке).
2) Первичное напряжение трансформатора.Это то же самое, что и линейное входное (или исходное) напряжение, обычно 480 или 600 вольт переменного тока.
3) Вторичное напряжение трансформатора. Устанавливаемое оборудование должно иметь указанное напряжение питания (см. паспортную табличку оборудования или руководство по установке). Выбранный трансформатор должен иметь вторичное напряжение, равное требуемому напряжению питания оборудования, обычно 120/240 В переменного тока.

4) Частота в герцах (циклах в секунду) входного (источника) напряжения должна быть равна рабочей частоте питаемого оборудования.Выбранный трансформатор должен работать на той же частоте. Типичная рабочая частота составляет 60 Гц.
5) Общая ВА нагрузки определяется произведением напряжения, подаваемого на нагрузку, и тока, проходящего через нее. Обычно это выражается в ВА (вольт-ампер) или кВА (киловольт-ампер) на паспортной табличке оборудования. Общая нагрузка часто представляет собой комбинацию различных нагрузок (т. е. освещения, обогревателей, двигателей). Вы должны рассчитать эти отдельные нагрузки и сложить их, чтобы получить общую нагрузку трансформатора.Выбранный трансформатор должен иметь номинальную мощность в кВА, равную или превышающую нагрузку трансформатора.

Как использовать график полной нагрузки, чтобы найти кВА

А) Определите вторичное напряжение вашего трансформатора.
B) Суммируйте общее количество ампер, требуемое нагрузкой.
C) Из приведенной ниже таблицы тока полной нагрузки выберите трансформатор с соответствующим вторичным напряжением, со стандартной мощностью кВА и силой тока, равными или превышающими сумму, требуемую нагрузкой.

Таблица токов полной нагрузки (1-фазный трансформатор)
кВА Сила тока в амперах
120 В 240 В 416В 480 В 600 В 2400 В 4160В
0,25 2.08 1,04 0,6 0,52 0,41
0,5 4,16 2,08 1,2 1,04 0,83
0,75 6,25 3,13 1,8 1,56 1,25
1 8. 33 4,17 2,4 2,08 1,67
1,5 12,5 6,25 3,6 3,13 2,5
2 16,7 8,33 4,81 4,17 3,33
3 25 12.5 7,21 6,25 5 1,25 0,72
5 41,6 20,8 12 10,4 8,33 2,08 1,2
7,5 62,5 31,2 18 15,6 12,5 3,12 1.8
10 83,3 41,6 24 20,8 16,6 4,16 2,4
15 125 62,5 36 31,2 25 6,25 3,6
25 208 104 60 52 41. 6 10,4 6
37,5 312 156 90,1 78,1 62,5 15,6 9.01
50 416 208 120 104 83,3 20,8 12
75 625 312 180 156 125 31.2 18
100 833 416 240 208 166 41,6 24
150 1250 625 360 312 250 62,5 36
167 1391 695 401 347 278 69.5 40,1
250 2083 1041 600 520 416 104 60
333 2775 1387 800 693 555 138 80
Рабочие токи при полной нагрузке однофазного двигателя переменного тока в амперах и рекомендуемые номиналы трансформатора
Мощность Ток полной нагрузки (А) Минимальный трансформатор кВА
110-120 В 208 В 220–240 В*
0. 5 9,8 5,4 4,9 1,5
0,75 13,8 7,6 6,9 2
1 16 8,8 8 3
1,5 20 11 10 3
2 24 13.2 12 5
3 34 18,7 17 5
5 56 30,8 28 7,5
7,5 80 44 40 15
10 100 55 50 15
15 135 74.8 68 25
20 88 25
25 110 37,5
30 136 37,5
40 176 50
50 216 75

кВА Номинальные значения включают 10% избыточную мощность для частых пусков двигателя.

*Для двигателей на 200 В увеличьте номинальные значения 220–240 В на 15 %.


Трехфазный

Трехфазный трансформатор предназначен для преобразования трехфазного входного (источника) напряжения в однофазное и трехфазное выходное (нагрузочное) напряжения, необходимые для вашего оборудования.

Чтобы правильно выбрать трехфазный трансформатор, необходимо сначала определить:

1) Устанавливаемое оборудование работает от трехфазной сети .Примечание: Если однофазное и трехфазное оборудование составляет нагрузку, однофазное и трехфазное оборудование составляет нагрузку, однофазное оборудование подключается только к одной фазе трансформатора.
2) Первичное напряжение трансформатора. Это то же самое, что и линейное входное (или исходное) напряжение, обычно 480 или 600 вольт переменного тока.
3) Вторичное напряжение трансформатора. Это выходное напряжение трансформатора, и оно должно соответствовать напряжению, требуемому устанавливаемым оборудованием (см. заводскую табличку оборудования, обычно 208Y/120 вольт).
4) Частота в герцах (циклах в секунду) входного (источника) напряжения должна быть равна рабочей частоте питаемого оборудования. Выбранный трансформатор должен работать на той же частоте. Типичная рабочая частота составляет 60 Гц.
5) Общая ВА нагрузки определяется произведением напряжения, подаваемого на нагрузку, и тока, проходящего через нее. Обычно это выражается в ВА (вольт-ампер) или кВА (киловольт-ампер) на паспортной табличке оборудования.

Общая нагрузка часто является комбинацией различных нагрузок (например, освещение, обогреватели, двигатели). Вы должны рассчитать эти отдельные нагрузки и сложить их, чтобы получить общую нагрузку трансформатора.

Выбранный трансформатор должен иметь номинальную мощность в кВА, равную или превышающую требования нагрузки. Примечание. Трехфазный трансформатор следует выбирать таким образом, чтобы ни одна фаза не была перегружена. Если вы подключаете однофазную нагрузку к одной фазе трехфазного трансформатора, вы должны рассчитывать нагрузку так, как если бы она нагружала все три фазы.

Таблица тока полной нагрузки
— 3-фазный трансформатор?
кВА Сила тока в амперах
208 В 240 В 380 В 416В 480 В 600 В 2400 В 4160В
2 5.55 4,81 3,03 2,77 2,4 1,92 0,48 0,27
3 8,32 7,21 4,55 4,16 3,6 2,88 0,72 0,41
6 16,6 14,4 9. 11 8.32 7,21 5,77 1,44 0,83
9 24,9 21,6 13,6 12,4 10,8 8,66 2,16 1,24
15 41,6 36 22,7 20,8 18 14,4 3.6 2,08
30 83,2 72,1 45,5 41,6 36 28,8 7,21 4,16
45 124 108 68,3 62,4 54,1 43,3 10,8 6,24
75 208 180 113 104 90.2 72,1 18 10,4
112,5 312 270 170 156 135 108 27 15,6
150 416 360 227 208 180 144 36 20. 8
225 624 541 341 312 270 216 54,1 31,2
300 832 721 455 416 360 288 72,1 41,6
450 1249 1082 683 624 541 433 108 62.4
500 1387 1202 759 693 601 481 120 69,3
600 1665 1443 911 832 721 577 144 83,2
750 2081 1804 1139 1040 902 721 180 104
Рабочие токи трехфазного двигателя переменного тока при полной нагрузке в амперах и рекомендуемые номиналы трансформатора
Мощность Ток при полной нагрузке (А) Минимум Трансформатор кВА
110-120 В 208 В 220–240 В* 440-480 В 550-600 В
0. 5 4 2,2 2 1 0,8 3
0,75 5,6 3.1 2,8 1,4 1,1 3
1 7,2 4 3,6 1,8 1,4 3
1.5 10,4 5,7 5,2 2,6 2.1 3
2 13,6 7,5 6,8 3,4 2,7 6
3 19,2 10,7 9,6 4,8 3,9 6
5 30.4 16,7 15,2 7,6 6.1 9
7,5 44 24 22 11 9 15
10 56 31 28 14 11 15
15 84 46 42 21 17 30
20 108 59 54 27 22 30
25 136 75 68 34 27 45
30 160 88 80 40 32 45
40 208 114 104 52 41 75
50 260 143 130 65 52 75
60 170 154 77 62 75
75 211 192 96 77 112. 5
100 273 248 124 99 150

кВА Номинальные значения включают 10% избыточную мощность для частых пусков двигателя.

* Для двигателей на 200 В увеличьте номинальные значения 220–240 В на 15 %.

На сколько ампер рассчитан трансформатор на 50 кВА?

Трехфазный трансформатор

6 9011 9 0
КВА 208 В 480 В
50 139 7 6 72
60120 60 167 72.3
75 2019 100
100 278 120

Нажмите, чтобы увидеть полный ответ

Учитывая, сколько ампер выдержит трансформатор на 50 кВА?

50 ква это 50000 вольт ампер что при 240 вольт дает вам 200 ампер , но мы все знаем, что вы бы использовали 50 ква для питания более чем 1 200 3

2.

Давайте оставим эту единственную фазу основной. . . Если вы используете в 4,2 раза больше кВА трансформатора Он даст вам ток полной нагрузки вторичной обмотки.

Аналогично, сколько ампер у трансформатора на 15 кВА?

Трифазные трансформаторы, полная нагрузка ампер (FLC) кВА 480V 480V 480V 480V
9 25 10.8
15 41.7 18,0
30 83,4 36,1

Итак, на сколько ампер рассчитан трансформатор на 45 кВА?

Если ваша задача состоит в том, чтобы сопоставить размер трансформатора с номиналом панели на 200 ампер, вы получите это, умножив 200 ампер на 208 вольт на 1,732. Результат равен 72 кВА . Даже если вы позволите на короткое время перегрузить трансформатор 45 кВА до уровня 125%, это все равно даст вам только 56 кВА .

Как преобразовать кВА в ампер?

Чтобы рассчитать амперы из кВА, вам необходимо знать энергоэффективность и напряжение цепи.

  1. Умножьте количество кВА на 1000 для преобразования в ВА.
  2. Умножьте ВА на коэффициент мощности, выраженный в виде десятичной дроби.
  3. Разделите результат на количество вольт тока, чтобы вычислить количество ампер.

Видео с вопросами: Определение выходного тока трансформатора

Стенограмма видео

Понижающий трансформатор со 100-процентным КПД имеет 100 витков на первичной обмотке и 20 витков на вторичной обмотке.Входная разность потенциалов составляет 250 вольт, а входная мощность 7500 Вт. Какой выходной ток?

Итак, давайте начнем с того, что подчеркнем всю важную информацию в вопросе. Ну, во-первых, мы знаем, что у нас есть трансформатор со стопроцентной эффективностью. Мы также знаем, что это понижающий трансформатор. Но тогда мы можем видеть это по количеству витков первичной и вторичной катушек. В первичке 100 витков, во вторичной обмотке 20 витков. Следовательно, это должен быть понижающий трансформатор.В первичной обмотке витков больше, чем во вторичной.

Также известно, что входная разность потенциалов 250 вольт и входная мощность 7500 ватт. Нас просят найти выходной ток. Теперь мы можем нарисовать диаграмму здесь. Итак, давайте сделаем это.

Вот оно. Трансформатор обычно состоит из первичной катушки, нарисованной здесь оранжевым, вторичной катушки, нарисованной розовым, и сердечника, который обычно из железа, нарисованного синим цветом. Здесь мы также обозначили все количества, которые нам дали в вопросе.Например, 𝑉 sub 𝑖 или разность входных потенциалов обозначена как 250 вольт. Также входная мощность 𝑃 саба 𝑖 составляет 7500 Вт. В вопросе нас попросили рассчитать 𝐼 sub 𝑜 или выходной ток.

Мы также можем обозначить количество витков на первичной обмотке как 𝑁 вспомогательная 𝑖, потому что номер вспомогательной входной катушки. И вторичная катушка будет 𝑁 sub 𝑜, выходной номер sub. Теперь мы знаем, что этот трансформатор на 100 процентов эффективен. Нам об этом сказали в вопросе. Это означает, что он не отдает энергию окружающей среде.Вся энергия остается в системе.

Следовательно, мощность не должна также меняться с одной стороны на другую. Это потому, что мощность — это скорость передачи энергии. И если мы не теряем никакой энергии в окружающую среду, то мощность, которая показывает, сколько энергии передается в единицу времени, должна быть одинаковой с обеих сторон. Используя эту логику, мы знаем, что выходная мощность 𝑃 сабвуфера 𝑜 также составляет 7500 Вт, как и на первичной стороне. И это свойство идеальных или стопроцентно эффективных трансформаторов.Они не теряют мощность.

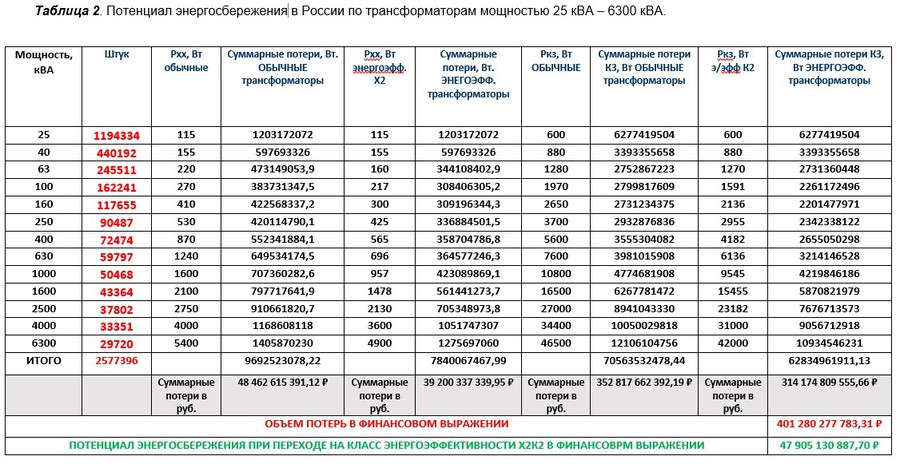

В реальной жизни, конечно, идеальные трансформаторы трудно изготовить, потому что всегда будут те или иные формы потерь, такие как резистивные потери в проводе или вихревые токи, образующиеся в железном сердечнике, и тому подобное. Но в этом вопросе мы предполагаем, что у нас есть идеальный трансформатор со 100-процентным КПД. Так что давайте работать с ним.

Итак, мы знаем, какая мощность на обеих сторонах трансформатора — напряжение на первичной стороне. И мы хотим узнать, какой ток на вторичной стороне.Для этого, во-первых, мы можем узнать, какое напряжение на вторичной стороне. Это можно сделать, используя уравнение трансформатора.

Уравнение трансформатора в основном описывает всю суть трансформатора. Итак, в этом случае у нас есть понижающий трансформатор, что означает, что напряжение с одной стороны на другую понижается. В частности, это означает, что отношение напряжений на обеих сторонах такое же, как отношение числа витков на обеих сторонах. Это очень длинное и сложное предложение.Но гораздо легче понять, когда мы пишем это символами.

И это получается 𝑉 sub 𝑜 над 𝑉 sub 𝑖, соотношение выходного и входного напряжений, равно 𝑁 sub 𝑜 над 𝑁 sub 𝑖, отношение количества витков в каждой катушке. И это надежда на другой трансформатор. Он преобразует напряжение с одной стороны на другую в зависимости от соотношения количества витков на каждой стороне.

Итак, мы можем взять это уравнение и изменить его, чтобы узнать, каково напряжение на выходе.Если мы умножим обе части уравнения на входное напряжение 𝑉 sub 𝑖, то получим 𝑉 sub 𝑜 равно 𝑉 sub 𝑖, умноженное на отношение числа витков 𝑁 sub 𝑜 к 𝑁 sub 𝑖. Затем мы можем подключить наши числа 𝑉 sub 𝑖, равные 250 вольт, 𝑁 sub 𝑜, равные 20, и 𝑁 sub 𝑖, равные 100. И это дает нам значение выходного напряжения 50 вольт. Таким образом, мы можем записать эту полезную информацию на вторичной стороне нашей диаграммы.

Теперь у нас есть напряжение на вторичной стороне и мощность на вторичной стороне.Теперь нам нужно определить ток на вторичной стороне. На этом этапе мы можем игнорировать основную сторону. У нас есть вся информация, которую мы можем получить с этой стороны. Поэтому сейчас нам нужно сосредоточиться только на розовом. Нам нужно найти соотношение, которое связывает вместе напряжение, ток и мощность — в данном случае на вторичной стороне.

Мы можем вспомнить, что мощность в цепи просто определяется напряжением, умноженным на ток. Итак, мы можем взять это отношение и изменить его, чтобы найти ток.Если разделить обе части уравнения на напряжение 𝑉, то получим, что мощность, деленная на напряжение, равна току.

Теперь, в данном случае, мы смотрим на мощность, напряжение и ток на вторичной стороне катушки или на стороне выхода. Таким образом, мы можем добавить индекс 𝑜 ко всем этим значениям. Затем нужно просто подставить наши значения для выходной мощности и выходного напряжения. И это приводит нас к нашему окончательному ответу, который заключается в том, что выходной ток составляет 150 ампер.

Назад к основам — установка трансформатора 480/277 В на 208/120 В по схеме «звезда»

Наиболее часто встречающаяся установка трансформатора, вероятно, представляет собой обычный трехфазный сухой трансформатор 480/277 вольт (В) на 208/120 В типа «звезда», питающий щит. Многие полевые электрики, специалисты по проектированию и инспекторы борются с этими требованиями к установке. Электрики и инспекторы, которые чувствуют себя очень уверенно при установке и проверке электрических коммуникаций, иногда будут гораздо менее комфортно иметь дело с трансформаторами заземленного типа, установленными на стороне нагрузки средств отключения инженерных сетей здания. Давайте рассмотрим основы заземленного трансформатора типа «звезда» от 480/277 В до 208/120 В, питающего щит в типичном торговом или офисном помещении.

Местоположение, местоположение, местоположение

Трансформатор с заземлением сухого типа мощностью 112,5 кВА или ниже с перемычкой системного заземления, установленной в корпусе трансформатора, который мы рассматриваем в этой статье, должен быть размещен в месте, обеспечивающем рабочий зазор, безопасное расстояние от горючих материалов, свободный доступ и правильный отвод тепла.Куда нам обращаться с этими требованиями? Начнем с Национального электротехнического кодекса 2017 года ( NEC ), статья 450.

Доступен ли трансформатор в соответствии с требованиями NEC , раздел 450.13? Общее правило этого раздела заключается в том, что трансформатор должен быть легко доступен. Однако существуют некоторые важные дополнительные разрешения для этого правила. Трансформатор с номинальным напряжением 1000 В или менее может располагаться на стенах, колоннах или сооружениях на открытом воздухе и не требует свободного доступа. [См. Раздел 450.13(A).] Трансформатор мощностью не более 50 кВА может располагаться в пустоте здания, например, в подвесном потолке, и не требует свободного доступа. [См. Раздел 450.13(B).] Итак, есть ли у нас подходящее место для нашего трансформатора? Ну, еще нет. Нам еще предстоит решить вопросы рассеивания тепла, рабочего зазора и близлежащих горючих материалов.

Трансформаторы должны вентилироваться таким образом, чтобы потери тепла при полной нагрузке отводились таким образом, чтобы не вызывать повышение температуры сверх номинальной мощности трансформатора.[См. Раздел 450.9.] В трансформаторах с вентиляционными отверстиями эти вентиляционные отверстия не должны быть заблокированы стенами или другими препятствиями, и на них должно быть указано необходимое расстояние между вентиляционными отверстиями трансформатора и любым соседним препятствием. [См. Раздел 450.11.] Комнаты с электрооборудованием, в которых есть трансформаторы, часто оснащаются вентиляторными блоками с термостатическим управлением для отвода тепла. Трансформаторы, которые не вентилируются должным образом, могут работать менее эффективно и иметь более короткий срок службы.

w Сухие трансформаторы мощностью 112 ½ кВА или менее должны располагаться на расстоянии не менее 12 дюймов от горючих материалов в соответствии с разделом 450.21(A). Исключением из этого правила является следующее: минимальное расстояние в 12 дюймов до горючих материалов не применяется к полностью закрытым трансформаторам на 1000 В и менее, за исключением вентиляционных отверстий, к которым мы обращаемся.

Теперь давайте изучим рабочие зазоры. NEC Раздел 110.26 требует, чтобы электрическое оборудование, которое, вероятно, потребует обслуживания, осмотра или регулировки, когда оно находится под напряжением, должно быть обеспечено рабочими зазорами, указанными в этом Разделе, и рабочий зазор должен позволять открывать двери или навесные панели не менее чем на 90 градусов. .В этом разделе требуется, чтобы ширина рабочего пространства составляла 30 дюймов или ширина оборудования, в зависимости от того, что больше, а высота рабочего пространства составляла 6 футов 6 дюймов или высота оборудования, в зависимости от того, что больше. Раздел 110.26(A)(4) касается рабочих мест с ограниченным доступом, таких как подвесные потолки.

Как насчет глубины космоса? Напряжение питания трансформатора 480/277 В. Напряжение относительно земли любой фазы питающих проводников соответственно 277 В.В требованиях Таблицы 110.26(A)(1) указано расстояние в 3 фута от трансформатора с открытыми токоведущими частями с одной стороны и отсутствием токоведущих или заземленных частей с другой стороны рабочего пространства; 3,5 фута, если у нас есть заземленные части напротив трансформатора, и 4 фута, если у нас есть другие токоведущие части напротив трансформатора. Эти измерения проводятся от кожуха трансформатора наружу. Теперь мы готовы установить трансформатор на место.

1. Соединительная перемычка системы
2. Проводник заземления оборудования
3.Соединение со стороны питания Перемычка
4. Проводник заземляющего электрода
5. Клеммное соединение с корпусом

Заземление и соединение

На трансформаторе с заземленным соединением по схеме «звезда» мы устанавливаем перемычку системного заземления в месте от трансформатора до первого средства отключения на вторичной стороне. Это системное соединение перемычек, выполненное в корпусе трансформатора, обеспечивает путь от центральной точки конфигурации «звезда» через клемму x/o к клеммной колодке, находящейся в непосредственном контакте с обычно не проводящим ток металлическим корпусом трансформатора.Эта клеммная колодка используется для подключения заземляющего проводника, соединительной перемычки со стороны питания, обычно обесточенного металлического корпуса, проводника(ов) заземления оборудования, проводника заземляющего электрода и, возможно, соединения металлической водопроводной трубы (мы обсудим это позже). По состоянию на 2014 г. раздел 450.10 (A) NEC требует, чтобы для этих соединений была предусмотрена клеммная колодка, и ее нельзя устанавливать над вентиляционными отверстиями.

Мы также можем подключить системную перемычку к первому разъединителю на вторичной стороне трансформатора.Когда в этом месте выполняется соединение перемычкой заземления системы, соединение проводника заземляющего электрода также будет выполнено в этом месте. Этот тип подключения встречается несколько реже, и об этом варианте мы поговорим в другой раз.

В типичном трансформаторе типа «звезда» от 480/277 В до 208/120 В, питающем щит, мы обычно имеем пять проводников, подведенных от трансформатора и корпуса трансформатора к щиту. Он будет состоять из трех незаземленных фазных проводников, одного заземленного нейтрального проводника и соединительной перемычки на стороне питания.Эта соединительная перемычка на стороне питания часто ошибочно определяется как заземляющий проводник оборудования, что приводит к тому, что установщик неправильно использует NEC , раздел 250.122, для выбора размера проводника, когда необходимо использовать NEC , раздел 250.102, или негибкий металлический кабельный канал. Использование Раздела 250.122, как правило, приводит к проводнику меньшего размера, что ограничивает способность соединительной перемычки на стороне питания проводить ток, достаточный для быстрого устранения неисправности. Проводник заземления оборудования на этом типе трансформатора проложен вместе с проводниками питания первичной стороны к корпусу трансформатора и имеет размер в соответствии со стандартом NEC , раздел 250. 122.

Заземленный нейтральный проводник будет подключен к клеммной колодке, которая не соприкасается с металлическим корпусом щита или какими-либо заземленными металлическими частями после подключения к системной перемычке в корпусе трансформатора. Некоторые называют это «плавающей нейтралью» в корпусе щита. (Не термин Code ). Нейтраль и другие заземляющие проводники ветвей и фидерных цепей, питаемых от этого щита, подключаются к заземляющей клеммной колодке внутри корпуса щита.Соединительная перемычка со стороны питания подключается к клемме, контактирующей с металлическим корпусом щита, а заземляющие проводники ответвлений и фидеров, питаемых от щита, подключаются к этой клеммной колодке. Эти заземляющие и заземляющие соединения на щите, питаемом трансформатором, выполняются почти так же, как и на обычном щите, питаемом фидером.

1. Заземленный нейтральный проводник
2. Соединительная перемычка стороны питания
3. Вторичные проводники
4.Защита вторичного проводника от перегрузки

Проводник(и) заземляющего электрода в этом приложении прокладывается от клеммной колодки трансформатора, где системная перемычка соединена с заземляющим электродом. Соединение с металлом в наземной опорной конструкции (ранее мы называли этот электрод металлическим каркасом здания или конструкции), вероятно, является наиболее распространенным способом обеспечения электрода. Стандарт 2017 NEC теперь позволяет нам подключаться к системе заземляющих электродов здания, а не устанавливать порядок приоритета, начиная со строительной стали или ближайшей доступной эффективно заземленной водопроводной трубы, а затем к другим типам электродов, если один из них недоступен.Если мы используем соединение с металлом в наземной опорной конструкции, то мы должны помнить о соединении водопроводной трубы в зоне, обслуживаемой трансформатором. Подожди, а разве мы уже не приклеивали на сервисе металлический водопровод? Да, мы сделали. Однако мы создали новую отдельно производную систему. Ток, вырабатываемый трансформатором, попытается вернуться обратно к средней точке обмоток трансформатора, соединенных звездой, через отвод x/o трансформатора.

Соединение водопроводной трубы в зоне, обслуживаемой трансформатором, в соответствии с требованиями NEC , раздел 250. 104 (D)(1) обеспечит путь с низким импедансом для любых неприятных токов, которые могут попасть в водопровод, и любых неисправностей, которые могут возникнуть в результате контакта с водопроводом. Нам разрешено использовать соединительную перемычку из металла в наземной несущей конструкции к водопроводной трубе (трубам), что означает, что нам нужно только один раз подключиться к клеммной колодке трансформатора, если это сделано таким образом. Если мы используем подключение к водопроводной трубе в качестве подключения к электродной системе, этот дополнительный этап соединения водопроводной трубы не требуется.

Средства отключения трансформатора

Средства отключения должны находиться в пределах видимости трансформатора. Чтобы быть в поле зрения, трансформатор и средства отключения должны быть видны друг от друга и находиться на расстоянии не более 50 футов. Если средства отключения не расположены в пределах видимости трансформатора, средства отключения должны быть запираемыми в соответствии с разделом 110. 25, а поле трансформатора должно быть отмечено расположением средств отключения. Для этой цели часто используется выключатель, питающий первичную обмотку трансформатора.Часто задают вопрос: «Подойдет ли предохранительный выключатель без предохранителя с надлежащим номиналом для этого средства разъединения?» да.

Незаземленные проводники первичной стороны

Первичная защита трансформатора в этой установке составляет не более 125 %, поэтому вторичная защита не требуется. [См. Раздел 450.3 (B).] Первичная обмотка трансформатора мощностью 45 кВА, соединенного звездой, 480/277 В, потребует тока проводника 54,19 ампер при 125 процентах, что в сумме составляет 67,73 ампера. (45 000/830.4 = 54,19 x 1,25 = 67,73) Наш размер проводника будет основан на этом числе. Примечание 1 к таблице 450.3(B) позволяет нам округлить до следующего стандартного размера 70 ампер для нашего устройства защиты трансформатора от перегрузки по току, а раздел 240.4(B) позволяет нам округлить нашу защиту от перегрузки по току проводников на первичной стороне. также на следующий типоразмер 70 ампер.

Незаземленные проводники вторичной обмотки

Размер проводников вторичной обмотки трансформатора, питающих наши щиты, зависит от нескольких факторов.Первая – это нагрузка, обслуживаемая щитом, питаемым от вторичной обмотки трансформатора. Неудивительно, что размер проводников должен быть достаточно большим, чтобы питать подключенную нагрузку. Кроме того, эти проводники должны иметь минимальный размер, который может превышать обслуживаемую нагрузку. Это основная концепция правила касания. Вторичные проводники должны иметь достаточную мощность, чтобы пропускать достаточный ток в условиях замыкания на землю или короткого замыкания, чтобы отключить устройство максимального тока на стороне питания первичной обмотки трансформатора.

Когда длина этих проводников не превышает 25 футов, минимальный размер проводников должен составлять 1/3 размера устройства максимального тока на первичной стороне, умноженного на отношение напряжения первичной и вторичной сторон трансформатора. Соотношение 480 к 208 составляет 2,3. Для трансформатора мощностью 45 кВА размер устройства максимального тока на первичной стороне может составлять 70 ампер. Сила тока проводников на стороне нагрузки должна составлять как минимум 1/3 значения устройства максимального тока на первичной стороне — или 23,34 ампера в данном случае — умножить на отношение первичных и вторичных напряжений, равное 2.3. Соответственно, вторичные проводники должны иметь минимальную силу тока 53,68 ампер. По сути, это правило 25-футового ответвления, учитывающее коэффициент напряжения. [См. Раздел 240.21(C)(6).] Если проводники вторичной стороны имеют длину 10 футов или менее, номинал устройства перегрузки по току, защищающего первичную обмотку, умноженный на отношение напряжения первичной и вторичной обмотки, не должен превышать 10-кратную силу тока вторичных проводников. . Трансформатор мощностью 45 кВА, защищенный со стороны питания автоматическим выключателем на 70 ампер, умноженным на коэффициент 2.3 приведет к тому, что вторичные проводники будут иметь минимальную силу тока 16,1 ампер или 1/10 размера первичного устройства максимального тока после применения коэффициента напряжения. Это очень похоже на стандартное правило 10-футового постукивания.

Несмотря на то, что существует минимальный размер вторичных проводников, как мы обсуждали, не существует максимального размера, кроме того, с которым мы можем столкнуться для размеров клемм. Следует иметь в виду, что трансформаторы, работающие с превышением их номинала, приведут к большему нагреву и сокращению срока службы.Для обсуждаемого нами трансформатора мощностью 45 кВА оптимальная нагрузка на вторичные жилы не превышала бы 125 ампер.

Разрешается подключать проводники к вторичной обмотке трансформатора без защиты от перегрузки по току на вторичной обмотке, если трансформатор снабжен защитой со стороны питания, не превышающей 125 процентов. Защита от перегрузки этих проводников обеспечивается на конце проводников вторичной стороны. [См. Раздел 240.21(C).] Защита от перегрузки не должна превышать номинальные параметры проводников, и нам не разрешается округлять до следующего стандартного устройства максимального тока, как это разрешено в Разделе 240 NEC.

Добавить комментарий

Ваш адрес email не будет опубликован.
