Как установить выключатель света двухклавишный: Как подключить двухклавишный выключатель: схема подключения, инструкция

Содержание

Установка выключателей.

Выключатель стал неотъемлемой частью любого помещения, где присутствует искусственный источник света, и его замена может быть вызвана различными факторами. И сходив в магазин и прикупив там новый выключатель, большинство впадает в ступор, потому что не знают как его правильно установить. А на самом деле, установить выключатель совсем не сложно.


Для начала необходимо найти фазный провод. Это не сложно сделать с помощью пробника-отвертки. Лучше всего использовать активный пробник, который показывает фазу через изоляцию, на картинке он прозрачный, но если у Вас его нет, то подойдет и желтый пробник, он показывает фазу, если дотронуться им до оголенного провода.

Берем его в руки и приставляем к каждому проводу. Если в подрозетнике 2 провода, то один ноль, а другой фаза. Если в подрозетнике 3 провода, то один фаза и 2 других нули соответсвенно. Провод, на котором засветиться пробник, помечаем маркером или кусочком изоленты.

Если в подрозетнике цветные провода, то просто запоминаем цвет фазы.

Прежде чем приступить к следующему шагу, необходимо полностью обесточить проводку.

Снимаем клавиши на выключателе.

Затем снимаем рамку. У каждой модели выключателя она снимается по-разному, поэтому четких рекомендаций дать не могу. Главное, не нужно прилагать слишком много силы, чтобы не поломать выключатель. В примере двухклавишный выключатель фирмы EL-BI.

Определяемся, к каким клеммам прикручивать фазу и нули. Как правило, на выключателях с обратной стороны возле каждой клеммы стрелочками показывается направление движения тока (ток всегда идет от фазы к нулю). Но если их нет, то найти нужную клемму не составит труда. Если выключатель одноклавишный, то у него всего 2 клеммы, к одной из них подключаем фазу, а к другой ноль. Если двухклавишный, как в примере, то у него должно быть на одной стороне 1 клемма, на другой 2 клеммы. Вот к той клемме, которая одна, и подключается фаза, а к двум другим нули.

Засовываем выключатель в подрозетник и зажимаем выключатель. Зажать его можно закручивая монтажные лапки, или просто вкрутить 2 самореза в специальные места в подрозетнике.

Если у Вас не один выключатель, то устанавливаете их так же в соседних подрозетниках.

После установки нужно проверить работоспособность, и если все нормально, то надеваем рамку и защелкиваем клавиши. Если же свет не загорается, то повторите все шаги по установке еще раз.

Еще несколько слов по установке выключателей с подсветкой (индикатором).

Существуют выключатели со светодиодной подсветкой и с лампочкой индикатором. Светодиодная подсветка встроена в сам монтажный корпус выключателя и не требует дополнительного подключения. Другими словами, для того чтобы индикатор светился, достаточно правильно подключить фазу и ноль. А вот если к Вам в руки попал выключатель с индикаторной лампочкой, то индикатор необходимо дополнительно подключить. Для этого достаточно один проводок индикатора засунуть в клемму с фазой, а другой проводок в клемму с нулем.

Как подключить выключатель света к электричеству

сегодня: %d %M %h~:~%m



Как грамотно установить и подключить одноклавишный и двухклавишный выключатель света



Для опытных электромонтажников нет проще работы, чем банальная установка электро выключателя. На самом деле ничего сверхсложного в данной операции нет. Правда, кроме обязательного соблюдения правил, обозначенных в кодексе для электриков ПУЭ, необходимо еще знание некоторых тонкостей. Они подскажут новичкам, как подключить выключатель света, будь то ретро одноклавишный или двухклаишный , либо какой другой.

Важно! Во время работы с электропроводкой поставку тока на обустраиваемый объект нужно полностью перекрыть, т.е. снять напряжение посредством отключения.

Выключатели для проводки скрытого и открытого типа отличаются конструктивно и внешне:

Скрытые устройства для производства включения/выключения располагаются заподлицо со стенами, радуя обладателей только красивой защитной крышкой. Вся начинка прибора «утапливается» в заранее выдолбленной нише. Механизм, отдающий капитанские команды, располагают в диэлектрическом подрозетнике, подобном неглубокому стакану из пластика. Его-то и нужно установить изначально в сформированное углубление. Фиксируют скрытые подрозетники в гипсокартонных перегородках с помощью специальных распорок, в кирпичных и бетонных стенах их «сажают» на алебастр или на строительный раствор. Подрозетники к выключателям для скрытой проводки продают отдельно, их нужно подбирать в зависимости от материала стены. Выключатели для открытой электросети вместо чашеобразного установочного приспособления оснащены плоской пластиковой или металлической площадкой. Ее прикрепить нужно оцинкованными саморезами к деревянной стене, дюбель-гвоздями к кирпичу или бетону. Оба варианта выключателей имеют равнозначное количество конструктивных составляющих. Это подрозетник, командный механизм и декоративно-защитные детали, выполненные из пресекающих прохождение тока диэлектрических материалов.

Общие принципы и алгоритм монтажа электро выключателя

Установка обоих типов устройств выполняется по аналогии, действуют общие принципы и единый алгоритм работ: Сначала крепится подрозетник, представляющий собой чашу или площадку; Затем производится непосредственно подключение выключателя света посредством создания верных соединений между токоведущими проводами и командным органом; Потом механизм фиксируется на пластине или в стакане-подрозетнике с помощью шурупов или распорок; В завершении результаты усилий закрываются крышкой и надеваются клавиши. Основная загвоздка заключается в правильном подсоединении проводов к рабоче-командному органу выключателя. А чтобы справится с этой проблемой, нужно разобраться со схемой подключения.

Схема подключения выключающего устройства Несоблюдение правил установки выключателя света чревато перегревом с последующим искрением и замыканием. Еще одно весьма неприятное последствие – сохранение напряжение в проводке. Из-за него даже после выключения светильника нельзя будет заменить перегоревший элемент, не ощутив прелестей удара бытовым электротоком.

Обезопасим лично себя и собственность, вспомним о загадочных «фазах» и «нолях». Выясним и навеки запомним, что нужно к чему подключать: Ноль или, как принято в мире электриков, нулевая жила выводится на осветительный прибор. Фаза идет к выключателю. В пределах фазной жилы должна замыкаться цепь, для того чтобы лампочка загоралась и гасла. Именно при прямо противоположном выведении выключателя на ноль свет загорится и погаснет по приказу владельца, но смену лампы можно будет совершить только после путешествия к распределительному щитку с полным отключением бани от питания. От лампы к выключателю тоже идет участок фазы. Отключаться и включаться цепь от щелчков клавиши будет в точке разрыва фазного канала. Т.е. в месте, где начинается отрезок фазы, ведущий к лампочке, и заканчивается фазный провод, выходящий из выключателя. Значит, к лампе подвести нужно и фазный и нулевой провод, а к выключателю только один – фазу. Заметьте, все эти хитрые переплетения находятся в распределительной коробке.

По сути, интересуют они домашних мастеров, занимающихся установкой выключателя в необустроенном помещении или решивших модернизировать имеющуюся систему.

Все соединения токопроводящих участков выполняются в распределительной коробке. В пластиковых каналах или в стене соединять провода нежелательно из-за осложнений с выявлением и ремонтом поврежденных участков. Если нет рядом с местом установки распределительной коробки, протянуть фазу и ноль можно от вводного щитка. Описанные принципы установки одноклавишного выключателя распространяются и на устройства для включения двух и более точек освещения. Соответственно клавиш у них две или более. Разница в том, что к каждой из клавиш подводится отрезок фазы от лампы, работу которой она обязана контролировать. Фаза из распределительной коробки к выключателю с любым количеством клавиш ведется исключительно одна.

Для того чтобы у неопытных электриков не возникали затруднения с определением фазы с нолем, внешняя изоляция токоведущих жил имеет «боевую» окраску: фазная жила будет покрыта белой или коричневой оболочкой; синий цвет диэлектрической защиты провозгласит: это ноль; желтый или зеленый колер различных оттенков – заземление.

Согласно цветным подсказкам и следует определять, как установить и к чему подсоединить выключатель света. Дополнительной услугой от производителя является нанесение обозначений на сам механизм для конкретной ориентировки по вопросам входа и выхода. Обозначаются точки подсоединений литерой L с циферкой. Например, на двухклавишном устройстве L3 обозначает вход фазы. Рядом с ним больше ничего не обнаружится. На противоположной стороне устройства в рядок расположены точки подключения L1 и L2, каждую из которых нужно вывести на отдельный осветительный прибор.

Для простоты и надежности формирования соединений, точки подключения выключателя оснащаются втычными и винтовыми приспособлениями: Втычные контакты накрепко зажимают зачищенный на 1 см провод пружиной. Для того чтобы разобрать соединение, с противоположной стороны втычного приспособления есть кнопка, действующая по принципу «нажал – отпустило»; Винтовой контакт нужно затягивать отверткой, предварительно расположив под клеммой около 2х см зачищенного провода. Ни миллиметра изоляции под клеммой быть не должно, иначе она оплавится и станет угрозой для хозяев. Принципиальной разницы по аспектам надежности между обоими вариантами никто не наблюдает.  Однако втыкать проще и быстрей. Потому выключатели с втычными контактами настойчиво советуют продавцы строительных магазинов неопытным мастерам.

Электрики с ними согласны.

Как установить накладной выключатель?

Русские баньки, загородные дома преимущественно деревянные. Скрыто прокладывать в них электрический контур находится мало желающих. Для устройства открытой проводки выпускают сейчас массу симпатичных изделий в ретро стиле (ретро выключатели керамические, фарфоровые розетки, керамические изоляторы) , покрытых превосходной изоляцией. В компанию к ним потребуется выключатель накладного типа. Вот о последовательности его установки и поговорим.

Предположим, мы обзавелись уже выключателем для открытой проводки. Он в заводской сборке, клавиша одна. Установку и подсоединение новенького накладного выключателя света будем выполнять в следующей последовательности: Пользуясь шлицевой отверткой, осторожно подковыриваем и удаляем клавишу, затем снимаем защитно-декоративную крышку. Отсоединяем рабочий механизм. Разобрали. В руках осталась лишь пластина подрозетника. На ней есть отверстия для крепления к стене. Приложим пластину к месту установки, на всякий случай отметим точки и линию верхнего края. Проверим, чтобы она четко горизонтальной была. Не забывайте, что все последующие детали будут прикреплены к подрозетнику. Если его перекосим, то и все остальное в туже степь направится. Прикручиваем точно выверенную по горизонтали платформу-подрозетник оцинкованными шурупами. Ошибаться даже на пару мм не стоит – древесина «не любит» расположенных рядом прорех. Провода подрезаем с максимальной точностью в соответствии с типом контактов. Желательно, чтобы после всех операций излишков провода под декоративной крышкой не оказалось. Подсоединяем механизм к проводке, следуя подсказкам маркировки и сообразуясь с цветом провода. Проверяем качество созданного соединения отверткой-мультиметром или более сложным электрическим тестером. Все в порядке? Прикручиваем механизм. Ставим крышку на ее законное место, защелкиваем клавишу. На этом процесс установки завершен.

схемы и инструкции. Как подключить проходной двухклавишный выключатель? Как подключить двухклавишный выключатель на две лампочки

Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.

Чаще всего такие выключатели используются для включения светильников люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш включается полностью вся люстра.

В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

Очень часть двухклавишные выключатели устанавливаются в коридорах у входных дверей частных домов. В этом случае одна из клавиш включает свет в коридоре, а другая – на улице.

В квартирах двухклавишные выключатели часто устанавливаются также для включения света в раздельном санузле – ванной и туалете. В общем, существует большое количество вариантов применения двухклавишных выключателей, но при этом схема их включения в любом случае одинакова.

Мало отличается от схемы подключения одноклавишного . По своей сути двухклавишный выключатель представляет собой два одноклавишных, установленных в один корпус.

Итак, перед началом монтажа необходимо выбрать и приобрести двухклавишный выключатель в соответствии с цветом, дизайном и другими требованиями.

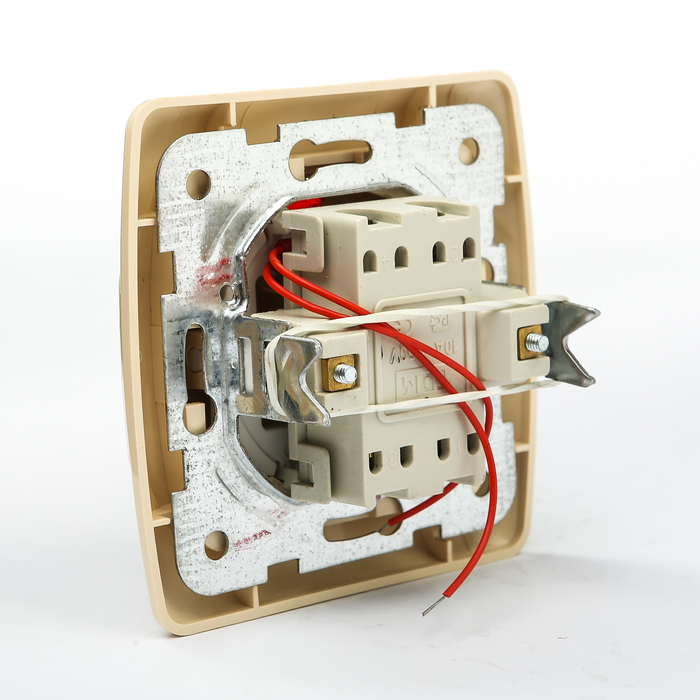

Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя , где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.

В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода. К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света.

Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.

Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.

Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.

Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.

Независимо от конструкции осветительного прибора, выключатель в цепи переменного тока должен разрывать фазный провод. Таким образом, при выключении выключателя обеспечивается обесточивание электроприборов, которые после этого можно безопасно обслуживать, например, заменить перегоревшую лампочку в люстре.

Нулевой провод от распредкоробки подключается непосредственно к управляемому электроприбору.

Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор.

Схема подключения двухклавишного выключателя

Перед началом монтажа следует обязательно отключить напряжение на распределительном щите и убедиться в отсутствии напряжения на всех проводах.

В распределительную коробку от электрического щита приходит два провода – фазный (красного цвета) и нулевой (синего цвета).

Схема подключения двухклавишного выключателя собирается в такой последовательности: нулевые провода от электрощита, светильника №1 и светильника №2 сразу же соединяются между собой. К фазному проводу который пришел от электрощита подключается провод, идущий к общему контакту двухклавишного выключателя.

С выключателя уже пришло два провода синий и желтый. Синий провод с двухклавишного выключателя является фазным проводом для светильника №1, желтый провод является фазным для светильника №2. Один из них подключается к фазному проводу одного светильника, другой к другому.

В распределительной коробке эти провода подключаются к двум соответствующим группам лампочек или светильников. Таким образом, эти два провода представляют собой коммутируемые фазы двух групп электроприборов.

К нулевому проводу (синего цвета) распределительного щита в распредкоробке подключается нулевой провод, идущий сразу на светильники. Выключателем коммутируются только фазы двух разных групп электроприборов.

После всех соединений, перед пайкой и изоляцией скрутки в распределительной коробке обязательно проверяем правильность выполненных соединений.

Почему на разрыв выключателя подключают «фазу»

Еще раз напомним, что выключатель должен разрывать фазу, а не ноль. Это делается для того, чтобы в случае необходимости проведения ремонтных работ, например, замены лампочки, можно было безопасно работать при выключенном выключателе, но без отключения автомата в распределительном щите.

Допустим, нам необходимо заменить перегоревшую лампочку в помещении. Мы отключаем выключатель, берем алюминиевую стремянку, ставим ее на сырой пол. Поднявшись по этой стремянке к потолку, беремся за металлическую часть патрона светильника, на которой фаза. Тело пронзит электрический ток, так как металлическая стремянка и мокрый пол – отличные проводники.

Последствия от поражения током и падения с высоты могут быть непредсказуемыми. Поэтому, занимаясь монтажом электропроводки, следует четко понимать, что может случиться, если сделать что-нибудь неправильно.

Самостоятельное выполнение монтажных операций помогает экономить время и деньги. Соответствующие знания и навыки пригодятся во время ремонта и замены вышедшего из строя прибора, в ходе модернизации системы освещения. В данной статье подробно рассмотрена схема подключения двухклавишного выключателя и последовательность его установки.

Читайте в статье:

Начинаем с простых проектов: схема подключения одноклавишного выключателя к лампочке

Приборы этой категории рассчитаны на предельное напряжение 1000 V. Как видите, это намного больше, чем 220 V стандартной сети. Тем не менее, надо подробнее изучить разные модификации, чтобы исключить ошибки при покупке и в ходе выполнения монтажных операций.



К металлической рамке прикрепляют пластиковую рамку с клавишами. Для надежной фиксации закручивают винты, которые раздвигают в стороны опорные «лапки». Такой вариант установки применяют для создания хороших эстетических характеристик, повышения уровня безопасности. Следующим преимуществом является хорошая защита проводников и конструкции от неблагоприятных внешних воздействий.



На фото отмечен специальный резиновый уплотнитель (1). По обозначению (2) можно определить класс защиты.

К сведению! В данном случае указано IP 44. Это значит, что внутрь не способны попасть частицы с размерами более одного миллиметра, а также брызги с любого направления. Такое устройство подойдет в качестве клавиши дверного звонка. Здесь обеспечена достаточная защиты от дождевых капель.


По этой схеме подключения выключателя света с одной клавишей не сложно понять принцип действия. Нажатие клавиши приводит в действие механизм, разрывающий/соединяющий электрическую цепь. В соответствующем положении гаснет/загорается подключенная лампочка.

Важно! Провода подсоединяют таким образом, чтобы к выключателю подсоединялась именно фаза. Это предотвратит случайное поражение электрическим током.


В такой модификации параллельно ключу установлена лампочка с резистором. При разорванной цепи силы тока будет достаточно для ее функционирования. Мощный внешний светильник используется только как проводник. Исключением являются , которые способны работать с малой интенсивностью при незначительной величине тока.


В таком варианте можно обеспечить управление освещением из нескольких мест. Подобные схемы применяют при оснащении крупных комнат, длинных коридоров, лестничных маршей.

К сведению! Важно знать не только, как правильно подключить выключатель света. Каждую схему надо рассматривать в целом, от источника питания до конечного потребителя. Это поможет правильно выбрать все компоненты системы.

Как без ошибок подключают выключатель света с одной клавишей: пошаговая инструкция

Перед началом работ отключают электропитание объекта.

Иллюстрация Как подключить одноклавишный выключатель света: последовательность правильных действий с комментариями
В соответствии с планом и разметкой создают штробу. В этот канал от щитка (1) до распределительной коробки (3) устанавливают плоский трехжильный кабель ВВГ (2). Сечение проводника – 1, 5 мм кв.
Запас длины кабеля в каждом узле соединений надо оставить достаточный для удобного выполнения рабочих операций (10-15 см). В щитке жилы кабеля зачищают, подключают жилу с изоляцией серого цвета к автомату.
Провод с изоляцией синего цвета – к нулевой шине (1), желто-зеленый – к планке заземления (2).
В распределительной коробке маркируют жилы: серая – L; синяя – N; желто-зеленая – PE. Это не обязательная процедура, но она приведена в точном соответствии со стандартами технологического процесса. При монтаже более сложных схем качественная маркировка предотвращает ошибки.
Выключатель устанавливают на удобной для пользователя высоте (рекомендованное значение – от 0,9 до 1,5 м от уровня чистового напольного покрытия). Дверь в открытом состоянии не должна его закрывать.
От коробки в штробе укладывают вниз двухжильный плоский кабель ВВГ сечением 1,5 мм кв. Концы кабеля должны иметь достаточный запас длины. Удаляют защитную оболочку на 8-12 мм, устанавливают маркировочные кольца. Жилу с оболочкой серого цвета зажимают верхним винтовым соединением. Коричневую – нижним.
От распределительной коробки плоским кабелем ВВГ ведут линию к светильнику. Зачищают концы, жилы подсоединяют в соответствии с цветовой (буквенно-цифровой) маркировкой. Желто-зеленую – к металлическому корпусу светильника.
Аналогичным образом, с учетом маркировки, соединяют провода в распределительной коробке. Вместо «скруток» удобнее применяют специальные клеммные зажимы, которые обеспечивают надежный долговечный контакт.
Если не подведено заземление в распределительный щит, корпус светильника сделан из диэлектрика, то при монтаже одноклавишного выключателя применяют двухжильный кабель. В этом случае используют такую конфигурацию соединений в распределительной коробке.

Мнение эксперта

Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»

Спросить у специалиста

“Следует не забывать о том, что фазный проводник должен проходить через переключатель. Его подсоединяют к центральной контактной площадке патрона лампы. Это повышает уровень безопасности, так как затрудняет случайное прикосновение к проводящему ток элементу при замене лампы.

Схема подключения двухклавишного выключателя: подготовка и реализация планов


На этой схеме подключения выключателя света с двумя клавишами приведен пример с заземлением. Такой вариант применяют, если корпус светильника сделан из проводящего материала.


Стандартные размеры электроприборов упрощают выполнение монтажных работ. Однако производители применяют разные виды рамок, изменяют стыковочные узлы клавиш. Это следует учитывать при поиске подходящих изделий.

Также обращают внимание на следующие параметры:

  • внешний вид;
  • стойкость материалов к внешним механическим воздействиям, ультрафиолетовому излучению, огнестойкость;
  • уровень защиты по стандартам IP;
  • допустимую нагрузку;
  • рабочий температурный диапазон.

Отдельно надо изучить особенности конструкции и рекомендации производителя по установке изделия. Иногда предлагаются отдельно клавишные механизмы и декоративные рамки. В этом случае расширяются возможности по выбору оптимальных эстетических характеристик.


Выключатели устанавливают в типовые монтажные коробки. Для ускорения рабочих операций производители оснащают отдельные элементы защелками, которые обеспечивают надежную фиксацию без винтов и других дополнительных крепежных изделий. Чтобы сохранить функциональность таких узлов, демонтаж следует выполнять очень аккуратно.

Вместо «классических» винтовых в настоящее время применяют часто пружинные зажимы. Рядом с ними на корпусе делают метки, которые помогают точно определить длину снимаемой защитной оболочки. Проводник вставляют в такой узел без применения специального инструмента и дополнительного крепежа.


Особенности подключения двухкнопочного выключателя на две лампочки


Двухпроводную проводку устанавливали в старых домах, поэтому такое решение не является редкостью. В приведенной схеме подключения двойного выключателя на две лампочки указана цветовая маркировка.




Как подключить люстру на двойной выключатель: схемы с группами лампочек

Такое управляющее устройство часто применяют в комбинации с . Электрическое питание подают на одну иди две группы источников света по необходимости.


В этой схеме подключения люстры к двойному выключателю отмечены следующие детали:

  1. Общий фазный провод (3) подключают к автомату (1) в квартирном щитке.
  2. Через распределительную коробку (7) он подсоединяется к двухклавишному выключателю (4).
  3. Отсюда по разным фазным проводам (5, 6) ток поступает на соответствующие группы ламп.
  4. Определенное положение клавиш обеспечивает четыре режима работы: включение 2, 3 или 5 источников света, выключение.

Сложности возникают, когда проводка скрыта, затруднен доступ к распределительной коробке, отсутствует правильная маркировка.


Следующая инструкция поможет выяснить, как подключить люстру к двухклавишному выключателю в подобных случаях:

  1. На первой схеме показана типовая прокладка линии электропитания.
  2. В монтажной коробке, которая предназначена для установки двухклавишного выключателя – три провода. Один из них, фазный, определяется индикаторной отверткой. Два других выходят из отверстия в потолке. Вместе сними – нулевой (3) проводник.
  3. Отключают питание. Соединяют временной скруткой, или касанием один провод (1) с фазным (Схема № 2).
  4. Включают питание – это позволит найти с применением индикаторной отвертки соответствующий выход на потолке.
  5. Аналогичным образом определяют второй провод. Наносят соответствующую маркировку, чтобы предотвратить ошибки в будущем.
  6. Подключают люстру и нулевой провод (3) по схеме 3, 4. Четвертый рисунок создан с применением стандартных электротехнических обозначений.

Как сделать подключение двухклавишного выключателя с розеткой

Такую комбинацию приборов часто применяют при оснащении санузла. Это решение позволяет вынести за пределы помещения с повышенной влажностью. Таким образом будут выполнены правила техники безопасности. Здесь рекомендуется , которое указано на следующей схеме подключения двухклавишного выключателя и розетки.


Процесс подключения двухкнопочного выключателя: подробная инструкция с комментариями

Для наглядности алгоритм описан с применением макетной установки. Эти же действия применяют в реальных условиях с учетом архитектурных особенностей объекта, конструкции определенных приборов.

При подключении электрических приборов надо в точности соблюдать правила техники безопасности. Необходимо не только отключать питание, но и предотвратить случайную подачу напряжения. Приведенные выше рабочие операции выполнять будут проще, если применять качественные комплектующие изделия, инструменты. Следует проверить проводку, если предполагается монтаж оборудования, потребляющего больше электроэнергии.

Если возникли вопросы по инструкциям, замечания, имеются примеры собственных работ – используйте комментарии к статье. Обратите внимание на смежные по теме материалы в других разделах нашего онлайн-журнала. Там можно найти множество полезной информации, которая пригодится на практике.

Комфорт проживания складывается из многих составляющих, среди которых важное место занимает управление системой освещения. Его можно сделать более удобным, установив двухклавишные электроприборы.

Согласитесь, было бы неплохо научиться выполнять такую работу самостоятельно, особенно, если предстоит капитальный ремонт жилья и обновление электропроводки. Но прежде чем подключить двойной выключатель на две лампочки, необходимо определиться со схемой и изучить порядок действий.

Мы поможем вам осуществить задуманное. В статье описаны нюансы реализации разных схем подключения, а также приведен пошаговый инструктаж установки двухклавишного выключателя. Текстовый материал дополнен наглядными иллюстрациями и видео-обзорами.

Опытный электрик любой проект по улучшению осветительной системы начинает с оптимизации использования всех электроустройств, объединенных в одну цепочку.

Примером оптимизированного контура является традиционная организация освещения блока «туалет + ванная комната». Со стороны коридора обычно устанавливают один выключатель, но с двумя клавишами.

Таким образом, светильником в ванной управляют одной клавишей, а лампочкой в туалете – второй. Одним движением руки можно совершить сразу два действия, погасив свет в одной комнате и включив освещение в соседней, что очень удобно.

Если выключатель установить в простенке между двумя частями санузла, то выбрать клавишу не составит труда – она будет находиться со стороны нужного помещения

Установка общего выключателя на две комнаты целесообразна в том случае, если они находятся рядом. Для удаленных друг от друга помещений разумно использовать отдельные электроустановки.

Двойной выключатель может потребоваться и при монтаже люстры или бра с двумя лампочками. Раздельное управление расширяет функциональные возможности осветительного прибора и позволяет увеличивать или уменьшать интенсивность горения.

Если задействовать одну клавишу, то освещение будет неполноценным, при нажатии обеих клавиш оно становится в два раза ярче.

С целью экономии электроэнергии необязательно эксплуатировать обе лампочки одновременно. Для создания атмосферы отдыха достаточно включить только одну из них

Как видите, возможность подключения двойного выключателя на две отдельные лампочки облегчает управление осветительными приборами или регулировку интенсивностью света. При установке единого прибора на две комнаты экономится не только электричество, но сокращается количество монтажных материалов и устройств.

Как выбрать схему на две лампочки

Существуют различия в подключении 1-клавишного и 2-клавишного выключателей. Чтобы лучше понять разницу, сначала рассмотрим монтажные нюансы одноклавишника.

К обычному выключателю с единственной клавишей можно подключить одну или несколько лампочек – принцип останется одинаковым.

Пайку применяют крайне редко. Если вы привыкли пользоваться клеммниками, то можно рассмотреть вариант распредкоробки с уже предустановленными клеммами.

Этап #3 – монтаж светильников

Как производится с двумя лампами или двух раздельных светильников, зависит от многих факторов:

  • модели осветительного прибора;
  • готовности проводки;
  • основы для монтажа.

Проще всего менять осветительное оборудование, когда провод выведен в месте установки, например, в центре комнаты.

Чтобы установить люстру, необходимо совершить две операции: подвесить осветительный прибор на крючок или кронштейн и правильно соединить провода

Если потолок новый и представляет собой подвесную конструкцию (натяжной, пластиковый или гипсокартонный), то для монтажа люстры следует установить дополнительный крепеж или закладные.

Когда от двухклавишника к светильнику подаются два фазных провода, их подключают поочередно – каждый к своей лампе. Также из распредкоробки протянуты две нулевых жилы – их тоже раскидывают по разным лампам.

Если обе лампочки присоединить к одному и тому же проводу, то они будут включаться/выключаться одновременно, и смысла устанавливать двойной выключатель нет.

При установке двух раздельных ламп в разных комнатах принцип подключения остается прежним, меняется только протяжка проводов от распредкоробки – они направляются в разные стороны. Как правило, комнаты находятся по соседству. Распредкоробку лучше монтировать над выключателем, примерно в 15-20 см от потолка.

Этап #4 – установка выключателя

Ни в монтаже, ни в подключении двухклавишника никаких сложностей нет. Его устанавливают в подрозетник или прямо в стену, зафиксировав лапками или винтовым соединением. Как именно присоединяются провода, показано на фото.

Двойной выключатель всегда подключается только к фазной жиле, идущей от распредкоробки, куда он попадает от электрощитка. Жилу вставляют в клемму, обозначенную «фаза L». От выходящих контактов L1 и L2 фазные жилы идут к лампам (+)

Если в люстре не две, а более ламп, что встречается гораздо чаще, то подключение выполняется по группам. Все лампы делят на две равнозначные или неравнозначные группы, и тогда провод с контакта L1 направляется к одной, а провод с контакта L2 – ко второй.

Условное деление на группы производится в зависимости от желаемой степени освещенности комнаты. Если нужны два режима интенсивности, слабый и яркий, то можно к одной лампе подвести первую жилу, а к остальным вторую. Чтобы достичь максимального уровня яркости, достаточно нажать обе клавиши.

Существует несколько важных моментов, о которых забывать нельзя. Они касаются как монтажных работ, так и выбора оборудования.

Выполнение простых правил сделает систему более безопасной и надежной, что актуально для сети закрытого типа.

Галерея изображений

Подключаем двухклавишный выключатель света в домашних условиях

Сфер применения двойных выключателей множество. Их обычно подключают к люстрам для того, чтобы получить возможность регулировки интенсивности освещения: включить определенную группу ламп, одну лампу, либо все одновременно. Еще одно распространенное применение: освещение раздельных санузлов либо подключение вытяжки и освещения.

В частных домах выключатель с двумя клавишами часто включает освещение на улице при входе либо внутри в прихожей. Там, где освещение проведено на балкон или лоджию, двойной выключатель также будет уместен, чтобы не устанавливать в помещение 2 отдельных выключателя для каждой зоны. Зонирование помещений при помощи световых или дизайнерских акцентов становится все популярнее, и для реализации подобных задач также часто применяются двойные выключатели.

Выполнить подключение объектов к выключателю с двумя клавишами вполне по плечу среднестатистическому хозяйственному человеку. Для этого не понадобится сверхъестественных знаний и навыков. Все, что необходимо — иметь определенный инвентарь и разобраться во всех этапах работы.

Что необходимо знать перед подключением двойного выключателя света

Сначала необходимо проверить провода, то есть протестировать, какой из них является фазовым. С помощью индикаторной отвертки не составит труда это сделать: при контакте с фазой в отвертке загорится сигнальный светодиод. Пометьте провод, чтобы при выполнении дальнейших операций не перепутать его с нулевым.

Перед тем, как начинать установку выключателя, необходимо обезопасить ваш участок работы.

Если речь идет о люстре – следует обесточить провода, выходящие из потолка. Когда тип проводов определен и нанесена маркировка, можно отключить питание (для этого следует воспользоваться соответствующим автоматом в щитке) и приступить к выполнению работ по установке двойного выключателя.

Определитесь заранее и обеспечьте наличие соединительного материала для проводов. Обычно применяются:

  • самозажимные клеммы;
  • винтовые зажимы;
  • колпачки либо изолента для скрученных вручную проводов.

Самый удобный и надежный способ – фиксация самозажимными клеммами. Винтовые зажимы могут со временем ослабевать, а изолента имеет свойство терять эластичность, рассыхаться. Из-за этого надежность соединения может значительно ослабиться со временем. Самозажимные клеммы обеспечат надежное прочное соединение.

Чтобы правильно подключить выключатель к лампочке. необходимо внимательно изучить пошаговую инструкцию как это сделать. После этого можно не только сделать монтаж согласно схеме, но и выявить возможные неисправности.
При обеспечении электромонтажа в помещениях часто возникает вопрос, как проложить кабель с помощью гофрированной трубы. Узнать все советы по выбору гофры и последовательности работ можно здесь.

Для аккуратного выполнения всех операций необходимо иметь следующие инструменты:

  • 2 отвертки — плоскую и крестовую;
  • монтажный или канцелярский нож либо другое устройство для снятия изоляции;
  • пассатижи либо бокорезы;
  • уровень строительный.

Подготовка проводов для корректной установки

В зависимости от типа подключаемого устройства, подготовка проводов может заключаться в различных манипуляциях.

Если выполняется монтаж люстры, где от каждой лампы отходит по 2 провода, подключить ее можно в соответствии со своими предпочтениями. Современная светотехника часто имеет готовые провода, уже соединенные определенным образом. В таком случае для изменения вариантов комбинаций ламп придется разобрать основание светильника. Если для вас это имеет большое значение, обратите внимание на провода еще во время покупки, чтобы избежать неприятных сюрпризов при подключении прибора.

Из установочной коробки обычно выходит три провода. Необходимо, чтобы их длина не превышала 10 см. Этого вполне достаточно для комфортного проведения работ. Если провода длиннее – просто обрежьте их. Далее следует очистить концы этих проводов от изоляции примерно на 1-1.5см и подключить их к соответствующим клеммам выключателя.

Фаза подключается к клемме с маркировкой «L»,а остальные провода — в зависимости от того, какую клавишу выключателя вы хотите задействовать для определенной секции светильника либо отдельных приборов.

Если у вас выключатель модульного типа, то есть состоящий из двух отдельных одноклавишных составляющих, необходимо обеспечить питание обеих его частей. Для этого изготовьте перемычку из небольшого проводка и установите ее между двумя половинами выключателя.

Двухклавишный выключатель представляет собой 2 одиночных ключа, собранных в одном корпусе. Нулевой и заземляющий провода подходят к секциям напрямую, а фаза проходит через выключатель. Таким образом, при срабатывании соответствующей клавиши происходит разрыв цепи, то есть фазы, подходящей к определенной секции прибора либо отельному устройству.

Подключение выключателя к распределительной коробке описано выше. Часто бывает непонятно, как выполнить электромонтаж в месте подключения люстры к двойному выключателю. Тут может быть несколько вариантов, в зависимости от того, совпадает ли количество проводов на потолке с количеством проводов, выходящих из люстры.

  • Простейший вариант: равное количество проводов от потолка и люстры (в основном 2 на 2, или 3 на 3). Тут необходимо просто скрутить соответствующие провода, которые вы предварительно прозвонили и промаркировали. Нулевой провод от потолка соединяете с нулем люстры, а фазный от потолка – с фазой люстры и обязательно с самим выключателем. Монтаж окончен.
  • В случае, когда из потолка выходит три провода . а у вас на люстре их больше, необходимо заранее распределить пары на секции и подключить каждую из них только к одному из проводов-фаз. Обе группы при этом должны непременно быть соединены с нулевым проводом.
  • Если же вы обнаружили, что из потолка выходит 4 провода . значит, один из них – заземляющий. Его наличие характерно для современных построек. Если на вашей люстре присутствует аналогичный провод, значит необходимо просто скрутить их между собой. Если же нет, то провод, идущий из потолка, необходимо изолировать. Распознать защитные заземляющие провода можно по характерному желто-зеленому окрасу и маркировке «РЕ».
    Возможные неисправности и общие рекомендации к их недопущению

    Часто возникающие неисправности – это срабатывание выключателя не таким образом, как вы от него ожидали. Например, при нажатии первой клавиши не срабатывает определенная секция, а при нажатии второй срабатывают все лампы одновременно. То есть, отсутствует распределение светильников на клавиши выключателя.

    Еще один вариант: при включении люстры срабатывает только часть ламп, а все не загораются даже при нажатии обеих клавиш выключателя.


    Начиная выбором места сборки, размера, и заканчивая соединением всех составных частей по схеме — в этом и заключается секрет, как сделать трансформатор Тесла своими руками. Особое внимание при этом следует уделить мерам предосторожности.
    Существует ли возможность подключить трехфазный двигатель в сеть 220 вольт? Эта статья даст возможность разобраться, как работают высокомощные устройства в однофазных сетях.

    И наконец, самый печальный вариант: выключатель не срабатывает абсолютно.

    Скорее всего, при подключении вы не соблюли соответствие определенных проводов и скрепили их в неправильном порядке. Возможно, вы пренебрегли прозвоном проводов на потолке и в распределительной коробке, и положились лишь на цвета и маркировку. А так делать ни в коем случае нельзя, поскольку при закладке проводки несоблюдение стандартов по маркировке очень распространено.

    Для того, чтобы найти причину, вам необходимо вернуться к началу монтажа и скрупулезно выполнить все шаги.

    Вооружившись индикатором, непременно прозвоните все провода и промаркируйте их. В случае выявления подозрения на неисправность провода, обратитесь к мастерам. Если же с проводкой проблем не наблюдается, заново скрепите согласно схеме промаркированные провода и будьте при этом предельно внимательны.

    Таким образом, следует выполнять простые рекомендации, чтобы не столкнуться с проблемами при выполнении работ по электрике:

    • перед началом работ обязательно нужно отключить электричество на рабочем участке и позаботиться о том, чтобы никто его случайно не включил в самый неподходящий момент;
    • необходимо всегда действовать согласно инструкции и не пренебрегать глубокой всесторонней подготовкой: проверить и промаркировать проводники, правильно их зачистить и подготовить к последующим операциям;
    • необходимо вооружиться инструментами, требуется хотя бы минимум приспособлений, иначе не удастся избежать проблем с надежностью и прочностью выполняемых соединений.

    Видео по схеме установки двойного выключателя

    Для более подробного ознакомления о том, как подключить двухклавишный выключатель, рекомендуем просмотреть видео:

    Как подключить выключатель с двумя клавишами? Подробная схема подключения

    Двухклавишные модели широко распространены и устанавливаются практически на всех зданиях, сооружениях бытового и промышленного назначения. Переключатели этого вида обеспечивают управление светом из одного места в разных помещениях. Включают свет на люстрах с двумя группами ламп или две группы светильников в больших помещениях. Схема подключения двухклавишного выключателя не такая сложная, но для того, чтобы собрать схему и грамотно выполнить установку всех элементов, надо хорошо ознакомиться с деталями этого процесса.

    • Схема подключения двухклавишного выключателя
    • Особенности монтажа на стены

    Конструктивные особенности двухклавишного выключателя

    Как и все изделия, двухклавишные разделяют по следующим признакам:

    Двухклавишный выключатель для скрытой проводки

    Для какого вида проводки используется, внешней или скрытой, отличие конструкции корпуса и методов установки. Для внутренней проводки корпус имеет механизм раздвижных планок, фиксирующих выключатель внутри отверстия стены. Гнездо под крепления изделий на стенах делаются с помощью перфораторов коронкой с победитовыми или алмазными резцами. Сначала устанавливается пластиковый или металлический подрозетник цилиндрической формы, потом конструкцию корпуса. Вращением винтов распорного механизма выдвигаются планки, они опираются на противоположные края посадочного отверстия, жестко фиксируя корпус переключателя света скрытой проводки к стене. Изделия для открытой проводки чаще применяются для зданий с деревянными стенами или в сборно-щитовых сооружениях. Корпус крепится саморезами к поверхности стены.

    Двухклавишные переключатели света различаются по виду контактов, используются два типа конструкции контактов. Винтовые, оголенный конец провода зажимается винтом между двумя металлическими пластинами. Очень надежный способ, но имеет один существенный недостаток, при слабо зажатом проводе или неправильно выбранном сечении проводов контакты греются.

    Это приводит к ослаблению силы зажима, требуется периодически подтягивать винты. Иначе произойдет полная потеря контакта или возгорание проводки, других пластиковых элементов переключателя света. В зажимной конструкции конец провода фиксируется пластиной, на которую постоянно давит пружина, обеспечивая стабильный контакт.

    • По материалу, из которого сделан корпус

    Переключатели света можно разделить по материалу, из которого сделан корпус, пластиковые или керамические. На них обязательно делается маркировка допустимого значения тока, мощности, вольт. Керамические изделия хорошо отводят тепло, предназначены для установки в цепи высоких нагрузок 10А, 220В, мощность до 2300Вт. Пластиковые корпуса рассчитаны на меньшие токи 3-6А.

    Критерии выбора двухполюсного выключателя и других элементов схемы

    Прежде чем выбрать подходящий образец и собрать схему, определитесь с параметрами сети, какая будет проводка, скрытая или внешняя. Сколько мощности будут потреблять осветительные приборы, по силе тока определите необходимое сечение проводов. Для люстры, где стоят две группы ламп, одна на 100Вт и три по 40 Вт, потребляемая мощность будет Р = 220Вт. Рассчитываем ток:

    При такой нагрузке будет достаточно установить двухклавишный элемент с пластиковым корпусом на 3А, сечение проводов 0,75 мм/кв.

    Когда вам надо осветить спортивный зал, где две группы по восемь светильников, на каждом светильнике 3 лампы дневного света по 80 Вт. Мощность одной группы Р = (80 х 3 х 8) = 1920 Вт.

    I = Р/U = 1920Вт./220В = 8,7 А.

    Для такой цепи освещения потребуется установить двухклавишный переключатель в керамическом корпусе с током допустимой нагрузки 10А. Сечение провода, выбирается по заранее рассчитанным таблицам, они есть в ПУЭ (Правила устройства электроустановок).

    Для экономии на платежах за электроэнергию наши читатели советуют “Экономитель энергии Electricity Saving Box”. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

    Как показывает практика, для проводки освещения в большинстве случаев используется трехжильный кабель с медными проводами 0,75 – 1,5 кв./мм.

    Наиболее доступные и часто применяемые марки кабеля:

    • ВВГ — три медных провода с поливинилхлоридной изоляцией трех цветов и в общей изоляционной оболочке;

    • ПУНП – провод установочный плоский, удобный для скрытой проводки без штробы, крепится к стенам скобами и покрывается штукатуркой. Двойная изоляция, провода покрыты поливинилхлоридным слоем, общая оболочка из пластика ПВХ.

    Устройство и принцип работы двухклавишного выключателя

    Это механическая конструкция, с тремя контактами, один неподвижный (общий) и два независимых друг от друга. При нажатии на соответствующие клавиши латунные пластины перекидываются на общий контакт, замыкая цепь. Двухклавишные конструкции имеют 6 рабочих положений:

    • 2 положения первой клавиши, включена или выключена;
    • 2 положения второй клавиши, включена или выключена;
    • 2 положения обоих клавиш включены или выключены.

    Таким образом, происходит управление осветительными группами, подключенными к двухклавишному переключателю. Они могут работать одновременно при включении обеих клавиш или отдельно когда включена одна из них.

    Схема подключения двухклавишного выключателя

    При подключении к одному прибору освещения (Люстра с двумя группами ламп) в распределительную коробку заводится три кабеля с тремя медными проводами:

    • от распределительного щита;
    • от двухклавишного переключателя;
    • от люстры, бра или другого светильника с двумя группами лампочек.

    Схема подключения двухклавишного выключателя

    Синий провод напрямую подключается к нулевому контакту люстры. Красный приходит на неподвижный (общий) контакт выключателя, желто-зеленый провод соединяется к заземляющей клемме осветительного прибора. Два оставшихся подвижных (выходных) контакта, через коробку соединяются со свободными клеммами светильников. Если подключаются две лампы для разных помещений, управляет освещением двухкнопочный выключатель, к коробке подводят четыре кабеля:

    • от распределительного щита;
    • от выключателя;
    • два от разных светильников.

    Принцип подключения не меняется, желто-зеленые провода заземления корпусов соединяются в один контакт. Далее, он уходит на заземляющую шину распределительного щита. Незадействованные провода можно заизолировать и оставить как резервные.

    Обратите внимание, что требования правил к цвету изоляции и назначению проводов можно выполнить полностью только на двух участках схемы. Кабель от распределительного щита до коробки и от осветительного прибора до распределительной коробки. От выходных контактов с точки переключения до коробки эти требования невыполнимы, допускается использовать провода любого цвета. При этом надо быть очень внимательным, особенно при скрытой проводке.

    Для проверки используйте мультиметр в режиме прозвонки или другие измерительные приборы. Размыкается в цепи осветительных приборов всегда фазный (красный провод). Это делается в первую очередь для безопасности при ремонте светильников или установке новых. При включении защитного автомата на распределительном щите индикаторной отверткой легко проконтролировать наличие фазы. Потом на осветительных приборах можно проверить фазу, убедившись в исправной работе двухполюсного выключателя.

    Особенности монтажа на стены

    В железобетонных и кирпичных зданиях рекомендуется для освещения делать скрытую проводку, распределительные коробки и выключатели ставить в заранее подготовленные штробы. Подрозетники лучше вставлять пластиковые с отверстиями под крепежные шурупы и фиксировать их гипсовым раствором.

    Для надежного крепления покупайте двухклавишные изделия с конструкцией, которая предусматривает два способа крепления:

    • Раздвижной механизм, планки которого упираются в противоположные стенки отверстия. Не перетягивайте болты распорного механизма, керамический корпус выключателя может треснуть.
    • По периметру корпуса вмонтирована оцинкованная пластинка со стандартно расположенными отверстиями, через них выключатель можно прикрутить к подрозетнику и стене, используя пластиковые дюбеля и саморезы.

    Закрепленный корпус на распорный механизм и саморезы никогда не выпадет из стены.

    Двухклавишные выключатели для внешней проводки просто прикручивают к стене шурупами, также крепят и распределительные коробки. Провода между ними желательно прокладывать в пластиковых кабельканалах.

    Зная конструктивные особенности, изделий для скрытой и внешней проводки, как собирается схема подключения двухклавишного выключателя, принципы работы цепи управления, вам будет легче сделать правильный выбор нужных элементов. Знания как подключить двухклавишный выключатель дают возможность ставить все элементы схемы, самостоятельно не обращаясь к услугам электриков.

    Как правильно подключить выключатель света

    Из данной статьи вы узнаете, как правильно установить выключатель света. Выключатели используются для управления электрическими источниками освещения в жилых и коммерческих помещениях. В большинстве случаев выключатели монтируются на стене. Расположение, высота, на которой они устанавливаются, форма выключателей варьируются от страны к стране. Выключатели бывают различных видов: одно- или многоклавишные, для монтажа внутри помещения или под открытым небом и т.д. Установка и подключение выключателя – несложная задача, при условии, что вы понимаете основные принципы электрических сетей и соблюдаете технику безопасности при проведении электромонтажных работ.

    В этой статье мы шаг за шагом покажем вам, как установить выключатель. Для этого вам понадобятся:

    • индикатор напряжения;
    • плоскогубцы;
    • отвертка;
    • уровень;
    • защитные перчатки и очки.
    • перед началом работ отключите электропитание в вашей квартире;
    • прежде чем прикасаться к проводам, используйте индикатор напряжения на каждом проводе, чтобы убедиться, что электропитание отключено;
    • если вы испытываете сомнения, если вы не хотите рисковать, лучше нанять профессионального электрика.

    Подготовительные работы

    Первое, что вы должны сделать – отключить питание. Некоторые люди считают, что достаточно отключить только цепь, на которой предстоит устанавливать выключатель, но мы настоятельно рекомендуем вам полностью обесточить вашу квартиру.

    Используя индикатор напряжения на каждом проводе, убедитесь, что можно безопасно прикасаться к ним. Лучше проверить несколько раз, прежде чем начинать работу.

    Следующий шаг проекта – очистка подрозетника (установочной коробки) от краски, мелких обломков гипсокартона, пыли и грязи. Эта операция очень важна, особенно если речь идет о только что отремонтированной комнате или квартире в новостройке. Но даже если вы заменяете старый выключатель, лучше заранее оценить состояние подрозетника, чтобы убедиться, что новый выключатель может быть установлен и выровнен должным образом.

    Подготовка подрозетника к установке выключателя.

    После того как вы купили новый выключатель, вы должны разобрать его с помощью отвертки или же просто руками в зависимости от его типа и производителя. Без этой операции не обойтись, поскольку вы будете подключать электрические провода к внутренней части выключателя. Необходимо снять кнопки выключателя и рамку.

    Теперь вам предстоит подключить проводку. Используя плоскогубцы, обрежьте лишнюю длину проводов – они должны выступать из стены примерно на 15 см. Этой длины должно быть достаточно, чтобы без особых затруднений подключить выключатель. Не следует оставлять провода слишком длинными, в противном случае их будет сложно разместить внутри подрозетника.

    Сократив провода до нужной длины, вы можете приступать к следующему этапу. С помощью плоскогубцев очистите около 2 см каждого провода от изоляции. Зачищать большую длину опасно, так как оголенные провода при эксплуатации могут случайно соприкоснуться, вызвав короткое замыкание.

    С помощью плоскогубцев придайте концу каждого провода Г-форму (или C-форму для некоторых выключателей с боковыми винтами).

    Совет: самый простой и эффективный способ зачистить провод – использовать специальные клещи для удаления изоляции.

    Удаление изоляции с проводов.

    Подключение проводов к выключателю света

    Вы, вероятно, заметили, что провода окрашены по-разному: коричневый провод – это фаза, желто-зеленый – заземление. (Стандарты цветовой маркировки изоляции проводников отличается от страны к стране.) Каждый из этих проводов должен быть подсоединен к определенному разъему.

    Как правильно подключить выключатель? Существуют небольшие различия в подключении одно- и двухклавишного выключателей. Главное запомнить: размыкаться должна фаза, провод фазы крепится к разъему с маркировкой L (как правило, в нижней части выключателя).

    После того как вы поместите конец каждого провода в свой разъем, закрепите их винтами, используя для этой цели отвертку. Убедитесь, что провода надежно закреплены, иначе выключатель не будет работать должным образом.

    Подключение проводов к выключателю.

    Еще раз убедитесь в правильности подключения проводов и надежности их крепления. На приведенном ниже рисунке вы можете видеть, как подключить двухклавишный выключатель света.

    Как подключить выключатель с двумя клавишами.

    После завершения подключения проводов вы должны согнуть их, чтобы «спрятать» в коробке. Убедитесь, что там осталось достаточно места для размещения выключателя. Если нет никаких проблем, вы можете закрепить выключатель в коробке с помощью винтов. Не торопитесь туго затягивать винты, сначала следует проверить, насколько хорошо выключатель выровнен.

    Размещение выключателя в коробке.

    Для выравнивания выключателя используйте уровень, лазерный или спиртовый. На приведенном ниже рисунке вы можете видеть технику проведения этой операции.
    Если вы заметили отклонение по горизонтали, ослабьте винты и откорректируйте положение выключателя.

    Не забудьте в финале надежно зафиксировать выключатель винтами. Только не переусердствуйте, иначе вы рискуете сорвать резьбу винтов или повредить выключатель.

    Следующий шаг – крепление на место рамки и кнопок выключателя. Для этого вам не понадобятся инструменты, достаточно пальцев рук. Небольшое нажатие, и снятые в самом начале элементы вновь оказываются на своих местах.

    Эта операция, пожалуй, самая легкая. Кроме того, она предвещает скорое завершение работы.

    Установка кнопок выключателя.

  • С детства каждый человек знает что для того чтобы включить светильник или лампу нужно нажать на соответствующую кнопку. Однако, как подключить выключатель к электросети правильно, известно не многим, а с появлением люстр и точечных светильников, которые расположены по всему потолку появилась необходимость в разделении ламп на группы. То есть, чтобы они включались не все сразу, а по отдельным группам или, а же если их 2 или 3, то каждая от своей клавиши. Устанавливать несколько одинарных (одноклавишных) выключателей не оправдано, так как, во-первых, это некрасиво, да и займёт больше места на стене. Поэтому были разработаны специальные двух- и трёх клавишные коммутационные устройства. Больше кнопок для включения применяется очень редко. Подключение выключателя проще выполнять согласно продуманных схем, которые заранее подготовлены и желательно согласованы с человеком, имеющим опыт в выполнении таких работ.

    Монтаж двухклавишного выключателя

    Подключение двухклавишного выключателя, если проводка уже имеется, то стоит начать с определения фазного провода. Как известно, при стандартном питании 220 Вольт один провод подключен к фазе, а другой к нулю источника энергии. Узнать какой из них фазный можно с помощью индикаторной отвёртки либо же указателя напряжения.

    Такая процедура выполняется при включенном напряжении поэтому стоит быть очень аккуратным, чтобы не прикоснуться к токоведущим частям. Возможно, подключение двухклавишного выключателя для проводки:

    • Открытого типа. Монтаж её производится по поверхности стены, чаще всего;

    • Закрытой, или скрытой установки. Выполняется в специально подготовленных с помощью болгарки или перфоратора штробах.

    Сам выключатель двухклавишный открытой установки, как и скрытой, имеет одинаковое устройство и способ подключения, разница только в его крепеже. Механизм крепления выключателя с двумя клавишами для скрытой проводки имеет два болта, при вкручивании которых разжимаются специальные скобы, которые надёжно удерживают их в нише подрозетника. И также существует возможность крепежа и отдельно расположенными шурупами по периметру корпуса аппарата. В подготовленную нишу монтируются пластиковые установочные коробочки, которые изготовлены по стандартному размеру. Она может для надёжности крепиться как шурупами, так и с помощью цементного раствора (алебастра).

    Установка двухклавишного выключателя обязательно должна проводиться со снятием напряжения и после проверки его отсутствия.

    Двухклавишные выключатели имеют один ввод, и два выхода, как показано на схеме 1.

    Почему же рекомендуется выполнять подключение двухклавишного выключателя, разрывая именно фазный провод. Это делается для того, чтобы при замене лампы можно было не отключать с помощью питающего автомата всё освещение, а только лишь определённый светильник или группу, которая питается через этот компактный коммутационный аппарат. Так как менять лампы в темноте не очень удобно. Если нет заземляющего контура. то можно выполнять монтаж и подключение без него, но тогда желательно установить в цепи питания всего помещения УЗО (устройство защитного отключения).

    Вот полная схема подключения целого ряда осветительных приборов с помощью данного коммутационного аппарата.

    Ток зависит от мощности источников света, поэтому при выборе стоит обращать внимание на его основные номиналы, напряжение и ток. Не стоит превышать величину силы тока, указанную на корпусе, так как контактная группа будет греться и очень быстро выйдет из строя.

    Как подключить трехклавишный выключатель

    Трёхклавишный выключатель имеет аналогичные особенности монтажа и подключения. Различие только в том, что с помощью уже не двух, а трёх клавиш можно выполнять манипуляции с освещением, а значит разгруппировать лампы или светильники. Это даёт возможность увеличить плавность регулировки яркости искусственного освещения в помещении или же на другом участке где они установлены.

    Бывает что есть необходимость возле такого трёхклавишного устройства установить розетку для подключения бытовых приборов. Такое устройство выпускается в одном корпусе и может быть смонтировано аналогично. Только вот подключение трехклавишного выключателя с розеткой имеет одну особенность. В него придется заводить и нулевой провод, так как для розетки одного фазного провода недостаточно.

    Перемычка чаще всего продаётся в комплекте.

    Подключение одноклавишного выключателя

    Подключить выключатель с одной клавишей должен уметь каждый, так как эта работа очень часто необходима в быту. Вся пошаговая процедура описана выше и аналогична с двухклавишным и трехклавишным устройством. Установка одноклавишного выключателя также производится при полностью обесточенном рабочем месте и надёжно закрытом распределительном щитке.

    Выключатель одноклавишный открытой установки (наружной установки), который монтируется не в помещении рекомендуется надёжно закрыть козырьком от проникновения влаги. Конечно же, если не имеет специального влагозащитного корпуса, предназначенного заводом изготовителем для внешней установки.

    Подключить одноклавишный выключатель можно на любой осветительный прибор, главное, чтобы величина тока, указанная на корпусе, была больше тока проходящего по цепи выключаемого освещения. Величину тока осветительного прибора если она неизвестна можно измерять амперметром или же найти по формуле. Ток примерно будет равен мощности, делённой на напряжение.

    Монтаж проходного выключателя

    Проходной одноклавишный выключатель — это особый вид данной аппаратуры, предназначенный для отключения или включения в основном осветительных приборов с двух удалённых точек. То есть проём или туннель. При входе в тоннель легким движением руки нажимается кнопка проходного элемента свет загорается. Человек проходит по нему и чтобы потом не возвращаться и не отключать освещение с помощью клавиши, установленной в начале пути, на его выходе устанавливается другой проходной коммутатор, с помощью которого и происходит отключение питания на осветительные приборы тоннеля. Подключение одноклавишного проходного выключателя выполняется по такой схеме 4.

    Здесь тоже выполняется разрыв фазного провода, как и во всех предыдущих случаях. Однако как же быть если нужно включать не один источник света, а парочку и делать это отдельно. Для этого предназначен двухклавишный проходной выключатель, схема которого показана ниже.

    Подключение двухклавишных проходных выключателей, конечно же, более затратное с финансовой стороны, так как потребует большего количества кабельной продукции. Однако бывают случаи когда монтаж выключателя такого типа просто необходим.

    В любом случае при подключении всех описанных выше элементов нужно обращать внимание не только на соответствие их по току, напряжения и месту установки, но ещё и на сечение кабельной продукции, то есть проводов. Превышение величины тока может привести к нагреву любого участка цепи, а значит и к пожару.

    Видео о подключении двухклавишного выключателя

    Ремонт и установка переключателей света

    Тумблеры

    Базовый тумблер — это самый распространенный и базовый из переключателей, которые вы найдете в доме. У этих переключателей есть тумблер, который вы поворачиваете вверх или вниз, чтобы включать и выключать свет. На переключателе могут быть написаны слова «включено» и «выключено», чтобы помочь вам узнать, какая сторона для какого действия. Это самый дешевый вид переключателей, многие профессионалы уже имеют их под рукой, и они бывают разных цветов, но стандартные — белые или кремовые.

    Кнопочные переключатели

    Эти переключатели занимают второе место по популярности, рентабельности и имеются у электриков. Вам нужно нажать на верх или низ, чтобы включить или выключить свет. Такие переключатели иногда остаются скрытыми, а другие модели возвращаются в норму после нажатия.

    По крайней мере, во многих домах в ванных комнатах есть кнопочные переключатели, поскольку одна сторона двойного переключателя обеспечивает питание света, а другая сторона включает вентилятор. Они бывают разных цветов, и их несложно установить.

    Диммерные переключатели

    Эти переключатели очень полезны по множеству причин. Когда нет необходимости иметь полную яркость в комнате, переключатель диммера можно установить на наиболее подходящий уровень яркости. Диммерные переключатели обычно бывают в виде ползунковых переключателей или моделей с круглой ручкой.

    Функция диммирования может быть ограничена и недостаточно тусклая для каждого предпочтения, в зависимости от типа диммера или используемых ламп. Перед установкой важно узнать, какой диапазон яркости может обеспечить диммер.

    Переключатели, активируемые движением

    В некоторых помещениях, например, в гараже или на крыльце, можно использовать переключатели, активируемые движением. Если переключатель света расположен на расстоянии более вытянутой руки от двери, эта комната также может быть хорошим кандидатом для переключателя, активируемого движением. Когда кто-то входит в комнату, датчик на переключателе обнаруживает это и включает свет.

    В некоторых случаях, если человек мало двигается, свет может выключаться сам по себе, когда человек находится в комнате.Вы можете предпочесть больший контроль над освещением, но технология датчиков движения очень практична в некоторых частях дома.

    Звуковые переключатели

    Звуковые переключатели, такие как «хлопушка», — отличный вариант для людей с ограниченными физическими возможностями. Эти переключатели реагируют на звук, поэтому вам не нужно вставать, чтобы включить или выключить свет. Их несложно установить с помощью электрика, и их можно установить где угодно.

    Селекторные переключатели

    Селекторный переключатель имеет несколько настроек, которые управляют различными функциями освещения в соответствии с выбранной настройкой.Пользователь будет перемещать переключатель от одного варианта к другому, чтобы проверить различные настройки.

    У селекторного переключателя может быть всего два различных положения, а может быть несколько. Если свет может менять цвет, это может быть весьма полезно, когда домовладельцу нужно переключаться между разными оттенками света. Они не так часто используются в домашних условиях, однако, они могут быть полезны для различных видов досуга.

    Фотоэлектрические переключатели

    Фотоэлектрические переключатели включают свет ночью или в темноте.Их обычно можно увидеть на крыльцах и в помещениях с фонарными столбами в домах. Хотя использование переключателя этого типа для всех помещений в доме не является рентабельным, электрик может легко установить его там.

    Интеллектуальные переключатели

    Интеллектуальные коммутаторы

    — это последняя разработка в области коммутаторов, которые могут обладать широким диапазоном возможностей. Эти типы переключателей совместимы с осветительными приборами и другой бытовой техникой. Другие типы могут лучше всего работать в паре с интеллектуальным освещением и интеллектуальными устройствами.

    Вы можете получить умные фонари с конкретными настройками, а также с различными настройками яркости и цвета. Вы можете установить яркость света от 1% до 100% по своему желанию, а также настроить их по расписанию для автоматического выключения и включения в любое время по вашему выбору. Умные светильники и соответствующие им выключатели могут быть легко интегрированы в дом и довольно просты в установке.

    Как установить умный выключатель света

    В течение многих лет мы слышали о перспективах технологий умного дома, и на сцену выходит все больше и больше умных устройств.В наши дни интеллектуальные переключатели света являются одними из самых популярных способов повысить эффективность и автоматизировать ваш дом. Но как установить умный выключатель света? Мы все выложили для вас.

    Как установить умный выключатель света?

    1. Перед установкой интеллектуального переключателя света (или любого другого переключателя света) важно отключить питание переключателя, расположенного в коробке автоматического выключателя.1
    2. Если вы не уверены, какой выключатель подключается к положению выключателя света, возможно, вам придется проверить несколько.Во-первых, выключите любую чувствительную электронику.
    3. Держите свет в месте включения и проверяйте выключатели, пока он не погаснет.
    4. После того, как вы отключили питание автоматического выключателя, проверьте существующий переключатель, включив и выключив его. Он не должен включаться.
    5. Удалите старый выключатель.
    6. Отвинтите и снимите настенную пластину и выключатель; не разъединяйте провода.
    7. Используйте тестер напряжения на оголенном черном проводе, чтобы убедиться, что питание отключено.
    8. Найдите провода и добавьте ярлыки с помощью изоленты и маркера, если вы беспокоитесь, что их перепутали.
    9. Для большинства интеллектуальных коммутаторов вам понадобится каждый из следующих проводов: черный (выводной) провод, красный или черный провод нагрузки, зеленый или медный провод заземления и белый нейтральный провод (или пучок белых проводов).
    10. Если в вашем доме отсутствует нейтральный провод (часто встречается в домах, построенных до 1970-х годов) или заземляющий провод, вам необходимо приобрести совместимый интеллектуальный переключатель.
    11. Если вас беспокоит идентификация проводов, лучше всего обратиться к электрику.
    12. Отсоедините провода от старого выключателя.
    13. Подсоедините провода к новому переключателю, совместив каждый из проводов на вашем переключателе (который должен быть окрашен и / или помечен) с его партнером на стене.
    14. Скрутите вместе провода переключателя и провода в стене, закрепив их гайками и обрезав лишний провод.
    15. Осторожно и как можно аккуратнее поместите провода обратно в распределительную коробку.
    16. Закрепите крышку переключателя на месте.
    17. Снова включите питание, чтобы проверить, работает ли установка.
    18. Загрузите приложение коммутатора и добавьте новый коммутатор в свою учетную запись.

    Как работают умные переключатели света?

    Интеллектуальные переключатели света подключаются к электрической системе вашего дома, чтобы контролировать поток энергии к этому переключателю. Они оснащены Wi-Fi и подключаются к вашей домашней сети, что позволяет вам управлять ими с помощью приложения для смартфона или домашнего помощника.

    Их также можно включать и выключать с помощью панели управления или настенного переключателя, с подключением Wi-Fi или без него. Благодаря их возможности подключения к телефонам и вспомогательным устройствам вы можете использовать их как часть полной настройки умного дома.

    Преимущества интеллектуальных выключателей света

    Умные выключатели света — это не просто крутые технологии; они предлагают множество преимуществ, таких как:

    • Домашняя безопасность: Вы можете повысить безопасность своего дома, включая и выключая свет, пока вас нет, чтобы создать впечатление, что вы дома, когда вас нет.
    • Замена ламп не требуется: Интеллектуальные выключатели будут работать с имеющимися у вас осветительными приборами и не требуют замены ламп.
    • Экономия денег: Вы можете сэкономить на счетах за электроэнергию, приглушив свет и выключив его, когда вы находитесь вне дома.
    • Пульт дистанционного управления: Вы можете управлять освещением из любого места через Интернет, что делает их удобными и высокодоступными.
    • Голосовое управление: Вы можете управлять освещением с помощью голосовых помощников, таких как Alexa и Google Assistant.

    Характеристики интеллектуального переключателя света

    Интеллектуальные переключатели света значительно различаются по своим функциям, поэтому вы должны заранее решить, что для вас важно. Общие варианты включают:

    • Control: Возможность управления коммутатором с настенной панели, приложения для смартфона и других устройств, совместимых с голосовым помощником
    • Расписание: Возможность программирования расписаний для автоматического включения и выключения света
    • Сцены: Возможность программирования «сцен», предустановленных комбинаций выключенного и включенного света.
    • Затемнение: Возможность затемнения света (требуется использование регулируемых ламп)

    Общие советы при установке интеллектуального коммутатора

    Установить интеллектуальный коммутатор не так уж сложно, но важно помнить несколько основных советов:

    • Если вас не устраивает основная проводка или вы беспокоитесь о безопасности, обратитесь к электрику вместо того, чтобы устанавливать переключатель самостоятельно.
    • Прежде чем покупать интеллектуальный выключатель, выясните, есть ли в вашем доме нейтральный провод и заземляющий провод (для проверки может потребоваться отвинтить стеновую панель и частично вытащить ее). Если у вас отсутствует какой-либо провод, убедитесь, что приобретенный вами интеллектуальный переключатель совместим.
    • Проверьте, нужен ли вам однополюсный интеллектуальный переключатель или трехпозиционный интеллектуальный переключатель. Если цепь управляет одним переключателем, вам понадобится однополюсный переключатель; Если в комнате есть два переключателя, управляющих цепью, вам понадобится трехпозиционный переключатель.Мы рассмотрим более подробную информацию ниже.
    • Убедитесь, что вы отключили питание цепи, прежде чем прикасаться к любой проводке. Для большей уверенности используйте тестер напряжения, чтобы убедиться, что на провода не подается питание.
    • Если вы беспокоитесь о том, что провода перепутались, пометьте изолентой, что есть что.
    • Убедитесь, что вы аккуратно вставляете провода обратно в распределительную коробку, чтобы снизить опасность возгорания.

    В чем разница между умным переключателем, умной розеткой и умной лампочкой?

    Трудно отследить, какие интеллектуальные устройства что делают, особенно когда их функции схожи.Хотя интеллектуальные переключатели, интеллектуальные розетки и интеллектуальные лампочки могут использоваться как часть интеллектуальных систем освещения, у них есть важные различия.

    Интеллектуальные переключатели

    Интеллектуальный выключатель контролирует поток энергии в определенную область, заменяя традиционный настенный выключатель. Это означает, что он будет управлять всем, чем управляет традиционный выключатель, обычно осветительными приборами. Коммутатор подключается к Интернету, что позволяет управлять им удаленно через приложение или голосового помощника, такого как Alexa.

    Умные розетки

    Интеллектуальная розетка — это адаптер, который вы подключаете к существующей розетке.Затем вы можете подключить к этому адаптеру небольшое электронное устройство. Управлять вилкой можно через приложение для смартфона. Умные розетки хорошо подходят для управления лампами, которые подключены к розетке, а не с проводом, как те, которые у вас могут быть на прикроватном столике.

    Умные лампы

    Умная лампочка — это светодиодная лампа с подключением к Интернету. Общие функции включают возможность программировать расписания, включать и выключать свет, затемнять их и изменять их цвета с помощью приложения для смартфона или голосового помощника. Если вы используете светильник с несколькими лампочками, вам необходимо заменить все существующие лампочки на умные, если вы хотите управлять устройством удаленно.

    LIFX Smart Bulb

    Что нужно для установки умного переключателя света

    Для установки умного выключателя света не нужен массивный набор инструментов; необходимы лишь несколько основных инструментов. К ним относятся:

    • Отвертки (с крестообразной и / или плоской головкой в ​​зависимости от настенных покрытий)
    • Инструмент для зачистки и резки проводов
    • Плоскогубцы
    • Проволочные гайки
    • Изолента
    • Ручка для тестера напряжения (не требуется, но недорогая и рекомендуется в целях безопасности) 2

    Как узнать, нужен ли мне однополюсный или трехполюсный переключатель?

    Когда вы собираетесь купить интеллектуальный переключатель, вам нужно будет выбрать между однополюсным переключателем и трех- или четырехпозиционным переключателем.Но в чем разница и какой из них вам нужен?

    Однополюсные переключатели управляют питанием из одной точки в стене, а трех- или четырехпозиционные переключатели управляют питанием из нескольких точек.

    Легко определить, какая установка у вас в той или иной комнате. Если один переключатель управляет мощностью одного светильника, вам понадобится однополюсный переключатель. Если два переключателя управляют мощностью одного источника света, как два переключателя на противоположных сторонах комнаты, вам понадобится трехпозиционный переключатель. Если им управляют три переключателя, вам понадобится четырехпозиционный переключатель.3

    Инструкции в этой статье ориентированы на установку однополюсного выключателя; если у вас есть установка с несколькими переключателями, вам необходимо заменить другие переключатели в цепи сопутствующими переключателями той же компании, следуя инструкциям в руководстве пользователя.

    Как выбрать умный выключатель света?

    На рынке существует множество интеллектуальных выключателей света, и бывает трудно определить различия. Но есть несколько ключевых вопросов, которые вы должны задать себе, чтобы сузить круг вариантов:

    • Одиночный vs.трехпозиционный переключатель: Вам нужен однополюсный или трехпозиционный переключатель? Большинство компаний продают оба типа интеллектуальных переключателей.
    • Типы проводов: У вас дома есть и нейтральный, и заземляющий провод? Если ваш дом был построен в 1970-х годах или ранее, дважды проверьте, есть ли у вас нейтральный провод, прежде чем выбирать выключатель; многим нужен нейтральный провод. При этом доступны интеллектуальные переключатели, которые работают без нейтральных проводов, от таких производителей, как Lutron, GE и Inovelli; перед покупкой убедитесь, что он работает с домашними проводами (или их отсутствием).
    • Совместимость умного дома: Вы хотите, чтобы коммутаторы были совместимы с вашими существующими устройствами умного дома, а также с голосовыми помощниками, такими как Google Assistant или Alexa? Не все коммутаторы совместимы со всеми устройствами Интернета вещей. Если вы уже используете другие умные устройства, такие как системы безопасности умного дома, имеет смысл сохранить все в одной экосистеме.
    • Концентратор: Требуется ли для интеллектуального коммутатора концентратор? Некоторые бренды направляют все интеллектуальные коммутаторы через централизованное устройство-концентратор.
    • Диммер: Хотите диммер? Не все интеллектуальные переключатели включают эту возможность. Также важно отметить, что для использования этой функции вам понадобятся лампы, совместимые с диммерами.
    • Мобильное приложение: Каковы рейтинги приложения? Поскольку главный аргумент в пользу умного выключателя — это управление освещением с помощью телефона, важно иметь эффективное приложение. Посетите магазины Google Play и Apple, чтобы узнать мнение клиентов о том, насколько хорошо работают приложения коммутатора.
    • Цена: Каков ваш бюджет? Умные переключатели обычно стоят от 30 до 60 долларов за переключатель, в зависимости от характеристик.

    Как подключить интеллектуальный выключатель света к сети?

    Конкретные действия по подключению интеллектуального переключателя света к сети зависят от приобретенной модели, поэтому всегда проверяйте руководство. Общие шаги включают:

    1. Загрузите приложение, которое идет в комплекте с интеллектуальным коммутатором.
    2. Создать учетную запись.
    3. Убедитесь, что ваш телефон подключен к сети Wi-Fi.
    4. Добавьте переключатель в свое приложение.
    5. В зависимости от модели коммутатор может подключаться к Wi-Fi автоматически или требовать ручного подключения на телефоне.
    6. После подключения проверьте настройки приложения и включите дистанционное управление, если вы хотите управлять переключателем, когда вас нет дома.4

    Резюме

    Интеллектуальные переключатели света обеспечивают улучшенный контроль над вашим домом издалека, а также повседневное удобство.Однако выбор и установка интеллектуальных переключателей требует тщательной оценки ваших предпочтений и требований вашего дома. Выполнив некоторые базовые электромонтажные работы, вы можете самостоятельно установить интеллектуальный выключатель. Конечно, вызов электрика — отличный вариант для установки любого типа выключателя.

    Часто задаваемые вопросы

    Мы знаем, что установка интеллектуального переключателя может показаться сложной задачей, особенно если у вас нет опыта в электромонтаже. Вот почему мы собрали ответы на наиболее часто задаваемые вопросы.

    • Как подключить умный выключатель света?

      Подключение интеллектуального переключателя света аналогично подключению любого другого переключателя. Вам нужно будет удалить существующий переключатель и присоединить соответствующие провода от стены к интеллектуальному переключателю.

    • Как установить трехпозиционный интеллектуальный переключатель?

      Установка трехпозиционного интеллектуального переключателя аналогична установке однополюсного интеллектуального переключателя.Основное отличие состоит в том, что вы будете использовать еще один дополнительный трос, бегунок. Как и в случае с однополюсным интеллектуальным переключателем, провода от вашей стены будут подключаться к интеллектуальному переключателю так же, как они подключены к вашему существующему переключателю.

    • Нужен ли мне электрик для установки умного выключателя света?

      Нет, для установки умного выключателя света электрик не требуется. Тем не менее, это связано с работой с базовой проводкой, и если вам неудобно или неопытно работать с электричеством, рекомендуется нанять электрика.

    • Сколько стоит установка умных переключателей?

      Установка интеллектуального коммутатора не требует никаких затрат, если вам удобна базовая проводка. Однако, если вы предпочитаете, чтобы ваш выключатель установил электрик, ваши затраты будут сопоставимы со стоимостью установки традиционного выключателя. Хотя цены будут варьироваться в зависимости от вашего региона, вы можете рассчитывать заплатить от 50 до 150 долларов за установку интеллектуального коммутатора.

    Как пользоваться клавишей Fn / клавишей F Lock / альтернативными командными клавишами?

    Клавиши с клавишей Fn или F Lock предоставляют два набора команд для многих клавиш. Сюда входит верхний ряд стандартных функциональных клавиш (F1 – F12).

    Стандартные команды обозначены на передней панели клавиш (например, F3). Альтернативные команды отмечены над клавишами (например, «Вернуть»). В некоторых программах функции стандартной команды и альтернативной команды могут быть одинаковыми (например, F1 обычно отображает справку для активного окна, а на некоторых клавиатурах альтернативная команда для F1 также является справкой).

    Используйте клавишу Fn

    подсказок

    • Вы также можете нажать и удерживать Fn, перемещая палец вверх и вниз по панели навигации для прокрутки документа.

    • Вы можете нажать и удерживать Fn, нажимая на клавиатуре буквы M, J, K, L, U, I, O, P, /,; и 0, чтобы соответствовать физическому расположению цифровой клавиатуры.

    Используйте клавишу F Lock

    • Если на клавиатуре есть клавиша F Lock, нажимайте ее для переключения между стандартными командами и альтернативными командами.

      Когда индикатор F Lock не горит, работают альтернативные функции (справка, отменить и т. Д.).
      Когда горит индикатор F Lock, работают стандартные функции (F1, F2 и т. Д.).

    Использовать альтернативные командные клавиши

    В следующей таблице указаны назначения клавиш по умолчанию для альтернативных командных клавиш. Вы можете переназначить многие из них с помощью Microsoft Mouse and Keyboard Center.

    Альтернативный командный ключ

    Что он делает

    Справка

    Открывает справочную систему (если есть) для активного окна.

    Отменить

    Отменяет предыдущее действие.

    Повторить

    Отменяет предыдущее действие отмены.

    Новый

    Создает новый документ в программах, поддерживающих эту команду.

    Открыть

    Открывает документ в программах, поддерживающих эту команду.

    Закрыть

    Закрывает документ или файл в активном окне.

    Ответить

    Отвечает на сообщение электронной почты в активном окне.

    Fwd

    Пересылает сообщение электронной почты, которое находится в активном окне.

    Отправить

    Отправляет сообщение электронной почты, которое находится в активном окне.

    Заклинание

    Запускает проверку орфографии в активном документе, если в программе документа есть проверка орфографии.

    Сохранить

    Сохраняет файл, находящийся в активном окне.

    Печать

    Распечатывает файл, находящийся в активном окне.

    Включение блокировки FN на многофункциональной клавиатуре

    Чтобы включить FN Lock на многофункциональной клавиатуре All in One Media, одновременно нажмите клавиши FN и Caps Lock. Чтобы отключить блокировку FN, нажмите одновременно клавиши FN и Caps Lock.

    переключатель

    Выключатель заднего противотуманного света установить

    Выключатель заднего противотуманного света находится на правая сторона переключателя передних противотуманных фар в центре приборной панели над радио.
    Из этого раздела «Сделай сам» вы узнаете, как установить выключатель заднего противотуманного света.

    (1). Прежде чем перейти к первому шагу Пожалуйста, убедитесь, что у вас есть карта радиокода, потому что установка этого переключателя требует снятия радио и повторной активации радио необходимо ввести код безопасности.

    (2). Для того, чтобы правильно снять заводскую радио необходимо использовать комплект из 2 ключей одновременно, чтобы вытащить радио шасси DIN.Каждую клавишу можно использовать как правую, так и левую. боковой ключ, направление выгравировано на самом ключе, чтобы направлять вас, на котором сторону его следует использовать.

    (3). Снимите защитную лицевую панель, вставьте два ключа в горизонтальный паз и медленно вытащите магнитолу.

    (4). Как только радио отключится Шасси DIN отключите питание, подключение антенны сзади.

    (5). Используйте инструмент, чтобы вытащить шасси DIN. выступы, чтобы шасси DIN можно было вытащить из слота для радио. На заводе язычки были загнуты вверх, чтобы шасси DIN оставалось на месте. Удаление шасси DIN поможет установить задний противотуманный фонарь. выключатель. (Будьте осторожны, края шасси DIn острые и могут порежь руки)

    (6). Откручиваем и снимаем переднюю противотуманную фару. переключатель, повернув его против часовой стрелки, используйте плоскогубцы для стопорных колец, чтобы открутить пластиковую гайку держателя переключателя. Будьте осторожны и убедитесь, что стопорное кольцо Плоскогубцы хорошенько возьмитесь за него, прежде чем начинать его поворачивать.Крышка Изготовлен из пластика, и его легко снять, если поскользнуться. Ты можешь необходимо удерживать переключатель сзади, чтобы облегчить снятие пластиковой гайки.

    (7). После снятия передней противотуманной фары переключатель теперь у вас есть хорошее представление, какого размера отверстие вырезать в пустом слоте справа от переключателя передних противотуманных фар. Осторожно используйте нож x-acto вырежьте отверстие под выключатель панели приборов.

    (Перед тем, как продолжить, проводка к задней выключатель противотуманных фар необходимо доделать до установки выключателя)

    (8).Развернул черную ленту на обратной стороне выключатель передних противотуманных фар, чтобы открыть провода к передним противотуманным фарам. Найдите коричневый и серый / синий провод от переключателя передних противотуманных фар и используйте лезвие бритвы, чтобы сделать отверстие для сращивания проводов, к которым нужно подсоединить Это. Новый заводской выключатель противотуманных фар, который будет использоваться в качестве заднего противотуманного фонаря. переключатель не имеет никаких проводных соединений, поэтому вам придется сделать собственная пайка для подключения проводов к задней части переключателя задних противотуманных фар, или найдите подходящий гнездовой разъем.(Проверьте конец этой страницы, чтобы получить полная проводка выключателя заднего противотуманного света). Сращивание провод от контакта №31 переключателя задних противотуманных фар к коричневому проводу выключатель передних противотуманных фар. Соедините провод с контакта № 58 на задней панели. переключатель противотуманных фар на серо-синий провод. Припаять стык возможно и заклейте отдельные стыки изолентой, а готовые Блок.

    (9). Удерживать выключатель задних противотуманных фар сзади приборной панели и прикрутите пластиковую накидную гайку с передней части приборной панели. доску и затяните ее плоскогубцами для стопорных колец.Сделайте то же самое для выключатель передних противотуманных фар.

    (10). Установите на место изгиб шасси DIN радиоприемника. выступы, снова подключите радио разъемы и антенну обратно к радио и вставляем магнитолу.

    (11). На этом этапе у вас должно быть два провода, свисающие с внутренней стороны панели приборов, 1 провод, идущий к область блока предохранителей и один провод к задней части автомобиля.

    Проводка заднего противотуманного фонаря (проводка к выключатель заднего противотуманного света должен быть завершен до установки выключатель)
    С тыльной стороны выключателя заднего противотуманного света
    Контакт № 31 подключается к коричневому проводу выключатель передних противотуманных фар
    Контакт 58 подключается к серому / синему проводу. выключателя передних противотуманных фар
    Контакт №1 подключается к задним противотуманным фарам. в тылу
    Контакт 15 подключается к бело-желтому проводу. реле R34 в блоке предохранителей

    Нажмите здесь, чтобы продолжить

    или

    Задний установить переключатель противотуманных фар
    Предохранитель коробка
    Проволока бежать в моторный отсек
    Задний удаление линзы
    Задний интеграция гнезда противотуманной фары

    П-вагон.ком
    Интернет мастер

    Замена трехпозиционного переключателя

    Leviton | Руководства по дому

    Если вы хотите иметь возможность управлять светом с помощью двух отдельных переключателей, вам понадобится пара трехпозиционных переключателей. У них четыре клеммы вместо трех, которые вы найдете на обычном коммутаторе; два — из латуни, один — черного цвета, а клемма заземления обычно зеленого цвета. Leviton — ведущий производитель переключателей — помещает два латунных вывода друг напротив друга, но ваш существующий переключатель может отличаться.Ключ к замене трехпозиционного переключателя — это возможность идентифицировать все провода, чтобы вы могли правильно подключить их к новому переключателю.

    Выключите автоматический выключатель, который управляет световой цепью. Поверните оба переключателя в оба положения, чтобы убедиться, что свет не горит.

    Отвинтите крышку с помощью отвертки, чтобы открыть переключатель, затем вывинтите ее из распределительной коробки. Вытащите его из коробки, но не прикасайтесь к клеммам. Когда переключатель выключен, проверьте клеммы с помощью тестера напряжения, чтобы убедиться, что все они обесточены.

    Обратите внимание на цвета клемм и прикрепленных к ним проводов. Провода, прикрепленные к двум латунным винтам, называемым дорожками, обычно черного цвета, а провод, прикрепленный к черной клемме, называемой общим, — красный. Вы также увидите оголенные провода, присоединенные к зеленой клемме заземления, и белые, соединенные вместе с помощью соединителей. Белые провода можно оставить как есть.

    Оберните цветной изолентой общий провод, чтобы отличить его от двух дорожных проводов, если все провода одного цвета.Отсоедините все провода от переключателя, ослабив винты отверткой или отрезав их кусачками для проводов, если они зафиксированы зажимами.

    Подсоедините провода к новому переключателю. Путешественники взаимозаменяемы между любыми из латунных клемм, но вы должны подсоединить общий провод к черной клемме, а заземляющие провода — к зеленой.

    Вставьте все провода в коробку и прикрутите переключатель к коробке. Установите на место крышку, затем включите прерыватель и проверьте выключатель.

    Ссылки

    Наконечники

    • Переключатели Leviton имеют самоблокирующееся отверстие для провода за каждым из клеммных винтов. Если вы решите использовать его, снимите с провода примерно 1/2 дюйма изоляции и вставьте конец в отверстие. После того, как он вставлен, вы не сможете снова вытащить провод.

    Writer Bio

    Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо постоянного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов.Как ландшафтный строитель, он помог основать две садовые компании.

    Как включить / выключить подсветку клавиатуры

    Подсветка клавиатуры ноутбука изменила компьютерную игру и освободила место для ночных пользователей, которые могут включаться в темноте. Подавляющее большинство современных портативных компьютеров поставляются с клавиатурой с подсветкой в ​​дополнение к ряду других необычных функций, которые могут отвлекать от этой довольно простой, но совершенно необходимой функции.

    Итак, у вас есть новый компьютер, и вы еще не совсем привыкли к множеству ярлыков, которые позволяют изменять определенные настройки простым нажатием кнопки.Когда солнце садится, а у вас еще есть часы работы, вы захотите узнать, как включить подсветку клавиатуры, чтобы вы могли работать всю ночь. Давайте разберемся, как заставить ваш компьютер работать на вас. углубляясь в то, как включить подсветку клавиатуры, как выключить ее, и как исправить некоторые ошибки устранения неполадок, с которыми вы можете столкнуться с ноутбуком HP.

    Как включить клавиатуру с подсветкой?

    Если ваш ноутбук HP оснащен клавиатурой с подсветкой, взгляните на верхнюю панель клавиатуры и найдите кнопку F5.Эта кнопка может даже быть помечена значком подсветки. Простое нажатие на эту кнопку с одновременным нажатием кнопки Fn, расположенной в нижнем ряду клавиатуры, оставит вам волшебную подсветку клавиатуры.

    Это может быть простое включение / выключение или, на некоторых моделях, регулировка яркости подсветки.

    Также, в зависимости от модели вашего компьютера, ваш компьютер может быть настроен для управления клавиатурой с подсветкой с помощью кнопки F9 или F11, а не кнопки F5. Выполните ту же одновременную операцию Fn + F11, чтобы включить подсветку клавиатуры.

    Как отключить подсветку клавиатуры?

    Когда наступит утро и ваша клавиатура осветится естественным солнечным светом, вы можете обнаружить, что вам не нужно, чтобы свет на клавиатуре был включен. Чтобы выключить подсветку на клавиатуре ноутбука, нажмите те же соответствующие клавиши, которые позволили вам их включить.

    Это может быть простое нажатие клавиши F5, F9 или F11 или двойное нажатие клавиш Fn + F5, F9 или F11.

    Как настроить яркость на клавиатуре с подсветкой?

    Ваша продуктивность зависит от ряда конкретных элементов, которые могут создать или нарушить ваш поток.Иногда яркость экрана или клавиатуры может сбить вас с толку или утомить вашу чувствительную сетчатку.

    Чтобы отрегулировать яркость подсветки клавиатуры, несколько раз нажмите функциональную клавишу подсветки, чтобы уменьшить яркость подсветки. Только эта кнопка служит универсальным средством для всех операций с подсветкой клавиатуры.

    Как изменить цвет подсветки клавиатуры?

    Геймеры, добившиеся успеха с ноутбуком HP OMEN, также могут поиграть с цветом своей подсветки.Ни для кого не секрет, что игровые ноутбуки часто поставляются с необычными функциями подсветки, которые добавляют определенное преимущество любому конкуренту.

    Зональная подсветка

    Ноутбуки HP OMEN имеют зональную подсветку, которая позволяет пользователям назначать и изменять разные цвета подсветки для определенных клавиш и зон клавиатуры. Геймеры используют ряд ключей для исследования, атаки и разработки стратегии, поэтому визуальная сегментация помогает упростить интерфейс для повышения точности.

    Например, компьютерный геймер может захотеть назначить красный цвет подсветки клавишам перемещения (клавишам WASD и клавишам со стрелками) и назначить синий свет клавишам элементов.Пользователь сможет уверенно нажимать каждую клавишу, даже если его взгляд не прицелен к клавиатуре.

    Чтобы изменить цвет клавиатуры ноутбука HP OMEN с подсветкой, выполните следующие шесть шагов:

    1. Откройте OMEN Command Center на панели задач Windows или через меню «Пуск» Windows.
    2. Выберите «Подсветка» на левой боковой панели навигации.
    3. Убедитесь, что в правом верхнем углу вы выбрали «Клавиатура». Вы увидите три доступных режима: «Анимация», «Статический» и «Выкл.».
    4. Выберите «Статический», чтобы вручную назначить определенные цвета для определенных областей клавиатуры.В раскрывающемся меню «Шаблон» отобразятся шесть различных предварительно загруженных шаблонов и параметр «Пользовательский», который позволяет вам создать собственную сегментацию клавиатуры. Эти уже существующие шаблоны будут включать WASD, FPS, MOBA, MMO, P1-P6 и All Keys
    5. После выбора шаблона вы увидите руководство по цветам в нижней части командного центра OMEN, которое позволит вам назначать цвета. в основном руководстве по расширенным параметрам цвета по вашему выбору
    6. Нажмите «Применить» и полюбуйтесь красочной настройкой клавиатуры!

    Как оживить клавиатуру HP OMEN с подсветкой?

    Одна из самых крутых функций, интегрированных в ноутбуки HP OMEN, — это возможность анимации подсветки клавиатуры.Ноутбуки HP OMEN, разработанные для того, чтобы дать геймерам еще более захватывающее впечатление, можно настроить для повышения яркости и пульсации низких и высоких частот на вашем ПК. Так что будь вы стрелком, готовым прицелиться и стрелять, или жертвой смертельного удара, меняющего правила игры, ваша клавиатура оживет в соответствии с вашим игровым ландшафтом.

    Чтобы оживить цвета вашего ноутбука HP OMEN с подсветкой, выполните следующие семь шагов:
    1. Откройте OMEN Command Center на панели задач Windows или через меню «Пуск» Windows
    2. Выберите «Освещение» на левой боковой панели навигации. в верхнем правом углу, убедитесь, что вы выбрали клавиатуру.
    3. Выберите «Анимация» в «Режиме», чтобы назначить клавиатуре определенные цветовые эффекты.
    4. В раскрывающемся меню «Эффект» отобразятся девять различных предварительно загруженных настроек анимации, которые позволяют создавать дизайн. собственная сегментация клавиатуры
      1. Эти уже существующие анимации включают Color Cycle, Starlight, Breathing, Ghosting, Ripple, Wave, OMEN X, Raindrop и Audio Pulse
    5. После выбора эффекта вы увидите руководство по цветовой схеме на в нижней части командного центра HP OMEN.
      1. Предварительно загруженные темы анимации включают OMEN Galaxy, OMEN Volcano, OMEN Jungle и OMEN Ocean.
      2. Вы также можете создать свою собственную цветовую схему, выбрав «Custom».
      3. Измените скорость и направление анимации с помощью ползунков, расположенных в внизу справа
    6. Просмотрите созданную анимацию и нажмите «Применить», чтобы внести изменения.

    Могу ли я установить клавиатуру с подсветкой на свой ноутбук?

    Если ваш компьютер не оснащен встроенной клавиатурой с подсветкой, будет невероятно сложно, а возможно, даже невозможно установить ее, если вы не являетесь опытным компьютерным инженером.Интегрировать клавиатуру с подсветкой не так просто, как просто установить; необходимо также учитывать ряд компонентов и процедур программирования.

    В отличие от своих более крупных настольных собратьев, ноутбуки меньше, тоньше и сложнее из-за своей компактности. Это означает, что их, как правило, сложнее разбирать и собирать заново. Для неопытных непрофессионалов попадание под пластину клавиатуры без надлежащей подготовки или подходящих инструментов может причинить вашему ПК больше вреда, чем что-либо еще.

    Если вы хотите модернизировать свой ноутбук до высокотехнологичного ноутбука с подсветкой и клавиатурой, у HP есть ряд исключительных возможностей для всех типов пользователей ПК.

    Какие ноутбуки HP с подсветкой клавиатуры самые лучшие?

    Для обычных пользователей: ноутбук HP ENVY x360 с сенсорным экраном 13z

    Универсальный, функциональный и чрезвычайно портативный HP ENVY x360 — идеальный компаньон для обычного пользователя ПК. 13,3-дюймовый сенсорный дисплей обеспечивает прекрасную графику AMD Radeon ™ Vega 3 и впечатляющую скорость обработки данных благодаря встроенному процессору AMD Ryzen ™ 3.Этот ноутбук идеально подходит для повседневного использования днем ​​и ночью, от просмотра фильмов до создания веб-сайтов.

    Для профессионалов: мобильная рабочая станция HP ZBook 15V G5

    Независимо от того, находитесь ли вы в офисе или путешествуете за блогом, занятому профессионалу в вас нужен адекватный компьютерный партнер, чтобы не отставать от ваших требований. нагрузка.

    Мобильная рабочая станция HP ZBook 15V G5 выходит за рамки возможностей, когда речь идет о молниеносной производительности и долговечности.Полноразмерная водонепроницаемая клавиатура с подсветкой гарантирует, что вы сможете включить устройство даже в грязных условиях.

    Для геймеров: 15-дюймовый ноутбук HP OMEN

    Созданные с нуля с учетом мощной обработки, графики нового уровня и перспективных игр, компьютеры HP OMEN созданы для успеха в играх. 15-дюймовый ноутбук HP OMEN может похвастаться обширными захватывающими игровыми возможностями и мощным игровым процессом с шестиядерным процессором Intel® Core ™ i7 8-го поколения, поддерживаемым специальной видеокартой NVIDIA® GeForce® GTX 1070.

    Встроенная полноразмерная клавиатура с 4 зонами оснащена технологией NKRO с защитой от ореола. Это означает, что вы можете нажимать столько клавиш, сколько вам нужно, чтобы выиграть раунд королевской битвы, не теряя ни одной клавиши.

    Какие самые лучшие клавиатуры HP с внешней подсветкой?

    Клавиатура HP OMEN Sequencer

    Клавиатура HP OMEN Sequencer с индивидуальной подсветкой клавиш является лучшей в своем классе. Эта клавиатура с подсветкой, предлагающая на выбор до 16,8 миллионов цветов RGB, способна даже обрабатывать уникальные эффекты, настраиваемые в HP OMEN Command Center.

    Созданная для игр, эта оптическая клавиатура позволяет наносить удары с молниеносной скоростью, обеспечивая замечательное время отклика 0,2 мс. Это в 10 раз быстрее, чем у традиционных механических переключателей!

    Клавиатура HP Elite x2 1013 G3 для совместной работы

    Планшеты — это просто фантастика; компактный, портативный и супер гладкий. Но когда пришло время уменьшить вашу рабочую нагрузку, вам может быть сложно сделать это без клавиатуры. Откройте для себя клавиатуру для совместной работы HP Elite x2 1013 G3. Эта клавиатура с подсветкой помогает оживить ваши творения и документы на планшете, не жертвуя при этом тонкой, как бритва, портативностью, которую вы так любите.

    Клавиатура HP OMEN 1100

    Ничто так не говорит об игровой клавиатуре, как клавиатура с предварительно выделенными клавишами WASD. Никогда не пропустите еще один снимок с клавиатурой HP OMEN 1100. Эта красавица с подсветкой оснащена впечатляющей технологией защиты от ореолов и сверхчувствительными синими механическими переключателями для точной настройки времени отклика.

    Об авторе

    Тули Финли-Моис (Tulie Finley-Moise) — автор статей в HP® Tech Takes. Тули — специалист по созданию цифрового контента из Сан-Диего, Калифорния, со страстью к последним новостям в области технологий и цифровых медиа.

    Как установить 3-позиционный переключатель света, часть 1

    ВИДЕО ТРАНСКРИПТ

    Разница между трехпозиционным переключателем и однополюсным состоит в том, что все, что на самом деле делает однополюсный переключатель, — это разрыв соединения между двумя подключенными к нему проводами, в то время как трехпозиционный переключатель попеременно переключает два возможных провода ( называют путешественниками), что электричество может протекать через них. Оба трехпозиционных переключателя в цепи должны быть переключены на одного и того же бегунка, чтобы цепь была под напряжением.


    Трехпозиционный переключатель имеет общий вывод. Общим будет либо источник питания для переключателя, либо источник питания для света. Он всегда будет получать питание. Все, что делает коммутатор, — это переключает соединение с одного терминала на общий для другого терминала. Итак, если вы подключены таким образом, когда переключатель в верхнем положении, а вы поворачиваете переключатель вниз, вы подключитесь другим способом. С другой стороны, когда вы объединяете эти два, вы перенаправляете электричество туда и обратно.

    Поскольку мы знаем, что общий вывод будет одним из двух — либо источником питания для света, либо источником питания для питания установки — и у нас есть световой канал на этом конце, световод фактически будет подключайтесь к общему. Чтобы не запутаться, я сделаю это в первую очередь. Так я буду знать, куда идут эти двое. У меня уже есть ярлыки, и они уже связаны с оболочкой, но вы должны снять все это, чтобы установить переключатель, так что легко запутаться.Я делаю это довольно часто и не застрахован от путаницы. Опять же, мы делаем вещи аккуратными и аккуратными и складываем их туда, чтобы мы могли вернуть их, когда нам нужно.

    Даже если речь идет о переключателе, который находится прямо перед коробкой, вы должны быть осторожны, прежде чем что-либо вырезать, потому что вам все равно нужно поддерживать эту ссылку. Срежьте немного и сделайте на конце изгиб. Сложите это там.

    С трехпозиционным переключателем на самом деле нет ориентации включения / выключения.Может быть, а может и не быть отметки, указывающей, какой путь находится вверху. На этом конкретном устройстве нет маркировки, но для того, чтобы заземление было единообразным, мы просто сориентируем его именно так.

    Я сделаю то же самое с землей. Прежде чем мы сделаем это соединение, я настрою путешественников также подключиться к коммутатору, просто потому, что все входит сразу. Если мы установим эту связь, может быть трудно получить все, что там должно быть. Что касается путешественников и фактического подключения к коммутатору, не имеет значения, на какой терминал вы их устанавливаете.Все, что они представляют, — это канал, по которому передается электричество от одного переключателя к другому, поэтому, пока они оба подключены и не находятся на общем терминале, не имеет значения, в каком порядке вы их разместите. Если вы используете стандартный трехпроводной Romex, я предпочитаю оставлять красный на той же стороне, что и общий вывод.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
