Как сделать в ванной розетку: Установка розетки в ванной комнате

Содержание

Установка розетки в ванной комнате

Еще несколько лет назад никто не мог подумать об установке розеток в ванной. Однако современные технологии и обширные знания о мерах предосторожности позволяют производить монтаж в помещениях даже с повышенным уровнем влажности. К ним относится и ванная комната. Розетка в ванной дает возможность удобно пользоваться такими электрическими приборами, как бритва, фен, утюжок для волос и др. К тому же, нередко в ванных домов и квартир установлены стиральные машины, а их работа предполагает наличие розетки.

Основные правила установки розеток в ванной

Перед тем, как приступить к монтажу розеток, следует помнить:

  • в них должно быть предусмотрено заземление. При использовании маломощных технических средств можно использовать распределительные трансформаторы
  • в помещениях с высоким уровнем влаги недопустимо проведение открытой проводки. Она должна быть только скрытой, с изолированными местами соединений проводов
  • на стенах со скоплением влаги розетку размещать запрещено
  • удаленность розетки от душевой кабины или биде должна составлять минимум 60 сантиметров
  • для ванной комнаты лучше выбрать особые влагостойкие розетки, не пропускающие воду и конденсат внутрь. Если вы подключаете электроприборы с высокой мощностью, лучше применять для данного процесса УЗО (устройство защитного отключения). Здесь имеется в виду, например, стиральная машина. Для приборов подобного типа подходят розетки с 3 контактами и проводом с 3 жилами. Применять обычный бытовой удлинитель крайне нежелательно

Как установить розетку в ванной?

Если вас интересует создание новой розетки в ванной, помните:

  • монтаж новых устройств и замена действующей проводки предполагает выделение электропроводки в особую категорию. Ее запитывают электрокабелем
  • устанавливается автомат защиты и УЗО
  • на трехпроводном кабеле для монтажа розеток в ванной присутствует защита и двойная изоляция
  • на новых устройствах должен быть контакт заземления

Также стоит помнить, что розетки, которые располагаются от душевой кабины, ванны или раковины на расстоянии от полуметра до 2,4 метра обязательно снабжают защитными крышками.

Сколько сантиметров еще может составлять расстояние, лучше уточнить у специалиста.

Установка дополнительной розетки

Монтаж дополнительной розетки можно сделать двумя способами. Это:

  • проводка заземления от линии электропроводов и правильная установка разделяющего трансформатора
  • протягивание линии проводки (новой) от электрического щита. При этом за защиту линии будут отвечать либо УЗО и специальный автомат, либо отдельное устройство. Стоит добавить, что существуют так называемые дифференциальные автоматы, которые выполняют как работу устройства защитного отключения, так и обычных автоматов

Расстояние дополнительной розетки от ванны или душевой кабины также должно составлять

60 сантиметров. Информацию о том, каким должно быть расстояние для установки стиральной машины, лучше получить на консультации у мастера. Стоит также дополнить розетку крышкой для защиты и позаботиться о полугерметичном корпусе.

Если у вас большой дом и, соответственно, ванная комната имеет крупные габариты, вполне возможно правильно установить розетки без герметизации удаленностью от 2,4 метра и более от ванны. При этом обязательны контакты заземления, которые подключены к проводнику защиты.

Помните, что заземление не должно проводиться с использованием труб и арматуры из металла.

Зоны установки розеток

Согласно одному из пунктов Правила устройства электроустановок, или ПУЭ, по схеме ванную комнату разделяют на 4 зоны. В каждой из них должны быть соблюдены особые требования, связанные с использованием электрических приборов. Итак, это зоны:

  • 0 – место в самой душевой кабине, умывальнике, душе. Здесь можно устанавливать приборы с полной защитой от воды, имеющие источники питания за пределами зоны. Размещение розеток строго запрещено
  • 1 – зона над ванной, раковиной. Розетки здесь также отсутствуют. Необходимо размещать светильники и нагреватели воды с защитой и подключением защитного
    0
  • 2 – место, располагающееся в удалении 60 см и более от душевой, за первой зоной. Допускается установка светильников с защитой от влаги, а также вентиляторов. Запрещены розетки
  • 3 – зона ванной, которая находится в 2,4 м от второй зоны. Допустимы влагостойкие розетки и светильники, у которых есть контакт заземления. Подключение должно осуществляться через специальный трансформатор, либо УЗО

Техническая составляющая установки розеток

Что касается проведения ремонтных работ при подключении новых розеток по схеме, то их выполняют с использованием особых инструментов. В домах старого фонда практически не предусмотрены розетки, но установка, к примеру, стиральной машины необходима практически всем.

Как правило, стены ванной комнаты выполнены из кафеля, поэтому логично применить:

  • специальные коронки для керамики
  • сверла и дюбели из пластика для создания отверстий
  • буры и коронки по бетону
  • перфоратор

Что касается самих розеток, то у них должен быть максимальный уровень защиты от влаги.

Цифра, отвечающая за данный показатель, должна быть больше 4.

Важно, что подключение розеток лучше производить в просторных помещениях. Если площадь ванной комнаты меньше 8 м2, делать новые розетки и вовсе не рекомендовано. Однако при наличии качественной герметичной розетки с классом защиты IP44, схемы и хорошего багажа знаний в данном вопросе можно отойти от рекомендаций и провести розетку, особенно если она необходима для того чтобы поставить стиральную машину.

Розетка в ванной комнате: устанавливаем сами, инструкция, советы

Еще двадцать-тридцать лет назад в ванной комнате обычно розеток не устанавливали. Совсем. Установка розетки в ванной комнате могла быть произведена хозяином только в нарушение правил техники безопасности. Поменялись времена, поменялись и правила. В каждом доме есть бытовые электроприборы, использовать которые удобно и целесообразно именно в ванной. Стиральная машина, фен, бойлер, электробритва. Современные ванны и душевые кабины, оборудованные электроникой. Эти и другие приспособления требуют источника электрического тока.

Сегодня установить розетку в ванной комнате можно на законных основаниях. Но относиться к этому делу надо очень серьезно. Ведь ванная по прежнему остается помещением с повышенной влажностью. А пользоваться электричеством во влажном помещении надо предельно аккуратно.

Жилище современного человека должно быть безопасным. В этой статье пойдет речь о том, как сделать безопасную проводку в ванной комнате, какие использовать материалы. Где именно разместить источник питания. И, конечно, о том, какая розетка в ванную комнату подойдет наилучшим образом.



Особенности электропроводки в ванной комнате

устройство проводки в ванной комнате

В ванной комнате применяется скрытая проводка. Подводить электричество к месту, где будет установлена розетка, нужно отдельной линией.

Старые, алюминиевые провода попросту не выдерживают современных нагрузок. В современном быту используются стиральные машины нового поколения, бойлеры, душевые кабины и ванны-джакузи, оснащенные электроникой. Все эти приборы должны быть заземлены. Они оборудованы вилками, предполагающими заземление. Чтобы дорогостоящее оборудование ванных комнат работало в безопасном режиме, рекомендуется использовать только трехжильный медный кабель с двойной изоляцией. Сечение жилы кабеля должно быть 2,5 кв.мм.

Для безопасной эксплуатации электроприборов в ванной нужно использовать УЗО (устройство защитного отключения). Для этой линии надо установить отдельное устройство защитного отключения. Показатель отключения дифференциального (остаточного) тока должен составлять не более 30 мА. Устанавливая новые электросистемы, многие специалисты выбирают отключение 10-15 мА. Это допустимо, но ниже уже никак нельзя.

Естественно, делать штробу и укладывать в нее кабель нужно до того, как будут выполняться отделочные работы. При работе рекомендуется использовать полимерные кабель-каналы (см фото). В них укладывается кабель с двойной изоляцией. Желательно продумать заранее возможность их аварийной замены. На этапе планирования нужно решить, хватит ли для нужд семьи одной розетки. Пользоваться в ванной тройниками и удлинителями ни в коем случае нельзя.



Как выбрать место для розетки?

Размещение розеток в ванной комнате удобнее производить там, где находятся бытовые приборы. Но важно соблюдать некоторые правила. Прежде всего, любая электрическая точка в санузле должна устанавливаться не ближе, чем в 60 см от ванны или душевой кабины, умывальника, металлических труб, других предметов из металла. Также нужно обратить внимание, чтобы розетка располагалась на расстоянии не меньше 30 см от пола.

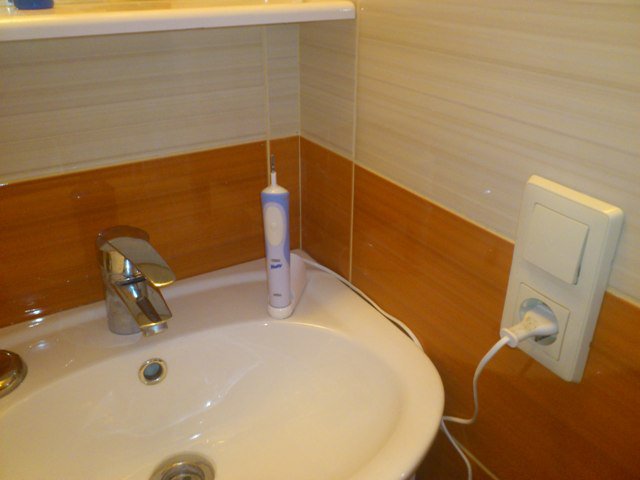

вариант размещения розетки

Не следует монтировать розетку на холодных стенах. На них может образовываться конденсат. Попадание влаги в розетку недопустимо.



Подходящая розетка в ванную комнату

розетки со шторками от попадания влаги

Наилучшим образом во влажном помещении используются розетки с маркировкой IP44. Что такое IP44? Это код, указывающий степень защиты. Первая четверка характеризует уровень защиты от пыли, а вторая — от влаги. Показатель класса защиты от воздействия влаги у розетки, установленной во влажном помещении, должен быть не ниже четверки.

Что особенного в розетках с маркировкой IP44? Ее корпус имеет крышку на пружине, или шторку, которая предотвращает попадание вовнутрь случайных капель воды. Также такая розетка оборудована специальными уплотнителями, что защищает ее от влаги в то время, когда в нее введена вилка прибора. Розетки для влажных помещений делаются из более прочного материала.

Выбирая розетку для ванной комнаты лучше отдавать предпочтение изделиям известных производителей. Это послужит гарантией безопасной эксплуатации электроприборов. Если нужно выбрать розетки для ванной комнаты, Фото можно посмотреть на сайте фирмы — изготовителя.



Особенности монтажа розетки

Установка розетки в ванной комнате не отличается от работы в любом другом помещении. Хочется обратить внимание только на одну особенность. Если стены в ванной комнате уже облицованы керамической плиткой (если установка розетки не приурочена к ремонту), проделывать гнезда для монтажа подрозетников нужно очень аккуратно.

устройство подрозтеников

Чтобы прорезать и не повредить кафель, нужно использовать специальную насадку на дрель,»коронку» по керамике. А если нужны отверстия под дюбели — нужно позаботиться о соответствующем сверле. Пока не пройдена плитка, работать перфоратором нужно в безударном режиме. Когда керамика будет просверлена, можно поменять инструмент на обыкновенный, применяемый по бетону, и включать ударную функцию перфоратора.

Стену, облицованную кафельной плиткой, во время резки надо увлажнять. Это не даст инструменту перегреваться.

Учитывая такие сложности, все же нужно стремиться к тому, чтобы монтаж электрической проводки и подготовка гнезд под розетки производились раньше, чем отделка стен керамической плиткой.



Еще раз о безопасности

Очень важно, чтобы в ванной комнате была предусмотрена так называемая система выравнивания потенциалов. Металлические части помещения (арматура, металлические трубы водопровода и канализации и т. д.) должны соединяться друг с другом заземляющей перемычкой, проводником, который подводится непосредственно к заземляющей шине на щитке. Даже если водопровод имеет собственное заземление, система выравнивания потенциалов необходима.



Не пригласить ли специалиста?

Сделать правильную, влагостойкую проводку и установить розетку в ванной комнате действительно не сложно. Но, если нет уверенности в том, как правильно подобрать материал и оборудование, лучше пригласить профессионала. К установке электрооборудования в ванной комнате нельзя подходить спустя рукава. Профессиональный электрик, если он ответственный и опытный, выполнит работу, соблюдая нормы безопасности. Ведь безопасность клиента — его обязанность.

Розетки в ванной комнате

На сегодняшний момент розетки в ванне стали таким же необходимым элементом, как и в других помещениях. Они активно используются для подключения:

  • стиральной машины
  • фена или плойки
  • электрической бритвы
  • сушки для рук
  • дополнительного освещения возле зеркала
  • определенных дополнительных функций душевой
  • водонагревателя
  • вытяжки и т.д.

Самым главным отличием ванной комнаты от других помещений является высокая влажность. Именно из-за этого рекомендуется всю необходимую проводку делать скрытой (т.е. проводить непосредственно в стене), дабы полностью исключить вероятность контакта влаги и токоведущих проводов.

Все ранее перечисленные электроприборы могут вызвать поражение током при неправильной эксплуатации в таких помещениях. Потому к вопросу установки розеток в ванной комнате необходимо подойти со всей ответственностью и сделать всё с соблюдением определенных правил. От этого будет зависеть безопасность Вас и Ваших близких. Потому рекомендуем доверить монтаж всех розеток только квалифицированным специалистам.

Правила установки розеток в ванной комнате

Ниже приведен список основных требований, которые необходимо учитывать при установке розеток в ванной комнате:

  • Обязательным требованиям к розеткам является наличие заземления
  • Все места соединения проводов должны быть тщательно заизолированы
  • Расстояние между раковиной, ванной или душевой кабиной и розеткой не должно составлять менее 60 см. Такое расположение считается оптимальным для защиты розетки от попадания влаги (зоны безопасности представлены на рисунке ниже: Зона 1 — опасная зона; Зона 2 — не рекомендуемая зона; Зона 3 — безопасная зона)
  • От пола высота розетки должна составлять не менее 30 см, дабы при затоплении вода до нее не смогла достать
  • Поскольку в помещении высокая влажность, рекомендуется, чтобы устанавливаемые розетки обладали классом защиты IP 44, и имели специальную крышку, которая будет защищать внутреннюю часть розетки от возможных брызг воды. Розетка из любой коллекции Giraможет быть обеспечена классом защиты IP 44 благодаря использованию специального комплекта уплотнителей. Также рекомендуем розеткой с крышкой Gira, которыми очень удобно пользоваться, поскольку они имеют два положения фиксации под углом: 110° и 160°. Это исключает необходимость придерживать крышку каждый раз при подключении электроприбора.

Установка розеток в ванной комнате

Возможны два варианта установки розеток в ванной:

  • полностью с нуля (ранее никаких розеток в ванне не было)
  • установка новой розетки на старое место (с заменой или без замены проводов)

При установке розетки полностью с нуля советуем придерживаться следующих рекомендаций:

  • Для розеток необходимо выделить отдельную линию электрокабеля и обеспечить ее собственным автоматом защиты аварийного отключения
  • Используемый кабель должен быть трехжильным, иметь двойную изоляцию и защитный проводник

Важно помнить, что делать заземление на металлические трубы или арматуру здания нельзя. Заземление таким образом может быть бесполезным или может привести к замыканию, т.к. само здание может не иметь системы управления потенциалов.

Розетка в ванной комнате для стиральной машины

Для таких мощных устройств, используемых в ванне, как стиральная машина, водонагреватель настоятельно рекомендуется провести отдельную линию и установить отдельную розетку. Розетка должна быть влагозащитной. Сечение провода отдельной линии (провод должен быть трехжильный медный) и розетка должны подбираться в зависимости от мощности подключаемого устройства. Ее можно узнать в технических документах устройства. Например, мощность стиральной машины как правило не превышает 3 кВт. Но советуем сделать все же запас, поскольку машина со временем может быть заменена на новую. Оптимальным сечением провода для такой стиральной машины будет 2,5 мм.

Расположение розеток в ванной

Ванная — помещение небольшое, но электроэнергии она потребляет не меньше других комнат. И это нужно учесть на этапе монтажа проводки. При размещении электроприборов, в том числе и розеток, в ванной, нужно учитывать множество факторов, а особенно повышенную влажность и возможный контакт с водой.


Розетки расположены по обе стороны от раковины. Благодаря этому провода не приходится протягивать над умывальником. Пользоваться электроприборами могут одновременно два человека

Обратите внимание: соседство электричества и воды связано с повышенными рисками, поэтому самостоятельно производить монтаж розеток не стоит. Лучше обратитесь к профессионалам. При этом вы можете принимать участие в выборе мест расположения розеток.

Расположение розеток в ванной

Чтобы правильно разместить розетки в ванной комнате, нужно ответить на несколько вопросов.

Какими электрическими приборами вы будете пользоваться в ванной?

С количеством розеток и их размещением довольно просто определиться, если точно знать, какие электроприборы будут использоваться в этом помещении. Стоит помнить, что прогресс не стоит на месте, поэтому нужно предусмотреть несколько запасных розеток на случай установки дополнительного оборудования.

Также нужно подумать, сколько приборов будут использоваться одновременно. Например, если у вас двое детей-подростков, есть вероятность, что им понадобятся два фена одновременно. Тогда количество розеток можно увеличить.

Куда должны доставать кабели питания электроприборов?

Согласитесь, невесело, когда розетки расположены так, что фен не достает до зеркала. Не делайте подобных ошибок, и заранее определитесь, в какой зоне будете пользоваться каждым из приборов. Также нужно избежать ситуаций, когда кабели будут проходить над ванной или раковиной.


Классический умывальник контрастирует с современными розетками

Будут ли использоваться приборы, которые требуют периодической зарядки?

Многие приборы работают на аккумуляторах, которые нужно периодически заряжать. К ним можно отнести зубные щётки, бритвы, депиляторы и прочие. Розетки для таких приборов лучше всего расположить внутри ящиков, так на виду не будет постоянно свисающих проводов.


Розетка расположена внутри шкафа

Каков ваш рост?

Строительные нормы жестко регламентируют расстояние от розеток до умывальников и ванны, а вот относительно высоты расположения розеток четких указаний не приводится.

Разместите розетки на такой высоте, чтобы для подключения приборов не пришлось нагибаться, или, и вовсе, ползать на коленях.

Пользуетесь ли вы в ванной телефонами и планшетами?

Прошли те времена, когда в ванную брали журнал или книгу, их заменили планшеты и смартфоны. Поэтому есть вероятность того, что вы захотите подзарядить их во время водных процедур. Учитывайте это при размещении розеток.


Розетка размещена под полочкой для журналов

Помните об эстетике

В ванной большое значение имеют даже самые мелкие детали.

Как мы уже писали в одной из наших статей, розетки вы можете спрятать, замаскировать, или оставить на виду. Можно использовать и все три подхода одновременно.

Срытые розетки

Проще всего скрыть розетки в ванной, разместив их внутри ящиков для бытовой химии или в аптечке.


Розетка внутри выдвижного ящика


Розетку можно скрыть, разместив ее под навесными ящиками


Несколько розеток встроены прямо в полку

Замаскированные розетки

Основное правило маскировки — подбирайте розетки в тон поверхностей.

Если стены ванной отделаны плиткой, старайтесь, чтобы грани розеток совпали с линиями расшивки.

Выбирайте розетки с низкопрофильными панелями, которые не слишком выделяются на фоне стены.


Розетка с хромированной панелью установлена на зеркале


Прямоугольная розетка расположена горизонтально, чтобы гармонично выглядеть на фоне прямоугольной плитки

Выделяющиеся розетки

Розетки не обязательно скрывать, они могут играть роль своеобразных акцентов, внося изюминку в интерьер ванной.


Ванная в винтажном стиле с современной розеткой контрастного цвета

Оригинал статьи на английском языке.

установка розетки в ванной своими руками (нормы), фото, видео


Из-за специфики помещения и повышенного уровня влаги, электропроводка в ванной и туалете требует особого внимания. С точки зрения технологических норм по риску поражения током ванная комната относится к опасным помещениям. Исходя из этих соображений, раньше в ванной устанавливалась одна розетка у двери. Но новые технологии диктуют свои правила и розетка необходима не только для фена и бритвенного станка, но и для бойлера, гидромассажной ванны, стиральной машины. При возникновении необходимости замены электропроводки и установки розеток, монтажные работы можно провести своими руками. Чтобы новая розетка не стала источником проблем, воспользуйтесь обучающими фото и видео.

Место для розетки в соответствии с нормами

Устанавливать розетки и менять проводку лучше во время капитального ремонта санузла. Это позволит сделать её скрытой от глаз. Конечно, ГОСТ допускает и открытую проводку, но её вид будет не особо эстетичным. Госстандарт классифицирует электроприборы для ванной комнаты по зонам:


Зоны ванной комнаты

  1. В нулевой зоне (раковина, душевая и ванная) допускается установка оборудования с напряжением не более 12 В.
  2. В первой зоне разрешена установка бойлера, но запрещены розетки 220 В.
  3. Вторая зона находится в 60 см от первой. Тут допускается установка розеток 4-го класса влагозащищённости.
  4. В третьей зоне можно ставить розетки при условии их подключения к УЗО. Электрические приборы можно ставить любые.


Где лучше расположить?

Расположение розеток в ванной комнате — принципиальный вопрос, который обязательно следует изучить перед планированием помещения. Выбор правильной локации под отверстие делают, исходя из удаленности от зоны повышенной опасности и расстояния от пола.

На фото модели со шторками над столешницей

Какие зоны подходят для установки?

Согласно ГОСТ Р 50571-7-701-2013, описанному в ПУЭ (правилах устройства электроустановок) любой санузел делится на 4 зоны:

  1. Зона 0. Или красная зона — сюда относится внутренняя часть ванны, раковины, душевой кабины. ГОСТ запрещает размещение любых типов розеток в целях безопасности — напряжение в нулевой локации опасно для жизни.
  2. Зона 1. Располагается под раковиной или сверху ванны. Монтировать выходы мощностью 220В по нормам здесь также нельзя, но допускается подключение бойлера, классом не ниже IPX5, через автомат.
  3. Зона 2. 0,6 м вокруг умывальника, ванны, душевой. Монтаж розеток все еще под запретом, но допускается установка приборов, включаемых в розетку, находящуюся в следующей зоне. Это могут быть бойлеры, зеркала, светильники.
  4. Зона 3. Оставшееся пространство санузла. Основные розетки в ванной рекомендуется устанавливать именно здесь. Обязательное требование — степень защиты от влаги минимум IP44, лучше IP54 и выше.

Важно! Разбивка на зоны актуальна до высоты перегородок 225 см. Все, что выше — выходит за пределы требований и практически не имеет ограничений в установке электрических систем.

Это исключение позволяет разместить нагреватель воды или машинку даже в маленькой ванной, подключив их на высоте 15-20 см от потолка.

В случае, когда помещение слишком маленькое и Зоны 3 в нем нет, от розеток лучше отказаться и вынести их на стену возле двери снаружи комнаты.

Какое расстояние подойдет?

Высота розеток от пола в ванной определяется индивидуально и зависит по большей части от планировки в комнате. Например, если розетка нужна над столешницей 80 см, смело делайте ее на уровне 90 см. При этом убедитесь, что внутрь не попадут брызги от умывальника: этого легко добиться, отодвинув точку на 60 см от его края влево или вправо.

Утверждение «чем выше, тем безопаснее» — не совсем верно. Розетку в ванной можно поднять и на 2 метра, но пользоваться ей будет крайне неудобно. Если боитесь замыкания при затоплении, достаточно разместить вход на стене в 60 см от напольного покрытия — вода сюда точно не достанет.



Что говорят правила

Электрофурнитура для ванной комнаты должна иметь заземление и показатель защиты от влаги не ниже IP44. У розеток с таким обозначением имеется самозакрывающаяся крышка, которая защищает внутренние отверстия от влаги, пара и конденсата. При выборе места под розетки учитывайте следующие моменты:

  • розетку для стиральной машины не стоит прятать за корпусом, доступ к розетке должен быть открытым. Нельзя подключать машинку через удлинитель;
  • с точки зрения безопасности и дизайна, лучше предпочесть установку внутренней розетки. При этом все места соединений хорошо изолировать;

Для установки в ванной выбирайте внутренние розетки

  • холодные стены, на которых часто выпадает конденсат, малопригодны для установки розеток;
  • розетку устанавливают как можно дальше от источников воды: умывальника, ванны. На расстояние не менее 60 см;
  • если в доме есть малыши, то розетка устанавливается на высоту, на которую ребёнок не дотянется;
  • от розетки до пола не допускается расстояние меньше 25 см;
  • провода не должны иметь никаких скруток и клемм, даже скрытых под кафелем. Клеммы могут иметь только источники освещения. Вся коммутация должна располагаться за пределами ванной комнаты;

Устанавливайте электроприборы как можно дальше от источников воды

  • под ванной или душевым поддоном нельзя размещать электроприборы;
  • оборудование повышенной мощности обязательно должно иметь УЗО и подключение к заземлению.

Совет. В качестве элемента заземления категорически запрещено использовать водопроводные трубы и металлическую арматуру в стене.

Степень защиты IP и розетки для влажных помещений.

Выбирая розетки, выключатели и автоматическую защиту электрооборудования часто встречается требование, как соответствие определенному классу защиты. Что же такое степень и как её расшифровать?
Каждая розетка и выключатель имеет внешний корпус, который защищает механизм от попадания внутрь пыли, воды или влаги. Степень этой защиты отображается двумя цифрами, следующими за буквами IP.

IP — Ingress Protection Rating — степень защиты от проникновения.

Первая цифра показывает размер пыли и твердых предметов, от которых защищает корпус изделия, вторая цифра — степень защищенности от попадания влаги (брызг, капель и струй воды).

Зная перечисленные выше значения, легко понять, от чего может защитить корпус каждого конкретного изделия. Например, обычный бытовой выключатель имеет класс защищенности IP 20, то есть его корпус гарантированно защитит от контакта пальцев с электрическими частями.

Установка розетки на гипсокартон

Способ предполагает, что место для монтажа будущей розетки выбрано на стадии проектирования, а все провода протянуты совместно с обустройством гипсокартонного каркаса.

  1. Коронкой по гипсокартону и дрелью высверливаем отверстия под розетку нужного диаметра.
  2. Провода выпускаются наружу, затем ГКЛ крепится к профилю.

    Установка подрозетника

  3. Провода пропускаются в пластиковый подрозетник, который вставляют в подготовленное отверстие в гипсокартоне. Подрозетник не должен пережимать электрический кабель.
  4. Проверяем подрозетник по уровню и завинчиваем.
  5. Проверяем индикаторной отвёрткой провода на отсутствие напряжения. Зачищаем концы электрокабеля.
  6. Разбираем розетку, снимаем декоративные элементы.
  7. Фиксируем провода клеммными болтами. Кабель заземления у трёхжильной проводки фиксируем средним контактом.
  8. Подключив все контакты, сердцевину вставляем в подрозетник. Сама розетка крепится распорными лапками или винтами.
  9. Перед окончательной установкой обязательно проверяем добротность соединения контактов с клеммой.

    Установка внешней части розетки

  10. Устанавливаем декоративную накладку и защитную крышку. Крепёжный винт следует ввинчивать с осторожностью, чтобы не расколоть пластик.

Совет. Стандартная глубина подрозеточного стакана 4,5 см. Если между гипсокартоном и стеной остаётся значительно меньший зазор, то в стене проделывается углубление коронкой по бетону.

Схема подключения и монтаж

Как было сказано, электрооборудование в этом помещении подключают через УЗО. В идеальном случае будет хорошо, если все розетки и приборы будут подключены через отдельный автомат, но это не всегда возможно сделать без капитальных вложений и без штробления. Схема подключения изображена ниже.

В зависимости от того, как вы можете расположить розетки, или до кладки плитки или после неё, вам понадобится модернизировать электрическую схему санузла. Вы можете использовать накладные или встраиваемые электроустановочные изделия. В приведенных цитатах ПУЭ не указывается, есть ли разница в их установке. Поэтому наружную проводку допустимо прокладывать в ванной комнате также, как и во всех остальных, например, в кабель-каналах.

Встроенные модели обязательно устанавливайте в подрозетники внутрь стены. Особых отличий в монтаже нет, разве что делать отверстие в плитке нужно с повышенной осторожностью, чтобы её не сколоть.

Для этого, если нет алмазной коронки, с помощью специальных перьевых сверел для плитки делают по кругу ряд отверстий, после чего скалывают круглый кусок плитки и выдалбливают отверстие в основном материале стены.

На видео ниже наглядно показывается, как установить розетку в ванной:

Чтобы снизить риск поражения электрическим током, все токоведущие части (металлические) должны быть соединены в единый контур для уравнивания потенциалов и заземлены.

Установка розетки в бетонную стену с нуля

Если в ванной комнате в разгаре капитальный ремонт и требуется установка новых электрических точек, то последовательность выполнения монтажа следующая.

  1. Всю проводку в ванной комнате выделяют в отдельную группу. Каждая розетка запитывается новым кабелем.
  2. Проводку обезопасит установленный отдельно автомат.
  3. Устройство защитного отключения защитит не только технику, но и пользователя в случае утечки тока. Устанавливается после автомата.

    Схема подключения розетки

  4. Кабель используют трёхжильный, а розетка должна быть герметичной.
  5. Розетка устанавливается в 60 см от душевой кабины или ванной.
  6. Необходимо знать толщину предполагаемой облицовки стены. Край подрозетника должен быть равен стене (допуск 1,5 мм).
  7. Подрозетник имеет стандартные габариты и крепится на дюбеля. Если отверстий для крепления нет, тогда их самостоятельно высверливают перпендикулярно линии контактов.

Подготовка к установке розетки

Готовим розетку к монтажу

Установка розетки в ванной комнате может проводиться двумя методами, установка новой электрической точки на старое место с заменой проводки и установка точки с прокладкой новой проводки. Установка розеток в ванной с нуля происходит по следующим правилам:

  • для розеток выделяется отдельная группа с собственным кабелем;
  • перед тем как поставить розетку в ванной, вся линия обеспечивается собственным автоматом защиты аварийного отключения;
  • высота розеток в ванной комнате должна быть не ниже 60 см, если она установлена непосредственно над умывальником, чтоб брызги при использовании воды не могли попасть на устройство;
  • обязательно наличие провода заземления и защитной крышки, которая закрывает контакты если розетка не используется;
  • если проводится установка водорозетки в ванной без ремонта, то она должна оснащаться отдельным кабелем, подключенным к распределительному щиту через автомат;
  • если используются негерметичные изделия, то высота установки розеток в ванной должна быть больше одно метра от умывальника.

Важно! Перед тем как подключить розетку в ванной, многие устанавливают заземление на металлические трубы или стальную арматуру самого здания. Этого делать не рекомендуется, поскольку само здание может не иметь системы уравнивания потенциалов и такое заземление розетки в ванной будет бесполезным или приведёт к замыканию.

Установка дополнительной розетки

Дополнительная розетка устанавливается по тому же принципу, что и основные, только с небольшим отличием. Можно выделить два метода подводки электрического кабеля:

  • протянуть новую линию электрокабеля от распределительного щитка. Установить отдельный автомат защиты. Или совместить автомат с УЗО;
  • установить трансформатор, а заземление осуществить от ближайшей электроточки.

Правильно осуществите заземление розетки
Остальные требования по монтажу аналогичны установке розетки с нуля. При установке дополнительной розетки часто приходится делать отверстия в облицовочном покрытии. Используйте специально предназначенные для этих работ свёрла и коронки.

Если стена облицована плиткой, коронкой выбирается бетон и плитка с припуском по диаметру и глубине подрозетника. Углубление заполняется гипсовым или алебастровым раствором, вдавливается подрозетник, равняется по уровню и закрепляется парой «блошек». Выравнивание удобно проводить деревянным или фанерным шаблоном равным толщине облицовке.

Совет. Перед тем как утопить подрозетник в растворе, не забудьте завести в него кабель!

Требования ПУЭ и другие нормативы

Ванную комнату делят на зоны, которые указывают на допустимость или недопустимость установки в них электрооборудования. На рисунке ниже изображены кратко схематически эти зоны и расстояния до элементов санузла – ванной, раковины и пр. Подробнее о них читайте в ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения.

Зоны ванной комнаты по электробезопасности:

  • 0 – это непосредственно там, где есть вода (раковина, поддон душевой кабины и т.д.).
  • 1 – окружает предыдущую область, обычно это прилегающие стены.
  • 2 – находится на расстоянии 60 см, а для душевой кабины и подобных емкостей не прямоугольной формы в радиусе 60 см от краёв зоны 0.
  • 3 – условно безопасная. Находится за пределами второй, то есть более чем 60 см от умывальников и прочего.

Более подробное описание вы можете найти в выше указанном ГОСТе. А что нам говорят требования ПУЭ? Для этого перейдем к пункту ПУЭ 7.1, и рассмотрим некоторые выдержки из текста:

7.1.40 описывает требования к прокладке проводки. В нём говорится о том, что допустима как открытая прокладка кабелей, так и скрытая электропроводка. Допустимая температура их изоляции должна быть не менее 170 °С.

7.1.47 описывает допустимость установки тех или иных изделий в санузле, в соответствующих зонах (таблица составлена по тексту из оригинала):

ЗонаКласс защищенностиЧто может использоваться
IРХ7электроприборы напряжением до 12 В, причем источник питания должен размещаться за пределами этой зоны;
1IРХ5только водонагреватели
2IРХ4 (IРХ5 для общественных мест)водонагреватели и светильники класса защиты 2
3IРХ1 (IРХ5 для общественных мест)Всё остальное

*в зонах 0, 1 и 2 не допускается установка соединительных коробок, распредустройств и устройств управления.

7.1.48 рассматривает возможность установки штепсельных розеток в ванной комнате вообще. В нём идёт речь о том, что в общественных душевых розетки устанавливать нельзя, но в ванных комнатах квартир или гостиничных номерах можно устанавливать только в 3 зоне, по ГОСТ Р 50571.11-96. При этом они должны быть подключены через разделительные трансформаторы (что не удобно и дорого в большинстве случаев), или через УЗО и дифавтоматы с током срабатывания не больше 30 мА. Также электроустановочные изделия устанавливают на расстоянии не меньше чем 0,6 метра от дверей душевой кабины.

Итак, подведем итоги, где установить розетки в ванной комнате и как подключить по ГОСТу?

По нормам ПУЭ и ГОСТ они должны быть подключены через УЗО с током срабатывания не больше 30 мА, располагаться не ближе 60 см от дверей душевой кабины и находится в 3 зоне. При этом проводка может быть скрытой и открытой. Распределительные коробки размещайте на таком же удалении, а еще лучше за пределами ванной комнаты.

Техника безопасности

При установке розеток и работе с электропроводкой не стоит пренебрегать собственной безопасностью:

  • монтаж электропроводки и подключение розеток необходимо проводить в обесточенной квартире. Сначала выполняются вспомогательные операции по штроблению стен, высверливанию отверстий, прокладке неподключенного кабеля;

Перед работой с электричеством отключите электропитание в квартире

  • перед подключением каждый провод проверяется индикатором, так как напряжение может возникнуть неожиданно по какой-либо причине;
  • при монтаже розетки не стоит допускать контакта тела с оголённым проводом.

Совет. Электромонтажные работы стоит проводить с напарником. В случае поражения током именно его быстрая реакция может спасти жизнь.

При выполнении простых правил монтажа, самостоятельно установить розетку в ванной комнате не составит большой сложности. Главное, не забывайте о технике безопасности и заземлении. Относитесь к электричеству с почтением.

Зачем нужны розетки?

Установка розеток в ванной значительно упрощает ежедневную рутину: в розетку ванной включается стиральная или сушильная машина, водонагреватель, электробритва, зубная щетка, фен и другие электроприборы.

При этом розетка для ванной комнаты, предназначенная для стиральной машины или водонагревателя, монтируется посредством силовых линий. Если дом старый, лучше проложить кабель с отдельным УЗО (выключатель для самой розетки).

Бритва, плойка и другие устройства с меньшими требованиями к проводке, могут подключаться стандартными двухжильными проводами — хотя лучше использовать кабели с заземлением.

Как установить розетки в ванной комнате: фото

Заземление и УЗО

Заземление – важнейшая часть безопасность при монтаже любой электропроводки, а в ванной комнате – тем более. Что же делать жильцам старых домов, в которых нет в наличии контура заземления? На самом деле он там есть, поскольку все электрические системы заземляют в обязательном порядке.

Если бы это было не так, электроаварии в жилых домах случались бы значительно чаще.

На щитке электропитания, где подключен электросчетчик (обычно он находится в подъезде) нужно найти винтики в металлическом корпусе. Они и являются искомым контуром заземления.

Нужно только соединить индивидуальный щиток электропитания квартиры с этим контуром с помощью одножильного провода. Как вариант, заземление можно подключить прямо к распределительной коробке ванной комнаты.

Иногда можно встретить рекомендации по установке заземления на арматуру здания или к металлическим трубам в доме. Но если при строительстве дома система уравнивания потенциалов не была предусмотрена, эта мера будет бесполезной и даже опасной.

Неправильное заземление может вызвать короткое замыкание или привести к электротравме.

Установка УЗО – устройства защитного отключения – даже не обсуждается, она обязательна. Это устройство моментально реагирует на изменение разницы потенциалов между фазой и нулевым проводом. Электроэнергия на этой части электрической проводки происходит моментально, что позволяет избежать аварии, поломки техники и травм.

Специалисты рекомендуют брать для ванной комнаты УЗО примерно на 30 мА. Практика показывает, что сочетание стиральной машины-автомата и УЗО на 10 мА нередко приводит к ложным срабатываниям защитного устройства.

Для мощных электроприборов рекомендуется также установить автоматические выключатели. Для бойлера или стиральной машины-автомата можно использовать такое устройство на 16А. Для электроприборов малой мощности такая защитная мера не обязательна. Любые соединители проводов, даже спрятанные под слоем кафельной плитки, в ванной комнате не допускаются.

Все соединения необходимо выполнять за пределами санузла и тщательно изолировать, в том числе и распределительную проводку.

Как разместить розетки и выключатели в санузле? — INMYROOM

В ванной комнате есть нюансы, которые нужно учесть при планировании электрики. Рассказываем о них.

Предусмотрите розетки в зоне раковины

Сколько нужно розеток и выключателей? Минимум 1 розетка, чтобы подключить фен, электрическую зубную щетку или бритву. И 1 выключатель — для подсветки над зеркалом.

Где располагать? Недалеко от раковины.

На какой высоте? Высота от пола — не менее 60 см. На таком же расстоянии должен находиться ближайший источник воды.

Дизайн: Надя Зотова

Совет INMYROOM: в ванной комнате нужны влагозащитные розетки. Например, в новой коллекции Unica New, Schneider Electric, есть встроенные шторки, которые автоматически опускаются при извлечении вилки. Они предотвращают попадание в розетку воды, инородных предметов и защищают детей от удара током

Возможно, вам понадобится розетка в зоне ванны или душа

Сколько нужно розеток?  1 розетка, если вы устанавливаете ванну или душевую кабину с гидромассажем.

Где располагать? Рядом с подключением ванны или душа.

На какой высоте? Не располагайте розетки ниже, чем выводы коммуникации водоснабжения. Оптимальная высота — 110–115 см от чистого пола.

Дизайн: Диана Пономарева

Установите выключатель общего света

Сколько нужно выключателей? Достаточно 1 выключателя общего света.

Где располагать? У дверного проема, со стороны ручки закрытой двери. Иногда его выносят в коридор.

На какой высоте? Оптимальная высота — 80 см от уровня пола и расстояние 10 см — от дверного косяка.

Дизайн: Ксения Коновалова

И не забудьте о розетках для бытовой техники

Сколько нужно розеток? Специалисты рекомендуют предусмотреть розетки для стиральной машины, водонагревателя и полотенцесушителя. Каждая новая техника — плюс 1 розетка.

Где располагать? Расположение зависит от места и типа установки. Эстетичнее скрыть розетки за встроенной техникой или установить как можно ближе к ней — чтобы не портить интерьер проводами. Но помните: розетки около вводов коммуникаций водоснабжения и слива – табу.

На какой высоте? Рекомендуемая высота — не менее 100 см от пола, но итоговая цифра зависит от выбранного расположения техники.

Дизайн: Олег Минц

Если планируете систему теплых полов, нужен терморегулятор — поставьте его отдельно или в одной рамке с выключателем. Оптимальная высота размещения — 90 см от уровня чистого пола.

Дизайн: Ариана Ахмад, Татьяна Карякина

На обложке дизайн-проект Алены Юдиной.

Расположение розетки для стиральной машины в ванной

Сложно поверить, но до 1996 года существовал запрет на розетки в ванной комнате. Сейчас это необходимость, ведь увеличилось количество электрических проборов, которыми люди в ней пользуются. К ним относятся электрическая бритва и зубная щетка, эпилятор, фен, водонагревательный бак, стиральная машинка, а иногда даже радиоприемник, телефон, планшет и т. д. Учитывая такой длинный перечень электрических приборов, необходимых в ванной, становится понятно, что без розетки обойтись нельзя.

Запрет существовал для того, чтобы обезопасить людей от пожара и удара электрическим током, ведь в ванной влажная среда, а электричество и вода — несовместимы. Считается, что чистая вода без примесей – плохой проводник тока, но вода, которая течет из крана, содержит в себе соли, хлор и различные химические соединения, делающие ее отличным проводником. Устанавливая электрические приборы и розетки в ванной, нужно быть крайне осторожным и руководствоваться принципом обеспечения безопасности, а не принципом удобства. Если игнорировать определенные правила устройства электроустановок, это может закончиться поломкой розетки, электроприбора или даже возникновением пожара.

Особое внимание стоит уделить розетке для такой помощницы хозяйки, как стиральная машина, которая стала незаменимым атрибутом современной ванной комнаты. Как выбрать, разместить и установить в ванной комнате розетку для стиральной машины, обезопасив себя и своих близких, описано в данной статье.

Особенности розетки для стиральной машины

К розеткам для стиральных машин в ванной выдвигаются особые требования в связи с тем, что данные электроприборы обладают повышенным уровнем энергопотребления, обусловленным наличием в них нагревательных элементов. Кроме того, зачастую они устанавливаются в ванной комнате, где с электричеством нужно быть предельно осторожным.

Устройство защитного отключения (УЗО)

В целях безопасности следует отдать предпочтение розетке со встроенным УЗО или же установить его отдельно в электрощите. Данное устройство может обезопасить при ударе током – оно прекращает его подачу, если происходит утечка на корпус, а также при коротком замыкании или прикосновении к токоведущим элементам. С помощью УЗО можно предотвратить выход из строя электроприбора и возникновение пожара. Наибольшее значение тока утечки – 30 мА.

Мощность

Мощность розетки зависит от мощности стиральной машины, которая к ней подключается: чем она выше, тем большую нагрузку должна выдерживать розетка. Если мощность машинки в пределах 3 кВт, то розетку стоит выбрать с мощностью не менее 16 А (ампер). Если мощность розетки не будет соответствовать, окажется меньше, чем это требуется, то она будет оплавляться. Вследствие этого может произойти замыкание во влажной среде.

Влагозащищенность

Розетка в ванной для стиральной машины должна быть влагозащищенной, закрываться крышкой, чтобы в нее не попала вода. Во внутренней части таких розеток есть резиновые кольца, при наличии которых уменьшается риск возникновения искры и, как результат, короткого замыкания.

Есть 8 степеней влагозащищенности розеток, из которых под стиральную машину в ванной подойдут только 3:

  • IPX 4 – защита от брызг в любых направлениях;
  • IPX 5 – защита от струй;
  • IPX 6 – защита от сильных струй.

Выбор степени зависит от места нахождения розетки. Если она расположена вдали от душа, ванной и мойки, то подойдут первые 2 типа (IPX 4 или IPX5), если вблизи — IPX 6. Фото розетки для стиральной машины в ванной, имеющей высокий уровень влагозащенности, представлено ниже.

Наличие заземления

Кроме устройства защитного отключения розетки для стиральной машины должны иметь защитное заземление. Устройство защитного отключения сработает и без него, но уровень защиты будет гораздо ниже. К тому же стиральная машина может бить током при отсутствии заземления.

Для его подключения используется одна из жил трехжильного медного провода для розетки.

В ванной должны быть заземлены все токопроводящие элементы (например, металлическая ванна, стальной провод).

Сечение кабеля

При покупке кабеля для розетки следует обратить внимание не только на его длину, но и на сечение. От этого зависит долговечность работы стиральной машины и розетки. К тому же, если оно будет меньше, чем должно, провод может перегореть и стать причиной возникновения пожара.

Подбор провода зависит от мощности устройства, которое подключается в розетку, в данном случае от мощности стиральной машины. Она указана в инструкции и на корпусе прибора (в крайнем случае, можно посмотреть в Интернете мощность машины какой-либо модели).

Информацию о том, какого сечения должен быть провод для машины определенной мощности, можно найти в правилах в Правилах устройства электроустановок (ПУЭ). Таблица из ПУЭ представлена ниже.

Мощность электроприбора, кВт

Сечение кабеля, кв. мм

4,1

1,5

5,9

2,5

8,3

4

10,1

6

15,4

10

18,7

16

25,3

25

Для машины мощностью, например, 3 кВт (самый распространенный тип), потребуется кабель с сечением 1,5 кв. мм, но можно сделать запас и приобрести кабель с большим сечением – 2,5 кв. мм.

Нельзя использовать одну розетку для всех электроприборов. Для такой мощной техники, как стиральная машина, должна быть отдельная розетка и отдельный кабель. Если нет возможности сделать несколько розеток, то следует учитывать общую мощность всех подключаемых электрических приборов и подбирать кабель с большим сечением.

Провод для розетки нужно заключать в силиконовый или пластиковый кабель-канал.

Скрытый тип электропроводки

Все кабели в ванной, в том числе и для стиральной машины, прокладываются скрытым способом, т. е. внутри стен, не имея выхода на поверхность.

Если такой возможности нет и провода прокладываются открыто, то их необходимо изолировать. Нельзя применять рукав из металла, прокладывать кабели в стальных трубах, использовать для крепления металлические скобы без покрытия.

Зоны ванной комнаты

В зависимости от расположения объектов в ванной она делится на зоны. Не все из них являются благоприятными для размещения розеток.

В «нулевой» зоне находятся душ, ванна – те объекты, которые создают большое количество брызг. Поэтому размещение розетки для стиральной машины в данной зоне ванной нежелательно.

В первой и второй зонах розетки монтировать можно, т. к. в них находятся водонагревательные приборы и вытяжные вентиляторы.

Но самой благоприятной зоной ванной комнаты для расположения розетки является третья – она для этого и предназначена, ведь здесь можно не бояться попадания в них воды.

На фото ниже представлены все 3 зоны, последняя из которых является наиболее благоприятной для размещения розетки для стиральной машины в ванне.

Расположение розетки для стиральной машины

Для удобства розетка располагается рядом со стиральной машиной и, как уже говорилось, подальше от душа, ванны, чтобы было меньше шансов на попадание воды. Если розетка нужна возле умывальника, то расположить ее лучше сбоку, делать это над или под мойкой запрещается.

Также нельзя размещать розетки на холодных стенах, где постоянно образуется конденсат, чтобы избежать попадания влаги.

Розетка для стиральной машины должна находиться на высоте не менее, чем 60 см. Расстояние от пола может быть и больше (некоторые специалисты рекомендуют даже 180 см). Это обезопасит ее от попадания воды в случае затопления ванной. Слишком высоко размещать розетку тоже не рекомендуется: нужно, чтобы провода стиральной машины хватало, чтобы подключить ее. Зачастую для расположения розетки выбирается высота около 100 см от пола (при средней высоте стиральной машины 85 см). Розетку располагают над машиной для удобства эксплуатации.

Правило «шестидесяти сантиметров» касается не только высоты: розетка для стиральной машины в ванной должна быть расположена не ближе, чем в 60 см от ближайшего источника воды.

Маршрут прокладки провода

Чтобы сэкономить материал, провод прокладывают кратчайшим маршрутом. Провод для розетки, предназначенной для стиральной машины, не должен пересекаться с другими ветками электрического провода. Никаких распределительных коробок также делать не рекомендуется – это опасно. При прокладывании следует избегать самых мокрых участков стен (возле раковины, ванной, душа). Также нужно избегать прочных, несущих стен – штробление может усложнить армированная сетка, находящаяся в них.

Схема подключения розетки

Розетка и стиральная машина должны быть подключены через устройство защитного отключения. Оно может быть установлен в розетке или после вводного автомата, питающего данную группу. От щитка до розетки отдельно проводится трехжильный медный провод.

Инструкция по установке розетки

Работы с электрической проводкой считаются особо сложными и опасными. Поэтому если нет опыта в этой области (или хотя бы опытных помощников), то стоит поручить установку розетки в ванной профессионалам, которые дадут стопроцентную гарантию соблюдения электробезопасности.

Если же устанавливать розетку приходится самому, то делать это нужно, соблюдая технику безопасности. В первую очередь, работать нужно в защитных перчатках. Рабочая зона должна быть полностью обесточена. Важно четко спланировать, как сделать розетку в ванной для стиральной машины: всю работу лучше разделить на шаги и продумать каждый из них, начиная от штробления стен и установки подрозетника и заканчивая монтажом и установкой самой розетки.

Установка розетки начинается с определения ее местоположения, согласно описанным выше требованиям. Наносятся метки. После этого необходимо с помощью коронки для перфоратора сделать отверстие в стене под розетку.

Затем с помощью перфоратора или болгарки выбиваются глубокие штробы для проводов в кабель-канале. Более легким вариантом будет пробить отверстие в стене, но в таком случае останутся слишком заметные следы.

В электрический щиток устанавливается устройство защитного отключения (если оно не встроено в розетку). Когда провод заложен в кабель-канал и подключен к УЗО, можно вести его по штробе к розетке для стиральной машины в ванной. Потом с помощью цементного раствора в отверстие устанавливается подрозетник, жилы провода подключаются к контактам розетки и монтируется ее внешнюю часть. После проверки работоспособности розетки стены нужно привести в прежний вид, и все готово.

Исходя из вышеизложенного, можно сформулировать основные требования к розеткам для стиральной машины в ванной и другого электрооборудования, необходимого для ее подключения к сети:

  • Наличие устройства защитного отключения, рассчитанного на ток утечки, не превышающий 30 м.
  • Мощность розетки не менее 16 А (для машины мощностью 3 кВт).
  • Влагозащищенность розетки (защитная крышка, защита степени IPX 4, IPX 5, IPX 6).
  • Наличие заземляющего контакта.
  • Кабель с сечением 2,5 кв. мм.
  • Скрытое проведение кабелей.
  • Расположение розетки для стиральной машины в ванной на высоте не менее чем 60 см от пола в 3-й зоне комнаты – подальше от источников воды, создающих большое количество брызг.

Выполнение данных требований по выбору и установке розетки уменьшит риск таких неприятных последствий, как выход электрооборудования из строя, удар электрическим током или пожар. При установке розетки для стиральной машины в ванной комнате – помещении с повышенной влажностью, обязательным условием является обеспечение безопасности.

Великобритания запрещается иметь розетки в ванной комнате

Так почему же УЗО не считаются достаточно безопасными для защиты находящихся в ванной комнате с розетками? У нас они повсюду, и со всех точек зрения они работают надежно.

А что не так с проволочными гайками? Правильно установленный, я никогда не видел ни одного отказа.

Как вы вообще подключаете свои провода?


Мы используем много соединителей типа клеммной колодки (шоколадной коробки), также сейчас используется много типов изолированных обжимных наконечников, и я ожидаю, что этот метод будет перспективным из-за скорости установки, стоимости и предлагаемой устойчивости к взлому.Проволочные гайки были хитрыми в Великобритании по нескольким причинам. Они были хрупкими и при неправильном обращении могли растрескиваться, нить фактически врезалась в фарфор, поэтому малейшее неровное соединение проволоки вызывало проблемы с резьбой и ослаблением, что приводило к нагреву и, в конечном итоге, к возгоранию, особенно в местах, подверженных вибрации. Те, которые сейчас используются в США, Канаде и т. д., имеют дополнительное преимущество, заключающееся в наличии проволочной пружины внутри для нарезания резьбы, однако, опять же, если проволочное соединение невелико для начала, новый риск заключается в том, что проволочная пружина затем пропускает ток. вызывая нагревание, возгорание и пожар.Более поздние типы проводки, используемые для внутренней проводки в Великобритании, перешли от многожильного кабеля к сплошному сердечнику, что сделало проволочные гайки менее подходящими механически и электрически. Однако США продолжали их использовать, несмотря на это изменение в их собственных кабелях. Тем не менее, я согласен с тем, что если правильно выполнено соединение многожильного провода и правильно установлена ​​гайка для провода хорошего качества, это примерно так же безопасно, как и любой другой метод, используемый сегодня, но использование их на проводах с твердым сердечником или в любом другом месте, подверженном вибрации земли. на мой взгляд, это риск. УЗО

в Великобритании считаются средством защиты от непрямого прикосновения, дополнительной линией защиты, если хотите, они также помогают защитить от ряда других условий, возникающих ниже по течению, и с радостью реагируют на определенные неприятные помехи выше по течению, к большому разочарованию многих установщиков, которые ошибаются в своих схемах.Проблема в том, что они часто могут выйти из строя незаметно и без уведомления конечного пользователя об ошибке, особенно если не соблюдаются надлежащие процедуры тестирования, поэтому на них не следует полагаться. Им не просто нужно отключиться, они должны сделать это в течение установленного периода времени, поэтому иногда, хотя кнопка проверки работает, она просто не срабатывает достаточно быстро, чтобы обеспечить безопасность

У нас есть целый список областей, требующих особого внимания. защита в наших правилах, парная ванная комната является одной из таких областей.Сопротивление человеческого тела часто уменьшается от многих МОм сухой кожи до нескольких кОм во влажной и намного меньше, возможно, до 500 Ом или меньше, если кожа повреждена, или даже если после удара возникает электрический ожог. Это не говоря уже о многих мылах, солях и т. д., содержащихся в продуктах для ванных комнат, которые могут быть на ваших руках или теле в то время, что еще больше снижает это сопротивление. В этом случае, даже несмотря на то, что УЗО может сработать при более низком токе, считающемся безопасным, когда задействована сухая кожа, имеется достаточный ток, чтобы нанести травму или убить, когда кожа влажная, мокрая или поврежденная.

Кроме того, ни одно из этих устройств, включая розетки, выключатели, УЗО и почти все, что предназначено для бытовых установок (без дополнительных средств защиты IP, таких как крышки, мембраны и т. д.), не предназначено для использования во влажной среде

Кроме того, Помми упомянул раковины, краны и т. д. Не существует фактических правил по размещению таких устройств, как розетки, выключатели и т. д., вдали от источников воды, однако есть несколько рекомендаций по строительству передовой практики, которые идут рука об руку с правилами, которые предлагают 1000 мм от источники воды там, где это целесообразно, с соблюдением минимального расстояния 300 мм там, где нет альтернативы.Открытые металлические детали, такие как раковины, краны, сливы и т. д., должны быть заземлены (заземлены), и должна использоваться система эквипотенциального заземления, чтобы гарантировать отсутствие разности потенциалов между поверхностями, а также питание должно автоматически отключаться при возникновении какой-либо неисправности, что обычно достигается выключатель для этой цепи. По сути, здравый смысл (вот тут и появляется слово «компетентный») электрика должен полагаться на правильное проектирование цепи и обеспечение высочайшего уровня безопасности всей установки

Безопасно ли иметь розетка в ванной? — Ответы на все

Безопасно ли иметь розетку в ванной?

Электрические розетки разрешены в ванных комнатах или душевых, если они расположены на расстоянии более 3 м от края ванны или душа.Специально разработанные бритвенные блоки являются исключением из этого правила и могут располагаться немного ближе, но не ближе 600 мм от ванны или душа.

Почему не рекомендуется иметь в ванной розетку?

Безопасность в ванной. Вода эффективно переносит электричество. Таким образом, ванная комната, пожалуй, самая опасная комната в доме с точки зрения электробезопасности. Последствия поражения электрическим током гораздо более серьезны в ванной или душевой, так как влажная кожа снижает сопротивляемость организма.

Можно ли поставить розетку в ванной, Великобритания?

Розетки разрешены в британских ванных комнатах при условии, что они находятся на расстоянии 3 и более метров от источников воды (кранов в раковине или ванне, а также душей). Блоки питания для бритвы являются единственным исключением из стандарта. Тем не менее, очень редко можно найти британскую ванную комнату, достаточно большую, чтобы розетка соответствовала стандартам.

Почему розетки в ванной разные?

Короткий ответ заключается в том, что цепи приборов на 120 вольт достаточно безопасны во влажных местах, а цепи на 240 вольт — нет.В США (120 вольт в большинстве ванных комнат) электрические нормы разрешают наличие розеток в ванных комнатах при условии прерывания от замыкания на землю.

Почему в ванных комнатах Великобритании нет розеток?

Поскольку правила о домашнем электроснабжении в Великобритании являются одними из самых безопасных в мире (отчасти потому, что мы используем 240 В, что сопряжено с более высоким риском смерти), и наличие розеток в ванной, особенно в системе с заземлением, как это используется в Великобритании, очень рискованно, так как люди будут подключать вещи, которые нельзя использовать, во влажном состоянии; …

Можно ли поставить стиральную машину в ванной?

Стиральная машина разрешена в ванной комнате, если производитель (машины) разрешает ее использование в ванной комнате! он ДОЛЖЕН быть подключен к блоку подключения с предохранителем (говоря простым языком, это похоже на подключение для вашего котла — провод от котла, жестко заделанный в стену.внутри этой коробочки предохранитель).

Почему в розетках есть выключатели?

Это выключатель, а не выключатель. Их философия заключается в том, что они позволяют кому-то выключать подключенное устройство, не отсоединяя его от сети (!). Вероятно, существует такое же количество розеток (или розеток, как их называют в Великобритании), которые не имеют выключателя.

Сколько розеток может быть в ванной?

Минимальное требование к розеткам в ванной комнате: одна розетка с защитой от короткого замыкания на землю, обслуживаемая 20-амперной цепью.Однако это абсолютный минимум, и в большинстве ванных комнат есть по крайней мере две розетки, а часто и четыре или пять. Выбирая сантехнику, помните о правильном размещении.

Могут ли розетки в ванной подключаться к той же цепи, что и свет?

Розетки должны питаться от 20-амперной цепи. Один и тот же контур может питать всю ванную комнату (розетки плюс освещение) при условии отсутствия обогревателей (в том числе вытяжных вентиляторов со встроенными нагревателями) и при условии, что контур обслуживает только одну ванную комнату и никакие другие помещения.

Почему британская вилка настолько безопасна?

Предохранитель и прочная конструкция доказывают, что британская вилка является самой безопасной в мире. Но это даже лучше, потому что розетки также оснащены шторками, которые не позволяют детям вставить скрепки и получить неприятный удар током.

Почему в британских вилках есть выключатели?

Почему в британских розетках есть выключатель? Компании в Великобритании поставляют электроэнергию с напряжением 220 вольт, а не 110 вольт. Коммутатор действует как дополнительный уровень безопасности.Позволяя домовладельцам останавливать подачу тока перед тем, как вытащить вилку из розетки, они с меньшей вероятностью умрут от удара током, если что-то пойдет не так.

Куда поставить стиральную машину в ванной?

Используйте пространство под раковиной в ванной Вместо того, чтобы вторгаться в имеющееся пространство в ванной, поищите решение под раковиной. Поместите стиральную машину под раковину и при необходимости закройте ее шторами или портьерами.

Есть ли у немцев стиральные машины в ванной?

Но в Германии домовладельцы не держат свои стиральные машины на кухне, а устанавливают их в другой комнате дома.Фотографии установки сбили с толку британцев, но если подумать, то это действительно имеет большой смысл. Правильно, они есть в ванной.

Розетки без выключателей незаконны?

2 Ответы от электриков MyBuilder Невыключаемые розетки не являются незаконными и используются для питания приборов, которые не должны отключаться извне, таких как холодильники/морозильники и т.д.

Насколько близко к душевой может быть электрическая розетка?

6 футов
Розетки Вы должны держать розетку на расстоянии не менее 6 футов от края ванны или душа и не менее 1 фута от раковины.Избегайте размещения емкости над центром раковины, где шнуры фена и электробритвы могут свисать в раковину.

Нужно ли защищать светильники в ванной от GFCI?

NEC не предъявляет требований к защите GFCI от освещения в ванной комнате. Светильники и вентиляторы над солнечным душем в ванне должны иметь защиту GFCI. Только розетки розеток должны быть защищены GFCI, однако ничто не запрещает защищать дополнительные розетки (например, розетки освещения).

В какой стране самая безопасная вилка?

Британская вилка
Британская вилка — самая безопасная в мире. Розетки оснащены шторками, которые защищают детей от неприятного удара током, так что это лучше.

нет розеток в ванной — Страница 4 — boards.ru

Стоит отметить, что в Ирландии один из самых, если не самый низкий уровень поражений электрическим током в быту и жилом секторе в мире.

У нас есть история того, что было комбинацией аспектов IEC / Cenelec и IEE, производных от Великобритании, что обычно означало осторожный подход к фитингам и заземлению, но в сочетании с более континентальными практиками, такими как обычное использование большего количества радиальных цепей и намного раньше. принятие УЗО в Великобритании.

Британия с 2008 года превратилась из практически необязательной в обязательную практически для всего.

Обе страны практически единственные в мире, где есть заземление в каждой электрической розетке и т. д. и т. д. В большинстве европейских стран до сих пор имеется множество устаревших незаземленных розеток и т. д. и т. д., и они с радостью примут современные заземленные вилки на 16 ампер без заземления вообще, если они используются в плоской розетке без заземляющего зажима / штыря.

Абсолютно универсальная опалубка розеток также является огромным достижением с точки зрения безопасности детей.Все розетки здесь закрыты шторками и используются в розетках типа BS по крайней мере с 1940-х годов. Нет версий прямоугольных штыревых разъемов без них любого возраста.

Правила для ванных комнат предполагают, что ванные комнаты достаточно малы, чтобы в них можно было поставить питьевую технику и мокрые босые ноги слишком близко друг к другу.

Современные вилки BS не более или менее водонепроницаемы, чем обычные вилки Schuko Continental.
Вопрос, который я поднял, заключается в том, что правила, вероятно, будут учитывать наименьший общий уровень безопасности знаменателя, который представляет собой оригинальную вилку BS1363, которая не герметизирована и не имеет защищенных контактов.При прикосновении мокрыми руками он представлял опасность поражения электрическим током.
Все вилки имеют определенную степень. Ни с одним из них нельзя обращаться мокрыми руками, так как они вообще не имеют рейтинга IP, если только они не оснащены какими-либо специальными версиями для защиты от внешних воздействий / брызг.

Системы, которые мы используем, стремятся быть как можно более безопасными, и я не думаю, что мы действительно можем понизить их версию.

Правила разрешают устанавливать розетки в очень больших ванных комнатах, если они находятся далеко за пределами запрещенных зон.

Что касается 2-контактной розетки для бритвы — это изолирующий трансформатор.Вы невероятно хорошо защищены от ударов, и это было разработано для эпохи, когда люди привыкли бриться мокрыми руками и бритвой, подключенной непосредственно к сети. Даже первые зубные щетки использовали полную сеть 230 В.

Назначение этих розеток состояло в том, чтобы предотвратить прямое гальваническое соединение между ручной бритвой и электросетью.

Сейчас это менее актуально, так как бритвы почти все перезаряжаемые, а зубные щетки, конечно, перезаряжаемые.

Правила очень консервативны и могут быть расширены с учетом развития технологий, но они абсолютно не собираются просто откатывать их назад, если то, что их заменяет, не является более безопасным.

Мы по-прежнему применяем правила электробезопасности для строительных площадок, которые намного превосходят требования правил безопасности ЕС, IEC или Cenelec. Портативные инструменты здесь должны быть подключены к сети 110 В 50 Гц через трансформатор с центральным отводом. Ваши инструменты в основном имеют две жизни, каждая из которых составляет около 55 В на землю и 110 В между ними.

Результатом этого является то, что если вы перережете кабель, напряжение относительно земли будет ограничено 55 В, и у вас также будет коэффициент изоляции трансформатора.
Предполагается, что только стационарное оборудование без гибких проводов должно подключаться к источникам питания 230 В с защитой от УЗО, тогда как в других странах Европы это разрешено с помощью ручных инструментов.

Почему розетки бритвы не заземлены? – Restaurantnorman.com

Почему розетки бритвы не заземлены?

Вилки для бритв не имеют клеммы заземления (третья) Причина этого в том, что сетевое напряжение 230 вольт в ванной опасно. В розетках для бритвы используются небольшие изолирующие трансформаторы на 230–230 вольт.

Нужна ли розеткам для бритвы заземление?

Оба типа розеток для бритв могут иметь конструкцию класса I (с металлическими частями, требующими заземления), или конструкции класса II (без открытых металлических частей, требующих заземления). Розетка для бритвы с трансформатором называется блоком питания бритвы.

Почему у британских бритв разные вилки?

Причина на самом деле связана с безопасностью. В Великобритании и Европе напряжение сети составляет 230 В (плюс-минус немного) по отношению к земле.В старых домах от смертельного удара защищал только предохранитель — 30/32А на стандартную кольцевую розетку.

Что можно подключить к розетке бритвы?

Другими словами, вероятно, можно использовать большинство вилок «только для бритв» для большей части мелкой твердотельной электроники, включая зарядные устройства для телефонов. Но вам следует избегать их использования для питания ноутбуков, фенов, щипцов для завивки или других устройств с высоким потреблением энергии.

Можно ли подключить электрическую зубную щетку к розетке бритвы?

Да, зубную щетку можно взять с собой в путешествие.В большинстве крупных отелей в ванной комнате есть «розетка для бритвы», которая подойдет для вашей электрической зубной щетки.

Почему на пробках для ванной написано только для бритв?

Обычно розетки с надписью «Только для бритв» означают, что к этой розетке подведено немного электричества — достаточно для бритвы и для подзарядки вещей, но обычно все, что потребляет больше электроэнергии, приводит к выходу из строя/перегоранию прерывателя, как обычно работающие на малых усилителях/ваттах.

Почему в британских ванных комнатах нет розеток?

Поскольку правила о домашнем электроснабжении в Великобритании являются одними из самых безопасных в мире (отчасти потому, что мы используем 240 В, что сопряжено с более высоким риском смерти), и наличие розеток в ванной, особенно в системе с заземлением, как это используется в Великобритании, очень рискованно, так как люди будут подключать вещи, которые нельзя использовать, во влажном состоянии; …

Можно ли подключить фен к розетке бритвы?

Это совершенно законно.Не без подачи заявки на утверждение строительных норм в первую очередь. С современной проводкой в ​​цепи освещения вполне можно заменить розетку для бритвы на специальный фен с проводным подключением.

Могу ли я вставить 2-контактную вилку в 3-контактную розетку?

Да, вы можете заменить вилку с двумя контактами на вилку с тремя контактами, только не подключайте третий контакт (массу) ни к чему. Любой инструмент или прибор, поставляемый с вилкой с двумя контактами, был спроектирован так, чтобы не нуждаться в заземлении, обычно за счет двойной изоляции (помещения электрических битов в пластиковый корпус).

Что делать, если в вилке отсутствует заземляющий провод?

Ничего не произойдет, потому что есть просто обрыв цепи. То же самое при обрыве проводки на стороне земли. Но если этот разрыв в любом случае позволяет проводу коснуться металлической части (например, корпуса или оболочки) вашего устройства, у вас могут возникнуть проблемы.

Почему у моей вилки только 2 провода?

Некоторые приборы имеют только два провода – фазу и нейтраль. Они имеют «двойную изоляцию» и не полагаются на заземляющий провод для защиты.Вилка подключена, как описано выше, но нет провода заземления для подключения, однако убедитесь, что винт на клемме заземления не ослаблен.

Почему европейские вилки не имеют заземления?

Обычно они имеют пластиковый корпус. Провода также имеют двухслойную изоляцию. Это означает, что корпус практически не нагревается. Это означает, что их можно безопасно использовать в любом месте, даже если поблизости есть земля.

Как починить заземление в доме?

Одной из самых простых проблем с заземлением является проверка правильности всех соединений заземления.

  1. Отключите основное электропитание.
  2. Найдите заземляющий стержень, вбитый в землю.
  3. Проверьте зажим заземления.
  4. Проверьте заземляющий провод, идущий к медному или оцинкованному водопроводу внутри дома.

Правильно ли выполнено заземление да или нет?

Цепь заземления предусмотрена во всех бытовых приборах для защиты пользователя от смертельного поражения электрическим током. Заземляющий провод в приборе подключается к розетке, которая, в свою очередь, подсоединяется к медному стержню, расположенному снаружи здания и утопленному примерно на один метр в землю.

Каковы последствия плохого заземления?

Плохое электрическое заземление может привести к приглушению света в доме. Когда этот симптом присутствует, он часто усугубляется включением более крупных приборов, таких как плита или обогреватель. Это обычно приводит к тому, что свет становится еще тусклее или даже выключается, и у прибора, вероятно, не будет достаточно мощности для правильной работы.

Плохое заземление увеличивает счет за электроэнергию?

Плохое заземление не приводит к большим счетам за электроэнергию.Утечка тока на землю делает это. Потому что ваше электричество уходит в землю, или происходит короткое замыкание, и вы можете сжечь свой дом.

Будут ли мигать лампочки, если они не заземлены?

Хотя плохое соединение с землей не вызывает мерцания, это может быть признаком других плохих соединений. Вам нужно будет визуально и физически осмотреть все соединения при выключенном питании.

Старая проводка потребляет больше электроэнергии?

Старая проводка в вашем доме может означать проблемы Дуговые замыкания в старых домах, находящихся в плохом состоянии, могут привести к резкому увеличению потребления электроэнергии.Если вашему дому более десяти лет, рекомендуется, чтобы лицензированный электрик провел полную проверку вашей системы.

Что тратит больше всего электричества в доме?

Топ-5 крупнейших потребителей электроэнергии в вашем доме

  1. Кондиционирование и отопление. Ваша система HVAC потребляет больше всего энергии, чем любой отдельный прибор или система, и составляет 46 процентов от среднего энергопотребления дома в США.
  2. Водяное отопление.
  3. Бытовая техника.
  4. Освещение.
  5. Телевизионное и медиаоборудование.

Следует ли заменить старую тканевую проводку?

Есть несколько причин, по которым тканевая проводка опасна, и обычно ее необходимо заменять, если она обнаружена в доме. Хрупкость приводит к износу. Одна из проблем тканевой изоляции заключается в том, что со временем она становится хрупкой. Он может начать отслаиваться, обнажая лежащий под ним электрический провод.

Сколько стоит замена матерчатой ​​проводки в доме?

По всей стране замена электропроводки в доме стоит от 1500 до 10 000 долларов, но большинство домовладельцев платят в среднем 2100 долларов.Эти цены включают стоимость рабочей силы и материалов и варьируются в зависимости от размера и возраста вашего дома, комнат, в которых проводится ремонт, и количества проводов, которые необходимо заменить.

В каком году перестали использовать тканевую проводку?

Провода с тканевым покрытием в домах обычно устанавливались в домах с 1920-х по 1960-е годы.

Когда перестали использовать тканевые электрические шнуры?

1970

Что считается старой электропроводкой?

Идентификация старой проводки Самый старый тип системы проводки, встречающийся в домах, называется «кнопка-трубка» в честь изолирующих ручек и трубок, которые используются для прокладки проводки вдоль каркаса дома и сквозь него.Электропроводка с ручкой и трубкой была проложена по всему дому отдельными проводами — одним черным горячим проводом и одним белым нейтральным проводом.

Как определить, какой провод горячий в старом доме?

Поместите штырь черного провода мультиметра на оголенный металл на конце белого провода, затем снимите показания прибора. Если вы получаете показания, черный провод горячий; если нет, черный провод не горячий.

Есть ли в старых домах заземляющие провода?

К счастью, металлические коробки, прикрепленные к бронированному или BX кабелю — типу проводки, обычно встречающемуся в старых домах, — обычно заземлены; гибкая металлическая оболочка кабеля служит той же цели, что и специальный заземляющий провод.

Спрятать розетку в ванной, выключить и свернуть полку для бумаги, навыки — Знания

Скрыть розетку в ванной, выключить и свернуть полку для бумаги, навыки

Розетки, выключатели света и держатели рулонов туалетной бумаги являются основными элементами данной комнаты. Мы привыкли к строительным нормам, которые определяют их местоположение. Но иногда его присутствие портит общую красоту здания и отделки. Но это не неизбежно. Если вы хотите, чтобы ваши стены выглядели хорошо, попробуйте эти скрытые выключатели и розетки.Возможно, это вас удивит.

Туалет

1. Возле раковины.

И мысль о том, что кухня такая же, способ, которым я больше всего люблю избегать розеток в туалете, смешанный и беспорядочный, также представляет собой Угол, который ставит его, естественно, не будет видно. При декорировании розетка может располагаться обычно над поверхностью умывальной фаски, но можно внести изменения, установив ее для мытья рук и лица ниже края. Это и удобно в использовании, и не легко заметить.

Если вы хотите сделать еще один шаг вперед, поместите подставку в раковину, а не вешайте ее на стену. Пусть туалет выглядит более аккуратным и элегантным.

Также можно установить боковую стенку из рулонной бумаги для мытья рук и бассейна для лица, может сэкономить место на метопе, которое уже не так легко увидеть снова.

Что? Ваш умывальник крепится к стене? Я говорил тебе, что ты можешь поставить подставку под раковину?

2.Камуфляж.

Один из самых простых способов скрыть выключатели или розетки — сделать их того же цвета, что и стена или ее окружение, как хамелеон, подстраивающий свой цвет под окружающую среду

Встроенная розетка может сделать стену комнаты более унифицируйте и получите полный эффект украшения обоев.

Также есть простое решение, не требующее конструктивных изменений — можно покрасить выключатели или розетки в цвет стен. Стоимость покраски очень низкая и проста в эксплуатации, но позволяет добиться хороших результатов.Теплый клубок: не забудьте отключить питание перед чисткой лака.

Наконец, мы учимся принимать то, что не можем изменить. Иногда вместо того, чтобы тщательно прятать выключатель, лучше украсить его сердцем. Как показано на картинке, нетрадиционные четыре маленьких переключателя, это больше похоже на украшение комнаты, не так ли?

Rapid SLX Element для унитаза, монтажная высота 1,13 м, со встроенной розеткой и соединением для унитаза-биде

1 Резьбовой болт 4276400М
2 Комплект для подключения входа и выхода унитаза 37311K00
2.1 Крепление раковины 43511SH0
2.2 Соединитель 37119000
3 Отвод ПП Ø 90 мм 42327000
4 Редуктор 42242000
5 Поддержка выходного изгиба 42243000
6 Ревизионная шахта для малых клавиш смыва 40911000
7 Заправочный клапан 42583000
7.1 Рычаг 43734000
7.1.1 Тюлень 4377000М
7.2 Головка клапана 43536000
7.3 Мембрана 4375800М
7.4 Винтовой крышкой 43735000
7,5 Поплавковый клапан, 5 шт. 4379100М
7.6 Комплект пломб 43722000*
8 Устройство поддержки 42246000
9 Соединительный шланг 42233000
9.1 Уплотнительная шайба 0319100М
10 Выпускной клапан с двойной промывкой AV1 42320000
10.1 Удлинитель для переливной трубы 42313000
10.2 Пневматический шланг 42319000
10.3 Тюлень 42310000
11 седло клапана 42593000
12 Настенные кронштейны 3855800М*
13 Настенные кронштейны Xtra, гибкое размещение 38733000*
14 Комплект для защиты от шума 37131000*
15 Аксессуар 39607000*
16 Набор высоты Rapid SLX 200-350 мм 38629001*

Электрические розетки в ванных комнатах: Австралийские правила

Австралийские правила в отношении электрических розеток в ванных комнатах строги.Хотя это зависит от вашей фурнитуры, у вас не может быть обычных электрических розеток или выключателей на расстоянии менее 4 метров от источника воды. Некоторые специальные розетки и выключатели могут быть размещены ближе, но вам нужно будет поговорить с электриком, чтобы быть в безопасности.

Электроэнергия и вода являются двумя наиболее важными коммуникациями для любого австралийского дома. Хотя может быть удобно, что вода и электричество оплачиваются по одному счету, в реальной жизни они никогда не должны смешиваться!



Вода — очень хороший проводник электричества, а электричество может быть чрезвычайно опасным, если его не контролировать.Поскольку ванная комната — это место, где чаще всего встречаются вода и электричество, существуют строгие правила для электрических розеток в ванных комнатах.

Лицензированные электрики обучены понимать риски и способы их минимизации, но небольшие знания об электробезопасности и правилах в ванной комнате помогут защитить вашу семью.

Правила безопасности в ванных комнатах в Австралии

Правила электрооборудования ванных комнат в Австралии касаются зон безопасности ванных комнат.Понимание того, как работают эти зоны, является ключом к защите вашей ванной комнаты от электрических опасностей.

Что такое зоны безопасности в ванной?

Любую ванную комнату можно разделить на 4 зоны, внутри которых необходимо соблюдать определенные правила. Эти зоны немного различаются в зависимости от того, какой у вас водопровод, но, как правило, они следующие:

Зона 0 — это «влажная зона», которая включает внутреннюю часть ванны и душа. Зона 0 простирается до начала Зоны 1, которая может варьироваться.

Зона 1 — ближайшая к вашей ванне или душе зона, и ее расположение зависит от вашего водопровода.

  • Если у вас есть только душ, зона 1 охватывает радиус 1,2 метра по горизонтали от стационарного подключения душа и область по вертикали от основания душа до потолка (до 2,5 метров).

  • Если у вас есть комбинированная ванна и душ, зона 1 также охватывает горизонтальный радиус (площадь стены), равный 1.2 метра от подключения душа.

  • Только для ванны. Зона 1 включает пространство от края ванны до потолка высотой до 2,5 метров.

Зона 2 простирается еще на 0,6 метра от горизонтального радиуса Зоны 1, а также до высоты потолка или 2,25 метра над полом, в зависимости от того, что меньше.

Зона 3 обычно занимает оставшееся пространство в ванной комнате. Технически он определяется как горизонтальный радиус 2.4 метра от внешнего периметра Зоны 2 и вертикальных границ между полом и потолком высотой до 2,5 метров.

Австралийские правила для электрических розеток в ванных комнатах

В вашей ванной комнате разрешены выключатели и электрические розетки, но зоны безопасности ванной комнаты определяют, что можно и где нельзя устанавливать. В некоторых зонах требуются специальные типы розеток и розеток. Мы изложили их для вас ниже, но всегда спрашивайте своего электрика — у него энциклопедические знания обо всех этих правилах!

Зона 0: использование электрических розеток и выключателей запрещено.

Зона 1: использование электрических розеток не допускается. Выключатели разрешены только в том случае, если они установлены выше 0,3 м над полом ванной комнаты со спецификацией IPX4, которая защищает выключатель от брызг воды.

Зона 2: Единственные электрические розетки, разрешенные в Зоне 2:

  • Розетки

    , оснащенные датчиками остаточного тока (УЗО) с фиксированными номиналами не более 30 мА.

  • Розетки, установленные в туалетном столике или другом шкафу, которые могут оставаться закрытыми с рабочими приборами или оборудованием, подключенным к розетке.

  • Розетки, встроенные в блок питания бритвы.

Выключатели разрешены в Зоне 2, только если они установлены выше 0,3 м над полом ванной комнаты со спецификацией IPX4, которая защищает его от брызг воды.

Зона 3: это единственная «безопасная» зона, в которой разрешены обычные розетки, но они должны быть на высоте не менее 0,3 м от пола, как и все выключатели. Никакого специального рейтинга IP не требуется.

Возможно, это звучит как заезженная пластинка, но само собой разумеется, что для установки электрики в ванной всегда следует нанимать лицензированного электрика. От простого выключателя до самых амбициозных идей освещения ванной комнаты всегда стоит обратиться к профессионалу.

5 советов по безопасности в ванной

Австралийские правила в отношении электрических розеток в ванных комнатах и ​​общей безопасности в ванных комнатах были очень четко определены для вашей защиты. Однако несчастные случаи все же случаются!

Следуйте этим 5 советам по безопасности в ванной, и вы предотвратите несчастные случаи до того, как они произойдут:

  1. Никогда не используйте удлинитель или блок питания в ванной комнате.Большинство электрических аксессуаров не рассчитаны на водонепроницаемость и не являются безопасными для влажной среды.

  2. Никогда не включайте выключатель мокрыми руками или если вы стоите в воде. Сначала вытрите полотенце, чтобы быть в безопасности.

  3. Никогда не включайте прибор мокрыми руками или если вы стоите в воде.

  4. Никогда не используйте переносной электрический обогреватель в ванной комнате. Если вам нужно тепло в разгар зимы, найдите поблизости электрика, который установит стационарный обогреватель.

  5. Держите все электрические приборы (например, фены и электробритвы) в недоступном для детей месте.

Наконец, помните, что благодаря лицензированным электрикам мы можем безопасно использовать электричество в наших домах.

Добавить комментарий

Ваш адрес email не будет опубликован.
