Самодельный трансформатор с 6 В до 30000 В


Порой электронику необходимо получить высокое напряжение для различных целей. Сделать это не так уж сложно, если смастерить самодельный повышающий высоковольтный трансформатор, способный выдать 30 кВ из обычных 6 В.

Изготовление повышающего трансформатора на 30000 Вольт


Нам понадобится разборный сердечник из старого телевизора с кинескопом. Там он используется тоже в высоковольтном трансформаторе строчной развертки.

Делаем каркас под катушку. Обматываем одну сторону плотной бумагой и склеиваем суперклеем.

Снимаем с сердечника каркас и устанавливаем его для удобства на маркер. Далее обматываем слоем скотча.

Берем проволоку 0,2 мм толщиной, старый трансформатор как раз кстати.

Один конец очищаем от лака, наматываем на провод и припаиваем.

Изолируем термоусадкой. Кладем на всю длину каркаса и обматываем слоем скотча.

Матаем обмотку в ряд виток к витку. Каждый слой — 200 витков.


После каждого слоя кладем два слоя скотча и один слой изолентой.

Такая многослойность нужна обязательно, иначе катушку запросто пробьет высоким напряжением.
Намотали еще 200 витков — производим опять тройную изоляцию.

Итак должно быть 5 слоев по 200 витков. Общее количество, как вы наверное уже подсчитали, 1000 витков. Надеваем катушку на каркас.

С противоположной стороны мотаются две обмотки обычным проводом. Первая (синяя) 6 витков, вторая (желтая) 5 витков. Фиксируем суперклеем.

Схема генератора



Перед вами классическая схема блокинг-генератора на одном транзисторе. Проще не придумаешь. Собираем схему на биполярном транзисторе.


В настройке генератор практически не нуждается. И при исправных деталях работает сразу. Но если только генерация не запустилась с первого раза — попробуйте поменять вывода одной из обмоток между собой, тогда все должно заработать.

Испытания высоковольтного трансформатора


Запитываем схему от аккумуляторной батареи 6 В. Высоковольтный генератор в работе.

Дуга упала на изоляцию и тут же почти зажгла ее.


Частота генерации порядка около 10-15 кГц. При такой частоте высоковольтные разряды не так опасны, но все же не стоит прикасаться к токоведущим проводам во время работы трансформатора.

Смотрите видео


Как правильно намотать трансформатор своими руками


Какую мощь будет иметь?

Как только вы сможете ответить на каждый из перечисленных вопросов, приобретайте требуемые материалы. Необходимые материалы вы можете без сложностей купить в специализированных магазинах. Вам потребуются провода, изоляция ленточного типа высшего качества, сердечник.

Трансформатор собственноручно требует намотку. В этих целях следует создать станок, изготовление которого осуществляется из доски длиною сорок сантиметров и шириною десять сантиметров. На доску необходимо прикрепить несколько брусков, посредством шурупов.

Расстояние, имеющееся между брусками не должно быть менее чем тридцать сантиметров. Затем следует просверлить отверстия восемь миллиметров диаметром. В созданные отверстия нужно вставить специальные пруты для катушки аппарата.

С одной из сторон следует создать резьбу. Закрутив обустроенную шайбу, вы получите его ручку. Габариты станка для намотки можно выбрать на собственное усмотрение. Прежде всего, правильный выбор напрямую зависит от габарита сердечника. При кольцевидной его форме намотка создаётся вручную.

Согласно схеме трансформаторного устройства, аппарат может быть оснащён разнообразным числом витков. Требуемое их количество рассчитывается, ориентируясь на мощность. К примеру, при необходимости создания прибора до 220 вольт, мощность должна достигать не менее 150 ватт.

Форма магнитного провода должна быть о-образной. Можно обустроить его из бу телевизора. При этом сечение определяется посредством определённой формулы.





Обустройство катушечного корпуса

Корпус делают из качественной картонной бумаги. Внутренняя его сторона слега больше в сравнении со стержневой частью сердечника. При применении о-образного сердечника потребуется несколько катушек. При сердечнике ш-образном достаточно использовать всего одну катушку.

Применяя сердечник круглой формы, его следует обмотать, применяя изоляцию. Затем можно осуществлять проводную намотку. Как только вы завершите с обмоткой первичной, её следует закрыть несколькими изоляционными слоями. После этого нужно накрутить очередной слой. Концы имеющихся обмоток выводятся на наружную сторону.


При применении магнитного провода корпус трансформатора собирается пошагово:
  • Осуществляется выкраивание определённого размера гильзы с требуемыми отворотами.
  • Создаются картонные щёчки.
  • Основная часть катушки сворачивается в специальную коробочку.
  • На гильзы надеваются щёчки.

Расчёт параметров изделия

Перед тем как намотать тороидальный трансформатор в домашних условиях понадобится рассчитать его значения. Для этого нужно знать исходные данные. К ним относят: величину напряжения на выходе, внешний и внутренний диаметр сердечника.

Мощность устройства определяется произведением площадей S и Sо, умноженных на коэффициент: P=1,9* S * Sок.

Площадь поперечного сечения рассчитывается по формуле: S=h*(D-d)/2, где:

  • S- площадь сечения;
  • h- высота конструкции;
  • D- наружный диаметр;
  • d — внутренний диаметр.

Для вычисления площади окна используется формула: Sок=3,14*d2/4.

Количество витков во вторичной обмотке равно произведению W2=U2*50/Sок.

Далее остаётся рассчитать количество витков в первичке. Для этого используется выражение: W1=(Uвх*W2)/Uвых, где Uвх — напряжение на входе, а Uвых — напряжение на выходе устройства.

Такую методику расчёта можно применить почти для любого вида тороидального трансформатора. Но для расчёта некоторых изделий существует своя методика.

Сварочное устройство

Такой тип трансформатора характеризуется большой силой тока на выходе. В качестве вводных параметров используется максимальная сила тока и напряжение. Например, для устройства с величиной сварочного тока 200 ампер и напряжением 50 вольт расчёт происходит следующим образом:

1. Рассчитывается мощность трансформатора: Р = 200 А * 50 В = 1000 Вт.

2. Вычисляется сечение окна: Sок = π * d2/ 4 = 3,14 * 144 / 4 (см2) ≈ 113 см².

3. Площадь поперечного сечения: Sс=h * Н = 2 см * 30 см = 60 см².

4. Мощность сердечника: Рс = 2,76 * 113 * 60 (Вт) ≈ 18712,8 Вт.

5. Количество витков первичной обмотки: W1 = 40 * 220 / 60 = 147 витков.

6. Количество витков для вторичной обмотки: W2 = 42 * 60 / 60 = 42 витка.

7. Площадь провода вторички находится исходя из наибольшего рабочего тока: Sпр = 200 А /(8 А/мм2) ≈ 25 мм².

8. Вычисляется площадь провода первички: S1 = 43 А /(8 А/мм2) ≈ 5,4 мм².

Такой вариант расчёта применим не только для сварочников, но и с успехом может быть использован для других типов. Как видно, никаких трудностей при расчёте возникнуть не должно.

Токовый трансформаторный прибор

Трансформатор тока своими руками сделать несложно, но перед его изготовлением понадобится выполнить расчёт. Такой расчёт отличаетчя от общепринятого в связи с конструктивными особенностями изделия. Начинается он с необходимой величины тока вторички (единица измерения ампер): Iам = Iпер / Iвт, где:

Создание обмоток для увеличивающего трансформатора

Следует надеть катушку на брусок из натурального массива. В нём необходимо просверлить специальное отверстие для прутка намоточного.

К одному из серьёзных этапов относится подключение тока. Деталь вставляется внутрь станка и можно производить обмотку:

  • Сверху катушки наматывается лакоткань в несколько слоёв.
  • Конец имеющегося провода закрепляется на обустроенной щёчке, после чего можно приступать к вращению ручку.
  • Витки укладываются максимально плотно.
  • После обмотки следует обрезать провод для последующего закрепления сверху щёчки возле первого.
  • На имеющиеся выводы необходимо закрепить трубку изоляционную.

Как закрепить выводы обмоток трансформатора?

вывод концов обмоток трансформатора гибким многожильным проводом.
Если при намотке трансформаторов на броневых и стрежневых магнитопроводах, выводы катушки можно закрепить на контактах встроенных в каркас, то при намотке трансформатора на кольцевом магнитопроводе, такая возможность отсутствует.

Одним из способов решения этой проблемы является вывод концов обмоток гибким многожильным проводом. Особенно это полезно делать, если обмотка намотана сравнительно тонким приводом.

Припаиваем к началу катушки отрезок многожильного провода. Лучше, если это будет провод во фторопластовой изоляции (МГТФ), но можно использовать и любой другой.

Затем помещаем место пайки в небольшой кусочек электрокартона или бумаги сложенной пополам. Толщина электрокартона – 0,1мм.

Закрепляем электрокартон вместе с местом пайки на внешней стороне магнитопровода при помощи витков катушки.

К концу катушки так же, как и к началу, припаиваем отрезок многожильного провода и изолируем кусочком электрокартона. Закрепляем соединение при помощи толстых швейных ниток. Чтобы при завязывании узла нить не ослабла, можно закрепить её расплавленной канифолью или клеем.

Видео: Как намотать трансформатор

Как намотать трансформатор. Меняю параметры вторичной обмотки (вольты и амперы), по советским формулам. Получилось небольшое расхождение по параметрам.

  • 0:28 разбираем китайский блок питания
  • 0:50 находим первичную и вторичную обмотки трансформатора
  • 1:08 разбираем трансформатор, снимаем трансформаторное железо
  • 2:00 разматываем вторичную обмотку трансформатора
  • 2:15 рассчитываем по формуле количество витков на 1 вольт
  • 4:57 наматываем вторичную обмотку трансформатора
  • 5:43 тестируем перемотанный трансформатор

Сборка трансформатора увеличивающего

При необходимости узнать, как создать собственноручно трансформатор, воспользуйтесь инструкцией. Для сборки повышающего устройства важно разобрать полностью сердечник. При применении отдельно размещённых пластин, важно определиться с пакетной толщиной, рассчитать листы.

В случае если в процессе включения аппарата будет издаваться шум, то необходимо закрепить имеющийся крепёж максимально плотно. Затем следует проверить прибор на работоспособность. В этих целях он подключается к сети, после чего должно высветиться напряжение, составляющее 12В.

Немаловажно знать, что в процессе включения аппарата, важно оставить его в работающем состоянии на пару часов. При этом трансформатор должен не перегреваться.

Как намотать трансформатор

Итак, расчеты проведены, определены параметры используемых элементов повышающего трансформатора, определена схема намотки, можно переходить к самому процессу перемотки. Но перед этим необходимо разобраться с проводами, которые будут наматываться на сердечник.

На первичную обмотку наматывается медный провод в стеклотканевой или хлопчатобумажной изоляции. Никакой резины. Исходя из силы тока на первичной обмотке, равной 25 ампер, сечение наматывающего провода – 5-6 мм². Сечение провода на вторичной обмотке должно быть 30-35 мм², потому что по ней протекает ток большой силы (120-130 А). Особое внимание изоляции этого провода, она должна быть термостойкой. Теперь все готово, можно переходить к намотке тероидального трансформатора.

Перед тем как перемотать трансформатор, необходимо понять одну истину, что провода первичной обмотки подвергаются большим нагрузкам, потому что здесь используется проводник меньшего сечения. К тому же плотность уложенных витков здесь выше, поэтому они и греются больше. Вот почему качеству укладки в первичной обмотке надо уделить особое внимание.

Случается так, что самодельный трансформатор собирается не из цельного куска провода, а из нескольких отрезков. Ничего страшного в этом нет, ведь концы кусков можно соединить. Для этого нельзя использовать скрутку, лучше соединить два конца медной проволочкой в несколько витков, а затем пропаять стык и заизолировать.

Мотать витки надо аккуратно, плотно прижимая их друг к другу. При этом укладка провода должна проводиться не строго перпендикулярно касательной железа, а немного в сторону. Но как бы впереди должна идти внутренняя намотка. Это просто обеспечит простоту прижима следующего витка к предыдущему. При этом нет необходимости подравнивать провод.

Обратите внимание, чтобы в процессе перемотки трансформатора провод подавался в ровном состоянии. Перегибы и изгибы только усложнят сам производимый процесс. Поэтому лучше провод смотать на руку и натягивать во время укладки.

Для намотки тороидального трансформатора необходимо каждый уложенный слой изолировать. Для этого лучше использовать специальную пропитанную латоткань, которая при соприкосновении прилипает ко всему. Или можно использовать строительный скотч, который наматывается на трансформатор своими руками. Удобнее всего, если скотч нарезать на полоски шириною 15 мм. Ими легко покрывать слой провода, и при этом нужно постараться сделать так, чтобы внутренняя часть обмотки была покрыта изоляционным материалом в два слоя, а снаружи в один.

После чего всю обмотку надо смазать клеем ПВА. Он, во-первых, укрепит изоляцию, сделав ее монолитной. Во-вторых, обмотка не будет гудеть. ПВА жалеть не стоит, надо хорошо им обработать всю поверхность. После чего прибор надо высушить. А после еще намотать слой витков и так далее до полной готовности сварочного трансформатора. Намотка тороидального трансформатора своими руками закончена.

Перемотка трансформатора, правильно проведенная – это гарантия высокого качества и долгосрочной его эксплуатации. Перемотанный прибор будет работать точно так же, как практически новый. Конечно, он сильнее гудит, но во всем остальном это все тот же необходимый прибор.

Инструменты

Чтобы изготовить трансформатор собственноручно, следует взять инструменты, а также определённые материалы:

  • Лакоткань.
  • Сердечник, для которого вполне подходит телевизор бывший в использовании.
  • Плотная картонная бумага.
  • Доски, а также бруски из природной древесины.
  • Прут из стали.
  • Пила, специальный клей.

Сделать собственными руками трансформатор, как на фото, совершенно не проблематично. Если требуется изготовление трансформатора, предназначенного для лампочек галогенных, то вполне можно использовать тоже перечисленные выше инструменты.

Не забывайте, что очень важно придерживаться технологического процесса намотки. При точном соблюдении важных правил, аппарат прослужит вам ни одно десятилетие. Данных материалов, а также инструментов вам будет вполне достаточно для собственноручного создания качественного и практичного в применении трансформатора.

На основе подобной самоделки можно сформировать трансформатор для подзарядки машинного аккумулятора, либо создать повышающий прибор для источника питания лабораторного, выжигатель по древесине, либо другое устройство, которое удовлетворит нужды мастера по дому.

Конструкция и принцип работы

Общий принцип работы устройства, независимо от его вида и назначения, заключается в следующем. На первичную обмотку прибора подаётся переменный сигнал, что приводит к появлению в ней переменного тока. Этот ток, в свою очередь, наводит в сердечнике переменное магнитное поле, под действием, которого происходит возникновение переменной электродвижущей силы (ЭДС) в обмотках.

В тороидальном трансформаторе в качестве основы используется кольцевой сердечник, геометрически представляющий собой тор. Преимущество такого вида магнитопровода заключается в простой перемотке трансформатора своими руками и получении наибольшего коэффициента полезного действия (КПД) по сравнению с другими типами трансформаторов при тех же габаритных значениях. К недостаткам торов относят повышенный нагрев при работе.

ПАЯЛЬНИК ИЗ ЭЛЕКТРОННОГО ТРАНСФОРМАТОРА


   Электронный трансформатор — очень пригодное для многих схем устройство. На его основе можно построить самые разнообразные электронные девайсы, от зарядных устройств до катушек тесла. Электронные блоки питания делают на разные мощности, для дальнейшего нам понадобится электронный трансформатор от 60 до 200 ватт.

Если точнее, то мы собираемся рассмотреть конструкцию импульсного паяльника на основе блока электронного трансформатора. Основная переделка заключается в перемотке импульсного трансформатора.

   Такие ЭТ предназначены для галогенных ламп с напряжением 12 вольт, при замыкании вторичной обмотки, обычно трансформатор «взорвется», но после перемотки трансформатора этого не будет.

   По сути, жало паяльника раскаляется из-за короткого замыкания. Вторичная обмотка содержит пол витка, напряжение прядка 1 вольта, но сила тока доходит до 15 Ампер! Именно из-за пониженного напряжения, нагрузка не столь велика, в ходе работы детали почти холодные, перегрев заметен только на трансформаторе, который перегревается из-за нагрева вторичной обмотки трансформатора. Заводская обмотка трансформатора обычно содержит 7-10 (обычно 8) витков, обмотку снимаем, и на его место мотаем всего пол витка медной шины с диаметром 3-4 мм, даже трудно назвать это намоткой, поскольку провод только нужно «просунуть» и все.

Для этой обмотки можно также использовать несколько жил более тонкого медного провода.

   Такой паяльник имеет одно большое преимущество — жало накаляется за считанные секунды, а это дает возможность быстрыми темпами вести монтажные работы в любых условиях. Жалом служит медный провод 1-1,5 мм, корпус на ваше усмотрение — можно использовать заводской корпус электронного трансформатора или смастерить другой. Паяльники на основе импульсных блоков питания стоят достаточно дорого, поэтому проще сделать самому, да и блок электронного трансформатора стоит копейки.


Поделитесь полезными схемами

СХЕМА ВАТТМЕТРА

    Принципиальная схема простого ваттметра для приблизительного контроля потребляемой мощности.




СЕРДЦЕ НА СВЕТОДИОДАХ

   Сегодня мы попробуем спаять простое эффектное украшение — светодиодное сердце. В схеме не используется дорогих радиодеталей.


РЕГУЛЯТОР СКОРОСТИ ЭЛЕКТРОДВИГАТЕЛЯ КАРТИНГА

   Принцип регулирования скорости вращения электроприводов постоянного тока основан на регулировании среднего значения напряжения, подводимого к двигателю. Импульсное регулирование позволяет создавать приводы с высокими энергетическими показателями.


Можно ли самому сделать трансформатор на 12 Вольт?

Помимо этого существуют ситуации, когда вместо сетевого напряжения 220 Вольт у вас имеется постоянное напряжение большего номинала, к примеру, 24 Вольт. Подобная ситуация может возникнуть, когда автомобилисты хотят заменить автомобильный аккумулятор более мощным от грузовика или автобуса.
Для этой цели может использоваться стабилизирующий элемент на базе того же транзистора, от которого подключается светодиодная лента.


Пример схемы 12В из 24В
Это довольно простая схема, в которой величина выходного тока будет ограничена характеристиками транзистора. Недостатком этого варианта является небольшое снижение напряжения в случае превышения максимального тока для преобразователя. Поэтому в случае недопустимого результата, вместо транзистора можно использовать различные стабилизаторы – линейные или импульсные. Стабилизатор – это более сложное устройство, но схема подключения практически ничем не будет отличаться, так как они продаются единым блоком.

12 Вольт из 5 или другого пониженного постоянного напряжения

Также не будем исключать обратную ситуацию, когда из более низкого уровня напряжения вы можете его повысить, чтобы получить 12 Вольт. Этот пример доступен при наличии 5В в блоке питания персонального компьютера, зарядке для мобильного телефона и от всевозможных переходников и адаптеров под стандартную сеть.

Для повышения постоянных 5 Вольт до уровня 12 Вольт зачастую применяются преобразователи напряжения. В качестве примера мы рассмотрим схему с применением преобразователя на базе микросхемы LM2577. Ее преимущества заключаются в использовании минимального числа компонентов для сборки, также существует несколько моделей со стабильным напряжением на выходе и регулируемый вариант. Единственным существенным недостатком является номинальный электрический ток в 0,8 А.
Пример схемы 12В из 5В
На рисунке выше приведен простой пример, как получить 12 Вольт с помощью микросхемы LM2577. От входных клемм через конденсатор C1 на ввод 5 и 3 микросхемы подается 5 Вольт. Величина на выходе с выводов 4 и 2 микросхемы регулируется соотношением резисторов R2 и R3. Следует отметить, что с практической стороны устройство получается маломощное, поэтому никаких систем принудительного охлаждения или дополнительных радиаторов для нее устанавливать не требуется.

12 Вольт из подручных средств

Несмотря на относительную простоту для электриков, радиолюбителей и людей, хоть немного знакомых с электроникой, всех вышеперечисленных методов, для простого обывателя они могут стать трудноразрешимой задачей, как в плане наличия соответствующих деталей, так и в части понимания электрических процессов.

Поэтому здесь мы приведем несколько вариантов, как получить 12 Вольт из подручных средств, которые сегодня можно найти практически в каждом доме.
Такое преобразование можно выполнить из:

  • блока питания;
  • батареек или аккумуляторов;
  • от USB выхода.

Первый вариант – это стандартный блок питания, который дает на выходе 12 Вольт, его используют во многих устройствах, но никаких хитростей, чтобы получить такой уровень электрической величины, здесь нет. Достаточно подключить его к сети 220В и на выходе появится 12. Остальные способы рассмотрим более детально.

Из батареек

Практически в каждом доме или квартире не обходится без пальчиковых, мини-пальчиковых или батареек-таблеток. Они являются неотъемлемой частью нашего обихода, так как без них не идут часы, отказывается работать любой пульт или не едет детская игрушка. Если вы возразите, что каждая из них выдает напряжение всего в 1,5 Вольта, то это вполне поправимая проблема, с точки зрения электротехники.
С точки зрения физики источники ЭДС при последовательном включении дают сумм напряжения на выходе отдельно взятого каждого источника. Поэтому, чтобы получить 12 Вольт из обычных батареек вам необходимо соединить последовательно 8 единиц по 1,5 Вольта. Соответственно, если номинал имеющихся у вас батареек отличается, получить нужную электрическую величину можно путем изменения их количества. Пример такого преобразования приведен на рисунке ниже:

Как получить 12 В из батареек

Из аккумуляторов

Если вы хотите выдавить 12 Вольт из стандартного повербанка, максимум которого колеблется в пределах 5В, то можете воспользоваться одной хитростью, которая доступна за счет команды «быстрая зарядка». Эта функция от смартфона, приводит к значительному повышению электрической величины, с теоретической точки зрения на выходе можно получить до 20 Вольт. Но с подключенной нагрузкой напряжение находиться в пределах 12 Вольт.
А так как вместо гаджета вам нужно запитать совершенно иное устройство, для этой цели, то к повербанку необходимо подключить эмулятор быстрой зарядки, на котором устанавливается соответствующий режим (желательно Quick Charge 2. 0, так как 3.0 под силу не всем источникам). Для контроля тех самых 12 Вольт можно использовать тестер, на эмуляторе присутствуют кнопки, которые позволят увеличить или уменьшить напряжение.
Получение 12В из аккумулятора

Из USB

В стандартном разъеме USB величина питающего напряжения составляет всего 5В, но и выход такого типа более чем обычное явление в связи с широким распространением компьютерной техники и других устройств, использующих такой порт для подключения. Для этого вам понадобится блок питания самого компьютера и отходящий USB порт.
Весь фокус будет заключаться в следующем: в блоке питания и так присутствует 12 Вольт, но для его вывода к разъему вам понадобится подключить один из выходов к желтому проводу, который обозначен на рисунке. Вывод зеленого провода, при этом соединяется с одним из черных.
12В из блока питания ПК
Если у вас нет желания использовать USB выход, то 12 Вольт можно брать проводами напрямую к нагрузке. Но от персонального компьютера такой блок обязательно должен отключаться. Следует отметить, что в сравнении с любыми другими вариантами, это достаточно мощный источник, поэтому он потянет и гораздо большую нагрузку.

Видео по теме

Как сделать выжигатель, схема регулятора для выжигателя по дереву

Решил я как-то сделать самодельный выжигатель по образцу советского выжигателя «Вязь». В далеких 90-х годах подарили мне выжигатель по дереву «ВЯЗЬ» на день рождения.  Как сейчас помню – оранжевый корпус — точь в точь как на фото внизу (фото из интернета). Но в то время интерес у меня был не к самому выжигателю, а скорее к тому как он устроен. Короче со временем раскурочил я его до «канцура» в детстве, сам теперь не понимая зачем. Как говорится остались от козлика рожки да ножки -до сегодняшнего дня дожил один только трансформатор. И вот по прошествии надцати лет решил я исправить содеянное и собрать ремейк этого замечательного выжигателя. Захотелось сделать выжигатель собственными руками практически с нуля. Только вот регулятора мощности – проволочный потенциометр достать не удалось и в место него применил регулятор яркости освещения – простой китайский диммер на симисторе.



Схема выжигателя по дереву.

Выжигатель по дереву собран по простой схеме диммера, в нагрузке которого стоит понижающий трансформатор 220/4 вольт.

В приципе можно купить обычный диммер — регулятор ламп накаливания для освещения помещений. Его схема идентична приведенной здесь.

Трансформатор взят от оригинального старого выжигателя ВЯЗЬ —  220/4 вольт. Однако можно применить аналогичный трансформатор или же намотать его самостоятельно, взяв для вторичной обмотки провод около 1.5 мм в диаметре. Количество витков подобрать экспериментально, чтобы на выходе было 4 вольта.

Монтаж выполнен навесным способом, без применения какой либо платы. На лицевой панели самодельного выжигателя закрепляется выключатель питания и переменный резистор регулировки мощности (в нашем случае температуры жала выжигателя). Монтаж фактически выполнен на клеммах выключателя и переменного резистора.

Симистор установлен на минимальном радиаторе.



Рукоятка выжигателя.

Рукоятка жала выжигателя сделана из корпуса маркера, в который плотно вставлен прямоугольный кусок фольгированого текстолита с двумя дорожками. Можно использовать двухсторонний текстолит. К этим двум дорожкам с одной стороны припаяны латунные штыри с болтиками от обычной штепсельной вилки 220V, к болтикам которой прикручивается жало из нихромовой проволоки. С другой стороны к дорожкам текстолита припаяны концы провода, идущие к вторичной обмотке трансформатора. И вся эта конструкция находится внутри корпуса маркера. Штыри из корпуса маркера должны выступать на некоторое расстояние, чтобы дистанцировать нихромовое жало и корпус маркера для предотвращения его оплавления. То есть жало не должно располагаться непосредственно близко к пластмассе корпуса маркера.



Корпус выжигателя.

Корпус выжигателя изготовлен из фанеры 10 мм. Электролобзиком выпилены необходимые части корпуса, торцы зашлифованы ленточной шлифовальной машинкой в необходимый для сборки размер, промазаны клеем ПВА и стянуты шурупами- саморезами с потайными головками. Сушка около суток. После сушки корпуса выполнена шлифовка плоскошлифовальной машинкой плоскости разъема двух половинок – крышки и корпуса. Корпус и крышка посажены на миниатюрные навесы. Вся эта конструкция  так же в сборе обработана ленточной шлифовальной машинкой под единый форм – фактор со снятием некоторого определенного количества стружки.  В результате имеем отличный самодельный корпус для выжигателя с хорошо подогнанной плоскостью разъема и ровными сторонами.

Корпус выжигателя вскрываем морилкой несколько раз до получения желаемого оттенка.

Сушим корпус. При высыхании морилки волокна древесины поднимаются, образуя бархатную поверхность. Такую поверхность вскрывать лаком нельзя. Вспученные волокна древесины будут иметь ужасный вид. Корпус необходимо заполировать. Для этого берем небольшой деревянный брусок, удобный для удерживания в руке, как бы приминает его уголок об другую деревяшку  и потом натираем ним деревянный корпус. То есть натираем корпус закругленный углом бруска — как бы приминаем вспученные волокна, поднятые морилкой. Полировку следует проводить вдоль направления волокон древесины с применением равномерного умеренного усилия по всей поверхности корпуса. Процесс долгий и кропотливый, но результат стоит того. Так же рекомендуется для начала потренироваться на образце для предотвращения порчи корпуса выжигателя при отсутствии опыта.

Закончив полировку покрываем корпус лаком. Я рекомендую полуматовый паркетный лак. Он придает отличный вид и на нем не так будут заметны царапины в будущем.



Я и Диод. © yaidiod.ru.

Фигуры лихтенберга на дереве своими руками, как сделать молнии лихтенберга

Выжигание по дереву — очень увлекательный процесс, но требует терпения, усидчивости и немного творческого мышления. Далеко не каждый человек обладает всеми этими навыками.

А что делать, если хочется попробовать освоить это декоративное искусство?

Есть один интересный способ, как выжигать красивые узоры на дереве, не прилагая никаких усилий. Всю основную работу за вас проделает аппарат Лихтенберга.

При помощи этого нехитрого устройства можно в считанные секунды сделать оригинальный декор — фигуры Лихтенберга.

Выжигать хаотичный рисунок можно на деревянных элементах мебели или столешнице. Молниями можно украсить раму зеркала. В общем, из любой деревяшки можно сделать настоящее произведение искусства.

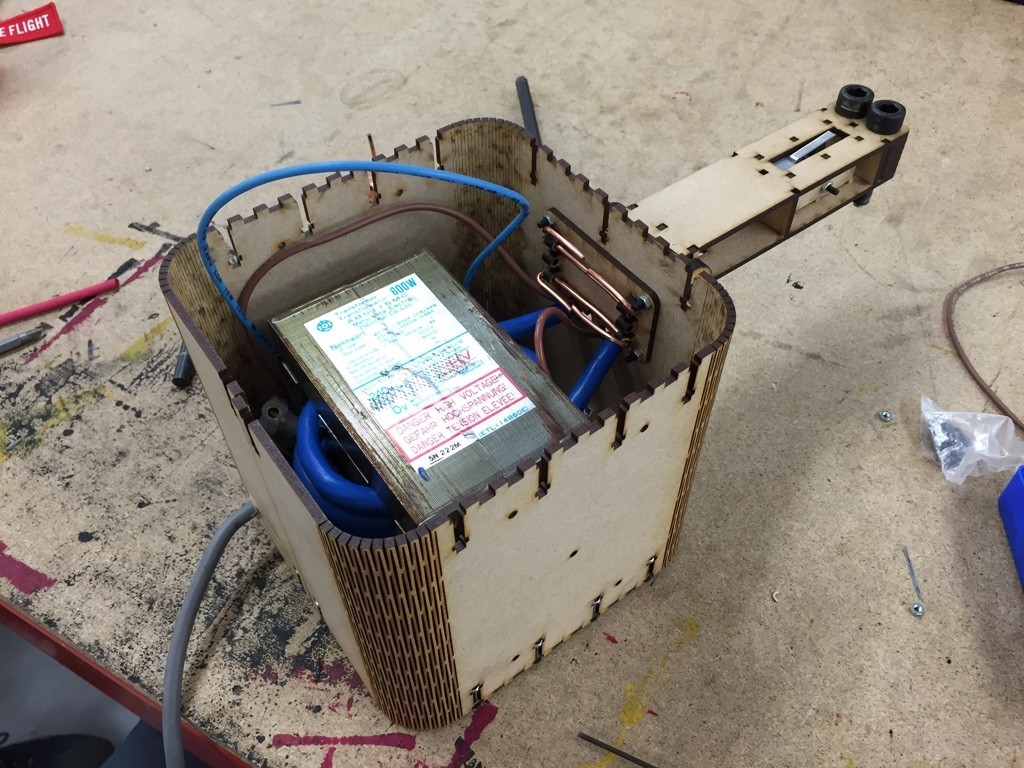

Выбираем трансформатор от микроволновки

Для изготовления аппарата Лихтенберга своими руками используется высоковольтный трансформатор от микроволновой печи. Обратите внимание: трансформатор от сварочного инвертора не подойдет.

Для выжигания фигур Лихтенберга на поверхности дереве требуется высокое напряжение и малый ток, что и обеспечивает высоковольтный трансформатор.

В то время как трансформатор от сварочного аппарата — наоборот, генерирует низкое напряжение и высокий ток. По этой причине он и не подходит.

Что касается выбора источника питания, то подойдет абсолютно любой трансформатор от СВЧ печи (их характеристики в разных моделях микроволновок не сильно отличаются). Главное — чтобы трансформатор работал.

Рекомендуем посмотреть видео, где в общих чертах показан процесс сборки самодельного «генератора молний», а также принцип его работы.

https://youtu.be/E4b79ah5gG4

Как правильно подключать источник тока

Существует множество разных способов подключения трансформатора. Рассмотрим один из самых оптимальных и безопасных.

В электрической схеме обязательно должен присутствовать предохранитель, а также термозащита, поскольку трансформатор очень сильно греется в процессе работы.

Поэтому один провод от разъема питания надо подключить к предохранителю, второй — к термозащите (можно снять со старой СВЧ печи).

Сам разъем питания можно использовать от блока питания компьютера (и провод с вилкой для подключения к сети 220В тоже от компьютера).

С предохранителя и термозащиты провода идут на кнопку включения/выключения с подсветкой. От кнопки провода идут на соединительную колодку, а от нее — на первичную обмотку.

Поскольку предохранитель и термозащита установлены до кнопки, то в случае перегорания предохранителя или срабатывания термозащиты, она светиться не будет, из чего будет понятно, что напряжение на трансформатор не подается.

Для трансформатора мощностью 1 кВт необходимо подбирать предохранитель на 8-10 Ампер.

Клеммный выход со вторичной обмотки выводим на колодку. Второй конец обмотки заведен на корпус, поэтому нужно прикрепить клемму к корпусу с помощью болта и гайки, а ее конец также вывести на колодку.

Из колодки провода, идущие от вторичной обмотки, подключаются к выходной розетке. В эту розетку будет включаться вилка с «крокодильчиками» на конце.

Различные защитные диоды, а также родной предохранитель трансформатора от СВЧ печи, расположенный в цепи вторичной обмотки, обязательно нужно убрать.

Часто используют более простую схему подключения. В данном случае провод с вилкой подключается напрямую к первичной обмотке, а провода с «крокодильчиками» подключаются ко вторичной обмотке: то есть один провод надо будет подключить к выходу вторичной обмотки (он всего один), а второй — к металлическому корпусу трансформатора (место прилегания клеммы необходимо будет зачистить от лака).

Подготовка дерева

Для выжигания молний с помощью аппарата Лихтенберга требуется материал, который хорошо впитывает влагу.

Соответственно, заготовка из пластика или металла для этой цели не подойдет (как, впрочем, и ЛДСП). Поэтому для выжигания молний используется натуральное дерево или фанера.

Варианты для основы могут быть разными: сосна, дуб, граб, бук. На любой древесине рисунок получится очень красивым и, что немаловажно — уникальным и неповторимым (такого же рисунка вы больше нигде не встретите).

Причем перед тем как приступить к выжиганию, нужно чтобы электролит полностью впитался в древесину — в противном случае ничего путного не получится. Только зря время потратите.

В качестве электролита используется обычный содовый раствор.

Приготовить его очень просто — 2 столовых ложки пищевой соды разводим в 0,5 л воды, и потом тщательно перемешиваем.

Для получения качественного результата желательно соды добавить немного больше — чем мощнее будет электролит, тем больше сила тока, а, значит, и узор будет красивее.

Единственный недостаток содового раствора в том, что на некоторых породах дерева после его применения могут оставаться темные пятна.

Как вариант, некоторые мастера рекомендуют в качестве электролита использовать солевой раствор, но работает он намного хуже. Солевой раствор очень быстро закипает, разбрызгивается, и электрическая цепь обрывается. Так что лучше соды нет ничего.

Процесс выжигания молний

Нам потребуется деревянная заготовка — дощечка любого размера и электролит (содовый раствор).

С помощью кисточки или кухонной губки наносим подготовленный электролит на поверхность древесины. Смачивать нужно всю плоскость доски — рисунок получится гораздо интереснее.

По краям заготовки вбиваем два гвоздя. Некоторые мастера гвозди не используют — цепляют зажимы-прищепки прямо на заготовку.

Но для лучшего эффекта лучше все-таки забить пару гвоздей. Ну или можно саморезы закрутить.

Далее включаем трансформатор, и наслаждаемся красочным зрелищем. Прямо на глазах рождаются узоры в виде хаотичных разрядов молнии.

Внимание! Высокое напряжение

Высоковольтный трансформатор от микроволновки является источником высокого напряжения (4-5 тыс. Вольт), которое опасно для жизни. Поэтому при эксплуатации самодельного аппарата Лихтенберга крайне важно соблюдать правила ТБ.

Поскольку сам трансформатор (его металлическая часть) является одним из полюсов вторичной обмотки, то крепить его нужно к изоляционному материалу, чтобы исключить пробой корпуса.

В качестве основания для установки трансформатора можно использовать кусок стеклотекстолита или кусок фанеры.

Желательно купить в магазине пластиковую коробку, внутрь которой надо будет поместить пластину стеклотекстолита с трансформатором (как вариант, можно использовать в качестве корпуса пластиковый ящик для ручного инструмента).

К самой коробке (снизу) желательно еще прикрутить резиновые ножки.

Подключать и отключать «крокодильщики», а также наносить электролит на деревянную заготовку необходимо только при отключенном трансформаторе (во избежание поражения электрическим током).

Мне нравится3Не нравится

Андрей Васильев

Задать вопрос

Схемы подключения дверного звонка — Сделай сам-help.com

Перед началом электромонтажных работ проверьте требования к разрешению.
Как читать эти схемы.

Если вы устанавливаете новый проводной дверной звонок или вам нужно отремонтировать существующий, схемы на этой странице иллюстрируют наиболее распространенные установки, которые вы найдете. Включена проводка для типичного проводного дверного звонка с трансформатором, двухкнопочного дверного звонка, старого домашнего дверного звонка с питанием от батареи и альтернативного питания от батареи с использованием адаптера переменного тока.

Схема подключения трансформатора дверного звонка

Проводной дверной звонок включает в себя небольшой трансформатор, который преобразует домашний переменный ток (AC) в постоянный ток (DC) для звонка дверного звонка. Небольшой провод 16 awg идет от дверной кнопки к звонку. При нажатии на кнопку выходной сигнал трансформатора будет передаваться через колокольчик, и звонок будет звучать до тех пор, пока кнопка не будет отпущена.

Трансформатор обычно прячется в розетке, где установлен корпус дверного звонка.Он жестко подключен к кабелю цепи 120 вольт, идущему к розетке. Подсоедините черный провод от цепи источника к черному входному проводу на трансформаторе. Подсоедините нейтраль источника к белому проводу на трансформаторе, а землю источника к зеленому проводу на трансформаторе.

От выхода трансформатора будет два провода. Подсоедините один из них к звонку в корпусе дверного звонка, а другой к одному из проводов от дверной кнопки. Другой провод от кнопки подключите к другому контакту на звонке в корпусе.

Схема подключения дверного звонка с двумя звонками

Электропроводка для двух дверей такая же, как и для одной с трансформатором, жестко подключенным к источнику 120 вольт от сети дома. Подсоедините входные провода трансформатора к цепи источника, используя метод черный-черный, белый-белый и земля-зеленый.

Цепь дверного звонка для двух или более дверей будет иметь отдельный контакт на звонке для каждой включенной дверной кнопки. Подсоедините по одному проводу от каждой кнопки к одному из контактов звонка.Подключите второй провод от каждой кнопки к одному из выходных проводов на трансформаторе. Другой выходной провод на трансформаторе подключил к контакту на курантах.

Схема подключения дверного звонка в старом доме

Нередко в старом доме где-то притаился старый дверной звонок, который не работал годами. К счастью, вернуть все в рабочее состояние, скорее всего, несложно. Как показано на приведенной выше диаграмме, части старой цепи дверного звонка включают в себя: звонок, кнопку, установленную на двери, и батарею где-то посередине.

Аккумулятор здесь самое слабое звено и в первую очередь следует искать неисправность. Аккумулятор можно заменить большим сухим элементом типа фонарика, рассчитанным на 12-16 вольт, и если провода целы, а контакты чистые, дверной звонок должен вернуться к жизни.

Подключите плюсовой вывод аккумулятора к одной из клемм в корпусе дверного звонка. Подключите отрицательный вывод аккумулятора к одному из проводов, идущих от кнопки двери. Другой провод от кнопки подключите ко второму контакту в корпусе звонка.

Проводка старого дверного звонка с адаптером переменного тока

Другим, более постоянным способом ремонта старой цепи дверного звонка является использование небольшого адаптера переменного тока вместо батареи. У большинства людей остается адаптер переменного тока после того, как старый автоответчик или подобное устройство давно вышли из строя. Найдите выход постоянного тока от 10 до 16 вольт, напечатанный сбоку на корпусе адаптера. Номинальные токи этих адаптеров обычно очень низкие, около 500 мА, что делает их идеальными для питания цепи дверного звонка.Все, что нужно, это удобно расположенная розетка для подключения адаптера. Избегайте адаптера с током более 500 мА, слишком большой ток вызовет перегрузку цепи звонка.

Для подключения дверного звонка возьмите один провод от адаптера и соедините его с проводом, идущим к входному контакту в корпусе звонка. Срастите второй провод адаптера с одним из проводов от кнопки двери. Второй провод кнопки уже должен быть подключен к другому контакту в корпусе звонка. Если нет, сделайте эту связь.

Установка нового дверного звонка

Если вы устанавливаете новый дверной звонок, устройство с дистанционным управлением обеспечивает самую простую установку и не требует никаких схем, показанных на этой странице. Все, что требуется, — это установить кнопку рядом с входной дверью, а звонок — в удобном центральном месте внутри дома. Не нужно прокладывать провода или подключаться к бытовым цепям, достаточно свежих батарей.

Ремонт дверного звонка

Ремонт неисправного дверного звонка довольно прост из-за ограниченного количества задействованных сложных деталей.Если дверной звонок не работает, обычно помогает очистка контактов на кнопке. Кроме того, причиной поломки дверного звонка обычно является обрыв провода или неисправный трансформатор.

В старых дверных звонках чаще всего выходит из строя батарея. Аккумулятор можно заменить или, как показано здесь, для замены аккумулятора можно использовать адаптер переменного тока.

Больше подобных на сайте Do-It-Yourself-Help.com

На что на самом деле смотрит трансформер-самовнимание? | Джон Саймон

Глубокое погружение в головы BERT

Предыстория: трансформеры, само-внимание и BERT

За последние несколько лет прогресс в понимании естественного языка резко возрос, во многом благодаря новой архитектуре нейронной сети. известный как Трансформер.Основным архитектурным нововведением модели Transformer стало широкое использование так называемого «самовнимания», настолько сильное, что статья, представляющая модель, называлась «Внимание — это все, что вам нужно». Механизм внутреннего внимания кодирует каждый вход как функцию всех других входов, помогая алгоритмизировать интуитивное понятие контекстуальности в языке.

Пример использования GitHub Copilot для создания экземпляра сложного объекта, глядя только на его сигнатуру класса и предыдущий шаблон.Copilot был создан путем обучения модели Transformer на открытом исходном коде из Github. (Что второй пилот GitHub может сделать для специалистов по обработке и анализу данных?)

С момента своего появления в 2017 году архитектура Transformer разветвилась на несколько подсемейств, в первую очередь подсемейства каузального декодера (GPT-2, GPT-3), которые обучены прогнозировать следующее слово в последовательности, а также те разновидности кодировщика (BERT, T5, MUM), которые обучены заполнять пробелы в произвольных позициях последовательности. Каждый из них имеет свои сильные и слабые стороны, но в этой статье мы сосредоточимся на различных кодировщиках, в частности на BERT.

Обновление архитектуры BERT

BERT разработан как очень общая модель языкового кодировщика, которую можно переназначить для многих различных типов задач без необходимости изменения архитектуры. Это достигается путем получения входных данных в общей форме словесных токенов* со специальным токеном [CLS] в начале и специальным токеном [SEP] после каждого фрагмента текста. (*технически токены WordPiece)

Затем эта последовательность входных данных преобразуется в векторные вложения, которые многократно перекодируются по отношению друг к другу с помощью механизма внутреннего внимания (подробнее об этом позже), при этом каждое последующее перекодирование сохраняет одинаковая длина последовательности.

Таким образом, любая задача, которая получает несколько входных данных, скажем, абзац текста + вопрос о тексте, может быть естественным образом передана в виде последовательностей токенов, разграниченных [SEP]. И точно так же любая задача, которая предполагает выполнение классификации, например, «имеет ли ввод отрицательное или положительное настроение?» могут быть естественным образом выведены через встраивание токена [CLS] последнего слоя.

Иллюстрация того, как BERT переваривает ввод «Мальчик катался на лошади» + «Было весело». Входные токены преобразуются во вложения, которые затем многократно перекодируются каждым слоем.Окончательное встраивание специального токена [CLS] можно использовать для выполнения классификации. (Изображение автора)

В базовой модели BERT имеется 12 слоев, и каждый слой содержит 12 головок внимания, всего 144 головки внимания. Операция внимания несколько сложна (подробное пошаговое руководство см. в разделе «Иллюстрировано: Самостоятельное внимание»), но важно знать, что для каждой головки внимания:

  1. Каждому входу назначается три вектора: ключ, запрос и значение.
  2. Чтобы определить, сколько входных данных i должен «уделить внимание» входным данным j, мы берем скалярное произведение входного вектора запроса i на входной ключевой вектор j, масштабируем его и пропускаем через сигмоид.
  3. Затем мы используем полученную оценку внимания для взвешивания входного вектора значений j.

Хорошо, со всем этим введением мы, наконец, можем перейти к интересной части.

На что обращают внимание головы BERT (не)

Часто, когда вы слышите высокоуровневое описание внимания BERT, за ним следует «и это позволяет головам внимания изучать классические отношения НЛП самостоятельно!» за которым следует провокационная графика, подобная этой:

Одна из головок внимания 5-го уровня BERT выполняет разрешение кореферентности.«Это» больше всего привлекает внимание связанной с ним именной фразы «собака». (Изображение автора, создано с помощью BertViz)

И хотя это правда, что некоторые головы внимания учатся представлять такие хорошие интерпретируемые отношения, большинство из них этого не делают. Ковалева и др. (2019) группируют фокус внимания BERT на 5 типов:

  1. Вертикальный : все токены сильно привязаны к одному и тому же другому токену, обычно к токену [SEP].
  2. Диагональ : Все токены сильно привязаны либо к себе, либо к токену с постоянным смещением, т.е.грамм. токен сразу после себя.
  3. Вертикаль + Диагональ : Комбинация первых двух рисунков.
  4. Блок : Токены строго привязаны к другим токенам в пределах их [SEP]-разграниченного блока, а не к каким-либо токенам за его пределами.
  5. Гетерогенный : Более сложные, неочевидные паттерны.
Каждая сетка представляет поведение определенной головки внимания для определенного ввода. Позиция (i,j) в сетке обозначает силу внимания токена i к токену j.Здесь показаны входные данные, демонстрирующие 5 характерных паттернов внимания. (Ковалева и др., 2019)

Интересно, что когда вы смотрите на то, насколько распространен каждый из этих паттернов внимания, вы обнаружите, что паттерны Гетерогенный + Блок, то есть единственные, которые делают что-то интересное, учитывают только типичные поведение половин глав внимания. И, что еще более странно, вертикальный паттерн, который просто смотрит на один и тот же единственный жетон во всех случаях, характеризует полную треть головок внимания.

Доля входных данных, порождающих каждый паттерн внимания. Каждая полоса представляет собой отдельный набор входных данных, все из которых являются задачами из набора данных GLUE. (Kovalev et al., 2019)

Когда вы копаетесь в вертикальном паттерне, вы обнаружите, что большинство рассматриваемых одиночных токенов — это [CLS], [SEP] и знаки препинания. Итак, с какой стати такая предположительно умная модель, как BERT, тратит так много своих ценных ресурсов внимания, глядя на эти неинформативные токены?

Теория о том, что здесь происходит, заключается в том, что когда голова внимания смотрит на один из этих стоп-значков, это действует как отсутствие операции.Таким образом, если какие-либо лингвистические структуры, на которые настроена конкретная головка внимания, отсутствуют во входных данных, это позволяет ей «выключиться».

Кобаяши и др. (2020) углубились в этот странный вывод и обнаружили, что, хотя показатель внимания к этим токенам высок, норма вектора ценности, умножаемого на показатель внимания, очень низка. На самом деле настолько низко, что конечный продукт оказывается почти нулевым.

Количество внимания, уделяемое различным типам токенов на каждом уровне.Слева: оценка наивного внимания, справа: оценка внимания, взвешенная по норме вектора значений. (Kobayashi et al., 2020)

Самое смешное, что из-за того, что существует так много этих головок внимания, которые в основном ничего не делают, вы можете улучшить производительность модели, удалив определенные головки внимания! На самом деле, для некоторых задач, таких как MRPC (определение эквивалентности двух предложений) и RTE (определение того, подразумевает ли одно предложение другое), случайное удаление головки скорее улучшит производительность, чем повредит ей.

Производительность задачи при отключении разных головок внимания. Оранжевая линия указывает на точность неизменной модели BERT. Номер слоя показан по оси Y, номер головы показан по оси X. Слева: производительность задачи MRPC, справа: производительность задачи RTE. (Ковалева и др., 2019)

А как насчет полезных паттернов внимания?

Возвращаясь к рисунку в первом разделе: это правда, что в BERT есть примерно головок внимания, которые, кажется, настроены на выполнение узнаваемых подзадач НЛП.Итак, что же это за головы и что они могут делать?

Обнаружено, что некоторые заголовки внимания кодируют те же отношения, что и определенные ребра в деревьях синтаксического анализа зависимостей. В частности, есть заголовки, для которых наибольшая оценка внимания для данного ввода (без учета [CLS] и [SEP]) последовательно присваивается парам слов, имеющих определенное отношение зависимости.

заголовков BERT, кодирующих определенные отношения зависимости. Слева: отношение прямого объекта, в центре: отношение детерминанта, справа: отношение модификатора владения. (Clark et al., 2020)

Другой сложной и важной задачей для многих систем НЛП является разрешение кореференции. Это проблема определения того, когда два слова в предложении относятся к одному и тому же объекту. Чтобы понять, почему это такая сложная задача, рассмотрим предложение «Салли дала Саре Mentos, потому что у нее было плохое дыхание». В данном случае «она» относится к «Саре», но для того, чтобы определить это, необходимо знать, что Mentos используются для облегчения неприятного запаха изо рта, а не являются своего рода подарком в качестве извинения.

Такая зависимость от знаний о мире делает эту задачу очень нетривиальной, но Clark et al.обнаруживают, что глава № 4 в слое № 5 правильно идентифицирует (то есть наиболее активно уделяет внимание) кореференту с точностью 65% по сравнению с только 27% для системы, которая выбирает ближайшее упоминание в качестве кореферента.

Еще один путь, по которому мы можем пойти, — посмотреть, что изучают все головы внимания в совокупности . Помните дерево синтаксического анализа зависимостей из предыдущего примера? Один вопрос, который мы можем задать: для данной пары слов, если мы рассмотрим оценки внимания, полученные всеми головками внимания в сети, можем ли мы выяснить, должны ли они быть связаны ребром в разборе зависимостей?

Создание общесетевого вектора внимания для заданной пары слов путем агрегирования оценок внимания по всем 144 заголовкам внимания (Coenen et al., 2019)

Оказывается, да, классификатор, построенный таким образом, может предсказывать ребра в анализе зависимостей с точностью 85,8%, что намного выше, чем случайность (Coenen et al., 2019). Хотя, как указывали Роджерс и соавт. (2020), при построении классификатора поверх такого многомерного представления не всегда ясно, какая часть знаний содержится в базовом представлении, а какая вводится классификатором.

Заключительные мысли

Существует много исследований по этой теме, которых у меня не было времени коснуться, например, какую роль играют различные архитектурные решения в определении возможностей BERT (Ontañón et al. , 2021), какие рассуждения выполняются на разных уровнях BERT (Tenney et al., 2019) и что кодируют вложения слов после головок внимания (Hewitt & Manning, 2019).

Так много заголовков статей посвящены прорывным возможностям, которыми обладают такие огромные модели нейронных сетей, но что меня всегда больше всего интересовало в этой области, так это то, как такие модели работают под капотом. И я думаю, особенно в таких случаях, когда мы обнаруживаем, что разрекламированный механизм внимания тратит много времени на просмотр бесполезных токенов, мы понимаем, насколько плохо мы понимаем эти модели.И я думаю, что эта таинственная атмосфера делает их еще круче.

Процитированные работы

[1] Дж. Аламмар, The Illustrated Transformer (2018), GitHub Blog

[2] R. Karim, Illustrated: Self-Attention (2019), Towards Data Science

[3] Дж. Виг, Деконструкция BERT, Часть 2: Визуализация внутренней работы внимания (2019 г.), На пути к науке о данных

[4] А. Кирти, Что второй пилот GitHub может сделать для специалистов по данным? (2021), На пути к науке о данных

[5] Дж.Девлин, М. Чанг, К. Ли и К. Тутанова, BERT: предварительное обучение глубоких двунаправленных преобразователей для понимания языка (2019), ArXiv.org

[6] А. Роджерс, О. Ковалева и А. Румшиски, Учебник по BERTологии: что мы знаем о том, как работает BERT (2020), ArXiv.org

[7] К. Кларк, У. Ханделвал, О. Леви и К. Д. Мэннинг, На что смотрит BERT? Анализ внимания BERT (2019 г.), ArXiv.org

[8] Ковалева О., Романов А., Роджерс А., Румшиски А. Раскрытие темных секретов BERT (2019 г.), ArXiv.org

[9] Г. Кобаяши, Т. Курибаяши, С. Ёкои и К. Инуи, Внимание — это не только вес: анализ преобразователей с векторными нормами (2020), ArXiv.org

[10] А. Коэнен , Э. Рейф, А. Юань, Б. Ким, А. Пирс, Ф. Вьегас и М. Ваттенберг, Визуализация и измерение геометрии BERT (2019), ArXiv.org

[11] С. Онтанон, Дж. , Эйнсли, В. Цвичек и З. Фишер, Заставляя трансформеры решать композиционные задачи (2021 г. ), ArXiv.org

[12] И. Тенни, Д. Дас, Э. Павлик, Берт заново открывает классический конвейер НЛП (2019 г.) , Архив.org

[13] Дж. Виг, Многомасштабная визуализация внимания в модели трансформатора (2019), ACL Anthology

[14] CD Manning, K. Clark, J. Hewitt, U. Khandelwal и O. Levy, Возникающая лингвистическая структура в искусственных нейронных сетях, обученных самоконтролем (2020 г.), Proceedings of the National Academy of Sciences

[15] Дж. Хьюитт и К. Д. Мэннинг, Структурное исследование для поиска синтаксиса в представлениях слов (2019 г.), Ассоциация компьютерной лингвистики

[16] М.Марнефф, Б. Маккартни и К. Д. Мэннинг, Генерация анализов типизированных зависимостей из анализов структуры фраз (2006 г.), Lrec

[17] Д. Джурафски и Дж. Х. Мартин, Обработка речи и языка, второе издание (2014 г.), Pearson Education

[18] Универсальные отношения зависимости, UniversalDependencies.org

Как использовать преобразователь, поставляемый с дверным видеозвонком Arlo?

При покупке видеодомофона Arlo в Европе вы получаете в коробке трансформатор дверного звонка.Трансформатор дверного звонка рассчитан на 24 В переменного тока и предназначен для замены существующего трансформатора дверного звонка. Это связано с тем, что многие трансформаторы дверных звонков в Европе рассчитаны на 12 В переменного тока, что не обеспечивает достаточной мощности для вашего видеодомофона Arlo.

Установить трансформатор

Прилагаемый трансформатор дверного звонка должен быть установлен, если существующий трансформатор дверного звонка не находится в диапазоне 16-24 В переменного тока. Если вы хотите проверить уровень напряжения существующего трансформатора дверного звонка, посетите страницу Как измерить напряжение трансформатора дверного звонка?.

Если ваш существующий трансформатор дверного звонка не находится в диапазоне 16–24 В переменного тока, вы должны вызвать квалифицированного электрика для установки трансформатора дверного звонка, который входит в комплект поставки видеодомофона Arlo. Мы не рекомендуем вам самостоятельно устанавливать трансформатор дверного звонка.

После установки трансформатора

После установки трансформатора дверного звонка ваш существующий дверной звонок больше не должен использоваться, если он не рассчитан на 24 В переменного тока. Если ваш существующий звонок был рассчитан на работу только с трансформатором дверного звонка 12 В переменного тока, вы должны включить режим байпаса на своем комплекте питания Arlo, чтобы предотвратить неправильный звонок дверного звонка или повреждение звонка.

Чтобы включить режим байпаса, переместите переключатель на вашем Arlo Power Kit в режим байпаса, отмеченный знаком «X» на Power Kit. Для получения дополнительной информации посетите страницу Как включить обходной режим на видеодомофоне Arlo?.

После включения режима обхода вы должны отключить традиционный звуковой сигнал в приложении Arlo.

Чтобы отключить традиционный звуковой сигнал в приложении Arlo:

  1. Запустите приложение Arlo.
  2. Нажмите  Настройки > Мои устройства .
  3. Выберите видеодомофон Arlo.
  4. Коснитесь Традиционный перезвон   > Нет .

Использование Arlo Chime

Поскольку вы отключили существующий звуковой сигнал дверного звонка, ваш дверной звонок не будет издавать традиционный звонок «динь-дон» при нажатии видеодомофона Arlo. Если вы все еще хотите слышать звуковой сигнал, когда кто-то нажимает на дверной звонок Arlo Video, вы можете приобрести и установить Arlo Chime. Чтобы использовать Arlo Chime с видеодомофоном Arlo, вы должны подключить оба устройства к Arlo SmartHub или базовой станции.

В качестве альтернативы вы можете обратиться к электрику, чтобы заменить звонок дверного звонка на звонок, совместимый с трансформатором дверного звонка 24 В переменного тока.

Примечание: Вы по-прежнему будете получать вызовы дверного звонка на свое мобильное устройство, когда кто-то нажимает на видеодомофон Arlo, даже если звуковой сигнал дверного звонка отключен.

Последнее обновление: 30.04.2020 | Код статьи: 000062401

Как самому сделать сварочный трансформатор

Многие сварщики-любители мечтают о тороидальном трансформаторе.Уже многим известно, что тороиды имеют отличные массогабаритные характеристики, которые во много раз лучше, чем у «Ш» и «П»-образных трансформаторов. Также следует отметить, что тороид в 1,3-1,5 раза меньше. Многие просто не берутся за создание такого трансформатора из-за нехватки железа.

Как сделать сварочный трансформатор самостоятельно

Инструкции

Шаг 1

Для самостоятельного изготовления тороидального трансформатора понадобится бывший в употреблении промышленный сварочный трансформатор.Его необходимо разобрать и собрать бублик из пластин размером 90Х450 миллиметров. Площадь поперечного сечения сердечника определяется количеством пластин. Хорошо работают пластины от силовых трансформаторов, найденные в старых ламповых цветных телевизорах.

Шаг 2

Необходимо разобрать старый промышленный сварочный трансформатор. Он содержит U-образные сердечники. Нужно ударить молотком и ядро ​​распадется на пластины. Вы можете расправить пластины на наковальне. Чтобы сделать пончик, сначала нужно склепать из пластин обруч.Он должен иметь внешний диаметр 260 миллиметров.

Шаг 3

После этого во внутреннюю часть пялец вставляется первая пластина. Лучше всего придерживать его рукой, чтобы он не раскручивался. Затем вплотную к первой нужно вставить вторую пластину, затем третью и так далее. В итоге у вас должен получиться бублик диаметром 120 миллиметров.

Шаг 4

Если вы решили сделать бублик из трансформаторов ТС270, то вам необходимо пересчитать диаметр.У вас должна получиться необходимая площадь сечения. Довольно часто делают и соединяют два рогалика. В этой ситуации внутренний и внешний диаметры бублика оставляют без изменений. Используйте напильник, чтобы обрезать края тороида.

Шаг 5

Далее необходимо изготовить два кольца с внешним диаметром 270 миллиметров, внутренним диаметром 110 миллиметров и полосой шириной 90 миллиметров. Все это делается из электрокартона. Затем нужно прикрепить заготовки из электрокартона к бублику и обмотать его изолентой на тканевой основе.

Полностью самозащищенные трансформаторы | Toshiba Transmission & Distribution Systems (Индия) Private Limited

(аморфный металл/кремниевая сталь CRGO)

Полностью самозащищенные трансформаторы

(CSP) представляют собой комплексное и безопасное решение от грозовых разрядов, скачков напряжения при переключении и серьезных перегрузок.

Особенности и преимущества

  • Более мощные трансформаторы Доступность: Доступны на более длительный срок, чем обычные трансформаторы. Внутренний выключатель (тип CLR) отключается стандартным биметаллическим тепловым расцепителем, который объединяет масляные трансформаторы и вторичный ток, позволяя трансформаторам продолжать работать даже в условиях перегрузки, пока температура масла не сделает повреждение катушки неизбежным.Также могут быть предоставлены импровизированные выключатели типа CQR, снабженные мгновенным магнитным расцепителем в дополнение к биметаллическому тепловому расцепителю.
  • Более надежные услуги: Трансформаторы CSP эффективно и эффективно отключают нагрузку от трансформатора в условиях перегрузки. Кроме того, компоненты CSP помогают определить места, где могут потребоваться улучшения в управлении нагрузкой.
  • Более низкая стоимость системы: учитывая эксплуатационные расходы на энергоснабжение и затраты на замену трансформаторов, преждевременно вышедших из строя из-за перегрузки, трансформаторы CSP, без сомнения, будут лучше, чем обычные.
  • Простая и простая установка: включает только один элемент электрооборудования, трансформаторы и только одно высоковольтное электрическое соединение с распределительной линией.
  • Более безопасная работа.

Стандартные фитинги

  • Внутренний автоматический выключатель низкого напряжения
  • Внутренняя перемычка для защиты от высокого напряжения
  • Световой сигнал
  • Ручка управления
  • Молниезащитный разрядник
  • Табличка с характеристиками и диаграммами
  • Первичные втулки
  • Вторичные втулки
  • Указатель уровня масла

Техническая спецификация

Рейтинги 1 фаза: CRGO: до 167 кВА
AMT: до 167 кВА
3 фазы: CRGO: до 315 кВА
AMT: До 315 кВА
Количество фаз Однофазный и трехфазный
Применимые стандарты IS, CEA, IEC, ANSI, JIS, BS, EN и т. Д.
Охлаждение ONAN
Изоляционная жидкость Минеральное масло согласно спецификации
Частота 50 Гц, 60 Гц
Векторная группа Как указано
Первичное напряжение До 11 кВ
Вторичное напряжение 415, 433 В
(другие напряжения по требованию)
Материал обмотки Медь/алюминий
Диапазон резьбы + 5% с шагом 2.5%
(Другие ленты по мере необходимости)
Импеданс В соответствии с применимыми стандартами
(или) По требованию заказчика

Дополнительные фитинги

  • Терминальные соединители
  • Устройство сброса давления / Взрывоотводчик
  • Кабельная коробка
  • Ролики (однонаправленные/двунаправленные)
  • Дуговые рожки
  • Свободное дыхание / Герметичный
  • Кабельные наконечники

Технические параметры продуктов, представленных на этом веб-сайте, носят общий характер.Пожалуйста, свяжитесь с нами для получения любой последней / обновленной / конкретной информации.

Трансформер Модель

Мы уже познакомились с концепцией само-внимания, реализуемой механизмом внимания Transformer для нейронного машинного перевода. Теперь мы сосредоточимся на деталях самой архитектуры Transformer, чтобы узнать, как можно реализовать само-внимание, не полагаясь на использование повторений и сверток.

В этом руководстве вы познакомитесь с сетевой архитектурой модели Transformer.

После прохождения этого урока вы будете знать:

  • Как архитектура Transformer реализует структуру кодер-декодер без повторений и сверток.
  • Как работают кодер и декодер Transformer.
  • Чем самовнимание Transformer отличается от использования рекуррентных и сверточных слоев.

Начнем.

Модель-трансформер
Фотография Самуле Сан, некоторые права защищены.

Обзор учебника

Это руководство разделено на три части; они:

  • Архитектура Трансформера
  • Подведение итогов: модель-трансформер
  • Сравнение с рекуррентным и сверточным слоями

Предпосылки

Для этого руководства мы предполагаем, что вы уже знакомы с:

Архитектура трансформатора

Архитектура Transformer следует структуре кодер-декодер, но не полагается на повторение и свертки для генерации выходных данных.

Структура кодера-декодера архитектуры трансформатора
Взято из «Внимание — это все, что вам нужно»

В двух словах, задача кодировщика в левой половине архитектуры Transformer состоит в том, чтобы отобразить входную последовательность в последовательность непрерывных представлений, которые затем подаются в декодер.

Декодер в правой половине архитектуры получает выходные данные кодера вместе с выходными данными декодера на предыдущем временном шаге для создания выходной последовательности.

На каждом шаге модель является авторегрессивной, используя ранее сгенерированные символы в качестве дополнительных входных данных при создании следующего.

Внимание – это все, что вам нужно, 2017.

Кодер

Блок энкодера архитектуры трансформатора
Взято из «Внимание — это все, что вам нужно»

Кодер состоит из стека из $N$ = 6 одинаковых слоев, где каждый слой состоит из двух подслоев:

  1. Первый подуровень реализует механизм самоконтроля с несколькими головками.Мы видели, что механизм с несколькими головками реализует $h$ головок, которые получают (разные) линейно спроецированные версии запросов, ключей и значений каждая, чтобы параллельно производить $h$ выходных данных, которые затем используются для создания окончательного результата.
  1. Второй подуровень представляет собой полносвязную сеть прямого распространения, состоящую из двух линейных преобразований с активацией Rectified Linear Unit (ReLU) между ними:

$$\text{FFN}(x) = \text{ReLU}(\mathbf{W}_1 x + b_1) \mathbf{W}_2 + b_2$$

Шесть уровней кодировщика Transformer применяют одни и те же линейные преобразования ко всем словам во входной последовательности, но каждый уровень использует разные веса ($\mathbf{W}_1, \mathbf{W}_2$) и смещение ($b_1, b_2$) для этого.

Более того, вокруг каждого из этих двух подуровней имеется остаточное соединение.

За каждым подуровнем также следует уровень нормализации, $\text{layernorm}(.)$, который нормализует сумму, вычисленную между входными данными подслоя, $x$, и выходными данными, сгенерированными самим подуровнем, $\text{sublayer }(х)$:

$$\text{норма слоя}(х + \текст{подуровень}(х))$$

Важно помнить, что архитектура Transformer по своей сути не может собирать какую-либо информацию об относительном положении слов в последовательности, поскольку она не использует повторение.Эта информация должна быть введена путем введения позиционных кодировок во входные вложения.

Векторы позиционного кодирования имеют ту же размерность, что и входные вложения, и генерируются с использованием функций синуса и косинуса с разными частотами. Затем они просто суммируются с входными вложениями, чтобы ввести позиционную информацию.

Декодер

Блок декодера архитектуры трансформатора
Взято из «Внимание — это все, что вам нужно»

Декодер во многом похож на кодировщик.

Декодер также состоит из стека из $N$ = 6 одинаковых слоев, каждый из которых состоит из трех подуровней:

  1. Первый подуровень получает предыдущий вывод стека декодера, дополняет его позиционной информацией и реализует над ним многоголовое самовнимание.T) =
    \text{маска} \left( \begin{bmatrix}
    e_{11} & e_{12} & \dots & e_{ 1n} \\
    e_{21} & e_{22} & \dots & e_{2n} \\
    \vdots & \vdots & \ddots & \vdots \\
    e_{m1} & e_{m2} & \ dots & e_{mn} \\
    \end{bmatrix} \right) =
    \begin{bmatrix}
    e_{11} & -\infty & \dots & -\infty \\
    e_{21} & e_{ 22} & \dots & -\infty \\
    \vdots & \vdots & \ddots & \vdots \\
    e_{m1} & e_{m2} & \dots & e_{mn} \\
    \end{bmatrix }
    $$



    Многоголовное внимание в декодере реализует несколько маскированных функций единого внимания
    Взято из «Внимание — это все, что вам нужно»

    Маскировка делает декодер однонаправленным (в отличие от двунаправленного кодировщика).

    –  Advanced Deep Learning with Python, 2019 г.

    1. Второй уровень реализует механизм самоконтроля с несколькими головками, аналогичный тому, который реализован на первом подуровне кодера. На стороне декодера этот механизм с несколькими головками получает запросы от предыдущего подуровня декодера, а также ключи и значения с выходных данных кодера. Это позволяет декодеру обрабатывать все слова во входной последовательности.
    1. Третий уровень реализует полносвязную сеть прямой связи, которая аналогична сети, реализованной на втором подуровне кодера.

    Кроме того, три подуровня на стороне декодера также имеют остаточные соединения вокруг себя, и за ними следует уровень нормализации.

    Позиционные кодировки также добавляются к входным вложениям декодера таким же образом, как описано ранее для кодировщика.

    Подведение итогов: модель-трансформер

    Модель Transformer работает следующим образом:

    1. Каждое слово, образующее входную последовательность, преобразуется в $d_{\text{model}}$-мерный вектор вложения.
    1. Каждый вектор встраивания, представляющий входное слово, дополняется путем его суммирования (поэлементно) с вектором позиционного кодирования той же длины $d_{\text{model}}$, тем самым вводя позиционную информацию во входные данные.
    1. Увеличенные векторы встраивания подаются в блок кодировщика, состоящий из двух описанных выше подуровней. Поскольку кодировщик обрабатывает все слова во входной последовательности, независимо от того, предшествуют ли они рассматриваемому слову или следуют за ним, то кодировщик Transformer является двунаправленным .
    1. Декодер получает на вход свое предсказанное выходное слово с временным шагом $t – 1$.
    1. Ввод в декодер также дополняется позиционным кодированием таким же образом, как это делается на стороне кодировщика.
    1. Входной сигнал расширенного декодера подается на три подуровня, составляющих описанный выше блок декодера. Маскирование применяется на первом подуровне, чтобы декодер не обращал внимание на последующие слова.На втором подуровне декодер также получает выходные данные кодера, что теперь позволяет декодеру обрабатывать все слова во входной последовательности.
    1. Выход декодера, наконец, проходит через полностью подключенный уровень, за которым следует слой softmax, чтобы сгенерировать прогноз для следующего слова выходной последовательности.

    Сравнение с рекуррентным и сверточным слоями

    Васвани и др. (2017) объясняют, что их мотивация отказа от повторения и сверток была основана на нескольких факторах:

    1. Слои с самостоятельным вниманием оказались быстрее рекуррентных слоев для более коротких последовательностей, и их можно ограничить рассмотрением только соседства во входной последовательности для очень длинных последовательностей.
    1. Количество последовательных операций, требуемых рекуррентным уровнем, зависит от длины последовательности, в то время как для уровня самообслуживания это число остается постоянным.
    1. В сверточных нейронных сетях ширина ядра напрямую влияет на долгосрочные зависимости, которые могут быть установлены между парами входных и выходных позиций. Отслеживание долгосрочных зависимостей потребует использования больших ядер или стеков сверточных слоев, что может увеличить вычислительные затраты.

    Дополнительная литература

    В этом разделе содержится больше ресурсов по теме, если вы хотите углубиться.

    Книги

    Бумаги

    Сводка

    В этом руководстве вы познакомились с сетевой архитектурой модели Transformer.

    В частности, вы узнали:

    • Как архитектура Transformer реализует структуру кодер-декодер без повторений и сверток.
    • Как работают кодер и декодер Transformer.
    • Сравнение собственного внимания Transformer с рекуррентным и сверточным слоями.

    Есть вопросы?
    Задавайте свои вопросы в комментариях ниже, и я постараюсь ответить.

    Маскировка в механизме самоконтроля Трансформеров | Сэмюэл Киршбаум | Аналитика Vidhya

    Маскировка необходима, чтобы предотвратить «обман» механизма внимания преобразователя в декодере при обучении (например, в задаче перевода).Такого рода «защитная от мошенничества маскировка» отсутствует на стороне кодировщика.

    Мне было трудно понять, как делается маскирование в декодере, поэтому я пишу эту статью. Надеюсь, это поможет и другим людям.

    Прежде чем я начну, отличным вводным чтением для понимания трансформаторов является статья Джея Аламмара «http://jalammar.github.io/illustrated-transformer/».

    Давайте начнем с примера:

    Если у нас есть следующая последовательность в качестве входных данных для нашего декодера: «Мне это нравится», то ожидаемое предсказание для токена в первой позиции («I») — это токен в следующей позиции. положение («любовь»).Точно так же ожидаемый прогноз для токенов «я люблю» — «это».

    Мы не хотим, чтобы механизм внимания делился какой-либо информацией о токене в следующих позициях при выдаче прогноза с использованием всех предыдущих токенов.

    Чтобы убедиться, что это сделано, мы маскируем будущие позиции (устанавливая их в -inf ) перед шагом softmax в расчете собственного внимания.

    Ниже приведен пример с комментариями, показывающий, как работает маскирование с длинной последовательностью из двух токенов («Привет.” например):

    Я не умею рисовать

    Первый раздел:

    Первый раздел

    В первом разделе я показываю, как матрица Q создается из X (процесс аналогичен для матриц V и K).

    X имеет следующий размер:
    — 2 — длина последовательности
    — 4 — размерность вложения квадратная матрица для упрощения. Реальность немного сложнее, но нам не нужно знать о ней больше, чтобы понять механизм маскировки.

    Результирующие матрицы Q, V и K имеют следующий размер:
    — 2, что является длиной последовательности
    — 4

    Второй раздел:

    второй раздел

    Во втором разделе я пишу формулу, которая суммирует шаги в механизм самоконтроля (см. http://jalammar.github.io/illustrated-transformer/ для более подробного объяснения).

    Третий раздел:

    Третий раздел

    В третьем разделе я показываю значения матрицы «I», которая является результатом скалярного произведения Q и Kt: A, B, C и D.

    Можно видеть, как A является результатом операций над значениями, полученными в результате встраивания токена в первую позицию (q1 и k1).

    Это контрастирует с B, значение которого определяется как встраиванием токенов в первую, так и во вторую позицию (q1 и k2 ).

    N.B: q1=x1*Wq и k2=x2*Wk, где x1 и x2 — соответственно вложение первого и второго токена, «привет» и «там».

    Четвертый раздел:

    Четвертый раздел

    В четвертом разделе я выполняю ту же работу по анализу состава наших конечных значений (матрица F).(1/2)).

    Мы получаем этот результат, добавляя маску к I перед операцией softmax следующим образом:

    где:

    Тогда мы имеем:

    Если мы повторим операцию, чтобы получить F, с «маской»:

    Нет информация, полученная из x2/»там»

    Наконец, я буду использовать одно из изображений статьи Джея, чтобы подытожить, что происходит с маскированием в последовательности длиной в два токена.

Добавить комментарий

Ваш адрес email не будет опубликован.
