Как из крышек от банок сделать дальнобойную WiFi антенну

Если ваш WiFi роутер имеет малый радиус действия, то чтобы пользоваться беспроводным интернетом приходится каждый раз подходить к нему поближе. Вся проблема в ограниченных возможностях его антенн. Достаточно одну из них доработать, и радиус действия беспроводной сети расшириться в разы.

Материалы:


  • закаточные крышки- 6 шт.;

  • шпилька М6 – 150 м;
  • гайки М6 – 14 шт.;
  • монтажный уголок;
  • коаксиальный кабель;
  • F-разъем для ТВ кабеля.

Процесс изготовления и подключения антенны


Необходимо просверлить 6 закаточных крышек по центру сверлом 6 мм. Одна из них оставляется без доработки, остальные обрезаются, чтобы получить диски меньшего диаметра. Потребуются 1 – 70 мм, 1 – 50 мм, и 3 по 40 мм.


На необрезанной крышке нужно наметить циркулем круг диаметром 40 мм. Затем за 25 мм от центра в нем просверливается отверстие так, чтобы оно цепляло краем начало круга.


Нужно составить центрами целую крышку и диск 70 мм, и перенести на него расположение бокового отверстия. Затем требуется просверлить его по метке, но уже сверлом 1-2 мм. Это отверстие нужно залудить припоем.


Берем шпильку и обрезаем.

На край шпильки зажимается гайками монтажный уголок. Дальше по мере убывания радиуса устанавливаются с помощью двух гаек заготовленные диски.
Расстояние между мелкими должно быть 23 мм, между дисками диаметром 50 и 70 мм делается зазор 11 мм, а между самыми большими 9 мм.

Одну из штатных антенн роутера следует открутить и разобрать.


Нас интересует находящийся внутри провод и нижняя часть корпуса антенны с резьбой. В нее вставляется зачищенный коаксиальный кабель с завернутой оплеткой. Его центральная жила заворачивается в корпусе, и соединяется со штатным проводом и оплеткой посредством пайки. Затем все обматывается изолентой.

На второй конец коаксиального кабеля ставится F-разъем со снятой гайкой. Он плотно вставляется в отверстие в первом диске антенны. Затем центральная жила провода припаивается ко второму диску.



Несложная конструкция, ее действительно проще сделать, чем купить, смотрите сами — http://ali.pub/5j0hyo

Смотрите видео


Телевизионная антенна из пивных банок – видео урок своими руками

Несмотря на высокую распространенность кабельного телевидения, многие предпочитают пользоваться обычными антеннами. Так как даже такие приспособления стоят порой очень недешево, некоторые умельцы делают телевизионные антенны своими руками. Может показаться, что качество приема при их применении будет хуже, но это совершенно не так.

Самодельная телевизионная антенна иногда способна выручить даже там, где бессильна, купленная в магазине. Как же сделать такое устройство своими руками? Об этом и пойдет речь далее.

Внимание! Настоятельно рекомендуем вести трезвый образ жизни – пить чистую воду и свежевыжатые соки! А аксессуары для сборки антенны из нашей статьи попросить у соседей или поискать на улице.

Самостоятельное конструирование антенны

Телевизионную антенну на самом деле можно создать из многих вещей и одной из них являются пивные банки. Так, чтобы ее сделать понадобятся две жестяные пивные банки, кабель, деревянная вешалка или полка из дерева длиной около 40 сантиметров, штекер от антенны, а также два самореза, скотч и отвертка.

Для начала необходимо взять вешалку или палку, найти на ней средину и отметить ее, например, маркером (см. видео). На одинаковом отдалении от середины с разных сторон необходимо разместить пивные банки местом, где они открываются, друг к другу и тщательно примотать их скотчем, но так чтобы не погнуть их. Стоит отметить, что расстояние между пивными банками необходимо сделать не менее 8 сантиметров.

После этого в верхние части банок вкручиваются саморезы, как, например, на фото.

На следующем этапе работ нужно подготовить кабель. Для этого отрезается провод длиной примерно 4 метра и на одном из его концов прикрепляется штекер.

На втором конце необходимо сделать своими руками с помощью ножа небольшой надрез и снять немного (примерно 10 сантиметров) верхнего защитного слоя. Далее необходимо поработать со средней предохранительной прослойкой, которую необходимо срезать примерно на 1 сантиметр.

Далее части кабеля необходимо прикрутить к саморезам, прикрепленным к пивным банкам (см. фото). После этого с такой телевизионной антенной необходимо пройтись по жилищу и определить наиболее подходящее для нее место (там, где качество картинки будет наилучшим), где и закрепить ее.

Полезные советы

  • Палка, используемая чтобы сделать телевизионную антенну, обязательно должна быть деревянной и ни в коем случае не титановой или алюминиевой.
  • Части кабеля, присоединяемые к саморезам на пивных банках, можно припаять, что улучшит качество изображения.
  • Пивные банки лучше всего брать литровые или 500 граммовые. Чем больше будет банка (см. фото), тем больше каналов можно будет словить такой телевизионной антенной.
  • Банки перед использованием необходимо обязательно помыть и высушить.
  • Если нет под руками скотча, вместо него можно использовать пластырь или изоленту.
  • Для улучшения качества изображения можно экспериментировать с расстоянием между банками.

Как сделать простую антенну из пивных банок за 10 минут? | Игорь Курчатов

Бывает такое, что штатная телевизионная антенна плохо принимает ТВ сигнал из-за удалённости от телевышки или плохого качества самой антенны, в таких случаях нас может выручить самодельная телевизионная антенна из пивных банок. Такая конструкция очень простая и изготавливается за несколько минут из подручных материалов и для этого не нужно никакого особого опыта в технике. Такая ТВ-антенна из пивных банок подойдёт для приёма как аналогового так и цифрового вещания и в случае последнего наша антенна будет принимать лучше, чем телескопическая которая входит в зачастую в комплект приёмника цифрового ТВ.

Инструменты и материалы:

•    две пустые пивные банки
•    скотч или изолента
•    два шурупа-самореза
•    антенный кабель
•    штекер
•    палка или вешалка
•    отвертка

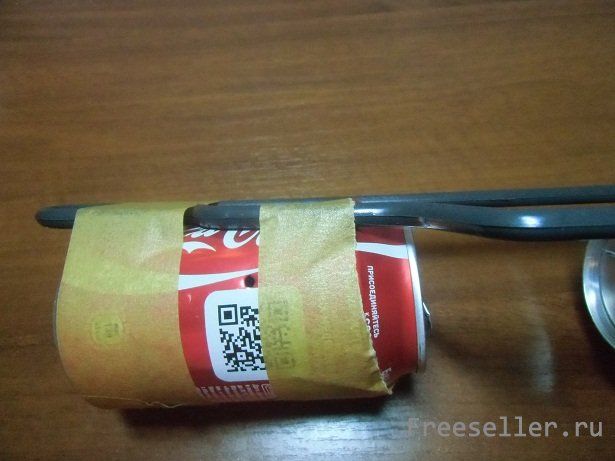

Шаг Первый. Банки приматываются к палке скотчем или изолентой.

Шаг второй. В банки вкручиваются саморезы, а концы кабеля зачищаются и прикручиваются к саморезам, либо паяем.

Можно скрутить саморезом.

Можно скрутить саморезом.

Либо пайкой

Либо пайкой

Шаг третий.Кабель скотчем или изолентой для прочности привязывается к палке.

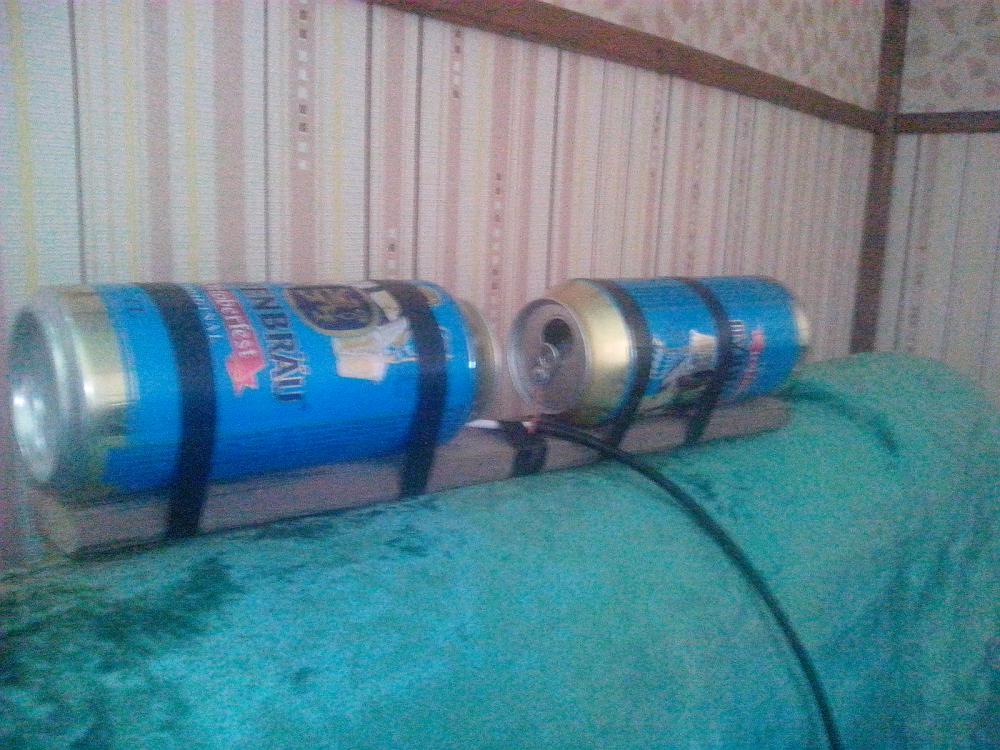

Антенна готова!
Можно вместо палки использовать деревянную вешалку, тогда антенну можно будет куда-нибудь подвесить. Лучше будет вывесить на улицу.

Для качественного приема расстояние между банками желательно подобрать экспериментально, но в среднем оно составляет около 70 мм.
Если от банок не оторваны язычки-открывалки, то антенный кабель можно прикрепить непосредственно к ним с помощью винта и гайки с шайбой.

Надо заметить, что простор для творчества в области любительского  антенностроения практически безграничен. Ниже приведены примеры.

Напомню, такая антенна вредна для здоровья, и для печени.

Напомню, такая антенна вредна для здоровья, и для печени.

Если вам было интересно, то ставьте палец вверх, подписывайтесь на мой канал и делитесь нашими публикациями с друзьями. Спасибо за просмотр и до новых встреч!

Узнаем как делается антенна из пивных банок

Представьте ситуацию: сидите с друзьями, смотрите футбол. Но вдруг — беда! Сломалась (забарахлила) домовая антенна. А матч в самом разгаре! Что же делать? Выход прост — надо применить руки и немного смекалки! Поможет самодельная телевизионная антена из пивных банок!

Найдите в доме следующее:

— Две пустые пивные банки по 0,75 литра.

— Неметаллический штыреобразный предмет длиной примерно тридцать-сорок сантиметров (можно использовать скалку, ведь случай экстренный).

— Несколько метров коаксиального кабеля (в зависимости от расстояния от окна до телевизора) сопротивлением в семьдесят пять Ом. Коаксиальный — это такой кабель, в котором одна жила проходит внутри другой. Желательно, чтобы на одном конце оного был штекер для подключения к телевизору (поскольку именно туда подключается антенна из пивных банок).

— Изоленту.

— Паяльник (желательно).

Начинаем мастерить

Помойте банки. Теперь прикрепите к каждой из них свою жилу кабеля. Делать это предпочтительно паяльником, иначе ваша антенна из пивных банок будет давать помехи. Но если паяльника рядом нет, то можно просто зажать провода в надрезах на крышках банок. Теперь разместите емкости на расстоянии семидесяти пяти миллиметров между краями. Примотайте к вашему каркасу изолентой. Провод также лучше примотать к каркасу, чтобы он не оторвался в самый неподходящий момент. Если на другом конце кабеля нет штекера, приделайте его. Подключите к телевизору. Вуаля! Самодельная антенна из пивных банок готова и работает!

Функционирование устройства

Банки будут ловить спутниковый (!) сигнал в хорошем диапазоне частот. В черте города количество получаемых каналов будет достаточно велико. Главное — удачно расположить антенну, а это результат многочасовых обходов квартиры с антенной и взбирания на все шкафы. Для удобства крепления можно разместить емкости на деревянной вешалке. Кстати, как антенна для радио устройство работать не будет.

Немного истории

Эта конструкция была открыта донецкими радиотехниками. Однажды они заметили, что по релейной линии Киев-Ростов ведутся передачи российских каналов. Причем раньше по ней передавались только пробные шумовые сигналы. И антенну для отлова этих сигналов сделали, вероятно, из того, чего было в достатке в лаборатории — из пустых пивных банок. Так и появился этот простейший прибор.

Почему это функционирует

Вопрос о причинах работы настолько незамысловатой конструкции зададут многие. Неужели радиотехника — это настолько просто? Тогда почему в телевизоре используется куча маленьких и непонятных деталей, в то время как антенна из пивных банок работает настолько хорошо? На самом деле все не так банально. Суть в удачном совпадении найденных в той судьбоносной лаборатории банок и кабеля, когда сопротивление в 75 Ом пришлось на банки в 0,75 литров. И идеальное расстояние между банками было подобрано в 0,075 метра. Тут вступают в действие законы индукции и взаимодействия материала с электромагнитными колебаниями.

В общем, пользуйтесь! Теперь можно спокойно посмотреть футбол, не боясь случайностей!

Wi-Fi антенна из консервной банки: фото и видео

В этой статье я расскажу как сделать простую антенну с хорошим усилением из почти обычной консервной банки.

Эта довольно популярная конструкция, дающая неплохие результаты. Хотя эти результаты сильно зависят от выбранной консервной банки. Но давайте обо всем по порядку.

Эта направленная антенна линейной поляризации. Состоит из волновода и четвертьволнового монополя. Коэффициент усиления от 10 до 14 dBi. Угол раскрытия основного лепестка излучения антенны около 60°. Импеданс около 50 Ом.

На прилавках магазинов куча банок разных размеров. Как выбрать оптимальные? Тут нужно прибегнуть к расчетам.

Оптимальный диаметр волновода (D) будет от 0.6λ до 0.75λ, а оптимальная длина волновода (L) минимально 0.75 λG

λ — это длина волны. Вычисляется она по следующей формуле:

полученное значение будет в метрах.

Wi-Fi диапазон лежит от 2400 до 2500 МГц. Если брать середину — 2450МГц, то длина волны будет 122 мм.

λG — это длина волны в волноводе. Вычисляется по формуле:

В пересчете получается что оптимальный диаметр от 73 до 92 мм.

А как быть с длиной? Тут стоит отметить, что чем меньше диаметр, тем длиннее должен быть волновод. Т.е. если мы посчитаем, то для банки из-под сгущенки оптимальная длина должна быть минимально 450 мм. Что нереально много. Ее обычная длина равна диаметру — т.е. те же 75 мм.

Банки из-под горошка и кукурузы имеют обычную длину также равную диаметру — т.е. около 84 мм. Встречаются банки подлиннее — 115 мм, например из-под консервированных ананасов. Но этого все равно мало — минимально рекомендуемая длина согласно формулам —

170 мм.

Если вам попадется банка диаметром 91 мм (таки выпускались при СССР, также можно найти из-под ананасов), то вряд ли ее длина будет больше 125 мм. И хоть эта длина почти то, что нужно, но все равно немного не хватает — нужно минимально 145 мм.

Тем не менее выход есть. На полках больших супермаркетов можно встретить литровые банки из-под оливкового масла. Их диаметр 84 мм, а длина около 210 мм. Это как раз то что нужно. Банку нужно аккуратно открыть дисковым ножем, что бы не было заусенцев. Ибо в процессе работы вы можете поранить себе руку. Также нужно хорошенько вымыть ее от остатков масла.

А далее нужно сделать отметку, которая находиться на расстоянии 0.25 λG от дна, а именно 56 мм. И просверлить дырку под имеющийся у вас разъем. Я использовал SMA разъем, так как он был под рукой. Вот такой:

К нему нужно припаять кусок медной проволоки диаметром 1.5-2 мм и длиной около 0.25λ, т.е. 122/4 = 30.5 мм. Но нужно делать с запасом. Пускай, 35 мм.

Диаметр отверстия сделал несколько больше, чем нужно. Далее вставляем разъем SMA с припаянным штырьком в просверленной отверстие, зажимаем гайку и все — антенна готова. Теперь нужно настроить ее. Настраивать нужно корректируя длину четвертьволнового штырька (откусывая по чуть-чуть). Также можно немного смещать штырек относительно донышка банки.

Для того чтобы понять как влияют эти действия, нужно ориентироваться на какой-либо показатель уровня сигнала. Его можно получить с помощью специальных программ. Например с помощью программы WiFiInfoView. По началу откусывая по 0.5 мм у вас показатель уровня сигнала должен расти. Как только показатель начнет падать, то нужно прекращать.

Так как у меня есть приборы для настройки антенн, то я пошел другим путем. Я настраивал с помощью подстройки значения КСВ, ориентируюсь на показания антенного анализатора Anritsu. Мне удалось достичь усиления 13 dBi при КСВ 1.24.

Что является очень неплохим показателем. И самое главное антенна ловит нужный мне сигнал, в то время как всенаправленный диполь на 5 dBi с этим не справлялся.

PS. Если ваша антенна будет использоваться на улице, то не забудьте закрыть ее подходящей пластиковой крышкой, чтобы она была герметична и в ней не скапливался мусор, а птицы не думали, что это скворечник.

Источник: sxlab.info

Как сделать антенну из пивных банок

Представьте себе ситуацию: посидеть с друзьями, посмотреть футбол. Но вдруг — беда! Сломалась (захралила) домашняя антенна. И матч в самом разгаре! Что делать? Вывод простой — нужно приложить руки и немного смекалки! В этом поможет самодельная ТВ-антенна из пивных банок!

Найдите в доме:

— Две пустые пивные банки по 0,75 л.

— Неметаллический предмет в форме булавки длиной около тридцати или сорока сантиметров (можно использовать скалку, в конце концов, на случай крайней необходимости).

— несколько метров коаксиального кабеля (в зависимости от расстояния от окна до телевизора) сопротивлением семьдесят пять Ом. Коаксиальный кабель — это кабель, в котором одна жила проходит внутри другой. Желательно, чтобы на одном конце этого была вилка для подключения к телевизору (так как она соединяет антенну от пивных банок).

— Изолента.

— Паяльник (желательно).

Начало работы

Вымойте банки.Теперь прикрепите к каждому из них свою кабельную жилу. Делать это желательно с помощью паяльника, иначе ваша антенна от пивных банок будет мешать. Но если паяльника рядом нет, то можно просто зажать провода в выемках на крышках банок. Теперь разместите емкости на расстоянии семидесяти пяти миллиметров между краями. Прикрепите к своему каркасу изоленту. Проволоку тоже лучше прикрепить к каркасу, чтобы она не оторвалась в самый неподходящий момент. Если на другом конце кабеля нет вилки, вставьте ее.Подключаемся к телевизору. Вуаля! Самодельная антенна из пивной банки готова и работает!

Работа прибора

Банки поймают спутниковый (!) Сигнал в хорошем частотном диапазоне. В городе количество принимаемых каналов будет достаточно большим. Главное — удачно расположить антенну, а это результат многочасового хождения по квартире с антенной и карабканья по всем шкафам. Для удобства крепления можно разместить емкости на деревянной вешалке.Кстати в качестве антенны для радио аппарат не подойдет.

Немного истории

Эту конструкцию открыли донецкие радиоинженеры. Однажды заметили, что по релейной линии Киев-Ростов транслируются российские каналы. А раньше по нему передавались только пробные шумовые сигналы. А антенна для улавливания этих сигналов была сделана, наверное, из того, что было в лаборатории в избытке — из пустых пивных банок. Так появилось это простое устройство.

Почему это работает?

Вопрос о причинах эксплуатации столь незамысловатой конструкции зададут многие. Неужели радиотехника такая простая? Тогда почему в телевизоре много мелких и непонятных деталей, а у пивной банки так хорошо работает антенна? На самом деле все не так уж и тривиально. Суть удачного совпадения обнаружена в роковой лаборатории банок и кабелей, когда сопротивление 75 Ом упало на берег 0.75 литров. И было выбрано идеальное расстояние между берегами 0,075 метра. Здесь действуют законы индукции и взаимодействия материала с электромагнитными колебаниями.

В общем пользуйтесь! Теперь вы можете спокойно смотреть футбол, не опасаясь несчастных случаев!

Создание кантенны — секреты безопасности Linux

После небольшой инженерии и некоторых попыток изготовления любой может создать эффективную антенну расширенного диапазона на 14 дБ. Поскольку в конструкции антенн «сделай сам» часто используются жестяные банки, как показано на рис. 8-6, их обычно называют кантенами.

В этом разделе мы расскажем, как построить вашу собственную кантенну. Для начала вам нужно собрать некоторые инструменты. Для этого проекта мы рекомендуем вам выпрашивать, одалживать или покупать следующие предметы, которые легко получить в большинстве местных хозяйственных магазинов:

• Плоскогубцы

• Инструмент для снятия изоляции и резки

• Кусачки с острым концом

• Гаечный ключ или разводной ключ

• Обжимной шестигранник

• Ножницы для тяжелых условий эксплуатации

• Паяльник с игольчатым наконечником и припоем

• Вращающийся инструмент Dremel (необязательно, но может значительно сократить время сборки и сделать кантенну более чистой)

В качестве сырья получите следующее:

• Жестяные банки одинакового диаметра и размера (общее количество зависит от диаметра банки)

• Разъемы MC или SMA (в зависимости от антенного разъема WNIC или AP)

• N-гнездовой разъем для панельного монтажа (4 отверстия) или N-гнездовой разъем перегородки с N-образным обжимным разъемом (в зависимости от предпочтений вашей сборки)

• Два метра экранированного провода (подойдет любой тип, но это должен быть экранированный кабель — вполне приемлемо RG6 или RG58)

• Эпоксидная шпатлевка или компаунд (не суперклей!)

• Шестигранная гайка для крепления на стандартный штатив камеры

• Хомуты нейлоновые

• Пластиковая электрическая розеточная коробка (белый пластиковый корпус, который вставляется в нишу в стене за лицевой панелью стандартной британской 3-контактной электрической розетки на 13 А, примерно 2. 5 дюймов на 2,5 дюйма на глубину 1,5 дюйма; В США, розеточные коробки для встраивания в стену должны иметь аналогичные размеры)

Шаг 1: Изготовление корпуса Измерьте диаметр банки с помощью линейки. Кантенна построена на основе математического уравнения, которое вычисляет четверть длины волны частоты, на которой вы собираетесь работать с кантеной. Эта точка на четверть длины — это место, где вы вставляете антенный провод в жестяную банку. Измерение общей длины также указывает, какой длины должна быть вся длина кантенны.Скорее всего, вам придется соединить две или более банок вместе, в зависимости от диаметра банок. Большинство типичных банок для супермаркетов имеют диаметр от 3 до 4 дюймов. 3,25 дюйма банки с консервированными фруктами диаметром с рифлеными крышками (чтобы банки аккуратно складывались друг на друга) — лучший компромисс между производительностью и портативностью. В зависимости от высоты каждой банки вам, скорее всего, понадобится три таких банки. Снимите верхнюю часть с одного из них и оставьте металлическую основу нетронутой, чтобы сформировать четверть конца кантенны. Снимите верх и основание двух других банок, чтобы сформировать остальную часть корпуса кантенны.

Что касается математических расчетов четверти и полной длины, вы можете обратиться к калькулятору антенны ThinkSECURE по адресу http://securitystartshere.org/page-training-oswa-cantenna-calculator.htm.

Ножницами или плоскогубцами отметьте четверть точки на дне консервной банки, образующей задний конец кантенны (просто нацарапайте крестик на внешней стороне банки).Затем проделайте отверстие в банке, центр которого находится в середине только что отмеченной точки x, используя кусачки или, еще лучше, дремель, чтобы проделать отверстие. Это отверстие должно быть достаточно широким, чтобы ваш разъем мог плотно войти в него. Вы должны проверять соответствие по ходу дела. Рисунок 8-7 изображает этот процесс.

Некоторые люди используют трубочки для картофельных чипсов (например, кантенну «Pringles») для корпуса кантенны. Однако трубка Pringles или другая картонная трубка для картофельных чипсов имеет слишком маленький диаметр, чтобы сделать ее действительно эффективной кантенной. Вы также должны убедиться, что материал кантенны

действительно металлический, а не покрытый алюминиевой фольгой. Настоящая металлическая пленка (будь то алюминиевый лист или катаный лист из нержавеющей стали) плотнее и толще (обычно 1 мм), чем ультратонкая фольга. На практике, вопреки распространенному мнению, алюминиевая фольга не является достаточным отражающим / удерживающим материалом для управления радиочастотными диаграммами источников излучения очень близкого радиуса действия, которые излучают энергию на уровнях, характерных для типичного 802.Адаптер беспроводной сети на базе 11, потому что фольга слишком тонкая.

Шаг 2. Пигтейл и разъемы Подготовьте антенный провод для подключения разъема MC (или другого, в зависимости от интерфейса) на одном конце. Этот провод, соединяющий кантенну с WNIC, называется косичкой (обычно он изгибается, как свиной хвост). Вам нужно будет отрезать кусок провода, равный сечению соединителя MC, который нужно обжать. Зачистите провод и прикрепите внутреннюю экранирующую оплетку провода к внешней оболочке разъема MC, а затем наденьте крышку, которая поставляется с разъемом MC, на оплетку экрана и обожмите с помощью шестигранного зажима. Вы также можете накинуть термоусадочную трубку на стык, чтобы он выглядел аккуратно.

На другом конце повторите описанную выше последовательность, за исключением того, что длина зачищаемого провода будет зависеть от того, используете ли вы разъем для монтажа на панели N-мама или набор обжимных соединителей N-мама и N-папа. Большинство людей посоветуют вам использовать разъем панельного типа и присоединить или припаять косичку к его концу, который является разъемом, который прикрепляется к корпусу кантенны и из которого выходит оголенный провод.

Проблема с этим подходом заключается в том, что он вызывает ненужное затухание (в частности, потери связи) из-за стыков между гибким проводом и разъемом для монтажа на панели, а также между разъемом для монтажа на панели и оголенным антенным проводом, который выдавливается в кантенну. Кроме того, вы привязаны к одному типу разъема на другом конце, например, к разъему MC. HammerJammer поддерживает подход без обрывов проводов с использованием переборки N-мама и обжимных разъемов N-папа, при этом антенный провод проходит через разъем и выходит с другой стороны, где снята оболочка провода и обнажен оголенный провод. При использовании этого метода золотые вставки штекерных разъемов не используются. Рисунки 8-8 и 8-9 иллюстрируют этот подход.

Это гарантирует отсутствие обрыва между оголенным проводом, который оголен внутри кантенны, и разъемом, который подключается к самому WNIC. Если у вашего провода есть вторичная прозрачная пластиковая оболочка внутри основной внешней защитной оболочки, вы можете оставить ее, чтобы не повредить оголенный участок провода, что может произойти всякий раз, когда вы вставляете и удаляете антенну.Вы также можете изменить косички в соответствии с разъемом для внешней антенны WNIC, не внося ненужных потерь в децибелах. Если бы у вас были карты с разными типами разъемов для внешней антенны, вам пришлось бы сделать несколько косичек, один конец имел разъем для вашего WNIC, а другой был «сквозным» соединением с корпусом кантенны.

Безопаснее зачистить антенный провод так, чтобы он выходил за отметку половинного диаметра диаметра кантенны. Это позволит вам отрегулировать и обрезать длину как можно ближе к отметке половинного диаметра позже. Если вы используете разъемы MC или SMA, вам также следует припаять оголенный антенный провод к соответствующим клеммам или гнездам на внутренней стороне разъемов, чтобы минимизировать затухание. Убедитесь, что припой не соединяет провод / клемму и внешний металлический корпус разъема.

Рис. 8-9 Антенный провод не оборван и удлинен для прохождения через экранированный разъем в корпус кантенны (фото любезно предоставлено Джулианом «HammerJammer» Хо)

Шаг 3: Подсоедините косичку к кантенне. «сквозной» соединитель к корпусу кантенны малым концом внутрь.Затем либо затяните с помощью шайбы и винта, либо используйте эпоксидную смолу, чтобы установить его на место. Затем прикрутите половину «сквозного» пигтейла к половине кантенны. Теперь ваш провод должен быть открыт на внутренней стороне кантенны. Обрежьте его так, чтобы конец проволоки находился как можно ближе к центру диаметра банки. Затем возьмите банки, соедините их вместе и нанесите эпоксидную смолу вокруг стыков, чтобы установить их на место. Перед смешиванием и нанесением состава убедитесь, что края банок плотно прилегают друг к другу.Это обеспечивает превосходную адгезию и структурную прочность кантенны, делая ее прочной и легкой. Оставьте сборку в покое, пока эпоксидная смола не затвердеет.

Шаг 4: Монтаж Возьмите пластиковую электрическую розетку и вырежьте края так, чтобы они соответствовали кривизне внешней поверхности кантенны. Коробка будет служить подставкой / точкой крепления к стандартному штативу для камеры. Проверьте кантенну на розетке и продолжайте резать, пока не будете удовлетворены посадкой.

Затем проделайте небольшое шестигранное отверстие в нижней части розеточной коробки, чтобы туда поместилась шестигранная гайка.Используйте эпоксидную смолу, чтобы закрепить гайку. Рисунок 8-10 иллюстрирует желаемый результат.

Затем вырежьте по два отверстия с каждой стороны розеточной коробки на неизогнутых сторонах. Возьмите кабельные стяжки и пропустите их через розетку, обвив их вокруг корпуса кантенны. Это закрепит кантенну на коробке. Если у вас нет одиночных длинных стяжек, используйте шлейфовые стяжки. Обрежьте концы лишних стяжек, чтобы все выглядело лучше. Когда закончите, прикрутите кантенну к штативу камеры, и все готово!

Рисунок 8-10 Крепление с помощью гайки для крепления штатива камеры (фото любезно предоставлено Джулианом «HammerJammer» Хо)

Поскольку многие производители больше не производят карты с разъемами для внешней антенны (например, старые Lucent Orinoco и Compex WL54G ред.0), использование кантенны все больше приближается к расширению зоны действия точки доступа в качестве беспроводного ретранслятора. Однако вы также можете дооснастить свои собственные WNIC разъемами для внешней антенны. Что вам нужно сделать, так это снять пластиковую крышку с PCMCIA или USB WNIC и найти антенный след, напечатанный на печатной плате, или провод, прикрепленный к печатной плате, который проходит в корпус антенны (в основном для USB форм-факторы). Затем либо припаяйте провод, ведущий к MC, SMA или другому внешнему разъему, к дорожке антенны (или к испытательному разъему Hi-Rose на печатной плате, если таковой имеется), и прикрепите внешний разъем к пластиковому корпусу.Для USB-карт WNIC со складными антеннами (например, Linksys WUSB54G) вы хотите припаять к самой антенне WNIC по проводам.

Прочтите здесь: O Защита от эксплуатации РФ

Была ли эта статья полезной?

Самодельный усилитель сигнала сотового телефона с двумя банками кофе

Во-первых, убедитесь, что ваш телефон выключен — все действия можно выполнять только тогда, когда устройство выключено. Первое, что нужно сделать, это снять нижнюю часть банки, чтобы получить открытый баллон.Скомпонуйте одну за другой две банки, чтобы получить одну длинную пустую банку. Соедините банки медной лентой, чтобы не было открытых пространств. Банки должны быть плотно связаны — это очень важно.


Далее необходимо отмерить 97 мм от дна банки. Сделайте там отверстие для антенны.

Теперь нам нужно сделать саму антенну. Для этого возьмите небольшой кусок медного провода, отрегулируйте его длину и толщину и припаяйте к разъему антенны.Эту антенну нужно вставить в предварительно созданное отверстие так, чтобы медный провод оказался внутри банки. Закрепите его гайкой, которая идет в комплекте с антенным разъемом.

Теперь вам нужно подключить косичку, совместимую с вашей моделью телефона. Один конец этого кабеля является стандартным и должен идти к разъему антенны на банке. Другой конец подключается непосредственно к вашему телефону. Во многих телефонах есть это отверстие для антенны. Если вы не нашли его, обратитесь к производителю телефона за дополнительной информацией о вашем конкретном порте антенны.

Теперь включите телефон. Направьте открытую сторону цилиндра на ближайшую базовую станцию ​​и попробуйте позвонить. Скорее всего, теперь вы лучше услышите своего собеседника.

Чтобы наглядно представить весь процесс изготовления данного устройства, посмотрите видео www. youtube.com

Обратите внимание, что описанные механизмы не могут полностью решить проблему плохой связи на большой территории, они только пытаются для улучшения сигнала на конкретном телефоне.Если вы не верите в такие самодельные устройства, вы можете приобрести качественный GSM-усилитель заводского производства. Вы можете воспользоваться нашим Помощником, чтобы выбрать подходящий усилитель GSM. Наши усилители имеют сертификаты CE и RoHS, что свидетельствует об их высоком качестве и безопасности. Отзывы клиентов, которые уже используют наши бустеры, также подтверждают их эффективность.

Существует несколько методик, позволяющих сделать усилитель сигнала мобильного телефона самостоятельно. Если описанный выше метод кажется слишком сложным, прочтите нашу статью о другом творческом способе для усиления мобильного сигнала.

11+ способов повторного использования консервной банки

11+ способов повторного использования консервной банки

Вы повторно используете консервную банку, когда закончите с ней? Благодаря нашим многочисленным поездкам в месяц за продуктами мы можем накапливать довольно много мусора. Когда мы забираем консервные товары, это обычно продукты, которые могут храниться намного дольше, чем свежие из секции с продуктами.

Однако, когда мы используем наши банки, большинство из нас просто выбрасывают их.У вашего среднего банка есть много других применений после того, как мы их впервые откроем. Я собираюсь поделиться с вами несколькими идеями о том, как можно повторно использовать консервную банку и уберечь ее от мусора.

Кэдди:

Мне нравится идея повторного использования консервной банки. Можно взять 6 мытых банок и прикрутить по 3 к каждой стороне небольшой доски. Затем добавьте ручку вверху доски, чтобы получилась небольшая корзина. Не стесняйтесь покрыть его красивым слоем краски, если хотите. Они отлично подходят для переноски столовых приборов, принадлежностей для рукоделия и многого другого.

Держатель для ручки и карандаша:

Одно из таких применений — держатель для карандашей или ручки. В чистой сухой банке поместится приличное количество письменных принадлежностей для любого необходимого вам проекта. Если вам нужен более индивидуальный вид, используйте краску, обрезки ткани или все, что у вас есть, чтобы украсить их.

Подсвечник:

Приложив немного креативности, ваши банки можно использовать как импровизированный подсвечник. Поставьте на дно небольшую свечу, зажгите ее и готово. Оставьте все как есть, если вы хотите непрямое освещение, или сделайте отверстие сбоку для более широкого светового пятна.

Свеча:

Вы также можете использовать консервную банку, чтобы сделать свои собственные свечи. Просто заполните банку воском по вашему выбору и поместите фитиль в центр. Вы можете купить воск и фитиль в любом магазине для рукоделия или в Интернете на таких местах, как Amazon.

сеялка:

Из старых банок сделайте цветочный горшок. Вы даже можете выращивать семена в небольших банках без необходимости покупать дорогие стартовые наборы. Иногда простой цветок может украсить комнату, не сломав кошелек.

Если вы хотите немного его нарядить, посмотрите мой пост о Easy Country Tin Can Planter !

Винный шкаф:

Если вы покупаете эти большие банки, чтобы накормить группу людей, или, может быть, ваш кофе поставляется в жестяной банке, они отлично подходят для винной стойки. Просто промойте банки и удалите этикетку. Затем, используя консервный нож с гладкими краями , снимите оба конца. Затем используйте промышленный клей , чтобы склеить стороны банок вместе, сложив их в форме пирамиды.Отложите и дайте высохнуть. Затем вы можете раскрасить, если захотите.

Контейнер для хранения кормов для домашних животных:

Если вы путешествуете и берете с собой своего питомца, вы можете использовать банку большего размера, возможно, пустую банку из-под кофе для корма для собак или кошек. Когда вы наполняете большую консервную банку, у вас должно быть достаточно еды для вашего питомца, и вам не нужно брать с собой целую сумку, которая может намокнуть или намокнуть во время поездки. Отлично подходит для кемпинга.

Ваза:

В банке можно выставить красивые вырезанные или искусственные цветы.Придайте ему стиль, украсив его, или можете просто оставить как есть. Отличный способ нарядить его — обернуть его веревкой или бечевкой, как я сделал с , вот эта пластиковая бутылка .

Банк:

Еще одно применение той старой жестяной банки — персонализированная копилка. Возьмите все эти дополнительные изменения после похода по магазинам и бросьте их. Через несколько месяцев вы будете удивлены, сколько сдачи накопится за ваш отпуск или даже за тот подарок, который вы хотите сделать себе, но обычно не можете себе позволить.

Антенна Wi-Fi:

Некоторые люди превращают свои старые банки в хорошую антенну Wi-Fi. В Интернете есть инструкции, как это сделать. Требуется несколько мелких деталей, которые вы можете забрать в радиорубке. Но оно того стоит, если вы находитесь в районе с плохим Wi-Fi или без него.

Лампы:

Из чистой жестяной банки можно сделать небольшой светильник или даже в качестве прикрытия для света, которое можно повесить на потолок. Вырежьте отверстие на одном конце и вставьте маленькую лампочку с зажимом .

Садовые маркеры:

Вы можете использовать крышки и дно банок в качестве садовых маркеров. Сделать это можно, проштамповав их вручную. Чтобы узнать, как это делается, шаг за шагом, ознакомьтесь с моим сообщением о Upcycled Hand Stamped Can Top Garden Markers .

Банки — это объект, который не так долго разлагается на обычной свалке, как пластмасса, но все же требует лет. Проявив немного творчества, вы сможете повторно использовать эту жестяную банку для проектов во многих областях вашего дома.

Если вы нашли этот пост полезным, вот еще несколько способов повторно использовать предметы.

Создание антенны Wi-Fi из консервной банки

Этот сайт может получать партнерские комиссионные за использование ссылок на этой странице. Условия эксплуатации.

Примечание редактора. Эта история на самом деле является главой 3 нашей последней книги ExtremeTech «Игрушки Wi-Fi: 15 крутых беспроводных проектов для дома, офиса и развлечений». Прочтите эту главу, и если вы хотите узнать больше, приобретите книгу сегодня же!


В этой главе:
  • Общие сведения о волноводах
  • Поиск и подготовка баллончика
  • Создание излучающего элемента
  • Создание баллонной антенны
  • Использование программного обеспечения для моделирования антенны
9285 : Создание направленной антенны из жестяной банки

Если вы прочтете главу 1, вы узнаете, как сделать антенный кабель Wi-Fi, который можно использовать для подключения внешней антенны к вашей карте Wi-Fi или точке доступа.В этой главе мы научим вас, как построить антенну и правильно использовать кабель из главы 1. Хотя сегодня на рынке доступно множество коммерческих антенн, они могут быть дорогими. И посмотрим правде в глаза, подключение коммерческой антенны к вашей сети Wi-Fi не вызовет у вас головокружения, как создание вашей собственной воли.

Есть несколько разных типов антенн, которые вы можете построить. Самые известные антенны Wi-Fi изготавливаются либо из банки из-под кофе, либо из банки с картофельными чипсами Pringles.В этой главе вы узнаете, как построить свою собственную антенну из обычной металлической банки для кофе. Вы сможете построить его быстро и дешево. В качестве дополнительного бонуса у вас будет много кофе, который пригодится вам, когда вы не уснете для других проектов в этой книге.

Вот элементы, которые вам понадобятся для проекта этой главы:

  • Коаксиальный кабель, который вы построили в главе 1
  • Металлический контейнер диаметром около 4 дюймов и длиной 5 ½ дюймов (100 мм x 135 мм)
  • Разъем типа N
  • Длинногубцы
  • Маленькие кусачки
  • Одностороннее лезвие бритвы
  • Ножницы
  • Молоток
  • Сверло
  • Паяльник и припой
  • Медь для тиснения (опция)

PY1AHD ALEX — Александр Гримберг


Coke Loop — это малая магнитная петельная антенна, настроенная с помощью переменного конденсатора в стиле тромбона, сделанного из стандартных банок с газировкой.

В Бразилии у нас есть Coca Zero и Coca Light версии Coke. Банка Coca-Cola Zero короче и шире, а банка Coca-Cola Light длиннее и тоньше.

Концы петли подсоединяются к неподвижным банкам Coca Zero (большего размера). Подвижная часть переменного конденсатора тромбона сделана из банок Coca-Cola Light, прикрученных к части двусторонней печатной платы.

Печатная плата также привинчена к подвижной части шприца для инъекций, который соединен с другим шприцем для инъекций с помощью гибкой пластиковой трубки, наполненной водой.Это делает гидравлическую систему дистанционной настройки для регулировки точки резонанса антенны.

Петля сделана из отрезка 112 дюймов стандартного коаксиального кабеля с разъемами PL-259 на концах, которые присоединяются к блоку системы настройки.

Возбужденный контур сделан из сплошного медного электрического провода сечением 22,4 дюйма, который подсоединен к отрезку коаксиального кабеля длиной 2,5 метра для подключения к приемопередатчику. Петля кокса покрывает 12 метров, 15 метров, 17 метров и 40 метров.

Чтобы петля работала на 40 м, я использую конденсатор постоянной емкости 150 пФ с зажимами типа «крокодил», параллельный переменному конденсатору тромбона.

КОНСТРУКТИВНЫЕ ДЕТАЛИ КОКС-КОНТУРА


Как собрать самому

Вы, несомненно, меньше чем взволнованы ежемесячными расходами, связанными с владением сотовым телефоном, но просто попробуйте обойтись без него. Когда ваш телефон работает без сбоев и у вас четкий и сильный сигнал, кажется, что затраты окупаются. Но когда вы изо всех сил пытаетесь получить достаточно сигнала, чтобы сделать простой звонок, это может привести в ярость. Когда вы путешествуете на расстояние между городами, может быть понятно, что у вас будет слабый или даже отсутствующий сигнал. Однако удивительно большое количество пользователей сотовых телефонов жалуются, что они часто не могут получить сигнал даже в своем доме или со своего рабочего места. Без сомнения, вы время от времени сами играли в прятки с сигналом, стоя на стуле, ползая под столом, высовываясь из окна, или даже занимая какую-то позу йоги.

Вы, вероятно, знаете, что усилители сигнала сотового телефона доступны в продаже, но их стоимость может быть значительной. Усилители, повторители, антенны и даже мини-вышки доступны, но определенно не доступны по цене. Кроме того, большинство из них нельзя переносить, поэтому они могут быть полезны только дома. Знаете ли вы, однако, что вы действительно можете создать усилитель сигнала сотового телефона самостоятельно, используя недорогие предметы из местного магазина бытовой техники или электроники, или даже из собственного гаража? Есть много вариантов способов построить усилитель сигнала сотового телефона своими руками; некоторые из них требуют простой замены одного или двух расходных материалов. Давайте взглянем на некоторые из них.

Усилитель сигнала с жестяной банкой

1 — Соберите припасы:

Две банки для кофе емкостью 13 унций, металлическая канистра для печенья или аналогичный предмет (размер суповой банки слишком мал).

Антенный разъем

Проволока медная толстостенная

Разъем Pigtail для модели вашего мобильного телефона

Паяльный пистолет

Припой

Сотовый телефон

2 — Тщательно вымойте и просушите банки. Удалите с внешней стороны бумажную обертку или этикетки.Не трогайте один конец одной из банок с кофе. Отрежьте оба конца второй банки, чтобы получилась трубка.

Используя нагретый паяльник, осторожно спаяйте открытые концы обеих банок вместе, чтобы получилась банка повыше. Не забудьте на мгновение нагреть область пайки кончиком пистолета перед добавлением припоя. В качестве альтернативы вы можете использовать на этом этапе медную ленту с клейкой основой (металлическую, а не бумажную), охватывая стык между ними и прикрепляя ленту к металлу с каждой стороны как можно плотнее.

Затем с помощью универсального ножа или ножниц прорежьте круглое отверстие на 3,75 дюйма в стороне от закрытого дна. Измерьте шейку антенного разъема, чтобы определить, насколько большим должно быть отверстие.

3 — Прикрепите 3-дюймовый толстый медный провод к антенному разъему, плотно вставив его в конец. Припаяйте медную проволоку на место, так как клейкая лента или клейкая лента смягчит эффект. Это формирует антенну.

Протолкните готовый антенный разъем с медным проводом через отверстие на внешней стороне банки до тех пор, пока край антенного разъема не достигнет внутренней части банки.Протяните руку внутрь, наденьте гайку на плечи антенного разъема и затяните на месте. Если вы сделали отверстие слишком большим, возможно, вам придется добавить шайбы для завершения этой части.

4 — Теперь, когда антенная решетка готова изнутри, прикрутите соединитель гибкого кабеля к концу антенного соединителя, который остается снаружи банки.

Вставьте другой конец шнура гибкого кабеля в порт антенны мобильного телефона. Другой конец коннектора для пигтейла должен войти в порт зарядки вашего телефона.Подключите устройство к телефону, и он готов к использованию. Просто направьте открытый конец банки в любом направлении, пока не получите достаточно сильный сигнал для звонка.

Усилитель сигнала Twist Tie

Простой и эффективный способ усилить сигнал вашего телефона — это использовать завязки (просто снимите их с мешка с хлебом — лучше всего подойдут более длинные). Это работает для сотовых телефонов с антенной заглушкой и занимает буквально около 30 секунд. Начиная с нижнего конца заглушки, пару раз оберните вокруг нее завязку, оставив один-два дюйма длины, выступающих за конец заглушки.Это существенно удлиняет антенну, увеличивая силу и стабильность сигнала. Закрепите завернутый конец скотчем.

Внешняя миниатюрная антенна

Вы также можете использовать любую тонкую металлическую трубку, например, корпус ручки или металлическую соломинку для питья, чтобы сформировать внешнюю антенну. Приклейте один конец скотчем к верхней части мобильного телефона, чтобы трубка выходила вверх от телефона. Подключите мобильный телефон к зарядному устройству USB и оберните шнуром металлическую трубку. Закрепите конец металлическим пружинным зажимом. Вы должны увидеть увеличение мощности сигнала на одну или две полосы.

Внутренний антенный удлинитель

Для этого самодельного усилителя сигнала сотового телефона начните со скольжения задней панели телефона. Доступ к внутреннему порту антенны. Используя изолированный магнитный провод, удалите примерно ½ дюйма изоляции с одного конца, используя пилку для ногтей или наждачную бумагу, и аккуратно вставьте зачищенный конец в порт антенны. Отрежьте провод до длины 6,3 дюйма (1/4 длины волны), не считая того, что вставлено в порт. Согните провод и закрепите липкой лентой на задней панели телефона.Протяните провод к верхней части телефона и вытяните его как антенну. Замените заднюю часть, оставив провод на месте.

LauC2 Антенна

Этот последний метод немного сложнее, но он не влияет на ваш телефон. Большинство принадлежностей можно получить дома или в хозяйственном магазине. Что вам понадобится:

Две проволочные плечики для одежды (должны быть железными)

Два блока кабельных соединителей на 20 А

Коаксиальный или ТВ-кабель

Кусачки

Плоскогубцы

Отвертка с крестообразным шлицем

Отвертка с плоской головкой

1 — Начните с распрямления плечиков и отрежьте их до длины 42 см.С помощью наждачной бумаги удалите краску или покрытие с концов на 4 см вверх. Теперь вы собираетесь сделать квадрат с одним открытым углом. Согните под углом 90 градусов в центральной точке. Отмерьте 9 см от центра с каждой стороны и сделайте изгиб на 90 ° на каждой отметке (помня, что вы изгибаетесь в квадрат). Отмерьте по 8 см с каждой стороны и согните под углом 45 ° к центру квадрата. Согните оставшиеся 4 см с каждого конца в центр квадрата параллельно друг другу. Вставьте в отверстия на одной из соединительных колодок.

2 — Далее вам понадобится коаксиальный кабель. Удалите 20 см изоляции и тканый металлический экран, чтобы обнажить оголенный провод. Сохраните металлический щит. Оберните конец оголенного провода чуть выше неповрежденного участка кабеля вокруг карандаша на пять полных витков, чтобы образовалась катушка. Вставьте другой конец в открытый конец соединительного блока и затяните на месте. Плотно скрутите зарезервированную металлическую катушку, чтобы сформировать еще один провод. Вставьте один конец в один порт на блоке разъемов. Вставьте другой конец в другой порт.

3 — Повторите весь процесс для завершения второго блока, используя другой конец коаксиального кабеля для соединения двух блоков. На этот раз оберните карандаш оголенной проволокой на семь полных кругов. У вас должно быть два блока с квадратными проводами с соединительными блоками и катушками в центре, соединенных коаксиальным кабелем. Теперь у вас есть готовая антенна LauC2.

4 — Поместите один блок на открытом воздухе на высоком открытом месте, например на крыше, и пропустите кабель через окно, избегая оконных сеток или металлических накладок.Разместите в любом удобном месте. Это должно увеличить ваш сотовый сигнал на 2 Гбит / с или более. Возможно, вам придется переместить его несколько раз, чтобы найти оптимальное место.

Теперь вы видите, что создание собственного усилителя сигнала сотового телефона может быть простым и недорогим способом увеличить и стабилизировать сигнал вашего мобильного телефона, когда вы находитесь в зонах с низким уровнем сигнала.

Банкноты

Важно, чтобы ваш телефон был как можно более заряженным, поскольку слабый аккумулятор может не так легко улавливать сотовые сигналы.Кроме того, при использовании усилителя сигнала, будь то коммерческий или самодельный усилитель сигнала сотового телефона, заряд батареи разряжается быстрее. Если после того, как вы завершили свой собственный усилитель сигнала сотового телефона, вы все еще не видите достаточного усиления, перейдите на более высокую площадку или на поляну или даже рядом с перекрестком, где деревья и здания не будут ослаблять сигнал.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
