2.3. Как точно установить неисправность высоковольтного диода

2.3. Как точно установить неисправность высоковольтного диода

Высоковольтный диод может применяться разных типов, его назначение и принцип работы один. Диод обычно обозначен на плате как DB1, а сам тип может иметь разные обозначения, к примеру 1 °C1В 3000 К S13, Shine 50 Hz 1368 и др.

Например, можно заменять высоковольтный диод от разных СВЧ-печей без какого-либо ущерба для устройства. В моей практике проверены замены на CL01-12, 060TM, HVR-1X, 2X062H, L5KVF; разные производители по-своему маркируют его.

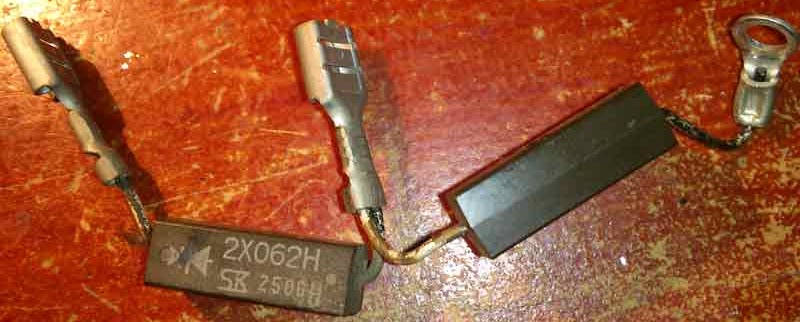

На рис. 2.3 представлен вид на высоковольтный диод, применяющийся в современных бытовых СВЧ-установках.

Рис. 2.3. Вид на высоковольтный диод

По электрическим характеристикам высоковольтный диод рассчитан на ток до 700 мA при напряжении пробоя до 5 кВ.

Такими параметрами объясняется также и невозможность его практической проверки («прозвонки») с помощью обычных «бытовых» тестеров-мультиметров с максимальным пределом измерения сопротивления 2 МОм.

В таком случае тестер показывает «обрыв». Отпирающее диод напряжение заряжает конденсатор до амплитудного значения. При этом напряжение на магнетроне очень мало, по сравнению с рабочим. При изменении полярности напряжения диод запирается, и к магнетрону прикладывается суммарное напряжение на обмотке и конденсаторе.

Чтобы проверить этот высоковольтный диод и убедиться в его работоспособности, можно пойти двумя путями. Первое – проверять в режиме измерения сопротивления омметром с пределом измерения сопротивления до 200 МОм (для измерения сопротивления изоляции проводов), второе – проверить практически, включив в цепь переменного напряжения 100–220 В.

Чтобы практически проверить высоковольтный диод, уместно обратить внимание на простую электрическую схему, представленную на рис. 2.4.

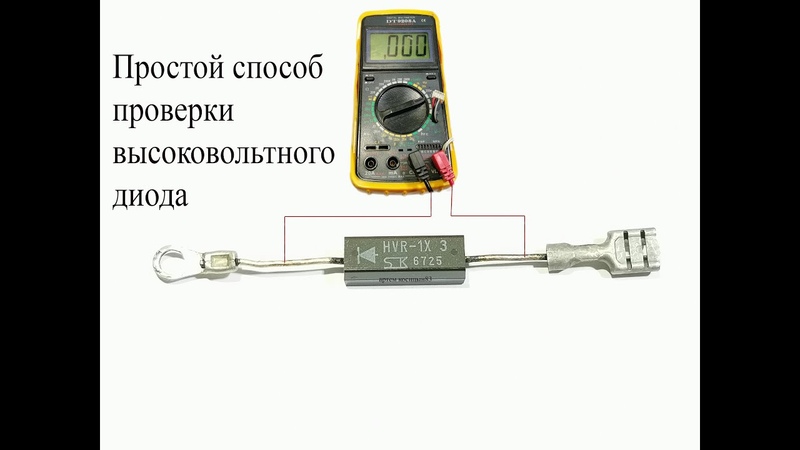

Рис. 2.4. Электрическая схема для простой проверки высоковольтного диода в составе СВЧ-печи

В бытовых условиях наиболее часто пользуются именно этим способом: с соблюдением правил безопасности, одним контактом диод подключают последовательно в электрическую цепь 220 В к одному из проводников и в режиме измерения постоянного напряжения в диапазоне 250 В (и выше) замеряют напряжение между другим проводником (сети 220 В) и другим контактом высоковольтного диода.

При условии, что напряжение в этих точках есть и диод предварительной проверкой омметром не был короткозамкнутым, признается его исправность. Прикладывать диод к источнику более низких напряжений нецелесообразно, ибо он рассчитан на высокие напряжения до 10 кВ.

Если упала мощность нагрева СВЧ-печи – это заметно по слабому разогреву продуктов и (или) необходимости затрачивать заметно большее время на разогрев, при том что еще недавно «печка грела хорошо». Разумеется, этот случай не является сложным по затратам финансов и времени, и замена магнетрона не нужна. Для поиска неисправности рассмотрим два пути.

Первое – проверяем конденсатор, именно он влияет на мощность генерации магнетрона, то есть на мощность разогрева рабочей камеры. Конденсатор 150 мкФ на рабочее напряжение 400 В. Проверять конденсатор необходимо после визуальной проверки слюдяной (или – в некоторых случаях – пластиковой) прокладки в рабочей камере напротив волновода магнетрона. Прокладка (иначе ее называют заглушкой) необходима для защиты антенны магнетрона (волновода) от попадания туда частиц самих разогреваемых продуктов.

Данный текст является ознакомительным фрагментом.

Продолжение на ЛитРес

Взял и Починил, ремонт бытовой техники, запчасти

Микроволновые печи давно появились в домах для удобного разогрева пищи. Они достаточно просты в управлении и доступны по стоимости.

Несмотря на свою надежность, изделие не защищено от неизбежных технических сбоев. В какой-то момент оно просто перестаёт работать. Основной причиной является поломка высоковольтного диода.

Высоковольтный диод – это несколько деталей, последовательно соединенных друг с другом в общий корпус. В комплектацию входит специальный выпрямительный диод. Это изделие наделено нелинейной вольт-амперной технической характеристикой.

Такую деталь микроволновки нельзя измерить обычным тестером, нужно воспользоваться мультиметром.

Разделы статьи

Диагностика микроволновой печи

В данной статье мы с вами разберемся с тем, как провести диагностику микроволновой печи и как в ходе диагностики выяснить, что именно вышло из строя.

Примечание: Для диагностики вам понадобится длинная отвертка (для разрядки конденсатора) и мультиметр (желательно такой, которой способен делать замер до 200 МОм)

Итак, начнем!

РАЗБОРКА МИКРОВОЛНОВОЙ ПЕЧИ И РАЗРЯДКА ВЫСОКОВОЛЬТНОГО КОНДЕНСАТОРА

1) Прежде чем что-то начать делать с микроволновой печью, убедитесь, что она

отключена от сети питания!

2) Далее откручиваем крышку. Как правило, крышка закручена на шурупы сзади микроволновой печи. Еще могут быть винты по бокам. После того, как все шурупы откручены, необходимо сдернуть крышку.

3) ВНИМАНИЕ! Несмотря на то, что вы отключили микроволновую печь от сети, вы все еще можете оказаться в опасности быть пораженным электрическим током. В правом нижнем углу вы увидите небольшой металлических «бочонок». Это высоковольтный конденсатор. Именно на этом устройстве может быть напряжение (достаточно большое, около 2100 вольт) несмотря на то, что вы отключили микроволновую печь от питания. Прежде чем что-то делать необходимо разрядить высоковольтный конденсатор. Если этого не сделать, вы можете оказаться в большой опасности быть пораженным электрическим током!!!

Разряжается конденсатор разными способами. Я расскажу о том, как это сделать подручными способом. Нужно взять длинную отвертку, прижать ее металлическую часть к корпусу микроволновки, а кончиком отвертки коснуться каждого по-отдельности контакта конденсатора (то есть контакт конденсатора должен быть замкнут на корпус). Проделав такую процедуру, вы можете быть уверены, что конденсатор разряжен. Далее можно приступать к диагностике.

ПРОВЕРКА ПРЕДОХРАНИТЕЛЕЙ

Начнем диагностику с проверки предохранителей. В микроволновой печи, в основном, 2-3 предохранителя.

1) Первый предохранитель – это предохранитель платы питания. Плата питания находится в правом верхнем углу. К ней подходят контакты сетевого шнура. Для того, чтобы проверить исправность предохранителя необходимо выставить мультиметр на прозвонку и поставить щупы по разные стороны предохранителя. Если предохранитель исправен, то мультиметр будет показывать 0 и при этом издавать звук (если ваш мультиметр оборудован динамиком), иначе мультимер будет «молчать».

Примечание: Предохранитель в плате питания, как правило просто так не сгорает, возможно есть причина. В случае поломки предохранителя в плате питания скорее всего неисправность надо искать в микровыключателях двери или в высоковольтном трансформаторе.

2) Следующий предохранитель находится на основной плате микроволной печи. В некоторых моделях данного предохранителя нет. Принцип проверки аналогичный.

Примечание: Если данный предохранитель перегорел, то однозначно сказать в чем причина нельзя. Но суть все же такова: нужно искать короткое замыкание. Оно может быть в плате, проводах и т.д.

3) Далее нужно проверить высоковольтный предохранитель между высоковольтным трансформатором и конденсатором. Как правило этот предохранитель спрятан в корпусе. Принцип проверки аналогичный.

Примечание: Данный предохранитель может сгореть из-за неисправности высоковольтного диода, конденсатора, магнетрона. Все нужно проверять. Принципы проверки описаны ниже.

ПРОВЕРКА ВЫСОКОЛЬНОГО ТРАНСФОРМАТОРА

Высоковольтный трансформатор в микроволновой печи преобразует 220 вольт в ~2000-2500 вольт. Расположен он внизу, примерно посередине боковины микроволновой печи. У трансформатора проверяется входная и выходная обмотки.

1) ПРОВЕРКА ВХОДНОЙ ОБМОТКИ.

Для того, чтобы проверить входную обмотку, необходимо выставить мультиметр на сопротивление ~200 Ом и поставить щупы на контакты входной обмотки. Показания должны быть небольшие, около 0. 8-4 Ом.

Далее выставляем мультиметр на самое большое сопротивление и ставим щупы на корпус и на каждый из контактов по-отдельности. Это проверка на пробой. Мультиметр не должен ничего показывать. Если есть какие-то показания, то трансформатор нужно менять.

2) ПРОВЕРКА ВЫХОДНОЙ ОБМОТКИ. Для того, чтобы проверить выходную обмотку, необходимо выставить мультиметр на сопротивление ~200 Ом и поставить щупы на контакт выхода и на корпус микроволновой печи. Показания должны быть примерно 190-300 Ом.

Примечание: Если сопротивление выходной обмотки будет слишком маленьким, то будет сгорать предохранитель платы питания. В таком случае нужно менять высоковольтный трансформатор.

ПРОВЕРКА ВЫСОКОВОЛЬТНОГО ДИОДА

Высоковольтный диод (как и любой диод) основан на принципе пропускания тока только в одну сторону. Подключается он одним контактом к корпусу микроволновой печи, а другим к высоковольтному конденсатору.

Для проверки диода нам понадобится мультиметр, который способен делать измерения в десятки мегаом. Перед проверкой контакт диода необходимо снять с конденсатора.

1) Для того, чтобы проверить высоковольтный диод, необходимо выставить мультиметр на самое большое сопротивление (в нашем случае – это 200 МОм) и поставить щупы на контакты диода, при этом щупы надо менять местами. В одном положении щупов нормальным измерением считается 4-30 МОм, в другом положении показаний быть совсем не должно. Если при перемене местами щупов показания прибора одни и те же, то диод необходимо менять

ПРОВЕРКА ВЫСОКОВОЛЬТНОГО КОНДЕНСАТОРА

1) Осмотрите конденсатор. Если он вздутый, то можно даже не прозванивать: его необходимо менять

2) Если визуально конденсатор целый, то необходимо выставить на мультиметре сопротивление ~200 Ом и поставить щупы на контакты конденсатора. На приборе не должно быть показаний.

3) Теперь нужно выставить на мультиметре самое большое сопротивление (опять же, в нашем случае – это 200 МОм). Дальше нужно один щуп поставить на корпус конденсатора, а другой щуп поставить на каждый контакт по-отдельности. На приборе не должно быть показаний ни с первым контактом, ни со вторым. Это проверка на пробой.

ПРОВЕРКА МАГНЕТРОНА

1) Открутите и снимите магнетрон. Осмотрев устройство, вы увидите круглые магниты внутри него. Данные магниты не должны иметь трещин. Если вы заметили трещину в любом из магнитов, то магнетрон необходимо менять.

2) Если магнтиты магнетрона целые, то далее необходимо выставить на мультиметре сопротивление ~200 Ом. После этого нужно поставить щупы на контакты магнетрона. Прибор должен показать очень маленькое сопротивление, примерно 0,2-0,9 Ом

3) Теперь необходимо прибор выставить на самое большое сопротивление (у нас — это 200 МОм). Дальше нужно поставить один щуп на корпус магнетрона, а другой щуп поставить на каждый контакт по-отдельности. На приборе не должно быть показаний ни с первым контактом, ни со вторым (показания могут быть, но должно быть не меньше 120 МОм). Это проверка на пробой.

4) Далее необходимо выставить на мультиметре сопротивление ~200 Ом. После этого нужно поставить один щуп на корпус магнетрона, а другой щуп на колпачок. Прибор должен показать очень маленькое сопротивление, примерно 0,2-0,9 Ом

Статья находится в разработке…

Какие неисправности встречаются чаще всего?

Самых распространенных видов неисправности СВЧ-печи всего лишь два:

  • Неисправность, при которой нет нагрева рабочей камеры;
  • Снижение мощности прибора.

В случае, как с первой поломкой, магнетрон подлежит замене, вдобавок к этому на работоспособность стоит проверить также и высоковольтный диод. Когда магнетрон находится в неисправности, обычно вместе с ним может выйти из строя и диод.

Магнетрон даже в неисправном состоянии выглядит как новый, поэтому убедиться в его неисправности понадобиться более внимательно. Можно протестировать нить накала, но этого мало. Следует проверить звук, который издает при работе микроволновая печь. Можно положить внутрь рабочей камеры стакан, заполненный водой на 2/3. Если при работе слышится ровный звук, тогда микроволновка в исправном состоянии. В неисправном состоянии она будет издавать звук гудящего с натугой трансформатора и потрескивания. В случае неисправности не следует использовать печь.

Существует популярный тест, который поможет установить, качественно ли работает микроволновая печь. Для этого нам нужна стеклянная банка, наполненная водой, ёмкостью 1 литр. Наполненная емкость помещается в рабочую камеру микроволновки, предварительно нужно измерить с помощью цифрового градусника температуру воды в банке. Затем микроволновая печь включается на 1 минуту, по истечении которой банку нужно достать, перемешать в ней воду и вновь замерить температуру. По разнице между температурами до и после нагрева можно определить рабочую мощность и насколько она соответствует.

Как проверить магнетрон на неисправность своими руками?

При ремонте микроволновых печей создаются определенные проблемы и неудобства с диагностикой магнетрона, так как отсутствуют легкие методы его диагностики. Например, быстро проверить на неисправность магнетрон и элементы высоковольтного умножителя (в том числе и высоковольтный диод) можно с помощью прибора осциллографа, который должен быть в режиме измерения высоких напряжений.

Служит магнетрон в роли одного из диодов удвоителей напряжения . Данная функция позволит сделать проверку магнетрона как диода, при условии, что штатный диод существует и исправен . Получить интересующие нас данные о работоспособности, неисправностях и проблемах с режимом питания магнетрона можно, увидев с помощью осциллографа форму напряжения на его катоде.

Для этого необходим стандартный высоковольтный делитель, рассчитанный на 30 кВ. Также такой делитель можно сделать самостоятельно из трёх резисторов сопротивлением 33МОм и одного резистора сопротивлением 30кОм, который используется для подключения входа измерительного прибора. Заземление необходимо подсоединять к корпусу печи. На экране осциллографа, при включенной микроволновке, могут наблюдаться отрицательные полупериоды с импульсами 50 Гц, амплитудой 4 кВ. Форма, размер, периодичность и амплитуда импульсов зависит от составных компонентов источника питания.

По мере возрастания накаливания и его устойчивой работы в режиме активности, можно пронаблюдать начальный вход магнетрона в режим работы. Также можно выявить, какие диоды, резисторы и конденсаторы вышли из строя. Если магнетрон неисправен , то на экране осциллографа мы можем наблюдать синусоиду амплитудой 2 кВ.

Навыки по ремонту свч-печей можно получить, проведя описанный выше метод и контрольных измерений показателей на исправной печи, которые далее можно использовать как эталонные. Включив СВЧ-устройство через лабораторный автотрансформатор и снизив напряжение на 25%-30%, можно определить рабочее состояние магнетрона. Во время проведения измерений нужно брать в учет высокое напряжение и соблюдать технику безопасности.

Определяем работоспособность высоковольтного диода

Принцип работы высоковольтного диода лишь один, но разновидность типов диода очень большая. На плате устройства обычно диод обозначен символами DB 1, по типу он может иметь самые различные маркировки. Ознакомившись с информацией и характеристиками диода, можно заменить его аналогичным диодом с другой маркировкой, ведь у каждого производителя своя маркировка продукции.

Технические характеристики высоковольтного диода такие:

  • Максимальное напряжение 5 кВ;
  • Ток до 700мА.

Из-за таких характеристик нельзя прозвонить диод обычным мультиметром, так как максимальный предел измерения сопротивления 2МОм. При измерении показаний такой тестер в любом случае покажет «обрыв цепи». Напряжение отпирания для высоковольтного диода заряжает высоковольтную ёмкость до амплитудного значения . По сравнению с рабочим оно имеет очень маленький показатель . Диод запирается только тогда, когда полярность напряжения поменялась, в том случае общее напряжение на обмотке и ёмкости прикладывается к магнетрону .

Устройство прибора

Рано или поздно день, когда в микроволновке не удастся разогреть пищу, настанет в каждом доме. Конечно, это прискорбно, но от тех или иных поломок не застраховаться. При этом прибор не всегда будет подавать явного «сигнала бедствия» в виде струи дыма и прочих визуальных эффектов. В противном случае самостоятельно починить поломку вряд ли получится. Придется обращаться к специалисту, а это влетит в «копеечку».
Если же прибор перестал работать без «спецэффектов», то имеется шанс починить его своими руками. Существуют такие неисправности, диагностика которых и устранение причин поломки обойдется достаточно дешево. И вам не придется тратиться на дорогостоящий ремонт или приобретение новой модели. Но для этого необходимо знать устройство СВЧ-печи.
Несмотря на обилие разнообразных моделей и производителей, принцип работы СВЧ-печи и ее устройство остается неизменным. Прибор собирают из следующих компонентов:

  • высоковольтный силовой трансформатор;
  • высоковольтный диод;
  • высоковольтный конденсатор;
  • магнетрон;
  • вентилятор для охлаждения магнетрона;
  • термопредохранитель, защищающий магнетрон от перегрева;
  • сетевой фильтр;
  • электродвигатель для вращения чашки с поставленной на нее едой;
  • конечные выключатели.

Вид изнутри

Исправность всех вышеперечисленных компонентов устройства обеспечивает бесперебойную работу прибора в течение всего периода эксплуатации.

Как проверить диод в микроволновой печи

Проверить высоковольтный диод в микроволновке мультиметром, не получиться полноценно. Мультиметром только можно определить, если он не исправен полностью. Выставляем на приборе максимальное значение для проверки сопротивления и проверяем диод в обе стороны.

Совершенно работоспособный, исправный элемент, не показывает сопротивление ни в одном положении. Повторяю, проверка косвенная, диод может быть в обрыве.

Для полноценной проверки, нам нужна всего лишь обыкновенная лампа накаливания и соединительные провода. Собираем простую схему, подсоединяем ее последовательно через диод, и подключаем в сеть. Подключать нужно в обоих направлениях.

Как проверить диод в микроволновой печи

Лампочка должна моргать, мерцание легко заметно глазу. Получается, срезается одна полуволна, переменного сетевого напряжения. Если лампочка не горит или не моргает, элемент не исправен.

Причины поломки

Все свч печи работают исправно достаточно длительный период времени. Это обусловлено, в первую очередь высокой надежностью комплектующих частей. Но со временем некоторые из них выходят из строя, не смотря на аккуратную эксплуатацию техники. Поэтому нужно проверить все составные части. Наиболее часто встречаются неисправности следующих запчастей:

  • Высоковольтный предохранитель;
  • Конденсатор;
  • Поломка трансформатора;
  • Выпрямительный диод.

Каждая из указанных неисправностей может быть устранена самостоятельно. Как правило, владельцам микроволновок в случае проблем с работой устройства приходится иметь дело именно с диодом.

Высоковольтный диод не сразу можно заметить, если вы разбираете микроволновку впервые

Взял и Починил.

Ремонт бытовой техники. Запчасти.

Диагностика микроволновой печи

Диагностика микроволновой печи

В данной статье мы с вами разберемся с тем, как провести диагностику микроволновой печи и как в ходе диагностики выяснить, что именно вышло из строя.

Примечание: Для диагностики вам понадобится длинная отвертка (для разрядки конденсатора) и мультиметр (желательно такой, которой способен делать замер до 200 МОм)

Итак, начнем!

РАЗБОРКА МИКРОВОЛНОВОЙ ПЕЧИ И РАЗРЯДКА ВЫСОКОВОЛЬТНОГО КОНДЕНСАТОРА

1) Прежде чем что-то начать делать с микроволновой печью, убедитесь, что она отключена от сети питания!

2) Далее откручиваем крышку. Как правило, крышка закручена на шурупы сзади микроволновой печи. Еще могут быть винты по бокам. После того, как все шурупы откручены, необходимо сдернуть крышку.

3) ВНИМАНИЕ! Несмотря на то, что вы отключили микроволновую печь от сети, вы все еще можете оказаться в опасности быть пораженным электрическим током. В правом нижнем углу вы увидите небольшой металлических «бочонок». Это высоковольтный конденсатор. Именно на этом устройстве может быть напряжение (достаточно большое, около 2100 вольт) несмотря на то, что вы отключили микроволновую печь от питания. Прежде чем что-то делать необходимо разрядить высоковольтный конденсатор. Если этого не сделать, вы можете оказаться в большой опасности быть пораженным электрическим током!!!

Разряжается конденсатор разными способами. Я расскажу о том, как это сделать подручными способом. Нужно взять длинную отвертку, прижать ее металлическую часть к корпусу микроволновки, а кончиком отвертки коснуться каждого по-отдельности контакта конденсатора (то есть контакт конденсатора должен быть замкнут на корпус). Проделав такую процедуру, вы можете быть уверены, что конденсатор разряжен. Далее можно приступать к диагностике.



ПРОВЕРКА ПРЕДОХРАНИТЕЛЕЙ

Начнем диагностику с проверки предохранителей. В микроволновой печи, в основном, 2-3 предохранителя.

1) Первый предохранитель – это предохранитель платы питания. Плата питания находится в правом верхнем углу. К ней подходят контакты сетевого шнура. Для того, чтобы проверить исправность предохранителя необходимо выставить мультиметр на прозвонку и поставить щупы по разные стороны предохранителя. Если предохранитель исправен, то мультиметр будет показывать 0 и при этом издавать звук (если ваш мультиметр оборудован динамиком), иначе мультимер будет «молчать».



Примечание: Предохранитель в плате питания, как правило просто так не сгорает, возможно есть причина. В случае поломки предохранителя в плате питания скорее всего неисправность надо искать в микровыключателях двери или в высоковольтном трансформаторе.

2) Следующий предохранитель находится на основной плате микроволной печи. В некоторых моделях данного предохранителя нет. Принцип проверки аналогичный.

Примечание: Если данный предохранитель перегорел, то однозначно сказать в чем причина нельзя. Но суть все же такова: нужно искать короткое замыкание. Оно может быть в плате, проводах и т.д.

3) Далее нужно проверить высоковольтный предохранитель между высоковольтным трансформатором и конденсатором. Как правило этот предохранитель спрятан в корпусе. Принцип проверки аналогичный.

Примечание: Данный предохранитель может сгореть из-за неисправности высоковольтного диода, конденсатора, магнетрона. Все нужно проверять. Принципы проверки описаны ниже.

ПРОВЕРКА ВЫСОКОЛЬНОГО ТРАНСФОРМАТОРА

Высоковольтный трансформатор в микроволновой печи преобразует 220 вольт в ~2000-2500 вольт. Расположен он внизу, примерно посередине боковины микроволновой печи. У трансформатора проверяется входная и выходная обмотки.

1) ПРОВЕРКА ВХОДНОЙ ОБМОТКИ. Для того, чтобы проверить входную обмотку, необходимо выставить мультиметр на сопротивление ~200 Ом и поставить щупы на контакты входной обмотки. Показания должны быть небольшие, около 0. 8-4 Ом.

Далее выставляем мультиметр на самое большое сопротивление и ставим щупы на корпус и на каждый из контактов по-отдельности. Это проверка на пробой. Мультиметр не должен ничего показывать. Если есть какие-то показания, то трансформатор нужно менять.

2) ПРОВЕРКА ВЫХОДНОЙ ОБМОТКИ. Для того, чтобы проверить выходную обмотку, необходимо выставить мультиметр на сопротивление ~200 Ом и поставить щупы на контакт выхода и на корпус микроволновой печи. Показания должны быть примерно 190-300 Ом.

Примечание: Если сопротивление выходной обмотки будет слишком маленьким, то будет сгорать предохранитель платы питания. В таком случае нужно менять высоковольтный трансформатор.

ПРОВЕРКА ВЫСОКОВОЛЬТНОГО ДИОДА

Высоковольтный диод (как и любой диод) основан на принципе пропускания тока только в одну сторону. Подключается он одним контактом к корпусу микроволновой печи, а другим к высоковольтному конденсатору.

Для проверки диода нам понадобится мультиметр, который способен делать измерения в десятки мегаом. Перед проверкой контакт диода необходимо снять с конденсатора.

1) Для того, чтобы проверить высоковольтный диод, необходимо выставить мультиметр на самое большое сопротивление (в нашем случае – это 200 МОм) и поставить щупы на контакты диода, при этом щупы надо менять местами. В одном положении щупов нормальным измерением считается 4-30 МОм, в другом положении показаний быть совсем не должно. Если при перемене местами щупов показания прибора одни и те же, то диод необходимо менять

ПРОВЕРКА ВЫСОКОВОЛЬТНОГО КОНДЕНСАТОРА

1) Осмотрите конденсатор. Если он вздутый, то можно даже не прозванивать: его необходимо менять

2) Если визуально конденсатор целый, то необходимо выставить на мультиметре сопротивление ~200 Ом и поставить щупы на контакты конденсатора. На приборе не должно быть показаний.

3) Теперь нужно выставить на мультиметре самое большое сопротивление (опять же, в нашем случае – это 200 МОм). Дальше нужно один щуп поставить на корпус конденсатора, а другой щуп поставить на каждый контакт по-отдельности. На приборе не должно быть показаний ни с первым контактом, ни со вторым. Это проверка на пробой.

ПРОВЕРКА МАГНЕТРОНА

1) Открутите и снимите магнетрон. Осмотрев устройство, вы увидите круглые магниты внутри него. Данные магниты не должны иметь трещин. Если вы заметили трещину в любом из магнитов, то магнетрон необходимо менять.

2) Если магнтиты магнетрона целые, то далее необходимо выставить на мультиметре сопротивление ~200 Ом. После этого нужно поставить щупы на контакты магнетрона. Прибор должен показать очень маленькое сопротивление, примерно 0,2-0,9 Ом

3) Теперь необходимо прибор выставить на самое большое сопротивление (у нас — это 200 МОм). Дальше нужно поставить один щуп на корпус магнетрона, а другой щуп поставить на каждый контакт по-отдельности. На приборе не должно быть показаний ни с первым контактом, ни со вторым (показания могут быть, но должно быть не меньше 120 МОм). Это проверка на пробой.

4) Далее необходимо выставить на мультиметре сопротивление ~200 Ом. После этого нужно поставить один щуп на корпус магнетрона, а другой щуп на колпачок. Прибор должен показать очень маленькое сопротивление, примерно 0,2-0,9 Ом

Статья находится в разработке…

Самостоятельный ремонт микроволновки | Электрик

Иногда причина неработающей микроволновой печи довольно простая и находится как говорится на поверхности, устранить ее не составит большого труда, а порой возникает необходимость в тщательной проверки всех узлов и замене вышедших из строя элементов для чего требуются хотя бы общие понятия в электронике. Очень часто бывает что микроволновка светится и вроде гудит как рабочая но не греет, не крутится тарелка — поддон или же она вообще не включается. Ничего сложного, для опытного мастера, в устройстве нет, ну а для тех кто хочет починить микроволновку своими руками, будут следующие рекомендации и способы поиска неисправности.

Приступая к ремонту или диагностики неисправности следует помнить простые правила:

Никогда даже не пытаться подключать магнетрон вытянутый с корпуса, так как это может серьезно навредить здоровью, также не стоит запускать магнетрон и микроволновку с открытой дверцей заблокировав каким либо способом кнопку.

Без вентилятора магнетрон на долго включать не стоит, тоже самое касается и работы микроволновки без нагрузки (во время работы должен стоять хотя бы стакан воды)

Любые роботы в высоковольтной части должны начинаться только после полной разрядки высоковольтного конденсатора.

При переборке волновода, необходимо следить за тем чтоб там не осталось никаких микроскопических предметов.

Придерживаясь простых правил можно обезопасить как свое здоровье так и элементы и части микроволновки от выхода из строя по неосторожности.

Как работает микроволновка (основы устройства)


Основой микроволновки служит магнетрон и повышающий трансформатор. Все цепи по питанию соединенны последовательно.

Сетевое напряжение подается на повышающий трансформатор, в его составе есть две вторичные обмотки, которые как правило намотаны поверх первичной сетевой обмотки. Две вторичные обмотки это накал катода (6.3 вольта) и высоковольтная обмотка на 2000 вольт, к высоковольтной обмотке параллельно подсоединен конденсатор и диод. Принцип функционирования элементов состоит в чередование полуволн и заряд — разряд конденсатора, чередование положительного заряда на катоде и и на выходе (на аноде), что в призводит к удвоению напряжения до 4000 вольт!

У магнетрона есть 2 входа, это катод с нитью накала и анод, высокое напряжение подводится как к аноду так и к катоду так что нить накала с высоковольтной обмоткой соединены.

Мощностью и работой микроволновки управляет или механическое устройство (таймер) или микропроцессорная схема. Управление передается на специальное пусковое реле которое гасит в себе все искрообразования от коммутации мощной нагрузки.


Очень частой и наиболее встречающей причиной поломки микроволновки есть неправильное пользование устройством.

Многие знают что ставить в микроволновку тарелки с блестящей золотой окантовкой нельзя, но не все знают почему. А к слову говоря, нельзя ставить любые предметы с металлическими элементами, кроме того микроволновку никогда не стоит включать пустой.

Следует также заметить что в отличие от других приборов, заземление микроволновки обязательное! Если устройство не заземлить то любое прикосновение к корпусу может стать опасным особенно если другой рукой держаться например за кухонный кран или рядом стоящую заземленную кухонную плитку.

Почему микроволновка не греет. Поиск неисправности

Перед вскрытием корпуса необходимо отключить микроволновку от сети, дальше откручиваем все винты и снимаем защитный кожух.

Сразу осматриваем предохранитель.

Микроволновка имеет минимум два предохранителя, один сетевой и один высоковольтный который призван защитить высоковольтную часть и магнетрон от перегрузки и он находится, как правило, в керамическом или пластмассовом футлярчике в высоковольтной части микроволновки возле трансформатора.

Ни в коем случае не стоит заменять сгоревший предохранитель «жучком» или как то шунтировать его проволокой, особенно это касается высоковольтного предохранителя. Стоят они копейки но в случае аварии спасут ваше имущество. При поиске нового предохранителя стоит взять с собой старый чтоб подобрать такой же.


Конденсатор и высоковольтный диод

Эти два элемента работают впаре над одной задачей.

Проверить диод не так просто, так как он не обычный, а высоковольтный и стандартные методы проверки мультиметром стопроцентной уверенности не дает, но можно проверить его на пробой, он должен показывать бесконечное сопротивление в обоих направлениях (меняя щупы тестера местами)

При подозрение гораздо практичней будет опробовать на микроволновке заведомо исправный высоковольтный диод.

Подозрение на неисправность конденсатора или диода часто сопровождается треском и жужжанием, кроме того ощущается запах гари и даже может испортится внешний вид самого конденсатора.

Конденсатор легко проверить с помощью мультиметра или стрелочного тестера, для этого конденсатор необходимо отключить от схемы предварительно разрядив его полностью.

Дальше прибором в режиме прозвонки диодов или измерению сопротивления прикладывают щупы к контактам конденсатора. В исправного конденсатора стрелка должна сначала (полностью) отклонится затем плавно вернуться назад, на цифровым тестере должны появится какие то числа и снова должна появится «1» как вначале замера.


Трансформатор и магнетрон

Если проверив все элементы на поломку вы ничего не обнаружили, а микроволновка так и не греет, остается подозрение на трансформаторе и магнетроне.

Проверить трансформатор можно любым тестером на обрыв обмотки. Межвитковое замыкание выявить будет труднее, для этого уже будет необходимо снять трансформатор и внимательно осмотреть трансформатор на дефекты и запах гари, дальше с помощью генератора и осциллографа можно будет с некоторой вероятностью выявить межвитковое замыкание.

Неисправный трансформатор будит сильно гудеть что будит сопровождаться запахом горелой обмотки.

При поломке магнетрона может наблюдаться характерный гул при работе микроволновки, если она гудит но не греет и при этом подозрений в неисправности других элементов нет, то магнетрон необходимо вынуть с корпуса устройства и также внимательно осмотреть на наличие трещин и нагара. Максимум что можно проверить тестером это,прозвонить на корпус вывод высоковольтного конденсатора, у исправного магнетрона сопротивление должно быть бесконечным.

Также проверить нить накала, она должна иметь сопротивление около 2 — 3 Ома

При подозрение в неисправности магнетрона его необходимо заменить на точно такой же или с такими же параметрами и размерами. Здесь необходимо учесть общую мощность магнетрона, ток и напряжение нити накала, катодное напряжение и ток анода — все эти параметры должны быть такими же как у старого магнетрона.

Другие частые причины неисправности

Неисправность выключателя контроля дверей микроволновки — прозваниваем и смотрим как реагирует на открывание и закрывание.

Неисправность электронной платы или таймера устройства. Сразу смотрим поступает ли с трансформатора напряжение на плату, смотрим все контакты на предмет окисления — очень частая причина которая легко устраняется.

Ну а для более детального исследования платы управления необходима поочередная проверка элементов схемы с помощью мультиметра.

Пробой слюдяной пластины диэлектрика.

Наиболее частая причина в следствие длительного и неправильного использования микроволновки, загрязнений жиром внутренней камеры, использование посуды с метализированим покрытием, работа устройства с малым объемом пищи или вообще в холостую (без еды).

Использование устройства с поврежденной диэлектрической пластиной может вызвать поломку уже более дорогих компонентов микроволновки, магнетрона, конденсатора и диода.

Заменить слюдяную пластину не сложно, в продаже имеются различные куски которые можно подрезать по необходимому размеру, ну а в крайнем случае или на некоторое время можно заменить слюдную пластину тонким пластиком хорошего качества.

Неисправность коммутационного реле, а в некоторых моделях управляющего транзистора

Проверяют целостность катушки реле и электрический контакт пластин, поступает ли напряжение через них. Контакты могут обгореть и не коммутировать должным образом нагрузку. В плане транзистора все зависит от наименования, здесь смотрим маркировку и ищем в интернете его «даташит» и уже с помощью мультиметра оценивают исправность транзистора.

Не крутится тарелка — поддон. Здесь все начинается с прозвонки цепей питания, чтобы убедится что на двигатель приходит напряжение, если нет то необходимо последовательно проверить все цепи питания двигателя, в том числе на плате управления.

Внутренняя камера микроволновки часто очень насыщена жирными испарениями которые могут налипнуть на вращающий подшипник что может сильно затруднить вращение вала двигателя, в свою очередь из за сильной перегрузки в вращение электродвигателя могут перегреваться его обмотки вплоть до их перегорания.

Обмотки следует прозвонить на целесность контакта и убедится в их исправности, это не сложно. В некоторых частых случаях достаточно будет очистить подшипники от загрязнений и двигатель снова заработает.

Микроволновка плохо греет

Очень частой причиной такого рода проблемы может быть уменьшение эмиссии катода (в магнетроне) иначе говоря уменьшению его ресурса что говорит от том что он уже подлежит замене, хотя и вполне может еще использоваться продолжительное время но уже не будит греть как раньше. При необходимости магнетрон следует заменить на такой же.

Выход из строя панели управления, переключателей или сенсорной панели

Все подобные неисправности в большинстве случаев связаны с утратой контакта, поэтому при таком подозрение переключатели необходимо разобрать и почистить а сенсорную мембрану отклеить и промыть специальным средством контакты на плате. При необходимости также не лишним будет прозвонка дорожек и шлейфа на плату управления.

Что делать с раскаленной микроволновой печью, когда она выключена?

Микроволновая печь стала очень полезной и даже незаменимой в повседневной жизни многих людей. Настоящая звезда кухонной техники, она особенно привлекательна благодаря своей скорости и разнообразным функциям.

Вы хотите в полной мере использовать своего нового союзника на кухне, но в течение некоторого времени ваша микроволновая печь издает необычный шум как треск, когда он прекращается. Эти явления могут возникать в результате нескольких факторов, которые мы подробно рассмотрим ниже.

Микроволны — общая информация:

Не стесняйтесь обращаться к нашему руководству по микроволнам, чтобы узнать об этих устройствах, которые мы используем каждый день. В этой статье мы обсудим различные типы существующих микроволн, принцип их работы и советы по покупке, если вы хотите заменить микроволновую печь.

5 советов для вашей микроволновой печи, которая шипит при остановке

1.

Проверьте состояние двигателя поворотного стола, если микроволновая печь шипит при остановке.

Внутри вашей микроволновой печи находится поворотный столик. Это то, что позволяет вам загружать продукты в прибор. Он приводится в движение двигателем, расположенным под микроволновой печью. Этот двигатель поворачивает тарелку на себя, чтобы обеспечить однородное приготовление или разогрев пищи.

Если он не выполняет свою функцию должным образом, электромагнитные волны не будут равномерно распространяться в устройстве, и устройство будет издавать небольшой скрип или визг при остановке. Чтобы определить состояние работающего двигателя, поместите два наконечника мультиметра на клеммы двигателя. Это позволит вам определить, правильно ли электрическое напряжение достигает двигателя.

Мультиметр доступен на Amazon

2. Если ваша микроволновая печь шипит при остановке, подумайте о замене охлаждающего вентилятора.

Вентилятор охлаждения расположен под шкафом микроволновки. Он регулирует внутреннюю температуру устройства во время его использования и предотвращает его перегрев. Точнее, его задача — охлаждение магнетрона.

Пропеллер вентилятора может быть сломан или частично поврежден. Чтобы быть уверенным, все, что вам нужно сделать, это разобрать микроволновую печь и проверить состояние вентилятора. Другая возможность состоит в том, что двигатель вентилятора поврежден и больше не работает. Используя мультиметр в положении омметра, проверьте сопротивление двигателя. Если ничего не отображается, вам нужно будет найти новый мотор для вентилятора вашей микроволновой печи.

Вентилятор охлаждения доступен на Amazon

3. Проверьте высоковольтный диод, если микроволновая печь не шипит при остановке.

Высоковольтный диод — очень важный элемент в работе СВЧ. Он также позволяет току проходить через все устройства, требующие электрического напряжения, но только в одном направлении, чтобы избежать любого риска перенапряжения на устройство.

Обычно неисправный высоковольтный диод проявляется в виде шума, когда микроволновая печь выключена. Чтобы заменить его, вам придется разобрать стенки машины и найти небольшой цилиндр, подключенный с одной стороны к конденсатору, а с другой стороны к заземлению микроволновой печи. Если после проверки мультиметром диод показывает обрыв на своих выводах, его необходимо заменить.

Высоковольтный диод доступен на Amazon

4. Осмотрите магнетрон вашей микроволновой печи, чтобы убедиться, не является ли он причиной шипения в микроволновой печи.

Если магнетрон в вашей микроволновой печи больше не работает правильно, он больше не сможет правильно нагревать вашу еду и даже может вызвать повреждение предохранителя. Затем он издаст шум, когда устройство остановится.

Потребуется проверка сопротивления магнетрона. Вы должны использовать мультиметр, установленный на единицу измерения «Ом», и поместить каждый конец на клеммы магнетрона. Если тестер показывает значения, близкие к нулю, это означает, что ваш магнетрон не поврежден. С другой стороны, если мультиметр вообще не реагирует, вам придется заменить магнетрон.

Магнетрон доступен на Amazon

5. Замените микроволновый конденсатор, если он вызывает потрескивание при остановке.

Вместе с магнетроном конденсатор играет очень специфическую роль в функционировании микроволн. Это обеспечивает получение электрического тока, идущего от трансформатора устройства, и перераспределение его в магнетрон.

Неисправный конденсатор может представлять большую опасность как для вас, так и для вашей микроволновой печи. Если микроволновая печь при остановке издает небольшие шумы, скорее всего, эти шумы вызваны неисправностью конденсатора. Поэтому рекомендуется не использовать машину, когда конденсатор не работает.

Конденсатор доступен на Amazon

Исправьте микроволновку, которая шипит в простое, безопасно

Если вы планируете самостоятельно ремонтировать микроволновую печь, которая шипит при выключении, важно соблюдать несколько правил безопасности, чтобы избежать любых рисков во время операции ремонта.

Во-первых, всегда отсоединяйте разъемы от неисправного элемента перед его заменой. Это также разъемы для высоковольтного диода, конденсатора и магнетрона. Разъемы обычно представляют собой провода, которые подключают устройство к электрическому току. Чтобы избежать риска поражения электрическим током, очень важно отключить весь ток, потому что микроволновая печь — это прежде всего электрическое устройство.

Также убедитесь, что микроволновая печь не подключена к электрической розетке. Это не только может быть очень опасным, но, кроме того, мультиметр не сможет выдержать чрезмерно высокое электрическое напряжение, исходящее от магнетрона, конденсатора или трансформатора устройства.

Кроме того, при ремонте микроволновой печи обязательно используйте правильное оборудование. Основные инструменты состоят из изолированных перчаток, мультиметра или электронного тестера и изолированных плоскогубцев или других подходящих плоскогубцев.

С помощью этих советов вы можете безопасно устранить все небольшие проблемы с шумом, которые возникают в микроволновой печи при ее остановке. Если вы сомневаетесь в своих силах, лучше всего позвонить специалисту, который поможет вам решить вашу проблему.

Наши рекомендуемые продукты:

Микроволны, рекомендованные на Amazon:

Посмотреть все микроволновые печи, доступные на Amazon

Микроволновая печь Kaiser не греет

Нижеперечисленые причины, возникающие в случае когда микроволновая печь не греет, указаны от наиболее вероятной до наименее вероятной. Проверьте или протестируйте каждую причину, начиная с наиболее вероятных причин.

Причина 1 Диод

Диод преобразует выходную мощность переменного тока трансформатора в постоянный ток, удваивая напряжение до почти 5000 вольт. Это высокое напряжение заставляет магнетрон нагревать пищу. Если диод перегорает, то магнетрон не получает достаточно напряжения для работы, предотвращая нагрев микроволновки. Когда диод выходит из строя, то часто заметно что он перегорел. Проверьте диод, и если он вышел из строя, то замените его. Если же проверка диода окажется недостаточной, то проверьте его мультиметром, использующим 9-вольтовую батарею. (Предупреждение: микроволновая печь может сохранять смертельное количество электроэнергии в своем высоковольтном конденсаторе даже после того, как микроволновая печь отключена от сети. Из-за высокого рабочего напряжения и потенциала поражения электрическим током чрезвычайно опасно заменять электронные компоненты в микроволновой печи. Поэтому замена диода должна производиться только сертифицированным мастером.)

Причина 2 Дверной переключатель

У большинства микроволновок есть три или четыре дверных переключателя. Когда дверь микроволновки закрывается, то дверные переключатели приводятся в действие последовательно, чтобы гарантировать, что дверь закрыта должным образом. Если какой-либо из дверных переключателей выходит из строя, то микроволновая печь не запускается и не нагревается. Чтобы определить, неисправен ли какой-либо из дверных переключателей, используйте мультиметр, чтобы проверить каждый из переключателей на непрерывность. Если какой-либо из дверных переключателей не имеет непрерывности, то замените его. (Внимание: микроволновая печь может хранить тысячи вольт электроэнергии в своем высоковольтном конденсаторе даже после выключения микроволновой печи. Из-за возможного поражения электрическим током чрезвычайно опасно заменять электронные компоненты в микроволновой печи. Замена дверного переключателя должна производиться только сертифицированным мастером.)

Причина 3 Магнетрон

Магнетрон использует высоковольтный постоянный ток для генерирования микроволновой частоты, которая готовит пищу. Если магнетрон перегорел, то микроволновка не нагревается. Магнетрон не ремонтируется — если магнетрон сгорел, то его необходимо заменить. (Предупреждение: микроволновая печь может хранить смертельное количество электроэнергии в своем высоковольтном конденсаторе даже после того, как микроволновая печь отключена от сети. Из-за высокого рабочего напряжения и потенциала поражения электрическим током чрезвычайно опасно заменять электронные компоненты в микроволновой печи. Замена магнетрона должна производиться только сертифицированным мастером)

Причина 4 Конденсатор высокого напряжения

Высоковольтный конденсатор работает с высоковольтным диодом для преобразования напряжения трансформатора в постоянное напряжение и его усиления. Если же конденсатор сгорел, то вся цепь высокого напряжения перестанет работать правильно, и микроволновая печь не нагревается. Чтобы определить, неисправен ли конденсатор высокого напряжения, используйте мультиметр с возможностью тестирования емкости. («Предупреждение: микроволновая печь может хранить смертельное количество электроэнергии в высоковольтном конденсаторе даже после того, как микроволновая печь отключена от сети. Из-за высокого рабочего напряжения и потенциала поражения электрическим током чрезвычайно опасно заменять электронные компоненты в микроволновой печи. Только лицензированный техник может заменить высоковольтный конденсатор.)

Причина 5 Трансформатор высокого напряжения

Микроволновые печи создают очень высокое напряжение для питания магнетронной антенны, излучающей энергию, которая готовит пищу. Когда высоковольтный трансформатор выходит из строя, то он, как правило, выдает электродугу и горелый запах. (Предупреждение: микроволновая печь может хранить смертельное количество электроэнергии в своем высоковольтном конденсаторе даже после того, как микроволновая печь отключена от сети. Из-за высокого рабочего напряжения и потенциала поражения электрическим током чрезвычайно опасно заменять электронные компоненты в микроволновой печи. Только лицензированный мастер может заменить трансформатор высокого напряжения.)

Причина 6 Термопредохранитель

Термопредохранитель отключает питание микроволновой печи, когда она перегревается. Чтобы определить, сработал ли термопредохранитель, используйте мультиметр, чтобы проверить его на непрерывность. Если предохранитель не имеет непрерывности, то замените его. Термопредохранитель не может быть перезагружен — если предохранитель перегорел, то его необходимо заменить. (Внимание: микроволновая печь может хранить тысячи вольт электроэнергии в своем высоковольтном конденсаторе даже после выключения микроволновой печи. Из-за возможного поражения электрическим током чрезвычайно опасно заменять электронные компоненты в микроволновой печи. Только лицензированный мастер может заменить тепловой предохранитель.)

Причина 7 Термопротектор

Термопротектор отключает питание микроволновой печи, если он перегревается. Если термопротектор отключается, то микроволновка не запускается и не нагревается. Чтобы определить, не поврежден ли термопротектор, используйте мультиметр, чтобы проверить его на непрерывность. Если термопротектор не имеет непрерывности, то замените его. (Внимание: микроволновая печь может хранить тысячи вольт электроэнергии в своем высоковольтном конденсаторе даже после выключения микроволновой печи. Из-за возможного поражения электрическим током чрезвычайно опасно заменять электронные компоненты в микроволновой печи. Только лицензированный мастер может заменить термопротектор.

Причина 8 Главная панель управления

Возможно, неисправна главная панель управления. Однако это бывает редко. Часто панели управления диагностируются ошибочно – поэтому перед заменой платы управления, проверьте все более часто ломающиеся детали. Если Вы определили, что все остальные компоненты работают правильно, то замените главную панель управления. (Внимание: микроволновая печь может хранить тысячи вольт электроэнергии в своем высоковольтном конденсаторе даже после выключения микроволновой печи. Из-за возможного поражения электрическим током чрезвычайно опасно заменять электронные компоненты в микроволновой печи. Только лицензированный мастер может заменить основную плату управления.)


Другие неполадки микроволновки Kaiser

• Микроволновая печь не греет
• Микроволновая печь не работает
• Лампочка микроволновой печи не работает
• Микроволновая печь отключается через несколько секунд
• Поворотный стол микроволновой печи не поворачивается
• Кнопки микроволновой печи не работают
• Дисплей микроволновой печи не работает
• Микроволновая печь включается сама по себе
• Микроволновая печь искрит или дает дуговой разряд
• Дверь микроволновой печи не открывается
• Вытяжной вентилятор микроволновой печи не работает
• Микроволновая печь издает громкие звуки или шумит
• Коды ошибок — микроволновая печь Kaiser
• Видео по ремонту микроволновой печи Kaiser
• Как продать свою микроволновку Kaiser

Не работает микроволновка.

Причины поломки и методы устранения

Автор newwebpower На чтение 10 мин. Просмотров 9.2k. Опубликовано Обновлено

В предыдущей статье о неполадках микроволновки описывались типичные простые неисправности СВЧ печи, и методы их исправления, доступные практически всем пользователям, не имеющим специальных познаний в радиоэлектронике.

Но часто микроволновка не греет из-за серьезных поломок в электронных компонентах и узлах кухонного агрегата. В данном материале описаны методы поиска причин, почему микроволновая печь не работает, или слабо греет, а также возможности самостоятельного ремонта при наличии радиотехнических знаний, навыков и минимальной измерительной и элементной базы.

Устройство микроволновой печи

Условно можно разделить внутреннее устройство микроволновки несколько частей:

Проверка сопротивления обмоток двигателя вентилятора

Поломки в двух последних модулях микроволновки легко определяются даже без разборки корпуса. Данные неполадки (особенно сбой вентиляции) могут вызвать срабатывание алгоритма защиты микроволновой печи, из-за чего она не работает должным образом.

Расположение основных компонентов микроволновки

Начиная с интерфейса и блока управления СВЧ печи

Если интерфейс микроволновки представлен в виде сенсорных кнопок и дисплея, то в случае обнаружения неполадок в работе микроволновой печи следует изучить показания на табло и свериться с таблицей кода ошибок – таким способом устройство проведет самодиагностику и укажет на проблему.

Кнопочный интерфейс микроволновой печи

Если в имеющейся микроволновой печи установлены ручные переключатели режимов и механический таймер, то схема значительно упрощается, а значит, поиск неисправности будет сделать легче.

Неисправность электронного блока управления определяется достаточно просто еще на этапе поверхностного диагностирования микроволновки – дисплей не светится вообще, или его показания хаотичны и некорректны. Электронный БУ микроволновой печи имеет свой блок питания со встроенным предохранителем, который необходимо будет прозвонить.

Предохранитель на плате блока управления

Чтобы не возиться подолгу с поиском неисправности в блоке управления микроволновки, необходимо вольтметром проверить поступление напряжения на входные клеммы повышающего трансформатора (разъем или клеммы при этом отключить). Если при установке режима и запуска таймера напряжение не поступает, то неполадки в блоке управления СВЧ печи.

Подключение щупов вольтметра к входным клеммам трансформатора

Для самостоятельного ремонта электронного БУ микроволновой печи понадобятся основательные познания в радиотехнике и существенный набор инструментов, измерительных приборов и запасных элементов. Нужно будет найти и скачать схему данного блока управления микроволновки с приведенными оссцилограммами, измеренными в контрольных точках.

Пример схемы блока управления микроволновки

Поскольку поломки в электронном блоке управления микроволновой печи случаются значительно реже, чем в силовой части микроволновки, а самостоятельный ремонт  БУ чрезвычайно сложен, то лучше будет вынуть модуль из корпуса печи и отдать в мастерскую, или приобрести идентичную замену.

Плата блока управления микроволновки
Неисправности вспомогательных систем микроволновки

Очень часто микроволновая печь слабо греет или не работает вообще из-за отказа вспомогательных контрольных и предохранительных устройств. Например, может выйти из строя датчик пара или термореле, и их неправильные сигналы будут неверно интерпретироваться блоком управления. Для выявления данных неполадок нужно иметь под рукой схему данной модели микроволновки, чтобы определить тип датчиков и изучить их характеристики

Термочувствительный элемент (термодатчик)

По аналогии с контактами предохранительных замков, которые как раз и подключаются к модулю БУ, в механических органах управления микроволновки также могут быть неполадки, связанные с окислением или истиранием контактов.

Устройство механического блока управления микроволновки

Во время прозвонки омметром, при взводе механический таймер на выходных клеммах должен показать изменившееся значение (как правило – замыкание одних клемм, размыкание других). Работу часового механизма механического таймера можно услышать при выключенной микроволновке.

Подобным образом, прозванивая клеммы, можно проверить переключатель выбора режимов работы микроволновки и другие механические устройства управления. Поскольку микроволновая печь потребляет достаточно сильные токи, то для их коммутации применяются реле, которые также необходимо прозвонить (проверить сопротивление катушки, сделать прозвонку пар контактов).

Реле коммутации на плате блока управления

Неполадки в системе СВЧ излучения микроволновки

Если в блоке управления и в предохранителях микроволновки неполадок не выявлено, то следует искать неполадки в системе генерации сверхвысокочастотных радиоволн. Поломки в данном узле часто являются причиной того, почему искрит микроволновка, сильно гудит, но при этом слабо греет.

Генерирующий радиоволны узел СВЧ печи состоит из силового трансформатора, цепочки сдвига напряжения (вольтдобавки, умножителя), состоящей из конденсатора и высоковольтного диода, и самого магнетрона (специфической радиолампы), излучающего радиоволны сверхвысокой частоты.

Схема узла генерации СВЧ радиоволн

Данный трансформатор специально разработан для микроволновых печей, мастера называют его MOT (microwave oven transformator). Он имеет первичную обмотку на 220В и две вторичные. Одна понижающая, выдает напряжение накала магнетрона (3В), а другая обмотка повышающая, около 2кВ. После проверки наличия сетевого напряжения на входных клеммах силового трансформатора микроволновки, следует прозвонить его обмотки.

В MOT имеются и другие особенности, такие как специальные шунты, но в данном случае, для проверки его работоспособности это не столь важно – обмотки должны иметь некоторое сопротивление, при прозвонке омметром. Наименьшее сопротивление покажет обмотка накала, потом следует первичная катушка.

Силовой трансформатор микроволновки (МОТ)

С прозвонкой повышающей обмотки электронными тестерами могут возникнуть проблемы из-за высокой индуктивности. Кроме этого, не следует держаться касаться металлических щупов во время тестирования – накопленная энергия индуктивности может больно ударить током.

Поскольку обычным тестером нельзя проверить столь высокое выходное напряжение на выходе MOT, можно к его первичной обмотке подключить выход понижающего трансформатора 10-20В. Зная (рассчитав) коэффициент трансформации (приблизительно х8, более подробно указано на самом трансформаторе или в схеме микроволновки) можно рассчитать напряжение на выходе MOT и измерить его.

Схема подключения тестового понижающего трансформатора для проверки высоковольтной обмотки МОТ

Если измеренное напряжение не сильно отличается от расчетного значения, значит трансформатор микроволновки в норме. Если наблюдается отклонение в несколько десятков вольт, а микроволновая печь греет слабо, и при этом слишком громко гудит, то, возможно, в обмотках произошло межвитковое замыкание.

Поиск причин неполадок микроволновки в цепочке сдвига напряжения

Но, прежде чем «подозревать» трансформатор микроволновой печи, нужно проверить конденсатор, высоковольтный диод и сам магнетрон.

Перед проверкой конденсатора его обязательно нужно разрядить, замкнув изолированным проводом его выводы.

В некоторых моделях микроволновки, для разрядки конденсатора, параллельно его клеммам подключен резистор.

Проверка конденсатора

Измерить емкость (как правило, 1мкФ) можно мультиметром, в котором присутствует данная измерительная опция. Но проверить конденсатор на пробой или потерю контакта можно и обычным тестером. Для этого нужно выставить диапазон измерений в килоом, и следить за показаниями во время проверки.

Подключение проводов от конденсатора и установка диапазона для измерения емкости специальным тестером

При касании щупами выводов сопротивление должно упасть почти до нуля, но в течение нескольких секунд быстро вырасти до бесконечности. Более медленным данный процесс станет, если переключить диапазон измерений на десятки и сотни килоом.

В случае отсутствия динамического изменения сопротивления (потеря контакта с обложками конденсатора), или при застывании показаний на одном значении (в случае пробоя – на нуле) данный элемент поврежден, и его необходимо заменить.

Высоковольтный конденсатор цепи сдвига напряжения питания магнетрона

Нужно помнить, что тестирование омметром не покажет изменения емкости конденсатора, из-за чего изменяются параметры напряжения между анодом и катодом магнетрона, что в свою очередь является причиной того, что микроволновка греет слабее.

Возможно, что микроволновая печь не работает из-за утечки между обкладками конденсатора, которую не выявить обычным омметром. Поэтому будет целесообразно проверить конденсатор при помощи мегомметра с применением высокого испытательного напряжения.

Местоположение и клеммы подключения высоковольтного конденсатора
Проверка диода

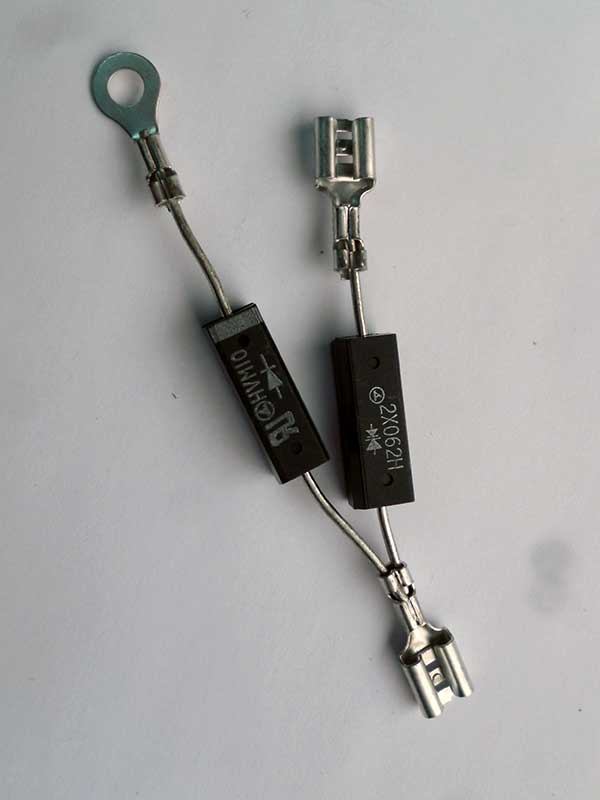

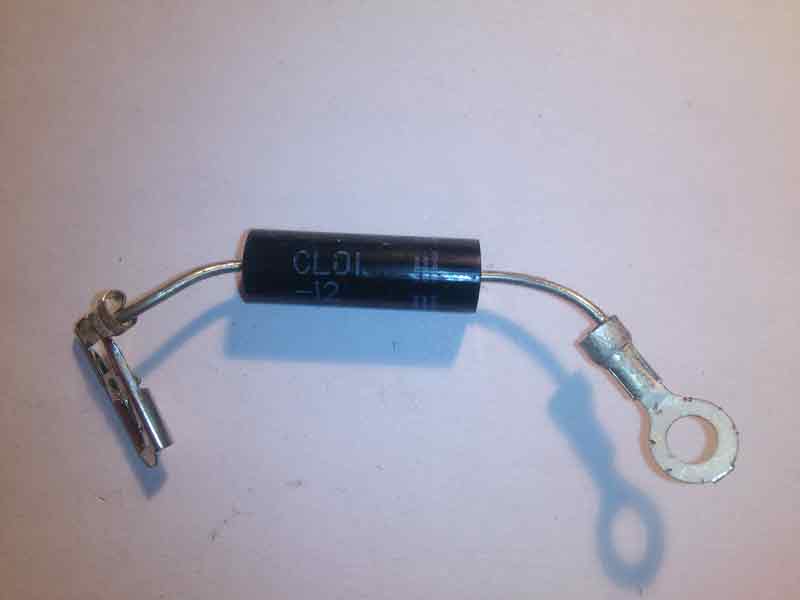

Высоковольтный диод

Как правило, высоковольтный диод подключается между клеммой конденсатора и корпусом, но иногда он может монтироваться в другом месте. Также, как и предохранитель, диод может быть помещен в защитный футляр, или иметь изоляцию.

Диод подключен между клеммой конденсатора и корпусом

Тестирование высоковольтного диода микроволновки произвести труднее. Обычная прозвонка тестером покажет лишь явный пробой. Для проверки нужен источник постоянного напряжения и резистор, подключаемый последовательно с диодом. Сопротивление резистора может быть любым, но должно ограничивать ток до значения, ниже номинального прямого тока диода (по закону Ома, I=U/R).

При прямом включении диода через него должен протекать некоторый ток, близкий к расчетному, а при обратном – практически отсутствовать. Для более точного тестирования нужно иметь вольтамперную характеристику диода (она неравномерная). Чем выше будет испытательное напряжение (не превышая номинального), тем более достоверной будет проверка диода.

Прямое и обратное подключение высоковольтного диода для проверки

Дефекты магнетрона микроволновки

Магнетрон – это специфическая вакуумная радиолампа, в которой  анод выполняет функцию резонатора, а петля магнитной связи соединена с излучающей антенной и волноводом. Поток электронов внутри лампы направляется постоянными магнитами. По сути, микроволновая печь не вырабатывает тепло (греет пищу) в прямом смысле, в ней происходит излучение радиоволн сверхвысокой частоты, которые в свою очередь разогревают водосодержащие продукты.

Внешний вид магнетрона

Частота генерации лампы магнетрона – 2,4 ГГц. В данном спектре радиоволн молекулы воды лучше всего поглощают высокочастотную энергию и преобразуют ее в тепло. Генерация происходит из-за особой конструкции резонаторов анода, но, поскольку создать вакуум в домашних условиях невозможно, нет смысла разбирать лампу магнетрона и подробно описывать его принцип действия и внутреннее устройство.


Нужно прозвонить омметром нить накала катода магнетрона, а мегомметром проверить наличие пробоя между катодом и корпусом. Если обнаружен пробой, то скорее всего вышли из строя проходные конденсаторы фильтра питания. Фильтр питания магнетрона

При должном умении, наличии инструментов и рабочего проходного конденсатора (нового, или взятого из нерабочего магнетрона), осторожно сняв крышку фильтра питания, можно высверлить заклепки крепления и удалить неисправную деталь. Затем установить и подключить рабочий проходной конденсатор, как показано на видео ниже:



Без помощи лабораторных измерительных приборов проверить работоспособность вакуумной лампы магнетрона микроволновой печи невозможно. Но, следует осмотреть магнетрон на наличие механических повреждений – возможно, произошла разгерметизация, или потрескались магниты направляющей системы, или прогорел колпак излучающей антенны. В данных случаях нужно осуществить поиск  подходящего по параметрам магнетрона и осуществить замену. Прогоревший колпак излучающей антенны магнетрона

Таким образом, даже не имея глубоких познаний, можно самостоятельно найти причину, почему микроволновка не работает, выявить неисправный элемент и произвести ремонт микроволновой печи своими руками.


Как отремонтировать микроволновку, которая не греет?

Микроволновая печь считается не очень полезным устройством для быстрого разогрева. Однако он востребован и присутствует практически в каждом доме. Все знают о рекомендуемых советах по эксплуатации, но не настолько обучены тому, что делать в случае неисправности. Самая распространенная проблема с этим типом печей – перестать греть.

Не стоит так быстро списывать со счетов такой незаменимый электроприбор, ведь на это есть множество причин, часть из которых ремонтопригодна.Вы можете внимательно изучить каждый элемент, если у вас есть какие-либо знания, или обратиться за профессиональным советом. Помните, что если он на гарантии, то лучше не предпринимать никаких действий, а отнести его сразу в сертифицированную мастерскую.



Причины прекращения микроволнового нагрева

Симптомы могут быть любого характера и проблема может заключаться в различных ее составных частях. Однако до его установления можно только делать предположения. Скорее всего сгорят диоды и магнетроны, а также неисправность дверного выключателя.Наиболее «подозрительные» элементы:

Диоды

Диод является важной частью конструкции микроволновки. Микроволновая печь может работать, но не выполнять свою основную функцию, а именно нагревание. Проблема может возникнуть во время высокого напряжения на диоде, который фактически питает магнетрон. Высоковольтный диод расположен рядом с магнетроном и высоковольтным конденсатором. Сделайте это безопасным, отключив питание. Только тогда вы получите необходимый доступ.С конденсатором также необходимо обращаться осторожно, чтобы предотвратить поражение электрическим током. Для самопроверки вам понадобится мультиметр. Если вы не особо знакомы с его работой, обратитесь за помощью к профессионалам, хотя большинство счетчиков имеют специальную настройку в этом направлении (для диодов). Вы можете попытаться обнаружить изменение диода — если он показывает низкое сопротивление в обоих направлениях или не показывает никакого. В случае хорошей стойкости должны быть проведены дальнейшие компетентные исследования сертифицированным специалистом. Для подачи питания на цепь требуется проверка, а также другие дополнительные процедуры.



Дверной выключатель

Еще одна важная проблема — дверной выключатель. Это так называемые блокирующие выключатели. Они играют важную роль в правильном функционировании отопительной печи — они служат для подачи питания на компоненты, а также для их остановки при открытии дверцы. Вам, наверное, интересно, как это влияет на остановку потепления?

Повреждение может быть не очень серьезным, что означает, что двигатель двигателя и/или двигатель мешалки возобновят нормальную работу.Однако то, что блокирует тепло, останавливает магнетрон. Он напрямую связан с дверными замками. Опять же, для поиска неисправности снова потребуется полезный мультиметр.

Для этого после выключения прибора необходимо восстановить безопасное рабочее место. Нажмите кнопку привода, чтобы установить непрерывность между клеммами. Требуется замена, если таковой отсутствует. Может потребоваться только регулировка двери. Если все это кажется восхождением на Эверест, то с самого начала стоит обратиться за профессиональной, но надежной помощью.

Магнетрон

Третьим основным фактором отсутствия необходимого тепла может быть магнетрон. Он выполняет основную деятельность — обеспечение микроволн, обеспечивающих необходимый нагрев в узком пространстве прибора. В случае неисправности его необходимо снять для восстановления нормальной работы микроволновки. Вы должны получить доступ к детали, но сначала отключите питание и снова разрядите высоковольтный конденсатор. Не следует пренебрегать этими профилактическими мерами безопасности.Электрический прибор возможен, и нет риска электричества. Проверка снова проводится мультиметром.

Проводники, прикрепленные к магнетрону, присоединены к клеммам магнетрона, что свидетельствует о соответствующей непрерывности или ее отсутствии. Правильное сопротивление 2-3 Ом. Если этот тест не дает каких-либо указаний на дефекты и необходимость замены магнетрона, необходимы дальнейшие более профессиональные исследования. В случае, если потребуется замена, вы сами сможете решить, стоит ли она того и справитесь ли вы сами. Иногда лучше сосредоточиться на новых инвестициях.



Высоковольтный конденсатор

Конденсатор тесно связан с высоковольтным диодом. Нагрев микроволновки перестанет греть, если сгорит конденсатор. Это затруднит работу всей цепи высокого напряжения, и она перестанет нормально функционировать.

Не рекомендуется пытаться заменить вас или даже проверить конденсатор, хотя требуется только измеритель емкости. Правда в том, что в конденсаторе накапливается большое количество электричества, даже когда он выключен.Некоторые действия неопытного человека могут привести к летальному исходу. Доверьтесь лицензированному специалисту!

Трансформатор высокого напряжения



Выход из строя трансформатора — еще одна возможность выхода из строя микроволновой печи. Скорее всего, он станет черной радугой и будет пахнуть сгоревшим — это явный признак того, что его нужно починить. Работа прибора связана с очень высоким напряжением для создания необходимого источника питания. Таким образом высвобождается энергия, которая способствует функции приготовления или быстрого разогрева блюд.



Хотя микроволновые печи не рекомендуются для здоровья человека, людям трудно отказаться от их использования. Это не такая уж большая проблема, но не предпринимайте никаких действий самостоятельно при ремонте высоковольтного трансформатора. Делайте это в крайнем случае, с большой точностью и только в том случае, если у вас есть какие-то познания в этой области и, прежде всего, в работе с электричеством.



Плавкий предохранитель



Вероятно, вы уже догадались, какова функция термопредохранителя.Он служит для безопасности в том случае, если микроволновка дойдет до перегрева. Это напрямую прерывает подачу питания, что может привести к серьезным повреждениям. Возможно, сгорел термопредохранитель или причина ненагрева может быть в другом.



Вы можете проверить это самостоятельно (желательно, чтобы это сделал опытный человек) с помощью мультиметра. Благодаря безупречной проверке будет понятно, нуждается ли деталь в замене. Если преемственность отсутствует, найдите другого специалиста.



Главный пульт управления

Не исключено повреждение главного пульта управления, хотя и очень редко. Это должна быть одна из последних диагностик, после обширного тестирования других элементов в микроволновой печи. При возникновении такой проблемы плату следует заменить.

Посмотрите, стоит ли оно того, или лучше купить новый прибор. Замена панели управления – процесс непростой и требующий компетентности, поскольку высок риск для жизни.Даже выключение микроволновой печи может привести к серьезным повреждениям, поскольку в высоковольтном конденсаторе накапливается ток в несколько вольт.

Как проверить микроволновый конденсатор

Высоковольтный конденсатор вашей микроволновой печи является необходимым компонентом для основных функций духовки. Знание того, как проверить микроволновый конденсатор, может избавить вас от обращения к профессиональному ремонтнику, но это не всегда самое практичное решение, в зависимости от некоторых факторов.

  • Самый простой способ проверить конденсатор — это просто найти на нем какие-либо очевидные видимые повреждения, поскольку любое видимое повреждение означает, что вам необходимо его заменить.
  • Любые работы по устранению неполадок, ремонту или замене микроволновой печи требуют надлежащей разрядки конденсатора после отключения печи от сети. Второй человек также рекомендуется в случае чрезвычайных ситуаций.
  • Существует несколько альтернативных способов проверки конденсатора своими руками, но, учитывая опасность, присущую ремонту микроволновой печи в домашних условиях, они не рекомендуются обычному владельцу.

Однако даже в самых лучших микроволновых печах могут возникнуть проблемы с конденсатором, а устранение неполадок и замена конденсатора — это осуществимый проект «сделай сам», который иногда может сэкономить вам деньги и время.

Что делает микроволновый конденсатор?

Высоковольтный конденсатор микроволновой печи в сочетании с его диодом эффективно удваивает напряжение или заряд, поступающий на магнетрон от домашней розетки, поскольку стандартных 120 вольт недостаточно для питания магнетрона. Таким образом, это важный компонент для основных функций прибора.

Такой компонент, как диод, довольно просто заменить. Другие работы своими руками, такие как замена угольных фильтров, еще проще.Однако высоковольтный конденсатор микроволновой печи потенциально опасно заменять самостоятельно. Тем не менее, тестирование ее функциональности поможет вам принять решение о том, следует ли заменить ее самостоятельно, обратиться к профессионалу или заменить всю микроволновую печь.

Как проверить высоковольтный конденсатор СВЧ

Существует несколько методов, которые иногда менее надежны или трудны для чтения, когда дело доходит до проверки конденсатора вашей микроволновой печи, поэтому два лучших способа включают простой визуальный осмотр и использование мультиметра.Иногда можно использовать омметр, но лучше цифровой мультиметр.

Для выполнения разряда не требуется специальный инструмент, хотя доступны ручки для разряда конденсаторов.

Перед поиском и устранением неисправностей, ремонтом или заменой микроволновой печи необходимо отключить печь от сети и должным образом разрядить конденсатор, чтобы избежать опасного поражения электрическим током при прикосновении к металлическим компонентам. Кроме того, убедитесь, что в рабочей зоне нет воды.

Как проверить микроволновый конденсатор визуальным методом

Необходимые инструменты: Крестообразная отвертка с прорезиненными ручками и резиновые перчатки для доступа к конденсатору и его разрядки

шагов: 2

  1. После того, как вы получили доступ к конденсатору и разрядили его, проверьте его точки контакта, корпус и клеммы на наличие явных признаков повреждения, таких как электрические ожоги.
  2. Если вы обнаружите какие-либо видимые повреждения, вам необходимо заменить конденсатор.

Как проверить микроволновый конденсатор мультиметром

Сложность: Высокая

Необходимые инструменты: Крестовая отвертка с прорезиненной ручкой, мультиметр (желательно цифровой), резиновые рабочие перчатки

Необходимое время: около 60 минут

шагов: 7

Если на вашем конденсаторе нет явных видимых повреждений, самый простой способ провести следующую проверку — использовать мультиметр. Не забудьте убедиться, что устройство отключено от сети, и вы выполнили разрядку конденсатора.

  1. Установите мультиметр в омический режим, по крайней мере, 1000 Ом = 1 кОм
  2. Подсоедините щупы мультиметра к клеммам конденсатора – отрицательный к отрицательному и положительный к положительному
  3. Мультиметр будет отображать числа – запишите показания.
  4. Затем мультиметр вернется к открытой линии (OL) или бесконечности.
  5. Повторите шаг 2 и запишите показания.
  6. Если вы получаете показания каждый раз, а сразу после этого OL или бесконечность, ваш конденсатор в рабочем состоянии.
  7. Если показания не изменились или показания показывают ноль, конденсатор разрядился и подлежит замене.

Перед разрядкой конденсатора убедитесь, что все ваши инструменты, включая перчатки, прорезинены, иначе вы рискуете получить серьезный удар током.

Часто задаваемые вопросы

Какой мощности конденсатор в микроволновке?

Конденсатор вместе с диодом и трансформатором преобразует и усиливает стандартные 120 вольт от домашней розетки в 240 вольт, необходимые для питания магнетрона духовки.


Опасен ли микроволновый конденсатор?

Конденсатор высокого напряжения, не разряженный должным образом, может удерживать большой ток даже через несколько дней после того, как духовка была отключена от сети, и способен нанести потенциально смертельный удар током.


Стоит ли пытаться самостоятельно заменить высоковольтный конденсатор в микроволновой печи?

Большинство производителей и большинство специалистов по ремонту бытовой техники советуют вам не пытаться выполнять такую ​​работу самостоятельно из-за опасности поражения электрическим током и потенциального повреждения других компонентов.Однако это возможно, если делать это строго в соответствии с протоколами безопасности. Как правило, большинству людей не рекомендуется заниматься ремонтом мощных электрических устройств.


STAT: Неисправный или перегоревший высоковольтный конденсатор является одной из пяти или шести наиболее распространенных причин, по которым микроволновая печь не нагревается. (источник)

Микроволновая печь не включается: 10 распространенных причин, по которым микроволновая печь не работает

Ваша микроволновая печь больше не работает? Это может быть вызвано как одним компонентом, так и несколькими одновременно.В этом руководстве по устранению неполадок мы объясняем и подробно описываем детали, которые необходимо проверить, чтобы решить эту проблему.

ВОЗМОЖНЫЕ ПРИЧИНЫ ЭТОЙ НЕИСПРАВНОСТИ:

ПРЕДУПРЕЖДЕНИЕ
Мы рекомендуем применять очень осторожный и безопасный подход, если вам нужно разобрать микроволновую печь в любой момент.
Микроволновые печи производят мощные электрические разряды, которые потенциально могут быть смертельными.
Никогда не проверяйте и не используйте мультиметр на приборе, пока он все еще подключен к сети.Напряжения на магнетроне, трансформаторе или конденсаторе могут быть слишком высокими для мультиметра.
Даже отключенный от сети конденсатор внутри микроволновой печи все равно может производить мощные электрические разряды.
Поэтому мы рекомендуем оставить прибор разряжаться как минимум на один день, прежде чем разбирать его.
Когда вы впервые открываете микроволновую печь, убедитесь, что вы замкнули конденсатор с помощью пары электрически изолированных плоскогубцев (конечно, при отключенном от сети приборе).
Мы также рекомендуем носить пару перчаток с электроизоляцией, чтобы обеспечить полную безопасность при работе.
Ремонт микроволновой печи требует очень осторожного и безопасного подхода. SOS Accessoire не несет ответственности за возможные несчастные случаи.

Возникла проблема с электропитанием прибора

Возможно, электропитание препятствует работе микроволновой печи. Мы рекомендуем быстро взглянуть на розетку, чтобы увидеть, не расплавилась ли она.Если вы обнаружите, что не можете отключить вилку, вам нужно отключить электричество и попробовать применить небольшое усилие. Вилка и розетка могли слиться воедино, что помешает работе вашей микроволновой печи. Убедитесь, что сама розетка работает, например, подключив к ней другое устройство.

Перегорел предохранитель

Предохранитель в микроволновой печи служит для защиты прибора и обеспечения его безопасности. Предохранители являются основной причиной неисправностей микроволновых печей. Если один из компонентов вашей микроволновой печи выйдет из строя, предохранитель перегорит, и прибор не сможет работать.Проверьте состояние предохранителя и при необходимости замените его. Однако перед выполнением каких-либо работ с вашим прибором внимательно прочитайте приведенные выше инструкции по технике безопасности. Предохранитель установлен внутри внешнего корпуса микроволновой печи и обычно располагается сразу после точки, где шнур питания входит в прибор.

КУПИТЕ ПРЕДОХРАНИТЕЛИ ДЛЯ МИКРОВОЛНОВЫХ ПЕЧЕЙ

Защелка дверцы сломана

Механизм защелки дверцы вашей микроволновой печи содержит несколько небольших переключателей.Если какой-либо из крючков дверной защелки сломан или какой-либо из переключателей неисправен, прибор не будет работать. Это также может привести к перегоранию предохранителя микроволновой печи или отключению цепи. Проверить защелку двери можно с помощью мультиметра в режиме омметра сначала при открытой двери, затем при закрытой. Откройте верхнюю панель микроволновой печи и найдите микропереключатели дверной защелки. Отсоедините все электрические разъемы и поместите два щупа мультиметра на клеммы микропереключателей.Вы должны получить значение в одном из двух положений каждого переключателя (т. е. дверь открыта или дверь закрыта).
При выполнении этой операции обязательно соблюдайте инструкции по технике безопасности, приведенные в начале этой статьи.

Магнетрон имеет утечку тока

Магнетрон находится внутри внешнего корпуса микроволновой печи. Он питается от электрического тока, подаваемого на прибор, и излучает электромагнитные волны. Если в нем есть утечка тока или он выйдет из строя, он не сможет работать должным образом и может издавать шум, прежде чем в конечном итоге полностью выйдет из строя. Важно: не забывайте следовать инструкциям по технике безопасности, приведенным в начале этого руководства по устранению неполадок. Перед выполнением этого теста убедитесь, что ваш мультиметр точно настроен на «Ом Ω». Чтобы выполнить измерение, отсоедините разъемы магнетрона и поместите щупы мультиметра на его клеммы. Если вы получаете значение около нуля (менее одного Ома), магнетрон работает правильно и не является источником неисправности. Чтобы проверить результат, также проверьте, нет ли где-нибудь утечки тока.Для этого поместите наконечник одного из щупов мультиметра на внешний металлический корпус магнетрона, а другой щуп — на одну из его соединительных клемм. Повторите операцию для каждого терминала. Если вы не получили никаких значений, это подтверждает отсутствие утечки тока. Никогда не проверяйте эти компоненты без предварительного отключения прибора от источника питания и разрядки конденсатора. Есть риск получить удар током. Замените магнетрон, если ваши тесты докажут, что он неисправен.

Конденсатор неисправен

Конденсатор накапливает электричество для усиления напряжения. Если он неисправен, прибор сначала будет сильно шуметь при работе, затем перестанет работать и, наконец, перегорит предохранитель. Никогда не проверяйте конденсатор, предварительно не разрядив его и не отключив прибор от электросети. Есть риск получить удар током. Следуйте инструкциям по безопасности, которые мы предоставили в верхней части страницы. Чтобы проверить конденсатор, отсоедините его разъемы и поместите кончики щупов мультиметра (в режиме омметра) на его выводы.Вы должны получить значение, которое либо постепенно увеличивается, либо постепенно уменьшается. Если это не так, конденсатор необходимо заменить.

Короткое замыкание высоковольтного диода

Высоковольтный диод состоит из восьми диодов. Из-за такого наложения высоковольтный диод нельзя проверить мультиметром. Один конец высоковольтного диода подключается к конденсатору, а другой — к заземлению шасси вашей микроволновой печи. Если в диоде происходит короткое замыкание или утечка электричества, ваш прибор может издавать громкий шум, что может привести к перегоранию предохранителя или отключению цепи

Купите микроволновый диод

Трансформатор неисправен

Трансформатор питается 230 вольт и преобразует его в 2200 вольт, чтобы управлять магнетроном.Если он неисправен, микроволновая печь будет издавать много шума и может отключить цепь или перегореть ее внутренний предохранитель. Если это произойдет, ваша микроволновая печь больше не будет работать.

Сработал защитный термостат

Защитный термостат предотвращает перегрев магнетрона вашей микроволновой печи, отключая подачу электроэнергии. Рядом с магнетроном в вашей микроволновой печи будет установлен вентилятор. Убедитесь, что он работает правильно, чтобы убедиться, что он не является источником проблемы перегрева.

Таймер заклинило

Таймер вашей микроволновой печи может быть либо механическим, либо электронным. Если таймер заедает или его внутренние электрические контакты повреждены, ваша микроволновая печь больше не сможет работать. Вы можете изменить этот компонент самостоятельно. Однако прежде чем продолжить, убедитесь, что вы ознакомились с инструкциями по технике безопасности, приведенными в начале этого руководства по устранению неполадок.

Неисправна основная плата (PCB)

Основная плата управляет всеми функциями вашей микроволновой печи (нагрев, элемент, освещение и т. д.). Если все остальное, описанное выше, было проверено, но проблема все еще сохраняется, возможно, требуется замена печатной платы.Вы можете сделать это самостоятельно, если будете внимательно следовать инструкциям по технике безопасности, приведенным в начале этой статьи. В качестве альтернативы вы можете воспользоваться услугами сертифицированного производителем инженера.

3 причины, по которым ваша микроволновка не греет

Если ваша микроволновая печь не нагревается, значит, вероятность того, что диод напряжения мог перегореть или выйти из строя. Тем не менее, вот некоторые из наиболее распространенных причин, по которым ваша любимая еда отопительный прибор не делает того, что должен:

Высокий Диод напряжения

Это довольно распространенная проблема, с которой мы все сталкиваемся в то или иное время.Ваша микроволновка может включаться и даже мигать, но не нагреваться. Это может быть вызвано проблемой с высоковольтным диодом, который помогает питать магнетрон.

Как проверить микроволновый высоковольтный диод с мультиметр.

  1. Прежде чем приступить к этой проверке, отключите прибор от сети.
  2. Найдите место и извлеките высоковольтный диод, чтобы проверить его целостность. Чтобы получить его, вам сначала нужно снять шкаф и разрядить высоковольтный конденсатор.
  3. Установите мультиметр на Rx1 и прикоснитесь щупами к клеммам. Затем переверните щупы, чтобы проверить непрерывность в другом направлении. Убедитесь, что вы получаете показания, которые показывают непрерывность в одном направлении, но не в другом направлении.
  4. Если ваш диод не показывает непрерывность или показывает непрерывность в обоих направлениях, вам потребуется замена высоковольтного диода.

Дверь Переключатель

Всякий раз, когда ваша микроволновая печь включается с задержкой, но не нагревается, это означает, что дверной выключатель сломан.Дверной выключатель сигнализирует другим компонентам микроволновой печи о подаче питания, когда они закрыты, и об остановке нагрева, когда они открыты. Дверной выключатель также можно назвать блокировочным выключателем. Иногда, когда кажется, что эта часть не работает, двигатели вентилятора и мешалки все еще могут работать, из-за чего ваша микроволновая печь выглядит так, как будто она работает.

Как проверить дверной выключатель микроволновки с помощью мультиметра:

  1. Отключите микроволновую печь от основного источника питания, чтобы избежать каких-либо отключений.
  2. Вы можете начать с проверки того, что дверные крючки активированы, дверь переключается механически. Если это так, снимите корпус микроволновой печи, найдите дверной выключатель и снимите его, чтобы проверить его непрерывность.
  3. С помощью мультиметра, настроенного на Rx1, при нажатии на кнопку привода коснитесь щупами клемм переключателя. Этот тест должен дать показание 0, что указывает на наличие непрерывности.
  4. Но на всякий случай, если результаты ваших тестов не совпадают с результатами выше, вам обязательно понадобится услуга по замене двери.

Магнетрон

Ваш прибор, который не нагревается, может иметь сломанный магнетрон. Это часть, которая создает тепло для приготовления пищи. Если он сломан, это может привести к перегоранию предохранителя в вашей микроволновой печи, что может привести к выходу из строя других компонентов.

Как проверить микроволновый магнетрон с помощью мультиметра:

  1. Перед началом проверки или осмотра убедитесь, что прибор отключен от источника питания.
  2. Для доступа к магнетрону необходимо снять корпус прибора.Затем следует разрядить высоковольтный конденсатор и дважды проверить, работает ли высоковольтный диод и затянуты ли крепежные болты. Снимите магнетрон, чтобы проверить его, если не обнаружено других проблем.
  3. Используя мультиметр на Rx1, прикоснитесь щупами к клеммам, это должно дать показания сопротивления от двух до трех Ом. Затем переместите один щуп, чтобы коснуться металлического корпуса магнетрона. Этот тест не должен указывать на наличие непрерывности.
  4. Если результаты вашего теста не соответствуют приведенным выше результатам, вам потребуется запасной магнетрон.

Рекомендации по загрузке…

Что такое диод в микроволновке? – Кухня

Что делает диод? Микроволновый диод преобразует выходную мощность переменного тока (AC) трансформатора в постоянный ток (DC) , удваивая напряжение почти до 5000 вольт. Если диод сгорит, то магнетрон не получит достаточного напряжения для работы и микроволновая печь перестанет нагреваться.

Как узнать, неисправен ли микроволновый диод?

Неважно, закорочен ли он или разомкнут, неисправный диод, скорее всего, проявит некоторые признаки дефекта.Неисправные диоды обычно издают электрический запах гари, что указывает на их неисправность. Кроме того, он может расколоться надвое, или на нем может быть обожженная трещина или, возможно, даже волдырь.

Сколько стоит заменить диод в микроволновке?

Микроволновые диоды

стоят от 5 до 25 долларов плюс от 50 до 100 долларов за их замену. Если вам необходимо заменить магнетрон, новый диод может входить в комплект поставки.

Что происходит, когда выходит из строя микроволновый диод?

Отказ диода приведет к более низкому напряжению переменного тока, достигающему магнетрона, что может оказаться недостаточным.Отказ диода часто сопровождается видимыми признаками перегорания. Если диод кажется неповрежденным, его можно проверить с помощью вольтметра, способного работать с диодами.
