Как проверить термопару: Как поменять термопару в газовой пушке? Где купить?

Содержание

что такое, как работает, замена и проверка

Термопарой называют термоэлектрические датчики, устанавливаемые в газовые котлы и водогрейные колонки, оборудованные не зависимой от сети системой автоматики. Данный элемент отслеживает наличие пламени горелки. Он непрерывно подает напряжение на электромагнитный клапан управляющего блока. В статье рассмотрено, что такое термопара для газового котла, принцип работы и как ее менять при необходимости.

Содержание статьи:

Описание элемента

Термопара – это практически единственный прибор, измеряющий предельно высокие температуры. Его устанавливают в различное котельное оборудование. Задача элемента – контролировать терморежим, защищая систему от возможного перегрева.

Если в камере сгорания по какой-либо причине отсутствует пламя, термопара автоматически перекрывает подачу газа. То есть это защитный элемент.

Вообще устройство, замеряющее температуру рабочей среды, широко востребовано в разных областях человеческой деятельности: промышленность, медицина и другие сферы, где важна точная температура.

Устройство термопары

Аппаратура представляет собой два проводника, для изготовления которых используют разные сплавы. У каждого свое сопротивление и электрический потенциал. Проводники контактируют в одной или нескольких точках (в некоторых моделях за это отвечает компенсационная проволока). Конструкция термопары простая:

  • литой корпус головки с крышкой;
  • фосфорные колодки – компенсируют линейное расширение электродов;
  • наконечник – изолирует рабочий спай;
  • защитная трубка, включающая рабочие и нерабочие участки.

Соединительные провода проходят через штуцер с асбестовым уплотнителем. Обычно термопары делают из неблагородных металлов. Если же электрод выполнен из благородного, то используются фосфорные или кварцевые трубки.

Погрешность такого прибора – один градус, что для отопительного оборудования довольно много. Здесь все зависит от конструктивных особенностей – пластины и проводники соединяются по-разному. Это может быть точечная сварка, пайка или обжим. При некачественном стыке двух проводников погрешность увеличивается. Поэтому, если планируется замена термопары, выбирать новую следует среди проверенных производителей.

Принцип работы

Термопара синхронизирована с впускающим клапаном – именно он подает сигнал для прекращения подачи топлива.

В основе лежит эффект Зеебека. Его суть:

  1. два разнородных проводника образуют замкнутую цепь;
  2. на места соединения действуют разные температуры;
  3. в цепи образуется термоэлектродвижующая сила.

Последняя возникает не сразу. Механизм работает так:

  1. Одна сторона проводника разогрета, из-за чего на нем быстрее перемещаются электроды, нежели на холодной. В итоге к нему поступает более высокая энергия.
  2. Энергия воздействует на электроды, «толкая» их к холодному проводнику, который копит отрицательный заряд.
  3. С горячей стороны сохраняется положительный заряд.
  4. Заряд копится до тех пор, пока потенциалы не будут отличаться. Электроны с холодной стороны перемещаются обратно к горячему проводнику.
  5. Заключительный этап процесса – придание равновесия.

На термоэлектродвижующую силу воздействуют следующие факторы:

  • показатель температуры на контактах;
  • из чего сделан проводник.

В среду с контролируемой температурой погружают рабочую сторону термопары (место, в котором соединены проводники). Нерабочий спай в это время подсоединяется к измерительному прибору. Для измерения различий потенциалов пользуются милливольтметром, который позволяет вычислить показатели в привычных градусах Цельсия.

Дополнительная информация! Для подключения термопары к измерительному прибору пользуются специальными термопарными проводами (их материал изготовления аналогичен проводникам).

Проверка и замена

Отопительное оборудование, как и любая другая техника, иногда выходит из строя. Распространенная причина нестабильной работы – неисправность термопары. Первый признак, который об этом свидетельствует – кнопка, расположенная на магнитной коробке, не способна зафиксироваться. Это сложно отследить, если опыта недостаточно, поэтому нужно рассмотреть детальнее, как проверить работу термопары на газовом котле.

Неопытные владельцы котлов решают проблему следующим образом – фиксируют «непослушную» кнопку скотчем или изолентой. Способ рабочий, но только временно, при этом не безопасный – газовое оборудование и вовсе может выйти из строя.

Когда кнопка начала себя так вести, сразу необходимо принимать меры. В первую очередь проверяют терморегулятор. Для проверки термопары пользуются мультиметром:

  1. Обеспечивают безопасность проведения работ: отключают котел от электросети и газопровода.
  2. С одной стороны термопары расположен термодатчик, а другой стороной, посредством гайки, она крепится к электромагнитному клапану.
  3. Чтобы снять термопару, достаточно открутить гайку.
  4. Датчик, отвечающий за термоэлектрическое преобразование, греют над источником стабильного огня, например, над конфоркой или свечой, на высоте около 1 см.

Важно! В ходе нагрева нужно пользоваться перчатками во избежание ожогов на руке.

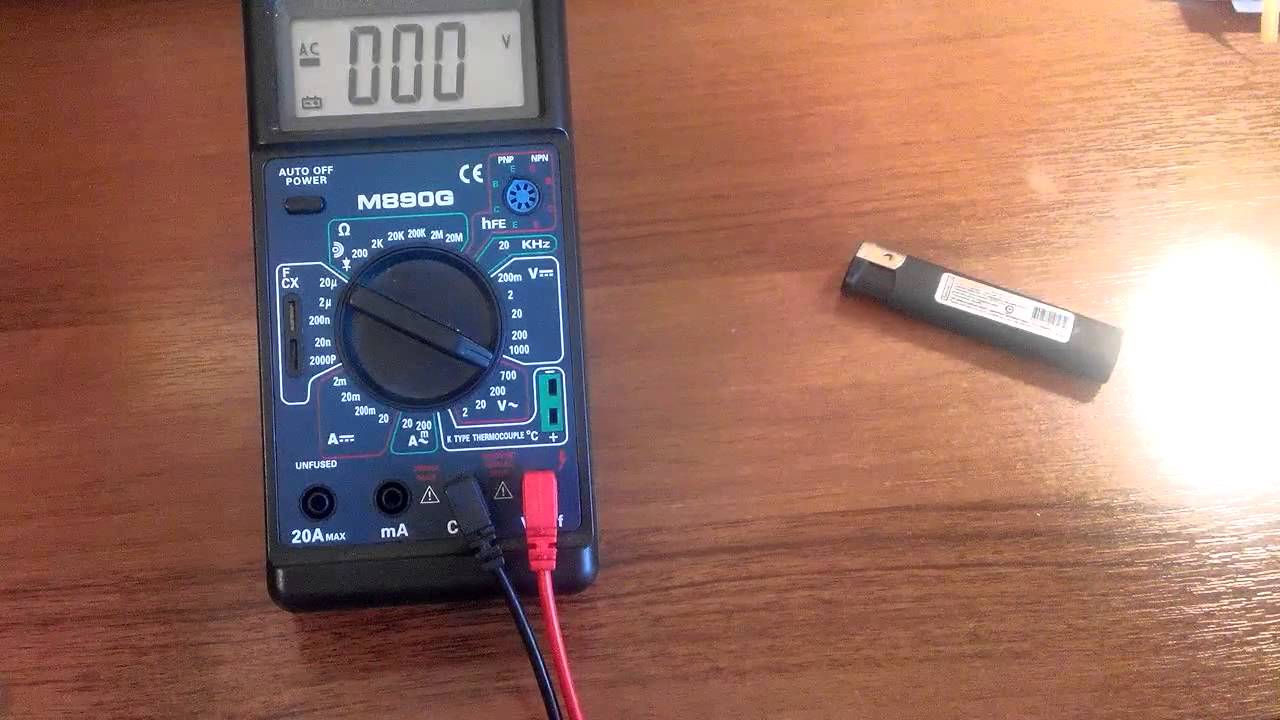

  1. После разогрева детали берут вольтметр или тестер, который заранее выставляют на мВ (милливольты). Одним щупом касаются тела термопары, другим – выходного контакта.
  2. Мультиметр фиксирует электрическое напряжение спустя 45-60 секунд после нагрева. Если показания прибора находятся в пределе 18-25 мВ, значит с терморегулятором все в порядке. В таком случае причиной неисправности может быть плохой контакт между клапаном и термопарой.

Электрическое напряжение в термопаре должно быть в пределе 20-25 мВ. Тем не менее, даже при значении в 18 мВ она способна работать исправно. Выключаться она будет при напряжении, сниженном до 16-17 мВ.

На термопаре попросту может прогореть термодатчик. Выявить это можно при визуальном осмотре элемента – на его поверхности будет заметна глубокая черная вмятина (прогар). Такую деталь заменяют новой.

Поменять просто – устройство легко снимается и отсоединяется. Это важный элемент, без которого газовый котел попросту не будет работать. Благо, цена на него доступна.

Отзывы

Влад, г. Челябинск: «Старый котел, 2003 года выпуска, в последнее время начал барахлить – то запускается, то нет. Полез на форумы узнавать в чем дело, оказалось – термоэлемент вышел из строя. Отправился в ближайший магазин, торгующий запчастями для газового оборудования и купил там термопару производителя «Ростовгазоаппарат», которая ставится именно на такие старые модели. Своими руками решил не лезть – вызвал специалистов. Мастер дополнительно очистил элементы на котле от грязи и ржавчины, за что отдельное спасибо».

Игорь, г. Ковель: «Термоэлементы были разработаны еще в 1950-х годах, именно для советских газовых котлов. Если знать, как они устроены и по какому принципу работают, проблем возникнуть не должно. При необходимости, деталь подлежит ремонту. А если полностью вышла из строя – не проблема отыскать новую. Для меня важна техническая прозрачность системы, поэтому я выбираю именно ее, а не современную китайскую автоматику с кучей чипов».

Термоэлектрический элемент, несмотря на простоту своей конструкции, считается одной из важнейших деталей газового котла. Он «сканирует» температуру и проверяет наличие пламени в горелке, отвечая за безопасную эксплуатацию оборудования. Поэтому, если термоэлемент выходит из строя – его обязательно заменяют новым или, при возможности, ремонтируют.

принцип работы, как проверить работает ли мультиметром, ремонт своими руками, для чего нужна, замена

Во многих домах центральным элементом системы отопления является газовый котёл. Однако для поддержания исправности прибора необходимо принимать во внимание особенности функционирования оборудования.

Например, в процессе работы котельной установки внутри камеры сгорания температура воздуха повышается, поэтому важно контролировать данный параметр.

Специально для этого используется термопара — термоэлектрический прибор, который является практически единственным устройством для точного измерения повышенных температур. Сегодня применяют оборудование, функционирующее вместе с автоматическими клапанами.

Особенности регулировки температуры в газовых котлах термопарой

Широкое применение оборудования обуславливается тем, что этот прибор считается главным способом измерить температуру воздуха, а также контролировать уровень пламени.

Ведь устройство не подвергается воздействию повышенных температур и функционирует по специальному принципу, позволяющему получать точные показатели и быстро реагировать даже на незначительные изменения.

Для чего нужна

Термопара — прибор, который устанавливается в отопительном оборудовании и предназначен, чтобы преобразовать термическую энергию в электрический ток для электромагнитных катушек и выполняет функцию главной составляющей защиты газо-контроля. Прибор работает в комплексе со специальным отсекающим газовым клапаном, перекрывающим подачу потока топлива.

Принцип работы

Для изготовления прибора используется сплав из металлов. Он выдерживает воздействие высокими температурами. Однако если в оборудовании произойдёт сбой, то работа газового котла будет остановлена.

Фото 1. Термопара для газового котла с автоматикой 345-1000 мм, производитель — «Арбат», Россия.

Ведь этот термоэлемент функционирует в комплексе со специальным электромагнитным отсекающим клапаном, регулирующим поступление газа в топливный тракт, который закрывается сразу же после поломки термопары.

Принцип работы прибора, построен на таком физическом явлении: два металла соединяются и при нагреве в точках крепления (рабочая зона, которая помещается в пламя) на холодных концах появляется напряжение. Это называется эффектом «Зеебека».

Внимание! Многие модели электромагнитных клапанов чувствительны, поэтому остаются открытыми до того момента, как напряжение на входе не снизится до 20 мВ.

Технические характеристики

У термопары следующие технические параметры:

  • широкий диапазон температур;
  • высокая точность измерения;
  • повышенная устойчивость к коррозии;
  • электронный механизм управления.

Разновидности

Термопара характеризуется несложным строением. При наличии соответствующих навыков это устройство можно даже сделать собственными руками в домашних условиях. Однако лучше приобрести промышленный прибор, прежде изучив технические характеристики, а также особенности всех типов устройств.

Специализированные компании производят термопару трёх видов:

  1. Типа Е — для изготовления используются две пластины: константан и хромель. Этот прибор отличается повышенной производительностью. Кроме того, он контролирует процесс, протекающий в диапазоне температур от —5°С до 74°С.
  2. Типа J — в приборе вместо хромеля установлена железная пластинка, которая ничуть не ухудшает технические характеристики устройства. Имеет повышенную чувствительность к изменениям, а температурный диапазон — от —4°С до 74°С.
  3. Типа К — такие термопары пользуются наибольшей популярностью. Они оснащены пластинами, сделанными из алюминия и хромеля.

    Рабочий диапазон изменяется в пределах от —20°С до 135°С, а саму чувствительность производителям удалось повысить на несколько позиций.

    Продолжительность срока эксплуатации этого прибора определяется средой использования: так, в углекислом газе пластина из хромеля покрывается ржавчиной в виде зелёной гнили, сплав быстро портится и устройство теряет немагнитные свойства.

Существуют и другие типы термопар, однако, они не подходят для применения в газовых котлах по причинам:

  • сплавы содержат дорогие металлы, поэтому у них высокая стоимость;
  • такие модели ничем не лучше, чем типы К, Е или J.

Вам также будет интересно:

Как проверить, исправно ли работает устройство с помощью мультиметра

Если возникло подозрение на поломку, то выполняют диагностику исправности терморегулятора. Она проводится следующими способами:

  1. Один конец прибора соединяется с мультиметром, а противоположный нагревается газовой горелкой либо зажигалкой. Если устройство исправно, то напряжение ниже 50 мВ.
  2. Нужно тщательно проверить состояние проводников на наличие загрязнений или окисленных участков. Они также свидетельствуют о поломке.

Как правильно выбрать

Чтобы прибор исправно работал и не привёл к сбою всю систему, необходимо внимательно выбирать устройство. Для этого учитываются такие особенности:

  1. Технические параметры термопары должны полностью соответствовать характеристикам газового котла.
  2. На устройстве не должно быть видимых повреждений (микротрещины, сколы, потёртости).
  3. Маркировки должны быть видны.
  4. Предпочтение отдают продукции только проверенных компаний, которые несут ответственность за качество изделий.

Замена, если нельзя отремонтировать своими руками

Устройство вызывает сбои по разным причинам. Заменить сломанный прибор на новый можно самостоятельно. Для этого необходимо выполнить поэтапную инструкцию:

  1. Сначала ключом откручивается специальная гайка, которой термопара прикреплена к патрубку.
  2. Откручивается компенсационный винт, фиксирующий прибор к месту (он находится непосредственно под монтажным кронштейном).
  3. Аккуратно снимается старое устройство.
  4. В освободившееся отверстие вставляется новый прибор.
  5. Все фиксируется компенсационным винтом, а затем гайкой.
  6. Выполняется проверка на герметичность. При необходимости используется уплотнитель — полимер либо керамика.

При проведении процедуры следует помнить, что недотянутое, как и перетянутое резьбовое соединение будет опасным для исправности системы.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается, как устроена и работает термопара.

Можно ли гнуть во время ремонта

Термопара — один из элементов отопительной системы, который отличается довольно простой конструкцией. Устройством оснащены все современные модели отопительного оборудования,

работающего на газу. Оно является датчиком измерения температуры воздуха внутри камеры сгорания, а также проверки наличия пламени.

Благодаря этому обеспечивается безопасная эксплуатация отопительной системы.

При затухании запальника либо превышении температуры устройство мгновенно реагирует, изменяя напряжение, а также активизирует работу отсекающего клапана.

Однако для бесперебойного функционирования термопары необходимо правильно выполнить установку, строго следуя правилам инструкции. А также нужно регулярно проверять исправность прибора и ни в коем случае не сгибать его, чтобы не нарушить точность работы.

Термопара для газовой плиты: как устроена, зачем нужна

Такая деталь, как термопара, устанавливается в целях контроля над пламенем газовой плиты. Она перекрывает подачу газа к горелке, если огонь вдруг погаснет. Устройство применяется во многих приборах, в том числе и в плитах. Если термопара повредится, возникнут перебои в подаче газа, пламя перестанет гореть равномерно и начнет пропадать.

Как устроена термопара

Термопары являются чуть ли не единственными приборами, способными измерять высокие температуры, именно поэтому их и используют в конструкции газовых плит. Эта важная деталь имеет следующее устройство.

  1. Основой являются два провода из разных металлов, которые неразрывно спаяны между собой.
  2. Под воздействием температуры появляется сопротивление, цифровое значение которого и выводится на экран.
  3. Конечно, образованное напряжение не сильное, но его хватает, чтобы открыть магнитный клапан.
  4. Во время работы электрические токи не дают захлопнуться магнитному клапану, что позволяет газу беспрепятственно поступать в конфорку. Это позволяет не заботиться о фиксации ручки плиты. Если огонь по какой-то причине погаснет, то система прекратит подачу газа.

Термопара – это, в первую очередь, забота о вашей безопасности, поэтому при выборе газовой плиты обращайте внимание на наличие этой опции. Существуют элементы, для работы которых хватает и 20 мкВ, но чаще всего требуется напряжение в 40-50 мкВ.

Принцип работы термопар основан на эффекте Зеебека, что в физическом понимании означает, что частицы-транспортировщики изменяют свой заряд при нагревании. В зависимости от выбранных материалов, электроны могут двигаться к холодному полю либо притягиваться к точке нагрева. Для создания термопар используют:

  • хромель и константан;
  • железо и константан;
  • алюминий и хромель;
  • нихросил и нисил;
  • медь и константан.

В газовых моделях сплавляют алюминий с хромом. Важно учитывать, что именно от качества спайки зависит прочность и работоспособность конструкции.

Положительные и отрицательные стороны

Конечно, производители плит, изготавливая термопару, взвесили все ее достоинства и недостатки. Но как же обычному пользователю понять, для чего нужно это устройство и почему именно оно, а не другое.

Достоинства:

  1. Его просто и недорого изготавливать, что сказывается на себестоимости техники.
  2. Это устройство может одновременно контролировать и температуру, и процесс подачи пламени.
  3. Так как деталь находится в статичном положении, у нее крайне долгий срок службы.
  4. Она может фиксировать температуру с большим разбросом.
  5. Данные, полученные при помощи термопары, достаточно точны.
  6. Ее легко установить и заменить.

Недостатки:

  1. Так как максимально допустимое напряжение только 50 мкВ, это может вызвать некоторую неточность в измерениях.
  2. Отремонтировать прибор чаще всего совершенно невозможно. При выходе из строя его придется заменить.

Чистка

Если ваше устройство работает с перебоем, то причина может быть в отходящих контактах. В этом случае их необходимо просто поправить. Иногда термопара может просто засориться, и ее не придется менять. Понять это можно по следующим признакам:

  1. Нажимаете кнопку электророзжига, конфорка загорается и горит до тех пор, пока вы не отпустите электророзжиг.
  2. После того как вы уберете руку, пламя тут же гаснет.

Если вы наблюдаете такую систему, то попробуйте прочистить устройство мелкой наждачкой в месте под рассекателем пламени. Подробнее об этих и других неисправностях газовых плит и их устранении можно прочитать здесь.

Советы по безопасности

Необходимо помнить, что от корректной работы термопары может зависеть не только работоспособность плиты, но и ваша безопасность. Ведь если опция контроля не сработает правильно, может произойти утечка, которая приведет к взрыву.

Очень важно регулярно проверять точность показаний прибора, это может предотвратить серьезную катастрофу.

Чтобы показания были максимально точными, следует учитывать, что есть факторы, которые могут снизить качество измерения:

  1. Некорректно спаяны провода.
  2. Есть электрический шум.
  3. Утечка уже произошла.
  4. Термоэлектрическая неоднородность.

Чтобы избежать вышеупомянутых проблем, рекомендуется соблюдать следующие установки:

  1. Использовать большую по толщине проволоку.
  2. Позаботиться об отсутствии температурных перепадов на участке.
  3. Следить, чтобы проволока не испытывала натяжения и не колебалась.
  4. Использовать датчики только в рабочем температурном разбросе.

Если на определенном участке вам необходимо применить термопару из тонкой проволоки, в остальных местах необходимо сделать ее максимально прочной и толстой.

Установленные в плитах термопары отвечают не только за качественную работу, но и за безопасность работы техники. В случае ее повреждения необходимо срочно произвести замену. Сделать это можно и самостоятельно, но лучше всего вызвать газовщика. Помните: газовая плита — источник повышенной опасности, и при ее использовании нужно неукоснительно соблюдать правила эксплуатации.

поверка термопар

Поверка термоэлектрических термометров, выпускаемых по стандарту

ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия», проводится в соответствии со стандартом ГОСТ 8.338-2002 «Государственная система обеспечения единства измерений. Преобразователи термоэлектрические. Методика поверки» (можно скачать в разделе «Стандарты»). Методика поверки заключается в прямом или поэлектродном сличении рабочих термопар с образцовой термопарой в печи и оценке отклонения ее характеристики от НСХ. Серьезным недостатком методики ГОСТ 8.338 является то, что при периодической поверке термопары не учитывается возможность возникновения термоэлектрической неоднородности.
Если глубина погружения термопары в сличительную печь отличается от рабочей глубины погружения, то участок наибольшего температурного перепада, в котором возникла неоднородность попадает при поверке в зону равномерной температуры и реальная погрешность термопары не определяется. Такая периодическая поверка может привести к ложным результатам, причем разница ТЭДС в рабочих условиях и при поверке термопар типа ТХА может достигать 5 -10 °С. Необходимо переработать стандарт, указав на данную проблему, и ввести в стандарт проверку термоэлектрической неоднородности. О принципе работы термопар и возникающих при их использовании погрешностях можно прочитать в разделах сайта «выбор датчика температуры/термопары», а также «Неопределенность калибровки термопары методом сличения с образцовой термопарой в печи»

Поверка эталонных термоэлектрических термометров типа ПП, выпускаемых по ГОСТ Р 52314-2005 «Преобразователи термоэлектрические платинородий-платиновые и платинородий-платинородиевые эталонные 1, 2 и 3-го разрядов. Общие технические требования» проводится по ГОСТ Р 8.611-2005 «Государственная система обеспечения единства измерений. Преобразователи термоэлектрические платинородий-платиновые эталонные 1, 2 и 3-го разрядов. Методика поверки». Поверка эталонных термоэлектрических термометров типа ПР проводится по ГОСТ Р 8.779-2012 «Государственная система обеспечения единства измерений. Преобразователи термоэлектрические платинородий-платинородиевые эталонные 1, 2 и 3-го разрядов. Методика поверки» , который был введен в действие с 1 июля 2013 г. Стандарты доступны для ознакомления в разделе «Российские и межгосударственные стандарты». Поверка эталонных термопар проводится методом калибровки в реперных точках МТШ-90 и сличением в печах с термопарой более высокого разряда.

Проанализируем технические требования и существующие методы поверки эталонных термопар 1 разряда в реперных точках МТШ-90

ГОСТ Р 52314-2005 (основные метрологические хар-ки)

ГОСТ Р 8. 611-2005 (методы)

ГОСТ Р 8.779-2012 (методы)

мкВ

в темпер. эквиваленте °С

Диапазон температур:

ППО 300-1100 °С, ПРО 600-1800 °С

Допустимые значения ТЭДС в реперных точках:

ППО:

Zn 3447 ± 14 мкВ

Al 5860 ± 17 мкВ

Cu  10574 ± 30 мкВ

ПРО:

Al 2167 ± 11 мкВ

Cu 5630 ± 26 мкВ

Pd 10720 ± 45 мкВ

Pt 13229 ± 51 мкВ











419,5386 ± 1,45 °С

660,3107 ± 1,63 °С

1084.552 ± 2,5 °C



660,316 ± 1,7 °С

1084,662 ± 2,7 °С

1553, 491 ± 3,86 °С

1768,54 ± 4,41 °С

















Проверяют результаты градуировки в реперных точках и сравнивают значения ТЭДС с требованиями.















Проверяют результаты градуировки в реперных точках и сравнивают значения ТЭДС с требованиями.









Нестабильность в точке меди

ППО ± 3 мкВ

ПРО ± 4 мкВ



± 0,25 °С

± 0,41 °С

Измеряют ТЭДС в точке меди, отжигают ТП при 1100 °С и повторяют измерения

Измеряют ТЭДС в точке меди, отжигают ТП при 1450 °С 1 ч и повторяют измерения

Нестабильность за межповерочный интервал

ППО Cu ± 5 мкВ

ПРО Pd ± 10 мкВ

         Pt ± 15 мкВ





± 0,42 °С

± 0,86 °С

± 1,29 °С

Сравнивают измеренную ТЭДС в точках меди с данными предыдущего свидетельства о поверке.

Сравнивают измеренную ТЭДС в точках меди, палладия и платины с данными предыдущего свидетельства о поверке.

Неоднородность термоэлектродов – 250-300 мм

ППО (при 1100 °С) ± 3 мкВ

ПРО (при 1450 °С) ± 8 мкВ





± 0,25 °С



± 0,26 °С

Сравнивают измеренную ТЭДС при 1100 °С на двух глубинах погружения 250 и 300 мм

Сравнивают измеренную ТЭДС при 1450 °С на двух глубинах погружения 250 и 300 мм

Доверительная погрешность



ППО:

Zn  ± 0,3 °С   Al ± 0,4 °С   Cu  ± 0,6 °C



ПРО:

 Al ± 0,5 °С   Cu  ± 0,7 °C  Pd ± 1,4 °С   Pt  ± 2,0 °C



Нет расчета доверительной погрешности. Нормируется повторяемость результата в реп. точках.



Zn, Al   ± 1,5 мкВ (0,15 °C)

Сu ± 2 мкВ (0,20 °С)

В ГОСТ включен раздел с методикой расчета доверительной погрешности. Расчета неопределенности нет

Главным недостатком существующих стандартов и методик на поверку термопар является отсутствие итоговой оценки измерительных возможностей лаборатории и расчета неопределенности результатов поверки. При поверке термопар ППО исследуется только нестабильность термопары и контролируется повторяемость результата градуировки на двух площадках в реперных точках. При переработке стандартов на поверку термопар следует учесть международный опыт и рассмотреть возможность оценивания расширенной неопределенности измерений.

Бюджет неопределенности при калибровке термопар методом сличения с эталонной термопарой рассмотрен в разделе «Неопределенность измерений».

Существует международная рекомендация Европейской кооперации для аккредитации (ЕА), её можно скачать здесь:EURAMET/cg-08/v. 01 Calibration of Thermocouples (previously EA-10/08) 2007
Перевод приложения документа ЕА 4/02 с примером расчета неопределенности при поверке термопары типа нихросил-нисил в печи методом сличения с образцовой термопарой здесь: Приложение S5 документа ЕА 4/02 – рус. перевод (.pdf)

Алгоритм расчета индивидуальной функции термопар, основанный на вычислении функции отклонения от НСХ и предусмотренный в новом ГОСТ Р 8.779-2012, реализован в программе TermoLab. Программа выводит все коэффициенты индивидуальной функции E(t) калибруемой термопары и таблицу ТЭДС с интервалом в 100 °С. Также производится расчет отклонений от НСХ и проверка класса точности для рабочих термопар по результатам сличений с эталонной термопарой. Предусмотрена возможность сохранения всех градуировок в базе данных и распечатка протоколов калибровки.

Подробно о программе, возможных комплектациях, стоимости, условиях приобретения см. раздел «Аттестованное программное обеспечение»



ДТПХхх5 термопары с коммутационной головкой

015

D=8 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000, 1250,

1600, 2000

025

D=10 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

ДТПК сталь 10Х23Н18

(-40…+900 °С)

Подвижный штуцер

035

D=8 мм,

M=20×1,5 мм**, S=22 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

045

D=10 мм,

M=20×1,5 мм**, S=22 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 С)

ДТПК сталь 10Х23Н18

(-40…+900 °С)

Подвижный штуцер

055

D=10 мм,

M=20×1,5 мм**, S=22 мм

ДТПL сталь 12Х18Н10Т

 (-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

80, 100, 120,

160, 180, 200,

250, 320, 400,

500, 630, 800,

1000, 1250, 1600,

2000

065

D=8 мм,

M=20×1,5 мм**, S=27 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000, 1250,

1600, 2000

075

D=10 мм,

M=20×1,5 мм**, S=27 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

ДТПК сталь 10Х23Н18

(-40…+900 °С)

085

D=10 мм,

M=27×2 мм**, S=32 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

ДТПК сталь 10Х23Н18

(-40…+900 °С)

Подвижный штуцер

095

D=10 мм,

M=20×1,5 мм**, S=22 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

105

D=8 мм,

M=20×1,5 мм**, S=27 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

Подвижный штуцер

185

D=10 мм, M=22×1,5 мм**,

S=27 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

ДТПК сталь 10Х23Н18

(-40…+900 °С), диаметр 10 мм

60, 80, 100, 120,

160, 180 ,200,

250, 320, 400,

500, 630, 800,

1000, 1250,

1600, 2000

195

D=10 мм, M=27×2 мм**,

S=27 мм

Подвижный штуцер

205

D=10 мм, M=22×1,5 мм**,

S=27 мм, R=9,5 мм

215

D=10 мм, M=27×2 мм**,

S=32 мм, R=12 мм

Подвижный штуцер

265

D=6 мм, M=22×1,5 мм**,

S=27 мм

 ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

60, 80, 100, 120,

160, 180, 200,

250, 320, 400,

500, 630, 800,

1000

Газовый контроль в котлах, — работает ли термопара?

Почему нет горения в газовом котле или колонке, почему не поступает газ в камеру сгорания? Часто причиной возникновения подобных вопросов является выход из строя термопары — устройства которое контролирует горение в камере котла и управляет срабатыванием блокирующего клапана поступления газа при затухании пламени.

Пламя в газовом котле может затухнуть по причине поломок самого котла, плохого качества газа, опрокидования тяги. В этом случае должно произойти скорейшее перекрытие поступления газа.

Принцип работы

Термопара, по сути, является главной защитой газового котла. Ее назначение предельно быстро дать управляющий сигнал на перекрытие поступления газа, если он перестает сгорать.

Обычные термометры не могут применяться в данном случае, так как температура в камере сгорания слишком высокая, а их реагирование происходит с задержкой.

Применяется специальное термоустойчивое устройство — преобразователь тепловой энергии в электрическую, являющийся термоэлектрическим датчиком пламени, или называемый термопарой.

Он подает электрический импульс на управляющую катушку (в схему управления) которая включает и выключает отсечной газовый клапан.

Если пламя гаснет, или датчик пламени выходит со строя, то управляющее напряжение в схеме уменьшается, в результате чего клапан перекрывает подачу газа.

Как устроена термопара — термоэлектрический преобразователь

Преобразователь тепловой энергии в электрическую работает на эффекте Зеебека, — если соединить в одной точке проводники из разных металлов и нагреть место их соединения, то на их свободных удаленных концах появится электрическое напряжение.

Этот датчик представляет из себя два проводника из различных металлов соединенных в одной или нескольких точках, которые нагреваются при горении в котле. Точку соединения проводников называют горячим спаем. Именно это место будет нагреваться до весьма высоких температур. От качества спаивания проводников обычно зависит и надежность термопары.

Обычные характеристики работы газового контроля в бытовом газовом котле (колонке):

  • напряжение, которое генерируется термопарой во время горения — 40 — 50 мВ;
  • напряжение, при котором происходит закрытие газового клапана — 20 мВ и меньше.

Во время поджига происходит принудительное включение (открытие) газового клапана. Когда газовоздушная смесь загорелась, газовый клапан переходит под управление термопарой и будет открытым до тех пор, пока имеется разность потенциалов, — пока горит пламя.

Поломка термопары, как выглядит, как устраняется, — дополнительная информация:

Маркировка и особенности конструкции

В термопаре применяются проводники из специальных сплавов, подобранных таким образом, чтобы выходное регулирующее напряжение было бы в принятых пределах. Все они весьма чувствительны к изменениям температуры.

Но при этом и чувствительны к составу атмосферы, так как металлы взаимодействуют друг с другом при высокой температуре. Появившийся избыток углекислого газа вследствие неисправности котла может привести к выходу из строя и термопары.

В бытовых котлах и другом газовом оборудовании в основном устанавливаются следующие типы термопар.

  • К.
    Маркировка ТХК. Рабочая температура -200 — +1350 град С. Состав проводников — хромель и алюминий. Эта термопара является самой распространенной, дешевой, применяется в бытовом оборудовании.
  • J.
    Маркировка ТЖК. Рабочая температура -100 — +1200 град С. Состав проводников — хромель и железо. Термопара также не дорогая и встречающаяся не редко.
  • Е.
    Маркировка ТХКн. Рабочая температура 0 — +600 град С. Состав проводников — хромель и констант. Отличается высокой надежностью, стабильностью, но дорогая.

Как ремонтировать газовой контроль и делать замену

Если пламя в газовом котле не загорается, то причиной может быть неисправность термопары.
Небольшой фильм расскажет о том, как можно проверить работоспособность термопары газового котла.

Неработающий датчик ремонту не подлежит и его нужно менять. Цена на термопару для бытового газового котла примерно 10 — 30 у.е. А найти замену, как правило, не составит труда.

Проверка работоспособности термопары весьма проста. Датчик необходимо нагревать обычной зажигалкой, и подключить его к вольтметру. Исправный датчик должен сгенерировать напряжение порядка 50 мВ.

Если напряжение существенно меньше, а на проводниках присутствуют следы окисла, коррозии, загрязнений, значит, термопару пора менять.
Еще варианты поломки – ненадежные контакты подключения, или сильное загрязнение. Очистите термопару, переподключите ее качественно…

Еще популярные вопросы и ответы по газовым котлам и системам отопления

Проверка комплектующих газовой колонки на работоспособность

В течение эксплуатации любого водонагревателя могут возникнуть какие-либо неисправности. Пускать на самотек эту проблему нельзя, необходимо как можно скорее разобраться в причине проблемы. Иначе это приведет к еще более тяжелым последствиям. Поэтому владельцам газовых водонагревателей следует знать, как проверить газовую колонку на исправность.

Какие элементы подлежат проверке

В первую очередь проверке подлежат элементы, на которые указывает характер неисправности. Например, если колонка отключается, виной может быть забившийся теплообменник или неполадки в датчике тяги. Если же водонагреватель перестал зажигаться, проблема часто кроется в термопаре или электромагнитном клапане. Также случается, что из водонагревателя начинает сочиться вода по причине протечки водяного блока. Рассмотрим, как правильно проверить работоспособность некоторых элементов газовой колонки.

Проверка датчика тяги

Датчик тяги выполняет в колонке важную функцию – он контролирует, чтобы угарный газ не попал в помещение. В идеале дымоход или вентиляционная шахта должны отлично выводить все дымовые газы. Однако случается, что тяга нарушается из-за засорения трубы мусором или сажей, тогда дым начинает поступать в помещение. Чтобы этого не произошло, на каждом водонагревателе имеется датчик тяги. Он находится в месте, которое расположено между вентиляционным каналом и корпусом устройства. Тип датчика зависит от вида камеры сгорания газовой колонки:

  • в дымоходном водонагревателе датчик тяги представляет собой металлическую пластину, к которой подведен контакт;
  • в турбированной колонке отвод продуктов осуществляется через вентиляционное отверстие или коаксиальный дымоход; датчик тяги представляет собой пневмореле с мембраной.

Если датчик тяги сработал, то причиной может быть:

  • плохая тяга – возникает из-за поломок трубы;
  • обратная тяга – происходит при появлении в канале воздушной пробки; дым не выходит как положено, а возвращается назад;
  • засорение дымохода – в трубу могут попадать птичьи гнезда, сажа, листья и т.д.;
  • сильный ветер – если в установке трубы есть ошибки, то сильные порывы ветра задувают в нее, и тушит горелку – в результате срабатывает датчик тяги.

Данный элемент жизненно необходим, и если он выйдет из строя, то последствия могут быть плачевными. Поэтому, если вы заметили, что датчик тяги перестал срабатывать, нужно срочно проверить его работоспособность и при необходимости отремонтировать. Существует несколько методов, как проверить работу датчиков газовой колонки:

  • прикрепить зеркало в месте, где установлен датчик – если в процессе работы оно не запотело и осталось чистым, то элемент работает;
  • перекрыть вытяжку заслонкой в процессе работы агрегата – при нормальной работе датчик должен сразу сработать и отключить колонку.

Но случается, что датчик тяги отключает водонагреватель без видимых причин. В этом случае проверить исправность сенсора можно при помощи омметра. Для этого датчик отсоединяют и измеряют его сопротивление. Оно должно равняться бесконечности. Если это не так, значит, деталь вышла из строя. В этом случае датчик тяги придется заменить.

Обратите внимание! Несознательные владельцы водонагревателей, обнаружив, что датчик тяги отключает колонку без причины, просто отсоединяют его. Но это делать опасно, так как при появлении аварийной ситуации водонагреватель будет продолжать работу, и угарный газ пойдет в помещение.

Наличие тяги в дымоходе или вентканале легко проверить при помощи поднесенной к отверстию тонкой бумажной полоски:

  • если ее затягивает внутрь, то тяга есть;
  • если она не шевелится или отклоняется от вентиляционного отверстия, то тяга отсутствует.

Как проверить термопару

Термопара на газовой колонке выполняет важную функцию – она контролирует температуру и обеспечивает защиту от перегрева. Термопара работает следующим образом – нагретая пламенем горелки она вырабатывает электроток и удерживает в открытом состоянии электромагнитный клапан. Когда огонь тухнет, термопара остывает, ток перестает вырабатываться и клапан закрывается. Тогда подача топлива прекращается как на основную, так и на запальную горелки.

В устройствах с пьезорозжигом термопару часто подвергают длительному воздействию огня, в результате чего она постепенно разрушается. Это связано с тем, что включать подобные газовые колонки достаточно сложно и долго. Разрушение термопары приводит к тому, что после отпускания ручки регулировки подачи топлива, пламя гасло. Состояние элемента можно проверить, если снять корпус устройства и пощупать термопару. Если от нее отслаивается металл, нужно деталь заменить. Бывает также, что термопара забивается нагаром и сажей, но эту проблему можно исправить очисткой.

Как проверить микровыключатель

Микровыключатель является слабым местом китайских водонагревателей, имеющих электронный розжиг. Признаком проблемы с микровыключателем является то, что при открытии крана горячей воды колонка не зажигается. Однако это является симптомом и других проблем. Сначала лучше проверить заряд батареек и мембрану водяного блока. Если с ними все в порядке, то переходят на проверку микровыключателя. Он так же, как и мембрана водяного узла, подвергается износу. При каждом запуске водонагревателя шток водяного блока двигает контакты микровыключателя, поэтом со временем они выходят из строя.

Рассмотрим, как проверить микровыключатель газовой колонки на исправность. Следует извлечь штекер из провода, ведущего к элементу и замкнуть контакты отверткой. После этого нужно открыть кран с горячей водой и проверить, зажжется ли горелка колонки. Если водонагреватель заработает, значит, проблема в микровыключателе и его нужно заменить.

Нередко причиной поломки микровыключаетля становится попадание воды на его корпус. Это случается при наличии протечки в водяном узле.

Проверка термопары мультиметром

Что такое термопара?

Термопара относится к категории электронных устройств, известных как преобразователи. По сути, преобразователь преобразует одну физическую величину в другую. В случае термопары физическая величина температуры преобразуется в другую пропорциональную физическую величину — напряжение.

Термопара состоит как минимум из двух разных проводников (металлов), которые соединены вместе таким образом, что образуют два разных спая.Например, если вы возьмете два железных провода и один медный провод и скрутите один конец каждого из них с любым концом медного провода, вы фактически получите термопару с двумя отдельными переходами железо-медь. Один из этих переходов известен как горячий спай, и он соединяется с телом, температуру которого необходимо измерить. Другой спай называется холодным спаем, и он либо остается открытым, либо связан с другим телом, температура которого известна и используется в качестве эталона.

Когда горячий спай нагревается, разница температур между ним и холодным спаем преобразуется в пропорциональное напряжение, которое можно измерить. Это составляет основной принцип работы термопары. Сгенерированное таким образом напряжение в дальнейшем используется для управления различными цепями, управляемыми напряжением, в различных приложениях.

Как проверить термопару

Но перед заменой термопары нужно убедиться, что она действительно неисправна. Для этого достаточно простого мультиметра и небольшого понимания базовой электроники.Есть три способа сделать это. В следующих строках мы представляем вам инструкции для каждого из трех методов проверки термопары с помощью мультиметра.

Инструкция по проверке термопары мультиметром

Примечание. Рассмотрим термопару, установленную на линии газового прибора.

Метод 1: испытание на сопротивление

Требование

1) Цифровой мультиметр для измерения сопротивления
2) Зажимы типа «крокодил»

Процедура

Осторожно извлеките неисправную термопару из газового прибора.Подсоедините зажимы типа «крокодил» к пазам мультиметра. Теперь прикрепите один зажим к одному концу термопары, а другой зажим — к другому концу, который ввинчивается в газовый клапан. Включите мультиметр и выберите вариант измерения сопротивления / сопротивления. Мультиметр должен показывать очень маленькое сопротивление порядка нескольких Ом, если термопара в порядке. Некоторые мультиметры имеют опцию проверки целостности цепи, при которой низкое сопротивление, обычно наблюдаемое в хороших проводниках, сигнализируется звуковым сигналом.Если вы пользуетесь таким мультиметром, то ставьте на него вариант обрыва. Если ваша термопара в порядке, вы услышите непрерывный звуковой сигнал.

Высокое сопротивление, например 40 Ом, указывает на неисправную термопару, которую необходимо заменить.

Метод 2: Тест на разрыв цепи

Требование

1) Цифровой мультиметр для измерения сопротивления и милливольт
2) Зажимы типа «крокодил»
3) Прикуриватель

Процедура

В этом тесте будет использоваться та же установка, что и выше, но вместо измерения сопротивления будет измеряться и проверяться напряжение, генерируемое термопарой.Для этого зажимы типа «крокодил» должны быть подключены, как описано в тесте сопротивления, и на мультиметре должна быть выбрана опция милливольт.

Теперь с помощью прикуривателя нагрейте конец термопары, который находится в контакте с пилотным пламенем (противоположный тому, который ввинчивается в газовый клапан). Обычно термопары, которые используются в бытовых газовых приборах, таких как печи, обогреватели и т. Д., Рассчитаны на вывод напряжения в диапазоне от 25 мВ до 30 мВ.Если тестируемая термопара выдает напряжение в этом диапазоне, то все в порядке. Однако, если он выдает напряжение, близкое к 20 мВ, рекомендуется его заменить.

Метод 3: Тест закрытого контура

Требование

1) Цифровой мультиметр для измерения сопротивления и милливольт
2) Зажимы типа «крокодил»
3) Адаптер термопары

Процедура

Как следует из названия, это испытание выполняется путем помещения термопары в рабочую среду, то есть внутри газового прибора.Это более полный тест, так как он описывает характеристики термопары под нагрузкой. Это важно, потому что может случиться так, что термопара выдает нормальное напряжение в условиях холостого хода при испытании на обрыв цепи, но ее напряжение может упасть в условиях нагрузки. Таким образом, в случае, если термопара проходит испытание на обрыв цепи, но ваш газовый прибор по-прежнему не работает с установленным устройством, вы должны выполнить испытание с замкнутым контуром, как описано ниже.

Для проведения теста замкнутой цепи вам понадобится переходник для термопары.Многие производители предоставляют эти адаптеры для тестирования, и они также легко доступны в магазинах. Этот переходник ввинчивается внутрь газового клапана. Затем термопара ввинчивается в другой конец адаптера.

Прикрепите один из зажимов типа «крокодил» к винту, выходящему из адаптера, а другой — к оголенному концу термопары. Выберите на мультиметре параметр показания милливольт и включите прибор. В идеале показание должно находиться в диапазоне от 12 мВ до 15 мВ.Если выходное напряжение термопары ниже 12 мВ, это означает, что она неисправна и ее необходимо заменить.

Таким образом, используя вышеупомянутые методы, можно легко проверить термопару. Если он не прошел эти тесты, его лучше заменить.

Также читайте: Теория эффекта Пельтье

Как проверить термопару (быстро и легко!) — Модернизированный дом

Газовые приборы очень удобны.Тем не менее, они также представляют значительную опасность, если определенные компоненты сломаны или неисправны. Печи и плиты оснащены встроенными функциями безопасности, обеспечивающими безопасное использование этих приборов.

Термопара — это функция безопасности. Он управляет газовым клапаном, в конечном итоге определяя, когда ваша печь или плита будет получать газ, необходимый для создания тепла. Со временем термопара может износиться или перестать работать. Используя мультиметр, вы можете проверить работоспособность термопары, чтобы убедиться, что она работает правильно и безопасно .

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Что делает термопара?

Короче говоря, термопара — это датчик, который используется для измерения температуры в печи. Они могут быть изготовлены из разных материалов, таких как никель-хром или железо, и создавать соединение с двумя проволочными ветвями, где затем измеряется температура.Термопара действует как средство безопасности. Он считывает головку с пламени для выработки небольшого уровня мощности — милливольта — для управления газовым клапаном.

Обычно, когда пилот гаснет, термопара не может послать это милливольт на газовый клапан. При этом газовый клапан остается закрытым, предотвращая возникновение потока газа. Вот почему необходимо иногда проверять термопару, чтобы убедиться, что она работает правильно.

Как проверить термопару

Шаг 1. Снимите термопару

Для начала выньте термопару из рассматриваемого прибора .Если вы не знаете, где его найти, обратитесь к руководству пользователя, прилагаемому к устройству. Если вы не можете обнаружить, что беглый поиск в Google должен дать правильные результаты.

Убедитесь, что вы соблюдаете все необходимые меры безопасности. Помните, что вы имеете дело с газом, и это может быть опасно, если не лечить должным образом. Кроме того, убедитесь, что используемый мультиметр может считывать значения как в милливольтах, так и в омах / сопротивлении.

Шаг 2. Выберите тест

Существует три различных метода тестирования, которые вы можете использовать для проверки своей термопары.Тремя основными испытаниями являются испытание замкнутой цепи, испытание разомкнутой цепи и испытание сопротивления. Все они полезны, но, вероятно, лучшим из них является замкнутая цепь. Это потому, что он проверяет, способна ли термопара должным образом справляться с назначенной ей нагрузкой.

  1. Проверка обрыва цепи. Этот тип испытания, также известный как испытание без нагрузки, используется для определения импеданса без нагрузки, когда он относится к ветви возбуждения в трансформаторе. Обрыв цепи соответствует холостому ходу.Это дает очень точные результаты, касающиеся регулирования напряжения и эффективности.
  2. Испытание замкнутой цепи. Испытание замкнутой цепи, также известное как испытание на короткое замыкание, проверяет высоковольтную часть трансформатора, в которой короткое замыкание на вторичной или низковольтной стороне. Это также самый безопасный метод тестирования термопары, с которого следует начинать.
  3. Испытание на сопротивление. Целью проверки сопротивления является определение состояния компонента или цепи.Чем выше сопротивление, тем меньше будет ток, и наоборот. Это необходимо, чтобы сообщить вам, есть ли неисправности в каком-либо из связанных компонентов.

Шаг 3. Использование мультиметра

Теперь, когда вы определились с типом теста, выберите значение сопротивления или сопротивления на мультиметре . Поместите один из измерительных проводов сбоку от термопары, а другой — к концу, который будет ввинчиваться в газовый клапан.

Когда есть надлежащая непрерывность, ваш мультиметр должен зарегистрировать небольшое показание сопротивления.Для некоторых мультиметров индикатор сопротивления будет своего рода звуковым сигналом. Если вы получили показание «OL», это означает, что у термопары нет обрыва и ее необходимо заменить. Получение высокого сопротивления, около 40 Ом, означает, что сопротивление тоже вызовет проблемы. В этом случае следует заменить и термопару.

Шаг 4: Проведение теста на разрыв цепи

Затем вы можете установить мультиметр на милливольты, чтобы выполнить тест на разрыв цепи.Помните, что этот тест, а также тесты с замкнутым контуром — самый надежный способ определить жизнеспособность вашей термопары.

  1. Установите измерительные провода. Начните с размещения одного из измерительных проводов со стороны термопары, а другой конец, который входит со стороны газового клапана.
  2. Использование пламени. Вы можете использовать зажигалку или другой источник тепла, пламя которого находится на противоположном конце вашей термопары.
  3. Показания мультиметра. Термопары, предназначенные для домашнего использования — водонагреватели, печи, камины — обычно изготавливаются на 30 милливольт.Итак, ваш мультиметр должен показывать где-то между 25 и 30 милливольтами. Все, что колеблется около 20 или меньше, означает, что термопара неисправна и ее необходимо заменить.
  4. По своему усмотрению. Для показаний в области 21-25 используйте усмотрение. Заменить термопару здесь не помешало бы, но понятно, что не захотелось менять и ее.

Шаг 5: Тестирование замкнутой цепи

Если вы хотите получить точную информацию о характеристиках под нагрузкой, то лучшим методом является испытание в замкнутой цепи.Если у вас есть зажимы «крокодил», вы сможете выполнить этот тест немного проще, чем в противном случае. При этом они не являются обязательными.

  1. Присоедините адаптер. Начните с прикрепления адаптера термопары к газовому клапану, где обычно находится термопара.
  2. Присоедините термопару. Затем прикрепите термопару, как обычно. Разница в том, что вместо этого вы ввинтите конец, который входит в газовый клапан, в адаптер.
  3. Включите прибор. Включите прибор и поместите один из зажимов типа «крокодил» от мультиметра сбоку от термопары прибора. Подсоедините другой зажим к винту, выходящему из адаптера.
  4. Проверьте свои показания. С помощью этого метода вам нужно что-то в диапазоне от 12 до 15 милливольт. Значение меньше 12 означает, что термопара неисправна и требует замены.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Отказы термопар

Что может вызвать отказ термопары?

Даже самая надежная из термопар в какой-то момент выйдет из строя. Есть несколько различных факторов, которые в конечном итоге приведут к падению этого конкретного компонента. Усталость металла и окисление или две наиболее вероятные причины отказа термопары, хотя иногда детали просто выходят из строя. Ничто не идеально.

  1. Усталость металла. Термопары не могут оставаться новыми вечно. При использовании термопар может возникнуть усталость металла. Обычно это связано с регулярными перепадами температуры. Расширение и сжатие могут привести к износу металла термопары со временем. При достаточном времени и напряжении термопара может сломаться. Резкие перепады температур или условий могут усугубить процесс усталости металла.
  2. Окисление. Кислород присутствует везде. Но когда он присутствует рядом с термопарой, реакция может привести к износу детали.В результате проволока начнет истончаться и станет более хрупкой. При достаточном окислении соединение может изнашиваться.

Это действительно проблема, только если кислород попадает в герметичную зону термопары. Убедитесь, что целостность пломбы не нарушена. Если это так, вам нужно будет полностью заменить термопару, так как ее невозможно исправить.

Плохая термопара?

Термопара важна для целостности и безопасности используемого вами прибора.Но бывают случаи, когда он работает нормально, хотя кажется, что все происходит наоборот. Обычно перед термопарой неисправны другие компоненты, поэтому устраните неисправность .

Проверка термопары — самый верный способ узнать, хороша она или нет. Но вы можете устранить неполадки газового клапана и зонда, чтобы убедиться, что они работают правильно. Есть главный индикатор того, что термопара могла быть неисправной: контрольная лампа.

Контрольные огни, но не горят

Если вы обнаружите, что контрольная лампа (обычно это касается печей и водонагревателей) вообще не работает, то, скорее всего, неисправна не термопара. Попытайтесь вручную удерживать газовый клапан, чтобы пламя продолжалось, давая время термопаре нагреться. Это, скорее всего, подскажет вам, связана ли проблема с термопарой .

Если пламя горит, но гаснет, когда вы отпускаете ручку регулировки газа, это означает, что существует потенциальная неисправность термопары. Также внимательно посмотрите на пилотное пламя. Он выглядит оранжево-желтым? Это признак того, что пламя слишком слабое, чтобы поддерживать нагрев термопары. Наиболее вероятная причина — засорение где-то в пилотной трубке.

Проверьте положение датчика

Иногда самое простое объяснение оказывается правильным. Пилотное пламя должно быть достаточно горячим и большим, чтобы нагреть термопару до нужной температуры. Затем термопара посылает сигнал напряжения в газовый клапан для правильной работы.

Вы можете устранить проблему с термопарой, если проведете руку между зондом и термопарой. Попробуйте переместить зонд немного ближе и убедитесь, что нет препятствий, которые могут помешать процессу. .

Райан Вомельдорф

Райан Вомельдорф имеет более десяти лет писательского опыта. Он любит вести блог о строительстве, сантехнике и других домашних темах. Райан также любит хоккей и на протяжении всей жизни является поклонником спорта Буффало.

Недавно опубликованные

ссылка на Сколько стоит установка гаражных ворот?

Сколько стоит установка гаражных ворот?

Задача гаражных ворот — постоянно защищать ваши автомобили и ту часть дома от непогоды.Если ваша гаражная дверь повреждена, вы сразу увидите в ней мусор и влагу …

ссылка на Сколько стоят карманные двери?

Сколько стоят карманные двери?

Двери не уделяют должного внимания влиянию, которое они могут оказать на ваш дом. Они защищают от непогоды, защищают от людей с дурными намерениями, а также предлагают некоторые столь необходимые …

Процедура испытания термопар

Меня часто спрашивают об устранении неисправностей термопары в газовых системах.Это будет постоянная ссылка с пошаговой процедурой:

Термопара — это устройство, используемое для обеспечения безопасности пилота во многих 24-вольтовых газовых системах. Термопара — это устройство, состоящее из двух разнородных металлов. Они соединяются вместе на вершине (Hot Junction). Когда к этому горячему спай подается тепло, создается небольшое напряжение в милливольтах. Это происходит из-за разницы температур между горячим спаем и тем, что называется холодным спаем. Пламя должно охватывать верхние 1/2 — 3/8 дюйма термопары, а наконечник должен светиться «тускло-красным».Если отрегулировать пламя на резкое, оно будет светиться «вишнево-красным», это вызовет сварку наконечника и, в конечном итоге, термопара выйдет из строя. Пламя должно быть мягким, голубым, а не ревущим и не поднимающимся. Нормальный выходной милливольт составляет от 25 до 35 милливольт; на некоторых вы можете даже получить до 35.

Другой частью этой пилотной системы безопасности является электромагнит (силовой агрегат). Это если вы НАГРУЖАЕТЕ, и мы можем сказать, что термопара является ИСТОЧНИКОМ. Электромагнит состоит из катушки с проволокой и U-образного стального сердечника.Когда термопара нагревается и генерируются милливольты, катушка возбуждается и создает магнитное поле. Магнитное поле вызовет намагничивание U-образного железного сердечника; он, в свою очередь, будет держать сиденье открытым, позволяя газу проходить через него.

Когда эта система выходит из строя, это обычно приводит к тому, что пилот гаснет, и газ не течет. Первое, что следует сделать при выходе из строя пилота, — это провести визуальный контроль.

1. Горит ли пилотный эксперимент?

2.ЧИСТО ЛИ ПИЛОТ? (НЕ ЖЕЛТЫЙ)

3. НАРАЖАЕТ ЛИ ПИЛОТ НА ВЕРХНИЕ 1/2 — 3/8 ТЕРМОПАРЫ?

4. НАДЕЖНОСТЬ ПОДКЛЮЧЕНИЙ?

5. НАКОНЕЦ ПОВРЕЖДЕН?

6. НАГРЕВАЕТ ЛИ ХОЛОДНЫЙ СПАС ПИЛОТНЫМ ИЛИ ПЛАМЕМ ГЛАВНОЙ ГОРЕЛКИ?

После того, как эти вопросы решены, рекомендуется снять некоторые показания в милливольтах. Следует также упомянуть, что во многих случаях политика некоторых заключается в замене термопары по требованию и очистке пилота. Это неплохой поступок.Однако примерно в 85% случаев проблема связана с термопарой. В остальных 15% случаев снятие показаний может решить другие проблемы.

Вам понадобится мультиметр со шкалой постоянного напряжения, так как генерируемые милливольты — это вольты постоянного тока. Мы собираемся снять четыре показания:

OPEN CIRCUIT — это снято с отключенной термопарой и выводами измерителя, прикрепленными к внешней стороне термопары, а другой вывод измерителя присоединен к наконечнику термопары.Ручку включения-выключения пилота необходимо удерживать вручную, чтобы снять это показание. Это измеряет выход T’couple, показания должны быть выше 17–18 милливольт.

ЗАКРЫТАЯ ЦЕПЬ — Измеряет милливольты, используемые катушкой электромагнита. Эмпирическое правило гласит, что это показание должно составлять примерно половину разомкнутой цепи. Его снимают с помощью переходника, вкручиваемого в магнит, и термопары, вкручиваемой в переходник.

НАГРУЗКА ЗАМКНУТОГО ЦЕПИ — Это показание принимается так же, как и предыдущее, за исключением того, что теперь горелка включена.При правильном пламени это показание должно быть примерно таким же, как и предыдущее. При подъеме пламени основной горелки, чрезмерных сквозняках или вытяжке дымохода это показание может уменьшиться по сравнению с предыдущим показанием (пламя отводится от термопары). При нагревании холодного спая это показание может увеличиваться. Если «холодный спай» сильно нагреть, он выйдет из строя.

ВЫПАДЕНИЕ — это окончательное значение. Это требует, чтобы пилот был сбит с толку. Он измеряет способность магнита удерживать пониженное входное напряжение СН.Хороший юнит должен выпадать ниже 6 MV — нормальный — от 1 до 2 MV. Допустимое время «выпадения» — 180 секунд да три минуты. Скорее всего, это будет полторы-две минуты. Когда магнит выключится, будет слышен щелчок.

ДЛЯ СЧИТЫВАНИЯ ЗАМКНУТОГО ЦЕПИ ТРЕБУЕТСЯ СПЕЦИАЛЬНЫЙ ПЕРЕХОДНИК, который ВИНТЫ ВИНТАЕТСЯ К МАГНИТНОМУ УЗЕЛУ, ЧТОБЫ ПОДКЛЮЧИТЬ СЧЕТЧИК. ПЕРЕХОДНИК МОЖНО ПРИОБРЕСТИ У ЛЮБОГО ДИЛЕРА ROBERTSHAW. НОМЕР ДЕТАЛИ 10-038. ТЕСТОВЫЙ ПЕРЕХОДНИК THERMOCOUPLE.

Нормальный набор показаний

OC- 30 милливольт

CC- 15 милливольт

CC (нагрузка) -15 милливольт

DO- 1 милливольт

Лучший способ диагностировать эти показания — использовать MILLIVOLT. ДИАГРАММЫ.

Термопары разных производителей различаются по надежности. Я рекомендую только термопары производства Johnson Controls. Серии К15 и К16 — лучшие. Если у вас есть долговечность, проблемы, тогда используйте K16RA, который представляет собой никелированную термопару для высоких или агрессивных сред. Husky (K16) подойдет для большинства приложений, а для тех, кому он не подходит, подойдет Slim Jim (K15).

Чтобы повторить настройку пилотного пламени, чтобы охватить верхнюю часть от 1/2 до 3/8 термопары, важно, чтобы пламя было мягким синим пламенем, не ревущим, что заставит наконечник светиться «тускло-красным» по сравнению с «вишнево-красный».

Условия горения (чрезмерные температуры) в камере также являются проблемой, и для этого потребуется испытание на горение и измерение тяги, чтобы убедиться, что чрезмерные температуры не воздействуют на пилот. В некоторых случаях на водонагревателях может потребоваться изменить пилотную адаптацию для повышения качества работы. Однако этого не следует делать, если вы не прошли надлежащую подготовку.

Возможность работы оборудования в условиях разгерметизации обязательно приведет к отказу термопары.Кроме того, если оборудование закачивается вместе с печью или котлом с вентилятором, это может привести к проблемам. Есть решения и для этого, но требуется обучение.

Проблема, которую я часто обнаруживаю, — это среда, в которой работает оборудование. Часто коррозионные химические вещества и загрязнители воздуха попадают в смесь газовоздушных смесей, и происходит химическая реакция. Это опять же требует присутствия на тренировке профессионального специалиста по горению, чтобы помочь вам увидеть различные эффекты, которые это будет иметь.

И, наконец, невозможность вернуть на место все двери и крышки на оборудовании. Невыполнение этого требования приведет к изменению количества воздуха для горения и нарушению стабильности пламени.

Конструкция некоторого оборудования также является проблемой. Когда существует большая потребность в тепле (очень холодная погода), температура, создаваемая в камере, отрицательно влияет на пилотную систему и систему термопары. Добавление термопары K16RA может оказать некоторую помощь в продлении срока службы термопары в этой ситуации.

Недостаток воздуха для горения и сушилки, работающие в непосредственной близости от оборудования, также приводят к проблемам.

И последнее, и это не нацелено ни на кого конкретно, а на простую нехватку обслуживающего персонала и установщиков, знающих, что они делают.

Как проверить термопару на водонагревателе газового баллона

Часто говорят, что «мелочи могут иметь большое значение». Это верно во многих сферах жизни, но эта фраза заставляет задуматься о водонагревателях.Типичный водонагреватель резервуара для жилых помещений может вместить 40 или 50 галлонов воды и весит более 100 фунтов в заполненном виде. Однако этот большой прибор может внезапно перестать работать из-за небольшой детали, называемой термопарой.

При выходе из строя термопары газового водонагревателя прекращается подача газа в агрегат. Используя мультиметр, вы можете проверить электрический ток термопары, чтобы определить, нуждается ли она в замене.

Что делает термопара?

Термопара — это элемент безопасности, который работает с пилотной горелкой и газовым регулирующим клапаном.Когда зажигается пилотное пламя, термопара использует небольшой электрический ток, чтобы открыть газовый клапан и заправить основную горелку водонагревателя. Однако, если контрольная лампа не горит, термопара отключает подачу природного газа, поступающего из газового клапана.

Почему это важно? Если пилот выключен (или неисправен), а газовый клапан может оставаться открытым, природный газ может выйти из водонагревателя и попасть в дом, что является серьезной проблемой для здоровья.

Со временем термопара может выйти из строя или ослабнуть.Это предотвращает открытие газового клапана, даже если контрольная лампа работает нормально. Без газа у водонагревателя нет топлива для нагрева воды. Вот почему так важно диагностировать неисправный термостат, чтобы его можно было заменить, а водонагреватель мог выполнять свою работу.

Как проверить термопару

Для тестирования термопары требуется мультиметр (также называемый мультитестером), небольшой прибор, который может выполнять несколько электрических измерений, таких как напряжение, ток и сопротивление.Вам также необходимо знать, какой у вас тип газового клапана: Уайт-Роджерс или Робертшоу.

Получив это устройство, внимательно выполните следующие действия.

  • Удерживайте пилотную кнопку
  • Установить мультиметр на милливольты
  • Поместите один зонд мультиметра на медную часть термопары, а другой зонд на газовый клапан
  • Если показание мультиметра ниже 10 милливольт для клапана Уайта-Роджерса или 13 милливольт для клапана Робертшоу, термопару необходимо заменить

Установка новой термопары

Если у вас нет большого опыта работы в сфере сантехники, мы не рекомендуем пытаться установить новую термопару самостоятельно.Эта небольшая и деликатная часть связана с электричеством и природным газом, поэтому любая небольшая ошибка может быть очень опасной. Кроме того, неправильная установка термопары может привести к повреждению водонагревателя.

Более разумный и безопасный вариант — позвонить профессионалам в Emergency Plumbing & Solar. Мы с гордостью обслуживаем весь остров Оаху. Чтобы записаться на прием для водонагревателя, позвоните нам сегодня по телефону (808) 691-9309.

Как проверить термопару водонагревателя

Тестовая термопара / pdf
Тестовая термопара и термобатарея / pdf
Полное руководство по обслуживанию / pdf
Как заменить термопару
Как устранить неисправность контрольной лампы
Как устранить неисправность газового водонагревателя
Купить:
Термопары на Amazon
Термопара переходники
Газ термостаты водонагревателя на Amazon
Механический Газовый регулятор имеет термопару
Ресурсы:
Как заменить термопару
Поиск и устранение неисправностей / руководство по обслуживанию / по типу газа контроль
Как заменить термостат газорегулирующего клапана
Купить:
Термопары на Amazon
Термопара переходники
Газ термостаты водонагревателя на Amazon
Электронный Газовый контроль имеет термобатарею / без термопары
Термобатарея состоит из нескольких термопар вместе, поэтому напряжение, создаваемое теплом пилотного достаточно большой, чтобы питать электронику внутри газового регулятора.
Ресурсы:
Испытание термопары и термобатареи / pdf
Как заменить термостат газорегулирующего клапана
Купить:
Газ термостаты водонагревателя на Amazon

Изображение большего размера
Идентифицировать термопара: медь трубка под газовым регулятором
Если газовый водонагреватель имеет постоянную пилотную лампу, то медная трубка будет быть подключенным к газовой арматуре.

Термопара не может иметь перегибов, но медь можно катать если термопара слишком длинная.
Термопара затягивается вручную плюс 1/4 оборота.
Перегорание термопары замыкает электрический сигнал на газовый регулятор клапан.

Ресурсы:
Как заменить термопару
Ресурсы для замены термопары
Как устранить неисправность контрольной лампы
Купить:
Газ термостаты водонагревателя на Amazon

С термостаты механических газовых регулирующих клапанов, пилотное пламя нагревает конец термопары. А термопара 2 разнородных металла соединены вместе, которые производят небольшой ток, когда с подогревом.Небольшой электрический ток проходит от термопары. через полую трубку с проволокой внутри и ввинчивается в нижнюю часть регулирующий клапан, где он подключается к электромагниту.
Если контрольная лампа горит, термопара работает и подключена правильно, и сидя в пилотном пламени, то электромагнит под напряжением. Электромагнит удерживает предохранительный клапан открытым, пока пилотное пламя нагревает термопара.
Если контрольная лампа не горит, электромагнит закрывает клапан, и газ не может поступать в газовый регулятор.Когда пилот при повторном освещении магнит издает слышимый звук, который может быть обнаруженным при поиске и устранении неисправностей.

Если пилотное пламя погаснет, термопаре может потребоваться до 180 секунд, чтобы достаточно остыть, чтобы электромагнит обесточил и замкнул предохранительный клапан.
Предохранительный клапан контролирует попадание газа в газ. регулирующий вентиль. Если предохранительный клапан открыт, газовый клапан работает. обычно, и непрерывно выпускает газ в пилотную лампу через пилотный газорегуляторный клапан и подает газ в горелку через главный регулирующий клапан, когда датчик термостата определяет температуру воды ниже заданного значения, выбранного на шкале, расположенной на передней части газового клапана.

С электронный газовый регулирующий клапан, пилотное пламя нагревает термобатарею вместо термопары. В термобатарея работает на том же принцип как термопара, за исключением того, что он больше и создает больший ток чем термопара, тока достаточно для питания печатной платы внутри газовый регулирующий клапан. В отличие от термопары, ток от термобатареи поступает к газорегулирующему клапану через два провода, которые подключаются к передней части газовый контроль. Печатная плата управляет серией самопроверки процедуры, исправления ошибок в работе водонагревателя и т. д. и использование электромагниты для управления поток газа, который поступает в газовый регулятор, и газ, идущий в пилотную и горелка.См. Основные детали газового водонагревателя

Если ток не вырабатывается термопарой или термобатареей, подайте газ на клапан закрывается до тех пор, пока пилот повторно зажигается или заменена неисправная термопара или термобатарея.

Термостат для считывания температуры на газовом клапане расположен внутри медная трубка, которая выступает в резервуар и измеряет температуру воды. Когда температура воды упадет ниже выбранной настройки термостата, тогда газовый клапан выпускает газ через трубку коллектора и в горелка расположена в камере сгорания.
Как отрегулировать температуру

Газ вытекает из горелки, где пилот свет воспламеняет газ. Если горелка загрязнена, засорена или заблокирован, газ может не загореться сразу, что приведет к несгореванию накопление газа до тех пор, пока не достигнет запального пламени вызывая взрыв опасность.
Корневой и грязная горелка и желтое пламя укажите эту проблему. После очистки горелки и горения в камере газ должен гореть синим с красными и желтыми частями.
Очистить горелку

Термопара: Исходный тест
1) Легкий пилот.Удерживайте пилотную кнопку от 30 до 60 секунд.
2) Отпустите кнопку пилота.
3) Если индикатор гаснет при отпускании кнопки, значит, термопара скорее всего виноват.
Если сигнальная лампа горит без проблем, пока газовый клапан находится в режиме ПИЛОТ положение, но затем поверните газовый клапан в положение ВКЛ и основная горелка трепещет и исчезает в течение 30 секунд, после чего срабатывает система FVIR с вероятностью 99%
Ресурс:
Прочтите о TRD / FVIR
С горит пилотное пламя, выключите газоснабжение и Начни считать секунды (одна-одна тысяча, две-одна тысяча).
Считайте полные двадцать (20) секунд. Пилотное пламя должно погаснуть.
Внимательно прислушайтесь к небольшому щелчку на стороне впуска газа. клапан.
Если вы считаете полные двадцать (20) секунд и не слышите щелчка тогда термопара в порядке.
Если вы слышите щелчок в течение двадцати (20) секунд, значит, термопара и / или газовый клапан неисправны.
Заменить термопару и газовый клапан.
Удалять термопара от газового клапана с помощью гаечного ключа 7/16 «.
Термопара затягивается вручную + 1/4 Turn
Некоторые термопары имеют обратную резьбу.
Испытательная термопара с использованием мультиметр:
Термопара имеет 2 конца: один конец ввинчивается в газовый клапан, другой конец расположен в пилотном пламени.
1) Убедитесь, что термопара правильно расположена в пилотном пламени.
2) Отсоедините термопару от термостата газового клапана с помощью 7/16 дюйма. гаечный ключ.

3) Используя мультиметр с зажимами типа «крокодил»:
Присоедините красный провод к корпусу (медной части) термопары.
Присоедините черный провод к концу (серебряной части) термопары, которая подключается к термостату.
4) Следуйте инструкциям, чтобы зажечь пилот и посмотреть показания напряжения на мультиметр.
5) Если термопара в порядке, то через 45 секунд счетчик должен показывать 12 милливольт и более.
6) Очистите конец термопары и очистите внутреннее соединение газового клапана. перед повторной установкой термопары.
7) Выполните магнитный тест ниже. Предельная термопара все еще может производить милливольт — но только когда он не находится под нагрузкой. Когда это под нагрузкой (подключенной к клапану и пытающейся управлять им) он может не работа.

ИСПЫТАНИЕ СБОРКИ МАГНИТА (Robertshaw Control)
Шаг 1. Отсоедините термопару от комбинированного термостата / газового клапана.
Шаг 2. Подсоедините переходник термопары
(Robertshaw P / N 75036) к месту
термопары в комбинированном термостате / газовом клапане.
Шаг 3. Подключите термопару к адаптеру. Убедитесь, что все соединения
затянуты (от руки плюс ”оборот).
Шаг 4 С помощью мультиметра, способного измерять милливольты, подсоедините один зажим типа «крокодил»
к установочному винту адаптера, а другой зажим типа «крокодил»
— к медной части термопары.
Шаг 5. Следуя этикетке с инструкциями по освещению на обогревателе, продолжайте зажечь пилота и дать поработать
три менуэта.
Шаг 6. При показании измерителя 13 милливольт или выше поверните ручку комбинированный термостат / газовый клапан в положение
«ВЫКЛ.».
Шаг 7. Магнит должен оставаться закрытым при падении минимум 6 раз. милливольт.Здесь вы услышите щелчок или щелчок
при открытии магнита, если вы услышите этот звук до падения 6 милливольт, магнит не соответствует спецификации
, и комбинированный термостат / газовый клапан должен быть заменены.

Изображение большего размера
ИСПЫТАНИЕ СБОРКИ МАГНИТА (White Rodgers Control)

Шаг 1. Следуя этикетке с инструкциями по освещению на обогревателе, продолжайте зажечь пилота и дать
поработать три минуты. Если пилот не горит, удерживайте кнопку пилота. (расположен на комбинации термостата
/ газового клапана) вниз во время этого теста
Шаг 2.Используя мультиметр, способный измерять милливольты, подключите один подведите
с помощью зажима типа «крокодил» к медной оболочке термопары, используйте второй вывод мультиметра к
пробует верхнюю клемму, расположенную на задней панели комбинации термостат / газовый клапан.
Шаг 6. При показании измерителя 13 милливольт или выше поверните ручку комбинированный термостат / газовый клапан в положение
«ВЫКЛ.».
Шаг 7. Магнит должен оставаться закрытым при падении минимум 6 раз. милливольт. Здесь вы услышите щелчок или щелчок
при открытии магнита, если вы услышите этот звук до падения 6 милливольт, магнит не соответствует спецификации
, и комбинированный термостат / газовый клапан должен быть заменены.

Типичный мультиметр будет работать / может не иметь зажимов типа «крокодил».
Без зажимов типа «крокодил» вам может потребоваться дополнительная рука, чтобы держать запальное пламя зажженным. во время теста.

Купить:
Мультиметры на Amazon
Купить бесконтактный тестер напряжения на Amazon
Electric тестеры в Amazon



Общий информация о термопаре
1) ЯСНОЕ СИНИЕ ПЛАМЯ: Пилотное пламя и Пламя горелки должны быть ярко-синего цвета. цвет.
Другие цвета, например оранжевый и желтый, указывают на то, что части горелки, необходимо очистить пилотное отверстие и камеру сгорания.
Поиск и устранение неисправностей по типу газового регулятора

2) Водонагревателю для сгорания нужен кислород. Если пилот уходит, затем очистите воздухозаборник и получите больше свежего воздуха для воды обогреватель, чтобы проверить, решена ли проблема.

3) Термопара должна находиться в пилотном пламени, чтобы оно оставалось горячим.
Подогреваемая термопара подает небольшой электрический ток на газовый регулирующий клапан.
Если неисправен газовый регулятор, или термопара неисправна, или пилот дует погас, или запальное пламя слабое, или термопара ослабла, газ регулирующий клапан оборотов от пилота.

4) Установите термопару на место: от руки + 1/4 оборота.
Если термопара затянута слишком сильно, изолятор раздавлен и короткое замыкание термопары на газовый клапан. Газовый клапан не может считывает ток и отключает подачу газа к пилоту.

Ресурсы:
Прочтите этап замены пары
Устранение неполадок по типу ресурсов контроля газа
Как заменить термопару / Utube
Как заменить термопару 2 / Utube
Как заменить термопару pdf

Горелку иногда снимают для замены термопары.
В этом случае очистите детали камеры сгорания и камеру сгорания. камера.
Если используется сжиженный газ, то трубка коллектора имеет обратную резьбу.
Остерегайтесь перевернутой резьбы.
При повторном присоединении трубок горелок к газовой регулятору, используйте пальцы, чтобы запустить потоки.
Всегда проверяйте пилотные и коллекторные трубы на предмет утечки газа с помощью мыльной воды.

Купить:
Термопары на Amazon
Термопара адаптеры

ЭКО расположен внутри зонда термостата на газовом регуляторе
Газ водонагреватель ECO / Energy Cut OFF
Если вы можете включить ПИЛОТНУЮ или ГЛАВНУЮ ГОРЕЛКУ — даже на пару секунды, тогда ОЭС, если хорошо.
В противном случае замените газовый регулирующий клапан.
Ресурс
Как заменить термостат газорегулирующего клапана

Как определить, вышла из строя термопара камина | Руководства по дому

Крис Дезил Обновлено 17 февраля 2021 г.

Любой газовый прибор со стоящим пилотом нуждается в термопаре, чтобы поддерживать световой пилот, независимо от того, включается и выключается автоматически, как водонагреватель, или вы управляете им вручную, например газовый камин. Функция термопары состоит в том, чтобы посылать сигнал на газовый клапан, чтобы он оставался открытым, пока включен пилот.Многие современные газовые приборы имеют автоматические искровые воспламенители, и они не нуждаются в термопарах.

Большие камины имеют большие газовые клапаны, и вместо термопары — или вместе с ней — они имеют термобатарею, которая в основном представляет собой ряд термопар, соединенных последовательно для создания более сильного электрического сигнала. HVAC Basics расскажет вам, как отличить термопару от термобатареи, но когда дело доходит до определения того, вышла из строя она или нет, процедура в основном такая же.

Как работает термопара для камина

Термопара состоит из длинной медной трубки с датчиком на одном конце и резьбовым фитингом на другом, который ввинчивается в газовый клапан. Зонд расположен достаточно близко к пилотному пламени, чтобы его фактически охватило пламя, когда пилот включен, что поднимает температуру зонда намного выше пороговой температуры для того, чтобы электроны начали мигрировать к более холодному концу трубки. Это происходит благодаря явлению, известному как эффект Зеебека, когда электрический потенциал создается между разнородными металлами при большой разнице температур, а зонд термопары и трубка действительно сделаны из разных металлов.

Электрический потенциал или напряжение, генерируемое при включении пилота, невелико — всего около 30 милливольт — но этого достаточно, чтобы управлять сверхчувствительным газовым клапаном и держать его открытым. Если пилотное пламя недостаточно сильное, чтобы генерировать такое большое напряжение, клапан закрывается, и пилот гаснет.

Термобатарея работает точно так же, но генерирует большее напряжение — где-то около 500 мВ — поэтому она может управлять более надежным механизмом клапана. Зонд термобатареи больше, чем у термопары, и вместо резьбового фитинга на другом конце термобатарея имеет два провода, обычно красный и белый, которые подключаются к двум клеммам на газовом клапане.Клеммы имеют маркировку TP и TP / TH, как показано в разделе «Ремонт моего газового камина».

Признаки того, что термопара не работает

Если термопара не работает, пилот не будет гореть, но вы не всегда можете быть уверены, что проблема в термопаре. Если пилотная газовая трубка забита, пламя может быть недостаточно сильным, чтобы нагреть термопару до нужной температуры. Зажгите пилота и наблюдайте за качеством и размером пламени. Он должен быть в основном синим, гореть постоянно и быть достаточно большим, чтобы охватить зонд термопары.Если он желтый или оранжевый, малоразмерный и неустойчивый, пилотная трубка, вероятно, забита и ее необходимо очистить.

Вам также следует визуально осмотреть трубку термопары на наличие признаков коррозии, поскольку это повлияет на работу термопары. Используйте гаечный ключ, чтобы убедиться, что гайка плотно прикреплена к газовой арматуре. Если вы устраняете неисправность термобатареи, используйте отвертку, чтобы убедиться, что провода надежно подключены к пневмоостровам.

Проверка термопары с помощью мультиметра

Окончательный способ определить неисправную термопару — это проверить ее с помощью мультиметра с зажимами типа «крокодил» на выводах.Настройте измеритель на измерение в милливольтах постоянного тока и прикрепите один провод (неважно, какой) к датчику термопары, а другой — к трубке где-нибудь рядом с газовым клапаном. Включите пилот, дайте ему прогореть 30 секунд и обратите внимание на показания. Значение менее 25 мВ указывает на неисправность термопары.

Процедура тестирования термобатареи аналогична, за исключением того, что вы касаетесь выводами проводов на газовом клапане. После двух минут горения запального пламени показание счетчика должно быть не менее 350 мВ, а меньшее значение означает, что термобатарея неисправна.Теперь поверните регулятор, чтобы включить основную горелку, и вы увидите, что показания уменьшатся вдвое. Если она упала до нуля, значит, в термобатареи произошло короткое замыкание, и ее необходимо заменить. Если показания не меняются, что-то не так с газовым регулятором.

Как проверить, работает ли ваша термопара? Поиск и устранение неисправностей

Что может пойти не так?

Защитные трубки, оболочки и даже защитные гильзы могут выйти из строя из-за коррозии или механических повреждений. Процессы могут перегреваться, а термоэлементы могут подвергаться воздействию более высоких, чем предполагалось, температур.Если датчик, контролирующий процесс, имеет низкий дрейф на выходе, процесс, в ответ на его контроллер, в результате может быть вынужден достичь более высоких температур, чем предполагалось. Сборки из основного металла уязвимы для атак нескольких химических агентов. Они также могут изменяться из-за неблагоприятных условий эксплуатации. Проволока термопары из благородных металлов хорошего качества в состоянии поставки имеет очень низкий уровень примесей. Следовательно, он подвержен загрязнению, которое может повлиять на его термоэлектрические свойства. Платина особенно чувствительна к присутствию свободного кремния, с которым она может объединяться с образованием эвтектического сплава, плавящегося при нормальных рабочих температурах или ниже.Поэтому изоляторы высокой чистоты и защитные трубки для сборок из драгоценных металлов, а также тщательное внимание к чистоте при обращении, очень важны для предотвращения этого. Человеческая ошибка также может быть сопутствующим фактором. Элементы управления могут быть настроены неправильно, соединения могут быть выполнены неправильно, и неправильные действия в ответ на условия эксплуатации могут быть предприняты по ошибке. Избыточность контрольно-измерительных приборов в сочетании с обучением и ответственностью — обычные средства борьбы с такими ошибками.

Все термопары подвержены дрейфу калибровки при использовании, это просто вопрос того, сколько и как быстро это может произойти. Характеристики термопары в решающей степени зависят от абсолютной однородности как физических, так и химических свойств по всей длине цепи. При производстве термоэлементных материалов предпринимаются осторожные меры, чтобы гарантировать, что эта однородность (или однородность) будет достигнута. При использовании разные части схемы подвергаются разным условиям нагрева, химического воздействия и т. Д., и в результате такие части действительно изменяют физическую структуру и состав по сравнению с исходным проводом термоэлемента. Поскольку термоэлектрическая ЭДС, возникающая в результате данной разницы температур, чувствительна к изменениям химических и металлургических свойств проволоки, полная ЭДС, создаваемая использованным зондом, может отличаться от идентичного в других отношениях нового зонда при тех же условиях. Изменения обычно небольшие (часто пренебрежимо малые) в течение значительных периодов времени. Но в неблагоприятных условиях можно быстро реализовать большие сносы.Чтобы обеспечить долгий и надежный срок службы термопары, обычная стратегия состоит в том, чтобы комфортно эксплуатировать устройство при максимальной температуре и обеспечить ему максимально чистую среду для работы. Кожухи, такие как кожухи, защитные трубки и защитные гильзы, являются обычным средством контроля условий, которые окружают сами термоэлементы.

Как проверить термопару?

Во-первых, не всегда целесообразно вывести подозрительную термопару из эксплуатации и «протестировать» ее в другом месте.Если устройство используется, значит, оно больше не может быть однородным. Воздействие на неоднородную термопару другого набора температурных градиентов, даже если они незначительно отличаются, может привести к другим выходным данным и показаниям. Повторная калибровка использованной термопары обязательно даст «число», но это число, вероятно, будет бессмысленным в месте использования термопары.

Лучший способ оценить использованную термопару — это «зондировать» местоположение, поместив новую термопару с известным выходом рядом с подозрительной в рабочий процесс и сравнить показания.Если нецелесообразно устанавливать одновременно два датчика. Удалите подозрительный зонд и замените его другим заведомо исправным. Затем, если исправный датчик находится на том же месте, что и удаленный, и процесс не изменился во время замены, можно сравнить показания двух датчиков. Обратите внимание, что нет необходимости хранить и использовать неограниченный запас новых датчиков для этих тестов. Несколько подходящих запасных устройств можно оставить в наличии, выбрав одно для использования в тестировании.В нормальных условиях дрейф или ухудшение характеристик термопары — это постепенный и очень медленный процесс. Таким образом, один заменяющий зонд можно использовать несколько раз для проверки процесса и считаться надежным для нескольких повторных тестов. И, когда был обнаружен смещенный зонд, испытательный зонд можно просто оставить на месте в качестве рабочего сенсора, а следующей заменой станет испытательное устройство.

Полезным инструментом для поиска и устранения неисправностей систем термопар является переносной индикатор температуры.Некоторые из этих устройств способны работать с двумя или более различными типами термопар, а некоторые предлагают функцию «выхода», которая будет производить электрический выходной сигнал, имитирующий работу термопары при любой температуре по выбору. При использовании прибор обычно присоединяется к проводам проверяемой цепи в какой-нибудь удобной точке доступа, например, в соединительной головке. Необходимо следить за соблюдением правильной полярности. В Австралии мы используем цветовой код ANSI, где отрицательным всегда является RED .Там можно контролировать и оценивать выходной сигнал рабочего датчика. Или, используя функцию «вывода» прибора, смоделированный сигнал термопары может быть отправлен обратно на постоянный индикатор или контроллер схемы для проверки правильности работы остальной схемы. При подаче сигнала обратно к прибору обычно необходимо разорвать одну сторону цепи, чтобы избежать «нагрузки» портативного тестера из-за низкого сопротивления самой термопары.

Участки удлинительной проводки в цепях термопар также можно проверить на правильность подключения с помощью портативного тестера.Проверяемый участок должен быть электрически изолирован от остальной части контура, а один конец пары удлинительных проводов должен быть закорочен вместе. Если тестер подключен к противоположному концу закороченной пары, он должен указать приблизительную температуру закороченного конца. Обратите внимание, что если оба конца удлинительной пары имеют одинаковую температуру, может потребоваться немного нагреть закороченный конец и убедиться, что тестер «видит» изменения температуры правильно. В этом тесте проверяется возможность неправильного обратного подключения.

Инженеры

Pyrosales готовы проконсультировать вас по поводу любых трудностей, возникающих при тестировании вашего оборудования, в том числе на различных этапах любого проекта, от разработки и планирования нового проекта до модификации или модернизации существующего объекта. Наши сотрудники готовы предоставить вам помощь и рекомендации для обеспечения наилучшего результата и ценности.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
