Как проверить на плате транзистор: Краткие советы, как проверить транзистор | Электронные компоненты. Дистрибьютор и магазин онлайн

Содержание

Как я могу проверить транзистор?

Вы можете проверить функциональность транзистора, выполнив несколько простых процедур с использованием цифрового мультиметра. Большинство мультиметров цифрового типа оснащены функцией проверки диодов, которую можно использовать для проверки транзистора. Если транзистор уже подключен к монтажной плате, его необходимо снять с платы перед тестированием. Электронный транзистор может использоваться в цепи в качестве усилителя или переключателя. Независимо от его применения, процедура, используемая для проверки транзистора, одинакова, потому что все транзисторы в основном функционируют как два параллельных диода, которые имеют общий элемент.

Прежде чем вы сможете приступить к реальной процедуре тестирования, вам необходимо определить тип тестируемого вами транзистора. Транзисторы, известные как положительно-отрицательно-положительные (PNP), имеют две входные клеммы и одну выходную клемму. Транзистор с отрицательно-положительным-отрицательным током (NPN) будет иметь одну входную клемму и две выходные клеммы.

Оба типа транзисторов имеют в общей сложности три клеммы, которые известны как базовая клемма, клемма коллектора и клемма эмиттера.

Тип транзистора вместе с расположением и идентификацией его клемм обычно отмечается на внешней упаковке транзистора. Если тип транзистора не указан на упаковке, вы можете выполнить простое тестирование с помощью мультиметра, чтобы сделать это определение. Определите ориентацию трех клемм транзистора и подключите положительный провод мультиметра к базовой клемме транзистора. Затем подключите отрицательный вывод измерителя к клемме коллектора или эмиттера транзистора. Если мультиметр отображает показание выше нуля, тогда транзистор имеет тип NPN.

После того, как вы определили тип транзистора и ориентацию его клемм, вы готовы начать реальную процедуру тестирования. Чтобы проверить работоспособность транзистора, вам необходимо повернуть ручку мультиметра в положение диода. Затем подключите положительный провод измерителя к базовой клемме транзистора. Затем вы должны прикоснуться к отрицательному проводу измерителя к клемме коллектора транзистора и проверить сопротивление. Затем коснитесь отрицательного провода к клемме эмиттера и проверьте сопротивление. После завершения этой процедуры вам потребуется снова выполнить полный тест с отрицательным проводом, подключенным к базовой клемме транзистора.

Если транзистор работает, показания сопротивления из первой части теста будут очень низкими, а показания из второй части будут очень высокими. Если транзистор типа PNP, вам нужно будет выполнить первую часть теста с отрицательным проводом, подключенным к базовой клемме, и положительный провод будет подключен во время второй части. Если транзистор работает, первое показание будет высоким, а второе — низким. Транзисторы обычно перестают работать внезапно, а не постепенно. Обычно дешевле заменить неисправный транзистор, чем заменить саму плату.

ДРУГИЕ ЯЗЫКИ

Как проверить транзистор? – Remontask.

ru – ремонт в вопросах и ответах

Прежде, чем проверить мультиметром любой элемент на исправность, будь то транзистор, тиристор, конденсатор или резистор, необходимо определить его тип и характеристики. Сделать это можно по маркировке. Узнав ее, не составит труда найти техническое описание (даташит) на тематических сайтах. С его помощью мы узнаем тип, цоколевку, основные характеристики и другую полезную информацию, включая аналоги для замены.
Например, в телевизоре перестала работать развертка. Подозрение вызывает строчный транзистор с маркировкой D2499 (кстати, довольно распространенный случай). Найдя в интернете спецификацию (ее фрагмент показан на рисунке 2), мы получаем всю необходимую для тестирования информацию.

Рисунок 2. Фрагмент спецификации на 2SD2499Большая вероятность, что найденный даташит будет на английском, ничего страшного, технический текст легко воспринимается даже без знания языка.
Определив тип и цоколевку, выпаиваем деталь и приступаем к проверке. Ниже приведены инструкции, с помощью которых мы будем тестировать наиболее распространенные полупроводниковые элементы.

Проверка биполярного транзистора мультиметром

Это наиболее распространенный компонент, например серии КТ315, КТ361 и т.д.
С тестированием данного типа проблем не возникнет, достаточно представить pn переход в как диод. Тогда структуры pnp и npn будут иметь вид двух встречно или обратно подключенных диодов со средней точкой (см. рис.3).

Рисунок 3. «Диодные аналоги» переходов pnp и npnПрисоединяем к мультиметру щупы, черный к «СОМ» (это будет минус), а красный к гнезду «VΩmA» (плюс). Включаем тестирующее устройство, переводим его в режим прозвонки или измерения сопротивления (достаточно установить предел 2кОм), и приступаем к тестированию. Начнем с pnp проводимости:

  1. Присоединяем черный щуп к выводу «Б», а красный (от гнезда «VΩmA») к ножке «Э». Смотрим на показания мультиметра, он должен отобразить величину сопротивления перехода. Нормальным считается диапазон от 0,6 кОм до 1,3 кОм.
  2. Таким же образом проводим измерения между выводами «Б» и «К». Показания должны быть в том же диапазоне.

Если при первом и/или втором измерении мультиметр отобразит минимальное сопротивление, значит в переходе(ах) пробой и деталь требует замены.

  1. Меняем полярность (красный и черный щуп) местами и повторяем измерения. Если электронный компонент исправный, отобразится сопротивление, стремящееся к минимальному значению. При показании «1» (измеряемая величина превышает возможности устройства), можно констатировать внутренний обрыв в цепи, следовательно, потребуется замена радиоэлемента.

Тестирование устройства обратной проводимости производится по такому же принципу, с небольшим изменением:

  1. Красный щуп подключаем к ножке «Б» и проверяем сопротивление черным щупом (прикасаясь к выводам «К» и «Э», поочередно), оно должно быть минимальным.
  2. Меняем полярность и повторяем измерения, мультиметр покажет сопротивление в диапазоне 0,6-1,3 кОм.

Отклонения от этих значений говорят о неисправности компонента.

Вопрос: Как проверить транзистор? — Дом и сад

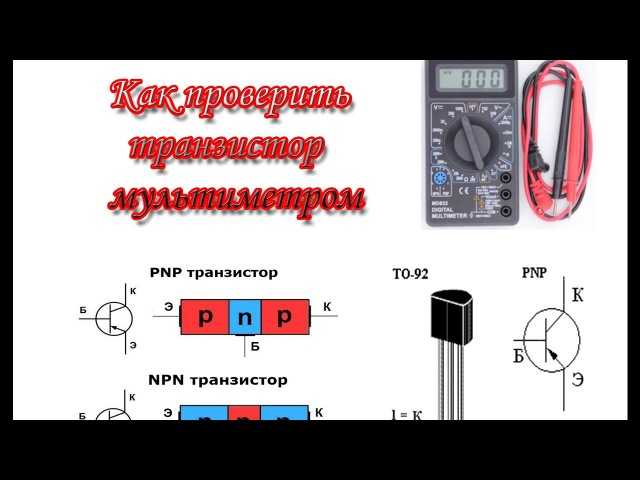

В этом видео я покажу Как Проверить Транзистор Мультиметром и вы научитесь сами проверять mosfet транзисторы..
IRFZ44N http://ali.pub/3l198m.
МОЙ САЙТ https://spajalnikom.ru.
Instagram https://clck.ru/GuaKt.
Кэшбэк EPN http://ali.pub/32zfyh.
Расширение для браузера: http://ali.pub/2x31sw.
Мобильное расширение: http://ali.pub/2xca4v.
Webmoney:.
Z802785253946.
R219769680871.
В этом видео я покажу как проверить транзистор мультиметром и транзистор тестером.Как проверить mosfet транзистор мультиметром без транзистор тестера и дополнительных блоков питания..
хочу рассказать, как проверить исправность транзистора обычным мультиметром. Хотя для этого существуют специальные пробники, и даже в самом мультиметре имеется гнездо для проверки транзисторов, но, на мой взгляд, все они не совсем практичны. Вот чтобы подобрать пару транзисторов с одинаковым коэффициентом усиления (h31э) пробники вещь даже очень нужная. А для определения исправности достаточно будет и обыкновенного мультиметра..
Мы знаем, что транзистор имеет два p-n перехода, причем каждый переход можно представить в виде диода (полупроводника). Поэтому можно утверждать, что транзистор — это два диода включенных встречно, а точка их соединения будет являться «базой»..
Отсюда получается, что один диод образован выводами, например, базы и коллектора, а другой диод выводами базы и эмиттера. Тогда нам будет достаточно проверить прямое и обратное сопротивление этих диодов, и если они исправны, значит, и транзистор работоспособен. Все очень просто..
Начнем с транзисторов структуры (проводимость) p-n-p. На принципиальных схемах структура транзисторов обозначается стрелкой эмиттерного перехода. Если стрелка направлена к базе, значит это структура p-n-p, а если от базы, значит это транзистор структуры n-p-n..
Так вот, чтобы открыть p-n-p транзистор, на вывод базы подается отрицательное напряжение (минус). Мультиметр переводим в режим измерения сопротивлений на предел «2000», можно в режиме «прозвонка» — не критично. .
Минусовым щупом (черного цвета) садимся на вывод базы, а плюсовым (красного цвета) поочередно касаемся выводов коллектора и эмиттера — так называемые коллекторный и эмиттерный переходы. Если переходы целы, то их прямое сопротивление будет находиться в пределах 500 – 1200 Ом..
Теперь проверяем обратное сопротивление коллекторного и эмиттерного переходов..
Плюсовым щупом садимся на вывод базы, а минусовым касаемся выводов коллектора и эмиттера. На этот раз мультиметр должен показать большое сопротивление на обоих p-n переходах..
В данном случае на индикаторе высветилась «1», означающая, что для предела измерения «2000» величина сопротивления велика, и составляет более 2000 Ом. А это говорит о том, что коллекторный и эмиттерный переходы целы, а значит, наш транзистор исправен..
Таким способом можно проверять исправность транзистора и на печатной плате, не выпаивая его из схемы..
В первую очередь, нужно определить вывод базы..
Плюсовым щупом мультиметра садимся, например, на левый вывод транзистора, а минусовым касаемся среднего и правого выводов. При этом смотрим, какую величину сопротивления показывает мультиметр..
Дорогие друзья, не забывайте делиться видео в своих соц. сетях, если вам понравилось видео – это поможет развитию моего канала, ваш Сергей Ткаченко..
Всем привет, меня зовут Сергей Ткаченко и я автор канала #Спаяльником. Вся моя жизнь связана с электроникой это мое хобби. В своем блоге я делюсь знаниями о электронике и ее ремонте, делаю интересные проекты, а также делюсь с Вами своими знаниями. Подписывайтесь не пожалеете! И не забудьте про колокольчик.
По рекламе и сотрудничеству: [email protected]
┈┈┈┈┈┈┈┈Мои Инструменты ┈┈┈┈┈┈┈┈.
Мультиметр UNI-T UT890C + http://ali.pub/2wv7xt.
MASTECH SMD тестер http://ali.pub/2wv8b1.
Щупы для мультиметра http://ali.pub/2wv8fi.
Паяльник ts100 http://ali.pub/2st24r.
Паяльная станция как у меня http://ali.pub/2st291.
Паяльный фен http://ali.pub/2st2bd.
Мой лабораторный блок питания https://goo.gl/HafVXw.
Мой осциллограф http://ali.pub/2vw02p.
esr meter http://ali.pub/2st1to.
Припой Kaina http://ali.pub/2st1vm.
Третья рука http://ali.pub/2st1z4.
Флюс Kingbo RMA-218 http://ali.pub/2wv8qz.
Флюс mechanic http://ali.pub/2wv8yk.
┈┈┈┈┈┈┈ ЭКОНОМЬ ПРИ ПОКУПКЕ ┈┈┈┈┈┈.
⇒ АКТИВАЦИЯ СКИДКИ на все товары Алиэкспресс:.
⇒ http://ali.pub/32zfyh.
⇒ Заработай на Алиэкспресс: http://ali.pub/32zfyh.
⇒ Расширение для браузера: http://ali.pub/2x31sw.
⇒ Мобильное расширение: http://ali.pub/2xca4v.
┈┈┈┈┈┈┈┈ Помощь каналу ┈┈┈┈┈┈┈┈.
Донаты: https://goo.gl/Uug3W3 или https://goo.gl/ou7gKD.
┈┈┈┈┈┈┈┈ СОЦСЕТИ ┈┈┈┈┈┈┈┈.
Группа канала ВК: https://vk.com/s_pajalnikom.
Группа канала ОК: https://www.ok.ru/group/54271903465693.
Мой канал Телеграмм https://t.me/Aliexpress_rulit2.
Мой канал Instagram https://clck.ru/GuaKt.
#транзистор #какпроверить #мультиметр #транзистортестер #mosfet #как #спаяльником

Как читать печатные платы и идентифицировать компоненты [Решение]

Вопрос

Пожалуйста, помогите определить компонент на моем NodeMCU.

Я еще не умею читать схемы, помогите с благодарностью.

Вопрос » как читать печатные платы «или» как читать схемы «часто возникает у новичков. Иногда» , что это за компонент «, также может возникнуть. Эти вопросы могут быть решены вместе в этой статье, в которой рассказывается, как читать печатную плату и идентифицировать компоненты.

Часть 1: Как читать печатные платы — стандарты для электронных символов

Печатная плата представляет собой набор электронных компонентов, соединенных между собой токопроводящими дорожками, напечатанными на основной плате. Электронные компоненты и токопроводящие дорожки основаны на карте, принципиальной схеме. Эта диаграмма построена на основе общепринятых правил и символов. Символы, используемые на принципиальных схемах, соответствуют стандартам, которые определены на национальном и международном уровне профессиональными организациями, такими как Институт инженеров по электротехнике и электронике (IEEE), Международная электротехническая комиссия (IEC) и Американский национальный институт стандартов ( АНСИ).

Ниже приведены некоторые общие стандарты для электронных символов.

  • МЭК 60617
  • АНСИ И32.2-1975
  • Стандарт IEEE 91/91a

Часть 2. С чего начать чтение печатных плат — источник питания

Если у вас есть принципиальная схема или печатная плата, лучший и самый простой способ начать ее анализ — с источника питания. Каждый электронный компонент зависит от источника питания.Обычно процесс проектирования схемы также начинается оттуда. Наиболее распространенным типом отказа в электронных устройствах также является отказ источника питания. Ниже приведены общие символы, связанные с источником питания.

Символы, относящиеся к источнику питания

Символы питания постоянного тока (DC)

Символы питания переменного тока (AC)

Символ текущего источника

Символы батареи

Управляемый источник напряжения

Управляемый источник тока

Символ солнечной батареи

Символы Земли (Земли)

Предохранитель

Трансформатор

Соединения внутри этих символов показаны линиями. И эти линии (проводящие пути) имеют стыки и пересечения. Они представлены нижеприведенными символами.

Перекресток

Пересечение трассы

Часть 3: Чтение схем — пассивные компоненты

После определения блока питания следующими наиболее распространенными электронными компонентами являются пассивные компоненты.Название «пассивный компонент» используется для электронных компонентов, которые не может подавать питание или усиливать питание в цепи . Они могут только поглощать, рассеивать или накапливать энергию. Этим компонентам не требуется заданный уровень напряжения (энергии) для выполнения задачи. Общие типы компонентов, которые попадают в эту категорию, — это резисторы, конденсаторы, катушки индуктивности и трансформаторы.

Resister — это компонент, препятствующий прохождению тока. Он рассеивает энергию в виде тепла и создает падение напряжения в цепи.Значение сопротивления (R) дается в единицах «Ом», а падение напряжения можно рассчитать по уравнению закона Ома.

В = ИК

(V = напряжение, I = ток и R = сопротивление)

Резистор

Переменный резистор (реостат)

Потенциометр

Термистор или варистор

Конденсаторы — это компоненты, которые накапливают энергию в электрическом поле. Значение емкости (C) указано в «Фарадах». Основное основное уравнение конденсаторов:

.

(C = емкость, Q = заряд в кулонах, V = напряжение)

Неполяризованный конденсатор

Поляризованный конденсатор

Переменный конденсатор

Подстроечный конденсатор

Катушки индуктивности — это компоненты, накапливающие энергию в магнитном поле. Индуктивность (L) измеряется в «Генри». Управляющее первичное уравнение индукторов:

.

( Φ = магнитная потокосцепление, I = ток, L = индуктивность)

Индуктор с воздушным сердечником

Катушка индуктивности с магнитным сердечником

Катушка индуктивности с отводом

Ферритовая втулка

Трансформаторы

используются для повышения или понижения напряжения и тока. Энергия передается в трансформаторе через переменный магнитный поток. Первичная обмотка индуцирует этот магнитный поток, и есть одна или несколько вторичных обмоток, которые получают наведенные токи от этого магнитного потока сердечника. Напряжение и индуцированный ток здесь пропорциональны числу витков в обмотках.

Основные первичные уравнения трансформаторов,

(Vp = напряжение первичной обмотки, Vs = напряжение вторичной обмотки, Np = количество витков первичной обмотки, Ns = количество витков вторичной обмотки, Ip = ток первичной обмотки, Is = ток вторичной обмотки.)

Трансформатор

Трансформатор с отводом

Трансформатор тока

Трансформатор напряжения

Это цепи, состоящие только из пассивных компонентов. Они распространены в системах передачи электроэнергии, системах фильтрации звуковых шумов, фильтрах электромагнитных помех и пассивных частотных фильтрах.

Фильтры электромагнитных помех

Аудио фильтры

Часть 4: Чтение схем — общие активные компоненты

Активные компоненты — сердце современной электроники.Обычно они изготавливаются из полупроводников. Для выполнения задач эти компоненты нужен заданный уровень напряжения или они подают энергию в цепь . Источники напряжения, источники тока, генераторы, все компоненты, сделанные из транзисторов, и все типы диодов являются примерами активных компонентов.

Давайте посмотрим на некоторые общие символы активных компонентов.

Существует множество типов транзисторов, и каждый имеет уникальный символ. Тип транзистора нельзя определить по его внешнему виду, поскольку разные типы транзисторов имеют одинаковый тип корпуса.Тип транзистора можно точно распознать только по номеру модели и символу. Здесь мы упомянем некоторые из их наиболее распространенных типов.

Полевой транзистор с N-канальным переходным затвором (JFET)

Полевой транзистор с P-канальным переходным затвором (JFET)

Полевой транзистор металл-оксид-полупроводник (MOSFET)

Режим расширения, N-канальный МОП-транзистор

Режим расширения, P-канальный МОП-транзистор

Биполярный переходной транзистор NPN (BJT)

Биполярный транзистор PNP (BJT)

NPN-транзистор Дарлингтона

PNP-транзистор Дарлингтона

Диоды — это затворы, пропускающие ток только в одном направлении. Они обычно используются для выпрямления переменного тока в постоянный ток в источнике питания. Существуют и другие типы диодов, которые излучают свет, который называется светоизлучающим диодом (LED), и есть диоды, которые улавливают свет и преобразуют его в ток, который называется фотодиодом. Все диоды изготовлены из полупроводников и имеют P-N переход.

Выпрямительный диод

Диод Шоттки

Стабилитрон

Светоизлучающий диод (LED)

Фотодиод

Туннельный диод

Варикапный диод

Диод Шокли

Кремниевый выпрямитель (SCR)

Диод постоянного тока

Диак

Мостовой выпрямитель

  • Интегральные схемы (ИС)

Интегральные схемы (ИС) состоят из нескольких транзисторов или нескольких миллиардов транзисторов. В современном они выполняют все основные задачи любой схемы. Они обеспечивают логическую вычислительную мощность, хранилище, задачи переключения и многое другое. Интегральные схемы легко идентифицировать по корпусу и количеству выводов. Обычно они имеют большее количество контактов, чем любой из вышеперечисленных компонентов. Строительным блоком большинства ИС является операционный усилитель (операционный усилитель). Поскольку существует слишком много вариантов ИС, здесь мы рассматриваем только основной символ ИС, которым является операционный усилитель.

Операционный усилитель (операционный усилитель) или компаратор

Часть 5: Чтение схем — другие компоненты

Помимо всех вышеперечисленных основных компонентов, в схемах есть много других ключевых компонентов, играющих жизненно важную роль. Это могут быть электромеханические компоненты, такие как реле, динамики, соленоиды, разъемы и переключатели. Или это могут быть другие типы электронных компонентов, которые не попадают в указанные выше основные категории, такие как кварцевые генераторы, датчики на эффекте Холла, дисплеи и т. д.

Кристаллический осциллятор

Датчик Холла

Громкоговоритель

Микрофон

Лампа

Реле

Переключатели

Двигатели

Соленоиды

Часть 6: От чтения печатных плат к производству печатных плат

Теперь, когда вы знаете, как читать печатную плату и идентифицировать компоненты. Пришло время, чтобы печатная плата производилась надежной компанией по производству печатных плат — ПКБОНЛАЙН. Это производитель печатных плат на заказ, его услуги включают расширенные Производство печатных плат , сборка , макет , SMT трафарет и поиск компонентов печатной платы . Если вам нужна дополнительная техническая помощь, вы также можете бесплатно обратиться в PCBONLINE, чьи инженеры десятилетиями занимались проектами печатных плат.

Почему стоит выбрать PCBONLINE для изготовления печатных плат:

  • Мы предлагаем бесплатную техническую поддержку, включая чтение печатных плат, проверку Gerber и BOM, предоставление консультаций и многое другое.
  • Мы поставляем высококачественные передовые печатные платы, от прототипов до массового производства.
  • Все продукты и услуги отслеживаются и проверяются в соответствии с ISO, IATF, RoHS, UL и REACH.
  • Бесплатный образец печатной платы, бесплатный первый тест печатной платы, бесплатный функциональный тест, быстрая доставка.

Возможности PCBONLINE по производству печатных плат:

  • Слой: 1 ~ 42
  • Ламинат: нормальная Tg/высокая Tg/без свинца/без галогенов
  • Обработка поверхности: OSP/HASL/LF HASL/иммерсионный ENIG/иммерсионное олово/иммерсионное серебро
  • Толщина платы: 0.15 ~ 3,2 мм
  • Максимальный размер платы: 500 × 580 мм
  • Толщина меди: (внутренняя отделка медь) 1-4 унции, (внешняя отделка медь) 1-7 унций
  • Мин. ширина линии/интервал: 0,0635 мм/0,0635 мм
  • Мин. Размер сверления с ЧПУ: 0,15 мм
  • Мин. размер лазерного сверления: 0,075 мм
  • Стек HDI: 1+N+1, 2+N+2, 3+N+3

Система онлайн-котировок PCBONLINE открыта. Зарегистрируйтесь и получите купоны на 100 долларов для покупок в Интернете.

Последняя вещь

Теперь, когда вы понимаете, как читать принципиальные схемы и определять компоненты. PCBONLINE не только обеспечивает высококачественное производство печатных плат, но и поставляет все виды электронных компонентов в соответствии с вашими спецификациями. Получите бесплатное предложение прямо сейчас!


Подробное описание транзистора печатной платы

Прежде чем вы поймете, как работает транзистор на печатной плате, вам нужно знать сам транзистор и на что нужно обратить внимание при выборе.Знание того, как проверить транзисторную печатную плату, очень важно, прежде чем вы ее купите.

Что такое транзистор печатной платы?

Транзисторы — это устройства, которые управляют движением электронов и, как следствие, электричеством. Это означает, что именно они запускают и останавливают поток электрического тока. Их основная цель состоит в том, чтобы усилить или переключить определенное количество электронных сигналов, проходящих через печатную плату.

Типы транзисторов для печатных плат

Транзисторы бывают двух разных типов: NPN и PNP, каждый из которых имеет разные символы схемы.Транзисторы сделаны из полупроводниковых материалов, и каждый из них имеет разные типы слоев. Наиболее распространены транзисторы NPN из кремния, их проще всего изготовить. Любому новичку всегда важно начинать с изучения NPN, потому что их легче всего понять. Вам будет легко изучить весь транзистор и различные типы, если вы понимаете NPN.

Как читать транзисторы на печатной плате

Транзисторы изготавливаются в разных стилях, и все они разные, причем PNP и NPN являются наиболее распространенными типами.Первый шаг — узнать о транзисторах и научиться читать транзисторную печатную плату. После того, как вы научитесь их читать, вам нужно научиться их тестировать.

Вот пошаговое руководство по считыванию транзистора на печатной плате.

Проверка транзисторов важна, потому что вы можете сказать, поможет вам это или нет. Начните с поиска маркировки возле транзистора или под ним.

  • Найдите линию и стрелку, указывающую от конца треугольника или сторон, и линию под ними, которые, кажется, соединяют их.

  • Используйте линию, выходящую слева, в качестве базы, если у транзистора нет этой линии. В случае отсутствия линии в качестве основания выступает металлический корпус.

  • Было бы лучше, если бы вы расположили транзистор так, чтобы выходная линия была обращена к левой стороне.

  • Убедитесь, что вы определили положение треугольника и указали на него, потому что коллектор NPN будет направлен вверх, а коллектор PNP — вниз.

Как проверить транзистор на печатной плате

Транзисторы играют важную роль в цепях, и очень важно убедиться, что они работают. Если они неисправны, они вызывают выход из строя цепи. Вот почему важно протестировать их, чтобы убедиться, что они функционируют должным образом. Прежде чем начать процесс, убедитесь, что вы знаете, что вы должны делать. Вот пошаговое руководство по тестированию транзистора на печатной плате.

Шаг первый

При проверке транзистора убедитесь, что в цепи нет питания, выключив его.После этого отключите шнур питания AVC и извлеките аккумулятор. Убедитесь, что на плате нет питания, а затем прикоснитесь металлическим предметом к обеим клеммам конденсатора одновременно. Убедитесь, что вы используете отвертку с изолированным концом, за который вы держите, чтобы не отключить накопленную мощность.

Шаг второй

Обратите внимание на выводы базы, коллектора и эмиттера тестируемого транзистора. Выводы некоторых транзисторов помечены для облегчения идентификации. На них будут B, E и C.Чтобы быть уверенным, вы должны запросить каталог у поставщика электроники, будучи уверенным в ориентации потенциальных клиентов. Каждый транзистор имеет разное положение наконечников, поэтому вы должны быть уверены.

Третий шаг

На третьем шаге вы должны настроить цифровой мультиметр на диод, если он есть, в противном случае используйте настройку Ом. Установите транзистор, используя шкалу низкого сопротивления, если он имеет аналоговую среду.

Шаг четвертый

Проверьте показания коллектора в обоих направлениях база-коллектор и прикоснитесь одним проводом от измерителя к базовому проводу, в то время как вы поместите другой провод на провод коллектора.Проверьте чтение и обменяться советами. Если транзистор исправен, он покажет показания в одном направлении и бесконечность в другом.

Шаг пятый

Необходимо проверить показания эмиттера на базе в обоих направлениях, прикасаясь одним выводом к базе, а другим к эмиттеру. После проверки счетчика поменяйте местами провода, чтобы показания считывались в противоположном направлении. Как и в четвертом шаге, ожидайте, что одно показание покажет около 600, а другое — бесконечное.

Шаг шестой

Если вы обнаружите, что числовое значение не близко к 600, вам необходимо снять основной провод, так как другие компоненты могут повлиять на показания.Расплавьте припой, удерживающий вывод базы на печатной плате, и отсоедините информацию от печатной платы. Проверьте оба направления от базы к коллектору-базе к эмиттеру с помощью измерителя. С помощью паяльника расплавьте припой и вставьте вывод и замените его в отверстие платы, когда закончите снимать показания счетчика.

Шаг седьмой

После тестирования вы должны знать, показывают ли показания база-эмиттер или коллектор ноль в обоих направлениях, или вы заметили, что оба показывают бесконечные задачи.Нули указывают на короткое время. А бесконечности указывают на открытый диод внутри транзистора.

Если вы хотите узнать больше о том, как полностью протестировать печатную плату, не стесняйтесь проверять здесь.

Заключение

Перед покупкой важно знать, какой транзистор вы хотите использовать. На рынке представлен широкий ассортимент сортов, и необходимо убедиться, что у вас есть то, что подходит именно вам. Большинство поставщиков классифицируют транзисторы в зависимости от их использования или номинальной мощности.

В то же время, если вы не знакомы с транзисторами, необходимо проконсультироваться со специалистом, чтобы убедиться, что вы не ошиблись с выбором. То, для чего вам нужен транзистор, определит лучший вариант для вас.

Как проверить транзистор на печатной плате? – Pursuantmedia.com

Как проверить транзистор на печатной плате?

Чтобы проверить работоспособность транзистора, вам нужно будет повернуть шкалу мультиметра на настройку диода.Затем подключите положительный провод мультиметра к базовой клемме транзистора. Затем вы должны прикоснуться отрицательным выводом мультиметра к клемме коллектора транзистора и проверить сопротивление.

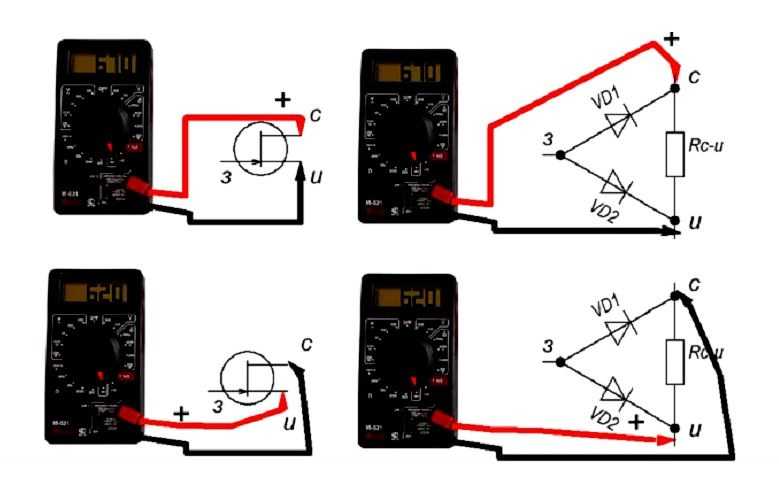

Как проверить транзистор JFET?

Как проверить JFET? Когда JFET проверяется как диод (переход затвор-канал), мультиметр должен показывать низкое сопротивление между затвором и истоком при одной полярности и очень высокое сопротивление между затвором и истоком при обратной полярности измерителя.

Можно ли проверить транзистор в цепи?

Потенциально неисправные транзисторы можно проверить с помощью цифрового мультиметра, но тип используемого теста будет определяться типом транзистора. При тестировании полевого транзистора Junction Field Effect Transistor или JFET вам потребуется использовать два резистора по 1000 Ом в дополнение к мультиметру.

Что происходит, когда выходит из строя транзистор?

Признаки неисправного транзистора В случае с транзистором этот компонент действует либо как переключатель, либо как усилитель электрического тока — в результате выход из строя транзистора может привести к коротким замыканиям и электрическим всплескам, которые в определенных условиях могут быть катастрофически опасны.

Как сделать тест пара эль транзистор?

Test para el Transistor Quiz от s1966nelsae, обновлено более 1 года назад Больше Меньше Создано s1966nelsaeover 6 лет назад 1919 1 0 Описание Preparado por Lic. Nelson Sáenz Теги не указаны транзистор npn pnp electronica

Как использовать тестер транзисторов ardutester v1.13?

Как использовать ArduTester V1.13? Подключите компонент для тестирования к любому TP1, TP2, TP3 (компонентом могут быть транзисторы NPN, PNP, FET, резисторы, конденсаторы, диоды, светодиоды и многие другие.) Предупреждение: ПРОВЕРЯЙТЕ только те конденсаторы, которые вы разряжали до этого!

Можно ли использовать цифровой мультиметр для проверки транзистора?

Поскольку p-n-переходы транзисторов, по сути, являются диодами, применимы те же основные характеристики. Многие цифровые мультиметры (DMM) имеют положение для проверки диода, которое обеспечивает удобный способ проверки транзистора. Типичный цифровой мультиметр, как показано на рисунке ниже, имеет небольшой символ диода, обозначающий положение функционального переключателя.

Что делает тестер транзисторов Arduino Uno?

Это автоматический тестер транзисторов для определения распиновки и характеристик различных дискретных полупроводников (транзисторов NPN, PNP, МОП-транзисторов и т. д.).Он также оценивает резисторы, конденсаторы, индуктивности и т. д. Первоначальный проект был написан на смеси C и ассемблерного кода AVR для инструментов AVR gcc с помощью AVR Studio.

Как диагностировать печатную плату с неисправным транзистором

Электронные схемы требуют, чтобы все компоненты, содержащиеся в этой схеме, работали должным образом. Если какой-либо из компонентов выйдет из строя, это может иметь катастрофические последствия для любых устройств, подключенных к этой цепи. Неисправные активные компоненты, такие как транзисторы, диоды и микрочипы, часто сложнее диагностировать, чем неисправные пассивные компоненты, такие как резисторы; активные компоненты ведут себя иначе, чем пассивные компоненты, когда подвергаются воздействию различных напряжений. Если вы подозреваете, что транзистор вышел из строя, его необходимо проверить перед повторным включением схемы.

Инструкции
Процедура проверки полевого транзистора (JFET) перехода
1 Скрутите один провод от первого резистора к выводу стока на транзисторе.Скрутите один провод от второго резистора к клемме истока на транзисторе. Скрутите свободные выводы обоих резисторов вместе с клеммой затвора транзистора. Подождите 30 секунд, а затем снимите резисторы с выводов транзисторов.

2 Мультиметр может проверять диоды, подавая напряжение на выводы щупа. Включите мультиметр; установите шкалу измерения на «Проверка диодов». Для n-канального полевого транзистора поместите красный щуп мультиметра на клемму затвора транзистора, а черный щуп мультиметра — на клемму стока. Для p-канального полевого транзистора поместите красный щуп мультиметра на клемму стока, а черный щуп — на клемму затвора.

Процедура проверки биполярного переходного транзистора (BJT)
4 Включите мультиметр и направьте шкалу измерения на «Проверка диода». Для NPN-транзистора поместите красный щуп мультиметра на вывод базы транзистора, а черный щуп — на вывод коллектора. Для транзистора PNP поместите черный щуп мультиметра на клемму базы, а красный щуп — на клемму коллектора.

5 Проверьте показания мультиметра. Если мультиметр показывает оценку «Пройдено», снимите щуп мультиметра с коллектора, поместите его на клемму эмиттера и перейдите к следующему шагу. Если мультиметр показывает оценку «Отказ», снимите щупы мультиметра с обеих клемм и замените транзистор.

6 Проверьте показания мультиметра. Если мультиметр показывает оценку «Пройдено», транзистор работает правильно. Если мультиметр показывает оценку «Fail», транзистор необходимо заменить.

Серия учебных курсов по электротехнике и электронике ВМФ (NEETS), модуль 7

Модуль 7 — Введение в твердотельные устройства и источники питания

Страницы я, 1−1, 1−11, 1−21, 1−31, 1−41, 2−1, 2−11, 2−21, 2−31, 2−41, 2−51, 3−1, 3−11, 3−21, 3−31, 3−41, 3−51, от 4-1 до 4-10, 4−11, 4−21, 4−31, 4−41, 4−51, индекс





……………… 2……………… Н……………… 130……………… A

……………..      НОМЕР           ПОЛУПРОВОДНИКОВ       ИДЕНТИФИКАЦИЯ           Первый

………………      СОЕДИНЕНИЯ……………………………….. ………………….. КОЛИЧЕСТВО МОДИФИКАЦИЯ

………………    (Транзистор)



Вы также можете найти другие маркировки на транзисторах, которые не относятся к системе маркировки JAN.Эти маркировки являются идентификаторами производителей и могут не соответствовать стандартизированная система. Если вы сомневаетесь, всегда заменяйте транзистор на другой с идентичной маркировкой. Чтобы убедиться, что используется идентичная замена или правильный заменитель, обратитесь к руководству по оборудованию или транзистору для технические характеристики транзистора.

Транзистор ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ



Транзисторы очень надежны и, как ожидается, будут относительно безотказными.Инкапсуляция и конформность Используемые в настоящее время технологии покрытия обещают чрезвычайно долгий срок службы. По идее транзистор должен выдержать на неопределенный срок. Однако, если транзисторы подвергаются перегрузкам по току, переходы будут повреждены или даже повреждены. уничтожен. Кроме того, приложение чрезмерно высокого рабочего напряжения может повредить или разрушить переходы. дугового разряда или чрезмерных обратных токов. Одной из самых больших опасностей для транзистора является нагрев, который вызвать чрезмерный ток и возможное разрушение транзистора.



Чтобы определить, хорошо это или плохо, можно проверить омметром или тестером транзисторов. Во многих случаях можно заменить заведомо исправный транзистор для сомнительного и, таким образом, определить состояние подозреваемого транзистор. Этот метод тестирования является высокоточным, а иногда и самым быстрым, но его следует использовать только после вы убедитесь, что нет никаких дефектов схемы, которые могут повредить новый транзистор.Если более одного неисправный транзистор присутствует в оборудовании, где неисправность была локализована, этот метод тестирования становится громоздко, так как может потребоваться замена нескольких транзисторов, прежде чем неисправность будет устранена. Чтобы определить, какой каскады вышли из строя и какие транзисторы исправны, все снятые транзисторы должны быть проверены. Этот тест может можно выполнить с помощью стандартного военно-морского омметра, тестера транзисторов или путем наблюдения за работой оборудования. правильно, поскольку каждый из удаленных транзисторов снова вставляется в оборудование.слово предостережения-неразборчиво следует избегать замены транзисторов в критических цепях.



Когда транзисторы впаяны в оборудование, замена невозможна; вообще желательно тестить эти транзисторы в своих цепях.



Q34. Перечислите три элемента информации, обычно включаемые в раздел общего описания листа спецификации для транзистора.



Q35.Что означает число «2» (перед буквой «Н») указать в схеме маркировки ЯН?



Q36. В чем наибольшая опасность для транзистор?



Q37. Какой метод проверки транзисторов является громоздким, когда неисправен более одного транзистора в цепи?



МЕРЫ ПРЕДОСТОРОЖНОСТИ



Хотя транзисторы, как правило, более прочны механически, чем электронные лампы, они подвержены повреждениям. электрические перегрузки, тепло, влажность и радиация.Повреждения такого характера часто возникают при обслуживание путем подачи напряжения неправильной полярности на коллекторную цепь или чрезмерного напряжения на вход схема. Также известно, что неосторожные методы пайки, приводящие к перегреву транзистора, вызывают значительные повреждать. Одной из наиболее частых причин повреждения транзистора является электростатическое



2-31

выделения из тела человека при обращении с устройством.Вы можете избежать таких повреждений, прежде чем начать ремонт путем сброса статического электричества с вашего тела на шасси, содержащее транзистор. Ты можешь сделать просто прикоснувшись к корпусу. Таким образом, электричество будет передаваться от вашего тела к шасси. прежде чем обращаться с транзистором.



Во избежание повреждения транзисторов и поражения электрическим током следует соблюдайте следующие меры предосторожности при работе с транзисторным оборудованием:



1. Испытательное оборудование и паяльники должны быть проверены, чтобы убедиться в отсутствии тока утечки из источника питания. Если обнаружен ток утечки, следует использовать изолирующие трансформаторы.



2.   Всегда подключайте заземление между испытательное оборудование и цепь, прежде чем пытаться подавать или контролировать сигнал.



3.   Убедитесь, что испытательные напряжения не превышать максимально допустимое напряжение для элементов схемы и транзисторов.Кроме того, никогда не подключайте тестовое оборудование выводится непосредственно на транзисторную схему.



4.   Диапазоны омметра, для которых требуется ток более единицы миллиампер в тестовой схеме не следует использовать для проверки транзисторов.



5.   Выпрямители аккумуляторных батарей не следует использовать для питания транзисторного оборудования из-за плохой стабилизации напряжения и, возможно, высокие пульсации напряжения.



6.Тепло, подведенное к транзистору, когда паяные соединения требуется, следует свести к минимуму за счет использования маломощного паяльника и тепловых шунтов, например, с длинным носиком. плоскогубцы, на выводы транзистора.



7.   Когда возникает необходимость заменить транзисторы, никогда транзисторы, чтобы отсоединить их от печатных плат.



8.   Все цепи должны быть проверены на наличие дефектов. перед заменой транзистора.



9. Перед заменой транзистор.



10.   Использование обычных измерительных щупов на оборудовании с близко расположенными деталями часто приводит к случайные замыкания между соседними клеммами. Эти короткие замыкания редко повреждают электронную лампу, но могут испортить ее. транзистор. Чтобы предотвратить эти короткие замыкания, зонды могут быть покрыты изоляцией, за исключением очень короткой длины. советы.



ИДЕНТИФИКАЦИЯ ВЫВОДОВ



Идентификация транзисторных выводов играет важную роль участие в обслуживании транзисторов; потому что, прежде чем транзистор можно будет проверить или заменить, его выводы или клеммы должны быть идентифицированы. Поскольку стандартного метода идентификации выводов транзисторов не существует, вполне возможно перепутать один вывод с другим. Поэтому при замене транзистора следует обратить особое внимание на как монтируется транзистор, особенно к тем транзисторам, которые впаяны, чтобы не ошибка при установке нового транзистора.Когда вы тестируете или заменяете транзистор, если у вас есть любые сомнения относительно того, какой вывод есть какой, обратитесь к руководству по оборудованию или руководству по транзистору, в котором Технические характеристики используемого транзистора.



Существуют, однако, некоторые типичные обозначения отведений. схемы, которые будут очень полезны при поиске неисправностей транзисторов. Эти схемы показаны на рис. 2-17. в В случае транзистора овальной формы, показанного на рисунке А, вывод коллектора определяется широким промежутком между ним. и базовый лид.Вывод, наиболее удаленный от коллектора, является выводом эмиттера. Когда лиды равны с промежутками и в линию, как показано на

2-32

, вид В, цветная точка, обычно красная, указывает на коллектор. Если транзистор круглый, как на виде C, красная линия указывает на коллектор, а вывод эмиттера является самым коротким выводом. На виде D отведения находятся в треугольной формы, смещенной от центра транзистора.Отведение напротив пустого квадранта в эта схема является базовой. Если смотреть снизу, то коллектор находится на первом отводе по часовой стрелке от основание. Отведения на виде E расположены так же, как и на виде D, за исключением того, что для идентификации используется отвод. приводит. Если смотреть снизу по часовой стрелке, первый вывод после язычка является излучателем, затем база и коллектор.

Рис. 2-17.- Идентификация выводов транзистора.



В обычном силовом транзисторе, как показано на рисунках F и G, вывод коллектора обычно подключается к монтажная база. Для дальнейшей идентификации вывод основания на виде F покрыт зеленой оплеткой. В то время как выводы на виде G идентифицируются при осмотре транзистора снизу по часовой стрелке (с монтажом отверстия, занимающие позиции на 3 и 9 часов), вывод излучателя будет либо на 5 часов, либо на 11 часов позиция.Другой вывод является базовым выводом.



ТРАНЗИСТОР ИСПЫТАНИЕ



Есть несколько различные способы проверки транзисторов. Их можно проверить, находясь в цепи, методом подстановки. упомянутым, или с помощью тестера транзисторов или омметра.



2-33

Транзисторные тестеры представляют собой не что иное, как твердотельный эквивалент электронных ламповых тестеров (хотя они и не работают не по одному принципу).С помощью большинства тестеров транзисторов можно проверить вход или выход транзистора. цепи.



При практическом поиске и устранении неисправностей необходимо выполнить четыре основных теста транзисторов: усиление, утечка, пробой и время переключения. Однако для технического обслуживания и ремонта требуется проверка двух или трех параметров. обычно достаточно, чтобы определить, нужно ли заменить транзистор.



Поскольку нецелесообразно охватывают все различные типы тестеров транзисторов, и, поскольку каждый тестер поставляется с собственным руководством по эксплуатации, мы перейдем к чему-то, что вы будете использовать чаще для тестирования транзисторов — омметру.



Проверка транзисторов с помощью омметра



Два теста, которые можно выполнить с помощью омметра: коэффициент усиления и сопротивление перехода. Тесты сопротивления перехода транзистора выявят утечку, короткое замыкание и обрыв.



ТЕСТ коэффициента усиления транзистора . — базовую проверку коэффициента усиления транзистора можно выполнить с помощью омметра и простая тестовая схема. Тестовую схему можно составить всего из пары резисторов и переключателя, как показано на рисунке. 2-18.Принцип проверки заключается в том, что в транзисторе между эмиттер и коллектор, пока переход эмиттер-база не будет смещен в прямом направлении. Единственная предосторожность, которую вы должны соблюдать, это с омметром. В счетчике можно использовать любую внутреннюю батарею при условии, что она не превышает максимального напряжение пробоя коллектор-эмиттер.

Рис. 2-18. — Проверка коэффициента усиления транзистора с помощью омметра.



Когда переключатель на рис. 2-18 находится в разомкнутом положении, как показано, на PNP не подается напряжение. база транзистора, а переход эмиттер-база не смещен в прямом направлении. Поэтому омметр должен показывать высокое сопротивление, как указано на мультиметре. Когда ключ замкнут, цепь эмиттер-база смещена в прямом направлении. напряжение на резисторах R1 и R2. Теперь ток течет в цепи эмиттер-коллектор, что вызывает более низкое сопротивление чтение на омметре. отношение сопротивления 10 к 1 в этом тесте между показаниями измерителя указывает на нормальное усиление для звукового транзистора.



Чтобы проверить NPN-транзистор с помощью этой схемы, просто поменяйте местами выводы омметра и выполните процедура, описанная ранее.



2-34

КОНТРОЛЬ СОПРОТИВЛЕНИЯ ТРАНЗИСТОРА . — Омметром можно проверить транзистор на утечка (нежелательное протекание тока) путем измерения базы-эмиттер, база-коллектор и коллектор-эмиттер прямое и обратное сопротивление.



Для простоты рассмотрим тестируемый транзистор на каждом изображении. рис. 2-19 (вид A, вид B и вид C) в виде двух диодов, соединенных спиной к спине. Следовательно, каждый диод будет иметь низкое прямое сопротивление и высокое обратное сопротивление. Измерив эти сопротивления омметром, как показано на рис. по рисунку можно определить, протекает ли ток транзистора через его переходы. При изготовлении этих измерений, избегайте использования шкалы R1 на измерителе или измерителе с высоким напряжением внутренней батареи.Любой из эти условия могут повредить маломощный транзистор.

Рис. 2-19А. — Проверка утечки транзистора с помощью омметра. ТЕСТ коллектор-эмиттер

Рис. 2-19В. — Проверка утечки транзистора с помощью омметра. ТЕСТ «база-коллектор»



2-35

Рисунок 2-19C.- Проверка утечки транзистора с помощью омметра. ТЕСТ База-эмиттер



Теперь рассмотрим возможные проблемы с транзистором, которые могут возникнуть, если показания, указанные на рис. не получаются. список этих проблем приведен в таблице 2-2.

Таблица 2-2. — Возможные проблемы с транзистором из показаний омметра



К настоящему времени вы должны понимать, что транзистор, использованный на рис. 2-19 (вид A, вид B и вид C), представляет собой ПНП-транзистор.Если вы хотите проверить транзистор NPN на утечку, процедура идентична той, что используется для тестирование PNP, за исключением того, что полученные показания меняются местами.



При тестировании транзисторов (PNP или NPN) Следует помнить, что фактические значения сопротивления зависят от шкалы омметра и напряжения аккумулятора. Типичный прямое и обратное сопротивления незначительны. Лучший индикатор того, исправен ли транзистор. bad – это отношение прямого сопротивления к обратному.Если тестируемый вами транзистор показывает коэффициент не менее 30 до 1, это наверное хорошо. Многие транзисторы имеют отношение 100 к 1 или больше.



Q38. Какая безопасность меры предосторожности должны быть приняты перед заменой транзистора?



Q39. Как идентифицируется лид коллектора на овальный транзистор?



Q40. Какие два теста транзисторов можно выполнить с помощью омметра?



Q41. Когда вы проверяете коэффициент усиления транзистора звуковой частоты с помощью омметра, на что указывает Соотношение сопротивления 10 к 1?



2-36

В42. Когда вы используете омметр для проверки транзистора на утечку, на что указывает низкий уровень, но не закорочено, обратное чтение сопротивления?

МИКРОЭЛЕКТРОНИКА

До сих пор различные полупроводники, резисторы, конденсаторы и т.д., в наших дискуссиях были рассматриваются как отдельно упакованные компоненты, называемые ДИСКРЕТНЫМИ КОМПОНЕНТАМИ. В этом разделе мы представим некоторые из более сложных устройств, которые содержат полные схемы, упакованные как один компонент. Эти устройства называются ИНТЕГРИРОВАННЫМИ схемами, а широкий термин используется для описания использования этих устройств для миниатюризации. электронное оборудование называется МИКРОЭЛЕКТРОНИКА.



С появлением транзисторов и спросом со стороны военных для меньшего оборудования, инженеры-конструкторы решили миниатюризировать электронное оборудование. В начале, их усилия были сорваны, потому что большинство других компонентов в цепи, таких как резисторы, конденсаторы и катушки были больше, чем транзистор. Вскоре эти другие компоненты схемы были миниатюризированы, тем самым подтолкнув опережает развитие меньшего электронного оборудования. Наряду с миниатюрными резисторами, конденсаторами и другими элементы схемы, производство компонентов, которые на самом деле были меньше, чем пространство, необходимое для стала возможной соединительная проводка и кабели.Следующим шагом в исследовательском процессе было устранение этих громоздкие элементы электропроводки. Это было достигнуто с помощью ПЕЧАТНОЙ ПЛАТЫ (PCB).



Печатная плата плата представляет собой плоскую изолирующую поверхность, на которой печатная плата и миниатюрные компоненты соединяются в заданной конструкции, и прикреплены к общему основанию. Рисунок 2-20 (вид a и вид B) показывает типичный печатный печатная плата. Обратите внимание, что к плате подключены различные компоненты, а печатная разводка находится на обратной стороне. сторона.При использовании этого метода вся соединительная проводка в единице оборудования, за исключением проводов наивысшей мощности. и кабелей, сводится к линиям проводящего материала (медь, серебро, золото и т. д.), нанесенным непосредственно на поверхность изолирующей «печатной платы». Поскольку печатные платы легко адаптируются как сменные блоки, устранение клеммных колодок, фитингов и точек привязки, не говоря уже о проводах, приводит к существенному сокращению в габаритных размерах электронного оборудования.



2-37

 Рисунок 2-20A. — типичная печатная плата (PCB). ПЕРЕДНЯЯ СТОРОНА

Рисунок 2-20B. — типичная печатная плата (PCB). ОБРАТНАЯ СТОРОНА



2-38

После того, как печатные платы были усовершенствованы, были предприняты усилия по миниатюризации электронного оборудования. перешли к методам сборки, что привело к МОДУЛЬНОЙ CircuitRY.В этой технике печатные платы сложены и соединены вместе, чтобы сформировать модуль. Это увеличивает плотность упаковки компонентов схемы и приводит к значительному уменьшению размера электронного оборудования. Поскольку модуль может быть разработан для выполнять любую электронную функцию, это также очень универсальный блок.



Однако недостаток этого подхода заключалась в том, что модули требовали значительного количества соединений, которые занимали слишком много места и увеличивали расходы.Кроме того, испытания показали, что на надежность отрицательно повлияло увеличение количества связи.



Для повышения надежности и дальнейшего увеличения плотности упаковки требовалась новая технология. Решением стали ИНТЕГРИРОВАННЫЕ схемы.



Интегральная схема – устройство, объединяющее (объединяющее) оба активных элемента (транзисторы, диоды, и т. д.) и пассивные компоненты (резисторы, конденсаторы и т.п.) полной электронной схемы в одном чипе (а крошечный кусочек или пластина полупроводникового кристалла или изолятора).



Интегральные схемы (ИС) имеют почти исключено использование отдельных электронных компонентов (резисторы, конденсаторы, транзисторы и т. д.) в качестве корпуса блоки электронных схем. Вместо этого были разработаны крошечные ЧИПЫ, функции которых не являются функциями одного части, а из десятков транзисторов, резисторов, конденсаторов и других электронных элементов, соединенных между собой выполнить задание сложной схемы.Часто они включают в себя ряд полных обычных каскадов схемы, таких как как многокаскадный усилитель (в одном чрезвычайно маленьком компоненте). Эти чипы часто монтируются на печатных платах. монтажная плата, как показано на рис. 2-21, которая подключается к электронному блоку.

Рисунок 2-21. — ИС на печатной плате.



Интегральные схемы имеют ряд преимуществ по сравнению с обычными проводными схемами дискретных компонентов.Эти преимущества включают (1) резкое уменьшение размера и веса, (2) значительное повышение надежности, (3) более низкая стоимость и (4) возможное улучшение характеристик схемы. Однако интегральные схемы



2-39

состоит из частей, настолько тесно связанных друг с другом, что ремонт становится практически невозможным. В В случае неисправности вся схема заменяется как единый компонент.



В основном есть два основных классификации интегральных схем: ГИБРИДНЫЕ и МОНОЛИТНЫЕ. В монолитной интегральной схеме все элементы (резисторы, транзисторы и т. д.), связанные со схемой, изготовлены неразрывно в пределах непрерывной части материал (называемый ПОДЛОЖКОЙ), обычно кремний. Монолитная интегральная схема очень похожа на одиночный транзистор. В то время как одна часть кристалла легируется для формирования транзистора, другие части кристалла воздействуют на формирование соответствующих резисторов и конденсаторов.Таким образом, все элементы полного цепи создаются в кристалле одними и теми же процессами и за то же время, необходимое для создания одного транзистор. Это обеспечивает значительную экономию средств по сравнению с той же схемой, выполненной с дискретными компонентами за счет снижение затрат на сборку.



Гибридные интегральные схемы сконструированы несколько иначе, чем монолитные устройства. ПАССИВНЫЕ компоненты (резисторы, конденсаторы) наносятся на подложку (фундамент) из стекла, керамики или другого изоляционного материала.Затем АКТИВНЫЕ компоненты (диоды, транзисторы) прикреплены к подложке и подключены к компонентам пассивной схемы на подложке с помощью очень тонкого (0,001 дюйм) провода. Термин «гибрид» относится к тому факту, что для формирования пассивного и активного компонентов используются разные процессы. компоненты устройства.



Гибридные схемы бывают двух основных типов: (1) тонкопленочные и (2) толстопленочные. «Тонкая» и «толстая» пленка относятся к относительной толщине осажденного материала, используемого для формирования резисторов и другие пассивные компоненты.Устройства с толстой пленкой способны рассеивать больше энергии, но несколько более громоздки.

Интегральные схемы используются во все большем числе приложений. Небольшие размеры и вес и высокая надежность делает их идеально подходящими для использования в бортовой технике, ракетных комплексах, компьютерах, космических кораблях, и переносное оборудование. Их часто легко узнать из-за необычных пакетов, содержащих Интегральная схема.типичная последовательность упаковки показана на рис. 2-22. Эти крошечные упаковки защищают и помогают рассеивать тепло, выделяющееся в устройстве. Один из этих пакетов может содержать один или несколько этапов, часто имеющих несколько сотен компонентов. Некоторые из наиболее распространенных стилей упаковки показаны на рис. 2-23.



2-40

Материя, Энергия, и постоянного тока
Переменный ток и трансформаторы
Защита цепи, управление и измерение
Электрические проводники, электромонтажные работы, и схематическое чтение
Генераторы и двигатели
Электронное излучение, лампы и источники питания
Твердотельные устройства и блоки питания
Усилители
Схемы генерации и формирования волн
Распространение волн, линии передачи и Антенны
Принципы работы с микроволнами
Принципы модуляции
Введение в системы счисления и логические схемы
— Введение в микроэлектронику
Принципы синхронизаторов, сервоприводов и гироскопов
Знакомство с испытательным оборудованием
Принципы радиочастотной связи
Принципы радиолокации
Справочник техника, основной глоссарий
Методы испытаний и практика
Введение в цифровые компьютеры
Магнитная запись
Введение в оптоволокно
Примечание: Обучение электротехнике и электронике военно-морского флота Содержание серии (NEETS) — U. S. Собственность ВМФ в общественном достоянии.

Как проверить транзистор на печатной плате? – Моя баба и я

Как проверить транзистор на печатной плате?

Для транзистора PNP поместите черный щуп мультиметра на клемму базы, а красный щуп — на клемму коллектора. Проверьте дисплей мультиметра. Если мультиметр показывает оценку «Пройдено», снимите щуп мультиметра с коллектора, поместите его на клемму эмиттера и перейдите к следующему шагу.

Как устранить неполадки в электронной плате?

Шаги по исправлению и устранению неполадок печатных плат

  1. Шаг №1. Очистите печатную плату.
  2. Шаг №2. Снимите поврежденную накладку.
  3. Шаг №3. Уберите ламинат вокруг коврика.
  4. Шаг №4. Удалите старую паяльную маску.
  5. Шаг № 5. Очистить спиртом.
  6. Шаг № 6. Подготовьте дирижера.
  7. Шаг №7. Изучите и выберите подходящую рамку схемы.
  8. Шаг №8.

Как проверить печатную плату?

Чтобы проверить печатную плату на короткое замыкание, необходимо проверить сопротивление между различными точками цепи. Если визуальный осмотр не дает никаких указаний относительно места или причины короткого замыкания, возьмите мультиметр и попытайтесь отследить физическое местоположение на печатной плате.

Является ли 2N3904 транзистором?

2N3904 — это обычный биполярный транзистор NPN, используемый для маломощных усилителей или переключателей общего назначения.Он рассчитан на малый ток и мощность, среднее напряжение и может работать на умеренно высоких скоростях.

Что за кремниевый транзистор 2N3904?

2N3904 представляет собой кремниевый биполярный транзистор NPN (BJT), заключенный в корпус TO-92 и обычно используемый для коммутации и усиления. Распиновка 2N3904 состоит из 3 контактов, то есть базы, эмиттера и коллектора. Поскольку это NPN-транзистор, основными носителями заряда являются электроны, несущие отрицательный заряд.

Как подключить 2N3904 NPN к макетной плате?

Поместите транзистор 2N3904 на макетную плату плоской стороной к себе. Подсоедините резистор от правого >>>>> самого вывода 2N3904 к (+) короткой ножке светодиода. Соедините (-) длинную ножку светодиода с землей. Поместите перемычку в свободный слот, где вы разместили резистор.

Что такое номер детали цифрового ключа 2N3904?

Рис. 1. Иллюстрация контакта из стандартного пакета TO-92 для Digi-Key с номером детали 2N3904FS-ND: E = эмиттер, B = база, C = коллектор. На рис. 2 показан пример схемы, которая включает переход коллектор-эмиттер, подавая питание на базу или смещая транзистор, чтобы включить его, подавая 5 вольт на базу через ползунковый переключатель.

Как 2N3904 используется в проектах усиления сигнала?

2N3904 также используется в проектах по усилению сигнала (т. Е. Звуковых усилителях), поскольку он имеет высокий коэффициент усиления по току и, следовательно, может использоваться в качестве усилителя. В нормальном состоянии 2N3904 действует как обратное смещение, и между коллектором и эмиттером нет проводимости.

Как найти детали транзистора, необходимые для вашей печатной платы

Захария Петерсон

|&nbsp Создано: 3 февраля 2021 г.

Транзисторы

— это основные устройства для всего: от источников питания до мощных интегральных схем для встроенных вычислений.Многие продукты силовой электроники, датчики, маломощные аналоговые системы и другие системы, требующие мощного переключения, нуждаются в транзисторах для правильной работы. Когда вам нужно найти и разместить транзисторы в вашей новой конструкции, вам понадобится полный набор инструментов цепочки поставок печатных плат для поиска деталей транзисторов для вашей конструкции.

При использовании полного набора инструментов проектирования печатных плат в Altium Designer вы можете делать больше, чем просто размещать существующие посадочные места транзисторов на печатной плате. Altium Designer включает в себя полный набор функций цепочки поставок печатных плат, необходимых для поиска компонентов транзисторов, включая посадочные места и спецификации для дискретных транзисторов.При проектировании систем с дискретными транзисторами используйте лучшие инструменты цепочки поставок печатных плат в Altium Designer.

АЛЬТИУМ ДИЗАЙНЕР ®

Единственное в отрасли приложение EDA, которое дает разработчикам доступ к огромному ассортименту транзисторных компонентов, инструментам цепочки поставок и лучшим в отрасли функциям проектирования печатных плат.

Несмотря на то, что процессоры содержат миллиарды транзисторов, многие печатные платы по-прежнему нуждаются в дискретных транзисторах для правильной работы. Каждая деталь, размещаемая на печатной плате, должна иметь важный набор информации, чтобы обеспечить возможность проектирования и изготовления конечной части. Разработчики должны знать требования к посадочному месту транзистора для деталей, чтобы обеспечить надлежащее изготовление и возможность пайки во время сборки.

Чтобы поддерживать высокую производительность, разработчикам необходим полный набор инструментов цепочки поставок печатных плат, которые предоставляют им данные САПР для транзисторных частей, используемых в топологии печатной платы. Лучший способ получить доступ к цепочке поставок и точному размеру транзистора на печатной плате — работать в интегрированной среде проектирования Altium Designer. Когда функции электронного поиска деталей доступны наряду со стандартными инструментами ECAD, проектная группа может оставаться продуктивной и получать доступ к данным о деталях, которые им нужны для бездефектного производства.

Транзисторы

поставляются в различных корпусах для сквозного и поверхностного монтажа. Возможно, наиболее распространенным дискретным транзистором для использования в системах аналоговой сигнализации и силовой электроники является полевой МОП-транзистор со сквозным отверстием или аналогичные высоковольтные/сильноточные компоненты. Другими компонентами, предназначенными для конкретных приложений, являются компоненты BJT и FET в корпусах для поверхностного монтажа, таких как корпус SOT или даже корпуса QFN.

Транзисторы

для приложений силовой электроники обычно включают в себя металлическую пластину, прикрепленную к кристаллу, которая также может функционировать как заземляющий контакт.Основная функция этой дополнительной металлической прокладки состоит в том, чтобы отводить тепло непосредственно от полупроводникового кристалла и отводить его от компонента. Это важная часть управления температурой для транзисторов, поскольку компонент может выйти из строя, как только температура перехода превысит абсолютный максимум.

Распиновка

MOSFET для корпусов TO (слева) и SOT (справа).

Мощные полевые МОП-транзисторы и другие транзисторы, которым требуется прикрепленный радиатор, могут иметь проблемы с пайкой во время сборки, если радиатор припаивается обратно к внутренней плоскости через переходное отверстие. Это приводит к тому, что компонент отводит слишком много тепла на плоскость во время пайки, что может привести к холодному соединению или надгробной плите. Таким образом, на площадке для контактной пластины, прикрепленной к кристаллу, можно использовать тепловые переходы, чтобы предотвратить слабое паяное соединение. Выполнение этого в дизайне вашей печатной платы требует поиска или создания точных посадочных мест для ваших транзисторов перед созданием макета печатной платы.

Altium Designer упрощает создание посадочных транзисторов и библиотек

Altium Designer включает в себя набор инструментов САПР мирового класса для создания макетов печатных плат и моделей САПР для электронных компонентов.Altium Designer создан специально для проектирования электроники, а стандартный набор инструментов САПР позволяет быстро и легко создавать компоненты. Вы также можете использовать мастер посадочных мест, совместимых с IPC, для создания компонентов в стандартных пакетах для использования в топологии вашей печатной платы.

Быстро создавайте посадочные места транзисторных компонентов с помощью мастера посадочных мест, совместимых с IPC, в Altium Designer.

Точное изготовление и сборка с высоким выходом продукции и низким уровнем брака требуют правильной настройки транзистора на печатной плате на ранних этапах проектирования и компоновки.Это относится к любому компоненту вашей печатной платы, а не только к транзисторам. Когда вы всесторонне изучите цепочку поставок и получите доступ к данным производителя деталей, легко определить компоненты с точными, проверенными посадочными местами для использования в вашей печатной плате.

Altium Designer включает в себя панель поиска компонентов производителя, которая поможет вам найти компоненты, необходимые для завершения проектирования вашей печатной платы. Этот инструмент в Altium Designer позволяет разработчикам фильтровать компоненты по спецификациям компонентов, доступности посадочных мест печатных плат, цене, типу монтажа и статусу жизненного цикла. Это самый простой способ найти ваши компоненты и убедиться, что ваша плата будет доступна в любом масштабе.

Простое завершение проекта с помощью инструментов цепочки поставок Altium Designer и функций компоновки

Функции управления цепочками поставок в Altium Designer доступны наряду с другими важными инструментами проектирования. Это позволяет находить и размещать транзисторы с точными контурами печатных плат, схематическими символами и 3D-моделями. Кроме того, Altium Designer предоставляет вам доступ к данным о ценах и запасах компонентов от основных дистрибьюторов, помогая вам не выходить за рамки бюджета и находить идеальные компоненты для вашего проекта.

Панель Manufacturer Part Search в Altium Designer поможет вам найти нужные транзисторные компоненты.

Получите вашу печатную плату в производство с помощью Altium Designer

После того, как вы создали компоненты, нашли дополнительные детали, подготовили макет печатной платы и проложили дорожки, пришло время подумать об изготовлении печатной платы. Ваши производственные файлы должны включать данные из схемы вашей печатной платы, в том числе реплицированные данные из вашего транзистора на печатной плате и другие функции.Если вам нужно быстро подготовить проект к производству, Altium Designer включает инструменты, необходимые для создания стандартной документации.

Ваши производственные файлы могут быть мгновенно созданы из ваших схем и данных компоновки печатных плат при использовании Altium Designer. Никаких внешних программных приложений не требуется, все необходимое для создания производственных файлов включено в Altium Designer. Конструкторы также могут быстро очистить свою спецификацию, чтобы удалить устаревшие компоненты, найти замену отсутствующим на складе деталям и оптимизировать свои затраты, чтобы не выходить за рамки производственного бюджета.

Использование полного набора функций проектирования печатных плат в Altium Designer

Благодаря полному набору функций проектирования печатных плат в Altium Designer легко подготовить новую плату к производству в интегрированной среде проектирования. Все, что необходимо для выбора интерфейсных компонентов и проектирования схем, доступно в том же приложении, что и ваши инструменты физического проектирования и компоновки. Наконец, у вас есть все необходимое для подготовки стандартного пакета файлов для изготовления и сборки.

Храните, делитесь и получайте доступ к данным о транзисторных компонентах для проектов Altium Designer через платформу Altium 365.

Если вам нужны данные о деталях транзисторов для ваших печатных плат, не пользуйтесь услугами сторонних поставщиков запчастей. Altium Designer включает в себя инструменты, необходимые для продуктивной работы и поиска нужных компонентов. Когда вы перейдете на Altium Designer, вы также получите доступ к лучшим в отрасли инструментам проектирования печатных плат в одной программе.

Altium Designer на Altium 365 обеспечивает беспрецедентную интеграцию с электронной промышленностью, которая до сих пор относилась к миру разработки программного обеспечения, позволяя разработчикам работать из дома и достигать беспрецедентного уровня эффективности.

Добавить комментарий

Ваш адрес email не будет опубликован.
