Как пользоваться термоусадкой: Термоусадочная трубка чем греть в домашних условиях. Как использовать термоусадочную трубку – тонкости правильного применения ТУТ

Содержание

главные отличия и характеристики – «Маяк» Челябинск

Термоусадочная трубка используется для изоляции кабелей, электропроводки, защиты от механических повреждений мест проводниковых соединений, паек и так далее. Такая продукция подходит для ремонта кабельных линий, повышения герметичности цепи. Традиционные термоусадочные трубки для проводов производят из полиолефина.

Для усадки изделие прогревают, и оно садится радиально, не по длине кабеля. Клеевая термоусадочная трубка в отличие от классической модели во внутренней части имеет слой термоплавкого клеевого состава, который обеспечивает лучший результат в работе. Цена такого материала выше в сравнении с традиционными аналогами.

Технические характеристики термоусадки с клеевым слоем

Изготовление упомянутой продукции предусматривает использование полимерного сырья с дополнительными компонентами. Метод соэкструзии полимера обеспечивает равномерное распределение клея при работе в разных условиях.

Толщина слоя клеящего вещества бывает разной в зависимости от категории товара, коэффициента усадки. При подборе конкретного товара рекомендуют учитывать размер изделия и упомянутые ранее характеристики.

Достоинства клеевой термоусадки:

  1. Термоусадка с клеевым слоем сохраняет стабильную геометрию до использования и после усадки независимо от внешних факторов.
  2. Клей распределяется равномерно по всей обрабатываемой площади.
  3. Материал успешно выдерживает температурные изменения, избыток влаги, механическое воздействие.

Как пользоваться термоусадочным материалом

Надежная клеевая термоусадка при правильном использовании прослужит долгий срок. Выбранная трубка должна иметь некоторый запас в объеме по диаметру для упрощения процедуры усаживания (+10…20%). Для обеспечения наиболее плотного прилегания полимера к изделию диаметральная величина после усадки должна быть меньше фактического основания минимум на 10%. При использовании продукции соблюдаются правила:

  • Предварительно рабочую зону очищают от скоплений, пыли, грязи, влаги и обезжиривают;
  • Для нагрева полимера лучше использовать фен, создающий температуру 90-1200, или газовую горелку на основе пропана;
  • Фиксировать трубу аккуратно, чтобы на поверхности не появились пузырьки с воздухом, прорехи и тому подобное;
  • При обнаружении повреждений или дефектов усадка выбраковывается: трещины, царапины, раковины и так далее.

Приобрести термоусадочную трубку оптом можно по сниженной цене в зависимости от объема партии. Детали лучше обсуждать с менеджером при согласовании заявки.

Как правильно усадить термоусадочную трубку различным инструментом | Энергофиксик

В предыдущих статьях мы уже с вами познакомились с термоусадочными трубками и узнали основные виды и характеристики этого изделия, а в этой статье мы поговорим о том, как правильно усадить термоусадочную трубку и каким при этом инструментом лучше пользоваться.

Чем можно нагреть термоусадку

Существует несколько вариантов нагрева при применении разных видов термоусадочной трубки.

Самым легкодоступным, но при этом спорным вариантом является обработка термоусадки с помощью обычных спичек или же зажигалки.

Для трубок малых диаметров зажигалка еще хоть как-то и подойдет, но если потребуется обработать более толстую термоусадку, то зажигалкой (или спичками) это сделать, конечно, можно, но при этом форма сжатия трубки будет не совсем аккуратна.

Если применение зажигалки невозможно, то некоторые мастера пытаются приспособить для этих целей обычный фен для высушивания волос. Но нужную температуру для качественной усадки он не способен создать.

Примечание. Нормальная температура усадки может лежать в диапазоне от 90 до 160 градусов по Цельсию. Температура целиком и полностью зависит от марки усадочной трубки.

А обычный фен может выдать температуру около 70 градусов и то непосредственно возле сопла. Применение специальных узконаправленных насадок, конечно, сможет помочь при усадке трубок мелкого диаметра, но их применение резко сокращает срок службы самого фена.

А с толстостенными высокотемпературными усадками обычный фен вообще ничего не сможет сделать.

yandex.ru

yandex.ru

В результате этого может получиться некачественное соединение с недожатыми полостями, в которые может проникнуть влага. Поэтому желательно использовать специализированный инструмент.

Инструмент для работы с термоусадкой

На данный момент существуют всего пять видов инструмента, а именно:

1. Строительный высокотемпературный фен.

2. Мобильные бутановые газовые горелки.

3. Газовые паяльники.

4. Горелки на пропане.

5. Инфракрасные горелки.

При этом промышленный фен просто идеально подойдет для тонкостенных трубок. Разнообразные насадки и возможность регулирования температуры значительно упрощает работу.

К недостаткам строительного фена можно отнести то, что ему требуется сетевое напряжение 220 В.

А также при начале самого процесса усадки придется придерживать саму трубку, чтобы поток горячего воздуха не сдул его с места установки.

Инфракрасная горелка лишена недостатков строительного фена, а нагрев происходит очень быстро.

Примечание. Учтите такую особенность трубки черного цвета, она гораздо быстрее нагревается по сравнению с цветными аналогами. Не забывайте про эту особенность, иначе можно легко прожечь трубку.

При использовании газовых горелок учтите такой момент, что усадку нужно проводить так называемым «мягким» пламенем. Понять, что пламя подходит для усадки можно так: в пламени должны содержаться языки желтого цвета.

yandex.ru

yandex.ru

Это требование также относится к газовым горелкам.

А вот пропановая горелка — это идеальный вариант для качественного прогрева и усадки толстостенных трубок.

Важно. При работе с любым из выше перечисленных инструментов для термоусадки следует соблюдать следующий алгоритм: при прогреве постоянно делайте вращательно-поступательные движения и не задерживайтесь на одном месте, так как можете прожечь трубку.

Выбор инструмента зависит от следующих факторов:

— Толщина стенки.

— Типоразмер трубки.

— Материал изготовления.

Правила монтажа термоусадочной трубки

1. Если ваша трубка имеет значительную длину, то процесс прогрева нужно начинать с ее центра, а затем двигайтесь к краю. Такой прогрев избавит вас от образования воздушных пузырей и зазоров. При этом спешка может привезти к браку. Сначала по кругу обработайте центр и только после этого приступайте к дальнейшему прогреву

2. Запомните, термоусадка сжимается не только по диаметру, но и по всей длине, поэтому при выборе термоусадочной трубки обязательно прикидывайте запас.

Важно. При выборе запаса учтите, что при изоляции материалов с разным диаметром, на перепад высот так же уходит определенная длина изделия.
yandex.ru

yandex.ru

При этом если вы не уверены в правильно выбранном запасе, то прогревайте трубку не с середины, а начните с края. Такой способ снижает продольное сокращение длины.

Если вам нужно изолировать какой-либо голый металл, то предварительно прогрейте сам металл. Таким образом, вы избавитесь от так называемых «холодных рубцов». Это требование больше относится к термоусадочным трубкам с толстыми стенками.

Если вам нужно укоротить трубку, то используйте в этом случае ножницы. Ведь края среза должны быть максимально гладкими и не иметь надрывов или заусенцев. Только так усадка не порвется и максимально плотно ляжет на изделие.

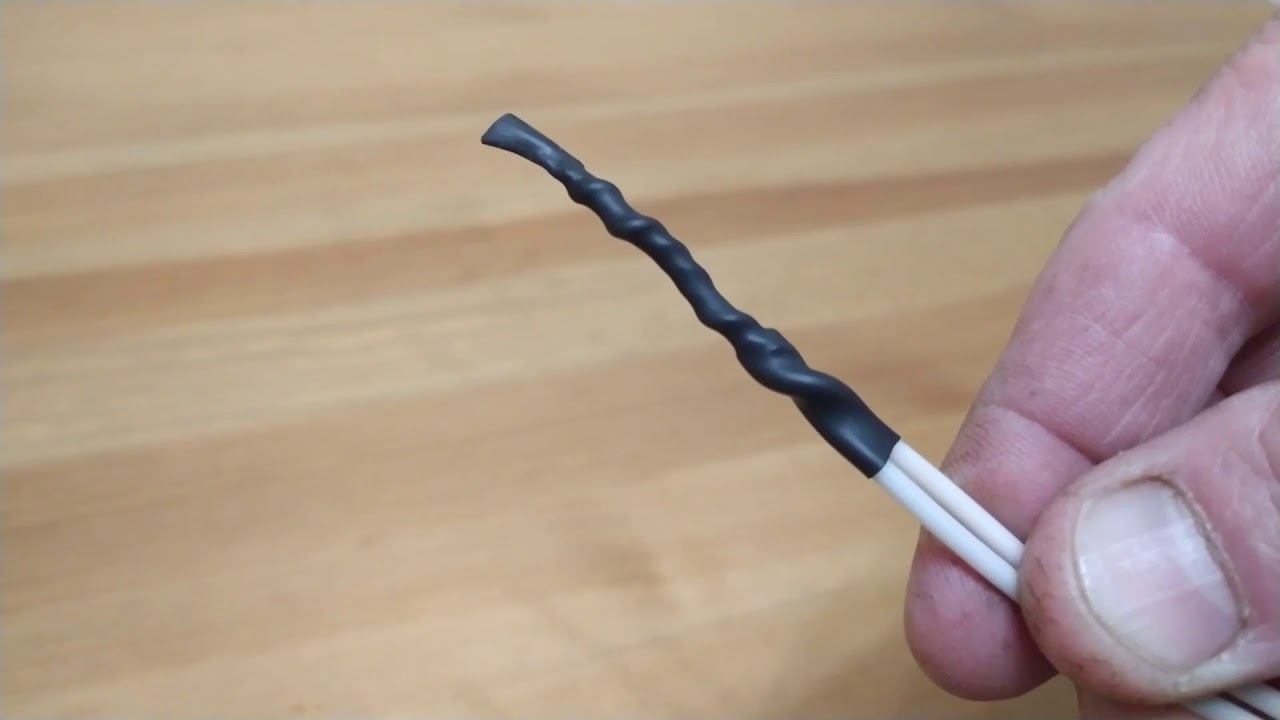

Так же если вам необходимо заизолировать место соединения проводов и длины трубки не хватает, то не следует растягивать трубку.

Вы конечно закроете само соединение, но из-за того, что сама трубка стала тоньше, снижается механическая и электрическая прочность, что не желательно в любых случаях.

Также не следует пытаться расширять трубку круглогубцами, это может привести к тому, что термоусадка лопнет в самый неподходящий момент.

Это все, что я хотел вам сказать о правильной усадке термоусадочной трубки.

Спасибо за ваше внимание!

области применения, основные виды трубок, технические характеристики, особенности монтажа

При прокладывании проводки или соединении проводов очень важно соблюдать безопасность, чтобы избежать поражения электрическим током. До недавнего времени в качестве единственного способа защиты применялась простая изолента. Но прогресс не стоит на месте, появляются новые материалы. Одной из таких новинок является термоусадочная трубка, купить которую можно в магазине электрики.  Сегодняшний наш материал расскажет, где может пригодиться термоусадка для проводов и какие разновидности бывают.

ФОТО: sterlitamak.elkomp.ru
Термоусадочная трубка – удобный и надёжный продукт для изоляции

Содержание статьи

Что такое термоусадка

Физический смысл данного метода состоит в изоляции проводов термоусадкой. Сама по себе термоусаживаемая трубка представляет собой изделие, выполненное из поливинилхлорида (ПВХ), который, как известно, обладает изолирующими свойствами. Чаще всего при изготовлении этой детали применяется пластик, обладающий высокой степенью пластичности, что позволяет получить большую свободу при прокладывании проводов.

ФОТО: izion.pro
Термоусадка заменяет использования простой изоленты при изоляции соединений

Принцип работы с данным материалом заложен в его названии. При нагревании фторопластовая термоусадочная трубка становится практически жидкой. Она очень хорошо тянется и способна принимать форму объекта, на который помещена. После остывания происходит затвердевание и полная изоляция места соединения.

Особенностью использования термоусадки является простота монтажа. Для создания необходимого температурного режима используется строительный фен или горелка. Применение открытого пламени допускается при отсутствии запретов со стороны правил техники безопасности при выполнении определённого вида работ.

ФОТО: i6.photo.2gis.com
В магазин продукт поставляется в бобинах, на которых может быть несколько метров ТУТ

Область применения термоусаживаемой трубки (ТУТ)

Свойства данного материала, в числе которых высокая эластичность, возможность вытягивания в нагретом состоянии, устойчивость к воздействию внешних негативных факторов, в том числе и химических, повышенная прочность при натяжении, определили основные области его применения:

  • изоляция токоведущих проводов и иных частей работающего оборудования, находящихся под напряжением, во избежание получения электротравмы;
  • создание надёжной защиты в местах соединения кабельных линий или проводников;
  • установка соединительных наконечников и муфт на токоведущем кабеле;
  • маркировка проводов;
  • формирование продольной герметизации пучков кабелей, что достигается применением специальной термоусадочной ленты, способной заполнять пространство между жилами;
  • предотвращение повреждение провода от температуры. Некоторые термоусадочные трубки большого диаметра обладают повышенным коэффициентом термозащиты, что обеспечивает сохранение свойств при температурных режимах от -65ºС до +260ºС;
  • улучшение эргономики различных рукояток, например, строительного или спортивного инвентаря благодаря шероховатой поверхности трубки.
ФОТО: i.postimg.cc
Одной из областей применения данного типа изоляции является обмотка ручек спортивного инвентаря

Термоусадочная трубка для проводов – преимущества и недостатки

Прежде чем купить термоусадку для проводов, следует определиться, какими положительными и отрицательными качествами обладает данный тип материала. К числу положительных моментов относятся следующие свойства изделий:

  • плотное прилегание после остывания, что обеспечивает отсутствие смещения под воздействием механических факторов;
  • простота монтажа;
  • скорость проведения работ по насаживанию трубки;
  • повышение прочности после усадки;
  • увеличенный срок эксплуатации, в сравнении с обычной изолентой;
  • широта областей применения.
ФОТО: bpgroup.lv
Нагрев можно проводить даже открытым пламенем при соблюдении требований безопасности

Но, несмотря на множество положительных качеств, термоусадка имеет некоторые недостатки, среди которых выделяют:

  • более высокая цена, по сравнению с обычной изолентой;
  • одноразовость изделия, поскольку после нагревания трубка принимает форму объекта, на который монтируется, что не позволяет использовать её повторно.
ФОТО: electrikmaster.ru
Удалить изоляцию можно только разрезав её, что не позволяет повторно использовать изделие

Виды термоусаживаемой трубки (по ГОСТ)

Существует несколько разновидностей классификации изоляции. Выделяют варианты по материалу изготовления, способу монтажа и толщине стенок.

Материал

На рынке представлены трубки, классифицирующиеся по типу пластика, который используется при их изготовлении. Наибольшее распространение имеют следующие разновидности:

  • ПВХ или поливинилхлорид;
  • полиэстер;
  • фторкаучук;
  • полиэтилен;
  • поливинилиден;
  • полиэтилентерефталат;
  • материалы, содержащие в составе полиолефин.
ФОТО: i1.photo.2gis.com
ПВХ – простой и дешёвый материал, имеющий существенные недостатки
Трубки из ПВХ

В их основе содержится термопластичный поливинилхлорид. Этот материал отличается своими высокими изоляционные свойствами. При этом, его существенным недостатком является малый диапазон рабочих температур, которые могут варьироваться от -20ºС до +80ºС.

К сведению! Ещё одним большим минусом является выделение едких и токсичных соединений при возгорании, что сказывается на востребованности именно этого типа.

ФОТО: plastirub.be
Полиэстер превосходит ПВХ по всем параметрам
Усадка из полиэстера

Материал, ставший развитием обычного поливинилхлорида. По сравнению с последним обладает более высокой физической прочностью и устойчивостью к химическому воздействию. Часто применяется при производстве тонкостенных и толстостенных термоусаживаемых трубок.

ФОТО: sc01.alicdn.com
Фотополимер имеет высокую себестоимость производства
Фотополимеры

Ещё одна группа материалов, обладающих очень высокими эксплуатационными характеристиками, что делает их использование незаменимым при создании надёжной защиты от физического и химического воздействия. Недостатком считается высокая стоимость из-за сложности производства.

ФОТО: home.premiumfull.ru
Полиолефиновые усадки – наиболее современный и качественный вариант изоляции
Полиолефиновые трубки

Материал, который получают путём химической обработки полиэтилена с добавлением в готовое изделие красителей, пластификаторов и присадок, препятствующих горению. Отличается широким диапазоном рабочих температур (от -50ºС до +125ºС). Также имеет высокую устойчивость к воздействию сильных окислителей, но постепенно разрушается при длительном контакте.

К сведению! Использование дополнительных специальных присадок позволяет расширить диапазон температур вплоть до 150ºС, что позволяет расширить область использования.

ФОТО: build-experts.ru
Вспененный или синтетический каучук выдерживает низкие температуры, но разрушается при попадании ГСМ
Трубки из эластомеров

Основу данного материала составляет синтетический каучук. Этот вариант, в силу первоначальных качеств базового состава, обладает высокой устойчивостью к воздействию высоких температур, но при этом практически не выдерживает попадания ГСМ. Также существенным недостатком является высокая себестоимость производства, что определяет и низкий спрос.

ФОТО: a.d-cd.net
Силикон химически инертен и относительно дёшев, но не выдерживает воздействия растворителей
Силиконовые изделия

Трубки, сделанные на основе силикона, обладают гибкостью и практически нетоксичны. Ещё одним положительным качеством силиконовых изделий является химическая инертность и электрическая прочность. Минусом считается отсутствие устойчивости к воздействию растворителей на органической основе.

Тип монтажа

Следующей градацией представленных на рынке трубок является разделение по способу монтажа, зависящего от особенностей конкретного изделия. Различают два типа:

  • термоусаживаемые трубки с клеем. Нанесение клеевой основы на внутреннюю поверхность усадки обеспечивает более плотное прилегание и лучшую герметизацию;
  • трубки без клеевого состава. При использовании данной разновидности прочность и герметичность после усадки обеспечивается только за счёт плотности обхвата.
ФОТО: kross-kontakt.ru
Наличие клеевого слоя повышает герметичность при монтаже

К сведению! Дополнительно к клеевым термоусаживаемым трубкам и моделям без клеящего состава производители предлагают плавкую ленту, которая используется для внутренней герметизации кабеля и улучшения эксплуатационных характеристик.

Толщина стенок

Ещё одним показателем, который определяет деление приспособлений для изоляции на типы, является толщина стенок. По этому параметру все представленные на рынке модели можно разделить на три вида:

  • толстостенные термоусадочные трубки;
  • тонкостенные модели;
  • изделия, имеющие среднюю толщину.
ФОТО: barnspb.ru
На этикетке указывается размерность до и после усадки, а также  толщина стенок

Характеристики термоусадочных трубок

Основной характеристикой, определяющей качество и область применения изделия, считается коэффициент усадки, варьирующийся от 200 до 600%, в зависимости от материала изготовления. Характерной особенностью данного типа изоляции является повышенное поперечное сжатие относительно продольного, то есть, при значительном изменении диаметра, практически не меняется длина.

ФОТО: snabline.com
Каждый производитель выбирает, какие параметры, раскрывающие технические характеристики, указывать на сайте или в каталоге продукции

Следующим важным показателем, который требуется учитывать при выборе, является устойчивость к воздействию той или иной агрессивной среды. По этому параметру можно выделить:

  • маслостойкие;
  • химически инертные;
  • бензостойкие;
  • выдерживающие высокое напряжение;
  • негорючие;
  • не подверженные воздействию ультрафиолета.

К числу характеристик можно отнести форму термоусадки с клеевым слоем. Она может быть круглой, овальной, плоской. Это никак не сказывается на эксплуатационных характеристиках и используется исключительно для удобства транспортировки.

ФОТО: tmark.ru
В качестве дополнительного обозначения указываются свойства трубки

Маркировка трубки термоусадочной (ТУТ) и размеры

При покупке важно обращать внимание на маркировку, которую указывает производитель. Основной характеристикой в данном случае является изменение диаметра. На этикетке будет указываться толщина изоляции до и после усадки. Эти показатели отображаются через черту дроби, например, 4,5/2,5 мм.

К сведению! Для изделий, которые произведены в Европе или США, размер указывается в дюймах.

Иногда встречается обозначение не конкретных значений, которые получаются до и после нагрева трубки, а начальный диаметр изделия и усадочный коэффициент. Это будет означать количество миллиметров, пропорционально которому от первичной величины изменится толщина.

ФОТО: go3.imgsmail.ru
Клеевые трубки продаются в нарезанном виде, чтобы избежать изломов

Также при выборе очень важно обращать внимание на размеры термоусадочных трубок для проводов. Ведущие производители представляют на своих сайтах полную линейку усадок с указанием не только диаметров до и после проведения работы, но также толщину стенки, коэффициент продольной усадки, оптимальный диапазон и метраж материала в стандартной бухте.

К сведению! Для клеевых термоусадочных трубок, также толстостенных изделий действует правило. Их нельзя сгибать во избежание появления изломов. Поэтому данный тип продаётся в виде нарезанных готовых кусков.

Дополнительно производитель может наносить на этикетку пометки, характеризующие свойства представленной изоляции, например, знак «нг» будет означать негорючая.

ФОТО: nexo.com.tr
При незначительном диаметре для нагрева подойдёт простой фен

Как пользоваться термоусадочной трубкой

Отличительной особенностью данного формата изоляции является простота монтажа. Перед началом работы рекомендуется выбрать трубку нужного диаметра и длины и приготовить инструмент для нагрева. Это может быть строительный фен, газовая горелка или иной нагревательный прибор. Сам процесс монтажа осуществляется следующим образом:

  • поверхность провода зачищается от грязи и мусора;
  • отрезается нужная длина трубки;
  • изоляция надевается на место установки;
  • усадка нагревается по всей длине.

К сведению! Если требуется установить длинное изделие большого размера, рекомендуется проводить нагрев от центра к краям с выполнением предварительной осадки по окружности.

ФОТО: nexo.com.tr
Для внутренней герметизации проводов используется специальная лента, обладающая способностью к термоусадке

Как сделать простую термоусадочную трубку своими руками

Принцип, лежащий в основе применения температуры для усадки материала, может использоваться не только для изоляции проводников, но также в решении иных бытовых проблем. В интернете можно найти видео, как проводить ремонт различных шлангов посредством пластиковых бутылок.

Материал, из которого они изготавливаются, обладает некоторой памятью, пытаясь вернуться в начальное положение при принудительном изменении его формы. Это можно использовать для проведения ремонтных работ. В представленном видео показывается, как отремонтировать трубку от пылесоса при помощи пластиковой бутылки.



Предыдущая

Бытовая техникаКак выбрать утюг для дома: превращаем обязанность в удовольствие

Следующая

ЗВЁЗДЫ ПОКАЗЫВАЮТГлавный секрет особняка Павла Прилучного

От термоусадки до муфты — любые аксессуары для греющего кабеля.

Предлагаемые компанией «Корда» аксессуары греющего кабеля полностью соответствуют техническим условиям, что гарантирует надёжность, долговечность и эксплуатационную безопасность. В наших каталогах всё необходимое – от термоусаживаемых соединительных муфт для кабеля или труб до монтажной ленты для тёплого пола и прозрачных термоусадок с клеем

.

Концевые муфты для кабеля служат для подключения к нему электропитания. На практике удобно пользоваться стандартными наборами термоусадочных трубок с клеевым слоем. Во-первых, термоусадочная клеевая трубка гарантирует прочное и герметичное соединение, во-вторых, такие наборы, например, от компании Lavita, включают ещё и подробную инструкцию о том, как пользоваться термоусадочными трубками при монтаже. Разумеется, при больших объёмах работ, когда основным критерием выбора является цена, купить термоусадочную трубку можно и отдельно, метражом.

Термоусаживаемые муфты для кабеля бывают нескольких типов, каждый из которых предназначен для определённой цели. Кабельная термоусаживаемая соединительная муфта используется для сочленения отдельных сегментов между собой. Муфта для силового кабеля, как следует из названия, служит для его присоединения к нагревательному. Важно, что монтаж муфт на кабеле прост и доступен любому, кто обладает даже минимальными электротехническими навыками.

Цена термоусадки (соединительных муфт) зависит от их конструкции, назначения, размеров и др. Оптимальное соотношение цены соединительных муфт для кабеля и рабочих качеств имеют изделия уже упомянутой выше южнокорейской компании Lavita. Стоит отметить и расширенный диапазон термоусадок для кабеля, куда включены и такие важные при организации нагрева водопроводных систем муфты внутрь трубы.

Специальная лента для теплого пола служит для фиксации нагревательного кабеля на плоскости перед заливкой стяжки. Кроме неё в число обязательных аксессуаров теплого пола входит термоусадка для проводов, которая обеспечивает надёжную защиту контактов от механических повреждений и окисления. Особенно надёжны термоусадки с клеевым слоем. Сопутствующие теплым полам аксессуары предлагаются как по отдельности, так и в комплектах.

Как затянуть маленькую термоусадочную трубку на большую заготовку

Лайфхак по использованию термоусадочных трубок, заключающийся в возможности применять термоусадочные трубки небольшого диаметра для изоляции или фиксации крупных деталей.


Привет всем любителям самоделок!

В настоящее время для изоляции различных проводов и кабелей, вместо изоляционной ленты, часто применяют термоусадочные трубки разного диаметра. Особенностью таких трубок, является то, что при нагревании они могут усаживаться в два, а то и более раз по отношению к своему первоначальному диаметру.

Причем используются такие трубки не только для изоляции проводов, но и во многих других случаях, например, для отделки рукояток различного инструмента (в том числе и самодельного), а также для надежного крепления пучка из нескольких проводов или иных длинных и тонких деталей и т. п.

Однако иногда возникают ситуации, когда нужно соединить несколько деталей в довольно толстый пучок или, например, покрыть термоусадкой толстую рукоятку, но термоусадочной трубки большого диаметра под рукой нет.

У меня у самого недавно возникла подобная проблема, когда под рукой не оказалось ни большой термоусадочной трубки, ни обычной изоляционной ленты. Решить эту проблему мне удалось достаточно просто, чем я и хочу сейчас поделиться.


Секрет использования

Для примера, предположим, что нам нужно надежно покрыть термоусадкой вот такую трубку достаточно большого диаметра. В качестве такой трубки будет служить картонная втулка от пищевой фольги.


Однако при этом сама термоусадочная трубка, у нас фактически в два с лишним раза меньше по диаметру, чем эта втулка.


В этом случае можно воспользоваться следующим способом

Для этого, помимо самой термоусадочной трубки нам понадобятся хорошие мощные ножницы.



Берем термоусадку, и слегка сжимая пальцами, расправляем ее, чтобы она из полоски превратилась в трубку.

А затем начинаем разрезать ее ножницами по спирали, поворачивая ее по мере необходимости.


Таким образом, формируем из нее вот такую спиральную ленту.



Затем берем полученную ленту и обматываем ей нашу картонную втулку.


При этом первый кончик спирали, нужно обязательно обмотать следующим витком, а второй кончик, нужно подсунуть под предыдущий виток.



После этого, производим термообработку нашей намотки.


И вот у нас получилось довольно прочная обмотка из спирали термоусадочной трубки.



В качестве еще одного примера, я обмотал такой же спиралью алюминиевую трубку, которая по диаметру также чуть больше термоусадки.



И в этом случае также получилось довольно прочное соединение.


Кстати, в качестве испытания такого соединения, я попытался содрать ногтем термоусадку с алюминиевой трубки.

И у меня это не получилось.


В результате, прибегнув к помощи ножниц, я разрезал термоусадку и снял ее с трубки по частям.


В общем, в заключение можно сказать, что такое соединение получается довольно прочным. Конечно, подобное соединение не стоит использовать без крайней необходимости, особенно если под руками есть изолента или термоусадочная трубка нужного диаметра. Но в крайней ситуации, такое соединение с использованием спиральной ленты вырезанной из термоусадочной трубки, вполне может выручить.

Еще один лайфхак по использованию термоусадки

Кстати, тут я могу дать еще один совет.

Чтобы подобное соединение было достаточно надежным, нужно, во-первых, обязательно заправить кончики ленты под другие витки, которые при нагревании и усадке надежно зафиксируют их и не дадут им выскочить.

Ну, а во-вторых, для надежной фиксации нужно хорошенько нагреть термоусадочную ленту.

Ну и на этом у меня все! Всем пока и удачных самоделок в наступившем году!

Термоусадочная трубка принцип работы. Всё о термоусадочной трубке и её применении в быту

Термоусадочная трубка — это материал для изоляции электрических соединений. Его используют вместо изоленты, но в паре с ней обеспечивает надежную и долговечную изоляцию. Принцип работы термоусадочной трубки заключается в изменении своих размеров при нагревании. Её еще называют термоусадкой или термоусадочными кембриками.

Термоусадка пришла на замену классическим кембрикам. Ранее для маркировки и изоляции проводов использовался кембрик из пвх. В маркировочных целях активно применялся в автомобильной проводке и релейных схемах, в распределительных щитах.

На нём хорошо держались надписи маркером или фломастером. При монтаже бытовой проводки в распаечных коробках их тоже использовали. При этом надевали на скрутку кембрик, его конец нагревали и сжимали плоскогубцами, после чего он склеивался, а часть, которая была со стороны проводов, обматывали изолентой.

Виды термоусадки

Термоусадка бывает разных цветов, среди которых можно выделить вариант с расцветкой (желто-зеленый) и прозрачный. Остальные варианты чаще всего идут одноцветными. Также можно встретить термоусадочную трубку с печатной маркировкой, по типу той, что изображена на рисунке выше.

Также различают её по материалу:

    Полиолефиновые. На основе полиэтилена с пластификаторами, красителями и добавками подавляющими горение. Могут использоваться в диапазоне температур от -50°С до 125°С. При длительном контакте с ГСМ нарушается целостность.

    Эластомеры, на основе синтетического каучука. Стойки к температурам до 175°С и воздействию горюче-смазочных материалов. Они стоят дорого.

    ПВХ трубки. Плохо переносят температурные воздействия, применяются при температурах от — 20°С до 80°С, при возгорании выделяют токсичные вещества.

    Полиэстер (РЕТ). Выдерживают химические воздействия, прочные.

    Трубки из фторополимеров.

    Прозрачные фторопластовые термоусадочные трубки

    Силиконовые. Гибкие, нетоксичные. Несмотря на хорошие электроизолирующие свойства, не переносит контакт с ГСМ.

По толщине стенки делятся на:

Несложно догадаться, что от толщины стен зависят изолирующие свойства и прочность. Некоторые материалы плохо переносят ультрафиолетовые излучения. Трубка может быть рифленой или флюорисцирующей, это дополнительные свойства.

По коэффициенту усадки трубки «сокращаются» в диаметре от 2-х до 6-ти раз. Чаще всего в продаже встречаются те, что уменьшаются в 2 раза (по крайней мере у меня в городе). На упаковке обычно указывается диаметр до усадки, и минимальный диаметр после усадки, соответственно вы можете изолировать таким образом кабеля входящие в этот диапазон. Иногда указывается в виде дроби: B/A, Где B — это диаметр ДО усадки, а A — диаметр после усадки.

Использование термоусадки для изоляции и маркировки

Классическое использование термоусадочной трубки — это электрическая изоляция контактов. Можно усаживать любые соединения, оставляя оголенной разъёмную часть. Подлежат и усадки клеммы типа «МАМА», типовые для автомобильной проводки. Их конструкция позволяет это делать, сохранив работоспособность разъемного соединения.

Для того усадить трубку нужно подвести источник тепла к ней, это может быть зажигалка, фен или .

Если вы не имеете опыта работы с ней — лучше всего и качественнее это сделать с помощью строительного фена или фена от паяльной станции. Фен для волос не подойдет, его температура зачастую меньше необходимой.

Для этого нужно обдуть трубку с разных сторон, при этом не допуская локальных перегревов, иначе она начинает плавится или вздуваться.

Если вы перегрели термоусадку, лучше срезать её и использовать новую, или поверх испорченной намомтать преверенную временем синюю изоленту.

Следующий вариант — использовать источник огня: спички, зажигалки, горелки. Требует скорости и аккуратности выполнения работы. Так её очень легко перегреть, поэтому нужно выполнять быстрые движения вдоль и поперек трубки. Пламя обычно обволакивает термоусадку и равномерно усаживает её, но все же лучше пройтись со всех сторон.

Если вы не уверены, что сможете усадить огнем, попробуйте сделать это на расстоянии от соединения, горячий воздух от пламени вполне сгодится для этой работы.

Третий вариант — жало паяльника, лучше это делать не концом жала, а ближе к его основанию, так вы и луженную часть не испортите, и трубку усадите. Методика такая же. Лично у меня лучше всего подходил , в нём жало фиксируется болтом, в кожухе. Вот в месте, где болт закручивается в кожух, есть прямой угол, с его помощью лента сразу усаживалась в двух плоскостях.

Термоусадка обеспечивает хорошую изоляцию, её можно применять как в низковольтных цепях (например, 12В при подключении светодиодных лент или ремонте автомобильной проводки).

Чтобы получить хорошую герметизацию соединения, есть два варианта. Первый — это обмотать края трубки несколькими слоями изоленты. Так трубка со временем не сползет с места соединения проводов, и влага не будет попадать. Второй вариант — отрезать трубку с запасом и залить между ней и проводом немного термоклея из пистолета. После чего усадить, так вы получите своеобразную пробку из термоклея.

Вам может показаться, что термоусадка — тонкий материал и будет плохо изолировать. Не стоит переживать по этому поводу, для начала попробуйте её порвать. Она достаточно плотная. К тому же, после усаживания трубка становится толще, её механические и электроизолирующие свойства улучшаются.

Нюанс: продольная усадка трубки

Иногда возникает проблема неполного изолирования клемм, гильз и скруток. Это происходит из-за того, что кроме усадки в диаметре, трубка сокращается и в длине. В качественных изделиях не более чем на 2%, но иногда попадаются подделки или китайские дешевки, когда вы, вроде бы и с запасом отрезаете, но в итоге до 20% длины куда-то исчезает.

Цитата: «Тренируйся лучше на кошках».

Поэтому, лучше предварительно потренироваться на куске провода и заметить, сколько теряется длины в процессе сжатия.

Где нельзя использовать?

Нельзя использовать термоусадку в местах с повышенной температурой, например при ремонте чайников, утюгов и других нагревателей, тоже касается и многих видов электроизоляции. Для таких целей есть специальные термостойкие кембрики из стекловолокна.

Они предназначены для этих целей и прекрасно переносят высокую температуру.

Не стоит надеяться, что термоусадка спасет провод, если он трётся о что-либо, здесь нужно либо много слоев изоленты в месте соприкосновения с инородным телом, либо прокладка из резины, либо гофра пластиковая или металлическая.

Где еще используется? Примеры необычного применения термоусадки

Её часто используют для формирования изолирующего слоя , например типоразмера 18650, которые активно используются в электронных сигаретах. На рынке имеется широкий ряд рисунков и расцветок таких трубок. Она нужна, чтобы исключить случайные замыкания полюсов аккумулятора, ведь литиевые банки без защиты могут с легкостью выйти из строя, с большим выделение тепла и феерверком.

Другой вариант использования подойдет электрикам. Если у вас нет отвертки с изолированным жалом, а слой изоленты слишком сильно его утолщает — то термоусадка отлично подойдет для этого. Вы получите изолирующий равномерный и тонкий слой, который сохранит вас от случайного поражения электрическим током или коротких замыканий при работе с электрооборудование. Это полезно как бытовым электрикам (220В), так и автомобильным (12-24В).

Ну и конечно такой материал нашел применение и не в электрических целях. Предлагаю рассмотреть небольшую подборку нетрадиционного использования термоусадки.

Например, можно обтянуть скользящую ручку отвертки.

Или сделать рыболовецкую снасть «муху» из сдвоенного крючка.

А если надеть на ручку ключа — они не будут звенеть в кармане.

Для защиты от перелома и восстановления шнуров наушников и ЮСБ-кабелей смартфонов, нужно надеть термоусадку на место где обычно повреждается кабель.

Можно придумать целый ряд применений, например, для предотвращения скольжения чего-либо или, для предотвращения выпадания трубчатых элементов или стержней из пазов (как вариант на солнцезащитных щитках на жигулях и других авто) и многое другое.

Выводы

Термоусадочная трубка — универсальный материал, который обеспечивает хорошую электрическую и неплохую механическую защиту. Её можно использовать в ряде задач, как электрической, так и бытовой направленности.

27.09.2018

Термоусадочная трубка (термоусадка, ТУТ) имеет свойство уменьшать свой поперечный размер при нагреве. В продольном направлении этот материал также уменьшается при нагреве, но незначительно – максимум на 15%. Термоусадочная трубка используется в энергетической и электротехнической сфере, в приборостроении, автопроме, авиационной промышленности и других областях деятельности. Для ее производства используются разные материалы: полиолефин, эластомеры, фторсодержащие эластомеры, поливинилхлорид, полиэстер, ЭПДМ. Чтобы разобраться, как применять термоусадочную трубку в конкретном случае, нужно знать ее характеристики. Это:

  1. степень усадки – она зависит от толщины стенок ТУТ и свойств материала;
  2. диаметр поперечного сечения – к примеру, для защиты аккумуляторных батарей, канализационных труб и других крупных предметов используются термотрубки большого диаметра, а для контактов проводов – узкие ТУТ;
  3. наличие клеевого слоя – при усадке термотрубки со слоем эпоксидного клея он расплавляется, закрывает неровности и обеспечивает 100% герметичность стыков;
  4. полимерный состав – от него зависят физико-химические параметры ТУТ;
  5. тип окраски – бывает монохромная различных цветов и 2-цветная;
  6. электрическая прочность;
  7. устойчивость к температурным воздействиям, влиянию УФ лучей, химических веществ, горюче-смазочных материалов;
  8. физическая прочность, жесткость, гибкость, мягкость.

Как правильно усаживать термоусадочную трубку?

Чтобы запаять термоусадку, не обязательно иметь особые навыки. Такие трубки легко и плотно усаживаются на различные предметы. Для этого термоусадку следует нагреть безопасным способом до нужной температуры. Перед применением термоусадки следует верно определить ее оптимальный диаметр. Его значение после усадки должно быть меньше наименьшего диаметра изолируемого изделия. От мотка выбранной термоусадочной трубки нужно отделить отрез рассчитанной длины. Его конец нужно сделать гладким, чтобы избежать предпосылок для возникновения разрыва и нарушения герметичности. Конец ТУТ следует поместить на участок провода или другой предмет, подлежащий изоляции. Усадку можно выполнять от одного края к другому или от центральной части к концам. Нагревать термотрубку рекомендуется строительным термофеном. Альтернативой ему может стать портативная газовая горелка, паяльник или другой инструмент аналогичного действия. В крайнем случае, если нужно усадить трубку небольшого диаметра, можно использовать зажигалку или спички. Нужная температура нагрева значится в технической документации к ТУТ. Превышать ее не стоит: вместо ускорения процесса усадки вы получите пузыри, обугливание или разрывы трубки из-за перегрева. При локальном перегреве, оплавлении или вздутии нужно снять термоусадочную трубку и использовать новый отрезок.

Правила по монтажу термоусадки

Чтобы обжать термоусадочную трубку как можно лучше, нужно соблюдать простые правила:


Применение термоусадки большого диаметра

Термоусадочная трубка большого диаметра используется для антикоррозийной защиты стыков металлических труб, создания изолирующего слоя на литиевых аккумуляторах, герметизации стыков кабельных вводов и решения других задач. Области применения термоусадок обширны. Они выполняют функции покрывного и защитного материала для различного оборудования, выполняют задачи изолятора, обеспечивают механическую и антикоррозийную защиту. С их помощью можно усилить прочность и морозостойкость установок, придать товарный вид разнообразным изделиям, зафиксировать сложные блоки из раздельных частей. Востребованы ТУТ и при создании интерьерных декораций, и в других неожиданных сферах. Принцип использования широкой термоусадки практически идентичен тому, как пользоваться термотрубкой для проводов меньшего диаметра. Но если тонкие трубки можно попробовать усадить зажигалкой или спичками, то для работы с ТУТ большого диаметра нужен профессиональный фен или горелка.

Купить термоусадочную трубку во Владивостоке несложно, но её качество оставляет желать лучшего. Больше всего меня напрягает полупрозрачность. Ход мыслей прост: если термоусадка полупрозрачная, как обложка для школьной тетради, то и изоляция у неё плохая. А если честно, то все эти полурозовенькие и недозелёненькие трубочки никак не гармонируют с моими проводами цвета исключительно красного, чёрного, жёлтого или белого.

Я предпочитаю покупать термоусадочные трубки в интернет-магазине hobbyking – там и цена более привлекательна, и качество трубок на порядок выше. Только не сочтите меня заядлым покупателем термоусадки: я закупился один раз и взял по метру каждой трубки из нужных мне диаметров и цветов – пока хватает, хотя запасы некоторых уже на исходе. Понадобится больше – куплю именно там. Как показывает практика, однометрового набора хватает на год неспешного пользования. Термоусадочные трубки маркируются по изначальному, первичному диаметру, то есть по размеру до усадки. В среднем, все термоусадки сжимаются в два раза ровно. Некоторые больше, некоторые чуть меньше. В любом случае, стоит подбирать трубку так, чтобы диаметр провода был чуть больше, чем половина диаметра термоусадки. Например, термоусадочная трубка 14 мм уменьшится до 7 мм – в таком случае её нужно использовать с проводом не менее 8 мм в диаметре.

Наиболее правильным инструментом для подобной работы будет паяльный фен. Однако, штука эта недешёвая и покупать её только ради термоусадки глупо. Если у вас есть паяльник с регулировкой температуры или паяльная станция, то можно прижигать трубку толстой частью паяльника. Не жалом, а тем местом, где прячется нагревательный элемент. Вполне рабочий вариант.

Под открытым пламенем я понимаю любой источник огня: спичку, зажигалку, свечку. В принципе, открытым пламенем трубку можно усаживать, но надо помнить несколько моментов:

  1. Трубка при резкой усадке может деформироваться и сползти
  2. При должном усердии термоусадочную трубку можно прожечь
  3. Цветная трубка может закоптиться

Главная проблема использования открытого огня – источник всегда находится внизу, поэтому конструкцию требуется постоянно проворачивать над пламенем, чтобы трубка сжималась равномерно. Держать её, кстати, желательно в трёх-четырёх сантиметрах от видимого пламени: там температура наиболее оптимальна. Совать трубку прямо в пламя или его основание не нужно: там температура ниже. Зажигалки типа «турбо» и газовые горелки использовать не рекомендую — трубка испортится в миг!

Во-первых, трубка не разматывается со временем. Во-вторых, она не прилипает к изолируемому материалу и не оставляет на нём клейкого слоя. А при правильном подборе цвета и диаметра выглядит более эстетично. Снять трубку, кстати, гораздо проще: достаточно сделать продольный разрез. Термоусадка незаменима и при изоляции близко расположенных контактов, например, на разъёмах: заматывать её не надо, поэтому и свободное пространство не требуется.

Разве что тем, что ей нельзя пользоваться для изоляции конструкций сложных форм, размер которых меняется. Если разъём имеет диаметр 10 мм, а провод всего 3 мм, то трубка просто не достанет до провода или не налезет на штекер.

На сайте hobbyking трубки есть от 2 до 100 миллиметров. Я как-то был в магазине с электротоварами и всякими мощными штуками – там были термоусадочные трубки с диаметром в 25, и, если не ошибаюсь, даже в 50 сантиметров. Трубки диаметром до одного-двух сантиметров действительно выглядят как трубки. А более крупные сплющены в полоску и похожи на ленту. Важно помнить, что они все маркируются именно по диаметру, а не по ширине сплющенной ленты. Например, красная трубка диаметром 14 мм выглядит как лента с шириной 24 мм.

Диаметр трубки и её ширина в сплющенном состоянии — разные вещи!

Расскажу на личном опыте. Итак, вот что я покупал:

  • 25 мм, прозрачная – удобна для изоляции ESC и всяких USB-плат (хабов, модемов, wi-fi свистков)
  • 16 мм, прозрачная — подходит для разъёмов и некоторых небольших плат, датчиков или сенсоров
  • 14 мм, красная — практически не использовал, потому что брал для своих ESC, но не рассчитал размеры; чаще всего я нарезаю её тонкими колечками и маркирую некоторые кабели; ещё она незаменима для в моей машинке Turnigy 4WD Rally car
  • 6 мм, синяя — для силовых проводов; из-за не самого популярного для меня цвета практически не использовалась, но многим электрикам будет полезна
  • 6 мм, жёлтая — для силовых проводов; используется чаще, так как я активно использую 12-вольтовую линию
  • 6 мм, чёрная — активно используется для проводов и разъёмов коннекторов (3.5 и 4 мм bullet)
  • 5 мм, чёрная — абсолютный лидер по использованию в своём диаметре, закончилась
  • 5 мм, жёлтая — используется для изоляции коннекторов моторов (3.5 мм bullet)
  • 5 мм, синяя — помогает в цветовой дифференциации проводов, хотя не так активно используется
  • 5 мм, красная — второе место по использованию в своём диаметре, у меня осталось её уже совсем мало
  • 4 мм, чёрная — совсем закончилась, надо перезаказывать
  • 4 мм, красная — осталось чуть-чуть и до сих пор пригождается
  • 4 мм, жёлтая — осталось достаточно много, обычно 12 вольт такими тонкими проводами у меня не ведутся
  • 3 мм, чёрная — закончилась, потому что очень полезна практически для всех проводов
  • 2 мм, красная — закончилась быстро
  • 2 мм, чёрная — закончилась ещё быстрее

Очевидно, что наиболее популярными у меня являются небольшие диаметры, но это понятно: маленькие модели — тонкие провода. Диаметры 5-10 мм заинтересуют электриков и автолюбителей: первые работают с серьёзными проводами, а вторые любят всё герметизировать. Более крупные диаметры имеют ещё более специфические сферы применения, кроме одной: термоусадку можно натянуть на ручки инструмента и сделать его более удобным (и электробезопасным) в обращении. Я использую крупные калибры для изоляции модулей и плат.

Термоусадочные трубки – это инновационный способ изоляции, который применяется при работе с электричеством. Этот материал намного предпочтительней традиционной изоленты, так как создает равномерный, абсолютно герметичный электроизолирующий слой.

На вопрос, чем нагреть термоусадочную трубку в домашних условиях, постараемся дать подробный, конструктивный ответ.

Основные характеристики

Термоусадочная трубка – это специальный изоляционный элемент, который при нагревании меняет свой диаметр, обозначающийся в миллиметрах (мм), надежно защищает и изолирует помещенное внутрь основание от повреждений.

Термоусаживаемые трубочки производят из теплополимерных материалов, с высокими термостойкими показателями.

Есть определенные требования, применяемые к термоусадочным элементам:

  • эластичность;
  • устойчивость к воздействию высокой температуры;
  • отсутствие воспламеняемости;
  • устойчивость к агрессивной среде;
  • быстрая деформация;
  • прочность при растяжении – 15 МПа и выше;
  • эластичность – способность к увеличению на 300% от первоначального размера.

Самым востребованным изолятором, являются трубочки способные деформироваться при температуре от 55 до 120 градусов по Цельсию, но есть изделия выдерживающие нагрев и до +300 C.

Свойства этой термоизоляции позволяют при нагревании полностью повторять контуры предмета, который следует изолировать.

В основном, термоизоляционные элементы используют для электро изоляции контактов, проводов, клемм, но в некоторых случаях этим материалом защищают металлические изделия от коррозии.

Область применения:

  • электричество;
  • производство кабеля;
  • защита оборудования применяемого в электромонтажных работах;
  • установка, ремонт соединительных муфт;
  • маркировка проводки при изоляции за счет применения элементов разного цвета;
  • в атомной энергетике как дополнения при проведении монтажных работ.

Кроме этого ее применяют для защиты провода от разрушения, изоляции предметов во всех сферах производства.

Усадка открытым пламенем – за и против

Открытое пламя – это зажигалка, свечка, спичка или другой источник огня. Если рассматривать открытое пламя для нагревания, то стоит знать некоторые нюансы:

  1. Термоизоляция при сильном нагреве может подвергнуться сильной деформации;
  2. Если вовремя не убрать пламя, то термоусадка, может просто сгореть;
  3. Белый, цветной термоусаживаемый элемент, может закоптиться при нагревании.

Основной проблемой усадки открытым огнем является то, что источник высокой температуры находится всегда снизу, и для равномерного нагревания изолятора соединение нужно постоянно поворачивать. Только так она прогреется равномерно.

Кроме этого нужно строго соблюдать расстояние от конструкции до открытого огня. Оно не должно быть меньше 3-4 см., именно на этом расстоянии от пламени показатель температур самый высокий . Нельзя использовать для нагрева газовые горелки или турбо зажигалки для термоусадочной трубки – она сразу придет в негодность.

Применение различных способов для нагрева

Есть несколько способов нагрева, каждый из которых может качественно провести термообработку. Но есть и такие, которые применять не рекомендуется.

Самый общедоступный, в тоже время спорный вариант – зажигалка или спички . Этим вариантом можно воспользоваться, если под рукой нет другого источника высокой температуры. Хорошо усадить этим способом можно только небольшой участок провода с маленьким сечением. Для больших конструкций этот вариант не подойдет.

Если речь идет о больших изделиях, то на нагревание уйдет много времени, при этом само соединение получится некачественным. А сколько раз понадобиться повторить эту процедуру, если необходимо будет обработать несколько участков с большим сечением.

То же можно сказать и про зажигалку. Некоторые домашние мастера пытаются использовать для усадки обычный фен, который есть у каждой хозяйки. Но стоит помнить, что этот прибор не может дать нужной температуры, поэтому качественного сжатия изоляции не получится.

Важно! В зависимости от марки материала, температура нагревания равняется 90-150 градусов.

Бытовой фен выдает поток, горячего воздуха t 700 С, на выходе из сопла. Если применить узкую насадку, то конечно есть возможность нагреть небольшой участок малого диаметра, что касается больших сечений, то фен просто выйдет из строя, при этом изоляция получится некачественной и не надежной. Не нужно забывать, что есть некоторые модели термоусадки, которые можно сжать при температуре нагрева в 350 градусов.

Итогом такой работы может стать неплотное прилегание материала к месту изоляции, в которое может легко проникнуть влага, поэтому стоит использовать специальный инструмент.

Инструменты для термоусадки

По факту существует всего пять строительных инструментов для нагревания. Рассмотрим их:

  • строительный высокотемпературный фен для термоусадочной трубки;
  • специальные горелки на основе бутана;
  • газовые паяльники;
  • пропановые горелки;
  • инфракрасный прибор.

Самым оптимальным вариантом для нагревания термоусадочных, тонкостенных элементов является строительный фен . Его температурные режимы можно регулировать, кроме этого можно приобрести специальные насадки, для равномерного нагрева.

Его недостатком является то, что нагревание толстостенного материала будет долгим, качество сжатия будет неудовлетворительным.

Перед тем как начать греть феном, нужно придерживать рукой, участок нагрева, чтобы от сильного потока воздуха из сопла не произошел сдвиг элемента с места.

Горелка с инфракрасным излучением не имеет этих недостатков, так как нагрев производится в считанные минуты, без сильного потока воздуха.

Важно! При использовании инфракрасного излучения стоит знать, что элементы черного цвета, или темных оттенков быстрее поглощают тепло, поэтому велика вероятность, прожечь термоизоляцию при нагревании.

Газовые горелки хороши в применении, так как у пламени есть несколько функций. Стоит понимать, что производить усадку нужно на самом мягком пламени. Как определить, что пламя мягкое? Отрегулируйте горелку так, чтобы все языки пламени были желтыми, такие же показатели стоит применять и при использовании газового паяльника.

Интересно знать! Так как эта термоизоляция применяется повсеместно, в том числе и в машиностроении, возникает вопрос: чем греть термоусадочную трубку для бензопровода. Есть одно самое важное ограничение, нельзя применять для нагревания открытый огонь в любом его виде. Лучше применить строительный фен, или инфракрасный излучатель для изоляции бензопровода.

Пропановая горелка – это самый подходящий инструмент при сжатии толстостенных термоизоляционных элементов.

Правильный выбор приспособлений для термоусадочных работ, зависит от следующих нюансов:

  1. Размер термоизолятора;
  2. Толщина стенки;
  3. Материал изготовления.

Перед тем как выбрать тот или иной способ нагрева изучите характеристики материала, который планируется применить.

Смотреть видео – как пользоваться термоусадочными средствами, чем нагреть и т.д.

Чем термоусадка лучше изоленты?

Есть два основных показателя, по которым термотрубки предпочтительней изоляционной ленты:

  • применяя термоизолятор можно не бояться, что он со временем потеряет нужные свойства;
  • изолента прилипает к изолируемой поверхности, и оставляет на ней грязный след. Что касается термотрубок, то при правильном подборе оттенка, можно получить эстетичный вид любого изделия. Снять материал не составит труда: нужно лишь разрезать термоусадочную трубку вдоль;
  • очень удобный материал, если контакты находятся очень близко друг к другу и обмотать изолентой проблематично – не хватает пространства.

Благодаря своим положительным качествам термотрубки стали такими популярными и их применяют во многих сферах деятельности.

Смотреть видео

Разновидности трубок, как выбрать по храрктеристикам

Есть несколько видов термоусаживающих трубок, отличающихся устройством и характером работы:

  1. Клеевая термоусаживаемая трубка – на внутренней стороне имеет клеевой слой. Этот очень популярный материал для изоляции, так как при нагревании производится полная герметизация стыков. Благодаря этому соединение получается надежным. Усадочный коэффициент у этой трубки равен 300%, что позволяет изолировать предметы, диаметр которых намного меньше самой трубки. Клеевую термоусадочную трубку можно разрезать, если нет возможности надеть на элемент целиком, и потом нагреть, благодаря внутреннему слою шов герметично спаяется.
  2. Толстостенная темоусаживаемая трубка – производится из полиолефина. Это очень доступный изолятор, его просто использовать, да и стоит такая трубка намного дешевле клеевой. У этого термоизолятора очень широкая цветовая гамма, и его можно разделить на:
  • без подавления горения;
  • термотрубки с подавлением горения.

Второй вариант используют как термоусадку на производствах электротехники, военной промышленности, взрывоопасных предприятиях. Эти термотрубки способны самозатухать, если на них не действует постоянный открытый огонь, так как при производстве применяются негорючие вещества.

  1. Специальные термотрубки – применяют на специализированных предприятиях, для дополнительной изоляции. Есть несколько подвидов материала:
  • флуоресцентные – используют в мало освещенных помещениях, эти трубки впитывают в себя световую энергию днем, а ночью начинают ее отдавать;
  • высоковольтные элементы – применяют при изоляционных работах, при монтаже сетей с высоким напряжением;
  • тефлоновые – используют на производствах химической промышленности;
  • рифленые – применяют для изоляции ручек инструмента и электрических приборов.
  1. Тканевая термоусадочная трубка – огнестойкая, без галогенная, из плетеного волокна. Используются для предотвращения истирания и механических повреждений проводов, пластиковых труб. При нагревании, тканевая изоляция уменьшается в размере в два раза, что позволяет изолировать изделия нестандартной формы.

Это самые распространенные виды термоусадочного изолятора, которые используются во всех сферах производств.

Какие средства лучше использовать и почему

Специалисты советуют применять полиолефиновые трубки. Почему из общего числа термоусаживающих трубок отдается предпочтение именно этим?

Дело в том, что благодаря материалу изготовления эти трубки, получили следующие характеристики:

  • стойкость к химическим воздействиям;
  • негорючесть и огнестойкость;
  • прочность на разрыв;
  • хорошая усадка.

Это надежный продукт, который выпускают по новейшей технологии, и согласно требованиям производственного процесса. Их производят в любых конфигурациях и для разного рода термоизоляции.

Установка

Перед установкой термоусадочной изоляции, поверхность нужно подготовить – зачищена и обезжирена. Разрезать трубку нужно таким образом, чтобы края были ровными и не имели зазубрин.

Нагрев производят, не превышая температурного режима, который рекомендует производитель. В противном случае трубка сядет неровно. Термоусадочную изоляцию нагревают от середины, постепенно продвигаясь к краям.

Правильная усадка, это:

  1. Отсутствие неровностей и волн;
  2. Идеально гладкая поверхность;
  3. Отсутствие вздутий.

Мы подробно рассмотрели, чем греть термоусадочную трубку, в домашних условиях – вариантов много и каждый может найти для себя подходящий.

Термоусадочная трубка, или просто термоусадка – это специальная трубка, способная сжиматься в размерах под воздействием высокой температуры. Абсолютно все виды термоусадки изготавливают из полимеров, которые способны менять форму (увеличивать или уменьшать размер) под воздействием высокой температуры. Благодаря этому термоусадка обладает определёнными свойствами.

Зачем нужна термоусадочная трубка

Основное назначение термоусадки – изолирование разнообразных частей электрических проводников или мест соединения электрических проводов между собой. Также термоусадка служит и для защиты от внешних механических воздействий. Благодаря своим хорошим изоляционным свойствам она является неплохой альтернативой обычной изоляционной ленте, которая до настоящего времени была одним из основных изоляционных материалов.

Кроме электротехнической области, термоусадку также применяют для антикоррозии и гидроизоляции. Для таких целей используют трубку со специальным внутренним клеевым слоем. Наличие клеевого слоя позволяет использовать термоусадку на различных поверхностях, таких как дерево или металл.

Сегодня выпускают термоусадочные трубки самой разнообразной расцветки. Например, это может быть белый, красный, синий, зелёный, черный или жёлтый цвет. Также бывает термоусадочная трубка комбинированного цвета, например жёлто-зелёного. Благодаря широкому диапазону цветов, термоусадку используют не только для изоляции, но и для маркировки жил электрических кабелей или проводов.

Например, в трёхфазной сети фазы A, B, C маркируются жёлтым, зелёным и красным цветом соответственно. Плюсовой и минусовой провода цепей постоянного тока маркируются соответственно красным и чёрным цветом, а защитный PE-проводник для заземления маркируется жёлто-зелёным цветом.

На сегодняшний день купить термоусадку можно практически в любом магазине, продающем электротехническую продукцию. Выбору покупателя предоставляется трубка овальной, круглой и плоской формы. Ширина или диаметр термоусадки также бывают разные, от самых малых размеров (используются для изоляции проводов малого сечения) и до больших (применяют для жил электрических кабелей большого сечения). Приобрести трубку можно любой длины, например, в виде мотка (большая длина) или в виде небольшого куска определённой длины.

Плюсы термоусадочной трубки изоляции

У термоусадочной трубки есть масса преимуществ:

● хорошая устойчивость к внешним воздействиям;

● возможность использовать в широких диапазонах температур;

● устойчивость к горению;

● относительно невысокая цена;

● достаточно длительный срок службы;

● удобство и простота в применении (не нужны специальные навыки).

Технические характеристики и использование

Основные характеристики термоусадки – это состав материала, из которого изготавливается трубка (ПВХ, эластомер, полиолефин и др.), коэффициент усадки, устойчивость к различным агрессивным средам (термостойкость, химическая стойкость, маслостойкость, стойкость к нефтепродуктам), наличие или отсутствие внутреннего клеевого слоя (клеевые и тонкостенные), цветность (одинарный цвет или комбинированный).

Пользоваться термоусадкой очень и очень просто. Процесс изолирования проводов при помощи термоусадки происходит даже быстрее, чем при использовании обычной изоленты. При этом не нужны специальные инструменты и приспособления.

Для начала нужно выбрать трубку необходимого диаметра, т.е. в зависимости от диаметра (сечения) проводника, который необходимо изолировать. Затем отрезается кусок такой длины, который позволит полностью прикрыть изолируемую часть проводника. Отрезать необходимо ровно, чтобы на трубке не появились разрывы с трещинами.

Кусок подготовленной термоусадки надевается на ту часть, которая будет изолироваться (например, это место скрутки двух проводов). Затем необходимо термоусадочную трубку нагреть, чтобы она уменьшила свою форму, надёжно обтянулась на изолируемой поверхности и приняла конечную форму. Для этого обычно используют специальный термофен. Иногда используют и газовую горелку. Если под рукой нет ни того, ни другого, то можно воспользоваться обычной газовой зажигалкой. Чтобы термоусадка равномерно прижималась к поверхности, воздействие температурой начинается с середины трубки и заканчивается по краям. Также можно начать с одного края термоусадки и закончить на другом. Не рекомендуется начинать с обоих краёв одновременно.

Оптимальная температура для усадки трубки определяется либо опытным путём, либо узнаётся у изготовителя. Стоит кстати заметить, что нагревать термоусадку открытым огнём не рекомендуется. Скорость усадки от этого не увеличится, а вот повредить саму термоусадку вполне реально.

На сегодняшний день термоусадочная трубка применяется и на производстве, и в быту.

На производстве она может использоваться при сборке электрических шкафов и щитов. Т.е. в каждом шкафу или щитке проводами и электрическими кабелями выполняется соединение электрической аппаратуры. Провода изолируются термоусадкой, а также выполняется их цветовая маркировка. При подключении к шкафам и щиткам внешних кабелей, также используется термоусадочная трубка. Например, при разделке силовых электрических кабелей и перед его подключением в шкафу на его жилы надевается термоусадка.

В бытовых условиях термоусадка используется не менее часто, чем на производстве. Термоусадкой изолируются не только провода домашней электрической сети. При ремонте электрической бытовой техники также используют термоусадку.

Многопрофильная термоусадочная трубка своими руками: 6 этапов


Как проводится изоляция проводов термоусадкой: разбираемся в деталях

В самом названии этого материала скрыто слово «температура», которая и поможет придать покрытию необходимый уровень прочности. Для этого термоусадочная трубка подвергается предварительному нагреву до +120С градусов.

Делается это для придания материалу большей эластичности. Сразу после нагрева, герметичное покрытие можно надеть на требуемую поверхность.

По мере остывания трубка вернется к первоначальной форме. Описанная технология удобна и в еще одном плане. К примеру, изоляция провода с двумя оголенными концами выполняется без каких-либо швов. По мере остывания трубки, она в буквальном смысле «намертво» спаивает обе части.

Залог успеха кроится в правильно подобранном инструменте для нагрева, чтобы он не «приклеил» провод к стене:

  • Тепловые пистолеты;
  • При использовании газовой горелки необходимо убедиться, что пламя имеет желтый цвет;
  • Строительный фен с насадками;
  • Зажигалка;
  • Спички;
  • Кипяток.

Последние три перечисленных способа подходят для тех случаев, когда нагрев проводится своими руками. В целом, несложная процедура позволяет изолировать оголенные провода термоусадкой. Главное – правильно выбрать температурный режим и продолжительного теплового воздействия.

Защищаем оголенные провода

Разобравшись с основами, можно переходить к практической части сохранения электропроводки от внешних воздействий. Речь идет не только о воде, но и о сырости, случайных повреждениях и даже о домашних животных.

Начинается все с правильно подготовленных двух или нескольких частей, которые требуется заизолировать термоусадкой.

С поверхности проводов удаляют все следы загрязнений. Делается это при помощи деликатных чистящих средств.

Дальнейший порядок действий выглядит следующим образом:

  • Выполняется обезжирирование электропроводов при помощи растворителя;
  • Аккуратно протереть их мягкой тряпочкой;
  • Если электрические проводки покрыты ПВХ-изоляцией, то ее нужно удалить при помощи не грубой наждачной бумаги;
  • Использование зажигалки поможет снять полиэтиленовые изоляционные материалы.

Перед началом работы следует очистить провода от следов жира, грязи и непосредственно самой старой изоляции. Делается это при помощи зажигалки или не очень грубой наждачной бумаги. Как только провода окажутся свободны от покрытия, можно приступать к работе.

Секреты выбора: термоусадочная изолента

Строителям со стажем знакома аксиома, гласящая, что новая термоусадочная изолента должна быть меньшего диаметра, чем концы проводов, которые требуется соединить и заизолировать.

В большинстве справочников даже указано приблизительное соотношение – 20%. С практической точки зрения, указанная цифра не может считаться истинной в последней инстанции.

Соединение отдельных проводов «в скрутке» не всегда возможно с 20% превышение термоусадочной трубки над самим проводом.

Упростить немного эту манипуляцию помогут приведенные ниже практические советы:

  • Реализуемые в торговой сети термоусадочные трубки имеют определенный коэффициент термоусадки;
  • В домашних условиях лучше использовать материал с соотношением 2:1;
  • Расположенная с левой стороны цифра говорит о том, насколько трубка уменьшится в размере после остывания;
  • В продаже можно найти материалы, которые изолируют провода с большим соотношением;
  • Для начала их нужно испытать в полевых условиях;
  • Небольшой кусок трубки нагревают до температуры, равно 120С*1/2 = 60С градусов;
  • В зависимости от того, насколько «похудело», принимается решение о том, можно ли им пользоваться в дальнейшем.

В момент покупки соединительного материала, необходимо изучить его эксплуатационные характеристики. В поле зрения находится коэффициент усадки – показатель, отражающий способность материала изменить первоначальный размер после нагрева и остывания. Изолирование, к примеру, наушников поможет выполнить покрытием с минимальным соотношением 2:1.

Решаем сложные вопросы: чем можно заменить изоленту

Данный вопрос встречается достаточно часто, ведь традиционная изоляционная лента не всегда подходит. Заменить ее поможет термоусадочная трубка с определенными характеристиками. К примеру, необходимо соединить и защитить проводку, по которой идет ток. Понятно, что пластилин – не самый лучший герметик в подобной ситуации, не говоря уже о том, что пользоваться скотчем – не менее глупая затея.

Для работы понадобится термический пистолет, режим работы которого установлен в диапазоне от 120 до 200 градусов. Поставить режим 70-120 градусов, вместо указанного выше, необходимо при использовании трубок китайского производства.

В дальнейшем нужно придерживаться следующего алгоритма:

  • Нагрев всегда начинается с середины стыка;
  • По мере прогревания, источником тепла проводятся по кругу, кроме углов;
  • Нужно убедиться, что термический герметик плотно «прижмется» к центральной части провода;
  • Постепенно нагревается точка металлического стыка;
  • После этого нужно понемногу нагреть две концевые части так, чтобы после охлаждения они быстро могли восстановить первоначальный размер;
  • Дать стыку около 2 часов, необходимых для охлаждения;
  • Если на готовом изделии можно пописать смываемым маркером без нарушения прочности изоляционного покрытия, то работа выполнена качественно.

Как пользоваться термоусадкой для проводов (видео)

В промышленных и бытовых условиях термоусадочная трубка используется для проведения изоляционных работ. Выполняются они под воздействием тепла – поверхность разогревается до отметки в +120С. После этого трубка одевается на провод и плавно остужается. Главное – выбрать качественный материал, коэффициент усадки которого находится на отметке не меньше 2:1.

Основное руководство по термоусадочным трубкам — Clever Creations

Если вы выполняете какие-либо работы по электрике или электронике своими руками, вам неизбежно в какой-то момент понадобится использовать термоусадочную трубку. Это универсальный продукт, с помощью которого можно изолировать провода, добавлять средства разгрузки от натяжения, наносить цветовую маркировку кабелей и многое другое. Со специальными типами термоусадок можно даже делать водонепроницаемые и паять!

Изолировать провода термоусадкой довольно просто, но важно знать пару советов и хитростей, чтобы избежать ненужных ошибок.

В этой статье я научу вас, как выбрать правильный размер и тип термоусадки для вашего проекта, поделюсь пошаговым руководством по использованию термоусадки и научу вас всему остальному, что вам нужно знать, чтобы получить наилучшие результаты.

Что такое термоусадочная трубка?

Термоусадочная трубка

(также известная как термоусадочная трубка ) представляет собой усадочную пластиковую трубку, которая используется во многих областях электроники. Он сжимается по радиусу при воздействии тепла, отсюда и его название.

Термоусадка

доступна в различных материалах, цветах и ​​размерах. Независимо от размера провода, требований к усадке или экологических требований, существует термоусадка, подходящая для конкретного применения.

Для чего используется термоусадка?

Свойства термоусадочной трубки делают ее пригодной для широкого спектра применений. Большинство из них связаны с проводами и кабелями, но их также можно использовать с другими объектами. Вот некоторые из самых популярных способов использования термоусадки.

Электрическая изоляция

Одним из основных способов использования термоусадочных трубок является электрическая изоляция проводов, пайки, сращивания и клемм. Поскольку термоусадка не проводит ток, она образует защитный слой, предотвращающий случайное короткое замыкание.

Термоусадку можно использовать не только для изоляции электрических соединений, но и для ремонта. Например, провод с поврежденной изоляцией и оголенной медью можно легко исправить с помощью отрезка термоусадочной трубки.

Предотвращение повреждений

В ситуациях, когда движущиеся части могут быть повреждены, термоусадка является отличным способом создания слоя физической защиты от истирания, случайных порезов или потертостей.

Поскольку форма термоусадки адаптируется к компонентам, которые она окружает, вы можете использовать ее для защиты широкого спектра разъемов, проводов или паяных соединений.

Охрана окружающей среды

Термоусадочная трубка защищает не только от механических повреждений.Он также обеспечивает барьер, защищающий от жидкостей, таких как вода, масло или кислоты. Точно так же термоусадка защищает от пыли и других нежелательных мелких частиц.

Компенсатор натяжения

Разгрузка от натяжения используется для снятия механических напряжений с проводов. Это важно в приложениях, где провода часто перемещаются или тянутся, например, в зарядных устройствах для телефонов. Без разгрузки от натяжения хрупкие провода быстро ломаются.

Один из самых простых способов уменьшить натяжение кабелей — надеть кусок термоусадочной трубки на изгибаемую часть провода.Это приводит к тому, что часть сил передается через термоусадку, а не через сам медный провод. В результате провод прослужит значительно дольше.

Связывание проводов

Если вы работаете с электрическими системами, которые содержат много проводов, вы знаете, как удобно их аккуратно организовать. Термоусадка — отличный инструмент для связывания свободных проводов. Это дает чистый результат и является более компактным, чем галстуки.

Цветовая маркировка

Еще одно прекрасное применение для термоусадки — цветная маркировка проводов.Использование определенных цветов термоусадки для идентификации определенных проводов избавляет от необходимости покупать провода разных цветов.

Какой материал термоусадочной трубки следует использовать?

Термоусадка производится из различных материалов, каждый из которых обладает своими полезными свойствами. Зная их разницу, вы сможете выбрать лучшую термоусадочную трубку для ваших нужд.

Полиолефин

Полиолефиновая термоусадочная трубка

является наиболее популярной, и на то есть веские причины. Он выдерживает высокие температуры, до 125-135°C (257-275°F), и быстро дает усадку.Кроме того, он прочный, огнестойкий и гибкий.

Имейте в виду, что некоторые полиолефиновые термоусадки не следует использовать на открытом воздухе, так как УФ-излучение разрушает некоторые пигменты. Черная полиолефиновая термоусадка всегда безопасна на солнце.

ПВХ

Термоусадка из поливинилхлорида (ПВХ)

очень похожа на полиолефин, но немного дешевле. Если вы ищете термоусадочную трубку с ограниченным бюджетом, это вариант.

Поскольку красить этот материал относительно легко, он доступен почти во всех цветах.

Основным недостатком труб из ПВХ является то, что они не способны выдерживать высокие температуры. Максимальная температура, которой он может подвергаться, обычно составляет 105°C (221°F). Прикосновение к нему паяльником может обжечь его, поэтому будьте осторожны при работе с ним.

Менее распространенные материалы

  • Эластомерная термоусадочная трубка отличается своей гибкостью даже при низких температурах до -75°C (-103°F). Он устойчив к опасным жидкостям, таким как дизельное топливо, бензин и гидравлическая жидкость.Он также имеет хорошую устойчивость к истиранию.
  • Термоусадка PVDF (поливинилиденфторид) — хороший вариант, если вам нужна термоусадка, устойчивая к огню или другим высоким температурам. Некоторые из его других сильных сторон — устойчивость к агрессивным химическим веществам, топливу и перфорации.
  • Силиконовая термоусадка отличается гибкостью и устойчивостью к экстремальным температурам. Поскольку он хорошо справляется с различными методами стерилизации, его часто выбирают для изоляции медицинских устройств.
  • Термоусадка PTFE (политетрафторэтилен/тефлон) является нереактивной и, следовательно, обладает высокой устойчивостью к химическим веществам. Низкий коэффициент трения делает его чрезвычайно скользким, а диапазон рабочих температур составляет от -55 до 175°C (от -67 до 347°F).
  • Термоусадочная трубка
  • FEP (фторированный этиленпропилен) очень похожа на ПТФЭ по своей устойчивости к химическим веществам. Однако он дает усадку при более низкой температуре и стоит немного дешевле.
  • Термоусадочная трубка Viton является популярным вариантом для гидравлического оборудования.Он эластичен, устойчив к химическим веществам и образует хорошо герметизирующий барьер против всех видов жидкостей.

Специальные виды термоусадки

Некоторые типы термоусадочных трубок, например, термоусадочные трубки морского класса или термоусадочные трубки под пайку, подходят для специальных применений. Ниже я выделил наиболее популярные виды.

Липкое покрытие

Термоусадка с клейкой прокладкой, также известная как термоусадка морского класса, состоит из двух слоев. Внешний слой обычно изготавливается из полиолефина, тогда как внутренний слой состоит из плавкого клея.

Когда трубка с клеевым покрытием нагревается, клей плавится одновременно с усадкой внешнего слоя. В результате клей затекает в небольшие оставшиеся полости между термоусадкой и запаиваемым объектом.

Конечным результатом после остывания трубки и клея является водонепроницаемое уплотнение. Идеально подходит для лодок (отсюда и «морской класс»), автомобилей или радиоуправляемых проектов, где часто случаются брызги воды.

Термоусадка морского класса

обычно имеет более высокий коэффициент усадки (3:1 или более), чем обычная термоусадка.Это обеспечивает очень плотную посадку, которую трудно достичь с трубкой, которая сжимается только до половины своего размера (2: 1).

Для гидроизоляции разъемов и проводов этот вид термоусадки является одним из лучших решений. Он также более устойчив к растяжению и вибрации, чем обычная термоусадка, и обладает большей прочностью на растяжение.

Соединители встык термоусадочные

Термоусадочные стыковые соединители (также известные как соединители для пайки проводов) — это быстрый и простой способ пайки и герметизации проводов без использования паяльника или другого паяльного оборудования.

Они состоят из внешнего слоя термоусадочной трубки с участком припоя внутри. При нагревании припой плавится и образует паяное соединение на проводах внутри разъема. Внешний слой трубки одновременно сжимается, герметизируя соединение в процессе.

Так же, как и термоусадка морского класса, термоусадочные стыковые соединители часто поставляются с термоактивируемым герметиком для гидроизоляции.

Паяные соединители для проводов отлично подходят для соединения проводов в труднодоступных местах, где пайка невозможна, или для аварийного ремонта с ограниченным доступом к инструментам.

Прозрачная трубка

Хотя большинство термоусадочных трубок черного или цветного цвета, они также доступны в прозрачном варианте. Прозрачная термоусадка в основном удобна для проверки соединений после усадки.

Упомянутые выше термоусадочные стыковые соединители почти всегда прозрачны, поскольку позволяют проверить качество пайки после усадки.

Если у вашего проекта есть определенные эстетические потребности, прозрачная термоусадка также может быть отличным вариантом.

Какой размер термоусадки вам нужен?

Имея так много различных размеров термоусадочных трубок, может быть трудно выбрать правильный размер. Но как только вы знаете, что нужно иметь в виду, выбрать термоусадку правильного диаметра на самом деле довольно просто.

Самое важное при выборе термоусадочной трубки — выбрать в усадке с меньшим диаметром, чем наименьший провод, разъем или компонент, который вы изолируете .

Например, если вы хотите усадить провод с внешним диаметром 3 мм, вы хотите использовать термоусадку, которая усаживается до диаметра менее 3 мм.

Для этого можно использовать трубку диаметром 5 мм с коэффициентом усадки 2:1 (усадка до 5/2=2,5 мм) или термоусадку 8 мм с коэффициентом усадки 3:1 (усадка до 8/3=2.6 мм). В конце концов, важно, чтобы термоусадка плотно облегала провод/разъем/компонент после усадки.

Что касается диаметра без усадки, он должен быть как минимум на 20-30 % больше, чем самый большой компонент, который вы покрываете. Таким образом, вы можете легко расположить его.

Поставленный и восстановленный диаметр

При покупке термоусадочной трубки вы можете увидеть усадку диаметром и без усадки диаметром , называемую восстановленной трубкой диаметром и , поставляемой диаметром .

Поставляемый диаметр — это диаметр термоусадочной трубы, полученной из магазина, тогда как восстановленный диаметр — это диаметр трубки после ее восстановления после нагревания и усадки.

Поставляемый диаметр иногда также указывается как невосстановленный диаметр или расширенный диаметр .

Коэффициент усадки

Коэффициент усадки термоусадочной трубки — это просто диаметр поставляемого (без усадки) диаметра, деленный на восстановленный (усаженный) диаметр.Например, термоусадка с исходным диаметром 8 мм и диаметром извлечения 4 мм имеет коэффициент усадки 2:1.

Более высокий коэффициент усадки может быть полезен в тех случаях, когда требуется более плотное прилегание или, например, когда необходимо надеть термоусадку на разъем, который значительно больше, чем провод, к которому он подключен.

Самое популярное соотношение термоусадки 2:1, затем 3:1 и 4:1. Вы можете найти термоусадку с коэффициентом сжатия до 6:1 и до 1,2:1, но это нестандартные размеры для очень специализированного применения.

Расчет размера термоусадки

  1. Измерьте диаметр компонента, который вы собираетесь изолировать. Лучше всего для этого подходят цифровые штангенциркули .
  2. Умножьте это значение на 1,25, чтобы трубка имела достаточный зазор для перемещения. В примере на картинке выше это даст нам 3,4 мм × 1,25 = 4,25 мм.
  3. Выберите термоусадку с диаметром в неусадочном состоянии больше, чем число из шага 2, и диаметром в усадке меньше, чем число из шага 1. В нашем примере хорошо подойдет трубка диаметром 6 мм с коэффициентом усадки 2:1. Он достаточно большой (> 4,25 мм), чтобы скользить по проводу, и меньше 4,25 мм в диаметре после усадки.

Справочное руководство по термоусадке по калибру проволоки

Для простых работ по изоляции проводов вы можете использовать справочную таблицу ниже, чтобы узнать, какой размер термоусадочной трубки вам нужен для каждого сечения провода.

Калибр проволоки Диаметр трубки без усадки
10AWG
1/5 дюйма 5 мм
12AWG 1/5 дюйма 5 мм
14AWG 1/6 дюйма 4 мм
16AWG 1/8 дюйма 3 мм
18AWG 1/8 дюйма 3 мм
20AWG 1/8 дюйма 3 мм
22AWG 1/10 дюйма 2.5 мм
24AWG 1/12 дюйма 2 мм
26AWG 1/16 дюйма 1,5 мм
28AWG 1/16 дюйма 1,5 мм

Разная изоляция проводов имеет разную толщину, поэтому внешний диаметр провода может незначительно отличаться в зависимости от типа изоляции. Я учел это при составлении вышеприведенной таблицы.

Обычно калибр проволоки напечатан маленькими буквами сбоку от проволоки. Если это неясно, вы можете использовать измерительный инструмент для измерения проволоки или цифровые штангенциркули в сочетании с справочной таблицей, чтобы определить размер.

Если вам не требуется большое количество термоусадочных трубок одного диаметра, лучше всего просто купить комплект, состоящий из коротких отрезков наиболее распространенных размеров. Обычно они служат некоторое время и гарантируют, что у вас всегда будет под рукой термоусадка нужного размера.

Если вам достаточно «обычной» термоусадки, вам подойдет простой комплект с трубками с коэффициентом усадки 2:1.Если вам нужны водонепроницаемые соединения (для лодок, автомобилей, радиоуправляемых устройств и т. д.), лучше использовать термоусадочный комплект с клеевой прокладкой 3:1.

Как использовать термоусадочную трубку на проводах

Что вам понадобится

Шаг за шагом

Измерьте штангенциркулем диаметр провода, разъема или другого компонента, который вы хотите изолировать. Затем выполните шаги, описанные выше, чтобы рассчитать правильный размер термоусадочной трубки для работы.

Измерьте необходимую длину термоусадочной трубки. Чтобы предотвратить обнажение оголенного провода, необходимо, чтобы термоусадочная пленка перекрывала изоляцию провода с каждой стороны.

Термоусадка обычно дает усадку (5%-15%) по длине при нагревании. Не забудьте учесть это и в длине!

Отрежьте ножницами кусок термоусадки соответствующего размера.

Наденьте свежеотрезанный кусок трубки на целевые компоненты. Если вы выбрали правильный диаметр термоусадки, не должно быть значительного трения. Если вы обнаружите, что сложно вставить трубку в нужное место, лучше использовать термоусадку на один размер больше диаметра.

Используйте термофен, чтобы нагреть и активировать термоусадку. Держите термофен на умеренном расстоянии и перемещайте его вперед и назад по трубке. Поверните изделие, чтобы равномерно нагреть все стороны. Процесс завершен, когда вся трубка плотно закреплена без пузырьков воздуха внутри.

Дайте трубке остыть. Вы можете безопасно обращаться с термоусадкой и сгибать ее после того, как она полностью остынет.

Часто задаваемые вопросы

Насколько уменьшается размер термоусадочной трубки?

Различные трубки дают разную усадку.В основном это зависит от коэффициента усадки конкретной термоусадки. Например, трубка диаметром 5 мм и коэффициентом усадки 2:1 сжимается до 2,5 мм при достаточном нагреве.

Большинство термоусадок также немного сжимаются по длине (в отличие от радиуса). Это уменьшение размера обычно составляет около 5-15% от общей длины.

Подойдет ли термоусадка при разрезании?

Разделить термоусадку на более мелкие части не проблема. На самом деле, обрезка термоусадки до нужной длины является важным шагом в использовании ее в ваших проектах.

Из чего сделана термоусадочная трубка?

Наиболее популярными материалами для термоусадки являются полиолефин и ПВХ. Помимо этих двух материалов, вы также можете найти более специализированные термоусадки из каучуковых эластомеров, ПВДФ, силикона, ПТФЭ, ФЭП и витона.

При какой температуре термоусадочная трубка дает усадку?

Температура усадки при термоусадке варьируется и в основном зависит от используемого материала. Для каждой термоусадки указана рекомендуемая температура нагрева, которую вы можете найти в ее спецификациях.

Типичная температура усадки полиолефина составляет около 90°C, в то время как ПВХ требует немного более высокой температуры – 100°C.

Зачем использовать термоусадку?

Термоусадочная трубка

имеет множество преимуществ, которые делают ее отличным выбором для изоляции или дополнительной защиты от натяжения. Он быстро дает усадку, прочен, гибок и бывает разных цветов. Термоусадка с клеевой подкладкой имеет еще больше преимуществ, например гидроизоляцию.

Что можно использовать вместо термоусадочной трубки?

Популярной альтернативой термоусадки является изолента, но вы также можете использовать горячий клей (для более низких напряжений) или самоклеющуюся ленту.

Рекомендуемые:

Термоусадочная трубка или изолента: какую лучше использовать?

Одним из моих любимых вариантов быстрого и надежного соединения проводов являются соединители WAGO. Идеальный вариант, если вам не нужны функции снятия натяжения или цветового кодирования термоусадки.

Есть ли срок годности у термоусадочной трубки?

Термоусадка может храниться неограниченное время, если она хранится в правильных условиях.Очень важно, чтобы он был прохладным, сухим и защищенным от солнечного света. Воздействие жидкостей или УФ-излучения может привести к быстрой деградации некоторых типов термоусадки.

Перед использованием рекомендуется осмотреть термоусадочную трубку, особенно если она какое-то время находилась на хранении. Если он выглядит и ощущается как новый, то проблем с ним быть не должно. Однако, если трубка изменила цвет или затвердела, вполне вероятно, что она не будет работать должным образом.

Можно ли использовать термоусадку в качестве изоляции?

Да, можно.Термоусадочная трубка является отличным диэлектриком. Надлежащая термоусадка, сертифицированная UL или CSA, указывает свое максимальное напряжение в разделе «диэлектрическая прочность» в техническом описании.

Максимальное напряжение более дешевой термоусадки, например с AliExpress, найти сложнее. Однако двух слоев этого достаточно для изоляции 120 В или 230 В. Для более низких напряжений достаточно одного слоя трубки.

Является ли термоусадочная трубка токопроводящей?

Обычная термоусадка не проводит ток.Вот почему это хороший изолятор, в конце концов. Однако вы можете найти термоусадочную трубку, которая является проводящей внутри. Эти детали называются «соединителями проводов с пайкой» и отлично подходят для создания паяных водонепроницаемых соединений в автомобилях или лодках.

Заключение

Термоусадочная трубка

– один из лучших вариантов изоляции проводов.Помимо отличных изоляционных свойств, он обладает рядом других полезных функций, таких как способность связывать кабели в жгуты, добавлять разгрузку от натяжения или использовать специальный цветовой код для проводов.

Несмотря на то, что термоусадка используется во многих материалах, наиболее распространенными являются полиолефин и ПВХ. Оба эти типа доступны по цене и достаточны для обычных, нетребовательных приложений.

Если вы ищете простую термоусадку для дома своими руками или проектов электроники, качественный комплект с коэффициентом усадки 2:1 с несколькими размерами даст вам то, что вам нужно, и прослужит некоторое время.

Для более требовательных применений, где требуется гидроизоляция, лучшим вариантом является термоусадочная пленка с клеевым покрытием 3:1. Эта трубка обеспечивает более плотное прилегание к целевым компонентам, а расплавленный клей образует непроницаемое уплотнение.

Если вы хотите сформировать паяное соединение при термоусадке, вам подойдут соединители для паяных проводов. Они позволяют формировать водонепроницаемые паяные соединения с помощью только тепловой пушки.

  • Тим — основатель умных творений.орг. Он увлечен строительством, ремонтом и всем, что связано с DIY. Когда он не занят написанием статей на эти темы, вы можете найти его в его мастерской.

    Просмотреть все сообщения

  1. http://www.panduit.com/heiler/SelectionGuides/WW-WASG03%20Electrical%20Wire%20Sizes-WEB%207-7-11.pdf
  2. https://www.graylineinc.com/tubing-basics/about-heat-shrink-tubing.html

Нагрев термоусадочной трубки

Термоусадочная трубка представляет собой пластиковую трубку, которая сжимается или сжимается в размерах при воздействии на нее тепла.

Как это работает

Наиболее распространено его применение в электропроводке, где пластиковые трубки сжимаются, чтобы поместиться вокруг оголенных проводов.

Термоусадочные трубки обеспечивают изоляцию и стойкость к истиранию, и при необходимости их даже используют для связывания проводов.

Термоусадочная трубка также является экономичным и эффективным способом защиты сростков проводов и оголенных проводов.

Типы термоусадочных трубок

Термоусадочные трубки бывают разных цветов, уровней гибкости и температурной чувствительности для различных применений, от военных и чувствительных электрических до более распространенных.

Все термоусадочные трубки изготавливаются и растягиваются до определенного диаметра. Интересно, что процесс «сжатия» фактически восстанавливает трубку до ее первоначального размера, так как процесс растяжения является фактическим изменением.

Убедитесь, что диаметр используемого кабеля соответствует диаметру вашей проводки. Обычно это указывается на трубке или упаковке в виде соотношения, которое указывает сначала на размер в растянутом состоянии, а затем на размер в сжатом состоянии.

Например, диаметр 2:1 означает, что трубка уменьшится до половины своего текущего диаметра.Другие распространенные размеры включают 2:1, 4:1, 5:1 и 6:1.

Меры предосторожности

Независимо от области применения или размера, всем термоусадочным трубкам для правильной работы требуется одна вещь: тепло. Важно понимать, что источники тепла, которые могут использоваться в одних условиях, могут вызвать пожар или взрыв в других.

Например, источники тепла, в которых используется открытое пламя, такие как свечи или спички, способствуют усадке трубок, но они также могут обугливать или прожигать трубки.

Внимательно прочитайте перед тем, как пытаться нагреть трубки.

Горячий воздух

Электрические инструменты, выдувающие горячий воздух, представляют собой безопасный и эффективный способ непрямого нагрева любых трубок.

К таким инструментам относятся тепловые пушки, например те, которые используются для удаления краски, или даже бытовые фены, которые используются для сушки волос.

(Обратите внимание, что фены не всегда могут дать усадку трубок, так как пластик должен быть очень горячим, чтобы действительно сжаться. Не все фены способны достигать таких высоких температур.) Хотя открытое пламя, поднесенное к пластику, наверняка нагреется достаточно, чтобы вызвать реакцию в термоусадочной трубке, это также рискованный подход.

Требуется баланс между удержанием пламени достаточно близко, чтобы обеспечить достаточно тепла, не воспламеняя трубки и не вызывая повреждения ваших проводов, и многое другое, если огонь распространяется.

Варианты пламени для термоусадочного пластика включают свечи и спички или бутановую зажигалку, многие из которых, возможно, придется использовать последовательно для достижения вашей цели.

Подойдет даже фонарик, используемый для приготовления пищи или пайки.

ПРЕДУПРЕЖДЕНИЕ: Используйте эти изделия только в хорошо проветриваемых помещениях, где отсутствуют легковоспламеняющиеся пары, такие как газ, пропан или масло.

Другие варианты

Хотя лампочка, безусловно, не лучшая альтернатива, если вы в крайнем случае и у вас нет доступа к каким-либо другим инструментам, держите кусок проводки достаточно близко к горячей лампочке. может обеспечить достаточное количество тепла для усадки трубок.

Точно так же, если ваш сросток можно безопасно поместить в печь, это еще один возможный, хотя и неортодоксальный способ нагреть вашу трубку.

ПРЕДУПРЕЖДЕНИЕ: Обязательно внимательно следите за процессом приготовления в печи.Если поместить проволоку в духовку при слишком высокой температуре или оставить ее слишком долго, она расплавится или сгорит.

Как использовать термоусадочную трубку без фена (сделай это!) — Обновленный дом

Чтобы выполнить любую работу правильно, необходимы соответствующие инструменты. Использование правильных инструментов означает, что у вас есть именно то, что необходимо для правильного выполнения работы. Тем не менее, наличие правильных инструментов требует времени и денег для накопления.

Если вам нужна термоусадочная трубка, но у вас нет фена, вы можете использовать фен, так как они работают так же, как фен.Однако обратите внимание на модель вашего фена, так как от этого будет зависеть, какой тип термоусадки вы сможете сделать.

Если у вас есть термоусадочная трубка, но нет фена, это может расстроить. Однако не волнуйтесь; мы вас прикрыли. Давайте начнем!

Что такое термоусадочная трубка и для чего она нужна?

Прежде чем мы перейдем к тому, как это сделать, мы, вероятно, должны знать, что такое термоусадочная трубка. Это термоусадочная трубка, которая при нагревании сжимается в радиальном направлении, чтобы более плотно прилегать к материалу под ней.

Термоусадочная трубка используется для обеспечения электрической изоляции соединений, проводов, стыков, сращиваний и клемм.

Он также подходит для связывания свободных проводов и создания защитного покрытия. Особенно в областях, где влажность становится проблемой, термоусадочная трубка может быть эффективным средством защиты.

Как использовать термоусадочную трубку без фена

Впрочем, обстоятельства у всех бывают разные. Хотим мы того или нет, доступ к тепловой пушке может быть невозможен.

Вот почему полезно знать различные способы использования доступных вам термоусадочных трубок. Вот четыре наиболее эффективных способа, в частности.

Фен

Самое близкое к тепловому оружию — фен. Хотя он не нагревается так сильно, как тепловая пушка, представление, по сути, такое же. Вы можете держать его почти так же, как и тепловую пушку.

Фену требуется некоторое время, чтобы нагреться до необходимой температуры. Убедитесь, что вы держите его как можно ближе к термоусадке и установите его на максимально возможную настройку.

Старайтесь двигаться ровными движениями, чтобы правильно нагреть. Когда термоусадочная трубка сжимается неравномерно, это может создать неравномерную защиту материалов под ней.

Зажигалка

Не каждое решение будет самым профессиональным, и зажигалка определенно попадает в эту категорию. Тем не менее, это решение, не меньше.

Основное предостережение при использовании зажигалки заключается в том, что она не обеспечивает точности и более опасна, чем фен или даже фен.

В крайнем случае, зажигалка может нагреть много тепла за короткое время. Хитрость здесь в том, что вам нужно двигаться быстро, чтобы добиться равномерного покрытия. Не только это, но вам придется следить за своими пальцами по пути.

Бутановая зажигалка

Зажигалка никогда не будет отличным вариантом для нагрева вашей термоусадочной трубки. Но когда это все, что у тебя есть, это все, что у тебя есть. Если вы можете достать бутановую зажигалку, она очень похожа, но с некоторыми отличиями.

Во-первых, управление намного лучше. Благодаря более плавному управлению вы получите более равномерное покрытие. Нет карманов, где термоусадочная трубка вздута выше, чтобы с ней бороться.

Пламя бутановой зажигалки также относительно немного выше. Это означает получение желаемых результатов раньше, чем позже.

Технологический нагреватель

В то время как другие в этом списке меньше и менее мощны, чем тепловая пушка, технологический нагреватель работает в противоположном направлении. Технологические нагреватели намного больше, стоят намного дороже и гораздо менее портативны, чем тепловые пушки.

Тем не менее, они имеют гораздо большую мощность и могут работать при более высоких температурах. Если вам приходится работать с большим количеством термоусадки, технологический нагреватель может оказаться лучшим выбором между ними.

Как и производственная линия, технологический нагреватель является гораздо лучшим выбором, чем фен, в средах с интенсивным технологическим процессом.

Лампочка

Теперь мы спускаемся на территорию МакГайвера. Если вы находитесь в этот момент, ваши инструменты должны были быть потеряны или уничтожены. Тем не менее, это решение будет работать, даже если это не самый лучший или самый точный вариант, который у вас есть.

Вы можете снять крышку с фонаря и поднести термоусадку к лампочке. В зависимости от типа лампочки, она может выделять довольно много тепла. Подождите, пока термоусадка не начнет сжиматься и не расплавится.

Паяльник

Если у кого-то есть паяльник, а не тепловая пушка, это может несколько сбить с толку, давайте представим. Паяльники очень сильно нагреваются, выделяя необходимое количество тепла, чтобы расплавить термоусадку до нужного размера.

Паяльники обеспечивают превосходный уровень точности, но есть оговорки.Во-первых, кончики меньше, поэтому вам придется потратить гораздо больше времени, чтобы покрыть даже крошечную область.

Для двоих нужна точная рука. Здесь слишком легко использовать паяльник и получить пузырчатое, неравномерное покрытие.

Паяльная лампа

Этот метод не рекомендуется. Работа с фонариком требует не только значительной точности, но и осторожности. Слишком легко все пойти наперекосяк, расплавив термоусадку или обжегшись в процессе.

Если вы используете горелку, держите ее на безопасном расстоянии от себя и термоусадочной трубки.Подход слишком близко может не только прожечь трубку, но и повредить проводку, соединения и т. д. под ней.

На какую температуру рассчитана термоусадка?

Полиолефиновые материалы, используемые в термоусадочных трубках, как правило, имеют одинаковый температурный диапазон. Рекомендуемая температура составляет около 190-195 градусов по Фаренгейту. Большинство термоусадочных трубок рассчитаны на максимальную температуру до 480-500 градусов по Фаренгейту.

Выбор правильного инструмента (кроме теплового пистолета) означает получение максимально возможного тепла для сужения трубок за короткий период времени.Превышение этого порога может привести к прогоранию тепловых трубок и повреждению того, что находится под ними.

На что следует обратить внимание при термоусадке

При усадке термоусадкой (с феном или без него) следует помнить о нескольких вещах.

  • Убедитесь, что вы используете термоусадку подходящего размера. Если вы используете слишком большую трубку, она никогда не уменьшится до нужного размера. Поэтому я всегда рекомендую держать под рукой набор термоусадок разных размеров.
    Прежде чем начать, еще раз проверьте характеристики трубок.
    Поскольку не все термоусадки одинаковы, знание максимальной температуры и коэффициента усадки ваших трубок имеет решающее значение для достижения хороших результатов. Эта информация обычно находится на странице продажи или спецификации термоусадки или выбита на боковой стороне трубки.
  • Любой ценой следует избегать перегрева. При использовании для нагрева термоусадочной трубки чего-либо, кроме теплового пистолета, существует риск перегрева трубки.Избегайте перегрева термоусадочной трубки, так как это может привести к ее хрупкости или поломке.

Зачем использовать фен для термоусадки?

Зачем использовать тепловую пушку, когда есть так много других вариантов? В конце концов, термоусадочная трубка не может отличить тепло от термофена, зажигалки, фена или паяльника, не так ли?

Чтобы получить стабильные результаты с термоусадочной трубкой, используйте контролируемый источник тепла, который не слишком горячий, не слишком холодный, не воспламеняется и не создает беспорядка, оставляя после себя сажу или другие остатки.

Проще всего это сделать с помощью тепловой пушки. Ни один из других подходов не дает таких же результатов, как этот. Хотя они отвечают некоторым из этих требований, их использование может привести к неравномерной усадке, недостаточной изоляции или даже физическому повреждению из-за перегрева.

Термофен — это единственный способ равномерно усадить термоусадочную трубку с клеевым покрытием, нагреть клей и получить идеальную водонепроницаемую герметизацию.

Тепловая пушка всегда предпочтительнее

Это само собой разумеется, но лучшим инструментом для работы является тепловая пушка.Вы можете приобрести его в местном магазине товаров для дома по относительно низкой цене, поэтому лучше всего иметь его наготове в такое время.

Тепловая пушка обеспечивает лучший контроль. Более того, он нагревает термоусадочную трубку намного быстрее, точнее и равномернее, чем любые альтернативы. Тем не менее, вы можете получить в свои руки тепловую пушку в первую очередь.

Связанные вопросы

Термоусадка какого размера вам нужна?

Знание того, что вам нужна термоусадочная трубка, является первым шагом.После этого вам нужно определить, какой размер термоусадочной трубки вам нужен для выполнения работы. Все зависит от диаметра кабеля, который покрывается.

Измерьте кабель в его самой широкой части, а затем прибавьте 30 % к размеру вашей трубки. Для провода 12 калибра вам понадобится 5-миллиметровая трубка диаметром 0,198 дюйма.

То же самое касается провода 14 калибра. При переходе на провод калибра 16 или 18 вам понадобится трубка диаметром 3 мм и диаметром 0,118 дюйма.

Также обратите внимание на коэффициент усадки.Если вы видите, что термоусадочная трубка имеет баланс 2:1, это означает, что трубка уменьшится в два раза. Соотношение 3:1 означает, что он уменьшится до трети своего размера и так далее.

Что такое клейкая термоусадка?

Одним из недостатков термоусадочной трубки является то, что проводка под ней все еще может перемещаться. Хотя обычно это не проблема, вы можете столкнуться с ситуацией, когда вам нужно, чтобы эти провода оставались на месте. Вот где на помощь приходит клейкая термоусадка.

Клейкая термоусадочная трубка поставляется с клеевым слоем.Клей помогает удерживать вкладыш на месте после его нанесения. Слой состоит из термопластичного материала. Затем этот материал наносится на внутреннюю часть ванны.

Дополнительный клейкий слой отлично подходит для усиления адгезии и лучшей герметизации. Если вы ищете прочное постоянное уплотнение, то это может быть лучшим выбором из всех.

Райан Вомельдорф

Райан Уомелдорф имеет более чем десятилетний опыт писательского мастерства.Он любит вести блог о строительстве, сантехнике и других домашних темах. Райан также любит хоккей и всю жизнь является фанатом спорта Баффало.

Недавно опубликовано

ссылка на Покрывает ли страховка арендаторов разбитое окно?

Покрывает ли страховка арендаторов разбитое окно?

Страховые полисы могут быть очень запутанными, особенно если вы новичок. Хотя в правилах обычно все написано мелким шрифтом, их может быть трудно понять.Что покрыто? Что…

ссылка на Сколько времени занимает домашняя инспекция?

Сколько времени занимает домашняя инспекция?

Инспекция дома – это то, в чем рано или поздно нуждается большинство из нас, независимо от того, покупаем ли мы свой дом или продаем. Хотя вы, возможно, уже знаете, чего ожидать, большинство людей хотят знать…

Как установить термоусадочную пленку PRT® (S) с защитой от электромагнитных помех | Ресурсы

Этап 3: УСАДКА
Трубки PRT® (S) начинают усаживаться при 90ºC (194ºF), однако для обеспечения своевременной и равномерной установки желательно использовать настройку температуры фена на 120–130ºC.Всегда используйте маленькую насадку-переходник, которая позволит вам локализовать тепловой поток. Никогда не используйте трубчатые отражатели, предназначенные для равномерного распределения тепла, или инфракрасные тепловые пушки.

Начните усадку трубки PRT® (S), направив источник тепла на область шва внахлест рядом с центром трубки. Нагревайте только область перекрытия! Область перекрытия имеет тенденцию скручиваться в форме буквы «U» при нагревании. Продолжайте нагревать эту область короткими импульсами, пока окружающие трубки не начнут тянуть U-образную форму обратно вниз.Не бойтесь подвергать область нахлеста дополнительному нагреву, так как для усадки внутреннего слоя нахлеста потребуется дополнительное время выдержки. Не пугайтесь, если внешний слой накладного лоскута имеет тенденцию отрываться от клея и слегка скручиваться назад во время первоначального воздействия тепла. При продолжительном нагреве эта приподнятая область, как правило, ложится сама по себе, в противном случае слегка постучите по приподнятому краю деревянной палочкой от эскимо. Усадите шов внахлест по всей его длине, прежде чем пытаться усадить оставшуюся трубку.



После полной усадки шва внахлест начните нагревать оставшуюся трубку. При использовании трубок малого диаметра вы можете обнаружить, что большая часть оставшихся трубок уже села. Визуально осмотрите трубку по всей окружности и локально нагрейте все участки, на которых имеются признаки недостаточного нагрева. Пока трубка горячая, вы можете работать или формировать трубку и кабель PRT® (S) по мере необходимости. После правильной установки дайте готовой сборке остыть до температуры тепла.


На готовой сборке может быть блестящая липкая область, параллельная шву внахлест. Это остатки клея, которые обнажились, когда материал нахлеста отодвинулся во время усадки. Излишки клея можно удалить, пока трубка теплая, потирая большим пальцем линию шва внахлест. Протирание области шва обеспечит хороший контакт внахлест, а излишки клея скатаются перед вашим большим пальцем. При необходимости удалите излишки клея и выбросьте.

ПОИСК НЕИСПРАВНОСТЕЙ

  • Наиболее распространенной проблемой, которая может возникнуть при установке трубок PRT® (S), является разрыв шва внахлестку.Это состояние, при котором шов внахлест расходится во время установки. Разрыв шва, скорее всего, произойдет на этапе обучения установкам PRT® (S). После освоения правильной техники установки эта проблема исчезнет. Спешка с завершением установки является важным фактором в создании разрыва шва.
  • Разрыв шва происходит по двум причинам и контролируется установщиком.
    а) Неправильный размер: выбранная трубка PRT® (S) слишком мала для диаметра ремонтируемого кабеля.
    b) Чрезмерное нагревание: к трубке PRT® (S) было слишком быстро применено слишком много тепла.
  • В случае разрыва трубку необходимо заменить. Убедитесь, что размер трубки был правильным? Если все правильно, то отрегулируйте технику нагрева, применяя тепло медленнее и равномернее. Минимизируйте тепловое воздействие на трубку за перекрывающимся клапаном. Используйте подход «подкрасться», когда тепло многократно отводится от трубки в течение нескольких секунд, позволяя ей остыть, а затем повторно применяется. В неудобных установках кусок алюминиевой фольги может быть полезен в качестве теплового блока для защиты от тепла окружающих трубок.

Примечание для установщика: Использование метода ремонта трубок PRT® (S), как правило, устраняет необходимость разборки кабельного жгута и времени на переделку. Поэтому не спешите завершать установку. Потратьте несколько дополнительных минут, чтобы спланировать установку, медленно нагрейте муфту и обработайте материалы по мере необходимости, чтобы обеспечить хороший ремонт с первого раза. Дополнительное время, затрачиваемое на это, будет небольшим по сравнению со временем, необходимым для выполнения классического ремонта, включающего разборку разъема.

Как использовать термоусадочную трубку?

Термоусадочные трубки доступны нескольких типов (тонкостенные, среднестенные и толстостенные), различных размеров, коэффициентов усадки и с различными рабочими температурами. Поэтому может быть трудно найти правильный тип термоусадочной трубки для вашего применения. С помощью этой блок-схемы мы упростили выбор нужного типа термоусадочной трубки. Но как вы используете / применяете термоусадочную трубку? Читайте в нашем блоге!

Применение термоусадочных трубок

Термоусадочная трубка

используется для широкого спектра применений, включая сборку, защиту, ремонт и маркировку кабелей.Маркировку кабелей с помощью термоусадочной трубки можно выполнить с помощью цветной термоусадочной трубки или распечатав кусочки термоусадочной трубки.

Термоусадочная трубка часто используется для приложений, связанных с электричеством. Термоусадочная трубка обладает изолирующими свойствами, которые помогают снизить вероятность короткого замыкания проводов.

Преимущества термоусадочной трубки

Как упоминалось выше, термоусадочная трубка обеспечивает электрическую защиту. Кроме того, термоусадочные трубки также обеспечивают «механическую» защиту: трубка защищает кабели от повреждений из-за трения и обеспечивает устойчивость к порезам.Степень защиты зависит от типа термоусадочной трубки.

Как пользоваться термоусадочной трубкой

Если вы нашли подходящий тип термоусадочной трубки и хотите использовать ее для защиты кабеля, вам следует выполнить пять шагов, чтобы убедиться, что кусок термоусадочной трубки наложен правильно.

  1. Измерьте диаметр кабеля, на котором будет использоваться термоусадочная трубка. Убедитесь, что кусок термоусадочной трубки легко скользит по кабелю до того, как он будет сжат, но после усадки кусок должен плотно облегать кабель.Термоусадочная трубка всегда имеет определенный «коэффициент усадки», указывающий степень усадки куска термоусадочной трубки. Когда тип термоусадочной трубки имеет коэффициент усадки 2:1, это означает, что кусок термоусадочной трубки с внутренним диаметром 16 миллиметров сожмется до внутреннего диаметра 8 миллиметров. Всегда используйте термоусадочную трубку с внутренним диаметром после усадки, который немного меньше диаметра кабеля. Например, не используйте термоусадочную трубку с диаметром послеусадки 8 миллиметров на кабеле диаметром 7 миллиметров.Правильная, полностью герметичная посадка при этом не может быть гарантирована.
  2. Измерьте длину кабеля, на котором будет использоваться термоусадочная трубка, и отрежьте кусок термоусадочной трубки, который немного длиннее. Помимо «нормальной» усадки по диаметру термоусадочная трубка также всегда имеет продольную усадку – примерно от 1% до 10% длины. Имейте это в виду при разрезании кусков термоусадочной трубки.
  3. Отрежьте термоусадочную трубку нужной длины.
  4. Наденьте кусок термоусадочной трубки на кусок провода/кабеля, на который будет насаживаться термоусадочная трубка.
  5. Используйте термофен, чтобы нагреть кусок термоусадочной трубки, что приведет к ее усадке. Перемещайте термофен по длине термоусадочной трубки слева направо, чтобы убедиться, что тепло не сосредотачивается на одном отрезке кабеля или трубки слишком долго — это может повредить кабель и термоусадочную трубку. . У вас нет термофена? Затем используйте газовую горелку или паяльное устройство. Держите их близко к термоусадочной трубке, но следите за тем, чтобы они не повредили ее!











Хотите знать, какие типы термоусадочных трубок предлагает WKK? Полный ассортимент смотрите здесь!

Как пользоваться термоусадочной трубкой

29.12.20 — Zoro Staff

Термоусадочная трубка, впервые разработанная в 1950-х и 1960-х годах известным инженером-химиком, открывшим после Второй мировой войны широко практический способ использования радиационной химии, работает именно так, как следует из ее названия: при контакте с источником тепла, например, термофен, полимеры в этих пластмассах сжимаются, чтобы обеспечить изоляцию и другие преимущества для всех видов электрических проводов и кабельных соединений.

От электропроводки в вашем автомобиле до сложных систем, используемых для питания самолетов и военной техники, термоусадочные трубки доступны в самых разных цветах и ​​​​могут быть найдены почти везде. Некоторые люди даже клянутся им для простых бытовых хаков, таких как починка разбитых очков, защита тонких кабелей наушников от растрескивания или маркировка проводов в системах домашнего кинотеатра.

Вот лишь некоторые примеры практического применения термоусадочных трубок:

  • Для соединения разных проводов
  • Для изоляции кабелей и проводов от тепла или холода
  • Для использования в качестве защитного слоя между проводами и агрессивными химическими веществами, пылью и другими материалами
  • Для герметизации кабельных соединений от воды
  • Для обеспечения цветовой кодировки для лучшей идентификации отдельных кабелей в группе

В отличие от других форм пластика, термоусадочная трубка изготавливается из различных термопластов, которые становятся гибкими при определенных температурах, а затем затвердевают после охлаждения.Некоторые из этих материалов включают:

  • Полиолефин, наиболее распространенный тип термоусадочной трубки, который часто используется в военных и аэрокосмических целях из-за его гибкости и способности быстро усаживаться.
  • Поливинилхлорид (ПВХ), который обычно дешевле, чем многие другие типы трубок.
  • Политетрафторэтилен (ПТФЭ), известный своей устойчивостью к некоторым химическим веществам.
  • Поливинилиденфторид (ПВДФ), который обычно выдерживает высокие температуры.
  • Эластомер, известный своей гибкостью при экстремально низких температурах.

Эти материалы дают усадку в результате процесса, называемого сшиванием, при котором лучи электронов используются для изменения их молекулярной структуры и создания так называемой «пластической памяти» внутри самого материала. Полимеры сшиты и вытянуты в более крупную форму путем нагревания трубки чуть выше температуры кристаллического или базового структурного плавления полимера, а затем ее быстрого охлаждения. Позже, при повторном нагревании, кусок пластика автоматически возвращается к своим первоначальным размерам и размерам.

Иногда вместе с термоусадочной трубкой используется дополнительная проводящая полимерная пленка, чтобы облегчить электрическое соединение между двумя проводами, позволяя им проводить энергию без необходимости предварительной пайки проводов.



Классы

При работе с термоусадочными трубками важно знать, что не все они одинаковы. Существуют определенные классификации, основанные на коэффициенте усадки каждого отрезка трубы. Это соотношение детализирует размеры, на которые трубка уменьшится по сравнению с ее первоначальным расширенным размером при покупке.

При покупке трубок для вашего конкретного проекта имейте в виду, что существует огромное разнообразие доступных коэффициентов усадки, от очень тонких для небольших проводов до больших сверхпрочных трубок.

Если вы покупаете термоусадочную трубку с маркировкой «2:1», это означает, что размер куска пластика в два раза больше того, до которого он усаживается при воздействии тепла. Точно так же трубка с маркировкой «4:1» уменьшится до одной четверти своего размера.



Уменьшение размера: как применять тепло

Использовать термоусадочную трубку относительно просто.Начните с выбора необходимой длины трубки — она часто продается в виде предварительно нарезанных отрезков, или вы можете обрезать трубку до нужной длины. Затем наденьте кусок пластиковой трубки без усадки на провод, который вы планируете герметизировать. Вам нужна плотная посадка, поэтому, если трубка не скользит легко, вы можете использовать небольшое количество силиконовой смазки, чтобы облегчить ее перемещение.

У вас есть несколько вариантов использования источника тепла для усадки пластика. В большинстве случаев желательна равномерная усадка по всей длине трубки.Горячий воздушный пистолет или нагревание в духовке являются наиболее последовательными методами и обеспечивают наиболее однородный конечный продукт.

При должном внимании другие методы, включая паяльник или даже бытовую зажигалку, которую держат близко, но не касаются трубки, могут дать надлежащий эффект. (Обязательно перемещайте источник тепла вперед и назад медленно и равномерно до тех пор, пока трубка не усядется до нужной длины.) Однако, поскольку эти формы неконтролируемого нагрева могут вызвать неравномерную усадку пластика или негативно повлиять на уплотнение или изоляцию трубки, большинство поставщики не рекомендуют использовать эти методы.

Небольшой электрический обогреватель — еще один более медленный, но потенциально более равномерный метод, если фен или духовка недоступны. Но независимо от того, какой метод используется, термоусадочная трубка может расплавиться или загореться при перегреве, поэтому при подаче тепла всегда следует соблюдать крайнюю осторожность.

Знакомство с термоусадочными трубками

Термоусадочная трубка

идеально подходит для сращивания проводов и защиты электрических соединений. Выпускается множество размеров, подходящих для большинства областей применения. Вы также можете найти множество инструментов , которые еще больше упрощают использование.

Большинство термоусадочных трубок имеют коэффициент усадки 2:1, что означает, что вы можете сжать трубку диаметром от одного дюйма до половины дюйма в диаметре. После того, как вы уменьшите трубку, она останется прежнего размера, приспосабливаясь к тому, что ее окружает. Это усадочное и формовочное действие помогает защитить сращивания проводов и соединения от элементов, а также от непреднамеренных коротких замыканий на любые металлические предметы, которые могут соприкасаться с соединением.

Термоусадочную трубку можно усадить несколькими способами, наиболее эффективным из которых является термофен.Термофены очень похожи на фен, которым вы сушите свои роскошные пряди волос, но фены производят гораздо более высокую температуру. Люди часто используют небольшие бутановые горелки для усадки термоусадочных трубок, поскольку они часто меньше по размеру и гораздо более портативны, чем термофены. Вы должны быть очень осторожны при использовании термофена или бутановой горелки рядом с легковоспламеняющимися жидкостями и газами.

Важно учитывать размер термоусадки. Перед соединением двух проводов наденьте трубку нужного размера и длины на конец одного из проводов.После того, как соединение будет сделано, вы наденете термоусадочную трубку на соединение и приложите к нему тепло. Аккуратно нанесите равномерный нагрев, чтобы покрыть и защитить сустав.

Прежде чем пытаться использовать этот метод в своих проектах, рекомендуется попрактиковаться на нескольких различных размерах и типах соединений, соединений и соединителей, чтобы понять, сколько тепла нужно применить с выбранным размером трубки и источника тепла.

Добавить комментарий

Ваш адрес email не будет опубликован.
