Контроллер и усилитель для rgb-ленты: расчет, схемы подключения

В чем фишка RGB-ленты?

За счет чего она становится многоцветной? Поясняю. Внутри
RGB-светодиода установлено три кристалла: красный (Red),
зеленый (Green) и синий (Blue).
Когда свет от этих кристаллов смешивается в разных пропорциях, на
выходе получаются разные цвета.



Готовые наборы для
подсветки потолков



Соберем подсветку персонально под ваш
потолок. Качественно!

Доставим до двери в любой город
России.

Оттенков может быть бесконечно много.
По сути разработчики объединили три ленты разных цветов в одну.
Поэтому, у многоцветной светодиодной ленты не два питающих провода
(плюс и минус), а четыре. Три на каждый цвет и один провод общий.

Многоцветная RGB-лента


SMD 5050

Для того, чтобы управлять цветом
свечения многоцветной ленты, необходим контроллер.


Контроллер — это (выражаясь понятным языком) коробочка, к которой с
одного конца подключается блок питания, а с другого светодиодная
RGB-лента.

Каждый провод RGB-ленты


подключается к соответствующему разъему

Этот контроллер устанавливается вместе с
блоком питания и самой светодиодной лентой в нишу потолка. А для
того, чтобы иметь возможность управлять им дистанционно, в комплекте
с ним идет пульт дистанционного управления.

Контроллер для светодиодной ленты RGB

Инфракрасный датчик (ИК-датчик)
улавливает сигналы, которые передает пульт управления и передает их

контроллеру. А контроллер уже включает выбранный вами режим
освещения. Схема подключения RGB-ленты
выглядит так.

Схема


подключения RGB-светодиодной ленты

Блок питания и контроллернеобходимо подбирать, исходя из
потребляемой мощности ленты. Расчет мощности — очень важная вещь.
Ошибетесь в расчетах и контроллер у вас выйдет из строя через
несколько минут. С блоком питания проще: если вы ошибетесь, он
просто не включится (сработает защита). Подробно о расчетах, я вам
расскажу в разделе Подключение и Монтаж.

Важный момент!


Общая длина светодиодной ленты не должна превышать 5 метров.
Меньше можно, больше нельзя. Это связано с тем, что токоведущие
дорожки на самой ленте рассчитаны на ток 2 Ампера. Поэтому, если
подключить не 5, а например 7 метров, то работать-то будет, но не
долго.

Длина


ленты не должна быть больше 5 метров

Как быть если нужно подключить
светодиодную ленту длиной более 5 метров? Давайте рассмотрим пример,
когда для подсветки потолка нужно установить 9 метров
RGB-ленты.

С пятью метрами мы разобрались, тут все
без изменений. А вот для продолжения потребуется
RGB-усилитель.
Это (опять же выражаясь
простым языком) еще одна коробочка, к которой с одной стороны

подключается конец первой ленты (которая 5-метровая), а с другой
стороны, начало второй ленты (которая 4-метровая). И обязательно,
еще один блок питания.

Чтобы


увеличить длину ленты, используется RGB-усилитель

Таким образом, с помощью
RGB-усилителя и дополнительного блока
питания, мы соединили две ленты (5 и 4 метра) и получили общую длину
девять метров. Данная
схема подключения, позволяет создавать
подсветку любой длины.



Готовые наборы для
подсветки потолков



Соберем подсветку персонально под ваш

потолок. Качественно!

Доставим до двери в любой город
России.

  • Срок службы
    светодиодной ленты
  • Как правильно подобрать
    светодиодную ленту?
  • Схема
    подключения светодиодной ленты
  • Все статьи >>

Типичные ошибки при подключении

Мы собрали ТОП-ошибок при сборке RGB светодиодной ленты:

  1. Выбор слабого блока питания, с мощностью «впритык». Дело в том, что потребляемая светодиодами мощность колеблется при работе, то в плюс, то в минус. Запас БП рекомендуем 30% или больше.
  2. Монтаж без теплоотвода. При мощности более 25 ватт/метр светодиоды сильно греются, потому для них нужен теплоотводящий материал. Подойдет в таком случае алюминиевый профиль. Иначе диоды постепенно потеряют мощность, а потом и выйдут из строя.
  3. Неверная последовательность подключения. Напоминаем: блок питания – контроллер – лента – усилитель – лента. Все остальные схемы (без контроллера и/или усилителя) смотрите выше.

Интересное видео по теме:

Как подключить более 5 метров ленты?

Некоторые монтажники при подключении ленты больше 5 м делают ошибку, они подключают к концу первого отрезка 5-ти метровой ленты, начало второго куска.



Готовые наборы для
подсветки потолков



Соберем подсветку персонально под ваш
потолок. Качественно!

Доставим до двери в любой город
России.

Это делать категорически запрещено!
В случае такого подключения светодиодная лента будет работать в неправильном режиме, через первый 5-ти метровой отрезок будет идти большой ток и разогревать ее, что приведет к деградации светодиодов и их выходу из строя, а второй кусок ленты, подключенный в конец первого, будет недополучать ток и слабее светить. Такая конструкция работает, но не долго.

Есть два способа удлинить RGB-ленту.

Схема подключения RGB-лент с одним блоком питания

Для этой схемы требуется Вам потребуется четырех жильный провод сечение 0.75мм2 и длиной 5м или 2 двухжильных провода.

Также важно учитывать, что мощность выходов контроллера должен быть больше суммарной мощности подключаемым к этим выходам лент, иначе выходы RGB контроллера выйдут из строя.

Наш опыт показывает, что превышение мощности должно быть в 1.5 раза

Также и мощность блока питания должна быть больше суммарной мощности подключенных
RGB лент в 1.5раза. Увеличение мощности контроллера и блока питания влечет увеличение их
габаритов, а это в свою очередь трудности при установки их в потолочные ниши

Наш опыт показывает, что превышение мощности должно быть в 1.5 раза.
Также и мощность блока питания должна быть больше суммарной мощности подключенных
RGB лент в 1.5раза. Увеличение мощности контроллера и блока питания влечет увеличение их
габаритов, а это в свою очередь трудности при установки их в потолочные ниши.

Поскольку, нужно предусмотреть специальное место для них еще на этапе ремонта,
это не очень удобно. Но есть другой способ, это не увеличение габаритов блока
питания и контроллера, а увеличение их количества при неизменных компактных
размерах, и использования RGB усилителя.

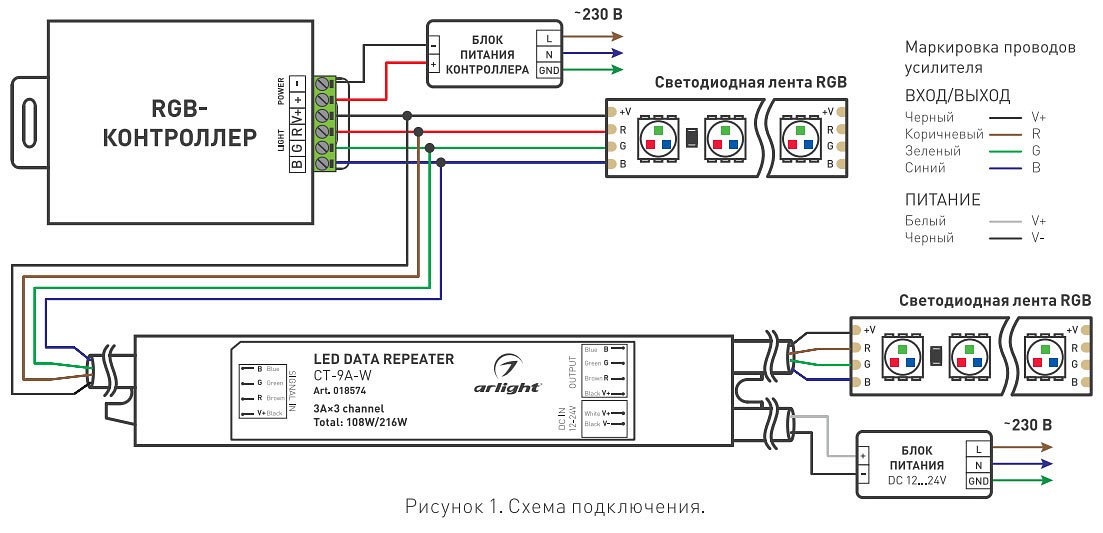

Схема соединения светодиодных RGB-лент с помощью RGB-усилителя

В этой схеме для подключения дополнительного отрезка 5-ти метровой ленты используется дополнительный блок питания и RGB усилитель. С выхода первого отрезка RGB светодиодной ленты сигнал мы заводим через 4 провода на вход RGB усилителя, а выход RGB усилителя подключаем к входу второго 5-ти метрового отрезка тоже через 4 провода.

Также к RGB усилителю подключаем второй блок питания.

Тут главное не перепутать провода, отвечающие за управления цветом RGB ленты. На ленте , например, провод отвечающий за красный цвет обозначен буквой “R” его нужно подключить к разъему RGB усилителя, обозначенного тоже буквой “R”. С оставшимися проводами поступить также.

Подключение RGB-усилителя

Мы советуем использовать вторую схему подключения, по сравнению с первой, у ней есть три преимущества

  1. Блоки питания значительно меньше и чтобы их спрятать нужно меньше места.
  2. С этой схемой можно использовать все контроллеры, которые есть в продаже, не надо искать контроллеры с мощными выходами.
  3. Можно подключать любое количество метража ленты.

    Чтобы было нагляднее ниже приведена картинка, подключения двух отрезков лент по 5 метров.

Еще раз. Если подключаем один отрезок ленты длиной 5 метров , то используем RGB контроллер и блок питания, на дополнительные 5м нужно брать еще один усилитель и блок питания.

Подключение двух RGB-лент

Если у вас нет времени заниматься выбором ленты, контроллеров, усилителей,
расчетом их мощности, состыковкой их друг с другом, поездками за ними,

разбирательством что куда подсоединять и пайкой проводов, их изоляцией, коммутацией.

Вы можете выбрать один из наших наборов, где мы всю
эту работу уже проделали. Вы осталось только приклеить ленту в
нужное место и включить вилку в розетку.
Какой бы вариант вы не выбрали, сами сделать подсветку или купить готовый комплект,
мы рады, если смогли помочь вам разобраться с подключением ленты.



Готовые наборы для
подсветки потолков



Соберем подсветку персонально под ваш
потолок. Качественно!

Доставим до двери в любой город
России.

  • Светодиодная лента для
    подсветки потолка
  • Как установить светодиодную ленту? Подробная инструкция

  • Как
    сделать так, чтобы потолок светился разным цветом?
  • Выбор блока питания для подсветки потолка

Что нужно для подключения

Нам понадобятся:

  • Лента со светодиодами.
  • Блок питания.
  • RGB-контроллер в комплекте с пультом управления (необязательно).
  • RGB-усилитель (в некоторых случаях).

В первую очередь выбираем блок питания. Включение линии светодиодов напрямую в сеть 220в недопустимо, она сразу перегорит. Они рассчитаны на напряжение 12 и 24 вольта и постоянный ток. БП преобразует ток в сети (он, как правило, переменный) в постоянный и понижает напряжение. Характеристики ленты написаны на этикетке.

БП рекомендуем выбирать с запасом хотя бы 30%. Если характеристики с лентой будут совпадать, то блок станет работать на износ, и срок его службы сократится.

RGB-контроллер подключается в цепи между БП и светодиодами. Он регулирует яркость и цвет светодиодов.

Если контроллер не нужен, то можно подключить к питанию напрямую. Тогда нужно к «+» контакту блока (некоторые виды БП называют драйверами) присоединить «+» проводок ленты. А к «-» драйвера сразу три цветовых провода.

В некоторых случаях для того, чтобы правильно подключить rgb ленту, необходимо добавить в цепь усилитель. Об этом ниже.

Основные элементы системы

Для того чтобы подключить RGB ленту своими руками нужно в первую очередь определиться с ее протяженностью. На основании этого уже выбираются подходящие устройства для системы освещения и создается подходящая схема подключения. Что касается устройств, то основными считаются RGB контроллер, блок питания и усилитель. Подробно рассмотрим предназначение каждого элемента в цепи.

Блок питания нужен для преобразования 220 Вольт от сети в 12/24 В, от которых работает сам источник света. Предназначение контроллера – управление цветовым свечением светодиодов (наглядно увидеть его работу Вы сможете на видео, которое мы предоставим ниже). Усилитель нужен для того, чтобы подключить более 5 метров RGB светодиодной ленты одновременно. Также в комплекте присутствует дистанционный пульт управления, на котором можно выбрать определенный уровень свечения и цвет диодов.

С комплектующими системы разобрались, теперь хотелось бы рассказать Вам о том, какие могут быть схемы подключения многоцветной ленты.

Лента на базе ws2812b

Лента на базе ws2812b

Лента на чипе ws2812b является более совершенствованной, чем ее предшественник. ШИМ драйвер в адресной ленте компактен, и размещается прямо в корпусе светоизлучающего диода.

Основные преимущества ленты на основе ws2812b:

  • компактные размеры;
  • легкость управления;
  • управление осуществляется всего по одной линии + провода питания;
  • количество включенных последовательно светодиодов не ограничено;
  • невысокая стоимость – покупка отдельно трех светодиодов и драйвера к ним выйдет значительно дороже.

Лента оснащена четырьмя выходами:

  • питание;
  • выход передачи данных;
  • общий контакт;
  • вход передачи данных.

Максимальный ток одного адресного светодиода равняется 60 миллиамперам. Рабочие температуры лежат в пределах от -25 до +80 градусов. Напряжение питания составляет 5 В +-0,5.

ШИМ драйверы ленты 8-мибитные – для каждого цвета возможно 256 градация яркости. Для установки яркости нужно 3 байта информации – по 8 бит с каждого светодиода. Информация передается по однолинейному протоколу с фиксированной скоростью. Нули и единицы кодируются высоким и низким уровнем сигнала по линии.

1 бит передается за 1,25 мкс. Весь пакет из 24 бит для одного светодиода передается за 30 мкс.

Адресные светодиодные ленты

Светодиодная лента – это набор связанных светодиодов, на которые может одновременно подаваться напряжение питания. Обычные ленты хорошо всем знакомы, они используются сегодня повсюду. В адресной светодиодной ленте так же используются светодиоды, но светоизлучающий диод может управляться отдельно и независимо от других. Таким образом, адресные ленты можно использовать для более интеллектуального управления световым потоком на отдельных участках ленты, включая или выключая подсветку в нужное время и в нужном месте.

Адресная светодиодная лента WS2811

Сегодня наибольшей популярностью пользуются разноцветные светодиодные ленты RGB-формата, позволяющие получать множество цветов. Благодаря конструкции есть возможность управления цветом каждого светодиода, что позволяет создавать оригинальные световые эффекты. Главное отличие адресной светодиодной ленты от обычной RGB ленты – это наличие специальных контроллеров (конструктивно выполненных в виде микросхем) возле каждого светодиода, что и дает возможность индивидуальной адресации и регулирования каждого оттенка.

Как правило,л ента содержит 3-4 контакта для подключения. Два вывода используются для питания – 5 Вольт и земля, остальные один или два – логический, для управления свечением.

Управление умной лентой производится по цифровому протоколу. Это значит, что без управляющего контроллера управлять устройством нельзя. Кстати, при прикосновении к цифровому входу может загореться несколько диодов – это связано с тем, что появляются помехи, которые контроллер принимает за команды.

Самыми популярными адресными светодиодными лентами являются устройства на чипах WS2812b и WS2811. В первом случае чип находится прямо внутри светодиода, то есть один прибор управляет свечением одного излучающего диода. Питание ленты составляет 5 вольт. Во втором случае чип помещается отдельно, и к нему подключаются 3 диода. Мощность – 12 вольт.

Блиц-советы

Резать светодиодную ленту необходимо только по специальным полоскам, которые расположены по всей длине ленты с периодичностью 5 – 10 см
Расстояние, на котором расположены полоски между собой, зависит от плотности светодиодов на этом светотехническом приборе.

Если необходимо произвести монтаж такого устройства на токопроводящий материал, то сделать это возможно только с помощью применения специальных электроизоляционных материалов. При подключении многоцветного прибора, важно правильно соединить клеммы контроллера с проводами. Провода подключаются в таком порядке:чёрный провод – “-” 12 вольт;
красный провод – клемма “R”;
зелёный провод – клемма “G”;
синий провод – клемма “B”;

Монтаж светового прибора производится на специальный клеевой слой или на двусторонний скотч.

При выборе светодиодной ленты следует обратить внимание на элементы, из которых состоит данное устройство

В настоящее время в таких приборах применяются светодиоды марок: SMD 3028 и SMD 5050. SMD 5050 – даёт световой поток более чем в 2 раза превышающий излучение диода SMD 3028, поэтому лента, изготовленная с применением этого элемента, потребуется меньшей длины для получения необходимого комфортного уровня освещённости.

Количество диодов, которые применяются в таких устройствах зависит от мощности этого прибора, чем больше количество диодов на один погонный метр используется в приборе тем выше будет его мощность и интенсивность генерируемого светового излучения.

Эксплуатационный ресурс светодиода составляет около 50 000 часов, но этот элемент можно легко повредить при монтаже или в процессе эксплуатации
При установке таких приборов следует соблюдать осторожность, чтобы одним неосторожным движением не сломать хрупкий элемент
Особенно стоит уделить внимание при монтаже закруглений, которые не должны быть менее 2 см в диаметре. Если эксплуатация этих устройств производится в неблагоприятных условиях высокой влажности и повышенных температур, то установка приборов должна быть осуществлена в специальный монтажный профиль.

При установке светодиодной ленты для уличного освещения, необходимо помнить о том, что многие светодиоды не в состоянии нормально функционировать при температурах минус 25 градусов и ниже.

Если предстоит устанавливать осветительное оборудование на улице, то для обеспечения постоянным током, который необходим для запитки светодиодов, необходимо приобрести герметичный блок питания

Использование такого устройства позволит бесперебойно работать системе даже в условиях плохой погоды и высокой влажности. Такое устройство имеет степень защиты IP66, которое позволяет использовать его в неблагоприятных эксплуатационных условиях.

При необходимости использовать осветительного устройства с диммером, наиболее подходящий вариант в данном случае – это импульсный регулятор яркости свечения. При выборе блока питания можно подобрать модели, которые будут дополнительно оборудованы таким устройством. В продаже есть диммеры, управление которыми возможно с помощью wi-fi мобильного телефона.Такие устройства стоят не дёшево, но удобство в обращении с осветительным оборудованием того стоит, в этом случае пульт дистанционного управления всегда под рукой.

Монтаж такого электротехнического оборудования можно произвести своими силами. Достаточно приобрести все необходимые для светодиодного освещения составляющие части и соединить их правильно.

Схема монтажа RGB светодиодных лент большой длины.

     Светодиодная RGB лента способна изменять цвет свечения при управлении величиной тока в трех каналах цветности (красном R, зеленом G и синем B). Управление цветом производится с помощью контроллера, включаемого между блоком питания и самой лентой. Как правило, для RGB ленты используют светодиоды в корпусах 5050 или 5060, соответственно такая лента потребляет 14,4 Вт/м (при плотности 60 светодиодов на метр) или 7,2 Вт/м (при плотности 30 светодиодов на метр). Это довольно большая мощность. Длина шлейфа ленты, которую можно подключить ограничена возможностями блока питания или контроллера. Существующие блоки питания для светодиодной ленты имеют мощность до 200 Вт (без применения принудительного охлаждения). Таким образом, максимальная длина шлейфа ленты не более 13,5 метров (для самой распространенной ленты 14,4 Вт/м). Контроллеры бывают разные, но чаще применяют устройства с мощностью 144 Вт, что еще сильнее ограничивает длину шлейфа — до 10 метров.    Часто таких длин не достаточно для оборудования помещения, поэтому приходится объединять в единую систему несколько блоков питания и управляющих устройств. Использовать несколько контроллеров, даже управляемых от одного пульта, нецелесообразно, так как возможны сбои в работе, что может привести к утрате синхронизации цвета свечения отдельных шлейфов системы.

     Более правильно использовать в системе один контроллер, а для питания остальных шлейфов ленты использовать усилители управляющего RGB сигнала, поступающего от основного контроллера.     В этом случае контроллер и каждый усилитель питаются от своего блока питания. Схема монтажа в этом случае выглядит следующим образом.     Мощности блоков питания, контроллера и усилителей должны соответствовать потребляемой мощности подключенных к ним шлейфов ленты.
     Не следует забывать, что при монтаже ленты повышенной мощности, к которой относится и RGB лента, следует учитывать рекомендации, изложенные в соответствующем посте.

Подключение контроллера к светодиодной ленте.

При покупке первой светодиодной ленты многие удивляются словам консультанта, что для полного функционирования светодиодной RGB ленты необходим RGB-контроллер. Давайте разберемся с тем, что такое контроллер, для чего он нужен и можно ли обойтись без него.

Что такое контроллер светодиодной ленты?

Контроллер — это своего рода регулирующий блок, с помощью которого можно влиять на работу разноцветной ленты.

Функции, выполняемые контроллером:

  • Изменение оттенков путем смешивания стандартных цветов: красного, зеленого и синего;
  • Увеличение или уменьшение яркости;
  • Установка определенной программы динамики светодиодов: чередование цветов, скорость мигания, плавность переливания;
  • Базовое включение и выключение прибора.

Нужно учесть, что для разноцветной ленты необходимо приобрести именно RGB-контроллер, так как обычный диммер не сможет обеспечить полноценное управление устройством: он не имеет возможности смешивать разные цвета и получать различные оттенки.

Как подобрать контроллер для светодиодной ленты?

Итак, мы убедились в значимости контроллера, поэтому пришло время определиться с лучшим вариантом. Ни один эксперт с ходу не сможет дать ответ, если вы спросите, какое устройство вам подойдет. Каждый прибор подбирается для конкретного случая, учитывая все индивидуальные желания и потребности. Чтобы определиться с выбором, вам нужно выделить для себя оптимальные параметры и функции, которыми должен обладать будущий контроллер.

Признаки, по которым можно различить контроллер для светодиодной ленты:

  • Тип управления;
  • Сенсорные или кнопочные;
  • Выходная мощность;
  • Прошивка программы.

Все возможные схемы подключения контроллера для управления светодиодной ленты известные на данный момент.

Типы управления контроллерами.
  1. Без пульта дистанционного управления.

Это самый простой в управлении прибор небольших размеров. Настройка параметров проводится всего один раз, входе которой устанавливается режим работы всей ленты: задается цвет, интенсивность свечения и динамика переливания. Такой вариант подойдет в тех случаях, когда нет нужды в частой регулировке светодиодной ленты.

  1. Инфракрасный пульт управления.

Контроллер буквально на ходу регулируется с помощью ИК-пульта дистанционного управления. Пульт действует в пределах 10 метров при условии, что инфракрасный датчик не перегораживается посторонними предметами. В некоторых моделях имеется огромное количество функций. Их возможностями можно управлять каждым светодиодом по отдельности. ИК-комплекты обычно дешевле аналогов. Если пульт вышел из строя либо потерян, его можно заменить, купив точно такой же в ближайшем магазине электротехники.

  1. Радиопульт.

Управлять светодиодной лентой можно на расстоянии до сотни метров. Устройство получит сигнал даже через стены и преграды на пути к пульту, так как в этом случае не используется инфракрасный луч.

  1. Wi-Fi.

Перечень доступных функций такой же, как у моделей с радио- и ИК-пультом. Различия заключаются лишь в том, что управление производится со смартфона, планшета или персонального компьютера. Также существуют приборы с вмонтированным модулем Wi-Fi или регулируемые с определенного маршрутизатора, контролирующего одновременно несколько светодиодных лент. В специальном приложении на iOS или Android можно настроить каждый диод, установить ему собственный оттенок и определить скорость переливания.



  1. Звуковой.

Процесс работы проходит в полуавтоматическом режиме. Контроллер реагирует на внешние звуки. Включать или выключать светодиоды можно различными звуками, установленными при первоначальной настройке, например, хлопок, щелчок и подобное. Если определенным образом настроить контроллер, лента может динамически реагировать на музыку, повторяя ее ритм и темп.

Сенсорные или кнопочные

Сенсорные пульты обладают сенсорным кольцом, с помощью которого выбирается необходимый режим и оттенок освещения. Они отличаются высокой стоимостью, однако в современном мире это самый удобный вариант управления.

Кнопочные пульты являются самым популярным вариантом на современном рынке. Программа динамики светодиодов назначается определенной кнопкой. Товар отличается простотой эксплуатации и относительно низкой ценой.

Разделение регуляторов по системе программирования

После покупки устройства можно выбрать определенную программу изменения оттенков, интенсивности и скорости переливания. В некоторых моделях доступна функция самостоятельной настройки светодиодной ленты.

Как подключить светодиодную ленту к контроллеру?

Подключение контроллера к светодиодной ленте.

В первую очередь перед посещением магазина электронных товаров, необходимо определиться с мощностью будущего RGB-контроллера. Запас должен составлять 20-30 процентов от потребляемой мощности светодиодной лентой. Также не стоит забывать о том, что контроллеры могут работать с разным напряжением — 12V и 24V. Аппараты на 24 вольта дороже менее способных аналогов, однако зачастую людям не нужно настолько мощное устройство. Поэтому можно обойтись вариантом подешевле, если владелец, конечно же, не собирается в скором времени расширять количество лент.

В самом простом контроллере RGB находится 6 контактов для подключения:

К ним подключается блок питания.

  • Контакты «R», «G», «B»;

К ним присоединяются проводки, отвечающий за красный, зеленый и синий цвета соответственно.

Общий провод для всех светодиодов.

Существуют ленты с дополнительным белым цветом — RGBW (white — белый). Для белых оттенков предназначен специальный контакт.

Подключение RGB светодиодной ленты к контроллеру

Подключение контроллера к светодиодной ленте — RGBW

RGBW может содержать в кристалле отдельные светодиоды белого цвета. Также белые диоды могут располагаться на ленте обособленно, чередуя теплые и холодные тона. Это способствует улучшенному выбору температуры освещения. Подключается такая лента так же, как монохромная или разноцветная, только контроллер в этом случае имеет 5 выводов.

Подключение контроллера к светодиодной ленте наиболее важные моменты

  1. Ни в коем случае нельзя подключать контроллер напрямую к сети 220V. Если не использовать блок питания, светодиодная лента или просто не включится, или моментально выйдет из строя.
  2. Внимательно смотрите на обозначение контактных разъемов. Если перепутать и подключить, к примеру, провод синих светодиодов к красным, а красные — к синим, RGB-лента не сможет правильно функционировать.
  3. Не приветствуется подключение ленты больше 5 метров. Если вы купили устройство, длина которого преувеличивает стандартные 5 метров, приобретите RGB-усилитель.
  4. Из-за большого количества протекающего тока нужно использовать высококачественные провода.
  5. Во время установки и использовании светодиодной ленты оберегайте ее от ударов, царапин и механических нагрузок.
  6. Нельзя резко сгибать ленту, так как могут образоваться переломы.
  7. Не рекомендуется продолжать использовать осветительный прибор, если заметите нарушение изоляции.

Более подробно о подключении RGB контроллера смотрите здесь.

Подключение контроллера к светодиодной ленте.

Подключение светодиодной ленты более 5 метров.

Если вы хотите, чтобы устройство проработало как можно дольше, не используйте последовательное подключение мощных светодиодных лент более 5 метров.

Светодиоды на конце потускнеют, а светодиоды в начале станут подвергаться увеличенной нагрузке, что поспособствует скорейшему выводу их из строя.

Подключение контроллера к светодиодной ленте.

Существует 2 способа подключения:

  • Параллельное подключение;
  • Добавление RGB-усилителя.

Эти 2 способа можно комбинировать для достижения более качественной подсветки.

В варианте с параллельным подключением вторая лента также присоединяется к RGB-контроллеру или к проводам, соединяющим первый отрезок ленты и контроллер. Необходимо учесть, что общая мощность всех RGB-осветителей не должна превышать мощность блока питания и контроллера. Освещение больших пространств, реализуемое с помощью параллельного подключения, требует использования мощных блоков питания и контроллеров, которые создают назойливый шум.

Можете ознакомиться со схемой:

Подключение контроллера к светодиодной ленте. Второй вариант.

заключается в присоединении усилителя к концу первой части ленты, что усилит сигнал управления. Он запитывается от БП. С помощью RGB-усилителя можно обеспечить энергией светодиодную подсветку различной длины, используя лишь один контроллер.

Как подключить светодиодную ленту ?

Подключение RGB контроллера

SPI контроллер и SPI RGB лента

Многоцветная подсветка из RGB светодиодной ленты

Светодиодная лента представляет собой гибкую печатную плату, шириной 8-10мм, толщиной 2—3 мм с расположенными на ней SMD светодиодами.
В продажу светодиодные ленты поступают в виде бабин (катушек) длинной до 5 метров.
Из-за того что в каждом чипе на RGB-ленте заключено три светодиода, многоцветная светодиодная лента имеет четыре вывода. Три из них для управления каждым цветовым каналом в отдельности и один общий вывод для всех трех каналов.
У нас вы можете купить RGB светодиодную ленту качественную и по хорошей цене!

Что такое RGB-контроллер?

Управление цветовыми каналами, и цветом свечения ленты в целом, а также интенсивностью свечения выполняет RGB-контроллер. RGB-контроллер подключается к источнику питания 12 В (реже 24 В) постоянного тока, а светодиодная RGB-лента подключается уже к контроллеру.



(RGB-контроллер в примитивной схеме подключения многоцветной светодиодной ленты)

Какие бывают пульты управления для RGB-контроллеров?

  • Инфракрасные
  • Радиоуправляемые
  • Мультизонные

Как быть, если суммарная длина светодиодной RGB-ленты превышает 5 метров?

Можно применить схему с параллельным подключением отдельных участков и использованием удлиняющих проводов, наподобие той схемы, что используется при подключении от одного блока питания нескольких отрезков одноцветной светодиодной ленты с общей длиной больше 5 метров.

Что делать, если одного блока питания недостаточно для всех RGB лент?

Для того чтобы управлять всеми светодиодными лентами от одного контроллера следует использовать RGB-усилители (или несколькими усилителей). Чтобы было проще представить то, о чем тут написано, предлагаю рассмотреть пример схемы подключения двух и более участков многоцветной светодиодной ленты, имеющих общую длину более 5 метров, с использованием нескольких блоков питания, одного RGB-контроллера и одного или больше RGB-усилителей. Схема будет иметь следующий вид:

(схема подключения нескольких участков RGB-лент, общей длиной более 5 метров, с использованием RGB-усилителей)

К сожалению, в данной статье мы не можем осветить все проблемы и сложности возникающие при профессиональном монтаже светодиодного освещения. Поэтому рекомендуем обращаться к волшебникам-специалистам за плечами которых многолетний опыт создания уникального образа освещения.
Мы предлагаем профессиональный монтаж светодиодной ленты
Светодиодное освещение — это безопасность, экологичность, современный дизайн, простое управление и экономия денежных средств.

Удивительная СВЕТОДИОДНАЯ ЛЕНТА RGB удивит вас удобством: ПУЛЬТ и КОНТРОЛЛЕР позволят украсить интерьер не вставая с дивана! | LIGHT-RU.

RU Светодиодная лента RGB

Светодиодные ленты RGB — это разноцветные светодиодные ленты, на которых установлены светодиоды типоразмера 5050 (5060) — 5,5 на 5,5 мм. Внутри корпуса светодиода имеется три кристалла — красного, зеленого и синего цвета. Регулируя с помощью управляющих устройств — контроллеров — интенсивность свечения каждого кристалла, можно заставить ленту светиться любым цветом, а также задать любой динамический режим смены цветов.

Преимущества цветных светодиодных лент LED RGB с пультом и контроллером

Разнообразие оттенков цвета, получаемое с помощью RGB светодиодных лент, делает безграничными возможности дизайна. Управляя светодиодной лентой RGB с помощью пульта, любой потребитель может создать уникальный свет в доме или офисе, привлечь внимание к рекламным конструкциям или торговому оборудованию.

Именно поэтому светодиодные ленты так популярны и находят все большее применение в качестве освещения и дополнительной подсветки.

Светодиодная лента с пультом — упрощенное название комплекта из LED ленты и контроллера, который, в свою очередь может управляться пультом, с помощью кнопок на самом контроллере, со встроенных в стену панелей, с телефонов, с компьютеров.

Цветная светодиодная лента RGB: технические особенности

Ширина цветных светодиодных лент RGB начинается от 1 см, минимальная плотность светодиодов на 1 м — 30 шт. Если купить светодиодную ленту хорошего качества, например производства Arlight (Арлайт), то даже при таком достаточно редком расположении светодиодов лента будет иметь достаточную яркость для дополнительной подсветки и создания цветовых акцентов в интерьере и в изделиях самого разного назначения. Питается такая лента напряжением 12 вольт, мощность 7,2 Вт на метр, производятся в катушках по 5 м.

Вариант подключения светодиодной ленты RGB к блоку питания и контроллеру

Для подключения светодиодной ленты RGB такого типа нужен блок питания (трансформатор) со стабилизированным напряжением 12 вольт соответствующей мощности, которую легко рассчитать умножив мощность 1 м ленты на длину подключаемого участка. Рекомендуется иметь запас мощности у блока порядка 20-30 процентов для его стабильной работы без перегрева. Для управления лентой в цепь после трансформатора подключается контроллер, а к нему — светодиодная лента RGB.

Вариант подключения светодиодной ленты RGB к блоку питания и контроллеру с усилителем

Если мощности контроллера недостаточно, в электрическую схему добавляются усилители сигнала, что позволяет подключить большие метражи ленты в случае необходимости. Управляется контроллер обычно пультом, но возможны и другие варианты управления.

Светодиодная лента RGB с пультом: советы дизайнеру

Пульт для дистанционного управления свечением светодиодной ленты RGB

Если необходимо получить более яркую и однородную полосу света, желательно использовать светодиодные ленты RGB с числом светодиодов 60 LED /m. Такая лента наиболее популярна у потребителей, поскольку при хорошей яркости и равномерности свечения имеет достаточно небольшую мощность и доступную цену. Производится в 12- и 24-вольтовом исполнении, управляется также контроллерами самых разных серий. Пульты управления могут управлять контроллерами как по радиосигналу, так и с помощью инфракрасного излучения. Для таких лент предпочтительным является питание 24 вольта, так как мощность ленты 14,4 Вт на метр может вызывать перегрев светодиодов и других электронных компонентов ленты при питании 12 вольт, а также вызывать падение напряжения на удаленных от блока питания участках. Напряжение питания 24 вольта снижает эти риски практически вдвое.

Рекомендуется устанавливать RGB ленту на светодиодный профиль и закрывать экраном.

В таком случае обеспечивается дополнительное охлаждение и защита от повреждений механического характера. Такая установка обеспечит многолетнюю беспроблемную работу RGB ленты и снизит до минимальных значений деградацию светодиодов.

Также производятся более мощные и яркие RGB ленты, где светодиоды расположены в несколько рядов на широкой плате, используются они в основном для освещения коммерческих объектов и требуют профессионального монтажа и дополнительного охлаждения.

Светодиодная лента RGB: купить и не прогадать

Купить светодиодную ленту RGB, а также контроллер и блок питания предлагаем на сайте LIGHT-ru.RU по ценам производителя светодиодных лент Арлайт (Arlight) со скидками и доставкой. Качество и надежность проверены временем, гарантийный срок на открытые светодиодные ленты — 3 года.

Светодиодная лента RGB + W

Двухрядная светодиодная лента RGBW: способна излучать как цветной, так и белый свет

Отдельный класс светодиодных RGB лент — это светодиодные ленты RGB+White. Поскольку при перемешивании цветов в светодиоде RGB невозможно получить чистый и красивый белый цвет, выпускаются ленты либо с чередованием RGB и белых светодиодов, либо со светодиодами, содержащими четыре кристалла в одном корпусе, R+G+B+WHITE. Такая лента позволяет получить как цветное освещение, так обычный белый цвет с хорошими спектральными характеристиками.

Для удобства потребителей такие ленты могут содержать белые светодиоды холодного белого, теплого белого или дневного белого цвета. Управляя данной лентой с помощью контроллеров RGBW, мы получаем универсальный источник света, способный работать как в режиме обычного стандартного свечения, например, дневным белым светом, так и в режиме цветного освещения любого оттенка и с любым динамическим сценарием смены цветов.

Устройство цветной светодиодной ленты RGBW: трехкристалльные светодиоды RGB чередуются с белыми светодиодами

Цветная светодиодная лента с пультом, особенно в исполнении RGB + белый, — идеальный вариант освещения для любых помещений. Спокойные оттенки белого создадут уютный и комфортный свет в Вашем доме, а включение светодиодной RGB ленты в режиме красного, синего, зеленого, желтого, розового, фиолетового и других цветов, сделают интерьер незабываемым, создадут настроение праздника, релакса или концентрации внимания.

Особая светодиодная лента RGB — «бегущий огонь»

Цветная светодиодная лента RGB «бегущий огонь»

Еще одна интересная группа светодиодных лент RGB — это ленты «бегущий огонь» со встроенными микросхемами и цифровым интерфейсом. Используются такие ленты для создания сложных динамических световых эффектов при производстве вывесок, медиафасадов, оформления различных шоу, дискотек, баров и ресторанов. Могут работать как в автономном режиме, благодаря встроенному микроконтроллеру, способному воспроизводить сотни режимов переключения цветов на ленте, так и с внешним управляющим контроллером, имеющим интерфейс SPI и поддерживающим работу ленты конкретной модели, на определенных микросхемах.

Впечатляющее разнообразие светодиодных RGB лент Арлайт (Arlight) позволит каждому покупателю найти свой вариант в нашем интернет-магазине LIGHT-ru.RU и приобрести по цене производителя. Скидки, доставку и консультации гарантируем.

LIGHT-ru.RU — С НАМИ СВЕТЛЕЕ!

Подключение светодиодной RGB(многоцветной) ленты

Для управления светодиодной RGB-лентой необходимо использовать трѐхканальный контроллер.
Последовательность подключения: RGB-лента >> RGB-контроллер >> блока питания >> сеть.
Внимание! Подключение RGB-контроллера к сети 220 В может привести к выходу оборудования из строя.
Подключение осуществляется двумя проводами от блока питания к контроллеру согласно полярности: «+» на блоке питания к «+» на контроллере, соответственно «-» на блоке питания к «-» на контроллере.

Внимание!При подключении источника питания к RGB-контроллеру необходимо соблюдать полярность. Неправильное подключение может привести к выходу контроллера из строя.

Подключение светодиодной RGB-ленты к контроллеру производится напрямую к соответствующим контактам контроллера. Расположенные на ленте провода имеют обозначение на токопроводящей дорожке: «R», «G», «B», «+12». Подключение данных проводов осуществляется согласно полярности к 4 входам на контроллере: «R», «G», «B», «+12».
Внимание! При подключении RGB-контроллера необходимо соблюдать соответствие выводов RGB- лент к клеммам «R», «G», «B», «V+» на контроллере.
Максимальная длина спаянных участков RGB-ленты не должна превышать 5 м в одну линию.
Дополнительные RGB-ленты – каждые 5 м, подключаются к контроллеру параллельно. Подключение осуществляется удлинением проводов от контроллера к последующему участку ленты.
Рекомендуемое сечение провода не менее 1,5 мм².
Схема подключения нескольких участков полноцветных RGB-лент SMD 5050
к контроллеру и блоку питания

При подключении к RGB-контроллеру большей нагрузки, чем позволяет данный контроллер, необходимо использовать усилитель RGB-сигнала. В зависимости от количества блоков питания можно использовать несколько схем подключения.

Схема подключения усилителя при использовании одного блока питания

Схема подключения усилителя при использовании двух блоков питания

{youtube}Mv3_gMK7yo0|0{/youtube}

Техника безопасности

1. Монтаж ленты и подключение питания должен производить специалист в области проведения электротехнических работ.
2. Внимание! При самостоятельном монтаже и подключении ленты настоятельно рекомендуем соблюдать правила безопасности и перед началом работ внимательно изучить инструкцию.
3. Оберегайте все компоненты светодиодной ленты от ударов и вибраций, не подвергайте ленту механическим нагрузкам.
4. Избегайте повреждений и окислений токопроводящих дорожек ленты в процессе сборки. Все соединения должны иметь цельный вид при подключении.
5. Соблюдайте герметичность электрических соединений, при необходимости изолируйте участки
подключений от проникновения влаги.
6. Избегайте резких изгибов и переломов ленты. Минимальный радиус изгиба 2 см. Изгиб меньшего
радиуса допускается только на участках монтажной платы, не содержащих электронных
компонентов. Такой изгиб можно осуществлять только 1 раз, после чего рекомендуем закрепить ленту в изогнутом положении.
7. Во время монтажных работ руки должны быть сухими.
8. Запрещена эксплуатация подсветки с повреждѐнной изоляцией проводов и мест электрических
соединений.
9. Рекомендуем исключить установку ленты вблизи нагревательных приборов.

Статьи

Светодиодная лента – инструмент для дизайна .

Светодиодная лента подключение инструкция

Выбор блока питания для светодиодной ленты

Многоцветная RGB-светодиодная лента. Как управлять цветом с помощью RGB контроллера?

  • Главная
  • → Статьи
  • → Многоцветная RGB-светодиодная лента. Как управлять цветом с помощью RGB контроллера?

Общая инструкция использования светодиодной ленты

Многоцветная светодиодная лента RGB позволяет менять цвета и оттенки с помощью пульта. Пульт имеет 16 фиксированных цветов и ряд программ которые задают измерение цветов с различной скоростью и яркостью. Контролеры с пультами для светодиодных лент могут иметь как радио управление так и инфракрасное.



RGB — светодиодная лента с помощью контролера может светить любым светом RGB — контроллер не только переключает цвета но и может менять яркость света.

Так например режимы света могут быть:

• Режим «Белый свет» – основной цвет при подсветки освещения и один из самых ярких.

• Режим «Ночной» – возможно выставить синий цвет на минимуме и получается голубое свечение.

• Режим «Расслабление» – включаете зеленый цвет и наслаждаетесь тишиной и спокойствием.

• Режим «Свидание» – включаете красный свет и делаете яркость на минимум. Салон наполнится нежно розовым свечением.

• Режим «Диско» –  одним нажатием клавиши у вас в салоне авто будет собственная цветомузыка.



Аналогичное расположение клавиш на пульте управления
Прибавить свет(+) Убавить(-) Включить Выключить
Красный  Зеленый Синий Белый
Розовый Светло-зеленый Голубой Ночной
Оранжевый Зелено-синий Фиолетовый серый Расслабление
Песочный желтый Небесный голубой Фиолетовый коричневый Свидание
Желтый Морская волна Фиолетовый Диско















Как работает лента?

На ленте находятся диоды в каждом диоде по три кристалла: красный (Red), зеленый (Green) и синий (Blue). При смешивание цветов и интенсивности свечения кристаллов достигается различные цвета и оттенки. Поэтому у ленты 4 провода три это минусы по цветам и один плюсовой.

Многоцветная RGB — лента SMD 5050

Контролер Для того что бы лента могла менять цвета применяется контролер. Они бывают кнопочные и сенсорные а так же радио и инфракрасные ИК. При выборе контролера следует обращать внимание на его мощность и если мощности не хватает то следует приобрести усилитель.



Подключение RGB — ленты При подключение светодиодной ленты следует правильно подключить провода те соединяем красный с красным зеленый с заленым синий с синим и плюс к плюсу.







Схема подключения RGB — светодиодной ленты

Подключение RGB ленты SMD 5050 довольно простая процедура.

1. Первым делом необходимо подготовить место установки светодиодной ленты RGB. Поверхность перед монтажом RGB ленты нужно полностью обезжирить.

2. С обратной стороны RGB ленты, имеется двухсторонний скотч. С помощью него, приклейте светодиодную ленту.

3. С помощью штекеров RGB ленту подключаем на контроллер (RGB контроллер не требуется лишь в том случае, когда в ленте один цвет.).

4. Сейчас подключаем контроллер к сети при помощи двух проводов — и +.



Чтобы увеличить длину ленты, используется RGB — усилитель Если мощности контролера не хватает тот используется усилитель Ниже на схеме показано как он подключается.



%PDF-1.4 % 241 0 объект > эндообъект внешняя ссылка 241 72 0000000016 00000 н 0000002335 00000 н 0000002494 00000 н 0000003613 00000 н 0000004055 00000 н 0000004637 00000 н 0000004751 00000 н 0000004863 00000 н 0000005133 00000 н 0000005624 00000 н 0000005890 00000 н 0000006466 00000 н 0000008470 00000 н 0000010532 00000 н 0000010673 00000 н 0000010700 00000 н 0000011237 00000 н 0000013124 00000 н 0000014813 00000 н 0000016364 00000 н 0000018009 00000 н 0000018423 00000 н 0000018699 00000 н 0000019121 00000 н 0000020806 00000 н 0000022507 00000 н 0000022577 00000 н 0000022678 00000 н 0000031377 00000 н 0000031657 00000 н 0000032083 00000 н 0000040845 00000 н 0000051569 00000 н 0000059162 00000 н 0000070764 00000 н 0000082366 00000 н 0000086085 00000 н 0000159184 00000 н 0000162142 00000 н 0000165100 00000 н 0000172901 00000 н 0000199329 00000 н 0000210929 00000 н 0000222529 00000 н 0000226700 00000 н 0000263137 00000 н 0000274737 00000 н 0000286337 00000 н 0000291669 00000 н 0000335119 00000 н 0000346711 00000 н 0000358303 00000 н 0000372192 00000 н 0000412336 00000 н 0000419862 00000 н 0000427388 00000 н 0000430137 00000 н 0000451653 00000 н 0000463248 00000 н 0000474843 00000 н 0000485192 00000 н 0000543208 00000 н 0000554482 00000 н 0000565756 00000 н 0000574544 00000 н 0000636026 00000 н 0000647789 00000 н 0000659552 00000 н 0000669420 00000 н 0000768889 00000 н 0000002154 00000 н 0000001770 00000 н трейлер ]/Предыдущая 823342/XRefStm 2154>> startxref 0 %%EOF 312 0 объект >поток hb«g`c`c`غADXX80?2a[&`l1xe)E/ty )% `4qqqq q

Схемы контроллера световой полосы RGB

В этом посте мы увидим, как мы можем построить схему контроллера светодиодной полосы RGB для корпусов ПК, а также для общих целей украшения. В этом посте мы создадим пару контроллеров RGB-светильников, один для шкафов ПК и один для общего назначения, которым можно управлять с помощью любого ИК-пульта дистанционного управления и кнопок.

Обзор светодиодных лент RGB:

Светодиодные ленты представляют собой длинные гибкие печатные платы (с липкой обратной стороной) с припаянными к ним светодиодами RGB; они могут быть разрезаны на различную длину, как мы хотим, и могут питаться одним и тем же напряжением независимо от индивидуальной длины.

Существуют одноцветные и многоцветные светодиодные ленты.Одноцветная световая полоса содержит только один цветной светодиод, очевидно, и не нуждается в схеме управления, если только вы не хотите, чтобы она мигала или регулировала яркость.

Наиболее распространены световые полосы разноцветные RGB и RGBW; Световая полоса RGB содержит красные, зеленые и синие светодиоды, а RGBW состоит из одного дополнительного чисто белого светодиода, потому что получение белого цвета путем смешивания RGB не всегда может выглядеть приятно. Светодиоды RGB светятся вместе с разной яркостью, чтобы получить несколько разных цветов, которые не могут быть у отдельных светодиодов.Для световой полосы RGB требуется схема управления.

Схема контроллера RGB-полосы в корпусе ПК: статическая подсветка

Предлагаемая схема разделена на несколько частей для лучшего понимания и иллюстрации. Предлагаемый контроллер RGB для корпуса ПК может подсвечиваться 7 различными цветами, и после 7 -го -го цвета полоса выключается. Показанная ниже схема отвечает за выбор цвета подсветки.

Приведенная выше схема состоит из IC 4017, группы транзисторов NPN и диодов, которые подключены к светодиодной ленте RGB.Используется IC 4017, который представляет собой декадный счетчик Джонсона, который может считать от 0 до 9 (он может последовательно устанавливать ВЫСОКИЙ уровень на своем выходе в соответствии с поступающим тактовым импульсом).

Выходы IC 4017 подаются на базу транзисторов, которые включают и выключают определенный цвет светодиода световой полосы. Мы также можем видеть группу диодов, подключенных к клеммам коллектора, это для одновременного выбора нескольких светодиодов для генерации нового цвета, а также для предотвращения прохождения тока на неактивные транзисторы, которые загорятся нежелательными светодиодами.

Последние два транзистора соединены параллельно для создания белого цвета, так как он должен освещать все светодиоды в полосе, что потребует большего тока. Если у вас есть световая лента RGBW, вы можете подключить последний транзистор к клемме белого светодиода.

Приведенная выше схема отвечает за подачу правильного тактового сигнала на микросхему 4017, которая, в свою очередь, изменяет цвет светодиодной подсветки. Вышеупомянутая схема представляет собой моностабильный мультивибратор / этап подавления дребезга, который принимает (шумный) отрицательный импульс от кнопки и выдает чистый ВЫСОКИЙ сигнал в течение заранее определенного периода времени, так что IC 4017 не будет регистрировать несколько нажатий кнопки. или пропустить некоторые цвета.

Потенциометр предназначен для регулировки времени вывода. Для оптимальной работы старайтесь удерживать импульс на контакте №3 в диапазоне от 0,5 до 1 секунды.

Включая регулировку яркости:

Многим энтузиастам ПК нравится иметь регулировку яркости для своей подсветки RGB. Используя показанную ниже модификацию схемы, можно добиться регулируемой яркости.

Приведенная выше схема используется с парой логических вентилей И, верхний из которых управляет четырьмя верхними транзисторами, а нижний вентиль И управляет остальными тремя транзисторами.Один из входов всех логических элементов И связан вместе и подключен к источнику ШИМ. Остальные входы всех вентилей И подключены к выходу ИС 4017 для выбора цвета подсветки.

ПРИМЕЧАНИЕ. Обратите внимание, что приведенная выше схема также нуждается в каскаде подавления дребезга для ввода с кнопки.

Источник ШИМ:

Приведенная выше схема генерирует сигнал ШИМ, который будет подаваться на вентиль И. Регулируя прилагаемый потенциометр 47K, вы можете регулировать яркость светодиодной ленты.

Ходовая лампа для компьютерного шкафа:

Если вы не поклонник статической подсветки светодиодных лент, вы можете попробовать эту схему, которая мигает красным, зеленым и синим цветом.

Схема очень проста в сборке; он имеет нестабильный мультивибратор, использующий IC 555 и IC 4017 для мигания между красным, зеленым и синим. Схема нестабильного мультивибратора генерирует устойчивый тактовый импульс, который подается на IC 4017. Каждый раз, когда IC 4017 получает тактовый сигнал, выход будет переключаться на новый цвет.

Вы можете установить желаемую скорость переключения цветов RGB, отрегулировав потенциометр 100K.

Включая регулировку яркости:

Приведенная выше схема такая же, как и предыдущая, с той лишь разницей, что добавлен логический вентиль И.В IC 7408 есть четыре логических элемента И, и мы используем три из них. Один из входов вентиля И всех трех вентилей связан вместе и подключен к источнику ШИМ, а остальные три входа предназначены для выбора цвета подсветки.

Световая полоса RGB с ИК-управлением: (для общего назначения)

Вышеприведенная схема представляет собой каскад ИК-приемника, который может обнаруживать ИК-сигналы от любых широко используемых ИК-пультов дистанционного управления.

Когда инфракрасный сигнал направлен на цепь, входящий сигнал будет улавливаться TSOP1738 и преобразовываться в пульсирующие электрические импульсы; импульсы кодируются информацией, которая не имеет отношения к этому проекту, поэтому мы используем конденсатор, чтобы сгладить ее.

Выходной сигнал после сглаживания слабый и нуждается в усилении, для этого мы используем маломощный PNP-транзистор. К ИК-сцене подключен светодиод, который указывает на обнаружение ИК-сигнала.

Усиленный выходной сигнал подается на схему подавления дребезга, которая выдает устойчивый ВЫСОКИЙ сигнал на следующий каскад. Цель схемы устранения дребезга состоит в том, чтобы выбрать принятый сигнал с ИК-каскада, который может быть зашумлен, и дать гладкий выходной сигнал, таким образом устраняются шумы и непреднамеренные множественные нажатия кнопок.

Тактовый сигнал от каскада устранения дребезга подается на контакт 14 микросхемы IC 4017, который переключает цвет подсветки световой полосы. Нажав любую кнопку на ИК-пульте, вы можете переключиться на желаемый цвет подсветки, после белого цвета, который является последним, вы можете выключить светодиоды в световой полосе, а нажав кнопку на пульте, мы можем циклически переключаться между всеми цветами. опять таки.

Как сделать плавный переход между цветами?

Мы можем плавно переходить между красным, зеленым и синим цветами, используя конденсатор с соответствующими значениями (от 220 мкФ до 1000 мкФ), подключенный к клемме коллектора и +12 В.Это устранит резкое изменение цветов, а также будет приятно для глаз.

Примечание 1: Схема управления работает от 5 В, а светодиодная лента работает от 12 В, поэтому вам нужен двойной источник питания.

Примечание 2. Если вы украшаете корпус ПК RGB-подсветкой, не питайте схему управления или светодиодную ленту RGB от SMPS компьютера, запитывайте ее от внешнего настенного адаптера.

Как подключить светодиодную ленту RGB без контроллера

Хотите знать, как подключить светодиодную ленту RGB без контроллера?

Одной из самых сложных частей работы со светодиодными лентами RGB является подключение к ним питания и данных, но это также одна из самых важных частей, потому что это заставит их работать!

Вам нужно убедиться, что вы используете разную линию напряжения для каждого набора проводов, что означает, что вам нужно знать, какой цвет соответствует какому напряжению.

Этот туториал покажет вам, как использовать простые детали, которые дешевы (микроконтроллер, блок питания) и легко доступны (инструменты для зачистки проводов, макетная плата без пайки). Это также очень настраивается для любого проекта, который вы можете захотеть.

6 простых способов подключения светодиодной ленты RGB без контроллера

1. Использование микроконтроллера Arduino

Самый простой способ управления светодиодной лентой RGB без контроллера — это использование микроконтроллера Arduino.

Использование микроконтроллера позволит вам подключить три провода (положительный, заземляющий и отрицательный) непосредственно к микроконтроллеру.

Во-первых, однако, вам нужно убедиться, что ваш источник питания для вашей светодиодной ленты имеет достаточное выходное напряжение для их индивидуальной работы.

2. Использование внешнего источника питания

Самый простой способ подключить светодиодные ленты RGB без контроллера — использовать внешний источник питания с достаточным выходным напряжением для их индивидуальной работы.

Это может быть полезно для некоторых людей, но не для всех, потому что дома легко забыть блок питания!

3. Используйте N-канальный MOSFET (низковольтный)

Самый простой способ подключить светодиодную ленту RGB без контроллера — использовать n-канальный MOSFET.

Это здорово, потому что позволяет контролировать ток, протекающий через ваши лампы с помощью резисторов, но у него есть и недостатки!

Например, если вы хотите, чтобы фары работали с максимальной яркостью, вам нужно будет пропустить через них более высокое напряжение.

4. Подключите ленту к блоку батарей

Это отличный вариант, если вы ищете способ подключения светодиодных лент RGB без использования контроллера.

Например, если вы хотите использовать свет для украшения вечеринки, вы можете установить аккумуляторный блок с двумя или тремя литий-ионными батареями.

Это позволит вашим светильникам работать дольше, и вам не придется беспокоиться об их перегреве!

5. Используйте токоограничивающий резистор

Самый простой способ подключить светодиодную ленту RGB без контроллера — использовать токоограничивающие резисторы, подключенные к каждому цвету ламп.

Этот метод хорошо работает для некоторых людей, но у него есть и свои недостатки! Если вы подключаете лампы к более высокому напряжению, вам понадобится отдельный резистор для каждого цвета, что может дорого обойтись.

6. Используйте плату распределения питания

Самый простой способ подключить светодиодную ленту RGB без контроллера — использовать плату распределения питания. Это позволит вам легко разделить постоянное напряжение от вашего источника питания на три разных цвета.

Затем вы можете подключить каждый цвет к одному и тому же напряжению и земле и использовать резисторы, как если бы вы использовали резистор для ограничения тока.

Зачем вам контроллер?

Прежде чем мы узнаем, как подключить светодиодную ленту RGB без контроллера, вы должны сначала понять, зачем он вам нужен.

Контроллеры являются неотъемлемой частью светодиодных лент RGB, поскольку они обеспечивают питание и данные для каждого пикселя на вашей ленте.

Когда вы пытаетесь использовать светодиодную ленту RGB без контроллера, некоторые из них будут работать, а другие нет, потому что пиксели, подключенные к положительной линии, могут не получать питание.

Вещи, которые необходимо знать Подключение светодиодной ленты RGB без контроллера один для линии данных.

Их цвет, а не напряжение, идентифицирует последние два, поэтому вам нужно знать, какой цвет соответствует напряжению, прежде чем подключать светодиодную ленту RGB.

2. Процесс подключения светодиодной ленты RGB

После того, как вы определили каждую из трех линий, пришло время подать питание и данные.

Так как от каждого пикселя идет два набора цветных проводов, вы сможете подключить их к блоку питания и контроллеру данных, соединив два набора по три линии.

3.Подключение светодиодной ленты RGB к контроллеру данных

Теперь, когда ваши провода подключены, вам нужно найти способ подключить их к светодиодной ленте RGB, что можно сделать с помощью разъемов для проводов или просто припаяв концы, если они достаточно малы.

Последнее, что вам нужно сделать, это включить контроллер данных и увидеть, как все ваши пиксели оживают!

4. Использование контроллера данных для изменения цвета

После подключения светодиодной ленты RGB вы сможете изменить цвет каждого пикселя, отправив определенные данные по линии передачи данных.

Контроллер должен знать, какие пиксели вы хотите изменить, в каком порядке, чтобы отслеживать, сколько пикселей и где они расположены на проводе.

После того, как контроллер данных подключен к источнику питания, он автоматически посылает сигналы изменения цвета по линии.

5. Процесс подключения светодиодной ленты RGB

После того, как вы определили каждую из трех линий, пришло время подать питание и данные.

Так как от каждого пикселя идет два набора цветных проводов, вы сможете подключить их к блоку питания и контроллеру данных, соединив два набора по три линии.

Как светодиодная лента RGB работает без контроллера?

Прежде чем вы сможете использовать светодиодную ленту RGB без контроллера, вам нужно убедиться, что она подключена к электричеству. Отдельные огни на светодиодной ленте RGB называются пикселями.

Каждый пиксель подобен отдельной лампочке с тремя ножками: положительной, отрицательной и заземленной. Таким образом, вам нужно подключить заземление светодиодной полосы RGB, плюс, минус и землю к источнику питания.

Для этого вам нужно будет определить, какие провода от светодиодной ленты RGB являются проводом заземления (плюсом) и минусом.Вам также понадобится способ решить, какой цвет соответствует каждой линии напряжения.

Лучший способ определить, какой цвет соответствует каждой линии напряжения, — это использовать мультиметр.

При включении выберите настройку с надписью вольтомметр (v–µ). Это даст вам небольшое изображение батареи и двух стрелок.

Окончательный вердикт

Самая сложная часть работы со светодиодной лентой RGB — подключение питания и данных. Это также одна из самых важных частей, потому что это то, что заставит их работать!

Вам нужно убедиться, что вы используете разные линии напряжения для каждого набора из трех проводов (положительный, отрицательный и заземление), что означает, что вам нужно знать, какой цвет соответствует какому напряжению.

Предположим, вы не уверены в своих силах или не имеете достаточно времени, когда дело доходит до того, как подключить светодиодную ленту rgb без контроллера.

В этом случае мы рекомендуем нанять профессионалов, которые помогут упростить эти сложные процессы, чтобы их было легко выполнять и реализовать даже тем новичкам, которые борются сами за себя. Дайте нам знать, как это происходит!

Ищу светодиодную ленту с вариантами контроллера Wi-Fi, которые работают с HASSIO — конфигурация

БорикуаТек:

Я просмотрел множество сообщений о светодиодных лентах и ​​до сих пор не понимаю, какие ленты проще всего установить и заставить работать с HASSIO

.

Перед тем, как выбрать HASSIO, вам нужно рассмотреть светодиоды и то, для чего вы хотите их использовать.Существует множество различных типов, и требования к их подключению делают многие из них непригодными для некоторых целей.

Светодиоды

WS2812(B) обеспечивают высочайший уровень детализации управления, индивидуальный цвет светодиодов RGB и довольно высокую частоту обновления. Однако, поскольку они рассчитаны на 5 В, текущие требования для работы более метра или двух из них очень быстро приводят к серьезным электрическим проблемам.

Светодиоды

WS2811 обеспечивают такое же управление RGB, но эти полосы могут поставляться в форме 12 В, что эффективно позволяет вам иметь полосы в два раза (или более) длиннее, прежде чем вы столкнетесь с проблемами питания постоянного тока.Светодиоды расположены группами по 3, а не по отдельности.

5050 (и аналогичные) 12-вольтовые RGB-полосы позволяют изменять только цвет всех светодиодов, но они также страдают от проблем с питанием постоянного тока, и большинство контроллеров поддерживают только 1 или 2 метра на контроллер.

Я также понимаю, что есть установки, которые расширяют их границы, но, поскольку это связано с пожарной опасностью, я бы не рекомендовал этого делать.

Светодиоды питания от сети с контроллерами RGB, вероятно, лучше подходят для более длительных запусков, но я не знаком с ними.Вы можете купить на Amazon теплые белые полосы 240 В длиной 17 метров, но они не имеют управления RGB.

Итак, начните с размышлений о том, какой уровень детализации вам нужен и сколько длинных/много полосок вам нужно, а затем выберите подходящие светодиоды и убедитесь, что вы можете удовлетворить их потребности в мощности.

В качестве примера…
WS2812Bs при 144 светодиодах на метр, максимальный ток (согласно техническому описанию) составляет около 8А на метр. Они никогда не тянут это, и я не видел, чтобы они превышали 3,5 А, но YMMV.

Если бы вы захотели установить их на 3 метра вверх по лестнице, например, это потребовало бы теоретических 24 ампер, что НЕВОЗМОЖНО, даже если питание подается с обоих концов. Более вероятная цифра в 15 ампер все еще слишком велика для одной полосы, поэтому вам нужно запитать их в нескольких точках и проложить вдоль них силовой кабель постоянного тока большого сечения. Вам также понадобится большой блок постоянного тока, например источник питания Mean Well на 20 ампер, и подходящее место для его хранения.

Руководство пользователя светодиодной ленты

. : Служба поддержки Aeotec

Светодиодная лента Aeotec Labs.

Светодиодная лента Aeotec предназначена для питания подключенного освещения с использованием Z-Wave Plus. Он оснащен технологией Aeotec Gen5.


Чтобы узнать, совместима ли светодиодная лента с вашей системой Z-Wave, обратитесь к нашему сравнительному списку шлюзов Z-Wave. Технические характеристики светодиодной ленты можно посмотреть по этой ссылке.

Ознакомьтесь со своей светодиодной лентой.

Комплектация:

1.Контроллер светодиодной ленты (×1)

2. Винты (×2)

3. Задняя монтажная пластина (×1)

4. 5-метровая светодиодная лента (×1)

5. Адаптер питания (×1)

6. Двусторонняя лента (×1)



Установите светодиодную ленту.

Установка светодиодной ленты состоит из двух основных этапов: контроллера светодиодной ленты и самой светодиодной ленты. Светодиодную ленту можно установить внутри или снаружи вашего дома, но контроллер светодиодной ленты следует устанавливать только внутри вашего дома и не следует устанавливать на открытом воздухе в таких условиях, как дождь и снег.

Необходимые инструменты.

Они понадобятся, чтобы обрезать светодиодную ленту, чтобы она соответствовала нужной площади.

Шаг 1. Прежде чем начать, проверьте светодиодную ленту.

  1. Подсоедините светодиодную ленту к контроллеру светодиодной ленты и подключите его. Светодиодная полоса.
  2. Отсоедините светодиодную ленту от контроллера светодиодной ленты.

Шаг 2. Измерьте поверхность и отрежьте по размеру.

Светодиодную ленту можно разрезать с шагом около 8 дюймов / 20,32 см.

  1. Размотайте светодиодную ленту с пластиковой катушки
  2. Измерьте поверхность, на которую вы хотите поместить светодиодную ленту, чтобы определить, где вам нужно отрезать светодиодную ленту, или вы можете развернуть светодиодную ленту вдоль поверхности, на которой вы будете поместите его, если это лучше всего подходит для вас.
  3. Отрежьте светодиодную ленту по размеру.( ПРИМЕЧАНИЕ  . Убедитесь, что вырезаете только линию, где сегменты соединены, они помечены как VCC, W, R, G, B, C и имеют линию по центру, это предполагаемые области, которые вы можете разрезать. , не режьте после или до этих соединений)

Шаг 3 — Приклейте светодиодную ленту к поверхности.

  1. Обязательно очистите поверхность, на которую вы приклеиваете светодиодную ленту, прежде чем приклеивать ее.
  2. Убедитесь, что поверхность сухая после ее очистки.
  3. Мы предлагаем вам медленно снять защитную ленту с одной стороны, затем медленно вытянуть ее и убедиться, что светодиодная лента ровно приклеена к поверхности. Затем отрегулируйте угол так, как вам нужно, чтобы избежать возможных ошибок.
  4. Надавите на область, с которой вы снимаете ленту, пока не дойдете до конца.

Шаг 4. Подключите светодиодную ленту к контроллеру светодиодной ленты.

1. Подключите светодиодную ленту к разъему светодиодной ленты контроллера светодиодной ленты.

2. Подключите адаптер питания к светодиодной ленте.

3. Включите адаптер в электрическую розетку, после чего индикатор сети на контроллере светодиодной ленты начнет медленно мигать, показывая, что он готов к сопряжению с сетью Z-Wave.

4. Теперь нажмите кнопку «Действие», чтобы включить или выключить светодиодную ленту, чтобы убедиться, что соединения между вашей светодиодной лентой и ее контроллером правильно подключены.


Важная информация по технике безопасности.

Внимательно прочтите это и другие руководства по устройству.Несоблюдение рекомендаций, изложенных Aeotec Limited, может быть опасным или привести к нарушению закона. Производитель, импортер, дистрибьютор и/или торговый посредник не несут ответственности за какие-либо убытки или ущерб, возникшие в результате несоблюдения каких-либо инструкций, содержащихся в данном руководстве или других материалах.

Элементы контроллера светодиодной ленты и адаптера питания этого устройства предназначены исключительно для использования внутри помещений и только в сухих местах. Не используйте во влажных, влажных и/или мокрых местах.

Храните продукт вдали от открытого огня и сильного нагрева. Избегайте прямого солнечного света или теплового воздействия.



Содержит мелкие детали; держись подальше от детей.

Быстрый старт.

Добавление вашей светодиодной ленты в сеть Z-Wave (небезопасная пара).

Теперь вы можете вручную управлять светодиодной лентой напрямую, нажав кнопку действия на светодиодной ленте. Пришло время добавить вашу светодиодную ленту в вашу сеть Z-Wave. Чтобы перевести шлюз/контроллер Z-Wave в режим сопряжения, обратитесь к соответствующему разделу в инструкции по эксплуатации вашего контроллера.

1. Переведите контроллер Z-Wave в режим сопряжения.

2.  Один раз нажмите кнопку действия на светодиодной ленте (индикатор сети будет мигать зеленым, указывая на небезопасное сопряжение; см. раздел «Включение безопасного шифрования» в разделе «Дополнительные функции», чтобы безопасно выполнить сопряжение).

3. Если светодиодная лента была успешно добавлена ​​в вашу сеть Z-Wave, ее сетевой индикатор загорится. Если сопряжение не удалось, красный светодиод будет гореть в течение 2 секунд, а затем останется разноцветным. Повторите приведенные выше инструкции, начиная с шага 1.

Теперь, когда ваша светодиодная лента работает как часть вашего умного дома, вы сможете настроить ее для отображения различных цветов из вашего программного обеспечения для управления домом, установив значение RGB. Пожалуйста, обратитесь к руководству пользователя вашего контроллера/шлюза Z-Wave для получения точных инструкций по настройке вашей светодиодной ленты в соответствии с вашими потребностями.

Удаление светодиодной ленты из сети Z-Wave.

Ваша светодиодная лента может быть удалена из вашей сети Z-Wave в любое время. Вам нужно будет использовать главный контроллер вашей сети Z-Wave.Чтобы перевести контроллер/шлюз Z-Wave в режим удаления, обратитесь к соответствующему разделу руководства по эксплуатации контроллера Z-Wave.

1. Переведите контроллер Z-Wave в режим удаления устройства.

2. Нажмите кнопку действия на светодиодной ленте.

3. Если светодиодная лента была успешно удалена из вашей сети Z-Wave, ее сетевой светодиод останется разноцветным. Если удаление было неудачным, индикатор сети по-прежнему будет гореть, повторите приведенные выше инструкции, начиная с шага 1.

Дополнительные функции.

Цвет Конфигурация цикла отображения.

Параметр 37 [4 байта] будет переключать цвет, отображаемый светодиодной лентой, в различные режимы:




Цикл отображения цвета (3 бита):

Поле Цикл отображения цвета может иметь следующие значения, соответствующие 4 различным режимы

Стиль перехода цвета (2 бита):

Следующие значения соответствуют 2 различным стилям перехода между цветами:



Счетчик циклов (8 бит):

Счетчик циклов используется для определения количества отображаемых повторений / циклов. вашей светодиодной лентой в цикле цветного отображения до остановки:



Яркость (8 бит):

Яркость используется для определения яркости анимации, отображаемой светодиодной лентой.



Временная база скорости изменения цвета (3 бита):

Эта функция будет использоваться, когда для стиля перехода цвета установлено значение Fade Out/In.



Уровень скорости изменения цвета (5 бит)

Эта функция будет использоваться, если для параметра «Стиль перехода цвета» установлено значение «Затухание/проявление».



В таблице выше показано десятичное представление настроек, которые можно задать для параметра 37.
Параметр 39 — многоцветный, одноцветный или случайный режим.

Многоцветный режим

Параметр 39 [4 байта] может использоваться для установки до 8 цветов для переключения между ними, когда светодиодная лента находится в многоцветном режиме.Переход цветов от цветового индекса 1-8.

17 0

ID цветных компонентов:

Пример:

Если вы установите параметр от 39 до 305135616 (0x12300000 в шестнадцатеричном), цвет будет изменен с красного до оранжевого

, а затем оранжевый к желтой цирку (красный-оранжевый-желтый).

Одноцветный режим

Когда полоса находится в одноцветном режиме и стиле перехода Fade Out  Fade In, параметр 39 будет использоваться для установки значения RGB.

Случайный режим

Когда ваша лампочка находится в случайном режиме, параметр 39 будет использоваться для установки случайного начального числа, тогда ваша лампочка будет автоматически генерировать случайные цвета, которые будут отображаться в соответствии с выбранным вами случайным начальным числом.

Включение безопасного шифрования.

Чтобы в полной мере использовать все функциональные возможности светодиодной ленты, вам может понадобиться использовать светодиодную ленту в качестве защищенного устройства, использующего защищенные/зашифрованные сообщения для связи в сети Z-Wave.Для этого требуется контроллер/шлюз с поддержкой безопасности.

1. Переведите контроллер Z-Wave в режим сопряжения.

2. Нажмите кнопку действия на контроллере светодиодной ленты 2 раза в течение 1 секунды.

3.  Если светодиодная лента была успешно добавлена ​​в вашу сеть Z-Wave, ее сетевой индикатор будет гореть постоянно, когда вы включите светодиодную ленту.

Проверка подключения к работоспособности.

Вы можете определить состояние подключения вашей светодиодной ленты 6s к шлюзу с помощью ручного нажатия, удерживания и отпускания кнопки, которая обозначается цветом светодиода.

1. Нажмите и удерживайте кнопку действия на светодиодной ленте 6

2. Подождите, пока светодиод RGB не загорится фиолетовым цветом

3. Отпустите кнопку действия на светодиодной ленте 6

Светодиод RGB будет мигать фиолетовым цветом при отправке сообщений ping к вашему шлюзу, когда он завершится, он будет мигать 1 из 3 цветов:

Красный = Плохое здоровье

Желтый = Среднее здоровье

Зеленый = Отличное здоровье

Обязательно следите за миганием, так как оно будет только мигать один раз очень быстро.

Сброс светодиодной ленты.

Этот метод не рекомендуется в полной мере, если только ваш шлюз не вышел из строя, и у вас еще нет другого шлюза для выполнения общего разрыва пары на Multisensor 6.

1. Нажмите и удерживайте кнопку действия светодиодной ленты

2. Подождите, пока не загорится светодиод превратится в зеленый цвет, а затем отпустите.

3. Если ваша светодиодная лента была успешно сброшена к заводским настройкам из предыдущей сети, светодиод RGB будет активен с цветным градиентом. Когда вы нажимаете кнопку действия на светодиодной ленте, ее зеленый светодиод начинает мигать.Если удаление не удалось, зеленый светодиод будет гореть несколько секунд, когда вы нажмете кнопку действия.


Светодиодная лента RGB с управлением по Bluetooth

Привет,

Я Вишал, я делаю удивительные вещи на своем канале YouTube, пожалуйста, ознакомьтесь.

Хэллоуин вот-вот наступит и все уже готовятся, в моем предыдущем проекте я сделал кулон «Страшный глаз», Который уже качается. Людям очень нравится кулон, потому что его можно носить как на Хэллоуин, так и на простое платье.

Я сделал настенный светильник в виде тыквы RGB, которым можно управлять со смартфона через Bluetooth, он имеет разные режимы и разные цвета, поэтому вы можете выбрать цвет света в соответствии с вашим режимом.

Почему я сделал это

На рынке доступны разные типы ламп, поэтому, следуя той же теме, я сделал лампу-тыкву, которую можно повесить на стену, ее можно использовать для освещения в комнате или просто повесьте его на внешнюю стену вашего дома, чтобы людям было страшнее.

Я сделал это с помощью Arduino nano, светодиодной ленты RGB, полевых МОП-транзисторов и HC-05. Я припаял все компоненты к плате Zero и запитал ее от адаптера на 12 В. Давайте начнем проект, чтобы вы могли получить подробную информацию.

Кварцевые компоненты: — Большое спасибо кварцевым компонентам за то, что они прислали мне материал для этого проекта. Посетите сайтquartzcomponents.com, чтобы купить компоненты по доступным ценам.

Поставки

Электроника: —

Arduino Nano

HC-05

RGB Светодиодная полоса

RGB IRFZ40N MOSFET x 30002 IRFZ40N MOSFET X 30003

100 q Резистор x 30003

12V адаптер X 30003

12V

Инструменты и материал: —

Пенопласт

Резак для бумаги

Клей

Черный лист

Хлопок

Двухсторонний скотч

Arduino nano:-

Он имеет ту же функциональность, что и Arduino UNO, но в другом корпусе. В нем отсутствует только разъем питания постоянного тока, и он работает с USB-кабелем Mini-B вместо стандартного.

HC-05:-

HC-05 Модуль Bluetooth — это простой в использовании модуль Bluetooth SPP (протокол последовательного порта), разработанный для прозрачной настройки беспроводного последовательного соединения. Его связь осуществляется через последовательную связь, что упрощает взаимодействие с контроллером или ПК.

Светодиодная лента RGB:-

Это лента с 3-цветными светодиодами и некоторым резистором, ее можно напрямую подключить к источнику питания 12 В.Он поставляется в двух конфигурациях с общим катодом и общим анодом.

Формируем пенопласт

Здесь мы делаем две детали, одна — это основа схемы и светодиода, а вторая — тыква.

Первым делом делаем основу схемы и светодиода, для этого нарезаем полоски одинакового размера как показано на картинке. Вы можете разрезать его ножом для бумаги или использовать горячую проволоку, чтобы получить идеальный разрез.

Наклейте четыре полоски в форме квадрата, как показано на рисунке, вы можете увидеть кусок маленького квадрата в углу большого квадрата, чтобы поддерживать цепь.Эта часть будет содержать все светодиодные ленты вместе со схемой, которую мы сделаем в части схемы, а пока давайте соорудим тыкву из пенопласта.

КАК вы можете видеть на изображении, вырежьте тыкву из листа пенопласта. Как я уже сказал, отрежьте его горячей проволокой или ножом для бумаги. Самый простой способ вырезать ее — нарисовать тыкву на листе пенопласта и медленно вырезать фигуру.

Вырезав тыкву из пенопласта, я обнаружил, что свет проходит через пенопласт, поэтому я вырезал черный лист, такой же, как лист пенопласта, и приклеил его на пенопластовую тыкву с помощью клея.

Схема и программирование

На принципиальной схеме я использовал Arduino nano, чтобы сделать вещи маленькими, Arduino nano запрограммирован с несколькими шаблонами и цветами светодиодов RGB, которые можно изменить с помощью команды Bluetooth, в качестве Bluetooth мы используем модуль Bluetooth HC05. , который получает команды со смартфона.

Arduino nano работает от 5 В, но светодиодная лента работает от 12 В, поэтому нам нужны МОП-транзисторы. Здесь мы используем МОП-транзистор IRFZ44n, который может включаться сигналом 5 В от Arduino nano и управлять отключением светодиода.Я использовал три, по одному на каждый цвет.

Как показано на схеме Arduino, я использовал контакты 10 и 11 в качестве программных контактов RX и TX для связи с модулем Bluetooth HC05. Выводы 3, 5, 6 используются для управления цветом светодиодной ленты, этот вывод имеет ШИМ, поэтому мы можем контролировать яркость каждого цвета.

Между затвором и Arduino подключен резистор 100 Ом для управления током, а резистор 10 кОм подключен для опускания плавающего затвора.

Прежде всего, я подключил все схемы на макетной плате, чтобы проверить, все ли работает правильно, затем я подключил ее к нулевой плате.

После подключения схемы загрузите код в Arduino, вы можете скачать код с моей страницы Github.

Github: — https://github.com/vishalsoniindia/RGB_with_Hc-05

В целях тестирования я использую Arduino UNO. управлять светодиодом, который вы должны подключить к приложению.

Подключиться к приложению

Чтобы подключить лампу к смартфону, прежде всего, загрузите его с моей страницы GitHub или из магазина игр, обе ссылки приведены ниже.

Github: — https://github.com/vishalsoniindia/RGB_with_Hc-05

PlayStore: — https://play.google.com/store/apps/details?id=com.rgb.rgbcontroller

📷📷

Пока приложение не установится, включаем сделанное нами устройство, а в смартфоне включаем Bluetooth. Найдите новое устройство Bluetooth, и вы найдете HC05 как новый Bluetooth. Соедините его с паролем «1234» или «0000».

Теперь откройте приложение и нажмите на пару, после нажатия на пару нажмите на HC05, и как только вы увидите «подключенное» имя, ваше приложение готово управлять освещением.

Настенный декор

Когда все готово, приклейте светодиодную ленту на основание квадрата, которое мы сделали из пенопласта. Вы можете видеть, что есть схема на углу.

Приклейте на стену с помощью двухстороннего скотча, при желании можно использовать гвозди. Теперь поместите нашу тыквенную голову на основу.

Я добавил немного хлопка, чтобы рассеять свет внутри тыквы, и белый хлопок хорошо смотрится на нем.

Теперь все готово, просто выберите цвет и узор вашего светодиода, и вы готовы к работе.Это выглядит потрясающе в свете.

Контроллер светодиодной ленты RGB с поддержкой WiFi

Вы когда-нибудь хотели, чтобы свет в вашем доме мигал вместе с игрой? Теперь они могут.

Некоторое время назад произошли две не связанные друг с другом вещи: я купил на Ebay одну из этих дешевых светодиодных лент RGB и заинтересовался взломом аппаратного обеспечения. Если вы не знакомы со светодиодными лентами, то они представляют собой длинную цепочку светодиодов, подключенных к контроллеру, который обычно поддерживает инфракрасный пульт дистанционного управления, который можно использовать для настройки цвета и интенсивности света.

Когда я начал возиться с аппаратным обеспечением, я заметил изменение: я начал смотреть на обычные, повседневные вещи в доме и думать: «Держу пари, я мог бы поместить в это контроллер и написать для него API». Это привело к появлению кнопки, которая заказывает еду при нажатии, вращающегося мобильного телефона, распылителя ароматизаторов в помещении с поддержкой Wi-Fi (я не писал об этом, это было слишком просто), самоуправляемой радиоуправляемой машины (рецензия готовится) , и т. д. Отчасти это происходит потому, что, когда вы купили и использовали несколько компонентов, вы начинаете примерно различать части печатной платы, а не думать о печатной плате как о «этой странной зеленой пластине со всеми странными — глядя на шишки внутри моих устройств».

Инфракрасный светодиодный контроллер.

Всегда проницательный наблюдатель, я быстро сделал вывод, что маленькая белая коробочка с битом, похожим на радиочастотный приемник, должна быть контроллером для полосы, и решил открыть ее и увидеть тайны, которые она может таить. О, как я мечтал о сложных массивах компонент за компонентом, назначение которых я быстро разгадал бы с помощью своего верного мультиметра и интереса к конструированию. Однако, когда я, наконец, распутал узел того, как этот сложный узел держится вместе, и сумел разомкнуть его, нажав на обе стороны одновременно, я столкнулся с микросхемой микроконтроллера и тремя полевыми МОП-транзисторами, своего рода крошечным электронным переключателем.

Озадаченный тем, что такая сложная функция, как изменение цвета светодиодной ленты, может быть реализована всего тремя полевыми МОП-транзисторами, я решил выяснить, как работает контроллер и как я могу воспроизвести эту функцию в своих проектах.

Цепь контроллера

Схема оказалась довольно простой. Микроконтроллер просто открывает и закрывает полевые МОП-транзисторы много тысяч раз в секунду, и это контролирует интенсивность светодиодов разных цветов в полосе.Каждая светодиодная сборка фактически состоит из трех меньших светодиодов: одного красного, одного зеленого и одного синего. Чередуя интенсивность каждого цвета, вы можете сделать любого цвета !

Звучит как простая схема, не так ли? Ну, это потому, что это так. Однако, безусловно, самым сложным было найти тип полевого МОП-транзистора, который подходил бы для управления таким большим током. Получается, что вам нужен MOSFET, который может:

  1. Включение и выключение при низком напряжении (3,3 В) и токе (не знаю), которые обеспечивает ESP8266, мой предпочтительный микроконтроллер в настоящее время из-за его встроенного WiFi и общей удивительности.
  2. Переключите 12В, который использует моя светодиодная лента, и сделайте это достаточно быстро, чтобы светодиоды не мерцали.
  3. Справляйтесь с большим количеством тока, необходимого для длинной полосы, без перегрева, взрыва или разрушения земли.

С помощью Мартина Айотта и других очень полезных людей в канале ESP8266 Arduino Gitter, а также после нескольких неудачных запусков и месяцев, потраченных на ожидание прибытия моих заказов из Китая, только для того, чтобы понять, что они не подходят для проекта и Начав цикл заново, я наконец нашел подходящий тип полевого МОП-транзистора: AO3402 N-MOS, изящный маленький компонент.

После этого схему было достаточно легко нарисовать и прототипировать:

Схема контроллера Gamelights.

Он работает точно так же, как я себе представляю работу оригинального контроллера, т.е. он очень-очень быстро импульсирует МОП-транзисторы, чтобы изменить интенсивность производимого света. Поскольку ESP8266 имеет встроенный адаптер Wi-Fi, светодиодным контроллером можно управлять через WiFi с помощью небольшого кода. Единственная проблема заключалась в том, что светодиодная лента работает от 12 В, а ESP8266 — от 3.3 В, но понижающий преобразователь вместе с LDO, который является еще одним типом стабилизатора напряжения, более подходящим для небольших падений напряжения, решает эту проблему очень легко.

Если вам интересно, почему я использовал два типа преобразователей напряжения, это потому, что [разработанный мной крошечный переходник ESP8266] (https://github.com/skorokithakis/tiny-ESP8266-breakout) уже включает в себя LDO, и мне нравится тот факт, что мне не нужно быть слишком точным с выходным напряжением понижающего преобразователя, пока оно составляет около 4-5 В.

Оборудование

Задняя часть контроллера Gamelights.

После того, как я разработал схему, разводка печатной платы стала легкой (и, безусловно, самой интересной частью). Единственное ограничение, которое у меня было на печатной плате, заключалось в том, что я хотел сделать ее как можно меньше, возможно, поместив четыре контроллера на панель размером 5 см x 5 см. Это означает, что я буду получать 40 контроллеров за один производственный цикл, что намного больше, чем два, которые мне когда-либо понадобятся, но у вас никогда не будет слишком много контроллеров освещения с поддержкой Wi-Fi!

Принцип работы контроллера заключается в том, что вы подключаете его к адаптеру на 12 В, он понижает 12 В до 5 В, которое затем превращается в 3.3 В от LDO, а 12 В передаются на светодиодную ленту, а три канала RGB возвращаются, чтобы подключиться к земле через три полевых МОП-транзистора. Чтобы изменить яркость каждого светодиода, полевые МОП-транзисторы открываются и закрываются с помощью функции ШИМ ESP8266, и вуаля, наша работа выполнена.

Передняя часть контроллера Gamelights.

Печатная плата довольно проста, единственным недостатком является преобразователь постоянного тока. Так как это довольно большая плата (по сравнению с довольно маленьким контроллером), я не хотел тратить много места, добавляя ее на печатную плату.В итоге я просто поставил понижающий преобразователь над контроллером и соединил его проводами, что на практике сработало достаточно хорошо.

Программное обеспечение

Я написал программное обеспечение на старом добром ESP8266 Arduino, хотя в последнее время меня впечатлил Micropython, и я хотел бы попробовать и его.

В самом коде нет ничего особенного. Им можно управлять либо через MQTT, для легкого обнаружения, либо через UDP, для более… приложений реального времени (, следующий раздел, подмигивание, подмигивание, ).Он также использует mDNS для обнаружения, если вы хотите использовать протокол UDP для связи с ним, что упрощает обнаружение всех устройств в доме. Я не слишком влюблен в mDNS, так как он вроде как работает не так, как хотелось бы, но сносно и очень легко реализуется на микроконтроллере.

Вы можете найти полный исходный код контроллера вместе со схемами KiCAD, посадочными местами и ссылкой для покупки панельной печатной платы непосредственно в моем репозитории Gitlab:

https://gitlab.com/stavros/gamelights/

Он называется Gamelights из-за всего игрового.

Все игровые вещи

Однажды я сидел, играя в Super Hexagon, как обычно, когда меня осенила идея: что, если я перейду от того, что по сути является извилистым, болтливым введением, и перейду к сути этого поста? Наверно, я сделаю это анон:

Настоящий, уродливый, настоящий контроллер Gamelights.

Играя в Super Hexagon, как это и происходит, я подумал, что было бы фантастической идеей заставить свет в моей комнате мигать тем же цветом, что и на экране.Учитывая, что у меня уже есть что-то, цвет чего я могу контролировать, это показалось мне великолепной идеей. Я немедленно начал придумывать способы программного извлечения цвета экрана, но все идеи, которые у меня были, от снимков экрана (слишком медленных) до прямого чтения памяти программы (слишком я не знаю, как это сделать -и-я-смотрел-на-Иду часами) полностью провалился.

Решив не быть побежденным, я написал Терри Кавана, создателю Super Hexagon, которому понравилась эта идея, и он пообещал прислать мне индивидуальную сборку игры, которая будет выдавать различную информацию о том, что происходит.К сожалению, через несколько дней он ответил мне по электронной почте, сказав, что у него возникли проблемы с реализацией этого, и что он не знает, сколько времени потребуется, чтобы понять это, поэтому это не выглядит возможным.

Еще больше решив не быть побежденным, я с растущим рвением гуглил и наконец наткнулся на сообщение в ранние утренние часы. В посте содержалось какое-то загадочное колдовство PyGTK, которое захватило область экрана всего за микросекунды, а не за две секунды, которые потребовались в моем предыдущем подходе, и этот метод работал прекрасно.

Соединив все вместе, мне удалось сделать что-то, что не только брало бы цвет с определенного пикселя экрана (крайний левый пиксель верхнего левого индикатора выполнения, если вам интересно), но и выполняло бы немного более сложные функции. анализ, чтобы увидеть, что происходит в игре, и отображать некоторые пользовательские цвета после смерти.

Без дальнейших церемоний, это великолепный, великолепный результат, после которого мой телевизор укрылся в блестящем свечении, контролируемом Gamelights:

Для этого потребовалось удивительное количество светодиодов (экран намного, намного больше, чем кажется на видео), но когда я сказал «свет в моей комнате», я имел в виду «свет в ». вся комната », так что я либо куплю еще тонну светодиодных лент, либо кучу лампочек Hue и превращу свой дом в худший кошмар эпилептика.

Будущее

Учитывая, насколько великолепен этот проект, есть только один путь вперед: интегрировать его в большее количество игр. В идеале сами игры должны иметь какой-то API или какой-то другой способ либо сообщать о том, что происходит в игре, чтобы я мог сопоставлять цвета с ним, либо способ напрямую выводить цвета, но это принятие желаемого за действительное. Для достижения наилучших результатов мне нужно, чтобы это работало с каждой игрой отдельно, что очень жаль, но я могу начать с малого.

В настоящее время мой следующий проект состоит в том, чтобы заставить свет мигать вместе с Rocket League: оранжевый, когда оранжевая команда забивает гол, синий, когда забивает синяя команда, белый, когда я касаюсь мяча, или красный, когда команда соперника.Такие вещи. Представьте, как было бы здорово, если бы каждый раз, когда вы забивали гол, свет в комнате сходил с ума и быстро вспыхивал оранжевым или медленно и уныло мигал синим каждый раз, когда вы забивали гол. Верно, вы не можете себе это представить, потому что это не поддается воображению, настолько это новаторски.

Эпилог

Если кто-то из вас может чем-то помочь, особенно с чтением игровых событий из Rocket League или любой другой игры, пожалуйста, оставьте комментарий здесь или твитните мне.Я очень взволнован этим проектом и хочу, чтобы с ним работало больше вещей, и не ограничивалось только играми.

Например, вот несколько идей, которые пришли мне в голову:

  • Медленно увеличивайте яркость света, чем позже закат.
  • Медленно включайте красный свет по мере приближения ко сну.
  • Постепенно включайте свет за пять минут до будильника по утрам.
  • Чем медленнее работает производственный сайт, тем краснее свет в офисе.
  • Автоматически включать свет, когда люди кричат ​​«СЮРПРИЗ!» (для вечеринок-сюрпризов или домашних вторжений).
  • И многое, многое другое!

Мне нужно завершить этот пост, иначе я могу болтать об этом целую вечность, но напишите мне, если вы так же взволнованы этим, как и я, и у вас есть хорошие идеи.

Поцелуи!

.

Добавить комментарий

Ваш адрес email не будет опубликован.
