Сегодня в нашей статье мы рассмотрим такой важный вопрос, как установка УЗО и его подключение. Но для начала разберемся, что такое УЗО и для чего оно нужно. Итак, устройство защитного отключения (УЗО), оно же дифференциальное реле (дифреле) — это устройство, необходимое для защиты потребителя от пожара и/или поражения электрическим током. Для жилых помещений (дома, квартиры) рекомендуется устанавливать дифреле как на вводе, так и на отдельные группы.

В данной статье мы рассмотрим, как правильно подключить вводное и групповые УЗО.

Для коммутации УЗО в электрощите нам понадобятся:

•    провод монтажный (например, провод H07V-K производства Helukabel). Сечение провода выбирается в зависимости от расчетной нагрузки;

•    наконечники;
•    гребенчатые шинки для распределения электроэнергии между автоматическими выключателями.

Традиционно напоминаем, что электромонтажные работы следует проводить только с полным соблюдением требований техники безопасности.

Схема подключения УЗО. Подключение вводного дифреле (УЗО)

Рассмотрим схему подключения, при которой на весь дом или квартиру установлено на вводе УЗО с током отсечки 30 мА для защиты от поражения электрическим током. Такая схема подключения УЗО является наиболее простой, однако в случае утечки тока будет обесточена вся квартира или дом.

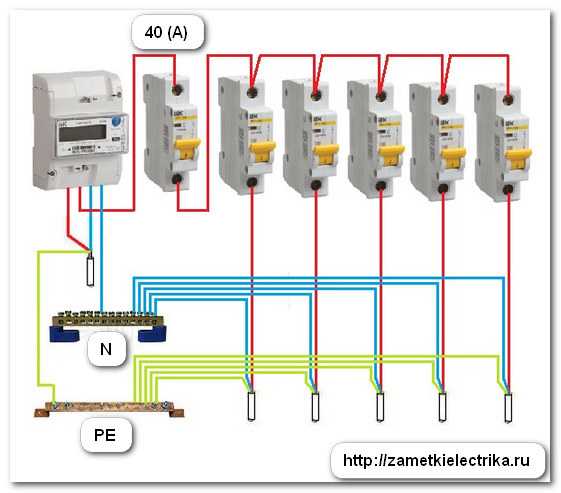

Предварительно устанавливаем в щите нулевую шину и шину заземления. После этого на дин-рейке в соответствии с разработанной схемой закрепляем вводной автоматический выключатель (АВ), дифреле, а также автоматические выключатели для защиты отходящих групповых линий.

Для подключения УЗО отмеряем необходимую длину монтажных проводов черного и синего цветов, зачищаем при помощи стриппера и оконцовываем многопроволочные жилы наконечниками.

Важно отметить, что подключение УЗО от вводного АВ должно производиться к верхним клеммам, а питание отходящих линий — к нижним.

После этого производим подключение в следующей последовательности:

•    при помощи провода с изоляцией черного цвета производим подключение фазы — клемма «2» автоматического выключателя с клеммой «1» дифференциального реле;
•    проводом синего цвета осуществляем подключение рабочего нуля — клемма «4» АВ с верхней клеммой УЗО с маркировкой «N».

Далее опять отмеряем необходимую длину монтажных проводов черного и синего цветов, зачищаем их и оконцовываем многопроволочные жилы наконечниками. Выполняем подключение групповых автоматов от УЗО:

•    один конец провода с изоляцией черного цвета подключаем к клемме «2» дифреле, а другой конец заводим на клемму любого группового «автомата». После этого на группу автоматов устанавливается гребенчатая шинка, которая будет осуществлять распределение электроэнергии;

•    для подключения рабочего нуля, один конец синего провода подключаем к нижней клемме УЗО с маркировкой «N», а второй конец присоединяем к свободной клемме нулевой шины

Схема подключения УЗО.

Подключение вводного и отходящего дифреле (УЗО)

Рассмотрим схему подключения, при которой установлено вводное УЗО для защиты от пожара с током отсечки 100 или 300 мА, а розеточная группа будет защищена дифреле с током отсечки 30 мА (для защиты от поражения электрическим током).

Чтобы ответить на вопрос о том, как подключить УЗО по такой схеме, необходимо предварительно в щите установить две изолированных друг от друга нулевых шины, а также одну общую шину заземления. Изолированные друг от друга шинки рекомендуется заранее подписать как «Основная» (подключение всех нулевых проводников отходящих кабелей, кроме розеточных групп) и «Розетки» (подключение нулевых проводников отходящих кабелей для розеточных групп).  Далее на дин-рейку устанавливаем вводной автомат и вводное УЗО, для защиты розеточных групп УЗО и автоматические выключатели, а также другие автоматы в соответствии с разработанной схемой.

После установки аппаратов отмеряем необходимую длину монтажных проводов черного и синего цвета, зачищаем при помощи стриппера и оконцовываем многопроволочные жилы наконечниками.

После этого производим монтажные работы:

•    один конец провода с изоляцией черного цвета подключаем к клемме автоматического выключателя с маркировкой «2», а другой конец — к клемме УЗО с маркировкой «1»;
•    один конец синего провода подключаем к клемме с маркировкой «4» АВ, а второй — к верхней клемме УЗО с маркировкой «N».

После этого отмеряем необходимую длину монтажных проводов черного и синего цвета, зачищаем при помощи стриппера, оконцовываем многопроволочные жилы наконечниками и производим подключение групповых автоматов, которые не входят в розеточную группу:

•    один конец провода с изоляцией черного цвета подключаем к клемме дифференциального реле с маркировкой «2», а другой конец — к клемме любого группового автоматического выключателя. После этого устанавливается гребенчатая шинка, которая будет осуществлять распределение электроэнергии;

•    один конец провода синего цвета подсоединяем к нижней клемме «N» УЗО, а второй заводим на свободную клемму нулевой шины, обозначенной как «Основная».

Затем вновь отмеряем необходимую длину монтажных проводов черного и синего цветов, зачищаем и оконцовываем многопроволочные жилы наконечниками и выполняем монтаж:

•    провод с изоляцией черного цвета одним концом подключаем к клемме вводного УЗО с маркировкой «2», а вторым — к клемме группового УЗО с маркировкой «1»;

•    один конец синего провода подключаем к нижней клемме вводного УЗО с маркировкой «N», а другой — к верхней клемме с маркировкой «N» группового УЗО.

Далее отмеряем, зачищаем и оконцовываем многопроволочные жилы наконечниками. Производим подключение автоматических выключателей от группового УЗО:

•    конец черного провода подключаем к клемме группового УЗО с маркировкой «2», другой конец — к клемме любого группового автоматического выключателя. После чего устанавливаем гребенчатую шинку, которая будет осуществлять распределение электроэнергии.

•    конец синего провода подсоединяем к нижней клемме «N» группового УЗО, а второй конец этого провода к нулевой шине, подписанной как «Розетки»

Таким образом, мы рассмотрели, как установить и произвести подключение вводного и группового УЗО, а также как подключить УЗО и групповые автоматы. Кроме того, подробно увидеть, как выполняется подключение УЗО к однофазной сети с заземлением вы можете в видеоролике, который размещен в начале данной статьи.

Схема подключения УЗО в двухфазной и трехфазной сети

УЗО как элемент защиты вошло в нашу техническую жизнь не так уж и недавно. Все нормальные электрики, которые сталкиваются с электромонтажными работами на практике, стараются обязательно устанавливать УЗО.

И не важно, какие это работы монтаж новых электрических щитков с полной заменой электропроводки или модернизация старых щитков с заменой одного автомата.

Не слушайте тех, кто говорит, что УЗО бесполезно ставить, что оно будет ложно срабатывать или что его бессмысленно устанавливать в двухпроводной сети (без заземления). Как показывает статистика при таком мнении остаются электрики старой школы (например, жэковские). Я не хочу наговаривать на жэковских электриков, так как и среди них встречаются нормальные и образованные люди, понимающие всю сущность и необходимость установки данного устройства.

Приветствую всех друзья на канале «Электрик в доме». Давно хотел написать эту статью, но в данный период года очень много работы навалилось, да еще и отпуска наступили. Мало кому хочется работать в летнее время, включая и меня:). Сегодня рассмотрим вопрос, как подключить одно узо на группу автоматов.

Надеюсь, данная статья получится разборчивой и несложной для понимания. Как всегда постараюсь преподнести информацию с графическим сопровождением мысли, то есть будут рисунки и фотографий, так как я считаю лучше один раз увидеть, чем сто раз услышать.

Зачем подключать узо на группу автоматов

Некоторые люди ошибочно считают, что одно узо может защищать только одну линию (потребителя). Это правило, несомненно, нужно соблюдать с автоматическими выключателями. С устройствами защитного отключения в этом плане есть небольшие особенности.

Вы обращали когда-нибудь внимание на шкалу номинальных токов УЗО. Я сейчас имею в виду устройства защитного отключения, рассчитанные для применения в бытовых условиях двухполюсного исполнения. Минимальное значение тока, на которое рассчитано УЗО является 16 Ампер.

Максимальное значение рабочего тока может достигать 63 Ампера, 80 Ампер и даже встречаются экземпляры на 100 Ампер. Причем дифференциальный ток утечки для таких экземпляров не превышает 30 мА. Зачем в квартире или доме ставить узо на 63 или 80 Ампер? Вся стационарная проводка выполняется проводом сечением 2.5 мм2 или 1.5 мм2. На такие токи она явно не рассчитана.

Первое, что приходит на ум это использование защитного устройства такого номинала в качестве вводного (противопожарного). Но опять же таки вводное УЗО должно быть «селективного» исполнения помеченное буковкой «S», а ток утечки для него должен быть как минимум 100 мА и выше.

Вернемся к нашему вопросу, зачем все эти извращения с подключением одного узо на несколько автоматов? Можно же просто взять и установить в каждую линию свое защитное устройство и не париться. Зачем эти сложности? А связано все это вот с чем. Помните статью про то, что лучше дифавтомат или узо. Там был раздел, в котором сравнивали затраты на установку этих двух устройств. Так вот наш сегодняшний вопрос также связан со стоимостью.

Если Ваш бюджет ограничен и по проекту для всей квартиры в щитке установлена пара-тройка автоматов, то здесь можно обойтись установкой одного УЗО. Для тех, у кого щиток укомплектован больше чем тремя автоматами, схему можно разбить на несколько групп и на каждую группу установить свое УЗО. Поэтому в этой статье рассмотрим, как подключить узо на несколько автоматов и какие здесь имеются подводные камни.

Подключение УЗО в трехфазной сети

Принцип подключения трехфазной линии практически ничем не отличается. Однако в данной ситуации нужно четырехполюсное УЗО. Оно обладает четырьмя входами для трех фазных проводов и одного ноля.

Что делать если человека ударило током? Это должен знать каждый, читать всем!

Зачастую на корпусе прибора указывается A, B, C и N. Отличительной особенностью может быть расположение нулевого проводника с другой стороны. Нужно безошибочно присоединить входы и выходы проводов и не перепутать. Также следует придерживаться цветовой маркировке.

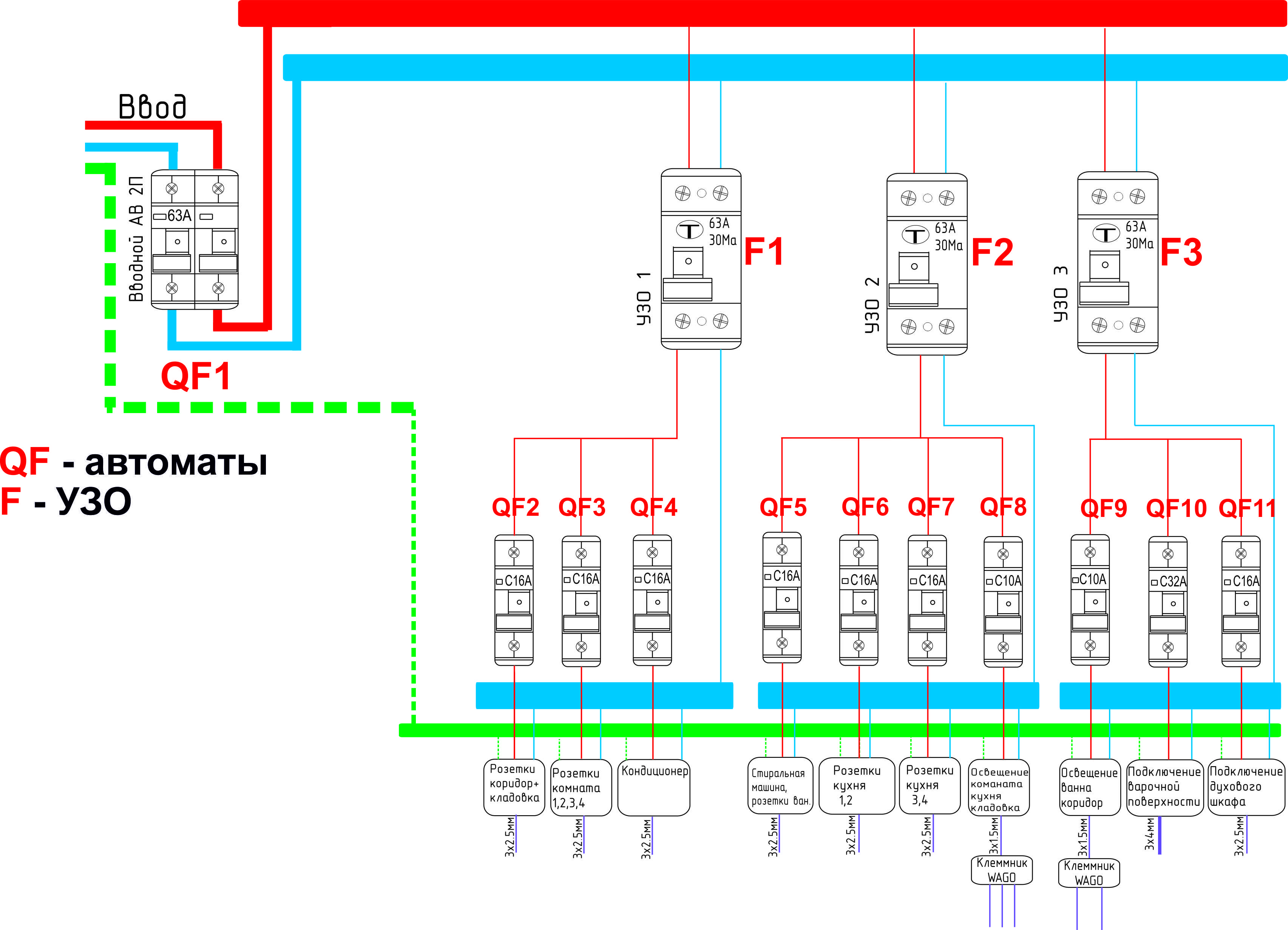

Схема подключения узо на группу автоматов

Коллеги по призванию мне часто задают один вопрос, на который я уже утомился отвечать, поэтому решил написать об этом в своем блоге. Характер вопроса примерно следующий «если для подключения использовать одно узо на несколько автоматических выключателей, каким должно быть это узо по номинальному току? Какая схема подключения узо на группу автоматов при этом будет? Сколько автоматов можно подключить к одному узо?». В общем, все эти вопросы из серии правильности подключения узо, поэтому давайте разберем их подробно.

Всем известно, что устройство защитного отключения не имеет собственной защиты от перегрузов и коротких замыканий. В паре с УЗО обязательно ставится автомат. Работает этот дуэт примерно так: если по линии возникает утечка тока – срабатывает УЗО, если по линии возникают сверхтоки — срабатывает автомат.

Подключение УЗО в двухфазной сети

Этот способ является самым распространенным, так как не имеет сложных подключений. Сначала следует разобраться, где на УЗО находится фаза и ноль. Как правила на корпусе защитного приспособления обозначается фаза – 1 и 2 и ноль – N. Цифра 1 обозначает приходящую фазу, 2 – исходящую фазу. Схема такого подключения имеет следующую последовательность:

  • автомат;
  • счетчик;
  • защитное устройство.

Здесь главное не запутаться в клеммах, в противном случае прибор может сгореть.

Каким по номиналу должен быть автомат больше или меньше УЗО?

На каждом защитном устройстве указывается его номинальный ток (16А, 25А, 40А, 63А …). Это ток, который может длительно протекать через узо, не причинив ему никакого вреда.

Если реальный ток, протекающий через УЗО, будет больше номинала, это приведет к его повреждению (начнут перегреваться контакты, оплавится корпус, повредятся внутренности). Поэтому УЗО всегда должно быть защищено автоматом по своему номиналу. Автомат по номиналу ОБЯЗАТЕЛЬНО должен быть меньше или равен номинальному току УЗО. Только в этом случае защита будет обеспечена.

Не важно, где будет размещен автомат до или после УЗО. Главное чтобы он был. Какое количество автоматов будет подключено одни или несколько также значения не имеет. Для понимания вышеописанного давайте рассмотри несколько вариантов схем подключения узо на группу автоматов.

Пример 1. Нужен ли отдельный защитный автомат для УЗО?

В данном примере, хотел бы показать, в каких случаях нужен отдельный защитный автомат для УЗО.

Например есть схема вводной автомат 50 А, два УЗО по 40 А, по две пары отходящих автоматов от УЗО по 16А каждая. Получается, при максимальной загрузке линий через каждое УЗО будет протекать ток 32 А.

Нуждается УЗО в защите? В данном случае нет, потому что его нагрузочная способность позволяет длительно пропускать через себя такую нагрузку. Отсюда можно сделать вывод:

если суммарный ток номиналов автоматических выключателей подключенных к УЗО не превышает его номинала, защищать УЗО дополнительным автоматом не нужно.

Пример 2. Подключаем к УЗО автоматы не более чем его номинал

Схема, которая состоит из вводного автомата на 40 Ампер. Затем идет два УЗО на 25 А и 40 А. К каждому УЗО подключена своя группа автоматов. К первому подключены два автомата с номиналом 6А и 16А. Ко второму подключены три автомата номиналом 16А и одни автомат на 10А. Что можно сказать о данной схеме?

Первое УЗО имеет номинал на 25А. Выше него установлен вводной автомат на 40 А, который не может быть использован как защитный для этого УЗО (40А > 25 А). Из этой ситуации есть два выхода. Первый — установить дополнительный автомат перед ним номиналом не более 25 А. Это затратно, так как придется покупать дополнительный автомат. Второй – подключить к нему автоматы, суммарный ток которых будет не более 25 А. Что в принципе у нас и выполнено (6А + 16А = 22 А).

Второе УЗО на этой схеме имеет номинал 40 А. Защитным для него, является вводной автомат, номинал которого не превышает его собственный. От УЗО отходит четыре автомата, суммарный номинальный ток которых 58А (16А + 16А + 16А + 10А). Страшного в этом ничего нет. Защита УЗО ОБЕСПЕЧИВАЕТСЯ вводным автоматом. В случае перегруза отключится вводной автомат.

Еще один наглядный пример схема состоящая из вводного автомата на 32 А и двух устройств защитного отключения номинальным током 25 А каждое. К первому устройству защитного отключения подключено два автомата по 16 А, суммарный номинальный ток которых 32 А. Узо явно будет перегружено при таком подключении. Вводным автоматом защита данного узо также не обеспечивается (25 А > 32 А).

Максимальная возможная нагрузка, которая будет проходить через второе узо, будет не более его номинала (25А >20 А), то есть перегружаться оно не будет.

Пример 3. Если вышестоящий автомат по номиналу выше, то УЗО по номиналу не должно быть меньше номиналов подключенных автоматов

Третья схема подключения узо на группу автоматов состоит из вводного автомата на 50 А и двух УЗО по 40 А со своими отходящими автоматами.

От первого УЗО у нас подключены автоматы с суммарной нагрузкой 57А (16А + 16А + 25А), что НЕДОПУСТИМО. Защиты для УЗО в этом случае нет. Как выйти из ситуации в этом случае? Нужно заменить УЗО номиналом на одну ступень выше. Ставим УЗО на 63 Ампера и все Ок. Сумма отходящих автоматов не превышает номинал УЗО.

По второму УЗО замечания аналогичные, три отходящих автомата по 16 А суммарный ток которых превышает его номинал 48 А > 40 А. Вводным автоматом защита УЗО тоже не обеспечивается 50 А > 40 А. Так делать ЗАПРЕЩЕНО!

Кто занимает больше места в щите узо или авдт

Представим, что у вас в квартире установлен небольшой распределительный щиток, который забит под завязку, электропроводка разбита по группам, каждая группа питается от своего аппарата защиты (автомата). Возникает необходимость добавить еще парочку устройств в электрощит. Как это сделать? Конечно, можно заменить щиток на более просторный, но не все захотят это делать, особенно если ремонт уже закончен. Поэтому в имеющемся щитке остается лишь «жонглировать» модульными устройствами.

Вы все прекрасно знаете, что УЗО не имеет встроенной защиты от сверхтоков и поэтому его нужно защищать автоматами, соответственно, с каждым таким устройством дополнительно нужно устанавливать автоматический выключатель. Давайте посчитаем, сколько такой дуэт занимает места в щитке: устройство защитного отключения занимает два модуль-места, автомат одно модуль-место. Итого выходит если в качестве защиты использовать УЗО то в щите как минимум будет занято три модуль-места.

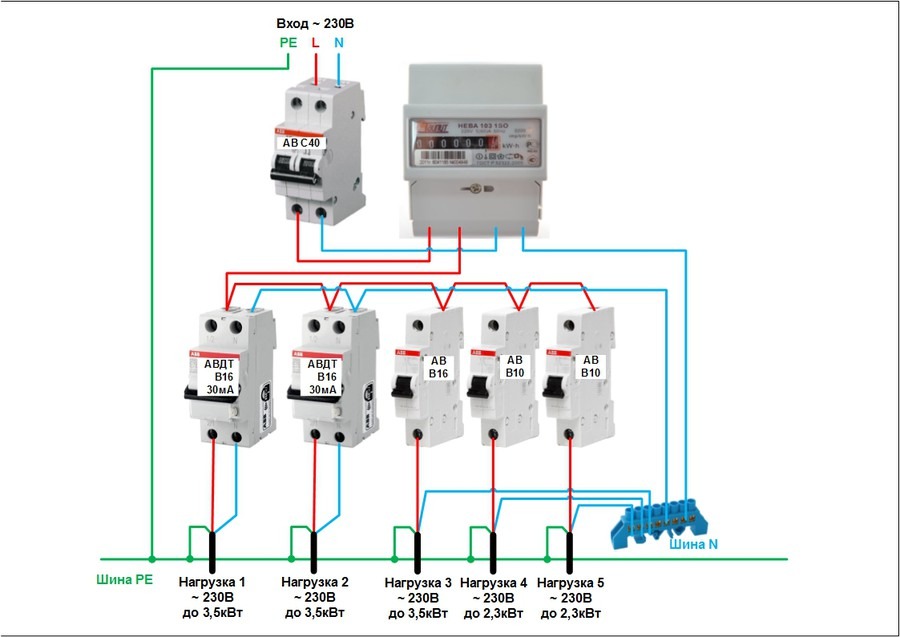

Если же вместо УЗО мы будим использовать «дифавтомат», то место в щитке можно немного сэкономить, так как дифференциальный автомат занимает два модуль-места. Теперь можно подсчитать, сколько запланировано отходящих линий, и сколько можно установить в щиток модулей.

Например, имеется три группы розеток: спальня, кухня, ванная. Для питания на каждую группу устанавливаем автомат С16 (А) и УЗО 25 (А), 30 (мА). Все это дело занимает 9 модуль-мест. Если для каждой группы, установить дифавтомат АВДТ на С16 (А), 30 (мА), то занято будет уже 6 модулей.

Но прогресс как говориться не стоит на месте и на сегодняшний день в продаже имеются одномодульные дифавтоматы. Что из себя представляет такое устройство. По своему функционалу и назначению они идентичны обычным АВДТ т.е. включает в себя УЗО и автомат но размещено все это дело уже в одномодульном корпусе. Поэтому в распределительных щитках уже можно монтировать в несколько раз больше АВДТ, чем это было возможным до этого.

Способы и схема подключения

В ответ на то, как подключить УЗО в щитке, можно указать, что существует множество схем подключения оборудования. Одна из них предусматривает подсоединение нескольких УЗО, которые защищают свою цепь. Первым в таком случае подключается УЗО, затем двухполюсные выключатели. Схема показана ниже.

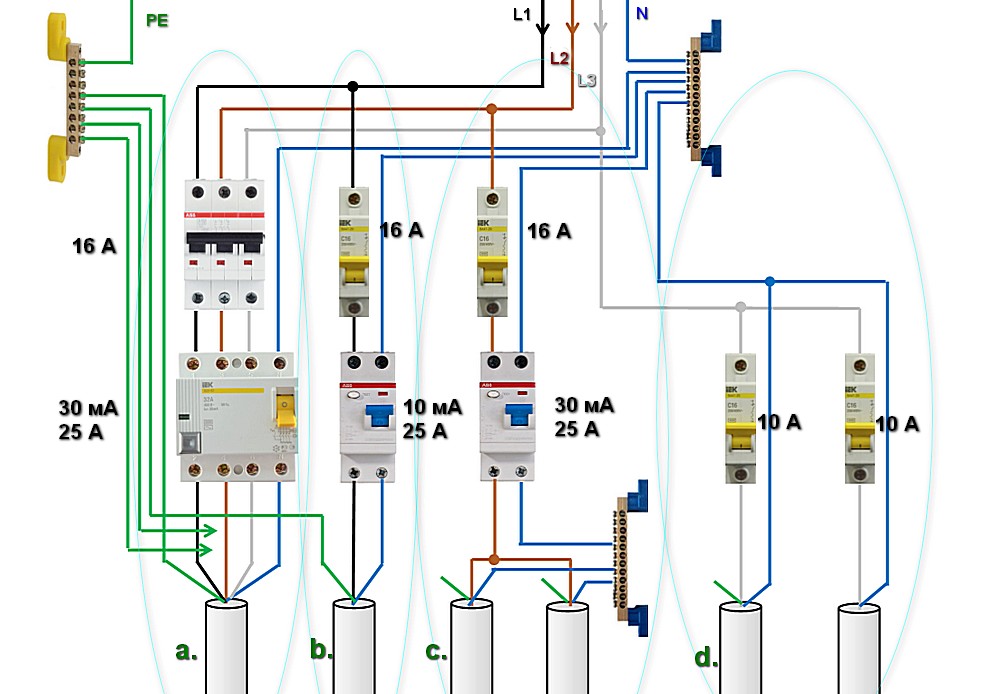

Однофазные цепи

В однофазной цепи участвует два элемента — фаза с рабочим нулем. Номинал напряжения дифференциального тока в такой сети равно 220 вольт. Однофазная цепь бывает представлена в двухпроводном и трехпроводном исполнениях. В первой ситуации используется несколько проводников — фазный с нулевым. На схеме обозначаются с помощью английских букв L и N.

Во втором варианте, кроме фазы с нулем, участвует проводник с защитным заземлением, имеющим обозначение РЕ. Основной функцией этого заземляющего проводника является дополнительная защита людей от поражения электротоком. За счет присоединения к электроприборным корпусам, замыкание фазы на корпусную часть приводит к отключению электрического питания. Это сможет спасти жизнь человека и технику от момента перегорания.

Трехфазная сеть

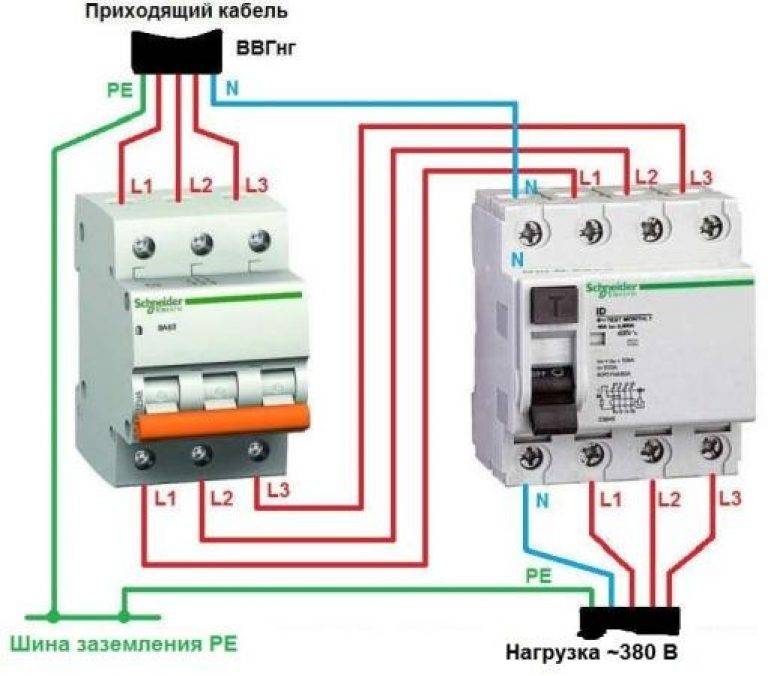

В трехфазной сети также есть фаза с нулем, только фазных проводниковых элементов три. Напряжения между любыми фазами — 380 вольт, между фазой и нулем — 220 вольт. Очень важно в электросети равномерно распределить нагрузку между фазными элементами. Если одна фаза будет нагружена больше, а другая меньше, то произойдет перекос и авария. По аналогии с однофазной цепью, трехфазная может состоять из 4-5 проводниковых элементов. В первой ситуации подключается 3 фаза и нуля, а во второй ситуации прибавляется проводниковый элемент, имеющий защитное заземление.

Обратите внимание! Монтаж УЗО осуществляется на вводе, либо же подключается к еще одному прибору, отвечающему за защитное отключение каждой отходящей группы потребителей. Нередко у вводного автоматического выключателя и УЗО подключается учетный электроприбор.

Как отличить УЗО от дифавтомата

  1. Прямое указание производителя. Иногда прямо на корпусе пишется «Дифавтомат» или «УЗО»
    Надпись дифавтомат Надпись УЗО
  2. Маркировка. Если присутствует маркировка на русском языке, например у производителей IEK и EKF, то буквы «ВД» (выключатель дифференциальный) говорят о том, что перед вами УЗО, а буквы «АВДТ» (автоматический выключатель дифференциального тока) или «АД» (автомат дифференциальный) – дифавтомат.
    Буквы АВДТ, значит дифавтомат ВД — значит УЗО
  3. Сила тока. На лицевой части корпуса самые большие цифры показывают номинальный ток. Если перед этими цифрами нет букв, то перед вами УЗО. Буквы «А», «В», «С» и «D» перед силой тока указывают на тип теплового и электромагнитного расцепителя, значит перед вами дифавтомат.
  4. Схема. УЗО и дифавтомат на корпусе иногда имеют схему. В бо́льшей части они похожи, но в дифавтомате дополнительно находится тепловой и электромагнитный расцепитель.
    Схема на дифавтомате Схема УЗО

Кто занимает больше места в щите узо или авдт

Представим, что у вас в квартире установлен небольшой распределительный щиток, который забит под завязку, электропроводка разбита по группам, каждая группа питается от своего аппарата защиты (автомата). Возникает необходимость добавить еще парочку устройств в электрощит. Как это сделать? Конечно, можно заменить щиток на более просторный, но не все захотят это делать, особенно если ремонт уже закончен. Поэтому в имеющемся щитке остается лишь «жонглировать» модульными устройствами.

Вы все прекрасно знаете, что УЗО не имеет встроенной защиты от сверхтоков и поэтому его нужно защищать автоматами, соответственно, с каждым таким устройством дополнительно нужно устанавливать автоматический выключатель. Давайте посчитаем, сколько такой дуэт занимает места в щитке: устройство защитного отключения занимает два модуль-места, автомат одно модуль-место. Итого выходит если в качестве защиты использовать УЗО то в щите как минимум будет занято три модуль-места.

Если же вместо УЗО мы будим использовать «дифавтомат», то место в щитке можно немного сэкономить, так как дифференциальный автомат занимает два модуль-места. Теперь можно подсчитать, сколько запланировано отходящих линий, и сколько можно установить в щиток модулей.

Например, имеется три группы розеток: спальня, кухня, ванная. Для питания на каждую группу устанавливаем автомат С16 (А) и УЗО 25 (А), 30 (мА). Все это дело занимает 9 модуль-мест. Если для каждой группы, установить дифавтомат АВДТ на С16 (А), 30 (мА), то занято будет уже 6 модулей.

Но прогресс как говориться не стоит на месте и на сегодняшний день в продаже имеются одномодульные дифавтоматы. Что из себя представляет такое устройство. По своему функционалу и назначению они идентичны обычным АВДТ т. е. включает в себя УЗО и автомат но размещено все это дело уже в одномодульном корпусе. Поэтому в распределительных щитках уже можно монтировать в несколько раз больше АВДТ, чем это было возможным до этого.

Финансовая сторона вопроса — цена

Теперь давайте посмотрим на вопрос узо или дифавтомат что выбрать с финансовой точки зрения. Я не зря оставил этот пункт напоследок, так как считаю его самым решающим и значимым. Все эти подключения, эксплуатация, занимаемое место в щите все это ерунда по сравнению со стоимостью.

Если учесть что надежность этих двух устройств одинаковая (а у нормальных производителей оно так и есть) решающим раундом в этой битве является стоимость. Так было, так есть, так будет всегда. Любой проект ограничен своими финансовыми возможностями. У кого то эти возможности меньше, у кого то больше. Немного разъясню свою позицию.

Первое, по поводу монтажа и схем подключения – тут я не вижу ни каких проблем. Ну закрутим при сборке на два провода больше. Это проблема? Думаю, нет! Ну да, забыл упомянуть, что так на наконечниках можно разориться, шутка :).

Сколько и каких УЗО нужно для вашей квартиры или дома

Перед тем, как выбрать УЗО для квартиры или дома, нам необходимо оценить потребности и ожидания владельца жилища, которому нужна такая защита. Итак, с помощью такого прерывателя мы хотим оградить себя от следующих неприятностей:

  • поражения домочадцев электрическим током;
  • пожара в проводке, розетке или самом электроприборе;
  • выхода из строя дорогой бытовой техники;
  • замыкания или пробоя в сыром помещении (в ванной комнате, например).

При этом нам необходимо подобрать УЗО с нужным нам уровнем чувствительности, чтобы такое устройство не срабатывало на «ложные вызовы», спровоцированные электропроводкой. В итоге в городской квартире практикуется такая схема применения: противопожарное УЗО на центральной линии, отдельный прерыватель для кухни, отдельный модуль для ванной комнаты и еще одно устройство для всех остальных помещений (коридор, зал спальня). Причем хорошим тоном считается применение обособленных УЗО для водонагревателей и стиральных машин.

Все квартирные блоки относятся к 2-полюсным разновидностям и АС-типа. Исключением может быть лишь блок, рассчитанный на борьбу с пожаром – он относится к G-типу. В частном доме практикуется немного иная схема: противопожарное УЗО на центральной линии и прерыватели для каждой ветви, питающей отдельные комнаты. То есть количество штатных модулей безопасности должно равняться числу комнат или функциональных зон в жилище. Плюс сюда нужно прибавить отдельные УЗО для бойлеров и насосных станций.

«Домашние» устройства могут относиться как к 2-полюсным, так и к 4-полюсным типам, в зависимости от числа фаз в линии энергоснабжения дома. Противопожарное УЗО будет принадлежать к F или G типу, а остальные модули – к АС-типу. При этом для частного дома лучше выбрать энергонезависимый вариант прерывателя – электромеханическое УЗО.

ВЫБОР КОЛИЧЕСТВА АВТОМАТов по дифференциальному току утечки УЗО

Согласно ПУЭ 7 (правила устройства электроустановок), безопасная его величина для человека 30мА, соответственно ВДТ должно быть рассчитано под это. ПУЭ 7.1.79:

В электрическом щите, нельзя устанавливать Выключатель дифференциального тока групповых линий, больше чем на 30мА. А вот подключение нескольких групповых автоматов к нему допускается.

Подключить сколько угодно АВ к такому УЗО мешает то, что даже в полностью работоспособной системе электроснабжения есть утечки, а если подсоединено сразу нескольких групп они складываются. Может получится так, что суммарная величина всех утечек исправных потребителей вызовет отключение ВДТ.

Узнать, какай величину утечки групп можно двумя способами:

1. Замерить фактический показатель (используется миллиамперметр или переменный резистор)

2. Рассчитать величину теоретически (в ПУЭ 7 высчитывается из расчёта 0,4 мА на 1 А нагрузки и 10 мкА на 1м длины проводника.)

Согласно пункта ПУЭ 7.1.83:

Чаще делается расчет, он не точнее измерения, но позволяет еще на этапе проектирования выбрать верное количество автоматов для УЗО. Ниже пример такого вычисления:

Если подключить к УЗО 3 автоматических выключателя по 16 ампер каждый, не зная заранее, какое оборудование когда либо будет подключено к этим линиям, для расчета, складывается максимально возможный ток групп:

получившаяся нагрузка умножается на 0.4 мА:

Далее, высчитывается метраж кабеля, использованного для электропроводки, по плану квартиры или дома для всех веток, допустим получается 200 метров, умножаем на 10мкА:

200м х 10 мкА=2000мкА=2мА

Складывая величины получаем общую утечку трех розеточных групп:

Как видите, получившийся расчетный дифиринциальный ток меньше порога срабатывания 30мА и, казалось бы, можно смело реализовывать такую схему. Даже не мешает добавить еще один автоматический выключатель, но это лишь в теории. Ведь тот же пункт 7.1.83 ПУЭ говорит, что максимальный утечка системы, не должна превышать номинального диференциального тока УЗО, более чем на одну треть (1/3), что равно 10мА.

Если следовать этому правилу – даже два автомата на 16 Ампер, используемых в электрике квартир, подключить к одному УЗО не получится. Максимум, согласно расчетам, одновременно допускается нагрузка не более 22-25А, например, две группы освещения (по 10А каждый аппарат защиты).

Это, если следовать предписанием ПУЭ, на практике же люди, на свой страх и риск, эту формулу дорабатывают. Например, используют коэффициент спроса электрооборудования и учитывают не номинал автоматических выключатаелей в формуле, а рассчетные показатели энергопотребления каждой группы.

Логика здесь следующая: вряд ли вы одновременно используете все электроприборы в доме, в основном какую-то часть, соответственно и потребляется не 16А, а меньше. Средний коэффициент спроса квартиры находится в диапазоне 0,5-0,8. Взяв нижнее значение – 0,5, получаем нагрузку не 48А, с трех аппаратов на 16А каждый, а 24А, что свободно проходит по вычислениям. Либо берется суммарный расчетный ток этих групп, а не номиналы их защитных автоматов.

Некоторые не придерживаются той части, где говорится о необходимости не превышать 1/3 часть номинального дифференциального тока УЗО, смело доводя этот показатель до 0,5 – 0,7 или большего значения, получая показатель допустимых потерь групп уже, например 21мА, вместо 10мА.

Скажу откровенно, в своей практике я встречал много решений по этим вариантам и даже их комбинацию. Нередко, на объекте было установлено 1 или 2 УЗО, сразу за вводным автоматом, с характеристикой 30мА, при этом собственники на отключения не жаловались.

Поэтому, каждый должен решить сам. Если хотите совет, то на мой взгляд, можно несколько превысить предельную утечку 10мА (1/3 от номинала), особенно в условиях квартиры. Но при этом, лучше оставить в электрощите свободное место, вдруг придется доставить еще одно Устройство Защитного Отключения.

READ Keenetic 4g iii как подключить вайфай к ноутбуку

УЗО – до или после автомата | PoweredHouse

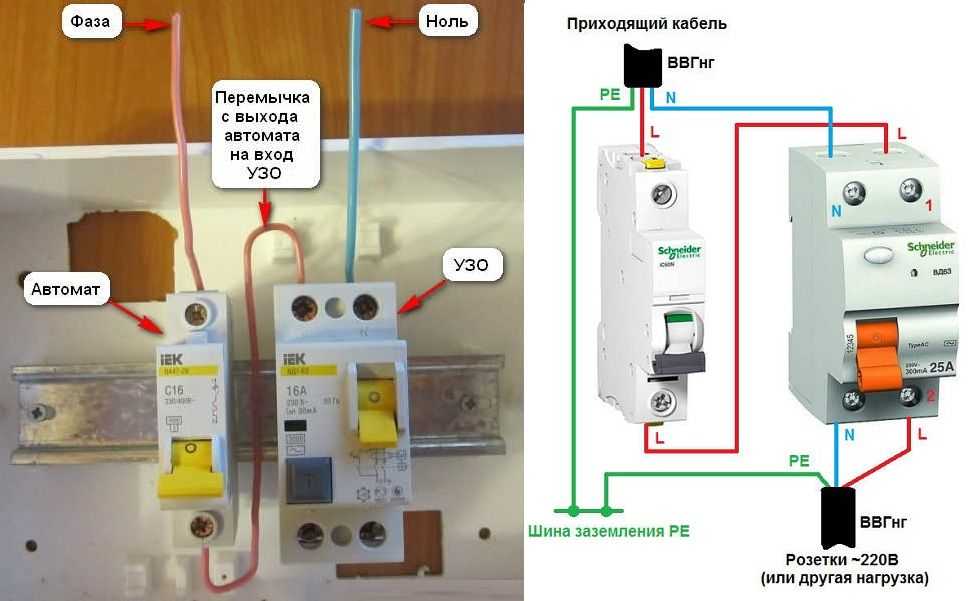

Устройство защитного отключения (УЗО) можно подключать как до автомата так и после. Оба варианта будут верными, УЗО будет выполнять защиту электрической цепи от токов утечки в том и другом случае.

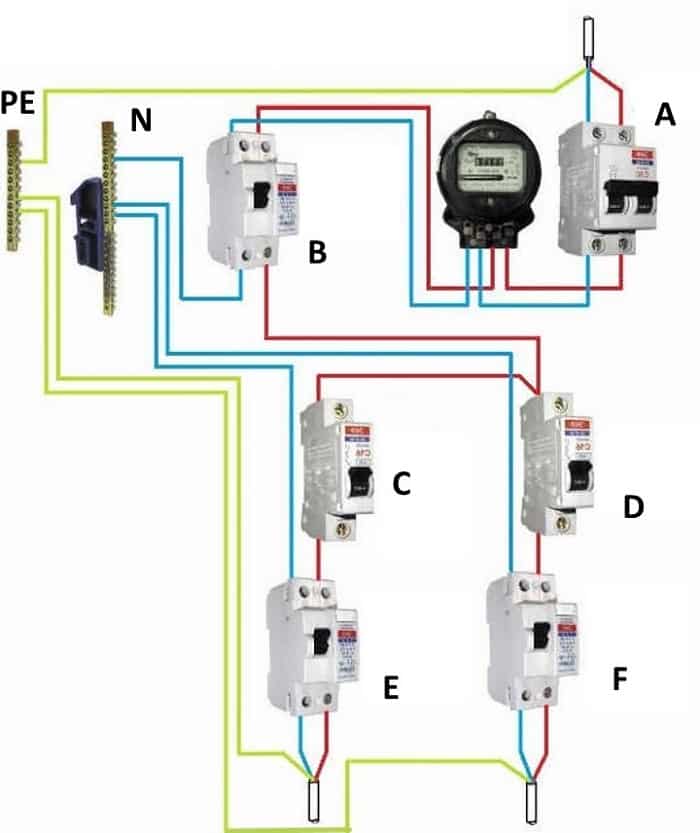

Почему в одной схеме автомат стоит перед УЗО, а в другой после?

Автоматический выключатель ставится на первом месте из-за удобства монтажа при подключении кабеля в щите. Если автомат стоит на первом месте (схема слева), то от него идет фаза перемычкой на УЗО, ноль подается сразу на УЗО. В этом случае кабель отходящий на потребители подключается только к УЗО и к шине PE.

В схеме справа (автомат стоит после УЗО) отходящий кабель на потребители нужно уже подключать к разным защитным устройствам – фазу к автомату, а рабочий ноль к УЗО. Для некоторых такая компоновка может показаться не удобной, и простой обыватель может запутаться с подключением.

В схеме же, где к к одному узо подключается группа автоматов, последние целесообразно устанавливать после узо.

С вопросом, что сначала УЗО или автомат разобрались. Теперь определимся, как правильно выбрать номинал УЗО, чтобы оно не сгорело от перегрузки. УЗО нужно защищать автоматическим выключателем, который сработает от перегрузки прежде чем начнет выходить из строя УЗО. Для этого нужно выбирать номинал автомата равным или на одну ступень выше номинала защищающего его автомата. Например, если автомат стоит на 16А, то УЗО нужно выбрать 25А. Больше можно, а меньше нельзя. Данное правило касается пары один автомат + одно УЗО.

При выборе номинала УЗО, если к нему подключено несколько автоматов, нужно посчитать максимально возможный ток, который может протекать через УЗО. Если к одному УЗО подключены три автомата, например, номиналами 16А+16А+6А=38А, то сумма их номиналов составит 38А. В этом случае УЗО нужно выбирать с номиналом большим, чем получилось в расчете.

Читайте также:

Будет ли работать УЗО без заземления

Где и как ставить вводной автомат, перед счетчиком или после?

Как выбрать автоматический выключатель

Селективность автоматических выключателей

Разделение электропроводки на группы

Выпивка из беспошлинной торговли: как использовать сомнительные праздничные напитки, такие как узо, аквавит и зеленый шартрез | The Independent

Вот они стоят в задней части шкафа, пыльная, запутанная армия. Если вы вообще пьете, вполне вероятно, что у вас есть подобная коллекция. Будь то в магазине беспошлинной торговли в Майами или в магазине бутылок в Венеции, их покупали с большими надеждами вернуть стакан, полный тепла. Но, отведав стаканчик-другой, понимаешь, что напиток, которым ты так наслаждался на солнце, странным образом утратил свою магию.

На это меня очень сильно натолкнула бутылка рома, обозначенная на этикетке как «слегка сверхкрепкая». В родном Карибском море грог был приятно крепким на вкус, но в Англии, где не было масла для загара и ароматного морского бриза, он напоминал мне пятновыводитель.

Тем не менее, бутылка остается в шкафу. Мне очень трудно отказаться от выпивки.

Другие постоянные обитатели шкафа оказались более сговорчивыми при недавней дегустации.В предыдущих поколениях их выкатили бы на тележке с криком: «Липочки, кто-нибудь?»

В ходе испытаний, включающих следующие восемь напитков, с моей многострадальной женой, выступающей в качестве дегустатора, мы обнаружили, что почти все делают приемлемые коктейли, если их сладость нейтрализовать лимонным или лаймовым соком. К сожалению, вам также потребуются другие спиртные напитки, чтобы добавить их в смесь, поэтому шкаф для напитков, вероятно, останется таким же забитым, как и раньше. Извини за это.

Узо

Идеально подходит для питья в окрестностях Эгейского моря. Это классический пример жидкого сувенира, который резко теряет привлекательность в северных странах.В Греции его обычно пьют с небольшим количеством воды или кусочком льда, коктейлей с узо практически нет, но его анисовое влияние хорошо работает в смесях, требующих Ricard или Pernod. Коктейль, который лучше всего понравился моей жене, был лакричным виски сауэр (60 мл шотландского виски, 15 мл узо, 30 мл лимонного сока, 15 мл сиропа гомме — можно купить в Интернете или в супермаркетах — и 2 дэша Ангостура в шейкере, взболтать со льдом и процедить). в приземистый, наполненный льдом стакан). «То, что нужно для жаркого летнего дня», — размышляла дегустационная комиссия.«Довольно утонченный».

Benedictine

Несмотря на жадность в Бернли, где обычный рабочий клуб выпивает 1000 бутылок в год (привычка, приобретенная во время Первой мировой войны), наша бутылка упорно остается полной. Самый известный коктейль с использованием этого сладкого травяного отвара из нормандского монастыря — это B&B (бенедиктин и бренди в равных пропорциях, смешанные с кубиками льда), но мы нашли его разочаровывающим — сладким и целебным. У нас лучше получилось с Jubilant (45 мл джина, 22 мл бенедиктина, 15 мл апельсинового сока, 15 мл лимонного сока, встряхнуть со льдом и процедить в бокал для коктейля).«Наиболее приемлемо», — сказала дегустационная комиссия, причмокивая губами. «Это заставило меня забыть, что я не люблю бенедиктинцев».

Аквавит лучше всего подавать холодным с копченым лососем (Corbis)

Аквавит

К сожалению, наш удивительно большой запас этого пряного скандинавского напитка не накопился за романтические выходные в Гётеборге или Бергене. Он пришел из Икеи в качестве подарка мне за то, что я пережил этот опыт. Аквавит лучше всего подавать очень холодным с копченым лососем или угрем, но его нельзя есть каждый вечер.Так что же делать с остальными? Мне нравится классика в стиле мартини под названием Rosalind Russell (60 мл Аквавита, 30 мл сладкого вермута, перемешать со льдом и процедить, подавать в бокале для коктейля с кусочком лимонной цедры), но дегустационная комиссия предпочла неприятный название Super Trouper (60 мл Аквавита). , 22 мл лимонного сока, 22 мл медового сиропа – смешайте в равных частях жидкий мед и горячую воду, дайте остыть – взболтайте со льдом и процедите в бокал для коктейля). «Обожаю тмин в Аквавите. Было бы неплохо перед летним обедом.»

Зеленый Шартрез

Еще один монашеский опьяняющий напиток, на этот раз из Альп, Зеленый Шартрез когда-то был королем тележки с напитками. классный акт, но наша бутылка оставалась в спячке, пока я не обнаружил Last Word (30 мл Green Chartreuse, 30 мл джина, 30 мл свежевыжатого сока лайма, 30 мл ликера мараскино, взболтать со льдом и процедить в коктейльный бокал). Club (что звучит как мое спортивное сооружение), это один из величайших горько-сладких коктейлей, который один эксперт назвал «напитком с чванством».Когда наши запасы кончились, я нашел чуть менее грозный пиренейский аналог под названием Изарра (крепость 40%), дремлющий в буфете с напитками. По мнению дегустационной комиссии, получилось еще более прекрасное Last Word.

Mandarinetto

Импульсивная покупка в Милане, ярко-красный Mandarinetto сродни десяткам сладких апельсиновых ликеров. Тусклые предложения на этикетке («Наслаждайтесь со льдом или охлажденным») приговорили бутылку к черной дыре, пока я не нашел напиток в путеводителе по коктейлям Difford под названием Mandarin Sidecar (45 мл коньяка, 30 мл мандаринового ликера, 30 мл свежевыжатого лимонного сока). , 1 ч.л. сиропа гомме, взболтать со льдом и процедить в бокал для мартини).«Я бы ожидала несколько коктейльных зонтиков с этим», — фыркнула Дегустационная комиссия флуоресцентного апельсина, но потом сделала глоток. «Ммм, это лучшее из всего, острое и фруктовое. Это было бы фаворитом в коктейль-барах. Вы могли бы выпить его галлонами».

В самбуке есть нечто большее, чем поджечь ее кофейными зернами (Рекс)

Самбука

Анисовый спирт с оттенком бузины. кофейные зерна.(Однажды я видел, как официант машет пятью пылающими пальцами после поджигания. ) Лучше всего подойдет El Jardinero (Садовник), хотя в нем трудно увидеть много садоводства (60 мл белого рома, 30 мл самбуки, 15 мл свежевыжатого сока лайма, взбить с льда и процедить в коктейльный бокал). Я начал с восхищения его освежающей сложностью, но затем анисовое семя начало проявляться. Дегустационная комиссия отполировала ее бокал: «Совсем не возражаете, если вам нравятся анисовые шарики».

Фернет-Бранка

Вот кого нельзя приручить.Настойка Fernet-Branca крепостью 40 процентов — это настойка, которую нельзя брать в плен, в ней используется почти все содержимое миланской аптеки с 1845 года, когда она была изобретена. Здесь есть все, от мухомора (грибка) до зедоария (куркумы), попутно добавляя китайский ревень, звездчатый анис, мирру, терн и невероятное количество шафрана. В каждом коктейле, который вы готовите с добавлением более чем капельки Fernet-Branca, присутствует вкус Fernet-Branca. Однако есть одно возможное исключение. За пределами Италии крупнейшим рынком сбыта бренда является Аргентина, которая потребляет 35 миллионов литров в год, в основном за счет Coca-Cola (2 части колы на 1 часть F-B, размешать в высоком стакане с кубиками льда). Итак… «Это самая ужасная вещь, которую вы когда-либо заставляли меня пить», — пробормотала дегустационная комиссия.

Southern Comfort снизилась как по популярности, так и по крепости алкоголя (Rex)

Southern Comfor t

Huge в конце 1960-х и 1970-х (Дженис Джоплин была большим энтузиастом), SC крепкий алкоголь (35 процентов ABV), хотя он по-прежнему продается в виде длинных девичьих освежающих напитков. Лучший безалкогольный коктейль — «Двойной орел», названный в честь золотой монеты в США.Это туманная красота абрикосового цвета, в которой карамельная сладость напитка смягчена лимоном, а его скромная сила усилена бурбоном (30 мл бурбона, 30 мл SC, 30 мл лимонного сока, встряхнуть со льдом и процедить в бокал для коктейля). В результате получается освежающий, цитрусовый и опасно обманчивый лимонад для взрослых.

Ouroboros Ouzo (Johannes Cabal, #3.3) Джонатана Л. Ховарда

💀 Давайте снова вернем мертвых из мертвых, приятель, перечитайте (LBtDBftDABR™) с некроманьяками MacHalo 💀

Фактический рейтинг: . 5112335569789 звезд . Более или менее.

И мораль этого перечитания такова: : о, смотри, я не просмотрел это в первый раз, когда прочитал! Вам повезло и прочее !

И другая мораль этого перечитанного текста такова: : если честно, эта история не совсем Super Extra Exciting (SEE™) — очень жаль, Jojo Mine. Но я все же советую это сделать, хотя бы для того, чтобы увидеть герра Кабала в кремовом белье и

💀 Давайте снова вернем мертвых из мертвых Бадди Перечитать (LBtDBftDABR™) с некроманьяками МакХало 💀

Актуальный рейтинг : 3.5112335569789 звезд . Более или менее.

И мораль этого перечитания такова: : о, смотри, я не просмотрел это в первый раз, когда прочитал! Вам повезло и прочее !

И другая мораль этого перечитанного текста такова: : если честно, эта история не совсем Super Extra Exciting (SEE™) — очень жаль, Jojo Mine. Но я все же советую вам это сделать, хотя бы для того, чтобы увидеть герра Кабала в кремовом белье и в панаме .УЖАС 😱😱. Боюсь, моя бедная Джоджо никогда не оправится от этого. Но эй, по крайней мере, он все еще может размахивать своим полуавтоматическим пистолетом

.25 ACP «Baby» Browning , так что это не ВСЕ плохо. Да, и еще, Уроборос узо . QED и прочее, мне кажется.

Более или менее да.

И другое, другое мораль этого перечитанного : эта короткая история ожила после Ричарда Кадри (да, папы моего парня Сэндмана Слима) смелый Джонатан Л.Ховарда написать историю Кабалы под названием «Уроборос Узо» (вот что происходит, когда такие авторы, как Ховард, Кадри и Чак Вендиг, говорят занимательную чепуху в Твиттере, видите ли.) стоит прочитать . О, и послесловие тоже

. Сделать эту историю достойной прочтения , я имею в виду. Почему ты спрашиваешь? Потому что я так сказал, очевидно 🙄.

👋 Продолжение следует и прочее .

· Книга 0.5 : Йоханнс Кабал и бумажный день ★★★★★
· Книга 0.75 : Exeunt Demon King ★★★★
· Книга 1 : NecroMancer ★★★★★
· Книга 2 : Детектив ★★★★★
· Книга 2.5 : Эрешкигал Работа ★★★★★
Книга 3 : Институт страха ★★★★★
· Книга 3.1 : Дом передач ★ ★ ★ ★
· Книга 3.2 : Моя смерть ★★★
· Книга 4 : Кабала братьев ★★★★
· Книга 4.5 : Длинная ложка ★★★★★
· Книга 5 : Падение дома Кабалов ★★★★★

Rețetă de creveți saganaki cu ouzo și roșii cherry

00

După numeroase aventuri на Хиосе, concurenții și cei trei chefi au ajuns în Lesbos, or superbă insulă grecească vestită pentru rețetele sale delicioase. Și де данные aceasta, местный шеф-повар ле-презентат уна dintre cele mai оценить mâncăruri. Tazz îți arată cum să pregătești o super rețetă de creveți saganaki cu uzo și roșii Cherry, chiar la tine acasă! De asemenea, Tot pe Tazz Poți comanda preparate pe care le-ai văzut în emisiunea Chefi fără limite!

Rețetă de creveți saganaki cu ouzo și roșii вишня — Ингредиент

Ca să obții 5 порций (примерно 350 граммов) vei avea nevoie de următoarele ингридиент:

  • 1 кг Creveti decorticaţi
  • 250 гр Roşii
  • 300 гр Roşii Cherry
  • 25 GR Usturoi
  • 250 GR Ceapă
  • 250 Gr Ceapăa Galbenă
  • 15 гр GR Oregano Verde (SAU USCAT)
  • 50 гр ARDEI Iute
  • Sare şi Piper ( După Gust)
  • 50 мл OUZO
  • 500 GR
  • 500 GR Brânză Feta
  • 1 LeTătură de Pătrunjel Verde
  • 100 мл Ulei de Măsline Extravirgine
  • 50 мл Вин Альба Демизеч

Готовый рецепт

Se curăță și se spală legumele. Se taie ceapa cubulețe, ardeiul iute și usturoiul se taie brunoise, roșiile se taie cubulețe, roșiile Cherry se taie în jumătăti. Бранза фета се тайе cubulețe. Se călește în uleiul de masline ceapa, ardeiul iute, usturoiul, около 5-6 минут, după care se adaugă roșiile, se reglează consența cu puțină apă.

Citește și: Comandă pe Tazz preparatele gătite la Chefi fără limite și simte gustul insulelor grecesti la tine acasă

Se continuă fierberea încă 2-3 минуты, apoi se adaugă vinul alb și cantitatea de uzo, dar și oregano, busuioc, sare și piper după gust.Se continuă fierberea până se obține un sos последовательный, în care se adaugă apoi creveții și se fierb 2 минуты. Se adaugă brânza фета tăiată cubulețe și roșiile вишни tăiate jumătăti.

Rețetă de creveți saganaki cu ouzo și roșii Cherry Din Insula Lesbos

Descoperă cu Tazz și alte rețete savuroase din emisiunea Chefi fără limite de la Antena 1. Cu un aa ajutor de nădejde, orice preparat gătit de chefi poate părea o joacă de copil!

Urmărește clipul видео де май сус ca să nveți cu Tazz cum să faci această minunată rețetă де creveți saganaki cu узо și roșii черри.

Care este regulamentul pentru Chefi fără limite, un show original de Cooking, Travel și Aventură produs de Antena 1

Chefi fără limite va aducen fața telespectatorilor un show de cooking cu ингридиенты наверху: 3 знаменитых шеф-повара – шеф-повар Сорин Бонтеа, шеф-повар Флорин Думитреску и шеф-повар Кэтэлин Скэрлатеску, locuri spectaculoase, rețete tradiționale, misiuni atent puse lapunct, competi

Chefii trebuie să își împartă echipa în alte trei echipe de cate 2 oameni, pentru a participa la 3 misiuni simultane.Fiecare dintre aceste misiuni este legată де bucătărie și де ингридиенты определенной зоны acestei, iar odată castigate, ele aduc avantaje Importante în lupta pentru imunitate. La una dintre aceste misiuni va participa și Câte ип шеф-повар, în încercarea де-a-și duce echipa spre victorie. Emisiunea Chefi fără limite este disponibila интегральная игра Antena Play.

Хиос, Лесбос, Лемнос, Серес, Метеора, Корфу, Мани, Крит, Наксос, Атена на всех 10 греческих островах, а также на гребне острова.

Citește și: Cum poți comanda preparatele prezentate la Chefi fără limite de la Antena 1, primul show TV care îmbină gătitul cu călătoriile

Начальная редакция Fiecărei Etape Pune în joc imunitatea Individuală. Chef-ul echipei care câștigă proba de gătit являются dreptul să numească un concurent care scapă de o posibilă eliminare în etapa reivă. Тема де gătit Эсте stabilită де fiecare dată în această prima probă etapei де шеф-уль местные, un invitat специальные аль fiecărei зоны на уходе вор ajunge.

O farfurie specială locului, у.е. ингредиенты, характерные для соответствующих зон, приготовление шеф-повара на местном уровне, требующее повторного производства сау, переинтерпретируемое в соответствии с назначением, которое может быть отнесено к категории индивидуальных. Pe Tot parcursul sezonului, acest блюдо ва putea fi gustat în premieră și de Către telespectatori, pentru că va fi disponibil într-o secțiune special creată pe Tazz. Tot acolo, шеф-повар Sorin Bontea vine cu o propunere săptămânală de Preparate Care Conțin местных ингредиентов.

Metoda de jurizare este și ea surprinzătoare și cu siguranță va aduce multe emoții nu doar concurenților, ci și celor aflați în fața micilor ecrane.Emisiunea va putea fi urmărită în fiecare luni, marţi şi miercuri, de la 20:30, la Antena 1.

Marea premieră «Танцы на льду»

Minder betalen en toch meer krijgen.

ALDI — Minder betalen en toch meer krijgen.
  • Maandagactie кофебонен

  • Нетто от A-merk

  • Тротс ван Алди

  • Versactie sinaasappels

  • Woensdagactie handstofzuiger

  • Выходные бананы

  • Zaterdagactie пробуждающая камера

Bekijk al onze prijswinnaars

Onze producten worden steeds vaker door onafhankelijke testpanels и эксперты получили все самое лучшее из лучших. Dus, ALDI alweer als beste getest?! Природный вел.

Ондек море

Верантворд

Eenvoud, verantwoord, betrouwbaar: аль более дан 100 Jaar ligt ondernemerschap aan de base van het succes ALDI. Een belangrijke voorwaarde voor het succes заключается в том, что мы ons verder ontwikkelen en nu en in de toekomst verantwoordelijkheid nemen. Hierbij gaat het om onze visie op verantwoordelijkheid, de duurzaamheid van onze productieketens en onze betrokkenheid bij de Samenleving.

Больше информации
Напоминание о

Фут! Извините, er is een fout opgetreden. Probeer he позже nog eens.

Ontvang een herinnering op de dag van de actie. *

Выбор исходных данных *

Kies een dag en tijdstip Deze aanbieding is helaas niet meer geldig.

Хериннерингсдаг

2 даген вураф

1 день вураф

Оп де актиадаг

Herinnering activeren

Тайдстип

00:00

01:00

02:00

03:00

04:00

05:00

06:00

07:00

08:00

09:00

10:00

11:00

12:00

13:00

14:00

15:00

16:00

17:00

18:00

19:00

20:00

21:00

22:00

23:00

De Privacyregeling (zie onderstaand) heb ik gelezen en geaccepteerd. * Gelieve де конфиденциальности regeling те lezen en te accepteren.

Velden met een ster * zijn verplicht om in te vullen.

Herinnering activeren

Опмеркинген
  • Vul tenminste de met een * gemarkeerde invoervelden in.
  • SMS-сервис доступен для мобильных телефонов в Нидерландах.
  • Om dit formulier te kunnen doorturen, moet u naar de veiligheidsinstellingen van uw browser gaan en aangeven dat u de cookies accepteert.
  • De herinnering kan alleen worden verstuurd, als de geselecteerde datum zich in de toekomst bevindt.
  • Uw адрес электронной почты и телефонный номер Worden alleen opgeslagen om de herinnering voor een geselecteerd artikel te kunnen versturen. Let op: activering van de herinneringsservice is enkel toegestaan ​​als u zelf ontvanger Bent of Indien u weet of met zekerheid kunt aannemen dat de ontvanger akkoord is met de toegestuurde herinnering.
  • Het in de juiste volgorde overnemen van de tekens является verplicht.Это еще одно очень красивое выражение, которое можно использовать в формулах. Mocht u Problemen ondervinden bij het overnemen van de tekens maak dan met de knop «nieuwe tekens» een nieuwe reeks aan. U kunt ook de voorleesfunctie activeren дверь op he symbool встретил де luidspreker т. е. нажмите. Zonder invoer van de tekens не может быть использован в формулах, которые вам известны. Voor eventueel ongemak bij de invoer vragen wij uw begrip.
  • U kunt zich op elk moment uitschrijven voor de herinneringsservice. Zie «Pagina voor uitschrijving herinneringsservice»
раздел>

Ниет больше verkrijgbaar

Deze aanbieding is helaas niet meer geldig.

Активность!

Herinnering bestigiing

U ontvangt uw herinnering op ${date} om ${time} uur.

Адрес электронной почты

Поисковый фургон с телефонным номером

Получение адреса электронной почты и номера телефона

U ontvangt van ons een e-mail om uw e-mailadres te bevestigen.Щелкните ссылку по электронной почте.

U ontvangt van ons een SMS om uw telefoonnummer te bevestigen. Gebruik де код uit he bericht om de activering te bevestigen.

U ontvangt фургонов через SMS и по электронной почте или по номеру телефона и по электронной почте, чтобы получить информацию. Нажмите на ссылку, чтобы получить доступ к коду в SMS или активировать его.

Что положить на узо. Как подключить УЗО без заземления

УЗО – надежная защита от поражения электрическим током, не требующая рекламы. Это устройство сложное и высокочувствительное, а ошибки подключения приводят к его выходу из строя.

Подключение основного УЗО после счетчика

По правилам электромонтажа контактные соединения выполняются снизу вверх, но это не относится к УЗО. Вход устройства расположен вверху, а выход внизу, так как такая конструкция обеспечивает увеличение КПД. На изображении выше красными стрелками показано, где находится автомат и УЗО, а фаза L и ноль N, подключенные к устройствам, выделены цветным проводом.По цвету проводов видно, что каждый выход снизу расположен напротив входа сверху.

УЗО «видят» только неисправности, связанные с токами утечки. Они не заменяют автоматические выключатели, срабатывающие в случае короткого замыкания.

Новичку поначалу сложно разобраться, сколько и каких УЗО и автоматов нужно и как правильно составить схему их подключения.

Электрическая сеть в типовой квартире начинается с двухполюсного вводного автомата.Его необходимо разместить перед стойкой, которая всегда стоит на входе. Мощность автомата зависит от общей нагрузки домашней сети и обычно составляет 32-40 А. Фазный и нулевой провода подключаются к однофазному счетчику на 5-60 А. После вводного счетчика обычно идет 100 Устройство противопожарной защиты -300 мА. Он защищает всю проводку, исключая утечку тока.

Схема с общим УЗО в однофазной сети

Общая защита может применяться для всей электрической цепи в квартире.Он должен располагаться между двухполюсным выключателем и отходящими автоматическими выключателями. Схема обеспечивает защиту всех линий сразу.

На рисунке ниже фаза L отмечена красным проводом. Он идет на однополюсные машины, а после них на нагрузки. Ноль N обозначен синим цветом. После УЗО его подключают к общей шине, и от него делают разводку к нагрузкам. Желтый провод – это заземление (РЕ), которое также имеет общую шину и никак не связано с электрической цепью однофазной сети.От шины заземления идут провода для защиты розеток и электрооборудования.

Схема с общим УЗО в однофазной сети

Положительной стороной является простота и дешевизна устройства. Недостатком схемы является сложность определения места утечки тока. При попадании фазы на корпус какого-либо устройства электричество отключается во всей квартире, после чего приходится тратить много времени на поиск и устранение проблемы.Это вызывает неудобства.

В отсутствие хозяев может отключиться необходимая техника, например, холодильник или электроника. Тогда сразу становится понятно, зачем и сколько нужно устанавливать средств защиты.

Схемы с несколькими УЗО в однофазной сети

Еще одним популярным вариантом является схема, где есть защита на отдельных линиях.

Схема с несколькими УЗО с разводкой по линиям после счетчика

Многих устраивает схема, представленная на рисунке выше, так как все линии защищены.В то же время легко обнаружить неисправность, когда происходит утечка тока, отключив одну линию. Кроме того, другая сеть остается в рабочем состоянии, что создает преимущества. Подключения фазы L, нуля N к приборам и заземления PE, идущего на защиту электроприборов, выделены разными цветами:

  • синий — фаза;
  • черный — ноль;
  • зеленый — это земля.

Ни в коем случае нельзя путать ноль и землю. Они выполняют разные функции, и при ошибочном подключении фаза может оказаться на корпусе устройства.

Следующая схема на рисунке ниже аналогична предыдущей, только на входе стоит дополнительное УЗО. Тут сразу возникает вопрос: зачем это нужно? Общее устройство нужно в основном в тех случаях, когда не все линии защищены. Цвета проводов соответствуют предыдущей схеме.

Схема с общим и групповым УЗО

Схема должна обеспечивать селективность срабатывания при наличии нескольких защит и срабатывать должен только один. Прежде всего, на входном устройстве ток утечки должен быть больше и составлять не менее 100 мА.Селективность также обеспечивается при наличии устройств с разной задержкой выключения.

Недостатком схемы является более высокая стоимость и необходимость размещения всего оборудования на одном большом.

Токовая защита не решает проблемы короткого замыкания. Если это произойдет, устройство сразу выйдет из строя. В связи с этим есть в одной строке с УЗО, которое должно быть установлено номиналом протекающего тока на ступень ниже.

Автоматы могут размещаться последовательно: как до защитного устройства, так и после него.Они не мешают друг другу и работают при возникновении различных аварийных ситуаций. Автоматические выключатели также работают при очень высоких токах утечки.

Подключение УЗО к трехфазной сети

Частные дома обычно питаются от трехфазной сети. Зачем это нужно? По этой схеме работают многие бытовые приборы, например, насосы, станки или электрическая система отопления. Кроме того, удобно распределять нагрузки по фазам. Для защиты трехфазной сети имеется четырехполюсное УЗО на 380 В.К его выходам подключаются групповые однофазные УЗО. Здесь важно правильно обеспечить соответствие между входом и выходом. Для разных компаний подключение нулевого терминала отличается. Он может располагаться с любой стороны: справа или слева.

Какое значение тока утечки прибора, и какая схема подключения используется — указано на корпусе. Зачем это нужно — вопрос риторический, так как найти необходимую документацию в нужный момент при ремонте и обслуживании сложно.

Четырехполюсники обычно используются в качестве противопожарных устройств и рассчитаны на большие токи утечки.

Схема подключения трехфазного защитного устройства

В схемах используются отдельные шины для нулевого и заземляющего проводов. На отходящих линиях следует устанавливать однофазные двухполюсные УЗО на малые токи 30 мА. К ним подключаются отдельные фазы (провода коричневого, красного и черного цветов).

Во влажных помещениях следует устанавливать УЗО с малым током утечки (10 мА).Зачем нужен такой малый ток, когда большие значения тоже безопасны? Также допускается подключение на 30 мА, но в случае утечки во влажной среде удар будет более сильным. Для больного человека это может быть опасно.

Схема включения трехфазных и однофазных УЗО

В схеме подключения могут быть как трехфазные, так и однофазные нагрузки одновременно. Но при этом ноль каждой отдельной сети должен быть подключен через шину к выходной нейтрали четырехполюсного УЗО (рисунок выше).Фазы отмечены красным, зеленым и желтым, нейтраль – синим, а земля – зеленым.

При монтаже цепей с УЗО особое внимание необходимо обратить на следующее:

  • правильно подключить фазный и нулевой проводники, а также заземление;
  • цветовая маркировка проводов должна выполняться по правилам;
  • необходимо строго соблюдать схему подключения.

Ошибки подключения УЗО

Не допускаются в случаях:

  • впереди счетчика или параллельно с ним;
  • без последовательно установленной машины с соответствующими характеристиками;
  • в сеть с током утечки на 40% выше, чем у УЗО;
  • параметры сети и безопасности существенно различаются.

При расположении УЗО перед счетчиком это дает возможность воровать электроэнергию. Если контролеры обнаружат подключение, они наложат штраф на арендодателя и пришлют счет на оплату потерь сети. Подключение счетчика параллельно прибору приведет к его ошибке в сторону снижения потребляемой мощности за счет трансформатора, расположенного в цепи УЗО.

УЗО не реагирует на скачки тока в сети и может сгореть в случае короткого замыкания, если в цепи отсутствует автоматический выключатель, отключающий питание.

Если суммарные токи утечки в сети выше, чем у УЗО, устройство будет постоянно срабатывать и его придется слишком часто включать. При включении мощной лампы возникает бросок тока, который может обесточить электрическую цепь.

УЗО различаются по уровням защиты. Если в квартире установлен промышленный прибор, он не «заметит» утечку тока при прикосновении человека к фазе.

Для замены и ремонта УЗО целесообразно предусмотреть резервное подключение для его обхода, чтобы можно было обесточить и демонтировать устройство, не отключая электроэнергию в квартире.

Дифференциальный автомат

Дифференциальный автомат – это устройство, совмещающее функции автоматического выключателя и УЗО в одном корпусе. Это экономит место на электрической панели. Устройство реагирует на токи перегрузки и короткие замыкания, а также защищает человека от токов утечки и предотвращает возгорание при нарушении изоляции проводов или токоведущих частей устройств.

Внутри двухполюсного дифавтомата установлен трансформатор, сравнивающий токи на входе и выходе.Разность сигналов подается на вход усилителя и отключающей катушки, которая работает даже при малом токе.

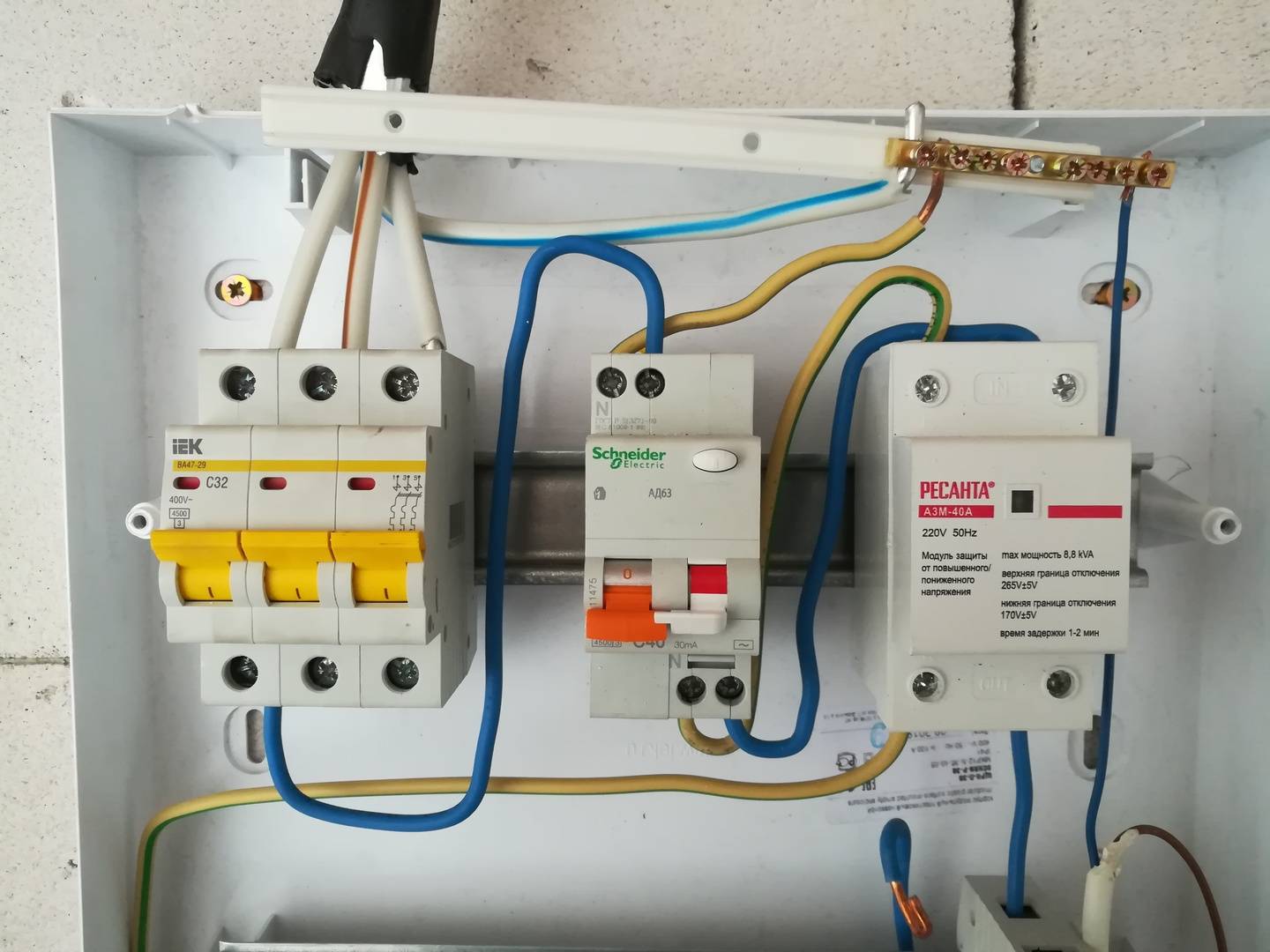

Подключение дифавтомата

Дифамат часто подключается двумя способами. В первом случае он защищает всю сеть, что может привести к ее полному отключению. При этом ток утечки выбирается более 30 мА и предназначен для отключения сети во избежание возгорания проводки. Если выбрать меньший ток, начнутся постоянные ложные срабатывания.Другой вариант предусматривает защиту отдельных линий, что позволяет выбрать безопасный для человека ток утечки не более 30 мА. Схема самая дорогая, но более безопасная (рисунок ниже). Как и на всех предыдущих схемах, фаза обозначена буквой L, а нейтраль обозначена буквой N. Земля отмечена черно-коричневым проводом.

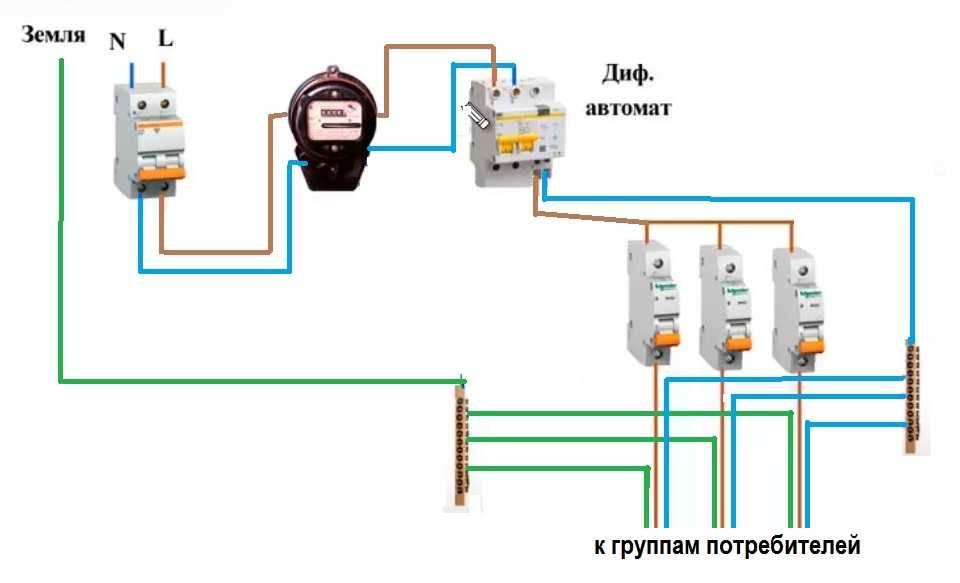

Схема подключения дифавтоматов в квартире

На схеме подключены два автомата без защиты от токов утечки (крайний справа).Поэтому противопожарная защита здесь не полная. Для его обеспечения можно установить на вводе общее УЗО или дифференциальный автомат. Будет дороже, но надежнее. Защитных устройств должно быть столько, сколько необходимо для безопасности, а не столько, сколько хочется сэкономить.

Силовые провода к дифавтомату подведены сверху. Нагрузка подключается к нижним клеммам.

Установка УЗО

Если аккуратно установить УЗО по инструкции, справится даже новичок. Его подключение производится следующим образом:

  1. Отключите подачу электроэнергии в жилище, а затем дополнительно проверьте ее отсутствие индикаторной отверткой или мультиметром.
  2. Выберите схему подключения: сразу после счетчика или на отдельной линии. Автоматический выключатель должен быть подключен к каждому УЗО.
  3. Установите устройство и выполните необходимые соединения (сверху и снизу). У каждой модели есть схема подключения на корпусе или в инструкции.Необходимо соблюдать полярность. При отсутствии цветовой маркировки имеется индикаторная отвертка для нахождения необходимого фазного провода. Если вам нужно найти нулевой провод, вы можете использовать тестер.
  4. Подайте напряжение в сеть и проверьте работу защиты. Это делается нажатием кнопки проверки УЗО, отображаемой на передней панели. Он имитирует ток утечки, при котором устройство обязательно должно сработать и отключить силовую цепь.

УЗО — это очень чувствительное устройство, которое всегда должно быть правильно подключено.Блок не предназначен для работы в случае короткого замыкания, из-за которого он может выйти из строя.

Электрическое переключение. Видео

В этом видео рассказывается как переключить вводной электрощит.

Установка УЗО и дифференциальных автоматов решает вопросы электробезопасности, которыми нельзя пренебрегать из-за увеличения количества электроприборов и нагрузки на электропроводку. Если правильно собрать схему, она обеспечит необходимую безопасность и защиту техники в доме.

Прежде чем ответить на вопрос «Какое УЗО нужно установить на входе в квартиру?» Давайте разберемся, зачем вообще устанавливать УЗО.

УЗО установлено:

  1. В целях электробезопасности — для защиты от поражения электрическим током при прямом или косвенном контакте;
  2. Для защиты от возгорания в случае утечки на электрический шкаф или на землю.

Принцип действия УЗО

Принцип действия УЗО основан на измерении разности токов в фазных (фазных) проводниках и нулевом рабочем проводнике.При нормальной работе векторная сумма токов равна нулю. При возникновении утечки фазный ток отличается от тока в нулевом рабочем проводнике на величину тока утечки. Ток, наведенный в катушке, приводит в действие сердечник катушки, который разрывает силовую цепь.

Требования к использованию УЗО

Требования к применению УЗО в целях электробезопасности регламентированы ПУЭ, главы 1. 7, 6.1, 7.1. Ток срабатывания УЗО, установленного в целях электробезопасности, не должен превышать 30 мА (используйте УЗО с током срабатывания 10 мА и 30 мА).

Номинал УЗО по току отключения выбирают в соответствии с требованиями п. 7.1.83 ПУЭ. Суммарный ток утечки сети в нормальном режиме не должен превышать 1/3 номинального тока УЗО. Поскольку данные о токах утечки отсутствуют, их проводят в соответствии с требованиями настоящего пункта. При расчете ток утечки электроприемника принят равным 0,4 мА на каждый 1 А тока нагрузки, а ток утечки сети — 10 мкА на каждый метр длины кабеля.

Требования к установке УЗО для противопожарной защиты регламентируются следующими документами:

  1. ПУЭ, п.7.1.84 «Для повышения уровня пожарной безопасности при коротких замыканиях на заземленные части, при недостаточности тока для срабатывания защиты от сверхтоков, на вводе в квартиру, индивидуальный дом и т.п. рекомендуется устанавливать УЗО с током срабатывания до 300 мА» ;
  2. Федеральный закон от 22 июля 2008 г. N 123-ФЗ «Технический регламент о требованиях пожарной безопасности».Статья 82, часть 4 «Линии электроснабжения помещений зданий и сооружений должны иметь устройства защитного отключения, предотвращающие возникновение пожара. Правила установки и параметры устройств защитного отключения должны учитывать требования пожарной безопасности, установленные в соответствии с настоящим Федеральным законом ««.

В соответствии с этими требованиями на входе в квартиру устанавливается УЗО с током срабатывания 100 мА или 300 мА. Такое УЗО называют противопожарным.

Если расчет показывает, что квартирный щиток не превышает 10 мА, то можно сэкономить и установить УЗО с током срабатывания 30 мА на входе в квартиру. Это УЗО будет выполнять функции «пожарного» УЗО и УЗО, используемого в целях электробезопасности.

В противном случае на вводе в квартиру устанавливается «противопожарное» УЗО с током срабатывания 100 мА или 300 мА, а на отходящих линиях (где для электробезопасности требуется установка УЗО).

В интернете можно найти большое количество электрических схем, как правильно подключить УЗО? Одни из этих схем правильные, другие относятся к разряду сомнительных, с точки зрения профессионала. На форумах электриков это часто обсуждаемая тема. Непосвященному человеку очень сложно разобраться в таких вопросах. Например, какое количество УЗО должно быть установлено? Где в цепи они должны быть установлены? Как подключить УЗО, чтобы устройства работали корректно?

Первое, что нужно усвоить, это то, что все контактные соединения в автоматических выключателях и УЗО выполняются не снизу, а сверху вниз, этого требует электромонтажный этикет.На это есть несколько причин: во-первых, у большинства машин снижается эффективность работы, если делать контакты снизу; во-вторых, электрик при ремонтных работах в щите будет избавлен от дополнительных исследований схемы и не будет введен в заблуждение.


На схеме сайта, сайта цвета проводов обозначены следующим образом; краснофазный ( L ), сине-нулевой ( N ), желто-зеленый защитный провод ( РЭ ).

Практическая схема правильного подключения УЗО

Разводка электрической сети начинается с вводного автоматического выключателя.Устанавливаем двухполюсный ВА (автоматический выключатель), на 40 Ампер — максимальная нагрузка 8,8 кВт ( 1 ). После ВА контакты фазы и нуля ставим в электросчетчик ( 2 ). В этой схеме достаточно установить электросчетчик на 5-60А, остальные контакты подводим к нагрузке, схема указывает путь к пожарному УЗО. Если планируется установка противопожарного УЗО ( 3 ), установленным номиналом 300 мА/50А, т.е. номинальный ток через УЗО противопожарной защиты должен быть на одну ступень выше номинала вводного автоматического выключателя.

Пожарное УЗО не защищает человека от поражения электрическим током, но защищает всю электропроводку здания с чувствительностью к утечке тока 300мА (грубая отсечка). Это предотвратит короткое замыкание и предотвратит возгорание. те. обесточит все здание до тех пор, пока ток утечки не будет устранен.

Подключение УЗО по фазной линии

После пожара УЗО фазный провод выводится на автоматические выключатели ( 5,6,12 )-освещение 10 Ампер.Далее на дифференциальный выключатель 30мА/20А, DIF ( 13 ). Следующие контактные соединения идут на УЗО 30мА/40А ( 7 ), то питаем три автомата по 16А ( 8,9,10 ) отвечает за группы сокетов ( 2,3,4 ). Аналогично происходит отключение после УЗО 30мА/40А ( 14 ), подводим к автоматам проводник 16 Ампер ( 15,16,17 ) отвечает за группы розеток ( 5,6,7 ).

Схема правильного подключения УЗО


Подключение УЗО на нулевой линии

С фазой разобрались, теперь перейдем к нулевому проводнику ( N ).После противопожарной защиты УЗО ( 3 ), нулевой проводник закрепляем на общей нулевой шине ( 4 ). Затем от общего нулевого провода шины ( N ) пускаем на УЗО ( 7 ) и УЗО ( 14 ), а также разл. автомат ( 13 ). Обратите внимание, что после дифференциального автомата нулевой провод прокладывается непосредственно к нагрузке, а не к нулевой шине, так как автомат работает автономно, обеспечивая, например, только стиральную машину, или только выделенную компьютерную сеть.

После УЗО ( 7 ) подведите нулевой провод к шине ( 11 ), к которым будут подключаться нулевые проводники розеток ( 2,3,4 ), при утечке тока в одной из групп розеток сработает УЗО ( 7 ). Аналогичная схема УЗО ( 14 ), к которому отводящая группа ( 5,6,7 ). При такой схеме УЗО будет работать корректно.

Если бы была только одна общая нулевая шина, то при утечке тока в одной группе могли сработать оба УЗО или сработало пожарное УЗО, что могло привести к обесточиванию всего здания.Нулевые проводники освещения через УЗО не проходят и не заводятся под контактные зажимы шин ( 11,18 ), их необходимо подвести под контактные выводы нулевой общей шины ( 4 ).

Об УЗО читайте в следующих статьях:

Дополнительные схемы подключения УЗО

Например, во Франции для подключения электроустановок используют двухполюсные узо — таковы их нормы и правила. Как показано на схеме, после узо не требуется устанавливать дополнительные нулевые шины.После автоматов к потребителям отправляются проводники, а фаза и ноль.

Так получилось, что мы используем однополюсные выключатели, поэтому нужны дополнительные нулевые шины.


Чтобы не разводить много нулевых шин в щите, очень удобно установить нулевую шину в корпус ( 20 ). В корпус может быть встроено от двух до четырех шин, изолированных друг от друга.

О том, что в современных домах и квартирах необходимо устанавливать устройства защитного отключения, уже не раз говорилось.Их основная цель – защита жизни человека от действия электрического тока. Но всегда ли можно произвести монтаж, учитывая, что сеть бывает разная – трехфазная и однофазная, с заземляющим защитным проводником и без него. Поговорим о том, как подключить УЗО без заземления. Схема, по которой подключаются эти устройства, не сложна. Если вы сами сделаете всю проводку по квартире, то сможете справиться и с установкой УЗО. Но самым верным решением все же будет доверить эту работу профессионалам.

Прежде чем говорить о том, как подключить УЗО без заземления, нужно иметь четкое представление о типах электрических бытовых сетей.

Разновидности электрических сетей

Электроснабжение наших квартир и домов осуществляется от однофазной или трехфазной сети.

Однофазная электрическая мощность – это одна фаза и ноль. Для питания бытовых приборов и осветительных приборов необходимо фазное напряжение, которое получается на выходе после понижающего трансформатора.Такой однофазный источник питания предполагает питание от одной фазы линии.

Электрический ток движется по фазному проводу, а возвращается в землю по нулевому проводу. Чаще всего данный тип проводки применим в квартире, и имеет две разновидности:

  • Сеть однофазная двухпроводного исполнения (без заземления). Электросеть такого типа чаще всего можно встретить в старых домах; в нем не предусмотрено заземление электроприборов. В цепь входит только нулевой провод, который маркируется буквой N, и один фазный провод, он соответственно обозначается буквой L.
  • Однофазная сеть трехпроводного исполнения. Кроме нуля и фазы, имеет еще защитный заземляющий проводник, обозначаемый РЕ. Корпуса электроприборов необходимо подключать к заземляющим проводникам, это защитит само оборудование от перегорания, а человека от действия электрического тока.

В доме часто есть оборудование, требующее трехфазного напряжения (насосы, моторы, если в сарае или гараже есть машины).В этом случае сеть будет состоять из нулевого и трехфазного проводов (L1, L2, L3).

Аналогично трехфазная сеть может быть четырехпроводной и пятипроводной (когда имеется еще и защитный заземлитель).

С типами сетей определились, а теперь непосредственно перейдем к вопросу, можно ли подключить УЗО без заземления и как правильно установить это устройство?

Можно ли подключить УЗО без заземления — на видео:

Почему необходимо устанавливать УЗО?

Давайте рассмотрим этот вопрос на простом примере. Предположим, в ванной есть стиральная машина. Электропроводка квартиры выполнена только нулевым и фазным проводом, защитное заземление отсутствует, УЗО не установлено.

Представляем ситуацию дальше. Внутри машины был поврежден изоляционный слой, в результате чего фаза стала соприкасаться с металлическим корпусом. Появился некоторый потенциал, то есть корпус стиральной машины теперь находится под напряжением. Если человек приблизится к нему и коснется его, он будет играть роль проводника, по которому будет течь электрический ток.Действие тока будет продолжаться до тех пор, пока человек не оторвет руку от стиральной машины, ведь поврежденный участок не будет отключен никаким устройством. К сожалению, под действием тока у человека парализуются мышцы, и не всегда удается самостоятельно отдернуть руку.

Здесь есть два варианта — либо человек теряет сознание и сдается, либо кто-то другой помогает ему, отключив вводную машину в комнату.

Если бы в рассматриваемом примере в распределительном щите стояло УЗО, то оно бы реагировало на появление тока утечки, отключалось и защищало жизнь человека. Именно по этой причине в квартире, оборудованной большим количеством мощной бытовой техники, установка УЗО просто необходима.

Как работает УЗО с заземлением и без него?

По какому принципу работает УЗО в двухпроводной сети при отсутствии заземления? При появлении пробоя изоляции на корпусе устройства УЗО не сработает, так как корпус не заземлен и нет пути для прохождения тока утечки. В этом случае корпус устройства окажется под потенциально опасным для жизни человека.

В момент прикосновения человека к корпусу устройства утечка тока пойдет на землю через его тело. Когда значение этого тока сравняется с порогом срабатывания УЗО, произойдет отключение, и напряжение из сети на поврежденный электроприбор не поступит.

Как долго человек будет находиться под действием утечки тока, зависит от настройки срабатывания УЗО.

Хотя он и выключится быстро, этого времени может быть вполне достаточно, чтобы получить серьезную электротравму.

Но если бы корпус был подключен к защитному заземлению, то УЗО среагировало бы и сразу отключилось, как только произошел бы пробой изоляции.

Как видите, схема подключения УЗО без заземления действительно применима, но не дает 100% гарантии безопасности. Но так как в старых домах в основном делается двухпроводная электрическая сеть, и преобразовать ее в трехпроводную не так-то просто, то единственный способ обезопасить оборудование и человека – установить УЗО.

Наглядный принцип работы УЗО без заземления на видео:

Принцип работы этого устройства основан на измерительных процессах.Регистрируется значение тока на входе и выходе. Если эти показания совпадают, то причины для срабатывания нет. Как только в сети появится утечка тока, значение на выходе станет меньше, и устройство отключит поврежденный участок. УЗО работает посредством расцепляющего механизма совместно с электромагнитным реле.

Варианты схемы

Перед подключением УЗО без заземления помните важный совет! В схему обязательно должны входить, помимо УЗО, и обычные автоматы.

Многие наивно полагают, что это одни и те же механизмы и служат одной цели. Главное понять разницу в их работе. Автоматический выключатель – это защита сети питающего напряжения. Он отключает поврежденный участок, если в нем возникают сверхтоки в результате короткого замыкания или перегрузки. За счет этого аварийка не распространяется на общую сеть, и она остается в исправном состоянии.

УЗО

защищает только от утечки тока, их значения очень малы по сравнению с токами короткого замыкания.Поэтому, если в сети произойдет короткое замыкание или режим перегрузки, а автомата нет, УЗО не сработает. Вы всегда должны устанавливать его в цепь, соединенную с автоматическим выключателем.

Подключение УЗО

без заземления можно выполнить двумя способами.

Входное соединение

При такой схеме устанавливается одно УЗО для обеспечения защиты всей жилой проводки одновременно.

Напряжение из сети по вводному кабелю поступает на распределительный щит и поступает на двухполюсный автомат.Затем в цепь устанавливается устройство защитного отключения. Далее монтируются автоматические исходящие соединения. Все эти отходящие потребители одновременно защищены одним УЗО, установленным на вводе.

Преимущество этой схемы в том, что используется только одно устройство защитного отключения, поэтому значительных материальных затрат не требуется. Кроме того, в распределительном щитке можно все компактно разместить и он не будет большим.

Но есть и существенный недостаток.Представим, что какой-то бытовой прибор в данный момент подключен к розетке и в нем происходит замыкание фазы на металлический корпус. УЗО реагирует на появившуюся утечку тока и отключается. Электроснабжение всей квартиры отключено. Если в этот момент к розетке был подключен только один электроприбор, искать поломку несложно. А если одновременно работало много бытовой техники? Мало того, что холодильник сразу перестал работать при отключении электричества, завис кондиционер, остановилась программа в стиральной машине или хлебопечке, а на компьютере остались несохраненные документы. Так что надо будет ещё найти на какой именно технике была закрыта фаза, а это уже вызывает определённые трудности.

Поэтому перед выбором данной схемы подключения УЗО подумайте об удобстве его дальнейшей эксплуатации.

Соединение на входе и выходе

Данный вариант схемы предусматривает подключение нескольких УЗО. Один, как обсуждалось выше, монтируется после вводного автомата на входе.Остальные размещаются за автоматическими выключателями отходящих соединений. Сколько их будет, зависит от того, как вы сгруппируете домашнюю электрическую сеть. Возможно, у вас будет по одному автомату и УЗО на каждую отдельную комнату. Есть возможность разделить розеточную и осветительную группы потребителей. В некоторых схемах выполняется отдельная защита бойлера, стиральной или посудомоечной машины, кондиционера или электропечи.

Как работает такая схема? Например, на одной из отходящих линий произошла утечка тока.УЗО сработает, защищая именно эту линию. Напряжение во всей квартире не исчезает, вся остальная техника остается в рабочем состоянии. В этом несомненное преимущество данного варианта схемы. Недостаток его в том, что распределительный щит получится внушительных размеров, в нем не очень удобно размещать большое количество УЗО и автоматов. Да и стоить это будет дорого в материальном плане.

Возникает вопрос, а зачем в схеме еще одно УЗО на входе? Бывают ситуации, когда по тем или иным причинам отходящее устройство не реагировало на утечку тока.В этом случае входное УЗО будет подстраховкой, через определенный промежуток времени оно отключится. В принципе от него можно отказаться и схему выполнить без устройства ввода. Но если позволяют финансовые возможности, лучше перестраховаться, ведь речь идет о безопасности людей.

Общий принцип подключения УЗО наглядно показан на следующем видео:

Цепь в сборе

На практике сложностей нет. Весь алгоритм работы будет выглядеть так:

  • Все работы с электричеством всегда начинаются с обесточивания рабочего места.Поэтому выключите в квартире вводной автомат. С помощью индикаторной отвертки убедитесь, что на его выходе действительно нет напряжения.
  • Установите устройство защитного отключения на DIN-рейку. С тыльной стороны у него есть защелки, которые нужно вставить в перфорированные отверстия на рейке.
  • Корпус УЗО маркируется входными и выходными контактами для нулевого и фазного проводов. Питание на УЗО подается сверху, а нагрузка подключается снизу.От выходного зажима автоматического выключателя подключить фазный провод «L» к соответствующему входному зажиму УЗО. Проделайте такое же переключение с нулевым проводом «N».

  • Распределить выход фазы с УЗО на все автоматы отходящей линии.
  • Подключить вывод нулевого контакта к нулевой шине. И уже от него проводники разойдутся к потребителям. После УЗО нулевые проводники не объединяются в один узел, это вызовет ложные срабатывания устройства.
  • Выполнив все коммутации, включите вводную машину. Проверьте правильность подключения и работу устройства защитного отключения. Для этого на корпусе УЗО есть специальная кнопка «ТЕСТ». Его основная цель — имитировать утечку тока. С фазного провода ток поступает на сопротивление, а с него, минуя трансформатор, на нейтральный проводник. Из-за сопротивления ток на выходе стал меньше, и из-за возникшей небалансности сработает механизм отключения.Нажмите кнопку проверки, УЗО должно сработать. Если этого не происходит, значит в подключении есть неточности или устройство не работает.

Распространенные ошибки при подключении УЗО к видео:

Если вы подключаете УЗО с заземлением, помните, что недопустимо использовать для этой цели водопроводные трубы или другие коммуникационные конструкции.

Заземление нужно делать правильно, а не самостоятельно, только в этом случае можно быть полностью уверенным в безопасности.Если заземление неработоспособно, то обязательно отсоедините и изолируйте проводники, идущие в щиток от электроприборов.

УЗО

— это средство, защищающее людей от поражения электрическим током. Кроме того, он предназначен для защиты квартиры или дома от пожара, который может возникнуть при возгорании электропроводки. Схема подключения УЗО без заземления должна быть правильно составлена, иначе она принесет только вред.

Факторы, влияющие на правильное подключение УЗО

  1. Понимание принципа его работы.Это зависит от способа подключения для определенных условий эксплуатации.
  2. Для конкретной сети следует правильно подобрать УЗО.
  3. УЗО отключает сеть в аварийной ситуации, когда ток утечки достигает заданного предельного значения.

Соединение УЗО и автомата: схема без заземления

Для домашней электросети выбирают определенные устройства защиты и способы их подключения. Схема подключения УЗО без заземления предполагает установку устройств на отдельных линиях или общей для всех проводке, после главного автоматического выключателя и счетчика.Желательно, когда устройство находится как можно ближе к источнику электричества.

Обычно на вводе устанавливается УЗО с большим номиналом (не менее 100 мА). В основном используется в качестве средства пожаротушения. После него на отдельных линиях должны быть установлены УЗО с током отсечки не более 30 мА. Они обеспечивают защиту человека. При их срабатывании можно легко узнать, в какой области произошла утечка тока. Остальные разделы будут работать в обычном режиме.Несмотря на затратный способ подключения, все положительные факторы налицо.

Для простой проводки с малым количеством ответвлений на вводе может быть установлено УЗО 30 мА, выполняющее функции защиты человека и как противопожарная защита.

Подключаются в основном в местах, представляющих наибольшую опасность. Их устанавливают для кухни, где находится больше всего электроприборов, а также для ванной и других помещений с повышенной влажностью.

Важно! Схема подключения УЗО без заземления требует установки автоматического выключателя с каждым устройством, так как устройства не защищают от коротких замыканий и увеличения тока сверх нормы. Выключатель приобретается отдельно, но можно купить дифференциальный автомат, совмещающий в себе функции обоих устройств.

Не допускается подключение проводов к неправильным клеммам устройства. Если вы сделаете ошибку, это может потерпеть неудачу.

Схема подключения однофазного УЗО без заземления допускает установку вместо него трехфазного устройства, но в этом случае используется только одна фаза.

Как работает УЗО при отсутствии заземления

При повреждении изоляции проводов или ослаблении крепления токоведущих контактов аппаратов происходит утечка тока, приводящая к нагреву проводки или искрению, что приводит к пожароопасности.Если человек случайно коснется оголенного фазного провода, он может получить удар током, прохождение которого через тело в землю создает опасность для жизни.

Схема подключения УЗО без заземления в квартире или в доме предусматривает непрерывное измерение тока на вводах и выводах защитных устройств. Когда разница между ними превышает заданный предел, электрическая цепь разрывается. Обычно заземление делается на защищаемом объекте. Но может и не быть.

В старых домах советской постройки УЗО применяют в цепях, где отсутствует защитный проводник РЕ (заземление). От основной трехфазной домовой сети к квартирной электропроводке присоединяют фазный провод и нулевой провод, который объединяется с защитным проводником и обозначается PEN. В трехфазной квартирной сети 3 фазы и PEN-проводник.

Система с совмещением функций рабочего N и защитного PE проводников называется TN-C. От городской ВЛ в ​​дом заведен кабель с 4 жилами (3 фазы и нейтраль).Каждая квартира получает однофазное питание от межэтажного щитка. совмещает функции защитного и рабочего проводника.

Схема подключения УЗО в однофазной сети без заземления отличается тем, что при обрыве фазы и попадании на корпус защита не сработает. Из-за отсутствия заземления ток отсечки не будет течь, но на устройстве появится опасный для жизни потенциал.

При прикосновении к токопроводящим частям корпуса электроприбора создается электрическая цепь на землю через корпус для прохождения тока.
Если ток утечки ниже порогового значения, устройство не будет работать, ток будет безопасным для жизни. При превышении лимита УЗО быстро отключит линию от прикосновения к корпусу. При наличии на нем заземления цепь может быть отключена до того, как человек коснется корпуса, как только произойдет пробой изоляции.

Особенности подключения в трехфазных сетях

В соответствии с ПУЭ установка УЗО в трехфазных сетях системы TN-C запрещена.Если приемник необходимо защитить, заземляющий РЕ-проводник следует соединить с PEN-проводником перед УЗО. Затем система TN-C преобразуется в систему TN-C-S.

УЗО в любом случае необходимо подключать для повышения электробезопасности, но делать это нужно по правилам.

Выбор УЗО

Дифференциальный автомат выбирается мощностью на одну ступень выше, чем у подключенного к нему в одну линию. Последний рассчитан на работу с перегрузкой в ​​течение нескольких секунд или минут.УЗО той же мощности, что и он, не рассчитано на такие нагрузки и может выйти из строя. Маломощные приборы применяют при токе не более 10 А, а мощные — свыше 40 А.

При напряжении в квартире 220 В выбирают двухполюсный прибор, если 380 В — четырехполюсный -полюсное устройство.

Важной характеристикой УЗО является ток утечки. От его значения зависит, использовать ли аппарат в качестве противопожарного или для защиты от поражения электрическим током.

Устройства имеют разную скорость отклика.Если нужен скоростной аппарат, выбирается селективный. Здесь есть 2 класса — S и G, где последний имеет наибольшую скорость.

Конструкция машины может быть электромеханической или электронной. Первый не требует дополнительного питания.

По маркировке можно различить вид тока утечки: АС — переменный, А — любой.

Ошибки при установке и эксплуатации УЗО

  1. Не допускается подключение выходного нулевого провода УЗО к открытой площадке электроустановки или распределительного щита.
  2. Нулевой и фазный провода должны быть подключены через защитное устройство. Если нейтраль шунтирует УЗО, оно сработает, но возможны ложные срабатывания.
  3. Если подключить ноль и массу к одной клемме в розетке, УЗО будет постоянно срабатывать при подключении нагрузки.
  4. Не допускается установка перемычки между нулевыми проводами нескольких групп потребителей, если к ним подключены отдельные защитные устройства.
  5. Фазы подключаются к клеммам с маркировкой «L», а ноль к «N».
  6. Не допускается включение устройства сразу после работы. Сначала нужно найти и устранить проблему, а потом подключать.

Подключение УЗО без заземления в квартире

Пробой изоляции при отсутствии заземления приводит к возникновению на корпусе прибора потенциала, опасного для человека. Утечка здесь произойдет только после прикосновения. В этом случае весь ток утечки будет проходить через тело, пока не достигнет порогового значения и защитное устройство не разомкнет цепь.

Подключение УЗО к розеткам

При наличии системы TN-C корпус прибора иногда подключают к нулевому проводу. Схема подключения УЗО без заземления для розеток предусматривает подключение нейтрали к боковому выводу 3. Тогда при обрыве провода по нему будет идти ток от корпуса устройства. Подключение должно производиться на входе в квартиру.

Это нарушение правил, так как повышается вероятность поражения электрическим током.При попадании напряжения на нейтраль во внешней сети оно окажется на заземленных таким образом корпусах электроприборов. Еще одним недостатком этого метода является частое срабатывание автоматического выключателя при подключении нагрузки.

Это соединение не может быть выполнено независимо. Если все сделано по стандарту, необходимо заказать изменение проекта в соответствии с требованиями ПУЭ. По сути, это должно быть изменение системы на TN-C-S следующим образом:

  • переход внутри квартиры с двухпроводной на трехпроводную сеть;
  • переход с внутридомовой четырехпроводной сети на пятипроводную сеть;
  • Разделение PEN-проводника в электроустановке.

Особенности разводки подключения УЗО

При включении УЗО в однофазную сеть без заземления разводка выполняется трехжильным кабелем, но третья жила не подключается к нулевым клеммам розеток и корпусов приборов, пока система не будет обновлена ​​до TN-CS или TN-S. При подключенном проводе РЕ все токопроводящие корпуса устройств будут находиться под напряжением, если фаза попадет на один из них, а заземление отсутствует. Кроме того, емкостные и статические токи электроприборов суммируются, создавая опасность травмирования человека.

Не имея опыта в электромонтаже и электрооборудовании, проще всего приобрести переходник с УЗО на 30 мА и использовать его при подключении к электрическим розеткам. Такой способ подключения значительно повышает электробезопасность.

Для электроприборов и других помещений с повышенной влажностью необходимо устанавливать УЗО на 10 мА.

Схема подключения УЗО в однофазную сеть без заземления в частном доме

Домашняя сеть может быть такой же, как и в квартире, но здесь у хозяина больше возможностей.

Проще всего установить одно общее или несколько УЗО на вводе на магистральных линиях домашней сети. Для сложной сети подключаются несколько слоев защитных устройств.

Вводное УЗО на 300 мА защищает всю проводку от возгорания. Кроме того, он может работать на суммарный ток утечки со всех линий, даже если они имеют утечку в пределах нормы.

УЗО универсальные для работы на 30 мА устанавливаются после пожара, а следующими линиями должны быть ванная и детская комната с I у = 10 мА.

Как подключить заземление в частном доме

Можно сделать контур заземления и перевести сеть на TN-C-S. Самостоятельно подключать повторное заземление к нулевому проводу не рекомендуется. При попадании напряжения на нейтраль из внешней сети это заземление может стать единым для всех соседних домов. При неправильном выполнении он может сгореть и стать причиной пожара. Целесообразно произвести повторное заземление на выходе из ВЛ, что минимизирует вероятность возникновения пожара в доме.

Подключение УЗО на даче

На даче схема подключения простая, а нагрузки небольшие. Здесь подойдет схема подключения УЗО в однофазную сеть (фото ниже). УЗО выбирается на 30 мА (универсальное), с защитой от возгорания и от поражения электрическим током.

Схема подключения УЗО без заземления на даче требует установки основного ввода и пары автоматов освещения и розеток. Если используется бойлер, его можно подключить через розетку или отдельный автомат.

Заключение

Схема подключения УЗО без заземления является распространенным способом защиты. Заземление также служит защитой и должно быть правильно подключено. Важно уделить внимание дополнительной защите ванной комнаты и других помещений с повышенной влажностью. УЗО стоят дорого, но здесь важнее электробезопасность. В сложных схемах электропроводки целесообразно устанавливать несколько ступеней защиты с выборочным срабатыванием УЗО меньшего номинала.

Важно понимать, что УЗО – это единственный вид аппаратов, предназначенных для защиты человека от электрического тока.

Добавить комментарий

Ваш адрес email не будет опубликован.
