Спутник Yamal 201 90E — Ямал 201(Таблица Частот)

Ямал 201 — YAMAL 201 (90E)

Cпутник Ямал-201 компании «Газпром космические системы« запущен на орбиту 23 Ноября 2003 года для расширения мощности yamal в точке 90E и резервирования сетей клиентов Yamal 101. Спутник покрывает Россию, частично Европу и Азию. Спутник ямал 201 производит вещание в Ku и C диапазоне. Прием сигнала со спутника в центральной части России, возможен на антенну диаметром 0.9-1.2 метра.

Крупные провайдеры на спутнике : (Радуга Интернет), (gxsat), (GSS Газпром космические системы)

Доступные телеканалы и прочие транспондеры спутника на территории России : Ku-band (Ku-дипапазон), (C-Диапазон)

История происшествии и событий со спутником Ямал-201 : 20.12.2011 — Нет сигнала со спутника Ямал-201 (Восстановлено)



Ямал 201 — Частоты



3539 Right (Правая)

S/R: 3274 FEC: 3/4, Другие параметры : DVB-S
На транспондере : Телеканал — (TBN Rossiya)



3552 Right (Правая)

S/R: 5800 FEC: 3/4, Другие параметры : DVB-S
На транспондере : Пакет Телеканалы — (TRT, TRT Çocuk, TRT Avaz)



3553 Right (Правая)

S/R: 20000 FEC: 3/4, Другие параметры : DVB-S
На транспондере : Телеканалы (Altyn Asyr,Yaslyk, Miras, TV 4 (Turkmenistan), Ashgabat TV, и радиоканалы: Turkmen Radio 1, Turkmen Radio2, Turkmen Radio 3, Turkmen Radio 4)



3582 Right (Правая)

S/R: 4275 FEC: 3/4, Другие параметры : DVB-S/BISS
На транспондере : Телеканал «GTRK Chita«,и радиоканал: «Radio Mayak«



3588 Left (Левая)

S/R: 4285 FEC: 3/4, Другие параметры : DVB-S
На транспондере : Телеканал «Nord TV» и радиоканал «Nord FM«



3594 Left (Левая)

S/R: 4275 FEC: 3/4, Другие параметры : DVB-S/BISS
На транспондере : Телеканал «GTRK Bira» и радиоканалы «Radio Maya»,»Radio России»

3761 Left (Левая)

S/R: 17500 FEC: 3/4, Другие параметры : DVB-S/MPEG-4/Roscrypt 2
На транспондере : Пакет RSCC — (Первый канал (+4ч), Россия 1 (+4h), Россия 2, НТВ (+7ч), 5 Канал (+4h), Россия К (+4h), Россия 24, и радиоканалы
Radio России (+4h), Вести FM, Radio Маяк)

3600 Left (Левая)

S/R: 4285 FEC: 3/4, Другие параметры : DVB-S
На транспондере : Телеканал «Turkmen Sport«



3645 Left (Левая)

S/R: 28000 FEC: 3/4, Другие параметры : DVB-S/BISS
На транспондере : Пакет Gazprom Space Systems — (

Звезда (+7), Звезда (+2), НТВ (+7h), ТНТ (+7h), Перец (+7h), Раз ТВ, Россия 2, РУ ТВ, Top Shop Россия, Эхо Москвы)



3603 Left (Левая)

S/R: 4285 FEC: 3/4, Другие параметры : DVB-S
На транспондере : Телеканал «ОТВ Челябинск» и радиоканал «Радио ОТВ»



3605 Right (Правая)

S/R: 4340 FEC: 3/4, Другие параметры : DVB-S
На транспондере : Телеканал «CNL Сибирь«



3674 Left (Левая)

S/R: 17500 FEC: 3/4, Другие параметры : DVB-S
На транспондере : Пакет Gazprom Space Systems — (ТВ 3 (+2ч), Первый образовательный, MTV Россия (+4ч), Радость моя, ТВ 3 (+7ч), и радиоканалы : Family Radio России (20-22 MSK), RNW 2, BBC World Service English, Golos Россия, Radio Chechnja Svobodnaja, 102.

5 FM первое популярное Радио)

3694 Left (Левая)

S/R: 2430 FEC: 3/4, Другие параметры : DVB-S
На транспондере : Телеканал «Soyuz»

3698 Left (Левая)

S/R: 2963 FEC: 3/4, Другие параметры : DVB-S
На транспондере : Телеканал «MTRK»

3954 Left (Левая)

S/R: 29500 FEC: 3/4, Другие параметры : DVB-S
На транспондере : Пакет Gazprom Space Systems — (TV Centr Ural, TV Centr Sibirija, TV Centr Dal’nii Vostok, TTS, O2, Domashniy Magazin, Telekanal Zvezda (+3h), Amazing Life, Stil i Moda, и радиоканалы

Radio Zvezda, Golos Rossii, Narodnoe Radio (Россия), Русское международное радио)

3918 Left (Левая)

S/R: 4275 FEC: 3/4, Другие параметры : DVB-S
На транспондере : Телеканал «ГТРК Алтай» и радиоканал «Радио россии«

3990 Left (Левая)

S/R: 4275 FEC: 3/4, Другие параметры : DVB-S
На транспондере : Пакет Gazprom Space Systems — Телеканалы «Shopping Live, Style TV (Россия)» и Дата-сервис ы «@ Gazprom Space Systems Internet, @ Raduga Internet, @ Klassika, @ Sputnik Video, @ Lansat, @ TooWay»

4042  Right (Правая)

S/R: 8681 FEC: 3/4, Другие параметры : DVB-S
На транспондере : Телеканалы «Music Box, Russian Music Box, Music Box TV, Humor Boxi«

11057 Vertical (Вертиакальная)

S/R: 26470  FEC: 3/4, Другие параметры : DVB-S/BISS/Codicryp
На транспондере : Пакет Gazprom Space Systems — телеканалы (СТС (+7ч), ТНТ (+4ч), ТНТ (+2ч), Знание, НТВ (+4ч), НТВ (+2ч), Телеканал Домашний (+7ч)), Rap. ru,и радиоканалы : (Radio Kukuruza, Dobrie Pesni, DFM 101.2, Russkoe Radio, Hit FM (Russia), Maximum 103.7 FM, Detskoe Radio Moskva)

11093 Vertical (Вертиакальная)

S/R: 26470  FEC: 3/4, Другие параметры : DVB-S/BISS/Codicryp/Viaccess 2.6
На транспондере : Пакет Gazprom Space Systems — телеканалы (Телеканал Домашний (+4ч), СТС (+4h), Telekanal Futbol, Совершено секретно, Парк Развлечений, РЕН ТВ (+4ч), РЕН ТВ (+7ч), Шансон ТВ, Россия 24,Русский роман

, и радиоканалы «Европа Плюс, Ретро FM, Radio 7, Radio Chanson»)





Для приема телеканалов со спутника Ямал 201 в формате MPEG2, необходим ресивер с возможностью принимать FTA(Не кодируемые) каналы, то есть любой спутниковый ресивер.

Для примема телеканалов в формате MPEG4, требуется спутниковый ресивер с возможностью декодирования MPEG4.

Для подключения интернета со спутника Yamal 201 от провайдера Радуга или Другого провайдера на данном спутнике, требуется стандартный комплект подключения к спутниковому интернету с DVB-S картой, антенной 0.

9 метра и универсальным конвертором. Подробности о подключении спутникового интернета со спутника Yamal 201 вы можете узнать в разделе «спутниковый интернет»

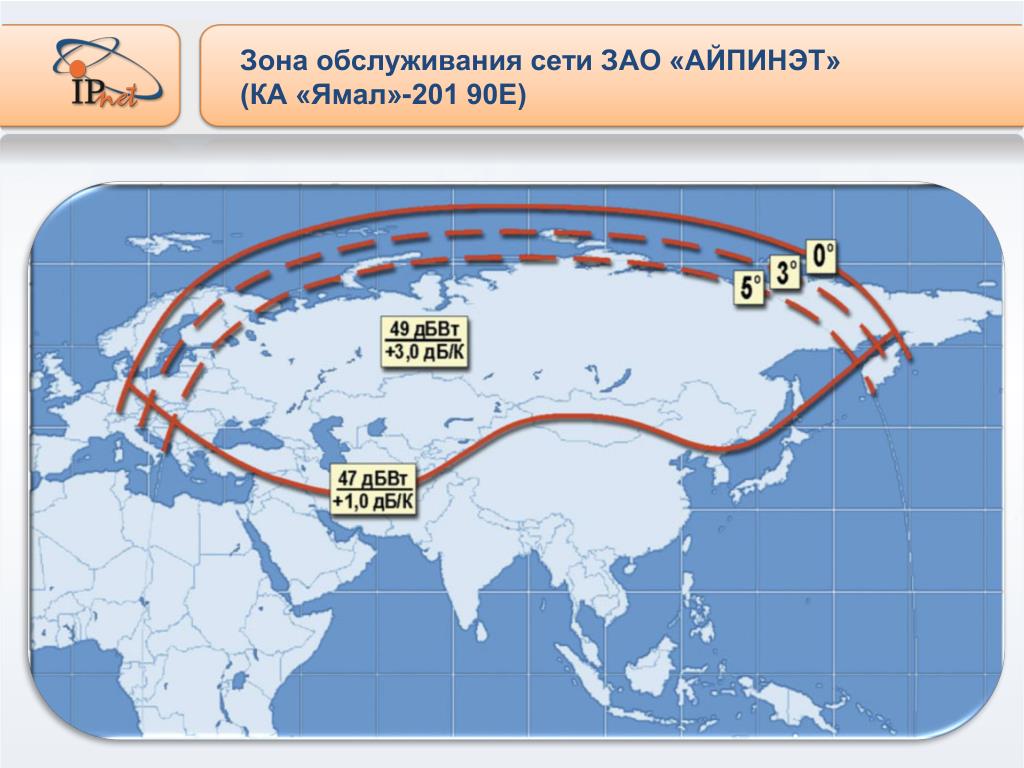

Карта покрытия спутника Yamal 201 :



Таблица частот русскоязычных каналов на спутнике Ямал (Yamal) 201,401 300K 90° E

Таблица частот русскоязычных каналов на спутнике Ямал (Yamal) 201, 401 300K 90 E

Спутник Ямал (Yamal) 201,401 300K 90° E находится в орбитальной позиции 90 градусов восточной долготы, имеет на своем борту 9 транспондеров C и 6 Ku диапазонов, установлен, как и «Ямал-100», в 90° в. д. Он предназначен в основном для развития и резервирования сетей клиентов, работающих через спутник «Ямал-100».

Чтобы принимать телевизионные каналы в C диапазоне, необходимо использовать специальный конвертер C, размеры которого значительно превышают размер конвертера Ku. В C диапазоне можно бесплатно принимать даже те каналы, которые передаются только в платных пакетах, например каналы «Звезда», «Россия 2», «Россия», «Юмор ТВ».

На данный момент со спутника передаются спутниковые телевизионные русскоязычные каналы в формате DVB-S и DVB-S2. Даже передаются бесплатно русскоязычные ТВ каналы в технологии T2-MI, правда в C-диапазоне. Спутники Yamal были сделаны и запущены в рамках федеральной программы России.

Перейти к выбору спутника

Обновление на Март 2022 г.

Ямал (Yamal) 201,401 90E
 Русскоязычные каналы с параметрами транспондеров и статическими ключами BISS
Частота
Транспондер
Скорость
SR
Название
канала
BISS / ID
11482 H

4027

3/4

DVB-S MPEG-2

Миллет +
11503 H

2082 3/4

DVB-S MPEG-2

Первый областной Амурская обл. +
11650 H

2170 3/4

DVB-S MPEG-2

ОТВ Приморье +
12719 V

27500 5/6

DVB-S MPEG-4

ТНТ +4 +
10911 V

6172 3/4

DVB-S2

8 канал +0 +
11239 V

2737 3/4

DVB-S2

 РЖД ТВ HD +
11265 H

30000 3/4

DVB-S2

7 канал, 8 канал, Music Box RU, LeoMax, LeoMax+, Муз ТВ, Russian Music, Шансон ТВ, Shop 24, Ю +7  +
11265 H

30000 3/4

DVB-S2

Че +7, Disney Channel Россия +7, Домашний +7, СТС +7, СТС Love +7 BISS
11385 H

30000 3/4

DVB-S2

2×2 +4, Известия, Супер, ТНТ +2, ТНТ Music, ТНТ4 +4, Хабар 24(казахский язык)  +
11385 V

30000 3/4

DVB-S2

Че +4, Домашний +4, СТС +4 BISS
11487 V

11850 5/6

DVB-S2

ТВ Приуралье, Ямал — Регион, Ямал-Регион Аксарка, Ямал-Регион Красноселькуп, Ямал-Регион Тазовский, Ямал-Регион Яр-Сале, Ямал-Регион Надым, Ямал-Регион Тарко-Сал +
11495 H

5000 3/4

DVB-S2



10 канал (Новокузнецк), Кузбасс Первый, Кузбасс-1 HD +
11669 H

14400 5/6

DVB-S2

Business 24 TV, SBN англ.  +
12655 V

3375 3/4

DVB-S MPEG-4

БСТ, Курай ТВ +
3617 R (C-диапазон)

1849 3/4

DVB-S MPEG-4

ЯТВ  +
3645 L (C-диапазон)

28000

3/4

DVB-S MPEG-2

 Матч страна ТВ BISS
3675 L (C-диапазон)

17500

3/4

DVB-S MPEG-2

Радость моя, Спас +
4130 R (C-диапазон)

14940 3/4

DVB-S MPEG-2

5 Канал +6, Карусель +6, Матч ТВ, НТВ +6, Первый канал +6, Россия К +6, Россия-1 +6 +
4154 R (C-диапазон)

14940 3/4

DVB-S MPEG-2

5 Канал +6, Карусель +6, Матч ТВ, НТВ +6, Первый канал +6, Россия К +6, Россия-1 +6  +
4106 R (C-диапазон)

14940 3/4

DVB-S2 MPEG-4 T2-MI

5 Канал +4, Карусель +4, Матч ТВ, НТВ +4, Первый канал +4, Россия К +4, Россия-1 +4 +
* + Открытые телеканалы, BISS — статические ключи кодировки BISS




Навигация
Каталог файлов
Новости

Общие — Инструкция По Использованию Спутникового Телевидения Ямал

Инструкция По Использованию Спутникового Телевидения Ямал

Многие задают вопросы, как самостоятельно установить спутниковую антенну и как самостоятельно настроить антенну НТВ+, Триколор, Триколор ТВ Сибирь, Континент, Радуга или Телекарта. Настройка и установка спутниковых тв антен не самый сложный процесс и настройка спутниковой антенны у специалиста занимает несколько минут, при использование прибора для настройки спутниковых антенн. Чтобы правильно настроить спутниковую тарелку на спутник, надо правильно выбрать место установки спутниковой антенны.

В первую очередь – посмотрите в инструкции для спутникового тюнера На этом настройка спутникового ресивера на спутник – Ямал 201 окончена.. Для использования карт НТВ+ Украина необходим спутниковый тюнер.

Список каналов бесплатного спутникового ТВ на Yamal 402 at 54.9°E. Таблицы частот спутникового телевидения — мануал по использованию.

Определение направления спутниковых тарелок на Триколор ТВ, НТВ+, Телекарта (Intelsat-15 85.2°E), Континент ТВ (Intelsat-15 85.2°E), Yamal 201 90.0°E. Инструкция по использованию интерактивной карты для определения.

Мануал по использованию таблиц частот спутникового телевидения от НскТарелка.ру

Система спутникового телевидения — это комплекс оборудования для приема Спутниковый мир » Справочник для начинающих Инструкция по.

Очень популярной связкой спутников являются спутники ABS 1 который спутник Экспресс А2 который стоит в 80 градусах и спутник Ямал -201 который установлен в в настройках включите использование DiSEqC;; — укажите номер такими крупными провайдерами как Радуга-интернет, Континент ТВ.

Настройка и установка спутниковых тв антен не самый сложный процесс и при использование прибора для настройки спутниковых антенн. Для самостоятельной настройки спутниковой антенны Ямал в поле.

Мануал по использованию таблиц частот спутникового телевидения от спутник Yamal 300K at 90.0°E, соответственно кликаем на ссылку Asia.

Бесплатное спутниковое телевидение Yamal 201 90E, с доставкой наложенным Цена установки комплекта, Самостоятельная, по инструкции.

Комментарии (0)Просмотров (107)

Программа для определения местоположения спутника ямал * Найти человека в г жуковский бесплатно * SIPETLUMI.MAGIX.NET

  • В направлении геостационарного юга, у меня был спутник Yamal 202 49,0°E. На следующем этапе, мы должны определиться, какие именно спутники будут

    Определение спутников с помощью специально разработанных компьютерных программ (для наглядного примера, я взял три программы).

    www.sat-fishers.com/forum/showthread.php?t=2919

  • С помощью такой системы можно принимать программы с любого из многочисленных спутников, в зоне покрытия которых мы находимся, притом

    После сохранения приёмник автоматически выйдет из настроек. Таблица частот спутника ЯМАЛ. http://www.lyngsat.com/yamal20.

    guidya.ucoz.ru/forum/15-25-1

  • Обалсть покрытия спутником Ямал 201 (особенно платформа С) намного шире — охватывает более 90% России (в том числе Дальний восток: Амурская облать, Хабаровский край и т. д, а также ближайшие страны СНГ: Казахстан, Киргизия, Узбекистан, Украина, Туркменистан, Турция (частично) и т.д. Yamal 201-C (90E/C-band/DVB-S)Основные параметры.

    www.uzsat.net/index.php?showtopic=10705

  • В большую строну 51°,52°…90° от юга 50°, например 90E (Ямал 201), это поворот антенны в сторону востока (где восходит солнце), т.е. от юга если смотреть в сторону спутника, необходимо поворачивать антенну влево.

    Перед работой с программой нам необходимо определить местоположение (примерно).

    internet.dvb-s2.info/nastrojka-antenny-na-sputnik/

  • Если, для определения спутника с нужным азимутом, Вы будете пользоваться online-калькулятором углов настройки спутниковой антенны, то более подробную информацию как это сделать, Вы можете посмотреть здесь, где я описал два способа. Далее, вернемся к программе Satellite Antenna Alignment, и перейдем на вкладку программы «Aзимyт нa coлнцe»…

    ziptille.3dn.ru/news/nastrojka_sputnikovoj_antenny_opredelenie/2013-06-24-41

  • Какую выбрать программу для спутниковой рыбалки? Существует много программ для рыбалки

    Зона обслуживания спутника. Обалсть покрытия спутником Ямал 201 (особенно платформа С) намного шире — охватывает более 90% России (в том числе Дальний…

    sat-univers.info/sputnikovaya-rybalka/1778-faq-po-nastroiki-sputnikovoi-rybalki.html

  • Инструкция по использованию интерактивной карты для определения направления спутниковой тарелки на спутники популярных операторов передающих русскоязычные пакеты каналов (Tricolor (Eutelsat W4,W7), НТВ+(Eutelsat W4,W7), Hot Bird 13A/13B/13C, АктивТВ (Рикор) (Intelsat 904), Радуга ТВ (ABS-1), Телекарта (Intelsat-15), Континент ТВ (Intelsat-15), Yamal 201).

    www.tricolor78.ru/karta.html

  • Канал «Ямал-Регион» вещает на шести языках, в том числе на языках коренных народов Севера. В эфире представлены собственные программы — информационные и публицистические, тематические, специальные репортажи, а также, художественные, анимационные, документальные фильмы и сериалы. yamal-region.tv.

    tv.yandex.ru/58/channels/419

  • Владельцем спутника является «Газком», именно он заключал контракт на создание этого космического аппарата и его «брата» спутника «Ямал-401» с компанией «Thales Alenia Space».

    Карты покрытия спутника Ямал 402. В настоящий момент карты покрытия еще не представлены.

    www.satcore.info/yamal-402.html

  • Расчитываются азимут и угол места (элевация) для каждого спутника. Основное отличие от подобных программ — возможность произвести расчет сразу на все спутники.

    Зная азимут вы можете быстро сориентироваться и определить направление на спутник, определить преграды на пути направления антенны (соседние дома, деревья).

    www.al-soft.com/saa/satinfo-ru.shtml

  • sputnik — Монтаж и настройка оборудования на «Ямал-201» (90°в.д.) С-диапазон.

    3) Рассчитать направление на спутник можно с помощью специальных программ, как то: SatTV и т.п. Так же можно ориентироваться по рядом стоящим антеннам, настроенным на тот же спутник. В случае, если рядом нет антенн, у Вас нет достаточно точного компаса и угломера, в поиске ориентируйтесь по солнцу, производя первоначальный поиск спутника в более широком секторе.

    4) Собираем антенну. Первоначальный набор детале выглядет так:

    Монтаж и настройка оборудования на «Ямал-201» (90°в.д.) С-диапазон.
    Антенна 1,8 м, прямофокусная

    1) Место установки выбираем с таким расчётом, чтобы было абсолютно отрыто направление на спутник, в Жезказгане это — Юго-юго-восток. Мешают любые предметы, как-то: деревья, столбы, дома и т.п. Ухудшение качества приёма пропорционально площади затенения поверхности тарелки. При этом провода (даже высоковольтные) практически не мешают. Надо иметь ввиду, что при настройке потребуется корректировка направления антенны, поэтому она должна иметь запас для поворота как по вертикали, так и по горизонтали. Если трудно определиться с местом установки антенны то направление на спутник можно определить, попробовав поймать спутник с другого места, где более открытое пространство. Например с земли или с любой плоской поверхности. После чего определиться с направлением на спутник и наклоном тарелки и возможно ли будет поймать спутник на месте установки.

    2)Определяем координаты места установки: с помощью любого поисковика задаём поиск по словам «Погода» и наименованием города. Сразу в поисковике получаем ссылки на сайты погоды, которые содержат географические координаты города. Если поиск безуспешен — задайте поиск ближайшего города покрупнее. Поиск координат так же можно осуществить с помощью других средств — приборов, карт и т.п. либо при поиске на специальных сайтах. Большая точность до долей градуса не требуется, потому что из-за неточного направления конвертора и неполного соотвтствия формы антенны математической параболе возникает бОльшая погрешность, а точное направление на спутник всё равно производится по уровню сигнала (п.п. 5, 6).

    3) Рассчитать направление на спутник можно с помощью специальных программ, как то: SatTV и т.п. Так же можно ориентироваться по рядом стоящим антеннам, настроенным на тот же спутник. В случае, если рядом нет антенн, у Вас нет достаточно точного компаса и угломера, в поиске ориентируйтесь по солнцу, производя первоначальный поиск спутника в более широком секторе.

    4) Собираем антенну. Первоначальный набор детале выглядет так:

    Где: 1 — лепестки антенны; 2 — «ноги» и т. п. антенны; 3 — кольца, большее — опорное, меньшее — верхнее кольцо; 4 — конверторы С-диапазона; 5 — комплект фурнитуры — болтов, гаек, хомутов и т.п.

    Сборка антенны осуществляется в следующем порядке: Вначале собираеться сам отражатель (дальше «Тарелка»). Если в комплекте есть шайбы — ставить их обязательно (дополнительная прочность ещё никому не помешала).Проще собирать по 2 половины так:

    После чего обе половины соединяются между собой и протягиваются все болты, кроме болтов крепления хомутов к тарелке. Наиболее напряжённые места, такие, как края лепестков и места крепления хомутов, желательно укрепить не только шайбами, но и контрагайками.

    Следующий шаг — сборка опорной конструкции антенны (дальше — «Нога»).

    После чего нога крепиться на выбранном месте установки антенны при помощи хомута, установленного со стороны регулиовочной штанги. Это нужно, чтобы при установке тарелки вся конструкция не перевесила и не упала вперёд.

    Крепление осуществляем при помощи хомутов, имеющихся в коплекте, и акерных болтов.

    Чаще всего анкерные болты, поставляемые в комплекте, годятся только для крепления антенны на бетонных поверхностях. Для крепления на поверхностях из других материалов, как и на вертикальных стенах, приходится подбирать крепёжные элементы.

    Следующий этап — монтаж тарелки на ногу.

    После чего собираем «паука» — облучатель с конвертором и штангами кепления данной конструкции в предназначенное для этого место — в фокусе антенны.

    После сборки «паука» закрепляем его в предназначенное для него место, присоединяем кабель к конвертору и ставим его на место с учётом подвижности. Головка в прямофокусном облучателе закрепляется так, чтобы внутренняя труба выступала ~ на 2 см. Если на головке есть шкала, она выставляется на 38~40. Плоскость колец облучателя должна быть параллельна плоскости среза тарелки, головка должна смотреть точно в центр отверстия. Деполяризатор ставить не надо — первоначальный поиск и захват сигнала производится без него.

    5) Поиск и захват сигала со спутника осуществляется по наиболее сильному транспондеру. В меню тюнера ыставляется частота гетеродина конвертора, равная 5 150 МГц. Выставляются данные самого сильного транспондера. На Ямале 90° в.д. это — Газкомовский пакет. Его данные: частота — 3 645 МГц, скорость — 28 000, FEC — 3/4. Желательно тюнер прописать на уже настроенной антенне где-либо у друзей. Но можно настроить оборудование и на ненастроенном тюнере (см. п. 6). Настройка производится по пункту меню «Уровень сигнала»(Scan и т.п.). Современные тюнеры имеют обычно 2 шкалы уровня. Первая шкала — «Уровень(Сигнал)» — показывает уровень ПЧ на входе тюнера. Вторая — «Качество» — показывает уровень полезного сигнала с заданными параметрами (частота, скорость и FEC). Уровень на первой шкале включает в себя как полезный сигнал со спутника, так и шумы головки, эфирные шумы, шумы всех устройств на пути от головки до тюнера. Чаще всего до подключения головки уровень равен «0» и становится больше нуля при её подключении. Некоторые тюнеры имеют только одну шкалу, но часто на них при захвате полезного сигнала цвет шкалы меняется, например становится из серого жёлтым. Первоначальный поиск осуществляем по первой шкале. Уровень на ней увеличивается при приближении к спутнику. Поиск осуществляем методом сканирования сектора, в котором, как предполагается, находится спутник. Следует иметь ввиду, что препятствия, например соседнее дерево, солнце или просто рука, тоже увеличивают уровень сигнала по первой шкале. Но через них принять спутник будет невозможно. Когда тюнер поймает сигнал со спутника, появится уровень по второй шкале — «Качество». Дальнейшую настройку ведут по второй шкале по максимуму сигнала. После настройки на максимум сигнала вставляют деполяризатор, регулируют его положение и переходить к Юстировке (п. 5). Следует так же принять во внимание, что градуировка шкал различна как на тюнерах разных производителей, так зачастую и у разных моделей одного производителя. Поэтому некорректно сравнение процентов «Качества» двух различных моделей тюнеров.

    6) Тонкая настройка или юстировка осуществляется путём корректировки положения трубы облучателя, её поворота, положения деполяризатора, тонкой корректировки направления самой антенны. Всё производится по кругу пару раз до достижения максимально возможного сигнала. После чего тюнер прописывается на остальные пакеты. Потом производится контроль уровня по всем каналам. В случае низкого уровня на слабых транспондерах ещё раз производится юстировка антенны, уже по уровню слабых каналов.

    7) Настойка на непрописаном тюнере. Сейчас многие тюнеры в меню ручного поиска канала уже имеют одну, а то и две шкалы — «Уровень»(Сигнал) и «Качество». По ним и осуществляем поиск спутника. Как только сигнал пойман, появится «Качество». Надо зафиксировать на несколько секунд положение антенны и нажать кнопку «Поиск» для того, чтобы каналы прописались. Если у тюнера в меню ручного поиска только одна шкала — ориентируемся на достижения максимального уровня по ней, после чего приписываем транспондер. Некоторые модели тюнеров позволяют вбить и запомнить данные транспондеров, не имея сигнала. В таком случае прописываем транспондер, переключаемся в режим просмотра уровня сигнала и веём настройку антенны, как на прописанном тюнере.

    8) Настройка антенны при затруднённом доступе к конвертору может потребоваться, например, при монтаже антенны на стену из окна. При этом выполняются п.п.1 по 3. После чего деполяризатор вставляется в пазы конвертора и антенна монтируется на стену с учётом подвижности для поиска спутника и настройки для него. Поиск и захват спутника производится на прописанном тюнере, причём поляризация транспондера не имеет значения. Ориентируются в этом случае по «Уровню» сигнала. Чем ближе спутник, тем больше «Уровень». Определиться, что Вы видите сигнал со спутника можно, если перед антенном нет препятствий, и при изменении положения как вправо/влево, так и вверх/вниз «Уровень» сигнала уменьшается. Если появится «Качество» — поляризация транспондеров и положение деполяризатора соответствуют друг другу. Дальнейшая настройка производится, как было описано в п. 6. Если «Качество» не появляется, антенна настраивается по максимуму «Уровня» сигнала. После чего положение антенны фиксируется и меняется поляризация транспондера в настройках тюнера. «Качество» появилось — Вы поймали требуемый спутник. Если нет — скорее всего Вы поймали соседний спутник. Продолжать поиск по дуге, по которой располагаются спутники относительно Вас.

    9) Деполяризатор — чаще всего это диэлектрическая пластина в волноводе конвертора. Позволяет преобразовывать круговую поляризацию сигнала со спутника в линейную, которую с бОльшей эффективностью может принять конвертор. Материал деполяризатора — фторопласт, или, что чаще всего, стеклотекстолит. Я использую пластины из светлого стеклотекстолита, толщиной 6 мм, шириной 35 мм, длиной — по внутреннему размеру трубы облучателя. Устанавливается он после Поиска и захвата сигнала со спутника (п. 5) в трубу облучателя в положение 45° относительно приёмного зонда (штыря) в головке. Если в волноводе головки есть предназначенные для этого пазы, деполяризатор вставляется в них. Это не единственно возможные материалы и форма деполяризаторов, но именно с такими деполяризаторами наиболее стабильные результаты и наименьшее количество регулировок. Если после установки деполяризатора уровень сигнала пропал, либо уровень его значительно упал — измените положение деполяризатора на 90°, либо поменяйте поляризацию транспондеров в настройках тюнера, вертикальную на горизонтальную и наоборот.

    ПРИМЕЧАНИЕ: Некоторые модели конверторов С-диапазона позволяют увеличить уровень сигнала при нестандартном положении деполяризатора, а именно +90° относительно пазов. Определить, так ли это в вашем случае можно только практически.

    настройка спутника ямал 201 ku

    Video Axtar Ara Yukle Indir

    Video


    настройка спутника ямал 201 ku — video klip mp4 mp3 yukle
    Настройка на Ямал

    2:38

    УСТАНОВКА ЯМАЛ 102 201 90°(С)

    6:09

    Как настроить тюнер «ресивер» Openbox

    3:24

    Как настроить тарелку на спутник ямал 90 градус

    4:33

    Настройка ресивера AVAKS 505 HD на С-диапазон Ямал-401

    7:21

    Установка спутниковой антенны на спутник Ямал-402, 55. 9E

    10:43

    Настройка антенны на спутник Yamal 401 90E

    4:23

    Как установить тарелку и поймать сигнал на спутник Ямал Ку диапазона

    4:25

    Настройка Yamal 401 90E На перевёрнутой антенне-видео от подписчика

    16:13

    Как установить на большую спутниковую тарелку Ку головку вместо Си диапазона

    1:36

    Настройка антенны на спутник Ямал 402 55. 0°E на юге Украины на бесплатные каналы

    3:16

    Настройка бесплатных федеральных каналов DVB-T2 через спутник Ямал 402 Видео инструкция

    5:56

    Video Axtar Yüklə
    Anarim.Az

    Sayt Rehberliyi ile Elaqe

    Saytdan Istifade Qaydalari

    Anarim.Az 2004-2022

    Спутниковое телевидение в Беларуси и России

    Основные (легкодоступные на территории Беларуси) спутники и что с них идёт.

    1) Yamal 102-201 (Ямал, 90E) — спутник висит у нас очень низко над землёй. Основное направление вещания — за Урал. У нас для того чтобы его поймать надо ставить спутниковую антенну минимум 1.6м. Поставить его редко когда получаеться. Каналы идут в C-диапазоне и Ku-диапазонах. В С-диапазоне не все тюнера берут скорость потока + у некоторых тюнеров есть проблемы с приёмом звука на части каналов. К тому же у нас нужна спутниковая антенна минимум 1,6м. на C-диапазон. В Ku-диапазоне транспондеры имеют разную силу сигнала, и приём каналов не очень устоичивый. Но достаточно сильный, и с большего достаточно спутниковой антенны 0,85м. Для его приёма лучше всего ставить на систему с поворотным устройством конвертор Invacom.

    2) Express 6A (Экспресс 6А, 80E) — спутник висит тоже достаточно низко. Для уверенного приёма нужна антенна минимум 1.1м. Более-менее идёт на 0,85м. Там идёт достаточно большой пакет в Ku-диапазоне. Для его приёма лучше всего ставить на систему с поворотным устройством конвертор Invacom. C-диапазон принимается минимум на 2 метровую спутниковую антенну.

    3) LMI 1 (ЭлМиАй 1, 75Е) — для уверенного приёма нужна антенна минимум 0.85 см. Для его приёма лучше всего ставить на систему с поворотным устройством конвертор Invacom. Идёт 23 русскоязычных канала.

    4) Intelsat 904 (Интелсат 904, 60Е) — для уверенного приёма всех каналов желательно антенна не меньше 0.85 м. На 0.85м. есть погодная зависимость у НикаТВ. Идёт 6 русскоязычных каналов + БТ.

    5) Express AM-22 (Экспресс 22, 53Е) — для уверенного приёма можно использовать антенну 60 см. Идёт 8 русскоязычных каналов + 1 украинский + Беларусь ТВ и СТВ Беларусь.

    6) Express A1R (Экспресс А1Р, 40Е) — для уверенного приёма нужна спутниковая антенна минимум 0.85м. Идут обычные ОРТ, РТР и Культура, а также Чеченская ГТРК и Space TV (Азербайджан).

    7) EutelsatW4 (Ютелсат дабл вэ 4, 36E), или Gals (Галс) или он же Sesat (сесат). Для уверенного приёма достаточно спутниковой антенны 0.6м. Самый большой пакет каналов идёт с этого спутника. Его называют 36 градусником из-за его расположения на орбите. Там идут пакеты НТВ+, Триколор и несколько бесплатных отдельных каналов.

    8) Astra 1 (Астра 1, 19Е) — для уверенного приёма желательна спутниковая антенна не меньше 0.85м. Это — спутник, с которого идёт основное вещание в кодировке Seca2 и Nagravision. На данный момент периодически доступен только испанский пакет и ненадолго — Primera. Открытые каналы там в основном немецкие. Каналов в кодировке TPS-crypt там достаточно мало.

    9) Hot Bird (Хот Бёрд, 13Е) — для уверенного приёма желательна спутниковая антенна не меньше 0.85м. Это — самый международный спутник. Именно там больше всего открытых каналов (в том числе Euronews — новости на русском языке). Также там идёт Eurosport (теоретически кодирован, но доступен постоянно), Международные РТР и ОРТ. Кроме того, это — один из 2 основных спутников, с которого идёт вещание в кодировке Seca, Nagravision, а также с него идёт основное вещание в кодировке Viaccess/TPS-crypt (французский пакет).

    10) Sirius (Сириус, 5E) — для уверенного приёма достаточно спутниковой антенны 0. 6м. Там идут открытый украинский пакет (частично русскоязычный) из 7 каналов, а также Москва-Открытый Мир. Сейчас популярность этого спутника резко упала так как большинство кодированных каналов перешло в кодироку Videoguard. Украинские каналы тоже частично собираются кодироваться.

    11) Thor (Тор, 1W). — для уверенного приёма достаточно спутниковой антенны 0.6м. Идёт большой скандинавский пакет (почти полностью англоязычный) в кодировке конакс. Кодов сейчас нет. Только через шаринг.

    12) Amos (Амос, 4W) — для уверенного приёма желательна спутниковая антенна не меньше 0.85м. Спутник, который примечателен только 9 украинскими каналами (из них 2 музыкалки) + ОРТ Инт. Украинские каналы тоже частично собираются кодироваться.

    13) Hispasat (Хиспасат, 30W) — для уверенного приёма желательна спутниковая антенна не меньше 0.9м. Спутник, с которого идёт португальский и испанский пакеты. Фильмы имеют звуковую дорожку оригинала (в основном английский).

    С остальных спутников идёт намного меньше каналов. Так что в Минске их редко кто ставит.

    Также следует определиться с направлением. В Минске юг находиться примерно на 28Е. Соответственно несложно вычислить что, например, 36Е находиться на 8 градусов к востоку от юга, 13Е — на 15 градусов к западу, 30W — на 58 градусов к западу от юга.

    Настройка для Ямала 201 по адресу 90East Полное руководство


    T Сегодня я расскажу вам, как настроить российский спутник Ямал 201 в диапазоне С на 90° в.д. Я упоминал в своих предыдущих уроках, что найти спутники C-диапазона в десять раз сложнее, чем спутники KU-диапазона.

    многие люди пытались настроить этот спутник, но не смогли настроить  из-за технических проблем с этим спутником. Имейте в виду, прежде чем найти какой-либо российский спутник, который работает

    Система этих спутников отличается от других спутников, эти спутники производят круговые сигналы, которые не могут быть получены через обычные LNBfs, или
    могут быть сигналами недостаточно сильными, чтобы поймать изображение. Поэтому здесь вы должны использовать тефлоновую патти (кусок stone), который будет преобразовывать круговые сигналы в линейные сигналы
    , так что Lnbfs может легко передавать эти линейные сигналы на приемник.Имейте в виду, что спутниковые приемники принимают только линейные сигналы.
    Теперь здесь вы можете увидеть, как я положил тефлоновую лепешку внутрь перфоратора.

    , прежде чем двигаться вперед, переместите антенну с тарелки между востоком и югом

    Итак, приступим
    1. соедините тарелку-ресивер с телевизором с помощью мультимедийных кабелей.
    2. Теперь соедините один конец коаксиального кабеля с антенным приемником, а второй конец с LNB.
    3.прежде чем двигаться дальше, вам нужно внести некоторые изменения в спутниковый ресивер.
    4. Посетите ближайший магазин Dish antena и попросите его передать все каналы Yamal 49East. Поскольку это поможет вам найти сигналы, вы также можете использовать сильную частоту, чтобы найти сигналы канала
       Сильные частоты
    Now
    Now
    -> Открытое меню
    -> Добавить спутник в приемнике и названным ИТ Paksat 38. 0 oast
    -> LNB Type = Standard
    -> LNB частота = 5150
    -> Diseqc Switch=Порт 1 (Diseqc Switch не должен быть подключен к тарелке).это сохранить ваши настройки.
    5. Настройки спутникового ресивера (как я упоминал выше) можно менять от ресивера к ресиверу.
    6. Как я уже сказал, антенна должна быть между Востоком и Западом.
    7. Таким образом, угол возвышения антенны Dish должен составлять от 47 до 51 градуса, в зависимости от вашего региона/места. Теперь перекос lnb жесткой антенны Dish составляет -23.7 градусов (против часовой стрелки). вот и все, теперь расслабьтесь и выпейте чашку чая, потому что вы сделали свои 50% работы.
    9. Теперь вы готовы к поиску Paksat. Перед поиском спутника убедитесь, что каждый шаг понятен.
    10. Двигайте тарелку зигзагом (вверх вниз влево вправо). имейте в виду, что направление вашей антенны Dish должно быть между востоком и югом.
    11. Продолжайте двигать тарелку зигзагом. наверняка вы получите сигналы с Ямала 201.


    Спутник Ямал 102 90-х годов. Преимущества Ямал ТВ

    Спутниковое телевидение очень популярно в нашей стране. Его выбирают многие потребители за широкий спектр покрытия и приемлемую стоимость. Большинство потоков, полученных с этого спутника, находятся в открытом доступе.

    Вещание ведется в C-диапазоне и Ku. Range C транслирует большое количество телеканалов, среди которых 40 бесплатных. Пользователь имеет возможность получать их с разным временным интервалом.Для этого также потребуется подключение к диапазону Ku.

    Ямал 201 — спутниковая антенна, диаметр которой от 0,9 м. Этот параметр зависит от региона расположения. Специалисты связывают размер системы с качеством воспринимаемого сигнала. При большем диаметре интенсивность и качество становятся лучше.

    Продукция, представленная на современном рынке, отличается по нескольким показателям: размеру, стоимости. Спутниковые антенны Ямала позволяют каждому смотреть качественное телевидение.

    Преимущества Ямал ТВ

    Использование Ямал ТВ дает следующие преимущества:

    1. Широкий выбор потоков вещания . На заре своего появления оператор представил около 50 потоков. В настоящее время показатель достиг более 95 позиций, радиостанций – более 25.
    2. Широкий охват . Зона покрытия оператора охватывает 98% территории Российской Федерации, часть территории ближнего зарубежья, а также некоторые страны Европы и Азии.Благодаря этому качественный интернет и телевидение будут доступны каждому.
    3. Оператор предоставил выгодные условия сотрудничества . Абоненту предоставляется до 40 наименований каналов, за просмотр которых не требуется дополнительной оплаты. Среди них передачи федерального значения, спортивные, региональные, детские, развлекательные, музыкальные.
    4. Цена комплекта доступна каждому потребителю. .


    Правила установки

    Грамотный подбор устройства и комплектующих, профессиональное подключение обеспечивают качественное соединение. В связи с этим этапу выбора, последующим монтажным и пусконаладочным работам следует уделить особое внимание.

    Особенности установки

    Спутниковая антенна Ямал 201 при правильной установке и запуске позволит вам наслаждаться просмотром видео в высоком качестве в течение длительного периода времени.

    При определении своего местоположения рекомендуется выбирать открытое пространство, ориентированное на источник трансляции. В процессе выполнения работ может потребоваться регулировка направления.Для этого нужно предусмотреть запас для поворота: как по вертикали, так и по горизонтали, ведь не всегда удается с первого раза определить оптимальное расположение.

    Решение проблемы в таких случаях — поиск спутника с любой удобной точки — поверхности земли или открытой плоскости. После этого, определившись с направлением и наклоном, можно быстро поймать сигнал в выбранном районе. Нахождение рядом с системой, направленной на тот же источник, также будет отличным ориентиром.

    1. Сигналу не должны мешать стены соседних строений, ветки деревьев. Они могут привести к ухудшению качества связи.
    2. Необходимо проверить поверхность на загрязнение, что также приведет к потере качества трансляции.
    3. Необходимо проверить правильность подключения всех устройств.

    Для настройки антенны Ямал 201 необходимы следующие элементы:

    • антенна;
    • ТВ;
    • транспондер
    • ;
    • Тросы
    • для соединения элементов конструкции.

    При подключении важно соблюдать правила безопасности. При подключении устройств кабелями обязательно отключайте их от питания. Своевременно принятые меры не только защитят от непредвиденных ситуаций, но и будут способствовать сохранению целостности и сохранности продукции.

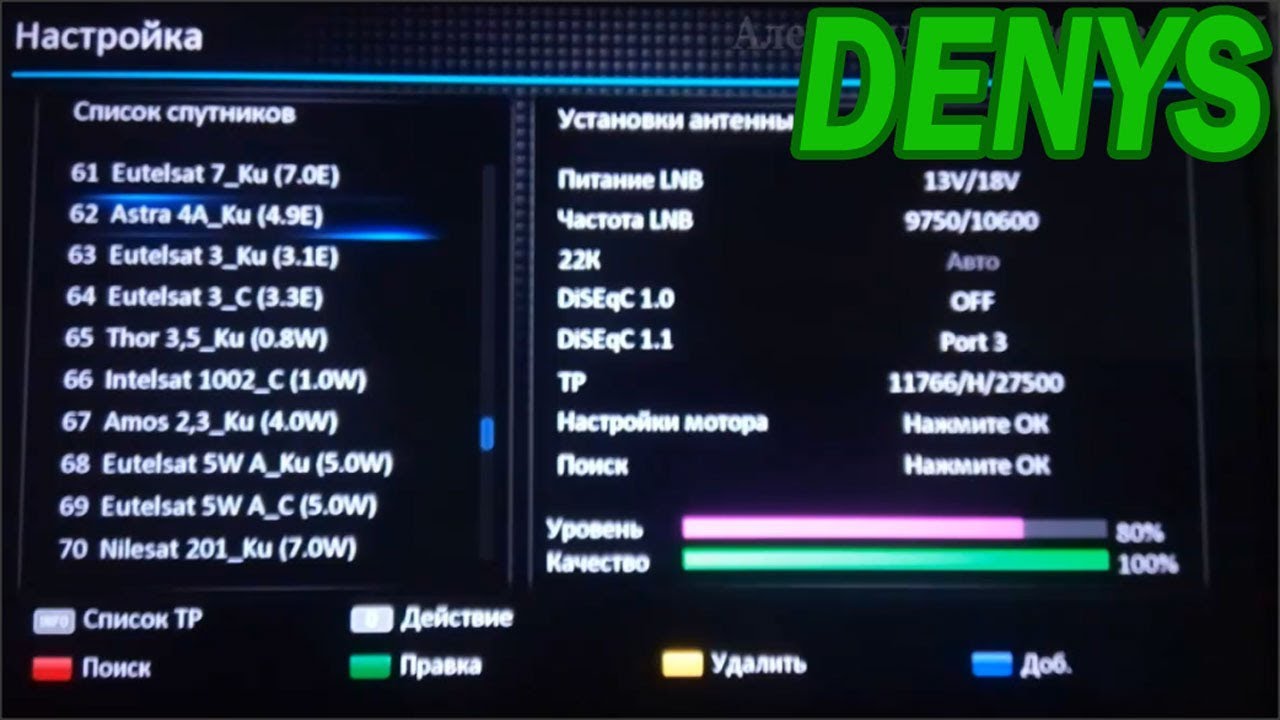

    Для того, чтобы настроить тюнер на спутник, вам потребуется выполнить следующую последовательность действий:

    1. С помощью пульта дистанционного управления перейдите в меню Настройка в пункт «Настройки оборудования». Здесь вы можете контролировать уровень соединения и качество приема. При обнаружении недостаточного уровня следует изменить положение прибора, выбрав наиболее оптимальное.
    2. Далее необходимо указать — Ямал.
    3. В разделе «Частота» нужно будет указать значение 10990 МГц.
    4. В строке «Питание LNB» поставить галочку ВКЛ.
    5. В разделе «Тип LNB» необходимо указать параметр «Универсальный», частота — 9750.
    6. Следующий шаг — DiSEqC, указываем какой используется, а напротив неиспользуемого указываем пометку OFF.
    7. Далее перейдите в раздел «Поиск».
    8. Укажите тип поиска спутниковых потоков.
    9. Запустите процесс и дождитесь результатов.
    10. Отображаемый список потоков можно сортировать по своему усмотрению.
    11. Сохраните полученные данные.
    12. Выключите приемник, сначала с помощью пульта дистанционного управления, затем выключите питание. Если сразу выключить устройство из розетки, результаты поиска и установленный пользователем порядок не сохранятся, и процедуру нужно будет повторить. Это займет много времени.

    Ручная настройка спутников

    Сначала нужно нажать желтую кнопку на пульте ресивера. Он предусмотрен на всех современных моделях. После этого нужно вручную ввести значение частоты. Через некоторое время на экране отобразится сигнал подключения, и можно начинать поиск потоков.

    Правильное соблюдение рекомендаций позволит получить работоспособную и функциональную систему, гарантирующую качественный просмотр.При выполнении монтажа следует соблюдать правила техники безопасности и инструкции, предоставленные производителем.

    Видео установки антенны Ямал 201

    класс = «элиадунит» >

    Ямал-201 (Ямал 201 или Ямал-200 №1)   Является одним из двух серийных спутников Ямал-200, которые были созданы РКК «Энергия» в рамках российской космической программы федерального значения в распоряжение концерна. Газпром космические системы . Запущен одновременно со спутником «Ямал-202» на геостационарную орбиту в ноябре 2003 года до 90° восточной долготы с помощью ракеты-носителя «Протон-К».

    Спутник «Ямал-201» — часть программы расширения системы спутниковой связи «Ямал», в которую до 2009 года входил спутник «Ямал-100». Ямал-201 оснащен 9 транспондерами C-диапазона с круговой поляризацией и 6 транспондерами Ku-диапазона с линейной поляризацией.

    Основное назначение — развитие и резервирование клиентских сетей, работавших через спутник «Ямал-100». Основной регион вещания – Дальний Восток, но при установке оборудования устойчивый качественный сигнал принимается в Восточной Европе, Индии, Северной Африке.Луч фиксированного контура в диапазонах C и Ku покрывает всю видимую часть России и сопредельные страны восточного полушария.

    Спутник покрывает 98% территории России, частично Азию и Европу. Срок службы определяется 12 годами – именно на такой запас топлива рассчитана стабильная работа техники. Масса спутника 1330 кг, точность ориентации осей и удержания спутника по широте и долготе в орбитальном положении +/- 0.1 градус.

    Спутник позволяет организовать видеоконференцсвязь, каналы передачи данных и связи, раздачу телевидения, доступ в Интернет. На базе аппарата реализуется сеть центрального и регионального телевидения России, дистанционное образование и телемедицина.

    Положение на геостационарной орбите в точке 90° в.д. является базовым для ОАО «Газпром космические системы». Эта позиция расположена над центром Восточного полушария и идеально подходит для обслуживания всей территории России.

    Для приема спутниковых каналов Ямал 201 ТВ каналов в формате MPEG2 нужен обычный спутниковый ресивер, способный принимать FTA — некодированные каналы, с возможностью декодирования MPEG4. Для подключения со спутника интернета достаточно стандартного комплекта для подключения к спутниковому интернету, карты DVB-S, универсального конвертера и антенны 0,9 метра.

    За время эксплуатации была только одна нештатная ситуация в работе спутникового оборудования в декабре 2011 года, которая была устранена в течение суток.Причиной сбоя стал неориентированный полет спутника, который восстановился после перезагрузки программного обеспечения.

    Ретрансляционные каналы и диапазоны частот, в которых вещает Ямал 201, следующие.

    3539 Правый S/R: 3274 FEC: 3/4, дополнительные параметры — DVB-S. На транспондере телеканал — ТБН Россия . Христианский духовно-просветительский телеканал ТБН Россия вещает для верующих Европы в России и странах СНГ.

    3552 Право.S/R: 5800 FEC:3/4, дополнительные параметры — DVB-S. Ретранслируется пакет телеканалов — ТРТ, ТРТ Чокук, ТРТ Аваз. Это турецкие телеканалы, которые транслируют новости и развлечения.

    3553 Right (Правый) S/R: 20000 FEC: 3/4, дополнительные параметры — DVB-S. Телеканалы представлены на транспондере Алтын Асыр, Яслык, Мирас, ТВ 4 (Туркменистан) , Ашхабад тв , и радиоканалы: Туркменское радио 1, Туркменское радио 2, Туркменское радио 3, Туркменское радио 4.Теле- и радиовещательные каналы Туркменистана, которые может смотреть любой желающий.

    3582 Правый S/R: 4275 FEC: 3/4, дополнительные параметры -DVB-S/BISS. Транспондер предназначен для кодированного телеканала « ГТРК Чита » и радиоканала « Радиомаяк «. ГТРК Чита — федеральный региональный канал Забайкалья, который направлен на привлечение любителей спортивных программ, новостей и спортивных матчей.

    3588 Слева. S/R: 4285 FEC: 3/4, дополнительные параметры -DVB-S.Ретрансляция телеканала « Nord TV » и радиоканала « Nord FM «. Телеканал « Норд ТВ » входит в информационное агентство «ТюменьТрансГаз», входящее в состав ОАО «Газпром».

    3594 Слева. S/R: 4275 FEC: 3/4, дополнительные параметры -DVB-S/BISS. Транспондер представляет кодированный телеканал « ГТРК Бира » и радиоканалы » Радио Майя», Радио России. ГТРК Бира — региональный телеканал в Биробиджане.

    класс = «элиадунит» >

    3761 Лев.S/R: 17500 FEC: 3/4, дополнительные параметры — DVB-S/MPEG-4/Roscrypt 2. Передается пакет кодированных каналов ГПКС — Первый канал, Россия 1, Россия 2, некодированные — НТВ, 5 канал , Россия К, Россия 24, и радиоканалы Радио России, Радио Маяк, Вести FM.

    3600 Лев. S/R: 4285 FEC: 3/4, дополнительные параметры — DVB-S
       Канал ретранслируется » Туркмен Спорт ».

    3645 Слева. S/R: 28000 FEC:3/4, дополнительные параметры — DVB-S/BISS.
       Транспондер имеет программный комплекс Газпром космические системы — Звезда, Эхо Москвы НТВ, ТНТ, Перец, РУ ТВ, Раз ТВ, Россия 2, Топ Шоп Россия. «Перец» — русский федеральный телеканал, сетка вещания которого основана на оригинальных развлекательных программах российского производства, популярных российских и западных телешоу.

    3603 Слева. S/R: 4285 FEC: 3/4, дополнительные параметры — DVB-S.
       Ретрансляция регионального телеканала « ОТВ Челябинск » и канала «Радио ОТВ»

    3605 Право. S/R: 4340 FEC: 3/4, дополнительные параметры -DVB-S. Ретрансляция телеканала « CNL Сибирь »

    3674 Левый S/R: 17500 FEC: 3/4, дополнительные параметры — DVB-S. Транспондер транслирует программный комплекс «Газпром космические системы — ТВ 3 », Первый Образовательный, МТВ Россия, ТВ 3,  радиоканалы : Семейное радио России, Голос России, BBC World Service English, Радио Чечня Свободная, RNW 2, 102. 5 FM — первое популярное радио. Канал «Радость моя» позиционируется как семейный детский образовательный канал с религиозным уклоном.

    3694 Левый S/R: 2430 FEC: 3/4, доп параметры -DVB-S
    Союз — канал для православных. Имеет религиозный уклон.

    3698 Левый S/R: 2963 FEC: 3/4, дополнительные параметры — DVB-S
    Только « МТРК» является региональным каналом Узбекистана, который в основном используется в информационно-развлекательных программах.

    3954 Слева. S/R: 29500 FEC: 3/4, дополнительные параметры — DVB-S
    На транспондере — ПК Газпром космические системы — ТВ Центр Урал, ТВ Центр Дальний Восток, О2, ТВ Центр Сибири, ТТС, Home Store , Звезда телеканала, Amazing Life, Style & Fashion,   радиоканалы Радио Звезда, Голос России, Народное радио, Русское международное радио.

    3918 Левый S/R: 4275 FEC: 3/4, дополнительные параметры — DVB-S.Предназначен для вещания канала «ГТРК Алтай ». и радиоканал Радио России.

    3990 Левый S/R: 4275 FEC: 3/4, дополнительные параметры — DVB-S. Пакет ретрансляции программ Газпром космические системы — т канал » Покупки Прямой эфир , Стиль Телевизор (Россия)», д ата услуги Газпром Космос Системы Интернет , Классика , Спутник Видео , Лансат , Радуга Интернет , Тувей .

    4042 Правый S/R: 8681 FEC: 3/4, дополнительные параметры — DVB-S
    Вещание развлекательных каналов Music Box, Music Box TV, Russian Music Box, Humor Boxi»

    11057 Вертикальный. S/R: 26470 FEC: 3/4, дополнительные параметры — DVB-S/BISS/Codicryp. Обслуживает программный комплекс «Газпром космические системы»: кодированные телеканалы СТС и телеканал Домашний , без кода ТНТ, Знание, НТВ, НТВ Рэп. ru и кодированные радиоканалы: Радио Кукуруза, Хорошие Песни, DFM 101.2, Русское радио, Хит FM (Россия), Максимум 103,7 FM, Детское радио Москва.

    11093 Вертикальный. S/R: 26470 FEC: 3/4, дополнительные параметры — DVB-S/BISS/Codicryp/Viaccess 2.6. На транспондере в программном комплексе «Газпром космические системы» кроме стандартных телеканалов присутствуют телеканалы закодировано Телеканал Футбол, Совершенно секретно Парк развлечений, Шансон ТВ, без кода — РЕН ТВ, Русский роман , Россия 24, и кодированные радиоканалы Европа Плюс , Радио 7, Ретро FM,   Радио Шансон.

    Орбитальный Положение 90° d. , являющийся основной составной частью всей Ямальской системы, очень выгоден и важен для огромной территории нашей страны. Расположенная в центре восточного полушария, эта точка позволяет вести трансляцию почти на всю Россию. Именно поэтому эта позиция была вовремя занята «Газпром космическими системами» и активно используется сегодня. Все началось с появления самого проекта Ямал , для реализации которого ОАО «Газпром» в 1992 году создало компанию «Газком».«Газком» начал поэтапную реализацию проекта, который состоял не только из космической части, но и из обширной наземной части, было построено более 40 наземных станций, которые должны были работать с позицией 90°.

    Таким образом, ОАО «Газпром» планировало удовлетворить свои технические потребности по обеспечению устойчивой связью всех газодобывающих предприятий, особенно отдаленных северных территорий. Космическая часть системы началась с проекта «Ямал-100», для которого были спроектированы и построены два корабля Ямал-101 и Ямал-102 .

    6 сентября 1999 года с космодрома Байконур на базе ракеты-носителя «Протон» были запущены спутники «Ямал-101» и «Ямал-102». В результате запуска удалось установить связь только со спутником «Ямал-102», а «Ямал-101» был потерян из-за отключения электроэнергии на борту. 28 октября 1999 года спутник Ямал-102 прибыл на 90° в.д.

    Ямал-102:

    Ямал-102 оправдал все ожидания, на него сразу же были переведены все сети Газпрома и других операторов связи.С 2000 по 2003 год на спутник было загружено более 30 российских телеканалов, в том числе 18 региональных. В итоге выручка от эксплуатации аппарата покрыла все затраты «Газпрома» на проект. В 2010 году Ямал-102 был выведен из эксплуатации в связи с окончанием срока службы, но позиция продолжает работать за счет спутника.

    Спутники проекта «Ямал-200» в составе спутников «Ямал-201» и «Ямал-202» запущены 24 ноября 2003 года.«Ямал-202» занял позицию 49° в.д. Ямал-201 занял позицию 90°. д. в котором посевной день. Спутники «Ямал-200» являются более мощным вариантом и имеют на борту больше транспондеров КУ и С в качестве полезной нагрузки.

    Характеристики спутника Ямал-201:

    • Орбитальная позиция 90° в.д.
    • Масса, кг 1330
    • Диапазон частот C, Ku
    • Количество и полоса транспондеров, МГц 9×72 (С)
    • 6 × 72 (Ку)
    • Выходная мощность передатчиков, Вт 55 (С)
    • 120 (Ку)
    • Срок активного существования, лет 12
    • Дата запуска 24 ноября 2003 г.

    Характеристики спутника Ямал-202:

    • Орбитальная позиция 49° в.д.
    • Масса, кг 1330
    • Мощность, выделяемая на питание полезной нагрузки, Вт 2000
    • Диапазон частот C
    • Количество и полоса частот транспондеров, МГц 18×72
    • Выходная мощность передатчиков, Вт 55
    • Точность удержания спутника в орбитальном положении по широте и долготе, град.0,1
    • Точность ориентации осей спутников, град. 0,1
    • позиция 55° в.д. аппарат Ямал-402 .

    У нас в Казахстане мало телеканалов, особенно на русском языке. Решил купить комплект для спутникового телевидения. Хотел купить самый дешевый, но изучив материалы которые нашел в интернете, решил купить корейский ресивер Openbox-1700 так как на нем можно принимать закодированные каналы, и прошивка на нем часто обновляется, да и стоит он копейки. много.Живу на 8 этаже, плиту решил установить на кронштейн за балконом, чтобы была возможность его кастомизировать, взял плиту поменьше 1,5 м цельнометаллическую с треугольной опорой. Готовая опорная плита собрана и установлена ​​на опору. Теперь нужно направить его на спутник (Ямал 90гр.). Сделать это можно по тени преобразователя (пушки) на тарелке, если рядом есть рабочая тарелка — поворотом тарелки и стержней добиться такого же положения тени от пушки на своей тарелке, см.1. Можно зарисовать в определенное время положение тени на другой тарелке, если она далеко, то заодно установить свою тарелку. Я выставил тарелку по азимуту и ​​углу места, которые определил с помощью программы Satellite Antenna Alignment (SAA), которую можно скачать с сайта http://www. al-soft.com/saa/saa.exe. Для определения азимута и угла места спутника необходимо знать координаты вашего местонахождения, которые можно узнать на сайте http://www.heavens-above.com/countries.жерех . С помощью программы SAA можно в любой момент определить азимут на солнце, а также азимут спутника. На платформе крепления пластины проведите линию в направлении тени от отвеса и отметьте точное время. По программе определить за это время азимут на солнце. Вычислить разность азимутов на солнце и спутник и начертить на площадке с помощью транспортира направление на спутник, откладывая его от ранее проведенной линии, установить в этом направлении табличку, см.2. С помощью программы SAA можно также определить время, в которое солнце находится по азимуту со спутником, и повернуть в это время тарелку на солнце так, чтобы тень от пушки находилась на вертикальной оси тарелки. Теперь необходимо установить угол места антенны, см. рис. 3, для этого используем ту же программу SAA. Нужно взять готовый транспортир или сделать его самостоятельно, прикрепить его к рейке и отрегулировать планку для установки необходимого угла наклона антенны, см. рис. 3.

    Настроить тарелку проще — выставить угол места антенны с помощью транспортира и повернуть антенну по азимуту (площадка должна быть горизонтальна — выставить по уровню), буквально в миллиметрах, поймать спутник — приемник должен быть предварительно настроенным.Преобразователь предустановлен на деление 38-40. Можно не сразу ставить деполяризационную пластину, а установить ее после того, как поймаете спутник, тогда положение конвертора и пластины настраивается по наибольшему сигналу.

    Настройка приемника

    Прежде чем ловить спутник, нужно настроить ресивер, в данном случае Openbox-1700, настройки разных ресиверов разные, но принцип один.

    В меню поиска каналов выберите пункт Настройка антенны (или настройки антенны) и введите параметры в открывшемся окне.

    2. Тип LNB (тип преобразователя) — 5150 (для преобразователя C)

    3. Порт DiseqC — выкл. (для одного преобразователя)

    4. Настройки привода (подвеска двигателя, позиционер) — отключить

    5,22 кГц (переключатель 0-22 кГц) — выкл.

    6. Переключатель 0-12В — 0В.

    7. Питание LBN — Вкл.

    8. Только ЗСТ (открытая) — нет.

    Перейти к следующему окну.

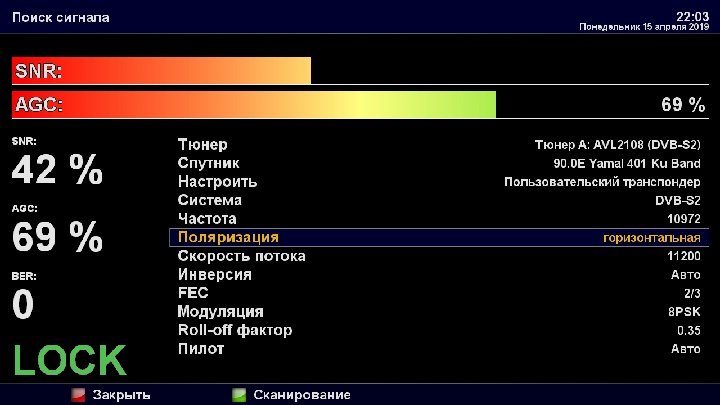

    В меню поиска каналов выберите ручной поиск и введите параметры в открывшемся окне.

    1. Спутник — выбираем Ямал 201 (102)

    2. Частота — выберите нужную, нажимая на стрелки или введите с пульта — 03645. Параметры спутника можно взять с сайта http://www.lyngsat.com.

    3. Расход 28000.

    4. Поляризация — горизонтальная.

    5. Исправление ошибок — Авто.

    6. Поиск сети — нет.

    7. Только открытые — нет.

    8. Запустить поиск — ОК на пульте (после настройки антенны и появления сигнала на шкале вверху).

    Ресивер найдет каналы на этом транспондере, нажмите OK и введите параметры для следующего транспондера, как описано выше.

    Чит-коды 102  Перец Канал — Частота… 10 апреля 2015… Спутник Ямал 201 Ямал   — Каталог спутников Спутниковый прием с Ямал 102 /201 спутниковая антенна коды ямал 102   Коды эмулятора Фотообои. Интернет-рыбалка. … Настроить спутниковый ресивер на спутник Ямал 201 в любом городе, населенном пункте России или любого другого государства, находящегося в зоне действия спутника…. спутниковые каналы, список спутников, список транспондеров, пакетные транспондеры, список каналов платного телевидения, частоты и каталог каналов, спутниковые частоты, описание спутника Ямал 201. … Местное радио 102 .7 FM. 42. Советы по использованию и вводу кодов в спутниковом тюнере или ресивере. … Программное обеспечение $ MATE6794S170ECps Помогите, пожалуйста, я новичок в настройках ресиверов. Такая проблема. Ресивер настроен на спутник ямал 102 , не так давно наполовину пропал… Настройка антенны на два и более спутников | ЯМАЛ Форум 102 . Перейти к выбору спутников. … Телеканал Ямал . … Имя *: Электронная почта: Код * Спутник Ямал 201 90E — Ямал   201 (Таблица частот) … Ямал 102 -201 (Ямал102-201) 90Э. … Коды (Biss ключи) сибирских спутников на этой странице. Все вопросы и предложения оставляйте в минифоруме. Особенности спутникового вещания Ямал  ТВ и его каналы… Спутники Сибири Ямал 102   201 (Ямал- 102   201) 90Е Каналы спутниковая антенна ямал 102 фото Ведущий — Источник информации портала. Ямал обл. … — Полный и обновленный список частот спутникового ТВ 2014 года с бесплатных российских телеканалов со спутника Ямал 201/300К 90.0° в.д. нужны новые коды спутниковой антенны ямал 102 . Артем Вдовкин Ученик (50), на голосовании 2 года назад. Ямал 102   — Мои статьи — Каталог статей — MC_MIKO Возможна ли настройка тарелки на Ямал 102   90 гр. настроиться на некоторые другие спутники (например, 85g., 93 г. и т.д.)??? Как? Спасибо за помощь… 26 октября 2005 г. Коды на спутниковую антенну ямал 102  Установить тарелку на Ямал  102\201 — Установка и настройка… Обновлен список частот спутникового ТВ 2014/2015 бесплатных российских телеканалов со спутника Ямал 300К 90. 0° в.д. … Ямал ТВ русский- языковые спутниковые каналы со спутника Ямал 201300К 90° в.д….С и 6 Ku диапазонов, установленных, как и « Ямал -100″, на 90°с.е. Он предназначен в первую очередь для развития и резервирования сетей клиентов, работающих через спутник « Ямал, -100″. Установка и настройка Ямал -201. Как самостоятельно установить и настроить спутниковую антенну. … Эмулятор Коды Фото Обои Интернет Спутниковый оператор, Спутник Ямал 201 90Э Карта покрытия. Спутник покрывает Россию, частично Европу и Азию. Спутник ямал 201 вещает в диапазонах Ku и C. … Подробности о подключении спутникового интернета со спутника Ямал 201 читайте в разделе «Спутниковый интернет».Настроил вчера тарелку Ямал 102\201 и провел поиск — нашел только 1 канал и 16 радио. Добился максимально правильной локации — качество на 98-99 Я только не понял, почему канал ТОЛЬКО 1 (БУЛАТ)? 24.09.2008 спутниковая тарелка ямал коды каналов — Тесты — Кто знает про спутниковый интернет? У меня тарелка Ямал 102 , неужели через него в интернет выходят? скажи мне! . .. Публикации с тегами коды спутниковых каналов » ямал 102 » Спутники Сибири Ямал 102   201 (Ямал — 102 201) 90Е … 1. Спутник Ямал на самом деле не спутник, а спутниковая группировка. … 3. Диапазоны вещания: Ямал 102 Ку Ямал -201 Диапазоны С и Ку… 7. «Право-лево» — направление для наблюдателя, стоящего за табличкой (в районе крепления J). Фото с деревьев можно поставить табличку на ямал 102 . Спутниковая антенна — Инструкция по сбору антенны yamal   — Форум. … Видео: Спутниковые каналы Ямал 102 .Справочник сайтов и rss каналов — ямал 102 кодов. Если нестабильно, можно проигрывать более пятидесяти каналов на французском языке или спутниковую тарелку ямал коды… антенные каналы ямал 102   каналы риска. Просвет каналов системы Inclusive ведется со старта Eutelsat W436 тов. Каналы Ямал 102 . … Антенна или спутниковая антенна, диаметр которой будет определять стабильность сигнала и обнаруживаемые частоты.Полный список каналов спутника ямал 201 90 градусов Бесплатное спутниковое телевидение   на спутнике Ямал … Таблица частот русскоязычных каналов на спутнике Ямал … Ямал 102   Интернет-провайдеры — Все об интернете Каналы, частоты, ключи Ямал 201/300K_90.0°E V-SERVICE Спутниковые тарелки. … Транспондеры (коды) на Ямал  201 (Ямал 201 С и КУ). Ямал 102   90E » Спутниковый мир — Международный форум болельщиков…. Канал Ямал 201.300К 90° в.д. расположен в орбитальной тарелке 90 перцев восточной долготы, имеет на своем коде 9 транспондеров С и 6 Ку диапазонов, установлен, вроде… 10.04.2015 Byss ключи для Ямала Спутник 90Э Ответы @ Mail.Ru: … для спутниковой антенны ямал 102

    Настройка спутниковой антенны для Ямала и Абс. Как правильно настроить спутниковую антенну

    Сейчас спутниковое телевидение как никогда востребовано в нашей стране. Благо спутников вещания на Россию сейчас предостаточно.Одним из самых популярных является Ямал 202, который передает сигнал на большую часть штата. Большинство каналов, принимаемых с этого спутника, находятся в открытом доступе. Настроить на него антенну можно самостоятельно, не приглашая специалистов.

    Вам понадобится

    Компас;
    — спутниковый тюнер.

    При поддержке размещения статьи P&G «Как настроить спутниковую антенну Ямал спутник» Как настроить спутниковую антенну радуга Как подключить телевизор к спутнику Как настроить Сириус

    Инструкция


    Установите прямофокусную спутниковую антенну на крыше, стене или во дворе.Вам также понадобится ресивер, конвертер и кабель. Перед его установкой необходимо выбрать подходящее место, чтобы в южном направлении в пределах 50-80 метров не было деревьев и высотных зданий. Вы также можете использовать офсетную спутниковую антенну. Диаметр «тарелок» — от 90 см, в зависимости от расположения населенного пункта. Если вы не собираетесь настраиваться на другие спутники с платными кодированными каналами, то вам подойдет самый дешевый FTA-приемник для открытых каналов. Используйте конвертер С-диапазона, так как именно на этой частоте на спутнике Ямал 202 больше каналов, сейчас их более 50.Расположение спутника на орбите 49 градусов восточной долготы и, как правило, на большей части территории России антенна повернута на юг. Настраивать лучше всего с помощью специальных профессиональных приборов для настройки, которые стоят довольно дорого, также можно использовать более дешевые аналоги, которые с помощью звукового или визуального сигнала помогут в настройке на спутник. При их отсутствии корректируйте с помощью компаса. Для этого определите градус направления на юг на сайте www.maps.google.com. Соедините ресивер коаксиального кабеля, который уже подключен к телевизору, и преобразователь перед подачей сигнала.Поверните антенну так, чтобы конвертер был направлен на юг (используйте компас). В меню ресивера найдите настройку антенны, и из списка выберите спутник Ямал-202. Поскольку этот спутник имеет самый сильный пакет каналов, исходящий от транспондера с частотой 3982 L 4285, выберите его в списке. Приемники обычно имеют внизу две шкалы: одна показывает уровень сигнала, а вторая показывает его качество. Если оборудование удалено с места настройки, вам понадобится помощник, который подскажет данные по тюнеру.Поверните антенну влево, а затем, перемещая ее вправо, убедитесь, что уровень на шкале сигнала максимальный, затем медленно перемещайте ее вверх или вниз, пока уровень на шкале качества также не будет максимальным. Вы можете добиться еще более высоких уровней сигнала, поворачивая преобразователь слева направо. После этого просканируйте приемник «Слепым поиском» и сохраните данные. Как просто

    Другие новости по теме:


    После покупки и установки спутниковой антенны на первый план выходит ее правильная настройка.Вы можете воспользоваться платной услугой, позвонив мастеру антенны, а можете сделать это самостоятельно или с помощником. Достаточно знать положение спутника и параметры его транспондеров. Эта информация

    Хотя в моей практике был нестандартный случай. Я успешно настраивал антенны более трех лет. Работа с одной антенной заняла менее часа, но в одном населенном пункте еще не было возможности настроить антенну за столь короткий промежуток времени. Я не мог понять причину: антенна была идеально настроена на спутник, но качественный сигнал был очень слабым, и картинка разваливалась.После долгого хождения с бубном вокруг антенны было решено переместить ее в другое место (теперь могу разобраться куда надо ставить антенну, посмотреть нет ли препятствий и получить предварительный сигнал) 5 метров в сторону , и — о чудо! — все само собой нормализовалось. И так повторилось с несколькими антеннами на этом сайте. Позже выяснилось, что на этой местности под землей проложен какой-то кабель, по которому проходит мощный сигнал, видимо, совпадающий с частотами транспондеров.То есть отойдя от него немного в сторону, все стало нормально функционировать.

    Это я к тому, что если вам кажется, что вы все делаете правильно, а результаты не радуют и бубен долго не помогает, то причину надо искать в другом.

    Рассмотрим вариант установки и настройки офсетной неповоротной антенны на спутник для Ku-диапазона (10,7-12,7 ГГц).

    Определите место для установки антенны.

    Для спутника мы видим Азимут — 171,4º и угол места — 26,903º это для города Новосибирск. Для вашего местоположения вам необходимо ввести свои координаты в программу и узнать свои данные для настройки антенны.


    Для установки угла места антенны достаточно элементарных приспособлений — отвеса и транспортира. Антенна ориентируется по азимуту с помощью компаса. Если компаса нет, то ориентироваться можно по солнцу, Satellite Antenna Alignment подскажет, в какое время солнце находится в определенном положении по азимуту, и антенна должна быть направлена ​​относительно него.

    Установка и монтаж антенны.

    После того, как вы выбрали место для установки антенны, вам необходимо собрать ее согласно инструкции по сборке. Плотно зафиксируйте опору в выбранной точке.

    При установке на кирпичную или блочную стену используйте саморасширяющиеся анкерные болты. Принцип работы саморасширяющегося анкерного болта заключается в расклинивании упорных лепестков при затяжке болта внутри бетонной стены, что обеспечивает надежную фиксацию кронштейна к стене.

    При сборке и установке антенны особенно необходимо следить за отсутствием механических повреждений параболического зеркала. Отклонения от геометрической формы зеркала антенны на несколько миллиметров уже могут сказаться на качестве сигнала и ухудшении изображения.

    Также при сборке антенны особое внимание следует уделить установке спутникового конвертора (LNB). Правильность поляризации конвертора сильно влияет на качество принимаемого сигнала.Этого можно добиться экспериментально: вращая преобразователь вокруг своей оси до получения максимального сигнала. В этом положении следует зафиксировать преобразователь. В том случае, если после установки антенны доступ к конвертеру невозможен, необходимо заранее настроить поляризацию.

    Точная настройка спутниковой антенны.

    Для тонкой настройки первые пять лет использовал телевизор ERISSON 1401 и ресивер, прикрепленный к нему поверх скотча Golden Interstar 8001 — это был мой первый прибор для настройки антенны.


    первое «устройство» для установки спутниковых антенн специальное устройство для настройки спутниковых антенн — OPENBOX SF-15

    В будущем и сейчас использую сатметр OPENBOX SF-15 .

    После того, как вы предварительно определили сектор поиска сигнала из расчета угла места и азимута спутника по формулам или с помощью программы, то можно приступать к поиску сигнала с помощью прибора.Мы будем использовать транспондер для настройки. Частота 11649 H SR 2170. Передаем эти данные на устройство и пробуем вращать антенну в горизонтальном и вертикальном направлении, чтобы добиться максимального качества сигнала. Если вы все еще не обнаружили сигнал, это означает, что угол места установлен неправильно. При обнаружении сигнала плавно регулируйте азимут и угол места, наблюдая за показаниями уровня сигнала. Для достижения максимального сигнала нужно окончательно затянуть все регулировочные болты.После точной настройки антенны на спутник качество сигнала по фото на ресивере 88%, на сатметре 25%. Разница в процентах зависит от чувствительности приборов.

    Голден Интерстар 8001 ОТКРЫТЫЙ ЯЩИК SF-15

    Нам выгоднее, чтобы чувствительность была меньше, так как мы постараемся настроить на максимальный процент качества сигнала.Соответственно, после тонкой настройки более чувствительные спутниковые ресиверы будут показывать больший процент сигнала. В этом случае мы имеем на выгодных условиях OPENBOX SF-15.

    06 ноября 2016 г.

    Положение спутника Ямал 300 К на начало 2015 года остается прежним. Это можно увидеть на трекере http://n2yo.com/. Чтобы найти устройство, введите поиск по стране.

    Обратите внимание, что Россия там указана как бывший СССР (Бывший СССР).Но это не должно смущать. Пока Ямал 300 К висит на доли градуса восточнее Ямал 401, спущенного на воду 14 декабря 2014 года.

    Как упоминалось в новостях, последний вышел на замену, чтобы его предшественник мог двигаться на восток. Ресурс нового аппарата — 15 лет, а Ямал 300 К — 14 лет (запущен в 2012 году).

    Поэтому следующие две пятилетки — как говаривали в СССР — планируют смотреть обе, а там посмотрим, если что не так…

    Как настроить спутниковую антенну на Ямале, если аппарат 201 уже вышел из строя, а новости и Википедия никак не разберутся, где космические корабли? Давайте вместе обсудим эту деликатную тему.

    Новые спутники Ямал

    С чем приходится сталкиваться людям, которые ломают голову, как настроить спутниковую антенну на Ямале? Планы правительства просрочены. И для тех, кто хочет установить свою тарелку на Ямале, нужно это учитывать.

    Проблема в том, что провайдеры со своими пакетами сразу продают инструкции, но больше всего интересует бесплатное спутниковое вещание, а это есть в наличии.

    Понятно, что для каждого канала наличие кода шифрования придется интересоваться отдельно.

    По некоторым данным, в первой декаде января 2015 года Ямал 401 начал испытания в неиспользуемом диапазоне 300 К (около 3,7 ГГц).

    В течение следующих 10 дней были протестированы почти все транспондеры.

    Судя по всему, замена Ямала 401 должна быть прозрачной для конечных пользователей. Нужно будет только сменить имя в настройках ресивера, либо обновить ПО.Понятно, что план трансляции еще не выложен, так что не торопите события.

    Прозрачность замены — это только наше предположение, но мы считаем, что в любом случае провайдеры спутникового ТВ просто рекомендуют обновить прошивку или рабочие файлы.

    Судя по информации из сети, спутники Ямал 201, 300 К и 401 по сути одинаковые.

    Это НТВ для разных часовых поясов, Рен ТВ и другие российские программы. Информация обычно мультиплексируется, поэтому на одной частоте может ловиться сразу несколько программ.Однако такие тонкости прозрачны для пользователя, ведь ресивер сам расшифровывает информацию и скармливает ее телевизору.

    Кстати, обратите внимание, что сейчас активно внедряется стандарт ДВТ-С2, потому что старое оборудование (не моложе 2012 года) может не работать с такой системой кодирования. Тогда ресивер нужно будет брать у внешнего провайдера. Кто-то дает бесплатно, а что касается государства, то только пенсионеры получат от него менее бесплатный доступ.

    Таким образом, спутниковые каналы «Ямал» не изменятся по всем параметрам, но жителям Дальнего Востока необходимо терпеливо следить за развитием событий, пока старый космический аппарат (запущенный в 2012 году) не достигнет положения 134 градуса восточной долготы.

    Однако сразу скажем, что новый Ямал 401 тоже покрывает своими лучами всю территорию РФ, включая крайний север. Ареал захватывает и близлежащие территории сопредельных государств.

    Мы это говорим к тому, что не всем придется настраивать спутниковую антенну на Ямал 300 К. А кому именно?

    • Не всегда можно свободно выбрать место установки плиты.

    В этом случае направление по азимуту и ​​углу места на Ямал 401, исходя из 90 градусов восточной долготы, может быть закрыто зданиями, лесом, горами и другими препятствиями.При этом открыта линия визирования на геостационарную орбиту по координате 163 градуса восточной долготы.

    Разумеется, тут выбора нет, целиться нужно именно в то место, куда планируется вывести Ямал 300 К (до сих пор). Это позволит людям, ранее оторванным от цивилизации, пользоваться всеми ее благами.

    Напоминаем, что аплинк канал (выгрузка на спутник) не поддерживает обычную тарелку, поэтому запросы следует отправлять по сотовому каналу или на любой другой.

    Для поддержки двусторонней передачи используются специальные станции, где только передатчик стоит от 2 млн руб. Диаметр плиты в этом случае составляет десятки метров.

    Такие методы могут использовать, например, провайдеры.

    • Жителям Дальнего Востока и всем остальным, проживающим ближе к планируемому местоположению спутника 300 К, при нестабильной связи следует оценить возможность приема с позиции 163 градуса восточной долготы.

    Вы столкнетесь с тем, что в этой точке может отсутствовать космический корабль, поэтому с помощью стандартных калькуляторов определение расстояний и углов будет невозможно…


    В этом случае рекомендуется указывать любой спутник, расположенный как можно ближе к точке 163 градуса восточной долготы.

    Это позволит заранее оценить возможность приема и расстояние до космического корабля. Однако это еще не все.

    Уже известно, что транспондеры Ямала 401 мощнее, поэтому может оказаться, что ловить его выгоднее из «спорных» мест, равноудаленных от обоих кораблей.

    По-русски: оставьте свою тарелку в прежнем положении. Чтобы выяснить этот вопрос, посмотрите карты покрытия Ямал 300 К и 401 луч. Там обычно указывается уровень мощности в дБ в точке приема на Земле.

    Это все, что мы хотели сказать перед тем, как заняться установкой спутниковой антенны своими руками на Ямале. То есть нужно выяснить необходимость такого шага вообще.

    Какие каналы можно ловить со спутников Ямал

    На некоторых сайтах прямо указано, что отличий с 201-м аппаратом нет.Вот одна из многих ссылок http://sat.nov.ru/yamal300K.htm, где приведены нужные значения, а это:

    Из таблицы видно, что помимо каналов есть еще и радиостанции. Так что не чувствуйте себя ущербным даже в тайге — всегда можно успеть!

    Другое дело пройти. Для этого (а значит и кардшаринга) нужно иметь в запасе какую-нибудь, пусть даже хилую, линию, вроде стационарного телефона с ADSL или сотовой связью. В этом режиме будет сложно играть в компьютерные игры, т.к. управление персонажем идет по восходящему потоку.

    Кстати, продвинутым людям будет полезно посмотреть частотный план. Потому что в таблице, указанной по ссылке выше, есть каналы downlink, тогда как для загрузки используются немного другие значения. Многие радиолюбители используют его в своих целях.

    Например, для отслеживания реального положения космического корабля, т.к. на сайте http://n2yo.com/ информация представлена ​​числовыми координатами.

    Иногда американская НОРАД намеренно дает неточные данные ввиду предстоящих испытаний боевой и секретной техники.

    Понятно, что спецслужбы не ловят, но, видимо, какая-то защита от них все-таки есть.

    Поэтому не удивляйтесь, если по вроде бы вполне определенным координатам вы будете получать джебы и выстрелы от продвинутых пользователей.

    Процесс наведения спутниковой антенны на Ямал

    Итак, местоположение спутника Ямал можно узнать по данным онлайн-сервисов, а кроме того — и спросить у провайдера.

    Но лучшим вариантом будет готовый калькулятор.Например? Пожалуйста!

    На этом сайте http://www. satellite-calculations.com/ размещены (в основном зарубежные) калькуляторы для расчета координат. Например, используйте Google!

    Минус в том, что новый спутник можно ставить только раз в 8 секунд, а нас интересует только Ямал.

    А удобство в том, что Гугл в силу своих возможностей позволяет установить место приема непосредственно по почтовому адресу, что является точностью до сотых долей градуса, чего больше не может обеспечить ни один другой метод.

    Минус гугла в том, что удаление на спутник не дается. Но дана максимальная неровность Земли на расстоянии 7 км, а также высота препятствий на том же расстоянии. Это необходимо при оценке возможности поступления.

    Итак, для координат 65 градусов северной широты и 144 градусов восточной долготы мы получили возвышение Ямала 300 К над горизонтом чуть более 5 градусов. При том, что еще надо пробить слой атмосферы под таким косым углом.

    А местность, судя по карте того же Гугла, холмистая с горами. Иди сюда и лови НТВ+. В то же время положение 163 градуса гораздо выгоднее именно для этой точки. Смотри какие координаты получаются:

    • Азимут 160 градусов (с копейками).
    • Угол возвышения 15,4 градуса.

    А на карте даны все неровности грунта, так поисковик для нас уже почти все просчитал, и если поблизости нет построек, то прием будет отличный.

    Рассчитаны для спутника Superbird B2, расположенного на 162 градусах восточной долготы. Мы не думаем, что расчетное положение Ямал 300 К будет сильно отличаться от этой цифры.

    Мы считаем, что не у всех есть устройство для настройки спутниковых антенн.

    Таким образом, вы можете использовать часы.

    Сделать и настроить компас довольно просто.

    Не забывайте также, что частота спутниковых каналов Ямал определяет, какой конвертор купить (и его можно взять отдельно даже для пакета Триколор ТВ).

    Как осуществляется самостоятельная настройка, мы уже обсуждали, но если что-то непонятно, пишите! Давайте обсудим.

    Очень актуален, так как на одну антенну можно принимать подборку спутников, да и пакет бесплатных принимаемых каналов достаточно разнообразен, есть и интересные. Спутник спутникового оператора «Радуга» ведет вещание на спутнике 75.0°E ABS, а Континент на 85°E. Это существенно дополняет набор интересных каналов при просмотре на официальной карте или кардшаринге.

    На 90,0° в.д. Ямал 201 большой выбор операторов спутникового интернета.

    А если установить твин-конвертер в это положение, то становится возможным одновременно с просмотром телевидения пользоваться спутниковым интернетом или спутниковой рыбалкой.

    Установка и настройка спутниковой антенны достаточно сложная и если кто не знаком с ней рекомендую прочитать. Также желательно знать основы спутниковой техники — на сайте в левой колонке Оборудование.

    Прием 90,0° в.д. Ямал 201 в некоторых регионах затруднен, т.к. желательно собирать на большие антенны. Этот спутник вещает в диапазоне КУ и СИ, но для приема СИ нужна отдельная и еще более крупная антенна (около 2 метров), что значительно удорожает оборудование, поэтому подойдет не всем. Передаваемые каналы можно найти и в диапазоне КУ на том же мультифиде, только в разных часовых поясах. Так что группа С больше для фанатов, а нас интересует компьютерная графика.

    Как настроить спутниковую антенну

    Мне проще настроиться по старинке, с помощью телевизора и тюнера, лишь бы адекватно отображалась сила и качество сигнала, желательно без задержек.

    • Собираем антенну, вместе с мультифидами и конверторами (левый и правый). Болты не затягиваются.
    • Закрепите кронштейн, ориентированный на восток.
    • Вешаем антенну, не затягивая крепление.
    • Подключаем оборудование. Центральный преобразователь напрямую в ресивер.

    Как обычно , начать с фокуса. В нашем случае это 85° в.д. В интернете на сайте lingsat com берем частоты (там всегда актуально) при большом расходе (типа 11840 H 28800). Но если ресивер есть, то разбираемся при настройке. Настраиваем по максимуму, не забываем крутить по часовой стрелке влево-вправо, и вперед-назад на креплении. Только после подтягиваем крепление конвертера и антенны наблюдая за сигналом (не только на той же частоте).


    Настройка мультифиды.

    Если смотреть на прикрепленную антенну спереди (как бы в лицо), то с правой стороны нужно искать 75,0° в.д. АБС 1, с левой — 90,0° в.д. Ямал 201.

    Обычно при выставлении 75,0° в.д. и 85° в.д. проблем не возникает, а для 90,0° в.д. нужна большая точность и поймать немного сложнее, но все зависит от координат места установки и размер спутниковой антенны.

    Ямал 201 на 90.0° в.д. | ЧЕШСКИЙ И СЛОВАЦКИЙ DX SATELLITE CLUB

    Ямал 201 на 90,0° в.д. : Технические данные

    Ямал 201: 4 043 R Музыкальная коробка России _ Качественный пик MER = 13,9 + дБ


    Спутник: Yamal 201 — Orbit: 90,0 ° E — TP: 9 C / 6 KU — Срок службы: от 24.11.2003 — 12 лет

    Ямал-201 в диапазоне 90,0° в. д. — C: спектральный анализ и результаты измерений





    Ямал 201 на 90,0 ° E — Ku Therprint: Измерения, сделанные в городе Лученек / Словакия
    Географическое расположение:
    Latitude : 48.33 ° _ долгота : 19.72 ° 9: 19.72 °
    Результаты измерений получены из 3,7 м диаметром антенны
    Дата измерения: 7.8 2010
    Угол возвышения: 4,3 °


    Yamal 201 FootPrint_ C Band Yamal 201: Установленная система Ямал 201: Точка измерения
    Область покрытия PF Prodelin 3.7 м + Norsat 8215 Town Lučenec / Словацкая республика
    Азия, я, Европа 48,33 ° _ 19,72 °

                            — Ямал-201 в диапазоне 90,0°-C: условия приема и спектрального анализа

    A, B,
    A, B,
    Yamal 201 Спектральный анализ Ямал 201 Спектральный анализ
    TP 2A / TP 3A _ SPAN 6 / Vector L TP 7A _ SPAN 6 / Vector L
    Анализируемые перевозчики: 3 645, 3 675 Анализируемые перевозчики: 3 928, 3 954

    — время измерения: 7. 8.2010 —
    Описание анализа качества + Определение состояния приема —


    — Описание анализа качества —
    — Качественное значение Merp указывает на пик, который я измерял в промежуток времени 10 мин. /амплитуда/
     — следующая функция определяет устойчиво изменяющуюся составляющую роста прироста на временном интервале 10 мин.На угол возвышения
    только 4 ° ° см. Следующее объяснение



    — Определение статуса приема —
    — Типичное явление в доходе, поддерживающем трансляцию через транспондер TP 2a Satellite Yamal 201
    на протяжении всего термина центральный В Европе сохраняется высокий уровень э.и.и.м. колебательного потока, так как при диаметре антенны
    370 см и угле места всего 4,1 градуса среднеамплитудные уровни качества в приводе до MER= +/- 2 дБ в зависимости
    от выбора несущей в диапазон частот в течение 10 минут.

                                — качественная диагностика несущей QPSK в диапазоне частот векторов L и R зубцов

    YAMAL 201 на 90,0 ° E — C Phangentrint: 3 552 R сайт — 360 сеть
    , если данные Q Data NIT Data

                                         Ямал 201 на 90.0 ° E — C След: 3 553 l Пакет Turkmenistan 90
    Если данные Q Data NIT Data

    Ямал 201 на 90,0 ° E — C Thenprint: 3 588 L TV NORD
    Если данные Q Data NIT Data

                                                         Ямал 201 в 90.0 ° E — C След: 3 600 L OTV
    , если данные Q Данные NIT Data

    Ямал 201 на 90,0 ° E — C След: 3 605 L CNL Sibir
    , если данные Q Data NIT Data

                                                       Ямал 201 на 90. 0 ° E — C След: 3 645 L Gazprom Network
    Если данные Q Data NIT Data

    Ямал 201 на 90,0 ° E — C Phanceprint: 3 675 L Gascom Network 90
    , если данные Q Data NIT Data

                                                   Ямал 201 на 90.0 ° E — C след: 3 725 l Skvortsovo
    Если данные Q Data NIT Data

    YAMAL 201 на 90,0 ° E — C Thangentrint: 3 791 R RR SAT Global Network
    , если данные Q Data NIT Data

                                                Ямал 201 на 90.Зона охвата 0°E — C: 3 887 л NET / Unn. Network
    Если данные Q Data NIT Data

                                                Ямал 201, 90,0° в. Network
    Если данные Q Data NIT Data

                                                    Ямал 201 на 90.0 ° E — C след: 3 912 l ORTRK 12
    , если данные Q Data NIT Data

    Yamal 201 на 90,0 ° E — C след: 3 924 L TRT Rossiya 1 / теперь Biss
    , если данные Q Data NIT Data

                                                 Ямал 201 на 90.0 ° E — C след: 3 926 л MPEG-4 REN TV
    , если данные Q Data NIT Data

    Ямал 201 на 90,0 ° E — C Noxprint: 3 954 L IVG Network
    Если данные Q Data NIT Data

                                                   Ямал 201 на 90.0 ° E — C след: 4 043 R Музыкальная коробка России
    , если данные Q Data NIT Data

    Ямал 201 на 90.0°E : Список ТВ





    —- Частота —-

    ———- Провайдер/канал———-
    —SR— —ФЭК— —-Отпечаток—- — Антенна — — Видео/Шифрование —

    3 536 -L- тп 2А

    осталось

    3 539 -L- тп 2А

    ТБН Россия 3 274 3/4 Ямал 201 С 220-270+ см ДВБ ЗСТ

    3 552 -R- тп 2

    Сайт — 360 5 180 3/4 Ямал 201 С 220-270+ см ДВБ
      ТРТ Аваз ТВ              ЗСТ
      TRT Кочук / TRT 4         ЗСТ

    3 554 -L- тп 2А

    Сеть Туркменистана 20 000 3/4 Ямал 201 С 220-270+ см ДВБ
      Алтын Асыр         ЗСТ
      Яслык             ЗСТ
      Мирас         ЗСТ
      ТВ 4 Туркменистан         ЗСТ

    3 577 -L- тп 2А

    оставил

    3 583 -L- тп 2А

    Чита ТВ 4 275 3/4 Ямал 201 С 220-270+ см Бисс

    3 589 -L- тп 2А

    ТВ-Норд     4 285 3/4 Ямал 201 С 220-270+ см ДВБ ЗСТ

    3 595 -L- тп 2А

    ГТРК-Бира 2 4 275 3/4 Ямал 201 С 220-270+ см Бисс

    3 601 -L- тп 2А

    ОТВ Екатеринбург    4 285 3/4 Ямал 201 С 220-270+ см ДВБ ЗСТ

    3 603 -R- тп 2А

    ОТВ Булат       4 285 3/4 Ямал 201 С 220-270+ см ДВБ ЗСТ

    3 605 -L- тп 2А

    CNL Сибирь       2 626 3/4 Ямал 201 С 220-270+ см ДВБ ЗСТ

    3 623 -L- тп 3А

    Туркмен Овази 4 285 3/4 Ямал 201 С 220-270+ см ДВБ ЗСТ

    3 645 -L- тп 3А

    Газпром ТВ сеть 28 000 3/4 Ямал 201 С 180-240+ см ДВБ
      ТВ Звезда +7ч         ЗСТ
      ТВ Звезда +2ч         ЗСТ
      НТВ +7ч               ЗСТ
      ТНТ +7ч         ЗСТ
      ДТВ +7ч         ЗСТ
      Где и кто         ЗСТ
      РТР 2+0         Бисс
      Тестовый канал         ЗСТ
      Топ Магазин ТВ         ЗСТ

    3 674 -L- тп 3А

    Сеть Газком 17 500 3/4 Ямал 201 С 180-240+ см ДВБ
      ТВ 3 +2ч         ЗСТ
      СГУ ТВ                 ЗСТ
      МТВ Россия             ЗСТ
      Радость Моя         ЗСТ
      ТВ 3 +7ч         ЗСТ
    3 694 -L- тп 4А Союз

    2 430 3/4 Ямал 201 С 180-240+ см ДВБ ЗСТ

    3 726 -L- тп 4А


    Скворцово
    3 200 3/4 Ямал 201 С 200-240+ см ДВБ ЗСТ

    3 730 -L- тп 4А

    РТР+ДВТРК   4 285 3/4 Ямал 201 С 200-240+ см Бисс

    3 746 -L- тп 4А

    ТЛК Спас

    2 890 3/4 Ямал 201 С 200-240+ см ДВБ ЗСТ

    3 791 -R- тп 5

    RRSat Global Communications

    7 900 3/4 Ямал 201 С 180-220+ см ДВБ
      Телевизионный мост         ЗСТ
      РТГ ТВ              Viaccess 2.6
      Улыбка Ребёнка         ЗСТ

    3 887 -L- тп 6А
    NET 5 859  5/6 Ямал 201 С 180-240+ см ДВБ
      HIT X / Без названия         ЗСТ
      Нау ТВ / No Name         ЗСТ
      Астана ТВ / No Name         ЗСТ

    3 904 -L- тп 6А

    исп.сеть 8 888 5/6 Ямал 201 С 180-240+ см ДВБ
      ТВ Уг Дон         ЗСТ
      Телевизор Спорт         Бисс
      тестовая карта / TV Test         ЗСТ

    3 913 -L- тп 6А

    ОРТРК 12 4 295 3/4 Ямал 201 С 200-240+ см ДВБ ЗСТ

    3 919 -L- тп 6А

    ГТРК ЭЛ Алтай 4 275 3/4 Ямал 201 С 200-240+ см Бисс

    3 923 -L- тп 6А

    ТВ Россия Тверь / tandberg service

    3 570 3/4 Ямал 201 С 200-240+ см Бисс

    3 928 -L- тп 6А

    РЕН ТВ-М4      1 490  7/8  Ямал 201 С 140-180 + см  MPEG-4/FTA

    3 955 -L- тп 7А

    Сеть ГАЗКОМ 29 500 3/4 Ямал 201 С 180-240+ см ДВБ
      ТВ Центр Урал         ЗСТ
      ТВ Центральная Сибирь         ЗСТ
      ТВ Центр Д.Восток         ЗСТ
      Агро ТВ         ЗСТ
      ТТС            ЗСТ
      О2 ТВ         ЗСТ
      RU телевизор         ЗСТ
      ТВ Звезда +4ч         ЗСТ
      Жизнь         ЗСТ
      Стильный телевизор         ЗСТ

    3 990 -L- тп 7А
    Сеть передачи данных 24 050 3/4 Ямал 201 С 180-240+ см DVB-S / Данные

    4 043 -R- тп 8

    Сеть ГАЗКОМ 8 681 3/4 Ямал 201 С 180-240+ см ДВБ
      Музыкальная шкатулка Ru         ЗСТ
      Музыкальная шкатулка ТВ            ЗСТ
      Юмор ТВ         ЗСТ
    4 085 -R- тп 8

    Радиопакет/NetService 2 500 3/4 Ямал 201 С 180-240+ см ДВБ ЗСТ

    Ямал 201 на 90.0°E: относительное качество

    3 674 л                                                3 912 л

    Ямал 201 на 90,0° в.д. : Видео презентации


       Перейти к разделу видео:



    Ямал 201 на 90,0° в.д. : Обновление составлено





    Czech & Slovak DX Satellite Club
    Международный Профессиональный портал
    Tank Tank
    Roman Dávid — Автор и основатель
    Mail:
    [email protected]


    Ямал 201 на 90,0° в. д. Зона охвата: диапазон C

    Ямал 201 след                              Ямал 201 след



    Ямал 201 на 90,0° в.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
