Как подключить телевизор к компьютеру через HDMI

Решил подготовить отдельную статью, в которой подробно рассказать и показать на примере, как подключить телевизор к обычному стационарному компьютеру с помощью HDMI кабеля. Тема актуальная, и меня часто об этом спрашивают. На самом деле – ничего сложно. Но есть некоторые нюансы, в которых мы постараемся разобраться в рамках этой статьи.

Практически в каждом, даже не самом новом телевизоре есть как минимум один HDMI вход. А в компьютере, на задней панели системного блока есть HDMI выход. Это значит, что мы без проблем можем соединить ПК с телевизором с помощью обычного HDMI кабеля, который можно купить наверное в каждом магазине цифровой техники.

Для чего их подключать? Все очень просто. Телевизор может работать как монитор. То есть, можно выводить изображение с компьютера на экран телевизора. Телевизор можно использовать как основной, или как второй монитор. Это значит, что изображение с ПК будет отображаться на экране обычного монитора и телевизора одновременно.

Или только на ТВ. Это уже зависит от ваших задач. Нужно отметить, что по HDMI выводится не только изображение, но и звук.

Я сам, да и другие пользователи чаще всего соединят ПК с ТВ для просмотра фильмов на большом экране, или для игры. Можно еще подключить к компьютеру геймпад и играть на большом экране. Некоторые используют телевизоры вместо мониторов. Работают с документами, сидят в интернете и т. д. Но как мне кажется, это не очень удобно. Да и глаза устают быстрее. Для постоянной работы за компьютером лучше использовать монитор. А телевизор подключать для просмотра фильмов, фото, игры и т. д.

Процесс подключения будет одинаковым для телевизоров разных производителей: LG, Samsung, Sony, Philips, Panasonic, Ergo, Hitachi и т. д. Точно так же, как и не будет сильных отличий в настройках Windows. Да, настройки в Windows 10, Windows 8, Windows 7 немного отличаются, но не критично. Я все покажу.

Если у вас ноутбук, то можете все сделать по этой статье: как подключить ноутбук к телевизору через HDMI.

Подготовка: проверяем HDMI порты на телевизоре и компьютере, выбираем кабель

Сначала нужно проверить, есть ли на наших устройствах необходимые порты. Так же для подключения нам понадобится HDMI кабель. Давайте рассмотрим все более подробно. Если у вас все есть, то можете переходить непосредственно к подключению и настройке.

  1. HDMI вход на телевизоре находится обычно на боковой грани, или на задней панели (иногда, там и там). Они должны быть подписаны и пронумерованы. Выглядят вот так (слева Philips, справа LG):
    Если на вашем телевизоре есть хотя бы один такой порт, значит все получится.
  2. Дальше взгляните на заднюю панель своего компьютера (я имею введу системный блок). Там нам нужно найти HDMI выход. HDMI может быть как на материнской плате (встроенная графика на новых платах), так и на видоекарте. Но, если даже у вас есть этот порт на материнской плате (как у меня на фото ниже), и есть отдельная дискретная видеокарта с HDMI выходом, то телевизор нужно подключать к видеокарте.

    Фото системного блока я сделал в горизонтальном положении. В моем случае, телевизор можно подключить к HDMI выходу на видеокарте.Если в вашем компьютере нет HDMI выхода, но есть DVI, то можно купить переходник DVI-HDMI. А если есть только старый VGA, то так же можно использовать переходник VGA-HDMI, но тогда уже звук на телевизор выводится не будет, так как VGA не цифровой выход. Если вы хотите одновременно подключить к компьютеру телевизор и монитор, то понадобится либо два HDMI, либо HDMI и DVI. Так же нам понадобятся соответствующие кабеля.
  3. HDMI кабель должен быть необходимой нам длины. Если не ошибаюсь, то они есть до 20 метров. Если у вас нет отдельного кабеля, то можно использовать тот, которым подключен монитор. Если он у вас по HDMI подключен. У меня вот такой кабель:
    Самый обычный, недорогой кабель.

Если у вас есть порты на обоих устройствах и есть кабель, то можно подключать.

Соединяем телевизор с компьютером с помощью HDMI кабеля

Достаточно просто взять кабель, подключить его в HDMI выход на компьютере и в HDMI вход на телевизоре.

Важно! Устройства нужно соединять, когда они выключены и отключено питание. Есть риск спалить порты. Бывают такие случаи.

Если вы подключаете телевизор как монитор, то есть единственный экран, то схема будет выглядеть примерно так:

Так же давайте рассмотрим еще один случай, когда одновременно будет подключен телевизор и монитор.

Телевизор как второй монитор для ПК

Монитор может быть подключен так же по HDMI (как у меня на фото ниже), по DVI, или даже по VGA. В итоге к ПК будет подключено два экрана.

С подключением разобрались. Скорее всего, в вашем случае уже будет системный блок с подключенным к нему монитором. И все что необходимо сделать, это подключить еще к нему телевизор.

Выбираем HDMI вход как источник сигнала в настройках ТВ

Чаще всего, после подключения и включения устройств, изображения на телевизоре нет. Появится надпись типа «Нет сигнала», «Не выбран источник сигнала» или что-то в этом роде. На телевизоре нужно выбрать источник сигнала.

Порт, в который мы подключили кабель.

Для этого, на пульте вашего телевизора должна быть отдельная кнопка «SOURCES», или «INPUT».

После нажатия на нее, должно открыться меню, в котором можно выбрать источник сигнала. Можете посмотреть, в какой порт на телевизоре вы подключили кабель (каждый порт имеет свой номер). Или просто выберите активный источник. Сам процесс может отличатся в зависимости от телевизора. У меня старый LG.

На телевизоре должно появится изображение с компьютера. Это будет либо копия того что отображается на мониторе (если он есть), либо чистый рабочий стол (расширить).

Главное, что картинка с компьютера появилась на экране телевизора. Дальше, в настройках Windows мы уже сможем сменить режим вывода изображения. Там их есть несколько.

Настройка подключенного по HDMI телевизора в Windows

Разрешение экрана в большинстве случаев подстраивается автоматически. Так что в настройках Windows мы сможем сменить только режим работы с несколькими дисплеями. Это актуально только в том случае, когда к ПК подключен монитор и телевизор. Если только один дисплей, то эти настройки не нужны.

Самый простой способ сменить режим в Windows 10, Windows 8 и Windows 7 – сочетание клавиш Win + P.

После нажатия на них появится меню «Проецировать». В десятке оно выглядит вот так:

В Windows 7 так:

Давайте рассмотрим каждый режим более подробно.

  • Только экран компьютера (отключить проектор) – в этом режиме изображение будет только на мониторе.
  • Повторяющийся (дублировать) – будет одинаковое изображение на экране монитора и телевизора. В этом режиме есть один нюанс. Это разрешение экрана. Например, если у вас как и в моем случае разрешение монитора 1920×1080, а телевизора 1366×768, то на мониторе будет выставлено 1366×768 и картинка будет не очень. А если на мониторе 1920×1080 и на ТВ тоже 1920×1080, то тогда картинка будет четкая на обоих экранах.

  • Расширить – рабочий стол будет расширен на второй экран. В нашем случае это телевизор.
  • Только второй экран (только проектор) – это когда изображение с компьютера будет выводится только на телевизор. Монитор отключен.

В большинстве случаев, этих настроек вполне достаточно.

Дополнительные параметры экрана

Чтобы открыть их, достаточно нажать правой кнопкой мыши на пустую область рабочего стола. В Windows 10 необходимо выбрать пункт «Параметры экрана», а в Windows 7 – «Разрешение экрана».

Откроется окно с настройками, где можно увидеть сколько экранов подключено к компьютеру.

Так же можно определить их (нажав на кнопку «Определить»), сменить разрешение каждого экрана и режим работы (о которых я рассказывал выше).

В Windows 7 настройки телевизора подключенного по HDMI выглядят вот так:

С настройкой изображения на компьютере разобрались.

Что делать, если звук с компьютера не идет на телевизор?

Такое бывает очень часто. Изображение на телевизоре появилось, а звука нет. Его совсем нет, или он звучит с подключенной к компьютеру акустической системы. Если вы хотите, чтобы звук шел через телевизор, то первым делом проверьте, не отключен ли звук на ТВ и не скручен ли он.

Дальше нужно зайти в «Устройства воспроизведения».

В списке устройств должен быть ваш телевизор. Необходимо нажать на него правой кнопкой мыши и установить «Использовать по умолчанию».

Если телевизора нет в списке, то нажмите правой кнопкой мыши на пустую область и поставьте галочки возле двух пунктов: «Показывать отключенные устройств» и «Показать отсоединенные устройства».

Если это не помогло, и по прежнему на телевизоре нет звука с ПК, то попробуйте переустановить драйвер видеокарты. Просто скачайте его и запустите установку. HDMI кабель в этот момент пускай будет подключен к компьютеру.

Как проверить эти настройки в Windows 7, я показывал в статье Почему нет звука через HDMI на телевизоре, при подключении ноутбука (ПК). Обязательно посмотрите ее и почитайте комментарии. Там есть много полезной информации.

Я еще ни разу не сталкивался с проблемой вывода звука по HDMI. Сколько подключал, все сразу работало после подключения. Но проблема такая есть.

Подключение 4k телевизора к компьютеру. Ultra HD по HDMI

Если у вас Ultra HD телевизор (он же 4k) и видеокарта поддерживает это разрешение, то есть шанс получить красивое и четкое изображение. Я проверил, все работает. У меня 4k телевизор от Филипс. А в компьютере видекарта GeForce GTX 750Ti, которая поддерживает разрешение до 4096×2160.

Там очень много нюансов. Я не геймер, поэтому постараюсь пояснить как могу. Дело в том, что вывести 4k изображение по HDMI можно, и у меня этот получилось. Но скорее всего мы получим частоту обновления кадров 30 Гц. Что очень мало. Чтобы получить 60 Гц, нам нужна видеокарта с HDMI 2.0 и такой же кабель. Именно поэтому для подключения к 4k мониторам используют DVI кабеля. А в телевизорах DVI я что-то не встречал.

Я все подключил, запустил компьютер, и увидел что изображение на телевизоре какое-то странное, неправильные цвета. Возможно, это только в моем случае.

Все решается очень просто. Сначала я попробовал в настройках телевизора отключить UHD (Ultra HD) для HDMI порта к которому подключен ПК. Изображение стало нормальным, но разрешение получилось обычное, 1920×1080. Поэтому, это способ нам не очень подходит.

Чтобы получить настоящее 4k изображение с натуральными цветами необходимо просто в свойствах дисплея в Windows 10 сменить разрешение экрана на максимальные 3840×2160.

Изображение сразу стало нормальным. Так же автоматически был выставлен масштаб в 300%. Иначе все было бы очень маленьким. Его при необходимости можно поменять. Играть при таком разрешении я не пробовал. Но думаю, что это не реально. Тем более, что видеокарта на моем компьютере не самая новая и не самая мощная.

Жду ваших комментариев. Задавайте вопросы и не забывайте делится советами. Всего хорошего!

Как подключить второй компьютер к компьютеру? Как подключить второй монитор к компьютеру? Как подключить обычный компьютер (ПК) к Wi-Fi сети.

Инструкция

Возьмите основной кабель, предназначенный для системного блока от сети. С одной его стороны будет вилка, с другой разъем в виде трапеции. Необходимо повернуть к себе системный блок задней (тыльной) стороной, множество разъемов типа «мама» и «папа». Берем шнур питания, со стороны которого находится разъем «мама» и присоединяем к разъему «папа», находящемуся в верхней части системного блока. Не стоит подключать его сразу к сети.

Ставим рядом с системным блоком , чтобы произвести подключение монитора к системному блоку. Для этого нам понадобится такой же кабель питания от сети. Принцип тот же самый, только теперь мы подключаем кабель к монитору. К сети также мы его не подключаем.

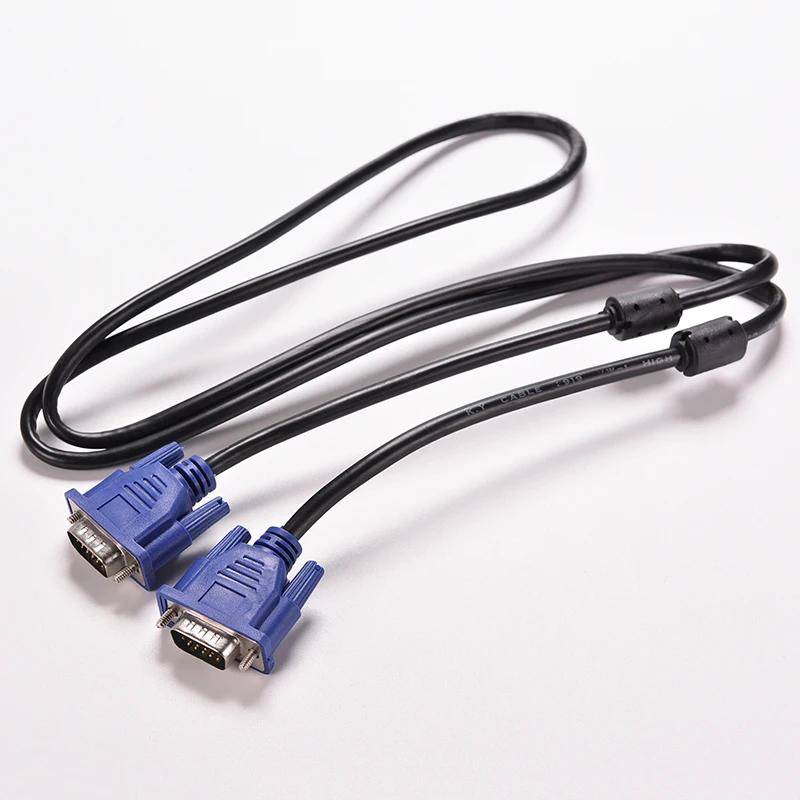

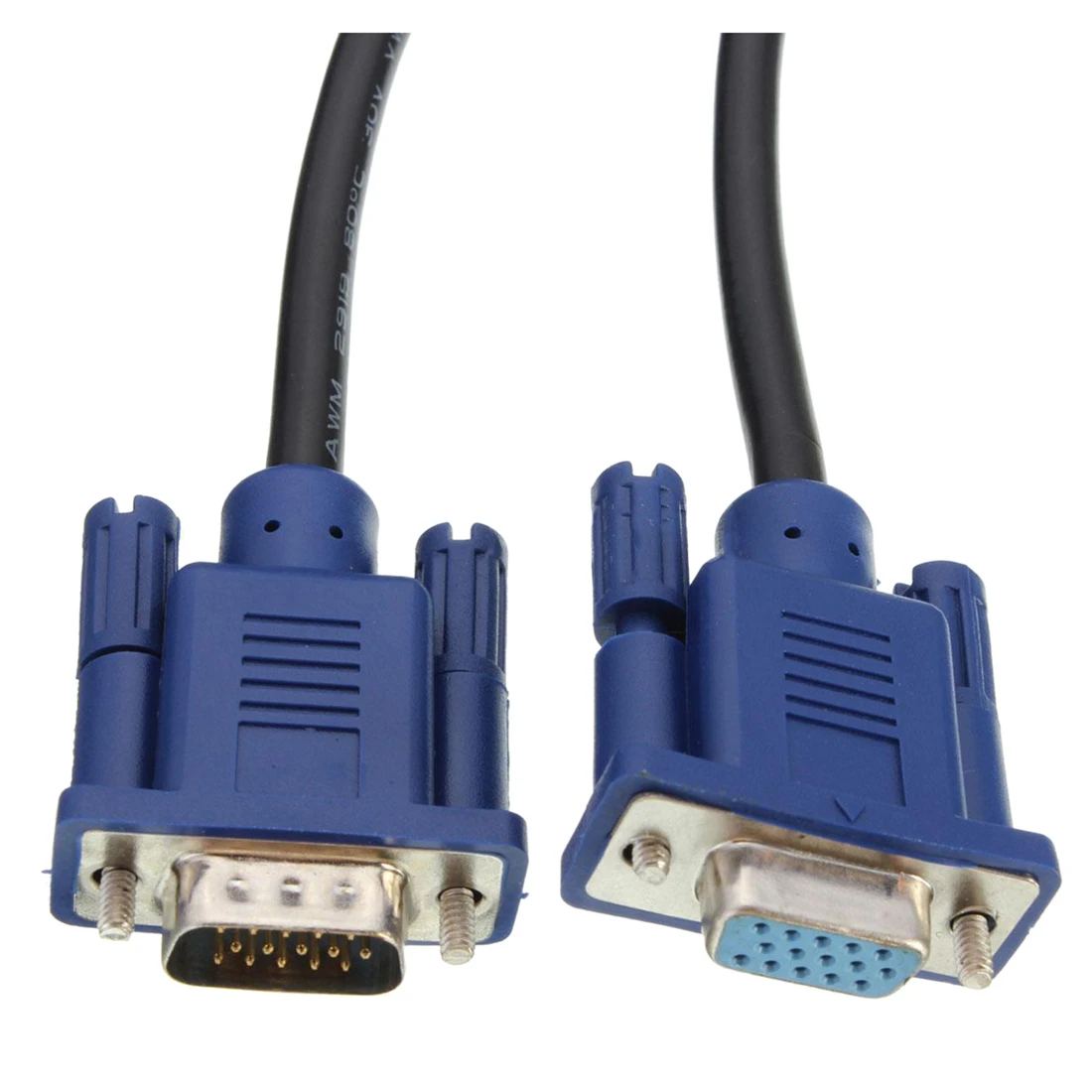

Берем следующий кабель — для соединения монитора и системного блока (VGA-кабель). Одной стороной подключаем к монитору, другой к системному блоку, прежде надо найти разъем VGA на . После подключения этого кабеля, закручиваем пластиковые болты пальцами либо небольшой отверткой. Это необходимо для постоянного и стабильного сигнала.

Подключение клавиатуры и мышки между собой очень похожи. Единственным различием является цвет штекеров и гнезд, предназначенные под эти устройства. Гнезда клавиатуры и мышки (PS/2)находятся ниже гнезда питания системного блока. У клавиатуры — сиреневый цвет, а у мышки — зеленый.

В последнее время стали выпускать устройства под интерфейсом USB. В этом случае все гораздо проще. Вам необходимо вставить штекер необходимого вам устройства ( или мышь) в USB-порт.

Последним этапом подключения будет колонок и системного блока. От главной колонки отходит 2 кабеля — кабель питания и аудиокабель. Нам необходимо подключить аудиокабель к системному блоку. Находим круглое гнездо зеленого цвета на системном блоке и .

Теперь нам потребуется соединить все кабели питания с розеткой. Здесь можно воспользоваться (пилот). После подключения всех устройств для работы системного блока, нам необходимо компьютер нажатием «Power» на передней панели .

Полезный совет

Если вы включили компьютер, но при этом не появилось изображение или отсутствует звук, значит что-то сделали не так. Советуем обратиться за помощью к людям, хорошо разбирающимся в данном вопросе.

Источники:

  • подключение системного блока
  • Типы периферийных устройств и правила их подключения

Для соединения двух компьютеров в локальную сеть можно применить несколько методов. Многое зависит от конечной цели осуществления данного соединения. Для создания миниатюрной домашней сети можно не использовать роутер или свитч.

Вам понадобится

  • — сетевой кабель.

Инструкция

Приобретите сетевой кабель с LAN-коннекторами на обоих концах. Не используйте слишком , чтобы не снижать скорость обмена данными внутри сети. Подключите его к сетевым картам обоих компьютеров и включите эти ПК. Если у вас есть необходимость подключить оба компьютера к интернету, то приобретите дополнительную сетевую карту.

Установите это устройство в один из компьютеров и настройте его. Обязательно обновите драйверы для всех сетевых карт. Соедините с этим сетевым адаптером кабель подключения к интернету. Настройте соединение с интернетом, используя для этого стандартные параметры.

Перейдите к свойствам только что созданного подключения. Откройте меню «Доступ». Поставьте галочку напротив пункта «Разрешить использовать данное подключение к интернету другим сетевым пользователям». Обязательно в следующем пункте открытого меню укажите ту локальную сеть, которую образуют два ваших компьютера.

Теперь перейдите к настройке другого сетевого адаптера. Выберите свойства протокола интернета TCP/IPv4. Активируйте параметр, позволяющий использовать постоянный IP-адрес. Введите в соответствующее поле цифры 201.101.156.1. Нажмите клавишу Tab и посмотрите маску подсети. Сохраните настройки этой сетевой карты.

Перейдите ко второму компьютеру. Выполните настройку сетевой карты, открыв свойства протокола интернета TCP/IPv4. Введите значение IP-адреса, которое будет совпадать с IP компьютера-сервера первыми тремя сегментами, например 201.101.156.10. Теперь найдите поля «Предпочитаемый сервер DNS» и «Основной шлюз». Введите в них IP-адрес первого компьютера. Сохраните настройки этого сетевого адаптера. Выполните переподключение к интернету на компьютере-сервере. Проверьте наличие доступа в интернет у обоих ПК.

Для компьютера несут угрозу не только вирусы, а ещё и пыль. Она оседает на всех деталях, теплопроводность снижается, вследствие чего компьютер может начать глючить и тормозить.

Но если время от времени очищать его от пыли, не придётся тратить время и деньги на ремонт. Первым делом нужно отключить системный блок от питания, отключить мышь, клавиатуру и остальные комплектующие. Вынести его на балкон, если живете в частном доме, на улицу. Раскрутить крышку, а там отдельно чистить все детали или в системном блоке, чтобы ничего не снимать.

Если решили отдельно чистить детали, стало быть, их нужно снять, для того чтобы правильно в конце собрать, лучше всего сфотографируйте как выглядел до чистки собранный. После чего взять пылесос, прикрепить насадку, чтобы лучше почистить. После того как почистили, возьмите кисточку для рисования и пройдитесь по всем деталям, вероятно, где-то осталась ещё пыль.

Чтобы почистить кулеры системы охлаждения, лучше всего взять фен и выдуть всю пиль с лопастей. После чего можно протереть тряпочкой сам системный блок, но аккуратно, чтобы не зацепить платы комплектующих. Там маленькие контакты и их можно нечаянно повредить, что обернется дорогостоящим ремонтом.

Почистить клавиатуру и мышь намного проще, но также очень необходимо. В клавиатуре бывает зависают клавиши от того, что много пыли или частицы пищи, например, хлебные крошки. Лучше всего раскрутить клавиатуру и выдуть феном пыль и крошки мусора. После этого собрать системный блок, подключить все провода, включить в электросеть. После чего нужно включить компьютер и проверить, все ли подключили правильно и корректно.

Когда системный блок компьютера перестает включаться и издавать какие-либо звуки, самая частая причина такого поведения — неисправность блок а питания . Самый простой способ проверить, так ли это — раскрутить системный блок и подключить к материнской плате другой блок питания подходящей мощности.

Вам понадобится

  • — отвертка;
  • — блок питания.

Инструкция

Снимите боковую крышку с системного блок а компьютера, открывающую доступ к материнской плате. Убедитесь, что компьютер выключен из сети, и удалите из всех устройств кабели питания от установленного блок а питания — от винчестера, привода, видеокарты (если подключена), флоппика и, конечно, материнской платы. Как правило, вам нужно проверить правильность расположения кабелей, которые идут от блок а питания ко всем комплектующим персонального компьютера.

Положите новый блок питания рядом с компьютером. Подсоедините кабели питания к материнской плате. Если плата не очень старая, то к ней подключаются два разъема — основное питание и дополнительное. Не стоит запихивать разъемы с силой. Если разъемы не лезут, значит, вы пытаетесь засунуть их не туда. Вставляйте разъем питания до закрытия защелок, расположенных на пластиковом креплении разъема.

Подключите к блок у питания сетевой кабель. Запитайте видеокарту, если она нуждается в дополнительном питании. Подключите к материнской плате монитор, клавиатуру, мышь. Переведите переключатель на блок е питания (если имеется) в режим включено (нарисована единица) и включите компьютер привычным способом.

Если материнская плата начнет работу, завертятся вентиляторы и произойдет загрузка, а на экране монитора появится видеосигнал — значит материнская плата (а вместе с ней процессор и оперативная память) в работоспособном состоянии. Также не стоит забывать о том, что блок питания распределяет вся мощность на все запчасти персонального компьютера. Если у вас не будет хватать мощности, компьютер может работать с некоторыми сбоями или вовсе не работать, поэтому внимательно просчитывайте мощность.

Какими бы ни были вместительными современные жесткие диски, рано или поздно они оказываются заполненными, и тогда возникает необходимость подключить второй винт – правильнее говоря, винчестер.

Инструкция

Отключите системный блок от электропитания и снимите с корпуса боковую панель, отвернув скрепляющие винт ы. Если ваш жесткий диск подключается к материнской плате через интерфейс IDE, вы будете использовать широкий 80-контактный шлейф серого цвета с двумя или тремя . Через один разъем шлейф подключен к материнской плате, к двум другим подсоединяются жесткие диски или оптические дисководы.

На жестком диске с той стороны, куда подсоединяются разъемы интерфейсного кабеля и питания, есть специальное поле с несколькими контактами, два из которых объединены джампером (перемычкой). Замыкая разные контакты, вы даете указание BIOS (Basic In-Out System) компьютера, какая роль назначена этому винчестеру. Если вы собираетесь установить на него операционную систему и сделать его загрузочным, выставляйте перемычки в положение Master («главный»). Если это второй жесткий диск, и судьба его – стать хранилищем информации, перемычками обозначьте положение Slave («ведомый»). Возможен вариант подключения Cable Select, при котором режим работы кабелем: устройства, подключенное к крайнему кабельному разъему, назначается Master, а к среднему – Slave. Для такого подключения необходим специальный шлейф с кабельной выборкой. Комбинации перемыкания контактов нарисованы на наклейке на верхней стороне винчестера.

Внимательно осмотрите разъемы интерфейсного шлейфа и винчестера – на них есть «ключи» для того, чтобы избежать неверного подсоединения: на разъеме винчестера – выемка, шлейфа – выступ. Иногда кабели маркируют дополнительно: вдоль одной из сторон наносят красную полоску. Шлейф должен подключаться так, чтобы полоска была ближе к разъему питания винчестера. К материнской плате шлейф подсоединяется так же с учетом «ключей».

Подключите к жесткому диску блок питания. Верхние части разъемов питания кабеля и винчестера закруглены, так что неправильно соединить не получится.Поставьте на место боковую крышку, подключите компьютер к электропитанию. Нажмите кнопку Power, после первоначального опроса железа зайдите в BIOS и убедитесь, что система «увидела» новый винчестер.

После загрузки операционной системы, при необходимости, разбейте новый винчестер на логические диски и отформатируйте их.

Видео по теме

Обратите внимание

Если винчестер поддерживает интерфейс SATA, устанавливать перемычки не требуется.

Системный блок компьютера представляет собой корпус, внутри которого находятся блок питания и системная (материнская) плата с подключенными к ней контроллерами для внешних устройств. В корпусе системного блока также монтируются: жесткий диск (HDD), устройства чтения и записи данных: дисководы DVD, CD и другие. То есть, системный блок компьютера, это и есть сам компьютер.

Материалы и инструменты

Чтобы заменить системный блок, вам понадобятся:
— новый системный блок;
— монитор;
— клавиатура;
— мышь;
— отвертка;
— пакет справочной документации для всех устройств, входящих в системный блок;
— носители с программным обеспечением всех имеющихся устройств.

Соответствие требованиям

Замена системного блока практически является заменой компьютера. При этой операции вам придется решить две основные задачи, а именно: обеспечить аппаратное и функциональное совмещение устройств. Первый шаг в этом направлении вы должны будете сделать на этапе приобретения нового системного блока. Приобретая системный блок, обязательно потребуйте документацию на него. Сверьте по документации, соответствует ли архитектура приобретаемого вами компьютера тем задачам, которые вы собираетесь решать с его помощью. Значение имеют скорость и тип процессора, объем оперативной памяти (RAM), объем жесткого диска, параметры видеокарты. Обратите внимание на разъемы видеокарты. В зависимости от типа имеющегося у вас монитора, вам потребуется наличие VGA (аналогового) или DVI (цифрового) видеовыходов. Разъемы их отличаются. Кроме того, если вы планируете вывести видеосигнал на телевизор, вам могут понадобиться разъемы S-Video или, например, HDMI. Если вас интересует мультимедийность вашего компьютера, вам следует узнать, какая звуковая карта на нем установлена. Её параметры и количество каналов должны также быть указываться в документации. Для подключения клавиатуры и мыши на задней стенке системного блока иногда располагаются разъемы типа PS/2. Если их нет, то придется воспользоваться разъемами USB. Последнее не всегда желательно, так как ведет к уменьшению количества свободных USB-портов, необходимых для подключения мобильных устройств. USB-порты имеются на любой современной машине, но количество их различно. Убедитесь в том, что для ваших целей их будет достаточно. Желательно, чтобы в архитектуру компьютера входил и сетевой адаптер с LAN-разъемом, это позволит подключить компьютер к локальной сети или к интернету. Наличие разъема FireWire вам понадобится в том случае, если этого требуют имеющиеся у вас периферические устройства. Это же касается и SCSI-устройств.

Подключение и настройка

Если аппаратная конфигурация нового системного бока вас устраивает, вы можете приступать к его установке. Сначала соберите минимальную конфигурация: системный блок, монитор, клавиатура, мышь. Если на компьютере имеются порты PS/2, то рядом с ними уже проставлены обозначения мыши и клавиатуры. Гнезда на звуковой карте имеют цветную маркировку. Остальные разъемы перепутать практически невозможно. При подключении кабеля монитора иногда может потребоваться отвертка, все остальные соединения выполняются без инструментов. На старых системных блоках иногда расположена трехполюсная для подключения питания монитора. Если на новом корпусе ее нет, приобретите для монитора сетевой кабель и воспользуйтесь им. В том случае, когда на компьютере уже предустановленна нужная вам операционная система, вы можете стразу приступить к установке драйверов внешних устройств и необходимого вам программного обеспечения. В остальных случаях понадобится установка или переустановка операционной системы. Дополнительное программное обеспечение, необходимое для всех устройств нового системного блока, вам обязан предоставить его поставщик.

Чтобы подключить старый жесткий диск к компьютеру, вам следует соблюдать определенные меры предосторожности. В противном случае вы рискуете не только сжечь винчестер, но и получить удар током.

На задней панели системных блоков питания размещаются множество гнёзд, предназначенных для подключения основных компонентов компьютерной системы. Подключать их совсем несложно, учитывая, что всем разъёмным гнёздам присуща различная форма.

Как подключить провода к системному блоку

Наша задача – подключение к системному блоку шнуров от внешней периферии. Шнуры подключаются к панели материнской платы, видеокарте, блоку питания, внутреннему модему, в зависимости от установленных в компьютере устройств. На некоторых разъёмах есть небольшие выступы, поэтому не нужно их пытаться жёстко соединить с гнездом.

Важно! Все подключения (кроме USB-устройств) следует выполнять при выключенном компьютере. А значит, нужно переключатель перевести из положения «1-включено» в положение «0-выключено». Так отключается питание от системного блока.

Клавиатура и мышь

Начнём с подключения клавиатуры и мыши. Их коннекторы одинаковы по форме и внутри имеют ключ, упрощающий подсоединение. Допускать ошибку при их подключении нежелательно, поскольку существует риск получить определённые поломки: сжигается мышка, клавиатура или сами порты контроллера на материнской плате.

К тому же надо отметить, что отличия у PS/2 портов всё же есть – это различная маркировка. Клавиатура, как правило, отмечается фиолетовым цветом, а мышь – зелёным. Точно также подключаются разъёмы на задней панели материнской платы, каждый – к гнезду совпадающего цвета.

На более современных компьютерах PS/2 порт может быть двухцветный (наполовину сиреневый, наполовину зелёный). Это значит, можно вставлять как мышь, так и клавиатуру. Так как последние имеют USB-разъёмы. PS/2 порты работают только после перезагрузки компьютера.

Компортовская мышь старого образца или какое-то устройство «компорт» тоже может быть подключено через выход, как от видеокарты, с единственным различием – штырьки у него наружные. Выход используется, например, для старого принтера, стационарных промышленных весов или другого оборудования, разработанного специально под этот порт.

Дополнительная информация. На разъёмах шнуров имеется направляющий штырь, который нужно совместить с соответствующим гнездом. Вставляя, следует слегка нажать на разъём, чтобы зафиксировать положение. Также подключается другой шнур в гнездо для подключения мыши.

USB подсоединения

Для подключения USB провода от внешнего USB-устройства (принтер, клавиатура, мышь) можно использовать любой из USB-портов на задней панели. USB-коннектор имеет специальную конструкцию, что исключает его неправильное подсоединение. USB шнур маркируется специальным значком, который можно увидеть, и рядом разъёмом.

Если интернет идёт через провод, а не через Вай-фай, то разъём от домашней сети подключается в гнездо сетевой карты. Сетевая карта может стоять отдельной платой.

Акустическая система

Разъём от колонок (обычно зелёного света) подключается соответственно в зелёный разъём звуковых выходов, от микрофона (розового цвета) – в розовый. Акустическая система, например, система спецификации 2.1 подключается одним шнуром к звуковому выходу (синего цвета) на задней панели. Чтобы определить нужный выход, можно обратиться к справочной документации по материнской плате.

Кабель питания от сети угловой

Прежде чем подключить шнур к разъёму блока питания, следует ещё раз убедиться, что выключатель на задней стенке блока питания в положении «выключено». Затем подсоединить кабель сетевой угловой к подходящему по форме разъёму на блоке питания и вернуть выключатель в положение «включено». Подключение внешнего провода питания сети завершено.

Обратите внимание! Кабель питания от сети для компьютера может выполнять роль провода для подачи питания 220 В к монитору, ПК или к другому оборудованию. Трехконтактный гнездовой разъем имеет отвод кабеля под 900. Такое угловое исполнение разъема позволяет минимизировать пространство, занимаемое подключенным шнуром.

Кабель питания монитора от компьютера

Кабель для подключения монитора к компьютеру подсоединяется к соответствующему по форме выходу видеокарты. На некоторых процессорах таких выходов может быть два: для интегрированной видеокарты и питания для монитора. Коннектор на шнуре имеет определённый вид, что исключает его неправильное подсоединение. Закрепляется он в разъёме с помощью двух фиксаторов.

После того как все периферийные устройства подключены, провода аккуратно размещены, и нет в них путаницы, можно подключать кабель к сети, щёлкнуть тумблер.

Как подключить провода к передней плате

У многих возникают сложности с подсоединением проводов к материнской плате. На самом деле важны несколько блоков пинов:

  • оранжевый – эписиспикер, та самая пищалка, которая пищит, сигнализируя о прохождении POST кодов или неисправности при старте;
  • красный – POWER кнопка, выключающая / включающая компьютер;
  • синий – сигнал жёсткого диска с мигающей лампочкой;
  • зелёная – REZET кнопка перезагрузки;
  • серый – встроенный датчик открытого корпуса;
  • фиолетовый – POWER LET цветная лампочка, сигнализирующая о включённой системе.

По типу подключения к этим блокам коннекторы бывает 2-х или 3-х пиновые. На каждом из них существует своя маркировка. Стрелочка на одном из пинов говорит о плюсовом контакте.

Желательно соблюдать полярность некоторых пинов при подключении. Некоторые производители специально подсказывают, где плюс, а где минус, чтобы не было путаницы с полярностью. Крестик и есть плюс. Если расположить материнскую плату, чтобы читались надписи, все плюсовые контакты окажутся слева.

Итак, нами рассмотрена задняя панель системного блока, и к какому разъёму, что нужно подключать. Статья рассчитана для новичков и неопытных пользователей. Некоторых разъёмов может и не быть в виду того, что каждый системный блок имеет свои особенности, либо модель компа устаревает.

На сегодня самыми распространёнными считаются USB-разъёмы. Несмотря на великое многообразие периферийных устройств персональных компьютеров, все они взаимодействуют с процессором и оперативной памятью примерно одинаковым образом.

Видео

После установки Wi-Fi роутера, у многих возникает вопрос, а как же теперь подключать к интернету обычный стационарный компьютер, у которого нет Wi-Fi. Раньше интернет был подключен к компьютеру по кабелю, а теперь что делать? Прокладывать сетевой кабель от роутера к компьютеру не очень хочется. Мы ведь для того и устанавливали роутер, что бы избавится от проводов в доме.

Да, после установки роутера и настройки Wi-Fi сети дома, или в офисе, все ноутбуки, планшеты, телефоны и ряд других устройств смогут подключатся к Wi-Fi сети, «по воздуху». В этих устройствах есть встроенный Wi-Fi приемник. А если у вас есть еще стационарный компьютер, к которому так же нужно подключить интернет, то здесь только два варианта:

  1. От роутера, к стационарному компьютеру проложить сетевой кабель. Но, такой вариант не часто подходит, так как не всегда хочется возится с кабелями, да и иногда просто нет возможности провести этот кабель к ПК.
  2. Ну и второй вариант, о котором мы поговорим в этой статье, это подключение к вашему компьютеру внешнего, или внутреннего Wi-Fi адаптера. С его помощью, обычный, стационарный компьютер сможет подключаться к интернету по Wi-Fi.

Точно с такой же ситуацией я столкнулся у себя дома. После установки маршрутизатора, все устройства подключались по беспроводной сети. А вот компьютер, который нужно было оставить, я подключил по Wi-Fi с помощью USB Wi-Fi приемника. Именно об этих приемниках я сейчас расскажу подробнее.

Подключение компьютера к Wi-Fi с помощью адаптера. Без кабеля

Как я уже писал выше, для обычных компьютеров, в которых нет встроенных приемников беспроводных сетей, в продаже есть большое количество сетевых адаптеров. Эти адаптеры есть как внешние, так и внутренние. Что качается цены, то они не очень дорогие. Есть конечно же разные модели, у разных производителей. Но, самый дешевый обойдется вам примерно в 6-7 долларов (это устройства популярных производителей) . У Tenda есть недорогие модели. У меня, например, так же есть недорогой, внешний USB Wi-Fi адаптер TP-LINK TL-WN721N. Выглядит он вот так:

Работает отлично. Нужно будет подготовить инструкцию по его настройке на ПК. Кстати, многие называют такие адаптеры «флешками для подключения к Wi-Fi»:)

Как выбрать Wi-Fi адаптер для компьютера: внешние и внутренние

Давайте разберемся, какие эти адаптеры бывают, и как выбрать такой адаптер для вашего ПК. Значит, бывают они внешние и внутренние.

Внешние адаптеры

Подключаются в USB разъем компьютера. Для его установки не нужно вскрыть системный блок, это несомненно плюс. Выглядят они как обычные флешки. Есть маленькие, есть такие как на картинке выше, а есть еще и с антеннами. Те которые с антеннами, я советую покупать в том случае, если в комнате, где у вас стоит компьютер, не очень сильный сигнал Wi-Fi сети.

Если вы не очень сильно разбираетесь в компьютерах, то рекомендую купить именно внешний Wi-Fi приемник. Подойдет практически любой. Установка не ложная: подключили адаптер в USB разъем компьютера, установили драйвера, и все, можете .

Вот, еще фото внешних адаптеров:

Внутренние адаптеры

Эти адаптеры подключаются в PCI (или PCI Express) разъем на материнской плате вашего компьютера. Понятное дело, что для установки такого адаптера нужно разбирать системный блок. Установка в принципе тоже не сложная. Сняли крышку с системного блока, установили в PCI разъем адаптер, перезагрузили компьютер, установили драйвер и все.

Снаружи системного блока, будет выглядывать антенна адаптера, или даже несколько. Это все для лучшего приема. Ведь если обычный USB приемник можно подключить через удлинитель, что бы он лучше принимал сигнал, то с внутренним адаптером так не получится.

Вот как выглядят внутренние PCI адаптеры:

Какой адаптер лучше купить для подключения обычного компьютера к Wi-Fi? Да в принципе, какая разница. Но, мне почему-то кажется, что внешние USB адаптеры более удобные и практичные. Их можно без проблем подключить к другому компьютеру. Процесс подключения и установки немного проще.

Как видите, подключить стационарный компьютер к Wi-Fi сети совсем не сложно. Зато, можно избавится от проводов. Это актуально особенно в том случае, если роутер находится далеко от компьютера.

Интернет является неотъемлемой частью жизни современного пользователя ПК. Для кого-то это средство общения и способ развлечения, а кто-то, используя глобальную сеть, зарабатывает себе на жизнь. В этой статье поговорим о том, как подключить компьютер к интернету разными способами.

Подключиться к глобальной сети можно несколькими способами, все зависит от ваших возможностей и (или) потребностей.

  • Кабельное подключение. Это самый распространенный и простой вариант. Провайдер в данном случае предоставляет абоненту линию — кабель, проведенный в помещение, который подсоединяется к ПК или роутеру. Есть три типа таких соединений – обычное, PPPoE и VPN.
  • Беспроводное. Здесь выход в сеть осуществляется посредством Wi-Fi роутера, к которому подключается все тот же кабель провайдера. К беспроводным способам также можно отнести и мобильный 3G/4G интернет.
  • Отдельно обсудим возможность использования мобильного телефона в качестве модема или точки доступа.

Способ 1: Ethernet

Такой тип предоставления услуг интернета не предусматривает особых требований к доступу – логина и пароля. При этом кабель напрямую подсоединяется к LAN-разъему на компьютере или маршрутизаторе.

В большинстве случаев при таком подключении дополнительные действия не требуются, но есть одно исключение – когда провайдер предоставляет абоненту отдельный айпи-адрес и собственный сервер DNS. Эти данные необходимо прописать в настройках сети в Windows. То же самое придется проделать, если произошла смена провайдера, то есть выяснить, какой IP предоставлял предыдущий и дает текущий поставщик.

  1. Для начала нам нужно добраться до соответствующего блока настроек. Нажимаем ПКМ по значку сети в области уведомлений и переходим в «Центр управления сетями» .

  2. Далее идем по ссылке «Изменение параметров адаптера» .

  3. Здесь кликаем ПКМ по «Ethernet» и жмем кнопку «Свойства» .

  4. Теперь требуется настроить параметры протокола TCP/IP версии 4. Выбираем его в списке компонентов и переходим к свойствам.

  5. Проверяем данные IP и DNS. Если провайдер предоставляет динамический айпи-адрес, то все переключатели должны стоять в положении «Автоматически» .

    Если же от него получены дополнительные параметры, то вносим их в соответствующие поля и жмем ОК. На этом настройка завершена, можно пользоваться сетью.

  6. У Ethernet есть одна особенность – соединение всегда активно. Для того чтобы иметь возможность отключать его вручную и делать это быстро (по умолчанию придется каждый раз переходить в настройки сети), создадим ярлык на рабочем столе.

    Теперь, если интернет подключен, то при запуске ярлыка мы увидим окно «Состояние-Ethernet» , в котором можно найти некоторую информацию и отключиться от сети. Для повторного коннекта достаточно снова запустить ярлык и все произойдет автоматически.

Способ 2: PPPOE

PPPOE – это высокоскоростное соединение, единственное отличие которого от предыдущего заключается в необходимости самостоятельного создания подключения с заданными логином и паролем, предоставляемых провайдером. Впрочем, есть еще одна особенность: PPPOE умеет сжимать и шифровать данные. Как уже было сказано, выход в сеть все также происходит при помощи кабеля, подсоединяемого к ПК или маршрутизатору.


Управлять PPPOE можно так же, как и Ethernet — с помощью ярлыка.

Способ 3: VPN

VPN – виртуальная частная сеть или попросту «туннель», по которому раздают интернет некоторые провайдеры. Такой способ является наиболее надежным с точки зрения безопасности. В данном случае также требуется ручное создание подключения и данные для доступа.


Это была инструкция для Windows 10, в «семерке» все происходит немного по-другому.


Способ 3: Wi-Fi

Коннект компьютера к роутеру Wi-Fi сродни простому кабельному: все происходит максимально просто и быстро. Для этого лишь требуется наличие адаптера. В ноутбуках он уже встроен в систему, а для ПК придется приобрести отдельный модуль. Такие устройства бывают двух типов – внутренние, подключаемые к разъемам PCI-E на материнской плате, и внешние, для USB-порта.

Здесь стоит заметить, что недорогие адаптеры могут иметь проблемы с драйверами на разных ОС, поэтому перед покупкой внимательно изучите отзывы о данном устройстве.

После установки модуля и определения его операционной системой в области уведомлений появится новое сетевое подключение, с помощью которого мы и будем получать интернет, достаточно кликнуть по нему и нажать «Подключиться» .

Разумеется, на роутере должна быть настроена соответствующая Вай-Фай сеть. Как это сделать, можно прочитать в инструкции, прилагаемой к маршрутизатору. Настройка современных устройств, в большинстве случаев, не вызовет затруднений.

Wi-Fi сети при всех своих достоинствах бывают весьма капризны. Это выражается в обрывах связи, отсутствии соединения с устройствами и интернетом. Причины бывают разные – от проблем с драйверами до неверных настроек сети.

Способ 4: 3G/4G модем

Все провайдеры мобильного интернета предоставляют пользователям модемы, оборудованные встроенной памятью с записанным в нее программным обеспечением – драйверами и клиентским приложением. Это позволяет подключаться к сети без лишних телодвижений. При подсоединении такого модема к USB-порту компьютера необходимо инсталлировать программу и запустить ее. Если в операционной системе отключен автозапуск внешних устройств и инсталлятор не запустился автоматически, то нужно перейти в папку «Компьютер» , найти диск с соответствующим значком, открыть его и запустить установщик вручную.

Для выхода в интернет достаточно нажать кнопку «Подключение» в программе.

Если нет желания постоянно пользоваться клиентским приложением, то можно воспользоваться автоматически созданным подключением.

В том случае, если в списке не появилось нового пункта, то можно создать подключение вручную.

Работа с таким подключением в Windows 10 происходит точно так же, как и в случае с VPN, то есть через окно параметров.

В Windows 7 все опять немного проще. Открываем список, кликаем по названию, а затем жмем кнопку «Подключение» .

Способ 5: Мобильный телефон

Если нет возможности подключить ПК к интернету приведенными выше способами, можно воспользоваться смартфоном в качестве точки доступа Wi-Fi или обычного USB-модема. В первом случае требуется наличие беспроводного адаптера (см. выше), а во втором – ЮСБ-кабеля.

Для нормальной работы точки доступа необходимо выполнить ряд настроек в меню телефона или воспользоваться специальной программой.

Если компьютер не оборудован модулем беспроводной связи, то остается только один вариант – использовать телефон, как обычный модем.

Заключение

Как видите, способов выхода в глобальную сеть с компьютера довольно много и ничего сложного в этом нет. Достаточно иметь в наличии одно из средств, описанных выше, а также выполнить, если требуется несколько простых действий.

Доброго времени суток, уважаемые читатели моего блога. Знаете ли вы, что находясь на работе, вы без труда можете залезть в свой домашний компьютер с телефона и посмотреть любую информацию.

Сегодня я расскажу, как удаленно подключиться к компьютеру через интернет. Это будет просто, быстро и безопасно. Пугайте своих родных фразами: «Я знаю, что ты делал прошлым летом» в неизвестно откуда открывшемся Ворде, пока они работают на вашем ноутбуке, и получайте доступ к их мобильному телефону.

Как подключиться в Windows 7 и других ОС

Итак, зная имя компьютера, вы без труда можете подключиться к нему через интернет. Откровенно говоря, этот способ мне нравится чуть меньше, чем тот, о котором я расскажу чуть позже.

Он немного сложнее. И тем не менее довольно популярен и обладает своими преимуществами.

Итак, заходим в Панель управления Windows 7. Кликаем по меню «Пуск» и находим тут нужную категорию.

В перечне находим «Система».

В принципе можно выбрать что угодно: «Дополнительные параметры системы», «Защиту». Главное, попасть в эту вкладку.

Ставим галочку напротив: «Разрешить подключение» и переходим в раздел «Дополнительно», если хотите выбрать пользователей, которым будет разрешено подключение, а также указать срок в течение какого периода оно может действовать. По сути, это не обязательно, но если очень хочется…

Теперь разрешим подключение с любой версией рабочего стола.

Добавим пользователя, которому разрешено вторжение. Как вы видите, без вашего ведома, до него никто не доберется.

Хотя, откровенно говоря, защита не такая уж прочная. Хоть ставьте эти значения, хоть нет. Открывайте доступ или запрещайте.

Это как с дверью. Если к вам хочет залезть профессиональный мошенник или очень настойчивый человек, которому кровь из носа нужно взломать систему, то никакие «защиты» не помогут. Новички не справятся даже с деревянной калиткой на амбарном замке.

На том конце провода, человеку останется только найти в меню «Пуск» рубрику «Стандартные», а затем и «Удаленное подключение».

В появившемся меню нужно ввести имя компьютера, затем и готово.

Если у вас Windows XP, то посоветую вам вот этот урок. Здесь вам покажут как устанавливается связь с другим компьютером по IP.

Более простой способ подключения с любого устройства

Второй способ мне нравится больше. Он невероятно прост, удобен и бесплатен. Для подключения к другому компьютеру, телефону или планшету вам понадобится скачать и подключить программу TeamViewer.

Его преимущество заключается в том, что доступ к компьютеру осуществляется только при включенной программе, а рабочий стол при этом скидывает обои и заполняется черным цветом. Незаметным появление мошенника не останется.

Простой способ открыть доступ к компьютеру для телефона

Если вы хотите видеть рабочий стол вашего ноутбука на телефоне, то вам в любом случае нужно будет загрузить TeamViewer на компьютер.

Заходим на официальный сайт и качаем.

Скачиваете и запускаете утилиту. Обязательно ставьте некоммерческое использование, чтобы не платить.

После установки вас ожидает приветственная обучающая страничка.

Слева расположен ваш идентификационный номер и пароль от текущей сессии. Последний постоянно меняется. Это сделано для вашей безопасности. Слева вам нужно будет ввести ID партнера, чтобы подключиться к его рабочему столу. К этому мы с вами еще вернемся.

В принципе, если у вас есть два компьютера, с установленной программой, то можно работать уже сейчас. Для этого есть все необходимое.

Подключаемся с телефона или планшета

Если вы зайдете в Google Play, то найдете целую тучу приложений TeamViewer какое из них выбрать?

Если хотите просто иметь доступ к компьютеру с Андроида, то вам понадобится второе в выдаче. В этом случае вам не будет присвоен ID и к телефону или планшету доступ будет закрыт. Если он вам нужен, то для этого придется загрузить еще одно расширение. О нем чуть позже, ведь через него вы не сможете просматривать экран компьютера.

Скачиваете «TeamViewer – удаленный доступ» и устанавливаете.

Вас ждет вот такое окно. Жмете «Продолжить» в правом верхнем углу.

Теперь вводите ID, которое у вас было указано при входе в программу с компьютера. Чтобы его найти вы можете просто открыть приложение заново и посмотреть цифры.

Теперь вводите в появившемся окне пароль.

И снова вас обучают пользоваться расширением.

Готово. Вход выполнен.

Вы можете развернуть экран, чтобы смотреть было удобнее.

Вы можете управлять всеми функциями компьютера прямо с экрана мобильного устройства.

Создаем личный кабинет и для чего это нужно

Чтобы каждый раз не вводить , вам понадобится личный кабинет. Сейчас покажу как его создавать, а затем перейдем к более интересному и важному вопросу – как просматривать планшет с ноутбука.

Заходите в раздел «Компьютеры» и нажимаете «Регистрация».

Вводите имя, пароль и адрес . Убеждаете систему, что вы не робот. Это очень просто.

Ждете когда на почту придет письмо и проходите по ссылке. Можно сделать это с компьютера. Для удобства сразу поменяйте язык на русский.

Теперь вы можете добавлять свои контакты, но погодите, вы еще не знаете ID телефона.

Кстати, очень важный момент, с которым мне пришлось поковыряться очень долго. В приложении при входе в раздел «Компьютеры» вас просят назвать имя и пароль. Помните, вы вводили его при регистрации? Так вот, на самом деле им нужен от вас адрес электронной почты. Пока вы не вставите именно его, никто не откроет для вас дополнительные возможности.

Небольшая, но довольно серьезная ошибка в переводе может стоить нескольких часов упорной работы. Ну а теперь перейдем к одному из главной темы: как просматривать мобильное устройство.

Как получить доступ к телефону с компьютера

Существует несколько приложений. Вы можете заметить разницу в верхней части логотипа. В некоторых случаях будет вставлен значок QS. Это нам и нужно.

В моем случае я не смогу управлять устройством, мне доступен лишь просмотр. Я могу лишь показать куда нажимать и на что обратить внимание. Это называется демонстрационный режим.

Это связано с маркой моего телефона и мощной системой защиты, которую ТимВиверу взломать не удалось. Если доступ к управлению нужен, устанавливайте то приложение, которое создано для вашего устройства и у вас не будет подобных проблем.

Если у вас Samsung, то и версия TeamViewer подойдет для самсунг, аналогичные есть и для Lenovo, HTC, LG, ZTE, Prestigio и многих других.

Есть и просто версия QS, предназначенная для всех. Скачиваем.

Вот у меня появилось нужное приложение. И при его открытии мне выдали номер.

Захожу в программу с ноутбука и вставляю ID справа. Жму «Подключиться к партнеру».

Сверху обширное меню, в котором есть возможность удаленного управления.

В моем случае, никакого управления осуществить не удалось, но и так расширение довольно полезное.

На заметку. Мне часто нужны скриншоты с телефона для написания статей в блог. И я уже рассказывал, и пользоваться для этого Яндекс Диском. Именно его я раньше использовал для передачи большого количества фотографий, теперь же я начну подключаться к экрану с TeamViewer и делать скриншоты с ноута.

Кстати, говоря про удаленное подключение, я не могу не порекомендовать книгу «Как защитить свой компьютер» . На самом деле ее преимущество далеко не в рассказах защите. Мне не нравится ни Panda, ни McAfee. Я обеими руками за NOD32 . Скачивайте, не пожалеете.

Однако, здесь много полезной информации о сбоях в операционной системе, аппаратных неисправностях, рассказов о том, как отличить червя от трояна и где мы схватываем вирусы. Вы узнаете что делать, чтобы справиться с конфликтами ресурсов, ускорить работу жесткого диска, отремонтировать материнскую плату, как откатить драйвера и многое другое.

Ну вот и все. Если вам была полезна эта информация – подписывайтесь на рассылку и узнавайте больше о жизни и работе в интернете.

До новых встреч и удачи в ваших начинаниях.

Читайте также…

Как подключить монитор к ноутбуку?

Сегодня мы будем подключать внешний монитор к ноутбуку, нетбуку, или ультрабуку и все это дело настраивать в Windows 10 и Windows 7. Если у вас Windows 8 – все получится. Просто у меня на ноутбуке не установлена эта система, не смогу все показать и сделать скриншоты. А вообще, в процессе соединения ноутбука с монитором, нет особой разницы, какая версия Windows у вас установлена. В большинстве случаев достаточно просто подключить монитор к ноутбуку через HDMI кабель, или VGA, DVI, USB Type-C. О том, какой интерфейс подключения лучше всего использовать и какой нам понадобится кабель (возможно переходник), мы так же поговорим.

У меня ноутбук практически всегда подключен к монитору. Плюс беспроводная клавиатура и мышка. То есть, ноутбук у меня в роли системного блока. Это очень удобно. Я в любой момент могу отключить ноутбук и взять его с собой. Он практически бесшумный по сравнению с ПК. А благодаря монитору, к которому я подключаюсь дома, я могу удобно работать на большом экране, смотреть фильмы, играть и т. д.

К тому же, качество экрана на ноутбуках ну очень плохое. Я имею введу модели из бюджетного и среднего ценового сегмента. Или старые ноутбуки.

У всех разные задачи. И случаев, когда нам может понадобится подключить монитор, может быть очень много. Кто-то будет подключаться к большому экрану для просмотроа фильмов, брать свой ноутбук на работу и подключаться там к монитору для более комфортной работы, или как я, использовать его как стационарный компьютер. В любом случае, нам нужно как-то соединить и настроить эти два устройства. Кстати, вместо монитора можно использовать телевизор.

Для начала мы выясним, какой интерфейс подключения (выход) есть на нашем ноутбуке, так же проверим есть ли такой же порт (вход) на мониторе и уже определимся, какой использовать. Ну и конечно же нам понадобится определенный кабель. В некоторых случаях может еще понадобится переходник.

Какой интерфейс и кабель использовать для соединения ноутбука с монитором?

На данном этапе очень сложно дать какие-то конкретные и универсальные рекомендации. По той причине, что у всех разные ноутбуки и мониторы. Поэтому, рассмотрим самые популярные варианты подключения. Один из них должен вам подойти.

Самым оптимальным и распространённым интерфейсом подключения монитора к ноутбуку является HDMI. Он есть практически на каждом ноутбуке и мониторе. Даже если у вас эти устройства не самые новые. Если вы обнаружили HDMI выход на ноутбуке и вход на мониторе, то используйте именно его.

Для начала посмотрите на свой ноутбук. Покажу все на примере двух своих ноутбуков. На новом, но бюджетном Lenovo есть только HDMI выход. Как я уже писал – это оптимальное решение.

На втором, более старом ноутбуке ASUS, есть такой же цифровой выход HDMI и уже устаревший VGA.

Какие еще могут быть варианты?

  • На старых ноутбуках может быть только VGA выход.
  • Редко, но иногда на ноутбуках бывает выход DVI.
  • На современных игровых ноутбуках кроме HDMI может быть еще mini Display Port.
  • На новых ультрабуках (в основном на дорогих моделях) нет вообще отдельного выхода для подключения внешнего монитора. Там для этих задач используется новый порт USB Type-C. И так как мониторов с USB Type-C входом сейчас очень мало, то скорее всего понадобится переходник. Например, USB-C – HDMI.

С ноутбуком разобрались. Смотрим теперь свой монитор. Какие там есть интерфейсы подключения. На моем мониторе есть два HDMI входа и один VGA (D-Sub).

Так как у меня на ноутбуке есть HDMI выход, а на мониторе есть HDMI вход, то конечно же для подключения я буду использовать именно этот интерфейс.

Но, как вы понимаете, так бывает не всегда. Рассмотрим такие варианты:

  • На мониторе нет HDMI входа. А есть, например, только DVI и VGA. В таком случае, можно подключится по VGA (если есть такой выход на ноутбуке). Но, если на ноутбуке есть HDMI, то лучше всего использовать переходник HDMI – DVI.

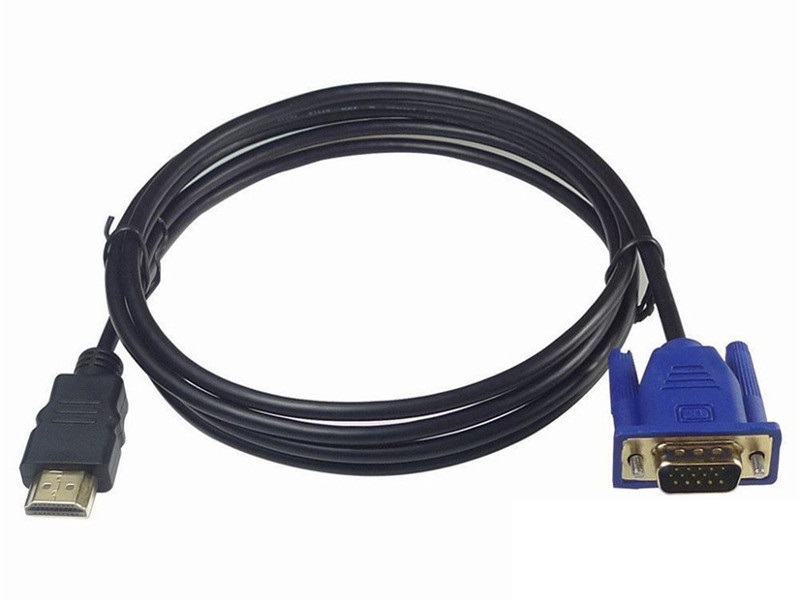

  • На ноутбуке только HDMI, а на мониторе VGA. Так же можно использовать переходник. Их достаточно на рынке. Но, так как VGA это не цифровой выход, то качество картинки может быть не очень.

Проще говоря, когда на обоих устройствах нет одинаковых интерфейсов, то нужно смотреть в сторону переходников. И лучше в подключении не использовать устаревший VGA. Если есть такая возможность.

Думаю, с интерфейсом подключения разобрались. В зависимости от выбранного интерфейса, нам понадобится кабель, или переходник. У меня это обычный HDMI кабель.

Очень распространенный. Купить его можно практически в любом магазине цифровой техники. Бывает разной длины. Просто скажите, что вам нужен кабель для подключения компьютера к монитору. Я уже несколько лет пользуюсь одним кабелем.

Подключаем монитор к ноутбуку через HDMI кабель

Рекомендуется отключать оба устройства перед тем, как подключать кабель. Честно скажу – я не отключаю. Пока ничего не сгорело 🙂 Но вам рекомендую выключить ноутбук и отключить питание монитора.

Подключаем кабель к монитору.

Второй конец кабеля подключаем к ноутбуку.

После подключения (и включения) изображение скорее всего будет дублироваться на оба экрана (как на фото ниже).

Обновление: есть много мониторов со встроенными динамиками. По HDMI кабелю может передаваться не только изображение, но и звук. Если сразу после подключения звук на монитор не пошел, то смотрите эту статью: как вывести звук с компьютера на телевизор через HDMI. Возможно, нужно изменить настройки воспроизведения звука в Windows.

Дальше можно сменить режим работы нескольких дисплеев. В Windows есть 4 режима:

  1. Дублировать, или Повторяющийся. Это когда на экране ноутбука и монитора отображается одинаковое изображение.
    В данном режиме есть один нюанс с разрешением экрана. Оно определяется самым низким разрешением и устанавливается на оба экрана. На ноутбуках обычно разрешение 1366×768, а на мониторах 1920×1080. В данном режиме на мониторе тоже будет принудительно выставлено разрешение 1366×768. И картинка будет не очень хорошего качества. В моем случае на ноутбуке тоже 1920×1080.
  2. Расширить. Когда второй экран становится как бы продолжением основного.
    На него можно вынести какие-то ярлыки, окна и т. д. Можно, например, на экране ноутбука работать в браузере, а на монитор вынести проигрыватель и смотреть фильм. Или открыть тот же Ютуб в другом окне браузера.
  3. Только экран компьютера (отключить проректор). Это когда изображение выводится только на экран ноутбука. Монитор отключен.
    Можно выключать монитор не отсоединяя HDMI кабель.
  4. Ну и последний режим – Только второй экран (только проектор). Здесь все наоборот. Экран ноутбука отключен, а картинка выводится только на монитор.
    Я всегда работаю именно в этом режиме.

Как менять эти режимы и при необходимости изменить разрешение в параметрах экрана Windows, я покажу дальше в статье. Отдельно для Windows 10 и Windows 7.

Настройка монитора (второго экрана) на ноутбуке с Windows 10

Чтобы быстро сменить способ вывода изображения, достаточно нажать сочетание клавиш Win + P на клавиатуре ноутбука. Или использовать специальную функциональную клавишу. Чаще всего в паре с клавишей Fn.

На экране должно отобразится меню, в котором уже можно выбрать нужный режим.

Если вам этих настроек недостаточно, то можете открыть «Параметры экрана». Нажав правой кнопкой мыши на пустую область рабочего стола.

Там должно отображаться два дисплея.

Их можно выбирать и менять параметры для каждого отдельно. В том числе можно сменить разрешение экрана. Там же можно выбрать один из четырех вариантов работы с двумя дисплеями.

Там вроде все просто и понятно. Думаю, нет необходимости описывать каждый пункт настроек.

Изменяем параметры нескольких экранов в Windows 7

В Windows 7 точно так же можно вызвать меню нажатием сочетания клавиш WinWin + P. Выглядит оно вот так:

Можно открыть более расширенные настройки. Для этого нажмите правой кнопкой мыши по рабочему столу и выберите «Разрешение экрана».

Мы увидим, что отображается два экрана. Монитор и непосредственно экран ноутбука. Их можно определить, нажав на соответствующую кнопку. Так же выбрав определенный экран, можно сменить его разрешение и ориентацию. Или изменить режим работы двух экранов.

Этой информации достаточно, чтобы вы смогли подключить свой монитор к ноутбуку и наслаждаться изображением на большом экране. За монитором работать, играть в игры, или смотреть фильмы намного удобнее. А отключив ноутбук от монитора, можно переместится на диван, или отправится в ближайшее кафе и продолжить работать за чашечкой чая. Полная свобода!

Если не можете определится с интерфейсом подключения, или у вас появились другие вопросы, то оставляйте их в комментариях. Только обязательно пишите модель ноутбука и монитора.

диагностика и устранение неполадок, причины



Не включается монитор при запуске компьютера – причины

Не включаться экран компьютера может по самым разным причинам. И определить их можно по стадиям загрузки компьютера. Например, если загрузка останавливается на этапе включения экрана, то есть, он совсем не реагирует на подачу питания, значит, дело либо в серьёзном повреждении видеокарты, либо в неправильном подключении. Если загрузка доходит до стадии операционной системы, но дальше по какой-то причине дисплей отключается, то тут могут быть виноваты и драйверы, и видеокарта, и операционная система. Сбои в работе одного из них могут вызывать сбои и в работе экрана. Далее мы более подробно рассмотрим, почему может сбоить монитор, и что делать, если он не работает.

Что делать, если не включается монитор из-за проблем подключения или системного блока

Ну а теперь более подробно рассмотрим, почему может не запускаться монитор при включении компьютера, и что же с этим делать.

Не включается монитор при включении компьютера из-за отсутствия подключения к системному блоку или сети

При всей своей простоте, это самая распространённая причина, по которой экран может отказаться работать.

Классический кабель питания

Заключается она в банально не подключённом кабеле питания или отсутствии надёжного соединения с разъёмом видеокарты компьютера. Характеризуется проблема либо полным отсутствием признаков жизни, либо плашкой на экране, говорящей о том, что соединения с видеокартой нет. Этим объясняется, почему, когда включаешь компьютер, монитор не включается.

Для устранения неполадки нужно, прежде всего, проверить подключение к электросети. Затем следует посмотреть кабель, ведущий от экрана к системному блоку. Если кабель VGA или DVI, то обычно он содержит винты, с помощью которых сохраняется надёжность крепления. Необходимо убедиться в том, что они закручены и не ослабились. Другие виды кабелей обычно просто вставляются в разъём.

При включении компьютера монитор долго не включается из-за повреждения кабеля

Повреждение кабеля — самая непредсказуемая ситуация. Монитор может временами работать, временами − нет, в зависимости от положения кабеля, он не включается, и не горят лампочки. Также он может вообще не подавать признаков жизни или же включаться, спустя небольшой промежуток времени. Проверить, действительно ли дело в кабеле можно путём подключения другого кабеля. Собственными силами починить кабель вряд ли получится, особенно VGA или DVI, поэтому придётся менять его на новый.

Нет сигнала на мониторе при включении компьютера из-за повреждения разъёмов

Один из самых тяжёлых случаев. Если повредился разъём на самом мониторе или видеокарте, то тут уже ничего не поделаешь — придётся нести в сервис или покупать новый дисплей с картой.

Штекеры DVI и VGA имеют тоненькие контакты, и обращаться с ними надо аккуратно

Хорошо, если карта основная, и можно переключить экран на встроенную. А вот если это был единственный порт, да ещё и интегрированной карты, то тут однозначно — сервис.

Компьютер включается, но нет изображения на мониторе из-за аппаратных повреждений

Аппаратные проблемы внутри системного блока — серьёзная угроза. Собственно, сюда может входить куча неполадок, из-за которых монитор не будет включаться при загрузке компьютера. Даже неправильный монтаж процессора может повлиять на это. Но такая причина редкая, мы же рассмотрим наиболее частые проблемы.

Неисправность блока питания

Тут можно условно разделить беду на две части: блок питания ПК не работает совсем, или же он слишком слаб для видеокарты. В первом случае монитор при запуске ПК не включается совсем.

При замене видеокарты на новую не забудьте убедиться в достаточной мощности блока питания

Во втором компьютер может вести себя в целом непредсказуем — либо не включается совсем, либо перезагружается при загрузке системы, либо просто вылетает в «тяжёлых» играх. В любом случае исправить неисправность можно только полной заменой блока питания.

Проблемы с оперативной памятью

Чаще всего монитор не включается из-за проблем с памятью после сборки или чистки компьютера. В частности, после установки оперативной памяти в свой слот она может быть ненадёжно зафиксирована, в результате чего отсутствует контакт. Проявляется это неполной загрузкой системы.

Достаточно неполного защёлкивания, чтобы система не загрузилась

То есть, дело доходит до BIOS, который проводит самодиагностику, находит неисправность и не даёт стартовать системе в целом. Для исправления нужно просто проверить, правильно ли установлена планка памяти, или вытащить её и снова вставить до замыкания креплений.

Неполадки видеокарты

С видеокартой ситуация похожа на оперативную память. То есть, при недостаточной плотности соединения контактов БИОС точно также определит неисправность и не даст стартовать системе. Технология неисправности аналогичная — вытащить и снова установить видеокарту.

Компьютер не видит монитор из-за программных сбоев

Проблемы программного характера устранить легче всего, потому что здесь можно справиться своими силами. В этом виде неполадок чаще всего преобладают сбои в операционной системе.

Программные сбои устранить легче всего

Они могут быть разного характера — нарушение целостности драйверов, вирусы или же неправильно выставленные параметры экрана. Этим и можно объяснить, почему при включении компьютера не включается монитор. В любом случае вся категория таких проблем характеризуется загрузкой до системы. То есть, Windows может начать загружаться и тут же перейти в перезагрузку, отключиться или просто перестать отображать данные, при этом ПК будет продолжать функционировать.

Настройка монитора

Это редкость, но и сейчас можно встретить дисплеи, которые не поддерживают некоторые разрешения и частоты, на которых работает видеокарта.

Настройка экрана осуществляется средствами Windows

При установке экрана в один из неподдерживаемых режимов можно перезагрузиться и обнаружить, что экран, дойдя до этапа загрузки системы, попросту отключается. Восстановиться поможет режим безопасности операционной системы Windows, в который можно попасть обычно нажатием клавиши F8 при старте загрузки системы.

Примерно так выглядят варианты загрузки системы

Для начала стоит выставить наименьшее значение разрешения, чтобы попробовать запуститься наверняка. А уже потом, при загрузке, установить комфортное для себя. Также стоит посмотреть на настройки самого экрана, которые управляются непосредственно его кнопками. Может случиться и такое, что яркость экрана была выкручена на минимум.

Переустановка драйверов

Драйвер — это специальная программа, набор инструкций для операционной системы, чтобы она понимала, как правильно нужно обращаться с устройством. Разработкой драйверов занимается компания производитель оборудования.

Диспетчер устройств с открытыми видеоадаптерами

И если по какой-то причине произошёл сбой в драйвере видеокарты, то дисплей не будет продолжать работать на этапе загрузки системы. Устранить проблему поможет переустановка драйверов. Делается это довольно просто. Сначала надо перейти в безопасный режим. Это специальный набор настроек системы, при котором все установленные драйвера неактивны, и работа производится силами самой операционной системы. В этот режим можно загрузиться практически при любых неполадках. Да и система иногда сама предлагает это сделать, если работа ПК была завершена аварийно. Активировать режим принудительно можно, нажав F8 при старте операционной системы.

Находясь в безопасном режиме, надо перейти в «Диспетчер задач» и найти свою видеокарту. Обычно они находятся в разделе «Видеоадаптеры». Развернув пункт, можно увидеть список всех установленных в системе адаптеров. Здесь надо выбрать свою основную видеокарту, щёлкнуть по ней правой кнопкой и выбрать «Обновить драйверы».

Пункт «Обновить драйверы»

Система предложит поискать драйвера автоматически в интернете или же выбрать подготовленные драйвера на компьютере. Осталось просто указать файл и дождаться окончания установки. Если в комплекте имеется установочный диск, то всё гораздо проще — достаточно просто вставить его в привод и запустить «Автозапуск».

Затем просто установить драйвера, следуя предлагаемым действиям инсталлятора.

Переустановка операционной системы

Применять этот подход лучше всего, если уж совсем ничего не помогло. Установить операционную систему сейчас, наверное, могут даже дети. Естественно, в ходе процесса могут возникать различные нюансы и проблемы, которые приходится решать.

Если подробно описывать весь процесс установки системы со всеми нюансами, то объём её составит примерно как две этих статьи. Поэтому единственное, что можно посоветовать, если вы хотите переустановить систему, но боитесь потерять данные, то лучше довериться знающим людям.

При включении компьютера не работает монитор из-за собственной неисправности

Монитор может и сам перестать работать по независящим от нас причинам. Это может быть и скачок напряжения, и усталость материалов, или просто сбой какого-либо электронного компонента. Этим можно объяснить, почему не работает монитор, когда включаешь компьютер. В домашних условиях починить сломанный монитор вряд ли получится. Конечно, если вы сотрудник сервис-центра с опытом, то сможете справиться с ремонтом монитора и своими руками. Но большинство людей — простые пользователи. Поэтому остаётся лишь правильно диагностировать неполадку и передать устройство в сервисный центр.

Логично, что неисправностью экрана можно считать условия, когда он вообще «молчит». То есть, не горят индикаторы и нет изображения, а также монитор не включается ни с первого раза, ни с последующих. Установить, виноват ли в этом сам монитор, можно, по сути, двумя способами: проверить кабель питания и видеоданных. Вся проверка сводится к тому, чтобы найти аналогичный провод и протестировать его на нашем подозреваемом. Если вы знакомы с другими способами диагностики и устранения неполадок в мониторах, то можете поделиться ими в комментариях.



Почему не запускается монитор на компьютере. Что делать, если не работает монитор

Появление черного экрана при загрузке операционки может у пользователя, как минимум, вызвать недоумение. Что причина неисправности, когда появляется при включении компьютера черный экран? В данном случае запуск вроде бы есть, но само изображение не появляется (на мониторе ничего не показывается). В некоторых случаях отсутствует даже курсор, нет сигнала и требуется предпринимать меры для оперативного исправления ситуации.

Тогда как убрать черный экран на рабочем компьютере, когда при включении на нем не появляется изображение? В первую очередь требуется понять, в чем именно заключается причина неисправности. К причинам подобной поломки относят технически и программные, но в 50% случаев виноват сам пользователь из-за своей невнимательности, а иногда простого не знания.

Пример из жизни. Была куплена материнская плата со встроенной видеокартой. Для увеличения производительности в играх приобретена дополнительная внешняя видеокарта. При сборке ПК все было подключено правильно и отлично работало. Далее после уборки или переноса системного блока, провода были отключены и подключены заново не правильно. Провод от монитора вместо внешней видеокарты, оказался подключен к встроенной (VGA или DVI разъемы одинаковые на всех устройствах). Естественно, ПК был настроен на работу с внешней видеокартой и со встроенной он просто не запуститься. Невнимательность или незнание? Выводы делайте сами.

Техническими причинами, почему не включается монитор, не видно курсора и отсутствуют стандартные надписи при загрузке, являются следующие:

  • ПК переведен в режим для работы с внешним монитором (в данном случае отсутствие сигнала актуально для ноутбуков).
  • Неисправность шлейфа (также проблема, актуальная только для ноутов).
  • Неисправность видеокарты.
  • Подключение кабеля осуществлено не к тому разъему.
  • Отходит кабель, который соединяет системный блок и монитор – опять же появляется черный экран после загрузки.
  • Выключено питания у монитора, поэтому он не запускается, ничего на экране не появляется, даже курсор.
  • Неисправность монитора.

К программным неисправностям, которые приводят к тому, что не включается при запуске компьютера монитора появляется черный экран, относят:

  • Наличие вирусной вредоносной программы, которая мешает компьютеру осуществлять работы. Именно из-за нее демонстрируется черный экран на мониторе.
  • Неподходящее разрешение экрана.
  • На видеокарте компьютера неправильная частота обновлений.
  • Некорректная работа загрузчика операционки или драйверов.

Решение проблем технического плана

Чтобы решить проблемы технического плана, как убрать черный экран, разумно будет использовать следующий план действий:

  1. Требуется убедиться, что персональный компьютер включен. Для этого проверяется наличие работающих световых сигналов, звука работающего кулера. При этом не появляется курсор.
  2. Проверяется, подключены ли кабели соединения с системным блоком, кабели питания с монитором, и включена ли на мониторе кнопка.
  3. Если возникает черный экран при включении компьютера, то делается проверка места подключения кабеля к гнезду. При необходимости можно кабеля переподключить.
  4. Если в компьютере используется встроенная и внешняя видеокарта, то нужно проверить, к какому из этих устройств подключен монитор. Возможно, потребуется переключить шнур в другой разъем.

В ноутбуках почти всегда предусматривается выход, чтобы подключить внешний монитор. Если при запуске ноутбука слышится звук работы кулеров, что сопровождается черным экраном на компьютере, то вполне вероятно, что специально или по случайности запущен режим работы с внешними мониторами. На клавиатуре следует найти функциональные клавиши управления работой внешнего монитора и попробовать включить внутренний дисплей.

С помощью клавиши F7 включается/выключается внутренний экран, а кнопка F8 управляет комбинацией вывода на внутренний/внешний монитор ноутбука. Их нужно нажимать одновременно с функциональной клавишей, которая обычно обозначается Fn.

Разные режимы работы переключаются последовательным нажатием следующей комбинации клавиш: Fn и F8. Рассматривая вопрос, как убрать черный экран, можно попробовать данный метод, если внутренний монитор ноутбука был случайно отключен.

Если Вы уверены, что черный экран с курсором вызван именно техническими неполадками, а вышеописанные действия не помогли вам решить вопрос, сигнала по-прежнему нет, то стоит обратиться в компанию по ремонту или в сервисный центр. В данном случае вам вряд ли удастся самостоятельно устранить неисправность.

Решение проблем программного сбоя

Если вы столкнулись с черным экраном после включения компьютера по причине вредоносной программы или программного сбоя, то рекомендуется выполнить такие шаги:

  1. Попробуйте загрузить операционку в безопасном режиме. Если вам удалось это, то нужно продолжить выполнять действия по пунктам ниже. Если нет, то единственным вариантом будет загрузка операционной системы с использованием внешнего носителя.
  2. Когда операционная система загружена в безопасном режиме, стоит проверить настройки частоты обновления и разрешения экрана. Если до этого не включался монитор компьютера,то их требуется заменить на верные.
  3. Затем обновляются драйверы видеокарты. Хотя используется и безопасный режим, но это следует делать с помощью диспетчера устройств.
  4. Если на компьютере монитор долго включался, то нужно сделать запуск антивирусной программы и тщательно просканировать ПК на возможность заражения вредоносным софтом. Безжалостно уничтожайте все файлы, которые предоставляют угрозу.
  5. После выполнения всех пунктов, компьютер следует перезагрузить.

Когда монитор включается, выключается сразу или возникает черный экран после перехода на новый монитор, нужно сделать следующее:

  1. Старый монитор подключается к компьютеру.
  2. Устанавливается минимальное разрешение экрана и частота обновления 60 Гц. Это делается в специальной утилите драйвера видеокарты или в свойствах экрана.
  3. Компьютер подключается к новому монитору. Теперь нужно отрегулировать разрешение экрана и частоту под новый дисплей.

Бывают случаи, когда при полной технической исправности компьютера вышеописанные действия не помогают решить вопрос, что делать если компьютер с черным экраном. В данном варианте можно обратиться к специалистам. Некоторые вредоносные программы выявляются только вручную, тогда как антивирусники будут бесполезными.

Необычные причины

Что делать, если черный экран вызван не техническими и не программными средствами? Черный экран может появиться из-за банальной невнимательности пользователей, которые иногда доходят до абсурда. Перед началом поиска сложных причин проблемы, стоит проверить свою внимательность:

  • Могли ли вы специально или случайно до минимума понизить яркость монитора? Тогда не скажешь, что монитор включился на 2 секунды и гаснет, но само изображение отсутствует.
  • Не «коротят» ли металлические части ПК? Статическое электричество может попасть на корпуса компьютера. Устройство начнет выключаться внезапно для пользователя, даже при загрузке. К данной проблеме часто приводит касание к корпусу элементов, проводящих ток, или большое скопление пыли внутри системника.
  • Стоит прислушаться к звуку работы кулера. Работает ли вентилятор, имеются ли необычные звуки? Часто из-за неисправности системы охлаждения осуществляется внезапное выключение ПК. Для избежание подобной проблемы компьютер нужно содержать в чистоте. Его не следует прислонять кулером к шкафам, стенам и не располагать около батарей.

Проблема появления черного экрана при включении компьютера решается путем исправления конкретной ошибки. Если проверить корпус на прохождение статического напряжения, прибавить яркость или заменить кулер, проблема способна решиться.

В любом варианте появление черного экрана не должно приводить пользователя к панике. В порыве испуга или недоумения можно только усугубить ситуацию. Нельзя стучать по системному блоку и монитору, это проблему не решит, а может вообще вывести компьютер окончательно из строя. Еще не рекомендуется самостоятельно разбирать системник и переключать в нем провода, если у вас нет опыта в его починке, и вы не знаете принцип работы компьютера.

Если у вас не включается экран на ноутбуке, то первым делом следует попробовать выполнить сброс аппаратных настроек. Если это не поможет, то придется искать другие причины неполадки, которые могут быть настолько серьезными, что без похода в сервисный центр обойтись не получится.

Сброс настроек

Аппаратный сброс настроек помогает в большинстве ситуаций, когда не работает экран. Чтобы его выполнить:

  1. Отключите от ноутбука зарядное устройство.
  2. Извлеките батарею из лэптопа.
  3. Удалите остаточный заряд и сбросьте аппаратные настройки, зажав кнопку питания на 20-25 секунд.
  4. Установите аккумулятор обратно в портативный компьютер и подключите зарядное устройство.

При появлении окна с выбором режима загрузки после некорректного выключения устройства выберите обычный запуск Windows.

Проверка дисплея ноутбука

Если после сброса аппаратных настроек на экране всё равно нет изображения, то попробуйте определить, какой компонент вышел из строя: видеокарта, матрица или другая часть дисплея. Поможет это сделать внешний монитор. Например, на сайте ASUS в разделе поддержки рекомендуется выполнить следующие действия:

  1. Подключите к ноутбуку внешний монитор, используя имеющийся интерфейс – HDMI или VGA.
  2. Включите лэптоп. С помощью сочетания Fn+F8 выберите трансляцию изображения через подключенный монитор.

Если на внешнем экране не появится изображение, то проблема кроется в работе видеокарты. Это актуально и для ноутбуков Lenovo, Acer и других производителей. Если же на мониторе картинка отображается, то следует дальше искать неполадку в дисплее ноутбука. Проверку следует проводить в том случае, если у ноутбука шумит вентилятор, светится индикатор или есть другие признаки включения лэптопа. Если ничего подобного нет, то, возможно, проблема не в дисплее – не работает весь ноутбук.

Сброс настроек BIOS

Если проблема возникла после изменения параметров BIOS, то можно попробовать откатить их к заводскому состоянию. С помощью клавиатуры сделать это будет проблематично, но реально. В BIOS есть горячие клавиши, отвечающие за выполнение определенных функций. Сброс настроек к заводскому состоянию обычно проводится клавишей F9.

Теоретически вы можете зайти в BIOS, нажав клавишу Delete, затем сбросить настройки (F9) и сохранить конфигурацию (F10). Но на практике велика вероятность пропустить нужный момент, поэтому разумнее будет сбросить настройки путем извлечения батарейки CMOS, в которой и хранятся параметры BIOS.

Главный недостаток этого способа – необходимость разбирать ноутбук. Зато вы будете уверенны, что настройки BIOS сброшены, и если причиной черного экрана были неверно выставленные параметры, то неполадка будет устранена.

Переустановка планки ОЗУ

Если проблема возникла после чистки ноутбука, то следует еще раз разобрать лэптоп и убедиться, что вы установили все модули правильно и подключили необходимые шлейфы. Поэтому для правильной разборки/сборки ноутбука рекомендуется использовать руководство от производителя – тогда вероятность возникновения ошибки заметно снижается.

В некоторых случаях решить проблему с отсутствием изображения на экране ноутбука помогает переустановка планки оперативной памяти. Особенно это актуально, если на клавиатуру лэптопа была пролита жидкость, или он длительное время находился во влажном помещении, после чего и возникла сбои в работе.


После сборки ноутбука снова попробуйте его включить. Если черный экран остается, хотя ноутбук включается и продолжает работать без изображения на дисплее, то обратитесь в сервисный центр. Возможны следующие причины неполадки:

  • Повреждение шлейфа дисплея.
  • Короткое замыкание клавиатуры.
  • Выход из строя инвертора.
  • Поломка лампы подсветки.

Эти неисправности вряд ли получится устранить самостоятельно, здесь требуется квалифицированная помощь с использованием специальных инструментов. Худшее, что может случиться с ноутбуком – выход из строя материнской платы. Но тогда он не будет подавать никаких признаков жизни. В любом случае, точную причину выявит диагностика в сервисном центре.

Проблемы при выходе из спящего режима

Если экран остается черным при выходе из спящего режима, то первым делом следует проверить драйверы видеокарты. Программное обеспечение должно быть последней версии и подходить системе. Скачать актуальные драйверы можно на сайте производителя ноутбука.

В некоторых случаях причиной неполадки является неправильная поддержка спящего режима Windows устройствами ввода. Выход из сна осуществляется с помощью тачпада (мыши) или клавиатуры. Если подключено внешнее устройство, то оно может блокировать пробуждение лэптопа. Чтобы исправить этот недостаток:


Сохраните конфигурацию, нажав «ОК». Не запрещайте пробуждать ноутбук одновременно мыши и клавиатуре, иначе не сможете вывести компьютер из сна. Установите запрет на оба устройства по очереди, проверяя, есть ли положительный эффект.

Перегрев ноутбука

Если на ноутбуке гаснет экран во время работы, то, вероятнее всего, вы столкнулись с перегревом оборудования. В первую очередь следует проверить температуру видеокарты. Используйте для этого бесплатную утилиту Speccy.

Если вы видите, что у видеокарты слишком высокая температура (посмотреть максимально допустимое значение можно в спецификации на сайте производителя), то следует проверить систему охлаждения ноутбука. Иногда достаточно просто почистить систему охлаждения, но если мощности установленных кулеров не хватает, то попробуйте использовать охлаждающую подставку или установить более мощные вентиляторы.

Рано или поздно все пользователи сталкиваются с проблемами, связанными с оборудованием персонального компьютера. Аппаратная часть “железного гения” порой дает сбои. Причины при этом могут быть самыми разными. Начинаются они на самом простом и безопасном — сбое драйвера.

Драйвером называется программа, отвечающая за корректную работу оборудования. Но сбой драйвера — это так, чепуха. Гораздо серьезнее дело обстоит, если причина некорректной работы кроется в самом оборудовании. Говоря проще, если устройство сломалось. Повезет, если есть гарантия. А вот если нет…

Но мы не будем углубляться в эти дебри, а просто постараемся разобраться с основными проблемами, из-за которых монитор может не выводить изображение, а также решить эти проблемы. Итак, что делать, если не включается монитор при включении компьютера?

Подготовка и диагностика

Перед тем как что-то исправить, необходимо разобраться с характером проблемы. Если не включается монитор при включении компьютера, для начала нужно диагностировать, почему это происходит. Давайте мыслить логически. Если не включается монитор при включении компьютера, значит, на него не поступает сигнал. И это легко проверить: на всех современных экранах есть индикатор, показывающий наличие/отсутствие сигнала. Глянув на него, уже можно сделать первый вывод.

В том случае, если сигнал поступает, индикатор мигает, но изображение все равно не выводится на экран (то есть он остается темным), проблема, скорее всего, кроется в видеокарте. А еще один случай, когда не включается монитор при включении компьютера, может быть связан уже с самим “гением”. Определить это легко. Если нет загрузки системы, если невозможно даже зайти в BIOS, то проблема уже явно в компьютере, а не мониторе.

Причина №1: на монитор не поступает питание

Чтобы решить эту проблему, сначала проверьте, насколько действительным является питание экрана от электрической сети. Если проблемы связаны не с питанием, а с драйверами, то монитор не включается, мигает лампочка. Допустим, что питание от сети идет, но монитор все равно выключен. Тогда можно попробовать подключить его при помощи другого провода, если он есть в наличии. Эта проблема — как раз тот случай, когда монитор включается, но на нем нет изображения.

Причина №2: соединительный кабель подключен неправильно

Пользователи порой задаются вопросом о том, почему не включается монитор, при этом даже не подозревая, что проблема кроется в обыкновенном пренебрежении, в обыкновенной неосторожности и неаккуратности. В этом случае надо тщательно проверить, насколько надежно крепление соединительного кабеля к переходнику или сети, а также к блоку питания. Кабель может быть поврежден, поэтому сигнал может обрываться.

Если в компьютере установлено две видеокарты — дискретная и интегрированная — то подключать кабель, идущий от монитора, надо именно к дискретной. В персональных компьютерах разъем дискретки обычно пониже, чем интегрированной карты. Если монитор включается и гаснет, это также может быть показателем плохого соединения. Порой сигнал можно оборвать, просто потрогав, подвинув кабель.

Стоит проверить, как надежно кабель был подключен к разъему. Можно его вытащить и снова вставить. Причем процедуру эту проделать в двухстороннем порядке: как со стороны блока питания, так и со стороны VGA-адаптера монитора. Там есть специальные закрутки. Если одна из них раскручена, соединение может прерываться. Что и говорить, когда плохо закреплены оба. В том случае не стоит удивляться тому, что не включается монитор, нет сигнала.

Пожалуй, самым последним шагом, который может избавить от этой проблемы, станет замена кабеля. Однако если сигнал поступает стабильно, индикатор горит постоянно, без выключения, покупать новый кабель нецелесообразно. Скорее всего, в этом случае причиной аварийной ситуации является неправильно установленное программное обеспечение. Или неправильная отладка работы устройства. Собственно, дальше мы разберем именно решение этих проблем.

Причина №3: Некорректные настройки

Сбой, появляющийся в настройках изображения, может также стать причиной, из-за которой монитор пищит и не включается. В настройках, как известно, редактируется разрешение монитора, его частота и другие параметры. Если они были выставлены некорректно, то монитор попросту не будет выводить изображение на экран. Проверить, в этом ли дело, можно достаточно просто. Если у вас имеется второй персональный компьютер или же ноутбук (а в большинстве случаев в семьях два и более подобных устройств) в рабочем состоянии, то подключаем монитор с подозрением на поломку к этому самому устройству. Если оно будет выводить изображение на экран, то проблема явно в настройках.

Вполне возможен вариант с конфликтом двух видеокарт, если они установлены в ПК, а также в ноутбуке. Для решения можно зайти в BIOS и найти там пункт, отвечающий за работу интегрированной видеокарты. Там ее отключаем, поскольку она значительно слабее и вся нагрузка все равно идет на дискретную видеокарту.

Конфликт карт — это зачастую то, почему не включается монитор при запуске. Особенно ярко это проявляется в случае с ноутбуками. Дело в том, что в случае с ПК монитор напрямую подключается к карте при помощи VGA-адаптера. А вот в ноутбуках принцип немного другой. Там же есть и свои причины, связанные с некорректной работой драйверов, но об этом далее.

Причина №4: некорректное программное обеспечение

Как известно, многие современные видеокарты требуют специальное ПО. Оно обычно поставляется на диске, который идет вместе с видеокартой. В комплекте с ноутбуками идут диски, на которых записаны драйвера для всех устройств. Если световой индикатор на мониторе горит, но изображения на экране нет, то проблема, скорее всего, заключается в неправильной работе драйверов или их неправильной установке. При этом некорректная работа экрана может быть обусловлена еще обновлением версии драйвера.

После обновления работа видеокарты нарушается, а вывод изображения на экран зависит от нее напрямую. Решить проблему такого плана не так сложно. Стоит просто зайти в систему при помощи безопасного режима (обычно открыть безопасный режим можно при помощи кнопки F8 или Del) и удалить старую версию программного обеспечения. Если есть возможность, то проведите восстановление системы. Далее можно пересмотреть версию и определить, совпадает ли она с вашим устройством.

Причина №5: некорректная работа видеокарты

Часто бывает, что при очистке системного блока персонального компьютера пользователи задевают слот с видеокартой. Или просто вытаскивают ее, а потом вставляют обратно, но не фиксируют в гнезде прочно. Вернуть видеокарту к работе легко: проверьте, надежно ли она закреплена. Если с этим проблем нет, достаньте ее и верните обратно. После этого, если карта исправна в техническом плане, все должно вновь заработать. Не забывайте о правилах безопасности: такие операции можно делать только с выключенным из сети системным блоком, чтобы не произошло поражения электрическим током.

Возможно, ничего не изменится, монитор так и останется темным. Вероятно, в этом случае произошла поломка самой видеокарты. Подключив ее к другому компьютеру, можно определить, так ли это на самом деле. Если она не будет работать с другим компьютером (при правильном подключении, разумеется), то проблема однозначно в плате. Некоторые пользователи считают, что переставлять видеокарты — долго. Да и не всегда под рукой есть второе устройство. Если сложилась такая ситуация, а в ПК или ноутбуке есть интегрированная, незадействованная видеокарта, активируйте ее.

Если экран заработает, то дело именно в дискретке. Не забудьте, что активировать интегрированную видеокарту в ПК можно только после отключения дискретной. В случае поломки дискретной карты не помогут никакие программы, придется менять модель. Это, наверное, самое плохое, что может случиться. Наравне с поломкой монитора, конечно же, о чем речь и пойдет далее.

Причина №6: некорректная работа монитора

Проверьте настройки дисплея. Как известно, мониторы имеют несколько типов подключения. Сейчас наиболее распространенный из них — VGA. Есть также DVI и HDMI. Опять-таки убедитесь в том, что кабель, соединяющий разъем видеокарты и разъем монитора, надежно подключен в разных концах. Если на кабеле есть закрутки — убедитесь в том, что они повернуты до упора. Можно посмотреть и другие настройки дисплея, может, что-то неправильное выставлено там. А то и вообще какая-то опция отключена. Очень часто случайно выставив не те настройки, мы спрашиваем, почему не включается монитор. А ответ в это время лежит на поверхности.

Если в настройках ничего подозрительного обнаружено не было, кабель подключен корректно и надежно, но при этом индикатор не мигает, а монитор не воспроизводит изображение, то можно говорить о том, что сломался монитор. Такой исход составляет 95 процентов. Оставшиеся 5 отводятся только на поломку кабеля, из-за которого может обрываться подача питания на дисплей.

Причина №7: некорректная работа операционной системы

Предположим, что загрузка BIOS проходит без всяких проблем, звуки (приветствия) воспроизводятся. Но сразу после появления логотипа, когда, по идее, должен быть вход в систему, изображение пропадает. Это значит, что проблемы не с технической и аппаратной частью, а с операционной системой. Может быть, некорректная работа кроется в системных файлах. А может, здесь имеет место и другая ошибка. Например, сторонние программы могут менять операционный визуальный стиль. Тогда произойдет конфликт, результат которого мы и наблюдаем. Конечно, не стоит забывать и о вирусах, которые попросту не позволяют работать драйверам и операционной системе в полную силу. Может даже нарушаться работа не только программ, но и устройств.

Одним из решений в том случае, если не удалось решить подобную проблему, является переустановка ОС. Но, согласитесь, многие пользователи хранят на ПК достаточно ценные данные, потерять которые никак не хочется. Будем честны: мало кто делает резервные копии файлов. Именно поэтому нужно искать обходные пути, которые позволят разобраться с некорректной работой экрана без переустановки операционной системы.

Заключение

Итак, что же мы выяснили в ходе статьи? То, что проблема, когда монитор отображает картинку, может быть спровоцирована:

  • сломанным монитором;
  • сломанной видеокартой;
  • сломанным кабелем;
  • некорректно подключенной аппаратной частью;
  • некорректным ПО.

Какие решения подходят каждому типу этой проблемы?

  1. Сначала стоит проверить, правильно ли подключен кабель. Осмотрите оба конца. Возможно, один из них не до конца воткнут в разъем или ненадежно там зафиксирован на закрутках.
  2. Кабель может быть поврежден. Проверить его можно подключив к другому, работающему монитору. Если он все-таки неисправен (как и в случае с монитором, видеокартой), его нужно будет поменять на работающий.
  3. Проверьте, насколько стабильна работа ПО. Возможно, виноват неправильно установленный драйвер. Это может быть драйвер для другой модели ноутбука или ПК, а также для другой модели устройства (видеокарты, например). Убедиться в некорректной работе ПО можно загрузившись в безопасном режиме. Там же можно удалить старую версию драйвера, чтобы потом установить новую, работающую

Вместо заключения

Что делать если монитор не включается? Мигает лампочка и индикатор, но изображения нет? Это тот случай, когда проблема заключается в некорректной работе программного обеспечения. Если компьютер включается, монитор мигает, стоит запуститься в безопасном режиме и “пройтись” по драйверам.

Итак, мы разобрали все проблемы, которые могут касаться неправильной работы монитора и видеокарты персонального компьютера и ноутбука. В статье также был дан ответ на вопрос о том, что делать, если монитор включается, но нет изображения.

Подробное описание проблемы:

монитор FLATRON не включается

Пробудить компьютер не получается. Чем дольше работает компьютер, тем дольше выходит из спящего режима, и горит или мигает только синяя лампочка. Компьютер постепенно день ото дня начал прибавлять время загрузки рабочего стола (долго не включался, не отображал картинку рабочего стола, ярлыки) и время выхода из энергосберегающего режима (спячки) и, время выключения компьютера (долго выключался). Монитор мог заработать через 12 минут после включения, а мог и через 30 – 40 минут не загрузиться и не работать, в зависимости от того, сколько времени находился в рабочем режиме до того, как Я его выключила и потом вновь включила… Если Я держала компьютер включённым сутки, то он (после отключения и отдыха) раньше включался, чем когда работал без перерыва 1,5 суток или 2 суток, и больше. Поэтому, можно было включать: ждать включения монитора и, не дождавшись включения, — отключать, и так 2-3 раза подряд делать. В итоге Я так и не дожидалась включения, монитор всё время оставался чёрным. Совсем, даже короткими проблесками не светился, а горела только одна синяя индикаторная лампочка или мигала. Но в другой день после 3-ёх попыток включения — отключения компьютера, могло, наконец, повезти и монитор пробуждался, рабочий стол появлялся, и компьютер отлично работал…, все часы так работал — до отключения, и 10ч и 20ч и 48ч работал… – бесперебойно. Потом, на следующий день (после нового включения) всё заново начиналось (круговоротом). Вопрос: Почему постепенно время выхода из спящего режима и (или) из полного отдыха компьютера прибавляется, и время выключения компьютера удлиняется (сразу не мог отключиться, приходилось ждать)? С каждым днём (в течение двух месяцев) всё дольше и дольше загружался компьютер и всё дольше отключался, но – в зависимости от продолжительности предшествующего периода работы, сколько времени Я компьютер не выключала… С чем же всё-таки такое нарушение связано? Монитор исправный был и все составные детали блока – хорошие, ведь после затяжного пробуждения всё отлично функционировало, но, только удлинялось время самого пробуждения, загрузки рабочего стола. Поэтому ничего непонятно было, что происходит… Детали компьютера не могут попеременно — то быть неисправными, а то работать, и то ломаться и потом работать, как ни в чём небывало, и – опять – сами по себе, ни с того – ни сего выходить из строя, работать и вновь бездействовать. Это значит: Зверь — дистанционно воздействует на контакты, потому что Зверь обычно всегда подаёт волны на чипы (в том числе чёрных ящиков самолётов) и на контакты, когда желает нарушить работу электротехники. Поэтому некоторые пользователи ОШИБОЧНО думают, что они, слишком много пользуются компьютером (не выключая его), от этого он ломается. Зверь может вредить, а может и не вредить…, всё зависит от правил Зверя… и (в данном случае) от картинки логотипа… Потому что всё вредительство, (скрытно) подстроенное Зверем, начинается с картинки – смайла, которая (в прототипе) так, же высвечивается на мониторе в качестве буквы «G» Там, рядом с логотипом «LG» ещё находится «смайл», образованный этими двумя буквами. Сначала после длительной работы компьютера, выключения и его отдыха, как только Я вновь нажимала пусковую кнопку, чтобы включить компьютер, — монитор включался через 2-3 минуты, — так долго приходилось ждать. Потом (в другой раз) через 5 минут монитор включился, и так – с каждым днём проходило всё больше времени до момента появления картинок на мониторе. t блока – нормальная, блок не пере нагревался, и монитор исправный, но ощущение такое создавалось, что тормозит система, как бы зависает в момент загрузки рабочего стола, пробуждения; происходит длительное «зависание» пробуждения и длительное «зависание» включения монитора, а не зависание работающей (пробужденной) системы или программы компьютера. Что на самом деле происходило? Вот что: Два конденсатора плато монитора вышли из строя из-за перенапряжения, скачков напряжения в сети. Конденсаторы постепенно сгорают (выходят из строя), виток за витком…, и поэтому: монитор постепенно накрывается, и может включаться, а может и не включаться. У этих конденсаторов вверху есть серебристые 4 лепестка, и эти лепестки вспучились, — еле заметно, на одном из конденсаторов практически невозможно разглядеть вздутие, выглядят вполне ровными (плоскими), потому, что только начали портиться. Для Зверя в конденсаторах имеются Знаки: число 4 и «цветок» (лепестки). Но причём тут «смайл»? Вот причём: монитор начал сбоить после того как Я посмотрела (особым взглядом) на изображение смайла — скаченного из Интернета. Зверю не нравится Мой взгляд, и он вредить начинает. Зверь время от времени направляет волны в компьютер и производит зависание, — очень часто (кстати он же — Зверь — «ино» и компьютер, иногда, внезапно отключает или перезагружает), и вот, теперь, принялся вредить конкретно монитору. Зверь, воздействуя волнами на конденсаторы, прекращает их работу, потому что Зверь создаёт повышенное давление (напряжение) электрического тока. И ещё – в разъёме питания монитора… есть контакты и их надо обновить: то есть: паяльником нагреть припой до жидкого состояния – расплавить и сразу же дать расплавленному припою застыть, не изменяя сами контакты, не трогая их. Вот когда Мне родственник так всё сделал, — по Моей просьбе, то монитор опять заработал. Включился молниеносно без всяких проблем, опять загорелась жёлтая индикаторная лампочка, и всё как нужно загрузилось, заработало. А до этого индикатор всё-время горел, только синим цветом, или беспрестанно мигал синий Свет. Сначала родственник рекомендовал Мне отнести монитор в сервис, и потом он заключил: «Монитор сдох (сервис не поможет)!», и ещё мы начали искать объявления в Интернете о продаже б/у мониторов. После всего, в конце концов, выяснилось, что во всём виноваты испорченные конденсаторы и контакты гнезда (разъёма) питания. В настоящее время, когда это всё пишу вам, компьютер работает отлично, монитор благополучно отремонтирован!

Совсем не так давно решал проблему, когда не работал монитор компьютера. Выявлять неисправность – это удовольствие не из приятных, поэтому решил написать статью о самых распространённых проблем, которые могут возникнуть в данной ситуации. Поэтому наш разговор пойдет о том, почему не включается монитор при включении компьютера. Как обычно я расскажу о нескольких способах исправления положения, среди которых вы, я надеюсь, найдете именно тот, который поможет вам.

Для начала надо убедиться, что не работает у вас именно монитор. Выключите компьютер, нажав кнопку «Power» и удерживайте её, пока из системного блока не перестанет доноситься шумы (обычно в старых компьютерах). После полного выключения опять включите компьютер, если системный блок издаёт шумы или на нем мигают какие либо индикаторы, обозначающие то, что компьютер включился, а на мониторе ничего не показывается, значит читаем статью дальше.

Важные манипуляции

Прежде чем начнете читать статью, удостоверьтесь, что сетевой фильтр включен. Если нет питания, то никакого изображения на экране вы ни когда не увидите. Возможно, что кто-то из домочадцев выключил монитор через кнопку, а может вы сделали сами нарочно. Проверьте, все ли в порядке с этим.

Итак, что нужно сделать в первую очередь, когда не включается монитор при запуске компьютера? На некоторых мониторах, как и на системных блоках, есть кнопка включения. Обычно она находится сзади монитора, иногда встречается сбоку. Чтобы включить монитор, необходимо перевести в положение «On» (1) , для наглядности смотрите на изображение ниже:

Чтобы определить включен ли монитор, посмотрите на переднюю панель монитора. Снизу обычно располагаются индикаторы, по которым вы можете определить, поступает ли напряжение в монитор.

Самая первая распространенная проблема – это плохие контакты. Причем эта ерунда может быть, как в месте подключения проводов к материнской плате, сзади системного блока, также плохой контакт видеокарты с материнской платой ну и самое банальное, когда плохой контакт сзади монитора. В общем, необходимо проверить оба конца проводов, а именно провод который передает картинку на экран и провод питания от сети.

Здесь может быть еще один подводный камень, тип передаваемого на монитор сигнала. В современных видеокартах встроены два разъема, по которым возможно осуществить подключение монитора: белого (DVI) цвета и синего (VGA). Самый последний вид разъема, который может встречаться в самых новых мониторах это HDMI и при подключении с ним тяжело ошибиться.

Если у вас используется DVI подключение, попробуйте сменить его на синий и наоборот. Не помогло? Тогда найдите разъем подключения монитора на самой материнской плате.

Он будет находиться там в том случае, когда в вышеуказанной плате есть встроенный видеоадаптер. Подсоединили? Работает? Тогда дело в видеокарте, а именно в настройках или самое плохое — она у вас перегорела. Также можно подключить другой монитор, отключив его от другого компьютера, взять можно у соседей на пару минут, если у вас нет второго домашнего компьютера. При включении другого монитора, выключите компьютер, отсоедините ваш монитор и подключите другой, а уже потом включаете компьютер.

Настройки монитора

Если все подключено, верно, и вы не догадываетесь, почему не включается монитор при включении компьютера, тогда надо не исключать, что настройки для монитора были изменены. Нажмите кнопку «Menu» на мониторе и пробегитесь по настройкам. Надо изменить яркостью и контраст. Если не знаете, как это делается в вашем мониторе, тогда найдите руководство для пользователей. При покупке монитора вам должны были дать диск либо же распечатанное руководство. Если по каким-то причинам его нет, тогда в помощь вам интернет для поиска.

Для тех кто не боится поковыряться в настройках, то можете это сделать без каких либо дисков и документов. На самом деле, там все понятно. Чтобы облегчить эту задачу, для начала переключитесь на «Русский язык».

После чего будет более-менее понятно. Кстати, если вы видите на экране меню настроек, тогда с вашим монитором всё в порядке. Можете не переживать о его замене.

Нерабочая материнская плата

Следующий вариант неисправности – частичный отказ работы материнской платы. В таком случае, компьютер может включаться и даже загружаться, однако монитор картинку показывать не будет. Чтобы проверить это вручную, придется нам вскрывать системный блок и внимательно рассматривать материнскую плату.

Надо не исключать, что разъем на материнской плате, куда подключаете видеокарту, мог повредиться. Чтобы это проверить, надо будет установить другую видеокарту и попробовать из неё подать изображение на монитор.

Если всё упирается в материнскую плату – она не рабочая, тогда придется вызывать специалиста на дом, поскольку проблема может крыться не в экране компьютера.

Сгорел монитор

Если не работает именно монитор, можно попытаться разобрать его. Однако крайне не рекомендуется заниматься этим незнающим людям, лучше отнесите в сервис или купите новый. Так уж повелось, что мониторы редко чинятся рядовыми пользователями, слишком сложный процесс.

По данному поводу у меня есть история, когда я учился в колледже на уроке программирования пошел дым сзади монитора. В то время я был не опытным и сразу побежал за преподавателем, чтобы сообщить об этом «радостном» событии. Он сидел в другом кабинете, когда влетел с таким известием, он спросил — а ты его отсоединил от питания. Ответ — Неа 😉 . Потом уже на его лице образовалась мима, которую он видел пару секунд назад на мне. Когда зашли в кабинет, дым почти прошел, а одногруппник, который сидел рядом, выключил его. Пару секунд улыбки преподавателя и говорит – Ну иди садись за другой 😉 . Смеялись всей группой.

Думаю, эта история будет для вас поучительной. Если с какого-либо устройства пошел дым, то надо его сразу обесточить, чтобы не спалить квартиру или кабинет!

Пыль в системном блоке

А вы давно проводили профилактику в вашем системном блоке? Если окно комнаты, где находится компьютер, напротив проезжей части, то летом вы наверное замечали много пыли на подоконниках. Так вот, системный блок это пылесос, который заглатывает в себя эту пыль. Откройте крышку системного блока и пройдитесь пылесосом.

Важно ! Не надо касаться пылесосом материнской платы и других устройств. После сбора мусора, отсоедините видеокарту от материнской платы и почистите контакты ластиком для карандашей. Легким нажатием пройдитесь по контактам видеокарты. Не надо чистить ластиком для ручек , так как он содержит твердые частицы.

Ниже на изображении можете посмотреть, как это выглядит, только вместо видеокарты на картинке ОЗУ:

В одной из своих статей я говорил про видеокарту, многим начинающим пользователям эта информация будет нужна, перейдите по ссылке, чтобы прочитать её: « ».

Программное обеспечение

Если вы недавно делали обновление драйверов и Windows не загружается, тогда надо произвести удаление установленного программного обеспечения. Обычно это происходит из-за неправильно установленного драйвера.

Чтобы привести в чувства ваш компьютер, зайдите в безопасный режим и сделайте восстановление системы. Если вы точно знаете, что устанавливали или обновляли драйвера видеокарты, тогда вам надо удалить их из вашей системы.

Про вход в безопасный режим для разных систем я написал в 3-ех своих статьях:

BIOS

Если в вашем компьютере есть 2 видеокарты, то есть одна интегрирована в материнскую плату, а другая внешняя, тогда может быть проблема в том, что в BIOS-е неправильно выбрано устройство. Вы спросите, почему компьютер автоматически не определи, к

Чтобы сбросить настройки в BIOS – е, тем самым сделать их по Default (умолчанию), достаточно отсоединить батарейку в материнской плате. Более подробно об этом, можете прочитать в моей статье: « ».

Другие проблемы

Возможно, контакты кабеля могут немного окислиться. Чтобы исправить возникшую проблему, возьмите спирт и протрите оба конца кабеля. Ни в коем случае не давите на штырьки, чтобы их не погнуть или вовсе поломать. Если поломаете, то придется покупать новый кабель. Кстати, позолоченные контакты более качественнее в этом плане, а именно устойчивее к окислению. Если штырьки погнуты, тогда надо их аккуратно выровнить. Для этого используйте, например толстую иголку или узкую отвертку.

Не включается монитор (ремонт):

Как подключить монитор к ПК?

Ответ мастера:

Самое главное знать и помнить о том, что без монитора практически не обойтись в работе с компьютером. Это самая главная и нужная часть всей системы. Системный блок без монитора будет просто похож на обыкновенные ящик, который бездейственно может валяться у вас дома и покрываться пылью. Именно поэтому важно правильно подключить монитор к ПК и настроить его работу.

Современные компьютеры устроены так, что подключение этой части системы не требует от пользователей никаких усилий, так как все происходит автоматически. И если ваш ПК был ранее собран и включался для работы, тогда просто нажмите кнопку Power, которая находится на фронтальной стороне монитора. Порой такая надпись заменяется маленьким значком в виде кружка с вертикальной черточкой. Однако, многие пользователи после выключения ПК просто не выключают монитор, поэтому такое действие можно упустить.

В том случае, если вы только купили компьютер в магазине и принесли его домой в разобранном виде, тогда перед началом работы на нем вам необходимо соединить все его элементы, включая и монитор. Для этого выньте его из упаковки и положите на поверхность, на которой он будет постоянно находиться. Затем убедившись предварительно, что монитор надежно закреплен, выньте из упаковки все прилагающиеся к нему кабеля. Важно помнить, что у любого монитора есть два кабеля: первый – это кабель питания, с помощью которого монитор подключается к электросети, второй – это кабель интерфейса, благодаря которому налаживается работа монитора и компьютера. Именно последний подключается к разъему видеокарты.

И так, все комплектующие находятся перед вами. Для начала вам следует подключить кабель к видеокарте системного блока. На задней стенке системника, в нижней его части, есть разъем в виде удлиненной полоски типа «мама», который содержит специальные пазы для возможности подключения штекеров. Внимательно рассмотрите два ваших кабеля и найдите тот, у которого имеется такой же штекер. Кабель подключите одновременно и к системному блоку, и к монитору. Как правило, такой штекер имеет в своем составе два винта, которые используются для крепления кабеля к разъему.

Следующее, что вы должны сделать, так это подсоединить кабель питания. Помните, на практике встречаются два их вида: простой стандартный кабель, которого можно подсоединять прямо к розетке (в своем составе он имеет вилку электросети стандартного типа), а также кабель, который выходит через системный блок. Найти гнездо, которое подходит для соединения, достаточно просто, поскольку нужно только ориентироваться на форму разъема.

После того, как все кабеля будут подсоединены правильно, включите ПК и нажмите кнопку под названием Power. Если вы сделали все правильно, на экране монитора появится соответствующее изображение загрузки ОС.

Как подключить ноутбук к компьютеру или телевизору через HDMI кабель

Главная → Как подключить компьютер к телевизору через HDMI

Практически каждый современный телевизор и системный блок от компьютера имеет набор разъемов для сопряжения устройств между собой. Порты формата HDMI выгодны тем, что за невысокую стоимость позволяют передавать изображение со звуком в высоком качестве без особых настроек.



Опробовать проводное подключение компьютера к телевизору стоит через HDMI, если необходимо:

  • Транслировать музыку, видео, и другие файлы.
  • Игры.
  • Расширение экрана.
  • Дублирование изображения с дисплея компьютера на телевизор.
  • Работа с документами.
  • Серфинг в интернете.
  • Показ фотографий, слайд-шоу, презентация.
  • Прочие случаи.

Если все настройки выполнены правильно, изображение будет транслироваться без задержек и опозданий, также особо не пострадает качество.

Выполнить настройки подключения через HDMI стоит и для экстренных ситуаций. Если из строя неожиданно выйдет родной монитор от компьютера, можно будет временно использовать экран телевизора для решения базовых задач.

В статье будут рассмотрены особенности настройки подключения между телевизором и ПК через HDMI, мы максимально подробно расскажем обо всех настройках, которые могут потребоваться в процессе, чтобы процесс подключения не занимал много времени, и его могли освоить даже начинающие пользователи ПК.



Проверка возможности подключения

Процесс сопряжения двух гаджетов между собой стоит начинать с проверки того, что оба гаджета поддерживают возможность подключения друг к другу по HDMI.

Все рассмотренные в статье способы подойдут для соединения ПК с телевизором любой модели, главное, чтобы имелся указанный порт и все настройки выполнялись точно по указанным инструкциям. Производить подстройку уже созданного соединения можно на ПК, вне зависимости от предустановленной ОС, настройки будут немного отличаться, однако вникнуть в суть можно на интуитивном уровне. Вы всегда сможете воспользоваться встроенной в систему справкой.

Проверка наличия HDMI-порта:

  • На телевизорах последних моделей порт HDMI имеется практически всегда, он может размещаться либо сбоку прямо на грани, либо внизу специального выступа. Порт обязательно будет подписан, если в телевизоре он не один — еще и пронумерован для упрощения дальнейшего взаимодействия. При обнаружении порта HDMI, даже в единственном количестве, можно переходить к следующему шагу, если порт отсутствует — к сожалению, связать такой телевизор с компьютером не получится (существуют альтернативные способы, но они более сложные в реализации).
  • Осмотрите ваш системный блок, чаще всего все порты размещаются в задней части для удобного доступа. В районе материнской плате либо видеокарты должен присутствовать вход HDMI, если порт для подключения имеется и там, и там, предпочтительнее подключать телевизор именно к видеокарте.
  • Отсутствующий в компьютере либо телевизоре порт еще не говорит о том, что соединить устройства будет невозможно, в торговых сетях легко можно подобрать специальные переходники. Современные переходники позволяют передавать картинку не хуже, чем с использованием HDMI, некоторые переходники уже устарели, поэтому отображается на телевизоре одно изображение, а звук идет через аудиосистему, соединенную с системником.

Если порты для подключения имеются у обоих устройств, можно покупать кабель для соединения устройств между собой. Можно приобрести кабель HDMI длиной до 20 метров, при этом для дома это слишком большая длина, для решения большинства задач в основном хватает кабеля на 1-2 метра. Для трансляции в формате 4К и 2К кабель должен поддерживать соответствующую конфигурацию.



Особенности сопряжения ТВ и ПК

Перед началом подключения убедитесь в том, оба соединяемых гаджета не подключены к сети. Если подключать кабель к включенным гаджетам, есть риск возникновения замыкания, которое спровоцирует выход портов из строя.

Для подключения необходимо: соедините кабелем HDMI оба устройства, проверьте, какой именно порт задействован на ТВ и запомните данные, она может пригодиться в дальнейшем. Включите оба устройства, если сопряжение произошло, приступаем к основному процессу настройки гаджетов.

Если вы отключили основной монитор от системника, использовали ранее созданное соединение, картинка сразу начнет транслироваться на экране, при одновременном подключении двух экранов изображение будет дублироваться на двух гаджетах одновременно.

На компьютере в настройках можно найти раздел для подстройки параметров отображаемого изображения на экране под свои потребности.



Второй монитор для системного блока

Если вы выполняете подключение персонального компьютера к ТВ сразу через кабель HDMI, либо посредством переходников, без отключения основного монитора от системного блока, ваш компьютер будет иметь два экрана для отображения картинки, каждый экран можно настраивать отдельно в зависимости от требуемых параметров.

На этапе подключения компьютера к телевизору через HDMI сложностей у пользователей в основном не возникает, проблемы начинают появляться при проведении настроек. Стандартные параметры без вникания в настройки позволяют транслировать картинку с дублированием сразу на двух подключенных к системному блоку гаджетах.



Как настроить отображение картинки с ПК на телевизоре

Если вы выполнили все настройки обеих гаджетов правильно, производили подключение HDMI кабеля по инструкции, убедились в исправности используемого кабеля, но изображение с компьютера так и не появилось из-за отсутствия сигнала, необходимо провести несложные настройки и на самом телевизоре, чтобы выбрать источник, из которого будет браться сигнал для трансляции.

Выбрать источник сигнала можно с помощью кнопки «INPUT» на пульте, если она отсутствует — ознакомьтесь с инструкцией, которая шла в комплекте с вашим телевизором.

При нажатии на кнопку «Инпут» на экран будет выведено меню с возможностью выбора порта для трансляции входящего сигнала. Если портов HDMI несколько, в меню они будут пронумерованы, вспомните, к какому именно разъему вы подключали системный блок либо просто выберите автоматический поиск сигнала.

Процесс выбора сигнала может отличаться в зависимости от модели и марки вашего телевизора, однако, в целом он предусматривает выполнение идентичных несложных шагов, описанных выше.

Если все манипуляции были выполнены правильно, вы увидите одинаковое изображение и на мониторе компьютера, и на дисплее присоединенного проводом HDMI телевизора. Меняя базовые настройки можно добиться увеличения экранной площади.

На этом этапе главное добиться, чтобы изображение с компьютера просто выводилось на экран телевизора, параметры отображения картинки можно будет подстроить позже с помощью настроек, о которых мы поговорим ниже.



Как провести настройку параметров на ПК

При использовании кабеля HDMI для подключения разрешение отображаемой на дисплее картинки подбирается автоматически в зависимости от оптимальных параметров. В итоге пользователю достаточно лишь выбрать особенности отображения картинки при сопряжении с дисплеем: дублирование информации, использование телевизора в качестве основного дисплея, расширение экрана.

Чтобы подобрать подходящий режим, достаточно нажать на клавиатуре сочетание Win + P. Обратите внимание на то, что сочетание клавиш работает в Виндовс 10, 7 и 8.

В последних версиях операционной системы при зажатии на клавиатуре указанных клавиш отобразится меню «Проецировать». В 10 Виндовсе меню имеет довольно понятный внешний вид, способы отображения информации на дисплее удобно представлены в виде картинок, разобраться сможет и начинающий пользователь.

Пользователю будет доступно несколько режимов отображения информации:

  • Только экран ПК. При включении режима картинка будет транслироваться только на подключенный дисплей, при этом на экране телевизора ничего отображаться не будет.
  • Дублирование. И на компьютере, и на телевизоре картинка будет транслироваться одинаково. Учитывайте, что при дублировании выбирается наименьшее разрешение из всех подключенных мониторов. Так, если дисплей компьютера имеет разрешение 1366 на 768, а экран телевизора имеет разрешение 1920 на 1080 точек, то на телевизоре картинка будет транслироваться в формате 1366 на 768 точке, подобрать другие параметры не получится.
  • Расширение. На экране дисплея отображается ваш стандартный рабочий стол, на экране телевизора — пустой рабочий стол без значков. Вы можете перетащить на дополнительный стол любые программы, запустить видео и пр. В итоге можно одновременно работать с документами на одном экране и смотреть фильм на другом экране.
  • Только второй экран. При включенном режиме картинка с системного блока отображается только на телевизоре, на монитор компьютера никакая информация не передается, он находится в отключенном состоянии.



Дополнительные параметры экрана

Если вы хотите изменить разрешение изображения, выводимого на дисплей монитора либо телевизора, необходимо:

  • На пустой области рабочего стола щелкнуть правой кнопкой мыши.
  • В открывшемся меню выбрать пункт «Параметры экрана» либо «Разрешение экрана» в зависимости от используемой операционной системы.
  • Будет открыто меню, в котором можно производить настройку параметров картинки, которая отображается на подключенных экранах.

Если к системному блоку подключено сразу два дисплея — в настройках будет отображено две иконки экранов, пронумерованные номерами «1» и «2». Щелкая на ту или иную иконку, можно выбирать дисплей, настройку параметров которого нужно произвести.

В меню настроем можно выбрать не только разрешение экрана, если автоматический выбор вам не подходит, но и подобрать параметры частоты смены картинки для более комфортного отображения картинки.

Также в меню настройки параметров можно выбрать режим работы для каждого дисплея.



Что делать, если звук с компьютера не идет на телевизор

Часто возникают ситуации, когда картинка с системного блока на экране телевизора отображается без всяких проблем, а вот звук не воспроизводится вовсе, либо звучит из подключенной к системному блоку акустической системы.

Если проблема возникла, на первом этапе стоит убедиться в том, что звук на вашем телевизоре не уменьшен до минимального значения.

Если все нормально, выполняем следующую последовательность действий:

  1. Переходим в меню «Параметры» на компьютере.
  2. С помощью поиска ищем раздел «Устройства воспроизведения».
  3. Откроется окно, пользователю будет доступна информация обо всех устройствах, подключенных к компьютеру и способных воспроизводить звук;
  4. Убедитесь в том, что в меню отображается ваш телевизор.
  5. Выберите из списка устройств телевизор, щелкните по иконке правой кнопкой мыши и выберите параметр «Использовать по умолчанию».

Если в меню «Устройства воспроизведения» не отображается ваш телевизор, щелкните по пустому месту в окне правой кнопкой мыши, в открывшемся окне необходимо подтвердить согласие на отображение в списке отключенных и отсоединенных устройств. После проведенных манипуляций телевизор должен отобразиться в списке.

Если выполненные манипуляции все равно не помогли добавить телевизор в список, возможно, проблема связана с неправильной работой видеокарты либо устаревшим драйвером. Переходим в «Параметры», выбираем «Диспетчер устройств» и ищем информацию об использующихся видеодрайверах.

Запоминаем информацию, с официального сайта производителя видеокарты скачиваем драйвер под вашу модель устройства и устанавливаем его. Ставить новый драйвер стоит только в том случае, если вы уже создали проводное подключение между двумя гаджетами.



Передача картинки в формате 2К и 4К

Чтобы изображение на экране вашего телевизора транслировалось в красивом и четком качестве, необходимо соблюдение ряда условий:

  • Телевизор должен поддерживать работу в формате 4К либо хотя бы 2К.
  • Видеокарта должна поддерживать воспроизведение в формате 4К или 2К (со своими задачами на полную мощность справляется карта GeForce GTX 750Ti, но можно подобрать и другую модель).

Для трансляции качественной картинки без искажений, необходимо перейти в настройки дисплея на компьютере и выставить вручную разрешение экрана до параметров 3840×2160. ОС самостоятельно подберет масштаб для изображения, чтобы при отображении на дисплее телевизора все элементы не казались слишком маленькими.



Как настроить несколько дисплеев

Если к системнику подключены два устройства через HDMI кабель, Виндовс будет автоматически определять несколько дисплеев для отображения информации, операционной системе не важно, подключен к ней телевизор либо специализированный монитор, он будет распознавать все устройства, как дисплеи.

На компьютере пользователь может выбрать, как именно будет происходить распределении трансляции картинки между двумя дисплеями. Можно отображать картинку только на телевизоре либо только на мониторе, можно дублировать изображение на двух экранах сразу, можно увеличивать область рабочего стола на втором экране.



Дублирование экрана

При активации дублирования одинаковая картинка будет показываться и на мониторе, и на экране телевизора. Будет одинаковым не только картинка, но и ее разрешение.

Если вы имеете монитор и телевизор с одинаковыми разрешениями при дублировании картинки никаких проблем возникнуть не должно, если разрешение разное — изображение будет отображаться в наименьшем разрешении одного из устройств.

Важен и формат изображения. Если монитор имеет квадратный формат, а телевизор, напротив, широкоформатный, то на экране последнего будет транслироваться квадратная картинка с черными прямоугольниками по краям.



Расширение экрана

С помощью расширения экрана можно иметь сразу несколько рабочих столов, в зависимости от количества подключенных дисплеев к системному блоку. Как только вы будете доводить курсор мышки до края первого экрана, он начнет отображаться вначале второго экрана и так далее.

В настройках в любой момент можно посмотреть, какой дисплей система определила как первый, а какой выбрала вторым. Также можно самостоятельно изменить экран, который будет считаться первым.

Учитывайте, что на главном дисплее отображается кнопка для доступа в меню «Пуск».

Расширение экрана удобно использовать, когда на разных дисплеях нужно выполнять разные действия. Например, с помощью первого можно сидеть в интернете, на втором включить фильм или видео.



Особенности подключения ноутбука к ТВ через HDMI

Процесс подключения ноутбука к телевизору через порт HDMI практически не отличается от процесса подключения системного блока к телевизору. Последовательность действий должна быть следующей:

  • Осмотрите ноутбук и убедитесь, что в нем присутствует порт HDMI. Порт имеется в большинстве современных устройств.
  • Отключите питание у ноутбука и телевизора. Подключите провода разными концами для создания соединения. Не подключайте провод, если одно из устройств находится во включенном состоянии — статический ток может испортить порт.
  • Запустите ноутбук и включите телевизор.
  • Если установлены все необходимые драйверы, на экране телевизора и на дисплее монитора будет отображаться одинаковая информация.

Переходим на ноутбуке в параметры дисплея. Для этого щелкаем на правую кнопку мыши на пустой области на рабочем столе и выбираем соответствующий параметр из отобразившегося меню.

Далее подбираем оптимальные параметры отображения картинки из предложенных разрешений, также выбираем, в каком формате изображение будет отображаться на подключенных дисплеях (только на экране ноутбука, только на экране телевизора, будет дублироваться на обоих устройствах, второй экран будет расширять рабочий стол).

Как только настройки завершены, попробуйте запустить музыку или видеофайл, и убедитесь в том, что звук транслируется на телевизоре, а не на ноутбуке. Если звук идет с ноутбука, перейдите в меню «Параметры воспроизведения» на ноутбуке (можно найти через поиск), и выберите телевизор, как устройство для воспроизведения по умолчанию.



Альтернативные методы подключения

Если на ноутбуке или персональном компьютере нет порта HDMI, существует несколько альтернативных способов для реализации процесса подключения к ноутбуку телевизора. Подключение может осуществляться через входы DVI, VGA или DisplayPort. В магазинах электроники довольно просто приобрести переходники типа DVI-HDMI или DisplayPort-HDMI и уже с помощью них осуществлять подключение по стандартной методике.

Учитывайте, что использование переходников не гарантирует, что изображение будет транслироваться в приемлемом формате, также пользователи часто сталкиваются с проблемами при воспроизведении звука.



Если у вас дома установлен современный телевизор формата Смарт-ТВ, осуществлять проводное подключение не нужно, особенно, если имеется сеть Wi-Fi, к которой одновременно подключен и ноутбук, и телевизор. При воспроизведении видео на ноутбуке с помощью специального значка вы сможете транслировать его и на экране телевизора. При этом трансляция будет вестись не в ущерб изображению, картинка автоматически подстроится под параметры второго дисплея.



Есть решение и для владельцев старых телевизоров, которые не имеют смарт-функций, а также порта HDMI для подключения. В магазинах электроники можно приобрести специальные ТВ-боксы (подобрать модель можно и с возможностью подключения бокса к телевизору по HDMI, и используя стандартные тюльпаны).

При подключении устройства вы превращаете свой старенький телевизор в Смарт-ТВ, можете напрямую подключаться с телевизора к интернету, просматривать видео через популярные сервисы, а также транслировать видеозаписи с ноутбука или телефона по описанному выше способу.



Читайте также «Как выбрать HDMI кабель»



Заключение

В статье рассмотрены все существующие на данный момент способы в области подключения компьютера или ноутбука к телевизору через HDMI. Даже если вы ранее не имели опыта работы с пободной техникой, подробные инструкции помогут осуществить подключение без сложных манипуляций и привлечения технических специалистов.







Как настроить новый ПК

Настройка нового ПК — относительно простой процесс, но, в зависимости от прилагаемых к нему инструкций и диаграмм, вы можете ломать голову над тем, какой провод куда идет. См. Также: Как собрать собственный компьютер.

Чаще всего ваш ПК будет поставляться с общим образом, который может не выглядеть как башня ПК перед вами, а разъемы тоже могут быть другими.

Здесь мы покажем вам, как все подключить, и компьютер, и дисплей будут работать.(Очевидно, мы предполагаем, что у вас есть доступ к другому компьютеру — мы можем оценить иронию, предоставляя онлайн-руководство для ПК, который еще не работает.)

Шаг 1. Подключите клавиатуру и мышь

В наши дни все клавиатуры и мыши подключаются к USB-порту. Даже если они беспроводные, все равно будет приемник, который подключается к одному (или, возможно, двум) USB-портам.

Кабель USB выглядит так:

… и вилка подходит только к соответствующему USB-порту на вашем ПК.Если есть выбор между черными или синими портами USB, используйте черные. Синие используют новый стандарт USB 3.0, который лучше всего подходит для быстрых устройств хранения, таких как жесткие диски и USB-накопители.

В идеале подключайте клавиатуру и мышь к USB-портам на задней панели компьютера, а не на передней.

На вашем ПК вы можете увидеть зеленый и фиолетовый разъемы (ниже) для клавиатуры и мыши: это старый стандарт PS / 2, который в наши дни не используется.

Шаг 2.Подключаем монитор

Мониторы

используют множество стандартов для подключения к ПК, но основными из них являются: VGA, DVI и HDMI.

Также есть DisplayPort, который немного похож на HDMI, но все же встречается редко.

Если есть выбор, используйте DVI или HDMI. Лучше избегать VGA, поскольку это не цифровое соединение. Ваш монитор может поставляться только с кабелем VGA (см. Ниже), но также может иметь входы DVI и HDMI. В этом случае вам следует купить кабель HDMI или DVI и использовать кабель VGA в качестве временной меры.

Ниже представлен кабель HDMI, с помощью которого на монитор можно отправлять как видео, так и аудио.

Некоторые мониторы с HDMI не имеют встроенных динамиков и могут иметь только выход для наушников. Как правило, лучше всего подключать к компьютеру отдельные динамики (см. Ниже).

Это кабель DVI, который отправляет только видео с ПК на монитор.

Если на вашем мониторе есть только вход VGA, а на ПК нет выхода VGA, вам понадобится преобразователь VGA-to-DVI.Выглядят они так:

Вы должны обнаружить, что один из них входит в комплект поставки вашего ПК, но если нет, то его можно купить недорого.

При подключении видеокабеля к ПК обязательно подключите его к правильному выходу. Некоторые ПК имеют две видеокарты — одну встроенную, а другую — на съемной карте (PCI Express).

В этом случае вы хотите подключить монитор к видеокарте PCI Express, которая будет расположена отдельно от других разъемов на задней панели ПК.

Общее правило — подключайте монитор к порту с наименьшим из возможных значений.

Шаг 3. Подключите к сети

Если ваш компьютер не имеет встроенного Wi-Fi, вам потребуется подключить сетевой кабель для доступа в Интернет. Это сетевой кабель.

Это розетка, в которую нужно его воткнуть:

Если на вашем ПК нет беспроводной сети и он находится недостаточно близко к широкополосному маршрутизатору, возможно, вам придется купить адаптеры для сетей Powerline (HomePlug).Вот руководство по настройке сетевых адаптеров Powerline.

Шаг 4. Присоедините динамики и микрофон

Большинство динамиков для ПК подключаются с помощью стандартного кабеля «мини-джек», который имеет тот же разъем 3,5 мм, что и большинство наушников. Подключите динамики к зеленому выходу мини-джек на задней панели компьютера.

Большинство ПК имеют три выхода для мини-джеков, так как они могут воспроизводить объемный звук. Если у вас есть динамики объемного звука, также известные как 5.1, они должны иметь цветные разъемы.Зеленый — для основных левого и правого динамиков, оранжевый — для центрального динамика и сабвуфера, а черный — для тыловых левого и правого динамиков (объемного звучания).

Розовый разъем мини-джек для микрофона. Светло-серый цвет — это боковые динамики в 7.1-канальной акустической системе. На передней панели вашего ПК также могут быть зеленые и розовые разъемы, к которым вы можете подключить наушники и микрофон соответственно.

Шаг 5. Подключите питание к ПК и монитору

Практически все ПК и мониторы используют стандартный соединительный кабель типа «чайник» для питания.

Обычно вам понадобится два кабеля питания: один для ПК и один для монитора. Однако у некоторых мониторов есть внешний источник питания, поэтому вы не будете подключать шнур чайника непосредственно к монитору.

После подключения ПК и монитора к сети убедитесь, что все переключатели установлены в положение I, а не O, а затем нажмите кнопки питания на передней панели обоих устройств, и ваш новый компьютер должен ожить.

Проектирование с ноутбука | Услуги цифрового класса

В каждом классе DCS с информационным проектором есть кабель VGA, который можно использовать для подключения портативного компьютера к проектору.Порт VGA на ноутбуке состоит из трех рядов по пять отверстий. Все классы, оборудованные системами Digital Classroom, имеют входы HDMI, которые также можно использовать для проецирования с ноутбуков.

Чтобы узнать, есть ли в вашем классе проектор, найдите комнату и щелкните вкладку «Технологии». Чтобы узнать, есть ли в вашей комнате вход HDMI, нажмите «Функции класса» и отметьте «Дополнительные элементы».

Новые ноутбуки могут не иметь порта VGA или HDMI. Если на вашем ноутбуке нет порта VGA или HDMI, вам необходимо приобрести адаптер, который позволит вам подключить один из этих двух кабелей к ноутбуку.

Начало работы

  1. Включите систему и выберите соответствующую кнопку для портативного компьютера.
  2. Подключите кабель VGA или HDMI к порту VGA или HDMI портативного компьютера. Если вы используете адаптер HDMI или VGA, подключите адаптер к ноутбуку и подключите прилагаемый кабель к другому концу адаптера. В комнатах DCS, где кабели VGA и HDMI не подключены к системе, вам нужно будет подключить другой конец этого кабеля к системному разъему.
  3. Включите портативный компьютер.После загрузки рабочего стола изображение вашего ноутбука должно проецироваться. Если это не так, следуйте приведенным ниже инструкциям, относящимся к операционной системе вашего ноутбука.
Окна
  1. Удерживая нажатой кнопку Windows на клавиатуре, нажмите «P». Появятся ваши параметры отображения.
  2. Продолжая удерживать кнопку Windows, нажмите «P», чтобы выделить каждый параметр. Выделите «Дублировать», чтобы проецировать изображение, которое появляется на мониторе ноутбука.
  3. Выделите «Расширить», чтобы использовать проектор в качестве второго монитора.Затем вы можете перетаскивать элементы с монитора ноутбука на проецируемое изображение.
  4. Отпустите кнопку Windows, когда выделите нужный вариант.
Ноутбуки Mac

Настройка портативного компьютера для дублирования видео

Зеркальное отображение видео проецирует изображение, которое появляется на мониторе вашего портативного компьютера.

  1. На Mac выберите меню «Apple»> «Системные настройки», нажмите «Дисплеи», затем нажмите «Дисплей».
  2. Убедитесь, что на обоих мониторах установлено одинаковое разрешение.
  3. Щелкните «Расположение», затем выберите «Зеркальное отражение».

Настройка дисплея в качестве расширенного рабочего стола

  1. На Mac выберите меню «Apple»> «Системные настройки», нажмите «Дисплеи», затем нажмите «Расположение».
  2. Следуйте инструкциям на экране.

Если ваш Mac не обнаруживает подключенный дисплей

  1. На Mac выберите меню «Apple»> «Системные настройки», нажмите «Дисплеи», затем нажмите «Дисплей».
  2. Нажмите кнопку «Обнаружить дисплеи».(Возможно, вам потребуется нажать клавишу Option, чтобы увидеть кнопку «Обнаружить дисплеи».)

Примечание. Если это не сработает, возможно, потребуется сбросить подключение адаптера к портативному компьютеру или перезагрузить портативный компьютер.

Как подключить компьютер к телевизору HDMI

Есть хороший шанс, что когда-нибудь вы захотите подключить свой компьютер к телевизору с большим экраном, чтобы упростить обмен сделанными вами фотографиями или видео из Интернета с гостями . HDMI стал стандартным типом разъема высокой четкости, который можно найти в современных телевизорах, и многие новые компьютеры имеют выход HDMI.Проблема в том, что старые компьютеры не поддерживают HDMI.

Мы подойдем к этой проблеме с двумя допущениями: первое, что у вас есть настольный компьютер; и, во-вторых, у вас есть портативный компьютер.

Если у вас есть настольный компьютер без выхода HDMI, вы можете установить новую видеокарту с выходом HDMI. Но все усложняется, если новая видеокарта не имеет выхода, соответствующего вашему монитору (предположительно VGA), и в этом случае вы просто замените одну проблему на другую.Чтобы избежать этой проблемы, вам нужно будет найти видеокарту с выходами HDMI и VGA, желательно недорогую. Потому что, если вы нацелены на дорогую видеокарту и вам нужно кому-то заплатить за ее установку, вам может быть лучше просто купить новую настольную систему, у которой уже есть выход HDMI.

Другой способ подключить старый настольный компьютер к входу HDMI телевизора — использовать адаптер. Если на вашем компьютере есть только выход VGA, вам понадобится преобразователь VGA-to-HDMI.Этот тип преобразователя объединяет вход VGA и стереофонический аудиовход в один выход HDMI, совместимый с вашим HDTV. Чтобы использовать этот преобразователь, вам понадобится кабель с вилки VGA на вилку VGA и аудиокабель; либо штекерный стерео мини-штекер RCA, либо штекерный RCA-штекер RCA, в зависимости от выхода вашей звуковой карты. Конечно, вам также понадобится кабель HDMI для подключения адаптера к HDTV. Если на вашем компьютере есть выход DVI, вам понадобится кабель DVI-HDMI; либо это, либо переходник DVI-to-HDMI и стандартный кабель HDMI.

Ваши возможности будут более ограниченными, если у вас есть ноутбук, у которого нет выхода HDMI, потому что вы не можете заменить видеокарту, и даже если бы вы могли, вы не смогли бы добавить выход HDMI к ноутбуку. шасси. Итак, ваш единственный вариант — использовать преобразователь, как описано выше, или просто купить новый ноутбук.

Как подключить новый монитор к системному блоку. Как подключить второй, третий … десятый монитор к одному компьютеру Кабель для подключения монитора к системному блоку

Распространенный вопрос у новичков — как что-то подключить к компьютеру? А на данный момент все до безобразия просто, кабели и разъемы имеют свое предназначение и, главное, свою форму подключения, и даже при большом желании вы их не перепутаете.

Для подключения монитора нам понадобятся два кабеля, которые идут в комплекте. Загляните в коробку, где помимо монитора должны быть аксессуары для установки и подключения (кабели, диск, подставка):

Один кабель используется для подключения монитора к сети (розетке) и выглядит он так:

Может быть и такой кабель, применяется для подключения к ИБП:

Другой — для подключения монитора к системному блоку (к самому компьютеру) и в основном бывает двух типов (DVI и VGA):

Если вы только начали сборку компьютера, то сначала приобретите сетевой фильтр (переходник, тройник), при таком количестве сетевых вилок это просто необходимо.

Включаем монитор в розетку, нажимаем кнопку в нижнем углу монитора, загорится свет, все в порядке. Возьмите кабель VGA, подключите его к монитору и системному блоку, закрутив винты по бокам. Разъемы на задней панели системного блока выглядят примерно так (примерно, потому что могут быть разные варианты):

Включите системный блок и дождитесь полной загрузки, вставьте диск с драйверами в привод, он должен входить в комплект монитора и начать установку драйверов (Как это сделать, поможет статья).С диска автоматически запустится мастер установки, вам останется только понаблюдать за процессом установки и согласиться, нажав на кнопку «далее» (далее).

Также более продвинутые пользователи могут после завершения установки зайти в панель управления, раздел персонализации, настроить все на свой вкус — цвет, дизайн, разрешение и т.д.

Думаю, мы разобрались как подключить монитор к компьютеру , а в следующих статьях мы подключим остальные устройства (ввод и вывод).

Сегодня мы подключим внешний монитор к ноутбуку, нетбуку или ультрабуку и настроим все это в Windows 10 и Windows 7. Если у вас Windows 8, все получится. Просто у меня на ноуте не установлена ​​эта система, не могу все показать и сделать скриншоты. В общем, в процессе подключения ноутбука к монитору нет большой разницы, какая версия Windows у вас установлена. В большинстве случаев достаточно просто подключить монитор к ноутбуку с помощью кабеля HDMI или VGA, DVI, USB Type-C.Также мы поговорим о том, какой интерфейс подключения лучше использовать и какой кабель (возможно, адаптер) нам понадобится.

Мой ноутбук почти всегда подключен к монитору. Плюс беспроводная клавиатура и мышь. То есть у меня ноут в роли системного блока. Это очень удобно. Я могу в любой момент выключить ноутбук и взять его с собой. Это практически бесшумно по сравнению с ПК. А благодаря монитору, к которому я подключаюсь дома, я могу с комфортом работать на большом экране, смотреть фильмы, играть и т. Д.

К тому же качество экрана на ноутбуках очень плохое. Представлю модели из бюджетного и среднего ценового сегмента. Или старые ноутбуки.

Задачи у всех разные. И случаев, когда нам может понадобиться подключить монитор, может быть очень много. Кто-то будет подключаться к большому экрану, чтобы смотреть фильмы, брать свой ноутбук на работу и подключать к нему монитор для более комфортной работы, или, как я, использовать его как стационарный компьютер. В любом случае нам нужно как-то подключить и настроить эти два устройства.Кстати, вместо монитора можно использовать телевизор.

Для начала выясним, какой интерфейс подключения (выход) есть у нашего ноутбука, так же проверим, есть ли такой же порт (вход) на мониторе и уже решим, какой из них использовать. И конечно нам нужен определенный кабель. В некоторых случаях может понадобиться адаптер.

Какой интерфейс и какой кабель использовать для подключения ноутбука к монитору?

На данном этапе очень сложно дать какие-то конкретные и универсальные рекомендации.По той причине, что у всех разные ноутбуки и мониторы. Поэтому рассмотрим наиболее популярные варианты подключения. Один из них должен вам подойти.

Самый оптимальный и распространенный интерфейс для подключения монитора к ноутбуку — это HDMI … Он есть практически на каждом ноутбуке и мониторе. Даже если у вас не самые новые устройства. Если вы найдете выход HDMI на ноутбуке и вход на монитор, используйте его.

Сначала взгляните на свой ноутбук.Я вам все покажу на примере двух своих ноутбуков. У нового, но бюджетного Lenovo есть только выход HDMI. Как я уже писал, это оптимальное решение.

Второй, более старый ноутбук ASUS имеет тот же цифровой выход HDMI и устаревший VGA.

Какие еще могут быть варианты?

  • Старые ноутбуки могут иметь только выход VGA.
  • Редко, но иногда на ноутбуках есть выход DVI.
  • На современных игровых ноутбуках, помимо HDMI, также может быть mini Display Port.
  • На новых ультрабуках (в основном на дорогих моделях) вообще нет отдельного выхода для подключения внешнего монитора. Там для этих задач используется новый порт USB Type-C. А поскольку мониторов с входом USB Type-C сейчас очень мало, вам, скорее всего, понадобится адаптер. Например, USB-C — это HDMI.

С ноутом разобрался. Теперь смотрим на наш монитор. Какие там интерфейсы подключения. У моего монитора два входа HDMI и один VGA (D-Sub).

Поскольку у меня есть выход HDMI на моем ноутбуке и вход HDMI на мониторе, то, конечно, я буду использовать этот интерфейс для подключения.

Но, как вы понимаете, это не всегда так. Рассмотрим следующие варианты:

  • На мониторе нет входа HDMI. А есть, например, только DVI и VGA. В этом случае можно подключиться по VGA (если на ноутбуке такой выход есть). Но если в вашем ноутбуке есть HDMI, лучше всего использовать переходник HDMI-DVI.
  • На ноуте только HDMI, а на мониторе VGA. Также можно использовать переходник. На рынке их достаточно. Но поскольку VGA не является цифровым выходом, качество изображения может быть не очень хорошим.

Проще говоря, когда на обоих устройствах нет одинаковых интерфейсов, то нужно смотреть в сторону переходников. Да и устаревший VGA в соединении лучше не использовать. Если возможно.

Думаю, с интерфейсом подключения разобрались. В зависимости от выбранного интерфейса нам понадобится либо кабель, либо переходник.У меня есть обычный HDMI кабель.

Очень часто. Вы можете купить его практически в любом магазине цифровой техники. Бывает разной длины. Просто скажите, что вам нужен кабель для подключения компьютера к монитору. Уже несколько лет пользуюсь одним кабелем.

Подключаем монитор к ноуту через кабель HDMI

Подключаем кабель к монитору.

Подключаем другой конец кабеля к ноуту.

После подключения (и включения) изображение, скорее всего, будет продублировано на обоих экранах (как на фото ниже).

Обновление: есть много мониторов со встроенными динамиками. Кабель HDMI может передавать не только изображение, но и звук. Если сразу после подключения звук на монитор не пошел, то см. Эту статью :. Возможно, вам потребуется изменить настройки воспроизведения звука в Windows.

  1. Дубликат или Дубликат. Это когда ноутбук и монитор отображают одно и то же изображение .

    В этом режиме есть один нюанс с разрешением экрана. Он определяется по самому низкому разрешению и устанавливается на оба экрана.На ноутбуках разрешение обычно составляет 1366 × 768, а на мониторах — 1920 × 1080. В этом режиме монитор также будет принудительно выставлен на разрешение 1366 × 768. И картинка будет не очень хорошего качества. В моем случае ноутбук тоже 1920х1080.

  2. Развернуть. Когда второй экран становится как продолжение основного .

    Вы можете разместить на нем ярлыки, окна и т. Д. Вы можете, например, поработать в браузере на экране ноутбука, а на мониторе поставить плеер и посмотреть фильм.Или откройте тот же YouTube в другом окне браузера.

  3. Только экран компьютера (выключить проректор). Это при изображение выводится только на экран ноутбука … Монитор выключен.

    Вы можете выключить монитор, не отсоединяя кабель HDMI.

  4. Ну и последний режим — Только второй экран (только проектор). Здесь все наоборот. Экран ноутбука выключен и картинка отображается только на мониторе .

    Я всегда работаю в этом режиме.

Как изменить эти режимы и, при необходимости, изменить разрешение в настройках экрана Windows, я покажу позже в статье. Отдельно для Windows 10 и Windows 7.

Настройка монитора (второго экрана) на ноутбуке с Windows 10

Чтобы быстро изменить способ отображения, просто нажмите комбинацию клавиш Win + P на клавиатуре ноутбука. Или используйте специальную функциональную клавишу. Чаще всего в паре с клавишей Fn.

На экране должно появиться меню, в котором уже можно выбрать нужный режим.

Если этих настроек вам недостаточно, вы можете открыть Параметры экрана … Щелкните правой кнопкой мыши пустую область рабочего стола.

Должно быть два дисплея.

Вы можете выбрать их и изменить параметры для каждого отдельно. В том числе можно. Там же вы можете выбрать один из четырех вариантов работы с двумя дисплеями.

Там вроде все просто и понятно. Думаю, нет необходимости описывать каждый пункт настройки.

Изменение настроек для нескольких экранов в Windows 7

В Windows 7 вы также можете вызвать меню, нажав сочетание клавиш Win Win + P.Выглядит это так:

Мы увидим, что отображаются два экрана. Монитор и прямо на экран ноутбука. Их можно определить, нажав соответствующую кнопку. Также, выбрав конкретный экран, вы можете изменить его разрешение и ориентацию. Или измените режим работы двух экранов.

Этой информации достаточно, чтобы вы могли подключить монитор к ноутбуку и наслаждаться изображением на большом экране. Намного удобнее работать за монитором, играть в игры или смотреть фильмы.А отключив ноутбук от монитора, можно перебраться на диван, либо зайти в ближайшее кафе и продолжить работу за чашкой чая. Абсолютная свобода!

Если вы не можете определиться с интерфейсом подключения, или у вас есть другие вопросы, то оставьте их в комментариях. Только обязательно напишите модель ноутбука и монитора.

Доброго времени суток, друзья! Беспроводной монитор — вещь удобная, но удовольствие для большинства геймеров по-прежнему стоит дорого.

Обращаю ваше внимание, что это пока что: когда на рынке появились первые ЖК-мониторы, не все могли их себе позволить и большинство продолжало покупать пузатые ЭЛТ, но через десяток лет ситуация кардинально изменилась.

Сегодня все с точностью до наоборот: почти все используют жидкокристаллические дисплеи, а электронно-лучевые трубки постепенно «вымерли», поскольку их практически не производят и не используют.

По этой причине большинство пользователей по старинке используют провода для подключения монитора к системному блоку.

В этом посте давайте разберемся, какие бывают мониторные кабели, какие лучше использовать в зависимости от особенностей работы устройства и какой длины должен быть провод, чтобы не было потерь сигнала и, как следствие, картинки искажение.

VGA

Самый старый формат, разработанный IBM в 1989 году для компьютеров серии PS / 2. Логично, что соответствующие кабели появились вместе со слотами на видеокарте. В старых ЭЛТ-дисплеях один конец такого кабеля можно плотно припаять к плате внутри.

Однако практически все современные плоские мониторы оснащены только разъемами, в которые можно подключить соответствующий кабель. Иногда приходится покупать отдельно: например, в базовой комплектации только VGA, а за HDMI придется доплачивать.

Современный шнурок такого формата снабжен с обоих концов заглушками со специальными зажимами, которые вкручиваются в подходящие разъемы на видеокарте или мониторе.

Обычно наконечники отмечены синим цветом. Чем выше максимальное разрешение передаваемого изображения, тем короче допустимая длина любого провода, подключенного к компьютеру (не только VGA). В этом случае при разрешении 1600х1200 длина провода желательно не должна превышать 10 метров.

DVI

Он может передавать как цифровые, так и аналоговые изображения.Существует несколько типов портов DVI, каждый из которых должен использовать правильный кабель. Они оснащены несовместимыми клавишами, поэтому воткнуть в слот неподходящий кабель не получится.

При передаче изображения с разрешением 1920х1200 длина кабеля не должна превышать 10 метров, а длина активного, оснащенного усилителем сигнала, не должна превышать 61 метр. Разъемы такого кабеля напоминают VGA и фиксируются точно так же, однако обычно имеют маркировку белого или желтого цвета.

HDMI

Подходит не только для ПК и монитора, но и вообще для любой видеоаппаратуры: домашнего кинотеатра, проектора и тому подобного. Помимо изображения, он также может передавать звук. Существует три типа несовместимых разъемов разных размеров, которые обычно не имеют цветовой маркировки — обычные, мини и микро. Ретейнеры не предусмотрены.

Максимальная длина простого кабеля составляет 10 метров, а с усилителем сигнала и ферритовыми фильтрами — до 35–40 метров.Как и в предыдущем случае, такой шнурок удобно использовать в общественных местах: например, спорт-бар для подключения монитора или конференц-зал при проведении презентации.

Порт дисплея

Не подходит для подключения бюджетных видеокарт, так как они обычно такими разъемами не оснащены.

Дорогие игровые модели с таким кабелем способны выдавать максимальные результаты, в том числе за счет возможности активации технологий AMD Freesync и Nvidia G-sync (подробнее см. Публикацию «»).

На сегодняшний день существует только один тип такого разъема, который также не имеет цветовой маркировки. Максимальная длина провода предпочтительно не должна превышать 15 метров. Усиление сигнала конструкцией, увы, не предусмотрено.

Адаптеры и переходники

Если разъемы на вашем мониторе не совпадают со слотами на видеокарте, всегда можно найти легкий выход по цене. Например, есть переходники и переходники VGA-DVI, VGA-HDMI и DVI-HDMI на любой тип разъемов.

Проблема в том, чтобы «подружить» дисплей с несовместимым портом, поэтому стоит покупать не переходник, а переходник, стоимость которого обычно всего на пару долларов выше.

Я рекомендую держать ориентир и использовать кабели HDMI как наиболее популярный и удобный вариант. Не каждый монитор или графический ускоритель может похвастаться более продвинутым в техническом плане Display Port.

HDMI предусмотрен в дизайне любого современного устройства.

Буду благодарен всем, кто поделится этой публикацией в социальных сетях.Надеюсь, информация была вам полезна. Спасибо за внимание. До завтра!

17.06.2017 15:15

Главный элемент любого компьютера — это монитор. Он должен быть хорошего качества. Хороший экран не даст быстро устать глазам, выдав максимально четкое изображение. Принимая решение о покупке монитора для компьютера, вы можете выбрать подходящий цвет панели и необходимую диагональ дисплея.

Удары, падения, износ и другие негативные факторы негативно влияют как на передаваемое изображение, так и на производительность устройства в целом.Как показывает практика, отремонтировать монитор практически невозможно. В случае выхода из строя его необходимо заменить.

Неопытные владельцы ПК могут столкнуться с некоторыми трудностями при установке нового оборудования. Чтобы этого не произошло, необходимо придерживаться следующих рекомендаций.

  • Извлеките новый дисплей из упаковки и поместите его на подставку. Убедитесь, что он стоит на нем.
  • Выньте кабели из комплекта.
  • Сначала следует подключить кабель, предназначенный для подключения к видеокарте.Для этого нужно найти соответствующий разъем на задней панели системного блока.
  • Затем нужно выбрать подходящую заглушку, в которой есть два винта. Подключите этот кабель к монитору, а затем к системному разъему.
  • После этого нужно подключить шнур питания. Они бывают нескольких конфигураций. Некоторые подключаются к системному блоку, а другие подключаются напрямую к розетке. Найдите подходящую розетку, посмотрев на форму разъемов.

Не прилагайте больших физических усилий при подключении устройства. Но при этом необходимо следить за тем, чтобы вилки плотно прилегали к розеткам.

Убедившись, что все кабели правильно подключены, нажмите кнопку «Power», расположенную на мониторе. Если действия были выполнены правильно, операционная система запустится автоматически.

Решив совершить покупку, желательно отдать предпочтение надежным дистрибьюторам и проверенным производителям.У нас вы можете купить качественный компьютерный монитор по доступной цене.

Правильно выключите оборудование

Чтобы выключить дисплей, на панели нужно нажать кнопку «Выключение». Разрешается отключать вилку от сети. Но мало кто из владельцев ПК знает, что есть еще один способ: двойной щелчок по специальному ярлыку вспомогательной программы. В операционных системах Windows также есть возможность временно заблокировать экран, нажав клавиши Win + L.Но в этом случае не погаснет. Вы также можете установить утилиту, которая помогает в процессе завершения работы.

Пора подумать, как устроен системный блок снаружи, и я начинаю серию коротких статей, посвященных отдельным устройствам и способам их подключения. В этом уроке вы узнаете , как подключить монитор к компьютеру и , где подключить монитор … Итак, в предыдущих статьях вы узнали о типах мониторов, а также о том и о самом факте что он «всему голова».«Теперь эти знания нам очень помогут.

Итак, у нас есть монитор, который нужно подключить. Как вы уже знаете, за вывод изображения на экран монитора отвечает видеокарта, поэтому логично предположить, что монитор будет как-то с ней взаимодействовать. И это предположение окажется верным! И если вы о нем читали, то уже знаете, где искать подходящее гнездо. Нам также понадобятся два кабеля монитора : Первый кабель питания. Обычно он подключается к розетке после подключения монитора к системному блоку.Однако лучше приобрести удлинитель для подключения не только монитора, но и всех других устройств, а еще лучше купить сетевой фильтр, который также защитит от резких скачков напряжения в сети; второй кабель монитора — это как раз тот, который подключается к «маме» видеокарты. Эти разъемы бывают нескольких типов, они немного отличаются по форме и количеству выводов по внешнему виду. Расскажу о двух самых распространенных. Имеется разъем VGA , который можно декодировать как видеоадаптер (видеоадаптер), который необходим для подключения ЭЛТ-мониторов (на электронно-лучевых трубках).Вы также можете встретить это обозначение: 15-контактный D-sub Вы, наверное, видели большие мониторы, похожие на выдвижной ящик. Взгляните на рисунок для этого разъема:

Есть и «более тонкие» ЖК-мониторы, которые подключаются к разъему DVI, который тоже бывает нескольких типов (см. Фото разных разъемов).

Должно быть (а может и больше одного) на современной видеокарте, но у моей (довольно старой) она тоже есть. Просто у него есть оба разъема, как они выглядят на фото.

Названия разъемов, скорее всего, будут подписаны на планке видеокарты, это тоже может вам помочь.

Однако суть подключения та же: подключение монитора к компьютеру нужно производить аккуратно, чтобы штыри вошли в пазы. Никаких лишних физических сил, если вы все делаете правильно, прикладывать не следует. К счастью, форма розетки также подсказывает, как подключаться, потому что если вы присмотритесь, вы увидите, что на картинке ниже у нее больше закругленных краев, чем наверху.После «поселка» гнезда необходимо аккуратно закрутить 2 винта по краям по часовой стрелке, не зажимайте слишком сильно, не переусердствуйте! После этого нужно убедиться, что оба кабеля также подключены к гнездам монитора и подключить кабель питания к розетке. Все, монитор подключен к компьютеру !

Какое устройство соединяет ЦП с другими аппаратными устройствами компьютерной системы? | Малый бизнес

В малом бизнесе у вас может не хватить ресурсов, чтобы иметь штатного сотрудника службы технической поддержки.Это может сделать вас службой технической поддержки по умолчанию, но не волнуйтесь — познакомиться с внутренними компонентами компьютера не так уж и сложно. Компьютеры похожи на любую машину: это набор движущихся частей, соединенных вместе для выполнения определенной задачи. Части, которые соединяют центральный процессор (ЦП) с остальным оборудованием, называются материнской платой, кабелями питания и информационными кабелями.

Материнская плата

Мозг вашего компьютера — это центральный процессор: именно здесь происходит все программирование и вычисления.Но его нервная система — это материнская плата, которая использует схемы для подключения процессора к другим частям оборудования, включая память, жесткий диск, привод CD / DVD и все ваши периферийные устройства. Материнская плата представляет собой сложную технологию с тысячами схем для управления передачей информации и электричества между другими компонентами. Большинство материнских плат зеленые, плоские и занимают всю основу компьютера.

Кабели питания

И ноутбуки, и настольные компьютеры имеют кабели питания как внутри, так и снаружи.При повседневном использовании вы даже столкнетесь только с кабелем внешнего питания, который входит в часть компьютера, называемую источником питания. Блок питания подает питание на материнскую плату, которая, в свою очередь, питает процессор. Разъемы питания также идут от материнской платы к жесткому диску и оптическим приводам. На портативном компьютере к дисплею подключается дополнительный кабель питания.

Информационные кабели

Компьютер ничто, если он не может передавать информацию между процессором и остальным оборудованием.Опять же, материнская плата играет здесь важную роль, но фактическая передача данных происходит по информационным кабелям, называемым кабелями IDE. Они подключают приводы — жесткий диск и привод CD / DVD — к материнской плате, которая взаимодействует с ЦП по встроенному информационному каналу, называемому шиной.

Работа внутри компьютера

Если ваш компьютер или любой другой компьютер в вашем офисе перестал правильно работать, и если вы определили проблему как проблему с оборудованием, вам может потребоваться поработать внутри компьютера, чтобы убедиться, что все подключено к материнской плате правильно.Отсоедините шнур питания от задней панели компьютера, нажмите и удерживайте кнопку питания в течение нескольких секунд, чтобы выпустить из цепей любое остаточное электричество. Затем откройте корпус компьютера и найдите кабели питания и серые информационные кабели. Поднимите каждый из них с материнской платы, а затем поместите его на место, где вы его нашли, с усилием прижимая, чтобы убедиться, что он подключен правильно. В случае портативного компьютера рассмотрите возможность возврата компьютера в магазин, в котором вы его купили — работа внутри портативного компьютера требует большого количества ручного труда и очень маленьких отверток.

Писатель Биография

Эндрю Ааронс, живущий в Канаде, профессионально пишет с 2003 года. Он имеет степень бакалавра английской литературы в Университете Оттавы, где он работал писателем и редактором университетской газеты. Ааронс также является сертифицированным специалистом по компьютерной поддержке.

Типы портов монитора — HDMI, VGA, DVI, USB Type-C, AV, NDI, SDI

Xenarc Technologies предлагает лучшие в отрасли по-настоящему надежные ЖК-мониторы и с сенсорным экраном , спроектированные и надежные.У нас есть решения, отвечающие критически важным требованиям, такие как защита от воды и пыли , защита от воды для дезинфекции , высокая яркость , читаемость при солнечном свете , устойчивость к ударам / вибрации / ударам и при экстремально низких и высоких рабочих температурах . Прежде чем выбрать для вашего приложения подходящий усиленный промышленный монитор или промышленный сенсорный экран , давайте разберемся с различными типами интерфейсов дисплея.

Вот краткое описание типов разъемов видеовхода:

  • HDMI: Аудио- и видеосигнал, лучше всего подходит для подключения телевизора к ПК.
  • DVI: Только видео, идеально подходит для старых систем или для 144 Гц при 1080p.
  • DisplayPort (DP): Лучший разъем для аудио- и видеосигнала, может передавать 144 Гц до 4K.
  • VGA: Старый, устаревший видеоразъем. Только для использования, когда больше ничего не доступно.
  • USB-C: Официально известен как USB Type-C. Подключается как к хостам, так и к устройствам, заменяя различные электрические разъемы, включая USB-B и USB-A, HDMI, DisplayPort и аудиокабели и разъемы 3,5 мм.
  • Thunderbolt: Аппаратный интерфейс, разработанный Intel (в сотрудничестве с Apple), который позволяет подключать внешние периферийные устройства и мониторы к компьютеру. Thunderbolt 1 и 2 используют тот же разъем, что и Mini DisplayPort, а Thunderbolt 3 использует разъем USB-C от USB.
  • AV (RCA) : Вход AV — это обычная метка на разъеме типа RCA для приема аналоговых ( AV ) аудио / видео (композитное видео CVBS) от электронного оборудования, которое генерирует сигналов AV ( AV вывод).
  • NDI : Интерфейс сетевого устройства — Формат, позволяющий отправлять аудио и видео через сеть Ethernet
  • SDI : SDI Последовательный цифровой интерфейс — это профессиональный видеосигнал, который предпочтительнее в производственных средах из-за его большего диапазона (до 300 футов) и надежности, поскольку он обычно отправляется по кабелю BNC, который имеет специализированные разъемы на каждом конце чтобы заблокировать устройства, к которым они подключены.

Ранее для подключения прочного ЖК-монитора к компьютеру использовался только аналоговый интерфейс VGA . С развитием новых технологий для плоских мониторов возможности разъема VGA стали недостаточными. Для достижения наивысшего качества изображения вам необходимо использовать цифровой стандарт, например DVI. Производители устройств для домашних развлечений создали стандарт HDMI, который стал цифровым преемником аналогового разъема сканирования.Несколько позже VESA (Ассоциация стандартов видеоэлектроники) разработала DisplayPort. Как уже упоминалось ранее, современные устройства оснащены различными портами монитора: HDMI , DVI , VGA , DisplayPort (DP), USB-C, Thunderbolt, SDI . Рассмотрим каждый из интерфейсов.

Обычный, но старый.

Монитор с портом VGA.

Тогдашний ведущий производитель компьютеров IBM разработал первый стандарт подключения, который используется и сегодня, в 1987 году для своих ПК серии PS / 2.Синий трапециевидный интерфейс отлично работал со старыми ЭЛТ-дисплеями благодаря своей аналоговой природе. Но затем появились плоские цифровые ЖК-экраны, разрешение стало расти, а проверенный временем порт VGA начал сдавать позиции. Сегодня он реже интегрируется, но до сих пор множество устройств, таких как домашние плееры, проекторы, телевизоры и т. Д., По-прежнему оснащены портами VGA. Возможно, еще несколько лет он останется не таким желанным, но все же повсеместным стандартом.

Монитор с портом DVI.

Это сокращение расшифровывается как Digital Visual Interface. Он передает видеосигнал в цифровом формате с сохранением высокого качества изображения. В середине 2000-х годов DVI заменил быстро устаревший VGA. Возможность передавать как аналоговые, так и цифровые сигналы, поддержка больших (в ту эпоху) разрешений и высоких частот, а также отсутствие недорогих конкурентов привели к тому, что DVI стал стандартным портом на сегодняшний день. Недорогие видеокарты оснащены Single Link DVI. Максимальное разрешение в данном случае составляет 1920×1080 пикселей — Full HD.Более дорогие модели видеокарт имеют интерфейс Dual Link DVI. Их можно подключать к мониторам с разрешением до 2560×1600 пикселей.

Современные виды.

Монитор с портом HDMI — король мультимедиа.

HDMI означает мультимедийный интерфейс высокой четкости. В современных домашних развлекательных устройствах, таких как плоские телевизоры и проигрыватели Blu-ray, HDMI является стандартным интерфейсом подключения. Как и в случае с DVI, сигнал передается в цифровом формате, что означает сохранение исходного качества.Вместе с HDMI была разработана технология HDCP (High Bandwidth Digital Content Protection) для предотвращения пиратства и незаконного копирования видеоматериалов. Первые устройства с поддержкой HDMI появились в конце 2003 года. С тех пор стандарт менялся несколько раз; в частности, добавлена ​​поддержка новых аудио и видео форматов. Почему именно HDMI стал таким популярным?
• Длина кабеля до 25-30 метров;
• Передача звука (даже многоканального) вместе с видео — нет необходимости в отдельных динамиках;
• Удобные небольшие разъемы;
• Поддержка множества различных устройств: плееров, телевизоров, проекторов, видеорегистраторов, игровых приставок и т. Д.;
• Сверхвысокие разрешения;
• 3D-изображение; возможно вместе со сверхвысокими разрешениями (версии HDMI 4b и 2.0).

Перспективы HDMI самые многообещающие — разработка продолжается. В 2013 году были приняты спецификации версии 2.0; этот стандарт совместим со старыми разъемами для проводов, но поддерживает более впечатляющие разрешения и другие отличные функции.

Монитор с портом дисплея — становится повсеместным.

В течение многих лет компьютеры редко оснащались этим конкурентом HDMI, несмотря на то, что DisplayPort имеет много сильных сторон:
• Поддержка очень высоких разрешений вместе со стереосигналом;
• Передача звука;
• Впечатляющая длина кабеля

Эта интерфейсная технология даже более выгодна производителям, чем лицензионный HDMI: им не нужно платить разработчикам 15-25 центов, которые потребуются пользователям HDMI.Хотя в первые годы своего существования этот тип разъема не пользовался особой популярностью, теперь компьютеры все чаще оснащаются парой Display Ports.

Монитор с USB-портом.

Подключение с помощью USB-разъема стало возможным с появлением версии 3.0. Используя адаптер DisplayLink, вы можете подключить монитор с разъемом DVI / HDMI к USB-порту ноутбука или компьютера. Такие порты являются стандартом для подключения внешних устройств, к чему стремятся все производители этих устройств.К USB-портам подключаются мыши, клавиатуры, принтеры, сканеры, модемы, кард-ридеры, флеш-накопители, камеры, сотовые телефоны, плееры, жесткие диски, оптические приводы и т. Д. Этот разъем нужен тем, кто планирует работать одновременно с несколькими мониторами.

В заключение.

Познакомившись со всеми типами портов, теперь вы понимаете, что именно вам нужно. Независимо от того, что лучше всего соответствует вашим требованиям, вы можете найти 7-дюймовые, 8-дюймовые, 9-дюймовые, 10-дюймовые, 12-дюймовые, 15-дюймовые, 18-дюймовые, 24-дюймовые защищенные сенсорные ЖК-мониторы с любыми портами среди ассортимента продукции Xenarc. Технологии.Xenarc Technologies также производит кабели с водонепроницаемыми разъемами для видео со степенью защиты IP67, которые работают с нашими мониторами IP67 и обеспечивают водонепроницаемую защиту. Мы также можем разработать и изготовить монитор с сенсорным экраном и без него, настроить кабели и добавить или удалить технологию в соответствии с требованиями вашей отрасли.

СТАТЬИ ПО ТЕМЕ:

Системный блок


Что такое системный блок?

  • Также известен как компьютерный корпус (system chasis), компьютерный корпус или компьютерная башня
  • Контейнер, в котором размещаются электронные компоненты, составляющие компьютер
  • Для защиты чувствительных электронных частей от внешних элементов

Четыре наиболее распространенных типа персональных компьютеров:

Настольные компьютеры
  • Настольные системные блоки, расположенные в отдельном корпусе, называемые блоком в корпусе Tower (или компьютером в корпусе Tower)
  • Имеет вертикальный системный блок
Ноутбуки
  • Портативные системные блоки (ноутбуки) портативны и намного меньше настольных компьютеров
  • Ультрабуки (ультрапортативные или мини-ноутбуки) легче, тоньше и имеют более продолжительное время автономной работы, чем другие ноутбуки
Таблетки
  • Планшетные системные блоки (планшеты) расположены за монитором
  • Меньше, легче и, как правило, менее мощный, чем ноутбуки
  • Использовать виртуальную клавиатуру
Мобильные устройства
  • Мобильные устройства (карманные компьютеры) самые маленькие и удобно помещаются в одной руке
  • Самый популярный тип ПК
  • Системные блоки, расположенные за экраном дисплея (монитором)
Компоненты

Аналогичными базовыми компонентами всех типов персональных компьютеров, упомянутых выше, являются:

  • Системная плата
  • Микропроцессор
  • Память

Системная плата

  • Другие названия — материнская плата или материнская плата .
  • Управляет всеми коммуникациями в компьютерной системе.
  • Подключение ко всем внешним и внутренним устройствам и компонентам
    • Розетки — обеспечивают точки подключения микросхем (кремниевые микросхемы, полупроводники, интегральные схемы).
    • Слоты — служат для подключения специальной платы или печатной платы.
    • Автобусные линии — обеспечивают пути для поддержки связи.

Микропроцессор

В большинстве персональных компьютеров центральный процессор (ЦП) или процессор содержится на одной микросхеме, называемой микропроцессором . Он состоит из двух основных компонентов:

  1. Блок управления (CU)
  2. Арифметико-логический блок (ALU)

Память

Содержит данные, инструкции и информацию.
Три типа микросхем памяти:

1) Оперативная память (RAM)
Энергозависимая или временная память (хранилище), потому что их содержимое теряется при отключении питания.
  • Кэш-память — это высокоскоростная область хранения часто используемых данных и информации.
  • DIMM используется для расширения памяти.
  • Виртуальная память разделяет большие программы на части, которые при необходимости считываются в ОЗУ.
2) Постоянная память (ПЗУ)
Энергонезависимая память и управление основными операциями системы.
Информация, хранимая производителем
3) Флэш-память
Комбинация RAM и ROM
Не теряет свое содержимое при отключении питания

Слоты и карты расширения

Большинство компьютеров позволяют пользователям расширять свои системы, предоставляя слоты расширения на своих системных платах для установки карт расширения .
Примеры карт расширения:

  • Графические карты
  • Звуковые карты
  • Карты сетевого адаптера / Карты сетевого интерфейса (NIC)
  • Карты беспроводной сети
Plug and play — это способность компьютера распознавать и настраивать устройство без вмешательства человека.

Автобусные линии

  • Также известен как автобусы
  • Обеспечивает пути передачи данных, которые соединяют различные компоненты системы
  • Ширина шины — количество битов, которые могут перемещаться одновременно
  • Системные шины — соединение CPU и памяти
  • Шины расширения — соедините ЦП и слоты
Автобусы расширения

Три типа основных шин расширения:

  • Универсальная последовательная шина (USB) может подключаться от одного USB-устройства к другому)
  • Шина Firewire похожа на шину USB, но более специализирована.
  • Шина PCI Express (PCIe) обеспечивает единственный выделенный путь для каждого подключенного устройства.

Порты

  • Подключение розеток на внешней стороне системного блока
Стандартные порты
Четыре стандартных порта:
  • Видеоадаптер (VGA) и Цифровой видеоинтерфейс (DVI) — обеспечивает подключение к системному блоку
  • Универсальная последовательная шина (USB) — для подключения клавиатур, мышей, принтеров и запоминающих устройств
  • Firewire — обеспечивает высокоскоростное соединение с устройствами Firewire между устройствами и компьютером perconal, например видеокамерами и запоминающими устройствами
  • Ethernet — высокоскоростной сетевой порт для локальной сети (LAN), который стал стандартом для многих современных компьютеров
Специализированные порты
Пять специализированных портов:
  • Внешний интерфейсный модуль Advanced Technology Attachment (eSATA) — для высокоскоростного подключения к большим вторичным запоминающим устройствам.
  • Мультимедийный интерфейс высокой четкости (HDMI) — для цифрового аудио и видео высокой четкости.
  • Цифровой интерфейс для музыкальных инструментов (MIDI) — для цифровой музыки.
  • Mini DisplayPort (MiniDP. MDP) — для больших мониторов.
  • Thunderbolt — для высокоскоростного подключения до семи отдельных устройств, подключенных друг к другу.
Кабели — используются для подключения внешних устройств к системному блоку через порты.

Блок питания

  • Преобразование переменного тока (AC) в постоянный (DC)
  • Подача электроэнергии на наш персональный компьютер

Источник:
Computing Essentials 2015
Автор: (Тимоти Дж. / Линда Л. / Дэниел А.) О’Лири


.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
