Напряжение электрических сетей в России

Вопрос:
Какое напряжение в сети считается нормальным? В различных странах напряжение в розетке может быть разным, также и частота в ГЦ может отличаться. В России же общепринятое напряжение в 220 вольт, но не так давно по ГОСТу заменили на 230 Вольт. Когда это произошло, какие теперь параметры по ГОСТу в этой статье.


Ответ:

В настоящее время в мире  используют разное  напряжение в используемых электрических сетях.

 В Европе 230 вольт и большинстве стран мира (в 175 государствах) напряжение в сети лежит в пределах 220-240 вольт (частотой 50-60 Гц) в список этих государств входит и наша Россия с напряжением  по старому     ГОСТ 13109-97 определяющим 220 В с 10% отклонением от 198 до 242 В, с частотой от 49.6 до 50.4 Гц, и отклонением коэффициента не синусоидальности не более чем 10 %.

ГОСТ принятый в 2010 году   ГОСТ Р 54149-2010 давал более жесткие рамки для поставщиков электроэнергии, например :

 Отклонение частоты. Согласно новому ГОСТ Р 54149-2010 в синхронизированных системах они не должны превышать ± 0,2 Гц в течение 95 % времени интервала измерения частоты в одну неделю и ± 0,4 Гц в течение 100 % времени измерения в одну неделю, а в изолированных системах отклонения должны быть не более ± 1 Гц в течение 95 % времени интервала в одну неделю и ± 5 Гц в течение 100 % времени.

В стандарте же EN50160 установлено, что в синхронизированных системах отклонения частоты не должны превышать ± 0,5 Гц в течение 95 % времени и должны находиться в диапазоне от + 2 Гц до — 3 Гц в течение 100% времени, а в изолированных системах должны быть не более ± 1 Гц в течение 95 % времени и ± 7,5 Гц в течение 100 % времени.

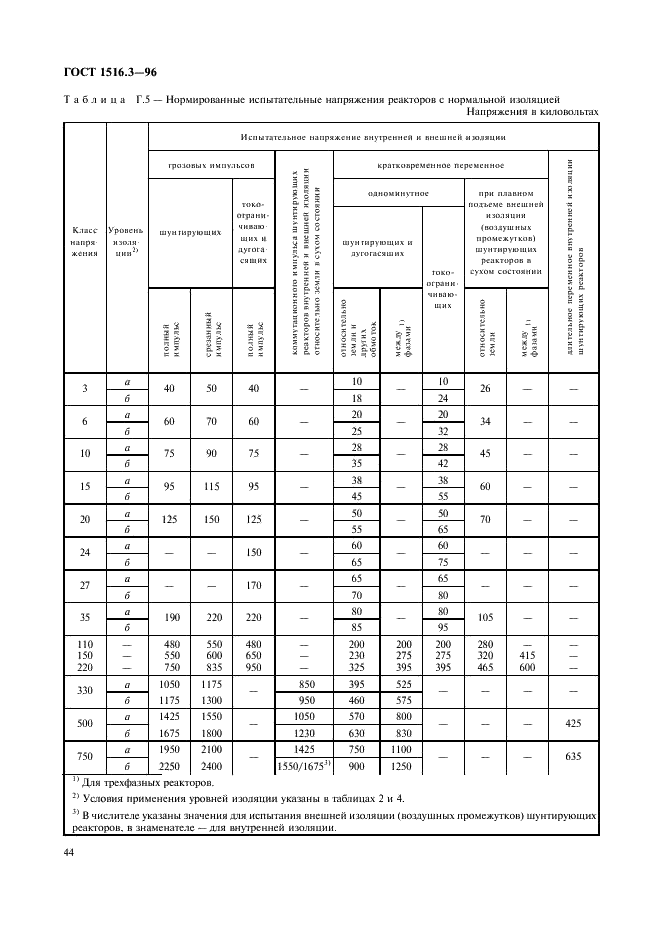

На сегодняшний день действует ГОСТ 29322-2014 скачать, с 2014 года.



Зато в Японии и на американском континенте не много ни мало, а (в 39 странах) стандартное напряжение составляет от 100 до 127 вольт

Особо  выделяется Бразилия, в северных районах которой стандартным напряжением является 127 вольт, а в остальных — 220. В Японии же, при стандартном напряжении в 110 вольт, частота сети может меняться от 50 до 60 Гц.

Основным решением по качественному электропитанию, являются стабилизаторы напряжения.

К сожалению, аварийные ситуации в электрических сетях нашей родины достаточно часты, и последствия  изменений напряжения в наших домах приводят к выходу из строя дорогостоящих электроприборов, стоимость которых намного превосходит цены стабилизаторов напряжения и цены устройств защиты от импульсных перенапряжений.

Современные технологии позволяют обеспечить

бесперебойное электроснабжение с заданными параметрами, одними из таких приборов которые могут помочь, являются ИБП HIDEN, еще более прогрессивным ИБП ECOVOLT.





ГОСТ 29322–2014 «Напряжения стандартные»: y_kharechko — LiveJournal

Юрий Харечко (y_kharechko) wrote,
Юрий Харечко
y_kharechko

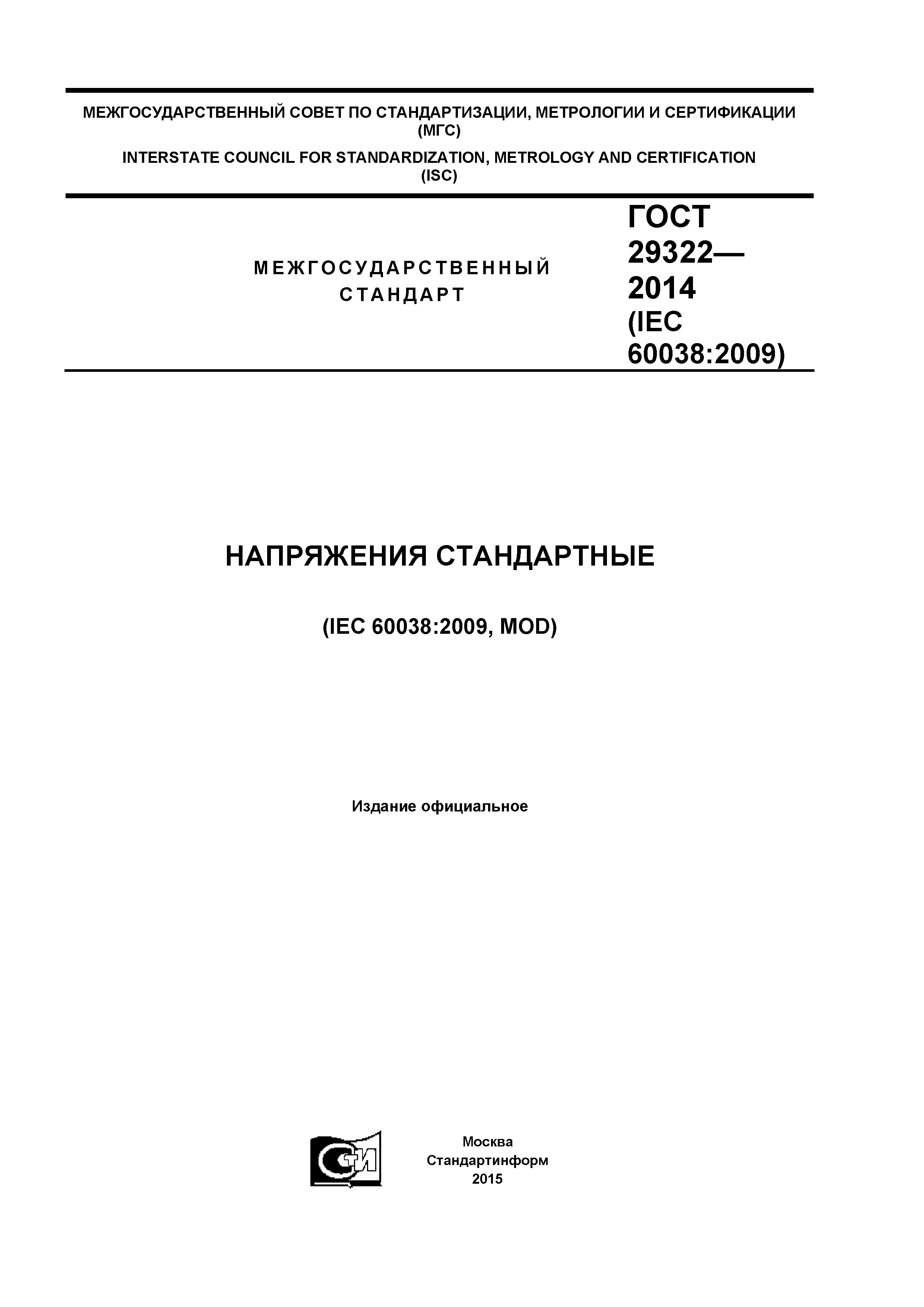

Category: ГОСТ 29322–2014 (IEC 60038:2009) «Напряжения стандартные» действует с 1 октября 2015 г. Он подготовлен на основе стандарта
МЭК 60038
:2009 «Стандартные напряжения МЭК». ГОСТ 29322 заменили ГОСТ 29322–92 (МЭК 38–83) «Стандартные напряжения», который действовал с 1 января 1993 г.
ГОСТ 29322 распространяется на:
— электрические системы переменного тока номинальным напряжением более 100 В и стандартной частотой 50 Гц или 60 Гц, используемые для передачи, распределения и потребления электроэнергии, и электрооборудование, применяемое в таких системах;
— тяговые системы переменного и постоянного тока;
— электрооборудование переменного тока с номинальным напряжением менее 120 В и частотой (как правило, но не только) 50 или 60 Гц, электрооборудование постоянного тока с номинальным напряжением менее 750 В.
К такому оборудованию относятся батареи (из элементов или аккумуляторов), другие источники питания переменного или постоянного тока, электрическое оборудование (включая промышленное и коммуникационное) и бытовые электроприборы.
ГОСТ 29322 не распространяется на напряжения, используемые для получения и передачи сигналов или при измерениях. Стандарт не распространяется на стандартные напряжения компонентов или частей, применяемых в электрических устройствах или электрооборудовании.
ГОСТ 29322 устанавливает значения стандартного напряжения, которые предназначены для применения в качестве:
— предпочтительных значений для номинального напряжения электрических систем питания;
— эталонных значений для электрооборудования и проектируемых электрических систем.
В ГОСТ 29322 уточнена и дополнена терминология, которая согласована с терминологией ГОСТ 30331.1 (см http://y-kharechko.livejournal.com/4077.html , http://y-kharechko.livejournal.com/7044.html ). В межгосударственном стандарте более корректно изложены некоторые требования стандарта МЭК 60038.
ГОСТ 29322, в частности, установил значения номинального напряжения равными 230/400 и 400/690 В. Эти значения номинального напряжения представляет собой логический результат эволюции значений 220/380, 240/415 и 380/660 В, которые применялись ранее во многих странах. Однако в национальной нормативной документации до сих пор применяют эти устаревшие значения номинального напряжения (см. http://y-kharechko.livejournal.com/5633.html ), препятствуя, тем самым, техническому развитию низковольтных электрических сетей.
Номинальное напряжение 230/400 В обозначает следующее: 230 В – напряжение между фазой и нейтралью, 400 В – напряжение между фазами. Напряжение в точке подключения однофазной электроустановки здания к низковольтной электрической сети должно быть равным 230 В ± 10 %, трёхфазной электроустановки здания – 400 В ± 10 %.
