Функциональная характеристика переменных резисторов: Функциональная характеристика переменных резисторов | ldsound.ru

Содержание

Переменные резисторы | Потенциометры

Все электронные компоненты делятся на два класса активные и пассивные. К классу пассивных относятся резисторы.

Резисторы относятся к наиболее распространенным деталям радиоэлектронной аппаратуры. На их долю приходится от 20 до 45%, т. е. почти до половины общего количества радиодеталей в устройстве. Напомним  основные  теоретические положения.

Принцип работы резистора.

Принцип работы резисторов основан на использовании свойства материалов оказывать сопротивление протекающему току. Функция резисторов — это регулирование и распределение электрической энергии между цепями и элементами схем.

В зависимости от выполняемых функций различают:

  • резисторы постоянные, с фиксированной при изготовлении величиной сопротивления,
  • и переменные резисторы, величина сопротивления которых может быть изменена путем перемещения подвижного контакта.

Известны два способа включения переменных резисторов в схему: потенциометрический и реостатный.

Под «потенциометром » понимают переменный резистор, предназначенный для работы в потенциометрической схеме.

На практике широкое распространение получили оба способа, используемые в равной мере. Производитель и поставщик электронных компонентов заранее не может знать, в какой именно схеме будет использоваться его изделие.

Напомним, что термин «потенциометр», имеет два совершенно различные значения:

1. электроизмерительный компенсатор, прибор для определения ЭДС или напряжений компенсационным методом измерений.

С использованием мер сопротивления потенциометр может применяться для измерения тока, мощности и др. электрических величин, а с использованием соответствующих измерительных преобразователей — для измерения различных неэлектрических величин: температуры, давления, состава газов ( со-потенциометр обратной связи представляет собой резистивный делитель напряжения, с включенными последовательно резистором и потенциометром между входным контактом контроллера и заземлением), плотности.

Различают потенциометры постоянного и переменного тока.

В потенциометре постоянного тока измеряемое напряжение сравнивается с эдс нормального элемента. Поскольку в момент компенсации ток в цепи измеряемого напряжения равен нулю, измерения производятся без отбора мощности от объекта измерения. Точность измерений при помощи таких потенциометров достигает 0,01%, а иногда и выше.

В электронных автоматических потенциометрах, как постоянного, так и переменного тока измерения напряжения выполняются автоматически; при этом компенсация измеряемого напряжения осуществляется посредством исполнительного механизма (электродвигателя), перемещающего соответствующие движки на сопротивлениях (реохордах) потенциометра.

Исполнительный механизм управляется напряжением небаланса (разбаланса) — разностью между компенсируемым и компенсирующим напряжениями.

Результаты измерений в электронных автоматических потенциометрах выводятся в цифровой форме, что позволяет вводить полученные данные непосредственно в ЭВМ.

Помимо измерений, электронные автоматические потенциометры могут выполнять функции регулирования параметров производственных процессов.

В этом случае движок реохорда устанавливают в определённое положение, задающее, например, требуемую температуру объекта регулирования, а напряжение небаланса потенциометры подают на исполнительный механизм, соответственно увеличивающий (уменьшающий) электрический нагрев или регулирующий поступление горючего.

Цифровые потенциометры являются надежной альтернативой механическим потенциометрам и превосходят их по прочности конструкции, точности разрешения, низкому уровню шумов, а также по возможности дистанционного управления.

Конструктивно потенциометры выполнены в виде цепи последовательно соединенных резисторов с управлением токосъема посредством внешнего интерфейса. Выпускаются устройства с линейной или логарифмической зависимостью сопротивления от положения движка. Также, в корпусе микросхемы может быть интегрировано до шести цифровых потенциометров.

2. Делитель напряжения с плавным регулированием сопротивления, устройство (в простейшем случае в виде проводника с большим омическим сопротивлением, снабженного скользящим контактом), при помощи которого на вход электрической цепи может быть подана часть данного напряжения.

Такие делители напряжения применяются в радиотехнике и электротехнике, в аналоговой вычислительной и в измерительной технике, а также в системах автоматики, например в качестве датчиков линейных и угловых перемещений.

Мы используем второе значение термина «потенциометр».

Очень часто вместо термина «потенциометр» используют термин «переменный резистор». Однозначного подхода к использованию терминов нет.

Так ряд производителей в кодировке своих изделий потенциометров используют термин «переменный резистор» и первые символы кода представляют  как «RV» от слов «Resisror variable «, но в технической документации (спецификации, чертежах  описании и т.

д. ) используют термин «потенциометр».

Переменный резистор как регулируемый делитель является универсальным изделием для различных приложений.

Основные принципы работы переменного резистора.

При помощи подвижного ползунка некоторый потенциал снимается с элемента сопротивления, имеющего определенное общее напряжение. Следуя этому принципу деления напряжения переменный резистор может использоваться как источник стандартных значений и как датчик позиций. Допустимое напряжение зависит от размера и общего сопротивления.

Элементы сопротивления переменного резистора

Различают следующие элементы сопротивления:

а) Проволока как элемент сопротивления — это очень традиционное исполнение.

В зависимости от значения общего сопротивления используются различные металлические легирующие элементы. Преимущества проволоки, как элемента сопротивления: возможны малые допуски на линейность, на сопротивление и на температурный коэффициент.

Сопротивления общего назначения могут изготавливаться малыми сериями. При этом переменные резисторы отличают прекрасные электрические данные, низкие затраты на изготовление, высокая гибкость.

Недостатками являются низкая разрешающая способность из-за перехода с витка на виток, относительно невысокий срок эксплуатации из-за стирания, высокий электрический уровень шума связанный с износом, малая пригодность при ударных и вибрационных нагрузках и высокой скорости перестановки.

б) Элементы сопротивления гибридной техники.

Эта техника предлагается на рынке лишь немногими изготовителями. Она представлена промежуточным решением между проволокой и проводящими искусственными материалами, как элементами сопротивления. Витки проволоки заполняются в специальном процессе в толстослойной массе и весь элемент покрывается этой пастой.

в) Проводящие искусственные материалы как элементы сопротивления.

Эта современная технология используется прежде всего в современных одновитковых переменных резисторах, и при этом может быть достигнут очень высокий срок их эксплуатации.

Преимущества этой техники: очень высокий срок эксплуатации, практически бесконечная разрешающая способность, высокая устойчивость к ударным и вибрационным нагрузкам, высокое число оборотов.

Однако, малые допуски при этом реализовать достаточно трудно, отсюда дороговизна изделий. Плохой температурный коэффициент делает их пригодными только для потенциометров с <360° p=»»>

Механический угол поворота потенциометра

Очень часто и особенно рукой тяжело установить точное желаемое значение, так как это требует точного позиционирования оси переменного резистора, соединенной с ползунком на высокоразрешающем элементе сопротивления. Поэтому различают:

а) Многооборотный переменный резистор.

Примером таких резисторов являются СП5-35. Много лет уже широко известен прецизионный резистор на 10 механических оборотов, то есть с механическим углом поворота до 360°. Исполнение в проволочной гибридной технике может быть приобретено за очень низкую цену.

Из-за очень больших количеств таких переменных резисторов выпускаемых в мире они используются как точные регулировщики напряжения на передних платах измерительных, управляющих и регулирующих приборов. Чем больше механический угол поворота, и тем самым механическое число поворотов, тем выше точность установки.

б) Переменный резистор с одним механическим оборотом (угол поворота 360°)

Этот вид часто используется как аналоговый датчик угла поворота. Для многих применений вполне достаточно одного поворота для всего интервала сопротивления, особенно если весь интервал сопротивления должен быстро выставляться.

Механические виды — наиболее часто используемыми видами являются:

а) Крепления в одной точке
Такие крепления часто используются в сочетании с регуляторами ручного управления или при малых скоростях установки.

Прецизионные резисторы с одноточечным креплением почти всегда оснащены прецизионным подшипником скольжения в нарезной втулке. Поэтому оно рекомендуется только для медленной скорости установки без радиальных и аксиальных нагрузок на ось резистора. Эти переменные резисторы экономически более выгодны, чем соответствующие им резисторы с сервофланцем или с шарикоподшипником.

б) Прецизионный резистор с синхрофланцем (сервофланцем либо шарикоподшипником)
Такие подшипники используются чаще всего в сочетании с моторами и другими элементами привода. Подшипником почти всегда является прецизионный шарикоподшипник, который выдерживает намного более высокое число оборотов, как и более высокие аксиальные и радиальные нагрузки.

При этом монтаж происходит либо с тремя нарезными отверстиями в фланце, либо с тремя, так называемыми, синхронизационными скобами. Такое строение используется в первую очередь для применения потенциометра, как аналогового датчика угла.

Моторные переменные резисторы.

В измерительной, управляющей и регулирующей технике очень часто переменные резисторы используются с приводом от различных моторов.

Существуют различные моторы:

  • маленькие моторы постоянного тока (якорь без железа), особенно пригодные для самых низких напряжений разбега,
  • миниатюрные шаговые моторы,
  • сервомоторы переменного тока.

Все эти моторы могут быть снабжены жесткой передачей с большим числом редуцирований. Основа моторных резисторов включает в себя прежде всего соответствующее сопряжение (а также скользящее сопряжение) как и необходимые детали крепления.

Переменные резисторы характеризуются следующими основными параметрами.

Номинальное значение сопротивления Rном. Измеряется в омах (Ом), килоомах (кОм), мегаомах (мОм). Номинальные значения сопротивлений указывают на корпусе изделия.

Допустимое отклонение действительного сопротивления  от его номинального значения. Это отклонение измеряется в процентах, оно нормировано и определяется классом точности.

Номинальное значение мощности рассеивания переменного резистора Rном. Этот параметр измеряется в ваттах (Вт). Это наибольшая мощность постоянного или переменного тока, при протекании которого через переменный резистор он может работать длительное время без повреждений.

Мощность Рном, ток I, протекающий через резистор, падение напряжения U на резисторе и его сопротивление r связаны зависимостью: P=UI U=IRВ большинстве устройств радиоэлектронной аппаратуры применяют переменные резисторы с номинальной мощностью рассеивания от 0,05 до 2 Вт.

Температурный коэффициент сопротивления (ТКС) резистора. Характеризует относительное изменение сопротивления  переменного резистора при изменении температуры окружающей среды на 1 °С и выражается в процентах.

В резисторах ТКС незначительный и составляет в среднем десятые доли — единицы процента. Собственные индуктивность и емкость. Определяются габаритными размерами, конструкцией и влияют на частотный диапазон применения резисторов.

Функциональные и конструктивные особенности переменных резисторов.

Таких характеристик несколько. Перечислим их.

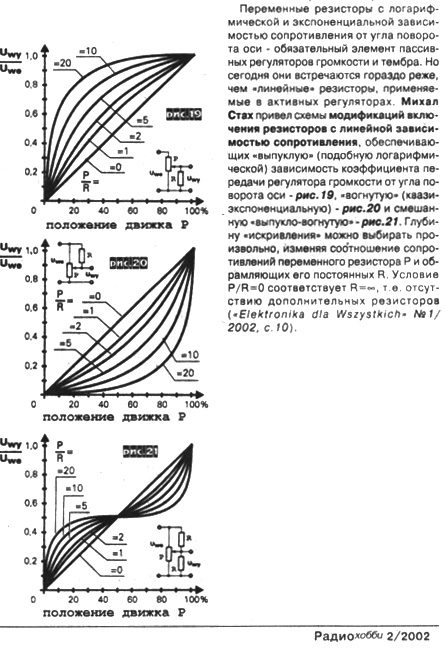

Функциональная зависимость (кривая регулирования). Кривая, которая показывает зависимость величины сопротивления между подвижным контактом и одним из неподвижных контактов проводящего элемента от угла поворота. По характеру функциональной зависимости переменные резисторы разделяются на линейные и нелинейные. Характер нелинейной зависимости определяется схемными задачами, для решения которых предназначен резистор. Наиболее распространенные нелинейные зависимости — логарифмические и обратно-логарифмические.

Разрешающая способность.

Важная характеристика переменных резисторов, показывающая, какое наименьшее изменение угла поворота подвижной системы резистора может быть различимо.

Ее характеризуют минимально допустимым изменением сопротивления при весьма малом перемещении подвижного контакта. У непроволочных резисторов разрешающая способность теоретически неограниченна и лимитируется дефектами и неоднородностями проводящего слоя, контактной щетки и величиной переходного контактного сопротивления.

Шумы вращения.

При вращении подвижной системы резистора, помимо тепловых и токовых шумов на выходное напряжение, зависящее от угла поворота, накладывается еще одна составляющая — напряжение шумов вращения. Их уровень значительно превышает тепловые и токовые шумы в резисторе и достигает 30 –40 дБ. Шумы вращения особенно характерны для непроволочных потенциометров.

Источниками шумов вращения могут быть: шумы переходного сопротивления, возникающие в результате появления контактной разности потенциалов между щеткой и резистивным элементом; термоэлектродвижущая сила, возникающая от нагрева проводящего элемента при быстром вращении подвижной системы.

<< Предыдущая  Следующая >>

Включить переменный резистор для напряжения. Переменный резистор, потенциометр, сопротивление, управляемое, регулируемое, изменяемое напряжением. Регулировка, управление. Управлять, регулировать, изменять. Технология изготовления переменных резисторов

Потенциометром называется изделие, выполняющее функции регулировки электрического тока. Дополнительно устройство может справляться с работой реостата. У всех моделей потенциометров резисторы применяются с отводными контактами различной длины.

В такой области, как электроника, эти изделия пользуются большой популярностью. Главным различием между моделями можно считать общее число поддерживаемых циклов.

Вконтакте

Изделия имеют сквозное сопротивление около 7 Ом . Очень часто подобные устройства используются для регулировки громкости. А также они применяются в разных измерительных приборах. Максимальная полоса регулировки потенциометра зависит от элементов, при помощи которых он собран. Далее, рассмотрим как работает потенциометр и его типы.

Схема потенциометра

Наиболее распространенная схема устройства представляет собой:

  • мощный резистор;
  • несколько контактов;
  • три вывода.

Ключи приборов имеют разную проводимость. Многие устройства оборудованы небольшими диодами. Мощные резисторы необходимо использовать только пассивного типа . Несколько контактов для подсоединения и настройки потенциометра расположены внизу корпуса.

Типы потенциометров и их характеристика

В современной электронике принято использовать такие типы устройств:

  • изделия с однополярным питанием;
  • изделия двухполярным питанием;
  • механические изделия;
  • электронные изделия.

Потенциометры с однополярным питанием

Такие изделия оснащены специальными реостатными ключами. Все виды резисторов в этом случае необходимо использовать только пассивного типа. Двигающиеся контакты устройства обладают большой проводимостью электрического тока . Значение полосы пропускания электронного ключа напрямую зависит от частоты среза. Этот параметр обычно не превышает 2100 килогерц. Подобные характеристики потенциометров очень часто применяются для регулировки тембра.

Потенциометры с двухполярным питанием

Изделия с двухполярным питанием применяются только в вычислительных изделиях. Главной особенностью подобных устройств является большой уровень максимального сопротивления. Электронные ключи для такой аппаратуры необходимо использовать лишь реостатного типа. Внизу изделия находится несколько выводов для подсоединения к электрической схеме. Настройка устройства проводится на специальной мостовой аппаратуре. Значение разброса сопротивления не превышает двух процентов. Отрицательное электрическое напряжение устройства имеет значение не более 4 вольт.

Механические потенциометры

Механическим потенциометром называется изделие для регулирования электрического тока , которое оборудовано специальным поворотным контроллером. Внизу устройства находятся несколько выводов. Электронные ключи нужно использовать резистивного типа. А также в таких изделиях предусмотрена функция программной выборки. Максимальное значение сквозного сопротивления не превышает 4 Ом. Такие изделия не оснащены функцией калибровки. Отрицательное электрическое напряжение подобного устройства составляет около 4 вольт, а линейные искажения не превышают 92 децибела.

Мощные резисторы необходимо использовать только открытого типа. Механические потенциометры оптимально подходят для реверсивного управления. Многие изделия не поддерживают реостатный режим. Стоит заметить, что подобные устройства не применяются для регулирования коэффициента усиления. Максимальное положительное электрическое напряжение имеет значение около 2,5 вольта. Частота среза очень редко превышает 2500 килогерц . Значение полосы пропускания имеет прямую зависимость от характеристик электронного ключа. Такие изделия не принято использовать в вычислительных приборах.

Электронные потенциометры

Электронным потенциометром называется изделие, необходимое для регулирования электрического тока. Многие модели оборудованы несколькими электронными ключами. Мощные резисторы стоит применять лишь резистивного типа. Чтобы реверсивно управлять аппаратурой, можно использовать практически любую модель изделия. Эти устройства могут выдержать до 12 непрерывных циклов управления. Практически все модели обладают функцией программной выборки. Стоит заметить, что электронные изделия можно использовать для регулирования громкости. Значение линейных искажений подобных устройств не превышает 85 децибел .

Электронные изделия довольно часто применяются в вычислительной аппаратуре, потому что частота среза у них не более 3100 килогерц. Значение полосы пропускания электронного ключа составляет около 4 мк, но он во многом зависит от изготовителя. Многие модели таких потенциометров используются для качественной настройки различных фильтров. Стоит отметить, что это устройство не может осуществлять регулировку коэффициента усиления.

Необходимые инструменты и материалы

Чтобы качественно подключить устройство своими руками, необходимы такие инструменты и материалы:

Подключение потенциометра

Выполнять подключение изделия своими руками необходимо в такой последовательности:

  1. Рабочий датчик стоит расположить таким образом, чтобы специальный рычаг для регулирования электрического напряжения был направлен строго вверх, а выводы для закрепления проводов находились около человека. Выводы необходимо пронумеровать слева направо при помощи шариковой ручки.
  2. Первый вывод необходимо присоединить к заземлению. Чтобы это сделать, стоит отрезать провод определенной длины и хорошо припаять его.
  3. Второй вывод необходим для закрепления провода, который отправляет электрическое напряжение на выход датчика.
  4. Третий вывод нужно припаять на вход схемы.
  5. Далее, после выполнения предыдущих действий, стоит протестировать правильную работу датчика. Чтобы это сделать, стоит использовать измерительный прибор. При выполнении этой работы, необходимо вращать движок датчика от наименьшего до наибольшего значения электрического напряжения. Подробнее узнать, как проверить потенциометр можно из многочисленных фото в сети.
  6. Проверив качество работы датчика, необходимо его разместить в электрической схеме, а после этого нужно накрыть изделие защитным кожухом.

принцип действия. Как подключить переменный резистор? :: SYL.ru

Большое количество людей обращаются в радиомагазины, чтобы сделать что-то своими руками. Главная задача любителей собирать радиоприемники и схемы – это создавать полезные предметы, которые будут приносить пользу не только себе, но и окружающим. Переменный резистор помогает выполнить ремонт или создать прибор, который работает от электрической сети.

Основные свойства переменных резисторов

Когда человек имеет четкое представление об условных элементах графического отображения на схемах, тогда у него возникает проблема переноса чертежа в реальность. Требуется найти или приобрести отдельные компоненты уже готовой схемы. Сегодня есть большое количество магазинов, которые продают необходимые детали. Найти элементы можно и в старой поломанной радиоаппаратуре.

Переменный резистор должен присутствовать в любой схеме. Его находят в любых электронных устройствах. Эта конструкция представляет собой цилиндр, который включает в себя диаметральные противоположные выводы. Резистор создает ограничение поступления тока в цепи. В случае необходимости он будет выполнять сопротивление, которое можно измерить в омах. Переменный резистор обозначается на схеме в виде прямоугольника вместе с двумя черточками. Они расположены на противоположных сторонах внутри прямоугольника. Таким образом, человек обозначает на своей схеме мощность.

Аппаратура, которая имеется практически в каждом доме, включает в себя резисторы с определенным номиналом. Они располагаются по ряду Е24 и условно обозначают диапазон от единицы до десяти.

Разновидности резисторов

Сегодня существует большое количество резисторов, которые встречаются в современных бытовых электроприборах. Можно выделить следующие виды:

  • Резистор металлический лакированный теплостойкий. Его можно встретить в ламповых приборах, которые имеют мощность не меньше чем 0,5 ватта. В советской аппаратуре можно отыскать такие резисторы, которые выпускали в начале 80-х годов. Они имеют разную мощность, которая напрямую зависит от размеров и габаритов радиоаппаратуры. Когда на схемах нет условного обозначения мощности, тогда разрешается использовать переменный резистор в 0,125 ватта.
  • Водостойкие резисторы. В большинстве случаев их находят в ламповых электроприборах, которые производились в 1960 году. В черно-белом телевизоре и радиолах обязательно встречаются эти элементы. Их маркировка очень похожа на обозначение металлических резисторов. В зависимости от номинальной мощности они могут иметь разные размеры и габариты.

Сегодня широко используется общепринятая маркировка резисторов, которые разделены на разные цвета. Таким образом, можно быстро и легко определить номинал без использования пайки схемы. Благодаря цветовой маркировке можно значительно ускорить поиск необходимого резистора. Сейчас производством таких элементов для микросхем занимается большое количество зарубежных и отечественных фирм.

Основные характеристики и параметры переменного резистора

Можно выделить несколько главных параметров:

  • Номинальное сопротивление.
  • Предельные показатели рассеивания мощности.
  • Температурные коэффициенты сопротивления.
  • Допустимые значения отклонения сопротивления. Его вычисляют от номинальных значений. Когда изготавливаются такие резисторы, производители используют технологический разброс.
  • Предельные показатели рабочего напряжения.
  • Избыточный шум.

Во время проектирования представленных устройств используются конкретные характеристики. Эти параметры относятся к приборам, которые работают на высоких частотах:

Проволочный переменный резистор считается основным и главным элементом в любой электронной аппаратуре. Его применяют в качестве дискретного компонента или составной части к интегральной микросхеме. Он классифицируется по основным параметрам, таким как способ защиты, монтаж, характер изменения сопротивления или технология производства.

Классификация по общему использованию:

  • Общего предназначения.
  • Специального назначения. Они бывают высокоомные, высоковольтные, высокочастотные или прецизионные.

В зависимости от характера изменения сопротивления можно выделить следующие резисторы:

  1. Постоянные.
  2. Переменные, с возможностью регулировки.
  3. Подстроенные переменные.

Если брать во внимание способ защиты резисторов, то можно выделить следующие конструкции:

  • С изоляцией.
  • Без изоляции.
  • Вакуумные.
  • Герметизированные.

Подключение переменного резистора

Большое количество людей не знают, как подключить переменный резистор. Эти элементы зачастую имеют две схемы подключения. Сделать эту работу сможет человек, который хоть немного разбирается в электронике и имел дело с пайкой микросхем.

  • Первый вариант подключения заключается в том, что верхний вывод необходимо подсоединить к основному источнику питания. Нижний припаивается к общему проводу. Специалисты называют его «земля». Стоит отметить, что средние выводы соединяются исключительно с управляющими элементами схемы. Это может быть база или главный затвор транзистора. В таком случае эти конструкции будут играть роль потенциометра.
  • Существует и второй способ, который поможет узнать, как подключить переменный резистор. Верхние выводы необходимо подсоединять к основному источнику питания. Нижние концы конструкции припаиваются к проводу общего назначения, а средние соединяются с нижними или верхними выводами. Именно они способны подавать на управляющие элементы схемы необходимую мощность питания. Этот способ подключения заключается в том, что переменные резисторы будут играть немаловажную роль и регулировать поступающий ток.

Технология изготовления переменных резисторов

Существует классификация, которая зависит от технологии изготовления резисторов. Во время производственного процесса используются разные этапы и схемы. Сегодня можно выделить следующие конструкции:

Сегодня на радио рынках можно встретить большое количество элементов для составления схемы. Наиболее востребованным является переменный резистор 10 кОм. Он бывает переменным, проволочным или регулировочным. Основная его отличительная особенность – одинарная однооборотность. Этот тип резисторов предназначен для работы в электрической цепи, где есть постоянный или переменный ток.

Номинальные показатели мощности составляют 50 вольт, а сопротивление — 15 кОм. Эти элементы производились в середине восьмидесятых годов, поэтому сегодня их можно найти не только в специализированных магазинах, но также и в старых схемах радиоприемников. Переменный резистор 10 кОм имеет несколько функциональных и возможных аналогов.

Шум переменного резистора

Даже новые и надежные резисторы при высоком температурном режиме, который значительно выше абсолютного нуля, могут стать основным источником появления шума. Резистор переменный сдвоенный применяется в электрической цепи в микросхеме. О появлении шума стало известно из фундаментальной флуктуационно-диссипационной теоремы. Она известна под общепринятым названием «теорема Найквиста».

Если в схеме есть резистор переменный СП с большими показателями сопротивления, то человек будет наблюдать эффективное напряжение шума. Оно будет иметь прямую пропорциональность к корням из температурного режима.

www.syl.ru

Подстрочная маркировка переменных резисторов

К резисторам относят пассивные элементы электрических цепей. Эти элементы используются для линейного преобразования силы тока в напряжение или наоборот. При преобразовании напряжения может ограничиваться сила тока, или происходить поглощение электрической энергии. Изначально эти элементы носили название сопротивлений, так как именно эта величина оказывает решающее значение в их использовании. Позже, чтобы не путать базовое физическое понятие и обозначение радиокомпонентов, стали использовать название резистор.

Переменные резисторы отличаются от других тем, что способны менять сопротивление. Существует 2 основных вида переменных резисторов:

  • потенциометры, которые преобразуют напряжение;
  • реостаты, регулирующие силу тока.

Резисторы позволяют изменять громкость звука, подстраивать параметры цепей. Эти элементы используют при создании датчиков разного назначения, систем сигнализации и автоматического включения оборудования. Переменные резисторы необходимы для регулировки оборотов двигателей, фотореле, преобразователей для видео,- и аудиотехники. Если стоит задача отладить оборудование, то потребуются подстроечные резисторы.

Потенциометр отличается от других видов сопротивлений тем, что имеет три вывода:

  • 2 постоянных, или крайних;
  • 1 подвижный, или средний.

Два первых вывода находятся по краям резистивного элемента и соединены с его концами. Средний выход объединен с подвижным ползунком, посредством которого происходит перемещение по резистивной части. За счет этого перемещения значение сопротивления на концах резистивного элемента меняется.

Все варианты переменных резисторов подразделяются на проволочные и непроволочные, это зависит от конструкции элемента.

Как устроен резистор

Для создания непроволочного переменного резистора используются прямоугольные или подковообразные пластины из изолята, на поверхность которых наносится особый слой, обладающий заданным сопротивлением. Обычно слой представляет собой углеродистую пленку. Реже в конструкции применяют:

  • микрокомпозиционные слои из металлов, их оксидов и диэлектриков;
  • гетерогенные системы из нескольких элементов, включающих 1 проводящий;
  • полупроводниковые материалы.

Внимание! При использовании резисторов с угольной пленкой в цепи питания важно не допустить перегрева элемента, иначе в процессе регулировки возможны резкие перепады напряжения.

При использовании подковообразного элемента движение ползунка идет по кругу с углом поворота до 2700С. Такие потенциометры имеют округлую форму. У прямоугольного резистивного элемента движение ползунка поступательное, а потенциометр выполнен в виде призмы.

Проволочные варианты построены на основе высокоомного провода. Этот провод наматывается на кольцеобразный контакт. Во время работы контакт передвигается по этому кольцу. Для того чтобы обеспечить прочное соединение с контактом, дорожка дополнительно полируется.

Как выглядит непроволочный переменный резистор

Материал изготовления зависит от точности работы потенциометра. Особое значение имеет диаметр провода, который выбирается, исходя из плотности тока. Провод должен обладать высоким удельным сопротивлением. В производстве для обмотки используют нихром, манганин, констатин и специальные сплавы из благородных металлов, которые имеют низкую окисляемость и повышенную износостойкость.

В высокоточных приборах применяют готовые кольца, куда помещают обмотку. Для такой обмотки необходимо специальное высокоточное оборудование. Каркас выполняют из керамика, металла или пластмассы.

Если точность прибора составляет 10-15 процентов, то применяют пластину, ее сворачивают в кольцо после проведения намотки. В качестве каркаса используют алюминий, латунь или изоляционные материалы, например, стеклотекстолит, текстолин, гетинакс.

Обратите внимание! Первым признаком выхода из строя резистора может быть треск или шум при повороте регулятора для корректировки громкости. Этот дефект возникает в результате износа резистивного слоя, а, значит, неплотного контакта.

Основные характеристики

Среди параметров, от которых зависит работа переменного резистора, большое значение имеет не только полное и минимальное сопротивления, но и другие данные:

  • функциональная характеристика;
  • мощность рассеивания;
  • износостойкость;
  • существующая степень шумов вращения;
  • зависимость от окружающих условий;
  • размеры.

Сопротивление, которое возникает между неподвижными выводами, получило название полного.

В большинстве случаев номинальное сопротивление указывается на корпусе и измеряется в кило,- и мегаомах. Это значение может колебаться в пределах 30 процентов.

Зависимость, по которой происходит изменение сопротивления при движении подвижного контакта от одного крайнего вывода к другому, называется функциональной характеристикой. Согласно этой характеристике, переменные резисторы подразделяются на 2 вида:

  1. Линейные, где величина уровня сопротивления трансформируется пропорционально передвижению контакта;
  2. Нелинейные, в которых уровень сопротивления изменяется по определенным законам.

Значение функциональных характеристик потенциометров

На рисунке показаны разные виды зависимостей. Для линейных переменных резисторов зависимость показана на графике А, для нелинейных, которые работают:

  • по логарифмическому закону – на кривой Б;
  • по показательному (обратно логарифмическому) закону – на графике В.

Также нелинейные потенциометры могут менять сопротивления, как это показано на графиках И и Е.

Все кривые построены по показаниям полного и текущего угла поворота подвижной части – αn и α от полного Rn и текущего R сопротивлений. Для вычислительной техники и автоматических устройств уровень сопротивления может меняться по косинусным или синусным амплитудам.

Для того чтобы создать проволочные резисторы с необходимой функциональной характеристикой, используют каркас разной высоты или меняют расстояние в шагах между витками обмотки. Для этих же целей в непроволочных потенциометрах изменяют состав или толщину резистивной пленки.

Основные обозначения

В схемах токопроводящих цепей переменный резистор обозначается в виде прямоугольника и стрелки, которая направлена в центр корпуса. Эта стрелка показывает средний или подвижный регулировочный выход.

Иногда в схеме необходимо не плавное, а ступенчатое переключение. Для этого используют схему, состоящую из нескольких постоянных резисторов. Эти сопротивления включаются, в зависимости от положения ручки регулятора. Тогда к обозначению добавляют знак ступенчатого переключения, цифра сверху указывает на число ступеней переключателя.

Для постепенной регулировки громкости в аппаратуру высокой точности интегрированы сдвоенные потенциометры. Здесь значение сопротивления каждого резистора меняется при движении одного регулятора. Этот механизм обозначается пунктиром или сдвоенной линией. Если на схеме переменные резисторы находятся вдали друг от друга, то связь просто выделяют пунктиром на стрелке.

Некоторые сдвоенные варианты могут управляться независимо друг от друга. В таких схемах ось одного потенциометра помещена внутри другого. В этом случае обозначение сдвоенной связи не используют, а сам резистор маркируют согласно его позиционному обозначению.

Переменный резистор может комплектоваться выключателем, который подает питание на всю схему. В этом случае ручка выключателя совмещается с переключающим механизмом. Выключатель срабатывает при перемещении подвижного контакта в крайнее положение.

Обозначения переменных резисторов

Особенности подстроечных резисторов

Такие радиокомпоненты необходимы для осуществления настройки элементов оборудования во время ремонта, наладки или сборки. Главное отличие подстроечных резисторов от остальных моделей заключается в существовании дополнительного стопорного элемента. В работе этих резисторов используется линейная зависимость.

Для создания компонентов применяются плоские и кольцевые резистивные элементы. Если речь идет об использовании приборов при большой нагрузке, то применяются цилиндрические конструкции. В схеме вместо стрелки ставят знак подстроечной регулировки.

Как определить вид переменного резистора

Общая маркировка потенциометров и подстроечных резисторов содержит цифровое и буквенное обозначение модели, которое указывает на вид, особенность конструкции и номинал.

У первых резисторов в начале аббревиатуры была буква «С», то есть сопротивление. Вторая буква «П» обозначала переменный или подстроечный. Далее шел номер группы токонесущей части. Если речь шла о нелинейных моделях, то маркировка начиналась с букв СН, СТ, СФ, в зависимости от материала изготовления. Затем шел регистрационный номер.

Сегодня используется обозначение РП – резистор переменный. Потом следует группа: проволочные – 1 и непроволочные – 2. В конце также идет регистрационный номер разработки через тире.

Для удобства обозначений в миниатюрных резисторах используется своя цветовая палитра. Если радиокомпонента слишком мала, наносится маркировка в виде 5, 4 или 3 цветных колец. Первой идет величина сопротивления, дальше – множитель, а в конце – допуск.

Цветовое кодирование резисторов

Важно! Радиодетали производят многие торговые компании по всему миру. Одни и те же обозначения могут относиться к разным параметрам. Поэтому модели выбирают по прилагаемым в описании характеристикам.

Общее правило для выбора резистора заключается в том, чтобы изучить официальные обозначения на сайте производителя. Только так можно быть уверенным в необходимой маркировке.

Видео

elquanta.ru

Переменный резистор | Электроника для всех

Вроде бы простая деталька, чего тут может быть сложного? Ан нет! Есть в использовании этой штуки пара хитростей. Конструктивно переменный резистор устроен также как и нарисован на схеме — полоска из материала с сопротивлением, к краям припаяны контакты, но есть еще подвижный третий вывод, который может принимать любое положение на этой полоске, деля сопротивление на части. Может служить как перестариваемым делителем напряжения (потенциометром) так и переменным резистором — если нужно просто менять сопротивление.

Хитрость конструктивная:Допустим, нам надо сделать переменное сопротивление. Выводов нам надо два, а у девайса их три. Вроде бы напрашивается очевидная вещь — не использовать один крайний вывод, а пользоваться только средним и вторым крайним. Плохая идея! Почему? Да просто в момент движения по полоске подвижный контакт может подпрыгивать, подрагивать и всячески терять контакт с поверхностью. При этом сопротивление нашего переменного резистора становится под бесконечность, вызывая помехи при настройке, искрение и выгорание графитовой дорожки резистора, вывод настраимого девайса из допустимого режима настройки, что может быть фатально.Решение? Соединить крайний вывод с средним. В этом случае, худшее что ждет девайс — кратковременное появление максимального сопротивления, но не обрыв.

Борьба с предельными значениями.Если переменным резистором регулируется ток, например питание светодиода, то при выведении в крайнее положение мы можем вывести сопротивление в ноль, а это по сути дела отстутствие резистора — светодиод обуглится и сгорит. Так что нужно вводить дополнительный резистор, задающий минимально допустимое сопротивление. Причем тут есть два решения — очевидное и красивое:) Очевидное понятно в своей простоте, а красивое замечательно тем, что у нас не меняется максимально возможное сопротивление, при невозможности вывести движок на ноль. При крайне верхнем положении движка сопротивление будет равно (R1*R2)/(R1+R2) — минимальное сопротивление. А в крайне нижнем будет равно R1 — тому которое мы и рассчитали, и не надо делать поправку на добавочный резистор. Красиво же! 🙂

Если надо воткнуть ограничение по обеим сторонам, то просто вставляем по постоянному резистору сверху и снизу. Просто и эффективно. Заодно можно и получить увеличение точности, по принципу приведенному ниже.

Повышение точности.Порой бывает нужно регулировать сопротивление на много кОм, но регулировать совсем чуть чуть — на доли процента. Чтобы не ловить отверткой эти микроградусы поворта движка на большом резисторе, то ставят два переменника. Один на большое сопротивление, а второй на маленькое, равное величине предполагаемой регулировки. В итоге мы имеем две крутилки — одна «Грубо» вторая «Точно» Большой выставляем примерное значение, а потом мелкой добиваем его до кондиции.

easyelectronics.ru

Как подключить переменный резистор 🚩 переменный резистор подключение 🚩 Ремонт квартиры

Термин «резистор» происходит от английского глагола resist, что означает «сопротивляться», «препятствовать», «противостоять». В буквальном переводе на русский язык название этого прибора и означает «сопротивление». Дело в том, что в электрических цепях протекает ток, который испытывает внутреннее противодействие. Его величина определяется свойствами проводника и множеством других внешних факторов.

Эта характеристика тока измеряется в омах и связана зависимостью с силой тока и напряжением. Сопротивление проводника равняется 1 ом, если по нему протекает ток силой в 1 ампер, а к концам проводника приложено напряжение в 1 вольт. Таким образом, при помощи искусственно созданного и введенного в электрическую цепь сопротивления можно регулировать другие важные параметры системы, которые могут быть рассчитаны заранее.

Сфера применения резисторов необычайно широка, они считаются одними из самых распространенных элементов монтажа. Основная функция резистора состоит в ограничении тока и контроле над ним. Он также нередко применяется в схемах деления напряжения, когда требуется понизить эту характеристику цепи. Будучи пассивными элементами электрических схем, резисторы характеризуются не только величиной номинального сопротивления, но и мощностью, которая показывает, сколько энергии резистор в состоянии рассеять без перегрева.

В электронных приборах и бытовых электрических схемах применяется множество резисторов разной формы и величины. Отличаются друг от друга эти миниатюрные приборы не только по внешнему виду, но также по номиналу и рабочим характеристикам. Все резисторы условно делятся на три большие группы: постоянные, переменные и подстроечные.

Чаще всего в устройствах можно встретить резисторы постоянного типа, напоминающие по виду продолговатые «бочонки» с выводами на концах. Параметры сопротивления в приборах этого вида существенно не меняются от внешних воздействий. Небольшие отклонения от номинала могут быть вызваны внутренними шумами, изменением температурного режима или влиянием скачков напряжения.

У переменных резисторов пользователь может произвольно менять значение сопротивления. Для этого прибор оснащается особой рукояткой, имеющей вид ползунка или способной вращаться. Самый распространенный представитель этого семейства резисторов можно увидеть в регуляторах громкости, которыми оснащается аудиотехника. Поворот рукоятки способен плавно изменить параметры цепи и, соответственно, повысить или понизить громкость. А вот подстроечные резисторы предназначены лишь для сравнительно редких регулировок, поэтому имеют не ручку, а винт со шлицом.

www.kakprosto.ru

Переменные и подстроечные резисторы. Реостат.

В одной из предыдущих статей мы обсудили основные аспекты, касающиеся работы с резисторами, так вот сегодня мы продолжим эту тему. Все, что мы обсуждали ранее, касалось, в первую очередь, постоянных резисторов, сопротивление которых представляет из себя не изменяющуюся величину. Но это не единственный существующий вид резисторов, поэтому в данной статье мы уделим внимание элементам, имеющим переменное сопротивление.

Итак, чем же отличается переменный резистор от постоянного? Собственно, здесь ответ прямо следует из названия этих элементов 🙂 Величину сопротивления переменного резистора, в отличие от постоянного, можно изменить. Каким способом? А вот это мы как раз и выясним! Для начала давайте рассмотрим условную схему переменного резистора:

Сразу же можно отметить, что тут в отличие от резисторов с постоянным сопротивлением в наличии имеется три вывода, а не два. Сейчас разберемся зачем они нужны и как все это работает 🙂

Итак, основной частью переменного резистора является резистивный слой, имеющий определенное сопротивление. Точки 1 и 3 на рисунке являются концами резистивного слоя. Также важной частью резистора является ползунок, который может изменять свое положение (он может занять любое промежуточное положение между точками 1 и 3, например, он может оказаться в точке 2 как на схеме). Таким образом, в итоге мы получаем следующее. Сопротивление между левым и центральным выводами резистора будет равно сопротивлению участка 1-2 резистивного слоя. Аналогично сопротивление между центральным и правым выводами будет численно равно сопротивление участка 2-3 резистивного слоя. Получается, что перемещая ползунок мы можем получить любое значение сопротивления от нуля до . А – это ни что иное как полное сопротивление резистивного слоя.

Конструктивно переменные резисторы бывают поворотные, то есть для изменения положения ползунка необходимо крутить специальную ручку (такая конструкция подходит для резистора, который изображен на нашей схеме). Также резистивный слой может быть выполнен в виде прямой линии, соответственно, ползунок будет перемещаться прямо. Такие устройства называют движковыми или ползунковыми перемененными резисторами. Поворотные резисторы очень часто можно встретить в аудио-аппаратуре, где они используются для регулировки громкости/баса и т. д. Вот как они выглядят:

Переменный резистор ползункового типа выглядит несколько иначе:

Часто при использовании поворотных резисторов в качестве регуляторов громкости используют резисторы с выключателем. Наверняка вы не раз сталкивались с таким регулятором – к примеру на радиоприемниках. Если резистор находится в крайнем положении (минимальная громкость/устройство выключено), то если его начать вращать, раздастся ощутимый щелчок, после которого приемник включится. А при дальнейшем вращении громкость будет увеличиваться. Аналогично и при уменьшении громкости – при приближении к крайнему положению снова будет щелчок, после которого устройство выключится. Щелчок в данном случае говорит о том, что питание приемника было включено/отключено. Выглядит такой резистор так:

Как видите, здесь есть два дополнительных вывода. Они то как раз и подключаются в цепь питания таким образом, чтобы при вращении ползунка цепь питания размыкалась и замыкалась.

Есть еще один большой класс резисторов, имеющих переменное сопротивление, которое можно изменять механически – это подстроечные резисторы. Давайте уделим немного времени и им 🙂

Подстроечные резисторы.

Только для начала уточним терминологию… По сути подстроечный резистор является переменным, ведь его сопротивление можно изменить, но давайте условимся, что при обсуждении подстроечных резисторов под переменными резисторами мы будем иметь ввиду те, которые мы уже обсудили в этой статье (поворотные, ползунковые и т. д). Это упростит изложение, поскольку мы будем противопоставлять эти типы резисторов друг другу. Да и, к слову, в литературе зачастую под подстроечными резисторами и переменными понимаются разные элементы цепи, хотя, строго говоря, любой подстроечный резистор также является и переменным в силу того факта, что его сопротивление можно изменить.

Итак, отличие подстроечных резисторов от переменных, которые мы уже обсудили, в первую очередь, заключается в количестве циклов перемещения ползунка. Если для переменных это число может составлять и 50000, и даже 100000 (то есть ручку громкости можно крутить практически сколько угодно 😉), то для подстроечных резисторов эта величина намного меньше. Поэтому подстроечные резисторы чаще всего используются непосредственно на плате, где их сопротивление меняется только один раз, при настройке прибора, а при эксплуатации значение сопротивления уже не меняется. Внешне подстроечный резистор выглядит совсем не так как упомянутые переменные:

Обозначение переменных резисторов немного отличается от обозначения постоянных:

Собственно, мы обсудили все основные моменты, касающиеся переменных и подстроечных резисторов, но есть еще один очень важный момент, который невозможно обойти стороной.

Часто в литературе или в различных статьях вы можете встретить термины потенциометр и реостат. В некоторых источниках так называют переменные резисторы, в других в эти термины может вкладываться какой-нибудь иной смысл. На самом деле, корректная трактовка терминов потенциометр и реостат есть только одна. Если все термины, которые мы уже упоминали в этой статье относились,в первую очередь, к конструктивному исполнению переменных резисторов, то потенциометр и реостат – это разные схемы включения (!!!) переменных резисторов. То есть, к примеру, поворотный переменный резистор может выступать и в роли потенциометра и в роли реостата – все зависит от схемы включения. Начнем с реостата.

Реостат (переменный резистор, включенный по схеме реостата) в основном используется для регулировки силы тока. Если мы включим последовательно с реостатом амперметр, то при перемещении ползунка будем видеть меняющееся значение силы тока. Резистор в этой схеме исполняет роль нагрузки, ток через которую мы и собираемся регулировать переменным резистором. Пусть максимальное сопротивление реостата равно , тогда по закону Ома максимальный ток через нагрузку будет равен:

Здесь мы учли то, что ток будет максимальным при минимальном значении сопротивления в цепи, то есть когда ползунок в крайнем левом положении. Минимальный ток будет равен:

Вот и получается, то реостат выполняет роль регулировщика тока, протекающего через нагрузку.

В данной схеме есть одна проблема – при потере контакта между ползунком и резистивным слоем цепь окажется разомкнутой и через нее перестанет протекать ток. Решить эту проблему можно следующим образом:

Отличие от предыдущей схемы заключается в том, что дополнительно соединены точки 1 и 2. Что это дает в обычном режиме работы? Да ничего, никаких изменений 🙂 Поскольку между ползунком резистора и точкой 1 ненулевое сопротивление, то весь ток потечет напрямую на ползунок, как и при отсутствии контакта между точками 1 и 2. А что же произойдет при потере контакта между ползунком и резистивным слоем? А эта ситуация абсолютно идентична отсутствию прямого соединения ползунка с точкой 2. Тогда ток потечет через реостат (от точки 1 к точке 3), и величина его будет равна:

То есть при потере контакта в данной схеме будет всего лишь уменьшение силы тока, а не полный разрыв цепи как в предыдущем случае.

С реостатом мы разобрались, давайте рассмотрим переменный резистор, включенный по схеме потенциометра.

Не пропустите статью про измерительные приборы в электрических цепях – ссылка.

Потенциометр, в отличие от реостата, используется для регулировки напряжения. Именно по этой причине на нашей схеме вы видите целых два вольтметра 🙂 Ток протекающий через потенциометр, от точки 3 к точке 1, при перемещении ползунка остается неизменным, но меняется величины сопротивления между точками 2-3 и 2-1. А поскольку напряжение прямо пропорционально силе тока и сопротивлению, то оно будет меняться. При перемещении ползунка вниз сопротивление 2-1 будет уменьшаться, соответственно, уменьшаться будут и показания вольтметра 2. При таком перемещении ползунка (вниз) сопротивление участка 2-3 вырастет, а вместе с ним и напряжение на вольтметре 1. При это в сумме показания вольтметров будут равны напряжению источника питания, то есть 12 В. В крайнем верхнем положении на вольтметре 1 будет 0 В, а на вольтметре 2 – 12 В. На рисунке ползунок расположен в среднем положении, и показания вольтметров, что абсолютно логично, равны 🙂

На этом мы заканчиваем рассматривать переменные резисторы, в следующей статье речь пойдет о возможных соединениях резисторов между собой, спасибо за внимание, рад буду видеть вас на нашем сайте! 🙂

microtechnics.ru

Электронный переменный резистор — Diodnik


В своих самодельных поделках радиолюбители практически всегда применяют переменные резисторы для регулировки громкости или напряжения ну и естественно, каких либо других параметров. Но прибор с кнопками на лицевой панели смотрится куда более интересно и современно, чем с обыкновенными ручками-крутилками. Применения микроконтроллерного управления не всегда целесообразно в простеньких поделках, а также тяжело для новичка, а вот повторить описанный ниже электронный переменный резистор сможет, наверное, каждый.

Схема имеет настолько малые габариты, что ее можно впихнуть в практически любое самодельное устройство. Она полностью выполняет функцию обыкновенного переменного резистора, не содержит дефицитных и специфических компонентов.

Основу ее составляет полевой транзистор КП 501 (или любой другой его аналог).

Нажимая кнопку SB1, мы накапливаем заряд на электролитическом конденсаторе С 1, что позволяет приоткрыть транзистор и повлиять на сопротивление на выходных клеммах схемы. Нажимая кнопку SB2, мы разряжаем конденсатор С 1, что приводит к постепенному закрыванию транзистора. При постоянном зажатии, какой либо из кнопок, изменения сопротивления производиться плавно.

Плавность регулировки такого электронного переменного резистора зависит от емкости конденсатора С 1 и номинала резистора R 1. Максимальное сопротивление, которое способна имитировать схема зависит от подстроечного резистора R 2. Схема начинает работать сразу и дополнительной настройки не требует, кроме как подстройки максимального сопротивления резистором R 2.

После отключения питания схемы, такой электронный переменный резистор не сбрасывает настройки сразу, а сопротивление схемы увеличивается постепенно, что связанно с саморазрядом конденсатора С 1. При использовании нового и качественного конденсатора С 1 настройки схемы могут продержаться около суток.

Наверное, самым востребованным применением этой схемы станет электронный регулятор громкости. Такая электронная регулировка громкости не лишена своих недостатков, но важнейшим фактором для радиолюбителей наверняка станет простота повторения.

Демонстрацию работы этой схемы смотрим ниже, ставим лайк, а также подписываемся на наши странички в соц. сетях!

Прим. В ролике электронный аналог переменного резистора настроен на 10 кОм. Используемый мультиметр Bside ADM01 имеет автоматическое переключение диапазонов и при их переключении не всегда слету определяет текущее сопротивление схемы.

Вконтакте

Одноклассники

Comments powered by HyperComments

(постоянными резисторами), а в этой части статьи поговорим о , или переменных резисторах .

Резисторы переменного сопротивления , или переменные резисторы являются радиокомпонентами, сопротивление которых можно изменять от нуля и до номинального значения. Они применяются в качестве регуляторов усиления, регуляторов громкости и тембра в звуковоспроизводящей радиоаппаратуре, используются для точной и плавной настройки различных напряжений и разделяются на потенциометры и подстроечные резисторы.

Потенциометры применяются в качестве плавных регуляторов усиления, регуляторов громкости и тембра, служат для плавной регулировки различных напряжений, а также используются в следящих системах, в вычислительных и измерительных устройствах и т.п.

Потенциометром называют регулируемый резистор, имеющий два постоянных вывода и один подвижный. Постоянные выводы расположены по краям резистора и соединены с началом и концом резистивного элемента, образующим общее сопротивление потенциометра. Средний вывод соединен с подвижным контактом, который перемещается по поверхности резистивного элемента и позволяет изменять величину сопротивления между средним и любым крайним выводом.

Потенциометр представляет собой цилиндрический или прямоугольный корпус, внутри которого расположен резистивный элемент, выполненный в виде незамкнутого кольца, и выступающая металлическая ось, являющаяся ручкой потенциометра. На конце оси закреплена пластина токосъемника (контактная щетка), имеющая надежный контакт с резистивным элементом. Надежность контакта щетки с поверхностью резистивного слоя обеспечивается давлением ползунка, выполненного из пружинных материалов, например, бронзы или стали.

При вращении ручки ползунок перемещается по поверхности резистивного элемента, в результате чего сопротивление изменяется между средним и крайними выводами. И если на крайние выводы подать напряжение, то между ними и средним выводом получают выходное напряжение.

Схематично потенциометр можно представить, как показано на рисунке ниже: крайние выводы обозначены номерами 1 и 3, средний обозначен номером 2.

В зависимости от резистивного элемента потенциометры разделяются на непроволочные и проволочные .

1.1 Непроволочные.

В непроволочных потенциометрах резистивный элемент выполнен в виде подковообразной или прямоугольной пластины из изоляционного материала, на поверхность которых нанесен резистивный слой, обладающий определенным омическим сопротивлением.

Резисторы с подковообразным резистивным элементом имеют круглую форму и вращательное перемещение ползунка с углом поворота 230 — 270°, а резисторы с прямоугольным резистивным элементом имеют прямоугольную форму и поступательное перемещение ползунка. Наиболее популярными являются резисторы типа СП, ОСП, СПЕ и СП3. На рисунке ниже показан потенциометр типа СП3-4 с подковообразным резистивным элементом.

Отечественной промышленностью выпускались потенциометры типа СПО, у которых резистивный элемент впрессован в дугообразную канавку. Корпус такого резистора выполнен из керамики, а для защиты от пыли, влаги и механических повреждений, а также в целях электрической экранировки весь резистор закрывается металлическим колпачком.

Потенциометры типа СПО обладают большой износостойкостью, нечувствительны к перегрузкам и имеют небольшие размеры, но у них есть недостаток – сложность получения нелинейных функциональных характеристик. Эти резисторы до сих пор еще можно встретить в старой отечественной радиоаппаратуре.

1.2. Проволочные.

В проволочных потенциометрах сопротивление создается высокоомным проводом, намотанным в один слой на кольцеобразном каркасе, по ребру которого перемещается подвижный контакт. Для получения надежного контакта между щеткой и обмоткой контактная дорожка зачищается, полируется, или шлифуется на глубину до 0,25d.

Устройство и материал каркаса определяется исходя из класса точности и закона изменения сопротивления резистора (о законе изменения сопротивления будет сказано ниже). Каркасы изготавливают из пластины, которую после намотки провода сворачивают в кольцо, или же берут готовое кольцо, на которое укладывают обмотку.

Для резисторов с точностью, не превышающей 10 – 15%, каркасы изготавливают из пластины, которую после намотки провода сворачивают в кольцо. Материалом для каркаса служат изоляционные материалы, такие как гетинакс, текстолит, стеклотекстолит, или металл – алюминий, латунь и т.п. Такие каркасы просты в изготовлении, но не обеспечивают точных геометрических размеров.

Каркасы из готового кольца изготавливают с высокой точностью и применяют в основном для изготовления потенциометров. Материалом для них служит пластмасса, керамика или металл, но недостатком таких каркасов является сложность выполнения обмотки, так как для ее намотки требуется специальное оборудование.

Обмотку выполняют проводами из сплавов с высоким удельным электрическим сопротивлением, например, константан, нихром или манганин в эмалевой изоляции. Для потенциометров применяют провода из специальных сплавов на основе благородных металлов, обладающих пониженной окисляемостью и высокой износостойкостью. Диаметр провода определяют исходя из допустимой плотности тока.

2. Основные параметры переменных резисторов.

Основными параметрами резисторов являются: полное (номинальное) сопротивление, форма функциональной характеристики, минимальное сопротивление, номинальная мощность, уровень шумов вращения, износоустойчивость, параметры, характеризующие поведение резистора при климатических воздействиях, а также размеры, стоимость и т.п. Однако при выборе резисторов чаще всего обращают внимание на номинальное сопротивление и реже на функциональную характеристику.

2.1. Номинальное сопротивление.

Номинальное сопротивление резистора указывается на его корпусе. Согласно ГОСТ 10318-74 предпочтительными числами являются 1,0 ; 2,2 ; 3,3 ; 4,7 Ом, килоом или мегаом.

У зарубежных резисторов предпочтительными числами являются 1,0 ; 2,0 ; 3,0 ; 5.0 Ом, килоом и мегаом.

Допускаемые отклонения сопротивлений от номинального значения установлены в пределах ±30%.

Полным сопротивлением резистора считается сопротивление между крайними выводами 1 и 3.

2.2. Форма функциональной характеристики.

Потенциометры одного и того же типа могут отличаться функциональной характеристикой, определяющей по какому закону изменяется сопротивление резистора между крайним и средним выводом при повороте ручки резистора. По форме функциональной характеристики потенциометры разделяются на линейные и нелинейные : у линейных величина сопротивления изменяется пропорционально движению токосъемника, у нелинейных она изменяется по определенному закону.

Существуют три основных закона: А — Линейный, Б – Логарифмический, В — Обратно Логарифмический (Показательный). Так, например, для регулирования громкости в звуковоспроизводящей аппаратуре необходимо, чтобы сопротивление между средним и крайним выводом резистивного элемента изменялось по обратному логарифмическому закону (В). Только в этом случае наше ухо способно воспринимать равномерное увеличение или уменьшение громкости.

Или в измерительных приборах, например, генераторах звуковой частоты, где в качестве частотозадающих элементов используются переменные резисторы, также требуется, чтобы их сопротивление изменялось по логарифмическому (Б) или обратному логарифмическому закону. И если это условие не выполнить, то шкала генератора получится неравномерной, что затруднит точную установку частоты.

Резисторы с линейной характеристикой (А) применяются в основном в делителях напряжения в качестве регулировочных или подстроечных.

Зависимость изменения сопротивления от угла поворота ручки резистора для каждого закона показано на графике ниже.

Для получения нужной функциональной характеристики большие изменения в конструкцию потенциометров не вносятся. Так, например, в проволочных резисторах намотку провода ведут с изменяющимся шагом или сам каркас делают изменяющейся ширины. В непроволочных потенциометрах меняют толщину или состав резистивного слоя.

К сожалению, регулируемые резисторы имеют относительно невысокую надежность и ограниченный срок службы. Часто владельцам аудиоаппаратуры, эксплуатируемой длительное время, приходится слышать шорохи и треск из громкоговорителя при вращении регулятора громкости. Причиной этого неприятного момента является нарушение контакта щетки с токопроводящим слоем резистивного элемента или износ последнего. Скользящий контакт является наиболее ненадежным и уязвимым местом переменного резистора и является одной из главной причиной выхода детали из строя.

3. Обозначение переменных резисторов на схемах.

На принципиальных схемах переменные резисторы обозначаются также как и постоянные, только к основному символу добавляется стрелка, направленная в середину корпуса. Стрелка обозначает регулирование и одновременно указывает, что это средний вывод.

Иногда возникают ситуации, когда к переменному резистору предъявляются требования надежности и длительности эксплуатации. В этом случае плавное регулирование заменяют ступенчатым, а переменный резистор строят на базе переключателя с несколькими положениями. К контактам переключателя подключают резисторы постоянного сопротивления, которые будут включаться в цепь при повороте ручки переключателя. И чтобы не загромождать схему изображением переключателя с набором резисторов, указывают только символ переменного резистора со знаком ступенчатого регулирования . А если есть необходимость, то дополнительно указывают и число ступеней.

Для регулирования громкости и тембра, уровня записи в звуковоспроизводящей стереофонической аппаратуре, для регулирования частоты в генераторах сигналов и т.д. применяются сдвоенные потенциометры , сопротивления которых изменяется одновременно при повороте общей оси (движка). На схемах символы входящих в них резисторов располагают как можно ближе друг к другу, а механическую связь, обеспечивающую одновременное перемещение движков, показывают либо двумя сплошными линиями, либо одной пунктирной линией.

Принадлежность резисторов к одному сдвоенному блоку указывается согласно их позиционному обозначению в электрической схеме, где R1.1 является первым по схеме резистором сдвоенного переменного резистора R1, а R1.2 — вторым. Если же символы резисторов окажутся на большом удалении друг от друга, то механическую связь обозначают отрезками пунктирной линии.

Промышленностью выпускаются сдвоенные переменные резисторы, у которых каждым резистором можно управлять отдельно, потому что ось одного проходит внутри трубчатой оси другого. У таких резисторов механическая связь, обеспечивающая одновременное перемещение, отсутствует, поэтому на схемах ее не показывают, а принадлежность к сдвоенному резистору указывают согласно позиционному обозначению в электрической схеме.

В переносной бытовой аудиоаппаратуре, например, в приемниках, плеерах и т.д., часто используют переменные резисторы со встроенным выключателем, контакты которого задействуют для подачи питания в схему устройства. У таких резисторов переключающий механизм совмещен с осью (ручкой) переменного резистора и при достижении ручкой крайнего положения воздействует на контакты.

Как правило, на схемах контакты включателя располагают возле источника питания в разрыв питающего провода, а связь выключателя с резистором обозначают пунктирной линией и точкой, которую располагают у одной из сторон прямоугольника. При этом имеется в виду, что контакты замыкаются при движении от точки, а размыкаются при движении к ней.

4. Подстроечные резисторы.

Подстроечные резисторы являются разновидностью переменных и служат для разовой и точной настройки радиоэлектронной аппаратуры в процессе ее монтажа, наладки или ремонта. В качестве подстроечных используют как переменные резисторы обычного типа с линейной функциональной характеристикой, ось которых выполнена «под шлиц» и снабжена стопорным устройством, так и резисторы специальной конструкции с повышенной точностью установки величины сопротивления.

В основной своей массе подстроечные резисторы специальной конструкции изготавливают прямоугольной формы с плоским или кольцевым резистивным элементом. Резисторы с плоским резистивным элементом (а ) имеют поступательное перемещение контактной щетки, осуществляемое микрометрическим винтом. У резисторов с кольцевым резистивным элементом (б ) перемещение контактной щетки осуществляется червячной передачей.

При больших нагрузках используются открытые цилиндрические конструкции резисторов, например, ПЭВР.

На принципиальных схемах подстроечные резисторы обозначаются также как и переменные, только вместо знака регулирования используется знак подстроечного регулирования.

5. Включение переменных резисторов в электрическую цепь.

В электрических схемах переменные резисторы могут применяться в качестве реостата (регулируемого резистора) или в качестве потенциометра (делителя напряжения). Если в электрической цепи необходимо регулировать ток, то резистор включают реостатом, если напряжение, то включают потенциометром.

При включении резистора реостатом задействуют средний и один крайний вывод. Однако такое включение не всегда предпочтительно, так как в процессе регулирования возможна случайная потеря средним выводом контакта с резистивным элементом, что повлечет за собой нежелательный разрыв электрической цепи и, как следствие, возможный выход из строя детали или электронного устройства в целом.

Чтобы исключить случайный разрыв цепи свободный вывод резистивного элемента соединяют с подвижным контактом, чтобы при нарушении контакта электрическая цепь всегда оставалась замкнута.

На практике включение реостатом применяют тогда, когда хотят переменный резистор использовать в качестве добавочного или токоограничивающего сопротивления.

При включении резистора потенциометром задействуются все три вывода, что позволяет его использовать делителем напряжения. Возьмем, к примеру, переменный резистор R1 с таким номинальным сопротивлением, которое будет гасить практически все напряжение источника питания, приходящее на лампу HL1. Когда ручка резистора выкручена в крайнее верхнее по схеме положение, то сопротивление резистора между верхним и средним выводами минимально и все напряжение источника питания поступает на лампу, и она светится полным накалом.

По мере перемещения ручки резистора вниз сопротивление между верхним и средним выводом будет увеличиваться, а напряжение на лампе постепенно уменьшаться, отчего она станет светить не в полный накал. А когда сопротивление резистора достигнет максимального значения, напряжение на лампе упадет практически до нуля, и она погаснет. Именно по такому принципу происходит регулирование громкости в звуковоспроизводящей аппаратуре.

Эту же схему делителя напряжения можно изобразить немного по-другому, где переменный резистор заменяется двумя постоянными R1 и R2.

Ну вот, в принципе и все, что хотел сказать о резисторах переменного сопротивления . В заключительной части рассмотрим особый тип резисторов, сопротивление которых изменяется под воздействием внешних электрических и неэлектрических факторов — .
Удачи!

Литература:
В. А. Волгов — «Детали и узлы радиоэлектронной аппаратуры», 1977 г.
В. В. Фролов — «Язык радиосхем», 1988 г.
М. А. Згут — «Условные обозначения и радиосхемы», 1964 г.

К резисторам относят пассивные элементы электрических цепей. Эти элементы используются для линейного преобразования силы тока в напряжение или наоборот. При преобразовании напряжения может ограничиваться сила тока, или происходить поглощение электрической энергии. Изначально эти элементы носили название сопротивлений, так как именно эта величина оказывает решающее значение в их использовании. Позже, чтобы не путать базовое физическое понятие и обозначение радиокомпонентов, стали использовать название резистор.

Переменные резисторы отличаются от других тем, что способны менять сопротивление. Существует 2 основных вида переменных резисторов:

  • потенциометры, которые преобразуют напряжение;
  • реостаты, регулирующие силу тока.

Резисторы позволяют изменять громкость звука, подстраивать параметры цепей. Эти элементы используют при создании датчиков разного назначения, систем сигнализации и автоматического включения оборудования. Переменные резисторы необходимы для регулировки оборотов двигателей, фотореле, преобразователей для видео,- и аудиотехники. Если стоит задача отладить оборудование, то потребуются подстроечные резисторы.

Потенциометры

Потенциометр отличается от других видов сопротивлений тем, что имеет три вывода:

  • 2 постоянных, или крайних;
  • 1 подвижный, или средний.

Два первых вывода находятся по краям резистивного элемента и соединены с его концами. Средний выход объединен с подвижным ползунком, посредством которого происходит перемещение по резистивной части. За счет этого перемещения значение сопротивления на концах резистивного элемента меняется.

Все варианты переменных резисторов подразделяются на проволочные и непроволочные, это зависит от конструкции элемента.

Для создания непроволочного переменного резистора используются прямоугольные или подковообразные пластины из изолята, на поверхность которых наносится особый слой, обладающий заданным сопротивлением. Обычно слой представляет собой углеродистую пленку. Реже в конструкции применяют:

  • микрокомпозиционные слои из металлов, их оксидов и диэлектриков;
  • гетерогенные системы из нескольких элементов, включающих 1 проводящий;
  • полупроводниковые материалы.

Внимание! При использовании резисторов с угольной пленкой в цепи питания важно не допустить перегрева элемента, иначе в процессе регулировки возможны резкие перепады напряжения.

При использовании подковообразного элемента движение ползунка идет по кругу с углом поворота до 2700С. Такие потенциометры имеют округлую форму. У прямоугольного резистивного элемента движение ползунка поступательное, а потенциометр выполнен в виде призмы.

Проволочные варианты построены на основе высокоомного провода. Этот провод наматывается на кольцеобразный контакт. Во время работы контакт передвигается по этому кольцу. Для того чтобы обеспечить прочное соединение с контактом, дорожка дополнительно полируется.

Материал изготовления зависит от точности работы потенциометра. Особое значение имеет диаметр провода, который выбирается, исходя из плотности тока. Провод должен обладать высоким удельным сопротивлением. В производстве для обмотки используют нихром, манганин, констатин и специальные сплавы из благородных металлов, которые имеют низкую окисляемость и повышенную износостойкость.

В высокоточных приборах применяют готовые кольца, куда помещают обмотку. Для такой обмотки необходимо специальное высокоточное оборудование. Каркас выполняют из керамика, металла или пластмассы.

Если точность прибора составляет 10-15 процентов, то применяют пластину, ее сворачивают в кольцо после проведения намотки. В качестве каркаса используют алюминий, латунь или изоляционные материалы, например, стеклотекстолит, текстолин, гетинакс.

Обратите внимание! Первым признаком выхода из строя резистора может быть треск или шум при повороте регулятора для корректировки громкости. Этот дефект возникает в результате износа резистивного слоя, а, значит, неплотного контакта.

Основные характеристики

Среди параметров, от которых зависит работа переменного резистора, большое значение имеет не только полное и минимальное сопротивления, но и другие данные:

  • функциональная характеристика;
  • мощность рассеивания;
  • износостойкость;
  • существующая степень шумов вращения;
  • зависимость от окружающих условий;
  • размеры.

Сопротивление, которое возникает между неподвижными выводами, получило название полного.

В большинстве случаев номинальное сопротивление указывается на корпусе и измеряется в кило,- и мегаомах. Это значение может колебаться в пределах 30 процентов.

Зависимость, по которой происходит изменение сопротивления при движении подвижного контакта от одного крайнего вывода к другому, называется функциональной характеристикой. Согласно этой характеристике, переменные резисторы подразделяются на 2 вида:

  1. Линейные, где величина уровня сопротивления трансформируется пропорционально передвижению контакта;
  2. Нелинейные, в которых уровень сопротивления изменяется по определенным законам.

На рисунке показаны разные виды зависимостей. Для линейных переменных резисторов зависимость показана на графике А, для нелинейных, которые работают:

  • по логарифмическому закону – на кривой Б;
  • по показательному (обратно логарифмическому) закону – на графике В.

Также нелинейные потенциометры могут менять сопротивления, как это показано на графиках И и Е.

Все кривые построены по показаниям полного и текущего угла поворота подвижной части – αn и α от полного Rn и текущего R сопротивлений. Для вычислительной техники и автоматических устройств уровень сопротивления может меняться по косинусным или синусным амплитудам.

Для того чтобы создать проволочные резисторы с необходимой функциональной характеристикой, используют каркас разной высоты или меняют расстояние в шагах между витками обмотки. Для этих же целей в непроволочных потенциометрах изменяют состав или толщину резистивной пленки.

Основные обозначения

В схемах токопроводящих цепей переменный резистор обозначается в виде прямоугольника и стрелки, которая направлена в центр корпуса. Эта стрелка показывает средний или подвижный регулировочный выход.

Иногда в схеме необходимо не плавное, а ступенчатое переключение. Для этого используют схему, состоящую из нескольких постоянных резисторов. Эти сопротивления включаются, в зависимости от положения ручки регулятора. Тогда к обозначению добавляют знак ступенчатого переключения, цифра сверху указывает на число ступеней переключателя.

Для постепенной регулировки громкости в аппаратуру высокой точности интегрированы сдвоенные потенциометры. Здесь значение сопротивления каждого резистора меняется при движении одного регулятора. Этот механизм обозначается пунктиром или сдвоенной линией. Если на схеме переменные резисторы находятся вдали друг от друга, то связь просто выделяют пунктиром на стрелке.

Некоторые сдвоенные варианты могут управляться независимо друг от друга. В таких схемах ось одного потенциометра помещена внутри другого. В этом случае обозначение сдвоенной связи не используют, а сам резистор маркируют согласно его позиционному обозначению.

Переменный резистор может комплектоваться выключателем, который подает питание на всю схему. В этом случае ручка выключателя совмещается с переключающим механизмом. Выключатель срабатывает при перемещении подвижного контакта в крайнее положение.

Особенности подстроечных резисторов

Такие радиокомпоненты необходимы для осуществления настройки элементов оборудования во время ремонта, наладки или сборки. Главное отличие подстроечных резисторов от остальных моделей заключается в существовании дополнительного стопорного элемента. В работе этих резисторов используется линейная зависимость.

Для создания компонентов применяются плоские и кольцевые резистивные элементы. Если речь идет об использовании приборов при большой нагрузке, то применяются цилиндрические конструкции. В схеме вместо стрелки ставят знак подстроечной регулировки.

Как определить вид переменного резистора

Общая маркировка потенциометров и подстроечных резисторов содержит цифровое и буквенное обозначение модели, которое указывает на вид, особенность конструкции и номинал.

У первых резисторов в начале аббревиатуры была буква «С», то есть сопротивление. Вторая буква «П» обозначала переменный или подстроечный. Далее шел номер группы токонесущей части. Если речь шла о нелинейных моделях, то маркировка начиналась с букв СН, СТ, СФ, в зависимости от материала изготовления. Затем шел регистрационный номер.

Сегодня используется обозначение РП – резистор переменный. Потом следует группа: проволочные – 1 и непроволочные – 2. В конце также идет регистрационный номер разработки через тире.

Для удобства обозначений в миниатюрных резисторах используется своя цветовая палитра. Если радиокомпонента слишком мала, наносится маркировка в виде 5, 4 или 3 цветных колец. Первой идет величина сопротивления, дальше – множитель, а в конце – допуск.

Важно! Радиодетали производят многие торговые компании по всему миру. Одни и те же обозначения могут относиться к разным параметрам. Поэтому модели выбирают по прилагаемым в описании характеристикам.

Общее правило для выбора резистора заключается в том, чтобы изучить официальные обозначения на сайте производителя. Только так можно быть уверенным в необходимой маркировке.

Видео

В одной из предыдущих статей мы обсудили основные аспекты, касающиеся работы с , так вот сегодня мы продолжим эту тему. Все, что мы обсуждали ранее, касалось, в первую очередь, постоянных резисторов , сопротивление которых представляет из себя не изменяющуюся величину. Но это не единственный существующий вид резисторов, поэтому в данной статье мы уделим внимание элементам, имеющим переменное сопротивление .

Итак, чем же отличается переменный резистор от постоянного? Собственно, здесь ответ прямо следует из названия этих элементов 🙂 Величину сопротивления переменного резистора, в отличие от постоянного, можно изменить. Каким способом? А вот это мы как раз и выясним! Для начала давайте рассмотрим условную схему переменного резистора :

Сразу же можно отметить, что тут в отличие от резисторов с постоянным сопротивлением в наличии имеется три вывода, а не два. Сейчас разберемся зачем они нужны и как все это работает 🙂

Итак, основной частью переменного резистора является резистивный слой, имеющий определенное сопротивление. Точки 1 и 3 на рисунке являются концами резистивного слоя. Также важной частью резистора является ползунок, который может изменять свое положение (он может занять любое промежуточное положение между точками 1 и 3, например, он может оказаться в точке 2 как на схеме). Таким образом, в итоге мы получаем следующее. Сопротивление между левым и центральным выводами резистора будет равно сопротивлению участка 1-2 резистивного слоя. Аналогично сопротивление между центральным и правым выводами будет численно равно сопротивление участка 2-3 резистивного слоя. Получается, что перемещая ползунок мы можем получить любое значение сопротивления от нуля до . А – это ни что иное как полное сопротивление резистивного слоя.

Конструктивно переменные резисторы бывают поворотные , то есть для изменения положения ползунка необходимо крутить специальную ручку (такая конструкция подходит для резистора, который изображен на нашей схеме). Также резистивный слой может быть выполнен в виде прямой линии, соответственно, ползунок будет перемещаться прямо. Такие устройства называют движковыми или ползунковыми перемененными резисторами. Поворотные резисторы очень часто можно встретить в аудио-аппаратуре, где они используются для регулировки громкости/баса и т. д. Вот как они выглядят:

Переменный резистор ползункового типа выглядит несколько иначе:

Часто при использовании поворотных резисторов в качестве регуляторов громкости используют резисторы с выключателем. Наверняка вы не раз сталкивались с таким регулятором – к примеру на радиоприемниках. Если резистор находится в крайнем положении (минимальная громкость/устройство выключено), то если его начать вращать, раздастся ощутимый щелчок, после которого приемник включится. А при дальнейшем вращении громкость будет увеличиваться. Аналогично и при уменьшении громкости – при приближении к крайнему положению снова будет щелчок, после которого устройство выключится. Щелчок в данном случае говорит о том, что питание приемника было включено/отключено. Выглядит такой резистор так:

Как видите, здесь есть два дополнительных вывода. Они то как раз и подключаются в цепь питания таким образом, чтобы при вращении ползунка цепь питания размыкалась и замыкалась.

Есть еще один большой класс резисторов, имеющих переменное сопротивление, которое можно изменять механически – это подстроечные резисторы. Давайте уделим немного времени и им 🙂

Подстроечные резисторы.

Только для начала уточним терминологию… По сути подстроечный резистор является переменным, ведь его сопротивление можно изменить, но давайте условимся, что при обсуждении подстроечных резисторов под переменными резисторами мы будем иметь ввиду те, которые мы уже обсудили в этой статье (поворотные, ползунковые и т. д). Это упростит изложение, поскольку мы будем противопоставлять эти типы резисторов друг другу. Да и, к слову, в литературе зачастую под подстроечными резисторами и переменными понимаются разные элементы цепи, хотя, строго говоря, любой подстроечный резистор также является и переменным в силу того факта, что его сопротивление можно изменить.

Итак, отличие подстроечных резисторов от переменных, которые мы уже обсудили, в первую очередь, заключается в количестве циклов перемещения ползунка. Если для переменных это число может составлять и 50000, и даже 100000 (то есть ручку громкости можно крутить практически сколько угодно 😉), то для подстроечных резисторов эта величина намного меньше. Поэтому подстроечные резисторы чаще всего используются непосредственно на плате, где их сопротивление меняется только один раз, при настройке прибора, а при эксплуатации значение сопротивления уже не меняется. Внешне подстроечный резистор выглядит совсем не так как упомянутые переменные:

Обозначение переменных резисторов немного отличается от обозначения постоянных:

Собственно, мы обсудили все основные моменты, касающиеся переменных и подстроечных резисторов, но есть еще один очень важный момент, который невозможно обойти стороной.

Часто в литературе или в различных статьях вы можете встретить термины потенциометр и реостат. В некоторых источниках так называют переменные резисторы, в других в эти термины может вкладываться какой-нибудь иной смысл. На самом деле, корректная трактовка терминов потенциометр и реостат есть только одна. Если все термины, которые мы уже упоминали в этой статье относились,в первую очередь, к конструктивному исполнению переменных резисторов, то потенциометр и реостат – это разные схемы включения (!!!) переменных резисторов. То есть, к примеру, поворотный переменный резистор может выступать и в роли потенциометра и в роли реостата – все зависит от схемы включения. Начнем с реостата.

(переменный резистор, включенный по схеме реостата) в основном используется для регулировки силы тока. Если мы включим последовательно с реостатом амперметр, то при перемещении ползунка будем видеть меняющееся значение силы тока. Резистор в этой схеме исполняет роль нагрузки, ток через которую мы и собираемся регулировать переменным резистором. Пусть максимальное сопротивление реостата равно , тогда по закону Ома максимальный ток через нагрузку будет равен:

Здесь мы учли то, что ток будет максимальным при минимальном значении сопротивления в цепи, то есть когда ползунок в крайнем левом положении. Минимальный ток будет равен:

Вот и получается, то реостат выполняет роль регулировщика тока, протекающего через нагрузку.

В данной схеме есть одна проблема – при потере контакта между ползунком и резистивным слоем цепь окажется разомкнутой и через нее перестанет протекать ток. Решить эту проблему можно следующим образом:

Отличие от предыдущей схемы заключается в том, что дополнительно соединены точки 1 и 2. Что это дает в обычном режиме работы? Да ничего, никаких изменений 🙂 Поскольку между ползунком резистора и точкой 1 ненулевое сопротивление, то весь ток потечет напрямую на ползунок, как и при отсутствии контакта между точками 1 и 2. А что же произойдет при потере контакта между ползунком и резистивным слоем? А эта ситуация абсолютно идентична отсутствию прямого соединения ползунка с точкой 2. Тогда ток потечет через реостат (от точки 1 к точке 3), и величина его будет равна:

То есть при потере контакта в данной схеме будет всего лишь уменьшение силы тока, а не полный разрыв цепи как в предыдущем случае.

С реостатом мы разобрались, давайте рассмотрим переменный резистор, включенный по схеме потенциометра.

Не пропустите статью про измерительные приборы в электрических цепях –

В отличие от реостата, используется для регулировки напряжения. Именно по этой причине на нашей схеме вы видите целых два вольтметра 🙂 Ток протекающий через потенциометр, от точки 3 к точке 1, при перемещении ползунка остается неизменным, но меняется величины сопротивления между точками 2-3 и 2-1. А поскольку напряжение прямо пропорционально силе тока и сопротивлению, то оно будет меняться. При перемещении ползунка вниз сопротивление 2-1 будет уменьшаться, соответственно, уменьшаться будут и показания вольтметра 2. При таком перемещении ползунка (вниз) сопротивление участка 2-3 вырастет, а вместе с ним и напряжение на вольтметре 1. При это в сумме показания вольтметров будут равны напряжению источника питания, то есть 12 В. В крайнем верхнем положении на вольтметре 1 будет 0 В, а на вольтметре 2 – 12 В. На рисунке ползунок расположен в среднем положении, и показания вольтметров, что абсолютно логично, равны 🙂

На этом мы заканчиваем рассматривать переменные резисторы , в следующей статье речь пойдет о возможных соединениях резисторов между собой, спасибо за внимание, рад буду видеть вас на нашем сайте! 🙂

Технические характеристики и маркировка переменных резисторов

Одним из элементов электрической цепи, который имеет неизменяемую (определённую) величину сопротивления электрическому току, является постоянный резистор. В переводе с латинского языка resisto означает «сопротивляюсь». При помощи такой детали происходит линейная трансформация силы тока (I) в напряжение (U) и наоборот. Резистивный элемент может ограничивать величину тока, поглощать энергию электричества. Переменные резисторы позволяют вручную варьировать величину их сопротивления.


Переменные резисторы, внешний вид

Потенциометры

Переменный резистор (ПР) и потенциометр – это два разных определения одного устройства. В начале развития радиоэлектроники считалось, что, изменяя положение подвижного контакта на резистивных катушках, имеющих проволочные обмотки, измеряют разность потенциалов. Поэтому два слова: «потенциал» и «измерение», входят в определение потенциометра. Это и есть переменный резистор. На сегодняшний день таких компонентов электронных и электрических схем множество, и названия их различны. Регулировку напряжения производят потенциометром, а силы тока – реостатом.

Важно! Принцип работы у подобных элементов одинаковый. Они меняют своё выходное сопротивление в зависимости от положения подвижного контакта или щётки, которые приводятся в движение под влиянием внешнего воздействия.

Непроволочные

Резисторы типа СП относятся к композиционным непроволочным элементам. Они имеют следующую конструкцию:

  • основание из изолирующего материала;
  • плёночный, проводящий ток элемент;
  • двигающийся контакт;
  • ось с подвижной системой.

К непроволочным переменным резисторам относятся также СПО, ВК, СПЗ, ТК.

На гетинаксовую пластинку (основание) наносится углеродистая токопроводящая плёнка. Её состав может быть композиционным: бакелитовая смола и сажа. Выводы элемента присоединяются к концам слоя. Для этого на нём нанесена серебряная паста для контактных площадок. В заданных угловых интервалах по плёнке скользит ползунок (подвижный контакт), который приводится в движение от оси резистора.

К сведению. Конец оси отформован для удобства регулировки: шлиц (прорезь) под отвёртку или выборка для закрепления рукоятки.


Устройство непроволочного потенциометра

Сопротивление может меняться при изменении угла поворота. Угол изменяется от 0 до 2500.

Проволочные

В резистивных переменных элементах такого типа вместо токопроводящей плёнки используется высокоомная проволока. Она уложена в один слой виток к витку. По этим виткам скользит контакт.


Строение проволочного переменного резистора

Проволочный потенциометр состоит из следующих элементов:

  • каркас под обмотку;
  • обмотка;
  • узел с осью вращения;
  • подвижная щётка.

Обычно каркасы либо изгибаются из пластин с уже намотанной проволокой, либо её наматывают на кольца. Каркас из пластин выполнен из изоляционного материала или металла.

Внимание! Гнутые основания из пластин не обладают точными геометрическими параметрами, хотя и несложны в изготовлении.

Высокую точность при создании потенциометров получают, используя кольца из керамики, металла или пластмассы. Намотка при этом осуществляется специальным оборудованием – челноком, на котором набрано необходимое количество проволоки. Сама проволока может быть нихромовой, манганиновой с эмалевой изоляцией.

Интересно. Одним из таких материалов для проволоки служит сплав константан (59% Cu; 40% Ni; 2% Mn). Это сплав из меди и никеля с добавкой марганца. Эдвард Вестон изобрёл его в 1888 году для катушек измерительных приборов. Сопротивление константана не зависит от изменения температуры.

Изоляция провода шлифуется на глубину 0,25d. Это необходимо для надёжного соединения щётки с обмоткой при движении.


Внешний вид кромки скольжения

Что такое сопротивление

Резисторы обладают сопротивление, а что такое сопротивление? Постараемся с этим разобраться.

Для ответа на этот вопрос поможет сантехническая аналогия. Под действием силы тяжести или под действием давления насоса, вода устремляется от точки большего давления в точку с меньшим давлением. Так и электрический ток под действием напряжения течет из точки большего потенциала в точку с меньшим потенциалом.

Что может помешать движению воды по трубам? Движению воды может помешать состояние труб, по которым она бежит. Трубы могут быть широкими и чистыми, а могут быть загажены и вообще представлять собой печальное зрелище. В каком случае скорость водного потока будет больше? Естественно, что вода будет течь быстрее если ее движению не будет оказываться никакого сопротивления.

В случае с чистым трубопроводом так и будет, воде будет оказываться наименьшее сопротивление и ее скорость будет практически неизменной. В загаженной трубе сопротивление на водный поток будет значительным, и соответственно скорость движения воды будет не очень.


Резистор с переменным сопротивлением.

Хорошо, теперь переносимся из нашей водопроводной модели в реальный мир электричества. Теперь становится понятно, что скорость воды в наших реалиях представляет собой силу тока, измеряемую в амперах. Сопротивление, которое оказывали трубы на воду, в реальной токоведущей системе будет сопротивление проводов, измеряемое в омах.

Как и трубы, провода могут оказывать сопротивление на ток. Сопротивление напрямую зависит от материала, из которого сделаны провода. Поэтому совсем не случайно провода часто изготавливают из меди, так как медь имеет небольшое сопротивление.

Резистор — это пассивный элемент электрической цепи, обладающий фиксированным или переменным значением электрического сопротивления.

Другие металлы могут оказывать очень большое сопротивление электрическому току. Так для примера, удельное сопротивление (Ом*мм²) нихрома составляет 1.1Ом*мм². Величину сопротивления нетрудно оценить, сравнив с медью, у которой удельное сопротивление 0,0175Ом*мм².

При пропускании тока через материал с высоким сопротивлением, мы можем убедиться, что ток в цепи будет меньше, достаточно провести несложные замеры.

Переменное сопротивление – назначение

Переменные сопротивления главным образом применяются для регулировки громкости в различной бытовой и профессиональной радиоаппаратуре. Можно сказать, что они предназначены для плавного изменения напряжения или тока в различных электросхемах посредством изменения собственного сопротивления. Например, с их помощью можно плавно регулировать яркость свечения электрической лампочки.

Основные параметры ПР

Как любой элемент радиотехнических и электронных технологий, потенциометр имеет свои физические и электрические характеристики. К ним относятся следующие пункты:

  • Rном – номинальное сопротивление (полное), Ом;
  • Pном – номинальная мощность, Вт;
  • Rмин – минимальное значение сопротивления, Ом;
  • функциональный вид изменения сопротивления;
  • стойкость к износу;
  • величина шума при регулировке;
  • габаритные размеры.

Эквивалентное сопротивление

Цена и особенности эксплуатации при влиянии различных внешних факторов также относятся к характеристикам пассивного резистивного двухполюсника.

Номинальное сопротивление

Что касается маркировки переменного резистора, на его корпус наносится цифра величины номинального сопротивления, без указания допустимого отклонения (±30%).

Внимание! Стандартный ряд Rном для российских деталей (по ГОСТ 10318-74) – 1,0; 2,2; 3,3; 4,7 Ом (кОм, Мом). Для импортных элементов – 1,0; 2,0; 3,0; 5.0 Ом (кОм, Мом). Точные данные для отдельных марок можно уточнить в справочнике.

Сопротивление между выводами 1 и 3 называется полным или номинальным.


Маркировка на корпусе

Форма функциональной характеристики

Изменение R между выводами (средним и крайним) может происходить по разному закону. Это носит название функциональной характеристики (ФК). Она может иметь следующие формы:

  • линейную – R меняется прямо пропорционально перемещению бегунка;
  • нелинейную – изменения происходят по заданному порядку.

Выделяют три формы изменения R, которые можно считать основными:

  • линейная – А;
  • логарифмическая – Б;
  • показательная (обратно логарифмическая) – В.

Для каждой из них выведен график, который начертан с учётом угла поворота движка по часовой стрелке.


Графики функциональных характеристик

Элементы, меняющие сопротивление по линейному закону А, употребляются в делителях напряжения. Генераторы звуковой частоты (ГЗЧ) в свою схему включают потенциометры, использующие функциональную характеристику Б. Резисторы с изменяющимся сопротивлением, применимые в аппаратуре для звуковоспроизведения, работают по закону В.

К сведению. Чтобы получить необходимую ФК, меняют компоненты или величину слоя у резистивной плёнки, а в проволочных конструкциях – варьируют шаг намотки или выполняют форму каркаса с разной шириной.

Небольшой срок службы потенциометров связан с нарушением плотности контакта между ползунком и дорожкой (проволокой), что сказывается на качестве работы аппаратуры.

Как выглядит резистор?

В природе встречаются абсолютно различные резисторы. Есть резисторы с постоянным сопротивление, есть резисторы с переменным сопротивлением. И каждый вид резисторов находит свое применение. Что бы раскрыть нашу тему, необходимо рассмотреть основные виды резисторов, ведь всё познаётся в сравнении.

Будет интересно➡ Как рассчитать резистор для светодиода?


Резисторы


Резисторы


Резисторы

Постоянный резистор

Постоянный резистор имеет два вывода и само название говорит о том, что они обладают постоянным фиксированным сопротивлением. Каждый такой резистор изготавливается с определенным сопротивлением, определенной рассеиваемой мощностью.

Рассеиваемая мощность — это еще одна характеристика резисторов, так же, как и сопротивление. Мощность рассеяний говорит о том, какую мощность может рассеять резистор в виде тепла (вы, наверное, замечали, что резистор во время работы может значительно нагреваться).

Естественно, что на заводе не могут изготавливать резисторы абсолютно любые. Поэтому постоянные резисторы имеют определенную точность, указываемую в процентах. Эта величина показывает в каких пределах будет гулять результирующее сопротивление. И естественно, чем точнее резистор, тем дороже он будет. Так зачем переплачивать?

Также сама величина сопротивления не может быть любой. Обычно сопротивление постоянных резисторов соответствует определенному номинальному ряду сопротивлений. Эти сопротивления обычно выбираются из рядов Е3, Е6, Е12,Е24.

Номинальные ряды
E3E6E12E24E3E6E12E24E3E6E12E24
1,01,01,01,02,22,22,22,24,74,74,74,7
1,12,45,1
1,21,22,72,75,65,6
1,33,06,2
1,51,51,53,33,33,36,86,86,8
1,63,67,5
1,81,83,93,98,28,2
2,04,39,1

Как видите резисторы из ряда Е24 имеют более богатый набор сопротивлений. Но это еще не предел так как существуют номинальные ряды E48, E96, E192.

На электрических схемах постоянные резисторы обозначаются эдаким прямоугольником с выводами. На самом условном графическом обозначении может надписываться мощность рассеяния.

Подстроечные резистор

Это приборы, сопротивление которых предполагается изменять редко – при настройке прибора и его регулировке. По характеристикам подстроечный резистор, в принципе, не отличается от переменного, но конструктивные отличия есть. У подстроечных резисторов гораздо ниже износостойкость и механическая прочность (ведь их не нужно постоянно «крутить»), отсутствует удобная ручка (вместо нее может быть обычный шлиц как у винта под отвертку), они могут быть хуже или вовсе не защищены от внешнего воздействия (пыли, влаги). Имеют два и три вывода.

Основная цель подстроечного резистора- изменение или подстройка сопротивления лишь на этапе сборки изделия.

Переменный резистор обладает меньшей точностью нежели постоянный. Это плата за возможность регулировки, в результате которой сопротивление может гулять в некоторых пределах.

Конечно на этапе налаживания изделия может применяться так называемый подборочный резистор. Это обычный постоянный резистор, только при монтаже он подбирается из кучки резисторов с близкими номиналами.

Подбор резисторов имеет место быть, когда требуется регулировка параметров изделия и при этом требуется высокая точность работы (чтобы требуемый параметр как можно меньше плавал). Таким образом нужно чтобы резистор был как можно большей точностью 1% или даже 0,5%.

Так для подстройки параметров схемы чаще всего применяют подстроечные резисторы. Эти резисторы специально придуманы для этих целей. Подстройка осуществляется посредством тоненькой часовой отвертки, причем после достижения требуемой величины сопротивления ползунок резистора часто фиксируют краской или клеем.

Переменные резисторы

Наконец мы подошли к нашей главной теме- переменные резисторы (они же резисторы переменного сопротивления). Название «переменный» говорит само за себя – сопротивление такого прибора можно изменять в процессе эксплуатации тем или иным образом.

Будет интересно➡ Что такое терморезистор?

Вы когда-нибудь обращали внимание на различные «крутилки» в старой аналоговой технике. Например, задумывались ли о том, что вы крутите, прибавляя громкость в старом, возможно даже ламповом телевизоре?

Многие регуляторы и различные «крутилки» представляют собой переменные резисторы. Так же, как и постоянные резисторы, переменные также имеют различную рассеивающую мощность. Однако их сопротивление может меняться в широких пределах.

Переменные резисторы служат для регулирования напряжения или тока в уже готовом изделии. Этим резистором может регулироваться сопротивление в схеме формирования звука. Тогда громкость звука будет меняться пропорционально углу поворота ручки резистора. Так сам корпус находится внутри устройства, а та самая крутилка остается на поверхности.

Более того, бывают еще и сдвоенные, строенные, счетверенные и так далее переменные резисторы. Обычно их применяют, когда нужно параллельное изменение сопротивления сразу в нескольких участках схемы.

Второе название таких резисторов – «потенциометры». Используются они настолько широко, что перечисленные выше примеры лишь верхушка айсберга. Регуляторы громкости и тембра, регуляторы частоты, яркости, скорости и т.д.

Основные компоненты

Состоит из двух основных компонентов: резистивного слоя и ползунка. Резистивный слой имеет на своих концах контакты. Сопротивление между этими контактами и определяет сопротивление переменного резистора. Резистивный слой изготавливается из углерода, металлокерамики или может быть в виде проволочной катушки (резистор переменный проволочный). Проволочные переменные резисторы могут быть довольно приличной мощности.

Ползунок передвигается по этому слою, имея с ним электрический контакт. При этом ползунок тоже имеет свой вывод. В процессе движения ползунка от одного крайнего положения до другого изменяется сопротивление между ним и крайними контактами переменного сопротивления.

Переменные сопротивления обычно бывают поворотные, т.е. шток резистора надо крутить. Но бывают также и ползунковые переменные резисторы. В них резистивный слой в виде прямой линии и ползунок движется по нему прямо. Поэтому и шток такого резистора надо двигать, а не крутить.

Как правило, у переменного резистора три выхода. Так же переменные резисторы бывают и с двумя выводами – их еще называют «реостатами». А чтобы разобраться с трехногим прибором, взглянем на рисунок ниже.


Слева – условное обозначение резистора, справа – его схема «внутренностей». Выводы 1 и 2 – выводы обычного резистора постоянного номинала, указанного на корпусе прибора. Сопротивление создает специальное покрытие, нанесенное на «подковку» между этими выводами. Тут никаких фокусов – все честно. А вот вывод 3 подключен к подвижной пластине (движку), которая двигается по этой самой подковке и соприкасается с ней.

Если мы будем крутить ручку, то сопротивление между выводами 1 и 3 будет меняться от 0 до номинала, указанного на корпусе прибора. То же самое произойдет и между выводами 2 и 3, но «вверх ногами». Когда сопротивление между 1 и 3 увеличивается, между 2 и 3 уменьшается и наоборот. Для чего это сделано мы разберем позже, пока воспримем это как факт, причем, факт очень удобный, как мы убедимся.

Переменный резистор с выключателем

В случае использования переменных резисторов в качестве регулятора громкости, например, в радиоприёмнике, часто используют переменные резисторы с выключателем. Т.е. регулятор громкости совмещён с выключателем напряжения питания радиоприёмника. Как это работает: в крайнем положении регулятора, когда он соответствует минимальному значению громкости, выключатель питания выключен и устройство, в данном случае радиоприёмник, тоже выключено.

Будет интересно➡ Что такое фоторезистор?

Чтобы его включить, надо начать поворачивать регулятор в сторону увеличения громкости. Произойдёт небольшой щелчок – выключатель включится и дальнейший поворот регулятора приведёт к увеличению громкости звучания приёмника. В дальнейшем, чтобы выключить устройство, надо повернуть ручку громкости до минимума звука, а затем ещё чуть-чуть до характерного щелчка, означающего что выключатель сработал и устройство выключено.


Сдвоенный переменный резистор

Сдвоенный переменный резистор – ещё одно исполнение данных устройств. В общем случае, такие сдвоенные резисторы предназначены для одновременного изменения сопротивления в разных независимых частях схемы или вообще в разных устройствах.

Самое частое применение сдвоенных переменных резисторов – звуковые стереофонические усилители мощности, где необходимо регулировать громкость одновременно в двух каналах: правом и левом.

Такие резисторы имеют две резистивные дорожки, каждая со своими выводами и со своим ползунком, и один общий шток, который двигает сразу оба ползунка.

Некоторые переменные сопротивления разработаны для установки сразу на печатную плату и их контакты запаиваются непосредственно в схему. Другие предназначены для установки в корпус радиоаппаратуры, в предварительно просверленное отверстие и крепятся там при помощи гайки. В схему такие сопротивления запаиваются уже при помощи проводов. На корпусе пер. сопротивлений наносится значение его сопротивления и мощности.

Обозначение переменных резисторов на схемах

Резистор — что это такое и для чего нужен

Графический вид потенциометра являет собой обозначение прямоугольника, имеющего выводы, с упирающейся в него чертой со стрелкой. В импортном исполнении вместо прямоугольника – зигзагообразный отрезок, изображающий витки проволоки. Такое обозначение можно встретить при расчётах величины R при использовании онлайн-калькулятора.


Графическое обозначение на схемах

Подстроечные резисторы

Сопротивление резистора — формула для рассчета

Маркировка подстроечных резисторов такая же, как и у переменных. Подобные потенциометры применяются для ограниченного количества вращений оси движка. Их употребление связано с регулировкой аппаратуры и электронных схем в режиме настройки, там, где необходимо подстроить определённые параметры в нужном интервале и зафиксировать полученное значение сопротивления.


Внешний вид и графическое обозначение

Включение переменных резисторов в электрическую цепь

Схема присоединения подобных резистивных элементов зависит от того, в качестве чего они используются. Различают два вида подключения к схемам:

  • как реостат – регулируемый резистор для ограничения тока;
  • как потенциометр – для деления напряжения (делитель).

В первом случае берут средний и крайний вывод, во втором – средний и оба крайних.

Внимание! При включении реостатом второй свободный вывод припаивают к среднему для обеспечения более надёжного контакта.

Способы производства

Переменный резистор может быть двух типов: проволочным и пленочным. У проволочных на диэлектрическую трубку намотана проволока, вдоль нее перемещается металлический передвижной контакт — ползунок. Его местоположение и определяет сопротивление элемента. Витки проволоки уложены вплотную друг к другу, но они разделены слоем лака с высокими диэлектрическими свойствами.

Ползунковые переменные резисторы проволочного типа

Переменные проволочные резисторы — это необязательно трубка с намотанной на нее проволокой как на фото выше. Такие элементы выпускались в основном несколько десятков лет назад. Современные мало чем отличаются от пленочных, разве что корпус чуть выше, так как проволока все-таки занимает больше места, чем пленка.

Со снятой крышкой видна проволочная спираль и бегунок

У пленочных переменных резисторов на диэлектрическую пластину (обычно выполнена в виде подковы) нанесен слой токопроводящего углерода. В этом случае контакт тоже подвижный, но он закреплен на стержне в центре подковы и чтобы изменить сопротивление, надо повернуть стержень.

Пленочный регулируемый резистор

Регулировочное переменное сопротивление может быть и проволочным, и пленочным, а подстроечные, в основном, делают пленочными. Есть у них внешнее отличие: нет стержня с ручкой, а есть плоский диск с отверстием под отвертку. Сопротивления этого типа используются только для наладки параметров при пуске или техническом обслуживании аппаратуры.

Переменные резисторы SMD

Кроме способа производства есть еще две формы выпуска: для обычного навесного монтажа и SMD-элементы для поверхностного монтажа. SMD резисторы отличаются миниатюрными размерами, выполнены по пленочной технологии.

Определение вида по маркировке

Маркировка принята в соответствии с ГОСТ 11.074.009-78 и имеет свою расшифровку.

Обозначение буквенно-цифровых меток резисторов (слева направо) следующее:

  • буквы РП – переменный;
  • цифры: 1 – непроволочный, 2 – проволочный или из металлофольги;
  • номер регистрации;
  • год выпуска;
  • тип ФХ;
  • величина номинального сопротивления;
  • буква допуска отклонения от номинала.

Количество нанесённых знаков зависит от размера корпуса, но значение Rном присутствует обязательно.


Расшифровка маркировки на корпусе

Переменные резисторы могут быть разного конструктивного исполнения. Допускается на одной оси устанавливать несколько переменных резистивных элементов. С помощью них производят регулировку и подстройку многих электрических параметров.

Разновидности резисторов

Сегодня существует большое количество резисторов, которые встречаются в современных бытовых электроприборах. Можно выделить следующие виды:

  • Резистор металлический лакированный теплостойкий. Его можно встретить в ламповых приборах, которые имеют мощность не меньше чем 0,5 ватта. В советской аппаратуре можно отыскать такие резисторы, которые выпускали в начале 80-х годов. Они имеют разную мощность, которая напрямую зависит от размеров и габаритов радиоаппаратуры. Когда на схемах нет условного обозначения мощности, тогда разрешается использовать переменный резистор в 0,125 ватта.
  • Водостойкие резисторы. В большинстве случаев их находят в ламповых электроприборах, которые производились в 1960 году. В черно-белом телевизоре и радиолах обязательно встречаются эти элементы. Их маркировка очень похожа на обозначение металлических резисторов. В зависимости от номинальной мощности они могут иметь разные размеры и габариты.

Сегодня широко используется общепринятая маркировка резисторов, которые разделены на разные цвета. Таким образом, можно быстро и легко определить номинал без использования пайки схемы. Благодаря цветовой маркировке можно значительно ускорить поиск необходимого резистора. Сейчас производством таких элементов для микросхем занимается большое количество зарубежных и отечественных фирм.

Видео


Кофе капсульный Nescafe Dolce Gusto Капучино, 3 упаковки по 16 капсул

1305 ₽ Подробнее


Кофе в капсулах Nescafe Dolce Gusto Cappuccino, 8 порций (16 капсул)

435 ₽ Подробнее

Аккумуляторные батарейки

Промышленные переменные резисторы Bourns

Переменные резисторы компании Bourns в течение десятилетий устанавливались во множество приборов и устройств. И сегодня они продолжают быть составной частью в тех приложениях, в которых требуется надёжный человеко-машинный интерфейс. Рациональные производственные процессы и постоянное улучшение продукции и технологий — всё это позволяет выпускать надёжные переменные резисторы, подходящие для работы в составе промышленного оборудования. Чтобы удовлетворить запросы рынка, компания Bourns предлагает множество типов переменных резисторов. К наиболее распространённым можно отнести переменные резисторы в корпусах размером 1/2″, 5/8″ и 3/4″ с резистивными элементами, выполненными из кермета, проводящих полимеров, проволоки и материала Hybritron®. Достоинства и особенности резисторов Bourns: длительный срок службы, различные виды функциональных характеристик, различные типы выводов, варианты с выключателем, фиксация среднего положения подвижной системы, герметичность, позволяющая резисторам выдерживать промышленную отмывку печатных плат, многообразие типоразмеров валов и резьбовых втулок, и многое другое.

Важные эксплуатационные параметры

К важным эксплуатационным параметрам переменных резисторов относят износоустойчивость, линейность и тип функциональной характеристики.
I. Износоустойчивость
Износоустойчивость — это способность выдерживать определённое число циклов в указанных рабочих условиях, оставаясь при этом в пределах, определяемых спецификацией. В промышленных переменных резисторах резистивные элементы выполняются из проводящих полимеров или из кермета. Износоустойчивость элементов из полимеров обычно почти в 4 раза выше, чем у элементов из кермета. У них также более гладкая рабочая поверхность, что способствует уменьшению износа подвижного контакта и увеличению срока службы элемента.
II. Линейность
Линейность — это соотношение, связывающее выходное напряжение с углом поворота вала. Все стандартные коммерческие переменные резисторы характеризуются независимой (абсолютной) линейностью.
III. Функциональная характеристика
Важным параметром при выборе переменного резистора является требуемая функциональная характеристика. Она представляет собой график зависимости отношения напряжения между одним концом резистивного элемента и подвижным контактом к напряжению, приложенному ко всему резистивному элементу, и выражается в процентах общего сопротивления к процентам эффективного электрического поворота.

На рисунке показаны четыре стандартных типа функциональной характеристики:

  1. Линейная
  2. Логарифмическая (вращение по часовой стрелке)
  3. Логарифмическая (вращение против часовой стрелки)
  4. Модифицированная линейная

Руководство по выбору переменного резистора

Прилагаемая  блок-схема поможет вам выбрать подходящий переменный резистор для своего приложения.



Переменные резисторы Bourns. Краткий обзор

3310 Износоустойчивость 50 тыс. циклов
Резистивный элемент Проводящий пластик
Выключатель Стандартный поворотный
Число секций 2
Фиксация Нет
Рабочая температура –40…+125°C
Мощность 0.25 Вт
Линейность ±5 %

Особенности:

  • Проводящий пластик
  • Печатный и навесной монтаж
  • Пластиковые вал и резьбовая втулка на корпусе
  • Выдерживает типовые промышленные процессы мойки
  • Компактный корпус
  • Наличие моделей с логарифмической характеристикой
  • Имеются варианты исполнения, соответствующие директиве RoHS
3851 Износоустойчивость 100 тыс. циклов
Резистивный элемент Проводящий пластик
Выключатель Нет
Число секций 1
Фиксация Нет
Рабочая температура –10…+125°C
Мощность 0.5…1.0 Вт
Линейность ±10 %

Особенности:

  • Линейная и логарифмическая характеристики
  • Широкий диапазон сопротивлений
  • Минимальная глубина корпуса
  • Хорошее разрешение
  • Имеются варианты исполнения, соответствующие директиве RoHS
3852 Износоустойчивость 50 тыс. циклов
Резистивный элемент Кермет
Выключатель Нет
Число секций 1
Фиксация Нет
Рабочая температура –10…+125°C
Мощность 1.0…2.0 Вт
Линейность ±10 %

Особенности:

  • Линейная и логарифмическая характеристики
  • Широкий диапазон сопротивлений
  • Минимальная глубина корпуса
  • Хорошее разрешение
  • Имеются варианты исполнения, соответствующие директиве RoHS
3856 Износоустойчивость 50 тыс. циклов
Резистивный элемент Кермет
Выключатель Нет
Число секций 1
Фиксация Нет
Рабочая температура –10…+125°C
Мощность 1.0…2.0 Вт
Линейность ±10 %

Особенности:

  • Линейная и логарифмическая характеристики
  • Широкий диапазон сопротивлений
  • Минимальная глубина корпуса
  • Хорошее разрешение
  • 33/4 оборота
  • Имеются варианты исполнения, соответствующие директиве RoHS
3862 Износоустойчивость 50 тыс. циклов
Резистивный элемент Кермет
Выключатель Нет
Число секций 1
Фиксация Нет
Рабочая температура –10…+125°C
Мощность 1.0 Вт
Линейность ±5 %

Особенности:

  • Малый диаметр
  • Широкий диапазон сопротивлений
  • Хорошее разрешение
  • Линейная характеристика
  • Резистивный элемент из кермета
  • Имеются варианты исполнения, соответствующие директиве RoHS



Наша компания осуществляет переменных резисторов Bourns. Мы готовы осуществить поставки в короткие сроки.

Информацию о продукции, ее наличии уточняйте по телефону +7 (831) 212-83-33 или по другим контактам.

Университет Борнса — Основная теория потенциометра

Чтобы помочь вам лучше понять потенциометры, теперь вы собираетесь прочитать описание того, как они устроены. Для начала представьте, что вы разрабатываете схему и обнаруживаете, что вам необходимо определенное напряжение, которое должно подаваться на одну часть схемы для питания небольшой лампы.

Вы можете использовать фиксированный резистор, но позже вам, возможно, придется перепроектировать схему, если потребуется лампа большей мощности.Вы решили сконструировать регулируемый резистор, который можно регулировать во время сборки.

Следовательно, вам нужен резистор с отводом, положение которого можно изменять механическим движением.

Вы можете соединить две клеммы с помощью неизолированного провода сопротивления. Затем вам нужно будет изготовить зажим, чтобы он контактировал с проводом в любой точке между клеммами. Результат, вероятно, будет похож на тот, что на Рисунке 3.

Это устройство могло бы работать, но оно было бы больше всей вашей печатной платы! Более того, чтобы изменить значение сопротивления, вам необходимо выполнить одно или несколько из следующих действий:

  • заменить провод на провод из материала с большей или меньшей проводимостью
  • заменить проволоку на проволоку большего или меньшего диаметра
  • увеличить или уменьшить длину провода

Что не так с этими опциями? Множество!

Выбор материалов для проволоки ограничен стоимостью и практичностью.Использование провода меньшего размера увеличивает как хрупкость вашего устройства, так и сложность правильного подключения и контакта со скользящим краном. Наконец, увеличение длины провода увеличит размер устройства. Как думаете, что можно сделать?

Умный способ практического увеличения длины провода — это намотать его на полоску изоляционного материала. Этот стержень известен как оправка .

Рисунок 7 — Оправка для трубы из ДВП.
Рисунок 8 — Оправка для стержня из ДВП или керамики.

В отличие от нашего чрезмерно большого потенциометра с прямым проводом (рис. 3), эта новая конструкция обеспечивает плавное, непрерывное изменение положения крана или стеклоочистителя. Теперь стеклоочиститель будет электрически перепрыгивать через провода, как показано на Рисунке 9.

Рисунок 9 — Стеклоочиститель

Дополнительные проблемы, которые следует учитывать, — это возможное короткое замыкание из-за близости катушек и необходимость наматывать провод с равномерным натяжением и шагом.

Следующим шагом может стать изгиб плоской оправки, как показано на Рисунке 10.

Рисунок 10 — Изогнутая оправка экономит место и позволяет вращение

Наконец, круглой оправке можно было придать форму спирали или спирали. Такая конструкция обеспечивает больший диапазон сопротивления из-за большой длины оправки. Тем не менее, он умещается в небольшой упаковке. Пример показан на рисунке 11.

Рисунок 11 — Формование оправки в виде спирали позволяет разместить большую длину в небольшом пространстве

Теперь, когда мы разработали несколько разновидностей резистивного элемента с проволочной обмоткой, давайте рассмотрим возможность повышения простоты и точности настройки устройства. Как мы можем быстро установить ползунок в нужном нам месте ?

Если в нашем потенциометре используется линейный стержень, мы могли бы разработать конструкцию ходового винта, как показано на рисунке 12.


Рисунок 12. Простой ходовой винт помогает регулировать

Для перемещения контакта с одного конца на другой потребуется несколько оборотов винта. Теперь было бы легко установить контакт в любую точку резистивного элемента.

Мы могли бы добавить аналогичное механическое усовершенствование к нашей роторной конструкции. Червячная передача была бы идеальной, как вы можете видеть на Рисунке 13.

может быть добавлена ​​червячная передача.
Рисунок 13 — К поворотному потенциометру
Рисунок 14 — Простое устройство индикации положения скользящего контакта

Регулировочный винт будет вращать шестерню, прикрепленную к валу, управляя контактом.Мы могли бы даже добавить циферблат для визуального отображения, как показано на рисунке 14.

До сих пор мы рассматривали только резистивные элементы с проволочной обмоткой. В последние годы были разработаны другие материалы.

Помимо проволоки, намотанной вокруг оправки, используется металлокерамика , смесь мелких частиц стекла и драгоценного металла, которая наносится в виде пасты на плоскую керамическую подложку, как показано на рисунке 15.

Другой материал — проводящий пластик, смесь углеродного порошка и пластмассовой смолы, нанесенный в виде пленки.На рисунке 16 показан пример резистивного элемента из проводящей пластмассы.

Рисунок 15 — Простой металлокерамический резистивный элемент для триммера ходового винта Рисунок 16 — Поворотное изображение для резистивного элемента из проводящей пластмассы

Русский Гост | Нормативная библиотека — ГОСТ 21342.3-75

Правила устройства электроустановок.7-е издание. Все разделы и экспонаты

Язык: английский

Фундаментные болты. Конструкция и размеры

Язык: английский

Сосуды и аппараты стальные сварные. Общие технические условия

Язык: английский

Металлоконструкции

Язык: английский

Лист горячекатаный.Диапазон

Язык: английский

Государственная система обеспечения единства измерений. Проверка испытательного оборудования. Общие принципы

Язык: английский

Руководство по выбору мер предосторожности для маркировки по ГОСТ 31340-2013

Язык: английский

Заготовка валов роторов и колец турбогенераторов

Язык: английский

Стальные строительные конструкции.Общие технические условия

Язык: английский

Об утверждении федеральных норм и правил в области промышленной безопасности «Общие правила взрывной безопасности взрывоопасных и пожароопасных химических, нефтехимических и нефтеперерабатывающих производств»

Язык: английский

Конструкции ограждений светопрозрачных зданий и сооружений.Правила оформления

Язык: английский

Единая система конструкторской документации. Эксплуатационные документы

Язык: английский

Болт с шестигранной головкой. Классы продукции A и B

Язык: английский

Винты с шестигранной головкой.Классы продукции A и B

Язык: английский

Управление рисками. Анализ рисков технологических систем

Язык: английский

Электромагнитная совместимость технических средств. Устойчивость к провалам напряжения, кратковременным прерываниям и колебаниям напряжения. Требования и методы испытаний

Язык: английский

Основные нормы взаимозаменяемости.Эвольвентные шлицевые соединения с углом профиля 30 °. Размеры, допуски и измеряемые размеры

Язык: английский

Электромагнитная совместимость технических средств. Невосприимчивость к импульсным помехам наносекундной длительности. Требования и методы испытаний

Язык: английский

Неразрушающий контроль.Сварные соединения. Ультразвуковые методы

Язык: английский

Электромагнитная совместимость технических средств. Устойчивость к излучаемым, радиочастотным и электромагнитным полям. Требования и методы испытаний

Язык: английский

Схема резистора | Основы электроники

Карта резистора

: Классификация

Существует широкий ассортимент резисторов.Чтобы узнать положение резисторов ROHM, мы попытались классифицировать их не только на основе используемых материалов общего назначения, но и с точки зрения формы, уровня интеграции и функций.

Классификация по функциям

Это классификация, основанная на функциях резисторов. Классифицируются как постоянные резисторы и переменные резисторы, и, как правило, слово «резистор» подразумевает постоянный резистор.

Переменные резисторы:
Переменные резисторы состоят из элемента постоянного резистора и ползунка, который подключается к основному элементу резистора.Это дает три подключения к компоненту: элемент постоянного резистора, элемент основного резистора и ползунок. Из-за этого компонент действует как переменный потенциальный делитель для всех трех используемых соединений. Если желательно переменное сопротивление, его можно подключить к ползунку с одного конца.

Постоянные резисторы:
Наиболее широко используемый тип резистора — это постоянный резистор. Они используются в электронных схемах для задания условий схемы.На этапе проектирования определяются их значения, которые в дальнейшем. их никогда не нужно менять для «настройки» схемы.

В большинстве постоянных резисторов используется тонкопленочная технология и они предназначены для поверхностного монтажа. Поскольку в наши дни их используют миллиарды, это делает эту форму резисторной технологии одной из наиболее широко используемых.


На рисунках выше показаны поперечные сечения резисторов поверхностного монтажа.

Классификация по используемому материалу

Это классификация, основанная на материале, из которого изготовлены резисторы.Помимо общеизвестного типа с металлическим остеклением, в соответствии с этой классификацией существуют следующие типы резисторов.

Резисторы в металлической глазури
Они изготавливаются путем спекания на оксиде алюминия или других смесях подложек из металла или оксида металла со стеклом.

Классификация по форме

В общих чертах, это классификация резисторов на выводные и накладные.

Квадратный чип типа Резисторы для поверхностного монтажа с квадратной микросхемой являются основным продуктом резисторов ROHM и были впервые разработаны компанией ROHM.
Бесконтактный тип Это резисторы с круглой микросхемой.
Радиальный тип Это форма резисторов с выводами, которые совместимы с вертикальными лентами и применяются только к продуктам, которые должны быть упакованы в ленты.
Осевой тип Это форма резисторов с выводами, в которых выводы выходят прямо из корпуса резистора в осевом направлении с обеих сторон корпуса резистора.

Классификация по уровню интеграции
Композитные резисторы — это изделия, в которых несколько резисторов объединены вместе в одном корпусе.

Композитные резисторы
Это резисторы, в которых несколько резисторов с одинаковыми или разными значениями сопротивления сформированы на одной подложке для образования единой цепи.

Термочувствительные резисторы (каталожный номер)
Это резисторы, использующие характеристики резистора, благодаря которым его значение сопротивления изменяется в зависимости от температуры.Обычно они используются больше как датчики, чем как резисторы. Их приложения включают, помимо измерения температуры, схемы температурной компенсации температурного дрейфа полупроводниковых устройств.

Характеристики резисторов

Постоянные резисторы Характеристики
Чип резистор Это резистор для поверхностного монтажа, который включает в себя электроды, подходящие для поверхностного монтажа на печатной плате. Чип-резисторы сегодня являются самыми стандартными резисторами.Чуть менее 90% выпускаемых постоянных резисторов представляют собой чип-резисторы квадратной формы.
Резистор угольный Резисторы этого типа содержат твердый керамический сердечник, покрытый углеродной пленкой, обладающей электрическими стойкими свойствами. Углеродные пленочные резисторы были наиболее популярны для маломощных устройств с точки зрения безопасности, учитывая их тепловое излучение и огнестойкость.
Резистор металлопленочный В отличие от резисторов с углеродной пленкой, этот тип резисторов включает стабильный керамический сердечник, покрытый металлом, например Ni-Cr.Металлопленочные резисторы превосходят углеродные пленочные резисторы по температурным характеристикам, уровню подавления токового шума, линейности и точности. С другой стороны, резисторы с металлической пленкой дороже, чем резисторы с углеродной пленкой.
Металлооксидный пленочный резистор В отличие от резисторов с металлической пленкой, этот тип резисторов включает стабильный керамический сердечник, покрытый оксидом металла, например оксидом олова. Пленка оксида металла не горит, поэтому выдерживает несколько ватт.Хотя металлооксидные пленочные резисторы не горят, при установке металлооксидных пленочных резисторов требуется особое внимание, поскольку они излучают тепло.
Резистор проволочный Этот тип резисторов включает катушку из тонкой металлической проволоки на керамической катушке. Резисторы с проволочной обмоткой не так сильно подвержены влиянию температуры. Кроме того, их шумообразование сравнительно невелико. Однако их частотные характеристики оставляет желать лучшего. Поэтому они не подходят для высокочастотных цепей.Другие типы резисторов заменяют резисторы с проволочной обмоткой, применяемые в существующих приложениях, из-за сложности производства высококачественных резисторов с проволочной обмоткой. Доступны резисторы с проволочной обмоткой для силовых и высокоточных приложений.
Твердый резистор Этот тип резисторов состоит из твердой смеси углеродного порошка и смолы. Твердые резисторы прочные, но не очень точные. Поэтому углеродные пленочные резисторы постепенно заменяют твердые резисторы, применяемые в существующих приложениях.Однако доступны твердотельные резисторы с высоким сопротивлением, выдерживающие высокое напряжение. В основном они применяются в цепях питания и других цепях, где возникают высокие нагрузки.
Сетевой резистор Резисторная сеть — это составной компонентный корпус, состоящий из нескольких резисторов. В электронных схемах сейчас используется все большее количество сетевых резисторов для уменьшения количества деталей, снижения затрат на рабочую силу и необходимости монтажа с высокой плотностью монтажа.Характеристики нескольких резисторов такие же, как у толстопленочных резисторов.
Переменный резистор Характеристики
Толстопленочный переменный резистор В этом типе переменных резисторов используется толстая пленка, обладающая электрическими стойкими свойствами. Температурный коэффициент толстопленочного резистора меньше, чем у углеродного пленочного переменного резистора. Доступны толстопленочные резисторы самых разных моделей, которые отличаются друг от друга по форме (например,г., многооборотная модель). Толстопленочные резисторы незаменимы при настройке аналоговых схем.
Переменный резистор угольная пленка Этот тип переменных резисторов включает углеродную пленку, обладающую электрическими стойкими свойствами. Они недорогие, но не обладают хорошими эксплуатационными характеристиками. Для углеродных переменных резисторов температурный коэффициент не указан, поскольку температурный коэффициент углеродного переменного резистора зависит от сопротивления.
Резистор переменный металлопленочный Этот тип переменных резисторов включает металлическую пленку, обладающую электрическими стойкими свойствами, например пленку Ni-Cr. Металлопленочные переменные резисторы превосходят углеродные пленочные переменные резисторы по температурным характеристикам и стабильности сопротивления, но они более дороги, чем переменные резисторы с углеродной пленкой.

Характеристики резисторов

Характеристики
Номинальное сопротивление Номинальное сопротивление установлено IEC (Международной электротехнической комиссией) и выражается номинальными стандартными значениями сопротивления серии E.Номинальное стандартное значение сопротивления серии E определяется на основе начального значения 1, обычного радиомодуля 10 и порядкового номера n (6, 12, 24 и т. Д.). Правила предназначены для регулирования допуска каждого значения сопротивления. Серии E6, E12, E24 и т. Д. Доступны в соответствии с серийным номером n, который может изменяться. Например, номинальные значения стандартного сопротивления для серии E12 составляют 1,0, 1,2, 1,5, 1,8 Ом и т. Д., А допуск каждого номинального значения стандартного сопротивления составляет ± 100 Ом.Такие значения последовательности последовательности применяются не только к значениям сопротивления, но также и к значениям электростатической емкости конденсаторов.
Диапазон рабочих температур Диапазон рабочих температур каждого резистора относится к диапазону температур окружающей среды, в котором резистор может использоваться в непрерывном режиме.
Номинальная мощность Номинальная мощность каждого резистора относится к максимально допустимой мощности, подаваемой на резистор при непрерывной работе при указанной температуре окружающей среды.Обычно тип резистора в качестве нагрузки определяется в зависимости от потребляемой мощности резистора. Например, квадратный чип-резистор в большинстве случаев имеет максимальную мощность 1 Вт. Если температура окружающей среды превышает 70 ° C, необходимо уменьшить подачу питания на нагрузку.
Допуск сопротивления Допуск сопротивления каждого резистора относится к максимально допустимому разбросу номинального сопротивления резистора. Это значение выражается кодом F, G, J, K или M, который обозначает допустимый допуск в ± 1%, ± 2%, ± 5%, ± 10% и ± 20% соответственно.
Диапазон сопротивления Диапазон сопротивления относится к доступному диапазону резисторов, которые могут заменить серии или типы резисторов других производителей как эквивалентные. Обычно доступны резисторы с сопротивлением от 1 Ом до 1 МОм. Иногда требуется резистор с сопротивлением 1 Ом или меньше или 1 МОм или больше. Имейте в виду, что резисторы в обычном диапазоне сопротивлений не могут заменить некоторые специальные серии или типы резисторов других производителей.
Номинальное напряжение Номинальное напряжение каждого резистора относится к максимальному значению постоянного тока или максимальному среднеквадратическому значению переменного тока, которое может постоянно подаваться на резистор при указанной температуре окружающей среды. Номинальное значение напряжения рассчитывается на основе номинальной мощности и номинального сопротивления при условии, что номинальное напряжение не превышает максимальное рабочее напряжение резистора. К этому значению относится выдерживаемое напряжение обычного резистора.
Максимальное рабочее напряжение Максимальное рабочее напряжение каждого резистора относится к максимальному значению постоянного тока или максимальному среднеквадратическому значению переменного тока, которое может быть наложено на резистор.
Резисторы

Какова функция переменного резистора

Какова функция переменного резистора?

Большинство регуляторов громкости представляют собой переменные резисторы! элемент управления, который в некоторых случаях используется для приглушения света.также регулятор скорости на небольших электродвигателях.

В дополнение к тому, что было упомянуто ниже, наиболее распространенное использование переменных резисторов — это калибровка параметров схемы. этот тип называется предопределенным горшком.

Это позволяет точно отрегулировать рабочие условия, например, с помощью тока покоя в дискретном аудиоусилителе, или позволить пользователю адаптироваться к уникальным требованиям.

Обычно они забывчивы в играх, так как не подходят для частой регулировки.Чтобы обеспечить одно из множества значений сопротивления для любой цепи, независимо от экземпляра.

Он основан на принципе потенциометра, где сопротивление в 2 точках равно длине провода сопротивления.

С помощью кнопки изменения или аналогичного механизма подключения в разных точках резистивного кабеля вы можете выбрать сопротивление от 0 до значения сопротивления этого резистора.

Становится выгодным часто менять номиналы резисторов, например, 555 схем синхронизации.

Подавая напряжение на потенциометр или переменный резистор, мы получаем линейно переменный ток, который можно использовать в качестве аналогового входа для различных типов контроллеров

Примеры .

Первый — это радиальный потенциометр, в котором один оборот ручки равен 0–2 кОм. Например, подключите потенциометр к правильно настроенному аналоговому входу привода с регулируемой скоростью, чтобы вручную отрегулировать скорость трехфазного асинхронного двигателя.

Второй — это линейный потенциометр (который немного похож на поршень, но это не так) и может использоваться для обеспечения контроллера или регулятора положения в точном местоположении (вдоль оси) определенных элементов.

Для переменных сопротивлений используются тонны! вот несколько примеров:

Регулятор громкости. Здесь я впервые применил переменные резисторы в виде потенциометра.

На электронной гитаре вы можете использовать потенциометр как своего рода делитель напряжения, в котором входной сигнал подается на один конец резистивной пленки, другой конец соединяется с землей, а стеклоочиститель идет на выход.

Когда стеклоочиститель установлен до конца, вход представляет собой очень малую цепь сопротивления между входом и выходом.когда вы перемещаете стеклоочиститель к другому концу резистивной пленки.

Сопротивление между входом и выходом увеличивается и ослабляет сигнал, что делает его тише до тех пор, пока он не достигнет другого конца, где стеклоочиститель находится ближе всего к концу, что означает, что выход близок к заземлению и громкость близка. из. Аналогично

В фильтре нижних или верхних частот можно использовать переменный резистор для изменения частоты среза фильтра на лету без изменения компонентов.это делается так же, как и регулятор громкости пассивного гитарного регулятора тембра.

Чаще всего переменные резисторы используются для точной настройки делителя напряжения или датчика переменного сопротивления, такого как фоторезистор, терморезистор и т. Д.

В принципе, конфигурация состоит из создания делителя напряжения с постоянным сопротивлением и переменным.

Сопротивление, падение напряжения на нижнем сопротивлении можно использовать в качестве опорного напряжения.В этом случае вы захотите использовать потенциометр, чтобы указать точное напряжение, которое вы хотите использовать в качестве эталона, или в случае переменной типа датчика. сопротивление, можно настроить делитель напряжения.

Таким образом, когда падение напряжения на датчике достигает определенной точки, активируется отдельная цепь, чтобы делать что-то еще, часто с использованием компаратора.

Какова основная функция переменного резистора? — AnswersToAll

Какова основная функция переменного резистора?

Если вы хотите контролировать протекание тока в вашей схеме, выберите из нашего ассортимента переменных резисторов.Эти резисторы позволяют увеличивать и уменьшать сопротивление для управления током. Future Electronics предлагает их трех типов — потенциометр, триммер и счетчик оборотов.

Зачем вам использовать переменный резистор в электрической цепи?

Переменный резистор Резистор ограничивает прохождение электрического тока. Постоянный резистор имеет постоянное сопротивление. Сопротивление этого резистора изменяется перемещением ползунка. Переменный резистор используется в некоторых переключателях диммера и регуляторах громкости.

Каковы практические применения переменного сопротивления?

Переменные резисторы

, работающие Поскольку резистивный материал необходим, в основном используются переменные резисторы типа углеродной пленки. Они находят применение в схемах радиоприемников, схем аудиоусилителей и телевизионных приемников. Для приложений с малым сопротивлением дорожка сопротивления может быть просто катушкой с проволокой.

Что такое переменный резистор и чем он отличается от обычного резистора?

У резистора есть постоянное сопротивление, которое не меняется.Переменный резистор — это отдельный элемент в цепи, сопротивление которого можно изменять….

Какие характеристики переменного резистора?

Переменные резисторы, сопротивление которых можно регулировать, используются для регулировки тока и сопротивления цепи. Он также может изменять характеристики генератора сигналов, приглушать свет, запускать двигатель или управлять скоростью двигателя.

Что означает переменное сопротивление?

Переменный резистор, также называемый регулируемым резистором, состоит из двух выводов, где один из выводов представляет собой скользящий или подвижный контакт, часто известный как стеклоочиститель.Обозначение переменного резистора IEC представлено прямоугольной рамкой и стрелкой поперек (или над ним), как показано на рисунке ниже.

Переменный резистор — это датчик?

Терморезисторы меняют сопротивление в зависимости от температуры. А датчики давления работают, изменяя сопротивление в ответ на давление. Уловка с любым из этих устройств состоит в том, чтобы выяснить, как заставить нашу схему распознавать значение сопротивления.

Как называется переменный резистор?

Переменный резистор — это резистор, значение электрического сопротивления которого можно регулировать.Эти резисторы называются цифровыми потенциометрами.

Что такое термистор и его применение?

Термисторы используются как датчики температуры. Их можно найти в бытовой технике, такой как пожарная сигнализация, духовки и холодильники. Они также используются в цифровых термометрах и во многих автомобильных приложениях для измерения температуры.

Можно ли использовать потенциометр в качестве резистора?

Потенциометр — это трехконтактный резистор со скользящим или вращающимся контактом, который образует регулируемый делитель напряжения.Если используются только два вывода, один конец и стеклоочиститель, он действует как переменный резистор или реостат.

Зачем нужны резисторы?

В электронных схемах резисторы используются, среди прочего, для уменьшения протекания тока, регулировки уровней сигналов, разделения напряжений, смещения активных элементов и завершения линий передачи.

Как еще называется переменный резистор?

потенциометр
Потенциометр — это трехконтактный резистор со скользящим или вращающимся контактом, который образует регулируемый делитель напряжения.Если используются только два вывода, один конец и стеклоочиститель, он действует как переменный резистор или реостат.

Что такое символ переменной?

Переменная — это величина, которая может изменяться в контексте математической задачи или эксперимента. Обычно мы используем одну букву для обозначения переменной. Буквы x, y и z — общие универсальные символы, используемые для переменных.

Как еще называется переменное сопротивление?

реостат
Когда переменный резистор используется в качестве делителя потенциала с помощью 3 клемм, он называется потенциометром.Когда используются только две клеммы, она работает как переменное сопротивление и называется реостатом.

Что происходит при увеличении переменного резистора?

Если сопротивление переменного резистора увеличивается, количество электрического тока, протекающего через резистор, уменьшается. Точно так же, если сопротивление переменного резистора уменьшается, количество электрического тока, протекающего через резистор, увеличивается.

Каковы 3 применения потенциометров?

Как работает потенциометр?

  • Измерение положения на игровом джойстике.
  • Управление звуковым оборудованием с помощью регуляторов громкости.

Какова основная функция термистора?

Термисторы — это термочувствительные резисторы, основная функция которых — показывать большое, предсказуемое и точное изменение электрического сопротивления при соответствующем изменении температуры тела.

Определение класса

для класса 338

A. Этот класс включает электрические резисторы, как определено выше с твердыми, гранулированными или жидкими элементами сопротивления.Эти резисторы может быть фиксированным или переменным по значению сопротивления, примеры последние реостаты и потенциометры. Полупроводники включены, если они ограничены заявленным объектом свойствами сопротивления, такими как как существует в резисторах фотопроводящего и термисторного типа. не входит это проводники и изоляторы, которые, хотя и содержат резистивный характеристика имеют другие преобладающие характеристики.

В. В комплекте также резисторы с улучшающей структурой не в других рубриках, например резисторы, значение сопротивления которых с температурной компенсацией, или резисторы, установленные на колесах или на автомобиль, резисторы с теплоотводящими выступами или с охлаждением с циркуляцией газа или жидкости, или с накоплением тепла, или с индуктивностью или уменьшение емкости, или с электрическими экранами, или с очистителем или индикатор настройки в резисторе с механической регулировкой, или с кожух или корпус, или с защитной конструкцией, удаленной от элемент, либо с монтажными или поддерживающими средствами.

C. Включены также резисторы, совмещенные или встроенные в другой конструкции, не поддающейся классификации, например, резисторы с некоторыми разнообразными неэлектрическими устройствами, например, механическими или химический; или резисторы в, на или с некоторыми электрическими устройствами например, патрон лампы или цоколь лампы, или электрический выключатель, или коаксиальный провод или волновод, или съемный электрический разъем.

D. Включены также резисторы, сконструированные по форме или из материал, чтобы изменить значение сопротивления особенно хорошо в ответ к определенному состоянию или изменению в конкретном состоянии, например как ток и / или напряжение, например, нелинейный и отрицательные резисторы; или температура окружающей среды; или магнитное поле; или газ, пар или влага; или резисторы тензодатчика или фотопроводящий тип.Включены также резисторы, обычно механически переменный тип вместе с исполнительным механизмом определения состояния, который изменяет механическая регулировка резистора в ответ на состояние или изменение состояния. Примеры таких приводов — магнитные компас, поплавок, поршень, трубка Бурдона, сильфон или капсула, диафрагма, гравитационно-стабилизированный или инерционный привод, или привод, чувствительный к усилию.

E. Подкомбинации и компоненты резисторов, иначе классифицируемые, например, сердечники и рамы резистивных элементов, сопротивление элементы определенной формы или размеров и подвижный контакт конструкции для переменных резисторов.

Некоторые устройства, по крайней мере, квазирезистивные по своему характеру, не являются классифицируется здесь. Устройства космического электрического разряда, которые могут показывать характеристики сопротивления между выводами классифицируются в других рубриках. Множество различных типов активных твердотельных устройств, например, полупроводниковых устройств. или компоненты, электрическое сопротивление которых изменяется нелинейно из-за движению носителей заряда — электронов или дырок, — которые претерпевают изменения уровня энергии в материале (в отличие от с пассивными или чистыми резисторами, относящимися к классу 338), классифицируются в другом месте.Отрицательные резисторы типа активного элемента классифицируются в другом месте. Резисторы, специально предназначенные для использования в телефонах, в том числе микрофона, его электродов и гранул классифицированы в других рубриках. (См. Ссылки на другие классы ниже.)

Два или более механически или электрически связанных резистора классифицируются здесь как остаточный дом. Для множественного светопроводящего резисторы; множественные отдельные разнородные резисторы; множественное число механически регулируемые резисторы; множественные резисторы в корпусе, встроенные или в корпусе; а для множественных поддерживаемых резисторов см. Ссылки на подклассы Текущий класс, ниже.Системы регулирования, включая множество резисторов классифицируются в других рубриках. (См. Ссылки на другие Классы, ниже.)

Как указано в определении класса E выше, этот класс включает резисторы в сочетании с другой структурой или встроенные в нее, когда нигде не классифицируемый. Для резисторов ограниченного типа теплоотражателя; для резистора с другим неэлектрическим устройством, например, механический или химический; для резисторов в патроне лампы или на патроне или база; для резистора с переключателем; для резистора в коаксиальном линейный или волновод; а для резистора в съемном электрическом коннектор см. «Ссылки на подклассы текущего класса» ниже.

Комбинация резистора с другой структурой или в ней очень распространено. Частичный список классов и подклассов, включая эта комбинация приведена ниже в разделе «Ссылки на другие классы», ссылается на этот раздел.

Как указано в определении класса E выше, этот класс включает субкомбинации и компоненты резисторов, не классифицируемые иным образом. Для контактной структуры, адаптированной для перемещения по длине сопротивления элемент в механически регулируемом резисторе и электрическое соединение с элементом; сердечники и рамки резистивных элементов; и для сопротивления элементы и основания определенной конфигурации и / или размеров см. Ссылки на подклассы текущего класса ниже.В ссылках на Другие классы, ниже, см. Ссылки на этот раздел для классификация более распространенного предмета, который может составлять деталь, подкомбинация или резистор.

Рассеивающие окончания для длинных линий; искусственные линии; отрицательный резистивные сети активного типа; и для резонаторов типа распределенных параметров классифицируются в других рубриках. (Видеть Ссылки на другие классы см. Ниже.)

Этот класс не предоставляет методы изготовления резисторов.Этот предмет классифицируется в другой рубрике (А), когда касается процесс обработки металла; или (B) когда речь идет о процессе металлообработки в сочетании с неметаллическим рабочим процессом, если он не поддается другой классификации; или (C) когда процесс не поддается другой классификации. См. Ссылки к другим классам, ниже, для области поиска методов изготовления резисторы. Аппараты для сборки электрических резисторов классифицируются в другом месте. Способы и устройство для изготовления катушки резистора, которая композит, состоящий из сердечника и обмотки вокруг него, классифицирован в других рубриках.(См. Ссылки на другие классы ниже.)

Этот класс не предоставляет ни методов, ни аппаратуры. для измерения и проверки резисторов. Если измерения или испытания включает определение сопротивления или проводимости резистора, классификация находится в другом месте. Если измерение или испытание механический характер или не классифицированный иным образом, классификация находится в другом месте. См. В другом месте поле поиска для измерения и тестирование. (См. Ссылки на другие классы ниже.)

Резисторы, классифицированные по классу 338 по выполнению своих токовых препятствующей функции выделяют тепло, как и нагреватели сопротивления, классифицированные в классе 219, электрическое отопление. В резисторах, отнесенных к категории Класс 338: выделяемое тепло является случайным или нежелательным; или используется внутренне только для модификации каким-либо образом, как в термисторе, температура резистора, чтобы, в свою очередь, изменить ток, препятствующий характеристика резистора. В нагревателях сопротивления классифицируются в классе 219 выделяемое тепло направляется на какое-то внешнее использование, в отличие от к простому рассеянию или внутреннему нагреву резистивного элемента.Таким образом, в целом резистивные нагреватели класса 219 включают значительные структура, форма или расположение для производства и преобразования тепла с полезной целью, например, направлять или распределять тепло в определенном манера. Следующие параграфы охватывают наиболее распространенные ситуации. возникающие между этими двумя классами.

(А) Простое обозначение заявляемой конструкции как утеплитель. или нагревательный элемент, такой как тостер или одеяло, или широкая декламация в заявлении о предполагаемом использовании или приспособлении для обогрева или для использования с нагреваемой конструкцией не достаточно для классификации в классе 219.

(B) Указание нагреваемого устройства в комбинации с нагревательным резистором классифицируется как класс 219, а не в Класс 338. Аналогичным образом классификация относится к Классу 219, когда резистор имеет форму или иным образом приспособлен к конструкции быть нагретым, чтобы облегчить передачу тепла этой конструкции, такая форма или приспособление не имеют общего назначения.

(C) Комбинация резистора и кожуха хорошего нагрева проводящий материал относится к классу 338.Для классификации в классе 219, как указано выше, нагревательный резистор с его корпусом должны быть адаптированы по форме для передачи, распределения или направления нагрейте определенным образом или по определенной схеме.

(D) Резисторы, элементы которых выполнены в виде ткани или прокладки классифицируются в Класс 338. Однако, если ткань или подкладка имеют форму или с размерами, соответствующими конкретному нагревательному устройству, например предмет одежды или одеяло относится к Классу 219. Простые ткани, включая металл из прочного материала, например, когда Клеммы сопротивления не заявлены и не классифицируются в других рубриках.

(E) Комбинация резистора и конструкции для облегчения внешний нагревательный эффект резистора, такого как рефлектор, классифицируется в Класс 219. Подобным образом в Класс 219 входят эти резисторы. которые имеют форму, обеспечивающую желаемый эффект нагрева или распределение. Резисторы, включая отражатели, которые направляют тепло на сопротивление классифицируются здесь (см. Ссылки на подклассы текущего Класс, ниже).

(F) Некоторые конструкции, такие как нагреватели сопротивления жидкости и резисторы с жидкостным охлаждением, могут рассматриваться как резистивные нагреватели для класса 219 или резисторов для класса 338.Эти структуры классифицированы в соответствии с заявленным использованием и предысторией.

Электропечи комбинированные с нагревательными резисторами, в качестве резистор со стенкой печи; или включает резисторы, которые сформированный, чтобы составлять, по крайней мере, часть печи, как полый для формирования муфеля или углубления для образования тигля; или включает резисторы, которые свойственны электропечи, так как форма печи, не имеющая значения в другом месте классифицируются в других рубриках.

Процессы формования электротехнических изделий при формовании процесс покрытия, как таковой, и когда он сформирован на этапе ламинирования, в соответствии с se, классифицируются в других рубриках. Множество слоев ламинированной или материал с покрытием, один слой которого является элементом сопротивления, а другой слой или слои являются терминалами, при этом конкретная структура не прочитанные, но обычно только отдельные материалы, классифицируются в других рубриках, несмотря на то, что клеммы и элементы сопротивления заявлены такие имена.См. Этот класс (338) для резистора, элемент которого с покрытием на базе и для резисторов с контактами с покрытием вместе со значительной структурой сопротивления, такой как особая форма. (См. Ссылки на подклассы текущего класса и Ссылки на Другие классы, ниже.)

Трубопроводы, кабели и проводники, где токопроводящая часть резистор или спиральный резистор классифицируются в других рубриках. Такой заявленные термины как сопротивление, элемент сопротивления, сопротивление винтовой линии, сопротивление катушки или клемма на одном конце резистора в оболочке не исключают классификации в другом месте.Однако при проведении элемент в таких трубопроводах, кабелях или проводниках считается материала, обладающего существенным сопротивлением, такого как железо, классификация относится к Классу 338. Аналогичным образом, когда структура со значительным сопротивлением или конфигурация, такая как резистор, имеющий зигзагообразный узор, или намотка на сердечник, классификация относится к классу 338. Трубопроводы, кабели или проводники с номинальным сопротивлением или спиральной резистивный элемент вместе с оконечной конструкцией и кабелями, проводящие элементы номинально резистивные или спирально резистивные классифицируются в другом месте.Заявленное сочетание резистора в широком смысле с торцевой конструкцией. или клеммы на каждом конце классифицируются в классе 338.

Комбинация электрического соединителя и свинцового проводника, ведущий проводник номинально заявлен как резистивный, классифицированы в других рубриках. Если ведущий проводник произносится как значительной структуры резистора или материала, такого как зигзаг форма или железо, классификация относится к Классу 338. комбинация номинально указанного резистивного проводника с электрическим соединитель на каждом конце классифицируется в этом классе (338).Включение дополнительных разъемов, совместимых с разъемом или разъемами на элементе сопротивления не исключает классификации в классе 338. (См. Ссылки на подклассы текущего класса и ссылки к другим классам, ниже.)

Полупроводники классифицируются в классе 338, если у них есть только характеристики сопротивления. Такие полупроводники могут быть фотопроводящими. или может относиться к типу термистора (см. Ссылки на подклассы Текущий класс, ниже).Однако, если у полупроводника есть другие, более подробные характеристики, классификация находится в другом месте. Многочисленные разные типы активных твердотельных устройств, например, полупроводниковые, устройства или компоненты, электрическое сопротивление которых изменяется нелинейно из-за движению носителей заряда — электронов или дырок — которые претерпевают изменения уровня энергии в материале (в отличие от пассивные или чистые резисторы, относящиеся к классу 338) в других местах. (См. Ссылки к другим классам, ниже.)

Этот класс 338 обычно предусматривает резисторы, которые сформированный или химически составленный для изменения значения сопротивления в ответ на условие или изменение состояния, или механически переменные резисторы в сочетании с исполнительным механизмом, определяющим состояние. Тем не мение, когда требуется дополнительная структура для индикации изменения в значение сопротивления в качестве измерителя для измерения тока, проходящего через резистивный элемент или мост Уитстона, включающий элемент сопротивления как одно из плеч, комбинация классифицируется как измерительное или испытательное устройство.Приборы для измерения расстояния и датчики, а именно, резистор, реагирующий на состояние, и индикаторный устройство или схема классифицируются в других рубриках; влажность и приборы для измерения напряжения и деформации, динамометры, уровень жидкости или глубиномеры, гигрометры и датчики давления жидкости, включая эта комбинация классифицирована в другом месте; термометр, включая эта комбинация классифицируется в другом месте; и время и / или устройства для измерения скорости, включающие эту комбинацию, классифицируются в другом месте.См. Ссылки на другие классы ниже. Также ссылка на класс 338 в ссылках на другие классы в классе Определения класса 73.

Этот класс (338) предусматривает компоненты сопротивления и субкомбинации. которые иначе не классифицируются. Этот класс (338) включает жилы или рамы сопротивления, включая основу, обычно из изоляционного материала. материал, на который может быть намотан резистивный элемент, или иным образом натянутый. Между этим классом (338) и изоляторами специального назначения в других классах этот класс (338) включает изоляторы, которые составные части резистора, чтобы иметь резистивный элемент намотанный или нанизанный на него.Однако изолятор для поддержки провод сопротивления в одной точке на нем, этот провод нанизывается в пространство как воздушный проводник сюда не классифицируется, но в другом месте. Резистивные кабельные опоры и кронштейны классифицируются в другом месте.

Коробки и корпуса, которые могут составлять корпуса резисторов которые ограничены заявленной структурой для электрического использования, а не иначе классифицируемые, классифицируются в других рубриках.

Если не указано иное, элемент, вдоль которого элемент расширяется, чтобы придать жесткость или усиление сопротивлению элемент, иначе не присутствующий.

Тело, которое по существу является носителем электрического тока с минимум потерь как при нагревании.

Элемент сопротивления, если не указано иное.

Тело с такой низкой проводимостью, что через него проходит ток. обычно можно пренебречь.

Резистор, в котором производная напряжения на резистор по отношению к проходящему через него току отрицателен над частью текущего диапазона.

Свойство массы материала препятствовать потоку постоянного или колеблющегося тока, проходящего через массу путем преобразования электрической энергии в тепло.

Часть резистора, фактически обладающая сопротивлением. характеристика, и которая может быть однородной массой материала имеющий характеристику сопротивления.

Обычно один из разнесенных проводников находится в физическом контакте с резистивным элементом и значительно более проводящим (менее резистивный), чем резистивный элемент. Терминалы с целью подключения резистивного элемента к внешнему электрическая цепь. Поскольку все резисторы должны иметь клеммы в ощущение, что некоторая структура необходима, чтобы разрешить подачу энергии резистивный элемент, термин «клемма» достаточно широкий, чтобы включать один из свободных концов сопротивления элемент.

Аппарат или устройство, демонстрирующее только и существенно характеристика сопротивления, как указано выше, для текущего тока благодаря этому индуктивные или емкостные эффекты незначительны. Резистор, по существу, включает в себя резистивный элемент и разнесен терминалы.

Тело из твердого материала со значительной проводимостью больше, чем изоляторы, но значительно меньше, чем металлы.

Одна из клемм сопротивления, если не указано иное.

29, Металлообработка, подклассы 610.1+ для способов изготовления резисторов (А) при включении процесс обработки металла; или (B) когда речь идет о процессе металлообработки в сочетании с неметаллическим рабочим процессом, если он не поддается другой классификации; или (C) когда процесс не поддается другой классификации; подклассы 729+ для аппарата для сборки электрического резистора. См. Примечания к поиску в подклассе 610.1+. (См. Строки С другими классами и внутри этого класса, (5), «Методы И устройства для изготовления резисторов »выше.)
33, Геометрические инструменты, для геометрических инструментов, которые могут использовать электрические резистор, особенно подклассы 125+ для устройств определения расстояния; подклассы 174+, для ограничителей; и подклассы 204+ для указателей поворота. (См. Строки с другими классами и внутри этого класса, (6), «Измерение и испытательные устройства с переменными резисторами «выше.)
33, Геометрические инструменты, особенно подклассы 125+ и 174+ для устройств измерения расстояния и датчики, которые могут включать резистор.См. Этот класс (338) для субкомбинации таких приборов и датчиков, индикатор не востребован; но только заявляя, что резистор реагирует на условие или с исполнительный механизм определения состояния. (См. Строки с другими классами и внутри Этот класс, (2), «резисторы в сочетании с или встроенные в других устройствах »и (13),« Измерение и тестирование Устройства с переменными резисторами. «)
73, Измерение и тестирование, для измерения и тестирования устройств в целом, особенно подкласс 29, для анализа содержания влаги или давления паров газа; подклассы 308 и 453 для электрических индикаторов с поплавковым приводом; подклассы 763+ для измерения электрического напряжения или деформации система; подклассы 862.38+, для измерения при нажатии или вытягивании динамометры; подкласс 301, для гидростатического давления электрически контролируемые показатели; подкласс 304, для уровня жидкости или глубиномера типа погружного электрода; подкласс 313, для срабатывания поплавка электрический управляемый индикатор; подкласс 336.5, для гигрометров с электрическими цепями; и подклассы 717+, 723+, и 753+, для манометров токогенерирующих или изменяя тип. (См. Строки с другими классами и внутри этого Класс, (6), «Измерительные и испытательные резисторы» и (7), «Нагреватели электрического сопротивления» выше.)
73, Измерения и испытания, особенно подклассы 29, 73+, 301, 304, 308, 313, 336.5, 453, 719, 725, 734, 746, 750, 763+ и 862.391, для измерения а также испытательные устройства, такие как устройства для измерения напряжения и деформации, динамометры, уровнемеры или глубиномеры, гигрометры и жидкости манометры, каждый из которых может включать в себя электрический резистор. См. Подклассы 2+ и 13+ в этом классе (338) для подкомбинаций таких устройств нет индикатора или схемы востребован; но только заявляя, что резистор реагирует на условие или с исполнительным механизмом определения состояния.(См. Строки с другими классами и в пределах этого класса, (2), «резисторы в сочетании с или Включено в другие устройства «и (13),» Измерение и испытательные устройства с переменными резисторами »)
73, Измерение и испытание, для измерения или испытания механического характера или иначе не классифицированный. См. Также примечания к поиску в этом классе. 73 для области поиска для измерения и тестирования. (Строки с Другие классы и внутри этого класса, (6), «Измерение и Тестирование резисторов.»)
74, Элемент или механизм машины, подклассы 10+ для валовщиков типа аналог радиотюнера к переменным электрическим резисторам шахтного типа.
105, Железнодорожный подвижной состав, подкласс 61 для электрических железнодорожных вагонов, включая контролирующий резистор.
123, Двигатели внутреннего сгорания, подкласс 148 для цепей зажигания высокого напряжения для внутренних двигатели внутреннего сгорания, которые могут включать в себя резистор.
136, Батареи термоэлектрические и фотоэлектрические, подкласс 89 для первичных батарей фотоэлектрического типа.
137, Работа с жидкостями, особенно подклассы 227+ для средств накачивания стержня шины с помощью датчика или индикатора; и подклассы 786 и 793+ для жидкости в расширяемой камере манипуляторы сильфонного или капсульного типа.
139, Текстиль: ткачество, подкласс 425 для тканых материалов, включая металл, который может быть резистивный.
139, Текстиль: ткачество, подкласс 425 для тканей, включая резистивный металл. (См. Строки С другими классами и внутри этого класса, (3), «Сопротивление» Компоненты и субкомбинации »).
139, Текстиль: ткачество, подкласс 425, для простых тканей, включая металл сопротивления материал, т.к. резистивные клеммы не востребованы. (Видеть Линии с другими классами и внутри этого класса, (7), «Электрический Нагреватели сопротивления «(D) выше.
156, Производство клеев и прочей химической продукции, подклассы 47+ для изготовления и / или соединения электрических проводники неопределенной длины.
156, Производство клеевых соединений и прочего химического производства, для процессов формования электротехнических изделий. стадией ламинирования как таковой. (См. Строки с другими классами и В пределах этого класса, (9) «резисторов, образованных покрытием или Ламинирование ».)
166, Скважины, подклассы 60 и 61 для электрических нагревателей, расположенных и используемых в колодцах.
174, Электроэнергия: проводники и изоляторы, подклассы 3.2+ для антииндуктивных электрических проводников; подклассы 17+ и 50+ для ящиков и корпусов ограничены заявленная конструкция для электрического использования и не поддающаяся иным классификациям; подклассы 68.1+ для трубопроводов, кабелей и проводов в целом; подкласс 138 для изоляторов, которые могут использоваться с резисторами.(Видеть Линии с другими классами и внутри этого класса, (10), «Трубопроводы, Кабели и проводники с резистивным материалом »и (14)« Компоненты сопротивления. И подкомбинации «выше.)
174, Электроэнергия: проводники и изоляторы, подклассы 74+ для трубопроводов, кабелей или проводов вместе с оконечная конструкция на одном конце кабелепровода, кабеля или проводника, нет заявлений о значительной конструкции резистора; подклассы 102+, 110+ и 126.1+ для кабелей и проводников, чьи токопроводящая часть может быть заявлена ​​как резистивная; и подкласс 138 для изоляторы специального назначения, например, проходные или проходные какой провод сопротивления может быть подключен, провод не востребован. В комбинация оконечной конструкции на обоих концах кабелепровода или проводник, когда кабельный канал или кабель даже широко заявлены в качестве резистора или резистора классифицируется не по классу 174, а по классу 338. (См. Строки с другими классами и внутри этого класса, (3), «Сопротивление Компоненты и субкомбинации »и (10)« Трубопроводы, Кабели и проводники с резистивным материалом «выше.)
174, Электроэнергия: проводники и изоляторы, для трубопроводов, кабелей и проводников, где часть представляет собой резистор или спиральный резистор. Такие заявленные условия, как сопротивление, резистивный элемент, спиральное сопротивление, сопротивление катушки, или клемма на одном конце резистора в оболочке не препятствует классификации в классе 174. (См. строки с другими классами и В рамках этого класса (10) «Трубопроводы, кабели и проводники С резистивным материалом «выше.)
174, Электроэнергия: проводники и изоляторы, подкласс 138 для изоляторов специального назначения; также для поддерживая провод сопротивления в одной точке на нем, этот провод нанизанный в пространстве как воздушный проводник. См. Также поиск Примечания к подклассу 138. (Строки с другими классами и внутри Этот класс, (14), «Компоненты сопротивления и субкомбинации»).
174, Электроэнергия: проводники и изоляторы, подклассы 74+ для трубопроводов, кабелей или проводов с номинальным резистивный или спирально резистивный элемент вместе с торцевой конструкцией.(См. Строки с другими классами и внутри этого класса, (10) «Трубопроводы», Кабели и проводники с резистивным материалом «выше.)
178, Телеграфия, соответствующие подклассы, для телеграфных систем, включая резисторы.
180, Автотранспортные средства, подкласс 77, для автотранспортных средств, включая электрические системы управления устройства, которые могут быть резисторами.
188, Тормоза, подкласс 86 для жидкостных и механических тормозов внутреннего сопротивления включая дашпоты.
191, Электричество: передача на автомобили, подклассы 45+ для электрических коллекторов, переносимых транспортным средством или другое движущееся тело, и подклассы 53, 56 и 63+ для сборщики тележек с привлечением подрядчиков по прокату.
200, Электричество: автоматические выключатели и выключатели, особенно подклассы 52+ для выключателей специального назначения; подклассы 81+ для реле давления жидкости; подклассы 113+ для термического выключатели токового управления; и подкласс 144 для предотвращения дуги и выключатели пожаротушения, в которых может использоваться резистор.(См. Строки С другими классами и в пределах этого класса, (2), резисторы В сочетании с другими устройствами или встроенными в другие устройства «, см. Выше.) подкласс 144 для выключателей для предотвращения или гашения дуги, включая резисторы. (См. Строки с другими классами и внутри этого класса, (2), «Резисторы, совмещенные с другими или встроенные в другие Устройства «выше.)
211, Поддержки: стойки, соответствующие подклассы, для опор для множества резисторов.
216, Травление подложки: процессы, подкласс 16 для изготовления резистивного элемента с использованием травление.
219, Электрическое отопление, подклассы 50+ для нагрева металла резистором и подклассы 19+ для электронагревателей. (См. Строки с другими классами и в рамках этого класса, (7), «Нагреватели электрического сопротивления», выше, для линий между классами 219 и 338.)
220, Емкости, подклассы 2.1+ для конвертов, используемых с электрическими лампами или аналогичными устройства; подклассы 3.2+ для корпусов типа розеток или распределительных коробок; и подклассы 24+ для металлических затворов в целом.
236, Автоматическое регулирование температуры и влажности, соответствующие подклассы, для автоматического регулирования температуры элементы управления, которые могут включать резисторы, особенно подклассы найдено в разделе ТЕРМОСТАТИЧЕСКИЙ.
242, Намотка, натяжение или направление, подклассы 600+ и 118+ для катушки, на которой установлен резистор могут быть намотаны, обычно для временного хранения, а подклассы 430+ для способ и устройство соответственно намотки катушки резистора сформировать составное изделие.(См. Строки с другими классами и В рамках этого класса, (5), «Методы и устройства для изготовления Резисторы, см. Выше. «)
245, Проволочные ткани и структура, подклассы 2+ для проволочных сеток, которые могут быть из прочного материала.
248, Поддерживает, особенно подклассы 49+ обеспечивают резистивные кабельные опоры, а 200+ — для опоры и кронштейны, которые можно использовать с резисторами или для сочетание номинального резистора с опорными деталями.(Линии С другими классами и внутри этого класса, (14), «Сопротивление Компоненты и субкомбинации »).
250, Радиантная энергия, подклассы 200+ для схем и аппаратов фотоэлементов.
250, Радиантная энергия, соответствующие подклассы, для систем лучевой энергии в том числе резисторы. (См. Строки с другими классами и внутри этого класса, (2), «Резисторы, совмещенные с другими или встроенные в другие Устройства «выше.)
252, Композиции, подклассы 500+ для электропроводящих или излучающих составов, который может быть резистивным; подкласс 567 для полотна или листа, пропитанного с плавным диэлектриком; и подклассы 570+ для свободного владения диэлектрический состав как таковой.
252, Композиции, подкласс 62.2 — электролиты для электрических устройств; подклассы 500+ для резистивных композиций. (См. Строки с другими классами и в пределах этого класса, (3), «Компоненты сопротивления и Подкомбинации «выше.)
257, Активные твердотельные устройства (например, транзисторы, твердотельные Диоды для различных типов активных твердотельных устройства, например, полупроводники, устройства или компоненты, электрические сопротивление изменяется нелинейно из-за движения носителей заряда — электроны или дырки — которые претерпевают изменения уровня энергии внутри материал. (Строки с другими классами и внутри этого класса, выше, а также см. Строки с другими классами и внутри этого класса, (12), «Полупроводники» выше.)
307, Системы электропередачи или межсоединения, подклассы 89+ для антииндуктивных средств для предотвращения или уменьшения связь между электрическими системами; и подклассы 112+ для системы переключения, которые могут включать комбинацию резистора и переключателя.
307, Системы электропередачи или межсоединения, соответствующие подклассы, для электропередачи или системы межсоединений, не классифицированные в других рубриках, включая резисторы.(См. Все строки с другими классами и внутри этого класса, (2), «Резисторы В сочетании с другими устройствами или встроенными в них «выше.)
310, Электрогенератор или конструкция двигателя, подклассы 219+ для токосъемников роторного типа для динамоэлектрических устройств.
313, Электрическая лампа и разрядные устройства, для электрических ламп и разрядных устройств, использующих оболочку закрытие вакуумного или газообразного пространства; особенно подкласс 14 для устройств типа пироэлектрических модификаторов температуры; и подклассы 341+ для нитей или резистивного нагрева. электроды.
313, Электрические лампы и разрядные устройства, для электрических космических разрядных устройств, которые могут выставлять характеристика сопротивления между выводами. (Линии с другими Классы и внутри этого класса, см. Выше.)
313, Электрические лампы и разрядные устройства, соответствующие подклассы, для электрических ламп и разрядников устройства, включая нагревательные элементы сопротивления или нагревательные нити. (Видеть Линии с другими классами и внутри этого класса, (2), «Комбинированные резисторы» С другими устройствами или встроенными в них.»)
315, Электрическая лампа и разрядные устройства: системы для систем электрических ламп и разрядных устройств, которые могут включить резистор как элемент системы; и особенно подклассы с 3 по 3.6 и 8-31, для цепей электронно-лучевой трубки, включая резисторы; и подклассы 32+ для нагрузки разрядного устройства с резистором.
315, Электрические лампы и разрядные устройства: системы, в особенности подклассы с 3 по 3.6 и 8-31, для цепей электронно-лучевой трубки, включая резисторы; и подклассы 32+ для нагрузки разрядного устройства с резистором. (См. Раздел «Строки с другими классами и внутри этого класса», (2), «Резисторы»). В сочетании с другими устройствами или встроенными в них «выше.) включая комбинацию электродвигателя, управляемого резистором. Видеть подкласс 116 класса 338 для механически переменного резистора приводится в действие электродвигателем.
318, Электроэнергия: Motive Power Systems, соответствующие подклассы, для систем управления электродвигателями включая электродвигатель, управляемый резистором. Видеть подкласс 116 этого класса (338) для механически переменной резистор, приводимый в действие электродвигателем. (См. Строки с другими классами и в пределах этого класса, (2), «резисторы в сочетании с или Включено в другие устройства «выше.)
322, Электроэнергия: системы с одним генератором, подклассы 80+ для одиночных генераторов с контролем сопротивления.
323, Электроэнергия: системы электроснабжения или регулирования, для систем регулирования, включающих множество резисторы. (Строки с другими классами и внутри этого класса, (1) «Множественное число Резисторы в соответствии с определением класса «»)
322, Электричество: системы с одним генератором, особенно подклассы 80+ и 97+, для одиночного электрогенератора системы, включая контроль сопротивления. (См. Строки с другими классами и в пределах этого класса, (2), «резисторы в сочетании с или встроенные на других устройствах «выше.)
323, Электроэнергия: системы электроснабжения или регулирования, подклассы 293+ для систем регулирования, включая резисторы. Этот класс также предусматривает комбинации резисторов и индукторов и / или конденсаторы в системах регулирования напряжения.
323, Электроэнергия: системы электроснабжения или регулирования, подклассы 293+, 352+ и 365+ для регулирования системы, включая резисторы. (См. Строки с другими классами и В этом классе, (1), «Несколько резисторов, как определено в Определение класса «и (2)» Комбинированные резисторы С другими устройствами или встроенными в них.»)
324, Электроэнергия: измерение и испытание, методы или аппаратура для измерения и испытания резисторов. подклассы 62+ для измерения или тестирования, включая определение сопротивление или проводимость резистора. (Строки с другими классами и в рамках этого класса, (6), «Измерительные и испытательные резисторы».)
324, Электричество: Измерение и испытание, соответствующие подклассы, для электрических измерений. и испытательные устройства, включая резисторы.(См. Строки с другими Классы и в пределах этого класса, резисторы 2 «в сочетании с или включенные в другие устройства »).
324, Электроэнергия: измерения и испытания, подклассы 160+ для устройств измерения времени и / или скорости. (См. Строки с другими классами и внутри этого класса, (13), «Измерение и испытательные устройства с переменными резисторами «выше.)
327, Прочие активные электрические нелинейные устройства, Цепи и системы, соответствующие подклассы для разных цепей который может использовать резистор или резисторную сеть.
327, Прочие активные электрические нелинейные устройства, Цепи и системы, соответствующие подклассы для разных цепей который может использовать резистор или резисторную сеть. (См. Строки с Другие классы и в пределах этого класса, (2), «Комбинированные резисторы. С другими устройствами или встроенными в них «выше.)
329, Демодуляторы, подкласс 371 для амплитудного демодулятора когерерного типа.
330, Усилители, подкласс 61 для усилителей с угольным микрофоном.
333, Линии и сети передачи волн, для отрицательных резисторов типа активного элемента. (Линии с другими классами и внутри этого класса, см. Выше.)
333, Линии и сети передачи волн, для линий и сетей передачи волн, включая резисторы. Этот класс также предусматривает комбинацию резисторов и индукторов. и / или конденсаторы в таких волновых линиях и сетях передачи. Видеть подкласс 22 для рассеивающих оконцовок для длинных линий; подкласс 80 для сетей отрицательного сопротивления типа активный элемент; и подкласс 81 для аттенюаторов.(См. Строки с другими классами и в рамках этого класса, (1), «Множественные резисторы, как определено в определении класса «)
333, Линии передачи волн и сети, обеспечивает в подкласс 22, для рассеивающих оконечных устройств для длинных линий; подкласс 23 — для искусственных линий; подкласс 80, для сетей с отрицательным сопротивлением типа активного элемента; и подклассы 82+, для резонаторов типа распределенного параметра. (См. Строки с другими классами и В этом классе, (4), «Устройства, имитирующие резисторы.»)
333, Линии и сети передачи волн, соответствующие подклассы, для линий передачи волн и сети, включая резисторы. Этот класс также предусматривает комбинация резисторов и катушек индуктивности и / или конденсаторов в таких волновых линиях передачи и сетях. (См. Строки с другими Классы и внутри этого класса, (2), «Комбинированные резисторы С другими устройствами или включенными в них »выше.)
336, Устройства индуктивности, соответствующие подклассы, для устройств индуктивности.
340, Коммуникации: электрические, для систем электросвязи; и особенно подклассы 500+ для систем связи, автоматически реагирующих условию.
340, Связь: электрические, соответствующие подклассы, для электрической сигнализации и системы сигнализации, включая резисторы. (См. Строки с другими классами и в пределах этого класса, (2), «резисторы в сочетании с или Включено в другие устройства «выше.)
343, Связь: Радиоволновые антенны, соответствующие подклассы, для связи с использованием лучистой энергии системы, включающие антенны, совмещенные с резисторами или включающие их.
361, Электричество: электрические системы и устройства, подклассы 1+ для систем безопасности и защиты; подклассы 117+ для высоковольтные рассеиватели, такие как системы грозовых разрядников, в соответствии с se и 271+ для конденсаторов.
361, Электричество: электрические системы и устройства, подклассы 627+ и 641+ для распределительного щита, щиток панели управления или распределительный щит электрического обслуживания, в том числе резисторы.(См. Строки с другими классами и внутри этого класса, (2), «Резисторы, совмещенные с другими или встроенные в другие Устройства «выше.)
362, Освещение, соответствующие подклассы для осветительных устройств который может включать в себя резистор в качестве своего элемента вместе с конструкция освещения.
363, Системы преобразования электроэнергии, для систем преобразования электроэнергии; особенно подклассы 15+ для систем преобразования электричества в тепло в электричество; и подклассы 140+ для преобразователей тока импедансного типа.
363, Системы преобразования электроэнергии, соответствующие подклассы, для преобразования электроэнергии системы, включая резисторы. (См. Строки с другими классами и В пределах этого класса, (2), «резисторы в сочетании с или встроенные на других устройствах «выше.)
369, Динамическое хранение или извлечение информации, подкласс 152 для резистивного звукоснимателя фонографа.
373, Промышленные электрические нагревательные печи, подклассы 128+ для элементов сопротивления и креплений для тех же когда они присущи или сочетаются с конструкцией или элементами управления электропечей для электропечи.
373, Промышленные электрические нагревательные печи, подклассы 109+ для электрических печей, совмещенных с обогревом. резисторы, как резистор со стенкой печи; или включает резисторы которые образуют, по крайней мере, часть печи, как полые для образования муфеля или углубления для образования тигля; или включает резисторы, характерные для электропечи, т. имеющий форму печи, такая форма не имеет значения в другом месте.(См. Строки с другими классами и внутри этого класса, (2), «Резисторы, совмещенные с другими или встроенные в другие Устройства »и (8),« Печи сопротивления »выше.)
374, Тепловые измерения и испытания, подклассы 183+ для термометров, имеющих датчик изменения тока. (Строки с другими классами и внутри этого класса, (13) «Измерение и испытательные устройства с переменными резисторами »).
374, Тепловые измерения и испытания, подклассы 163+ для термометра с электрическим датчиком, в частности подкласс 185, который включает подробные характеристики резистивного датчика в таком градуснике.(См. Строки с другими классами и внутри Этот класс, (2), «резисторы в сочетании с или встроенные в других устройствах «выше.)
381, Электрические системы обработки аудиосигналов и Устройства для резисторов, специально предназначенных для телефонного использования, в том числе микрофона, его электродов и гранул. (См. Строки С другими классами и внутри этого класса, см. Выше.)
381, Электрические системы обработки аудиосигналов и Устройства, подклассы 179+ для резисторов, специфичных для телефонного использования, включая микрофона, его электродов и гранул.(См. Строки С другими классами и внутри этого класса, (1), несколько резисторов как определено в определении класса.)
427, Процессы нанесения покрытия, подклассы 58+ для процессов нанесения покрытий сами по себе, в которых электрическая продукт произведен.
427, Процессы нанесения покрытий, подклассы 58+ для процессов нанесения покрытий сами по себе, в которых электрическая продукт произведен. (См. Строки с другими классами и внутри этого Класс, (3), «Компоненты сопротивления и субкомбинации» и (9) «Резисторы, образованные путем нанесения покрытия или ламинирования.»)
428, Складской материал или разные изделия, соответствующие подклассы, для продукта запаса материала в форма однослойного или многослойного полотна или листа, который может содержать слой материала, устойчивого к прохождению электрического тока, и особенно подклассы 416, 418, 432+, 444, 450 и 457+ для полотно или лист из неструктурного композитного материала, включающий слой металла, следующий за к слою неметаллического материала.
428, Складской материал или разные изделия, для продукта из многослойного базового материала, примечание подкласс 411 для многослойного материала, один слой из резистивный материал, или один слой является резистивным и один или несколько слои являются проводящими, чтобы составлять один или несколько выводов; видеть особенно подклассы 457+.(См. Строки с другими классами и в пределах этого класса, (3), «Компоненты сопротивления и Подкомбинации. «)
428, Стандартный материал или разные изделия, соответствующие подклассы для множества слоев ламинированный материал или материал с покрытием, один слой которого является элементом сопротивления а другой слой или слои являются терминалами, без конкретной структуры читаются, но обычно только определенные материалы, даже если клеммы и элементы сопротивления названы такими именами.(См. Раздел «Строки с другими классами и внутри этого класса», (9), «Резисторы»). Формируется путем нанесения покрытия или ламинирования ».)
439, Электрические соединители, особенно подклассы 241, 275 и 276 для электрических соединителей и проводов к нему, выводы которого могут быть номинально резистивными. (См. Строки с Другие классы и в рамках этого класса, (11), «Электрооборудование Разъемы с резистивными проводниками «выше.)
439, Электрические разъемы соответствующих подклассов для клемм сопротивления или комбинация оконечного и номинально указанного резистивного элемента.Комбинация элемента сопротивления, широко цитируемого вместе с выводами на каждом конце классифицируется в Класс 338, особенно подклассы 322+. (См. Строки с другими классами и внутри этого Класс, (3), «Компоненты сопротивления и субкомбинации», выше.)
442, Ткань (тканая, трикотажная или нетканая текстильная или Ткань и др.), подклассы 59+ для ткани с покрытием или пропитки.
451, Абразивная обработка, подклассы 28+ для процесса шлифования, который может быть задействован в изготовление электрического резистора.
454, Вентиляция, соответствующие подклассы, для вентиляционных сооружений например, капоты, колпаки и жалюзи, которые могут использоваться для вентиляции резистор.
455, Телекоммуникации, подклассы 120+ и 150.1+ для радиопередатчика и приемника тюнеры, в которых настраивающий элемент может быть в чем-то аналогичным резисторам.
455, Телекоммуникации, соответствующие подклассы для радиооборудования, имеющего резисторы.(См. Строки с другими классами и внутри этого класса, (2), «Резисторы, совмещенные с другими или встроенные в другие Устройств », выше.)

Основные принципы потенциометров / переменных резисторов

Если мы, как предлагается, должны измерить в позиции B, результат будет таким же, как и в позиции A. Предполагается, что ток через DVM пренебрежимо мал.

Минимальное напряжение MV — это наименьшее или наименьшее напряжение между выводом стеклоочистителя и концевым выводом, когда вал расположен рядом с соответствующим концом электрического непрерывного хода (позиция A на рисунке 3).

Фактический электрический ход относится только к потенциометрам с проволочной обмоткой и касается общего хода между конечными точками, как показано на рисунке 4.

В той точке хода вала, где мы начинаем наблюдать первые значительные изменения выходного напряжения, потенциометры и подстроечные резисторы типа 2 иногда имеют определение Эффективное минимальное сопротивление . По сравнению с конечным сопротивлением ER оно примерно в 10 раз выше, например, 2%, когда ER задан равным 0,2%.

Полный механический ход определяется полным ходом вала между встроенными упорами. Если нет упоров (как в сервопотенциометрах без проволочной обмотки), механический ход будет непрерывным и, следовательно, механический ход будет 360 °.

Та часть пути, на которой у нас есть постоянное электрическое соединение между дворником и выводами, называется Перемещение электрической цепи . В потенциометрах с проволочной обмоткой он совпадает с полным механическим ходом.

При заданном положении вала соответствующее передаточное отношение определяется как индексная точка , IP . Обычно IP устанавливается примерно на 50% от максимального коэффициента мощности. Он используется для определения эталонного положения вала, например, при указании Теоретического электрического хода , которое обычно центрируется между конечными точками фактического электрического хода, рисунок 4.Предположим теперь, что IP определяется как ход вала на 170 °. Теоретическое электрическое перемещение тогда будет в диапазоне от 0 до 340 °.

Рисунок 4: Схематическое изображение различных ходов потенциометра.

Сопротивление изоляции IR измеряется постоянным током между подключенными клеммами и всеми другими электропроводящими частями, такими как вал, металлический корпус, монтажные детали и т. Д. IR должно быть не менее 1000 МОм.

Цикл. В контексте потенциометра мы встречаем выражение «цикл», которое означает перемещение вала от одной конечной точки к другой и обратно к начальной точке.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
