Кабель ВВГнг-LS и ВВГнг-FRLS

Что  такое кабель  ВВГ нг-LS?

Этот кабель нужен в основном, для того, чтобы предавать электричество в сетях, которые  находятся под переменным напряжением  660 Вт или 1кВт.

ВВГ нг-LS – это кабель силовой с медной жилой, который не распространяет горение и имеет низкий порог дымовыделения и газовыделения.

Эти кабели могут быть с одним, двух, трехжильными с сечением  1.5 мм кв. и 2.5 мм кв.,  и четырех, пятижильными с сечением 16 мм кв.

Область применения  кабелей  ВВГ нг – LS  3х2,5:

  • Предназначаются для распределения электроэнергии в стационарных установках с номинальным напряжением  660 В и 1000 В и частотой 50 Гц.
  • Применяются для импорта и  экспорта для работ на атомных станциях
  • Эксплуатируются в кабельных сооружениях и помещениях, в том числе и атомных станциях класса 2, 3, 4.

Кабель

ВВГнг — LS состоит из медной или алюминиевой уплотненной токопроводящей жилы и  экструдированной изоляции из ПВХ с пониженной пожароопасностью, наружная оболочка сделана из ПВХ также пониженной пожароопасности.

ВВГнг-FRLS – это кабель огнестойкий силовой, который не распространяет горение по вертикальным пучкам кабеля, а также имеет пониженное дымовыделение и газовыделение.

Эти кабели предназначаются для распределения электрической энергии в стационарных установках с переменным напряжением 0,66 и 1,0кВт или постоянным напряжением 1,0 и 1,5 кВт.

Конструкция:

Кабель ВВГнг — FRLS состоит из токопроводящих жил и имеет защитный слой огнестойкой изоляции, которые выполняются из двух слюдосодержащих лент. Эти ленты накладываются с перекрытием. Сердечник кабеля – это скрученные жилы, каждая из которых покрывается покрытая слоем изоляции. Сверху скрученных изолированных жил впрессован заполнитель междужильного пространства.

Оболочка кабеля сделана из поливинилхлоридной оболочки.  В одножильных кабелях заполнение оболочки не применяется. Особенностью кабеля является пониженное выделение хлористого водорода при тлении.

Область применения:

Применяются для одиночного или группового прокладывания цепей питания электроприемников систем противопожарной защиты, операционного оборудования в больницах, цепей освещения выходов для эвакуации и другие электроприемники, которые должны работать при пожаре.

Также кабель отлично подходит для подключения стабилизаторов напряжения Progress. Стaбилизaтopы нaпpяжeния пepeмeннoгo тoкa Progress (Пpoгpecc) — это отличный выбор для того, что бы стабилизировать напряжение у себя в квартире или загородном доме. Стабилизатор напряжения — прибор, который необходимо иметь дома и на даче, тогда проблема со скачками напряжения отпадёт сама собой.

Наш Торговый Дом «Кабель Плюс» предлагает широкий ассортимент

кабелей ВВГ, ВВГнг,  ВВГнг-ls, ВВГнг-frls . Также мы всегда поддерживаем свой ассортимент товара, и отвечаем за высокое качество гарантийными обязательствами. Мы рады вашим заявкам по телефону или по интернету. Мы продаем кабели оптом и в розницу в любом количестве и в любое удобное для вас время.

Мы ждем ваших заявок. Сделайте мир вокруг себя теплее, светлее и безопасней!

.

назначение провода FRLS, применение, устройство и преимущества

FRLS – это огнестойкий кабель, предназначенный для передачи и распределения электроэнергии в условиях повышенной пожарной опасности.

Его маркировка расшифровывается следующим образом:

  • FR (Fire Resistance) – высокая огнестойкость. Такой кабель может работать в огне не менее 3 часов;
  • LS (Low Smoke) – низкое выделение дыма при горении или тлении.

Благодаря перечисленным свойствам кабель FRLS широко применяется при обустройстве систем охранной сигнализации и автоматического пожаротушения.

Назначение и устройство

Наружная оболочка. Предназначена для внешней защиты кабеля. Изготавливается из огнестойких полимеров, чаще всего полихлорвинилового пластиката. Возможно использование кремнийорганической резины или других веществ, устойчивых к высоким температурам.

Экран. Изготовлен в виде обмотки из металлической фольги толщиной 0,1 мм или более. Для экранирования может также использоваться плотно сплетенная проволока из меди или другого металла.

Внутренняя изоляция. Как и наружная оболочка кабеля FRLS, изготавливается из поливинилхлоридного пластиката пониженной горючести. Обеспечивает дополнительную защиту токопроводящих жил.

Заполнение из ПВХ-пластиката. Оно необходимо, чтобы кабель приобрел сечение круглой формы. Материал заполняет пространство между отдельными жилами и надежно фиксирует их в кабеле.

Скрутка. Представляет собой несколько изолированных жил, скрученных между собой. Как правило, все они одинакового сечения. Последнее может быть меньшим для жил заземления или нулевых.

Специальная изоляция. Она дополнительно защищает силовые жилы. Если их несколько, цвет изоляционного материала различен. Для жил заземления – зелено-желтая расцветка, для нулевых – синяя или голубая.

Дополнительная изоляция. Представляет собой обмотку из лент, содержащих слюду. Материал не горит, устойчив к пожару, не деформируется при высокой температуре и сохраняет свои рабочие функции.

Токопроводящая жила. Изготавливается, как правило, из меди, реже – из алюминия. В последнем случае в российской маркировке кабеля присутствует буква «А».

Сечение жилы в зависимости от класса исполнения (первый или второй) имеет форму круга или сектора.

Сфера применения

Огнестойкий кабель FRLS может использоваться вместо любых проводов при прокладке систем сигнализации и электроснабжения. Более всего он востребован в тех сферах, где требуется высокая защита электрических коммуникаций, а также необходимо обеспечить безопасность персонала и/или посетителей.

Места большого скопления людей. Это выставочные залы, торговые центры, медицинские учреждения (поликлиники, больницы, санатории, диспансеры, профилактории и т. п.). Сюда же относятся железнодорожные и автобусные вокзалы, аэропорты, другие общественные места, где требуется качественное электроснабжение.

Предприятия с повышенной пожарной опасностью. К этой категории относятся производства с открытым огнем и технологическими процессами, которые проходят при высокой температуре. Например, металлургические комбинаты, литьевые цехи, предприятия химической, атомной и другой промышленности.

Структуры оповещения и управления эвакуацией. Их работоспособность очень важна для мест, где находится много людей, а пути выхода несколько ограничены. К таким объектам относятся шахты, высотные здания, туннели, подземные парковки и другие места, представляющие опасность при возникновении пожара. Прокладка огнестойкого кабеля FRLS делает инженерные коммуникации более защищенными, благодаря чему обеспечиваются безопасность людей и сохранность материальных ценностей.

Системы охранной и пожарной сигнализации. Использование в них кабеля FRLS является обязательным. Это связано с тем, что такие системы должны сохранять свою работоспособность и хорошо функционировать в сложных условиях, например, при повышении температуры в результате возгорания.

Жилые объекты. Кроме перечисленных сфер применения кабель FRLS может использоваться при прокладке электрических и охранных коммуникаций в частных домах, загородных коттеджах и таунхаусах.

Преимущества изделий

Пожарная безопасность. Кабель не горит как в пучке, так и поодиночке. Он не поддерживает горение, не распространяет огонь, сохраняет свои рабочие функции при пожаре в течение трех часов.

Малое дымовыделение. Материал, из которого изготовлены наружная и внутренняя изоляция, выделяет при горении очень мало дыма.

Надежность. FRLS сохраняет свои рабочие характеристики при значительном повышении температуры. Он рассчитан на стабильную работу в огне в течение трех часов, благодаря чему охранная и пожарная сигнализации продолжают функционировать и в экстремальных условиях.

Влагостойкость

. Многослойная изоляция обеспечивает высокий уровень защиты от воды. Кабель может прокладываться во влажных помещениях, например, с бассейном, ванной и т. п.

Механическая прочность. Пластикат ПВХ, из которого сделана изоляция, выдерживает значительные нагрузки на сжатие и изгиб, не деформируясь и не теряя целостности. Это позволяет применять FRLS в сложных схемах, где требуются его скручивание и перегибание.

Простое использование. В многожильном проводе каждая жила имеет свой цвет изоляционного слоя, например, заземление всегда имеет желто-зеленую расцветку. Такое цветовое обозначение значительно облегчает использование кабеля, упрощает его монтаж.

Правила выбора

  • Перед покупкой необходимо убедиться в том, что продукция имеет сертификат соответствия качества. Документ должен содержать в себе основную информацию: класс безопасности, пропускную способность, рабочие характеристики.
  • Выбранный кабель FRLS должен соответствовать своему назначению и условиям эксплуатации. Общее сечение жил призвано обеспечивать расчетную пропускную способность.
  • Очень важно, чтобы изоляция соответствовала требуемому классу безопасности. Поэтому следует обращаться только к проверенным поставщикам. Рекомендуется, чтобы они имели прямые связи с заводами-производителями.
  • Отечественная продукция по рабочим свойствам не уступает зарубежным кабелям, но имеет меньшую стоимость. Замена импортного FRLS на российские аналоги не ухудшает качества проводки, но позволяет значительно сэкономить в деньгах.

Чтобы купить огнестойкие кабели в интернет-магазине компании «Юнитест», заполните заявку через «Корзину» или обратитесь в региональные пункты продаж. Актуальные цены Вы можете видеть в нашем прайсе. За дополнительной информацией обращайтесь к специалистам «Юнитест»: звоните им по телефону или отправьте сообщение в онлайн-чате.

Кабель FRLS и FRHF разница?

На сегодняшний день требования по надежности и безопасности являются первостепенными практически для любой продукции, касается это и электротоваров, которые широко используются на сегодняшний день, в том числе, и электрических кабелей. Развитие промышленности ведет к тому, что появляются более широкие возможности для выпуска электрической проводки. При этом требования правил противопожарной безопасности постоянно ужесточаются, чтобы свести к минимуму риски для людей, которые работают на различных предприятиях, а также гарантировать максимальную безопасность жилых домов, торговых комплексов, офисных зданий и других мест массового пребывания людей. Так, сегодня в правилах по противопожарной безопасности прописано использование исключительно огнестойких кабелей, которые обладают минимальным уровнем выделения газов и не уменьшают видимость при пожаре. Кроме того, такие кабели должны обладать максимальной устойчивостью к горению, чтобы не способствовать распространению огня по объекту. Если цитировать сами правила, то в них четко указано, что кабельные линии в системах противопожарной защиты должны соответствовать требования ГОСТа, быть выполнены из кабелей с медными жилами и при этом препятствовать горению при групповой прокладке. Сложность же заключается в том, что на сегодняшний день требованиям ГОСТа по уровню противопожарной защиты соответствует два типа кабелей. А именно FRLS (с низким выделением дыма) и FRHF (кабели, изоляционная оболочка которых не содержит галогенов). Проблема выбора Возможность применения двух типов кабелей в случае прокладки линий с предусмотренной противопожарной защитой ставит проектировщиков перед выбором между каждым из них. При это количество представленной информации и рекомендация по выбору весьма ограничено, что нередко приводит к затруднению при выборе конечного варианта. И нередко выбор делается в пользу кабелей FRLS, что, по мнению многих специалистов, является ошибочным шагом. Дело в том, что сам по себе кабель FRLS предусматривает низкое выделение газов при горении и действительно может применяться при прокладке линий с противопожарной защитой, однако он во многом уступает безгалогеновым кабелям FRHF.  При этом некомпетентность в этом вопросе и ориентация лишь на название нередко приводит к тому, что люди делают выбор в пользу именно кабелей с пониженным выделением дыма. И это приводит к проблемам при их дальнейшей эксплуатации.

Согласно данным ГОСТа от 2009 года кабеля типа FRLS могут использоваться для прокладки в закрытых сооружениях, зданиях (строениях) и электроустановках внутреннего расположения. Впрочем, во всех этих случаях могут использоваться и кабеля FRHF, но спектр применения последних оказывается более широким. Так, они могут использоваться с зданиях и сооружениях с массовым пребыванием людей, а также в крупных офисных, развлекательных, торговых и других комплексах, что уже говорит о более высоком уровне обеспечения пожарной безопасности при использовании именно этих кабелей.

В последнее время спектр применения кабелей марки FRHF значительно расширился. Сегодня только они разрешены для использования в крупных торговых центрах, на спортивных объектах, в детских учреждениях, в том числе садах, школах, интернатах и так далее. Кроме того, только безгалогеновые электрокабели могут быть применены для прокладки проводки на атомных электростанциях, что еще раз подчеркивает наивысший уровень безопасности электрических кабелей именно этой марки.

Сравнение кабелей FRLS и FRHF по противопожарной безопасности

Оценка противопожарной безопасности производится по целому ряду критериев, среди которых:

— предел распространение огня

— коррозионная активность

— дымообразование

— токсичность

— огнестойкость.

На сегодняшний день кабели FRLS стоят на ступеньку ниже кабелей FRHF по уровню противопожарной безопасности. Так, согласно требованиям ГОСТа уровень дыма, которые выделяет при горении кабелей FRLS не должен снижать видимость более, чем на 50%. Хотя для некоторых видов подобных кабелей этот показатель достигает 80, а то и 90%. Таким образом, видимость при пожаре снижается фактически до нуля, что делает такие кабели крайне небезопасными.

Что касается коррозионной активности, то по этому параметру кабели FRLS и вовсе очень сильно уступают FRHF, поскольку последние не содержат в своей оболочке галогенов. Кабели же с низким уровнем дыма содержат в изоляционном слое молекулы хлора и фтора, которые выделяются в воздух при горении. Это приводит не только к увеличению коррозии, но и к образованию паров соляной кислоты – одной из самых агрессивных неорганических кислот.

Таким образом, если подводить итог всему, что было сказано выше, следует отметить, что обе марки кабелей являются негорючими и могут использоваться в противопожарных системах, но именно кабели FRHF обладают лучшими эксплуатационными характеристиками и более высокими показателями безопасности. Сегодня именно безгалогеновые кабели применяются по всей Европе, тогда как от кабелей с низким уровнем дымовыделения в западных странах уже практически полностью отказались.


ВВГнг(А)-FRLS (180) кабель силовой огнестойкий Конкорд ГОСТ 31996

Сортировать по:
  • умолчанию
  • цене
  • по наличию
Сортировать по:
  • умолчанию
  • цене
  • по наличию

Силовой электрический кабель Конкорд ВВГнг(А)-FRLS 1,0кВ

Силовые кабели имеют большую область применения, поскольку без их участия не обходится не одна электросеть или проводниковая магистраль. Фирма Конкорд занимается разработкой и производством различного рода силовых кабелей, которые можно использовать в разных условиях и для определённых технических задач электрификации объектов или площадей.

Одной из специализированных разработок фирмы Конкорд является силовой огнестойкий кабель ВВГнг(А)-FRLS (180), который предназначается для специального применения и не рекомендуется его использовать в обычном прокладывании электросети, поскольку это будет нерациональным и избыточны подходом. Данный силовой проводник способен обеспечить электросеть с переменным напряжением 1,0кВ.

Основная область применения силового кабеля ВВГнг(А)-FRLS приходится на различные линии электропередач питающие противопожарные системы, аварийное освещение, автоматические двери и лифты для пожарной эвакуации. Так же очень часто данный силовой проводник применяют в больницах, где находятся люди, жизнедеятельность которых зависит от функционирования различной аппаратуры.

Такая область применения силового огнестойкого кабеля ВВГнг(А)-FRLS (180) связанна с тем, что он может переносить очень большие температурные нагрузки и не подвергается горению. Даже если огонь будет воздействовать на данный силовой кабель, то он начнёт плавиться, однако данный процесс будет очень медленным благодаря технологиям, которые внедрили инженера фирмы Конкорд, при разработке этого силового проводника. Так же при плавлении силовой кабель ВВГнг(А)-FRLS (180) не выделяет вредных веществ в своих продуктах распада, поэтому выделяющиеся газы при воздействии огня на проводник, не могут оказать на пользователей пагубного влияния.

Данный вид кабеля специально разрабатывался для того, чтобы при пожаре или другой нестандартной ситуации, аварийные системы работали как можно дольше и тем самым помогали человеку справиться со сложившейся критической ситуацией. Это стало возможным благодаря специальному покрытию кабеля. Все жилы кабеля покрыты специальным термическим барьером, который состоит из двух слюдосодержащих лент, наложенных специальным образом друг на друга спиральным методом, при помощи специализированной техники. Это позволило уложить данные ленты как можно плотнее к жиле и так же исключить любое пространство между собой.

Верхний слой кабеля, которым манипулирует пользователь, выполнен из поливинилхлоридной композиции, имеющей чёрный цвет. Между верхней оболочкой и жилами есть прослойка специального заполнителя, состоящая из полимерной композиции основа которого состоит из полиолефинового материала. Все приведённые компоненты, из которых состоит силовой кабель ВВГнг(А)-FRLS (180) являются не горючими и не могут воспламениться. Силовой кабель ВВГнг(А)-FRLS (180) имеет различное количество жил (от 1 до 5), и пользователь может подобрать необходимый ему проводник. Фирма Конкорд рекомендует использовать данный силовой кабель при температурах от -50°С до +50°С. Данных температурных режимов вполне хватает для любой области применения силового кабеля при стандартных условиях эксплуатации.

Производители электрооборудования
Нажмите на логотип производителя чтобы посмотреть все его товары в этом разделе.
«)

Внимание!
Внешний вид товара, комплектация и характеристики могут изменяться производителем без предварительных уведомлений.
Данный интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой,
определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.
Указанные цены действуют только при оформлении требуемой продукции через форму заказа сайта shop220.ru (корзину).

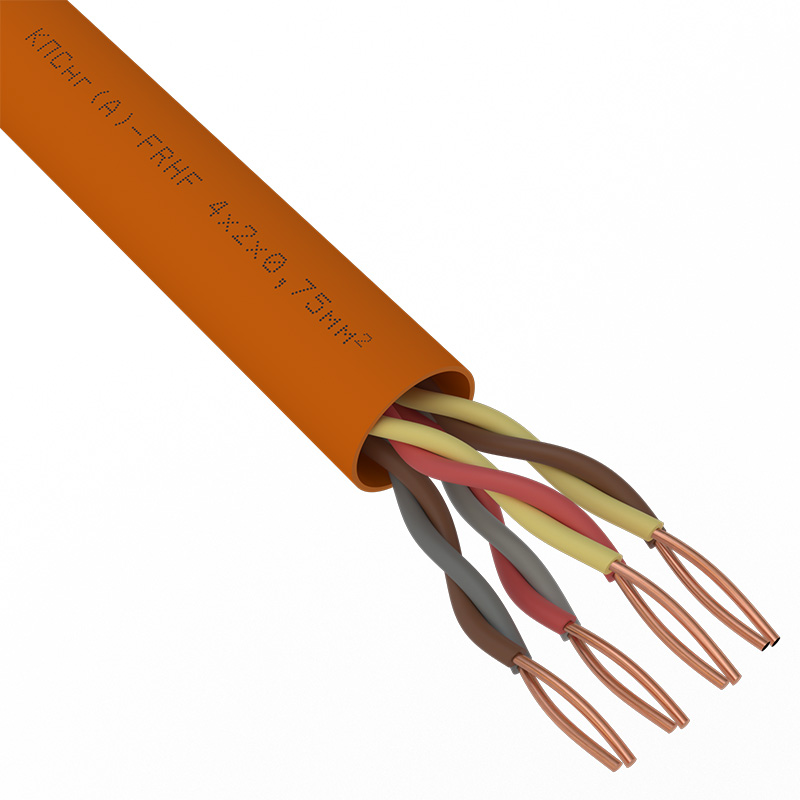

Сферы применения кабеля КПСЭнг-FRLS

Все современные системы контроля — и противопожарные и доступа должны отличаться не просто надежностью, они «обязаны» работать в условиях высокой температуры и даже при воздействии огня. Разумеется, прокладка таких коммуникаций, должна производиться в тех местах, где нет вероятности повреждения. Но пожар тем и отличается от обычных условий, что есть возможность обрушения стен и других объектов. Поэтому для объединения всех узлов систем контроля необходимо использовать проводники, устойчивые к высокой температуре.

В компании ООО «Альфа Кабель» можно купить самую востребованную марку таких проводников — кабель КПСЭнг-FRLS 1х2х0,5; 1х2х0,75; 1х2х1; 1х2х1,5 — это самые популярные маркоразмеры.

Этот вид производятся в России. Как изоляционный компонент в них используется кремний-органические элементы. И на сегодня эта марка является одной из самых популярных, из тех, которые используются для монтажа противопожарных систем. Именно такие виды на сегодня используются как штатные, поставляемые в комплекте с противопожарными устройствами. Они отлично обеспечивают устойчивую к высоким температурам связь и сопряжение аппаратных компонентов.

Можно с уверенностью утверждать, что КПСЭнг-FRLS является полноценным преемником КПСВЭВ, при этом превосходя последний по всем параметрам. Данный вид способен выдерживать воздействие открытого пламени в течение 180 минут. Прокладывая данные кабеля необходимо помнить тот факт, что защита от солнечного излучения и атмосферных осадков должна обеспечиваться отдельно — данные проводники не рассчитаны на такой тип воздействия.

Например есть такой вариант размещения, как прокладка в штрабу в бетонной стене, с последующим закрытием штрабы штукатуркой или другим строительным раствором. По устройству, кабель КПСЭнг-FRLS это симметричный, с парной скруткой. Возможна как одиночная, так и групповая прокладка, что бывает востребовано в системах противопожарной, противодымной или оповещения. Главное предназначение этих проводов, это обеспечение непрерывного функционирования автоматизированных систем в условиях пожара, высокой температуры, когда обычные проводники будут разрушены воздействием температуры или открытого огня.

Данные проводники могут использоваться на атомных электростанциях, допуск имеется для систем 2-4-го класса безопасности (вне гермозоны). У нас вы можете купить проводники от производителя. Это значит, что вы получите высококачественный товар, соответствующий всем нормативам и требованиям. Имеются проводники толщиной от 0,2 до 2,5 мм2 — есть возможность выбрать любое сечение, в зависимости от потребностей вашего предприятия.

Медные гибкие провода

F.R.L.S (огнестойкие, малодымные) только для покупателей, заботящихся о качестве.

Огнезащитный малодымный медный гибкий провод (F.R.L.S)

Л. К. Компания Premium Cables впервые привезла в Индию электрические провода FRLS — огнестойкие малодымные. L.C.Premium, FRLS производится с использованием электролитической меди для обеспечения превосходной проводимости. Изолированный особо толстым изоляционным компаундом FRLS, L.C.Premium FRLS обладает особыми свойствами огнестойкости и низкого дымовыделения.

Л.К. Premium Cables является единственной компанией в Индии, поставляющей изолированные электрические провода, которые обеспечивают свойства FRLS, сохраняя при этом все электрические свойства изолированного провода. Во время пожара обычные провода с ПВХ изоляцией выделяют густой черный дым и ядовитые пары соляной кислоты. Это ухудшает видимость и затрудняет спасательные работы. L.C.Premium FRLS, напротив, выделяет очень мало дыма, токсичных газов, а также замедляет распространение газа. Таким образом, он идеально подходит для скрытой и кабелепроводной проводки в многоэтажных зданиях, таких как гостиницы, банки, больницы, коммерческие и жилые комплексы и т. д.

Проводник: Проводники, изготовленные из блестящей электролитической меди, отожжены и собраны вместе.

Изоляция: Связанные в пучки проводники изолированы специальной формулой «Негорючий малодымный компаунд». Во время пожара компаунд FRLS ограничивает распространение пламени. Выделение дыма также минимально.


ПРЕИМУЩЕСТВО Ф. Р. Л. С.

L.C.Premium FRLS проходит строгие испытания для обеспечения высочайших стандартов качества.Это также подтверждается знаком ISI.

Тест Функция Спецификация Типичные значения FRLS Типовые значения Обычные кабели с изоляцией из ПВХ.
Критический кислородный индекс Для определения процентного содержания кислорода, необходимого для поддержания горения изоляционного материала при комнатной температуре. АСТМ-Д 2863 Более 29% 23%
Индекс температуры Определить, при какой температуре нормальное содержание кислорода в воздухе 21 % будет поддерживать горение изоляционного материала. ASTM-D 2863 и
Справочник BICC Глава. № 6
Более 250°С. 150°С
Плотность дыма (Светопропускание) Для определения видимости (светопропускания) изоляционного материала при возгорании. АСТМ-Д 2843 Более 40% 10-15%
Производство кислых газов Для определения количества газообразной соляной кислоты, выделившейся из изоляции кабеля при пожаре МЭК 754-1 Менее 2 % 45-50%

Другими проведенными испытаниями являются испытание на воспламеняемость в соответствии с IEEE-383, IEC 332-1 и IS 694:1990.



Качество, специально созданное для элитных жилых и коммерческих проектов

Л.К. Премиум HR ПВХ Изолированный домашний/промышленный скрученный одножильный медный провод без оболочки гибкий

Номинальная площадь проводника
кв. мм.
Номер/ном. диам.
Проволока мм.
Ампер. Сопротивление (макс.)
на км при 20 C Ом
0.50 4
0,75 7
1,0 14/.30 12 18,1
1,5 22/.30 15 12.1
2,5 36/.30 20 7.4
4,0 56/0,30 26 4,9
6,0 85/0,30 35 3,3
10,0 141/.30 49 1,9
16,0 101/0,45 66

Что вы подразумеваете под FRLS в кабелях? – СидмартинБио

Что вы подразумеваете под FRLS в кабелях?

Кабель

FRLS означает огнестойкий малодымный. Эти кабели являются огнестойкими, которые используются в местах, которые более подвержены возгоранию. Негорючий малодымный ПВХ-компаунд, присутствующий в кабеле, обеспечивает низкое дымовыделение по сравнению с другими проводами с ПВХ-покрытием.

Где используются кабели FRLS?

Кабели

FRLS следует использовать в местах с высокой вероятностью возникновения пожара, а именно: электростанции, промышленные комплексы, гостиницы и места скопления людей. Следовательно, кабели, используемые в различных электроустановках, должны быть устойчивыми к огню и при этом быть функциональными и не увеличивать его.

Как узнать, есть ли у меня провод FRLS?

ИДЕНТИФИКАЦИЯ ЖИЛ Для кабеля 1 C: красный, для кабеля 2 C: красный и черный, для кабеля 3 C: красный, желтый, синий, для кабеля 4 C; Красный, желтый, синий и черный. Для кабелей более 4 C по NEMA-WC-5 предназначены для проводов и кабелей с термопластовой изоляцией для передачи и распределения электрической энергии.

Какой кабель лучше FR или FRLS?

Изоляция из ПВХ

FR обладает лучшими огнезащитными свойствами, чем обычный ПВХ. Изоляция из ПВХ FRLS обеспечивает лучшие огнезащитные свойства, чем обычный ПВХ, а также выделяет мало дыма в случае пожара.

Что такое FR и FRLS?

Rubicon FR (огнестойкий) Домашний провод с изоляцией из ПВХ. Кабель питания FRLS. Огнестойкая (FR) домашняя проволока Finolex.

Что означает FRLS в тексте?

Краткое изложение ключевых моментов

Франция
Определение: По-настоящему / По-настоящему?
Тип: Аббревиатура
Вероятность угадывания: 2: Довольно легко угадать
Типичные пользователи: Взрослые и подростки

В чем разница между FR и FRLS?

Жаростойкий – будет нормально работать при высоких температурах, но может не работать как обычно в случае пожара.Огнестойкий – может нормально работать в условиях пожара. Огнестойкий — не будет работать как обычно в условиях пожара, но будет активно препятствовать распространению огня.

Что такое проволока FR и FRLS?

Что такое FR и FRLS в проводах?

Rubicon FR (огнестойкий) Домашний провод с изоляцией из ПВХ. Кабель питания FRLS. Огнестойкая (FR) домашняя проволока Finolex. Гибкие домовые провода Polycab FRLS.

Является стандартным для кабелей FRLS?

PK: Индийские стандарты для кабелей e.грамм. IS 1554 (для кабелей с изоляцией из ПВХ), IS 7098 (для кабелей с изоляцией из сшитого полиэтилена или IS-694 для проводов и гибких материалов) охватывают требования к кабелям по огнестойкости. На внешней оболочке кабеля или провода дополнительные огнестойкие свойства указываются маркировкой «FR» или «FRLS».

Что такое кабель FR LSH?

ОГНЕСТОЙКОСТЬ С НИЗКИМ ДЫМОМ И ГАЛОГЕНОМ Кабели Havells FR-LSH изготовлены из полимеров ПВХ со специальной формулой, которые ограничивают токсичные газы и дым и поэтому являются безопасными, надежными, огнестойкими, устойчивыми к свинцу и не содержат свинца и являются нетоксичной альтернативой.

Каковы характеристики кабелей FRLS?

Ассортимент кабелей FRLS «ЭВЕРЕСТ» охватывает различные требования заказчика; будь то кислородный индекс, образование коррозионных газов или светопоглощение, у EVEREST есть кабель для вас. Температурный индекс – 250°C мин. Рейтинг плотности дыма – 60% макс.

Что означает frlsh?

FRLSH Кабели – огнестойкие, с низким содержанием дыма и галогенов Низкопоть без галогенов или малодымные безгалогенные кабели LSZH или LSOH, или LS0H, или LSFH, или OHLS, или ZHFR — классификация материалов, обычно используемая для прокладки кабеля в проводной и кабельной промышленности.

Из чего состоит FRLS?

L.C.Premium, FRLS производится с использованием электролитической меди для обеспечения превосходной проводимости. Изолированный особо толстым изоляционным компаундом FRLS, L.C.Premium FRLS обладает особыми свойствами огнестойкости и низкого дымовыделения.

Почему FRLS – огнестойкие малодымные электрические провода?

Л. К. Компания Premium Cables впервые привезла в Индию электрические провода FRLS — негорючие малодымные. L.C.Premium, FRLS производится с использованием электролитической меди для обеспечения превосходной проводимости.Изолированный особо толстым изоляционным компаундом FRLS, L.C.Premium FRLS обладает особыми свойствами огнестойкости и низкого дымовыделения.

Разница между кабелями PVC-LSF-LSHF-FR-FRLS-FRLSH. (ЧАСТЬ-1)

Введение:
  • Из-за отсутствия стандартизации и недостаточной осведомленности. При выборе кабеля возникает много путаницы и недоразумений в отношении терминологии, связанной с кабелями, в терминах «LSF / LS» (с низким дымообразованием), «LSZH / LSHF (с низким содержанием дыма, без галогенов)», «FR» (огнестойкий) «FR» (огнестойкость) «FRLS» (огнестойкий, малодымный), «FRLSZH» (огнестойкий, безгалогеновый).

Терминология кабелей/проводов
  • В зависимости от типа изоляционного материала вокруг проводника мы можем классифицировать кабели / провода по трем основным категориям: ПВХ, безгалогенные и огнестойкие.
  • В зависимости от применения мы можем в основном разделить на две категории

(A) Неогнестойкий кабель

  1. ПВХ = поливинилхлорид
  2. LS / LSF = Малодымный / Малодымный
  3. LSHF / LSZH / LSNH = Малодымный, безгалогенный / Малодымный, без (без) галогенов
  4. LH / HF = с низким содержанием галогенов / без галогенов

(B) Огнестойкий кабель

  1. FR = Огнестойкий
  2. FR = огнестойкость
  3. FRLS = огнестойкий, малодымный
  4. FRLSH= огнестойкий, малодымный, с низким содержанием галогенов
  5. FRLSZH / NHFR / ZHFR / HFFR = огнестойкий, малодымный, безгалогенный / безгалогенный, огнестойкий
  6. HRFR = жаростойкий огнестойкий
  • Кабели из ПВХ, FRLS и FP, имеют жилы и изоляцию для управления электрическим током и напряжением. У некоторых также есть дополнительная физическая защита, например, броня из стальной проволоки.
  • Кабели
  • из ПВХ и FRLSH представляют собой разные изоляционные материалы вокруг проводников для разных применений и характеристик.
  • Свойства, отличающие одну электрическую изоляцию от другой,
  • (1) электрическая прочность или напряжение пробоя
  • (2) максимально допустимая температура
  • (3) диэлектрические потери
  • (4) диэлектрическая проницаемость; и некоторые специальные свойства в соответствии с приложением.
  • FRLS/FRLF – это качество изоляционного материала. Это может быть ПВХ или сшитый полиэтилен.

(A) Неогнестойкий кабель

(1) Кабель из ПВХ:
  • Кабели из ПВХ (поливинилхлорида) обычно состоят из ПВХ-компаунда в качестве изоляционного материала.
  • Изоляция из ПВХ
  • имеет температурный предел около 70°C. С точки зрения максимально допустимой температуры он относится к самому низкому классу изоляции, но служит цели, так как задействованные напряжения и номинальные мощности относительно низкие.
  • При забуривании ПВХ в случае пожара образуется густой черный дым с выделением большого количества ядовитого газа и коктейля вредных химических веществ.
  • Дым:
  • Горящий ПВХ уменьшил видимость в окрестностях на 50% в течение 10 минут. Через 30 минут видимость может снизиться на 90%
  • Из-за ограниченной видимости очень трудно выбраться из горящего района/здания.
  • Дым и пары, образующиеся при пожаре, могут быть опаснее для людей, чем сам огонь.
  • Токсичные химические вещества:
  • При сжигании ПВХ образуется ряд токсичных химических веществ, но наиболее проблематичным является хлористый водород (HCI). ПВХ выделяет примерно 28% хлористого водорода (HCI ).
  • В естественном состоянии HCL представляет собой едкий, почти бесцветный газ, который при контакте с воздухом образует белые облака пара.
  • Кроме того, при смешивании с водой он снова меняет свое состояние, образуя соляную кислоту, в газообразном, парообразном или жидком состоянии это высокотоксичное и коррозионное вещество.
  • Существует множество вредных воздействий, которые HCl может оказывать на человека. При вдыхании слизистая оболочка горла может раздражаться до такой степени, что она отекает, что делает дыхание чрезвычайно затрудненным.
  • Попадание в глаза может привести к чему угодно: от сильного раздражения до необратимого повреждения роговицы. Точно так же губы и слизистые оболочки могут быть обожжены или даже изъязвлены, тяжесть зависит от концентрации HCl и продолжительности воздействия.
  • Принимая во внимание комбинированное воздействие на человека дыма и HCl, образующихся в процессе горения, трудно увидеть, и пострадавшие теряют сознание задолго до того, как пламя достигает их.
  • Некоторая степень огнестойкости:
  • ПВХ
  • устойчив к возгоранию.
  • ПВХ (поливинилхлорид) является естественным антипиреном из-за хлорной основы. Он содержит большое количество ионов хлора в молекулярной структуре, которые особенно трудно разрушаются при воздействии тепла.
  • В случае воспламенения ПВХ имеет особенно медленное распространение пламени. ПВХ имеет один из самых низких рейтингов распространения пламени, а это означает, что он обычно не способствует распространению огня
  • Температура, необходимая для воспламенения жесткого ПВХ, более чем на 150°С выше, чем температура, необходимая для воспламенения дерева. Сопротивление воспламенению обычных гибких составов ПВХ ниже, но при использовании специальных составов оно может быть значительно повышено.
  • Пожар в помещении тушит сразу же после удаления источника возгорания.
  • На заводе или в здании кабели из ПВХ укладываются в кабельные шахты или на кабельные лотки. В случае возгорания в этих кабелях огонь становится самоподдерживающимся.
  • Кроме того, при горении ПВХ выделяется густой едкий дым, что очень затрудняет тушение пожара из-за плохой видимости и токсичности дыма.Содержащийся в дыме HCL не только наносит ущерб другому дорогостоящему оборудованию, находящемуся рядом, но также проникает в ЖБК и вызывает коррозию стальной арматуры.
  • ПВХ обладает некоторым огнезащитным свойством из-за галогена, даже если он может нанести значительный ущерб имуществу и нанести вред человеку .

Преимущество:

  • ПВХ дешевый.
  • PVC предлагает большую гибкость и надежность
  • ПВХ имеют относительно длительный срок службы

Преимущество:

  • При горении кабеля с ПВХ изоляцией выделяется смесь химикатов и густой черный дым.

Применение:

  • Кабели из ПВХ используются для второстепенных служб, которые не должны работать в случае пожара
  • В основном используется для домашнего и офисного освещения.
  • Они идеально подходят для зданий с низким уровнем риска, но не для общественных или крупных коммерческих зданий.

(2) LS / LSF (с низким дымовыделением) Кабели:
  • LSF также производится с использованием компаундов ПВХ.
  • Кабели
  • LSF обычно изготавливаются из модифицированного ПВХ-компаунда (в разной степени в зависимости от производителя), который при горении выделяет несколько меньше газа HCI и дыма, чем ПВХ.
  • Тем не менее, он по-прежнему производит от 15% до 22% (в зависимости от качества) газа HCI и из-за присутствия ПВХ может выделять густой черный дым и выбросы HCl.
  • Он содержит галоген, поэтому его не следует путать с кабелями с низким содержанием дыма, не содержащими галогенов (LSHF).
  • Количество ПВХ, присутствующего в этих кабелях, может варьироваться от производителя к производителю, что делает установку кабелей LSF в общественных местах.

Преимущество:

  • Эти кабели часто покупают для снижения стоимости или путают с кабелями LSHF.
  • Их следует рассматривать как небольшое улучшение по сравнению с кабелями из ПВХ.

Преимущество:

  • Эти кабели не рекомендуются для общественных, больших коммерческих зданий, рядом с чувствительным электронным оборудованием и там, где в случае пожара ограничен выход.

Применение:

  • В основном используется для домашнего и офисного освещения.

(3) Кабели LSHF / LSZH / LS0H (безгалогенные с низким содержанием дыма) Кабели
  • LSHF изготовлены из не содержащих галогенов соединений, которые являются хорошими антипиренами, но выделяют менее 0,5% хлористого водорода газа и дыма при горении.
  •  В случае пожара кабель LSHF выделяет лишь небольшое количество светло-серого дыма и незначительное количество HCl, что в результате значительно увеличивает шансы человека на спасение из горящего здания, в котором он проложен.
  • Причина того, что продукты LSHF так по-разному реагируют на воздействие огня по сравнению с кабелями из ПВХ и LSF, заключается в полном отсутствии ПВХ.
  • Внешняя оболочка / оболочка и изоляция проводников этих продуктов часто изготавливаются из полиэтилена, который содержит мало хлора, а низкое содержание хлора означает низкий уровень выбросов HCl и нетоксичных газов.
  • Он выделяет <0,5 % газа HCL, что обеспечивает более безопасную среду в случае пожара.
  • В этих кабелях нет ПВХ, поэтому в случае пожара не выделяются вредные пары или густой черный дым, а генерация обеспечивает видимость путей эвакуации и указателей во время пожара.
  • В кабелях LSHF некоторых производителей используются стандартные кабели из ПВХ, покрытые оболочкой LSHF, или кабели с изоляцией из ПВХ. Когда оболочка прогорает, внутренняя оболочка или изоляция из ПВХ выделяют ядовитые газы точно так же, как и кабель из ПВХ.

Преимущество:

  • Кабели LSHF используются в тех случаях, когда выделение дыма и токсичных паров может представлять опасность для здоровья человека и основного оборудования в случае пожара.

Преимущество:

  • Дороже по сравнению с PVC и LSF
  • Не гибкий по сравнению с ПВХ

Применение:

  • Из-за низкого дымообразования и токсичности кабели LSHF часто выбирают для различных общественных, не/плохо вентилируемых мест и основных применений.
  • Общественные места, здания, такие как железнодорожные станции и станции метро и автомобили, автобусы и автобусные станции, самолеты и аэропорты, транспортные суда, другие объекты общественного транспорта.
  • Любое общественное подземное или плохо проветриваемое место, такое как лифты, метро
  • Общественные развлекательные и спортивные сооружения
  • Многоквартирные дома и гостиницы
  • Больницы
  • Компьютеры/центры обработки данных

Разница между PVC, LSF и LSZH
  • Кабели LSF представляют собой гибкую и недорогую альтернативу кабелям из ПВХ, но изготовлены из модифицированной версии ПВХ и все еще могут выделять опасное количество токсичного газа и большое количество черного дыма и газообразного хлористого водорода при горении.
  • Черный дым может скрыть пути выхода в случае пожара, а газообразный хлористый водород может быть смертельным как для людей, так и для чувствительного оборудования.
  • Принимая во внимание, что кабели LSHF менее гибкие и более дорогие, но из-за отсутствия ПВХ значительно снижают содержание токсичных газов, дыма и не более 0,5% HCL при сжигании . Таким образом, в населенном пункте с высокой степенью риска, где побег ограничен, настоятельно рекомендуется использовать кабели LHSF.
  • Но в зонах с низким уровнем риска, где эвакуация проста и требуется высокая гибкость, ПВХ все же может быть хорошим выбором.
  • Одним из распространенных заблуждений является то, что кабель LSF или LSHF также является огнестойким. Это не обязательно правда. Кабели могут распространять огонь даже при минимальном выделении дыма

Нравится:

Нравится Загрузка…

Родственные

О Jignesh.Parmar (BE, Mtech, MIE, FIE, CEng)
Jignesh Parmar закончил M.Tech (управление энергосистемой), B.Е (электрический). Он является членом Института инженеров (MIE) и CEng, Индия. Членский номер: M-1473586. Он имеет более чем 16-летний опыт работы в области передачи-распределения-обнаружения хищения электроэнергии-электротехнического обслуживания-электропроектов (планирование-проектирование-технический анализ-координация-исполнение). В настоящее время он работает в одной из ведущих бизнес-групп в качестве заместителя менеджера в Ахмедабаде, Индия. Он опубликовал ряд технических статей в журналах «Electrical Mirror», «Electrical India», «Lighting India», «Smart Energy», «Industrial Electrix» (Australian Power Publications).Он является внештатным программистом Advance Excel и разрабатывает полезные электрические программы на основе Excel в соответствии с кодами IS, NEC, IEC, IEEE. Он технический блоггер и знаком с английским, хинди, гуджарати и французским языками. Он хочет поделиться своим опытом и знаниями и помочь техническим энтузиастам найти подходящие решения и обновить себя по различным инженерным темам.

Строительные провода Ченнаи | Строительные кабели FRLS Ченнаи

ОДНОЖИЛЬНЫЙ КАБЕЛЬ В ОБОЛОЧКЕ С ПВХ ИЗОЛЯЦИЕЙ (СТРОИТЕЛЬНЫЕ КАБЕЛИ) СООТВЕТСТВУЕТ IS:694-1990


Номинальная площадь проводника Количество и диаметр проволоки Ближайший эквивалент Максимальный общий диаметр Допустимая токовая нагрузка в амперах. 2Кабели, однофазные Стандартная упаковка в ящике (бухта 90 м)
В кабелепроводе/канале В кабелепроводе/магистрали
кв.мм №/мм шт. мм Ампер Ампер
1 14/0.3 1/18 3,0 11 12 20
1,5 22/0,3 3/22 3,2 13 16 20
2,5 36/0.3 7/24 3,8 18 22 12
4 56/0,3 21.07 4,4 24 29 8
6 85/0.3 18.07. 5,6 31 37 6
10 140/0,3 17/7 7,0 42 51 3
16 126/0. 4 7/16 8,2 57 68 2
25 168/0,45 14.07 10,0 67 80 *
35 224/0.45 7/12 11,4 86 102 *
50 323/0,45 7/11 13,5 116 138 *
70 437/0.45 7/9 16,0 185 214 *

*По требованию заказчика

Следующие размеры кабелей также доступны по запросу с ISI Mark

28/0,3 3/20 3.4 16 20 12
44/0,3 22.07 4,2 20 24 12
65/0,3 20. 07. 4.8 28 33 8

  •   Доступны различные цвета для облегчения идентификации цепей/точек — красный, желтый, синий, черный, серый, оранжевый, белый, коричневый.
  •   Зеленые цвета используются исключительно для заземления
  •   Использовать «черный» в качестве нейтрали в трехфазных цепях
  •   Также принимаются запросы на кабели в соответствии с другими международными стандартами для любых конкретных проектов

Строительные кабели, соответствующие требованиям BS:6004, также могут производиться по специальным заказам

ОДНОЖИЛЬНЫЙ СТРОИТЕЛЬНЫЙ КАБЕЛЬ С ПВХ-ИЗОЛЯЦИЕЙ ОДИНОЧНЫЙ БЕЗ ОБОЛОЧКИ ДЛЯ 70/85/105 град.С

Тип: Х05В-У, Х07В-У, Х07В-Р

Ссылочный стандарт: BS 6004, IEC 227 и VDE 0281

связанное напряжение: 300/500 В для H05V-U (от 0,5 кв. мм до 14 кв. мм) 450/750 В для H07V-U и H07V-R

Описание: Проводник из отожженной меди, одножильный провод класса 1 для типов H05V-U и H07V-U и класс 2 для типа H07V-R, изоляция из ПВХ типа TI1. По запросу, ПВХ с номиналом 85 град.С или 105 град.С


Номинальная площадь поперечного сечения №/Номинальный диаметр проволоки Номинальная толщина изоляции Максимальный общий диаметр Приблизительный вес Максимальное сопротивление проводника при 20°C Номинальный ток при 30°C
мм 2 мм 2 мм мм кг/км Ом/км Ампер
0.5 1/0,80 0,6 2,3 8 36,0 4
0,75 1/0,98 0,6 2,5 11 24,5 7
1 1/1. 13 0,6 2,7 14 18,1 11
1,5 1/1,38 0,7 3,2 20 12.1 17
1,5 7/0.53 0,7 3,3 20 12.1 17
2,5 1/1,78 0,8 3,9 32 7,41 24
2,5 7/0.67 0,8 4,0 33 7,41 24
4 1/2,25 0,8 4,4 46 4,61 31
4 7/0.85 0,8 4,6 48 4,61 31
6 1/2,76 0,8 5,0 66 3,08 41
6 7/1.04 0,8 5,2 70 3,08 41
10 7/1,35 1,0 6,7 115 1,83 55
16 7/1. 70 1,0 7,8 175 1,15 75
25 7/2.14 1,2 9,7 270 0,727 98
35 7/2.52 1,2 10,9 360 0,524 124
50 19/1,78 1,40 12,8 500 0,387 147
70 19/2.14 1,40 14,6 700 0,268 187
95 19/2,52 1,60 17,1 970 0,193 230

(PDF) Оценка производительности FRLS и LSZH кабельных материалов для волос

CableTech — 2015

71

71

Международная конференция по энергетическим кабелям, 26-27

TH

февраля 2015 г. CPRI, Bangalore

Оценка производительности FRLS и

LSZH Материалы для оболочки кабеля

Арунджоти Р. , Правин Т.A, Nageshwar Rao B

Центральный научно-исследовательский институт энергетики, Бангалор

[email protected]

РЕЗЮМЕ

Материалы оболочки, используемые в кабелях, действуют как защитные кожухи

. Они защищают кабель от

механических повреждений, воздействия окружающей среды и

Пожарных аварий. Выбор материалов оболочки

зависит от конкретного использования в различных условиях окружающей среды. Первоначально ПВХ

использовался в качестве обшивочного материала из-за его хороших

физико-механических свойств.Несмотря на то, что

ПВХ обладает лучшими свойствами, при горении он выделяет

много токсичного дыма, который по своей природе вызывает коррозию.

Для минимизации агрессивных газов FRLS PVC

материалы с добавками были внедрены там, где

дымовыделение контролируется. Однако, поскольку даже

с оболочкой из ПВХ FRLS, поскольку дым не мог быть полностью исключен, такие материалы, как LSZH

, были введены. Когда этот вид материала горит

, он не выделяет галогенов, а дым

также различается и имеет прозрачный характер.

Несмотря на то, что дымовые свойства материалов LSZH

лучше, чем у материала оболочки FRLS PVC

, LSZH имеет некоторые недостатки

, такие как меньшая гибкость и меньшая огнестойкость.

При этом типовые характеристики FRLS ПВХ

Оболочка и оболочка LSZH сравниваются.

Ключевые слова

: FRLS PVC, LSZH, оболочка кабеля

1. ВВЕДЕНИЕ

Кабели всех номиналов поставляются с внешней оболочкой

.Оболочка кабеля используется для многих целей

, таких как противопожарная и механическая защита,

Если кабель многожильного типа, оболочка

используется для удержания всех жил вместе и формирования единого кабеля

. Существуют различные виды материалов для обшивки

, такие как легкие, сверхпрочные, огнестойкие,

огнестойкие и малодымные, безгалогенные

в зависимости от среды использования. В течение

десятилетий соединения ПВХ использовались в качестве материала для обшивки

из-за его превосходных механических и

электрических свойств.Но эти материалы выделяют

высококоррозионные газы во время сгорания, которые

вызывают проблемы с коррозией электрического оборудования

и металлических конструкций даже спустя месяцы после пожара.

Для снижения риска дымообразования материалы из полимеров

FRLS разработаны со свойством огнестойкости

, а также контролируется выделение дыма

. В случае материалов FRLS электрические

и механические свойства очень хорошие; однако

выделение галогенов (хлор, бром и

йод) полностью не устранено.Методы испытаний

для оценки дымовыделения полимерных материалов

представляют собой испытания небольшого масштаба. В индийском сценарии

нет доступных методов испытаний

для прогнозирования поведения дымовыделения этих материалов

FRLS во время пожара в реальном масштабе. Помимо материалов

FRLS, недавней разработкой является материал LSZH

(LOW SMOKE ZERO HALOGEN). Эти материалы

производят очень мало дыма и нетоксичны.Но эти кабели демонстрируют менее огнестойкие характеристики

по сравнению с FRLS PVC

. Они широко используются во многих типах

безопасных и экологически чистых продуктов

по всему миру.

2. ОГНЕОПАСНЫЕ СВОЙСТВА FRLS И LSZH

МАТЕРИАЛЫ

Несколько методов оценки используются для оценки

огнезащитных и дымовых свойств полимерных материалов

. В методах оценки

кислородного индекса и температурного индекса огнестойкость

полимерных материалов оценивается на уровне

на мелкомасштабном уровне.В кислородном индексе находится

количество кислорода, необходимое для изготовления материала

для поддержания огня, а в температурном индексе

находится температура, при которой образец

поддерживает горение при окружающем воздухе с концентрацией кислорода 21%

определен. Свойство огнестойкости

можно оценить с помощью теста огнестойкости

на одиночном или пучке кабелей. В этих методах испытаний

указанное пламя применяется в соответствии с

Основы проектирования с использованием FRL

FRL играют ключевую роль в обработке и кондиционировании компонентов, расположенных ниже по потоку, для обеспечения высокого качества воздуха в большинстве пневматических машин.

Джош Косфорд, ответственный редактор

Часто забытый FRL появляется в списках материалов для введенного в эксплуатацию пневматического оборудования только для того, чтобы конечный пользователь больше никогда не касался его и не рассматривал. Даже при проектировании такой машины критерии выбора FRL в лучшем случае цифровые… «Мы добавили один? Хорошо, готово.

Изображение предоставлено Festo

Хотя вы можете упускать из виду FRL как место в контуре, где вы регулируете давление и из которого распыляется вода, его значение важнее только привода, направляющего клапана и воздушного компрессора. FRL — сокращение от Filter Regulator Lubricator — кондиционирует воздух, подаваемый на каждый пневматический компонент вашего предприятия. От пневматических инструментов до упаковки и от автоматизации до станков — FRL можно использовать так же много, как и приложений.

В двух словах, FRL используются для обработки и кондиционирования воздуха для компонентов, расположенных ниже по потоку, большинству из которых требуется сухой, но смазанный воздух при стабильном давлении, меньшем, чем выходная мощность основного компрессора. Нет ничего плохого в том, чтобы запустить вашу пневматическую дробилку пивных банок от портативного компрессора, но потребности сложных автомобильных систем окраски или массивных динамометрических ключей требуют высококачественного воздуха с постоянными свойствами для обеспечения высокой производительности.

Фильтр стоит на первом месте по определенной причине
Хотя компоненты авиалинии бывают разных форм, наиболее распространенным является сборка, состоящая из комбинации фильтра, регулятора давления и лубрикатора. Чаще всего из комплекта вырезается лубрикатор, так как не все системы требуют какой-либо аэрозольной масляной смазки для своих компонентов. Некоторые компоненты авиакомпаний, такие как запирающие предохранительные клапаны, сливы или осушители, являются общими, но в этой статье мы будем придерживаться трех компонентов FRL.

Важность фильтра невозможно переоценить, поскольку необходимо обеспечить точность и надежность внутренних компонентов схемы.Загрязнение, влияющее на работоспособность вашей системы, может быть вызвано окружающим воздухом, всасываемым в компрессор, компрессором, выполняющим тяжелую работу, воздушным ресивером и распределительным трубопроводом.

Большинство воздушных компрессоров всасывают воздух в основном через фильтр, потому что так же, как загрязнение может повредить компоненты, расположенные ниже по потоку, частицы также могут повредить компрессор, который сам по себе иногда является самой дорогой частью оборудования на предприятии. Однако эти большие всасывающие фильтры спроектированы так, чтобы течь с небольшим сопротивлением, удаляя все частицы, кроме самых мелких, но не защищая компоненты, расположенные ниже по потоку, от большого объема микроскопических частиц атмосферной пыли и микроорганизмов.

Кроме того, загрязняющие частицы также образуются внутри, иногда из самого компрессора. А если распределительная система старая, то окисление и рыхлая ржавчина образуются и разрушаются, заражая последующие клапаны, приводы и контрольно-измерительные приборы. Это помогает установить узел фильтра-регулятора непосредственно после осушителя воздуха компрессора, который удаляет большую часть частиц извне и обеспечивает стабильное давление для всего контура.

Фильтры удаляют не только частицы, потому что загрязнение существует в большем количестве форм, чем микроскопические куски вещества.В фильтре каждого FR или FRL используются внутренние элементы уникальной формы для завихрения и рассеивания жидких загрязнений, таких как вода и масло. Жидкости собираются на дне чаши фильтра, и эти загрязняющие вещества удаляются через слив на дне чаши вручную или автоматически, в зависимости от сложности фильтра. Низкая стоимость оборудования для подготовки воздушных линий легко позволяет использовать автоматические дренажи, хотя им все же следует уделять внимание, гарантируя, что неисправность не позволит жидкости скапливаться и проходить вниз по течению.

Удаление жидкостей из стандартного фильтра происходит с эффективностью менее 100%. Применения с чувствительными компонентами, такими как электроника или передовые компоненты управления движением, требуют более высокого уровня удаления жидкости. Не менее важны отрасли, в которых удаление загрязнений приближается к совершенству, — медицина, фармацевтика, пищевая промышленность и электроника. Коалесцирующий фильтр удаляет аэрозольные масла и пары, образующиеся из смазочных масел компрессоров, остатки смазочно-охлаждающих масел, конденсированную влагу и другие разнородные масла и их растворы.Коалесцирующие фильтры иногда используются в качестве основного фильтра в FRL, предназначенных для вышеуказанных приложений и отраслей, хотя часто они существуют как отдельный компонент только тогда и там, где это необходимо.

В месте после компрессора высокопроизводительный фильтр важнее, чем где-либо еще в контуре. При давлении 100 фунтов на квадратный дюйм вы теряете 1% входной энергии на каждый 1 фунт на квадратный дюйм перепада давления через фильтр. Итак, если вы используете компрессор мощностью 50 кВт с фильтром меньшего размера, который тратит впустую 15 фунтов на квадратный дюйм перепада давления, то вы выдуваете 7.5 кВт сразу сверху, и вы еще даже не рассматривали последующие компоненты. И если вы платите 13 центов за кВт/ч, как мы делаем здесь, в Онтарио, вы будете платить тысячи долларов в год только потому, что выбрали неправильный размер фильтра.

Регуляторы обеспечивают стабильное давление
Лубрикатор, устанавливаемый непосредственно за насосом, вы не выберете, если, конечно, не требуется смазка каждой последующей детали. Скорее всего, ваш фильтр будет просто в паре с регулятором.Регулятор важен для обеспечения стабильного давления (и, следовательно, расхода) после компрессора. Большинству компонентов, особенно исполнительным механизмам, требуется стабильный перепад давления для плавного и предсказуемого движения. Работа нескольких машин с несколькими цилиндрами, поворотными приводами или двигателями от полного давления компрессора приведет к нестабильному давлению в установке выше, чем требуется для большинства машин.

Пневматический регулятор измеряет давление на выходе во вторичном (управляемом) порте, который воздействует на диафрагму или поршень, поднимая затвор или тарелку.По мере того, как регулируемое давление поднимается почти до значения пружины регулятора, тарельчатый клапан на основном (впускном) порте вытягивается вверх, чтобы перекрыть впускной поток, тем самым уменьшая скорость потока. Уменьшенный расход приводит к более низкому давлению на выходе. Движение узла управления динамично и непрерывно, но незаметно; отрегулированное давление просто поддерживается как отрегулированное, если расход и давление выше по потоку больше, чем необходимо.

Если существует возможность избыточного давления на регулируемой стороне регулирующего клапана, необходимо выбрать функцию сброса давления.В предохранительных регуляторах используется вентиляционное отверстие для сброса избыточного давления, что особенно полезно, когда последующие функции статичны, но нуждаются в безопасном и стабильном давлении. Если нагрев или нагрузки вызывают небезопасное или неконтролируемое повышение давления, выпуск некоторого количества воздуха поддерживает давление на заданном уровне, даже если впускное отверстие полностью заблокировано.

Выбор и определение размеров имеют решающее значение
Каждая машина или место расположения линии подачи должны иметь свой собственный FRL, поскольку каждая машина имеет свои собственные требования к давлению, расходу и кондиционированию.Ваши пневматические инструменты, например, требуют высокого давления и потока с воздушной смазкой. На самом деле, некоторые инструменты, такие как высокоскоростные шлифовальные машины и ударные гайковерты, потребляют более 10 станд. футов в минуту при давлении 90 фунтов на квадратный дюйм, что делает их самыми требовательными потребителями воздуха в вашей мастерской. Воздух, проходящий с высокой скоростью через FRL, приводит к высокому падению давления, а это означает, что для выполнения работы доступно меньше энергии, но она тратится впустую в виде тепла.

A 1 дюйм. приводной ударный гайковерт, работающий на полном пару со скоростью 10 станд. футов в минуту при настройке регулятора на 90 фунтов на кв.портированный FRL, вероятно, потеряет 20 фунтов на квадратный дюйм только за счет потока, как показано на прилагаемом графике, оставив гаечному ключу только 70 фунтов на квадратный дюйм, с которым можно работать. Более подходящий размер ½ дюйма. FRL будет тратить всего несколько фунтов на квадратный дюйм, чтобы течь с той же скоростью, оставляя почти все 90 фунтов на квадратный дюйм, доступные для затяжки гаек.

Пусть применение определяет смазку
Пневматические инструменты смазываются для продления срока службы и повышения производительности, и самый простой способ гарантировать подачу масла — это лубрикатор.Лубрикатор туманного типа пропускает поступающий воздух через трубку Вентури, которая сама прикреплена к капельной трубке, погружаемой в чашу с инструментальным маслом. Частично выталкиваемое и частично всасываемое масло испаряется на выходе из трубки Вентури, увлекаемое воздухом, поступающим к выходному отверстию.

Некоторым инструментам, машинам или компонентам могут потребоваться специальные формы смазки, что делает важным наличие FRL на каждой откидной опоре или машине на вашем предприятии. Золотниковые клапаны, цилиндры, пневматические двигатели, поворотные приводы и любые другие пневматические элементы со скользящими, движущимися или трущимися частями будут работать более точно, надежно и эффективно при хорошей смазке.

Поскольку FRL настолько важны и заметны, их усовершенствование, производительность, качество и стоимость доступны в одном пакете. Их выпускает каждый производитель пневматики, предоставляя вам конкурентоспособный выбор для любой ценовой категории и уровня производительности. Если вы сомневаетесь, выберите вариант с максимальной производительностью для вашего приложения, и даже по мере роста цен растет и окупаемость инвестиций. Высокопроизводительный, тонко отфильтрованный FRL с эффективным лубрикатором всегда в конечном итоге окупится.


Рубрики: Подготовка и регулирование воздуха, Основы техники, Пневматические наконечники




Строительные провода — Flamex FR-LSH | Кабели огнестойкости

Описание

Первый в Индии кабель, соответствующий требованиям REACH и RoHS | Огнестойкий, малодымный, с низким содержанием галогенов.

  • Соответствует требованиям REACH, ROHS, CE и CPR
  • Защита от грызунов, защита от термитов
  • 100% электролитическая медь
  • Проводимость более 101 %

Применение

Подходит для использования в кабелепроводах и для стационарной защищенной установки, особенно подходит для электропроводки в пожаро- и взрывоопасных зонах, на химических заводах, в местах с плотной проводкой, в общественных зданиях, школах, больницах, коммерческих комплексах, театрах и т. д.

Технические данные

Одобрения: составляет 694 м. гибкость
Изоляция : Специально разработанная огнезащитная смесь с низким содержанием галогенов и низким содержанием дыма для ограничения распространения пламени в случае пожара.Дым, выделяемый горящим кабелем, значительно ниже по сравнению с традиционными кабелями. Это обеспечивает улучшенную видимость для эвакуации пострадавших и облегчает тушение пожара.
Соответствие изоляции: IS 5831 Тип A/D FR-LSH 70°C
Цвета: Весь кабель имеет белую основу и двойную полосу зеленого, черного, красного, желтого, синего, серого цвета по длине кабеля
Маркировка: На кабелях нанесена маркировка ‘FLAMEX FR-LSH’
Упаковка: 90 м.рулоны упакованы в защитные коробки.

Параметры конструкции кабеля

Пожалуйста, дополните номера деталей для этих кабелей, добавив суффикс (вместо «xx») для требуемого цвета:
01 — зеленый, 02 — черный, 03 — красный, 04 — синий, 05 — желтый, 06 — серый .

Номер детали Номинальная площадь поперечного сечения (кв. мм) Номинальная толщина изоляции (мм) Количество *Номинальный диаметр. нитей Прибл. Общий диаметр (мм) Макс.Сопротивление проводника постоянного тока при 20°C (Ом/км) Номинальный ток (А)
Корпус Скрытый
01020101xx50 1 0,7 14/0,3 2,7 18,1 14 13
01020102xx50 1,5 0,7 22/0,3 3,0 12.1 18 16
01020103xx50 2,5 0,8 36/0,3 3,7 7,41 24 20
01020104xx50 4** 0,8 56/0,3 4.1 4,95 30 26

*Проводник по IS 8130.**Изоляция типа D согласно IS 5831.

Свойства

Испытание Метод испытания Значения
Ограниченный кислородный индекс ИС 10810 П-58 > 29%
Ограниченный температурный индекс ИС 10810 П-64 > 250°С
Плотность дыма (светопоглощение) IS 13360 P – 6/сек 9 < 60%
Производство кислых газов ИС 10810 П-59 < 20%
.

Добавить комментарий

Ваш адрес email не будет опубликован.
