Что такое кВА, кВт, кВАр, Cos(ф)? В чем разница между кВт и кВа.

Нужно узнать мощность электротехники, которая будут работать от генератора. Чтобы это сделать нужно вычислить и сложить мощности техники потребляемой энергии , которые будут работать одновременно. Учтите, что мощности нужно складывать в вольт-амперах (ВА или КВА).

Простая раскладка:

Различия между кВа и квт

В характеристиках часто указываются обе единицы измерения мощности (кВт и кВа), но не каждый знает, что они обозначают:

  • кВа – полная мощность оборудования;
  • кВт – активная мощность оборудования;

По сути, это одно и то же и говоря языком потребителя: кВт – нетто (полезная мощность), а кВа брутто (полная мощность).

кВа — 20% = кВт

1 кВа = 0,8 х кВт

Для того чтобы перевести кВа в кВт , требуется от кВа отнять 20% и получиться кВт с малой погрешностью, которую можно не учитывать.

К примеру, что бы мощность 400кВа перевести в кВт, необходимо 400кВа*0,8=320кВт или 400кВа-20%=320кВт.

Подробная раскладка:

кВА — это единица измерения полной электромощности. Полная электромощность – это сумма активной и реактивной мощности. Активная мощность – это скорость превращения электроэнергии в другие виды энергии (тепловую или световую). Реактивная мощность – скорость передачи электрической энергии от источника к потребителю и обратно. Полная мощность равна S2=A2+R2, эта мощность и представлена в качестве характеристики генераторов.

кВт – это единица измерения активной мощности . Определяется как мощность , выделяемая, в нагрузке при приложенном к ней напряжении 1 V и силе тока в 1 А. Мерой реактивности является, cos (0,8-1). Каждый бензиновый или дизельный генератор имеет индивидуальный cos, который обязательно нужно учитывать. Пример, если он равен 0,8, то для работы дрели от генератора необходимо 833 Вт: 0,8 = 1041 В*А.

К сведению: если по паспорту генератор выдает 1000 ВА, то реальных Вт будет только 800.

Самый верный способ определения мощности какой-либо технике — это посмотреть в инструкции или непосредственно на самом генераторе должна быть наклейка. Также мощность можно узнать у производителя или продавца.

К сведению:

Пусковой ток — это ток, требуемый для старта электрического двигателя. Двигатель без системы понижения пусковых токов может брать на себя в 4-7 раз больше номинального значения. Сравнение, пусковые токи в простой ситуации. Предположим, что вы передвигаетесь на велосипеде и вам нужно разогнаться до нужной скорости. Вы начинаете движение, и на первом этапе прикладываете гораздо больше сил, чем тогда, когда вы едите в нормальном режиме, при средней скорость. Точно так же и электрическому двигателю для раскрутки ротора нужно приложить больше энергии, чем для нормальной работы с постоянным количеством оборотов.

В данной статье мы рассмотрим что же такое кВА, кВт, кВАр? Что каждая величина обозначает и в чем физический смысл данных величин.


Что такое кВА? кВА — самое загадочное слово для потребителя электроэнергии, равно как и самое важное. Если быть точным, то следует отбросить приставку кило- (10 3) и получим исходную величину (единицу измерения) ВА, (VA), Вольт-Амперы. Данная величина характеризует Полную электрическую мощность , имеющую принятое буквенное обозначение по системе — S. Полная электрическая мощность — это геометрическая сумма активной и реактивной мощности , находимая из соотношения: S 2 =P 2 +Q 2 , либо из следующих соотношений: S=P/ или
S=Q/sin(φ)
. Физический смысл Полной мощности заключается в описании всего расхода электрической энергии на выполнение какого-либо действия электрическим аппаратом.

Соотношение мощностей можно представить в виде Треугольника мощностей. На треугольнике буквами S(ВА), P(Вт), Q(ВАр) обозначены Полная, Активная, Реактивная мощности соответственно. φ — угол сдвига фаз между напряжением U(В) и током I(А), именно он по-сути и отвечает за увеличение Полной мощности у электроустановки. Максимум производительности электроустановки будет при стремящимся к 1.

Что такое кВт? кВт — не менее загадочное слова чем, кВА. Опять же отбросим приставку кило- (10 3) и получим исходную величину (единицу измерения) Вт, (W), Ватт. Данная величина характеризует Активную потребляемую электрическую мощность, имеющую принятое буквенное обозначение по системе — P.

Активная потребляемая электрическая мощность — это геометрическая разность полной и реактивной мощности , находимая из соотношения: P 2 =S 2 -Q 2 P=S* .
Активную мощность можно описать как часть Полной мощности, затрачиваемую на совершение полезного действия электрическим аппаратом. Т.е. на выполнение «полезной» работы.
Остается менее всего используемое обозначение — кВАр. Опять же отбросим приставку кило- (10 3) и получим исходную величину (единицу измерения) ВАр, (VAR), Вольт-ампер реактивный. Данная величина характеризует Реактивную электрическую мощность, имеющую принятое буквенное обозначение по системе — Q.
Реактивная электрическая мощность — это геометрическая разность полной и активной мощности , находимая из соотношения: Q 2 =S 2 -P 2 , либо из следующего соотношения: Q =S* sin(φ) .
Реактивная мощность может иметь или характер.
Характерный пример Реактирования электроустановки: воздушная линия относительно «земли» характеризуется емкостной составляющей, её можно рассматривать как плоский конденсатор с воздушным промежутком между «пластинами»; в то время как ротор двигателя имеет ярко выраженный индуктивный характер, представляясь нам намотанной катушкой индуктивности.
Реактивную мощность можно описать как часть Полной мощности, затрачиваемую на переходные процессы имеющие в себе . В отличие от Активной мощности, Реактивная мощность не выполняет «полезной» работы, при работе электрического аппарата.
Подведем итоги: Любая электроустановка характеризуется двумя основными показателями из представленных: Мощностью (Полной (кВА), Активной (кВт)) и косинусом угла сдвига напряжения относительно тока — .
0,5))=15/(0,38*1,73205)=22,81А.
Дана электроустановка с показателями: полная мощность (S) — 10кВА, Cos(φ)=0,91. Таким образом активная составляющая мощности (P) будет составлять — S*Cos(φ)=10*0,91=9,1кВт.
Дана электроустановка — ТП 2х630кВА с показателями: полная мощность (S) — 2х630кВА, требуется выделить активную мощность. Для многоквартирного жилья с электрическими плитами применим Cos(φ)=0,92. Таким образом активная составляющая мощности (P) будет составлять — S*Cos(φ)=2*630*0,92=1159,2кВт.

Основной единицей измерения мощности применительно к электрооборудованию является кВт (киловатт). Но существует и другая единица мощности, о которой знают далеко не все —

кВАр .

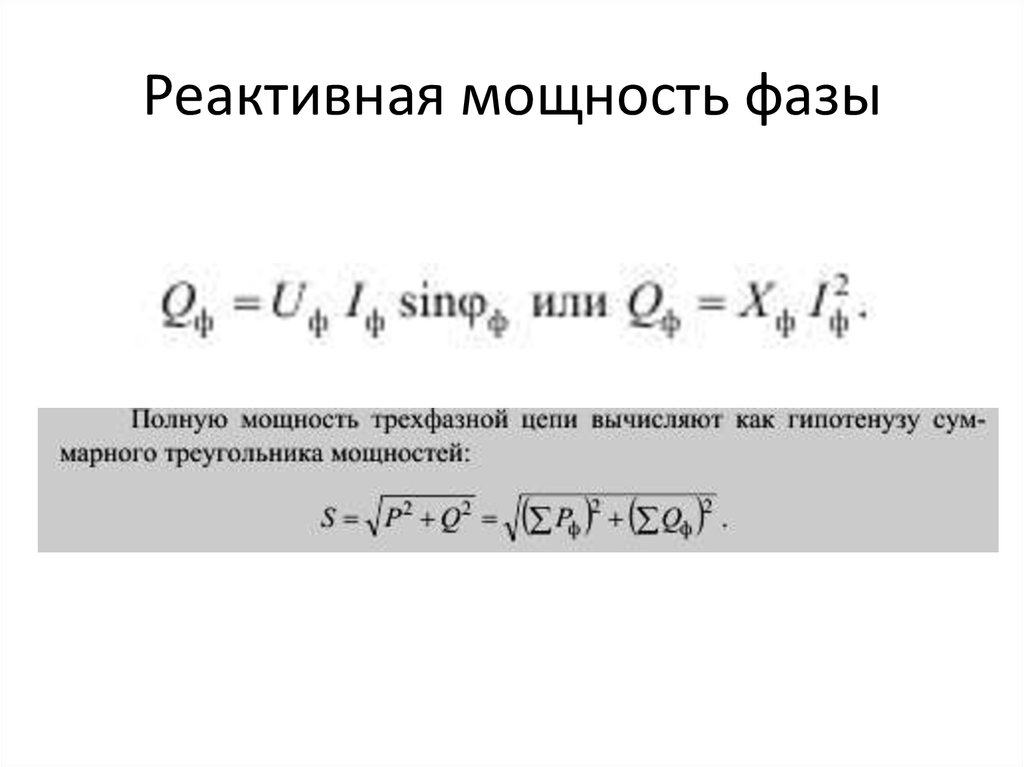

кВАр (киловар) – единица измерения реактивной мощности (вольт-ампер реактивный – вар, киловольт-ампер реактивный – кВАр ). В соответствии с требованиями Международного стандарта единиц систем измерения СИ, единица измерения реактивной мощности записывается «вар» (и, соответственно, «квар»). Однако широкораспространенным является обозначение «кВАр». Такое обозначение обусловленно тем, что единицей измерения полной мощности по СИ является ВА. В зарубежной литературе общепринятым обозначением единицы измерения реактивной мощности является «kvar «. Единица измерения реактивной мощности приравнивается к внесистемным единицам, допустимым к применению наравне с единицами СИ.

Приемники энергии переменного тока потребляют как активную, так и реактивную мощность. Соотношение мощностей цепи переменного тока можно представить в виде треугольника мощностей.

На треугольнике мощностей буквами P, Q и S обозначены активная, реактивная и полная мощности соответственно, φ – сдвиг фаз между током (I) и напряжением (U).

Значение реактивной мощности Q (кВАр) используется для определения полной мощности установки S (кВА), что на практике требуется, например, при расчете полной мощности трансформатора, питающего оборудование. Если более подробно рассмотреть треугольник мощностей, то очевидно, что компенсировав реактивную мощность, мы снизим и потребление полной мощности.

Потреблять реактивную мощность из снабжающей сети предприятиям крайне не выгодно, так как это требует увеличения сечений подводящих кабелей, повышения мощности генераторов и трансформаторов. Есть способы позволяющие получать (генерировать) её непосредственно у потребителя. Самым распространенным и эффективным способом является использование конденсаторных установок . Поскольку основной функцией, выполняемой конденсаторными установками является компенсация реактивной мощности, то и общепринятой единицей их мощности является кВАр, а не кВт как для всего остального электротехнического оборудования.

В зависимости от характера нагрузки на предприятиях могут применяться как не регулируемые конденсаторные установки, так и установки с автоматическим регулированием. В сетях с резко переменной нагрузкой используются установки с тиристорным управлением, которые позволяют подключать и отключать конденсаторы практически мгновенно.

Рабочим элементом любой конденсаторной установки является фазовый (косинусный) конденсатор. Основной характеристикой таких конденсаторов является мощность (кВАр), а не емкость(мкФ), как для остальных типов конденсаторов. Однако в основу функционирования как косинусных, так и обычных конденсаторов, заложены одни и те же физические принципы. Поэтому мощность косинусных конденсаторов, выраженную в кВАр, можно пересчитать в емкость, и наоборот, по таблицам соответствия или формулам пересчета . Мощность в кВАр прямо пропорциональна емкости конденсатора (мкФ), частоте (Гц) и квадрату напряжения (В) питающей сети. Стандартный ряд номиналов мощности конденсаторов для класса 0,4 кВ составляет от 1,5 до 50 кВАр, а для класса 6-10 кВ от 50 до 600 кВАр.

Важным показателем эффективности энергопотребления является экономический эквивалент реактивной мощности к э (кВт/кВАр). Он определяется как снижение потерь активной мощности к уменьшению потребления реактивной мощности.

Значения экономического эквивалента реактивной мощности
Характеристика трансформаторов и системы электроснабжения При максимальной нагрузке системы (кВт/кВАр) При минимальной нагрузке системы (кВт/кВАр)
Трансформаторы, питающиеся непосредственно от шин станций на генераторном напряжении 0,02 0,02
Сетевые трансформаторы, питающиеся от электростанции на генераторном напряжении (например, трансформаторы промышленных предприятий, питающиеся от заводских или городских электростанций) 0,07 0,04
Понижающие трансформаторы 110-35 кВ, питающиеся от районных сетей 0,1 0,06
Понижающие трансформаторы 6-10 кВ, питающиеся от районных сетей 0,15 0,1
Понижающие трансформаторы, питающиеся от районных сетей, реактивная нагрузка которых покрывается синхронными компенсаторами 0,05 0,03

Существуют и более «крупные» единицы измерения реактивной мощности, например мегавар (Мвар) . 1 Мвар равен 1000 кВАр. В мегаварах как правило измеряется мощность специальных высоковольтных систем компенсации реактивной мощности – батарей статических конденсаторов (БСК).

В чём разница между кВА и кВт или в чем отличие кВА от кВт?

Значения кВА и кВт — единицы измерения мощности, первая — полной, вторая — активной. При активной нагрузке (ТЭН, лампа накаливания и тд.) эти мощности одинаковы (в идеале) и разницы нет. При иной нагрузке (эл.двигатели, компьютеры, вентильные преобразователи, индукционные электропечи, сварочные агрегаты и другие нагрузки) появляется реактивная составляющая и полная мощность становится больше активной, потому как она равна корню квадратному из суммы квадратов активной и реактивной мощности.

Вольт-ампер (ВА) и Киловольт-ампер (кВА) — это единица полной мощности переменного тока, обозначается ВА (кВА) или VA (kVA). Полная мощность переменного тока определяется как произведение действующих значений тока в цепи (в амперах) и напряжения на её зажимах (в вольтах).

Ватт (Вт) или Киловатт (кВт) — это единица мощности. Названа в честь Дж. Уатта, обозначается Вт или W. Ватт -это мощность, при которой за 1 сек совершается работа, равная 1 джоулю. Ватт как единица электрической (активной) мощности равна мощности не изменяющегося электрического тока силой 1 А при напряжении 1 Вольт.

Косинус фи (cos φ) — это коэффициент мощности, который представляет собой отношение активной мощности к полной мощности, совокупный показатель, говорящий о присутствии в электросети линейных и нелинейных искажений, появляющиеся при подключении нагрузки. Максимально возможное значение косинуса «физ> — единица.
Расшифровка коэффициента мощности (cos φ) :

  • 1 оптимальное значение
  • 0.95 хороший показатель
  • 0.90 удовлетворительный показатель
  • 0.80 средний показатель (характерно для современных электродвигателей)
  • 0.70 низкий показатель
  • 0.60 плохой показатель

Онлайн калькулятор перевода кВА в кВт:

Введите в нужное поле число и нажмите «Перевод», нажав на «Очистить», Вы очистите оба поля ввода значения мощности. При вводе дробных чисел в поле кВа и кВт в качестве разделителя используйте точку вместо запятой.

Если попроще, то кВт — полезная мощность, а кВА — полная мощность.

кВА-20%=кВт или 1кВА=0,8кВт. Для того, чтобы перевести кВА в кВт, требуется от кВА отнять 20% и получится кВт с малой погрешностью, которую можно не учитывать.
Пример : на ИБП CyberPower указана мощность 1000ВА, а нужно узнать, какую мощность он потянет в кВт.

Для этого 1000ВА * 0,8(средний показатель)=800 Вт (0,8 кВт) или 1000 ВА — 20%=800 Вт (0,8 кВт). Таким образом, для перевода кВА в кВт, применима формула:

P=S * Сosf, где
P-активная мощность (кВт), S-полная мощность (кВА), Сos f- коэффициент мощности.
Как перевести кВт в кВа
Теперь разберем как получить полную мощность (S) указанную в кВА. Предположим, что на электрогенераторе указана мощность 4 кВт, а вам требуется перевести данные показаний в кВА, следует 4 кВт / 0,8=5 кВА. Таким образом для перевода кВт в кВА, применима формула:

S=P/ Сos f, где
S-полная мощность (кВА), P-активная мощность (кВт), Сos f- коэффициент мощности.

ВСЁ ПРОСТО!

Рекомендуем также

формула, единицы измерения. Формула мощности тока

Из письма клиента:
Подскажите, ради Бога, почему мощность ИБП указывается в Вольт-Амперах, а не в привычных для всех киловаттах. Это сильно напрягает. Ведь все уже давно привыкли к киловаттам. Да и мощность всех приборов в основном указана в кВт.
Алексей. 21 июнь 2007

В технических характеристиках любого ИБП указаны полная мощность [кВА] и активная мощность [кВт] – они характеризуют нагрузочную способность ИБП. Пример, см. фотографии ниже:

Мощность не всех приборов указана в Вт, например:

  • Мощность трансформаторов указывается в ВА:
    http://www.mstator.ru/products/sonstige/powertransf (трансформаторы ТП: см приложение)
    http://metz.by/download_files/catalog/transform/tsgl__tszgl__tszglf.pdf (трансформаторы ТСГЛ: см приложение)
  • Мощность конденсаторов указывается в Варах:
    http://www. elcod.spb.ru/catalog/k78-39.pdf (конденсаторы K78-39: см приложение)
    http://www.kvar.su/produkciya/25-nizkogo-napraygeniya-vbi (конденсаторы УК: см приложение)
  • Примеры других нагрузок — см. приложения ниже.

Мощностные характеристики нагрузки можно точно задать одним единственным параметром (активная мощность в Вт) только для случая постоянного тока, так как в цепи постоянного тока существует единственный тип сопротивления – активное сопротивление.

Мощностные характеристики нагрузки для случая переменного тока невозможно точно задать одним единственным параметром, так как в цепи переменного тока существует два разных типа сопротивления – активное и реактивное. Поэтому только два параметра: активная мощность и реактивная мощность точно характеризуют нагрузку.

Принцип действия активного и реактивного сопротивлений совершенно различный. Активное сопротивление – необратимо преобразует электрическую энергию в другие виды энергии (тепловую, световую и т. д.) – примеры: лампа накаливания, электронагреватель (параграф 39, Физика 11 класс В.А. Касьянов М.: Дрофа, 2007).

Реактивное сопротивление – попеременно накапливает энергию затем выдаёт её обратно в сеть – примеры: конденсатор, катушка индуктивности (параграф 40,41, Физика 11 класс В.А. Касьянов М.: Дрофа, 2007).

Дальше в любом учебнике по электротехнике Вы можете прочитать, что активная мощность (рассеиваемая на активном сопротивлении) измеряется в ваттах, а реактивная мощность (циркулирующая через реактивное сопротивление) измеряется в варах; так же для характеристики мощности нагрузки используют ещё два параметра: полную мощность и коэффициент мощности. Все эти 4 параметра:

  1. Активная мощность: обозначение P , единица измерения: Ватт
  2. Реактивная мощность: обозначение Q , единица измерения: ВАр (Вольт Ампер реактивный)
  3. Полная мощность: обозначение S , единица измерения: ВА (Вольт Ампер)
  4. Коэффициент мощности: обозначение k или cosФ , единица измерения: безразмерная величина

Эти параметры связаны соотношениями: S*S=P*P+Q*Q, cosФ=k=P/S

Также cosФ называется коэффициентом мощности (Power Factor PF )

Поэтому в электротехнике для характеристики мощности задаются любые два из этих параметров так как остальные могут быть найдены из этих двух.

Например, электромоторы, лампы (разрядные) — в тех. данных указаны P[кВт] и cosФ:
http://www.mez.by/dvigatel/air_table2.shtml (двигатели АИР: см. приложение)
http://www.mscom.ru/katalog.php?num=38 (лампы ДРЛ: см. приложение)
(примеры технических данных разных нагрузок см. приложение ниже)

То же самое и с источниками питания. Их мощность (нагрузочная способность) характеризуется одним параметром для источников питания постоянного тока – активная мощность (Вт), и двумя параметрами для ист. питания переменного тока. Обычно этими двумя параметрами являются полная мощность (ВА) и активная (Вт). См. например параметры ДГУ и ИБП.

Большинство офисной и бытовой техники, активные (реактивное сопротивление отсутствует или мало), поэтому их мощность указывается в Ваттах. В этом случае при расчёте нагрузки используется значение мощности ИБП в Ваттах. Если нагрузкой являются компьютеры с блоками питания (БП) без коррекции входного коэффициента мощности (APFC), лазерный принтер, холодильник, кондиционер, электромотор (например погружной насос или мотор в составе станка), люминисцентные балластные лампы и др. – при расчёте используются все вых. данные ибп: кВА, кВт, перегрузочные характеристики и др.

См. учебники по электротехнике, например:

1. Евдокимов Ф. Е. Теоретические основы электротехники. — М.: Издательский центр «Академия», 2004.

2. Немцов М. В. Электротехника и электроника. — М.: Издательский центр «Академия», 2007.

3. Частоедов Л. А. Электротехника. — М.: Высшая школа, 1989.

Так же см. AC power, Power factor, Electrical resistance, Reactance http://en.wikipedia.org
(перевод: http://electron287.narod.ru/pages/page1.html)

Приложение

Пример 1: мощность трансформаторов и автотрансформаторов указывается в ВА (Вольт·Амперах)

http://metz.by/download_files/catalog/transform/tsgl__tszgl__tszglf.pdf (трансформаторы ТСГЛ)


АОСН-2-220-82
Латр 1.25 АОСН-4-220-82
Латр 2. 5 АОСН-8-220-82





АОСН-20-220



АОМН-40-220




http://www.gstransformers.com/products/voltage-regulators.html (ЛАТР / лабораторные автотрансформаторы TDGC2)

Пример 2: мощность конденсаторов указывается в Варах (Вольт·Амперах реактивных)

http://www.elcod.spb.ru/catalog/k78-39.pdf (конденсаторы K78-39)


http://www.kvar.su/produkciya/25-nizkogo-napraygeniya-vbi (конденсаторы УК)

Пример 3: технические данные электромоторов содержат активную мощность (кВт) и cosФ

Для таких нагрузок как электромоторы, лампы (разрядные), компьютерные блоки питания, комбинированные нагрузки и др. — в технических данных указаны P [кВт] и cosФ (активная мощность и коэффициент мощности) или S [кВА] и cosФ (полная мощность и коэффициент мощности) .

http://www.weiku.com/products/10359463/Stainless_Steel_cutting_machine.html
(комбинированная нагрузка – станок плазменной резки стали / Inverter Plasma cutter LGK160 (IGBT)

http://www.silverstonetek.com.tw/product.php?pid=365&area=en (блок питания ПК)

Дополнение 1

Если нагрузка имеет высокий коэффициент мощности (0.8 … 1.0), то её свойства приближаются к активной нагрузке. Такая нагрузка является идеальной как для сетевой линии, так и для источников электроэнергии, т.к. не порождает реактивных токов и мощностей в системе.

Поэтому во многих странах приняты стандарты нормирующие коэффициент мощности оборудования.

Дополнение 2

Оборудование однонагрузочное (например, БП ПК) и многосоставное комбинированное (например, фрезерный промышленный станок, имеющий в составе несколько моторов, ПК, освещение и др. ) имеют низкие коэффициенты мощности (менее 0.8) внутренних агрегатов (например, выпрямитель БП ПК или электромотор имеют коэффициент мощности 0.6 .. 0.8). Поэтому в настоящее время большинство оборудования имеет входной блок корректора коэффициента мощности. В этом случае входной коэффициент мощности равен 0.9 … 1.0, что соответствует нормативным стандартам.

Дополнение 3. Важное замечание относительно коэффициента мощности ИБП и стабилизаторов напряжения

Нагрузочная способность ИБП и ДГУ нормирована на стандартную промышленную нагрузку (коэффициент мощности 0.8 с индуктивным характером). Например, ИБП 100 кВА / 80 кВт. Это означает, что устройство может питать активную нагрузку максимальной мощности 80 кВт, или смешанную (активно-реактивную) нагрузку максимальной мощности 100 кВА с индуктивным коэффициентом мощности 0.8.

В стабилизаторах напряжения дело обстоит иначе. Для стабилизатора коэффициент мощности нагрузки безразличен. Например, стабилизатор напряжения 100 кВА. Это означает, что устройство может питать активную нагрузку максимальной мощности 100 кВт, или любую другую (чисто активную, чисто реактивную, смешанную) мощностью 100 кВА или 100 кВАр с любым коэффициентом мощности емкостного или индуктивного характера. Обратите внимание, что это справедливо для линейной нагрузки (без высших гармоник тока). При больших гармонических искажениях тока нагрузки (высокий КНИ) выходная мощность стабилизатора снижается.

Дополнение 4

Наглядные примеры чистой активной и чистой реактивных нагрузок:

  • К сети переменного тока 220 VAC подключена лампа накаливания 100 Вт – везде в цепи есть ток проводимости (через проводники проводов и вольфрамовый волосок лампы). Характеристики нагрузки (лампы): мощность S=P~=100 ВА=100 Вт, PF=1 => вся электрическая мощность активная, а значит она целиком поглащается в лампе и превращается в мощность тепла и света.
  • К сети переменного тока 220 VAC подключен неполярный конденсатор 7 мкФ – в цепи проводов есть ток проводимости, внутри конденсатора идёт ток смещения (через диэлектрик). Характеристики нагрузки (конденсатора): мощность S=Q~=100 ВА=100 ВАр, PF=0 => вся электрическая мощность реактивная, а значит она постоянно циркулирует от источника к нагрузке и обратно, опять к нагрузке и т.д.
Дополнение 5

Для обозначения преобладающего реактивного сопротивления (индуктивного либо ёмкостного) коэффициенту мощности приписывается знак:

+ (плюс) – если суммарное реактивное сопротивление является индуктивным (пример: PF=+0.5). Фаза тока отстаёт от фазы напряжения на угол Ф.

— (минус) – если суммарное реактивное сопротивление является ёмкостным (пример: PF=-0,5). Фаза тока опережает фазу напряжения на угол Ф.

Дополнение 6

Дополнительные вопросы

Вопрос 1:
Почему во всех учебниках электротехники при расчете цепей переменного тока используют мнимые числа / величины (например, реактивная мощность, реактивное сопротивление и др.), которые не существуют в реальности?

Ответ:
Да, все отдельные величины в окружающем мире – действительные. В том числе температура, реактивное сопротивление, и т.д. Использование мнимых (комплексных) чисел – это только математический приём, облегчающий вычисления. В результате вычисления получается обязательно действительное число. Пример: реактивная мощность нагрузки (конденсатора) 20кВАр – это реальный поток энергии, то есть реальные Ватты, циркулирующие в цепи источник–нагрузка. Но что бы отличить эти Ватты от Ваттов, безвозвратно поглащаемых нагрузкой, эти «циркулирующие Ватты» решили называть Вольт·Амперами реактивными .

Замечание:
Раньше в физике использовались только одиночные величины и при расчете все математические величины соответствовали реальным величинам окружающего мира. Например, расстояние равно скорость умножить на время (S=v*t). Затем с развитием физики, то есть по мере изучения более сложных объектов (свет, волны, переменный электрический ток, атом, космос и др.) появилось такое большое количество физических величин, что рассчитывать каждую в отдельности стало невозможно. Это проблема не только ручного вычисления, но и проблема составления программ для ЭВМ. Для решения данное задачи близкие одиночные величины стали объединять в более сложные (включающие 2 и более одиночных величин), подчиняющиеся известным в математике законам преобразования. Так появились скалярные (одиночные) величины (температура и др.), векторные и комплексные сдвоенные (импеданс и др.), векторные строенные (вектор магнитного поля и др.), и более сложные величины – матрицы и тензоры (тензор диэлектрической проницаемости, тензор Риччи и др.). Для упрощения рассчетов в электротехнике используются следующие мнимые (комплексные) сдвоенные величины:

  1. Полное сопротивление (импеданс) Z=R+iX
  2. Полная мощность S=P+iQ
  3. Диэлектрическая проницаемость e=e»+ie»
  4. Магнитная проницаемость m=m»+im»
  5. и др.

Вопрос 2:

На странице http://en.wikipedia.org/wiki/Ac_power показаны S P Q Ф на комплексной, то есть мнимой / несуществующей плоскости. Какое отношение это все имеет к реальности?

Ответ:
Проводить расчеты с реальными синусоидами сложно, поэтому для упрощения вычислений используют векторное (комплексное) представление как на рис. выше. Но это не значит, что показанные на рисунке S P Q не имеют отношения к реальности. Реальные величины S P Q могут быть представлены в обычном виде, на основе измерений синусоидальных сигналов осциллографом. Величины S P Q Ф I U в цепи переменного тока «источник-нагрузка» зависят от нагрузки. Ниже показан пример реальных синусоидальных сигналов S P Q и Ф для случая нагрузки состоящей из последовательно соединённых активного и реактивного (индуктивного) сопротивлений.

Вопрос 3:
Обычными токовыми клещами и мультиметром измерен ток нагрузки 10 A, и напряжение на нагрузке 225 В. Перемножаем и получаем мощность нагрузки в Вт: 10 A · 225В = 2250 Вт.

Ответ:
Вы получили (рассчитали) полную мощность нагрузки 2250 ВА. Поэтому ваш ответ будет справедлив только, если ваша нагрузка чисто активная, тогда действительно Вольт·Ампер равен Ватту. Для всех других типов нагрузок (например электромотор) – нет. Для измерения всех характеристик любой произвольной нагрузки необходимо использовать анализатор сети, например APPA137:

См. дополнительную литературу, например:

Евдокимов Ф. Е. Теоретические основы электротехники. — М.: Издательский центр «Академия», 2004.

Немцов М. В. Электротехника и электроника. — М.: Издательский центр «Академия», 2007.

Частоедов Л. А. Электротехника. — М.: Высшая школа, 1989.

AC power, Power factor, Electrical resistance, Reactance
http://en.wikipedia.org (перевод: http://electron287.narod.ru/pages/page1.html)

Теория и расчёт трансформаторов малой мощности Ю.Н.Стародубцев / РадиоСофт Москва 2005 г. / rev d25d5r4feb2013

Электричество само по себе невидимо, хотя от этого его опасность ничуть не меньше. Даже наоборот: как раз потому и опаснее. Ведь если бы мы его видели, как видим, например, воду, льющуюся из крана, то наверняка бы избежали множества неприятностей.

Вода. Вот она, водопроводная труба, и вот закрытый кран. Ничего не течет, не капает. Но мы точно знаем: внутри вода. И если система исправно работает, то вода эта там находится под давлением. 2, 3 атмосферы, или сколько там? Неважно. Но давление там есть, иначе система бы не работала. Где-то гудят насосы, гонят воду в систему, создают это самое давление.

А вот наш провод электрический. Где-то далеко, на другом конце тоже гудят генераторы, вырабатывают электричество. И в проводе от этого тоже давление… Нет-нет, не давление, конечно, тут в этом проводе напряжение . Оно тоже измеряется, но в своих единицах: в вольтах.

Давит в трубах на стенки вода, никуда не двигаясь, ждет, когда найдется выход, чтобы ринуться туда мощным потоком. И в проводе молча ждет напряжение, когда замкнется выключатель, чтобы потоки электронов двинулись выполнять свое предназначение.

И вот открылся кран, потекла струя воды. По всей трубе течет, двигаясь от насоса к расходному крану. А как только замкнулись контакты выключателя, в проводах потекли электроны. Что это за движение? Это ток . Электроны текут . И это движение, этот ток тоже имеет свою единицу измерения: ампер.

И еще есть сопротивление . Для воды это, образно говоря, размер отверстия в выпускном кране. Чем больше отверстие, тем меньше сопротивление движению воды. В проводах почти также: чем больше сопротивление провода, тем меньше ток.

Вот, как-то так, если образно представлять себе основные характеристики электричества. А с точки зрения науки все строго: существует так называемый закон Ома. Гласит он следующим образом: I = U/R .
I — сила тока. Измеряется в амперах.
U — напряжение. Измеряется в вольтах.
R — сопротивление. Измеряется в омах.

Есть еще одно понятие — мощность, W. С ним тоже просто: W = U*I . Измеряется в ваттах.

Собственно, это вся необходимая и достаточная для нас теория. Из этих четырех единиц измерения в соответствии с вышеприведенными двумя формулами можно вывести некоторое множество других:

Задача Формула Пример
1 Узнать силу тока, если известны напряжение и сопротивление. I = U/R I = 220 в / 500 ом = 0.44 а.
2 Узнать мощность, если известны ток и напряжение. W = U*I W = 220 в * 0.44 а = 96.8 вт.
3 Узнать сопротивление, если известны напряжение и ток. R = U/I R = 220 в / 0.44 а = 500 ом.
4 Узнать напряжение, если известны ток и сопротивление. U = I*R U = 0.44 а * 500 ом = 220 в.
5 Узнать мощность, если известны ток и сопротивление. W = I 2 *R W = 0.44 а * 0.44 а * 500 ом = 96.8 вт.
6 Узнать мощность, если известны напряжение и сопротивление. W = U 2 /R W = 220 в * 220 в / 500 ом = 96.8 вт.
7 Узнать силу тока, если известны мощность и напряжение. I = W/U I = 96.8 вт / 220 в = 0,44 а.
8 Узнать напряжение, если известны мощность и ток. U = W/I U = 96.8 вт / 0.44 а = 220 в.
9 Узнать сопротивление, если известны мощность и напряжение. R = U 2 /W R = 220 в * 220 в / 96.8 вт = 500 ом.
10 Узнать сопротивление, если известны мощность и ток. R = W/I 2 R = 96.8 вт / (0,44 а * 0,44 а) = 500 ом.

Ты скажешь: — Зачем мне это все надо? Формулы, цифры. .. Я ж не собираюсь заниматься расчетами.

А я так отвечу: — Перечитай предыдущую статью . Как можно быть уверенным, не зная простейших истин и расчетов? Хотя, собственно, в бытовом практическом плане наиболее интересна только формула 7, где определяется сила тока при известных напряжении и мощности. Как правило, эти 2 величины известны, а результат (сила тока) безусловно необходим для определения допустимого сечения провода и для выбора защиты .

Есть еще одно обстоятельство, о котором следует упомянуть в контексте этой статьи. В электроэнергетике используется так называемый «переменный» ток. То есть, те самые электроны движутся в проводах не всегда в одном направлении, они постоянно меняют его: вперед-назад-вперед-назад… И эта смена направления движения — 100 раз в секунду.

Погоди, но ведь везде говорится, что частота 50 герц! Да, именно так и есть. Частота измеряется в количестве периодов за секунду, но в каждом периоде ток меняет свое направление дважды. Иначе сказать, в одном периоде две вершины, которые характеризуют максимальное значение тока (положительное и отрицательное), и именно в этих вершинах происходит смена направления.

Не будем вдаваться в подробности более глубоко, но все же: почему именно переменный, а не постоянный ток?

Вся проблема в передаче электроэнергии на большие расстояния. Тут как раз вступает в силу неумолимый закон Ома. При больших нагрузках, если напряжение 220 вольт, сила тока может быть очень большой. Для передачи электроэнергии с таким током потребуются провода очень большого сечения.

Выход здесь только один: поднять напряжение. Седьмая формула говорит: I = W/U . Совершенно очевидно, что если мы будем подавать напряжение не 220 вольт, а 220 тысяч вольт, то сила тока уменьшится в тысячу раз. А это значит, что сечение проводов можно взять намного меньше.

Поиск по сайту.
Вы можете изменить поисковую фразу.

Подключение к бытовой или промышленной электрической сети потребителя, мощность которого больше той, на которую рассчитан кабель или провод чревато самыми неприятными, а порой и катастрофическими, последствиями. При правильной организации электропроводки внутри жилого помещения будут постоянно срабатывать автоматические выключатели или перегорать плавкие предохранители (пробки).

Если защита выполнена неправильно или вообще отсутствует, это может привести:

  • к перегоранию питающего провода или кабеля;
  • оплавлению изоляции и короткому замыканию между проводами;
  • перегреву медных или алюминиевых кабельных жил провода и пожару.

Поэтому перед подключение потребителя к электросети желательно знать не только его паспортную электрическую мощность, но и потребляемый от сети ток.

Расчет потребляемой мощности

Формула расчета мощности по току и напряжению знакома еще из школьного курса физики. Расчет мощности электрического тока (в ваттах) для однофазной сети проводится по выражению:

  • в котором U – напряжение в вольтах
  • I – ток в амперах;
  • Cosφ – коэффициент мощности, зависящий от характера нагрузки.

Может возникнуть вопрос – а зачем нужна формула расчета мощности по току, когда ее можно узнать из паспорта подключаемого устройства? Определение электрических параметров, включая мощность и потребляемый ток необходим на стадии проектирования электропроводки. По максимальному току, протекающему в сети определяется сечение провода или кабеля. Для расчета тока по мощности можно использовать преобразованную формулу:

Коэффициент мощности зависит от типа нагрузки (активная или реактивная). При бытовых расчетах его величину рекомендуется принимать равной 0,90…0,95. Однако при подключении электроплит, обогревателей, ламп накаливания, нагрузка которых считается активной этот коэффициент можно считать равным 1.

Вышеприведенные формулы расчета мощности по току и напряжению можно использовать для однофазной сети напряжением 220,0 вольт. Для трехфазной сети они имеют несколько модифицированный вид.

Расчет мощности трехфазных потребителей

Определение потребляемой мощности для трехфазной сети имеет свою специфику. Формула расчёта мощности электрического тока трехфазных бытовых потребителей имеет вид:

Р=3,00,5 ×U×I×Cosφ или 1,73×U×I×Cosφ,

Особенности расчета

Вышеприведенные формулы предназначены для упрощенных бытовых расчетов. При определении действующих параметров необходимо учитывать реальное подключение. Характерный пример – расчет потребляемой мощности от аккумулятора. Так как ток в цепи протекает постоянный, то коэффициент мощности не учитывается, так как характер нагрузки не влияет на потребляемую мощность. И для активных и реактивных потребителей его значение принимают равным 1,0.

Вторым нюансом, который следует учитывать пи проведении бытовых электрических расчетов – реальное значение напряжения. Не секрет, что в сельской местности сетевое напряжение может колебаться в достаточно широких пределах. Поэтому пи использовании расчетных формул в них необходимо подставлять реальные значения параметров.

Еще сложнее задача расчета трехфазных потребителей. При определении протекающего тока в сети необходимо дополнительно учитывать вид подключения — «звезда» или «треугольник».

Мощность электрического тока – скорость выполняемой цепью работы. Простое определение, морока с пониманием. Мощность подразделяется на активную, реактивную. И начинается…

Работа электрического тока, мощность

При движении заряда по проводнику поле выполняет над ним работу. Величина характеризуется напряжением, в отличие от напряженности в свободном пространстве. Заряды двигаются в сторону убывания потенциалов, для поддержания процесса требуется источник энергии. Напряжение численно равно работе поля при перемещении на участке единичного заряда (1 Кл). В ходе взаимодействий электрическая энергия переходит в другие виды. Поэтому необходим ввод универсальной единицы, физической свободно конвертируемой валюты. В организме мерой выступает АТФ, электричестве — работа поля.

Электрическая дуга

На схеме момент превращения энергии отображается в виде источников ЭДС. Если у генераторов направлены в одну сторону, у потребителя – обязательно в другую. Наглядным фактом отражается процесс расхода мощности, отбора у источников энергии. ЭДС несет обратный знак, часто называется противо-ЭДС. Избегайте путать понятие с явлением, возникающим в индуктивностях при выключении питания. Противо-ЭДС означает переход электрической энергии в химическую, механическую, световую.

Потребитель хочет выполнить работу за некоторую единицу времени. Очевидно, газонокосильщик не намерен ждать зимы, надеется управиться к обеду. Мощность источника должна обеспечить заданную скорость выполнения. Работу осуществляет электрический ток, следовательно, понятие также относится. Мощность бывает активной, реактивной, полезной и мощностью потерь. Участки, обозначаемые физическими схемами сопротивлениями, на практике вредны, являются издержками. На резисторах проводников выделяется тепло, эффект Джоуля-Ленца ведет к лишнему расходу мощности. Исключением назовем нагревательные приборы, где явление желательно.

Полезная работа на физических схемах обозначается противо-ЭДС (обычный источник с обратным генератору направлением). Для мощности имеется несколько аналитических выражений. Иногда удобно использовать одно, в других случаях – иное (см. рис.):

Выражения мощности тока

  1. Мощность – скорость выполнения работы.
  2. Мощность равна произведению напряжения на ток.
  3. Мощность, затрачиваемая на тепловое действие, равна произведению сопротивления на квадрат тока.
  4. Мощность, затрачиваемая на тепловое действие, равна отношению квадрата напряжения к сопротивлению.

Запасшемуся токовыми клещами проще использовать вторую формулу. Вне зависимости от характера нагрузки посчитаем мощность. Только активную. Мощность определена многими факторами, включая температуру. Под номинальным для прибора значением понимаем, развиваемое в установившемся режиме. Для нагревателей следует применять третью, четвертую формулу. Мощность зависит целиком и полностью от параметров питающей сети. Предназначенные для работы со 110 вольт переменного тока в европейских условиях быстро сгорят.

Трехфазные цепи

Новичкам трехфазные цепи представляются сложными, на деле это более элегантное техническое решение. Даже электричество домом поставляют тремя линиями. Внутри подъезда делят по квартирам. Больше смущает то, что некоторые приборы на три фазы лишены заземления, нулевого провода. Схемы с изолированной нейтралью. Нулевой провод не нужен, ток возвращается источнику по фазным линиям. Разумеется, нагрузка здесь на каждую жилу повышенная. Требования ПУЭ отдельно оговаривают род сети. Для трехфазных схем вводятся следующие понятия, о которых нужно иметь представление, чтобы правильно посчитать мощность:

Трехфазная цепь с изолированной нейтралью

  • Фазным напряжением, током называют, соответственно, разницу потенциалов и скорость передвижения заряда меж фазой и нейтралью. Понятно, в оговоренном выше случае с полной изоляцией формулы будут недействительны. Поскольку нейтрали нет.
  • Линейным напряжением, током называют, соответственно, разницу потенциалов или скорость перемещения заряда меж любыми двумя фазами. Номера понятны из контекста. Когда говорят о сетях 400 вольт, подразумевают три провода, разница потенциалов с нейтралью равна 230 вольт. Линейное напряжение выше фазного.

Меж напряжением и током существует сдвиг фаз. О чем умалчивает школьная физика. Фазы совпадают, если нагрузка 100% активная (простые резисторы). Иначе появляется сдвиг. В индуктивности ток отстает от напряжения на 90 градусов, в емкости — опережает. Простая истина легко запоминается следующим образом (плавно подходим к реактивной мощности). Мнимая часть сопротивления индуктивности составляет jωL, где ω – круговая частота, равная обычной (в Гц), помноженной на 2 числа Пи; j – оператор, обозначающий направление вектора. Теперь пишем закон Ома: U = I R = I jωL.

Из равенства видно: напряжение нужно отложить вверх на 90 градусов при построении диаграммы, ток останется на оси абсцисс (горизонтальная ось Х). Вращение по правилам радиотехники происходит против часовой стрелки. Теперь очевиден факт: ток отстает на 90 градусов. По аналогии проведем сравнение для конденсатора. Сопротивление переменному току в мнимой форме выглядит так: -j/ωL, знак указывает: откладывать напряжение нужно будет вниз, перпендикулярно оси абсцисс. Следовательно, ток опережает по фазе на 90 градусов.

В реальности параллельно с мнимой частью присутствует действительная – называют активным сопротивлением. Проволока катушки представлена резистором, будучи свитой, приобретает индуктивные свойства. Поэтому реальный угол фаз будет не 90 градусов, немного меньше.

А теперь можно переходить к формулам мощности тока трехфазных цепей. Здесь линия формирует сдвиг фаз. Меж напряжением и током, и относительно другой линии. Согласитесь, без заботливо изложенных авторами знания факт нельзя осознать. Меж линиями промышленной трехфазной сети сдвиг 120 градусов (полный оборот – 360 градусов). Обеспечит равномерность вращения поля в двигателях, для рядовых потребителей безразличен. Так удобнее генераторам ГЭС – нагрузка сбалансированная. Сдвиг идет меж линиями, в каждой ток опережает напряжение или отстает:

  1. Если линия симметричная, сдвиги меж любыми фазами по току составляют 120 градусов, формула получается предельно простой. Но! Если нагрузка симметрична. Посмотрим изображение: фаза ф не 120 градусов, характеризует сдвиг меж напряжением и током каждой линии. Предполагается, включили двигатель с тремя равноценными обмотками, получается такой результат. Если нагрузка несимметрична, потрудитесь провести вычисления для каждой линии отдельно, затем сложить результаты воедино для получения общей мощности тока.
  2. Вторая группа формул приведена для трехфазных цепей с изолированной нейтралью. Предполагается, ток одной линии утекает по другой. Нейтраль отсутствует за ненадобностью. Поэтому напряжения берутся не фазные (не от чего отсчитывать), как предыдущей формулой, а линейные. Соответственно, цифры показывают, какой параметр следует взять. Повремените пугаться греческих букв – фазы меж двумя перемножаемыми параметрами. Цифры меняются местами (1,2 или 2,1), чтобы правильно учесть знак.
  3. В асимметричной цепи вновь появляются фазные напряжение, ток. Здесь расчет ведется отдельно для каждой линии. Никаких вариантов нет.

На практике измерить мощность тока

Намекнули, можно воспользоваться токовыми клещами. Прибор позволит определить крейсерские параметры дрели. Разгон можно засечь только при многократных опытах, процесс чрезвычайно быстрый, частота смены индикации не выше 3-х раз в секунду. Токовые клещи демонстрируют погрешность. Практика показывает: достичь погрешности, указанной в паспорте, сложно.

Чаще для оценки мощности используют счетчики (для выплат компаниям-поставщикам), ваттметры (для личных и рабочих целей). Стрелочный прибор содержит пару неподвижных катушек, по которым течет ток цепи, подвижную рамку, для заведения напряжения путем параллельного включения нагрузки. Конструкция рассчитана сразу реализовать формулу полной мощности (см. рис.). Ток умножается на напряжение и некий коэффициент, учитывающий градуировку шкалы, также на косинус сдвига фаз между параметрами. Как говорили выше, сдвиг умещается в пределах 90 — минус 90 градусов, следовательно, косинус положителен, крутящий момент стрелки направлен в одну сторону.

Отсутствует возможность сказать индуктивная ли нагрузка или емкостная. Зато при неправильном включении в цепь показания будут отрицательными (завал набок). Произойдет аналогичное событие, если потребитель вдруг станет отдавать мощность обратно нагрузке (бывает такое). В современных приборах происходит нечто подобное же, вычисления ведет электронный модуль, интегрирующий расход энергии, либо считывающий показания мощности. Вместо стрелки присутствует электронный индикатор и множество других полезных опций.

Особые проблемы вызывают измерения в асимметричных цепях с изолированной нейтралью, где нельзя прямо складывать мощности каждой линии. Ваттметры делятся принципом действия:

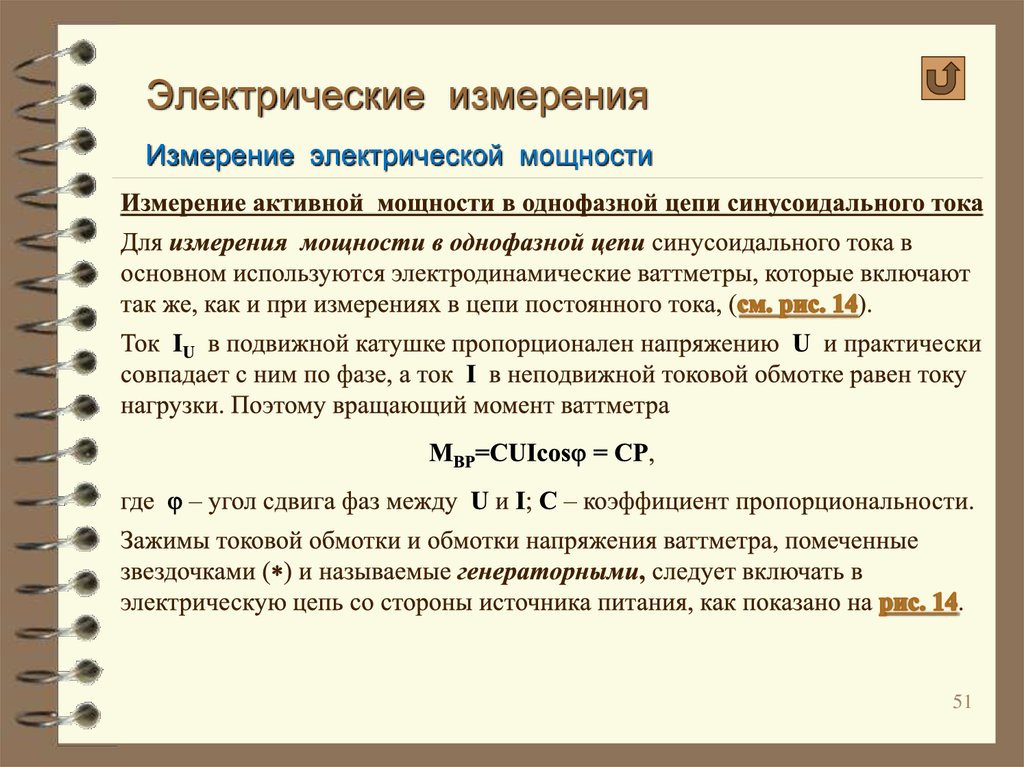

  1. Электродинамические. Описаны разделом. Состоят из одной подвижной, двух неподвижных катушек.
  2. Ферродинамические. Напоминает двигатель с расщепленным полюсом (shaded-pole motor).
  3. С квадратором. Используется амплитудно-частотная характеристика нелинейного элемента (например, диода), напоминающая параболу, для возведения электрической величины в квадрат (используется в вычислениях).
  4. С датчиком Холла. Если индукцию сделать при помощи катушки пропорциональной напряжению магнитного поля в сенсоре, подать ток, ЭДС будет результатом умножения двух величин. Искомая величина.
  5. Компараторы. Постепенно повышает опорный сигнал, пока не будет достигнуто равенство. Цифровые приборы достигают высокой точности.

В цепях с сильным сдвигом фаз для оценки потерь применяется синусный ваттметр. Конструкция схожа с рассмотренной, пространственное положение таково, что вычисляется реактивная мощность (см. рис.). В этом случае произведение тока и напряжения домножим на синус угла сдвига фаз. Реактивную мощность измерим обычным (активным) ваттметром. Имеется несколько методик. Например, в трехфазной симметричной цепи нужно последовательную обмотку включить в одну линию, параллельную – в две другие. Затем производятся вычисления: показания прибора умножаются на корень из трех (с учетом, что на индикаторе произведение тока, напряжения и синуса угла между ними).

Для трехфазной цепи с простой асимметрией задача усложняется. На рисунке показана методика двух ваттметров (ферродинамических или электродинамических). Начала обмоток указаны звездочками. Ток проходит через последовательные, напряжение с двух фаз подается на параллельную (одно через резистор). Алгебраическая сумма показаний обоих ваттметров складывается, умножается на корень из трех для получения значения реактивной мощности.

Прохождение электрического тока через любую проводящую среду объясняется наличием в ней некоторого количества носителей заряда: электронов – для металлов, ионов – в жидкостях и газах. Как найти её величину, определяет физика силы тока.

В спокойном состоянии носители движутся хаотично, но при воздействии на них электрического поля движение становится упорядоченным, определяемым ориентацией этого поля – возникает сила тока в проводнике. Количество носителей, участвующих в переносе заряда, определяется физической величиной – силой тока.

От концентрации и заряда частиц-носителей, или количества электричества, напрямую зависит сила тока, проходящего через проводник. Если принять во внимание время, в течение которого это происходит, тогда узнать, что такое сила тока, и как она зависит от заряда, можно, используя соотношение:

Входящие в формулу величины:

  • I – сила электрического тока, единицей измерения является ампер, входит в семь основных единиц системы Си. Понятие «электрический ток» ввёл Андре Ампер, единица названа в честь этого французского физика. В настоящее время определяется как ток, вызывающий силу взаимодействия 2×10-7 ньютона между двумя параллельными проводниками, при расстоянии 1 метр между ними;
  • Величина электрического заряда, применённая здесь для характеристики силы тока, является производной единицей, измеряется в кулонах. Один кулон – это заряд, проходящий через проводник за 1 секунду при токе 1 ампер;
  • Время в секундах.

Сила тока через заряд может вычисляться с применением данных о скорости и концентрации частиц, угла их движения, площади проводника:

I = (qnv)cosαS.

Также используется интегрирование по площади поверхности и сечению проводника.

Определение силы тока с использованием величины заряда применяется в специальных областях физических исследований, в обычной практике не используется.

Связь между электрическими величинами устанавливается законом Ома, который указывает на соответствие силы тока напряжению и сопротивлению:

Сила электрического тока здесь как отношение напряжения в электрической цепи к её сопротивлению, эти формулы используются во всех областях электротехники и электроники. Они верны для постоянного тока с резистивной нагрузкой.

В случае косвенного расчета для переменного тока следует учитывать, что измеряется и указывается среднеквадратичное (действующее) значение переменного напряжения, которое меньше амплитудного в 1,41 раза, следовательно, максимальная сила тока в цепи будет больше во столько же раз.

При индуктивном или емкостном характере нагрузки вычисляется комплексное сопротивление для определённых частот – найти силу тока для такого рода нагрузок, используя значение активного сопротивления постоянному току, невозможно.

Так, сопротивление конденсатора постоянному току практически бесконечно, а для переменного:

Здесь RC – сопротивление того же конденсатора ёмкостью С, на частоте F, которое во многом зависит от его свойств, сопротивления разных типов ёмкостей для одной частоты значительно различаются. В таких цепях сила тока по формуле, как правило, не определяется – используются различные измерительные приборы.

Для нахождения значения силы тока при известных значениях мощности и напряжения, применяются элементарные преобразования закона Ома:

Тут сила тока – в амперах, сопротивление – в омах, мощность – в вольт-амперах.

Электрический ток имеет свойство разделяться по разным участкам цепи. Если их сопротивления различны, то и сила тока будет разной на любом из них, так находим общий ток цепи.

Ва что за единица измерения. Чем отличаются кВа и кВт

Как правильно рассчитать мощность ИБП если указаны Вольт Амперы (ВА). Вольт-Амперы или ВА — это единица измерения полной электрической мощности. Полная электрическая мощность — это геометрическая сумма активной и реактивной мощности. Что же такое активная и реактивная мощность вы сможете подробно узнать из стати приведенной ниже, которая инженерным языком это подробно объясняет. На практике используют коэффициент 0,6-0,8 (в основном 0,6).

Пример:

Мощность ИБП в вольт-амперах = 1000 ВА

Мощность ИБП в ваттах 1000 * 0,6 = 600 Вт

Величина коэффициента зависит от типа источника бесперебойного питания и производителя. Современные ИБП, благодаря новым технологиям, могут давать коэффициент 0,9.

Вольт-амперы или ВА — это единица измерения полной электрической мощности. Полная электрическая мощность — это геометрическая сумма активной и реактивной мощности. Что же такое активная и реактивная мощность? Активная мощность — характеризует скорость необратимого превращения электрической энергии в другие виды энергии (например, световую или тепловую). К активным видам потребителей можно отнести все виды электроламп, и нагревательные элементы. Реактивная мощность — характеризуется скорость передачи электроэнергии от источника тока к потребителю и обратно. К реактивным видам потребителей можно отнести все виды электродвигателей.

Полная мощность будет равняться S2=A2+R2, именно эта мощность и указывается в качестве характеристики дизельной электростанции. Как перевести эти загадочные Вольт-амперы в привычные нам киловатты? Для дизельных электростанций малой и средней мощности существует определенный поправочный коэффициент, который составляет 0,8.

Пример: возьмем дизельную электростанцию J 88K/Nexys, ее мощность в кВА в режиме основного использования составляет 80 кВА, в режиме резервного использования — 88 кВА (о основной и резервной мощности можно прочитать в словаре). Соответственно, мощность в киловаттах в ре

В вольтамперах (VА) измеряют полную мощность.

В ваттах — активную.

В ВАРах — реактивную.

Связь между ними через сдвиг фазы между током и напряжением. Поэтому перевести нельзя — это разные величины. Если нагрузка активная — то полная мощность равна активной. Если нагрузка чисто реактивная (например конденсатор с малыми потерями), то активная мощность будет равна нулю, а полная вполне себе ненулевая. Если на бесперебойнике написано 650 ВА, значит такой и может быть полная потребляемая мощность.

Вопрос:
В чем отличие кВт от кВа

Ответ:

Многие пишут достаточно сложно. Для простоты восприятия скажу что основным отличием является то, что кВт как единица измерения принята в основном для электродвигателей и подобных индуктивных нагрузок.

Или воспользуйтесь простым онлайн калькулятором перевода кВА в кВт.

Косинус фи (cos φ)

Это коэффициент мощности, который показывает соотношение (потерь) кВт к кВА при подключении индуктивных нагрузок.

Распространенные коэффициенты мощности и их расшифровка(cos φ):

  • 1 – наилучшее значение
  • 0,95 – отличный показатель
  • 0,90 – удовлетворительные значение
  • 0,80 – средний наиболее распространенный показатель
  • 0,70 – плохой показатель
  • 0,60 – очень низкое значение

Вольт-ампер (ва)

  • это единица полной мощности переменного тока, обозначается ва или VA. Полная мощность переменного тока определяется как произведение действующих значений тока в цепи (в амперах) и напряжения на её зажимах (в вольтах).

Ватт (вт)

  • единица мощности. Названа в честь Дж. Уатта, обозначается вт или W. Ватт -это мощность, при которой за 1 сек совершается работа, равная 1 джоулю. Ватт как единица электрической (активной) мощности равен мощности неизменяющегося электрического тока силой 1 ампер при напряжении 1 вольт.

Мощность (электрическая мощность)
  • физическая и техническая величина в цепях электрического тока. В цепях переменного тока произведение эффективных значений напряжения U и тока I определяет полную мощность, при учете фазового сдвига между током и напряжением – активную и реактивную составляющие мощности, а также коэффициент мощности.
  • сумма мощностей единиц оборудования.

Номинальная мощность
  • значение мощности для длительного режима работы, на которое рассчитан источник или потребитель электроэнергии.

Полная мощность (“S”)

  • кажущаяся мощность, величина, равная произведению действующих значений периодического электрического тока в цепи “I” и напряжения “U” на её зажимах: S=U*I ; для синусоидального тока (в комплексной форме) равна,где Р — активная мощность, Q — реактивная мощность (при индуктивной нагрузке Q > 0, а при ёмкостной Q

Мощность полная
  • вычисляемое значение (или результат измерений), необходимое для определения, например, параметров электрических генераторов. Значение полной мощности в цепи переменного тока есть произведение эффективных значений тока и напряжения. В принципе, работа электрического оборудования основана на преобразовании электрической энергии в другие формы энергии. Электрическая мощность, поглощаемая оборудованием, называется Полной мощностью и состоит из активной и реактивной мощностей: S = √3*U*√I

Активная мощность (“P”)

  • среднее за период значение мгновенной мощности переменного тока; характеризует среднюю скорость преобразования электромагнитной энергии в другие формы (тепловую, механическую, световую и т. д.). Измеряется в Вт (W, — ваттах). Для синусоидального тока (в электрической сети 1-фазного переменного тока) равна произведению действующих (эффективных) значений тока “I” и напряжения “U” на косинус угла сдвига фаз между ними: P = I*U*Cos ф . Для 3-фазного тока: (P=√3 U I Сos φ. (Источник: «Российский Энциклопедический словарь»). Скажем проще, это та часть входной мощности, которая превращается в выходную мощность. Активная мощность может быть также выражена через силу тока, напряжение и активную составляющую сопротивления цепи “r” или её проводимость “g” по формуле: P = («I» в квадрате)*r = («V» в квадрате)*g. (P = I2r =V2g).
    В любой электрической цепи как синусоидального, так и несинусоидального тока, Активная мощность всей цепи равна сумме Активных мощностей отдельных частей цепи. С Полной мощностью («S») Активная мощность связана соотношением: P = S*Сos ф.
    Вся входная мощность, к примеру, полная мощность, должна быть превращена в полезную выходную мощность, указывающуюся как активная мощность, например, реальная выходная мощность мотора. Качество такого превращения мощности обозначается Сos φ, — единый коэффициент мощности.
    Мощность активная — физическая и техническая величина, характеризующая полезную электрическую мощность. Мощность активная является активно действующей мощностью, т.е. мощностью, вызывающей воздействие на электрооборудование, например, нагрев, механические усилия. При произвольной нагрузке в цепи переменного тока действует активная составляющая тока, иначе говоря, часть полной мощности, определяемая коэффициентом мощности, является полезной (используемой).

Реактивная мощность («Q»)

  • величина, характеризующая нагрузки, создаваемые в электротехнических устройствах колебаниями энергии электромагнитного поля в цепи переменного тока. Реактивная мощность «Q» для синусоидального тока равна произведению действующих значений напряжения “U” и тока “I”, умноженному на синус угла сдвига фаз между ними: Q = U*I*Sin ф .Измеряется в варах . Для 3-фазного тока: Q=√3*U*I*Sin φ. (

Нужно узнать мощность электротехники, которая будут работать от генератора. Чтобы это сделать нужно вычислить и сложить мощности техники потребляемой энергии , которые будут работать одновременно. Учтите, что мощности нужно складывать в вольт-амперах (ВА или КВА).

Простая раскладка:

Различия между кВа и квт

В характеристиках часто указываются обе единицы измерения мощности (кВт и кВа), но не каждый знает, что они обозначают:

  • кВа – полная мощность оборудования;
  • кВт – активная мощность оборудования;

По сути, это одно и то же и говоря языком потребителя: кВт – нетто (полезная мощность), а кВа брутто (полная мощность).

кВа — 20% = кВт

1 кВа = 0,8 х кВт

Для того чтобы перевести кВа в кВт , требуется от кВа отнять 20% и получиться кВт с малой погрешностью, которую можно не учитывать.

К примеру, что бы мощность 400кВа перевести в кВт, необходимо 400кВа*0,8=320кВт или 400кВа-20%=320кВт.

Подробная раскладка:

кВА — это единица измерения полной электромощности. Полная электромощность – это сумма активной и реактивной мощности. Активная мощность – это скорость превращения электроэнергии в другие виды энергии (тепловую или световую). Реактивная мощность – скорость передачи электрической энергии от источника к потребителю и обратно. Полная мощность равна S2=A2+R2, эта мощность и представлена в качестве характеристики генераторов.

кВт – это единица измерения активной мощности . Определяется как мощность , выделяемая, в нагрузке при приложенном к ней напряжении 1 V и силе тока в 1 А. Мерой реактивности является, cos (0,8-1). Каждый бензиновый или дизельный генератор имеет индивидуальный cos, который обязательно нужно учитывать. Пример, если он равен 0,8, то для работы дрели от генератора необходимо 833 Вт: 0,8 = 1041 В*А. К сведению: если по паспорту генератор выдает 1000 ВА, то реальных Вт будет только 800.

Самый верный способ определения мощности какой-либо технике — это посмотреть в инструкции или непосредственно на самом генераторе должна быть наклейка. Также мощность можно узнать у производителя или продавца.

К сведению:

Пусковой ток — это ток, требуемый для старта электрического двигателя. Двигатель без системы понижения пусковых токов может брать на себя в 4-7 раз больше номинального значения. Сравнение, пусковые токи в простой ситуации. Предположим, что вы передвигаетесь на велосипеде и вам нужно разогнаться до нужной скорости. Вы начинаете движение, и на первом этапе прикладываете гораздо больше сил, чем тогда, когда вы едите в нормальном режиме, при средней скорость. Точно так же и электрическому двигателю для раскрутки ротора нужно приложить больше энергии, чем для нормальной работы с постоянным количеством оборотов.

Конвертер длины и расстояния Конвертер массы Конвертер мер объема сыпучих продуктов и продуктов питания Конвертер площади Конвертер объема и единиц измерения в кулинарных рецептах Конвертер температуры Конвертер давления, механического напряжения, модуля Юнга Конвертер энергии и работы Конвертер мощности Конвертер силы Конвертер времени Конвертер линейной скорости Плоский угол Конвертер тепловой эффективности и топливной экономичности Конвертер чисел в различных системах счисления Конвертер единиц измерения количества информации Курсы валют Размеры женской одежды и обуви Размеры мужской одежды и обуви Конвертер угловой скорости и частоты вращения Конвертер ускорения Конвертер углового ускорения Конвертер плотности Конвертер удельного объема Конвертер момента инерции Конвертер момента силы Конвертер вращающего момента Конвертер удельной теплоты сгорания (по массе) Конвертер плотности энергии и удельной теплоты сгорания топлива (по объему) Конвертер разности температур Конвертер коэффициента теплового расширения Конвертер термического сопротивления Конвертер удельной теплопроводности Конвертер удельной теплоёмкости Конвертер энергетической экспозиции и мощности теплового излучения Конвертер плотности теплового потока Конвертер коэффициента теплоотдачи Конвертер объёмного расхода Конвертер массового расхода Конвертер молярного расхода Конвертер плотности потока массы Конвертер молярной концентрации Конвертер массовой концентрации в растворе Конвертер динамической (абсолютной) вязкости Конвертер кинематической вязкости Конвертер поверхностного натяжения Конвертер паропроницаемости Конвертер паропроницаемости и скорости переноса пара Конвертер уровня звука Конвертер чувствительности микрофонов Конвертер уровня звукового давления (SPL) Конвертер уровня звукового давления с возможностью выбора опорного давления Конвертер яркости Конвертер силы света Конвертер освещённости Конвертер разрешения в компьютерной графике Конвертер частоты и длины волны Оптическая сила в диоптриях и фокусное расстояние Оптическая сила в диоптриях и увеличение линзы (×) Конвертер электрического заряда Конвертер линейной плотности заряда Конвертер поверхностной плотности заряда Конвертер объемной плотности заряда Конвертер электрического тока Конвертер линейной плотности тока Конвертер поверхностной плотности тока Конвертер напряжённости электрического поля Конвертер электростатического потенциала и напряжения Конвертер электрического сопротивления Конвертер удельного электрического сопротивления Конвертер электрической проводимости Конвертер удельной электрической проводимости Электрическая емкость Конвертер индуктивности Конвертер Американского калибра проводов Уровни в dBm (дБм или дБмВт), dBV (дБВ), ваттах и др. единицах Конвертер магнитодвижущей силы Конвертер напряженности магнитного поля Конвертер магнитного потока Конвертер магнитной индукции Радиация. Конвертер мощности поглощенной дозы ионизирующего излучения Радиоактивность. Конвертер радиоактивного распада Радиация. Конвертер экспозиционной дозы Радиация. Конвертер поглощённой дозы Конвертер десятичных приставок Передача данных Конвертер единиц типографики и обработки изображений Конвертер единиц измерения объема лесоматериалов Вычисление молярной массы Периодическая система химических элементов Д. И. Менделеева

1 киловатт [кВт] = 1 киловольт-ампер [кВ·А]

Исходная величина

Преобразованная величина

ватт эксаватт петаватт тераватт гигаватт мегаватт киловатт гектоватт декаватт дециватт сантиватт милливатт микроватт нановатт пиковатт фемтоватт аттоватт лошадиная сила лошадиная сила метрическая лошадиная сила котловая лошадиная сила электрическая лошадиная сила насосная лошадиная сила лошадиная сила (немецкая) брит. термическая единица (межд.) в час брит. термическая единица (межд.) в минуту брит. термическая единица (межд.) в секунду брит. термическая единица (термохим.) в час брит. термическая единица (термохим.) в минуту брит. термическая единица (термохим.) в секунду МBTU (международная) в час Тысяча BTU в час МMBTU (международная) в час Миллион BTU в час тонна охлаждения килокалория (межд.) в час килокалория (межд.) в минуту килокалория (межд.) в секунду килокалория (терм.) в час килокалория (терм.) в минуту килокалория (терм.) в секунду калория (межд.) в час калория (межд.) в минуту калория (межд.) в секунду калория (терм.) в час калория (терм.) в минуту калория (терм.) в секунду фут фунт-сила в час фут·фунт-сила/минуту фут·фунт-сила/секунду фунт-фут в час фунт-фут в минуту фунт-фут в секунду эрг в секунду киловольт-ампер вольт-ампер ньютон-метр в секунду джоуль в секунду эксаджоуль в секунду петаджоуль в секунду тераджоуль в секунду гигаджоуль в секунду мегаджоуль в секунду килоджоуль в секунду гектоджоуль в секунду декаджоуль в секунду дециджоуль в секунду сантиджоуль в секунду миллиджоуль в секунду микроджоуль в секунду наноджоуль в секунду пикоджоуль в секунду фемтоджоуль в секунду аттоджоуль в секунду джоуль в час джоуль в минуту килоджоуль в час килоджоуль в минуту планковская мощность

Общие сведения

В физике мощность — это отношение работы ко времени, в течении которого она выполняется. Механическая работа — это количественная характеристика действия силы F на тело, в результате которого оно перемещается на расстояние s . Мощность можно также определить как скорость передачи энергии. Другими словами, мощность — показатель работоспособности машины. Измерив мощность, можно понять в каком количестве и с какой скоростью выполняется работа.

Единицы мощности

Мощность измеряют в джоулях в секунду, или ваттах. Наряду с ваттами используются также лошадиные силы. До изобретения паровой машины мощность двигателей не измеряли, и, соответственно, не было общепринятых единиц мощности. Когда паровую машину начали использовать в шахтах, инженер и изобретатель Джеймс Уатт занялся ее усовершенствованием. Для того чтобы доказать, что его усовершенствования сделали паровую машину более производительной, он сравнил ее мощность с работоспособностью лошадей, так как лошади использовались людьми на протяжении долгих лет, и многие легко могли представить, сколько работы может выполнить лошадь за определенное количество времени. К тому же, не во всех шахтах применялись паровые машины. На тех, где их использовали, Уатт сравнивал мощность старой и новой моделей паровой машины с мощностью одной лошади, то есть, с одной лошадиной силой. Уатт определил эту величину экспериментально, наблюдая за работой тягловых лошадей на мельнице. Согласно его измерениям одна лошадиная сила — 746 ватт. Сейчас считается, что эта цифра преувеличена, и лошадь не может долго работать в таком режиме, но единицу изменять не стали. Мощность можно использовать как показатель производительности, так как при увеличении мощности увеличивается количество выполненной работы за единицу времени. Многие поняли, что удобно иметь стандартизированную единицу мощности, поэтому лошадиная сила стала очень популярна. Ее начали использовать и при измерении мощности других устройств, особенно транспорта. Несмотря на то, что ватты используются почти также долго, как лошадиные силы, в автомобильной промышленности чаще применяются лошадиные силы, и многим покупателям понятнее, когда именно в этих единицах указана мощность автомобильного двигателя.

Мощность бытовых электроприборов

На бытовых электроприборах обычно указана мощность. Некоторые светильники ограничивают мощность лампочек, которые в них можно использовать, например не более 60 ватт. Это сделано потому, что лампы более высокой мощности выделяют много тепла и светильник с патроном могут быть повреждены. Да и сама лампа при высокой температуре в светильнике прослужит недолго. В основном это проблема с лампами накаливания. Светодиодные, люминесцентные и другие лампы обычно работают с меньшей мощностью при одинаковой яркости и, если они используются в светильниках, предназначенных для ламп накаливания, проблем с мощностью не возникает.

Чем больше мощность электроприбора, тем выше потребление энергии, и стоимости использования прибора. Поэтому производители постоянно улучшают электроприборы и лампы. Световой поток ламп, измеряемый в люменах, зависит от мощности, но также и от вида ламп. Чем больше световой поток лампы, тем ярче выглядит ее свет. Для людей важна именно высокая яркость, а не потребляемая ламой мощность, поэтому в последнее время альтернативы лампам накаливания пользуются все большей популярностью. Ниже приведены примеры видов ламп, их мощности и создаваемый ими световой поток.

  • 450 люменов:
    • Лампа накаливания: 40 ватт
    • Компактная люминесцентная лампа: 9–13 ватт
    • Светодиодная лампа: 4–9 ватт
  • 800 люменов:
    • Лампа накаливания: 60 ватт
    • Компактная люминесцентная лампа: 13–15 ватт
    • Светодиодная лампа: 10–15 ватт
  • 1600 люменов:
    • Лампа накаливания: 100 ватт
    • Компактная люминесцентная лампа: 23–30 ватт
    • Светодиодная лампа: 16–20 ватт

    Из этих примеров очевидно, что при одном и том же создаваемом световом потоке светодиодные лампы потребляют меньше всего электроэнергии и более экономны, по сравнению с лампами накаливания. На момент написания этой статьи (2013 год) цена светодиодных ламп во много раз превышает цену ламп накаливания. Несмотря на это, в некоторых странах запретили или собираются запретить продажу ламп накаливания из-за их высокой мощности.

    Мощность бытовых электроприборов может отличаться в зависимости от производителя, и не всегда одинакова во время работы прибора. Внизу приведены примерные мощности некоторых бытовых приборов.

    • Бытовые кондиционеры для охлаждения жилого дома, сплит-система: 20–40 киловатт
    • Моноблочные оконные кондиционеры: 1–2 киловатта
    • Духовые шкафы: 2.1–3.6 киловатта
    • Стиральные машины и сушки: 2–3.5 киловатта
    • Посудомоечные машины:1.8–2.3 киловатта
    • Электрические чайники: 1–2 киловатта
    • Микроволновые печи:0.65–1.2 киловатта
    • Холодильники: 0.25–1 киловатт
    • Тостеры: 0.7–0.9 киловатта

    Мощность в спорте

    Оценивать работу с помощью мощности можно не только для машин, но и для людей и животных. Например, мощность, с которой баскетболистка бросает мяч, вычисляется с помощью измерения силы, которую она прикладывает к мячу, расстояния которое пролетел мяч, и времени, в течение которого эта сила была применена. Существуют сайты, позволяющие вычислить работу и мощность во время физических упражнений. Пользователь выбирает вид упражнений, вводит рост, вес, длительность упражнений, после чего программа рассчитывает мощность. Например, согласно одному из таких калькуляторов, мощность человека ростом 170 сантиметров и весом в 70 килограмм, который сделал 50 отжиманий за 10 минут, равна 39.5 ватта. Спортсмены иногда используют устройства для определения мощности, с которой работают мышцы во время физической нагрузки. Такая информация помогает определить, насколько эффективна выбранная ими программа упражнений.

    Динамометры

    Для измерения мощности используют специальные устройства — динамометры. Ими также можно измерять вращающий момент и силу. Динамометры используют в разных отраслях промышленности, от техники до медицины. К примеру, с их помощью можно определить мощность автомобильного двигателя. Для измерения мощности автомобилей используется несколько основных видов динамометров. Для того, чтобы определить мощность двигателя с помощью одних динамометров, необходимо извлечь двигатель из машины и присоединить его к динамометру. В других динамометрах усилие для измерения передается непосредственно с колеса автомобиля. В этом случае двигатель автомобиля через трансмиссию приводит в движение колеса, которые, в свою очередь, вращают валики динамометра, измеряющего мощность двигателя при различных дорожных условиях.

    Динамометры также используют в спорте и в медицине. Самый распространенный вид динамометров для этих целей — изокинетический. Обычно это спортивный тренажер с датчиками, подключенный к компьютеру. Эти датчики измеряют силу и мощность всего тела или отдельных групп мышц. Динамометр можно запрограммировать выдавать сигналы и предупреждения если мощность превысила определенное значение. Это особенно важно людям с травмами во время реабилитационного периода, когда необходимо не перегружать организм.

    Согласно некоторым положениям теории спорта, наибольшее спортивное развитие происходит при определенной нагрузке, индивидуальной для каждого спортсмена. Если нагрузка недостаточно тяжелая, спортсмен привыкает к ней и не развивает свои способности. Если, наоборот, она слишком тяжелая, то результаты ухудшаются из-за перегрузки организма. Физическая нагрузка во время некоторых упражнений, таких как велосипедный спорт или плавание, зависит от многих факторов окружающей среды, таких как состояние дороги или ветер. Такую нагрузку трудно измерить, однако можно выяснить с какой мощностью организм противодействует этой нагрузке, после чего изменять схему упражнений, в зависимости от желаемой нагрузки.

Вы затрудняетесь в переводе единицы измерения с одного языка на другой? Коллеги готовы вам помочь. Опубликуйте вопрос в TCTerms и в течение нескольких минут вы получите ответ.

Электрическая мощность — это величина, которая характеризует скорость передачи, потребления или генерации электрической энергии за единицу времени.

Чем больше значение мощности, тем большую работу сможет выполнить электрооборудование за единицу времени. Мощность бывает полная, реактивная и активная.

S — полная мощность измеряется в кВА (килоВольтАмперах)

A — активная мощность измеряется в кВт (килоВаттах)

P — реактивная мощность измеряется в кВар (килоВарах)

Определение

Вольт-Ампер (В А, а также V A) — единица измерения полной мощности, соответственно, 1 кВА=10³ ВА, т.е. 1000 ВА. Полная мощность тока равна произведению действующей в цепи силы тока (А) на действующее на ее зажимах напряжение (В).

Ватт (ВТ, а также W) — единица измерения активной мощности, соответственно, 1 кВт=10³ Вт, т.е. 1000 Вт. 1Ватт — это мощность, при которой за одну секунду совершается работа в 1 Джоуль. Часть полной мощности, которая передалась в нагрузку за определённый период переменного тока, называется мощностью активной. Она рассчитывается как произведение действующих значений электрического тока и напряжения на косинус угла (cos φ) сдвига фаз между ними.

Сos φ является величиной, характеризующей качество электрооборудования с точки зрения экономии электрической энергии. Чем больше косинус фи, тем больше электроэнергии от источника попадает в нагрузку (величина активной мощности приближается к величине полной).

Мощность, которая не передалась в нагрузку, а была потрачена на нагрев и излучение, называется реактивной мощностью.

Сравнение

При выборе электростанции или стабилизатора необходимо помнить, что кВА — это полная мощность (потребляемая оборудованием), а кВт — мощность активная (т.е. затраченная на выполнение полезной работы).

Полная мощность (кВА) представляет собой сумму активной и реактивной мощностей. Все электроприборы-потребители можно разделить на две категории: активные (лампа накаливания, обогреватель, электроплита и др.) и реактивные (кондиционеры, телевизоры, дрели, люминесцентные лампы и др.).

Различные потребители обладают различным соотношением активной и полной мощности, в зависимости от категории.

Выводы сайт

  1. Чтобы определить суммарную мощность всех потребителей для активных приборов достаточно сложить все активные мощности (кВт). То есть, если по паспорту прибор (активный) потребляет, например, 1 кВт, то для его питания достаточно именно 1 кВт.
  2. Для реактивных приборов требуется сложение полных мощностей всего электрооборудования, т.к. у реактивных потребителей часть энергии превращается в свет или тепло. В инженерных расчётах для таких приборов полная мощность вычисляется по формуле: S = А/соs φ.

активную, реактивную, полную (P, Q, S), а также коэффициент мощности (PF) В чем измеряется полезная мощность

то есть произведение векторов силы на скорость движения — и есть мощность. В чем измеряется она? По международной системе СИ, единицей измерения данной величины является 1 Ватт.

Ватт и другие единицы измерения мощности

Ватт означает мощность, где за одну секунду производится работа в один джоуль. Последнюю единицу назвали так в честь англичанина Дж.Уатта, который изобрел и соорудил первую паровую машину. Но он при этом использовал другую величину — лошадиную силу, каковая применяется и по сей день. Одна лошадиная сила приблизительно равна 735,5 Ватт.

Таким образом, кроме Ватта, мощность измеряют в метрической лошадиной силе. А при очень малом значении также используют Эрг, равный десяти в минус седьмой степени Ватт. Возможно и измерение в одной единице массы/силы/метров в секунду, что равно 9,81 Ватт.

Мощность в двигателе

Названная величина является одной из самых важных в любом моторе, который бывает самой разной мощности. Например, электрическая бритва имеет сотые доли киловатта, а ракета космического корабля насчитывает миллионы.

Для разной нагрузки необходима различная мощность для сохранения определенной скорости. Например, машина станет тяжелее, если в нее поместить больше груза. Тогда сила трения о дорогу увеличится. Поэтому, чтобы поддерживать ту же скорость, что и в ненагруженном состоянии, потребуется большая мощность. Соответственно, мотор будет съедать больше топлива. Об этом факте известно всем водителям.

Но при большой скорости важна и инерция машины, которая прямо пропорциональна ее массе. Бывалые водители, знающие об этом факте, находят при езде лучшее сочетание топлива и скорости, чтобы бензина уходило меньше.

Мощность тока

В чем измеряется мощность тока? В той же самой единице по системе СИ. Она может быть измерена прямым или косвенным методом.

Первый способ реализуется при помощи ваттметра, потребляющего существенную энергию и сильно нагружающего источник тока. С его помощью измеряется от десяти Ватт и более. Косвенный метод используют при необходимости измерить малые значения. Приборами для этого служат амперметр и вольтметр, подсоединенные к потребителю. Формула в данном случае будет иметь такой вид:

При известном сопротивлении нагрузки, измеряем протекающую через нее величину тока и находим мощность так:

P = I 2 ∙ R н.

По формуле P = I 2 /R н также может быть вычеслена мощность тока.

В чем измеряется она в сети трехфазного тока, тоже не секрет. Для этого применяют уже знакомый прибор — ваттметр. Причем решить задачу, чем измеряется электрическая мощность, можно с помощью одного, двух или даже трех приборов. Например, для четырехпроводной установки потребуется три устройства. А для трехпроводной при несимметричной нагрузке — два.

Все мы ежедневно сталкиваемся с электроприборами, кажется, без них наша жизнь останавливается. И у каждого из них в технической инструкции указана мощность. Сегодня мы разберемся что же это такое, узнаем виды и способы расчета.

Электроприборы, подключаемые к электросети работают в цепи переменного тока, поэтому мы будем рассматривать мощность именно в этих условиях. Однако, сначала, дадим общее определение понятию.

Мощность — физическая величина, отражающая скорость преобразования или передачи электрической энергии.

В более узком смысле, говорят, что электрическая мощность – это отношение работы, выполняемой за некоторый промежуток времени, к этому промежутку времени.

Если перефразировать данное определение менее научно, то получается, что мощность – это некое количество энергии, которое расходуется потребителем за определенный промежуток времени. Самый простой пример – это обычная лампа накаливания. Скорость, с которой лампочка превращает потребляемую электроэнергию в тепло и свет, и будет ее мощностью. Соответственно, чем выше изначально этот показатель у лампочки, тем больше она будет потреблять энергии, и тем больше отдаст света.

Поскольку в данном случае происходит не только процесс преобразования электроэнергии в некоторую другую (световую, тепловую и т.д. ), но и процесс колебания электрического и магнитного поля, появляется сдвиг фазы между силой тока и напряжением, и это следует учитывать при дальнейших расчетах.

При расчете мощности в цепи переменного тока принято выделять активную, реактивную и полную составляющие.

Понятие активной мощности

Активная “полезная” мощность — это та часть мощности, которая характеризует непосредственно процесс преобразования электрической энергии в некую другую энергию. Обозначается латинской буквой P и измеряется в (Вт ).

Рассчитывается по формуле: P = U⋅I⋅cosφ,

где U и I – среднеквадратичное значение напряжения и силы тока цепи соответственно, cos φ – косинус угла сдвига фазы между напряжением и током.

ВАЖНО! Описанная ранее формула подходит для расчета цепей с , однако, мощные агрегаты обычно используют сеть с напряжением 380В. В таком случае выражение следует умножить на корень из трех или 1.73

Понятие реактивной мощности

Реактивная “вредная” мощность — это мощность, которая образуется в процессе работы электроприборов с индуктивной или емкостной нагрузкой, и отражает происходящие электромагнитные колебания. Проще говоря, это энергия, которая переходит от источника питания к потребителю, а потом возвращается обратно в сеть.

Использовать в дело данную составляющую естественно нельзя, мало того, она во многом вредит сети питания, потому обычно его пытаются компенсировать.

Обозначается эта величина латинской буквой Q.

ЗАПОМНИТЕ! Реактивная мощность измеряется не в привычных ваттах (Вт ), а в вольт-амперах реактивных (Вар ).

Рассчитывается по формуле:

Q = U⋅I⋅sinφ ,

где U и I – среднеквадратичное значение напряжения и силы тока цепи соответственно, sinφ – синус угла сдвига фазы между напряжением и током.

ВАЖНО! При расчете данная величина может быть как положительной, так и отрицательной – в зависимости от движения фазы.

Емкостные и индуктивные нагрузки

Главным отличием реактивной (емкостной и индуктивной ) нагрузки – наличие, собственно, емкости и индуктивности, которые имеют свойство запасать энергию и позже отдавать ее в сеть.

Индуктивная нагрузка преобразует энергию электрического тока сначала в магнитное поле (в течение половины полупериода ), а далее преобразует энергию магнитного поля в электрический ток и передает в сеть. Примером могут служить асинхронные двигатели, выпрямители, трансформаторы, электромагниты.

ВАЖНО! При работе индуктивной нагрузки кривая тока всегда отстает от кривой напряжения на половину полупериода.

Емкостная нагрузка преобразует энергию электрического тока в электрическое поле, а затем преобразует энергию полученного поля обратно в электрический ток. Оба процесса опять же протекают в течение половины полупериода каждый. Примерами являются конденсаторы, батареи, синхронные двигатели.

ВАЖНО! Во время работы емкостной нагрузки кривая тока опережает кривую напряжения на половину полупериода.

Коэффициент мощности cosφ

Коэффициент мощности cosφ (читается косинус фи )– это скалярная физическая величина, отражающая эффективность потребления электрической энергии. Проще говоря, коэффициент cosφ показывает наличие реактивной части и величину получаемой активной части относительно всей мощности.

Коэффициент cosφ находится через отношение активной электрической мощности к полной электрической мощности.

ОБРАТИТЕ ВНИМАНИЕ! При более точном расчете следует учитывать нелинейные искажения синусоиды, однако, в обычных расчетах ими пренебрегают.

Значение данного коэффициента может изменяться от 0 до 1 (если расчет ведется в процентах, то от 0% до 100% ). Из расчетной формулы не сложно понять, что, чем больше его значение, тем больше активная составляющая, а значит лучше показатели прибора.

Понятие полной мощности. Треугольник мощностей

Полная мощность – это геометрически вычисляемая величина, равная корню из суммы квадратов активной и реактивной мощностей соответственно. Обозначается латинской буквой S.

S = U⋅I

ВАЖНО! Полная мощность измеряется в вольт-амперах (ВА ).

Треугольник мощностей – это удобное представление всех ранее описанных вычислений и соотношений между активной, реактивной и полной мощностей.

Катеты отражают реактивную и активную составляющие, гипотенуза – полную мощность. Согласно законам геометрии, косинус угла φ равен отношению активной и полной составляющих, то есть он является коэффициентом мощности.


Как найти активную, реактивную и полную мощности. Пример расчета

Все расчеты строятся на указанных ранее формулах и треугольнике мощностей. Давайте рассмотрим задачу, наиболее часто встречающуюся на практике.

Обычно на электроприборах указана активная мощность и значение коэффициента cosφ. Имея эти данные несложно рассчитать реактивную и полную составляющие.

Для этого разделим активную мощность на коэффициент cosφ и получим произведение тока и напряжения. Это и будет полной мощностью.

Как измеряют cosφ на практике

Значение коэффициента cosφ обычно указано на бирках электроприборов, однако, если необходимо измерить его на практике пользуются специализированным прибором – фазометром . Также с этой задачей легко справится цифровой ваттметр.

Если полученный коэффициент cosφ достаточно низок, то его можно компенсировать практически. Осуществляется это в основном путем включения в цепь дополнительных приборов.

  1. Если необходимо скорректировать реактивную составляющую, то следует включить в цепь реактивный элемент, действующий противоположно уже функционирующему прибору. Для компенсации работы асинхронного двигателя, для примера индуктивной нагрузки, в параллель включается конденсатор. Для компенсации синхронного двигателя подключается электромагнит.
  2. Если необходимо скорректировать проблемы нелинейности в схему вводят пассивный корректор коэффициента cosφ, к примеру, это может быть дроссель с высокой индуктивностью, подключаемый последовательно с нагрузкой.

Мощность – это один из важнейших показателей электроприборов, поэтому знать какой она бывает и как рассчитывается, полезно не только школьникам и людям, специализирующимся в области техники, но и каждому из нас.

Ещё в 18 веке мощность стали считать в лошадиных силах. До сих пор эта физическая величина употребляется для обозначения силы двигателей. Рядом с показателем мощности двигателя внутреннего сгорания в ваттах продолжают писать значение в л.с.

Мощность как физическая величина, формула мощности

Значение, показывающее, как быстро происходят преобразование, трансляция или потребление энергии в какой-либо системе, – мощность. Для характеристик энергетических условий важно, насколько быстро выполняется процесс. Работа, реализуемая в единицу времени, именуется мощностью:

  • А – работа;
  • t – время.

Можно учитывать отдельно мощность в механике и электрическую мощность.

Чтобы получить ответ на вопрос: в чем измеряется механическая мощность, рассматривают действие силы на движущееся тело. Сила проделывает работу, мощность в таком случае определяется по формуле:

  • F – сила;
  • v – скорость.

При вращательном движении эту величину определяют с учётом момента силы и частоты вращения, «об./мин.».

Зависимость между электрическим током и мощностью

В электротехнике работой будет U – напряжение, которое перемещает 1 кулон, количество перемещаемых в единицу времени кулонов – это ток (I). Мощность электротока или электрическую мощность P получают, умножив ток на напряжение:

Это полная работа, выполненная за 1 секунду. Зависимость здесь прямая. Изменяя ток или напряжение, изменяют мощность, расходуемую устройством.

Одинакового значения Р добиваются, варьируя одну из двух величин.

Определение единицы измерения мощности тока

Единица измерения мощности тока носит имя Джеймса Ватта, шотландского инженера-механика. 1 Вт – это мощность, которую вырабатывает ток 1 А при разности потенциалов 1 В.

К примеру, источник при напряжении 3,5 В создаёт в цепи ток 0,2 А, тогда мощность тока получится:

P = U*I = 3,5*0,2 = 0,7 Вт.

Внимание! В механике мощность принято изображать буквой N, в электротехнике – буквой P. В чем измеряется n и P? Независимо от обозначения, это одна величина, и измеряется она в ваттах «Вт».

Ватт и другие единицы измерения мощности

Говоря о том, в чем измеряется мощность, необходимо знать, о чём идёт речь. Ватт – это величина, соответствующая 1 Дж/с. Она принята в Международной Системе Единиц. В каких единицах ещё измеряется мощность? Раздел науки астрофизика работает с единицей под названием эрг/с. Эрг – очень маленькая величина, равная 10-7 Вт.

Ещё одна, поныне распространённая, единица из этого ряда – «лошадиная сила». В 1789 году Джеймс Ватт подсчитал, что груз весом 75 кг из шахты может вытащить одна лошадь и сделать это со скоростью 1 м/с. Исходя из подсчёта такой трудоёмкости, мощность двигателей допускается измерить этой величиной в соотношении:

1 л.с. = 0,74 кВт.

Интересно. Американцы и англичане считают, что 1 л.с. = 745.7 Вт, а русские – 735.5 Вт. Спорить, кто прав, а кто нет, не имеет смысла, так как мера эта внесистемная и не должна быть использована. Международная организация законодательной метрологии рекомендует изъять её из обращения.

В России при расчёте полиса КАСКО или ОСАГО используют эти данные силового агрегата автомобиля.

Формула взаимосвязи между мощностью, напряжением и силой тока

В электротехнике работу рассматривают как некоторое количество энергии, отдаваемое источником питания на действие электроприбора в период времени. Поэтому электрическая мощность есть величина, описывающая быстроту трансформации или передачи электроэнергии. Её формула для постоянного тока выглядит так:

  • U – напряжение, В;
  • I – сила тока, А.

Для некоторых случаев, пользуясь формулой закона Ома, мощность можно вычислить, подставив значение сопротивления:

P = I*2*R, где:

  • I – сила тока, А;
  • R – сопротивление, Ом.

В случае расчётов мощности цепей переменного тока придётся столкнуться с тремя видами:

  • активная её формула: P = U*I*cos ϕ, где – коэффициент угла сдвига фаз;
  • реактивная рассчитывается: Q = U*I*sin ϕ ;
  • полная представлена в виде: S = √P2 + Q2, гдe P – aктивная, а Q2 – реактивная.

Расчёты для однофазной и трёхфазной цепей переменного тока выполняются по разным формулам.

Важно! Потребители электроэнергии на предприятиях в большинстве асинхронные двигатели, трансформаторы и другие индуктивные приёмники. При работе они используют реактивную мощность, а та, протекая по линиям электропередач, приводит ЛЭП к дополнительной нагрузке. Чтобы повысить качество энергии, используют компенсацию реактивной энергии в виде конденсаторных установок.

Приборы для измерения электрической мощности

Провести измерения мощности позволяет ваттметр. У него две обмотки. Одна включается в цепь последовательно, как амперметр, вторая параллельно, как вольтметр. В установках электроэнергетики ваттметры определяют значения в киловатт-час «кВт*час». В измерениях нуждается не только электрическая, а также лазерная энергия. Приборы, способные измерять этот показатель, изготавливаются как стационарного, так и переносного исполнения. С их помощью оценивают уровень лазерных излучений оборудования, применяющего этот вид энергии. Один из портативных измерителей – LP1, японского производителя. LP1 разрешает напрямую определять значения силы светового излучения, к примеру, в визуальном пятне оптических устройств проигрывателей DVD.

Мощность в бытовых электрических приборах

Для нагрева металла нити накаливания лампочки, увеличения температуры рабочей поверхности утюга или иного бытового прибора, тратится определённое количество электроэнергии. Её величину, отбираемую нагрузкой за час, считают потребляемой мощностью этого аппарата.

Внимание! Если на лампочке написано «40 W, 230 V», это значит, что за 1 час она потребляет из сети переменного тока 40 Вт. Зная количество лампочек и параметры, подсчитывают, сколько энергии тратится на освещение комнат в месяц.

Как перевести ватты

Так как ватт величина маленькая, в быту оперируют киловаттами, пользуются системой перевода величин:

  • 1 Вт = 0,001 кВт;
  • 10 Вт = 0,01 кВт;
  • 100 Вт = 0,1 кВт;
  • 1000 Вт = 1 кВт.

Мощность некоторых электрических приборов, Вт

Средние значения потребления электроэнергии бытовых устройств:

  • плиты – 110006000 Вт;
  • холодильники – 150-600 Вт;
  • стиральные машины – 1000-3000 Вт;
  • пылесосы – 1300-4000 Вт;
  • электрочайники – 2000-3000 Вт.

Параметры каждого бытового прибора указываются в паспорте, а также обозначаются на корпусе. Там определены точные значения для информации потребителя.

Видео

Если вам нужно единицы измерения мощности привести в одну систему, вам пригодится наш перевод мощности – конвертер онлайн. А ниже вы сможете почитать, в чем измеряется мощность.

Мощность — физическая величина , равная отношению работы, выполняемой за некоторый промежуток времени, к этому промежутку времени.

В чем измеряется мощность?

Единицы измерения мощности, которые известны каждому школьнику и являются принятыми в международном сообществе – ватты. Названы так в честь ученого Дж. Уатта. Обозначаются латинской W или вт.

1 Ватт – единица измерения мощности, при которой за секунду происходит работа, равная 1 джоулю. Ватт равен мощности тока, сила которого 1 ампер, а напряжение – 1 вольт. В технике, как правило, применяются мегаватты и киловатты. 1 киловатт равен 1000 ватт.
Измеряется мощность и в эрг в секунду. 1 эрг в сек. Равен 10 в минус седьмой степени ватт. Соответственно, 1 ватт равен 10 в седьмой степени эрг/сек.

А еще единицей измерения мощности считается внесистемная «лошадиная сила». Она была введена в оборот еще в восемнадцатом веке и продолжает до сих пор применяться в автомобилестроении. Обозначается она так:

  • Л.С. (в русском),
  • HP (в английском).
  • PS (в немецком),
  • CV (во французском).

При переводе мощности помните, что в рунете существует невообразимая путаница при конверте лошадиных сил в ватты. В России, странах СНГ и некоторых других государствах 1 л.с. равняется 735, 5 ватт. В Англии и Америке 1 hp равняется 745, 7 ватт.

Здравствуйте! Для вычисления физической величины, называемой мощностью, пользуются формулой, где физическую величину — работу делят на время, за которое эта работа производилась.

Выглядит она так:

P, W, N=A/t, (Вт=Дж/с).

В зависимости от учебников и разделов физики, мощность в формуле может обозначаться буквами P, W или N.

Чаще всего мощность применяется, в таких разделах физики и науки, как механика, электродинамика и электротехника. В каждом случае, мощность имеет свою формулу для вычисления. Для переменного и постоянного тока она тоже различна. Для измерения мощности используют ваттметры.

Теперь вы знаете, что мощность измеряется в ваттах. По-английски ватт — watt, международное обозначение — W, русское сокращение — Вт. Это важно запомнить, потому что во всех бытовых приборах есть такой параметр.

Мощность — скалярная величина, она не вектор, в отличие от силы, которая может иметь направление. В механике, общий вид формулы мощности можно записать так:

P=F*s/t, где F=А*s,

Из формул видно, как мы вместо А подставляем силу F умноженную на путь s. В итоге мощность в механике, можно записать, как силу умноженную на скорость. К примеру, автомобиль имея определенную мощность, вынужден снижать скорость при движении в гору, так как это требует большей силы.

Средняя мощность человека принята за 70-80 Вт. Мощность автомобилей, самолетов, кораблей, ракет и промышленных установок, часто, измеряют в лошадиных силах . Лошадиные силы применяли еще задолго до внедрения ватт. Одна лошадиная сила равна 745,7Вт. Причем в России принято что л. с. равна 735,5 Вт.

Если вас вдруг случайно спросят через 20 лет в интервью среди прохожих о мощности, а вы запомнили, что мощность — это отношение работы А, совершенной в единицу времени t. Если сможете так сказать, приятно удивите толпу. Ведь в этом определении, главное запомнить, что делитель здесь работа А, а делимое время t. В итоге, имея работу и время, и разделив первое на второе, мы получим долгожданную мощность.

При выборе в магазинах, важно обращать внимание на мощность прибора. Чем мощнее чайник, тем быстрее он погреет воду. Мощность кондиционера определяет, какой величины пространство он сможет охлаждать без экстремальной нагрузки на двигатель. Чем больше мощность электроприбора, тем больше тока он потребляет, тем больше электроэнергии потратит, тем больше будет плата за электричество.

В общем случае электрическая мощность определяется формулой:

где I — сила тока, U-напряжение

Иногда даже ее так и измеряют в вольт-амперах, записывая, как В*А. В вольт-амперах меряют полную мощность, а чтобы вычислить активную мощность нужно полную мощность умножить на коэффициент полезного действия(КПД) прибора, тогда получим активную мощность в ваттах.

Часто такие приборы, как кондиционер, холодильник, утюг работают циклически, включаясь и отключаясь от термостата, и их средняя мощность за общее время работы может быть небольшой.

В цепях переменного тока, помимо понятия мгновенной мощности, совпадающей с общефизической, существуют активная, реактивная и полная мощности. Полная мощность равна сумме активной и реактивной мощностей.

Для измерения мощности используют электронные приборы — Ваттметры. Единица измерения Ватт, получила свое название в честь изобретателя усовершенствованной паровой машины , которая произвела революцию среди энергетических установок того времени. Благодаря этому изобретению развитие индустриального общества ускорилось, появились поезда, пароходы, заводы, использующие силу паровой машины для передвижения и производства изделий.

Все мы много раз сталкивались с понятием мощности. Например, разные автомобили характеризуются разной мощностью двигателя. Также, электроприборы могут иметь различную мощность, даже если они имеют одинаковое предназначение.

Мощность — это физическая величина, характеризующая скорость работы.

Соответственно, механическая мощность — это физическая величина, характеризующая скорость механической работы:

Т. е. мощность — это работа в единицу времени.

Мощность в системе СИ измеряется в ваттах: [N ] = [Вт].

1 Вт — это работа в 1 Дж, совершенная за 1 с.

Существуют и другие единицы измерения мощности, например, такие, как лошадиная сила:

Именно в лошадиных силах чаще всего измеряется мощность двигателя автомобилей.

Давайте вернемся к формуле для мощности: Формула, по которой вычисляется работа, нам известна: Поэтому мы можем преобразовать выражение для мощности:

Тогда в формуле у нас образуется отношение модуля перемещения к промежутку времени. Это, как вы знаете, скорость:

Только обратите внимание, что в получившейся формуле мы используем модуль скорости, поскольку на время мы поделили не само перемещение, а его модуль. Итак, мощность равна произведению модуля силы, модуля скорости и косинуса угла между их направлениями.

Это вполне логично: скажем, мощность поршня можно повысить за счет увеличения силы его действия. Прикладывая бо́льшую силу, он будет совершать больше работы за то же время, то есть увеличит мощность. Но даже если оставить силу постоянной, и заставить поршень двигаться быстрее, он, несомненно, увеличит работу, совершаемую в единицу времени. Следовательно, увеличится мощность.

Примеры решения задач.

Задача 1. Мощность мотоцикла равна 80 л.с. Двигаясь по горизонтальному участку, мотоциклист развивает скорость равную 150 км\ч. При этом, двигатель работает на 75% от своей максимальной мощности . Определите силу трения, действующую на мотоцикл.


Задача 2. Истребитель, под действием постоянной силы тяги, направленной под углом 45° к горизонту, разгоняется от 150 м/с до 570 м/с. При этом, вертикальная и горизонтальная скорость истребителя увеличиваются на одинаковое значение в каждый момент времени. Масса истребителя равна 20 т. Если истребитель разгонялся в течение одной минуты, то какова мощность его двигателя?



Электри́ческая мо́щность — физическая величина, характеризующая скорость передачи или преобразования электрической энергии.{2}\cdot r} прибавляется к поглощаемой или вычитается из отдаваемой.

Мощность переменного тока

В цепях переменного тока формула для мощности постоянного тока может быть применена лишь для расчёта мгновенной мощности, которая сильно изменяется во времени и для большинства простых практических расчётов не слишком полезна непосредственно. Прямой расчёт среднего значения мощности требует интегрирования по времени. Для вычисления мощности в цепях, где напряжение и ток изменяются периодически, среднюю мощность можно вычислить, интегрируя мгновенную мощность в течение периода. На практике наибольшее значение имеет расчёт мощности в цепях переменного синусоидального напряжения и тока.

Для того, чтобы связать понятия полной, активной, реактивной мощностей и коэффициента мощности , удобно обратиться к теории комплексных чисел . Можно считать, что мощность в цепи переменного тока выражается комплексным числом таким, что активная мощность является его действительной частью, реактивная мощность — мнимой частью, полная мощность — модулем, а угол (сдвиг фаз) — аргументом.{2}}}} .

Физический смысл реактивной мощности — это энергия, перекачиваемая от источника на реактивные элементы приёмника (индуктивности, конденсаторы, обмотки двигателей), а затем возвращаемая этими элементами обратно в источник в течение одного периода колебаний, отнесённая к этому периоду.

Необходимо отметить, что величина для значений φ {\displaystyle \varphi } от 0 до плюс 90° является положительной величиной. Величина sin ⁡ φ {\displaystyle \sin \varphi } для значений φ {\displaystyle \varphi } от 0 до −90° является отрицательной величиной. В соответствии с формулой Q = U I sin ⁡ φ {\displaystyle Q=UI\sin \varphi } , реактивная мощность может быть как положительной величиной (если нагрузка имеет активно-индуктивный характер), так и отрицательной (если нагрузка имеет активно-ёмкостный характер). Данное обстоятельство подчёркивает тот факт, что реактивная мощность не участвует в работе электрического тока. Когда устройство имеет положительную реактивную мощность, то принято говорить, что оно её потребляет, а когда отрицательную — то производит, но это чистая условность, связанная с тем, что большинство электропотребляющих устройств (например, асинхронные двигатели), а также чисто активная нагрузка, подключаемая через трансформатор , являются активно-индуктивными.

Синхронные генераторы, установленные на электрических станциях, могут как производить, так и потреблять реактивную мощность в зависимости от величины тока возбуждения, протекающего в обмотке ротора генератора. За счёт этой особенности синхронных электрических машин осуществляется регулирование заданного уровня напряжения сети. Для устранения перегрузок и повышения коэффициента мощности электрических установок осуществляется компенсация реактивной мощности .

Применение современных электрических измерительных преобразователей на микропроцессорной технике позволяет производить более точную оценку величины энергии, возвращаемой от индуктивной и емкостной нагрузки в источник переменного напряжения.

Полная мощность

Единица полной электрической мощности — вольт-ампер (русское обозначение: В·А ; международное: V·A ) .

Полная мощность — величина, равная произведению действующих значений периодического электрического тока I {\displaystyle I} в цепи и напряжения U {\displaystyle U} на её зажимах: S = U ⋅ I {\displaystyle S=U\cdot I} ; связана с активной и реактивной мощностями соотношением: S = P 2 + Q 2 , {\displaystyle S={\sqrt {P^{2}+Q^{2}}},} где P {\displaystyle P} — активная мощность, Q {\displaystyle Q} — реактивная мощность (при индуктивной нагрузке Q > 0 {\displaystyle Q>0} , а при ёмкостной Q ).{*}}},} где U ˙ {\displaystyle {\dot {U}}} — комплексное напряжение, I ˙ {\displaystyle {\dot {I}}} — комплексный ток, Z {\displaystyle \mathbb {Z} } — импеданс, * — оператор комплексного сопряжения .

Модуль комплексной мощности | S ˙ | {\displaystyle \left|{\dot {S}}\right|} равен полной мощности S {\displaystyle S} . Действительная часть R e (S ˙) {\displaystyle \mathrm {Re} ({\dot {S}})} равна активной мощности P {\displaystyle P} , а мнимая I m (S ˙) {\displaystyle \mathrm {Im} ({\dot {S}})} — реактивной мощности Q {\displaystyle Q} с корректным знаком в зависимости от характера нагрузки.Мощность некоторых электрических приборов

В таблице указаны значения мощности некоторых потребителей электрического тока:

Электрический прибор Мощность,Вт
лампочка фонарика 1
сетевой роутер, хаб 10…20
системный блок ПК 100…1700
системный блок сервера 200…1500
монитор для ПК ЭЛТ 15…200
монитор для ПК ЖК 2…40
лампа люминесцентная бытовая 5…30
лампа накаливания бытовая 25…150
Холодильник бытовой 15…700
Электропылесос 100… 3000
Электрический утюг 300…2 000
Стиральная машина 350…2 000
Электрическая плитка 1 000…2 000
Сварочный аппарат бытовой 1 000…5 500
Двигатель трамвая 45 000…50 000
Двигатель электровоза 650 000
Электродвигатель шахтной подъемной машины 1 000 000…5 000 000
Электродвигатели прокатного стана 6 000 000…9 000 000

В чем измеряется мощность и работа. В чем измеряется мощность

Ещё в 18 веке мощность стали считать в лошадиных силах. До сих пор эта физическая величина употребляется для обозначения силы двигателей. Рядом с показателем мощности двигателя внутреннего сгорания в ваттах продолжают писать значение в л.с.

Мощность как физическая величина, формула мощности

Значение, показывающее, как быстро происходят преобразование, трансляция или потребление энергии в какой-либо системе, – мощность. Для характеристик энергетических условий важно, насколько быстро выполняется процесс. Работа, реализуемая в единицу времени, именуется мощностью:

  • А – работа;
  • t – время.

Можно учитывать отдельно мощность в механике и электрическую мощность.

Чтобы получить ответ на вопрос: в чем измеряется механическая мощность, рассматривают действие силы на движущееся тело. Сила проделывает работу, мощность в таком случае определяется по формуле:

  • F – сила;
  • v – скорость.

При вращательном движении эту величину определяют с учётом момента силы и частоты вращения, «об./мин.».

Зависимость между электрическим током и мощностью

В электротехнике работой будет U – напряжение, которое перемещает 1 кулон, количество перемещаемых в единицу времени кулонов – это ток (I). Мощность электротока или электрическую мощность P получают, умножив ток на напряжение:

Это полная работа, выполненная за 1 секунду. Зависимость здесь прямая. Изменяя ток или напряжение, изменяют мощность, расходуемую устройством.

Одинакового значения Р добиваются, варьируя одну из двух величин.

Определение единицы измерения мощности тока

Единица измерения мощности тока носит имя Джеймса Ватта, шотландского инженера-механика. 1 Вт – это мощность, которую вырабатывает ток 1 А при разности потенциалов 1 В.

К примеру, источник при напряжении 3,5 В создаёт в цепи ток 0,2 А, тогда мощность тока получится:

P = U*I = 3,5*0,2 = 0,7 Вт.

Внимание! В механике мощность принято изображать буквой N, в электротехнике – буквой P. В чем измеряется n и P? Независимо от обозначения, это одна величина, и измеряется она в ваттах «Вт».

Ватт и другие единицы измерения мощности

Говоря о том, в чем измеряется мощность, необходимо знать, о чём идёт речь. Ватт – это величина, соответствующая 1 Дж/с. Она принята в Международной Системе Единиц. В каких единицах ещё измеряется мощность? Раздел науки астрофизика работает с единицей под названием эрг/с. Эрг – очень маленькая величина, равная 10-7 Вт.

Ещё одна, поныне распространённая, единица из этого ряда – «лошадиная сила». В 1789 году Джеймс Ватт подсчитал, что груз весом 75 кг из шахты может вытащить одна лошадь и сделать это со скоростью 1 м/с. Исходя из подсчёта такой трудоёмкости, мощность двигателей допускается измерить этой величиной в соотношении:

1 л.с. = 0,74 кВт.

Интересно. Американцы и англичане считают, что 1 л.с. = 745.7 Вт, а русские – 735.5 Вт. Спорить, кто прав, а кто нет, не имеет смысла, так как мера эта внесистемная и не должна быть использована. Международная организация законодательной метрологии рекомендует изъять её из обращения.

В России при расчёте полиса КАСКО или ОСАГО используют эти данные силового агрегата автомобиля.

Формула взаимосвязи между мощностью, напряжением и силой тока

В электротехнике работу рассматривают как некоторое количество энергии, отдаваемое источником питания на действие электроприбора в период времени. Поэтому электрическая мощность есть величина, описывающая быстроту трансформации или передачи электроэнергии. Её формула для постоянного тока выглядит так:

  • U – напряжение, В;
  • I – сила тока, А.

Для некоторых случаев, пользуясь формулой закона Ома, мощность можно вычислить, подставив значение сопротивления:

P = I*2*R, где:

  • I – сила тока, А;
  • R – сопротивление, Ом.

В случае расчётов мощности цепей переменного тока придётся столкнуться с тремя видами:

  • активная её формула: P = U*I*cos ϕ, где – коэффициент угла сдвига фаз;
  • реактивная рассчитывается: Q = U*I*sin ϕ ;
  • полная представлена в виде: S = √P2 + Q2, гдe P – aктивная, а Q2 – реактивная.

Расчёты для однофазной и трёхфазной цепей переменного тока выполняются по разным формулам.

Важно! Потребители электроэнергии на предприятиях в большинстве асинхронные двигатели, трансформаторы и другие индуктивные приёмники. При работе они используют реактивную мощность, а та, протекая по линиям электропередач, приводит ЛЭП к дополнительной нагрузке. Чтобы повысить качество энергии, используют компенсацию реактивной энергии в виде конденсаторных установок.

Приборы для измерения электрической мощности

Провести измерения мощности позволяет ваттметр. У него две обмотки. Одна включается в цепь последовательно, как амперметр, вторая параллельно, как вольтметр. В установках электроэнергетики ваттметры определяют значения в киловатт-час «кВт*час». В измерениях нуждается не только электрическая, а также лазерная энергия. Приборы, способные измерять этот показатель, изготавливаются как стационарного, так и переносного исполнения. С их помощью оценивают уровень лазерных излучений оборудования, применяющего этот вид энергии. Один из портативных измерителей – LP1, японского производителя. LP1 разрешает напрямую определять значения силы светового излучения, к примеру, в визуальном пятне оптических устройств проигрывателей DVD.

Мощность в бытовых электрических приборах

Для нагрева металла нити накаливания лампочки, увеличения температуры рабочей поверхности утюга или иного бытового прибора, тратится определённое количество электроэнергии. Её величину, отбираемую нагрузкой за час, считают потребляемой мощностью этого аппарата.

Внимание! Если на лампочке написано «40 W, 230 V», это значит, что за 1 час она потребляет из сети переменного тока 40 Вт. Зная количество лампочек и параметры, подсчитывают, сколько энергии тратится на освещение комнат в месяц.

Как перевести ватты

Так как ватт величина маленькая, в быту оперируют киловаттами, пользуются системой перевода величин:

  • 1 Вт = 0,001 кВт;
  • 10 Вт = 0,01 кВт;
  • 100 Вт = 0,1 кВт;
  • 1000 Вт = 1 кВт.

Мощность некоторых электрических приборов, Вт

Средние значения потребления электроэнергии бытовых устройств:

  • плиты – 110006000 Вт;
  • холодильники – 150-600 Вт;
  • стиральные машины – 1000-3000 Вт;
  • пылесосы – 1300-4000 Вт;
  • электрочайники – 2000-3000 Вт.

Параметры каждого бытового прибора указываются в паспорте, а также обозначаются на корпусе. Там определены точные значения для информации потребителя.

Видео

Электри́ческая мо́щность — физическая величина, характеризующая скорость передачи или преобразования электрической энергии.

Энциклопедичный YouTube

    1 / 5

    ✪ Урок 363. Мощность в цепи переменного тока

    ✪ Активная, реактивная и полная мощность. Что это такое, на примере наглядной аналогии.

    ✪ Работа и мощность электрического тока. Работа тока | Физика 8 класс #19 | Инфоурок

    ✪ В чём разница между НАПРЯЖЕНИЕМ и ТОКОМ

    ✪ Ватт Джоуль и Лошадиная сила

    Субтитры

Мгновенная электрическая мощность

Мгновенной мощностью называется произведение мгновенных значений напряжения и силы тока на каком-либо участке электрической цепи.{2}\cdot r} прибавляется к поглощаемой или вычитается из отдаваемой.

Мощность переменного тока

В цепях переменного тока формула для мощности постоянного тока может быть применена лишь для расчёта мгновенной мощности, которая сильно изменяется во времени и для большинства простых практических расчётов не слишком полезна непосредственно. Прямой расчёт среднего значения мощности требует интегрирования по времени. Для вычисления мощности в цепях, где напряжение и ток изменяются периодически, среднюю мощность можно вычислить, интегрируя мгновенную мощность в течение периода. На практике наибольшее значение имеет расчёт мощности в цепях переменного синусоидального напряжения и тока.

Для того, чтобы связать понятия полной, активной, реактивной мощностей и коэффициента мощности , удобно обратиться к теории комплексных чисел . Можно считать, что мощность в цепи переменного тока выражается комплексным числом таким, что активная мощность является его действительной частью, реактивная мощность — мнимой частью, полная мощность — модулем, а угол (сдвиг фаз) — аргументом.{2}}}} .

Физический смысл реактивной мощности — это энергия, перекачиваемая от источника на реактивные элементы приёмника (индуктивности, конденсаторы, обмотки двигателей), а затем возвращаемая этими элементами обратно в источник в течение одного периода колебаний, отнесённая к этому периоду.

Необходимо отметить, что величина для значений φ {\displaystyle \varphi } от 0 до плюс 90° является положительной величиной. Величина sin ⁡ φ {\displaystyle \sin \varphi } для значений φ {\displaystyle \varphi } от 0 до −90° является отрицательной величиной. В соответствии с формулой Q = U I sin ⁡ φ {\displaystyle Q=UI\sin \varphi } , реактивная мощность может быть как положительной величиной (если нагрузка имеет активно-индуктивный характер), так и отрицательной (если нагрузка имеет активно-ёмкостный характер). Данное обстоятельство подчёркивает тот факт, что реактивная мощность не участвует в работе электрического тока. Когда устройство имеет положительную реактивную мощность, то принято говорить, что оно её потребляет, а когда отрицательную — то производит, но это чистая условность, связанная с тем, что большинство электропотребляющих устройств (например, асинхронные двигатели), а также чисто активная нагрузка, подключаемая через трансформатор , являются активно-индуктивными.

Синхронные генераторы, установленные на электрических станциях, могут как производить, так и потреблять реактивную мощность в зависимости от величины тока возбуждения, протекающего в обмотке ротора генератора. За счёт этой особенности синхронных электрических машин осуществляется регулирование заданного уровня напряжения сети. Для устранения перегрузок и повышения коэффициента мощности электрических установок осуществляется компенсация реактивной мощности .

Применение современных электрических измерительных преобразователей на микропроцессорной технике позволяет производить более точную оценку величины энергии, возвращаемой от индуктивной и емкостной нагрузки в источник переменного напряжения.

Полная мощность

Единица полной электрической мощности — вольт-ампер (русское обозначение: В·А ; международное: V·A ) .

Полная мощность — величина, равная произведению действующих значений периодического электрического тока I {\displaystyle I} в цепи и напряжения U {\displaystyle U} на её зажимах: S = U ⋅ I {\displaystyle S=U\cdot I} ; связана с активной и реактивной мощностями соотношением: S = P 2 + Q 2 , {\displaystyle S={\sqrt {P^{2}+Q^{2}}},} где P {\displaystyle P} — активная мощность, Q {\displaystyle Q} — реактивная мощность (при индуктивной нагрузке Q > 0 {\displaystyle Q>0} , а при ёмкостной Q ).{*}}},} где U ˙ {\displaystyle {\dot {U}}} — комплексное напряжение, I ˙ {\displaystyle {\dot {I}}} — комплексный ток, Z {\displaystyle \mathbb {Z} } — импеданс, * — оператор комплексного сопряжения .

Модуль комплексной мощности | S ˙ | {\displaystyle \left|{\dot {S}}\right|} равен полной мощности S {\displaystyle S} . Действительная часть R e (S ˙) {\displaystyle \mathrm {Re} ({\dot {S}})} равна активной мощности P {\displaystyle P} , а мнимая I m (S ˙) {\displaystyle \mathrm {Im} ({\dot {S}})} — реактивной мощности Q {\displaystyle Q} с корректным знаком в зависимости от характера нагрузки.Мощность некоторых электрических приборов

В таблице указаны значения мощности некоторых потребителей электрического тока:

Электрический прибор Мощность,Вт
лампочка фонарика 1
сетевой роутер, хаб 10…20
системный блок ПК 100…1700
системный блок сервера 200…1500
монитор для ПК ЭЛТ 15…200
монитор для ПК ЖК 2…40
лампа люминесцентная бытовая 5…30
лампа накаливания бытовая 25…150
Холодильник бытовой 15…700
Электропылесос 100… 3000
Электрический утюг 300…2 000
Стиральная машина 350…2 000
Электрическая плитка 1 000…2 000
Сварочный аппарат бытовой 1 000…5 500
Двигатель трамвая 45 000…50 000
Двигатель электровоза 650 000
Электродвигатель шахтной подъемной машины 1 000 000…5 000 000
Электродвигатели прокатного стана 6 000 000…9 000 000

Мощностью называется физическая величина, которая показывает, насколько движется энергия внутри электрической цепи конкретного оборудования. Что она собой представляет, в каких единицах выражается, в чем измеряется мощность, какие есть для этого приборы? Об этом и другом далее.

Мощностью называется скалярный вид физической величины, который равен скорости изменения с преобразованием, передачей или потреблением системной энергии. Согласно более узкому понятию, это показатель, который равен отношению затраченного времени на работы к самому периоду, который тратится на работу. Обозначается в механике символом N. В электротехнической науке используется буква P. Нередко можно увидеть также символ W, от слова ватт.

Мощность

Различается полезная, полная и номинальная в машинном двигателе. Полезная это сила двигателя, за исключением затрат, которые потрачены на работу всех остальных систем. Полная — указанная сила без вычетов, а номинальная — указанная и гарантированная заводом.

Дополнительная информация! Стоит отметить, что также есть мощность звука и взрывного звука. В первом случае это скалярная величина, связанная со звуковыми волнами и звуковой энергией, которая также измеряется в ваттах, а вторая связана с энерговыделением тротиловых разложений.

Основное понятие в учебном пособии

В чем измеряется

Устаревшей измерительной единицей считается лошадиная сила. Отвечая четко на вопрос, в чем измеряется механическая мощность, стоит отметить, что согласно современным международным показателям, единица мощности это ватт. Стоит отметить, что ватт — производная единица, которая связана с другими. Она равна Джоулю в секунду или килограмму, умноженному на метр в квадрате, поделенный на секунду. Также ватт это вольт, умноженный на ампер.

Важно отметить, что ватт делиться на мега, кило и вольт ампер.

Формулы для измерения

Мощность — величина, которая непосредственным образом связана с другими показателями. Так, она прямым образом связана со временем, силой, скоростью, вектором силы и скоростью, модулем силы и скорости, моментом силы и частотой вращения. Нередко в формулах при вычислении электрической мощностной разновидности задействуется также число Пи, показатель сопротивления, мгновенный ток с напряжением на конкретном участке электрической сети, активная, полная и реактивная сила. Непосредственным участником в вычислении является амплитуда с угловой скоростью и начальной силой тока с напряжением.

Электрическая

Электрической мощностью называется величина, которая показывает, с какой скоростью или преобразованием двигается электрическая энергия. Для изучения мгновенной электрической мощностной характеристики на определенном участке цепи, необходимо знать значение тока и напряжения мгновенного тока и перемножить данные значения.

Чтобы понять, сколько составляет активный, полный, реактивный или мгновенный реактивный мощностный показатель, нужно знать точные цифры амплитуды тока, амплитуды напряжения, угла тока с напряжением, а также угловую скорость и время, поскольку все существующие физические формулы сводятся к этим параметрам. Также в формулах задействуется синус, косинус угла и значение 1/2.

Понятие электрической мощности

Гидравлическая

Гидравлическим мощностным показателем в гидромашине или гидроцилиндре называется произведение машинного перепада давления на жидкостный расход. Как правило, это основная формулировка, взятая из единственной существующей формулы для вычисления.

Обратите внимание! Больше алгебраических и инженерных правил можно найти в прикладной науке о движениях жидкостей и газов, а именно в гидравлике.

Постоянного и переменного тока

Что касается мощности постоянного с переменным током, то чаще всего их причисляют к электрической разновидности. Конкретного понятия для двух разновидностей нет, однако их можно вычислить, исходя из имеющихся алгебраических установок. Так, мощностью постоянного тока является произведение силы тока и постоянного напряжения или же удвоенное значение силы тока на электрическое сопротивление, которое, в свою очередь, вычисляется делением двойного напряжения на обычное сопротивление.

Что касается переменного тока, это произведение силы тока с напряжением и косинусом сдвига фаз. При этом беспрепятственно можно посчитать только активную и реактивную разновидность. Узнать полное мощностное значение можно через векторную зависимость этих показателей и площади.

Чтобы измерить эти показатели, можно воспользоваться как указанными выше приборами, так и фазометром. Этот прибор служит, чтобы вычислить реактивную разновидность по государственному эталону.

Понятие переменной мощности тока

В целом, мощность — это величина, основное предназначение которой показывать силу работы конкретного прибора и во многих случаях скорость деятельности, взаимодействуя с ним. Она бывает механической, электрической, гидравлической и для постоянного с переменным током. Измеряется по международной системе в ваттах и киловаттах. Приборами для ее вычисления выступает вольтметр, ваттметр. Основные формулы для самостоятельного расчета перечислены выше.

Из письма клиента:
Подскажите, ради Бога, почему мощность ИБП указывается в Вольт-Амперах, а не в привычных для всех киловаттах. Это сильно напрягает. Ведь все уже давно привыкли к киловаттам. Да и мощность всех приборов в основном указана в кВт.
Алексей. 21 июнь 2007

В технических характеристиках любого ИБП указаны полная мощность [кВА] и активная мощность [кВт] – они характеризуют нагрузочную способность ИБП. Пример, см. фотографии ниже:

Мощность не всех приборов указана в Вт, например:

  • Мощность трансформаторов указывается в ВА:
    http://www.mstator.ru/products/sonstige/powertransf (трансформаторы ТП: см приложение)
    http://metz.by/download_files/catalog/transform/tsgl__tszgl__tszglf.pdf (трансформаторы ТСГЛ: см приложение)
  • Мощность конденсаторов указывается в Варах:
    http://www.elcod.spb.ru/catalog/k78-39.pdf (конденсаторы K78-39: см приложение)
    http://www.kvar.su/produkciya/25-nizkogo-napraygeniya-vbi (конденсаторы УК: см приложение)
  • Примеры других нагрузок — см. приложения ниже.

Мощностные характеристики нагрузки можно точно задать одним единственным параметром (активная мощность в Вт) только для случая постоянного тока, так как в цепи постоянного тока существует единственный тип сопротивления – активное сопротивление.

Мощностные характеристики нагрузки для случая переменного тока невозможно точно задать одним единственным параметром, так как в цепи переменного тока существует два разных типа сопротивления – активное и реактивное. Поэтому только два параметра: активная мощность и реактивная мощность точно характеризуют нагрузку.

Принцип действия активного и реактивного сопротивлений совершенно различный. Активное сопротивление – необратимо преобразует электрическую энергию в другие виды энергии (тепловую, световую и т.д.) – примеры: лампа накаливания, электронагреватель (параграф 39, Физика 11 класс В.А. Касьянов М.: Дрофа, 2007).

Реактивное сопротивление – попеременно накапливает энергию затем выдаёт её обратно в сеть – примеры: конденсатор, катушка индуктивности (параграф 40,41, Физика 11 класс В.А. Касьянов М.: Дрофа, 2007).

Дальше в любом учебнике по электротехнике Вы можете прочитать, что активная мощность (рассеиваемая на активном сопротивлении) измеряется в ваттах, а реактивная мощность (циркулирующая через реактивное сопротивление) измеряется в варах; так же для характеристики мощности нагрузки используют ещё два параметра: полную мощность и коэффициент мощности. Все эти 4 параметра:

  1. Активная мощность: обозначение P , единица измерения: Ватт
  2. Реактивная мощность: обозначение Q , единица измерения: ВАр (Вольт Ампер реактивный)
  3. Полная мощность: обозначение S , единица измерения: ВА (Вольт Ампер)
  4. Коэффициент мощности: обозначение k или cosФ , единица измерения: безразмерная величина

Эти параметры связаны соотношениями: S*S=P*P+Q*Q, cosФ=k=P/S

Также cosФ называется коэффициентом мощности (Power Factor PF )

Поэтому в электротехнике для характеристики мощности задаются любые два из этих параметров так как остальные могут быть найдены из этих двух.

Например, электромоторы, лампы (разрядные) — в тех. данных указаны P[кВт] и cosФ:
http://www.mez.by/dvigatel/air_table2.shtml (двигатели АИР: см. приложение)
http://www.mscom.ru/katalog.php?num=38 (лампы ДРЛ: см. приложение)
(примеры технических данных разных нагрузок см. приложение ниже)

То же самое и с источниками питания. Их мощность (нагрузочная способность) характеризуется одним параметром для источников питания постоянного тока – активная мощность (Вт), и двумя параметрами для ист. питания переменного тока. Обычно этими двумя параметрами являются полная мощность (ВА) и активная (Вт). См. например параметры ДГУ и ИБП.

Большинство офисной и бытовой техники, активные (реактивное сопротивление отсутствует или мало), поэтому их мощность указывается в Ваттах. В этом случае при расчёте нагрузки используется значение мощности ИБП в Ваттах. Если нагрузкой являются компьютеры с блоками питания (БП) без коррекции входного коэффициента мощности (APFC), лазерный принтер, холодильник, кондиционер, электромотор (например погружной насос или мотор в составе станка), люминисцентные балластные лампы и др. – при расчёте используются все вых. данные ибп: кВА, кВт, перегрузочные характеристики и др.

См. учебники по электротехнике, например:

1. Евдокимов Ф. Е. Теоретические основы электротехники. — М.: Издательский центр «Академия», 2004.

2. Немцов М. В. Электротехника и электроника. — М.: Издательский центр «Академия», 2007.

3. Частоедов Л. А. Электротехника. — М.: Высшая школа, 1989.

Так же см. AC power, Power factor, Electrical resistance, Reactance http://en.wikipedia.org
(перевод: http://electron287.narod.ru/pages/page1.html)

Приложение

Пример 1: мощность трансформаторов и автотрансформаторов указывается в ВА (Вольт·Амперах)

http://metz.by/download_files/catalog/transform/tsgl__tszgl__tszglf.pdf (трансформаторы ТСГЛ)


АОСН-2-220-82
Латр 1.25 АОСН-4-220-82
Латр 2.5 АОСН-8-220-82





АОСН-20-220



АОМН-40-220




http://www.gstransformers.com/products/voltage-regulators.html (ЛАТР / лабораторные автотрансформаторы TDGC2)

Пример 2: мощность конденсаторов указывается в Варах (Вольт·Амперах реактивных)

http://www.elcod.spb.ru/catalog/k78-39.pdf (конденсаторы K78-39)


http://www.kvar.su/produkciya/25-nizkogo-napraygeniya-vbi (конденсаторы УК)

Пример 3: технические данные электромоторов содержат активную мощность (кВт) и cosФ

Для таких нагрузок как электромоторы, лампы (разрядные), компьютерные блоки питания, комбинированные нагрузки и др. — в технических данных указаны P [кВт] и cosФ (активная мощность и коэффициент мощности) или S [кВА] и cosФ (полная мощность и коэффициент мощности) .

http://www.weiku.com/products/10359463/Stainless_Steel_cutting_machine.html
(комбинированная нагрузка – станок плазменной резки стали / Inverter Plasma cutter LGK160 (IGBT)

http://www.silverstonetek.com.tw/product.php?pid=365&area=en (блок питания ПК)

Дополнение 1

Если нагрузка имеет высокий коэффициент мощности (0.8 … 1.0), то её свойства приближаются к активной нагрузке. Такая нагрузка является идеальной как для сетевой линии, так и для источников электроэнергии, т.к. не порождает реактивных токов и мощностей в системе.

Поэтому во многих странах приняты стандарты нормирующие коэффициент мощности оборудования.

Дополнение 2

Оборудование однонагрузочное (например, БП ПК) и многосоставное комбинированное (например, фрезерный промышленный станок, имеющий в составе несколько моторов, ПК, освещение и др.) имеют низкие коэффициенты мощности (менее 0.8) внутренних агрегатов (например, выпрямитель БП ПК или электромотор имеют коэффициент мощности 0.6 .. 0.8). Поэтому в настоящее время большинство оборудования имеет входной блок корректора коэффициента мощности. В этом случае входной коэффициент мощности равен 0.9 … 1.0, что соответствует нормативным стандартам.

Дополнение 3. Важное замечание относительно коэффициента мощности ИБП и стабилизаторов напряжения

Нагрузочная способность ИБП и ДГУ нормирована на стандартную промышленную нагрузку (коэффициент мощности 0.8 с индуктивным характером). Например, ИБП 100 кВА / 80 кВт. Это означает, что устройство может питать активную нагрузку максимальной мощности 80 кВт, или смешанную (активно-реактивную) нагрузку максимальной мощности 100 кВА с индуктивным коэффициентом мощности 0.8.

В стабилизаторах напряжения дело обстоит иначе. Для стабилизатора коэффициент мощности нагрузки безразличен. Например, стабилизатор напряжения 100 кВА. Это означает, что устройство может питать активную нагрузку максимальной мощности 100 кВт, или любую другую (чисто активную, чисто реактивную, смешанную) мощностью 100 кВА или 100 кВАр с любым коэффициентом мощности емкостного или индуктивного характера. Обратите внимание, что это справедливо для линейной нагрузки (без высших гармоник тока). При больших гармонических искажениях тока нагрузки (высокий КНИ) выходная мощность стабилизатора снижается.

Дополнение 4

Наглядные примеры чистой активной и чистой реактивных нагрузок:

  • К сети переменного тока 220 VAC подключена лампа накаливания 100 Вт – везде в цепи есть ток проводимости (через проводники проводов и вольфрамовый волосок лампы). Характеристики нагрузки (лампы): мощность S=P~=100 ВА=100 Вт, PF=1 => вся электрическая мощность активная, а значит она целиком поглащается в лампе и превращается в мощность тепла и света.
  • К сети переменного тока 220 VAC подключен неполярный конденсатор 7 мкФ – в цепи проводов есть ток проводимости, внутри конденсатора идёт ток смещения (через диэлектрик). Характеристики нагрузки (конденсатора): мощность S=Q~=100 ВА=100 ВАр, PF=0 => вся электрическая мощность реактивная, а значит она постоянно циркулирует от источника к нагрузке и обратно, опять к нагрузке и т.д.
Дополнение 5

Для обозначения преобладающего реактивного сопротивления (индуктивного либо ёмкостного) коэффициенту мощности приписывается знак:

+ (плюс) – если суммарное реактивное сопротивление является индуктивным (пример: PF=+0.5). Фаза тока отстаёт от фазы напряжения на угол Ф.

— (минус) – если суммарное реактивное сопротивление является ёмкостным (пример: PF=-0,5). Фаза тока опережает фазу напряжения на угол Ф.

Дополнение 6

Дополнительные вопросы

Вопрос 1:
Почему во всех учебниках электротехники при расчете цепей переменного тока используют мнимые числа / величины (например, реактивная мощность, реактивное сопротивление и др.), которые не существуют в реальности?

Ответ:
Да, все отдельные величины в окружающем мире – действительные. В том числе температура, реактивное сопротивление, и т.д. Использование мнимых (комплексных) чисел – это только математический приём, облегчающий вычисления. В результате вычисления получается обязательно действительное число. Пример: реактивная мощность нагрузки (конденсатора) 20кВАр – это реальный поток энергии, то есть реальные Ватты, циркулирующие в цепи источник–нагрузка. Но что бы отличить эти Ватты от Ваттов, безвозвратно поглащаемых нагрузкой, эти «циркулирующие Ватты» решили называть Вольт·Амперами реактивными .

Замечание:
Раньше в физике использовались только одиночные величины и при расчете все математические величины соответствовали реальным величинам окружающего мира. Например, расстояние равно скорость умножить на время (S=v*t). Затем с развитием физики, то есть по мере изучения более сложных объектов (свет, волны, переменный электрический ток, атом, космос и др.) появилось такое большое количество физических величин, что рассчитывать каждую в отдельности стало невозможно. Это проблема не только ручного вычисления, но и проблема составления программ для ЭВМ. Для решения данное задачи близкие одиночные величины стали объединять в более сложные (включающие 2 и более одиночных величин), подчиняющиеся известным в математике законам преобразования. Так появились скалярные (одиночные) величины (температура и др.), векторные и комплексные сдвоенные (импеданс и др.), векторные строенные (вектор магнитного поля и др.), и более сложные величины – матрицы и тензоры (тензор диэлектрической проницаемости, тензор Риччи и др.). Для упрощения рассчетов в электротехнике используются следующие мнимые (комплексные) сдвоенные величины:

  1. Полное сопротивление (импеданс) Z=R+iX
  2. Полная мощность S=P+iQ
  3. Диэлектрическая проницаемость e=e»+ie»
  4. Магнитная проницаемость m=m»+im»
  5. и др.

Вопрос 2:

На странице http://en.wikipedia.org/wiki/Ac_power показаны S P Q Ф на комплексной, то есть мнимой / несуществующей плоскости. Какое отношение это все имеет к реальности?

Ответ:
Проводить расчеты с реальными синусоидами сложно, поэтому для упрощения вычислений используют векторное (комплексное) представление как на рис. выше. Но это не значит, что показанные на рисунке S P Q не имеют отношения к реальности. Реальные величины S P Q могут быть представлены в обычном виде, на основе измерений синусоидальных сигналов осциллографом. Величины S P Q Ф I U в цепи переменного тока «источник-нагрузка» зависят от нагрузки. Ниже показан пример реальных синусоидальных сигналов S P Q и Ф для случая нагрузки состоящей из последовательно соединённых активного и реактивного (индуктивного) сопротивлений.

Вопрос 3:
Обычными токовыми клещами и мультиметром измерен ток нагрузки 10 A, и напряжение на нагрузке 225 В. Перемножаем и получаем мощность нагрузки в Вт: 10 A · 225В = 2250 Вт.

Ответ:
Вы получили (рассчитали) полную мощность нагрузки 2250 ВА. Поэтому ваш ответ будет справедлив только, если ваша нагрузка чисто активная, тогда действительно Вольт·Ампер равен Ватту. Для всех других типов нагрузок (например электромотор) – нет. Для измерения всех характеристик любой произвольной нагрузки необходимо использовать анализатор сети, например APPA137:

См. дополнительную литературу, например:

Евдокимов Ф. Е. Теоретические основы электротехники. — М.: Издательский центр «Академия», 2004.

Немцов М. В. Электротехника и электроника. — М.: Издательский центр «Академия», 2007.

Частоедов Л. А. Электротехника. — М.: Высшая школа, 1989.

AC power, Power factor, Electrical resistance, Reactance
http://en.wikipedia.org (перевод: http://electron287.narod.ru/pages/page1.html)

Теория и расчёт трансформаторов малой мощности Ю.Н.Стародубцев / РадиоСофт Москва 2005 г. / rev d25d5r4feb2013

Здравствуйте! Для вычисления физической величины, называемой мощностью, пользуются формулой, где физическую величину — работу делят на время, за которое эта работа производилась.

Выглядит она так:

P, W, N=A/t, (Вт=Дж/с).

В зависимости от учебников и разделов физики, мощность в формуле может обозначаться буквами P, W или N.

Чаще всего мощность применяется, в таких разделах физики и науки, как механика, электродинамика и электротехника. В каждом случае, мощность имеет свою формулу для вычисления. Для переменного и постоянного тока она тоже различна. Для измерения мощности используют ваттметры.

Теперь вы знаете, что мощность измеряется в ваттах. По-английски ватт — watt, международное обозначение — W, русское сокращение — Вт. Это важно запомнить, потому что во всех бытовых приборах есть такой параметр.

Мощность — скалярная величина, она не вектор, в отличие от силы, которая может иметь направление. В механике, общий вид формулы мощности можно записать так:

P=F*s/t, где F=А*s,

Из формул видно, как мы вместо А подставляем силу F умноженную на путь s. В итоге мощность в механике, можно записать, как силу умноженную на скорость. К примеру, автомобиль имея определенную мощность, вынужден снижать скорость при движении в гору, так как это требует большей силы.

Средняя мощность человека принята за 70-80 Вт. Мощность автомобилей, самолетов, кораблей, ракет и промышленных установок , часто, измеряют в лошадиных сил ах. Лошадиные силы применяли еще задолго до внедрения ватт. Одна лошадиная сила равна 745,7Вт. Причем в России принято что л. с. равна 735,5 Вт.

Если вас вдруг случайно спросят через 20 лет в интервью среди прохожих о мощности, а вы запомнили, что мощность — это отношение работы А, совершенной в единицу времени t. Если сможете так сказать, приятно удивите толпу. Ведь в этом определении, главное запомнить, что делитель здесь работа А, а делимое время t. В итоге, имея работу и время, и разделив первое на второе, мы получим долгожданную мощность.

При выборе в магазинах, важно обращать внимание на мощность прибора. Чем мощнее чайник, тем быстрее он погреет воду. Мощность кондиционера определяет, какой величины пространство он сможет охлаждать без экстремальной нагрузки на двигатель. Чем больше мощность электроприбора, тем больше тока он потребляет, тем больше электроэнергии потратит, тем больше будет плата за электричество.

В общем случае электрическая мощность определяется формулой:

где I — сила тока, U-напряжение

Иногда даже ее так и измеряют в вольт-амперах, записывая, как В*А. В вольт-амперах меряют полную мощность, а чтобы вычислить активную мощность нужно полную мощность умножить на коэффициент полезного действия(КПД) прибора, тогда получим активную мощность в ваттах.

Часто такие приборы, как кондиционер, холодильник, утюг работают циклически, включаясь и отключаясь от термостата, и их средняя мощность за общее время работы может быть небольшой.

В цепях переменного тока , помимо понятия мгновенной мощности, совпадающей с общефизической, существуют активная, реактивная и полная мощности. Полная мощность равна сумме активной и реактивной мощностей.

Для измерения мощности используют электронные приборы — Ваттметры. Единица измерения Ватт, получила свое название в честь изобретателя усовершенствованной паровой машины, которая произвела революцию среди энергетических установок того времени. Благодаря этому изобретению развитие индустриального общества ускорилось, появились поезда, пароходы, заводы, использующие силу паровой машины для передвижения и производства изделий.

Все мы много раз сталкивались с понятием мощности. Например, разные автомобили характеризуются разной мощностью двигателя. Также, электроприборы могут иметь различную мощность , даже если они имеют одинаковое предназначение.

Мощность — это физическая величина , характеризующая скорость работы.

Соответственно, механическая мощность — это физическая величина, характеризующая скорость механической работы:

Т. е. мощность — это работа в единицу времени.

Мощность в системе СИ измеряется в ваттах: [N ] = [Вт].

1 Вт — это работа в 1 Дж, совершенная за 1 с.

Существуют и другие единицы измерения мощности, например, такие, как лошадиная сила:

Именно в лошадиных силах чаще всего измеряется мощность двигателя автомобилей.

Давайте вернемся к формуле для мощности: Формула, по которой вычисляется работа, нам известна: Поэтому мы можем преобразовать выражение для мощности:

Тогда в формуле у нас образуется отношение модуля перемещения к промежутку времени. Это, как вы знаете, скорость:

Только обратите внимание, что в получившейся формуле мы используем модуль скорости, поскольку на время мы поделили не само перемещение, а его модуль. Итак, мощность равна произведению модуля силы, модуля скорости и косинуса угла между их направлениями.

Это вполне логично: скажем, мощность поршня можно повысить за счет увеличения силы его действия. Прикладывая бо́льшую силу, он будет совершать больше работы за то же время, то есть увеличит мощность. Но даже если оставить силу постоянной, и заставить поршень двигаться быстрее, он, несомненно, увеличит работу, совершаемую в единицу времени. Следовательно, увеличится мощность.

Примеры решения задач.

Задача 1. Мощность мотоцикла равна 80 л.с. Двигаясь по горизонтальному участку, мотоциклист развивает скорость равную 150 км\ч. При этом, двигатель работает на 75% от своей максимальной мощности. Определите силу трения, действующую на мотоцикл.


Задача 2. Истребитель, под действием постоянной силы тяги, направленной под углом 45° к горизонту, разгоняется от 150 м/с до 570 м/с. При этом, вертикальная и горизонтальная скорость истребителя увеличиваются на одинаковое значение в каждый момент времени. Масса истребителя равна 20 т. Если истребитель разгонялся в течение одной минуты, то какова мощность его двигателя?




Если вам нужно единицы измерения мощности привести в одну систему, вам пригодится наш перевод мощности – конвертер онлайн. А ниже вы сможете почитать, в чем измеряется мощность.

Multitran dictionary

English-Russian forum   EnglishGermanFrenchSpanishItalianDutchEstonianLatvianAfrikaansEsperantoKalmyk ⚡ Forum rules
✎ New thread | Private message Name Date
2 26  individual psychopathology  lavazza  9.03.2022  23:56
40 2505  OFF: зарубежные клиенты  | 1 2 all Asha  2.03.2022  19:17
6 132  configured to allow deformability  amateur-1  8.03.2022  15:48
918 17031  Ошибки в словаре  | 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 all 4uzhoj  23.02.2021  13:36
41 2681  OFF Ребята, мультитран заблокирован роскомнадзоров  Pokki  4.03.2022  21:37
2 161  support the new message  lavazza  8.03.2022  17:15
11 496  Альтернатива Grammarly?  xmoffx  4.03.2022  21:29
1 142  wall antibody  lina000  7.03.2022  10:26
2 74  coder tachometer wheel/configuration parameters/laser  foxtrot.sg  6.03.2022  23:08
4 138  1,1′- 1,6-hexanediylbis[nitrilo(2,2-dimethyl-1-propanyl-3-ylidene)] ester  Александр Рыжов  5.03.2022  12:36
2 169  Курганча  taranta  5.03.2022  20:20
10 1020  Требуются переводчики  blackjetpilot  2.03.2022  22:52
84 2009  a dark threat  | 1 2 3 all O2cat  25.02.2022  3:20
9 194  jurisdictional claims in published maps  athlonusm  3.03.2022  14:25
12 542  Vicarious Racism  Samura88  18.02.2022  18:41
3 365  OFF: Как проверить термины на эквивалентность  Tantan  2.03.2022  11:49
1 186  Почем форма глагола разная в разных словарях?  KillerCrayon  3.03.2022  14:40
27 811  Bitches обращение Who are you calling a bitch?  qp  16.02.2022  3:13
4 163  Remix payment  A111981  2.03.2022  15:59
16 340  УРД  wise crocodile  2.03.2022  10:13
2 135  выполняются кабелем ВВГ  Baturin  1.03.2022  15:01

11.2: Истинная, реактивная и полная мощность

Реактивная мощность

Мы знаем, что реактивные нагрузки, такие как катушки индуктивности и конденсаторы, рассеивают нулевую мощность, однако тот факт, что они падают по напряжению и потребляют ток, создает обманчивое впечатление, что они действительно рассеивают мощность. Эта «фантомная мощность» называется реактивной мощностью и измеряется в единицах измерения Вольт-Ампер-Реактивная (ВАР), а не в ваттах. Математический символ реактивной мощности — (к сожалению) заглавная буква Q.

Истинная сила

Фактическое количество энергии, используемой или рассеиваемой в цепи, называется истинной мощностью и измеряется в ваттах (как всегда обозначается заглавной буквой P).

Полная мощность

Комбинация реактивной мощности и активной мощности называется полной мощностью и является произведением напряжения и тока в цепи без учета фазового угла. Полная мощность измеряется в единицах вольт-ампер (ВА) и обозначается заглавной буквой S.

Расчет реактивной, истинной или полной мощности

Как правило, истинная мощность является функцией рассеивающих элементов цепи, обычно сопротивлений (R). Реактивная мощность зависит от реактивного сопротивления цепи (X). Полная мощность является функцией полного сопротивления цепи (Z). Поскольку для вычисления мощности мы имеем дело со скалярными величинами, любые сложные начальные величины, такие как напряжение, ток и импеданс, должны быть представлены их полярными величинами , а не реальными или мнимыми прямоугольными компонентами.Например, если я вычисляю истинную мощность по току и сопротивлению, я должен использовать для тока полярную величину, а не просто «реальную» или «мнимую» часть тока. Если я вычисляю полную мощность по напряжению и импедансу, обе эти ранее сложные величины должны быть приведены к их полярным величинам для скалярной арифметики.

Существует несколько уравнений мощности, связывающих три типа мощности с сопротивлением, реактивным сопротивлением и импедансом (все используют скалярные величины):

Обратите внимание, что для расчета истинной и реактивной мощности существует по два уравнения.Имеются три уравнения для расчета кажущейся мощности, при этом P=IE используется только для этой цели . Изучите следующие схемы и посмотрите, как взаимодействуют эти три типа мощности: чисто резистивная нагрузка на рисунке ниже, чисто реактивная нагрузка на рисунке ниже и резистивная/реактивная нагрузка на рисунке ниже.

Только резистивная нагрузка

Истинная мощность, реактивная мощность и полная мощность для чисто резистивной нагрузки.

Только реактивная нагрузка

Истинная мощность, реактивная мощность и полная мощность для чисто реактивной нагрузки.

Резистивная/реактивная нагрузка

Истинная мощность, реактивная мощность и полная мощность для резистивной/реактивной нагрузки.

Треугольник силы

Эти три вида мощности — действительная, реактивная и полная — соотносятся друг с другом в тригонометрической форме. Мы называем это треугольником мощности : (рисунок ниже).


Треугольник мощности, связывающий кажущуюся мощность с активной мощностью и реактивной мощностью.

Используя законы тригонометрии, мы можем найти длину любой стороны (количество любой степени), зная длины двух других сторон или длину одной стороны и угол.

Обзор

  • Мощность, рассеиваемая нагрузкой, называется истинной мощностью . Истинная мощность обозначается буквой P и измеряется в ваттах (Вт).
  • Мощность, просто поглощаемая и возвращаемая в нагрузку из-за ее реактивных свойств, называется реактивной мощностью .Реактивная мощность обозначается буквой Q и измеряется в единицах вольт-ампер-реактивная (ВАр).
  • Общая мощность в цепи переменного тока, как рассеиваемая, так и поглощаемая/возвращаемая, называется полной мощностью . Полная мощность обозначается буквой S и измеряется в вольт-амперах (ВА).
  • Эти три вида власти тригонометрически связаны друг с другом. В прямоугольном треугольнике P = смежная длина, Q = противоположная длина и S = ​​длина гипотенузы.Противоположный угол равен фазовому углу импеданса цепи (Z).

квар, квар, … или квар? Какой символ следует использовать?

Кто никогда не задавался вопросом, какой символ использовать для обозначения реактивной мощности?

Вы можете найти в брошюрах, технических документах или даже на витрине контрольно-измерительного оборудования все возможные комбинации: например, квар, кВАр или квар.

И вопрос: какой символ следует использовать , чтобы соответствовать существующим стандартам?

Как правило, люди помнят, что символ вольт — « В », что касается г.Вольта, а символ ампер — « А », что касается г-на Ампера.

Тогда логично иметь кажущуюся мощность S, которая является произведением напряжения на силу тока, обозначенную как « ВА » (вольтампер).

Для активной мощности P Электротехническое сообщество решило использовать ту же единицу измерения ( ватт ) и символ, что и механическая мощность, то есть: « Вт », что касается г-на Ватта.

Для реактивной мощности Q было решено ввести букву «р».Даже если единица реактивной мощности соответствует ВА, Международная электротехническая комиссия (МЭК) предложила обозначение « var » (со строчными буквами).

С другой стороны, символ килограмма (10 3 ) — k, а символ мега (10 6 ) — M.

Тогда кратное «вар» равно квар (киловар) и мвар (мегавар).

Также часто возникает некоторая путаница в отношении символа электрической энергии .

Единицей энергии является количество энергии, полученное путем рассеивания мощности в один ватт в течение одной секунды. Эта единица называется один джоуль , условное обозначение « Дж », что касается г-на Джоуля.

В электротехнике введена очень практичная единица, представляющая рассеяние мощности в один ватт в течение одного часа. Тогда единицей измерения будет Втч (ватт-час), произведение мощности на время.

Кратность: кВтч (киловатт-час) и МВтч (мегаватт-час).

Для реактивной энергии соответствующими символами являются вар-ч (вар-час), квар-ч или мвар-ч .

Все подробности можно найти в IEC 60027-1 («Буквенные символы для использования в электротехнике»). Те же символы также используются в документах IEEE, таких как IEEE 519 («Рекомендуемые методы и требования для контроля гармоник в электроэнергетических системах»).

мощность, электрическая: Реактивная мощность | Infoplease

Реактивная мощность — это понятие, используемое инженерами для описания потерь мощности в системе, возникающих в результате создания электрических и магнитных полей.Хотя реактивные нагрузки, такие как катушки индуктивности и конденсаторы, не рассеивают мощность, они понижают напряжение и потребляют ток, что создает впечатление, что они на самом деле рассеивают. Эта мнимая мощность или фантомная мощность называется реактивной мощностью . Измеряется в единицах, называемых вольт-ампер-реактивная (ВАР). Фактическое количество используемой или рассеиваемой мощности называется истинной мощностью , и измеряется в ваттах. Комбинация реактивной мощности и активной мощности называется кажущейся мощностью , и является произведением напряжения и тока в цепи.Полная мощность измеряется в вольт-амперах (ВА). Говорят, что устройства, которые накапливают энергию за счет магнитного поля, создаваемого потоком тока, поглощают реактивную мощность; говорят, что те, которые накапливают энергию благодаря электрическим полям, генерируют реактивную мощность. Реактивная мощность имеет большое значение, поскольку ее необходимо обеспечивать и поддерживать для обеспечения непрерывного стабильного напряжения в сетях передачи. Таким образом, реактивная мощность производится для обслуживания системы, а не для конечного потребления.Потери мощности, возникающие при передаче из-за тепловых и электромагнитных излучений, включаются в общую потребность в реактивной мощности, как и потребности потребляющих энергию устройств, таких как электродвигатели, электромагнитные генераторы и генераторы переменного тока. Эта мощность подается для многих целей с помощью конденсаторов, конденсаторов и подобных устройств, которые могут реагировать на изменения в протекании тока, высвобождая энергию для нормализации протекания. Если элементы энергосистемы не могут получить необходимую им реактивную мощность из близлежащих источников, они будут тянуть ее по линиям электропередачи и дестабилизировать сеть.Таким образом, плохое управление реактивной мощностью может привести к серьезным отключениям электроэнергии.

Электронная энциклопедия Колумбии, , 6-е изд. Авторское право © 2012, издательство Колумбийского университета. Все права защищены.

Дополнительные статьи энциклопедии по теме: Электротехника

Знать об активной, реактивной и полной мощности и важности коэффициента мощности на корабле

Система переменного тока

используется на корабле из-за ее гибкости в применении, т. Е. Легкого преобразования в постоянный ток, изменения напряжения по мере необходимости, меньшего и компактного оборудования для определенной номинальной мощности и т. Д.

Основными электрическими службами на судне являются электродвигатели, освещение и отопление. Эти услуги также называются нагрузкой для генератора электроэнергии (Generator). Эти нагрузки потребляют электроэнергию через резистор, катушку индуктивности и конденсатор. Это пассивные электрические компоненты из-за их характера акцептора энергии. На самом деле эти компоненты хранят или поддерживают энергию в виде напряжения или тока.

Электрическая мощность (электрическая мощность — это не что иное, как поток электрической энергии) системы переменного тока состоит из 2 компонентов: активной мощности и реактивной мощности

Пассивные компоненты электроэнергии
  • Резистор: Потребляет реальную мощность.
  • Индуктор: Потребляет реактивную мощность.
  • Конденсатор: Потребляет реактивную мощность.

Примечание. Катушка индуктивности и конденсатор являются компонентами накопителя энергии.

Активная мощность
  • Предположим, что имеется простая цепь с резистором, источником питания V (напряжение) и потоком I (ток). Осциллограммы напряжения и тока совпадают по фазе, то есть ток и напряжение находятся в одной фазе. И его форма волны мощности (V × I) всегда положительна, т.е.е. поток энергии всегда положителен. Это означает, что мощность берется из источника питания (источника) и преобразуется в выходную мощность резистором. Эта сила есть не что иное, как Активная Сила.
  • Потеря мощности на сопротивлении. Это фактическая мощность, подаваемая на нагрузку.
  • Активная мощность течет только в одном направлении и представляет выходную мощность.
  • Эта мощность также называется реальной мощностью, фактической мощностью, истинной мощностью, полезной мощностью и полной мощностью в ваттах.
  • Его символ (P) и единица измерения (кВт).(1000 Вт = 1 кВт)

Реактивная мощность
  • Предположим, что индуктор находится в цепи с питанием V (напряжение) и потоком I (ток). Здесь формы сигналов напряжения и тока расположены под углом 90° друг к другу, т. е. ток и напряжение не находятся в одной фазе, как поток активной мощности. Его форма волны мощности является как положительной, так и отрицательной. Эта мощность есть не что иное, как реактивная мощность.
  • Это потеря мощности на реактивном сопротивлении (реактивное сопротивление = индуктивность + емкость). Эта сила постоянно движется туда-сюда (т.е. поток между нагрузкой и источником).
  • Реактивная мощность меняет направление на противоположное каждые 1/4 -го -го цикла и не представляет выходную мощность.
  • Во время пуска каждые 1/4 -го -го цикла электрический ток передается от источника к нагрузке (элемент накопления энергии) по мере увеличения тока и накопления энергии в магнитном поле/электрическом поле нагрузки. А в следующую 1/4 -го -го цикла ток падает до нуля и исчезает магнитное/электрическое поле нагрузки с запасенной в ней энергией.Эта накопленная энергия возвращается к источнику. Снова в следующей 1/4 -го -го цикла ток увеличивается и подается на нагрузку, и процесс повторяется.
  • Здесь мощность попеременно положительная и отрицательная, поскольку энергия накапливается и разряжается. Таким образом, форма волны мощности сначала положительная, а затем отрицательная.
  • Эта мощность также называется бесполезной мощностью и мощностью без ватт.
  • Его символ (Q) и единица измерения (кВАр). (1000 ВАр = 1 кВАр)

Суммарная мощность
  • Это результирующая мощность активной мощности и реактивной мощности.
  • Полная мощность = Активная мощность + Реактивная мощность
  • Эта мощность также называется полной мощностью.
  • Его символ (S) и единица измерения (кВА). (1000 ВА = 1 кВА)

Электрическая мощность в однофазной и трехфазной системе: (для трехфазной системы уравнения мощности умножаются на √3 с уравнениями мощности однофазной системы)

Теперь мы можем понять взаимосвязь между активной мощностью, реактивной мощностью и полной мощностью с помощью треугольника мощности.
Силовой треугольник

Соотношение активной мощности, реактивной мощности и полной мощности можно представить тригонометрически (т.е. с помощью прямоугольного треугольника), и это представление называется степенным треугольником.
Для графического представления предположим, что активная мощность = основание (по горизонтали), реактивная мощность = высота (по вертикали) и полная мощность = гипотенуза, тогда согласно теореме Пифагора: (полная мощность)² = (активная мощность)² + (реактивная мощность)² .
Коэффициент мощности = (активная мощность)/(полная мощность), т. е. Cos ϕ = кВт/кВА

Для более практического понимания рассмотрим две известные аналогии: Аналогия с пивом и Аналогия с пакетом чипсов
Аналогия с пивом

Предположим, что вы в ресторане пьете пиво и теперь наблюдаете за стаканом пива и соотносите его с электрической мощностью:
Фактическое количество пива = Активная мощность, Количество пены = Реактивная мощность и Общее количество пива есть не что иное, как (фактическая мощность). количество пива + количество пены) и это то же самое, что и Полная мощность.
Здесь только фактическое количество пива удовлетворяет нашу потребность или жажду, а не пену. Точно так же только активная мощность удовлетворяет потребность в мощности, а не в реактивной мощности, поэтому ее называют полезной мощностью.

Полная мощность представляет собой сумму активной и реактивной мощностей. Если вы хотите увеличить активную мощность (кВт), вам необходимо уменьшить реактивную мощность (кВАр) для конкретного оборудования. кВА = кВт ↑ + кВАр ↓, Это означает, что для постоянной номинальной мощности (кВА) при увеличении активной мощности реактивная мощность уменьшается.

Аналогия пакетов чипсов

Рассмотрим пакет микросхем и соотнесем его следующим образом: фактическое наличие микросхем = активная мощность, наличие воздуха (пустого) = реактивная мощность, а общая емкость (размер) пакета представляет собой не что иное, как кажущаяся (общая) мощность.
Здесь полезно только фактическое количество микросхем, а не воздух (пустое пространство) и точно так же в системе переменного тока полезна только активная мощность, а не реактивная.

Понятие коэффициента мощности
  • Это не что иное, как доля активной мощности в общей мощности.Например: если коэффициент мощности равен 0,8, это означает, что активная мощность составляет 80 % от общей мощности (100 %).
  • Измеряет эффективность преобразования общей мощности в выходную мощность (активную мощность).
  • Это косинус угла между током и напряжением, т.е. угол отставания тока. Это означает, что диапазон cos – это диапазон коэффициента мощности, т. е. -1 ≤ Коэффициент мощности (cos ϕ) ≤ 1
  • Cos ϕ = кВт/кВА, Cos ϕ = P/VI, Cos ϕ = сопротивление/импеданс, Cos ϕ = True мощность/полная мощность
  • На судне предпочтителен коэффициент мощности 0.8, но это не обязательно. В электрической системе всегда присутствуют индуктивные нагрузки, поэтому мы не можем полностью игнорировать реактивную мощность.

Мы хотим, чтобы коэффициент мощности был как можно ближе к 1. Это означает, что активная мощность должна иметь тенденцию к полной мощности, поскольку более высокий коэффициент мощности (т. е. более высокая активная мощность) указывает на меньшие потери, хорошее регулирование напряжения, высокий КПД, уменьшенный размер оборудования. и т.д.

Низкий коэффициент мощности

P = VI Cos ϕ, I = P/(V Cos ϕ), поэтому коэффициент мощности обратно пропорционален току.
Если коэффициент мощности уменьшается, ток увеличивается. И из-за сильного тока возможны следующие возможности:

  • Потери будут высокими, а эффективность низкой.
  • Для больших токов требуется проводник большего размера, поэтому это дорого.
  • Меньший коэффициент мощности означает более высокую номинальную мощность в кВА, больший размер оборудования и, следовательно, более высокую стоимость.
  • Более низкий коэффициент мощности означает более высокий ток, что приводит к более высокому падению напряжения. Возникнет дисбаланс в регулировании напряжения.

Повышение коэффициента мощности

Как правило, все нагрузки потребляют как активную, так и реактивную мощность. Но в идеале они должны потреблять активную мощность. Поэтому должна быть система увеличения активной мощности и уменьшения реактивной мощности. И делается это за счет улучшения коэффициента мощности. Улучшение коэффициента мощности означает улучшение распределения активной мощности в полной (полной) мощности. Для улучшения коэффициента мощности нам необходимо увеличить активную мощность или уменьшить реактивную мощность, и это делается следующими методами:

  • Использование конденсатора: Уменьшает индуктивную нагрузку, т.е.е. реактивной мощности и минимизирует разность фаз между током и напряжением.
  • При использовании синхронного конденсатора: Он действует как конденсатор и увеличивает коэффициент мощности. Это дорого в использовании.
  • С помощью фазовращателя: Используется в двигателях для возбуждения ампер-витков для улучшения коэффициента мощности. Ускоритель фазы — это просто возбудитель.

Примечание. В системе постоянного тока коэффициент мощности отсутствует, т. е. Cos ϕ = 0, поскольку имеется только активная мощность, единицей измерения которой является кВт.

Ознакомьтесь с другими важными темами

Параллельная работа генераторов

Компоненты двигателя IC с функциями и изображениями

Классификация двигателей внутреннего сгорания

ТОП 50+ часто задаваемых вопросов по двигателям внутреннего сгорания

Параллельная работа генераторов

Принцип работы дизельного генератора | Детали и функции

Что такое в электротехнике полная мощность, активная мощность и реактивная мощность?

Активная мощность : (P) Альтернативные слова, используемые для обозначения реальной мощности (фактическая мощность, истинная мощность, полная мощность в ваттах, полезная мощность, реальная мощность и активная мощность). В цепи постоянного тока подача питания на нагрузку постоянного тока представляет собой просто произведение напряжения на нагрузке и тока, протекающего через нее, т.е.е., P = V I. потому что в цепях постоянного тока нет понятия фазового угла между током и напряжением. Другими словами, в цепях постоянного тока нет коэффициента мощности. Но ситуация с синусоидальными цепями или цепями переменного тока более сложна из-за разности фаз между током и напряжением. Следовательно, среднее значение мощности (Real Power) равно P = VI Cosθ, которое фактически подводится к нагрузке. В цепях переменного тока, когда цепь является чисто резистивной, для мощности используется та же формула, что и для постоянного тока, поскольку P = V I Реактивная мощность: (Q) Также известен как (бесполезная мощность, мощность меньше ватта) Мощность, которая постоянно скачет туда-сюда между источником и нагрузкой, известна как реактивная мощность (Q). Мощность, просто поглощаемая и возвращаемая в нагрузку из-за ее реактивных свойств, называется реактивной мощностью. Единицей активной или реальной мощности является ватт, где 1 Вт = 1 В x 1 А.Реактивная мощность представляет собой то, что энергия сначала накапливается, а затем высвобождается в виде магнитного поля или электростатического поля в случае индуктора и конденсатора соответственно. Реактивная мощность определяется выражением Q = V I Sinθ, которое может быть положительным (+ve) для индуктивной нагрузки и отрицательным (-Ve) для емкостной нагрузки. Единицей реактивной мощности является реактивный вольт-ампер. т.е. ВАР, где 1 ВАР = 1 В x 1 А. Проще говоря, в индукторе или конденсаторе величина магнитного или электрического поля, создаваемого 1 А x 1 В, называется единицей реактивной мощности. Полная мощность: (S) Произведение напряжения и тока тогда и только тогда, когда разность фаз между током и напряжением игнорируется. Полная мощность в цепи переменного тока, как рассеиваемая, так и поглощаемая/возвращаемая, называется полной мощностью. Комбинация реактивной мощности и активной мощности называется полной мощностью. В цепи переменного тока произведение среднеквадратичного значения напряжения и среднеквадратичного значения тока называется полной мощностью . Это произведение напряжения и тока без фазового угла. Единица измерения полной мощности (S) VA i.е. 1ВА = 1В х 1А. Когда цепь является чисто резистивной, тогда кажущаяся мощность равна реальной или истинной мощности, но в индуктивной или емкостной цепи (когда существуют реактивные сопротивления) кажущаяся мощность больше реальной или истинной мощности.

9.1.1 Реактивная мощность | EBF 483: Введение в рынки электроэнергии

9.1.1 Реактивная мощность

Реактивная мощность — понятие, очень сложное для понимания с технической точки зрения, но довольно простое с экономической точки зрения. Здесь мы сосредоточимся на экономике, но для этого нам нужно немного понять физику.Если вы хотите узнать больше о загадочной природе реактивной мощности, я настоятельно рекомендую вам прочитать прекрасную книгу Александрии фон Мейер Power Systems: A Conceptual Introduction .

Напомним с начала термина, что электроэнергия фактически имеет две составляющие: ток и напряжение. В системе переменного тока ток и напряжение не являются постоянными. Оба представляют собой синусоидальные волны с частотой 60 циклов в секунду или 60 Гц (эта «частота» — важное понятие, к которому мы вернемся позже в этом уроке).Если волны напряжения и тока достигают максимума в одно и то же время, как показано на панели (а) рисунка ниже, они называются «синфазными». Если волны напряжения и тока не достигают максимума в одно и то же время, как показано на панели (b) рисунка ниже, то говорят, что они «не совпадают по фазе».

В фазе и Вне фазы переменного тока.

кредит: Это изображение Z. He © Penn State University, лицензия CC BY-NC-SA 4.0 Z.

Энергосистемам необходимо, чтобы напряжение и ток были как можно ближе к «фазе».Если бы единственными устройствами, которые были подключены к системам питания, были простые резисторы (например, лампочка или обычный тостер), тогда было бы не так сложно поддерживать систему питания в фазе. Некоторые типы бытовых устройств, такие как кондиционеры, холодильники, насосы для бассейнов или что-либо еще, в котором используется электродвигатель, могут фактически сбивать напряжение и ток в противофазе. Эти устройства иногда называют «индуктивными нагрузками», потому что они потребляют ток, но могут снижать напряжение или создают слабое электромагнитное поле, которое может смещать напряжение в противофазе с током.

Если напряжение не совпадает по фазе с током, это уменьшает количество энергии, которая может быть передана (помните, что мощность = напряжение, умноженное на ток), и некоторые из этих индуктивных нагрузок могут не работать (и лампочки могут не работать). как яркий и так далее). Разница в фазе между напряжением и током или то, какое дополнительное напряжение потребуется для восстановления системы в соответствии с фазой, известна как реактивная мощность.

Мощность, которую мы фактически потребляем (напряжение, умноженное на силу тока), иногда называют «действительной мощностью», чтобы отличить ее от реактивной мощности.В этом классе, если мы просто используем термин «власть», то это всегда будет относиться к реальной власти.

Это приводит нас к первому экономическому принципу реактивной мощности: реальная мощность и реактивная мощность дополняют друг друга при потреблении. Многим устройствам, использующим электричество, для выполнения своих основных функций требуется не только реальная мощность, но и реактивная мощность, чтобы компенсировать влияние этих устройств на напряжение.

Когда электросети требуется больше реактивной мощности, ее можно эффективно производить на электростанции.Помните, что большинство электростанций производят электричество через катушку провода, которая вращается в магнитном поле. (Как быстро эта катушка вращается? 60 раз в секунду, или 60 Гц, что соответствует той же частоте, что и формы волны напряжения и тока.) Если волны напряжения и тока не совпадают по фазе, это можно исправить, отрегулировав силу магнитного поля, что может сделать оператор электростанции, слегка переместив катушку с проводом. Это то, что мы называем «производством» реактивной мощности.Слово «производство» здесь вводит в заблуждение, поскольку реактивная мощность не является ни вещью (как молекула газа или капля масла), ни силой (как электричество). Но мы используем этот термин как своего рода сокращение.

Однако есть одна загвоздка, которая приводит нас ко второму экономическому принципу реактивной мощности: реактивная мощность и реальная мощность являются взаимозаменяемыми в производстве. Если электростанция хочет производить больше реактивной мощности, она должна немного уменьшить производство реальной мощности. Сколько именно определяется инженерным проектом силовой установки.Поскольку реактивная мощность не является ни объектом, ни силой, производство реактивной мощности не связано с прямыми затратами. Однако у электростанции есть альтернативные издержки в виде упущенной реальной выработки электроэнергии.

Некоторые специализированные устройства, такие как батареи конденсаторов, также могут обеспечивать реактивную мощность. Однако в крайнем случае зачастую дешевле производить реактивную мощность на существующей электростанции, чем строить новую батарею конденсаторов. Многие такие конденсаторные батареи существуют в реальных энергосистемах, особенно вблизи городов, где строительство электростанций может быть затруднено.

До реструктуризации электроэнергетики электроэнергетические компании корректировали мощность электростанций, когда требовалось больше реактивной мощности. Экономические издержки этого были интернализованы коммунальным предприятием — если системе требовалось столько реактивной мощности, что это значительно увеличивало стоимость производства реальной энергии, эти затраты проявлялись в виде более высоких тарифов на электроэнергию.

Однако в районах, подвергшихся реструктуризации электроснабжения, ни одна электростанция не будет добровольно предоставлять реактивную мощность, потому что это будет означать меньше реальной мощности, которую она может продать на рынке.PJM и другие операторы рынка, как правило, решали эту проблему, требуя от генераторов производить реактивную мощность по запросу, при этом любое упущенное потребление реальной мощности компенсировалось на основе альтернативных издержек. Например, если производителя просят уменьшить мощность на 1 МВтч, чтобы увеличить реактивную мощность, и если рыночная цена составляет 25 долларов за МВтч, то генератор получит компенсацию в размере 25 долларов за это действие по увеличению реактивной мощности.

Коэффициент мощности и средняя мощность в цепи переменного тока Объяснение с помощью Power Triangle

Средняя мощность постоянного тока отличается от средней мощности в цепи переменного тока.Переменный ток использует синусоидальные напряжение и ток, которые меняют свое направление и величину каждый момент. Как можно сказать, что мощность в цепи переменного тока имеет фиксированное значение?

Предположим, что общая нагрузка подключена к источнику переменного тока, как показано на схеме. Предположим, что он имеет напряжение

$v=V_{m}sin \omega t\ldots (1a)$

Которое вызывает следующий синусоидальный ток

$i=I_{m}sin \omega t+\theta \ldots (1b)$

Поток мощности источника составит

$p=vi=(V_{m}sin \omega t)(I_{m}sin \omega t+\theta )$

$p =V_{m}I_{m} sin\omega t.sin \omega t+\theta \ldots (1c)$

Используя следующее тригонометрическое тождество

$sin A .sin B=\frac{1}{2}cos (AB)-\frac{1}{2}cos (A+B)$

поэтому

$p=\frac{V_{m}I_{m}}{2} [cos (\omega t-\omega t-\theta )-cos (\omega
t+ \omega t+\theta )]$

Как мы знаем из следующего тригонометрического тождества, что

$cos \theta =cos -\theta $

Now

$p=\frac{V_{m}I_{m} }{2}cos \theta -\frac{V_{m}I_{m}}{2}cos (2\omega
t+\theta )$

Теперь обратите внимание на приведенное выше уравнение, степень состоит из двух косинусов термины.Частота второго слагаемого равна удвоенной ($2\omega t)$. Как ток или напряжение (оба имеют одинаковую частоту $\omega t$). В этом члене есть составляющая времени, которая заставляет косинусоидальную волну колебаться, а ее среднее значение за цикл равно нулю. Вот почему энергия не передается из-за второго члена общей нагрузке, подключенной к источнику переменного тока. Энергия только плавает туда и обратно между нагрузкой и источником.

Где первый член не имеет элемента времени, поэтому он дает фиксированное значение для определенного значения тета.Это называется средней мощностью, рассеиваемой в нагрузке. Эта средняя мощность в цепи переменного тока чаще всего называется реальной или активной мощностью. Эта мощность зависит от угла $\theta $, представляющего собой разность фаз между током и напряжением. Итак, уравнение для реальной мощности:

$P=\frac{V_{m}I_{m}}{2}cos \theta$
$=\frac{V_{m}}{\sqrt{2}} \frac{I_{m}}{\sqrt{2}}cos \theta $

Где соотношение между RMS и пиковым значением равно $V_{RMS}=\frac{V_{m}}{\sqrt{2} }$, подставив его в приведенное выше уравнение, мы получим

$P=VIcos \theta \ldots (1d)$

равен нулю, я.{\circ}$

$P=VI (0)cos 90=0$

$P=0\ldots (2c)$

Согласно уравнению (2c), мощность , рассеиваемая схемой с чистым конденсатором равен нулю. Мощность только плавает между источником и емкостной нагрузкой.

Что такое коэффициент мощности и почему он важен?

В предыдущем разделе мы видели, что если рассеиваемая мощность зависит от косинуса фазового угла, а также от амплитуды напряжения и тока. Например, если фазовый угол равен 90°, мощность рассеиваться не будет, а если он равен нулю или где-то между тем, нагрузка будет рассеивать мощность.Косинусный член очень важен и называется коэффициентом мощности (PF).

$Power Factor=cos \theta \ldots (3a)$

Откуда треугольник полного сопротивления можно вычислить по следующей формуле

$cos \theta =\frac{R}{Z}$

И из мощности треугольника мы можем найти его как

$cos \theta =\frac{P}{S}$

Согласно уравнению (3a), максимальный коэффициент мощности может быть ЕДИНИЦЕЙ, а минимальный коэффициент мощности может быть НОЛЬ. Цепь переменного тока, содержащая несколько элементов, таких как резистор, катушка индуктивности и конденсатор, может иметь коэффициент мощности от нуля до единицы.

Коэффициент мощности не имеет единиц измерения, но обычно выражается как опережающий или отстающий коэффициент мощности. Опережение/отставание зависит от соотношения фаз между током и напряжением. Если ток опережает напряжение, коэффициент мощности называется опережающим, а если ток отстает, коэффициент мощности называется отстающим коэффициентом мощности. Коэффициент мощности емкостной цепи опережает, а индуктивной — отстает.

Почему важен коэффициент мощности?

Коэффициент мощности в цепи переменного тока помогает нам определить, сколько энергии фактически используется для выполнения желаемой работы.Для коэффициента мощности, равного единице или « Единица коэффициента мощности », используется полная мощность.

Коэффициент мощности меньше единицы вызывает перегрузку по току и падение напряжения из-за обратного и обратного потока мощности. Что в конечном итоге увеличивает первоначальные и эксплуатационные расходы системы производства, распределения и использования электроэнергии. Чтобы выполнить желание сверхтока, сбытовой компании нужно больше генерирующих единиц. Сбытовые компании налагают штраф на коэффициент мощности ниже порогового значения.

Что такое активная, реактивная и полная мощность :

Полная мощность:

Полная мощность представляет собой произведение среднеквадратичных значений напряжения и тока без учета коэффициента мощности. Эта кажущаяся мощность является комбинацией мощности, рассеиваемой в нагрузке, и мощности, плавающей туда и обратно. Эта мощность обозначается буквой «S», а ее единицей измерения является вольт-ампер (ВА).

$S= VI$

Реактивная мощность:

Реактивная мощность — это часть кажущейся мощности, которая не выполняет никакой работы, а только перемещается между нагрузкой и источником.Эта мощность вызывает нежелательный ток и падение напряжения. Индуктивная и емкостная нагрузка состоит из таких видов мощности. Эта мощность обозначается буквой Q и выражается в реактивных вольт-амперах (ВАР).

$Q=VIsin \theta $

Активная мощность:

Активная мощность — это часть полной мощности, которая выполняет реальную работу. Вот почему это называется реальной или фактической мощностью. Мощность обозначается буквой «P» и выражается в ваттах. Резистивная нагрузка потребляет активную мощность.

$P=VIcos \theta $

Треугольник мощности в цепи переменного тока:

Как и треугольник импеданса, треугольник мощности связывает все три типа мощности друг с другом.

Добавить комментарий

Ваш адрес email не будет опубликован.
