Диодный мост для сварочного аппарата, полуавтомата, инвертора

Сварочные аппараты активно используются как для производственных, так и для бытовых целей. Для выполнения работы необходимо обеспечить это оборудование электроэнергией. Чтобы создать качественный шов, переменный ток, получаемый из сети, требуется преобразовать в нужную форму. Для этой цели нужно использовать диодный мост для сварочного аппарата. Мастер должен знать, почему это необходимо и как работает выпрямительный узел.

Принципиальная схема сварочного выпрямителяИсточник promkomrostov.ru

Преобразование энергии при работе сварочного аппарата

При подключении к сети ток сначала попадает в понижающий трансформатор. Переменное электромагнитное поле возбудит во вторичной обмотке ток с нужными для сварочного аппарата параметрами. У него будет меньшее напряжение и большая сила тока.

Затем он проходит через выпрямительный блок, который обеспечит то, что ток будет иметь полярность одного знака.

При этом останутся значительные пульсации. Чтобы их сгладить, его пропустят через конденсаторный блок. После него электроэнергия, используемая непосредственно для дуговой сварки, будет в значительной степени стабильна для того, чтобы создать качественный и надёжный шов.

Схема работы диодного мостаИсточник promkomrostov.ru
Особенности автоматической сварки под флюсом

Для ведения работы в аппарате существуют устройства, которые обеспечивают запуск и отключение, создают охлаждение рабочей части. В состав конструкции входят датчики, показания которых используются для более точного управления. Предусмотрена регулировка рабочего напряжения. Она происходит ступенчатым образом благодаря подключению дополнительных секций обмотки или их отсеканию.

Работа сварочного выпрямителя даёт возможность поддерживать рабочий постоянный ток с нужными параметрами и обеспечить его стабильность на протяжении всего процесса работы.

Использование диодного моста помогает получить качественныый сварочный шовИсточник ice-people.ru

Различные виды сварочных выпрямителей

В зависимости от модели для этой цели могут применяться различные схемы. Используются следующие виды выпрямителей:

  • Работающие на основе трансформатора.
  • Построенные на применении транзисторов, которые обеспечивают выпрямление и сглаживание тока.
  • Диодные мосты.
  • При помощи дросселя, который предназначен для сдерживания резких скачков тока и напряжения.
  • На основе использования тиристоров.
  • Преобразователи-инверторы, которые повышают частоту, приводят ток и напряжение к нужным для работы параметрам.

Применение диодного моста считается одним из самых эффективных методов получения тока с нужными для работы параметрами.

Далее в видеоролике рассказывается о том, как собрать диодный мост:

Как собрать диодный мост

Из сети поступает напряжение, которое изменяется по синусоиде. Оно циклически становится то положительным, то отрицательным. Поступая на первичную оболочку трансформатора, постоянные изменения тока создают переменное электромагнитное поле, которое возбуждает во вторичной обмотке периодические колебания напряжения и тока. Различие состоит в том, что на выходе трансформатора потребление мощности уменьшается.

Дальше ток проходит через диодный мост. Поскольку входное напряжение изменяется по синусоиде, то на вход поступают положительные и отрицательные импульсы, которые чередуются между собой. После прохождения диодного моста в сварочном аппарате первые остаются без изменений, а вместо вторых проходят положительные, имеющие такую же амплитуду. Таким образом на выходе возникает сильно пульсирующее напряжение одного знака.

Для того, чтобы сгладить пульсацию, дальше для обработки применяется конденсаторный блок. На его выходе получается постоянное напряжение, имеющее высокий уровень стабильности.

Схема и вид диодного моста из 4 диодовИсточник radioelementy. ru

Как выбрать

Наиболее популярным типом диодного моста заводского изготовления является ВД306. Он удобен тем, что оснащается возможностью выполнять плавную регулировку. Нужно учитывать, что при работе он потребляет 12 кВт электричества. Вес этого устройства достигает 100 кг. Такой прибор наиболее удобно использовать для промышленной сварки.

Диодный мост можно сделать своими руками. Его изготавливают из силовых диодов. В составе схемы их может быть от двух до пяти. Самостоятельно сделанный диодный мост будет стоить дешевле, но для его создания специалист должен профессионально разбираться в аппаратуре.

Сварочный аппарат, рассчитанный на трёхфазное напряжение 380 В имеет наилучшие эксплуатационные характеристики. Однако для него не всегда на месте работы имеется соответствующая сеть электропитания. Например, если потребуется выполнять сварку на дачном участке, то вряд ли получится обеспечить его энергией.

Такие аппараты являются более тяжёлыми по сравнению с теми, которые используют однофазную сеть. Вес последних находится в пределах 30-80 кг.

Для надёжной работы диодного моста нужно, чтобы используемые значения напряжения и силы тока, на которые он рассчитан, превосходили реальные в 1,5-2 раза. Максимальное обратное напряжение применяемых диодов должно быть в два раза выше по сравнению с тем, которое даёт трансформатор. Мощные диоды для сварочного аппарата необходимы для того, чтобы работа была безотказной.

Описание работы диодного мостаИсточник radioelementy.ru
Где и как применяется ацетиленовая сварка

Правила техники безопасности при использовании

Многие виды диодов для сварки не могут полноценно работать при чрезмерной запыленности. Поэтому перед применением их нужно продуть. Одно из наиболее удобных средств для этого — использование бытового фена. С его помощью можно не только устранить пыль, но и убрать влагу, которая влияет на электрические характеристики оборудования. Такую продувку необходимо проводить не реже раза в квартал.

Диодный мост для сварочного аппаратаИсточник prosvarku.info

Если сварочный аппарат не использовался в течение года, то перед применением его необходимо прогреть. Для этого аппарату дают возможность немного поработать на всех имеющихся режимах. Время, в течение которого проводится эта подготовка, должно быть не меньше двух часов.

При работе сварочный аппарат потребляет большое количество энергии. Важно следить за тем, чтобы он не перегревался. Если его температура превышает допустимую, в работе нужно сделать перерыв.

Нужно проверять наличие изоляции на всех токопроводящих частях. Если она нарушена, её необходимо восстановить. Крепления клемм должны быть надёжными. В процессе работы сварочный аппарат обязательно заземляется. Если он перегревается, причиной может быть одна из следующих неисправностей:

  • Произошло замыкание в обмотке трансформатора.
  • Вентилятор охлаждения не работает в полную силу.
  • Нарушена изоляция сердечника.
  • Из-за неисправности вторичного контура трансформатора понижено рабочее напряжение.

При обнаружении неисправностей их нужно устранить перед тем, как начать использовать сварочный аппарат.

Ремонт сварочного выпрямителяИсточник kedrweld.ru
Аргонно-дуговая сварка: технология

Заключение

Диодный мост в сварочном аппарате обеспечивает подачу тока, который необходим для выполнения качественной сварки. Этот узел может использовать электропитание 380 или 220 В. В результате его применения переменный ток преобразуется на выходе в тот, который по своим характеристикам близок к постоянному.

Требования по сборке диодного моста для сварочного аппарата своими руками

Диод – это полупроводниковый прибор, который обладает различной проводимостью в зависимости от прикладываемого напряжения. Имеет всего два вывода: анод и катод. При подаче прямого напряжения (на анод подается положительный потенциал по сравнению с катодом) он открыт. При подаче отрицательного напряжения он закрывается.

Эта особенность прибора широко используется в электротехнике, в частности диодный мост применяют для сварочного аппарата, чтобы выпрямлять переменный ток, улучшая качество сварки.

Основные характеристики

Главными параметрами, на которые обращают внимание при выборе выпрямителей для сварочных аппаратов, являются:

  • максимально допустимое постоянное обратное напряжение;
  • максимальный средний прямой ток за период;
  • рабочая частота переключения;
  • постоянное прямое напряжение при максимальном прямом токе;
  • максимально допустимая температура корпуса.

Амплитуда бытовой сети составляет около 310 В, поэтому нужно использовать диоды с обратным напряжением 400 В и выше. Прямой ток жестко связан с мощностью прибора, и на него также обращают внимание. Рабочая частота показывает, в каком выпрямителе можно использовать полупроводник, применять его в сетевом или выходном блоке инвертора.

Прямое напряжение полупроводника характеризует мощность рассеяния на самом приборе. Это позволяет рассчитать размеры радиатора или системы охлаждения. Предельная температура корпуса сварочного аппарата дает возможность предусмотреть схему защиты от перегрева.

Простая конструкция сварочного аппарата постоянного тока

По принципу монтажа можно выделить следующие части:

  • самодельный трансформатор для сварки;
  • цепь его питания от сети 220;
  • выходные сварочные шланги;
  • силовой блок тиристорного регулятора тока с электронной схемой управления от импульсной обмотки.

Импульсная обмотка III расположена в зоне силовой II и подключается через конденсатор С. Амплитуда и длительность импульсов зависят от соотношения числа витков в емкости.

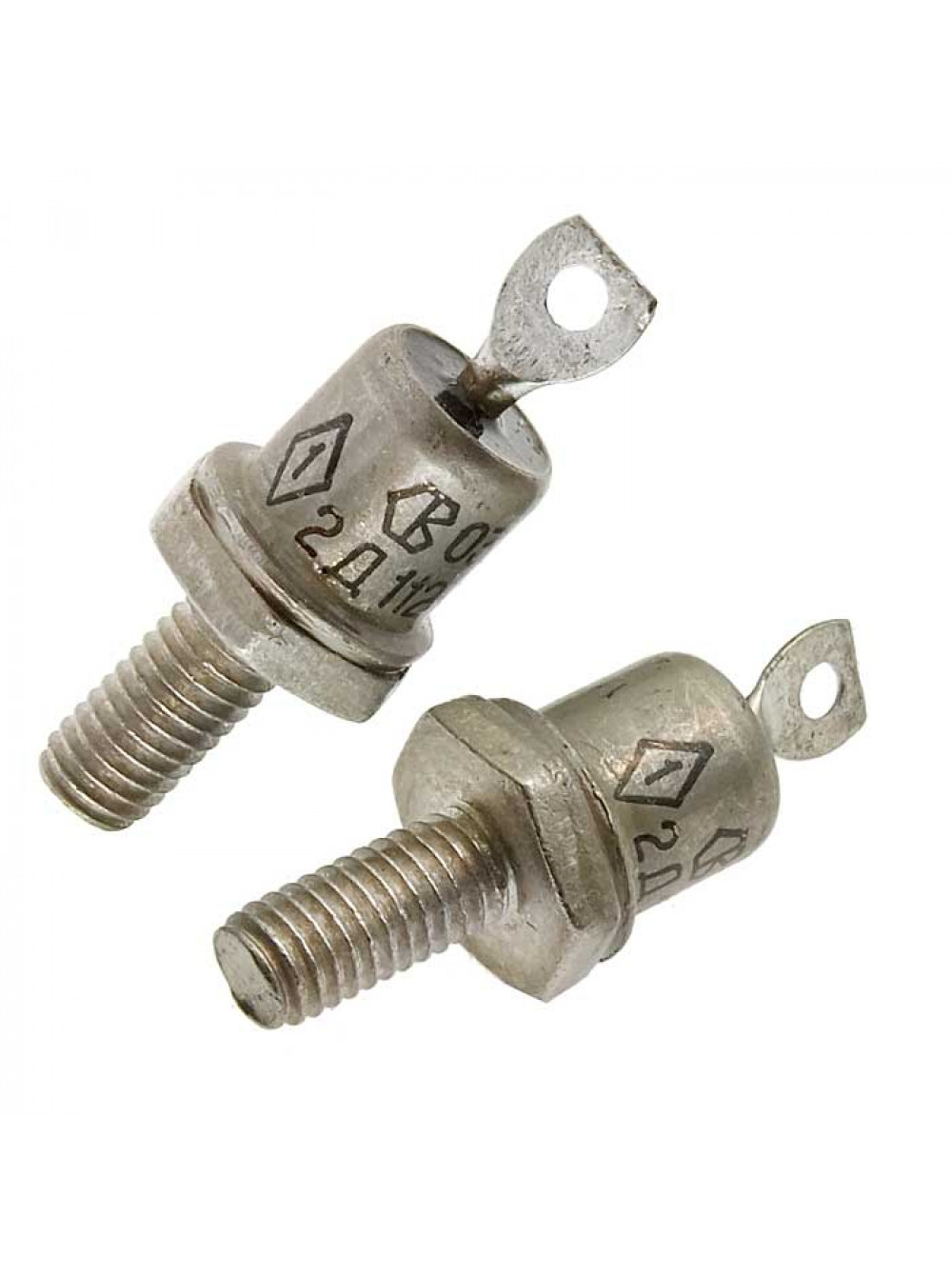

Применение в сварке

В любом трансформаторном сварочном аппарате постоянного тока или инверторе присутствуют силовые диоды. Они предназначены для выпрямления переменного тока. Для повышения коэффициента полезного действия диоды подключают по мостовой схеме, в этом случае оба полупериода приходятся на нагрузку.

В трансформаторном сварочном аппарате выпрямительные диоды устанавливают на выходе вторичной обмотки. Сварочное оборудование имеет понижающий трансформатор, соответственно, напряжение холостого хода значительно ниже входного, поэтому здесь требуются приборы большой мощности и низкой частоты. Для этого подойдут выпрямительные диоды В200 (максимальный ток 200А).


Для сварочного инвертора требуется два выпрямителя. Один располагается на входе источника питания. Он преобразует переменный ток 220 вольт 50 Гц в постоянный, который преобразуется в дальнейшем в переменный ток высокой частоты (40-80 кГц).

При мощности аппарата 5 кВт выпрямительные диоды должны иметь обратное напряжение 600-1000 В и средний прямой ток 25-35 А при частоте 50 Гц.

Второй выпрямитель располагается после высокочастотного трансформатора. Здесь требования другие. Максимальный прямой ток должен быть не менее 200 А на частоте 80 кГц, а обратное напряжение превышать напряжение холостого хода (60-70 В).

В любом случае используются диоды из категории мощных, с площадкой для монтажа радиатора, поскольку без отведения тепла устройство быстро сгорит.

Принцип работы тиристора

Детали регулятора подключены как параллельно, так и встречно друг другу. Они постепенно открываются импульсами тока, которые образуются транзисторами vt2 и vt1. При запуске прибора оба тиристора закрыты, С1 и С2 это конденсаторы, они будут заряжаться через резистор r7. В тот момент, как напряжение какого-либо из конденсаторов достигнет напряжения лавинной пробивки транзистора, тот открывается, и через него и идёт ток разряда, совместного с ним конденсатора. После открытия транзистора открывается соответствующий ему тиристор, он подключит нагрузку в сеть. Затем начинается противоположный по признакам полупериод переменного напряжения, что предполагает закрытие тиристора, затем следует новый цикл подзарядки конденсатора, уже в противоположной полярности. Далее открывается следующий транзистор, но снова подключит нагрузку в сеть.

Особенность выпрямителей


Выпрямитель для сварочного аппарата выполняется по мостовой схеме. При изготовлении сварочного аппарата своими руками и применении диодов В200 нужно учитывать, что их корпус находится под напряжением.

Поэтому когда выпрямитель устанавливают на радиатор, он должен быть изолирован от остальных элементов схемы, от корпуса прибора и от соседних диодов тоже. А это создает определенные неудобства для сварщика.

Приходится использовать более крупный корпус. Для уменьшения габаритов аппарата применяют выпрямительный прибор ВЛ200, который имеет другую полярность. Это позволяет объединить полупроводники на два парных радиатора.

В последние годы стали выпускать довольно мощные диодные мосты в одном корпусе. По размерам такая конструкция из диодов примерно соответствует спичечному коробку, имеет площадку для посадки радиатора, максимальный прямой ток 30-50 А. Диодная сборка имеет значительно меньшую стоимость по сравнению с диодами В200.

Если по работе устройства требуется более мощный мост, то эту проблему можно легко решить, используя параллельное подключение мостовых сборок. Однако их надежность в таком случае будет ниже, чем у одиночных мощных диодов.

Как сделать дроссель самостоятельно?

Вполне реальным является самостоятельное изготовление дросселя в домашних условиях. Это имеет место при наличии прямой катушки с достаточным количеством витков нужного шнура. Внутри катушки проводятся прямые пластинки из металла от трансформатора. Путём выбора толщины этих пластинок, есть возможность выбора стартового реактивного сопротивления.

Рассмотрим конкретный пример. Дроссель с катушкой с 400 витками и шнура диаметром 1,5 мм, заполняется пластинками с сечением 4,5 квадратных сантиметров. Длина катушки и провода должна быть одинакова. В результате трансформаторный ток 120 А уменьшится наполовину. Такой дроссель изготавливается с сопротивлением, которое можно изменять. Чтобы провести такую операцию, необходимо замерить углубление прохождения стержня сердечника внутрь катушки. С отсутствием этого инструмента, катушка будет иметь не значительное сопротивление, но если стержень будет введён в неё, сопротивление повысится до максимума.

Дроссель, который наматывается правильным шнуром, не будет перегреваться, но, возможно, сердечник будет отличаться сильной вибрацией. Это учитывается при стяжке и крепеже железных пластин.

Установка


При использовании параллельной схемы соединения диодных мостов необходимо учитывать, что все они имеют некоторый разброс по параметрам.

Поэтому при подборе элементов необходимо делать это с некоторым запасом прочности. При соблюдении этого требования для сварочного аппарата можно получить диодный мост более компактный, чем при использовании одиночных диодов.

Диодные сборки позволяют размещать их на одном радиаторе, так как корпусы не находятся под напряжением. Это позволяет монтировать их в любом месте, и даже снаружи.

В зависимости от требуемого сварочного тока для выпрямителя могут потребоваться от 3 до 5 диодных сборок. Для лучшей теплоотдачи диодные мосты устанавливаются на радиатор через теплопроводящую пасту.

К контактам проводники рекомендуется подсоединяться пайкой, в противном случае могут быть потери мощности в месте контакта и его сильный нагрев.

Эксплуатация балластного соединения

Показатель балластного сопротивления регулирующего аппарата находится на уровне 0,001 Ом. Он подбирается путём эксперимента. Непосредственно для получения сопротивления, преимущественно используется сопротивление проволоки больших мощностей, их применяют в троллейбусах или на подъёмниках.

Уменьшить сварочное напряжение высокой частоты, можно даже используя стальную пружину для двери.

Такое сопротивление включается стационарно или по-другому, чтобы в будущем была возможность с легкостью отрегулировать показатели. Один край этого сопротивления подключается к выходу конструкции трансформатора, другой обеспечивается специальным инструментом для зажима, который сможет перекидываться по всей длине спирали, что позволит выбрать нужную силу напряжения. Основная часть резисторов с использованием проволоки большой мощности, производится в виде открытой спирали. Она монтируется на конструкцию в длину полметра. Таким образом, спираль делается также из проволоки ТЭНа. Когда резисторы, изготовленные из магнитного сплава скооперировать со спиралью или любой деталью из стали, в процессе работы прохождения тока с высокими показателями, она начнёт заметно дрожать. Такой зависимостью спираль обладает только до того момента, пока она не растянется.

Схемы моделей ММА-200 и ММА-250

Большое распространение получили модели ММА-200 и ММА-250. Эти инверторы практически идентичны, разница заключается лишь в нижеприведенных моментах:

  1. Схема сварочного инвертора ММА 250 предусматривает наличие в выходном каскаде по 3 резистора полевого типа. Все ни подключены параллельно. Схема сварочного инвертора ММА 200 указывает лишь на наличие двух резисторов.
  2. У новой версии три импульсных трансформатора, в то время как у старой только два.

Основная схема обеих моделей практически полностью идентична.

Схема инвертора ММА-200

Изготовление инвертора

Перед началом изготовления высокочастотного трансформатора для инвертора нужно изготовить гетинаксовую плату, руководствуясь схемой 2. Трансформатор выполнен на магнитопроводе типа «Ш20х28 2000 НМ» с рабочей частотой 41 кГц. Для его намотки (I обмотки) необходимо использовать медную жесть толщиной 0,3..0,45 мм и шириной 35..45 мм (ширина зависит от каркаса). Нужно сделать:

  1. 12 витков (площадь поперечного сечения (S) около 10..12 кв. мм.).
  2. 4 витка для вторичной обмотки (S = 30 кв. мм.).

Высокочастотный трансформатор нельзя мотать обыкновенным проводом из-за возникновения скин-эффекта. Скин-эффект — способность высокочастотных токов вытесняться на поверхность проводника, тем самым нагревая его. Вторичные обмотки следует разделить пленкой из фторопласта. Кроме того, трансформатор должен нормально охлаждаться.

Дроссель выполнен на магнитопроводе типа «Ш20×28» из феррита 2000 НМ с S не менее 25 кв. мм.

Трансформатор тока выполняется на двух кольцах типа «К30×18×7» и мотается медным проводом. Обмотка l продевается через кольцевую часть, а II обмотка состоит из 85 витков (d = 0,5 мм).

Схема 2 — Схема инверторного сварочного аппарата своими руками (инвертор).

После успешного изготовления высокочастотного трансформатора нужно осуществить монтаж радиоэлементов на печатной плате. Перед пайкой обработать оловом медные дорожки, детали не перегревать. Перечень элементов инвертора:

  • ШИМ — контроллер: UC3845.
  • MOSFET-транзистор VT1: IRF120.
  • VD1: 1N4148.
  • VD2, VD3: 1N5819.
  • VD4: 1N4739A на 9 В.
  • VD5-VD7: 1N4007.
  • Два диодных моста VD8: KBPC3510.
  • C1: 22 н.
  • C2, C4, C8: 0,1 мкФ.
  • C3: 4,7 н и C5: 2,2 н, C15, С16, С17, C18: 6,8 н (только использовать К78−2 или СВВ- 81).
  • C6: 22 мк, С7: 200 мк, С9-С12: 3000 мк 400 В, C13, C21: 10 мк, C20, C22: 47мк на 25 В.
  • R1, R2: 33k, R4: 510, R5: 1,3 k, R7: 150, R8: 1 на 1 Вт, R9: 2 M, R10: 1,5 k, R11: 25 на 40 Вт, R12, R13, R50, R54: 1 к, R14, R15: 1,5 k, R17, R51: 10, R24, R25: 30 на 20Вт, R26: 2,2 к, R27, R28: 5 на 5Вт, R36, R46-R48, R52, R42-R44 — 5, R45, R53 — 1,5.
  • R3: 2,2 k и 10 к.
  • К1 на 12 В и 40А , К2 — РЭС-49 (1).
  • Q6-Q11: IRG4PC50W.
  • Шесть MOSFET-транзисторов IRF5305.
  • D2 и D3: 1N5819.
  • VD17 и VD18: VS-HFA30PA60CPBF; VD19-VD22: VS-HFA30PA60CPBF.
  • Двенадцать стабилитронов: 1N4744A.
  • Две оптопары: HCPL-3120.
  • Катушка индуктивности: 35 мк.
