Диод (электронная лампа) — это… Что такое Диод (электронная лампа)?

Электровакуумный диод — электронная лампа с двумя электродами (катод и анод). Разновидность диода. Используется в детекторах (амплитудных или частотных) и в выпрямителях. Высоковольтная разновидность — кенотрон.

История

Принцип действия термионных (электровакуумных) диодов был открыт британским учёным Фредериком Гутри в 1873 году.

Устройство

Обозначение на схемах диода с катодом непрямого накала.

Электровакуумный диод представляет собой стеклянный или металлический баллон, из которого откачан воздух и внутри которого находятся катод и анод. От этих электродов сквозь стенки баллона проходят выводы. Если баллон стеклянный, то выводы впаиваются в стекло. Если же баллон металлический, то выводы выходят через стеклянные или керамические бусинки, впаянные в металл.

Анод имеет один вывод. В зависимости от конструкции выделяют катоды прямого накала и подогревные катоды.

Катод прямого накала греется за счёт проходящего через него тока имеет два вывода. Для подогревного катода (который греется за счет близко расположенной нити накала) делают два вывода от подогревающей нити и один от, собственно, катода.

В практических конструкциях диодов анод обычно имеет форму цилиндра или коробки без двух стенок (часто с закругленными углами), окружающей катод. В последнем случае нить имеет вид латинской буквы V или W. При таких конструкциях анодов все излучаемые катодами электроны с одинаковой силой притягиваются анодами.

Для уменьшения нагрева анода его часто снабжают рёбрами или крылышками, которые способствуют лучшему отводу от него тепла.

Принцип работы

При разогреве катода электроны начнут покидать поверхность последнего за счёт термоэлектронной эмиссии. Покинувшие поверхность электроны будут препятствовать вылету других электронов, в результате вокруг катода образуется своего рода облако электронов. Часть электронов с наименьшими скоростями из облака падает обратно на катод. При заданной температуре катода облако стабилизируется: на катод падает столько же электронов, сколько из него вылетает.

При подаче на катод отрицательного напряжения, а на анод — положительного возникает электрическое поле, которое заставляет электроны двигаться от катода к аноду. Тем самым в цепи появляется ток.

Если же на катод подан «+», а на анод «-», электрическое поле препятствует движению электронов, которые покидают катод и ток не течёт.

ВАХ

Вольт-амперная характеристика электровакуумного диода.

Вольт-амперная характеристика электровакуумнуго диода имеет 3 участка:

  1. Нелинейный участок. На начальном участке ВАХ ток медленно возрастает при увеличении напряжения на аноде, что объясняется противодействием полю анода объёмного отрицательного заряда электронного облака. По сравнению с током насыщения, анодный ток при Ua = 0 очень мал (и не показан на схеме). Его зависимость от напряжения растет экспоненциально, что обуславливается разбросом начальных скоростей электронов.
    Для полного прекращения анодного тока необходимо приложить некоторое анодное напряжение меньше нуля, называемое запирающим.
  2. Участок закона «трех вторых». Зависимость анодного тока от напряжения характеризуется законом Ленгмюра-Чайльда-Богуславского (так же называемым законом «трех вторых»)
  3. Участок насыщения. При дальнейшем увеличении напряжения на аноде рост тока замедляется, а затем полностью прекращается так как все электроны, вылетающие из катода, достигают анода. Дальнейшее увеличение анодного тока при данной величине накала невозможно, поскольку для этого нужны дополнительные электроны, а их взять негде, так как вся эмиссия катода исчерпана. Установившейся в этом режиме анодный ток называется
    током насыщения
    . Этот участок описывается законом Ричардсона-Дешмана.

, где — универсальная термоэлектронная постоянная Зоммерфельда.

ВАХ анода зависит от напряжения накала — чем больше накал, тем больше крутизна ВАХ и тем больше ток насыщения. Однако увеличение напряжения накала приводит к уменьшению срока службы лампы.

Основные параметры

К основным параметрам электровакуумнуго диода относятся:

  • Крутизна ВАХ: — изменение анодного тока в мА на 1 В изменения напряжения.
  • Дифференциальное сопротивление:
  • Максимально допустимое обратное напряжение. При некотором напряжении, приложенном в обратном направлении (тоесть изменена полярность катода и анода), происходит пробой диода — проскакивает искра между катодом и анодом, что сопровождается резким возростанием силы тока.
  • Запирающее напряжение — напряжение, необходимое для прекращения тока в диоде.
  • Максимально допустимая рассеиваемая мощность.

Крутизна и внутреннее сопротивление являются функциями от анодного напряжения и температуры катода, в пределах участка «трех вторых» они являются постоянными.

Маркировка приборов

Электровакуумные диоды маркируются по такому принципу, как и остальные лампы:

  1. Первое число обозначает напряжение накала, округлённое до целого.
  2. Второй символ обозначает тип электровакуумного прибора. Для диодов:
    • Д — одинарный диод.
    • Ц — кенотрон (выпрямительный диод)
    • X — двойной диод, то есть содержащий два диода в одном корпусе с общим накалом.
      • МХ — механотрон-двойной диод
      • МУХ — механотрон-двойной диод для измерения углов
  3. Следующее число — это порядковый номер разработки прибора.
  4. И последний символ — конструктивное выполнение прибора:
    • С — стеклянный баллон диаметром более 24 мм без цоколя либо с октальным (восьмиштырьковым) пластмассовым цоколем с ключом.
    • П — пальчиковые лампы (стеклянный баллон диаметром 19 или 22,5 мм с жёсткими штыревыми выводами без цоколя).
    • Б — миниатюрная серия с гибкими выводами и с диаметром корпуса менее 10мм.
    • А — миниатюрная серия с гибкими выводами и с диаметром корпуса менее 6мм.
    • К — серия ламп в керамическом корпусе.

Если четвертый элемент отсутствует, то это говорит о присутствии металлического корпуса!

Сравнение с полупроводниковыми диодами

По сравнению с полупроводниковыми диодами в электровакуумных диодах отсутствует обратный ток, и они выдерживают более высокие напряжения. Способны кратковременно выдерживать большие перегрузки (полупроводниковые «выгорают» сразу). Стойки к ионизирующим излучениям. Однако они обладают гораздо большими размерами и меньшим КПД.

Литература

  1. Клейнер Э. Ю. Основы теории электронных ламп. — М., 1974.
  2. Электронные приборы: Учебник для вузов/В. Н. Дулин, Н. А. Аваев, В. П. Демин и др.; Под ред. Г. Г. Шишкина. — М.: Энергоатомиздат, 1989. — 496 с.
  3. Физический энциклопедический словарь. Том 5, М. 1966, «Советская энциклопедия»

Диод [База знаний]

Что такое диод? Виды диодов

Теория

КОМПОНЕНТЫ
ARDUINO
RASPBERRY
ИНТЕРФЕЙСЫ ПЕРЕДАЧИ ДАННЫХ

Диод — электронный элемент, обладающий различной проводимостью в зависимости от направления электрического тока. У него есть 2 полюса: анод и катод. Ток пропускается только от анода (+) к катоду (-).

Электроды диода носят названия анод и катод. Если к диоду приложено прямое напряжение (то есть анод имеет положительный потенциал относительно катода), то диод открыт (через диод течёт прямой ток, диод имеет малое сопротивление). Напротив, если к диоду приложено обратное напряжение (катод имеет положительный потенциал относительно анода), то диод закрыт (сопротивление диода велико, обратный ток мал, и может считаться равным нулю во многих случаях).

Диоды бывают электровакуумные, газоразрядные и самые распространённые – полупроводниковые. Свойства диодов, чаще всего в связках между собой, используются для преобразования переменного тока электросети в постоянный ток

, для нужд полупроводниковых и других приборов.




Конструкция диодов

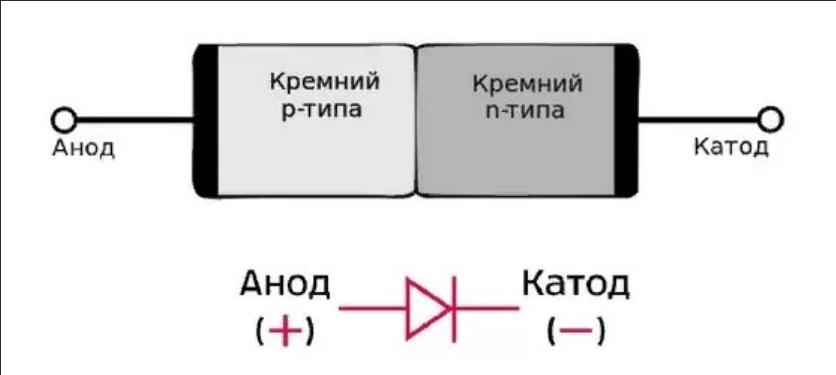

Конструктивно, полупроводниковый диод состоит из небольшой пластинки полупроводниковых материалов (кремния/германия), одна сторона (часть пластинки) которой обладает электропроводимостью p-типа, то есть принимающей электроны (содержащей искусственно созданный недостаток электронов, «дырочная»), другая обладает электропроводимостью n-типа, то есть отдающей электроны (содержащей избыток электронов, «электронной»).

Слой между ними называется p-n переходом

. Здесь буквы p и n — первые в латинских словах negative — «отрицательный», и positive — «положительный». Сторона p-типа, у полупроводникового прибора является анодом (положительным электродом), а область n-типакатодом (отрицательным электродом) диода.


Основные характеристики

Падение напряжения VF Вольт
Максимальное сдерживаемое обратное напряжение VDC Вольт
Максимальный прямой ток IF Ампер

Вольт-амперная характеристика

После того, как напряжение в прямом направлении превысит небольшой порог VF диод открывается и начинает практически беспрепятственно пропускать ток, который создаётся оставшимся напряжением.

Если напряжение подаётся в обратном направлении, диод сдерживает ток вплоть до некоторго большого напряжения VDC после чего пробивается и работает также, как в прямом направлении.


Основные виды диодов

Выпрямительный диод

Также известен как защитный, кремниевый

  • VF = 0,7 В
  • VDC — сотни или тысячи вольт
  • Открывается медленно
  • Восстанавливается после пробоя обратным током



Диод Шоттки

Шоттки — фамилия его изобретателя. Также известен как сигнальный, германиевый.

  • VF = 0,3 В
  • VDC — десятки вольт
  • Открывается быстро
  • Сгорает после пробоя обратным током



Диод Зеннера (Стабилитрон)

Зеннер — фамилия его изобретателя. Также известен как стабилитрон

  • VF = 1 В
  • VDC — фиксированное значение на выбор
  • Умышленно используется в обратном направлении как источник фиксированного напряжения




Компоненты электроники: диоды — макеты

Диод представляет собой электронный компонент, изготовленный из комбинации полупроводниковых материалов P-типа и N-типа, известный как p-n переход, с выводами, прикрепленными к двум концам. Эти выводы позволяют легко включать диод в электронные схемы.

Вывод, присоединенный к полупроводнику n-типа, называется катодом . Таким образом, катод является отрицательной стороной диода. Положительная сторона диода, то есть вывод, присоединенный к полупроводнику р-типа, называется анодом .

Когда источник напряжения подключен к диоду таким образом, что положительная сторона источника напряжения находится на аноде, а отрицательная сторона на катоде, диод становится проводником и позволяет течь току. Напряжение, подаваемое на диод в этом направлении, называется прямым смещением .

Но если вы измените направление напряжения, приложив положительную сторону к катоду, а отрицательную сторону к аноду, ток не будет течь. Фактически диод становится изолятором.Напряжение, подаваемое на диод в этом направлении, называется обратным смещением .

Прямое смещение позволяет току течь через диод. Обратное смещение не позволяет току течь. (Во всяком случае, до определенного предела. Как вы обнаружите через несколько мгновений, существуют пределы того, какое напряжение обратного смещения диод может выдерживать.)

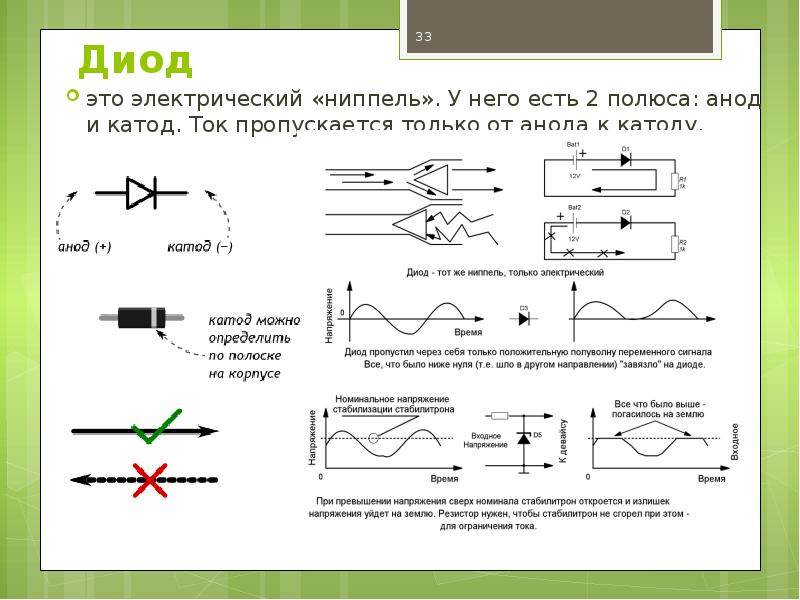

Это условное обозначение диода:

Анод слева, катод справа. Вот два полезных приема для запоминания того, какая сторона символа является анодом, а какая катодом:

  • Думайте об анодной стороне символа как о стрелке, указывающей направление обычного тока — от положительного к отрицательному.Таким образом, диод позволяет току течь в направлении стрелки.

  • Думайте о вертикальной линии на стороне катода как о гигантском знаке минус, указывающем, какая сторона диода является отрицательной для прямого смещения.

Прямое и обратное смещение можно проиллюстрировать двумя очень простыми схемами, которые соединяют лампу с батареей с диодами. В схеме слева диод смещен в прямом направлении, поэтому по цепи протекает ток и лампа загорается.В схеме справа диод смещен в обратном направлении, поэтому ток не течет, и лампа остается темной.

Обратите внимание, что в типичном диоде требуется определенное прямое напряжение, прежде чем потечет какой-либо ток. Эта сумма обычно очень мала. В большинстве диодов это напряжение составляет около половины вольта. До этого напряжения ток не течет. Однако, как только прямое напряжение достигнуто, ток легко протекает через диод.

Этот минимальный порог напряжения в прямом направлении называется прямым падением напряжения на диоде .Это потому, что схема теряет это напряжение на диоде. Например, если бы вы поместили вольтметр между выводами диода в цепи с прямым смещением, вы бы прочитали прямое падение напряжения на диоде.

Тогда, если вы поместите вольтметр на клеммы лампы, напряжение будет представлять собой разницу между напряжением батареи (9 В) и прямым падением напряжения на диоде.

Например, если прямое падение напряжения на диоде составляет 0,7 В, а напряжение батареи равно 9 В, напряжение на лампе будет равно 8.3 В.

Диоды

также имеют максимальное обратное напряжение, которое они могут выдержать, прежде чем они сломаются и позволят току течь обратно через диод. Это обратное напряжение (иногда называемое PIV , для пикового обратного напряжения или PRV для пикового обратного напряжения ) является важной характеристикой для диодов, которые вы используете в своих схемах, так как вам необходимо гарантировать, что ваши диоды не будут работать. не подвергаться воздействию большего, чем их рейтинг PIV.

Помимо прямого падения напряжения и пикового обратного напряжения, диоды также рассчитаны на максимальный номинальный ток.Превысьте этот ток, и диод будет поврежден без возможности восстановления.

baw56m3.rev0

%PDF-1.4 % 1 0 объект > эндообъект 5 0 объект > эндообъект 2 0 объект > эндообъект 3 0 объект > поток приложение/pdf

  • ON Semiconductor
  • baw56m3.rev0
  • 2009-01-26T10:26:15-07:00BroadVision, Inc.2020-10-28T14:23:28+08:002020-10-28T14:23:28+08:00Acrobat Distiller 8.1.0 (Windows)uuid: 7315d5af-90c3-4bab-a8c8-3e3ebea52980uuid:b468554c-3f97-404c-8dce-af9938b53ab7 конечный поток эндообъект 4 0 объект > эндообъект 6 0 объект > эндообъект 7 0 объект > эндообъект 8 0 объект > эндообъект 9 0 объект > эндообъект 10 0 объект > эндообъект 11 0 объект > эндообъект 12 0 объект > эндообъект 13 0 объект > эндообъект 14 0 объект > эндообъект 15 0 объект > поток HUnFȯGֻ˽( qH6″#K;Kґ9s̐h ;`8N(v`cD’@fD+֑/:;ʣ6R>DD H:|NQK . ?0F&[h5vpl`& ANN5O}ggf$pV(mM2F

    yzؾ{_1C!&hȒ]cG.*mqcm1cW=STdk뙠,佑@ɰ&[)CMk:ol1Ꙟ&sR ө)IW8¯gʗve|Mryr r wFQ8T哑Qyd_

    Что такое диоды? краткое освежение знаний

    Диод — это пассивный компонент, изготовленный из полупроводниковых материалов (чип), который проводит ток в одном направлении, но не проводит ток в противоположном направлении. Символ диода (справа на рисунке 1) выглядит как стрелка, указывающая направление прямого тока.Ток течет в одном направлении от положительной клеммы (называемой анодом) к отрицательной клемме (называемой катодом). Реальный диод, показанный слева на рисунке 1, отмечен полосой на стороне анода. Полоса также соответствует символу диода, указывающего на протекание тока.

    Рис. 1. Полярность диода обозначена полосой на стороне анода (+). Электрический символ диода имеет соответствующую линию, которая также указывает на анод и, следовательно, направление протекания тока при работе с прямым напряжением.(Изображение: автор)

    Кривая ток-напряжение диода (см. рис. 2) показывает реакцию диода как функцию тока от напряжения. Идеальный диод не будет проводить ток при обратном смещении (испытывая отрицательное напряжение), но будет полностью проводить ток (как если бы это был просто провод), если мы приложим к диоду положительное напряжение. Из кривой IV можно сказать, что реальный диод нелинейный. Диоды не являются неразрушимыми. Если вы сместите диод в обратном направлении выше его напряжения пробоя, диод будет проводить ток в неправильном направлении.Некоторые диоды, называемые стабилитронами, специально разработаны с низким напряжением пробоя, которое можно безопасно превысить, не повредив его. Высоковольтный стабилитрон, также известный как лавинный диод, предназначен для работы за пределами напряжения пробоя. Диод достигает лавинного пробоя, когда напряжение обратного смещения превышает напряжение пробоя. Лавина более известна как катастрофическое явление.

    Говоря с точки зрения материаловедения, лавина касается реакции электронов на напряженность электрического поля в PN-переходе полупроводника. Зенеровские и лавинные диоды отличаются от обычных диодов тем, что обычные диоды не предназначены для работы в режиме обратного смещения. Таким образом, вольт-амперные характеристики стабилитронов и лавинных диодов предназначены для использования после напряжения пробоя.

    Рисунок 2: ВАХ из таблицы данных для переключающего диода общего назначения, которая показывает типичный прямой ток диода в зависимости от прямого напряжения. (Источник: техническое описание Infineon для IDFW40E65D1E)

    Когда диод смещен в обратном направлении до напряжения пробоя, ток течет в неправильном направлении, но диод не пробивается; он просто больше не работает как одностороннее устройство.Однако пробить любой диод можно. В техническом описании диода будут указаны максимальные номинальные значения, включая пиковый уровень напряжения обратного смещения, который может выдержать диод. Многие диоды могут выдерживать очень большие напряжения до пробоя. Стабилитроны часто используются для защиты цепи. Стабилитроны полезны для защиты от смещения цепи выше номинального напряжения (например, в цепи лома), регулирования напряжения в цепи (также известного как шунтирующий регулятор стабилитрона),

    Другой тип диода — диод Шоттки. Диоды Шоттки имеют полупроводниковый переход -металл , тогда как стандартный кремниевый диод имеет полупроводниковый переход. В переходе металл-полупроводник металл находится в контакте с полупроводниковым материалом. (Одно из основных отличий заключается в том, что ток металл-полупроводник будет выше при том же напряжении смещения, чем у диода с PN-переходом. Кроме того, при переходе металл-полупроводник модуляция и переключение могут быть намного быстрее.) Один из результатов Переход металл-полупроводник заключается в том, что диод Шоттки имеет гораздо более быстрое время восстановления при выходе из состояния обратного смещения.Поэтому диоды Шоттки используются там, где имеет значение время восстановления на более высоких частотах. Диоды Шоттки используются для ограничения напряжения (т. Е. Для повышения или понижения уровня напряжения всего сигнала без изменения сигнала), для защиты от обратного тока и разряда, а также в импульсных источниках питания.

    Рисунок 3: Электрические символы для стандартного диода, стабилитрона, диода Шоттки и светоизлучающего диода (СИД). (Источник: автор)

    Одним из диодов, который многие люди используют каждый день, является светоизлучающий диод (LED).Технически диоды являются пассивными устройствами, поскольку подобно резисторам, конденсаторам, катушкам индуктивности и трансформаторам они не управляют сигналом (или током) с помощью электрического сигнала, хотя их трудно рассматривать как пассивные, когда светодиод излучает видимую энергию в виде света. Тем не менее, светодиод представляет собой другой тип диода на основе полупроводника, который также проводит электричество при прямом смещении. Полярность светодиодов означает, что они не будут излучать свет при обратном смещении напряжения. Светодиоды, используемые для индикаторов в цепях, будут иметь одну более длинную ножку, которая является анодом (+), а более короткая ножка — катодом (-).

    Рисунок 4: Для сквозных или других индикаторных светодиодов, которые используются в цепях, более длинная ножка светодиода является анодом (+), более короткая ножка — катодом (-). (Изображение: VCC, Mouser Electronics)





    p-n диод или разделительный диод

    Соединение Диод

    А диод двухполюсное электронное устройство, состоящее из одиночный p-n переход.Этот p-n переход обычно создается на одном блоке кремния путем легирования блок с донорной и акцепторной примесями на противоположных концах. Диод – это выпрямитель, позволяет току проходить в одном направлении, но не в противоположном направление.

    Когда анод (сторона p-типа) диода подключен к положительному клемме аккумулятора, говорят, что диод находится в прямое смещение, позволяющее ток, проходящий через него. Говорят, что диод находится в обратное смещение, если его катод (n-типа сторона) — это тот, который подключен к положительной клемме аккумулятора. Диод не проводит ток при обратном смещении.



    А диод становится смещенным в прямом направлении только тогда, когда потенциал на аноде больше потенциала катода на 0.7 В, потенциал барьер. При этом условии потенциальный барьер эффективно «преодолевать» приложенное напряжение, позволяя носителям диода двигаться через перекресток. Это означает, что электроны со стороны n-типа теперь могут перейти на сторону p-типа так же, как отверстия на стороне p-типа могут теперь перейдите на сторону n-типа.

    То ток через диод увеличивается экспоненциально, как прямое смещение напряжение на диоде увеличивается. Таким образом, увеличение тока, протекающего через диод, очень резкий, как только диод начинает проводить. С физической точки зрения, увеличение напряжения прямого смещения вводит больше электронов на сторону n-типа диода. Эти электроны немедленно пересечь перекресток при отсутствии потенциального барьера. Как только они достигают материала р-типа, они возвращаются к положительную клемму аккумулятора снова. Отверстия на стороне p-типа также перемещаются таким же образом при условие прямого смещения, хотя и в направлении, противоположном электроны. Этот непрерывный поток зарядов через диод будет продолжаться. пока диод находится в прямом смещении.

    Когда диод ставится под обратное смещение, отверстия p-стороны закрыты притягивается к отрицательной клемме батареи, в то время как электроны на стороне n-типа тянутся к положительному выводу батарея. По сути, мобильные заряды отрываются от соединения. в противоположных направлениях, препятствуя прохождению зарядов через диод. Это тоже по существу расширение потенциальный барьер диода, что затрудняет транспортные средства для перемещения через перекресток.



    В в действительности, однако, очень небольшое количество тока все еще протекает через диод с обратным смещением. Этот ток, известный как обратный ток насыщения, обусловленный термическая генерация дырок и электронов вблизи перехода диод. Следовательно, это зависит только от температуры, а не от потенциальный барьер диода.

    См. также:  Что такое полупроводник?; p-n переход; биполярный транзистор;

    МОП-транзистор; JFET; ИС Производство
