Автоматические выключатели дифференциального тока (АВДТ) — Блог — EKF

Автоматические выключатели дифференциального тока (АВДТ) облегчают решение задач, связанных с организацией защиты и корректной работы электрических цепей. При этом большое количество моделей усложняет выбор подходящего прибора. Причина в том, что АВДТ сочетает в себе функции автоматического выключателя и выключателя дифференциального тока (ВДТ*). Предлагаем рассмотреть основные типы АВДТ, обусловленные их наиболее важными характеристиками.

* Мы используем название «ВДТ» в соответствии с терминологией ГОСТ IEC 61008-1-2020. При этом в настоящее время продолжает действовать ГОСТ 12.4.155-85, в котором используется название «устройство защитного отключения (УЗО)».

Виды и характеристики АВДТ

Прежде всего, АВДТ различают по принципу срабатывания ВДТ в его составе. Выделяют электромеханические и электронные выключатели.

  • Электромеханические ВДТ функционально не зависят от напряжения питания.
    Источником энергии, необходимой для выполнения защитных функций, включая операцию отключения, выступает сам сигнал — дифференциальный ток. Такие устройства надёжнее, и этим обусловлена более высокая цена (по сравнению с электронными).
  • Электронные ВДТ функционально зависимы от напряжения питания. Их механизм для выполнения операции отключения нуждается в энергии либо от контролируемой сети, либо от внешнего источника. Однако основная причина меньшего распространения таких устройств — это неработоспособность при обрыве нулевого проводника в цепи до ВДТ по направлению к источнику питания.

Следующая характеристика АВДТ — тип ВДТ

по роду дифференциального тока. По условиям функционирования ВДТ подразделяются на следующие типы: АС, А, В.

  • ВДТ типа АС — устройство защитного отключения, реагирующее на переменный синусоидальный дифференциальный ток, возникающий внезапно, либо медленно возрастающий. Это наиболее распространённый тип, применяемый в большинстве случаев.
  • ВДТ типа А — устройство защитного отключения, реагирующее на переменный синусоидальный дифференциальный ток и пульсирующий постоянный дифференциальный ток, возникающие внезапно, либо медленно возрастающие.

В быту всё больше используется техника с импульсными источниками питания с ШИМ-модулированием, тиристорные, симисторные пускорегулирующие устройства, например: зарядки для ноутбуков и телефонов, светодиодные лампы, ЖК-телевизоры. В связи с этим есть вероятность утечки пульсирующего постоянного тока, что опасно для человека. Чтобы предотвратить такие негативные последствия, нужен ВДТ типа А.

  • ВДТ типа В — устройство защитного отключения, реагирующее на переменный, постоянный и выпрямленный дифференциальный ток. Это довольно редкое и узкоспециальное оборудование. Устанавливать его в частный дом или квартиру нецелесообразно. Оно больше подходит для промышленных объектов, где может появиться сглаженный постоянный дифференциальный ток — цепи с частотными преобразователями, медицинскими приборами и т.
    д.

Также ВДТ классифицируются по наличию задержки времени на срабатывание (в присутствии дифференциального тока).

  • ВДТ без выдержки времени — тип общего применения. Типовое время срабатывания составляет до 0,03 с.
  • ВДТ типа S — селективное (с выдержкой времени отключения). Применяется, когда необходимо установить несколько ВДТ в линии, причём так, чтобы они срабатывали в определённой последовательности и обеспечивали селективность между устройствами. Время отключения — до 0,1 с.

Как и обычный автоматический выключатель, АДВТ обладает характеристиками мгновенного расцепления — диапазоном срабатывания электромагнитной защиты.

  • Характеристика B — выключатель сработает между 3- и 5-кратным значением номинального тока. Применяется в сетях с небольшим либо отсутствующим пусковым повышением тока, например, в осветительных.
  • Характеристика С — выключатель сработает между 5- и 10-кратным значением номинального тока.
    Рекомендуется к установке в сетях со смешанной нагрузкой, предполагающей умеренные пусковые токи — гражданское строительство, офисные помещения.
  • Характеристика D — выключатель сработает между 10- и 20-кратным значением номинального тока. Обычно применяется для подключения электродвигателей, имеющих большие пусковые токи.

Кроме того, к характеристикам АВДТ относятся номинальное значение тока, в сравнении с которым происходят защитные действия автоматического выключателя по превышению тока нагрузки, и номинальное напряжение — напряжение переменного тока, при котором автомат работает в нормальных условиях.

Ещё один параметр, о котором не стоит забывать при выборе АВДТ, — это номинальная наибольшая отключающая способность (Icn). Так называют максимальный ток короткого замыкания, который аппарат сможет отключить и остаться при этом работоспособным. Наиболее распространены значения 4500, 6000 А. Также есть АВДТ, способные выдержать 10 кА, но они существенно дороже, поскольку применяются с дорогими комплектующими.

Все основные типы АВДТ входят в ассортимент EKF. Наиболее востребованы у наших партнёров автоматические выключатели дифференциального тока АД-32. Они представлены моделями типа АС, А и S.

Сферы применения АВДТ

Значением тока утечки определяется такая характеристика АДВТ, как номинальный отключающий дифференциальный ток (I∆n) и собственно сфера применения устройства.

  • АВДТ с I∆n = 10 мА подходят для влажных помещений.
  • У аппаратов с током уставки 30 мА наиболее широкие возможности использования — защита розеток, кухонного оборудования, общих цепей.
  • АВДТ с I∆n = 100 мА и I∆n = 300 мА предупреждают пожары в цепях большой протяжённости, целых группах потребителей, а также обеспечивают селективность между устройствами.
Схемы защиты полюсов АВДТ

Для автоматического выключателя дифференциального тока важно, как именно организована защита его полюсов. Наиболее распространённым является исполнение 1P+N (или 3P+N в случае четырёхполюсного АВДТ), когда от перегрузок и короткого замыкания защищён только фазный проводник нагрузки. Тем не менее порой возникает необходимость в использовании АВДТ в исполнении 2P (4P), которое предполагает защиту и фазного проводника, и нейтрального (например, в специфических схемах заземления IT и TT). Именно для таких проектов в ассортименте EKF предусмотрены АВДТ АД-2 и АД-4 серии PROxima.

Ещё один специализированный АВДТ — модель АВДТ-63М. Это устройство уникально своей компактной конструкцией. ВДТ и автоматический выключатель размещены таким образом, что весь аппарат занимает всего один стандартный модуль — 18 мм. Когда место в электрощите ограничено и требуется установить много аппаратов, такое преимущество становится неоспоримым.

Таким образом, при подборе автоматического выключателя дифференциального тока необходимо учитывать:

  • условия, в которых будет применено устройство,
  • параметры сети,
  • количество подключённых к сети потребителей,
  • требования проектной и нормативной документации.

Эти и ряд других факторов определяют выбор конкретных моделей АВДТ. Оптимальное решение, которое можно порекомендовать рядовому пользователю — обратиться за помощью к профессионалам.

Автоматический выключатель дифференциального тока EKF 2P C16 А 30 мА 4500А

Подробное описание

Артикул № 4434361

Выключатели автоматические дифференциального тока (дифавтоматы) АД-12 EKF серии Basic представляют собой аппараты, сочетающие функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети.


Тип:Автоматический выключатель дифференциального тока
Тип монтажа:DIN-рейка
Количество полюсов:2
Тип расцепления:С
Тип тока:Переменный (AC)
Номинальный ток:16 А
Дифференциальный ток:30 мА
Номинальное напряжение:230 В
Номинальное импульсное напряжение:4000 В
Номинальное напряжение изоляции:660 В
Номинальная частота тока:50 Гц
Номинальная отключающая способность:4,5 кА
Класс быстродействия:C
Степень пылевлагозащиты:IP20
Минимальная температура эксплуатации:-10 град. Цельсия
Максимальная температура эксплуатации:50 град. Цельсия
Ширина:74 мм
Высота:79 мм
Вес:147 г
Размеры и вес (брутто)
Вес:147 г
Высота:7,9 см
Ширина:7,4 см
Глубина:3,6 см
Дополнительная информация
Страна производства:КНР

Дифференциальный автоматический выключатель

Что такое дифавтомат?

Дифференциальный автоматический выключатель – это электротехнический аппарат, в котором объединены свойства выключателя и устройства защитного отключения.

Дифференциальный автомат (дифавтомат) или, по-другому, автоматический выключатель дифференциального тока (АВДТ) — это устройство, которое объединяет в себе функции УЗО и автоматического выключателя (по типу «два в одном»).

Благодаря быстродействию обеспечивает защиту от поражения электрическим током в случае прикосновения к токоведущим частям или к элементам электрооборудования, оказавшегося под напряжением из-за повреждения изоляции токоведущих частей.

Говоря доступным и понятным языком, они сохраняют жизнь человеку в сложных электротехнических условиях эксплуатации техники. В первую очередь это касается перегруженных техникой цепей: в административных зданиях, офисах, зданиях общественного и промышленного назначения, жилых помещениях, коммунальных хозяйствах. В то же время дифавтомат предохраняет электрооборудования от перегрузки и токов короткого замыкания (сверхтоков).

Недостатком дифавтомата является то, что его необходимо очень осмотрительно использовать, если к данной группе розеток подсоединены компьютеры, при включении которых не редки ложные срабатывания, поскольку компьютерные блоки питания ввиду конструктивных особенностей могут иметь небольшие точки утечки, которые суммируются и в какой-то момент могут достьчь номинального дифференциального тока АВДТ, что приведет к его срабатыванию.

Для чего нужен

Дифавтомат предназначается для:

  • коммутации (включения – отключения) нагрузки силовой электрической сети;
  • защиты её от сверх токов перегрузки и токов короткого замыкания;
  • отключения электрооборудования электроустановки при появлении тока утечки на «землю» для защиты персонала от «напряжения прикосновения».

Первые две позиции – это функции автоматического выключателя, третья – устройства защитного отключения. Таким образом, совмещение этих функций позволяет иметь универсальный электрический аппарат, позволяющий осуществить защиту электрооборудования фактически от всех видов повреждений, включая пробой изоляции.

Как устроен АВДТ

Вспомним, вкратце, устройство обеих компонент ДА. При включении автоматического выключателя ручным или дистанционным приводом, его контакты замыкаются и привод становится на защёлку механизма свободного расцепления (МСР). Защёлка МСР не позволяет отключающим пружинам ДА разомкнуть цепь аппарата, и оборудование включается под напряжение. Отключить выключатель можно:

  • приводом;
  • бойками катушек электромагнитного расцепителя при коротком замыкании;
  • биметаллической пластиной тепловой защиты при перегрузке цепи.

Все эти элементы выбивают защёлку МСР, позволяя отключающим пружинам разомкнуть цепь. Подвижные контакты ДА перемещаются внутри дугогасительных камер аппарата, которые гасят возникшую дугу тока.

Компонента УЗО, включающая в себя дифференциальный трансформатор с обмотками по числу фаз устройства, плюс нейтраль, анализирует симметричность токов системы. При появлении несимметрии, свидетельствующей о повреждении изоляции, срабатывает реле УЗО, либо электронная схема сравнения, которые, опять же, воздействуют на МСР и отключают автомат.

В чём преимущества ДА? Сам по себе обычный автомат не может отреагировать на пробой изоляции и появление тока утечки, а дифференциальный автомат — может. Само по себе, УЗО не способно отключить ток в несколько сотен или тысяч ампер, а ДА может! Недостаток, пожалуй, один: сложноватое устройство получилось, а, следовательно, относительно дорогое. Но, аппарат компактен, может быть смонтирован и в электрощитах, в НКУ, и в силовых распределительных сборках. Для обвязки совмещённого устройства требуется меньше вторичной электропроводки, что тоже несомненный плюс.

Техническая характеристика аппарата дифференциальной защиты

  • ном. ток аппарата до нескольких тысяч ампер;
  • ном. ток отключения до 25 – 40 кА;
  • ном. напряжение 0.22, 0.4, 0.66, 1 кВ.
  • уставка тока утечки от 10 до 300 мА.
  • ампер – секундные характеристики тепловой защиты, определяющие время отключения аппарата, в зависимости от силы тока перегрузки.

Рекомендации к применению

Периодически (по графику обслуживания) следует проводить:

  • чистку аппаратов, особенно установленных в открытых распределительных щитах;
  • измерение сопротивления изоляции аппаратов и отходящих электрических кабелей;
  • прогрузку силовой части ДА первичным током для определения соответствия защитных характеристик паспорту устройства;
  • проверку настройки УЗО.

Только тщательный уход за оборудованием позволит обеспечить его длительную надёжную работу и безопасность обслуживающего персонала.

Некоторые производители АВДТ

  • АВВ;
  • Hager;
  • Lеgrаnd;
  • IEK.



Для получения подробной информации по услуге «Сборка щитов НКУ» обратитесь к нам в офис по телефону

УЗО, или дифференциальный автомат? Что выбрать?

03.06.2021

Электроприборы давно вошли в наш повседневный обиход, и далеко не всегда мы воспринимаем их, как источник повышенной опасности. Самое известное устройство защиты электросетей, как бытовых, так и промышленных, это, конечно, автоматический выключатель. Его назначение – отключать питание электроцепи при возникновении короткого замыкания, или перегрузки в сети. Но опасности не ограничиваются лишь перегрузками и коротким замыканием. Существует еще масса причин, которые могут привести к пожарам, или даже к поражению человека электрическим током. К ним можно отнести дисбаланс токов в фазном и нулевом проводах, снижение сопротивления изоляции провода, нарушение изоляции провода в месте соединения проводов, прикосновение к токоведущим частям приборов и т.

п. Во всех этих случаях автоматический выключатель просто не сработает.

Для обеспечения электробезопасности при возникновении подобных ситуаций служат устройства защитного отключения (УЗО), и автоматические выключатели дифференциального тока (АВДТ), или «дифавтоматы».

Прежде чем определить, чем же мы должны руководствоваться при выборе того, или иного прибора, давайте разберемся – в чем отличие УЗО от автоматического выключателя? В отличие от обычного автоматического выключателя, устанавливаемого только на фазный провод, УЗО подключается к обоим проводникам – и к фазному, и к нулевому. В конструкцию УЗО входит схема, сравнивающая ток в фазном и нулевом проводниках. Если эти токи равны — утечка тока отсутствует. Как только появляется разница между токами фазного и нулевого проводов – срабатывает устройство и разрывает обе линии – и фазную, и нулевую.

Основным параметром устройства защитного отключения является «Номинальный отключающий дифференциальный ток» (IDn). Для человеческой жизни опасность представляют токи свыше 30мА. Поэтому УЗО с номинальным током утечки 30мА возможно считать универсальными, т.к. они защищают от поражения электрическим током, возгорания, и позволяют подключать достаточно большие нагрузки без ложных срабатываний. УЗО с номинальным значением менее 30мА отлично обеспечивают защиту людей от поражения электрическим током, но не обеспечивают пожаробезопасность, и могут отключаться при больших нагрузках. В отдельную группу можно вывести т.н. «противопожарные» УЗО, имеющие значения тока утечки от 100 до 300мА, которые устанавливаются на вводе в квартиру, или дом. Его основная функция – защита от пожаров, вызванных током утечки, но не защита от поражения электрическим током. Для этой группы существует два главных критерия выбора – селективность устройства (возможность установки задержки отключения) и большое значение номинального тока утечки.

После того, как мы разобрались, что такое УЗО и для чего оно нужно, можно перейти к автоматам дифференциального тока. Тут все гораздо проще. По сути, такое устройство представляет собой решение «два в одном» — автоматический выключатель и УЗО в общем корпусе. Подбор дифавтомата по номинальному току и время-токовой характеристики, практически, полностью соответствует подбору обычного автоматического выключателя. Единственное отличие – добавляется  необходимость подбора автомата по току утечки и классу дифференциальной защиты. Что касается тока утечки, то в быту используются, как правило, только два номинала:

  • 10мА для установки на линии, в которых установлено только одно мощное устройство, или потребитель, в котором сочетаются два опасных фактора: электричество и вода (посудомоечная машина, электрический водонагреватель и т.п.).
  • 30мА для линий с группой розеток и наружного освещения.

Класс дифференциальной защиты показывает от утечек токов какого типа защищает это устройство. Выбор класса защиты определяется от типа нагрузки.  Так, если это техника с микропроцессорами, то используется класс А. Для линий освещения, или включения простых устройств подойдет класс АС. Подключение автоматов класса S и G имеет смысл для многоуровневых систем защиты. Обозначения и расшифровка классов защиты находятся в таблице:

Буквенное обозначение Графическое обозначение Расшифровка Область применения
АС Реагирует на переменный синусоидальный ток Ставят на линии, к которым подключена простая техника без электронного управления
А Реагирует на синусоидальный переменный ток и пульсирующий постоянный Применяется на линиях, от которых запитывается техника с электронным управлением
В Улавливает переменный, импульсный, постоянный и сглаженный постоянный. В основном применяется на производстве с большим количеством разнообразной техники
S   С выдержкой времени отключения 200-300 мс В сложных схемах
G   С выдержкой времени отключения 60-80 мс В сложных схемах

Теперь можно вернуться к главному вопросу – что же выбрать? Как такового прямого ответа на этот вопрос нет… Основное отличие УЗО от АВДТ состоит в их функциях, стоимости, способе подключения и занимаемого места в щитке.  Однако есть один момент – надежность устройства.  Чем устройство проще, тем выше его надежность. И в этом смысле дифавтомат проигрывает УЗО. А что использовать – каждый потребитель решает самостоятельно.

Что это — дифференциальный автоматический выключатель?

Благодаря активному развитию новых технологий появился особый вид коммутаторов – дифференциальный автоматический выключатель. Этот атрибут лучше защищает от поражения электрическим током. При появлении короткого межфазного замыкания или замыкания на землю автомат срабатывает практически моментально, поэтому часто используется в больницах для питания высокочувствительных аппаратов.

Конструктивно прибор выполнен из двух узлов: модуля дифференциальной защиты, выполненного на электронной базе, и самого выключателя.

Сегодня довольно популярны автоматические выключатели АВВ. Качество их производства позволяет быть уверенным в безотказности и надёжности устройства.

Электронный модуль автомата включает в себя трансформатор тока, с помощью которого и высчитывается дифференциал изменения величины. Трансформатор работает совместно с усилителем, служащим для точного определения скачка.
Установка выключателя производится на специальную DIN-рейку с помощью пластиковой защёлки. Таким образом, автомат легко обслуживать и очень просто заменить.

ABB – автоматические выключатели нового поколения, их работа основана на сравнении токов входящих с токами выходящими. Когда автомат включен, электронный модуль оказывается под питанием, при этом подключенная нагрузка создаёт рабочий ток. С помощью трансформатора определяется направление токов и их величина. В нормальном режиме векторы направлены встречно, а их алгебраическая сумма равна нулю.

Если дифференциальный автоматический выключатель замыкает на землю, то наравне с током нагрузки в цепи возникает ток утечки — это разность входящей и выходящей величин. Как только ток утечки превысит порог уставки, вторичная обмотка трансформатора тока подаёт сигнал на катушку отключения автомата.

С помощью кнопки «Возврат» можно сквитировать дифференциальный автоматический выключатель и попытаться включить повторно. Для того чтобы производить контроль за работоспособностью автомата, в нём реализована электронная схема тестирования устройства. На передней панели имеется кнопка «Тест». С её помощью можно искусственно создать отключающий ток утечки. Если автомат отработал быстро и без заеданий, значит он в норме и готов к дальнейшей эксплуатации.

Основные преимущества, которыми обладает дифференциальный автоматический выключатель – это, конечно же, скорость срабатывания. Кроме того, такие автоматы позволяют защитить цепи тремя видами:

  • защита от перегрузки цепей тока;
  • защита от межфазного короткого замыкания;
  • защита от замыкания на землю.

Производители предлагают различные виды дифференциальных автоматов. Общее количество типов и моделей превышает 40 единиц, при этом каждое срабатывание сопровождается особой индикацией, извещающей об аварии.

Минимальный срок службы таких выключателей от 15 лет и выше. К другим достоинствам устройства следует отнести усовершенствованную конструкцию модуля контроля, довольно широкий диапазон температур, при которых автомат может безотказно работать: от -25°C до +40°C. Таким образом, дифавтоматы – прекрасные устройства для комбинированной защиты оборудования, однако не рекомендуются к применению в быту, так как они довольно чувствительны: могут возникнуть проблемы с частыми отключениями. Дифференциальным автоматам достаточно даже малой утечки при подогреве электрочайника, что бывает довольно часто.

Автоматические выключатели дифференциального тока Энергия АВДТ 32

Характеристики:

Название модели Дифференциальный автомат АВДТ-32 1P+N 16А (С) 30мА (AC) 6кА ЭНЕРГИЯ

Артикул Е0302-0006

Номинальное напряжение AC, В 230

Частота, Гц 50 (60)

Характеристики отключения (кривая тока) С

Номин. отключающий дифференциальный ток, mA 30

Номин. условный ток короткого замыкания, кА 6

Рабочая характеристика при наличии дифференциального тока AC

Номинальный ток, А 16

Число полюсов 1P+N

Ввод кабеля сечением, мм² 1 – 16

Износостойкость механическая, не менее 105 циклов В-О

Износостойкость электрическая, не менее 6000 циклов В-О

Степень защиты, IP 20

Рабочая температура, °С от –25 до +50

Минимальная партия, шт. 1

Однофазный дифференциальный автоматический выключатель RCD 40A 30mA AC HRC63S-G2PG4040

Электрическая дифференциальная защита выключатель 40A 30mA, 2 полюса, электромагнитного типа, для защиты людей от проблем с изоляцией/отводом в установках или электрических элементах. Для использования в жилых, третичных и промышленных секторах.

Стандарт класса занятости «АС». Нейтральное положение с левой стороны.

Дифференциалы данного типа электромагнитного действия, что позволяет не терять функцию безопасности при перепадах питающего напряжения или обрыве нулевого провода.Только при деривации в активной фазе возникает дифференциальный пожар.

Изготовлен из формованного огнестойкого термопластичного материала. Он имеет две визуальные индикации состояния на передней панели; верхний указывает на состояние дифференциала (ВКЛ/ВЫКЛ), а нижний указывает на отказ тока утечки. Этот дифференциал не поддерживает установку вспомогательных элементов.

Технические данные:

  • Производитель/Поставщик: Hyundai Electric
  • Артикул: HRC63S-G2PG4040
  • Количество полюсов: 2 (1 поло + нейтраль).
  • Класс: AC
  • Тип: электромагнитный
  • Занятость в сфере услуг и промышленности
  • Рабочее напряжение (ЕС): 240/415 В переменного тока.
  • Номинальная сила тока (В): 40А
  • Чувствительность (I’n): 30 мА (0,03 А).
  • Мощность резки: 6 кА
  • Напряжение изоляции (In): 500 В.
  • Ожидаемый срок службы электродвигателя: не менее 10 000 операций.
  • Ожидаемый механический срок службы: минимум 20 000 операций.
  • Степень защиты IP20.
  • Визуальная индикация положения контактов: красный-ВКЛ, зеленый-ВЫКЛ.
  • Нормативы
  • : IEC/EN 61008-1
  • Маркировка CE
  • Размер клеммы: 25 мм 2
  • Вес нетто (кг): 0,200
  • Размеры (высота x фон x ширина): 81 x 74 x 35,8 мм.
  • Монтажное положение: вертикальное/горизонтальное.
  • Корпус и крышка: Формованный термопласт, огнеупорный.
  • Возможность двойного соединения кабелем или гребенкой
  • Вспомогательные элементы: №

АББ ЧИСТЫЙ ДИФФЕРЕНЦИАЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ 63A 30MA F427802

Все категории Главная—Системы кондиционирования воздуха—-Кондиционеры воздуха Aermec—-Кондиционеры воздуха Daikin—-Кондиционеры воздуха Hisense—-Кондиционеры воздуха Mitsubishi—-Кондиционеры воздуха Samsung—-Кондиционеры воздуха Haier —- Кондиционеры Clivet —- Кондиционеры Panasonic —- Кондиционеры LG —- Кондиционеры Toshiba —- Кондиционеры воздуха Olimpia Splendid —- Портативные кондиционеры —- Аксессуары для кондиционеров —-Установочное оборудование—Плиты и выключатели—-Bticino Living Now——Белые крышки Bticino Living Now——Черные крышки Bticino Living Now——Bticino Living Now песчаные чехлы——красные чехлы Bticino Living Now——белые модули Bticino Living Now——черные модули Bticino Living Now——модули песочного цвета Bticino Living Now—— -Bticino Living Now красные модули —— Чехлы на 2 модуля Bticino Living Now —— Чехлы на 3 модуля Bticino Living Now —— Чехлы на 4 модуля Bticino Living Now —— -Чехлы для 6 модулей Bticino Living Now——держатели Bticino Living Now и коробки——Bticino Living Now Smart——Bticino Living Now MyHome Up—-Bticino Axolute——Bticino Axolute держатели и коробки—— Bticino Axolute прозрачные модули- ——Bticino Axolute белые модули——Bticino Axolute темные модули——Bticino Axolute Air чехлы——прямоугольные чехлы на 2 модуля Bticino Axolute——прямоугольные чехлы для 3 модулей Bticino Axolute —— Прямоугольные крышки для 4 модулей Bticino Axolute —— Прямоугольные крышки для 6 модулей Bticino Axolute —— Эллиптические крышки для 2 модулей Bticino Axolute —— Эллиптические крышки для 3 модулей Bticino Axolute —— Эллиптические крышки для 4 модулей Bticino Axolute —— Эллиптические крышки для 6 модулей Bticino Axolute —— Прямоугольные крышки 3+3 Bticino Axolute —— —Эллиптические крышки 3+3 Bticino Axolute——Bticino Axolute Whice——Каталог Bticino Axolute—-Bticino Livinglight—— Носители и коробки Bticino Livinglight—— Модули, Антрацит, Bticino Livinglight——Модули, Tech, Bticino Livinglight——Модули Белый Bticin o Livinglight —— Пластины 2 модуля Square-Bticino Livinglight —— Пластины 3 модуля, кронштейны, Bticino Livinglight —— Пластины 4-местные кронштейны Bticino Livinglight —— Пластины 7 Модули, Кронштейны, Bticino Livinglight —— Пластины 2 Модули Круглые Bticino Livinglight —— Пластины 3 Модули Круглые Bticino Livinglight —— Пластины 4 Модули Круглые Bticino Livinglight —— Пластины 7 -Модуль круглый Bticino Livinglight —— Пластины 2 Модули Air Bticino Livinglight —— Пластины 3 Модули Air Bticino Livinglight —— Пластины 4 Модули Air Bticino Livinglight —— Пластины 7 форм The Air Bticino Livinglight—— Пластины, Air 3+3 Bticino Livinglight—— Пластины Круглые 3+3 Bticino Livinglight—— Пластины Кронштейны 3+3 Bticino Livinglight—— Таблички 2 основных модуля Bticino Livinglight——Каталог Bticino Livinglight——Bticino Living Light Smart—-Bticino Matix——Медиа и коробки Bticino Matix——Модули Bticino Matix —— Модули Bticino Magic TT —— Пластины 2 Модули Bticino Matix —— Пластины 3 Modu les Bticino Matix —— Пластины 4 модуля Bticino Matix —— Пластины 6 модулей Bticino Matix —— Пластины 2 модуля Центрированные Bticino Matix —— Пластины 6-Module 3+3 Bticino Matix——Каталог Bticino Matix—-Bticino Light——-Модули Bticino Light——Опоры и коробки Bticino Light—-Bticino Light Tech—— Носители и коробки Bticino Light Tech——Модули Bticino Light Tech—-Bticino Living International—— Носители и коробки Bticino Living International——Модули Bticino Living International—— -Плиты 2 модуля Bticino Living International——Плиты 3 модуля Bticino Living International——Плиты 4 модуля Bticino Living International——Плиты 7 модулей Bticino Living International—-Bticino Luna- ——Средства и коробки Bticino Luna —— Модули Bticino Luna —— Пластины 2 модуля Bticino Luna —— Пластины 3 модуля Bticino Luna —— Пластины 4 модуля Bticino Luna —— Bticino Magic —— Носители и коробки Bticino Magic —— Модули Bticino Magic —— Экономические модули Bticino Ma gic——Плиты 1 модуль Bticino Magic——Плиты 2 модуля Bticino Magic——Плиты 3 модуля Bticino Magic——Плиты 4 модуля Bticino Magic—-Vimar 8000——Носители и коробки Vimar 8000——Модули Vimar 8000——Плиты серии Vimar 8000—-Vimar Plana——Носители и коробки Vimar Plana— —-Модули Vimar Plana —— Модули Silver Vimar Plana —— Пластины 2 модуля, Vimar Plana —— Пластины, 3 модуля, Vimar Plana —— Пластины, 4 модуля, Vimar Plana——Плиты 7-Module Vimar Plana—-Vimar Arkè——Коробки и опоры Vimar Arkè——Модули Vimar Arkè White—— Черные модули Vimar Arkè——Плиты 3 Модули Classic Vimar Arkè——Плиты 4-местные Classic Vimar Arkè——Плиты 7 Модули Classic Vimar Arkè——Плиты 3 Круглые модули Vimar Arkè ——- Пластины 4 модуля Круглые Vimar Arkè —— Пластины 7-модульные Круглые Vimar Arkè —— Пластины 3 модуля Arkè FIT —— Пластины 4 модуля Arkè FIT —— Пластины 7 модулей Arkè FIT —— Vimar Idea —— Коробки и опоры Vimar Idea —— Модули Vima r Idea —— Пластины, 3 модуля, Vimar Idea —— Пластины, 4 модуля, Vimar Idea —— Пластины, 6 модулей, Vimar Idea —- Vimar Eikon —— —Носители и коробки Vimar Eikon——Модули Vimar Eikon——Модули White Vimar Eikon——Модули Next Vimar Eikon——Плита Vimar Eikon Evo— —Plaques Round 3 Modules, Vimar Eikon—— Plaques Classic 3 Modules, Vimar Eikon—— Plaques Classic 4 Modules, Vimar Eikon—— Plaques Classic 7-Module Vimar Eikon- —Urmet Simon Nea——Media and Boxes Urmet Simon Nea——Модули White Urmet Simon Nea——Modules Anthracite Urmet Simon Nea——Forms Dark Steel Urmet Simon Nea —— Модули Алюминий Urmet Simon Nea —— Формы White Ice Urmet Simon Nea —— Модули и пластины Touch Urmet Simon Nea —— Пластины 3 модуля Urmet Simon Nea ——Плиты 4 модуля Урмет Саймон Неа——Плиты 6 модулей Урмет Саймон Неа——Плиты 7 модулей Урмет Симон Неа——Башни скрыты K45—-Abb Серия Chiara —— Медиа-боксы и серия Abb Chiara —— Модули Abb S серии Chiara——Плиты 2-модульные-Abb Series Chiara——Плиты 3-модули Abb Series Chiara——Плиты 4-модули Abb Series Chiara——Плиты 7-модули, Abb Серия Chiara—-Abb Mylos——Медиа-боксы и Abb Mylos——-Модули белого цвета Abb Mylos——-Черные модули Abb Mylos——Плиты 3 модуля Abb Mylos —— Платы с 4 модулями Abb Mylos —— Платы с 7 модулями, Abb Mylos —— Серия Abb Elos —— Медиа-боксы и серия Abb Elos —— -Модули Abb серии Elos —— Пластины 3 модуля Abb серии Elos —— Пластины 4 модуля Abb серии Elos —— Пластины 6 модулей Abb серии Elos —- Гражданская серия Ave— —-Forms Ave System 45 Banquise——Forms Ave Sistema 45 Noir——Forms Ave System 44 Domus——Forms Ave System 44 Life——Forms Ave System 44 Allumia —— Формы Ave Tekla Series 44 —— Пластины 3 модуля Да Ave Sistema 45 —— Пластины 4 модуля Да Ave Sistema 45 —— Пластины 6 модулей, Да Ave Sistema 45 —— Plaques Ave System 44 Personal —— Plaques Ave System 44 Real —— Plaques Ave Sis tema 44 Zama —— Пластины Ave System 44 Polymer —— Модули и пластины Ave Touch —— Пластины Ave System 44 YOUNG —— Серия Master Modo —— Медиа Коробки и Master Series So —— Модули серии Master Way —— Модули Mix Master Series Mode —— Пластины 2 Modules Series Master Way —— Пластины 3 Modules Series Master Way——Plates 4 Modules Series Master Way——Plates 7 Modules Series Master Way——Mix Plates Series Master Way—-Gewiss Chorus——Media и Коробки Gewiss Chorus——Модули Bianchi Gewiss Chorus——Черные Модули Gewiss Chorus——Модули Titanium Gewiss Chorus——Плиты 3 Модули Gewiss Chorus—— -Плиты 4 модуля Gewiss Chorus——Плиты 6 модулей Gewiss Chorus—-Gewiss System——Носители и коробки Gewiss System——-Модули Gewiss System——черный Модули Gewiss System —— Пластины 3 модуля Gewiss System —— Пластины 4 модуля Gewiss System —— Пластины 6 модулей Gewiss System —— Gewiss Playbus —— Медиа и Коробки Пластина переключателя Gewiss playbus —— Мод ules Пластина переключателя Gewiss Playbus —— Пластины 3 модуля Пластина переключателя Gewiss Playbus —— Пластины 4 модуля Пластина переключателя Gewiss Playbus —— Пластины 6 модулей Пластина переключателя Gewiss Playbus —- Legrand Vela ——Носители и коробки Legrand Vela——Модули Dark-Legrand Vela——Модули White Legrand Vela——Плаки на 1 место Legrand Vela, Cross—- —Плиты, 2 места, Legrand Vela, Крест —— Таблички на 3 места, Legrand Vela, Крест —— Таблички на 4 места, Legrand Vela, Крест —— Таблички на 6 мест, Legrand Vela, Cross—-Compatibel with Bticino Living Covers——Plates 3 Совместимые модули для Bticino Living——Plates 4 Совместимые модули для Bticino Living——Plates 7 Совместимые модули для Bticino Living—-Bocchiotti—-Idroboxes—-4Box аксессуары—-Civil серия из фарфора ——Civil серия Porcelain Gambarelli——Civil серия Porcelain Fanton—-Blind крышки—-Распределительные коробки—Распределительные щиты—-Дифференциал и выключатель——Автоматические выключатели———Автоматические выключатели 1 модуль— ——-Автоматические выключатели 1 модуль Eaton———-Автоматические выключатели 1 модуль Bticino———-Автоматические выключатели 1 модуль Hager——— —Автоматические выключатели 1 модуль Schneider———-Автоматические выключатели 1 модуль Siemens———-Автоматические выключатели 1 Abb———Автоматические выключатели 2 модуля— ——— Автоматические выключатели 2 модуля Abb ———- Автоматические выключатели 2 модуля Bticino ———- Автоматические выключатели 2 модуля Eaton ——- — Автоматические выключатели 2 модуля Hager ———- Термомагнитные выключатели 2-клавишные для Schneider ———- Автоматические выключатели 2 модуля Siemens ——— Автоматические выключатели 3 модуля ———- Автоматические выключатели 3 модуля Abb ———- Автоматические выключатели 3 модуля Bticino ———- Автоматические выключатели 3 модуля Eaton — ——-Автоматические выключатели 3 модуля Hager ———- Автоматические выключатели 3 модуля Schneider ———- Автоматические выключатели 3 модуля Siemens ——— Автоматические выключатели 4 модуля ———- Автоматические выключатели 4 модуля Abb ———- Автоматические выключатели 4 модуля Bticino ———- Автоматические выключатели 4 модуля Eaton- —— —-Автоматические выключатели 4 модуля Hager ——— Автоматические выключатели 4 модуля Schneider ———- Автоматические выключатели 4 модуля Siemens ——— Автоматические выключатели 6 Модули ———- Автоматические выключатели 6 модулей Abb ———— Автоматические выключатели 6 модулей Bticino ———- Автоматические выключатели 6 модулей Eaton —— ——Автоматические выключатели 6 модулей Hager ———- Автоматические выключатели 6 модулей Schneider ———- Автоматические выключатели 6 модулей Siemens —— Автоматические выключатели Дифференциалы ———Дифференциалы автоматических выключателей Abb———Дифференциалы автоматических выключателей Bticino———Дифференциалы автоматических выключателей Hager———Дифференциалы автоматических выключателей Eaton— ——Дифференциальные автоматические выключатели Schneider———Дифференциальные автоматические выключатели Siemens———Автоматические выключатели, дифференциальные Ge Lighting——Breakers Pure —— —Breakers Pure 2 Modules———-Breakers Pure Abb———-Breakers Pure Bticino———-Breakers Puri Eaton—— ——Выключатели Puri Hager———-Выключатели Pure Schneider———-Выключатели Puri Si emens———-Breakers Pure Ge Lighting———Breakers Pure 4 Modules——Blocks Differential———Blocks Differential 1 Form— ——Блокировка дифференциала 2 модуля———Блокировка дифференциала 3 модуля———Блокировка дифференциала 4 модуля———Блокировка дифференциала 6 модулей—— — Перезапуск переключателей —— Контакторы ——— Контакторы 3 модуля —— Сетевые фильтры —— Разъединители —— Отчетность —— Трансформаторы —— Тороидальные трансформаторы —— Комплект предложений —— Управление нагрузкой —— Катушки, контакты Тор —— Блокировки и расцепители —— Приводы Реле —— Измерение и управление —— Переключатели и переключатели —— Держатель предохранителя —— Защита двигателя от перегрузки —— Предохранители —— Автоматические выключатели в литом корпусе ——— Автоматические выключатели в литом корпусе Siemens Sentron ——— Автоматические выключатели в литом корпусе Bticino Megatiker ——— Автоматические выключатели в литом корпусе Schneider Compact NSXM — —Клеммы Din———Клеммы Din Cabur———Клеммы Din Legrand—-Панель управления——Распределительные щиты Abb—— Распределительный щит Bticino —— Обменники Bocchiotti—— Обменники Gewiss—— Обменники Vimar—— Распределительные щиты Schneider—— Распределительные щиты Siemens—— Распределительные щиты Eaton ——Аксессуары для распределительных щитов—-Контейнеры Electric Wall——Контейнеры Electric Wall Gewiss——Контейнеры Electric Wall Bticino——Контейнеры Electric Wall Palazzoli—- —Контейнеры Электрические стены Bocchiotti—-Картины и шкафы——Картины и шкафы Bticino ——Картины и шкафы Legrand——— Шкафы Altis——- -Шкафы This Pro———Динамики Atlantic———Картины и шкафы Marina———Перекрестные кафедры———Клеммные колодки Viking— ——Электроустановочные изделия———Трансформаторы и блоки питания Legrand——Картины и шкафы Eaton—Кабели и трубы—-Одножильные кабели N07Vk и Fs17—-Одножильные жильные кабели FG17 LSOH—-Кабели Fror и кабели FS180R18—-Кабели с двойной изоляцией Fg7 и Fg16——FG16OM Однополюсные и многополюсные кабели FG16OM с двойной изоляцией——FG16OR Uni полярные и многополярные кабели с двойной изоляцией —- Кабели Afumex FG18OM16 —- Огнестойкие кабели Ftg10 —- Кабели Fire —- Кабель полихлоропреновый H07Rn-F —- Кабельное и спутниковое телевидение —- Сеть Кабели —- Волоконно-оптические кабели —- Телефонные кабели —- Тросовый замок —- Кабели для видеонаблюдения —- Экранированные кабели —- Гофрированные трубы —- Трубы гибкие спиральные- —Аксессуары для наружных трубопроводов—-Колодцы Сантехнические и электрические—-Аксессуары Электрические кабели—Домофоны и видеодомофоны—-Urmet Intercom. —— Комплект дверной связи Urmet Видеодомофон —— Комплект дверной связи Urmet Аудио —— Аксессуары дверной связи Urmet —— Коммутаторы дверной связи Urmet —— Проводники дверной связи Urmet —— Блоки питания дверной связи Urmet —— Домофон Urmet. Внешние сиденья——Дверная связь Urmet Внутренние сиденья——Urmet System Alpha—-Дверная связь Abb——Комплект дверной связи Abb Видео——Дверная связь Abb Блоки питания и аксессуары —— Внешние сиденья Abb Door Communication —— Внутренние сиденья Abb Door Communication —- Comelit Intercom.——Комплект дверной связи Comelit Домофоны——Комплект дверной связи Comelit Видео——Источники питания и аксессуары для дверной связи Comelit——Внутренние сиденья дверной связи Comelit—- —Комелит Домофон. Внешние сиденья—-Bticino Communication——Bticino Communication Kits Домофоны——Bticino Communication Kit Video——Bticino Communication Power Supplies——Bticino Communication Accessories- ——Bticino Communication Outside Seats——Bticino Communication Seats Interior——Bticino Communication Conductors——Bticino Communication Exchanges—-Elvox Intercom. ——Комплект дверной связи Elvox Аудио——Комплект дверной связи Elvox Видео——Электропитание дверной связи Elvox——Аксессуары дверной связи Elvox——Elvox Дверная связь Сиденья Интерьер——Elvox Intercom. Внешние сиденья—-Видео—-Домофон Bpt.——Комплект дверной связи Bpt Видео——Комплект дверной связи Bpt Домофоны—— Блоки питания и аксессуары для дверной связи Bpt ——Бпт Домофон. Внешние сиденья——Дверная связь Bpt Сиденья Интерьер—Видеонаблюдение и охранная сигнализация—-Системы видеонаблюдения——Cctv Urmet——Видеонаблюдение Bticino—— -Видеонаблюдение и Comelit —— Видеонаблюдение Hiltron —— Видеонаблюдение Elvox —— Видеонаблюдение Hikvision —— Видеонаблюдение Bpt —— Камеры Smart Cam— —-Цифровые смотровые очки—-Системы защиты от кражи——Беспроводная защита от кражи Hiltron——Беспроводная защита от кражи Faac——Беспроводная защита от кражи— ——Беспроводная защита от краж Hager, Alma———Беспроводная защита от краж Logisty Hager Sepio——Беспроводная защита от краж Ajax——Anti-Urmet- ——- Беспроводная защита от кражи Urmet Zeno —— Защита от кражи —— Защита от кражи Bentel —— Защита от кражи —— Защита от кражи Wire Hiltron —— Antifuti with Wire Hiltron Series Xm —— Anti-Bticino —— Anti-Bpt —— противоугонный провод Elkron —— Аккумуляторы для охранной сигнализации—Сантехника и системы отопления—-Котлы и водонагреватели——Конденсационные котлы———Бойлеры Wise Condensation———Бойл rs Baxi Condensing ——— Котлы Beretta Condensing ——— Котлы Rinnai Condensing ——— Конденсационные котлы Bosch ——— Конденсационные котлы Ariston — ——Caldaie Ferroli a Condensazione———Конденсационные котлы Chaffoteaux——Открытая котельная——Водонагреватели———Водонагреватели Savio— ——Водонагреватели Baxi———Водонагреватели Beretta———Водонагреватели Rinnai———Водонагреватели Atlantic——— Водонагреватели Ariston ——— Водонагреватели Chaffoteaux ——— Водонагреватели Bosch ——— Scaldabagni Ferroli —— Pompe idrauliche —— Насосы DAB- ——Насосы Wilo——Насосы Grundfos—-Водоподготовка—-Краны——Краны Noble Charles——Краны Soon Италия —— Смесители Grohe —— Краны Теорема —- Гидравлические и вытяжные системы воды —— Плот удлинителей и соединений —— Розетки —— Колпачки и Saltarelli —— —Сливы——Сифоны——Вентили для стиральных машин——Редукторы и хвостовики——Смесители под раковину——Шланги—- — Нижний клапан/обратный клапан —- Аксессуары для ванной комнаты es Disabled —- Электрические радиаторы —- Горячее водяное отопление —- Клапаны и запорные щитки для радиаторов —- Коллекторы и коробки —- Клапаны и шаровые краны —- Фитинги —- Компоненты для центрального отопления—-Tubazioni Termo/Idrosanitari——Tubazioni Aquatherm—-Газ для отопления и водопровода——Вентили и шланги Enolgas—-Многослойная труба—- Метановые газовые фильтры—Обработка воздуха—-Пылесосы——Элицентный всасывающий——Вихревой всасывающий—-Воздушные барьеры—-Влагопоглотители—-Очистители воздуха— —Вентиляторы—-Нагревание——Электрообогрев———Электрообогрев Bimar———Электрообогрев Melchioni———Отопление Electric Vortex- — Терморегуляция —— Bticino — Термостат и программируемый термостат —— Термостат Ave и программируемый термостат —— Термостат Finder и программируемый термостат —— Термостат Gewiss и программируемый термостат- ——Perry — термостат и программируемый термостат——Simon Urmet — термостат и программируемый термостат——Vemer термостат и программируемый терморегулятор stat —— Термостат Vimar и программируемый термостат —— Термостат Bpt и программируемый термостат — Освещение —- Лампы и лампочки —— Светодиодные лампы Beghelli —— Светодиодные лампы Ge Lighting——Светодиодные лампы Philips——Светодиодные лампы от Osram——Светодиодные лампы Wiva——Светодиодные лампы Duralamp——Энергосберегающие лампы Standard ——дихроичные лампы——лампы с цоколем——линейные галогенные лампы——лампы металлогалогенные———лампы металлогалогенные Philips— ——Лампы металлогалогенные Osram———Лампы металлогалогенные лампы Ge Lighting——Трубчатые галогенные лампы——Лампы для духовки и холодильника—— — Портативные лампы —— Лампы миниатюрные для репортажа —— Держатель лампы —— Внутреннее освещение —— Встраиваемые светодиодные фонари ——— Встраиваемые светодиодные фонари Wiva —— —-Встраиваемые светодиодные фонари, которые мы можем предоставить и посоветовать———Встраиваемые светодиодные фонари Novalux———Встраиваемые фары Ge Lighting———Встраиваемые фары Fosnova Disano— —— Фары скрытого монтажа Боковые ——— Фары встраиваемые Philips ——— Форма освещения Освещение —— —Встраиваемые фары Aqlus———Встраиваемые фары Noble———Встраиваемые фары Biffi Luce——Светодиодные панели———Светодиодные панели Beghelli ———Светодиодные панели Noble———Светодиодные панели Wiva———Светодиодные панели Rossini———Светодиодные панели Century—— —Светодиодные панели Disano——Прожекторы в гипсе ——Прожекторы Led track——Потолочные светильники———Освещение Civic——Потолочные светильники Без Экран ——— Потолочные светильники без экрана Beghelli —— Потолочные светильники Reglette T5 ——— Потолочные светильники Reglette T5 Beghelli —— Потолочные светильники Reglette Led- ——-Потолочные светильники Reglette Led Wiva———Потолочные светильники Reglette Led Beghelli———Потолочные светильники Reglette Led Ge Lighting——Звездное небо — —Промышленное освещение—-Внешнее освещение——Прожекторы снаружи———Прожекторы Sbp———Прожекторы Wiva———Led Проекторы Tecmar ——— Проекторы Osram Led Ledvance ——— Светодиодные проекторы Noble ——— Светодиодные проекторы Beghelli ——— Проекторы Prism Performance Ligh ting———Прожекторы Disano Fosnova———Проекторы Philips———Прожекторы Playled———Галогеновые прожекторы——— Лазерные проекторы Led —— Влагостойкие светильники ——— Влагостойкие светильники Beghelli ——— Влагостойкие светильники, которые мы можем предоставить и посоветовать ——- -Влагонепроницаемые светильники Disano——Освещение для кемпинга——Потолочные светильники снаружи——Садовое освещение———Светильники-капли——- -Освещение Mareco ——— Освещение, которое мы можем предоставить и посоветовать —— Пешеходные и дорожные указатели —— Armour Road —— Светодиодная лента —- Аварийное освещение —- —Аварийные светильники Beghelli——Аварийные светильники Schneider——Аварийные светильники Linergy—-Источники питания —-Реакторы и трансформаторы—-Обстановочное освещение——Освещение Redo Group —— Освещение Fabbian —— Освещение Panzeri Carlo —— Освещение AxoLight —— Освещение Poliplast —— Освещение Vistosi —— Освещение Slamp——Lighting Masiero Group——Lighting Vibia——Lighting La Murrina——Lighting Marchetti— —Lighting Lumen Center Italia——Lighting Illuminated——Lighting Astro——Lighting Augenti——Lighting Fontana Arte——Lighting Studio Italia Design ——Освещение Karman——Освещение Ideal Lux——Освещение Icons Light——Освещение Egoluce——Освещение Ailati Lights——Освещение Fosnova Disano ——Lighting Stone——Lighting Aqlus——Lighting Wiva——Lighting Century——Lighting Slv——Lighting Sovil ——Lighting Novalux——Lighting Lombard——Lighting Fans Europe——Lighting Noble——Lighting Beneito Faure—-Products Tecnel— Системы автоматизации ворот—-Автоматизация ворот Bft—-Автоматика распашных ворот Faac—-Автоматика ворот Elvox—-Автоматика ворот Came——Запасные части и аксессуары Came —-Автоматика ворот Hiltron —-Автоматизация ворот Ницца—-Универсальные пульты дистанционного управления для автоматизации ворот—Возобновляемая энергия—-Инвертор для фотогальваники—-Конструкции и монтажные принадлежности—-Разрядники постоянного тока для солнечных батарей—-Разъединители DC для фотоэлектрических —- C Возможности для фотогальванических систем—-Зарядные станции для электромобилей—Электроматериалы—-Промышленные вилки и розетки——Вилки и промышленные розетки Palazzoli——Промышленные вилки и розетки Gewiss—- —Вилки и розетки промышленные Bticino——Вилки и розетки промышленные Schneider——Вилки и розетки промышленные Fanton——Вилки и розетки промышленные Legrand—-Изоляционная лента—- Зажимы для троса —- Зажимы —- Крепление —- Зонды Съемник для проволочного кабеля —- Розетки Вилки и розетки —— Spinotteria Bticino —— Spinotteria Gewiss —— -Спиноттерия Вимар——Спиноттерия Мастер——Спиноттерия Вива——Спиноттерия Фантон—-Адаптеры Keystone—-Бадени—-Переключатели Прокладка—-Тепло- Термоусадочная трубка —- Наконечники и клеммы —- Electronic Melchioni —- Счетчики портов, клеммные колодки —- Электродвигатели —- Продукция Fischer —- Трубки: —- Изоляторы —- -Конденсаторы—-Коррекция коэффициента мощности Unity—-Электрогенераторы/бензин—Оборудование для монтажника—-Инструменты——Инструменты Bm——Инструменты Milwaukee—— Т ools Beta——Tools Intercable——Tools Spit Elematic——Tools Cembre——Tools Ridgid——Tools Dewalt——Usag Инструменты —— Измерительные инструменты —— Инструменты Ht Italia —— Инструменты Asita —— Uniks Instrumentation —— Fluke Instrumentation —— Защита одежды и спецодежды— —-Защитная обувь——Рабочая одежда—-Лестницы и подмости—ТВ-аксессуары—-Аксессуары—-ТВ-антенны—-Спутник—-Разделитель Fracarro— -Смесители и питатели Publisher—-Блоки управления и усилители Fracarro—-Шунты Fracarro—-Пульты управления и усилители FTE—-Шунты и делители FTE—-Смесители и фидеры Fte—- Носители для ТВ—-Блоки питания, усилители и сплиттеры Konelco GBC—Автоматизация—-Домашняя автоматизация——Bticino My Home——Домашняя автоматизация Brain Beghelli——Дом Автоматизация Yokis Urmet —— Домашняя автоматизация Comelit —— Домашняя автоматизация Vimar By-me —— Домашняя автоматизация Освещение Philips wireless hue —— Домашняя автоматизация Finder YESLY —— —Домашняя автоматизация ABB——Home Au tomation Netatmo —— Домашняя автоматизация —— Finder —— Реле времени —— Промышленная автоматизация —— Автоматизация Lovato ——— Контакторы —— —- Концевой выключатель ——— Разъединители ——— Измерительные приборы ——— Автоматические выключатели защиты двигателя ——— Реле защиты двигателя — —— Кнопки и аксессуары ——— Выключатели ——— Трансформаторы тока ——— Счетчики ——— Держатель предохранителя и предохранители- ——-Регуляторы уровня———Ограничители перенапряжений———Промышленные реле——Автоматика Siemens———Siemens SINAMICS Automation— ——Автоматика Siemens SIMATIC———Распределительные щиты Siemens серии ALPHA низковольтные———Распределительные щиты Siemens серии SIVACON низковольтные———Промышленная связь Siemens ——Автоматика Omron ———Разъемы и датчики Omron———Концевой выключатель Omron———Температурные контроллеры Omron——— Реле и таймеры Omron——— Блоки питания Omron——— Регуляторы уровня Omron——— Счетчик импульсов цифровой Omron—— Автоматика Weidmuller—- —-Защита Лайтни Защита от перенапряжения Weidmuller ——— Источники питания Weidmuller ——— Реле Weidmuller ——— Разъемы и корпус Weidmuller ——— Зажимы и пластины Weidmuller——Автоматика Phoenix———Разрядники и устройства защиты от перенапряжения——— Блоки питания Phoenix——— Терминалы и Segnamorsetti—- —- Материал для электрических панелей ——— Маркировка кабелей и проводников ——— Системы печати и оборудование для маркировки —— Автоматизация Abb —— Автоматизация Eaton ———Картины и шкафы Eaton———UPS Eaton———Вспомогательные контакты Eaton———Приводы, кнопки и световые индикаторы Eaton— —— Концевой выключатель —— Автоматизация Telemecanique ——— Переключатели Telemecanique ——— Контакты, шпионы, головки и кнопки, Telemecanique ——- — Датчики приближения Telemecanique ——— Выключатели Telemecanique ——— Контакторы Telemecanique ——— Концевой выключатель Telemecanique ——— Тепловые реле перегрузки Telemecanique — ——Преобразователи частоты Telemecanique———Разъемы Telemecanique ——— Логические контроллеры и модули Telemecanique ——— Модули безопасности, Telemecanique ——— Кабели для освещения Telemecanique —— Автоматизация Palazzoli —— —Решения по автоматизации от больных—Распределительные коробки—-Коробки встраиваемые распределительные—-Внешние коробки деривации—-Interlink Office Bticino—Дом и офис—-Аккумуляторы——Литиевые аккумуляторы ——Свинцово-кислотная батарея——Щелочные батареи——Перезаряжаемые батареи——Зарядка батарей—-Обеззараживание и определение температуры—-Телефоны и аксессуары- — Сеть —— Сеть Dlink —— Сеть Планета —— 4Power —— Сеть ——— Домашняя сеть —— —- Профессиональный сетевой элемент —— Сеть системы Orca —— Сеть Edimax —— Картины и шкафы серии Bticino BTNET —— Картины и шкафы Fanton Rack — —— Панели и стеллажные шкафы——— Панели для квадратных стеллажей——— Вилки и розетки RJ45——— Адаптеры—— — Кабели Патч-корд —— Вещание —— Звуковая система Rcf —— Динамик Sound Vivaldi —- UPS —— Источник бесперебойного питания Legrand —— Ups Tecnoware —— Ups, Schneider —— Новогодние украшения ——Огни, Шторы, Водопады, Световые Трубы Рождество —— Новогодние елки —— Новогодние украшения —— Рождественские Пейзажи и Аттракционы —— Рождественские Аксессуары —- Фены и полотенца —- Считыватели кредитных карт POS —- Стабилизаторы — Системы безопасности —- Системы противопожарной защиты —— Urmet Fire —— Comelit Fire — —Siemens Fire——Notifier Fire—-Системы контроля доступа—-Аварийный набор Beghelli—Аксессуары для автомобилей и мотоциклов—-Аккумуляторы и автомобильные зарядные устройства—Ветровое стекло-Дворник- —Автолампы и мотоциклы—-Смазки для автомобилей и мотоциклов—-Жидкости и чистка автомобилей и мотоциклов—Магазин в магазине—-Abb——Продукты для автоматизации—- —-Столярные работы и автоматика———Контакторы и ручные пускатели двигателей и тепловые реле перегрузки———Управление и сигнализация———Продукты для фотогальваники— ——Другие продукты —— Автоматизация зданий «KNX» —— Модульные автоматические выключатели и устройства защиты для промышленности ——— Автоматические выключатели ——— Дифференциалы автоматических выключателей —— —Дифференциальные чистые и соединяемые блоки———Контакторы и ручные пускатели электродвигателей модульные———Другие модульные изделия——Продукты для жилых помещений —- —-Обмены Мистраль———Дифференциальные чистые и блочные, которые могут быть соединены———Защиты автоматических выключателей———Автоматические выключатели дифференциалов—— —Трансформаторы для звонков еще———Другие модульные продукты——Дверные домофоны и видеодомофоны ———Комплект предварительно сконфигурирован——— Расширяемый комплект ——— Монитор и аксессуары —— Серия Civil ——— Elos ——— Chiara ——— Mylos — —-Stazioni di ricarica Wallbox—Outlet—-Lighting—-Electrical Devices—-Industrial—-Heat

Дифференциальный выключатель типа A 4P 40A 300ma

Подробнее

Дифференциальный выключатель типа A 4P 40A 300ma



Функция


Дифференциальные выключатели представляют собой устройства, которые размещаются перед ними и защищают от утечки. Они защищают людей от поражения электрическим током.



Эксплуатация


При токе утечки с остаточным пульсирующим постоянным током в первичной обмотке тороида возникает дисбаланс, вследствие чего в сердечнике возникает остаточное магнитное поле. Это остаточное магнитное поле в свою очередь генерирует напряжение и ток во вторичной катушке, которая запускается. Реле, в свою очередь, запрашивает расцепляющее устройство и размыкает контакты под давлением пружины.









Характеристики



  • Тип A; Тип AS
  • Номинальный ток In (А) 16, 25, 40, 63, 80, 100
  • Ток повреждения (мА) 10, 30, 100, 300, 500, 1000
  • Номинальное напряжение Un 2P: 230 В; 4P: 230/400 В
  • Минимальное рабочее напряжение UBmin 2P: 127 В; 4P: 190 В
  • Срок службы механический/электрический 20000/10000
  • IEC после тропической эксплуатации 60068-2-28/2-30 en DIN 40046 95%HR sous 55°C
  • Диапазон, макс. гибкий / жесткий 35-50 мм²
  • Опоры 2, 4
  • Устойчивость к ударным волнам Тип A: 250A 8/20 мкс; 200А 0,5мкс — 100кГц; Тип S: 3000A 8/20 мкс
  • Температура окружающей среды от -25 до 55 °C
  • Вес 2P: 220 г; 4P: 385 G



    9001 9001

      9001 9001

        9001
      • Номинальный остаточный ток включения / выключения I? M? 500A на 16-40 I? M = 800A на 100A на 63
      • Защита от короткого замыкания защищена FUSE = 10000A INC на 230 / 400V 80A FUSE GG
      • выдерживает I²T A²S 22500 — 3000A
      • все разные Устройства Jump соответствуют этим значениям.Только для устройств до 40А значения напечатаны трафаретной печатью. В зависимости от RGIE эти значения не должны отображаться на приборах более 40 А.




        • Torus с первичными и вторичными обмотками
        • Кнопка «Команда Command: с механизмом WreletWheel SoliCits

        расширения






        Нормализация



        Дифференциал переключения (Diff-o-Jump Type A и Type S) соответствует требованиям NBN EN 61008 и NBN 819 и одобрен на основании этих стандартов CEB. Стандарты NBN в дифференциальном выключателе должны называться дифференциальным устройством заземления автоматического выключателя. Diff-o-Jump соответствует международным стандартам IEC 1008 и EN61008.

        дифференциальный выключатель — Ответы на все

        Что такое дифференциальный автоматический выключатель?

        Таким образом,

        Дифференциальный выключатель сочетает в себе две функции защиты материальных ценностей и защиты физических лиц.Он выполняет роль дифференциального выключателя в сочетании с дифференциальным выключателем: Дифференциальный выключатель = Дифференциальный выключатель + Дифференциальный выключатель.

        Для чего используются автоматические выключатели типа D?

        Согласно Руководству по электротехнике, выключатели типа D защищают такие устройства, как трансформаторы или сварочные аппараты, которые могут выдерживать более высокие скачки напряжения, чем бытовая техника.

        Какие бывают типы автоматических выключателей?

        Существует четыре основных автоматических выключателя, которые входят в стандартную комплектацию большинства современных домов: однополюсный, двухполюсный, GFCI и AFCI. И не волнуйтесь, если вы не знакомы с различными типами автоматических выключателей, мы здесь, чтобы помочь вам понять разницу и объяснить их важность.

        Что такое дифференциальный автоматический выключатель на 30 мА?

        Защищает как людей, так и автоматически подключаемые электрические цепи, отключая питание в случае перегрузки по току. …

        Что такое дифференциал в электричестве?

        Если электроэнергетическая компания использует дифференцированный тариф, она может изменять ставку за кВтч энергии, используемой в разное время, например повышать цену в периоды высокого потребления энергии и снижать цену в периоды низкого потребления энергии.…

        Какой автоматический выключатель лучше?

        Лучшие автоматические выключатели

        • Square D Автоматический выключатель HOM115PCAFIC.
        • Автоматический выключатель Siemens Q2100.
        • Автоматические выключатели Blue Sea Systems.
        • Автоматический выключатель Murray MP115.
        • T Автоматический выключатель Tocas.
        • Автоматический выключатель Square D HOM230CP.
        • Автоматический выключатель Stetion.
        • Кнопочный автоматический выключатель Rkurck.

        В чем разница между автоматическими выключателями типа C и типа D?

        Устройства

        типа C рассчитаны на срабатывание при токе 5-10 раз In (50-100 А для устройства на 10 А).Устройства типа D рассчитаны на срабатывание при токе 10–20 раз In (100–200 А для устройства на 10 А).

        В чем разница между RCD и Rccb?

        RCCB также известен как RCB или RCD. RCD означает устройство остаточного тока, а RCB означает устройство остаточного тока. ВДТ — это электропроводное устройство, которое размыкает цепь, как только обнаруживает утечку тока на заземляющий провод. ВДТ и ВДТ являются устройствами защиты от токов утечки на землю.

        Каковы симптомы неисправного автоматического выключателя?

        Признаки повреждения.Неисправный автоматический выключатель может вызвать неравномерный поток электроэнергии к розеткам. Это означает, что вилки могут перегреваться, а на розетках часто появляются следы ожогов. Наиболее вероятная причина – оплавление и короткое замыкание электрических проводов, прерыватель не отключает питание.

        Автоматический выключатель какой марки лучше?

        Siemens и Schneider Electric являются двумя самыми известными брендами лучших панелей электрических автоматических выключателей, обеспечивающих безопасность вашего коммерческого или жилого помещения. Помимо Siemens и Schneider Electric есть несколько популярных брендов Eaton, Leviton, Murray.

        В чем разница между автоматическим выключателем и GFCI?

        GFCI — это устройство, обнаруживающее утечку в цепи между жилым проводником и обратным нейтральным проводником. Утечка может быть, например, когда утечка проходит через человека на землю. Автоматический выключатель может работать как под нагрузкой, так и без нагрузки, в то время как GFCI может работать только без нагрузки.

        В чем разница между изолятором и автоматическим выключателем?

        Изолятор r является устройством без нагрузки, тогда как автоматический выключатель является устройством под нагрузкой.

      • Изоляторы управляются вручную.
      • Это электронное устройство, изготовленное с использованием MOSFET или BJT.
      • Изолятор отключает часть подстанции при возникновении неисправности.
      • Изоляторы
      • имеют низкую выдерживающую способность по сравнению с автоматическими выключателями.
      • Принцип работы дифференциального выключателя

        Алгоритм действия дифференциальных выключателей основан на обеспечении надежной защиты от возможных токов утечки.Например, в случаях непрямого контакта с токопроводящими элементами или в моменты короткого замыкания токоведущих частей на корпус. К выбору защитного устройства следует отнестись ответственно. Ты согласен?

        Мы расскажем, как правильно подобрать дифференциальный выключатель, наделенный расширенным защитным функционалом. В представленной нами статье подробно описаны виды устройств, способных предотвратить множество угрожающих ситуаций. Даны ценные рекомендации будущим покупателям.

        Содержание статьи:

        • Работа устройства дифференциального тока
        • Типы защитных устройств
          • Стандартные устройства
          • Дифференциальные автоматические моноблоки
          • УЗИП
          • Мобильные защитные устройства
        • Маркировка УЗО (УДТ) на корпусе прибора
        • Как выбрать устройство дифференциального тока?
        • Выводы и полезное видео по теме

        Работа устройства дифференциального тока

        Учитывая типовую конструкцию УЗО (УДТ), необходимо выделить три основных модуля:

        1. Суммирование трансформатора тока.
        2. Преобразователь путевки.
        3. Устройство блокирует переключающие элементы.

        Токоведущие жилы цепи тока подключаются к контактам суммирующего трансформатора. Учитывая закон Ома, согласно которому сумма всех токов дает нуль, магнитное действие токонесущих проводников трансформатора взаимно компенсируется.

        Магнитное поле, которое вызывает индукционный эффект, вызывает напряжение вторичной обмотки трансформатора, не формируется.Это состояние соответствует нормальным условиям протекания тока в цепи.

        Устройство

        УДТ: 1 — контакты входной цепи; 2 — контакты выходной цепи; 3 — кнопка взведения затвора; 4 — сделать контакты; пять — суммирующий трансформатор; 6 — вторичная обмотка; 7 — следящее устройство; 8 — кнопка «тест»; 9 — тестовый проводник

        Однако образование даже небольшого тока утечки нарушает этот баланс. Область сердечника трансформатора подвергается воздействию остаточного магнитного поля. В результате вторичная обмотка создает напряжение.

        Выпуск срабатывает естественным образом, преобразуя электрическую величину в механическое действие. Далее срабатывает устройство блокировки дифференциального тока.

        Данный способ защиты характеризуется как высокий уровень, так как цепь разрывается независимо от напряжения сети или напряжения вспомогательного источника питания. Именно такой принцип действия гарантирует 100% срабатывание защиты при любых обстоятельствах.

        Конструкция каждого дифференциального выключателя тока обычно снабжена тестовым ключом.На передней панели устройства специально выведена так называемая «кнопка управления», чтобы пользователи могли проверить готовность защитного устройства к работе.

        Кнопка тестирования используется для проверки работоспособности устройства. Обычно кнопка используется после первой установки и ввода устройства в эксплуатацию, а также в рамках технического обслуживания.

        При нажатии клавиши «Тест» механизм устройства искусственно создает ток утечки. При этом исправное устройство обязательно работает.Обычно кнопка «Тест» используется сразу после установки автомата в цепь, при первом подключении электричества. В последующем тест по расписанию, примерно раз в квартал.

        Типы защитных устройств

        Разнообразие автоматических дифференциальных выключателей впечатляет. Благодаря такому разнообразию открываются возможности организации эффективной защиты в проектах любого назначения. Рассмотрим несколько примеров конструкции УЗО, чтобы оценить все имеющиеся преимущества.

        Стандартные устройства

        Основное назначение стандартных устройств, например, серии F, FH – защита обслуживающего персонала. Прямой/косвенный контакт с элементами оборудования, находящимися под напряжением, риск поражения электрическим током – такие ситуации сводятся к нулю при использовании выключателей серий F, FH.

        Устройство представляет собой серию устройств защитного отключения известной фирмы ABB, выпускаемых серий F и FH. Продукт из разряда экономичных, но достаточно эффективных средств.

        Оптимальный выбор для применения в схемах бытовой и коммерческой сферы. Приборы также обеспечивают противопожарную защиту, если существуют риски возгорания кабелей в условиях длительных токов утечки.

        Данный тип устройств предназначен для реализации в сетях переменного тока с минимальным уровнем высших гармоник и отсутствием постоянного напряжения. Ток нагрузки 16 — 63А, запас механической цикличности — 20000.

        Другим примером стандартных селективных устройств является серия DS от ABB.Они предназначены для установки и эксплуатации в однофазных сетях. С принципом выборочности прочтите статью, которую мы настоятельно рекомендуем прочитать.

        Назначение автоматических выключателей серии ДС — организация защитных цепей от перегрузок и коротких замыканий. Модули обеспечивают точное срабатывание защитных функций при случайном прикосновении к токоведущим линиям или элементам оборудования.

        Устройство избирательного действия — продукт производства компании АББ.Такие продукты, как последовательные модули DS, показали на практике долгую безупречную работу и поэтому пользуются спросом.

        Отличительной особенностью разработки серии DS является наличие визуально обнаруживаемой индикации, указывающей на наличие тока утечки. Это одна из тех конструкций защитного устройства, благодаря которой можно предотвратить возгорание, подать сигнал о нарушении электроизоляции. Допустимая нагрузка 6 — 40А. Цикличность — 20 000.

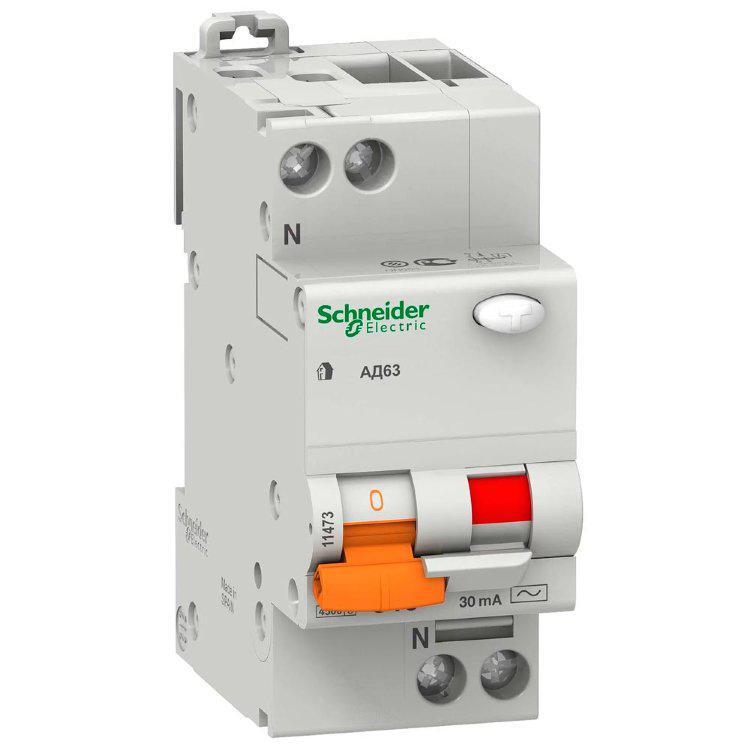

        Дифференциальный выключатель «домашний» серии AD, BD — продукт немецкой компании «Schneider Electric», разработан, в первую очередь, для внедрения в состав бытовых электрических сетей.

        Основное назначение — исключить повреждение физического тела электрическим током. Также этот вид защитных устройств достаточно эффективен и качественно защищает электрооборудование, кабели, оборудование.

        Серия устройств, специально разработанных для использования в домашних (жилых) сетях. Этот тип дифференциального переключателя был разработан немецким производителем Schneider Electric.

        Чувствительность автомата при прямом (косвенном) контакте с частями электрооборудования, находящимися под напряжением, соответствует стандарту (30 мА).Стандартная чувствительность (100 — 300 мА) предусмотрена и при утечке тока в результате пожаров. Хорошее решение для домашнего оборудования и офисных помещений.

        Дифференциальные автоматические моноблоки

        Устройства Моноблок

        функционируют комплексно, и в этом их основное отличие от стандартных разработок. Охватить весь спектр защитных функций, которыми должны обладать современные устройства защиты. Настоящие стандартные устройства также предоставляют пользователям широкий функционал.

        Ярким примером дифференциальных токовых выключателей, работающих в сложном функционале, является продукция той же компании Schneider Electric.В частности, модели серии Multi представляют собой выключатели нагрузки селективного и мгновенного действия.

        Еще один вариант – эффективные и надежные устройства, разработанные в рамках проекта под названием «Мульти». Устройства обладают широким спектром свойств, обеспечивающих защитные функции.

        Автоматы в зависимости от модели предназначены для установки в составе распределительных сетей административных (хозяйственных) зданий промышленного производства.

        Данные UDT обеспечивают холостую цепь с токами утечки от 10 до 500 мА.Особенностью конструкции является возможность настройки на исключение случайных срабатываний (разряды молнии, пробой через слой пыли и т. п.).

        Сетевые фильтры

        Пожалуй, в качестве конструкторских разработок следует выделить отдельный тип устройств, наподобие автоматических выключателей, исполнение которых обеспечивает защиту от импульсных перенапряжений.

        Как правило, этот тип устройств наделен сверхвысоким быстродействием, уровнем чувствительности 10–30 мА в случае срабатывания после прикосновения к токоведущим поверхностям.Эти же автоматы гарантируют надежную защиту оборудования от перегрузок по току.

        Устройства, предназначенные для использования в цепях, где существует опасность импульсных перенапряжений. Отличаются некоторым расширенным функционалом

        Диапазон номинальных токов обычно составляет 6 — 63А при напряжении 230 — 440 вольт. Коммутационная способность достигает 4500А. Конструктивно выпускается под питание через 2 или 4 полюса.

        Из той же серии, но несколько модифицированные, см. выключатели с характеристикой «А». Хороший пример — серия АД12М, где отмечается расширение защитного функционала. Среди дополнений — функция отключения при повышении напряжения сети выше 265 вольт на 0,3 секунды.

        Также следует отметить, что устройства, наделенные характеристикой «А», имеют существенные отличия от характеристик дифференциальных автоматов с характеристикой «АС». Первый вариант способен реагировать на постоянно пульсирующий дифференциальный ток и синусоидальный ток.

        Мобильные защитные устройства

        Промышленность (зарубежная и отечественная) выпускает еще один вид автоматических дифференциальных выключателей в исполнении подвижного типа.То есть речь идет о переносных устройствах, управляемых дифференциальным током.

        Такое исполнение характерно для современных моделей портативного типа. Мобильные дифференциальные токовые защиты рекомендуются для использования в жилом секторе.

        Такие мобильные модули выполнены в виде миниатюрного блока, который просто вставляется в бытовую розетку. Между тем, этот тип устройств предназначен для использования внутри помещений, в группе особо опасных (с повышенной опасностью).

        Эти устройства часто устанавливаются как дополнительные модули к существующим. устройства защитного отключения.

        Однотипные устройства — переносной конфигурации, рекомендуется использовать в бытовых условиях для защиты детей и пожилых людей. Как известно, сопротивляемость организма молодых и старых организмов несколько отличается от одинаковых размеров тела человека среднего возраста.

        Поэтому переносные УЗО выполнены конструктивно как устройства, имеющие повышенную уставку срабатывания.Это значение настройки обычно не превышает 10 мА для мобильных устройств.

        Переносные машины, например, серии УЗО-ДП, считаются оптимальной защитой для частной городской и загородной недвижимости — коттеджей, загородных домов, гаражей и т.д.

        Маркировка УЗО (УДТ) на корпусе прибора

        Следует отметить, что корпусная характеристика (обозначения на корпусе) современных устройств показывает практически полную информацию об электромеханических и температурных параметрах устройств.

        Вся информация о характеристиках, области применения и даже лучшем варианте подключения наносится на корпус защитного устройства в виде четкой, легко читаемой маркировки.

        По сути, пользователю даже не нужно обращаться к сопроводительной документации, так как, зная обозначения, всю информацию можно получить, прочитав информацию с лицевой стороны корпуса.

        Среди обозначений рекомендуется изучить график, показывающий характеристики автоматов относительно условий функционирования: «А», «В», «АС», «F», определяющий чувствительность устройства к переменным и постоянного тока различных форм.

        Сокращенное обозначение устройств часто отражает их типовую и серийную принадлежность. Например, «АД12М» — дифференциальный автомат, заводской номер 12, модернизированный. Или так: «ВД63» — дифференциальный выключатель, 63 серия.

        Правда, есть модели (как правило, импортные) с несколько запутанной аббревиатурой, скажем, Fh300. Здесь: символ F — серия устройства, H — версия корпуса, 200 — серийный номер.

        Или другой пример: устройство, обозначаемое аббревиатурой DS.Первый символ понятен без «перевода» — дифференциал. Второй указывает на то, что устройство относится к категории селективных устройств.

        Вопрос выбора между дифференциальным автоматом и УЗО требует детального изучения. Рекомендуем ознакомиться с материалом, в котором рассмотрены их отличия, особенности использования, а также преимущества с недостатками.

        Как выбрать устройство дифференциального тока?

        Дифференциальные токовые устройства подбираются так же, как, например, с автоматическими выключателями.

        Выбор UDT. Благодаря обширной информации, которая отображается на передней панели модуля, вы можете легко выбрать устройства прямо в месте покупки.

        То есть выбор производится исходя из традиционных критериев выбора электрооборудования данного типа:

        1. Цель применения.
        2. Соответствующий ток нагрузки.
        3. Критерий чувствительности для срабатывания.
        4. Корпусное исполнение.

        Для использования в условиях обычной жизни выбор обычно падает на однофазные устройства с характеристиками «АС» или «А».Для использования на квартирных сетях жилых домов лучше брать устройства с чувствительностью 10-30 мА (на прикосновение) и 100 мА (противопожарная защита и КЗ). Корпусное исполнение — максимально удобное при установке и в плане эксплуатации.

        Следует отметить: устройство дифференциального тока всегда монтируется последовательно с автоматическим выключателем. Поэтому токовые характеристики обоих устройств должны совпадать или номинальный ток УДТ должен быть выше.

        Выводы и полезное видео по теме

        Еще больше интересной информации об устройстве, видах и принципе работы диффутоматов можно узнать из следующего видео:

        Устройства дифференциальной защиты по току фактически представляют собой автоматические выключатели, дополненные чувствительной системой обнаружения утечки тока.

        В обязательном порядке оснащать такими устройствами электрические сети, выполнение которых связано с риском контакта людей с токоведущими частями оборудования. Схемы современного исполнения по умолчанию предполагают введение УДТ.

        Хотите поговорить о том, как подобрать дифференциальный выключатель для защиты домашней или дачной сети? У вас есть полезная информация по теме, которой стоит поделиться с посетителями сайта? Пожалуйста, пишите комментарии в блоке ниже, размещайте фото и задавайте вопросы.

        Автоматический дифференциальный выключатель 1 + НЗ 25А 6КА 300мА AEG

        спасательный дифференциальный электрический выключатель AEG Elfa D90 2P Автоматический выключатель включает в себя термомагнитную цепь, которая успокаивает нас во время короткого замыкания, перенапряжения или неисправности какого-либо электрооборудования. небольшой продукт, но с тысячей достоинств, особенно в области электрозащиты.
        компания AEG гарантирует правильное функционирование магнитотермии.
        Обычно магнитотермический выключатель размещают в общем электрощите рядом с дифференциалом, чтобы была большая защита, вместо этого устройства и он уже имеет внутри магнитотермическую дифференциальную систему.
        Если мы посмотрим на законы об электросистеме в Италии, то сообщается, что выключатели должны быть установлены на любом электрическом щите, а в гражданских установках
        дифференциал в сочетании с магнитотермическим, который имеет функцию защиты нас в случае поражения электрическим током или любого другого дисперсия.
        В качестве функции этот продукт защищает нас от линии электропередач. в случае рассеивания некоторых мелких бытовых приборов или короткого замыкания автоматический термомагнитный выключатель AEG немедленно вмешивается, блокируя электрический проход.если вы хотите восстановить его снова, то в этом случае вы должны сначала отключить прибор от розеток, а затем сбросить все.
        Основное, что необходимо проверить в любом доме, офисе или магазине и т. д., чтобы исключить автоматические выключатели с предохранителями и установить дифференциальный автоматический выключатель, который позволяет обеспечить большую безопасность в этих местах с их чувствительностью, — это защита путем прерывания потока электрического тока в цепи в случае перенапряжения, даже не нагружая установку.
        Он заменяет старые рычажные выключатели с предохранителями, обладая еще одним преимуществом высокой точностью срабатывания. Легко восстановить только нажатием рычага на передней стороне автоматического выключателя AEG.

        спасательная общая электрическая система для линий.
        Тогда, когда вам нужно защитить промышленные предприятия или торговые центры или компании, где вам необходимо обеспечить безопасность для тех, кто там работает, и всегда хорошо разделить электрические зоны на сектора с магнитотермическими дифференциальными автоматическими выключателями, которые существуют однополюсные, двухполюсные, трехполюсные и четырехполюсный.Чтобы система всегда была готова вмешаться с защитой на линии электропередачи только при обнаружении неисправности и сохранить ток на других линиях.
        магнитные выключатели для динам.

        Технические характеристики

        — Номинальный ток In (A) 25
        — Порог срабатывания (мА) 300
        — Класс переменного тока
        — Количество полюсов 2
        — Стандарт EN 61009
        — Количество модулей 2
        — Потери мощности (Вт) 5.62
        — Номинальное напряжение переменного тока (В) 230
        — Рабочее напряжение мин.-макс. переменного тока (В) 190 255/440
        — Частота (Гц) 50/60
        — Рабочая температура (°C) -5 / + 60
        — Хранение температура (° C) -25 / + 70
        — Сертификаты KEMA
        — Эталонная температура (° C) 30

        Дата доступности: 2010-03-17

        Специальные ссылки

        Условие Новый продукт

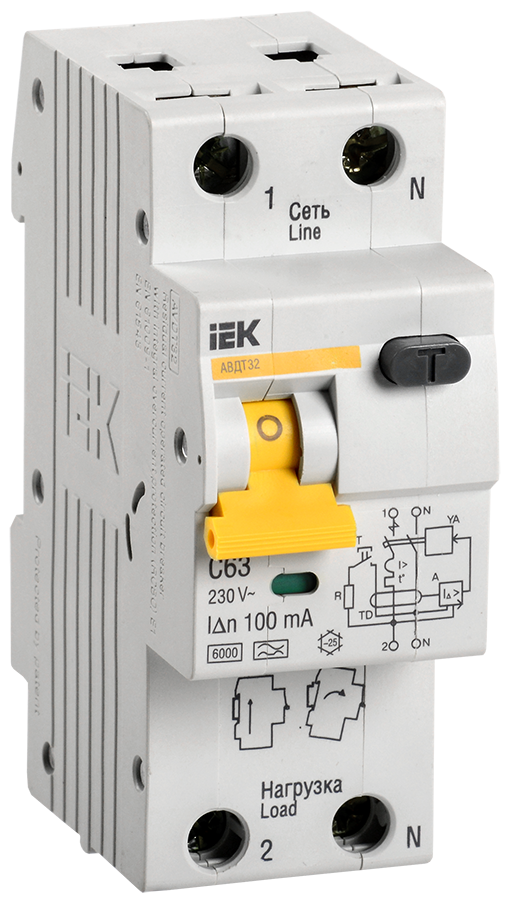

        Что такое дифференциальный автоматический выключатель?

        Благодаря активному развитию новых технологий появился особый вид коммутаторов — дифференциальный автоматический выключатель.Этот атрибут лучше защищен от поражения электрическим током. При коротком межфазном замыкании или замыкании на землю автомат срабатывает практически мгновенно, поэтому его часто используют в больницах для питания высокочувствительных приборов.

        Конструктивно устройство выполнено из двух компонентов: модуля дифференциальной защиты, выполненного на электронной основе, и самого выключателя.

        На сегодняшний день довольно популярны автоматические выключатели ABB. Качество их изготовления позволяет быть уверенным в надежности и безотказности устройства.

        Электронный модуль машины включает трансформатор тока, с помощью которого рассчитывается дифференциал изменения значения. Трансформатор работает совместно с усилителем, служащим для точного определения скачка.
        Установка коммутатора производится на специальную DIN-рейку с пластиковой защелкой. Таким образом, машина проста в обслуживании и очень проста в замене.

        АББ — автоматические выключатели нового поколения, их работа основана на сравнении токов входящих токов.Когда машина включена, электронный модуль находится под напряжением, а подключенная нагрузка создает рабочий ток. С помощью трансформатора определяют направление токов и их величину. В обычном режиме векторы меняются местами, и их алгебраическая сумма равна нулю.

        Если дифференциальный выключатель замыкается на землю, то наряду с током нагрузки в цепи возникает ток утечки — это разница между входящей и выходящей величинами.Как только ток утечки превышает порог уставки, вторичная обмотка трансформатора тока подает сигнал на отключающую катушку автомата.

        С помощью кнопки «Возврат» можно подтвердить дифференциальный выключатель и попытаться повторно включить. Для контроля работоспособности машины в ней имеется электронная схема проверки устройства. На передней панели есть кнопка «Тест». С его помощью можно искусственно создать отключающий ток утечки.Если машина отработала быстро и без заеданий, то она исправна и готова к дальнейшему использованию.

        Основными преимуществами дифференциального выключателя являются, конечно же, быстродействие. Кроме того, эти автоматы могут защищать цепи тремя способами:

        • защита цепей от перегрузок по току;
        • межфазная защита от короткого замыкания;
        • защита от замыканий на землю.

        Производители предлагают разные виды дифференциальных автоматов.Общее количество типов и моделей превышает 40 единиц, при этом каждая операция сопровождается специальной индикацией об аварии.

        Минимальный срок службы таких выключателей от 15 лет и выше. К другим достоинствам устройства можно отнести усовершенствованную конструкцию модуля управления, достаточно широкий диапазон температур, при которых машина может надежно работать: от -25°С до +40°С. Таким образом, диаавтоматика является отличным устройством для комбинированной защиты оборудования. , но не рекомендуются для использования в быту, так как достаточно чувствительны: при частых поездках могут быть проблемы.Дифференциальных автоматов хватает даже на небольшую течь при нагреве электрочайника, что случается довольно часто.

Добавить комментарий

Ваш адрес email не будет опубликован.
