Датчик тока с эффектом Холла SACI /САСИ TEh232

Разборные трансформаторы тока SACI TA со склада в Москве

SACI TEh232

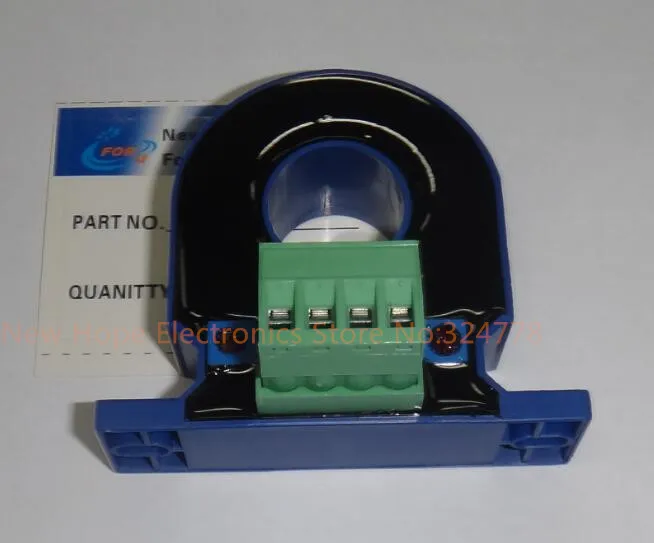

Датчик тока с эффектом Холла SACI /САСИ TEh232
Американец Эдвин Герберт Холл в 1879 г. обнаружил эффект, впоследствии названный его именем. Эффект Холла состоит в возникновении электрического поля и разности потенциалов на краях полупроводниковой пластинки, по которой пропускают ток и на которую воздействует магнитное поле. Электрическое поле оказывается перпендикулярным магнитному полю и плоскости, в которой протекает ток. Под действием силы Лоренца происходит отклонение электронов к одному из краев пластинки, а в противоположном — накопление дырок, и между этими зонами возникает ЭДС, именуемая ЭДС Холла.

Эта ЭДС тем больше, чем сильнее протекающий по полупроводниковой пластинке ток и чем значительнее магнитная индукция.

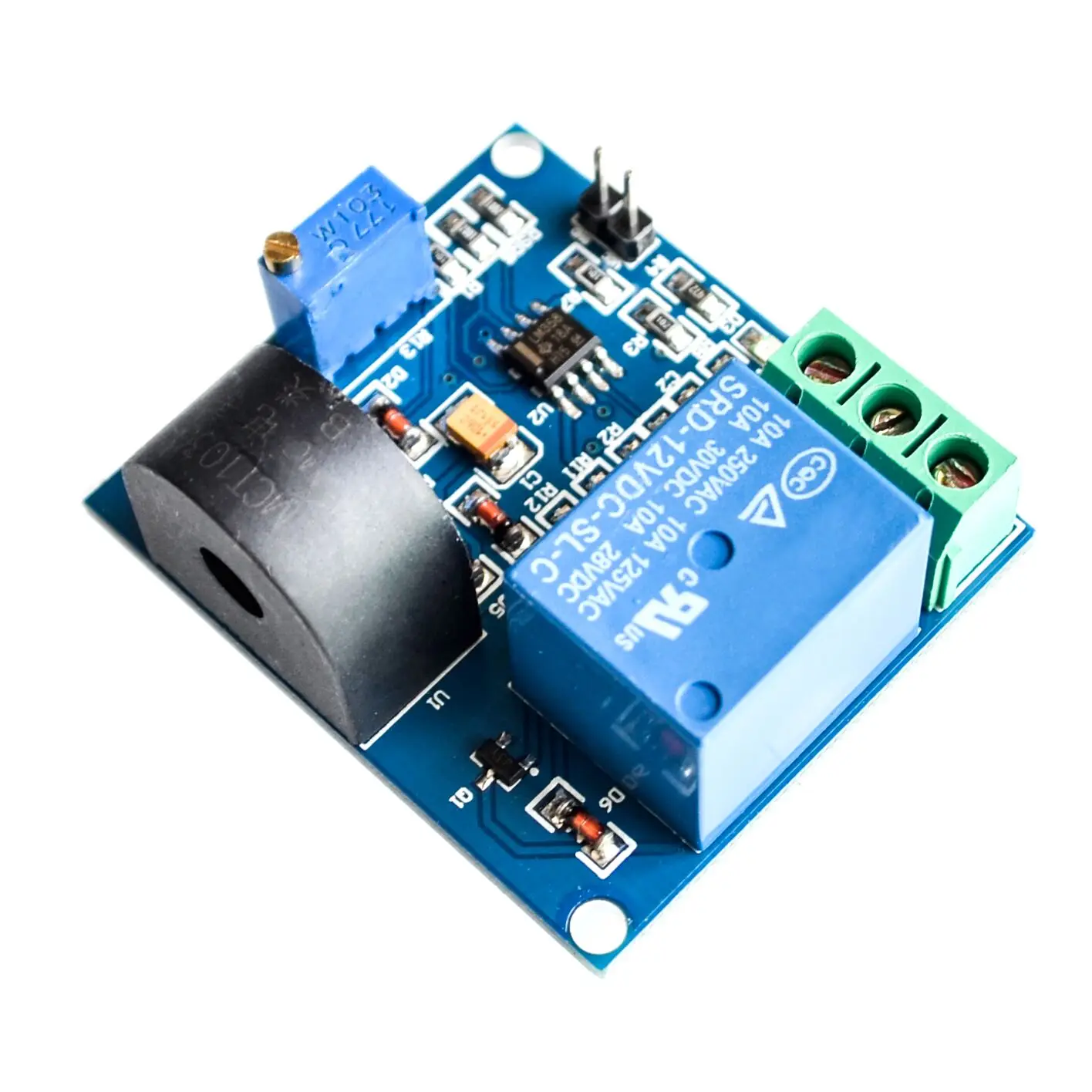

Предлагаемое устройство, принцип действия которого основан на эффекте Холла, может быть использовано для обнаружения превышения током в проводнике порогового значения и сигнализации об этом.

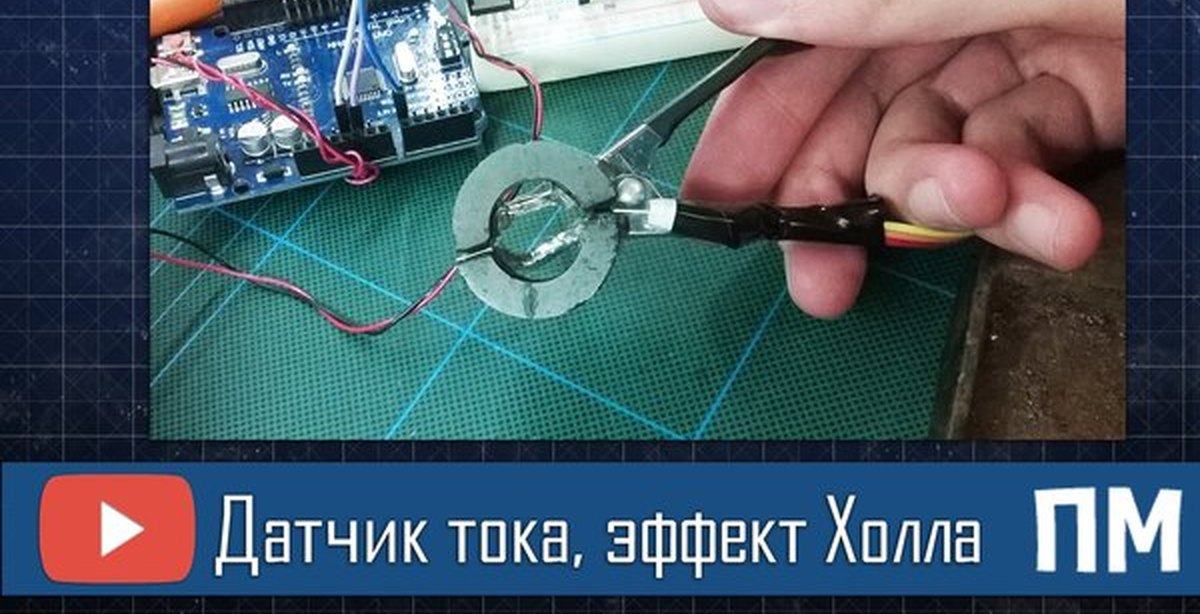

Датчик Холла располагают в зазоре ферромагнитного концентратора, который можно изготовить из трансформаторного железа либо пермаллоя для отслеживания тока с частотой до нескольких килогерц, или из феррита для регистрации тока с частотой до десятков килогерц.
Концентратор на тороидальном магнитопроводе с зазором необходим для повышения чувствительности датчика. На магнитопровод уложена обмотка из провода, по которому протекает подлежащий регистрации ток. Число витков — не критично (от одного и до заполнения окна сердечника). Индукция магнитного потока, проходящего сквозь датчик Холла, тем выше, чем больше число витков обмотки, сила протекающего по ней тока и чем меньше толщина немагнитного зазора в сердечнике. Другими словами, чем больше число витков обмотки и тоньше зазор, тем выше чувствительность датчика тока. Но если немагнитный зазор будет чересчур мал, то сердечник может войти в насыщение. Важна также взаимная ориентация концентратора и рабочей плоскости датчика Холла.

Технические характеристики датчик тока с эффектом SACI /САСИ TEh232.

Модель TEH-132
 Ток на первичной обмотке (A) 100          200          300          400          500          600          1000 A
 Диапазон  ±300       ±600       ±900       ±1100       ±1200       ±1300       ±1500 A

Габаритные размеры датчик тока с эффектом Холла SACI /САСИ TEh232

Описание датчик тока с эффектом SACI /САСИ TEh232

ООО «Триумф-Инжиниринг» 117105, Москва, Варшавское шоссе, 17.

Телефон в Москве + 7 495 587-04-23

e-mail Написать письмо

[contact_form lang=en]

Электроника НТБ — научно-технический журнал — Электроника НТБ

Первичные датчики, разработанные и выпускаемые НИИЭМ, можно условно разделить на две группы – датчики тока и напряжения и датчики активной мощности. Физическая основа работы всех датчиков в том, что ток создает вокруг проводника магнитное поле.
Характеристики поля связаны с амплитудой, направлением и видом протекающего тока. Поэтому основное преимущество таких датчиков в том, что они измеряют любой вид тока без разрыва токовой цепи и с гальванической развязкой выходного сигнала от токовой цепи.
Датчики измерения тока и напряжения

Универсальные датчики тока. Универсальность датчиков заключается в том, что одним и тем же прибором можно измерять постоянные, переменные и импульсные токи. Для этого в конструкцию датчика, кроме концентратора магнитного поля, входит так называемый датчик Холла – миниатюрный полупроводниковый прибор, который определяет величину и направление магнитного поля проходящего тока. Датчик выполнен в виде миниатюрного автономного модуля с напряжением питания ± 15 В – по требованию заказчика источник питания может быть поставлен вместе с датчиком. Потребитель должен только пропустить токовую шину через отверстие в корпусе датчика тока. Понятно, что в зависимости от величины измеряемого тока и внешних условий эксплуатации датчиков, меняется диаметр отверстия и конструкция корпуса приборов.

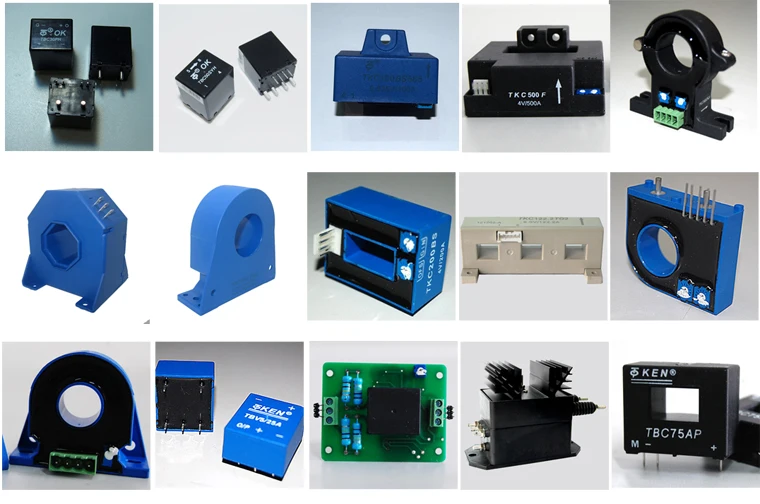

На рис.1 представлены типовые образцы датчиков тока, которые серийно выпускает НИИЭМ. В табл.1 приведена классификация универсальных датчиков серии ДТХ в зависимости от величины измеряемого тока.
Из табл.1 видно, что диапазон измерения тока датчиков серии ДТХ составляет от десятков милиампер и до трех тысяч ампер. Наиболее популярны датчики ДТХ-50…ДТХ-200 (рис.2а). Такие модули имеют минимальные размеры и массу. Монтируются они, как правило, на печатной плате с помощью выводных ножек датчика. Ножки впаиваются в металлизированные отверстия печатной платы, их стандартный шаг – 2,5 мм. При необходимости работы ДТХ в условиях, связанных с внешними механическими воздействиями, предусмотрена более жесткая конструкция (ДТХ-Т на рис.2б) – электрическое соединение датчика реализуется с помощью разъема.
Выходной сигнал стандартного датчика ДТХ или ДТХ-Т – токовый и строго пропорционален мгновенному значению измеряемого тока. Однако, по требованию заказчика, электронная схема датчика легко трансформируется. В этом случае датчик может измерять действующее значение тока (TRUE-RMS), либо обладает стандартным токовым выходом 4–20 мА (0–20 мА). Это создает дополнительные удобства при использовании датчиков в системах автоматизации или связи.
Основные преимущества датчиков ДТХ и ДТХ-Т: высокая точность измерений (до 1%), гальваническая развязка, малые массогабаритные параметры и температурный дрейф характеристик (см. табл.1). Диаметр отверстий под токовую шину колеблется от 10 (ДТХ-50) до 40 мм (ДТХ-3000).
Датчики измерения переменного тока. Датчики переменного тока серии ДТТ – вариант универсальных датчиков ДТХ. Анализ рынка показывает, что в 50% случаев потребителям необходимо измерять только переменные токи синусоидальной формы (50 Гц). Именно для таких измерений разработана серия датчиков ДТТ, конструктивно выполненных в корпусах ДТХ, но с менее дорогостоящей электроникой (табл. 2). Цена таких датчиков приблизительно в 1,5 раза ниже, а уровень технических характеристик весьма высок.
Датчики ДТТ могут работать в широком температурном диапазоне (-40… 80°С) с минимальной температурной погрешностью. Линейность АЧХ не хуже 1% в диапазоне частот от 20 Гц до 10 кГц. Кроме того, потребитель сам выбирает, с каким выходным сигналом датчика ему удобно работать: это может быть потенциальный сигнал или токовый выход 4–20 мА (0–20 мА).
Датчики измерения напряжения. Если измеряемое напряжение цепи преобразовать в ток (для этого достаточно использовать токозадающее сопротивление), то величина его будет пропорциональна напряжению в измерительной цепи. Этот принцип лежит в основе работы датчиков напряжения, а наличие в их конструкции датчика Холла обеспечивает гальваническую развязку силовых и контрольных цепей.
В табл. 3 приведены основные технические характеристики датчиков напряжения постоянного тока (ДНХ) и датчиков напряжения переменного тока (ДНТ). Конструкция датчиков напряжения представлена на рис. 3. Датчик напряжения можно монтировать на печатную плату, а токозадающее сопротивление подключать одним концом к измерительной цепи, а вторым – к винтовому выводу датчика (рис. 3а). Второй винтовой вывод датчика соединен с измерительной цепью. Иногда удобнее размещать датчик на DIN-рейке – для этого существует специальная переходная планка. В ряде случаев более удобным является клеммное устройство датчика напряжения (рис.3б). Такой датчик напряжения можно монтировать непосредственно на DIN-рейке.
Датчики напряжения позволяют в широком температурном диапазоне измерять постоянное и переменное напряжение до 1000 В. Электронная схема предусматривает получение выходного сигнала в виде напряжения или в виде токового сигнала 4–20 мА (0–20 мА). Например, датчик ДНХ-03 (табл.3) предназначен для преобразования входного постоянного импульсного напряжения положительной полярности в стандартное (мгновенное) значение токового выхода 4–20 мА. А модификация этого же датчика – ДНХ-03 RMS – преобразует входное напряжение в действующее выпрямленное значение стандартного токового выхода 4–20 мА. Питание датчика ДНХ-03 производится по токовой петле 4–20 мА, а монтаж – на DIN-рейку.

Существуют и более дешевые датчики ДНТ-05 для измерения только переменного напряжения (табл. 3). Датчик ДНТ-051 может работать в однофазных цепях, а датчик ДНТ-053 предназначен для работы в трехфазных цепях и содержит в одном корпусе три независимых, гальванически изолированных канала. Каждый канал идентичен датчику ДНТ-051. Датчик напряжения ДНТ-05 преобразует входное напряжение в средневыпрямленное значение выходного тока, проградуированное в среднеквадратических значениях.
Разъемные датчики тока. Есть целая отрасль измерений, которая не может использовать описанные стационарные датчики. Речь идет о мониторинге функционирующих токовых цепей, которые собраны давно. Кроме того, целый ряд производств с непрерывным циклом не допускает длительного отключения токовых цепей и переустановки оборудования. Именно здесь незаменимы разъемные датчики тока серии ДТР-01 и ДТХ-Ж (см. табл. 1).
Основа таких датчиков – разъемный магнитопровод, позволяющий монтировать (и демонтировать) датчики непосредственно на токовой шине. Монтировка/демонтировка производится без разрыва шины и с гальванической изоляцией измеряемого тока от измерительных цепей. При необходимости датчики можно закрепить и на DIN-рейке.
При протекании измеряемого тока по шине, охватываемой магнитопроводом датчика, в обмотке датчика наводится ток, который пропорционален измеряемому току. Выходной сигнал с обмотки подается либо на выпрямитель (детектор) амплитудных значений (маркировка датчика ДТР-01), либо на детектор истинных среднеквадратичных значений (ДТР-01 RMS). Напряжение постоянного тока с выхода детектора преобразуется в сигнал интерфейса «токовая петля 4–20 мА».
Разъемные датчики тока относятся к числу последних разработок НИИЭМ – сейчас налажено производство только двух модификаций (рис.4). Датчик ДТР-01 рассчитан для монтажа на круглой шине и предназначен для измерения токов в диапазоне от 5 до 300 А с допустимой перегрузкой по входному току в 1,5 раза. Разъемная конструкция датчиков ДТХ-1000Ж, ДТХ-1500Ж или ДТХ-3000Ж позволяет закрепить их на плоской шине – номинальный измеряемый ток у этих датчиков 1000, 1500 или 3000 А (соответственно).
Электроизмерительные клещи. Конструкция разъемных датчиков позволяет закрепить их непосредственно на шине без разрыва токовой цепи. Затем такие датчики функционируют как обычные стационарные приборы. Однако существует целый ряд задач, решение которых требует частых разовых измерений, причем в различных, иногда труднодоступных участках токовых цепей. Здесь помогут клещи электроизмерительные серии КЭИ. Их основные технические характеристики приведены в табл.4.
Токовые клещи – это автономные контрольные приборы (питаются от двух пальчиковых батареек) для измерения действующего значения переменного и постоянного токов без разрыва силовой цепи. Клещи КЭИ введены в Государственный Реестр СИ РФ, сертифицированы и выпускаются в различных модификациях (см. табл.4). Базовая модель клещей КЭИ-0,6М (рис. 5б) – это интеллектуальный прибор, в конструкции которого используется микроконтроллер с электрически программируемым ПЗУ (EEPROM). Вот почему клещи помимо стандартных функций (измерение постоянного и переменного токов) содержат еще и ряд функций мультиметра. С их помощью можно измерять напряжение постоянного и переменного токов до 600 В; сопротивление цепи до 2000 Ом; температуру окружающей среды. Выбор пределов измерений и обнуление шкалы в клещах производятся автоматически. Кроме того, клещи КЭИ содержат ряд сервисных функций. Они сохраняют измеренное значение («память»), способны работать в режиме поиска минимального или максимального значения тока за измеряемый промежуток времени. Функция энергосбережения («спящий режим») позволяет минимизировать энергозатраты. По требованию заказчика клещи комплектуются стандартным интерфейсом RS-232 для связи с ПК. Малые массогабаритные параметры и различный диаметр отверстия под токовую шину также удобны для потребителей. Отечественные клещи марки КЭИ работают при температурах окружающей среды -20°С.
Стоит выделить модификацию клещей (см. табл. 4) для измерения больших токов до 3 кА (КЭИ-3) и до 5 кА (КЭИ-5, рис.5в). Диаметр отверстия клещей под токовую шину с измеряемым током до 5 кА составляет 160 мм. Для сравнения эти клещи представлены на одном рисунке рядом с клещами-адаптером (рис.5а). Последние предназначены для измерения постоянных и переменных токов без индикации измеренных значений на ЖКИ дисплее. Кроме отсутствия ЖКИ, клещи-адаптер имеют упрощенную электрическую схему (следовательно, их цена ниже). В то же время можно выбрать такие клещи с размахом губок под токовую шину от 20 и до 64 мм (табл. 5) для измерения токов от 20 и до 1500 А.
Датчики измерения мощности (ДИМ)

Логическим продолжением описанных приборов является ДИМ, схемно реализующий формулу расчета мощности (P = I·U). ДИМ преобразует активную мощность, потребляемую нагрузкой в цепях переменного (50 Гц) и постоянного тока, в пропорциональный сигнал токового интерфейса 0–20 мА или 4–20 мА, гальванически изолированного от измерительных цепей.
Диапазон мощностей, измеряемых ДИМ, составляет от 5 до 200 кВт. При этом диапазон входных напряжений колеблется от 20 до 380 В, а диапазон входных токов составляет от 20 до 600 А. Коэффициент мощности (Cos Y) ДИМ на частоте 50 Гц составляет 0,3–1, погрешность ±2%.
ДИМ изготовлен в одном из описанных корпусов, поэтому диаметр отверстия под токовую шину можно варьировать или изготовить ДИМ под плоскую токовую шину. Питается ДИМ от внешнего источника 13,5–16,5 В и выдерживает длительную перегрузку по входу до 120% от номинальных значений напряжения и тока.
Датчик больших токов

Теперь опишем датчик больших токов (ДБТ), представленный в сборе на токовой шине ванны электролиза алюминия (рис. 6).
Конструкция ДБТ состоит из двух блоков: измерительного контура и блока питания. Разъемный измерительный контур массой до 40 кг предназначен для монтажа непосредственно на токоведущей шине. Размеры внутреннего окна контура могут составлять 400 ´ 400 мм. Удобство монтажа датчика без разрыва токовой шины – это только одно из преимуществ ДБТ по сравнению с традиционно используемыми шунтами. Электрическую связь между измерительным контуром и блоком питания и индикации обеспечивает кабель длиной до 5 м. Блок питания и индикации смонтирован в удобном переносном корпусе и питается от однофазной промышленной сети переменного тока 220 В (50 Гц) ±10%. Блок обеспечивает питанием измерительный контур и формирует выходной сигнал стандартной токовой петли 0–5 мА. Погрешность датчика составляет 0,4%, ДБТ полностью сохраняет работоспособность при полуторакратной перегрузке измеряемого тока.
ДБТ реализует принцип работы датчиков тока, который описан выше. Однако области использования ДБТ весьма специфичны: это энергоемкие производства медеплавильной промышленности, предприятия нефтяной промышленности и электрометаллургии, нефтехимия и электроэнергетика с высоким уровнем паразитных магнитных полей. Область применения обусловливает дополнительные требования к схемотехнике и конструкции датчика. Прибор работает в тяжелых температурных условиях и при высоком уровне электромагнитных помех. Поэтому в датчике имеется специальная система теплоотвода, повышены изолирующие свойства измерительного контура и предусмотрены меры электромагнитной защиты.
В настоящее время ДБТ выпускается в трех модификациях: на 8 кА (ДБТ-8), на 15 кА (ДБТ-15) и на 25 кА (ДБТ-25). При измерении таких токов актуализируется проблема метрологии измерительного датчика. Решение ее возможно с помощью специальной поверочной обмотки в конструкции ДБТ. Обмотка позволяет настраивать и периодически поверять ДБТ непосредственно на предприятии заказчика.
Не менее существенным преимуществом ДБТ является его цена: она приблизительно в 3–4 раза ниже зарубежных аналогов.
В ближайшее время следует ожидать появления на рынке нового датчика больших токов на 40000 А, разработка и изготовление которого сейчас заканчиваются. Новый датчик сохраняет все достоинства предшествующих ДБТ, но снижена масса его разъемного магнитопровода и усовершенствована элементная база электронного блока питания.

Для желающих более подробно ознакомиться с нашими разработками существует страница в Интернете http://www.niiem.ru.

Датчик тока на эффекте Холла — WENZHOU JUNKE ELECTRIC CO.

, LTD. {{ if(item.springSalesTagInfo && item.springSalesTagInfo.showSpringSalesTag) { }} {{ } }} {{ if(item.showDealsTag) { }} {{ } }} {{-item.productName}} {{ if(item.meiAwards && item.meiAwards.length > 0){ }} {{ util.each(item.meiAwards, function(meiAward){ }}

{{-meiAward.prodAwardDateAndName}}

{{ }) }} {{ } }} {{ if(item. springSalesTagInfo.showSpecialDiscountTag) { }} Специальная скидка

Получить большие скидки

{{ } }} {{ if(item.springSalesTagInfo.showFreeSampleTag) { }} Бесплатный образец

Поддержка бесплатных образцов

{{ } }} {{ if(item. springSalesTagInfo.showRapidDispatchTag) { }} Быстрая отправка

Отправить в течение 15 дней

{{ } }} {{ if(item.springSalesTagInfo.showSoldThousandTag) { }} Продано 10000+

Популярные и трендовые товары

{{ } }} {{ if(item. springSalesTagInfo.showInstantOrderTag) { }} Мгновенный заказ

Поддержка службы онлайн заказов

{{ } }} {{ if(item.springSalesTagInfo.showReliableSupplierTag) { }} Надежный Поставщик {{ } }} {{ if(item. springSalesTagInfo.showExpoTag) { }} Онлайн Экспо {{ } }}

{{ if(item.mainProps){ }} {{ util.each(Object.keys(item.mainProps), function(prop, i){ }}

Датчики постоянного тока-Сопрягаемые с DIRIS Digiware DC

Сопрягаемые с DIRIS Digiware DC

tore_072.psd

Датчики с твердотельным сердечником
50 … 600 A

tore_071.psd

Датчики с твердотельным сердечником
850 … 5000 A

tore_068.psd

Датчики с разъемным сердечником
50 … 500 A

tore_066.psd

Датчики с разъемным сердечником
800 … 2000 A

Функция

Датчики постоянного тока измеряют нагрузочные токи постоянного напряжения электрической установки и передают информацию в измерительные модули DIRIS Digiware Idc по кабелю RJ12-Molex со стороны датчика.

Доступны датчики с твердотельными и разъемными сердечниками от 50 до 5000 А различных размеров, подходящих для новых или существующих электрических установок.


Предусмотрена возможность подключения до 3 различных датчиков постоянного тока к одному и тому же модулю DIRIS Digiware Idc.

Преимущества

Включи и работай
  • Быстроразъемный коннектор RJ12 обеспечивает простоту и надежность подключения проводки.
  • Быстрая настройка номинальных параметров датчика.
Гибкие
  • Большой ассортимент датчиков с твердотельными и разъемными сердечниками от 50 до 5000 А, предназначенных для новых или существующих электрических установок.
Установка
  • Легкая установка.
  • Идеально подходят для установки в ограниченном пространстве.
  • Всего лишь 4 размера корпуса для широкого диапазона измерений.
  • Кабели с цветной индикацией жил для упрощения определения назначения и предотвращения ошибок монтажа проводки.

Габаритные размеры (мм)

Датчики с твердотельным сердечником 50 … 600 A (размер корпуса 1)

tore_093_a_1_x.ai

Датчики с твердотельным сердечником 850 … 5000 A (размер корпуса 2)

tore_092_a_1_x.ai

Датчики с твердотельным сердечником 50 … 600 A (размер корпуса 1)

tore_090_a_1_x.ai

Датчики с твердотельным сердечником 850 … 5000 A (размер корпуса 2)

tore_091_a_1_x.ai

Соединения

Постоянный ток измеряется внешними датчиками, подключенными к модулям DIRIS Digiware I-3xdc посредством кабелей RJ12-Molex. Датчики тока подключаются быстро и безошибочно. Socomec поставляет широкий ассортимент датчиков тока для любых установок и сфер применения, в том числе датчики с разъемным сердечником для модернизированных установок. Датчики постоянного тока имеют следующие технические характеристики:

  • Датчики Холла с разомкнутым контуром
  • С твердотельным сердечником или с разъемным сердечником.
  • Напряжение источника питания: ± 15 В.
  • Потребляемый ток от источника питания: ± 25 мА в зависимости от датчика.
  • Выходное напряжение: ± 4 В.
  • Клеммная колодка Molex с 4-контактным штекерным разъемом.
  • Диапазон измерения: от 16 до 6000 A.
  • Электрическое перенапряжение категории III.
  • КОНТАКТ 1: + 15 В (+ Vc)
  • КОНТАКТ 2: — 15 В (- Vc)
  • КОНТАКТ 3: вход датчика (M)
  • КОНТАКТ 4: Датчик 0 В (0)

Технические характеристики

Тип датчика тока На эффекте Холла с разомкнутым контуром
Соединение Специальный кабель Socomec с разъемами RJ12-Molex
Точность измерения токов Датчики с твердотельным сердечником:50…600A:<1%
Датчики с твердотельным сердечником: 850…5000A:<1%
Датчики с разъемным сердечником: 50. ..500A:< 2%
Датчики с разъемным сердечником: 800…2000A:< 2%
Вес Датчики с твердотельным сердечником 50 … 600 A 60 г
Датчики с твердотельным сердечником 850 … 5000 A 450 г
Датчики с твердотельным сердечником 50 … 500 A 80 г
Датчики с твердотельным сердечником 800 … 2000 A 590 г
Рабочая температура Датчики с твердотельным сердечником 50 … 600 A -10 … + 80°C
Датчики с твердотельным сердечником 850 … 5000 A -25 … + +85°C
Датчики с твердотельным сердечником 50 … 500 A -10 … + +70°C
Датчики с твердотельным сердечником 800 … 2000 A -10 … + +70°C
Температура хранения Датчики с твердотельным сердечником 50 … 600 A -25 . .. + 80°C
Датчики с твердотельным сердечником 850 … 5000 A -25 … + +85°C
Датчики с твердотельным сердечником 50 … 500 A -20 … + +85°C
Датчики с твердотельным сердечником 800 … 2000 A -25 … + +85°C

Коды изделий

Датчики постоянного тока Код изделия
Датчики с твердотельным сердечником (размер корпуса 1)
50 A 4829 0700
100 A 4829 0701
200 A 4829 0702
300 A 4829 0703
400 A 4829 0704
500 A 4829 0705
600 A 4829 0706
Датчики с твердотельным сердечником (размер корпуса 2)
850 A 4829 0707
1000 A 4829 0708
1500 A 4829 0709
2000 A 4829 0710
2500 A 4829 0711
5000 A 4829 0712
Датчики с разъемным сердечником (размер корпуса 1)
50 A 4829 0750
100 A 4829 0751
200 A 4829 0752
300 A 4829 0753
400 A 4829 0754
500 A 4829 0755
Датчики с разъемным сердечником (размер корпуса 2)
800 A 4829 0756
1000 A 4829 0757
1500 A 4829 0758
2000 A 4829 0759
Кабели RJ12-MOLEX
Количество кабелей Длина кабелей Код изделия
3 0,3 м 4829 0782
3 0,5 м 4829 0783
3 1 м 4829 0784
3 2 м 4829 0785
1 5 м 4829 0786

эффект Холла датчик тока — An датчики тока с открытым контуром для точности замкнутого контура

Замкнутый контур ток технология датчик с высокой точностью широко используется в промышленных и автомобильных применениях. Используя собственную технологию упаковки и передовые алгоритмы в едином интегрированный и полностью интегрированном текущем чипе восприятия, Allegro Microsystems разработала магнитного датчик тока решения IC, датчик может быть открытой архитектурой петли, чтобы достичь близкой точности контура. В этой статье будет обсуждаться реализация пакета и цели алгоритма подробно.

Разомкнутый контур и замкнутым контуром архитектура датчик тока

Как правило, датчик с открытым контуром Холл использует магнитный датчик для того чтобы чувствовать напряжение генерируются и пропорционально ток, и это напряжение усиливается до тока в проводнике в аналоговое отношение выходного сигнала. Ферромагнитного проводника через центральное положение, чтобы сфокусировать магнитное поле, магнитные датчики были помещены в интерстициальной железа магнита, как показано на фиг. В архитектуре разомкнутого контура, эффект Холла датчик тока IC для любой нелинейности и чувствительности температурного дрейфа, вероятно, к ошибкам производят.

Датчик тока, используемый в замкнутом контуре датчика IC активного возбуждения катушки для создания магнитного поля, создаваемого током в проводнике с противоположным магнитным полем. Таким образом, датчик Холла всегда работает в рабочей точке нулевого магнитного поля. Выходной сигнал генерируется с помощью резистора, пропорциональное напряжение тока к катушке в резистор, ток также пропорционально число витков намотана вокруг магнитного сердечника из текущего времени катушки, как показано на фиг.

Замкнутый контур датчик тока требует не только железного сердечника, катушки и нуждается в дополнительном усилителе высокой мощности для приведения в действии катушки. Хотя в замкнутом контуре датчика тока является более сложным, чем архитектура разомкнутого контура, а потому, что система работает только в котором рабочая точка нулевого магнитного поля, тем самым устраняя IC, связанный с датчиком Холла ошибки чувствительности. Если правильно разработаны, то с открытым контуром и замкнутым контуром Холла датчик тока обычно имеет одну и ту же выходную характеристику напряжения нулевой ампер, поэтому точность обнаружения как нулевой ампера очень похожи. По сравнению с раствором с открытым контуром, большего размера датчика цикла, а также занимают больше места на печатной плате. Поскольку датчик замкнутого контура требует определенного тока возбуждения в катушке компенсации, и, таким образом, более высокое потребление энергии. Кроме того, поскольку датчик замкнутого контура требует дополнительной катушки и управляющую схему, цена дороже, чем датчики с открытым контуром.

Разомкнутого контура и датчики замкнутого контура необходимо учитывать точность и время отклика. Если приложение требует высокой точности, датчик тока с замкнутым контуром, как правило, выбирают, так как он исключает упомянутую выше нелинейную чувствительность к ошибкам системы. В некоторых случаях применения, быстрое время отклика, необходимые для защиты полупроводниковых устройств, таких как МОП-транзистор и IGBT, для того, чтобы лучше контролировать текущее приложение. Если датчик с раскрытием кольца могут быть сделаны с достаточной точностью и скоростью реакции, из-за присущих ему преимуществ по размеру, потребляемой мощности и т. д., и может служить в качестве альтернативы. Allegro разработала это новое решение с открытым контуром, меньше, имеет высокую скорость отклика и высокую точность, более экономичную, чем решение с замкнутым контуром доступное.





Рисунок 1: Архитектура с открытым контуром датчиков.








Рисунок 2: Архитектура Датчик контура.







Кольцо открытие датчика пакета IC

Уникальный Allegro датчик тока IC для первой технологии с использованием полностью интегрированными, достаточное магнитное поле может быть сгенерировано с помощью флип-чип упаковки патента технологии, что исключает необходимость ферромагнитного сердечника. На фиг. 3 показана базовая архитектура датчика тока IC SOIC16. Отличающееся тем, что входной ток и выходной ток находятся в стороне упаковки, а проводник сигнала расположен на другой стороне упаковки. Ток возбуждения концентрируется в виде сверху на фиг. 4 3/4 оборота центральный проводник. Чип, имеющий припой шишки, флип-чип технологии сборки при использовании магнитного поля, чтобы максимизировать датчик Холла. Фиг.4 представляет собой вид в поперечном разрезе дисплея без физического контакта между полупроводником и IC токонесущим проводником.

Это обеспечивает много приложений, ВЫСОКОГО НАПРЯЖЕНИЯ требуемой электрическую изоляцию, различные размеры упаковки будут иметь различные уровни изоляции, общие и сложного по Л и TUV и UL / TUV60950-1 2-й изд., Оценка. Сопротивление проводника от поверхностного монтажа является очень низким, только лм [Omega, рассмотрит клиент для номинальной тепловой производительности печатной платы, эти пакеты могут быть использованы для поддержки постоянного тока или RMS непрерывного тока 50Ы.



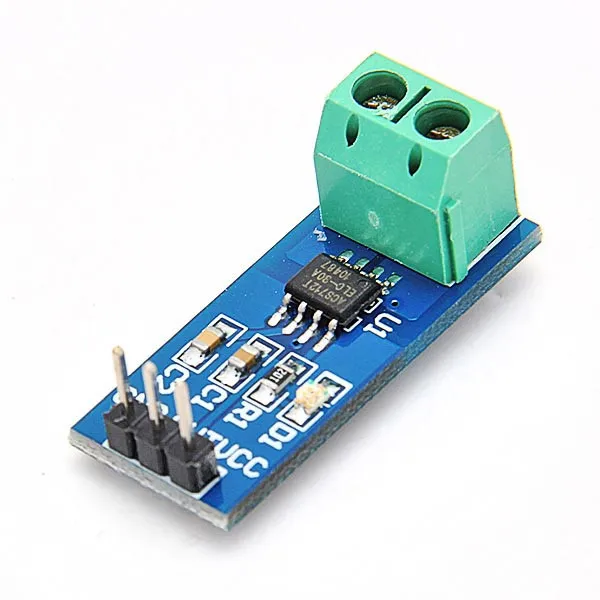

Фигура 3: Allegro датчик тока IC.





Рисунок 4: вид сверху и вид датчика тока в поперечном сечении.





Повышение точности и скорости усовершенствованного алгоритма полупроводниковом

Allegro ACS720 датчик тока IC является новой открытым контуром представительного техника продукцией. Типичный блок-схема показана на фиг. 5 ACS720.

БиКМОП процесс полупроводника смешанных сигналов Allegro позволяет аналоговые схемы и плотность среды цифровых схемы сосуществуют с низким смещением, усовершенствованные алгоритмы могут быть интегрированы в единую интегральную схему. Аналоговый сигнал дизайн полосы пропускания 120 кГц, время отклика <4 мкс, управления двигателем и для большинства применений зеленой энергии. Потребность в более быстрое время отклика для предотвращения перегрузки по току неисправностей применяется, ACS720 с быстрыми цифровыми выходами тока короткого замыканием потока через цифровое медленное обнаружение неисправностей и защиты для короткого замыкания. Сбой точка отключения два выход может быть сконфигурирована с помощью штифта VOC резистора делителя. Быстрого поиск неисправностей время отключения 1 мкс мульти становится активными низким, и обеспечивает сигнал, чтобы избежать защит полупроводникового переключателя короткого замыкания. Это обеспечивает быструю защиту для большинства приложений.

Датчик также включает в себя функцию, специально оптимизированную для применения инвертора, в ответ на что питание и сигнал пластина, как правило, на питании от другого вызова. ACS720 внутренний регулятор 5V питания, имеет больший коэффициент подавления источника питания, мощность шума питания может быть защищен от помех. Выход не пропорционально выход устройства совместим с источником питания 3,3В, и может быть подан непосредственно в плате микропроцессора сигнала АЦП. Даже если есть помехи 5V питание, выходной сигнал может быть компенсирован и чувствительность стабильна и совместима 3.3V. Открытая контактная вина представляет собой устройство NMOS, когда множество ACS720 в многофазном инверторе, неисправность на одном штифте цифровых ввода / вывод общих вместе в логической операции ИЛИ.

Для точности оптимизирует во всем диапазоне температур, основного коэффициент усиления сигнала ACS720 пути и смещении имеет кусочно-линейный интегральной алгоритм температурной компенсации.

Фиг.5: ACS720-схема.





алгоритм компенсации температуры

Увеличивая алгоритм температурной компенсации цифровой включает в себя технологию EEPROM, точность разомкнутой датчика тока IC Allegro была значительно улучшена. Кусочно-линейная температурная компенсация между пять границей может значительно уменьшить локальный дрейф аналогового тракта сигнала, не жертвуя при этом пропускной способности сигнала, как показана на фигах. 6 представляет собой описание этого метода. С помощью этого алгоритма, выходное напряжение можно регулировать нулевой ампер (QVO) и чувствительность. QVO пунктирная линия представляет собой локальный дрейф или чувствительность, тир обозначает линейную компенсацию, граница между сплошными линиями, представляют собой конечный результат сложения выходного сигнала датчика. Основной цифровой тракт сигнала компенсации фиг. 5 Обратите внимание, что происходит параллельно, что делает высокоскоростной аналоговый выход, а также усиления и смещения компенсируется, когда температура медленно изменяется со временем. Определение параметров компенсации, полученные в ходе испытания терминала завод по производству линии Allegro, а также встроенный EEPROM в IC, датчиком температуры и цифровой кусочно-линейной температурной компенсации алгоритма завершена. Это оконечное устройство тестовой линии может быть запрограммировано для обеспечения выходного напряжения и стабильной чувствительности ноля ампер во всем диапазоне рабочих температур.

Работоспособность датчика

Патент технологии упаковки и интегрированный алгоритм цифровой компенсации, имеющий почти точность датчика ± 1% во всем диапазоне температур и эксплуатационную пропускную способность этих результатов с ссылкой на фиг. Во всем диапазоне рабочих температур, QVO (смещение) погрешность менее чем ± 8mV (± 0,5%), погрешность чувствительности только ± 1%.



Фиг.6: алгоритм компенсации температуры.





Рисунок 7: Отношения смещения и погрешности коэффициента усиления и температуры: ± 3 Сигма данных.





вывод

По уникальной технологии упаковки, передовой полупроводниковой технологии смешанных сигналов и усовершенствованный алгоритм цифровой температурной компенсации комбинированного тока с разомкнутым контуром датчика IC с замкнутым контуром точность может быть реализована. Allegro датчик тока на печатной плате, чтобы обеспечить меньший размер, больше не нужно дорогой и громоздкий железный сердечник, и, следовательно, более легко интегрирован в конструкцию приложений требует высокой точности и скорости, а цена ниже, чем решения замкнутого контура зондирования.



Добро пожаловать на общедоступный номер для получения дополнительной информации

SET-Article-датчик тока на эффекте Холла

Датчик Холла представляет собой преобразователь, который изменяет свое выходное напряжение в ответ на магнитное поле. Датчики Холла используются для бесконтактного переключения, позиционирования, определения скорости и измерения тока.

В датчике на эффекте Холла по тонкой металлической полоске проходит ток.В присутствии магнитного поля электроны в металлической полосе отклоняются к одному краю, создавая градиент напряжения на короткой стороне полосы (перпендикулярно подающему току). Датчики на эффекте Холла имеют преимущество перед индуктивными датчиками в том, что, в то время как индуктивные датчики реагируют на изменяющееся магнитное поле, которое индуцирует ток в катушке провода и создает напряжение на его выходе, датчики на эффекте Холла могут обнаруживать статические (неизменяющиеся) магнитные поля.

В своей простейшей форме датчик работает как аналоговый преобразователь, напрямую возвращая напряжение.При известном магнитном поле можно определить его расстояние от пластины Холла. Используя группы датчиков, можно определить относительное положение магнита.

Часто датчик Холла сочетается с обнаружением порога, так что он действует как переключатель и называется им. Обычно их можно увидеть в промышленных приложениях, таких как изображенный на фото пневматический цилиндр, они также используются в бытовом оборудовании; например, некоторые компьютерные принтеры используют их для обнаружения отсутствия бумаги и открытых крышек.Их также можно использовать в компьютерных клавиатурах, что требует сверхвысокой надежности.

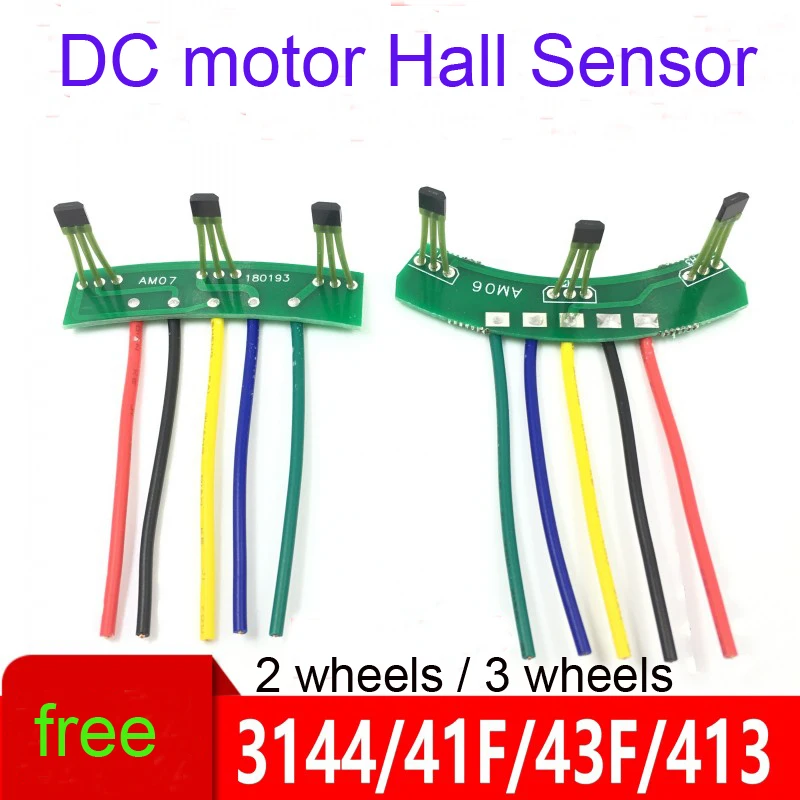

Датчики Холла обычно используются для измерения скорости вращения колес и валов, например, для определения угла опережения зажигания двигателя внутреннего сгорания, тахометров и антиблокировочных тормозных систем. Они используются в бесщеточных электродвигателях постоянного тока для определения положения постоянного магнита. В изображенном колесе с двумя равноудаленными магнитами напряжение от датчика будет достигать пика дважды за каждый оборот.Это расположение обычно используется для регулирования скорости дисководов.

Изолированные датчики тока на эффекте Холла

Изолированные датчики тока на эффекте Холла серии

VCS ​​обеспечивают широкополосное измерение тока с усиленным выходным сигналом. Выход напряжения 50 Ом можно напрямую подключить к осциллографу или системе сбора данных.

VCS ​​имеют магнитную изоляцию, как накладные щупы осциллографа. VCS предназначены для встроенных или лабораторных приложений, требующих точного измерения постоянного, импульсного постоянного или переменного тока.Изолированные датчики тока на эффекте Холла обеспечивают надежное крепление кабеля и надежные воспроизводимые измерения.

Изолированный датчик тока на эффекте Холла серии VCS

Основные характеристики

  • Ощущения AC, DC или импульсный DC
  • 0,5% Точность
  • Nist Tractable Calibration
  • Galvanion Calibration
  • Гэльваническая изоляция
  • 650 кГц Пропускная способность
  • 50Ω Напряжение Напряжение
  • Диапазон тока 0-320A (640A параллельно)
  • Подключение к высоким импедансный вход или оконечная нагрузка 50 Ом для выхода 1/2 амплитуды

Приложения

  • Изолированное измерение тока
  • Измерение импульсного тока
  • Системы сбора данных
  • Тестирование двигателя
  • Мощный светодиод/лазерный диодный мониторинг
  • Тестирование источника питания
  • Встроенные приложения
2=пробник Tektronix TCP 312 с усилителем TCPA300 | На графике показаны сравнимые характеристики VCS и пробника Tektronix при измерении выходного тока.| Условия испытаний: Десять последовательно соединенных светодиодов питаются током 1А. Пять светодиодов намеренно закорочены. Источник тока SpikeSafe™ отключается через 4 мкс.

Нет ограничений по ампер-секундам

Многие датчики тока имеют характеристики длительности импульсного тока. Эти характеристики, называемые изделиями в ампер-секундах, сильно ограничивают возможности пробника с большими токами. Например, Tektronix TCP303, рассчитанный на 150 А, может выдерживать номинальные 150 А только в течение 100 мкс, прежде чем произойдет перегрузка.Серия VCS не имеет ограничений в ампер-секундах.

Частотная характеристика и линейность

VCS ​​имеют хорошую частотную характеристику и линейность наряду с точным отслеживанием тока до 400 А/мкс. Эти характеристики означают, что импульсные сигналы с временем нарастания до 2 мкс могут быть измерены с хорошей точностью даже при большой составляющей постоянного тока. Датчики также можно использовать для измерения гармоник в сети переменного тока для проверки коэффициента мощности.

Крепление

Во избежание перегрева кабели необходимо крепить с помощью прилагаемых латунных винтов 1/4”.Затяните от 25 дюймов-фунтов минимум до 30 дюймов-фунтов максимум.

Во избежание перегрева кабели необходимо крепить с помощью прилагаемых латунных винтов 1/4”. Затяните от 25 дюймов-фунтов минимум до 30 дюймов-фунтов максимум. Датчики тока на эффекте Холла постоянного тока

Форма

Разъемный сердечник по сравнению со сплошным сердечником
Датчики Холла с разъемным сердечником удобны в установке, поскольку для их установки не требуется отсоединения существующих проводников.

Однако датчики Холла с твердым сердечником, скорее всего, содержат датчики с обратной связью.Контур обратной связи, который обеспечивают датчики с обратной связью, означает, что они будут иметь лучшую линейность, а также самый низкий температурный дрейф. Хотя это касается не только устройств на эффекте Холла с твердым сердечником, очень немногие производители имеют возможности и опыт для создания датчиков Холла с замкнутым контуром с разъемным сердечником.

Aim Dynamics продает все свои датчики Холла с расщепленным сердечником как датчики с разомкнутым контуром. Большинство наших твердотельных датчиков постоянного тока имеют замкнутый контур, хотя доступно несколько недорогих датчиков Холла с разомкнутым контуром.

Открытый и замкнутый цикл

Разомкнутый контур и замкнутый контур
Датчики Холла доступны как с разомкнутым, так и с замкнутым контуром. Датчики с разомкнутым контуром обеспечивают низкие вносимые потери, быстрое время отклика, компактный размер и точное и недорогое считывание. Менее дорогие, чем их собратья с замкнутым контуром, датчики тока с разомкнутым контуром, как правило, предпочтительнее в схемах с батарейным питанием, учитывая их низкое энергопотребление и небольшие габариты.

Датчики с замкнутым контуром

отличаются быстрым откликом, высокой линейностью и малым температурным дрейфом.Токовый выход датчика с обратной связью относительно невосприимчив к электрическим помехам. Датчик с обратной связью иногда называют датчиком с нулевым потоком, потому что его датчик на эффекте Холла возвращает противоположный ток во вторичную катушку, намотанную на магнитный сердечник, чтобы свести на нет поток, создаваемый в магнитном сердечнике первичным током. Датчики с обратной связью часто являются предпочтительным датчиком, когда важна высокая точность.

Хотя оба типа датчиков могут быть экономичными в зависимости от требований приложения, датчики с разомкнутым контуром обеспечивают наилучшее экономическое преимущество в диапазонах высоких токов (более 100 А).Они же самые маленькие по размеру и весу. Они поддерживают постоянное энергопотребление независимо от измеряемого тока. Ценовое преимущество открытых датчиков может быть реализовано только в приложениях, где можно ограничить колебания температуры.

С другой стороны, датчики тока с замкнутым контуром

больше подходят для коммерческого и промышленного применения, где они обычно используются. Эти датчики имеют самую высокую точность при температуре окружающей среды и высокой температуре. Они идеально подходят для шумных сред, а их выходной сигнал легко преобразуется в напряжение.

Требования к питанию

Биполярный и однополярный Мощный
Датчики тока на эффекте Холла с биполярным выходом, т.е. +/- 5 В, почти всегда требуется двухполярный источник питания, например. +/-15 В постоянного тока. Есть несколько способов обойти это — например, LEM предлагает серию двунаправленных датчиков, которые работают от источника питания +5 В постоянного тока. Это достигается за счет использования смещения на выходе. Например, +2,5 В может быть выходом при 0 А на первичной обмотке.-100 А может привести к выходному напряжению 1,0 В, а +100 А, следовательно, будет иметь выходное напряжение 3,5 В. Этот «странный» вывод часто может обрабатываться более продвинутыми блоками ПЛК, или вывод может быть реализован в виде схемы.

Aim продает датчики постоянного тока с разъемным сердечником, которым требуется только источник питания +12 В постоянного тока. Это более удобно в системах, где доступно только питание +12 В постоянного тока. Для получения дополнительной информации см. серии AIMH040-xxxA-VT и AIMH020-xxxA-VT.

Датчики тока на эффекте Холла Продукты

ХС050Т01 50 рычагов ± 150 А ±15 В ± 4.0 В Постоянный ток — 50 кГц ±1,0 % Соединительный разъем Панель
ХС050Т01

Датчик тока на эффекте Холла с разомкнутым контуром измеряет постоянный, переменный ток и сложные формы волны тока с гальванической развязкой.Преимущества включают низкую стоимость, небольшие размеры, малый вес и низкое энергопотребление и особенно выгодны при измерении больших токов.

Подробнее
ХС100Т01 100 рук ± 300 А ±15 В ± 4.0 В Постоянный ток — 50 кГц ±1,0 % Соединительный разъем Панель
ХС100Т01

Датчик тока на эффекте Холла с разомкнутым контуром измеряет постоянный, переменный ток и сложные формы волны тока с гальванической развязкой.Преимущества включают низкую стоимость, небольшие размеры, малый вес и низкое энергопотребление и особенно выгодны при измерении больших токов.

Подробнее
ХС200Т01 200 рук ± 600 А ±15 В ± 4.0 В Постоянный ток — 50 кГц ±1,0 % Соединительный разъем Панель
ХС200Т01

Датчик тока на эффекте Холла с разомкнутым контуром измеряет постоянный, переменный ток и сложные формы волны тока с гальванической развязкой.Преимущества включают низкую стоимость, небольшие размеры, малый вес и низкое энергопотребление и особенно выгодны при измерении больших токов.

Подробнее
ХСС200Т01 200 рук ±600 А ±15 В ± 4.0 В Постоянный ток — 25 кГц ±1,0 % Соединительный разъем Панель
HSS200T01

Датчик тока на эффекте Холла с разомкнутым контуром измеряет постоянный, переменный ток и сложные формы волны тока с гальванической развязкой.Преимущества включают низкую стоимость, небольшие размеры, малый вес и низкое энергопотребление и особенно выгодны при измерении больших токов.

Подробнее
ХС300Т01 300 рук ± 900 А ±15 В ± 4.0 В Постоянный ток — 50 кГц ±1,0 % Соединительный разъем Панель
ХС300Т01

Датчик тока на эффекте Холла с разомкнутым контуром измеряет постоянный, переменный ток и сложные формы волны тока с гальванической развязкой.Преимущества включают низкую стоимость, небольшие размеры, малый вес и низкое энергопотребление и особенно выгодны при измерении больших токов.

Подробнее
ХС400Т01 400 рук ± 900 А ±15 В ± 4.0 В Постоянный ток — 50 кГц ±1,0 % Соединительный разъем Панель
ХС400Т01

Датчик тока на эффекте Холла с разомкнутым контуром измеряет постоянный, переменный ток и сложные формы волны тока с гальванической развязкой.Преимущества включают низкую стоимость, небольшие размеры, малый вес и низкое энергопотребление и особенно выгодны при измерении больших токов.

Подробнее
HSS400T01 400 рук ±1200 А ±15 В ± 4.0 В Постоянный ток — 25 кГц ±1,0 % Соединительный разъем Панель
HSS400T01

Датчик тока на эффекте Холла с разомкнутым контуром измеряет постоянный, переменный ток и сложные формы волны тока с гальванической развязкой.Преимущества включают низкую стоимость, небольшие размеры, малый вес и низкое энергопотребление и особенно выгодны при измерении больших токов.

Подробнее
ХС500Т01 500 рук ± 900 А ±15 В ± 4.0 В Постоянный ток — 50 кГц ±1,0 % Соединительный разъем Панель
ХС500Т01

Датчик тока на эффекте Холла с разомкнутым контуром измеряет постоянный, переменный ток и сложные формы волны тока с гальванической развязкой.Преимущества включают низкую стоимость, небольшие размеры, малый вес и низкое энергопотребление и особенно выгодны при измерении больших токов.

Подробнее
ХСС500Т01 500 рук ±1500 А ±15 В ±4.0 В Постоянный ток — 25 кГц ±1,0 % Соединительный разъем Панель
HSS500T01

Датчик тока на эффекте Холла с разомкнутым контуром измеряет постоянный, переменный ток и сложные формы волны тока с гальванической развязкой.Преимущества включают низкую стоимость, небольшие размеры, малый вес и низкое энергопотребление и особенно выгодны при измерении больших токов.

Подробнее
ХСМ500Т01 500 рук ±1500 А ±15 ±4.0 В Постоянный ток — 25 кГц ±1,0 % Соединительный разъем Панель
HSM500T01

Датчик тока на эффекте Холла с разомкнутым контуром измеряет постоянный, переменный ток и сложные формы волны тока с гальванической развязкой.Преимущества включают низкую стоимость, небольшие размеры, малый вес и низкое энергопотребление и особенно выгодны при измерении больших токов.

Подробнее
ХС600Т01 600 рук ± 900 А ±15 В ± 4.0 В Постоянный ток — 50 кГц ±1,0 % Соединительный разъем Панель
ХС600Т01

Датчик тока на эффекте Холла с разомкнутым контуром измеряет постоянный, переменный ток и сложные формы волны тока с гальванической развязкой.Преимущества включают низкую стоимость, небольшие размеры, малый вес и низкое энергопотребление и особенно выгодны при измерении больших токов.

Подробнее
HSS600T01 600 рук ±1800 А ±15 В ± 4.0 В Постоянный ток — 25 кГц ±1,0 % Соединительный разъем Панель
HSS600T01

Датчик тока на эффекте Холла с разомкнутым контуром измеряет постоянный, переменный ток и сложные формы волны тока с гальванической развязкой.Преимущества включают низкую стоимость, небольшие размеры, малый вес и низкое энергопотребление и особенно выгодны при измерении больших токов.

Подробнее
ХСМ600Т01 600 рук ±1800 А ±15 В ±4.0 В Постоянный ток — 25 кГц ±1,0 % Соединительный разъем Панель
HSM600T01

Датчик тока с эффектом Холла с разомкнутым контуром измеряет постоянный ток, датчик тока с эффектом Холла с разомкнутым контуром измеряет постоянный, переменный ток и сложные формы волны тока с гальванической развязкой.К преимуществам относятся низкая стоимость, небольшой размер, малый вес и низкое энергопотребление, и они особенно выгодны при измерении больших токов переменного тока и сложных форм тока с гальванической развязкой. Преимущества включают низкую стоимость, небольшие размеры, малый вес и низкое энергопотребление и особенно выгодны при измерении больших токов.

Подробнее
ХСМ750Т01 750 Оружие ±2250 А ±15 ±4.0 В Постоянный ток — 25 кГц ±1,0 % Соединительный разъем Панель
ХСМ750Т01

Компактный датчик тока на эффекте Холла с технологией разомкнутого контура для измерения постоянного, переменного тока и сложных форм волны тока с гальванической развязкой.Преимуществами являются низкие вносимые потери, простота установки, низкое энергопотребление и только одна конструкция для широкого диапазона номинальных токов.

Подробнее
ХСС800Т01 800 Оружие ±2400 А ±15 ±4 Постоянный ток — 25 кГц ±1.0 % Соединительный разъем Панель
HSS800T01

Датчик тока на эффекте Холла с разомкнутым контуром измеряет постоянный, переменный ток и сложные формы волны тока с гальванической развязкой.Преимущества включают низкую стоимость, небольшие размеры, малый вес и низкое энергопотребление и особенно выгодны при измерении больших токов.

Подробнее
ХСМ850Т01 850 Оружие ±2550 А ±15 В ±4.0 В Постоянный ток — 20 кГц ±1,0 % Соединительный разъем Панель
ХСМ850Т01

Компактный датчик тока на эффекте Холла с технологией разомкнутого контура для измерения постоянного, переменного тока и сложных форм волны тока с гальванической развязкой.Преимуществами являются низкие вносимые потери, простота установки, низкое энергопотребление и только одна конструкция для широкого диапазона номинальных токов.

Подробнее
ХСМ1К0Т01 1000 рук ±3000 А ±15 В ±4.0 В Постоянный ток — 25 кГц ±1,0 % Соединительный разъем Панель
HSM1K0T01

Датчик тока на эффекте Холла с разомкнутым контуром измеряет постоянный, переменный ток и сложные формы волны тока с гальванической развязкой.Преимущества включают низкую стоимость, небольшие размеры, малый вес и низкое энергопотребление и особенно выгодны при измерении больших токов.

Подробнее
HSS1K0T01 1000 рук ±2500 А ±15 ±4 Постоянный ток — 25 кГц ±1.0 % Соединительный разъем Панель
HSS1K0T01

Датчик тока на эффекте Холла с разомкнутым контуром измеряет постоянный, переменный ток и сложные формы волны тока с гальванической развязкой.Преимущества включают низкую стоимость, небольшие размеры, малый вес и низкое энергопотребление и особенно выгодны при измерении больших токов.

Подробнее
HSS1K2T01 1200 Оружие ±2500 А ±15 В ±4.0 В Постоянный ток — 25 кГц ±1,0 % Соединительный разъем Панель
HSS1K2T01

Датчик тока на эффекте Холла с разомкнутым контуром измеряет постоянный, переменный ток и сложные формы волны тока, обеспечивая при этом гальваническую развязку.К преимуществам можно отнести низкую стоимость, малые габариты, малый вес и низкое энергопотребление.

Подробнее
ХСС1К5Т01 1500 рук ±2500 А ±15 В ±4.0 В Постоянный ток — 25 кГц ±1,0 % Соединительный разъем Панель
HSS1K5T01

Датчик тока на эффекте Холла с разомкнутым контуром измеряет постоянный, переменный ток и сложные формы волны тока, обеспечивая при этом гальваническую развязку.К преимуществам можно отнести низкую стоимость, малые габариты, малый вес и низкое энергопотребление.

Подробнее
ХСМ1К5Т01 1500 рук ±3000 А ±15 В ±4.0 В Постоянный ток — 25 кГц ±1,0 % Соединительный разъем Панель
ХСМ1К5Т01

Датчик тока на эффекте Холла с разомкнутым контуром измеряет постоянный, переменный ток и сложные формы волны тока с гальванической развязкой.К преимуществам относятся низкая стоимость, небольшой размер, малый вес и низкое энергопотребление, и они особенно выгодны при измерении больших токов.

Подробнее
ХСМ2К0Т01 2000 Оружие ±5500 А ±15 В ±4.0 В Постоянный ток — 25 кГц ±1,0 % Соединительный разъем Панель
ХСМ2К0Т01

Датчик тока на эффекте Холла с разомкнутым контуром измеряет постоянный, переменный ток и сложные формы волны тока с гальванической развязкой.Преимущества включают низкую стоимость, небольшие размеры, малый вес и низкое энергопотребление и особенно выгодны при измерении больших токов.

Подробнее
ХСМ2К5Т01 2500 Оружие ±5500 А ±15 В ±4.0 В Постоянный ток — 25 кГц ±1,0 % Соединительный разъем Панель
ХСМ2К5Т01

Датчик тока на эффекте Холла с разомкнутым контуром измеряет постоянный, переменный ток и сложные формы волны тока с гальванической развязкой.Преимущества включают низкую стоимость, небольшие размеры, малый вес и низкое энергопотребление и особенно выгодны при измерении больших токов.

Подробнее

Датчик тока на эффекте Холла 400A/2000A/3000A/5000A/8000A до 20000A

Существующие обзоры Датчик тока на эффекте Холла 400A/2000A/3000A/5000A/8000A до 20000A

Для вашего текущего датчика с диапазоном 2000 А, насколько допустимо превышение диапазона до ограничения.Мы надеемся на 2400А (120%)?

От кого: Вульф | Дата: 07.05.2021

Был ли этот отзыв полезен? да Нет (0/0)

Да, до 2400А нормально.

Не подскажете параметры датчика тока Холла?

Не могли бы вы сказать мне импеданс датчика ATO-CUS-ACDC20000? Выходной сигнал составляет 5 В постоянного тока для переменного и постоянного тока?

От кого: Зма | Дата: 09.06.2021

Был ли этот отзыв полезен? да Нет (0/0)

Импеданс датчика ATO-CUS-ACDC20000 составляет около 250 Ом, потребляемая мощность ≤0.5 Вт, а выходной сигнал составляет 5 В постоянного тока для переменного и постоянного тока.

Наши требования к датчику тока

Мы хотим заказать подходящий блок питания /-15 В постоянного тока. Какова текущая ничья ATO-CUS-ACDC20000? Кроме того, есть ли какие-либо требования к минимальным пульсациям напряжения питания? Пожалуйста, сообщите мне о каких-либо особых требованиях к блоку питания для обеспечения совместимости с ATO-CUS-ACDC20000.

От кого: Тламонт | Дата: 09.08.2021

Был ли этот отзыв полезен? да Нет (0/0)

1.Потребляемый ток ATO-CUS-ACDC20000 составляет 0,5 Вт, а пульсации выходного напряжения V1V2≤ 150 мВ.
2. Мы рекомендуем ATO-SMPS-D20, входное напряжение AC180-264VAC, 50/60Hz, выход V1: +15V (0,8A), V2: -15V (0,2A), цена 62,5 долларов США/шт, бесплатная доставка.
См. вложение.

Является ли выход датчика тока на эффекте Холла двунаправленным?

Для вашего датчика тока ATO-CUS-ACDC20000 указано, что выход датчика составляет 0–5 В постоянного тока.Хотите подтвердить, что вывод является двунаправленным?

От кого: Хенсли | Дата: 28.11.2021

Был ли этот отзыв полезен? да Нет (0/0)

Да, выход двунаправленный, это 0 ~ ± 5 В.
Выход от 0 до +5 В постоянного тока в одном направлении протекания тока и от 0 до -5 В постоянного тока в противоположном направлении протекания тока.

Какие типы датчиков есть в преобразователе тока?

То, как работает преобразователь тока, может показаться магией; он может измерять технологический ток, даже не прикасаясь к нему! Если вы новичок в попытках разобраться с этим невероятным инструментом управления технологическим процессом, мы говорили об основах обнаружения магнитных полей с помощью индукции в некоторых предыдущих блогах.Обязательно прочитайте наше обсуждение « Преобразователь тока : как это работает? » , где мы говорили об основных шагах и компонентах, необходимых для измерения технологического тока с помощью преобразователя тока. Однако в этом посте мы упустили одну действительно важную часть: датчик. Это действительно сердце преобразователя тока, позволяющее ему выполнять этот фокус индукции без помощи рук для измерения электричества, которое так важно для нашей современной промышленности. Давайте узнаем больше о типах датчиков в преобразователе тока.

Рис. 1: Преобразователь тока



Для измерения тока используются три основных типа бесконтактных датчиков; Датчики Холла, катушки Роговского и тороидальные преобразователи. Наукой, стоящей за всеми этими датчиками, является индукция. Официально индукция — это создание магнитного поля или электрического тока из-за того, что рядом находится другое магнитное поле или электрический ток. Мы рассмотрим каждый из наших трех датчиков, чтобы увидеть, как они используют индукцию, а также сходства или различия между методами измерения тока.



Что такое эффект Холла?

Датчики Холла являются одним из наиболее распространенных способов измерения магнитного поля. Имейте в виду, что магнитное поле является ключевым компонентом индукционного преобразования тока. Сегодня мы кратко объясним, что такое эффект Холла, и коснемся того, как он связан с датчиками тока. Это лишь малая часть того, что представляет собой ощущение эффекта Холла; вы найдете гораздо более конкретную информацию по этой теме по адресу « Что такое эффект Холла? » поэтому обязательно перейдите по этой ссылке.

Эффект Холла — это многовековое научное открытие, которое до сих пор широко используется в наши дни. Это помогает объяснить, как соседнее магнитное поле меняет электрический ток. Мы можем измерить это изменение тока как напряжение. Давайте посмотрим на схему базового датчика Холла, чтобы лучше понять эту идею.



Рис. 2: Базовый датчик Холла



Датчик Холла представляет собой полупроводник, через который протекает электрический ток.Электрический ток обычно следует зеленой пунктирной линии через полупроводник, однако соседний магнит может изменить поток этого тока. Это приводит к тому, что одна сторона полупроводника имеет отрицательный заряд, а другая сторона имеет положительный заряд. Эту разницу в зарядах можно измерить; мы читаем это как напряжение на нашем мультиметре.

Так как же измерение этого изгиба электронов позволяет нам ощущать ток в совершенно другом и независимом проводе? Давайте посмотрим, как датчик Холла выглядит внутри преобразователя тока.



Рис. 3. A Преобразователь на эффекте Холла



Что происходит с преобразователем тока на эффекте Холла, так это то, что технологический провод, по которому течет электрический ток, будет излучать магнитное поле, когда он проходит через датчик с магнитным сердечником. Это создаст вторичное магнитное поле в нашем сердечнике, которое будет воздействовать на датчик Холла. Теперь, как и на схеме датчика Холла на рис. 2, магнит способен изменять поток электронов. Он изгибает поток электронов до степени, пропорциональной первоначальному току процесса, и мы можем измерить напряжение.Если через технологическую проволоку протекает большой электрический ток, мы увидим сильную реакцию датчика Холла. Если есть только небольшое количество исходного тока, мы зарегистрируем только небольшое напряжение от датчика Холла.



Теперь вы можете увидеть, как датчик Холла вписывается в работу нашего преобразователя тока. Этот тип преобразователя тока может измерять как переменный, так и постоянный ток, и сегодня он широко используется. У этой технологии есть недостатки, например, для ее работы требуется источник питания; то, что не всегда доступно или практично.Он также более чувствителен к шуму или электрическим помехам от расположенных поблизости механизмов или других электрических токов. Давайте рассмотрим несколько альтернатив датчику тока на эффекте Холла.



Катушка Роговского против эффекта Холла

Катушка Роговского — это еще один инструмент, который мы используем для измерения тока. Хотя работа может быть похожей, научная и физическая конструкция катушки Роговского отличается от преобразователя на эффекте Холла. Чувствительная часть этого прибора выглядит как игрушечный Слинки, спиральный виток провода с двумя выводами.Один из проводов проходит через центр катушки так, что они оба заканчиваются на одном конце. Эта конструкция имеет форму петли и обычно поддерживается немагнитной аркой. Это придает катушке некоторую жесткость и позволяет удобно закрепить ее на технологическом проводе, но оставаться инертной к любым электромагнитным воздействиям.



Рис. 4. Упрощенная поясная катушка Роговского



Когда провод с током проходит через центр пояса Роговского, возникает напряжение.В этом он похож на датчик Холла; напряжение пропорционально току процесса, и мы можем измерить это изменение потенциала. Однако в этом случае магниты не возбуждаются, а поток электронов не притягивается и не отталкивается. Вместо этого свойства внутри катушки возбуждаются магнитным полем тока от технологического провода, что приводит к разности потенциалов измеряемого нами напряжения.

Важно отметить, что из-за конструкции при использовании пояса Роговского требуется преобразование сигнала.Это означает, что измеренные данные должны быть изменены, чтобы получить четкое представление об исходном токе процесса. Мы, несомненно, поговорим о преобразовании сигнала в будущем блоге. Но пока знайте, что сигналы от пояса Роговского должны быть обработаны бортовой электроникой, чтобы получить понятный поток данных.

Есть еще несколько отличий, которые отличают пояс Роговского от преобразователя на эффекте Холла. Этот тип индукции позволяет измерять только переменный ток; Катушки Роговского не способны воспринимать постоянный ток.В зависимости от ситуации, на самом деле может быть полезным только измерение переменного тока, например, в случаях, когда вам нужно обнаружить большое количество помех постоянного тока. Кроме того, нет необходимости в питании катушки Роговского; ток процесса измеряется напрямую, а не измеряется изменение потока электронов, как датчик Холла. Кроме того, благодаря своей конструкции пояс Роговского может быть легко намотан или надет на измеряемую технологическую проволоку. Для некоторых датчиков тока требуется трудоемкий и потенциально опасный процесс повторной проводки технологического провода, чтобы его можно было пропустить через отверстие датчика тока.



Тороидальный преобразователь

Тороидальный преобразователь, последний датчик, который мы сегодня обсудим, подобен поясу Роговского. Слово «тороид» на самом деле описывает особую форму, напоминающую пончик. В случае нашего тороидального преобразователя кольцо обычно делается из феррита или оксида железа; материал, который не проводит электричество (не может проводить электричество), но может намагничиваться. Вокруг кольца этого бублика намотано несколько витков проводящего провода, заканчивающегося двумя выводами.Этот провод действует аналогично поясу Роговского; в том, что он создает напряжение, когда технологический провод, по которому течет ток, продевается через отверстие для бублика. С помощью индукции датчик вырабатывает пропорциональный электрический ток, а ферритовая часть тороида умножает этот эффект, чтобы его можно было измерить.

Рис. 5: Базовый тороидальный преобразователь



Подобно поясу Роговского, тороидальный преобразователь способен измерять только переменный ток. Благодаря своей конструкции этот преобразователь устойчив, надежен и хорошо работает, предотвращая помехи для другой электроники, находящейся поблизости.



Вот и все, три наиболее распространенных датчика в преобразователе тока. Несмотря на то, что все они используют один и тот же основной принцип индукции, между датчиками Холла есть много различий; катушка Роговского; и тороидальный преобразователь. У вас могут остаться вопросы о преобразователях тока, так что самое время перейти к нашему «Руководству по вопросам и ответам : Преобразователь тока», чтобы получить более подробные ответы на некоторые тонкости этого прибора.





Датчик тока на эффекте Холла | CT Sensor

Датчик тока на эффекте Холла | Датчик КТ | Акрель

Запрос

Датчик тока на эффекте Холла

Технические данные

  • Выход
    Номинальное значение: ±5В/±4В, 4-20мА
    Напряжение смещения нуля (ток): ±20 мВ, 0.05 мА
    Дрейф смещения напряжения (тока): ≤±1,0 мВ/℃, ±0,04 мА/℃
    Линейность: ≤0,2% полной шкалы
  • Напряжение питания
    ±15 В пост. тока, 24 В пост. тока
  • Полоса пропускания
    0-20 кГц
  • Время отклика
    ≤5 мкс, ≤1 мс
  • Диэлектрическая прочность
    Допустимое напряжение 2500 В переменного тока между входом/выходом и источником питания при частоте сети
  • Класс точности
    1.0
  • Окружающие условия
    Температура: Рабочая температура: -25℃-+70℃; Температура хранения: -40℃-+85℃ Влажность: ≤95% относительной влажности, без росы, без агрессивного газа Высота: ≤3500 м

Размер

  Габаритный размер Сквозной размер Монтажный размер
Ш Х Д и и Φ М Н
АНКС-ЕКА 60 64 16 / / 20 47 /
АХКС-ЕКАА 60 64 16 / / 20 47 /
АНКЦ-ЭКДА 60 64 16 / / 20 47 /
АНКЦ-ЭКБ 100 102 24 / / 40 80 /
АХКЦ-ЭКБА 100 102 24 / / 40 80 /
АНКЦ-ЭКБДА 100 102 24 / / 40 80 /
АНКЦ-К 127 63 25 64 16 / / 30
АНКЦ-КАА 127 63 25 64 16 / / 30
АНКЦ-КДА 127 63 25 64 16 / / 30
АХКС-Х 149 79 25 82 32 / / 46
АНКЦ-КА 176 95.5 29 104 36 / / 60
АХКС-ХБ 204 111.5 29 132 52 / / 48×2
Скачать сведения о продукте .

Добавить комментарий

Ваш адрес email не будет опубликован.
