Цикличное реле: Циклическое реле включения вентиляция, бассейн, реклама цена купить: продажа, цена в Москве. Реле времени от «Principal Elektrik»

Содержание

Реле времени на Дин рейку — циклические, Россия

  • Циклическое реле времени с раздельной регулировкой времени импульса и паузы

  • Диапазон выдержки времени от 1с до 30ч

  • Установка выдержек времени осуществляется с помощью двух поворотных декадных переключателей

  • 4 диаграммы работы

  • 1 переключающая группа контактов 5А/250В

  • Индикатор наличия питания и состояния встроенного реле

  • Корпус шириной 13 мм

Подробнее

РВЦ-Р-15
  • Диапазон установки паузы и импульса 1 сек. — 10 ч.

  • 4 диаграммы работы

  • Установка выдержки времени двумя декадными поворотными переключателями

  • 2 переключающие группы контактов 8А/250В

  • Климатическое исполнение УХЛ4 (-250С — +550С) или УХЛ2 (-400С — +550С)

  • Циклическое реле времени с раздельной регулировкой времени импульса и паузы

  • Диапазон выдержки времени от 0,1с до 99ч

  • Установка выдержки времени осуществляется с помощью двух декадных кнопочных переключателей

  • 4 диаграммы работы

  • 2 переключающие группы контактов 5А/250В

  • Индикатор наличия питания и состояния встроенного реле

  • Корпус шириной 22 мм

Подробнее

  • Диапазон установки паузы и импульса 0,1с — 99ч

  • 4 диаграммы работы

  • Установка времени дискретным десятичным нажимным переключателем

  • 2 переключающие группы контактов 5А/250В

  • Климатическое исполнение только УХЛ4 (-250С — +550С)

  • Диапазон установки паузы и импульса 0,1с — 9,9ч

  • 4 диаграммы работы

  • Напряжение питания АСDC24-240В

  • Установка времени дискретным потенциометром

  • 2 переключающие группы контактов 8А/250В

  • Климатическое исполнение УХЛ2 (-400С — +550С)

Циклическое реле времени GRT8-S2 на Din-рейку

Общая информация

Реле времени GRT8-S2 в модульном корпусе на Din-рейку предназначено для циклического включения электротехнического оборудования на время T1 и выключения на время паузы T2. Выдержки времени T1 и T2 устанавливаются раздельно — дискретно переключением диапазона и плавно регулировкой 10-100% внутри диапазона. Устройство имеет 2 изолированных переключающих релейных контакта для коммутации нагрузки срабатывающих одновременно. Вход S, соединяемый с A1 устанавливает начальное состояние контактов в первом цикле после подачи питания.



Отличительные особенности
  • Вход S начального состояния
  • Широкий диапазон выдержек
  • Широкий диапазон питающего напряжения
  • Индикация подключенного питания
  • Индикация текущего режима
  • Непосредственное крепление на DIN-рейку

Скачать прайс лист на реле времени

Вы можете циклическое реле времени GRT8-S2 купить в нашем офисе за наличные или заказать с доставкой нажав кнопку.



Применение реле времени GRT8-S2

Циклическое реле времени Impuls GRT8-S2 представляет собой таймер для периодического включения и выключения нагрузки. 5 Индикаторы зеленый — питание
красный — активация выхода Крепление На Din-рейку Рабочая температура и влажность воздуха -10…+50°С, 48-85% Материал корпуса

пластик Размеры (высота-ширина-глубина) 90 х 18 х 65 мм Масса 130 г



Схема подключения и временная диаграмма

Режим с активным первым циклом

Режим с неактивным первым циклом



Размеры
Общая
Диапазон времени:1с….100дн Ток нагрузки:<16А
Напряжение питания:12-240V AC/DC Способ монтажа:защелкой на Din-рейку
Габаритные размеры:90×18х65мм Рабочая температура:-10. ..+50°С
Оформление заказа

Заказать поставляемую нами продукцию можно позвонив по телефону 8(495) 661-72-81 или отправив Ваш заказ на электронную почту: [email protected] (обязательно указывайте контактный телефон для связи с Вами). Вам выставят счет на оплату, по которому заказанный товар будет зарезервирован на складе в течение 5 рабочих дней. Если в течение этого времени счет не оплачивается, то товар снимается с резерва. Также можно заказать продукцию через Интернет-магазин.

Оплата выставленного счета

Оплатить заказанный товар можно как безналичным расчетом, так и наличными при получении товара. При оплате за наличный расчет предоставляется полный комплект документов и кассовый чек на приобретаемые товары.

Получение оплаченного товара

Получение товара производится только после 100% предоплаты товара (уточняйте о поступлении оплаты у Вашего менеджера). Для получения товара юридическими лицами необходим оригинал доверенности с круглой печатью (форма М-2) и паспорт получателя. Для получения товара физическими лицами необходимо предъявить квитанцию об оплате товара, если оплата производилась через банк. Оформление документов и получение товара производится в нашем офисе по адресу: г. Москва, ул. Шоссейный проезд, д.34. Схема проезда.

Доставка оплаченного товара

Доставка по Москве и Московской области осуществляется курьерской компанией «КурьерСервисЭкспресс». Сроки и стоимости доставки согласовывайте с нашими менеджерами.

Доставка в регионы России осуществляется транспортными компаниями «Деловые Линии». Экспедирование до терминалов этих транспортных компаний в Москве бесплатное, Вам остается только рассчитаться с перевозчиком за доставку. По желанию клиент может заказать любую курьерскую службу заранее уведомив менеджера об этом для подготовки груза к отправке. Доставка осуществляется только после 100% предоплаты товара (уточняйте о поступлении оплаты у Вашего менеджера).

ВЛ-164 — Циклическое реле времени | РЕЛСiС



ВЛ-164

Предназначено для выдачи команды в цепи управления схем автоматики и других устройств после отработки предварительно установленных выдержек времени.

  • Две временные функции:
    — циклическое переключение начинающееся «импульсом»;
    — циклическое переключение начинающееся «паузой».
  • Универсальное питание АС/DC 12-240 В.
  • Индикация наличия питания и состояния выходного ключа.
  • Коммутируемый ток 16 А (АС-1).

 Скачать подробное описание реле ВЛ-164

Выполняемые функции:

Формирователь «импульс» (t1) — «пауза» (t2)
Формирователь «пауза» (t2) — «импульс» (t1)
Индикация выхода (красный мультифункциональный светодиод)

Технические характеристики


Питание, вход
Номинальное напряжение питания: универсальное AC/DC 12-240 В
Потребляемая мощность: 0,7-3 ВА (0,5-1,7 Вт)
Индикация наличия напряжения питания: зеленый светодиод
Выход
Диапазон выдержек времени:
Настройка выдержки поворотными переключателями
(0,1 с до 100 дней) в 10-ми поддиапазонах
Погрешность уставки времени 5 %
Разброс: 0,2 %
Погрешность от изменения температуры на 1 °С 0,01 % (нормальное значение 20 °С)
Количество и род выходных контактов: 1 переключающий
Номинальный ток (категория применения АС-1): 16 А
Замыкаемая мощность: 4000 ВА/АС1, 384 Вт/DC
Замыкаемое напряжение: 250 В (АС1), 24 В (DC)
Индикация выхода мультифункц. красный светодиод
Механическая износостойкость: 3х107 циклов
Электрическая изностойкость: 0,7×105
Диапазон рабочих температур -20…+55 °С
Степень защиты корпуса IP40
Габариты, (масса): 90х17,6х64 мм (68 грамма)

Временные интервалы:

Схема подключения реле ВЛ-164

Выбор функции осуществляется при помощи внешнего соединителя на входе упрапвления «Упр».

Габаритные и установочные размеры

 Скачать подробное описание реле ВЛ-164

Циклическое реле времени

При подборе реле времени для «одной поделки» были куплены несколько разных модификаций. В обзоре вариант циклического реле времени
Началось все с поиска реле с определенным типом работы (по коду PS — требовался режим FE). Наверное будет лишним вдаваться в подробности этого режима работы в данном обзоре (позже будет более интересный обзор с детализацией типов и построенного устройства), поэтому перескочу чуть далее…
В процессе поиска понял, что добиться от продавцов диаграмм работы реле или даже простого ответа на вопрос БУДЕТ ЛИ РАБОТАТЬ в заданном режиме практически нереально. Поэтому были сделаны несколько пробных заказов разных модификаций реле, с целью протестировать их возможности и постараться собрать из них необходимое мне устройство. Ниже описание одного их купленных образцов. Это вариант реле с циклическим переключением состояния в течении всего времени подачи питания. Варианты использования всякого рода включения термостатов, освещения и пр.

После покупки и тестирования понял ряд ошибок при выборе, так одна из них, например, необходимость выбора платы реле с тремя контактами по входу, для возможности подачи управляющих импульсов чтобы получить необходимый мне результат. Но что получил — то получил, решил поделиться подробностями работы — возможно будет полезно кому-нибудь при выборе подобных реле под свои цели.

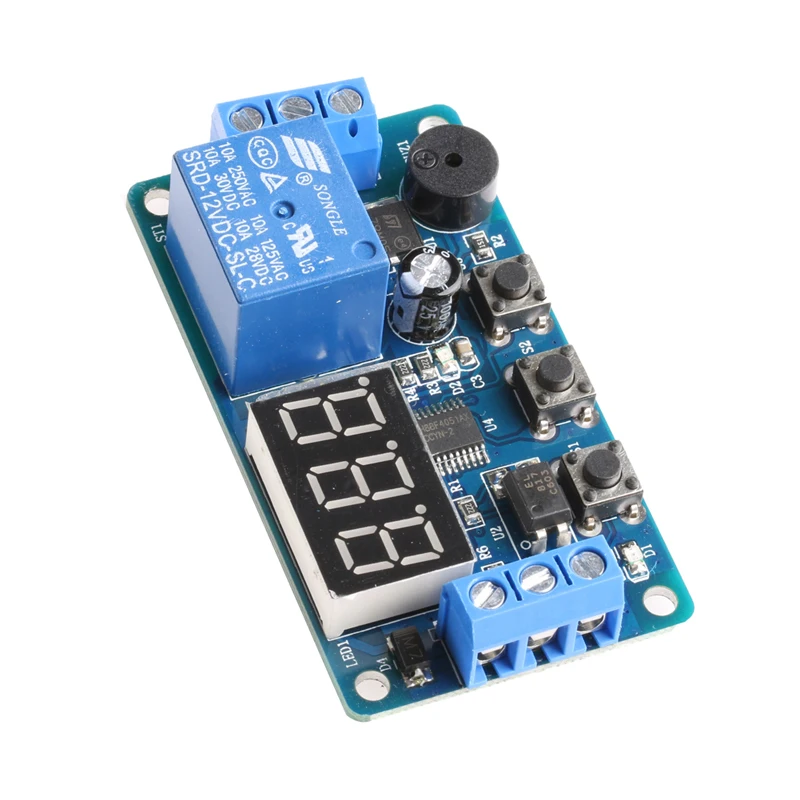

Внешний вид реле и его размеры

Собрано на STC15W202S, для интеграции в схемы установлены удобные клеммники для проводов.

размеры…



Качество пайки среднее — имеются пустоты, и вообще впечатление «сухой пайки» с недостаточным количеством флюса.

В первую очередь была проверена работоспособность устройства.

В принципе все нормально, пришлось немного разобраться с управлением, ниже опишу функции и назначение кнопок.

имеются две кнопки подписанные как К1 и К2.
В начальном положении К1 вход в установки а К2 переключение диапазона времени задержки, имеются несколько вариантов выбираются циклически по кругу — 99.9сек, 999 сек, 9999сек. Т.е. можно выбрать от 0.1 сек до 9999 сек как время включенного, так и выключенного состояния реле.
При входе в режим установок (однократного нажатия К1) кнопка К1 начинает выполнять функцию «ввода» и выбора настройки режима (включенного или выключенного состояния реле) а кнопка К2 прокрутки значений. Короче все предельно просто и легко к пониманию.

Данное реле по коду PS — относится к LI (Асимметричный повтор цикла (начальный импульс ВКЛ))
Питание подается на таймер. Выходные контакты срабатывают немедленно и переключаются между положениями ВКЛ и ВЫКЛ до тех пор, пока подается питание. Время пребывания в замкнутом (Тa) и разомкнутом (Тr) состоянии настраивается независимо.
Диаграмма работы данного реле
Ta и Tr как Выше писал есть возможность настроить от 0.1 сек до 9999сек.
При работе реле на индикаторе постоянно присутствуют показания оставшегося времени до смены режима работы и индикация работы (синий светодиод) и питания 12в (красный светодиод). Реле имеет нормально замкнутый и нормально разомкнутый контакт с заявленным током коммутации до 10А.
Ниже короткое видео работы.


Минусы -пайка, отсутствие инструкции и диаграмм работы.
Плюсы — Вполне работоспособное циклическое реле с гуманным ценником. Можно рекомендовать к использованию в различной автоматике с использованием его возможностей. Удобные клеммники для подсоединения в схемы. Относительно большой коммутируемый ток нагрузки. Возможность коммутации с «развязкой» по питанию.

Циклическое реле времени GRT8-S2

Особенности реле времени GRT8-S2

  • Вход S начального состояния
  • Широкий диапазон выдержек
  • Широкий диапазон питающего напряженияа
  • Индикация подключенного питания
  • Индикация текущего режима
  • Непосредственное крепление на DIN-рейку

Краткое описание товара

  • Напряжение питания                            12-240 В AC/DC
  • Коммутируемый ток                              <16А ~220В AC
  • Максимальная выдержка времени     1с….100дн (10 диапазонов)
  • Крепление                                              на Din-рейку
  • Размеры
    (выс-шир-глуб)                                       90 х 18 х 65 мм

  • Масса                                                     130 г



Технические характеристики

  • Выдержка времени                                           1с. 5
  • Индикаторы                                                         зеленый — питание
                                                                                  красный — активация выхода
  • Крепление                                                            На Din-рейку
  • Рабочая температура окружающей среды       -10…+50°С, 48-85%
  • Размеры (в-ш-г),                                                   мм90 х 18 х 65
  • Масса, г                                                                130



Таймеры повторного цикла

Подача питания на клеммы входного напряжения запускает цикл задержки выключения. В конце периода задержки «Выкл.» Нагрузка включается, и начинается задержка «Вкл.». В конце цикла «Вкл.» Нагрузка обесточивается, таймер возвращается в режим «Выкл.», И цикл повторяется до тех пор, пока подается входное напряжение. При снятии входного напряжения таймер сбрасывается в состояние до включения питания.

MC337

Микропроцессорное управление с повторением цикла, Вкл. / Выкл. Или Выкл. / Вкл.
  • Таймер повторного цикла обеспечивает чрезвычайно точные периоды включения и выключения
  • Управляемый микропроцессором
  • Твердотельный выход
  • Регулируемый двухпозиционный переключатель

TBK

Миниатюрный твердотельный таймер повторного цикла, задержка включения / выключения
  • Миниатюрные таймеры в 1. 625-дюймовый квадратный корпус
  • Полупроводниковая конструкция только для 8-40 В постоянного тока
  • Для всех моделей требуется только три подключения
  • Заводская фиксированная или изменяемая синхронизация (сначала время выключения)

ТГК

Таймер реле повторного цикла Выкл. / Вкл.
  • Компактная конфигурация 2 «x 2»
  • Релейные выходы от 10 до 30 ампер / время выключения первое
  • Экономичная альтернатива съемному реле
  • Заводская фиксированная или регулируемая синхронизация

ТГКБ

Таймер реле повторного цикла Выкл.
/ Вкл.
  • Компактная конфигурация 2 «x 2»
  • Релейные выходы от 10 до 30 ампер / время выключения первое
  • Экономичная альтернатива съемному реле
  • Заводская фиксированная или регулируемая синхронизация

ТГКД

Релейный таймер повторного цикла, выкл. / Вкл., Двойной, регулируемый
  • Время выключения и включения можно регулировать отдельно
  • Релейные выходы от 10 до 20 ампер
  • Экономичная альтернатива съемному реле
  • Заводская фиксированная или регулируемая синхронизация

ТГКД-Э

Релейный таймер повторного цикла, двойной двухпозиционный переключатель Выкл.
/ Вкл.
  • Точная цифровая синхронизация
  • Регулируемый двухпозиционный переключатель
  • Раздельное время включения / выключения
  • Широкий выбор настроек времени и входных напряжений

ТГКДДБ

Таймер реле повторного цикла Выкл. / Вкл. Поочередно
  • Два реле на 10 А для управления отдельными нагрузками
  • Время включения и выключения можно регулировать отдельно
  • Экономичная альтернатива съемному реле
  • Заводская фиксированная или регулируемая синхронизация

Th4KD

Твердотельный таймер повторного цикла Выкл.
/ Вкл.
  • Время включения и выключения можно регулировать отдельно
  • Твердотельный выход на 1 А (сначала время выключения)
  • Заводские фиксированные или переменные настройки времени
  • Практически неограниченные временные диапазоны

THK

Твердотельный таймер цикла повторения мигающей лампы
  • Твердотельный выход на 1 А, мигающий (сначала время выключения)
  • Простое линейное или двухконтактное соединение
  • Доступно до 277 В переменного тока, номинальное значение на входе
  • Компактная конфигурация 2 «x 2»

ТНК

Таймер подключаемого реле повторного цикла Выкл.
/ Вкл.
  • 8-контактный или 11-контактный вставной таймер
  • Простая установка; отличный таймер замены поля
  • Герметичные реле (первое время выключено)
  • Заводская фиксированная или регулируемая синхронизация

Аналогично задержке включения / выключения повторного цикла, за исключением того, что цикл «Вкл.» Инициируется первым при подаче питания. Подача питания на клеммы входного напряжения запускает цикл задержки «Вкл.». В конце периода задержки «Вкл.» Нагрузка обесточивается, и начинается задержка «Выкл.». В конце цикла «Выкл. » Нагрузка включается, таймер возвращается в режим «Вкл.», И цикл повторяется до тех пор, пока подается входное напряжение. При снятии входного напряжения таймер сбрасывается в состояние до включения питания.

MC337

Микропроцессорное управление с повторением цикла, Вкл. / Выкл. Или Выкл. / Вкл.
  • Таймер повторного цикла обеспечивает чрезвычайно точные периоды включения и выключения
  • Управляемый микропроцессором
  • Твердотельный выход
  • Регулируемый двухпозиционный переключатель

ТБКА

Задержка включения / выключения миниатюрного твердотельного таймера повторного цикла
  • Миниатюрные таймеры в 1. 625-дюймовый квадратный корпус
  • Полупроводниковая конструкция только для 8-40 В постоянного тока
  • Для всех моделей требуется только три подключения
  • Заводская фиксированная или регулируемая синхронизация (сначала вовремя)

TEKR

Цикл повтора мигающего сигнала, круглый, твердотельный, переменный / постоянный ток, широкое напряжение
  • Универсальное напряжение 24-240 В переменного тока / 12-48 В постоянного тока
  • Выберите из 4 настроек кадра в минуту
  • Цифровая синхронизация CMOS, без движущихся частей
  • Монтаж на поверхность, компактный 1 дюйм x 1. 55-дюймовый круглый корпус

TEK

Твердотельный таймер повторного цикла мигающего сигнала AC / DC
  • Универсальный сигнализатор постоянного / переменного тока с широким диапазоном напряжения
  • Компактный размер
  • Дополнительный монтаж на печатной плате
  • Твердотельный выход

TFK

Твердотельный таймер повторного цикла мигания, большой ток постоянного тока
  • Проблесковый маячок от 12 до 24 В постоянного тока
  • Простое линейное или двухконтактное соединение
  • Твердотельный выход 5 А
  • Индуктивные или резистивные нагрузки

ТГКА

Таймер реле повторного цикла, вкл.
/ Выкл.
  • Компактная конфигурация 2 «x 2»
  • Релейные выходы от 10 до 30 ампер / первое время включения
  • Экономичная альтернатива съемному реле
  • Заводская фиксированная или регулируемая синхронизация

ТГКАБ

Таймер реле повторного цикла, вкл. / Выкл.
  • Компактная конфигурация 2 «x 2»
  • Релейные выходы от 10 до 20 ампер / время первого включения
  • Неизолированные контакты
  • Заводская фиксированная или регулируемая синхронизация

ТГКАД

Двойной регулируемый таймер реле повторного цикла, вкл.
/ Выкл.
  • Время выключения и включения можно регулировать отдельно
  • Релейные выходы от 10 до 30 ампер
  • Экономичная альтернатива съемному реле
  • Компактная конфигурация 2 «x 2»

ТГКАД-Э

Релейный таймер повторного цикла, двойной переключатель, вкл. / Выкл.
  • Точная цифровая синхронизация
  • Регулируемый двухпозиционный переключатель
  • Раздельное включение / выключение
  • Широкий выбор настроек времени и входных напряжений

TGQB

Установка процента таймера реле повторного цикла
  • Процентный таймер
  • Линейная регулировка от 1% до 99%
  • Релейный выход 10 А
  • от 20 до 230 В переменного тока, от 12 до 24 В постоянного тока

Th4KA

Включение / выключение твердотельного таймера повторного цикла
  • Компактная конфигурация 2 «x 2»
  • Твердотельный выход на 1 А (сначала включен)
  • Экономичная альтернатива съемному реле
  • Заводская фиксированная или регулируемая синхронизация

Th4KAD

Включение / выключение твердотельного таймера повторного цикла
  • Время включения и выключения регулируется отдельно
  • Твердотельный выход на 1 А (сначала включен)
  • Доступны одно регулируемое и одно фиксированное время
  • Практически неограниченные временные диапазоны

Th4Q

Настройка процента твердотельного таймера повторного цикла
  • Процентный таймер
  • Линейная регулировка от 1% до 99%
  • Твердотельный выход на один ампер
  • от 120 до 230 В переменного тока

THKA

Твердотельный таймер цикла повторения мигающей лампы
  • Твердотельный выход на 1 А, мигающий (сначала включен)
  • Простое линейное или двухконтактное соединение
  • Доступно до 277 В переменного тока, номинальное значение на входе
  • Компактная конфигурация 2 «x 2»

ТНКА

Вкл.
/ Выкл. Реле таймера повторного цикла
  • 8-контактный или 11-контактный вставной таймер
  • Простая установка; отличный таймер замены поля
  • Реле герметичные (по времени первые)
  • Заводская фиксированная или регулируемая синхронизация

Th4XKA

Твердотельный таймер с повторением цикла, высокая мощность
  • Цифровая синхронизация, твердотельный выход
  • Управление постоянным током 10 А
  • Защита от одноциклового перенапряжения, 60 А переменного тока
  • Заводская фиксированная, регулируемая или внешняя регулировка времени

Cebek I-303 | Программируемый таймер циклического реле с задержкой 0.

1Sec Cebek I-303 | Программируемый таймер циклического реле с задержкой 0,1 сек — 497 дней Плата реле с программируемым таймером и задержкой с 14 режимами 0,1 с — 497 дней Чебек Гибкий программируемый модуль таймера с релейным выходом, рассчитанным на номинальную мощность сети, который предлагает 14 различных циклических и отложенных режимов синхронизации и настраиваемые пользователем периоды времени задержки от 0,1 секунды до 497 дней. Идеально подходит для использования в схемах автоматизации, проблесковых маячках или светофорах, … Электроника> Схемные компоненты> Печатные платы> Макетные платы I-303 I-303 38.64

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
