Что такое нормально разомкнутый и нормально замкнутый контакт: Зачем нужны нормально замкнутые контакты | СамЭлектрик.ру

Содержание

Зачем нужны нормально замкнутые контакты | СамЭлектрик.ру

Почему в контрольных цепях нужно применять нормально закрытые (замкнутые) контакты

Чтобы проверить нормально открытый контакт, нужно его активировать, то есть нажать. Только тогда станет ясно, замкнулся он или нет. Исправен он, или нет.

А в нормально закрытых контактах через сам контакт постоянно протекает ток, принимая участие в работе схемы. Если нажать на кнопку с нормально закрытыми контактами, она разомкнется.

На фото — 4 кнопки «Аварийный останов»

На фото — 4 кнопки «Аварийный останов»

То же самое произойдет, если эти контакты будут неисправны – схема просто-напросто не будет работать.

Иными словами, НЗ контакты сами себя проверяют, чего не скажешь о НО контактах.

Иногда происходит путаница в понятиях НЗ и НО применительно к принципам работы конкретных устройств. Например, тепловые реле. В нормальном состоянии НЗ контакт у него замкнут (так же, как у кнопки «Аварийный СТОП» или «СТОП»). Контакт размыкается, когда ток через тепловое реле превышает допустимый. И на схемах эти контакты обозначают как нормально замкнутые. Тут всё понятно.

На фото показан НО и НЗ контакты для кнопок «Пуск» и «Стоп»

Правильно используйте контакты, и всё будет ZEB.

Правильно используйте контакты, и всё будет ZEB.

Путаница начинается, когда заходит речь о мотор-автоматах (АЗД) и защитных автоматах (АВ). В НОРМАЛЬНОМ состоянии все контакты, в том числе и контакт тепловой цепи у него разомкнуты. Однако, в РАБОЧЕМ состоянии все контакты у него замкнуты, иначе схема не будет работать. Но на схемах все контакты обозначают именно в НОРМАЛЬНОМ состоянии, то есть разомкнутые.

Автомат защиты двигателя

Автомат защиты двигателя

Обратите внимание — разомкнутыми изображены не только силовые НО контакты, но и сигнальный контакт, который дает сигнал на контроллер.

Кстати, про эту путаницу и про то, как из-за неё я чуть не спалил контроллер, я писал на Дзене в статье про сигнальные контакты Автомата защиты двигателя.

Ясно, чтобы параллельно (одновременно) работали несколько НЗ контактов, их надо включить последовательно. А несколько НО – параллельно. К слову, иногда встречаются и НО аварийные кнопки. Встречал такое в старых схемах. Через них в случае аварии подаётся питание на реле с НЗ контактами. Не рекомендую.

НЗ контакты в аварийных концевых

Концевые, которые отвечают за закрытые двери, кожухи и т.д. тоже всегда делают с нормально закрытыми контактами.

Аварийные концевые двери

Аварийные концевые двери

Плохо закрыта дверь, или датчик (концевой) открутился, или провод перебит — в любом случае оборудование должно остановиться в ошибке, пока не будет устранена неисправность.

Пример с датчиками

В аварийных датчиках (тепло, давление, уровень, и т. д.) также в основном используют НЗ контакты.

Термодатчик двигателя

Термодатчик двигателя

Не смотря на то, что тут не использованы контакты как таковые, пример показательный.

Полупроводниковые датчики

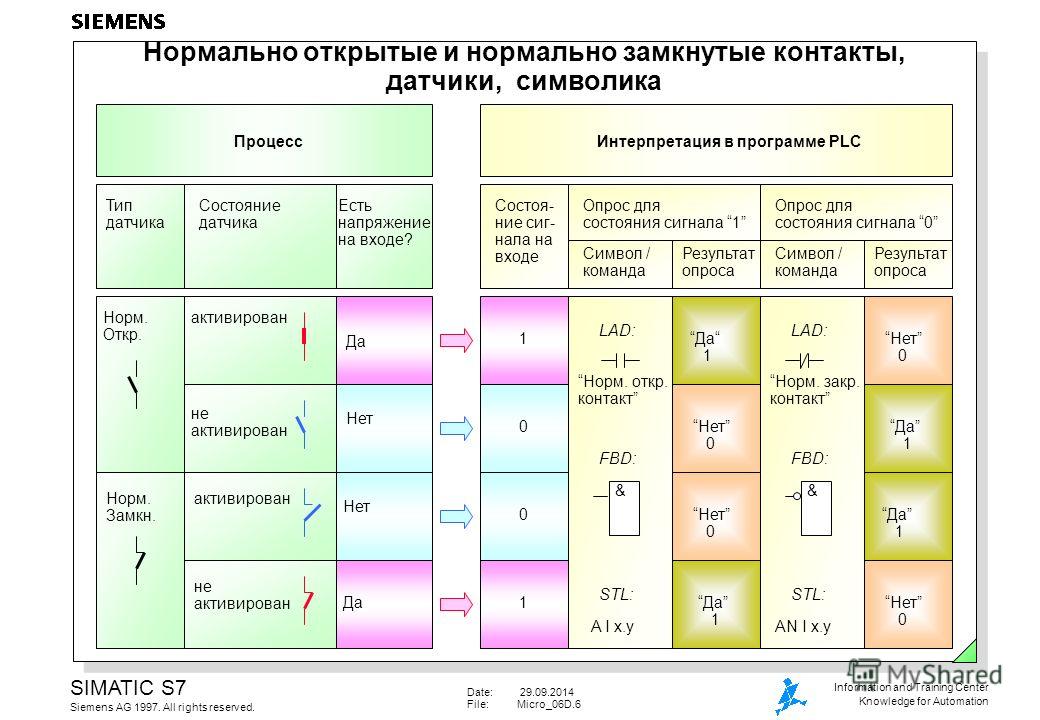

Не смотря на то, что контроллеру всё равно, какой контакт у него на входе (НО или НЗ) (это можно учесть в программе), а у полупроводниковых датчиков надежность обоих состояний идентична, по традиции концевые делают тоже с НЗ выходом:

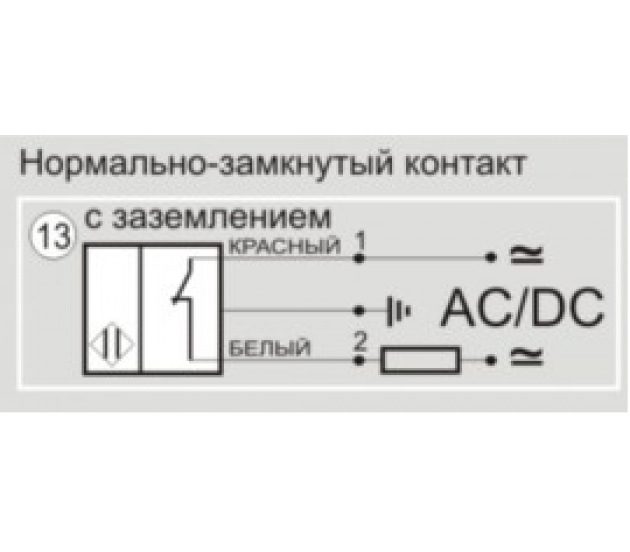

Датчики конечных положений механизма

Датчики конечных положений механизма

Обратите внимание — справа изображен НЗ термоконтакт двигателя.

Тема очень обширная, жду комментариев и вопросов, кому очень интересно — ниже есть перечень статей, в которых я так или иначе уже коснулся данной темы.

Про различные виды контактов также рассказываю с статье про характеристики и применение датчиков.

Полная версия статьи на сайте с комментариями читателей — https://samelectric. ru/promyshlennoe-2/kontrolnye-tsepi-v-promyshlennom-oborudovanii.html

Статьи в тему производства:

Некоторые мои статьи на Дзене про электродвигатели и пром.оборудование:

Если интересны темы канала, заходите также на мой сайт — https://samelectric.ru/ и в группу ВК — https://vk.com/samelectric

Не забываем подписываться и ставить лайки, впереди много интересного!

PS-OF-1100 Вспомогательный выключатель 1x нормально разомкнутый контакт, 1x нормально замкнутый контакт, для OF.-16-.., OF.-25-.., OF.-40-.., OF.-63-.., OF.-80-..

Банковский перевод: счет на оплату формируется после оформления заказа или отправки заявки в произвольной форме на электронную почту [email protected] ru. Специалист свяжется с вами для уточнения деталей.

Самовывоз с нашего склада:
По адресу: Московская область, Люберецкий район, п. Томилино, мкр. Птицефабрика, стр. лит. А, офис 109. Мы есть на Яндекс.Карты.

Доставка до двери
Осуществляется курьерской службой или транспортной компанией (на Ваш выбор).
Мы работаем с ведущими транспортными компаниями и доставляем заказы во все регионы России и Казахстана.

Доставка до терминала
Транспортной компании в Москва – БЕСПЛАТНО.

Нормально замкнутый и нормально разомкнутый термостаты

ПартномерНоминальный ток, АНоминальное напряжениеНаличиеЦена с НДС, ₽
заказ, шт2 668.69 В корзину
ПартномерНоминальный ток, АНоминальное напряжениеНаличиеЦена с НДС, ₽

034848

10заказ, шт9 750.00 В корзину
ПартномерНоминальный ток, АНоминальное напряжениеНаличиеЦена с НДС, ₽
6250 В2 шт7 136.00 В корзину
  • Широкий диапазон настройки
  • Высокая коммутационная способность
  • Компактные размеры
  • Простой монтаж

KTO 011 – термостат нормально-замкнутый (NC) для управления нагревателями.


KTS 011 – термостат нормально-разомкнутый (NO) для управления вентиляторами, теплообменниками, приборами охлаждения или для включения сигнальных датчиков при превышении температуры.

Термостаты с нормально замкнутой электрической цепью и нормально разомкнутой электрической цепью являются терморегуляторами, управляющими работой вентиляционной и теплообменной систем, а также оповещают о превышении допустимого температурного уровня.

ПартномерНоминальный ток, АНоминальное напряжениеНаличиеЦена с НДС, ₽

R5THR2

10110-250 Взаказ, шт1 037.41 В корзину

R5THV2

10110-250 Взаказ, шт1 128. 18 В корзину

Термостаты – вид терморегулирующего оборудования, которое управляет работой теплообменных сетей. Они реагируют на превышение допустимого уровня температуры.

В нашем магазине покупатель сможет заказать термостат нормально замкнутый или разомкнутый. Есть в наличии сдвоенные термостаты. Это модели, в одном корпусе которых установлены два прибора – с нормально замкнутым и нормально разомкнутым контактом. Мы предлагаем устройства ведущих мировых производителей. В каталоге продукции представлены устройства брендов Zpas, Hyperline, Legrand, Stego. В продаже есть изделия для теплообменных, вентиляционных сетей. Все товары отличного качества, произведены с учетом современных технологий.

Покупайте терморегулирующее оборудование по выгодным ценам

Если вы хотите купить качественный термостат нормально разомкнутый или другой модели по невысокой стоимости, выберите его в нашем магазине. Мы своим клиентам предлагаем только качественное обслуживание и быструю доставку заказанных ими товаров. Оформите заявку на нужную вам модель термостата, сотрудники нашего магазина в короткие сроки свяжутся с вами, чтобы уточнить все детали по сделанному вами заказу.

Сделайте заказ в один клик

Если вам необходим шкаф напольный телекоммуникационный, изучите наш ассорти мент товаров. Среди представленных в каталоге моделей вы обязательно найдете шкаф, устраивающий вас по всем характеристикам: высоте, комплектации, цене. Чтобы сделать заказ, отправьте заявку на него через форму на сайте.

normally opened — Translation into Russian — examples English

These examples may contain rude words based on your search.

These examples may contain colloquial words based on your search.

The normally closed contact of the current switch is connected to a general point while the normally opened contact is connected to the current generator via a diode.

Нормально-замкнутый контакт переключателя тока соединен с общей точкой, а
нормально-разомкнутый
контакт соединен с| генератором тока через диод.

KU12-1 has 1 relay with normally opened and normally closed switch (230VAC/ 5A or 24VDC/ 10A capability).

KU12-1 имеет 1 реле с нормально открытым и нормально закрытым контактами с грузоспособностью 230VAC/5A или 24VDC/10A.

A day of general discussion normally opened with a plenary meeting, after which the participants split into two groups, which each examined one sub-topic and met again in plenary at the end of the day.

Обычно проводится пленарное заседание, после которого участники делятся на две группы, каждой из которых поручается рассмотреть какую-то подтему, а в конце дня они вновь встречаются на пленарном заседании.

Suggest an example

Other results

«Driver operated service door» means a service door which normally is opened and closed by the driver.

2.28 «Служебная дверь, управляемая водителем», означает служебную дверь, которая обычно открывается и закрывается водителем.

«Starting prevention device» means a device which prevents the vehicle being driven away from rest when a door is not fully closed. «Driver operated service door» means a service door which normally is opened and closed by the driver.

2.25 Если не указано иное, то все измерения проводятся на транспортном средстве с порожней массой в снаряженном состоянии, когда оно находится на ровной и горизонтальной поверхности.

Well, what he did could normally be classified as a disturbance, but he actually opened the doors of the aircraft.

Right? We normally walk through life responding, but if weever want to do anything different, we have to step intouncertainty. When he opened his eyes, he was able to see the worldin a new way.

В жизни мы задаёмся некоторыми вопросами, но если мы хотимчто-либо изменить, мы должны вступить в неопределённость. Когда оноткрыл глаза, он смог увидеть мир по-другому.

If proceedings had then been opened, the Bar Council should have been informed of them, since Mr. Abbou had been exercising his profession of lawyer normally.

Кроме того, в случае открытия какого-либо судебного расследования по делу г-на Аббу необходимо было уведомить Совет коллегии адвокатов, поскольку его основным занятием является профессия адвоката.

Furthermore, the packaging of TSMID imports is inconsistent with declared hospital usage: diagnostic assays use very small quantities of media and so, because the media deteriorates rapidly once a package has been opened, media for diagnostic purposes is normally distributed in 0.1-1 kg packages.

Кроме того, расфасовка импортированной ОИТНМ среды не соответствует заявленным целям использования в больницах: при диагностике используются весьма небольшие количества среды, и поэтому, поскольку среда быстро портится после того, как упаковка вскрыта, среда для диагностических целей обычно поставляется в расфасовке по 0,1-1 килограмму.

Many of those who had taken LSD in the ’60s were convinced that it was more than just another drug, that it opened human perception and allowed people to see new realities that were normally hidden from them.

Многие из тех, кто принимал ЛСД в 60-х были убеждены в том, что это больше, чем просто ещё один препарат, что он раскрыл человеческое восприятие и позволил людям увидеть новые реалии, которые обычно скрыты от них.

Что такое нормально разомкнутый коммутатор? | Herga

Нормально разомкнутый выключатель — это разновидность электрического выключателя. Когда нормально открытый переключатель не сжимается, он остается выключенным. Это из-за электрических соединений внутри.

В нормально разомкнутом переключателе, когда переключатель выключен, контакты разомкнуты. Это означает, что электрическое соединение прервано, поэтому переключатель находится в положении «выключено». В нормально замкнутых переключателях контакты замкнуты, что означает, что когда они не сжаты, они включаются.

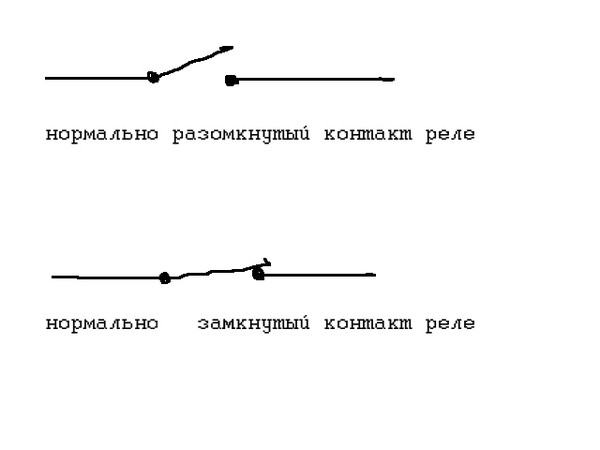

Разница между разомкнутым и замкнутым переключателем показана на рисунке ниже

Переключатели с фиксацией и мгновенным нормально разомкнутыми контактами

Нормально разомкнутые переключатели могут быть мгновенными или с фиксацией. Мгновенный переключатель требует непрерывного сжатия, тогда как переключатель с фиксацией требует, чтобы пользователь нажал один раз, чтобы изменить состояние.

Примеры нормально разомкнутого переключателя

Большинство переключателей нормально разомкнуты.Вот несколько примеров;

Выключатель света — выключатели света можно охарактеризовать как нормально разомкнутые выключатели с защелкой. Они открыты до тех пор, пока не будут сжаты; после этого они остаются закрытыми, пока их снова не нажмут и не выключат.

Элементы управления для медицинской кровати — Элементы управления для медицинской кровати могут быть ножными или ручными и обычно представляют собой нормально разомкнутые переключатели мгновенного действия. Когда они не сжимаются, переключатель остается открытым, пользователь должен постоянно нажимать переключатель, чтобы кровать переместилась на желаемую высоту, затем, как только пользователь снимает сжатие, переключатель снова разомкнут, и кровать перестает двигаться.

Медицинское и промышленное оборудование — многие различные типы устройств в медицинских и промышленных средах будут использовать нормально разомкнутые переключатели, в частности ножные переключатели. Когда педаль нажата, она замыкает цепь для включения оборудования, примеры этого типа применения включают:

· Швейные машины

· Медицинское оборудование

· Станки металлорежущие

· Станки для гибки металла

· Татуировочные машины

· Оптические инструменты

· Аппараты для эпиляции

Нормально замкнутый выключатель

В некоторых случаях лучше всего использовать нормально замкнутый переключатель. Основное применение нормально замкнутого переключателя — аварийный останов. Переключатель будет держать цепь замкнутой, когда он не нажат. Как только он будет нажат, он откроется, что приведет к разрыву цепи и отключению питания.

В Herga мы предлагаем переключающие контакты, которые позволяют подключать переключатель нормально разомкнутым или нормально замкнутым. Это означает, что коммутатор можно использовать для более широкого круга приложений.

Выключатели нормально разомкнутые от Herga

Многие из наших переключателей доступны как нормально разомкнутые, так и нормально замкнутые.Продукция в нашем ассортименте включает;

· Педальные переключатели

· Ручное управление

· Микровыключатели

· Переключатели шайб

Сравните наши различные ножные переключатели на линейной карте ножного переключателя .

Для получения дополнительной информации о нормально разомкнутых переключателях, нормально замкнутых переключателях или любой продукции из нашего ассортимента, пожалуйста, свяжитесь с нами.

Нормально открытый vs Нормально закрытый и переключающий

Существуют различные конфигурации схем контактов для решения различных задач устройства: нормально разомкнутые контакты (NO), нормально замкнутые контакты (NC) и переключающие контакты (CO) являются основными конфигурациями.Используя эти основные контакты, мы можем построить множество конфигураций, чтобы успешно решать проблемы бытовой техники. Я определяю и сравниваю для вас эти контакты. После прочтения вы полностью поймете их различия.

Что такое нормально открытый контакт?

Контакт в реле или переключателях, нормально разомкнутый; и замыкается при срабатывании, называется нормально разомкнутым контактом.

Это также называется передним контактом, замыкающим контактом и контактом формы А.

Нормально открытый (NO) контакт не проводит электрическую энергию в исходном положении. Сила, которая перемещает нормально открытое положение в закрытое, может быть физическим действием или электромагнитным возбуждением.

Например;

Если вы нажмете нормально разомкнутую кнопку, контакт кнопки изменит свое положение на замкнутое и начнет проводить электричество. Или, если вы активируете катушку контактора, магнитная сила катушки подтолкнет главный контакт, и электроны начнут перетекать из одной точки в другую.

Некоторыми применениями замыкающих контактов являются кнопки, переключатели света, дверные звонки, ножные переключатели, замыкающие контакторы и реле.

Что такое нормально замкнутый контакт?

Контакт в реле или переключателях, нормально замкнутый; и открывается при срабатывании, называется нормально закрытым контактом.

Его также называют обратным контактом, размыкающим контактом или контактом формы B.

Нормально замкнутый контакт (NC) является полной противоположностью нормально разомкнутому контакту по функциям. Нормально замкнутый контакт в исходном положении проводит электрическую энергию. Сила, которая движется из нормально закрытого в открытое положение, может быть физическим действием или электромагнитным обесточиванием.

Некоторыми применениями контактов NC являются кнопки аварийного останова, контакторы NC и реле.

Что такое переключающий контакт?

Комбинация нормально закрытого и нормально открытого контакта называется переключающим контактом.

Корни нормально разомкнутого и нормально замкнутого контактов соединены.Таким образом, переключающий контакт (CO) имеет три соединения. Его также называют переключающим контактом, переключающим контактом или контактом формы C.

Некоторые области применения CO-контакта — это управляющие реле и ПЛК.

Сравнение контактов NO, NC и CO

Продолжить чтение

Нормально замкнутые реле и нормально разомкнутые реле

Реле с выдержкой времени являются важными компонентами различных машин и устройств. Эти системы преобразуют электрические токи от разных уровней напряжения, чтобы оборудование получало нужное количество энергии в нужное время.

В настоящее время используется множество различных типов реле с выдержкой времени, в том числе реле с интервалом включения, реле мигания, нормально разомкнутые и нормально замкнутые реле. Реле срабатывают от электричества, хотя каждый тип реле срабатывает по-разному, а это означает, что у каждого есть свое место для определенных приложений.

Давайте подробнее рассмотрим нормально разомкнутые и нормально замкнутые реле:

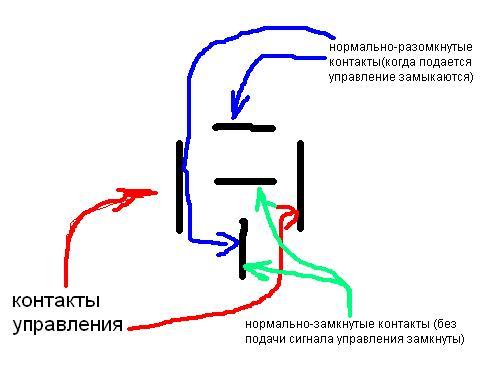

Нормально открытый vs.Нормально закрытый

В чем разница между нормально разомкнутыми и нормально замкнутыми реле? Хотя оба они построены с двумя цепями, одна из которых больше другой, ключевое различие заключается именно в их названиях:

  • Нормально разомкнутые реле: Нормально разомкнутые реле по умолчанию находятся в разомкнутом положении, что означает, что, когда они не используются, нет контакта между цепями. При подаче питания электромагнит приводит первую цепь в контакт со второй, тем самым замыкая цепь и позволяя току течь через нее.Когда электричество отключается, цепь снова открывается, чтобы остановить поток.
  • Нормально замкнутое реле: Нормально замкнутое реле по умолчанию находится в замкнутом положении, что означает, что цепь замкнута, если не указано иное. Введение слишком большой мощности отводит первую цепь от второй цепи, чтобы выключить ее.

Нормально разомкнутые реле встречаются чаще, чем нормально замкнутые реле, но нормально замкнутые реле также имеют множество важных применений.

Применение нормально замкнутых реле

Вот лишь несколько систем, требующих нормально замкнутых реле.

  • Кондиционеры: Нормально замкнутые реле используются для поддержания работы нагнетателей кондиционеров даже после выключения воздушного компрессора, позволяя системе продолжать генерировать остаточный холодный воздух без запуска компрессора.
  • Системы управления газовым клапаном: В этих системах нормально замкнутые реле действуют как предохранительные устройства, останавливая подачу питания на газовый клапан в случае неисправности.
  • Телефонные цепи: При нормально замкнутых реле телефонные звонки могут быть прерваны, если никто не отвечает в течение указанного периода времени.
  • Сиденье мертвеца: Некоторые машины отключены, если водитель больше не находится на сиденье. Однако немедленное отключение будет неудобно, если водитель просто подпрыгивает или переключается и случайно активирует эту функцию безопасности. Нормально замкнутое реле обеспечивает временную задержку, которая учитывает случайные отскоки водителя, но поддерживает эту меру безопасности, позволяя отключиться, если водитель находится вне сиденья слишком долго.
  • Взрывоопасные среды: реле с выдержкой времени серии G герметично закрыты, поэтому их можно использовать во взрывоопасных средах без риска возгорания или взрыва, вызванного искрами.

Качественные реле с выдержкой времени от Amperite

Компания Amperite Co. производит и продает различные реле в соответствии с вашими конкретными потребностями. Если у вас есть какие-либо вопросы о наших продуктах или вы хотите запросить расценки, свяжитесь с нами сегодня!

Тим Леффельман — Нормально открытый и нормально закрытый

Когда дело доходит до электрических переключателей и контактов, многие люди, кажется, сбиты с толку терминами нормально разомкнутый (NO) и нормально замкнутый (NC) .Корень проблемы, кажется, начинается с фундаментальной концепции того, что значит быть открытым или закрытым . Этот пост пытается прояснить эти концепции.

В повседневной терминологии движение разрешено, когда что-то открыто , и движение запрещено, когда что-то закрыто . Ниже приведены несколько реальных примеров.

  • Можно пройти через открытую дверь , но нельзя пройти через закрытую дверь (если, конечно, кто-то физически не прорывается через дверь).
  • Один разрешен для покупки в открытом магазине , но должен подождать, чтобы сделать покупки, если магазин закрыт .
  • Сотрудники могут подписаться на льготы во время открытой регистрации , но им запрещено вносить изменения, когда регистрация закрыта .
  • Компьютер программы могут читать или записывать в открытые файла , но не могут получить доступ к содержимому закрытых файлов.
  • Вода течет, когда клапан открыт на (т.е.е. в положении ), но не течет, когда клапан закрыт (т. Е. в положении ).

Напротив, когда дело доходит до электрических цепей, термины открыт, и закрыт, концептуально перевернуты. То есть электронов проходят через замкнутую цепь , но не проходят через разомкнутую цепь . Следовательно, верно следующее утверждение:

  • Индикатор загорается, когда цепь замкнута (т. е.е. переключатель в положении в положение ), и свет выключается, когда цепь разомкнута (т. е. переключатель в положении выключен, положение ).

Проще всего подумать об этом в терминах старомодного электрического рубильника. Из рисунка ниже ясно видно, что переключатель не может проводить электричество, когда переключатель разомкнут, (как показано на рисунке), но будет проводить электричество, когда переключатель замкнут, .

Типичный настенный электрический выключатель находится в состоянии на (т.е.е. электрические контакты замкнуты, ) или выключены в состоянии (т.е. электрические контакты разомкнуты, ). Это называется тумблером, потому что это нормально, когда он находится в любом состоянии. Тумблер выполняет действие, чтобы переключить его из одного состояния в другое, но не предпринимает постоянных действий для удержания его в любом состоянии.

Кнопка дверного звонка сильно отличается от тумблера. Кнопка дверного звонка обычно находится в состоянии не нажата, и будет находиться в состоянии нажата, , пока она нажата пальцем.Следовательно, он имеет нормальное состояние, (не нажат) и активированное состояние (нажато).

Кнопки дверного звонка

обычно имеют контакты, которые на разомкнуты, — в нормальном , — в нажатом состоянии. Только контакты замыкают (т. Е. Проводят электричество), когда кнопка находится в состоянии активировано, нажата. Таким образом, типичная кнопка дверного звонка называется , нормально открытый, (НЕТ).

Некоторые кнопки сделаны иначе.Например, можно получить кнопки, у которых контакты замкнуты, (то есть проводят электричество), когда кнопка находится в нормальном состоянии , , не нажата. Затем контакты размыкаются на (т.е. прекращают проводить электричество), когда кнопка находится в состоянии « активирован, , нажат». Такие кнопки называются , нормально закрытые, (NC).

Вы можете получить кнопки и другие устройства, у которых есть как нормально разомкнутые, , так и нормально замкнутые, контакты.Когда такие устройства находятся в нормальном, неактивированном состоянии, нормально замкнутый контакт замкнут (т. Е. Проводит электричество), а нормально разомкнутый контакт разомкнут (не проводит электричество). Затем, когда устройство активируется, нормально замкнутый контакт размыкается (т.е. прекращает проводить электричество), а нормально открытый контакт замыкается (т.е. начинает проводить электричество).

Иногда можно встретить термины , удерживается открытым, (HO) или , закрыто, (HC).

Сокращение Описание
НЕТ Контакты устройства нормально разомкнуты и замыкаются (т.е.е. проводят электричество) при включении устройства.
NC Контакты устройства нормально замкнуты и размыкаются (т. е. перестают проводить электричество) при активации устройства.
HC или NOHC Контакты устройства нормально разомкнуты, но устройство используется таким образом, что удерживается в активированном состоянии. Следовательно, в нормальных условиях контакты устройства будут замкнуты (то есть проводить электричество) до тех пор, пока сила, удерживающая устройство в активированном состоянии, не будет снята.
HO или NCHO Контакты устройства нормально замкнуты, но устройство используется таким образом, что удерживается в активированном состоянии. Следовательно, в нормальных условиях контакты устройства будут разомкнуты (т.е. не проводят электричество) до тех пор, пока сила, удерживающая устройство в активированном состоянии, не будет снята.

Концевые выключатели являются хорошими примерами опций HO и HC. На приведенной ниже диаграмме представьте, что треугольник под линией — это вес, опускающий переключатель вниз.

  • Нормально открытый — что-то должно нажать на переключатель, чтобы контакты замкнулись
  • Нормально замкнутый — что-то должно подтолкнуть переключатель, чтобы контакты разомкнулись
  • Normally Open Held Closed — Что-то должно постоянно нажимать на переключатель, чтобы контакты оставались замкнутыми; если нажатие прекратится, контакты разомкнутся.
  • Normally Closed Held Open — Что-то должно постоянно нажимать на переключатель, чтобы контакты оставались открытыми; если нажатие прекратится, контакты замкнутся.

Магнитные оконные и дверные переключатели являются хорошими примерами выключателей Held. Например, в проводных системах безопасности обычно используются нормально разомкнутые переключатели, которые удерживаются в замкнутом состоянии с помощью магнитов. Таким образом, в нормальных условиях электрическая цепь замыкается (т.е. проводит электричество). Если по какой-либо причине электрическая цепь разомкнута (т. Е. Порезан провод, упал магнит, открывается дверь и т. Д.), Может сработать сигнал тревоги.

Автоматическая подсветка шкафов работает наоборот. Переключатель нормально замкнут и удерживается в открытом положении с помощью магнита (или удерживается нажатым дверью и т. Д.).Когда магнит отодвигается, переключатель возвращается в закрытое состояние, замыкая цепь, активирующую реле, которое включает свет.

нормально разомкнутые и нормально замкнутые контакты — MikroElektronika

5.2 Нормально разомкнутые и нормально замкнутые контакты

Поскольку мы часто встречаемся с понятиями «нормально разомкнутый» и «нормально замкнутый» в промышленной среде, важно их знать. . Оба термина относятся к таким словам, как контакты, вход, выход и т. Д.(все комбинации имеют одинаковое значение, говорим ли мы о вводе, выводе, контакте или чем-то еще). Принцип довольно прост: нормально разомкнутый переключатель не будет проводить электричество, пока он не будет нажат, а нормально замкнутый переключатель будет проводить электричество, пока он не будет нажат. Хорошими примерами для обеих ситуаций являются дверной звонок и домашняя сигнализация. Если выбран нормально замкнутый переключатель, звонок будет работать постоянно, пока кто-нибудь не нажмет на переключатель. При нажатии переключателя контакты размыкаются, и ток электричества к звонку прерывается.Конечно, такая система ни в коем случае не устроит хозяина дома. Лучшим выбором, безусловно, будет нормально разомкнутый переключатель. Таким образом, звонок не сработает, пока кто-нибудь не нажмет кнопку переключателя и тем самым не проинформирует о своем присутствии у входа. Домашняя сигнализация — это пример применения нормально замкнутого выключателя. Предположим, что сигнализация предназначена для наблюдения за входной дверью в дом. Один из способов «подключить» дом — это установить нормально разомкнутый выключатель от каждой двери на саму сигнализацию (точно так же, как с выключателем звонка).Затем, если дверь откроется, выключатель замкнется и сработает сигнализация. Эта система могла бы работать, но и с ней тоже были бы проблемы. Предположим, что переключатель не работает, что провод каким-то образом отключен, или переключатель сломан и т. Д. (Есть много причин, по которым эта система может выйти из строя). Настоящая проблема в том, что домовладелец не узнает, что система вышла из строя. Злоумышленник может открыть дверь, выключатель не сработает, и сигнализация не сработает.Очевидно, это не лучший способ настроить эту систему. Система должна быть настроена таким образом, чтобы сигнализация срабатывала взломщиком, а также из-за ее собственной неисправности или в случае, если какой-либо из компонентов перестал работать. (Домовладелец наверняка захочет узнать, не работает ли система). Имея это в виду, гораздо лучше использовать переключатель с нормально замкнутыми контактами, который обнаружит несанкционированный вход (открытая дверь прерывает подачу электричества, и этот сигнал используется для активации звукового сигнала) или сбой в система, например отключенный провод.Эти соображения еще более важны в промышленной среде, где отказ может привести к травмам на работе. Одним из таких примеров использования выходов с нормально замкнутыми контактами является защитная стенка с обрезными станками. Если дверцы в стене открываются, выключатель воздействует на выход с нормально замкнутыми контактами и прерывает цепь питания. Это останавливает машину и предотвращает травму. Понятия нормально открытый и нормально закрытый также применимы к датчикам. Датчики используются для определения присутствия физических объектов, измерения некоторого размера или некоторой величины.Например, один тип датчиков может использоваться для обнаружения коробки на транспортной ленте в промышленности. Другие типы могут использоваться для измерения физических размеров, таких как тепло и т. Д. Тем не менее, большинство датчиков относятся к типу переключателей. Их выход находится в состоянии ВКЛ. Или ВЫКЛ. В зависимости от того, что «чувствует» датчик. Возьмем, к примеру, датчик, который чувствует металл, когда металлический объект проходит мимо датчика. Для этого можно использовать датчик с нормально разомкнутым или нормально замкнутым контактом на выходе. Если необходимо было информировать ПЛК каждый раз, когда объект проходит мимо датчика, следует выбрать датчик с нормально разомкнутым выходом.Выход датчика сработает, только если металлический объект будет помещен прямо перед датчиком. Датчик отключится после того, как объект пройдет. Затем ПЛК может вычислить, сколько раз нормально разомкнутый контакт сработал на выходе датчика, и, таким образом, будет знать, сколько металлических предметов прошло мимо датчика. Понятия нормально разомкнутый и нормально замкнутый контакт следует прояснить и подробно объяснить на примере ввода и вывода контроллера ПЛК. Проще всего их объяснить на примере реле.Обычно открытые контакты представляют собой контакты реле, которые будут выполнять соединение при получении сигнала. В отличие от открытых контактов, с нормально замкнутыми контактами сигнал прервет контакт или выключит реле. На предыдущем рисунке показано, как это выглядит на практике. Первые два реле определены как нормально разомкнутые, а два других — как нормально замкнутые. Все реле реагируют на сигнал! Первое реле (00) подает сигнал и замыкает свои контакты. Второе реле (01) не имеет сигнала и остается разомкнутым.Третье реле (02) имеет сигнал и размыкает свои контакты, считая, что оно определено как замкнутый контакт. Четвертое реле (03) не имеет сигнала и остается замкнутым, поскольку оно определено таким образом. Понятия «нормально открытый» и «нормально закрытый» также могут относиться к входам контроллера ПЛК. Давайте использовать ключ в качестве примера входа в контроллер ПЛК. Вход, к которому подключен ключ, можно определить как вход с разомкнутыми или замкнутыми контактами. Если он определен как вход с нормально разомкнутым контактом, нажатие клавиши приведет к срабатыванию инструкции, находящейся после условия.В этом случае это будет срабатывание реле 00. Если вход определен как вход с нормально замкнутым контактом, нажатие кнопки прервет команду, найденную после условия. В этом случае это вызовет деактивацию реле 00 (реле активно, пока не будет нажата кнопка). На рисунке ниже вы можете увидеть, как подключены ключи, и просмотреть схемы реле в обоих случаях. Обычно открытые / закрытые состояния различаются на лестничной диаграмме диагональной линией, пересекающей символ. Что определяет условие выполнения команды, так это статус бита, отмеченный под каждым условием в строке команд.Обычно открытое состояние — ВКЛ, если его бит операнда имеет состояние ВКЛ, или его состояние ВЫКЛ, если это состояние его бита операнда. Нормально закрытое состояние — ВКЛЮЧЕНО, когда его бит операнда ВЫКЛЮЧЕНО, или состояние ВЫКЛЮЧЕНО, когда состояние его бита операнда ВКЛЮЧЕНО. При программировании с помощью лестничной диаграммы логическая комбинация условий ВКЛ и ВЫКЛ, установленных перед инструкцией, определяет возможное условие, при котором инструкция будет или не будет выполняться. Это условие, которое может иметь только значения ON или OFF, называется условием выполнения инструкции.Операнд, назначенный любой инструкции на релейной диаграмме, может быть любым битом из сектора IR, SR, HR, AR, LR или TC. Это означает, что условия на диаграмме реле могут определяться состоянием битов ввода / вывода или флагов, рабочих битов, таймеров / счетчиков и т. Д. Базовый переключатель

: NO, NC и COM Контактный терминал | FAQ | Австралия

Основное содержание

Вопрос

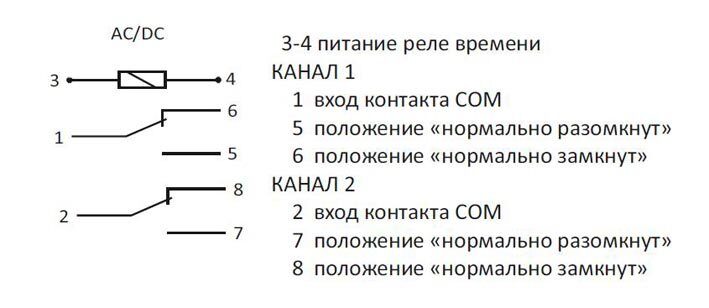

Какая связь существует между контактными клеммами NO, NC, COM и структурой контактов точки контакта a, b, c?

клемма NO, клемма NC и клемма COM представляют собой символы контактных клемм.Каждый символ означает сам по себе один терминал: нормально открытый терминал, нормально закрытый терминал и общий терминал соответственно.

С другой стороны, точка контакта a, точка контакта b и точка контакта c представляют собой контактные структуры. Каждый означает комбинацию двух или более контактных клемм и также описывается как точка замыкания, точка размыкания и точка контакта переключения соответственно. Когда контактная структура имеет единственную комбинацию точки контакта a, она называется точкой контакта 1a, а когда она имеет две комбинации точки контакта a, она называется точкой контакта 2a.

Что касается соотношения между контактными клеммами и структурой контактов, точка контакта a состоит из двух клемм NO, точка контакта b состоит из двух клемм NC, а точка контакта c состоит из одной клеммы NO, NC и COM. Следовательно, контактная точка 1c может использоваться либо как контактная точка 1a, либо как контактная точка 1b, но не может использоваться как контактная точка 1a1b. Это связано с тем, что контактная точка 1c имеет клемму COM на одной стороне, и поэтому ее нельзя разделить.

Иногда точка контакта a называется точкой контакта NO, а точка контакта b называется точкой контакта NC, однако графические символы JIS C 0301 для диаграмм предписывают их как точку контакта a и точку контакта b соответственно.

См. Следующие схемы, которые описывают символы точек контакта, соответствующие JIS C0301 Series 1. Имейте в виду, что такие символы, как «NO», не включены в символы точек контакта, а показаны только для целей иллюстрации.

Что означают «нормально закрытый» и «нормально открытый»?

Нормально открытый или закрытый относится к состоянию контакта, прикрепленного к размыканию. Когда говорят о цепях или зонах на панели охранной сигнализации, «нормальный» означает нормальное состояние защищаемого отверстия. Для дверей и окон он обычно закрыт. Пожарные устройства обычно открыты.

Обычно нормально закрытые контакты используются на нормально закрытых точках защиты.Хотя бы по другой причине, потому что это гораздо менее запутанно! Это означает, что если у вас есть магнитный контакт, обычно состоящий из геркона внутри пластикового корпуса и отдельного магнита в соответствующем пластиковом корпусе, подключенного к двери, когда дверь закрыта, герконовый переключатель внутри контакта закрывается, и когда дверь открывается или магнит и контакт разъединены, герконовый переключатель внутри контакта также разомкнут. Другими словами, если у вас есть измеритель, способный отображать, когда он видит замкнутую цепь (короткое замыкание) или разомкнутую цепь, и вы прикрепляете измеритель к проводам или винтовым клеммам для контакта с магнитом рядом с контактом ( «нормальное» положение) если читаете обрыв, то нормально открытый, а если короткий, то нормально закрытый.

Почему нас это волнует? Панель сигнализации выполняет то, что мы ей говорим, и разные панели имеют разные возможности, когда дело касается проводных зон. Старые панели обычно требовали установки оконечного резистора в каждой проводной зоне. Ориентация резистора (последовательно или параллельно) зависела от того, были ли контакты в цепи нормально разомкнутыми или нормально замкнутыми. Итак, чтобы правильно подключить зону, вы должны знать нормальное состояние контакта (ов). В более новых панелях можно использовать оконечные резисторы или указать «нормально разомкнутый» или «нормально замкнутый».Могут быть и другие варианты, но мы не будем их здесь обсуждать. Чтобы правильно программировать и подключать каждую зону, мы должны знать нормальное состояние каждого контакта. Например, если мы говорим панели обрабатывать зону как нормально закрытую, мы говорим панели, что, когда она видит короткое замыкание в зоне, она находится в нормальном состоянии без сбоя, а когда она видит разрыв на зона, он должен показать, что зона повреждена. Если мы запрограммируем нормально закрытый, но подключим нормально открытый, система сообщит нам, что дверь неисправна, когда она закрыта, и что она находится в нормальном состоянии, когда она открыта.

При замене существующего контакта вам также необходимо знать, был ли заменяемый контакт нормально разомкнутым или замкнутым, особенно если в зону подключено более одного контакта. Трудно, а в некоторых случаях невозможно, смешивать нормально разомкнутые и замкнутые контакты в одной зоне. При покупке контактов ищите контакты формы C, SPDT (однополюсные, двусторонние), если вам требуется нормально разомкнутое устройство.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
