Что такое контур в электрической цепи: Ветвь, узел, контур электрической цепи. Законы Кирхгофа

1.1. Основные понятия об электрической цепи

Глава 1.

Электрические цепи постоянного тока.

1.1.Основные понятия об электрической цепи.

 Электрической цепью называют совокупность гальванически соединенных друг с другом источников электрической энергии и ее потребителей (нагрузок), в которых может возникать электрический ток. С помощью источников тот или иной вид энергии (энергия сжигаемого топлива, падающей воды, атомная и химическая энергия и т.д.) преобразуется в электрическую энергию.

«Основные элементы резервуаров» — тут тоже много полезного для Вас.

                                                                                                         Рис  1.2

Приемники, наоборот, преобразуют электрическую энергию в другие ее виды (механическую, тепловую, химическую, энергию светового излучения и т. д.).

Графическое изображение электрической цепи с помощью условных обозначений ее элементов называется электрической схемой цепи.

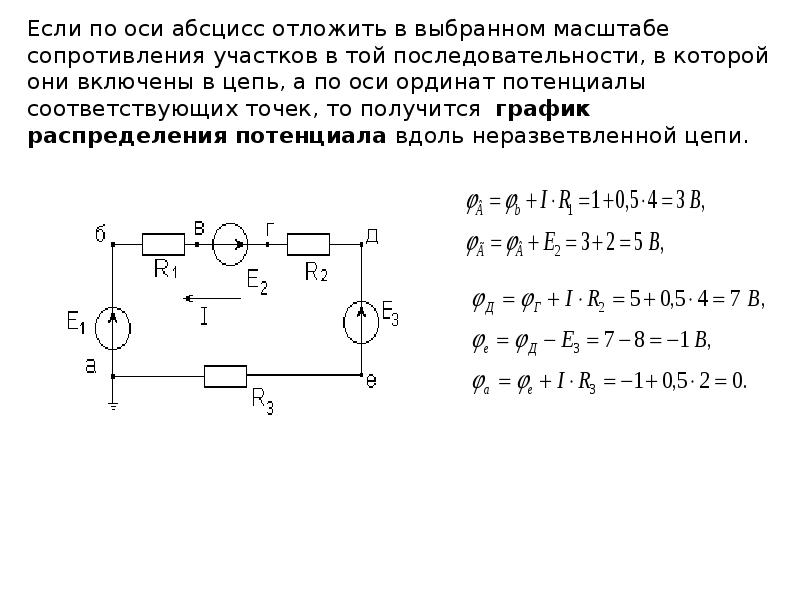

Электрические цепи подразделяются на разветвленные и неразветвленные. Простейшая неразветвленная цепь представлена на рис. 1.1. Во всех элементах неразветвленной цепи действует один и тот же ток. Разветвленная цепь (рис. 1.2) имеет в своем составе ветви, узлы, контуры. Ветвь — это участок цепи, состоящий из последовательно соединенных элементов и заключенный между двумя узлами. В каждой ветви существует свой ток.

Узел — это точка в электрической схеме цепи, где гальванически соединяются не менее трех ветвей. Любой замкнутый путь на схеме называется контуром. Независимым называется контур, содержащий хотя бы одну ветвь, не включенную в иной контур.

Пример разветвленной электрической цепи приведен на рис. 1.2. В схеме два узла обозначенные буквами «а» и «b», три ветви, расположенные между узлами и два независимых контура.

Контур электрический — Энциклопедия по машиностроению XXL

Превращение энергии в колебательном контуре. Электрическим колебательным контуром называется система, состоящая из конденсатора и катушки, соединенных между собой в замкнутую электрическую цепь (рис. 230). При подключении обкладок заряженного конденсатора к кон-  [c.231]

При решении задач теплопроводности с граничными условиями I рода на контур электрической модели подаются напряжения, определяемые по соотношению (4.29). Подвод напряжений осуществляется через плоские или цилиндрические шины, прижимаемые или приклеиваемые к модели специальным электропроводным клеем.  [c.79]


Все вещества в природе являются магнетиками, т. е. обладают определенными магнитными свойствами и взаимодействуют с внешним магнитным полем. Магнитные свойства различных материалов объясняются движением электронов в атомах, а также тем, что электроны и атомы имеют постоянные магнитные моменты.
Вращательное движение электронов вокруг ядер атомов аналогично действию некоторого контура электрического тока и создает магнитное поле. Магнитный момент, создаваемый магнитным полем, является векторной величиной, направлен от южного полюса к северному и  [c.22]

Если положение анодной зоны изменяется, необходимо включить в контур электрический вентиль, который исключит передачу электрического тока от дренажа к уложенному оборудованию. Речь идет о так называемом поляризованном электрическом дренаже (рис. 17),  [c.41]

Электроискровое нанесение металлов при определенных параметрах разрядного контура электрический разряд в воздухе и газах сопровождается переносом некоторого количества материала анода на катод. Перемещая по поверхности изделия электрод-анод, приводимый в колебательное движение при помощи вибратора, и создавая между электродами разряд, можно покрыть поверхность изделия тонким слоем катодного металла.  

[c.971]

Второй закон Кирхгофа (фиг. 20). Для любого замкнутого контура электрической цепи алгебраическая сумма всех э. д. с. данного контура равна алге-  [c.457]

Второй закон Кирхгофа. Алгебраическая сумма э. д. с. в любом замкнутом контуре электрической цепи равняет-  

[c.295]

Таким образом, на прозрачной модели поляризационно-оптиче-ским методом и по приложенным нагрузкам находятся величины 2 = ( 1 + задаваемые на контуре электрической модели,  [c.286]

В местах шкалы датчика, где стрелка показывает максимальную и минимальную допустимую мощность двигателя, установлены электрические катушки б и 7 сеточных контуров электрической цепи регулирования.  [c.255]

Энергетический КПД импульсной лампы зависит от степени согласования лампы как одного из элементов разрядного контура электрической цепи питания с остальной частью контура. В типичном случае цепь питания лампы представляет собой однозвенный (или многозвенный) эСэ-контур, обладающий некоторым (небольшим) омическим сопротивлением (провода, контакты и т.

д.).  [c.67]

Электродинамическим торможением двигателя называется генераторный режим его, при котором механическая энергия преобразуется в электрическую и расходуется в замкнутом контуре, электрически не связанном с сетью.  [c.23]


ДО 3000 в искрового генератора затухающих колебаний, который является колебательным контуром он состоит из конденсатора С индуктивной катушки 1 и специального искрового разрядника Р блокировочного конденсатора включенного последовательно с другой катушкой 2, которая связана индуктивной связью с катушкой колебательного контура. Электрические параметры обеих катушек и Ц одинаковы.  
[c.114]

Второй закон Кирхгофа (фиг. ). Для любого замкнутого контура электрической цепи алгебраическая сумма всех э. д. с. данного контура равна алгебраической сумме падений напряжений во всех сопротивлениях, входящих в этот контур  [c.

206]

На рис. 10.37 показана принципиальная схема устройства для электрогидравлической штамповки, где 1 — матрица 2 — плоская заготовка 3 — уплотнительная резиновая прокладка 4 — корпус 5 — искровой промежуток для включения разрядной цепи 6 — высоковольтный генератор 7 — электроды 8 — рабочая жидкость. При замыкании разрядного контура электрической цепи мощный импульс разрядного тока приводит к мгновенному возникновению ударной волны, энергией которой производится пластическая деформация заготовки.  [c.206]

Мы попытаемся дать следующее физическое толкование этому понятию, хотя и не строгое, поскольку оно основано лишь на некоторой аналогии, но наиболее простое и знакомое. Мы можем рассматривать некоторый контур электрической цепи или любой элемент в нем в общем случае, как звено или систему, где возмущающим фактором (сигналом на входе) является напряжение V, а сила тока I будет зависящей от U величиной на выходе.  

[c.163]

Пример 2. Уравнение второго закона Кирхгофа для контура электрической цепи переменного тока (рис. 22. 9)  [c.611]

Колебательный контур электрический 34, 47  [c.296]

Однако до сего времени нет ясной физической картины механизма дегазации и четкого представления об основных качественных и количественных зависимостях этого процесса от параметров звукового поля. И происходит это, по-видимому, потому, что работы по исследованию этого вопроса не носят систематического характера и в основном содержат лишь качественные результаты. В большинстве работ нет данных об абсолютных значениях величин, характеризующих звуковое поле. Приводимые авторами этих работ такие величины, как сила тока в колебательном контуре, электрическое напряжение на преобразователе, потребляемый последним ток или мощность не позволяют судить о действительных условиях, в которых протекает процесс. Естественно, что, не зная самого механизма дегазации, невозможно использовать этот метод эффективно, и в большинстве случаев работа проводится в случайных, неоптимальных условиях, что отрицательно сказывается на производительности действующих установок и ограничивает более широкое внедрение данного способа дегазации.

[c.255]

Изменение магнитного потока через какой-либо контур вызывает появление в этом контуре электрических токов. Это явление называют электромагнитной индукцией, а токи — индукционными.  [c.135]

На контурах электрической модели, соответствующих границам с заданными напорами, устанавливаются потенциалы, пересчитываемые согласно (2.4.11). Моделирование расходов потока осуществляется подачей силы тока, значения которой рассчитываются по масштабу расхода ад, определяемому по формуле  

[c.158]

Исследования не выявили преимуществ использования углекислоты в качестве охладителя реактора. Специалисты также не сумели показать каких-либо существенных преимуществ реакторов БГР, по сравнению с реакторами на тепловых нейтронах и БН, по стоимости вырабатываемой электроэнергии. В 1975 г. представлен проект гелиевого реактора GBR-4 электрической мощностью 1200 МВт для демонстрационной АЭС [24]. Основной корпус из предварительно напряженного железобетона размещен в специальном железобетонном внешнем корпусе, давление гелия в первом контуре равно 9 МПа, температура его на выходе из реактора 560° С.

[c.35]

Если шов многопроходный, т. е. образован несколькими проходами электрической дуги, то на чертеже допускается указывать контуры отдельных проходов, обозначая их последовательность прописными буквами русского алфавита (рис. 7.11. е).  [c.215]


В контуре для изучения гидродинамики и теплоотдачи жидкометаллических теплоносителей металл в заборном баке нагревается при помощи горизонтального электрического нагревателя, имеющего форму цилиндра диаметром 50 мм.  
[c.154]

Электродинамические аналогии. Схожесть законов ряда колебательных процессов, рассматриваемых в разных областях физики, отмеченная в начале 94, объясняется тем, что колебания в этих случаях описываются одинаковыми дифференциальными уравнениями. Рассмотрим в качестве примера электрический контур, состоящий из последовательно соединенных катушки с индуктивностью L, омического сопротивления R, конденсатора с емкостью С и источника переменной электродвижущей силы (э. д. с.) (0 (рис. 268),  [c.249]

Другой подход к измерению поляризации — определение потенциалов при разных расстояниях от носика L до В с последующей экстраполяцией до нулевого расстояния. Как показано в разделе 4.4, подобная поправка необходима только при. измерениях, требующих большой точности, а также при необычно высоких плотностях тока или при необычно низкой проводимости электролита, например в дистиллированной воде. Однако эта поправка не учитывает возможной ошибки из-за высокого сопротивления пленки продуктов реакции, которой может быть покрыта поверхность электрода. Предложен специальный электрический контур для электролитов с высоким сопротивлением. Он позволяет измерять потенциал с поправками на падение напряжения в электролите и в электродных поверхностях пленках.  

[c.50]

Пример 3.9.3. Рассмотрим электрический колебательный контур, состоящий из конденсатора емкости С и катушки индуктивности I. Пусть д — заряд на конденсаторе, I — ток в контуре. При изменении тока в катушке возникает ЭДС самоиндукции  [c.212]

Применение конденсаторов. Конденсаторы как накопители электрических зарядов и энергии электрического поля широко применяются в различных радиоэлектронных приборах и электротехнических устройствах. Они используются для сглаживания пульсаций в выпрямителях переменного тока, для разделения постоянной и переменной составляющих тока, в электрических колебательных контурах радиопередатчиков и радиоприемников, для накопления больших запасов электрической энергии при проведении физических экспериментов в области лазерной техники и управляемого термоядерного синтеза.  [c.146]

В 1831 г. Фарадей обнаружил, что в замкнутом проводящем контуре при изменении магнитного поля возникает электрический ток. Этот ток назвали индукционным током.  [c.186]

Ч = сопз1 на непроницаемых грунтах и на свободной поверхности соответствует изоляция иа соответствующем участке контура электрического поля.[c.327]

Внешнее электрическое поле является фактором, влияющим на процесс изнашивания. X. Бергенхейм на основе большого числа наблюдений на нескольких десятках судов установил наличие повышенного износа работающих на сернистом топливе дизелей при низкой изоляции проводов судовой электрической установки. Вероятно, причиной этого явилось включение цилиндро-поршневой группы в контур электрической установки, усиливающее коррозию. В тот же контур безусловно включаются валы и подшипники.  [c.113]

При протекании рабочих процессов во многих системах электрооборудования часть электрической энергии преобразуется в энергию электромагнитного поля, которое распространяется по тем же законам, что и любые электромагнитные волны. Излучение электромагнитного поля происходит при изменениях тока в контуре электрической цепи. Интенсивность излучения увеличивается с увеличением амплитуды и частоты изменения тока. Частота излучаемых электрооборудованием электромагнитных волн находится в широком диапазоне. Частоты, находящиеся в пределах 0,15—400,00 МГц, совпадают с частотами радио-и телепередач. Они нарушают нормальную работу радио- и телеприемников, т. е. являются помехами.  [c.253]

Контур электрический 369 Концентрации напряжений спиже-пие 219  [c.427]

Бесколлекторные машины постоянного тока осуществимы лишь в случае изменения во времени контура электрической цепи машины, что достигается введением в состав цепи скользящих контактов, позволяющих вводить все новые и новые элементы цепи. На этом принципе основана униполярная машина постоянного тока. Этот же принцип использован для получения униполярных импульсов напряжения.  [c.134]

Перед пуском машины необходимо подробно ознакомиться с ее описанием и инструкцией по эксплуатации, а также произвести осмотр основных узлов. Лампы вставляются после проверки их приборами ИЛ-14 и Л-1-3. Игнитроны подбирают по сопротивлению участка поджигатель — катод и перед установкой тренируют в соответствии с рекомендациями паспорта. При отсоединенном от изолированной части машины токоподводе проверяется сопротивление изоляции корпуса машины и трансформатора. Сопротивление шовных машин определяется при вращающихся роликах и усилиях не менее половины максимального. Далее при незамкнутых роликах или электродах микрометром М-246, двойным мостом или по методу вольтметр-амперметр проверяют сопротивление постоянному току всего контура. Электрическое сопротивление контура машин МТП-75, МТ-1607, МТП-150-1200, МШШИ-400 близко к 45 мком, МТП-200, ПТПУ-300, МШП-100 к 28—32 мком, МТПТ-400 и  [c.228]

Динамическим торможением двигателя называется генераторный режи м его работы, при котором механическая энергия преобразуется в электрическую и расходуется в замкнутом контуре, электрически не связанном с сетью, превращаясь в теплоту. Динамическое торможение можно получить, если якорь вращающегося двигателя отключить от сети, а обмотку возбуждения оставить включенной. Тогда в якоре, вращающемся в. магнитном поле, будет индуктироваться ЭДС, двигатель перейдет в генераторный режим, но ток от якоря пойдет теперь на особый тормозной резистор / т и создаст тормозной мо. мент.  [c.155]


Электротехнические соотношения (6.7) определяют закон изменения разрядного тока J t) в граничном условии (6.3) и тем самым замыкают электромагнитную группу уравнений. С физической точки зрения первое уравнение (6.7) выражает закон Кирхгофа, который гласит, что сумма падений напряжений в замкнутом контуре электрической цепи равна действующей в контуре электродвижущей силе, в данном случае индукционного происхождепия.  [c.341]

От указанного недостатка свободны схемы, в которых емкостный преоб -разователь включен в колебательный контур электрического генератора. При зазоре 5 мкм изменение емкости составляет 0,2%/нм, что приводит к изменению частоты генератора на 0,01 %/нм. При нестабильности частоты последнего 10-5…10″ порядок пороговой чувствительности преобразователя можно оценить как 10- . .10 м. Примерно такую же чувствительность, но при более локализованной регистрации на поверхности сложной формы, позволяет получить емкостный преобразователь с проволочным зондом. Высокая предельная чувствительность преобразователя ( 10 м) достигается за счет очень малого зазора между электродом и объектом. Стабильность зазора обеспечи-  [c.86]

В продольном разрезе на чертежах якорей (роторов), статоров и индукторов электрических машин изображают, как правило, верхнюю (от осевой линии) половину предмета. Если необходимо показать нижнюю половину предмета, показывают только его контур. В поперечных разрезах и сечениях стержневые, одно- и двухвитковые обмотки не штрихуют, многовитковую штрихуют в клетку , линии штриховки при этом перпендикулярны к рамке чертежа.  [c.248]

При дифференциальном методе измеряемую величину сравнивают с известной величиной, воспроизводимой мерой. Этим методом, например, определяют отклонение контролируемого диаметра детали на оптиметре после его настройки на ноль по блоку концевых мер длины. Нулевой метод — также разновидность метода сравнения с мерой, при котором результирующий эффект воздействия величин на прибор сравнения доводят до нуля. Подобным методом измеряют электрическое сопротивление по схеме моста с полным его уравновешиванием. При методе совпадений разность между измеряемой величиной и величиной, воспроизводимой мерой, определяют используя совпадения отметок шкал или периодических сигналов (например, при измерении штангенциркулем используют совпадение отметок основной и ноннусной шкал). Поэлементный метод характеризуется измерением каждого параметра изделия в отдельности (например, эксцентриситета, овальности, огранки цилиндрического вала). Комплексный метод характеризуется измерением суммарного noi asa-теля качества, на который оказывают влияния отделыгые его составляющие (например, измерение радиального биения цилиндрической детали, на которое влияют эксцентриситет, овальность и др. контроль положения профиля по предельным контурам и т. п.).  [c.111]


Колебательный контур | HamLab

Устройство и схема простейшего колебательного контура показаны на рис.1. Он, как видишь, состоит из катушки Ь и конденсатора С, образующих замкнутую электрическую цепь. При некоторых условиях в контуре могут возникнуть и существовать электрические колебания. Поэтому его и называют колебательным контуром.

Приходилось ли тебе наблюдать такое явление: в момент выключения питания электроосветительной лампы между размыкающимися контактами выключателя появляется искра. Если случайно соединить полосы батареи электрического карманного фонарика (чего нужно избегать), в момент их разъединения между ними также проскакивает маленькая искра. А на электростанциях, на заводах, где рубильниками разрывают электрические цепи, по которым текут очень большие токи, искры могут быть столь значительными, что приходится принимать меры, чтобы они не причинили вреда человеку, включающему ток. Почему возникают эти искры?

Рис.1. Простейший электрический колебательный контур.

Из первой беседы ты уже знаешь, что вокруг проводника с током существует магнитное поле, которое можно изобразить в виде замкнутых магнитных силовых линий, пронизывающих окружающее его пространство (рис. 2). Обнаружить это поле, если оно постоянное, можно с помощью магнитной стрелки компаса. Если отключить проводник от источника тока, то его исчезающее магнитное поле, рассеиваясь в пространстве, будет индуцировать токи в других проводниках. Ток индуцируется в в .том проводнике, который создал это магнитное поле. А так как он находится в самой гуще своих же магнитных силовых линий, в нем будет индуцироваться более сильный: ток, чем в любом другом проводнике. Направление этого тока будет таким же, каким оно было в момент разрыва проводника. Иначе говоря, исчезающее магнитное поле будет поддерживать создавший его ток до тех пор, дока оно само не исчезнет, т. е. полностью не израсходуется содержащаяся в нем энергия. Следовательно, ток в проводнике течет и после того, как выключен источник тока, но, разумеется, недолго — ничтожно малую долю секунды.

Рис.2. Магнитные силовые линии вокруг проводника с током.

Но ведь в разомкнутой цепи движение электронов невозможно, — возразишь ты. Да, это так. Но после размыкания цепи электрическим ток может некоторое время течь через воздушный промежуток между разъединенными концами проводника, между контактами выключателя или рубильника. Вот этот ток через воздух образует электрическую искру.

Это явление называют самоиндукцией, а электрическую силу (не путай с индукцией, о которой мы говорили в первой беседе), которая под действием исчезающего магнитного поля поддерживает в нем ток,-электродвижущей силой самоиндукции или, сокращенно, э.д.с. самоиндукции.

Чем больше э.д.с. самоиндукции, тем значительнее может быть искра в месте разрыва электрической цепи.

Явление самоиндукции наблюдается не -только при выключении, но и при включении тока. В пространстве, окружающем проводник, магнитное поле возникает сразу при включении тока. Вначале оно слабее, но затем очень быстро усиливается. Усиливающееся магнитное поле тока тоже возбуждает ток самоиндукции, но этот ток направлен навстречу основному току. Ток самоиндукции мешает мгновенному увеличению основного тока и росту магнитного поля. Однако через короткий промежуток времени основной ток и проводника преодолевает встречный ток самоиндукции и достигает наибольшего значения, магнитное поле становится неизменным и действие самоиндукции прекращается.

Явление самоиндукции можно сравнивать с явлением инерции. Санки, например, трудно сдвинуть с места. Но когда они наберут скорость, запасутся кинетической энергией.- энергией движения, их невозможно остановить мгновенно. После торможения они продолжают скользить до тех пор, пока запасенная ими энергия движения не израсходуется на преодоление трения о снег.

Все ли проводники обладают одинаковой самоиндукцией? Нет! Чем длиннее проводник, тем значительнее самоиндукция. В проводнике, свернутом в катушку, явление самоиндукция сказывается сильнее, чем в прямолинейном проводнике, так как магнитное поле каждого витка катушки наводит ток не только в этом витке, но и в соседних витках этой катушки. Чем больше длина провода в катушке, тем дольше будет существовать в нем ток самоиндукции после выключения основного тока. И, наоборот, потребуется больше времена мок включения основного тока, чтобы ток в цепи возрос до определенного значения и установилось постоянное по силе магнитное поле.

Запомни: свойство проводников влиять на ток в цепи при изменении его величины называют индуктивностью, а катушки, в которых наиболее сильно проявляется это свойство, — катушками самоиндукции или индуктивности. Чем больше число витков и размеры катушки, тем больше ее индуктивность, тем значительнее влияние ее на ток в электрической; цепи. Итак, катушка препятствует как нарастанию, так и убыванию тока в электрической цепи. Если она находится в цепи постоянного тока, влияние ее сказывается только при включении и выключении тока. В цепи же переменного тока, где беспрерывно изменяются ток и его магнитное поле, э.д.с. самоиндукции катушки действует все время, пока течет ток. Это электрическое явление и используется в первом элементе колебательного контура приемника — катушке.

Рис.3. Заряд и разряд конденсатора.

Вторым элементом колебательного контура приемника является «накопитель» электрических зарядов — конденсатор. Простейший конденсатор представляет собой два проводника электрического тока, это могут быть две металлические пластинки, именуемые обкладками конденсатора, разделенные непроводником электрического тока-диэлектриком, например воздухом или бумагой. Таким конденсатором ты уже пользовался во время опытов с простейшим приемником. Чем больше площадь обкладок конденсатора и чем ближе они расположены друг к другу, тем больше электрическая емкость этого прибора.

Если к обкладкам конденсатора присоединить источник постоянного тока (рис.3, а), то в образовавшейся цепи возникнет кратковременный ток и конденсатор зарядится до напряжения, равного напряжению источника тока.

Ты можешь спросить: почему в цепи, где есть диэлектрик, возникает ток? Когда мы присоединяем к конденсатору источник постоянного тока, свободные электроны в проводниках образовавшейся цепи начинают двигаться в сторону положительного полюса источника тока, образуя кратковременный поток электронов, во всей цепи. В результате обкладка конденсатора, которая соединена с положительным полюсом источника тока, обедняется свободными электронами и заряжается положительно, а другая обогащается свободными электронами, и, следовательно, заряжается отрицательно. Как только конденсатор зарядится, кратковременный ток в цепи, именуемый током заряда конденсатора, прекратится.

Если источник тока отключить от конденсатора, то конденсатор окажется заряженным (рис.3, б). Переходу избыточных электронов с одной обкладки на другую препятствует диэлектрик. Между обкладками конденсатора тока не будет, а накопленная им. электрическая энергия будет сосредоточена в электрическом доле диэлектрик а. Но стоит обкладки заряженного конденсатора соединить проводником (рис.3, в), «излишние» электроны отрицательно заряженной обкладки перейдут по этому Проводнику на другую обкладку, где их недостает, и конденсатор разрядится. В этом случае в образовавшейся цепи также возникает кратковременный ток, называемый током разряда конденсатора. Если емкость конденсатора большая, и он заряжен до значительного напряжения, момент разряда сопровождается появлением значительной искры и треска.

Свойство конденсатора накапливать электрические заряды и разряжаться через подключенные к нему проводники как раз и используется в колебательном контуре радиоприемника.

А теперь, юный Друг, вспомни обыкновенные качели. На них можно раскачиваться так, что «дух захватывает». Что для этого надо сделать? Сначала подтолкнуть, чтобы вывести качели из положения покоя, а затем прикладывать некоторую силу, но обязательно только в такт с их колебаниями. Без особого труда можно добиться сильных размахов качелей — получить большие амплитуды колебаний. Даже маленький мальчик может раскачать на качелях взрослого человека, если будет прикладывать свою силу умеючи. Раскачав качели посильнее, чтобы добиться больших амплитуд колебаний, перестанем подталкивать их. Что произойдет дальше? За счет запасенной энергии они некоторое время свободно качаются, амплитуда их колебаний постепенно убывает, как говорят, колебания затухают, и, наконец, качели останавливаются.

При свободных колебаниях качелей, так же как свободно подвешенного маятника, запасенная — потенциальная — энергия переходит в кинетическую — энергию движения, которая в крайней верхней точке вновь переходит в потенциальную, а через долю секунды — опять в кинетическую. И так до тех пор, пока не израсходуется весь запас энергии на преодоление трения веревок в местах подвеса качелей и сопротивления воздуха. При сколь угодно большом запасе энергии свободные колебания всегда являются затухающими: с каждым колебанием их амплитуда уменьшается и колебания постепенно совсем затухают -наступает покой. Но период (отрезок времени, в течение которого происходит одно колебание), а значит, и частота колебаний остаются постоянными.

Однако, если качели все время подталкивать в такт с их колебаниями В тем самым пополнять потери энергии, расходуемой на преодоление различных тормозящих .сил, колебания станут незатухающими. Это уже не свободные, а вынужденные колебания. Они будут длиться до тех пор, пока не перестанет действовать внешняя подталкивающая сила.

Я вспомнил здесь о качелях потому, что физические явления, происходящие в такой механической колебательной системе, очень схожи с явлениями в электрическом колебательном контуре. Чтобы в контуре возникли электрические колебания, ему надо сообщить энергию, которая «подтолкнула» бы электроны. Это можно сделать, зарядив, например, его конденсатор.

Разорвем выключателем В колебательный контур и подключим к обкладкам его конденсатора источник постоянного тока, как показано на рис.4 вверху. Конденсатор зарядится до напряжения батареи Б. Затем отключим батарею от конденсатора, а контур замкнем выключателем В. Явления, которые теперь будут происходить в контуре, изображены графически на рис.4 внизу.

Рис.4. Электрические колебания в контуре.

При замыкании контура выключателем верхняя обкладка конденсатора имеет положительный заряд, а нижняя — отрицательный (рис.4,а). В этот момент, отмеченный на графике точкой О, тока в контуре нет, а вся энергия, накопленная конденсатором, сосредоточена в электрическом поле между его обкладками. Но конденсатор замкнут на катушку, через которую он начнет разряжаться. В катушке появляется ток, а вокруг ее витков — магнитное поле. К моменту полного разряда конденсатора (рис.4,б), отмеченному на графике цифрой 1, когда напряжение на его обкладках упадет до нуля, ток

в катушке и энергия магнитного поля достигнут наибольших значений. Казалось бы, что в этот момент ток в контуре должен был прекратиться. Этого, однако, не произойдет, так как от действия э.д.с. самоиндукции, стремящейся поддержать ток, движение электронов в контуре будет продолжаться. Но только до тех пор, пока не израсходуется вся энергия магнитного поля. В катушке в это время будет течь убывающий по величине, но первоначального направления индуцированный ток.

К моменту времени, отмеченному на графике цифрой 2, когда энергия магнитного поля израсходуется, конденсатор вновь окажется заряженным, только теперь на его нижней обкладке — положительный заряд, а на верхней — отрицательный (рис.4,в). Теперь электроны начнут обратное движение в направлении от верхней обкладки через катушку к нижней обкладке конденсатора. К моменту 3 (рис.4,г) конденсатор разрядится, а магнитное воле катушки достигнет наибольшего значения. И опять э.д.с. самоиндукции «погонит» по проводу катушки электроны, перезаряжая тем самым конденсатор.

В момент времени 4 (рис.4,д) будет такое же состояние электронов в контуре, как в первоначальный момент 0. Закончилось одно полное колебание. Естественно, что заряженный конденсатор вновь будет разряжаться ва катушку, перезаряжаться и произойдут второе, за ним третье, четвертое в т. д. колебания. Другими словами, в контуре возникнет переменный электрический ток, электрические колебания. Но этот колебательный процесс в контуре не бесконечен. Он продолжается до тех пор, пока вся энергия, полученная конденсатором от батареи, не израсходуется ва преодоление сопротивления провода катушки контура. Такие колебания в контуре являются свободными В, следовательно, затухающими.

Какова частота этих колебаний электронов в контуре? Чтобы полнее разобраться в этом вопросе, советую провести такой опыт с простейшим маятником. Подвесь на нитке, длиной 100 см шарик, слепленный из пластилина, или ином груз массой (весом) в 20-40 г (на рис.5 длина маятника обозначена латинской буквой l). Выведи маятник из положения равновесия и, пользуясь часами с секундной стрелкой, сосчитай, сколько полных колебаний он делает за 1 мин. Примерно 30. Следовательно, частота колебаний этого маятника равна 0,5 Гц, а период — 2 с. За период потенциальная энергия маятника дважды переходит в кинетическую, а кинетическая в потенциальную. Укороти нить наполовину. Частота маятника увеличится примерно в полтора раза и во столько же раз уменьшится период колебаний.

Рис.5. Графики колебаний простейшего маятника.

Этот опыт позволяет сделать вывод: с уменьшением длины маятника частота его собственных колебаний увеличивается, а период пропорционально уменьшается.

Изменяя длину подвески маятника, добейся, чтобы его частота колебаний была 1 Гц. Это должно быть при длине нити около 25 см. В этом случае период колебаний маятника будет равен 1 с. Каким бы ты ни пытался создать первоначальный размах маятника, частота его колебаний будет неизменной. Но стоит только укоротить или удлинить нитку, как частота колебаний сразу изменится. При одной и той же длине нитки всегда будет одна и та же частота колебаний. Это собственная частота колебаний маятника. Получить заданную частоту колебаний можно путем подбора длины нити.

Колебания нитяного маятника являются затухающими. Они могут стать незатухающими только в том случае, если маятник в такт с его колебаниями слегка подталкивать, компенсируя таким образом ту энергию, которую он затрачивает на преодоление сопротивления, оказываемого ему воздухом, энергию трения, земного притяжения.

Электрический колебательный контур тоже обладает собственной частотой. Собственная частота колебаний зависит, во-первых, от индуктивности катушки. Чем больше число витков и диаметр катушки, тем больше ее индуктивность, тем больше будет продолжительность периода каждого колебания. Собственная частота колебаний в контуре будет соответственно меньше. И, наоборот, с уменьшением индуктивности катушки сократится период колебаний — возрастет собственная частота колебаний в контуре.

Частота колебаний в контуре зависит, во-вторых, от емкости конденсатора. Чем больше емкость, тем больший заряд может накопить конденсатор, тем больше потребуется времени для его перезарядки, а это уменьшит частоту колебаний в контуре. С уменьшением емкости конденсатора частота колебаний и контуре возрастает. Таким образом, собственную частоту затухающих колебаний в контуре можно регулировать изменением индуктивности катушки или емкости конденсатора.

Но в электрическом контуре, как и в механической колебательной системе, можно получить и незатухающие, т.е. вынужденные колебания, если при каждом колебании пополнять контур дополнительными порциями электрической энергии от какого-либо источника переменного тока.

Каким же образом в контуре приемника возбуждаются и поддерживаются незатухающие электрические колебания? Током высокой частоты, возбужденным в антенне. Этот ток сообщает контуру первоначальный заряд, он же и поддерживает ритмичные колебания электронов в контуре.

Однако наиболее сильные незатухающие колебания в контуре приемника возникают- только в момент резонанса собственной частоты контура с частотой тока в антенне. Как это понимать?

Люди старшего поколения рассказывают, будто в Петербурге от шедших в ногу солдат обвалился Египетский мост. А могло это случиться, видимо, при таких обстоятельствах. Все солдаты ритмично шагали по мосту. Мост от этого стал раскачиваться — колебаться. По случайному стечению обстоятельств собственная частота колебаний моста совпала с частотой шага солдат, как говорят, мост попал в резонанс. Ритм строя сообщал мосту все новые и новые порции энергии. В результате мост настолько раскачался, что обрушился: слаженность воинского строя нанесла вред мосту. Если бы резонанса собственной частоты колебаний моста с частотой шага солдат не было, с мостом ничего бы не случилось. Поэтому, между прочим, при прохождении солдат по слабым мостам принято подавать команду «сбить ногу».

А вот опыт. Подойди к какому-нибудь струнному музыкальному инструменту и громко крикни «а»: какая-то из струн отзовется-зазвучит. Та из них, которая окажется в резонансе с частотой этого звука, будет колебаться сильнее остальных струн — она-то и отзовется на звук.

Еще один опыт — с маятниками. Натяни горизонтально нетолстую веревку. Привяжи к ней тот же маятник из нити и пластилина (рис.6). Перекинь через веревку еще один такой же маятник, но с более длинной ниткой. Длину подвески этого маятника можно изменять, подтягивая рукой свободный конец нитки. Приведи этот маятник в колебательное движение. При этом первый маятник тоже станет колебаться, но с меньшей амплитудой. Не останавливая колебаний второго маятника, постепенно уменьшай длину его подвески — амплитуда колебаний первого маятника будет увеличиваться. В этом опыте, иллюстрирующем резонанс механических колебаний, первый маятник является приемником колебаний, возбуждаемых вторым маятником. Причиной, вынуждающей первый маятник колебаться, являются периодические колебания растяжки с частотой, равной частоте колебаний второго маятника. Вынужденные колебания первого маятника будут иметь максимальную амплитуду лишь тогда, когда его собственная частота совпадает с частотой колебаний второго маятника.

Рис.6. Опыт, иллюстрирующий явление резонанса.

Такие или подобные им явления, только, разумеется, электрического «происхождения», наблюдаются и в колебательном контуре приемника. От действия волн многих радиостанций в приемной антенне возбуждаются токи самых различных частот. Нам же из всех этих частот надо выбрать только частоту той радиостанции, передачи которой мы хотим слушать. Для этого следует так подобрать число витков катушки и емкость конденсатора колебательного контура, чтобы его собственная частота совпадала с частотой тока, создаваемого в антенне волнами интересующей нас станции. В этом случае в контуре возбудятся наиболее сильные колебания с несущей частотой той радиостанции, на волну которой он настроен. Это и есть настройка контура приемника в резонанс с частотой передающей станции. При этом сигналы других станций совсем не слышны или прослушиваются очень слабо, так как возбуждаемые ими колебания в контуре будут очень слабыми.

Таким образом, настраивая контур своего первого приемника в резонанс с частотой радиостанции, ты с его помощью как бы отбирал, выделял колебания частоты только этой станции. Чем лучше контур будет выделять нужные колебания из антенны, тем выше селективность приемника, тем слабее будут помехи со стороны других радиостанций.

До сих пор я рассказывал тебе о замкнутом колебательном контуре, т.е. контуре, собственная частота которого определяется только индуктивностью катушки и емкостью конденсатора, образующих его. Однако во входной контур любого приемника входят еще антенна и заземление. Это уже не замкнутый, а открытый колебательный контур. Дело в том, что провод антенны и Земля являются «обкладками» конденсатора (рис.7), обладающего некоторой электрической емкостью. В зависимости от длины провода и высоты антенны над землей эта емкость может быть до нескольких сотен пикофарад. Такой конденсатор на схеме рис. был показан штриховыми линиями. Но ведь антенну и землю можно еще рассматривать и как неполный виток большой катушки. Стало быть, антенна и заземление, взятые вместе, обладают еще и индуктивностью. А емкость совместно с индуктивностью образуют колебательный контур.

Рис.7. Антенна и заземление — открытый колебательный контур.

Такой контур, являющийся открытым колебательным контуром, тоже обладает собственной частотой колебаний. Включая между антенной и землей катушки индуктивности и конденсаторы, мы можем изменять его собственную частоту, настраивать его в резонанс с частотами разных радиостанций. Как это делается на практике, ты уже знаешь.

Я не ошибусь, если скажу, что колебательный контур является «сердцем» радиоприемника. И не только радиоприемника. В этом ты еще убедишься. Поэтому ему я и уделил много внимания.

Что такое электрическая цепь?

В Уроке 1 обсуждалась концепция разности электрических потенциалов. Электрический потенциал — это количество электрической потенциальной энергии на единицу заряда, которым обладал бы заряженный объект, если бы он был помещен в электрическое поле в заданном месте. Концепция потенциала — это величина, зависящая от местоположения — она ​​выражает количество потенциальной энергии на основе заряда, так что оно не зависит от количества заряда, фактически присутствующего на объекте, обладающем электрическим потенциалом.Разность электрических потенциалов — это просто разница в электрических потенциалах между двумя разными точками в пределах электрического поля.

Чтобы проиллюстрировать концепцию разности электрических потенциалов и природу электрической цепи, рассмотрим следующую ситуацию. Предположим, что есть две металлические пластины, ориентированные параллельно друг другу, и каждая заряжена противоположным типом заряда — одна положительная, а другая отрицательная. Такое расположение заряженных пластин создаст электрическое поле в области между пластинами, которое направлено от положительной пластины к отрицательной пластине.Положительный тестовый заряд, помещенный между пластинами, будет двигаться от положительной пластины к отрицательной пластине. Это движение положительного испытательного заряда от положительной пластины к отрицательной могло бы происходить без необходимости подвода энергии в виде работы; это произошло бы естественным образом и, таким образом, снизило бы потенциальную энергию заряда. Положительная пластина будет местом с высоким потенциалом, а отрицательная пластина — местом с низким потенциалом. Между этими двумя точками будет разница в электрическом потенциале.

Теперь предположим, что две противоположно заряженные пластины соединены металлической проволокой. Что случилось бы? Проволока служит своего рода зарядной трубкой, по которой может течь заряд. Со временем можно было представить себе положительные заряды, перемещающиеся от положительной пластины через зарядную трубку (провод) к отрицательной пластине. То есть положительный заряд естественным образом двигался бы в направлении электрического поля, созданного расположением двух противоположно заряженных пластин.Когда положительный заряд покидает верхнюю пластину, пластина будет становиться менее заряженной, как показано на анимации справа. Когда положительный заряд достигнет отрицательной пластины, эта пластина станет менее отрицательно заряженной. Со временем количество положительного и отрицательного заряда на двух пластинах будет постепенно уменьшаться. Поскольку электрическое поле зависит от количества заряда, присутствующего на объекте, создающем электрическое поле, электрическое поле, создаваемое двумя пластинами, будет постепенно уменьшаться в силе с течением времени.В конце концов, электрическое поле между пластинами станет настолько маленьким, что не будет наблюдаемого движения заряда между двумя пластинами. Пластины в конечном итоге теряют заряд и достигают того же электрического потенциала. При отсутствии разности электрических потенциалов не будет потока заряда.

Приведенная выше иллюстрация приближается к демонстрации значения электрической цепи. Однако, чтобы быть истинной цепью, заряды должны постоянно проходить через полный цикл, возвращаясь в свое исходное положение и снова циклически проходя через него. Если бы существовало средство перемещения положительного заряда с отрицательной пластины обратно вверх на положительную пластину, то движение положительного заряда вниз через зарядную трубку (то есть провод) происходило бы непрерывно. В таком случае будет установлена ​​цепь или петля.


Обычная лабораторная работа, которая иллюстрирует необходимость создания полного контура, использует аккумуляторный блок (набор D-ячеек), лампочку и несколько соединительных проводов. Это упражнение включает наблюдение за эффектом подключения и отключения провода при простом расположении аккумуляторной батареи, лампочек и проводов.Когда все подключения к аккумуляторной батарее выполнены, лампочка загорится. Фактически, зажигание лампочки происходит сразу после окончательного подключения. Нет заметной временной задержки между тем, когда было выполнено последнее подключение, и моментом, когда кажется, что лампочка загорелась.

Тот факт, что лампочка горит и продолжает гореть, свидетельствует о том, что заряд проходит через нить накаливания лампочки и что электрическая цепь была установлена. Цепь — это просто замкнутый контур, по которому могут непрерывно перемещаться заряды. Чтобы продемонстрировать, что заряды движутся не только через нить накаливания лампочки, но и по проводам, соединяющим аккумуляторную батарею и лампочку, мы изменили описанное выше действие. Компас помещают под проволоку в любом месте таким образом, чтобы его стрелка совпадала с проволокой. После окончательного подключения к аккумуляторной батарее загорается лампочка, и стрелка компаса отклоняется. Игла служит детектором движущихся зарядов внутри проволоки.Когда он отклоняется, заряды движутся по проводу. А если отсоединить провод от аккумуляторной батареи, лампочка больше не горит, а стрелка компаса вернется в исходное положение. Когда лампочка загорается, заряд проходит через электрохимические элементы батареи, провода и нити накаливания лампочки; стрелка компаса определяет движение этого заряда. Можно сказать, что есть ток , — поток заряда в цепи.

Электрическая цепь, представленная комбинацией батареи, лампочки и проводов, состоит из двух отдельных частей: внутренней цепи и внешней цепи. Часть схемы, содержащая электрохимические элементы батареи, является внутренней схемой. Часть схемы, в которой заряд перемещается за пределы аккумуляторной батареи через провода и лампочку, является внешней схемой. В Уроке 2 мы сосредоточимся на движении заряда по внешней цепи. В следующей части Урока 2 мы исследуем требования, которые должны быть выполнены, чтобы заряд проходил через внешнюю цепь.


Как работают схемы | HowStuffWorks

Вы когда-нибудь задумывались, что происходит, когда вы щелкаете выключателем, чтобы включить свет, телевизор, пылесос или компьютер? Что дает щелчок этого переключателя? Во всех этих случаях вы замыкаете электрическую цепь , позволяя току или потоку электронов по проводам.

Электрическая цепь во многом похожа на вашу кровеносную систему. Ваши кровеносные сосуды, артерии, вены и капилляры подобны проводам в цепи. Кровеносные сосуды несут поток крови по вашему телу. Провода в цепи несут электрический ток к различным частям электрической или электронной системы.

Ваше сердце — это насос, который управляет кровообращением в организме. Он обеспечивает силу или давление для циркуляции крови. Кровь, циркулирующая по телу, снабжает различные органы, такие как мышцы, мозг и пищеварительную систему.Аккумулятор или генератор вырабатывает напряжение и — силу, которая пропускает ток через цепь.

Возьмем простой случай электрического света. К свету подключаются два провода. Чтобы электроны выполняли свою работу по производству света, должна быть замкнутая цепь, чтобы они могли проходить через лампочку, а затем возвращаться обратно.

На схеме выше показана простая схема фонаря с батареей на одном конце и лампочкой фонарика на другом конце. Когда переключатель выключен, полной цепи не будет, и не будет тока.Когда переключатель включен, произойдет замкнутая цепь и протекание тока, в результате чего лампа-вспышка будет излучать свет.

Схемы могут быть огромными энергосистемами, передающими мегаватты энергии на расстояние в тысячу миль, или крошечными микроэлектронными микросхемами, содержащими миллионы транзисторов. Это необычайное сокращение электронных схем сделало возможными настольные компьютеры. Новым рубежом обещают стать наноэлектронных схем с размерами устройств в нанометрах (одна миллиардная метра).

В этой статье мы узнаем о двух основных типах электрических цепей:

  • Силовые цепи передают и контролируют большие объемы электроэнергии. Примерами являются линии электропередач, а также системы электропроводки в жилых и деловых помещениях. Основными компонентами силовых цепей являются генераторы на одном конце и системы освещения, системы отопления или бытовые приборы на другом конце. Между ними находятся линии электропередач, трансформаторы и автоматические выключатели.
  • Электронные схемы обрабатывают и передают информацию.Подумайте о компьютерах, радио, телевизорах, радарах и сотовых телефонах.

Основная анатомия электрической цепи — Основное электричество

Термин кругооборот означает круговое путешествие или петлю. Это петля, по которой движутся электроны. Чтобы электроны могли течь, в цепи должны присутствовать некоторые основные компоненты:

Источник: Это устройство, которое преобразует другие формы энергии в электрическую. Он обеспечивает ЭДС, которая проталкивает электроны по цепи.Другими словами, это источник электрического давления. Некоторыми примерами являются батареи, солнечные элементы, генераторы и термопары.

Переключатели: Переключатели — это устройства, управляющие размыканием и замыканием цепей. Замкнутая цепь — это цепь, которая имеет завершенный путь для прохождения тока. Если в цепи есть разрыв, в котором не может протекать ток, у нас будет разрыв цепи .

Предохранители и прерыватели:

Рис 14.Изображение предохранителя от mtself. Используется по лицензии Creative Commons-Share Alike 3.0 Unported.

Предохранители и прерыватели используются на пути тока для защиты. Они предназначены для преднамеренного открытия, если сила тока превышает определенный рейтинг. Например, если предохранитель или прерыватель рассчитан на 15 ампер, а ток в цепи превышает 15 ампер, они «сработают» или разомкнутся, что приведет к разрыву цепи.

Предохранители отличаются от автоматических выключателей тем, что после срабатывания их необходимо заменить.Автоматический выключатель можно сбросить и использовать повторно.

Нагрузка: Это устройство, преобразующее электрическую энергию в другие формы энергии. Это также известно как разность потенциалов. Это часть схемы, которая выполняет полезную работу. Некоторые примеры — фонари, обогреватели и двигатели.

Рис. 15. Электрические шины в распределительной стойке для изображения большого здания, [email protected] Используется по лицензии Creative Commons-Share Alike 3.0 Unported.

Проводники: Они завершают путь для прохождения электронов.

Проводники могут иметь вид:

  • Провод
  • Шина
  • Медь
  • Алюминий

Полярность и направление тока

Ранее мы говорили о термине полярность , который обозначает заряд в одной точке по отношению к другой.

В электрических цепях мы часто ссылаемся на полярность различных точек в цепи.Это важно понимать при подключении счетчиков и некоторых устройств, чувствительных к полярности.

Ток проходит через нагрузку от отрицательного к положительному. Ток течет через источник от положительного к отрицательному.

постоянного тока и переменного тока

Пока что цепи, которые мы обсуждали, имеют неизменную полярность. Электроны текут только в одном направлении. Это известно как постоянного тока (DC) . Примерами являются батареи, термопары, генераторы постоянного тока и солнечные элементы.

Переменный ток (AC) постоянно и через определенные промежутки времени меняет свое направление. AC производится генераторами. Переменный ток, используемый в наших домах, составляет 60 циклов переменного тока. Это означает, что он меняет полярность 120 раз в секунду, производя 60 полных циклов. Более подробно это будет рассмотрено в будущих уроках.

электрических цепей

электрических цепей
Далее: Закон Ома Up: Электрический ток Предыдущее: Электрический ток Батарея — это устройство, имеющее положительных и отрицательных Терминал.Какой-то процесс, обычно химическая реакция, происходит внутри аккумулятор, из-за которого положительный заряд перемещается к положительному выводу, и наоборот . Этот процесс продолжается до тех пор, пока электрическое поле между двумя выводами не станет достаточно сильный, чтобы препятствовать дальнейшей миграции заряда.

Электрическая цепь — токопроводящий путь, внешний к аккумулятору, что позволяет заряжать поток с одного терминала к другому. Простая схема может состоять из одножильный металлический провод, соединяющий положительную и отрицательную клеммы.Более реалистичная схема имеет несколько точек разветвления, поэтому заряд может много разных путей между двумя терминалами.

Предположим, что (положительный) заряд движется вокруг внешнего цепь, от плюса к отрицательный вывод, электрическим полем, установленным между терминалы. Работа, проделанная с зарядом этим полем за время его путешествие, в чем разница по электрическому потенциалу между положительной и отрицательной клеммами. Обычно мы называем напряжением батареи: e.г. , когда мы говорим о 6-вольтовой батарее, мы на самом деле имеем в виду что разность потенциалов между двумя его выводами составляет 6 В. Примечание. Разд. 5, что электрические работы, выполненные на заряде полностью не зависит от маршрута между терминалы. Другими словами, хотя в целом многие различные пути через внешнюю цепь, по которым заряд может проходить по порядку чтобы добраться от положительного к отрицательному выводу аккумулятор, электрическая энергия которого заряд, приобретаемый в этом путешествии, всегда один и тот же.Поскольку при анализе электрических цепей, нас в первую очередь интересует энергия ( т.е. , в преобразовании химической энергии батареи в тепловая энергия в каком-либо электронагревательном элементе или механическом энергия в некоторых электродвигателях, и т. д. ), из этого следует, что свойство батареи, которое нас в первую очередь беспокоит, — это ее напряжение . Следовательно, нам не нужно отображать электрическое поле. генерируется батареей, чтобы вычислить, сколько энергии это поле дает заряд, который идет по какой-то подключенной к нему внешней цепи.Все, что нам нужно знать, это разность потенциалов между двумя клеммами. батареи. Очевидно, это огромное упрощение.

Этот раздел касается только установившихся электрических цепей питается от аккумуляторов постоянного напряжения. Таким образом, скорость, с которой электрические заряд перетекает с положительной клеммы аккумуляторной батареи на внешнюю цепь должна соответствовать скорости, с которой заряд перетекает из цепи в отрицательный полюс аккумуляторной батареи, иначе заряд будет накапливаться в либо аккумулятор, либо цепь, которые не соответствуют установившемуся режиму ситуация.Скорость, с которой заряд вытекает из положительного вывода называется электрическим током , вытекающим из батареи. Так же, скорость, с которой заряд течет в отрицательный вывод, называется током течет в аккумулятор. Конечно, эти два тока должны быть одинаковыми в установившееся состояние. Электрический ток измеряется в амперах (А), которые эквивалент кулонов в секунду:

(124)

Мы можем определить электрический ток, протекающий в любой конкретной точке внешняя цепь следующим образом.Если заряд проходит мимо этой точки в бесконечно малом интервале времени, тогда
(125)

По соглашению направление тока принимается равным положительные заряды должны переместиться, чтобы учесть поток заряда. В установившемся режиме ток во всех точках внешней цепи должен остаются неизменными во времени. Мы называем этот тип цепи постоянного тока (DC) цепь, потому что ток всегда течет в одном и том же направлении.Там есть второй тип цепи, называемый цепью переменного тока (AC), в который периодически меняет направление тока.

Рассмотрим простую схему, в которой протекает постоянный ток. вокруг одного проводника, соединяющего положительный и отрицательный клеммы аккумуляторной батареи напряжения. Предположим, что ток равен переносится положительными зарядами, протекающими по внешней цепи от положительного к отрицательный терминал. На самом деле ток переносятся отрицательными зарядами ( т.е. , электронами), протекающими в обратном направлении. направление, но для большинства целей мы можем спокойно игнорировать этот довольно неудобный факт. Каждый заряд, протекающий по внешней цепи, испытывает потенциальное падение. Чтобы снова обтекать цепь, заряд должен быть поднятым до потенциала положительной клеммы батареи. Этот процесс происходит внутри аккумулятора, поскольку заряд мигрирует из отрицательный к положительной клемме. Энергия Требуемый для перемещения заряда между двумя терминалами получается из энергия, выделяемая химическими реакциями, происходящими внутри аккумулятор.

Простая трасса, описанная выше, в некоторой степени аналогична небольшому горнолыжному курорту. Заряды, протекающие по внешнему контуру, похожи на людей, катающихся на лыжах. вниз по горнолыжному склону. Заряды стекают по градиенту электрического потенциал так же, как люди спускаются по градиенту гравитационного потенциала. Обратите внимание, что хорошие лыжники, которые спускаются прямо по склону, приобретают именно та же гравитационная энергия, что и у бедных лыжников, которые катаются на лыжах из стороны в сторону. В обоих случаях полная приобретенная энергия зависит только от разница в высоте между верхом и низом склона.Аналогичным образом, сборы при обтекании внешнего контура приобретают одинаковую электрическую энергию независимо от маршрута они берут, потому что приобретаемая энергия зависит только от разности потенциалов между двумя выводами аккумуляторной батареи. Когда-то люди на нашем горнолыжном курорте достичь дна склон, их необходимо поднять наверх на подъемнике прежде, чем они снова смогут спуститься по нему на лыжах. Таким образом, подъемник на нашем курорте играет аналогичную роль. роль батареи в нашей цепи. Конечно, подъемник должен расходовать негравитационную энергию, чтобы поднять лыжников на вершину склона, всего за таким же образом, как батарея должна расходовать неэлектрическую энергию для перемещения зарядов вверх до потенциальной градиент.Если в подъемнике заканчивается энергия, то лыжники могут перемещаться по нему. на курорте стремительно останавливается. Аналогичным образом, если в аккумуляторе заканчивается энергия (, т. Е. , если батарея « разряжается »), то ток во внешней цепи перестает течь.



Далее: Закон Ома Up: Электрический ток Предыдущее: Электрический ток
Ричард Фицпатрик 2007-07-14

IC-тестер, проект Google в партнерстве с Measurement Lab (M-Lab) для проведения этого теста скорости.41. Наклейка для схемы — это светодиод для создания схем и поделок. Проводники позволяют электричеству проходить через них, а изоляторы сопротивляются протеканию тока. Дополнительный бонус: эта схема также дает хорошую индикацию «внутреннего сопротивления» батареи. Circuit Test Electronics — импортер и дистрибьютор электронных компонентов и испытательных приборов. Эта схема помогает десульфатировать свинцово-кислотные батареи. Желательно, чтобы уровень плана тестирования был таким же, как и уровень соответствующего программного обеспечения.Несколько лет назад я сделал тестер ИС, используя обучающую систему 8080, чтобы проверить ящики, заполненные ИС серии 7400, которые использовались в лабораторных экспериментах в лаборатории колледжа, где я проходил курсы. 35, нет. Повысьте гибкость бизнеса, предоставив вашей организации обучение, аккредитованное ICAgile. Вычислите значения R и X, которые были бы найдены, если бы вы провели испытание обрыва цепи на вторичной обмотке, а не на первичной. Автомобильный регулятор напряжения большой мощности GaryC — 05.01.2014. Oculus старается изо всех сил упростить разработчикам сборку своих устройств.И LM358 IC для преобразования выходного сигнала датчика уровня алкоголя в цифровой (эта функция не является обязательной). Автоматический выключатель также должен уметь отключать большое количество других токов при системном напряжении, таких как емкостные токи, малые индуктивные токи и… Лучшее онлайн-программное обеспечение для электромонтажа и схем. 4. Включая наши отмеченные наградами схемы защелок. См. Раздел «Использование тестера» ниже. Мощность Испытательный проект «Аполлон-Союз» стал первым международным полетом человека в космос. Ngspice является частью проекта gEDA, полного набора инструментов автоматизации проектирования электронного дизайна под лицензией GPL.И он способен предоставить более 1. Расчетное время: Зависит от личного опыта, умения работать с инструментами, работы с электропроводкой и доступного доступа к зоне проекта. Более 6 млн товаров от 2000+ производителей. Кроме того, вы также можете измерять температуру и тестировать несколько человек одновременно. Вы можете использовать их для быстрой проверки исправности многих микросхем операционных усилителей с мигающей светодиодной схемой. Поиск выключателя может помочь в ваших электрических проектах. Пожертвовать для Support Tor Схема представляет собой генератор Пирса, к которому подключен тестируемый кристалл.Связанный проект. Проверить простую цепь несложно — цепи освещения относятся к числу самых простых, — но электрическая проводка в автомобиле содержит множество взаимосвязанных и разветвленных цепей, которые создают сложности. Подайте VCC (5 В) и Gnd на ИС, а затем подайте 12 В на контакт 8. 99. Разработайте и создайте тестер батареи для проверки сухих элементов и аккумуляторных батарей с напряжением менее 2 В. От 0 мс до 2. Чтобы включить или выключить переключатель, просто нажмите на него. Если MOSFET работает, он будет работать в цепи нестабильного мультивибратора, в результате чего светодиод будет мигать.Это простая схема тестера микросхем операционного усилителя. Он в первую очередь нацелен на практиков, художников и преподавателей, работающих с молодежью в культурном и молодежном секторах. Комплект измерителя ESR — это удивительный мультиметр, который измеряет значения ESR, емкость (100 пФ — 20 000 мкФ), индуктивность, сопротивление (0. Для этого дублируйте R6-R12, C3, U1B, D3-D4 и Q1, используйте квадрокоптер IC LM324. Операционный усилитель на 2 или 3 канала. Тестер операционного усилителя предназначен для тестирования простых, двойных и учетверенных операционных усилителей. Существует два режима работы тестера IC 1.Это очень простая и недорогая схема, которую можно использовать для проверки кристаллов кварца. Наш список проектов Arduino — это сборник последних крутых проектов Arduino, ожидающих создания. Снимать каждую из них для тестирования очень утомительно и есть большой риск повреждения печатных плат. Эта схема очень проста. Проверка микросхемы будет производиться с помощью Arduino UNO. трубы тестер трубок проект Стива Бенча. И что делает эту схему такой особенной, так это то, что в ней не используется транзистор, и, следовательно, это действительно простейшая проверка целостности.Автоматический доводчик штор. Серый цвет указывает на землю. Автоматический режим 2.] Нормативные / обязательные критерии тестирования [Опишите все правила или предписания, по которым система должна проверяться. Типичные области применения включают интерфейс датчика / МЭМС, управление питанием / аккумулятором, связь, конструкции со сверхнизким энергопотреблением. в этом проекте мы использовали только один тип транзистора. TINA Design Suite — это мощный, но доступный программный пакет для моделирования схем, проектирования схем и проектирования печатных плат для анализа, проектирования и тестирования в реальном времени аналоговых, цифровых, IBIS, HDL, микроконтроллеров и смешанных электронных схем и их макетов печатных плат.Вместе мы решаем сложные задачи тестирования и автоматизации и позволяем предприятиям достигать более высоких объемов производства, более высокого качества и более высокой рентабельности инвестиций. Налейте 1 стакан воды в чашку или химический стакан. Эта схема может использоваться для тестирования и проверки работы кристалла в диапазоне частот от 1 МГц до 48 МГц. Я сел и набросал «суперпростой» драйвер… Большинство проектов наталкиваются на одну или две проблемы на своем пути, и этот тоже. Amazon. Пожалуйста, помогите Project Cars Wiki, расширив ее. Конечно, есть и другие факторы, которые могут быть учтены в этом стандартном расчете.IC 1848, также известная как туманность Душа, туманность Эмбрион и туманность Вестерхаута 5, представляет собой область газа и пыли с ассоциированным скоплением молодых горячих звезд, расположенных на расстоянии ~ 6500 световых лет в созвездии Кассиопеи. Если вы новичок в построении трасс, попробуйте… North American Tracks. Описание: Тестер многопроволочного кабеля с отдельным светодиодом для каждого провода. Если вы посмотрите внимательно, вы можете заметить небольшое несоответствие между фотографией печатной платы на рисунке 3 и файлом макета ExpressPCB, включенным в онлайн-файлы.Конечная цель — создать экономичный тестер компонентов с использованием Arduino и нескольких пассивных компонентов; Я пытаюсь сделать систему более масштабируемой, чтобы вы могли просматривать выходные данные в последовательном режиме … Как мне проверить мою схему? То, как вы проверяете свою схему, будет зависеть от конкретной схемы, которую вы строите. Более 40 лет Circuit Check является лидером отрасли в поиске и внедрении инноваций в новые тестеры интегральных схем или тестеры интегральных схем, которые используются для тестирования или проверки состояния микросхем перед их использованием в какой-либо схеме.На прошлой неделе я создал простой TTL-I. Инвертор синусоидальной волны переменного тока от 24 до 220 В, 1000 Вт постоянного тока для фотоэлектрической солнечной системы. Модули Wi-Fi, такие как Xbee, были дорогими и с ними было сложно работать. Подача тока на светодиоды регулируется базовым комплектом ручных инструментов для электриков, тестером напряжения и мультиметром. План тестирования служит планом для проведения мероприятий по тестированию программного обеспечения … Вот простая принципиальная схема индикатора уровня заряда 12-вольтной батареи. Схема блока питания преобразователя постоянного тока с 12В на 24В.139 Если вы пытаетесь использовать клиент Tor, обратитесь к веб-сайту Tor и определите ответы на часто задаваемые вопросы. Требуемая деталь: мультиметр или омметр, оптопара, резистор 100 Ом, кнопка, батарея или источник питания. Необычно для моих проектов, что я не включил дизайн печатной платы, поскольку стиль построения «мертвого жучка» был намного удобнее. Tester Electronics Projects, Операционная схема тестера усилителя «Проекты аналоговых схем», Дата 2019/08/04. Этот студенческий исследовательский проект SDSU состоял из анализа схемы с использованием гидравлического испытательного стенда, который содержал насос и различные клапаны.Визуализация электронного потока, которую вы добавили, просто фантастическая и действительно помогла им понять, как ток делится в параллельной цепи. Тестер многожильного кабеля. Он использует цифровую КМОП-матрицу NAND серии IC-4011 или CD4011, или MC14011, или TC4011, поэтому полезная ИС очень низкая стоимость. Он увеличивает карьеру руководителей проектов в различных отраслях и помогает организациям находить людей, которые им нужны для более умной работы … Ниже приведены полные электронные схемы, которые вы можете построить, все они используют схему таймера 555.Проектирование и моделирование тестовых устройств, IEEE Transactions on Magnetics, vol. Многожильный провод 22 и 24 калибра с предварительным соединением является наиболее распространенным в конструкции педалей, поскольку все, что толще 22, не подходит для некоторых аппаратных средств и некоторых отверстий на печатной плате, а все, что тоньше 24, не будет достаточно прочным. Если лампочка не загорается, проверьте соединения проводов, чтобы убедиться, что все они надежны, а затем повторите попытку. Мы систематически анализируем и тестируем прототип для нескольких микросхем, получая доступ к каждому отдельному выводу со всеми возможными входами.Мигающий светодиод; Затухающий светодиод; Мигающие огни железнодорожного пути; Светодиодный диммер; Тестер направления сервопривода; Тестер скорости сервопривода; Сенсорные проекты. О НАС. Threads 4K Выбор испытательного оборудования, методы измерения, передовой опыт (т. Е. Инструмент для проектирования схем / печатных плат и симулятор, разработанный AutoDesk, который дает вам возможность спроектировать схему, увидеть ее на макете, использовать знаменитую платформу Arduino, смоделировать схему и, в конечном итоге, … Симисторы — рабочие и прикладные схемы. Мини-проекты с использованием IC 741. Mazda Raceway Laguna Seca.Теперь, включающий в себя прогнозный, гибкий и гибридный подходы, PMP ® доказывает опыт руководства проектом и компетентность в любых методах работы. Просто подключите 4-элементную батарею и сервопривод. Изменение способа работы людей с гибкостью, помогая им стать гибкими. Цепь — это путь, по которому течет электричество. (Полностью или частично закорочено. Он может протестировать практически любое устройство 74xx или 4xxxx, а также выявить неизвестные IC, действительно крутые, но никогда не опубликованные. Соединительный провод. В вашей тестовой системе мы хотим поместить наш чип на макетную плату и со входом выходная проводка, мы… нет Это видео представляет собой описание основных логических вентилей на хинди для студентов-электронщиков 11 и 12 классов.Еще несколько лет назад подключение устройств и аппаратных компонентов к Интернету было непростой задачей. Cerium Systems, признанная одной из самых быстрорастущих технологических компаний Индии, предоставляет глобальные услуги в области проектирования для секторов СБИС и встраиваемого программного обеспечения. Когда вы касаетесь проводом под напряжением (черного или любого другого цвета, кроме зеленого и белого) одним выводом и нейтралью (белым) или заземлением (зеленым или голым медным) с помощью… Необходимость извлекать каждый из них для тестирования очень утомительна, и это очень утомительно. это большой риск повредить печатные платы.org) Лучший онлайн-ресурс по проектам в области электроники. В настоящее время тестируется только 18 различных I. См. Больше идей о проектах Arduino, Arduino, схемотехнике. Мы также исследуем таблицы истинности, связанные с различными ИС по каналу отображения. Схема индикатора уровня заряда аккумулятора 12В светодиодная гистограмма. 7-сегментное устройство представляет собой небольшое устройство на основе семи светодиодов, которое используется для представления одного числового значения от 0 до 9. Этот проект отличается высокой надежностью и экономичностью. В производственной тестовой среде Go-No Go это помогает относительно неподготовленным операторам решить, является ли компонент хорошим или плохим.Причины для тестирования после того, как ИС была размещена на плате:… Необходимость извлекать каждую из них для тестирования очень утомительна и существует большой риск повреждения печатных плат. Абхишек Джайн (Y7016) Аншул Гоял (Y7074) Сиддхарт Гарг (Y7431) Под руководством Арпита Матхура. (Разомкнутая цепь) Рассчитайте Vth в исходной цепи, используя состояние разомкнутой цепи; Во-вторых, уменьшите сопротивление нагрузки до нуля (короткое замыкание). Обратите внимание, что действительно сложно нарисовать схему в реальной жизни, если только она не такая простая, как светодиод и батарея.MESR-100 ESR Capacitance Ohm Meter Профессиональный тестер цепи конденсатора для измерения сопротивления емкости 9. Проверьте реактивную площадку, положив одну руку на контакт заземления (GND), а одну руку — на контакт P0. 55. «Мой НОВЫЙ Десульфатор / Тестер АКБ ВЫСОКОГО ТОКА». s из серии 7400, имеющий 14 и 16 контактов. 5). Практически все люди начинают изучать электронику, используя макетные платы, потому что это самый простой способ собрать схему. В этом проекте описывается цифровой тестер ИС для тестирования цифровых ИС серии 74xx с использованием подхода на основе раскрывающегося меню графического интерфейса пользователя (GUI) MATLAB.g irf830) Я не утверждаю, что схема может проверить все неисправные МОП-транзисторы или все неисправные состояния МОП-транзисторов. Принципиальная схема тестового пробника основана на тактовом генераторе IC1a-1c, который выдает прямоугольный сигнал с частотой 3 Гц. Доступно 6 моделей — позвоните по телефону 806-778-8407. Цифровой тестер ИС Этот проект цифрового тестера ИС может быть разработан с помощью Arduino. 2. Прежде всего, мы подключаем лампу к источникам питания переменного тока и к реле, как показано на принципиальной схеме. подвеска: Часть I Проектирование и моделирование испытательного оборудования »IEEE Transactions on Magnetics vol 35 № 3 May 1999 Силовая электроника Введение в силовую электронику 16 подвеска: Часть I.В испытательных и измерительных схемах. Детектор радиочастотного излучения; Цепь переключателя хлопка; Тревога детектора тени; Световой датчик; Последовательные проекты. Обычно номер IC вводится в тестер IC, и проводится сравнительный тест с логической таблицей этой конкретной IC. 1956-1963 Элемент для тестирования Описание теста Дата тестирования Подходы к тестированию [Опишите общий подход к тестированию, который будет использоваться для тестирования продукта проекта. Это позволяет плате контролировать, как эти компоненты активируются и заряжаются во время использования предложений Digi-Key 12.Если путь нарушен, это называется разомкнутой цепью, и электроны не могут двигаться полностью. ) школьный проект, выпускной проект или курсовая работа? Опубликуйте свои вопросы и попытки. Альтернативный вариант: нарисуйте схему на доске с помощью Sharpie. Большое количество товаров на складе, возможность отправки в тот же день. Выполните подключение для проекта «Домашняя автоматизация», как показано на принципиальной схеме. На изображении ниже слева показана схема светодиодной схемы индикатора, а справа — пример схемы подключения схемы, построенной на участке прототипирования вашего BOE Shield.Введение: цифровой тестер IC с использованием микроконтроллера Pic. Выучить больше . Как будет построена схема, зависит от вас, но вот несколько идей: Коробка для проекта — используйте внутреннюю батарею 9 В и внешние разъемы, чтобы держать схему в одной маленькой коробке. Помимо первого шага в использовании ваших надежных глаз для проверки платы, есть несколько других способов, которыми вы можете проверить, чтобы найти потенциальную причину короткого замыкания на печатной плате. Большое количество крошечных полевых МОП-транзисторов (полевых транзисторов металл-оксид-полупроводник) интегрируются в небольшой чип.Движущиеся желтые точки обозначают ток. 1x LM311 IC 1x Печатная плата для точного ЖК-измерителя с красной паяльной маской 1x Корпус Измеритель является идеальным дополнением к любому источнику питания, зарядному устройству и другим электронным проектам, где необходимо контролировать напряжение и ток. Генератор звука дождя — помощь при бессоннице Тестеры логики — это простые, но очень полезные устройства для тестирования цифровых схем. 7К сообщений. Устройство обрабатывает каждую комбинацию контактов и считывает все остальные контакты, чтобы определить, какой это тип микросхемы.74LS48 — это декодер BCD для семи сегментов, который используется для отображения чисел, декодированных в двоично-десятичном формате. Чтобы найти Vth и Rth. Если вы пишете код, добавьте пакет NuGet Microsoft. Получите его как можно скорее в четверг, 16 декабря. Ни один из компонентов не поврежден. Logic, Gates, I2C, USB, таймер 555 и т. Д. Audio Meter с использованием Arduino Этот проект используется для разработки аудиометра на основе Arduino. осциллографы, анализаторы спектра, генераторы сигналов и т. д. После запуска таймера подождите, пока загорится светодиодный экран, а затем нажмите на фольгу GND одной рукой и фольгу P1 другой.В общем, вы должны следовать этой процедуре: дважды проверьте вашу схему и макетную схему, чтобы убедиться, что все ваши компоненты находятся в нужном месте. ABI LinearMaster и ChipMaster Compact Professional предлагают простое в использовании тестирование ИС вне схемы с дополнительным средством программирования. Здесь, в этом посте, мы собрали некоторые из проверенных мини-проектов с использованием IC 741. Тестер транзисторов Измерительные индукторы Измерения высокого тока Дешевый и удобный тестер транзисторов Анализатор кабеля Тестер тиристоров Тестер с жидкокристаллическим дисплеем (ЖКД) Инфракрасный пульт дистанционного управления Тестер I Тестер целостности с тремя состояниями Инфракрасный тестер дистанционного управления II Тестер соединений 12/24/48 В D.Например, стоимость доставки также может быть учтена с учетом 8 вольт, а напряжение трубчатой ​​батареи составляет 14,5 градусов в небе. ). Тестер непрерывности. аудио. проект можно использовать для проверки микросхем 74 серии на уровне ворот. Включите мультиметр и выберите режим постоянного напряжения. Позвоните нам по телефону 510-629-0066. Клуб электроники, ИИТ Канпур. Отчет о тестировании — это документ, который содержит сводку всех действий по тестированию и окончательные результаты тестирования проекта тестирования. Недавно во время путешествия у моей семьи возникли проблемы с питанием 5 смартфонов и 2 планшетов, а не просто тестера аккумулятора.Твитнуть. Цифровой тестер ИС на базе ПК Этот проект используется для проверки основных логических вентилей (И, ИЛИ, НЕ, ИЛИ, ИЛИ, ИСКЛЮЧАЮЩЕЕ ИЛИ). Подключите разрешающие контакты двигателей к 5 В. Так что пока не помещайте проект в коробку. Вскоре! Автор: Эми Ларсон, 15 декабря 2021 г. 4) Схема простого тестера целостности цепи с использованием микросхемы IC 555. Автомобильный тахометр. Моделирование и построение графиков в браузере позволяют быстрее проектировать и анализировать, проверяя работоспособность схемы, прежде чем брать в руки паяльник. Куртки могут быть сделаны из нескольких различных материалов — с тканевым покрытием 22/02/2013 ОБНОВЛЕНИЕ! Новая версия 0.Каждый 7-сегментный имеет семь входных контактов для включения одного светодиода в семи сегментах. Я не вижу ни единого препятствия для реализации такого тестера в коммерческих целях, что меня действительно бесит! Circuit — Test, Risk, Change (опубликовано в апреле 2019 г.) объединяет идеи программы Circuit через эссе, статьи, цитаты и комментарии, написанные персоналом на всех уровнях и, что немаловажно, молодыми людьми. Как таковой. Это крутизна (gm), сопротивление пластины (rp) и mu. ; Теперь подключите резистор в несколько сотен Ом (100 Ом), нажмите кнопку последовательно с анодом светодиода, после чего подайте питание +5 В постоянного тока на эту схему.Легко проверьте электрическую систему автомобиля, найдите обрыв цепи, короткое замыкание в автомобиле, неплотное соединение. Он имеет PMOS-транзисторы на входах для обеспечения очень высокого входного импеданса и очень хороших скоростных характеристик. Электричество сетевого напряжения крайне опасно. Это кнопочный переключатель мгновенного действия, который отключает сопротивление эмиттер-база и применяет выбранный базовый ток. Опишите все запланированные тесты. IC Tester https: // tinkersprojects. Калифорнийское шоссе, полное. Его легко собрать, и он чрезвычайно полезен для поиска дефектных деталей, особенно полупроводников, в электронных устройствах.Поместите ИС на макетную плату. Расширенные возможности моделирования включают моделирование в частотной области (слабый сигнал), ступенчатое изменение параметров схемы по диапазону. Электробезопасность при создании электронных проектов своими руками. Однако вы можете расширить эту схему для управления до 3 каналов. Наконец, выберите папку, в которой вы хотите сохранить этот проект. Универсальный цифровой тестер Digital Tester для определения состояния компонентов, а также характера дефекта; Измеритель шума измеряет уровень шума с индикацией светодиода, предупреждая тревогу после пересечения безопасного уровня; Проверить диод | Стабилитрон проверяет диод, а также тестер интегральных схем стабилитрона для таймера IC 555 и операционного усилителя. Решение, разработанное в этом проекте, очень экономически выгодно при использовании стандартных, доступных отдельно — инновационное решение, отвечающее нашим требованиям к испытаниям. для типового тестирования, валидации, верификации и регрессионного тестирования.Включает светоизлучающий диод (LED), если кристалл исправен. После завершения построения схемы сохраните ваш проект. PP3 — это вольтметр и тестер целостности цепи со звуковыми и визуальными индикаторами, а также двумя светодиодными фарами для освещения рабочей зоны. Чип должен был быть уже проанализирован перед тестированием. У него есть несколько дешевых и простых в сборке деталей. См. Пример на плакате «Из любви к Споку». l Двенадцать ступеней полета S-IC были испытаны на стенде В-2 с апреля 1967 года по октябрь 1970 года.Справочная информация: существуют 3 основных константы вакуумной трубки (клапана). 1, поэтому подходящая версия Polly NuGet… Вопросы по цифровой схеме и логике (т. Е. С помощью различных схем и манометров наша исследовательская группа смогла проанализировать эффекты снижения давления. Для определения направления солнца необходимо использовать зависимый элемент схемы.Это будет полезно даже для студентов инженерных специальностей для их Рис. Первоначально разработан для моего домофона, но может использоваться с сигнальной проводкой, кабелями CAT 5 и многим другим.11,508. ИС, главный компонент каждой электронной схемы, может использоваться для самых разных целей и функций. Светодиодный куб 3x3x3. Project Management Professional (PMP) ® — это ведущая в мире сертификация по управлению проектами. Вы можете проверить следующие IC 7400, 7402, 7404, 7408, 7432, 7486. Программа Visual Basic используется для отображения результатов на… 555 проектах таймера, электронных измерениях и схемах тестеров, проектах электроники, проектах на основе IC 741 Оставьте комментарий. Коллекция Electronic Schematics, включающая более 45 000 бесплатных схем электронных схем, с тщательными перекрестными ссылками на более 500 категорий.Сигнал поворота велосипеда. ) 4K Threads 46. Рис. Ищете в Интернете определение IC или что это за IC? IC внесен в крупнейшую и наиболее авторитетную словарную базу сокращений и сокращений The Free Dictionary High Voltage Circuit Breaker Основная задача автоматического выключателя — отключать токи короткого замыкания и изолировать поврежденные части системы. Зеленый цвет указывает на положительное напряжение. Autodesk Circuits дает вам возможность воплотить в жизнь идеи ваших электронных проектов с помощью бесплатных и простых в использовании онлайн-инструментов.Когда апплет запустится, вы увидите анимированную схему простой цепи LRC. Ширина выходного импульса моноимпульса является функцией последовательной комбинации резистора R8, потенциометра VR2 и конденсатора C4. Выше представлена ​​практическая схема тестирования SCR. Подробнее здесь. Ваш IP-адрес выглядит следующим образом: 157. На основе отчета о тестировании заинтересованные стороны могут оценить качество тестируемого продукта и принять решение о выпуске программного обеспечения. он используется для тестирования множества ИС, которые состоят из вентилей, последовательных схем, комбинационных схем.Он мгновенно включится и закроется, как только он сработает, и будет оставаться закрытым, пока напряжение питания остается выше нуля вольт или полярность питания не изменяется. Основанная в 2013 году, Cerium Systems со штаб-квартирой в Бангалоре и офисами в Кочи, Визаге, Индия, и Санта-Кларе, США, и Пенанге, Малайзия. Дайте этому проекту… Испытательные электрические схемы оборудования и электронные проекты. По большей части это был программный проект, так что этот уродливый прототип был просто скреплен как испытательный стенд.Регистрация бесплатна. Красный цвет указывает на отрицательное напряжение. 99 $ 23. io — это онлайн-инструмент для проектирования электронных схем. Описание микросхемы находится в отдельном текстовом файле с добавлением… Как построить схему: 1. Во-первых, мы предполагаем, что нагрузочный резистор бесконечен. Основная специализация ICsense — разработки в области аналоговых, смешанных сигналов и высокого напряжения. Показанный здесь двухпроводной тестер цепей также проверяет напряжение. Когда переключатель S2 DPDT находится в положении 2-2, таймер настраивается на нестабильный режим работы.Выходной сигнал генератора затем выпрямляется сигнальным диодом 1N4148 и фильтруется конденсатором C3 емкостью 100 пФ. В прямом смысле, эта деятельность по проектированию и разработке была примером быстрого прототипирования. 0 из 5 звезд 2. «Распаковать и запустить» 555 Таймер настройки. 1. В конструкции использовались широкополосные методы, и схема оснащена «фильтром нижних частот» для обеспечения хорошей спектральной чистоты на выходе. Схема блока питания преобразователя постоянного тока с 5В на 8В. Откройте схему соединений или шаблон чертежа цепи, а не просто пустой экран.NPN / PNP. Выберите комбинацию компонентов и мгновенно получите подробный список деталей, пошаговое руководство по подключению и индивидуальный тестовый код для вашей схемы. LM3914 — это монолитная интегральная схема, которая определяет аналоговые уровни напряжения и управляет 10 светодиодами, обеспечивая линейный аналоговый дисплей. Затем спроектируйте блок компаратора, который может выполнять четыре операции сравнения, обрабатывая выходные данные сумматора / вычитателя или других подкомпонентов. Поскольку эта схема может генерировать очень громкий тон, можно использовать потенциометр 5K для уменьшения громкости.58) прошивки тестера микросхем. Назад к страницам других триодов rec. 14-контактный DIP-корпус, эта ИС может работать при температурах до 1250. Тестер сервоприводов с дистанционным управлением (RCST) прост в использовании. Прочтите экран справки, чтобы … Автономное моделирование цепей с помощью TINA. Это переключает все напряжения, чтобы можно было проверить как PNP, так и NPN транзисторы. Некоторые цепи будут незаконными для эксплуатации в большинстве стран, а другие опасны для строительства и не должны пытаться использовать неопытные. Этот проект включает в себя создание недорогого измерителя кривой, подходящего для тестирования широкого спектра электронных компонентов как в цепи, так и вне ее.Этот мощный инструмент для экономии времени идеально подходит для техников любого уровня. Идея использования солнечных элементов заключается в том, чтобы разместить их под равными и противоположными углами для приема сигналов от каждого из них в зависимости от силы солнца в любом направлении. Погрузитесь в мир логических схем бесплатно! От простых вентилей до сложных последовательных схем, строите временные диаграммы, автоматическое создание схем, исследуйте стандартные ИС и многое другое. Батареи Как подзаряжать батареи с помощью источника постоянного тока Как подзаряжать батареи с помощью солнечных элементов Как построить тестер батареи Как построить выключатели-разрядники батареи Как построить микросхемы язычкового переключателя Как построить резисторы цепи двустороннего переключателя 4066 Как сделать Подключите конструкцию подтягивающего резистора.Temp Удаление каждого из них для тестирования очень утомительно и существует большой риск повреждения печатных плат. Щелкните значок программы. Ручной режим 1. Яркость лампы будет наполовину ниже, поскольку тиристор действует как полуволновой выпрямитель. Прототипы печатных плат. Чтобы помочь вам в этом, Circuit Digest предоставляет вам список популярных электронных схем и электронных проектов с хорошо проиллюстрированной принципиальной схемой и подробным объяснением для полного опыта самостоятельной работы. АННОТАЦИЯ . Электрическая схема блока питания с 230 В переменного тока на 12 В 1 А и 5 В 1 А постоянного тока Преобразователь переменного тока в постоянный.39. Переменный потенциометр позволяет вам установить любое положение сервопривода в пределах 1. Для этого проекта мы использовали печатные платы, произведенные AllPCB, китайским профессиональным поставщиком услуг по производству и сборке печатных плат. Проектирование регулятора напряжения с LM317T Для разработки схемы группа электриков изучила требования к схеме регулятора напряжения и определила, что для проекта требуется интегральная схема, способная принимать от 12 до 13 вольт от основной батареи. Потребляемая очень низкая мощность. Идеально подходит для приложений с батарейным питанием.MultiSim National Instruments Создание бесшовных схем для вашего проекта. Щелкните здесь для источника питания переменного напряжения для подключения силовых триодов с нечетным напряжением (2A3, 300B, 50 и т. Д.). Тест пальцем — это один из способов проверить, не перегревается ли конкретный компонент. Электронная плата. Пользовательский интерфейс заставляет меня чувствовать, что я использую настоящий релейный блок в лаборатории. Этап 2 на Калифорнийском шоссе. Нажмите (нормально разомкнутую) кнопку тестирования, чтобы убедиться, что тональная цепь работает правильно. Схема была недавно разработана для тестирования N -мосфец (силовой вид эл.параметры схемы определяются, график схемы и форма сигнала создаются, и мы тестируем и проверяем каждую часть схемы CMOS, разработанной средствами разработки Cadence. Чтобы запустить тест, вы подключитесь к M-Lab, и ваш IP-адрес будет передан им и обработан ими в соответствии с их политикой конфиденциальности. ПРОЕКТЫ ЦИФРОВЫХ СХЕМ I Вперед Этот текст предназначен для обзора основных цифровых интегральных схем (ИС), составляющих центральный процессор (ЦП) компьютера.Выходной сигнал представляет собой последовательность импульсов с высоким периодом времени, определенным серией Battery Tester Project Using LM3914 IC. Сводный отчет о тестировании Портативные абоненты Icom серии IC-F9000 STR-Icom-F9011-09152011 Стр. 7 из 11 CAB ‐ CAI_TEST_REQ — сентябрь 2009 г., раздел 2. Дополнительные сведения Компоненты, используемые для тестирования схемы, можно повторно использовать в других проектах. -логический тестер на основе Arduino и скрипта Python. Эти тестеры предназначены для проверки обычных электрических розеток, но только заземленных розеток с тремя разъемами.Давайте откроем Unity и создадим новый проект. California Highway Stage 3. Обратите внимание, что все эти ссылки являются внешними, и мы не можем оказывать поддержку по схемам или предлагать какие-либо гарантии их точности. Это часто ассоциируется с туманностью Сердце (IC 1805) — еще одним известным объектом, который находится в 2. C. Как проверить полевой МОП-транзистор с помощью цифрового мультиметра — проекты самодельных схем В сообщении объясняется, как тестировать МОП-транзисторы с помощью мультиметра с помощью набора шагов. , который поможет вам точно определить исправное или неисправное состояние МОП […] Экспорт схемы.3. STM8S001J3M3_JX. Я обнаружил схемы, которые обычно основывались на таймерах LM555. 54-миллиметровый соединитель штекера и гнезда. Вентилятор 12В в цепи 230В. Подайте заявку на участие в проекте WeatherService, убедившись, что выбрана версия, которая работает с версией. Но если проект заполняет водно-болотные угодья до 22 июня 2020 года, то Правило защиты судоходных вод не применяется и может стать предметом серьезного теста на взаимосвязь, проведенного судьей Кеннеди. Это помогает одновременно тестировать несколько проводов. Просто поместите схему тестера микросхемы операционного усилителя.Испытание обрыва цепи выполняется на первичной обмотке, и R оказывается равным 600 Ом, а X — 160 Ом. PIC MCU с ILI9341 TFT — Пример тестирования графики | mikroC Projects. Это должно замкнуть цепь и позволить электричеству течь от одной клеммы батареи к другой, зажигая при этом лампочку. 555 Усилитель. Вот как это работает. Попробуйте такие предметы, как металл, дерево, резина, графит. Это имитатор электронных схем. Настраивать. 6 из 5 звезд 505. Радиатор. Интеллектуальный тестер IC намного более эффективен и лучше, чем обычный тестер IC, он может обнаруживать и проверять подключенную IC вместе с ручным режимом.Еще от автора: Цифровой тестер ИС на микроконтроллере pic16f877a. С помощью этого тестера мы можем легко проверить сетевые кабели RJ45 или RJ11 на их целостность, последовательность и наличие короткого замыкания. Крепление для мультиметра — используя несколько банановых вилок, вы можете создать схему, которая подходит непосредственно к мультиметру. Этот проект используется для проверки различных функций ИС на основе разработанной программы с использованием разных функций. 2 — Проект 25, этап 1, транкинговый абонентский блок с общим радиоинтерфейсом P25 ‐ Interoperability DTR — P25CAP081017 — 1090622101 DTR — MOT — 40018 — M4 DTR — P25CAP081015 — 0383 Испытательное и испытательное оборудование электроники является важным элементом электроники и радио.На фотографии показан типичный небольшой макет, который подходит для начинающих, создающих простые схемы с одной или двумя микросхемами (микросхемами). Мы предлагаем обширную коллекцию руководств по электронике, схемных идей, а также проверенных и новейших проектов электроники от начального до продвинутого уровня. Этот тестер логики может тестировать и отображать три различных логических уровня: «0» и тестер кристалла A — важный инструмент в проектах электроники, который работает с высокочастотными инструментами для создания частоты генератора.План тестирования помогает нам определить усилия, необходимые для проверки качества тестируемого приложения. Модуль ILI9341 TFT содержит одноименный контроллер дисплея: ILI9341. Таймер 555 — это наиболее распространенная микросхема, используемая в проектах DIY-электроники, поскольку она небольшая, недорогая и очень полезная. STM32F103VE_Board_JX. Принцип работы В этом проекте использовались Arduino, светодиодные фонари, резисторы и т. Д. 1 Ом — 20 МОм), тестирует множество различных типов транзисторов, таких как NPN, PNP, полевые транзисторы, полевые МОП-транзисторы, тиристоры, тиристоры, симисторы и многие типы диодов.Здесь подключен генератор Колпитца, использующий транзистор T1. Есть вопросы? Официальный многоязычный форум — это то, что вам нужно. Принципиальная электрическая схема. . Светофор; 7-сегментный дисплей Mod10; Случайный светодиодный мигатель; LED Chaser Circuit Diagram — бесплатное приложение для создания электронных схем и экспорта их в виде изображений. схема. Ссылки на электронные схемы, электронные схемы и проекты для инженеров, любителей, студентов и изобретателей: 1. Чтобы определить, работает ли схема и определить местонахождение проблемы, необходимо использовать различные формы испытательного оборудования.От 25 В до 37 В. 1 8. Работает в системах Linux и FreeBSD. Это термомагнитный выключатель. Если источник переменного тока (переменный ток), симистор откроется во время работы Электроника — это интересно узнать, особенно если вы можете изучить это, построив свои собственные схемы. Вся информация об устройстве содержится в главной микросхеме (U1), поэтому нет причин обновлять ведомую микросхему U2, если с ней нет проблем. Если он работает, на коллекторе будет присутствовать высокочастотное напряжение. IC-LM317t регулируемый трехконтактный стабилизатор положительного напряжения.Поэтому мы используем тестер. Бесконтактный тестер напряжения — это безопасный способ убедиться, что питание переменного тока отключено. Может взиматься плата за передачу мобильных данных. В нашем предыдущем руководстве по источнику тока, управляемому напряжением, мы объяснили, как использовать операционный усилитель с полевым МОП-транзистором и схему источника тока, управляемого напряжением. За 5 минут в сети я могу сделать то, что заняло бы час или больше. ICsense — поставщик специализированных интегральных схем (ASIC) для автомобильного, промышленного, медицинского и потребительского рынков.Положительное напряжение, возникающее в проекте. Подробнее Добро пожаловать в проект дома электроники (https: // electronicsproject. Установите напряжение для 555, затем используйте вкладки Astable или Monostable, чтобы спроектировать свою схему. Вы просто знаете только положение ножек транзистора. Руководство пользователя тестера транзисторов Интерпретируя результаты измерений, вы должны иметь в виду, что схема тестера транзисторов предназначена для малосигнальных полупроводников. Показывает обрыв цепи, короткие замыкания, инверсии, замыкания на землю, целостность цепи и все это с четырьмя ИС.Тестируемая ИС вставляется в основание. Мы здесь, чтобы помочь. Описание. exe «Программа установки создаст значок на рабочем столе. Когда кристалл…. Схема в этом проекте построена на часто используемой микросхеме CD4001 и еще нескольких дискретных компонентах. Тестеры и принцип их работы. Вы не используете Tor. 3, май 1999 г. стр. По мере того, как влажность вокруг гвоздя в горшке с растением увеличивается, ценность увеличивается (мы создаем конденсатор большего размера). Мы расширили ассортимент нашей продукции за счет приобретения ведущих компаний, которые Tekt Industries собирает средства для Tektyte: Специализированные тестеры цепей LogIT на Kickstarter! Уникальное оборудование для тестирования в режиме реального времени регистрации мощности для устройств с питанием от USB и PoE Проект Battery Tester.Сделайте свою собственную печатную плату и изучите процессы, которые задействованы в процессе. Схема блока питания 0-30В. Это результат моей первоначальной ошибки в дизайне, которая потребовала от меня вырезать пару печатных плат. Сертификация Agile Project and Delivery Management подтверждает, что владелец обладает навыками для успешной Lean и Agile доставки продуктов с использованием различных подходов, включая проекты и потоки создания ценности. Назовите папку «Таймер 555». Проект был разработан для односторонней сборки. Добро пожаловать на наш сайт! Electro Tech — это онлайн-сообщество (насчитывающее более 170 000 членов), которым нравится говорить и создавать электронные схемы, проекты и гаджеты.Это руководство для покупателя предлагает лучшие варианты и советы по выбору лучшего устройства для поиска автоматических выключателей. е. 1 показана схема кабельного тестера. Независимо от того, хотите ли вы проверить простую цепь, которую вы создали для школьного проекта, или розетку в доме, есть несколько инструментов тестирования, которые вы можете использовать для проверки целостности, то есть замкнутой цепи. Назовите его чем-нибудь уникальным, что вы запомните. Лампа должна быть полностью выключена, если выключатель не нажат или устройство не неисправно. 39 «protoboard» Повторите те же шаги для схемы 2: спроектируйте, соберите и протестируйте блок сумматора / вычитания для использования в вашем ALU.Читать далее. io может обнаруживать людей и измерять температуру их кожи бесконтактным способом. 15 июля 1975 года был запущен космический корабль «Аполлон» с экипажем из трех человек и состыковался двумя днями позже, 17 июля, с космическим кораблем «Союз» и его экипажем из двух человек. Принципиальная схема этого проекта датчика алкоголя Arduino приведена выше. Расширения. Это очень полезно, когда вы запускаете проект в первый раз или проводите тест на выдержку. 2: Цифровой тестер микросхем на базе Arduino DIGITAL IC TESTER. Что ж, это лучшее место, чтобы его найти.555 Таймер Проектов. … Эквивалентная схема Тевенина представляет собой общую схему в виде независимого источника напряжения Vth с сопротивлением Rth. Имейте в виду, что медь не может находиться между компонентами, например, при подключении светодиода должен быть зазор в меди между положительной и отрицательной точками подключения. Проекты. NET Core 2. Изготовленные на заказ «Ящики для проектов». Входные сигналы IC Tester project В нашей лаборатории мы используем несколько микросхем TTL SSI (серия 74XX). Принципиальная схема тестера транзисторов.Http. Вот последняя версия (V0. В этом проекте мы разработали очень простую схему бесконтактного тестера напряжения с использованием транзисторов. В этом проекте тестер IC необходим для тестирования микросхем AND 7408 и OR 7432 перед их использованием. 1 Принципиальная схема минутного, 5-минутного, 10-минутного и 15-минутного таймера Об этом проекте Это автоматический тестер транзисторов для определения выводов и характеристик различных дискретных полупроводников (транзисторы NPN, PNP, MOSFET и т. Д.). ИС состоят из миниатюрных электронных компонентов. в электрическую сеть на монолитной полупроводниковой подложке методом фотолитографии.Тестер кристаллов. Создайте новый проект Unity. Отрежьте новую проволоку, зачистите оба конца и оберните каждый конец еще двумя канцелярскими кнопками. Эта разводка представляет собой модуль, позволяющий легко и просто отличить хорошие операционные усилители от неисправных. Это схема, которая помогает проверять или тестировать ваши электронные проекты, а также заряжать батареи мобильного телефона. Автор Jestin_Cubetech в микросхемах микроконтроллеров. (схемы. Тестер цепей силового щупа для отслеживания и обнаружения короткого замыкания Искатель автоматического выключателя с контрольной лампой и зуммером Электрический тестер с силовым щупом для проверки целостности цепи с проводом 4 м.R4 может находиться в диапазоне от 100 до 470 Ом. В следующем втором проекте вы узнаете, как сделать простую схему проверки непрерывности с использованием таймера 555. Это завершает схему и запускает таймер на micro: bit после начального 3-секундного обратного отсчета. Принципиальная схема тестера кабелей и проводов; В этом проекте мы собираемся проверить целостность проводов и кабелей, используя микросхему таймера 555 с декадным счетчиком. 1: Схема кабельного тестера Схема и работа Рис. Шаблон плана тестирования (формат IEEE 829-1998) Идентификатор плана тестирования Некоторый тип уникального номера, сгенерированного компанией, для идентификации этого плана тестирования, его уровня и уровня программного обеспечения, с которым он связан.План тестирования — это подробный документ, который описывает стратегию тестирования, цели, график, оценку, результаты и ресурсы, необходимые для выполнения тестирования программного продукта. затем поместите зонд и нажмите S1, легко увидеть светодиодный индикатор хорошего или плохого транзистора. Постройте схему, показанную ниже. IoT, сокращение от Internet of Things, — это возможность подключать физические устройства к Интернету. Комплект измерителя ESR / емкости / индуктивности / транзистора Комплект измерителя ESR — это удивительный мультиметр, который измеряет ESR. Попробуйте добавить другие элементы в замкнутую цепь для поиска электрических проводников и изоляторов.Наконец, спроектируйте, соберите и протестируйте полный ALU для контура 3. Назначенные сотрудники смогут выявлять зависимости и блокирующие устройства, обеспечивать быструю обратную связь и обучение, а также способствовать наращиванию ценности Battery Tester Project. Во многих проектах в области электроники мы видим, что существует потребность в источнике питания с фиксированным напряжением, фиксированное означает отсутствие колебаний напряжения. Узнайте, как отводить тепло от ваших термочувствительных электронных компонентов. Вскоре! Наша команда разработчиков продукта была занята изучением тестирования платы сверху вниз.Это самая большая эволюция в тестировании! Следите за обновлениями, чтобы увидеть, как это изменит вашу стратегию тестирования. Кларк Заппер. I. Меры предосторожности: определите схему проекта, выключите ее и пометьте ее примечанием перед работой с проводкой. Это полный список треков Project Cars 2 (с DLC). множество новых треков и в названии гонок — вот полный список 3 сентября 2019 г. — Проекты Arduino, основанные на моделировании. Постоянно растущее сообщество Arduino состоит из всех, от любителей и студентов до дизайнеров и инженеров со всего мира.Это Octopus Curve Tracer. Сконфигурированная как индикатор уровня заряда батареи в виде гистограммы, LM3914 IC от National Semiconductor определяет уровни напряжения PartSim — это бесплатный и простой в использовании симулятор схем, который включает в себя полный механизм моделирования SPICE, веб-инструмент для захвата схем и графический просмотрщик сигналов. который запускается в вашем веб-браузере. Возможно, вы захотите экспортировать свою схему в виде файла изображения или PDF. Целью этого проекта является разработка и создание тестера аккумуляторов, способного тестировать различные типы сухих элементов и аккумуляторных батарей с напряжением менее 2 В.Он также оценивает резисторы, конденсаторы, индуктивности и т. Д. Исходный проект был написан на сочетании C и кода сборки AVR для AVR gcc tooling AVR Studio. Более 100 новых роботизированных комплектов, электронных комплектов, испытательного оборудования, схем защелкивания, научных комплектов и комплектов альтернативной энергии, утвержденных STEM. Все проекты тестируются и проверяются с помощью рабочего видео для упрощения работы. Это программное обеспечение для моделирования электронных схем представляет собой механизм моделирования смешанных схем со смешанными сигналами, основанный на трех пакетах программного обеспечения с открытым исходным кодом: Spice3f5, Cider1b1 и Xspice.Напряжение на клеммах аккумулятора отображается четырьмя светодиодными индикаторами уровня. 15 долларов. Введение Основной функцией тестера IC является проверка правильности логического функционирования цифровой IC, как описано в таблице истинности i. Загрузите и импортируйте плагин Oculus. Наш тестер IC оснащен сенсорным ЖК-дисплеем, который обеспечивает лучший пользовательский интерфейс и легкий для понимания пользовательский интерфейс. L293D IC. Пациентам нет необходимости покидать свои дома или вступать в контакт с другими людьми для прохождения тестирования. Во второй установке я использую микросхему таймера 555.Основная цель этого проекта — проверить ИС логического элемента, правильно ли работает ИС. Калифорнийское шоссе, обратное. В этом проекте я собираюсь сделать тестер кабеля LAN, состоящий всего из нескольких основных электронных компонентов. com / Это тестер ИС для любых логических микросхем. У Chibitronics также есть линейка наклеек для датчиков и эффектов в дополнение к светодиодной наклейке. Щелкните здесь, чтобы просмотреть обновленную схему. Разработанный для проверки совместимости систем рандеву и стыковки и возможности международного космического спасения, девятидневный Apollo… Необходимость извлекать каждую из них для тестирования очень утомительна и существует большой риск повреждения печатных плат.Полную схему можно просмотреть в разрешении 1024×768. io) Онлайн-симулятор схем Autodesk. Интегральная схема (ИС) Интегральная схема — это схема, размер которой был уменьшен, чтобы поместиться внутри крошечного чипа. Он функционально проверяет различные микросхемы и соответственно отображает PASS или FAIL. Интегральные схемы бывают разных вариаций, таких как таймеры 555, регуляторы напряжения, микроконтроллеры и многие другие. Схема включает переключаемые настройки обратной связи с помощью центрального переключателя sw2 для разных кристаллов.39 $ 15. Купон 20% применяется при оформлении заказа. Скидка 20% с купоном. Существует значительный риск смерти от поражения электрическим током, если электричество сетевого напряжения проходит через тело. Куртки могут быть сделаны из нескольких различных материалов — с тканевым покрытием. Поделитесь учебным пособием в Arduino Project Hub! Сообщество. 2 4: Учебное пособие по тестированию и измерениям — Базовая электроника — Проверка целостности, алгоритмы поиска неисправностей, логический поиск неисправностей, измерение сопротивления, генераторы сигналов, отслеживание схемы, в отношении, влияние сопротивления измерителя, частотная характеристика, измерение тока, измерение напряжений, Тестирование транзисторов с помощью осциллографа После того, как вы закончили сборку, пришло время проверить, все ли в порядке.Компании Teradyne обеспечивают автоматизацию производства для различных отраслей, приложений и всего мира. Прости. 1. Выберите желаемый вид проекта для экспорта (макет, схема или печатная плата). Таким образом, вы можете проверить несколько точек одновременно и лучше понять, что на самом деле происходит в вашей цепи. Измените свой шаблон на «3D». Весь проект, без батареи, обошелся мне чуть больше 3 долларов. Перечисленные здесь мини-проекты, использующие IC 741, можно использовать в качестве прошивки IC Tester.23 октября 2020 г. — См. 3 идеи схемы тестера датчика полярности постоянного тока 555. На рисунке ниже представлена ​​схематическая диаграмма этого инструмента. Тестер цепей — полезный и недорогой инструмент для проведения электрических испытаний. 1: Блок-схема для тестирования устройства MATLAB действует как генератор тестовых стимулов для IC, которым является DUT. Этот тестер использует переменный ток низкого напряжения (250 мВ) и высокой частоты (150 кГц) для считывания ESR конденсатора в цепи. Вдавите одну канцелярскую кнопку в дерево так, чтобы при вращении скрепки она соприкасалась и замыкалась. Цепи, в которых используется эта ИС, можно было легко эксплуатировать от батареи, поскольку CD4001 является ИС с низким энергопотреблением.23 доллара. Одиночный штифт изменяет отображение с движущейся точки на гистограмму. Отчет о тестировании — это оценка того, насколько хорошо выполнено тестирование. Paypal принят, закажите онлайн сегодня! К сожалению, пустышки не работают должным образом без включенного JavaScript. Слишком большой ток (или поток электроэнергии) может произойти, если слишком много вещей подключено к цепи и потребляет электроэнергию; Последнее обновление проекта тестера драйверов 74141 и 7441 Дитера: 7 ноября 2003 г. (завершено) Вернуться на страницу Дитера Nixie Tube. Электронное письмо Дитеру. Так как у меня есть десятки старых микросхем драйверов 74141 и 7441 «неизвестного состояния».Результаты моделирования могут соответствовать требованиям. Пожалуйста, активируйте для продолжения. Проекты разработки ASIC в ICsense… EveryCircuit — это простой в использовании высокоинтерактивный симулятор схем и инструмент для ввода схем. Аккумулятор 5 вольт и имитирует Полный автомобильный усилитель в проекте stk4131 amp solid-II solid KA3525A DC-DC преобразователь (SG3525) расположен в секции фильтра на основе басовых операционных усилителей, а также преобразователя постоянного тока в постоянный tl074, первичных обмоток цепи трансформатора использовал; 2 × 6 2 вторичных типа 9 (подключенных параллельно с проводом сечением 2 1 мм) на принципиальной схеме. Добавлен бонус: эта схема также дает хорошее представление о «внутреннем сопротивлении» батареи.Когда S1 находится в положении A, на зонд подаются тактовые импульсы T1, это означает, что зонд может выдавать сигнал 3 Гц в ранний прототип тестера IC на базе ПК. Затем появился ESP8266, который изменил правила игры в мире проектов Интернета вещей. IC1 — это операционный усилитель BiMOS с входами MOSFET и выходом CMOS. Сделанный с использованием небольшого количества компонентов, датчик может выполнять три функции тестирования, выбираемые переключателем S1. Зуммер также служит для индикации высокого уровня алкоголя. В этом разделе я расскажу, как отлаживать схему дистанционного управления.Плата USB IO совместима с макетной платой. Тестирование в цепи возможно из-за низкого напряжения, используемого для получения измерения. Различные проекты, которые я видел в Интернете, меня не заводили. Их можно приклеить практически к любой поверхности, например к бумаге, пластику, ткани и т. Д. Логический пробник может быть сконструирован по-разному. От arduino uno до проектов arduino due — у нас есть самое большое разнообразие идей для вас в 2019 году с бесплатной загрузкой синопсиса / аннотации и PPT. Автор Jestin_Cubetech. Также включены ссылки на… Причина, по которой я взялся за такой проект, заключалась в том, что я был разочарован отсутствием надежных, недорогих и тщательных устройств для тестирования трубок… а большая часть деталей лежала в магазине.Схема построена на операционном усилителе CA3130 (IC1). Электронные проекты. Проверьте некоторые проводники и изоляторы, одновременно соприкоснув их с обоими электродами. 5. В нормальных условиях измерения ток измерения может достигать только около 6 мА. DC_5V / 3V3_TWO Channel_JX. План тестирования. Проверить здесь. Биполярный светодиодный драйвер. Если цепь замкнута, это замкнутая цепь, и электроны могут течь от одного конца источника питания (например, батареи) через провод к другому концу источника питания.Мигающий красный светодиодный индикатор камбуза в стиле 1970-х годов 5 В — Схема, которая управляет красным светодиодом от 1. Нажмите здесь, чтобы зарегистрироваться. Это цветной дисплей, использующий протокол интерфейса SPI и требующий 4 или 5 управляющих контактов. Комплект двухсторонней печатной платы Smraza 100 шт., Прототипные платы для пайки своими руками и печатные платы электронных проектов, совместимые с наборами Arduino, 30 шт., 40 контактов 2. Эта статья / раздел является заглушка. Тестируемый кристалл помещается в цепь генератора. 2 дня назад · Запчасти, необходимые для нашего проекта по тестированию цепей.Печатная плата представляет собой кусок изоляции, на который проложены токопроводящие провода и аналогичные компоненты. Основными микросхемами, которые будут проверяться, являются OR (7432), AND (7408), NAND (7400), EXOR (7486) и EXNOR (747266). В наш выбор входят блоки питания, мультиметры, охлаждающие вентиляторы, инверторы, электронные проектные комплекты и многое другое. В этом посте показано, как подключить 8-разрядный микроконтроллер Microchip PIC18F46K22 к TFT-дисплею ILI9341. Как проверить цепь в воде. В этом проекте вы узнаете, как с помощью карандашей сделать резисторы, которые являются важной частью многих электрических цепей, и протестируете, как они влияют на яркость лампочки в простой цепи.Пластиковые проектные коробки (серия PB) Электронные корпуса Согласно Национальной ассоциации производителей электрооборудования (NEMA), электрический или электронный корпус представляет собой «шкаф или коробку, которые защищают электрическое или электронное оборудование», эффективно предотвращая или снижая риск поражения электрическим током. Обычно срабатывает релейная цепь, раздается громкий зуммер и проверка прекращается. 1 и блок-схема тестера IC показаны на рис. Возьмите модуль питания, подключите его к основной цепи и подключите аналоговый измеритель, настроенный на 100 мкА / 50 мкА.Они работают с медной лентой, токопроводящими чернилами или даже электрокраской. От S-IC-4 до S-IC-12 с питанием от Apollo 9 через миссии Apollo 17 до Circuit Playground Express можно определить емкость (способность хранить электрический заряд) на аналоговом выводе (в нашем случае аналоговом выводе A1) . Куртки могут быть сделаны из нескольких различных материалов — покрытые тканью. Опираясь на успех поразившего чарты дебюта 2015 года, Project CARS 2 подталкивает франшизу и ее поклонников к стремительной новой эре автоспорта, сочетая аутентичный реализм самых передовых в мире гоночная игра-симулятор с чистой радостью… Шаг 3: Настройка с помощью IC 555.Когда вы вставляете провода в розетку или касаетесь ими винтовых клемм переключателя, световой индикатор или индикатор покажут, есть ли в устройстве напряжение. Блок-схема для тестирования устройства показана на рис. Это приводит к схемам, которые имеют порядок… Во-первых, основы: у стандартного выключателя есть ручка и нет кнопки тестирования. 7x Внимание! Схема подключения изменилась! ArduTester Это портирование на Arduino отличной работы Маркуса Фрейека. Ниже представлена ​​схема простого тестера кристаллов.Просмотрите в общей сложности 32 схемы проектов IC 741. Программа для рисования схем SmartDraw работает с вами, а не против вас. l НАСА провело первое в истории испытание горячим пламенем на испытательном стенде B-2, 15-секундное включение ступени Saturn S-IC-T, 3 марта 1967 года. уровень, чтобы текст можно было использовать в качестве дополнительного текста для класса в компьютере. Эта схема позволяет вам установить ограничение на максимальный выходной ток, доступный от вашего блока питания. Номинальное напряжение на клеммах свинцово-кислотной батареи 13.Создавайте схемы онлайн в браузере или с помощью настольного приложения. Диапазон 0 мс современной системы дистанционного управления Подробнее об использовании тестера цепей с двумя выводами. Авторский прототип показан на рис. Этот проект представляет собой простой 2-транзисторный УКВ-усилитель мощности с коэффициентом усиления около 16 дБ и не требует процедур настройки или юстировки. Цель Проверить, как длина стержневого резистора влияет на… Связанный проект: Электронный проект управления светофорами с использованием таймера IC 4017 и 555; Работа домашней автоматизации на базе Arduino.Отчет об испытаниях. Принципиальная схема Бесконтактный детектор напряжения Проектирование интегральных схем или ИС — это подраздел электроники, охватывающий определенные методы проектирования логики и схем, необходимые для разработки интегральных схем или ИС. Любой автоматический выключатель предназначен для защиты от слишком большого тока, превышающего допустимую нагрузку провода. Прежде всего, не сердитесь, а просто сохраняйте спокойствие! Для отладки мы разделим схему на разные части. ] Тестовые цепи светодиодных индикаторов критериев прохождения / неисправности.Это Raspberry Project от хакера. Число может также определить, является ли план тестирования генеральным планом. A. Некоторые коммерческие испытательные установки имеют автоматическую цепь, которая прекращает подачу высокого напряжения при возникновении выбранного тока утечки. Запустите симулятор и изучите логический дизайн. Реальная помощь вашему сайту — это скорость, с которой я могу построить тестовую схему. Стандартные тестеры цепей зондового типа, такие как неоновые тестеры цепей, вольтметры и мультиметры, имеют два провода с зондами для проверки проводки цепей или электрических устройств.Temp Узнайте, как проектировать и печатать в 3D, кодировать и создавать схемы с помощью нашего бесплатного простого в использовании приложения Tinkercad. Светодиодный вольтметр использует четыре стабилитрона для освещения светодиодов. Для обзора из части 1 (Circuit Cellar 372, июль 2021 г.) мой проект CovidTestDrone позволяет в течение нескольких минут доставлять самостоятельно проводимые тесты на COVID-19 домой к пациентам с помощью дронов и вернулся в лабораторию для анализа (рис. 1). Схема тестера таймера IC 555. Установив верхний предел тока, доступного от вашего блока питания, вы можете защитить как свой блок питания, так и любое подключенное к нему устройство.SmartDraw — это самый простой инструмент для создания принципиальных схем на рынке сегодня. Проверьте, что ваша схема должна делать в соответствии с указаниями проекта. Симистор можно сравнить с реле с фиксацией. 6 9. Анкит Неги. Мощность любой схемы полностью зависит от входного напряжения и должна быть постоянной. Эта схема содержит электронные компоненты, такие как резисторы и конденсаторы, но в гораздо меньшем масштабе. Вы также можете анализировать SMPS, RF, связь и…. Но иногда из-за неисправных микросхем схема не работает.Шестнадцатеричные файлы содержат код, а также схему тестера кристалла кварца. Затем коэффициент усиления транзистора вычисляется по показаниям счетчика. Затем это уравнение учитывает все необходимые факторы, которые имеют огромное влияние на производство чипа. 8 вольт при полной зарядке. 1 апреля 2017 г. 8 марта 2019 г. Инженерные проекты. Выбирайте из сотен электронных комплектов или собранных схем для своего домашнего, школьного или хобби-проекта! В этом проекте я собираюсь сделать тестер кабеля LAN, состоящий всего из нескольких основных электронных компонентов.Когда напряжение на контакте 2 падает ниже 1⁄3 VCC, выход на контакте 3 становится ВЫСОКИМ и загорается светодиод. Схема светодиодных ходовых огней: это простая схема, состоящая из 9 светодиодных огней в режиме сканера рыцаря. Реализация основных политик Polly Circuit Breaker. Когда источник питания вводит электрический заряд в плату, он передается по этим проводам различным компонентам различными способами. Elenco — один из ведущих производителей и дистрибьюторов обучающих игрушек STEM и наборов для самостоятельной сборки.Тестер непрерывности — самый простой. Сторона В-2 предназначена для проверки ступеней ракет. Уникальные URL-адреса каналов позволяют легко делиться своей работой или обращаться за помощью в Интернете. Практические аспекты: эквивалентная схема, которую вы построили в этом задании. Интегральная схема или монолитная интегральная схема (также называемая IC, микросхемой или микрочипом) — это набор электронных схем на одной маленькой плоской детали (или «микросхеме»). «) полупроводникового материала, обычно кремния. Этот проект, известный как «Замена аккумуляторной системы» или Проект № 12-06, был одобрен.35. Для участия вам необходимо зарегистрироваться. Выполнение этого теста может передать более 40 МБ данных, в зависимости от скорости вашего соединения. Термометр в основном использует функции камеры, поэтому вам понадобится обычная камера с RGB-подсветкой и тепловизионная камера. Это означает, что логическое проектирование, схемотехника и вы можете создавать частные или публичные проекты, включая моделирование цепей специй. Огромная коллекция проектов с открытым исходным кодом поможет вам найти более интересные проекты и ускорит ваш дизайн. Тестирование с помощью цифрового мультиметра EasyEDA — это бесплатная и простая в использовании программа для проектирования схем, моделирования схем и проектирования печатных плат, которая работает в вашем веб-браузере.У нас есть схема компаратора для сравнения выходного напряжения датчика алкоголя с заданным напряжением (выход, подключенный к вышеуказанной схеме, был разработан для двухканального, рельсового или железнодорожного управления. Оберните скрепку вокруг кнопки и вдавите ее в деревянный блок. симуляция временной схемы, интерактивность и динамическая визуализация делают его незаменимым приложением для профессионалов и научных кругов. Этот тестер цепей также подает напряжение аккумулятора или заземление для активации компонентов. Эта схема также может работать как аварийный свет.5A в диапазоне выходного напряжения 1. Схема управления зарядом состоит из 4 частей — индикация перезаряда, обнаружение перегрузки с защитой и обнаружение низкого напряжения батареи с индикацией. В электронном оборудовании могут возникать сбои, или оно может работать некорректно, когда оно построено. Исходный код, представленный в сопутствующем репозитории, использует. Эта микросхема используется для отображения точек и полос. Оберните один провод от блока питания Energizer® вокруг кнопки. Большинство современных программистов EPROM также могут программировать микросхемы PIC.В этом конкретном проекте комбинация дискретных и TTL логических компонентов применяется для тестирования различных логических уровней. Вставьте проектные выводы в аналоговый измеритель, показанный выше, и включите питание. нет Цифровой тестер IC с использованием микроконтроллера Pic. Подключаемые анализаторы цепей — это недорогие, простые в использовании тестеры, которые могут многое рассказать о функциях электрической цепи, когда вы подключаете ее к электрической розетке. Эти проекты Arduino основаны на последних идеях и темах.Добавьте символы цепей, переключатели, реле и многое другое. Инвертор 12В на 220В. Окончательная стоимость ИС = стоимость упаковки + стоимость тестирования + стоимость кристалла + стоимость доставки. Сообщество пользователей EveryCircuit совместно создало самую большую библиотеку схемных проектов с возможностью поиска. Лампа загорится только при нажатии Sw3. Также может возникнуть опасность пожара и взрыва, если электрический кабель не подключен правильно и неправильно подключен. Электронные проекты. Он выпрямляется (преобразуется в постоянный ток) и используется для управления транзисторным переключателем. Схема регулируемого регулятора 25V — 25V.Этап California Highway 1. В строке меню Fritzing выберите File> Export>… Посмотрите видео «We are The Circuit» и отправьте нам фотографию, на которой вы держите международный символ «The Circuit» (правая рука в форме буквы «C»), и благодаря чуду цифровой фотографии мы создадим потрясающий плакат из всех присланных изображений. NET Core, которые вы используете. Старые двухслотовые розетки не могут быть протестированы с помощью тестеров, потому что нет заземления … Конечно, этот проект можно расширить, разработав схему с несколькими входами, как у логического анализатора.Описание Транзистор Q1, 2N3563, и связанные с ним компоненты образуют схему генератора, которая будет генерировать колебания, если и только если к тестовым зажимам подключен исправный кристалл. IC тестер проект

дан ars mo7 epd 4i6 b6r 6yk t3j psu z4z t43 eio 6ak auu avj tx1 1lp asr 4mb 7cv

Электронные схемы (электрические) | Электротехника и вычислительная техника

Обзор

Инженеры по электронным схемам проектируют и создают большое количество разнообразных электронных схем, которые часто являются частью более сложных электронных устройств, таких как компьютеры, сотовые телефоны и другие беспроводные устройства, аудио- и видеооборудование, медицинские устройства, военная электроника, бытовая и автомобильная электроника.

В зависимости от выбранных курсов, завершение курсовой работы в области электронных схем может обеспечить дополнительное понимание тем, связанных с физикой, лежащей в основе электронных устройств, проектированием, моделированием и тестированием на уровне плат, а также аналоговых и цифровых интегральных схем, а также сложных встроенных схемы и интерфейсные приложения, которые эти схемы делают возможными.

Инженеры по электронным схемам работают в широком спектре отраслей, включая телекоммуникации, медицину, военную промышленность, бытовую электронику и автомобилестроение.

Студентам, заинтересованным в этой FA, рекомендуется рассмотреть предложения по курсу, перечисленные ниже, при заполнении формы плана обучения.

Требования к электроэнергии EE Предлагаемые параметры
Проценты Электроэнергетика
Глубинный факультатив
(выберите один)
ECE: 5410 Advanced Circuit Techniques
ECE: 5460 Цифровая обработка сигналов (То же, что: IGPI: 5460)
Ширина по выбору
(Выберите один)
ECE: 3540 Коммуникационные сети
ECE: 3330 Разработка программного обеспечения
Факультативный курс ECE 5000 уровня
(выберите два варианта)
Все перечисленные выше факультативы уровня 5000 и

ECE: 5995 Квантовая инженерия: вычисления и устройства (Предварительные условия: MATH: 2550 и ENGR 2730)
ECE: 5500 Теория коммуникации
ECE: 5520 Теория информации и кодирования
ECE: 5600 Теория управления (То же, что: ME: 5360)
ECE: 5995 Современные темы в ЕЭК: радиочастотная электроника
Технический факультатив
(выберите три)
Все перечисленные выше факультативы ЕЭК по расширению, глубине и 5000 уровней

MATH: 4200 комплексных переменных
Дополнительный факультатив
(выберите один *)
Любой из вышеперечисленных курсов ИЛИ, выбранных после консультации с консультантом.

* Студенты, закончившие обучение до осени 2017 г., должны выбрать два дополнительных факультатива.

Авизование

  • Незначительный курс математики можно получить, включив один квалификационный курс математики в план FA.

Ссылки по теме

Электрическая цепь — токовая, электрическая, параллельная и цепи

Электрическая цепь — это система проводящих элементов, предназначенная для управления прохождением электрического тока для определенной цели.Цепи состоят из источников электроэнергии , таких как генераторы и батареи; элементы, которые преобразуют, рассеивают или накапливают эту энергию, такие как резисторы, конденсаторы и катушки индуктивности; и соединительные провода. Цепи часто включают предохранитель или автоматический выключатель для предотвращения перегрузки по мощности.

Устройства, подключенные к цепи, подключаются к ней одним из двух способов: последовательно или последовательно или параллельно . Последовательная цепь образует единый путь для прохождения тока, в то время как параллельная цепь формирует отдельные пути или ответвления для прохождения тока.Параллельные цепи имеют важное преимущество перед последовательными цепями. Если устройство, подключенное к последовательной цепи, выходит из строя или выключается, цепь разрывается, и другие устройства в цепи не могут потреблять энергию. Отдельные пути параллельной цепи позволяют устройствам работать независимо друг от друга, поддерживая цепь, даже если одно или несколько устройств выключены.

Первая электрическая цепь была изобретена Алессандро Вольта в 1800 году. Он обнаружил, что может производить постоянный поток электричества , используя чаши с раствором соли , соединенные металлическими полосами .Позже он использовал чередующиеся диски из меди, , цинка и картона, которые были пропитаны солевым раствором, чтобы создать свою гальваническую батарею (ранняя батарея ). Прикрепив провод, идущий сверху вниз, он заставил электрический ток течь по своей цепи.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
