Сфера применения ДГУ большой мощности



Вступление

Дизельное оборудование для выработки электроэнергии с высокими характеристиками мощности применяются в производстве. По сути, ДГУ большой мощности можно использовать и в быту, но таким образом, он не выдает максимально возможную мощность, в результате чего оборудование становится малоэффективным.

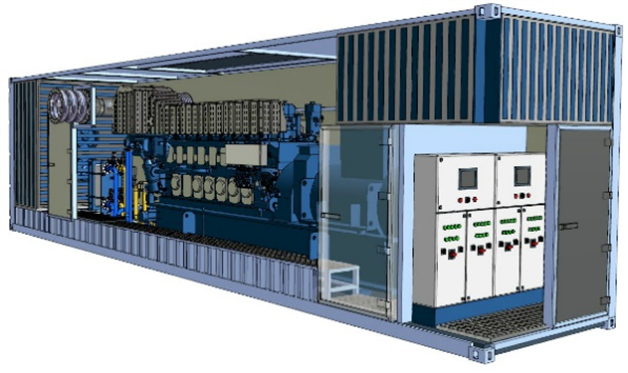

Что такое ДГУ большой мощности?

ДГУ это дизельно-генераторная установка. В принципе, если посудить о подборе дизельных генераторов, то именно они обладают наиболее экономичными и практичными характеристиками. Главные преимущества генераторов, которые способны работать на дизельном топливе, это:

  • Длительный срок службы.
  • Значимый параметр эффективности работы.
  • Экономия денежных средств.
  • Вариант осуществления ремонта в различных удаленных местах от электричества.

Подобный вариант имеет место в том случае, если оборудование является разборной версии.

Где применяются ДГУ большой мощности?

Если речь идет о высокой мощности устройства, то подобные дизельные генераторы на 300 киловатт отлично используются в области:

  • Коммуникаций.
  • Добычи нефти и газа.
  • Заводов производственного значения.
  • Использования наносного оборудования и котельной.

Поговорим подробнее об этих сфер использования. В строительной сфере подобное оборудование является незаменимым. Речь идет о том, что строительные объекты, как правило, располагаются достаточно отдаленно от электроэнергии или время ждать подключения его к сети нет.

Наиболее экономичным и оперативным вариантом – использовать дизельный генератор 300 кВт. Все зависит от масштаба строительного объекта.

Также подобное оборудование используется на больших производственных заводах, для того чтобы обеспечить постоянное питание электричеством даже при аварийных ситуациях. Ведь резкое отключение питание всего завода может повредить различные дорогостоящие установки, что приводит к плохим результатам.

Также нужно сказать о шахтах или карьеры, где в качестве источника электроэнергии применяют высокомощные ДГ.

Использование ДГУ большой мощности в нефтяной сфере

Мощные дизельные генераторные установки являются частью сферы по нефтедобыче в результате того, что подобные объекты находятся далеко от линий электропередач, и населенных местонахождениях. А нужда в электроэнергии является крайне важной.

Большие дизельные электростанции используется, чтобы обеспечить заправочные станции, нефтебазы и вышки в открытом море.

Сельскохозяйственная сфера применения ДГУ

В далеких от электроэнергии местах, фермерских и иных хозяйств электричество, которое конвертируется посредством специального оборудования, стало главным ресурсов электроэнергии, чтобы обеспечить правильную деятельность всех циклов и систем

В принципе, стоит сказать о том, что дизельный генератор 100 кВт наиболее значатся в разных сферах деятельности человека, начиная от хозяйств фермерского значения, до производственных объектов.

Применение ДГУ большой мощности позволяет не допустить значимые поломки, в результате чего происходят значительные убытки в промышленности.

Еще статьи



Похожие статьи

Проектирование и монтаж ДГУ

X

Политика конфиденциальности

Ознакамливаясь с информацией на сайте MosMontag.ru, Вы автоматически и полностью соглашаетесь с нашей Политикой конфиденциальности и защиты пользовательской информации.

1. Защита данных покупателей

Администрация MosMontag.ru не может передать или раскрыть информацию предоставленную покупателем (далее Клиентом) при оформлении заказа и использовании функций сайта третьим лицам, кроме случаев, описанных законодательством страны, на территории которой клиент находится и ведет свою деятельность.

2. Получение персональных данных

Для заказа в MosMontag.ru, пользователю необязательно заполнять персональную информацию.

3. Использование персональных данных

Личная информация Клиента используется только для обслуживания и для улучшения качества предоставляемых услуг.

4. Контроль личной информации

Ответственность за любые последствия предоставления неверных данных лежит полностью на Клиенте.

5. Коммуникация

Общение менеджеров происходит по телефону 8(495) 215-07-10, все спорные вопросы и претензии принимаются по электронной почте [email protected]

6. Ссылки

На сайте MosMontag.ru могут содержаться ссылки на другие сайты, MosMontag.ru не несет ответственности за содержание, качество и политику безопасности этих сайтов.

7. Безопасность

Поступившие в MosMontag.ru личные данные хранятся на территории Российской Федерации и защищены протоколами безопасности.

8. Уведомления об изменениях

MosMontag.ru оставляет за собой право вносить любые изменения в Политику конфиденциальности без дополнительных уведомлений Клиентов. Нововведения вступают в силу с момента их опубликования. Клиенты могут отслеживать изменения в Политике конфиденциальности самостоятельно на нашем сайте.

Все предложения на сайте не являются публичной офертой, цены и условия определяются договором.

Электромонтажные работы

Проводка в деревянном доме

СМЕТА на электромонтаж

Цены и фото ремонт квартир

Техническое обслуживание дизельных генераторов | Техническое обслуживание ДГУ (дизель генераторов) | Техническое обслуживание дизельных электростанций (ДЭС) и генераторов

Специалисты Компании Дизель имеют высокую квалификацию и огромный опыт работы и обслуживания ДГУ на базе отечественных дизельных двигателей ЯМЗ (Россия), ТМЗ (Россия), ММЗ (Беларусь), дизельных двигателей зарубежного производства — Scania (Швеция), John Deere (США, Франция), Perkins (Англия), Volvo Penta (Швеция), европейских синхронных генераторов Leroy-Somer (Лерой Сомер, Франция), Linz Electric (Линз Электрик, Италия), цифровых контроллеров управления ComAp (КомАп, Чехия).

ООО «Компания Дизель» является единственным в России официально одобренным производителем дизельных генераторов на двигателях Scania, дилером Scania и официальной станцией сервисной сети ООО «Скания-Русь». Также Компания Дизель является официальным OEM-партнером John Deere, Linz Electric, ComAp, ММЗ, заводом комплектации ЯМЗ (ОАО «Автодизель»). Наши специалисты оказывают профессиональную сервисную поддержку по всем используемым комплектующим, при необходимости подобрать и поставить любые оригинальные запчасти.

Техническое обслуживание ДГУ

Дизельная электростанция (ДЭС), помимо квалифицированного монтажа и ввода в эксплуатацию, с целью обеспечения всех необходимых технико-эксплуатационных параметров на протяжении всего срока службы, требует проведения регламентного технического обслуживания (ТО) в строгом соответствии с руководствами по эксплуатации. Этот процесс включает в себя целый комплекс специальных мероприятий и не сводится к стандартной замене технологических жидкостей и расходных материалов в дизельном генераторе (ДГУ).

При выполнении квалифицированного технического обслуживания, дизельную электростанцию также подвергают профилактическому осмотру и диагностируют все ее показатели работоспособности в системе энергоснабжения объекта, что позволяет на начальной стадии решать многие проблемы, избегая крупных ремонтов и поломок. Следовательно, обслуживание дизельных электростанций нельзя доверять неквалифицированному персоналу.

Важно помнить: электрогенераторы, работающие на дизельном топливе, в большинстве случаев применяются в промышленной среде, вследствие чего испытывают интенсивные нагрузки. Именно поэтому грамотное техническое обслуживание ДЭС им просто необходимо.

Работы по техническому обслуживанию ДГУ являются профилактическими и выполняются сотрудниками нашей Компании в строгом соответствии с нормативными сроками. Периодичность технического обслуживания ДЭС производства ООО «Компания Дизель» определяется в комплекте технической документации, прилагаемой к каждой конкретной модели электростанции.

Регламент технического обслуживания ДЭС совмещен с проведением ТО двигателя и включает в себя:
  • Протяжку силовых кабелей на всей установке.
  • Очистку вентиляционной сетки генератора от загрязнений.
  • Визуальный осмотр ДГУ и ее составляющих на предмет наличия каких-либо видимых повреждений, подтеков масла, охлаждающей жидкости, дизельного топлива.
  • Тестирование и, при необходимости, настройка систем ДЭС.

Своевременное техническое обслуживание дизельных электростанций — гарантия того, что оборудование не подведет и не откажет в самый неподходящий момент.

Гарантия высококачественного ремонта вашей ДЭС

Грамотный подход наших технических специалистов к ремонту дизельных электростанций гарантирует их стабильную работу после устранения неисправности:

  • Мы отремонтируем дизель-генераторную установку в сжатые сроки.
  • Процесс ремонта дизель-генераторов организован на высоком технологическом уровне, с применением новейшего оборудования и многолетнего опыта наших инженеров и механиков в области диагностики, обслуживания и ремонта ДГУ.
  • При проведении ремонта используются только качественные и оригинальные запчасти и комплектующие.
  • Мы индивидуально подходим к каждому конкретному ремонтному случаю: в зависимости от характера выявленных неисправностей все работы могут быть выполнены непосредственно на объекте заказчика или в заводских условиях ООО «Компания Дизель».

Сервис от Компании Дизель — Ваша уверенность в профессиональной поддержке 24/7 и гарантия бесперебойной работы ДЭС в течение всего срока эксплуатации.

Скачать заявку на проведение диагностики/ремонта при неисправности ДЭС

Чистота – залог энергоздоровья ЦОДа, или как уход за ДГУ влияет на SLA / Хабр

Без надежного резервного электроснабжения нет гарантий бесперебойной работы дата-центра. Поэтому мы решили посвятить этой теме сразу несколько постов. Ранее мы уже рассказывали про систему

топливного мониторинга ЦОДа

Linxdatacenter в Санкт-Петербурге. Сегодня расскажем, как правильно ухаживать за важнейшим элементом резервного энергопитания — дизель-генераторной установкой (ДГУ).



TPM для ДГУ

Для обеспечения надежности, безотказной работы и долговечности ДГУ необходимо проводить ежедневные обходы и осмотры, регулярное техобслуживание согласно графику, а также контраварийные тренировки для дежурного персонала.

В этом заключается основной объем работ, обязательный для всех элементов системы электроснабжения. Но такое важное, технологически сложное оборудование, как ДГУ, требует дополнительного комплекса работ для повышения надежности, который описывается концепцией TPM (Total Productive Maintenance).

TPM – это концепция менеджмента управления производством, первоначально внедренная японскими компаниями. Основная идея заключается в непрерывном улучшении процессов ТО и планового ремонта, работе по принципу «ноль дефектов» и систематическом устранении всех источников потерь. Чтобы не отпугнуть читателей, мы пропустим описание всех столпов и философии этой концепции и перейдем сразу к практическому смыслу и внедрению.

Регламент работ по обслуживанию ДГУ с применением TPM состоит из:

  • очиcтки оборудования;
  • проверки оборудования;
  • выявления и устранения мелких дефектов;
  • выявления прогрессирующего износа деталей.

Также концепция предусматривает еще несколько важных принципов:

  • «сам заботишься о своем оборудовании», т.е. персонал сам выполняет все регулярное обслуживание оборудования, за работой которого постоянно наблюдает;
  • мелкие недостатки оборудования должны оперативно устраняться, так как их накопление приводит к крупным поломкам и авариям, что в значительной степени увеличивает время простоя оборудования при их устранении;
  • обслуживание по TPM – не только формальная очистка, но и тщательный осмотр.

Больше, чем чистка

Как это выглядит на практике в дата-центре?

TPM занимаются четверо инженеров-электриков, и за каждым из них закреплен свой ДГУ с площадкой и коммуникациями.

Для проведения работ по ТРМ требуется соблюдение требований безопасности. Для этого мы применяем подходы, описанные нами в рамках проекта системы Lock Out Tag Out. Каждый раз перед началом работ проводятся мероприятия по отключению оборудования и блокировки пуска ДГУ. Тем самым мы придерживаемся принципа Safety First – безопасность превыше всего.

Раз в неделю инженер-электрик удаляет грязь и пыль ветошью с закрепленного за ним ДГУ, осматривает и проверяет состояние технологических узлов, уровень технических жидкостей по меркам, ликвидирует мелкие дефекты.

Физическая чистота в буквальном смысле слова является краеугольным камнем TPM. Мы устраняем подтеки масла или антифриза, ослабление болтов, проверяем плотность закрутки фильтров и крепление шлангов для превентивного обнаружения «слабых звеньев» и мелких дефектов в ДГУ и их устранения в кратчайшие сроки.

Все процедуры проводятся по чек-листу, где зафиксирован подробный порядок действий сотрудника.

Поскольку ДГУ состоит из множества сложных узлов, со своими функциями и особенностями работы, мелкие недостатки возникают постоянно. Поэтому так важно держать на контроле именно ранние стадии износа деталей, оперативно их устраняя. Это во многом похоже на то, как на станции техобслуживания моют ваш личный автомобиль, а специалист-автослесарь проводит затем профилактический осмотр.

В концепции TPM мы сами выполняем эти действия со своим «автомобилем» (то есть с ДГУ), с заботой о нем.

Логическим завершением работ становится тестовый запуск ДГУ для проверки работоспособности системы.

Важно, чтобы работники постоянно повышали уровень своих знаний об особенностях работы всех систем ДГУ. Конечно, оперативный персонал не может проводить сложные ремонты, но получение дополнительных знаний и обмен опытом со специалистами по ремонту повысит уверенность в своих силах у дежурных.

Периодическая очистка, совмещенная с проверкой оборудования, приводит к реальным результатам и позволяет предотвращать внезапные и износовые отказы.

Что мы обнаруживаем в процессе очистки

Удаление грязи и пыли спасает от раннего абразивного износа движущихся частей. Осмотр и проверка позволяет найти ослабления креплений хомутов, болтов, клемм, нарушение изоляции проводов.

Можно обнаружить такие мелкие проблемы, как трещины на изоляции на перемычке аккумуляторов, ослабление клемм на низковольтном генераторе, разболтанные хомуты на турбинах, протечки в фильтрах (риск утечки масла в процессе работы) и т. д.

Вот, к примеру, трещина:

Так выглядит протечка масла из-за незатянутого масляного фильтра:

Только после устранения таких «мелочей» и успешного контрольного запуска система считается готовой для ввода в эксплуатацию и может гарантировать полную энергетическую безопасность ЦОДа, и, как следствие, возможность выполнения SLA в разрезе требований Uptime. Профилактика всех ключевых систем дата-центра и бережное отношение к оборудованию позволяет значительно снизить риски аварийных ситуаций. Ведь очень часто критические аварии в ЦОДе – это инциденты в результате халатности, которые могут повлечь за собой даже отказ ДГУ.

Эффекты и результаты

Главный положительный момент – улучшение состояния оборудования и качества рабочей среды в зале. Регулярно выполняя простые, но продуманные процедуры, мы получаем абсолютно чистый машинный зал, чистое оборудование.

Клиенты ЦОДа в любой момент времени могут попросить оценить состояние оборудования резервного источника. Туда можно зайти даже в деловом костюме, из специальных средств индивидуальной защиты требуются только наушники, поскольку комплекс ДГУ в процессе работы производит очень сильный шум.

Важнейший момент всего проекта – персонализация ответственности. В нашем случае каждый инженер знает, за какую машину отвечает – это дает необходимый уровень вовлеченности в работу.

Комплекс ДГУ должен работать как часы, именно поэтому все эти процедуры по регламенту TPM играют такую важную роль в системе энергобезопасности ЦОДа в целом.

Общий регламент работ по уходу за ДГУ у нас выглядит так:

Отметим, что регламент и его идеология полностью применимы к любой критически важной системе энергоснабжения в целом. Также важно следить за чистотой и состоянием работы ИБП. Пыль, например, может влиять на работу вентиляторов и вывести ИБП из строя в самый неподходящий момент. О том, как мы боремся с пылью, мои коллеги рассказывали

в одной из наших первых статей

на Хабре.

Дизель-генераторная установка (ДГУ) — Что такое Дизель-генераторная установка (ДГУ)?

Электромеханическое устройство, состоящее из дизельного двигателя, электрогенератора и схемы управления

Дизель-генераторная установка (ДГУ) – это электромеханическое устройство, состоящее из дизельного двигателя, электрогенератора и схемы управления.

ДГУ обеспечивают автономное питание (гарантированное электроснабжение) критичной нагрузки.

Они предназначены для работы в качестве постоянных или резервных источников электроэнергии, способных функционировать в течение длительного периода времени (от нескольких часов до нескольких суток в зависимости от емкости топливного бака).

Дизель-генераторы можно разделить на маломощные однофазные, а также средние, мощные и сверхмощные трехфазные устройства.

Они могут быть как в открытом исполнении для установки внутри помещений, так и в различных защитных кожухах.

Управление работой современных ДГУ осуществляется с помощью встроенных контроллеров (микропроцессорных или аппаратных).

Они способны автоматически запускать двигатель при авариях сетевого напряжения и останавливать его при восстановлении электроснабжения, выдерживая при этом заданные временные интервалы.

Главная схема управления, расположенная в панели управления ДГУ, контролирует параметры входной сети и генератора, подает команды на панель переключения нагрузки и в цепи старта/остановки ДГУ.

Автоматическая панель переключения нагрузки (АППН) или автомат ввода резерва (АВР) осуществляют переключение нагрузки со входной питающей линии на дизель-генератор и обратно по команде контроллера.

Комплексная система, состоящая из дизель-генераторной установки и источника бесперебойного питания, позволяют обеспечить мощную нагрузку бесперебойным электропитанием в течении длительного времени.

Необходимо заметить, что комплексная система бесперебойного питания, состоящая из следующих устройств: стабилизатор + ДГУ или стабилизатор + ДГУ + ИБП, позволяет существенно экономить дизельное топливо за счёт улучшения качества сетевого напряжения и как следствия уменьшения числа стартов ДГУ.

Как правило, дизель-генераторные установки могут использовать в 2х ситуациях:

  • когда необходим источник постоянного бесперебойного электроснабжения. Такая ситуация возникает тогда, когда другие источники электроснабжения вблизи вашего объекта отсутствуют. В этой ситуации нужен источник автономного бесперебойного электроснабжения. Такие генераторы необходимы: на строительных площадках; в местах размещения открытых торговых точек; при проведении культурно-массовых мероприятий под открытым небом; в вахтовых поселках; в геолого-разведывающей и добывающей промышленности;

  • когда необходим источник аварийного электроснабжения. В этом случае на объекте эксплуатации может быть постоянное электроснабжение от существующей поблизости ЛЭП, но подача электроэнергии происходи со сбоями. Именно для поддержания работы объекта при перебоях с подачами электроснабжения и нужны аварийные генераторы. Они позволяют обеспечить бесперебойную работу вашего объекта независимо от основных источников электроснабжения.



Профессия Инженер-электрик в ДГУ: на каких специальностях учиться

Зарплаты: сколько получает Инженер-электрик

*

Начинающий: 20000 ⃏ в месяц

Опытный: 30000 ⃏ в месяц

Профессионал: 40000 ⃏ в месяц

* — информация по зарплатам приведна примерно исходя из вакансий на профилирующих сайтах. Зарплата в конкретном регионе или компании может отличаться от приведенных. На ваш доход сильно влияет то, как вы сможете применить себя в выбранной сфере деятельности. Не всегда доход ограничивается только тем, что вам предлагают вакансии на рынке труда.

Программы бакалавриата и специалитета в ДГУ по профессии Инженер-электрик

Программа

Стоимость

Бюджет

Платное

В результате освоения данного профиля студенты должны научиться: осуществлять с…

ЕГЭ: математика, русский, физика

Востребованность профессии

Сегодня востребованность профессии электрика высока, так как квалифицированные специалисты в этой области нужны во многих сферах, например, в строительстве и в промышленности, в ЖКХ. Представители этой специальности занимаются сборкой и разборкой, техническим обслуживанием и ремонтом электрооборудования, как бытового, так и промышленного назначения.

Для кого подходит профессия

В профессии инженера-электрика важны такие качества как хорошо развитое логическое мышление, умение быстро принимать решения, осторожность, внимательность к деталям, хорошая память. Инженер-электрик должен быть кропотливым и очень ответственным, поскольку он отвечает за безопасность окружающей среды и других людей.

Карьера

Карьера электрика складывается поэтапно, по мере получения им разрядов.

  • Электрик I разряда может вовсе не иметь высшего технического образования. Он выполняет элементарные работы, умеет пользоваться монтажным рабочим оборудованием. Однако допуска к высоковольтному оборудованию он не имеет.
  • Электрик II разряда должен проработать 1-2 месяца с электричеством и иметь высшее техническое образование. Только в этом случае он допускается к работе с объектами с невысоким уровнем опасности.
  • Электрик III разряда должен иметь опыт работы от 2 до 10 месяцев, знать правила работы с высоковольтным оборудованием, технику безопасности и многое другое.
  • Электрик IV разряда – специалист высокого уровня с опытом работы от 2 до 12 месяцев минимум. Должен очень хорошо знать устройство всех систем, уметь применять свои знания на практике в случае ремонтных и профилактических работ.
  • Электрик V разряда должен не только хорошо знать, но и понимать каждое положение техники безопасности, уметь обучать персонал и оказывать в случае необходимости первую помощь.

Обязанности

Должностные обязанности:

  • Проектирование, конструирование электрической части промышленных установок и оборудования, систем электроснабжения городов, предприятий и т.д., конструирование электрических машин и аппаратов;
  • Разработка технологических процессов электроснабжения;
  • Обеспечение монтажа, наладки, испытания и технического обслуживания электрооборудования;
  • Планирование ремонта электрооборудования, составление технического задания на реконструкцию действующего и создание нового оборудования;
  • Расчет экономической эффективности внедряемых технологических и проектных решений.

Оцените профессию: 12345678910

Схемы АВР для ДЭС

Варианты схем АВР применяемых при работе с автономным источником питания.

СХЕМА №10. Питание нагрузки осуществляется от сетевого или от автономного источника питания.
На схеме Ввод1 — сетевой, автономный источник — ввод с ДГУ. Нагрузка общая подключена через автоматический выключатель QF3. Между контакторами КМ1 и КМ2 устанавливается механическая блокировка.
РАБОТА СХЕМЫ: при наличии нормального сетевого напряжения на Вводе1 нагрузка запитывается от него по цепи — автомат QF1, контактор КМ1, автомат QF3. При отсутствии нормального напряжения на вводе подается команда на запуск ДГУ, он запускается, выходит на рабочий режим и через QF2,КМ2, QF3 подается питание на нагрузку.
Данная схема может работать в однофазной или трехфазной сети. Для этого необходимо предусмотреть соответствующие изменения.
В схеме не показано управление ДГУ от АВР, ДГУ может включаться самостоятельно (в схеме автоматики имеются решения запуска ДГУ при отсутвии напряжения на сетевом Вводе, или по команде с АВР, обычно типа «сухой контакт». СХЕМА №11. Питание нагрузки осуществляется от одного из двух вводов Ввода1, Ввода2 или от автономного источника ДГУ. На схеме три ввода, первый и второй вводы это сетевые, третий ввод — с ДГУ.
Логика работы следующая: при пропадании напряжения на сетевом Вводе 1, переключается питание от Ввода2, или наоборот, если работает АВР от Ввода 2 при пропадании напряжения на этом вводе переключается на Ввод 1. В случае отсутствия напряжения (нормального напряжения) на Вводах 1 и 2, через время Т1 (выдержка времени после пропадания напряжения на основных вводах) подается команда на запуск ДЭС. Питание происходит от ДЭС через КМ4. Питание осуществляется с вводов 1,2 через КМ1 или КМ2 и далее через КМ3. КМ3 введен в схему для обеспечения предотвращения встречного напряжения между появлением напряжения на основном вводе и напряжением с ДГУ, между КМ3 и КМ4 установлена механическая блокировка. Рубильник QS отключает часть нагрузки. СХЕМА №12.Питание нагрузки осуществляется от внешней сети и двух автономных источников. На схеме три ввода, первый ввод это сетевой, два других ввода от ДГУ одно установленное в контейнере, второе ДГУ в существующем здании. Логика работы следующая: при пропадании напряжения на сетевом вводе, через время Т1 подается команда на запуск ДЭС в контейнере и питании от ДЭС осуществляется пока не закончится топливо (или в случае неполадок, в других случаях). АВР №2 выдает команду на запуск ДГА, находящегося в помещении, после истечении времени Т2, которое устанавливается больше чем время Т1. Схема №13. Питание нагрузок осуществляется от двух источников питания внешней сети Ввод №1 и Ввод №2 и одного автономного источника Ввод №3 ДГУ. При наличии напряжения на обоих сетевых вводах № 1,2 питание на нагрузки поступает через рубильники с моторизированным приводом.
При наличии нормального напряжения на обоих вводах АВР 1 и АВР2 подают команду на включение 4QS — 7QS в левом положении.
Питание с Ввода №1 на Нагрузку 1 поступает через рубильник 1QS, автоматический выключатель 1QF и далее последовательно через контакты реверсивного рубильника с моторным приводом 4QS, 6QS.
Питание с Ввода №2 на Нагрузку 2 поступает через рубильник 2QS, автоматический выключатель 2QF и далее последовательно через контакты реверсивного рубильника с моторным приводом 5QS, 7QS.
В этом случае питание нагрузки Выхода №2 происходит от рабочего Ввода №1. Первый АВР подает команду 5QS и он переводится в правое положение. Цепь прохождения питания Ввод №1 1QS, 1QF,5QS и далее как и при обычной работе 7QS, 5QF нагрузка Выхода №2.
Отсутствие напряжения на Вводе №1 работа подобная как и в предыдущем случае, за исключением 4QS переводится в другое положение.
Отсутствие напряжения на Вводах №1, №2.
При отсутствии напряжения на обоих рабочих вводах, через время задержки Т1 подается команда на запуск ДГУ. После появления нормального напряжения на Вводе №3 через время задержки Т2 срабатывает АВР №2 и переключает питание нагрузок Выходов №1 и№2 от ДГУ, подается команда на переключение 6QS, 7QS в правое положение. Работа от ДГУ продолжается до тех, пор пока на вводах 1,2 или вводе 1(2) не появится нормальное напряжение — переключение происходит в обратном порядке: подается команда «СТОП» ДГУ, переключаются 6QS, 7QS в левое положение, а 4QS и 5QS в зависимости от того, на каком вводе (вводах) нормальное напряжение.
Реверсивные рубильники с моторным приводом типа ОТМ производства АВВ или Socomec.
Преимущества схемы: наличие механической блокировки между всеми вводами.
  СХЕМА №14.На рисунке выше приведено решение похожее на схему №13, но вместо рубильников с моторным приводом применены контакторы. Схема АВР на 80А собрана на восьми контакторах, на три ввода, между парами контакторов установлена механическая блокировка.
Схема позволяет обеспечить защиту от встречного включения вводов во всех вариантах питания, управление контроллером Zelio, коммутирующие элементы — контакторы Шнайдер Электрик:
1. При работе от двух сетевых вводов.
2. Работа обеих нагрузок от одного сетевого ввода, а при восстановлении второго сетевого ввода переключение питания соответственно от своего ввода (в исходное каждая нагрузка подключается к своему вводу). 3. При работе нагрузки №1 и №2 от ДГУ, а с появлением сетевого ввода (вводов) происходит переключение питания от сети.

СХЕМА №15. Схема, аналогична предыдущей (№ 14), за исключением автоматических выключателей на сетевых вводах, вместо двух автоматических выключателей QF1,QF2, в схему установленны автоматические выключатели QF1,QF2,QF4,QF5.
Что нам это даёт? Казалось бы и двух достаточно в схеме.
Преимущество схемы №15 перед схемой №14 в том, что мы выполняем условие защиты линии по входу от перегрузок, селективности по току, если Нагрузка 1 рассчитана на 100А и Нагрузка 2 на 100А, то вводной автоматический выключатель QF1 и QF2 сможем установить в схему на 100А или с запасом, или с соотвествующей характеристикой (A, B, C, D), необходимой для нормальной работы схемы. В схеме №14 необходимо ставить с номиналом по вводу в два раза больше (200А и более), так как через автоматический выключатель проходит ток Нагрузки 1 и Нагрузки 2, в случае пропадания напряжения на вводе 2 (аналогично и для случая с первым вводом).
Можно предположить, что QF6 и QF7 не нужны и их необходимо исключить из схемы, но это справедливо лишь до момента, когда один из автоматов QF6 или QF7 сработал по АВАРИИ.
В случае аварийной ситуации в АВР поступает информация об Аварии, что означает выдать сигнал об Аварии соответсвующей нагрузке. На нагрузку нельзя подавть напряжение с любого ввода, пока не будет устранена причина Аварии. СХЕМА №16. Данная схема предлагается к применению производителями дизельных генераторных установок, подобные схемы можно увидеть в технической документации на станцию. Суть предназначения этой схемы в следующем:
Если установка ДГУ (ДГА) поставляется на объект который запитан с одного ввода, а в случае неполадок на вводе автоматически включается ДГУ (по желанию заказчика) и по команде с контроллера происходит включение питания от ДГУ, при восстановлении нормального напряжения на основном вводе, питание переключается обратно на основной ввод, ДГУ останавливается.
РАБОТА схемы: для проверки напряжение сетевого ввода поступает на контроллер ДГУ, в случае неполадок с сетевым трехфазным напряжением, с контроллера подается команда на отключение контактора КС и на запуск ДГУ, после выхода на нормальный режим дизельной станции, по команде с контроллера ДГУ включается контактор КГ, питание нагрузки осуществляется от автономного агрегата. Для защиты от перегрузок служат автоматические выключатели. К клеммам подключаются цепи автоматики ДГУ. Имеются схемы и с применением 4-х полюсных контакторов.
Существенным недостатком схемы можно считать то, что при неисправном ДГУ или находящемся на техническом обслуживании (и в других случаях) — АВР не работает, на нагрузку не поступает напряжение от сетевого ввода, что вызовет недовольство потребителя.
Решение: для исключения указанного недостатка схему необходимо доработать, дополнительно ввести ручной режим (установить переключатель и желательно еще РКН по Вводу №1).

Схема ВРУ с АВР и ДГУ

СХЕМА №17.Особенности схемы: маломощный ДГУ не в состоянии обеспечить полную нагрузку, а только часть.
В схеме имеется два основных равнозначных ввода, при пропадании обеих вводов запускается дизельная станция, её нагрузочная способность составляет 25 кВт.
Работа схемы управления:
Питание осуществляется от одного из основных вводов Ввод №1 или Ввод №2, через контакторы КМ1 (КМ2) и КМ3. В случае пропадания напряжение на Вводе №1 АВР переключает питание от Ввода №2, (включает контактор КМ2) и наоборот. При аварийном состоянии обеих вводов (контакторы КМ1, КМ2 и КМ3 обесточены и находятся в выключенном состоянии) через время задержки Т1 подается команда на запуск ДГУ. После выхода на рабочий режим дизельной установки, через время задержки Т2 включается контактор КМ4, контактор КМ3 остается в выключенном состоянии, питание подается на приоритетные нагрузки.
В схеме напряжение с вводов сначала подается через рубильники QS1, QS2 и далее через контакторы на общую нагрузку. С общего выхода напряжение поступает через автоматический выключатель к потребителям через свои автоматические выключатели. При такой схеме, необходимо, чтобы перед рубильниками QS 1-2 находились защитные автоматические выключатели (либо в вышестоящем щите).
Для учета электрической энергии предусмотрены электрические счетчики устанавливаемые на оба основных ввода. Контроль входного напряжения и потребляемого тока осуществляется вольтметрами и амперметрами, вольтметры с переключателем для измерения по фазно линейного и фазного напряжений.

На фото показан исполненный по вышеуказанной схеме электрический щит.
1. На левой фотографии общий вид ВРУ с АВР: на панели расположены контрольные приборы с переключателями, лапы сигнализации. На левой половине шкафа в верхнем ряду находятся амперметры для измерения контроля тока нагрузки от сетевых вводов 1 и 2, вольтметры для измерения напряжения 1 и 2 вводов.
В верхнем ряду вольтметр (под ним переключатель) для контроля напряжения от ДГУ, для измерения тока потребляемого от ДГУ амперметры в каждой фазе.
Ниже расположены лампы индикации состояния вводов АВР, переключатель режима работы и выбора ввода в ручном режиме, переключатель отключения цепи запуска ДГУ.

2. На втором и третьем снимке показан монтаж внутри шкафа, пластроны защиты от поражения электрическим током, слева вверху оставлено место для установки счетчика электроэнергии.

СХЕМА №18.Схема АВР с одним основным вводом (QS1) Ввод от ЩАВР1 и с питанием от автономного источника Ввод ДГУ (QS2). При этом должны быть вышестоящие защитные аппараты (автоматические выключатели, предохранители).
Через QS1 и защитный автоматический выключатель SF1 напряжение от сети (основной ввод) подается на KV1, если имеется напряжение и оно в норме, то срабатывает KV1, подает сигнал в схему ДГУ, что напряжение сетевое в норме, при отсутствии сигнала, цепь запуска ДГУ замкнута, тем самым самым запускается ДГУ и при достижении нормального напряжения поступает через включенный QS2, контакты КМ2 на нагрузку через автоматы QF1 и QF2.
В схеме автоматики (напряжение от сети отсутствует) напряжение от ДГУ через QS2, SF2 поступает на реле времени KT1, через время задержки Т замыкается контакт KT1.1 и включается контактор КМ2, тем самым напряжение поступает на нагрузку на автоматы QF1,QF2. Зажигается лампа HL2- Генератор. СХЕМА №19. В данной схеме два основных ввода и ввод от автономного источника питания.
Между вводом №1 и Вводом №2 устанавливается механическая блокировка.
В этом решении отсутствует механическая блокировка между основными вводами и ДГУ.
Работа схемы: При наличии нормального напряжения на Вводе №1 или Вводе №2 напряжение поступает через контакты КМ1 или КМ2 (зависит от АВР — имеется ли приоритет ввода, или где раньше появилось напряжение на каком вводе).
В случае пропадания напряжения на основных вводах, через время Т2, подается сигнал на запуск ДГУ, оно запускается и после выхода на режим (необходимо определенное время) и появления нормального напряжения через КМ3 подает напряжение на нагрузку. СХЕМА №20. Схема рассчитана на четыре ввода: три основных ввода и ввод от ДЭС, механической блокировки между вводами нет. Для уменьшения размеров и стоимости устанавливаются автоматические выключатели с моторным приводом.
1. На структурной схеме показан пример АВР с общей нагрузкой, к выходу которого подключаются три отходящих фидера.
2. В данной схеме ДГУ должен обеспечивать полную мощностью потребляемой нагрузки, в примере потребляемый ток 160А, поэтому ток автоматических выключателей на каждом вводе одинаков.
3. При необходимости устанавливаются электрические счетчики нужного типа.
4. Управление работой моторных приводов осуществляется программируемым контроллером, при этом необходимо учитывать, что между включениями и отключениями делается некоторая задержка по времени, что позволит увеличить надежность работы данной схемы.
5. Команда на запуск и остановку ДГУ подается с контроллера, при пропадании напряжения на основных вводах, при восстановлении напряжения происходит переключение на основной ввод.
6. Для уменьшения количества электрических связей данные мониторинга могут передаваться по протоколу MODBUS через интерфейс RS-485 и выводиться на ПК, но при этом можно реализовать и по другому передачу информации.

Электрическая схема ДГУ i и линии ij.

Контекст 1

… в этой работе мы рассматриваем типичную микросеть постоянного тока на основе понижающего преобразователя, принципиальная электрическая схема которой представлена ​​на рисунке 1. Применяя законы тока Кирхгофа (KCL) и напряжения (KVL), определяющими динамическими уравнениями i-го узла (DGU) являются …

Контекст 2

… 2: (сокращение Крона) Обратите внимание, что в (1) токи нагрузки расположены на PCC каждого ДГУ (см. также рис. 1).Эта ситуация обычно достигается редукцией Крона исходной сети, что дает эквивалентное представление сети [26]. Важно понимать, что сеть (топология) редуцированной сети Крона, как правило, неизвестна и отличается от исходной сети. Поэтому желательно, чтобы управляющая структура не зависела от базового дистрибутива…

Контекст 3

… В последнем сценарии мы исследуем устойчивость предлагаемых контроллеров к сбою связи.Первоначально система находится в установившемся режиме, и в момент времени t = 0,4 с связь между ДГУ 3 и ДГУ 4 прерывается. Мы наблюдаем, что до тех пор, пока спрос не меняется, текущее распределение между всеми DGU сохраняется. Напряжения ТПП и генерируемые токи показаны на рис. 10. Можно отметить, что после изменения потребляемого тока (см. табл. II) равное распределение тока достигается только между ДГУ 1, 2 и 3, а ДГУ 4 генерирует ток таким образом, чтобы напряжение в узле 4 оставалось постоянным.Можно принять во внимание, что среднее арифметическое напряжение ТПП (обозначаемое как V av ) равно среднему арифметическому соответствующих эталонов, даже после прерывания связи между ДГУ 3 и ДГУ 4. Более того, на рис. 11 токи разделены (31 ), вместе с оптимальными входными сигналами прямой связи (7), обозначенными пунктиром …

Контекст 4

… последний сценарий, мы исследуем устойчивость предлагаемых контроллеров к сбою связи.Первоначально система находится в установившемся режиме, и в момент времени t = 0,4 с связь между ДГУ 3 и ДГУ 4 прерывается. Мы наблюдаем, что до тех пор, пока спрос не меняется, текущее распределение между всеми DGU сохраняется. Напряжения ТПП и генерируемые токи показаны на рис. 10. Можно отметить, что после изменения потребляемого тока (см. табл. II) равное распределение тока достигается только между ДГУ 1, 2 и 3, а ДГУ 4 генерирует ток таким образом, чтобы напряжение в узле 4 оставалось постоянным.Можно принять во внимание, что среднее арифметическое напряжение ТПП (обозначаемое как V av ) равно среднему арифметическому соответствующих эталонов, даже после прерывания связи между ДГУ 3 и ДГУ 4. Более того, на рис. 11 токи разделены (31 ), вместе с оптимальными входами прямой связи (7), обозначенными штриховой линией …

Контекст 5

… в этой работе мы рассматриваем типичную микросеть постоянного тока на основе понижающего преобразователя, принципиальная электрическая схема которой приведена в Фигура 1.Применяя законы Кирхгофа по току (KCL) и напряжению (KVL), определяющими динамическими уравнениями i-го узла (DGU) являются следующие: …

Контекст 6

… 2: (Крон уменьшение) Обратите внимание, что в (1) токи нагрузки расположены на ТПП каждого ДГУ (см. также рис. 1). Эта ситуация обычно достигается редукцией Крона исходной сети, что дает эквивалентное представление сети [26]. …

Контекст 7

… обратите внимание, что до тех пор, пока спрос не изменится, текущее распределение между всеми DGU сохраняется. Напряжения ТПП и генерируемые токи показаны на рис. 10. Можно отметить, что после изменения потребляемого тока (см. табл. II) равное распределение тока достигается только между ДГУ 1, 2 и 3, а ДГУ 4 генерирует ток таким образом, чтобы напряжение в узле 4 оставалось постоянным. …

Контекст 8

… можно оценить, что среднее арифметическое напряжение PCC (обозначается как V av ) равно среднему арифметическому соответствующих опорных значений, даже после прерывания связи между DGU 3 и ДГУ 4.При этом на рисунке 11 (31) вместе с оптимальными упреждающими входами (7) обозначены пунктирными линиями. …

Контекст 9

… в этой работе мы рассматриваем типичную микросеть постоянного тока на основе понижающего преобразователя, принципиальная электрическая схема которой представлена ​​на рисунке 1. Применив ток Кирхгофа (KCL) и напряжение (KVL ) законы, управляющие динамические уравнения i-го узла (ДГУ) имеют вид: …

Контекст 10

… 2: (Крон редукция) Заметим, что в (1) токи нагрузки располагаются на ПКК каждой ДГУ (см. также рис. 1).Эта ситуация обычно достигается редукцией Крона исходной сети, что дает эквивалентное представление сети [26]. …

Контекст 11

… обратите внимание, что до тех пор, пока спрос не меняется, текущее распределение между всеми DGU сохраняется. Напряжения ТПП и генерируемые токи показаны на рис. 10. Можно отметить, что после изменения потребляемого тока (см. табл. II) равное распределение тока достигается только между ДГУ 1, 2 и 3, а ДГУ 4 генерирует ток таким образом, чтобы напряжение в узле 4 оставалось постоянным….

Контекст 12

… можно оценить, что среднее арифметическое напряжение PCC (обозначается как V av ) равно среднему арифметическому соответствующих опорных значений, даже после прерывания связи между DGU 3 и ДГУ 4. Кроме того, на рис. 11 общие токи (31) вместе с оптимальными упреждающими входами (7) обозначены пунктирными линиями. …

DGU Определение | Law Insider

Связанный с

DGU

Банда , как определено в настоящей политике, означает любую действующую организацию, ассоциацию или группу из трех или более лиц, формальных или неформальных, одним из основных видов деятельности которых является совершение одно или несколько преступных деяний, которое имеет идентифицируемое название или идентифицирующий знак или символ, и члены которого индивидуально или коллективно участвуют или члены которых участвуют в преступной групповой деятельности.«Схема деятельности банды» означает совершение, попытку совершения, сговор с целью совершения или подстрекательство к совершению двух или более преступных деяний, при условии, что преступные деяния были совершены в разные дни или двумя или более лицами, которые являются членами или принадлежат к такая же преступная уличная банда.

SI означает аббревиатуру Международной системы единиц.

Китай означает Китайская Народная Республика.

PEI означает Институт нефтяного оборудования.

ПФР означает Подразделение финансовой разведки Тринидада и Тобаго, созданное в соответствии со статьей 3 Закона о Подразделении финансовой разведки Тринидада и Тобаго;

FEI означает Federation Equestre Internationale, которая является международной федерацией конного спорта;

FA , за которым следует год, означает Закон о финансах этого года;

IRDAI означает Управление по регулированию и развитию страхования Индии.

Марихуана означает все части растения рода каннабис, независимо от того, растут они или нет, семена растения этого типа; смола, извлеченная из части растения этого типа; и каждое соединение, производство, соль, производное, смесь или препарат растения этого типа или его семян или смолы. «Марихуана» не включает зрелые стебли растения, волокно, полученное из стеблей, масла или жмых, изготовленный из семян растения, любые другие соединения, производство, соль, производное, смесь или приготовление зрелых стеблей, за исключением смола, извлеченная из зрелых стеблей, волокон, масла или жмыха, или стерилизованные семена растений, которые не способны к прорастанию.(ORC 3719.01)

DA или «Аэропорты Дубая» означает Корпорацию аэропортов Дубая;

Пистолет означает любое огнестрельное оружие с длиной ствола менее двенадцати дюймов (12 дюймов), которое спроектировано, изготовлено или приспособлено для стрельбы одной (1) рукой.

CU означает медь.

ER означает средневзвешенное по времени Тариф на электроэнергию для таких ДХ за каждые полчаса в течение Соответствующего периода (в фунтах стерлингов/МВтч), деленное на 1000.

LEI означает идентификатор юридического лица;

ГДж означает гигаджоули или один миллиард (1 000 000 000) джоулей;

га означает гектар.

PRC означает Китайская Народная Республика.

PI имеет значение, данное этому термину в CCC § 1798.3(a).

МАИ Член Института Оценки.

Материковый Китай означает Китайскую Народную Республику (за исключением Гонконга, Макао и Тайваня).

PCU означает группу координации Проекта, упомянутую в Разделе 3.04 (a) настоящего Соглашения;

ECO означает товарищество с ограниченной ответственностью ECO Holdings III, товарищество с ограниченной ответственностью штата Делавэр.

Микрочип означает транспондер электронного идентификатора, закодированный уникальным неизменяемым номером, одобренный Регистратором скаковых лошадей для имплантации в лошадь. [добавлено 1.7.05]

WADA означает Всемирное антидопинговое агентство.

КНР означает для целей настоящего Соглашения Китайскую Народную Республику, за исключением Гонконга, Тайваня и Макао.

PMU означает подразделение, созданное Управлением, как указано в статье 4.1 контролировать и контролировать деятельность концессионера;

собственники, учредители, руководство, реквизиты (ИНН 7722486488)

25,61 Обработка и покрытие металлов
25,94 Производство крепежных изделий
25,99 Производство прочих готовых металлических изделий, не включенных в другие группировки
33,12 Ремонт машин и оборудования
35.11 Производство электроэнергии
42,13 Строительство мостов и тоннелей
42,21 Строительство инженерных коммуникаций водоснабжения и водоотведения, газоснабжения
42,22 Строительство инженерных сооружений для электроснабжения и телекоммуникаций
43.11 Снос
43.12.1 Расчистка строительной площадки
43.12.3 Производство земляных работ
43,21 Электромонтаж
43,29 Прочие строительные установки
43.34.1 Покраска
43,99 Прочие специализированные строительные работы, не включенные в другие группировки
45.11 Продажа легковых автомобилей и легких грузовиков
45,19 Продажа других транспортных средств
45,20 Техническое обслуживание и ремонт автомобилей
45,31 Оптовая торговля автомобильными деталями и принадлежностями
46.12.22 Деятельность агентов по оптовой торговле металлами в первичных формах
46,13 Деятельность агентов по оптовой торговле лесоматериалами и строительными материалами
46.14,9 Деятельность агентов по оптовой торговле прочими машинами и промышленным оборудованием
46,18 Деятельность агентов, специализирующихся на оптовой торговле другими отдельными видами товаров
46,49 Оптовая торговля прочими бытовыми товарами
46,62 Оптовая торговля станками
46,69 Оптовая торговля прочими машинами и оборудованием
46.69,9 Оптовая торговля прочими машинами, приборами, аппаратами и оборудованием общепромышленного и специального назначения
46,71 Оптовая торговля твердым, жидким и газообразным топливом и сопутствующими товарами
46,72 Оптовая торговля металлами и металлическими рудами
46,73 Оптовая торговля лесоматериалами, строительными материалами и санитарно-техническим оборудованием
46,77 Оптовая торговля отходами и ломом
46.90 Оптовая неспециализированная торговля
47,19 Прочая розничная торговля в неспециализированных магазинах
47.52.73 Розничная торговля металлическими и неметаллическими конструкциями в специализированных магазинах
47,71 Розничная торговля одеждой в специализированных магазинах
47,72 Розничная торговля обувью и изделиями из кожи в специализированных магазинах
47.73 Розничная торговля лекарственными средствами в специализированных магазинах (аптеках)
47,74 Розничная торговля изделиями медицинского назначения, ортопедическими изделиями в специализированных магазинах
47,75 Розничная торговля косметикой и средствами личной гигиены в специализированных магазинах
47,76 Розничная торговля цветами и другими растениями, семенами, удобрениями, скотом и кормами для домашних животных в специализированных магазинах
47.77 Розничная торговля часами и ювелирными изделиями в специализированных магазинах
47,78 Прочая розничная торговля в специализированных магазинах
47,79 Розничная торговля подержанными товарами в магазинах
47,91 Розничная торговля через магазины по почте или через Интернет
47,99 Прочая торговля вне магазинов, киосков, рынков
49.32 Деятельность легковых такси и арендованных автомобилей с водителем
49,41 Деятельность автомобильного грузового транспорта
68.20.2 Аренда и эксплуатация собственного или арендованного нежилого недвижимого имущества
68,31 Деятельность агентств недвижимости за вознаграждение или на договорной основе
77.11 Прокат и лизинг автомобилей и легковых автомобилей
77.12 Аренда и лизинг грузовых автомобилей
77.39.2 Аренда и лизинг прочих машин и оборудования, не включенных в другие группировки
82,99 Прочая деятельность по поддержке бизнеса, не классифицированная в других рубриках

Jumbo размер 7730×1553мм Стекло DGU/IGU с отверстиями производится на FTCGLASS-D-LINE-2-FTCGlass.com

DGU Стеклопакеты или стеклопакеты (изоляционные стеклопакеты) состоят из двух стеклянных панелей, которые разделены с прокладкой и заполненным аргоном в зазоре между двумя слоями стекла.Стекло дальше обработаны по бокам и готовы к установке.

Характеристики стекла DGU/IGU:

Очень хорошо подходят для теплоизоляции, так как не пропускают воздух внутрь и не пропускают тепло снаружи. в. Он действует как преграда. Это помогает в экономии энергии и сокращении повторяющихся расходов на электроэнергию.

Обеспечивает очень хорошую звукоизоляцию между интерьером и экстерьером. Они широко используются как в коммерческие и жилые здания, которые расположены в густонаселенных районах, где есть много шумовое загрязнение.

После установки стекла ДГУ/стеклопакета его нельзя отремонтировать, если есть утечка газа. Правильные герметики следует использовать для герметизации стекла и предотвращения утечки.

Устойчив к ультрафиолетовому излучению и предотвращает выцветание ткани и мебели. Закаленное стекло, жаропрочное также можно использовать усиленное стекло, что делает его безопасным.

Изолированное стекло, часто называемое двойным остеклением, представляет собой комбинацию двух или более оконных стекол, расположенных на расстоянии друг от друга. с распорной планкой и герметизированы первичным и вторичным герметиком, образуя единое целое с одно или несколько воздушных пространств между ними.

Стеклопакеты

DGU или стеклопакеты (изоляционные стеклопакеты) улучшают тепловые характеристики, таким образом значительно снизить затраты на отопление и кондиционирование. Блоки DG/IG также снижают вероятность образование конденсата на поверхности стекла. DGU/IGU может представлять собой комбинацию низкоэмиссионных покрытий, тонированных стекла, отражающие покрытия, трафаретные узоры, изделия из многослойного стекла и многое другое. Большое разнообразие Доступны конфигурации изоляционного стекла, удовлетворяющие различным требованиям к производительности и эстетике. требования.

Применение МГС:

  • Коммерческие/жилые стационарные и открываемые окна
  • Навесные стены
  • Витрины
  • Наклонное/верхнее остекление
  • Места для невидимых (перемычек)

Сортировка углеродных нанотрубок и их биологическое применение

Введение

Углеродные нанотрубки (УНТ) привлекли большое внимание с момента их открытия в 1991 году Сумио Лиджима 1 из-за их превосходных механических, электрических и оптических свойств.Как и другие наноструктуры (например, квантовые точки, нанопроволоки), физические свойства УНТ определяются размером и структурой атомов. УНТ имеют большой потенциал для применения в транзисторах, прозрачных пленках, инфракрасных излучателях, датчиках, сканирующих зондах, конструкционных материалах, катализаторах и т. д. 2,3 Серийные УНТ содержат смесь с различными физическими свойствами. Поскольку производительность зависит от этих свойств, сортировка этих трубок по их физическим свойствам (металличность, хиральность, хиральность, длина и т.) имеет решающее значение для передовых приложений. Здесь мы рассмотрим несколько методологий очистки УНТ в соответствии с их физическими свойствами и опишем связанные биологические приложения с использованием разделенных УНТ.

Одностенные углеродные нанотрубки (ОУНТ) состоят из бесшовно свернутого графенового листа, содержащего только sp 2 атомов углерода. SWNT имеют физические свойства, зависящие от направления катящегося вектора (или хирального вектора), обозначаемого парой целых чисел (n, m). Если n — m кратно 3, трубка имеет металлический характер; в противном случае это полупроводник с шириной запрещенной зоны около 1 эВ.Полупроводниковые УНТ имеют экситонную ширину запрещенной зоны 4 , которая вызывает фотолюминесценцию (ФЛ). 5 PL УНТ примерно обратно пропорциональна их диаметру (dt). УНТ диаметром около 1 нм демонстрируют ФЛ около 1200 нм, хотя положения пиков ФЛ сильно зависят от хиральности УНТ. Коммерчески доступные пробирки CoMoCAT ® (синтезированный биметаллический катализатор Co-Mo) 6 (номер продукта 704113, 724777, 775533 и 773735) показывают фотолюминесценцию в диапазоне 930–1450 нм в ближней инфракрасной (БИК) области.Эта функция излучения в ближнем ИК-диапазоне очень полезна для биовизуализации, поскольку глубина проникновения фотолюминесценции под кожу в ближнем ИК-диапазоне намного больше, чем для видимых длин волн.

Ковалентная и нековалентная функционализация

Для достижения биологической функционализации углеродных нанотрубок обычно используются два основных метода (ковалентная и нековалентная функционализация). Ковалентная функционализация обеспечивает неповрежденные химические функциональные возможности углеродных нанотрубок, которые могут тесно соприкасаться с биологически полученной поверхностью (показаны на рисунках 1A и 1B).Однако ковалентная функционализация нарушает целостность π-сопряженной сети боковых стенок и концов углеродных нанотрубок, что влияет на их внутренние свойства. Карбоксилирование УНТ, как показано в продукте № 755125, является наиболее популярным методом ковалентной функционализации и осуществляется путем окисления УНТ с помощью карбодиимидной химии. 7-9 Сильные кислоты (например, серная кислота и азотная кислота) используются для окислительной функционализации, которая разрушает π-сопряженную сеть нанотрубок и функционализирует нанотрубки кислородсодержащими соединениями (т.д., карбоновые кислоты и фенолы). 10 Это оставляет много дефектов и влияет на оптические, электрические и механические свойства УНТ.

Нековалентная функционализация УНТ (рис. 1C 1E ) обычно достигается с использованием таких молекул, как поверхностно-активные вещества, полимеры, биомолекулы и полиароматические соединения. 10 Нековалентное взаимодействие в основном основано либо на гидрофобных5, 11 , либо на π-π взаимодействиях 12-14 без нарушения целостности π-сети УНТ.Кроме того, полезные внутренние свойства, такие как оптические, электрические и механические свойства, сохраняются, а растворимость улучшается. Однако динамическая равновесная природа полимеров на поверхности нанотрубок может стать препятствием для некоторых приложений, таких как целевое связывание и доставка лекарств. Следовательно, необходимо использовать физико-химические свойства УНТ, такие как PL и боковые стенки УНТ в качестве нанопровода, в качестве передовых стратегий для биологических приложений.

Уединенное и переключаемое двойное остекление

Обзор продукта

Изолированное остекление с использованием технологии переключаемого смарт-стекла

Энергосберегающие стеклопакеты (DGU) со встроенным переключаемым слоем покрытия, создающие внешние и внутренние интеллектуальные стеклянные окна, идеально подходящие как для коммерческих зданий, так и для жилых домов


Последнее поколение переключаемых окон с двойным остеклением сочетает в себе преимущества улучшенных тепловых характеристик с немедленным контролем конфиденциальности/безопасности.

Эта прочная полупроводниковая технология заменяет старые жалюзи или шторы, обеспечивая больший контроль и комфорт в любой комнате. Переключаемый слой (PDLC) наносится на внутреннюю поверхность одной стеклянной панели, затем он объединяется со второй стеклянной панелью, образуя герметичный блок.

В наших переключаемых интеллектуальных окнах с двойным остеклением используется дистанционная планка с теплым краем с заполненным аргоном воздушным зазором между ними для обеспечения большей изоляции и производительности. В зависимости от требований заказчика мы предлагаем различные варианты стекла, например.грамм. покрытия с низким содержанием железа и низким содержанием E, чтобы обеспечить самые эффективные интеллектуальные стеклянные окна на рынке сегодня.

Простой режим ON-OFF переключает стекло с прозрачного (прозрачного) на матовое (непрозрачное). Доступны три стандартных толщины панелей: 18 мм, 24 мм и 28 мм (нестандартные размеры по запросу).

Этот продукт прост в установке, как и любой стандартный герметичный стеклопакет. Наслаждайтесь преимуществами стеклопакетов, которые делают вашу комнату теплее зимой и прохладнее летом.

Этот энергосберегающий продукт является полностью твердотельным, не требующим обслуживания или специальных требований по очистке — вы можете обращаться с ним так же, как с обычными стеклянными окнами.Представьте себе жизнь в мире, который предлагает вам полный контроль над своим комфортом/конфиденциальностью/безопасностью одним щелчком выключателя, без суеты и беспорядка жалюзи или штор.

Мы также предлагаем вариант с тройным остеклением, который сочетает в себе все преимущества тройного остекления с переключаемой технологией. Наше переключаемое тройное остекление может похвастаться впечатляющей эффективностью, обеспечивая превосходное поглощение солнечного тепла, теплоизоляцию, звукоизоляцию и даже повышенную безопасность.

Переключаемое стекло Размеры имеют допуск +/- 3 мм.


Если вам нужна дополнительная информация или цены, пожалуйста, свяжитесь с нами.

Усовершенствованный эмулятор дизельного генератора на основе преобразователя для исследований управления напряжением и частотой в микросетях лабораторного масштаба

  • Айоп Р., Тан К.В. (2019) Быстрое создание прототипа фотоэлектрического эмулятора с использованием понижающего преобразователя на основе метода обратной связи по сопротивлению быстрой сходимости. IEEE Trans Power Electron 34(9):8715–8723

    Статья Google ученый

  • Багаи Х.Р., Мирсалим М., Гарехпетян Г.Б., Талеби Х.А. (будет опубликовано) Стратегия децентрализованного управления питанием и управления скользящим режимом для гибридных микросетей переменного/постоянного тока, включая возобновляемые источники энергии.IEEE Trans Ind Inform. Дой: https://doi.org/10.1109/TII.2017.2677943.

  • Castro A, Zuniga P, Uribe FA, Barocio E (2014) Прототип эмулятора синхронного генератора в качестве испытательного стенда для электрооборудования. IEEE Trans Energy Conv 14(5):1–3

    Google ученый

  • Хасанзаде А., Эдрингтон К.С., Строуп Н., Бевис Т. (2014) Эмуляция в реальном времени высокоскоростного микротурбинного синхронного генератора с постоянными магнитами с использованием мультиплатформенной аппаратной реализации.IEEE Trans Industr Electron 61(6):3109–3118

    Статья Google ученый

  • Каартик Р.С., Амиткумар К.С., Пиллэй П. (2018) Эмуляция синхронного генератора с постоянными магнитами в режиме реального времени с использованием силового оборудования в контуре. IEEE Transp Electr 4(2):474–482

    Статья Google ученый

  • Ходапарастан М., Вахеди Х., Хазаэли Ф., Ораи Х. (2017) Новый метод гибридного изолированного обнаружения для инверторных цифровых генераторов с использованием SFS и ROCOF.IEEE Trans Power Dev 32(5):2162–2170

    Статья Google ученый

  • Краузе П., Олег В., Судхофф С.Д., Пекарек С.Д. (2013) Анализ электрических машин и приводных систем, том 75. John Wiley and Sons, New Jersy

    Книга Google ученый

  • Kwan TH, Yao Q (2019) Экономичный экспериментальный эмулятор комбинированных теплоэлектростанций на основе топливных элементов. Energy Proc 158:1437–1448

    Статья Google ученый

  • Махдави М.С., Гарепетян Г.Б., Ранджбаран П., Азизи Х., Ходадуост А.А. (2017) Эмулятор нагрузки на основе нечеткого прерывателя для микросети AUT.Конференция по смарт-сетям (SGC). стр. 56–71

  • Махдави М.С., Фатхи С.Х., Ходадуст А.А. (2018a) «Эмулятор нагрузки в режиме реального времени на основе прерывателя с регулятором тока с прямой связью и гистерезисом. J Iran Assoc Electr Electron Eng 19 (4): 49– 59

    Google ученый

  • Махдави М.С., Гарехпетян Г.Б., Ранджбаран П., Азизи Х. (2018) Регулирование частоты микросети AUT с использованием модифицированного нечеткого пи-контроллера для системы накопления энергии маховика.В: 9-я ежегодная конференция по силовой электронике, приводным системам и технологиям (PEDSTC), стр. 426–431

  • . масштабировать микросети. В: 2018 Smart Grid Conference, стр. 1–6

  • Махдави М.С., Багери М., Гарехпетян Г.Б. (2019) скоординированное управление частотой маховикового накопителя энергии и дизельного генератора в микросети Амиркабирского технологического университета (AUT).На международной конференции IEEE по окружающей среде и электротехнике, стр. 23–30

  • Махдави М.С., Гасеми А., Гарехпетян Г.Б. (2020 г.) Эмулятор дизельного генератора на основе Droop для исследований управления частотой микросети. Иран J Sci Technol Trans Electr Eng. https://doi.org/10.1007/s40998-019-00307-2

    Статья Google ученый

  • Мерабет А., Ахмед К.Т., Ибрагим Х., Бегенан Р., Гиас AMYM (2017) Система управления и контроля энергопотреблением для лабораторной микросети на основе ветровой фотоэлектрической батареи.IEEE Trans Sustain Energy 8(1):145–154

    Статья Google ученый

  • Miguel T, Lopes LAC (2010) Виртуальный дизельный генератор на основе инвертора для лабораторных приложений. IECON 2010–36 Ежегодная конференция IEEE Industrial Electronics Society. IEEE

  • Mohammadi E, Fadaeinedjad R, Naji HR, Moschopoulos G (2019) Исследование эффектов горизонтального и вертикального сдвига ветра с использованием эмулятора ветряной турбины.IEEE Trans Sustain Energy 10(3):1206–1216

    Статья Google ученый

  • Song Y, Hill DJ, Liu T (2019) Влияние топологии подключения DG на стабильность микросетей на основе инверторов. IEEE Trans Power Syst 34(5):3970–3972

    Статья Google ученый

  • Торрес М., Лопес Л.А. (2013) Эмулятор дизельного генератора на основе инвертора для исследования изменений частоты в автономной энергосистеме лабораторного масштаба.Energy Power Eng 5(03):247–253

    Google ученый

  • Ван Дж., Ян Л., Ма Й., Ван Дж., Толберт Л.М., Ван Ф., Томсович К. (2014) Эмуляция статической и динамической нагрузки энергосистемы в реконфигурируемом эмуляторе энергосистемы на основе преобразователя. IEEE Trans Power Elect 7(4):4008–4015

    Google ученый

  • Yang L, Zhang X, Ma Y, Wang J, Hang L, Lin K, Tolbert LM, Wang F, Tomsovic K (2013) Анализ стабильности эмулятора генератора на основе инвертора на испытательном стенде для энергосистем.В конгрессе и экспозиции IEEE по преобразованию энергии, стр. 5410–5417

  • Ян Л., Ма И, Ван Дж., Ван Дж., Чжан С., Толберт Л.М., Ван Ф., Томсович К. (2014) Разработка реконфигурируемого эмулятора электросети на основе преобразователя.

  • Добавить комментарий

    Ваш адрес email не будет опубликован.
