Принцип работы автоматических выключателей — Electroff

Автоматический выключатель – коммутационный аппарат, используемый для защиты электрической сети от перегрузок и коротких замыканий.

Изделия делятся на три основных типа:

  1. Однополюсные – устанавливаются в однофазных сетях;
  2. Двухполюсные – используются одно- и двухфазных сетях;
  3. Трехполюсные – для сетей с тремя фазами;
  4. Четырехполюсные – применяются в трехфазных сетях, оснащенных системой заземления.

Ознакомиться с ассортиментом автоматических выключателей можно в каталоге компании «Электрофф». В продаже представлены надежные и мощные аппараты, способные обеспечить надежную защиту сети от сверхтоков.

Принцип работы

Работа автоматического выключателя в разных режимах осуществляется по следующему принципу:

  1. Нормальный режим

В процессе взвода рычага управления аппаратом выполнятся передвижение механизма, отвечающего за взвод и расцепление, в результате выполняется коммутация силовых контактов.

После активации коммутации ток проходит от питающего кабеля, который подсоединен к винтовому зажиму. Далее через этот зажим энергия проходит по контактам сначала к неподвижному, а после к подвижному. Затем ток следует через гибкую связь, электромагнитную катушку, снова через биметаллическую пластину и гибкую связь, в конце через фиксационный элемент к отходящей линии, которая осуществляет питание электрического прибора.

  1. Короткое замыкание

Принцип действия этого режима заключается в мгновенном отключении нагрузки электромагнитным расцепителем в случае возникновения короткого замыкания в цепи. Процесс работы выполняется по следующей схеме:

  • Если в сети наблюдается существенное превышение номинального тока, который проходит через электромагнитную обмотку, образуется мощное магнитное поле. В результате магнитный якорь, оснащенный подвижным контактом, оттягивается вниз образованным магнитным полем.
  • Якорь при опущении надавливает на рычаг спускового механизма, таким образом, происходит расцепление контактов, то есть прекращается подача тока.

Конструкция срабатывает мгновенно после возникновения короткого замыкания, то есть исключаются нежелательные последствия такой аварии.

Однако не исключатся образование дугового разряда между контактной группой. В таком случае дуга направляется в сторону дугогасительной камеры. При соприкосновении с пластинами происходит расщепление дуги – она проникает в полость камеры, а после затухает. Избыточное давление и образовавшиеся продукты горения выходят наружу через специализированное отверстие в корпусе автоматического выключателя.

  1. Перегрузка

В аппарате установлен тепловой расцепитель, отвечающий за перегрузки. Принцип работы автоматического выключателя при перегрузках заключается в следующем: в случаях, когда электроэнергия, проходящая через биметаллическую пластину, становится равной или превышает положенное значение, то происходит нагрев пластины, в результате она постепенно меняет форму (изгибается).

При достижении определенного угла изгиба, она активирует нажатием на рычажок спусковой механизм, тем самым отключая подачу тока потребителям.

Терморасцепитель реагирует медленнее, чем магнитный выключатель. Срабатывание нуждается в большем промежутке времени, однако его легко настроить и отличается высокой точностью.

Характеристики автоматов ABB Sh304 C

Купить ABB Sh304

Описание четырехполюсных выключателей ABB Sh304L C
Выбор автоматического выключателя
Маркировка автоматов ABB Sh304L C
Применение четырехполюсных автоматов Sh304L C
Подключение автоматических выключателей
Технические характеристики выключателей Sh304L C
Таблица номинального тока Sh304L С
Преимущества

Описание четырехполюсных выключателей ABB Sh304L C

Модульные четырехполюсные выключатели ABB Sh304L C предназначены для защиты электрических цепей от перегрузок и коротких замыканий в линиях кабелей, электродвигателях, систем освещения, а также розеточных линий.

Они имеют два различных механизма отключения: механизм термического отключения с задержкой для защиты от перегрузки и механизм электромеханического отключения для защиты от короткого замыкания.

Устройство автоматического выключателя

Материал корпуса Sh304L C произведен из самых современных материалов, состоящих из последнего поколения термопластов,
не содержащих галогенов, загрязняющих окружающую среду, и пригодных для вторичной переработки.

Все автоматические выключатели оснащены индикацией положения контактов (CPI). Вы можете легко определить, находится ли автоматический выключатель во включенном положении, что способствует легкости и безопасности проведению технических работ.


Выбор автоматического выключателя

Выбор выключателей в основном осуществляется по мощности нагрузки и сечению подключаемого провода, учитывая 2 параметра: ток перегрузки и ток отключения при КЗ.

Перегрузка тока возникает при включении в сеть устройств и приборов, суммарная мощность которых приведет к чрезмерному нагреву проводников и контактных соединений. Поэтому автомат, который будет установлен в конкретную цепь, должен иметь ток отключения больше, так называемый запас или равный расчетному. Его определяют суммированием мощности предполагаемых к использованию электроустройств, которое зачастую указывается в паспорте. Далее полученную цифру делят на 220 и получают наш ток перегрузки. Следует учесть также еще одно немаловажное обстоятельство: этот ток не должен быть больше тока, который может протекать по проводнику.

Ток отключения при КЗ – это та величина, при которой происходит отключение автоматического выключателя, также она еще именуется как отсечка. Его тоже рассчитывают, а затем подбирают по типу защиты. Тип защиты содержит значения тока отключения по отношению к вероятному току короткого замыкания, в зависимости от вида нагрузки электросети. В быту и для небольших объектов используют устройства с условным обозначением характеристики B, C, а на вводе – D. Чаще всего, в электрическую схему помимо автоматов на каждую групповую линию, входят еще вводной автомат, УЗО или диф.

автомат.

Маркировка автоматов Sh304L C

Корпус автоматических выключателей серии Sh304L C содержит все необходимые маркировки, такие как:

  1. — производитель;
  2. — модель;
  3. — номинальный ток и тип характеристики срабатывания;
  4. — рабочее напряжение сети;
  5. — отключающая способность;
  6. — класс токограничения;
  7. — принципиальная схема работы выключателя.

Автоматы ABB соответствуют стандартам IEC/EN 60898-1 и IEC/EN 60947-2 и имеют все соответствующие знаки сертификации для каждого рынка и сегмента, для которого они разработаны. Знаки сертификации также напечатаны на корпусе автоматического выключателя. Для процедуры контроля и приемки знаки сертификации хорошо видны на корпусе.
Вся маркировка выполнена по технологии лазерной печати, устойчивой к истиранию и воздействию растворителей, что обеспечивает ей долгий срок эксплуатации и простоту идентификации изделия.

Применение четырехполюсных автоматов Sh304L C

Модульные автоматические выключатели серии Sh304L C как правило имеют все возможные исполнения по характеристикам срабатывания автоматических выключателей, что говорит о их широком сегменте применения. Применяются как правило для защиты от перенапряжения, путем установки на Дин рейку в распределительных щитах, боксах, расположенных в жилых домах, офисах, складах, и других промышленных и коммерческих помещениях. Sh304L C применяется для защиты цепей с активной и индуктивной нагрузкой и низким импульсным током (обеспечение электричеством квартир, офисов, промышленных объектов).

Подключение автоматических выключателей

Выключатели Sh304L C оснащены клеммами: 35 мм + 10 мм (для аппаратов до 2 2 63А), и 50 мм + 10 мм 2 2 (для аппаратов на 80, 100А) для раздельного подключения шинной разводки и кабеля,- цилиндрическими двунаправленными клеммами с защитой от неправильного монтажа, стойкими к ударному воздействию, которые доступны даже после установки модульного автомата.

При отсутствии шинной разводки возможно подключение двух пар проводников разного сечения. Sh304L C имеют специальные губки- фиксаторы для быстрого монтажа автоматического выключателя на DIN рейку, расположенную в распределительных щитах, боксах и шкафах. В случае замены изделия, этот же фиксатор позволяет быстро его демонтировать. Для удобства монтажа кабеля, выключатели оснащены технологией невыпадающих винтов, а степень защиты от прикосновения пальцами в области присоединений, снижает риск удара током и возможность короткого замыкания.

Схема подключения автоматических выключателей Sh304L C:

Технические характеристики выключателей Sh304L C

Электрические характеристики
Стандарты Данные IEC/EN ГОСТ Р 50345-2010 (МЭК 60898-1)
Кол-во полюсов 4P
Характеристики срабатывания C
Номинальный ток In А 6. ..63 A
Номинальное напряжение Un IEC/EN 60898-1 В 4P: 400 В перем.
Номинальное напряжение изоляции Ui IEC/EN 60898-1 В 250 В перем.(фаза-земля), 440 В перем.(фаза-фаза)
Макс. рабочее напряжение UBmax. В 1P+N: 253 В перем. 3P+N: 440 В перем.
Мин. рабочее напряжение UBmax. В 12 В перем.
Номинальная частота f Гц 50 / 60 Гц
Номинальная наибольшая отключающая способность Icn IEC/EN 60898-1 кА 4,5
Класс ограничения энергии IEC/EN 60898-1 3
Категория перенапряжения IEC/EN 60898-1 III
Степень загрязнения IEC/EN 60898-1 2
Ном. импульсное выдерж. напряжение Uimp (1.2/50 ps) IEC/EN 60898-1 кВ 4 кВ (исп. напряжение 6.2кВ на уровне моря 5кВ на 2,000м
Испытательное напряжение изоляции IEC/EN 60898-1 кВ 2 кВ (50 / 60Гц, 1 мин.)
Механические характеристики
Корпус Группа изоляции II, RAL 7035
Рычаг Группа изоляции II, черный, опломбируемый
Индикация состояния контактов Маркировка на рычаге (I ON / 0 OFF)
Степень защиты IEC/EN 60529 IP20 / IPXXB, при использовании в боксе IP40
Электрическая износостойкость операция In < 32A: 20,000 цикл. (перем.), In > 32A: 10,000 цикл. (перем.)
Механическая износостойкость операция 20,000 цикл.
Устойчивость к ударному воздействию IEC/EN 60068-2-27 25 г — 3 удара — 11мс
Устойчивость к вибрации согласно IEC/EN 60068-2-6 5g- 20 циклов при 5.150.5 Гц с нагрузкой 0.8In
Тропическое исполнение IEC/EN 60068-2-30 C/RH 28 циклов 55 C/90-96% и 25 C/95-100%
Температура окружающей среды С -25 . .. +55 C
Температура хранения С -40 … +70 C
Температура калибровки расцепителя IEC/EN 60898-1 С C: 30 C
Установка
Клеммы Цилиндрические
Сечение проводников (сверху/ снизу) IEC/EN 60898-1 мм2
Момент затяжки IEC/EN Нм 2,8 Нм
Отвертка отвёртка Pozidrive № 2
Монтаж DIN 43880 На Din рейку 35 мм посредством системы быстрого крепления
Положение монтажа любое
Сторона подключения питания сверху и снизу
Габаритные размеры мм
Монтажный размер DIN 43880 Монтажный размер 1
Габаритные размеры (В x Г x Ш) мм 185 x 69 x 17. 5 мм
Масса полюса г прибл. 115 г
Аксессуары
Использование доп. элементов нет

Таблица номинального тока Sh304L С

Кол-во полюсов Номинальный ток Кол-во модулей Серия Артикул производителя
In A 17,5 мм
4P 6 4 Sh304L C6 2CDS244001R0064
4P 8 4 Sh304L C8 2CDS244001R0084
4P 10 4 Sh304L C10 2CDS244001R0104
4P 13 4 Sh304L C13 2CDS244001R0134
4P 16 4 Sh304L C16 2CDS244001R0164
4P 20 4 Sh304L C20 2CDS244001R0204
4P 25 4 Sh304L C25 2CDS244001R0254
4P 32 4 Sh304L C32 2CDS244001R0324
4P 40 4 Sh304L C40 2CDS244001R0404
4P 50 4 Sh304L C50 2CDS244001R0504
4P 63 4 Sh304L C63 2CDS244001R0634

Преимущества

Компания «Фаворит-Электро» более 10 лет продает широкий ассортимент различных типов автоматических выключателей, и за это время накопила огромный опыт и наработанные контакты при выборе поставщика данной продукции. При этом наши специалисты регулярно изучают и анализируют качество исполнения автоматических выключателей, точное соответствие классам и характеристикам .
Купив выключатели ABB Sh304L C в компании «Фаворит-Электро», вы можете быть уверены, что приобрели действительно надежную, качественную продукцию, которая соответствует всем требованиям ГОСТ. При необходимости всегда можно получить сертификат качества и протокол испытаний на интересующую партию автоматических выключателей.

Автоматические выключатели ВА 47-29

Автоматический выключатель ВА 47-29 предназначен для эксплуатации в распределительных электрических сетях переменного тока с величиной напряжения до 380 В и рабочим током до 63 А. Основными функциями этого коммутационного аппарата являются:

• Коммутация электрических сетей в ручном режиме.
• Защита от коротких замыканий.
• Защита от перегрузок током.

Главные сферы, где используют автоматический выключатель ВА 47-29: электрическая сеть в жилых, офисных и производственных помещениях.

Как работает защита автоматического выключателя?
Основные чувствительные элементы автоматических выключателей ВА 47-29, которые обеспечивают обнаружение аварийных режимов в электрической сети:

• Электромагнитный расцепитель. Выполнен на базе соленоида, который чувствителен к токам величиной, превышающей в несколько раз номинальный ток выключателя. Этот тип чувствительных элементов рассчитан для реагирования на короткие замыкания в электрической сети, которые сопровождаются высоким значением тока.
• Тепловой расцепитель. Он выполнен в форме биметаллической пластины, которая при прохождении по ней тока нагревается и выпрямляется. Благодаря этой особенности теплового расцепителя, его используют для отключения электрического питания при длительном прохождении через коммутационный аппарат токов, превышающих рабочее значение. Скорость срабатывания теплового расцепителя определяется величиной тока, проходящего через него.

Каждый из этих элементов защиты электрической сети воздействует на исполнительный механизм отключения коммутационного аппарата. Для получения высокого уровня защиты людей от поражения электрическим током в бытовых электрических сетях дополнительно применяют установку автомата УЗО или дифференциального автомата.


Классификация
Все автоматические выключатели серии ВА 47-29 подразделяют на несколько основных групп в зависимости от следующих критериев:
  1. Номинальный рабочий ток (In). Характеризует максимальное значение тока, при котором выключатель будет работать длительное время без отключения. Этот параметр регламентирован технической документацией и лежит в диапазоне от 0,5 А до 63 А.
  2. Количество полюсов выключателя. Подбирают в зависимости от конфигурации электрической сети. Коммутационные аппараты ВА 47-29 выпускают в однополюсном, двухполюсном, трехполюсном и четырехполюсном исполнении.
  3. Времятоковые характеристики. Определяют способность электромагнитного расцепителя автоматического выключателя реагировать на конкретные изменения в электрической сети с различными потребителями. Все устройства серии ВА 47-29 могут иметь одну из следующих времятоковых характеристик: В (отключение происходит при токах от 3 до 5 кратного значения от номинального значения), С (при токах от 5 до 10 кратного значения от номинального значения), D (при токах от 10 до 50 кратного значения от номинального значения).
  4. Отключающая способность. Показывает максимальное значение тока, которое может отключить автоматический выключатель и остаться при этом в работоспособном состоянии. Коммутационные аппараты серии ВА 47-29 в модульном исполнении имеют максимальную отключающую способность на токи до 6000 ампер. По этому параметру продукция Texenergo не уступает автоматическим выключателям АВВ, Legrand, Schneider Electric.
Преимущества выключателей ВА 47-29
Коммутационные аппараты серии ВА 47-29 от компании Texenergo обладают большим количеством преимуществ перед аналогичными изделиями других производителей:

• Показатель электрической износостойкости контактов составляет более 6000 циклов, а механический ресурс превышает 2000 циклов отключения-включения.
• Наличие двух различных типов защиты от аварийных режимов работы электрической сети: от коротких замыканий, от токовой перегрузки.
• Простая и быстрая установка автоматического выключателя на DIN рейку за счет фиксации с помощью специальной системы монтажа.
• Возможность простого и быстрого монтажа комплекта дополнительных модульных устройств: расцепитель минимального напряжения, контакт состояния и другие.
• Корпус выключатели выполнен из механически прочного пластика, который не поддерживает горение.
• На лицевой панели реализован механический индикатор положения электрических контактов коммутационного устройства.
• Возможность пломбирования элементов управления для исключения несанкционированных переключений.
• Возможность монтировать аппараты в любом пространственном положении с вводом питания через любые контакты, без ухудшения эксплуатационных качеств выключателя.
• Наличие слоя серебра на контактной группе позволяет значительно снизить переходное сопротивление и увеличивает срок службы коммутационных элементов.
• Зажимные контакты имеют насечки, которые обеспечивают высокую надежность фиксации проводов, предотвращают оплавление токопроводящих материалов.
• Возможность подключать к зажимным контактам гибкие проводники и шины, что значительно расширяет сферу использования коммутационного аппарата.
• Цена на автоматический выключатель ВА 47-29 от Texenergo значительно ниже, чем на коммутационные аппараты других производителей.

Маркировка
Для удобства монтажников и обслуживающего персонала все автоматические выключатели ВА 47-29 содержат в своей маркировке следующие обозначения:

• Величина номинального тока, А.
• Номинальная величина рабочего напряжения и его тип (переменное или постоянное), В.
• Частота питающей сети, Гц.
• Тип времятоковой характеристики.
• Отключающая способность, кА.

Дополнительно на корпусе всех аппаратов есть схематическое отображение контактной группы с отображением всех типов защитных элементов.

    S204M Z4 2CDS274001R0338 ABB автомат характеристика Z(2-3In) выключатель АББ четырехполюсной автоматический /Код 2CDS274001R0338

    Последнее обновление цены: 20. 03.2022

    S204M Z4 2CDS274001R0338 автоматический автомат выключатель АББ ABB предназначен для защиты электронных цепей от небольших и длительных токов перегрузки, а также токов короткого замыкания. Применение: коммерческие и промышленные объекты. Стандарты: ГОСТ Р 50030.2-2010 (МЭК 60947-2), VDE 0660 часть 101, Icu=10 kA (согл. VDE 0660 часть 101)

    S204M Z4 заказной код: 2CDS274001R0338 на номинальный ток 4А автоматический автомат ABB АББ выключатель выгодно отличают небольшие габаритные размеры — это позволяет производить монтаж его в уже существующие электрические шкафы. Применение инновационного решения — двойных цилиндрических клемм позволяет осуществить монтаж посредством кабеля и шинной разводки быстро и безошибочно. Маркировка автоматов АББ является надежной и ясной, маркировка нанесена с помощью лазера, а это гарантирует износоустойчивость. Допускается подача питания и соединение с шинами как сверху, так и снизу. Автоматы АББ могут быть дополнены вспомогательным контактом (1НО и 1НЗ), монтирующимся снизу.

    S204M Z4 заказной код: 2CDS274001R0338 на номинальный ток 4А автомат ABB Z(2-3In) четырехполюсной выключатель АББ в отличии от аналогов других производителей есть несколько знаков сертификации напечатанных на верхней и нижней поверхности. Сигнализация реального положения контакта, напрямую связана с подвижным контактом, для большего удобства и безопасности. На переднюю панель каждого автомата нанесен индивидуальный идентификационный код. В случае затруднения в выборе, воспользуйтесь каталог ABB АББ скачать.

    Наименование товара
    Выключатель автоматический четырехполюсный 4А Z S204M (S204M Z4)
    Наименование в прайсе производителя
    Автомат.выкл-ль 4-полюсной S204M Z4
    Производитель
    ABB
    Серия
    S200M
    Артикул
    S204M Z4
    Артикул расширенный
    2CDS274001R0338
    Ед. измерения
    шт
    Сертификат
    RU C-DE.ME77.B00830
    Номинальный ток,А
    4
    Характеристика эл.магнитного расцепителя
    Z
    Номинальное напряжение, В
    400
    Количество силовых полюсов
    4
    Количество модулей DIN
    4
    Тип изделия
    Автоматический выключатель в модульном исполнении
    Способ монтажа
    на DIN-рейку
    Степень защиты
    IP20
    Исполнение
    Стационарный
    Высота, мм
    88
    Ширина, мм
    70
    Глубина, мм
    69
    Род тока
    переменный
    Предельная отключающая способность, кA
    11.2
    Масса, кг
    0.5
    Сфера применения
    Промышленное и бытовое
    Максимальное сечение подключаемого кабеля, мм2
    35
    Нормативный документ
    МЭК/EN 60898-1, МЭК 60947-2
    Сертификат соответствия
    POCC DE.ME77.B08186
    Модульный
    Да
    Наличие теплового расцепителя
    Да
    Наличие электромагнитного расцепителя
    Да
    Наличие электронного расцепителя
    Нет
    Наличие дифференциального расцепителя
    Нет
    Токи уставки расцепителя в зоне перегрузки Ir, А
    4
    Наличие взрывозащиты
    Без взрывозащиты
    Описание
    Модульный автоматический выключатель для промышленного и бытового применения
    Наименование в составе НКУ
    S204M 4
    Кратность уставки расцепителя Km, о. е.
    Z(2-3In)
    Тип монтажной рейки
    35×15, 35×7.5
    Климатическое исполнение
    УХЛ3.1
    Активное сопротивление полюса R, мОм
    149
    Наименование (тип)
    S204M 4
    Электродинамическая стойкость Icm, кА
    30
    Способ задания уставки расцепителя
    По типу (A/B/C/D…)
    Время срабатывания расцепителя в зоне КЗ tm, c
    0.01
    Название раздела
    Кривая срабатывания Z

    S204M Z4 2CDS274001R0338 ABB автомат характеристика Z(2-3In) выключатель АББ четырехполюсной автоматический

    купить по наличию и под заказ отправим в регионы любой транспортной компанией. Мы продаем только оригинальные официальные ABB АББ модульные автоматические выключатели автоматы S200M

    Цена 24808 руб

    Автоматические выключатели двух- и четырёхполюсные – область применения: y_kharechko — LiveJournal

    Для защиты от перегрузок и коротких замыканий в однофазных двухпроводных электрических цепях электроустановок зданий обычно применяют однополюсные автоматические выключатели (см. http://y-kharechko.livejournal.com/33943.html ), а в трёхфазных четырёхпроводных электрических цепях – трёхполюсные автоматические выключатели. Однако производят двухполюсные и четырёхполюсные автоматические выключатели, которые также используют для защиты от сверхтока. Рассмотрим где в электроустановке индивидуального жилого дома и квартиры можно применить двухполюсные и четырёхполюсные автоматические выключатели.

    Согласно требованиям ГОСТ Р 50571.4.43 (см. http://y-kharechko.livejournal.com/7932.html , http://y-kharechko.livejournal.com/7635.html ) обнаружение сверхтока следует выполнять в фазных проводниках с последующим их отключением. Обнаружение сверхтока в нейтральном проводнике требуется только в тех случаях, когда его сечение меньше сечения фазных проводников. При появлении сверхтока в нейтральном проводнике должны быть отключены фазные проводники. Отключение нейтрального проводника не обязательно.
    Согласно требованиям стандарта МЭК 60898-1:2015 «Электрические аксессуары. Автоматические выключатели для защиты от сверхтока для бытовых и подобных установок. Часть 1. Автоматические выключатели для оперирования при переменном токе» и ГОСТ Р 50345–2010 (МЭК 60898-1:2003) «Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения. Часть 1. Автоматические выключатели для переменного тока» главная цепь автоматического выключателя может состоять из одного, двух, трёх или четырёх полюсов (см. конструкцию http://y-kharechko.livejournal.com/36382.html ).
    Под полюсом понимают часть автоматического выключателя, связанную исключительно с одним электрически независимым проводящим путём его главной цепи, оснащённую контактами, предназначенными замыкать и размыкать главную цепь, исключая те части, которые обеспечивают средства для монтажа и совместного оперирования всеми полюсами.
    Стандартом МЭК 60898-1 и ГОСТ Р 50345 предусмотрено производство следующих автоматических выключателей:
    однополюсных автоматических выключателей с одним защищённым полюсом;
    двухполюсных автоматических выключателей с одним защищённым полюсом;
    двухполюсных автоматических выключателей с двумя защищёнными полюсами;
    трёхполюсных автоматических выключателей с тремя защищёнными полюсами;
    четырёхполюсных автоматических выключателей с тремя защищёнными полюсами;
    четырёхполюсных автоматических выключателей с четырьмя защищёнными полюсами.
    Защищённый полюс оснащён расцепителем сверхтока, который инициирует размыкание главных контактов автоматического выключатели при появлении в его главной цепи тока перегрузки или короткого замыкания. Незащищённый полюс не имеет расцепителя сверхтока и обычно является коммутирующим нейтральным полюсом, предназначенным коммутировать цепь нейтрального проводника.
    В электроустановках зданий обычно имеются следующие распределительные и конечные электрические цепи:
    однофазные двухпроводные электрические цепи, которые включают в себя по одному фазному и нейтральному проводнику;
    трёхфазные трёхпроводные электрические цепи, включающие в себя по три фазных проводника;
    трёхфазные четырёхпроводные электрические цепи, включающие в себя по три фазных проводника и нейтральный проводник.
    Перечисленные электрические цепи могут иметь защитные проводники. Однако согласно требованиям ГОСТ 30331.1 (см. http://y-kharechko.livejournal.com/4077. html , http://y-kharechko.livejournal.com/7044.html ) их не учитывают при указании общего числа проводников электрических цепей.
    Поскольку в распределительных и конечных электрических цепях электроустановок индивидуальных жилых домов и квартир сечения нейтральных проводников обычно равны сечениям фазных проводников, для обеспечения защиты от сверхтока достаточно отслеживать появление сверхтоков в фазных проводниках и отключать их. Контролировать появление сверхтоков в нейтральных проводниках с последующим их размыканием обычно не требуется. Поэтому минимально необходимым и в большинстве случаев достаточным будет использование однополюсных автоматических выключателей для защиты от сверхтока однофазных двухпроводных электрических цепей, трёхполюсных автоматических выключателей для защиты трёхфазных четырёхпроводных электрических цепей.
    В электроустановках индивидуальных жилых домов и квартир происходят однофазные короткие замыкания, при которых токи коротких замыканий протекают по фазным и нейтральным проводникам. Для более надёжной защиты от токов однофазных коротких замыканий в однофазных двухпроводных электрических цепях целесообразно применять двухполюсные автоматические выключатели с двумя защищёнными полюсами, а в трёхфазных четырёхпроводных электрических цепях – четырёхполюсные автоматические выключатели с четырьмя защищёнными полюсами.
    Кроме того, отключение однофазных двухпроводных и трёхфазных четырёхпроводных электрических цепей с помощью соответственно двухполюсных и четырёхполюсных автоматических выключателей более предпочтительно, чем посредством однополюсных и трёхполюсных автоматических выключателей. Нейтральный проводник является проводником, находящимся под напряжением. Если его цепь будет разомкнута, будет понижена вероятность поражения электрическим током при проведении работ на электрооборудовании отключённой электрической цепи.

    Заключение. В электроустановках индивидуальных жилых домов и квартир предпочтительно применять двухполюсные и четырёхполюсные автоматические выключатели со всеми защищёнными полюсами. Примеры применения таких автоматических выключателей см.:
    Вводно-распределительное устройство для электроустановки индивидуального жилого дома – http://y-kharechko.livejournal.com/1323.html ;
    Квартирный щиток для электроустановки квартиры – http://y-kharechko.livejournal.com/2026.html .

    Четырехполюсный автоматический выключатель

    На территории Росссийской Федерации используются в основном трехфазные системы электроснабжения, соответственно применяемые в них аппараты защиты также трехфазные. Однако производителями электрооборудования выпускаются также четырехполюсные автоматические выключатели. Попробуем разобраться в каких случаях обосновано применение именно четырехполюсных автоматов, а когда можно обойтись установкой трехполюсного аппарата. Прокладка кабеля для подключения потребителя большой мощности всегда связана с высокими финансовыми затратами. В случае если длина кабеля существенна, иногда экономически обоснованно использование кабеля с сечением нейтрального проводника меньшим нежели сечение фазных проводников. Примером может служить например кабели ВВГнг 4*35+1*16 и ВВГнг 5*35, разница в стоимости может достигать 60%. Применяя кабель с усеченным сечением нулевого проводника можно получить заметную экономическую выгоду при большой длине прокладки. В таком случае согласно ГОСТ Р 50571.9 «Электроустановки зданий» предписывается использование именно четырехполюсного автоматического выключателя для защиты от коротких замыканий.

    Согласно пункту 464.2 ГОСТ Р 50571.9 «Электроустановки зданий» в местах где существует опасность поражения человека электрическим током, требуется отключать устройствами аварийного отключения все токоведущие проводники. Таким образом использование четырехполюсных автоматов предписывается для всех передвижных и мобильных электроустановок. Примером могут служить различное строительное оборудование, переносные распределительные щиты для строительных площадок и тому подобное оборудование.

    При использовании дифференциальной защиты на вводе системы с АВР (автоматический ввод резерва) также следует использовать четырехполюсный автоматический выключатель, так как отстутствие разрыва в нейтральном проводнике приводит к перераспределению токов нулевой последовательности и как следствие к неопределенной работе оборудования дифференциальной защиты.

    Во всех остальных случаях допускается применение трехполюсных автоматических выключателей.

    Автоматические выключатели — Electricdom.ru

    Автоматические выключатели — это устройства, предназначенные для защиты электрических цепей при возникновении токов перегрузки и токов короткого замыкания (сверхтоков), включения и отключения участков электрических цепей, выполняют одновременно функции защиты и управления, бывают одно, двух, трех и четырехполюсные. Относятся к защитным устройствам многократного действия.

    Автоматические выключатели имеют следующие виды защиты — тепловая (при длительном превышении допустимой токовой нагрузки In, защита от перегрузки), электромагнитная (защита от тока короткого замыкания Iкз) или комбинированная (тепловая и электромагнитная), комбинированная защита есть во многих автоматах известных фирм.

    Ток нагрузки протекает через контакт автомата, нагреватель теплового реле и катушку реле максимального тока.  В случае возникновения тока перегрузки, ток пройдя по нагревателю теплового реле, вызывает повышенный нагрев биметаллической пластины, которая изгибается и свободным концом, который поднимается верх, через рычаг  открывает защелку, вызывая отключение автомата. В случае возникновения тока короткого замыкания
    сердечник реле максимального тока втягивается в катушку и с помощью толкателя воздействует на рычаг механизма расцепления, который открывает защелку и пружина размыкает контакты автомата и он отключается.

    При защите от тока перегрузки могут применяться тепловые расцепители без нагревателя, в этом случае ток пропускается непосредственно через биметаллическую пластину. В маломощных автоматах такой расцепитель также может применяться для защиты от тока короткого замыкания.

    Только правильно выбранный автоматический выключатель сможет защитить электрическую цепь. Не рекомендуется применять автоматические выключатели с видимыми повреждениями корпуса, а также устанавливать автоматические выключатели завышенной мощности, которые могут не сработать. Нужно выбирать автоматические выключатели под параметры конкретной электрической цепи, желательно известных производителей.

    Предельная коммутационная способность — основной параметр для выбора и замены автоматического выключателя. Автомат должен обладать такой предельной коммутационной способностью, которая перекрывает максимальный ток короткого замыкания, при недостаточной коммутационной способности автомат не обеспечит защиту электрической цепи и выйдет из строя. Выбираются автоматические выключатели по номинальному току, напряжению и по условиям эксплуатации (исходя из типа исполнения).

    Достоинства автоматических выключателей по сравнению с плавкими предохранителями:

    1. Сразу срабатывают, если ток в цепи незначительно превышает номинальный.
    2. При защите трехфазного устройства невозможна его работы при отсутствии одной из фаз (при возникновении тока перегрузки или тока короткого замыкания отключаются сразу три фазы).
    3. На включение сработавшего автомата требуется меньше времени, меньше простаивает электрооборудование.

    Недостатки автоматических выключателей по сравнению с плавкими предохранителями:
    1. Дороже стоят.
    2. Невозможность замены под напряжением.

    Подключение двухклавишного выключателя

    В распределительную коробку приходят два провода — L (фаза) и N (нулевой рабочий проводник). Уходят шесть проводов — три на выключатель, три на светильник.

    Работу по монтажу распределительной коробки надо проводить  после отключения напряжения. Нулевой рабочий проводник (N) идет через распределительную коробку напрямую на светильник и соединяется с проводом светильника, который подключен к боковым контактам патронов для ламп.

    В распределительной коробке провода или скручиваются и изолируются или соединяются через клемму в зависимости от типа распределительной коробки. Питающий фазный проводник (L) через распределительную коробку приходит на средний провод двухклавишного выключателя.  Два уходящих с выключателя провода через распределительную коробку соединяются с двумя проводами светильника, подключенным к центральным контактам патронов для ламп.

    Прозвонить провода можно с помощью тестера, при этом обязательно должно быть отключено напряжение. Проверить наличие напряжения можно с помощью индикатора фазного напряжения.

    При смене лампочки в светильнике, для того, чтобы обезопасить себя от поражения электрическим током, необходимо обязательно выключить двухклавишный выключатель. В этом случае фаза не будет подаваться на светильник.

    [PDF] Применение четырехполюсных автоматических выключателей в центрах обработки данных

    Скачать Применение четырехполюсных автоматических выключателей в центрах обработки данных…

    Применение четырехполюсных автоматических выключателей в центрах обработки данных, декабрь 2013 г./AT324, Фрэнк Уотерер, научный сотрудник, Schneider Electric Engineering Services

    Максимально используйте энергию Редакция №1 12/13

    SM

    Применение четырехполюсных автоматических выключателей в центрах обработки данных

    Резюме Резюме. …………………………………………. …………………………………………. .. стр. 3 Лексикон IEC (по сравнению с) Североамериканская номенклатура ……………………………….. ……. стр. 4 Краткое введение в четырехпроводную электрическую систему ………………….. …. стр. 5 Происхождение четырехполюсных автоматических выключателей ………………………………… …………………. стр. 6 Применение радиальных автоматических выключателей в Северной Америке ………………….. …………….. стр. 7 Использование систем защиты MDGF по сравнению с четырехполюсными автоматическими выключателями ………………………………………….. …………….. стр. 9 Использование четырехполюсных автоматических выключателей в качестве автоматических выключателей ИБП и генераторов с системами HRG ……. …………………………… стр. 10

    Информационный документ о центрах обработки данных | 2

    Применение четырехполюсных автоматических выключателей в центрах обработки данных

    Резюме С момента появления четырехполюсных автоматических выключателей в 1950-х годах существовала неопределенность в отношении подходящих приложений для их использования. Особый интерес представляет использование четырехполюсных автоматических выключателей в системах распределения электроэнергии с несколькими источниками, таких как оборудование с номинальным входом для обслуживания, дополнительные резервные генераторы и блоки системы бесперебойного питания (ИБП), где некоторые из трехфазных систем питания имеют резистивное заземление. В этом документе представлена ​​краткая история происхождения трехфазных, четырехпроводных систем и использования четырехполюсных автоматических выключателей в современных центрах обработки данных. Также обсуждаются варианты использования четырехполюсных автоматических выключателей с системами распределения электроэнергии вместо установки модифицированных дифференциальных систем защиты от замыканий на землю

    Подключиться к системам защиты питания

    (MDGF).

    Белая книга по центрам обработки данных | 3

    Применение четырехполюсных автоматических выключателей в центрах обработки данных

    Лексикон IEC (по сравнению с) Североамериканская номенклатура Ниже приведен краткий список известных сокращений и их определений, которые обычно используются в странах, которые следуют мандатам Международной электротехнической комиссии ( IEC) и эквивалентный термин в Северной Америке. Замкнутая связь: синхронизированное соединение двух или более источников электроэнергии.(Северная Америка: закрытый переход) Земля: подключена непосредственно к планете Земля или через выбранное сопротивление, где измеряется и поддерживается удельное сопротивление почвы. (Северная Америка: земля) Линия: Проводник под напряжением относительно земли или другой линии. (Северная Америка: линия фазы) Несвязанный: предотвращение и ограничение соединения двух или более источников электроэнергии вместе. (Северная Америка: открытый переход или замыкание перед разрывом) PEN: защищенная нейтраль заземления (США в документах NPFA: заземленный проводник или нейтраль) RCD: устройство защитного отключения [США: прерыватель цепи замыкания на землю (GFCI) или реле замыкания на землю (GFR )] RCCB: Автоматический выключатель защитного отключения.Также известен в других странах IEC в Восточной Европе и Индии как автоматический выключатель утечки на землю или ELCB. (США: автоматический выключатель со встроенной функцией защиты от замыканий на землю) RE: Резистивно заземленный. [США: система с заземлением с низким сопротивлением (LRG) или система с заземлением с высоким сопротивлением (HRG). Система с резистивным заземлением или заземлением — это система, в которой резистор с определенным сопротивлением преднамеренно установлен последовательно между клеммой Xo питающего трансформатора и землей.] SCPD: Устройства защиты от короткого замыкания (выключатели или предохранители) STD: Коротковременные Защита с задержкой (защита от токов короткого замыкания автоматическим выключателем с быстродействующим расцепителем)

    Информационный документ по центрам обработки данных | 4

    Применение четырехполюсных автоматических выключателей в центрах обработки данных

    Краткое введение в четырехпроводную электрическую систему Начиная с конца 1950-х и вплоть до 1960-х годов, в ответ на растущую нехватку энергии и сырья и проблемы с энергоснабжением, производственная и промышленная база в Соединенных Штатах начала медленный и неуклонный переход от систем 3Ø, 3W, незаземленных треугольников к системам 3Ø, 4W, надежно заземленным системам WYE. Использование трех отдельных однофазных трансформаторов было заменено конструкцией, в которой все трехфазные обмотки заключены в один бак трансформатора. Это была драматическая экономия на материалах и недвижимости. Системы коммерческого и промышленного освещения в Соединенных Штатах быстро изменились со 120 В на 277 В. Рабочее напряжение промышленных двигателей изменено с 220/230В на 440/460В. Использование более высоких рабочих напряжений привело к использованию меньшего количества меди. Меньшие проводники и меньшие каналы означают значительную экономию материалов и трудозатрат.В конце концов, все коммерческое и промышленное оборудование в Соединенных Штатах было преобразовано в системы распределения электроэнергии, снабженные 3Ø, 4 Вт, с глухозаземленным соединением, звездой, 480Y/277 В, 60 Гц. Трансформаторы и системы с измененной конфигурацией обеспечивали питание как двигателей, так и освещения помещений. В Канаде напряжение для систем с конфигурацией 3Ø, 4 Вт было преобразовано в 600Y/347В, 60Гц. Подобные преобразования систем напряжения уже начались в Европе и некоторых других странах МЭК несколько лет назад по тем же экономическим и сырьевым причинам.В Соединенном Королевстве напряжение для систем с конфигурацией 3Ø, 4 Вт составляло 415Y/240 В, 50 Гц. В Европе, Северной Африке и некоторых странах Ближнего Востока системы с конфигурацией 3Ø, 4 Вт были 380Y/220В, 50Гц. См. рисунок 1 ниже. В настоящее время в Европейском союзе рабочие напряжения преобразуются в 3Ø, 4 Вт, 400 Y/230 В, 50 Гц в целях стандартизации.

    Рис. 1. Трехфазный, четырехжильный, с глухозаземленным заземлением по схеме «звезда»

    Информационный документ о центрах обработки данных | 5

    Применение четырехполюсных автоматических выключателей в центрах обработки данных

    Происхождение четырехполюсных автоматических выключателей В странах IEC использование систем с напряжением 3Ø, 4 Вт не ограничивается коммерческим и промышленным силовым оборудованием.Соответствующее напряжение и ток между «фазой и защищенной нейтралью заземления» используются для снабжения жилых домов, магазинов, небольших магазинов и клиник однолинейной (или фазной) сетью 240 В или 220 В. В странах IEC двухполюсные автоматические выключатели десятилетиями использовались в однолинейных или фазных приложениях и с УЗО для размыкания линейного проводника, а также PEN или проводника «защищенной нейтрали заземления» во время неисправности или в результате аварийного отключения. обнаружение токов утечки для полной изоляции источника питания от нагрузки в целях безопасности.Использование четырехполюсных автоматических выключателей началось в Европе после того, как установка и использование 3Ø, 4 Вт, глухозаземленных систем питания, сконфигурированных звездой, стали широко распространены. Использование четырехполюсных автоматических выключателей в Европе было сочтено логичной технологической эволюцией с двухполюсными автоматическими выключателями, используемыми в однофазных приложениях, и УЗО для размыкания линейного проводника, а также PEN для тех же соображений безопасности. Первоначально четырехполюсные автоматические выключатели в странах IEC использовались в цепях управления и силовых цепях малой мощности, а также в приложениях, требующих RCCB или ELCB. RCCB или ELCB, которые прерывали все фазные проводники под напряжением, и PEN использовались в странах IEC, где традиционные автоматические выключатели или предохранители в литом корпусе (SCPD и STD) не обнаруживали токи утечки, опасные для людей и домашнего скота или которые могли привести к опасности пожара, если не обнаружено и прервано. Исторически сложилось так, что в странах IEC было принято обеспечивать полную механическую изоляцию PEN от источника электрического тока после любого неисправного состояния или когда изоляция от PEN желательна для обслуживания или ремонта существующих цепей электропитания.По мере роста мощности системы распределения электроэнергии в странах IEC из-за спроса на электроэнергию размер четырехполюсных автоматических выключателей также увеличивался по мощности и применению. Когда в странах IEC начали устанавливаться системы с двумя источниками питания для коммерческого применения, чтобы обеспечить альтернативный источник электроэнергии в нештатных или аварийных условиях, использование четырехполюсных автоматических выключателей было предпочтительным технологическим средством, позволяющим избежать любого циркулирующего тока между двумя отдельный источник электроэнергии и общая нагрузка. Использование четырехполюсных автоматических выключателей в приложениях с «несвязанным» или «открытым переходом» также позволило избежать ложного срабатывания ВДТ или ELCB (автоматических выключателей или реле замыкания на землю) из-за неадекватного измерения и ретрансляции тока. дисбалансы, вызванные однофазными нагрузками.

    Белая книга по центрам обработки данных | 6

    Применение четырехполюсных автоматических выключателей в центрах обработки данных

    Применение радиальных автоматических выключателей в Северной Америке Системы распределения питания 3Ø, 4W, с глухозаземленным заземлением, «звезда», 480Y/277В и 600Y/347В, используемые в Северной Америке, не используются для подачи электроэнергии в жилые дома, магазины, небольшие магазины и клиники, как и системы 3Ø, 4 Вт в странах IEC.Кроме того, двухполюсные автоматические выключатели и двухполюсные УЗО не устанавливаются в однофазных сетях 277 В и 347 В для размыкания нейтрального проводника, связанного с фидерной или ответвленной цепью в Северной Америке. В Северной Америке трехполюсный автоматический выключатель был стандартом для устройства защиты от перегрузки по току в трехфазных силовых цепях с тех пор, как автоматические выключатели в литом корпусе были впервые разработаны и представлены на рынке электротехники в США в 1904 году. См. рис. 2 ниже. В Северной Америке нейтральный проводник внутри силового электрооборудования традиционно устанавливался как жестко соединенный проводник и не открывался автоматически для механического отделения «заземленного проводника» или нейтрали в оборудовании с номинальным значением или любом распределительном оборудовании от источника электроэнергии. как часть любой электрической защитной функции.Вместо этого в электротехническом оборудовании предусмотрены механические средства в соответствии с требованиями Лаборатории страховщиков (UL) для физического отделения заземленного проводника или нейтрали, связанной со всеми нагрузками, от источника электроэнергии, если это необходимо. Это механическое средство идентифицируется как «нейтральное размыкающее звено». См. рис. 2 ниже. Предполагаемая цель «нейтральной разъединяющей линии» состоит в том, чтобы предоставить механические средства для полного отделения электроснабжения от его электроснабжения, обеспечиваемого местной электроэнергетической компанией, электроэнергетическим кооперативом или поставщиком электроэнергии.

    Если между клеммой Xo питающего трансформатора

    и клеммой нейтрали внутри вводного оборудования после размыкания соответствующего главного автоматического выключателя оставалось соединение нейтральной цепи, то подключенные нагрузки по-прежнему оставались бы фактически подключенными к системе питания через соответствующий нейтральный или связанный с ним заземляющий провод(а). Путем включения и размыкания главного автоматического выключателя или разъединителя с плавким предохранителем в оборудовании служебного входа, а также механического отключения и удаления «перемычки отключения нейтрали» все электрические нагрузки могут быть полностью изолированы и электрически отделены от их электропитания. Кроме того, если требуется встроенная функция защиты от замыканий на землю или она указана в трехфазной, четырехпроводной, глухозаземленной силовой цепи «звезда», тогда устанавливается отдельный датчик нейтрали для контроля несбалансированного тока в нейтральном проводнике, чтобы обеспечить эффективная защита от замыкания на землю вместе с главной перемычкой. См. рис. 2 ниже.

    Белая книга по центрам обработки данных | 7

    Применение четырехполюсных автоматических выключателей в центрах обработки данных

    Рисунок 2. Типичный пример трехполюсного автоматического выключателя со встроенной защитой от замыканий на землю

    Информационный документ о центрах обработки данных | 8

    Применение четырехполюсных автоматических выключателей в центрах обработки данных

    Использование систем защиты MDGF по сравнению с четырехполюсными автоматическими выключателями Существуют определенные преимущества установки четырехполюсных автоматических выключателей в многоконтурных системах распределения электроэнергии. В течение последних десятилетий были предприняты многочисленные попытки избежать проблем, сложностей и затрат, связанных с проектированием и установкой сложных систем защиты MDGF, путем использования четырехполюсных автоматических выключателей в конструкции распределительных щитов и распределительных устройств, где есть два или более источника. электрической мощности. В некоторых приложениях использование четырехполюсных автоматических выключателей может быть прямой заменой хорошо спроектированной и эффективно введенной в эксплуатацию системы защиты MDGF. Тем не менее, есть определенные преимущества установки и использования четырехполюсных автоматических выключателей вместо проектирования и установки системы защиты MDGF.Ниже перечислены преимущества установки четырехполюсных автоматических выключателей в системах распределения электроэнергии с несколькими концами. • Система защиты MDGF не требуется, если оборудование служебного ввода сконструировано по схеме «главный-главный» или «главный-междуглавный-главный», в которой все четырехполюсные автоматические выключатели работают только в «открытом переходе». операция. Никакие два источника электроэнергии никогда не могут быть соединены между собой в любой операции «замкнутого перехода» в любое время. Фактически, система распределения электроэнергии всегда будет работать как радиальная система распределения электроэнергии только с одним источником электроэнергии в любой момент времени для любых и всех подключенных электрических нагрузок.• Использование четырехполюсных автоматических выключателей устраняет необходимость и стоимость проекта для сложной системы защиты MDGF, а также сложной проводки межсоединений между отдельными секциями или между удаленными линиями распределительных щитов или распределительных устройств. • Использование четырехполюсных автоматических выключателей в «открытом переходе» предотвратит циркуляцию тока между шиной нейтрали и шиной заземления внутри распределительного щита или распределительного устройства. • Использование четырехполюсных автоматических выключателей улучшает операции переключения при использовании в энергосистемах с несколькими генераторами за счет ограничения диэлектрических нагрузок на изоляцию компонентов и оборудования, подключенных к системам распределения электроэнергии, которые могут возникать в результате переходных процессов при переключении. Тем не менее, установка четырехполюсных автоматических выключателей не может использоваться в каждой сконфигурированной системе распределения электроэнергии с несколькими концами, чтобы избежать необходимого использования системы защиты MDGF. Ниже приведен список общих проблем и ограничений. • Четырехполюсные автоматические выключатели НЕ могут использоваться в качестве решения, позволяющего избежать установки системы защиты MDGF, если эти автоматические выключатели когда-либо использовались в непрерывных параллельных операциях или операциях «замкнутого перехода». • Неотъемлемая селективность между сетью и секциями больше не может существовать, если на кривых TCC не остается места для установки одного или нескольких секционных автоматических выключателей.Следовательно, селективная координация может быть нарушена, что приведет к тому, что автоматические выключатели будут подвергаться воздействию сил большей энергии I2T при замыкании фаза-земля.

    Белая книга по центрам обработки данных | 9

    Применение четырехполюсных автоматических выключателей в центрах обработки данных

    Использование четырехполюсных автоматических выключателей в качестве автоматических выключателей ИБП и генераторов с системами HRG Системы HRG могут быть установлены с целью резкого снижения тока, протекающего на землю на трехфазные, четырехпроводные выходные обмотки ИБП, параллельных ИБП, одиночного генератора или параллельно включенных генераторов в течение ограниченного периода времени в условиях замыкания фазы на землю. Однако если какие-либо блоки ИБП или генераторы содержат систему HRG, не должно быть никакого соединения нейтрального проводника служебного входа с нейтралью, связанной с выходными обмотками Xo любого блока ИБП или генераторов, содержащих систему HRG. Это может привести к непредвиденным последствиям, когда HRG для блока (блоков) ИБП и генераторов будет функционировать как HRG для системы ввода в эксплуатацию. Кроме того, если выходные обмотки нескольких блоков ИБП или генераторов соединены параллельно, они не должны иметь соответствующую взаимосвязанную общую нейтральную шину, если каждый блок ИБП или генератор имеет отдельный HRG, подключенный последовательно между соответствующей клеммой Xo и землей.Использование четырехполюсных автоматических выключателей для блока(ов) ИБП или генераторов с системами HRG может быть полезным для полной изоляции выходов блока(ов) ИБП или генераторов от вышестоящего служебного входного оборудования, поставляемого коммунальным предприятием или предоставленным заказчиком трансформатором класса мощности с вторичная обмотка сконфигурирована как 3Ø, 4W, глухозаземленная, звезда.

    Белая книга по центрам обработки данных | 10

    1415 S. Roselle Road Palatine, IL 60067 Тел.: 847-397-2600 Факс: 847-925-7500 www.schneider-electric.us Номер документа AT324

    Этот документ напечатан на бумаге из вторсырья

    Январь 2013 г.

    sf

    © Schneider Electric Industries SAS, 2013 г. Все права защищены.

    Schneider Electric USA, Inc.

    Трех- и четырехполюсные автоматические выключатели

    Эта политика конфиденциальности определяет, как мы используем и защищаем любую информацию, которую вы предоставляете нам при использовании этого веб-сайта.

    Мы стремимся обеспечить защиту вашей конфиденциальности. Если мы попросим вас предоставить определенную информацию, по которой вас можно идентифицировать при использовании этого веб-сайта, вы можете быть уверены, что она будет использоваться только в соответствии с настоящим заявлением о конфиденциальности.

    Время от времени мы можем изменять эту политику, обновляя эту страницу. Вам следует время от времени проверять эту страницу, чтобы убедиться, что вы довольны любыми изменениями.

    Что мы собираем

    Мы можем собирать следующую информацию:

    • имя и должность
    • контактная информация, включая адрес электронной почты
    • демографическая информация, такая как почтовый индекс, предпочтения и интересы
    • прочая информация, относящаяся к опросам клиентов и/или предложениям

    Что мы делаем с собранной информацией

    Нам нужна эта информация, чтобы понять ваши потребности и предоставить вам лучший сервис, в частности, по следующим причинам:

    • Внутренний учет.
    • Мы можем использовать эту информацию для улучшения наших продуктов и услуг.
    • Мы можем периодически отправлять рекламные электронные письма о новых продуктах, специальных предложениях или другую информацию, которая, по нашему мнению, может показаться вам интересной, используя предоставленный вами адрес электронной почты.
    • Время от времени мы можем связываться с вами по электронной почте, телефону или почте. Мы можем использовать эту информацию для настройки веб-сайта в соответствии с вашими интересами.

    Безопасность

    Мы стремимся обеспечить безопасность вашей информации.Чтобы предотвратить несанкционированный доступ или раскрытие информации, мы внедрили подходящие физические, электронные и управленческие процедуры для защиты и защиты информации, которую мы собираем в Интернете.

    Как мы используем файлы cookie

    Файл cookie — это небольшой файл, который запрашивает разрешение на размещение на жестком диске вашего компьютера. Как только вы соглашаетесь, файл добавляется, и файл cookie помогает анализировать веб-трафик или сообщает вам, когда вы посещаете определенный сайт. Файлы cookie позволяют веб-приложениям реагировать на вас как на личность.Веб-приложение может адаптировать свои операции к вашим потребностям, симпатиям и антипатиям, собирая и запоминая информацию о ваших предпочтениях.

    Мы используем файлы cookie журнала трафика, чтобы определить, какие страницы используются. Это помогает нам анализировать данные о трафике веб-страницы и улучшать наш веб-сайт, чтобы адаптировать его к потребностям клиентов. Мы используем эту информацию только для целей статистического анализа, после чего данные удаляются из системы.
    В целом файлы cookie помогают нам сделать веб-сайт лучше, позволяя нам отслеживать, какие страницы вы считаете полезными, а какие нет.Файл cookie никоим образом не дает нам доступа к вашему компьютеру или какой-либо информации о вас, кроме данных, которыми вы решили поделиться с нами.
    Вы можете принять или отклонить файлы cookie. Большинство веб-браузеров автоматически принимают файлы cookie, но обычно вы можете изменить настройки своего браузера, чтобы отказаться от файлов cookie, если хотите. Это может помешать вам воспользоваться всеми преимуществами веб-сайта.

    Ссылки на другие сайты

    Наш веб-сайт может содержать ссылки на другие интересующие вас веб-сайты. Однако, как только вы использовали эти ссылки, чтобы покинуть наш сайт, вы должны помнить, что мы не имеем никакого контроля над этим другим сайтом. Поэтому мы не можем нести ответственность за защиту и конфиденциальность любой информации, которую вы предоставляете во время посещения таких сайтов, и такие сайты не регулируются настоящим заявлением о конфиденциальности. Вам следует проявлять осторожность и ознакомиться с заявлением о конфиденциальности, применимым к рассматриваемому веб-сайту.

    Управление вашей личной информацией

    Вы можете ограничить сбор или использование вашей личной информации следующими способами:

    • всякий раз, когда вас просят заполнить форму на веб-сайте, найдите поле, которое вы можете щелкнуть, чтобы указать, что вы не хотите, чтобы информация использовалась кем-либо в целях прямого маркетинга
    • , если вы ранее давали нам согласие на использование вашей личной информации в целях прямого маркетинга, вы можете изменить свое решение в любое время, написав нам или отправив электронное письмо.

    Мы не будем продавать, распространять или сдавать в аренду вашу личную информацию третьим лицам, если у нас нет вашего разрешения или это требуется по закону. Мы можем использовать вашу личную информацию для отправки вам рекламной информации о третьих лицах, которая, по нашему мнению, может вас заинтересовать, если вы сообщите нам, что хотите, чтобы это произошло.

    Если вы считаете, что какая-либо информация, которую мы храним о вас, неверна или неполна, пожалуйста, напишите или напишите нам как можно скорее по указанному выше адресу.Мы оперативно исправим любую информацию, которая окажется неверной.

    4-полюсный миниатюрный автоматический выключатель на 2 А

    Информация о автоматических выключателях

    • Номинальный ток: 2 А
    • Номинальное напряжение: 230/400 В переменного тока, 50 Гц
    • Количество полюсов: 4 полюса
    • 6 кА отключающая способность при коротком замыкании
    • Монтаж на DIN-рейку 35 мм
    • При необходимости его можно включать и выключать вручную, аналогично обычному выключателю
    • Термомагнитная максимальная токовая защита, три уровня защиты от короткого замыкания

    Технические характеристики

    Модель АТО-НБ8-634ПК02
    Электрические параметры Высота 86 мм
    Ширина 18 мм на полюс
    Крепление DIN-рейка
    Номинальный ток (In)
    Количество полюсов
    Номинальное напряжение (Ue) 230/400 В
    Номинальное напряжение изоляции (Ui) 500 В
    Испытательное напряжение диэлектрика 2000В
    Повторная частота 50 Гц
    Отключающая способность короткого замыкания 6КА
    Характеристика отключения С-образная кривая (5-10 дюймов)
    Номинальная отключающая способность при коротком замыкании 6000А
    Рабочая отключающая способность при коротком замыкании 6000А
    Механические параметры Электрическая жизнь 10000 раз
    Механическая износостойкость 20000 раз
    Огнестойкий класс В0
    Степень защиты Непосредственная установка: IP20B
    Установка в распределительной коробке: IP40B
    Калибровка температуры 30℃
    Рабочая температура -35℃~+70℃
    Температура хранения -35℃~+85℃
    Момент затяжки 2 Н. м
    Макс. Допустимый крутящий момент 2,5 Н·м
    Допустимый размер клеммы – мин./макс. 1 мм 2 / 25 мм 2
    Глубина ввода провода 13 мм

    Автоматический выключатель Размер (единица измерения: мм)

    Советы: Основные требования к приводному механизму автоматического выключателя
    Поскольку эффективное и надежное перемещение автоматического выключателя в большей степени зависит от производительности и качества рабочего механизма, в зависимости от различных автоматических выключателей, оборудованных рабочий механизм должен удовлетворять требуемым свойствам и надежности.В основном это следующие пункты:

    1. Обладают функцией поддержания закрытия. Когда рабочая команда длится короткий период и рабочая функция имеет короткую координацию, должен быть механизм удержания включения, чтобы гарантировать, что автоматический выключатель все еще находится во включенном положении после того, как команда включения и рабочая функция исчезнут.
    2. Обладают относительно коротким временем разделения. Время закрытия не должно зависеть от скорости действий оператора и длительности передачи команды.По крайней мере, необходимо, чтобы скорость разделения не приводила к повторному возгоранию дуги, чтобы максимально сократить время разделения и уменьшить существующее время короткого замыкания, тем самым повысив стабильность энергосистемы. и минимизировать масштаб неисправности, насколько это возможно.
    3. Обладать антипомпажным снаряжением. Чтобы избежать непрерывного многократного явления автоматического выключателя после включения, необходимо использовать механический или электрический метод, чтобы автоматический выключатель нельзя было разделить и замкнуть после отключения, чтобы уменьшить ненужные действия.
    4. Иметь блокировочное оборудование. Благодаря оборудованию блокировки в приводном механизме можно гарантировать надежность автоматического выключателя. В результате, когда автоматический выключатель находится в каком-то состоянии, на которое влияет неправильное действие рабочего механизма, общий рабочий механизм должен иметь блокировку положения разъединения, блокировку низкого и высокого давления, блокировку положения пружиной. механизм и тд.

    Что означает 4 полюса в электрических терминах?

    Это в основном означает, что электрическая машина (двигатель или генератор) имеет четыре магнитных полюса , как показано в этом поперечном сечении: [1] На роторе (внутренняя часть, вращающаяся вместе с валом): два северных полюса и два южных полюса .

    Нажмите, чтобы увидеть полный ответ.

    Впоследствии можно также спросить, что означает полюс в электрических терминах?

    Полюса : Переключатель Полюс относится к количеству отдельных цепей, которыми управляет переключатель. Однополюсный переключатель управляет только одной цепью. Двухполюсный переключатель управляет двумя отдельными цепями. Двухполюсный переключатель похож на два отдельных однополюсных переключателя , которые механически управляются одним и тем же рычагом, ручкой или кнопкой.

    Аналогично, что означает 3 полюса в электрических терминах? 3 полюс означает, что вилка устройства заземлена и обычно имеет три контакта, два из которых используются для передачи тока, а один используется для индивидуальной защиты. В большинстве стран мира сетевые розетки с 2 полюсами были заменены розетками 3 полюсов с заземлением, которые могут принимать как 2-полюсные полюса , так и 3 полюсные вилки .

    Учитывая это, что означает 4-полюсный изолятор?

    Изолятор , который включает в себя 4 полюса, называется 4 изолятором полюсов . В таком электрическом изоляторе три полюса используют изолятор , а оставшийся один полюс будет нейтральным. Этот тип изолятора используется для подключения электрического компонента с напряжением 230 В и рассчитан на одну фазу.

    В чем разница между 3-полюсным и 4-полюсным MCCB?

    3-полюсный автоматический выключатель предназначен для подключения трех проводов к трехфазной системе (фаза R-Y-B). 4-полюсный MCB: 4-полюсный MCCB для 4 соединения проводов , один дополнительный 4-й полюс для соединения нейтрального провода, так что между нейтралью и любым из трех других трех будет питать.

    Трехфазный дифференциальный автоматический выключатель RCD автоматический выключатель 63A 30 мА AC класс HRC63S-G4PG4063 ADAJUSA

    63A 30 мА, 4-полюсный, электрический дифференциальный выключатель электромагнитного типа для защиты людей от проблем с изоляцией/отводом в установках или электрических элементах.Для использования в жилых, третичных и промышленных секторах.

    Стандарт класса занятости «АС». Нейтральное положение с левой стороны.

    Дифференциалы этого типа электромагнитного действия, что позволяет не терять функцию безопасности при перепадах напряжения питания или обрыве нулевого провода. Только при деривации в активной фазе возникает дифференциальный пожар.

    Изготовлен из формованного огнестойкого термопластичного материала. На лицевой стороне есть два визуальных индикатора статуса; верхний указывает на состояние дифференциала (ВКЛ/ВЫКЛ), а нижний указывает на отказ тока утечки.Этот дифференциал не поддерживает установку вспомогательных элементов.

    Технические детали:

    • Производитель/Поставщик: Hyundai Electric
    • Артикул: HRC63S-G4PG4063
    • Количество полюсов: 4 (3 полюса+нейтраль).
    • Класс: AC
    • Тип: электромагнитный
    • Занятость в сфере услуг и промышленности
    • Рабочее напряжение (ЕС): 240/415 В переменного тока.
    • Номинальная сила тока (В): 63А
    • Чувствительность (I’n): 30 мА (0.03А).
    • Мощность резки: 6 кА
    • Напряжение изоляции (In): 500 В.
    • Ожидаемый срок службы электродвигателя: минимум 10 000 маневров.
    • Механический срок службы: минимум 20 000 операций.
    • Степень защиты IP20.
    • Визуальная индикация положения контактов: красный-ВКЛ, зеленый-ВЫКЛ.
    • Нормативы: IEC/EN 61008-1
    • Маркировка CE
    • Размер клеммы: 25 мм2
    • Вес нетто (кг): 0,310
    • Размеры (высота x фон x ширина): 81.0 х 74,0 х 71,6 мм
    • Монтажное положение: вертикальное/горизонтальное.
    • Корпус и крышка: Формованный термопласт, огнеупорный.
    • Возможность двойного соединения кабелем или гребенкой
    • Вспомогательные элементы: №

    Шнайдер Электрик A9N18480 | MCB C120H Четырехполюсный тип C 100A 15kA

    {{еще}} {{if false && !пустые проектыData.worksites && projectData.status eq ‘success’}}

    Чтобы продолжить, выберите хотя бы один проект.

    Пожалуйста, выберите рабочую площадку, чтобы выбрать все связанные проекты. {{if projectData.maxWorksites !=null}} {{/если}}

    Показаны рабочие сайты {{:projectsData.worksites.length}}

    Показаны рабочие места

    Расширить все | Свернуть все

    {{!— Статус использования CLOUD-36019 с датой окончания при отступлении —}}

    Отступление

    Истекает

    Потребление

    {{для проектовДанные. рабочие места}} {{для проектов}} {{!— Статус использования CLOUD-36019 с датой окончания при отступлении —}}

    {{:кодовое название}}

    Истекает: {{:истекает}} {{if expiresIn > 1 }} дни {{/если}} {{if expiresIn == 1 }} День {{/если}}

    Расход:

    {{если !isApplicableAmountLimit}}

    Нет максимальной суммы

    {{еще}} {{/если}} {{/для}}
    {{/для}}

    Должен быть выбран хотя бы один проект

    Сохранять

    {{/если}} {{если правда && !пустые проектыДанные.результат && projectData.status eq ‘success’}} {{если ложь}}

    Выберите хотя бы один проект

    {{/если}} {{для проектовДанные.результат}} {{/для}}

    Должен быть выбран хотя бы один проект

    Сохранять {{/если}} {{/если}}

    Почему мой главный выключатель имеет 4 полюса? — Первый законкомик

    Почему мой главный выключатель имеет 4 полюса?

    Эта конфигурация позволяет поровну разделить ток между выключателями, если можно гарантировать, что сопротивление каждого выключателя почти идентично. По сути, производитель создал двухполюсный выключатель на 200 ампер, используя четыре выключателя на 100 ампер.

    В чем разница между 4-полюсным и 3-полюсным?

    3-полюсный выключатель представляет собой выключатель без нагрузки с изоляцией только 3 фаз, а 4-полюсный изолятор представляет собой выключатель без нагрузки с изоляцией 3 фаз и нейтралью 3-фазной линии.

    Можно ли использовать 4-полюсный выключатель в 2-полюсном приложении?

    2 ответа. Нет, ты не можешь. Требуется, чтобы, если выключатель обнаруживает перегрузку или короткое замыкание, он размыкал ВСЕ полюса, поэтому многополюсные выключатели изготавливаются с так называемым «общим отключением», что означает, что все полюса размыкаются одновременно.

    Что означает 4-полюсный изолятор?

    Изолятор, который включает 4 полюса, называется 4-полюсным изолятором. Этот тип изолятора используется для подключения электрического компонента с напряжением 230 В и рассчитан на одну фазу. Таким образом, функция 4-полюсного изолятора состоит в том, чтобы иметь изоляцию, а также защищать от короткого замыкания в случае перегрузки.

    Что такое счетверенный выключатель?

    Выключатель QUAD — это когда два внешних полюса соединены вместе, а два внутренних полюса связаны вместе, образуя два 2-полюсных выключателя на 240 В переменного тока.Альтернативой использованию выключателя QUAD или TRIPLEX является использование двух двойных выключателей и физическое соединение двух внутренних и/или двух внешних полюсов вместе.

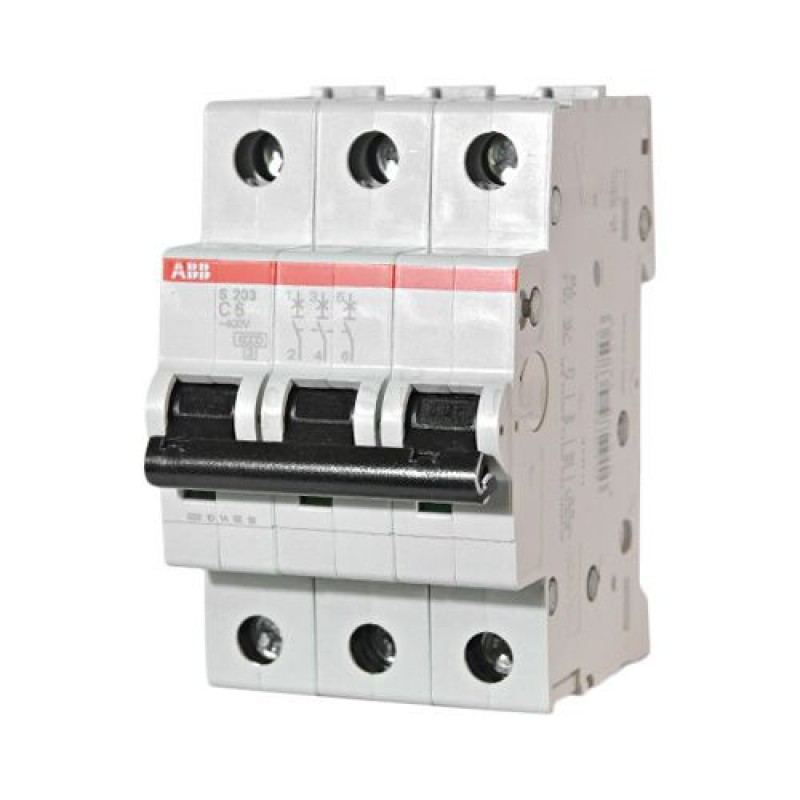

    Что такое 3-полюсный автоматический выключатель?

    Трехполюсные автоматические выключатели подают напряжение 480 В переменного тока по трем проводам под напряжением. Следовательно, выключателю нужны три отдельных переключателя, которые при необходимости будут работать вместе. Фактически это три однополюсных выключателя, соединенных вместе. С соединениями для пяти проводов это в три раза больше ширины однополюсного выключателя.

    Где используется TPN MCB?

    Обычно там, где вы хотите изолировать нейтраль, например, в случае распределительных генераторов и другого электроснабжения, где нейтраль необходимо изолировать, во внутренней сети можно использовать TPN MCB.

    Что такое TP и N?

    TP MCB используется в 3-фазной 4-проводной системе. Он обозначается как TP+N, что означает трехполюсное устройство с внешней нейтралью, которую при необходимости можно изолировать. Однако, когда выключатель срабатывает или размыкается вручную, все полюса отключаются.

    В чем разница между TPN и SPN?

    Разница между TPN и 4P (или SPN и DP): TPN означает 4-полюсное устройство с 4-м полюсом в качестве нейтрали. В TPN открытие и закрытие откроет и закроет нейтраль. Для TPN защита применяется к току, протекающему только через 3 полюса (три фазы); нет защиты от протекания тока через нейтральный полюс.

    Можно ли использовать 4-полюсный выключатель как однополюсный?

    Двухполюсный выключатель света

    , также известный как четырехпозиционный выключатель, представляет собой два однополюсных выключателя, соединенных вместе.Двухполюсный переключатель можно использовать для управления освещением и вентилятором или двумя светильниками в отдельных цепях. Двухполюсный выключатель легко подключить для работы в качестве однополюсного выключателя, потому что вместо обоих используется только одна сторона.

    Что такое 4-полюсный переключатель?

    Четырехпозиционные выключатели используются для управления освещением из трех и более мест. Четырехпозиционные переключатели используются в сочетании с трехпозиционными переключателями. Есть четыре клеммы, которые обеспечивают два набора положений тумблера на четырехпозиционном переключателе. Когда переключатель находится в верхнем положении, ток может протекать через две клеммы.

    Когда следует использовать 4-полюсный выключатель или разъединитель?

    4-полюсный выключатель или разъединитель требуется для 3-фазных незаземленных систем в Европе, где разрешено иметь нейтральный проводник. Нейтральный проводник не разрешен в США, поэтому нет причин для использования 4-полюсного выключателя. 4-й полюс необходим при использовании нейтрали в незаземленной системе.

    Как подключить автоматический выключатель?

    Чтобы подключить коробку выключателя, прикрепите заземляющий провод к металлическому стержню с помощью установочных винтов, снимите 1/2 дюйма изоляции с проводов, вставьте их в выключатель и нажмите на выключатель, чтобы зафиксировать его на месте. Перед работой с панелью выключателя отключите питание.

    Какова цена автоматического выключателя?

    Автоматические выключатели

    без какой-либо профессиональной установки можно приобрести по цене от 50 до 125 долларов США, в зависимости от того, где вы живете, необходимого оборудования, размера замены, мощности усилителя, количества цепей, того, как они могут получить доступ к работе и другие факторы; однако, если вам нужен электрик для установки выключателя, это будет около 200 долларов за человека, в зависимости от

    Как установить двухполюсный выключатель?

    Установите двухполюсный автоматический выключатель на существующую панель выключателя.Рукой расположите двухполюсный автоматический выключатель горизонтально. Переключатель должен быть обращен к средней части панели выключателя. Винты на задней стороне автоматического выключателя должны быть обращены к стене сбоку.
