Реле контроля фаз с LCD дисплеем RKF-2S (с нейтралью) EKF

Многофункциональное реле контроля фаз RKF-2S EKF c жидкокристаллическим дисплеем является устройством, созданным на базе микроконтроллера. Реле применяется в системах автоматизации и предназначено для высокоточного контроля каче¬ства питания сети в электроустановках до 1000В переменного тока трехфазной сети.

Реле контролирует следующие параметры:
— отсутствие фаз
— падение напряжения с выдержкой времени срабатывания
— повышение напряжения с выдержкой времени срабатывания
— асимметрия напряжения с выдержкой времени срабатывания
— чередование фаз
— контроль наличия нулевого проводника

Реле имеет информативный жидкокристаллический дисплей с подсветкой цвета «лунный свет», кнопки управления и задания параметров, расположенные на лицевой панели. Реле способно отображать напряжение относительно фазы и нуля (работа в ре¬жиме вольтметра), позволяет устанавливать время задержки включения при первом включении или после аварийного срабатывания, позволяет включать или выключать автоматический режим включения после возникновения аварийной ситуации, по¬зволяет включать или выключать функции контроля напряжения и чередование фаз.


На чередование фаз нельзя настроить задержку включения или выключения – реле реагирует мгновенно. На отсутствие фаз можно настроить только задержку на включение после аварии. На пропадание реагирует мгновенно.
Реле контроля фаз соответствует требованиям ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1:2003)

Преимущества:

1. Наличие LCD дисплея.
2. Удобное управление и настройка параметров
3. Работа устройства в режимах: реле контроля фаз, реле напряжения, вольтметра.


ИзображениеНаименованиеМасса нетто, кг
Реле контроля фаз с LCD дисплеем RKF-2S (с нейтралью) EKF 0,12
ПараметрЗначение
Напряжение питания (Uе) AC 125 — 300В + N
Номинальная частота 45 — 65 Гц
Диапазон повышенного напряжения АС 221 – 300В
Диапазон пониженного напряжения АС 150 – 219В
Диапазон настройки асимметрии 5 — 20%
Фиксированный гистерезис
Диапазон задержки времени срабатывания (асимметрия, повышенное или пониженное напряжение) 0, 1 — 20с
Задержка срабатывания при обрыве фазы и неправильном чередовании фаз <0,2с
Погрешность измерения напряжения <1% (во всем диапазоне)
Погрешность задержки срабатывания ±10%
Номинальное напряжение изоляции 415В
Номинальный ток защитного предохранителя 5A
Контакт 1 NO/NC (один перекидной)
Степень защиты IP20
Степень загрязнения 3
Коммутационная износостойкость
100000
Механическая износостойкость 1000000
Условный тепловой ток
Категория применения AC-15
Номинальный ток нагрузки 1х1,5А при 230В
Максимальная потребляемая мощность 2 ВА
Высота над уровнем моря Не более 2000 м
Рабочая температура От -5 до +40С
Температура хранения От -25 до +55С
Подключение Винтовые клеммы, макс. сечение провода 1,5кв.мм
Момент затяжки 0,5Н*м
Монтаж На 35мм DIN-рейку

1. Установите и закрепите реле.
2. Проведите электромонтаж реле согласно схеме подключения.
3. Установите необходимые пороговые значения напряжения.
4. Установите необходимые функции и время срабатывания.

Работа кнопки ТЕСТ
Нажмите клавишу «T/R» на 0,5сек для проверки реле

Нажатие клавиши возможно только при нормальном питании.
При тестировании, другие клавиши будут не доступны.







Работа в режиме «вольтметра»
Нажимайте стрелку вверх или вниз для просмотра напряжения на разных фазах

Режим «Меню»

Для входа в меню нажать и удерживать кнопку «MD» не менее 3 секунд.

Далее при нажимании кнопки «MD» будет происходить циклическое пролистывание параметров, для изменения параметра остановитесь на нем и стрелками вверх вниз установите желаемый.




Если не выходить из меню и не трогать кнопки управления, реле выйдет само из меню через 60 секунд.
Если защитная функция асимметрии, пониженного или повышенного напряжения выключена, то при пролистывании установка их времени срабатывания отображаться не будет.

Если Вам необходима трансформаторная подстанция — опишите ее или прикрепите опросный лист и отправьте нам — и Вы получите бесплатный рассчет в течение 1 дня.

Оставить заявку

%d0%bf%d0%be%d1%80%d1%8f%d0%b4%d0%be%d0%ba%20%d1%87%d0%b5%d1%80%d0%b5%d0%b4%d0%be%d0%b2%d0%b0%d0%bd%d0%b8%d1%8f%20%d1%84%d0%b0%d0%b7 — со всех языков на все языки

Все языкиРусскийАнглийскийИспанский────────Айнский языкАканАлбанскийАлтайскийАрабскийАрагонскийАрмянскийАрумынскийАстурийскийАфрикаансБагобоБаскскийБашкирскийБелорусскийБолгарскийБурятскийВаллийскийВарайскийВенгерскийВепсскийВерхнелужицкийВьетнамскийГаитянскийГреческийГрузинскийГуараниГэльскийДатскийДолганскийДревнерусский языкИвритИдишИнгушскийИндонезийскийИнупиакИрландскийИсландскийИтальянскийЙорубаКазахскийКарачаевскийКаталанскийКвеньяКечуаКиргизскийКитайскийКлингонскийКомиКомиКорейскийКриКрымскотатарскийКумыкскийКурдскийКхмерскийЛатинскийЛатышскийЛингалаЛитовскийЛюксембургскийМайяМакедонскийМалайскийМаньчжурскийМаориМарийскийМикенскийМокшанскийМонгольскийНауатльНемецкийНидерландскийНогайскийНорвежскийОрокскийОсетинскийОсманскийПалиПапьяментоПенджабскийПерсидскийПольскийПортугальскийРумынский, МолдавскийСанскритСеверносаамскийСербскийСефардскийСилезскийСловацкийСловенскийСуахилиТагальскийТаджикскийТайскийТатарскийТвиТибетскийТофаларскийТувинскийТурецкийТуркменскийУдмуртскийУзбекскийУйгурскийУкраинскийУрдуУрумскийФарерскийФинскийФранцузскийХиндиХорватскийЦерковнославянский (Старославянский)ЧеркесскийЧерокиЧеченскийЧешскийЧувашскийШайенскогоШведскийШорскийШумерскийЭвенкийскийЭльзасскийЭрзянскийЭсперантоЭстонскийЮпийскийЯкутскийЯпонский



Все языкиРусскийАнглийскийИспанский────────АймараАйнский языкАлбанскийАлтайскийАрабскийАрмянскийАфрикаансБаскскийБашкирскийБелорусскийБолгарскийВенгерскийВепсскийВодскийВьетнамскийГаитянскийГалисийскийГреческийГрузинскийДатскийДревнерусский языкИвритИдишИжорскийИнгушскийИндонезийскийИрландскийИсландскийИтальянскийЙорубаКазахскийКарачаевскийКаталанскийКвеньяКечуаКитайскийКлингонскийКорейскийКрымскотатарскийКумыкскийКурдскийКхмерскийЛатинскийЛатышскийЛингалаЛитовскийЛожбанМайяМакедонскийМалайскийМальтийскийМаориМарийскийМокшанскийМонгольскийНемецкийНидерландскийНорвежскийОсетинскийПалиПапьяментоПенджабскийПерсидскийПольскийПортугальскийПуштуРумынский, МолдавскийСербскийСловацкийСловенскийСуахилиТагальскийТаджикскийТайскийТамильскийТатарскийТурецкийТуркменскийУдмуртскийУзбекскийУйгурскийУкраинскийУрдуУрумскийФарерскийФинскийФранцузскийХиндиХорватскийЦерковнославянский (Старославянский)ЧаморроЧерокиЧеченскийЧешскийЧувашскийШведскийШорскийЭвенкийскийЭльзасскийЭрзянскийЭсперантоЭстонскийЯкутскийЯпонский

возможности, о которых важно знать / НПП «Динамика»

Для правильного подключения трехфазных двигателей, а также счетчиков электрической энергии необходимо проверять чередование фаз.
Можно ли с помощью РЕТОМЕТР-М2 выполнить данную проверку?

С помощью трехфазного прибора РЕТОМЕТР-М2 можно легко определить чередование фаз, измерив значения фазных напряжений или их симметричных составляющих. Для этого в приборе имеются соответствующие режимы измерений.

Чтобы выполнить проверку, достаточно подключить прибор с помощью трех проводов к соответствующим выводам проверяемых фаз (рис. 1). Стоит отметить, что это единственный режим, когда для измерения трехфазного сигнала достаточно всего три провода, в остальных используются четыре или шесть.

Чтобы удостовериться в правильности подключения, необходимо в трехфазном режиме проверить наличие напряжения на каждом входе (рис. 2). При некорректных результатах рекомендуется проверить схему соединения либо дополнительно подключить нулевой провод.

Далее в режиме измерения последовательностей определить порядок чередования фаз. При прямом чередовании наибольшее значение напряжения имеет прямая последовательность, например, на рисунке 3 Uп=57.

73В. Если чередование обратное, то максимальное значение достигает напряжение Uо. Напряжение Uн не участвует в определении чередования. Наличие трех напряжений Uп, Uo и Uн свидетельствует о некорректном подключении.

Рис. 1. Проверка чередования фаз Рис. 2. Проверка правильности подключения Рис. 3. Вычисление значений симметричных составляющих
Как с помощью РЕТОМЕТР-М2 выполнить проверку фазировки шин двух секций 0,4 кВ?

В приборе все измерительные каналы напряжения между собой гальванически развязаны, поэтому такая проверка выполняется быстро и безопасно.

Вход U1 подключается к фазе «А» либо к линейному напряжению «AB» первой секции шин, а вход U3 – к фазе «А» либо к линейному напряжению «АВ» второй секции шин (рис. 4). Если система фазирована правильно, то угол между напряжениями будет равен 0 (рис. 5), если концы перевернуты – 180 градусов. В случае, когда фазы в шинах перепутаны, угол равен 120 градусам (С или L).

После проверки фазы «А» необходимо проверить другие фазы аналогичным образом.

Рис. 4. Проверка фазировки шин двух секций Рис. 5. Измерение напряжения в двух каналах и вычисление фазы между ними
Как выполнить проверку вторичной цепи трансформатора тока?

Измерение сопротивления нагрузки во вторичной цепи трансформатора тока необходимо выполнять, подав на него первичный ток от постороннего источника, либо когда трансформатор работает в штатном режиме.

Вход вольтамперфазометра U1 необходимо подключить к выводам вторичной обмотки трансформатора, а токовыми клещами I1 охватить любой отходящий провод (рис. 6). Далее в меню установить однофазный режим и выбрать расширенное отображение данных.

По измеренным значениям тока и напряжения вычисляются полное, активное и реактивное сопротивления (рис. 7).

Рис. 6. Проверка вторичной цепи трансформатора тока Рис. 7. Измерение параметров одной фазы
Как определить несимметрию трехфазной системы напряжений в цепи 0,4 кВ?

РЕТОМЕТР-М2 имеет широкий диапазон измерения напряжения, до 750 В на фазу, благодаря чему прибор можно непосредственно использовать для измерений в сетях 0,4 кВ.

Показателями несимметрии трехфазной системы напряжений являются коэффициенты несимметрии по обратной (Ко) и нулевой (Кн) последовательности, которые рассчитываются как отношение действующего значения напряжения соответ¬ственно обратной и нулевой последовательности к действующему значению напряжения прямой последовательности.

РЕТОМЕТР-М2 автоматически вычисляет значения этих коэффициентов в режиме измерения симметричных составляющих (рис. 9).

При измерении коэффициентов несимметрии напряжений используется только четырехпроводная схема подключения (рис. 8).

Рис. 8. Определение несимметрии напряжений в цепи 0,4 кВ Рис. 9. Измерение коэффициентов Ко=14% и Кн=5%
Можно ли с помощью РЕТОМЕТР-М2 проводить измерения общей мощности потребления в многоквартирном доме?

Да, можно, но при условии, что в электрощите используются понижающие трансформаторы тока (рис. 10). Для измерения потребляемой мощности необходимо выбрать трехфазный режим работы РЕТОМЕТР-М2 и переключить его в режим измерения трехфазной мощности, где вычисляется активная, реактивная, полная мощность каждой фазы и коэффициент мощности. Общая активная мощность ΣP определяется как суммарная мощность трех фаз (рис. 11). Полученное значение необходимо умножить на коэффициент трансформации ТТ.

Рис. 10. Измерение общей мощности потребления Рис. 11. Снятие полной векторной диаграммы трехфазной цепи
Зачем в РЕТОМЕТР-М2 добавлена возможность проведения измерений на различных гармониках?

В связи с широким распространением устройств, использующих в своей схеме тиристоры, генерирующие в сеть гармоники, в электросетях появилось большое количество возмущений и искажений, приводящих к сбоям производственного оборудования и к неправильному учету потребленной или произведенной энергии. Основными источниками гармоник являются частотные приводы и устройства плавного пуска двигателя, дуговая сварка, трансформаторы и т. д.

Гармоники, генерируемые источниками, не остаются в данной системе, а проявляются в соседних связанных электросетях и могут приводить к катастрофическим последствиям, вызывая перегрев и выход из строя силовых трансформаторов, увеличение тока или перегрузку корректирующих конденсаторов, шум и сбои в работе систем контроля, перегрузку вращающихся устройств, ошибки срабатывания автоматических выключателей и ошибки в коммуникационном оборудовании, большой ток в нейтрали, изменение напряжения в фазах и т.д.

С целью предотвращения роста уровня нелинейных искажений в сети, поглощения (тепловыделения) гармоник, а также для рационального использования электроэнергии, необходимо использовать специальные измерительные приборы, имеющие фильтры гармоник.

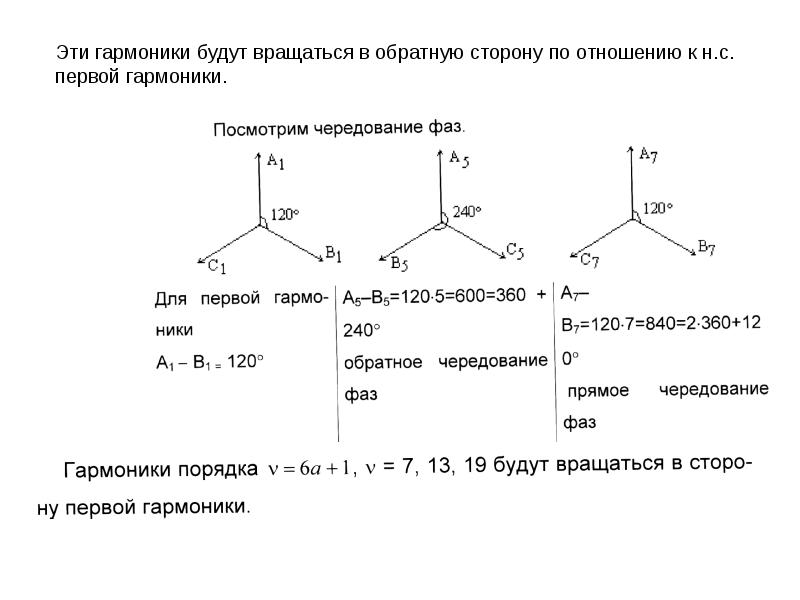

Любую периодическую кривую тока или напряжения можно разложить на основную синусоиду (50 Гц) и сумму определенного количества частот кратных 50 Гц. Наибольшее значение имеют нечетные гармоники, так уровни влияния 3, 5, 7, 8, 9 в сумме могут превышать 10% от 1-й гармоники. Другие гармоники имеют гораздо меньшее влияние.

Помимо измерений параметров сигнала на основной частоте, обновленный РЕТОМЕТР-М2 проводит полный комплекс измерений на 3 (150 Гц), 5 (250 Гц), 7 (350 Гц), 9-й (450 Гц) гармониках (рис. 12). С включенным фильтром на выбранной частоте прибор измеряет действующее значение тока, напряжения, фазы, вычисляет параметры мощности и сопротивления. Следовательно, с помощью РЕТОМЕТР-М2 можно достаточно легко обнаружить источники помех, измерить уровень вносимых искажений без применения дорогостоящих устройств анализа сети.

Рис. 12. Выбор метода измерения: среднеквадратичный (RMS) либо с использованием фильтра гармоник

Таким образом, новые возможности РЕТОМЕТР-М2 позволили специалистам расширить круг задач по проведению различных измерений.

Зайцев Б.С. НПП «Динамика» г. Чебоксары ноябрь 2015

Простой индикатор порядка чередования фаз

Схемы для измерений

В статье описано устройство для определения порядка чередования фаз в трехфазной сети переменного тока 380 В.

За последнее время в популярных журналах появился ряд заметок по устройству указанного индикатора [1,2]. Эти простые и полезные приборы не выпускаются серийно и их нет там, где они нужны. Известные устройства физически и морально устарели.



На рис.1 показана схема устройства, не требующего источника питания и дефицитных деталей. Индикатор собран с использованием известной четырехслойной управляемой структуры р-n-р-n, образованной включением двух комплементарных транзисторов VT1, VT2 — аналоге тиристора. Управляющий электрод этой структуры через резистор R2 кратковременно подключается к одной из фаз трехфазной сети переменного тока, а ее анод через светодиод HL1 и ограничительный резистор R1 подключается также кратковременно к любой из двух оставшихся фаз. Транзистор VT2 шунтирует вхсд тиристора в зависимости от напряжения на коллекторе транзистора VT3 по цепи обратной связи: коллектор VT3, резистор R3, база VT2. Стабилитрон VD2 ограничивает прямое и обратное напряжения на тиристоре, а диод VD1 убирает с его входа только обратное напряжение.

Работает индикатор так. Если на вход устройства поступает сначала положительная полуволна напряжения опережающей фазы (назовем ее для определенности фазой А), а на анод тиристора через резистор R1 и светодиод HL1 — положительная полуволна запаздывающего напряжения фазы В, то при которой напряжение по цепи обратной связи нулевое, транзистор VT2 закрытым, тиристор включен. В противном случае (на входе фаза В, на аноде фаза А) напряжением опережающей фазы А к моменту поступления напряжения запаздывающей фазы В транзистор VT2 по цепи обратной связи открыт, т.е. сигнал управления зашунтирован, тиристор закрыт и светодиод не светится. Для этого случая подачи напряжений транзистор VT2 не позволяет иметь ложную подсветку светодиода, разрешая получить однозначную информацию: есть свечение, нет свечения индикатора. При отсутствии одного из разных напряжений светодиод не светится.

Конструкция. Устройство собрано на плате из фольгированного стеклотекстолита толщиной 1,0 мм и размерами 35×35 мм (рис. 2). К конструкции подпаяны три проводника с двойной изоляцией, выдерживающие переменные напряжения до 1000 В (например, МГШВ-0,35): нулевой провод с зажимом типа «крокодил» на его втором конце; провод от вывода А, второй конец которого подпаян к щупу с надписью «Фаза А»; провод от вывода В, тоже со щупом на конце и надписью «Фаза В».

Работа с устройством. Подключают зажим «крокодил» к нулевой точке трехфазной сети. Затем берут в обе руки по щупу и кратковременно касаются к любым выбранным фазам. Если светодиод светится, то порядок следования фаз соответствует указанному на щупах Если светодиод не светится, то меняют щупы на этих же точках сети, чтобы светодиод засветился. Одновременно проверяют исправность светодиода, который может не работать по разным причинам. Оставшаяся третья фаза сети — С.

На плате светодиод разворачивают так, чтобы он смотрелся со стороны верхнего торца платы, три проводника направляют также к верхнему торцу, после чего заливают плату герметиком, оставляя открытой линзу светодиода.

Щупы можно изготовить из прочных корпусов шариковых ручек, поместив в корпус электрод из стальной проволоки, который надо изолировать дополнительно внутри кембриком и зафиксировать в корпусе от качания.

Транзисторы при необходимости можно заменить транзисторами типов КТ342, КТ352 или КТ502, КТ503. Светодиод может быть любым.

Литература

1. Сафонкин Н. Простой фазоуказатель//Радио. — 2002. —

№9. — С.40.

2. Самелюк В. Ноу-хау электрика Максима//Электрик. —

2002. — №9. — С. 15.

В.А Ермолов,

Смотрите так же: Индикатор очередности фаз


реле контроля напряжения трехфазной сети Меандр, ZUBR



ЕЛ-11У

Реле контроля фаз ЕЛ-11У предназначено для использования в схемах автоматического управления для контроля напряжения в трёхфазных сетях без нулевого провода, для контроля порядка чередования фаз, обрыва и «слипания» фаз, превышения (снижения) напряжения выше (ниже) фиксированного значения, а также контроля асимметрии фаз. Реле предназначено для защиты источников и преобразователей электрической энергии.

При подаче на реле трёхфазного напряжения включается индикатор «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное исполнительное реле (контакты 11 — 12 размыкаются, контакты 11 — 14 замыкаются) и включается индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз, при превышении фиксированного порога напряжения — реле выключается без отсчёта установленной задержки времени срабатывания. При асимметрии напряжения, снижении напряжения ниже фиксированного порога или обрыве одной из фаз, реле выключается через время t, установленное регулятором времени срабатывания. При возвращении параметров в норму реле включается без задержки.

  •    Контроль линейных напряжений (работает без нулевого провода)
  •   Отключение при превышении линейных напряжений >1,3 Uном
  •   Отключение при снижении напряжения 0,8 Uном
  •   Отключение при асимметрии фаз >30%
  •   Контроль порядка чередования фаз
  •   Отключение при обрыве фаз
  •   Регулируемая задержка срабатывания от 0,1 до 10с
  •   Питание реле осуществляется от контролируемой сети

Подробнее:el-11u

ЕЛ-12У

Реле контроля фаз ЕЛ-12У предназначено для использования в схемах автоматического управления для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, превышения (снижения) напряжения выше (ниже) фиксированного значения, асимметрию фаз. Реле применяется для защиты трёхфазных асинхронных электродвигателей  общепромышленных серий до 100 кВт.

 При подаче на реле трёхфазного напряжения осуществляется проверка всех контролируемых параметров, если они в норме реле включается (контакты 11-12 размыкаются, контакты 21-24 — замыкаются). При выходе хотя бы одного параметра за пределы допустимых величин, реле выключается. При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного порога напряжения — реле выключается без отсчёта установленной задержки времени срабатывания. При асимметрии напряжения или при обрыве одной фазы, встроенное реле выключается через время t, заданное пользователем. При возвращении параметров в норму встроенное реле включается сразу без учёта этой задержки.

  • Контроль линейных напряжений в трёхпроводных сетях (без нейтрали)
  • Отключение при асимметрии фаз >25%
  • Отключение при превышении напряжения 1,3Uном
  • Контроль порядка чередования фаз
  • Отключение при обрыве фаз
  • Отключение при «слипании» фаз
  • Задержка срабатывания от 0,1 до 10с

Подробнее:el-12u

ЕЛ-13У

Реле асимметрии фаз ЕЛ-13У предназначены для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует обрыв и «слипание» фаз, асимметрию (разбаланс) линейных напряжений, превышение напряжения выше фиксированного значения.

 При подаче на реле трёхфазного напряжения осуществляется проверка всех контролируемых параметров и, если они в норме, реле включается (контакты 11-12, 21-22 — размыкаются, контакты 11-14, 21-24 — замыкаются). При выходе хотя бы одного параметра за пределы допустимых величин, встроенное реле выключается через 0,15 с. При возвращении параметров в норму реле включается и вновь осуществляется контроль напряжения сети.

 Защита крановых электродвигателей

  • Контроль порядка чередования фаз не осуществляется
  • Отключение при асимметрии фаз >25%
  • Отключение при превышении напряжения >1,3Uном
  • Отключение при обрыве фаз
  • Отключение при «слипании» фаз
  • Фиксированная задержка отключения — 0,15с

   Подробнее:el-13u

РКФ-611

Реле контроля фаз РКФ-611 предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, асимметрию напряжения, превышение напряжения выше фиксированного значения, снижение напряжения ниже установленного порога. Технические характеристики реле приведены в таблице.

 При подаче питания на реле загорается зелёный индикатор «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное исполнительное реле и загорается жёлтый индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного порога напряжения равного 1,3Uном — реле выключается без отсчёта установленной задержки времени срабатывания. При отклонении Uном от значения установленного порога, при асимметрии фаз, при «слипании» фаз или при обрыве одной фазы, реле выключается через время t, установленное пользователем. При возвращении параметров в норму реле включается без задержки.

  • Фиксированный порог на превышение напряжения 1,3 Uном
  • Регулируемый нижний порог  отключения (0,8 . ..1,1) Uном
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Регулируемая задержка срабатывания 0,1…10с
  • Питание реле осуществляется от контролируемой сети

Подробнее:Отличительные особенности реле РКФ-611, 612, 613

РКФ-612

Реле контроля фаз РКФ-612 предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, асимметрию напряжения, превышение напряжения выше фиксированного значения, снижение напряжения ниже установленного порога. Технические характеристики реле приведены в таблице.

 При подаче питания на реле загорается зелёный индикатор «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное исполнительное реле и загорается жёлтый индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного порога напряжения равного 1,3Uном — реле выключается без отсчёта установленной задержки времени срабатывания. При отклонении Uном от значения установленного порога, при асимметрии фаз, при «слипании» фаз или при обрыве одной фазы, реле выключается через время t, установленное пользователем. При возвращении параметров в норму реле включается без задержки.

  •  Фиксированный порог на превышение напряжения 1,3 Uном
  •   Регулируемый нижний порог  отключения (0,8 …1,1) Uном
  •   Контроль порядка чередования фаз
  •   Контроль обрыва фаз
  •   Контроль «слипания» фаз
  •   Регулируемая задержка срабатывания 0,1…10с
  •   Питание реле осуществляется от контролируемой сети

РКФ-613

Реле контроля фаз РКФ-613 предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, асимметрию напряжения, превышение напряжения выше фиксированного значения, снижение напряжения ниже установленного порога. Технические характеристики реле приведены в таблице.

 При подаче питания на реле загорается зелёный индикатор «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное исполнительное реле и загорается жёлтый индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного порога напряжения равного 1,3Uном — реле выключается без отсчёта установленной задержки времени срабатывания. При отклонении Uном от значения установленного порога, при асимметрии фаз, при «слипании» фаз или при обрыве одной фазы, реле выключается через время t, установленное пользователем. При возвращении параметров в норму реле включается без задержки.

  • Фиксированный порог на превышение напряжения 1,3 Uном
  • Регулируемый нижний порог  отключения (0,8 . ..1,1) Uном
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Регулируемая задержка срабатывания 0,1…10с
  • Питание реле осуществляется от контролируемой сети

ЕЛ-11М-15

Реле контроля фаз ЕЛ-11М-15 предназначено для использования в схемах автоматического управления для контроля напряжения в трёхфазных сетях без нулевого провода, для контроля порядка чередования фаз, обрыва и «слипания» фаз, превышения (снижения) напряжения выше (ниже) фиксированного значения, а также контроля асимметрии фаз. Реле предназначено для защиты источников и преобразователей электрической энергии.

При подаче на реле трёхфазного напряжения включается индикатор «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное исполнительное реле (контакты 11 — 12 и 21 — 22 размыкаются, контакты 11 — 14 и 21 — 24 замыкаются) и включается индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз, при превышении фиксированного порога напряжения — реле выключается без отсчёта установленной задержки времени срабатывания. При асимметрии напряжения, снижении напряжения ниже фиксированного порога или обрыве одной из фаз, реле выключается через время t, установленное регулятором времени срабатывания. При возвращении параметров в норму реле включается без задержки.  Контроль линейных напряжений (работает без нулевого провода)

  • Отключение при превышении линейных напряжений >1,3 Uном
  • Отключение при снижении напряжения 0,8 Uном
  • Отключение при асимметрии фаз >30%
  • Контроль порядка чередования фаз
  • Обнаружение обрыва фаз
  • Регулируемая задержка срабатывания от 0,1 до 10с
  • Питание реле осуществляется от контролируемой сети

Подробнее:el-11m-15

ЕЛ-12М-15

Реле контроля фаз ЕЛ-12М-15 предназначено для использования в схемах автоматического управления для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, превышения (снижения) напряжения выше (ниже) фиксированного значения, асимметрию фаз. Реле применяется для защиты трёхфазных асинхронных электродвигателей  общепромышленных серий до 100 кВт.

 При подаче на реле трёхфазного напряжения осуществляется проверка всех контролируемых параметров, если они в норме реле включается (контакты 11-12 и 21-22 — размыкаются, контакты 11-14 и 21-24 — замыкаются). При выходе хотя бы одного параметра за пределы допустимых величин, реле выключается. При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного порога напряжения — реле выключается без отсчёта установленной задержки времени срабатывания. При асимметрии напряжения или при обрыве одной фазы, встроенное реле выключается через время t, заданное пользователем. При возвращении параметров в норму встроенное реле включается сразу без учёта этой задержки.

  • Контроль линейных напряжений в трёхпроводных сетях (без нейтрали)
  • Контроль асимметрии фаз ˃25%
  • Фиксированный порог срабатывания при превышении напряжения 1,3Uном
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Задержка срабатывания от 0,1 до 10 с

Подробнее:el-12m-15

ЕЛ-13М-15

 Реле асимметрии фаз ЕЛ-13М-15 предназначены для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует обрыв и «слипание» фаз, асимметрию (разбаланс) линейных напряжений, превышение напряжения выше фиксированного значения.

Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле (нулевой провод не подключается). Выходные контакты реле подключаются к схеме управления.

 При подаче на реле трёхфазного напряжения осуществляется проверка всех контролируемых параметров и, если они в норме, реле включается (контакты 11-12, 21-22 — размыкаются, контакты 11-14, 21-24 — замыкаются). При выходе хотя бы одного параметра за пределы допустимых величин, встроенное реле выключается через 0,15 с. При возвращении параметров в норму реле включается и вновь осуществляется контроль напряжения сети.

  • Контроль трёхфазного линейного напряжения для крановых электродвигателей
  • Контроль асимметрии фаз
  • Фиксированный порог срабатывания при превышении напряжения 1,3Uном
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Фиксированная задержка срабатывания — 0,15с

Подробнее:el-13m-15

РКФ-М04-1-15

 Реле контроля фаз РКФ-М04-1-15 предназначено для обнаружения кратковременных пропаданий (коротких провалов) напряжения питания по одной, двум или трём фазам. Реле контролирует обрыв фазы, нарушение порядка чередования фаз, «слипание» фаз.

Реле может работать в двух режимах: «работа без памяти» и «работа с памятью», где tпров — длительность провалов напряжения по любой из фаз, tвкл — время включения реле после подачи питания на реле, tвыкл — время выключения реле, в течение которого в памяти контроллера сохраняется значение предварительно установленного времени возврата tвозвр. Время возврата определяет задержку на включение исполнительного реле после устранения аварии сети. Контроль чередования фаз осуществляется только при подаче питания на реле и при устранении аварии сети.
 В режиме «работа без памяти» при подаче на реле трёхфазного напряжения, если все контролируемые параметры находятся в норме, реле включается через время включения tвкл. При обнаружении провала напряжения длительностью tвыкл<tпров<10мс по одной, двум или трём фазам, реле выключается на время аварии и после её устранения вновь включается через время tвозвр, установленное регулятором времени возврата. Если длительность провала напряжения по двум или по трём фазам одновременно tпров>tвыкл, эта авария будет рассматриваться как выключение питания и после её устранения реле вновь включится через время tвкл.  Если провал напряжения длительностью tпров>tвыкл произошёл только по одной фазе, то после устранения неисправности реле включится через время tвозвр. Аналогичным образом реле работает при обрыве и «слипании» фаз.
 В режиме «работа с памятью» регулятор времени возврата должен быть установлен в положение «∞». При обнаружении кратковременного пропадания напряжения в сети, обрыва или «слипания» фаз исполнительное реле выключится и будет оставаться в выключенном состоянии до снятия питания. Если в этом режиме работы длительность провала напряжения одновременно по двум или трём фазам превышает время выключения реле tвыкл, то эта авария будет рассматриваться как выключение питания и после её устранения реле вновь включится через время tвкл. Для установки значения времени возврата реле tвозвр(1с, 10с, 10м), стрелка на ручке потенциометра должна быть установлена в середине дуги между рисками на шкале. Когда исполнительное реле и жёлтый индикатор включены, замкнуты контакты реле 11-14 и 21-24, когда выключены — замкнуты контакты 11-12 и 21-22.

Подробнее:rkf-m04-1-15

РКФ-М05

Реле контроля фаз РКФ-М05 предназначено для контроля трёхфазного напряжения в трёхпроводных сетях без нейтрали. Реле контролирует обрыв, чередование (только реле РКФ-М05-1-15) и «слипание» фаз, линейное превышение (снижение) напряжения выше (ниже) установленного значения.

Реле не требует оперативного питания, питается от контролируемой сети трёхфазного напряжения. Подключение контролируемой сети производится к клеммам L1, L2, L3.

 Встроенное электромагнитное реле включается при подаче питания, если все контролируемые параметры находятся в норме, о чем будет сигнализировать мигающий индикатор «НОРМ.», при этом контакты реле 11-14, 21-24 замыкаются, а контакты 11-12, 21-22-размыкаются. При возникновении ошибки (отклонении хотя бы одного параметра от номинального значения) реле выключится по окончании отсчёта времени срабатывания реле, если задержка установлена. При этом контакты, 11-14, 21-24 — разомкнутся, контакты 11-12, 21-22 — замкнутся и включится мигающий индикатор «АВАР.». При пропадании двух или трёх фаз одновременно реле выключится без отсчёта задержки времени срабатывания. При возвращении контролируемого параметра в норму, реле включится сразу, без учёта задержки времени срабатывания, о чем будет сигнализировать мигающий индикатор «НОРМ.».

Подробнее:rkf-m05

РКФ-М06-11-15

Реле контроля фаз РКФ-М06-11-15 предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, асимметрию напряжения, превышение напряжения выше фиксированного значения, снижение напряжения ниже установленного порога. Технические характеристики реле приведены в таблице.

  • Фиксированный порог на превышение напряжения 1,3 Uном
  • Регулируемый нижний порог  отключения (0,8 …1,1) Uном
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Регулируемая задержка срабатывания 0,1…10с
  • Питание реле осуществляется от контролируемой сети

Подробнее:rkf-m06-11

РКФ-М06-12-15

Реле асимметрии фаз РКФ-М06-12-15 предназначено для контроля трёхфазного напряжения в трёхпроводных сетях без нейтрали. Реле контролирует порядок чередования фаз, обрыв фаз, «слипание» фаз, недопустимую асимметрию (разбаланс) линейных напряжений, перенапряжения.

  • Регулируемый порог контроля асимметрии фаз 5%…25%
  • Фиксированный порог срабатывания при превышении напряжения 1,3 Uном
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Регулируемая задержка срабатывания 0,1…10с
  • Контроль напряжения рекуперации до 95%
  • Не требует дополнительного напряжения питания

Подробнее:rkf-m06-12

РКФ-М06-13-15

Реле контроля фаз РКФ-М06-13-15 предназначено для контроля трёхфазного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв фаз, «слипание» фаз, недопустимую асимметрию (разбаланс) линейных напряжений, перенапряжения.

Фазы А, В, С контролируемой сети подключаются к клеммам L1, L2, L3 реле (нулевой провод не подключается). Выходные контакты реле подключаются к схеме управления.

 При подаче питания на реле загорается жёлтый индикатор «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное исполнительное реле (контакты 11-12, 21-22 — размыкаются, контакты 11-14, 21-24-замыкаются) и загорается индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного верхнего порога напряжения — реле выключается без отсчёта установленной задержки времени срабатывания. При обнаружении асимметрии фаз больше установленного значения «асим.%», при «слипании» фаз или при обрыве одной фазы, реле выключается через время t, установленное пользователем. При возвращении параметров в норму реле включается без задержки.

  • Регулируемый порог контроля асимметрии фаз 5%…25%
  • Фиксированный порог на превышение напряжения 1,3Uном
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Регулируемая задержка срабатывания 0,1…10с
  • Не требует дополнительного напряжения питания

Подробнее:rkf-m06-13

РКФ-М07-1-15

Реле контроля фаз РКФ-М07-1-15 предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, превышение напряжения выше и снижение напряжения ниже установленного порога.

Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле. Выходные контакты реле 12-11-14, 22-21-24 подключаются к схеме управления.
 При подаче на реле трёхфазного напряжения загорается зелёный индикатор «U» и осуществляется проверка всех контролируемых параметров сети. Если все параметры в норме, включается встроенное исполнительное реле, загорается жёлтый индикатор «R», контакты 11-14, 21-24 замыкаются. При возникновении неисправности — на выходе хотя бы одного контролируемого параметра за пределы допустимых величин, реле выключается через время t, установленное пользователем. При возвращении параметров в норму реле включается без задержки. При превышении напряжения выше установленного значения, при нарушении порядка чередования фаз, при пропадании двух или трёх фаз одновременно реле выключится без отсчёта задержки времени срабатывания, установленной пользователем.

  • Регулировка порогов «окном» от 5% до 25% от Uном
  • Фиксированный порог срабатывания при превышении напряжения 1,3Uном без задержки
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Регулируемая задержка срабатывания от 0,1 до 10с
  • Питание реле осуществляется от контролируемой сети

Подробнее:rkf-m07-1-15

РКФ-М08-1-15

Реле асимметрии фаз с контролем изоляции РКФ-М08-1-15 предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали) с предпусковым контролем сопротивления изоляции обмоток двигателя. Реле может использоваться в четырёхпроводных сетях (с нейтралью), но при этом функция контроля сопротивления изоляции работать не будет. Реле контролирует порядок чередования фаз, обрыв фаз, «слипание» фаз, превышение (снижение) напряжения выше (ниже) фиксированного значения.

При использовании реле в трёхпроводных сетях (без нейтрали), фазы А, В, С контролируемой сети подключаются соответственно к клеммам «L1», «L2», «L3». Для осуществления контроля изоляции клемму «Y1» реле соединить с одной из фаз после контактов пускателя (на двигателе). Выходные контакты реле 14-11-12 подключаются к схеме управления работой двигателя.
 Контроль сопротивления изоляции двигателя относительно земли осуществляется сразу после подачи на реле трёхфазного напряжения, если клемма «Y1» соединена с одной из фаз на двигателе и все параметры сети в норме. В противном случае реле не включится и измерение сопротивление изоляции осуществляться не будет (индикаторы «R» и «R изоляции» выключены). Если контролируемые параметры сети в норме, а сопротивление изоляции обмоток двигателя окажется ≤ 500 кОм, исполнительное реле останется выключенным и будет мигать красный индикатор «R изоляции». Если сопротивление изоляции двигателя >500 кОм, начинается непрерывный анализ всех параметров сети. Когда они остаются в норме, исполнительное реле и жёлтый индикатор «R» включены (контакты реле 11-14 и 21-24-замкнуты). При возникновении неисправности — выходе хотя бы одного параметра за пределы допустимых величин, исполнительное реле и индикатор «R» выключаются (контакты 11-12 и 21-22 замыкаются). При обнаружении обратного порядка чередования фаз, при пропадании двух или трёх фаз или при превышении фиксированного порога напряжения — исполнительное реле выключается без отсчёта установленной задержки времени срабатывания. При снижении напряжения ниже фиксированного порога или при обрыве одной фазы, реле выключается через время t, установленное регулятором времени срабатывания на лицевой панели реле. При возвращении параметров в норму, реле включается сразу, без учёта этой задержки.  При использовании реле в четырёхпроводных сетях с изолированной нейтралью фазы А, В, С подключается соответственно к клеммам «L1», «L2», «L3» реле, при этом клемма «Y» не задействована и контроль сопротивления изоляции отсутствует.

  • Фиксированный порог срабатывания при снижении напряжения 0,8Uном
  • Фиксированный порог срабатывания при превышении напряжения 1,3Uном
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Предпусковой контроль сопротивления изоляции двигателя
  • Задержка срабатывания от 0,1 до 10с

Подробнее:rkf-m08



RBUZ 3F

Реле напряжения RBUZ 3F предназначено для защиты бытового и промышленного оборудования (в том числе трехфазных электродвигателей) от превышения допустимых пределов напряжения. Реле действует по принципу отсекателя: при наступлении аварийной ситуации оно отключает нагрузку.

Устройство контролирует последовательность фаз, и отключает нагрузку при возникновении их асимметрии. Время отключения нагрузки при этом можно регулировать.

Для управления трехфазным оборудованием необходимо применять контактор.

Подача нагрузки осуществляется по окончанию задержки включения. Вы можете настраивать ее длительность от 3 до 600 с, в зависимости от типа подключенных устройств. По умолчанию установлена модель задержки, которая учитывает продолжительность аварийной ситуации, позволяя быстрее возобновить работу оборудования. Но вы можете активировать модель задержки, которая начинает отсчет лишь после окончания аварийной ситуации.

  • Ток, А: 5
  • Способ монтажа: На DIN-рейку
  • Количество фаз: 3 ф. (230/380 Вольт)
  • TrueRMS: Есть
  • Проф. задержка отключения: Есть
  • Нижний предел напряжения: 120-210 В
  • Верхний предел напряжения: 220-280 В
  • Номинальная мощность нагрузки: 1 000 ВА
  • Время отключения нагрузки при снижении напряжения: не более 1 с (>120 В), не более 0,04 с (<120 В)
  • Время отключения нагрузки при превышении напряжения: не более 0,04 с
  • Время задержки включения нагрузки: 3-600 с
  • Перекос (асимметрия) фаз: 10-80 В
  • Время отключения при перекосе фаз: 0-30 с
  • Напряжение питания: 100-420 В
  • Потребление тока: не более 10 мА

Подробнее:rbuz_3f_f28_ru_1711282

РКН-3-15-15

Реле контроля напряжения РКН-3-15-15 предназначено для контроля наличия, «слипания» и порядка чередования фаз в цепях трёхфазного напряжения в сетях с нейтралью, а также для контроля снижения и превышения напряжения ниже и выше установленного порога.

Реле питается от контролируемой сети. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 нулевой провод к клемме N.

Пороги срабатывания верхний «Uф>» и нижний «Uф<» устанавливаются с помощью потенциометров, расположенных на лицевой панели реле. Задержка срабатывания реле выставляется средним потенциометром. При подаче питания, если установлена задержка срабатывания и все контролируемые параметры находятся в норме, реле включится по окончании отсчёта времени задержки t, при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24-замкнуты. Мигающий индикатор сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное реле переключается. При отклонении одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трёх фаз реле выключается без отсчёта задержки времени срабатывания установленной пользователем.
Подробнее: rkn-3-15-15

РКН-3-16-15

  •  Контроль пропадания всех трёх фаз в четырёхпроводных сетях с нейтралью;
  • Применяется в подстанциях типа РП, РТП напряжением 6, 10 кВ;
  • Индикация обрыва фаз;
  • Корпус шириной 18мм

 Реле контроля напряжения РКН-3-16-15 предназначено для контроля напряжения в в цепях трёхфазного напряжения в четырёхпроводных сетях с нейтралью.

 При подаче питания встроенное исполнительное реле включится, если в наличии хотя бы одна из трёх контролируемых фаз, при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24 — замкнуты. При пропадании любой из фаз выключится соответствующий индикатор «L1», «L2» или «L3». При пропадании всех трёх фаз встроенное реле выключиться. При восстановлении напряжения в контролируемой линии встроенное исполнительное реле включится.

Подробнее: rkn-3-16-15

РКН-3-17-15

Реле коротких провалов РКН-3-17-15 предназначено для обнаружения кратковременных провалов и пропадания напряжения по одной, двум или всем трём фазам в четырёхпроводных сетях с нейтралью, которые могут привести к отключению электромагнитных пускателей, промежуточных реле и пр. инерционных приборов находящихся в режиме самоблокировки. Реле также предназначено для защиты электрооборудования от понижения напряжения ниже установленного порога срабатывания, обрыва и «слипания» фаз.

 Реле питается от контролируемой сети трёхфазного напряжения. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 и нулевой провод к клемме N.
  Для установки времени включения исполнительного реле 10с или 10мин указатель потенциометра должен быть установлен по середине соответствующего сектора шкалы. При задержке 1с стрелка устанавливается в крайнее левое положение, а при задержке «∞» — в крайнее правое положение. При включении питания исполнительное реле включится через 1с, если на регуляторе времени установлено время «1с». Если на регуляторе времени установлено любое другое время, включение реле произойдёт через 10с.
 При обнаружении короткого провала напряжения ниже установленного порога длительностью более 10мс по одной, двум или трём фазам, реле выключится на время аварии и после её устранения включится вновь, через время установленное на регуляторе времени «t возврата». Аналогичным образом реле работает при любой другой аварийной ситуации (обрыв и «слипание» фаз, снижение напряжения ниже установленного порога срабатывания). Когда регулятор времени установлен в положение «∞», после устранения аварии исполнительное реле не включится. Для продолжения работы необходимо выключить питание и снова включить. Провалы напряжения длительностью более 100мс (одновременно по трём фазам) рассматриваются, как выключение питания. После устранения этой аварии реле включится через время t1. Когда реле включено замкнуты контакты 11-14, 21-24, когда реле выключено замкнуты контакты 11-12, 21-22.
 t1 — время включения встроенного исполнительного реле после подачи напряжения питания или после кратковременного провала по всем трём фазам. Время t1 равно 1с, если регулятор времени «t возврата» установлен в положение «1с». Время  t1 равно 10с, если регулятор времени «t возврата» установлен в положение 10с, 10м или «∞».
 t возврата — время установленное на регуляторе времени (значения 1с, 10с, 10м), в положении «∞» функция повторного включения после самоустранения аварии отключена.
 U<% — регулятор порога срабатывания на снижение напряжения «U<%». Значения устанавливаются в процентах от номинального напряжения.

  • Обнаружение провалов напряжения ниже установленного порога длительностью от 10мс
  • Контроль снижения напряжения по одной, двум или трём фазам ниже установленного порога
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Не требует дополнительного напряжения питания

  Подробнее: rkn-3-17-15

РКН-3-18-15

Реле контроля напряжения РКН-3-18-15 предназначено для контроля наличия и «слипания» фаз в цепях трёхфазного напряжения в четырёхпроводных сетях с нейтралью, а также для контроля снижения (превышения) напряжения ниже (выше) фиксированного порога.

Задержка срабатывания реле выставляется регулятором времени срабатывания. При подаче питания, если установлена задержка  срабатывания и все контролируемые параметры находятся в норме, реле включится по окончании отсчёта времени задержки t, при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24 — замкнуты. Мигающий индикатор  сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное электромагнитное реле переключается. При отклонения одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании отсчёта задержки срабатывания, если она установлена. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трёх фаз реле выключается без отсчёта задержки времени срабатывания установленной пользователем.

 Контроль напряжения в четырёхпроводных сетях с нейтралью

  • Контроль перенапряжения по любой из фаз (фиксированный порог 286В)
  • Контроль снижения напряжения любой из фаз (фиксированный порог 154В)
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Задержка срабатывания от 0,1 до 10с

Подробнее: rkn-3-18-15

РКН-3-20-15

Реле контроля напряжения РКН-3-20-15 предназначено для контроля наличия, «слипания» и обрыва фаз в цепях трёхфазного напряжения в четырёхпроводных сетях с нейтралью, а также для контроля снижения (превышения) напряжения ниже (выше) установленного порога.

Задержка срабатывания реле выставляется потенциометром «t». При подаче питания, если установлена задержка срабатывания и все контролируемые параметры находятся в норме, то реле включится по окончании отсчёта времени задержки t, при этом контакты реле 11-12, 21-22  будут разомкнуты, а контакты 11-14, 21-24 будут замкнуты. Мигающий индикатор  сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное электромагнитное реле переключается. При возникновении ошибки — отклонения одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания, если она установлена. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трёх фаз реле выключается без отсчёта задержки времени срабатывания установленной пользователем.

  • Контроль трёхфазного напряжения в четырёхпроводных сетях с нейтралью
  • Фиксированное значение верхнего порога срабатывания 263В
  • Фиксированное значение нижнего порога срабатывания 186В
  • Контроль перенапряжения и снижения напряжения в каждой фазе
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Регулируемая задержка срабатывания от 0,1 до 10с

Подробнее: rkn-3-20-15

РКН-3-21-15

Реле контроля напряжения РКН-3-21-15 предназначено для контроля наличия, «слипания» и порядка чередования фаз в цепях трёхфазного напряжения четырёхпроводных сетях с нейтралью, а также для контроля снижения (превышения) напряжения ниже (выше) установленного порога.

При подаче на реле трёхфазного напряжения загорается зелёный индикатор «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное исполнительное реле, при этом включён жёлтый индикатор «R», контакты 11– 12, 21-22 разомкнуты, а контакты 11-14, 21-24 замкнуты. При снижении (превышении) напряжения ниже (выше) установленного значения (но не более 20% Uном), при обрыве одной фазы реле выключается через время t, установленное пользователем. Если значение напряжения порога срабатывания 25%Uном, то при превышении этого значения исполнительное реле выключается без отсчёта времени срабатывания. Также реле выключается без отсчёта этой задержки при «слипании», нарушении чередования, при обрыве двух фаз и если значение напряжения превысит значение установленного порога на 1,2Uном (20%). После устранения неисправности в сети исполнительное реле включится, при этом контакты 11-14, 21-24 замкнутся, загорится индикатор «R».

 Регулируемые пороги окном на снижение/превышение напряжения

  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Регулируемая задержка срабатывания 0,1..10с при снижении и превышении напряжения

Подробнее: rkn-3-21-15

РКН-3-25-15

Реле контроля напряжения РКН-3-25-15 предназначено для контроля наличия и «слипания» фаз в  цепях трёхфазного напряжения в четырёхпроводных сетях с нейтралью, а также для контроля снижения и превышения напряжения ниже и выше установленного порога.

Пороги срабатывания верхний «Uф>» и нижний «Uф<» устанавливаются с помощью потенциометров, расположенных на лицевой панели реле. Задержка срабатывания реле выставляется средним потенциометром. При подаче питания, если установлена задержка срабатывания и все контролируемые параметры находятся в норме, реле включится по окончании отсчёта времени задержки t, при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24 — замкнуты. Мигающий индикатор  сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное реле переключается. При отклонении одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трёх фаз реле выключается без отсчёта задержки времени срабатывания установленной пользователем.

  • Контроль трёхфазного напряжения в четырёхпроводных сетях с нейтралью
  • Контроль перенапряжения по любой из фаз от 237В до 297В (переключатель, 10 положений)
  • Контроль снижения напряжения любой из фаз от 163В до 223В (переключатель, 10 положений)
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Задержка срабатывания от 0,1 до 10с

Подробнее: rkn-3-25-15

РКН-3-26-15

Реле контроля напряжения РКН-3-26-15 предназначено для контроля наличия, «слипания» и порядка чередования фаз в цепях трёхфазного напряжения в четырёхпроводных сетях с нейтралью, а также для контроля снижения (превышения) напряжения ниже (выше) установленного порога.

Пороги срабатывания верхний «Uф>» и нижней «Uф<» устанавливаются с помощью потенциометров, расположенных на лицевой панели реле. Задержка срабатывания реле выставляется средним потенциометром. При подаче питания, если установлена задержка срабатывания и все контролируемые параметры находятся в норме, то реле включится по окончании отсчёта времени задержки t, при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24 — замкнуты. Мигающий индикатор  сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное электромагнитное реле переключается. При возникновении ошибки — отклонения одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания, если она установлена. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трѐх фаз реле выключается без отсчёта задержки времени срабатывания установленной пользователем.

 Повышенная помехоустойчивость

  • Контроль трёхфазного напряжения в четырёхпроводных сетях с нейтралью
  • Контроль перенапряжения по любой из фаз
  • Контроль снижения напряжения любой из фаз
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль «слипания» фаз
  • Установка верхнего порога срабатывания от 240В до 295В
  • Установка нижнего порога срабатывания от 165В до 220В
  • Задержка срабатывания от 0,1 до 10с

Подробнее: rkn-3-26-15



Чередование фаз и фазовый угол — нарушение напряжения

Чередование фаз и фазовый угол — нарушение напряжения

Чередование фаз или последовательность фаз — это концепция, которая не совсем понятна и неправильно применяется во многих установках. Давайте рассмотрим, что такое «чередование фаз» в трехфазных электрических системах. Вот некоторые ключевые моменты, на которые следует обратить внимание:

Чередование фаз / чередование фаз важно в следующих приложениях

  1. Для трехфазных двигателей, напрямую подключенных к источнику переменного тока.

  2. Для трехфазных двигателей, которые напрямую подключены к источнику переменного тока через устройство плавного пуска.

  3. Некоторые типы старых электромеханических реле защиты

  4. Некоторые старые электромеханические счетчики мощности.

  5. Параллельное подключение трехфазного источника переменного тока к трехфазному генератору.

  6. Подключение одного источника переменного тока №1 к другому источнику переменного тока №2 — аналогично параллельному подключению двух трансформаторов.

Чередование фаз / последовательность фаз не важны в следующих приложениях

  1. Где 3-фазный двигатель питается от частотно-регулируемого привода (VFD).В этом случае секция входа

    ЧРП не заботится о чередовании фаз. Последовательность векторов на выходе привода может быть изменена настройками программы на частотно-регулируемом приводе и обычно выбирается как последовательность по часовой стрелке или последовательность против часовой стрелки.
  2. Подключение к трансформатору.

  3. Подключение к любой нагрузке выпрямительного типа.

  4. Новые электронные твердотельные реле.Эти реле можно запрограммировать на выполнение последовательности A-B-C или A-C-B.

  5. Двигатели однофазные.

Что такое последовательность фаз?

Три фазы источника переменного тока обычно обозначаются как A-B-C, U-V-W, a-b-c, R-S-T или просто 1-2-3 с использованием разных стран и географических регионов. Независимо от обозначения, чередование фаз или последовательность фаз указывают последовательность, при которой каждая фаза достигает своего пикового напряжения.Чтобы правильно понять это, нужно помнить, что ВСЕ ТРЕХФАЗНЫЕ ВЕКТОРЫ ПЕРЕМЕННОГО ТОКА ВРАЩАЮТСЯ ПРОТИВ ЧАСОВОЙ СТРЕЛКИ с частотой системы. Векторная фазовая диаграмма, которую мы видим в учебниках, представляет то, что можно было бы увидеть при свете, который включается и выключается на системной частоте. Это означает, что каждые 16,6 мс (для системы с частотой 60 Гц) вектор будет вращаться и возвращаться в исходное положение и, следовательно, для наблюдателя будет казаться статичным.

Последовательность фаз, а не чередование фаз — это термин, определенный в словаре IEEE (IEEE 100-1984).Однако оба термина широко используются с годами.

Почему следует выбирать другую последовательность фаз, кроме A-B-C?

Следует отметить, что конкретная последовательность фаз — это всего лишь обозначение названия, которое было установлено на ранней стадии развития электроэнергетической компании, и становится трудно изменить после многих лет эксплуатации. Некоторые электроэнергетические компании работают с последовательностью A-B-C, а другие — с последовательностью A-C-B. Некоторые компании используют одну последовательность фаз при одном напряжении, а другую — при другом.Чтобы проиллюстрировать, как может возникать различная последовательность фаз, давайте посмотрим на следующую картинку:

Предположим, два источника, это могут быть две электроэнергетические компании или генераторы, один называется источником 1, а другой — источником 2. Вначале инженеры для источников 1 и 2 решили назвать три фазы, как показано на рисунке ниже.

Как вы думаете, соединение этих двух источников будет проблемой?

Чтобы понять, почему возникают проблемы при попытке соединить эти две системы, мы должны иметь некоторый опыт в конструкции распределительного устройства.Распределительные устройства / распределительные щиты / щитовые устройства сконструированы с соблюдением согласованных фазовых соотношений. Такие стандарты, как IEEE C37.20.2, IEEE C37.20.2, IEEE C37.20.3, требуют, чтобы проводники шины располагались 1-2-3 ИЛИ A-B-C слева направо, сверху вниз, спереди назад.

При попытке соединить несогласованную последовательность фаз (между разными источниками) с распределительным устройством, которое всегда имеет согласованный набор фазовой маркировки, мы видим, что необходимо изменить как минимум два подводящих провода источника, последовательность которых отличается от A-B-C.

Чтобы проиллюстрировать последствия соединения системы с последовательностью A-B-C с другой системой с последовательностью A-C-B, моделирование может быть выполнено с использованием идеальных источников. Результаты моделирования приведены ниже. Как можно заметить, между двумя источниками протекает ток короткого замыкания, что обычно приводит к срабатыванию защитных устройств для соответствующих источников и / или повреждению оборудования.

В этом случае между двумя источниками протекает ток более 700 А.Обратите внимание, что ток полностью протекает в фазных цепях, и нейтральный ток не течет.

Фазовый угол

Другая ситуация, которая обычно возникает, когда у нас есть два источника с одинаковой последовательностью фаз или чередованием фаз, но фазовые углы не совсем одинаковые. См. Рисунок ниже, чтобы лучше понять это. Как можно заметить, оба источника вращаются на ABC (помните, что векторы всегда вращаются против часовой стрелки), но угол одного источника не точно равен 0, 120, 240 градусам, как можно было бы ожидать.Это может быть вызвано множеством причин, в том числе:

  • Напряжение сетевого источника может не иметь идеального сдвига по фазе.

  • Могут быть трансформаторы, расположенные выше по потоку, которые могут вызывать некоторую разницу фазового угла из-за конструкции трансформатора. Помните, что в идеале трансформаторы типа звезда-звезда не должны создавать разницы фаз между первичной и вторичной обмотками.

  • Если у одного источника есть трансформатор треугольник-звезда на входе, это вызовет разность фазового угла в 30 градусов по сравнению с источником, у которого нет трансформатора на входе.

Обычно вопрос заключается в том, могу ли я соединить две системы или нет. При соединении двух систем с немного разными фазовыми углами будет чистый нейтральный ток, который будет течь по земле / нейтрали, соединяющей два источника. Это показано в моделировании ниже. Можно видеть, что два источника имеют одинаковую последовательность фаз, но источник 1 имеет угол 0,120,240 градусов, тогда как источник 2 имеет фазовый угол 1,122,239 градусов.

Соединение двух источников с немного разными фазовыми углами приведет к циркуляции тока нейтрали / земли между двумя источниками.

Применение, в котором важны как последовательность фаз, так и угол фаз — параллельное соединение двух трансформаторов на подстанции низкого напряжения.

Часто требуется замкнуть выключатель и подключить два трансформатора среднего напряжения параллельно для удовлетворения требований нагрузки или некоторых других требований. Чтобы убедиться, что все работает так, как задумано, необходимо выполнить две вещи (в указанном порядке), относящиеся к последовательности фаз.

  1. Проверка последовательности фаз : Используя измеритель последовательности фаз, убедитесь, что два источника имеют одинаковую последовательность фаз, либо оба имеют последовательность ABC, либо оба имеют последовательность ACB.
  2. Проверка фазового угла : Измерьте разность потенциалов между соответствующими фазами, которые будут подключены параллельно. Величина разности потенциалов между соответствующими фазами будет указывать на разность углов фаз между двумя источниками. В идеале не должно существовать разницы потенциалов между, скажем, фазой A источника 1 и фазой A источника B, если оба источника имеют фазы, разнесенные точно на 0, 120, 240 градусов. Небольшая разница фазового угла обычно допустима, и это приведет только к циркуляции тока заземления между трансформаторами.Этот тест также можно выполнить с помощью осциллографа. Если замечена большая разность фазовых углов, перед параллельным подключением двух трансформаторов необходимо выполнить дополнительные работы.

Возможные последствия невыполнения проверки чередования фаз при подключении устройств:
  • Двигатели могут вращаться в обратном направлении и, в зависимости от ведомой нагрузки, это может привести к повреждению ведомой нагрузки.

  • Электромеханические реле могут мешать срабатыванию или, что еще хуже, вообще не работать.

  • Электромеханические измерители мощности могут давать ошибочные показания.

  • При подключении источников с разным чередованием / чередованием фаз может протекать опасный ток короткого замыкания.

Возможные последствия невыполнения проверки фазового угла при подключении устройств:
  • Циркулирующий фазный ток между двумя источниками может привести к перегреву трансформаторов.

  • Циркулирующие токи заземления между двумя источниками.

  • Циркулирующие токи заземления, вызывающие ложное срабатывание реле замыкания на землю.

Последовательности чередования фаз для временного электропитания

Непреднамеренное изменение чередования фаз может иметь множество последствий. Оборудование, предназначенное только для определенного направления вращения, может быть повреждено. Например, системы смазки в холодильных установках или компрессорах HVAC могут быть эффективными только тогда, когда вращающиеся части их масляных насосов движутся в заданном направлении.Работа этого оборудования в неправильном направлении может привести к неправильной работе, недостаточной смазке и выходу оборудования из строя.

Результаты могут быть еще более впечатляющими, если происходит переключение нагрузки между двумя активными источниками питания, один из которых подключен вне очереди. Это может привести к приложению мгновенного обратного тока к работающим двигателям. Возникающие в результате высокие токи могут привести к срабатыванию устройств защиты от сверхтоков, а возникающие механические нагрузки могут повредить механическое оборудование. По этим причинам крайне важно убедиться, что источники питания и системы распределения электроэнергии подключены в правильной последовательности фаз.

В случае потери одной фазы ( однофазный, ) ток на двух оставшихся фазах увеличится, что может привести к повреждению двигателей. Реле чередования фаз могут обнаруживать такие состояния и посылать сигналы, которые можно использовать для их оповещения.

Правильное подключение временных и переносных генераторных установок

Чтобы обеспечить правильное чередование фаз, производители проектируют соединительные панели с несколькими функциями. Покупатели могут заказать соединительные панели, подключенные к последовательности фаз, используемой в конкретном приложении, возможно, когда коммунальное предприятие использует последовательность, отличную от ABC .

Что касается последовательности фаз, в статье 700.3 (F) (3) Национального электротехнического кодекса ® говорится: Точка подключения переносного или временного альтернативного источника должна быть помечена с указанием чередования фаз и требований к соединению системы. Следовательно, разъемы обычно имеют цветовую кодировку или другую маркировку, чтобы показать правильное расположение соединений для приложения. При подключении устройств по схеме с цветовой кодировкой или маркировкой правильно расположены фазный, нейтральный и заземляющий проводники.

Производители могут также предложить мониторы последовательности фаз, которые обеспечивают визуальную и звуковую индикацию несоответствия фаз. Это позволяет персоналу оценивать и исправлять соединения перед переключением нагрузок между источниками питания.

Следует отметить, что соединения заземления и нейтрали всегда следует выполнять до подключения фазных проводов. Точно так же нельзя ни подключать, ни отключать соединения под напряжением.

Ливерпульский крест

Ливерпульский крест

Детали
Автор Джон В.Х. Сандерсон Ценг, FIEE

Ливерпульский крест означает изменение направления вращения в трехфазной системе электроснабжения. В Ливерпуле три фазных напряжения вращаются против часовой стрелки в порядке красный-синий-желтый. В остальной части Британии фазы расположены в порядке: красный-желтый-синий. Это требует пересечения желтой и синей фаз везде, где Национальная электросеть встречается с распределительной сетью Ливерпуля. Крест считается уникальным на материковой части Великобритании.


Приведенные ниже схемы предназначены для помощи читателю.

RBY против часовой стрелки — это то же самое, что и RYB по часовой стрелке, и поэтому можно сказать, что в Ливерпуле есть вращение фазы RYB по часовой стрелке вместо стандартного вращения RYB против часовой стрелки, используемого повсюду. Это нестандартное чередование фаз поддерживается во всех сетях 33 кВ, 11 кВ, 6,6 кВ и НН после сетевых трансформаторов, а фактическое пересечение кабелей Y и B установлено на клеммах 33 кВ всех сетевых трансформаторов 132/33 кВ. К клеммам трансформаторов ВН / НН применяются дополнительные валки, которых нет в других сетях.В них RYB превращается в BRY или YBR, и это добавляет сложности. Причина этого в том, что город Ливерпуль находится в регионе Великобритании, где практика распределения заключается в соединении между собой на всех уровнях напряжения, и такие соединения разрешены даже между подстанциями, питаемыми от разных сетевых трансформаторов. Границы Ливерпуля, где применяется Ливерпульский крест, поэтому имеют соединения на 33 кВ, 11 кВ, 6,6 кВ и НН со схемами, имеющими стандартное вращение фаз против часовой стрелки.Все это означает, что соединение источников питания на границах сети Ливерпуля должно выполняться очень тщательно, с применением крестовин и роликов в зависимости от уровня напряжения.


«Ливерпульский крест» восходит к национализации электроснабжения в 1948 году. Все местные электроэнергетические компании имели свои собственные отдельные системы без возможности подключения. В Liverpool Corporation было чередование фаз по часовой стрелке, и было решено перейти на вращение против часовой стрелки, чтобы согласовать с остальной частью Англии и упростить взаимное соединение.В назначенный час было отправлено множество команд персонала для корректировки поставок всем клиентам с трехфазной нагрузкой в ​​городе, чтобы трехфазные двигатели продолжали вращаться в правильном направлении. Однако быстро стало очевидно, что задача оказалась невыполнимой из-за отсутствия подробной информации о сетях и нагрузках клиентов, сложности получения доступа ко всем помещениям клиентов и чистой логистике. Менее чем через 24 часа безумных усилий операция была прекращена, а уже внесенные изменения были отменены… и с тех пор ничего не изменилось!


Направление чередования фаз действительно имеет значение в ситуациях, когда несколько изолированных энергосистем хотят объединиться, возможно, для обеспечения безопасности, например, в развивающемся регионе.Таким образом, наличие одинакового чередования фаз является большим преимуществом. Имея свободный выбор, все вращения должны быть R-Y-B, U-V-W, ABC или что-то еще, и против часовой стрелки. Это соответствует естественному вращению на диаграмме Аргана, которая используется в теории электрических цепей и знакома инженерам-электрикам.

Ошибки чередования фаз

Ошибки чередования фаз не так редки, как следовало бы. Я видел более одного здания с систематической ошибкой чередования фаз. Этого можно избежать, внимательно следуя системе цветовой кодировки (желтый, оранжевый, коричневый и красный, синий, черный для систем на 480 и 208 вольт в США, например) и пометив фидеры на обоих концах, чтобы гарантировать правильное подключение.

Для проверки правильности чередования фаз (ABC, а не ACB) вы можете использовать измеритель чередования фаз. Без этого вы можете нажать на трехфазный двигатель, который должен быть правильно подключен, чтобы увидеть, вращается ли он в правильном направлении. Если это не так, поменяйте местами любые двухфазные провода от источника к распределительному оборудованию. Однако, если у вас есть выключатель и вы собираетесь задействовать вторичные обмотки двух трансформаторов параллельно, замыкая его, этого недостаточно. Обе трансформаторные распределительные сети должны быть правильно подключены ко всем трем фазам.Вы должны проверить напряжение на каждой соответствующей паре клемм выключателя и убедиться, что все они равны нулю. Если вы этого не сделаете и возникнет ошибка, включение автоматического выключателя, если это вообще возможно (некоторые электронные выключатели могут заблокировать вас), приведет к межфазному замыканию на болтах, что может привести к серьезному повреждению вашего распределительного оборудования. Ошибки чередования фаз неизменно являются результатом некомпетентной установки, несоответствующих спецификаций для идентификации фидера и ненадлежащего контроля.

Бывают случаи, когда ошибка чередования фаз возникает на первичной стороне трансформатора. Если это произойдет, это можно компенсировать, изменив ошибку чередования фаз на вторичной стороне. Это менее желательно, но это сработает. Если у вас есть несколько ошибок чередования фаз в одной и той же распределительной сети, вам придется навести порядок. Отслеживание их всех, чтобы убедиться, что вы их устранили, потребует много времени и средств. Неверная экономия за счет сокращения затрат на первоначальную установку подстанций и распределительного оборудования приведет к необходимости очень дорогого и неудобного ремонта.Если это не исправить, вы рискуете серьезно повредить оборудование с трехфазной нагрузкой.

Трехфазная сбалансированная схема

Трехфазная сбалансированная цепь:

В этом разделе представлен анализ трехфазной сбалансированной цепи. Это ничем не отличается от анализа систем переменного тока в целом. Взаимосвязь между напряжениями, токами и мощностью в системах, соединенных треугольником и звездой, уже обсуждалась в предыдущем разделе.

Сбалансированная трехфазная система — треугольник нагрузки:

Рисунок 9.31 (а) показана трехфазная трехпроводная сбалансированная система, подающая питание на треугольную нагрузку трехфазной сбалансированной цепи. Последовательность фаз — RYB. От нас требуется узнать токи во всех ветвях и линиях.

Предположим, что линейное напряжение V RY = V 0 ° является опорным вектором. Тогда три источника напряжения равны

.

Эти напряжения представлены векторами на рис. 9.31 (b). Поскольку нагрузка соединена треугольником, линейное напряжение источника равно фазному напряжению нагрузки.Ток в фазе RY, I R будет отставать (опережать) от фазного напряжения V RY (опережать его) на угол Φ в соответствии с характером импеданса нагрузки.

Угол запаздывания I Y относительно V YB , а также угол запаздывания I B относительно V BR будет составлять Φ, поскольку нагрузка уравновешена. Все эти величины представлены на рис. 9.31 (б).

Если полное сопротивление нагрузки равно Z Φ, ток, протекающий в трех импедансах нагрузки, будет равен

Линейные токи в √3 раз превышают фазные токи и на 30 ° меньше их соответствующих фазных токов.

Ток в строке I определяется значением

Аналогично ток в строке 2

Чтобы нарисовать все эти величины векторно, в качестве опорного вектора принимается V RY = V 0 °.

Сбалансированная трехфазная нагрузка, подключенная к системе-звезда:

На рис. 9.32 (a) показана трехфазная трехпроводная система, подающая питание на сбалансированную трехфазную нагрузку, соединенную звездой. Предполагается фазовая последовательность RYB.

При соединении звездой любой ток, протекающий по фазе, также течет по линии.Три линейных (фазных) тока: I R , I Y и I B .

V RN , V YN и V BN представляют трехфазные напряжения сети, то есть напряжение между любой линией и нейтралью. Примем за эталонный вектор напряжение V RN = V 0 °. Следовательно, фазное напряжение

Следовательно

Как видно из приведенных выше выражений, токи I R , I Y и I B равны по величине и имеют разность фаз 120 °.Расположение этих векторов показано на рис. 9.32 (b). Иногда 4-й провод, называемый нейтральным проводом, проходит от нейтральной точки, если источник также соединен звездой. Это дает трехфазную четырехпроводную систему, соединенную звездой. Однако, если три линейных тока сбалансированы, ток в четвертом проводе равен нулю, поэтому удаление этого соединительного провода между нейтралью источника и нейтралью нагрузки не приведет к каким-либо изменениям в состоянии системы. Наличие нейтрального провода позволяет использовать все три фазных напряжения, а также три линейных напряжения.Обычно нейтраль заземляется из соображений безопасности и конструкции изоляции.

Не имеет значения ток, протекающий в фазах нагрузки, а также линейные токи, независимо от того, были ли источники подключены по схеме звезды или треугольника, при условии, что напряжение на каждой фазе источника, подключенного по схеме треугольника, в √3 раз больше напряжение на каждой фазе источника, соединенного звездой.

Тестеры вращения трех- и однофазных двигателей

  1. Бесплатная доставка по Великобритании *

    Гарантия соответствия цены

    Просмотрите продукт для поиска альтернатив.Перед покупкой этого продукта нам потребуется дополнительная информация.

    Звоните 01642 931 329

Посмотреть больше

О тестерах чередования фаз

Промышленные счетчики чередования фаз — жизненно важный инструмент для любого инженера, работающего с трехфазным питанием.Трехфазное питание — удобный и экономичный способ передачи больших токов на большие расстояния. Это в первую очередь связано с тем, что в трехфазном режиме используется переменный ток (AC) той же частоты, но с небольшой рассинхронизацией, поэтому они достигают своего мгновенного пика в разное время. Трехфазное питание используется электроэнергетическими компаниями для передачи электроэнергии по всей стране, и хотя трехфазное питание редко встречается в жилых домах, оно часто встречается во многих промышленных условиях.

Основные преимущества использования трехфазного питания:

  • Поскольку все фазы проводят одинаковый ток, нет необходимости в нейтральной линии, это также называется линейной сбалансированной нагрузкой
  • Для трехфазного питания требуется гораздо меньше проводящего материала, чтобы передавать такое же количество тока, по сравнению с двухфазными системами подачи.
  • Используя шахматный характер каждой фазы, относительно просто создавать вращающиеся магнитные поля, это позволяет производить электронные двигатели, а благодаря линейной сбалансированной нагрузке мощность остается постоянной, поэтому двигатель будет работать более эффективно с гораздо меньшей вибрацией.

Измеритель чередования фаз отслеживает, как три фазы вращаются относительно друг друга. Это особенно полезно для двигателей, поскольку оно определяет направление, в котором будет работать двигатель, неправильное вращение может иметь катастрофические последствия, особенно в обрабатывающей промышленности, где одно соединение может быть связано с широким диапазоном различных чувствительных двигателей.Главный способ предотвратить это — использовать правильный измеритель чередования фаз. Каждый измеритель может поставляться с рядом совместимых датчиков и зажимов, что может быть жизненно важно для обеспечения наличия подходящего адаптера для выполняемой работы.

Асимметричный / трехфазный поток мощности — документация pandapower 2.6.0

алгоритм (str, «nr») — алгоритм, который используется для определения мощности проблема с потоком.

Доступны следующие алгоритмы:

ускорений)

Используется только для сети прямой последовательности

В сетях нулевой и обратной последовательности используется метод ввода тока

Vnew = Y.inv * Указано (из s_abc / v_abc)

Icalculated = Y * Vnew

calculate_voltage_angles (bool, «авто») — учитывать углы напряжения в расчете расхода

Если True, углы напряжения ext_grids и сдвиги трансформатора равны учитывается при расчете потока нагрузки. Учитывая напряжение углов требуется только в ячеистых сетях, которые обычно найдено в более высоких уровнях напряжения. Calcul_voltage_angles в автоматическом режиме по умолчанию:

Уровень сетевого напряжения определяется как максимальное номинальное напряжение. любой шины в сети, подключенной к линии.

max_iteration (int, «auto») — максимальное количество переносимых итераций в алгоритме потока мощности.

В «автоматическом» режиме значение по умолчанию зависит от решателя потока мощности:

Для трехфазных вычислений расширено до 3 * max_iteration

capacity_mva (float, 1e-8) — условие прекращения потока нагрузки относится к несоответствию P / Q мощности узла в MVA

trafo_model — трансформаторный аналог модели

  • «t» — трансформатор смоделирован как эквивалент Т-модели.

  • «пи» — не рекомендуется, так как он менее точен, чем Т-модель.

Итак, для трехфазного потока нагрузки это не

реализовано

trafo_loading (str, «текущий») — режим расчета для трансформатор нагрузки

Нагрузка трансформатора может быть рассчитана относительно номинальной ток или номинальная мощность. В обоих случаях общий трансформатор нагрузка определяется как максимальная нагрузка с двух сторон трансформатор.

расход и номинальный ток трансформатора. Это рекомендуемый настройки, так как тепловые, а также магнитные эффекты в трансформатор зависит от тока. — «мощность» — нагрузка трансформатора дана как отношение полной мощность потока к номинальной полной мощности трансформатора.

enforce_q_lims (bool, False)

(Не тестировался с 3-фазным потоком нагрузки) — учитывать реактивную мощность генератора лимиты

Если True, предел реактивной мощности в сети.gen.max_q_mvar / min_q_mvar соблюдаются в потоке загрузки. Это делается путем запуска второго расход нагрузки при нарушении пределов реактивной мощности на любом генераторе, так что время выполнения для потока нагрузки увеличится, если реактивный власть должна быть сокращена.

Примечание: enforce_q_lims работает, только если алгоритм = «nr»!

check_connectivity (bool, True) — выполнить дополнительное подключение тест после конвертации с pandapower на PYPOWER

Если True, дополнительный тест подключения на основе SciPy Compressed Выполняются подпрограммы разреженных графиков.Если проверка обнаружит неподтвержденные автобусы, они выведены из эксплуатации в ppc

Voltage_depend_loads (булево, True)

(не тестировался с трехфазным потоком нагрузки) — рассмотрение нагрузки, зависящие от напряжения. Если False, net.load.const_z_percent и net.load.const_i_percent не учитываются, т.е. net.load.p_mw и net.load.q_mvar считаются нагрузками с постоянной мощностью.

рассмотреть_линию_температуру (булево, ложь)

(Не тестировался с трехфазным потоком нагрузки) — регулировка линии полное сопротивление зависит от температуры в линии.Если True, net.line должен содержат столбец «temperature_degree_celsius». Температура Коэффициент зависимости альфа должен быть указан в net.line.alpha

столбец, в противном случае используется значение по умолчанию 0,004

** КВАРГ:

numba (bool, True) — Активация JIT-компилятора numba в решатель Ньютона

Если установлено значение True, JIT-компилятор numba используется для генерации матрицы для потока мощности, что приводит к значительному быстродействию улучшения.

switch_rx_ratio (с плавающей запятой, 2)

(Не тестировался с 3-фазным потоком нагрузки) — rx_ratio переключателей шины. Если импеданс равен нулю, шины, подключенные замкнутым переключателем шина-шина сплавлены, чтобы смоделировать идеальный автобус. В противном случае они моделируются как ветви с сопротивлением, определенным как столбец z_ohm в переключателе таблица и этот параметр

delta_q

(Не тестировался с трехфазным потоком нагрузки) — Допуск реактивной мощности для опции «enforce_q_lims» в квар — помогает сходимости в некоторых случаях.

trafo3w_losses

(Не тестировался с 3-фазным потоком нагрузки) — определяет, где потери разомкнутого контура трехобмоточного трансформаторы рассмотрены. Допустимые варианты: «hv», «mv», «lv». для стороны ВН / СН / НН или «звезда» для точки звезды.

v_debug (bool, False)

(Не тестировался с 3-фазным потоком нагрузки) — если True, значения напряжения в каждом итерация Ньютона-Рэфсона регистрируется в ppc

init_vm_pu (строка / с плавающей точкой / массив / серия, нет)

(не тестировался с трехфазным потоком нагрузки) — позволяет определить инициализация специально для значений напряжения.Работает только с init == «auto»!

элементов управления напряжением в сети — «flat» для плоского старта от 1.0 — «результаты»: вектор величины напряжения берется из таблицы результатов. — поплавок, которым инициализируются все величины напряжения — итерация со значением величины напряжения для каждой шины (длина и порядок должны соответствовать автобусам в net.bus) — серия панд со значением величины напряжения для каждой шины (индексы должны соответствовать индексам в net.bus)

init_va_degree (строка / число с плавающей запятой / массив / серия, нет)

(не тестировался с трехфазным потоком нагрузки) —

Позволяет определить инициализацию специально для углов напряжения.Работает только с init == «auto»!

, если углы вычисляются, или 0 в противном случае — «dc»: углы напряжения инициализируются из потока мощности постоянного тока. — «flat» для плоского старта от 0 — «результаты»: вектор угла напряжения берется из таблицы результатов. — поплавок, которым инициализируются все углы напряжения — итерация со значением угла напряжения для каждой шины (длина и заказ должен совпадать с автобусами в net.bus) — серия панд со значением угла напряжения для каждой шины (индексы должны соответствовать индексам в net.автобус)

переработка (dict, none)

(Не тестировался с трехфазным потоком нагрузки) — Повторное использование внутренних переменных потока мощности для расчет временных рядов

Содержит dict со следующими параметрами: _is_elements: если True в сервисных элементах снова не фильтруется и берутся из последнего результата в net [«_ is_elements»] ppc: Если True, ppc берется из сети [«_ ppc»] и обновляется. вместо того, чтобы полностью реконструировать Ybus: Если True, матрица проводимости (Ybus, Yf, Yt) берется из ppc [«внутренний»], а не реконструированный

neglect_open_switch_branches (bool, False)

(Не тестировался с 3-фазным потоком нагрузки) — Если истинно, без вспомогательного автобусы создаются для филиалов, когда в филиале открываются переключатели.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
