Чем отличается трансформатор тока от трансформатора напряжения: Чем отличается трансформатор тока от трансформатора напряжения и их назначение

Содержание

Трансформатор тока против трансформатора напряжения — Технология

Содержание:

Существует ряд электрических трансформаторов, которые изготавливаются и производятся для различных функций и требований. Независимо от их особых стилей и вариаций дизайна, различные виды используют абсолютно одинаковую концепцию Майкла Фарадея. В котором говорится, что взаимодействие электрического и магнитного полей создает электродвижущую силу, изменение электрического поля создает магнитное поле, тогда как изменение магнитного поля создает электрическое поле. Два основных типа трансформаторов, то есть трансформатор тока и трансформаторы напряжения, имеют много различий, но основной из них заключается в том, что трансформатор напряжения используется для регулирования напряжения на вторичной стороне трансформатора, тогда как в трансформаторе тока ток регулируется на вторичной стороне, принимая во внимание произведение напряжения и тока на мощность остается неизменным, если ток регулируется либо повышенным, либо пониженным напряжением, оно взаимно изменит свое значение, чтобы сохранить значение мощности, поскольку мощность является произведением тока и напряжения.

В трансформаторе напряжения вторичный ток напрямую связан с первичным током. Вторичный ток зависит от напряжения в дополнение к сопротивлению нагрузки. тогда как в трансформаторе тока: вторичный может быть замкнут накоротко. Открытая вторичная обмотка может привести к выходу из строя трансформатора. Трансформатор тока в дополнение к трансформатору потенциала называется измерительным трансформатором.

Содержание: Разница между трансформатором тока и трансформатором напряжения

  • Что такое трансформатор напряжения?
  • Что такое трансформатор тока?
  • Ключевые отличия
  • Видео Объяснение

Что такое трансформатор напряжения?

Трансформатор напряжения, который также называется потенциальным трансформатором. Он использовался в электрической энергетической системе для понижения напряжения системы до некоторого защищенного значения, которое часто предоставляется низкочастотным измерителям и реле. Коммерчески доступные реле и счетчики, используемые для покрытия и измерения, подготовлены для низкого напряжения, поэтому потенциальный трансформатор обычно используется для понижения напряжения в распределительных системах.

Но это также может быть использовано для повышения напряжения. В линиях электропередачи, где единственной целью является минимизация потерь в линии, потенциальный трансформатор служит этой цели, он увеличивает напряжение, так что потерь в линии можно избежать как можно больше. Поэтому, как правило, в линиях электропередач напряжения очень высоки. В случае типового понижающего трансформатора. Концепция трансформатора напряжения или концепции трансформатора напряжения аналогична теории базового понижающего трансформатора. Между фазой и землей подключена первичная обмотка трансформатора напряжения. Трансформатор напряжения имеет более низкие первичные витки, чем его вторичные обмотки, с целью понижения. Напряжение системы подается на клеммы первичной обмотки этого трансформатора, после чего вторичное напряжение появляется в правильной пропорции на вторичных клеммах потенциального трансформатора. Обычно вторичное напряжение составляет 110 вольт. Идеальный трансформатор напряжения — это трансформатор напряжения, в котором отношение первичных и вторичных напряжений такое же, как и коэффициент витков, поскольку коэффициент витков — это соотношение витков первичного и вторичного проводов, и он определяет функцию трансформатора при повышении или понижении.
но в реальных трансформаторах фазовый угол между вторичным и первичным напряжением изменяется, и отношение напряжения дает ошибку. Диаграммы Фазора помогают понять эти ошибки.

Что такое трансформатор тока?

Трансформатор тока, который часто называют CT, регулирует переменный ток, то есть на его вторичной клемме переменный ток пропорционален значению тока на его первичной обмотке. Трансформатор тока обычно используется для обеспечения изолированного более низкого тока на его вторичных клеммах. Трансформаторы тока широко используются для вычисления тока и проверки всего процесса энергосистемы. Наряду с перспективами напряжения трансформаторы тока, приносящие доход, позволяют использовать ватт-часы электроснабжения практически в каждом здании с трехфазным и однофазным напряжением более двухсот ампер. Трансформаторы с высоковольтным током прикреплены к фарфоро-керамическим или полимерным изоляторам, чтобы отделить их от земли. Несколько трансформаторов тока проскальзывают через ввод высоковольтного трансформатора или даже автоматического выключателя, который сразу же устанавливает проводник в окне трансформатора тока.

Трансформаторы тока могут быть подключены к низковольтному или даже высокому напряжению силового трансформатора. Трансформаторы тока могут использоваться, чтобы следить за опасно более высокими токами или токами при опасно высоких напряжениях, поэтому во время этих сценариев следует соблюдать осторожность при конструировании и использовании трансформаторов тока. Вторичная обмотка существующего трансформатора на самом деле не должна отключаться от нагрузки, когда ток находится в пределах первичной обмотки, так как вторичная обмотка будет стремиться удерживать ток возбуждения в высокоэффективном безграничном импедансе настолько же, насколько и его напряжение пробоя изоляции, и, следовательно, давать безопасность оператора. Трансформаторы тока уменьшают токи высокого напряжения до некоторого уменьшенного значения и предоставляют удобный метод правильной проверки конкретного электрического тока, движущегося в линии электропередачи переменного тока, с использованием стандартного амперметра.
Основные операции трансформатора тока абсолютно не отличаются от работы обычного трансформатора.

Ключевые отличия

  1. В трансформаторе тока ток и плотность изменяются в широком диапазоне, но в трансформаторе потенциала или напряжения он изменяется в небольшом диапазоне.
  2. Первичная обмотка трансформатора тока имеет небольшое напряжение, в то время как первичная обмотка потенциального трансформатора имеет полное напряжение питания.
  3. Трансформатор тока применяется в цепи последовательно, а трансформатор потенциала — параллельно.
  4. Первичный ток трансформатора не зависит от нагрузки, а ток разности потенциалов зависит от нагрузки.
  5. Вторичная обмотка трансформатора тока почти короткая, тогда как вторичная обмотка трансформатора потенциала практически открыта
  6. Можно измерять высокое напряжение маленькими вольтметрами, используя трансформатор потенциала, тогда как высокие токи измеряются маленькими амперметрами, используя трансформаторы тока.
  7. Первичный ток не зависит от нагрузки, тогда как первичный ток трансформатора напряжения зависит от внешних условий нагрузки
  8. Основной трансформатор тока соединен с линией электропередачи. Вторичная обмотка обеспечивает устройства и передает ток, который представляет собой постоянную небольшую долю тока в линии. Аналогично, потенциальный трансформатор связан с его первичной обмоткой в ​​линии электропередачи. Вторичный источник питает оборудование и передает напряжение, которое является известной долей сетевого напряжения.

Заземляемый трансформатор напряжения ЗНОЛ-35 наружной установки

Скачать опросные листы на трансформаторы напряжения

Скачать каталог на трансформаторы (pdf; 32 Мб)

Скачать каталог на трансформаторы ТВ (pdf; 3,5 Мб)

Скачать каталог «Трансформаторы для железных дорог» (pdf; 4,8 Мб)



ТУ16 — 2010 ОГГ. 671 240.001 ТУ

Устройство защиты от феррорезонанса

Руководства по эксплуатации

Сертификаты

Версия для печати (pdf)

Требования к оформлению заказов трансформаторов предназначенных на экспорт





Назначение



Трансформаторы предназначены для питания электрических измерительных приборов, цепей защиты и сигнализации в электроустановках переменного тока частоты 50 или 60 Гц.

Трансформаторы изготавливаются в климатическом исполнении «УХЛ» и «Т» категории размещения 1 по ГОСТ 15150.
Значения температуры воздуха при эксплуатации — от минус 60°С до плюс 50°С для исполнения «УХЛ1» и от минус 10°С до плюс 55°С для исполнения «Т1». Длина пути утечки III по ГОСТ 9920-89.
Трансформаторы не имеют собственной защиты от резонансных явлений и коммутационных перенапряжений в сети.

Рабочее положение — вертикальное.



Гарантийный срок эксплуатации — 5 (пять) лет со дня ввода трансформатора в эксплуатацию, но не более 5,5 лет с момента отгрузки с завода-изготовителя.

Срок службы — 30 лет.

Патентная защита
1. Патенты на изобретение № 2087967, 2087968, 2087970,2107350, 2110862, 2193252.
2. Патент на промышленный образец № 47969.

Внимание! При заказе трансформаторов напряжения для АИСКУЭ обязательно заполнение опросного листа.

Таблица 1. Технические данные

Нормы для источников

Класс напряжения, кВ

35

27

Наибольшее рабочее напряжение, кВ

40,5

30

Номинальное напряжение первичной обмотки, В

35000/√3

27500

Номинальное напряжение основной вторичной обмотки, В

100/√З

100

Номинальное напряжение дополнительной вторичной обмотки, В

100/3

127

Номинальная мощность основной и вторичной обмотки, ВА в классе точности
0,2 *
0,5
1

10; 15; 20 **
60
120

15
60
120

Номинальная мощность дополнительной вторичной обмотки, ВА, в классе точности 3,0 или 3Р

100***

Предельная мощность вне класса точности, ВА

600

Схема и группа соединения обмоток

1/1/1-0-0

Номинальная частота, Гц

50 или 60****

Испытательное напряжение, кВ: одноминутное промышл. частоты
грозового импульса
грозового импульса срезанного


95
190
220


80
170
200

Масса, кг

90 max

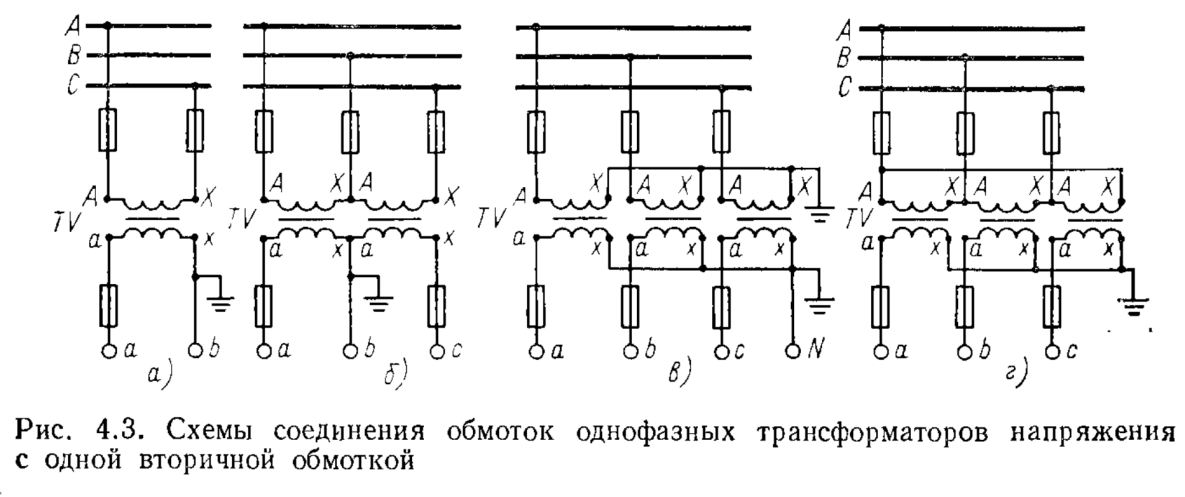

Схема трансформатора

Рис. 2

Рис. 3

Примечание:
Примечание:
*) Высший класс точности указывается в заказе.
**) В соответсвии с заказом.
***) Допускается поставка с номинальной мощностью дополнительной вторичной обмотки 300ВА, если это указано в заказе.
****) Только для поставок на экспорт.
Трансформаторы для АСКУЭ поставляются по специальному заказу с одним классом точности и номинальной мощностью, указанными в заказе.

Таблица 2. Технические характеристики ЗНОЛ.4-35 III (трехобмоточный)

Наименование параметра

Значение параметра

Класс напряжения, кВ

35

Наибольшее рабочее напряжение, кВ

40,5

Номинальное напряжение первичной обмотки, В

35000/√3

Номинальное напряжение первой вторичной обмотки, В

100/√3

Номинальное напряжение второй вторичной обмотки, В

100/√3

Номинальное напряжение дополнительной вторичной обмотки, В

100/3

Номинальная мощность первой вторичной обмотки в классе точности 0,2, В·А

10

Номинальная мощность второй вторичной обмотки в классе точности 0,5, В·А

30

Номинальная мощность дополнительной вторичной обмотки в классе точности 3, В·А

200

Схема и группа соединения обмоток

1/1/1/1-0-0-0

Назначение трансформаторов, габаритные и установочные размеры аналогично серийным трансформаторам ЗНОЛ-35 III

Общий вид трансформаторов ЗНОЛ-35 III (чертеж)

Версия для печати (pdf)

Трансформатор тока — Энциклопедия по машиностроению XXL

По роду тока различают сварку переменным током, главным образом однофазным частотой 50 Гц импульсом постоянного тока, когда первичная обмотка сварочного трансформатора подключается к выпрямительной установке, вследствие индуктивности трансформатора ток в первичной обмотке постепенно возрастает и по вторичной обмотке индуктируется нарастающий импульс сварочного тока аккумулированной энергией.[c.212]
Нагревание пластины осуществляется переменным током. Потребляемая электрическая мощность регулируется автотрансформатором. Сила электрического тока измеряется амперметром, включенным через трансформатор тока.  [c.158]

Трансформаторы тока. Общие технические требования Кабели многожильные гибкие подвесные. Тех нические условия  [c.61]

Датчик фазы ДФ, реагирующий на сигналы трансформатора напряжения ТН и трансформатора тока ТТЗ, с помощью переключающего устройства ПУ2 подбирает переменную емкость ко тура  [c.261]

Датчик симметрирования ДС получает сигнал от трансформаторов тока ГГ/, ТТ2 и через переключающее устройство ПУ1 воздействует на контакторы КС и КС , поддерживая симметрию загрузки питающей трехфазной сети по току с точностью 5%.  [c.261]

Блок регулирования коэффициента мощности, состоящий из трансформатора напряжения ТЯ, трансформатора тока ТТ, датчика фазы ДФ и переключающего устройства ЯУ, принципиально не отличается от соответствующего блока системы управления печью, работающей на частоте 50 Гц, но коммутация конденсаторов производится при отключенном питании.[c.262]

Параметры компаундов эпоксидных литьевых КЭ-2 и КЭ-3 для трансформаторов тока на напряжения 30 и 110 кВ (соответственно) даны Б табл. 3-8.  [c.160]

Питание ваттметра генератора (основного прибора контроля режима нагрева) от тех же измерительных трансформаторов, что и для амперметра и вольтметра, формально оправданное по соображениям унификации и комплектации, невыгодно с точки зрения точности контроля. Комплектование указанными выше приборами наиболее распространенных установок мощностью 100 и 200 кВт предопределяет шкалу ваттметра 200 и 400 кВт, т. е. показания только в пределах первой половины шкалы. Так как номенклатура закаливаемых деталей бывает различной и мощность, отдаваемая генератором, не всегда близка к номинальной, то фактическая, наиболее вероятная область отсчета но ваттметру, находится где-то в первой трети или даже в первой четверти его шкалы, имеющей в соответствии с классом точности (2,5) всего 20 делений. Нз них, следовательно, используются всего первые 5—7 делений. Применение для питания ваттметра измерительного напряжения с пределом измерений, соответствующим номинальному напряжению генератора и промежуточного многопредельного трансформатора тока, позволило бы вести контроль режима нагрева с необходимой точностью и, тем самым, реализовать полностью пока еще скрытый резерв повышения качества закалки.  [c.48]

БТ — блок тиристоров БУТ — блок управления тиристорами P-11I —регулирующий блок И-102 — измерительный блок ТТ трансформатор тока ВТП — вакуумный термопреобразователь П — четырехполюсный переключатель ЭП — нагреватель электрической печи ТП — термоэлектрический преобразователь  [c.482]


Эксперименты были выполнены на опытном участке с Dbh=3,09 мм и длиной обогреваемой части 360 калибров. Длина успокоительного участка — 50 калибров. Контур установки—разомкнутый. Циркуляция теплоносителя осуществлялась давлением паров четырехокиси, испаряемой в обогреваемых баллонах., К экспериментальному участку приварены четыре токопровода по одному на входе и выходе и два промежуточных. Подключая различные токопроводы к трансформатору тока, можно обеспечить обогрев опытного участка на различ-  [c.61]

Высоконикелевый пермаллой обладает низким значением р и поэтому используется только для магнитных экранов, сердечников реле, магнитопроводов и других устройств, работающих в постоянных магнитных полях. Высоконикелевый пермаллой легируют хромом, молибденом, медью, кремнием и марганцем для повышения значений Рнач, Ртах И р. Молибден уменьшает чувствительность пермаллоя к деформациям, а медь вызывает постоянство р в узких интервалах напряженности поля. Высоконикелевый легированный пермаллой применяют в магнитных усилителях, слаботочных трансформаторах, катушках индуктивности, трансформаторах тока и других устройствах при частоте 50 Гц (из лент толстого проката), звуковой и ультразвуковой частоте (из лент тонкого проката) и высокой частоте вплоть до радиочастот (из лент микронного проката). При этом необходимо учитывать, что магнитные свойства пермаллоя падают по мере уменьшения толщины ленты.  [c.157]

Трансформаторы тока и напряжения. ………….. 12 36  [c.266]

Контрольно-измерительная аппаратура состоит из амперметра, включаемого в сварочную цепь через трансформатор тока 750/5, 1000/5 или 1500/5 а и вольтметра от 0 до 70 в, который включается на напряжение дуги.  [c.344]

Способ практически осуществляется с помощью дисковой зубчатой пилы и трансформатора тока (фиг. 76).  [c.60]

Фиг. 76. Взаимосвязь электрической и кинематической схемы пилы электротермического действия I — дисковая пила 2 — электромотор 3— разрезаемое изделие 4 — супорт, подающий изделие 5 — трансформатор тока.
Всё силовое электрооборудование автосварочных установок обычно монтируется в пункте питания. В состав оборудования входят сварочные трансформаторы и дроссели линейный контактор с двухполюсным либо однополюсным разрывом силовой цепи и различным числом блокконтактов предохранители различной мощности рубильники силовой цепи и цепей управления контакторы и реле, входящие в цепи управления электроизмерительные приборы и трансформаторы тока клеммные мостики.  [c.212]

Цепь сварочного тока состоит из одного или нескольких сварочных трансформаторов СТ с регуляторами РСТ, включаемых в сеть двухполюсным контактором КТ-24. Для измерения силы сварочного тока и напряжения дуги включены трансформатор тока ТТ с амперметром А и вольтметр V.  [c.245]

Измерение тока осуществляется через трансформатор тока (коэффициент трансформации /С=20) узкопрофильным амперметром типа Э390.  [c.147]

Тепловой поток, создаваемый нагревателем, Q , Вт, путем измерения силы тока I, А, и падения напряжения Аи, В, в цепи нагревателя. Для измерения падения напряжения применен цифровой вольтметр Ф220, для измерения тока — узкопрофильный амперметр со световой индикацией Э390, включенный через трансформатор тока УТТ 6М.[c.173]

Опытная труба помещается внутри сосуда 2, заполненного водой. Она представляет собой тонкостенную трубу из нержавеющей стали диаметром 5 мм длиной 215 мм. По трубе пропускается электрический ток. Теплообмен между опытной трубой и кипящей водой происходит при атмосферном давлении. Ток в опытную трубу подается от электрического трансформатора по трубчатым токоподво-дам 4. Потребляемая мощность регулируется с помощью автотрансформатора 12. Мощность определяют по электрическому току и падению напряжения на опытной трубе. Падение напряжения и сила тока (через трансформатор тока) измеряются приборами типа Э390. Температура поверхности опытной трубы измеряется с помощью двух хромель-копелевых термопар. Спаи термопар заложены в среднем сечении трубы непосредственно в стенке вблизи 176  [c.176]


Для построения кривой кипения необходимо знать тепловой поток и перепад между температурой стенки опытной трубки и температурой насыщения. Тепловой поток определяется по силе электрического тока, проходящего через опытную трубку, и по ее электрическому сопротивлению. Сила тока измеряется узкопрофильным амперметром типа Э390А, включенным через трансформатор тока. Электрическое сопротивление опытной трубки находят по температуре стенки с помощью тарировочной зависимости.  [c.181]

В схеме предусмотрена защита от перенапряжений с помощью разрядника Р и реле максимального тока на сборных шинах, а также защита от перегрузок по току фидеров отдельных потребителей и обмоток возбуждения генераторов. Защитные реле и измерительные приборы подключаются к силовым цепям через трансформаторы тока ТТ и напряжения ТН. В отечественной практике, как правило, используются изолированные от земли сети средней частоты. 1 1иогда применяют схемы с заземлением средней точки обмоток генераторов, что позволяет контролировать состояние изоляции элементов схехнт п отключать питание при возникновении утечки на землю.  [c. 211]

Общие требования, предъявляемые к магнитомягким материалам — это высокие значения магнитной проницаемости и индукции по возможности, малые потери на гистерезис, токи Фуко и низкая коэрцитивная сила. Для получения таких свойств ферромагнитный материал должен иметь гомогенную структуру (чистый металл или твердый раствор) с возможно низким содержанием включений и примесей, Материал должен иметь рекристаллизован-ную структуру, Т. е. минимальные внутренние напряжения. По своим свойствам и назначению материалы этого класса сплавов могут существенно различаться, например, для изготовления реле и трансформаторов применяют электротехническое железо, динамную и трансформаторную сталь для изготовления трансформаторов тока используют сплавы пермаллойной группы. К этому классу материалов относятся также сплавы перминварной группы и сплавы с высокой намагниченностью насыщения. Магнитомягкие ферромагнитные материалы в приборостроении классифицируются по свойствам и применению следующим образом  [c. 130]

Под его руководством освоены новые виды поверок средств измерений напряженности электрического и магнитных полей приборов для измерения влажности зерна и зернопродуктов многотарифных счетчиков электрической энергии и мощности измерительных трансформаторов тока и напряжения в условиях эксплуатации (передвижной электролабораторией).  [c.99]

Комплект сравнения КТ 01 совместно с эталонным трансформатором тока ИТТ-3000/5 класса точности 0.01 и эталонным трансформатором напряжения позволяют осуществлять поверку измерительных трансформаторов тока и напряжения. Впервые в истории ЦСМ РБ создана и зарегистрирована в территориальном управлении Башкиргосэнергонадзора передвижная электролаборатория — основная задача которой перенести поверку средств учета электрической энергии к потребителю (на трансформаторных подстанциях и тд.).  [c.99]

Ильдар Альберитавич Ахунов пришел в отдел в 2000 году с ТЭЦ №3 ОАО Башкирэнерго . Он занимается поверкой высоковольтных измерительных трансформаторов тока и напряжения в условиях эксплуатации, аттестацией высоковольтного оборудования, выполняет ключевую роль в деятельности передвижной электролаборатории  [c. 100]

В 2001 году приобретены следующие образцовые средства измерений комплект поверки трансформаторов тока, трансформатор тока 100/5 кл. 0.02, весы Сарториус , вольтметр цифровой В7-64/1, магазин проводимостей, вольтметр цифровой ВЗ-60. Освоена поверка трансформаторов тока с применением компаратора сравнения КТ-01.  [c.100]

В целом область применения эпоксидных полимеров очень обширна. На их оснопе, в частности, в сочетании с полиэфирами, изготовляют лаки разных назначений, пропиточные и заливочные составы без растворителей слюдосодержащие материалы, в том числе ленточные, для высоковольтных электрических машин литую изоляцию для разных высоковольтных приборов и аппаратов, трансформаторов тока и напряжения клеи различных назначений слоистые пластики, изделия сложной конфигурации.  [c.142]

КИМ содержаниями никеля) высоконикелевый пермаллой выпускают в легированном виде с добавками молибдена, молибдена с медью или молибдена с хромом, с содержанием никеля до 80%. Низконикелевый пермаллой, содержащий никеля 45—50%, выпускается нелегированным, а с несколько меньшим содержанием никеля — Легированным, с добавками марганца, кремния, хрома. Легированный высоконикелевый пермаллой обладает высокими значениями начальной и максимальной относительной магнитной проницаемости и большим удельным сопротивлением. Последнее обстоятельство гарантирует пониженные потери при высоких частотах, что дает возможность широко использовать этот пермаллой (марки 79НМ и 80НХС) при р13ГОТОВ-лении таких изделий, как магнитные усилители, трансформаторы слабого тока, катушки индуктивности аппаратуры связи и автоматики, трансформаторы тока промышленной и звуковых частот в ленте толщиной несколько микрометров легированный высоконикелевый пермаллой может быть использован в ряде случаев при высоких частотах вплоть до радиочастот. Находит он применение и при постоянном токе. Все пермаллои выпускаются в виде холоднокатаных лент, некоторые марки также в виде горячекатаных листов и прутков.[c.298]

В ряде случаев требуется такой магнитный материал, у которого магнитная проницаемость не зависит от напряженности магнитного поля. В частности, этот материал применяют в некоторых дросселях, трансформаторах тока с постоянной погрешностью, в аппаратуре дальней телефонной связи, высокочастотной многоканальной электросвязи, некоторых измерительных приборах и пр. К таким материалам относится перминвар — тройной сплав железа, никеля и кобальта. Магнитная проницаемость перминвара при специальной термообработке остается практически постоянной до значения напряженности магнитного поля 80—160 А/м. Применение перминвара ограничивается технологическими трудностями и высокой стоимостью. К числу сплавов, отличающихся известным постоянством магнитной проницаемости в слабых магнитных полях, относится сплав изоперм, состоящий из железа, никеля и меди с добавкой алюминия. Применяется он в производстве высококачественной телефонной аппаратуры, например для изготовления сердечников некоторых катушек.  [c.300]


Рсгулироваиие мощности нагревателей осуи ест-вляется трансформаторами типа РНО 250/10. Измере-иие тока во внутреннем нагревателе производится ам-пер.метром класса 0,1 с пределами измерений 5 и 10 п при больших токах испол[13уется трансформатор тока.  [c.80]

Магнитные сплавы с особыми свойствами. В ряде случаев требуются материалы с повышенным постоянством магнитной проницаемости в слабых магнитных полях. Материалы с такими свойствами необходимы для создания магнитных элементов с большим магнитным потоком, в частности в некоторых дросселях, трансформаторах тока, аппаратуре телефонной связи, измерительных приборов и др. Вуше рассматривалось, что магнитная проницаемость может быть обусловлена как обратимыми, так и необратимыми процессами намагничивания. Постоянство проницаемости наблюдается при обратимых процессах намагничивания следовательно, такие материалы должны обладать обратимой проницаемостью в достаточно большом интервале магнитных полей.  [c.97]

В многодиапазонных вольтметрах избирательность напряжения обеспечивается трансформаторами тока или гасяш ими сопротивлениями. В последнем случае сопротивления отличаются по точности, гарантиям и цене в зависимости от типа прибора. Для обеспечения избирательности диапазона используют пленочные углеродистые и металлизированные, а также объемные угольные и проволочные сопротивления. Влияние излучения на них обсуждалось в предыдущих разделах книги.  [c.416]

Запорожский завод высоковольтной аппаратуры (ЗЗВА) — специализированное предприятие по производству измерительных трансформаторов тока и напряжения на все необходимые параметры для питания измерительных приборов и защитных устройств в сетях переменного тока, а также комплектных РУ 6 и 10 кВ на рабочий ток до 4000 А и отключающий ток короткого замыкания до 31,5 кА.  [c.258]

В последние годы освоено серийное производство комплектных распределительных устройств (КРУ) с эле-газовой изоляцией на напряжение ПО кВ, которые включают в себя комплекс аппаратов высокого напряжения, обычно применяемых для формирования электрических РУ (выключатели, разъединители, заземлите-лп, трансформаторы тока и напряжения, вводы, сборные шины, разрядники, токопроводы), собранных в металлической оболочке, заполненной шестифтористой серой (элегазом) при небольшом избыточном давлении. Благодаря лучшим изоляционным и дугогасящим свойствам элегаза такие РУ вплоть до сверхвысоких напряжений имеют небольшие габариты (например, объем элегазо-вого РУ 500 кВ почти в 70 раз меньше открытого).  [c.260]

На предприятиях по производству силовых трансформаторов за последние 4 года освоены новые технологические процессы, которые позволили повысить производительность труда и резко улучшить качество изготовления. Так, Всесоюзным научно-исследовательским, проектно-конструкторским и технологическим институтом трансформаторостроения (ВИТ) разработаны и изготовлены комплекс специального оборудования для изготовления витых магнитопроводов и укладки в них обмоток трансформаторов II габарита, поточные линии по изготовлению изоляционных деталей и узлов из электроизоляционного картона. Внедрены в производство полуавтоматические станки для наложения изоляции из лент кабельной бумаги на трансформаторы тока 35—500 кВ, автоматические линии по приготовлению, заливке и полимеризации эпоксидного компаунда при производстве трансформаторов тока 6—10 кВ, комплект оборудования для вакуумной сушки выемных частей силовых трансформаторов высокого напряжения.  [c.261]

НМ Сплав с высокой магнитной проницаемостью в слабых полях с индукцией насыщения 7500 Сердечники малогабаритных и импульсных трансформаторов, бесконтактных реле, головок магнитной записи, трансформаторов тока экраны  [c.242]


В чем разница? — Diffzi

Существует ряд электрических трансформаторов, которые изготавливаются и производятся для различных функций и требований. Независимо от их стиля и вариаций дизайна, разные виды основаны на одной и той же концепции Майкла Фарадея. В котором говорится, что взаимодействие электрического и магнитного полей создает электродвижущую силу, изменение электрического поля создает магнитное поле, тогда как изменение магнитного поля создает электрическое поле.Два основных типа трансформаторов, то есть трансформатор тока и трансформаторы напряжения, имеют много различий, но главное из них заключается в том, что трансформатор напряжения используется для регулирования напряжения на вторичной стороне трансформатора, тогда как в трансформаторе тока ток регулируется на вторичной стороне, имея в виду произведение напряжения и тока, которое представляет собой мощность, остается неизменным, если ток регулируется, он либо повышается, либо понижается, напряжение будет взаимно изменять свое значение, чтобы сохранить значение мощности, потому что мощность является произведением тока и напряжения.В трансформаторе напряжения вторичный ток напрямую связан с первичным током. Вторичный ток зависит от напряжения в дополнение к сопротивлению нагрузки. тогда как в трансформаторе тока: вторичная обмотка может быть короткозамкнута. Обрыв вторичной обмотки может привести к выходу трансформатора из строя. Трансформатор тока в дополнение к трансформатору напряжения называется измерительным трансформатором.

Реклама — продолжить чтение ниже

Разница между трансформатором тока и трансформатором напряжения

Что такое трансформатор напряжения?

Трансформатор напряжения, который также называют трансформатором напряжения.Он используется в системе электроснабжения для понижения напряжения системы до некоторого защищенного значения, которое часто предоставляется для счетчиков и реле с низким номиналом. Имеющиеся в продаже реле и измерители, используемые для покрытия и измерения, подготовлены для низкого напряжения, поэтому трансформатор напряжения обычно используется для понижения напряжения в распределительных сетях. Но его также можно использовать для увеличения напряжения. В линиях электропередачи, где единственной целью является минимизация потерь в линии, этой цели служит трансформатор напряжения, он повышает напряжение, чтобы максимально избежать потерь в линии.Поэтому обычно в линиях передачи напряжения очень высокие. В случае с типовым понижающим трансформатором. Концепция трансформатора напряжения или концепция трансформатора напряжения идентичны теории базового понижающего трансформатора. Между фазой и землей соединена первичная обмотка трансформатора напряжения. Трансформатор напряжения имеет меньшее количество витков первичной обмотки, чем его вторичные обмотки, с целью понижения. Напряжение системы прикладывается к клеммам первичной обмотки этого трансформатора, после чего вторичное напряжение появляется в надлежащей пропорции на клеммах вторичной обмотки трансформатора напряжения.Обычно вторичное напряжение составляет 110 вольт. Идеальный трансформатор напряжения — это трансформатор, в котором соотношение первичного и вторичного напряжений такое же, как и коэффициент трансформации, поскольку коэффициент трансформации — это соотношение витков первичного и вторичного проводов, и он определяет функцию трансформатора как повышение или понижение. но в реальных трансформаторах фазовый угол между вторичным и первичным напряжением меняется, и соотношение напряжений дает ошибку. Диаграммы помогают понять эти ошибки.

Что такое трансформатор тока?

Трансформатор тока, который часто называют CT, регулирует переменный ток i.Переменный ток вторичной обмотки e пропорционален силе тока первичной обмотки. Трансформатор тока обычно используется для обеспечения изолированного более низкого тока на выводах вторичной обмотки. Трансформаторы тока широко используются для вычисления тока и проверки всего процесса в энергосистеме. Наряду с перспективами напряжения, трансформаторы тока коммерческого назначения заставляют потреблять электроэнергию в ватт-часах практически в каждом здании с трехфазным и однофазным питанием более двухсот ампер.Трансформаторы с током высокого напряжения прикреплены к фарфоро-керамическим или полимерным изоляторам, чтобы отделить их от земли. Некоторые конструкции трансформатора тока скользят через проходной изолятор высоковольтного трансформатора или даже автоматический выключатель, что немедленно помещает проводник в окно трансформатора тока. Трансформаторы тока могут быть присоединены к точкам низкого или даже высокого напряжения силового трансформатора. Трансформаторы тока можно использовать, чтобы следить за опасно более высокими токами или токами при опасно высоких напряжениях, поэтому во время этих сценариев необходимо тщательно следить за конструкцией и использованием трансформаторов тока.Вторичная обмотка существующего трансформатора действительно не должна отключаться от нагрузки, пока ток находится в пределах первичной обмотки, поскольку вторичная обмотка будет стремиться поддерживать ток возбуждения до высокоэффективного безграничного импеданса, равного напряжению пробоя изоляции и, следовательно, давать повысить безопасность оператора. Трансформаторы тока уменьшают токи высокого напряжения до некоторой пониженной величины и предоставляют удобный метод правильной проверки конкретного электрического тока, проходящего по линии передачи переменного тока, с использованием стандартного амперметра.Основные операции трансформатора тока абсолютно ничем не отличаются от работы обычного трансформатора.

Реклама — продолжить чтение ниже

Основные различия между трансформатором тока и трансформатором напряжения

  1. В трансформаторе тока ток и плотность изменяются в широком диапазоне, но в трансформаторе напряжения или напряжения они варьируются в небольшом диапазоне.
  2. Первичная обмотка трансформатора тока имеет небольшое напряжение, в то время как первичная обмотка трансформатора напряжения имеет полное напряжение питания
  3. В цепи последовательно включен трансформатор тока, а параллельно — трансформатор напряжения
  4. Первичный ток трансформатора не зависит от нагрузки, а ток разности потенциалов зависит от нагрузки
  5. Вторичная обмотка трансформатора тока почти короткая, тогда как вторичная обмотка трансформатора напряжения почти разомкнута
  6. Можно измерять высокие напряжения небольшими вольтметрами с помощью трансформатора напряжения, тогда как большие токи измеряются небольшими амперметрами с использованием трансформаторов тока.
  7. Первичный ток не зависит от нагрузки, тогда как первичный ток трансформатора напряжения зависит от внешних условий, являющихся нагрузкой
  8. Первичная обмотка трансформатора тока подключена к линии электропередачи.Вторичная обмотка питает устройства и передает ток, который составляет постоянную небольшую часть тока в линии. Аналогичным образом, трансформатор напряжения связан с его первичной обмоткой в ​​линии питания. Вторичная обмотка питает оборудование и передает напряжение, составляющее известную долю от линейного напряжения.

Пояснение к видео

Реклама — продолжить чтение ниже

Разница между трансформатором тока и трансформатором напряжения — Difference Wiki

ОБЪЯВЛЕНИЕ

ПРОДОЛЖАЙТЕ ЧТЕНИЕ НИЖЕ

Главное отличие

Основное различие между трансформатором тока и трансформатором напряжения заключается в том, что трансформатор тока является трансформатором, преобразующим высокое значение тока на низкое значение, тогда как трансформатор напряжения изменяет высокое значение напряжения на низкое.

Трансформатор тока

по сравнению с трансформатором напряжения

Трансформатор тока — это тип трансформатора, который изменяет ток высокого значения на низкое значение. С другой стороны, трансформатор напряжения — это тип трансформатора, который изменяет высокое напряжение на низкое. Для трансформатора тока нет другого названия, тогда как; Трансформатор напряжения также известен как трансформатор напряжения.

Сердечник трансформатора тока изготовлен из кремнистой стали, а сердечник трансформатора напряжения изготовлен из высококачественной стали и работает с низкой плотностью магнитного потока.Трансформатор тока соединен в цепь последовательно. Таким образом, через обмотку проходит полный линейный ток. С другой стороны, трансформатор напряжения, включенный в схему параллельно. Поэтому через обмотку проходит полное линейное напряжение.

ОБЪЯВЛЕНИЕ

ПРОДОЛЖАЙТЕ ЧТЕНИЕ НИЖЕ

В первичной скручивании или обмотке трансформатора тока мало витков, в то время как вторичная скрутка или обмотка показывает большое количество витков. С другой стороны, первичная обмотка трансформатора напряжения имеет большое число оборотов, а вторичная обмотка — несколько оборотов.Итак, трансформатор тока — это разновидность повышающих трансформаторов, а трансформатор напряжения — разновидность понижающего трансформатора.

Трансформаторы тока бывают двух типов: с закрытым сердечником и с намотанным сердечником. С другой стороны, трансформатор напряжения также бывает двух типов: электромагнитный и конденсаторный. В трансформаторе тока плотность магнитного потока и ток возбуждения изменяются в широком диапазоне, в то время как в трансформаторе напряжения он изменяется в узком диапазоне.

Трансформатор тока используется для измерения тока и мощности, срабатывания защитного реле, контроля работы электросети и т. Д.С другой стороны, трансформатор напряжения используется для измерения, в качестве источника питания и для работы защитного реле и т. Д.

Сравнение

Диаграмма
Трансформатор тока Трансформатор напряжения
Тип трансформатора, который преобразует высокое значение тока в низкое значение, известен как трансформатор тока. Тип трансформатора, который преобразует высокое значение напряжения в низкое значение, известен как трансформатор напряжения.
Также известен как
Для трансформатора тока нет другого названия. Трансформатор напряжения также известен как трансформатор напряжения.
Схема подключения
Трансформатор тока подключается к цепи последовательно. Трансформатор напряжения включен в цепь параллельно.
Сердечник
Его сердцевина состоит из слоистой кремнистой стали. Его сердечник изготовлен из высококачественной стали и работает с низкой плотностью магнитного потока.
Число витков в первичной цепи
В первичной цепи трансформатора тока мало витков. Первичная цепь трансформатора напряжения имеет больше витков.
Число витков вторичной цепи
Его вторичная цепь имеет большое количество витков. Его вторичная цепь имеет несколько витков.
Первичная обмотка
Первичная обмотка проводит ток, который необходимо измерить. Его первичная обмотка несет измеряемое напряжение.
Вторичная обмотка
Вторичная обмотка имеет соединение с токовой обмоткой прибора. Вторичная обмотка трансформатора напряжения имеет соединение со счетчиком или прибором.
Диапазон
5A или 1A 110v
Коэффициент трансформации
Трансформатор тока имеет высокий коэффициент трансформации. Показывает низкий коэффициент трансформации.
Вход
Вход этого трансформатора постоянного или постоянного тока. Его вход — постоянное или постоянное напряжение.
Нагрузка
Не зависит от вторичной нагрузки. Трансформатор напряжения основан на вторичной нагрузке.
Импеданс
Имеет низкий импеданс. Имеет высокий импеданс.
Плотность магнитного потока и ток возбуждения
В трансформаторе тока плотность магнитного потока и ток возбуждения изменяются в широком диапазоне. В трансформаторе напряжения плотность магнитного потока и ток возбуждения изменяются в узком диапазоне.
Типы
Трансформатор тока бывает двух типов, т.е.е., закрыл 1 сердечник и намотал сердечник. Трансформатор напряжения также бывает двух типов: электромагнитный и конденсаторный.
Использование
Используя трансформатор тока, амперметр на 5 ампер можно использовать для измерения больших токов, например 200 ампер. С помощью трансформатора напряжения вольтметр на 120 В можно использовать для измерения высоких напряжений, например 11 кВ.
Тип трансформатора
Трансформатор тока — это тип повышающего трансформатора. Это тип понижающего или обратного ступенчатого трансформатора.
Первичный ток
Нет зависимости первичного тока от состояния вторичной цепи. В трансформаторе напряжения первичный ток зависит от состояния цепи вторичной обмотки.
Приложение
Трансформатор тока используется для измерения тока и мощности, срабатывания защитного реле и контроля работы электросети и т. Д. Трансформатор напряжения используется для измерения в качестве источника питания и для работы реле защиты и т. Д.

Что такое трансформатор тока

?

Трансформатор тока — это тип трансформатора, который изменяет ток высокого значения на низкое значение. Поскольку непросто рассчитать высокий линейный ток напрямую, он играет свою роль в уменьшении высокой оценки тока до низкой оценки, которую можно легко оценить с помощью средств или инструментов.Его чаще всего называют CT, и он подключается к цепи последовательно.

Сердечник трансформатора тока изготовлен из слоистой кремнистой стали. Трансформатор тока имеет несколько витков в первичной обмотке трансформатора тока. С другой стороны, вторичная обмотка показывает большое количество витков. Поскольку количество витков вторичной обмотки больше, чем количество витков первичной обмотки, это тип повышающего трансформатора.

Его первичная обмотка подключена к линии, значение которой должно быть измерено, тогда как ее вторичная обмотка подключена к измерителю или амперметру, который измеряет значение линии.Таким образом, он обеспечивает изолированный более низкий ток на вторичных клеммах.

В трансформаторе тока плотность магнитного потока и ток возбуждения меняются в широком диапазоне. Кроме того, с помощью трансформатора тока амперметр на 5 ампер можно использовать для измерения больших токов, например 200 ампер. Он имеет два типа: закрытый 1-жильный и намотанный, и его диапазон составляет 5 А или 1 А.

Трансформаторы тока используются для отслеживания токов при опасно высоких напряжениях. Когда ток находится в пределах первичной обмотки, вторая линия трансформатора не должна отключаться от нагрузки, потому что вторичная обмотка будет продолжать управлять или активным током в высокоэффективном неограниченном импедансе до тех пор, пока ее изоляция будет пробита или напряжение коллапса.Следовательно, это снижает безопасность оператора.

Этот тип трансформатора снижает высокие токи до пониженного значения и обеспечивает удобный метод проверки удельного электрического тока, протекающего в линии передачи переменного тока, с помощью стандартного амперметра. Таким образом, он используется для измерения тока и мощности, срабатывания защитного реле, контроля работы электросети и т. Д.

Что такое трансформатор напряжения

?

Трансформатор напряжения — это устройство, которое используется для изменения высокого напряжения на низкое.Он также известен как трансформатор напряжения. Он снижает высокое значение напряжения до низкого значения, которое можно легко рассчитать с помощью измерителя или вольтметра. Это защищенное низкое значение напряжения затем подается на счетчики и реле низкого номинала.

Основная часть трансформатора напряжения состоит из высококачественной стали, работающей при низкой плотности энергии. Первичная обмотка трансформатора напряжения имеет больше витков, чем его вторичная обмотка. Вот почему это разновидность понижающего трансформатора.Его первичный вывод соединен с линией для измерения сетевого напряжения. С другой стороны, вторичная обмотка трансформатора напряжения имеет соединение со счетчиком или прибором.

В трансформаторе напряжения плотность магнитного потока и ток возбуждения изменяются в узком диапазоне. Кроме того, с помощью трансформатора напряжения можно использовать вольтметр на 120 В для измерения высоких напряжений, например 11 кВ. Он также имеет два типа: электромагнитный и конденсаторный. Его диапазон составляет 110 В.

Трансформатор напряжения используется для понижения напряжения в системе электроснабжения. Он преобразует напряжение в защищенное значение, которое затем подается на счетчики и реле с низким номиналом. Поскольку коммерчески доступные реле и счетчики настроены на низкое напряжение, трансформатор напряжения используется для понижения напряжения в распределительных сетях.

Кроме того, его также можно использовать для повышения напряжения. Таким образом, трансформатор напряжения играет важную роль в линиях передачи, где он увеличивает напряжение для уменьшения потерь в линии.

Ключевые отличия

  1. Тип трансформатора, который преобразует высокое значение тока в низкое значение, известен как трансформатор тока, тогда как тип трансформатора, который преобразует высокое значение напряжения в низкое значение, известен как трансформатор напряжения. .
  2. Другого названия трансформатора тока нет. С другой стороны, трансформатор напряжения также известен как трансформатор напряжения.
  3. Трансформатор тока включен в цепь последовательно.Напротив, трансформатор напряжения включен в цепь параллельно.
  4. В первичной цепи трансформатора тока мало витков. С другой стороны, первичная цепь трансформатора напряжения имеет больше витков.
  5. Вторичная цепь трансформатора тока показывает большое количество витков, тогда как вторичная цепь трансформатора напряжения показывает несколько витков.
  6. Первичная обмотка трансформатора тока передает измеряемый ток.С другой стороны, первичная обмотка трансформатора напряжения передает измеряемое напряжение.
  7. Вторичная обмотка трансформатора тока соединена с токовой обмоткой прибора, тогда как вторичная обмотка трансформатора напряжения соединяется с измерителем или прибором.
  8. Диапазон трансформатора тока 5А или 1А. С другой стороны, диапазон трансформатора напряжения составляет 110 В.
  9. Трансформатор тока имеет высокий коэффициент трансформации, а трансформатор напряжения — низкий коэффициент трансформации.
  10. Трансформатор тока имеет постоянный ток на входе. С другой стороны, на входе трансформатора напряжения подается постоянное напряжение.
  11. Трансформатор тока не связан с вторичной нагрузкой. Напротив, трансформатор напряжения зависит от вторичной нагрузки.
  12. Трансформатор тока имеет низкое сопротивление. С другой стороны, трансформатор напряжения имеет высокое сопротивление.
  13. В трансформаторе тока плотность магнитного потока и ток возбуждения изменяются в широком диапазоне, тогда как в трансформаторе напряжения плотность магнитного потока и ток возбуждения меняются в узком диапазоне.
  14. Трансформатор тока бывает двух типов: с закрытым сердечником и с намотанным сердечником. С другой стороны, трансформатор напряжения также бывает двух типов: электромагнитного типа и конденсаторного типа напряжения.
  15. Используя трансформатор тока, амперметр на 5 ампер можно использовать для измерения больших токов, например 200 ампер. С другой стороны, с помощью трансформатора напряжения можно использовать вольтметр на 120 В для измерения высоких потенциалов или напряжений, таких как 11 кВ.
  16. Трансформатор тока — это разновидность повышающих трансформаторов, а трансформатор напряжения — это разновидность понижающих трансформаторов.
  17. Трансформатор тока используется для расчета тока и мощности, срабатывания защитного реле и контроля работы электросети и т. Д., Тогда как трансформатор напряжения используется для измерения, в качестве источника питания и для работы реле защиты и т. Д.

Видео сравнения

Заключение

Вышеупомянутое обсуждение резюмирует, что трансформатор тока — это тип повышающего трансформатора, который используется для преобразования высокого значения тока в низкое значение.С другой стороны, трансформатор напряжения представляет собой тип понижающего трансформатора, который используется для преобразования высокого значения напряжения в значение низкого напряжения.

Разница между трансформатором тока (CT) и трансформатором потенциала (PT)

В системах передачи и распределения невозможно измерить такие высокие напряжения и токи с помощью обычных счетчиков. Измерение высоких токов и напряжений с использованием шунтов и умножителей, соответственно, не является предпочтительным, поскольку они имеют много недостатков, таких как высокое энергопотребление, проблемы с изоляцией, отсутствие гальванической развязки и т. Д.

Для измерения этих высоких напряжений и токов в дополнение к обычным измерителям необходимы измерительные трансформаторы. Измерительные трансформаторы бывают двух типов: трансформатор напряжения и трансформатор тока.


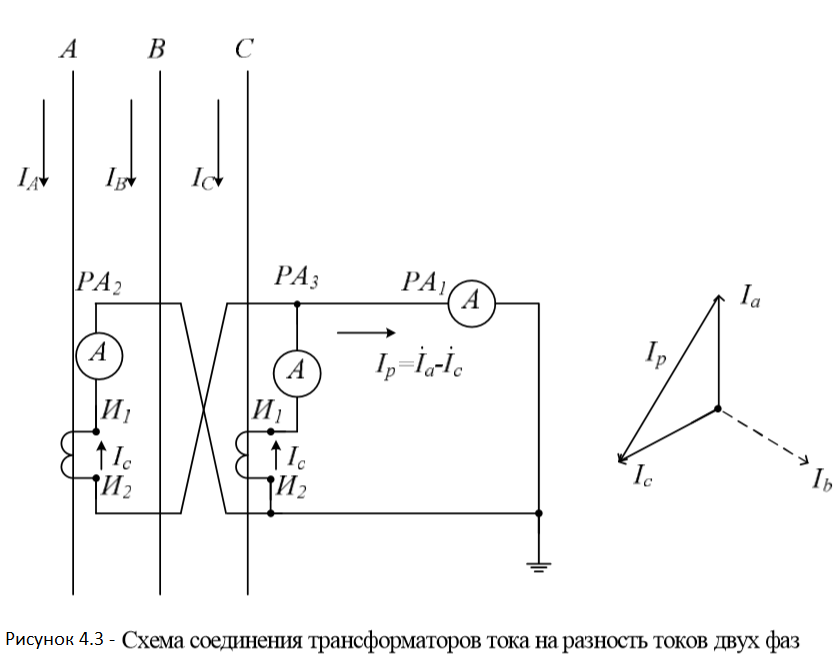

Трансформатор тока:

Для измерения высоких переменных токов амперметр небольшого диапазона может использоваться в сочетании с трансформатором тока (ТТ). Трансформатор тока в основном представляет собой повышающий трансформатор, поэтому ток понижается в зависимости от коэффициента трансформации, n = n 2 / n 1 .Следовательно, амперметр во вторичной цепи измеряет ток I L / n.

Где, Итак, умножив показание амперметра на n, мы получим полный ток нагрузки, протекающий через первичную обмотку ТТ.

Трансформатор потенциала:

Для измерения высокого переменного напряжения можно использовать вольтметр небольшого диапазона в сочетании с трансформатором напряжения (ПТ). Трансформатор напряжения — это, по сути, понижающий трансформатор напряжения, первичная обмотка которого подключена к источнику питания, а вторичная — к вольтметру небольшого диапазона.Следовательно, напряжение, показываемое вольтметром, зависит от коэффициента трансформации n 2 / n 1 .

Где,
  • n 1 = количество витков первичной обмотки
  • n 2 = количество витков вторичной обмотки
Итак, показания вольтметра делятся на коэффициент трансформации, чтобы получить величину напряжения питания.

Разница между трансформатором тока и потенциалом:

Трансформатор тока Трансформатор потенциала
Первичная обмотка трансформатора тока соединена последовательно с линией, по которой проходит измеряемый ток. Первичная обмотка трансформатора тока подключена к линии, по которой измеряются напряжения.
ТТ действует как последовательный трансформатор с почти закороченной вторичной обмоткой. PT действует как параллельный трансформатор с почти разомкнутой вторичной обмоткой.
Линейный ток и ток возбуждения трансформатора тока изменяются в широких пределах. Линейное напряжение и ток возбуждения PT изменяются только в небольшом пределе.
Первичный ток ТТ не зависит от нагрузки на вторичной обмотке. Первичный ток ПТ зависит от нагрузки вторичной обмотки.
Первичная обмотка трансформатора тока состоит из очень небольшого числа витков. Первичная обмотка ПТ состоит из сравнительно большего числа витков.
Вторичная обмотка ТТ состоит из большего числа витков. Вторичная обмотка ПТ состоит из меньшего количества витков.
Первичная обмотка ТТ проходит полный линейный ток. Первичная обмотка трансформатора тока находится под полным линейным напряжением.
Диапазон тока вторичной обмотки ТТ будет 1-5А. Диапазон напряжения вторичной обмотки ПТ составляет 110В.
Первичное сопротивление трансформатора тока очень низкое. Первичное сопротивление трансформатора тока высокое.
Коэффициент трансформации трансформатора тока высокий. Коэффициент трансформации ПТ низкий.
В зависимости от конструкции различают трансформаторы тока намоточного и стержневого типа. Существует два типа ПТ: электромагнитный тип и конденсаторный тип напряжения.
Есть два типа ошибок в трансформаторах тока. Это ошибка отношения и фазового угла. Есть два типа ошибок в ПТ. Это ошибки отношения и угла сдвига фаз.
Трансформаторы тока могут использоваться для измерения тока и мощности, для работы реле, мониторинга электросети. Трансформаторы напряжения могут использоваться для измерения напряжения и мощности, в системах электрической защиты, для синхронизации генераторов.

Разница между трансформатором тока и трансформатором потенциала

Измерительные трансформаторы, такие как трансформатор тока и трансформатор напряжения (также называемый трансформатором напряжения), используются для измерительных устройств, принцип работы которых схож с трансформаторами. Трансформатор тока может понижать высокий ток до низкого, в то время как трансформатор напряжения понижает высокое напряжение до низкого для измерения цепи или распределения мощности.Оба они отделяют измерительную цепь от высоковольтной сети для защиты персонала.

Трансформатор тока

Функции трансформатора тока

  • Для преобразования большого первичного тока в малый ток 1A / 5A.
  • Для обеспечения током катушки измерительного прибора и реле защиты.
  • Для отделения первичного напряжения от вторичного.

Принцип работы и точность измерения трансформатора тока

  • Принцип работы
    Как показано на принципиальной схеме трансформатора тока, первичная обмотка состоит из одного витка или нескольких витков проводов с большим поперечным сечением, и вводится цепь, ток которой должен измеряться.Вторичная сторона имеет большое количество витков, что может изменить большой ток в цепи на небольшой ток для измерения.
  • Точность измерения
    По величине погрешности трансформатор тока можно разделить на пять классов, включая 0,2, 0,5, 1,0, 3,0 и 10 соответственно. Возьмем, к примеру, класс точности 0,5. Это означает, что погрешность соотношения первичного и вторичного тока не должна превышать 0,5%.

Характеристики трансформатора тока

  • Первичная обмотка установлена ​​последовательно по току.Между тем, количество витков невелико, поэтому ток в первичной обмотке полностью определяется током нагрузки тестируемой цепи, но не имеет отношения к величине вторичного тока.
  • Сопротивление токовой катушки прибора, с которой соединена вторичная обмотка трансформатора тока, невелико. В нормальных условиях трансформатор тока работает в состоянии, близком к состоянию короткого замыкания.

Меры предосторожности при использовании

  • В целях безопасности вторичная сторона трансформатора тока должна обеспечивать надежное заземление, чтобы предотвратить попадание высокого напряжения первичной стороны на вторичную сторону после разрыва изоляции, что может привести к травмам людей.
  • Первичная сторона включена в цепь последовательно. Реле или измерительный прибор вторичной стороны устанавливается последовательно.
  • Соблюдайте полярность при подключении. Клеммная колодка полярности первичной и вторичной стороны индуктора тока обозначена буквенными буквами.
  • Вторичная сторона индуктора тока полностью запрещает разрыв цепи.

Трансформатор потенциала (трансформатор напряжения)

Функции трансформатора напряжения

  • Для пропорционального преобразования высокого напряжения в стандартное вторичное напряжение 100 В или более низкого уровня для использования защитных и измерительных устройств или инструментов.
  • Для изоляции высокого напряжения от электриков с помощью трансформатора напряжения.

Принцип работы и точность измерения трансформатора тока

  • Принцип работы

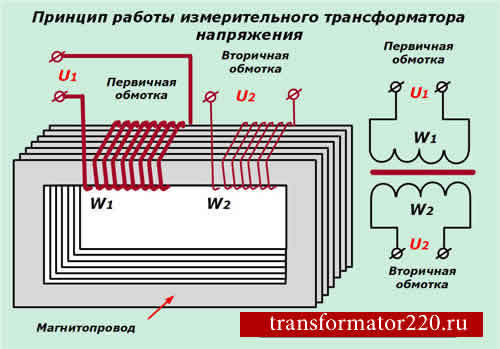

    На принципиальной схеме трансформатора напряжения первичная сторона напрямую подключена к измеряемой цепи высокого напряжения. Различное соотношение витков первичной и вторичной стороны можно измерить, превратив высокое напряжение в цепи в низкое.
  • Точность измерения
    Преобразователь напряжения для использования в электрической системе можно разделить на три класса точности, включая 0,5, 1,0 и 3,0 соответственно. Трансформатор потенциала характеризуется определенной номинальной мощностью. Неправильно подключать слишком много приборов при использовании вторичной обмотки, чтобы не допустить, чтобы ток был слишком большим, чтобы вызвать значительное падение реактивного сопротивления утечки, тем самым ухудшив точность трансформатора напряжения.

Меры предосторожности при использовании

  • В целях безопасности вторичная обмотка трансформатора напряжения должна обеспечивать надежное заземление для предотвращения передачи высокого напряжения, которое может привести к травмам или поломке оборудования.
  • Следует обратить внимание на полярность клеммной колодки первичной и вторичной стороны, чтобы обеспечить точность измерения.
  • Первичная сторона должна быть установлена ​​параллельно в цепи, а первичная и вторичная стороны трансформатора напряжения должны быть установлены с предохранителем для защиты от короткого замыкания.
  • Вторичная сторона трансформатора напряжения не допускает короткого замыкания. В противном случае возникнет сильное короткое замыкание (для защиты от короткого замыкания необходима установка предохранителя).

Вывод: различия между трансформатором напряжения и трансформатором тока

  • Вторичная сторона трансформатора тока допускает короткое замыкание, но не обрыв. Вторичная сторона трансформатора напряжения допускает разрыв цепи, но не допускает короткого замыкания.
  • По сравнению с нагрузкой на вторичной стороне, сопротивление на первичной стороне трансформатора напряжения можно не учитывать, поэтому трансформатор напряжения можно рассматривать как источник напряжения.Напротив, первичная сторона трансформатора тока имеет большое внутреннее сопротивление, что приравнивает трансформатор тока к источнику тока с бесконечно большим внутренним сопротивлением.
  • Плотность магнитного потока близка к значению насыщения, когда трансформатор напряжения работает нормально; при выходе из строя трансформатора напряжения плотность магнитного потока падает. Когда трансформатор тока работает нормально, плотность магнитного потока очень высокая. Однако, когда короткое замыкание происходит с трансформатором тока, ток короткого замыкания на первичной стороне увеличивается, вызывая значительное увеличение плотности магнитного потока, которая иногда даже намного превышает значение насыщения.

Разница между трансформатором тока и трансформатором напряжения (трансформатор напряжения)

Автор: Admin

Трансформатор тока против трансформатора напряжения (трансформатор напряжения)

Трансформатор — это устройство, которое передает электрическую энергию от одной цепи к другой с помощью электромагнитной индукции через индуктивно связанные проводники, также называемые катушками трансформатора. В зависимости от количества витков вторичной обмотки во вторичной обмотке индуцируются электродвижущая сила и соответствующий ток.Он используется для управления током и, следовательно, напряжением во вторичной цепи.

В зависимости от значительной выходной мощности вторичной обмотки (ток / напряжение) трансформатор называется трансформатором напряжения (потенциала) или трансформатором тока. Трансформаторы напряжения и трансформаторы тока в основном используются в контрольно-измерительных приборах, поэтому все вместе они известны как измерительные трансформаторы. Другое его использование — защита и управление энергосистемой.

Подробнее о трансформаторе напряжения (потенциала)

Трансформатор — это устройство, которое используется для повышения или понижения напряжения в системе, при этом потери полезной мощности минимальны.Трансформатор, используемый для увеличения напряжения, известен как повышающий трансформатор, а трансформатор, используемый для уменьшения напряжения, известен как понижающие трансформаторы. Выходное напряжение трансформатора напряжения пропорционально количеству витков вторичной обмотки, которая является понижающим трансформатором.

Предположим, что в первичной и вторичной катушках количество витков NP и NS, а напряжения равны VP и VS. Тогда напряжение во вторичной обмотке может быть получено как VS / VP = NS / NP.

Трансформаторы потенциала используются в контрольно-измерительных приборах для получения точного выходного напряжения с управляемой разностью потенциалов на нагрузке. Обычно вторичное напряжение трансформатора напряжения составляет 69 В или 120 В для данного номинального первичного напряжения, что обеспечивает совместимость с входными характеристиками защитных реле.

Подробнее о трансформаторе тока

Трансформатор тока — это трансформатор, предназначенный для обеспечения вторичного тока, пропорционального току, протекающему в его первичной обмотке.Трансформаторы тока обычно используются в измерительных приборах и защитных реле, используемых в электрических сетях, где они позволяют безопасно измерять большие токи, которые часто сопровождаются высокими напряжениями. Трансформатор тока может безопасно изолировать цепи измерения и управления в приборе от высоких напряжений, которые обычно присутствуют в цепях передачи энергии.

Трансформаторы тока обычно состоят из одного витка первичной обмотки и хорошо изолированной тороидальной вторичной обмотки с несколькими витками.Ток во вторичной обмотке можно получить с помощью Is / IP = NS / NP. Трансформаторы тока обычно обозначаются отношением тока первичной обмотки к вторичной. Необходимо соблюдать осторожность, чтобы не отключать вторичную цепь, пока ток течет через первичную, потому что во вторичной катушке индуцируется большое напряжение.

В чем разница между трансформатором тока и трансформатором напряжения (трансформатор потенциала ) ?

• Трансформаторы потенциала понижают напряжение с увеличением тока во вторичной обмотке, в то время как трансформаторы тока понижают ток с увеличением напряжения.

• Трансформаторы напряжения используются как вольтметры высокого напряжения и обычные вольтметры. Трансформаторы тока используются вместо обычных амперметров для измерения высоких значений токов в высоковольтных силовых приложениях.

• В трансформаторах напряжения первичная обмотка может иметь несколько обмоток, но в трансформаторе тока первичная обмотка обычно имеет один виток.

• При трехфазной передаче электроэнергии для измерения в одной и той же линии необходимо использовать три трансформатора тока, в то время как достаточно одного трансформатора напряжения.

Разница между трансформатором напряжения и трансформатором тока

Разница между трансформатором напряжения и трансформатором тока

1. ТТ может замкнуть вторичное короткое замыкание, но не разомкнуть; Трансформатор напряжения можно разомкнуть во второй раз, но он не должен закорачиваться.

2. Для нагрузки на вторичной стороне первичное внутреннее сопротивление трансформатора напряжения мало или даже незначительно, поэтому можно считать, что трансформатор напряжения является источником напряжения.С другой стороны, трансформатор тока имеет настолько большое внутреннее сопротивление, что его можно рассматривать как источник тока с бесконечным внутренним сопротивлением.

3. Когда трансформатор напряжения работает нормально, плотность магнитного потока близка к значению насыщения, а когда он выходит из строя, плотность магнитного потока уменьшается. Когда трансформатор тока работает нормально, плотность магнитного потока очень мала. Однако, когда ток короткого замыкания на первичной стороне становится очень большим, плотность магнитного потока значительно увеличивается, иногда даже намного превышая значение насыщения.

4. Трансформатор напряжения — это специальный трансформатор, используемый для измерения высокого напряжения в электросети. Он может преобразовывать высокое напряжение в более низкое в соответствии с указанной пропорцией, а затем подключать его к прибору для измерения.

Трансформатор напряжения, независимо от того, сколько вольт напряжение первичной стороны, а напряжение вторичной стороны обычно указывается как 100 вольт, чтобы обеспечить напряжение, необходимое для катушки напряжения вольтметра, измерителя мощности, счетчика киловатт-часов и реле.

Электрооборудование, преобразующее большой ток в небольшой в заданной пропорции, называется трансформатором тока. Вторичный ток трансформатора тока обычно определяется как 5 А или 1 А для подачи тока на токовую катушку амперметра, измерителя мощности, счетчика кВтч и реле.

Разница между трансформатором напряжения и трансформатором тока

1. ТТ может замкнуть вторичное короткое замыкание, но не разомкнуть; Трансформатор напряжения можно разомкнуть во второй раз, но он не должен закорачиваться.

2. Для нагрузки на вторичной стороне первичное внутреннее сопротивление трансформатора напряжения мало или даже незначительно, поэтому можно считать, что трансформатор напряжения является источником напряжения. С другой стороны, трансформатор тока имеет настолько большое внутреннее сопротивление, что его можно рассматривать как источник тока с бесконечным внутренним сопротивлением.

3. Когда трансформатор напряжения работает нормально, плотность магнитного потока близка к значению насыщения, а когда он выходит из строя, плотность магнитного потока уменьшается.Когда трансформатор тока работает нормально, плотность магнитного потока очень мала. Однако, когда ток короткого замыкания на первичной стороне становится очень большим, плотность магнитного потока значительно увеличивается, иногда даже намного превышая значение насыщения.

4. Трансформатор напряжения — это специальный трансформатор, используемый для измерения высокого напряжения в электросети. Он может преобразовывать высокое напряжение в более низкое в соответствии с указанной пропорцией, а затем подключать его к прибору для измерения.

Трансформатор напряжения, независимо от того, сколько вольт напряжение первичной стороны, а напряжение вторичной стороны обычно указывается как 100 вольт, чтобы обеспечить напряжение, необходимое для катушки напряжения вольтметра, измерителя мощности, счетчика киловатт-часов и реле.

Электрооборудование, преобразующее большой ток в небольшой в заданной пропорции, называется трансформатором тока. Вторичный ток трансформатора тока обычно определяется как 5 А или 1 А для подачи тока на токовую катушку амперметра, измерителя мощности, счетчика кВтч и реле.


Разница между трансформатором тока и трансформатором напряжения (трансформатор напряжения)

Существует несколько типов различий между трансформатором напряжения и трансформатором тока. Одно из основных различий между ними заключается в том, что трансформатор тока преобразует высокое значение тока в низкое значение, тогда как трансформатор напряжения или напряжения преобразует высокое значение напряжения в низкое напряжение.

  1. В чем разница между ТТ и ТТ?
  2. Что такое трансформатор тока и трансформатор напряжения?
  3. Каковы функции CT и PT?
  4. В чем разница между ПТ и вариатором?
  5. Каково основное назначение трансформатора тока?
  6. Какой символ у трансформатора тока?
  7. Какое соотношение ТТ в трансформаторе?
  8. Какие типы трансформаторов тока?
  9. Почему СТ подключен параллельно?
  10. Почему ТТ подключается последовательно?
  11. Почему используется КТ?
  12. Какова функция тока?

В чем разница между ТТ и ТТ?

Трансформатор напряжения (VT) преобразует высокое напряжение первичной стороны в низкое напряжение, а трансформатор тока (CT) преобразует высокий ток первичной стороны в низкий ток…. В системах с высоким напряжением он обычно подключается между линией и землей. ТТ подключается последовательно к линии (рис. B).

Что такое трансформатор тока и трансформатор напряжения?

Трансформатор тока (CT) — это тип трансформатора, который используется для уменьшения или увеличения переменного тока (AC). Он производит ток во вторичной обмотке, который пропорционален току в первичной обмотке. Трансформаторы тока, наряду с трансформаторами напряжения или потенциала, являются измерительными трансформаторами.

Каковы функции CT и PT?

Основными функциями измерительных трансформаторов являются:

Измерительные трансформаторы (ТТ и ТТ) питают реле защиты с током и напряжением, величина которых пропорциональна силовым цепям.

В чем разница между ПТ и вариатором?

CVT рассчитан на высокие уровни напряжения выше 100 кВ, в то время как трансформаторы тока не рассчитаны на такие большие значения. … Возможно, что CVT используется только для целей измерения и защиты, но когда CVT используется в линии передачи, он также служит целям PLCC.

Каково основное назначение трансформатора тока?

Трансформатор тока (ТТ) используется для измерения тока другой цепи. Трансформаторы тока используются во всем мире для контроля высоковольтных линий в национальных электрических сетях. ТТ предназначен для создания переменного тока во вторичной обмотке, пропорционального измеряемому току в первичной обмотке.

Какой символ у трансформатора тока?

Справка

вторичных

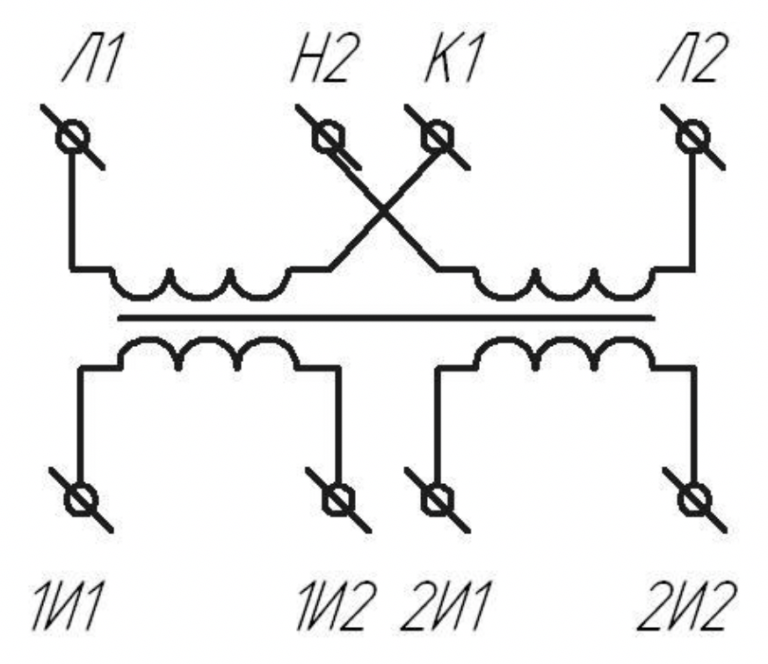

Горизонтальный символ Вертикальный символ Описание
HXF1T1 VXF1T1 Трансформатор тока 2
HXF1T31 VXF1T31 HXF1T32 VXF1T32 С вторичной обмоткой с отводами
HXF1T33 VXF1T33 С индикацией проводника
• 30 квит.2018 г.

Что такое коэффициент трансформатора тока трансформатора?

Коэффициент трансформации трансформатора тока — это просто первичный и вторичный токи, выраженные как соотношение, где вторичный ток равен 1 или 5 ампер. ТТ с коэффициентом 100/5 означает, что первичный ток в 20 раз больше вторичного тока. … ТТ с коэффициентом 100/5, например, имеет 20 витков, тогда как трансформатор тока с коэффициентом 100/1 имеет 100 витков.

Какие типы трансформаторов тока?

Существует три основных типа трансформаторов тока: обмотанные, тороидальные и стержневые.

  • Трансформатор тока с обмоткой — Первичная обмотка трансформатора физически соединена последовательно с проводником, по которому проходит измеряемый ток, протекающий в цепи. …
  • Тороидальный трансформатор тока — не содержат первичной обмотки.

Почему СТ подключен параллельно?

P.T можно рассматривать как параллельный трансформатор. Первичный ток P.T зависит от условий вторичной цепи (нагрузка / нагрузка). Первичная обмотка П.Т подключается к линии измеряемого напряжения. Следовательно, на его вывод подается полное линейное напряжение.

Почему ТТ подключается последовательно?

CT также необходимо подключать последовательно, потому что только ток во вторичной обмотке будет в N раз больше тока в первичной. … CT должен измерять ток (как амперметр), поэтому он подключен последовательно с проводником, по которому проходит этот ток.

Почему используется ТТ?

Компьютерная томография (КТ или CAT) позволяет врачам заглянуть внутрь вашего тела.Он использует комбинацию рентгеновских лучей и компьютера для создания изображений ваших органов, костей и других тканей. Он показывает больше деталей, чем обычный рентгеновский снимок.

Какова функция тока?

Электрический ток — это поток электрического заряда в цепи. Более конкретно, электрический ток — это скорость прохождения заряда через заданную точку в электрической цепи. Заряд может быть отрицательно заряженными электронами или положительными носителями заряда, включая протоны, положительные ионы или дырки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
