Блоки питания для синтезаторов 12V до 3A. Max (Разъем 5.5

Параметры блока питания Блоки питания для синтезаторов :

Выходное напряжение: 12V.

Сила тока до: До 3a Max.

Мощность до: 36 Вт.

Гарантия: 12 мес.

Штекер: 5.5-2.5мм.

Полярность: минус внутри, плюс снаружи.

Обратите внимание что блок питания имеет обратную полярность (минус внутри, плюс снаружи)

Остались вопросы с подбором блока питания? Тогда звоните по телефону: +7 (495) 127-70-72. У нас работают опытные консультанты, которые с удовольствием помогут вам подобрать адаптер питания для вашего синтезатора Блоки питания для синтезаторов — Артикул товара: 07-CZ-4362.

С нами вы сможете забыть о том, что такое “неудачная покупка”. Потому что мы даем каждому нашему блоку питания испытательный срок.

Просто возьмите его домой на 14 дней, а если не понравится — возвращайте. Таким образом, Вы защищены от неудач

В нашем магазине вы можете убедиться в качестве товара самостоятельно.

На пункте самовывоза вы сможете осмотреть блок питания для синтезатора Блоки питания для синтезаторов перед покупкой проверить его работоспособность подключив его к вашему синтезаторау и только если вас все устроит оплатить покупку.

Уважаемые покупатели, обращаем ваше внимание на то, что производитель вправе вносить изменения: в конструкцию, название модели, внешний вид и элементы дизайна товара, без предварительного уведомления. Вы можете уточнить характеристики у наших менеджеров перед оформлением заказа.

Доставим товар в день заказа если заказ оформляется до 15 часов*.

Самовывоз день в день! забрать заказ можно уже сегодня на пункте самовывоза*.

Вернем деньги за товар в течении 14 дней без объяснения причин

Блок питания

Источники питания С-24 и С2-24 (далее-источник) предназначены для электропитания преобразователей давления типа КРТ и других типов преобразователей температуры и других типов преобразователей температуры и других устройств.

Источник устойчив и прочен к механическим воздействиям группы механического исполнения М2 по ГОСТ 30631-99 (синусоидальная вибрация частотой от 5 до 100Гц при максимальной амплитуде ускорения 5м.с-2 (0,5 g) при температуре окружающего воздуха от минус 10 до плюс 50ºС и относительной влажности (верхнее значение) 95% при 35ºС .

Модификации прибора:

  • С-24 – одноканальный с двумя гальванически связанными выходами (С-24, С-24-01, С-24-02, С-25-03)
  • С2-24 – двухканальный с двумя гальванически развязанными выходами (С2-24,С2-24-01)

Технические характеристики:

  • Предел допускаемой погрешности отклонения выходного напряжения от номинального – не более ±15%.
  • Электрическое питание источников – от сети переменного тока напряжением (220-33+22) В и частотой (50±1)Гц.
  • Пульсация выходного напряжения (двойная амплитуда) при номинальном токе нагрузки не более 20мВ.
  • Потребляемая мощность при номинальном токе нагрузки – не более 4,5 В•А для С-24, не более 7,5 В•А для С2-24.
  • Габаритные размеры – 53х89х70.
  • Масса – не более 0,1кг.
  • По защищенности от проникновения внутрь посторонних твердых частиц источники должны быть выполнены в исполнении IP20 по ГОСТ 14254-96
  • С-24 – одноканальное; С2-24 – двухканальное невосстанавливаемое, неремонтируемое, однофункциональное изделие.
  • Средний срок службы С2-24, С-24 – 10 лет.
  • Содержание цветных металлов и их сплавов для исполнений прибора:
    Медь и сплавы на медной основе — 0,05 кг
    Олово и оловянно-свинцовые сплавы — 0,006 кг

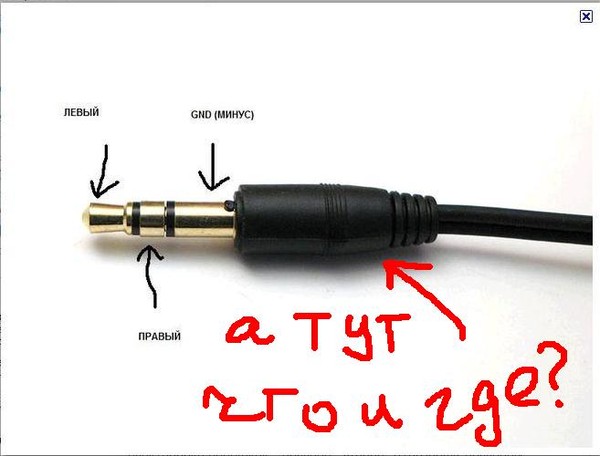

Полярность штекера блока питания

Удолбаться — 3 специалиста-сетевика в течение двух недель.

Ни один не прочитал написанных на модеме и на БП характеристик питания. Надо 15В 1А переменного тока. Втыкали 9В 1.5А постоянного.

Ну ладно узер — «А что — я попробовал — воткнул — лампочки загорелись»

Посыпаю голову пеплом всех горелых БП и железок.

UPD Хорошее дополнение из комментов от gray_bird:

Q: Так какой брать? Импульсный или трансформаторный?

A: Если носить с собой — импульсный, но быть готовым через года полтора покупать новый, если кинуть в теплое пыльное место и забыть — трансформаторный, но не забыть его примотать к удлинителю изолентой, чтоб не вылетал под своим весом.

По идее импульсники лучше трансформаторных, но добрые китайцы их делают так, что через год-два в БП дохнет входной конденсатор и летит силовая часть формирователя ВЧ.

означает ПЕРЕМЕННЫЙ ток. Полярность при этом не важна.

  • DC или знак =, или знак, похожий на символ =, но с пунктирной частью — это постоянный ток. У него есть + и —
    1. Обычно + на внутреннем контакте круглого разъёма.
    2. БЫВАЕТ минус на внутреннем, а плюс на внешнем контакте!
    3. Напряжение питания пишется в Вольтах (буква В русская или V латинская). Точность соблюдения напряжения, написанного на устройстве — не хуже 5%. То есть, как правило, устройство, на котором написано 19В, может питаться от блока питания на 18.5В или на 20В, но не 21В.
    4. Ток указывается в амперах (буква А) или в миллиамперах (буквы mA или мА). Ток, указанный на блоке питания, должен быть БОЛЬШЕ ИЛИ РАВЕН току, указанному на устройстве. Устройство, на котором написано 1.2А, МОЖНО питать от блока питания на 1.5А или на 2.5 или на 3А.
    5. И только при соблюдении этих условий втыкайте разъём!

      Если у Вас сгорел блок питания — для самостоятельной покупки блока питания на замену НЕПРЕМЕННО возьмите с собой в магазин — на рынок само устройство! Тогда, даже если Вы сами «НИЧЕГО не смыслите в компьютерах и в технике» — разумный продавец ПРОЧИТАЕТ, что написано на устройстве и подберёт Вам нужный блок питания.

      Если устройство велико, или тащить его неудобно — СФОТОГРАФИРУЙТЕ его хотя бы на камеру сотового телефона со всех сторон, где есть хоть какие-нибудь надписи и убедитесь в том, что на снимке все буквы различимы. После чего при покупке показывайте продавцам снимки с этими надписями.

      Выбор зарядного устройства для ноутбука по типу и размеру штекера – это следующий этап после определения технических характеристик адаптера.

      Штекеры (разъемы) бывают многисленных размеров, форм и типов.

      Вам следует определить по внешнему виду каким это является типом разъема, при помощи которого он подключается к ноутбуку.

      Мы сделали специальную инфографику, в которой можно удобно найти требуемые типы разъемов ноутбучных сетевых адаптеров.

      Всех основные типы разъемов блоков питания ноутбуков

      Вид основных штекеров адаптеров ноутбуков

      Производитель зарядного устройства ноутбука

      тип штекера
  • И, напомним, что сила тока, а, значит, и мощность зарядного устройства для ноутбука может быть больше необходимого значения, так как это обеспечит запас мощности (ноутбук возьмет от блока питания столько, сколько ему нужно, а остальное просто останется в зарядном).

    Это положительно скажется на рабочей температуре и сроке службы блока питания, поскольку он будет работать под относительно невысокой нагрузкой.

    Даже самые продвинутые пользователи частенько сталкиваются с проблемой выбора новой (или еще одной) зарядки для ноутбука. Например, если ноутбук у вас один, а пользуетесь им вы и на работе, и дома. Вам надоело носить лишнюю тяжесть, и вы решили оборудовать рабочие места отдельными зарядками, просто подключая ноут к сети каждый раз, когда бросаете уставшее тело на стул и погружаетесь во Всемирную Паутину.

    Итак, вам нужен еще один блок питания. Казалось бы, что проще – идите в магазин и покупаете точно такую же зарядку, какая шла в комплекте конкретно к вашей модели Асера, Асуса или Делль при покупке. Если нужна запасная – берете ту, что есть, и по ней выбираете аналогичную. Если вы потеряли блок питания – берете с собой ноутбук (вы же всё равно его носите за собой везде!) и ориентируетесь на данные, которые прописаны на обратной стороне корпуса.
    Обычно производители полностью дублируют данные с блока питания на корпусе ноутбука как раз вот для таких случаев, когда зарядка потерялась и нужно купить новую. И особенно для вариантов, когда точно такой же зарядки нет, и не предвидится.

    Например, ваш ноутбук-ветеран давно снят с производства, а менять его на другой вы не видите резона, так как первая и единственная проблема с ним за много лет – это безвременно утраченная зарядка. Тогда, конечно же, лэптопу нужно подобрать новую зарядку, и жить с ним дальше – долго и счастливо. Как подобрать? Вот с этим сейчас и будем разбираться! Тем более что общие принципы правильного подбора блока питания идентичны для всех марок ноутбуков. Обратите внимание – принципы подбора зарядки, а не сами зарядки!

    Правильный подбор зарядки для ноутбука

    Для правильного подбора нам нужно будет учесть несколько параметров: выходное напряжение, сила выходного тока, мощность, механическая совместимость штекера и разъема, совместимость полярности штекера и разъёма.

    Выходное напряжение

    Обычно на зарядке и корпусе ноутбука можно найти два показателя в вольтах (В или V) – входное и выходное напряжение. Входное – это то, что идет от сети, то есть привычные нам 220 вольт плюс-минус возможные скачки напряжения. Современные ноутбуки держат диапазон 100-240 В, так что здесь проблем обычно нет.

    Гораздо важнее учесть выходное напряжение – обычно оно находится в диапазоне 15-20 В. Встречаются показатели 12 В и даже 9,5 В, но редко. На новой зарядке оно должно быть не выше, чем на старой. Можно меньше, но не больше. Иначе может сгореть материнская плата. Обычно это учитывают изначально, и блоки питания подходят почти ко всем моделям ноутбуков одного производителя, выпущенных примерно в одно время. Но перепроверить всё равно нужно!

    Сила выходного тока

    Показатель выходного тока в амперах также дублируется на блоке питания и корпусе зарядного устройства. Обычно это от 2 до 4,74 ампер. Можно найти и блоки на 1,58 ампер, но, опять, не так часто. И здесь тоже следует подбирать зарядку так, чтобы показатели на новой и старой совпали. Или же на новом блоке питания сила выходного тока была чуть больше, чем на старом, но не меньше. Если выходной ток будет меньше, чем предусмотрено компанией-производителем, то свежеприобретенный блок питания сгорит очень быстро!

    Мощность

    Показатель мощности в ваттах на ноуте могут указать, а могут и не указать – ни на зарядке, ни на корпусе. Например, для блока питания ноутбука Lenovo и для зарядок к Hewlett Packard мощность обычно указывают, а вот для зарядки Асера – зачастую нет. Утонченный дизайнерский Dell тоже такой информацией не балует.

    Но показатель мощности легко вычислить самостоятельно, перемножив выходное напряжение и силу выходного тока. Берете ваш Lenovo и перепроверяете данные: 20 В х 4,5 А = 90 Вт – всё, как указано на зарядке. Или берете ваш Acer, не содержащий сведений о мощности, и выясняете показатель сами: 19 В х 4,74 А = 90,06 Вт. Те же 90 Вт, как видите, но цифра может получиться и другая, если напряжение и сила тока, допустим, гораздо меньше.

    Механическая совместимость штекера

    Разумеется, новая зарядка должна свободно входить в разъём вашего ноутбука. Проще всего взять ноту с собой и примерить штекер прямо в магазине, если все остальные параметры уже подошли. Если же выбирать будете заочно или онлайн, то тогда придется ориентироваться на размер. Самый распространенный размер — 5.5*2.5 мм. (максимальный и минимальный диаметры штекера).

    Встречаются варианты 5.5*1.5 мм, а также 5.5*3.0 мм, 4.18*1.7 мм, 7.4*5.0 мм.
    Собственно, можно совсем упростить задачу и ориентироваться по артикулу изделия. Так, зная параметры разъёма, выходное напряжение и силу выходного тока блока питания, можно найти таблицу и посмотреть, какой артикул соответствует всем заданным параметрам. И тогда при покупке онлайн просто запросить товар нужного артикула во избежание каких-либо неточностей.

    Таблица соответствия параметров для разъёмов 5.5*2.5 mm

    Такие таблицы можно найти для любых разъемов. Так, для размера 5.5*3.0 мм есть артикулы iB-R111, iB-R112, iB-R114; для 6.0*4.4 mm – iB-R105, iB-R305, TOP-SY06 и так длаее.

    Совместимость полярности штекера и разъёма

    Проблема совместимости полярности штекера и разъёма блока питания может возникнуть, если вы захотите взять универсальную зарядку. Допустим, если у вас уже собралась коллекция ноутбуков, и самое время упростить процесс зарядки, заряжая все устройства одной зарядкой.

    Данные о полярности могут быть указаны (а могут и не быть!) на самом блоке питания. Собственно, если вы умеете пользоваться мультиметром, то проблемы не возникнет. Измеряете свою зарядку, а в магазине спрашиваете у консультанта, как обстоят дела с универсальным образцом.

    Как правило, у ноутбуков центральная жила – это плюс, а снаружи находится минус. Но бывает и наоборот! Поэтому проверять нужно обязательно, чтобы минус не подключить случайно к плюсу. Зато чем хороши универсальные зарядки – так это набором насадок! Так что при совпадении полярности и остальных показателей, конечно же, покупайте универсальное усройство без сомнений.

    Итак, теперь вы имеете полное представление о том, как подобрать блок питания для ноутбука любой модели. Тем более что эти принципы, как вы и сами только что убедились на своем собственном опыте, действительно одинаковы.
    Достаточно проверить лишь великолепную пятерку показателей: выходное напряжение, сила выходного тока, мощность, механическая совместимость штекера и разъема, совместимость полярности штекера и разъёма. И если всё в порядке, то можете не сомневаться, что в тандеме с новым блоком питания ваш лэптоп будет работать ничем не хуже, чем со старым.

    Теперь вы точно знаете, что потерянная или сломанная зарядка для ноута – это совсем не страшно, и адекватная замена всегда найдется. А уж купить запасной бок питания, если вы слишком много перемещаетесь и имеете несколько рабочих мест и всего лишь один ноутбук – это само собой разумеется! Как говорится, давно пора!

    Зарядное для ноутбуков ACER, EMACHINES, GATEWAY, PACKARD BELL штекер 5. 5*1.7 2-pin
    Зарядное для ноутбуков ACER, SAMSUNG штекер 3.0*1.1 2-pin
    Зарядное для ноутбуков ASUS штекер 2.5*0.7 2-pin
    Зарядное для ноутбуков ASUS
    штекер 4.0*1.35 2-pin
    Зарядное для ноутбуков ASUS, BENQ, FUJITSU-SIEMENS, GATEWAY, LENOVO, LG, MSI, NTT, TOSHIBA штекер 5.5*2.5 2-pin
    Зарядное для ноутбуков COMPAQ, DELL, HP штекер 7.4*5.0 3-pin
    Зарядное для ноутбуков COMPAQ, HP штекер 4.8*1.7 2-pin
    Зарядное для ноутбуков DELL, HP штекер 4.5*2.7 3-pin
    Зарядное для ноутбуков HP штекер овальный multipin
    Зарядное для ноутбуков IBM, LENOVO штекер 7.9*5.5 3-pin
    Зарядное для ноутбуков LENOVO штекер прямоугольный 3-pin
    Зарядное для ноутбуков SAMSUNG штекер 5.5*3.0 3-pin
    Зарядное для ноутбуков SONY штекер 6. 5*4.4 3-pin

    Источник питания БНН

    Блок питания может применяться также и в составе комплексных интегрированных систем физической защиты (СФЗ), в том числе ядерно- и радиационно опасных объектов и атомных станций. По классу безопасности по ПН АЭ Г-1-ОИ-89 (ОПБ-88/97) «Общие положения обеспечения безопасности атомных станций при проектировании, сооружении и эксплуатации» блок питания относится к классу ЗН. По устойчивости к температуре и влажности окружающего воздуха блок питания соответствует требованиям ГОСТ 12997-84 для группы исполнения С2 с рабочим диапазоном температур от минус 50 до плюс 70 С.

    По прочности к воздействию внешних механических факторов блок питания соответствует требованиям ГОСТ 12997-84 для группы исполнения F3 (в транспортной таре).По прочности к воздействию атмосферного давления блок питания соответствует требованиям ГОСТ 12997-84 для группы исполнения Р2. По защищенности от воздействия окружающей среды блок питания выполнен в защищенном исполнении по ГОСТ 12997-84 и соответствует степени защиты IP30 по ГОСТ 14254-96.

    По устойчивости к внешним электромагнитным воздействиям блок питания соответствует 3-ей степени жесткости по ГОСТ Р 50009-2000 и III группе исполнения по ГОСТ Р 50746-2000 с критерием качества функционирования А. По способу защиты человека от поражения электрическим током блок относится к классу I по ГОСТ 12.2.007.0-75. Блок питания относится ко II категории сейсмостойкости по НП-031-01 «Нормы проектирования сейсмостойких атомных станций». 1.1.1 Условия эксплуатации блока питания: — температура окружающего воздуха — от минус 50 до плюс 70°С; — влажность до 100% при температуре 30°С; размещение в шкафах участковых типа ШУ-23Ф или им подобных.

    Конструктивно блок питания представляет собой моноблочный прибор в металлическом корпусе, одна из боковых стенок которого является радиатором. На передней панели блока питания расположены разъем «ВЫХОД», световой индикатор наличия выходного напряжения. Для подключения защитного заземления предусмотрено винтовое соединение на передней панели блока питания и контакт 4 сетевого разъема. Питающее напряжение подключается к контактам 2, 3 сетевого разъема.

    Нагрузка подключается к контактам 1 и 2, а контрольный сигнал снимается с контактов 3 и 4 разъема «ВЫХОД». Для соответствия блока питания требованиям ГОСТ Р 50009-2000 и ГОСТ Р 50746¬2000 по устойчивости к внешним электромагнитным воздействиям на входе и выходе преобразователя установлены фильтры.

    Технические характеристики БНН:

    • Блок питания питается от сети переменного тока частотой от 48 до 52 Гц и напряжением от 187 до 242 В;

    • Выходное напряжение блока питания — от 26 до 28 В; максимальный ток нагрузки — 5 А;

    • Пульсации выходного напряжения — не более 50 мВ, мощность, потребляемая от питающей сети — не более 150 Вт;

    • Блок питания допускает работу на холостом ходу, имеет защиту от короткого замыкания по выходу;

    • Блок питания выдает контрольный сигнал типа «сухой контакт», гальванически не связанный с цепями питания, выходными цепями и корпусом блока питания. Наличию выходного напряжения блока питания соответствует сопротивление «сухого контакта» не более 10 Ом, отсутствию — не менее 100 кОм;

    • Блок питания имеет световую индикацию наличия выходного напряжения;

    • Время установления рабочего режима — не более 30 с;

    • Режим работы блока питания — непрерывный, круглосуточный, наработка на отказ блока питания — не менее 100000 ч;

    • Срок службы блока питания — не менее 15 лет;

    • Масса блока питания — не более 2,0 кг, габаритные размеры блока питания — не более 50x105x250 мм.

    Руководство по эксплуатации еФ2.087.067-01 РЭ

    Проверяйте, блин, тип, полярность, напряжение, ток питания!!!!: qkowlew — LiveJournal

    Неожиданно обнаружил, что глюки очередного ADSL модема были результатом кривого БП. ..

    Удолбаться — 3 специалиста-сетевика в течение двух недель. Ни один не прочитал написанных на модеме и на БП характеристик питания… Надо 15В 1А переменного тока. Втыкали 9В 1.5А постоянного.

    Ну ладно узер — «А что — я попробовал — воткнул — лампочки загорелись»

    НО Я ТО САМ!!!!

    Посыпаю голову пеплом всех горелых БП и железок…

    UPD Хорошее дополнение из комментов от gray_bird:

    Q: Так какой брать? Импульсный или трансформаторный?

    A: Если носить с собой — импульсный, но быть готовым через года полтора покупать новый, если кинуть в теплое пыльное место и забыть — трансформаторный, но не забыть его примотать к удлинителю изолентой, чтоб не вылетал под своим весом.

    По идее импульсники лучше трансформаторных, но добрые китайцы их делают так, что через год-два в БП дохнет входной конденсатор и летит силовая часть формирователя ВЧ.

    ПРЕЖДЕ ЧЕМ втыкать провод в разъём, ПРОЧИТАЙТЕ, что написано на устройстве:
    1. Тип и полярность питания:
      1. AC или ~ означает ПЕРЕМЕННЫЙ ток. Полярность при этом не важна.
      2. DC или знак =, или знак, похожий на символ =, но с пунктирной частью — это постоянный ток. У него есть + и —
        1. Обычно + на внутреннем контакте круглого разъёма.
        2. БЫВАЕТ минус на внутреннем, а плюс на внешнем контакте!
    2. Напряжение питания пишется в Вольтах (буква В русская или V латинская). Точность соблюдения напряжения, написанного на устройстве — не хуже 5%. То есть, как правило, устройство, на котором написано 19В, может питаться от блока питания на 18.5В или на 20В, но не 21В.
    3. Ток указывается в амперах (буква А) или в миллиамперах (буквы mA или мА). Ток, указанный на блоке питания, должен быть БОЛЬШЕ ИЛИ РАВЕН току, указанному на устройстве. Устройство, на котором написано 1.2А, МОЖНО питать от блока питания на 1.5А или на 2.5 или на 3А.
    И только при соблюдении этих условий втыкайте разъём!

    Если у Вас сгорел блок питания — для самостоятельной покупки блока питания на замену НЕПРЕМЕННО возьмите с собой в магазин — на рынок само устройство! Тогда, даже если Вы сами «НИЧЕГО не смыслите в компьютерах и в технике» — разумный продавец ПРОЧИТАЕТ, что написано на устройстве и подберёт Вам нужный блок питания.

    Если устройство велико, или тащить его неудобно — СФОТОГРАФИРУЙТЕ его хотя бы на камеру сотового телефона со всех сторон, где есть хоть какие-нибудь надписи и убедитесь в том, что на снимке все буквы различимы. После чего при покупке показывайте продавцам снимки с этими надписями.

    Символы блока питания

    На паспортной табличке блока питания сверхнизкого напряжения (ELVPSU) показаны различные символы и аббревиатуры, обозначающие номинальные характеристики, класс, изоляцию, полярность и другие данные по электробезопасности и соответствию электромагнитной совместимости.

    Символы полярности адаптера постоянного тока

    Символ полярности на паспортной табличке источника питания переменного тока в постоянный указывает, является ли центр (или конец) выходного штекера положительным (+) или отрицательным (-). Важно использовать источник питания с правильной полярностью для хост-устройства.Неправильная полярность может привести к неправильной работе или повреждению оборудования.

    Центр Позитив.

    Указывает, что центр (наконечник) выходного разъема является положительным (+), а корпус выходного разъема — отрицательным (-).

    Центр Негатив.

    Указывает, что центр (наконечник) выходного штекера отрицательный (-), а корпус выходного штекера положительный (+).

    СОКРАЩЕНИЯ

    Следующие сокращения, используемые в сочетании с числовым значением, используются для определения номинальных электрических характеристик блока питания.

    В вольт Гц Гц
    А ампер ПРИН ввод
    мА миллиампер СЕК выход
    ВА вольт ампер DC постоянный ток
    В переменного тока В переменного тока АС переменный ток
    Ш Вт ~ однофазный (переменный ток)

    ДРУГИЕ СИМВОЛЫ

    Эти символы используются для обозначения типа конструкции и характеристик безопасности и/или отказоустойчивости блока питания

    Постоянный ток

    Конструкция класса II.

    Плавкая вставка

    Каркас или сердечник

    Защитное заземление

    Изолирующий трансформатор

    Защитный изолирующий трансформатор

    Трансформатор повышенной безопасности

    Трансформатор без короткого замыкания.

    Имеет соответствующее внешнее защитное устройство.

    Трансформатор с защитой от короткого замыкания.

    Есть два типа. Внутренний тип является устойчивым к переохлаждению при условии, что повышение температуры не превышает указанного предела. Несобственный тип оснащен внешним защитным устройством.

    Трансформатор повышенной безопасности

    Символ трансформатора без защиты от короткого замыкания или трансформатора с защитой от короткого замыкания можно комбинировать либо с символом изолирующего трансформатора, либо с символом безопасного изолирующего трансформатора для получения составного символа. В этом примере символ защиты от короткого замыкания используется в сочетании с символом безопасного разделительного трансформатора.

    С-тик

    Знак C-Tick появляется на продуктах, которые должны соответствовать австралийским требованиям электромагнитной совместимости и австралийским стандартам радиосвязи.Это означает, что продукт может быть легально продан в Австралии.

    Знак соответствия нормативным требованиям

    RCM может использоваться в качестве альтернативной маркировки для подтверждения соответствия стандартам электробезопасности и электромагнитной совместимости

    TPS5430 импульсный модуль питания плюс и минус 5В 9В 12В 15В регулируемый источник питания с низкой пульсацией мини :TPS5430

    Классификация цветов:
    A: ±5 В
    B: ±9 В
    C: ±12 В
    D: ±15 В
    Название параметра
    Значение параметра
    Сводка
    Модель модуля
    KDT5430M
    Модуль регулируемый-6 Тип импорта Stepar1616

    понижающий источник питания
    DC-DC неизолированный на один понижающий, DC-DC неизолированный реверс отрицательного давления
    Входное напряжение.
    1,2–26 В
    Имеется обратное отрицательное напряжение, выходное напряжение не должно быть слишком большим, наш магазин рекомендует не более 26 В
    Выходное напряжение
    4 версии
    Вэнь Гэ Ши 5 В, Ши 9 В, земля 12 В, +15 В
    Выходной ток.
    es\l Dinot
    Максимальный выходной ток положительного напряжения 3 А, максимальный выходной ток отрицательного напряжения 1,2 А
    (Асимметричный ток, обратите внимание на ограничение по току)
    Эффективность преобразования
    88%
    Разница входного и выходного давления
    Около 2 В
    Конкретные параметры можно получить в магазине в соответствии с различными потребностями
    Выходная мощность
    Выходная мощность положительного напряжения: 36 Вт (рекомендуемый максимум 12 В при 3 А)
    Выходная мощность отрицательного напряжения: 15 Вт ( рекомендуемый максимум -12В@- 1.2A)
    Регулирование нагрузки
    ±0,5 %
    Скорость регулирования напряжения
    Почва 1 %
    Статическая потребляемая мощность модуля
    Около 7 мА
    Уровень включения-выключения
    500 кГц
    Пожалуйста, обратите внимание на самооценку, если есть какое-либо влияние в приложениях со слабым сигналом
    Тест запуска под нагрузкой
    Выход 12В@3А, выход -12В@-1. 2A
    Выход пульсаций модуля
    Лучше 50 мВ
    [Ограничение полосы пропускания 20 МГц]
    Защита модуля
    Защита от обратного хода
    Вес модуля
    8,66 г
    Технические характеристики модуля
    40X26X5
    Длина X Ширина X Высота (м) (с радиатором) 26
    Чем больше нагрузка, тем больше тепловыделение
    В зависимости от размера нагрузки рекомендуется, чтобы общая мощность составляла 20 Вт, увеличьте рассеивание тепла
    Рабочая температура модуля
    -40°C —+85°C
    Промышленный класс, чем выше нагрузка, обратите внимание на тепловыделение
    Из-за обратного отрицательного напряжения максимальное входное напряжение должно учитывать абсолютное значение перепада давления, поэтому выходное напряжение не может быть слишком большим,
    Наш магазин дает следующую соответствующую форму 15В

    Источники питания — Фонтана

    Профессиональная серия

    Профессиональная серия содержит блоки питания высочайшего качества для использования со светодиодными лампами. Монтаж на DIN-рейку, выходное напряжение 12 и 24 В постоянного тока, а также однофазные и трехфазные версии мощностью от 60 Вт до 960 Вт, они особенно подходят для использования в осветительных приборах любого масштаба. Широкий спектр входных данных и пакет международных сертификатов позволяют осуществлять внедрение по всему миру.

    Высокая наработка на отказ в 500 000 часов означает высокую надежность энергоснабжения. Устройства могут быть подключены параллельно для увеличения емкости и резервирования. Четкая светодиодная сигнализация и подключение устройства к двойной клеммной колодке для плюса и минуса для быстрого распределения потенциала являются дополнительными преимуществами этой серии устройств.Третья клеммная колодка для минуса упрощает заземление на вторичной стороне. Все блоки питания устойчивы к простою и короткому замыканию и обеспечивают регулируемое и устанавливаемое выходное напряжение от 22,5 В до 29,5 В постоянного тока (10–18 В постоянного тока для блоков 12 В) с выходными токами 2,5 А, 5 А, 10 А, 20 А. А или 40 А.

    • Высококачественные и надежные источники питания
    • 1-фазные и 3-фазные версии – реализация по всему миру
    • от 60 Вт до 960 Вт
    • Модели 12 В пост. тока и 24 В пост. тока
    • Защита от обратной полярности и короткого замыкания
    • Переключение (необходимо для светодиодных светильников)
    • Монтаж на DIN-рейку

    Модель

    Входное напряжение

    Выходное напряжение

    Выходная мощность

    Выходной ток

    ЛПС 24060 100–240 В переменного тока 24 В пост. тока 60 Вт 2.5 ампер
    ЛПС 24120 100–240 В переменного тока 24 В пост. тока 120 Вт 5 А
    ЛПС 24240 100–240 В переменного тока 24 В пост. тока 240 Вт 10 А
    ЛПС 24480 100–240 В переменного тока 24 В пост. тока 480 Вт 20 А
    ЛПС 12060 100–240 В переменного тока 12 В постоянного тока 60 Вт 5 А
    ЛПС 12120 100–240 В переменного тока 12 В постоянного тока 120 Вт 10 А
    ЛПС 324480 3 x 400–500 В переменного тока 24 В пост. тока 480 Вт 20 А
    ЛПС 324960 3 x 400–500 В переменного тока 24 В пост. тока 960 Вт 40 А

    Серия Eco

    Серия Eco состоит из широкого спектра надежных и недорогих блоков питания для использования со светодиодными светильниками. Монтаж на DIN-рейку с выходным напряжением 12 и 24 В постоянного тока, а также версии с 1 и 3 фазами мощностью от 30 Вт до 960 Вт идеально подходят для освещения любого масштаба.

    • Высококачественные и надежные источники питания
    • Решение с оптимальным соотношением цены и качества
    • 1-фазные и 3-фазные версии – реализация по всему миру
    • от 30 Вт до 960 Вт
    • Модели 12 В пост. тока и 24 В пост. тока
    • Переключение (необходимо для светодиодных светильников)
    • Монтаж на DIN-рейку

    Модель

    Входное напряжение

    Выходное напряжение

    Выходная мощность

    Выходной ток

    ЛПЭ 12030

    85–264 В переменного тока

    120–370 В пост. тока

    12 В постоянного тока 30 Вт 2 ампера
    ЛПЭ 24030

    85–264 В переменного тока

    120–370 В пост. тока

    24 В пост. тока 30 Вт 1.5 ампер
    ЛПЭ 12060

    88–264 В переменного тока

    120–370 В пост. тока

    12 В постоянного тока 60 Вт 4,5 А
    ЛПЭ 24060

    88–264 В переменного тока

    120–370 В пост. тока

    24 В пост. тока 60 Вт 2.5 ампер
    ЛПЭ 12075 88–264 В переменного тока 12 В постоянного тока 75 Вт 6,3 А
    ЛПЭ 24075 88–264 В переменного тока 24 В пост. тока 75 Вт 3,2 А
    ЛПЭ 12100

    88–264 В переменного тока

    124–370 В пост. тока

    12 В постоянного тока 100 Вт 7.5 ампер
    ЛПЭ 24100

    88–264 В переменного тока

    120–370 В пост. тока

    24 В пост. тока 100 Вт 4,2 А
    ЛПЭ 12120

    90-132 /

    180–264 В переменного тока

    12 В постоянного тока 120 Вт 10 А
    ЛПЭ 24120

    90-132 /

    180–264 В переменного тока

    24 В пост. тока 120 Вт 5 А
    ЛПЭ 24240 88–264 В переменного тока 24 В пост. тока 240 Вт 10 А
    ЛПЭ 24243 3 x 340–550 В переменного тока 24 В пост. тока 240 Вт 10 А
    ЛПЭ 24480 180–264 В переменного тока 24 В пост. тока 480 Вт 20 А
    ЛПЭ 24483 3 x 340–550 В переменного тока 24 В пост. тока 480 Вт 20 А
    ЛПЭ 24963 3 x 340–550 В переменного тока 24 В пост. тока 960 Вт 40 А

    Патент США на высоковольтный источник питания и способ вывода плюс/минус высокого напряжения в устройствах формирования изображения Патент (Патент № 9,164,529 от 20 октября 2015 г.)

    ПЕРЕКРЕСТНАЯ ССЫЛКА НА РОДСТВЕННЫЕ ЗАЯВКИ

    Это приложение является приложением-продолжением предыдущей заявки сер. № 12/695,317, поданной 28 января 2010 г. в Ведомство США по патентам и товарным знакам, которое претендует на приоритет в соответствии с 35 U.S.C. §119 корейской патентной заявки № 10-2009-0084434, поданной 8 сентября 2009 г. в Корейское ведомство интеллектуальной собственности, раскрытие которой полностью включено в настоящий документ посредством ссылки.

    УРОВЕНЬ ТЕХНИКИ

    1. Область техники

    Настоящая общая концепция изобретения относится к высоковольтному источнику питания и способу вывода плюс/минус высокого напряжения, которые используются в устройствах формирования изображения.

    2. Описание предшествующего уровня техники

    Как правило, высоковольтный источник питания используется в электронных устройствах, которым требуется источник постоянного тока высокого напряжения (DC), таких как лазерные принтеры (например, лазерные принтеры ( LBPs)) или факсимильные аппараты. В электрофотографических устройствах формирования изображения свет облучается на фотопроводник, заряженный при определенном потенциале, для формирования электростатического скрытого изображения на поверхности фотопроводника, а затем на электростатическое скрытое изображение подается тонер для проявления электростатического скрытого изображения. в видимый образ.Видимое изображение, сформированное на фотопроводнике, переносится непосредственно на печатный носитель или переносится на печатный носитель через промежуточный носитель. Перенесенное на печатный носитель видимое изображение закрепляется на печатном носителе при прохождении фьюзера. Плюс высоковольтный и минус высоковольтный используются для очистки электростатического скрытого изображения на поверхности фотопроводника. Однако, поскольку для вывода положительного высоковольтного и отрицательного высоковольтного выходного сигнала требуются два входных порта для ввода сигналов, соответственно, для управления плюсовым высоковольтным выходным блоком и минусовым высоковольтным выходным блоком, а два входных порта должны управляться индивидуально, схема высоковольтного источника питания сложна и может быть дорогостоящей.Соответственно, требуется высоковольтный источник питания, способный выдавать плюсовое высокое напряжение и отрицательное высокое напряжение даже при наличии простой структуры схемы с использованием одного входного порта.

    РЕЗЮМЕ

    Настоящая общая концепция изобретения обеспечивает источник питания высокого напряжения для вывода высокого напряжения плюс/минус, который можно использовать в устройствах формирования изображения, и способ вывода высокого напряжения плюс/минус.

    Дополнительные аспекты и полезные свойства настоящей общей концепции изобретения будут частично изложены в последующем описании, а частично будут очевидны из описания или могут быть изучены на практике общей концепции изобретения.

    Признаки и/или полезные свойства настоящей общей концепции изобретения могут быть реализованы с помощью высоковольтного источника питания для вывода положительного/минусового высокого напряжения, высоковольтного источника питания, включающего в себя блок вывода положительного высокого напряжения для вывода плюс высокого напряжения с использованием сигнала широтно-импульсной модуляции (ШИМ), минус высоковольтный блок управления работой для зарядки определенного напряжения, в то время как плюс высоковольтный выходной блок выводит плюс высокого напряжения, минус высоковольтный выход блок для вывода минусового высокого напряжения с использованием определенного напряжения, заряженного в блоке управления работой минусового высокого напряжения, и блокирующий блокирующий блок минусового высокого напряжения для блокировки вывода минусового высокого напряжения из минусового блока вывода высокого напряжения в то время как плюсовой высоковольтный выходной блок выводит плюсовой высоковольтный.

    Признаки и/или полезные свойства настоящей общей идеи изобретения также могут быть реализованы посредством способа вывода положительного/минусового высокого напряжения, причем способ включает в себя вывод положительного высокого напряжения с использованием ШИМ-сигнала, зарядку определенным напряжением при плюсовое высокое напряжение выводится, а минусовое высокое напряжение выводится в течение периода времени с момента прекращения вывода плюсового высокого напряжения до полного разряда накопленного напряжения, при этом минусовое высокое напряжение и плюс высокое напряжение не выводится одновременно.

    В соответствии с другим аспектом настоящей общей концепции изобретения предоставляется машиночитаемый носитель записи, на котором записана программа для выполнения способа вывода плюс/минус высокого напряжения.

    Признаки и/или полезные свойства настоящей общей концепции изобретения также могут быть реализованы с помощью высоковольтного источника питания, включающего блок положительного высоковольтного вывода для приема первого входного сигнала и вывода положительного высоковольтного сигнала, соответствующего первый входной сигнал, блок отрицательного высоковольтного вывода для приема второго входного сигнала и для вывода отрицательного высокого напряжения, соответствующего второму входному сигналу, и блокирующий блок отрицательного высокого напряжения для предотвращения выхода блока отрицательного высокого напряжения из вывод отрицательного высокого напряжения, когда блок вывода положительного высокого напряжения выводит положительное высокое напряжение.

    Отрицательный высоковольтный блокирующий блок может включать в себя RC-фильтр для приема входного сигнала от положительного высоковольтного выходного блока и транзистор, имеющий затвор, подключенный к входу от положительного высоковольтного выходного блока, транзистор сконфигурирован для вывода сигнал заземления на отрицательный высоковольтный выходной блок, когда затвор включен.

    Блок положительного высоковольтного выхода и блок отрицательного высоковольтного выхода могут быть подключены к одной и той же выходной клемме.

    Высоковольтный источник питания может дополнительно включать блок управления работой отрицательного высокого напряжения для подачи входного напряжения на блок отрицательного высокого напряжения вывода.

    Блок управления работой отрицательного высокого напряжения может включать в себя конденсатор для зарядки, когда блок положительного высоковольтного вывода выдает положительное высокое напряжение, и для разрядки, когда блок положительного вывода высокого напряжения не выдает положительное высокое напряжение.

    Конденсатор может быть электролитическим конденсатором.

    Блок управления работой отрицательного высокого напряжения может включать в себя транзистор, имеющий затвор, подключенный к первому входу, и исток, подключенный к источнику питания, для вывода заданного напряжения от источника питания к конденсатору для зарядки конденсатора, когда затвор включен.

    Конденсатор отрицательного высоковольтного блока управления работой может быть подключен к входу положительного высоковольтного выходного блока, уровень напряжения на входе соответствует уровню напряжения на выходе положительного высоковольтного выходного блока.

    Признаки и/или полезные свойства настоящей общей идеи изобретения могут быть реализованы посредством способа вывода положительного высокого напряжения и отрицательного высокого напряжения, причем способ включает преобразование первого входного сигнала в положительный выходной сигнал высокого напряжения, преобразование второго входного сигнала в отрицательный высоковольтный выходной сигнал и блокирование вывода отрицательного высоковольтного сигнала, когда выводится положительный высоковольтный сигнал.

    Блокировка вывода отрицательного высоковольтного сигнала может включать в себя вывод сигнала заземления на блок отрицательного высоковольтного вывода при выводе положительного высоковольтного сигнала.

    Способ может дополнительно включать в себя вывод второго входного сигнала на блок отрицательного высоковольтного вывода только тогда, когда положительный высоковольтный сигнал не выводится.

    Вывод второго входного сигнала может включать в себя зарядку конденсатора, когда выводится положительный высоковольтный сигнал, и разрядку конденсатора в качестве второго входного сигнала, когда положительный высоковольтный сигнал не выводится.

    Признаки и/или полезности настоящей общей идеи изобретения могут быть также реализованы с помощью устройства формирования изображения, включающего блок проявления изображения для приема данных и формирования изображения на носителе записи, причем блок проявления изображения включает в себя фотопроводник для формирования электростатического скрытого изображения и мощный источник напряжения, имеющий выходной узел, подключенный к фотопроводнику, для управления зарядом фотопроводника. Источник высокого напряжения может включать в себя блок положительного высоковольтного вывода для приема первого входного сигнала и вывода на узел вывода положительного высокого напряжения, соответствующего первому входному сигналу, блок отрицательного высоковольтного вывода для приема второго входного сигнала и для вывода на выходной узел отрицательного высокого напряжения, соответствующего второму входному сигналу, и блока блокировки отрицательного высокого напряжения для предотвращения вывода отрицательного высокого напряжения выходным блоком отрицательного высокого напряжения, когда положительный высокий уровень Блок выходного напряжения выдает положительное высокое напряжение.

    КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

    Вышеупомянутые и/или другие аспекты настоящей общей концепции изобретения станут очевидными и более понятными из следующего описания иллюстративных вариантов осуществления, взятых в сочетании с сопровождающими чертежами, на которых:

    РИС. 1 представляет собой блок-схему высоковольтного источника питания для вывода плюс/минус высокого напряжения, который используется в устройстве формирования изображения, в соответствии с вариантом осуществления настоящей общей концепции изобретения;

    РИС.2 представляет собой принципиальную схему блока управления минусовым высоковольтным режимом работы, входящего в состав высоковольтного источника питания, показанного на фиг. 1;

    РИС. 3 — принципиальная схема минусового высоковольтного блока блокировки, входящего в состав высоковольтного источника питания, показанного на фиг. 1;

    РИС. 4 представляет собой блок-схему высоковольтного источника питания для вывода плюс/минус высокого напряжения, который используется в устройстве формирования изображения, согласно другому варианту осуществления настоящей общей концепции изобретения;

    РИС.5 — принципиальная схема блока управления работой минусового высокого напряжения и блока блокировки минусового высокого напряжения, входящих в состав высоковольтного источника питания, показанного на фиг. 4;

    РИС. 6 представляет собой блок-схему способа вывода положительного/минусового высокого напряжения, который используется в устройстве формирования изображения, в соответствии с вариантом осуществления настоящей общей концепции изобретения;

    РИС. 7 иллюстрирует блок питания высокого напряжения в соответствии с общей концепцией настоящего изобретения, соединенный с фотопроводящим роликом; и

    РИС.8 иллюстрирует блок-схему устройства формирования изображения, включающего в себя высоковольтный источник питания, в соответствии с общей концепцией настоящего изобретения.

    ПОДРОБНОЕ ОПИСАНИЕ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

    Теперь будет сделана подробная ссылка на варианты осуществления настоящей общей концепции изобретения, примеры которых проиллюстрированы на прилагаемых чертежах, на которых одинаковые ссылочные позиции относятся к одинаковым элементам. Варианты осуществления описаны ниже для пояснения общей концепции настоящего изобретения со ссылкой на чертежи.

    РИС. 1 представлена ​​блок-схема высоковольтного источника питания , 100, для вывода положительного/минусового высокого напряжения, который может использоваться в устройствах формирования изображения, в соответствии с вариантом осуществления настоящей общей концепции изобретения. Высокое напряжение «плюс/минус» может также упоминаться как положительное/отрицательное напряжение. Ссылаясь на фиг. 1, высоковольтный источник питания 100 согласно настоящему варианту осуществления включает в себя блок 110 вывода плюса высокого напряжения, блок 120 управления работой минуса высокого напряжения, блок 130 вывода минуса высокого напряжения , и блок блокировки минуса высоковольтного 140 .

    Блок плюсового высоковольтного выхода 110 принимает сигнал широтно-импульсной модуляции (ШИМ) через первый порт, преобразует входное напряжение источника питания Vsource в блок плюсового высоковольтного выхода 110 в плюсовой высоковольтный используя полученный ШИМ-сигнал, и выводит плюс высокого напряжения на выходную клемму 150 . Блок плюсового высоковольтного выхода 110 преобразует сигнал ШИМ в сигнал постоянного тока (DC) с помощью фильтра нижних частот, сравнивает сигнал постоянного тока с опорным сигналом и генерирует управляющий сигнал, соответствующий результату сравнения. .Выходной блок плюсового высокого напряжения 110 преобразует напряжение источника питания Vsource в высокое напряжение путем повышения напряжения источника питания Vsource в соответствии с сигналом управления, затем выпрямляет высокое напряжение в плюсовое высокое напряжение постоянного тока, а затем выводит плюсовое напряжение. Высокое напряжение постоянного тока на выходной клемме 150 . Поскольку модуль 110 вывода высокого напряжения выдает высокое напряжение постоянного тока с использованием сигнала ШИМ, модуль 110 вывода высокого напряжения может выводить высокое напряжение постоянного тока, пока подается сигнал ШИМ.

    Блок управления работой минусового высокого напряжения 120 заряжает определенное напряжение, в то время как выходной блок плюсового высокого напряжения 110 выдает плюсовое высокое напряжение. В варианте осуществления настоящей общей концепции изобретения, поскольку модуль 110 вывода высокого напряжения выдает высокое напряжение постоянного тока плюс, в то время как принимается ШИМ-сигнал, модуль 120 управления работой отрицательного высокого напряжения, следовательно, заряжает определенный напряжение, в то время как сигнал PWM принимается блоком плюсового высоковольтного выхода 110 .

    РИС. 2 представляет собой принципиальную схему блока , 120 управления работой отрицательного высокого напряжения, показанного на фиг. 1. Обращаясь к фиг. 2, минусовой блок 120 управления операцией высокого напряжения может включать PNP-транзистор 122 , электролитический конденсатор 124 и множество резисторов R 1 , R 2 , R 3 9 и Р 4 . Напряжение возбуждения Vcc подключено к эмиттеру PNP-транзистора 122 , база PNP-транзистора 122 подключена к первому порту через первую входную клемму IN 1 , а коллектор PNP-транзистора 122 заземляется через резисторы R 2 и R 3 .Когда сигнал ШИМ, выдаваемый первым портом, принимается базой PNP-транзистора 122 через первую входную клемму IN 1 , если сигнал ШИМ является низким сигналом, напряжение эмиттер-база Veb, приложенное между эмиттером и база PNP-транзистора 122 составляет 0,7 [В] или больше, и, таким образом, эмиттер и коллектор PNP-транзистора 122 электрически соединены друг с другом. Когда эмиттер и коллектор PNP-транзистора , 122, электрически соединены друг с другом, управляющее напряжение Vcc, подключенное к эмиттеру, течет к коллектору, и управляющее напряжение Vcc заряжает электролитический конденсатор , 124, .Таким образом, минусовой высоковольтный блок управления 120 заряжается управляющим напряжением Vcc в соответствии с ШИМ-сигналом. Хотя электролитический конденсатор используется в качестве устройства для зарядки напряжением в настоящем варианте осуществления, другие устройства могут использоваться до тех пор, пока они способны накапливать в себе напряжение. Типы и емкости конденсаторов, которые можно использовать, могут различаться в зависимости от величины заряда, который необходимо зарядить. Таким образом, поскольку плюсовой высоковольтный блок вывода 110 выдает плюсовой высоковольтный сигнал во время приема ШИМ-сигнала, а минусовой высоковольтный блок управления работой 120 управляет электролитическим конденсатором 124 , который должен заряжаться напряжения во время приема ШИМ-сигнала, минусовой высоковольтный блок управления работой 120 управляет зарядкой электролитического конденсатора 124 напряжением, в то время как плюсовой высоковольтный выходной блок 110 выводит плюсовой высоковольтный Напряжение.Другими словами, продолжительность, в течение которой блок вывода плюсового высокого напряжения 110 выдает плюсовое высокое напряжение, совпадает с продолжительностью, в течение которой блок управления работой минусового высокого напряжения 120 управляет электролитическим конденсатором 124 . заряжаться напряжением.

    Возвращаясь к РИС. 1, блок 130 вывода отрицательного высокого напряжения выдает отрицательное высокое напряжение, используя напряжение, заряженное в блоке 120 управления работой отрицательного высокого напряжения.Блок вывода отрицательного высокого напряжения 130 получает напряжение, сохраненное в блоке 120 управления работой отрицательного высокого напряжения, и выводит отрицательное высокое напряжение, используя сохраненное напряжение. Блок минусового высоковольтного вывода 130 срабатывает или не работает по сигналу, полученному от минусового блока высоковольтного вывода 140 . Блок вывода минуса высокого напряжения 130 может выводить минус высокого напряжения с помощью преобразователя вызывного дросселя (RCC).RCC включает в себя управляющий транзистор и управляющий резистор, и при работе управляющего транзистора блок 130 вывода минуса высокого напряжения выдает минус высокого напряжения. В соответствии с вариантом осуществления настоящей общей концепции изобретения работой управляющего транзистора можно управлять с помощью блока , 140, блокировки высокого напряжения минуса.

    В то время как блок вывода высокого напряжения 110 выдает высокое напряжение плюс, блок блокировки высокого напряжения 140 блокирует блок вывода высокого напряжения минус 130 от вывода высокого напряжения минус.

    РИС. 3 представляет собой принципиальную схему блока , 140 блокировки минуса высокого напряжения, показанного на фиг. 1. Обращаясь к фиг. 3, минусовой высоковольтный блокировочный блок 140 включает резистивно-емкостной (RC) фильтр 142 и NPN-транзистор 144 и получает напряжение постоянного тока от плюсового высоковольтного выходного блока 110 через секунду. входной терминал IN 2 . Положительный блок вывода высокого напряжения 110 генерирует напряжение постоянного тока с использованием принятого ШИМ-сигнала, напряжение постоянного тока вводится в блокирующий блок 140 отрицательного высокого напряжения через вторую входную клемму IN 2 , а постоянный ток напряжение подается на RC фильтр 142 .Ссылаясь на фиг. 3, поскольку RC-фильтр 142 расположен между базой и эмиттером NPN-транзистора 144 , напряжение база-эмиттер Vbe, приложенное между базой и эмиттером NPN-транзистора 144 постоянным напряжением, равно 0,7. [В] или больше, и, таким образом, эмиттер и коллектор NPN-транзистора 144 электрически соединены друг с другом. Следовательно, коллектор NPN-транзистора , 144, соединен с его эмиттером, который заземлен, и к коллектору NPN-транзистора , 144, приложено напряжение земли.Соответственно, напряжение земли выводится через вторую выходную клемму OUT 2 минусового блока 140 блокировки высокого напряжения. Затем напряжение заземления подается на блок 130 отрицательного высоковольтного вывода, останавливая управление транзистором блока 130 отрицательного высоковольтного вывода. Таким образом, когда минусовой высоковольтный блокирующий блок 140 выдает напряжение земли, минусовой высоковольтный блок вывода 130 не выдает минусовой высоковольтный.В соответствии с вариантом осуществления настоящей общей концепции изобретения, в то время как блок , 110, вывода плюсового высокого напряжения выводит плюсовое высокое напряжение, блокирующий блокирующий блок минусового высокого напряжения 140 выводит напряжение заземления в минусовой высоковольтный блок. блок 130 вывода, а напряжение заземления служит сигналом отключения, который блокирует блок 130 вывода минуса высокого напряжения от вывода минуса высокого напряжения. В соответствии с вариантом осуществления настоящей общей концепции изобретения, выходное напряжение заземления блока , 140, блокировки минусового высокого напряжения выводится в блок , 130 минусового высоковольтного вывода, а затем подается на базу управляющего транзистора блок вывода минуса высокого напряжения 130 , тем самым отключив управляющий транзистор.Поэтому блок вывода минуса высокого напряжения 130 может не выводить минус высокого напряжения.

    Возвращаясь к отрицательному блоку вывода высокого напряжения 130 на фиг. 1, выходной блок отрицательного высокого напряжения 130 не выводит отрицательное высокое напряжение, в то время как выходной блок положительного высокого напряжения 110 выводит положительное высокое напряжение и выводит отрицательное высокое напряжение в течение периода времени время от момента, когда блок вывода плюсового высокого напряжения 110 прекращает выводить плюсовое высокое напряжение, до момента, когда все напряжение, хранящееся в блоке управления работой минусового высокого напряжения 120 , разряжается.Таким образом, продолжительность, в течение которой выводится отрицательное высокое напряжение, соответствует величине сохраненного напряжения, а величина сохраненного напряжения может регулироваться в соответствии с продолжительностью, в течение которой выводится положительное высокое напряжение, и емкостью электролитического электролита. конденсатор 124 , хранящий напряжение. Однако, когда выходной блок плюсового высокого напряжения 110 снова выводит плюсовое высокое напряжение до того, как будет выведено все напряжение, сохраненное в минусовом блоке управления работой высокого напряжения 120 , блок минусового высоковольтного выхода 130 выводит минусовое высокое напряжение только до тех пор, пока блок вывода плюсового высокого напряжения 110 снова не выдает плюсовое высокое напряжение.Блок выхода минуса высокого напряжения 130 выводит минус высокого напряжения через выходную клемму 150 . Таким образом, в высоковольтном источнике питания 100 , выдающем плюс/минус высокого напряжения, плюсовой блок вывода высокого напряжения 110 и минусовой блок вывода высокого напряжения 130 выводят плюсовой высоковольтный и минус высоковольтный соответственно через ту же клемму выхода 150 . Кроме того, в высоковольтном блоке питания 100 , выводящем плюс/минус высокого напряжения, блок плюсового высоковольтного выхода 110 и блок минусового высоковольтного выхода 130 не выводят плюсовой высоковольтный напряжение и минус высоковольтный одновременно.Таким образом, высоковольтный источник питания 100 , выдающий плюс/минус высокого напряжения, может выводить плюсовое высокое напряжение и отрицательное высокое напряжение, используя только ШИМ-сигнал, полученный через первый порт.

    РИС. 4 представляет собой блок-схему высоковольтного источника питания , 100, для вывода положительного/минусового высокого напряжения, который может использоваться в устройствах формирования изображения, согласно другому варианту осуществления настоящей общей концепции изобретения. Структура высоковольтного источника питания , 100, согласно настоящему варианту осуществления аналогична конструкции высоковольтного источника питания , 100, , показанного на фиг.1, за исключением устройства и работы блока управления минусовым высоковольтным управлением 420 . Блок , 420 управления работой отрицательного высокого напряжения в настоящем варианте осуществления заряжается напряжением, генерируемым блоком 110 вывода положительного напряжения, в отличие от блока , 120 управления работой отрицательного высокого напряжения на фиг. 1.

    РИС. 5 представляет собой принципиальную схему блока 420 управления работой минусового высокого напряжения и блока 140 блокировки минусового высокого напряжения, входящих в состав высоковольтного источника питания 100 .

    Блок управления работой минуса высокого напряжения 420 получает от блока блокировки минуса высокого напряжения 140 напряжение база-эмиттер Vbe, генерируемое в блоке плюсового выхода высокого напряжения 110 с помощью ШИМ-сигнала, и заряжает электролитический конденсатор 422 напряжением база-эмиттер Vbe. Таким образом, блок 420 управления работой минусового высокого напряжения не использует управляющее напряжение Vcc и получает напряжение, генерируемое в блоке 110 плюсового высоковольтного выхода с помощью ШИМ-сигнала, от минусового высоковольтного блока. блокирующий блок 140 , а минус блок управления высоковольтной работой 420 заряжен напряжением.Таким образом, в соответствии с вариантами осуществления настоящей общей концепции изобретения сигнал ШИМ, принимаемый через один порт, может выводить положительное высокое напряжение и отрицательное высокое напряжение, управляя блоком положительного высокого напряжения и отрицательным высоким напряжением. Блок. Соответственно, эта структура в соответствии с вариантами осуществления настоящей общей идеи изобретения более эффективна, чем структура, использующая отдельные схемы управления, которые используют два порта для вывода плюсового высокого напряжения и минусового высокого напряжения, принимают ШИМ-сигналы для вывода плюсового высокого напряжения. напряжение и отрицательное высокое напряжение через два порта, и управляйте выходами плюсового высокого напряжения и минусового высокого напряжения, соответственно, так что плюсовое высокое напряжение и минусовое высокое напряжение не выводятся одновременно.

    РИС. 6 представляет собой блок-схему способа вывода положительного/минусового высокого напряжения, который может использоваться в устройствах формирования изображения, в соответствии с вариантом осуществления настоящей общей концепции изобретения. Теперь способ будет описан со ссылкой на высоковольтный источник питания , 100, в соответствии с вариантами осуществления, показанными на фиг. с 1 по 5.

    При работе 600 плюсовое высокое напряжение выводится в соответствии с ШИМ-сигналом. Напряжение источника питания Vsource преобразуется в плюсовое высокое напряжение с помощью ШИМ-сигнала, после чего плюсовое высокое напряжение выводится.В варианте осуществления настоящей общей концепции изобретения сигнал ШИМ преобразуется в сигнал постоянного тока с использованием фильтра нижних частот, сигнал постоянного тока сравнивается с опорным сигналом и генерируется управляющий сигнал, соответствующий результату сравнения. Напряжение источника питания Vsource повышается в соответствии с управляющим сигналом, чтобы преобразоваться в высокое напряжение, затем высокое напряжение выпрямляется в плюсовое или положительное высокое напряжение постоянного тока, а затем выводится плюсовое высокое напряжение постоянного тока.

    Во время работы 610 определенное напряжение заряжается, пока выдается плюсовое высокое напряжение. Согласно варианту осуществления настоящей общей концепции изобретения, поскольку плюсовое высокое напряжение выводится в соответствии с ШИМ-сигналом, плюсовое высокое напряжение выводится во время приема ШИМ-сигнала. Соответственно, определенное напряжение, генерируемое с использованием сигнала ШИМ, заряжается во время приема сигнала ШИМ.

    Во время работы 620 , с использованием сохраненного напряжения, минус или отрицательное высокое напряжение выводится между моментом, когда вывод плюсового высокого напряжения остановлен, и временем, когда все сохраненное напряжение разряжено.Таким образом, согласно варианту осуществления настоящей общей концепции изобретения, в то время как выводится положительное высокое напряжение, вывод отрицательного высокого напряжения прерывается. Когда выход плюсового высокого напряжения остановлен, прерывание выхода минусового высокого напряжения снимается. Соответственно, при использовании сохраненного напряжения минусовое высокое напряжение выводится между моментом, когда вывод плюсового высокого напряжения прекращается, и моментом времени, когда все сохраненное напряжение разряжается.

    Таким образом, согласно варианту осуществления настоящей общей концепции изобретения, продолжительность, в течение которой выводится отрицательное высокое напряжение, соответствует величине сохраненного напряжения, и величина сохраненного напряжения может регулироваться в соответствии с продолжительностью, в течение которой плюс выводится высоковольтный и емкость конденсатора, который заряжается от этого напряжения.

    Однако, если положительный выход высокого напряжения прекращается, начинается отрицательное высокое напряжение, и плюсовое высокое напряжение снова выводится до того, как все сохраненное напряжение будет выведено из блока управления минусовым высоковольтным выходом, тогда минус высокий -напряжение прекращается, или другими словами, оно выводится только до тех пор, пока снова не будет выведен плюс высокого напряжения.Следовательно, время, в течение которого выводится отрицательное высокое напряжение, и продолжительность отрицательного высокого напряжения могут управляться плюсовым высоким напряжением. Таким образом, в способе вывода положительного/минусового высокого напряжения согласно настоящему варианту осуществления отрицательное высокое напряжение не выводится, в то время как плюсовое высокое напряжение выводится, так что плюсовое высокое напряжение и отрицательное высокое напряжение -Напряжение не выводится одновременно.

    РИС. 7 показан источник , 700, напряжения большой мощности, имеющий выходной узел , 700, , и , соединенный с фотопроводником , 701, .Фотопроводник , 701, может наносить изображение, сформированное электростатическим изображением, на носитель записи напрямую или через промежуточный носитель , 702, . На фиг. 7, фотопроводник , 701, и промежуточный носитель , 702, могут быть роликами. Выходной узел , 700, , и может быть единым узлом, подключенным к электростатической среде , 701, , для управления электрическим зарядом электростатической среды , 701, .

    РИС.8 иллюстрирует устройство , 800, формирования изображения, включающее в себя мощный источник напряжения , 700, , в соответствии с общей концепцией настоящего изобретения. Устройство , 800, формирования изображения может включать в себя блок , 801, проявления изображения, включающий в себя мощный источник напряжения , 700, и фотопроводник , 701, для формирования изображения на носителе записи. Устройство , 800, может дополнительно включать в себя область , 810, хранения тонера и область , 820, хранения печатного носителя для подачи тонера и печатного носителя в блок , 801, проявления изображения.

    Устройство формирования изображения 800 может дополнительно включать в себя контроллер 830 для управления работой блока проявки изображения 801 , накопителя тонера 810 , накопителя печатного носителя 820 , устройства формирования изображения 800 . Например, контроллер 830 может управлять качеством, скоростью или другими характеристиками блока 801 проявления изображения, дисплея (не показан) или передачи данных в или из устройства 800 формирования изображения. .Контроллер может быть, например, процессором, логикой, памятью или их комбинацией.

    Варианты осуществления настоящей общей концепции изобретения могут быть записаны в виде компьютерных программ и могут быть реализованы в цифровых компьютерах общего пользования, которые выполняют программы с использованием машиночитаемого носителя записи. Структура данных, используемая в вышеописанных вариантах осуществления настоящей общей концепции изобретения, может быть записана на машиночитаемом носителе записи любым из нескольких способов.Примеры энергонезависимого машиночитаемого носителя записи включают магнитные носители информации (например, ПЗУ, дискеты, жесткие диски и т. д.) и оптические носители записи (например, компакт-диски или DVD-диски). Машиночитаемый носитель записи также может быть распределен по связанным с сетью компьютерным системам, так что машиночитаемый код хранится и исполняется распределенным образом. Машиночитаемая среда передачи может передавать несущие волны или сигналы (например, проводную или беспроводную передачу данных через Интернет).Кроме того, функциональные программы, коды и сегменты кода для реализации настоящей общей идеи изобретения могут быть легко сконструированы программистами, квалифицированными в области техники, к которой относится настоящая общая идея изобретения.

    Несмотря на то, что было показано и описано несколько вариантов осуществления настоящей общей концепции изобретения, специалистам в данной области техники будет понятно, что в эти варианты осуществления могут быть внесены изменения без отступления от принципов и духа общей концепции изобретения, объем которых определен в пунктах формулы изобретения и их эквивалентах.

    Земля плюс или минус? – Кухня

    Заземлением в цепи аккумулятора постоянного тока является отрицательная точка (-). – батареи является самым отрицательным, потому что там будет расположено больше электронов, которые, как вы сказали, текут к положительной клемме, чтобы уравнять количество электронов обеих точек.

    Земля имеет положительный или отрицательный заряд?

    Обычно в ясную погоду земля заряжается отрицательно. Положительный заряд находится в воздухе между землей и ионосферой (обычно заряд находится на втором электроде типичного конденсатора).

    Земля и минус одинаковы?

    Земля просто относится к общему эталонному уровню заряда в цепи. Часто он более отрицательный, чем другие уровни заряда, и поэтому часто подключается к отрицательной клемме аккумулятора, но так не должно быть.

    Заземление положительное или отрицательное для Arduino?

    Один из его проводов длиннее другого: это положительный провод, который идет к вашему 5-вольтовому соединению. Более короткий провод, отрицательный провод, идет на землю (Gnd).Когда вы включаете светодиод в цепь, вам нужно последовательно с ним включить резистор, чтобы ограничить ток, протекающий через светодиод.

    Почему заземление отрицательное?

    Причина подключения отрицательного кабеля к земле, а не к отрицательной клемме разряженной батареи, состоит в том, чтобы свести к минимуму вероятность искры вблизи батареи, где могут быть потенциально взрывоопасные газы.

    Означает ли GND отрицательное значение?

    Для источников питания иногда одна из шин питания будет называться землей (сокращенно «GND») — положительное и отрицательное напряжения относятся к земле.В цифровой электронике редко присутствуют отрицательные напряжения, и земля почти всегда является самым отрицательным уровнем напряжения.

    Есть ли минусовая масса на автомобильном аккумуляторе?

    Найдите отрицательную клемму на автомобильном аккумуляторе, и если она прикреплена к кузову автомобиля, то это отрицательная земля. Аккумулятор должен иметь — для отрицательного на отрицательном полюсе (обычно к нему идет черный кабель) и + для положительного на положительном полюсе (обычно красный кабель).

    Земля черная или красная?

    Красный провод — это источник питания, а черный — провод заземления.Если вы найдете источник питания, вы можете использовать его для проверки черного или красного провода.

    Является ли отрицательный провод заземлением?

    Твердая масса земли под нашими ногами имеет отрицательный электрический заряд, что означает, что к ней естественным образом притягиваются положительные электрические заряды. Заземляющий провод помогает этим положительным зарядам попасть на землю безопасным, прямым и контролируемым способом, где они могут быть разряжены без риска поражения электрическим током или возгорания.

    В чем разница между землей и нейтралью?

    Определения.Заземление или заземление в системе электропроводки сети (переменного тока) — это проводник, обеспечивающий путь к земле с низким импедансом для предотвращения появления опасного напряжения на оборудовании (скачки высокого напряжения). Нейтраль — это проводник цепи, который обычно замыкает цепь обратно к источнику.

    Как узнать, является ли резистор положительным или отрицательным?

    Когда ток протекает через резистор, клемма, через которую ток входит в резистор, будет считаться положительной клеммой.А другой, через который ток выходит из резистора, будет отрицательным выводом.

    Какая сторона светодиода положительная?

    Для работы светодиода его необходимо подключить к источнику напряжения правильной стороной. Сторона подачи напряжения на диод — это положительная (+) сторона, она называется анодом. Отрицательная сторона называется катодом.

    Как узнать, является ли сила положительной или отрицательной?

    Если мощность выходит положительной, компонент является нагрузкой, потребляющей электрическую энергию и преобразующей ее в другой вид энергии.Если мощность получается отрицательной, компонент является источником, преобразующим какую-то другую форму энергии в электрическую.

    Что означает отрицательное заземление?

    В системе с отрицательным заземлением черный провод заземляется на шасси автомобиля, а положительный провод насоса идет к положительной стороне аккумулятора.

    Что произойдет, если соединить минус с минусом?

    Предупреждение: Не присоединяйте отрицательный кабель к отрицательной клемме разряженного аккумулятора при подключении автомобильного аккумулятора! Эта распространенная ошибка может привести к воспламенению газообразного водорода непосредственно над батареей.Взрыв батареи может привести к серьезным травмам.

    Имеет ли земля нулевой потенциал?

    Поскольку между отрицательными зарядами на земле и положительными зарядами в атмосфере существует градиент потенциала, из атмосферы на поверхность земли может течь ток, который нейтрализует отрицательные заряды на земле. Таким образом, потенциал, связанный с землей, принимается равным нулю.

    Rail to Rail +5/-5 Питание от USB

    При работе с усилителями очень важно, чтобы источник питания не создавал как можно больше шума.В большинстве случаев ваш шум мощности будет усиливаться или, по крайней мере, будет отображаться в результирующем сигнале как фоновый шум. Чтобы еще больше усложнить ситуацию, многие сигналы основаны на 0 В, и сигнал источника будет колебаться от отрицательного напряжения до положительного напряжения по мере считывания (переменный ток). Обычно это предпочтительнее, поскольку обеспечивает более стабильный выходной сигнал для различных устройств. Итак, где можно найти подходящий блок питания, который питает сигнал как +V, так и -V? Это может быть сложно, и высококачественные (читай: чистая мощность) устройства могут стоить больших денег.Но для многих приложений совершенство — враг достаточно хорошего, и вы можете обойтись без хорошего (но не идеального) источника питания, который можно получить почти везде — через USB. Теперь любой сторонник ЭЭ будет кричать: «USB — это НЕ блок питания!» и это в значительной степени верно — USB никогда не предназначался для использования исключительно в качестве источника питания. Опять же, Интернет никогда не задумывался как платформа для социальных сетей…

    Итак, подключив +5 В к USB-кабелю, мы можем создать -5 В с помощью простой ИС, такой как эта от Linear Technology (LTC660).Эта микросхема представляет собой простой преобразователь напряжения на 100 мА, который инвертирует любое подаваемое на него напряжение питания. Простую схему для тестирования можно смоделировать в LT Spice, как я сделал здесь:

    .

    Этот дизайн соответствует рекомендованному Linear Tech и довольно прост. В итоге вы получите прямую инверсию напряжения вашего источника, поэтому при условии, что +5 возвращает -5 на Vout, или при +3 возвращается -3 на Vout и т. д. (игнорируйте наборы развязывающих колпачков в нижней части изображения)

    Следующий вопрос: насколько чист этот дизайн и использование USB в целом? Сегодня я провел несколько тестов с помощью осциллографа на базе ПК и обнаружил, что USB почти не поддается описанию из-за использования сверхчистого источника питания от 9-вольтовой батареи.Вот несколько примеров:

    Ниже приведено среднее время положительной и отрицательной шин при обычном USB-подключении ПК. Обратите внимание на пики ~300 мВ + и – на линии источника.

    Next — настенное USB-зарядное устройство Apple iPhone. Немного чище, чем блок питания на базе ПК. По-видимому, Apple делает чистый источник, так как шум упал до 0,109 мВ, или ~ 2% шума/нелинейности. Обратите внимание, что в этом тесте я также добавил развязывающий колпачок 0,68 мкФ к входной линии +5 В — линия ПК с этим колпачком уменьшила сопротивление, но имела около 0.На 070 мВ больше шума, чем у блока питания Apple.

    Вот краткий снимок настенного зарядного устройства Apple, опять же с крышкой 0,68 мкФ, включенной от + до GND перед инвертором.

    Для сравнения вот батарея на 9В. В целом чистый сигнал, но все же присутствует некоторый шум. Вполне возможно (вероятно), что этот шум на самом деле связан с самим прицелом, а не с батареей. Обратите внимание (я знаю, что это трудно увидеть), но пики на этом # составляют около 0,20 мВ, что примерно так же, как зарядное устройство Apple USB! (красная линия — это отсоединенная шина -5 В — я хотел чистый тест, поэтому этот тест был просто положительным щупом, напрямую подключенным к аккумулятору)

    Так что же это означает для обычного ремонтника? Я думаю, что использование либо USB-линии на базе ПК, либо хорошего высококачественного настенного зарядного устройства USB в качестве простого источника питания следует рассматривать как подходящее для нетребовательных приложений.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
