Монтаж, наладка, обслуживание системы АСКУЭ SMART_IMS «Матрица»


Внедрение и эксплуатация АСКУЭ SMART_IMS «Матрица»

Получить консультацию специалиста, а также информацию по заключению договора на установку системы АСКУЭ «Матрица» Вы можете:



1. Общие данные



        Автоматизированная система коммерческого учета на базе оборудования компании «Матрица» внедряется:
  • городскими электрическими сетями,
  • дачными товариществами, коттеджными поселками,
  • арендодателями площадей торговых и деловых центров.
Решение по использованию данной системы в качестве основной АСКУЭ нижнего уровня было принято в результате сравнения со многими системами, существующими на сегодняшний день. По результатам пилотных внедрений и накопленном опыте эксплуатации системы, было проведено тестирования на соответствие указанным в описании техническим характеристикам и функционалу.

При построении комплекс имеет довольно несложную архитектуру и легко наращивается простой установкой у потребителя новых счетчиков.

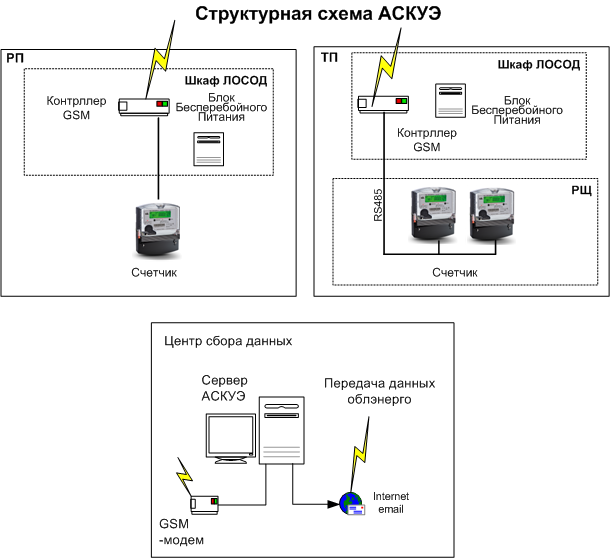

Система состоит из трех уровней: —           Верхний уровень (ИВК) Центр сбора и обработки информации SMART_IMS (Компьютер + GSM модем) —           Средний уровень (ИВЭК) УСПД (Роутер). Собирает информацию по силовым линиям со счетчиков подключенных в рамках сети 0.4 кВ (по связи PLC), где он установлен, и передает их в центр с помощью встроенного
GSM
модема.
—           Нижний уровень (ИИК) Счетчики, удаленные дисплеи.

Основные достоинства комплекса «Матрица»:

—           Надежность эксплуатации при сверхнизких температурах — до -40 градусов. В Московской области это более чем актуально, ввиду географического расположения.  Почти половина всех рекордов максимальной температуры зим приходится на период 2002-2011 гг (температура на ВВЦ опускалась до -28,5 °C, в то время как на западе Московской области температура местами опускалась ниже -35 °C). При этом на приборах, как и указано в тех. описаниях пропала индикация на ЖК дисплее, а данные без задержек продолжали, согласно расписания, поступать в центр сбора информации.

—           Уверенный обмен данными при передаче по силовой сети. С оборудованием «Матрица» данная проблема не возникала. Благодаря технологии ретрансляции сигнала каждым устройством и использование двухчастотного канала передачи обеспечивается надежный устойчивый канал связи. Т.е. каждый счётчик, каждое устройство дублирует сигнал предыдущего, тем самым достигается бесперебойное получение данных от удалённых приборов.
—           Наличие встроенного управляемого силового реле
. Данная особенность позволяет контролировать нагрузку в соответствии с договором с абонентом, производить дистанционные отключения в случае несоблюдения условий договора. Также позволяется контролировать загруженность линий и загруженность оборудования в часы пиковых нагрузок. Простыми словами это дистанционный выключатель, которым управляет диспетчер АСКУЭ.
—           Наличие в счетчиках системы контроля текущих параметров сети, в том числе датчика дифференциального тока. В совокупности с силовым реле выступает как эффективное защитное устройство от различных аварийных режимов и несанкционированных отборов электроэнергии (хищениях). Датчик дифференциального тока (аналог УЗО) и есть то скрытое оружие от похитителей электроэнергии, данная вещь считает и сверяет ток, протекающий в проводнике.
—           Устраняется возможность сговора абонентов с обслуживающим персоналом по сокрытию реального потребления электроэнергии. Обеспечивается автоматизированным ежедневным сбором информации со всех приборов учета, а также невозможностью изменения данных о потреблении ни абонентом, ни обслуживающим персоналом.
—           Многотарифный режим работы
. Счетчики работают в 4-тарифном режиме по времени суток (3 — по времени + Штрафной), 8-тарифном по потреблению. При этом классифицируются типы дней: Рабочий, Выходной, Нестандартный. Тарифные сетки, структура недели и таблица нестандартных дней заносятся в конфигурацию счётчика программно из Центра, и могут быть изменены в процессе эксплуатации счётчика.
—           Информационный обмен УСПД и центра по GSM каналу. Наиболее дешевый вариант без проведения дополнительных работ по прокладке проводов связи.
—           Сведение пофазного баланса. Наличие данного функционала позволяет эффективно бороться с хищениями электроэнергии, быстро выявляя нарушителя. Данная операция позволяет выявлять похитителя идя шаг за шагом по следам хищения электроэнергии.
—           Интеграция с любой биллинговой системой. Организован автоматический обмен данными с помощью приложения “Export manager”.


Удачно спланированные крепления и габариты позволяют производить замену действующего парка приборов в кратчайшие сроки без дополнительных затрат. А также позволяют размещать приборы учёта в недоступном абоненту месте.


2. Экономический эффект от внедрения АСКУЭ


Экономический эффект от внедрения АСКУЭ достигается за счет:

  • снижения потерь электроэнергии в приборах учета,
  • повышения точности учета,
  • сокращения штата контролеров,
  • снижения коммерческих потерь электроэнергии за счет функциональных возможностей примененной аппаратуры и получения инструмента анализа фактического небаланса по объекту,
  • сокращения до минимума выездов к потребителю (транспортные расходы),
  • уменьшения количества ошибок в расчетах при выставлении счетов,
  • сведение к минимуму возможности воровства электрической энергии,
  • возможности индивидуального воздействия на каждого абонента.



3. Выбор аппаратуры


Основа  успеха от внедрения АСКУЭ в большей мере зависит от выбора технического решения. Именно из-за неправильного подхода в данном вопросе существует и негативное отношение к автоматизации учета. Были рассмотрены все системы АСКУЭ выпускаемые нашей промышленностью и ближнего зарубежья. Основные критерии выбора — соотношение
цена-качество
. Надо отметить, что идеального решения на сегодняшний день не существует, да и его не может быть, так как условия, в которых предстоит работать аппаратуре, сильно отличаются в зависимости от особенностей региона. При выборе следует учитывать уровень тарифов, фактический уровень потерь электроэнергии, социальную обстановку в регионе, состояние электрической сети, наличие коммуникационной сети и многое другое.

В результате анализа рынка АСКУЭ было принято единственное приемлемое инженерно-экономическое решение — АСКУЭ SMART IMS.

Аппаратура SMART IMS обладает рядом уникальных свойств:
1. При построении системы АСКУЭ на аппаратуре SMART_IMS сводятся к минимуму затраты на  монтаж системы. Достигается это за счет того, что аппаратура SMART_IMS имеет интеллектуальную систему самонастройки и самотестирования.
2. В прибор учета встроено отключающее устройство. (Наличие встроенного управляемого силового реле.) Есть техническая возможность дистанционного отключения потребителей. Как оговорено в Пункте 1.
3. Аппаратура SMART_IMS позволяет производить ограничения потребителей по заданному алгоритму. Ограничение либо отключение потребителя может осуществляться при превышении допустимого тока, либо мощности нагрузки, превышении разрешенного сальдо, при попытке применения некоторых схем хищения.
4. Информационный обмен между счетчиком и контролером передачи данных (роутером) осуществляется по силовой сети 0,4кВ. Модем для передачи информации встроен в прибор учета и недоступен для абонентов. Это позволяет избавиться от прокладки дополнительных информационных линий, и при этом не важно где расположен счетчик: в квартире, в этажном щите или даже на опоре. Прибор сам настраивается на отправку данных по частотному каналу, используя лини 0,4кВ как проводник для обеспечения связи.
5. Аппаратура SMART_IMS имеет интеллектуальную многоуровневую систему передачи данных. Надежность передачи данных по зашумленной сети 0,4кВ до контроллера достигается тем, что каждый счетчик является ретранслятором и передает не только информацию накопленную в себе, но и от соседних удаленных приборов учета.
6. В состав аппаратуры SMART_IMS входит удаленный дисплей, который позволит (подключается к любой розетке в квартире) абоненту получить информацию со своего прибора учета, который в этом случае может находиться в недоступном месте (на опоре, в наглухо закрытом щите, и т.д.).
Для частного сектора есть модификация счетчика, устанавливаемого на опоре в разрыв проводов на вводе в дом.
7. Система может работать в двух режимах: на основе произведенной им предоплаты (без использования магнитных карточек) или вести автоматический учет  электроэнергии, потребляемой каждым конечным потребителем, с последующим проведением индивидуальных расчетов за отчетный период.
8. Для передачи данных в центр приема информации используется GSM канал. Для районов с отсутствующей GSM сетью имеется система передачи данных по сети 6-10 кВ.
9. Однофазные счетчики SMART_IMS имеют встроенную защиту от различных способов хищений и формируют сигнал оператору о возникновении нарушений в схеме учета.
10. Система осуществляет многотарифный учет, используя двенадцать тарифных планов. В тарифных планах учитывается 4 годовых сезона и три типа дней в неделе — рабочие, специальные и выходные. Применяются четыре тарифа: три из них являются временными, и действуют в пределах определённых временных тарифных зон, четвёртый — штрафной, действующий в случаях нарушения условий потребления электроэнергии. Границы тарифных зон в пределах суток могут устанавливаться произвольно с дискретностью в 1 час.




4. Описание аппаратуры


Система SMART состоит из двух основных компонентов:

— (Средний и высший уровень) аппаратура центра приема информации,
— (Низший уровень) аппаратура устанавливаемая на объекте (однофазные и трехфазные счетчики, роутер, удаленный дисплей).


Счетчики имеют расширенные функциональные Возможности и позволяют:
Управляющей компании:

  • накапливать данные о потреблении, используя удаленный доступ к счетчикам по каналам связи (PLC либо GSM/GPRS)
  • контролировать и синхронизировать работу счетчиков. Следить за состоянием сети потребления и сети передачи Данных
  • осуществлять эффективную политики управления потреблением, исходя из соблюдения клиентами договора.

Потребителям:

  • контролировать потребление электроэнергии с учетом разбитой структуры тарифов
  • следить за состоянием Взаиморасчетов с компанией-поставщиком электроэнергии
  • получать сведения об аварийном состоянии собственной сети
  • Оплачивать только свои расчетные потери;
  • Получать информацию по потреблению всего поселка;
  • Получать квитанции на оплату и выписки по счету на электронную почту;
  • Присоединить к системе прочие узлы учета энергоресурсов (Вода, газ, тепло) при помощи модуля AIU;
Для потребителей электрической энергии ООО»Интеллект» предлагает уникальный сервис — «Личный кабинет потребителя электрической энергии».

Личный кабинет потребителя электроэнергии является точкой доступа к ограниченной персонифицированной информации и предназначен для предоставления сервисов по удаленной работе с оперативными данными о Вашем потреблении электроэнергии.
Трехфазные:
NP 73E.2-2-2 — трехфазный счетчик прямого включения (с GSM/GPRS-модулем)
NP 73L.3-5-2 — трехфазный счетчик трансформаторного включения 5-10А PLC-модем

NP 73L.3-9-1 — трехфазный счетчик трансформаторного включения 5-10А (с GSM/GPRS-модулем) для сетей 6/10кВ
NP 73L.2-5-2 — трехфазный счетчик прямого включения 5-100А PLC-модем
NP 73L.1-1-2 — трехфазный счетчик прямого включения 5-80А PLC-модем
NP 73E.3-6-2 – трехфазный счетчик с GSM-модулем (NP 73E.3-3-8) 5-10А PLC-модем

Дополнительные компаненты:
RTR 512 Роутер
Модем Центра для системы АСКУЭ «Матрица»
Коробка испытательная переходная (КИП)
Удаленный дисплей RUD 512-L
Модули AIU для сбора информации с приборов учета энергоресурсов различных производителей
Контроллер управления нагрузкой (LCU)для системы АСКУЭ «Матрица»
Комплект CM-bus для системы АСКУЭ «Матрица»
Ручной терминал HHU для системы АСКУЭ «Матрица»

Основные отличия данного сегмента счетчиков от традиционных — это наличие отключающего устройства, защита от некоторых способов хищения, встроенный модем, встроенный датчик дифференциального тока.
Благодаря наличию встроенного отключающего устройства, в счетчиках реализованы защитные функции: защита от низкого и повышенного уровня напряжения, защита по превышению тока или мощности и много другое.

Трехфазные счетчики используются как для балансного учета так и для потребителей имеющих трехфазную нагрузку. Трехфазные счетчики также имеют возможность производить отключения потребителей. Можно реализовать процесс ограничения потребителя согласно заявленных и выполненных технических и договорных условий. Кроме того, счетчик может управлять выделенной нагрузкой потребителя. Например, Абонент дает согласие на временное ограничение части электроустановок (к примеру — электрообогрев) при возникновении дефицита мощности (энергии). За эту возможность энергокомпания представляет абоненту скидку к основному тарифу. Реализация этих возможностей позволит облегчить «пиковый» режим работы энергосистемы.
Так же в состав аппаратуры SMART_IMS входят РОУТЕРЫ (УСПД или маршрутизаторы), задача которых осуществлять транспортную информационную связь между элементами системы.
Кроме того, разрабатываются специальные адаптеры, которые позволят подключать к системе SMART_IMS различные счетчики воды, тепла, газа.


5. Параметрические данные


Производитель  вложил в аппаратуру  максимум возможностей по самонастройке и диагностике. Связь с каждым элементом системы — двухсторонняя. Вся настройка системы и конфигурация любого элемента производится дистанционно оператором.
Счетчик абонента может быть запрограммирован на отключение при перегрузках, при аварийных уровнях напряжения, при наличии дифференциального тока, а также при исчерпании договорного лимита электроэнергии.
Возможность защиты от перегрузки позволит обеспечить сохранность внутридомовых сетей и получить дополнительную прибыль от выдачи технических условий на увеличение проектной мощности.
Для нашей области перегрузка зимой эл.сетей 0,4кВ (при плохом отоплении) — иногда принимает масштабы настоящей катастрофы. Выгорает проводка в доме, выходят из строя трансформаторные подстанции, возникают пожары.
Интересные возможности дает дифференциальная защита счетчиков. Многие способы хищения («посторонний ноль», шунтирование счетчика, «противоток» и др.) приводят к возникновению дифференциального тока. При этом в программу поступает соответствующий сигнал, либо происходит отключение абонента. Кроме предотвращения хищения эл.энергии, повышается электробезопасность в жилом фонде, снижается ускоренная коррозия внутренних трубопроводов зданий (а именно они выступают в роли «дополнительного нуля»). Вследствие протекания переменных токов образуются «Свищи» по внутренним трубопроводам систем отопления и водоснабжения зданий, возникают сбои и «зависания» компьютерного оборудования и т.д.


6. Центр приема информации


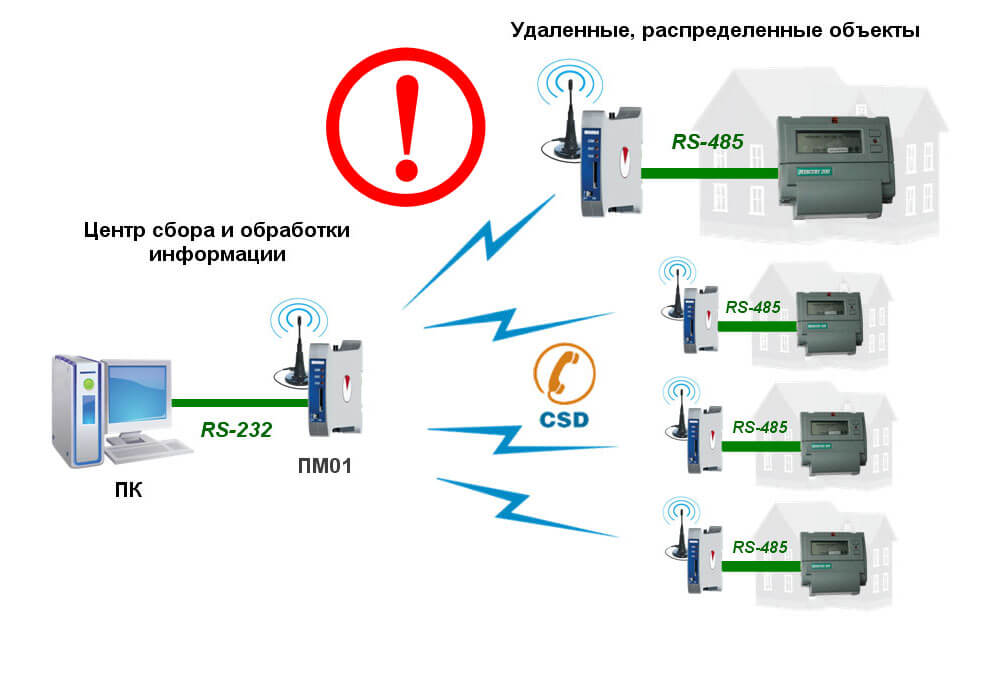

Центр приема информации состоит из компьютера и GSM модема.
Программное обеспечение, используемое в системе состоит из нескольких программ:
1. Службы — для работы GSM модема.
2. «Конфигуратор» — для построения схем, балансных групп, регистрации счетчиков и т.д.
3. «Администратор» — для настройки прав доступа пользователям и для работы по резервированию данных.
4. «Диспетчер» — Рабочее место диспетчера. Контроль за работой системы, выполнение заявок на включение выключение абонентов, конфигурирование счетчиков, изменение уставок и т.д.
5. «Аналист» — Рабочее место инспектора. Позволяет просматривать схемы, показания счетчиков, балансы по объектам.
6. «Экспорт» — программа для экспорта данных в другую систему.





АСКУЭ Матрица Smart IMS. Счетчики электроэнергии Матрица.

Каталог электросчётчиков и дополнительного оборудования МАТРИЦА

Система АИИС КУЭ Smart IMS информационно-измерительный комплекс от производителя оборудования для энергоучёта выпускаемого под торговой маркой Матрица, такого как маршрутизаторы (УСПД) и счётчики МАТРИЦА. Телеметрический информационно-измерительный комплекс АСКУЭ Матрица Smart IMS позволяет вести автоматизированный учёт и контроль на различных по своему назначению объектах. Сфера применения Smart IMS от торговых центров и объектов ЖКХ, таких как многоквартирные дома, загородных СНТ, коттеджных поселков до больших производственных предприятий. Система АИИС КУЭ Smart IMS построена по трехуровневому принципу, имеет не сложную архитектуру и надежно себя зарекомендовала в области применения комплексов телеметрии с надёжным программно-техническим устройством.

АИИС КУЭ Матрица Smart IMS позволяет проводить:

  • дистанционный учет потребления различных видов ресурсов (электроэнергии, газа, воды, тепла)
  • программное и/или дистанционное управление потреблением электроэнергии
  • управление уличным освещением

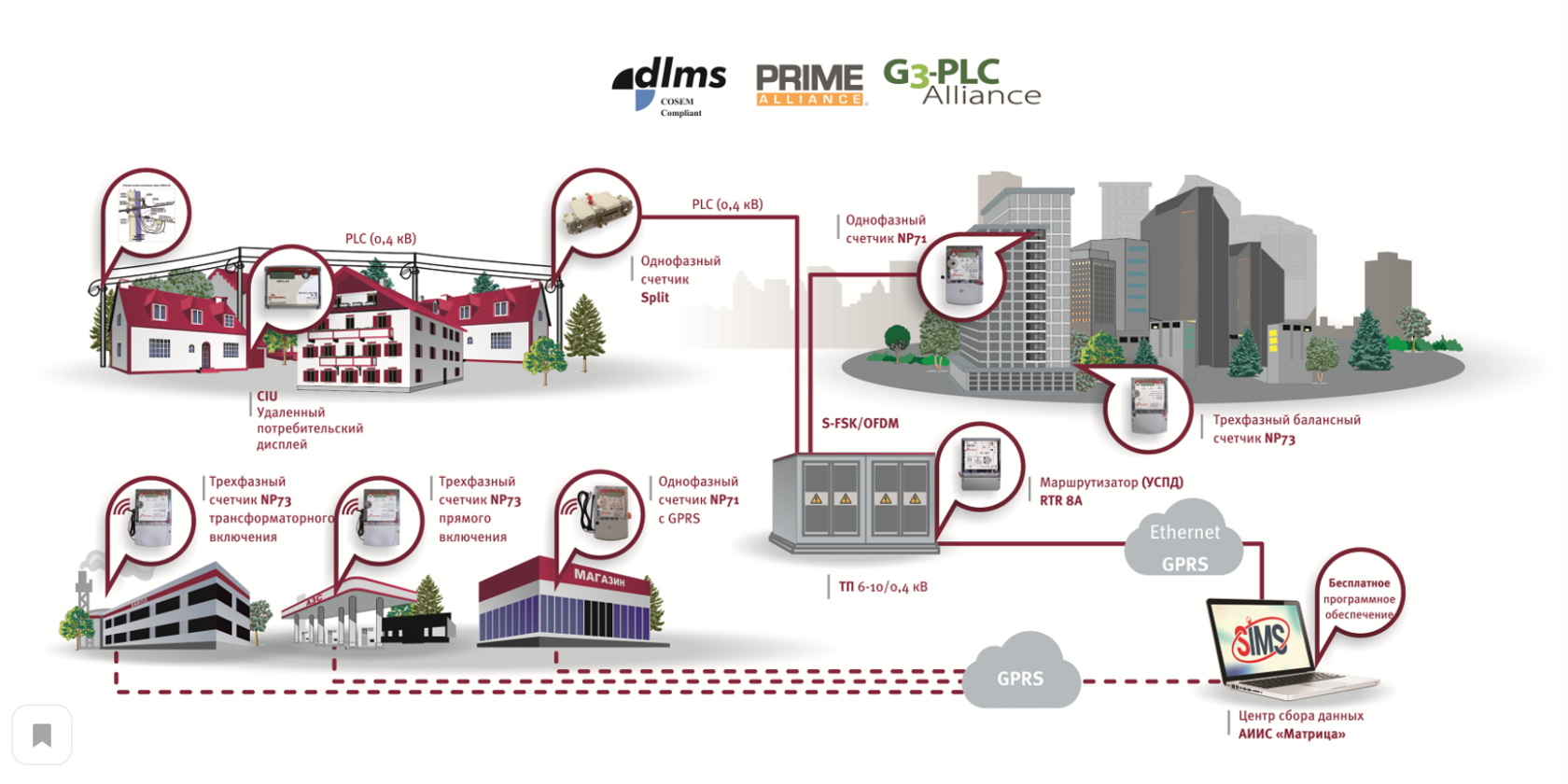

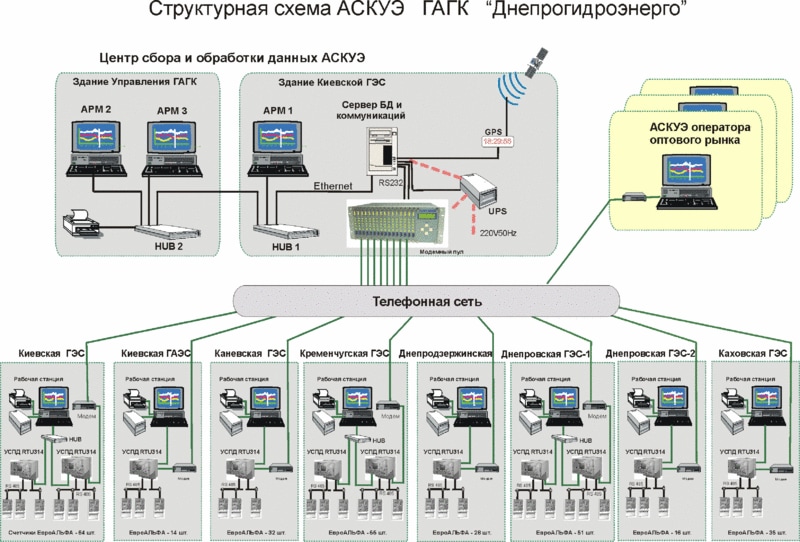

Структура АСКУЭ (АИИС КУЭ) Smart IMS Матрица



Нижний уровень составляют приборы учета электроэнергии и другие абонентские устройства. Основной канал связи со средним уровнем по технологии PLC

Средний уровень состоит из маршрутизатора УСПД Матрица и распределенной сети передачи данных. Связь с верхним уровнем возможна через каналы GSM, GPRS, Ethernet.

Верхний уровень представляет собой Центр, осуществляющий сбор, хранение и обработку данных. Центром может быть персоналный компьютер или диспетчерский сервер сервисной организации , которая осуществляет обслуживание системы Smart IMS.

Для получения информации связанной с АИИС КУЭ Smart IMS отправьте свой запрос на электронную почту или позвоните для первичной консультации по контактным телефонам.

Система АСКУЭ «Матрица» | ТСН Искона

1.Безучетное пользование электроэнергией (оборудование скрытых проводок, набросы на воздушные электролинии (ВЛ) 0.4 кВ и на вводах в дома).

2.Занижение показаний электросчетчиков:
· механическое воздействие на счетные механизмы;
· применение отматывающих устройств;
· изменение схем включения  электрических счетчиков;

3. Неоплата за электроэнергию от 1 года до 20 лет.

4.Нарушение правил устройств электроустановок (ПУЭ-7) и противопожарной безопасности: утечки через старые (ветхие, без УФ защиты) провода на отводах (при обледенении, ветре, касаниях о деревья и друг о друга), скрутки, опасные электроустановки домохозяйств.

5.Отсутствие контрольных приборов энергоучёта на балансовой границе принадлежности между садовыми участками и ТСН «Искона» не даёт возможности перейти к прямым оплатам садоводов в ОАО «Мосэнергосбыт», чтобы перестать оплачивать потери на трансформаторах и воздушных электролиниях из членских взносов, а оплачивать электроэнергию с понижающим коэффициентом в размере 0,7 к тарифу, как для сельского населения (согл. Расп. №140-Р Комитета по тарифам Московской области).

Всё это приводит к вынужденным и незапланированным расходам:

РЕШЕНО:

Внедрить автоматизированную систему контроля и учёта энергоресурсов (АСКУЭ) «Матрица» и заключить договоры-положения на предоставление электроэнергии между Правлением и каждым членом ТСН до 20 июня 2015г. Последнее позволит решить следующее:
1.Проблема воровства и потерь электроэнергии на отводах.
2.Проблема, связанная с потерями электроэнергии в распределительных сетях 0,4 кВ, перекос фаз.
3.Переход на многотарифную систему учета электропотребления.
4.Понижение членских взносов за счёт исключения статьи воровства электроэнергии и затрат на потери из бюджета.

ВНИМАНИЕ:
Согласно решениям собраний уполномоченных от 26.02.15 и 12.03.15г., каждый член ТСН «Искона» должен:
1.В соотв. с п. 2.7. Устава, заключить с Правлением Договор (Положение) об электроснабжении садовых участков ТСН «Искона» до 20.06.15г.

2.Привести в соответствие свои отводы (кабель СИП-4 2*16 или т.п.), согласно ПУЭ-7, Правилам противопожарной безопасности и Положению об электроснабжении.

3. Оплатить до 20.06.15 г. Целевой Взнос за уставновку Split счётчика АСКУЭ «Матрица» на отводе (6000р). для каждого отвода от воздушных электролиний ТСН.

4. Согласно п.п. 5.2.-5.3. Устава, оплатить членский взнос из расчёта 9000р. за каждый участок 6 соток до 20.09.2015г.

Внимание!!! Согласно принятым нормативным документам, после 20.06.15г. электроснабжение садоводов будет осуществляться только по договорам (положениям) об электроснабжении.

Примеры: Достоинства:

1)  Нет необходимости монтировать ящики на столбах (счетчики крепятся прямо на линейных отводах к потребителю у столба). Удешевление системы в 2,5 раза по сравнению с системой Меркурий. Нет угрозы вандализма.

2)  Информация об энергопотреблении, а также напряжении, силе тока, мощности и т.д. поступает на удаленный монитор, а также на компьютер диспетчера.

3)  Автоматическая смена тарифов день/ночь и расчёт по ним. Снижение стоимости за электропотребление

4)  Вывод информации о задолженности по электроэнергии на сайте iskona24.ru (а потом в личный кабинет Мосэнергосбыта) с возможностью онлайн-оплаты.

5)  Благодаря использованию LCU устройств для включения уличного освещение, кабель уличного освещения можно использовать для дополнительной фазы. Увеличение пропускной способности (силы тока) воздушных линий 0,4кВ в некоторых местах на 50%. Решение проблемы перекоса фаз.

6)  Предотвращение аварий и пожаров (срабатывания реле в счётчиках при больших токах).

7)  Окупаемость системы — 2,5 года

Оборудование системы АСКУЭ

  • интеллектуальный полнофункциональный счетчик электроэнергии, предназначенный для внутренней установки

  • точность соответствует 1 классу активной мощности

  • номинальный рабочий ток 5 А, максимальный рабочий ток до 80 А

  • функцию импульсной индикации выполняет светодиод, входящий в состав оптопорта

  • измеряет активную мощность, активную энергию, действующее напряжение, действующий ток, время

  • оснащен датчиком температуры, определяющим температуру платы счетчика

  • вычисляет активную суммарную энергию, энергию по тарифам (всего 4 тарифа), энергию за период, почасовую энергию за сутки, сальдо, остаток импульсов, период плохого напряжения или его отсутствия,

  • суточный график простоя, пиковую активную мощность, что характеризует качество поставляемой электроэнергии

  • автоматическое периодическое считывание данных в зависимости от времени в целях осуществления биллинга

  • ограничение по максимальной мощности, нагрузка отключается при превышении настраиваемого порога мощности

  • при превышении допустимой мощности или других параметров существует возможность не только отключения нагрузки, но и перевода в штрафной тариф, а также вывода предупреждения на экран

  • контроль состояния взаиморасчётов потребителя с поставщиком электроэнергии, как в режиме предоплаты, так и в режиме поставки электроэнергии в кредит

  • устанавливается в разрыв провода, что предотвращает доступ к счетчику с целью хищения электроэнергии

  • встроенный PLC-модем обладает возможностью как приема, так и передачи данных, что позволяет использовать счетчик в качестве ретранслятора в длинных и разветвленных PLC магистралях

  • передача через PLC-модем информации в закодированном виде

  • накопление и хранение учётных данных и другой информации в энергонезависимой памяти, при отсутствии питания память способна сохранять данные в течение не менее 10 лет

  • передача учётной информации по электрической сети 0,4 кВ в устройства сбора и передачи данных — маршрутизаторы

  • функция самозащиты в случае аварийных ситуаций

  • дополнительный оптический коммуникационный интерфейс

  • встроенное основное реле для управления потреблением

  • оптопорт, при необходимости, может быть перепрограммирован в импульсный выход с передаточным числом 1000 имп/кВтч

  • АСКУЭ на базе ПО Матрица

    К преимуществам АСКУЭ «Матрица» относится:

    • Уверенный обмен данными при передаче по силовой сети. Благодаря технологии ретрансляции сигнала каждым устройством и использованию двухчастотного канала передачи, обеспечивается надежный устойчивый канал связи.

    • После введения системы в эксплуатацию потери электроэнергии снижаются до уровня технических. Система предоставляет возможность сведения балансов, что является эффективной мерой по борьбе с хищениями электроэнергии.

    • Наличие встроенного управляемого силового реле. Данная функция позволяет контролировать нагрузку абонента в соответствии с договором и производить ограничение режима электропотребления в случае несоблюдения условий договора. Кроме того, система позволяет контролировать загруженность линий и оборудования в часы пиковых нагрузок.

    • Контроль текущих параметров сети: мощности, напряжения, частоты, тока, дифференциального тока, — с возможностью отключения встроенного силового реле при выходе параметров за допустимый диапазон.  Это позволяет защитить оборудование абонента в случае возникновения аварийной ситуации, а также бороться с попытками хищения электроэнергии.

    • Устранение возможности сговора абонентов с обслуживающим персоналом по сокрытию реального потребления электроэнергии, что обеспечивается автоматизированным ежедневным сбором информации со всех приборов учета, а также невозможностью изменения данных о потреблении ни абонентом, ни обслуживающим персоналом.

    • Многотарифный режим работы. Счетчики поддерживают до 6-тарифов. Тарифные сетки и структура недели заносятся в конфигурацию счётчика программно из Центра, и могут быть изменены в процессе эксплуатации.

    • Использование дешевых и простых в настройке и обслуживании каналов GPRS для обмена информацией между УСПД и Центром.

    • Надежность эксплуатации при низких температурах (до -400С  и ниже). При падении температуры ниже -200С ЖК дисплей отключается, а данные продолжают поступать в Центр сбора информации.

    • Интеграция с любой биллинговой системой за счет использования стандартной СУБД MS SQL Server.

    • Простота запуска системы и проведения пусконаладочных работ. Минимальный набор оборудования для создания системы состоит всего из трех компонентов. Для запуска системы учета электроэнергии в промышленную эксплуатацию достаточно установить счетчик у абонента, УСПД на подстанции и настроить сервер в службе АСКУЭ Энергосбыта /руководителя предприятия/председателя ТС.



    Обзор счетчиков «Матрица» | Обзоры и советы

    Счетчики от ООО «Матрица», официального партнера «ADDGrup» в России, созданы специально для системы АИИС КУЭ «Матрица», основанной на технологии ADDAX. Как утверждает сайт компании, эта авторская система была разработана с расчетом не только на крупные энергоемкие производства, но и на самый широкий спектр организаций – гаражные кооперативы, жилтоварищества, ТСЖ, коттеджные поселки и т.д.

    При этом благодаря высокому качеству, инновационной электронике и богатому функционалу счетчики «Матрица» пользуются популярностью и у простого потребителя.

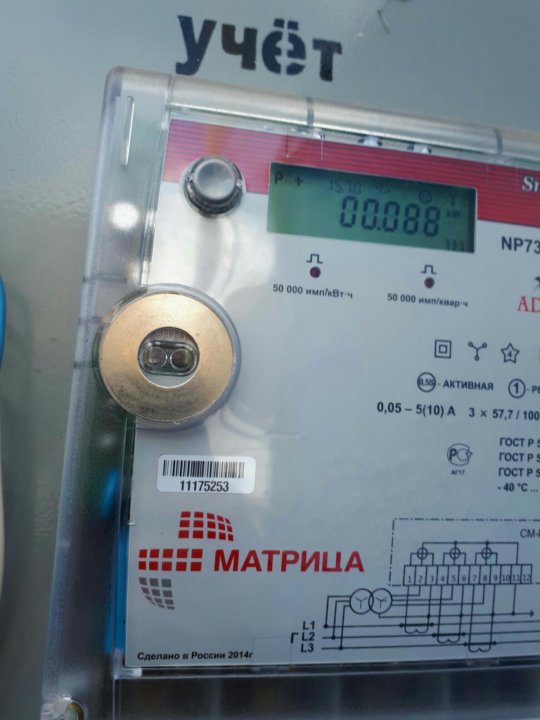

    Функции счетчиков «Матрица»:

    • сбор информации по использованному току;
    • передача данных с помощью встроенного модема;
    • учет реактивной и активно энергии, как индуктивной, так и емкостной;
    • учет потребляемой электроэнергии по двойной или тройной тарификации;
    • измерение активной и реактивной мощности тока ;
    • замеры среднеквадратичного напряжения, а также его дополнительных параметров: температуры, частоты и т. д.;
    • возможность считывания суточных и 1,5,10,15,30,60 минутных профилей с глубиной до 10 000 записей;
    • автоматическое занесение в журналы всех нестандартных событий: аварий, поломок, отключений;
    • дистанционное считывание данных и конфигурирование счетчика.

    Рассмотрим три основных модели по отдельности:

    1. Счетчик NP 73E.3-5-1 предназначен для коммерческого измерения потребляемой реактивной и активной энергии, а также мгновенной мощности в цепях трехфазного переменного тока на энергетических, промышленных или коммунальных объектах. Большое внимание уделяется информационной безопасности. Специальная аппаратура фиксирует все попытки механического проникновения внутрь корпуса или клеммника, а также колебания внешнего магнитного поля, превышающие 500 мТл. Поддерживает SFSK модуляции. Для связи с внешними устройствами в NP 73E.3-5-1 встроен PLC-модем. В случае необходимости существует возможность дистанционного обновления программного обеспечения счетчика. NP 73E.3-5-1 чаще всего устанавливается на трансформаторных подстанциях или в Вводно-распределительных устройствах жилых домов в качестве балансного счетчика, а также у мощных трехфазных абонентов мелкомоторного сектора. Средний срок службы 25 лет.
    2. Счетчик NP 73E.3-17-1 предназначен для коммерческого измерения объема потребляемого электричества в цепях переменного трехфазного тока. Дает данные по реактивной и активной, а также прямой и обратной энергии. Среднее напряжение в цепи, для которой предназначен данный счетчик, равняется 1000 В. Поэтому он прекрасно подходит для производственных цехов, особенно, если в них установлена АИИС «Матрица». Однако прекрасно интегрируется и в другие АСКУЭ-системы. Для передачи информации встроен GPRS-модем, под крышкой клеммника установлен оптический интерфейс, а также USB-модуль. Есть возможность дистанционного обновления программного обеспечения. Срок службы – 20 лет.
    3. Счетчик NP 73E.3-9-1 предназначен для коммерческого измерения прямого и обратного тока, а также мгновенной мощности в трехфазных электрических цепях. Благодаря тому, что данное устройство способно работать при напряжении 6-10 кВ, оно применяется на трансформаторных подстанциях и пунктах коммерческого учета в качестве балансного или фидерного прибора. Счетчик оснащен GPRS-модемом для передачи информации на удаленный пульт или персональный компьютер. Класс точности прибора 0,5 s. Средний срок службы по техпаспорту не менее 20 лет.

    Ознакомиться с другими товарами марки «Матрица» можно в нашем каталоге.

    Система АСКУЭ — Компания «СЭУ-24» Красноярск

    В настоящий момент существует потребность в недорогой, простой в обслуживании, надёжной и функциональной АСКУЭ для бытовых потребителей (АСКУЭ БП). Задача создания такой АСКУЭ осложняется двумя факторами – большим количеством узлов учёта конечных потребителей и рассредоточением их на значительной территории, что существенно затрудняет доступ к ним через ставшие традиционными каналы передачи данных типа витая пара и интерфейс RS485.

    Характерные особенности оборудования «Меркурий-PLC»
    «Меркурий-PLC» — это набор оборудования и программного обеспечения для построения АИИС (АСКУЭ) обеспечивающей автоматизированный учёт потребления электроэнергии частными или юридическими лицами присоединёнными к низковольтным сетям напряжением 0,4 кВ.

    Отличительной особенностью нашей системы от множества других является то, что контроль за потреблением электроэнергии осуществляется непосредственно по силовой распределительной сети 0,4 кВ, т.е. применена технология PLC как наиболее отвечающая критерию снижения себестоимости точки учёта вследствие отсутствия необходимости в специальных каналах связи с отдельно взятым электросчётчиком.

    Объектами автоматизации могут являться жилищные массивы многоэтажных домов, сельские и дачные посёлки, а так же здания и сооружения где имеются потребители электроэнергии и большое количество узлов учёта, например торговые центры. В более простом варианте, который интересен, прежде всего, поставщикам данного ресурса, возможен учёт отпуска электроэнергии с фидеров 0,4 кВ трансформаторных подстанций, причём узлы учёта могут располагаться как на самих трансформаторных подстанциях, так и вне их, например, на вводах многоквартирных домов или различных субарендаторов.

    В составе технических средств PLC связи применены современные программно-аппаратные и компоновочные решения характерные для оборудования данного типа. Например, специализированный модем встроен в корпус счётчика, что упрощает монтаж точки учёта и обеспечивает передачу данных от счётчиков исключительно в цифровом виде, а это, в свою очередь, гарантирует идентичность показаний счётчиков и данных принятых УСПД. Технические решения применённые при разработке оборудования PLC связи защищены двумя патентами РФ.

    В отличии от АИИС, построенных на базе счётчиков с традиционными проводными цифровыми интерфейсами RS-485 или подобными, отсутствие объединяющего интерфейсного кабеля значительно удешевляет стоимость монтажных работ и последующую эксплуатацию системы при одновременном увеличении надёжности функционирования и вандалоустойчивости. Совокупная стоимость системы практически полностью определяется суммарной стоимостью электросчётчиков.

    Немаловажным фактором является то, что пусконаладочные работы не требуют какой-то особой квалификации и могут выполнятся силами местных специалистов. При грамотном монтаже оборудование PLC связи не нуждается в наладке.

    В настоящий момент предлагается два варианта построения системы сбора данных. Каждый вариант предполагает использование оборудование PLC связи определённого типа, т.н. PLC-I и PLC-II. Оборудование PLC-I в большей степени ориентирована на создание АСКУЭ бытовых потребителей, где основным критерием является стоимость точки учёта. PLC-II обеспечивает на порядок большую функциональность, что делает возможным решение практически любых задач. АСКУЭ спроектированная на базе оборудования PLC-I будет выполнять статистические функции т.е. сбор и обработку информации за определенные временные отрезки, на основании которой производятся анализ и расчеты за потребленные виды энергии. АСКУЭ построенная на базе оборудования PLC-II кроме возможности статистического учёта может выполнять оперативно-измерительные функции, т.е в режиме приближённом к режиму реального времени отслеживать потребление и качество энергоносителей.

    Решаемые задачи
    АСКУЭ на базе оборудования PLC-I или PLC-II позволяет решать следующий круг задач:
    • Дистанционное получение в автоматическом или ручном режимах от каждого узла учёта сведений об отпущенной или потреблённой электроэнергии.
    • Расчёт внутриобъектового баланса поступления и потребления электроэнергии с целью выявления и ликвидации потерь.
    • Применение санкций против злостных неплательщиков путём ограничения допустимой мощности нагрузки или полного отключения энергоснабжения (Только PLC-II).
    • Контроль параметров электросети (Только PLC-II).
    • Обнаружение фактов несанкционированного вмешательства в работу приборов учёта или изменение схем включения в электросеть.
    • Анализ технического состояния и отказов приборов учёта.
    • Подготовку отчётов об электропотреблении.
    • Экспорт отчётов в биллинговые системы.

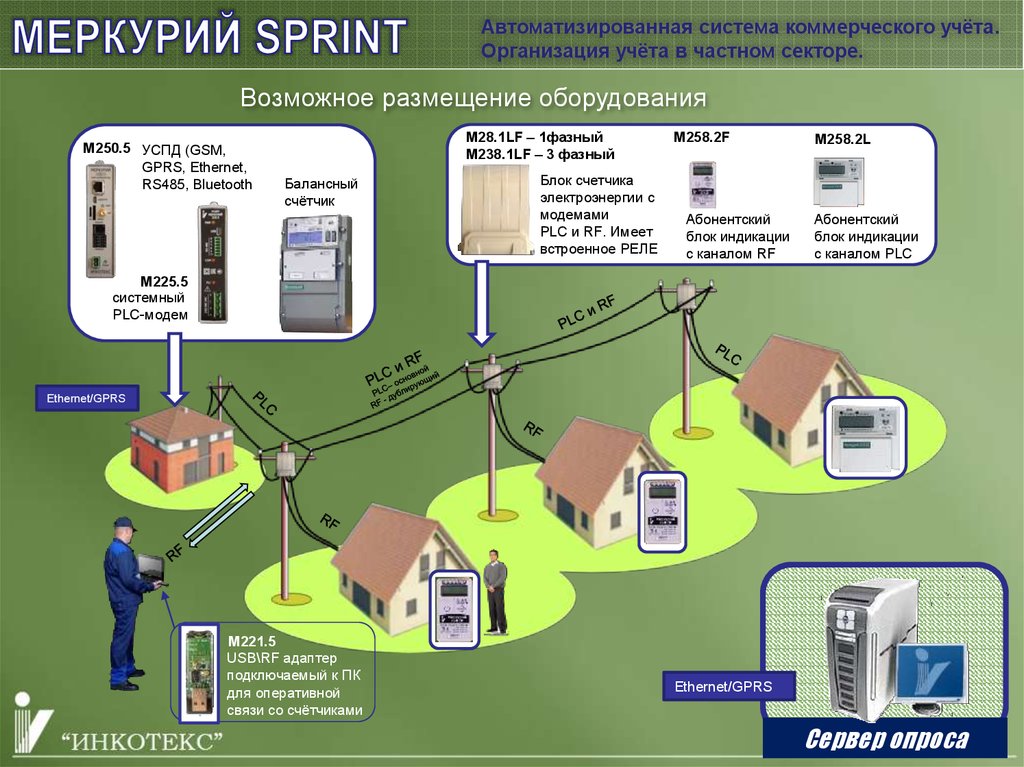

    Типовые схемы приборного учёта на базе оборудования PLC-I или PLC-II.

    Рис. 1 Учёт в жилом массиве.

    Рис. 2 Учёт в коттеджном посёлке.

    Рис. 3 Учёт отпуска электроэнергии с фидеров ТП-04кВ.

    Состав оборудования «Меркурий-PLC»:
    Независимо от того какое оборудование PLC связи будет использовано для организации автоматизированного сбора данных его приборный состав остаётся неизменным. Оборудование системы для получения учётных данных от потребителей присоединённых к одной трансформаторной подстанции (ТП) 6(10)кВ\0,4кВ в самой минимальной комплектации состоит из трёх однофазных концентраторов «Меркурий 225.11» или «Меркурий 225.21»и множества однофазных и трёхфазных счётчиков «Меркурий», оснащённых встроенными PLC-модемами соответствующего типа. Концентраторы устанавливаются в любом подходящем месте трёхфазной четырёхпроводной сети 0,4 кВ, например, в электрощитовой жилого дома, а чаще на самой трансформаторной подстанции и подключаются каждый к своей фазе одной из секций шин. Если ТП двухтрансформаторная для приёма данных с другой секции шин применяют фильтр подключения.
    Концентраторы выполняют функцию узла доступа в PLC сеть для связи с приборами учёта. Они непрерывно и автоматически осуществляют приём и обработку данных получаемых от электросчётчиков согласно алгоритмам принятым в сетях PLC-I или PLC-II.
    Концентраторы оснащёны цифровым интерфейсом RS-485 посредством которого через витую пару они объединяются в единую локальную сеть друг с другом и дополнительными устройствами передачи информации на удалённый компьютер диспетчерского пункта. Мы рекомендуем использовать GSM-шлюз «Меркурий 228», но возможно применение радиомодемов, модемов телефонной сети, ethernet шлюзов и т.д. При необходимости в сеть RS485 можно включить также счётчики электроэнергии «Меркурий» , например, балансные на ТП. Тогда появится возможность удалённого контроля всех возможных параметров учитываемых счётчиками.

    Монтаж и наладка
    Развертывание системы в простейшем варианте сводится к установке индивидуальных счетчиков у абонентов, общедомовых счётчиков обслуживающих лифты и освещение, балансных счетчиков на ВРУ домов или самой ТП, концентратора на ТП и несложной настройки оборудования.
    Об особенностях пусконаладочных работ при использовании оборудования PLC-I или PLC-II рассказано на страницах технического описания каждой из систем.

    (PDF) Матричные многоступенчатые наногели, чувствительные к металлопротеиназе, способствуют транспорту лекарств в трехмерной модели опухоли

    Theranostics 2020, Vol. 10, Issue 1

    http://www.thno.org

    19. Chen B, Dai W, He B, Zhang H, Wang X, Wang Y, et al. Современные многоступенчатые

    Системы доставки лекарственных средств на основе микроокружения опухоли. Тераностика.

    2017; 7: 538–58.

    20. Li H-J, Du J-Z, Du X-J, Xu C-F, Sun C-Y, Wang H-X и другие. Сгруппированные наночастицы

    , реагирующие на раздражители, для улучшения проникновения в опухоль и

    терапевтической эффективности.Proc Natl Acad Sci U S A. 2016; 113: 4164–9.

    21. Zan M, Li J, Luo S, Ge Z. Двойные рН-активируемые многоступенчатые системы доставки лекарств

    на основе полимерных наногелей, связанных с взаимодействием хозяин-гость. Хим.

    Комм. 2014; 50: 7824–7.

    22. Li J, Han Y, Chen Q, Shi H, ur Rehman S, Siddiq M, et al. Двойные эндогенные полиплексные мицеллы

    , реагирующие на стимулы, как интеллектуальные наноносители двухэтапной доставки

    для глубокого проникновения в опухолевые ткани и борьбы с лекарственной устойчивостью цисплатина. J

    Mater Chem B. 2014; 2: 1813–1824 гг.

    23. де ла Рика Р., Айли Д., Стивенс М.М. Наночастицы, реагирующие на ферменты, для выпуска лекарств

    и диагностики. Adv Drug Deliver Rev. 2012; 64: 967–78.

    24. Zhu Q, Chen X, Xu X, Zhang Y, Zhang C, Mo R. Опухолеспецифические

    Саморазлагающиеся наногели как потенциальные носители для системной доставки противоопухолевых белков

    . Adv Funct Mater. 2018; 28: 1707371–81.

    25. Wong C, Stylianopoulos T, Cui J, Martin J, Chauhan VP, Jiang W, et al.

    Многоступенчатая система доставки наночастиц для глубокого проникновения в ткань опухоли

    . Proc Natl Acad Sci U S A. 2011; 108: 2426–31.

    26. Ruan S, Zhang L, Chen J, Cao T, Yang Y, Liu Y, et al. Направленная доставка и

    глубокое проникновение с использованием многоступенчатых наночастиц при тройном отрицательном раке молочной железы

    . RSC Adv. 2015 г.; 5: 64303–17.

    27. Hu G, Wang Y, He Q, Gao H. Многоступенчатая система доставки лекарств на основе

    чувствительных к микроокружению наночастиц дендримера-желатина для глубокого проникновения

    в опухоль. RSC Adv. 2015 г.; 5: 85933–7.

    28. Кессенброк К., Плакс В., Верб З. Матриксные металлопротеиназы: регуляторы микроокружения опухоли

    . Клетка. 2010 г.; 141: 52–67.

    29. Nielsen BS, Timshel S, Kjeldsen L, Sehested M, Pyke C, Borregaard N, et al. 92

    кДа Коллагеназа типа IV (ММР-9) экспрессируется в нейтрофилах и

    макрофагах, но не в злокачественных эпителиальных клетках при раке толстой кишки человека. Международный J

    Рак. 1996 год; 65: 57–62.

    30.Браун П.Д., Блоксидж Р.Е., Андерсон Э., Хауэлл А. Экспрессия активированной желатиназы

    при инвазивной карциноме молочной железы человека. Метастазы Clin Exp. 1993 год; 11:

    183–9.

    31. Ивата Х., Кобаяши С., Ивасе Х., Масаока А., Фудзимото Н., Окада Ю. Производство

    матричных металлопротеиназ и тканевых ингибиторов металлопротеиназ в

    карциномах молочной железы человека. Jpn J Рак Res. 1996 год; 87: 602–11.

    32. Такао Накагава, Тосихико Кубота, Масанори Кабуто, Кадзуфуми Сато,

    Хирокадзу Кавано, Таро Хаякава и др. Продукция матрикса

    металлопротеиназ и тканевого ингибитора металлопротеиназ-1 опухолями головного мозга человека

    . Дж Нейрохирург. 1994 год; 81: 69–77.

    33. Page-McCaw A, Ewald AJ, Werb Z. Матриксные металлопротеиназы и

    регуляция ремоделирования тканей. Nat Rev Mol Cell Bio. 2007 г.; 8: 221–33.

    34. Рой Р., Ян Дж., Мозес М.А. Матриксные металлопротеиназы как новые биомаркеры

    и потенциальные терапевтические мишени при раке человека.Дж. Клин Онкол. 2009 г.; 27:

    5287–97.

    35. Han J-C, Li X-D, Du J, Xu F, Wei Y-J, Li H-B, et al. Повышенная экспрессия матрикса

    металлопротеиназы-7 способствует метастазированию карциномы легкого человека

    . World J Surgl Онкология. 2015 г.; 13: 1–10.

    36. Andrieu J, Kotman N, Maier M, Mailänder V, Strauss WSL, Weiss CK, et al.

    Живой мониторинг высвобождения груза из гибридных нанокапсул на основе пептидов

    Индуцированный ферментативным расщеплением.Макромол Рапид Комм. 2012 г.; 33: 248–53.

    37. Maier M, Kotman N, Friedrichs C, Andrieu J, Wagner M, Graf R, et al. Высоко

    Сайт-специфический, расщепляемый протеазой, гидрофобный пептид-полимер

    Наночастицы. Макромолекулы. 2011 г.; 44: 6258–67.

    38. Wei X, Luo Q, Sun L, Li X, Zhu H, Guan P, et al.

    Наноразмерная система доставки лекарств на основе разветвленного полимера и конъюгата доксорубицина

    Система для терапии рака. ACS Appl Mater Inter.2016; 8: 11765–78.

    39. Calderón M, Graeser R, Kratz F, Haag R. Разработка ферментативно расщепляемых пролекарств, полученных из дендритного полиглицерина. Bioorg Med Chem

    Lett. 2009 г.; 19: 3725-8.

    40. Krüger HR, Nagel G, Wedepohl S, Calderón M. Системы визуализации дендритных полимеров

    для оценки поглощения и расщепления конъюгатов. Наномасштаб. 2015 г.;

    7: 3838–44.

    41. Мосс Дж.А., Стоколс С., Хиксон М.С., Эшли Ф.Т., Чанг Дж.Ю., Джанда К.Д.Твердофазный

    синтез и кинетическая характеристика разлагаемых флуорогенным ферментом

    гидрогелевых сшивающих агентов. Биомакромолекулы. 2006 г.; 7: 1011–106.

    42. Asadian-Birjand M, Sousa-Herves A, Steinhilber D, Cuggino JC, Calderon M.

    Функциональные наногели для биомедицинских применений. Современная медицинская химия.

    2012; 19: 5029–43.

    43. Эккеленкамп А.Е., Эльзес М.Р., Энгберсен Дж.Ф.Дж., Паулюсс Дж.М.Дж. Отзывчивые

    сшитые полимерные наногели для визуализации и доставки терапевтических средств.J Mater

    Chem B. 2018; 6: 210–35.

    44. Calderón M, Welker P, Licha K, Fichtner I, Graeser R, Haag R, et al.

    Разработка эффективных многофункциональных пролекарств, расщепляемых кислотой, полученных

    из дендритного полиглицерина с оболочкой из полиэтиленгликоля. J Контроль

    Выпуск. 2011 г.; 151: 295–301.

    45. Мерфи Р.Ф., Пауэрс С., Кантор С.Р. pH эндосомы измеряется в отдельных клетках с помощью двойной флуоресцентной проточной цитометрии

    : быстрое подкисление инсулина до pH 6.

    Журнал клеточной биологии. 1984 год; 98: 1757–1762.

    46. Willner D, Trail PA, Hofstead SJ, King HD, Lasch SJ, Braslawsky GR, et al.

    (6-малеимидокапроил)гидразон доксорубицина. Новое производное препарата

    иммуноконъюгатов доксорубицина. Биоконъюгат хим. 1993 год; 4:

    521–7.

    47. Роллер С., Чжоу Х., Хааг Р. Реагенты на полиглицериновой основе с высокой загрузкой для

    реакций Мицунобу и ацилирования и других полезных производных полиглицерина.

    Мол Дайверс. 2005 г.; 9: 305–16.

    48. Михаил А.С., Ээтезади С., Экдави С.Н., Стюарт Дж., Аллен С. Основанный на изображениях анализ

    зависимости от размера и времени проникновения полимерных мицелл в

    многоклеточных опухолевых сфероидах и опухолевых ксенотрансплантатах. Инт Дж Фарм. 2014; 464:

    168–77.

    49. Frey H, Haag R. Дендритный полиглицерин: новый универсальный биосовместимый материал

    . Преподобный Мол Биотехнолог. 2002 г.; 90: 257–67.

    50. Jiang Y, Chen J, Deng C, Suuronen EJ, Zhong Z. Click гидрогели, микрогели

    и наногели: новые платформы для доставки лекарств и тканевой инженерии.

    Биоматериалы. 2014; 35: 4969–85.

    51. О Дж.К., Драмрайт Р., Зигварт Д.Дж., Матияшевски К. Разработка

    микрогелей/наногелей для доставки лекарств. Прог Полим Науки. 2008 г.; 33:

    448–77.

    52. Crespy D, Landfester K. Миниэмульсионная полимеризация как универсальный инструмент для

    синтеза функционализированных полимеров.Beilstein J Org Chem. 2010 г.; 6: 1132–

    48.

    53. Steinhilber D, Witting M, Zhang X, Staegemann M, Paulus F, Friess W, et al.

    Не содержащий поверхностно-активных веществ препарат биоразлагаемых дендритных полиглицериновых наногелей

    методом обратного наноосаждения для инкапсуляции и высвобождения фармацевтических

    биомакромолекул. J Управление выпуском. 2013; 169: 289–95.

    54. Джулбудагян М., Асадян-Бирджанд М., Штайнхильбер Д., Ачази К., Молина М.,

    Кальдерон М. Изготовление термочувствительных наногелей путем

    термонаноосаждения и инкапсуляции биоактивных веществ in situ. Полим

    Хим-УК. 2014; 5: 6909–13.

    55. Vossen L, Wedepohl S, Calderon M. A Facile, One Pot, без поверхностно-активных веществ

    Метод нанопреципитации для получения наногелей из

    Конъюгаты полиглицерин-лекарство, которые можно свободно собирать для комбинирования

    Терапевтическое применение . Полимеры. 2018; 10: 398–412.

    56. Шуберт С., Делани Дж. Дж. Т., Шуберт США. Нанопреципитация и нанокомпозиции

    полимеров: от истории к мощным возможностям за пределами поли(молочной кислоты).

    Мягкая материя. 2011 г.; 7: 1581–1588.

    57. Neumann U, Kubota H, Frei K, Ganu V, Leppert D. Характеристика

    Mca-Lys-Pro-Leu-Gly-Leu-Dpa-Ala-Arg-Nh3, флуорогенного субстрата с

    повышенным константы специфичности для коллагеназ и фермента, превращающего фактор некроза опухоли

    .Анальная биохимия. 2004 г. ; 328: 166–73.

    58. Isaacson KJ, Martin Jensen M, Subrahmanyam NB, Ghandehari H.

    Матрикс-металлопротеиназы как мишени для контролируемой доставки при раке: анализ

    активации и экспрессии. J Управление выпуском. 2017; 259: 62-75.

    59. Nel AE, Mädler L, Velegol D, Xia T, Hoek EMV, Somasundaran P, et al.

    Понимание биофизико-химических взаимодействий на границе нано-био. Нат

    Матер.2009 г.; 8: 543–57.

    60. Kratz F, Müller-Driver R, Hofmann I, Drevs J, Unger C. Роман

    Концепция макромолекулярного пролекарства Использование эндогенного сывороточного альбумина в качестве

    носителя лекарственного средства для химиотерапии рака. J Med Chem. 2000 г.; 43: 1253–1256.

    61. Kratz F, Warnecke A, Scheuermann K, Stockmar C, Schwab J, Lazar P, et al.

    Исследование положения цистеина-34 в эндогенном сывороточном альбумине с помощью

    тиол-связывающих производных доксорубицина.Повышенная эффективность кислоточувствительного производного доксорубицина

    со специфическими свойствами связывания альбумина

    по сравнению с исходным соединением. J Med Chem. 2002 г.; 45:

    5523–33.

    62. Kratz F. DOXO-EMCH (INNO-206): первое связывающее альбумин пролекарство

    доксорубицина, прошедшее клинические испытания. Мнение Эксперта Инв Лекарств. 2007 г.; 16: 855–66.

    63. Krüger HR, Schütz I, Justies A, Licha K, Welker P, Haucke V, et al. Визуализация высвобождения

    доксорубицина из тераностических макромолекулярных пролекарств посредством

    резонансного переноса энергии флуоресценции.J Управление выпуском. 2014; 194: 189–96.

    64. Nagel G, Tschiche HR, Wedepohl S, Calderón M. Модульный подход к тераностическим полимерным конъюгатам

    с активируемой флуоресценцией: влияние конструкции линкера

    на высвобождение доксорубицина, индуцированное стимулами. J Управление выпуском. 2018;

    285: 200–11.

    65. Акер Х., Карлссон Дж., Мюллер-Клизер В., Сазерленд Р.М. Сравнительные измерения pO2

    в клеточных сфероидах, культивируемых различными методами.Брит J

    Рак. 1987 год; 56: 325–7.

    66. Недерман Т., Норлинг Б., Глимелиус Б., Карлссон Дж., Бранк У. Демонстрация

    внеклеточного матрикса в сфероидах многоклеточных опухолей. Рак рез. 1984 год;

    44: 3090–7.

    67. Ротин Д., Робинсон Б., Таннок И.Ф. Влияние гипоксии и кислой среды

    на метаболизм и жизнеспособность культивируемых клеток: потенциальное значение

    для гибели клеток в опухолях.Рак рез. 1986 год; 46: 2821–286.

    68. Хуан Б.В., Гао Дж.К. Применение 3D-моделей культивируемых многоклеточных сфероидных опухолей

    в исследованиях систем доставки лекарств к опухоли. J Управление выпуском.

    2018; 270: 246–59.

    69. Гриффит Л.Г., Шварц М.А. Захват сложной трехмерной физиологии тканей in vitro. Nat

    Rev Mol Cell Bio. 2006 г.; 7: 211–24.

    70. Hirschhaeuser F, Menne H, Dittfeld C, West J, Mueller-Klieser W,

    Kunz-Schughart LA.Сфероиды многоклеточных опухолей: недооцененный инструмент

    снова наверстывает упущенное. Дж Биотехнолог. 2010 г.; 148: 3–15.

    71. Венгер А., Ковалевски Н., Шталь А., Мельхорн А.Т., Шмаль Х., Старк Г.Б. и соавт.

    Разработка и характеристика модели сфероидальной кокультуры

    Эндотелиальные клетки и фибробласты для улучшения ангиогенеза в тканях

    Инженерия. Клетки Ткани Органы. 2005 г.; 181: 80–8.

    Произошла ошибка при настройке пользовательского файла cookie

    Этот сайт использует файлы cookie для повышения производительности.Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


    Настройка браузера для приема файлов cookie

    Существует множество причин, по которым файл cookie не может быть установлен правильно. Ниже приведены наиболее распространенные причины:

    • В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки браузера, чтобы принять файлы cookie, или спросить вас, хотите ли вы принимать файлы cookie.
    • Ваш браузер спрашивает, хотите ли вы принимать файлы cookie, и вы отказались.Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файл cookie.
    • Ваш браузер не поддерживает файлы cookie. Попробуйте другой браузер, если вы подозреваете это.
    • Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы это исправить, установите правильное время и дату на своем компьютере.
    • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie.Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

    Почему этому сайту требуются файлы cookie?

    Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Предоставить доступ без файлов cookie потребует от сайта создания нового сеанса для каждой посещаемой вами страницы, что замедляет работу системы до неприемлемого уровня.


    Что сохраняется в файле cookie?

    Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в файле cookie; никакая другая информация не фиксируется.

    Как правило, в файле cookie может храниться только та информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, если вы не решите ввести его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступ к остальной части вашего компьютера, и только сайт, создавший файл cookie, может его прочитать.

    Фенотипическое разнообразие и история популяций бассейна реки Конго: Экваториальная Гвинея, говорящие на языке банту центральноафриканцы и африканские пигмеи: Анналы биологии человека: Том 48, № 2 быть одной из первых групп жителей тропических лесов бассейна Конго, отделившихся от остального современного человечества.

    Прибытие бантуязычных земледельцев из 5000 лет назад привело к формированию большого количества этнических комплексов в Центральной Африке и на атлантическом побережье, в основном из-за одностороннего потока женщин-пигмеев. В настоящее время имеется лишь несколько небольших контингентов групп населения африканских пигмеев, смешанных или почти исчезнувших в результате миграционных потоков из Камеруна.

    Цели

    Проведен анализ фенотипического разнообразия взрослых особей 9 популяций (17 групп обоего пола) бассейна Конго и острова Биоко, антропометрически охарактеризованных в 1948 г.Обнаруженные нами фенотипические кластеры, которые мы интерпретируем как вероятное смешение местных популяций пигмеев и банту, могут быть полезны в качестве ориентира для будущих исследований, особенно генетики.

    Испытуемые и методы

    Матрица взаимных расстояний между популяциями была сгенерирована с использованием 21 переменной с евклидовым расстоянием между средними векторами, относящимися к стандартизированным переменным. Когда UPGMA (метод невзвешенных парных групп со средним арифметическим) использовался отдельно для мужчин и женщин, филогенетические деревья показали четкое разделение между популяциями.

    Результаты

    Измерениями тела, по которым наиболее эффективно выделены группы, являются линейные размеры и ширина бедер и средняя окружность грудной клетки. В этом исследовании головно-лицевые размеры не имели большого значения для идентификации групп.

    Выводы

    Образцы из Экваториальной Гвинеи демонстрируют значительное перекрытие между группами и значительные внутригрупповые различия. Среди популяций африканских пигмеев также есть заметные различия в росте, но не в пропорциях тела.

    Почему мое полотно на беговой дорожке соскальзывает в одну сторону?

    Отрегулируйте натяжение ролика беговой дорожки, если он скользит.

    Изображение предоставлено: ShotShare/iStock/GettyImages

    Домашняя беговая дорожка — удобный способ начать тренировку. Тем не менее, это не без проблем. Если ваше беговое полотно начинает приближаться к любой из направляющих для ног — либо сразу после покупки беговой дорожки, либо после продолжительного использования — обычно это не имеет большого значения. Почти на всех беговых дорожках вы можете устранить проблему самостоятельно, используя шестигранный ключ для регулировки натяжения задних роликов.Однако, если регулировка роликов не помогает починить ремень, пора вызывать мастера. Этот смещенный от центра ремень сигнализирует о том, что у вас более серьезная проблема.

    Подробнее: StairMaster и беговая дорожка

    Совет

    Если беговое полотно проскальзывает, причиной может быть только регулировка натяжения роликов.

    Куда это пошло

    Между полотном беговой дорожки и опорами для ног по обе стороны от него должно быть ровное пространство.В какую сторону проскальзывает ремень, будет зависеть, как вы сделаете исправление. Почти на всех беговых дорожках, в том числе на тренажерах Horizon, ProForm и Smooth Fitness, вы можете отцентрировать полотно, затянув болт ролика со стороны, к которой полотно соскальзывает, или ослабив болт ролика со стороны, с которой полотно соскальзывает. .

    Поиск роликовых болтов

    Практически на всех беговых дорожках невозможно перепутать болты регулировки роликов с чем-либо еще. Это два болта с шестигранной головкой на самом конце беговой дорожки, встроенные в направляющие для ног по обеим сторонам бегового полотна.

    Какой болт вы регулируете — и затягиваете или ослабляете его по умолчанию — зависит от марки вашей беговой дорожки. Например, на беговых дорожках Horizon и Smooth Fitness можно затянуть или ослабить любой болт. На беговых дорожках ProForm и True Fitness предполагается производить регулировку только с помощью левого болта. На беговой дорожке ProForm вы вращаете шестигранный ключ в том направлении, в котором вы хотите, чтобы полотно двигалось. С True Fitness вы делаете прямо противоположное. Если вы не уверены, какой болт отрегулировать, обратитесь к руководству пользователя.

    Подробнее: Беговая дорожка с наклоном против. Скорость

    Сколько нужно отрегулировать

    Шестигранный ключ, необходимый для регулировки болтов, входит в комплект поставки беговой дорожки. Если вы не можете его найти, подойдет любой шестигранный ключ подходящего размера, который варьируется в зависимости от марки беговой дорожки. Как только вы найдете гаечный ключ или замену, отрегулируйте указанный болт на четверть оборота за раз. Между регулировками дайте ленте беговой дорожки медленно поработать в течение нескольких минут, давая ей возможность восстановить свое центральное положение.

    Во многих случаях производители хотят, чтобы лента двигалась медленно при регулировке, хотя время от времени рекомендуется производить регулировку при остановленной ленте. Если вы не уверены, следует ли запускать полотно при регулировке болтов роликов, обратитесь к руководству по эксплуатации беговой дорожки.

    Не переусердствуйте

    Если несколько регулировок не решают проблему или она повторяется, значит, с беговой дорожкой что-то не так.Не затягивайте задние ролики, пытаясь исправить это. Проблема может заключаться в передних роликах, пружинах палубы или других деталях. Некоторые производители беговых дорожек не очень точно указывают, когда вам следует сдаться и обратиться за помощью, поэтому, если вы сомневаетесь, спросите.

    Microsoft Word — Document9

    %PDF-1.4 % 1 0 объект > эндообъект 6 0 объект /Заголовок /Тема /Автор /Режиссер /CreationDate (D:20220224162252-00’00’) /ModDate (D:20100615094103+02’00’) >> эндообъект 2 0 объект > эндообъект 3 0 объект > эндообъект 4 0 объект > эндообъект 5 0 объект > поток

  • Microsoft Word — Документ9
  • PDFBox.орг
  • конечный поток эндообъект 7 0 объект > эндообъект 8 0 объект > эндообъект 9 0 объект > эндообъект 10 0 объект > эндообъект 11 0 объект > эндообъект 12 0 объект > эндообъект 13 0 объект > эндообъект 14 0 объект > эндообъект 15 0 объект > эндообъект 16 0 объект > эндообъект 17 0 объект > эндообъект 18 0 объект > эндообъект 19 0 объект > эндообъект 20 0 объект > эндообъект 21 0 объект > эндообъект 22 0 объект > эндообъект 23 0 объект > эндообъект 24 0 объект > эндообъект 25 0 объект > эндообъект 26 0 объект > эндообъект 27 0 объект > эндообъект 28 0 объект > эндообъект 29 0 объект > /ProcSet [/PDF /Text /ImageC /ImageB /ImageI] >> эндообъект 30 0 объект > поток xڝXˎ6+7`dQhw]E)!bs^p|^2|jG#/:;S0qyxYq cgc|:\ 81pg1SI%

    @статья{fdi:010066712, title = {{H}алокинетические последовательности в карбонатных системах: пример из {M}среднего {A}lbian {B}akio {B}reccias {F}формации ({B}asque {C}country, {S}pain )}, автор = {{P}oprawski, {Y}. и {B} просто, {C}. и {J}aillard, {E}tienne и {G}audin, {M}. и {L}opez, {M}.}, редактор = {}, язык = {{ENG}}, abstract = {{I}n флангах диапира, ограниченные несогласием осадочные пакеты, связанные с гравитационными отложениями, контролируемые соотношением между скоростями накопления осадка и роста диапира, могут быть интерпретированы в контексте галокинетических последовательностей. Формация {T}he {B}akio {B}reccias {F} ({B}asque {C}country, {S}pain) соответствует переотложенным карбонатным отложениям, образовавшимся в ответ на рост диапира {B}akio во время {M} холостой {A} фунт.{Эти месторождения представляют собой один из редких задокументированных примеров галокинетических последовательностей с преобладанием карбонатов. Формация {T}he {B}akio {B}reccias {F} состоит из чередования поддерживаемых обломками и матрицей брекчий, кальцирудита, калькаренита и мергеля, отложившихся вдоль флангов диапира. {T}описание и анализ формации {B}akio {B}reccias {F} привели к новой модели галокинетических последовательностей с преобладанием карбонатов. Эти толщи отличаются от своих терригенно-обломочных пород тем, что скорость накопления отложений контролируется ростом карбонатных платформ на вершине топографического рельефа диапиров, в то время как отложения преимущественно отлагаются в мини-бассейнах, примыкающих к диапирам, в терригенно-обломочных условиях.{Во время прохождения трансгрессивной системы карбонатные платформы способны не отставать от повышения уровня моря и нарастать поверх диапиров, образуя толстую и устойчивую кровлю, которая, как предполагается, ограничивает рост диапира и, таким образом, способствует развитию галокинетические последовательности с малоугловыми несогласиями (клиновидные галокинетические последовательности). {Во время позднего отложения высокогорного системного тракта (и низкогорного системного тракта, если он присутствует) проградация платформы приводит к высокому накоплению наносов в соседних депоцентрах, нагружая автохтонный соляной слой и способствуя росту диапира и созданию топографического рельефа. {I} Кроме того, если диапировая кровля выходит на поверхность, карстификация верхней части карбонатной платформы также может способствовать разрушению кровли и росту диапира. {D} в зависимости от толщины развитой ранее кровли и амплитуды падения уровня моря галокинетические последовательности с выходом на поверхность и закарстованием карбонатной платформы могут демонстрировать большие угловые несогласия (крючковые галокинетические последовательности). {F} кроме того, предполагается, что гравитационные отложения более распространены в галокинетических толщах с преобладанием карбонатов по сравнению с их терригенными аналогами, поскольку аградация карбонатной платформы создает крутые склоны на окраинах диапира, что приводит к частичному обрушению окраины, даже когда происходит ограниченный рост диапира.{T}предложенная здесь модель галокинетической последовательности с преобладанием карбонатов является важным инструментом для прогнозирования потенциального распределения резервуаров, покрышек и миграции углеводородов на флангах соляных диапиров, где развивалась карбонатная платформа.}, ключевые слова = {галокинетическая последовательность; переотложенные карбонаты; рост диапира; карбонатная платформа; гравитационные отложения; слои роста; {ИСПАНИЯ}}, название книги = {}, журнал = {{S}эдиментарная {G}геология}, объем = {334}, число = {}, страницы = {34—52}, ISSN = {0037-0738}, год = {2016}, ДОИ = {10.1016/j.sedgeo.2016.01.013}, URL = {https://www.documentation.ird.fr/hor/fdi:010066712}, }

    CLIL и обучение на основе компетенций практический пример: INEBI и BHINEBI | Артикул

    Точка привязки:1Введение: Страна Басков

    Как видно из приведенной ниже карты, Страна Басков – это крошечное автономное сообщество на севере Испании, расположенное в нижней части Бискайского залива, рядом с французской стороной Страна Басков.

    Страна Басков получила автономный статус в 1979 году и с тех пор разрабатывает собственную образовательную политику в гармонии с остальной частью Испании.

    Главной культурной особенностью Страны Басков является то, что это двуязычное сообщество: испанский и баскский языки являются родными. На баскском языке говорят примерно 30% населения, а на испанском — 100%. Это оказало огромное влияние на систему образования: за 30 лет она превратилась из одноязычной системы, в которой в качестве средства обучения использовался только испанский, в двуязычную систему, в которой испанский и баскский языки используются в качестве языков обучения. , к все более многоязычной системе, в которой английский (и, в меньшей степени, французский) используются в качестве средства обучения.

    Именно на этом последнем этапе развития нам необходимо разместить INEBI и BHINEBI: INEBI означает английский язык через содержание в начальном образовании на баскском языке (Ingelesa Edukien Bidez), а BHINEBI — то же самое для среднего образования (Ingelesa Edukien Bidez Bigarren Hezkuntzan) . INEBI и BHINEBI — это программы, разработанные для внедрения основанного на CLIL подхода к преподаванию английского языка как иностранного, и они ориентированы на изучение английского языка в классе, а не на преподавание конкретных предметов на английском языке, хотя подготовленные материалы использовались для этого. целью в нескольких школах.

    На следующей диаграмме показано использование различных основанных на содержании подходов к преподаванию языков в баскской системе и где INEBI и BHINEBI интегрируются в этот континуум: подход

    Как мы уже упоминали, дизайн этих двух программ основан на содержании, но они ориентированы на приобретение и изучение английского языка. Для самих учащихся язык является инструментом для изучения содержания, а с точки зрения учителей — это инструмент для создания не только процессов изучения языка, но и для улучшения когнитивных процессов, которые помогут учащимся развивать базовые компетенции. это главная цель новой учебной программы испанского и баскского языков.

    Anchor Point:3Концепция ключевых компетенций

    Европейский совет в Лиссабоне призвал государства-члены, Совет и Комиссию создать европейскую структуру, определяющую «новые базовые навыки, которые должны быть предоставлены посредством обучения на протяжении всей жизни: навыки в области ИТ, иностранные языки , технологическая культура, предпринимательство и социальные навыки» (Европейский совет, 2000 г., параграф 26).

    Стокгольмский Европейский совет в марте 2001 года подтвердил важность этих вопросов и определил улучшение базовых навыков, ИКТ и математики, науки и техники в качестве приоритетных областей.Комиссия создала рабочую группу экспертов, назначенных государствами-членами для каждой из трех приоритетных областей, упомянутых выше. После серии встреч осенью 2001 г. и весной 2002 г. группа по базовым навыкам предложила следующие восемь основных областей ключевых компетенций (European Commission 2002c):

    • общение на родном языке
    • общение на иностранных языках
    • ИКТ
    • математические способности, естественные науки и технологии
    • предпринимательство
    • межличностные и гражданские компетенции
    • обучение обучению
    • общая культура

    у учащихся в течение обязательного периода обучения (6-16 лет) и оцениваются в два этапа в начальной школе 4 и средней школе 2.В новом законе об образовании также говорится, что каждый учебный предмет должен способствовать развитию этих ключевых компетенций. Так как же INEBI и BHINEBI способствуют этому?

    Точка привязки: 4 Обработка языка и содержания

    Подход к содержанию осуществляется с экспериментальной отправной точки как к основе для развития структурированных знаний не только с точки зрения предмета, но и с точки зрения того, что его можно включить в общее личностное развитие .

    Единицы в этом предложении представляют собой ряд действий, систематически последовательно выполняемых для получения конечного продукта, который позволяет проводить процессы обучения, в которых учащиеся развивают: общее познание, декларативное знание темы или предмета и осознание ценности их обучения для их собственной жизни. .Мы можем визуализировать это так:

    Точка привязки:5Языковые требования к содержанию

    Как при выборе конкретных тем, так и при разработке мероприятий очень тщательно учитываются языковые требования. Вот основные критерии:

    • Тип языка, т.е. четкие, под рукой ссылки на описательном языке (география, биология).
    • Необходимая степень проработанности речи:
      • Более низкие степени способности не предполагают неестественного упрощения языка, бессмысленных текстов или постановки некоммуникативных задач.Например, перечисление может быть совершенно значимым занятием в некоторых областях обучения, связанных с такими предметами, как география, или в связи с некоторым процедурным обучением, таким как статистика; но это не словарные списки.
      • Повторение необходимо для овладения языком, и повторение похожих утверждений может быть необходимо, когда речь идет о географических фактах в разных местах, но никто не должен воспринимать это как «упражнение» на определенной структуре.
    • Возможности для мульти-навыков: различные способы получения информации, осмысленное взаимодействие.
    • Использование методов обучения языку для развития концептуального обучения, связанного с предметом, и, таким образом, дальнейшего улучшения усвоения языка в положительном цикле обучения:
      • Навыки чтения и аудирования: определение, выбор, обобщение, классификация.
      • Навыки устной и письменной речи: процедурный язык, высказывание мнений, рассказ о чем-либо, обсуждение, объяснение.
    • Для конкретных областей содержания требуются конкретные потребности в развитии языка и навыков, которые будут приняты во внимание при планировании модуля.
    • Особое внимание количеству и качеству результатов учащихся.
    • Использование грамматики в качестве инструмента для улучшения коммуникативных способностей и языковой точности путем разработки вспомогательных заданий для поддержки коммуникативных и связанных с предметом концептуальных заданий.

    Мы могли бы поразмышлять над этим подходом с помощью теорий Крашена (понятный языковой ввод) и Суэйна (понятный языковой вывод), чтобы отразить организацию языковой работы в INEBI и BHINEBI:

    Мы также сделали утверждение Джона Клегга своим собственным:

    «Смысл этого подхода в том, что язык имеет основополагающее значение для обучения в школе в целом.Это особенно важно в форме языковых навыков (аудирования, разговорной речи, чтения и письма), а также навыков обучения, когнитивных процессов и понятий, связанных как с предметами, так и с изучением языка. Это не должно быть исключительной прерогативой специалистов по языкам».

    Точка привязки:6Европейское и межкультурное измерение

    Совершенно очевидно, что изучение иностранного языка или любого другого языка, если на то пошло, помогает учащимся понять значение общаться, учиться и даже работать на другом языке.INEBI и BHINEBI полностью согласны с подходом профессора До Койла к CLIL, основанному на четырех принципах:

    Это намерение может быть отражено в конкретном выборе тем в BHINEBI. Отправной точкой БХИНЭБИ является единица под названием Европейцы , второй год называется Граждане мира , третий год Открывая себя и последний год обязательного образования, Открывая универсальную культуру . Названия сами по себе отражают желание сделать очень четкий выбор в отношении того, каким должно быть содержание, выбранное для обучения языку с помощью этого подхода.

    Точка привязки: 7Обработка информационных и коммуникационных технологий (ИКТ)

    Часто говорят о необходимости «повышения квалификации» населения, чтобы продолжать обучение в таких наукоемких странах, как наша. Эта модернизация должна быть открытым процессом, который начинается с хорошего солидного базового образования и поддерживается на протяжении всей жизни. Фактические знания, связанные с предметом, все больше устаревают в связи с темпами технического прогресса. Соответствующие фактические знания могут быть доступны и переданы с помощью новых информационных и коммуникационных технологий.Поэтому крайне важно, чтобы в сфере образования мы обеспечили всем учащимся равные возможности доступа к этим технологиям и чтобы они научились использовать их для создания новых знаний. INEBI и BHINEBI объединяют использование всех этих технологий с двойной целью улучшения изучения иностранного языка и создания автономных учащихся на протяжении всей жизни.

    Точка привязки: 8 Личностное развитие и образовательный аспект

    INEBI и BHINEBI отражают ряд убеждений и предположений о процессе преподавания и обучения, которые лежат в основе материалов и направляют нас в процессе:

    • Изучение языка — это не только приобретение знаний и ряд коммуникативных способностей для человеческого взаимодействия, это также образовательный процесс, предполагающий личностный рост и развитие новой идентичности носителя иностранного языка.
    • Мотивация к изучению языка не возникает сама по себе, особенно в начале процесса обучения. Она должна быть разработана и активирована в результате процесса.
    • Лучший способ выучить язык — действовать; мы учимся, делая то, что происходит и имеет смысл в реальном контексте.
    • У нас целостный подход к языку: язык представляет собой совокупность знаний, стратегий, предыдущего опыта и привычек, которые приводятся в действие при выполнении языковой задачи, тем самым одновременно активируя множество различных навыков.
    • Вера в то, что учащиеся должны принимать активное участие в планировании занятий в классе, тем самым развивая самостоятельность учащихся.
    • Люди разные. Преподаватели и студенты имеют разные качества, стили работы, предпочтения и предыдущий опыт. Разнообразие не проблема; это источник обогащения.

    В заключение можно сказать, что мы хотим, чтобы наши учащиеся не только стали компетентно говорить по-английски, но и стали мотивированными, самостоятельными и способными решать проблемы учащимися, чтобы они могли полностью интегрироваться в новое общество знаний в качестве активных и ответственных граждан.

    LUI GARCIA GARCIA GURRUTXAGA
    Учитель тренер и дизайнер учебных программ
    Страна Баскского, Испания

    Ключевые компетенции , Eurydice 2002

    Mehisto, P., Marsh, D. и Frigols, М. 2008. Раскрытие CLIL: интегрированное обучение по содержанию и языку в двуязычном и многоязычном образовании . Macmillan, 31 марта 2008 г.

    COYLE, D, 2007. Английская перспектива исследований и практики CLIL в матрице CLIL. Европейская комиссия.

    Мириам Мет. Критические вопросы раннего изучения второго языка: создание будущего для наших детей .

    Крашен, Стивен Д.  Принципы и практика изучения второго языка . Prentice-Hall International, 1987.

    Krashen, Stephen D. Изучение второго языка и второго языка . Prentice-Hall International, 1988.

    Swain, M. (1985) Коммуникативная компетентность: некоторые роли понятного ввода и понятного вывода в ее развитии .

  • Добавить комментарий

    Ваш адрес email не будет опубликован.
